Вибрация двигателя на холостом ходу на ваз: ВАЗ-2114 вибрация двигателя на холостых оборотах: видео, фото

ВАЗ-2114 вибрация двигателя на холостых оборотах: видео, фото

Чистая и стабильная работа двигателя любого автомобиля часто зависит от массы самых разных факторов. Если на нашем ВАЗ-2114 вибрация двигателя на холостых оборотах хотя бы время от времени даёт о себе знать, необходимо срочно применять меры, поскольку, как говорят врачи, бездействие смерти подобно. В случае с любыми двигателями, которые устанавливались на «четырнадцатую модель», медлить не стоит, независимо от того, инжекторный это мотор, или карбюраторный. Вибрация и плавающие холостые могут быть предвестниками очень серьёзных поломок, которые проще предупредить, чем устранить.

Признаки нестабильной работы двигателя ВАЗ-2114 на холостых

В первую очередь в глаза бросается вибрация. Действительно, её не заметить невозможно — она передаётся на рулевое колесо, на рычаг переключения передач, а иногда начинает вибрировать и весь кузов.

Мало того, что сама по себе вибрация — не самое приятное явление, она может сигнализировать о поломке или необходимости обслуживания очень многих узлов и систем.

Причины вибрации двигателя ВАЗ-2114

Если мотор работает вполне нормально в переходных режимах и на средних, высоких оборотах, не стоит спешить делать выводы о неисправности системы холостого хода. В первую очередь, проанализируем симптомы, а они могут быть такими:

1. После пуска двигатель вибрирует на холодную, при этом обороты могут плавать от 800 до 2000 оборотов самопроизвольно. При этом после прогрева вибрация может отсутствовать и холостые будут в нормальном диапазоне, 800-850 об/мин.
2. После прогрева двигателя вибрация не исчезает.
3. На холодную холостые нормальные, после прогрева обороты плавают, и мотор колотит.
4. Холостые могут пропадать во время движения, при езде накатом или на перекрёстке после кратковременного вибрирования. При этом можно поймать обороты педалью акселератора.

Наша редакционная тачка! ВАЗ-2114. Если не регулировать клапана, то вибрировать будет ого-го!

Словом, любые вибрации мотора на холостых оборотах требуют максимально оперативной диагностики. А проверять мы будем те системы и узлы, которые могут привести к неисправности чаще всего.

Вибрация на холостых. Под прицелом — зажигание

Одна из основных причин вибрации на холостых в инжекторном двигателе — некорректная работа системы зажигания.

Даже в том случае, когда в цилиндр подаётся топливо-воздушная смесь в нужном количестве и вовремя, пропуск искры, постоянный, или периодический, обязательно приведёт к вибрации. Причём на средних и высоких оборотах двигатель может работать стабильно, с номинальным расходом топлива и хорошей динамикой.

В первую очередь проверяем вот что:

1. Любые пропуски в искрообразовании приведут к неравномерному выбросу выхлопных газов, проверить это можно просто рукой, подставив её к выхлопному патрубку глушителя, пропуски будут сразу слышны.

   У исправного двигателя должен быть равномерный выхлоп

2. Пробой в высоковольтной цепи. Изначально стоит проверить высоковольтные провода — они не должны бить на массу как по всей длине, так и в местах контакта с катушкой и свечным колпачком.

   Пробой высоковольтных проводов может стать причиной вибрации двигателя

3. Свечи. Они довольно часто могут барахлить на малых оборота из-за пробоя на корпус. В этом случае по ободку изолятора снизу будет явно видно тёмно-коричневый или чёрный налёт — первый признак того, что свеча пробивает на массу. Проверить нужно каждую свечу — во время работы на холостых нужно снимать поочерёдно колпачки и прислушиваться, изменилась ли работа двигателя. Неисправные свечи подлежат замене (см. «выбор свечей на ВАЗ-2114 — параметры и зазоры«).
   Проверяем свечи зажигания, поочерёдно снимая колпачки

4. Неисправность катушки зажигания (модуля зажигания). Проверить работоспособность в этом случае удастся только заменив модуль или катушку на заведомо рабочие.

   Меняем модуль зажигания

Кроме этих проблем, могут возникнуть сложности в работе электроники, это касается в основном инжекторных двигателей. А на ВАЗ-2114 устанавливались только такие, исключением в линейке Самар-2 стали ВАЗ-2115 – тут были карбюраторные версии.

Электроника и датчики как причины вибрации

Ещё одним подозреваемым в истории с вибрацией двигателя на холостых становится электронный блок управления двигателем. Ремонтировать его никто не станет, чаще всего он подлежит либо замене, либо перепрошивке. К примеру, в инжекторных моторах с контроллером Бош 7.9.7+, часто помогает перепрошивка ER19 вместо штатной ER16, расход топлива остаётся в пределах нормы, а вибрация пропадает.

 Кроме ЭБУ виноватыми могут оказаться датчики:

1. Регулятор холостого хода. Датчик регулятора крепится на корпусе дросселя, а для его проверки нужно снять клеммы, при помощи мультиметра в режиме омметра проверить сопротивление между контактами. Номинальное значение — 60-80 Ом. Если датчик не выдаёт нужного сопротивления, заменяем его новым.

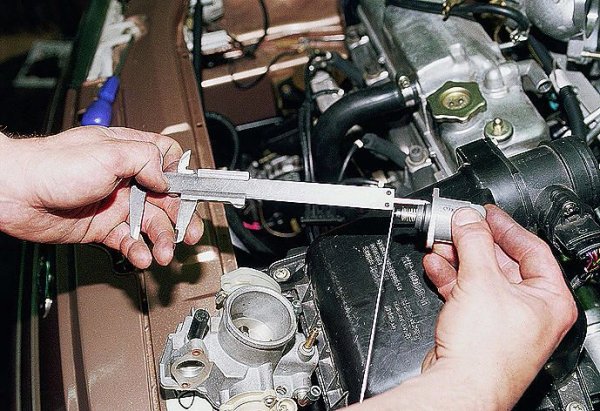

   Проверяем регулятор холостого хода

2. Датчик массового расхода воздуха. При неисправности этого датчика, импульс, который он посылает на ЭБУ, будет иметь неверное значение, следовательно, на холостых двигатель может вибрировать. Проверяется датчик по той же схеме, что и предыдущий, но мультиметр устанавливается в режим измерения напряжения. При включённом зажигании и заглушенном двигателе напряжение между контактами датчика должно быть в пределах 0,9-1 В.

   Проверяем датчик массового расхода воздуха
3. Датчик EGR. Он отвечает за рекуперацию отработанных газов и представляет собой электромагнитный конусный клапан. Именно этот клапан требует периодической очистки. Чистку проводим любым спреем для мойки карбюратора или форсунок.

Другие причины вибрации на холостых оборотах

Конечно, не стоит обходить внимание систему питания, а в первую очередь, форсунки и дроссель. Дроссель должен полностью перекрывать диффузор, а для его очистки используют аэрозольные составы, такие же, как и в случае с датчиком EGR.

Чистим дроссельную заслонку

Работоспособность форсунок проверяется на стенде, а чистятся они при необходимости. Кроме этого, вибрации на холостых оборотах могут возникать из-за чрезмерного износа или выхода из строя подушки двигателя. Подушка представляет собой два кронштейна, один из которых крепится к блоку цилиндров двигателя, а второй — к кузову. Кронштейны связаны между собой резиновым сайлент-блоком, подушкой для гашения вибраций. Она может растрескаться, раскрошиться или попросту порваться. Отсюда и вибрации на холостых.

Подушка двигателя может стать причиной вибраций

Видео о причинах нестабильной работы двигателя ВАЗ-2114

Выводы

Таким образом можно самостоятельно определить причины вибрации двигателя ВАЗ-2114 на холостых оборотах. Добрых всем дорог и стабильной работы двигателя!

При запуске двигателя сильная вибрация: возможные причины

Как правило, одной из наиболее распространенных неисправностей двигателя является вибрация, которая может проявляться только на холодную или при запуске мотора, присутствовать постоянно на ХХ или под нагрузкой, усиливаться с прогревом ДВС и т.д.

В любом случае, важно понимать, что вибрации в двигателе, которые передаются на кузов, на руль или на рычаг КПП, указывают на выход из строя определенных элементов и деталей. В этой статье мы рассмотрим основные причины, по которым появляется вибрация двигателя, а также уделим внимание тому, почему двигатель сильно вибрирует при запуске.

Содержание статьи

Вибрация мотора на холостых, на холодном или прогретом двигателе: возможные причины

Сразу отметим, причин для появления вибрации ДВС много, начиная от порванных подушек (опор) двигателя и заканчивая пропусками воспламенения и троением силового агрегата. Для более точного определения, прежде всего, следует обратить внимание на одни или другие симптомы.

Дело в том, что вибрация может быть как постоянной (независимо от прогрева и нагрузок на агрегат), так и проявляться на определенном режиме работы (холостые или высокие обороты, на холодную или на горячую). Еще вибрация двигателя может проявиться на холодном ДВС, однако по мере прогрева полностью исчезает. Давайте разбираться.

• Например, если двигатель недавно разбирался для ремонта (возможно, капитального), тогда высока вероятность того, что после обратной сборки не был должным образом отбалансирован коленчатый вал. Результат — биение и повышенные вибрации.
• Еще отметим, что после ремонта мотора к дисбалансу и вибрациям может приводить разный вес, который имеют детали цилиндро-поршневой группы. Чем больше окажется разница в весе, тем сильнее будут вибрации. По этой причине опытные мастера перед сборкой взвешивают поршни, пальцы и т.д.
• Часто причиной вибраций является то, что двигатель троит, то есть один или несколько цилиндров по какой-либо причине не работают или работают со сбоями. Как правило, устранение причины троения автоматически исключает наличие вибраций силовой установки.
• Не стоит забывать и о том, что неправильно выставленный по меткам ремень ГРМ или цепь также становятся причиной вибраций. Причина- двигатель работает нестабильно из-за нарушения фаз газораспределения.
• Многие двигатели имеют в своей конструкции особые балансировочные валы, которые необходимы для того, чтобы «гасить» колебания. Вполне очевидно, проблемы с указанными валами приведут к усилению вибраций мотора.

Подушки двигателя являются одной из самых частых причин, по которым двигатель вибрирует. Фактически, это демпфер, выполненный на многих авто из резины для поглощения вибраций. Как известно, со временем резина пересыхает и трескается, теряет свойства в результате попадания технических жидкостей и т.д. Главное, двигатель с поврежденной подушкой не может работать мягко.

• Если вы недавно пересели с одного автомобиля на другой, следует учитывать, что разные двигатели могут отличаться по вибронагруженности. Количество цилиндров, компоновка и ряд других особенностей влияют на уровень вибраций. Простыми словами, обычный рядный двигатель на 6 цилиндров может работать с меньшими вибрациями, чем 4-х цилиндровый и, тем более, 3-х цилиндровый мотор. При этом в данном случае речь не идет о неполадках, так как для того или иного ДВС определенный уровень вибрации можно считать нормой.
• Еще добавим, чтобы уменьшить вибрации, на коленвале многих двигателей стоит так называемый гаситель крутильных колебаний. Если с элементом возникли проблемы, мотор начнет сильнее вибрировать.

Как видно, на начальном этапе важно точно определить причину усиления вибраций. Например, в большинстве случаев достаточно заменить опору двигателя или решить проблему, по которой двигатель троит. Однако бывает и так, что сам силовой агрегат нужно разбирать и ремонтировать.

Двигатель вибрирует при запуске

Достаточно распространенной ситуацией является такая, когда при запуске двигателя возникает вибрация, при этом запускается именно холодный ДВС. Однако после прогрева мотора в момент последующих пусков вибраций может не наблюдаться. Такие признаки  и симптомы обычно указывают на следующие неполадки:

• Проблемы со свечами зажигания. Нормальная свеча должна быть светлой или светло-коричневой. Если же на свече имеется нагар, электроды покрыты налетом, тогда она теряет способность своевременно воспламенить рабочую смесь топлива и воздуха в цилиндре двигателя. Простыми словами, при запуске двигатель начинает троить, обороты могут плавать, в салоне ощущаются сильные вибрации.
• Загрязнения или неисправности форсунок, забитые топливные фильтры, нестабильная работа топливного насоса, завоздушивание системы питания, использование бензина или дизельного горючего низкого качества, а также проблемы в электроцепях также могут приводить к тому, что двигатель троит и вибрирует после запуска на холодную.

Износ ЦПГ двигателя или прогар клапана приводит к снижению компрессии. В результате топливо не сжимается должным образом, то есть цилиндр не работает, воспламенения смеси не происходит или заряд воспламеняется с перебоями. В любом случае, мотор троит, по кузову идут сильные вибрации при запуске. С прогревом компрессия может повышаться, после чего вибрации уменьшаются или полностью исчезают до следующего холодного пуска.

• Как уже говорилось выше, подушки и крепления двигателя могут быть повреждены. При этом наиболее сильно вибрирует холодный мотор, то есть когда температура в подкапотном пространстве еще не поднялась. Часто с прогревом резина в конструкции опор несколько размягчается, после чего интенсивность вибраций падает. Для точного определения нужно проверить подушки двигателя одним из доступных способов.

• Проблемы с холостым ходом, датчиками ЭСУД или исполнительными устройствами часто приводят к тому, что обороты на холодном двигателе плавают или скачут. Во время скачков оборотов частота вращения коленвала может падать до таких низких значений, когда двигатель почти глохнет. В этот момент вибрации особенно сильные. Необходимо проверять форсунки, РХХ, ДМРВ и другие элементы.

Что в итоге

С учетом вышесказанного становится понятно, что если с подушками двигателя все в порядке, тогда вибрации силового агрегата при запуске могут указывать на проблемы с системой зажигания, системой питания или системой электронного управления двигателем.

Еще добавим, что многие владельцы сталкиваются с повышенными вибрациями после непрофессиональной установки и настройки ГБО (например, когда система сразу подает в холодный двигатель газ, не заводя мотор на бензине и т.д.).

Напоследок отметим, что причиной повышенных вибраций в ряде случаев может оказаться КПП или навесное оборудование двигателя. Дело в том, что неисправности в области приводных элементов могут вызывать определенный дисбаланс.

По этой причине для определения причины вибраций рекомендуется проводить полную комплексную диагностику не только двигателя и его систем, но и навесного оборудования.

Читайте также

Вибрация двигателя ВАЗ. Почему двигатель вибрирует

Почему возникает вибрация двигателя автомобиля? Таким вопросом задаются многие неопытнее автовладельцы отечественных ВАЗов. Вибрация двигателя может возникать на различных его режимах, но в большей степени она проявляется на холостых оборотах, так как в этом режиме мотор работает с минимальной мощностью, что благоприятно влияет на проявление различных мелких неисправностей. Однако, не смотря на это, вибрация двигателя ВАЗ может возникать, и на высоких оборотах. Почему это происходит, и что может являться причиной нестабильной работы силового агрегата, а также о том, как устранить вибрацию двигателя ВАЗ пойдет речь в данном материале.

Вибрация двигателя ВАЗ на холостых оборотах

У автомобилей ВАЗ с карбюраторным двигателем, практически всегда после запуска на холодную появляется вибрация на холостых оборотах. Это связано с особенностью конструкции мотора и пока он не прогреется до оптимальной температуры, она не исчезнет. Причиной такого поведения исправного силового агрегата в большей мере является топливно-воздушная смесь, которую перед подачей в камеру сгорания готовит карбюратор. Из-за невысокой температуры возгорание в цилиндрах происходит неэффективно, что и приводит к вибрации двигателя. Как правило, при наборе оптимальной температуры, появляется стабильность в работе силового агрегата.

Подушка двигателя, как одна из причин возникающей вибрации

Как известно двигатель крепится на опорах, еще их называют подушками. Это, своего рода кронштейны, которые одной частью крепятся к кузову автомобиля, а вторая его часть изготовлена из твердой резины и к ней уже крепится одна из точек силового агрегата. Именно, резиновая основа опор гасит естественную вибрацию двигателя возникающего во время его работы. И в том случае, если подушки двигателя изношены или повреждены и возникает вибрация двигателя на автомобиле ВАЗ. В этом случае необходим замен поврежденных опор.

Неисправная система зажигания

Вибрация двигателя может возникать во время некоторых неисправностях в системе зажигания, при которых нарушается искрообразование на электродах свечей зажигания. Пропуски зажигания, отказ свечи, повреждение высоковольтного провода, неисправность трамблера, неправильно отрегулировано зажигание приводит к тому, что двигатель начинает троить и как следствие этого возникает вибрация. Устранение всех вышеперечисленных причин поможет восстановить стабильную работу силового агрегата.

Вибрация двигателя после его капитального ремонта

Если после сборки двигателя после его ремонта ощущается вибрация на всех режимах, то здесь может быть ряд причин. Во-первых, коленвал не отбалансирован. Во время сборки, перед установкой коленчатый вал должен пройти балансировку на специальном стенде. Также балансировку необходимо провести и маховик двигателя. Во-вторых, не правильно выставленные метки газораспределительного механизма, приводят к нарушению фаз газообмена во время работы двигателя.

Вибрация на холостых оборотах. Видео

Вибрация двигателя на холостых оборотах ваз 2114

Случалась ли у вас вибрация по салону на холостых ВАЗ 2115? Если человек сидит за рулем этого автомобиля уже не первый год, то шанс этого очень высок. Данная проблема широко распространена не только у машин этой модели, но и ВАЗ 2114 тоже часто страдает этой проблемой. Некоторые водители стараются просто не обращать внимания на дискомфорт.

Но вибрация в салоне — это вовсе не та проблема, на которую можно не обращать внимания. Если кузов машины ходит ходуном на холостых оборотах, это признак неисправности, из-за которого авто может заглохнуть прямо посреди дороги. Коварная неполадка очень любит прятаться глубоко внутрь двигателя, да так, что не каждый автомеханик сразу сможет определить, в чем же дело. Но это не значит, что проблему нельзя устранить. Главное — знать, где искать.

Возможные причины вибрации салона

Водители ВАЗа моделей 2114, 2115, а иногда и 2109 спустя несколько лет спокойного вождения часто начинают испытывать неудобства из-за внезапно появившейся вибрации по салону и рулю. Ничего не предвещает беды: авто работает нормально, никаких аномалий не наблюдается, а затем проблема проявляется чуть ли не посреди оживленной трассы. В автосервисе уже сотый раз предлагают сменить свечи или вовсе убеждают, что это нормально. В таком случае дело следует брать в свои руки.

Существует несколько наиболее частых проблем, которые могут вызывать вибрацию по салону. Это:

1. Неполадки с подушками двигателя.
2. Неисправность датчика массового расхода воздуха.
3. Проблемы с вакуумным усилителем тормозов.
4. Поломка пресловутых свечей.
5. Прочие мелкие технические огрехи автомобиля.

Подушки двигателя стоит проверять первыми. Их диагностика и замена не займет много времени, да и обойдется недорого. Справиться с подобной операцией сможет каждый, даже купивший свою первую машину новичок. Свечи тоже следует осмотреть в первую очередь. Если не менять их в рекомендованный срок, двигатель может начать «троить», что будет особенно заметно на холостом ходу.

Вакуумный усилитель тормозов тоже может влиять на стабильность авто. Признаки неисправности этой детали можно легко спутать с износом свечей, ведь движок начинает точно так же дергаться при езде. Поэтому не спешите менять свечи, лучше внимательнее изучите вакуумный усилитель. Проблема может скрываться именно в нем.

Поломка датчика массового расхода воздуха вызывает нарушения в работе двигателя, которые становятся причиной вибраций по салону машины на холостом ходу. В таком случае о неисправности может просигналить контроллер, включив лампочку CHECK ENGINE. Поспособствовать нормальной работе ДМРВ может своевременная замена воздушного фильтра.

Замена подушек и профилактика неисправности свечей

Стоит научиться разбираться с самыми распространенными причинами вибраций корпуса: с подушками двигателя и свечами зажигания. В первом случае замены деталей не избежать — резина, из которой делаются детали, просто изнашивается и теряет эластичность. С этим ничего не поделаешь. Замена подушек происходит аналогично другим моделям авто и не должна вызывать проблем. Для замены вам понадобится:

1. Торцевой ключ на 17 с карданом.
2. Торцевой ключ на 13.
3. Ключи на 15 и 19.
4. Гидравлический домкрат.

Если самостоятельная замена деталей вызывает у вас затруднения или вам не хватает необходимых инструментов, лучшим решением будет обратиться в автосервис. При этом можно заранее подобрать нужные вам подушки, чтобы не ждать, пока механики найдут их и закажут для вас.

Однако свечи, в отличие от подушек двигателя, могут длительное время избегать замены, если за ними правильно ухаживать. Если регулярно чистить их и следить за зазором между электродами, можно значительно увеличить срок стабильной работы без дискомфортных вибраций корпуса.

Помимо этого, нужно следить за появлением нагара на конусе.

Избыток масла в картере, недостаточная нагрузка авто, раннее зажигание — об этом может свидетельствовать разный по цвету нагар на свечах. Внимательность к данной детали может сильно помочь вам в диагностике неполадок.

Иные поломки, вызывающие вибрацию салона

Но не зря в списке возможных неисправностей значится пункт «Прочие технические огрехи». То, что некоторые проблемы более распространены, чем иные, еще не значит, что таковых не возникает. Именно поэтому лучше проводить полную диагностику автомобиля при возникновении вибраций в салоне.

Сгоревшие диоды, камешки и растения, забивающиеся в детали, трение деталей друг об друга, наклон двигателя и вмятины на корпусе — это лишь малая часть тех мелких неисправностей, которые могут вызывать неприятную дрожь корпуса и нарушать работу движка. Исправление их не занимает много времени, если уметь делать это своими руками. Автосервис же будет не лучшим выходом. Узнав о надоедливых вибрациях, механики могут вынудить вас заменить и так нормально работающие детали.

Купив автомобиль, вы должны быть готовы к тому, что придется научиться разбираться в нем, если вы не хотите оставлять огромные суммы в автосервисах. Особенно это касается ВАЗа, который любит досаждать водителям всевозможными поломками, начиная от медленно работающих дворников, заканчивая вибрациями корпуса. Необходимо всегда тщательно следить за своим средством передвижения, если вы не хотите остановиться посреди оживленной трассы и доставить окружающим множество неудобств.

Заключение по теме

Нерешаемых проблем не бывает, бывают лишь нераспознанные. Современным людям особенно важно уметь решать любые неувязки самостоятельно, что уж тут говорить об автолюбителях. Услуги сервиса стоят денег, а собственноручная диагностика и устранение поломок обойдется во много раз дешевле. Главное — это не бояться расспрашивать опытных водителей и выяснять у них необходимую информацию, ведь такие неполадки, как дрожь по салону, бывает непросто решить.

Почему вазовские моторы постоянно трясет — экспертный разбор — журнал За рулем

Чем строже допуски, тем дороже в итоге конечный продукт. Готовы ли покупатели вазовских машин платить больше? Едва ли. Но это не главная причина проблемы.

Материалы по теме

Для начала разберемся, только ли тольяттинские двигатели неуравновешенны или это беда всех моторов.

Любой поршневой двигатель внутреннего сгорания генерирует вибрации в широком частотном диапазоне. Это не газовая турбина и не электродвигатель, где идеально отбалансированный ротор вращается с высокой частотой.

Вибрации можно разделить на три типа.

1. Вибрации, от которых нельзя избавиться никакими техническими ухищрениями.
2. Вибрации, вызванные неточным изготовлением деталей и узлов. Такие вибрации можно уменьшить, повысив допуски изготовления компонентов.
3. Вибрации, вызванные неисправностями мотора.

Особенности ДВС

Любой четырехцилиндровый четырехтактный двигатель не сбалансирован. Казалось бы: два поршня идут вниз, два вверх, все уравновешено. Но остаются нескомпенсированными силы инерции второго порядка, которые пытаются сотрясать весь мотор вверх-вниз с частотой, вдвое превышающей частоту вращения коленвала. Для борьбы с этим явлением придумана схема с двумя балансировочными валами, вращающимися в противоположные стороны вдвое быстрее коленчатого вала. Эти валы своими колебаниями позволяют полностью компенсировать колебания от неуравновешенности шатунно-поршневой группы. Примером может быть ниссановский мотор MR20DE, который встречается на популярных у нас кроссоверах X-Trail и Qashqai.

Балансирные валы строго синхронизированы друг с другом шестернями, а привод от коленвала осуществляется цепью.

Балансирные валы строго синхронизированы друг с другом шестернями, а привод от коленвала осуществляется цепью.

Почему же вазовские мотористы не используют это решение? Дело в том, что такие системы ставят на двигатели с рабочим объемом от 2 литров. У такого мотора масса поршня с шатуном в сборе оказывается достаточно большой. Если же рабочий объем меньше, то и диаметр поршня и длина шатуна тоже меньше — как и общий вес деталей. Вследствие этого и вибраций меньше. Самый большой серийно выпускающийся в Тольятти двигатель имеет рабочий объем 1,8 л. Поэтому балансировочных валов здесь нет.

Культура производства

Никакой ручной сборки, обкатки, а потом разборки и промеров, как это делают в компании Rolls-Royce, на ВАЗе, конечно, не практикуют. Но и откровенного конвейерного брака, как иногда бывало в 90-е годы прошлого века, уже не увидишь. Однако всегда есть шанс того, что какому-то двигателю достанутся детали с неудачным совпадением допусков.

Материалы по теме

Дело в том, что разница в весе между двумя одинаковыми поршнями или шатунами из одной партии может достигать нескольких граммов. У большинства иномарок с двигателем рабочего объема 1.6–1.8 л допустимая разница не превышает трех граммов. А реально укладывается в 1–2 г. Хочется верить, что подобных допусков сегодня придерживаются и на ВАЗе. Но даже если и так — представьте, что самому тяжелому из комплекта поршню достанется еще и самый тяжелый шатун. Тогда разница между поршнем и шатуном в сборе одного из цилиндров будет значительно отличаться от массы этих деталей в другом цилиндре. Отсюда и повышенные вибрации.

Поэтому при ремонте с заменой деталей шатунно-поршневой группы хороший моторист постарается убрать разницу в весе ремонтных деталей. Для этого с поршня или шатуна удаляется небольшой слой металла с таким расчетом, чтобы все детали «подтянуть» по весу к самой легкой. Горе-мастер не обратит на это внимания и в результате может увеличить вибрацию собранного мотора.

Впрочем, от самого АВТОВАЗа на этом этапе уже ничего не зависит. А могут ли пересмотреть допуски деталей шатунно-поршневой группы на конвейере? Вполне. И это наверняка даст положительный эффект. Вот только нельзя забывать о том, что культура производства моторов на ВАЗе находится сегодня на среднем уровне и в целом соответствует ценовому диапазону выпускаемых автомобилей. Чем строже допуски, тем дороже в итоге конечный продукт. Готовы ли покупатели вазовских машин платить больше? Едва ли.

Качество комплектующих

Предложений на рынке запасных частей для вазовских моторов пруд пруди, гораздо больше, чем для иномарок. И это понятно: в рейтингах продаж АВТОВАЗ лидирует. Неудивительно и то, что среди прорвы запчастей масса поддельной или недостаточно качественной продукции. А это, в свою очередь, также влияет на вибронагруженность силового агрегата. Повышенные вибрации могут быть спровоцированы дефектами вспомогательных агрегатов, приводимых ремнем, или некондиционным маховиком, а также ведущим и ведомым диском сцепления. А еще в ходе эксплуатации добавить вибраций способен шкив коленчатого вала, особенно если у него начал расслаиваться резиновый демпфер. Очень часто на вазовских моторах вибрацию вызывают неисправные датчики массового расхода воздуха.

Некондиционный диск сцепления может вызывать вибрации гораздо большие, чем дает разность весов поршневой группы.

Некондиционный диск сцепления может вызывать вибрации гораздо большие, чем дает разность весов поршневой группы.

Заметно возрастают вибрации, когда есть недостатки в работе одного цилиндра — двигатель «троит». Вот несколько самых распространенных причин.

• Перебои в искрообразовании. Возможные виновники — свеча, катушка, высоковольтный провод.
• Перебои в подаче топлива (неисправна/засорилась форсунка).
• Подсос неучтенного воздуха в один из цилиндров из-за негерметичной прокладки впускного трубопровода.
• Низкая компрессия в одном из цилиндров. Может быть вызвана недостаточным уплотнением поршня в цилиндре, негерметичностью клапанного механизма или прокладки ГБЦ.

Материалы по теме

Все вибрации силового агрегата призваны компенсировать резинометаллические опоры. С этой задачей они справляются до тех пор, пока сами исправны. А при выходе из строя могут усиливать вибрации.

Вообще, надо отметить, что на форумах любителей Лады многие страницы посвящены вибрации и троению двигателей. Причем специалисты в дилерском центре чаще всего неисправности не усматривают — почти всегда ссылаются на плохой бензин. Доля истины в этом есть. Во-первых, во многих регионах качество топлива ощутимо хуже, чем в столице. Во-вторых, многие не от хорошей жизни заправляются на «левых» АЗС в надежде сэкономить. И такая экономия очень часто «вылезает боком».

В целом же вазовские двигатели по уровню вибраций лишь немного проигрывают аналогичным моторам иномарок в том же ценовом сегменте.

• Шесть самых надежных двигателей (из тех, что еще продаются) мы собрали в этой публикации.

Фото: фирмы-производители

Ваз 2109: вибрация двигателя — в чем причина

Установка двигателя на авто ВАЗ 2109

Сердце для любого автомобиля – его двигатель. От его бесперебойной и тихой работы зависит комфорт при передвижении водителя и пассажиров.
Но иногда возникает ситуация когда наблюдается на ВАЗ 2109 вибрация при движении автомобиля. В данной статье предлагается ознакомиться с причинами возникновения и методами устранения вибраций двигателя своими руками.

Причины вибрации в авто ВАЗ 2109

Основные причины возникновения вибраций любого узла являются:

• Дисбаланс его вращающихся узлов. Для автомобиля это коленвал и маховик мотора, вентиляторы радиатора и отопителя, сцепления, барабаны тормозных дисков, колеса.
• Большая разница в массе движущихся деталей, таких как поршни и шатуны двигателя.

Причины дисбаланса могут быть:

• Конструктивные, зависящие от особенностей конструкций деталей. Так на колесе, чтобы его накачать существует вентиль, масса его нарушает равновесие.
• Технологические, учитывают допустимые отклонения параметров и размеров деталей при их изготовлении, они появляются когда производители стремятся обеспечить взаимозаменяемость изделий при ремонте.
• Эксплуатационные, которые сопровождаются неравномерным износом деталей, их деформацией, дефектами виброизоляторов и прочими причинами.

Виброизолятор представляет собой элемент крепления двигателя, который снижает передаваемую вибрацию, это опоры под мотор. Они представляют собой металлический элемент с резиновым массивом. Конструкции опор еще бывают гидравлические, пружинные или комбинированные.
Особые неприятности возникают при вибрации двигателя, которая происходит при неравномерном сгорании топливной смеси в одном цилиндре – его начинает трясти.
Причинами этого могут быть:

• Отсутствие воспламенения.
• Нет сжатия.
• Плохое качество смеси.

Для определения работы цилиндра нужно со свечи зажигания снять наконечник и уменьшить число оборотов холостого хода. Но при такой проверке может поломаться коммутатор, пробиться крышка трамблера или бегунка.
Уменьшить отрицательные явления на двигатель, при этом способе, можно очень быстро надев на любой болт снятый наконечник, что обеспечит появление искры.

Совет: Нельзя забывать о технике безопасности: перед проведением работ двигатель нужно заглушить, снять наконечники, затем надеть, очень часто они прилипают до свечей. После такой разработки наконечников можно заводить мотор.

Итак:

• Ударить током, идущим от высоковольтных проводов, при работающем двигателе не может, но снимать наконечники нужно используя пассатижи у которых изолированы ручки, а металлические губки инструмента, при снятии наконечников, необходимо заземлить к корпусу автомобиля отрезком провода. Если током ударит при касании к наконечнику, то нужно его заменить или использовать новый высоковольтный провод.
• Если на карбюраторном двигателе ВАЗ 2109 вибрация на холостых оборотах нужно медленно рукой потянуть за тросик газа таким образом, чтобы обороты повысились примерно до 3 000 об/мин.

Совет: Для обеспечения хорошего доступа к карбюратору, при обнаружении поломки, воздушный фильтр лучше снять. Все, не используемые вакуумные трубки, заглушить. Убрать воздействие выхлопных газов можно, закрыв выпускную трубу, например, пластмассовой ручкой отвертки.

После выполнения всех работ, увеличении оборотов двигателя, возможны его реакции:

• При повышении оборотов свыше 1300 об/мин на ваз 2109 вибрация от двигателя приостанавливается. Это может указывать на то, что причина тряски могла быть в системе питания или системе дожига.
  В этом случае система зажигания имеет рабочее состояние, в ней нет ни одного сбоя. При увеличении оборотов мотора в работу вступают другие системы карбюратора, но все сразу выйти со строя не могут.
• Воздух может просачиваться через щели или отверстия, лишний воздух при увеличении оборотов мотора на работу системы оказывает меньшее отрицательное влияние. На вздрагивание двигателя время от времени может влиять неработающий один из цилиндров.
• Вибрация двигателя может возникать из-за неполадок в зажигании. К образованию искры на холостых оборотах требования предъявляются более высокие, чем на 2 000 об/мин.
  Поэтому при малейших дефектах в системе зажигания сбоев двигателя на малых оборотах будет значительно больше, что привет к его вибрации.
• Виновницей в возникновении тряски может быть и система питания. Это или чрезмерное обогащенная смесь, но такое явление редкость, или обедненная смесь, более часто.
  Причиной такого явления может быть излишний воздух, который поступает в систему питания, а затем идет в камеру сгорания. Но это может быть в относительно новых двигателях. В старых авто двигатель может вибрировать при малейшем отклонении.
• Причиной тряски может быть переполнение топливом карбюратора. В этом случае выхлопные газы будут черного цвета, а не серого как положено. Двигатель в горячем состоянии очень трудно будет заводиться, а в холодном не будет никаких проблем.
• Причиной переизбытка топлива может стать деформация на игле наконечника, которая перекроет подачу топлива, или усталость. Может появиться отверстие в поплавке.

Как устранить вибрации

Существует некоторые способы балансировки узлов:

• Статический. В этом случае деталь не подлежит принудительному вращению. Для такого метода не требуется сложного оборудования, его можно использовать в условиях гаража, но полностью устранить дисбаланс не удастся.
  Им можно воспользоваться для устранения неполадок на сравнительно небольших деталях, таких как ведомый диск сцепления или маховик двигателя. Балансировать их можно «на ножах» или «подшипниках». При этом, при вращении вокруг своей оси, деталь самоустанавливается и занимает положение когда «тяжелая» сторона занимает положение ниже ее оси вращения.
  Призмы при выполнении работ должны располагаться строго горизонтально, а подшипники иметь минимальное сопротивление «на подвесе» или «на опоре». Под тяжестью одной из сторон деталь отклоняется от горизонтальной линии. Применим такой метод к узлам с цилиндрическими опорными шейками.
• Динамический. Он заключается с установкой детали на специальное оборудование и постоянное ее принудительное вращение. Применим для деталей любых размеров, может устранить любой дисбаланс на карданном валу, коленвалу и других подобных изделиях.

Масса детали, которую нужно убрать для устранения дисбаланса, определяется опытным путем при статической балансировке. А при динамической это выполняет компьютер, установленный на балансировочном стенде.
После этого:

• Облегчают «тяжелую» сторону удалением лишнего металла. Это может быть сверление или другая механическая обработка детали.
  Таким способом подлежат балансировке маховики, барабаны чугунные тормозные, коленчатые валы, корзины сцепления, приводные шкивы, ступицы колес.
• Утяжеляют «легкую» сторону присоединением дополнительных грузов. Используют при этом пластинчатые пружины, наплавляют металл сваркой или приклеивают элементы специальным клеем.

  Совет: Такую технологию нужно использовать при невозможности с «тяжелой» стороны убрать лишний материал без нарушения прочности деталей таких как, колеса с тормозными дисками, изготовленными из легкого сплава, ведомыми дисками сцепления.

Для каждого человека существует свой порог восприятия вибрации. Но вибрацию можно считать неприемлемой, если: при «нейтральном» положении КПП, на неподвижном автомобиле и включенном сцеплении, педаль при этом не нажата.
Медленное увеличение числа оборотов мотора приводит к:

• Ощутимой вибрации на рулевом колесе даже при легком касании к нему пальцев.
• Перемещаются, лежащие на приборной панели, предметы.
• Размывается изображение в зеркале заднего вида, расположенном в салоне авто.
• При движении автомобиля, ощущаются неприятные вибрации на органах управления, полу, сидениях.

Совет: Перед тем как начать поиск источника повышенной вибрации нужно определить режимы и условия ее проявления: во время движения или на неподвижном автомобиле. После этого вспомнить момент ее возникновения — была изначально на новой машине, появилась в процессе эксплуатации или после ремонта какого-либо узла.

При диагностике автомобиля, необходимо соблюдать меры предосторожности:

• Прощупывая рукой, при работающем двигателе, «подозрительные» места нельзя касаться сильно горячих или вращающихся деталей;
• При вывешивании машину, ее нужно ставить на надежные подставки.
• При передвижении по дорогам с большим числом транспорта нельзя мешать движению другим автомобилям.

На неподвижном автомобиле вибрация, чаще всего, возникает если:

• Работает двигатель и его навесное оборудование (генератор, компрессор кондиционера).
• Включаются вентиляторы радиатора и отопителя;
• Возникли дефекты системы выпуска и подвесок силового агрегата.

Чтобы найти источник вибрации можно придерживаться такой последовательности действий:

• При выключенном, затем выключенном двигателе осмотреть подвески выпускной системы, силового агрегата и детали около них. Целыми должны быть элементы подвески.
  Бывают случаи, когда очень близко к поддону мотора стоит силовая защита. Их контакт может вызывать вибрации.
• Детали, пришедшие в негодность надо заменить.
• Проконтролировать надежность затяжки крепежных соединений, подтянуть ослабленные.
• Определить, что вибрация идет от вентилятора, можно отключив его или сняв крыльчатку.
• Отключать последовательно навесное оборудование (снять приводные ремни) и, заводя двигатель, проверять уровень вибраций в рабочем его диапазоне оборотов. Элемент, пришедший в негодность, надо заменить или отбалансировать, например шкив.
• При работающем двигателе выжать педаль сцепления или рычаг селектора АККП установить его в положение «N». Если не удалось убрать вибрацию, то ее основными источниками, возможно, являются: гидротрансформатор, коленвал, маховик, корзина сцепления или детали АККП, или разница массы поршней и шатунов, больше допустимого значения.
• На автомобиле ваз 2109 вибрация на скорости,как правило, возникает от ходовой части или элементов трансмиссии. Если только от скорости машины зависит ее уровень, и не меняется при движении автомобиля накатом, значит, вибрацию создает узел расположенный после ведомого вала КП.
  Это могут быть приводные или карданный валы, ступицы, колеса, элементы раздаточной коробки. Причем от кардана частота колебаний выше почти в четыре раза, по сравнению с колесами, дисками и тормозными барабанами.
• Когда вибрация происходит только при торможении, источником ее, скорее всего, будут барабаны или тормозные диски. Они, а еще ступицы, возможно, изготовлены с большими отклонениями биений рабочих и посадочных поверхностей.
• При использовании некачественной резины причиной может быть ее неравномерная жесткость, что усиливается при торможении от увеличения нагрузки на передние колеса.
• Вибрацию машины в небольшом диапазоне скоростей примерно 10-15 км/ч вызывает дисбаланс колес. Убрать его на колесах можно их балансировкой, как показано на фото.

Балансировка колес автомобиля

• Дополнительно у передних колес дисбаланс проявляется биением руля. При перестановке задних и передних колес или после проверки на балансировку можно убедиться в их дефекте.

В остальных случаях нужно:

• Вывесить по очереди ведущие колеса.
• Завести и прогреть мотор, включить высшую передачу (четвертую или пятую), медленно отпускать педаль сцепления и одновременно прибавлять обороты двигателя до появления ощутимой вибрации.
• Если вибрации не было при вывешивании ведущих колес, скорее всего, создают ее детали ведомой оси — тормозной барабан (диск) или ступица. Выяснить это можно только после повторной проверке при очередной замене хорошими колесами, например с другого авто.
• Неуравновешенность тормозного диска, деталей привода, ступицы могут быть причиной вибрации с одной стороны авто. В этом случае нужно поочередно снимать колесо и барабан тормозной, затем поменять полуось и ступицу на уже выверенные и исправные, а проверку каждый раз повторять.
  Вибрация на новом авто может быть от неправильной сборки узлов -источников колебаний, монтажа агрегатов с заведомо повышенным уровнем вибраций.

Причину необходимо искать на неподвижной машине и движущейся.

Совет: При осмотре необходимо обращать внимание на правильность использования виброизоляторов. Они бывают внешне почти одинаковыми, а отличаться характеристиками при комплектации автомобиля некоторыми элементами. Поэтому нужно сравнить маркировку деталей и на ощупь твердость резины.

Если на авто ВАЗ 2109 вибрация при трогании появилась внезапно желательно в памяти восстановить предшествовавшие события. Возможно, пришлось пересечь глубокую лужу сразу после сильного торможения, когда температура деталей высокая.
Причинами того, что возникла на ВАЗ 21093 вибрация при разгоне могут быть:

• В тормозном диске, который покоробился от быстрого охлаждения водой.
• Автомобиль ударился ШРУСом о бордюр или колесо наехало на край ямы или препятствие.
• Начавшаяся вибрация говорит о повреждении деталей (колеса, вала, шины).

Тряска, которая возникает после ремонта при замене вращающихся деталей, может указывать на большой дисбаланс вновь установленных элементов или ошибки при проведении ремонтных операций, которые привели к неправильной сборке агрегата или деформации детали.
Инструкция, по предупреждению недопустимой вибрации, предлагает заменить все детали, которые ее вызывают, новыми элементами или отремонтировать старые. При установке новых узлов полезно их проверить, а затем по результатам проверки, или обменять, или отбалансировать, тогда цена последующих ремонтов будет намного ниже.
Как правильно выполнять балансировку деталей и узлов можно увидеть на видео.

Самые популярные причины вибрации двигателя автомобиля

.bs-pinning-wrapper> .bs-pinning-block, body.page-layout-1-col .boxed.site-header.header-style-6 .content-wrap> .bs-pinning-wrapper> .bs- блок закрепления, body.page-layout-1-col .boxed.site-header.header-style-8 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.page-layout- 1-col.boxed .main-wrap, .page-layout-2-col-right .container, .page-layout-2-col-right .content-wrap, body.page-layout-2-col-right. в коробке .main-wrap, .page-layout-2-col-left.контейнер, .page-layout-2-col-left .content-wrap, body.page-layout-2-col-left.boxed .main-wrap, .page-layout-1-col .bs-vc-content> .vc_row, .page-layout-1-col .bs-vc-content> .vc_vc_row, .page-layout-1-col .bs-vc-content .vc_row [data-vc-full-width = true]>. bs-vc-wrapper, .footer-instagram.boxed, .site-footer.boxed, .page-layout-1-col .bs-vc-content> .vc_row.vc_row-has-fill .upb-background-text. vc_row {max-width: 1180px} @media (min-width: 768px) {. layout-2-col .content-column {width: 67%}} @ media (min-width: 768px) {. layout-2- col.sidebar-column {width: 33%}} @ media (min-width: 768px) {. layout-2-col.layout-2-col-2 .content-column {left: 33%}} @ media (min- width: 768px) {. rtl .layout-2-col.layout-2-col-2 .content-column {left: inherit; right: 33%}} @ media (min-width: 768px) {. layout-2 -col.layout-2-col-2 .sidebar-column {right: 67%}} @ media (min-width: 768px) {. rtl .layout-2-col.layout-2-col-2 .sidebar- столбец {справа: наследование; слева: 67%}} @ media (max-width: 1270 пикселей) {. page-layout-1-col .bs-sks .bs-sksitem, .page-layout-2-col-right. bs-sks .bs-sksitem, .page-layout-2-col-left.bs-sks .bs-sksitem {display: none! important}}. page-layout-3-col-0 .container, .page-layout-3-col-0 .content-wrap, body.page-layout-3 -col-0.boxed .main-wrap, .page-layout-3-col-1 .container, .page-layout-3-col-1 .content-wrap, body.page-layout-3-col-1 .boxed .main-wrap, .page-layout-3-col-2 .container, .page-layout-3-col-2 .content-wrap, body.page-layout-3-col-2.boxed .main -wrap, .page-layout-3-col-3 .container, .page-layout-3-col-3 .content-wrap, body.page-layout-3-col-3.boxed .main-wrap ,. макет страницы-3-col-4.контейнер, .page-layout-3-col-4 .content-wrap, body.page-layout-3-col-4.boxed .main-wrap, .page-layout-3-col-5 .container, .page -layout-3-col-5 .content-wrap, body.page-layout-3-col-5.boxed .main-wrap, .page-layout-3-col-6 .container, .page-layout-3 -col-6 .content-wrap, body.page-layout-3-col-6.boxed .main-wrap, body.boxed.page-layout-3-col .site-header.header-style-5 .content -wrap> .bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col .site-header.header-style-6 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col .site-header.header-style-8 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, .layout-3 -col-0 .bs-vc-content> .vc_row, .layout-3-col-0 .bs-vc-content> .vc_vc_row, .layout-3-col-0 .bs-vc-content .vc_row [данные -vc-full-width = true]>. bs-vc-wrapper, .layout-3-col-0 .bs-vc-content> .vc_row.vc_row-has-fill .upb-background-text.vc_row {max -width: 1300px} @media (min-width: 1000px) {. layout-3-col .content-column {width: 58%}} @ media (min-width: 1000px) {. layout-3-col .sidebar -column-primary {width: 25%}} @ media (min-width: 1000 пикселей) {.layout-3-col .sidebar-column-secondary {width: 17%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col .content-column {width: 67 %}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col .sidebar-column-primary {width: 33%}} @ media (max-width: 768px) и (min-width: 500px) {. layout-3-col .sidebar-column-primary {width: 54%}} @ media (max-width: 1390px) {. page-layout-3-col-0 .bs- sks .bs-sksitem, .page-layout-3-col-1 .bs-sks .bs-sksitem, .page-layout-3-col-2 .bs-sks .bs-sksitem, .page-layout-3 -col-3 .bs-sks.bs-sksitem, .page-layout-3-col-4 .bs-sks .bs-sksitem, .page-layout-3-col-5 .bs-sks .bs-sksitem, .page-layout-3-col -6 .bs-sks .bs-sksitem {display: none! Important}} @ media (min-width: 1000px) {. Layout-3-col-2 .sidebar-column-primary {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-2 .sidebar-column-primary {left: inherit; right: 17%}} @ media (min-width: 1000px) {. layout-3 -col-2 .sidebar-column-secondary {right: 25%}} @ media (min-width: 1000px) {. rtl .layout-3-col-2 .sidebar-column-secondary {right: наследовать; left: 25%}} @ media (min-width: 1000 пикселей) {.layout-3-col-3 .content-column {left: 25%}} @ media (min-width: 1000px) {. rtl .layout-3-col-3 .content-column {left: inherit; right: 25 %}} @ media (min-width: 1000px) {. layout-3-col-3 .sidebar-column-primary {right: 58%}} @ media (min-width: 1000px) {. rtl .layout-3 -col-3 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-4 .content-column {left: 17%}} @media (min-width: 1000px) {. rtl .layout-3-col-4 .content-column {left: inherit; right: 17%}} @ media (min-width: 1000px) {. layout-3- col-4 .sidebar-column-primary {left: 17%}} @ media (min-width: 1000px) {.rtl .layout-3-col-4 .sidebar-column-primary {left: inherit; right: 17%}} @ media (min-width: 1000px) {. layout-3-col-4 .sidebar-column-secondary {right: 83%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .sidebar-column-secondary {right: inherit; left: 83%}} @ media (min-width : 1000px) {. Layout-3-col-5 .content-column {left: 42%}} @ media (min-width: 1000px) {. Rtl .layout-3-col-5 .content-column {left: наследовать; right: 42%}} @ media (min-width: 1000px) {. layout-3-col-5 .sidebar-column-primary {right: 58%}} @ media (min-width: 1000px) {. rtl.layout-3-col-5 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-5 .sidebar-column-secondary {right : 58%}} @ media (min-width: 1000px) {. Rtl .layout-3-col-5 .sidebar-column-secondary {right: inherit; left: 58%}} @ media (min-width: 1000px ) {. layout-3-col-6 .content-column {left: 42%}} @ media (min-width: 1000px) {. rtl .layout-3-col-6 .content-column {left: inherit; right: 42%}} @ media (min-width: 1000px) {. layout-3-col-6 .sidebar-column-primary {right: 41%}} @ media (min-width: 1000px) {. rtl. макет-3-col-6.sidebar-column-primary {right: inherit; left: 41%}} @ media (min-width: 1000px) {. layout-3-col-6 .sidebar-column-secondary {right: 83%}} @ media ( min-width: 1000px) {. rtl .layout-3-col-6 .sidebar-column-secondary {right: inherit; left: 83%}} @ media (max-width: 1000px) и (min-width: 768px ) {. layout-3-col-3 .content-column, .layout-3-col-5 .content-column, .layout-3-col-6 .content-column {left: 33%}} @ media ( max-width: 1000px) и (min-width: 768px) {. rtl .layout-3-col-3 .content-column, .rtl .layout-3-col-5 .content-column, .rtl .layout- 3-кол-6.content-column {left: inherit; right: 33%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col-3 .sidebar-column-primary, .layout- 3-col-5 .sidebar-column-primary, .layout-3-col-6 .sidebar-column-primary {right: 67%}} @ media (max-width: 1000px) и (min-width: 768px) {.rtl .layout-3-col-3 .sidebar-column-primary, .rtl .layout-3-col-5 .sidebar-column-primary, .rtl .layout-3-col-6 .sidebar-column- первичный {right: наследовать; left: 67%}}. col-xs-1, .col-sm-1, .col-md-1, .col-lg-1, .col-xs-2, .col- sm-2, .col-md-2, .col-lg-2, .col-xs-3,.col-sm-3, .col-md-3, .col-lg-3, .col-xs-4, .col-sm-4, .col-md-4, .col-lg-4, .col -xs-5, .col-sm-5, .col-md-5, .col-lg-5, .col-xs-6, .col-sm-6, .col-md-6, .col- LG-6, .col-XS-7, .col-sm-7, .col-md-7, .col-lg-7, .col-XS-8, .col-sm-8, .col-md -8, .col-lg-8, .col-xs-9, .col-sm-9, .col-md-9, .col-lg-9, .col-xs-10, .col-sm- 10, .col-md-10, .col-lg-10, .col-xs-11, .col-sm-11, .col-md-11, .col-lg-11, .col-xs-12 , .col-sm-12, .col-md-12, .col-lg-12, .vc_row .vc_column_container> .vc_column-inner, .container, .vc_column_container.vc_column_container {padding-left: 24px; padding-right: 24px}.vc_row.wpb_row, .row, .bs-vc-content .vc_row.vc_row-no-padding [data-vc-stretch-content = «true»] {margin-left: -24px; margin-right: -24px}. vc_row.vc_inner {margin-left: -24px! important; margin-right: -24px! important} .widget, .entry-content .better-studio-shortcode, .better-studio-shortcode, .bs-shortcode, .bs -listing, .bsac, .content-column> div: last-child, .slider-style-18-container, .slider-style-16-container, .slider-style-8-container, .slider-style-2 -контейнер, .slider-style-4-container, .bsp-wrapper, .single-container,.content-column> div: last-child, .vc_row .vc_column-inner .wpb_content_element, .wc-account-content-wrap, .order-customer-detail, .order-detail-wrap {margin-bottom: 48px} .archive -title {margin-bottom: 32px} .layout-1-col, .layout-2-col, .layout-3-col {margin-top: 35px} .layout-1-col.layout-bc-before ,. layout-2-col.layout-bc-before, .layout-3-col.layout-bc-before {margin-top: 24px} .bs-vc-content> .vc_row.vc_row-fluid.vc_row-has-fill : первый ребенок, .bs-листинг.bs-листинг-продукты .bs-слайдер-элементы управления, .bs-листинг.bs-листинг-продукты.bs-pagination {margin-top: -35px! important} .vc_col-has-fill> .bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper>. липкая оболочка> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper> .bs-vc-column> .bs- vc-wrapper, .vc_row-has-fill + .vc_row> .bs-vc-wrapper> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .bs-vc-wrapper> .wrapper-sticky> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .wpb_column> .bs-vc-wrapper, .vc_row-has-fill> .bs-vc- обертка>.vc_column_container> .bs-vc-wrapper, .vc_row-has-fill> .wpb_column> .bs-vc-wrapper {padding-top: 40px! important} .vc_row-has-fill .wpb_wrapper> .bsp-wrapper: last- дочерний, .vc_col-has-fill .wpb_wrapper> .bsp-wrapper: last-child, .vc_row-has-fill .wpb_wrapper> .bs -isting: last-child, .vc_col-has-fill .wpb_wrapper> .bs- листинг: last-child, .main-section, # bbpress-forum # bbp-search-form, .vc_row-has-fill .wpb_wrapper> .bsac: last-child, .vc_col-has-fill .wpb_wrapper> .bsac: last-child, .vc_row-has-fill .wpb_wrapper> .bs-shortcode: last-child ,.vc_col-has-fill .wpb_wrapper> .bs-shortcode: last-child, .vc_row-has-fill .wpb_wrapper> .better-studio-shortcode: last-child, .vc_col-has-fill .wpb_wrapper> .better-studio -shortcode: last-child {margin-bottom: 40px} .bs-листинг-листинг-современная-сетка-листинг-3.bs-листинг {margin-bottom: 24px! important} .vc_row-has-fill .wpb_wrapper> .bs- листинг-современная-сетка-листинг-3.bs-листинг: последний-дочерний {маржа-дно: 20px! важно}. single-container> .post-author, .post-related, .post-related + .comments-template, .post-related +. single-container ,.post-related + .ajax-post-content, .comments-template, .comment-response.comments-template, .bsac.adloc-post-before-author, .woocommerce-page div.product .woocommerce-tabs, .woocommerce- page div.product .related.products, .woocommerce .cart-collaterals .cart_totals, .woocommerce .cart-collaterals .cross-sells, .woocommerce-checkout-review-order-wrap, .woocommerce + .woocommerce, .woocommerce + .bs- короткий код, .up-sells.products, .single-container> .bs-newsletter-pack, body.single .content-column> .bs-newsletter-pack {margin-top: 48px}.better-gcs-wrapper {margin-top: -48px} .slider-style-21-container, .slider-style-20-container, .slider-style-19-container, .slider-style-17-container ,. slider-style-15-container, .slider-style-13-container, .slider-style-11-container, .slider-style-9-container, .slider-style-7-container, .slider-style-4 -container.slider-container-1col, .slider-style-3-container, .slider-style-5-container, .slider-style-2-container.slider-container-1col, .slider-style-1-container , .slider-container + .bs-sks {padding-top: 40px; padding-bottom: 48px; margin-bottom: -40px}.slider-style-21-container.slider-bc-before, .slider-style-20-container.slider-bc-before, .slider-style-19-container.slider-bc-before, .slider-style-17 -container.slider-bc-before, .slider-style-15-container.slider-bc-before, .slider-style-13-container.slider-bc-before, .slider-style-11-container.slider- bc-before, .slider-style-9-container.slider-bc-before, .slider-style-7-container.slider-bc-before, .slider-style-3-container.slider-bc-before ,. slider-style-5-container.slider-bc-before, .slider-style-1-container.slider-bc-before, .slider-container.slider-bc-before + .bs-sks {padding-top: 24px; padding-bottom: 24px; margin-bottom: 24px} .section-heading {margin-bottom: 28px} Только экран @media и (max-width: 678px) {. footer-widgets> .content-wrap> .container> .row> * {margin-bottom: 40px}}. main-bg-color, .btn, html input [type = «button»], input [type = «reset»], input [type = «submit»], input [type = «button»],. btn: focus, .btn: hover, button: focus, button : hover, html input [type = «button»]: focus, html input [type = «button»]: hover, input [type = «reset»]: focus, input [type = «reset»]: hover, input [type = «submit»]: фокус, ввод [type = «submit»]: наведение, ввод [type = «button»]: фокус, ввод [type = «button»]: наведение ,.main-menu.menu .sub-menu li.current-menu-item: hover> a: hover, .main-menu.menu .better-custom-badge, .off-canvas-menu .menu .better-custom-badge , ul.sub-menu.bs-pretty-tabs-elements .mega-menu.mega-type-link .mega-links> li: hover> a, .widget.widget_nav_menu .menu .better-custom-badge, .widget .widget_nav_menu ul.menu li> a: hover, .widget.widget_nav_menu ul.menu li.current-menu-item> a, .rh-header .menu-container .resp-menu .better-custom-badge, .bs- популярные категории .bs-Popular-term-item: hover .term-count, .widget.widget_tag_cloud .tagcloud a: hover, span.dropcap.dropcap-square, span.dropcap.dropcap-circle, .better-control-nav li a.better-active, .better-control-nav li: hover a, .main- menu.menu> li: hover> a: before, .main-menu.menu> li.current-menu-parent> a: before, .main-menu.menu> li.current-menu-item> a: before, .main-slider .better-control-nav li a.better-active, .main-slider .better-control-nav li: hover a, .site-footer.color-scheme-dark .footer-widgets .widget.widget_tag_cloud .tagcloud a: hover, .site-footer.color-scheme-dark.footer-widgets .widget.widget_nav_menu ul.menu li a: hover, .entry-terms. через a: hover, .entry-terms.source a: hover, .entry-terms.post-tags a: hover, .comment- response # cancel-comment-reply-link, .better-newsticker .heading, .better-newsticker .control-nav span: hover, .listing-item-text-1: hover .term-badges.floated .term-badge a , .term-badges.floated a, .archive-title .term-badges span.term-badge a: hover, .post-tp-1-header .term-badges a: hover, .archive-title .term-badges a: hover, .listing-item-tb-2: hover .term-badges.плавающий .term-badge a, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs-pagination.bs-pagination-in-loading, .bs-slider-dots .bs-slider -active> .bts-bs-dots-btn, .listing-item-classic: hover a.read-more, .bs-loading> div, .pagination.bs-links-pagination a: hover, .footer-widgets. bs-Popular-Categories .bs-popular-term-item: hover .term-count, .footer-widgets .widget .better-control-nav li a: hover, .footer-widgets .widget .better-control-nav li a.better-active, .bs-slider-2-item .content-container a.read-more: hover ,.bs-slider-3-item .content-container a.read-more: hover, .main-menu.menu .sub-menu li.current-menu-item: hover> a, .main-menu.menu .sub- menu> li: hover> a, .bs-slider-2-item .term-badges.floated .term-badge a, .bs-slider-3-item .term-badges.floated .term-badge a, .listing -item-blog: наведите указатель мыши на. read-more, .back-top, .site-header .shop-cart-container .cart-handler .cart-count, .site-header .shop-cart-container .cart-box : после,. single-attachment-content .return-to: hover .fa, .topbar .topbar-date, .ajax-search-results: after ,.лучше-галерея .gallery-title .prev: hover, .better-gallery .gallery-title .next: hover, .comments-template-multiple .nav-tabs .active a: after, .comments-template-multiple .active. количество комментариев, .off-canvas-inner: after, .more-stories: before {background-color: # 0080ce! important} button {background-color: # 0080ce} .main-color, .screen-reader-text: hover, .screen-reader-text: active, .screen-reader-text: focus, .widget.widget_nav_menu .menu .better-custom-badge, .widget.widget_recent_comments a: hover, .bs-Popular-Categories.bs-popular-term-item, .main-menu.menu .sub-menu li.current-menu-item> a, .bs-about .about-link a, .comment-list .comment-footer .comment-reply -link: hover, .comment-list li.bypostauthor> article> .comment-meta .comment-author a, .comment-list li.bypostauthor> article> .comment-meta .comment-author, .comment-list .comment -footer .comment-edit-link: hover, .comment-response # cancel-comment-reply-link, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, ul.bs-shortcode- list li: before, a: hover, .post-meta, a: hover ,.заголовок сайта .top-menu.menu> li: hover> a, .site-header .top-menu.menu .sub-menu> li: hover> a, .mega-menu.mega-type-link-list. мега-ссылки> li> a: hover, .mega-menu.mega-type-link-list .mega-links> li: hover> a, .listing-item .post-footer .post-share: hover .share- обработчик, .listing-item-classic .title a: hover, .single-post-content> .post-author .pre-head a: hover, .single-post-content a,. single-page-simple-content a , .site-header .search-container.open .search-handler, .site-header .search-container: hover .search-handler ,.site-header .shop-cart-container.open .cart-handler, .site-header .shop-cart-container: hover .cart-handler, .site-footer .copy-2 a: hover, .site-footer. copy-1 a: hover, ul.menu.footer-menu li> a: hover, .rh-header .menu-container .resp-menu li: hover> a, .listing-item-thumbnail: hover .title a, .listing-item-grid: hover .title a, .listing-item-blog: hover .title a, .listing-item-classic: hover .title a, .post-meta a: hover, .pagination.bs-numbered -pagination> span, .pagination.bs-numbered-pagination .wp-pagenavi a: hover ,.pagination.bs-numbered-pagination .page-numbers: hover, .pagination.bs-numbered-pagination .wp-pagenavi .current, .pagination.bs-numbered-pagination .current, .listing-item-text-1: hover .title a, .listing-item-text-2: hover .title a, .listing-item-text-3: hover .title a, .listing-item-text-4: hover .title a, .bs-popular -categories .bs-popular-term-item: hover, .main-menu.menu> li: hover> a, .listing-mg-5-item: hover .title, .listing-item-tall: hover> .title , .bs-text a, .bf-breadcrumb .bf-breadcrumb-item a: диапазон наведения ,.off-canvas-menu li.current-menu-item> a, .entry-content.off_canvas_footer-info a, .comment-list .comment-content em.needs-Approve, .better-newsticker ul.news-list li a : hover {color: # 0080ce} .footer-widgets .widget a: hover, .bs -isting-modern-grid -isting-5 .listing-mg-5-item: hover .title a: hover, .bs -isting -modern-grid -isting-5 .listing-mg-5-item: hover .title a, .tabbed-grid-posts .tabs-section .active a {color: # 0080ce! important} textarea: focus, input [type = «url»]: фокус, ввод [type = «search»]: фокус, ввод [type = «пароль»]: фокус, ввод [type = «email»]: фокус, ввод [type = «number»]: focus, input [type = «week»]: focus, input [type = «month»]: focus, input [type = «time»]: focus, input [type = «datetime-local»]: focus, input [ type = «date»]: фокус, ввод [type = «color»]: фокус, ввод [type = «text»]: фокус ,.widget.widget_nav_menu .menu .better-custom-badge: after, .better-gallery .fotorama__thumb-border, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, .comment-response textarea: focus , .archive-title .term-badges a: hover, .listing-item-text-2: hover .item-inner, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs -pagination.bs-pagination-in-loading, .bs-slider-2-item .content-container a.read-more, .bs-slider-3-item .content-container a.read-more, .pagination. bs-links-pagination a: hover, body.active-top-line {border-color: # 0080ce} .main-menu.menu .better-custom-badge: after, .off-canvas-menu .menu .better-custom-badge: after {border-top-color : # 0080ce} .better-newsticker .heading: after {border-left-color: # 0080ce} :: selection {background: # 0080ce} :: — moz-selection {background: # 0080ce} .term-badges.text- значки .term-badge a {color: # 0080ce! important; background-color: transparent! important} .active-top-line .header-style-1.full-width .bs-pinning-block.pinned.main-menu -wrapper, .active-top-line .header-style-1.в коробке .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-2.full-width .bs-pinning-block.pinned.main-menu-wrapper, .active- top-line .header-style-2.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-3.full-width .bs-pinning-block.pinned .main-menu-wrapper, .active-top-line .header-style-3.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-4.full. -width .bs-pinning-block.pinned.main-menu-wrapper, .active-top-line.header-style-4.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-5.full-width .bspw-header-style-5 .bs-pinning -block.pinned, .active-top-line .header-style-5.boxed .bspw-header-style-5 .bs-pinning-block.pinned .header-inner, .active-top-line .header-style -6.full-width .bspw-header-style-6 .bs-pinning-block.pinned, .active-top-line .header-style-6.boxed .bspw-header-style-6 .bs-pinning- block.pinned .header-inner, .active-top-line .header-style-7.full-width .bs-pinning-block.pinned.main-menu-wrapper, .active-top-line .header-style-7.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-8. полная ширина .bspw-header-style-8 .bs-pinning-block.pinned, .active-top-line .header-style-8.boxed .bspw-header-style-8 .bs-pinning-block.pinned .header-inner {border-top: 3px solid # 0080ce} .better-gcs-wrapper .gsc-result .gs-title * ,. better-gcs-wrapper .gsc-result .gs-title: hover * ,. better -gcs-wrapper .gsc-results .gsc-cursor-box .gsc-cursor-current-page, .better-gcs-wrapper.gsc-results .gsc-cursor-box .gsc-cursor-page: hover {color: # 0080ce! important} .better-gcs-wrapper input.gsc-search-button-v2 {background-color: # 0080ce! important} .betterstudio-review .verdict .overall, .rating-bar span {background-color: # 0080ce} .rating-stars span: before, .betterstudio-review .verdict .page-heading {color: # 0080ce} body, body. в коробке {background-color: # f7f7f7} @media (max-width: 767px) {. main-wrap {background-color: # f7f7f7}}. site-header .top-menu.menu> li> a, .topbar. topbar-sign-in {color: # 707070}. заголовок-сайта..topbar полной ширины, .site-header.boxed .topbar .topbar-inner {background-color: #ffffff} .site-header.full-width .topbar, .site-header.boxed .topbar .topbar-inner { border-color: # e6e6e6} .topbar .better-social-counter.style-button .social-item .item-icon {color: # 444444} .topbar .better-social-counter.style-button .social-item: hover .item-icon {color: # 0080ce} .site-header.boxed .main-menu-wrapper .main-menu-container, .site-header.full-width .main-menu-wrapper {border-top-color : #dedede} .site-header.header-style-1.упакованный .main-menu-wrapper .main-menu-container, .site-header.header-style-1.full-width .main-menu-wrapper, .site-header.header-style-1 .better-pinning- block.pinned.main-menu-wrapper .main-menu-container {border-bottom-color: #dedede! important} .site-header.header-style-2.boxed .main-menu-wrapper .main-menu- контейнер, .site-header.header-style-2.full-width .main-menu-wrapper, .site-header.header-style-2 .better-pinning-block.pinned.main-menu-wrapper .main- контейнер-меню {граница-нижний-цвет: #dedede! важно}.site-header.header-style-3.boxed .main-menu-container, .site-header.full-width.header-style-3 .main-menu-wrapper {border-bottom-color: #dedede! important} .site-header.header-style-4.boxed .main-menu-container, .site-header.full-width.header-style-4 .main-menu-wrapper {border-bottom-color: #dedede! important } .site-header.header-style-5.boxed .header-inner, .site-header.header-style-5.full-width, .site-header.header-style-5.full-width> .bs -pinning-wrapper> .content-wrap.pinned {border-bottom-color: #dedede}. заголовок сайта.header-style-6.boxed .header-inner, .site-header.header-style-6.full-width, .site-header.header-style-6.full-width> .bs-pinning-wrapper>. content-wrap.pinned {border-bottom-color: #dedede} .site-header.header-style-7.boxed .main-menu-container, .site-header.full-width.header-style-7 .main -menu-wrapper {border-bottom-color: #dedede! important} .site-header.header-style-8.boxed .header-inner, .site-header.header-style-8.full-width, .site -header.header-style-8.full-width> .bs-pinning-wrapper> .content-wrap.pinned {border-bottom-color: #dedede}.заголовок сайта .shop-cart-container .cart-handler, .site-header .search-container .search-handler, .site-header .main-menu> li> a, .site-header .search-container .search -box .search-form .search-field {color: # 444444} .site-header .off-canvas-menu-icon .off-canvas-menu-icon-el, .site-header .off-canvas-menu- значок .off-canvas-menu-icon-el: after, .site-header .off-canvas-menu-icon .off-canvas-menu-icon-el: before {background-color: # 444444} .site-header .search-container .search-box .search-form .search-field :: — webkit-input-placeholder {color: # 444444}.заголовок сайта .search-container .search-box .search-form .search-field :: — moz-placeholder {color: # 444444} .site-header .search-container .search-box .search-form .search- field: -ms-input-placeholder {color: # 444444} .site-header .search-container .search-box .search-form .search-field: -moz-placeholder {color: # 444444} .site-header. заголовок-стиль-1, .site-header.header-style-2, .site-header.header-style-3, .site-header.header-style-4, .site-header.header-style-5. полная ширина, .site-header.header-style-5.boxed> .content-wrap>.контейнер, .site-header.header-style-5 .bs-pinning-wrapper.bspw-header-style-5> .bs-pinning-block, .site-header.header-style-6.full-width ,. site-header.header-style-6.boxed> .content-wrap> .container, .site-header.header-style-6 .bs-pinning-wrapper.bspw-header-style-6> .bs-pinning- блок, .site-header.header-style-7, .site-header.header-style-8.full-width, .site-header.header-style-8.boxed> .content-wrap> .container ,. site-header.header-style-8 .bs-pinning-wrapper.bspw-header-style-8> .bs-pinning-block {background-color: #ffffff} ul.menu.footer-menu li> a, .site-footer .copy-2 a, .site-footer .copy-2, .site-footer .copy-1 a, .site-footer .copy-1 {color: # 282e28} .site-footer .copy-footer {background-color: #ffffff} .site-footer .footer-social-icons {background-color: #ffffff} .site-footer {background-color: #ffffff} .section -heading.sh-t2: после {background-color: # 444444} .section-heading.sh-t2 a.active, .section-heading.sh-t2 .main-link: first-child: last-child .h -text, .section-heading.sh-t2> .h-text {color: # 444444} .section-heading.sh-t2 a: hover .h-text ,.section-heading.sh-t2 a.active .h-text {color: # 444444! important} .entry-content a.read-more, a.read-more, .listing-item-classic: hover a.read- подробнее, .listing-item-blog: hover a.read-more {background-color: # 434343! important} .bs-slider-2-item .content-container a.read-more, .bs-slider-3- item .content-container a.read-more {border-color: # 434343} body, .btn-bs-pagination {font-family: ‘Open Sans’; font-weight: 400; font-size: 13px; text- выравнивание: наследование; преобразование текста: наследование; цвет: # 7b7b7b} .post-meta, .post-meta a {font-family: ‘Open Sans’; font-weight: 400; font-size: 12px; text-transform : none; цвет: # adb5bd}.list-mg-item.listing-mg-5-item .post-meta.post-meta .views.views.views {font-family: ‘Open Sans’; font-weight: 400! important; font-size: 12 пикселей ; text-transform: none; color: # adb5bd! important} .post-meta .post-author {font-family: ‘Open Sans’; font-weight: 600; font-size: 12px; text-transform: uppercase} .term-badges .format-badge, .term-badges .term-badge, .main-menu .term-badges a {font-family: ‘Roboto’; font-weight: 400; font-size: 12px; text- transform: uppercase} .heading-typo, h2, h3, h4, h5, h5, h6, .h2, .h3, .h4, .h5, .h5, .h6, .heading-1 ,.заголовок-2, .heading-3, .heading-4, .heading-5, .heading-6, .header .site-branding .logo, .search-form input [type = «submit»],. widget.widget_categories ul li, .widget.widget_archive ul li, .widget.widget_nav_menu ul.menu, .widget.widget_pages ul li, .widget.widget_recent_entries li a, .widget .tagcloud a, .widget.widget_calendar заголовок таблицы, .widget.widget_rss li a .rsswidget, .listing-widget .listing-item .title, button, html input [type = «button»], input [type = «reset»], input [type = «submit»], input [type = «button «],. нумерация страниц ,.site-footer .footer-social-icons .better-social-counter.style-name .social-item, .section-header .h-text, .entry-terms a,. single-container .post-share a ,. список-комментариев .comment-meta .comment-author, .comments-wrap .comments-nav, .main-slider .content-container .read-more, a.read-more,. single-page-content> .post- share li, .single-container> .post-share li, .better-newsticker .heading, .better-newsticker ul.news-list li a {font-family: ‘Roboto’; font-weight: 500; text-transform : inherit} h2, .h2, .heading-1 {font-size: 20px} h3 ,.h3, .heading-2 {font-size: 20px} h4, .h4, .heading-3 {font-size: 20px} h5, .h5, .heading-4 {font-size: 14px} h5, .h5, .heading-5 {font-size: 14px} h6, .h6, .heading-6 {font-size: 15px} .single-post-title {font-family: ‘Roboto’; font-weight: 500; text- t]]>

9 причин, почему ваш автомобиль трясется при ускорении (и способы устранения)

Последнее обновление 30 апреля 2020 г.

Если автомобиль трясется при ускорении, это может быть результатом различных проблем. Часто причиной вибрации является довольно простая проблема, которая на самом деле является предупреждающим знаком о гораздо более крупной (и более дорогой) неисправности, если ее не устранить достаточно быстро.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Автомобиль, трясущийся во время движения, часто может означать нечто иное, чем автомобиль, который вибрирует при остановке, поэтому вам нужно обращать внимание на то, когда трясется.

Это только на холостом ходу? Автомобиль вибрирует только на низкой, высокой или постоянной скорости? Если ваш автомобиль трясется только при торможении, причина также может быть в другой.

Итак, как определить, на какую область следует обратить внимание при первой диагностике проблемы? Продолжайте читать, чтобы узнать.

Распространенные причины вибрации автомобиля при ускорении

# 1 — повреждение внутреннего ШРУСа

ШРУСы расположены на конце каждой оси. Есть как внешний, так и внутренний стык. Когда внутренний ШРУС поврежден или начинает выходить из строя, вы заметите, что ваш автомобиль вибрирует при резком ускорении. По мере того, как становится хуже, незначительные вибрации переходят в сильную тряску под нагрузкой.

Повреждения ШРУСов обычно возникают из-за разрыва пыльника шарнира. Когда это происходит, вода и грязь попадают внутрь ботинка и загрязняют смазку, защищающую шлицы внутри.

Без надлежащей смазки контакт металла с металлом в конечном итоге приводит к поломке. Единственное исправление — полностью заменить ШРУС.

№ 2 — Сломанные опоры двигателя

Основное назначение опор мотора — прикрепить двигатель автомобиля к раме автомобиля. Вторая цель — гасить или уменьшать вибрацию двигателя, чтобы пассажиры автомобиля не чувствовали постоянную тряску или вибрацию двигателя во время его работы.

Подушки двигателя изготовлены из твердого каучукового материала, который позволяет им поглощать эти вибрации.Когда опора двигателя повреждена или сломана, вы не только почувствуете чрезмерную вибрацию в автомобиле, но и другие части двигателя могут смещаться и в конечном итоге сломаться, поскольку двигатель находится не в своем точном месте.

Вы можете почувствовать плохую опору двигателя на холостом ходу, но тряска может быть более очевидной при ускорении, так как двигателю приходится тяжело работать. Замена плохой опоры мотора должна остановить вибрацию.

Имейте в виду, что при поломке крепления двигателя другие крепления теперь несут большую нагрузку и также с большей вероятностью выйдут из строя.

# 3 — Несбалансированные шины

Если вы недавно установили новые шины и заметили, что ваш автомобиль трясется во время движения, это может быть результатом несбалансированных шин. Когда шина устанавливается на колесо, она никогда не будет иметь одинаковый вес на всем протяжении.

Чтобы исправить это, установщик шин установит шину / колесо в сборе на балансировочном станке и прикрепит небольшие грузики колеса к ободу в определенных местах, чтобы добиться идеального баланса. Во время вращения шины любой небольшой дисбаланс веса превращается в небольшую вибрацию.

На более высоких скоростях, когда шина вращается намного быстрее, вибрация будет более заметной, и ваше рулевое колесо будет действительно дрожать.

Если ваш автомобиль вибрирует при постоянной скорости и усиливается на более высоких скоростях, возможно, у вас неуравновешенная шина (и). Также возможно, что один из клеящихся грузиков колеса просто отвалился. Чтобы исправить это, просто верните машину в шинный магазин, чтобы они перебалансировали шины.

# 4 — Ослабленные гайки

Простая проблема (более распространенная, чем вы думаете), которая может стать катастрофической.Если бы гайки на колесе не были должным образом затянуты на ступице, а некоторые со временем ослабли, колесо могло бы слегка качаться. Во время движения могло показаться, что машина трясется.

Если оставить незатянутыми, проушины могут в конечном итоге полностью ослабиться, и ваше колесо может упасть во время движения. Достаточно сказать, что вы этого не хотите. Не забудьте также убедиться, что вы используете проушину правильного размера.

Чтобы убедиться, что у вас нет ослабленных гаек, используйте динамометрический ключ, чтобы убедиться, что каждая гайка затянута в соответствии с заводскими спецификациями.Если у вас нет динамометрического ключа, для затяжки можно использовать обычный гаечный ключ или зубчатое железо.

# 5 — Изогнутый ведущий вал

Если ваш автомобиль имеет задний привод (RWD), мощность от двигателя до задний мост и соединенные колеса передаются через карданный вал (или карданный вал).

Следовательно, если карданный вал даже немного погнут или поврежден (часто из-за аварии), это приведет к сотрясению автомобиля при ускорении на низкой скорости и ухудшению его положения при ускорении.

Поскольку обычно не удается отремонтировать карданный вал, его замена — единственный вариант.

# 6 — Изогнутый мост

Если вы случайно проехали по бордюру, крупной скале или попали в небольшую аварию, не думайте, что все в порядке, если вы не видите каких-либо заметных повреждений. В результате инцидента могла погнуться ось, а это серьезно.

Вы начнете замечать вибрацию, исходящую от автомобиля, которая становится хуже по мере ускорения автомобиля. Как и в случае с приводным валом, вам необходимо немедленно заменить изогнутую ось, иначе вы рискуете вызвать дальнейшее повреждение.

# 7 — Заедание тормозного суппорта

Если тормозной суппорт на колесе неисправен и вызывает его заедание, это может вызвать вибрацию автомобиля. В этой конкретной ситуации рулевое колесо будет вибрировать, когда вы достигнете скорости 40-50 миль в час.

Вибрация будет усиливаться, если вы продолжите ускоряться на более высоких скоростях. Когда вы остановитесь, вы, скорее всего, заметите запах гари, исходящий от автомобиля.

Если вы подозреваете, что тормозной суппорт застрял, по запаху вы сможете определить, на каком колесе он находится.Вам нужно будет осмотреть все части тормозной системы, уделяя особое внимание болтам суппорта, салазкам и поршню.

Иногда все, что нужно — очистить и смазать детали, но вышедшие из строя компоненты тормоза необходимо заменить.

См. Также: Причины шлифовального шума и вибрации при торможении

# 8 — Порванный или отсоединенный вакуумный шланг

Эта распространенная проблема может вызвать сильную тряску или закрывание автомобиля во время движения.Если вакуумный шланг отсоединяется или возникает утечка воздуха из-за небольшого разрыва, недостаток давления воздуха может привести к сбоям в работе различных датчиков, что, в свою очередь, может привести к пропускам зажигания, возгоранию, потере мощности и другим проблемам там, где двигатель не работает. т работать плавно.

Осмотрите все шланги, чтобы убедиться, что они куда-то подключены, и на них нет разрывов и трещин. Возможно, вам придется использовать небольшой зажим, чтобы снова прикрепить шланги, которые слишком ослаблены на фитинге.

Вакуумные шланги на автомобилях с турбонаддувом еще более склонны к отсоединению.Замена шлангов из силикона на более прочные обычно является постоянным решением.

# 9 — Грязные или изношенные свечи зажигания

Загрязнение или засорение свечей зажигания может привести к пропуску зажигания в двигателе. Хотя проблема обычно впервые замечается на остановке, при движении может казаться, что автомобиль вибрирует.

Если вы не помните, когда в последний раз заменяли свечи зажигания, возможно, пора это сделать. Если вы удалите одну из них и заметите скопление темного налета на наконечнике, велика вероятность, что остальные свечи тоже неисправны.

Quick Tech: Как считывать показания вакуумметра для выявления проблем с двигателем

Вакуумметр i s бесценный ресурс для выявления проблем с двигателем.

Ключ в понимании того, что ваш датчик пытается вам сказать. Мы составили это краткое руководство по считыванию показаний вакуумметра, чтобы помочь вам быстрее выявить потенциальные механические проблемы или проблемы с настройкой. Мы уже видели эту тему, но ее стоит повторить, сохранить и даже добавить в закладки.

Для начала вам нужно подключить вакуумметр к источнику разрежения во впускном коллекторе. Вы можете подключить тройник к существующему источнику вакуума или потянуть за линию, например, ведущую к вашей коробке передач. Убедитесь, что все вакуумные шланги подсоединены и не протекают.

Когда двигатель прогреется до рабочей температуры, можно начинать считывать показания манометра. Ниже приведены некоторые из наиболее распространенных показаний и диагнозов, которые вы найдете:

Обычное

Это нормальное значение — от 17 до 22 дюймов ртутного столба.Имейте в виду, что это значение идеально подходит для двигателей с распредвалом, работающих на уровне моря. Чем выше высота, тем ниже показания. На каждые 1000 футов над уровнем моря можно ожидать, что показания будут примерно на один дюйм ниже. Вы также можете ожидать, что показания будут ниже для более агрессивных кулачков.

Устойчиво низкий / Чрезвычайно низкий

Датчик слева показывает чрезвычайно низкое значение, которое остается довольно стабильным. Это означает, что двигатель вырабатывает меньше мощности и, следовательно, меньше вакуума.Распространенными причинами стабильно низких показаний являются прорыв из-за изношенных поршневых колец или, возможно, позднего зажигания или синхронизации клапанов. Чрезвычайно низкое значение может также указывать на утечку воздуха во впускном коллекторе или корпусе дроссельной заслонки.

Устойчивый низкий / высокий поворот

Регулярное колебание между высокими и низкими показаниями часто означает повреждение прокладки головки блока цилиндров между двумя расположенными рядом цилиндрами. Для подтверждения вам нужно будет выполнить тест на сжатие.

Быстрая вибрация на холостом ходу

Если игла быстро вибрирует между 14 и 20 дюймами ртутного столба, но затем становится устойчивой по мере увеличения оборотов, возможно, вы имеете дело с изношенными направляющими клапана.Скорость вибрации иглы говорит о том, сколько направляющих клапана может быть изношено.

Колебание при ускорении

И наоборот, если стрелка манометра качается вперед и назад при ускорении двигателя, ваши клапанные пружины, вероятно, слишком слабые для вашего двигателя. Колебание манометра обычно составляет от 10 до 22 дюймов ртутного столба, в зависимости от скорости двигателя.

Резкое падение иглы

При ограничении выхлопа вакуумметр часто запускается в нормальном диапазоне, но вскоре резко падает при увеличении оборотов.Вероятно, у вас есть ограничение где-то в выхлопной системе или повреждение выхлопного компонента.

Аномально высокое показание

И наоборот, засоренный или ограниченный воздухоочиститель приведет к более высоким показаниям, чем обычно, в зависимости от того, насколько сильно двигатель работает, чтобы втягивать воздух.

Нормальный / низкий шаблон

Когда стрелка опускается до низкого значения, возвращается в нормальное состояние, а затем повторяет схему через равные промежутки времени, вы, вероятно, видите обгоревший, заедающий или протекающий клапан.Часто заедание клапана вызывает более спорадические падения во время этой модели.

(изображение с сайта pakwheels.com)

Колебание 4 или 5 дюймов

Если вы заметили, что стрелка медленно колеблется между четырьмя или пятью дюймами, скорее всего, у вас проблема с зажиганием. Проверьте зазор свечи зажигания , так как это состояние часто указывает на слишком малый зазор. Также проверьте крышку распределителя и провода. Если ни одна из этих областей не является виновником, возможно, вам придется отрегулировать смесь холостого хода.

(любезно предоставлено Holley Performance)

Чтение от 8 до 14 дюймов

Устойчиво низкое значение от восьми до 14 дюймов ртутного столба обычно указывает на неправильные фазы газораспределения.

Вся графика с forum.neon.org, если не указано иное.

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

B737 Теория — объяснение N1 и N2 CFM56-7B27 представляет собой турбовентиляторный двигатель с высоким байпасом (с соотношением 5,1) и состоит из 2 золотников, золотника низкого давления и золотника высокого давления.Каждый золотник имеет компрессорную секцию с присоединенной турбинной секцией, где золотники по отдельности не соединены. Золотник низкого давления N1 состоит из трехступенчатого компрессора (LPC) со встроенным вентилятором и четырехступенчатой ​​турбины, представляющей тягу. Тяга N1 видна на верхнем DU и важна для экипажа, поскольку она продвигает двигатель и прикрепленный к нему самолет через окружающий воздух. Золотник высокого давления N2 состоит из 9-ступенчатого компрессора (HPC) с одноступенчатой ​​турбиной, представляющей работу двигателя.Двигатель N2 обычно не виден экипажу на нижнем DU, поскольку он используется только во время запуска двигателя и гаснет во время полета. Таким образом, в основном N2 — это регулирующая часть двигателя, которая берет на себя «свободный» золотник N1, который зависит от скорости вращения N2, N2 также вращает коробку передач. Тяга выражается в (1000) фунтах (KLbs), где номинальные значения зависят от конструкции двигателя (тяги) и настроек FMC, но максимальная номинальная тяга составляет 27,300 фунтов. Возможности фиксированного снижения тяги (24K, 26K) выбираются на странице характеристик N1 LIMIT блока CDU с дополнительным снижением взлетной тяги за счет выбранного воображаемого (предполагаемого) более высокого OAT, называемого ATRT или ATM.Имейте в виду, что меньшая тяга приводит к более низкому EGT, продлевая срок службы турбины / двигателя. Эти значения отличаются от других двигателей CFM56-7B, 18, 20, 22, 24, 26 или 27K, с двигателем LEAP следующего поколения, развивающим тягу 28 000 фунтов. Тяга отображается в процентах N1 для экипажа, а не в скорости вращения, где процент N1 на самом деле является эталонной скоростью золотника низкого давления, связанной с создаваемой тягой, и является воображаемым (процентным) значением, установленным в качестве стандарта производителем. Нормальная тяга N1 на холостом ходу составляет ± 20%, что составляет около 1.000 об / мин и 5.200 об / мин при взлете на 100%. Нормальная частота вращения двигателя N2 на холостом ходу составляет ± 60%, что составляет около 8,400 об / мин, где 100% составляет ± 14000 об / мин. Сертифицированные максимальные скорости вращения золотников: Ротор низкого давления (N1) 5,382 об / мин, отображается как 104%. Ротор высокого давления (N2) 15,183 об / мин, отображается как 105%. Хорошая ссылка на эти показания — уменьшение тяги набора высоты, объясненное ранее на странице, составляющее 3% N1 (CLB-1), что эквивалентно 10% тяги, и 6% (CLB-2), относящееся к 20% тяги.Максимальное снижение тяги составляет 25% от выбранного сертифицированного номинала, это будет снижение N1 на ± 7,5%.

B737 Теория — объяснение N1 и N2 CFM56-7B27 представляет собой турбовентиляторный двигатель с высоким байпасом (с соотношением 5,1) и состоит из 2 золотников, золотника низкого давления и золотника высокого давления. Каждый золотник имеет компрессорную секцию с присоединенной турбинной секцией, где золотники по отдельности не соединены. Золотник низкого давления N1 состоит из трехступенчатого компрессора (LPC) со встроенным вентилятором и четырехступенчатой ​​турбины, представляющей тягу.Тяга N1 видна на верхнем DU и важна для экипажа, поскольку она продвигает двигатель и прикрепленный к нему самолет через окружающий воздух. Золотник высокого давления N2 состоит из 9-ступенчатого компрессора (HPC) с одноступенчатой ​​турбиной, представляющей работу двигателя. Двигатель N2 обычно не виден экипажу на нижнем DU, поскольку он используется только во время запуска двигателя и гаснет во время полета. Таким образом, в основном N2 — это регулирующая часть двигателя, которая берет на себя «свободный» золотник N1, который зависит от скорости вращения N2, N2 также вращает коробку передач.Тяга выражается в (1000) фунтах (KLbs), где номинальные значения зависят от конструкции двигателя (тяги) и настроек FMC, но максимальная номинальная тяга составляет 27,300 фунтов. Возможности фиксированного снижения тяги (24K, 26K) выбираются на странице характеристик N1 LIMIT блока CDU с дополнительным снижением взлетной тяги за счет выбранного воображаемого (предполагаемого) более высокого OAT, называемого ATRT или ATM. Имейте в виду, что меньшая тяга приводит к более низкому EGT, продлевая срок службы турбины / двигателя. Эти значения различаются для других двигателей CFM56-7B, 18, 20, 22, 24, 26 или 27K с двигателем LEAP следующего поколения мощностью 28.000 фунтов тяги. Тяга отображается в процентах N1 для экипажа, а не в скорости вращения, где процент N1 на самом деле является эталонной скоростью золотника низкого давления, связанной с создаваемой тягой, и является воображаемым (процентным) значением, установленным в качестве стандарта производителем. Нормальная тяга N1 на холостом ходу составляет ± 20%, что составляет около 1.000 об / мин, и 5200 об / мин во время взлета при 100%. Нормальная частота вращения двигателя N2 на холостом ходу составляет ± 60%, что составляет около 8,400 об / мин, где 100% составляет ± 14000 об / мин. Сертифицированные максимальные скорости вращения золотников: Ротор низкого давления (N1) 5.382 об / мин, отображается как 104%. Ротор высокого давления (N2) 15,183 об / мин, отображается как 105%. Хорошая ссылка на эти показания — уменьшение тяги набора высоты, объясненное ранее на странице, составляющее 3% N1 (CLB-1), что эквивалентно 10% тяги, и 6% (CLB-2), относящееся к 20% тяги. Максимальное снижение тяги составляет 25% от выбранного сертифицированного номинала, это будет снижение N1 на ± 7,5%. | Facebook

Frontiers | Мониторинг вибрации газотурбинных двигателей: подходы к машинному обучению и их проблемы

Введение

Измерения вибрации обычно считаются надежным индикатором общего состояния машины (глобальный мониторинг).Общий принцип, лежащий в основе использования данных о вибрации, заключается в том, что, когда начинают развиваться неисправности, динамика системы изменяется, в результате чего модели вибрации отличаются от тех, которые наблюдаются в исправном состоянии контролируемой системы. В последние годы производители газотурбинных двигателей обратили свое внимание на повышение надежности и доступности своего парка, используя основанные на данных подходы к мониторингу состояния на основе вибрации (King et al., 2009). Эти методы, как правило, предпочтительнее для стратегий онлайн-мониторинга по сравнению с подходом к моделированию, основанным на физике, при котором разрабатывается общая теоретическая модель и при ее разработке используются несколько предположений.В случае подходов к мониторингу состояния на основе данных модель, основанная на данных двигателя, может быть построена таким образом, чтобы можно было зафиксировать неотъемлемые линейные и нелинейные зависимости, в зависимости от метода, которые характерны для контролируемой системы. По этой причине производители двигателей видят необходимость внедрения таких подходов во время промежуточных испытаний, когда необходимо выявить возможные дефекты на ранней стадии, до того, как произойдет полный отказ компонентов.

Из-за сложных процессов, происходящих в газотурбинном двигателе, и поскольку режимы отказа таких систем редко наблюдаются на практике, парадигма обнаружения новизны обычно применяется для разработки модели, управляемой данными (Тарасенко и др., 2009), поскольку в этом случае для обучения нужны только данные, поступающие из работоспособного состояния системы. С другой стороны, традиционные подходы к многоклассовой классификации не так просто реализовать, поскольку невозможно получить данные и / или понимание (метки) для всех классов отказов. Основная концепция метода обнаружения новизны описана Pimentel et al. (2014): данные обучения из одного класса используются для построения управляемой данными модели, описывающей распределение, к которому они принадлежат.Данные, не относящиеся к этому классу, являются новыми / выбросами. В контексте газотурбинного двигателя разрабатывается модель «нормального» состояния двигателя (класс 𝒩), поскольку данные доступны только из этого класса. Затем эта модель используется для определения того, классифицируются ли новые невидимые точки данных как нормальные или «новые» (класс 𝒜), путем сравнения их с распределением, полученным из данных класса 𝒩. Такая модель должна быть достаточно чувствительной, чтобы на самой ранней стадии идентифицировать потенциальные предвестники локальных неисправностей компонентов, которые могут привести к полному отказу двигателя.Затраты на стратегию непрерывного обслуживания (т.е. вывод оборудования из эксплуатации после отказа для замены) исключительно высоки, но, что наиболее важно, требования безопасности имеют решающее значение, и, следовательно, в таких системах требуются надежные механизмы сигнализации.

Подходы к обнаружению новинок используют машинное обучение и статистику. В этом исследовании мы будем использовать непараметрический подход, специфичный для отслеживаемого двигателя и основанный исключительно на данных для разработки модели. Область обнаружения новинок составляет значительную часть дисциплины машинного обучения, поэтому здесь будет упомянуто лишь несколько примеров литературы, посвященной применению мониторинга состояния двигателя с использованием машинного обучения.Некоторые из самых ранних работ в этой области стали возможны благодаря сотрудничеству между Оксфордским университетом и Rolls Royce (Hayton et al., 2000). Авторы в этой работе были использованы данные вибраций для подготовки опорных векторов машины один класса (OCSVM). Так называемые отслеживаемые приказы (определяемые как амплитуды вибрации, сосредоточенные на основе частоты вращения вала двигателя и ее гармоник) использовались в качестве обучающих функций для OCSVM. OCSVM также был реализован для обнаружения приближающейся нестабильности горения в промышленных системах сгорания с использованием измерений давления сгорания и высокоскоростных изображений сгорания в качестве входных обучающих данных (Clifton et al., 2007). Этот метод также был расширен в Clifton et al. (2014) для калибровки оценок новизны OCSVM в условных вероятностях.

Выбор функции ядра, используемой в OCSVM, существенно влияет на точность классификации. Поскольку ядро ​​определяет сходство между двумя точками, его выбор в основном зависит от данных. Однако ширина ядра является более важным фактором, чем выбор конкретной функции ядра, поскольку ее можно выбрать таким образом, чтобы обеспечить наилучшее описание данных (Scholkopf and Smola, 2001).Хотя методы ядра считаются хорошим способом внедрения специфических для предметной области знаний в такой алгоритм, как OCSVM, выбор функции ядра и настройка ее параметров не так просты. В этом исследовании авторы следуют относительно простому подходу к определению как параметра функции ядра, так и параметра штрафа за оптимизацию для OCSVM. Параметр функции ядра, который был изменен, представляет собой ширину ядра радиальной базисной функции (RBF) γ вместе с параметром штрафа за оптимизацию ν.В общем, γ управляет сложностью описания обучающих примеров, а ν определяет верхнюю границу доли точек обучающих данных, которые находятся за пределами границы, определенной для данных класса 𝒩. Используя эти два параметра, можно найти компромисс между хорошей возможностью обобщения модели и хорошим описанием данных (обучающий набор данных) для получения точных и надежных прогнозов.

Схема обнаружения новизны, которая представлена ​​в следующих разделах, была разработана для газотурбинного двигателя, который работает на ряде альтернативных видов топлива с различными соотношениями воздух-топливо.Этот двигатель используется для изучения влияния таких рабочих параметров на его рабочие характеристики (например, выбросы выхлопных газов), и, таким образом, важно обеспечить раннее обнаружение надвигающихся неисправностей, которые могут иметь место во время этих испытаний. Поскольку мы применяем обнаружение новинок в глобальной системе, для мониторинга должен использоваться весь частотный спектр вибрации, а не конкретные полосы частот, соответствующие компонентам двигателя. Как будет показано ниже, в любой области спектра можно ожидать больших амплитуд колебаний.

Экспериментальная установка и описание данных

Экспериментальные данные, использованные в этой работе, были взяты из более крупного проекта, целью которого было охарактеризовать различные альтернативные виды топлива с точки зрения характеристик двигателя, например, расхода топлива и выбросов выхлопных газов. Альтернативные виды топлива, состоящие из обычного керосинового топлива Jet-A1 и биотоплива, показали многообещающие результаты с точки зрения сокращения выбросов парниковых газов и других показателей эффективности. В нескольких исследовательских программах изучались альтернативные виды топлива для авиации достаточно широко, как описано в Blakey et al.(2011). На установке, которая использовалась для тестирования различных альтернативных видов топлива при различных соотношениях воздух-топливо в двигателе, находится Honeywell GTCP85-129, вспомогательная силовая установка типа турбовального газотурбинного двигателя. Таким образом, принцип работы этого двигателя следует типичному циклу Брайтона. Как можно увидеть на принципиальной схеме двигателя на рисунке 1, двигатель втягивает окружающий воздух из впускного отверстия (1 атм) через центробежный компрессор C1, где он повышает давление, ускоряя жидкость и пропуская ее через расширяющуюся секцию.Давление текучей среды дополнительно повышается во втором центробежном компрессоре C2 перед смешиванием с топливом в камере сгорания (CC) и воспламенением для добавления энергии в систему (в виде тепла) при постоянном давлении. Газы с высокой температурой и давлением распространяются через турбину, которая приводит в действие два компрессора, генератор G мощностью 32 кВт, который обеспечивает электрическую мощность самолета, и вспомогательное оборудование двигателя (EA), например топливные насосы, через редуктор понижающей скорости.

Рисунок 1 .Принципиальная схема газотурбинного двигателя экспериментальной установки, изображающая основные особенности.

Выпускной клапан (BV) двигателя позволяет отводить высокотемпературный сжатый воздух (~ 232 ° C при 338 кПа абсолютного давления) в кабину самолета и обеспечивать пневматическую мощность для запуска основных двигателей. Это позволяет испытывать двигатель в различных режимах работы, поскольку массовый расход воздуха и топлива, который поступает в CC, может изменяться в зависимости от положения BV. Когда BV открывается, частота вращения турбины снижается, если не будет добавлено топливо для компенсации потерянной работы.Потери энергии возникают из-за уменьшения выполняемой работы w _{c 2} с рабочей жидкостью двигателя, когда она проходит через вторую ступень сжатия. Количество потерянной работы пропорционально массе отводимого воздуха м _отвод и может быть выражено как w _{c 2} = м _отвод c _p dT , с c _p , представляющая теплоемкость рабочей жидкости, и dT — перепад температур на второй ступени сжатия.Поскольку частота вращения вала должна оставаться постоянной на уровне 4356 ± 10,5 рад / с, контроллер расхода топлива достигает этого, регулируя давление в топливной магистрали, нагнетая поток топлива различной массы в CC.

Увеличение массового расхода топлива, поступающего в КК для поддержания постоянной скорости вращения вала без последующего увеличения массового расхода воздуха, приводит к повышению температуры выхлопных газов, как показано в таблице 1. Это можно объяснить тем, что при Это недостаток кислорода, необходимый для полного сгорания поступающего распыленного топлива, больше капель топлива переносится дальше по потоку от CC, пока они в конечном итоге не сгорят.Это постепенное горение топлива вдоль секции сгорания заставляет связанное с ним пламя распространяться дальше в сторону зоны разбавления. Следовательно, происходит неадекватное охлаждение газового потока, что вызывает более высокую температуру на выходе из камеры сгорания и, в свою очередь, температуру выхлопных газов. Это также означает, что существует верхний и нижний предел температуры выхлопных газов, который контролируется и регулируется электронным регулятором температуры.

Таблица 1 . Усредненные параметры работы двигателя для трех режимов работы на топливе Джет-А1.

Рассмотрены три режима работы при изменении BV на три позиции. Эти режимы типичны для вспомогательного энергоблока и соответствуют конкретной нагрузке турбины и соотношению воздух-топливо. Таким образом, нагрузка турбины зависит исключительно от отводящей нагрузки, в то время как нагрузка на вал (объем работы, необходимый для привода генератора и ЭП) остается постоянной во всех трех режимах работы. При использовании обычного керосинового реактивного топлива Джет-А1 средние значения основных параметров двигателя изменяются на трех режимах работы, как показано в таблице 1.Что касается режима 1, двигатель BV полностью закрыт; нет дополнительной нагрузки на турбину, в то время как режим 2 является настройкой средней мощности и используется, когда основные двигатели выключены и есть требование для работы гидравлических систем самолета. В режиме 3 двигатель BV полностью открыт, что соответствует максимальному уровню нагрузки на турбину и температуре выхлопных газов. Этот режим работы выбирается, когда для запуска главных двигателей самолета требуется пневматическая энергия, за счет подачи воздуха под высоким давлением, достаточного для вращения лопаток турбины, пока не будет достигнут автономный режим мощности.

Пьезоэлектрический акселерометр с чувствительностью 10 мВ / г был помещен на опорной конструкции двигателя, отбор проб на 2 кГц ( ф сек = 2 кГц). Длительность каждого теста 110 с. Рассмотренные виды топлива представляют собой смеси Jet-A1 и топлива для биореактивных двигателей [гидрообработанные сложные эфиры и жирные кислоты (HEFA)]. Удельная плотность энергии HEFA составляет 44 МДж / кг, и, таким образом, он может выделять такое же количество энергии для данного количества топлива, что и Jet-A1. Массовые доли биотоплива, смешанного с Jet-A1 в этом исследовании, следующие: 0, 2, 10, 15, 25, 30, 50, 75, 85, 95 и 100%.Для сравнения также рассматривались дополнительные смеси топлив: 50% сжиженный природный газ (СПГ) + 50% Jet-A1, 100% СПГ и 11% толуол + 89% растворитель Banner.

На рисунках 2 и 3 показаны примеры нормированных ускорений во временной и частотной областях соответственно. Нормализация была выполнена путем деления каждой амплитуды ускорения во временной и частотной областях на соответствующее максимальное значение, то есть нормализованную единицу, так что все амплитуды, соответствующие различным наборам данных, изменяются в одном диапазоне [0, 1].Во временной области показано, что существуют определенные условия двигателя, например, 85% Jet-A1 + 15% HEFA, в которых вибрационные характеристики двигателя, работающего в установившемся режиме, демонстрируют сильные нестационарные тенденции. В то время как для таких условий, как 50% Jet-A1 + 50% HEFA, вибрационные отклики содержат периодические характеристики, что более четко видно на графиках в частотной области. Обратите внимание, что фактическое зарегистрированное время ускорения для каждого состояния двигателя составляло 110 с, но для ясности на графиках показаны только 2 с.На Рисунке 3 показано, что при условии 85% Jet-A1 + 15% HEFA двигатель испытывает самый высокий общий уровень амплитуды во всем спектре в режимах 1 и 3. В то время как в режиме 2 двигатель работает в условиях 50% Jet-A1 + 50% HEFA демонстрирует самые высокие уровни вибрации во всем частотном спектре. Вышеупомянутое демонстрирует, что изменение соотношения воздух-топливо изменяет статистические свойства наборов данных и, следовательно, частотную характеристику двигателя для различных топливных смесей.Для режимов 1 и 3 при условии 50% Jet-A1 + 50% HEFA присутствует сильная частотная составляющая на частоте 100 Гц. Сильная периодичность также присутствует для 100% СПГ с той же частотой. Следовательно, глядя на данные, мы можем выделить две основные группы, то есть те, которые содержат некоторые сильные периодические шаблоны, и те, которые не разделяют эту характеристику и в этом случае могут быть нестационарными, если соответствующая оценка их статистики во временной области подтверждает что.

Рисунок 2 .Нормализованные временные графики вибрации двигателя для четырех различных топливных смесей при наивысшем протестированном соотношении воздух-топливо.

Рисунок 3 . Графики нормализованной спектральной плотности мощности вибрации двигателя на пяти различных топливных смесях от самого низкого (режим 1) до самого высокого (режим 3) отношения воздух-топливо.

Трудно дать теоретическое объяснение физического контекста полученных вибрационных откликов без действительной модели, основанной на физике, которая может предсказать вибрационный отклик двигателя как результат системы, в которой, помимо контекста динамики, сложная термохимическая, и имеют место другие физические процессы.В то же время природа проблемы моделирования / мониторинга, если подходить к ней с точки зрения физики, предполагает, что проверка модели будет серьезной проблемой. Выбор стратегии, основанной на данных, решает эту проблему, поскольку исследуемая система (работающий двигатель) рассматривается как черный ящик.

Методы анализа данных

Как упоминалось в разделе «ВВЕДЕНИЕ», в данном исследовании используется структура машинного обучения для мониторинга состояния двигателей с использованием данных о вибрации.Это означает, что для разработки методологии, которая может быть использована для обнаружения новых моделей двигателя на основе данных о вибрации, следует предпринять три последовательных шага после стадии сбора данных. К ним относятся предварительная обработка данных, извлечение признаков и разработка модели обучения нормальному поведению двигателя (Тарассенко и др., 2009).

Предварительная обработка исходных данных о вибрации

Чтобы улучшить способность схемы обнаружения новизны определять, принадлежит ли точка данных к классу 𝒩 или 𝒜, при удалении абсолютных значений, перед извлечением признаков был применен метод предварительной обработки.Как было показано в Clifton et al. (2006), этот шаг имеет большое значение для системы обнаружения новинок, поскольку он позволяет лучше различать два разных класса. Масштабирование и нормализация также важны для большинства систем мониторинга состояния для устранения любых нежелательных экологических или эксплуатационных эффектов в анализируемых данных (He et al., 2009). В качестве метода предварительной обработки он рассматривается для улучшения производительности одноклассных классификаторов (Juszczak et al., 2002): это очень хорошая практика при работе с алгоритмами машинного обучения для масштабирования анализируемых данных, поскольку большие диапазоны абсолютных значений функций будут иметь тенденцию преобладать над теми, которые имеют меньшие диапазоны значений (Hsu et al., 2016). В этом исследовании цель состоит в том, чтобы увеличить разницу в амплитуде вибрации для классов 𝒩 и 𝒜, и поэтому данные выбираются для масштабирования в различных испытанных условиях (а не во времени).

Сначала была построена матрица размеров D X = { x ₁ ,…, x _N } класса 𝒩.Индекс i = 1,…, N используется для обозначения различных условий, которые были включены в эту матрицу, то есть различных топливных смесей в трех режимах работы. Отдельная матрица Z = { z ₁ ,…, z _L }, содержащая данные из обоих классов (25% условий двигателя относятся к классу 𝒜), была также построен. Эта предварительная маркировка двух классов была выполнена путем сборки матрицы со всеми необработанными данными (до предварительной обработки) и уменьшения ее размеров до 2 с использованием анализа главных компонентов (PCA) для ее визуализации.Наблюдаемым точкам данных в двумерном пространстве PCA, которые находились далеко от остальных данных, была присвоена метка класса 𝒜, а всем остальным — метка класса 𝒩. Например, условию 85% Jet-A1 + 15% HEFA в Режиме 1 было присвоено прежнее название.

Масштабированная версия матрицы X получилась следующим образом:

χi = xi − x¯ ∕ σx, (1)

, где вектор среднего определяется как x¯ = 1N∑Ni = 1 xi, а вектор дисперсии как σx = 1N∑Ni = 1 (xi − x¯) 2.Теперь масштабированная версия матрицы Z с индексом, обозначающим различные условия в матрице j = 1,…, L , содержащая данные из обоих классов, была получена следующим образом:

ζj = zj − x¯ ∕ σx. (2)

Функция извлечения предварительно обработанных необработанных данных о вибрации

Процесс извлечения признаков следует после этапа предварительной обработки данных. Для этого выбирается преобразование вейвлет-пакета (WPT). Все коэффициенты преобразований шкалы времени используются в качестве входных данных для алгоритма, который подходит для линейного или нелинейного уменьшения размерности, анализа основных компонентов ядра (KPCA).Эта процедура преобразования данных с использованием вейвлет-баз и проекции на множество осей меньшей размерности выгодна в случаях, когда нет сведений о характеристических частотах контролируемой механической системы.

Вейвлет-коэффициенты

Цель этого этапа — получить набор отличительных признаков из предварительно обработанных необработанных данных о вибрации, чтобы затем обучающая модель могла легко разделить два класса условий двигателя.Ранее на Рисунке 3 было показано, что существует определенная степень несходства между условиями двигателя в отношении их амплитуд в частотном спектре. Следовательно, чтобы получить информацию как во временной, так и в частотной области из данных, необходимо использовать частотно-временные методы. Вейвлет-преобразование позволяет включать информацию о времени для частотных компонентов. Поэтому нестационарные события можно анализировать с помощью вейвлет-преобразования. Ожидается, что данные могут быть описаны более эффективно, чем с помощью методов на основе Фурье, где любые нестационарные области стохастического сигнала не локализованы во времени.Выбор частотно-временного подхода, такого как вейвлет-преобразование, может быть лучшим вариантом для типа данных, обрабатываемых в этом исследовании. Простейший метод частотно-временного анализа, кратковременное преобразование Фурье, не будет оптимальным вариантом, поскольку размер окна фиксирован. Следовательно, существуют ограничения разрешения, определяемые принципом неопределенности, которые могут затруднять анализ потенциально нестационарных частей сигнала.

Вейвлет-преобразование решает проблему фиксированного размера окна за счет использования коротких окон для анализа высокочастотных компонентов (хорошая временная локализация) и больших окон для низкочастотных компонентов (хорошая частотная локализация).Пример вейвлет-преобразований, применяемых для приложений мониторинга состояния, был представлен в Fan and Zuo (2006). Существует несколько других частотных методов для приложений мониторинга, например, разложение по эмпирическим модам, как представлено в работе Antoniadou et al. (2015), которые могут предложить аналогичные преимущества вейвлет-преобразованию. Однако в данной работе выбран последний метод, потому что он очень прост в реализации и является проверенной концепцией, которая математически хорошо обоснована. Изначально вейвлет-преобразование было разработано для построения карты параметров расширения и трансляции.Расширение представляет масштабы с ≈ 1 / частота, а перенос τ относится к операции сдвига во времени. Рассмотрим состояние двигателя n χ _n ( t ), при t = {0,…, 110} s. Соответствующие вейвлет-коэффициенты можно рассчитать следующим образом:

c (s, τ) = ∫χn (t) ψs, τ (t) dt. (3)

Функция ψ _{s , τ} представляет семейство высокочастотных функций кратковременной продолжительности и низкой частоты большой длительности функции прототипа функции ψ.Математически это определяется

Вибрация в салоне на холостом ходу. Компьютерная диагностика авто

Количество автомобилистов из года в год все увеличивается. Возникающие проблемы не меняются, просто масштабы становятся немного другими. Действительно, если, например, в одном случае на тысячу возникает вибрация в салоне на холостом ходу, то в целом это не вызывает особых опасений. Но когда у водителей уже десятки миллионов? Однако ужасающие масштабы. В общем, ничего особо страшного в таких текущих проблемах нет.

Что на холостом ходу?

Конечно, прежде чем вы поймете, почему в салоне на холостом ходу вибрация, нужно разобраться, что происходит в машине. Итак, это особый режим работы мотора, при котором автомобиль не сдвигается с места.

Используется при кратковременных остановках, чтобы не заглушать двигатель возле каждого светофора.

В этом рабочем режиме частота вращения двигателя поддерживается на уровне, позволяющем поддерживать весь механизм в тепле. Если возникает дисбаланс, это приводит к сбоям в работе и перебоям, а в конечном итоге к отключению агрегата.

Интересным моментом является еще то, что у инжекторных автомобилей лямбда-зонд прогревается до рабочей температуры уже на холостом ходу.
