Распиновка розетки фаркопа 7 пин: Распиновка розетки фаркопа, схема подключения розетки прицепа

Содержание

Соединение прицепа с фаркопом

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

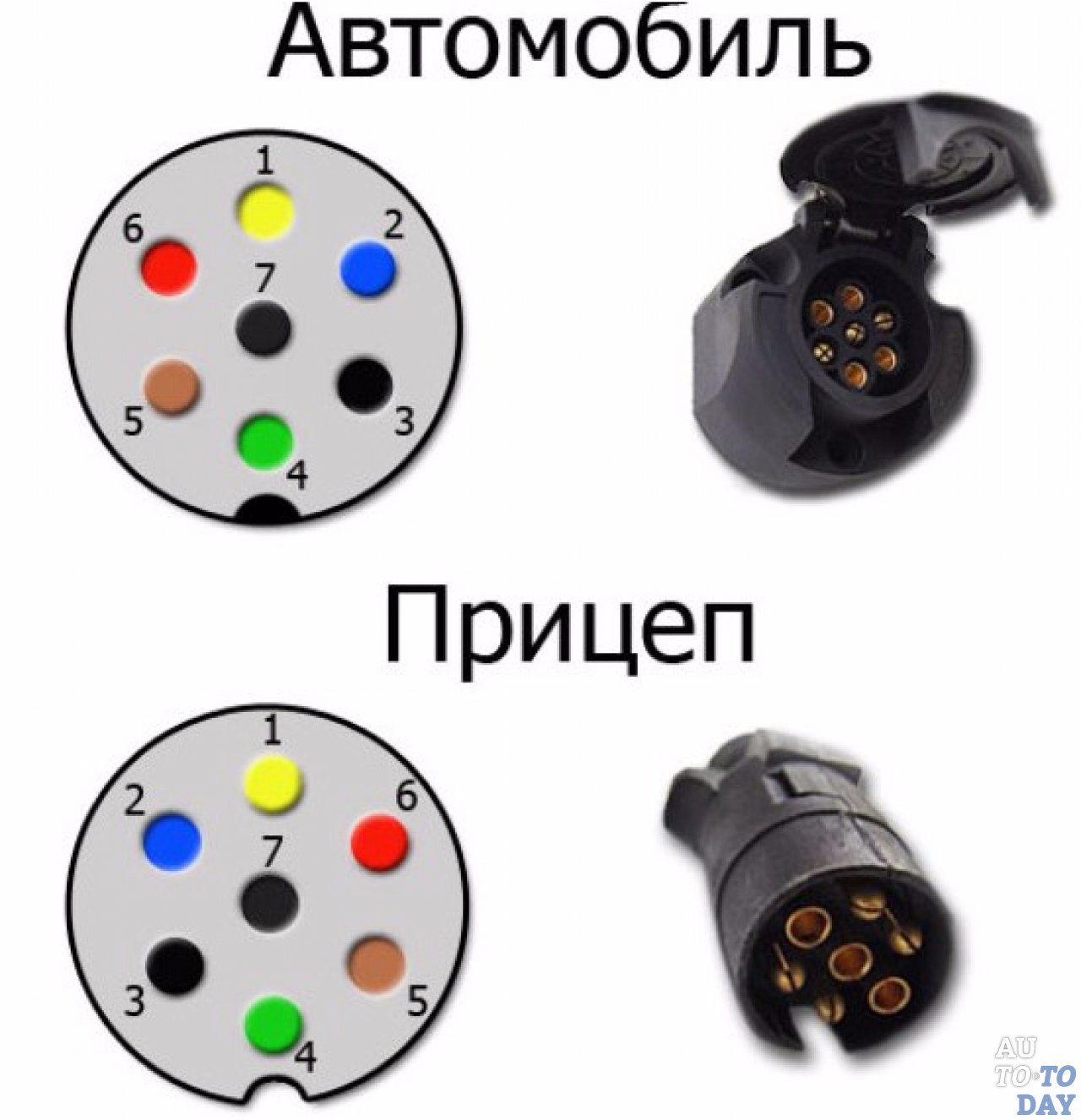

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.

мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

Левый поворот, аварийная сигнализация (желтый провод).
Противотуманные фонари, при наличии ее на прицепе (синий провод).
Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).

Правый поворот (зеленый провод).
Правый габаритный огонь, номерное освещение (коричневый цвет).
Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
Фонарь заднего хода (розовый цвет).
Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
Положительный полюс, работающий только при включенном зажигании (серый провод).
Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

Левый указатель поворота.
Положительный полюс питания.
Отрицательный вывод.
Правый указатель поворота.
Правый габаритный фонарь и номерная подсветка.
Стоп-сигналы.
Левый габаритный фонарь.

Необходимые материалы

Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
Соединительные колодки, желательно с наличием гнезд предохранителей.
Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
Силиконовый герметик для автомобилей, любого производителя и цвета.
Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
Увеличивается надежность работы фонарей.
Подключение и контроль работы фонарей и электрических цепей становится проще.
Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

Простая распиновка контактов и подключение жгутов.
Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
Провода свернуть в жгут и протянуть в гофрошланг.
Закрепить на фаркопе розетку по схеме.
Проложить гофрированный шланг со жгутом проводов по запланированному пути.
Концы проводников жгута зафиксировать на коммутационной колодке.
Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

Сигнал управления поворотником левого борта.
Подключение ПТФ (в иномарках контакт может быть не задействован).
Масса.
Сигнал управления поворотником правого борта.
Габаритные огни левого борта.
Управление стоп-сигналами.
Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

“>

Распиновка розетки фаркопа 7 пин

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

Распиновка 7-контактной розетки легкового прицепа (европейский тип)

№	Код	Наименование	Цвет провода
		Левый указатель поворота	Желтый
		Противотуманные фонари*	Синий
		Масса/Земля (-)	Белый
		Правый указатель поворота	Зеленый
		Правый габарит и подсветка номера	Коричневый
		Стоп-сигналы	Красный
		Левый габарит	Черный

*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.

Распиновка 13-контактной розетки легкового прицепа (европейский тип)

№	Код	Наименование	Цвет провода
		Указатель левого поворота	Желтый
		Противотуманные фонари	Синий
		Масса/Земля (-) для контактов 1,2, 4-8	Белый
		Указатель правого поворота	Зеленый
		Правый габарит и подсветка номера	Коричневый
		Стоп-сигналы	Красный
		Левый габарит	Черный
		Фонарь заднего хода	Розовый
		+12В (постоянный)	Оранжевый
		+12В (при включенном зажигании)	Серый
		Масса/Земля (-) для контакта 10	Бело-черный
		Резерв (спарен с контактом 3)	Бело-синий
		Масса/Земля (-) для контакта 9	Бело-красный

Возможность присоединить прицеп к легковушке ест у всех моделей. Но его мало просто прикрепить к фаркопу, необходимо интегрировать в общую электросхему транспортного средства, чтобы не нарываться на санкции автоинспекторов.

2 способа подключения

Ниже рассмотрим способы подключения розетки прицепа.

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Универсальный метод

Иногда соединительный разъем не предусмотрен конструкцией. Установить его под силу каждому автовладельцу. Главное, чтобы бортовой компьютер был. В противном случае придется использовать специальные клипсы или паяльник для прямого подключения в электросистему автомобиля.

Прямое подключение при наличии бортового компьютера невозможно. Оно вызовет увеличение нагрузки на мозг транспортного средства. И бортовой компьютер не только выдаст ошибку подключения, но и благополучно отойдет от дел.

Решить проблему поможет блок согласования. Его располагают между шиной управления и электрическими проводами прицепа. Принцип его работы заслуживает отдельной статьи. При следовании руководству распайки бортовой компьютер не увидит лишнего потребителя.

Теперь, когда мы изучили теорию, рассмотрим подробно распиновку каждого типа розетки от А до Я.

Распиновка разных видов розеток

Чёткое выполнение рекомендаций – залог безопасности и гарантия работоспособности устройства. Для начала поработаем с европейской розеткой, а потом перейдём к заокеанским гостям.

7 контактов

Приведённый ниже рисунок характерен для автомобилей российской модификации. У иномарок могут быть отличия по цветам проводов или задействованию определённых разъёмов. Пока его можно встретить и на иномарках, и на автомобилях отечественных изготовителей, но постепенно происходит отмирание этих розеток и переход на 13-пиновые модификации.

Схема A соответствует розетке фаркопа, B – штекеру прицепа.

Соответствие проводов:

Желтый провод отвечает за левый указатель поворота.
Сиреневый включает противотуманные фары (может быть незадействован)
Серый – кабель типа массы
Сиреневый курирует левый габаритный огонь
Красный устанавливает контроль за стоп-сигналами
Черный же регулирует габаритные огни правого борта.

Если же на фаркопе 13 пин, а у прицепа 7-контактный штекер, их подружит переходник. Его стоимость и установка обойдутся дешевле и проще, чем приобретение нового разъема.

13-пиновая розетка

Ниже приведено расположение и цвета для стандартной розетки на 13 контактов.

01	Желтый	Поворот налево
02	Синий	Противотуманки сзади
03	Белый	Масса для первых восьми цепей
04	зеленка	Поворот направо
05	коричневый	Подсветка номерного знака и правые габариты
06	Красный	Стоп-сигналы
07	Черный	Для номерного знака и левые габариты
08	Оранжевый	Маркер заднего хода
09	Красный и коричневый	12V от аккумулятора
10	Синий и коричневый	12V от зажигания
11	Синяя с белым	Масса для цепи 10
12	Любой	резерв
13	Зеленый с белым	Масса для цепи 9

15-контактная

Применяется на седельных тягачах для подключения полуприцепов любых типов. Очень важную роль здесь играет дополнительная функция – управление вспомогательным оборудованием. Учитывая технологические особенности, 13-пиновый разъём для коммерческого транспорта не подходит.

Номер на схеме	Цвет провода	Что выполняет
1	Желтый	Левый поворот
2	Зеленый	Правый поворот
3	Голубой	Противотуманные фары
4	Белый	Заземление
5	Черный	Габариты слева
6	коричневый	Указатель правый габаритов
7	Красный	Стоп-сигналы
8	Розовый	Осторожно, задний ход
9	Оранжевый	24 вольта
10	серый	Аварийные сигналы от тормозных колодок
11	Бело-черный	Информация о давлении пружинных тормозов
12	Бело-голубой	Механизм подъема моста
13	Бело-красный	Обмен информационными сигналами
14	Бело-зеленый	CAN-H
15	Бело-коричневый	CAN-L

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Подключить розетку для прицепа

Распиновка контактов розеток и штекеров фаркопа, схемы подключения электропитания к прицепам автомобиля

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

Европейский тип на семь контактов — 7 pin Euro.
Американский разъём на семь контактов — 7 pin US.
Разъёмы на тринадцать контактов — 13 pin.
Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

АБС — антиблокировочная система тормозов.
ESP (Electronic Stability Program) — электронная система динамической стабилизации.
Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

Определить коммутативную схему.
Выяснить, есть ли необходимость в модуле согласования.
Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

Отслоение и коррозия проводки в местах пайки и контактных соединений.
Короткие замыкания в местах трущихся элементов.
Перегорание ламп накаливания.
Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Установка и подключение розетки для прицепа

Достаточно сложно на легковом автомобиле перевозить крупногабаритные вещи. Особенно если есть дачный участок, ведь постоянно нужно что-либо перевозить, будь то строительные материалы, рассада весной и так далее. В таком случае выгодным приобретением будет прицеп. Скорее всего, большая часть автомобилистов знают, что это такое и насколько это полезная вещь.

Введение

Не каждый задумывается о том, как присоединить фаркоп и как подключить розетку фаркопа. Конечно, с установкой фаркопа у многих проблем не возникнет, потому как делается это достаточно легко. Схема подсоединения сцепного устройства прицепа к автомобилю показана на рисунке ниже:

К элементу «С» сцепного устройства автомобиля прикручивается розетка фаркопа. У прицепа же есть ответная часть — вилка электрики прицепа.

С правильным подключением электрики, которая присутствует на самом прицепе возникают некоторые вопросы, ведь нельзя просто взять и прокинуть скрутку проводов к прицепу, так как постоянно ездить с ним неудобно, ведь подсоединяют его обычно только в случае необходимости. Как же быть с проводкой?

Ну для начала стоит разобраться, для чего она вообще нужна там. Вне зависимости от разновидности прицепа на нем обычно присутствуют дополнительные указательные осветительные приборы – это указатели поворота, стоп сигналы и габаритные огни. Водителям, которые едут за вашим автомобилем также важно знать, что вы собираетесь делать, в какой момент вы начинаете притормаживать или вовсе останавливаться, перестраиваться и поворачивать, а из-за прицепа видимость основных приборов, чаще всего просто перекрыта. Также не стоит забывать о том, что на прицепе есть регистрационный номер, который должен подсвечиваться. А для питания всех этих приборов необходимо подключать их к бортовой сети автомобиля. Для подключения используется специальное устройство, выполнятся подключение розетки фаркопа.

Как подключить эту розетку

Процесс подключения будет зависеть от конкретного автомобиля. Подключение розетки фаркопа может происходить тремя основными способами:

Простым;
Стандартным;
Универсальным.

Но прежде чем начать подключение нужно понять, как выполнена распиновка розетки фаркопа. Схема для подключения розетки для фаркопа прицепа будет различаться в зависимости от того, какая вилка используется на прицепе. Встречается два основных вида: обычные и евро розетки, вся разница только в количестве контактов, у второго варианта их больше – 10 или 13, а у первого всего 7. Но чаще всего у иномарок встречаются разъемы с 7 контактами. И распиновка контактов розетки прицепа примерно одинаковы как на иномарке, так и на автомобиле отечественного производства. Это хорошо видно на схеме, расположенной ниже.

Простой способ подключения

Когда в автомобиле и прицепе уже есть все необходимые разъемы или клеммники и необходимо лишь вывести их к розетке. Тогда в автомобиле уже выведены все разъемы и все готово для подключения розетки фаркопа, а правильная распайка указана в инструкции авто.

Как правило, этот клеммник находится в багажном отделении под обшивкой с правой или левой стороны (это зависит от марки автомобиля и место клеммника так же указано в инструкции к автомобилю).

В таком случае схема подключения прицепа не понадобиться и можно будет выполнить распиновку самостоятельно.

Стандартный способ подключения

Когда вилка на прицепе уже скомпонована и правильно распаяна. В таком случае остается лишь правильно подключить розетку. Соединение выполняется при помощи контактных площадок или обычной скрутки и изоленты. Важно лишь соблюдать правильность подключения в соответствии со схемой.

Важно: Места скруток обязательно должно быть пропаяны паяльником. В противном случае провода скруткок окислятся и будет нарушен контакт. Как следствие, осветительные приборы прицепа работать не будут.

Получается, что провода присоединяются напрямую к другим проводам стоп сигналов, указателей поворотов и габаритных огней. К примеру, в момент нажатия на педаль тормоза, срабатывает датчик и ток течет не только к основным лампочкам стоп-сигнала, но и к аналогичным лампочкам на прицепе. Точно так же происходит и с лампочками поворотов и габаритов.

Это достаточно простой способ, с которым справиться большинство автолюбителей, важно лишь иметь хотя бы небольшой опыт работы с проводкой.

Но такой способ пригоден только на старых автомобилях. В современных управление световыми лампами происходит через электронный блок, и прямое вмешательство в работу этого блока может привести к неисправностям электроники автомобиля.

Универсальный способ подключения

Этот способ используется в том случае, если автомобиль нового типа и электрика в нем сделана сложным образом. Используются всевозможные датчики контроля этой самой электрики. Если будет использован стандартный способ, то на приборной панели загорится сообщение о неисправности габаритов или указателей поворота. Ведь ток, потребляемый при их включении будет больше, в случае с подключенным прицепом. Блок управления будет посылать сообщение об ошибке.

Для того, чтобы избежать все эти неисправности устанавливается специальный блок согласования, который подключается к сети автомобиля и к главному блоку управления. Он получает сигналы и подает необходимый ток на указательные приборы. Схема подключения розетки фаркопа выглядит так:

В таком случае правильно подключить все гораздо сложнее и если вдруг стандартные разъемы не совпадают, то стоит обратиться за помощью к профессионалам. Они помогут сделать все правильно и ничего не сломать. Блоков согласования выпускается огромное множество. Ниже изображена схема одного из них:

Розетка фаркопа. Подключение и устройство. Виды и особенности

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Левый поворот, аварийная сигнализация (желтый провод).
Противотуманные фонари, при наличии ее на прицепе (синий провод).
Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
Правый поворот (зеленый провод).
Правый габаритный огонь, номерное освещение (коричневый цвет).
Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
Фонарь заднего хода (розовый цвет).
Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
Положительный полюс, работающий только при включенном зажигании (серый провод).
Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Левый указатель поворота.
Положительный полюс питания.
Отрицательный вывод.
Правый указатель поворота.
Правый габаритный фонарь и номерная подсветка.
Стоп-сигналы.
Левый габаритный фонарь.

Необходимые материалы

Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
Соединительные колодки, желательно с наличием гнезд предохранителей.
Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм2.
Силиконовый герметик для автомобилей, любого производителя и цвета.
Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Подключение к бортовой сети автомобиля

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм2 с двумя или тремя жилами, в зависимости от схемы подключения.

Завод изготовитель применяет такую схему по следующим причинам:

Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
Увеличивается надежность работы фонарей.
Подключение и контроль работы фонарей и электрических цепей становится проще.
Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

Простая распиновка контактов и подключение жгутов.
Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Порядок подключения

Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
Провода свернуть в жгут и протянуть в гофрошланг.
Закрепить на фаркопе розетку по схеме.
Проложить гофрированный шланг со жгутом проводов по запланированному пути.
Концы проводников жгута зафиксировать на коммутационной колодке.
Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Похожие темы:

Распиновка розетки прицепа: виды разъемов и схемы подключения к легковому автомобилю

Для многих владельцев автомобилей при подключении фаркопа не существует сложностей. Однако для этого необходимо иметь некоторые знания в области электротехники. В первую очередь это касается распиновки розетки прицепа, тогда при знакомстве со схемой подключения можно гарантировать отсутствие проблем.

В настоящее время активно используется несколько видов разъемов для подключения автомобильных прицепов:

Семипиновые разъемы американского и европейского типов.
Розетка 13 pin.
Спецразъемы.

Наибольшей популярностью среди отечественных автолюбителей пользуется европейская семипиновая розетка. Ее главной особенностью является наличие на каждом из разъемов гнезд типа «мама» и «папа». Конструкторы пошли на такой шаг намеренно, чтобы обеспечить максимально безопасное подключение в любых ситуациях. Ошибиться при соединении гнезд в этом случае просто невозможно.

При этом и распиновка фаркопа не отличается большой сложностью. Чаще всего второй контакт при подключении не задействован и является опциональным для подачи напряжения в 12 вольт. Иногда владельцы автомобилей не обращают внимания на разделение проводников в соответствии с габаритными огнями и просто объединяют их в схеме подключения розетки фаркопа. Однако так поступать не стоит, поскольку возникнут проблемы с нормальной работой функции светового паркинга, используемой во время остановки на обочине.

Еще одна особенность этого типа разъема состоит в наличии контакта заднего хода, а также отсутствии разделения в соответствии с габаритными огнями. При этом в некоторых американских машинах для этого используется один проводник. Чаще всего схема подключения розетки прицепа легкового автомобиля входит в комплект поставки, а все провода имеют определенное цветовое обозначение, что значительно упрощает подсоединение.

Розетки на 13 pin оснащаются контактами для подключения дополнительных устройств, а также положительной и отрицательной шины. В этом и состоит их основное отличие. Не стоит забывать — данный разъем рассчитан на больший ток, что позволяет его использовать, например, для зарядки аккумуляторных батарей, а также подачи питающего напряжения для оборудования прицеп-дача. Что касается специальных разъемов, то они могут использоваться для подключения современных моделей прицепов, оснащенных собственными электронными системами.

Подключение фаркопов современных автомобилей

В машинах, выпущенных до 2000 года, активно использовалась аналоговая схема управления задними световыми устройствами. При их подключении чаще всего возникали трудности при правильном определении места включения нужного проводника. Многие владельцы автомобилей при решении этой задачи последовательно подключали контакты к сигнальной лампе.

Однако после активного внедрения цифровых схем управления подобный подход стал представлять серьезную опасность. Это связано с тем, что к световым приборам поступает питающее напряжение и цифровые сигналы. Нецелесообразно в такой ситуации использовать при подключении задних фар и различные скрутки. В теории это возможно, но электроника автомобиля может выдать сообщение о наличии ошибки и отключить их, ведь показатель потребляемого тока будет существенно превышен.

Чтобы избежать этих проблем, рекомендуется использовать цифровые блоки согласования. В инструкции также должен находиться список совместимых автомобилей. Также можно приобрести недорогой набор для радиолюбителей. В их комплект, кроме всех необходимых деталей, входит обобщенная схема подключения прицепа. Распиновка розетки фаркопа в такой ситуации определяется владельцем автомобиля самостоятельно.

Алгоритм действий

На первом этапе следует определиться со схемой подключения, необходимостью применения блока согласования, а также выбрать разъем. Если покупка прицепа не планируется и будут использоваться только арендованные устройства, то стоит сразу установить 13-контактный разъем.

Благодаря наличию в продаже переходников, к нему впоследствии можно будет легко подключить семипиновый разъем. Хотя без особых проблем можно найти и обратный переходник, 13-пиновый более удобен в использовании по причине наличия дополнительных контактов. Если прицеп требуется подключить к автомобилю, выпущенному до 2000 года, то необходимость в использовании блока согласования может не возникнуть. Однако придется на четверть увеличить номинал предохранителей.

Следующим шагом станет проверка электрических цепей прицепа. Если он арендуется, то в обязательном порядке следует проверить его работоспособность. Чаще всего встречаются следующие проблемы с работой электрооборудования прицепов:

Короткое замыкание в зонах трущихся элементов.
Выход из строя ламп.
Ухудшение состояния электропроводки в зонах соединения («отгнивание»).

Третий этап предполагает создание схемы трассировки. Если в комплектацию приобретаемого разъема входит набор проводников, то в их замене смысла нет. При их отсутствии следует использовать провода такого сечения и цвета, которые указаны в распиновке. Все соединения проводников желательно проводить классическим способом: удаление изоляции, скрутка, пайка и последующая термоусадка. Вторым вариантом является использование клипс. Однако в такой ситуации нельзя обеспечить прохождение больших токов, а сами соединения не отличаются высокой долговечностью.

Непосредственно при подключении следует проявить максимальную внимательность и лучше предварительно составить список всех соединений. При этом следует помнить, что все соединения проводников должны быть изолированы посредством термоусадочного кембрика. Для снижения рисков попадания на контакты воды их следует предварительно смазать солидолом.

Заключительным этапом подключения является проверка. В первую очередь следует обратить внимание на отсутствие кротких замыканий, прозвонив все электрические связи. Если проблем в ходе проверки не возникло, можно включить зажигание и провести диагностику всех функций. Когда бортовой компьютер сообщает об ошибке, стоит подумать о приобретении блока согласования.

Распиновка розетки для прицепа легкового автомобиля

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

Тринадцатиконтактная розетка используется в основном в России.
Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

«L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
«54G». Предназначается для подключения к задней противотуманной фаре.
«31» — провод – «минус». Он имеет толщину в 2,5 мм.
«R» подключается к правому поворотнику.
«58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
«54» отвечает за стоп-сигналы.
«58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

Управление левыми поворотниками.
ПТФ. На иностранных автомобилях обычно этот контакт не используется.
Масса.
Управление правыми поворотниками.
Левые габаритные огни.
Стоп-сигналы.
Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

Розетка для фаркопа.
Различные приспособления для демонтажа бампера.
Термоусадка и изолента.
Крепежная пластина и иные крепежные элементы.
Гаечные ключи и отвертки. Потребуется использовать разные размеры.
Хороший паяльник.
Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе – против. В обеих частях соединителя имеются контакты разных типов – гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

1 – левый поворот;
2 – противотуманный фонарь;
3 – “масса”;
4 – сигнал правого поворота;
5 – фонарь заднего хода;
6 – стоп-сигнал;
7 – габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое – вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Пошаговое подключение к машине

Перед тем как подключить розетку на фаркоп, необходимо подготовить следующие материалы:

разъем с крышкой;
соединительные колодки;
многожильный кабель в цветной изоляции с сечением жилы не менее 1,5 мм²;
защитную гофрированную трубку;
пластиковые хомуты.

Для автомобиля с бортовым компьютером нужно дополнительно приобрести блок согласования.

Работы по подключению разъема проводятся в следующем порядке:

Подготовить провода необходимого размера.
Снять изоляцию и залудить концы или обжать их в латунных гильзах. Это повысит прочность соединения и исключит нагрев.
Закрепить провода в контактах разъемах.
Полученный жгут поместить в гофрированный рукав.
Закрепить выемную часть в корпусе розетки.
Распаять по схеме провода в соединительных колодках.
Подключить последние к разъемам светооптики обоих фонарей.
Уложить жгут, зафиксировав хомутами на кузовных деталях, и установить заглушки на технологические отверстия.

После окончания монтажа подсоединить прицеп и проверить работу схемы. Если замечаний нет, то загерметизировать силиконом места возможного попадания воды в электрические части соединения. Для предотвращения окисления контактов смазать их техническим вазелином или графитовой смазкой.

Правильно проведенные распиновка и монтаж позволят быстро подключить прицеп, не тратя времени на проверку корректности соединения выводов.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(11 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как соединить провода прицепа — Авто журнал КарЛазарт

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

Штатная розетка фаркопа

Подключение универсальным способом

Рисунок 3. Соединительные клипсы

Распиновка 7 пиновой розетки

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

Сигнал управления поворотником левого борта.
Подключение ПТФ (в иномарках контакт может быть не задействован).
Масса.
Сигнал управления поворотником правого борта.
Габаритные огни левого борта.
Управление стоп-сигналами.
Габаритные огни правого борта

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Схема подключения разъема прицепа, распиновка розетки фаркопа

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

Схема Подключения Розетки Прицепа Легкового Автомобиля

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Следующий способ предполагает изменение электросистемы автомобиля.

Пока розетка новая будет плохо вставляться, со временем такая проблема исчезнет. Светлана Купи Прицеп
Установка ТСУ на ЛАДУ КАЛИНУ.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни.

Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Установка электрики фаркопа / Как подключить проводку розетки — Форд фокус 1 / Ford focus 1

Подключаем розетку фаркопа к машине

Рисунок 3. В магазинах можно найти широкий выбор продукции. Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подробнее в статье. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Распиновка 7 пиновой розетки

В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем. Возможно, перебитые провода в розетке автомобиля, перебитые провода проводки авто, замыкает правый фонарь, неисправен смарт. Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа. Схема для подключения.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Нашел один выход белого под изоляцией для крепления «на корпус» прицепа. С устройством всегда дают инструкцию по применению.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие<noscript><img src='/800/600/https/77.img.avito.st/image/1/-K_X-LaBVEahXaZAq-v33U1bUEB1W1RAEjhQQKFdpkBhX1hCYVlUAg' style='float: right;' /></noscript> youtube.com/embed/AksUU2QKnBE»/>

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.

Наиболее трудным моментом является необходимость определить места включения проводников. Сама розетка подключается двумя способами: Стандартным. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального имеющего 7 контактов фаркоп-разъема. Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована.

Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Включение с помощью блока согласования Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства.

Спасибо Дмитрий Купи Прицеп Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже. Цены очень низкие.

Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения. Синий — противотуманки если такие предусмотрены конструкцией авто. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Кроме того, для проводки отлично подойдут медные провода. Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.

Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Список лучших производителей: Bosal. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Как соединить контакты? Термоусадка и изолента.
Подключение розетки для прицепа

0 0 голос

Рейтинг статьи

7 PIN или 13 PIN? Какой выбрать разъём для фаркопа

О чем речь?

Устанавливая фаркоп на автомобиль, многие задаются вопросом какую электрику установить: на 7 или 13 PIN (разъемов).
Если коротко:
7 PIN для простых прицепов СНГ и России;
13 PIN для Европейских и Американских домов на колесах;

Если заказать Европейский или Японский автомобиль с заводским фаркопом, то на нем будет установлен 13 PIN

Зачем нужен разъем/вилка на 7 PIN?

Повсеместно используется на прицепах выпущенных в странах СНГ и РФ. Контакты обеспечивают передачу сигналов:
1-2. Поворотники;
3. Стоп-сигнал;
4. Задняя противотуманная фара;
5. Фара заднего хода;
6-7. Задние ночные фары;

Кроме обычных авто прицепов, данный разъем используют для подключения дублирующего света на велобагажнике для фаркопа.

В Европе разъем встречается редко. В США данный разъем встречается также, но с плоскими контактами.

Зачем нужен разъем электрики фаркопа на 13 PIN?

Стандартный разъем для Европы. Имеет дополнительные разъемы питания для автодомов (кемпинг дача-прицеп) и прицепов-холодильников.
Разъем имеет те же 7 основных функций, что и 7 PIN. Но к ним добавлены:
1. Контакты (+ и -) от аккумулятора автомобиля (35A), постоянно передают электричество. Используется автодомом (кемпер), например для холодильника.
2. Дублирующие контакты (+ и -) от генератора автомобиля (тоже 35A). Работает только при заведенном двигателе. Используется в дополнительном освещении, заряжает аккумулятор автодачи, в розетки и кондиционер (если имеется).
3. Резервный пустой контакт.

Ошибочное мнение, что 13 PIN обладает некими тормозными функциями или дополнительной электронной системой торможения. Однако это не так. Тормозная система на прицепах устроена механическим способом, что куда надежнее и безопаснее.

Есть ли переходники между 7 PIN и 13 PIN?

Да, такие переходники продаются в автомагазинах, но есть нюансы. Пример ситуаций:
Прицеп 7 PIN, а в машине 13 PIN — все будет работать, никаких проблем.
Прицеп 13 PIN, но в машине 7 PIN — с транспортировкой проблем не будет, но питание и свет в автодом не будет поступать. Данную проблему решают используя портативный бензиновый электрогенератор, когда аккумулятор дома подсел и даже у кого есть разъем 13 PIN — 13 PIN приходят к такой же практике при долгих стоянках. На платных стоянках авто кемпингах предоставляют розетки и инверторы для подзарядки и беспрерывного использования света.

Опубликовано: 05.07.2019 (обновлено: 23.10.2019) , автор NA88

Как выбрать электрику для фаркопа?

В последнее время мы стали сталкиваться с недобросовестным отношением или неопытностью наших конкурентов в отношении подбора электрики для подключения прицепа.

Связано это с тем, что клиентам пытаются продать электрику с блоками согласования, без разбора нужна она или нет. Поэтому мы решили помочь нашим клиентам, а возможно и нашим конкурентам разобраться, как подобрать электрику для фаркопа. Если у Вас возникли вопросы при подборе, мы с удовольствием поможем Вам сделать правильный выбор и возможно сэкономить на электрике ТСУ.

Типы разъемов розеток фаркопа

Электрика для подключения прицепа в первую очередь делится по количеству контактов, существует единый стандарт для Европы и России это 7-контактные и 13-контактные. Если у Вас два прицепа с разными вилками, то существуют специальные переходники с 7 на 13 и с 13 на 7. Но если у Вас автомобиль из америки с установленной электрикой для прицепа, то переходников не существует и придется произвести подключение электрики заново.

7-контактная (7 pin) – является самой популярной, подходит для подключения обычных прицепов, без использования дополнительных функций. Передает стандартный набор сигналов задних фонарей автомобиля.

13-контактная (13 pin) – требуется для подключения более сложных прицепов и автодомов. Кроме стандартных сигналов передаются дополнительные, в том числе для питания дополнительных приборов.

С каждым годом в автомобилях появляется все больше электронных систем затрагивающих, в том числе подключение электрики для фаркопа. Мы поможем Вам разобраться и подобрать подходящий для Вас вариант. Во первых разделим электрику для фаркопов на два основных вида универсальная и штатная.

Штатная электрика фаркопа (оригинальная)

Штатная электрика подключается в предусмотренные в автомобиле штатные разъемы, без вмешательства в электропроводку и соответственно без какого-либо повода для автомобильного дилера снять Ваш автомобиль с гарантии. Электрику для подключения прицепа изготавливают производители фаркопов Thule, Bosal, Westfalia. Оригинальная электрика для фаркопов тоже делится на несколько вариантов простая и сложная.

Под простой мы подразумеваем электрику устанавливаемую на автомобили без сложных бортовых компьютеров и систем диагностики задних фонарей на предмет неисправностей, такая электрика устанавливается без дополнительных блоков и подключается непосредственно к разъемам задних фонарей автомобиля или разъему для подключения электрики фаркопа (если такой имеется), принцип такой же, как при подключении обычной универсальной электрики, только происходит через разъемы.

Сложная электрика (применяется в основном на европейских автомобилях) устанавливается на автомобили со сложными бортовыми компьютерами и системой диагностики задних фонарей на предмет неисправностей. В электрику входит блок управления сигналами прицепа и служит связующим звеном между автомобилем и прицепом. На таких автомобилях при подключении прицепа, бортовой компьютер распознает подключение и переводит автомобиль в режим буксировки прицепа, то есть активируются специальные режимы работы систем безопасности (ESP, ABS, EBD), а также изменяются режимы работы трансмиссии и подвески (если такие имеются). Также системы автомобиля диагностируют работу электрооборудования прицепа, и при неполадках оповестят об этом. При установке такой электрики в большинстве случаев требуется активация с помощью диагностических компьютеров.

Универсальная электрика фаркопа

Универсальная электрика тоже делится на два вида: обычная электрика для фаркопа и блоки согласования для подключения электрики фаркопа.

Обычная электрика для фаркопов подключается на автомобили без сложных бортовых компьютеров и систем диагностики задних фонарей на предмет неисправностей, такая электрика устанавливается без дополнительных блоков и подключается непосредственно к разъемам задних фонарей автомобиля или к разъему для подключения электрики фаркопа (если такой имеется) путем параллельного подключения с помощью обжимных клипс. Наша компания рекомендует универсальную электрику собственного производства.

Универсальные блоки согласования требуются для установки на автомобили со сложными бортовыми компьютерами и системой диагностики задних фонарей на предмет неисправностей. Блок согласования подключается также как и обычная универсальная электрика путем параллельного подключения с помощью обжимных клипс, но кроме этого дополнительно требуется подключение к аккумулятору или питающему проводу. Блок согласования является обманкой бортового компьютера автомобиля, то есть при передаче сигнала на прицеп питание фонарей прицепа осуществляется не из бортовой системы автомобиля, а из блока подключенного к аккумулятору, блок берет из бортовой сети только импульс, в связи с чем нет энергетических потерь в системе и бортовой компьютер не видит подключения извне. Блок является универсальным и может быть установлен на большинство автомобилей. Так как блок является обманкой, при подключении прицепа режимы буксировки прицепа (если такие имеются), то есть системы безопасности автомобиля и контроль состояния электрооборудования прицепа работать не будут.

Подключение электрики для фаркопа

Подключение электрики для фаркопов рекомендуется производить в специализированных установочных центрах имеющих сертификат и опыт подключения. После установки в нашем установочном центре мы проводим диагностику работоспособности и правильности подключения электрики фаркопа специальным тестером имитирующим подключение прицепа. После установки мы выдадим Вам копию сертификата на проводимые работы, который потребуется, чтобы дилер не снял автомобиль с гарантии.

Подобрать электрику для фаркопа Вы сможете на странице Электрика для фаркопов.

Если Вы решили самостоятельно подключить электрику фаркопа, то схема подключения поможет Вам в этом.

Выбор и использование правой розетки

Когда вы подумываете о покупке буксирного крюка, вам нужно решить, будете ли вы подключать его к автомобилю с так называемой 7-контактной розеткой или с 13-контактной розеткой. Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или конный ящик? Или сочетание нескольких приложений?

Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали.Важная функция, обеспечивающая безопасность движения. Связь между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем подключения вилки объекта, который вы хотите буксировать, к розетке на вашем автомобиле. Два наиболее распространенных разъема — это 7-контактные и 13-контактные разъемы. Как правило, держатели для велосипедов оснащены 7-контактным разъемом. То же самое касается старых прицепов, лодочных прицепов или конных боксов. В более современных моделях этих буксирных объектов все чаще встречается 13-контактная вилка.В караване всегда есть 13-контактная вилка.

Разница между 7-полюсным и 13-полюсным разъемом

Разница между 7-контактным и 13-контактным разъемами заключается в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы. Идеально подходит для велосипедистов. Дополнительные контакты в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря. С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными вилками.Другие дополнительные функции предназначены для автоприцепов и обеспечивают питание внутреннего освещения, задней части аккумулятора и холодильника в прицепах.

Обзор 7-контактная розетка (ISO 1724)

Штифт	Функция	Цвет
1 / л	Поворотник левый	желтый
2/54 г	Свет тумана	Синий
3/31	Масса	Белый
4 / R	Указатель поворота правый	зеленый
5 / 58R	Фонарь задний правый	коричневый
6/54	Стоп-сигналы	Красный
7 / 58L	Фонарь задний левый	Черный
Дополнительный штифт (опция)
2a	Отключение противотуманных фар	Серый

Обзор 13-полюсная розетка (DIN 11446)

Штифт	Функция	Цвет	Толщина проволоки
1 / л	Поворотник левый	желтый	1 мм
2/54 г	Свет тумана	Синий	1 мм
3/31	Масса	Белый	1,5 мм
4 / R	Указатель поворота правый	зеленый	1 мм
5 / 58R	Мигалка Задний фонарь правый	коричневый	1 мм
6/54	Стоп-сигналы	Красный	1 мм
7 / 58L	Фонарь задний левый	Черный	1 мм
8	Фонари заднего хода	розовый	1 мм
9	Постоянная мощность	Оранжевый	2,5 мм
10	Контактно-коммутируемый мощность	Темно-серый	2,5 мм
11	Масса (вывод 10)	Белый / Черный	2,5 мм
12	Распознавание прицепа	Светло-серый	Другой
13	Масса (для вывода 9)	Белый / Красный	2,5 мм
Дополнительный штифт (опция)
14 / 2a	Отключение тумана	серый

Розетка Multicon-West

Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком.Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, прицеп для лодки или конюшню. Тогда розетка Multicon-West — вариант. Все преимущества 13-контактного разъема присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-контактные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.

Обзор 13-контактный Multicon-West

Штифт	Функция
1 / л	Поворотник левый
2/54 г	Свет тумана
3/31	Масса
4 / R	Указатель поворота правый
5 / 58R	Фонарь задний правый
6/54	Стоп-сигналы
7 / 58L	Фонарь задний левый
8	Фонари заднего хода
9	Постоянная мощность
10	Контактно-коммутируемый мощность
11	Масса (вывод 10)
12	Распознавание прицепа
13	Масса (для вывода 9)
Дополнительный штифт (опция)
14 / 2a	Отключение тумана

Переходник

Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как крепление для велосипедов, так и прицеп, трейлер, лодочный прицеп или конный бокс, поскольку имеются переходные кабели и переходники для подключения 7-контактной вилки к 13-контактная розетка.Эти переходники также доступны для подключения 13-контактной вилки к 7-контактной розетке. Рекомендуется всегда снимать адаптеры после использования. В противном случае вода будет стекать в розетку через переходник, который не может выйти.

Вставка вилки

Вставка вилки в розетку автомобиля отличается для 7- и 13-полюсных вилок. 7-контактный штекер можно просто вставить только одним определенным способом. Обратите особое внимание на небольшую выемку внизу вилки. В 13-пиновой вилке немного сложнее.Это придется вкрутить в розетку. Вилка имеет небольшой кубик внизу, который можно вставить только в нижнюю часть розетки. При этом плоскость 13-полюсного штекера обращена влево. Впоследствии вилку можно вкрутить в розетку, повернув ее по часовой стрелке на 90 градусов.

Электромонтажные 13-контактные вилки и розетки для прицепа

Версия PDF

для сохранения или печати: НАЖМИТЕ ЗДЕСЬ

13-контактный европейский штекер для прицепа используется для питания всего освещения прицепа или дома на колесах, включая задний ход, и обеспечивает вспомогательное питание для других систем, таких как холодильники, внутреннее освещение и системы зарядки.

Это заменило 7-контактные розетки типа N и S, используемые на прицепах и караванах в Великобритании и Европе.

Чтобы просмотреть наш ассортимент 13-контактных вилок, розеток, удлинителей и преобразователей европейского стандарта: НАЖМИТЕ ЗДЕСЬ

13-контактный евроразъем используется на прицепах с 2008 года.

Согласно новым законам, любой вновь изготовленный прицеп класса 02 теперь должен иметь задний фонарь.

13-контактные вилки имеют функцию обратного освещения, а 7-контактные вилки — нет.

Многие крупные производители устанавливали фонари заднего хода и 13-контактные заглушки на прицепы O2 за несколько месяцев до этой даты.

Чтобы эта вилка работала эффективно, мы рекомендуем использовать специальный жгут проводов
или 7-позиционное универсальное обходное реле и реле раздельной зарядки

. Доступны преобразователи

, позволяющие преобразовать 7-контактные штекеры в 13-контактные или 13-контактные в 7-контактные.

7-контактный штекер типа «N» (12N) по-прежнему будет использоваться на прицепах O1, и многие установщики фаркопов по-прежнему будут предлагать 7-контактный разъем в качестве самой дешевой альтернативы.

Схема подключения 13-контактной европейской вилки прицепа.

Ниже представлена схема 13-контактной вилки для прицепа Euro с цветными контактами по мере их подключения.

На задней стороне штифтов рядом с каждым штифтом на пластике нанесены номера.

У штифтов обычно есть небольшой винт, чтобы удерживать провод сзади.

При сборке вилки всегда не забывайте задвигать все уплотнительные кольца и заглушки на кабели, прежде чем начинать присоединять кабели.

Провод какого цвета идет в прицепную вилку.

См. Таблицу ниже, в которой указаны номера контактов в 13-контактном разъеме и цветной провод, который должен подключаться к контакту (как показано на схеме выше), а затем указана функция.

13-контактная электрическая схема европейского прицепа
Штифт №	Цвет провода	Фонарь прицепа Функция
1	желтый	Левый указатель поворота
2	Синий	Противотуманная фара
3	Белый	Земля
4	зеленый	Правый указатель поворота
5	коричневый	Фонарь задний правый / габаритный
6	Красный	Стоп-сигнал / стоп-сигнал
7	Черный	Задний левый / габаритный фонарь
8	розовый	Фонарь заднего хода
9	Оранжевый	12v Постоянное питание для аккумулятора
10	Серый	Зажигание 12 В при зарядке аккумулятора или холодильника
11	Белый / Черный	Земля для клеммы 10
12	Белый / Синий	Обычно НЕ используется
13	Белый / Красный	Земля для Терминала 9

7-контактная розетка для фаркопа в плоской и круглой конфигурации.Угловой кронштейн.

Описание

7-контактная розетка / вилка для фаркопа

7-контактная розетка для фаркопа для круглых и квадратных вилок прицепа. В результате выхода из строя и поломки латунных винтов все концевые пробки изготавливаются с винтами из нержавеющей стали.

Используйте раскрывающийся список для выбора электрических деталей прицепа и разъемов фаркопа.

Плоская розетка — 7 контактов
Плоская розетка — 7 контактов
Круглая розетка — 7 контактов
Универсальный угловой кронштейн для круглых и плоских розеток.

Схема подключения вилки

В чем разница между разъемами прицепа?

К фаркопу прикрепляется розетка.
К прицепу прикреплена вилка прицепа.

Плохие соединения вызывают плохие соединения. Полезный совет — смазать клеммы вилки WD40. Это временное решение для устранения проблем с коррозией.

Припаяйте концы кабеля перед подключением к клеммным наконечникам. Все стыки и ленту пропаять изолентой или термоусадочной лентой.

Паяные соединения служат вечно. Непаянные стыки создадут проблемы при окислении скрученных стыков. Электрический ток не пройдет через корродированные или горячие соединения и вызовет пожар.

Горячие соединения в электрических соединениях фургона и пожар

Довольно часто установка новых огней приводит к мерцанию буксируемого автомобиля. Мерцание — серьезная проблема, так как бортовой компьютер сообщит о проблеме на приборную панель.

Установка блока управления двигателем для обхода бортового компьютера устраняет проблемы с мерцанием светового индикатора. Приобрести ЭБУ здесь

Бортовой компьютер измеряет сопротивление, мощность и падение напряжения на вновь установленных лампах. Вполне вероятно, что сопротивление новой лампы и кабелей выходит за рамки технических характеристик компьютера.

Лучшее средство, которое используют многие установщики фаркопа, — это установка нового ECU (электронного блока управления) для управления комплектом светодиодного освещения.

Наконец, в 100% случаев установка ЭБУ устраняет проблемы с мерцающими огнями автомобиля.

Couplemate Trailer Parts продает только 7-штырьковые вилки, розетки, кронштейны и запчасти для прицепов самого высокого качества по всей Австралии.

Клиенты могут забрать или воспользоваться нашими низкими тарифами на перевозку. Экспресс-доставка в Мельбурн, Сидней, Брисбен, Перт, Аделаиду, Дарвин и Хобарт.

Мы также отправляем товары в Новую Зеландию авиапочтой Австралии.

© Steve Wotherspoon 5 июля 2018 г. Изображения и текст могут быть скопированы при условии наличия ссылки на скопированную страницу и при отображении источника в том месте, где находится контент или изображение.

Нарва | Руководство по подключению вилки прицепа

7-контактная маленькая круглая вилка и розетка

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Правый поворот	зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый

Кабельный ввод

Большие и маленькие круглые соединители соответствуют AS2513-1982.Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

6-контактный маленький круглый штекер и розетка

Штифт №	Схема	Цвет провода
1	Фары задние, габаритные и боковые габаритные огни	коричневый
2	Левый поворот	желтый
3	Правый поворот	зеленый
4	Стоп-сигналы	Красный
5	Рабочие тормоза	Синий
6	Возвращение на Землю	Белый

Кабельный ввод

Большие и маленькие круглые соединители соответствуют AS2513-1982.

ПОСМОТРЕТЬ ВСЕ

12-контактный плоский штекер и розетка

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Правый поворот	зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый
8	Зарядное устройство / лебедка	Оранжевый
9	Вспомогательное оборудование / Вывод батареи	розовый
10	Возвращение на Землю	Белый
11	Задний противотуманный фонарь	Серый
12	Вспомогательное оборудование	фиолетовый

Кабельный ввод

Плоские соединители соответствуют австралийскому стандарту AS4177.5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

7-контактный плоский штекер и розетка

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Правый поворот	зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый

Кабельный ввод

ПОСМОТРЕТЬ ВСЕ

7-контактный большой круглый штекер и гнездо

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Правый поворот	зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый

Кабельный ввод

ПОСМОТРЕТЬ ВСЕ

5-контактный большой круглый штекер и гнездо

Штифт №	Схема	Цвет провода
2	Левый поворот	желтый
3	Возвращение на Землю	Белый
5	Правый поворот	зеленый
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый

Кабельный ввод

Большие и маленькие круглые соединители соответствуют AS2513-1982.

ПОСМОТРЕТЬ ВСЕ

7-контактный круглый штекер и розетка для тяжелых условий эксплуатации

Штифт №	Схема	Цвет провода
1 (31)	Возвращение на Землю	Белый
2 (58 л)	Задний левый, зазор и маркер	Черный
3 (л)	Левый поворот	желтый
4 (54)	Стоп-сигналы	Красный
5 (п)	Правый поворот	зеленый
6 (58R)	Задний правый, зазор и маркер	коричневый
7 (центр)	Реверс / Вспомогательный	Синий

Кабельный ввод

Изготовлено в соответствии со стандартом SAEJ560 и австралийским стандартом AS4735-2003 в соответствии с требованиями для транспортных средств и прицепов старше 3 лет.5 тонн. Эти разъемы рассчитаны на продолжительный режим работы 40 А. Контакт № 1 имеет самозаземление (только для литья под давлением) с максимальным током 70 А и допускает провода сечением от 4 до 8 мм2.

ПОСМОТРЕТЬ ВСЕ

Плоская 7-контактная розетка с разъемом для аккумулятора

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Правый поворот	зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Фары задние, габаритные и боковые габаритные огни	коричневый

Кабельный ввод

ПОСМОТРЕТЬ ПРОДУКТ

7-контактный круглый штекер и розетка EBS

Штифт №	Схема	Размер кабеля	Цвет провода
1	Электромагнитные регулирующие клапаны (Pos +)	4,0 мм2	Красный
2	Электроника (Pos +)	1.5 мм2	Черный
3	Электроника (Neg-)	1,5 мм2	желтый
4	Электромагнитные регулирующие клапаны (Neg-)	4,0 мм2	коричневый
5	Предупреждающее устройство	1.5 мм2	Белый
6	Шина CAN (высокая)	1,5 мм2	Белый / Зеленый
7	Шина CAN (Низкая)	1,5 мм2	Белый / Коричневый

Кабельный ввод

С 1 января 2015 года все новые прицепы (за исключением случаев) должны соответствовать требованиям ADR38 / 04, в которых указывается, что они имеют либо антиблокировочную тормозную систему (ABS), либо электронную тормозную систему (EBS) для автоматической регулировки тормозов.Разъемы EBS (электронная тормозная система) используются для электрического соединения тормозных систем ABS / EBS между грузовиком и прицепом для электрических систем как на 12 В, так и на 24 В. В то время как ABS имеет 5 контактов, для EBS требуются два дополнительных контакта (всего 7 контактов) для обмена данными между кабиной и прицепом для оптимизации тормозного эффекта. Вилки подключаются к розеткам с помощью стальной защелки во избежание случайного отключения. Розетки снабжены системой выталкивания вилки на случай неправильного подключения вилки.Механическая прочность и водонепроницаемость гарантируют эффективное и надежное электрическое соединение.

ПОСМОТРЕТЬ ВСЕ

13-контактный круглый штекер и розетка

Штифт №	Схема	Цвет провода
1	Левый поворот	желтый
2	Задний противотуманный фонарь	Синий
3	Земля (контакты с 1 по 8)	Белый
4	Правый поворот	зеленый
5	Фонари задние (правые), габаритные и боковые габаритные огни	коричневый
6	Стоп-сигналы	Красный
7	Задние фонари (L), габаритные огни и боковые габаритные огни	Черный
8	Сигнал заднего хода	розовый
9	Блок питания (Bat.+)	Оранжевый
10	Блок питания (Ign, +)	Серый
11	Земля (контакт 10)	Белый / Черный
12	Запасной	Белый
13	Земля (контакт 9)	Белый / Красный

Кабельный ввод

ПОСМОТРЕТЬ ВСЕ

15-контактный круглый штекер и розетка для тяжелых условий эксплуатации

Штырь No.	Схема	Цвет провода
1	Левый поворот	желтый
2	Правый поворот	зеленый
3	Задний противотуманный фонарь	Синий
4	Земля (контакты 1-3, 5-12)	Белый
5	Задние фонари (L), габаритные огни и боковые габаритные огни	Черный
6	Фонари задние (правые), габаритные и боковые габаритные огни	коричневый
7	Стоп-сигналы	Красный
8	Сигнал заднего хода	розовый
9	Блок питания (Bat.+)	Оранжевый
10	Датчик тормозных колодок	Серый
11	Пружинный тормозной дисплей	Белый / Черный
12	Подъем оси	Белый / Синий
13	Земля (контакты 14 и 15)	Белый / Красный
14	Шина CAN (высокая)	Белый / Зеленый
15	Шина CAN (Низкая)	Белый / Коричневый

Кабельный ввод

Соединители для тяжелых условий эксплуатации соответствуют стандарту AS4735-2003 для транспортных средств и прицепов старше 3 лет.5 тонн.

ПОСМОТРЕТЬ ВСЕ

Выбор подходящей розетки фаркопа

Когда вы находитесь в процессе выбора подходящего буксирного крюка для вашего автомобиля, вам нужно будет подумать, какую электрооборудование буксирного крюка следует установить. Различные виды электричества будут влиять на функции буксировки, открытые для вас, и неправильная замена может стать дорогостоящей ошибкой для изменения в дальнейшем. Однако буксировка электрики — фактор, о котором многие люди не знают, поэтому мы собрали эту статью, чтобы помочь вам принять правильное решение.

Виды розеток фаркопа

Какой тип электрики вам потребуется, во многом зависит от того, что вы буксируете, и от необходимых или желаемых функций. Различные типы розеток различаются количеством контактов, которые у них есть: контакты — это точки подключения, которые используются для питания различных функций, для работы которых требуется электричество. В Великобритании используются электрические розетки трех типов: одинарные 7-контактные, двойные 7-контактные и одинарные 13-контактные.

Одиночный 7-контактный

Самая простая форма электрики, одинарная 7-контактная розетка, вероятно, лучше всего подходит для буксировки прицепов или веловозов.7-контактное гнездо позволит вам отображать все необходимые по закону задние фонари на задней части буксируемого устройства. Хотя вы можете буксировать караван с помощью простой 7-контактной розетки, ни одна из внутренних электрических цепей каравана не будет работать, как и фонари заднего хода, и его аккумулятор не будет заряжаться.

Двойной 7-контактный

Электрооборудование

Twin с 7 контактами предполагает установку двух 7-контактных розеток и используется для буксировки старых домов на колесах, а именно построенных до 2008 года. После 2008 года 13-контактные разъемы стали стандартом.С двойной электрической системой вы можете буксировать караван со всеми необходимыми функциями, включенными с помощью одного 7-контактного разъема, а также управлять всей внутренней электрикой и заряжать аккумулятор вашего дома на колесах с помощью второй 7-контактной розетки. Вторая 7-контактная розетка серого цвета и ее типичные функции:

Один 13-контактный

13-контактная розетка — это то, что вам нужно, если вы буксируете новый трейлер. 13-контактная розетка уже много лет используется в качестве стандарта в большинстве стран Европы, а в 2008 году к ней присоединилась и Великобритания.13-контактное гнездо эффективно объединяет двойные 7-контактные разъемы в один, позволяя одному гнезду покрыть все ваши потребности в доме на колесах.

Более того, если вам нужен съемный буксирный крюк, лучшим вариантом будет 13-контактная розетка. Когда вы не буксируете, шейка буксирного крюка снимается, а электрооборудование должно складываться за бампером для сохранения эстетичного вида. Хотя это возможно с 13-контактным разъемом, это невозможно с двойным электричеством. Если ваш дом на колесах старше, вы также можете с удобством купить преобразователи с 13 контактов на сдвоенные 7 контактов.

Towbar2U предлагает квалифицированные услуги по установке мобильных фаркопов клиентам по всей Англии. Наша команда хорошо обученных профессионалов может выполнить безопасный и эффективный монтаж в удобное для вас время и в удобном для вас месте. Мы поставляем широкий ассортимент высококачественных фаркопов — варианты включают различную электрооборудование, проводку для конкретного автомобиля, фиксированные и съемные фаркопы. Свяжитесь с нашей полезной командой сегодня для получения дополнительной информации или посетите страницу с указанными областями, чтобы найти своего местного монтажника!

В чем разница между 7- и 13-контактными разъемами?

Разъемы прицепа используются для подключения электрических систем транспортного средства к системам прицепа или автоприцепа.Таким образом прицеп или караван могут отображать соответствующие огни, если вы используете указатели, включаете задние фонари, используете тормоза или противотуманные фары. Это чрезвычайно важно для безопасности вашего вождения во время буксировки.

Если те, кто находится позади вас, не могут видеть сигналы, которые вы им подаете, в чрезвычайных обстоятельствах это может привести к серьезным авариям. Поэтому важно убедиться, что у вас есть подходящие фитинги и соединители, прежде чем вы отправитесь в путешествие с прицепом или караваном на буксире.

Что касается разъемов для прицепов, то существует два основных типа: 7-контактные и 13-контактные. Оба широко используются по всей Европе. 13-контактный разъем был разработан по мере того, как электрические системы автомобиля становились более сложными, и на буксируемый прицеп или прицеп требовалось включать большее количество огней. С 2008 года количество караванов, использующих 13-контактную систему, значительно увеличилось, и теперь большинство владельцев домов на колесах будут использовать этот разъем.

Помимо увеличенного количества электрических соединений, предлагаемых 13-контактной системой, есть также несколько других преимуществ.Новые 13-контактные разъемы сделаны водонепроницаемыми, что намного безопаснее при движении во влажных и дождливых условиях. 7-контактные разъемы не соответствуют стандартам водонепроницаемости. 13-контактная система также намного лучше совместима с различными системами, используемыми в Европе, что упрощает аренду иностранных караванов и прицепов. Он также имеет поворотный механизм блокировки, чтобы гарантировать, что соединение остается плотным. Это означает, что штифты с большей вероятностью останутся на месте дольше, и уменьшится вероятность отключения электрических систем автомобиля и прицепа во время транспортировки.

Но не беспокойтесь, если вы обнаружите, что проводка на вашем фаркопе и проводка на вашем прицепе относятся к разным системам. Существуют адаптеры, которые гарантируют, что вы по-прежнему можете соединить свой автомобиль и фургон, даже если один имеет 13-контактную систему, а другой — 7-контактную. Адаптеры обходятся намного дешевле, чем менять системы проводки, и не влияют на работу самих разъемов.

Все о буксирных крюках

Типы электрических розеток фаркопа

При заказе буксирного крюка для установки необходимо определиться, какой тип буксирной электрики вам понадобится.

В Великобритании используются 3 типа розеток для буксировки.

Это электрические цепи с одним 7 контактами (12N), электрические с двумя 7 контактами (12N и 12S) и с одним 13 контактами.

Тип разъема, который вам нужен, зависит от того, что вы буксируете.

Буксируете ли вы большой фургон или просто используете буксировочное устройство для поддержки велосипедного транспортера, вам понадобится электрика для буксировки.

Закон требует, чтобы фары располагались в самой задней части вашего автомобиля.

Если вы буксируете прицеп с электричеством с 13 контактами, а также прицеп с электрооборудованием с 7 контактами, адаптеры доступны ЗДЕСЬ.

Одиночный 7-контактный блок питания

Электрооборудование с одним 7-контактным разъемом , также известное как 12 (N) , стандартно оснащается любым буксирным крюком.

Они обеспечивают питание от буксирного крюка к фарам прицепа или дома на колесах. Если вы собираетесь буксировать только прицеп, это все, что вам нужно.

Вы можете буксировать караван, используя только одну электрическую систему, но внутренние функции дома на колесах, такие как холодильник, не будут иметь питания.Вам понадобится адаптер, если в вашем доме на колесах 13-контактная электрика.

Даже если вы будете использовать буксирный крюк только для перевозки велосипеда, мы рекомендуем установить единственную электрическую розетку, чтобы вы могли подключать световую доску к велосипедам.

Twin 7 Pin Electrics

Двойная 7-контактная электрическая система , также известная как 12 (S) , устанавливается в дополнение к одинарной 7-контактной электросети, если вы собираетесь использовать буксирное устройство для буксировки прицепа, построенного до 2008 года.

Дополнительная серая розетка обеспечивает питание для управления внутренними функциями прицепа, такими как внутреннее освещение, включение холодильника и зарядка аккумулятора во время буксировки.

Этот тип розетки был заменен на прицепах, построенных после 2008 года в Великобритании. В новых караванах теперь используется стандартная 13-контактная розетка, показанная ниже.

13-контактный Электрика

13-контактная электрическая панель уже некоторое время является стандартом в большинстве других европейских стран.

Это заменяет 2 отдельных розетки, которые в настоящее время используются в Великобритании. 13-контактный разъем — это, по сути, два 7-контактных разъема, соединенные в одно.

Все дома на колесах, произведенные в Великобритании с 2008 года, в стандартной комплектации оснащены 13-контактным разъемом ISO. В этой системе используется одна розетка с 13 контактами внутри вместо традиционных двух отдельных 7-контактных розеток.

13-контактные розетки

также используются на некоторых автомобилях, особенно со съемными буксирными крюками, когда недостаточно места для установки двух отдельных розеток за бампером.

Соединение прицепа с фаркопом

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

13-пиновая схема подключения разъема прицепа

Завод изготовитель применяет такую схему по следующим причинам:

Способы подключения розетки фаркопа

Штатное подключение

Подключение универсальным способом

Распиновка 7 пиновой розетки

Распиновка 13 пиновой розетки

Распиновка 15 контактного разъема

Распиновка розетки фаркопа 7 пин

Типы соединительных разъемов

Распиновка 7-контактной розетки легкового прицепа (европейский тип)

Распиновка 13-контактной розетки легкового прицепа (европейский тип)

2 способа подключения

Традиционное подключение

Универсальный метод

Распиновка разных видов розеток

7 контактов

13-пиновая розетка

15-контактная

Американские гости

Подключить розетку для прицепа

Распиновка контактов розеток и штекеров фаркопа, схемы подключения электропитания к прицепам автомобиля

Типы разъёмов фаркопа

Европейский тип разъёма

Американский тип

13-контактный вид

Специализированные разъёмы

Схемотехника соединения

Цифровые модули подключения

Пошаговый порядок подключения

Шаг первый

Шаг второй

Шаг третий

Шаг четвёртый

Финальные действия

Рекомендации по безопасности

Установка и подключение розетки для прицепа

Введение

Как подключить эту розетку

Простой способ подключения

Стандартный способ подключения

Универсальный способ подключения

Розетка фаркопа. Подключение и устройство. Виды и особенности

Виды и устройство

13-контактная розетка фаркопа

7-контактная розетка фаркопа

Необходимые материалы

Подключение к бортовой сети автомобиля

Завод изготовитель применяет такую схему по следующим причинам:

Достоинства схемы с меньшим числом проводов

Недостатки

Порядок подключения

Подключение к разъемам двух фонарей

Распиновка розетки прицепа: виды разъемов и схемы подключения к легковому автомобилю

Подключение фаркопов современных автомобилей

Алгоритм действий

Распиновка розетки для прицепа легкового автомобиля

Ответы:

Виды разъемов распиновка и схема подключения

Как избежать ошибок при подключении распиновки на 7 пин

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Еще важно знать 5 нюансов о подключении

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Виды разъемов и схемы подключения

Способы подключения розетки фаркопа

Схемы различных видов розеток

Распиновка 7-пиновой розетки

Распиновка 13-пиновой розетки

Распиновка 15-контактного разъема

Схемы прямого подключения

Пошаговое подключение к машине

Важные сведения

Виды схем подключения

Варианты распиновки

Очень полезные советы

Как соединить провода прицепа — Авто журнал КарЛазарт

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

Способы подключения розетки фаркопа
