Схема ВАЗ 2110 | 2 Схемы

Приводятся цветные схемы электропроводки ВАЗ 2110 (инжектор и с карбюраторным двигателем) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта автомобиля. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

ВАЗ 2110 — модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

Электростеклоподъемники;
Блокировка замков дверей;
Блокировка замка багажника;
Обивка сидений из бархата;
Иммобилайзер;
Передние сиденья с обогревом;
Вентилируемые 14-дюймовые тормозные диски;
Спойлер задка с дополнительным стоп-сигналом;
Противотуманные фары.

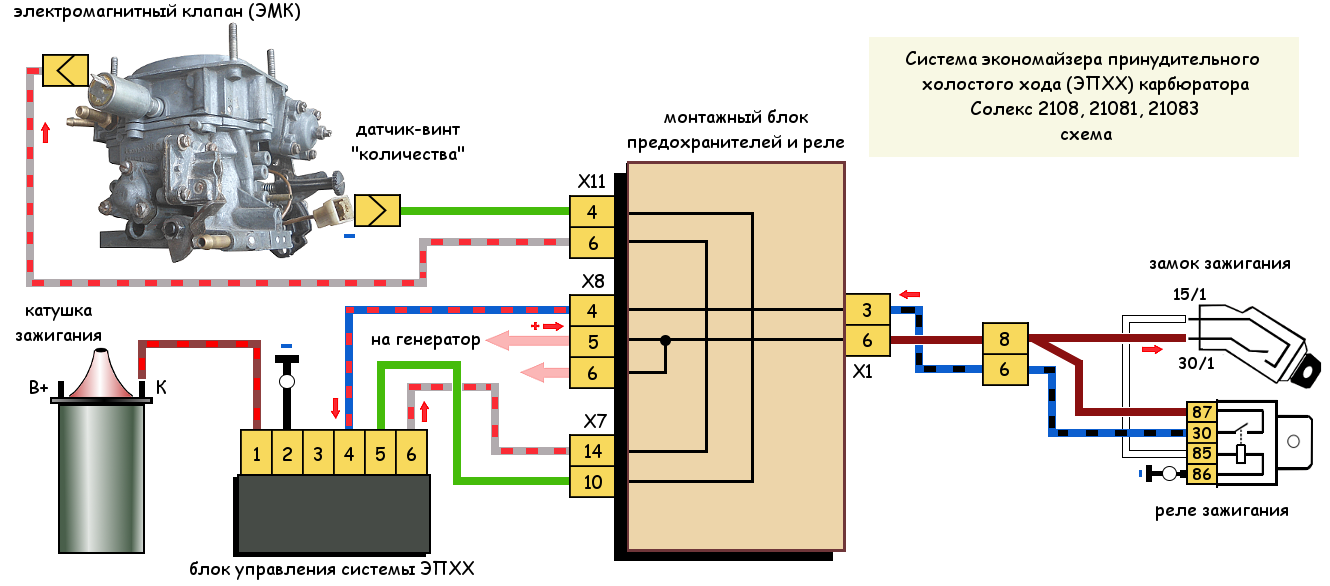

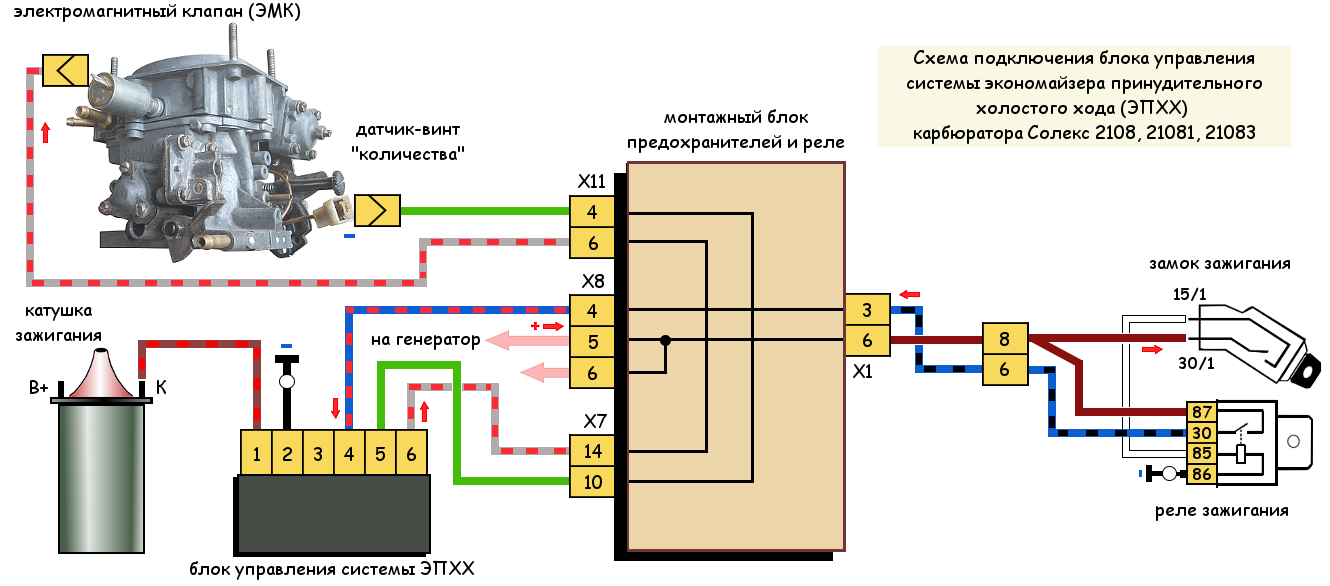

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света

3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона

16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза

29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Схема ВАЗ 2110 инжектор 8 клапанов

8 – датчик контрольной лампы давления масла
9 – датчик уровня масла
10 – свечи зажигания
11 – форсунки
12 – регулятор холостого хода
13 – колодки электронного блока управления
14 – датчик положения дроссельной заслонки
15 – датчик положения коленчатого вала
16 – модуль зажигания
17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18 – стартер
19 – колодка диагностики
20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
21 – датчик скорости
22 – реле включения бензонасоса
23, 35, 39 – плавкие предохранители
24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – вентилятор отопителя
28 – насос омывателя ветрового стекла
29 – датчик уровня омывающей жидкости
30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости
32 – моторедуктор стеклоочистителя

55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля
58 – боковые указатели поворота
59 – датчик температуры для системы отопления
60 – плафон освещения салона
61 – передний плафон освещения салона
62 – розетка для переносной лампы
63 – электронные часы
64 – выключатели в стойках передних дверей
65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика
67 – выключатель освещения вещевого ящика
68 – прикуриватель
69 – лампа освещения пепельницы
70 – выключатель стоп-сигнала
71 – элемент обогрева заднего стекла
72 – наружные задние фонари
73 – внутренние задние фонари
74 – лампы освещения номерного знака
75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема ВАЗ 2110 инжектор 16 клапанов

1 — блок-фара 35 — выключатель освещения приборов

2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Электрическая схема ЭСУД ВАЗ-21101

1 — контроллер ВАЗ-21101;
2 — колодка жгута системы зажигания к жгуту салонной группы АБС ;
3 — колодка диагностики;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — катушка зажигания;
7 — свечи зажигания;
8 — форсунки;
9 — электробензонасос;
10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 — колодка жгута системы зажигания к жгуту форсунок;
13 — колодка жгута форсунок к жгуту системы зажигания;
14 — датчик скорости;
15 — регулятор холостого хода;
16 — датчик положения дроссельной заслонки;
17 — датчик температуры охлаждающей жидкости;
18 — датчик массового расхода воздуха;
19 — датчик контрольной лампы давления масла;
20 — датчик фаз;
21 — датчик кислорода;
22 — датчик положения коленчатого вала;
23 — датчик детонации;
24 — электромагнитный клапан продувки адсорбера;
26 — датчик указателя температуры охлаждающей жидкости;
27 — колодка жгута системы зажигания к жгуту панели приборов;
28 — колодка жгута панели приборов к жгуту системы зажигания;
29 — предохранитель цепи питания контроллера;
30 — реле зажигания;
31 — предохранитель реле зажигания;
32 — предохранитель цепи питания электробензонасоса;
33 — реле электробензонасоса;
34 — реле электровентилятора;
35 — колодка жгута системы зажигания к соединителю кондиционера;
36 — колодка жгута системы зажигания к жгуту боковых дверей.
37 — электровентилятор системы охлаждения;
38 — диагностический разъем;
39 — выключатель зажигания;
40 — комбинация приборов;
41 — блок бортовой системы контроля;
42 — реле стартера;
43 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
44 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
45 — маршрутный компьютер.

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2, В3 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

Схема управления двигателем ВАЗ-21102, 21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).

1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер 6 – колодка, присоединяемая к жгуту проводов панели приборов 7 – главное реле 8 – предохранитель, соединенный с главным реле 9 – реле электровентилятора 10 – предохранитель, соединенный с реле электровентилятора 11 – реле электробензонасоса 12 – предохранитель, соединенный с реле электробензонасоса 13 – датчик массового расхода воздуха 14 – датчик положения дроссельной заслонки 15 – датчик температуры охлаждающей жидкости 16 – регулятор холостого хода 17 – датчик кислорода ВАЗ-21102 18 – датчик детонации 19 – датчик положения коленчатого вала 20 – электромагнитный клапан продувки адсорбера 21 – блок управления иммобилайзера 22 – индикатор состояния иммобилайзера 23 – датчик скорости автомобиля 24 – электробензонасос с датчиком уровня топлива 25 – датчик контрольной лампы давления масла 26 – датчик указателя температуры охлаждающей жидкости 27 – датчик уровня масла 28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем) А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС) В — колодка, присоединяемая к жгуту проводов кондиционера С — колодка, присоединяемая к жгуту проводов электровентилятора D — провода, присоединяемые к выключателю зажигания (лампа подсветки) Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера) F — к клемме «+» аккумуляторной батареи G1, G2 — точки заземления На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Распиновка 8-ми контакного разьема

подача питания
датчик скорости (эл.спидометр)
расход топлива (для БК)
датчик ОЖ
аварийное давление масла
лампа «чек»
датчик уровня масла
сигнал тахометра

Электрическая схема ЭСУД ВАЗ-21104

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания ВАЗ-21104;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута проводов катушек зажигания;
В2 — точка заземления жгута датчика уровня топлива;
В3, В4 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

По описанной выше схеме производится топливная регуляция в автомобиле. При этом она зависит не только от нагрузки клапанов в двигателе, но и от соответствующего положения относительно клапана дроссельной заслонки. С помощью схемы электрических проводков и клапанов удается понять, какой из реле или предохранителей работает с неисправностью, и вовремя его заменить. При этом одну из главных ролей при подаче топлива выполняет электрооборудование (контроллеры), регулирующее работу форсунки.

Новый вариант схемы ВАЗ-2110

Скачать книги и схемы по ВАЗ

Дополнительные схемы

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Содержание:

Особенности устройства
Причины замены
Схема и распиновка
Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

Питание микровыключателя датчика вставленного ключа (+12Вольт).
Питание на массу при открывании дверей со стороны водителя.
Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
Источник на +12Вольт от аккумулятора (на схеме контакт 30).
Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Загрузка …

Схема зажигания ваз 2110 инжектор 8 клапанов

Схема автомобиля — ВАЗ 2110

Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

Схема соединений системы генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

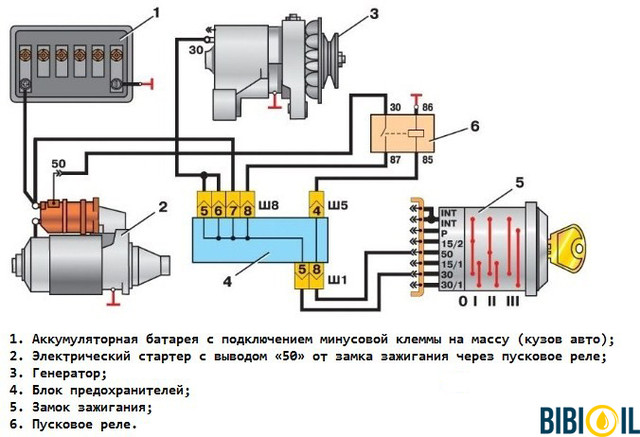

Соединение стартера — схема

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования

Схема бесконтактной системы зажигания на Лада

1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;

Включение очистителя и омывателя заднего стекла — схема

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Электросхема оборудования автомобиля ВАЗ-21102

1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель

Схема оборудования с карбюраторным двигателем на ВАЗ 2110

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102

1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1. 5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

a-shema.ru

Зажигание ВАЗ 2110 инжектор, схема, свечи, модуль зажигания ВАЗ-2110

Зажигание ВАЗ 2110 инжектор принципиально отличается от карбюраторных версий. Во первых, в системе зажигания инжекторных “десяток” нет распределителя на валу распредвала и основной катушки зажигания, которые характерны для всех карбюраторных машин. В инжекторных моделях ВАЗ 2110, 2111, 2112 система зажигания построена без использования подвижных элементов.

Особенностью зажигания ВАЗ 2110 инжектор является отсутствие регулировок угла опережения, кроме того инжекторное зажигание “десятки” не требует какого либо обслуживания. Основным элементом всей схемы является модуль зажигания, смотрим фото модуля вначале нашей статьи. Модуль состоит из пары катушек зажигания и электроники, которая управляет распределением высокой энергии на свечи. В свою очередь команды на модуль зажигания ВАЗ 2110 инжектор подает контроллер. Вся схема зажигания далее на нашем изображении.

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея
2 – выключатель зажигания
3 – реле зажигания
4 – свечи зажигания
5 – модуль зажигания
6 – контроллер
7 – датчик положения коленчатого вала
8 – задающий диск
А – устройство согласования

Свечи зажигания инжектора на “десятке” для 8-клапанного двигателя и для 16-клапанного моторов разные по конструкции. Для 8-клапанных инжекторов применяются свечи марки А17ДВРМ, для 16-клапанных силовых агрегатов это свечи АУ17ДВРМ. Последние имеют более компактный размер и откручиваются ключом на 16. В 8-клапнной головке блока цилиндров свечи установлены так же, как и на карбюраторных версиях мотора, а вот в 16 клапанной ГБЦ свечи утоплены вертикально в колодцах головки блока цилиндров. Нормальный зазор между электродами у этих свечей составляет 1,0-1,15 мм.

Искрообразование в инжекторном моторе 2110 происходит сразу в двух цилиндрах. При этом в одном цилиндре искра воспламеняет рабочую смесь на такте сжатия, а на втором цилиндре искра появляется на такте выпуска и никак не влияет на работу мотора, то есть это так называемая “холостая искра”. Таким образом искрообразование происходит по парам, что облегчает всю схему работы силового агрегата. Для этого в модуле зажигания как раз имеются две высоковольтные катушки с постоянным направлением тока. Искра попеременно появляется в 1-4 и 2-3 цилиндрах.

Еще один важный элемент зажигания ВАЗ-2110, это контроллер. Именно контроллер зажигания дает команду на модуль, о том что пора направить ток на те или иные свечи. В контроллер поступает информация с датчиков положения коленчатого вала, датчика массового расхода воздуха, частоты вращения коленвала и наличия детонации. Используется даже информация о температуре охлаждающей жидкости. После обработки всех сведений с датчиков и расчета последовательности срабатывания катушек в модуле, контроллер подает сигнал на модуль, а уже с него идет ток на свечи. Благодаря такой системе зажигания инжекторный двигатель ВАЗ-2110 стабильно и надежно работает.

myautoblog.net

Схема подключения катушки зажигания ВАЗ 2110 инжектор

Зажигание «Божья Искра» .

При работе инжекторного двигателя компьютер управления двигателем постоянно…

Замена термостата ваз 21102.

порядок подсоединения проводов зажигания к свечам ваз 2110.

Катушка зажигания схема ваз.

Схема подключения.

Система зажигания.

Устройство и ремонт электронных узлов системы зажигания инжекторных двигате…

1 — свечи зажигания, 2 — катушка зажигания 2 и 3 цилиндров, 3 — модуль сист…

неполадки-в-модуле-зажигания-на-ваз-2110.

Схема соединения системы бесконтактного зажигания.

О катушках зажигания.

электропроводка ваз 2110 на инжектор.

Установка замка зажигания ваз 2110 — картинки и фото.

Схемы монтажа душевых кабин.

Схемы подключения проводки.

Неполадки в модуле зажигания на Ваз 2110.

Печка ВАЗ-2107 плохо греет Самые невероятные проекты Brabus, не считая Rock…

описание и работа системы зажигания и её компонентов.

Перейти к рубрике Двигатель, его системы.

Начал троить мотор на ваз 2114.

Владелец автомобиля ВАЗ 2114 выбился из сил ломая голову, почему же его авт…

vaz-2110.net

Схема электрооборудования ВАЗ-2110 инжектор

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

www. vazdriver.ru

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

Демонтируем «клемму-минус» с аккумуляторной батареи.
Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
Вынимаем высоковольтные провода с катушки.
Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
Ключом на 17, ослабляем один болт крепления катушки.
Вынимаем модуль.
Шестигранником откручиваем катушку от держателя.
Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

2shemi. ru

Лада 2110 MARUSSIA M1 › Бортжурнал › Меняем модуль зажигания на зажигание «Божья Искра» ОБНОВЛЕНО 21.11.2012

В связи с некоторыми вопросами и техническими нюансами пришлось обновить тему:

Пятничный вечер прошел не зря:
На обгоне очередной «Жертвы» выкрутив мотор до отсечки 8560 на 2-й передачи, переключившись на третью я почувствовал снижение мощности мотора, выраженное вялым реагированием на нажатие педали акселератора. На удивление выжав сцепление мотор работал нормально 1100-1200 об/м, доехав до освещенного участка дороги, с мыслями, что мотор рыгнул чем-то, остановившись и визуально осмотрев мотор я нечего странного не заметил, а так как валы специфические по звуку тоже не сразу понял, что моторчик работает на 2 и 3 цилиндре.

Доехав на двух котлах до дома (а это было очень проблематично потому, как подымался в гору) начал бороздить просторы интернета о модернизации системы зажигания, т.к. третий раз покупать модуль за 1800р. не айс, тем более один модуль в месяц вообще не куда не годится.

Вскрыл я очередной модуль

вскрытый модуль 2112

но так как мощного паяльника не было ремонтировать я его не стал, оставил для проведения досуга))
Наткнулся я на интересное описание кулибинской разработки для шеснарика под интересным названием «Божья искра» и решил ее использовать ее на своей «Бибики»

схемка с интернета

схемка

контакт с номером 3 можно не соединять он внутри корпуса соединен перемычкой с контактом 2, хотя правильно будет все таки тоже на него подать (-)

И так начнем:
Нам потребуется схема данного устройства которую можно воплотить в четырех вариантах
1.вариант катушка зажигания от калины или 11 и два коммутатора от 2108 (с перепайкой внутренностей)Астро, энергомаш
2.вариант две катушки зажигания от змз406 и два коммутатора от 2108 (с перепайкой внутренностей)Астро, энергомаш
4.вариант катушка зажигания от калины или 11 и два коммутатора от 2108 (без перепайки внутренностей)ВТН
5. вариант две катушки зажигания от змз406 и два коммутатора от 2108 (без перепайки внутренностей)ВТН
Также можно использовать нашу катушку без схемы управления

фото МЗ 2112 с интерета

Поход в магазин определил, что я буду пользоваться 5(пятым вариантом)
Приобретено:
Два коммутатора 2108 ВТН 0529.3734 по 300р.за шт.
Две катушки зажигания от ЗМЗ406 (волга) 3012.3705 по 490р. за шт.
Две косы для подключения коммутаторов по 200р. за шт.
Провода высоковольтные 7мм Tesla. уже не помню стоят они около 400р.

Поход в магаз

На самом деле проводка нужна всего одна, т.к. на ней два разъёма (один для коммутатора второй для экономайзера, но они идентичные)

Собрав всю схему, закрепив катушки, стала выявляться проблема с ВВ проводами – одеть с целым наконечником на свечу я не смог, пришлось отрезать 1,5 см.
Ну вот вроде Все, но машина заводится не захотела, все мои попытки были не удачными: то заливала свечи, то на свечах вырастала какая-то хрень, то пропадала искра короче вообще ни как.

заготовка крепления катушек

готовый крепеж

залитые свечи

хрень на электродах

Опять пришлось перечитать кучу форумов на данную тему, с надеждой, что может и в моих коммутаторах надо что то выпаивать, но не тут то было, как оказалось мои коммутаторы напрочь оказались нормально работать с подключенной массой на корпус, пришлось крепить их с изоляцией от массы авто.
В итоге все завелось и заработало, правда запуск немножко проблематичен, и пару раз наблюдались провалы в зажигание, а так пока все ГУД.

От себя добавлю искра и правду мощная, причем на стандартом модули она одна, а на ВТН коммутаторах она много искровая. Выпаивать с данных коммутаторов не чего не надо.

Для справки:

Рекомендуемый свечной зазор 1,3мм
Подключения +- к катушки не имеет значения
Порыв интернет нарыл:
Если нужна «долгая» искра, например, для поджигания рязряженной смеси(ХХ, частичные режимы), то лучше ставить меньше зазор.
Если надо, чтоб хорошо горело на мощностном режиме при высокой плотности смеси в камере сгорания, то надо наоборот более кратковременную искру но с большим зарядом… т.е. зазор надо увеличить.

2111-3705010-02
Энергия искрового разряда: не менее 65 мДж;
Выходное напряжение: не менее 27 кВ;
Длительность искрового разряда мс 1-1,5мс

3012.3705
Энергия искрового разряда: не менее 50мДж.
Выходное напряжение: не менее 24кВ.
Длительность искрового разряда мс 2,2мс

По поводу вопроса о переделках:

внутренности ВТН коммутатора

как понятно по фото выпаивать с ВТН нечего не надо, хотя чисто технически все таки придется его дорабатывать поковыряем посмотрим и напишем в БЖ

переделка энергомаша

Эергомаш По отключению цепей управления длительностью накопления энергии:
Вокруг микрухи куча деталек, нужно отпаять конденсаторы (светло-коричневые детальки без маркировки) от проводников идущих к 5, 8, 10, 11 ножкам микросхемы. Номера ножек считаются по кругу против часовой стрелки, здесь на фото микросхема находится под большим зелёным конденсатором в влевом верхнем углу платы, первая её ножка справа-вверху.

По дополнительному диоду (увеличение энергии искры):
1) Нужно разорвать связь (перерезать дорожку) между средней ногой транзистора (КТ8231А1 на фото) и 1 выводом разъёма коммутатора (самый правый по фото).
2) Припаять ранее описанный диод (быстрый, 400V 4A или более) катодом к средней ноге транзистора, анодом к 1 выводу разъёма коммутатора (диод: катод —K|— анод).
3) Разорвать связь между прямоугольной площадкой над транзистором и резистором (маркировка: зелёный-коричневый-чёрный-золотой) слева от площадки.
3) Отрезком провода соединить вышеупомянутый резистор (его верхний вывод по фото) и 1 вывод разъёма коммутатора.

переделка астро

Под моим капотом:

www.drive2.ru

Питание модуля зажигания ВАЗ 2110 Часть 2 — Лада 2110, 1.5 л., 2003 года на DRIVE2

Всем привет! Не так давно, я писал о доработке схемы питания модуля зажигания с помощью электролитических конденсаторов. www.drive2.ru/l/9532454/

На этот раз, я расскажу о простой и полезной доработке, основой для которой, послужит четырехконтактное реле.

Суть доработки.
Зачем фильтровать помеху электролитами, если мы можем взять ровное, красивое напряжение с АКБ. Реле будет коммутировть «+ « от АКБ напрямую, на модуль зажигания, минуя многочисленные разъемы и контакты, которые приводили к появлению пульсаций и просадок напряжения.

Эта доработка избавит от необходимости делать доработки описанные в оригинальной статье www.drive2.ru/b/2173392/ Таким образом, мы сохраним плюсы описанные в статье, и избавимся от возможных проблем связанных с броском тока при зарядке емкостей, и проблем с заводкой на холодную описанных мной в прошлой статье.

Для наглядности, нарисовал следующую схему.

Для доработки нам понадобится следующее:

Полный размер

1. Четырехконтактное реле от 20А
2. Колодка под четырехконтактное реле
3. Тумблер
4. Провода
5. Гофра
6. Навесной предохранитель на 20А
7. Пара клемм, для подключения к АКБ
8. Термоусадка, изолента.

Приступаем к пайке, но сначала включаем воображение.

Полный размер

Припаиваем провода и клеммы, все соединения прячем в термоусадку.

Полный размер

Припаиваем переключатель в соответствии со схемой.

Полный размер

В нашей схеме будет использовать переключатель, который позволит быстро вернутся к стандартной схеме без реле. Переключатель, я использовал от компьютерного блока питания. Выбор пал на него не с проста, его конструкция не позволяет случайного переключения.

Для того, чтобы перейти к стандартной схеме, надо будет вытащить реле из колодки и перевести переключатель в положение «115».

Полный размер

Готовое изделия, я затянул толстенной термоусадкой и вырезал в ней отверстие под переключатель, получился своего рода корпус.

Полный размер

Готовый ништяк

Можно приступать к установке под капот.

На плюсовой клемме АКБ повис уже третий навесной предохранитель.

Полный размер

Релешка уютно устроилась на шпильке, за колокольчиком сигналки.

Полный размер

Ей там тепло и уютно

Полный размер

Скручиваем, паяем, изолируем.

Полный размер

Выводы:
Тачка адски повалила, стрелку кладет, аж дважды, расход упал до 3л на сотку, шутка. Но, эффект плацебо достигнут, мотор как будто, работает чуть мягче, заводится легче, но изменения настолько минимальны, что их можно свести на погрешность измерений.

Отсутствие вау-эффекта легко объяснить, у меня стоят новые свечи, свежий модуль зажигания и бронепровода, т.е. система зажигания в идеальном состоянии, именно по этому, эффект минимальный.
Как повлияла доработка на расход топлива, я сказать не могу, так как машина сейчас находится в процессе настройки прошивки.
Не смотря на то, что эффект в моем случае, не большой, я рекомендую эту доработку всем владельцам десятого семейства и самар. Кстати, эту доработку можно применять и в случае с ИКЗ, естественно адаптировав схему под ваш вариант проводки.

www.drive2.ru

Зажигание ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Сегодня мы вам расскажем о том, как устроена система зажигания на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Хочется отметить, что поскольку карбюраторные версии ВАЗ-2110 это уже практически история, мы остановимся подробно на системе зажигания инжекторных автомобилей десятого семейства. Сердцем системы зажигания ВАЗ-2110 является модуль зажигания 2112-3705010-02, кстати достаточно часто именно он и является проблемным узлом в этой казалось бы надежной системе зажигания десятки. Так же рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа всей системы зажигания в целом. Вот ниже представлен на фото модуль зажигания 2112-3705010-02

а вот схема системы зажигания ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112.

В модуле фактически «запакованы» две катушки зажигания, одна из которых обеспечивает искрой первый и четвертый цилиндры двигателя, а вторая катушка второй и третий. Именно поэтому при неполадках в модуле зажигания пропадает искра именно парно в той или иной паре цилиндров. Сама по себе система зажигания на ВАЗ-2110 не требует какого либо обслуживания и не предусматривает никакой регулировки. Управление зажиганием целиком и полностью возложено на «мозги» автомобиля, непосредственно на контроллер. С завода двигатели оснащены свечами типа А17ДВРМ (8-клапанные двигатели) или АУ17ДВРМ (16-клапанные двигатели). Обязательно необходимо выдержать рекомендуемый зазор между электродами свечей — 1,0-1,15 мм.

В ситеме зажигания задействованы следующие датчики – ДПКВ (Датчик положения коленчатого вала), он подает в мозг автомобиля сигнал, на основании которого «мозги» автомобиля рассчитывают последовательность работы катушек в модуле зажигания. Так же в смесеобразовании и зажигании участвует датчик массового расхода воздуха (ДМРВ), датчик температуры охлаждающей жидкости, датчик детонации, который контролирует нет ли у нас в том или ином режиме работы двигателя той самой детонации. Следует отметить, что на наш взгляд, в случае выхода из строя модуля зажигания в идеале менять его на модуль зажигания производства «Старый оскол» СОАТЭ, на фото ниже.

www.vazdriver.ru

система электрооборудования авто, подробная электрическая схема проводки для моделей с инжектором и карбюратором

Все электрическое оборудование в отечественных машинах объединено в одну систему, что позволяет облегчить поиск неполадок и подключение новых устройств. Электросхема ВАЗ 2110 представляет собой карту подключения всех электроприборов и агрегатов.

Содержание

[ Раскрыть]

[ Скрыть]

Общие принципы функционирования электрооборудования на автомобилях семейства ВАЗ-2110

Основные принципы работы электрической проводки на ВАЗ 2110 с карбюраторным и инжекторным двигателями:

Все электрооборудование и приборы, питающиеся от напряжения, основаны на однопроводном соединении. Специалисты концерна ВАЗ при разработке схемы бортовой сети продумали, чтобы электроцепи определенной расцветки отвечали за конкретные опции. Поэтому определенные приборы соединяются посредством электролиний определенных цветов. Благодаря этому владелец машины может сам разобраться в схеме электросети, что позволит самостоятельно выполнять ремонт.
Отрицательный контакт любого электроприбора на ВАЗ 2110 является массой. Он подключается к кузову транспортного средства.
Положительный контакт от АКБ на ВАЗ всегда имеет красную расцветку. Поэтому при выполнении ремонта не рекомендуется менять цвет электроцепи.
Каждая электросистема, подключенная к бортовой сети, обладает отдельным жгутом с электроцепями.
«Десятка» устроена таким образом, что при активации АКБ на все электроприборы и оборудование подается напряжение. Поэтому при выполнении ремонта электропроводки от аккумулятора надо обязательно отключать отрицательную клемму.
Часть автомобилей ВАЗ 2110 оснащаются бесконтактной системой зажигания. Такой тип системы стал использоваться для обеспечения более качественной искры, по сравнению с контактным вариантом. Хорошая искра нужна для обеспечения эффективного сгорания горючей смеси. Для качественной работы бесконтактной системы зажигания требуются высоковольтные провода.

Подробная схема электропроводки

Схемы подключения электротехники в «Десятках» с двигателями 8 или 16 клапанов могут отличаться. Все зависит от типа мотора, которым оборудована машина — карбюратор или инжектор.

На моделях ВАЗ 2110 с карбюраторным двигателем

Карбюраторная схема подключения электропроводки

Описание основных компонентов электросхемы с карбюраторным силовым агрегатом:

Оптическое устройство или блок фара.
Контроллер определения износа тормозных колодок, расположенных на передних колесах.
Контроллер активации электрического мотора вентилирующего устройства обдува мотора.
Электрический мотор вентилятора охладительной системы силового агрегата.
Клаксон.
Генераторная установка, предназначенная для обеспечения всей электросети напряжением при заведенном двигателе.
Датчик определения уровня моторной жидкости в системе смазки.
Электронный модуль управления электромагнитным клапаном карбюраторного агрегата.
Датчик системы отопления.
Переключатель клапана рециркуляции отработанных газов.
Световой индикатор подсветки рычагов управления отопительным узлом.
Коммутаторное устройство.
Концевой переключатель карбюраторного агрегата.
Контроллер светового индикатора определения уровня давления смазочной жидкости в двигателе.
Свечи системы зажигания, расположенные в моторном отсеке автомобиля.
Электромагнитный клапан карбюраторного агрегата.
Контроллер указателя уровня температуры хладагента в охладительной системе.
Распределительное устройство системы зажигания.
Катушка.
Стартерный узел, предназначенный для подачи искры на высоковольтные кабеля при попытке запуска двигателя.
Электрический моторчик вентилирующего устройства отопительной системы.
Вспомогательное резисторное устройство электрического мотора отопительного узла.
Контроллер скорости, предназначенный для определения скоростного режима при движении авто.
Переключательное устройство освещения заднего хода, расположенное в салоне авто.
Микромоторедуктор системы привода заслонки отопительной системы.
Клапан рециркуляции отработавших газов.
Контроллер уровня тормозной жидкости.
Электрические разъемы, предназначенные для подключения электромотора системы обмыва заднего стекла.
АКБ.
Электрический моторчик системы обмыва лобового стекла.
Контроллер уровня жидкости в системе обмыва стекол.
Контроллер определения объема хладагента в охладительной системе машины.
Редуктор системы очистителя лобового стекла.
Монтажный электронный блок.
Электрические разъемы для подсоединения колодки электроцепи предупредительного освещения.
Переключательное устройство для активации и отключения внешних осветительных приборов, располагается в салоне машины.
Приборная панель, на которой установлены основные датчики — тахометр, спидометр, уровня топлива, прогрева ДВС и т. д. Также на приборке располагаются световые индикаторы, свидетельствующие об активации того или иного оборудования.
Переключательное устройство активации задних противотуманных фонарей, располагается в салоне машины.
Контрольный световой индикатор, активирующийся при включении противотуманных фонарей.
Световой индикатор активации системы прогрева заднего стекла.
Часы. Располагаются на центральной консоли.
Переключательное устройство системы прогрева заднего стекла. Установлено на торпеде в салоне.
Переключатель в виде рычага, расположенный под рулевым колесом.
Электрический разъем для активации и отключения электроцепей при монтаже оптических внешних устройств другого типа.
Регуляторное устройство для изменения интенсивности света на контрольном щитке.
Замок зажигания.
Электрические разъемы для подсоединения колодки электроцепей системы очистки передней оптики.
Розетка для подключения переносного источника освещения.
Осветительное устройство системы освещения в салоне машины.
Переключатель стоповых огней.
Осветительный прибор системы освещения в салоне.
Электронный модуль бортовой системы контроля.
Контроллер указателя объема горючего в бензобаке.
Переключательное устройство для активации и отключения световой сигнализации.
Контроллер ремешка безопасности, установленного с водительской стороны.
Прикуривательное устройство.
Световой индикатор подсветки, установленной в пепельнице.
Переключательное устройство светового источника освещения в бардачке.
Электрический разъем для подсоединения бортового компьютера. На карбюраторных версиях ВАЗ 2110 БК нет, но есть возможность его дополнительной установки.
Световой индикатор системы освещения бардачка.
Боковые поворотные огни.
Переключательные устройства, расположенные в стойках передних дверей.
Аналогичные переключатели, установленные сзади.
Переключательное устройство контрольного светового источника ручного тормоза.
Световое устройство освещения багажного отсека.
Контроллер температуры, предназначенный для отопительной системы.
Внешние задние световые приборы.
Внутренние световые устройства, расположенные сзади.
Оптические устройства системы освещения заднего номера.
Компонент системы прогрева заднего стекла.
Электрический разъем для подсоединения дополнительного стопового сигнала.

На моделях ВАЗ-2110 с инжекторным двигателем

Общая схема проводки на автомобилях, оборудованных инжекторными ДВС

Электросхема ВАЗ 2110 с карбюраторным силовым агрегатом имеет определенные отличия:

Оптические устройства головного освещения.
Контроллеры определения износа колодок, расположенных на тормозах передних колес.
Переключательное устройство системы освещения, активирующейся при включении задней передачи.
Электрический моторчик вентилирующего устройства охладительной системы силового агрегата автомобиля.
Звуковое устройство.
Электродвигатель системы блокировки замка, установленного на передней пассажирской двери.
Реле активации системы электрических стеклоподъемников. Устанавливается на автомобили, где имеются электростеклоподъемники.
Предохранительное устройство на 8 ампер.
Стартерный узел автомобиля.
АКБ.
Генераторная установка. Предназначена для обеспечения питания основного электрооборудования при заведенном двигателе.
Электрический моторчик системы обмыва лобового стекла.
Контроллер определения объема омывающей жидкости в резервуаре, расположенном в моторном отсеке.
Электрический моторчик системы блокировки замка, расположенного на передней водительской двери.
Переключательное устройство для поднятия и опускания электрического стеклоподъемника, расположенного в водительской двери.
Контроллер объема хладагента в охладительной системе.
Электрический моторчик системы очистки лобового стекла.
Клапан рециркуляции системы отработанных газов.
Электрический моторчик привода заслонки отопительной системы.
Электрический моторчик отопительной системы.
Замок багажного отсека.
Переключательное устройство электрического стеклоподъемника, установленного на правой передней двери.
Электрический моторчик стеклоподъемника, установленного на передней пассажирской двери.
Управляющий модуль системы блокирования замочных устройств на дверях.
Дополнительный резисторный электрического моторчика отопительной системы.
Контроллер объема жидкости в тормозной системе.
Электрический моторчик стеклоподъемника, расположенного на передней двери слева. Устанавливается только на авто, оснащенные системой ЭСП.
Переключательное устройство системы внешнего освещения. Располагается в салоне автомобиля на центральной консоли.
Приборная панель, включающая в себя все основные датчики и контроллеры.
Переключательное устройство для активации задних противотуманных фонарей. Устанавливается на центральной консоли. Ставится только на машины, оборудованные противотуманным освещением.
Контрольный световой индикатор активации противотуманного освещения. Устанавливается на приборной панели.
Контрольный световой индикатор системы обогрева заднего стекла.
Переключательное устройство системы обогрева заднего стекла. Монтируется в салоне авто, на центральной консоли.
Подрулевой переключатель поворотных огней.
Переключательное устройство системы освещения на контрольном щитке. Предназначен для изменения интенсивности светового потока.
Замок зажигания.
Монтажный электроблок.
Переключательное устройство клапана системы рециркуляции отработавших газов.
Контроллер системы отопления авто.
Кнопка-переключатель для активации и отключения световой сигнализации.
Световой прибор системы освещения рычагов отопительного узла. Предназначен для подсветки центральной консоли.
Световой источник системы освещения бардачка.
Переключательное устройство источника освещения бардачка.
Прикуриватель.
Электромодуль индикации бортовой системы контроля электроприборов и оборудования.
Световой источник системы освещения пепельницы.
Переключательное устройство стоп-сигнала.
Электрический моторчик системы блокировки замочного изделия, установленного на задней двери слева.
Переключательное устройство электрического стеклоподъемника задней двери, установленной слева.
Электрический моторчик для активации и опускания стеклоподъемника на двери, установленной сзади слева.
Розетка для подключения переносного источника освещения.
Часы, установленные на торпеде в салоне авто.
Электрический моторчик стеклоподъемника, установленного на задней правой двери.
Переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного за задней правой двери.
Электрический моторчик системы блокировки замочного устройства на задней правой двери.
Боковой поворотный указатель.
Выключательное устройство контрольного светового источника ручного тормоза.
Контроллер ремешка безопасности, установленного на водительском кресле.
Источник освещения направленного света в салоне авто.
Непосредственно сам плафон освещения.
Контроллер определения уровня температуры воздушного потока в салоне машины.
Выключатель, установленный в стойке рядом с передней дверью.
Переключательное устройство, установленное в стойке на задней двери.
Внешний осветительный прибор, установленный сзади.
Внутренний осветительный прибор, предназначенный для освещения багажного отсека.
Источники освещения номерного знака.
Световой прибор освещения багажного отсека.

Остальные элементы электросхемы:

А — электрические разъемы, предназначенные для подключения электрического моторчика системы обмыва заднего стекла;
В — электрические разъемы для подсоединения жгута системы впрыска;
С — разъем, предназначенный для подключения штекера системы предупредительного освещения;
D — электроразъем, предназначенный для подсоединения к бортовому компьютеру авто;
Е — штекер для подключения к разъему жгута системы очистки наружной оптики;
F — электроразъем для подсоединения к контроллеру объема горючего в модуле электрического топливного насоса;
G — разъем, предназначенный для подключения к системе прогрева заднего стекла;
Н — штекер для соединения с системой световых сигналов дополнительного торможения;
J — предназначается для подключения к электрическому моторчику выключателя багажного отсека.

Устройство и функционирование элементов проводки

Общая электросхема ВАЗ 2110 включает в себя дополнительные узлы с электрооборудованием.

Речь идет о:

бесконтактной системе зажигания;
монтажном блоке, оснащенным плавкими предохранительными устройствами;
электроцепях системы впрыска топлива;
системе подогрева задних сидений, если таковой оборудован автомобиль;
системе активации наружных осветительных приборов и противотуманного освещения;
системе блокировки замков машины;
системе управления силовым агрегатом.

Схема бесконтактной системы зажигания

Электросхема бесконтактной СЗ на Десятках

Описание элементов схемы:

1 — катушка зажигания;
2 — распределительный узел — предназначен для распределения искры на свечи зажигания;
3 — сами свечи;
4 — коммутаторное устройство;
5 — переключатель зажигания или замок.

Плавкие предохранители в общей схеме проводки

Схема монтажного предохранительного блока Обозначение предохранительных компонентов

Схема подогрева передних сидений

Схема системы подогрева передних кресел на ВАЗ 2110

Описание компонентов схемы:

Электронный модуль, предназначенный для активации и отключения системы обогрева.
Переключательное устройство системы зажигания.
Реле, предназначенное для активации системы прогрева задних кресел.
Нагревательное устройство, предназначенное для прогрева переднего кресла. Речь идет о пассажирском сиденьи.
Нагревательное устройство прогрева водительского кресла.
Переключательное устройство для активации и отключения системы прогрева.

На приведенной схеме элемент А обозначает выход для соединения с источниками питания, а В — контакт для подключения к системе освещения приборов.

Схема включения фар и противотуманного света

Электросхема системы активации оптики и противотуманных фонарей

Обозначение компонентов системы освещения и противотуманных огней:

Оптические внешние устройства.
Электронный модуль активации освещения.
Переключательное устройство для включения и отключения режима работы осветительных приборов. Предназначен для активации и деактивации ближнего либо дальнего света.
Переключательное устройство системы внешнего освещения.
Контрольный световой индикатор противотуманных фонарей. Располагается на контрольном щитке.
Световые источники, установленные в противотуманных фонарях, расположенных сзади.
Переключательный узел активации и отключения противотуманной оптики.
Переключатель зажигания.
Контрольный световой индикатор дальнего освещения, установленный в приборной панели.

Остальные компоненты схемы:

К4 — реле активации ближнего освещения;
К5 — реле активации дальнего освещения световых приборов;
А — выход, предназначенный для подключения к источнику питания;
В — электрическая колодка, использующаяся для переключения электроцепей при монтаже осветительных приборов другого типа.

Блокировка замков автомобиля

Схема блокировки замков в ВАЗ 2110

Описание элементов схемы:

Электронный модуль системы. Выполняет основную функцию — активации и деактивации системы блокирования.
Предохранительное устройство, рассчитанное на 8 ампер.
Управляющий блок.
Электрический мотор системы блокирования на замке, установленном впереди справа.
Электромотор системы блокирования замочного изделия, расположенного на задней двери справа.
Электрический моторчик блокировочной системы замка, установленного сзади слева.
Электрический моторчик системы блокирования замка, расположенного на передней двери слева. Этот элемент оснащается контактной группой.
А — выход, предназначенный для подключения к источникам питания.
В — штекеры, расположенные на разъеме управляющего модуля.
С — разъемы, установленные в штекере электродвигателя блокирования замочных устройств.

Схема системы управления двигателем

Электросхема системы управления силовым агрегатом

Описание компонентов электрической схемы управления мотором ВАЗ 2110:

Диагностический выход. Предназначен для подключения диагностического оборудования и проверки основных узлов автомобиля.
Регуляторное устройство холостых оборотов.
Контроллер.
Контроллер детонации.
Модуль системы зажигания.
Четыре свечи, установленные под капотом.
Форсунки.
Электрический топливный насос, оборудованный контроллером определения объема горючего в баке.
Электрический разъем, предназначенный для подключения к колодке электроцепей, идущий на контрольный щиток.
Контроллер концентрации объема кислорода в системе впрыска.
Плавкое предохранительное устройство, предназначенное для защиты электроцепи топливного насоса, а также форсунок и реле.
Реле активации топливного насоса.
Предохранительное устройство для защиты контроллеров скорости, массового расхода воздушного потока и концентрации кислорода.
Реле активации цепи питания.
Предохранительный элемент, предназначенный для защиты датчика и модуля системы зажигания.
Реле активации электрического моторчика вентилирующего устройства.
Сам электрический мотор охладительной системы силового агрегата.
Контроллер расхода воздуха.
Клапан продувки устройства адсорбера.
Контроллер скорости.
Контроллер температуры хладагента.
Контроллер положения дроссельной заслонки.
Контроллер положения коленвала.
Выход А подключается к положительной клемме АКБ.

Электросхема подключения щитка приборов

Схема подключения щитка приборов ВАЗ 2110

Описание элементов схемы:

Электроцепь подключения контрольного светового индикатора резерва горючего в баке.
Источники освещения системы подсветки контрольного щитка.
Контрольный источник освещения правой поворотной фары.
Контрольный световой индикатор левого осветительного поворотного прибора.
Разъем для подключения проводки.
Контроллер определения температуры хладагента в охладительной системе.
Контрольный световой индикатор внешних осветительных приборов.
Контрольный световой индикатор воздушной заслонки карбюраторного двигателя.
Световой индикатор, определяющий уровень давления моторной жидкости в системе смазки.
Контрольный световой индикатор ручного тормоза.
Световой индикатор заряда АКБ.
Датчик определения оборотов двигателя — тахометр.
Световой индикатор Чек Энджин. Используется для оповещения автовладельца о наличии неисправностей в работе тех или иных узлов.
Спидометр. На него выводится информация о скорости езды. Под спидометром располагается одометр — счетчик общего и суточного пробега.
Световой индикатор определения уровня рабочей жидкости в тормозной системе.
Контрольный индикатор световой сигнализации.
Световой индикатор, активирующийся при включении дальнего освещения.
Контроллер определения объема горючего в баке.

Штекеры, отмеченные номерами 2, 3, 8 и 9 в разъеме Х2 — выводы спидометра.

Схема системы очистки лобового стекла

Основные компоненты этой системы:

1 — электрический мотор системы обмыва лобового стекла;
2 — электрический моторчик дворников;
3 — переключательное устройство системы очистки, а также обмыва лобового стекла;
4 — управляющий модуль системы;
5 — переключатель зажигания;
К2 — реле системы очистки, защищающее электроцепь от скачков напряжения;
К6 — дополнительное реле;
А — порядок нумерации разъемов на штекере электрического моторчика системы очистки;
В — выход, предназначенный для подключения к элементам питания.

Как правильно читать электросхемы ВАЗ-2110?

Умение читать электросхему потребуется автовладельцу для определения неисправности в работе электроцепей. Все электропроводники на схемах выполнены в виде линии, которая соединяет один или несколько компонентов. Само соединение приборов на схеме является электроцепью либо участком цепи, который входит в одну общую электросхему. Если цепь разомкнута, то электроток по ней не проходит, поскольку оборудование не функционирует. Если замкнута, то по ней всегда проходит ток.

Обозначение проводников на схемах всегда идентичное. Различие может заключаться в изображении электроцепей, которые используются для обработки сигналов, цветовой расцветке либо расположением указательных элементов. На линейных электросхемах к ВАЗ 2110 одна линия может указывать на группы электропроводников, выполняющих определенную функцию. Такой тип линии обычно маркируется жирным либо окрашивается в определенный цвет.

Если электросхема включает в себя большое число компонентов, то электропроводники могут не отображаться полностью. Их маркировка может быть пунктирной. Но тогда должно указываться место подключения либо соединения. Такой тип проводников на схемах обычно обладает символьными обозначениями точек подсоединяемых электронных блоков, модулей либо участков. Соединения электропроводников на электросхемах определяется точкой либо разомкнутым участком линии на коммутирующем оборудовании.

О практических нюансах чтения электросхем рассказал пользователь Mr. Boroda.

Определение неисправностей в работе проводки

Поиск неполадок в работе электроцепей надо начинать с диагностики контактных частей.

Для проверки работы контактов требуется тщательно произвести диагностику электролиний, которые включает в себя колодка системы. Для выполнения этой задачи можно использовать разные способы:

Методы диагностики:

визуальная проверка целостности контактных элементов;
диагностика электролиний посредством тестера — мультиметра — который позволяет проверить уровень сопротивления;
диагностика надежности и целостности контактных элементов цепей.

При диагностике надо уделить внимание высоковольтным кабелям. Они выполняют важную функцию, поскольку с их помощью обеспечивается работа всех энергонезависимых устройств. Но сами провода располагаются в опасной для их работы среде.

«Симптомы» неисправностей в работе высоковольтных кабелей:

при функционировании радиоприемника раздаются шумы, нехарактерные для работы магнитолы;
во время езды транспортное средство начинает дергаться;
увеличивается расход горючего;
силовой агрегат «захлебывается» при езде на малых оборотах, ему не хватает мощности для набора скорости;
увеличился уровень токсичности выхлопных газов.

При диагностике высоковольтных проводов надо учитывать следующие особенности:

Черный контакт мультиметра надо подключать к левому отверстию.
Контакт красного цвета ставится посредине участка кабеля.
Тестер активируется в режим измерения параметра сопротивления.
Выполняется замыкание щупов тестера.
Если после этих действий на экране прибора показано, что уровень сопротивления нулевой, то высоковольтные кабеля рабочие.
Если диагностика показала цифру 1, то величина сопротивления выше нормированной. Соответственно, кабель поврежден и его пора менять.

Видео «Ремонт проводки на ВАЗ 2110»

Пользователь Ramanych подробно рассказал о нюансах ремонта электрической проводки в автомобилях ВАЗ 2110.

avtozam.com

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz.

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея
2 – выключатель зажигания
3 – реле зажигания
4 – свечи зажигания
5 – модуль зажигания
6 – контроллер
7 – датчик положения коленчатого вала
8 – задающий диск
А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.
Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.
Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.
Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)
2) 12 вольт после зажигания
3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.
При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

Полный размер

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли что силовой ключ сгорел.
Далее нужно снять ЭБУ для прозвонки самого силового ключа.
Как это можно сделать можно увидеть на этом видео:

Далее находим вышедший из строя силовой ключ:

И заменяем его.
Все ставим на свои места в автомобиль и заводим машину.

************************************************************************************************************************
Дополнительно, можно почитать тут: galantmotors.ru/view_article.php?id=19
************************************************************************************************************************

Удачи всем! не гвоздя не жезла!

www.drive2.ru

Из искры возгорится пламя? Не всегда! — «Электрика» на DRIVE2

Данная доработка будет полезна практически во всей линейке ВАЗовских инжекторных двигателей вне зависимости от типа и состава оборудования ЭСУД и системы зажигания в частности.

Сразу предостережение — по результатам комментариев и вопросов.
! ! ! Вмешательство и внесение изменений в электрическую схему автомобиля требует хотя бы начальных навыков в электротехнике и осознания выполняемых действий ! ! !
Если Вы чувствуете, что электросхемы и электрика автомобиля — немного не Ваш профиль обратитесь к более квалифицированному человеку или толковому автоэлектрику.
Это в Ваших же интересах. И избавит Вас от непредсказуемых последствий.
Обновления и дополнения — в конце статьи.
Развернутый детальный анализ изменений в системе зажигания после выполнения доработки описан тут:
Часть вторая. Развернутые результаты

По порядку.
Двигатель ВАЗ 21124. 1,6 литра, 16-ти клапанный. Индивидуальные катушки зажигания (либо сдвоенный модуль с высоковольтными проводами). Все красиво. И на первый взгляд, кажется – все продумано, соответственно должно работать четко и надежно. Оказывается это далеко не так. Это же ВАЗ !

Индивидуальные катушки зажигания

Про проблемы с зажиганием на данном двигателе написано довольно много – про выбор свечей, замену и подбор индивидуальных катушек зажигания ( далее — ИКЗ).
Вот и я столкнулся лицом к лицу с данной проблемой.
Основные проявления — двигатель неравномерно вращается на ХХ (обороты пляшут в диапазоне примерно 720-840 об/мин), вялый с подергиванием разгон, повышенный расход.
В принципе большинству понятно – пропуски зажигания, редкие, но есть. ЭБУ их в упор не видит. В прошлом году четко начала сбоить одна катушка — ЭБУ увидел. Заменил её, немного попустило. Но все равно движку чего-то не хватало. Чего – хорошей искры! Вот об этом – подробно.
Из версий:
— заменить свечи (нынешние NGK отходили всего 7 т км) на что-то более дорогое из серии «платинум, иридиум» и т. д. – вариант затратный.
— менять ИКЗ, а им чуть более 7 лет (родные БОШевские стоят, пробег 75 ткм) – малость накладно (стоимость одной ИКЗ в районе 540 грн ($22), а их четыре) и нет уверенности, что проблема снимется.
— ДМРВ, что тоже не весело…
— заглянуть в ЭБУ на предмет исправности ключей, токоограничительных резисторов ит.д.
Действовать наугад или по предположениям — отнюдь не мой метод и не мои подходы.
Чтение ЭБУ показало:
1. Скачут обороты
2. Скачет время впрыска, незначительно
3. Скачет УОЗ на ХХ (9-15 град) — многовато
4. Питание, ДМРВ, ДПДЗ – все стабильно и красиво.
5. Массы ЭБУ – все в идеале (ранее произведена доработка и правильная разводка)
Вердикт – нестабильное искрообразование.
Были измерены параметры ИКЗ – сопротивление первичной обмотки, индуктивность, сопротивление вторичной обмотки (с учетом диода в высоковольтной цепи), проверка на отсутствие короткозамкнутых витков — норма. Катушки имеют минимальный (± 2%) разброс и ничего настораживающего в параметрах. Об этом позже.
На собранном на скорую руку «стенде» нормальная искра, немного слабее по виду чем на классике с бесконтактной системой зажигания, но все равно – четкая во всем диапазоне частот вращения (2 — 45 Гц), со временем накопления 2,0 мс. Катушки живые.
Заменены резиновые колпачки в ВВ части катушки.
Для полноты картины решил посмотреть осциллографом на двигателе эпюры на катушках, вытащил свой С1-65А – надежную, проверенную рабочую лошадку к машинке и вперед.
Зажигание включено. Движок запущен. В борт сети (на АКБ) 14,35В что на ХХ, сто при 2000 об/мин — стабильно. Замечательно! Смотрим.
Как обычно начинаю с питания на катушки (+12В с замка зажигания) и прихожу в УЖАС! На катушках, как и на разъеме жгута ИКЗ – пульсации ровно 2,5В. Я не ошибся, перемерял в 2х режимах (да и осциллограф – уже много лет повседневный и не единственный рабочий инструмент — тут уж не до сомнений ).
Прошу прощения за неудачные фотки — развертка медленная, а выдержка в фотике короткая.

2В /деление Размах пульсаций почти 2,5В

0,5 В/Деление с отсечением постоянной составляющей. Фотка не совсем удачная, но наличие почти 2.5В по размаху видно!

2В/дел без отсечения постоянной составляющей. Еще одна машинка с пульсациями порядка 3,4В ! ! ! ) Жалобы и симптомы те же

Четкие, красивые пилообразные провалы в фазе накопления ИКЗ длительностью порядка 2 мс и размахом 2,5В! А в некоторых машинках и по более, до 3.5В ! ! !
На АКБ пульсаций практически не видно (незначительно малы, порядка 50-80мВ)
Все, приплыли. Причина локализована. Дальше смотреть пока нет смысла. Вот где собака зарыта!
Небольшая прикидка в Екселе и получаю – снижение максимального тока (накопления) в момент разрыва на 18% что эквивалентно снижению энергии, накапливаемой в катушке и отдаваемой катушкой в свечу на 33,6% ! Впечатляет?
(зависимость накопленной энергии от силы тока — квадратичная W=L*I²/2 — это для справки !)
От того и море статей по мукам подбора свечей, ИКЗ.
Я уже молчу про тех, у кого силиконовые с большим сопротивлением провода от внешнего модуля зажигания.
Как обычно все банально и в стиле АвтоВАЗа — проводка, контакты, разъемы. Ну и консервативно-пофигистская «инженерная мысль» сюда прикоснулась…
К действиям!
Шаг первый. Обязательный.
Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Общая схема ЭСУД и нужный ее фрагмент.

Рис.1 Схема ЭСУД 21124 (Январь 7.2, Бош 7.9.7)

Рис.2 Установка конденсаторов в жгут ИКЗ

Так как есть мощная импульсная индуктивная нагрузка (катушка зажигания) и длинная цепь питания к ней (жгут ИКЗ, жгут моторного отсека к ЭБУ) – сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке. Что и было тут же сделано.

Разочарую скептиков — данный подход — это классический прием в схемотехнике силовых импульсных устройств. Никакого шаманства, чудес и прочего UnReal. Если вкратце, то назвать данный подход можно так — «компенсация внутреннего сопротивления источника питания для импульсной индуктивной нагрузки»

2 конденсатора (Фото 1, 2) — скрутил выводы, подпаял провода, выводы изолировал термоусадкой и потом всю конструкцию еще раз в термоусадку полностью, только провода снаружи торчат 🙂
В жгут ИКЗ между 2-3 цилиндрами (разрезаем изоленту, (гофра и так с разрезом) видим скрутку — 5 голубых проводов. И к ней, (скрутке-обжимке S1 (Рис 1, 2)) подключаем 2 конденсатора по 2200 мкФ*25В (105°С).
Альтернативный и более технологичный вариант — чтобы не трогать хорошо запакованную скрутку — зачистить по кругу на 5-8мм подводящий (толстый) синий, идущий от разъема ЭСУД провод и припаять плюсовой провод конденсаторов к нему.
Минус выведен отдельным проводом к точке масс под болт М6 на ГБЦ (рядом с датчиком давления масла).
Использовать массу высоковольтных обмоток катушек для подключения конденсаторов крайне нежелательно.
При установке жгута ИКЗ будьте предельно внимательны — забытая и не привинченная к ГБЦ клемма массы катушек зажигания (черный провод) — приведет к выходу из строя ЭБУ, .

Конденсаторы: 2200 µF 25V 2 шт. Подойдут и на большее напряжение 35 / 50 / 63В, но только не на 16В.
Диапазон емкостей 3000 — 4700 мкФ. превышать верхний предел тоже не нужно!
Производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL) и др. в порядке моего предпочтения. 105 градусные, низкоимпедансные ( LowESR).
2 конденсатора по 2200 мкФ будут эффективнее и долговечнее, чем один на 4700 мкФ. Поверьте на слово, не хочу догружать теорией

Фото 1. Заготовка

Не перепутайте полярность! Полоса но корпусе обозначает «МИНУС»
Ошибка с полярностью при подключении приведет к короткому замыканию, вздутию и закипанию конденсатора, проблемам с проводкой.

Фото 2. Дальше — изолируем выводы и всю заготовку в термоусадку

Так все выглядит в уже смонтированном виде, крышке двигателя не мешает.

Фото 3. Жгут ИКЗ и дополнительные конденсаторы

Фото 4. Подключение масс в районе датчика давления на ГБЦ

Результат:

www.drive2.ru

система электрооборудования авто, подробная электрическая схема проводки для моделей с инжектором и карбюратором

Все электрическое оборудование в отечественных машинах объединено в одну систему, что позволяет облегчить поиск неполадок и подключение новых устройств. Электросхема ВАЗ 2110 представляет собой карту подключения всех электроприборов и агрегатов.

Содержание

[ Раскрыть]

[ Скрыть]

Общие принципы функционирования электрооборудования на автомобилях семейства ВАЗ-2110

Основные принципы работы электрической проводки на ВАЗ 2110 с карбюраторным и инжекторным двигателями:

Все электрооборудование и приборы, питающиеся от напряжения, основаны на однопроводном соединении. Специалисты концерна ВАЗ при разработке схемы бортовой сети продумали, чтобы электроцепи определенной расцветки отвечали за конкретные опции. Поэтому определенные приборы соединяются посредством электролиний определенных цветов. Благодаря этому владелец машины может сам разобраться в схеме электросети, что позволит самостоятельно выполнять ремонт.
Отрицательный контакт любого электроприбора на ВАЗ 2110 является массой. Он подключается к кузову транспортного средства.
Положительный контакт от АКБ на ВАЗ всегда имеет красную расцветку. Поэтому при выполнении ремонта не рекомендуется менять цвет электроцепи.
Каждая электросистема, подключенная к бортовой сети, обладает отдельным жгутом с электроцепями.
«Десятка» устроена таким образом, что при активации АКБ на все электроприборы и оборудование подается напряжение. Поэтому при выполнении ремонта электропроводки от аккумулятора надо обязательно отключать отрицательную клемму.
Часть автомобилей ВАЗ 2110 оснащаются бесконтактной системой зажигания. Такой тип системы стал использоваться для обеспечения более качественной искры, по сравнению с контактным вариантом. Хорошая искра нужна для обеспечения эффективного сгорания горючей смеси. Для качественной работы бесконтактной системы зажигания требуются высоковольтные провода.

Подробная схема электропроводки

На моделях ВАЗ 2110 с карбюраторным двигателем

Карбюраторная схема подключения электропроводки

Описание основных компонентов электросхемы с карбюраторным силовым агрегатом:

Оптическое устройство или блок фара.
Контроллер определения износа тормозных колодок, расположенных на передних колесах.
Контроллер активации электрического мотора вентилирующего устройства обдува мотора.
Электрический мотор вентилятора охладительной системы силового агрегата.
Клаксон.
Генераторная установка, предназначенная для обеспечения всей электросети напряжением при заведенном двигателе.
Датчик определения уровня моторной жидкости в системе смазки.
Электронный модуль управления электромагнитным клапаном карбюраторного агрегата.
Датчик системы отопления.
Переключатель клапана рециркуляции отработанных газов.
Световой индикатор подсветки рычагов управления отопительным узлом.
Коммутаторное устройство.
Концевой переключатель карбюраторного агрегата.
Контроллер светового индикатора определения уровня давления смазочной жидкости в двигателе.
Свечи системы зажигания, расположенные в моторном отсеке автомобиля.
Электромагнитный клапан карбюраторного агрегата.
Контроллер указателя уровня температуры хладагента в охладительной системе.
Распределительное устройство системы зажигания.
Катушка.
Стартерный узел, предназначенный для подачи искры на высоковольтные кабеля при попытке запуска двигателя.
Электрический моторчик вентилирующего устройства отопительной системы.
Вспомогательное резисторное устройство электрического мотора отопительного узла.
Контроллер скорости, предназначенный для определения скоростного режима при движении авто.
Переключательное устройство освещения заднего хода, расположенное в салоне авто.
Микромоторедуктор системы привода заслонки отопительной системы.
Клапан рециркуляции отработавших газов.
Контроллер уровня тормозной жидкости.
Электрические разъемы, предназначенные для подключения электромотора системы обмыва заднего стекла.
АКБ.
Электрический моторчик системы обмыва лобового стекла.
Контроллер уровня жидкости в системе обмыва стекол.
Контроллер определения объема хладагента в охладительной системе машины.
Редуктор системы очистителя лобового стекла.
Монтажный электронный блок.
Электрические разъемы для подсоединения колодки электроцепи предупредительного освещения.
Переключательное устройство для активации и отключения внешних осветительных приборов, располагается в салоне машины.
Приборная панель, на которой установлены основные датчики — тахометр, спидометр, уровня топлива, прогрева ДВС и т. д. Также на приборке располагаются световые индикаторы, свидетельствующие об активации того или иного оборудования.
Переключательное устройство активации задних противотуманных фонарей, располагается в салоне машины.
Контрольный световой индикатор, активирующийся при включении противотуманных фонарей.
Световой индикатор активации системы прогрева заднего стекла.
Часы. Располагаются на центральной консоли.
Переключательное устройство системы прогрева заднего стекла. Установлено на торпеде в салоне.
Переключатель в виде рычага, расположенный под рулевым колесом.
Электрический разъем для активации и отключения электроцепей при монтаже оптических внешних устройств другого типа.
Регуляторное устройство для изменения интенсивности света на контрольном щитке.
Замок зажигания.
Электрические разъемы для подсоединения колодки электроцепей системы очистки передней оптики.
Розетка для подключения переносного источника освещения.
Осветительное устройство системы освещения в салоне машины.
Переключатель стоповых огней.
Осветительный прибор системы освещения в салоне.
Электронный модуль бортовой системы контроля.
Контроллер указателя объема горючего в бензобаке.
Переключательное устройство для активации и отключения световой сигнализации.
Контроллер ремешка безопасности, установленного с водительской стороны.
Прикуривательное устройство.
Световой индикатор подсветки, установленной в пепельнице.
Переключательное устройство светового источника освещения в бардачке.
Электрический разъем для подсоединения бортового компьютера. На карбюраторных версиях ВАЗ 2110 БК нет, но есть возможность его дополнительной установки.
Световой индикатор системы освещения бардачка.
Боковые поворотные огни.
Переключательные устройства, расположенные в стойках передних дверей.
Аналогичные переключатели, установленные сзади.
Переключательное устройство контрольного светового источника ручного тормоза.
Световое устройство освещения багажного отсека.
Контроллер температуры, предназначенный для отопительной системы.
Внешние задние световые приборы.
Внутренние световые устройства, расположенные сзади.
Оптические устройства системы освещения заднего номера.
Компонент системы прогрева заднего стекла.
Электрический разъем для подсоединения дополнительного стопового сигнала.

На моделях ВАЗ-2110 с инжекторным двигателем

Общая схема проводки на автомобилях, оборудованных инжекторными ДВС

Электросхема ВАЗ 2110 с карбюраторным силовым агрегатом имеет определенные отличия:

Оптические устройства головного освещения.
Контроллеры определения износа колодок, расположенных на тормозах передних колес.
Переключательное устройство системы освещения, активирующейся при включении задней передачи.
Электрический моторчик вентилирующего устройства охладительной системы силового агрегата автомобиля.
Звуковое устройство.
Электродвигатель системы блокировки замка, установленного на передней пассажирской двери.
Реле активации системы электрических стеклоподъемников. Устанавливается на автомобили, где имеются электростеклоподъемники.
Предохранительное устройство на 8 ампер.
Стартерный узел автомобиля.
АКБ.
Генераторная установка. Предназначена для обеспечения питания основного электрооборудования при заведенном двигателе.
Электрический моторчик системы обмыва лобового стекла.
Контроллер определения объема омывающей жидкости в резервуаре, расположенном в моторном отсеке.
Электрический моторчик системы блокировки замка, расположенного на передней водительской двери.
Переключательное устройство для поднятия и опускания электрического стеклоподъемника, расположенного в водительской двери.
Контроллер объема хладагента в охладительной системе.
Электрический моторчик системы очистки лобового стекла.
Клапан рециркуляции системы отработанных газов.
Электрический моторчик привода заслонки отопительной системы.
Электрический моторчик отопительной системы.
Замок багажного отсека.
Переключательное устройство электрического стеклоподъемника, установленного на правой передней двери.
Электрический моторчик стеклоподъемника, установленного на передней пассажирской двери.
Управляющий модуль системы блокирования замочных устройств на дверях.
Дополнительный резисторный электрического моторчика отопительной системы.
Контроллер объема жидкости в тормозной системе.
Электрический моторчик стеклоподъемника, расположенного на передней двери слева. Устанавливается только на авто, оснащенные системой ЭСП.
Переключательное устройство системы внешнего освещения. Располагается в салоне автомобиля на центральной консоли.
Приборная панель, включающая в себя все основные датчики и контроллеры.
Переключательное устройство для активации задних противотуманных фонарей. Устанавливается на центральной консоли. Ставится только на машины, оборудованные противотуманным освещением.
Контрольный световой индикатор активации противотуманного освещения. Устанавливается на приборной панели.
Контрольный световой индикатор системы обогрева заднего стекла.
Переключательное устройство системы обогрева заднего стекла. Монтируется в салоне авто, на центральной консоли.
Подрулевой переключатель поворотных огней.
Переключательное устройство системы освещения на контрольном щитке. Предназначен для изменения интенсивности светового потока.
Замок зажигания.
Монтажный электроблок.
Переключательное устройство клапана системы рециркуляции отработавших газов.
Контроллер системы отопления авто.
Кнопка-переключатель для активации и отключения световой сигнализации.
Световой прибор системы освещения рычагов отопительного узла. Предназначен для подсветки центральной консоли.
Световой источник системы освещения бардачка.
Переключательное устройство источника освещения бардачка.
Прикуриватель.
Электромодуль индикации бортовой системы контроля электроприборов и оборудования.
Световой источник системы освещения пепельницы.
Переключательное устройство стоп-сигнала.
Электрический моторчик системы блокировки замочного изделия, установленного на задней двери слева.
Переключательное устройство электрического стеклоподъемника задней двери, установленной слева.
Электрический моторчик для активации и опускания стеклоподъемника на двери, установленной сзади слева.
Розетка для подключения переносного источника освещения.
Часы, установленные на торпеде в салоне авто.
Электрический моторчик стеклоподъемника, установленного на задней правой двери.
Переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного за задней правой двери.
Электрический моторчик системы блокировки замочного устройства на задней правой двери.
Боковой поворотный указатель.
Выключательное устройство контрольного светового источника ручного тормоза.
Контроллер ремешка безопасности, установленного на водительском кресле.
Источник освещения направленного света в салоне авто.
Непосредственно сам плафон освещения.
Контроллер определения уровня температуры воздушного потока в салоне машины.
Выключатель, установленный в стойке рядом с передней дверью.
Переключательное устройство, установленное в стойке на задней двери.
Внешний осветительный прибор, установленный сзади.
Внутренний осветительный прибор, предназначенный для освещения багажного отсека.
Источники освещения номерного знака.
Световой прибор освещения багажного отсека.

Остальные элементы электросхемы:

А — электрические разъемы, предназначенные для подключения электрического моторчика системы обмыва заднего стекла;
В — электрические разъемы для подсоединения жгута системы впрыска;
С — разъем, предназначенный для подключения штекера системы предупредительного освещения;
D — электроразъем, предназначенный для подсоединения к бортовому компьютеру авто;
Е — штекер для подключения к разъему жгута системы очистки наружной оптики;
F — электроразъем для подсоединения к контроллеру объема горючего в модуле электрического топливного насоса;
G — разъем, предназначенный для подключения к системе прогрева заднего стекла;
Н — штекер для соединения с системой световых сигналов дополнительного торможения;
J — предназначается для подключения к электрическому моторчику выключателя багажного отсека.

Устройство и функционирование элементов проводки

Общая электросхема ВАЗ 2110 включает в себя дополнительные узлы с электрооборудованием.

Речь идет о:

бесконтактной системе зажигания;
монтажном блоке, оснащенным плавкими предохранительными устройствами;
электроцепях системы впрыска топлива;
системе подогрева задних сидений, если таковой оборудован автомобиль;
системе активации наружных осветительных приборов и противотуманного освещения;
системе блокировки замков машины;
системе управления силовым агрегатом.

Схема бесконтактной системы зажигания

Электросхема бесконтактной СЗ на Десятках

Описание элементов схемы:

1 — катушка зажигания;
2 — распределительный узел — предназначен для распределения искры на свечи зажигания;
3 — сами свечи;
4 — коммутаторное устройство;
5 — переключатель зажигания или замок.

Плавкие предохранители в общей схеме проводки

Схема монтажного предохранительного блока Обозначение предохранительных компонентов

Схема подогрева передних сидений

Схема системы подогрева передних кресел на ВАЗ 2110

Описание компонентов схемы:

Электронный модуль, предназначенный для активации и отключения системы обогрева.
Переключательное устройство системы зажигания.
Реле, предназначенное для активации системы прогрева задних кресел.
Нагревательное устройство, предназначенное для прогрева переднего кресла. Речь идет о пассажирском сиденьи.
Нагревательное устройство прогрева водительского кресла.
Переключательное устройство для активации и отключения системы прогрева.

Схема включения фар и противотуманного света

Электросхема системы активации оптики и противотуманных фонарей

Обозначение компонентов системы освещения и противотуманных огней:

Оптические внешние устройства.
Электронный модуль активации освещения.
Переключательное устройство для включения и отключения режима работы осветительных приборов. Предназначен для активации и деактивации ближнего либо дальнего света.
Переключательное устройство системы внешнего освещения.
Контрольный световой индикатор противотуманных фонарей. Располагается на контрольном щитке.
Световые источники, установленные в противотуманных фонарях, расположенных сзади.
Переключательный узел активации и отключения противотуманной оптики.
Переключатель зажигания.
Контрольный световой индикатор дальнего освещения, установленный в приборной панели.

Остальные компоненты схемы:

К4 — реле активации ближнего освещения;
К5 — реле активации дальнего освещения световых приборов;
А — выход, предназначенный для подключения к источнику питания;
В — электрическая колодка, использующаяся для переключения электроцепей при монтаже осветительных приборов другого типа.

Блокировка замков автомобиля

Схема блокировки замков в ВАЗ 2110

Описание элементов схемы:

Электронный модуль системы. Выполняет основную функцию — активации и деактивации системы блокирования.
Предохранительное устройство, рассчитанное на 8 ампер.
Управляющий блок.
Электрический мотор системы блокирования на замке, установленном впереди справа.
Электромотор системы блокирования замочного изделия, расположенного на задней двери справа.
Электрический моторчик блокировочной системы замка, установленного сзади слева.
Электрический моторчик системы блокирования замка, расположенного на передней двери слева. Этот элемент оснащается контактной группой.
А — выход, предназначенный для подключения к источникам питания.
В — штекеры, расположенные на разъеме управляющего модуля.
С — разъемы, установленные в штекере электродвигателя блокирования замочных устройств.

Схема системы управления двигателем

Электросхема системы управления силовым агрегатом

Описание компонентов электрической схемы управления мотором ВАЗ 2110:

Диагностический выход. Предназначен для подключения диагностического оборудования и проверки основных узлов автомобиля.
Регуляторное устройство холостых оборотов.
Контроллер.
Контроллер детонации.
Модуль системы зажигания.
Четыре свечи, установленные под капотом.
Форсунки.
Электрический топливный насос, оборудованный контроллером определения объема горючего в баке.
Электрический разъем, предназначенный для подключения к колодке электроцепей, идущий на контрольный щиток.
Контроллер концентрации объема кислорода в системе впрыска.
Плавкое предохранительное устройство, предназначенное для защиты электроцепи топливного насоса, а также форсунок и реле.
Реле активации топливного насоса.
Предохранительное устройство для защиты контроллеров скорости, массового расхода воздушного потока и концентрации кислорода.
Реле активации цепи питания.
Предохранительный элемент, предназначенный для защиты датчика и модуля системы зажигания.
Реле активации электрического моторчика вентилирующего устройства.
Сам электрический мотор охладительной системы силового агрегата.
Контроллер расхода воздуха.
Клапан продувки устройства адсорбера.
Контроллер скорости.
Контроллер температуры хладагента.
Контроллер положения дроссельной заслонки.
Контроллер положения коленвала.
Выход А подключается к положительной клемме АКБ.

Электросхема подключения щитка приборов

Схема подключения щитка приборов ВАЗ 2110

Описание элементов схемы:

Электроцепь подключения контрольного светового индикатора резерва горючего в баке.
Источники освещения системы подсветки контрольного щитка.
Контрольный источник освещения правой поворотной фары.
Контрольный световой индикатор левого осветительного поворотного прибора.
Разъем для подключения проводки.
Контроллер определения температуры хладагента в охладительной системе.
Контрольный световой индикатор внешних осветительных приборов.
Контрольный световой индикатор воздушной заслонки карбюраторного двигателя.
Световой индикатор, определяющий уровень давления моторной жидкости в системе смазки.
Контрольный световой индикатор ручного тормоза.
Световой индикатор заряда АКБ.
Датчик определения оборотов двигателя — тахометр.
Световой индикатор Чек Энджин. Используется для оповещения автовладельца о наличии неисправностей в работе тех или иных узлов.
Спидометр. На него выводится информация о скорости езды. Под спидометром располагается одометр — счетчик общего и суточного пробега.
Световой индикатор определения уровня рабочей жидкости в тормозной системе.
Контрольный индикатор световой сигнализации.
Световой индикатор, активирующийся при включении дальнего освещения.
Контроллер определения объема горючего в баке.

Штекеры, отмеченные номерами 2, 3, 8 и 9 в разъеме Х2 — выводы спидометра.

Схема системы очистки лобового стекла

Основные компоненты этой системы:

1 — электрический мотор системы обмыва лобового стекла;
2 — электрический моторчик дворников;
3 — переключательное устройство системы очистки, а также обмыва лобового стекла;
4 — управляющий модуль системы;
5 — переключатель зажигания;
К2 — реле системы очистки, защищающее электроцепь от скачков напряжения;
К6 — дополнительное реле;
А — порядок нумерации разъемов на штекере электрического моторчика системы очистки;
В — выход, предназначенный для подключения к элементам питания.

Как правильно читать электросхемы ВАЗ-2110?

О практических нюансах чтения электросхем рассказал пользователь Mr. Boroda.

Определение неисправностей в работе проводки

Поиск неполадок в работе электроцепей надо начинать с диагностики контактных частей.

Методы диагностики:

визуальная проверка целостности контактных элементов;
диагностика электролиний посредством тестера — мультиметра — который позволяет проверить уровень сопротивления;
диагностика надежности и целостности контактных элементов цепей.

«Симптомы» неисправностей в работе высоковольтных кабелей:

при функционировании радиоприемника раздаются шумы, нехарактерные для работы магнитолы;
во время езды транспортное средство начинает дергаться;
увеличивается расход горючего;
силовой агрегат «захлебывается» при езде на малых оборотах, ему не хватает мощности для набора скорости;
увеличился уровень токсичности выхлопных газов.

При диагностике высоковольтных проводов надо учитывать следующие особенности:

Черный контакт мультиметра надо подключать к левому отверстию.
Контакт красного цвета ставится посредине участка кабеля.
Тестер активируется в режим измерения параметра сопротивления.
Выполняется замыкание щупов тестера.
Если после этих действий на экране прибора показано, что уровень сопротивления нулевой, то высоковольтные кабеля рабочие.
Если диагностика показала цифру 1, то величина сопротивления выше нормированной. Соответственно, кабель поврежден и его пора менять.

Видео «Ремонт проводки на ВАЗ 2110»

Пользователь Ramanych подробно рассказал о нюансах ремонта электрической проводки в автомобилях ВАЗ 2110.

Схема электрооборудования ВАЗ-2110 инжектор

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

Как поменять замок зажигания на ваз 2110 своими руками пошагово

У владельцев машин вопрос как поменять замок зажигания на ваз 2110, не часто, но возникает. Иногда прибор работает с перебоями, заедает, зажигание включается, а стартер нет. Не всегда сразу необходима замена. Временами замок зажигания на ваз 2110 нуждается в ремонте. Сложность заключается в том, что параллельно возникает другой вопрос: как на 2110 поменять замок на двери, поскольку на вазе они совпадают.

Выявление неисправности

Прежде чем заняться вопросом как поменять замок зажигания на ваз 2110, нужно выяснить характер неисправностей. Как проверить замок зажигания ваз 2110 описывается в инструкции.

1-резерв; 2-минус подсветка; 3-стартер; 4-плюс после замка зажигания; 5-резерв; 6-плюс подсветка; 7-постоянный плюс; 8-постоянный плюс.

1-5	На ваз 2110 используется для иммобилайзера. Можно подключить любой прибор по желанию.
1-6	Подсветка замка.
INT	На ваз 2107 это освещение, дворники, омыватель постоянный плюс.
50	Стартер.
30/1	Постоянный плюс.
15	Появляющийся плюс при включении замка зажигания.

Выявления неисправностей замка зажигания на ваз 2110 проводится по следующим этапам:

Отсоединятся аккумулятор.
С колонки вала рулевого колеса демонтируется кожух. Для этого откручивается несколько винтов.
Сзади вынимается разъем замка.
С помощью прибора мультиметра, проверяются напряжения в контактных группах. Установленный ключ, переключается в различных положениях.
Напряжение на 8 и 30 контактах присутствует только при нулевом положении ключа.
В 1 положении включаются обслуживающие приборы: повороты, фары и обогрев стекла.
Во 2 положении подача напряжения идет на приборы, связанные с работой двигателя.
В 3 положении приводится в работу стартер. Затем ключ возвращается в первоначальное положение.

Если наблюдаются перебои в процессе проверки, то замок зажигания на ваз 2110 требует разборки и ремонта.

Порядок разборки и замены

Когда источник неисправности выявлен, сразу возникает вопрос: как разобрать замок зажигания на ваз 2110.

Для этого, сначала он снимается. Поскольку подготовительные работы были уже сделаны, осталось провести следующие действия:

Откручиваются болты крепления корпуса.
Вынимается, сделанная из пластикового материала крышка. Снимается замок.

Замена личинки

Перед тем как поменять замок зажигания на ваз, иногда достаточно заменить личинку.

Процесс состоит из нескольких шагов:

С боковой части вынимается малого диаметра штифт, держащий личинку. Работа проводится с применением тонкой отвертки и молотка.
Старая личинка вынимается, а новая устанавливается.
С целью проверки, руль поворачивается и проверяется надежность заклинивания.
Иногда делается регулировка блокировки.

После замены отработанного элемента нужно знать, как собрать замок зажигания ваз 2110. Такой процесс идет точно в обратной последовательности.

Замена контактной группы

Зная как поменять замок зажигания на ваз 2110 своими руками, не всегда в этом есть необходимость. Ингода выходит из строя контактная группа, которая, как и личинка, меняется.

Ее замена проводится в следующем порядке:

Пронумеровываются все контакты перед их отсоединением.
Затем они отсоединяются.
Снимаются 2 защелки.
Старая группа вынимается, а на ее место устанавливается новая.
Затем, в обратном порядке, ведется сборка узла.

Полная замена замка

Умельцы, которые знают, как поменять замок зажигания на ваз 2110 своими руками, давно поняли, что этот процесс значительно легче, чем заниматься заменой отдельных деталей конструкции.

После отсоединения аккумуляторной батареи, снятия рулевого кожуха и откручивания болтов, идет отсоединение штекера и выемка замка. На этом операция по удалению старого узла заканчивается. На его место устанавливается новое изделие.

Если остались вопросы как поменять замок зажигания на ваз 2110 своими руками, рекомендую ознакомиться с этим видео:

Выбор нового замка

Мало знать, как поменять замок зажигания на ваз 2110 своими руками нужно еще сделать правильный выбор нового изделия. Существующие поддельные варианты, которые длительное время не выхаживают.

В процессе выбора обращается внимание на следующие критерии:

невозможность отрыва характерной голографической наклейки;
правильность формы отлив корпуса;
ключ должен входить без видимых сопротивлений;
упаковка высокой плотности;
выступающий язычок отличается светлым оттенком.

Существующие артикулы замков зажигания на ваз 2110, которые отличаются надежностью, например: замок ВАЗ 2110-3704005-30.

Профессиональные советы

Такие советы носят следующий характер:

Даже имея понятия о правилах замены личинок и контактной группы лучше воздержаться от этой работы. Процесс ремонта является сложным и трудоемким. Если иметь понятие как поменять замок зажигания на ваз 2110, то лучше делать замену узла целиком.
В качестве смазывающего материала личинки применяется графитовая смазка. Она уменьшает риск закусывания детали.
Даже зная как на ваз 2110 поменять замок зажигания, а также как на ваз 2110 как поменять замок на двери, в процессе работы следует отдавать предпочтение фирменным изделиям.

Процедура по замене замка зажигания на ваз 2110 относится к несложным видам ремонтных работ. Даже новичок не будет испытывать больших проблем. Главное иметь под руками необходимые приборы и инструменты, а также хорошо ознакомиться с инструкцией.

Электросхема ваз 21104 инжектор 16 клапанов с описанием

Главная » Разное » Электросхема ваз 21104 инжектор 16 клапанов с описанием

Схема ВАЗ 2110 | 2 Схемы

Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

ВАЗ 2110 — модификации

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

Электростеклоподъемники;
Блокировка замков дверей;
Блокировка замка багажника;
Обивка сидений из бархата;
Иммобилайзер;
Передние сиденья с обогревом;
Вентилируемые 14-дюймовые тормозные диски;
Спойлер задка с дополнительным стоп-сигналом;
Противотуманные фары.

Электросхема проводки ВАЗ 2110 карбюратор

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – звуковой сигнал
4 – вентилятор системы охлаждения
5 – выключатель света заднего хода
6 – аккумуляторная батарея
7 – генератор
8 – датчик контрольной лампы давления масла
9 – датчик уровня масла
10 – свечи зажигания
11 – форсунки
12 – регулятор холостого хода
13 – колодки электронного блока управления
14 – датчик положения дроссельной заслонки
15 – датчик положения коленчатого вала
16 – модуль зажигания
17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18 – стартер
19 – колодка диагностики
20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
21 – датчик скорости
22 – реле включения бензонасоса
23, 35, 39 – плавкие предохранители
24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – вентилятор отопителя
28 – насос омывателя ветрового стекла
29 – датчик уровня омывающей жидкости
30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости
32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска
36 – клапан продувки адсорбера
37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения
40 – переключатель наружного освещения
41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43 – контрольная лампа противотуманного света
44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света
46 – выключатель обогрева заднего стекла
47 – комбинация приборов
48 – монтажный блок
49 – датчик уровня топлива
50 – выключатель зажигания
51 – регулятор яркости подсветки приборов
52 – подрулевой переключатель
53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации
55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля
58 – боковые указатели поворота
59 – датчик температуры для системы отопления
60 – плафон освещения салона
61 – передний плафон освещения салона
62 – розетка для переносной лампы
63 – электронные часы
64 – выключатели в стойках передних дверей
65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика
67 – выключатель освещения вещевого ящика
68 – прикуриватель
69 – лампа освещения пепельницы
70 – выключатель стоп-сигнала
71 – элемент обогрева заднего стекла
72 – наружные задние фонари
73 – внутренние задние фонари
74 – лампы освещения номерного знака
75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема ВАЗ 2110 инжектор 16 клапанов

Полную схему одним файлом смотрите далее (клик для увеличения):

Электрическая схема ЭСУД ВАЗ-21101

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2, В3 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

Схема управления двигателем ВАЗ-21102, 21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).

Распиновка 8-ми контакного разьема

подача питания
датчик скорости (эл.спидометр)
расход топлива (для БК)
датчик ОЖ
аварийное давление масла
лампа «чек»
датчик уровня масла
сигнал тахометра

Электрическая схема ЭСУД ВАЗ-21104

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута проводов катушек зажигания;
В2 — точка заземления жгута датчика уровня топлива;
В3, В4 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

Новый вариант схемы ВАЗ-2110

Дополнительные схемы

2shemi.ru

Электросхема ВАЗ-2112 инжектор 16 клапанов с описанием: фото

Здесь приводятся схемы управления двигателями ВАЗ-21120 и 21124. Они устанавливались на хэтчбеки «Лада» семейства 2112. Приводится и схема бортовой сети. Речь идёт о двигателях, содержащих 16 клапанов, и электросхема на ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Цепь питания фар, габаритов и т.д. рассматривается в первой главе.

Изучаем по видео, как включить самодиагностику панели приборов для проверки её работы.

Схема электропроводки ВАЗ-2112

Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.

Заметьте, что питание стартера может подключаться по-разному. Либо ток на клемму 50 поступает напрямую с замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Здесь деталь 5 – это «реле 9», а 7 – «реле 10».

Стеклоподъёмники

Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Казалось бы, тут всё просто. Но в описании на электросхему ВАЗ-2112 обычно не сообщают главного: белый шнур – это вход для команды «Открыть», коричневый – «Закрыть».

Существует вариант схемы, где в модуле 7 размещён только концевик (без актуатора).

Фары

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

Селектор 3 служит для выбора режима «ближний/дальний»;
С его же помощью кратковременно включают лампы дальнего света.

Всё просто: когда переключатель 4 находится в положении II, реле K4 замыкает свои контакты. И значит, в режиме «дальний свет» работают все лампы сразу.

Габариты, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: выключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Основа схемы – реле-прерыватель

Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:

Выключатель 4 находится в верхнем положении;
Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.

В режиме аварийки мигают шесть ламп сразу (обе стороны).

При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. В нормальном состоянии она равна 1,2-1,9 Гц.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	—	1	1
Свечи	2	—	—
Модуль зажигания	3	—	—
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	—	—	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	—	—	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	—	—
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	—	—
Подсветка замка зажигания (к бело-голубому проводу)	D+E	—	—
Отводы к жгуту дверей	—	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Советы по монтажу на видео

carfrance.ru

Подробная схема электропроводки ваз 2110 с описанием элементов

1 – блок-фара	2 – датчики износа колодок передних тормозов	3 – звуковой сигнал
4 – вентилятор системы охлаждения	5 – выключатель света заднего хода	6 – аккумуляторная батарея
7 – генератор	8 – датчик контрольной лампы давления масла	9 – датчик уровня масла
10 – свечи зажигания	11 – форсунки	12 – регулятор холостого хода
13 – колодки электронного блока управления	14 – датчик положения дроссельной заслонки	15 – датчик положения коленчатого вала
16 – модуль зажигания	17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)	18 – стартер
19 – колодка диагностики	20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)	21 – датчик скорости
22 – реле включения бензонасоса	23, 35, 39 – плавкие предохранители	24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя	26 – клапан рециркуляции	27 – вентилятор отопителя
28 – насос омывателя ветрового стекла	29 – датчик уровня омывающей жидкости	30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости	32 – моторедуктор стеклоочистителя	33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска	36 – клапан продувки адсорбера	37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения	40 – переключатель наружного освещения	41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)	43 – контрольная лампа противотуманного света	44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света	46 – выключатель обогрева заднего стекла	47 – комбинация приборов
48 – монтажный блок	49 – датчик уровня топлива	50 – выключатель зажигания
51 – регулятор яркости подсветки приборов	52 – подрулевой переключатель	53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации	55 – электронный блок управления отопителем;	56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля	58 – боковые указатели поворота	59 – датчик температуры для системы отопления
60 – плафон освещения салона	61 – передний плафон освещения салона	62 – розетка для переносной лампы
63 – электронные часы	64 – выключатели в стойках передних дверей	65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика	67 – выключатель освещения вещевого ящика	68 – прикуриватель
69 – лампа освещения пепельницы	70 – выключатель стоп-сигнала	71 – элемент обогрева заднего стекла
72 – наружные задние фонари	73 – внутренние задние фонари	74 – лампы освещения номерного знака
75 – лампа освещения багажника

vaz-2110.ru

Схема автомобиля — ВАЗ 2110

Схема соединений системы генератора

Соединение стартера — схема

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Схема бесконтактной системы зажигания на Лада

Включение очистителя и омывателя заднего стекла — схема

Схема системы автоматического управления отопителем

Электросхема оборудования автомобиля ВАЗ-21102

Схема оборудования с карбюраторным двигателем на ВАЗ 2110

1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

a-shema.ru

Схема электрооборудования ВАЗ-2110 инжектор

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

www.vazdriver.ru

Схемы 2110, 2111, 2112 — DRIVE2

У первых 2110 есть незначительные изменения. Например предохранители задних туманок и центрального замка могут быть не в монтажном блоке, а рядом с ним. Таких схем я не нашёл.

ВАЗ-2110 выпускалась на АвтоВАЗе с 1995 по 2007 год, На Украине с 2007 по 2014 год.
ВАЗ-2111 выпускалась на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год.
ВАЗ-2112 выпускалась на АвтоВАЗе с 1999 по 2008 год (2002-2009 выпускалась купе 21123).

Про монтажный блок тут www.drive2.ru/b/1728977/
Про приборы тут www.drive2.ru/b/1142904/

Схемы автомобилей с панелью приборов 2112
www.drive2.ru/b/937838/
Заменены несколько жгутов, остальное как и на обычных панелях.

Схема карбюраторных 2110
content-10.foto.my.mail.r…hofer2107/3817/b-4355.jpg
Кнопка зптф с фиксацией. Получается схема машин примерно до 2000 годы выпуска.

Схема 21102 с инжектором Январь-4
content-28.foto.my.mail.r…hofer2107/3817/b-4352.jpg
То же самое инжекторное.

Схема 21102 с инжектором Январь-5.1
content-18.foto.my.mail.r…hofer2107/3817/b-4353.jpg
То же самое 16-ти клапанное.
_____________________________________________________________________________________________
Отдельные схемы 2110, 11, 12 выпуска примерно после 2000 года.

-Схема жгута переднего
content-10.foto.my.mail.r…hofer2107/3817/b-4350.jpg
Соединяется только с жгутом панели приборов.

-Схема жгута панели приборов
content-10.foto.my.mail.r…hofer2107/3817/b-4354.jpg
Кнопка зптф без фиксации. Разъём инжектора 14-ти контактный.

-Схема жгутов коробки воздухопритока и отопителя
content-3.foto.my.mail.ru…hofer2107/3817/b-4347.jpg
Передний стеклоочиститель, отопитель.
Соединяются вместе и с панелью приборов.

-Схема жгутов задней части 2110
content-5.foto.my.mail.ru…hofer2107/3817/b-4343.jpg
На фонари, крышку багажника и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов.
Разъёмчик с белым проводом жгута крышки багажника соединяется с любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2111
content-18.foto.my.mail.r…hofer2107/3817/b-4357.jpg
На фонари и заднюю дверь с подсветкой номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2112
content-13.foto.my.mail.r…hofer2107/3817/b-4358.jpg
На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгута дополнительного комплектации норма
content-25.foto.my.mail.r…hofer2107/3817/b-4341.jpg
Реле электростеклоподъёмников и кнопка отпирания замка багажника.
Подключается к жгуту панели приборов, монтажному блоку и к обычному жгуту боковых дверей.

-Схема жгута дополнительного комплектации люкс и жгута птф
content-9.foto.my.mail.ru…hofer2107/3817/b-4342.jpg
Реле электростеклоподъёмников, реле обогрева сидений, реле кнопка лампочка и сами птф, а также кнопка отпирания замка багажника.
Соединяются вместе и жгут дополнительный подключается к жгуту панели приборов, монтажному блоку и к любому жгуту боковых дверей.

-Схема жгута боковых дверей комплектации норма
content-10.foto.my.mail.r…hofer2107/3817/b-4349.jpg
Центральный замок и эсп.

-Схема жгута боковых дверей комплектации люкс и жгутов передних дверей
content-20.foto.my.mail.r…hofer2107/3817/b-4348.jpg
Центральный замок, эсп, электропривод и подогрев зеркал, проводка от магнитолы на колонки.

-Схема жгута подогрева сидений
content-25.foto.my.mail.r…hofer2107/3817/b-4346.jpg
Подключается только к жгуту боковых дверей комплектации люкс, и дополнительный жгут то же должен быть люкс (с противотуманками который).
____________________________________________________________________________________________

ВНИМАНИЕ!
Машины отличаются немножко подключением отопителя. Поэтому может возникнуть ситуация, что при замене блока управления отопителем или моторчика заслонки, может не работать одна скорость вентилятора, и/или наоборот регулироваться температура (например делаем холодно, а оно греет). Тут ничего серьёзного, меняем местами провода на моторчик (розовый и коричневый). А если не будет одной скорости вентилятора, то значит блок управления поставили не тот (их три вида как минимум).

Схема подключения подушки безопасности
content-8.foto.my.mail.ru…hofer2107/3817/b-4360.jpg

Схема включения очистителей фар
content-14.foto.my.mail.r…hofer2107/3817/b-4356.jpg
На схеме опечатка. На контакт 87 реле очистителей фар должен идти жёлто-синий провод, а на 30 белый.

Схема микропроцессорной системы зажигания
a-a.d-cd.net/8f8f1aas-960.jpg

Схема жгута проводов сигнализатора превышения скорости
content.foto.my.mail.ru/m…hofer2107/3817/h-4339.jpg

Схема жгута проводов 2110-3724226-10
h-a.d-cd.net/fe8c0c2s-480.jpg
На передние эсп. Куда он подключается и применялся ли вообще не знаю.

Ещё существует жгут электрокорректора фар 2110-3724255 и электроусилителя 2110-3724155.

Схемы взяты из интернета, особенно с сайтов avtoblokrele.ru и chipdiagnost.narod.ru
Больше ничего не знаю.

Полный размер

ВАЗ-2110

Полный размер

www.drive2.ru

Электрические схемы ВАЗ 2110

ЭСУД 21104 1.6 16V Бош 7.9.7 Январь 7.2

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:
1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 — датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

A – к клемме «плюс» аккумуляторной батареи; В1 – точка заземления жгута проводов катушек зажигания; В2 – точка заземления жгута датчика уровня топлива; В3, В4 – точки заземления жгута системы зажигания; С – к стартеру; D – к выключателю плафона освещения салона двери водителя.

Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

Добавлено через 9 минут
21102 с контроллером MP7

Добавлено через 3 минуты
M154N_J5.1_21103

2110club.ru

Схема электропроводки ВАЗ 2110 — фото, описание на VAZ-2110.net

Диагностика инжектора ваз 2112 16 клапанов.

Проводка ваз 2112.

Заводская инструкция содержит подробную электросхему автомобиля. схема элек…

Ваз 2109 — электрическая схема подключения генератора ВАЗ.

Книга ваз 2108 схема электрооборудования скачать читать онлайн.

мурамец-схема-электрическая.

Схема электрооборудования автомобиля с кузовом «седан», без узлов…

ДСМ Клуб DSM CLUB — Показать сообщение отдельно — схема электрооборудования…

Схема электрическая ваз 2110.

ваз приборы контроллер обозночение схема бензонасоса подключения инжектор м…

Инструкция по эксплуатации автомобиля ваз 21114.

электрические схемы kadett.

ВАЗ 2110 НЕ РАБОТАЕТ СТЕКЛОПОДЪЕМНИК. ваз 2110 не работает стеклоподъемник….

Цветные схемы отображают расположение электропроводки.

ваз 2111 эл схема вкл заднева хода.

Каталог учебных плакатов по устройству ВАЗ 2110.

Замена стеклоочистителей ваз 2110 собственными силами.

Монтажный блок предохранители снятие ваз 2110-2112.

Схема электрических соединений жгута проводов дополнительного (комплектация…

Иллюстрированное руководство по ремонту, эксплуатации и техническому обслуж…

vaz-2110.net

ЭЛЕКТРОСХЕМА ВАЗ 21102 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Схема ваз 21102 будет полезна для самостоятельного ремонта авто. На ней указаны все реле, фары, электродвигатели и разъёмы. Рекомендации по ремонту: Не работает электронный спидометр — повреждены цепи питания комбинации приборов, датчика скорости, дорожки платы комбинации приборов. Надо обожать клеммы, заменить неисправные провода, комбинацию приборов. Не работает тахометр — повреждены цепи питания комбинации приборов, управляющая цепь тахометра, дорожки платы комбинации приборов. Не загораются контрольные лампы — плохой прижим патрона к цоколю лампы или лепестков патрона к печатной плате, повреждены провода, окислены или неплотно надеты их наконечники, сгорела лампочка. Постоянно горит контрольная лампа резерва топлива — замыкание провода датчика на «массу».

Схема легкового автомобиля ВАЗ 21102

А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника

1 — блок-фара ваз-21102.   35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов. 36 — выключатель зажигания
3 — выключатель света заднего хода. 37 — монтажный блок авто
4 — электродвигатель вентилятора системы охлаждения двигателя   38 — выключатель клапана рециркуляции
5 — звуковой сигнал. 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери. 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников. 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А. 42 — лампа освещения вещевого ящика
9 — стартер ваз-21102. 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея ваз-21102. 44 — прикуриватель
11 — генератор   45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла   46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости. 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери. 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери. 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости. 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла. 51 — розетка для переносной лампы
18 — клапан рециркуляции. 52 — часы ваз-21102
19 — микромоторедуктор привода заслонки отопителя. 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя. 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника. 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери. 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери. 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей. 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя. 59 — плафон направленного света
26 — датчик уровня тормозной жидкости. 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери   61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения. 62 — выключатель в стойке передней двери
29 — комбинация приборов. 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света. 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света. 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла. 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла. 67 — фонарь освещения багажника

Контакты жгутов проводов

Схема предохранителей и реле 21102

К1 — реле контроля исправности ламп;
К2 — реле очистителя ветрового стекла;
КЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
К4 — реле включения ближнего света фар;
К5 — реле включения дальнего света фар;
К6 — дополнительное реле;
К7 — реле включения обогрева заднего стекла;
К8 — резервное реле;
F1 — F20 — плавкие предохранители.
F1 (5 А)
Лампы фонарей освещения номерного знака.
Лампы освещения приборов.
Контрольная лампа габаритного света.
Лампа освещения багажника.
Лампа габаритного света левого борта.
F2 (7,5 А)
Левая фара (ближний свет).
FЗ(10 А)
Левая фара (дальний свет).
F4 (10 А)
Правая противотуманная фара.
F5 (30 А)
Электродвигатели стеклоподъемников дверей.
F6 (15 А)
Переносная лампа.
F7 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
Звуковой сигнал.
F8 (20 А)
Элемент обогрева заднего стекла.
F9 (20 А)
Клапан рециркуляции.
Очистители и омыватели ветрового заднего стекла и фар.
Обмотка реле включения обогрева заднего стекла.
F10 (20 A)
Резервный.
F11 (5 А)
Лампы габаритного света правого борта.
F12 (7,5 А)
Правая фара (ближний свет).
F13 (10 A)
Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар.
F14 (10 А)
Левая противотуманная фара.
F15 (20A)
Электрообогрев сидений.
Блокировка замка багажника.
F16 (10 А)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации.
F17 (7,5 A)
Лампа освещения салона.
Лампа индивидуальной подсветки.
Лампа подсветки выключателя зажигания.
Лампы стоп-сигнала.
Часы или маршрутный компьютер.
F18 (25 А)
Лампа освещения вещевого ящика.
Контроллер отопителя.
Прикуриватель.
F19 (10 А)
Блокировка замков дверей.
Реле контроля исправности ламп стоп-сигнала и габаритного света.
Указатели поворота с контрольными лампами.
Лампы света заднего хода.
Обмотка возбуждения генератора.
Блок индикации бортовой системы контроля.
Комбинация приборов.
Часы (или маршрутный компьютер).

Принципиальная схема монтажного блока

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

electroshemi.ru

Электросхема оборудования ВАЗ 21102 ВАЗ 2110 VAZ (2111, 2112)

А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

vaz-rukovodstvo.ru

Электрическая схема ваз 21104 инжектор 16 клапанов. Схема электрооборудования автомобиля ваз десятой модели

при выполнении поиска неисправностей или установки дополнительных потребителей.

Так схема электропроводки ВАЗ 2110 инжектор 8 клапанов выполнена по однопроводной схеме, где функцию второго провода «минус» выполняет кузов или двигатель автомобиля .

Для того, чтобы было удобно обслуживать и монтировать соединения все электрические провода на схемах выполнены различными цветами, что в точности соответствует цветам проводов в проводке автомобиля. Это сделано для того, чтобы можно легко определить их предназначение.

Для краткости все цвета обозначаются по первым буквам их названия: Голубой – «Г»; Коричневый – «К»; Серый – «С»; Белый- «Б»; Оранжевый – «О»; Желтый – «Ж»; Черный – «Ч»; Зеленый – «З»; Розовый – «Р».

Красный провод всегда используется для подачи питания с плюса аккумуляторной батареи или плюсовой клеммы генератора. Поэтому на всех заводских схемах красный провод обозначается буквой «П».

Зная цвет провода можно легко определить его принадлежность к той или иной цепи в схеме.

Работа электрооборудования (особенности)

После поворота ключа в замке зажигания в положение «все включено» происходит активация основных узлов и агрегатов автомобиля. При этом схема электропроводки ВАЗ 2110 инжектор 8 клапанов находится под напряжением если отвечает за подачу питания на: габариты, узел управления дальним светом фар, стоп-сигналы, внутреннее освещение, звуковая сигнализация (клаксон), вентилятор системы охлаждения. Нужно иметь в виду, что даже после выключения двигателя, в зависимости от его температуры, вентилятор обдува радиатора охлаждения будет продолжать работу пока не сработает термостат. Все это предусмотрено для предотвращения перегрева мотора.

Плавкие предохранители

Блок плавких предохранителей в схеме электропроводки ВАЗ 2110 позволяет сберечь дорогостоящие потребители на фоне копеечной стоимости самих предохранителей. Большинство электрических цепей, как и сама электропроводка ВАЗ 2110 на инжектор защищена плавкими предохранителями от короткого замыкания.

При этом не защищены следующие цепи: провод от реле зарядки батареи к самой батарее, проводка на инжектор, которая отвечает за цепь зажигания и пуск двигателя, проводка генератора, кроме обмотки возбуждения, активизирующаяся после поворота ключа в замке зажигания и пуска мотора.

Система впрыска топлива

Систем впрыск работает по следующему алгоритму. Количество топлива необходимое для образования порции смеси регулируется контроллером, подающий импульсный сигнал на форсунки впрыска. Контроллер перед подачей сигнала на форсунки отслеживает сигналы, поступающие с датчиков о работе двигателя и всех его систем. Далее на основании этих данных с датчиков контроллер рассчитывает длительность импульса. Импульс длится сотые доли секунды, но даже изменение такой небольшой величины оказывает влияние на количество подаваемого в цилиндры топлива.

Контроллер руководствуется следующими данными: датчика оборотов двигателя; датчика расхода воздуха; датчика положения коленчатого вала. Уже на основании этих данных контроллер подает импульс на включение топливных форсунок, подает импульс на свечи.

Теперь, когда разобран принцип работы инжекторного двигателя и схема защиты электропроводки от короткого замыкания любому владельцу ВАЗ 2110 будет легче определить проблемные места в схеме и принять меры к их устранению.

Читайте так-же, другие обзоры

Начинающим автомобилистам, готовым попытаться самостоятельно справиться с проблемами эксплуатации подержанного отечественного автомобиля, поддет полезно разобраться в том, что представляет собой эл

autokresla-isofix.ru

Инжектор ВАЗ-2110

8 клапанов: схема подключения с описанием

Большое значение имеет схема подключения ВАЗ-2110 (форсунка 8 клапанов) — с ее помощью запитывается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, электрического топливного насоса, поэтому проводка немного отличается от той, что используется в инжекторных конструкциях. Но у них все же есть общие черты.

Как устроена проводка?

Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие черты. Чтобы разобраться в них, нужно знать основные принципы построения электрики. И понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за функционирование тех или иных узлов и агрегатов.Это значительно упрощает ремонт электропроводки. А для производителя это значительная экономия на проводах.
В качестве минусового провода использован кузов автомобиля. На ВАЗ-2110 (форсунка 8 клапанов) схема подключения построена именно по такому принципу.
Положительный вывод, который идет от аккумулятора к потребителю, всегда красный. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» источнику питания. Минусовой провод всегда черного цвета.
Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
Схема ВАЗ-2110 (форсунка 16 клапанов) спроектирована таким образом, что при подключении аккумулятора электрооборудование находится под напряжением. Именно по этой причине электрикам при любом ремонте необходимо отключать отрицательную клемму.
Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти особенности типичны для карбюраторных и инжекторных двигателей. На ВАЗ-2110 (форсунка 8 клапанов) проводка имеет как раз такие особенности.

Карбюраторные двигатели

Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильнее, но все же многие автомобилисты до сих пор используют автомобили с впрыском карбюратора. На сегодняшний день они не редкость.

Существенных различий в электрической схеме между инжекторным и карбюраторным вариантами нет.На карбюраторе «десятки» систем почти такие же, как на впрыске. Вот только обязательно столкнуться с проблемой при замене карбюратора на инжектор. Придется дополнительно проложить несколько оплеток. Они нужны для питания сенсорной системы, электронасоса, бортового компьютера и других компонентов.

Система впрыска

В автомобилях ВАЗ-2110 (форсунка 8 клапанов) проводка немного отличается от той, что используется в карбюраторе. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов.Также стоит отметить, что инжекторные двигатели бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на моторный отсек и салон.

Их назначение ясно из названия. Моторный отсек соединяет такие элементы, как стартер, генератор, датчики на двигателе и т. Д. Проводка кабины необходима для подключения приборной панели, освещения и различных переключателей.

Как устранить неполадки?

Практически при любой обрыве в электропроводке в первую очередь необходимо провести диагностику контактов.Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте. Это можно сделать несколькими способами:

Визуальный осмотр для определения целостности.
Полная проверка целостности соединений, их надежности.
Циферблат проводным мультиметром при отключенной батарее.

На карбюраторных и инжекторных двигателях обязательно обращать внимание на провода, передающие высокое напряжение на свечи зажигания.

При их повреждении двигатель будет работать нестабильно. Признаки выхода из строя высоковольтных проводов:

Посторонний шум при работающем двигателе.
Автомобиль может дергаться во время движения.
Увеличивает расход бензина.
Нестабильная работа на малых оборотах.

Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

Подключение стартера

Для запуска двигателя используется электростартер.Это простой двигатель постоянного тока. Вся система работает следующим образом:

При включении зажигания запитывается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это обязательное условие для работы генераторной установки.
Как только ключ переведен в положение «Пуск», на втягивающую катушку реле подается напряжение.
Вместе с сердечником втягивающего реле по ротору стартера движутся шестерня и обгонная муфта.В результате шестерня входит в зацепление с кольцом маховика.
При этом сердечник замыкает силовые контакты внутри втягивающего реле.
На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
Генератор начинает вырабатывать ток, поскольку магнитное поле вращается внутри обмотки статора.

Схема стартера ВАЗ-2110 (инжектор) такая же, как на карбюраторных моделях. Отличаться может только модификация стартера.

Система отопления салона

Печь ВАЗ-2110 состоит из радиатора, вентилятора и системы воздуховодов. С помощью вентилятора обдувается радиатор и подается (горячий) воздух в специальные каналы. В электрическую схему отопителя ВАЗ-2110 входит также позиционер клапана. По сути, это обычный шаговый двигатель.

Позволяет перемещать клапан, изменяя угол его открытия, а также количество холодного воздуха, поступающего извне в обогреватель.Электродвигатель нагнетательного вентилятора подключается через специальную конструкцию переключателя. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

Скорость вращения вентилятора регулируется с помощью резисторов, установленных в корпусе нагревателя. Эти сопротивления включены в цепь питания двигателя. Переключение происходит с помощью ручки, установленной на панели приборов. На старых автомобилях десятого семейства еще можно встретить механические приводы клапанов. Подобные конструкции встречаются и на «девятках» и «восьмерках».

Система обогрева сиденья и заднего стекла

Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

Предохранитель для защиты цепи.
Реле электромагнитное для переключения силовой цепи.
Кнопка включения с подсветкой.
Жгуты проводов.
Нагревательные элементы.

Использование электромагнитных реле обязательно. В них имеется электрическая схема подогрева сидений ВАЗ-2110.С их помощью можно избавиться от кнопки переключения больших токов.

В результате кнопка на панели приборов переключает только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция и обогреватель заднего стекла. Если в автомобиле установлены зеркала заднего вида с подогревом, то применяется аналогичная схема.

Электрический топливный насос

Запитывается электробензонасос через отдельные предохранители и реле. Устанавливается под задним сиденьем прямо в баке. Причем совмещен с датчиком указателя бензина.Основные компоненты электрической схемы насоса ВАЗ-2110:

Электромоторный привод насоса.
Реле электромагнитное.
Предохранитель.
Жгут проводов

При включении зажигания срабатывает электромагнитное реле, после чего подается питание на топливный насос.

Бензин закачивается в систему до определенного давления, после чего электронасос останавливается. Датчик давления, установленный в топливной рампе, отправляет сигнал на электронный блок управления.Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить топливный насос.

Датчики и исполнительные механизмы

В электросхеме ВАЗ-2110 (форсунка 8 клапанов) ТНВД работает по сигналам датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе ДВС. После обработки всех сигналов текущие рабочие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.

Данная топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов, поступающих с датчиков, нагрузки двигателя, скорости движения и т.д. Для наглядности можно использовать интерактивные электрические схемы ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

Неисправность ВАЗ-2110: нет искры. Форсунка 8-ми клапанная: возможные причины неисправности

Все возможные поломки автомобилей ВАЗ-2110 условно делятся на три типа.Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также более глобальные неприятности (двигатель, коробка). Если у машины проблемы в системе зажигания, то сразу диагностируется — пропала искра. Давайте разберемся, почему в ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, каковы причины такого сбоя?

Возможные причины отсутствия

Большинство современных автомобилей оснащено множеством датчиков. Они облегчают жизнь автовладельцу и усложняют ремонт.В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, отвечающих за процесс искрообразования. Но причины отсутствия искры (ВАЗ-2110, инжектор, 8 клапанов) могут быть в других узлах. Есть несколько видов возможных поломок. К первому можно отнести различные проблемы в топливной системе автомобиля. Сюда входят неисправности, при которых топливо не может поступать в цилиндры или подача неисправна.

Если нет искры (ВАЗ-2110, форсунка, 8 клапанов), то это может быть связано с топливной системой.Часто выходит из строя реле помпы или сам погружной элемент. Проверка осуществляется «на слух».

Далее идут проблемы связанные с электрической частью. Это одна из самых распространенных проблем. При таких пробоях на свечу не доходит электрический разряд. Естественно, смесь не воспламенится. Среди глобальных проблем — полный отказ двигателя, обрыв ремня ГРМ. На этих неисправностях подробно не останавливаемся.

Методы диагностики

Почему пропала искра (ВАЗ-2110, инжектор, 8 клапанов)? Проблему следует прояснить как вдумчиво, так и в несколько этапов.А чтобы найти причину успеха, понадобится мультиметр, а также разрядник.

Первый этап

Обычно симптомы проблемы следующие: стартер исправно крутится в штатном режиме, а двигатель не хочет заводиться. Одна из наиболее вероятных причин — не запускается бензонасос. Кстати, на инъекционных «десятках» он погружной и размещается прямо в резервуаре.

Проверить товар можно по наличию звука работы.Включите зажигание — вокруг задних сидений должно быть гудение. Иногда его не хватает. В этом случае проверьте предохранители. ВАЗ-2110 — это инжекторный автомобиль, и блок с предохранителями здесь расположен сбоку от центральной консоли со стороны пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на исправность и при необходимости заменить их. Если элементы полностью исправны, то нужно проверить, включится ли реле, как с основным, так и с топливным насосом.Момент включения можно нащупать пальцем. Также будет слышен характерный щелчок.

Если топливный насос исправен, используйте манометр для проверки наличия топлива в нем. Если манометра нет, то нажмите на клапан в конце топливной рампы. Этот предмет может быть в защитном колпачке. Давление будет достаточно ощутимым, хотя силой определить его не получится. Запущенный насос и отсутствие давления могут говорить о засорении топливопровода. Это может быть вызвано засорением топливного фильтра.

Второй этап

Если на ВАЗ-2110 нет искры (форсунка, 8 клапанов), то часто причиной являются свечи зажигания. Естественно их проверяют, работает ли бензонасос. Лучше всего использовать для проверки разрядник. Если ток распределить на две свечи, то будет пробой «на массу».

Возможно, на катушке зажигания произошел обрыв провода, либо на ее обмотке появились зазоры. Если у автомобиля ВАЗ-2110 нет искры (форсунка, 8 клапанов) на двух проводах, то причины могут быть в неработающей катушке зажигания или контроллере.В двух случаях есть вероятность обрыва высоковольтных проводов. Этот вариант стоит проверить в первую очередь. Посмотрите на уровень сопротивления. Нормальные значения — до 200 кОм.

Модуль и катушка зажигания

Здесь вы можете проверить коды ошибок, которые есть в памяти автомобиля. Если в компьютере нет функции диагностики, необходимо установить заведомо исправный модуль.

Узнать, почему нет искры в ВАЗ-2110 (форсунка, 8 клапанов), можно по неисправному контроллеру.Также есть возможность оборвать провода от контроллера к катушке зажигания. Если искра отсутствует на каждой из катушек, стоит констатировать наличие питания. Если по каким-то причинам отсутствует электрический разряд, то элемент необходимо заменить. Система управляет модулем зажигания. Поэтому полезная операция — проверка на «минус».

Возможные неисправности форсунок ВАЗ

Коды

могут сигнализировать о неисправности любых узлов и узлов в автомобиле. Чаще всего это связано с датчиками.Особенно страдают датчики температуры — они перегреваются. Также автомобилисты жалуются на форсунки. Проблемы возникают из-за обрыва цепи. В результате они не могут работать вовремя. Сюда же можно отнести и популярную на ВАЗ-2110 поломку — искры нет. Из-за этого 8-клапанный инжектор не может запуститься нормально.

Теперь об ошибках, связанных с двигателем. Самый частый из них — перегрев. Также перегреваются и свечи, поэтому искра пропадает. В результате мотор не подает никаких признаков жизни.Далее стоит рассмотреть клапаны. Эти детали могут быть слишком грязными, что приведет к их полному закрытию. Они не допускают необходимой смеси воздуха и топлива. Ну и напоследок вентиляторы — если они не работают, то блок питания будет постоянно перегреваться.

Прочие неисправности

Если стартер не вращается, искра между замком зажигания и этим элементом пропадает. Часто такое случается при разряженном или неисправном аккумуляторе. При проверке нормальный аккумулятор показывает не менее 11,8 В. Неисправная личинка зажигания появится сразу, когда водитель вставит и повернет ключ.Если повернуть ключ слишком легко или сложно, необходимо заменить замок. Реле стартера или зажигания также является одной из возможных причин отсутствия искры. Но проверить эти узлы самостоятельно не получится. В стартере может заклинивать «втягивающее» устройство. В этом случае искра по пути пропадает. Автолюбители со стажем бьют стартер ключом или молотком, чтобы вернуть искру. Но это актуально только в поле.

Что делать, если в автомобиле ВАЗ-2110 пропала искра? Проверяем стартер в гараже с аккумулятором.Если прижать корпус устройства к «минусу» батареи, а провод «плюс» протянуть к «втягивателю», то устройство оживает. Часто искра может пропасть там, где на стартер подается питание. Эту схему лучше всего проверить мультиметром. Тут не справиться — помощник сработает ключом во время измерений.

Заключение

Когда на ВАЗ-2110 (инжектор) пропала искра, в чем причина, сразу определить сложно.Возможно, проблема кроется в банально окисленных контактах. В некоторых случаях ситуацию можно исправить, очистив клеммы от окислов. Особо стоит обратить внимание на провод от массы, идущий к аккумулятору. Так в 80 процентах случаев решается проблема со сложным запуском.

возможных причин неисправности

Все возможные поломки автомобилей ВАЗ-2110 условно разделены на три типа. Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также проблемы более глобального характера (ДВС, коробка).Если у автомобиля проблемы в системе зажигания, то сразу диагностируйте — искра пропала. Давайте разберемся, почему у ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, каковы причины этой неисправности?

Возможные причины отсутствия

Большинство современных автомобилей оснащены комплектом датчиков. Они облегчают жизнь автовладельцу и усложняют ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, отвечающих за процесс искрения.Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть в других узлах. Есть несколько видов возможных поломок. К первому можно отнести различные проблемы в топливной системе автомобиля. Сюда входят неисправности, при которых топливо не может поступать в цилиндры или прекращается подача топлива.

Если нет искры (ВАЗ-2110, форсунка, 8 клапанов), то это может быть связано с топливной системой. Часто выходит из строя реле помпы или сам погружной элемент. Аудит проводится «на слух».

Далее возникают проблемы связанные с электрической частью. Это одна из самых распространенных неисправностей. При таких поломках на свечу не доходит электрический разряд. Естественно, смесь не воспламенится. Среди глобальных проблем — полный отказ двигателя, обрыв ремня ГРМ. Не стоит останавливаться на этих недостатках.

Методы диагностики

Почему пропала искра (ВАЗ-2110, форсунка, 8 клапанов)? Проблему следует прояснить как вдумчиво, так и в несколько этапов.А чтобы найти причину удалось, вам понадобится мультиметр, а также разрядник.

Stage One

Обычно симптомы проблемы следующие: стартер регулярно вращается в штатном режиме, и двигатель не хочет запускаться. Одна из наиболее вероятных причин — не запускается бензонасос. Кстати, на инжекторе «Десятки» он погружной и размещается непосредственно в резервуаре.

Проверить элемент можно по наличию рабочего звука. Включите зажигание — должно быть гудение в районе задних сидений.Иногда его нет. В этом случае проверьте предохранители. ВАЗ-2110 — инжекторный авто, а блок предохранителей расположен сбоку на центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости заменить их. Если элементы полностью исправны, то нужно проверить, включится ли реле, как основного, так и топливного насоса. Момент включения можно нащупать пальцем. Вы также услышите характерный щелчок.

Если бензонасос исправен, с помощью манометра проверяется, есть ли в нем топливо. Если манометра нет, нажмите на золотник на конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет достаточно ощутимым, хотя его мощность не определится. Работающий насос и отсутствие давления могут говорить о закупорке топливопровода. Это может быть вызвано засорением топливного фильтра.

Второй этап

Если на ВАЗ-2110 нет искры (форсунка, 8 клапанов), то часто причиной являются свечи зажигания.Естественно их проверяют, работает ли бензонасос. Лучше всего использовать для тестирования разрядник для защиты от перенапряжения. Если ток делится на две свечи, то должен быть пробой «по массе».

Возможен вариант, когда произошел обрыв провода на катушке зажигания, либо на ее обмотке появились надрывы. Если у автомобиля ВАЗ-2110 нет искры (форсунка, 8 клапанов) на двух проводах, причины могут быть в катушке зажигания холостого хода или контроллере. В двух случаях есть вероятность обрыва высоковольтных проводов.Эта опция должна быть отмечена в первую очередь. Они смотрят на уровень сопротивления. Нормальные значения — до 200 кОм.

Модуль и катушка зажигания

Здесь вы можете проверить коды ошибок, которые есть в памяти автомобиля. Если в ЭБУ нет функции диагностики, следует установить заведомо исправный модуль.

Узнать почему нет искры на ВАЗ-2110 (форсунка, 8 клапанов), можно на неисправном контроллере. Также есть возможность оборвать провода от контроллера к катушке зажигания.Если на каждой из катушек нет искры, убедитесь, что у вас достаточно мощности. Если по каким-то причинам отсутствует электрический разряд, то элемент необходимо заменить. В системе работает модуль зажигания. Поэтому лишней операцией будет проверка на «минус».

Возможные неисправности форсунок ВАЗ

Коды могут сигнализировать о выходе из строя каких-либо деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры — они перегреваются.Также автомобилисты жалуются на форсунки. Проблемы возникают из-за обрывов цепи. В результате они не могут работать вовремя. В том числе и популярная поломка на ВАЗ-2110 — искры нет. Клапаны форсунки 8 не могут быть из-за этого должным образом намотаны.

Теперь об ошибках, связанных с движком. Самый частый из них — перегрев. Также свечи перегреваются, поэтому искра гаснет. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны.Эти детали могут быть слишком загрязнены, что приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. Ну и напоследок вентиляторы — если они не работают, то блок питания будет постоянно перегреваться.

Прочие неисправности

Если стартер не вращается, искра между замком зажигания и этим элементом пропадает. Часто это случается с разряженным или неисправным аккумулятором. Нормальный аккумулятор во время теста показывает не менее 11,8 В. Неисправная личинка зажигания появится сразу в тот момент, когда водитель вставит и повернет ключ.Если поворот ключа слишком легкий или слишком тяжелый, необходимо заменить замок. Реле стартера или система зажигания также является одной из возможных причин отсутствия искры. Но самостоятельно проверить эти узлы не получится. В стартере может заклинивать «втягивающий». В этом случае искра по пути пропадает. Автолюбители со стажем бьют стартер ключом или молотком, чтобы вернуть искру. Но это актуально только в поле.

Что делать, если в автомобиле пропала искра ВАЗ-2110? Проверить стартер в гараже от аккумулятора.Если прижать корпус устройства к «минусу» батареи, а провод «плюс» протянуть к «втягивателю», то устройство оживает. Часто искра может пропасть там, где запитан стартер. Эту схему лучше всего проверить мультиметром. Тут не справиться — помощник будет работать ключом во время замеров.

Вывод

Когда на ВАЗ-2110 (инжектор) пропала искра, в чем причина, сразу определить сложно. Возможно, проблема кроется в банально окисленных контактах.В некоторых случаях ситуацию можно исправить, очистив клеммы от оксидов. Особенно обратите внимание на провод от массы, идущий к аккумулятору. Так в 80 процентах случаев решается проблема с трудным стартом.

р >>

Ваз 2112 16кл не заводится

В идеале проблему следует искать диагностическим сканером. Но можно и по старинке, как было сказано выше: проверить наличие искры и подачу топлива.При включении зажигания работает топливный насос, слышно жужжание под задним сиденьем? Если нет, проверьте предохранитель и разъем топливного насоса. Предохранитель топливного насоса находится в блоке за центральной консолью; для доступа к нему нужно снять крышку в ногах переднего пассажира. Вам понадобится предохранитель с цифрой 3 (топливный насос, форсунки). Кроме него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Также стоит проверить разъем топливного насоса, проблема в плохом контакте на разъеме.Открутив свечу, можно проверить наличие искры, надев свечной колпачок, прислонив свечу к корпусу и повернув ее стартером. При этом, если вывернуть пробку наизнанку, будет видно, попало ли топливо или засохла ли пробка. Часто бывает, что он не запускается из-за неисправности в цепи датчика положения коленчатого вала, определяющего момент подачи топлива и искры зажигания. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ — ремень мог порваться.Ну и убедитесь, что в баке достаточно бензина, ведь указатель уровня топлива может врать.

ВАЗ 2110 не заводится, стартер крутится Довольно часто владельцев отечественных автомобилей интересует вопрос, почему стартер крутится, а ВАЗ 2110, 2112, 2114 не заводится. Такой неприятный момент может наступить в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно ознакомиться со списком возможных неисправностей.Это позволит в некоторых случаях самостоятельно найти возникшую проблему, а затем устранить ее и продолжить эксплуатацию станка.

Стартер крутится, но ВАЗ 2110, 2112, 2114 и 2115 не заводятся. Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и обслуживания автомобиля может произойти в любой момент. В этой статье мы постараемся подробно рассмотреть все возможные проблемы с запуском двигателя в любое время года. Такие проблемы могут возникнуть как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему двигатель не запускается

Трудности с запуском или его невозможность могут возникнуть по разным причинам. Виновников следует искать в таких устройствах:

Неисправности топливной системы для всех типов двигателей;
Проблемы в электрооборудовании станка.

Также следует учитывать, что запуск мотора в холодную погоду существенно отличается от проведения данной операции при положительных температурах.Мы не будем касаться проблем с аккумулятором и стартером, предположим, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Топливная система, что с ней не так?

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи. Подача топлива в обе системы осуществляется бензонасосом. В модели карбюратора он имеет механический привод, в моделях с впрыском — это электронасос, создающий высокое давление в топливной рампе.Оба типа насосов имеют встроенные топливные фильтры, засорение которых приведет к сбоям при попытке запустить двигатель.

Бензонасос с электрическим приводом может не работать из-за отсутствия напряжения питания на его выводах. В этой ситуации может быть перегоревший предохранитель или оборванные провода. Проблемы могут возникнуть из-за неисправности карбюратора, забитые форсунки не дадут завести двигатель. Но большинство проблем в топливной системе заложено в форсунках.

В таких системах есть несколько датчиков, которые контролируют и регулируют работу силового агрегата.Выход из строя ДПКВ сделает невозможным запуск мотора. Подобные неисправности могут возникать из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск инжектора двигателя.

А что может быть с электрооборудованием?

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь подгореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля.Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает, чтобы все устройства выходили из строя одновременно, поэтому их стоит обсуждать отдельно.

Будем считать, что трамблер установлен правильно, в этом случае выход из строя может произойти из-за поломки крышки или ползуна, выхода из строя датчика Холла. Однако чаще всего причина — плохой контакт в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не генерируют высокое напряжение и не образуют искру на свечах зажигания.

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1-го и 4-го цилиндров, а второй 2-х и 3-х цилиндров. В этих системах может возникнуть проблема с электронным блоком управления, который генерирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно, только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может исходить от катушки высокого напряжения.он не генерирует напряжение, которое может вызвать искру, которая воспламенит топливно-воздушную смесь. Проверить его работу можно, открутив свечу зажигания от цилиндра и вместе с высоковольтным проводом обеспечив ее контакт с массой мотора. В это время нужно повернуть стартер и понаблюдать за свечой. Отсутствие искры подтверждает неисправность катушки зажигания.

Нельзя не остановиться на таких элементах систем зажигания, как свечи зажигания. Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя.В процессе их эксплуатации металлические части их электродов выгорают, после чего зазор увеличивается, запуск двигателя становится затруднительным, а то и невозможным. Регулярно проверяйте состояние свечей зажигания, особенно их зазор. тогда проблем можно избежать.

Еще можно продолжить рассмотрение ситуаций, когда стартер крутится, но ВАЗ 2110, 2112, 2114 не заводится. Учесть абсолютно все случаи просто невозможно, но чтобы избежать таких ситуаций, своевременно проводите плановое обслуживание машины, используйте только качественные рабочие жидкости.

Не заводить Форсунку ВАЗ 2110 оборотов стартера

Ситуацию, при которой ваш автомобиль не заводится, наверняка задевал каждый автомобилист и от этого мало удовольствия, особенно если это случается в дороге.

Для начала рекомендуется провести общую диагностику двигателя и попытаться выявить неисправность. В этой ситуации для определения неисправности силовой установки ВАЗ 2110 рекомендуется проверить все работающие системы двигателя, следующие от общего к частному.

Стартер крутится, но двигатель не захватывает.

То, что при повороте ключа двигатель начинает вращаться под действием крутящего момента стартера — неплохой знак. Об этом в первую очередь свидетельствует тот факт, что неисправность заключается в неисправности одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Случаи поломки кривошипно-шатунного и газораспределительного механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Одной из основных неисправностей системы подачи топлива являются:

Выход из строя топливного насоса.

забиты форсунки многоточечного впрыска

Для диагностики работы топливного насоса необходимо снять шланг с топливной рампы и проверить давление в системе. При необходимости давление измеряется специальным манометром.В случае отсутствия давления в топливной магистрали необходимо проверить исправность топливного насоса, а также правильность работы электрической цепи.

Засорение топливных форсунок форсунок можно проверить, сняв топливную рампу. Исправная топливная форсунка должна распылять топливо в парообразном состоянии. Неисправная или забитая форсунка, не распыляется, бензин может вообще не течь или стекать ручьем.

Герметичность всех форсунок также может свидетельствовать о неисправности электронного блока управления автомобиля.

Типичные неисправности системы зажигания ВАЗ 2110

При полностью исправной системе подачи топлива и распределенного впрыска необходимо проверить исправность системы зажигания автомобиля.

В данной системе возможны неисправности следующих узлов:

Неисправная свеча зажигания. Как правило, при выходе 1-2 свечей зажигания автомобиль заводится, но хват двигателя будет жестким или слышимым.
Обрыв высоковольтных проводов, при несвоевременной замене армированных проводов они могут выйти из строя.Соответственно на свечи не будет подаваться напряжение.
Неисправность модуля зажигания. Преобразователь электрического тока в момент искрения может выйти из строя в такой ситуации, необходимо проверить выходное напряжение.

Возможные неисправности в ГРМ

Неисправность автомобиля — неприятность для владельца, особенно если машина внезапно перестала заводиться по неизвестной причине. Если ВАЗ 2112 не заводится, проблема может заключаться в разных частях автомобиля.Многие поломки легко устранить своими руками, поэтому перед обращением в мастерскую мы стараемся самостоятельно найти и устранить причину отказа двигателя от запуска. Чаще всего двигатель не запускается из-за выхода из строя одного из элементов, отвечающих за запуск, зажигание или питание.

Проверка пусковой системы

Неисправность пусковой системы в основном связана с неработающим стартером. Если при включении зажигания не слышно звука работы стартера, в первую очередь проверяем соединительные контакты на целостность.После этого убеждаемся в отсутствии обрыва или короткого замыкания в цепи, отвечающей за включение стартера. Неисправность этой детали может быть вызвана выходом из строя тягового реле. Если при включенном стартере слышен звук в виде множественных щелчков, неисправность вызвана перегоревшей обмоткой тягового реле, недостаточно заряженным аккумулятором, слабыми контактами в цепи подключения стартера. Если стартер работает, но не крутится или не вращается достаточно быстро, ВАЗ 2112 не заводится из-за разряженного аккумулятора, сгоревших контактов на реле метки, изношенных щеток стартера, грязного коллектора, короткого замыкания в обмотках или оборванные контакты.

Если стартер вращается, но маховик остается в исходном положении, рекомендуется проверить, не поврежден ли крепежный контакт картера сцепления к стартеру. Причиной поломки в этом случае может быть износ зубьев маховика или ведущих шестерен. Если после пуска двигателя стартер не начинает работать, проверьте обгонную муфту и контакты тягового реле. При обнаружении одной из перечисленных неисправностей важно немедленно остановить двигатель.

Диагностика системы зажигания

Если ВАЗ 2112 не заводится, а со стартером все в порядке, приступайте к диагностике системы зажигания.Устанавливаем машину на нейтральную передачу и стояночный тормоз. Включив зажигание, проверьте, нет ли повреждений или ослабленных контактов на высоковольтных проводах, ведущих к свечам зажигания и модулю зажигания. После этого осматриваем соединения и целостность низковольтных проводов системы зажигания. Если проводка в хорошем состоянии, убедитесь, что на свечах есть искра. Если искры нет, придется прокладывать новые высоковольтные провода. Чтобы убедиться, что причина выхода из строя двигателя ВАЗ 2112 именно эта проблема, можно взять провода от исправной машины и проверить, не будет ли искра.Если искры нет, заменить модуль зажигания. Если есть искра, заменяем свечи. Причина неисправности зажигания может заключаться в поломке системы управления двигателем.

Проверка системы питания на ВАЗ 2112

Исключив вышеперечисленные поломки, приступаем к проверке системы питания на ВАЗ 2112. Если ВАЗ 2112 не заводится, нужно убедиться, что давление топлива в топливной рампе находится на необходимом уровне. Бывает, что двигатель автомобиля не запускается из-за грязного воздушного фильтра, обрыва электрических контактов, ведущих к колодкам системы впрыска топлива.Неисправен топливный насос или регулятор давления топлива. Если после включения зажигания звук от работы бензонасоса не слышен, значит, причина отказа двигателя в запуске — выход из строя данной запчасти. Проверив все системы, но не обнаружив причину поломки, рекомендуется обратиться в сервисный центр для дальнейшей диагностики.

Стартерное устройство считается одним из основных механизмов системы зажигания в любом автомобиле, и отечественные автомобили не исключение.Если этот агрегат выйдет из строя, водитель просто не сможет запустить двигатель, соответственно, полноценная эксплуатация автомобиля будет невозможна. По каким причинам его нет в ВАЗ 2112 и как поменять этот прибор при необходимости — об этом мы поговорим ниже.

[Скрыть]

Возможные неисправности стартера: причины и симптомы

Основные составные элементы механизма

Итак, сначала разберемся с неисправностями, при которых стартер не включается на ВАЗ 2112.

Если двигатель не запускается, это не значит, что проблема кроется именно в этом устройстве, поэтому для начала нужно убедиться, что проблема не в разряженном аккумуляторе:

Если при попытке запустить 2111 с ключ, коленчатый вал один раз проворачивается или слышны частые щелчки прибора, это точно такая же индикация разряда аккумулятора. Также причиной может быть плохой контакт выводов с аккумулятором или обрыв или плохой контакт массы механизма.
Если при запуске двигателя с ключа слышен только один щелчок, и соответственно двигатель не запускается, скорее всего проблема в сгоревших силовых контактах. В частности, речь идет о соленоидном реле механизма. Из-за горения эти контакты не смогут проводить через них напряжение. Бывает и так, что заводят двигатель от ключа на ВАЗ 2112 не крутит стартер, но при этом контакты целы, если это так, то причину следует искать в неработающем электродвигателе автомобиля. механизм или его привод.
Появление аномального шума при работе устройства может быть связано с износом втулок подшипниковых устройств. Кроме того, причина может заключаться в износе шеек вала якоря.
Необходимо проверить качество крепления устройства. Возможно, проблемы в его работе связаны с ослаблением винтовых креплений. При этом следует учитывать, что вибрации могут негативно сказаться на работоспособности механизма.
Также причиной может быть повреждение зубьев привода (автор видео — канал Lexin).

Окончательная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не дает запустить двигатель, перед тем, как приступить к ремонту, следует провести полную диагностику устройства. Для начала потребуется открыть капот и демонтировать фильтрующий элемент воздушного фильтра, для этого нужно открутить болт на корпусе и ослабить зажим на шланге отверткой.

Сам стартер ВАЗ 2112 находится непосредственно под корпусом воздушного фильтра, процедура диагностики проводится следующим образом:

Для начала нужно проверить, насколько хорошо подключены провода, подключенные к механизму. Есть шанс, что проблема именно в электрической цепи.
Если проводка цела, включить оптику. Когда аккумулятор разряжен, свет фонарей будет слабоватым.
Снимите провода с разъемов замка зажигания, затем соедините их между собой (провода 30 и 50 в соответствии с автосхемой).При кратковременном замыкании контактов механизм начнет крутиться, если так, то причина кроется в замке зажигания.
При исправном замке дополнительный провод соединяется с разъемом и реле, а также с плюсовой клеммой АКБ. В случае срабатывания стартера это может указывать на неисправность в цепи от АКБ к реле.
Если эти действия не помогли выявить неисправность, то придется демонтировать агрегат и проверить его более подробно (автор видео — ВЧ Автоэлектрик).

Самостоятельный ремонт и замена механизма

Если силовой агрегат не заводится, необходимо отремонтировать стартер ВАЗ.

Эта процедура выглядит так:

В первую очередь отсоедините аккумулятор, затем отсоедините провод, подключенный к тяговому реле.
Ключом на 13 нужно будет открутить гайку, фиксирующую положительный контакт кабеля, соединяющего аккумулятор с пусковым устройством. Затем сам провод можно демонтировать.
Далее нужно будет открутить гайки, которыми механизм крепится к картеру сцепления. Для откручивания гаек понадобится ключ на 15.
После выполнения этих действий стартер можно снимать. Если вы планируете заменить его на новый, то на этом этапе можно произвести замену. При замене необходимо учитывать расположение проводов; ни в коем случае не следует их путать. Поэтому перед отключением проводов желательно их промаркировать.Если вы не хотите менять механизм, но планируете его отремонтировать, то можете приступать к его разборке.
Для разборки понадобится гаечный ключ на 10, им можно открутить гайку, расположенную на реле, и демонтировать провод, подключенный к стартеру.
Винты реле, которые крепят его к блоку стартера, необходимо открутить ключом 8. Сделав это, можно демонтировать реле.
После снятия реле можно увидеть прокладку, которая находится между передней крышкой механизма и самим реле.Для разборки ее тоже следует снять, но при разборке следует обратить внимание на ее состояние. Если вы видите, что уплотнительный элемент изношен и его качество достаточно низкое, то этот компонент лучше заменить.
При демонтаже пломбы необходимо будет снять пружину, а также анкер.
Следующим шагом является снятие гаек с стояночных шпилек.
Выполнив эти действия, можно демонтировать механизм со шпилек с самим якорем.После этого необходимо тщательно очистить внутренние детали и узлы устройства. Для правильного ремонта следует провести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма довольно сложная, поэтому не каждый автомобилист выбирает этот способ — иногда проще просто заменить блок на новый. В частности, это будет необходимо, если процесс ремонта не дал никаких результатов.

Невозможность запуска двигателя на ВАЗ 2112 — стандартная проблема этой модели (особенно с 16-клапанным двигателем).Лучшее решение для выявления основной проблемы — использовать диагностический стенд.

При отсутствии такой возможности можно частично провести проверку своими руками, на месте.

Неправильная работа электрооборудования

Чаще всего причина неисправности кроется в неправильной работе электрооборудования. Это одна из самых распространенных проблем, связанных с ошибкой запуска. В первую очередь нужно проверить работу электронного блока управления.Выглядит это так:

Часто вода попадает в контактные группы, другие узлы системы зажигания. Это приводит к окислению контактов, пропаданию напряжения.

Проблемы могут быть связаны как с реле топливного насоса, так и со стартером. Не забываем о проверке контактов, различных подключений. Часто проблема кроется в «массе» — в проводке просто нет нуля.

Иногда причина невозможности запуска кроется в сигнализации — ее поломка, неправильная настройка часто приводит к невозможности запуска двигателя.При отсутствии необходимых инструментов, опыта по установке «сигнализации» самостоятельно справиться с проблемой будет сложно.

Неисправность топливной системы

Принцип работы топливной системы ВАЗ 2112 мало чем отличается от аналогичных автомобилей с системой впрыска. Часто проблема чисто механическая — забивается сетка бензонасоса.

Это приводит к невозможности подачи топлива с необходимым давлением в камеру сгорания.Забитая сетка бензонасоса выглядит так:

Важным фактором в работе двигателя автомобиля является именно общее состояние топливной системы. Если машина не заводится или плохо цепляется, постоянно глохнет — проблема может заключаться в неправильной работе аппарели форсунок. Проверка довольно проста и вы можете сделать это самостоятельно:

открываем специальную заглушку — она черная, находится на одном из концов аппарели;
наличие давления определяется просто — нужно лишь поднести руку к отверстию.

Часто бывает, что в рейке есть давление. Но машина продолжает плохо заводиться. В этом случае стоит перейти к следующему этапу — проверке работы топливного насоса. Иногда проблема заключается в карбюраторе. Автомобили модели ВАЗ 2112 с такой системой впрыска найти в продаже сложно. Если на холодном заводится затруднительно, то проблема, скорее всего, в электрике.

Проблемы в работе бензонасоса

В отличие от других моделей, выпускавшихся ранее на заводах ВАЗ, топливный насос у модели 2112 расположен непосредственно в салоне за задним сиденьем.В первую очередь нужно проверить, запитана ли помпа. Сделать это очень просто — достаточно использовать мультиметр:

установить переключатель прибора в режим проверки постоянного напряжения до 20 В;
снимаем специальную клемму с помпы;
щупами проверяем питание при включенном зажигании.

Если питание есть, но бензин по-прежнему не подается, то вам просто нужно заменить деталь на новую. Ремонт не имеет экономического смысла.

Стоимость помпы на ВАЗ 2112 обычно не превышает 1,5 тысячи рублей. Если искра есть, но двигатель глохнет на ходу (в том числе на холостом ходу), проблема может заключаться в низком давлении.

Неисправность системы зажигания автомобиля

Часто невозможность запуска двигателя автомобиля кроется в поломке системы зажигания. Основные узлы, которые необходимо будет проверить:

аккумуляторная батарея;
замок зажигания;
свечей;
;
Датчик положения коленвала.

Часто проблема связана с аккумулятором, особенно зимой. Аккумулятор может быть поврежден из-за холодной погоды. Либо контакты окислились, есть обрыв одного из проводов питания. Все это может стать причиной серьезных неисправностей. Проверить аккумулятор относительно просто:

с помощью тестера измеряется напряжение на контактах — оно должно быть не менее 12,6 В;
используется ареометр — измеряется плотность электролита (а нормальное значение этой величины зависит от температуры окружающей среды).

Еще одно слабое место — замок зажигания. Контактная группа нередко уходит стоя. Обычно просто выгорает. В результате положительные контакты, подающие напряжение на стартер, просто перестают работать. В этом случае потребуется произвести замену. Проверить работу замка зажигания можно только одним способом — разобрать его.

Отказ свечей зажигания

Первое, о чем следует подумать после проверки наличия питания и выключателя зажигания — это целостность свечей зажигания.Поскольку даже при наличии искры они могут работать некорректно. Проверить их достаточно просто:

Свеча откручивается от колодки специальным ключом;
на него ставится один из подсвечников;
то нужно «крутить» стартер.

Искра между центральным и боковым электродами должна быть синей. Если он красный или совсем отсутствует, свечу необходимо заменить. Эта деталь является расходным материалом. По регламенту, независимо от рекомендаций производителя самих свечей, их необходимо менять каждые 10 тысяч км.

Проверка катушек зажигания

Часто отсутствие искры на одной из свечей связано не с ее выходом из строя, а с другими причинами. Например, проблема с катушкой зажигания. Проверить это сравнительно просто:

необходимо снять катушку с гнезда;
необходимо проверить внутреннее сопротивление — это можно сделать с помощью обычного тестера — значение должно быть от 0,0 до 0,3 Ом;
, тогда называются первичные обмотки.

Если показаний нет или они не соответствуют номинальным, катушку следует заменить на новую. Подобные детали не подлежат ремонту.

Проверка стартера

Стартеры, устанавливаемые на ВАЗ 2112, относительно надежны. Но если после всех вышеперечисленных проверок не удалось выявить причину невозможности запуска, то ее следует удалить для диагностики.

Самостоятельно разобрать и проверить все его комплектующие будет крайне сложно.В первую очередь нужно проверить: поступает ли напряжение на силовые контакты стартера? Часто это обрыв кабеля, перегиб, окисление контактов и приводит к невозможности запуска мотора.

Так как на обмотке стартера нет напряжения. Процесс диагностики автомобиля может занять много времени. Поэтому начинать следует с очевидных и наиболее частых неисправностей.

Следует отметить, что при возникновении проблем с запуском горячей неисправности определить ее сложно.Если вы не можете справиться с ремонтом самостоятельно, то вам следует обратиться в квалифицированный сервис.

Не тянет двигатель, где искать причины. Не тянет двигатель причины падения мощности Не тянет новый двигатель

Наверное, любой водитель сталкивался с такой проблемой, когда машина теряла былую динамику: долго разгоняется, а при подъеме отказывается двигаться вообще на более высоких передачах. В этой статье мы подробно расскажем, что делать, если двигатель ВАЗ не тянет или плохо тянет, рассмотрим основные причины и методы устранения неисправностей.

Условно все типы бензиновых двигателей можно разделить на бензиновые и инжекторные. В целом принцип работы у них абсолютно одинаковый, однако факторы, влияющие на мощность двигателя, становятся разными. Рассмотрим отдельно проблему карбюратора и инжекторного двигателя.

Не тянет карбюраторный двигатель ВАЗ

Карбюратор — механическое устройство, предназначенное для смешения воздуха и бензина с дальнейшей подачей этой смеси в камеру сгорания двигателя.Проблемы с недостаточной мощностью двигателя на карбюраторе встречаются довольно часто и тому есть множество причин. Мы постараемся разобраться с каждым.

Прежде всего, потеря мощности двигателя может скрываться за системой питания. Как правило, двигатель не тянет из-за недостатка или избытка топлива. Дело в том, что бензин и воздух смешиваются в определенном соотношении. А если того или иного элемента не хватит, то мотор начнет работать нестабильно и перестанет развивать необходимую мощность.

Соотношение воздух-топливо должно быть в пределах 15: 1. Если количество бензина превышает допустимые параметры, то он не сгорит полностью, а значит, снизится реакция двигателя на дроссельную заслонку. Кроме того, такое изменение передаточного числа серьезно увеличит расход топлива и в дальнейшем приведет к другим неисправностям двигателя.

Недостаточное количество топлива приводит к голоданию. Воспламенение топливно-воздушной смеси будет недостаточным, и поршень будет двигаться медленно. Все это достигается правильной настройкой карбюратора, точным подбором жиклеров и многими другими факторами.

Начинается с выбора форсунок. Важным условием является наличие большей воздушной струи, чем у бензиновой. Затем регулируется поплавковая камера карбюратора, которая должна быть заполнена бензином только наполовину. После этого заводится двигатель автомобиля и регулируется количество и качество топлива в соответствии с технической литературой на карбюратор данной модели. Если при этом достигается стабильное количество оборотов в диапазоне 800-900 об / мин, то настройка карбюратора прошла успешно.

Еще одно звено в системе питания — наличие чистого воздуха и топливных фильтров … Если фильтры слишком грязные, то с большим трудом будет проходить топливо или воздух, что также нарушает состав смеси. Поэтому фильтры необходимо всегда содержать в чистоте.

Проверьте также. Возможно, он не открывается полностью. В этом случае остановите двигатель и отрегулируйте положение дроссельной заслонки.

Также вполне возможно, что бензонасос перестал создавать необходимое давление.Для этого нужно его снять и проверить. Не исключено, что придется поменять привод и его диафрагму. Есть еще одна очень частая неисправность — повышенный износ штока топливного насоса. Это означает, что вручную он качает отлично, и при запуске двигателя он работает некоторое время, затем он теряет мощность и двигатель глохнет.

Газораспределительный механизм также играет важную роль в поддержании мощности двигателя. Если клапаны в процессе износа потеряли герметичность, то газы будут вырываться из камеры сгорания прямо в клапанный механизм.Все это снижает давление, создаваемое в цилиндрах двигателя, поэтому поршни двигаются заметно медленнее.

Для восстановления герметичности клапанов необходимо их притереть и правильно отрегулировать. Суть регулировки заключается в установке тепловых зазоров в их ударном механизме. Размер зазоров указан в справочной литературе к двигателю автомобиля.

Кроме того, клапанный механизм должен быть синхронизирован с коленчатым валом двигателя. Если открытие и закрытие клапанов не соответствует положению поршня, то двигатель не только будет плохо тянуть, но может вообще не запуститься.

Пожалуй, решающий фактор. Искрение должно происходить только в строго заданных циклах, иначе мотор не только будет плохо тянуть, но и может перегреться и работать очень и очень нестабильно. Если регулировка УОЗ прошла успешно, а двигатель все равно не тянет, а на холостом ходу он полностью нестабилен, то имеет смысл проверить систему зажигания в целом.

При зажигании бесконтактной системы убедитесь, что переключатель работает правильно. Для этого включите зажигание и проследите за положением стрелки вольтметра: сначала она должна отклониться на 12 Вольт, а через секунду подняться еще выше.Если вольтметр не предусмотрен конструкцией вашего автомобиля, то замените выключатель заведомо исправным и еще раз проверьте зажигание.

В первую очередь обратите внимание на чистоту и герметичность контактов в трамблере. Если все в порядке, можно двигаться дальше. Запустите двигатель и вытащите поочередно высоковольтные провода … После каждого провода послушайте, как работает двигатель. Если он начинает работать еще хуже, значит в этом цилиндре есть искра. Если работа двигателя не изменилась, значит, вы обнаружили неисправную свечу зажигания или высоковольтный кабель.Это предположение можно проверить, заменив элемент заведомо исправным.

Неправильное использование свечей зажигания также влияет на работу двигателя. Чаще всего разница свечей заключается в зазорах между электродами. Размер зазора должен соответствовать двигателю, сезону эксплуатации автомобиля и модели свечи.

Проверить распределитель зажигания. Не исключено, что в нем сгорел резистор в цепи ротора. Еще одна проблема — неплотное прилегание контактного угля.Попробуйте заменить ее или пружину.
Последняя проблема с зажиганием — нечеткая работа октан-корректора. При отсутствии необходимого вакуума специальная пластина не возвращается в исходное положение. Кроме того, в системе наблюдается повышенный люфт. Устраните это и замените все дефектные детали. Проверить шланг на герметичность.
Последняя и самая страшная неисправность — это. Эти элементы предназначены для уменьшения трения поршня о стенку цилиндра двигателя и удаления остатков масла, чтобы оно не попало в камеру сгорания двигателя.
Неисправность колец влечет за собой нарушение герметичности камеры сгорания, в связи с чем серьезно снижается компрессия цилиндра. Это можно определить по повышенному расходу масла и соответствующему цвету. выхлопные газы … В этом случае поможет только серьезный ремонт двигателя.
Выхлопная часть автомобиля также играет важную роль в создании необходимого давления в цилиндрах двигателя. Если эта разница давлений между входом и выходом нарушена, то тяга двигателя может значительно снизиться.В этом случае проверьте, не загрязнена ли выхлопная система: трубы необходимо снять и осмотреть. Обратите особое внимание на переднюю выхлопную трубу. Если в нем есть отверстия, он потеряет герметичность и станет непригодным для использования.
Если в резонаторе, трубах или глушителе есть лишние отверстия или повреждения, их необходимо заменить в обязательном порядке.
Плохо тянет инжекторный двигатель
Некоторые неисправности карбюраторного двигателя смело можно отнести к неисправностям инжекторного двигателя.Это касается механизма газораспределения, фильтров, системы зажигания, выхлопной и поршневой группы двигателя.
Неисправность бензонасоса
Главная особенность инжекторного двигателя — наличие бензонасоса с электроприводом. Он представляет собой электродвигатель, который создает разрежение и накачивает топливную систему необходимым количеством топлива.
Влияет на стабильность оборотов двигателя. Ведь если он будет работать с перебоями, то бензин будет подаваться в соответствующем количестве.Чаще всего виновата электропроводка, реле бензонасоса или контакт групповой электросхемы. В этом случае необходимо провести диагностику и ремонт неисправного топливного насоса.
Еще одна проблема бензонасоса — повышенное загрязнение его фильтра. Измерьте давление на выходе и сравните его со стандартными значениями. Если результат измерения не соответствует контрольным значениям, то необходимо очистить фильтр топливного насоса.
Форсунка — это небольшой электромагнитный клапан, который в определенный момент времени распыляет топливовоздушную смесь в камеру сгорания двигателя.Мощность двигателя также зависит от правильной работы форсунок.
Диагностика их исправности проводится с помощью мультиметра. Для этого необходимо проверить сопротивление обмоток на обрыв и короткое замыкание. При обнаружении их неисправности форсунки подлежат замене.
Датчики являются основным сборщиком информации для работы электронного блока управления. В случае выхода из строя одного из датчиков, контроллер, не получив необходимой информации, мгновенно переводит мотор в аварийный режим с соответствующей лампой на панели управления двигателем.
Неисправный датчик может быть вычислен электронной диагностикой на станции техобслуживания и замены.
Неисправность самого ЭБУ
Электронный блок управления тоже может дать сбой. Чтобы проверить его работоспособность, необходимо заменить на заведомо исправный и проверить работу двигателя. Напряжение, подаваемое на блок, должно составлять 12 вольт.
Видео — Двигатель не тянет на малых оборотах, машина не идет в гору

Причин, по которым машина плохо разгоняется, много.Опытный автолюбитель хорошо знает особенности своей машины, сразу замечает падение мощности и начинает искать причины.

Любой двигатель при работе немного теряет мощность. Но даже на двигателях с большим пробегом потеря в среднем составляет около 10% от заявленной, и водитель этого практически не замечает.
Но, если автомобиль стал плохо разгоняться, пропала тяга двигателя, двигатель потерял реакцию на дроссельную заслонку в момент нажатия педали газа, становится трудно управлять транспортным средством.Эта проблема требует диагностики и решения.
Иногда причина потери разгонной мощности может быть очень простой. Как, например, один из участников автофорума: «Купил отличную машину марки **** (универсал) 2012 года. V = 2л, автомат. Педаль газа немного тугая, когда ты давишь в пол, динамики разгона нет. Ощущение, что это не 2л, а 1,6-1,8 л. До этого ездил такой же, только седан — он намного резвее. В чем может быть причина? Или это это нормально для универсала? »
В ответ он получает шокирующее признание:« Еще я столкнулся с одним при обгоне, что пропала динамика.Оказалось, КОВРИК резиновый, такая лепнина, сложился пополам под педалью 🙂 Разложил — и все было в порядке ».
Спустя пару часов на том же форуме откровение владельца новой машины: «Кросавчег! Думаю, дай уж посмотреть — может коврик? Заглянул в салон, а там действительно КОВРИК * **** забился под педаль! Поправил и полетел 150 км / ч. Кайф! СПАСИБО)))) «.
Будем рады тем, кто смог решить такую проблему простым способом… Для тех, кто медленно набирает скорость, но коврик тут ни при чем, расскажем, для чего еще могут быть причины.

Почему машина медленно разгоняется?

Здесь мы рассмотрим причины, по которым двигатель перестает тянуть, медленно реагирует на нажатие педали газа, дымит, пропадает реакция двигателя на газ и т.д.
Что влияет на скорость разгона автомобиля?
Температура наружного воздуха … Это заметно на 3- или 4-цилиндровых безнаддувных двигателях (обычно 8-клапанных) рабочим объемом до 1.5 литров. В жару владельцы таких машин отмечают, что машина «не едет». Это связано с тем, что объемная доля горячего воздуха из атмосферы в двигателе уменьшается, в результате чего ухудшается и тяга. Это явление нельзя считать поломкой. Когда температура на улице упадет, все вернется в норму.
Топливо плохого качества , не соответствующее октановому числу бензина. Автомобиль может начать медленнее ускоряться сразу после заправки на заправке.Снижается мощность, может произойти детонация двигателя, вероятны проблемы с запуском ДВС и т. Д. В некоторых ситуациях нужно просто разбавить топливо более высокого качества, в других — полностью слить топливо из бака. В самом тяжелом случае придется промыть систему питания двигателя.
Загрязняющий воздушный фильтр. Грязный фильтр препятствует попаданию достаточного количества воздуха в двигатель. Кислорода не хватает, чтобы сжечь весь объем подаваемого топлива.Топливный заряд не передает поршню максимальной энергии. В этом случае двигатель не тянет и дымится. Решение: заменить воздушный фильтр двигателя. Замену можно сделать самостоятельно.
Свечи зажигания на бензиновых двигателях являются «расходными материалами». Даже дорогие иридиевые или платиновые свечи с большим заявленным ресурсом на отечественный бензин довольно быстро выходят из строя. Свечи нужно менять регулярно.
Свечи зажигания могут повредить электроды, вызвать нагар и нагар, изменить зазор между электродами и т. Д.Решение: очистить свечи, установить зазор. Старые и грязные или неправильно подобранные свечи зажигания мешают воспламенению смеси топлива и воздуха в цилиндрах. Возможна детонация двигателя. Обратите внимание на настройку системы зажигания, бронепровода, катушки, правильно выставьте УОЗ (угол опережения зажигания).
Топливная система. Грязная топливная система не позволяет двигателю подавать достаточно топлива. В рабочей / топливной смеси много воздуха, но мало топлива. Причина может заключаться в засорении топливного фильтра.Его нужно менять каждые 15-20 тыс. Км. Инжектор или карбюратор необходимо очистить. Грязные форсунки или форсунки могут привести к тому, что в двигателе закончится топливо.
Бензонасос. Снижение его характеристик — одна из причин потери тяги двигателя. На двигателях с инжектором нужно проверить электрический бензонасос в топливном баке. Необходимо заменить или очистить дополнительный сетчатый фильтр топливного насоса.
Выхлопная система. Сильное загрязнение выхлопной системы также влияет на прирост скорости.Специально для инжекторных автомобилей с катализатором. Выхлопная система — это фильтр, через который выхлопные газы проходят на очистку. Если пропускная способность катализатора снижается, то мощность падает. Решение. Замена катализатора на новый. Чтобы сэкономить на ремонте, принято снимать катализатор. Недостатки этой операции в том, что в выхлопной системе появляются шумы и чувствуется запах выхлопных газов при работающем двигателе.
Износ двигателя или повреждение деталей и узлов двигателя внутреннего сгорания, т.е.е. поломка двигателя. Речь идет о снижении компрессии, появлении потертостей на зеркале цилиндра, сильном износе и возникновении поршневых колец, проблемах с ГРМ и т. Д. Не во всех случаях требуется капитальный ремонт двигателя. Часто бывает достаточно заменить поршневые кольца, очистить двигатель от кокса и нагара, заменить уплотнения штока клапана, отрегулировать клапан. В случае разборки двигателя требуется комплексная диагностика. Необходимо проверить и исключить возможность утечки лишнего воздуха на впуске, а также утечки топлива или проветривания системы питания.
Все перечисленное ведет к нарушению смесеобразования. Соотношение топлива и воздуха меняется, и это мешает работе двигателя.

Проблемы с инжекторным двигателем

Здесь мы более подробно рассмотрим проблемы двигателей с инжектором, которые имеют ECM и оснащены электронным впрыском.
Причины правильнее разделить на две группы:

механических неисправностей;

проблемы с электроникой и электричеством.
ECM состоит из электронных датчиков, которые отправляют сигналы в ECU, откуда блок управления отправляет команды исполнительным устройствам … Отказ одного из датчиков может повлиять на работу двигателя. Неправильный сигнал от датчика кислорода (лямбда-зонд) приведет к тому, что ЭБУ получит неверную информацию. То же самое происходит при некорректной работе датчика массового расхода воздуха. После этого по неверным данным агрегат готовит топливно-воздушную смесь, не соответствующую режимам работы двигателя.
Следовательно, инжекторный двигатель теряет мощность, выходит из строя, переходит в аварийный режим, агрегат дымит и т. Д.

На моторах с электронным впрыском начальной ступени необходимо проверить:

уровень загрязнения топливного и воздушного фильтра,

Инжектор

свечи зажигания (желательно заменить),

Качество высоковольтной бронепроволоки,

бензонасос,

Регулятор давления в топливной рампе.

Провести компьютерную диагностику автомобиля.
Следует отметить, что в процессе поиска неисправностей в обязательном порядке:

проверяется точность ремня / цепи ГРМ,

дроссельная заслонка прочищена,

анализируется правильность работы системы изменения фаз газораспределения, рециркуляции выхлопных газов

Если вы заметили, что автомобиль разгоняется медленнее, чем раньше, лучше сразу провести комплексную диагностику. После того, как специалисты определят причину снижения тяги, нужно устранить проблему.Это позволит избежать более серьезных последствий.

автомобилей ВАЗ-2114, с начала выпуска комплектуются восьмиклапанными двигателями объемом 1,5 л. С 2007 года восьмиклапанный мотор 1,6 л., Имеющий экологический класс Евро-4. Эксплуатация автомобиля, иногда некорректная, со временем преподносит «сюрпризы». не на полную мощность уменьшается тяга. Попробуем разобраться в причинах и способах устранения.

Динамика автомобиля, в первую очередь, зависит от стабильной и стабильной работы двигателя.Когда показатели этой характеристики уменьшаются, это говорит о наличии проблем в работе двигателя.

Двигатель ВАЗ-2114

Причины нестабильной работы двигателя:

Топливный фильтр загрязнен.
Забита диафрагма топливного насоса.
Не работают ни.
Недостаточно.
Бортовой компьютер вылетает.
Форсунки засорены (требуется чистка или).
Диск сцепления изношен.
Неисправности датчиков, контролирующих: положение коленчатого вала; Температура охлаждающей жидкости; ; детонация.

Это лишь некоторые из возможных причин, по которым двигатель может плохо тянуть во всем диапазоне оборотов.

Стоит отметить отказавший топливный насос. Реальное положение вещей определяется детальной диагностикой.

Краткий анализ причин и их последствий для ВАЗ-2114

Фильтр тонкой очистки загрязнен … Определяется визуально. В топливном баке присутствуют частицы мусора, бензин скапливается в фильтре, каналы забиваются. Не хватает топлива. «Уход» -.
Замена топливного фильтра
Забита диафрагма ТНВД … Причина та же, в бензине есть частички грязи. Решаем копанием, промывкой, продувкой сжатым воздухом
Меняем сетку ТНВД
Забит воздушный фильтр … На короткое время решается продувкой фильтра, можно по твердому предмету постучать. В идеале фильтр заменить на новый.
Чистим или меняем воздушный фильтр
Свечи не работают или работают плохо … Определяется осмотром после отвинчивания. Одна из причин — . Зазоры проверяются щупом, установлен необходимый. Для этого боковой электрод загибают на необходимую величину.
Проверка зазора между электродами свечи зажигания
Сформирован.Электроды зачищаются наждачной бумагой (нулевой), зачищаются, проверяется зазор.
Очистка свечей зажигания от нагара
Исправность свечей зажигания проверяется на стационарном стенде. При возникновении проблем его необходимо заменить.
Свечи лучше всего проверять на стенде в автосервисе
Недостаточная компрессия в цилиндрах … Этот дефект возникает в результате повышенного износа цилиндро-поршневой группы … Результат — повышенный расход масла, неполное сгорание горючей смеси, попадание бензина в картер.В одних случаях достаточно замены поршневых колец, в других требуется капитальный ремонт двигателя.
Замеряем компрессию в каждом цилиндре
Отказ или поломка электронного блока управления … Ремонт без специальных знаний невозможен. Диагностика проводится специальными приборами. Возможна перепрошивка, либо полностью меняется блок управления.
Проводим диагностику блока управления
Форсунки засорены … … В топливо есть присадки, но особого эффекта они не дают. Может потребоваться замена, поэтому прочтите ресурс: ««.
Форсунки можно почистить дома
Диск сцепления изношен … В движении при увеличении оборотов машина не набирает нужную скорость, чувствуется пробуксовка. Проверено специалистами при трогании с четвертой передачи. Если глохнет — с диском все в порядке, если двигатель работает, то есть проблемы.Решился заменой диска сцепления.
Свечение датчика Check Engine указывает на неисправность датчиков

выводы

Техническое обслуживание (ТО), которое следует проводить в соответствии с рекомендациями производителя, позволит избежать многих проблем. Вопрос только в том, куда пойти, на «кулибины» или на специализированные СТО, оснащенные необходимым оборудованием и аппаратурой. Выбор остается за владельцем автомобиля. Чем раньше будут выявлены причины выхода из строя той или иной детали, тем меньше финансовых потерь в будущем. … Следует помнить, что своевременное техническое обслуживание повышает безопасность эксплуатации транспортного средства.

В жизни автомобилистов часто возникает ситуация, когда при выезде на дорогу и попытке ускорения замечается, что двигатель не тянет.

То есть динамика разгона очень «вялая», машина нехотя набирает скорость, и кажется, что что-то ее держит.

Данная проблема может возникнуть практически с любым автомобилем — отечественной или иномаркой, бензиновым и дизельным, с блоком питания карбюраторной системы и инжектором.

Часто падение тяги сопровождается дополнительными симптомами — при работающем двигателе слышны посторонние звуки, двигатель может заглохнуть в одном из режимов (обычно на холостом ходу), обороты коленчатого вала нестабильны и « плавать».

Но это не всегда так, бывает, что агрегат ведет себя отлично по всем параметрам, но не развивает мощность.

Основные причины

Причин этого явления много, и в большинстве случаев они связаны с неисправностью систем и механизмов силовой установки.

Некоторые из них тривиальны и очень просты в ремонте, другие требуют довольно серьезного ремонта.

Основная проблема с тем, что двигатель не тянет, связана не с поиском неисправности, а с ее поиском.

В некоторых случаях очень сложно определить причину снижения тягового усилия, и приходится разбирать практически весь двигатель.

Поэтому постараемся выделить основные причины, по которым машина очень «вяло» разгоняется.

Так как двигатели на разных автомобилях имеют свои конструктивные особенности, то мы рассмотрим это на конкретных моделях.

Падение мощности на карбюраторном двигателе ВАЗ

Для начала возьмем автомобили ВАЗ с карбюраторной системой питания и 8-клапанным ремнем ГРМ — ВАЗ-2109, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115.

Эти автомобили оснащены одинаковой розеткой, поэтому причины идентичны.

Пройдемся по составным частям темы, из-за неисправности которых может произойти падение динамики.

В целом основная причина того, что двигатель не тянет, это изменение процессов в камерах сгорания — несоответствие пропорций топливовоздушной смеси, нарушается процесс сгорания, наполнение цилиндров и удаление выхлопных газов не происходит должным образом.

Система питания

Очень часто падение тяги происходит из-за системы питания. Конструктивно топливная система карбюратора, применяемая на автомобилях от ВАЗ-2109 до ВАЗ-2115, очень проста и практически полностью механическая, поэтому выявить причину не составляет особого труда.

Падение мощности может происходить из-за:

Помимо элементов, отвечающих за подачу топлива, падение мощности также происходит из-за сильного загрязнения элемента воздушного фильтра.

Система зажигания

Эта система также принимает участие в горении смеси, а это значит, что сбой в ее работе может повлиять на мощность.

В карбюраторных двигателях ВАЗ-2110 и др. Снижение тяги может происходить из-за:

Неисправности свечей зажигания или изменения их теплового зазора;
Чрезмерный износ контактов и центрального электрода распределителя;
Обрыв напряжения в высоковольтных проводах;
Нарушение угла опережения зажигания.

Причинами падения мощности чаще всего становятся нарушения в системе питания и зажигания, поэтому проверку на выявление причины следует начинать именно с них.

Если работа этих систем не вызывает подозрений, необходимо диагностировать другие компоненты двигателя.

Выхлопная система, ГРМ и КШМ

Потеря тяги также может произойти из-за выхлопной системы, хотя у карбюраторных двигателей проблемы с ней возникают нечасто.

Основная причина этого — снижение производительности из-за больших отложений нагара в глушителе. Из-за этого выхлопные газы, не успевая выйти из цилиндров, «душат» двигатель.

Причинами падения тяги также часто являются газораспределительный механизм и цилиндро-поршневая группа.

Здесь снижение мощности связано с:

нарушениями теплового зазора клапанов;
Сильный нагар на дисках и седлах клапанов или их прогорание;
Возникновение колец;
Предельный износ ЦПГ;
Пробой прокладки ГБЦ.

Вообще проблемы с ГРМ и ЦПГ вызывают падение мощности в любом двигателе — карбюраторном, инжекторном, дизельном. Поэтому мы не будем упоминать эти механизмы в будущем.

Инжекторные двигатели ВАЗ

В инжекторных двигателях ВАЗ-2110, 2112, 2114, 2115, как с 8-ми, так и с 16-ти клапанным распределением фаз, выявить причину снижения мощности сложнее из-за более сложной конструкции двигателя. основные системы.

Система питания

Любая форсунка состоит из механического привода и электронного блока управления, и у них обоих могут быть проблемы, которые приведут к падению мощности.

Давайте сначала рассмотрим механическую часть. Здесь на тягу могут влиять:

Сильное засорение сетчатого фильтра топливного насоса;
Падение производительности топливного насоса из-за износа;
Загрязнение фильтра тонкой очистки;
Неисправность регулятора давления в топливной рампе;
Забиты форсунки;
Загрязнен топливный фильтр;
Утечка воздуха в коллекторе.

В целом практически каждый элемент исполнительной части форсунки может быть виновником снижения динамики.

Примерно такая же ситуация и с электронной составляющей.

Работа двигателя с форсункой контролируется электронным блоком, который постоянно контролирует параметры с помощью датчиков, установленных на различных системах.

Количество этих следящих элементов велико и выход из строя любого из них приводит к тому, что ЭБУ неверно оценивает показатели, на основании которых он управляет исполнительной частью.

Из-за этого нарушаются показания ДПКВ, в результате нарушается работа системы зажигания, что приводит к падению тяги.

В двигателях с впрыском система отвода выхлопных газов чаще создает эту проблему, чем на карбюраторных автомобилях, и все из-за использования.

Ячейки элемента имеют небольшое поперечное сечение, поэтому довольно быстро забиваются, что приводит к тому, что выхлопные газы «давят» двигатель.

Основные причины с двигателями других автомобилей

Итак, на автомобиле Mitsubishi Lancer 9 чаще всего проблема возникает с выхлопной системой. В этом автомобиле используется двойной катализатор, который относительно быстро забивается нагаром.

Поэтому многие владельцы данного авто при падении мощности рекомендуют в первую очередь обратить внимание именно на эту систему.

Но в двигателях ЗМЗ-406 и 405, которыми оснащаются автомобили ГАЗель и Волга, падение мощности часто связано с:

Неисправными катушками зажигания;
Потери в высоковольтных проводах;
Разбитые свечи;
Поломка датчиков (в первую очередь — ДПКВ).

Но не забываем и о других элементах систем питания, зажигания, а также ГРМ и ЦПГ.

Для автомобилей Ford Focus в целом проблемы с потерей тяги возникают из-за неисправностей датчиков, а также элементов системы питания — особенно топливного модуля, который включает в себя и топливный насос, и фильтр, объединенные в единый состав.

Примерно то же самое относится к автомобилю, например Renault Megane … В этой машине падение мощности может произойти из-за:

Износ крышки распределителя;
Неисправные свечи зажигания и высоковольтные провода;
Слабая мощность выхлопной системы;
Изношенный топливный насос и грязные фильтрующие элементы;
Повреждены датчики форсунок.

А вообще в первую очередь следует искать причину в системах питания и зажигания, а уж потом переходить к ГРМ и ЦПГ.

Если дизель не тянет

В дизельных двигателях может произойти снижение тяги … Если рассматривать старые автомобили, у которых системы питания полностью механические, то наиболее частой причиной является разгерметизация системы.

Самодиагностика: причины низкой мощности двигателя

Плохое обслуживание может привести к снижению мощности двигателя.

Низкая мощность двигателя обычно означает, что вашему двигателю не хватает мощности во время ускорения или что ваш двигатель внезапно не может достичь нормальной скорости движения. В то время как низкая мощность двигателя может означать, что нормальный износ постепенно снижает значительную часть мощности вашего автомобиля, в этом руководстве рассматривается аномальная потеря мощности — отказ, вызванный неправильной работой системы или компонента из-за неисправности или отсутствия надлежащего обслуживания. .

Состояние низкой мощности двигателя может быть вызвано одним или несколькими компонентами из длинного списка, требующими внимания.К счастью, вы можете немного сузить список, зная, что некоторые из наиболее распространенных причин снижения мощности двигателя связаны с подачей топлива, зажиганием или выхлопной системой.

Если вы имеете дело с неисправной деталью или отсутствием надлежащего обслуживания, тесты и стратегии, приведенные ниже, помогут вам восстановить мощность вашего двигателя. Испытания относятся к различным системам, конкретным неисправностям и условиям, которые, как известно, снижают мощность двигателя. Наконец, вам напоминаются некоторые важные диагностические данные, которые могут относиться к вашему конкретному случаю.Каждый упомянутый компонент или условие включает раздел «Что вы можете сделать», чтобы вы могли предпринять некоторые действия, когда сочтете это необходимым.

Системы, которые могут вызвать низкую мощность двигателя

Мы рассмотрим системы по порядку:

Система зажигания
Топливная система
Выхлопная система
Компьютерная система
Утечки вакуума
Коробка передач или сцепление
Выхлоп система
Сжатие

Но сначала я собираюсь перечислить несколько очень простых проверок, которые вы должны выполнить перед началом тестирования.

Четыре проверки, которые вы должны сделать

Вот несколько важных, но простых проверок, которые следует рассмотреть в первую очередь.

Если вы заметили сразу после того, как работа была сделана на вашем автомобиле, убедитесь, что все подключено обратно. Проверьте, не ослаблены ли шланги, отсоединены электрические разъемы и ослаблены болты, и если жидкости были заменены, посмотрите, подходит ли масло для двигатель или коробка передач.
… При недостаточном давлении ваши шины изнашиваются быстрее, и автомобиль будет потреблять больше топлива, чтобы разогнаться.Проверяйте давление в шинах манометром, когда шины холодные. Накачайте шины на 1–3 фунта на квадратный дюйм. На дюйм ниже максимального давления, указанного на боковинах шины.
Даже (CEL) не загорелся ,. Возможно, у вас есть ожидающий код, который поможет вам определить причину проблемы. Неисправный датчик или привод может привести к тому, что автомобильный компьютер (или трансмиссия) получит неправильные сигналы напряжения, в результате чего компьютер изменит топливно-воздушную смесь и истощит мощность вашего двигателя (или трансмиссии).Какие бы коды вы ни находили, всегда проверяйте цепь или компоненты, указанные в коде неисправности. Возможно, из-за ошибки компьютер «подумал» о неисправности другой цепи или компонента. На некоторых моделях автомобиля неисправность датчика положения распределительного вала (CMP) может вызвать внезапную потерю мощности двигателя — компьютер, скорее всего, установит код, если обнаружит проблему с этим датчиком.
Многие модели автомобилей GM оснащены сигнальной лампой пониженной мощности двигателя (REP), аналогичной сигнальной лампе проверки двигателя (CEL).Когда загорится этот индикатор (или оба), вы заметите, что двигатель почти не реагирует на нажатие педали акселератора. Это пугающая ситуация, если проблема возникает во время движения по шоссе или в условиях интенсивного движения. Наиболее частыми срабатываниями этой сигнальной лампы являются жгут проводов, соединяющий датчик положения дроссельной заслонки (TPS), или сам TPS. Другие проблемы, которые могут вызвать срабатывание индикатора REP, связаны с корпусом дроссельной заслонки (включая проводку), датчиком кислорода, датчиком положения педали акселератора (или жгутом проводов) или.

Тестирование восьми систем, которые могут вызвать пониженную мощность двигателя

А вот восемь систем, которые в целом помогают снизить потребление энергии, и способы их тестирования.

Изношенные или грязные свечи замедляют работу двигателя

Система зажигания

Вялое поведение двигателя очень часто может быть связано с изношенными или неисправными деталями в системе зажигания. Некоторые компоненты системы нуждаются в регулярном обслуживании. Например, свечи зажигания и провода свечей зажигания, но вы также должны проверить катушку зажигания и угол опережения зажигания.Если какой-либо из этих компонентов приведет к тому, что у вас не будет хорошей искры, двигатель не будет развивать полную мощность.

Что вы можете сделать: Когда вы чувствуете, что двигатель не тянет, одной из первых проверок должна быть проверка силы искры. Используйте регулируемый искровой тестер (допустимая марка Thexton), чтобы проверить качество искры. Проверить на 40 кВ и 30 кВ. Если ваша искра не может закрыть этот зазор с этими настройками, возможно, у вас изношены провода, слабый или неисправный распределитель, плохая катушка зажигания или неисправный модуль управления зажиганием, в зависимости от вашего конкретного модуля.Проверьте последующие тесты и обратитесь к руководству по ремонту вашего автомобиля для правильного диагноза для вашей конкретной модели. Если у вас нет руководства по обслуживанию от производителя, я настоятельно рекомендую получить руководство по послепродажному обслуживанию для вашей конкретной модели.

При визуальном осмотре компонентов системы зажигания, таких как крышка распределителя, ротор, катушка зажигания, поищите следы нагара, нагара и повреждений (окисления). Углеродные следы похожи на маленькие линии, которые образуются вокруг этих компонентов. Они могут отключать напряжение, проходящее через систему, лишая свечи зажигания необходимого напряжения для получения хорошей искры.При необходимости замените их.

После проверки искровой силы, при необходимости, проверьте следующие отдельные компоненты системы.

Свеча зажигания

Свечи зажигания могут быть загрязнены нагаром (нагаром) и другими химическими побочными продуктами, особенно если автомобиль не обслуживается в соответствии с предлагаемым графиком.

Загрязненные свечи зажигания не могут генерировать достаточно искры для воспламенения топливовоздушной смеси. К тому же при большом пробеге увеличится зазор между электродами искрового контакта из-за износа.

Что вы можете сделать: Осмотрите свечи зажигания, проверьте зазор между электродами щупом и при необходимости отрегулируйте. В вашем руководстве по ремонту или обслуживанию вашего автомобиля есть соответствующий зазор свечи зажигания. Руководство по обслуживанию может помочь вам проанализировать свечи зажигания, которые могут многое рассказать о состоянии вашего двигателя.

Так же, как свечи зажигания, провода свечей изнашиваются и через много километров могут препятствовать попаданию искры на свечи зажигания.

Что вы можете сделать: Проверьте сопротивление каждого провода с помощью цифрового мультиметра (DMM) и сравните свои показания со спецификациями в руководстве по ремонту.Обычно вам нужно около 5000 Ом на фут провода. В противном случае замените их на качественный комплект проводов.

Катушка зажигания

Катушка зажигания генерирует высокое напряжение, необходимое для проскока искры между электродами свечи зажигания. Это напряжение обычно составляет от 4000 до 30 000 вольт, в зависимости от конкретной модели автомобиля.

Катушки зажигания также изнашиваются или выходят из строя, что приводит к слабой искре, прерывистой искре или ее отсутствию.

Что вы можете сделать: Вы можете проверить катушки зажигания в вашем автомобиле с помощью цифрового мультиметра, используя руководство по ремонту вашего автомобиля.

Время зажигания

Время зажигания относится к соотношению между искрой и положением поршня в цилиндре во время хода.

Установка угла опережения зажигания должна быть правильной для правильного сгорания топливовоздушной смеси. При задержке зажигания вы можете заметить увеличение расхода топлива, снижение мощности двигателя и плохое ускорение.

Проблемы с синхронизацией могут возникать из-за износа (перенапряжения) или повреждения ремня или цепи привода ГРМ.Даже разница в 2 или 3 градуса от правильного времени может вызвать проблемы с двигателем.

В большинстве современных автомобилей угол опережения зажигания нельзя отрегулировать напрямую, но вы все равно можете проверить время самостоятельно. На более старых моделях вы можете проверить и настроить время самостоятельно.

Что вы можете сделать: Проверьте угол опережения зажигания с помощью индикатора времени и тахометра. Если в вашей системе зажигания используется распределитель, при необходимости вы можете отрегулировать время самостоятельно. См. Руководство по ремонту вашего автомобиля.В вашем руководстве также может быть указан интервал обслуживания ремня или цепи.

Забитый воздушный фильтр снижает мощность двигателя.

Топливная система

Хотя современные системы впрыска топлива могут быть настроены по-разному, и все они имеют много общих компонентов, таких как топливные форсунки, модули управления и датчики. Любой из этих компонентов может выйти из строя и привести к потере мощности вашего двигателя.

Топливная система может доставить вам столько же хлопот, как и система зажигания.Когда двигатель не работает, вам следует проверить некоторые детали.

Двигатель перестает тянуть, возможно, причина в топливном фильтре.

Со временем топливный фильтр забивается, что снижает расход топлива и препятствует правильному ускорению двигателя или приводит к потере мощности двигателя.

Что вы можете сделать: График обслуживания топливного фильтра см. В руководстве по эксплуатации вашего автомобиля или в руководстве по ремонту. Даже если ваш фильтр не является основной причиной проблемы, замена фильтра с рекомендованным производителем интервалом снимет нагрузку с топливного насоса и продлит его срок службы.

Двигатель не достигает полной мощности, необходимо проверить воздушный фильтр.

При работающем двигателе воздушный фильтр в системе очистки воздуха улавливает грязь, пыль и другие посторонние частицы и удаляет их из воздушного потока, поступающего в двигатель. Со временем фильтр забивается. Сильно забитый воздушный фильтр значительно усложнит работу вашего двигателя. Вы заметите это в виде такого эффекта, как плохо тянущий двигатель или резкое падение мощности двигателя.

Что вы можете сделать: Большинство производителей автомобилей рекомендуют каждые 12 месяцев.Поэтому обязательно проверьте воздушный фильтр и при необходимости замените его. См. Руководство по эксплуатации вашего автомобиля или руководство по ремонту.

Плохая тяга двигателя проверьте топливные форсунки

Наиболее частая проблема с топливными форсунками вызывает потерю мощности двигателя — это блокировка. Но они тоже могут потерпеть неудачу.

Что вы можете сделать:

На форсунках корпуса дроссельной заслонки (TBI) вы можете проверить форму распыления топлива в форсунке, сняв крышку с корпуса воздушного фильтра.Распыляемое топливо должно быть равномерным и частичным по перевернутой V-образной схеме. Вы можете добавить присадку к топливу, чтобы очистить слегка забитую форсунку, или отнести ее в магазин для обслуживания. Однако, если внутренний клапан в форсунке неисправен, а не просто забит, вам необходимо его заменить.
В многоточечной системе впрыска топлива грязные или забитые форсунки обнаружить труднее. В зависимости от конфигурации вашей конкретной системы вам может быть относительно легко отсоединить каждую из форсунок от их порта, чтобы проверить их форму распыления.В других системах разборка сложнее.

Если вы подозреваете, что форсунки загрязнены или не обслуживаете систему впрыска в течение длительного времени, попробуйте добавить топливную присадку в топливный бак … В противном случае вам, возможно, придется передать свой автомобиль для проверки баланса форсунок, которая измеряет количество топлива каждая форсунка распыляется при включении питания.

Упала мощность двигателя, ищем причину в дроссельной заслонке

Неисправности дроссельной заслонки бывают нечасто, но случаются.

Что вы можете сделать: Вы можете быстро проверить корпус дроссельной заслонки, чтобы убедиться, что клапан — дроссельная заслонка — полностью открывается, когда педаль акселератора полностью нажата.

Снимите воздуховоды или крышку корпуса воздушного фильтра, чтобы получить доступ к корпусу дроссельной заслонки.
Попросите помощника полностью выжать педаль акселератора при выключенном двигателе.
Убедитесь, что дроссельная заслонка правильно реагирует на педаль.
Если нет, отрегулируйте или заблокируйте шток дроссельной заслонки или удалите нагар с клапана и отверстия дроссельной заслонки.Скопление также может мешать правильной работе клапана.

Двигатель не развивает мощность проверьте регулятор давления топлива

Неисправный регулятор давления топлива может пропускать слишком много топлива или слишком мало топлива, что может привести к плохой тяге двигателя.

Что поделаешь: Проверьте давление топлива с помощью манометра. Проверка может указывать на проблемы с топливным насосом (низкое давление или малый объем), забитый топливный фильтр или неисправный регулятор давления топлива.

Точная процедура может отличаться от одной модели двигателя к другой, но общие шаги одинаковы:

Найдите клапан Шредера на топливной рампе (это контрольный штуцер, похожий на воздушный клапан на ваших шинах). Если ваша модель не поставляется с этим клапаном, вы все равно можете подключить датчик непосредственно к топливной магистрали с помощью переходников (см. MR).
Затем выполните действия, указанные в руководстве по ремонту или обслуживанию, и сравните показания со спецификацией.

Неисправный клапан системы рециркуляции ОГ может снизить мощность двигателя.

Двигатель не тянет причина в выхлопной системе

Другой возможной, хотя и не распространенной, причиной потери мощности двигателя во время разгона является неисправность клапана рециркуляции выхлопных газов (EGR).

Клапан рециркуляции ОГ позволяет количеству отработавших газов, измеренному на более высоких оборотах холостого хода двигателя, возвращаться в двигатель, чтобы снизить его высокую температуру и вредные выбросы.

При выходе из строя клапана рециркуляции ОГ он может застрять в открытом или закрытом положении. Если клапан заклинивает (или периодически заклинивает), открывается или не работает должным образом, наиболее частыми симптомами, которые вы заметите, являются грубый холостой ход и провалы при ускорении , но в других случаях вы просто заметите недостаток мощности двигателя при нажатии ускоритель.

Что вы можете сделать: Вы можете проверить клапан системы рециркуляции ОГ в домашних условиях с помощью ручного вакуумного насоса.

Компьютерная система

Как часть компьютерной системы, датчик абсолютного давления в коллекторе (MAP) и датчик расхода воздуха в коллекторе (MAF) влияют на воздушно-топливную смесь, управляемую компьютером. Обычно автомобильный компьютер сохраняет код неисправности в памяти при обнаружении неисправности с помощью любого из датчиков.

Что вы можете сделать: даже если индикатор Check Engine не горит, рекомендуется просканировать компьютер на наличие ожидающих кодов неисправности.Самая частая проблема с датчиками массового расхода воздуха — загрязненный элемент датчика. Вы можете очистить его с помощью очистителя электронных контактов или очистителя MAF. Независимо от того, оснащен ли ваш автомобиль датчиком MAP или MAF, вы можете проверить его дома. См. Руководство по ремонту вашего автомобиля.

Утечка вакуума может повлиять на мощность двигателя.

Утечки вакуума или причина потери мощности двигателя

Утечка может происходить из-за ослабленного, поврежденного или сломанного вакуумного шланга, сгоревшей прокладки или поврежденной прокладки корпуса дроссельной заслонки.

Что вы можете сделать: Обычным методом обнаружения утечек вакуума является использование резинового шланга:

Запустите двигатель и дайте ему поработать на холостом ходу.
Используя резиновый шланг, наденьте один конец шланга на ухо, а другой конец — для прослушивания различных вакуумных шлангов.
Обведите шланги диагностическим шлангом.
Проверьте вокруг края впускного коллектора и прокладок дроссельной заслонки.

Негерметичный вакуумный шланг или прокладка издадут шипящий звук, который будет слышен с помощью резинового шланга.Просто будьте осторожны с движущимися частями двигателя при поиске неисправностей вакуумных шлангов.

Коробка передач или сцепление

Если у вас автоматическая коробка передач и вы в последнее время не тестировали трансмиссионную жидкость, самое время это сделать. Если у вас механическая коробка передач, возможно проскальзывание сцепления.

Распространенным признаком низкого уровня масла или его загрязнения в коробке передач с автоматической коробкой передач является проскальзывание. Ваш двигатель работает, но ваша машина не движется. На колеса не подается мощность, и создается впечатление, что у вашего двигателя заканчивается мощность.То же самое может произойти в автомобиле с механической коробкой передач, когда сцепление изношено, усилие не доходит до колес.

Что вы можете сделать (автоматическая и ручная):

Автоматическая коробка передач:

Проверяйте трансмиссионное масло после того, как двигатель достигнет рабочей температуры (двигайтесь или холостой ход в течение 20 минут и более).
Заглушите двигатель и дайте ему постоять три или пять минут.
Затем вытащите щуп для измерения уровня трансмиссионного масла.
Протрите маслом кончик масляного щупа тряпкой.
Полностью вставьте щуп в трубку и снова вытащите щуп.
Оставьте щуп на тряпке горизонтально.
Уровень масла должен находиться между отметками ДОБАВИТЬ и ПОЛНЫЙ ближе к концу щупа. Если нет, добавьте необходимое количество жидкости, рекомендованной для вашей модели автомобиля.
Проверить жидкость. Он должен иметь ярко выраженный красноватый цвет. Если цвет непрозрачный, коричневатый или черный или имеет запах гари, замените его. См. Руководство по эксплуатации вашего автомобиля или руководство по ремонту.

Механическая коробка передач:

Припаркуйтесь в безопасном месте вдали от движения и людей
Установите аварийный тормоз
Запустите двигатель
Установите высокую передачу
Медленно отпустите педаль сцепления полностью на две секунды (чтобы сожгите диск сцепления или маховик) и снова нажмите педаль сцепления.
Если сцепление хорошее, двигатель должен заглохнуть или остановиться, как только вы его отпустите.
Если сцепление плохое, ваш двигатель продолжит нормально работать.

Обычно вода и кислота — самые распространенные враги выхлопной системы автомобиля. Но загрязнение, перегрев системы и большой пробег могут привести к ограничению воздушного потока.

Самая частая жертва ограничения выхлопной системы. Помимо выхода из строя или разрушения в результате естественного износа, внутренние каталитические компоненты могут расплавиться из-за перегрева и загрязнения.

Как только каталитический нейтрализатор заглохнет, вы заметите снижение производительности двигателя и, в зависимости от типа неисправности, сильный запах тухлых яиц, выходящий через выхлопную трубу.

Но проблемы на этом не заканчиваются.

Что вы можете сделать:

Проверьте свою выхлопную систему на высокое противодавление.

Температурный тест:

Проехав примерно 15 минут, припаркуйте машину в гараже и выключите двигатель.
Поднимите автомобиль и надежно прикрепите его к опорам домкрата.
С помощью кухонного термометра измерьте температуру впускной трубы каталитического нейтрализатора (будьте осторожны, температура может превышать 1400F).
Снимите показания температуры выхлопной трубы каталитического нейтрализатора.
Четкая разница температур означает подключенный преобразователь.

Тест на погремушку:
В зависимости от типа установленного преобразователя и типа неисправности, если каталитические элементы внутри преобразователя вышли из строя, преобразователь будет дребезжать при ударе резиновым молотком.

Проверка давления:

Снимите кислородный датчик перед преобразователем.
Установите манометр в резьбовое отверстие.
Запустить двигатель.
Снимите показания давления на холостом ходу и на более высоких оборотах.
Высокое давление указывает на подключенный датчик или глушитель.
Отсоедините глушитель и повторите тест, чтобы найти препятствие.

Проверка вакуума:

Подсоедините вакуумметр к вакуумному шлангу усилителя тормозов.
На холостом ходу откройте и закройте дроссельную заслонку, позволяя двигателю достичь примерно 2500 об / мин.
Вы должны увидеть, как стрелка манометра опустится почти до нуля, вернется к предыдущему показанию около 5 дюймов ртутного столба (дюймы ртутного столба) и вернется к предыдущему показанию. Если стрелка слишком медленно возвращается к предыдущему показанию, возможно, неисправна выхлопная система.

Изношенные цилиндры или кольца снижают компрессию двигателя.

Компрессия

Плохое ускорение также может вызвать проблемы с компрессией в двигателе. Эти проблемы неизбежны для двигателей с большим пробегом или двигателей с плохим обслуживанием.А по мере накопления миль больше мощности двигателя теряется из-за износа цилиндров, колец и поршней, а также скопления углерода вокруг клапанов. Восстановление двигателя может быть необходимым и дорогостоящим.

Зафиксируйте дроссельную заслонку в открытом положении.

Отсоедините систему зажигания и топливную систему (с электронным впрыском топлива).

Подсоедините манометр к одному из отверстий для свечи зажигания.

И провернуть двигатель примерно на шесть тактов сжатия.

Повторите проверку остальных цилиндров.

Затем сравните показания перемещения иглы и давления со спецификациями.

Руководство по ремонту вашего автомобиля поможет вам пройти этот тест.

Заключительные мысли

Вы можете избежать многих проблем с энергоэффективностью и многих других проблем, если будете соблюдать надлежащий график регулярного технического обслуживания. Система зажигания и топливная система часто являются основными виновниками отказа двигателя, но ряд компонентов в других системах также может вызвать ту же проблему. Это руководство поможет вам найти источник проблемы, исправить ее и сэкономить деньги.

Категории: / / с 08.08.2019

ВАЗ 2110 бензонасос bosch

В этой статье пойдет речь о том, для чего нужен бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля — это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливо. Именно с его помощью газ подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением.Причем топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем о предохранителе бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может случиться все, что угодно. В частности, может сломаться топливный насос. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране.Запчастей к ним очень много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. Иногда на рынке встречаются откровенные подделки, которые не могут просуществовать несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы приобретете ее для иномарки. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то по временному периоду помпа прослужит около трех лет.После этого необходимо произвести замену бензонасоса ВАЗ 2110.

Симптомы

Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать при включении зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начинает меняться, скорее всего, поломка помпы. Посторонний шум также может указывать на неисправность. Если машина движется рывками, двигатель плохо развивается.Или с трудом может двигаться на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, ведь бензонасос ВАЗ 2110 не работает. Инжектор работает только в том случае, если на рампе поддерживается определенное давление. И создает свой насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях.Если вдруг начинают проявляться все вышеперечисленные симптомы, необходимо пережать обратный топливный шланг, чтобы определить, есть ли давление в системе. В этом случае необходимо выполнять это действие как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс / см2. В инструкции по эксплуатации автомобиля можно прочитать что минимально допустимое значение давления составляет около 4 кгс / см 2.Но это в теории, практика показывает, что, если насос развивает такое давление, он еще долго может служить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления

Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из экспериментов. Если топливный насос не качает топливо в систему под давлением 4 кгс / см 2, то лучший выход — установка нового элемента. Конечно, вполне возможно, что фильтр внизу бензонасоса никогда не чистили.При его замене не исключено, что уровень давления, который создает бензонасос ВАЗ 2110, значительно повысится. И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно провести небольшую диагностику бензонасоса можно, отсоединив газовую магистраль от аппарели. При включении питания 1,5-литровый баллон должен работать ровно за одну минуту. Такая проверка весьма условна, ее можно провести только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки

Если вдруг во время работы бензонасоса появляется посторонний звук, необходимо его полностью удалить. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при прямом износе двигателя или при чрезмерном загрязнении сетки, а также при установке неоригинальной.Если у вас вдруг появился такой симптом, необходимо либо произвести замену, либо отремонтировать этот механизм, так как очень велик риск, что этот агрегат просто выйдет из строя в ближайшее время.

Реле и предохранитель

Если двигатель внезапно перестает заводиться, не стоит сразу винить во всем топливный насос. Прежде всего убедитесь, что реле исправно работает. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, если он получает питание от аккумуляторной батареи.Реле, в которое входит десяток бензонасосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить это реле по-новому. Если машина достаточно старая, то, возможно, начала выходить из строя печатная плата. В месте пайки образуются небольшие трещинки, которые мешают нормальному протеканию тока. Вследствие этого не включается реле бензонасоса ВАЗ 2110.

Вы садитесь в машину, включаете зажигание … но ничего не происходит. Автомобиль должен заводиться, но не запускается.

Часто причина такой ситуации — вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составляет труда. Тем более, что необязательно ехать на СТО. Эта работа под силу даже менее опытному автовладельцу.

Причины неисправности

Прежде чем приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110.Их может быть несколько.

Возраст. Со временем по мере увеличения пробега насос изнашивается, эффективность подачи топлива ухудшается, и устройство перестает работать.
Обычная езда на автомобиле с пустым баком. Это создает большую нагрузку на насос, который не выдерживает и ломается.
Фильтр загрязнен. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему . Наличие в нем посторонних веществ прекращает подачу топлива, так как топливовоздушная смесь не образуется, автомобиль не заводится.
Внезапные и частые остановки двигателя.
Низкая производительность и падение мощности двигателя.
Заправка на сомнительных заправках, в топливе которых много грязи.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос. Мы надеемся, что вам не придется сталкиваться с такой ситуацией, поскольку это старое и неэффективное решение.

На сегодняшний день выпускаются топливные насосы для ВАЗ 2110 двух типов — механический и электронный.

Классическим решением считается

Механика, которая находится вне топливного бака. Работает он довольно просто — бензонасос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, так как между помпой и карбюратором небольшое расстояние.
Electronic — это более современный тип насоса, устанавливаемый внутри самого резервуара. Это связано с повышенным уровнем шума при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает сразу несколько факторов:
1. Текущее расположение дроссельной заслонки;
2. Содержание выхлопных газов;
3. Соотношение воздуха и топлива и т. Д.

Многих интересует где же предохранитель бензонасоса в ВАЗ 2110?

Отвечаем: находится внизу консоли, если смотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, ведь локация может отличаться.

Электронасосы для подачи топлива работают под давлением, что вызывает определенный уровень шума.Из-за этого топливный насос установлен глубоко внутри бака автомобиля. Топливо участвует в охлаждении и глушении работы насоса.

Насос запускается электродвигателем. При включении зажигания бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С его помощью мотор несколько минут вращается, что задает давление внутри топливной системы.

Обратите внимание, что если через 3 секунды компьютер не предоставит насосу данные о начале работы, он автоматически выключится.Поэтому мы слышим звук от мотора насоса в течение первых нескольких секунд.

Если на ВАЗ 2110 нет давления в топливной рампе, желательно заменить топливный насос на новый. Ремонтировать нет смысла, как показывает практика. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашем инжекторном ВАЗ 2110 не работает бензонасос, рекомендуем его заменить. Причем лучше установить электронный тип.

Замена топливного насоса

Процесс замены довольно прост. Просто следуйте инструкциям, и вы быстро закончите работу.

Выключаем аккумулятор.
Отверните крышку топливного бака.
Снимите разъемы с топливного насоса.
Ослабьте зажим, расположенный непосредственно на топливном шланге. Полностью удалять его нет смысла.
Открутить оба шланга, по которым подается топливо.
Снимите прокладки.Лучше сразу заменить их на новые. Это расходные, дешевые материалы.
Топливный насос крепится на 8 болтах. Откручиваем их все, сохраняем болты.
Снимите уплотнительное кольцо.
Снять топливный насос с поплавком.
Снимите резиновое уплотнение.
Заменить бензонасос на новый.
Соберите в обратном порядке.

Вряд ли стоит пытаться чинить старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может привести к другим.Нет смысла рисковать. К тому же новый бензонасос — далеко не самое дорогое удовольствие для ВАЗ 2110.

Делая работу своими руками, весь процесс разборки и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям, избегайте любых попыток самодеятельности. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса. Поэтому тратить на это деньги нет смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его запчастей невероятно доступна для отечественного потребителя. Плюс к этому конструкция машины довольно проста, что позволяет выполнять ряд ремонтов самостоятельно, не опасаясь последствий неправильного ремонта.

Обращаем ваше внимание, что если у вас нет опыта ремонта и обслуживания автомобиля, не рекомендуется начинать свою практику с такой деятельности, как замена топливного насоса. Выполняйте более простые задания и со временем изучите все прелести самостоятельного ремонта.

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода выпускаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм.Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

Электродвигатель
Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата входят датчик расхода топлива, топливозаборник

. А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

Роликовые.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Вот возможность — машина не заводится. К сожалению, эта проблема часто присутствует у водителей автомобиля ВАЗ 2110.
И это из-за не более чем бензонасоса. На сегодняшний день замена бензонасоса ВАЗ 2110 — самый распространенный вид ремонта.
А замену бензонасоса ваз 2110, как этот вид ремонта называют в автомастерских, можно смело проводить своими силами.

Бензонасос — самая важная деталь

Во-первых, давайте определимся, каковы функции топливного насоса, его конструкция и типы.Это поможет лучше понять философию замены, ее внутренние причины, так сказать.

Причины отказа

Часто из-за того, что человек от природы неисправен, он получает сильный стресс. Да и это не шутка.
Представьте себе ситуацию, когда водитель в спешке бежит к своей машине, пытаясь завести ее, но все напрасно. Какова причина?
Получается, что если машина «пахала» более 90 тысяч километров, поломка бензонасоса напрашивается сама собой и опытные водители это знают.Независимо от того, является ли эта деталь электрической или механической, подача топлива будет затруднена, и ее необходимо будет вовремя заменить.

Примечание. Время — не единственная причина выхода из строя бензонасоса.
Еще одна, не менее частая причина — малая мощность автомобильного двигателя. Кроме того, если машина резко перестанет работать, это также влияет на нормальную работу топливопровода.

Хотя производители обещают, что их бензонасосы якобы проработают 12 тысяч часов, что составляет около 700 тысяч миль, на практике эти данные не оправдываются.Зависит ли это от климатических условий, стиля вождения, компании и многого другого — не имеет большого значения.
Деталь выходит из строя и требует ремонта или полной замены.
Если представить причины выхода из строя ТНВД в виде списка, то это будет выглядеть так:

частая езда на пустом баке;
грязный
частые резкие остановки двигателя;
низкая производительность и мощность двигателя;
топливо грязное.

Первые две причины самые опасные.Действительно, если взять за правило всегда ездить на баке, заполненном хотя бы наполовину, это гарантирует долгий срок службы бензонасоса.
А менять время от времени фильтрующую сетку этой детали просто необходимо, так как от загрязненного фильтра может «вылететь» не только сам бензонасос, но и двигатель автомобиля, куда будут попадать грязь, пыль и другие вредные компоненты. постоянно приходят.

Типы топливных насосов

Топливный насос предназначен для подачи топлива.Казалось бы, функция не ахти.
Но дело в том, что двигатель машины и бензобак находятся далеко друг от друга, что уже является проблемой.

Примечание. На некоторых старых моделях бензонасоса нет вообще, а роль поставщика топлива играет обычный шланг. Но это очень неудобно, пахнет старостью и скованностью.

Сегодня, благодаря гению инженеров и конструкторов, придумавших эти детали, известны два типа бензонасосов: механические и электронные.Один из них устанавливается на автомобили с инжектором, другой — на автомобили с обычным двигателем.
Механический бензонасос — это классика. Деталь устанавливается вне топливного бака, тогда как электрическая версия всегда находится внутри бака (частично это связано с тем, что этот тип бензонасоса очень шумный).
Один из этих типов бензонасоса работает при низком давлении, но на больших объемах топлива (механический), а другой наоборот (электронный).
Принцип работы механической версии довольно прост: деталь засасывает топливо из бака.А механический бензонасос способен работать при низком давлении, так как расстояние между карбюратором и им небольшое.

Примечание. На ваз 2110 может быть установлен как бензонасос первого типа, так и второй.

Что касается электрического бензонасоса, то он всегда функционирует под строгим контролем всей электронной системы автомобиля, которая одновременно учитывает несколько факторов:

положение дроссельной заслонки;
выхлопных газов;
соотношение воздух-топливо и т. Д.

Как было сказано выше, электрический топливный насос всегда работает под давлением, поэтому шума не избежать. Именно с целью приглушения звука он установлен глубоко в баке автомобиля, а само топливо действует как охладитель и глушитель.
Газовый насос запускается электродвигателем. В то же время при включении зажигания он подает сигнал на насос, который начинает подачу топлива.
В некоторых случаях на бензонасос подается электрический заряд, который заставляет двигатель вращаться в течение нескольких минут, что устанавливает давление в топливной системе.

Примечание. Интересно, что если через три секунды компьютер не выдаст бензонасосу информацию о начале работы, он автоматически выключится.
Именно из-за этого работу мотора помпы слышно только в первые секунды работы. После этого топливо попадает в бензонасос по трубке, а выходит через специальный односторонний клапан.

Замена бензонасоса, особенно на старых модификациях ВАЗ 2110, не составит труда.Он расположен в верхней части двигателя, и к нему довольно легко добраться.
Рычаг только с отверткой и гаечным ключом нужного размера.

Примечание. Если топливный насос механический, то во всех отечественных моделях, в том числе и ВАЗ 2110, он может быть разборным, что позволяет проводить его ремонт, а не замену.

Замена бензонасоса ваз 2110 (электронная)

Начинаем процесс замены электробензонасоса:

отсоединить аккумулятор;
откручиваем крышку бензонасоса;
снимаем разъем с бензонасоса;

ослабляют хомут, находящийся на топливном шланге;
открутить оба шланга подачи топлива;
демонтировать прокладки;
топливный насос поддерживается восемью болтами, которые мы откручиваем;
снимите уплотнительное кольцо;
выходит с поплавком.

Это еще не конец процесса замены. Также необходимо снять резиновую прокладку, а затем переустановить новый бензонасос, если старый не подлежал ремонту.
Вся процедура замены бензонасоса своими руками длится всего двадцать минут. При необходимости вы можете посмотреть соответствующие видео или фото материалы.
Главное, следовать пошаговой инструкции и ничего не придумывать. Как известно, стоимость ремонта или аналогичной замены детали в автосервисе высока, а потому научиться делать это самому выгодно.

Карбюратор в новой десятке заменен на инжекторный. Это повысило характеристики автомобиля, двигатель работает более плавно, стабильно. Но, в то же время, здесь есть слабое звено — электрический бензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго дозированным способом.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены довольно качественными бензонасосами Bosch, но они могут выйти из строя по нашей недосмотру, низкому уровню топлива, попаданию воды в бак и другим причинам.

Неисправности

Самым первым верным признаком того, что у инжектора ВАЗ неисправен бензонасос, является такой симптом: мотор «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в РДТ.

Регулятор давления топлива ВАЗ 2110

Еще одним признаком является неисправность или даже прекращение подачи топлива, из-за чего двигатель глохнет.

Проверка здоровья:

Сначала проверьте клапан RTT, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный отлив бензина в бензобак. При исправном клапане давление бензина падает медленно, и — чем медленнее, тем эффективнее работает клапан;
Затем следует проверка топливной рампы с использованием того же манометра. На инжекторе ВАЗ 2110 давление в рампе должно быть около 4 атмосфер, с отклонением не более 0.4;
Далее обратим внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра трясется только при работающем насосе. Отклонение 0,3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе этих узлов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

В первую очередь слушаем, как работает бензонасос, который находится прямо на топливном баке.Заводим машину, слушаем. Неровная работа сразу скажет, что не дает желаемой производительности, вполне возможно, что нужна новая установка;
Есть способ проверить бензонасос Бош без манометра. Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту работающий насос должен перекачать полтора литра бензина. Если производительность меньше — неисправен;
Проверка манометром показывает, что шланг возврата газа пережат (например, плоскогубцами, медицинским зажимом и т. Д.)). В этом случае давление должно быть не менее 4 атм. Учтите, что чем изношен насос, тем ниже его давление;
Другой вариант: довести обороты двигателя до 3000. Давление не должно падать, если работает топливный насос.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить бензонасос импортного производства, способный выдать производительность до 7 атм.Он не только прослужит намного дольше сам по себе, но также обеспечит лучшую и более длительную работу инжектора, а также улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно различаются только длиной, расположением разъемов для клемм, а иногда и диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару.В мешке находится очищенный бензин, в который погружается устройство. Если чувствуете запах — значит нарушена герметичность, возможна коррозия внутри помпы, лучше не покупать.

Замена

Необходимо, чтобы уровень бензина был не более половины объема бака. Далее действуем следующим образом.

кодов неисправностей ВАЗ 2112. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ. варианты комплектации электронной автоматической системы управления двигателем (эсау-д) для автомобилей ваз.Общий подход к поиску и размещению

Электромонтаж

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для запуска режима самодиагностики панели приборов необходимо повернуть ключ в замке зажигания и одновременно зажать кнопку сброса суточного пробега. Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок.Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, еще раз нажимаем на нашу кнопку и видим коды ошибок. Чтобы сбросить ошибки, нажмите кнопку и удерживайте некоторое время:

Число «0», которое появляется на экране, означает, что все ошибки были устранены. Повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибок нет вообще.
Неисправен 1 микропроцессор.
4 означает, что напряжение бортовой сети превышает 16 Вольт. Ошибка
8, напротив, показывает пониженное напряжение, менее 8 вольт.
Могут появиться следующие ошибки: 6, 10, 12, 14 — означают сразу несколько неисправностей, т.е. суммируются, 6 (то есть 2 + 4) и т. Д.

Если честно, толку от них мало показаний простейший диагностический прибор покажет намного больше и во всех деталях. Дополнительный бортовой компьютер тоже отображает все основные ошибки, показания снимаем со всех систем.

Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

Приветствую вас господа! По крайней мере, мне очень хочется верить, что среди вас есть представительницы прекрасного пола! Если вы являетесь счастливым обладателем современной классики в виде автомобиля ВАЗ 2114, то рано или поздно вам придется столкнуться с ошибками в системе управления ECU. Основная цель этой статьи — помочь понять эти комбинации, неизвестные среднему водителю.Ошибки ВАЗ 2114, как и многих других транспортных средств, являются основным средством информирования водителя о неисправности какого-либо механизма, агрегата или агрегата автомобильной системы.

Самостоятельное определение неисправности

Конечно, мы, как настоящие водители, всегда стремимся решить любую проблему своими руками. Ну, тебе же не нравится, когда чей-то дядя лечит твою «ласточку» и я тебя прекрасно понимаю. Однако если рассматривать вопрос о бортовом компьютере, то все несколько иначе, но в некоторых случаях можно справиться самостоятельно.Сразу предупреждаю: не слушайте пессимистов, которые с пеной на губах будут доказывать, что компьютерные ошибки не победить. Но запомните раз и навсегда, коды ошибок будут отличаться от вариантов STO, так как по большому счету мы будем тестировать дашборд, не прибегая к помощи того самого бортовика. Вместо четырехзначного числа нам представляется двузначное число.

Прежде чем рассказывать вам о различных комбинациях, выполните несколько простых шагов. Они помогут не только определить версию прошивки, но и узнать об имеющихся неисправностях.С этих действий начинается самодиагностика!

Найдите кнопку одометра и удерживайте ее.
Поверните ключ в положение 1.
Отпустите одометр (стрелки начнут двигаться).
Снова нажмите на одометр и сразу отпустите (появится информация о прошивке).
Повторите предыдущие шаги еще раз, после чего, если есть очевидные неисправности, вы увидите их коды ошибок.

В случае, если горит лампа Check Engine, это означает сбой в системе электроники, то без специалистов не обойтись.В других случаях после выполнения этих действий, используя следующую информацию, можно будет считывать ошибки. Комбинации, которые могут появиться на приборной панели:

1 — отказ микропроцессора;
2 — неисправен указатель уровня топлива;
4 — повышенное напряжение в электрической цепи;
8 — низкое напряжение в электрической цепи;
13 — нет сигнала кислородного индикатора;
14 — повышенная температура охлаждающей жидкости;
15 — пониженная температура охлаждающей жидкости;
17 — низкое напряжение бортовой сети;
19 — неисправность датчика, определяющего положение коленчатого вала;
24 — вышел из строя датчик скорости;
41 — ошибка датчика фазы;
51 — постоянное запоминающее устройство, нестабильное;
53 — неисправен СО-потенциометр;
61 — ламба-зонд работает некорректно.

Даже после устранения неисправности соответствующие коды все равно попадут в панель ошибок. «Как отбросить эти свидетельства?» — ты спрашиваешь. Все очень просто! Включаем зажигание и на несколько секунд отсоединяем плюсовую клемму от АКБ.

После этого проверяем результат с почти 100% гарантией, что если ошибка будет исправлена, проблемы исчезнут. Еще один нюанс, который может ввести вас в заблуждение, — это добавление ошибок. То есть, если их несколько, например: 24 и 41, то вы увидите число 65.

Диагностика специальным оборудованием

Скорее всего, самостоятельно провести «обследование» бортового компьютера не получится. Конечно, если у вас есть особые навыки и у вас есть специальный ноутбук, то это вполне реально и вам не нужно рассказывать мне, как проверить этот узел. Однако в большинстве случаев приходится обращаться в специализированные службы. Есть так называемые глюки. Другими словами, ситуация, когда информация, отображаемая компьютером, не соответствует действительности.Конечно, как и любая электроника, «бортовик» может выйти из строя. Спешу вас успокоить — это скорее исключение, чем правило. Если как-то еще можно было выманить злополучный четырехзначный код из системы, хотя я уже давал ответ на вопрос, как его просмотреть. Но все же рассмотрим самые главные неисправности, которые может определить бортовой компьютер:

0102, 0103 — вышел из строя датчик массового расхода воздуха;
0122, 0123 — вышел из строя датчик положения дроссельной заслонки;
0300 — пропуски зажигания, приводящие к проблемам при запуске автомобиля;
0335, 0336 — неисправность датчика детонации;
0480 — не работает вентилятор охлаждения;
0505-0507 — вышел из строя датчик холостого хода;
1500 — обрыв в цепи бензонасоса;
1602 — самая популярная ошибка, означает исчезновение бортовой сети;
1689 — означает, что с бортового компьютера поступают неверные данные, в том числе коды ошибок;
0217 — перегрев двигателя.

Конечно, это лишь малая часть из пяти листов формата А4 с аналогичными кодами. Но я обратил ваше внимание на наиболее часто встречающиеся моменты. Советую каждому из вас обзавестись своей таблицей, где представлена аналогичная расшифровка. Сразу хочу предупредить, что кодов поломки форсунок в нем нет, однако все смежные механизмы находятся под строгим контролем бортового компьютера. Хочется верить, что этой статьей я выполнил поставленные задачи и помог хотя бы одному из вас.Поверьте, мне этого хватит. Ну да ладно, меня что-то унесло. Всего наилучшего и до скорой встречи!

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, и они передаются с датчиков фазы на бортовой компьютер. Это удобно, но начинающий водитель не сможет многого разобраться и не сможет разобраться, как пользоваться данным оборудованием. Но знать и уметь нужно, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, есть возможность своевременно ее устранить.

[Скрыть]

Диагностика

Есть два способа диагностики состояния систем автомобиля. Начнем с первого, который не предполагает использования дополнительного оборудования.

Для запуска функции самодиагностики необходимо нажать кнопку, сбрасывающую пробег за день. Включаем зажигание. Вы увидите, как стрелки на устройствах начнут переходить из одного положения в другое. Значит, запущена диагностика ВАЗ 2110 и информация начала поступать с датчиков фаз на ЭБУ.После завершения процесса оперативная память перенесет числа на табло, которое покажет состояние систем автомобиля.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и цифра 0 выделена, это означает, что с автомобилем все в порядке и все системы работают должным образом:

если выделено 1 , это указывает на то, что есть проблема с микропроцессором или неисправна оперативная память;
4 — высокое напряжение в сети, более 16 В;
если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться цифра, равная сумме неисправностей. Если загорится 6, то это будет означать сумму чисел 2 и 4. Если 14, то скорее всего неисправностей сразу три, а именно 2, 4 и 8.

Самая простая диагностика, доступная водителю без использования дополнительного оборудования. Конечно, поможет выявить некоторые неисправности, а также показать состояние узлов и системы ВАЗ 2110 в целом.Но для точного определения всех неисправностей и декодирования информации, поступающей от фазовых датчиков, необходимы дополнительные средства. Например, тот, который предоставляет больше данных.

Кнопка сброса суточного пробега

Диагностика с помощью дополнительных инструментов

Для диагностики автомобиля, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому, не особо сложному и дорогому, можно получить полное представление о состоянии автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.

Адаптер для автодиагностики На рынке появилось

устройств Bluetooth, которые позволяют проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, на которое предварительно нужно установить специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядной форме. Этот метод позволяет водителю, даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110), получить все данные о своей машине.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе данных, которые бортовой компьютер выдает через ОЗУ с фазовых датчиков, представим расшифровку типичных ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, их необходимо немедленно устранять. Код ошибки 1602 покажет, что не все в порядке с этой проблемой.

Иногда ошибку 1602 можно просто сбросить, и она не появится позже. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

аккумулятор был отключен на время;
произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть. Может быть обрыв. Если код ошибки 1602 не исчезнет, попробуйте зачистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проверить схему. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

ДПДЗ. Иногда бывает, что причиной ошибки с кодом 1602 является аварийный сигнал, который может заблокировать схему контроллера и повлиять на показания датчиков фазы.В такой ситуации нужно подать претензию в компанию, которая занималась

низким расходом воздуха, который зависит от скорости вращения коленчатого вала;
насколько открыта дроссельная заслонка;
с момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

проверить состояние воздушной заслонки;
крепление жгута проводов с ЭБУ;
проверка МАК;
почистить дроссельную заслонку.

Другая возможная ошибка — 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые пропуски зажигания.

Если код ошибки 0300 отображается постоянно, то необходимо проверить следующие компоненты:

свеча зажигания;
форсунки;
система зажигания;
повышенная или пониженная степень сжатия может вызвать появление кода 0300;
также код 0300 может появиться при нарушении подключения.

Появление ошибки 0300 нельзя игнорировать.В будущем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Она продлит срок службы за счет своевременного выявления неисправностей, которые фиксируются датчиками фаз.

Стремление совершенствовать выпускаемые автомобили натолкнуло инженеров и разработчиков концерна АвтоВАЗ на мысль о необходимости внедрения такой новинки, как бортовой компьютер. Его цель — выявить неисправности автомобиля и сообщить о них в кодированной форме.

Но для того, чтобы автовладелец самостоятельно разобрался, в чем проблема, ему необходимо будет знать, как расшифровываются коды. Есть смысл рассмотреть вопрос более подробно, на одной из моделей ВАЗ.

бортовой компьютер ВАЗ 2115 своими руками (пошагово)

Чтобы выяснить причины, по которым бортовой компьютер выдает коды ошибок, необходимо будет провести диагностику.

Это можно сделать разными способами:

обратиться к мастерам специализированной СТО
попробуйте сами диагностировать

Сразу — также учтите, что коды, полученные для самостоятельной диагностики и при проверке на СТО, не будут совпадать.

При необходимости самодиагностики владельцы автомобилей ВАЗ2115 смогут руководствоваться рекомендациями, содержащими перечень и порядок всех действий:

найдите кнопку одометра на панели приборов и удерживайте ее
затем вам нужно повернуть ключ в замке зажигания в положение «1»
Кнопка одометра теперь может быть отпущена
это действие приведет к перемещению стрелок на приборной панели на
после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бортового компьютера
, нажав на кнопку одометра в третий раз и вернув ее в исходное положение, получит код неисправности.

Как выглядят коды ошибок при диагностике своими руками? Это будет двузначная комбинация цифр при проведении диагностики на профессиональном оборудовании, которым оборудованы станции СТО — комбинация будет состоять из четырех цифр.

Какие коды ошибок выглядят при диагностике на СТО

Во время компьютерной диагностики на СТО к разъему на бортовом компьютере подключается внешний компьютер.Проведенная таким образом процедура может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

Разные СТО существенно отличаются друг от друга по оснащению, в том числе — диагностическому … Естественно, по внешнему виду этого оборудования неспециалисту очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, способно считывать только коды, да и то не каждой марки автомобилей, к тому же нет гарантии, что коды будут правильно расшифрованы.

Но совершенно незаметная привязанность к ноутбуку может легко преобразовать язык кодов, который «говорит» приборная панель вашего автомобиля, в доступный обычному человеку, или зарегистрировать новый ключ.

Как правило, СТО оснащены сканерами, позволяющими считывать коды ошибок, преобразовывать информацию в графическую форму, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправных блоков к рабочему оборудованию.

Чтобы прочитать код ошибки, необязательно быть профессионалом, ведь его выдаст сканер, в некоторых случаях — он сам расшифрует.

Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функции входит прием сигнала с датчика и его анализ. Но он не видит ни сам датчик, ни провода, ведущие к этому датчику. Т.е. код ошибки может отображать только наиболее вероятную причину ошибки.

Чтобы узнать, что на самом деле произошло, вам нужно:

убедитесь в целостности проводки идущей к датчику
правильное крепление самого датчика
проверить правильность показаний датчика

Вся эта информация позволит вам определить, насколько эффективен датчик. Для этого потребуются специальные знания, т.е. специалист с соответствующим уровнем подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакуумметры, мотор-тестеры и т. Д.

Немаловажен практический опыт мастера, который проведет диагностику.

Расшифровка кодов независимой диагностики в виде таблицы (комбинация — расшифровка разбивки)

Поскольку цель диагностики — получить код и расшифровать его, стоит подробнее рассмотреть, как именно выглядят коды ошибок при диагностике своими руками и что именно они означают. Чтобы было понятнее, давайте оформим их в виде таблицы.

Код Код Код Кодекс

1	Появление этого кода свидетельствует о наличии неисправности в микропроцессоре … Для исправления ошибки может потребоваться перепрошивка устройства.
2	Этот код отправляет информацию о неисправности датчика уровня бензина в топливном баке. Этот же код может сообщить о проблемах с электропроводкой.
4 , 8	свидетельствует о пониженном или повышенном напряжении в автомобильных цепях
12	Показывает, что диагностическая цепь контрольной лампы работает неправильно
13	Этот код шифрует информацию о проблемах с устройством контроля кислорода, а именно о том, что сигналы от него перестали поступать на компьютер.
14 , 15	Датчик температуры антифриза системы охлаждения подает на блок управления неверный сигнал, ниже реального или намного выше.
16 , 17	Появление данной комбинации предупреждает о необходимости проверки бортовой сети на наличие в ней обрывов и коротких замыканий, из-за нереально высокого или низкого показателя напряжения.
19	свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего положение коленчатого вала и является неверным.
21 , 22	Означает, что на блок управления автомобилем ВАЗ 2115 поступает слишком низкий, или наоборот высокий сигнал от устройства, управляющего дроссельной заслонкой. Для устранения неисправности потребуется убедиться в стабильной работе устройства, после чего заняться диагностикой электропроводки.
23 , 25	Может означать неисправность датчика устройства, контролирующего температуру всасываемого воздуха. Поскольку входящий сигнал неправильный, необходимо будет проверить цепь и сам датчик.
24	Код может появиться, если датчик скорости автомобиля перестанет посылать сигналы на бортовой компьютер.
27 , 28	Такие комбинации свидетельствуют о том, что от датчика СО в сторону автомобиля поступает неверный сигнал. Требуется проверить цепь на предмет короткого замыкания или обрыва, если они не обнаружены, потребуется замена датчика.
33 , 34	Код означает, что поступают неверные сигналы от датчика, оснащенного устройством, контролирующим массовый расход воздуха.Такая ситуация может возникнуть либо в случае обрыва цепи, либо в случае поломки самого датчика, в этом случае его обязательно нужно будет заменить.
35	Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Для исправления ситуации замените датчик, эта процедура позволит устройству вернуться в нормальный режим работы.
41	Выдача такого кода — результат неверного сигнала с датчика фазы.
42	Свидетельствует о появлении неисправности в блоке управления электронной системой зажигания, в частности — в его электропроводке … Следует помнить, что само зажигание может быть исправным, но диагностика цепи обязательно потребуется.
43	Относится к получению недействительного сигнала от датчика детонации. Потребуется, опять же, проверить цепь на обрыв, а само устройство — на исправность.
44 , 45	Свидетельство об обнаружении неисправности в системе впрыска, точнее — бортовым компьютером зафиксированы нарушения, заключающиеся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях может быть тройной двигатель, при попытке переключения передач могут наблюдаться рывки, в редких случаях двигатель может заглохнуть.
51 , 52	Коды, связанные с выявлением ошибок в работе оперативной памяти или EPROM устройств.
53	Свидетельствует о прекращении приема сигнала от датчика СО. Обязательно убедиться в исправности рабочих устройств.
54	может следить в том случае, если пропадает сигнал, поступающий от датчика октан-корректора.
55	может свидетельствовать о том, что при повышенном на легковом автомобиле происходит обеднение горючими смесями. Признаки неисправности могут быть аналогичными темами, которые закодированы как 44 и 45 .
61	Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы необходимо заменить датчик на исправный.

Расшифровка контроллеров ошибок в таблицах форм

При диагностике автомобиля ВАЗ 2115 Могут возникнуть указанные ниже комбинации ошибок в работе контроллеров.

P0101 — P0103	Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал при этом может иметь завышенные показания или, наоборот, заниженные.В таком случае необходимо произвести замену устройств.
P0112 — P0113	Сообщает о том, что появился датчик взлома, отвечающий за контроль температуры приточного воздуха. Обязательно следует проверить наличие контакта в точках проводки, которые были припаяны, возможно, сообщение бортового компьютера является предупреждением о том, что возникло короткое замыкание или обрыв проводки.
P0116 — P0118	Коды могут появиться у штатного датчика поломки, контролирующего температуру антифриза в системе.В первой очереди рекомендуется убедиться в целостности проводки, если с ней все в порядке — требуется произвести замену самого датчика.
P2138, P2122, P2123, P0222, P0223	Авария в работе устройств, контролирующих положение педалей акселератора. P0201 — P0204 Сообщение о том, что одна из форсунок работает с глюками. Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
P0201 — P0204	Сообщение о том, что одна из форсунок работает с глюками.Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
P0130 — P0134	Такая комбинация может предупредить о нарушении работы датчика кислорода менеджера. Обязательна проверка цепочек на наличие скал, если они не обнаружены — на замену устройств.
P0136 — P0140	это сигнал о неисправной работе диагностического датчика, осуществляющего контроль за уровнем кислорода в системе впрыска. Ошибка может быть связана с наличием обрыва в цепях или некорректной работой большинства устройств.
P0217	Кодовый сигнал о перегреве двигателя внутреннего сгорания. Кроме того, в работе мотора могут выявиться неисправности: слишком высокая температура охлаждающей жидкости в системе, использование моторных масел низкого качества или отработанные охлаждающие жидкости.
P0326 — P0328	Обнаружение поломки датчика детонации. Но этим же кодом может быть обозначена ситуация, когда от него на блок управления поступает некорректный сигнал.
P0340 — P0343	Код данных служил сигналом о неисправности датчика, контролирующего положение распределительного вала автомобиля.Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала с устройств, а также о том, что на время растяжения, когда происходит несколько оборотов коленчатого вала на блоке управления, приходят очень высокие или, наоборот, низкие, сигналы от распределения вал.
P0351, P0352, P2301, P2304	При помощи этих комбинаций обозначаются отклонения в работе катушек зажигания. Точнее — о неверном сигнале, поступающем от них на бортовой компьютер.Эти же коды обозначают наличие обрыва электропроводки или наличие в цепях КЗ.
P0422	Комбинация расшифровывается как нейтрализатор неисправности.
P0691, P0692	Обнаружение и информирование Комбинация сбоев в системе охлаждения, а точнее — выход из строя первого реле вентилятора.
P0693, P0694	Сигнал о выходе из строя второго реле вентилятора систем охлаждения … Неисправность нельзя игнорировать — если своевременно не заменить предохранитель, температура охлаждающей жидкости может подняться до точки кипения.
P0485	Сообщает о том, какой вентилятор охлаждения неверно подавал сигналы о нагрузках на БОО.
P0560 — P0563	Сигнал о том, какое напряжение в сетях, прописал БОО, у него слишком низкие или высокие показатели.
P0627 — P0629	Такой код можно расшифровать двояко, он может означать, что от топливного насоса поступает некорректный сигнал, или же сообщить о неисправностях реле, которое срабатывает за работой топливного насоса.Следует заметить, что поломка реле топливного насоса может привести к тому, что совершить запуск двигателя будет невозможно.
P1602	Ошибка встречается достаточно часто, является свидетельством нарушения функционирования контроллера, установленного в системе управления двигателем.

как забрать память бортовой компьютер обнаружил неисправность (шаг за шагом)

Сообщения о том, что в системе управления автомобилем обнаруженные неисправности ничего хорошего для владельца автомобиля не предвещают.Самой важной задачей в такой момент может встать решение вопроса о доставке авто на станцию технического обслуживания. Естественно, можно воспользоваться телефоном и вызвать эвакуатор. Обратите внимание, стоимость таких услуг давно не копейки.

В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
Существуют различные способы решения проблем, но сначала нужно выяснить, какие проблемы наблюдаются в аппарате.Распознать ошибку инжектора на ВАЗ 2110 можно самостоятельно, зная расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

Датчики. Чаще всего страдают датчики температуры.
Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
Двигатель. Обычно проблемы с двигателем появляются после долгой поездки на автомобиле.Самая частая ошибка — перегрев.
Клапаны.
Вентиляторы. Если они не работают изо всех сил, то машина перегревается. Таким образом, неправильная работа вентилятора приводит к перегреву двигателя.
Реле.
Контроллер.

Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

P0101. В этом случае проблема с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время испытания нельзя расход воздуха больше допустимой нормы.

P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не выше ли температура, чем обычно.
P0116. Если этот код появляется на экране компьютера, значит, есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, и только после этого отвезти машину в автосервис.

Примечание: если температура ниже требуемого значения, то данный дефект необходимо срочно устранять, иначе это может привести к плачевным последствиям.

P2135. В этом случае ошибка сигнализирует о неправильном положении дроссельной заслонки. Возможно, сигнал между датчиками ослаб, поэтому они не могут правильно указать его местоположение.
Если после диагностики выяснилось, что напряжение одного датчика на порог выше, чем другого, то ремонта не избежать.
P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
Нужно проверить напряжение в датчике с помощью вольтметра. При необходимости замените неисправный датчик.
P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может быть сгенерирована ошибка.
P0130. Убедитесь, что сигнальная цепь непрерывна.

Примечание: необходимо предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

P0133. Если по какой-то причине сигнал длится дольше, чем необходимо, будет сгенерирована эта ошибка. Причина этой неисправности — слишком медленная реакция системы сигнализации.
P0030. Нужно проверить на обрыв в цепи нагревателя. При необходимости следует провести диагностику драйвера.
P0171. Нагревательная смесь могла стать слишком бедной.
Следовательно, драйвер должен проверить, не слишком ли плохое содержимое. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
P0172. Необходимо проверить плохой состав смеси.
P0217. Двигатель перегрет. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно требуется ремонт, иначе двигатель может вскоре закипеть прямо в дороге.

P0300. Во время воспламенения могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно отводятся через выхлопную трубу.
Более того, если по каким-то причинам в системе наблюдаются разрывы, то токсичные вещества могут попасть прямо в салон автомобиля.
P0326. может не всегда работать. Проверьте, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
P0335. Датчик положения коленчатого вала неисправен. Вам нужно проверить, идет ли сигнал от датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
P0340. Датчик положения распредвала неисправен.Проверить, есть ли сигнал.

Примечание: Проблемы в основном наблюдаются, когда сигнал датчика не изменяется при работающем двигателе.

Z0351. Цепь может быть разомкнута. В первичной цепи ток не достигает оптимального уровня.

Если горит лампа неисправности форсунки

Форсунка ВАЗ 2110 16 — клапанная

В некоторых случаях лампа неисправности форсунок горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя проблема эта не слишком серьезная, ее все же придется решать.
Есть несколько способов решить эту ситуацию:

Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
И в любом случае менять придется. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
Сделайте прошивку.Самостоятельно, конечно, сделать не получится, но в автосервисе специалисты сделают все без проблем максимально быстро.

Снимите клеммы аккумуляторной батареи. Возможно, свет загорелся, но никогда не погас. А когда в сети больше не будет напряжения, лампочка точно перестанет светиться.
