Признаки неисправности внутреннего шруса. Подробно

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми.

На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам.
Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир. Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота. На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

Корпуса в виде чаши с ведомым валом.
Внутренней обоймы – сферического кулака с ведущим валом.

Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

Манеры вождения;
Модели машины;
Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:
Не давить педаль в пол на повороте, особенно при трогании

Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».

Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше.

Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

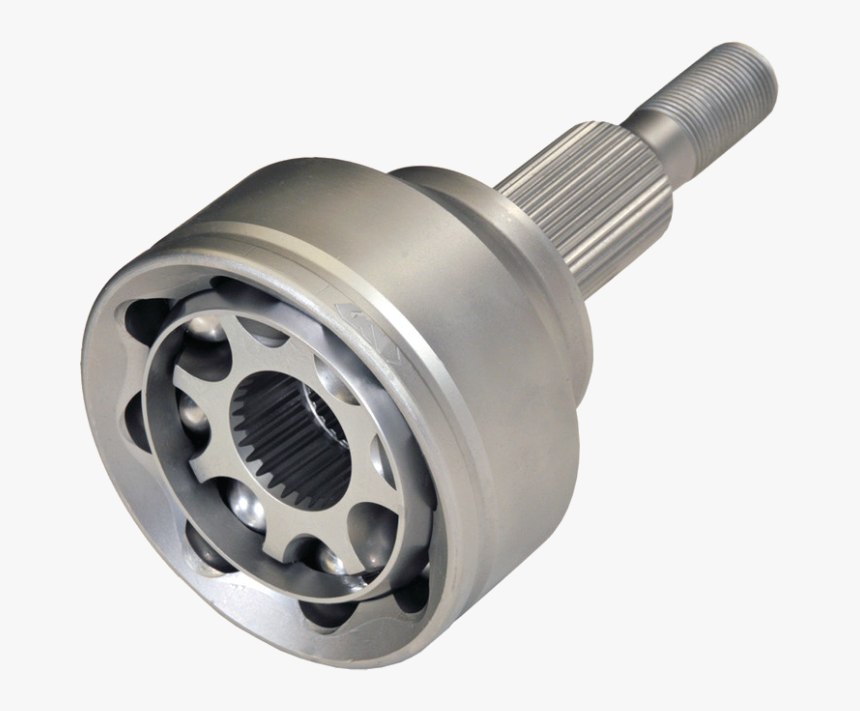

ШРУС состоит из таких основных элементов:

внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Что понадобится для замены ШРУСа

Планируете менять «гранату» (неважно – наружную или внутреннюю) самостоятельно? Запаситесь следующими инструментами:

молотком, отверткой, пассатижами, домкратом;
комплектом ключей и головок;
слесарными тисками;
монтировкой или достаточно длинной трубой.

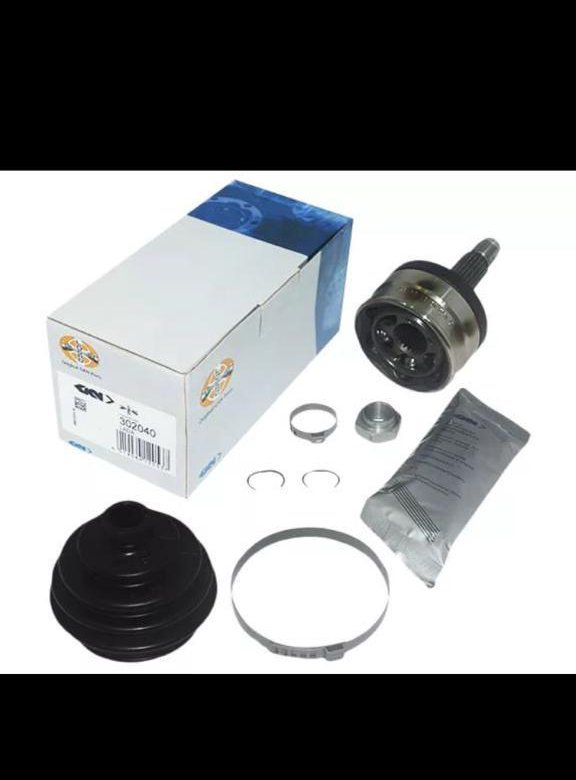

Также вам понадобятся новые манжеты, пыльники, гайка ступицы со стопором и смазочный состав. Эти расходники обычно предоставляются вместе с новой «гранатой».

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др. ) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

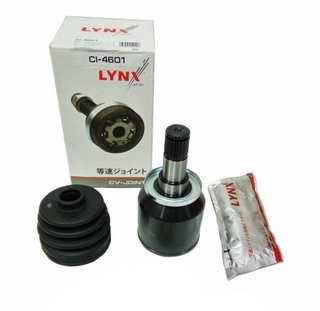

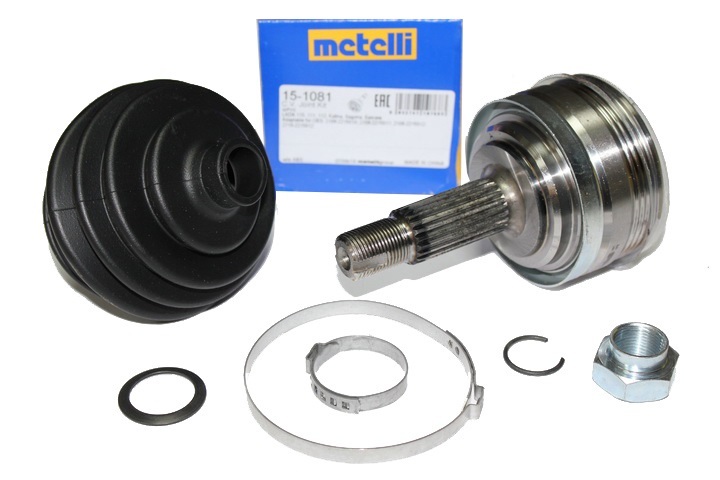

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как продлить срок службы гранат

Все очень просто, следуйте трем основным правилам и привода вашего автомобиля прослужат очень долго:

Никогда не рвите с места! При резком старте, крутящий момент значительно выше, чем при езде. Из-за больших нагрузок, гранаты быстро приходят в негодность;
Не газуйте при вывернутом руле. Когда шарнир повернут на большой угол относительно оси, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию ШРУС;
Проверяйте состояние пыльников на гранатах (при попадании грязи, песка и других инородных тел, механизмы гранат быстро изнашиваются).

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источники

https://carnovato.ru/chto-takoe-shrus-v-avtomobile/
http://KrutiMotor.ru/priznaki-neispravnosti-shrus-proverka-shrus-sposoby/
https://voditelauto.ru/kak-proverit-vnutrenniy-shrus/
https://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
https://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
https://www.autosaratov.ru/obzor/diagnostika-neispravnogo-shrusa/
https://avto-cool.com/remont-avtomobiley/vnutrenniy-shrus-priznaki-neispravnosti-i-kak-ih-ustranyat
https://akki-carsh.ru/transmissiya/shrus-avtomobilnyj. html
https://fastmb.ru/autoremont/5125-kak-zamenit-shrus-na-avtomobile.html
https://autodont.ru/running-gear/menyaem-shrus-samostoyatelno
https://avtoberloga.ru/sharnir-ravnyh-uglovyh-skorostei-avtomobilnaya-granata-privod/
https://VazNeTaz.ru/shrus

[свернуть]

ШРУС хрустит — что с ним?

16.08.2019 13:35

Если во время движения при повороте руля вы услышали потрескивание, осмотрите шарнир равных угловых скоростей: так хрустит ШРУС. Эксперты портала 110км.ru советуют, как разобраться, какой именно ШРУС подает «голос», можно ли вообще продолжать движение с этой поломкой и как выполнить проверку.

Что такое ШРУС

Шарнир равных угловых скоростей (ШРУС) передает крутящий момент от одной полуоси к другой, постоянно меняя угол между ними. ШРУС входит в конструкцию передне- и полноприводных автомобилей.

На машины с ведущим приводом на переднюю ось устанавливают 4 ШРУСа: два внутренних и два наружных. Ведущие колеса не только крутятся, но и поворачиваются, двигаются на пружине — помогает выполнять эти действия ШРУС. Внутренний шарнир передает вращение от КПП к валу, а внешний — от внутреннего шарнира к колесу.

Причины появления хруста

Даже на бюджетных китайских автомобилях ШРУСы держатся несколько лет — это довольно крепкие металлические узлы. Но если не проверять состояние и самых надежных конструкций, то срок их эксплуатации непредсказуем.

У гонщиков с агрессивным стилем управления автомобилем ШРУСы выходят из строя раньше, чем у уравновешенных водителей. Плохое качество дороги тоже не способствуют долгому сроку службы. ШРУСы находятся под максимальными нагрузками в крутых поворотах и высоком крутящем моменте, то есть когда в поворот водитель входит с нажатой педалью газа.

Когда рвется пыльник, то ШРУС оказывается под угрозой попадания в его механизм пыли, которую поднимают колеса с дороги. Когда грязь попадает в смазку под пыльником, этот состав превращается в абразивный, уничтожая механизм, а не защищая его.

Определяем, какой ШРУС хрустит

Понять, какой именно шарнир издает звук, несложно. Внутренний ШРУС не хрустит, а постукивает, когда автомобиль движется по ровной дороге на прямых колесах. А вот характерные поскрипывания и похрустывания издает внешний шарнир. ШРУС хрустит при повороте руля и при вывернутых колесах. Если еще и поддать газу с повернутыми колесами, звук станет ярче и звонче. Иногда хруст сопровождается тактильными ощущениями на руле — легкой вибрацией или толчками.

Неисправность внутреннего шарнира определить чуть сложнее. Помимо постукивания из-под колес во время движения по ровной дороге, звук становится ярче при попадании в неровности дороги. Чем глубже яма, в которую попадает колесо, тем большую нагрузку испытывает внутренний ШРУС.

Проверка внешнего ШРУСа

Наружный ШРУС одной стороной крепится к внутреннему через полуось, а другой стороной — к ступице. Внешний шарнир напоминает гранату на длинной ручке: сепаратор с шариками. И именно за счет шарикового механизма издается тот самый хруст. Сверху на корпус ШРУСа надевают пыльник, он служит защитой от дорожной грязи, пыли и мелких частиц, которые выводят из строя ШРУС. Согласно статистике, 80% повреждений ШРУСа связано с порванным пыльником.

Чтобы проверить внешний ШРУС, покатайтесь по ровной площадке, выворачивая колеса то в одну, то в другую сторону до упора. Активнее нажимайте на педаль газа при крайних положениях руля. Неисправный ШРУС проявит себя хрустом. Если звук издается при повороте руля налево, то неисправен ШРУС с правой стороны. При повороте направо хрустит левый ШРУС со стороны водителя.

Проверка внутреннего ШРУСа

Внутренний шарнир похож на стакан: внешний корпус с набором подшипников, которые двигаются сразу в трех плоскостях. Вал вставляется в КПП, а трипод с подшипниками крепится на полуоси. Конструкция в отличие от наружного ШРУСа простая, и ломается она нечасто. Единственное, что нужно периодически проверять во внутреннем ШРУСе — это наличие смазки внутри шарнира и состояние пыльника.

Состояние внутренних ШРУСов проверить можно на дороге с выбоинами и ямами. Если шарнир неисправен, он застучит, когда колесо попадет в одну из ям. Еще один «хардкорный» метод — нагрузить заднюю ось автомобиля таким образом, чтобы нос поднялся, а ось внутреннего ШРУСа прогнулась. Если в таком положении появится стук, значит, ШРУС неисправен.

Универсальная диагностика

Есть еще один способ для того, чтобы определить, какой ШРУС хрустит. Для универсального способа вам потребуется домкрат и автомобиль с механической коробкой передач.

Поставьте машину на ровную площадку и выпрямите колеса. Вывесите одно колесо, воспользовавшись домкратом. Дерните ручник, а КП переведите в «нейтралку». Запустите мотор, выжмите сцепление, включите первую передачу и медленно нажимайте на педаль газа, отпуская сцепление, чтобы вывешенное колесо начало вращаться. Затем аккуратно нажимайте на «тормоз», чтобы создалась нагрузка на ШРУС.

Если поломан внутренний ШРУС, то вы услышите стуки. Если внутренние ШРУСы целы, машина будет глохнуть «молча». Выверните руль влево до крайнего положения и нажмите на «тормоз». Поломанный ШРУС продолжит стучать, но если к стуку добавится еще и хруст, значит, неисправен еще и внешний шарнир. Поверните руль до упора вправо, чтобы таким же образом проверить шарниры на другой оси.
Перед тем как спустить автомобиль с домкрата, включите нейтральную передачу, заглушите двигатель и дождитесь полной остановки колеса.

Можно ли ездить, если хрустит ШРУС?

Зависит от степени изношенности. Чем больше повреждения, тем больше они ухудшают работу узла. На ранних стадиях поломки отремонтировать шарнир проще и дешевле. Поэтому несмотря на то, что ездить с хрустящем ШРУСом можно, мы не рекомендуем затягивать ремонт или замену.

Чтобы ШРУС не издавал хруст как можно дольше, необходимо регулярно проверять целостность пыльников и наличие смазки внутри. Шарнир изнашивается быстрее, если газовать при максимально вывернутых колесах — так на ШРУС поступает самая большая нагрузка.

Как проверить шрус на исправность

Поломка шруса: признаки неисправности и способы их устранения своими руками

Шарнир равных угловых скоростей (ШРУС) – компонент трансмиссии автомобиля, передающий вращение от коробки передач к приводным колёсам. От его состояния зависит управляемость машины и безопасность движения. Проверить ШРУС на исправность можно своими руками. Это актуально для водителей передне- и полноприводных автомобилей, ведь передавая крутящий момент, эта деталь выходит из строя относительно часто. Признаки и причины поломки ШРУСа (гранаты) на автомобиле помогут водителям в поиске путей решения проблемы.

Конструкция шарнира

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.

К сведению!

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению!

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

Хрустящие (щёлкающие) звуки во время движения в повороте.
Зазоры между деталями шарниров.
Шум при начале движения или резком ускорении.
Рывки при разгоне.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

ЗАМЕНА ШРУСА И ЕГО ПЫЛЬНИКА. СОВЕТЫ — DRIVE2

Малейшее попадание пыли и грязи быстро выведет ШРУС из строя. Чтобы этого не случилось, нужно регулярно осматривать резиновые чехлы (пыльники) — нет ли повреждений. Расскажу как проверить состояние пыльников и заменить ШРУС.
ШРУС — шарнир равных угловых скоростей.

КАК ПРОВЕРИТЬ СОСТОЯНИЕ ШРУСА И ПЫЛЬНИКОВ

Чтобы проверить состояние пыльников ШРУСа требуется вывернуть передние колеса до упора и посмотреть, где расположен ШРУС. Лучше это проделать на подъемнике. Если гофрированная резинка цела, а вокруг нее нет следов разбрызганной смазки — все в порядке. Если целостность нарушена, то лучше сразу заменить чехол. В противном случае туда начнет попадать грязь, и ШРУС быстро придет в негодность.

Нарушения в работе ШРУСа можно определить по специфическому звуку: при осуществлении крутого поворота (колеса вывернуты на максимальный угол) будет отчетливо слышен треск. Если вовремя не заменить ШРУС — он развалится на ходу и это обернется большими проблемами. Ездить долго с неисправным ШРУСом не рекомендуется.

комплект ШРУСа и его пыльник
Чтобы проверить ШРУС нужно вывернуть колеса максимально влево и начать потихоньку двигаться. Если будет слышен хруст — то неисправен ШРУС правого колеса. Аналогично проверяем на неисправность ШРУС левого колеса, когда выворачиваем руль максимально вправо.
КАК ПРАВИЛЬНО ЗАМЕНИТЬ ШРУС И ПЫЛЬНИК ШРУСА

Для замене ШРУСа или защитных чехлов понадобятся яма или подъемник, молоток, накидные ключи или головки на 17 и 30 мм, слесарные тиски, отвертка, пассатижи. Из расходных материалов понадобятся новые хомуты, смазка типа ШРУС-4 и гайка ступицы со стопором (всё это обычно поставляется в комплекте с новым ШРУСом).

Резиновые защитные чехлы на ШРУСах переднеприводных автомобилей закреплены обычно ленточными навертными хомутами. При ремонте шарнира и смене чехла обязательно замените эти хомуты на червячные (винтовые). Они удобнее при установке и более надежно держат чехол, не позволяя грязи проникать внутрь шарниров.
Для наглядного пособия к инструкции по замене ШРУСа предлагаю посмотреть несколько «видео-уроков как правильно заменить ШРУС» или воспользоваться нижеследующими советами.
ОПЕРАЦИИ ПО ЗАМЕНЕ ШРУСА

— устанавливаем автомобиль на яму или подъемник и сливаем масло из коробки передач. При этом не обязательно сливать полностью — достаточно 1,5-2 литра. Некоторые авто мастера пропускают данную операцию, и меняют ШРУС и его пыльник без слива масла из КПП;

— вывешиваем и откручиваем то переднее колесо, со стороны которого снимается привод;

— снимаем с помощью плоской отвертки защитный пластмассовый колпачок со ступицы и зубилом раскерниваем юбку на гайке ступицы;

— попросите помощника нажать на педаль тормоза, либо нажмите ее сами, зафиксировав подходящим по длине упором, чтобы удержать ступицу от проворачивания. С помощью накидного ключа или головки откручиваем гайку ступицы Легко открутить гайку ступицы можно при помощи пневматического гайковерта, который при откручивании работает с вибрацией — при этом не надо фиксировать колесо;

— накидным ключом или головкой отворачиваем два болта крепления шаровой опоры к поворотному кулаку;

— чтобы преодолеть сопротивление стопорного кольца на шлицевом конце внутреннего ШРУСа и выдернуть привод из отверстия в КПП, лучше использовать монтажку или ломик. Зацепившись концом ломика за корпус ШРУСа, упираемся в сливную пробку КПП и действуем ломиком как двуплечим рычагом, прикладывая усилие вбок по ходу автомобиля;

вытаскиваем ШРУС из КПП и ступицы колеса
— оттянув поперечный рычаг передней подвески вниз, отводим поворотный кулак вместе с амортизаторной стойкой наружу и вытаскиваем шлицевой конец сначала внутреннего ШРУСа из КПП, а затем и наружного ШРУСа из ступицы колеса. Если усилия руки не хватает, чтобы выдернуть наружный ШРУС из ступицы, можно воспользоваться выколоткой с наконечником из мягкого металла, ударив через нее молотком снаружи по шлицевому концу.

Демонтаж привода с автомобиля можно считать законченным. Переходим к слесарным тискам, в которые зажимаем снятый привод. Действуем следующим образом:

— с помощью плоской отвертки удаляем с защитного чехла оба хомута;

— сдвинув немного защитный чехол (пыльник), получаем доступ к внутренней обойме шарнира. Уперевшись в нее выколоткой с наконечником из мягкого металла, наносим резкие удары молотком и сбиваем обойму в сборе со ШРУСом с вала привода;

— с помощью плоской отвертки снимаем с вала защитный чехол, промываем сам вал и шарнир равных угловых скоростей в солярке до полного удаления старой смазки. После этого внимательно осматриваем детали ШРУСа и стопорные кольца на валу на предмет износа. Не внушающие доверия детали лучше сразу заменить;

— орудуя по окружности плоской отверткой, надеваем на вал новый «пыльник»;

— промытый и обследованный ШРУС надеваем внутренней обоймой на вал до упора в стопорное кольцо;

— чтобы преодолеть сопротивление этого кольца на сжатие, снова понадобится выколотка с наконечником из мягкого металла, только усилие прикладываем к шлицевой части ШРУСа;

— внутрь ШРУСа и в защитный чехол закладываем свежую смазку, надеваем чехол на корпус с помощью плоской отвертки и фиксируем его хомутами. После чего устанавливаем собранный привод на автомобиль в обратной последовательности.

Гайку ступицы поменяйте на новую, а затягивать ее следует с усилием не менее 23-25 кгс м, т.е. очень-очень сильно, возможно при помощи «удлинителей» для большего усилия.

Все детали ШРУСа следует промыть, обновить смазку, если требуется, надеть новый чехол и затем установить обратно, закрепляя остальные детали и комплектующие в том же порядке. Если работа кажется сложной — можно обратиться в авто сервис.

www.drive2.ru

Как понять что нужно менять ШРУС? — DRIVE2

Шарниры равных угловых скоростей постоянно работают под огромными нагрузками. Поэтому его составляющие элементы производят из сверхпрочных материалов, чтобы уменьшит столь быстрый износ данной запчасти. Каждый водитель знает, насколько важна надежная работа ШРУСа. Однако, несмотря на это, любой шарнир имеет свой срок службы. Также существует ряд причин, по которым ШРУС может выйти из строя преждевременно. Узнай признаки неисправности ШРУСа:

Изношенные ШРУСы издают свойственные им «щелкающие» звуки, которые четко слышно при максимальном повороте руля. Привод каждого переднего колеса переднеприводных автомобилей состоит из двух ШРУСов и приводного вала. ШРУСы, которые вставляются в коробку передач, принято называть внутренними, а те, которые на конце имеют резьбу под гайку, крепящую его в ступице колеса — наружными (внешними). Как правило, после 70 000 — 80 000 км пробега привод нуждается в ремонте.

Проверить работоспособность ШРУСов очень просто: на ровной площадке выворачивают рулевое колесо влево до упора и начинают движение по кругу. Потом выворачивают вправо и также начинают движение. Если шарниры износились, они начинают шуметь. Таким образом определяют состояние уже «убитых» узлов. С таким состоянием на них далеко не уедешь, поскольку есть большие шансы, что на первом же повороте руля шарнир просто развалится, а шарики, находящиеся в нем, окажутся на асфальте.

Появление более ранних симптомов неисправности ШРУСов можно наблюдать в виде вибрации руля на большой скорости. В этом случае обычно прибегают к балансировке колес, проверке углов их установки и оцениванию состояния резины. Данные операции нелишние в любом случае, но, если после их проведения вибрация не исчезла, можно смело ставить диагноз: «заболели» ШРУСы. В автосервисах, в основном, предлагают произвести полную замену приводов обоих колес. Это не удивительно, ведь заменить их в несколько раз проще, чем перебрать. Но это «ударит в немалую копеечку».
Однако на практике эксплуатации переднеприводных автомобилей можно заметить, что в первую очередь приходит в негодность наружный ШРУС, из-за которого и возникает вибрация. Внутренний ШРУС (при целом пыльнике) имеет пробег, как правило, больший в два раза, вал же почти не изнашивается, поэтому и заменять его нет необходимости. Таким образом, целесообразно перебрать привод и произвести замену только наружного ШРУСа, что позволит отлично сэкономить ваши финансы.

Помимо этого, шарнир равных угловых скоростей подлежит замене, если чувствуется наличие люфта во время покачивания рукой приводного вала.

Порванный или поврежденный пыльник в разы сокращает срок эксплуатации ШРУСа и увеличивает степень износа. А значит, при наличии поврежденного пыльника следует немедленно заменить его. Ведь намного дешевле заменить защитный пыльник, чем весь ШРУС в сборке.

www.drive2.com

Как проверить шрус на исправность

Чтобы объяснить, как проверить шрус на исправность, надо сначала рассказать о нем, и дать элементарные знания о причинах его неисправностей.

Итак, шрус или гомокинетический шарнир – это механизм передачи крутящегося момента по всей оси от трансмиссии к колесам, для равномерного распределения его при поворотах.

Раньше эта задача была возложена на карданные шарниры. Однако, из-за неравномерной передачи угловых скоростей, наблюдалось значительная потеря мощности, ускоренный износ шарниров и шин, трансмиссия подвергалась сильным перегрузкам. Срочно потребовался механизм, который мог избавить от этих проблем. И он был разработан.

Водители часто его называют гранатой. Считается, что ставят его только на автомобили с передним приводом. Однако это не так, ими снабжены и заднеприводные модели с независимой подвеской. Использование шарнира равных угловых скоростей обеспечивает:

— хорошую проходимость

— улучшенные характеристики управляемости

— экономный расход горючего из-за уменьшения потери мощности

Содержание статьи

Разновидности шруса

Различаются эти механизмы по установочному месту и по конструкции.

Внутренние
Внешние

Каждому колесу достается пара шарниров: внутренний — соединяет коробку скоростей с полуосью, внешний – полуось с колесом, точнее ее ступицей. Именно такая конструкция обеспечивает равномерность передачи крутящегося момента при поворотах. Канавки на внутренних шарнирах прямые, что позволяет гасить амплитуду колебания от вибраций подвески и самого автомобиля. Внешние шарниры снабжены канавками, располагающимися по радиусу, что снижает нагрузки при даже самых крутых поворотах.

Имея большой рабочий угол, внешний шрус обеспечивает возможность поворота до 70%, а внутренний – на 20%. Снаружи обычно устанавливают шаровые, а внутри – треножные шарниры.

По сути, граната (шрус) – это подшипник, и так же состоит из двух округлых плоскостей, во внутреннем пространстве которого по канавкам движутся металлические шарики. На гранату оказывают воздействие сразу несколько силовых факторов: сила трения, крутящий момент и постоянно изменяющееся положение осей под действием поворотов руля или преодоление неровностей дорожного полотна. Как следствие, происходит постепенное стирание канавок и увеличение зазоров между плоскостями, водитель начинает слышать треск при движении. Наступает момент, когда эти шумы слышны не только при поворотах, резком ускорении или попадания в яму, но и при ровной езде по прямой. Если не предпринять меры, то поломки не избежать.

Конструктивные особенности шруса

Исходя из конструктивных особенностей, разделение происходит по типу:

Шариковые
Триподные
Кулачковые
Карданные спаренные

Принципиальных отличий между ними нет, только некоторые незначительные моменты. Все они одним концом соединены с колесом, а с другой – валом двигателя.

Вся конструкция защищена плотно закрытым пыльником, который держится на валах хомутами. Внутри весь пыльник наполнен смазочным материалом, предохраняющим шарнир от сильного трения. Применяется особая смазка, которая в состоянии выдержать перегревы и постоянные удары. Есть смазки с молибденом в составе, есть без него. Использование графитовой смазки строго запрещено. Если смазка будет не должного качества, шарнир быстро выйдет из строя.

Факторы преждевременной поломки шруса

Во всех сопутствующих документах указано, что шарниры изготавливаются из высокопрочных материалов, и имеют большой эксплуатационный срок. Относятся к категории механизмов высокой надежности. Так оно и есть, однако, специфика их применения подразумевает действительно большие нагрузки и усиленное трение. А отвратительные дорожные покрытия, по которым приходится передвигаться машинам, добавляет деформации колебания и вибрации.

Наружные гранаты имеют гораздо меньший срок службы нежели внутренние. Внешние шрусы очень часто гасят на себе силу удара колес, особенно на неровных дорогах, на высоких скоростях. Самым слабым местом у них считается пыльник – он мягкий и часто повреждается под механическими воздействиями разного рода. Через трещины и прорези в шарниры попадает влага частички грязи, мелкие крошки. Они становятся для трущегося механизма абразивом и еще больше ускоряют износ.

Это, несомненно, приводит к скорому возникновению различных проблем, главными из которых являются:

Проникновение грязи в места соединения, из-за различных повреждений и нарушения герметичности пыльника
Низкое качество или недостаточная смазка
Непрофессиональное вмешательство в конструкцию и некорректный стиль вождения
Заводские технологические нарушения изготовления

Как распознаются неполадки шруса

Поломка шруса, однозначно, обездвиживает автомобиль. И случается это всегда неожиданно. Не зря же ее называют гранатой – если она есть в машине, то рано или поздно обязательно рванет.

При производстве шарниров производитель не закладывает возможности ремонта. Если он пришел в негодность, то надо менять целиком всю конструкцию. Дело это не дешевое и трудоемкое.

Но это еще не самое страшное, гораздо опасней последствия внезапной поломки шруса, когда автомобиль находится в движении.

Предельный износ приводит к стопору шарнирного механизма и как следствие, резкой остановке машины. Автомобиль стопориться на проезжей части, создавая помехи движению.
В силу большой изношенности, с некоторых подшипников срываются иглы и по протоку попадают в картер, где перемалываются шестернями. Это имеет катастрофические последствия для автомобиля, вплоть до ее утилизации.

Понять, что со шрусом творится что-то неладное, можно по характерному хрусту на поворотах, и на старте. Могут наблюдаться рывки на старте.

Чтобы определить исправность наружного шарнира, нужно закрутить руль до предела и дать ходу. Если хруст слышен, это означает, что деталь подлежит замене. Для проверки исправности внутреннего шарнира нужно проехаться по бездорожью. О неисправности будут говорить усиливающиеся шумы при попадании в ямы. Также, можно поднять машину на подъемник, включить мотор и прислушаться к шумам, когда колеса крутятся на весу.

Проверить гранаты можно еще одним способом: на подъемнике, переключить на первую скорость или «D». Услышите хруст – шрус поломался.

Как установить шрус

Установкой шарнира должны заниматься квалифицированные специалисты. Приобретать нужно только оригинальные приборы известных производителей.

Однако нам не помешает узнать, как это делается

Снимается с машины привод
Удаляется пыльник с внешней гранаты, удаляя хомуты плоскогубцами
Вытирается смазка и снимается стопорное кольцо
Закрепляется короткий хомут на вал
На вал натягивается новый пыльник (смазка уже заложена в чехол)
Надевается на шлицу вала стопорное кольцо
Устанавливается шарнир на вал, перемещая до фиксации стопорным кольцом.
Надевается на пыльник длинный хомут
Вставляется отвертка между пыльником и валом, открывается маленький зазор, чтобы выпустить лишний воздух из чехла.
Фиксируется пыльник креплением малого хомута на его узкой части
Привод обратно устанавливается на машину.

Избежать больших финансовых потерь и внезапных неприятностей на дорогах поможет систематический (раз в 5 – 7 тысяч километров пробега) осмотр всей конструкции шруса и регулярная смена смазки пыльника.

elm327.club

Как проверить Шрус и определить неисправность

Передний привод у автомобиля — это конструкторское решение предающее авто, прекрасные ходовые качества, которые способны выручать в разных ситуациях. Однако такие прелести имеют и обратную сторону медали. В силу своей сложности конструкции и чувствительности к всякого рода механическим воздействиям, механизм привода полуосей или как их еще называют «шрусы» требуют к себе должного и постоянного внимания. В данной статье будут рассмотрены возможные причины выхода из строя вышеуказанных механизмов, а также признаки по которым можно определить их неисправность.

Несмотря на заверения авто-инженеров, что механизм привода полуосей произведен из высококачественных сталей и имеет очень большой ресурс то это не совсем так. В силу своих конструкционных особенностей и отечественных дорожных условий данный механизм нуждается в уходе. И эта проблема касаемо не только стареньких авто с внушительным пробегом, но даже новые автомобили могут обратить внимание своего хозяина на свои шрусовые механизмы. А причины, которые могут вывести из строя механизм полуосей переднеприводного авто мы и рассмотрим ниже.

Причины неисправности шрусов

1.Низкокачественные материалы комплектующих, а также брак устанавливаемых запчастей.

2.Недостаточное внимание при подборе смазки для узлов шруса.

3.Обрыв защитного пыльника и как следствие, попадание пыли и других абразивных частиц в сам механизм что и приводит к преждевременному выходу из строя механизма.

4.Активный стиль управление автомобилем и ужасное состояние отечественных дорог.

Итак как всетаки понять что механизм привода вашего автомобиля уже требует ремонта. Любые повреждения или неисправности сопровождаются отклонениями от нормы размеров выработки, допусков детали и т. д. В силу своей конструкции и назначения шрус подвержен регулярным механическим нагрузкам и трению его торцевых краев о рабочие каналы полуоси и трений внутренней части подшипника. Шрус — это своего рода подшипник с обоймой, имеющей поперечные прорези для изменения угла наклона полуоси во время движения автомобиля. При передаче крутящего момента на колеса автомобиля механизм испытывает значительные нагрузки, так как кроме вращения колес постоянно изменяется и угол между полуосями что создает значительное трение и выработку на рабочих поверхностях шруса и полуоси. И после появления незначительной выработки в рабочей зоне шруса и полуоси начинает появляться посторонний шум хрустящего характера. Так, дают о себе знать шарики находящиеся внутри обоймы шруса. В силу механического износа шариков подшипника и обоймы такие звуки автовладелец может слышать при выруливании из поворота, при активном наборе скорости, и при перекате через ямки и бугры.

Как определить неисправность шруса

1.Легкие рывки при трогании с места, сопровождающиеся легким стуком.

2.Подняв автомобиль на подьемник или заехав на смотровую яму взять полуось рукой подвигать ее в разных направлениях при таких действиях имея дефекты и выработку в механизме, вы ощутите значительный люфт в рабочих областях шруса.

Стоит также отметить важный момент, что конструкция переднеприводного автомобиля предполагает наличие 4-ех шрусов. Двух внутренних, которые находятся на КПП авто и двух внешних, которые находятся на ступицах колес. И здесь вопрос о том какой же из вышеупомянутых узлов вышел из строя внутренний или внешний мы и рассмотрим.

Два шруса одной полуоси, это один единый механизм но в силу того, что внешний подвержен большей нагрузке из-за более резких и более широких углов поворота ступицы. Чтобы определить неисправность внешнего шруса нужно совершить совсем простую манипуляцию. Для этого необходимо вывернуть руль в любую сторону до максимума и начать трогаться. При достижения максимального угла между шрусами во время такого поворота неисправный шарнир если он неисправен и имеет выработки начнет издавать характерный хруст.

Как проверить люфт шруса видео

Если с внешним шрусом мы разобрались, то как поставить диагноз внутреннему ?! Здесь все чуть проще внутренние шарниры дают о себе знать при прямолинейных движениях, в частности, при переключении с задней передачи на первую когда шарикам подшипника приходиться резко менять свое местоположение в обойме.

Все вышеперечисленные методы самостоятельного определения болезней шрусов вашего авто практически с вероятностью в 90% помогут вам распознать данную проблему и ее наличие. И все же самым качественным и 100%-ым методом будет диагностика на СТО, где специалисты укажут на все дефекты и даже предоставят вам возможность побывать под вашим автомобилем подняв его, не подъемник и обследовав его более тщательно.

pol-z.ru

Устройство ШРУСа, как определить какая граната хрустит

Как определить какой хрустит ШРУС и что с этим делать? Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем. Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется. Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине. ШРУС состоит из таких основных элементов: — внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи; — внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси; — между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе. Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями. С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст. Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый. КАК ОПРЕДЕЛИТЬ КАКОЙ ШРУС ХРУСТИТ: ВНЕШНИЙ ИЛИ ВНУТРЕННИЙ, ПРАВЫЙ ИЛИ ЛЕВЫЙ? Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее. Определить самостоятельно, какой ШРУС хрустит, можно двумя способами: — на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит ШРУС, значит выработка уже достаточно большая; — в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам. Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую. Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый ШРУС, а при повороте влево – левый. Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко. Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой ШРУС хрустит, незамедлительно приступайте к замене ШРУСа.

Смотрите также

Комментарии 7

Всем привет! Захрустел шрус с левой стороны, поменял сразу два. Наружный Фенокс, внутренний GLO. Но при разгоне появляется хруст

Сам то подумай если направо поворачиваешь то ведущее колесо с меньшей нагрузкой —левое значит там и хрустит, оно землю роет… сколько здесь людей запутанных…etlib.ru/blog/552-hrustit-shrus

ВЫ ЗДЕСЬ Главная → Подвеска — диагностика, ремонт и замена → Хрустит ШРУС Хрустит ШРУС

СОДЕРЖАНИЕ ШАРНИР РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ (ШРУС)

ИЗ-ЗА ЧЕГО ХРУСТИТ ШРУС?

ВИДЕО — ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ ШРУСА

КАК УЗНАТЬ, КАКОЙ ИЗ ШРУСОВ ПОДВЕРГСЯ ИЗНОСУ?

Для всех владельцев переднеприводных автомобилей далеко не редкостью будет хруст шарнира равных угловых скоростей. Данный признак является знаком к самой неприятной неисправности, которая может случиться на переднем приводе. После нее, автомобиль теряет способность к движению.

Хороший водитель всегда внимательно относится ко всем узлам и агрегатам своего автомобиля. Если вы один из тех людей – это значит, что вы с беспокойством относитесь к появлению различных стуков, и шорохов, которые возникают в ходовой части машины. Ведь появление «лишних» стуков всегда несет в себе признак определенной неисправности.

Невозможно комфортно управлять автомобилем с определенным неисправным элементом. Больше всего это касается тех деталей, которые привыкли испытывать на себе большие механические нагрузки.

Шарнир равных угловых скоростей

Рано или поздно, такое отношение к детали приводит к ее выходу из строя. Износ неизбежен и его появление вполне нормально. Ни в коем случае нельзя воспринимать все признаки поломки с равнодушием. Ведь именно в не подходящий момент они становятся явью в виде обездвиженного автомобиля.

Разберемся, что такое ШРУС, почему он хрустит и как избавиться от этого неприятного звука?

ШАРНИР РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ (ШРУС) ШРУС (или, как прозвало ее большинство российских водителей – «граната») является самой важной частью любого переднеприводного автомобиля. Передняя подвеска такого транспортного средства должна обеспечивать не только мягкость при движении по неровностям и поворот колеса, но и передачу немало важного вращающего момента. Дело в том, что поворот колес ограничивает конструктора в производстве цельных металлических осей для переднеприводных автомобилей. Такая деталь должна обеспечивать, как поворот колеса, так и его перемещение относительно кузова. Ведь к нему необходимо присоединить еще и подвеску. Кроме того, при повороте колес, они движутся по разному радиусу, имея одинаковую скорость вращения, которая должна различаться, так как колеса проходят абсолютно разный путь.

Для решения данной проблемы, в переднеприводных автомобилях применяется специальное механическое устройство, которое передает вращающий момент с коробки передач прямиком на ведущие колеса. Этим устройством стал шарнир равных угловых скоростей (ШРУС).

Всего их применяют четыре штуки. Две из них устанавливаются с внутренней части и присоединяются к коробке передач, а остальные – снаружи и крепятся к ведущим колесам. Чаще всего, из строя выходят именно наружные «гранаты». Они представляют собой вал, на конце которого имеется специальная емкость для подшипника. В этой емкости специальный подшипник имеется возможность свободного перемещения в любую сторону, при этом, обеспечивается его равномерное вращение. Вал вставляется в ступицу колеса, а его емкость соединяется с приводным валом внутреннего ШРУСа, на конце которого и располагается этот подшипник.

ИЗ-ЗА ЧЕГО ХРУСТИТ ШРУС? Данный звук нельзя спутать ни с чем. Многие опытные автовладельцы, по нему, могут запросто определить, с какой стороны он происходит.

Почему хрустит ШРУС

При сборке нового ШРУСа, его элементы подгоняются настолько точно, что между ними не остается промежутка, который бы подверг механизм к люфту. Со временем, происходит износ «гранаты», который сопровождается постепенным появлением люфтов в месте соединения с приводным валом. Люфты позволяют деталям ударяться друг о друга при движении, таким образом, появляется характерный хруст, который мы привыкли считать за износ шарнира равных угловых скоростей.

Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» — важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

На каждое колесо приходится один внешний и один внутренний ШРУС.

Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок — в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков.

На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов.

Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Зачем нужен ШРУС, и как он устроен

ШРУСы устанавливаются исключительно на переднеприводные автомобили. На ведущем мосту имеется два внешних и два внутренних шарнира, и из строя может выйти каждая из четырех деталей. Внутренние и внешние узлы различаются по своей конструкции совсем незначительно. В целом они имеют следующее устройство:

корпус, в котором расположены канавки;
канавки имеют нижнюю и верхнюю часть;
в корпус вставляется нижняя часть ШРУСа в виде сферического кулачка с ведущим валом;
сепаратор с шестью шариками.

Простое строение шарнира позволяет добиться максимальной плавности автомобиля во время движения, и одновременно обеспечивает надежность данного узла.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным. » alt=»»> Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Причины поломки

Хруст в ШРУСе – достаточно распространенное явление для отечественных автомобилей, и не стоит удивляться, если в один прекрасный день он появляется, даже если деталь менялась не так давно, или автомобиль имеет только максимально качественные комплектующие от лучших мировых производителей.

Но есть и другие распространенные причины, оп которым эта важная деталь может выйти из строя:

прорыв пыльника и его несвоевременная замена, в результате чего пыль, влага и мусор с дороги попадают вовнутрь узла. Из-за этого детали изнашиваются в разы быстрее, на их поверхностях появляются царапины и трещины;
установка некачественных деталей от китайских производителей, иногда и отечественные изготовители грешат производством деталей из дешевых сплавов. Такие комплектующие служат гораздо меньше, особенно – в условиях плохих дорог;
детали ШРУСа функционируют в условиях повышенных нагрузок, подвержены сильному трению, часто – функционируют при повышенных температурах;
неправильное управление автомобилем в тяжелых эксплуатационных условиях.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Определение хруста от наружного ШРУСа

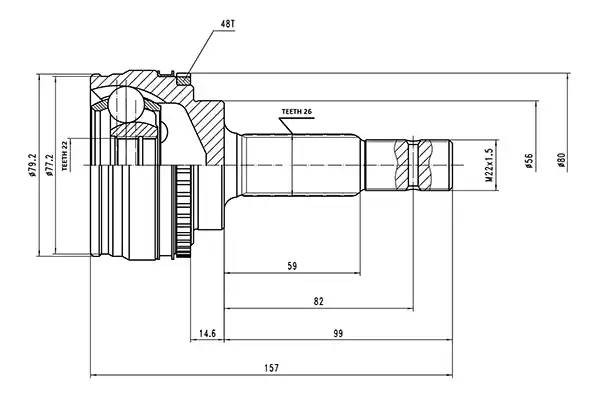

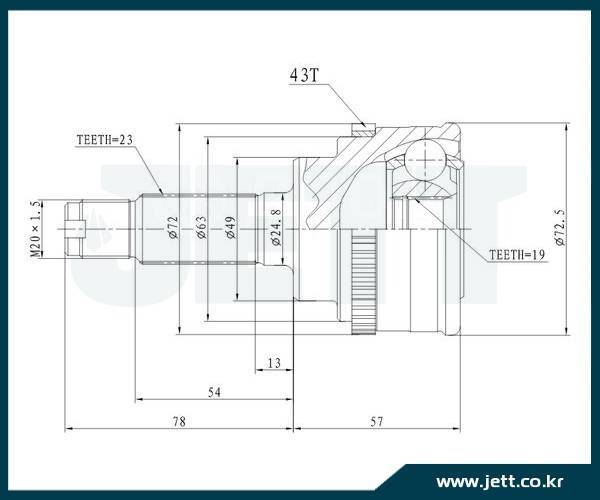

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Причины появления хруста

Даже на бюджетных китайских автомобилях ШРУСы держатся несколько лет — это довольно крепкие металлические узлы. Но если не проверять состояние даже надежных конструкций, то срок их эксплуатации непредсказуем.

Как хрустит внутренний ШРУС

Конструкция внутреннего ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

Признаки поломки ШРУСа

Как показывает практика и рекомендуют специалисты, не нужно ждать критической ситуации и допускать полной поломки узла, так как проблемы в работе ШРУСа при отсутствии ремонта нередко приводит к серьезным неисправностям подвески. В конце концов, автомобиль будет неадекватно реагировать на действия водителя и рано или поздно просто остановиться в дороге.

Многие водители спорят о том, как определить, какой ШРУС хрустит. Сделать это несложно при знании некоторых моментов в работе системы привода. Гораздо важнее ознакомиться с основными признаками неисправности любого из ШРУСов, установленных на переднем мосту подвески автомобиля.

К таким признакам относятся:

характерный хруст при повороте, резком ускорении, изменении динамики движения;
незначительные рывки во время ускорения и переключения передач;
если вручную двигать вал, расположенный между двумя шрусами, ощущается заметный люфт.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

Поставить колеса машины ровно.
Вывесить одно из передних колес с помощью домкрата.
Поставить машину на ручной тормоз и нейтральную передачу.
Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника.

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Хруст наружного ШРУСа обычно возникает, когда автомобиль поворачивает с полностью или сильно вывернутыми колесами. Особенно это хорошо слышно, если в это время водитель еще и “поддаст газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Определение хруста от наружного ШРУСа

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Как хрустит внутренний ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Поставить колеса машины ровно. Вывесить одно из передних колес с помощью домкрата. Поставить машину на ручной тормоз и нейтральную передачу. Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться). Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть. Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него. Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном вправо руле — значит, неисправен правый внешний шарнир. Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю. При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Как заменить ШРУС своими руками и советы по профилактике

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

Диагностика неисправности

Как проверить ШРУС самостоятельно начинающему автолюбителю, который ни разу не сталкивался с подобной проблемой? Определить неисправность и осуществить замену ШРУСА своими руками совсем несложно, но потребуется вначале определить какая именно деталь неисправна.

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Если причина неисправности ШРУСа заключается в чрезмерном износе обоймы, то ШРУС необходимо заменить, используя оригинальные запчасти.

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
Откручивается гайка ступицы колеса;
Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Снимаем внутренний ШРУС

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

🚘 Диагностика наружного ШРУСа и его пыльника

Наружный (внешний) Шарнир Равных Угловых Скоростей, сокращенно ШРУС, более известный в народе как «гранта», напоминает о себе характерным хрустом при повороте руля влево или вправо в движении. При этом достаточно сложно сразу определить, какая из деталей (левая или правая) вышла из строя. Впрочем, некоторые хитрости есть и в данном случае.

Первоначальная диагностика ШРУС на автомобиле

Свидетельствующий об износе наружного ШРУСа звук проще всего заметить при прохождении крутых поворотов, когда руль выкручивается почти до предела, а скорость увеличивается. В данном случае нагрузка на «гранату» наиболее высока. Чаще всего циклический хруст при повороте направо говорит об износе правого ШРУСА, а при повороте налево – соответственно левого. Однако бывает и наоборот.

Чтобы точно определить, какая «граната» нуждается в замене, автомобиль следует разогнать на первой или второй передаче на месте, вывесив и установив на опоры переднюю часть и надежно застопорив стояночным тормозом и упорами заднюю. Операцию желательно выполнять с помощником, который будет поворачивать рулевое колесо или определять источник звука.

Перед проведением этой процедуры не забудьте осмотреть пыльник ШРУСа. Его повреждение в большинстве случаев означает, что придется менять не только грязезащитную гофру, но и «гранату». Проверка пыльника подразумевает не просто беглый взгляд на него, а расправление гофры с придирчивым осмотром всех складок – чаще всего трещины и разрывы возникают именно там. Диагностировать ШРУС можно путем проверки зазора в шлицах, при перемещении вала относительно шарниров, а также имеющегося в соединении люфта. Впрочем, для этого необходим некоторый опыт и знание параметров исправной детали.

Спасибо за подписку!

Проверка наружного ШРУС со снятием

Наиболее объективно оценить состояние наружного ШРУСа можно только после его снятия. Деталь это недешевая, поэтому перед заменой ШРУСа не лишним будет убедиться в том, что она действительно больше непригодна к эксплуатации. Особенно это полезно в тех случаях, когда посторонних звуков нет, но обнаружен слегка поврежденный пыльник.

После снятия ШРУСа необходимо удалить старую смазку и осмотреть деталь. Наличие сколов, трещин, глубокой выработки и иных существенных повреждений на сопрягаемых частях означает, что наведаться в автомагазин все же придется. Если же обнаружены лишь незначительные потертости и нет следов существенных повреждений, после тщательной промывки и смазки деталь можно поставить обратно вместе с новым пыльником, хомутами и шайбами.

Диагностика ШРУСа и его пыльника предусматривает, прежде всего, регулярный тщательный осмотр последнего. Наличие посторонних звуков при движении и большом угле повороте руля обычно свидетельствует о том, что пришла пора менять сам ШРУС, вне зависимости от состояния грязезащитного чехла. Чтобы определить, какая из «гранат» нуждается в замене, проверку лучше производить на стоящем на месте автомобиле.

в чем опасность его поломки и как не допустить серьезного ДТП?

Шарнир равных угловых скоростей, то есть ШРУС или граната – одна из составляющих ходовой части автомобиля. Посредством ШРУСа происходит передача крутящего момента на колеса. Соответственно, выход этой детали из строя приведет к тому, что автомобиль не сможет продолжать движение.

Само собой разумеется, ШРУС не ломается за одну секунду. Сначала появляются признаки, свидетельствующие о том, что время «жизни» гранаты начало обратный отсчет. Остаться незамеченными они могут только если водитель крайне невнимательный и всегда ездит с громко включенной музыкой. Во всех остальных случаях внимание автовладельца непременно привлечен характерный хруст, усиливающийся при наборе скорости, проезде препятствий и на поворотах.

Другое дело, что далеко не все водители спешат в автосервис, едва только диагностируют поломку ШРУСа на слух. Кто-то делает вид, что не заметил неприятного звука и откладывает замену детали (именно замену, поскольку ремонт ШРУСа невозможен) до лучших времен, кто-то смотрит на тахометр и ждет, когда тот покажет 100 тысяч км пробега. Почему? Потому что теоретически регламент замены гранаты приходится именно на эту отметку, но по факту время замены может подойти и через полгода эксплуатации автомобиля и даже на следующий день после его покупки, ведь всегда возможен производственный брак детали или ошибка, допущенная при сборке узла.

Помимо гарантийных неисправностей, на срок службы ШРУСа влияют особенности вождения. Агрессивная езда с постоянными разгонами и экстренными торможениями, резкие вхождения в поворот и частая езда по бездорожью (как, собственно, и по российским дорогам) буквально убивают гранату на глазах. Многие водители вынуждены менять ШРУС по два-три раза в год.

Еще один фактор, от которого зависит продолжительность жизни шарнира равных угловых скоростей, – целостность его пыльников. Многие автовладельцы не считают пыльник слишком уж важной запчастью, и очень напрасно. Пыльники – это своеобразные капюшоны, закрывающие особо уязвимые механизмы, в частности, ШРУС, от пыли, грязи, реагентов и мусора, летящих с дороги. Если пыльник протирается или рвется – а это происходит довольно часто – механизм оказывается беззащитным. Мелкие частицы, попадающие в него, становятся абразивом, а влага усугубляет процесс выхода из строя. Поэтому замена пыльника – самое правильное, что можно сделать, заметив его повреждение – это обойдется гораздо дешевле замена ШРУСа.

Что же будет, если на свой страх и риск продолжать ездить с хрустящей гранатой? Могут отвалиться иголки роликовых подшипников. Это опасно тем, что они попадут в корпус коробки, а оттуда, вместе с маслом, под напором, поднимутся к шестеренкам и выведут агрегат из строя. Тогда придется менять не только ШРУС, но и коробку, что гораздо дороже, дольше и сложнее.

Еще более печальный сценарий развития событий при езде с хрустящим ШРУСом: внезапное заклинивание. Это весьма частое последствие легкомыслия водителя, которое может произойти на любой скорости и в любом месте. Представьте сами, что произойдет с автомобилей, водителем, пассажирами и другими участникам движения, если колесо машины заклинит на скорости 80, 100, 150 км/час?

Вывод может быть только один: следите за состоянием гранаты – проверяйте и своевременно меняйте пыльники, прислушивайтесь к звукам, исходящим от колес и не затягивайте с заменой ШРУСа, если таковая необходимость заявит о себе.

Как определить неисправность ШРУСа

ШРУС изготовлен из закаленной стали и залит тяжелой консистентной смазкой. Приводной вал соединен с внутренним кольцом. Большинство ШРУСов имеют шесть шариков из закаленной стали, которые проходят в канавках внутреннего кольца. Клетка удерживает шары выровненными по кругу в одной плоскости.

Корпус ШРУСа имеет набор внутренних канавок, которые скользят по шарикам. ШРУСы на передних колесах имеют сферический корпус, который позволяет поворачивать до 45 градусов, в то время как шарниры на дифференциалах и задних колесах являются плоскими, что позволяет только небольшое угловое отклонение и несколько миллиметров выдвижения или втягивания.Гибкий и прочный резиновый пыльник CV, плотно прилегающий к входному валу и внешнему корпусу, удерживает густую смазку в шарнире, предотвращая попадание воды и других загрязнений.

Эта простая анимация показывает, как ШРУС может передавать крутящий момент под таким экстремальным углом. Pwld / Wikimedia Commons

Несмотря на то, что конструкция ШРУСа делает его идеальным для размещения в трансмиссии, существует большое трение. К счастью, затвердевшие материалы и специальные смазочные материалы сводят износ к минимуму.Тем не менее, как и большинство других механических вещей, ШРУСы со временем изнашиваются из-за пробега, износа или неправильного обращения. Вот как определить, что ваш ШРУС выходит из строя.

Утечка смазки

Утечка смазки — одна из самых частых проблем, влияющих на ШРУС. Резиновый пыльник CV постоянно изгибается, особенно при поворотах, что может привести к его износу. Воздействие элементов, даже кислорода воздуха, в конечном итоге приведет к тому, что резина станет хрупкой, что увеличивает риск поломки.Башмаки CV также могут быть повреждены дорожным мусором. В любом случае смазка для ШРУСа может «выкручиваться» из шарнира, покрывая все на этой плоскости, например, шину, тормозной суппорт или амортизатор.

Пыльник ШРУСа немного изношен, но пока не протекает. Замена пыльника CV должна продлить срок службы этого сочленения. Ильдар Сагдеев / Wikimedia Commons

К счастью, если вы вовремя поймаете протекающий пыльник CV, до того, как вода и мусор загрязнят шарнир, вы сможете просто восстановить ШРУС.Комплекты багажника CV относительно недороги. С помощью подходящих инструментов очистку ШРУС и замену пыльника и смазки можно выполнить всего за несколько часов.

Звуки щелчка

Щелчки — явный признак износа ШРУСа. Если смазка вытечет, вода и мусор могут загрязнить соединение, ускоряя износ и создавая чрезмерный зазор. Эта проблема с зазором обычно заметна в поворотах при ускорении, например, при выезде с проезжей части или повороте после знака «Стоп» или светофора.

Возможно, вы все еще сможете водить машину с щелкающим шарниром, но лучше заменить его как можно скорее. К сожалению, после того, как поврежден ШРУС, исправить его уже некуда — его необходимо заменить. Для некоторых автомобилей могут быть доступны новые или восстановленные ШРУСы. Если возможно, вы можете сэкономить, просто заменив ШРУС, что может занять пару часов. С другой стороны, новая или модернизированная ось, которая дороже, но быстрее устанавливается, может быть единственным вариантом.

Связывание и вибрация

Связывание и вибрация — это несколько менее очевидных симптомов плохих ШРУСов. Если вы заметили, что ваш автомобиль раскачивается во время поворотов или вибрирует на определенных скоростях, попросите надежного механика проверить это для вас. Проблемы этого типа обычно связаны с самой осью, а не с шарниром, но стоит проверить, были ли изучены все другие варианты.

Карданные шарниры и ШРУСы могут изнашиваться, но ваш местный надежный механик может помочь вам вернуться в дорогу.Монти Ракузен / Getty Images

Если вам необходимо заменить ШРУС, Пыльник ШРУСа или ось ШРУСа, базовый набор механических инструментов поможет вам выполнить большую часть работы, за некоторыми ключевыми исключениями. Вам понадобится 1/2-дюймовый приводной брус и динамометрический ключ, а также соответствующий торцевой ключ для гайки оси, обычно от 27 до 39 мм, для некоторых из них требуется 12-точечный контакт. Прерыватель предназначен для снятия гайки, при установке гайки потребуется определенный крутящий момент, чтобы предотвратить повреждение ступичного подшипника — проверьте руководство по ремонту для правильной спецификации.Используйте тяжелый латунный пуансон для снятия внутренней обоймы ШРУС с вала или для снятия оси CV с дифференциала. Также могут потребоваться специальные инструменты для снятия шаровых опор или зажима нового пыльника CV.

Признаки неисправного или неисправного узла вала CV

Мосты с постоянной скоростью (CV) — это компонент трансмиссии, обычно используемый во многих современных дорожных транспортных средствах. Они служат для передачи мощности от трансмиссии и дифференциала транспортного средства на колеса для движения вперед.У них есть смазанный гибкий шарнир, который позволяет оси изгибаться в зависимости от дорожных условий с минимальным влиянием на передачу мощности.

Шарнир смазан консистентной смазкой и покрыт резиновым чехлом, защищающим его от грязи и мусора. Поскольку оси CV являются прямым звеном, передающим мощность двигателя на колеса, они со временем подвергаются высоким уровням нагрузки и в конечном итоге изнашиваются и требуют замены для восстановления надлежащей функциональности. Когда они действительно изнашиваются, оси CV обычно вызывают несколько симптомов, которые могут предупредить водителя о том, что они требуют внимания.

1. Громкие щелчки при повороте

Один из наиболее распространенных и наиболее заметных симптомов неисправного или неисправного узла полуоси CV — это слышимый щелчок при повороте. Когда оси CV становятся чрезмерно изношенными, соединения расшатываются и щелкают при повороте. Щелчки могут становиться громче или отчетливее во время более резких и быстрых поворотов и будут слышны на стороне неисправного вала CV.

2. Смазать край шины

Еще одним признаком неисправности полуосей CV является смазка на внутреннем крае шины или вдоль днища автомобиля.Обычно это происходит из-за разорванного пыльника и утечки смазки, которую разбрасывают во время вращения оси. Негерметичный пыльник в конечном итоге приведет к выходу из строя ШРУСа, поскольку грязь и мусор попадут в пыльник и повредят шарнир.

3. Чрезмерная вибрация при движении

Еще одним признаком неисправной оси CV являются чрезмерные вибрации оси во время движения. Если ШРУС или полуоси повреждены каким-либо образом, что влияет на их баланс при вращении, это приведет к чрезмерной вибрации вала во время движения автомобиля.Вибрации могут колебаться или становиться более выраженными по мере увеличения скорости автомобиля. Чрезмерная вибрация из-за неисправных валов CV может повлиять на управляемость и ходовые качества, а также на общую безопасность и комфорт автомобиля. Обычно мост CV необходимо заменить, если он поврежден настолько, что вызывает вибрацию.

Мосты

CV служат конечным звеном между двигателем и колесами. Они служат важной функции передачи крутящего момента от трансмиссии на колеса транспортного средства для его движения.По этой причине, если вы подозреваете, что у одного или нескольких полуосей CV может быть проблема, вам стоит присмотреться к ней поближе.

Ищете новую ось CV?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены. Трансмиссия CVT

| Ремонт ШРУС

Все переднеприводные автомобили имеют ШРУСы по обе стороны от карданного вала.Наружные и внутренние ШРУСы используются для соединения карданного вала с колесами и трансмиссией соответственно. ШРУСы имеют решающее значение, поскольку они передают крутящий момент двигателя от трансмиссии для вращения колес с постоянной скоростью. Они также воспринимают давление подвески, чтобы сохранить устойчивость автомобиля.

В автомобилях с передним приводом шарниры равных угловых скоростей передают крутящий момент на передние колеса. Два наиболее распространенных ШРУСа — штативное и шаровое. В переднеприводных автомобилях ШРУСы треножного и шарового типа размещаются соответственно с внутренней и внешней сторон.

Проблемы с ШРУСом

В большинстве случаев ШРУС не требует обслуживания. Он прослужит до тех пор, пока защитный чехол ШРУСа находится на месте и не поврежден. Некоторые автомобили могут проехать до 300 000 миль без каких-либо проблем с ШРУСом. Однако проблемы возникнут при растрескивании защитного чехла ШРУСа. Когда это произойдет, смазка выйдет наружу, а грязь и влага попадут внутрь, в результате чего ШРУС изнашивается быстрее, чем обычно. В конце концов, он выйдет из строя из-за отсутствия или плохой смазки, а также из-за коррозии.

Как правило, сначала изнашиваются внешние ШРУСы, поскольку они выдерживают больше движений, чем внутренние ШРУСы. Защитный чехол на предмет трещин и повреждений желательно проверять во время регулярного технического обслуживания автомобиля. В случае возникновения проблем с защитным чехлом крайне важно как можно скорее посетить сервисную мастерскую Marietta CV Joint, например, Guardian Transmissions.

Признаки неисправного ШРУСа

Щелчок при повороте

Это наиболее очевидный признак того, что что-то не так.При повороте шарнир Continuous Velocity будет издавать повторяющиеся щелчки или хлопки. Это заметно при очень крутых поворотах на малых скоростях, так как хлопок становится очень громким.

Вибрация при разгоне

Еще одним признаком неисправности вашего ШРУСа является то, что вы замечаете, что рулевое колесо сильно вибрирует или сильно трясется при ускорении. В этом случае рекомендуется снизить скорость или остановиться, чтобы избежать аварии.Вам следует пойти дальше и позвонить специалистам по ремонту Marietta CV Joint Repair компании Guardian Transmissions, чтобы выяснить, в чем проблема, и дать вам соответствующий совет.

Растущий гудящий шум

При увеличении скорости вы заметите этот знак в сочетании с вибрацией. Во время движения автомобиль издает гудящий шум, который усиливается с ускорением и прекращается, как только вы начинаете замедляться.

Шум типа Clunk при увеличении скорости

Этот шум слышен в наружных или внутренних шарнирах автомобиля.Этот тип шума также может быть результатом чрезмерного люфта в дифференциальной передаче. Идеальный способ проверить этот знак — включить задний ход и затем разогнаться. Если лязг более заметен, то это признак неисправности ШРУСа.

Вибрация на высоких скоростях

Вибрации могут возникать по разным причинам, например, из-за смещения шины или несбалансированной шины. Однако, если это происходит одновременно с указанными выше признаками, это означает, что ваш ШРУС выходит из строя.

Если вы заметили любую или некоторые из вышеперечисленных проблем или знаков, не теряйте времени и обратитесь в Guardian Transmissions, в местную мастерскую по ремонту Marietta CV Joint.Вождение автомобиля с неисправным ШРУСом не только повредит ваш автомобиль, что приведет к дорогостоящему ремонту, но также может стать причиной аварии. Всегда отправляйте свой автомобиль на диагностику, если подозреваете, что у вас неисправный ШРУС.

Нужна ли замена ШРУСов?

Ticka-ticka-ticka-ticka. Это звук, который издает ваша машина, когда вы поворачиваете на малой скорости с почти полной блокировкой? Вероятно, это ваши ШРУСы, вот наше руководство по их замене.

Прежде всего: что такое ШРУС?

CV означает постоянную скорость, а ШРУС обеспечивает вращение колес с постоянной скоростью независимо от движения подвески автомобиля вверх и вниз.

Типичный комплект ШРУСов включает смазку для ШРУСов и пыльник ШРУСа ШРУСы находятся на обоих концах валов, приводящих колеса (часто называемых « полуоси » или ведущие валы в переднеприводных автомобилях), независимо от будь то автомобиль передний, задний или полноприводный. Внутренние ШРУСы соединяют вал с трансмиссией, позволяя перемещаться между ними, а внешние ШРУСы позволяют перемещаться между валом и колесами.

Хотя ШРУСы встречаются на задних колесах (на заднеприводных и полноприводных автомобилях), они редко выходят из строя, поэтому здесь мы имеем дело в основном с ШРУСами на передних колесах переднеприводных автомобилей.Однако принцип их изменения и их действия тот же. Точно так же внутренние ШРУСы переднеприводного автомобиля редко вызывают проблемы, поскольку они не должны перемещаться так близко, как внешние ШРУСы, которые должны учитывать рулевое управление колес, а также приводную силу от двигатель. Итак, в этой статье мы сосредоточимся на внешних ШРУСах передней оси.

Карданный вал и ШРУС в сборе в сборе

ШРУС Шум:

Не нужно натренированное ухо, чтобы уловить характерный щелкающий звук изношенного переднего ШРУС, хотя, поскольку ухудшение является постепенным, может пройти некоторое время, прежде чем водитель это заметит.Припаркуйтесь на ровной и гладкой поверхности с большим свободным пространством. Полностью поверните колесо в одном направлении и опустите автомобиль вперед, плавно ускоряя и удерживая колесо в устойчивом положении. Повторите то же самое в обратном направлении. Изношенный ШРУС будет издавать характерный щелкающий звук в этих условиях, и его следует заменить, прежде чем появится вероятность того, что он полностью распадется. По мере ухудшения состояния компонентов шум становится громче.

CV замена сустава:

Хотя замена ШРУСа не очень сложна, есть много компонентов, которые необходимо снять или снять, чтобы добраться до него.Перед началом работы убедитесь, что у вас есть все необходимые инструменты и правильная запасная часть, потому что, как только вы начнете, ваш автомобиль будет выведен из строя, пока компонент не вернется на место.

Безопасность прежде всего: выньте ключи из замка зажигания и отсоедините аккумулятор, чтобы предотвратить случайное заведение автомобиля. Если у вас нет роскоши автомобильного подъемника, вам нужно будет поднять автомобиль домкратом и убедиться, что он надлежащим образом поддерживается опорами оси (на гладкой, ровной поверхности) с правильной номинальной массой на них.Снимите колесо, затем, если есть, снимите пылезащитный колпачок в центре ступицы. Далее обычно идет шплинт, а затем большая шестигранная гайка, которую нужно удалить. Мощный пневматический или электрический ударный гаечный ключ должен быстро справиться с этим, но если у вас его нет под рукой, потребуется длинная торцевая планка и головка хорошего качества — они могут быть очень тугими. Чтобы ослабить гайку, необходимо, чтобы ось не вращалась. Один из способов — нажать на педаль тормоза в машине. Имейте в виду, что на левой стороне автомобиля резьба может быть «левой», что означает, что вы поворачиваете ее по часовой стрелке, чтобы ослабить ее.Руководство по ремонту неоценимо для такой работы, чтобы облегчить вашу жизнь. После того, как гайка и шайба за ней были сняты, обычно пора демонтировать нижний шаровой шарнир. Это может быть трудная работа сама по себе, и ее сложность будет варьироваться от машины к машине. Здесь обязательно поможет делитель шарового шарнира. Как только он окажется неуместным, рулевое управление можно вручную повернуть на край, чтобы вы могли видеть заднюю часть балки. Предполагая, что заменяется внешний ШРУС (обычно это происходит), лучше не снимать внутренний ШРУС с трансмиссии, если это вообще возможно.Это может привести к выливанию масла из коробки передач. Было бы неплохо иметь сливной поддон для считывания на всякий случай, если это произойдет. В большинстве случаев необходимо будет вытащить ШРУС из ступицы, так как со временем он заклинивает. Также можно выколотить его со стороны резьбы, поскольку это повреждает резьбы, прибегайте к этому методу только в том случае, если вы уверены, что он больше не будет использоваться. Как только ШРУС освободится от ступицы, пора освободить два ленточных зажима, которые удерживают резиновый пыльник ШРУСа на месте над ШРУСом, и сдвинуть пыльник назад вдоль вала, чтобы не мешать.Тогда единственное, что крепит ШРУС к карданному валу, — это круговой зажим, который может быть не виден. Достаточно постучать по внешнему краю ШРУС от коробки передач, чтобы освободить его. Осторожно, не урони его на цыпочки, он тяжелый! Следующие несколько шагов очень важны, и их легко упустить из виду. Прежде всего, удалите старый резиновый чехол и все остатки зажимов, которые удерживали его на месте. В комплект для замены ШРУСа должны входить новые ленточные зажимы, новый резиновый чехол, смазка и сам ШРУС.Наденьте меньший из двух ленточных зажимов на приводной вал, а затем меньший конец резинового чехла. Откройте пакет со смазкой и вдавите его в ШРУС, прежде чем прикрепить его к приводному валу и постучать по нему с силой, достаточной для того, чтобы он прошел через внутренний зажим. Вы поймете, что это делается, когда невозможно снять ШРУС вручную. Не ударяйте напрямую по резьбе нового ШРУСа молотком или другим инструментом. При необходимости накрутите большую гайку, чтобы защитить резьбу, когда вы постукиваете по концу ШРУС.Наденьте резиновый чехол на ШРУС и затяните хомут внутренней ленты на приводном валу. Добавьте внешний зажим для ленты и затяните его. Поверните ШРУС, чтобы убедиться, что он может плавно перемещаться во всех направлениях, прежде чем задвигать его обратно в балку колеса. Тогда это просто случай изменить процесс в обратном порядке, убедившись, что вы заменили шплинт и все крепления для шарового шарнира и ступицы. Удостоверьтесь, что вы обращаете внимание на любые настройки крутящего момента, в частности на гайку ступицы и колесные гайки — опять же, руководство Haynes может стать неоценимым помощником! После того, как автомобиль заведет колесо и будет опущен на землю, сначала медленно уезжайте и проверьте рулевое управление до полной блокировки на низких скоростях, чтобы убедиться, что все вернулось в норму и шум исчез.Обратите внимание, что на некоторых автомобилях невозможно заменить только ШРУС — может потребоваться весь вал с внутренним и внешним ШРУСами, что приведет к увеличению затрат и трудозатрат. Дополнительные шаги, необходимые для этого, включают в себя извлечение внутреннего ШРУСа из трансмиссии, осторожный сбор масла, которое может вылиться в процессе. Важно снова долить масло в коробку передач, как только новый ШРУС снова встанет на место.

Стоимость замены ШРУСа: Шрусы

— не особо дорогие товары, и их цена может варьироваться от 20 до 150 фунтов стерлингов.В зависимости от машины затраты на их установку тоже не должны быть такими уж большими. Выделяйте от получаса до часа на каждую сторону для замены.

CV Ботинки: ШРУСы

обычно выходят из строя из-за повреждения окружающего их резинового чехла. Это удерживает необходимую смазку на месте, а влагу и грязь из ШРУСа. Они могут порваться, что в конечном итоге приведет к отказу ШРУСа (кстати, порванный или поврежденный пыльник CV — это мгновенный отказ NCT / MOT)

Если вы заметили какие-либо повреждения на пыльнике ШРУСа, лучше заменить его (только резиновый пыльник) как можно скорее, даже если нет шума ШРУСа.В конечном итоге это может сэкономить вам сотни, хотя для замены пыльника требуется почти столько же работы, сколько и для всего ШРУСа. В комплект пыльника ШРУС войдут резиновый пыльник, новые ленточные зажимы и пакет со смазкой. Понравилось это руководство? Почему бы не ознакомиться с другими нашими руководствами по DIY здесь

Под капотом: Щелчок по контрольному признаку неисправности пыльника CV — Специально — providencejournal.com

Q: Хорошо использованная Corolla моего сына издает щелкающий звук, когда он делает разворот, особенно при резких поворотах влево.Есть идеи, почему? Я заглянул снизу, чтобы убедиться, что что-то не болтается, и есть ли много смазки сразу за левым передним колесом. Может ли это быть связано?

— Эрик С.

A: Эрик, похоже, что внешний смазочный пыльник CV (постоянной скорости) Corolla вышел из строя, а гибкое приводное соединение внутри чрезмерно износилось. Давайте посмотрим, как работают эти части, а затем спланируем действия.

В переднеприводных автомобилях используются два ШРУСа на каждой ведущей оси, внутренний и внешний.Они более сложные, чем простые карданные шарниры, используемые на приводном валу заднеприводного автомобиля. Внутренний ШРУС обеспечивает возможность погружения плюс некоторое изменение угла. Это позволяет оси изменять длину и угол по мере сжатия и удлинения подвески относительно трансмиссии. Внешний ШРУС допускает значительные угловые изменения, поэтому колеса могут резко поворачиваться в дополнение к перемещению подвески. Оба ШРУСа герметизированы гибкими резиновыми чехлами и содержат консистентную смазку для смазки игольчатых подшипников с жесткими допусками или шариков и дорожек.

Со временем резиновые сапоги, похожие на сильфоны, особенно внешние, изгибаются один раз слишком много, и на них появляются трещины или трещины. Смазывайте стропы, внутрь попадают грязь и вода, что значительно ускоряет износ ШРУСа. Изношенный внутренний ШРУС часто издает лязг при трогании с места и остановках, а неисправный внешний шарнир может издавать такой же шум, как вы описали, во время поворотов. Если шум возник недавно, автомобиль, вероятно, будет безопасным для вождения в таких условиях, но по мере дальнейшего износа шарнира будет возникать вибрация, которая, вероятно, станет невыносимой.Раннее выявление неисправности пыльника (разумно проверять их при каждой замене масла) и своевременная замена пыльника может предотвратить повреждение суставов. Замена башмаков требует снятия оси, и, если отказ произошел только в сухую погоду, шарнир следует полностью разобрать, очистить, осмотреть и повторно смазать. Я не большой поклонник склеенных ботинок, разве что в качестве временной меры. Они экономят время, но отказ от извлечения вала и обслуживания соединения в долгосрочной перспективе будет работать против вас.

Благодаря быстрому распространению недорогих восстановленных и / или новых деталей, обычно более рентабельно и быстрее заменять весь ведущий мост, чем заменять изношенный шарнир и пыльник, а в некоторых случаях даже просто пыльник.Замена оси обычно требует отделения нижнего шарнира или стойки и снятия большой гайки в центре ступицы колеса. Также может потребоваться отсоединение поперечной балки и внешней рулевой тяги. Затем ступицу и тормозной узел можно наклонить наружу, чтобы старую ось выскользнуть наружу, а новую — внутрь. Важно учитывать рекомендации производителя по замене гаек и момент затяжки, а также процедуру, необходимую для отсоединения вала от трансмиссии.

Q: Я заметил, что мой двигатель медленно запускается с утра.Я вспомнил, как кто-то, возможно, вы, рекомендовали дернуть клеммы аккумулятора, чтобы проверить их надежность. Мои были тугими, но одна была заметно теплее, почти горячей по сравнению с другой. Они кажутся чистыми. На что это указывает?

— Курт

A: Вы справились! Несмотря на то, что кабельные соединения казались плотными и внешне чистыми, наблюдаемый вами нагрев является явным индикатором плохого соединения. По всей видимости, между стойкой и зажимом есть наросты коррозии, которых не видно.Еще один способ проверить надежность подключения клемм аккумуляторной батареи — измерить падение напряжения на соединении, один метр — на стойке, а другой — на зажиме, пока помощник запускает двигатель. Более 0,2 В указывает на необходимость очистки. Игнорируйте символ минуса, если он появляется.

Очистить верхние клеммы / зажимы аккумуляторной батареи легко с помощью щетки для очистки клемм Schumacher BAF-BI или аналогичной. Вы захотите избежать стирания памяти компьютера, установив средство экономии памяти компьютера до отсоединения кабелей.Тип розетки для дополнительной зажигалки не работает на многих автомобилях, так как розетка не «горячая» при выключенном ключе. В этом случае лучшим выбором будет инструмент, который подключается к разъему данных под панелью управления. 10-футовый шнур на одном из них позволит аккумулятору второго транспортного средства обеспечивать необходимую струйку электричества. Держите двери закрытыми / выключите внутреннее освещение!

5. Передняя подвеска — 5.2 Ведущие мосты и шарниры постоянной скорости

5. Передняя подвеска — 5.2 Ведущие мосты и шарниры постоянной скорости — Снятие и установка шарниров постоянной скорости Назад, Далее, Содержание, Домой.

Снятие и установка шарниров постоянной скорости

Рис. 5-4 представляет собой покомпонентное изображение ведущего моста и двух его шарниров равных угловых скоростей. Обратите внимание на выступы, которые врезаны в вал, чтобы удерживать резиновые сапоги на месте. При переустановке шарниров следует использовать новые стопорные кольца, а для крепления пыльников — новые зажимы.

ПРИМЕЧАНИЕ-

Поскольку ШРУСы необходимо снимать для замены пыльников, замена пыльников всякий раз, когда ШРУСы снимаются, является хорошей профилактической задачей.

Рис. 5-4.

Ведущий мост в сборе с внутренними и внешними шарнирами равных угловых скоростей и деталями крепления.

Чтобы снять и установить ШРУС, необходимо сначала снять ведущие мосты, как описано выше. ШРУСы не подлежат ремонту и подлежат замене целиком. Volkswagen рекомендует специальную смазку на основе дисульфида молибдена для уплотнения ШРУСов.См. СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ для получения дополнительной информации о смазке для шрусов. Для снятия и установки ШРУСов требуются некоторые специальные инструменты и оборудование. Внимательно прочтите процедуру перед началом работы. Если у вас нет необходимых инструментов и оборудования или подходящего рабочего места, мы рекомендуем доверить этот ремонт авторизованному дилеру Volkswagen или другой квалифицированной ремонтной мастерской.

Для снятия и установки внешнего ШРУСа:

1.	Отрежьте и снимите большой зажим, удерживающий резиновый чехол на ШРУСе.Отогните пыльник от шарнира наизнанку над валом.

2.	Зажмите вал в тисках и снимите соединение с вала, как показано на рис. 5-5, с помощью молотка с мягким покрытием. Снимите упорную шайбу, вогнутое шайбу и стопорное кольцо с оси и осмотрите вал на износ.

ПРИМЕЧАНИЕ-

ШРУС прикреплен к валу стопорным кольцом, к которому нет доступа. Сила, используемая для отталкивания шарнира от вала, должна быть достаточной для преодоления зажима, но не достаточной для повреждения шарнира.

Рис. 5-5.

Внешний ШРУС приводится в движение от полуоси с помощью молотка с мягкой головкой (для ясности показан со снятым пыльником).

3. При установке шарнира, использовать новое стопорное кольцо в канавку на конце полуоси. См. Рис. 5-6. Водить соединение на вал, пока стопорное кольцо не сидит. Сложите пыльник обратно на стык, удерживая его новым зажимом.

Рис. 5-6.

Вырез вид наружной CV сустава, показывающий положение стопорного кольца и шайбы.

Для снятия и установки внутреннего ШРУСа:

1. Снимите стопорное кольцо с конца полуоси, как показано на фиг. 5-7.

Рис. 5-7.

Удаление стопорное кольцо, которое имеет внутренний ШРУС к оси вала.

2.	Снимите защитный колпачок с внешнего кольца шарнира, как показано на рис. 5-8, и отогните пыльник от шарнира наизнанку над осью оси.

ВНИМАНИЕ-

Не поворачивайте ступицу шара более чем на 20 ° во внешнем кольце шарнира. Шарики выпадут, если ступица будет повернута слишком далеко.

Рис.5-8.

Снять защитный колпак ШРУСа выколоткой и молотком.

3.	Поддержите ступицу ШРУС и выдавите полуось из шарнира, как показано на рис. 5-9.

4.	Снимите тарельчатую шайбу и осмотрите вал и шлицы на предмет износа и повреждений.

Рис. 5-9.

ведущий мост вал из внутреннего Шарнир с пуансоном (дрейф) и нажимной пластиной (поддержки).

5.	При установке ШРУСа используйте новую тарельчатую шайбу и установите ее так, чтобы вогнутая поверхность была обращена к концу вала, как показано на рис. 5-10.

Рис. 5-10.

Правильная установка тарельчатой шайбы на внутреннем ШРУСе на конце ведущей оси.

6.	Наденьте шарнир на вал, как показано на рис. 5-11. При использовании пресса держать ступицу ШРУС против тарельчатой шайбы, установите стопорное кольцо в канавку на конце вала.

Рис. 5-11.

Запрессовка внутреннего ШРУСа на вал ведущего моста. Показан пресс-инструмент, специальный инструмент Volkswagen № VW 522 (арт.TV0 522 000 00 ZEL), допускает установку стопорного кольца, а ШРУС и омыватель нажат.

7.	релиз пресса и убедитесь, что стопорное полностью вставлен в паз. Установите защитный колпачок по краю ШРУСа.

Назад, Далее, Содержание, Начало.

Мой механик говорит, что мне нужны новые ШРУСы.Что это такое и почему они терпят неудачу?

В автомобилях с приводом на передние колеса используются шарниры постоянного вращения. Что тебе нужно знать.

Что такое ШРУС?

Шарниры с постоянным углом поворота (ШРУС) являются частью переднего или полноприводного узла, который используется во многих популярных автомобилях. Шарнир позволяет валу передавать мощность от трансмиссии на колесо при изменении угла. Представьте себе приводной вал, который толкает вверх и вниз, когда машина проезжает неровности и поворачивает повороты.С каждой стороны машины по два. Один внутри рядом с трансмиссией и один снаружи рядом со ступицей колеса. Другие названия сборки включают «оси CV» или «сборки CV».

— Покупаете новую или подержанную машину? Начните поиск на BestRide.com.

Как я узнаю, что мои суставы CV идут плохо?

Обычным признаком неисправности внешнего ШРУСа является щелчок, который можно услышать при повороте, но не при движении прямо.Чтобы проверить этот диагноз, найдите свободное место, например, стоянку, и поставьте машину задним ходом. Поверните колесо до упора в одну сторону и медленно откатитесь назад с открытыми окнами. Если шум громче и отчетливее, вам необходимо обратиться к механику. Внутренние ШРУСы могут издавать гул, дрожь и вибрацию на высокой скорости. (Новый) лязг при переводе автомобиля в режим Drive также является плохим признаком, который может указывать на неисправный ШРУС.

Почему выходят из строя ШРУСы?

Как правило, ШРУСы рассчитаны на весь срок службы автомобиля, и в большинстве случаев так и будет.Однако это несовершенный мир, и дорожный мусор иногда может пробить резиновые сапоги через ШРУСы. Затем ботинок со временем выйдет из строя из-за движения, и смазка из ботинка будет выбрасываться наружу. Такая ситуация допускает попадание грязи и воды, и тогда подшипники выходят из строя. Мы поговорили с главным механиком Марком Макмалленом из G&M Services в Миллисе, штат Массачусетс, и он сказал нам, что, несмотря на широко распространенное мнение, эти стыки убивают не обычные выбоины или плохие дороги.

Признаки неисправности внутреннего шруса. Подробно

Наружная и внутренняя граната (ШРУС): отличия и особенности

Устройство внутреннего ШРУСа

Где находится ШРУС (Граната) в машине

Срок службы и обслуживание

Звуки и симптомы поломки

Внутренний ШРУС: признаки неисправности не увидеть сложно

Почему хрустит ШРУС?

Устранение неисправности

Что будет, если не менять ШРУС

Видео: что может быть, если во время не поменять пыльник ШРУСа

Что понадобится для замены ШРУСа

Как заменить гранту

Замена внешнего ШРУСа

Как продлить срок службы гранат

Советы автовладельцам

ШРУС хрустит — что с ним?

Что такое ШРУС

Причины появления хруста

Определяем, какой ШРУС хрустит

Проверка внешнего ШРУСа

Проверка внутреннего ШРУСа

Универсальная диагностика

Можно ли ездить, если хрустит ШРУС?

Как проверить шрус на исправность

Поломка шруса: признаки неисправности и способы их устранения своими руками

Конструкция шарнира

Основные причины и признаки отказов

Диагностирование повреждений

Проверка внутреннего шарнира

Наружного

Универсальная проверка шарниров

Рекомендации по ремонту

ЗАМЕНА ШРУСА И ЕГО ПЫЛЬНИКА. СОВЕТЫ — DRIVE2

Как понять что нужно менять ШРУС? — DRIVE2

Как проверить шрус на исправность

Разновидности шруса

Конструктивные особенности шруса

Факторы преждевременной поломки шруса

Как распознаются неполадки шруса

Как установить шрус

Как проверить Шрус и определить неисправность

Причины неисправности шрусов

Как определить неисправность шруса

Как проверить люфт шруса видео

Устройство ШРУСа, как определить какая граната хрустит

Смотрите также

Комментарии 7

Что такое ШРУС

Виды ШРУСов

Зачем нужен ШРУС, и как он устроен

Почему хрустит ШРУС

Как эксплуатировать авто с хрустящей «гранатой»

Причины поломки

Как определить хрустящий ШРУС

Как узнать, какой ШРУС хрустит

Определение хруста от наружного ШРУСа

Причины появления хруста

Как хрустит внутренний ШРУС

Признаки поломки ШРУСа

Универсальный метод диагностики

Виды и конструкция ШРУСов

Как определить хрустящий ШРУС

Определение хруста от наружного ШРУСа

Как хрустит внутренний ШРУС

Универсальный метод диагностики

Последствия хруста ШРУСа

Как отремонтировать ШРУС

Заключение

Как заменить ШРУС своими руками и советы по профилактике

Диагностика неисправности

Замена ШРУСа

Профилактика неисправности

🚘 Диагностика наружного ШРУСа и его пыльника

Первоначальная диагностика ШРУС на автомобиле

Проверка наружного ШРУС со снятием

в чем опасность его поломки и как не допустить серьезного ДТП?

Как определить неисправность ШРУСа

Утечка смазки

Звуки щелчка
