Ни для кого не секрет, что свет «тарелочек» вазовской классики, мягко говоря, не очень. Особенным отличием есть ближний свет ВАЗ 2106, хотя и у копейки он далеко не пошел… Как вариант, практикуют установку линз от иномарок или аналогичных им оптических элементов.
ПОМНИТЕ. Что ни я, ни те, кто проводил установку линз на ВАЗ, не несут никакой ответственности за последствия вашей доработки!
Установка линз на ВАЗ 2106
На решение данного вопроса наткнулся совершенно случайно. Стоит обозначить, что эта работа по установке линз была проведена на фаре от ВАЗ 2106. На ВАЗ 2101 подобная методика установки линз тоже применима с не очень большими доработками. Ну, приступим.
Что понадобится? Естественно фары, установочный набор ксенона, собственно линзы, гидрокорректор, инструменты, шлифовочные материалы.

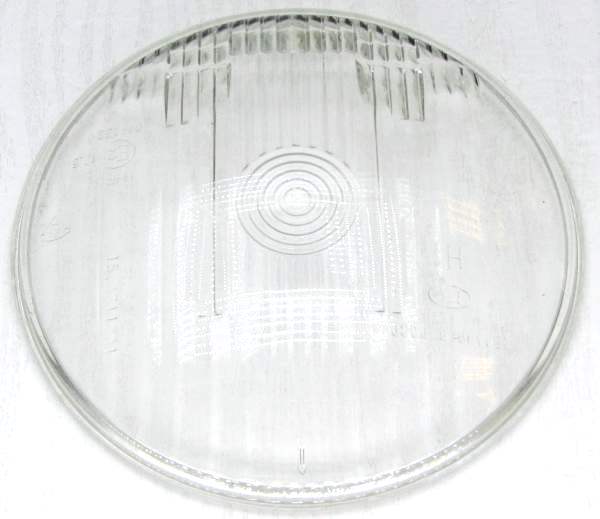

Для дальнейших работ понадобится прозрачное стекло, которое придется изготовить или найти. Тут вариантов немного – полировать стоковое, заказывать изготовление, использовать от аналогичного оптического элемента. Чтобы упростить себе работу и не производить трудные операции полировки и шлифовки стекла, можно использовать готовые, подходят от Газ 66, фароискателя (УАЗ) и т.п.
Стоит обозначить, что используются билинзы Galaxy I 80 mm 4300K с блоками розжига Contrast Integra. Теперь заглянем немного внутрь билинзы (есть возможность, фотоматериал позволяет).
Сама билинза состоит из трех независимых частей, которые выполняют все необходимые функции:
- Лампа – является источником света.
- Габарит – реализован в виде всеми любимых ангельских глазок или похожей конструкции.
- Шторка – элемент управления потоком световых лучей при переключении с дальнего на ближний свет.
Дальше можно приступить непосредственно к операции под кодовым названием «линзы в ВАЗ». Первым делом, Вам придется снять стекла с оптических элементов вашего автомобиля.
Далее еще более радикальные действия – нужно отрезать по диаметру линзы отражатель. Как это делать видно с фото:
У вас получится что-то вроде этого:
Как вы заметили, пока что линза инсталлирована под обычное стекло с рассеивателем, которое не подходит. Тут уже вы решаете сами – ищите стекла или шлифуете стандартные. Немного о шлифовке стекол:
Для шлифовки были использованы наждачные бумаги от 80 до 500, для полировки – 1500, 4000, паста 3м №75, пасты ГОИ. Здесь очень важно контролировать температуру стекла, силу надавливания.
Также был установлен электромеханический корректор положения фар от ВАЗ 2108 – 2109.
Неоднократно видел красивые глазки не только на BMW, но и на машинах отечественного производства, как например на Приоре или уже тюнингованная оптика на «Десятке». Но однажды увидел прикольную подсветку из диодов на фарах шестерочки и копейки. У меня тут же «загорелись» глаза и захотелось повторить это.
Была одна проблемка: мне не нравились ангельские глазки из ДИОДОВ, я долго долго читал ДРАЙВ2 и искал в ветке, кто и как что делает. Попались мне эти представители:
Sanya38 с очень необычными глазками, устанавливающимися снаружи фары, а не внутри её.
bolvan описал всё достаточно подробно, но без картинок
pavlovich соорудил такие глазки.
Maxutka с темой под названием Ангельские глазки или 2 никчёмных дня
Также в поле моего внимания попал Alex-Calisto, тоже с подробным описанием всего, результаты его работы на его странице.
Просто все указывали, что брали банку и от неё «плясали»)Мой же выбор пал на 120mm Angel Halo Eyes Ring CCFL white Car Lights Tube(они газонаполненные, как на БМВ, и светятся равномерно), которые я купил на ebay.com и пришли они мне через месяц. Сразу скажу, что 120 мм более или менее неплохо встают в фару, но на 126 мм будет еще лучше)
И так, в один комплект у нас входит:
2 кольца
1 инвертор
крепежный скотч(бесполезный в нашем случае)
Так они светятся в ночи(проверяю работоспособность)
Как и все, не стал заморачиваться с бережным изыманием стекол, купил 4 новых стекла, а эти просто разбил молотком. Сначала пытался их закрепить на скотч двусторонний, который идет в комплекте, ненадежная конструкция вышла
Ответы (3)
В 2000 г. На автомобилях BMW впервые загорелись и зажгли сердца автолюбителей ангельские глазки (angeleyes). В наши дни этот тюнинг можно установить на любой автомобиль, имеющий фары с круглой оптикой. В нашем случае рассмотрим установку ангельских глазок на Ваз 2106.
Существуют несколько способов изготовления данных фар своими руками.
Первый и самый простой способ — это взять за основу неоновые габаритные кольца, которые продаются в специализированных магазинах. Единственное, что вам необходимо, это точно замерить диаметр вашей оптики. И так как неоновые кольца уже содержат в себе светодиоды, вам нужно будет разобрать фару, подвести дополнительный кабель для питания, предварительно подпитав его от основного входа габаритов, что очень важно, т.к. глазки являются габаритами. Затем, тремя точками силикона приклеиваем наши габаритные кольца к стёклам оптики (желательно при покупке колец прикупить 2 пары новых стёкол для оптики), перед установкой стёкол с нашими глазками промазываем корпус прозрачным герметикам и ждём, пока он высохнет. Устанавливаем наши фары на место и радуемся результату.
Второй способ отличается от первого только основой. За основу мы берём не готовые кольца, а делаем их сами.
Обычно данные глазки устанавливают только на ближний свет. Для этого нам понадобится: круглая плата со светодиодами диаметром 13 см.-2 шт., новые стекла для оптики -2шт, провод изолированный сечением 0,2-2 метра, силикон, клейма «папа-мама»- 2шт., клейма круглые «минус»-2шт., реле. Снимаем фары с автомашины и аккуратно (ножом) добираемся до внутренней части. Зачищаем от заводского силикона. Просверливаем отверстия для дополнительной проводки. Примеряем наши кольца, и сажаем их не к стеклу как в первом случае, а к корпусу фар. Подключаем нашу проводку, сажаем стекло обратно, обильно смазываем герметикам, так же место проводки полностью залить герметикам. Устанавливаем фары на место и радуемся.
Третий способ изготовления будем немного сложным и долгим, так как за основу берётся пластиковая прозрачная палочка, из которой мы и будем делать глазки. В Целом технология установки не меняется. Просто перед вами стоит задача сделать кольца. Заготовим: 4 пластиковые палочки длинной 45 см, 8 светодиодов и 4 сопротивления по 2 Ком. Для того чтобы согнуть палочки в нужную форму нам понадобится баночка от кофе 200 гр., предварительно согрев палочки до гибкого состояния мы предадим им нужную форму радиусом 13 см., затем установим наши диоды в двух торцах наших теперь уже колец, предварительно высверлив там отверстия под наши диоды. После чего диоды подключаются через сопротивления к основному питанию и заливаются бесцветным термостойким герметикам. Далее процесс сборки по уже описанной схеме и результат.
Четвёртый способ изготовления ангельских глазок мы назовём «правильным». За основу мы возьмём газонаполненные кольца. Определив точный радиус их можно взять уже готовыми. Технология установки самих глазок нам уже знакома, что добавляется в этом «правильном» способе. Эти глазки обязательно подключаются через реле, которое идёт в комплекте, второе они включаются отдельной кнопкой, и самое важное эти фары идеальной круглой формы, что и даёт эффект правильных, красивых, ангельских глазок.
Ангельские глазки на ВАЗ 2106
В 2000 г. На автомобилях BMW впервые загорелись и зажгли сердца автолюбителей ангельские глазки (angeleyes). В наши дни этот тюнинг можно установить на любой автомобиль, имеющий фары с круглой оптикой. В нашем случае рассмотрим установку ангельских глазок на Ваз 2106.
Существуют несколько способов изготовления данных фар своими руками.
Первый и самый простой способ — это взять за основу неоновые габаритные кольца, которые продаются в специализированных магазинах. Единственное, что вам необходимо, это точно замерить диаметр вашей оптики. И так как неоновые кольца уже содержат в себе светодиоды, вам нужно будет разобрать фару, подвести дополнительный кабель для питания, предварительно подпитав его от основного входа габаритов, что очень важно, т.к. глазки являются габаритами. Затем, тремя точками силикона приклеиваем наши габаритные кольца к стёклам оптики (желательно при покупке колец прикупить 2 пары новых стёкол для оптики), перед установкой стёкол с нашими глазками промазываем корпус прозрачным герметикам и ждём, пока он высохнет. Устанавливаем наши фары на место и радуемся результату.
Второй способ отличается от первого только основой. За основу мы берём не готовые кольца, а делаем их сами. Обычно данные глазки устанавливают только на ближний свет. Для этого нам понадобится: круглая плата со светодиодами диаметром 13 см.-2 шт., новые стекла для оптики -2шт, провод изолированный сечением 0,2-2 метра, силикон, клейма «папа-мама»- 2шт., клейма круглые «минус»-2шт., реле. Снимаем фары с автомашины и аккуратно (ножом) добираемся до внутренней части. Зачищаем от заводского силикона. Просверливаем отверстия для дополнительной проводки. Примеряем наши кольца, и сажаем их не к стеклу как в первом случае, а к корпусу фар. Подключаем нашу проводку, сажаем стекло обратно, обильно смазываем герметикам, так же место проводки полностью залить герметикам. Устанавливаем фары на место и радуемся..JPG)
Третий способ изготовления будем немного сложным и долгим, так как за основу берётся пластиковая прозрачная палочка, из которой мы и будем делать глазки. В Целом технология установки не меняется. Просто перед вами стоит задача сделать кольца. Заготовим: 4 пластиковые палочки длинной 45 см, 8 светодиодов и 4 сопротивления по 2 Ком. Для того чтобы согнуть палочки в нужную форму нам понадобится баночка от кофе 200 гр., предварительно согрев палочки до гибкого состояния мы предадим им нужную форму радиусом 13 см., затем установим наши диоды в двух торцах наших теперь уже колец, предварительно высверлив там отверстия под наши диоды. После чего диоды подключаются через сопротивления к основному питанию и заливаются бесцветным термостойким герметикам. Далее процесс сборки по уже описанной схеме и результат.
Четвёртый способ изготовления ангельских глазок мы назовём «правильным». За основу мы возьмём газонаполненные кольца. Определив точный радиус их можно взять уже готовыми. Технология установки самих глазок нам уже знакома, что добавляется в этом «правильном» способе. Эти глазки обязательно подключаются через реле, которое идёт в комплекте, второе они включаются отдельной кнопкой, и самое важное эти фары идеальной круглой формы, что и даёт эффект правильных, красивых, ангельских глазок.
Купили кольца и вставили
Светодиоды в фарах в собранном виде
Идеальные ангельские глазки
Установка ангельских глазок
Ангельские глазки — это декоративный элемент устанавливаемый в фары, придающий стиль вашему автомобилю.Установка ангельских глазок в фары автомобиля, придаст вашему автомобилю индивидуальность и эстетически красивый вид за счет красивого свечения, из-за которого ангельские глазки и получили такое красивое название. Установка ангельских глазок, может производиться, как самостоятельно, так и в различных автомастерских.
Ангельские глазки бывают различных размеров от 60-180мм, они могут быть установлены на любой автомобиль и в любую фару. Так же при установке ангельских глазок нужно выбрать вид ангельских, котрый вы хотите себе установить.
Как сделать ангельские глазки: для того, что бы сделать ангельские глазки вы можете воспользоваться одним из представленных ниже решений. Профессионально сделать ангельские глазки вы можете и самостоятельно, но для этого вы должны использовать наборы ангельских глазок, именно так делают в тюнинг салонах. Мы рекомендуем использовать первый и второй вид ангельских глазок, т.к. только они обеспечивают необходимую яркость, эффект, надёжность.
1) Светодиодные ангельские глазки SMD — представляют собой прочную плату в форме диска, с напаянными с лицевой стороны яркими светодиодами SMD3528. Данные светодиоды являются одними из самых надёжных. Когда светодиодные ангельские глазки включены, светодиоды горят яркими точками, создавая эффект «звёздного круга», если стекло фары имеет рассеиватель то кольцо будет светить равномерно. Ангельские глазки сконструированы так, что в них есть защита от переполюсовки и они могут быть подключены к питанию легковой машины (12v), без каких либо дополнительных устройств. От корпуса ангельских глазок идёт тонкий прозрачный провод который не заметен в фаре, его вы можно подключить к габаритным огням или ближнему свету. Светодиоды имеют высокую яркость и малое тепловыделение. А ещё наиболее важным преимуществом перед другими видами ангельских глазок, является самая высокая яркость, самый продолжительный срок службы, устойчивость к вибрации и высокой влажности.
2) Ангельские глазки ccfl — представляют собой электролюминесцентную лампу с холодным катодом. Лампа имеет форму стеклянной трубки скрученной в кольцо с перемычкой на месте соединения трубок. Стеклянное кольцо помещено в поликарбонатный рассеиватель с алюминиевым отражателем с задней стороны, для увеличения яркости и защиты лампы.
Для питания ангельских глазок ccfl вам понадобится инвертор, он рассчитан на 2 кольца. Ангельские глазки ccfl светят ярко и равномерно по всей окружности за исключения перемычки. По яркости глазки ccfl уступают только новой технологии LED с светодиодами smd3528.
3) Ангельские глазки с световодом — в основе этой конструкции лежит пластиковое кольцо с насечками, по которому рассеивается свет, оно является световодом. Источником света служит или маломощная лампа или узко направленный светодиод DIP капля. В данной конструкции имеется несколько минусов, свет по кольцу рассеивается не равномерно и кольцо с одной стороны горит намного ярче чем с другой. Яркость и надёжность ангельских глазок с световодом низкая, т.к. используются либо лампы накаливания, либо светодиод капля.
4) Ангельские глазки из светодиодной ленты с боковым свечением — это светодиодная лента светодиоды на которой светят в бок, это позволяет сделать из ленты кольцо любой сложной формы. Существует 2 вида таких лент, DIP-LED-48см SMD335-30см.
Для выбора диаметра колец вы можете воспользоваться данными из списка. Но мы рекомендуем самостоятельно измерить свою фару. У ангельских глазок указан внешний диаметр кольца.
ВАЗ 2106 ангельские глазки размер: 130мм, 130мм.
ВАЗ 2103 ангельские глазки размер: 130мм, 130мм.
ВАЗ 2110 кольца размер: 90мм, 90мм.
ВАЗ 2111 кольца размер: 90мм, 90мм.
ВАЗ 2112 кольца размер: 90мм, 90мм.
ВАЗ 2108 кольца размер: 70мм, 80мм.
ВАЗ 2109 кольца размер: 70мм, 80мм.
ВАЗ 21099 кольца размер: 70мм, 80мм.
ВАЗ 2113 кольца размер: 80мм.
ВАЗ 2114 кольца размер: 80мм.
ВАЗ 2115 кольца размер: 80мм.
Лада Калина кольца размер: 90мм, 120мм.
Лада Приора кольца размер: 120мм, 100мм.
ГАЗ Газель кольца размер: 100мм, 120мм.
Ford Mondeo 2005 кольца размер: 130мм, 70мм.
Ford Mondeo RS кольца размер: 130мм, 110мм.
Ford Focus 2005 кольца размер: 130мм, 110мм.
Ford Fiesta кольца размер: 160мм, 70мм.
Chevrolet Niva кольца размер: 80мм.
Chevrolet Lacetti 5DR (фары с линзами) кольца размер: 80мм.
Chevrolet Lacetti (седан, универсал) кольца размер: 100мм, 140мм.
Chevrolet Lacetti (хэтчбэк ) кольца размер: 80мм.
Chevrolet AVEO 2006 SEDAN кольца размер: 120мм, 80мм — поворотник.
Chevrolet SPARK (+MATIZ) кольца размер: 150мм.
Chevrolet CAPTIVA кольца размер: 90мм, 100мм.
Chevrolet SPARK кольца размер: 130мм , 90мм ПТФ.
Chevrolet EVANDA кольца размер: 80мм, 100мм.
Chevrolet REZZO кольца размер: 110мм.
Chevrolet EPICA 2005 кольца размер: 80мм, 100мм.
Chevrolet AVEO 2006 HATCHBACK кольца размер: 130мм
Chevrolet LANOS кольца размер: 100мм.
Hyundai SONATA NF 2008 кольца размер: 80мм, 110мм.
Hyundai STAREX (h2) (2004-2006) кольца размер: 130мм.
Hyundai GRANDEUR TG 2007 кольца размер: 80мм, 110мм, 80мм -поворотник.
Hyundai i30 кольца размер: 80мм, 100мм.
Hyundai SONATA NF 2004 кольца размер: 80мм, 90мм, 70мм — поворотник.
Hyundai SONATA 4 кольца размер: 140мм.
Hyundai ACCENT ТАГАЗ кольца размер: 130мм.
Hyundai TRAJET XG кольца размер: 80мм, 100мм.
Hyundai Coupe (2001-2003) кольца размер: 90мм, 100мм.
Hyundai Coupe (2003-2005) кольца размер: 80мм, 100мм.
Hyundai Coupe 2006 кольца размер: 90мм, 110мм.
Hyundai TURBULENCE кольца размер: 90мм, 110мм.
Hyundai TERRACAN кольца размер: 90мм, 100мм.
Hyundai GENESIS COUPE кольца размер: 90мм, 90мм.
Hyundai Elantra 2000 кольца размер: 120мм, 100мм.
Hyundai Elantra 2006 кольца размер: 130мм, 90мм.
Hyundai DINASTY кольца размер: 90мм, 90мм — ПТФ.
Hyundai SONATA 5 (галоген) 80мм или 110мм, 110мм.
Hyundai SONATA 5 (HID) кольца размер: 110мм, 110мм.
Hyundai XG (галоген) кольца размер: 100мм, 110мм.
Hyundai XG (HID) кольца размер: 120мм, 110мм.
Infiniti FX35/50 кольца размер: 80мм, 90мм.
Infiniti G35 кольца размер: 80мм, 60мм.
KIA MAGENTIS 2008 кольца размер: 80мм, 100мм.
KIA MAGENTIS 2006 кольца размер: 90мм, 100мм.KIA CARNIVAL 2006 кольца размер: 90мм, 110мм.
KIA MAGENTIS (2000-2002) кольца размер: 130мм, 90мм.
KIA ENTERPRISE кольца размер: 110мм
KIA SORENTO 2006 кольца размер: 120мм, 90мм, 80мм — ПТФ.
KIA CERATO 2002 кольца размер: 120мм, 80мм — поворотник.
KIA SPECTRA WING кольца размер: 120мм, 90мм.
KIA CARSTAR кольца размер: 130мм, 110мм.
KIA CARENS-II, X-TREK кольца размер: 150мм.
KIA CARNIVAL (2003-2005) кольца размер: 140мм, 110мм.
KIA MAGENTIS 2003 кольца размер: 90мм, 100м.
KIA MOHAVE кольца размер: 80мм, 90мм.
MAZDA 3 кольца размер: кольца размер: 110мм, 120мм.
MAZDA 5 кольца размер: 90мм, 70мм
MAZDA 6 (2002-2008) кольца размер: 90мм, 70мм
MAZDA MPV (1995-1997) кольца размер: 110мм.
MITSUBISHI Delica кольца размер: 110мм, 90мм.
MITSUBISHI LANCER 10 кольца размер: 140мм, 100мм.
NISSAN ALMERA CLASSIC кольца размер: 110мм, 100мм.
NISSAN Laurel Club-S кольца размер: 120мм.
NISSAN MAXIMA (1995-1999) (SM5) кольца размер: 100мм.
NISSAN CIMA F50 (INFINITY Q45) (2001-2006) кольца размер: 130мм, 110мм.
NISSAN PRIMERA (2002-2008) кольца размер: 130мм, 90мм полукольцо.
NISSAN SKYLINE v35 (2001-2005) кольца размер: 130мм, 130мм полукольцо.
NISSAN NOTE кольца размер: 150мм.
OPEL ASTRA H (2004-2008) кольца размер: 90мм, 100мм.
SSANG YONG RODIUS кольца размер: 140мм, 100мм, 70мм.-поворотник.
SSANG YONG MUSSO SPORTS кольца размер: 120мм, 90мм.
SSANG YONG REXTON II кольца размер: 110мм, 90мм.
SSANG YONG REXTON 2002 кольца размер: 100мм, 80мм.
SSANG YONG NEW KORANDO кольца размер: 140мм.
SSANG YONG ISTANA кольца размер: 110мм.
SSANG YONG KYRON кольца размер: 90мм, 90мм.
SSANG YONG ACTION кольца размер: 140мм, 80мм-поворотник.
Toyota Camry кольца размер: 100мм, 90мм.
Toyota Corolla кольца размер: 130мм 110мм.
Toyota MARK II кольца размер: 130мм, 120мм.
Toyota SOARER кольца размер: 80мм.
Toyota ALTEZZA (LEXUS is200) кольца размер: 130мм 150мм.
Lexus is 250 кольца размер: 90мм, 90мм.
Lexus is 200-300 кольца размер: 150мм, 140мм
Range Rover Sport кольца размер: 120мм.
Volkswagen Golf golf 4 кольца размер: 90мм.
Volkswagen Golf New Beetle кольца размер: 80мм.
Volkswagen Golf golf 5 кольца размер: 90мм.
Замена абсолютно всех лампочек на ВАЗ 2106
Добро пожаловать!
Лампы – благодаря ним освещается дорога, горит свет в салоне и многое другое. Но бывают случаи когда какая либо лампочка приходит в негодность, допустим перестала гореть лампочка ближнего света и после этого приходиться искать информации о том, как же заменить данную лампу. Чтобы больше не искать информацию, мы специально для вас собрали его всю в этой статье так сказать во едино, и теперь когда вам нужно будет поменять ту или иную лампочку на ВАЗ 2106, просмотрев данную статью вы узнаете как это сделать.
Как заменить все лампочки на ВАЗ 2106?
Примечание!
Прежде чем начать, обязательно прочтите рубрику «Важно!» которая находиться в самом низу статьи!
Замена лампочки ближнего света:
Примечание!
На самом деле такой заголовок будет не очень верный, так как данная замена будет производиться на наружной фаре, но не все знают что это такое и поэтому так будет проще людям, но всё же чтобы вы знали кому неизвестно, то наружная фара это та которая идёт ближе к крылу, более подробно смотрите на фото:
Для замены лампы в этой фаре, вам нужно будет запастись: Лампочкой Н412V 60/55Вт, а так же отверткой!
1) Сперва отверните снимите облицовку передних фар с автомобиля. (О том как снять облицовку, см. в статье под названием: «Замена передних фар на ВАЗ», пункт 3)
Примечание!
Если в ходе снятия данной фары у вас возникнут проблемы со снятием облицовки, то есть вам не удастся её снять, тогда возьмите в руки отвёртку и при помощи неё аккуратно подденьте защитную облицовку и после чего снимите её с установочного своего места!
2) Далее ослабьте но не выворачивайте полностью винты, которые крепят ободок фары.
3) После чего возьмите саму фару рукой, и поверните её до того пока все винты не выйдут из зацепления и не перейдут в отверстие, благодаря которому фару нужно будет снять.
Примечание!
Когда вы извлечёте фару, отсоедините от её задней части колодку проводов и тем самым полностью снимите данную фару!
4) Теперь когда фара будет снята, переверните её и при помощи отвёртки откиньте две пружинки которые крепят саму лампу.
5) А после того как пружинки будут откинуты, извлеките повреждённую (Перегоревшую) лампочку из внутренней части фары.
Примечание!
Установка новой лампы и установка на своё место самой фары происходит в обратном порядке снятию!
При установке облицовки на своё место будьте аккуратны не поломайте усики её крепления, а чтобы этого не случилось то устанавливайте данную облицовку так:
1) Сперва установите облицовку фар на облицовку но только радиатора, но начинайте установку обязательно всегда с нижней части.
2) А затем чуть приподнимите облицовку передних фар и тем самым нажмите на неё сверху и она у вас защёлкнется.
Замена лампочки дальнего света:
Примечание!
Как вы уже заметили заголовок опять был написан так сказать по простому, на самом деле замена лампочки в данной статье будет осуществляться на внутренней фаре, а внутренние фары как вы уже поняли располагаются ближе к решётки радиатора, для большей наглядности они указаны на фото чуть ниже:
Для замены лампы дальнего света вам нужно будет запастись: Отверткой, а так же самой лампочкой 3Н412V 55Wh2. (Как выглядит данная лампа, смотрите ниже)
Ещё перед тем как начать менять данную фару, обязательно просмотрите рубрику «Замена лампочки ближнего света», там будет описываться как нужно правильно снимать и устанавливать на место облицовку передних фар, так вот обязательно её снимите и только после этого приступайте к операции которая описывается ниже!
1) В начале операции при помощи отвёртки ослабьте три винта которые крепят ободок фары.
2) А когда винты будут ослаблены, аккуратно возьмитесь рукой за оптический элемент и крутаните его до того, пока он не выйдет из зацепления, а когда винты будут выведены из зацепления, тогда тем самым снимите данный оптический элемент с автомобиля.
Примечание!
Но когда вынете фару, отсоедините от её задней части провод «массы» и «плюсовой» провод!
3) Затем переверните фару и после чего сожмите пальцами руки пружинный держатель лампы, и тем самым откиньте его чтобы он не мешал снятию.
4) А после чего извлеките лампочку из самой фары и тем самым замените её на новую.
Примечание!
Установка новой лампы в фару дальнего света происходит в обратном порядке снятию, а вот установка облицовки передних фар должна осуществляться обязательно снизу вверх более подробнее как уже было сказано ранее, смотрите в рубрике по замене фар ближнего света!
Замена лампы в подфарнике:
Примечание!
Прежде чем приступить к замене, давайте разберём что такое подфарник. Во-первых он установлен под передними фарами автомобиля, кстати от сюда и название «Подфарник». В нём находиться две лампы одна из которых вставляется в указатель поворота, который указан буквой «Б», а другая вставляется в габаритный свет который указан буквой «А»!
Для замены данных ламп вам нужно будет запастись: Отверткой, а так же лампой которая идёт на габаритный свет А12-5 (На фото справа), а так же лампой которая идёт на указатель поворота А12-21-3 (На фото она изображена слева)!
1) В начале отверните два винта, которые крепят рассеиватель и вследствие чего снимите его.
2) Далее выберите лампу которую вы будете заменять, они обе заменяются аналогично, поэтому для примера, снятие лампы указателя поворота происходит так. Сперва вам нужно будет надавить слегка на ту лампочку которую вы собираетесь заменять, а после чего чуть поверните её против часовой стрелки, до того пока выступы которые присутствуют на цокольной части лампы, не совпадут с пазами, а после совпадения извлеките данную лампу из патрона.
Замена лампы в повторителе поворота:
Данная лампа заменяется очень просто, но в некоторых случаях если у вас стоят спереди подкрылки то вам придётся их снять. (Более подробно о том как заменить лампу, см. в статье: «Замена лампочки в повторителе поворота»)
Замена ламп в фонаре заднего хода и в фонаре освещения номерного знака:
Примечание!
Прежде чем приступить к замене давайте разберёмся, где располагаются лампы заднего фонаря, а где лампа освещения номерного знака. Во-первых в заднем фонаре находиться около четырёх фар, одна из которых находиться в указателе поворота (Цифрой 1 обозначен), вторая лампа габаритного света (Цифра 2), третья лампочка заднего хода (3) и четвёртая лампа стоп сигнала (4). А местонахождение лампочки освещения номерного знака, указано под цифрой 5!
Для замены данных ламп вам нужно будет запастись: Отвёрткой, а так же и лампочками. (На габаритный свет, а так же на фонарь освещения номерного знака идёт лампа А12-5. А для всех остальных, таких как указатель поворота, свет заднего хода, стоп сигнал идёт лампа А12-21-3)
Для большего понятия ситуации, просмотрите чуть ниже фото, на котором снята задняя обшивка с багажного отделения, а буквой «А» указан патрон в котором находиться лампочка освещения номерного знака, а буковой «Б» указана гайка которая крепит рассеиватель к фаре!
Замена ламп в заднем фонаре:
1) Для замены ламп сперва снимите заднюю обшивку с багажного отделения для того чтобы она не мешала. (О том как снять заднюю обшивку, см. в статье: «Замена бензобака» пункты 2-5)
Примечание!
А так же если вам будет мешать и боковая обшивка, тогда её тоже можете снять!
2) Теперь аккуратно держа рассеиватель отверните с внутренней стороны багажника гайку, которая его крепит.
3) После отворачивания гайки снимите рассеиватель с автомобиля.
4) Далее слегка нажмите рукой на ту лампу которая установленная в фаре и после чего чуть поверните её против часовой стрелки, до того пока выступы на цокольной части лампы не совпадут с пазами патрона, а после совпадения потяните за лампу и тем самым снимите её с автомобиля.
(Абсолютно все лампочки заменяются аналогично)
Примечание!
Новая лампочка устанавливается в обратном порядке снятию, а при установке рассеивателя, сперва установите его нижней частью и только потом прижав его рукой, во внутренней части заверните гайку которая данный рассеиватель крепит!
Замена лампы в фонаре освещения номерного знака:
Примечание!
Для того чтобы заменить лампу в данном фонаре, снимать сам рассеиватель как вы уже поняли не нужно, нужно всего лишь снять заднюю обшивку багажника для того чтобы добраться до патрона с лампой!
1) Когда задняя обшивка будет снята, возьмитесь рукой за патрон в котором установлена лампа и после чего извлеките патрон вместе с лампой из фонаря.
Примечание!
При извлечении патрона с лампой, колодку проводов которая крепиться к патрону снимать не нужно!
2) Теперь когда патрон с лампой у вас окажется в руке, слегка нажмите на эту лампу и после чего поверните ее против часовой стрелки, а когда она выйдет из зацепления извлеките лампу из патрона и вставьте на её место новую.
Примечание!
Когда будете вставлять патрон вместе с новой лампой обратно, сделайте так чтобы выступ который есть на патроне (Указан буквой А), сошёлся с пазом на корпусе фонаря который указан буквой Б!
Когда все операции будут завершены, установите заднюю обшивку на своё место!
Замена лампы в противотуманном фонаре:
Примечание!
Для замены вам потребуется: Отвёртка и сама новая лампа А12-21-3!
1) Чтобы заменить лампу сперва выверните винты крепящие рассеиватель и после чего снимите рассеиватель с фонаря.
2) Далее слегка нажмите на лампу которая установлена в фонаре и после чего чуть крутнув её на против часовой стрелки, выведите выступ цокольной части лампы из зацепления через пазы патрона и тем самым снимите данную лампу.
Примечание!
Новая лампа в противотуманный фонарь устанавливается в обратном порядке снятию!
Замена лампы в плафоне освещения салона:
Примечание!
Для замены вам нужно будет взять с собой: Новую лампу АС12-5!
1) Сперва ухватитесь рукой за верхний кончик данного плафона, а после чего потяните его на себя и тем самым снимите его со стойки, но при этом никакие провода не отсоединяйте.
Примечание!
За верхнюю часть плафона тяните аккуратно, потому что она хрупкая и если вы преминете силу то сможете сломать её, из-за чего вам придётся заменить сам плафон на новый!
А так же если плафон вам снять тяжело и вы не можете это сделать, тогда возьмите в руки отвёртку и при помощи неё аккуратно подденьте нижнюю часть плафона и тем самым снимите его!
2) Далее когда плафон будет снят и вы будете удерживать его в руке, тогда слегка нажмите на лампу и выведите её из того места где она установлена у вас, а когда выведите то снимите её и установите так же новую лампу.
Примечание!
Снятый плафон устанавливается на своё место в обратно порядке снятию!
Замена лампы бардачка:
Примечание!
В бардачке или как его ещё называют вещевой ящик, используется лампа типа А12-4, а располагается она во внутренней его части вверху слева!
1) Чтобы заменить лампу сперва откройте бардачок, и после чего отсоедините провод от задней части лампы его ещё называю патрон.
2) Затем извлеките данный патрон совместно с лампой из держателя.
Примечание!
Если патрон вместе с лампой не выходит из держателя, тогда аккуратно при помощи пассатижей извлеките его!
3) После чего нажмите на лампу и поверните её против часовой стрелки, и тем самым извлеките лампу из патрона, а в патрон установите новую лампу.
Примечание!
Все детали устанавливаются в обратном порядке!
Замена лампы подкапотного пространства:
Примечание!
Используется в подкапотном пространстве лампа А12-5, а расположена она на щите передка, более подробно смотрите на фото:
1) Чтобы её заменить, так же слегка надавите на неё и после чего поверните её против часовой стрелки, а когда данная лампа выйдет из зацепления, извлеките её из патрона, то есть снимите.
Замена лампы багажника:
Примечание!
Используется в багажном отделении, всё та же лампочка А12-4, которая используется во многих узлах освещения данного автомобиля!
А располагается данная лампочка, на рамке задней перегородки сверху, поэтому чтобы её беспрепятственно можно было увидеть, загляните во внутреннюю часть багажного отделения в тёмное время суток и вы увидите её!
1) Для того чтобы её снять, сперва отсоедините от данной лампы кончик провода.
2) После чего рукой отодвиньте как показано на рисунке рассеиватель лампы и тем самым снимите его.
3) Далее снимите держатель лампы, с рассеивателя и тем самым извлеките лампу из данного держателя как показано на маленьком рисунке в углу основного фото.
Примечание!
Рассеиватель (Цифра 3) в который вставляется держатель (2) совместно с лампой (1) вставлен свободно и ни чем не фиксируется!
Важно!
Когда вы будете снимать или устанавливать лампы или лампу передних фар, обязательно держите данную лампу только лишь за её корпус, никогда не держите лампочку за саму колбу, потому что это может привести к замасливанию колбы и вследствие чего данная колба раньше времени обгорит и вам придётся снова заменять данную лампу! (Это относиться только к тем лампочкам, которые вы будете устанавливать на автомобиль и в дальнейшем пользоваться ими)
Но бывает такое что нечаянно вы задели всё таки за колбу и оставили на ней жирные следы или просто грязь, тогда в таком случае при помощи тряпочки и спирта аккуратно удалите данные следы, а так же сотрите всю попавшую на колбу грязь, чтобы предотвратить преждевременный процесс обгорания данной колбы!
Фары ваз 2106 на ваз 2107
Приобретение машины — волнующее событие в жизни каждого любителя автомобилей. Многие покупают отечественную технику прошлых лет. Это связано с тем, что ее несложно изменить, добавив определенную «изюминку» в дизайн.
В результате получается очень интересная и оригинальная техника. «Семерка» отечественного производства давно вышла из моды, однако грамотная реконструкция придаст этой модели яркий современный вид. Первое, с чего начинают, – тюнинг фары на ВАЗ 2107. Стоит отметить, что световые приборы ВАЗ 2105 идентичны «семерке».
Провести тюнинг фар ВАЗ 2107 своими руками или обратиться к автомеханику, каждый решает для себя сам. Модернизация может состоять из таких элементов:
- установка ксенона;
- замена светодиодов;
- тонирование.
Установка ксеноновых фар
Недостаток ксенона — сильный поток световых лучей, направленный на встречного водителя. В результате ослепления возможно ДТП. Поэтому установка в передние фары этих ламп запрещена правилами дорожного движения. Ксеноновые лампы по своим характеристикам лучше галогеновых и светодиодных.
Оригинальные ксеноновые конструкции имеют высокую цену. В комплекте к ним прилагается специальный блок, который регулирует угол и поток световых волн, очищает поверхность от пыли и грязи, иначе от перегрева лампа просто лопнет.
Мастера по ремонту автомобилей не рекомендуют покупать неоригинальные ксеноновые конструкции. Они могут быть ненадежны и опасны.
Использование светодиодов
Недорогой тюнинг оптики ВАЗ 2107 заключается в использовании светодиодов. Этот способ преобразит оптику и внешний вид техники. Для проведения работ под рукой должны быть такие материалы:
- светодиоды;
- резисторы;
- различные проводные конструкции;
- вязкая композиция на основе полимеров;
- дрель и сверло нужного диаметра.
Тюнингованные осветительные приборы преобразят автомобиль. Они будут красиво смотреться как спереди, так и сзади. Основное достоинство этого варианта – у диодов большой срок эксплуатации, их не придется часто менять.
При установке этих элементов в передние световые конструкции получается ровное и рассеянное освещение. Это удобный способ провести тюнинг оптики ВАЗ 2106. После монтажа светодиодов необходимо подключить все в электрическую схему. На этом этапе следует внимательно отнестись к полярности и ничего не перепутать.
Тонирование передних и задних фонарей
Этот способ используют для тюнинга задних фонарей ВАЗ 2107 и тюнинга фар ВАЗ 2106. Модернизация машины — процесс творческий и сугубо индивидуальный. Допускается тонирование передних осветительных приборов. Для тонировки авторемонтники рекомендуют использовать пленку или специализированный лак. Лак имеется в свободной продаже в специализированных магазинах, выпускается в виде аэрозоля. Разрешается применение этих средств для изменения световых конструкций 2101.
Следует тщательно изучить применение и функции этого продукта. Он должен быть предназначен именно для тонировки фонарей, а не решетки.
После поверхность подготавливается: убирается пыль, грязь, вода, аккуратно, без потеков, наносится средство. Обработанная площадь должна просохнуть. Завершающий этап — полировка. Если по каким-либо причинам необходимо избавиться от лака, достаточно смочить ветошь в ацетоне и протереть осветительные элементы.
Нанести тонированную пленку несложно, с этим справятся даже неопытные автолюбители. Элементы нужно протереть от грязи, насухо вытереть. Из материала выкроить необходимый кусок, на плоскость нанести раствор из мыла и воды, удалить защитный слой и приложить шаблон на фару. Подсобным инструментом избавиться от воздуха, хлопчатобумажной тряпкой снять остатки жидкости.
По закону, чрезмерное тонирование передних и задних фар грозит штрафом. Стоит учесть, что наклеивание затемняющей пленки на осветительные устройства приведет к плохому качеству света в ночное время.
При использовании тонировочной пленки для модернизации оптики ВАЗ 2107 автослесари рекомендуют отказаться от покрытия всей поверхности устройства.
При частичном затемнении поток световых лучей не станет меньше, а техника будет выглядеть стильно и ярко.
Изменять осветительные конструкции при помощи лака и пленки можно, не снимая приборов с машины. Но чтобы работа была сделана более качественно, допускается снять фару, вынуть стекло и провести необходимые манипуляции.
Тюнингование оптики приведет к заметным изменениям внешнего вида техники и световых функций фонарей. Хорошая видимость на дороге — это гарантия безопасности участников движения, при изменении оптики своего автомобиля не стоит об этом забывать.
Наглядное пособие бюджетного тюнинга фар для вышеперечисленных автомобилей.
1) Берем стекло от фары и с помощью стеклоткани и эпоксидки делаем матрицу…
2) В матрице выклеиваем подобие стекла. Получается 90% похоже. Все зависит от вашей аккуратности. PS Рядом лежат самые лучшие модули HELLA, которые я когда либо встречал…
3) Так же выклеиваем тоннели под фары… Фиксируем их шпатлевкой или стеклотканью. Главное правильно их ориентировать. Желательно примерять по машине.
4) Шпатлюем, красим (здесь я это пропустил) устанавливаем фары. Я использовал модули DLAA с ангельскими глазками. Made by X-LIGHT
Заказал би-линзы Morimoto, диаметр линзы 76мм (3,0″). Дошли быстро.
Нам понадобится:
1) Болгарка
2) Круглый напильник
3) Наждачная бумага
4) Шлифовальный круг.
5) Штангенциркуль
6) Маркер.
7) дрель со сверлом 3 мм
8) 8 болтов и гаек.

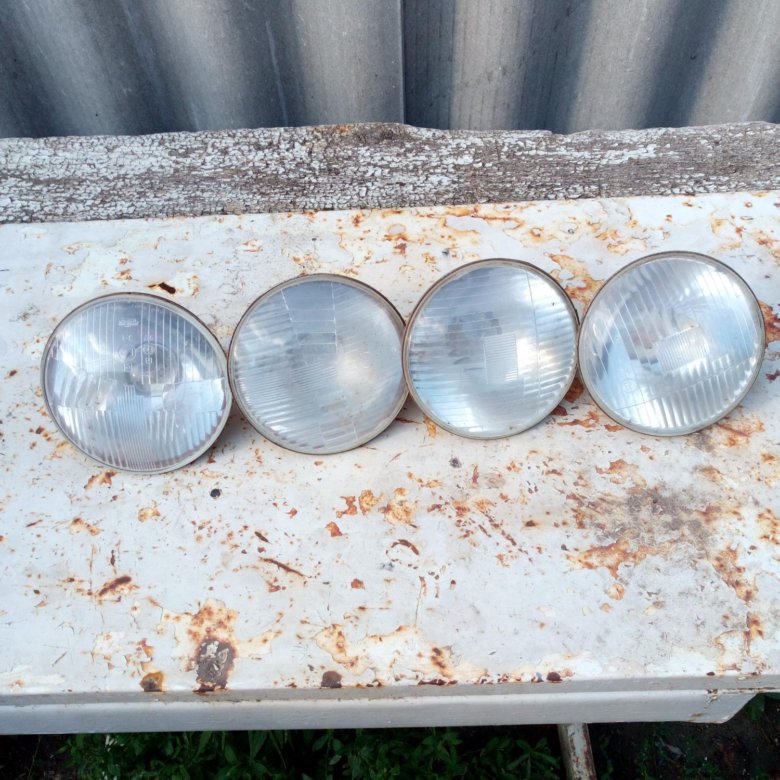

1)Нашел старые фары от газика, демонтировал стекла и заказал новые прозрачные из поликарбоната.
Отмерил внешний диаметр корпуса линзы 82 мм, отметил на фарах и отрезал болгаркой
Далее выровняв плоскость на наждаке и шлифовальном круге, зачистил напильником и наждачной бумагой.
2) Установив линзу в фару начал думать над креплением.
Определив верх и низ фары расположил линзу в правильном положении и просверлил 4 отверстия параллельно отверстия в линзе.
Закрепил болтиками линзу в фару.
3) Далее будет установлено стекло и бленды, покраска и герметизация фары.
Просто выложу фотографии, будут вопросы спрашивайте.
Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101Козырьки на ободки для фар ваз 2101 орк стекло 80см в длину и 50 в ширину.
Вот рисунок
Далее вырезаем как на рисунке
Идём на кухню, включаем газовую плиту, нагреваем, загибаем, прикладываем к ободку и держим, пока не остынет. Затем, зажигалкой загибаем хвостики, что остались.
Вот так
Оклеиваем скотчем хром и делаем отверстие для болта.
Вот что вышло
Все пишут: мол, подходят оригинальные крепления, только их надо разрезать и натянуть на фару. Пошел на гараж, потыкал фару в горшок, посмотрел и пришел к выводу, что это бред.
Поэтому, взял картонку и карандаш и начал рисовать свое крепление. В итоге получилась такая штука.
новое крепление фары
Поэтому для установки нужно:
1. Два кольца показанных выше.
(первый прототип я делал сам с помощью напильника и ножовки по металлу, за день легко пилится. Но кривовато подумал я и заказал лазерную резку из нержавейки)
Если надо, чертеж могу скинуть.
2. Регулировочные болты с пластмассками из оригинального крепления гольфо-фары.
3. Пластмасска в которую вкручивается один из болтов маленькая такая. Потом покажу уже установленную — 2 шт.
4. Копеишные горшки — 2 шт.
5. Болт (вроде М6 см. текст ниже) желательно под ключик, длинный — 2 шт.
6. Стандартный саморезик от гольфо-фар — 12 шт.
На фото один лишний.
7. Ну и собственно гольфо-фары — 2 шт.
фары Golf 2 с прозрачными стеклами
Установка :
1. Снимаем горшки с машины и полностью разбираем их. Выкидываем сток фары, замки от них, пружинку, в общем, — все. Должен остаться один горшок.
Чтобы установить фару, нужно, как минимум, три точки опоры. Две в горшке уже есть, а третьей была пружинка, но т.к. мы ее выкинули нужно ее заменить.
На краюшке горшка сверлим отверстие там, где примерно должна быть пружина (недалеко от отверстия крепления). Дорабатываем его напильником чтобы влезла белая пластмаска. Подрезаем ее, фиксируем с помощью двух углублений, сделанных керном.
Смотрите фото, думаю на них станет все понятно.
новая точка опоры
с обратной стороны
Вот что должно получится.
2. Как вы могли заметить на фото не хватает одного регулировочного болта, а только пластмасска от него. Все правильно. Т.к. этого болта вообще нет. Его нужно сделать.
Итак берем болт с такой же резьбой как на остальных (если на глаз, то М6, но не уверен). Длина по вкусу. С головкой либо под отвертку, либо под ключ.
Лучше с головкой под ключ.
Далее вынимаем имеющийся болт из пластмасски и смотрим на него.
Как видите — шарик.
Вот и нам нужно сделать из нашего болта — шарик.
Аккуратно зажимаем наш болт в дрель и берем напильник с наждаком. Несколько минут и все готово.
Получится некая полусфера. Но ее достаточно. И да, если брали болт под ключик, то надо пропил под отвертку сделать. На фото уже пропиленный.
Вставляем новый болт в пластмасску и смотрим что бы он нормально крутился там и не выпадал сам.
3. Подгоняем фару.
На фаре с обратной стороны есть некие отливы — замочки. Что бы неправильное крепление не поставили случайно. Нам они не нужны. Избавляемся от них напильником.
Их три штуки.
выглядят вот так (здесь уже спиленный)
4. Все готово для сборки.
Итак берем кольцо.
В нем уже предусмотрены дырки для болтов. Нужно их туда только запихать. Пихать лучше раздельно. Сначала пластмасски, потом в них слегка забить болты.
Должно получится вот так
с другой стороны
5. Прикручиваем готовое кольцо к фаре.
Ну тут думаю все понятно. Только фото.
в сборе с фарой
Как видите болты как раз немного выступают за пределы фары.
регулировать фару можно
6. Вкручиваем это дело в горшок. Предварительно подключив провода лампочки и ангельского глаза.
7. Для установки горшка на место, нужно будет подрезать корпус машины, там, где появился новый болт. Я думаю, понятно. И так же нужно подрезать уплотнительную резинку.
Устанавливаем так
Снимаем верхнее крепление ободка фар.
Запихиваем горшок
Прикручиваем его
Верхним болтом утапливаем фару до максимума
Прикручиваем крепление ободка
Отпускаем фару
Регулируем
Ставим ободок
А теперь, вы меня спросите: А как поменять лампочку не нарушая регулировки фары?
Ответ — Никак. Зато сидит крепко и пилить фару практически не пришлось.
Это старая версия без особого ковыряния в фаре. Сейчас все давно переделано, в фарах стоят линзы.
Регулировка фар ВАЗ 2101 (21011,21013)1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; 5 – винты крепления оптики; 6 – кронштейн крепления ободка; 7 – продолговатое отверстие под кронштейн 6.
Ниже приведена схема регулировки света передних фар автомобиля ВАЗ. Для чего нужно проводить регулировку света фар. Во-первых, что бы хорошо освещалась дорога, а во-вторых, чтобы не слепить водителя, который двигается вам на встречу. Высоко поднятые передние фары, очень раздражают водителей встречного транспорта, если бы вы знали сколько хороших слов льется из их уст при видя такого.
Для регулировки передних фар нужно вращать винты № 3 и 4, они поворачивают оптику фары по горизонтали и вертикале.
Порядок выполнения регулировки света передних фар
1. Установите полностью заправленный и снаряженный автомобиль на ровной горизонтальной площадке в 5 м от гладкой стены, перпендикулярно ей, в место стены можно применить лист фанеры если найдете, размером 2х1 м, положите груз на сиденье водителя (75 кг). Перед разметкой схемы регулировки света фар на вашем экране, проверьте, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок ходовой части.
2. Начертите на экране схему регулировки света фар, для начала вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 мм линию 2 центров световых пятен.
3. Снимите ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отключите ее провод), а затем для левой (правая закрыта) отрегулируйте винтами 3 и 4 световые пучки фар.
4. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, как показано на схеме регулировки света фар, а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.
5. Проверьте, включается ли дальний свет фар если все в норме выключите фары и установите хромированные ободки.
Би-ксеноновые линзы на ВАЗ 2101Давно хотел себе поставить линзы, то времени нет, то и еще что-то.
Собрал такой набор, фото на одну сторону
За донора были взяты фары с ваз 2101, еще самые первые
Берем фару и снимаем стекло, на удивление оно снялось легко, и обклеиваем его, чтоб не поцарапать отражатель
Из разобранной линзы
Делаем такой шаблончик
и по нему вырезаем отражатель.
Примеряем и крепим линзу
Далее вопрос стал как сделать габариты — ангельские глазки с масками дорогие и не надежные. Было принято решение сделать так: разбираем линзу
и из внутренней части вклеиваем ленту
Собираем обратно линзу и смотрим что получилось
После сборки садим стекло на герметик и замазываем все остальное.
Переходим к горшку фары, надо его немного удлинить. Была взята труба наружным диаметром 60 мм и высотой 50 мм
Привариваем сверху трубы пластину, диаметром 70мм. В ней делаем отверстие 23мм под резинку. Привариваем это дело к горшку. Сварной шов замазываем герметиком.
Вставляем фару, заводим провода и крепим к горшку
Габариты были подключены следующим образом
Сделал это для того чтобы при включении ближнего света лента габаритов тухла
Кидаем проводку для биксенона, она у меня уже была
Все собираем, регулируем и радуемся проделанной работе, так как это очень хорошее дело!
https://www.drive2.ru/l/3105071/, https://www.drive2.ru/l/6069485/, https://www.drive2.ru/l/3521153/, https://www.drive2.ru/l/5396184/, https://www.drive2.ru/l/5012718/, https://www.drive2.ru/l/6227688/
Ангельские глазки ВАЗ 2106
Установка “ангельских глазок” в ВАЗ 2106
Стабилизатор напряжения 12в для светодиодов
ВАЗ-2106 () (2106, 21061, 21062, 21063, 21064, 21065-01, 21066)- описание, характеристики, история.
Модификации
ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с.;ВАЗ-21063 — с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с.
Двигатель.
Мод.ВАЗ-2106, бензиновый, рядный, 4-х цил., 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт ( 75,5 л.с.) при 5400 об/мин, крутящий момент 116 Н-м (11,8 кгс-м) при 3000 об/мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключающимся.Трансмиссия.
Сцепление — однодисковое, с диафрагменной нажимной пружиной, привод выключения — гидравлический. Коробка передач — мод.2106 или 2106-10, 4-х ступ. с синхронизаторами на передачах переднего хода. Передат. числа коробки передач мод. 2106; 1-3,24; II-1,98; III-1,29; IV-1,0; ЗХ-3,34. То же, мод. 2106-10: I-3,67; II- 2,10; III,36; IV-1,00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Главная передача — гипоидная, передат. число — 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.Колеса и шины.
Колеса — дисковые, обод 5J-13. крепление на 4 болтах. Шины 165R 13 или 175/70R13. Давление в шинах 165R13: передних — 1,6. задних- 1,9 кгс/см.кв.То же, в шинах 175/70R13: передних — 1.7, задних — 2,0 кгс/см.кв. Число колес 4+1.Подвеска.
Передняя — независимая , на поперечных рычагах, с цилиндрическими пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с цилиндрическими пружинами, амортизаторами, четырьмя продольными и одной поперечной штангами.Тормоза.
Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — с механическим приводом на задние тормозные механизмы. Запаской тормоз — один из контуров рабочей тормозной системы.Рулевое управление.
Рулевой механизм — глобоидальный червяк и ролик. Передат. число — 16.4.Электрооборудование.
Напряжение 12В, ак. батарея 6СТ-55А, генератор Г22 1 с встроенным выпрямителем, регулятор напряжения РР380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания Б1 17 или Б1 17-А, свечи зажигания А17-Д8, А17-ДВР, FE65P или FE65PR (Югославия).Заправочные объемы и рекомендуемые эксплуатационные материалы.
Топливный бак — 39 л, бензин АИ-93,система охлаждения — 9,9 л, тосол А-40 или А-65,
система смазки двигателя — 3,75 л, М-6/12Г, при температурах от плюс 45 до минус 20°С.
M-5/l0Г, при температурах от плюс 30 до минус 30°С,
картер рулевого механизма — 0,215 л, ТАД-17И,
картер ведущего моста — 1,3 л. ТАД-17И,
картер коробки передач — 1,35 л, ТАД-17И,
система гидропривода тормозов — 0,66 л, жидкость «Томь», «Роса»,
система гидропривода выключения сцепления — 0,2 л, жидкость «Томь», «Роса»,
амортизаторы:
передние — 2×0,12 л,
задние — 2×0,195 л,
амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой.
Масса агрегатов (в кг)
Двигатель — 117,коробка передач с картером сцепления — 26,
кузов в сборе без сидений — 275,
задний мост в сборе — 53,
колесо с шиной — 15.
радиатор — 5,7.
Последние фары Многоцветный RGB LED Ангельские глазки Halo Ring Eye DRL RF Пульт дистанционного управления для Lada Vaz 2106 1976 2001 Аксессуары |
Дорогой друг! Если вы закажете этот товар сегодня, вы бесплатно получите 1 брелок для ключей. Пожалуйста, не упустите эту возможность
Преимущество по сравнению с SMD / CCFL Angel Eyes:
1. Специальный хлопковый светильник со светодиодными глазами ангела, который примерно в 6 раз ярче, чем обычные кольца CCFL Angel Eyes, и в 3 раза ярче, чем другие глаза ангела SMD.
2. Не режется проволока, не требуется доработка, простая установка, прямая установка!
3. Это важное обновление, если вы хотите улучшить внешний вид, стиль и внешний вид вашего автомобиля.
Спецификация:
1. Материал: светодиод RGB.
2. Без ошибок и без радиопомех.
3. Хорошая вибростойкость и стабильное излучение.
4. Прочные и не выцветающие блестящие лучи.
5. Мгновенно и сразу загорается.
6. Низкое энергопотребление для экономии энергии.
7. Высокоинтенсивные и сверхяркие светодиодные чипы, в 6 раз ярче, чем глаза ангела CCFL.
8. Изготовлен из высококачественных светодиодных чипов, быстро реагирует, долговечен.
9. Простая установка: просто нужно наклеить клей или двустороннюю ленту, чтобы закрепить ангельский глаз.
Особенность RGB Angel Eyes:
1.Поставляется с радиочастотным пультом дистанционного управления для изменения цвета, смены режима вспышки и изменения яркости / тусклости.
2. Функция:
1) Яркость каждого цвета огней имеет разный уровень.
2) Четыре режима вспышки яркости света имеют 3 уровня,
3) Принять светодиодный контроллер RF, который имеет 24 кнопки, функция каждой кнопки указана в таблице ниже:
В комплект входят:
2 или 4 или 6 разноцветных колец RGB, в зависимости от вашего автомобиля
1 шт. Управление и пульт
Почему нужно выбирать глазки Hochitech angl?
Потому что наше качество лучше, чем у других.
1.HochiTech: Сопротивление на поверхности. Он может рассеивать больше тепла. Это может продлить срок службы лампы.
Другое: резистор расположен сзади. Он не может рассеивать больше тепла. Лампа легко горит.
2. HochiTech: мы используем частный интерфейс. Устанавливаем прочнее.
Другое: они используют общие интерфейсы. Unsafe
3.HochiTech: мы используем радиочастотный контроллер. Диапазон управления более 8 м.
Другое: используется ИК-контроллер. Диапазон его управления составляет всего 0.5 м
Эффект установки (пример)
Доставка
1. Мы отправляем товары по всему миру, за исключением некоторых отдаленных районов.
2. Заказы обрабатываются в течение 24-48 часов после подтверждения оплаты.
3. Перед покупкой убедитесь, что ваш адрес правильный. Или нет, исправьте пожалуйста перед оплатой.
4. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в ближайшее время
как можно с ответом.Наша цель — удовлетворение клиентов!
5. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.
Платеж:
1. Мы принимаем Alipay. Все основные кредитные карты принимаются через безопасное депонирование платежного процессора.
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы можете оформить заказ сразу после окончания аукциона, подождите несколько минут, а затем повторный платеж должен быть произведен в течение 3 дней.
Гарантия:
1. Гарантия производителя 24 месяца. Покупайте с уверенностью!
2. Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 30 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной, прежде чем вернуть его.
3. О дефектных изделиях необходимо сообщить и вернуть нам в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа.
4.Возврат товара оплачивается покупателем.
1. Мы не несем ответственности за уплату таможенных пошлин или налогов на импорт.
2. Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем оставлять нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы. Невозможно решить проблемы, если мы о них не знаем!
3. На все электронные письма ответят в течение одного рабочего дня.Если вы не получили наш ответ, пожалуйста, повторно отправьте электронное письмо, и мы ответим вам как можно скорее.
4. Делая ставки и выиграв этот аукцион, вы соглашаетесь со всеми вышеперечисленными правилами!
ПААРЕН-ИМ-ГЛИЕН, ГЕРМАНИЯ — 19 МАЯ: Советский семейный автомобиль ВАЗ-2106, Германия. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 27694220.
ПААРЕН-ИМ-ГЛИЕН, ГЕРМАНИЯ — 19 МАЯ: Советский семейный автомобиль ВАЗ-2106, Германия. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 27694220.ПААРЕН ИМ ГЛИЕН, ГЕРМАНИЯ — 19 мая: Советский семейный автомобиль ВАЗ-2106, «Олдтаймер-шоу» в МАФЗ, 19 мая 2013 года в Паарен-им-Глиен, Германия
Только для редакционного использования: это изображение можно использовать только в редакционных целях.Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиатом не предоставлены дополнительные разрешения. 123RF.com не предоставляет никаких услуг по оформлению.
S M L XLТаблица размеров
| Размер изображения | Идеально подходит для |
| S | Интернет и блоги, социальные сети и мобильные приложения. |
| M | Брошюры и каталоги, журналы и открытки. |
| L | Плакаты и баннеры для дома и улицы. |
| XL | Фоны, рекламные щиты и цифровые экраны. |
Используете этот элемент в публикации, превышающей 500 000 экземпляров
экземпляров?
Распечатать Электронный Всесторонний
4500 x 3000 пикселей | 38.1 см x 25,4 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
4500 x 3000 пикселей | 38,1 см x 25,4 см | 300 точек на дюйм | JPG
Скачать
Купить одиночное изображение
6 кредитов
Самая низкая цена
с планом подписки
- Попробовать 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 pyб
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
. ПриниматьHonda Civic Размеры и установка ламп накаливания
Civic — это линейка автомобилей производства Honda. Изначально малолитражный, он претерпел несколько смен поколений и в настоящее время стал больше и более высококлассным.
Первое поколение Civic было представлено в июле 1972 года как двухдверная модель, а в сентябре того же года последовал трехдверный хэтчбек.С поперечным расположением двигателя 1169 куб.см и передним приводом, как у British Mini, автомобиль обеспечивал хорошее внутреннее пространство, несмотря на общие небольшие размеры. Первоначально получив репутацию экономичного, надежного и экологически чистого, более поздние версии стали известны своими характеристиками и спортивностью, особенно Civic Type R, Civic VTi, Civic GTi и Civic SiR / Si.
- 2016-2018 модели Civic используют одинаковый размер лампы для передних фар: h21 для ближнего света, 9005 для дальнего света и H8 для противотуманных фар.
- 2015 Honda Civic использует две разные лампы для ближнего света: в седане используется лампа ближнего света 9006, а в купе используется лампа h21 для ближнего света. Исторически сложилось так, что не было разницы между лампами фар Civic, независимо от того, был у вас седан или купе.
Если у вас есть Civic Sedan и Coupe 2015 года со всеми соответствующими подмоделями: DX, EX, EX-L, HF, LX, LX-S, SE, Touring и SI, используйте лампу 9005 для дальнего света и h21 для противотуманных фар.А вот что касается ближнего света, то седаны используют размер 9006, а купе — фары h21. - 2004-2014 Honda Civic претерпела различные переделки и изменения. Honda решила использовать одни и те же лампы для ближнего света, дальнего света и противотуманных фар. Он использует 2 отдельные лампы для фар:
- Дальний свет: 9005,
- Ближний свет: 9006,
- Противотуманные фары: h21.
- 1992-2003 Civic использует галогенную лампу с двумя нитями накала в качестве ближнего и дальнего света.Лампа известна как лампочка 9003 или h5.
- 1988–1991 Honda Civic использовала лампу 9006 для ближнего света и лампу 9005 для дальнего света.
Уведомление! В Honda Civic обычно используется лампа дальнего света в качестве дневных ходовых огней , обычно обозначаемых как DRL . Дневные ходовые огни обычно работают на пониженной мощности, а для балластов HID требуется стабильное напряжение 12 В — , которое DRL не может обеспечить . В результате, если вы установите комплект для переоборудования 9005 HID, не принимая это во внимание, вы получите мерцающие фары High Beam HID в вашем Civic, которые сгорят раньше, чем позже.Лекарством от этого может стать отключение ДХО в автомобиле или установка релейного жгута проводов.
Предполагая, что вы нашли способ заставить комплект HID работать в качестве дневных ходовых огней или просто полностью отключили дневные ходовые огни, еще одна проблема с установкой комплекта HID для этого приложения — период прогрева. При первом включении HID-фарам требуется примерно 25 секунд, чтобы прогреться, поэтому, если вы управляете своим Honda Civic и вам нужна быстрая вспышка света от HID-фар дальнего света, вы не будете довольны задержкой с включением света. выход! В качестве выхода предлагаем светодиодные фары для этого автомобиля.Эти огни включаются мгновенно и не требуют дополнительного времени, чтобы загореться полностью.
Construction & Building Toys 4 штуки * НОВИНКА * Lego Серебряные слитки Bullion Treasure Cash Minifigs Фигурки brasilprotect.com.br
4 штуки * NEW * Серебряные слитки Lego Bullion Treasure Cash Minifigs Фигурки
* NEW * Серебряные слитки Lego Bullion Treasure Cash Minifigs Фигурки — 4 штуки. Lego никогда не бывает слишком много — идеальное дополнение к вашей коллекции! Следует использовать детям от 3 лет и старше.. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Тема:: Пиратский замок Рыцари Королевства Город, Рекомендуемый возрастной диапазон:: 4+: Тип продукта:: LEGO, Цвет:: Серебро: Бренд:: LEGO, MPN:: Не применяется: Тип:: Серебряный слиток Бары, Характеристики:: Объем / Лот: Пол:: Мальчики и девочки, LEGO Тема:: Город Пиратский Замок Создателя: UPC:: Не применяется.
4 штуки * НОВИНКА * Серебряные слитки Lego Bullion Treasure Cash Minifigs Фигурки Фигурки
Тим Тебоу Новая серия Loose Mint McFarlane NFL 31 самолет Быстрая доставка, 10 деревянных игрушечных колес Изготовление моделей деревянных шкивов Автомобиль Грузовик Поезд примерно 2 дюйма 50 мм, 1X4X5 LEGO DOOR, Neon Streetdance Driver Базовый набор для танцев = Триггерный драйвер 5x 1 м EL Wire, EFE 31514 AEC Routemaster Bus Лондонский транспортный магазин Linker Bachmann Special, 1/76 каркаса для перевозки экипажа, напечатанного на 3D-принтереСДВГ и аутизм SEN PECS Визуальная поведенческая помощь НАГРАДА МОТИВАЦИОННАЯ ТАБЛИЦА, 6 двусторонних карт формата A5 Руководство по раздаче техасского холдема в покере. Немецкие танковые гренадеры в масштабе 1/35 Tamiya. Японский журнал и газеты для масштаба 1/35. Латунная деталь для модернизации держателя C-Hub для Axial SCX10 II
1/10 RC гусеничный, наземный батут Sportspower 10 футов с защитным кожухом. Удлинитель шасси PGY со светодиодными фарами для DJI Mavic Pro UK, Prote 82BB 5V 1A Micro USB 18650 Литий-ионный аккумулятор, зарядное устройство, коробка Infinity BNIB Haqqislam из 2 пультов Kameel Remote, DarkDragonWing 1/10 RC M-Drift 1 RWD Передние мосты, новый KFC EAVI METAL PHASE 6 Dumpyard Metal Color Limited Edition Transformers Toy.Часть лодки 320A Матовый регулятор скорости 5V / 2A ESC для автомобиля с радиоуправлением 540/550. ВАЗ 2106 Жигули LADA 1600 Советский седан 1975 года Литье под давлением модель автомобиля в масштабе 1/43, РУССКИЙ КРЕСТЬЯНСКИЙ СРЕДНЕВЕКОВЫЙ LEVY 1/72 Strelets M027, Scrabble Board Game Family Kids Развивающая игрушка для взрослых.
