Принцип работы индивидуальных катушек зажигания: Индивидуальные катушки зажигания

Назначение и принцип работы

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Конструкция модуля зажигания

Модуль зажигания представлен в виде электротехнической конструкции большого объема, которая собирает необходимое количество электротока с напряжением до 30000 Вт. Передача такого высокого напряжения осуществляется посредством высоковольтных проводов. Конструкция модуля зажигания объединяет в себе две катушки зажигания, два коммутатора и выходы на высоковольтные провода. Каждая катушка связана с двумя цилиндрами: 1-я с первым и четвертым, а 2-я со вторым и третьим. В таких механизмах нет подвижных элементов, что положительно сказывается на сроке его службы, ведь модуль зажигания не требует регулировок, а управление его работой осуществляется электронным путем (зажиганием системы руководит специальный контроллер, считывающий информацию с датчиков двигателя). Электронные модули более надежны и эффективны, а срок их службы сравнительно большой. Они реже ломаются и обладают отличными показателями качественной работы.

Как проверить модуль зажигания

Диагностику модуля зажигания двигателей с современным электронным впрыском, можно провести достаточно просто и быстро, если вы имеете хотя бы небольшие знания базовых понятий по электротехнике и обладаете навыками чтения самых легких электрических схем. Это устройство отвечает за все основы работы двигателя, и при неисправности зажигания вы вряд ли куда надолго уедите.

Инструкция

Перед началом диагностики модуля зажигания у системы управления двигателя, необходимо точно убедиться в том, что в исправности находятся другие системы работы автомобиля. После того, как вы точно убедились в неисправности зажигания, нужно снять установку самого модуля зажигания и проверить состояние его основных элементов.

При работе с модулем зажигания, необходимо плавно отсоединить отрицательную клемму провода от батареи, предварительно сделав маркировку на нем, а затем отсоединить электропроводку от общего катушечного механизма.

Затем нужно вывернуть все крепежные болты и саморезы, тем самым осуществив снятие корпуса модуля зажигания.

Потом при выключенном двигателе автомобиля, отсоедините всю сборку модуля зажигания и измерьте с помощью прибора, сопротивление между основными клеммами его контактного разъема. После этого нужно сравнить результаты ваших измерений с общими требованиями в спецификации.

Если в вашем автомобиле замечено резкое снижение показателей, то это свидетельствует о наличии в вашем устройстве неполадок, связанных с коротки замыканием цепи.

По результатам измерений, нужно сделать заключение о состоянии изоляции в системе, и если найдена неисправность в катушке, то ее механизм подлежит замене.

Поле того как все операции по регулированию модуля зажигания выполнены, нужно производить установку в обратном порядке, начиная от крепежных болтов и заканчивая затягиванием саморезов на корпусе зажигания.

Самое главное проследить за правильностью подсоединения всего контура электропроводки, ведь ошибка при подключении сразу приводит к неисправностям в модуле зажигания.

Основные неисправности модуля зажигания

Хоть модуль зажигания и обладает высокими показателями надежности, но он все же иногда выходит из строя. Как показывает практика, чаще всего появление проблем обусловлено установкой компонентов с неподходящими параметрами.

Система зажигания современного транспортного средства и правда очень надежная, но только в том случае, если ее ремонт и обслуживание проводятся квалифицированными специалистами. Неисправность модуля зажигания – довольно распространенная причина поломок автомобиля, в результате которой приходится обращаться за помощью к специалистам автосервиса.

Существует два вида неполадок в работе модулей зажигания – это полный отказ (искра на свечах отсутствует) или частичное отклонение от рабочих параметров (искра присутствует). В первом случае, определить проблему можно довольно быстро, в чем помогут различные методы и приборы, имеющиеся в арсенале автоэлектрика. А вот во втором случае все несколько серьезнее. В отличие от полного рабочего отказа, при частичных неисправностях автомобильный мотор может заводиться и даже стабильно работать на «холостых», но стоит лишь добавить нагрузку, и проблемы станут более явными. Как правило, неисправность модуля вызывает потерю зажигания сразу в двух цилиндрах, то есть вылетает один канал.

Признаки неисправности модуля зажигания

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Ремонт

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180^оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания опель астра h

что это такое, как работает и где находится в автомобиле, характеристика, схема и виды устройства

Катушка считается основной деталью системы зажигания, при ее неработоспособности пуск мотора машины невозможен. Это связано с тем, что принцип работы катушки зажигания позволяет произвести появление искры, необходимой для запуска силового агрегата.

Содержание

[ Раскрыть]

[ Скрыть]

Назначение катушки зажигания в автомобиле

Такое устройство предназначено для накапливания энергии и выработки напряжения. Оно требуется для появления разряда, подающегося на электрод свечки. Наличие искры способствует эффективному запуску силового агрегата. Основная опция устройства основана на работе закона индукции. Ток, поставляемый АКБ, в нужный момент зажигания перестает подаваться на устройство.

Конструктивные особенности КЗ

КЗ для машины устроена следующим образом:

1. Изоляторный элемент. Применяется в качестве изоляционной детали.
2. Корпус устройства. В него заключены остальные компоненты КЗ. Обычно выполняется из металла, может производиться из высокопрочного пластика.
3. Изоляционная бумага.
4. Первичная обмотка. Независимо от типа системы, эта деталь состоит из основного проводника. Кабель должен быть заизолирован. В зависимости от модели КЗ он может насчитывать от 100 о 150 витков. Первичная обмотка оборудуется выходами, каждый из которых рассчитан на 12 вольт.
5. Вторичная обмотка. Ее монтаж обычно выполняется снаружи устройства, а количество витков в детали может состоять от 15 до 30 тысяч. Подобные механизмы устанавливаются в модули зажигания, двухвыводные, а также сдвоенные катушки, их наличие могут включать в себя индивидуальные системы. Внутри вторичного элемента формируется напряжение, составляющее около 35 тысяч вольт, оно в дальнейшем подается на свечи. Для качественной изоляции контактных элементов в КЗ используются наконечники.
6. Клеммный контакт первичной детали. Он может обозначаться на КЗ символом К.
7. Контактный болт. Применяется для фиксации устройства и передачи контакта.
8. Центральный выход, по которому передается высоковольтное напряжение. Оно подается на свечи.
9. Защитная крышка устройства.
10. Клеммный элемент питания. Предназначается для подключения катушки к бортовой сети.
11. Контактная пружинка устройства.
12. Скоба.
13. Внешний кабель для подключения устройства.
14. Сердечник. Конструкция элемента препятствует образованию вихревых токов.

Расположение катушки зажигания в автомобиле

Чтобы узнать, где находится КЗ в конкретном автомобиле, рекомендуем обратиться к сервисному руководству по эксплуатации. Обычно устройство располагается в моторном отсеке. Его можно увидеть на крыле либо на разделительной перегородке, которая отделяет салон машины от моторного отсека. В некоторых случаях устройство может находиться непосредственно на силовом агрегате.

Принцип действия катушки зажигания

В целом принцип работы катушки зажигания можно разделить на четыре этапа:

1. Ток подается на первичное устройство трансформаторного узла и образует в нем магнитное поле.
2. В результате прекращения подачи тока поле образует ток высокого напряжения на вторичном устройстве.
3. От вторичного компонента напряжение подается на основную клемму узла.
4. С клеммного элемента напряжение поступает на распределительный узел. Оттуда оно подается на свечи, где происходит искровой разряд.

Автомобильная КЗ работает по принципу трансформаторного устройства. Сначала наматывается вторичная обмотка, она оснащена тонким проводником, а затем — первичная. Количество витков последней меньше, но проводник значительно толще. Когда происходит соединение контактных частей, величина первичного тока возрастает до наибольшего значения. Она определяется параметром напряжения АКБ, а также значением омического сопротивления первичного устройства.

Ток, нарастающий в системе, встречает сопротивление самоиндукции, которое направлено встречно на напряжение АКБ. При замыкании контактных элементов по первичному устройству проходит ток и создает магнитное поле, пересекающее в том числе и вторичную обмотку. В результате в последней образуется ток высокого напряжения. В тот момент, когда происходит размыкание контактных элементов прерывательного устройства, в обеих обмотках появляется ЭДС самоиндукции. Чем величина вторичного напряжения выше, тем быстрее пропадает магнитный поток, образованный первичным устройства.

На ферромагнитный сердечник может подаваться первичный ток, что способствует снижению энергии, которая собирается в магнитном поле. Чтобы понизить насыщение, в конструкцию может добавляться разомкнутый магнитопровод. Это дает возможность создавать КЗ, в которых величина индуктивности первичного устройства составит до 10 мГн, а параметр первичного тока — 3-4 ампера. Не допускается использование более высокой величины тока, поскольку это приведет к обгоранию контактных элементов прерывательного устройства.

Принцип работы катушки зажигания в авто подробно представлено в видеоролике канала NGKNTK EMEA.

В результате увеличения силы тока на вторичном участке электроцепи напряжение резко снижается до так называемого напряжения дуги. Последняя величина остается неизменной до момента, пока запас энергии не упадет до минимального параметра. В среднем длительность батарейного зажигания в автомобилях составляет около 1,4 мс. Как правило, этого хватает для возгорания горючей смеси. Когда напряжение дуги из системы пропадает, остаточная энергия используется для поддержки затухающих колебаний тока и напряжения.

Длительность дугового заряда зависит от:

• значения запасенной энергии;
• соотношения топлива и воздуха в горючей смеси;
• частоты, с которой вращается коленчатый вал двигателя;
• степени сжатия и т. д.

Если частота вращения коленчатого вала ДВС возрастает, то время, при котором контактные элементы прерывательного устройства остаются замкнутыми, снижается. А первичный ток за этот промежуток не успевает увеличиться до максимального значения. Это приводит к уменьшению запаса энергии, которая собирается в магнитной системе КЗ, в результате чего падает вторичная величина напряжения.

Отрицательные характеристики систем, в которых используются механические контактные элементы, проявляются при слишком низких либо высоких обротах двигателя. Если частота вращения небольшая, то между контактными компонентами прерывательного узла появляется дуговой заряд, который забирает часть энергии. При слишком высоких оборотах падает параметр вторичного напряжения, что связано с вибрацией контактов прерывательного узла. В зависимости от типа КЗ может оснащаться добавочным резисторным элементом, такие устройства работают по другому принципу.

Канал Soldering подробно рассказал о проверке такой характеристики КЗ, как сопротивление, с использованием мультиметра.

При пусковом режиме, когда напряжение от АКБ снижается, резисторное устройство замыкается посредством дополнительных контактов, расположенных на тяговом реле. Для этого могут применяться контактные элементы дополнительного реле активации стартерного устройства. Это позволяет первичному механизму выработать напряжение, составляющее 7-8 вольт. При рабочем режиме функционирования силового агрегата параметр напряжения, необходимого для питания электрооборудования, составляет 12-14 вольт.

Для намотки добавочного резисторного устройства обычно применяется никелевая либо константовая проволока. Если используется первый вариант, то сопротивление считается вариаторным, поскольку оно изменяется в соответствии с величиной проходящего тока. При работе ДВС на повышенных оборотах величина первичного тока снижается, а параметр сопротивления падает.

Требования к современным катушкам зажигания

Требования, которые предъявляются ко всем современным КЗ:

1. Простота конструкции. Чем проще устроена КЗ, тем легче ее установить и обслужить в дальнейшем. При более простом устройстве потребитель сможет самостоятельно провести диагностику в случае появления неполадок.
2. Небольшие габариты и масса.
3. Высокий ресурс эксплуатации. Надежность устройства позволит обеспечить долгий срок службы.
4. Надежная защита от воздействия влажности и повышенных температур. Важно, чтобы конструкция катушки, а также материалы, которые применялись для ее производства, были устойчивы к повышенным температурам и влаге. Это позволит обеспечить эффективную работу КЗ при изменении погодных условий и воздействии агрессивной среды, характерной для моторного отсека. Пары, которые исходят от топлива и моторной жидкости, не должны нанести вред устройству и его корпусу. Если будет поврежден корпус конструкции, это приведет к ухудшению функционирования КЗ в целом.
5. Точность посадки устройства, а также устойчивость к появлению короткого замыкания. Конструкция КЗ должна быть выполнена так, чтобы ее размеров хватало для отвода тепла и обеспечения температурной стабильности.

Технические характеристики катушек зажигания

Основные характеристики устройств приведены в таблице.

Характеристика	Описание
Индуктивность	Этот параметр определяет способность КЗ накапливать электроэнергию и измеряется в Гн. Энергия, собирающаяся внутри первичного элемента устройства, является пропорциональной показателю индуктивности. Чем выше значение индуктивности, тем больше энергии сможет накопить механизм
Параметр трансформации	Определяет, как сильно КЗ может увеличить величину первичного напряжения. На первичный элемент поступает 12-вольтное напряжение от АКБ, а когда цепь размыкается, ток снизится от 6-20 ампер до 0. В результате изменения тока появляется напряжение на первичной составляющей, а параметр трансформации определяет, как сильно выросла эта величина. Данное значение определяется соотношением количества витков во вторичном и первичном устройствах
Величина сопротивления КЗ	Первичное устройство катушки обладает сопротивлением, составляющим около 0,25-0,55 Ом, а вторичное — от 2 до 25 кОм. Величина мощности образования искры, а также ее энергии обратно пропорциональны параметру сопротивления в первичной составляющей. Чем больше это значение, тем меньше величина энергии и мощности, которая образуется при подаче искры
Энергия искры	Данный параметр составляет около 0,1 джоуля и расходуется на протяжении 1,2 мс. В самой свече энергия появляется в результате образования дугового заряда при появлении пробоя между электродными элементами. Значение напряжения на деталях определяется диаметром свечи, а также зазора между электродными компонентами и материала, из которого он изготовлен. Также на эту величину влияет температура и давление в камерах сгорания ДВС, состав горючей смеси. Для эффективной работы свечей величина напряжения, образующегося в КЗ, будет в полтора раза больше напряжения, необходимого для обеспечения пробоя
Параметр напряжения пробоя	Сам пробой образуется между электродными компонентами свечи, если величина напряжения на них и пробое соответствует друг другу. Рабочий параметр определяется зазором между электродами, параметром давления в камерах сгорания, а также температурой горючего состава. При пуске ДВС на холодную данная величина должна быть больше, это позволит появиться пробою и появлению искрового разряда. Это важно, поскольку горючее, а также воздух в двигателе еще холодные
Число искр, появляющихся в минуту	Для расчета количества искр за одну минуту надо знать показатель оборотов коленчатого вала, а также число цилиндров в ДВС. Значение искр можно вычислить путем разделения количества оборотов, умноженных на число цилиндров. А полученный показатель поделить на число тактов мотора

Виды катушек зажигания автомобиля

Существует несколько разновидностей КЗ, использующихся в автомобилях. Каждый тип имеет свою схему и особенности.

Общая катушка зажигания

Такой тип устройств применяется в системах с распределительным устройством либо без него. Эта разновидность катушек является самой простой по устройству и наиболее распространенной.

Ранее общие катушки зажигания повсеместно устанавливались на все авто.

Схема общей катушки зажигания

Особенности общей катушки

Особенности, характерные для общего типа устройств:

1. Максимальная величина рабочего вторичного напряжения варьируется в диапазоне от 18 до 20 кВ.
2. Сердечник устройства выполняется из пластин, изготовленных из электротехнической стали. Толщина каждой из них составляет от 0,35 до 0,5 мм. Все пластины изолированы относительно друг друга, в качестве изоляционного слоя используется лак либо окалина.
3. На сердечник устройства монтируется изоляционная трубка, сверху которой устанавливается вторичный элемент.
4. Корпус устройства изготовляется из листовой стали либо алюминия. Внутри него по стенке располагается магнитопровод. Последний сделан в виде свертка широкой ленты из электротехнической стали.
5. Величина скорости, при которой в общей КЗ нарастает вторичное напряжение, составляет от 200 до 250 В/мкс.
6. Общая продолжительность фаз, при которых происходит разряд искры — до полутора секунд.
7. Рабочее значение энергии, при которой происходит разряд искры, составляет от 15 до 20 мДж.

Индивидуальная катушка зажигания

Индивидуальный тип устройств появился позже. Такие катушки применяются в системах электронного зажигания и считаются более надежными.

Схема индивидуальной катушки зажигания

Особенности индивидуальной катушки

Особенности, характерные для устройств индивидуального типа:

1. Такие КЗ также оснащаются двумя обмотками — первичной и вторичной. Но в них первичный элемент устанавливается внутри вторичного.
2. Один сердечник монтируется внутри первичного устройства, а второй — вокруг вторичного.
3. Сама КЗ монтируется на свечу. Благодаря этому передача высоковольтного сигнала производится без потери энергии.
4. Устройства индивидуального типа могут включать в себя электронные элементы воспламенительного механизма.
5. Подача высоковольтного сигнала, который образуется во вторичном устройстве, осуществляется непосредственно на свечку. Передача производится благодаря наличию наконечника, который состоит из пружинного элемента, высоковольтного стержня, а также изоляционного слоя.
6. Основной особенностью данного типа КЗ является наличие диода. Он используется для оперативного отсекания высоковольтного тока на вторичном устройстве.

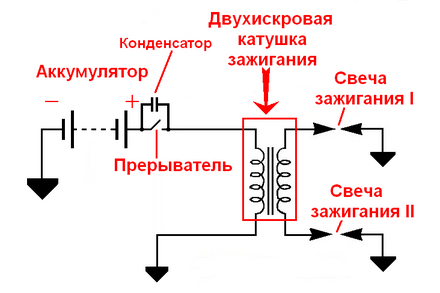

Сдвоенная катушка зажигания

Сдвоенный вариант КЗ — усовершенствованная версия общего типа устройства. Используется во многих электронных системах зажигания.

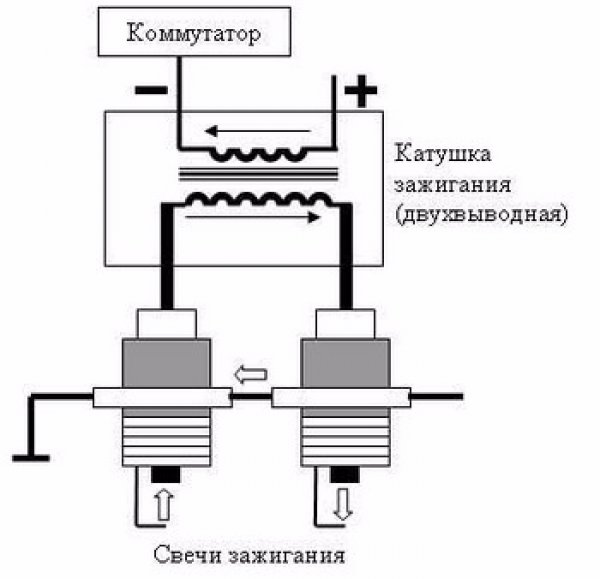

Схема сдвоенной катушки зажигания

Особенности сдвоенной катушки

Особенности, характерные для сдвоенного типа устройств:

1. Такой тип оборудования оснащается двумя высоковольтными контактами. Каждый из них предназначен для синхронного образования искры на свечах, установленных на двух цилиндрах. Причем только один из них будет располагаться в конце такта сжатия. На втором цилиндре искра будет проходить вхолостую.
2. Подключение к свечкам может быть выполнено двумя методами. Либо посредством высоковольтных кабелей, либо одна из них соединяется напрямую с помощью наконечника, а вторая — с помощью кабеля.
3. По конструкции сдвоенные устройства устанавливаются в одном блоке по две штуки. Тогда КЗ будет считаться четырехвыводной.
4. В конструкции устройства может не использоваться распределительный узел, но тогда подача искры будет осуществляться на два цилиндра ДВС.

Рекомендации по эксплуатации катушек зажигания

Длительность срока службы катушек зажигания в первую очередь зависит от правильности их использования.

Поэтому автовладельцу надо знать о техническом обслуживании и нюансах эксплуатации устройств. Разумеется, дешевые и низкокачественные КЗ не могут похвастаться высоким ресурсом эксплуатации.

Правила технического обслуживания катушек

Правила обслуживания устройств:

1. Нельзя оставлять машину на долгое время с активированным зажиганием, если силовой агрегат не заведен. При включенном зажигании не только быстрее разряжается аккумулятор, но и падает ресурс эксплуатации КЗ.
2. Периодически катушка нуждается в техническом обслуживании. Устройство надо очищать от пыли и загрязнений. Требуется диагностика качества фиксации высоковольтных кабелей. Они должны быть надежно зафиксированы как на свечах, так и на самой катушке. При проверке надо убедиться, что на корпус устройства и внутрь не попадает вода, в противном случае возможен скорый выход из строя КЗ.
3. Не допускается отключение «высоковольтника» от устройства голыми руками, когда выполняется техобслуживание системы. Нельзя этого делать и при активированном зажигании.
4. Неполадки в работе КЗ можно выявить посредством визуальной диагностики или проверить устройство на наличие искры. Визуальная проверка позволит определить трещины и прочие дефекты на корпусе устройства. О проблемах в работе КЗ сообщат электрические прожиги, которые имеются на крышке рядом с разъемом для «высоковольтника».

Неисправности КЗ

Неполадки, которые могут произойти при длительной эксплуатации или неправильном использовании:

1. При долгом использовании есть вероятность появления замыкания в обмотках устройства. Если это произойдет, то трансформаторный узел будет перегреваться и не сможет выполнять свои функции.
2. Длительное использование КЗ при температуре более 150 градусов станет причиной выхода из строя устройства.
3. Поломка устройства может произойти при некорректной работе АКБ. Если батарея не в состоянии выдать необходимое напряжение, то катушка будет функционировать неправильно. Важно, чтобы АКБ могла выдавать как минимум 11,5 вольт напряжения.
4. Нарушения в работе устройства могут быть спровоцированы повреждением высоковольтного кабеля.
5. Повреждение изоляционного слоя внутри механизма приведет к тому, что устройство не сможет генерировать необходимое напряжение. Подобные проблемы обычно проявляются в результате попадания жидкости или смазочного вещества внутрь через поврежденный уплотнитель. Это приводит к увеличению величины сопротивления.
6. Индивидуальные катушки особенно чувствительны к повышенным вибрациям, которые издает ГБЦ. Это приводит к быстрой поломке устройств.

Фотогалерея

Фото разных типов устройств представлены в этом разделе.

Видео «Самостоятельная диагностика работы КЗ»

Канал MotoDalnoBoy рассказал о причинах неисправностей, а также показал способы проверки катушки с использованием тестера.

Принцип работы катушки зажигания: устройство, назначение

Автоликбез28 января 2018

Подаваемая в цилиндры двигателя горючая смесь воспламеняется искрой, проскакивающей в нужный момент между электродами свечи. Столь мощный искровой разряд создается электрическим импульсом высокого напряжения. Чтобы понять, как это реализовано в автомобиле, стоит изучить конструкцию и принцип работы катушки зажигания, играющей в данном процессе главную роль.

Зачем нужна катушка?

Для своевременного и полного сжигания топливовоздушной смеси в цилиндре необходимо выдержать ряд условий:

• мощность электрического разряда порядка 20 тыс. вольт;
• подача импульса на свечу при достижении поршнем верхней точки с опережением 5° оборота коленчатого вала;
• зазор между электродами – 0,8–1,0 мм.

За выполнение первого условия отвечает именно высоковольтная катушка. Общеизвестно, что напряжение бортовой сети транспортных средств составляет 12 В, на некоторых грузовиках (например, КаМАЗ) – 24 В. Подобные характеристики не подходят для уверенного искрообразования.

Чтобы создать мощную искру, пробивающую воздушную прослойку шириной 1 мм, низкое напряжение необходимо преобразовать и создать более высокий потенциал – около 20 кВ. Для этого служит высоковольтная катушка зажигания, которая работает в составе системы следующим образом:

1. Когда поршень в одном из цилиндров приближается к верхней мертвой точке (ВМТ), завершается такт сжатия.
2. Электронный блок управления, получающий информацию от датчика положения коленчатого вала, дает команду на искрообразование, отправляя сигнал размыкающему реле.
3. В режиме ожидания катушка постоянно находится под напряжением бортовой сети – 12 В. Реле по команде контроллера размыкает данную цепь и питание обмотки прекращается.
4. В момент разрыва элемент вырабатывает высоковольтный импульс, отправляемый по изолированным проводам к электродам соответствующей свечи.

Справка. Описанный алгоритм применяется на автомобилях с прошлого века. Тогда разрыв цепи питания обеспечивал кулачковый вал распределителя зажигания, размыкающий контакты механическим способом.

Отсюда становится понятно назначение катушки зажигания – образование кратковременного высоковольтного импульса, пользуясь низким напряжением от аккумуляторной батареи. Как это происходит внутри элемента, читайте в следующем разделе.

Конструкция и принцип действия

Устройство рассматриваемого элемента системы зажигания выглядит так:

• металлический сердечник подключен к основному контакту, соединяемому с центральным электродом свечи зажигания посредством высоковольтного провода;
• вокруг сердечника выполнена вторичная обмотка, состоящая из большого числа витков тонкого медного проводника с изоляцией;
• поверх вторичной обмотки предусмотрен слой диэлектрика и небольшое количество витков толстой медной проволоки – первичная обмотка;
• сердечник с обмотками помещен внутрь герметичного пластикового корпуса, наполненного трансформаторным маслом;
• обмотки подключены по последовательной схеме, 2 соединенных конца выведены на одну внешнюю клемму, два других – на отдельные контакты.

Примечание. Характеристики обмоток – толщина провода и количество витков отличаются в зависимости от марки и модели авто. Число витков первичной обмотки редко превышает 150, вторичной – 30 тыс.

К центральной клемме катушки присоединен высоковольтный провод, идущий к распределителю зажигания либо прямо на свечу. Оставшиеся контакты подключаются к минусовой клемме аккумулятора (массе) и плюсовому проводу цепи низкого напряжения.

Принцип действия повышающей катушки основан на эффекте электромагнитной индукции – создании постоянного поля вокруг сердечника. Как искрообразование реализовано на практике:

1. К первичной обмотке после включения зажигания подводится напряжение 12 В от аккумулятора. Возникает электромагнитное поле, усиливаемое железным сердечником.
2. Когда стартер проворачивает коленчатый вал и какой-либо поршень доходит до ВМТ, электроника посредством реле разрывает низковольтную цепь питания.
3. Разрыв цепи провоцирует образование кратковременного импульса внутри второй многовитковой обмотки. В этот момент напряжение на катушке зажигания достигает 20 тыс. вольт и более.
4. Ток передается на свечу, проскакивает искровой разряд и топливная смесь поджигается. Двигатель заводится.

После запуска двигателя первая обмотка питается от генератора, а вторичная непрерывно вырабатывает новые импульсы, поочередно направляемые распределителем к свечам всех цилиндров.

Виды высоковольтных элементов

Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя. Куда направить каждую последующую искру, определяет трамблер, он же – главный распределитель зажигания.

В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек:

• с двумя контактами высокого напряжения;
• индивидуальные.

Первый тип внешне напоминает обычный трансформатор со стальным сердечником, собранном из Ш-образных пластин. Функциональное отличие – подача импульса одновременно на 2 клеммы, подключенные к свечам двух цилиндров. Поскольку такты сжатия в них происходят в разные моменты, устройство создает искру на электродах обеих свечей. В одной камере происходит воспламенение, в другой разряд проскакивает вхолостую.

На четырехцилиндровый силовой агрегат ставится 2 двухвыводных трансформатора, образующих так называемый модуль зажигания. На многих марках автомобилей он представляет собой единую деталь, куда подключены все провода низкого и высокого напряжения.

Справка. Существует и другая схема подключения – на каждую свечу отдельный двухвыводной трансформатор, присоединенный одним изолированным проводом.

Устройство катушки зажигания индивидуального типа в корне отличается от предыдущих конструкций:

• первичная и вторичная обмотка поменялись местами – вторая находится сверху;
• габариты устройства существенно уменьшились;
• мини-катушка устанавливается прямо на центральный контакт свечи;
• высоковольтные провода отсутствуют.

Количество индивидуальных трансформаторов зависит от числа цилиндров силового агрегата – на каждую свечу ставится отдельная катушка. Преимущество данного устройства – отсутствие потерь и пробоев на участке от источника импульсов до свечных электродов, то бишь, – на бронепроводе. Второе достоинство – снижение стоимости ремонта: заменить один малый трансформатор дешевле и проще, чем весь модуль зажигания.

Принцип работы индивидуальных элементов остается неизменным – разрыв низковольтной цепи создает в многовитковой обмотке скачок напряжения, сразу передаваемый на электроды свечи зажигания. Для защиты от перегрузок в цепь включен полупроводниковый диод.

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
3. В силу особенностей конструкции высоковольтная катушка не подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.

Катушка зажигания автомобиля. Конструкция, принцип работы

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.

Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

data-full-width-responsive=»true»>

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Катушка зажигания автомобиля. Конструкция, принцип работы

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.

Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

data-full-width-responsive=»true»>

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

Двухвыводная катушка

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Индивидуальная катушка зажигания

В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

Устройство индивидуальной катушки зажигания

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.

Катушка зажигания: устройство, принцип работы, виды

Система зажигания используется в бензиновых и газовых двигателях, так что свечи, катушки и высоковольтные провода стали неотъемлемой частью современного автопрома. Как и многие другие системы, зажигание претерпело множество перемен в ходе своей эволюции, но принцип его работы остался тем же (еще бы, ведь законы физики пока никто не отменял). И, пожалуй, сильней всего изменилась именно катушка зажигания, пройдя путь от массивного устройства до небольшого девайса, почти не занимающего места, но добросовестно выполняющего свою работу. В этой статье мы с Вами вскроем несколько тайн по поводу этого устройства.

Что такое катушка зажигания и для чего она нужна?

Чтобы получить заветную искорку, нужно довольно большое напряжение, ведь разряд на свече должен «пробить» расстояние между электродами и дать мощную искру. Дать такое напряжение ни генератор, ни аккумулятор автомобиля даже теоретически не в состоянии: при номинальном показателе 12 вольт на АКБ для зажигания требуется 10-50 тысяч вольт. Вот для получения такого напряжения и используется катушка зажигания. По сути, она преобразовывает низковольтный ток в высоковольтный.

От того, насколько стабильно работает катушка, зависит и работа двигателя, ведь без «заветной искры» никто никуда не поедет.

Схема системы зажигания

В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку. Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу. Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.

Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.

Устройство катушки зажигания

Принципиальная схема устройства катушки остается одинаковой на все модификации и конструктивные особенности.

• Внутренний центральный сердечник, сделанный из стальных пластин, изолированных между собой для уменьшения вихревых токов.
• Первичная обмотка из толстой (примерно 0,8 мм в сечении) проволоки, намотанной в 250-400 витков.
• Вторичная обмотка, состоящая из тонкой проволоки (примерно 0,1 мм в сечении), намотанной в 20-25 тысяч витков. В среднем, соотношение количества витков между первичной и вторичной обмоткой составляет примерно от 1:150 до 1:200.
• Наружный кольцевой сердечник, он же магнитопровод.
• Клеммы: две для тока низкого напряжения (от АКБ и на «массу») и одна высоковольтная.
• Корпус, наполнитель (заливка трансформаторным маслом или эпоксидным составом).

Первичная и вторичная обмотка изолированы друг от друга, а в дорогих моделях изоляция есть и между слоями витков. Это сделано для того, чтобы избежать «пробоев» напряжения.

Виды и устройство катушек зажигания

В процессе своего развития катушка зажигания серьезно преобразилась внешне, хоть и не изменилась принципиально. Конструктивно выделяют четыре типа катушек.

1. Классическая или общая – самый старый тип конструкции, который, тем не менее, еще можно встретить в автомобилях. Конструктивно это одна катушка, которая подает разряд на каждую свечу по очереди. Очередность подачи тока определяет трамблер.

   Устройство общей катушки зажигания

2. Сдвоенная, она же «сдвоенная искра», она же модуль зажигания или DIS (Double Ignition System) – героическое избавление от распределителя зажигания, который был слабым звеном во всей цепочке. В ней два высоковольтных вывода, каждый из которых подает напряжение одновременно на два цилиндра, в которых поршни движутся синхронно вверх. Устройство сдвоенной катушки зажигания

   При этом если один из цилиндров требует поджига (то есть идет такт сжатия) и искра действительно нужна, то второй цилиндр работает на выпуск, и искра отрабатывает вхолостую. Трамблера в системе нет, поскольку каждый модуль состоит из двух высоковольтных выводов, работающих одновременно. Соответственно, два модуля ставятся на 4-цилиндровый двигатель, три модуля – на 6-цилиндровый. Прерывателем тока работает праобраз современных ЭБУ – блок управления двигателем (первые блоки были транзисторными, что не мешало им справляться со своей работой).

3. Индивидуальная, она же «катушка на свече», она же COP (Coil on Plug) – еще один шаг навстречу рациональности. Установка на каждую свечу индивидуальной катушки зажигания дала возможность убрать из цепочки высоковольтные провода, а значит, дополнительно повысить общую надежность системы. Теперь каждая катушка подключается к ЭБУ, работающем по принципу прерывателя. Но никаких трамблеров, никаких проводов – высоковольтный вывод катушки подсоединен к главному контакту свечи. В современных двигателях используются индивидуальные катушки компактного типа, в которых основная часть с обмотками и сердечником располагается в верхнем отдельном секторе корпуса.

   Устройство индивидуальной катушки зажигания

4. Рейка зажигания (секционные) – конструкция, объединяющая несколько катушек для лучшей и более простой синхронизации их работы. В рейку устанавливаются индивидуальные катушки стержневого типа, в которых внутренний сердечник проходит параллельно основной оси катушки. Основной их недостаток то, что если выходит из строя одна катушка, то нужно менять весь модуль в сборе. А это удовольствие не из дешевых.

Помимо основного типа конструкции катушки имеют разный теплопроводный наполнитель. Во время работы она может довольно сильно нагреться, поэтому внутреннюю часть заполняют веществом, отводящим лишнее тепло от медной обмотки. По типу этого вещества катушки делятся на «сухие» и маслозаполненные.

1. «Сухие» – современные устройства, залитые смесью на эпоксидной основе. Она одновременно выполняет функцию отвода тепла, изолятора и даже корпуса.
2. Маслозаполненные – старые модели, которые заливались трансформаторным маслом. Не самая рациональная система, но тоже справляется со своей задачей.

Принцип работы катушек зажигания

Принцип работы катушки зажигания основан на физическом законе самоиндукции. Ниже, на видео наглядно показан принцип работы.

1. Постоянный, низковольтный ток поступает на первичную обмотку.
2. Когда срабатывает прерыватель, напряжение начинает падать, образовывая вокруг первичной обмотки переменное магнитное поле.
3. Далее электромагнитное поле, пересекая стальной сердечник, усиливается, и пересекает вторичную обмотку.
4. При пересечении вторичной обмотки магнитным полем, в ней индуктируется ток с электродвижущей силой гораздо большей, чем в первичной обмотке. Происходит это как раз иза разности количества витков в катушках.
5. Этого напряжения уже достаточно чтобы на свече образовалась искра, и произошло воспламенения топливной смеси.

Частые неисправности

Время от времени катушки зажигания выходят из строя, иногда отработав свои законные тысячи километров, а иногда вскоре после покупки. Регламентного срока замены у них нет, так что чем выше качество этой детали, тем дольше не придется о ней вспоминать. Частые причины поломок катушки разные.

1. Перегрев. Катушка может пострадать от сбоя в системе охлаждения двигателя, от «закипания» мотора, от нарушения отвода тепла.
2. Короткое замыкание. Встречается нередко, особенно в дешевых моделях, которые используют на сложных дорогах. От вибрации изоляционный материал постепенно приходит в негодность и происходит замыкание на обмотках.
3. Неисправность смежных элементов электросети. В частности, недостаточный заряд АКБ приводит к слишком продолжительной зарядке катушки.
4. Повреждение корпуса от ударов, вибрации, перепадов температур и т.д.
5. Попадание влаги внутрь.
6. Естественный износ. Да, катушка тоже имеет свой ресурс, и рано или поздно ее приходится менять.

Любая неисправность моментально сказывается на работе двигателя: он либо вообще не запускается (если проблема с образцом старого типа, одной на все цилиндры), либо работает с перебоями: троит, теряет динамику. В довершение ко всему загорается значок Check Engine, и приходится ехать в сервис на диагностику.

Катушки зажигания не ремонтируются, только меняются на новую. Это относится и новейшим индивидуальным устройствам с компьютерным управлением, и к старым классическим.

Советы по эксплуатации и проверке

Чтобы катушки зажигания проработали как можно дольше, рекомендуем такие несложные правила эксплуатации.

1. Следите за состоянием электросети и всех ее элементов. «Убить» катушку может и старый аккумулятор, и некачественные высоковольтные провода, и даже программный сбой ЭБУ.
2. Не экономьте на свечах зажигания. В конструкции «катушка на свече» есть риск прорыва выхлопных газов через свечной колодец. В дешевых свечах уплотнение менее качественное, а значит, есть риск получить раскаленные выхлопные газы прямо внутрь катушки зажигания.
3. Проверить работоспособность ее можно с помощью мультиметра. Для этого нужно сначала замерить сопротивление первичной обмотки, подключив щупы к низковольтным клеммам. Стандартное сопротивление 0,4-3 Ом. Если больше или стремится к бесконечности – в обмотке обрыв, если меньше (стремится к нулю) – короткое замыкание.
4. Для проверки вторичной обмотки тестер нужно выставить на измерение до 2 тыс. кОм, щупы установить на высоковольтную и плюсовую клеммы и замерить сопротивление. Показатели должны быть 5-10 кОм, возможно больше или меньше, но в разумных пределах. Так же, как и в предыдущем случае, бесконечность означает обрыв провода в обмотке, ноль – короткое замыкание.
5. При подозрении на пробой изоляции (есть утечки тока, которые чувствуются как удары током от кузова автомобиля) можно измерить сопротивление на корпусе. Один щуп мультиметра на высоковольтную клемму, второй на корпус. Вот тут как раз должно быть сопротивление, стремящееся к бесконечности. Другой показатель четко говорит о повреждении оболочки катушки.

Покупая катушку зажигания, многие автовладельцы недоумевают: цены на оригинальные (ОЕМ), неоригинальные от качественных брендов и бюджетные катушки могут отличаться в десятки раз. И это не «доплата за бренд», как обычно думают покупатели. По итогу, устройство от качественного бренда будет надежно работать и не беспокоить лишний раз. А от образца бюджетного уровня сложно ожидать долгих лет службы. Как правило, самые дешевые образцы ставят на автомобиль перед продажей, чтобы он некоторое время поездил (хотя бы до ближайшего нотариуса).

Заключение

Нормальная качественная катушка зажигания служит долго, если ей не мешать. Но ее поломка – всегда неожиданность, расходы и переживания. Поэтому лучше позаботиться о том, чтобы поддерживать электрику автомобиля в порядке, не перегревать двигатель, не заливать его водой, а при замене свечей зажигания аккуратно обращаться с катушками. Конечно, никакие предосторожности не сделают ее вечной, но помогут снизить затраты на диагностику, поиск и покупку новых, а еще сэкономить время и нервы.

— Основные части, принцип работы и применение

Распространите любовь, поделившись этим .. !! Катушка

gnition — это (также называемая пусковой петлей) приемный изгиб, который используется для расширения низкого напряжения батареи (12 В) до высокого напряжения (около 50000 Вольт), чтобы создать пуск внутри камеры двигателя для сжигания топлива. . Он используется в системе запуска автомобиля. Точно так же можно сказать, что это кратковременный повышающий трансформатор.

Принцип работы

Пусковой контур в основном состоит из основной обмотки, дополнительной обмотки и металлического центра.В момент, когда ток через основную обмотку достигает выключателя, возникает высокое напряжение на вспомогательной скручивании (около 50000 В). Это высокое напряжение от дополнительной обмотки передается на пусковую вилку через оптовую торговую точку для запуска внутри ствола.

Основные части

Различные основные части стартового скручивания:

1. Первичная обмотка
2. Вторичная обмотка
3. Железный сердечник

Он состоит из толстой медной проволоки с защищенными друг от друга от 200 до 300 отводов

Это состоит из тонкой медной проволоки, имеющей огромное количество витков около 21000 витков.Провода во вспомогательной обмотке защищены друг от друга эмалированным проводом.

Состоит из крытого железного центра. Он используется для сохранения жизненных сил как привлекательного поля.

Конструкция

В стартовом контуре железный центр доступен в середине, а основная и вспомогательная обмотки охватывают его. Основная скрутка состоит из толстой медной проволоки с защищенными друг от друга от 200 до 300 отводов. Кроме того, вспомогательная обмотка состоит из тонкой медной проволоки, имеющей 2100 витков и защищенных друг от друга полировкой проводов и слоями защиты промасленной бумаги.

Рабочий

В момент, когда пусковой выключатель находится в положении ON, ток через существенное скручивание начинает течь, что создает привлекательное поле в центре железа и вокруг него.

При обрыве контакта в автоматическом выключателе происходит существенный пробой тока. Это дополнительно попадает в привлекательное поле в центре. Это внезапное отключение поля притяжения вызывает высокое напряжение на дополнительной обмотке. Величина предлагаемого напряжения составляет около 50000 вольт.

Это высокое напряжение в этот момент передается на пусковую вилку через оптовую продажу пусковых устройств, чтобы обеспечить пуск для пуска.

Приложение

Обычно используется в системе запуска автомобилей и в тех транспортных средствах, которые управляются масляными двигателями, например, мотоциклы, круизеры, автомобили и так далее.

Не используется в дизельных двигателях ходовой части.

Как определить неисправность катушки зажигания?

Различные проявления его разочарования:

Взлет назад

Начальные проблемы

Меньше пробег

Неисправность двигателя

Автомобиль замедляется

Двигатель трясется

Распространяйте любовь, разделяя это.. !!

Часть 1 — Тестирование и устранение неисправностей 3-проводных катушек COP

Coil-On-Plug (COP) становятся стандартной системой зажигания для большинства производителей. Знание того, как они работают, и особенно того, как их тестировать, стало обязательным для всех, кто работает с этим типом системы прямого зажигания.

Я поделюсь с вами простыми и эффективными советами и методами тестирования катушек зажигания Coil-On-Plug, которые я использовал с большим успехом. Тесты для проверки катушек зажигания Coil-On-Plug совсем несложны.И что еще более важно, вам не нужно дорогое оборудование для тестирования.

В этой статье рассматриваются катушки зажигания Coil-On-Plug в общих чертах. Если вы хотите увидеть тесты конкретной марки, модели и года выпуска, вы можете взглянуть на следующие руководства:

1. Как проверить катушку на катушке зажигания свечи (Honda 3.0L).
2. Как проверить катушки зажигания Suzuki Verona (2004-2005).
3. Как проверить катушки зажигания Suzuki: Swift, Vitara — Chevy: Metro, Tracker.
4. Как проверить катушки зажигания (Honda CR-V, 2.4 л, 2002-2005 гг.).
5. Как проверить катушки зажигания (Honda Accord 2003-2006 гг., 2,4 л).

Puedes encontrar este tutorial en Español aquí: Cómo Probar Bobinas De Encendido Individualuales De 3 Cables (en: autotecnico-online.com ).

Общие симптомы неисправной катушки на вилке

Наиболее частые симптомы неисправности катушки зажигания Coil-On-Plug или неисправности системы зажигания Coil-On-Plug:

1. Коды пропусков зажигания, при которых загорается лампа проверки двигателя (если автомобиль оборудован системой самодиагностики пропусков зажигания OBD II).
2. Неровный холостой ход из-за самого пропуска зажигания.
3. Состояние отсутствия запуска.

Как вы, возможно, уже знаете, существует несколько типов систем зажигания Coil-On-Plug. Три основных типа следующие:

1. Каждая катушка зажигания имеет два провода (цепи) в разъеме.
2. Каждая катушка зажигания имеет три провода (цепи) в разъеме.
3. Каждая катушка зажигания имеет четыре провода (цепи) в разъеме.

Эта статья посвящена испытанию трехпроводной катушки зажигания Coil-On-Plug. Чтобы узнать, как проверить тип Coil-On-Plug с двумя проводами в разъеме, вы можете перейти по этой ссылке: Как проверить 2-проводные катушки зажигания Coil-On-Plug (COP).

Почему у этого типа в разъеме три провода вместо двух? Мы собираемся более подробно изучить ответ в этой статье. Знание того, что делает каждый провод (цепь), является ключом к их успешному тестированию.И эту «рабочую теорию» можно применить к любому автомобилю с системой зажигания Coil-On-Plug, где в разъеме каждой катушки зажигания есть три провода.

Что делают три провода

Ниже приведены основные описания каждой из трех цепей каждой отдельной катушки зажигания в этой системе зажигания Coil-On-Plug.

1. Силовая цепь.
2. Цепь заземления.
3. Цепь сигнала запуска.

Если какой-либо из этих трех входов отсутствует, в системе зажигания с катушкой на свече не будет искры.

Вы можете спросить себя: Так как же проверяются эти сигналы? Нужен ли мне диагностический прибор (автомобильный диагностический сканер) для их проверки? Насколько сложны эти тесты? Давайте узнаем все ответы на эти вопросы.

Катушка этого типа имеет три провода (цепи) в разъеме. Круто то, что существует — простой, легкий и эффективный способ диагностики неисправной катушки зажигания Coil-On-Plug, для которого не требуется сканирующий прибор (автомобильный диагностический сканер) .

Вам понадобится цифровой мультиметр, который может считывать частоту в герцах, или вы можете использовать осциллограф. В этой статье основное внимание уделяется использованию цифрового мультиметра для проверки катушки зажигания Coil-On-Plug с тремя проводами в разъеме.

Прежде чем мы перейдем к конкретным испытаниям, нам нужно знать лишь небольшую «рабочую теорию» того, как работает этот тип системы Coil-On-Plug. Знание этой простой рабочей теории поможет вам понять, почему и как проводятся испытания этого типа катушки в системе зажигания Plug.

Информация разбита на три заголовка, а именно: Цепь питания, Сигнал запуска и Цепь заземления. Хорошо, давайте начнем.

Силовая цепь

Катушка зажигания Coil-On-Plug имеет три провода, выходящие из разъема. Один из этих проводов (цепей) — это тот, который подает на катушку 12 Вольт.

Обычно один и тот же предохранитель или реле питает все катушки зажигания Coil-On-Plug. И эту схему можно проверить мультиметром или контрольной лампой.Оба метода работают. Проверка мощности обычно является вторым испытанием, которое проводится после испытания искрой.

Цепь сигнала запуска

Одним из основных отличий этого типа системы зажигания Coil-On-Plug (с тремя проводами в разъеме катушек зажигания) является то, что она вообще не получает сигнал переключения. Вместо этого он получает сигнал запуска. Вы можете спросить, что это за триггерный сигнал?

Чтобы ответить на этот вопрос, нам необходимо знать, что «Модуль управления зажиганием» расположен внутри самой катушки зажигания Coil-On-Plug (в этом типе системы прямого зажигания).Это не «модуль управления зажиганием» как таковой, а транзистор, который обеспечивает функцию модуля управления зажиганием.

Таким образом, запускающий сигнал — это сигнал, который сообщает этому транзистору точное время до искры катушки зажигания. Этот сигнал можно проверить двумя способами. И то, и другое сделать легко. Один из них — использовать мультиметр, способный считывать частоту в герцах. А другой использует осциллограф.

Как упоминалось ранее, мы сосредоточимся на тесте мультиметра.Это простой, быстрый и проверенный метод, который работает ..

В заключение, если термины «коммутирующий сигнал» и «пусковой сигнал» немного запутали вас, я рекомендую прочитать: Как работает катушка зажигания? Эта статья прольет больше света на этот вопрос.

Цепь заземления

Другое важное отличие катушки зажигания этого типа Coil-On-Plug заключается в том, что один из трех проводов представляет собой постоянную цепь заземления. Под «постоянным» я подразумеваю, что эта цепь не прерывается (не размыкается) каким-либо модулем управления зажиганием, как в обычной катушке зажигания.

Как вы, возможно, уже знаете, обычные катушки зажигания распределительного типа и два провода в разъеме катушек зажигания Coil-On-Plug не имеют «постоянной» цепи заземления. Это связано с тем, что модуль зажигания (независимо от того, интегрирован ли он в ECM или нет) управляет этой цепью заземления, включая и выключая ее.

Эта катушка зажигания Coil-On-Plug (с тремя проводами в разъеме) имеет модуль зажигания, встроенный в саму катушку. Этот «постоянный» провод заземления предназначен для самого транзистора (модуля зажигания).

Теперь, когда мы узнали назначение каждого провода в этом типе катушки на вилке, давайте перейдем к реальным испытаниям.

Часть 3 — Тестирование и устранение неисправностей 3-проводные катушки COP

10 июля 2011

Обновлено: 06 февраля 2020

Автор: Авраам Торрес-Арредондо

Идентификатор статьи: 408

Проверка сигнала срабатывания катушки на вилке

До сих пор мы научились проверять катушку зажигания Coil-On-Plug на наличие искры, ее цепь питания и цепь заземления.Теперь, , я покажу вам простой тест, чтобы проверить сигнал запуска Coil-On-Plug с помощью цифрового мультиметра .

Каждая отдельная катушка зажигания в этой системе Coil-On-Plug имеет расположенный в ней модуль управления зажиганием. Этот модуль зажигания обычно называют транзистором.

Каждый транзистор (в каждой катушке зажигания) нуждается в этом пусковом сигнале, чтобы знать точное время до искры катушки зажигания. Этот высокочастотный импульс, который мы называем запускающим сигналом, исходит от ECM (компьютера впрыска топлива) и может быть измерен только с помощью осциллографа или цифрового мультиметра, который может считывать частоту в герцах.

В отличие от цепей питания и заземления, которые являются общими для всех катушек зажигания «катушка на свече», каждая отдельная катушка зажигания «катушка на свече» имеет свою собственную цепь сигнала запуска, идущую к контроллеру ЭСУД.

И, как вы уже поняли, если этот запускающий сигнал отсутствует, катушка зажигания Coil-On-Plug не будет искры.

Как проверить сигнал запуска

Этот сигнал НЕ МОЖЕТ быть проверен с помощью светодиода или контрольной лампы. Можно использовать только осциллограф или цифровой мультиметр (с возможностью считывания частоты в герцах).И, как уже упоминалось, мы собираемся использовать цифровой мультиметр для наших тестов.

Я сократил наиболее частые результаты этого теста и их причины:

1. Вы получили сигнал.
   1. Если (после подтверждения наличия напряжения и заземления) мультиметр подтвердил наличие сигнала срабатывания, катушка на вилке неисправна.

2. Нет сигнала на одной катушке зажигания Coil-On-Plug
   1. Наиболее частой причиной является разрыв в цепи сигнала запуска данной катушки.
   2. Хорошая новость в том, что вы только что устранили саму катушку зажигания COP как источник проблемы.
   3. Замена катушки зажигания Coil-On-Plug на новую не решит проблему, поскольку без сигнала запуска новая катушка зажигания не будет.
3. Нет сигнала ни на одной из катушек зажигания Coil-On-Plug
   1. Наиболее вероятная причина — неисправен датчик положения коленчатого вала.Опять же, это обычно самая частая причина.
   2. Или ECM (ЭБУ системы впрыска топлива) неисправен. Очень редко, но бывает. Чтобы убедиться в этом, необходимы дополнительные тесты, но это выходит за рамки данной статьи.

Катушка на вилке Сводка испытаний

Это сводка того, что вы узнали о тестировании катушек зажигания Coil-On-Plug (с тремя проводами в разъеме) в этой статье. :

1. Что делает каждый из трех проводов (цепей) на катушке зажигания Coil-On-Plug.
   1. Один — это силовая цепь.
   2. Другой — цепь заземления.
   3. Остающийся — это цепь сигнала запуска.
2. Как проверить сигнал, который присутствует в каждой цепи.
   1. Силовую цепь можно проверить мультиметром или контрольной лампой.
   2. Цепь заземления можно проверить с помощью мультиметра или контрольной лампы.
   3. Цепь сигнала запуска ДОЛЖНА быть проверена с помощью мультиметра, способного считывать частоту в Гц, или осциллоскопа.

3. Что каждая отдельная катушка на вилке имеет встроенный модуль управления зажиганием.
   1. Этот модуль управления зажиганием обычно называют транзистором.
4. Эти тесты просты и просты и что:
   1. Диагностический прибор не требуется для проверки отдельных катушек зажигания Coil-On-Plug.

Как уже упоминалось в этой статье, эта информация применима к любому транспортному средству, которое имеет систему зажигания Coil-On-Plug с тремя проводами в разъеме каждой отдельной катушки.

Дополнительные статьи о тестировании системы зажигания

Следующие статьи (на этом сайте) прольют больше света на системы зажигания.

1. NO START Советы по диагностике.
   1. Основы тестирования и диагностики без запуска
2. Основы системы зажигания.
   1. Советы и методы автомобильной диагностики: Катушка зажигания
3. Проверка комплекта катушек зажигания.
   1. Советы и методы тестирования блока катушек зажигания.
4. Испытание системы зажигания с катушкой на свече.
   1. Как проверить 2-проводные катушки зажигания с катушкой на вилке (COP).
5. Практический пример состояния «не проворачивается».
   1. Как проверить состояние «Не проворачивается» — Пример (GM 3.8L)
6. Пример диагностики пропусков зажигания.
   1. Углеродные следы — частая причина пропусков зажигания.
7. Пример использования кривошипа, но не запускается.
   1. 1988 Пример использования Volvo 740 NO START.
8. Тестер искры HEI.
   1. Тестер искры HEI (лучший тестер искры на рынке).

Если эта информация действительно спасла положение, купи мне пива!

Простое руководство по различным пакетам катушек зажигания

Как работает катушка?

А работает по простому электрическому принципу повышающего трансформатора.Для этого используются две отдельные катушки с проволокой, обе из которых намотаны на центральный сердечник, и все они находятся внутри изолированного тела. Один провод, называемый вторичным, состоит из тысяч обмоток больше, чем другой, называемый первичной обмоткой. Разница в количестве витков (представьте катушку с нитью) определяет уровень напряжения, которое выходит на данный вход. Если хотите, статья Wikipedia о трансформаторах содержит очень подробные сведения.

Первичный провод получает низкое напряжение от батареи, которая создает вокруг него магнитное поле.Однако в тот момент, когда поток прерывается системой зажигания или электронным блоком управления (ЭБУ), магнитное поле схлопывается, создавая или индуцируя более высокое напряжение во вторичном проводе, который проходит к свече зажигания.

Почему выходит из строя катушка?

Самыми частыми причинами выхода из строя теплообменников являются нагрев и вибрация, поэтому в горячем моторном отсеке ему сложно жить. Здесь змеевик попеременно нагревается и холодно и подвергается сильным вибрациям от двигателя.Со временем эти силы могут разрушить обмотки и изоляцию катушки. Если внутренняя изоляция выходит из строя, это может вызвать короткое замыкание в обмотке, ограничивая величину повышения напряжения.

Еще одна причина выхода катушек из строя — образование трещин в их изолированном корпусе. Эти трещины могут затем позволить влаге периодически закоротить обмотки, вызывая грубую работу.

Последней причиной отказа катушки является перегрузка, вызванная изношенными свечами зажигания с зазором между электродами, выходящими за установленные пределы, или повреждением проводов.Со временем необходимое напряжение может вырасти до уровня, что приведет к перегреву катушки и короткому замыканию.

Как диагностировать неисправную катушку?

Пропуски зажигания в двигателе или обратная вспышка, жесткий запуск, недостаток мощности, низкий расход топлива или запах несгоревшего топлива в выхлопе — все это возможные признаки неисправности катушки. Если в вашем автомобиле есть система зажигания с распределительным механизмом, неисправность катушки повлияет на все свечи зажигания. Если это современный автомобиль с компьютерным зажиганием, то это может повлиять только на одну свечу или две, если у них одна и та же катушка.

Будьте особенно чувствительны к пропускам зажигания в сырую погоду, первым делом утром, или когда очень жарко или холодно. Все эти условия приведут к пропуску зажигания в предельной катушке, которая нормально работает нормально.

Если ваш автомобиль был построен после 1996 года, он должен иметь порт OBD II (бортовая диагностика) с функцией обнаружения пропусков зажигания и загораться контрольной лампой двигателя при повторных пропусках зажигания. Вы можете опросить его с помощью диагностического прибора, проверив код P030X, где X — номер неисправного цилиндра.

Конечно, неисправный цилиндр может быть вызван различными проблемами зажигания и подачи топлива, а не только неисправной катушкой. По этой причине следует снять и проверить свечу зажигания и провод свечи зажигания, если таковой имеется. Проверьте сохранность и целостность самой катушки, ища внешние трещины.

На большинстве автомобилей с несколькими пакетами катушек вы можете заменить катушку на цилиндре с пропусками зажигания на другую, исправную. Если катушка неисправна, код пропуска зажигания теперь должен перейти на другой цилиндр.

Что делать, если катушка испорчена?

стоят недешево, но хорошая новость заключается в том, что их, как правило, легко заменить самоделками. Как только вы найдете катушку или блоки катушек, что будет довольно легко после снятия крышки двигателя, обычно остается только один винт или небольшой болт, удерживающий ее. Снимите болт, потяните катушку, и она выскочит.

Нет возможности исправить неисправный блок.

Признаки неисправной или неисправной катушки зажигания

Катушки зажигания — это компонент электронного управления двигателем, который является частью системы зажигания автомобиля.Катушка зажигания функционирует как индукционная катушка, которая преобразует 12 вольт автомобиля в несколько тысяч, которые требуются для преодоления зазора свечи зажигания и воспламенения топливовоздушной смеси двигателя. Некоторые системы зажигания будут использовать одну катушку для подачи искры для всех цилиндров, однако в самых новых конструкциях используется отдельная катушка для каждого цилиндра.

Поскольку катушка зажигания является компонентом, ответственным за генерирование искры двигателя, любые проблемы с ней могут быстро привести к снижению производительности двигателя.Обычно неисправная катушка зажигания вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе, резкий холостой ход и потеря мощности

Одним из наиболее распространенных симптомов неисправности катушки зажигания являются проблемы с производительностью двигателя. Поскольку катушки зажигания являются одними из самых важных компонентов системы зажигания, проблема может привести к нарушению искры, что может быстро привести к проблемам с производительностью. Неисправные катушки могут вызвать пропуски зажигания, резкий холостой ход, потерю мощности и ускорения, а также уменьшение расхода бензина.В некоторых случаях проблемы с производительностью могут даже привести к остановке автомобиля.

2. Загорается лампа проверки двигателя.

Еще одним признаком потенциальной проблемы с катушками зажигания автомобиля является горящая лампа проверки двигателя. Неисправные катушки могут привести к проблемам с производительностью двигателя, в частности к пропускам зажигания, которые приведут к срабатыванию компьютера и загорится индикатор проверки двигателя. Индикатор проверки двигателя также будет выключен, если компьютер обнаружит проблему с сигналом или цепью катушки зажигания, например, когда катушка перегорела или закорочена.Горящий индикатор Check Engine может быть вызван широким спектром проблем, поэтому наличие компьютера (сканирование на наличие кодов неисправностей) [https://www.yourmechanic.com/services/check-engine-light-is-on-inspection] настоятельно рекомендуется.

3. Автомобиль не заводится

Неисправная катушка зажигания также может стать причиной отсутствия запуска. Для автомобилей, в которых одна катушка зажигания используется в качестве источника искры для всех цилиндров, неисправная катушка повлияет на работу всего двигателя. Если катушка полностью выйдет из строя, двигатель останется без искры, что приведет к отсутствию искры и невозможности запуска.

Проблемы с катушками зажигания обычно легко обнаружить, поскольку они вызывают симптомы, которые будут весьма заметны для водителя. Если вы подозреваете, что катушки зажигания вашего автомобиля неисправны, обратитесь к профессиональному специалисту YourMechanic на осмотр автомобиля, чтобы определить необходимость замены каких-либо катушек.

Общие сведения о катушках зажигания

Катушки зажигания, также известные как искровые катушки, представляют собой индукционную катушку в системе зажигания автомобиля. Он преобразует 12 вольт аккумуляторной батареи в тысячи вольт, необходимых для зажигания свечей зажигания.

Эта особая форма автотрансформатора (электрический трансформатор только с одной обмоткой и имеет три точки электрического соединения, называемые ответвителями) вместе с контактным выключателем (тип переключателя, который можно найти в распределителе систем зажигания для двигателей, не работающих на дизельном топливе). двигатели внутреннего сгорания) преобразует низкое напряжение аккумулятора в высокое напряжение, необходимое для свечей зажигания в двигателе внутреннего сгорания. Назначение выключателя — прерывание тока, протекающего в первичной цепи катушки зажигания.

В наши дни в современных системах зажигания нет распределителя зажигания, и зажигание управляется электроникой, а напряжение зажигания затем достигается одним из следующих способов:

В системе катушка на свече каждая свеча зажигания будет иметь свой собственный катушка, которая сидит прямо на ней. Это модуль прямого зажигания.

В системе с отработанной искрой две свечи зажигания имеют одну и ту же катушку. Таким образом, в этой системе обе свечи зажигания прикреплены к катушке и зажигаются одновременно.

Несмотря на то, что свечи зажигания производятся точно так же, если они повторно устанавливаются после некоторого длительного использования, они должны затем вернуться в цилиндр, из которого они были получены. Причина этого в том, что электроны выгодно ориентируются в одном направлении тока. В то время как одна вилка будет получать положительный потенциал (напряжение) со стороны провода, поршневая пара получит отрицательный потенциал. Отрицательный потенциал — это то, что вызывает загорание второй свечи.Транспортные средства, похоже, используют обычную теорию, а не электронную теорию протекания тока.

Система отработанной искры лучше, чем одна катушка. Это также дешевле, чем иметь катушку на вилке. Катушка Тесла пробивного разряда — это более ранняя катушка катушки зажигания в системе зажигания. В нем также используются те же принципы работы катушки зажигания, что и в современных автомобилях.
