🚘 Замена переднего лонжерона на ВАЗ 2101, 2106, 2107

Здравствуйте! Очередной постна моем блоге будет о замене переднего лонжерона на классике ВАЗ, так как эта беда может постигнуть как старый, уставший автомобиль, так и довольно свежий.

Трещина на переднем лонжероне ВАЗ

На практике чаще всего встречается три проблемы с передним лонжероном:

Коррозия, лонжерон сгнивает , соответственно теряет жесткость передняя часть кузова в районе подвески, возможно отваливается балка или стабилизатор поперечной устойчивости
Второй вариант, когда лонжерон вроде и не дырявый, но вырвались шпильки, которые крепят балку к лонжерону.
Третья проблема – это усталость лонжерона в месте крепления рулевой колонки, при вилянии рулем шевелится корпус колонки.

Вариантов два, а решение одно – замена переднего лонжерона ВАЗ своими руками. Практикой проверено, что заменять весь лонжерон не обязательно, достаточно заменить большую часть, если например, вырвалась балка с лонжерона, то достаточно заменить переднюю часть лонжерона длинной 10 – 20 см за шпильки крепления балки.

Такой вариант замены менее проблематичен и подходит для рядового пользователя, он дает меньше проблем, так как при замене целого лонжерона понадобится снимать ковровое покрытие салона, производить сваривание лонжерона снизу, в месте соединения с хлыстом. Да и работать там не особо удобно, я уже заменил более 10 лонжеронов по частям – проблем не возникло ни с одним автомобилем, главной причиной обращения на замену лонжерона — вырвались шпильки, которые крепят балку.

Если у вас проблема в том месте лонжерона, где крепится рулевая колонка, то тут уж полной замены не избежать. Я бы рекомендовал при замене лонжерона по этой причине также увеличить жесткость брызговика.

Замена переднего лонжерона на классике своими руками

История этого ремонта проста, молодой парень – старая машина и как следствие быстрая езда по неровностям, старенький и слабенький лонжерон не выдержал, шпильки вылезли, балка переломалась. Но ехали до последнего, пострадал и подкрылок.

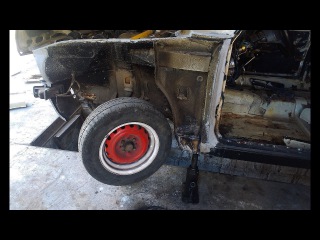

Подвеска ушла назад

Балка развалилась

Трещина на лонжероне

Трещина на балке

Колесо протерло подкрылок и немного метал

Замену стоит начинать с разборки подвески, отпускания крепления балки. Ах да, совсем забыл сказать, я производил замену лонжерона при снятом двигателе, так как он также ремонтировался, но замена передних лонжеронов реальна и без снятия двигателя с авто, возможно для этого придется снять масляный фильтр, а также штаны выхлопной системы.

Как видно на фото выше, я разобрал подвеску с правой стороны, снял стабилизатор поперечной устойчивости, с левой стороны просто сбил ось нижнего рычага с балки, не выбивая опор и не разбирая подвеску. Далее я отсверлил/отрезал старый лонжерон, точнее его кусок.

После демонтажа старого лонжерона, я немного подварил брызговик, новый лонжерон был обрезан по нужной длинне, я всегда варю его в нахлест, хоть и заметно место ремонта (хотя можно отшпаклевать), зато держится все очень надежно, так как сварка производится через просверленные отверстия, а также по стыку (это касается стыка нового и старого лонжерона).

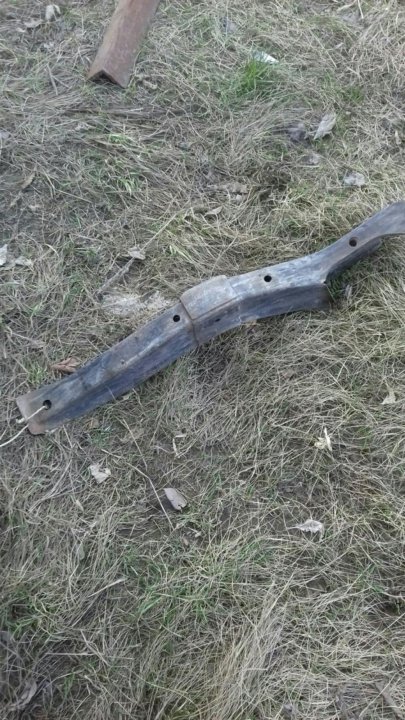

Новый, отрезанный лонжерон

Спасибо за подписку!

Просверлены отверстия для приваривания

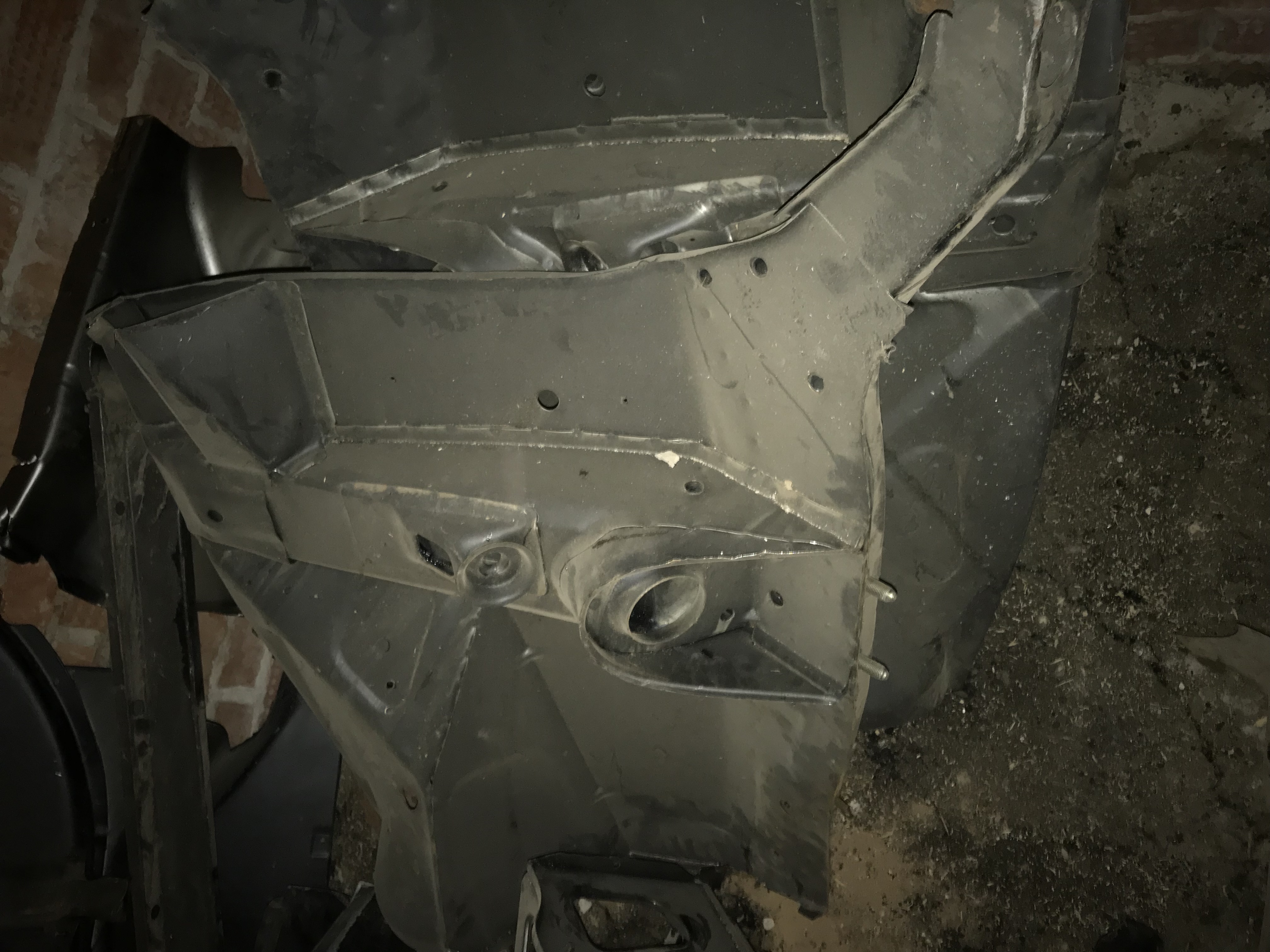

Примерка лонжерона

Стык необходимо зачистить и качественно проварить

При подгонке нового лонжерона, очень важно, чтобы совпало отверстие под болт, который крепит балку сверху. Этот болт является ориентиром правильности установки лонжерона вперед-назад. Если не доверяете, то можете замерить расположение лонжерона иными способами, например, замерять все по кузовным размерам.

После того, как вы точно выставите лонжерон, можно его приваривать, как видно на фото лонжерон я насверлил, через эти отверстия он будет приварен к брызговику. В месте соединения, я также накладываю полоску металла на проваренный стык, шириной около 10 см, что также направлено на усиление шва.

Хочу отметить, что подобный ремонт проводился не один раз, ни одного обращения по этому поводу не поступало!

Кузов автомобиля ваз 2106: конструкция и ремонт

05.03.2018

Появление коррозии, многочисленные сколы, вмятины и микротрещины на лакокрасочном покрытии – далеко не полный список проблем, с которыми приходится столкнуться владельцам автомобилей ВАЗ 2106. Несмотря на сложность многих повреждений, их ремонт выполняют своими руками.

Виды кузовного ремонта

Ремонт кузова ВАЗ 2106 имеет следующие виды:

Косметический ремонт. Восстанавливается лакокрасочное покрытие, бампера, устраняются царапины, сколы и очаги возникновения коррозии.
Обработка внутренних полостей. Лонжероны, пороги, дверные и багажные ниши – труднодоступны для антикоррозийной обработки. Чтобы детали не ржавели, их обрабатывают специальными защитными средствами.

Обработка днища авто. Рабочую поверхность покрывают специальными защитными мастиками.
Устранение вмятин. Для выравнивания помятого участка используют различные ударные подложки, ложки, крючки, присоски и обратные молотки.
Капитальный ремонт кузова. Выполняется при нарушении геометрии корпуса транспортного средства, чрезмерно сильных повреждениях лакокрасочного покрытия, наличии большого количества вмятин, сколов и царапин. Также капитальный ремонт необходим при распространении коррозии более чем на 50% площади поверхности корпуса транспортного средства.

При проведении восстановительных работ, учитывают специфику корпуса автомобиля.

Специфика кузова ВАЗ 2106

Жигули шестой модели имеют тип кузова «седан», он состоит из основного несущего цельнометаллического каркаса и различных навесных элементов. Узлы и детали, которые установлены на моделях из серии классика, выполнены с методом штамповки, и соединены между собой сварными швами.

Кузов включает в себя следующие детали: моторную раму, передние крылья, крышу, панели пола, левую и правую боковины. Передний и задний бампер авто хромированные, они крепятся к корпусу при помощи специальных кронштейнов. Багажник и капот достаточно громоздки.

Что касается дверей, то они выполнены из двух панелей: наружной и внутренней, они соединены с помощью сварки. И передние, и задние двери имеют одинаковый тип крепления к кузову.

На моделях «шестерки», произведенных в середине 90-х, начале 2000-х годов, кузовной металл тоньше по сравнению с автомобилями, которые выпускались в период с 1976 по 1990 годы.

Рихтовка ваз 2106 как основной вид кузовного ремонта

Многочисленные сколы и царапины, вмятины, появление коррозии требуют своевременного устранения.

Ремонт кузова ВАЗ 2106 выполняют с помощью рихтовки: выравнивают вмятины, удаляют ржавчину и восстанавливают лакокрасочное покрытие корпуса автомобиля.

5 основных причин протекания люка и способы ремонта

Для выполнения работы нужно подготовить транспортное средство, и запастись необходимым набором инструментов. Перед рихтовкой, оценивают степень повреждения кузова машины, моют, сушат и обезжиривают рабочую поверхность.

Инструменты

Для выполнения работ по восстановлению кузова «шестерки», нам потребуется следующий набор инструментов:

Набор молотков разного типа и веса. Резиновые киянки и ударные инструменты с рифленой рабочей поверхностью.
Специальные крюки.
Обратные молотки.
Ударные ложки.
Домкрат.
Наковальни и подложки различных форм и размеров.

Также следует запастись гаечными ключами на 8 и на 22, а также отверткой. Эти инструменты понадобятся для демонтажа схемных кузовных элементов, таких как бампера или декоративные молдинги.

Технология процесса

Рихтовку кузова ВАЗ 2106 выполняют непосредственно перед покраской восстановленной детали:

Обрабатываемую поверхность очищают от грязи, моют, сушат и обезжиривают. С рабочей поверхности удаляют старую краску.
Частыми несильными ударами молотка выравнивают вмятину. Если дефект глубокий, тогда процесс выполняют от края повреждения, и постепенно двигаются к его центру. С обратной стороны восстанавливаемого участка подкладывают металлические подложки. Они должны иметь соответствующую форму.
Разрывы металла ремонтируют с помощью сварочного аппарата. Далее сварной шов шлифуют.
Восстановленный от повреждения участок покрывают шпаклевкой. Она выравнивает рабочую поверхность.
Зашпаклеванную деталь шлифуют и красят.

Наносить шпаклевку следует тонким слоем. В противном случае, краска покроется многочисленными трещинами и начнет отваливаться.

Замена порога

Пороги на ВАЗ 2106 в процессе длительной эксплуатации автомобиля, покрываются ржавчиной и в результате гниют. Для замены поврежденных кузовных элементов выполняют следующий алгоритм действий:

Снимают двери, убирают коврики, демонтируют алюминиевую накладку.
Снимают проржавевший кузовной элемент. Для этого используют порожки, демонтируют при помощи дрели, а из крепления вырезают болгаркой.
Очищают рабочую поверхность от грязи, удаляют ржавчину.
Далее идет монтаж новых порогов. Для этого приваривают соединитель на место демонтированных деталей.
После выполнения подгонки элементов по размеру, их приваривают к кузову автомобиля.
В завершении работы, на порогах крепится накладка, она грунтуется и красится.

При выполнении ремонтных работ по замене порогов, накладку моют, удаляют с нее коррозию, снимают старую краску и грунтовку.

Ремонт лонжерона

При проведении капитального ремонта кузова ВАЗ 2106 своими руками, в первую очередь необходимо уделить внимание состоянию днища авто, в том числе и лонжеронов. Они представляют собой основной силовой элемент всей конструкции. На автомобиле они располагаются на днище, и имеют длину всего транспортного средства.

Лонжероны могут смещаться в результате нарушения геометрии кузова, и лопаться из-за механических повреждений. Если деталь сместилась, ее «восстанавливают» на место.

Обратите внимание

Для этого используют домкрат или трос, который привязывают столбу или дереву, а другой конец веревки закрепляют на лонжероне. Далее небольшими рывками «тянут» авто, а выправляемый элемент подстукивают молотком.

После завершения работы, к лонжеронам приваривают дополнительные балки, так как восстановленная деталь требует усиления.

Проржавевшие элементы очищаются, с них удаляются грязь и коррозия. С помощью сварочного аппарата на поверхности делают металлические заплатки, шлифуют сварные швы и обрабатывают деталь. Также с помощью сварки устраняют трещины лонжеронов.

Антикоррозийная обработка

Для увеличения долговечности кузова автомобиля ВАЗ 2106, проводят обработку корпуса, днища и скрытых полостей специальными составами. Антикоррозийные средства разделяются в зависимости от области их нанесения:

Мовили подойдут для обработки скрытых полостей.
Восковые мастики, ПВХ составы или «жидкий» пластик применяют для обработки поверхности кузова автомобиля.
Антикоры для днища – битумные и масляные мастики.

При выполнении защиты от ржавчины, учитывают ряд нюансов:

Чтобы получить доступ к скрытым полостям авто, используют штатные технологические отверстия, или высверливают их самостоятельно. В данном случае, производят заглушку полостей для защиты от негативного воздействия окружающей среды.
При появлении коррозии, ее удаляют металлической щеткой, и только потом на подвергшееся ржавчине место наносят антикор.
Обработку авто выполняют в качестве профилактики появления коррозии и ржавчины.

Установка подкрылок защитит крылья транспортного средства от развития коррозии.

ВАЗ 2106 – одна из старейших отечественных моделей, она начала выпускаться в 1976 году, и только в 2006 году авто окончательно сошло с конвейера. Машина отличается ремонтопригодностью и надежностью, что позволяет выполнять ремонт транспортного средства самостоятельно.

Ремонт кузова автомобиля ВАЗ 2106 своими рукамиСсылка на основную публикацию

Источник: https://InfoKuzov.ru/remont/kuzovnoy-vaz-2106

Кузовной ремонт ВАЗ 2106 своими руками

«Шестерки» давно разъезжают по отечественным дорогам, оставаясь на ходу. Качество кузовного железа очень хорошее, но временем требует реставрации. Даже если машина новая, ей может понадобится ремонт кузова после ДТП. Это можно сделать самостоятельно в гараже, зная, какие виды кузовного ремонта существуют и следуя инструкции по его проведению.

Для изготовления основных элементов кузова «шестерки» применялся метод штамповки, благодаря которому металлические части не так быстро стареют. Соединения деталей выполнены сваркой. Каркас автомобиля включает пороги, подмоторную раму, усилительные поперечины, половые элементы, фронтальные и задние части.

Кузов «шестерки» представляет собой четырехдверный седан с
такими съемными деталями:

двери с опускающимися стеклами;
капот;
крышка багажника;
люк топливного бака.

Кузовные параметра: длина – 411 см, высота – 144 см, ширина
– 161 см. Колесная база составляет 242 см, вес равен 1045 кг. Автомобиль
оснащен закаленными стеклами, кроме лобового, оно трехслойное. На заднем стекле
есть обогрев. Днище защищает влагонепроницаемая подложка с шумоизолирующими
прокладками. На полу багажника лежит специальный пластик, в салоне – ковровое
покрытие.

Бампера хромированные с защитными отбойниками из резины и
декоративными пластиковыми боковинами. Двери состоят из верхней и нижней
панели, соединенные сварой. Замки роторного типа имеют блокиратор. Замок капота
открывается с помощью рукоятки из салона, которая связана с ним тросовым
приводом.

На передней панели салона расположены: клавиши управления, щиток приборов, пепельница, прикуриватель, бардачок и полка для мелочей.

Кузовной ремонт: виды и инструкция

Если повреждения кузова небольшие, то владелец автомобиля
может справиться с ремонтом своими силами. Кузовной ремонт включает в себя
такие виды работ:

Восстановление кузова, его геометрии. Если есть нарушения,
во время движения возможны сбои в работе автомобиля, увеличивается расход
топлива, автомобилем сложнее управлять. Это увеличивает риск создания аварийных
ситуаций на дороге.
Рихтовка.
Стапельные работы.
Покраска. Полная или избирательная.
Восстановление покрытия после ржавчины.
Обработка зон, которые были подвержены коррозийным процессам специальными
преобразователями, покрытие поверхности защитными средствами от ржавчины.
Полировка. Проводится для восстановления
покрытия путем удаления царапин и небольших дефектов.
Устранение вмятин. Выпрямление участков с
сохранением лакокрасочного покрытия.
Сварочные работы.
Ремонт порогов.
Обработка бамперов.

Рихтовка

Это основной вид кузовных работ, цель которых –
восстановление пояса напряженности. Они проводятся в 2 этапа: выколачивание деревянной
киянкой и окончательное выпрямление с помощью резиновых молотков.

Для рихтовочных работ нужно приготовить следующие
инструменты:

Молотки и киянки для выколотки.

Наковальни и штампы, чтобы придерживать
ремонтируемые детали.
Различные приспособления для вытяжки: рычаги, карабины,
крючки и т.д.

Ударные полотна и ложки.
Машинка или напильник для шлифовки. Иногда
пользуются абразивным кругом, насаженным на болгарку.
Споттер предназначен для проведения точечной
сварки.
Гладилка – специальный молоток, служащий для
выравнивания неровностей.
Молот с насечками.

Монтаж крыльев из пластика

Установка пластиковых деталей на ВАЗ 2106 не только украсит автомобиль, но снизит общий вес кузова. Существует несколько способов проведения этой процедуры, чаще устанавливают накладки на крылья. Изделия делают из стеклопластика повышенной прочности.

Установка на авто проста. Сначала нужно тщательно очистить
металлическую панель кузова. Затем на кромку изнутри нанести слой герметика.
Арка прикладывается к кузовной панели и через время, указанное в инструкции к
герметику, удаляются излишки клея. Если после монтажа появились дефекты, их
можно устранить качественной шпаклевкой панели.

Обеспечить качественное прилегание арок можно, если закрыть
область, в которой на производятся работы скотчем, а на неровности нанести
шпаклевку с отвердителем. Можно использовать добавочное крыло. Приложить его к
посадочному месту с нанесенной шпаклевкой и после остывания состава
зафиксировать саморезами по металлу.

Шпаклевка позволяет замаскировать щели, образовавшиеся между
крылом и накладкой. Если необходима полная замена штатного крыла, то его
необходимо демонтировать и поставить новую деталь.

Кузовные сварочные работы

На ВАЗ 2106 чаще всего приходится работать с тонким
металлом, поэтому необходимо иметь кроме сварочного аппарата MIG-аппарат.
Соединение отдельных элементов производится с помощью точечной сварки.

Для
такой операции используют агрегат в виде трансформатора с клещами. Два
электрода соприкасаются и под действием высоких температур происходит спайка
элементов.

Точечную сварку применяют при ремонте дверей, крышки багажника,
крыльев.

Пошаговая инструкция по ремонту и замене порогов

Пороги чаще всего требуют ремонта или замены. Они близко
находятся к дорожному покрытию, поэтому подвержены постоянно воздействию грязи,
воды, песка и камней. Металл в этих местах стоит не лучшего качества и
недостаточная защита от коррозии.

Для работ необходимо приготовить сварочное оборудование и другие инструменты, а также грунтовку и лакокрасящие материалы.

Ремонтируют пороги только, когда вмятины и повреждения от
ржавчины незначительные. В большинстве случаев требуется их замена, поэтому
нужно купить новые детали. Ремонт заключается в удалении ржавчины, выравниванию
вмятин, шпаклеванию и покраске.

Замена проходит поэтапно:

Сначала нужно проверить петли на дверях, чтобы
убедиться, что причина провисания в них, а не в порогах.
Вырезаем болгаркой сгнившую часть порогов или с
помощью ножовки по металлу и зубила.
Удалив внешнюю часть, приступаем к вырезке металлического
усилителя. На некоторых моделях ВАЗ 2106 их может не быть.

Далее убираем ржавые остатки и тщательно
зачищаем поверхность.

На новом усилителе дрелью делаем отверстия с
шагом 5-7 см. Затем привариваем его, соединяя со стойками кузова.
Зачищаем сварные швы, удаляем следы шлака.
Берем внешнюю часть порога и примеряем,
подгибаем и вырезаем все лишнее, подгоняя размеры. Саморезами прикручиваем ее к
кузову.

Далее навешиваем двери и проверяем, чтобы они
ровно висели по отношению к порогам.
Сварочные работы проводим от центральной стойки,
рекомендуется приваривать верх и низ. От качества сварки зависит жесткость
кузова в этом месте
На завершающем этапе грунтуем и красим.

Для ремонтных работ желательно иметь помощника, чтобы он
помог держать детали. Но можно фиксировать пороги зажимами и струбцинами.

Обновление днища

Другой зоной, где проводятся сварочные работы, является днище. При замене порогов невозможно не затронуть пол автомобиля, он так же подвержен значительной коррозии. Ремонт следует выполнять целыми листами металла больших размеров, чтобы меньше было сварочных швов, так как они быстро ржавеют и требуют применения большого количества антикоррозийного средства.

На любом автомобиле днище выступает основанием, на котором
крепятся панели кузова. Поэтому оно должно быть очень прочным. От поврежденных
ржавчиной участков коррозия распространяется по всему кузову. После сварочных
работ необходимо обработать днище защитными средствами от коррозии.

Антикоррозийную обработку можно провести двумя способами:

Пассивная. Проводится простая изоляция
металлических деталей от воздействия внешней среды. Обработка выполняется
мастикой на основе из каучука, но в труднодоступных местах ее нанести сложно.
Активная. При обработке создается специальный
слой, который будет препятствовать началу коррозийных процессов. Применяются
составы в жидком виде, типа «Мовиль». Чтобы средство проникло во все участки
днища, его наносят с помощью распылителя. Современные средства не только
останавливают окислительные процессы, но и восстанавливают металлическое
покрытие. Примером таких средств являются «Омега-1», «МАК», «Нова».

За состоянием кузова нужно регулярно следить, так как на нем держаться все основные детали автомобиля.

Ремонт
кузова ВАЗ 2106. Замена задней панели

Источник: https://labavto.com/vaz/2106/kuzovnoj-remont-vaz-2106-svoimi-rukami/

Кузов Ваз 2106: замена или частичный ремонт

Кузов ваз 2106 с документами

Кузов Ваз 2106 часто ищут на форумах и автомобильных порталах. Причин для его замены может быть несколько, и не все они связаны со старостью. Случиться может что угодно: пожар, ДТП и так далее. Новичкам кажется, что заменить кузов очень сложно, но это не так. Надо лишь строго придерживаться определенной последовательности, схемы. И еще – помним о том, что замена связана бывает со сменой техпаспорта, ведь кузов считается номерной деталью машины.

Специфичные отличия кузова Ваз 2106

Для начала рассмотрим характерные черты кузова «шестерки»:

Кузов седан 4-дверный сварной несущей конструкции и цельнометаллический;
Состоит он из центрального скелета и навесных узлов, таких как капот, крышка, двери и так далее.

Примечание. Остов кузова «шестерки» выполнен в жесткой пространственной конструкции. В свою очередь он состоит из нескольких отдельных составляющих.

Ваз 2106 кузов с документами

Из отдельных элементов состоят и двери Ваз 2106. Это два листа стали, соединенных друг с другом по всей границе. Карта фиксируется изнутри дверей. Для ее крепления предусмотрены пистоны.

Схема кузова ваз 2106 фото

Примечание. Замки на дверях «шестерки» роторного типа. Они оснащены блокатором.

Капот соединяется с каркасом авто спереди (навешивается). Запирание осуществляется посредством тросового механизма. Рукоятка отпирания крышки выведена в салон;
Что касается крышки багажного отсека, то она по устройству схожа с капотом. Оснащается торсионами, которые фиксируются к петлям крышки, тем самым, облегчая открывание и удержание элемента в открытом положении;
Передние кресла «шестерки» можно регулировать индивидуально по наклону и расстоянию от торпедо.

Особое внимание надо уделить размерам кузова. На картинке выше видна на ваз 2106 длина кузова и другие важные параметры.

Возможные проблемы с кузовом

Как правило, существуют определенного рода неисправности, характерные для кузова именно «шестерки». Рассмотрим их подробнее.

Знание слабых мест кузова позволит осуществить замену по частям, обновив лишь вышедшие из строя элементы, тем самым, и цена на ремонт будет низкой. Как известно, кузов в сборе на Ваз 2106 стоит всегда дороже.

Итак, частые проблемы кузова связаны бывают с дверями:

На них выходит из строя замок, в котором портится кнопка или он просто не запирается ключом. Сама дверь может не открываться, если наблюдаются проблемы с наружной ручкой. Дверь также может плохо закрываться.

Примечание. Во всех случаях, приведенных выше, можно осуществить ремонт. Если и он не поможет, тогда только замена.

Другие проблемы кузова:

Отдельного внимания заслуживает замок капота. Если он не открывается рукояткой из салона или сам капот не запирается, приходится ремонтировать или менять;
Еще одна опасность для водителей «шестерки»: в салон попадает влага. Связано это бывает с нарушением герметичности уплотнителей, засорением отверстий для стока или смятии металлического каркаса;
В багажник тоже может проникать вода или грязь постоянно, если крышка будет смещена или деформирована. Также возможны проблемы с уплотнителем;
Кузов «шестерки» может покрыться различными пятнами по всей поверхности, если не уделить тщательного внимания правильному уходу.

Примечание. К примеру, если мыть его слишком горячей водой, появятся темные пятна, а вот светлые пятна на темных авто будут свидетельствовать о воздействии чрезмерной влаги при длительном хранении любимой «шестерки» под непроницаемым кожухом.

Наконец, самая опасная вещь – обнаружение ржавчины некоторых частей кузова в скрытых от глаз зонах, что вызывается, как и говорилось выше, многими причинами. Мойка и нанесение антикора на эти участки поможет на некоторое время, но все равно придется заменять кузов или его отдельные элементы.

Полномасштабная замена
