Проверка генератора ВАЗ мультиметром, диагностика диодного моста, регулятора напряжения (реле) и тока

Генератор автомобиля служит для подзарядки аккумулятора во время движения. В случае поломки или сбоев в работе генератора аккумулятор быстро разряжается. Работоспособность устройства можно проверить самостоятельно посредством мультиметра. Диагностировать генератор ВАЗ можно в установленном и демонтированном виде.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

1. Для диагностики следует использовать точный мультиметр.
2. Нормальным показателем напряжения тока является 12 В.
3. В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
4. Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

В процессе проверки запрещено:

• накоротко замыкать провода;
• соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
• диагностировать генератор без подключенных потребителей.

Диагностика генератора ВАЗ без снятия и специальных инструментов

Это не самый надежный и достоверный способ, но позволяет определить, функционирует генератор, или есть неисправности. Не требуется использование каких-либо специализированных инструментов, в том числе мультиметра. Снимать генератор не нужно.

Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Проверка генератора ВАЗа мультиметром

Мультиметр позволяет определить даже незначительные сбои в работе узла. Есть ряд показателей тока, которые должны быть в стандартном для машины диапазоне. Напряжение на аккумуляторе при отсутствующей нагрузке должно находиться на уровне 12,5-12,7 В. При заведенном моторе напряжение возрастает до 13,8-14,8 В. При высокой нагрузке показатель просаживается до 13,8 В. Если просадка более значительная, следует диагностировать генератор.

Диагностика регулятора напряжения

Чтобы проверить регулятор напряжения на автомобиле ВАЗ 2114, 2106, следует выполнить такие действия:

1. Запустить и прогреть двигатель, включив свет фар. Прогревать мотор следует порядка 15 минут. Для диагностики применяется мультиметр или вольтметр, способный выполнять замеры в диапазоне напряжений 0-15 В.
2. Измерить напряжение между массой и клеммой 30. У большинства автомобилей в нормальном состоянии показатель будет в рамках 13,5-14,6 В. Значение меньше 13 В означает необходимость замены узла.

Диагностика диодного моста

Поломка диодного моста приводит к нестабильности генератора. Щупы мультиметра прикладываются к массе и клемме В+ на аккумуляторе. Максимально допустимый показатель – 0,5 мА. Превышение свидетельствует о поломке диодов или нарушении целостности изоляционных слоев обмоток.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Диагностика тока возбуждения генератора

Двигатель должен функционировать на высоких оборотах. Замеры выполняются на клемме 67. При рабочем состоянии узла значение тока возбуждения находится в границах 3-7 А.

Проверка обмоток

Сначала нужно визуально осмотреть обмотки. Если видимых дефектов нет, следует использовать мультиметр. Предварительно нужно выполнить такие действия:

1. Демонтировать держатель щёток.
2. Отсоединить регулятор напряжения.
3. Прочисть контактные кольца.
4. Диагностировать обмотку на предмет дефектов.

На мультиметре следует активировать функцию замера сопротивления. Измерение проводится между контактными кольцами и статором. В нормальном режиме значение будет от 5 до 10 Ом.

Диагностика снятого генератора

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить генератор на работоспособность ваз 2107

Как отремонтировать неисправный генератор Ваз-2107

С помощью прошлой статьи мы убедились, что генератор неисправен. Все, приступаем к ремонту.
Заменить регулятор напряжения можно не снимая генератор с автомобиля. У Ваз-2107, как и у других автомобилей «Жигули» и «Лада» классической заднеприводной компоновки, генератор «прячется» под термостатом. Снимать и устанавливать регулятор напряжения не очень удобно. Приходится действовать «на ощупь» или применять зеркало.
Снимаем с машины аккумуляторную батарею.

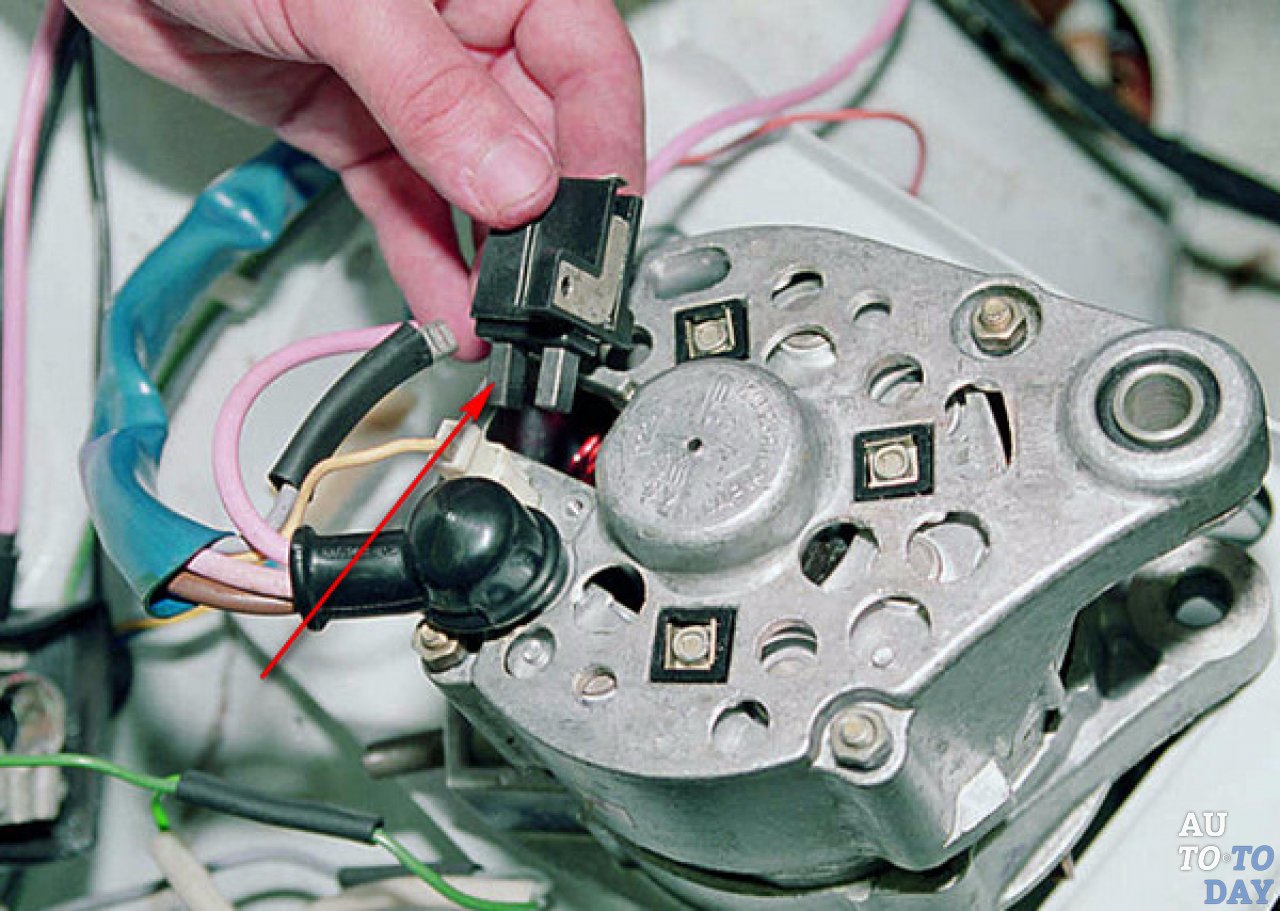

Отсоединяем штекер от клеммы регулятора напряжения.
Отворачиваем два винта крепления регулятора и снимаем его с генератора.

Проверяем дополнительные диоды не снимая генератор

Если у вашей «семерки» наблюдался перезаряд, регулятор напряжения точно выведен из строя. Из своего опыта скажу, что регулятор может «пробить» из-за неисправных дополнительных диодов блока выпрямителей. Поэтому лучше их проверить. Для этого потребуется простейший мультиметр с функцией проверки диодов. Перед проверкой нужно отсоединить от генератора второй провод со штекерным разъемом. Он идет к контрольной лампе и будет мешать проверке. Включаем мультиметр в режим проверки диодов. Красный щуп соединяем с проводом снятым с регулятора напряжения. Черный провод соединяем с «массой» и смотрим на показания прибора. Должно быть примерно как на фото. Затем меняем щупы мультиметра местами и снова смотрим на показания. Прибор должен показать «1».

Проверка диодов дополнительного выпрямителя

То есть, в одном направлении ток идет, а в другом нет. Если ток идет в обоих направлениях (мультиметр показывает цифры больше единицы), то один или несколько диодов пробиты.
Мультиметр показал «пробитый» диод? Такой генератор придется снять, блок выпрямителей- заменить.
Если все в порядке- ставим новый регулятор напряжения, подсоединяем штекер и проверяем работу генератора.

Снимаем генератор с автомобиля

Как его снять? Вся проблема в том, что генератор на Ваз-2107 легче всего снимать снизу. Как минимум, нужно поддомкратить правое переднее колесо. А лучше, если есть яма или подъемник. Получив доступ снизу, снимаем защиту поддона картера и брызговик.

Снимаем защиту поддона и двигателя

Еще раз напоминаю- аккумуляторную батарею отсоединяем и снимаем.
Сверху, ключом на «17» отворачиваем гайку натяжителя.

Отворачиваем гайку натяжителя

Спускаемся под машину.
Ключом на «10» отворачиваем гайку клеммы «+» и снимаем с нее провода.
Отсоединяем штекер от клеммы «61».
Ключом на «19» отворачиваем гайку крепления генератора, но не до конца, а оставив на самом краю.
Повернув генератор к блоку двигателя, снимаем приводной ремень.
Легкими ударами молотка по гайке сдвигаем болт крепления генератора с места. Отворачиваем гайку и вынимаем болт, придерживая генератор рукой.
Снимаем генератор.
Если болты и гайки приржавели и не хотят отворачиваться, брызгаем на резьбу проникающую жидкость, например WD-40.
Снятый генератор нужно очистить от пыли и грязи. Если есть возможность воспользуйтесь компрессором и продуйте все полости сжатым воздухом.

Разбираем генератор Ваз-2107

В первую очередь снимаем регулятор напряжения. Отвернув два винта крепления вынимаем его из корпуса. Осматриваем щетки, нажав на них пальцем проверяем состояние пружин. Двигаться они должны легко и без заеданий. Исправные щетки должны выступать из корпуса не менее чем на 6 мм. Если вы уже сняли генератор, то предыдущая проверка показала исправность регулятора напряжения. Поэтому продув регулятор воздухом и очистив мягкой щеткой, убираем его в сторону.

Регулятор напряжения в сборе со щетками. Щетки исправны

Осматриваем контактные кольца ротора генератора. На них не должно быть глубоких задиров, трещин и других повреждений. Допускается износ в виде канавки не более 0,5-1,5 мм. Некоторые руководства рекомендуют проточить кольца на токарном станке. По мне, этого лучше не делать. Кольца тонкие, и такой ремонт может их окончательно «прикончить».

Проверяем детали генератора

Проверяем обмотку возбуждения «на обрыв». Включаем мультиметр в режим проверки сопротивления с пределом 200 Ом и прижимаем щупы к кольцам. Прибор покажет сопротивление- это хорошо. Если на шкале «1»- это обрыв. Точное сопротивление обмотки около 3 Ом. У вас при измерении получилось другое число? Не страшно- китайские приборчики далеки от идеала точности.
Проверяем состояние подшипников. Крутаните ротор за шкив. Ротор должен вращаться легко, без громких шумов и заеданий. Покачайте вал за шкив вверх-вниз. Если ощущается большой люфт- придется менять оба подшипника. Передний подшипник менять не так-то просто.
Совет в тему:
Разбирая генератор время от времени задавайте себе вопросы «осилю ли я эту работу?» и «во сколько мне это обойдется?» Если выпрямительный блок и задний подшипник заменить не сложно, то поломка ротора- это уже серьезно. Лучше купить новый или исправный б.у. генератор. Бывало у меня такое, что стоимость замененных деталей и работы превышала стоимость нового генератора! Вам оно надо?
Пусть ротор и подшипники у нас в порядке. Сделав вывод что у нас «полетел» блок выпрямителей, начинаем разбирать генератор. Отворачиваем четыре болта, стягивающих крышки и статор.
Затем аккуратными ударами молотком через деревянную проставку или деревянным молотком отделяем заднюю крышку со статором от передней крышки. Важно! Нельзя заднюю крышку отделять от статора. Оторвете провода!
Ротор с передней крышкой выходят из статора и задней крышки обычно легко. Внимательно осматриваем детали, очищаем их сжатым воздухом и мягкой щеткой. Состояние переднего подшипника проверяем покачиванием крышки. Допустим лишь небольшой люфт. Ротор не должен иметь задиров и царапин на наружной поверхности. Если они есть- сильно изношены подшипники или их гнезда в крышках. С таким генератором возиться не стоит!
А вот если передняя часть генератора в порядке, откладываем ее в сторону и приступаем к проверке обмоток статора.

Проверка обмоток статора

С внутренней стороны отворачиваем тонким торцовым ключом на «8» три гайки, крепящие выводы статора и аккуратненько его снимаем.
Очищаем обмотки статора и смотрим на состояние. Редко, но попадаются сгоревшие обмотки. Выглядят они так- черный цвет изоляции или полное ее отсутствие. Нету на проводах эмали, сгорела вся. Видна красноватая медная проволока. Такую обмотку нужно заменить. И опять вспоминаем про вопрос- сколько это будет стоить? Иногда нужную обмотку можно найти у друзей или соседей.
Если обмотка цела, смотрим на пайку наконечников выводов. Лопнувшую пайку нужно по новой пропаять.

Замена блока выпрямителей

Мы уже все разобрали. Осталось отвернуть гайку с плюсовой клеммы, минусовой вывод и вытащить нерабочий блок выпрямителей. Часто неисправность, а вернее, ее последствия видно невооруженным взглядом. Оплавленные и обгоревшие клеммы, лопнувший диод и т.д. Вот здесь, на фото, один диод вообще рассыпался.

У одного из диодов полностью отгорел вывод

Пытаться отремонтировать блок выпрямителей не стоит. Проще купить новый. Если хотите поставить б/у, знайте что его нужно брать или с точно рабочего генератора, или тщательно проверить мультиметром. Эту запчасть называют «подкова», «диодный мост», а может и еще как-то. Отправляясь за запчастью, возьмите с собой сгоревший блок. Так вы не ошибетесь с выбором. А то, иногда, попадаются выпрямительные блоки у которых не совпадают отверстия, посадочные размеры, выводы.

Собираем все обратно

Купив нужную запчасть, начинаем всё собирать в обратном порядке. Перед установкой ротора хорошо бы добавить смазку в задний подшипник. Для этого осторожно поддеваем тонкой отверткой его уплотнитель и снимаем. Добавляем немного Литола (можно ШРУС-4) и ставим уплотнитель на место. Слишком много смазки пихать не нужно- вытечет.
Некоторые источники рекомендуют смазывать места контакта выводов какой-нибудь смазкой. Я не рекомендую этого делать. Смазка соберет пыль и грязь, из-за этого ухудшиться охлаждение. Но если решили мазать, то только после сборки и затяжки клеммы. Чтобы смазка не попала между контактирующими поверхностями.
Соединяя половинки генератора не допускайте перекоса. Гайки затягиваем поочередно, равномерно со всех сторон. Можно подбить крышку несильными ударами деревянного молотка. После затяжки гаек ротор должен вращаться легко и без заеданий.
Все прошло удачно, генератор собран и установлен на место. Все провода подключены правильно. Осталось поставить на место АКБ и завести двигатель. Смотрим на вольтметр- теперь зарядка в норме!

0 0 голос

Рейтинг статьи

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

• Р — розовый.
• Ф — фиолетовый.
• О — оранжевый.
• ЧБ — черно-белый.
• КБ — коричнево-белый.
• ЧГ — черно-голубой.
• К — коричневый.
• Ч — черный.
• Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

• Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
• Статор – неподвижная часть генератора, также имеет обмотку.
• Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
• Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
• Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
• Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
• Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
2. Отрицательный диод.
3. Дополнительный диод.
4. Положительный диод.
5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
10. Реле зажигания.
11. Замок зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7  Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

1. Аккумулятор 12В;
2. генератор 94.3701;
3. монтажный блок;
4. замок зажигания;
5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора

. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

1. Отсоединить аккумуляторную батарею.
2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
3. Отсоединяем колодку с проводами с разъема генератора.
4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
   подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

ремонт, неисправности и снятие узла, замена щеток и подшипников

Предназначение генераторного узла заключается в преобразовании механической энергии в электрический ток, использующийся для питания электрооборудования машины. Если генератор ВАЗ 2115 по каким-то причинам отказывается функционировать или работает некорректно, это отразится на работоспособности автомобиля в целом. Подробнее о неисправностях, а также ремонте агрегата мы расскажем ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

• в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
• в выходе из строя предохранительного устройства, тогда его надо будет заменить;
• в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

• вышел из строя сам индикатор, тогда его надо поменять;
• произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
• контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;
• если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
• при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

• проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
• еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
• если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.

Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

• с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
• с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется замена подшипника генератора ВАЗ;
• с замыканием на массу обмотки статора, последний необходимо менять.

Фотогалерея «Неисправности генераторного устройства»

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

1. Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.
2. Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.
3. Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.
4. Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

1. Сначала следует отключить клеммы от АКБ.
2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.
5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
6. Непосредственно на самом блоке следует также отключить фазные обмотки.
7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

 Загрузка …

Видео «Установка нового регулятора для поднятия напряжения»

Как установить новый регулятор напряжения в генераторный узел ВАЗ 2115 — инструкция приведена ниже (автор ролика — канал КОЛХОЗ).

Генератор ВАЗ 2106: устройство, как проверить

На автомобилях ВАЗ-2106 устанавливались трехфазные синхронные генераторы переменного тока Г-221, устройство на 6 кремниевых диодах, с кремниевой основой. Генератор устанавливается с правой стороны двигателя на регулируемом кронштейне, и приводится от коленчатого вала через шкив. Попробуем описать строение генератора ВАЗ-2106, его основные неисправности и способы их починки.

Внешний вид генератора Г-221

Строение Г-221

Конструкция генератора состоит из нескольких основных узлов – диодного моста, статора, ротора, 2 крышек.

1. Ротор оборудован обмоткой возбуждения, в нем смонтированы подшипники, внутренней обоймой напрессованные на вал ротора, а наружной обоймой закреплены в крышке генератора и ее гнезде.
2. Диодный мост состоит из кремниевых диодов, которые по биполярному принципу трансформируют переменный ток в постоянный. Диод работает как фильтр, препятствуя попаданию на статорную обмотку тока из электрической цепи.
3. Статор оборудован двухступенчатым регулятором напряжения РР-380, который поддерживает в электропроводке автомобиля напряжение 13-14вольт. Также статор имеет звездообразную обмотку 3-х фазного тока, выполняющую функцию контакта с зарядным током аккумуляторной батареи. Пластинки из электротехнической стали составляют сердечник статора.

Распространенные неполадки генератора

Автомобили ВАЗ-2106 эксплуатируются автолюбителями более 30 лет. За это время устройство и основные неисправности генератора хорошо изучены, и могут быть коротко перечислены. В основном, генератор выходит из строя по причине большого возраста, износа движущихся частей,щетки и подшипники просто разваливаются после десятков лет работы. Вот основные симптомы, по которым можно проверить, что устройство не в порядке:

• свет фар, недостаточно яркий, а также изменяющийся в зависимости от оборотов двигателя;
• разрядка аккумуляторной батареи, или ее избыточный заряд;
• посторонний шум, издаваемый генератором, писк, скрежет, вой;
• сигнал контрольной лампы на приборное доске, об отсутствии заряда аккумулятора.

Неисправности Г-221 условно бывают двух типов: электрические и механические.

К электрическим поломкам можно отнести выгорание и износ щеток, неисправности реле-регулятора, биения ротора, пробои, замыкания между витками, поломки диодного моста и обрывы обмоток.Механические неисправности это выход из строя подшипников, обрыв ременного привода, поломка креплений корпуса, разрушение корпуса иприжимных пружин.

Любая из этих поломок моментально или со временем ведет к выходу из строя генератора ВАЗ-2106. Помимо возрастного износа, причиной поломки могут быть также некачественные детали, установленные на генератор в целях экономии средств, использование генератора в режимах, не предусмотренных конструкцией, его перегрузка, вызванная установкой большого количества дополнительного оборудования на автомобиль. Попадание в устройство грязи, воды, пыли тоже приводит к ускоренному износу агрегата.



Диагностика и проверка неисправностей в Г-221

Самостоятельная проверка генератора начинается с предохранителя. Возможно, благодаря этой процедуре удастся избежать дорогостоящего ремонта.

Если устройство издает посторонние звуки, нужно проверить их природу: свист, вой или писк генератора указывают на износ подшипников – самая распространенная болезнь генератора ВАЗ-2106. Свист, который появляется при увеличении оборотов двигателя, также может указывать на ослабление приводного ремня генератора.

Работоспособность диодов (расположены в выпрямителе) проверяется с помощью мультиметра, установленного в режим «проверка диодов». К плюсу или минусу выпрямителя крепят плюсовой щуп мультиметра, а к выводу фазы присоединяют минусовой щуп, после чего меняют их местами. Одинаковые показатели мультиметра в таком случае указывают на неисправность диодов. Еще одним признаком скорой поломки диодного моста является окисление его контактов.

Обмотка возбуждения ротора– ее следует проверить на наличие обрывов или замкнутых витков, для этого также используют мультиметр. Прибор включается в режим «измерение сопротивления», и подсоединяется к контактным кольцам Г-221. Сопротивление должно быть в пределах 1,8-5 Ом. Если выявленное значение ниже 1.8 Ом, значит в обмотке имеется короткое замыкание. Если значение выше 5 Ом – обмотка получила обрывы.

Обмотка статора должна быть выполнена проверка на «пробой». Для этого она отсоединяется от блока выпрямителя,и проверяется все темже мультиметром. Бесконечно большие значения свидетельствуют про отсутствие контакта между массой (корпусом) и статорными обмотками.

Основные принципы ремонта

Ремонт генератора ВАЗ-2106 выполняется по двум принципам – замена вышедших из строя деталей на новые, либо их восстановление. Обмотки статора и ротора в случае их повреждения, можно перемотать – услуга распространенная на автосервисе советских времен, однако сейчас мало какой электрик возьмется за такую работу, поэтому чаще их меняют полностью, в сборе.Ремни привода генератора современем растягиваются, теряют натяжение и перестают выполнять свою задачу – их следует заменить. Некоторые детали уже невозможно найти в продаже, их приходится восстанавливать, например, выполнять расточку контактных колец.



Проверка генератора ваз 2106 определяем неисправность генератора

14 июня 2011

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 33

Если у вас на заведенном двигателе постоянно горит контрольная лампа заряда аккумуляторной батареи и замена реле регулятора напряжения и натяжение ремня генератора не смогли ее погасить, то проблема скорее всего уже в самом генераторе, осталось только убедиться в этом на все 100%. Для этого нам необходима проверка генератора ваз 2106.

Существует три основных способа проверить генератор ваз 2106:

1. Непосредственно на автомобиле.
2. Проверка генератора на стенде.
3. Проверка генератора с помощью осциллографа.

Мы разберем только первый способ, в силу того что остальные два способа потребуют наличия от вас необходимых знаний и навыков, а так же оборудования для выполнения замеров. Поэтому после проверки генератора на автомобиле, если будут обнаружены какие-либо отклонения от нормы, то рекомендуем производить ремонт в специализированной мастерской или менять его на новый.

На заметку:

• Ни в коем случае не проверяйте роботоспособность генератора путем отсоединения его от аккумуляторной батареи, так как это приведет к резкому скачку напряжения в цепи и в результате может перегореть выпрямительный блок генератора.
• Клемму «минус» с аккумуляторной батареи можно скидывать только в случае если у вас включен дальний свет фар и поэтому не будет резкого скачка напряжения.

Приступим к проверке:

• При проверке генератора на автомобиле, вам необходимо проделать все те же самые действия, что и при проверке регулятора напряжения, а именно на заведенном двигателе с оборотами 2500-3000об/мин.с полностью заряженным аккумулятором, необходимо замерить напряжение на клеммах аккумулятора. Если оно  будет больше либо меньше нормального наряжения в 14В. то проблема кроется либо в реле напряжения или в генераторе.
• Если после замены реле, отклонинеие все равно есть, то необходимо ремонтировать генератор.

На этом проверка генератора ваз 2106 завершена.

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 69

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 70

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Дальше мы разберем почему генератор выдает большее напряжение на 16, 17 вольт в бортовую сеть автомобиля, причина по которым U прыгает и как их устранить.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Эта цепь в себя включает:

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

Подробная схема показана ниже.

Особенности работы цепи или почему может прыгать напряжение генератора

Выше указана общая схема цепи, без подробностей, но ее достаточно для понимания, как все работает. Теперь об особенностях работы подзарядки батареи.

Генератор самостоятельно не может регулировать параметры вырабатываемой электроэнергии, поэтому выходное напряжение из него варьируется (прыгает), причем в значительном диапазоне, зависит оно от оборотов коленчатого вала и нагрузки в бортовой цепи.

То есть, перезаряд аккумулятора, по сути, присутствует постоянно, пока генератор вырабатывает электроэнергию.

Чтобы аккумулятор принял заряд нужно подать на него вольтаж чуть больше, чем номинальный показатель самой батареи. На разных авто входное напряжение на аккумуляторе отличается, но в целом, этот показатель находится в диапазоне 13,9-14,5 В.

Именно при таком вольтаже батарея может «взять» заряд. Если вольтаж будет ниже, то будет недозаряд АКБ, а выше – перезаряд. Обе ситуации негативно сказываются на аккумуляторе.

Генератор же выдает вольтаж с большим значением, и чтобы поддерживать его в цепи в нужных рамках, в схему и включен реле-регулятор.

На одних моделях этот элемент входит в конструкцию генератора и совмещен с щеточным узлом (наиболее распространенная конструкция) или является отдельным узлом (встречается, к примеру, на ВАЗ классического семейства).

По сути, реле-регулятор – единственный элемент, отвечающий за то, чтобы в бортовой сети вольтаж соответствовал норме и не возникал перезаряд, причем с учетом нагрузки, создаваемой в бортовой сети при включении электропотребителей.

Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

Неисправность реле-регулятора – самая частая причина перезаряда аккумулятора.

Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже  25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

Поломка регулятора бывает частичной или полной. В первом случае этот элемент все же выполняет свои функции, но «пропускает» напряжение чуть большего значения, чем нужно (к примеру, 16 вольт).

В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

ЧИТАЙТЕ ПО ТЕМЕ: Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

ВАЖНО: Часто причина перезаряда АКБ кроется в плохом контакте проводки цепи системы подзарядки батареи (описана выше).

Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.

Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

1. Реле-регулятор.
2. Цепь системы зарядки (все соединения).
3. Предохранитель.

И только после этого снимать и проводить диагностику генератора.

Читайте также:

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно использовать зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить  зарядным устройством.

Неисправности генератора. Определение и устранение неисправностей своими силами в автомобиле

Неисправности генератора

Генератор не дает зарядного тока при работе двигателя. На щитке приборов горит красная контрольная лампа (светодиод), или амперметр показывает разрядку или стрелка вольтметра отклоняется от зеленой зоны шкалы

Недостаточное натяжение ремня привода генератора. Изношен ремень или шкив генератора. На автомобилях с большим пробегом даже новый ремень чуть касается боковых стенок шкива, а опираясь на дно его ручья, проскальзывает. Проверить натяжение ремня привода генератора, руководствуясь инструкцией по эксплуатации.

Приводной шкив генератора с изношенными боковыми стенками заменить новым.

Неисправность в соединении щеток с контактными кольцами. Снять корпус щеткодержателя: с встроенным регулятором напряжения (ВАЗ-05, -07, -08, -09, -10), без встроенного регулятора напряжения (ВАЗ-01, -06; ГАЗ-24, -10, -31029, «Газель»).

Проверить щеткодержатель и щетки. Щетки должны свободно перемещаться в щеткодержателях. Контактные кольца протереть тканью, смоченной бензином, или зачистить шлифовальной шкуркой, надетой на деревянную палочку. Высота выступающих из щеткодержателя щеток должна быть не менее 5–8 мм в зависимости от типа генератора.

В классических «Жигулях» ранних выпусков с генератором Г-221 реле контрольной лампы заряда PC–702 не размыкает цепь питания контрольной лампы заряда вследствие неисправности либо генератора либо самого реле. Проверить работу генератора и реле, которые могут быть неисправны.

Включить фары с габаритными огнями автомобиля. Заметить, насколько ярко они светят, и запустить двигатель. Генератор работает исправно, если огни засветились чуть ярче. Реле, установленное в отсеке двигателя на верхней части брызговика правого колеса, заменить, если не удается его отремонтировать.

Отказ генератора вызван более сложными причинами: поврежден регулятор напряжения, неисправен выпрямительный блок диодов генератора, обрыв или замыкание витков обмотки статора. Если поврежденный регулятор напряжения расположен отдельно от генератора, заменить его запасным.

Разобрать генератор, выпрямительный блок очистить от пыли. Контрольной лампой при питании ее от аккумулятора проверить диоды (рис. 26). При изменении полярности (перестановке наконечников лампы на выводах «+» и «—») лампа в одном случае горит, а в другом не горит. Если лампа горит в обоих случаях, то налицо пробой (короткое замыкание) диода. Если лампа в обоих случаях не горит – очевиден обрыв в диодах. Диод или секцию с поврежденными диодами заменить.

Рис. 26. Схема проверки выпрямительного блока генератора.

Выводы обмотки статора отсоединить от зажимов диодов. Отсутствие обрыва проверить контрольной лампой при питании ее от аккумулятора. Поочередно подключить концы вывода лампы к концам обмотки статора (рис. 27). При обрыве цепи лампа не горит. Чтобы обнаружить замыкание в витках обмотки статора, один щуп лампы поочередно подсоединять к концам обмоток статора, а другим касаться сердечника. При коротком замыкании лампа горит.

Рис. 27. Схема проверки статора генератора.

На автомобилях ВАЗ-2101, -2106 при включенном зажигании контрольная лампа заряда не горит. На других автомобилях на щитке приборов не функционируют (показывают «неисправность») светодиод, амперметр, вольтметр

Отказ в блоке предохранителей. Перегорание предохранителя (если он присутствует в цепи) или окисление контактов его крепления. Неисправны контрольная лампа заряда или другие приборы, показывающие «неисправность». Слабый контакт с «массой». Неплотное соединение цепи электропроводки. Загрязнены щетки или контактные кольца. Неисправен регулятор напряжения. Дефект в обмотке ротора. Проверить предохранители № 5 (ВАЗ-2108, -2109). Предохранитель может перегореть, контакты, между которыми он установлен, окислиться. Если нет запасной вставки, то к торцевым контактам вставки припаять медный проводок диаметром 0,25 мм.

Проверить исправность самой контрольной лампы заряда и цепи питания приборов, расположенных на щитке.

Укрепить контакт корпуса регулятора напряжения с «массой». Пошевелив рукой, проверить штекеры, которые могут быть окислены, и восстановить нарушенную проводимость тока в них.

Если на автомобиле все еще используется электромеханический регулятор напряжения, то этот довольно капризный регулятор лучше заменить современным электронным.

Если есть подозрение, что в цепи питания обмотки возбуждения ротора генератора произошел обрыв, то следует проверить сопротивление между двумя контактными кольцами, которое должно составлять (4,3±0,2) Ом (рис. 28). Если сопротивление намного больше, в обмотке возбуждения есть обрыв. Если меньше – в обмотке возбуждения произошло замыкание. И в том и в другом случае ремонтировать ротор или заменить его.

Рис. 28. Проверка ротора генератора.

Какой генератор установить на ВАЗ 2106

Генератор

ВАЗ 2106 играет важную роль в общей системе автомобиля. Он способствует образованию переменного тока, который питает бортовых потребителей и заряжает аккумулятор автомобиля. Комфорт и комфорт в машине зависит от функциональности машины. Ну какой водитель не хочет иметь в своей машине современную магнитолу, кондиционер или тепловентилятор? Да чтоб освещение работало на все 100%.

Поэтому идеи переустановки генератора ВАЗ 2106 на ВАЗ 2108 стали довольно популярными среди автомобилистов.Основными причинами таких действий являются:

• возникновение серьезной поломки родного генератора;
• недовольство своей работой;
• желание улучшить возможности вашего питомца.

Ну, а кто не хочет устанавливать на свои машины побольше потребителей энергии и ездить как белый человек: со всеми удобствами и красивым светом? Это мечта любого нормального водителя. Разберемся с этим вопросом более подробно.

Почему именно ВАЗ 2108?

1. 1.Достаточно обычное дело, и в случае замены компонентов возникнет минимум проблем, связанных с их поиском;
2. 2. Бюджетная цена;
3. 3. Легко монтируется, так как не нужно бегать в поисках специальных креплений и проводить смену координат в электрике;
4. 4. Самая приемлемая мощность;
5. 5. Намного лучше родного, что гарантирует стабильную работу электроприборов и наружного освещения. Замена оборудования способствует лучшей работе тумана.

Рассмотрим пошагово процесс установки генератора

Перечень инструментов, необходимых для работы:

• ключи гаечные на 17 и 19;
• голов по 10,17,19;
• ручка с храповым механизмом;
• расширение.

Так как крепление ВАЗ 2108 мало чем отличается от ВАЗ 2106, проблемы с ним исчезают.

1. 1. Поставить машинку на смотровую яму и приступить к снятию родного генератора.В первую очередь необходимо отсоединить вилки от прибора и нулевого проводника, снять изоляцию и приступить к разъединению крепления проводов на выходе оборудования.

1. 2. Снимите приводной ремень с прибора. Отвинтите крепежные гайки ключом на 17. Для быстрого откручивания накинуть на нее головку с удлинителем. Заберитесь под машину и гаечным ключом сломайте гайку. Используя храповую ручку, полностью открутите ее.

1. 3.Отвернув гайки нижнего крепления, снимите болт с втулкой. Для простоты можно использовать брус из дерева. Прикрепите его к болту и несколькими ударами молотка выбейте. При проведении этой работы будьте осторожны, так как есть вероятность повреждения резьбы. Попробуйте вытащить болт рукой. Если он плотный — используйте смазку двигателя.

Отключить родной генератор, который после проведенных мероприятий стоит на планке. Для этого проденьте его между балкой переднего моста и кронштейном.

1. 4. Провести установку новой модели элемента от 2108. Помните, что при проведении замены нужно снять клемму с АКБ, а затем отрегулировать натяжение ремней.

Установка модернизированного оборудования аналогична (только действия необходимо выполнять в обратном порядке).

Натяжение ремня — очень важный момент при переустановке генератора. Только так обеспечивается вращение коленчатого вала на валу генератора.При слабом натяжении коленвал может работать на холостом ходу. При сильном — поломка подшипников.

Отечественные автомобили имеют специальный регулировочный болт, с помощью которого можно регулировать ремень. Для этого ослабьте гайки, на которых установлен генератор, и поверните регулировочный болт по часовой стрелке. Проверить состояние натяжения ремня. Он должен быть средним. Затяните гайки. Степень натяжения может показать пробный пуск.

Проблема!

Так как подключение генератора не оригинальное, следует учитывать разницу в количестве проводов.На старом ВАЗ 2106 предусмотрено 4 провода, 2 из которых направлены на штифт, а остальные вставляются отдельно. В новый вставляется один провод. Поэтому во избежание недоразумений рекомендуется утеплять ненужное. Обычно это черный или серый провод.

Подключите остальные провода обычным образом, одновременно вставив желтый штекер.

Установка генератора от ВАЗ 2108 на ВАЗ 2106 завершена. Генератор полностью исправен.Осталось учесть ряд нюансов:

• При зарядке АКБ горит лампа разряда, что считается не совсем нормальным. Во избежание путаницы снимите и изолируйте провода от реле напряжения. Переустановите реле PC-702 на PC-527. Надеть терминал и затянуть ремень. Лучшим вариантом будет поставить новый ремень.

Необходимо знать, что на малых оборотах силового агрегата в начале его работы будет гореть лампочка разряда.Его затухание произойдет только при остановленном двигателе. Это считается обычным делом, так как подобный эффект наблюдается на 2108. Многих автомобилистов такая ситуация смущает. Поэтому не спешите с утилизацией старого реле. Возможно, вам это еще нужно.

И в заключение хотелось бы отметить, что если при модернизации автомобиля установить новый генератор, проблем с ним не будет. Если оборудование приобретается с рук — рекомендуется провести тщательную повторную сборку, так как щеточный механизм может значительно выйти из строя, возможно, придется его заменить.Кроме того, стоит обратить внимание на диодную сборку и подшипники. Возможно, они тоже не готовы к использованию. Другими словами, аккуратно соберите оборудование и замените все изношенные детали.

Установка генератора от ВАЗ 2108 на ВАЗ 2106 не просто вероятна, а целесообразна. Генератор от ВАЗ 2108 для этих целей вполне подойдет. Плюсы генератора от «восьмерки» — большая мощность (55 Ампер вместо 42) и отсутствие необходимости во внешнем возбуждении.Из недорогих вариантов — российские генераторы CLZE и более качественные болгарские генераторы Dynamo.

Генератора на 55 Ампер от ВАЗ 2108 вполне хватит для работы обычного электрооборудования «шестерки». Намного лучше родного G-221. Магнитола и противотуманные фары будут работать «на ура». Естественно, он слабее современных генераторов на 80 Ампер, много дополнительных электроприборов не подключишь. Но с электросетью ВАЗ-2106 еще проще установить и взаимодействовать.Установка генератора на 55 Ампер на ВАЗ-2106 выглядит следующим образом:

1. По креплению 55-го генератора от «восьмерки» ничем не отличается от штатного Г-221, поэтому проблем быть не должно. Сначала снимается старый генератор на 42 Ампер. Удобнее работать с ямой или подъемником. Отсоедините вилку от вывода «нулевого» провода и от вывода генератора. Сдвинув изоляционную крышку, ключом «10» откручиваем гайку крепления проводов на выходе генератора и отсоединяем провода.
2. Снимаем со шкива генератора ремень привода. Отворачиваем две гайки ключом «на 17» и снимаем регулировочную планку. Отворачиваем гайку нижнего крепления генератора и вытаскиваем болт с гильзой. Генератор при этом держится на кронштейне. Теперь остается старый генератор снять с автомобиля ВАЗ 2106, уронив его между опорой передней оси и кронштейном. На его месте установлен генератор на 55 ампер. При замене нужно снять клемму с АКБ, а после установки нового генератора натянуть ремень.
3. Основные трудности возникают при подключении неродного генератора к электронной схеме автомобиля ВАЗ-2106. Понятно, что на древнем генераторе предусмотрено четыре провода: два подключаются отдельно, а еще два идут к шпильке. Новый 55-й провод уже один воткнул. Несоответствие объясняется тем, что в генераторе от ВАЗ 2108 реле напряжения встроено в корпус. В связи с этим «лишний» провод от реле напряжения (обычно черный) нужно заизолировать от других за ненадобностью.Оставшийся желтый провод подключаем к вилке, а провода подключаем к выводу, как на предыдущем генераторе.
4. В принципе уже при такой схеме подключения новый генератор будет работать. Но есть нюанс: лампочка разряда загорится, когда аккумулятор напротив заряжен. Чтобы не вводить себя в заблуждение, нужно снять провода с реле напряжения и изолировать их. Затем замените реле заряда RS-702 на силовое реле RS-527 (или подобное). Подключите реле RS-527 так же, как было подключено RS-702.
5. В итоге осталось надеть терминал, проверить и натянуть ремень, а лучше поменять на новый. Все, новый генератор готов к работе. Следует пояснить, что на малых оборотах двигателя и на его заводе загорается лампочка разрядки — это штатная ситуация, то же самое происходит на ВАЗ 2108. Последний совет — не спешите выкидывать старую проводку, генератор и реле напряжения РС-702. Если у вас возникнут проблемы с новым генератором, вы всегда можете быстро установить старый.

В данной статье рассмотрим генератор ВАЗ-2106. Схема подключения находится ниже, но в самом начале будет рассказано об общей конструкции этого устройства. Он преобразует механическую энергию в электричество. Основная функция автомобильного генератора переменного тока — перезарядка аккумулятора. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор располагается непосредственно возле двигателя, как правило, в его передней части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выступать в качестве стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

У всех генераторов есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы все равно во всем практически идентичны. Постоянными являются корпус с расположенными в нем подшипниками подвижного ротора, который вращается внутри неподвижного статора. С последним просто снимается напряжение переменного тока. Ни один генератор не обходится без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения. На задней части ротора расположены кольца, которые используются для питания обмотки. Без них схема подключения генератора ВАЗ-2106 неработоспособна.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить из стали или латуни. Также на роторе установлена ​​крыльчатка, с помощью которой корпус устройства обдувается воздухом.К крыльчатке прикреплен приводной шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре

В статоре генерируется электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на специальный стальной сердечник. Как правило, в генераторе всего 36 пазов, в которых размещается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Подключение обмоток производится по схеме «звезда».Это наиболее распространенная схема, применяемая в автомобильных генераторах. Стоит отметить, что схема подключения генератора на практике ничем не отличается. Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен с щеточным блоком.

Все элементы механизма расположены в корпусе. Собственно, на корпусе всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Узел выпрямителя

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, создаваемого генератором, в постоянное напряжение, необходимое для питания всей бортовой сети.По сути, это пластина подковообразной формы, в которой их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой крепятся диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также необходимо упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

Этот выпрямитель используется для создания препятствия прохождению тока от аккумуляторной батареи при неработающем двигателе. В том случае, если соединение обмоток производится по схеме «звезда», два полупроводника следует смонтировать на общей клемме, это увеличит общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтовым способом, сваркой, реже пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения на обмотке возбуждения поддерживается определенное значение. На сегодняшний день большинство генераторов оснащено встроенным релейным регулятором. Стоит отметить, что может быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, в которой все элементы входят в состав. Реле-регулятор выполнены на единой полупроводниковой пластине.Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора генерируется стабильное значение напряжения, независимо от частоты, с которой он вращается, а также от нагрузки, приложенной к двигателю. Стабилизация осуществляется полностью автоматически, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от того, какая машина может использоваться, клиновидная, либо первая имеет недостаток в виде быстрого износа. Второй более универсален, износ намного меньше, работает очень хорошо, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня можно осуществлять более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиновым ремнем.

В связи с этим было решено написать для простых людей понятную статью, чтобы помочь самомотивированно, без всяких…

Идея замены генератора на классику стара, как история самого автомобиля, ведь каждому, кто ставит на свою машинку более слабую китайскую магнитолу, всем родной 42A-G-221 мало .Правда, даже тех, кто пренебрегает проблемами с установкой более мощного генератора, раздражает слабый световой луч на ХХ и плохой заряд аккумулятора. Как-то раз с товарищем заехал на шар, генератор на 55А, и возникла идея рассказать, как его установить в нашей классике. Полазав в Интернете, чтобы найти хоть что-то об установке и подключении, я не нашел ничего стоящего на машине, куча комментариев вроде воткнул и забыл, или было много обсуждений профессиональных электриков, но они говорили в такой язык, что это как китайская песня, ничего не понятно))
В связи с этим было решено написать для простых людей понятную статью, чтобы помочь им самим, без особых проблем и особых навыков работы с электриком , но своими руками проделать эту несложную процедуру замены генератора.Итак, начнем:
Есть много альтернатив штатному генератору, так как генератор с соответствующими навыками, средствами и желанием может быть поставлен хоть какой-то.

Смотрю в предоставленной статье только экономичные вазовские генераторы от других моделей, потому что:
а) Они дешевле. Б) Они более распространены, поэтому проблем с их заменой, поиском комплектующих для их ремонта и поиском у вас не возникнет. В) Их легче менять, вам не нужно искать или делать какие-то специальные приспособления и глобально менять электрику.С особенностями генераторов ВАЗ вы можете узнать из схем ниже:
Теоретически понятно, что даже более мощный 47А-й генератор Г222 типа ВАЗ-2105 уже существенно лучше штатного.

Хотя на практике, честно говоря, особой разницы между ними нет. По монтажу и включению вполне подходит для 42А-го Г-221. Генератора на 55А будет более чем достаточно для человека, который использует в основном стандартное электрооборудование автомобиля.

Это не генератор на 80 А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызвал интерес к более новым моделям. Хотя, если его использовать, особенно магнитофон плюс противотуманки, вполне достаточно. Генератор 55А ничем не отличается от штатного Р-221 от генератора ВАЗ-2108, так что проблем тут возникнуть не должно — старый 42-й снимете и поставите новый. Не забудьте перезагрузить аккумулятор и затянуть ремень после установки.Трудности начинаются с включения, как видно из рисунка, к штатному генератору идет 4 провода — по 2 на пин и 2 вставляются отдельно, а на 55А провод уже вставлен один.

Это объясняется тем, что реле напряжения уже встроено в генератор, так называемый шоколадный батончик. Следовательно, темную проводку от реле (B) нужно изолировать, они нам больше не понадобятся. Два провода от шпильки A нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку B подключить к штекеру 2.В общем, после этих манипуляций генератор уже будет действовать, только при зарядке аккумулятора будет светиться лампа разряда, а при разрядке совсем не будет, потому что:
Следующий шаг — отключение релюшки, это шоколадка, и мы не изолируем от него провода.

Заменяем штатное реле заряда ПК-702 (на фото оно в руках) на обычную катушку ПК-527 или аналог (обведен). Подключаем, как и старую релюшку, т.к. E. Свяжитесь с 85–85, 86–86 и.

Не горит индикатор батареи ваз 2106

В некоторых случаях бывает, что одна из контрольных ламп продолжает гореть после запуска двигателя. Если контрольная лампа давления масла продолжает гореть, это свидетельствует о необходимости отправки силового агрегата на СТО. Если лама для контроля заряда аккумулятора продолжает светиться или мигать — не паникуйте.

Итак, если на ВАЗ-2106 мигает лампа зарядки, это может указывать на две неисправности в вашей машине.Давайте подробнее рассмотрим систему зарядки и разберем возможные неисправности.

Зарядное устройство и генератор

Перед тем, как приступить к ремонту автомобиля, необходимо узнать и понять, по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, но для возбуждения генератора требуется ток на его статоре. Когда частота вращения генератора достигает рабочей нормы, в возбужденном состоянии на обмотке ротора появляется индукционный ток.Напряжение передается на коллектор угольными щетками от контактных колец (очень похоже на коллектор электродвигателя).

Диодный мост расположен на пути тока, отводимого угольными щетками. Поскольку аккумулятор требует для зарядки постоянного тока, а он оставляет в обмотке генератора переменный ток, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество подается на положительный полюс аккумуляторной батареи и на реле зарядки.Это реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют это реле контрольной лампы аккумулятора.

Разберемся в принципе работы самого реле: ток подводится к катушке, в которой находится стальной сердечник. Между сердечником и катушкой возникает магнитное поле, которое притягивает пластину к себе, а пластина, в свою очередь, размыкает контакты другого контура. В эту схему подключена контрольная лампа. То есть в замкнутом положении ток течет на контрольную лампу, но не течет при размыкании контактов.

Зарядка аккумулятора Способы лечения

Итак, с ВАЗ-2106 разобрались с принципом зарядки аккумулятора. Теперь разберемся с возможными проблемами в этой системе.

Сначала стоило бы определить контрольную лампу, она может как мигать, так и постоянно светиться. В простонародье используют «дедовский» метод диагностики генератора. Для этого при работающем двигателе отсоедините отрицательную клемму аккумуляторной батареи. При исправном генераторе двигатель должен продолжать работать, а если он заглохнет, мы ищем проблему в генераторе.Очень важно — этот метод диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, приступаем к его диагностике:

• снимите генератор с двигателя;
• разобрать его;
• проверить угольные щетки на износ;
• тестером проверяем диодный мост. В большинстве случаев проблема именно в этом.

В случае неисправности диодный мост необходимо заменить. Перед заменой на исправную рекомендуется найти причину выхода из строя.

Наряду с этим мы проверяем обмотку ротора и статора на разрыв или замыкание. Если обнаружены неисправности катушек, их следует заменить.

В случаях, когда аккумулятор перестает заряжаться, загорается контрольная лампа заряда на панели приборов ВАЗ 2106.

Внешний вид панели приборов автомобиля ВАЗ 2106. Цифрами обозначены: 19 — выключатель наружного освещения; 18 — выключатель обогрева заднего стекла; 17 — выключатель заднего противотуманного света; 16 — контрольная лампа включения стояночного тормоза; 15 — контрольная лампа заряда аккумуляторной батареи ; 14 — контрольная лампа крышки воздушной заслонки карбюратора; 13 — тахометр; 12 — ручка обнуления суточного счетчика пройденного пути; 11 — контрольная лампа включения габаритного света; 10 — контрольная лампа включения указателей поворота; 9 — контрольная лампа включения дальнего света; 8 — суммирующий счетчик пройденного пути; 7 — суточный счетчик пройденных; 6 — спидометр; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 4 — датчик давления масла в системе смазки двигателя; 3 — индикатор температуры жидкости в системе охлаждения двигателя; 2 — контрольная лампа резерва топлива; 1 — указатель уровня топлива.

У автовладельца возникает закономерный вопрос — почему на ВАЗ 2106 горит лампочка аккумулятора на .

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Первоначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в розетки. Если предохранители визуально целы, то вам нужно по ходу проверять верхушки предохранителей, где они могут натереться на гнездо. Это легко определить по появившемуся там ремню, размыкающему контакт в цепи заряда.

Далее проверяем целостность ремня генератора и его натяжение. Если ремень цел и его натяжение в норме, то проверьте шкивы на предмет износа с внутренней стороны. Ремень генератора имеет форму клина, из-за чего лопается между «щеками» шкива. Когда шкив изнашивается, ремень генератора падает на шкив и начинает проскальзывать. Это легко определить по блестящей внутренней части шкива, которую полировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд аккумулятора, либо его полное отсутствие.Это может быть одной из причин, по которой горит лампочка аккумулятора на ВАЗ 2106. Шкив в таких случаях необходимо заменять вместе с ремнем генератора.

Горение лампочки также может быть связано с окислением клемм проводов от аккумуляторной батареи, что препятствует прохождению зарядного тока от генераторной установки транспортного средства.

Окисленные клеммы хорошо промыть раствором соды с водой, удаляющим оксид. Клеммы необходимо полностью очистить от оксида, протереть насухо и покрыть какой-нибудь смазкой, например Литол 24.Также необходимо очистить сами клеммы аккумулятора, а также протереть поверхность аккумулятора куском тряпки или щеткой с содовым раствором.

Не чистите клеммы наждачной бумагой, особенно большой, так как вывод, из которого сделаны клеммы, легко удаляется наждачной бумагой. Клеммы становятся меньше в диаметре и при установке клемм уже невозможно добиться надежного контакта.

Также необходимо проверить состояние соединения клемм на генераторе, где клеммы также могут быть окислены или может быть плохой контакт между выходом генератора и клеммами.Кроме того, в генераторе необходимо проверить надежность его контакта с «массой» автомобиля. Обычно это проволока в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность подключения провода и его целостность от генератора к аккумулятору.

Неисправность может быть в самом генераторе. Это может быть выход из строя одного или нескольких диодов в диодном мосту (подкова), неисправность обмотки статора, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Горение лампочки также может быть связано с щеточным узлом. Возможен чрезмерный износ щеток или их заклинивание в щеткодержателе.

Неисправность может быть в реле-контроллере или реле зарядки или в цепи их подключения.

Читайте также другие отзывы.

Проверить схему при отсутствии заряда на ВАЗ 2106 достаточно просто и проверка занимает около 10-15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимайте клеммы с АКБ при работающем двигателе.Используйте при проверке с помощью вольтметра или мультиметра.

Самая частая причина, когда на ВАЗ 2106 нет заряда, это выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их вместе при работающем двигателе. При исправной схеме и генераторе напряжение на выводах АКБ будет стремиться к максимуму и может достигать 17В и более. Если напряжение начинает расти, значит, схема и генератор исправны, и нужно менять регулятор.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если нет питания, то проверьте питание на 9 предохранителе и предохранитель исправен. Если возможно, устраните разрыв в проводах питания предохранителя или от предохранителя к регулятору. Чаще всего провод просто падает с клеммной колодки блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить обрыв цепи возбуждения генератора.Для этого подключите один конец контрольной лампы к плюсовой стороне аккумуляторной батареи, а второй прикоснитесь, отсоединенный от регулятора напряжения, к проводу, который соединяется с выводом 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен. Щетки и обмотка якоря тоже исправны. Отсутствие заряда в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе.Свечение контрольной лампы указывает на состояние провода и возможную неисправность щетки или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии заряда на ВАЗ 2106.

Причина отсутствия заряда на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя . Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня.Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня измерять напряжение на выводах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 — 14,5 В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно увеличиваться до нормы, то это свидетельствует о проскальзывании приводного ремня. О критическом износе приводного ремня свидетельствует также блеск нижней части шкива генератора.В этом случае даже натянутый ремень проскользнет и его следует заменить. Если при установке нового ремня он сильно провисает в потоке шкива, то говорят об износе шкива и его необходимо заменить. Еще одной причиной падения напряжения, а в некоторых случаях отсутствия заряда аккумулятора может быть нарушение контакта между проводом, соединяющим отрицательную клемму аккумулятора и кузов автомобиля.

Если напряжение на выводах АКБ выше 14,5В, то необходимо проверить напряжение на выводе 15 реле регулятора напряжения.Если отличается более чем на 0,5В, то необходимо найти и устранить место выхода из строя контакта в цепи от плюса АКБ до регулятора. Самыми распространенными местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт отрицательной клеммы реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если неисправностей в контактах нет, замените регулятор напряжения.

«Если вы заметили ошибку в тексте, выберите это место с помощью мыши и нажмите CTRL + ENTER»

admin 09/08/2014

Какой двигатель можно установить на ВАЗ 2106.Установка двигателя на автомобиль

ВАЗ 2106

(или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автозавода. В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Лада» выпускалась с 1976 по 2006 год.

ВАЗ 2106 — один из самых популярных отечественных автомобилей, выпущено более 4,3 миллиона машин.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность.Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: Распредвал Расположенный в верхней части устройства смазка трущихся механизмов осуществляется двумя способами — под давлением и через разбрызгивание . Смазка при таком способе подачи расходуется довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5 Вт — 40;
• 10 Вт — 40;
• 15 Вт — 40

В рабочем состоянии в полости мотора и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров.Кроме того, длина коленвала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не обладает большими габаритами: в ширине всего 18,5 см, в длине 16 см, в высоте 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата и периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не стоит забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель на иномарку

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно ставить на бензиновые отечественные автомобили несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Дизель по размерам и весу не должен сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» двигатели мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

На сегодняшний день только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

ВАЗ «Семерка» представляет собой люксовую версию модели LADA 2105 и выпускается 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат объемом 1500 куб. Смотрите, развивая до 77 лошадиных сил. Автомобиль не раз за свою историю проходил модификации, в том числе оснащался разными двигателями.Возникает естественный вопрос, какой из вариантов может быть лучшим.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и силовым агрегатом. Рабочий объем варьировался в пределах от 1,3 л до 1,7 литра, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 под низкооктановый бензин устанавливался на седан, который можно купить только в КНР.

Автомобиль специальной модификации 21079 выпускался мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. SM Power Aggregate развивал мощность до 140 л.с., что делало обычный на вид автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное отражение автомобиля: возможно ли?

Из приведенного выше описания понятно, что на ВАЗ 2107 можно поставить любой двигатель из 14 моделей вазов. Это можно сделать без особых изменений, если только не возникнут какие-либо трудности с RPD.Однако этот силовой агрегат отличается компактностью и места в моторном отсеке для него вполне достаточно. Другое дело найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются простыми вариантами и предпочитают задачи посложнее. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный мотор от иномарки. Теоретически в этом нет ничего технически невозможного и это можно сделать при соблюдении определенных условий.В вопросе выбора мощного подходящего силового агрегата желательно проконсультироваться у специалистов и изучить успешный опыт.

Критерии выбора

Принимая решение о переоборудовании автомобиля, следует учесть ряд важных моментов. Перечень требований, которым должен удовлетворять двигатель для ВАЗ 2107, следующий:

1. Соответствие комплектному силовому агрегату по габаритным массовым характеристикам.
2. Возможность стыковки с агрегатами трансмиссии автомобиля.
3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату Сикки являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Приобрести подходящий двигатель Возможна на разборке за относительно небольшие деньги. Перед тем, как поставить его на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: уплотнителей, ремней и других комплектующих.Сделал на машине посильнее и застрял.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, которым планируется ставить модель ВАЗ 2107 на автомобиль, можно переходить к следующему этапу. Штатный мотор необходимо демонтировать в следующем порядке:

1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение должно быть оборудовано талом или другим подъемным механизмом.
2. Отключаем аккумулятор и снимаем с авто, производим отключение и демонтаж всего навесного оборудования.
3. Отражаем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
4. Убедившись, что процессу с помощью Тали ничего не мешает, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов будет мешать этому процессу, его следует удалить.

Демонтированный двигатель желательно поставить на специальный стенд, возможно, мотор продан позже.Это позволит вам компенсировать затраты на переоборудование станка.

Установка двигателя на автомобиль

Подготовленный силовой агрегат с помощью тали поднимается и перемещается в Моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель устанавливают на отведенное место и размечают крепления подушек. Установка опорных площадок потребует выполнения сварочных работ у квалифицированного специалиста.

Какой двигатель можно поставить на ВАЗ-2106?

Если брать отечественные автомобили, то двигатель подойдет практически от любого ваза, а также от Лады Приоры.

Но насколько я понимаю вас больше интересуют иномарки. Подходит:

Следует обратить внимание на объем нового двигателя. Должен быть примерно как старый.

На автомобиль ВАЗ-2106 лучше всего поставить иномарку от Fiat-A, объемом до 2 литров и мощностью до 100 лошадиных сил — иначе будут частые проблемы и поломки в приводах и трансмиссиях. . Оптимально в данном случае мотор 1.6, бензин на 90 лошадиных сил.

Из лучших отечественных моторов от ВАЗ-2110 и Лада Приора.

Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно любой. Жигули вообще как автомобильный конструктор. Поэтому они, наверное, самые фактурные. Мощность двигателя должна быть не очень большой, потому что это доставит вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; самараквот; quot; nivot; также можно поставить движок quot; KalinaQuot; или quot; priorsquot ;.Также рекомендуется поставить двигатель 2112. Двигатели вышеуказанных автомобилей можно установить, если вы не хотите вносить изменения в конструкцию автомобиля. Если вы решили поменять конструкцию, то вариантов двигателя много. Здесь можно выбрать двигатели от разных иномарок: ставят на фиаторы 2106, форд, двигатели БМВ.

На ВАЗ-2106 любой двигатель теоретически, главное, чтобы он был не очень большого размера и подходил по размерам. Новый двигатель также не должен быть слишком мощным, иначе может не выдержать подвеска, тормозная система или мост.В ГИБДД может быть единичная проблема, ведь с переоборудованной машиной нужно будет проходить перерегистрацию.

В качестве новой работы на вашей ласточке специалисты рекомендуют выбирать двигатель от автомобиля Fiat 124, который идеально совместим с VAV-2106 и потребует минимум переделок.

Можно остановить свой выбор и на двигателях от моделей BMW 746, 326 или 536. Но они более мощные и поэтому для собственной безопасности придется усилить тормозную систему, подвеску и т. Д..

Какие двигатели от иномарок можно ставить на ВАЗ-2101 подробно написано в этом деле какой двигатель можно ставить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. В автомобилях практически одинаковых габаритов кузова и моторного отсека разница между ними заключается только в деталях экстерьера, интерьера и объемах двигателей, устанавливаемых на заводе. Следовательно, на quot; Sixquot; Можно поставить такие же двигатели от иномарок, что и на ВАЗ-2101.

Добавлю только, что самолет зависит от бюджета от единицы переделки. В случае ограниченного бюджета на ВАЗ-2106 лучше всего установить двигатели ВАЗ 21124 или 21126 . Автомобиль станет очень динамичным и быстрым, этого двигателя хватит с запасом.

При большом бюджете фантазия не ограничена и может воплотиться практически в любой задуманный проект. Но нужно знать, что устанавливая на автомобиль ВАЗ-2106 более мощный двигатель, следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и обвязка .В противном случае реализовать весь потенциал двигателя не удастся, такая машина будет крайне небезопасной. Ведь разгон станет быстрее, но сбавлять скорость и управлять такой машиной будет крайне проблематично и опасно.

На мой взгляд, наиболее оптимальным способом является установка двигателя ВАЗ, например, 21126. Наглядный пример такой настройки показан ниже.

Машина, конечно, замечательная и какая-то ВАЗ 2106 осталась как бы с конвейера, но у нее слишком маленький капот, чтобы разместить мощный шестицилиндровый двигатель диаметром 81 мл.Под таким капотом можно разместить двигатели от таких машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

На самом деле нужно смотреть на крепление, как крепится двигатель, поперек капота или вдоль. И от езды в машине.

Подходят практически все двигатели от ВАЗ. Так же на ВАЗ 2106 можно поставить Копалки от БМВ, Фиат или Приоры. Также может понадобиться двигатель малой мощности и обязательно учитывать мощность двигателя.

Наши народные промыслы Удается установить на автомобиль ВАЗ-2106 двигатель от BMW и Fiat, от Ford. Под капотом у машины конечно места меньше, чем у мощных современных машин, но тем не менее размещено.

Хотя лучше не заморачиваться и как говорится отечественная машина Поставить отечественный двигатель, например от приоры или калины.

Так как под капотом не так много места для автомобилей ВАЗ 2106, можно поставить двигатели от иномарок, двигатели которые тоже будут небольшого размера.В этом случае лучше посоветовать с мастером в сервисе.

Многие автолюбители задавались вопросом — как увеличить мощность двигателя ВАЗ 2106. Поскольку конструктивные особенности Силовой агрегат достаточно простой, то процесс модификации мотора также не сложен, и автомобилисту со средними знаниями конструкции может с этим справиться. Но прежде чем приступить к раскрашиванию самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями линейки «Классик».Если смотреть с конструктивной точки зрения, то все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе — похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, как у силового агрегата с маркировкой 2106 есть силовой агрегат:

Повышение мощности

Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Конечно, можно уловить силовые характеристики поверхностно, но если говорить о полном тюнинге, то необходимо понимать, что силовой агрегат подлежит доработке целиком.Этот процесс занимает не один час и не день, поэтому необходимо набраться терпения. Что стоит увеличить мощность двигателя — конечно от борска.

Расточка

Вытаскивание силового агрегата ВАЗ 2106 на специальном расточном стенде. Но для начала необходимо определиться с запчастями, которые устанавливаются в блок цилиндров. Лучшая рекомендация — поршневая группа диаметром 82 мм от компании API.

При этом поршни легче стандартных на 160 грамм, что снижает вес силового агрегата.Таким образом, под этими поршнями будут находиться комплекты маслосъемных колец, также производства этой компании.

Что касается коленчатого вала, стоит понимать, что для достижения максимального силового эффекта его тоже стоит заменить. Конечно, самой детали довольно много, поэтому большинство автолюбителей, занимающихся тюнингом, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель ДДТ.Стоит понимать, что его нужно предварительно подправить до первого ремонта, так как корнеплоды не влезут в бугель.

Еще одна доработка — замена распределительных валов и клапанов. Впускной и выпускной клапаны можно приобрести в компании API, но седло под ними придется стандартно подтягивать. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

Установка зажигания

Следующим этапом доработок станет установка бесконтактного зажигания.Сегодня его моно можно свободно найти на любом авторынке по доступной цене. Таким образом, придется заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. Самыми лучшими и бюджетными в данном случае являются TESLA Wires.

Циркуляционная система OH

Система охлаждения также заслуживает замены. В то же время он полностью меняется. Есть несколько компаний, которые производят тюнинговые комплекты системы охлаждения для классических автомобилей ВАЗ. К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

В тюнинг-комплект системы охлаждения входят:

• Водяной насос повышенной мощности (в некоторых случаях встречается с функцией принудительного включения электричества).
• Термостат.
• Комплект силиконовых форсунок системы охлаждения.
• Радиатор алюминиевый увеличенной площади.
• Электристант.
• Система Системная охлаждающая жидкость с проводкой.

Если установить такой комплект, двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет мотор от перегрева.

Карбюратор

Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом не обойтись без дополнительного впрыска воздуха. .

Турбина

Поскольку на двигатель был установлен дополнительный карбюратор, то потребуется восстановить баланс воздуха и топлива. Это достигается установкой турбонаддува. Конечно, проще всего поставить турбину с трактора МТЗ, но переделывать придется немало.Поэтому в продаже уже есть монотурбины, разработанные специально для установки на Classic Cars. Средняя стоимость такого готового комплекта — около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то комплект сцепления необходимо менять. В его состав входят следующие элементы:

• Выжимной подшипник.
• Ведущий диск сцепления.
• Ведомая муфта или корзина.

Оптимальным вариантом установки является муфта производства SACHS, которая идеально становится посадочными местами крепления, а передача крутящего момента значительно улучшена.

Другое

Последним усовершенствованием можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты для легковых автомобилей вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но он этого не делает.

Помимо модернизации карбюратора, можно усовершенствовать систему впрыска еще одним способом — установкой моногенератора, но при этом придется заменить головку блока цилиндров и смонтировать электронный блок управления двигателем.Эта процедура достаточно затратная, поэтому владельцы «шестерки» останавливаются на установке двухкарбюраторной системы.

Мощность

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому даже автолюбитель сможет справиться с этой процедурой без технического образования. Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Двигатель ВАЗ 2106 применяется на легковых автомобилях Малого класса. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При проектировании напрочь не получается спросить сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	карбюратор / инжектор
Тип	в строке
Количество цилиндров	4
Клапаны цилиндра	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атмосфер	8.5
Объем, см. Куб.	1569
Мощность, л. из. при 5400 об / мин	75
Крутящий момент, нм при 3000 об / мин	116
Топливо	AI 92.
Расход топлива на 100 км, л
— городской	10,3
— Русс	7,4
— Смешанный	10
Расход масла на 1000 км, гр	700
Габаритные размеры (ДХШВ), мм	565x541x665
Масса, кг	121
Типы масел	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3.75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125 000
2. Фактически	200 000
Настройка (потенциальная / без потери ресурса), л / с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — это довольно удачная доработка. предыдущая версия Motor, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

1. Мощность удалось увеличить за счет мотора общего действия.Особое внимание было уделено усовершенствованию цилиндра.
2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы В автомобиле необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ Определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители могут купить специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. ВАЗ 2106. Самое популярное решение проблемы — регулировка клапанов.Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не сложилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук идет снизу мотора и произошло падение давления масла, это значит, что это компонент родных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается — подшипник помпы.
6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
7. Если он глохнет на холостом ходу и при этом поворачивает холостой ход Отрегулируйте нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапана или они просто сгорели, вышла из строя прокладка gLP (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
9. Вибрация двигателя. Первая причина износа подушки. Прочие — разбалансировка коленвала и кардана, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные сантехнические и измерительные приборы.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Крепежные элементы для продольной распиловки, которые находятся на раме.
2. Ослабление хомута бензонасоса, а также демонтаж изделия.
3. Вытаскивание прокладок возле бензонасоса.
4. Отсоединяющие провода от каждой свечи.
5. Получение прижимной пластины.
6. Демонтажные работы в завале.
7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря такой возможности можно прокачать каналы, отполировать впускные коллекторы, подобрать карбюратор, распредвал, нарезать шестерни, доработать впуск, передернуть блоки цилиндров, подобрать оптимальные параметры Поршневая система, коленчатый вал, а также шток.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственную машину более мощной, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

1. В обязательном порядке первым делом проверяем проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного ассортимента можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; либо специально предназначенное для стирки моющее средство (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Такой рабочий процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
• Если автомобиль эксплуатируется довольно давно, то гильзы и прокладки образуются факелом от сгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
• Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
• Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

причин, диагностика, решение проблемы

Большая часть энергии аккумулятора расходуется на включение системы зажигания и запуск двигателя. Запуск двигателя сопровождается значительным расходом электрического заряда аккумуляторной батареи, а для обеспечения многократного проворачивания двигателя электрическая сеть автомобиля оснащена системой подзарядки.После запуска двигателя генератор вырабатывает электричество, часть которого поступает в аккумулятор для восстановления заряда.

Зарядка аккумулятора требует постоянного контроля со стороны водителя. Если при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостом ходу, что сигнализирует о хорошем состоянии цепи генератор-аккумулятор. После запуска двигателя индикатор аккумулятора должен погаснуть, указывая на то, что аккумулятор заряжается.

Если контрольная лампа аккумуляторной батареи продолжает гореть или снова загорается на панели приборов, необходимо принять меры.В противном случае машина может заглохнуть в пути, либо после очередной остановки двигателя его не удастся снова завести.

Индикатор батареи может гореть по-разному. В одном случае он не гаснет после запуска двигателя или загорается ярким светом на ходу. В другом — гореть и только при определенных условиях работы двигателя. Например, на средней скорости горит тускло, но при уменьшении скорости интенсивность свечения увеличивается.

Как работает система подзарядки?

Схема подключения лампы зарядки аккумулятора

Чтобы определить причины этих проблем, рассмотрим упрощенную электрическую схему подзарядки.В его состав входят генератор, аккумулятор, блок предохранителей, выключатель зажигания и контрольная лампа на панели приборов.
Электрическая цепь подзарядки включает две ветви:

1. Первый идет от АКБ к одной из клемм генератора, а от нее через замок и блок предохранителей тянется провод к контрольной лампе.
2. Вторая ветвь идет от регулятора напряжения генератора и тоже идет к выходу лампы накаливания.

Работает все очень просто: при включении зажигания ток от АКБ через генератор и блок предохранителей идет на контрольную лампу.Поскольку генератор не вырабатывает энергию, на второй ветви цепи нет напряжения. Из-за разности потенциалов на выводах лампы приложенное напряжение вызывает загорание регулятора, что указывает на целостность цепи.

После запуска двигателя электричество вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет.Поскольку генератор и аккумулятор напрямую соединены первой ветвью, напряжение также подается на аккумулятор для подзарядки.

Если лампа аккумулятора загорается при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которая может появиться по разным причинам. Поскольку электрическая схема системы зарядки аккумулятора очень простая, то обнаружить причину горения контрольной лампы на ходу не так уж и сложно.

Обратите внимание, что наличие лампочки не всегда означает, что аккумулятор не заряжается.На участках цепи от генератора до лампы может возникнуть неисправность, что приводит к разности потенциалов, из-за которой загорится контроль. Но если генератор в порядке, он будет подавать напряжение на аккумулятор при работающем двигателе.

Достаточно легко понять, где произошла поломка — в генераторе или в цепи, даже в дороге. При работающем двигателе снимите «плюсовую» клемму с аккумуляторной батареи. Если при этом мотор продолжает работать, то генератор питает бортовую сеть, то есть свою функцию выполняет.Но если мотор останавливается, нужно разобраться, почему генератор не питает сеть.

Причины включения лампы

Если загорается лампочка аккумулятора на панели приборов, то все причины, по которым контрольная лампа загорается при работающем двигателе, делятся на две части — проблемы с проводкой и неисправности составляющих элементов, в том числе и в электрической цепи.
Что касается проводов, то свет загорается от:

• поломка;
• отсоединение выводов;
• окисление контактов или клемм АКБ.

Если снятие клеммы показало, что генератор работает, но при этом горит лампа, осмотрите доступные участки проводов и их соединения, клеммы АКБ. Внимательно осмотрите клеммы на самом источнике питания, поскольку они блокируются и окисляются.
Кроме проводки, при неисправностях может гореть свет:

генератор
• ;
Регулятор напряжения
• ;
Предохранитель
• ;
• диодный мост.

Если генератор неисправен, то при отключении клеммы от АКБ двигатель заглохнет, так как система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Но отметим, что неисправность генератора проявляется свечением, яркость которого меняется в зависимости от оборотов двигателя. Недостаточное натяжение приводного ремня, сильный износ графитовых щеток и контактных гусениц сказываются на работоспособности этого агрегата на разных оборотах двигателя. Устранить такие проблемы с зарядкой АКБ можно только ремонтом или заменой блока.

Если лампа заряда АКБ горит с разной яркостью, то это тоже связано с неисправностями регулятора напряжения и диодного моста.Эти элементы не ремонтируются, и восстановить работу системы подзарядки можно только путем их замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка не загорится. Но после запуска двигателя он загорится.

Движение на зарядке аккумулятора

Если лампа загорается на ходу, но найти и устранить неисправность невозможно, то можно добраться до места на заряде аккумулятора. Если аккумулятор заряжен, то заряда хватит на 40-50 км, но при минимальном потреблении энергии.Поэтому для дальнейшего движения отключите ненужных потребителей электроэнергии (музыку, радио и т. Д.). Включенными должны оставаться только те элементы, которые обеспечивают безопасность движения (фары, поворотники и т. Д.).

Видео: горит лампа зарядки аккумулятора.

Итак, когда двигатель не заводится, а зажигание включено, перед запуском происходит самодиагностика всех систем автомобиля. После такой проверки одни индикаторы гаснут через небольшой промежуток времени, другие гаснут после запуска двигателя.То же самое и с аккумулятором. Если с аккумулятором все в порядке, при работающем двигателе он заряжается, то лампа аккумулятора горит на короткое время (несколько секунд), а затем гаснет.

Иными словами, схема такова, что после включения зажигания напряжение через предохранитель поступает на контрольную лампу АКБ (лампу заряда АКБ) на панели приборов.

Напряжение затем проходит через диоды, щетки, контактное кольцо и обмотку.После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Аккумулятор заряжается параллельно. Если аккумулятор на панели постоянно горит или периодически загорается такой значок, то это свидетельствует о неисправности.

Итак, чтобы понять, почему горит индикатор батареи, необходимо понять причины, по которым индикатор батареи может загореться. Сразу отметим, что этот индикатор управляет связкой АКБ и генератора. Давайте разберемся.

Горит лампа зарядки аккумулятора: возможные причины неисправности

Как известно, автомобильный аккумулятор тесно связан с генератором. Для запуска мотора на стартер подается электричество от аккумуляторной батареи, но после того, как ДВС начинает работать, ток вырабатывается генератором, который вращается от работающего двигателя.

В данном случае аккумулятор находится в режиме зарядки от генератора. В то же время, если частота вращения двигателя увеличивается, то напряжение, подаваемое генератором, также увеличивается.Чтобы предотвратить перезарядку аккумулятора или подачу слишком высокого напряжения, на генераторе есть реле-регулятор.

Основная задача устройства — обеспечить, чтобы ток от генератора до АКБ всегда был оптимальным, то есть напряжение не зависело от скорости двигателя. Таким образом можно постоянно получать и поддерживать необходимое напряжение.

Итак, лампочка аккумулятора чаще всего загорается, когда аккумулятор не заряжается от генератора. Оказывается, водитель завел машину от аккумулятора, двигатель заработал, но значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в список частых поломок входят:

• неисправности реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает;
• перегоревшие предохранители;
• плохой контакт на выводах АКБ, на выходе генератора, на провод массы;
• обрыв генератора;
• износ щеток генератора или щеткодержателей;
• могут быть проблемы с замком зажигания;

Что делать, если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда лампочка аккумулятора горит при работающем двигателе, необходимо проверить мультиметром напряжение на выводах аккумулятора.Это можно сделать быстро, а само напряжение обычно должно составлять 13,5–14,3 В. В случае отсутствия зарядки напряжение будет около 12В.

Для более подробной проверки состояния зарядки необходимо подготовить пару отверток (плоскую и крестовую), контрольную лампу на 12 В, мультиметр, нож и плоскогубцы, а также мелкую наждачную бумагу. Теперь давайте разберемся с основными проблемами, когда загорается индикатор батареи.

• Сначала генератор заряжается, тестер на выводах АКБ показывает напряжение 12В, а сама АКБ разряжена.В такой ситуации потребуется зачистить клеммы, а также провода. После зачистки снова измеряется напряжение на АКБ.

Если зачистка не работает, то нужно проверить напряжение на выводе генератора (один щуп мультиметра подключить к выводу генератора, а второй — на массу). Если напряжение окажется выше, чем на клеммах аккумулятора, необходимо очистить клеммы генератора. Также может потребоваться полная замена провода от генератора к аккумулятору.

• Во-вторых, аккумулятор разряжен, при этом напряжение на аккумуляторе 14В, но под нагрузкой проседает. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, отказ или износ подшипников генератора.

Почему загорается «чек» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит чек? Полезные советы и рекомендации.

Пиктограммы на панели приборов: обозначения и расшифровка пиктограмм приборной панели автомобиля.Типы значков и индикаторов, что означают индикаторы на панели.

Часто владельцы ВАЗ 2106 — 2107 задают себе вопрос почему не загорается контрольная лампа АКБ при включении зажигания … Это довольно частая проблема на классике. И практически каждый сталкивался с таким проявлением неисправности системы питания автомобиля.

И одно дело, если такая неисправность случится летом и в 100 метрах от дома.Гораздо опаснее такая поломка в холодную погоду на проселочной дороге, особенно ночью. Поэтому нужно знать причины проблемы, а также способы ее устранения. Причин выхода из строя лампочки несколько. Придется проверить все варианты, так как это несложно. Достаточно базовых знаний по электрике.

Контрольная лампа зарядки АКБ не загорается при включении зажигания в ВАЗ 2106 — 2107 что делать

Для начала немного теории: при работающем двигателе дохлый аккумулятор заряжается постоянным напряжением 13.6-14,2 В от бортовой сети ТС через генератор. Из-за разной частоты вращения коленчатого вала Для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколадка») для поддержания заданного напряжения, которое при превышении напряжения в сети номинального , уменьшает ток, протекающий в обмотке возбуждения генератора.

Уменьшается намагниченность полюсов ротора, что приводит к уменьшению его выходного напряжения.Следовательно, причины, по которым генератор не заряжает батарею, связаны с элементами схемы выходного напряжения «цепь возбуждения» или «генератор-батарея», включая сам генератор.

При включении зажигания замок (14) также включает реле зажигания (13). При этом + 12В от АКБ (1) проходит через контакты реле и предохранитель №10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда АКБ (11) и датчик зарядки в панели приборов (12).После этого они проходят через диод, монтажный блок (10) (вилки Ш5-Ш10), подводятся к вилке «61» генератора и выходят на клемму встроенного ПП (7) и через щетка и контактное кольцо к обмотке возбуждения (8) — пусковой генератор возбуждения (4). С увеличением оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора.

Когда выходное фазное напряжение достигает +12 В на обоих выводах лампы аккумуляторной батареи, напряжение выравнивается, а из-за отсутствия разницы напряжений гаснет (как при запуске автомобиля). В этом случае генератор вырабатывает напряжение более 12В, которое заряжает аккумулятор через выход «30».

Индикатор перегоревшей батареи

Довольно частая причина этой проблемы — выход из строя лампы. Возможно, это одна из самых простых поломок, но не всегда безобидна.Желательно как можно быстрее заменить лампочку. Если с ним возникнут проблемы, вы не сможете своевременно выявить проблему с генератором. Что приведет к разрядке аккумулятора в самый неподходящий момент. Таким образом, крайне не рекомендуется ездить с перегоревшей лампой.

Также следует учитывать конструктивные особенности вашего автомобиля. Большинство генераторов имеют встроенное сопротивление. Это позволяет генерировать энергию даже при перегорании контрольной лампы заряда.На некоторых автомобилях сама лампа действует как сопротивление.

Это можно встретить на некоторых модификациях ВАЗ 2112, а также на многих старых иномарках. В этом случае при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина построена таким образом, у вас всегда должна быть запасная лампа.

Разряженный аккумулятор

Еще одна частая причина, по которой контрольная лампа АКБ не загорается при включении зажигания в ВАЗ 2106 — 2107 — разряженный аккумулятор.

Если при этом индикатор батареи не загорается, приборы приборной панели не включаются или тускло светят, то это явный признак разряда батареи. Проблема «лечится» простой зарядкой аккумулятора.

Однако не все так просто. Разряд автомобильного аккумулятора может вообще не произойти из-за того, что владелец не успел его вовремя зарядить или забыл выключить фары. Проблема с аккумулятором переходит в разряд опасных, если причина кроется в генерирующем устройстве.Как известно, аккумулятор необходимо заряжать во время движения автомобиля, иначе он довольно быстро разрядится. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная, казалось бы, причина может указывать на испорченный автомобильный генератор, выполняющий множество полезных функций. Очевидно, следует провести тщательную диагностику, найти причину и устранить ее.

Перегорел предохранитель

Перегоревший предохранитель может быть причиной выхода из строя лампы на панели приборов.В этом случае обычно выходят из строя сразу несколько устройств. При появлении такого симптома просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей ВАЗ 2107

Найти его можно по схеме на крышке блока. Для проверки предохранитель снимается с монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка должна загореться при включении зажигания. Также можно проверить предохранитель, измерив сопротивление мультиметром.

Лампочка может перегореть из-за неисправной электрической цепи

Проблема с цепью, которая питает индикатор батареи, может быть вызвана несколькими причинами. Рассмотрим все.

Итак, проблемы с контактами становятся довольно частым явлением. Обычно такая ситуация возникает весной, после холодов. В зимние месяцы на разъемах скапливается влага, вызывая образование оксидов. От этого контакт становится намного хуже, вследствие чего индикатор перестает включаться.

Как правило, проблема возникает не сразу, нестабильно. Другими словами, лампочка может загореться один раз, а не второй раз. Решение этой проблемы — очистить все разъемы. Их следует обрабатывать специально разработанной смазкой.

Лампочка может перегореть из-за обрыва цепи. Чтобы убедиться в этом, следует вооружиться мультиметром. Устройство проверяет цепь, чтобы определить неисправный участок.

Неисправность реле предохранителя

Еще один вариант проблемы — неисправность реле.Некоторые модификации автомобилей оснащены реле с управлением лампочкой заряда аккумулятора на панели приборов. Как только реле выходит из строя, индикатор тоже не работает.

Для проверки реле вооружитесь мультиметром. Они измеряют ток на положительном выходе реле. Если напряжение меньше 6В, значит, проблема с генерирующим устройством. Если значение еще больше, значит реле неисправно. Его нужно заменить.

Таким образом, выяснить причину, по которой не загорается лампочка аккумулятора, крайне важно для настройки индикатора и защиты автомобиля от более серьезных неисправностей.

Видео: Не горит лампа зарядки аккумулятора ВАЗ 2107 — ищем причину

Проверка предохранителей ВАЗ 2106 — 2107 мультиметром

Еще нужно знать, как проверить предохранитель в автомобиле мультиметром, ведь в некоторых случаях его замена не устраняет возникшую неисправность, цепь требует более тщательной проверки. Обычно его выход из строя виден невооруженным глазом, но в некоторых случаях разрыв можно обнаружить только после инструментальной проверки.Для этого воспользуйтесь автомобильным тестером или даже простым вольтметром для измерения постоянного тока.

1. Накладываем щупы на предохранитель.

2. Далее несложными манипуляциями оплавляем провода внутри предохранителя. Поэтому из исправного предохранителя мы сделали нерабочий предохранитель. Что нельзя сделать для хорошей статьи !? :-). Снова прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

3. Сопротивление бесконечно высокое, звукового сигнала типа «пип» мы не слышим.Предохранитель перегорел. Его можно выбросить в мусорное ведро.


Видео: Как проверить предохранители мультиметром

Всем известно, что при включении зажигания на автомобилях ВАЗ загораются две сигнальные лампы: давления масла в системе смазки, а также заряда аккумулятора. Каждый из них после пуска энергоблока должен погаснуть. Бывает, что один из них остается в огне. Беда в том, что если это контрольная лампа давления масла в системе, это чревато ремонтом двигателя, но с другой стороны все не так страшно.Индикатор заряда аккумулятора горит только по двум причинам.

Устройство

Первое, что нужно сделать, это выяснить, как все это работает. Генератор ВАЗ, как известно, имеет смешанное возбуждение. Это означает, что его ротор намагничен, но в то же время для возбуждения требуется ток на статоре. После возбуждения генератора, после достижения рабочей частоты вращения на обмотке ротора появляется индукционный ток, который снимается угольными щетками через контактные кольца, они действуют как коллектор на электродвигателях.
После выхода тока на щетки он поступает на диодный мост. Дело в том, что аккумулятор нужно заряжать постоянным током, именно для выпрямления служит диодный мост.
От моста электричество разветвляется на клемму аккумулятора и на реле. Имеет точное название, так сказать «научный», РС-702, реле контрольной лампы аккумулятора. Принцип работы реле известен всем: напряжение подается на катушку, внутри которой установлен стальной сердечник. Он притягивает к себе пластину, размыкая тем самым контакты другой цепи.
Именно в нем расположена сама контрольная лампа. Пока они закрыты, горит, потом гаснет.

Причины

Перейдем непосредственно к причинам, так сказать, к диагностике. Прежде всего, необходимо определить, горит ли контрольная лампа постоянно или просто мигает. Еще есть старомодный метод, который на инжекторных двигателях категорически запрещен … При работающем двигателе необходимо отсоединить минусовую клемму аккумуляторной батареи, после чего двигатель должен продолжать работать.Если глохнет, то, вероятно, это генератор. В первую очередь нужно его разобрать, проверить узел щетки, затем диодный мост. Последнее, как правило, дает сбой чаще всего. Не ремонтируется, только замена. Но перед заменой необходимо найти причину перегорания или короткого замыкания.
Помимо прочего, необходимо проверить обмотки статора и ротора на обрыв или короткое замыкание. В таком случае поврежденные детали необходимо заменить.

Если при снятии клеммы двигатель продолжает работать, то причина вовсе не в генераторе, а горит лампа из-за того, что цепь не размыкается, а значит, неисправно реле или необходимое напряжение не поставляется к нему.Если причина первая, то все решит замена. Если второе, то, скорее всего, проблема заключается в окислении выходящего из генератора контакта, достаточно его просто почистить.
Но, если двигатель инжекторный, то необходимо отсоединить плюсовой провод на клемме, идущей от генератора, а затем подключить к нему вольтметр. Генератор должен выдавать около 14,2 вольт. Если напряжение есть, но оно меньше, то нужно снять генератор, разобрать его и зачистить все соединения наждачной бумагой.
Кроме всего прочего, кроме реле контрольной лампы АКБ может быть неисправное реле регулятора. Собственно, это первая причина, по которой стоит проверить. Реле-регулятор тоже никак не ремонтируется, его нужно только заменить.

Заключение

Надо сказать, что ремонт генератора часто сопряжен со значительными затратами, ведь его комплектующие довольно дороги. Перед тем, как что-то разбирать, нужно сесть и подумать, что предшествовало этой неисправности, потому что, как правило, она не возникает сама по себе.Возможно, машина на большой скорости въехала в лужу, после чего в генератор попала вода, его просто закрыли, в таком случае машина снова заведется, но будет работать только от аккумулятора.

Кроме того, если лампа не горит, а только мигает, или загорается на малых оборотах, то нужно просто натянуть приводной ремень, так как минимальная скорость, при которой начинает генерироваться электрический ток, составляет около 1500, а передаточное число от шкива коленчатого вала до ремня генератора составляет 1: 2.

Зачем нужна сигнальная лампа зарядки аккумулятора

Для того, чтобы водитель мог следить за состоянием зарядки аккумулятора, на панели приборов расположен вольтметр со шкалой, а также небольшое красное окошко, под которым установлена ​​сигнальная лампа. Когда мы вставляем ключ зажигания и поворачиваем его на один оборот в замке, эта лампа включается и горит красным светом. Стрелка вольтметра находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не заряжает аккумулятор.При запуске двигателя лампа должна погаснуть, а стрелка устройства должна отклониться вправо, показывая величину напряжения, подаваемого на аккумулятор. Это происходит, когда система электропитания станка полностью исправна. Но если у ВАЗ 2107 или 2106 горит лампочка зарядки аккумулятора и после запуска двигателя, скорее всего, где-то произошел сбой. И наша задача — найти его причину и устранить.

На что может указывать постоянно горящая лампа зарядки аккумулятора?

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки АКБ, причина может быть только одна — АКБ не получает напряжение от генератора или получает, но его значение недостаточное.К этому может привести несколько неисправностей:

• нарушение нормального контакта на выводах АКБ;
• ослабление или повреждение ремня генератора;
• отсутствие контакта его «минусовой» клеммы с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• Неисправность диодного моста.
• выход из строя соответствующего предохранителя;
• поломка реле-регулятора.

Перед запуском диагностики

Важным моментом в решении, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт подачи напряжения от генератора на аккумулятор.Другими словами, если он вообще не подается на аккумулятор, то тут удивляться нечему. Лампа должна гореть в подобной ситуации. Но если горит лампочка зарядки аккумулятора, но идет зарядка, решить эту проблему будет немного сложнее.

Наша первоочередная задача — определить, подается ли напряжение на аккумулятор. Сделать это совсем не сложно, тем более что для этого нужен всего один прибор — вольтметр или мультиметр, включенный в его режиме. Заводим двигатель автомобиля, поднимаем капот и измеряем напряжение на выводах АКБ при работающем генераторе.Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В и не меньше. Это рабочий индикатор нормальной зарядки АКБ. Если напряжение ниже этих значений, то есть какая-то неисправность.

Нарушен контакт на выводах аккумуляторной батареи

На данном этапе диагностики необходимо проверить состояние клемм и клемм аккумуляторной батареи. Они часто окисляются, в результате чего контакт между ними ослабевает. В том случае, когда лампочка аккумулятора горит, но идет зарядка, чаще всего причиной является именно эта неисправность.
Генератор работает в штатном режиме, напряжение на клеммы подается, но пропадает из-за плохого контакта. Так получается, что зарядка идет, но горит лампочка зарядки аккумулятора. Причем горит в большинстве случаев тусклым светом. Подобная неисправность устраняется зачисткой клемм и контактных выводов аккумулятора, а также обработкой их водоотталкивающей жидкостью.

Слабое натяжение или повреждение ремня генератора

Во время диагностики обязательно проверьте состояние ремня генератора.Иногда бывает, что в результате длительной эксплуатации или под действием других факторов он деформируется, в результате чего привод генератора дает зазоры. Также обратите внимание на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто натянуть. В противном случае его необходимо заменить. Нормальным считается натяжение ремня, при котором его можно повернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта выхода генератора с «массой»

Данная неисправность, как и первая в нашем списке, возникает из-за окисления выводов и выводов.Кроме того, возможен выход из строя контактов из-за ослабления их крепления. Решение этой проблемы — очистить клеммы и клеммы, а также обработать их жидкостью типа ВД-40.

Неисправности генератора

В случае, когда лампочка зарядки аккумулятора горит, но идет зарядка (ВАЗ 2106, 2107), необходимо проверить генератор. Наиболее частые его проблемы в контексте нашей неисправности — это обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом нужно разобрать и разобрать генератор. Для проверки обмотки ротора воспользуемся тем же мультиметром, включенным в режиме омметра. Подключаем его щупы к выводам обмотки и измеряем ее сопротивление. В рабочем роторе оно должно быть не менее 4,5 Ом. Если сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. Если его вообще не обнаружить, обмотка может оборваться.

Переходим к кистям. Достаем их из сидений и осматриваем на предмет износа.Если длина щеток не превышает 7 миллиметров или на них есть признаки повреждений, меняем их. Обратите внимание также на состояние щеточного коллектора. При обнаружении дефектов в его медных пластинах меняем ротор.

Диодный мост

Диодный мост используется для преобразования переменного напряжения в постоянное. При выходе из строя хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую схему автомата начинает поступать напряжение, не соответствующее его параметрам.Именно поэтому выпрямительный мост нужно проверять, когда горит лампа зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Также исправность диодов можно определить с помощью мультиметра в соответствующем режиме. Включаем тестер и подключаем красный щуп к плюсовой клемме моста, а черный к одному из контактов с пометкой «AC». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если устройство показывает значение, не укладывающееся в указанный диапазон, мост необходимо заменить.Отремонтировать невозможно.

Неисправен предохранитель

Электрическая цепь для зарядки аккумулятора, как и любой другой, защищена предохранителем. Он находится в монтажном блоке под капотом автомобиля. В «шестёрках» и «семёрках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать руководство пользователя. Чаще всего при его неисправности напряжение на АКБ вообще не подается, но бывает и так, что именно он становится причиной того, что горит лампа зарядки АКБ, но происходит зарядка.

Предохранитель проверяется тестером после снятия с гнезда. Если прибор показывает, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

Еще одной причиной того, что индикатор зарядки аккумулятора горит, но идет зарядка, может быть неисправность реле регулятора. По сути, он отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны… Принцип его работы следующий. При включении зажигания (при неработающем двигателе) ток от аккумуляторной батареи протекает через ее замкнутые контакты и питает контрольную лампу.

При запуске мотора включается генератор, подающий уже выпрямленное напряжение на реле. Под его действием якорь устройства притягивается к сердечнику, размыкая контакты. При этом лампа должна погаснуть.

Реле легко проверить самостоятельно.Для этого достаточно отсоединить от него оба провода и замкнуть их вместе. Запускаем двигатель и смотрим на контрольную лампу. Если не загорается, заменяем реле.

Чтобы избежать проблем, связанных с неисправной схемой зарядки аккумулятора, воспользуйтесь следующими советами.

1. Часто обращайте внимание на приборную панель автомобиля. Так вы будете знать не только о состоянии зарядки аккумулятора, но и о работе других систем и механизмов.
2. Систематически проверяйте ремень генератора.Правильная работа всей бортовой сети при работающем двигателе зависит от его состояния и напряжения. Если вы обнаружили малейший дефект ремня, не тяните с его заменой.
3. Не поленитесь хотя бы раз в месяц проверять напряжение, подаваемое генератором на клеммы аккумулятора. При обнаружении расхождений с рекомендованными показателями проведите полную диагностику бортовой сети.
4. Периодически проводите визуальный осмотр состояния клемм АКБ и клемм генератора.Обнаружив их окисление, очистите их мелкой наждачной бумагой и обработайте жидкостью типа ВД-40.
5. Не допускать попадания воды на генератор, аккумулятор и реле-регулятор. Это может вызвать короткое замыкание в электрической цепи. Очистку двигателя лучше доверить специалистам.
6. При ремонте цепи зарядки аккумулятора избегайте использования деталей, сомнительных по качеству.

Все, что нужно знать о генераторе на ВАЗ 2106

Генератор в любой машине, даже на дизеле, — это настоящий генерал мотора.Без него машины и никуда не двинутся. Обидно, когда мотор работает прилично, а вот электрооборудование начинает давать сбои. Если говорить о шестерке, то, скорее всего, это генератор г 221, который до сих пор фиат 124.

Если сравнить электростеклоподъемники автомобилей ВАЗ 2101 и ВАЗ 2106, становится очевидно, что они практически одинаковые. Только на шестерке есть несколько дополнительных электроприборов. Однако генератор там стоит. Это проблема. Дело в том, что изначально модель g 221 не предназначалась для обслуживания такого количества потребителей энергии.В результате на реле регулятора поступает ток в недостаточном количестве, аккумулятор не накачивается и медленно умирает.

Проблема усугубляется, когда автовладелец устанавливает дополнительные устройства, такие как:

• Противотуманки;
• Хорошая аудиосистема;
• Подогревается перед запуском;
• Вторая плита, холодильник, телевизор и т. Д.

Вообще любой шаг, в результате которого увеличивается расход энергии, может привести к наклону аккумулятора даже в пути.Если все же потребуется доработка, придется поставить более стабильный и мощный генератор G 222.

Диагностика работы генератора

Все диагностические процедуры можно проводить как на снятом приборе, так и непосредственно в автомобиле . Перед началом работ необходимо снять провода с аккумулятора и генератора.

Для диагностики выпрямительного блока Отсоедините провод регулятора. Если нет омметра, можно использовать аккумулятор и контрольную лампу.На омметре стрелка должна указывать «Бесконечность», а контрольная лампочка не должна гореть. Это говорит о хорошей работе клапанов.

Осуществляем общую диагностику прибора . Нужно проверить, не сломаны ли клапаны. Для этого нужно сделать вывод на 30 пробегающих «Плюс» устройств, а «минус» — на корпус. Если прибор показывает ноль, это указывает на закрытие, которое является следствием поломки клапана.

Уточняющая диагностика. Проверьте сопротивление отрицательных клапанов. Для этого «плюс» прикрепляют к одному из болтов крепления, а «минус» соединяют с корпусом устройства. Короткое сопротивление подтверждается закрытием или тестом.

Для проверки плюсовых клапанов необходимо прикрепить «плюс» к «30», а «минус» — к одному из болтов крепления. По уменьшенному сопротивлению можно судить о проколе клапана.

В таких случаях проще всего заменить полностью выпрямительный блок.Конечно, отдельные диоды можно заменить, но это трудоемкий процесс, включающий перепечатку. С этой работой может справиться только специалист.

Диагностика обмотки ротора

Предварительно снимите щеткодержатель (процедура описана чуть ниже).

Найдите на крышке устройства окно, через которое нужно проверить наличие короткого замыкания. Один вывод устройства присоединяем к крыльчатке вентиляции, а второй — к обмотке.

Аналогично нужно проверить, нет ли пробоя обмотки. Для этого выводы омметра соединить кольцами контактов.

Замена ремня

Для удобства работы придется снимать аккумулятор.

Замена регулятора

Замена щеток генератора на ВАЗ 2106

Щетки генератора нужно менять вместе с щеткодержателем, а не отдельно. Операцию можно проводить как на снятом устройстве, так и прямо в автомобиле.

Диаметр ремня генератора ВАЗ 2106. Замена ремня генератора и его натяжения. Как самостоятельно натянуть ремень генератора

Реализуем Регулировка ремня генератора Надо после пробега 15 тыс. Км. После капремонта Данная операция проводится через 1,5 тыс. Км. Если до достижения этих индикаторов обнаружится световой индикатор ремня, его также следует немедленно подтянуть.

ВАЗ-2106 регулировка натяжения ремня

Степень натяжения ремня должна быть такой, как при нажатии на него с усилием 10.2 кгс между насосами и шкивами генератора, начало не более 1-1,5 см. Конечно, опытные автомобилисты могут определить степень натяжения ремня ремня ВАЗ-2106 и На глаз, без прибора, позволяющего измерить усилие.

Для натяжения ремня на ВАЗ-2106 необходимо отправить гайку крепления генератора к регулировочной планке. Он расположен в верхней части генератора. Также нужно ослабить гайку крепления генератора. Он расположен в нижней части его задней части.Затем осуществляется движение генератора в противоположную от мотора сторону, после чего затягиваются описанные выше гайки. Ремень ВАЗ-2106 Прочный.

Регулировка ремня двигателя генератора Узам-331, 3317

В этих силовых агрегатах при нажатии с усилием 4 кгс на участок между шкивами генератора и насоса прогиб ремня не должен быть более 7-9 мм. В противном случае необходимо регулировочный ременной генератор .

Для натяжения ремня необходимо также открутить болт крепления генератора к регулировочной планке, которая находится сверху генератора. Далее необходимо отправить гайку, крепящую регулировочную планку и помпу к блоку цилиндров. После этого ослабляются гайки крепления генератора на кронштейнах кронштейнов Узам-331 или 3317. Они находятся под генератором. Далее вы можете переместить генератор в обратном направлении. В желаемом положении болт крепления генератора затягивается на регулировочную планку.Не растягивайте ремень слишком сильно. Это увеличивает нагрузку на подшипники насоса и генератор. Далее следует еще раз проверить натяжение ремня. Если в норме, то все вышеперечисленные гайки затянуты. Регулировка ремня мотора ОЗАМ-331, 331, 3317, нормально.

Ремень генератора

на автомобилях «Классика», например ВАЗ 2106, ходит довольно долго и без замены можно проехать более 80 000 км, что проверено на личном опыте. Но в определенное время его все же придется менять, так как материал, из которого он изготовлен, не вечен и со временем трескается и изнашивается.Ниже будет список необходимых ключей, как для замены, так и для натяжения ремня генератора на ВАЗ 2106.

• Ключ от рожка на 17
• Рог или Кейд Ключ на 19

Теперь разберем обе эти процедуры более подробно.

Как заменить ремень генератора

Для выполнения этой процедуры необходимо открутить верхний болт крепления генератора, выполняющий роль натяжителя.

Сворачивать до конца не обязательно, достаточно сделать пару оборотов гаек, чтобы ослабить натяжение.Далее необходимо поднести к машине и снизу ослабить гайку крепления, предварительно ее можно сбрызнуть проникающей смазкой:

После того, как нижнее крепление ослаблено, можно переходить к дальнейшим действиям. Теперь берем руку за верхнюю гайку генератора и стараемся сдвинуть ее в правую сторону, тем самым ослабив натяжение до минимума.

А теперь обратите внимание на фото ниже. Именно при таком положении верхнего крепления генератора относительно натяжителя ремня довольно просто снимается со шкивов:

Убеждаемся, что ремень достаточно ослаблен и снимаем его со шкива помпы (водяного насоса) ВАЗ 2106:

Теперь он легко снимается с остальных шкивов и после этого можно сразу установить новый в обратном порядке.

Как натянуть или ослабить ремень генератора на ВАЗ 2106

Натяжение довольно простое. Необходимо выполнить некоторые действия, описанные выше, а именно: ослабить верхнюю и нижнюю гайки крепления генератора. После этого производим регулировку: либо растягиваем, либо ослабляем ремень. Опять же, все это делается с помощью верхней пластины натяжителя. Если нужно потянуть сильнее, то сам генератор нужно оставить, а если относишься к ослаблению, то правый.

После выполнения данной процедуры закручиваем обе гайки до необходимого момента и проверяем, насколько все сделано правильно. Запускаем двигатель и включаем все электроприборы:

Если при включении мощных потребителей электроэнергии ремень начинает свистеть, то это говорит о том, что необходимо его еще немного потянуть. Если наоборот слышен гул подшипника генератора, то, скорее всего, ремень слишком сильно растягивается и его необходимо ослабить.

Для эффективной работы Генератору важно, чтобы ремень был достаточно натянут. Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в инструкции по эксплуатации. Помимо соблюдения рекомендованного размера, необходимо регулярно проверять натяжение. В статье дана подробная инструкция, как поменять и натянуть ремень генератора ВАЗ 2106.

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленчатым валом и валом генератора, что обеспечивает выработку электроэнергии для автомобиля.Если сломается, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам:

Всего их три вида:

Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Легко устанавливается и регулируется. Следует покупать оригинальные товары. Некачественные могут не соответствовать требуемым размерам, растягиваться при работе, что скажется на силовом агрегате.Эти продукты относятся к расходным материалам, которые рекомендуется менять каждые 15 тысяч или при обнаружении дефектов.

Меняем своими руками

Замену удобнее производить на эстакаде или смотровой канаве. В крайнем случае можно использовать домкрат. Перед работой следует приготовить набор инструментов и новые расходные материалы.

Ремень привода находится в переднем моторном отсеке и натягивается на шкивы генератора, коленчатого вала и насоса системы охлаждения.Силу его натяжения можно проверить по прогибу в двух местах:

• между шкивом коленчатого вала и помпой прогиб должен быть в пределах 1,2 — 1,7 см;
• между шкивом помпы и генератором — 1 -1,5 см.

Если несовместимы, необходимо отрегулировать.

Этапы работы

Процедура натяжения — один из этапов замены, который состоит из следующих этапов:

1. Для начала нужно открутить верхний болт крепления генератора, выполняющий роль натяжителя.Полностью откручивать его не нужно, пара оборотов ослабит ремешок.
2. Затем нужно переместиться под машину и ослабить нижнюю гайку крепления агрегата.
3. Далее, удерживая гайку верхней гайки, нужно переместить устройство в сторону цилиндров, пока не будет достигнуто минимальное натяжение.

Ослабить натяжную гайку

Теперь ремень легко снимается со шкивов. Сначала лучше снимать со шкива водяного насоса, а потом уже со всего остального.

Новый расходный материал необходимо последовательно втягивать на все шкивы агрегатов.

Растягивать следует перемещением натяжной гайки. Вращение по часовой стрелке увеличивает натяжение, против — уменьшает.

После регулировки затяните фиксирующую гайку агрегата.

Таким образом, замена расходника на ВАЗ 2106 не представляет собой ничего сложного и может быть выполнена своими руками. Эти навыки позволят избежать сюрпризов в дороге, только вам нужно иметь расходный материал в багажнике.

Видео «Регулировка ремня генератора ВАЗ»

В данном видео показано, как правильно отрегулировать ремень генератора на моделях ВАЗ.

Сожалеем, но запросы, полученные с вашего IP-адреса, аналогичны автоматическим. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Пожалуйста, введите символы с изображения в поле ввода и нажмите «Отправить».

Файлы cookie отключены в вашем браузере. .Мы не сможем вас запомнить и правильно идентифицировать в будущем. Чтобы включить файлы cookie, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, который выходит в сеть с одного IP-адреса с вами. Вам нужно ввести символы еще раз, после чего мы запомним вас и сможем отличить от других пользователей, не просматривающих этот IP. В этом случае страница с каппи довольно долго не будет вас беспокоить.

Возможно, в вашем браузере установлены надстройки, которые могут устанавливать автоматические поисковые запросы. В этом случае мы рекомендуем отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, которая использует его для сбора информации. Может стоит проверить систему на вирусы.

Если у вас возникли проблемы или вы хотите задать вопрос в службу поддержки, воспользуйтесь формой обратной связи.

Генератор оптимальной длины

Генератор двигателя автомобиля Невозможно должным образом выполнять возложенные на него задачи, если ремень установлен неправильной длины.Если он изначально будет слишком длинным, либо его длина увеличится в процессе эксплуатации, это может привести к ряду очень неприятных последствий. Естественно, вам не захочется сталкиваться с ремонтом двигателя, по этой причине очень важно сразу установить ремень нужной длины или вовремя отрегулировать степень его натяжения. Какой именно размер ремня генератора вам нужен, вы можете узнать из инструкции по эксплуатации автомобиля. Как его затянуть при провисании, мы расскажем в следующей статье.

1.Длина ремня генератора правая

Роль ремня генератора в функционировании автомобиля в целом достаточно высока. Благодаря ему крутящий момент передается от коленчатого вала на вал генератора, в результате чего осуществляется выработка электрической энергии для питания важнейших транспортных средств автомобиля. При этом ремень генератора всегда должен быть в исправном состоянии и иметь размеры, полностью соответствующие требованиям самого устройства.В частности, в момент разрыва ремня генератора автомобиль просто глохнет и больше не может продолжать движение.

Ремень представляет собой резиновое изделие в виде замкнутого круга. Ввиду важности этого элемента необходимо постоянно следить за его состоянием, регулируя при этом силу натяжения, а также замену, если есть необходимость в подобной операции. Оценить надежность ремня при его выборе для своего автомобиля можно сразу по нескольким параметрам:

Кроме того, на сегодняшний день существует сразу три вида ремней, которые устанавливаются на генераторы:

Узнать, какой именно ремень по всем вышеперечисленным параметрам должен быть установлен на вашем автомобиле, можно из его личной инструкции.Если она по какой-то причине пропала, сегодня вы легко можете зайти на официальный сайт производителя и ознакомиться с аналогичной инструкцией в Интернете. Например, если речь идет об автомобиле российского производства ВАЗ-2106, то для этой модели необходимо подобрать ремни со следующими параметрами:

Угол клина — 39º.

В этом случае вам будет проще всего установить и отрегулировать ремень, потому что он идеально подходит для узла, для которого он предназначен. При этом очень важно покупать оригинальные товары, которые отличаются максимальным качеством и надежностью.Дело в том, что длина ремня генератора — один из основных показателей, от которого зависит работоспособность устройства в целом. И даже если при покупке вы выберете ремень нужной длины, в процессе эксплуатации некачественное изделие может значительно растянуться, тем самым снизив мощность генератора.

Не следует забывать, что ремень генератора является расходным материалом. Поэтому слишком часто его подтягивают и пытаются продлить жизнь различными дополнительными средствами.По рецептам большинства производителей замену ремня генератора необходимо проводить через каждые 15000 километров пробега. Но если его длина превышает допустимую норму, это стоит чаще.

2. Длинный ремень генератора: к каким последствиям это может привести?

Если генератор работает некорректно, можно узнать об этом характерном звуке. В частности, если будет установлен слишком длинный ремень, или этот элемент просто растягивается и начинает расписываться от интенсивной эксплуатации, то при включении большого количества электроприборов автомобиля вы услышите очень неприятный свист.Это происходит из-за слабого натяжения и того, что ремень генератора может просто скользить по шкивам.

Несомненно, это отразит растяжение ремня и работу самих электроприборов:

2. Приборы и фары дают очень тусклый свет, которого не хватает даже для полноценного освещения проезжей части.

3. На панели приборов может загореться красный сигнал, который оповестит вас о наличии сбоев в работе аккумулятора.

Небъект такого явления не стоит. В результате растяжения ремня и неправильной работы генератора в неисправность может прийти аккумулятор автомобиля. Поэтому, если вы приобрели слишком длинный ремень для установки на генератор и не видите необходимости в его натяжении, стоит задуматься о реальной опасности того, что вы можете спровоцировать такое решение. Но при этом не стоит и перемещать с силой натяжения. Если изделие будет слишком тугим, это может привести к неисправному состоянию подшипников генератора.

3. Как самостоятельно натянуть ремень генератора?

Не думаем, что будет лишним сделать акцент на том, что сила натяжения ремня генератора должна быть оптимальной. Если надавить на нее с усилием больше килограмма, ее максимальный прогиб должен составить всего несколько миллиметров. Максимально допустимое значение составляет 1 см и только для определенного типа генераторов, отмеченных цифрами 9402 или 3701.

Выполнить натяжение ремня генератора самостоятельно в случае его провисания совершенно несложно, главное знать, как это сделать правильно.Сразу необходимо подготовить необходимый для работы инструментарий: два рогатых ключа на 17 и 19. При этом на эту процедуру даже не придется тратить слишком много времени, на работу уйдет около получаса. Стоит отметить, что для каждого типа генератора эти работы будут проводиться по-своему, поэтому, ориентируясь на нашу инструкцию, все же внимательно относитесь к характеристикам генератора, установленного на вашем автомобиле. Процесс натяжения ремня генератора может происходить двумя способами.Мы расскажем вам о каждом из них.

Особенности натяжения ремня генератора с помощью регулировочной планки

Такой способ натяжения подойдет далеко не всем автомобилям, лучше всего применить его на ВАЗ-ой классике. Использование регулировочной планки значительно облегчает рабочий процесс, поэтому этот метод лучше всего подходит для данной процедуры в домашних условиях.

Перед тем, как приступить к растяжке ремня, сначала необходимо прикрепить генератор к двигателю автомобиля. Рекомендуется делать с длинным болтом.При этом генератор по-прежнему должен свободно двигаться вверх-вниз. После этого найдите в верхней части устройства дугообразную планку, которая имеет прорезь и крепится гайкой, которая также фиксирует правильное положение самого генератора. Далее проводим прямое натяжение ремня, выполняя следующие действия:

1. Снимите гайку крепления, которая находится на шине генератора.

2. С помощью монтажного ножа или другого подающего инструмента осторожно выдавите генератор из двигателя.

3.Снова затяните гайку.

4. Проверяем, как это сказалось на силе натяжения ремня. Если все спасает, процедуру нужно повторить.

Используйте регулировочный болт для подвешивания ремня

Более современный и универсальный метод натяжения слишком длинного ремня Генератор возможен с использованием регулировочного болта. Для достижения желаемого результата вам потребуется выполнить следующий перечень работ:

1. Ослабьте верхнюю и нижнюю гайки, которыми крепится генератор.

2. Прокрутите регулировочный болт по часовой стрелке, при этом постепенно и осторожно снимите генератор с блока. Будет очень хорошо, если с вами будет работать партнер, который во время выполнения данной процедуры оценит степень натяжения ремня.

3. Затяните гайки крепления генератора до упора.

По окончании процедуры натяжения ремня генератора (независимо от того, какой способ вы для этого использовали) необходимо специальным ключом выполнить 2–3 оборота коленвала.После этого еще раз проверьте силу натяжения ремня. Еще раз проверьте эффективность проделанной работы стойки после поездки на автомобиле. Если подобная процедура не помогла вернуть ремню его функциональность, его следует заменить на новый, и сразу же выбрать нужную длину.

Обращаем ваше внимание на то, что при необходимости натяжения ремня, который в процессе эксплуатации растягивался, дальнейшее его использование не должно быть слишком долгим. Это связано с тем, что после растяжения ремень теряет ряд своих свойств и больше не может выполнять возложенную на него задачу.Итак, выполняя натяжение подобного ремня, необходимо сразу подготовиться к скорой помощи.

Ремень генераторного устройства предназначен для обеспечения вращения ротора, в результате чего данный узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремень всегда должен быть в рабочем состоянии, иначе водитель просто не сможет полноценно пользоваться автомобилем. О разновидности I. Типичные неисправности ремешка мы и поговорим в этой статье.

Независимо от длины ремня генератора, для обеспечения работы привода устройства можно использовать два типа ремней:

1. Клиновидная.Традиционная РГ применялась в основном в выпущенных ранее автомобилях. Работа такого типа актуальна в автомобилях, в которых привод от коленчатого вала производится только на самом устройстве. Существенный недостаток такой РГ в том, что при ее работе велика вероятность проскальзывания. Более продвинутый вариант клиновидной версии — зубчатый, отличающийся клиновидным профилем, а также зубцами с внутренней стороны.
2. Поликлиника. Другой вид РГ, который в последнее время используется гораздо чаще, — это поликлиническая или многотональная (мульти).Независимо от того, какой номер ремня генератора, ширина ремня генератора будет больше, но в то же время тоньше. А это, в свою очередь, обеспечивает большую гибкость. Множественный такой РГ получил свое название в связи с тем, что на его внутренней стороне расположено несколько рядов борозд. В связи с тем, что этот тип РГ более гибкий, обычно применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т. Д.

Независимо от того, какой тип ремня привода генератора включает, все они изготавливаются по одному принципу.Основа — специализированная резина. Также конструкция такой РГ включает несколько слоев прочной армирующей нити.

Типичные неисправности

Возможные проблемы, которые могут возникнуть с WG:

1. Замена ремня генератора иногда происходит из-за обрыва, хотя случается не так часто, потому что для обрыва прочной резьбы необходимо приложить много усилий. Эта проблема может появиться в результате заклинивания одного из компонентов, с которым связан RG.Например, это может произойти в результате разрушения подшипника устройства.
2. Износ — еще одна причина замены ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в результате чего РГ все чаще проскальзывает. Это приводит к тому, что передаточная сила уменьшается, и со временем генератор становится неспособным производить необходимую энергию.
3. Отслоение 0 Такая неисправность обычно возникает в результате повреждения валов.При нарушении геометрии этого компонента ремешок с одной стороны сильно изнашивается, и армированная нить начинает выходить за края его резины. Причиной связки также может быть эксплуатация некачественного материала на производстве.
4. Не менее частая проблема, в результате которой требуется замена ремня генератора, — это осадок, который возникает из-за износа. Износ приводит к увеличению диаметра РГ, ослаблению, а также к скольжению детали. Также осадок может появиться в результате использования некачественного материала при производстве.Кроме того, физические характеристики резины могут измениться из-за попадания смазки на ремешок, что также может привести к образованию отложений.

Многих владельцев интересует вопрос — почему свистит ремень генератора? Если свист ремня генератора появляется только при запуске двигателя и через несколько секунд пропадает — волноваться не о чем. Как правило, это происходит в сырую погоду и является признаком влажности. Но если визг и свист, а также символы со временем не исчезают, то это говорит о скольжении.Соответственно, причина может быть в семени или износе.

Если в вашем случае натяжение используется роликом ремня генератора, сильный визг может быть из-за износа роликоподшипникового устройства. Следует отметить, что короткий свист иногда является следствием использования некачественного материала при производстве. В этом случае на холоде ремешок начинает терять эластичность, что способствует его износу до того, как он не нагреется (по видео — Буталик).

Проверка состояния ремня генератора

Срок службы приводного ремня В среднем составляет около 50 тысяч километров пробега, но сроки эксплуатации существенно сказываются.Чтобы проверить ремешок к генератору, в первую очередь следует диагностировать натяжение. В рабочем состоянии RG следует видеть только на небольшом расстоянии, которое регламентируется производителем станка. Если вы не знаете, как натянуть ремень генератора, смотрите эту статью. Схема установки подробно описана, поэтому вы можете узнать, как поменять ремень генератора при необходимости.

Также необходимо оценить состояние РГ на предмет износа или механических повреждений. Если вы видите, что РГ начинает оседать, на нем есть следы ГСМ, то необходимо снять ремень генератора и произвести замену на новый.Подбор нового ремешка осуществляется в соответствии с моделью автомобиля, а также его внешним видом.

Инструкция по замене

Как заменить ремень генератора своими руками?

Рассмотрим процесс на примере ВАЗ 2108:

1. Сначала разбирается ремешок. Для снятия РГ потребуется ослабить крепежные болты снизу и на самом натяжителе. Сам генератор при ослаблении следует сместить в сторону мотора, после чего ослабевший ремень просто демонтируют с валов.
2. Как поставить ремень генератора? В этом случае нет ничего сложного — процесс установки ремня производится по той же схеме. На шкивы устанавливается планка, после чего генератор просто отходит от силового агрегата, для этого используется крепление.
3. С помощью обрезка удерживайте натяжение, при этом гайка на натяжителе должна быть затянута. Далее необходимо отложить гайку и проверить процесс установки. Если после замены при запуске двигателя посторонний звук Процедура была проведена правильно.Если есть свисток, потяните за ремешок.

Видео «Пошаговая инструкция по замене»

Подробнее о том, как производится замена элемента, вы можете узнать из ролика ниже (по видео Калинина).

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноремом соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре на ноге, а также расскажем, как она меняется.

Почему возникает свист

Есть несколько причин, из-за которых появляется характерный звук, похожий на свист.

1. Слабое натяжение. Стихия тапочек, и наиболее активно это происходит в темноте. Повышенная интенсивность свистов в ночное время объясняется тем, что генератор дополнительно работает на освещение.
2. Постепенно компонент разрушается. Ремень может высохнуть, из-за чего нарушается его структура, он буквально рассыпается на куски.Раскалываются первые признаки, а потом раскладываются целые куски. При движении касается шкива, начинается скольжение. Требует исключительно замены.
3. Хотя влага на ремень попадает очень редко и практически сразу испаряется, все равно соединение может свистеть. Эта ситуация требует напряжения.
4. Клините непосредственно сам генератор.

Размеры

Габариты разные, и они индивидуальны для каждой модели вазов.

Если говорить конкретно о «дюжине», то здесь следует придерживаться следующих правил размера ремня:

• При отсутствии кондиционера и гидроцилиндра подойдет 742 миллиметра;
• Если в автомобиле предусмотрено наличие гидроагента, то размер будет 1115 миллиметров;
• Если кондиционер тоже присутствует, то оптимальный размер 1125 миллиметров.

Некоторые мастера при ремонте своей «десятки» регулярно используют родные ремни от других моделей АвтоВАЗа — Приоры и Калины.

Натяжное исполнение

При отсутствии износа клинорем, но наличии свиста, прежде всего проверьте уровень натяжения. Мы не будем использовать сложную терминологию, а просто посоветуем вам с некоторым усилием щелкнуть по ремню посередине.

Проблема не в свистке. Из-за слабого натяжения не происходит эффективной зарядки аккумулятора, да и сам накопитель начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжению ремня.

Правильное натяжение ремня генератора ВАЗ 2110 следующее:

• Ослабьте крепление генератора снизу и сверху. Для этого служит орех;
• Поверните регулировочный болт и отрегулируйте ремень;
• Если нужно усилить натяжение, болт поворачивается вправо. Таким образом, вы снимаете генератор с блока цилиндров;
• Для ослабления натяжения двигаться в обратном направлении — влево;
• Ключом захватите болт крепления коленвала и поверните его, после чего проверьте натяжение;
• Если все нормально, натяжение оказалось правильным, гайку можно откладывать обратно.

Замена

Мы уже разобрались, как натянуть ремень генератора. Но такие меры не всегда актуальны. Если элемент был покрыт трещинами, чрезмерно растянут и больше не растягивается, то больше ничего не остается, кроме как заменить его на новый.

На самом деле заменить сложную процедуру невозможно. Следуйте инструкциям и все получится.

1. Ослабьте немного гайки болта нижнего крепления автомобильного генератора, а также гайку натяжения.
2. Дополнительно ослабьте натяжение ремня. Как это сделать — вы уже знаете из предыдущего раздела, где мы говорили о натяжении ремня генератора.
3. Переместите генератор в сторону силового агрегата, который снимет ремень со шкивов коленчатого вала и генератора.
4. Следующим шагом будет установка нового элемента. Для этого вам понадобится качественный ремень, приобретенный в проверенном магазине. Что это будет за вещь и каких размеров — определить несложно.Но качество превыше всего.
5. Сначала ремень одевается на шкив коленчатого вала.
6. Теперь переходим к шкиву генератора.
7. На последнем этапе необходимо повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится эта процедура, потому что проблем быть не должно.

Это связано с тем, что его открытие может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «Десятки», однако с ним могут возникнуть проблемы.И вам лучше быть готовым к подобной ситуации.

В противном случае придется вызывать эвакуатор, ехать на ближайшую станцию ​​техобслуживания, платить большие деньги за услуги мастера. Хотя при наличии запасного ремня генератора и штатного набора инструментов, в случае его разрыва вы бы потратили буквально пару десятков минут и спокойно продолжили движение с новым ремнем. Поэтому выбор всегда за вами!

Очень важно периодически проверять силу натяжения ремня генератора.Дело в том, что ослабленный ремень генератора может привести к ухудшению зарядки аккумулятора и быстрому износу самого ремня. Если ремень слишком растянут, подшипники генератора и водяной насос быстро изнашиваются и выходят из строя.

Чек

Для начала откройте капот и найдите ремень — он находится в передней части двигателя. Он одет на шкив водяного насоса, коленчатый вал и сам генератор.

Сила натяжения ремня определяется его прогибом между шкивом насоса и коленчатым валом, а также между шкивом генератора и насосом.В первом случае величина прогиба должна составлять 1,2-1,7 см, во втором — 1-1,5 см.

Натяжение ремня

Для регулировки натяжения ремня вам понадобится монтажное полотно и ключи на «19» и «17». Лучше всего устанавливать машину на смотровой яме или на подъемниках. Такое положение машины во многом облегчит вам рабочий процесс. Суть регулировки заключается в перемещении генератора относительно двигателя.

Корректировка

• Сначала устраните разбрызгивание двигателя.
• Затем откручиваем гайку крепления генератора на один оборот. Затем открутите гайку на регулировочной планке.
• Start: Постепенно перемещайте генератор по направлению к двигателю, тем самым добиваясь оптимального натяжения ремня. После этого затяните гайки крепления генератора.

Замена ремня

Если вы решили поменять ремень, то действуйте по той же схеме, только гайки крепления генератора следует немного приспустить. Таким образом, вы можете без препятствий толкнуть генератор, чтобы снять ремень со шкива.Новый ремень Надеть сначала шкив коленвала, потом помпу и генератор.

Мигает лампа зарядки на ваз 2106

В случаях, когда аккумулятор перестает заряжаться, загорается контрольная лампа заряда на панели приборов ВАЗ 2106.

Внешний вид панели приборов автомобиля ВАЗ 2106. Цифрами обозначены: 19 — выключатель наружного освещения; 18 — выключатель обогрева заднего стекла; 17 — выключатель заднего противотуманного света; 16 — контрольная лампа включения стояночного тормоза; 15 — контрольная лампа заряда аккумуляторной батареи ; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 13 — тахометр; 12 — ручка обнуления суточного счетчика пройденного пути; 11 — контрольная лампа включения габаритного света; 10 — контрольная лампа включения указателей поворота; 9 — контрольная лампа включения дальнего света; 8 — суммирующий счетчик пройденного пути; 7 — суточный счетчик пройденных; 6 — спидометр; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 4 — датчик давления масла в системе смазки двигателя; 3 — индикатор температуры жидкости в системе охлаждения двигателя; 2 — контрольная лампа резерва топлива; 1 — указатель уровня топлива.

У автовладельца возникает закономерный вопрос — почему на ВАЗ 2106 горит лампочка аккумулятора на .

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Первоначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в розетки. Если вставки предохранителей визуально не повреждены, то вам нужно по пути проверять верхушки предохранителей, где они могут натереться на гнездо. Это легко определить по появившемуся там ремню, размыкающему контакт в цепи заряда.

Далее проверяем целостность ремня генератора и его натяжение. Если ремень цел и его натяжение в норме, то проверьте шкивы на предмет износа с внутренней стороны. Ремень генератора имеет форму клина, из-за чего лопается между «щеками» шкива. Когда шкив изнашивается, ремень генератора падает на шкив и начинает проскальзывать. Это легко определить по блестящей внутренней части шкива, которую полировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд аккумулятора, либо его полное отсутствие.Это может быть одной из причин, по которой горит лампочка аккумулятора на ВАЗ 2106. Шкив в таких случаях необходимо заменять вместе с ремнем генератора.

Горение лампочки также может быть связано с окислением клемм проводов от аккумуляторной батареи, что препятствует прохождению зарядного тока от генераторной установки транспортного средства.

Окисленные клеммы хорошо промыть раствором соды с водой, удаляющим оксид. Клеммы необходимо полностью очистить от оксида, протереть насухо и покрыть какой-нибудь смазкой, например Litol 24.Также необходимо очистить сами клеммы аккумулятора, а также протереть поверхность аккумулятора куском тряпки или щеткой с содовым раствором.

Не чистите клеммы наждачной бумагой, особенно большой, так как вывод, из которого сделаны клеммы, легко удаляется наждачной бумагой. Клеммы становятся меньше в диаметре и при установке клемм уже невозможно добиться надежного контакта.

Также необходимо проверить состояние соединения клемм на генераторе, где клеммы также могут быть окислены или может быть плохой контакт между выходом генератора и клеммами.Кроме того, в генераторе необходимо проверить надежность его контакта с «массой» автомобиля. Обычно это проволока в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность подключения провода и его целостность от генератора к аккумулятору.

Неисправность может быть в самом генераторе. Это может быть выход из строя одного или нескольких диодов в диодном мосту (подкова), неисправность обмотки статора, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Лампочку можно подсоединить к щеточному узлу. Возможен чрезмерный износ щеток или их заклинивание в щеткодержателе.

Неисправность также может быть в реле контроллера или реле зарядки или в цепи их подключения.

Читайте также другие отзывы.

Проверить схему при отсутствии заряда на ВАЗ 2106 достаточно просто и проверка занимает около 10-15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимайте клеммы с АКБ при работающем двигателе.Используйте при проверке с помощью вольтметра или мультиметра.

Самая частая причина отсутствия заряда на ВАЗ 2106 — это выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их вместе при работающем двигателе. При исправной схеме и генераторе напряжение на выводах АКБ будет стремиться к максимуму и может достигать 17В и более. Если напряжение начинает расти, значит, схема и генератор исправны, и нужно менять регулятор.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если нет питания, то проверьте питание на 9 предохранителе и предохранитель исправен. Если возможно, устраните разрыв в проводах питания предохранителя или от предохранителя к регулятору. Чаще всего провод просто падает с клеммной колодки блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить обрыв цепи возбуждения генератора.Для этого подключите один конец контрольной лампы к плюсовой стороне аккумуляторной батареи, а второй прикоснитесь, отсоединенный от регулятора напряжения, к проводу, который соединяется с выводом 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен. Щетки и обмотка якоря тоже исправны. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе.Свечение контрольной лампы указывает на исправность провода и возможную неисправность щеток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии заряда на ВАЗ 2106.

Причина отсутствия заряда на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя . Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня.Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня измеряем напряжение на выводах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 — 14,5 В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно расти до нормы, то это свидетельствует о проскальзывании приводного ремня. О критическом износе приводного ремня свидетельствует также блеск нижней части шкива генератора.В этом случае даже натянутый ремень проскользнет и его следует заменить. Если при установке нового ремня он сильно провисает в потоке шкива, то говорят об износе шкива и его необходимо заменить. Еще одной причиной падения напряжения, а в некоторых случаях отсутствия заряда аккумулятора может быть нарушение контакта между проводом, соединяющим отрицательную клемму аккумулятора и кузов автомобиля.

Если напряжение на выводах АКБ выше 14,5В, то необходимо проверить напряжение на выводе 15 реле регулятора напряжения.Если отличается более чем на 0,5В, то необходимо найти и устранить место выхода из строя контакта в цепи от плюса АКБ до регулятора. Самыми распространенными местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт отрицательной клеммы реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если неисправностей в контактах нет, замените регулятор напряжения.

«Если вы заметили ошибку в тексте, выберите это место с помощью мыши и нажмите CTRL + ENTER»

admin 09/08/2014

В некоторых случаях бывает, что одна из контрольных ламп продолжает гореть после запуска двигателя.Если контрольная лампа давления масла продолжает гореть, это свидетельствует о необходимости отправки силового агрегата на СТО. Если контрольная лампа аккумулятора продолжает светиться или мигает — не паникуйте.

Итак, если на ВАЗ-2106 мигает лампа зарядки, это может указывать на две неисправности в вашей машине. Давайте подробнее рассмотрим систему зарядки и разберем возможные неисправности.

Зарядное устройство и генератор

Перед тем, как приступить к ремонту автомобиля, необходимо узнать и понять, по какому принципу работает тот или иной агрегат.Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, но для возбуждения генератора требуется ток на его статоре. Когда частота вращения генератора достигает рабочей нормы, в возбужденном состоянии на обмотке ротора появляется индукционный ток. С помощью угольных щеток напряжение от контактных колец передается на коллектор (очень похожий на коллектор электродвигателя).

Диодный мост расположен на пути тока, отводимого угольными щетками.Поскольку аккумулятор требует для зарядки постоянного тока, а переменный ток выходит из обмотки генератора, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество подается на положительную клемму аккумулятора и на реле зарядки. Это реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют это реле контрольной лампы аккумулятора.

Разберемся с принципом работы самого реле: ток подводится к катушке, в которой находится стальной сердечник.Между сердечником и катушкой возникает магнитное поле, которое притягивает пластину к себе, а пластина, в свою очередь, размыкает контакты другого контура. В эту схему подключена контрольная лампа. То есть в замкнутом положении ток течет на контрольную лампу, но не течет при размыкании контактов.

Зарядка аккумулятора Способы лечения

Итак, с принципом работы зарядки аккумулятора на ВАЗ-2106 разобрались. Теперь разберемся с возможными проблемами в этой системе.

Во-первых, стоило бы определить контрольную лампу, она может как мигать, так и постоянно светиться. «Дедовский» метод диагностики генераторов достается простому народу. Для этого при работающем двигателе отсоедините отрицательную клемму аккумуляторной батареи. При исправном генераторе двигатель должен продолжать работать, а если он заглохнет, мы ищем проблему в генераторе. Очень важно — этот метод диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, приступаем к его диагностике:

• снимите генератор с двигателя;
• разобрать его;
• проверить угольные щетки на износ;
• тестером проверяем диодный мост.В большинстве случаев проблема именно в этом.

В случае неисправности диодный мост необходимо заменить. Перед заменой на исправную рекомендуется найти причину выхода из строя.

Наряду с этим мы проверяем обмотку ротора и статора на разрыв или замыкание. Если обнаружены неисправности катушек, их следует заменить.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

.
