Как проверить дмрв ваз 2114: признаки неисправностей датчика массового расхода воздуха, видео о проверке мультиметром и устранение проблем

нормы расхода воздуха, инструменты, инструкция

18.09.2012

Проверка ДМРВ тестером

Сразу скажу, если проверяете датчик в автосервисе, то обратите внимание на работу сервис мена: если Вам говорят о необходимости замены  ДМРВ без каких либо тщательных проверок – то вас скорее всего хотят обвести вокруг пальца, т.к. проверка ДМРВ требует тщательного внимания и специального оборудования.

Как определить неисправность ДМРВ?

Точный диагноз вашего датчика можно установить, отключив его. Если машина стала заметно резвее, значит датчик умирает.

Какой должен быть расход воздуха ДМРВ?

Ваз 2114 с двигателем 1,5 при оборотах 850-930 оборотов в минуту с  исправно работающим датчиком должен потреблять 9,5-10 кг воздуха в час. На 2000 оборотах – примерно от 19 кг до 21 кг в час. Если при таких же оборотах, количество потребляемого воздуха меньше, соответственно меньше и динамика автомобиля, но зато экономите на топливе. Но если ситуация обратная, то динамика так же возрастёт как и потребление топлива. Да и с излишним потребление воздуха могут возникнуть проблемы запуска двигателя на морозе.

Но если ваши показания откланяются от нормы на 2-4 кг, то в данной ситуации двигатель будет «страшно тупить» и вам придётся отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам понадобятся:

• рожковый ключ на «10»;
• фигурная отвёртка;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Выставляем на тестере режим измерения постоянного тока пределом на 2 вольта. Находим на датчике два провода :

• Жёлтый – выход.
• Зелёный – масса.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Наша задача измерить напряжение между двумя проводами со включённым зажиганием (Двигатель не заводить).

Для профилактики щупы тестера можно смочить wd-шкой. Щуп можно засунуть сквозь резиновые уплотнители (благо размеры подходят) не нарушая изоляции проводов. Итак, мерим показания ДМРВ и смотрим результаты.

Напряжение на ДМРВ:

• 1.01-1.02 – Датчик рабочий и ещё прослужит немало.
• 1.02-1.03 – Датчик живой, но уже постарел.
• 1.03-1.04 – Жизнь датчика скоро подойдёт к концу, планируйте замену.
• 1.04-1.05 – Меняем датчик.
• 1.05 – … – Мёртвый и умер уже давно.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на заведомо рабочий.

Как проверить ДМРВ — все способы диагностики

Мотор любого автомобиля работает в самых различных режимах. Для каждого из них нужно индивидуальное соотношение бензина и воздуха. Именно для создания этой смеси и предназначен датчик массового расхода воздуха. Сегодня вы узнаете, как проверить, но вначале, разберем его принцип действия и конструкцию, чтобы четко понимать, что вам придется делать.

Сам по себе датчик крепится в промежутке между воздушным фильтром и его патрубком. Он представляет собой проволоку протянутую по всему периметру воздушного канала, оба конца которой подключаются в бортовую сеть автомобиля. Смысл ее работы заключается в том, что на нее подается определенное напряжение и и протекающий ток нагревает проволоку. Поток воздуха, идущий по патрубку, охлаждает проволоку и ее сопротивление меняется, соответственно меняется и выходное напряжение. Причем, эта величина зависит от количества поступаемого воздуха. Таким образом, датчик посылает сигнал на ЭБУ и он производит все необходимые вычисления для поддержания стехиометрического соотношения бензина и воздуха.

Диагностика неисправностей ДМРВ

Разобравшись с принципом действия, самое время узнать, как проверить работу датчика. Предпосылками к неисправностям ДМРВ можно отнести следующие признаки:

• Первый и самый главный признак – это перевод двигателя в аварийный режим работы. На панели приборов загорается индикатор «Check Engine». Такое происходит потому, что с датчика перестает идти информация, нужная контроллеру для подачи требуемой смеси, поэтому он переводит инжектор в режим «карбюратора», когда смесь идет в строго заданном количестве.
• Неустойчивая работа двигателя при использовании режима ХХ.
• Большие или слишком малые обороты того же самого холостого хода. Одна из вытекающих аварийной работы двигателя.
• Затрудненный пуск двигателя. В некоторых случаях мотор и вовсе не запускается.
• Плохая динамика. Многие водители называют такое поведение автомобиля «тупым» разгоном.
• Большой расход топлива – тоже идет от аварийного режима двигателя.

Теперь разобравшись с признаками неисправности, самое время открыть капот и заняться проверкой датчика. Способов узнать о его состоянии достаточно и с этим может справиться любой, даже начинающий водитель.

1. Отключить датчик. Как вы уже догадались, с датчика больше не идет информация о количестве воздуха и компьютер 100% переведет мотор в аварийный режим. Попробуйте завести мотор и проехаться на автомобиле. Если динамика улучшилась, а обороты ХХ стоят в районе 1500 об/мин. Значит, датчик неисправен. Этот способ нее подходит тем, у кого мотор и с включенным датчиком перешел в аварийный режим работы, а потому нашел малое распространение. Характерен больше старых инжекторных автомобилей.

2. Прошивка контроллера. Если вы совсем недавно занимались перепрошивкой своего ЭБУ, вполне вероятно, что ПО установилось неправильно. В этом случае, можно поставить под заслонку пластину толщиной не более 1 мм. Запустите мотор, обороты должны находиться в пределах 1500 об/мин. После этого, попробуйте отключить фишку датчика и если мотор не изменит своей работы, то 100% причина именно в прошивке.

3. Профессиональный способ. Подразумевает применение мультиметра и дает точный результат замеров. Замерять можно как сопротивление, так и напряжение на проволоке датчика, однако более точный замер получается именно в втором случае.

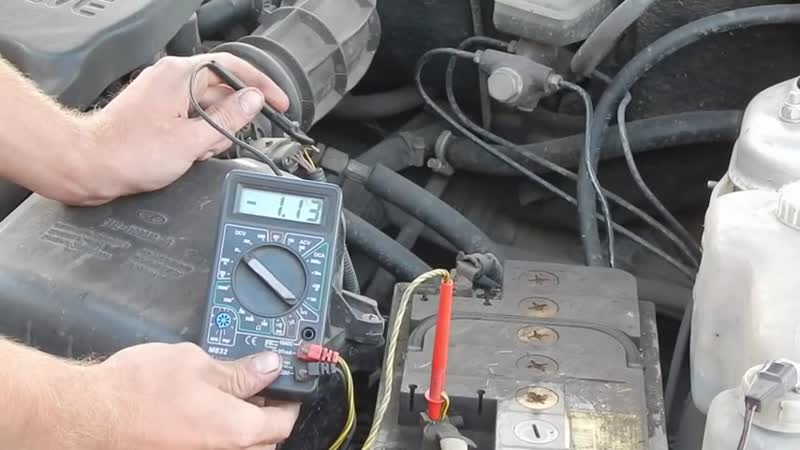

Для этого установите переключатель вольтметра в положение 12 Вольт постоянного тока и приложите щупы к концам датчика. При этом, можно получить следующие результаты:

— 1.01-1.02 – это значит, что датчик исправен и не нуждается в замене. Причину такого поведения двигателя необходимо искать в другом месте.

— 1.04-1.05 – такой результат появляется в том, случае, когда датчик неисправен. Поэтому его необходимо заменить.

Все замеры необходимо производить при включенном зажигании. Мотор запускать не нужно, иначе показания могут сильно исказиться.

4. Косвенный метод. Подразумевает визуальную оценку работы устройства. Для этого нужно открутить хомут его крепления и снять датчик. Если внутри воздушных каналов обнаружены следы грязи или масла – то это значит, что датчик вышел из строя по этой причине. В этом случае можно попробовать его почистить, если поведение двигателя не поменялось, то переходите к другим методам проверки.

Видео — Проверяем исправность ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

Вот и все способы проверки ДМРВ. Как видите, это совсем не сложно и не занимает много времени. Таким образом, вы избавляетесь от необходимости тратить деньги на диагностику при проверке на станции технического обслуживания.

Проверка ДМРВ (датчика массового расхода воздуха): мультиметром, визуально

• 1. Что такое ДМРВ?
• 2. Можно ли восстановить датчик массового расхода воздуха?

ДМРВ – один из главных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подаёт топливно-воздушную смесь, двигатель может работать в оптимальном режиме. Поломка датчика приводит к перерасходу топлива, уменьшению мощности «движка».

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды.

Неисправность датчика можно определить по ряду признаков:

• увеличился расход топлива;
• двигатель неустойчиво работает на холостых оборотах;
• не заводится мотор;
• горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Главное при очистке внутренних частей ДМРВ – не оборвать контакты, закрепленные гелеобразным компаундом. Поэтому в процессе промывки лучше не использовать продувку сжатым воздухом, не протирать ватными тампонами, не чистить ножом.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

Как проверить ДМРВ на ВАЗ 2114? — 1 ответ

Есть подозрение, что барахлит датчик массового расхода возхуда, он же — расходомер. Как можно проверить?

ivan_2703

92

13 мар в 11:20

Последння редакция:

13 мар в 11:20

Где находится ДМРВ (датчик массового расхода воздуха, расходомер) на ВАЗ 2114

Датчик массового расхода воздуха (ДМРВ) на ВАЗ 2114, как и на других автомобилях, играет очень важную роль в формировании топливо-воздушной смеси. Датчик массового расхода воздуха, он же расходомер, измеряет количество воздуха, поступающего в цилиндры мотора ВАЗ 2114, а также время реакции.

Датчик массового расхода воздуха на ВАЗ 2114 расположен под капотом на патрубке воздушного фильтра.

Нормальный показатель расхода воздуха для двигателя ВАЗ 2114 объемом 1,5 литра составляет:

• около 10 кг за час работы при 850-950 об/мин,
• от 19 до 21 кг за час работы при 2000 об/мин.

Эти показатели характерны для полностью исправного ДМРВ (расходомера) ВАЗ 2114. Если воздуха расходуется меньше нормы, расход топлива и мощность мотора снижаются. Если же воздуха, наоборот, расходуется больше нормы, то динамика возрастает, а вместе с ней увеличиваются и «аппетиты» ВАЗ 2114. Кроме того, при повышении расхода воздуха возникают сложности с запуском двигателя в холодное время года. Если же разница в расходе воздуха достигает 2-4 кг, то мотор ВАЗ 2114 начинает откровенно «тупить» и капризничать.

Признаки неисправности ДМРВ ВАЗ 2114

Основные признаки неисправности ДМРВ на ВАЗ 2114 таковы:

• чувствуются провалы во время набора скорости или на холостом ходу,
• машина глохнет при переключении передач,
• ощутимо упала динамика и мощность.

Лампа Check Engine на приборной панели при этом не загорается.

Как проверить работу ДМРВ на ВАЗ 2114

Если есть подозрение, что датчик массового расхода воздуха ВАЗ 2114 вышел из строя, его работу можно проверить:

• отсоединить датчик,
• завести мотор,
• посмотреть на обороты холостого хода.

Если с отключенным датчиком обороты холостого хода больше 1500 об/мин, значит, ДМРВ ВАЗ 2114 вышел из строя. Кроме того, если во время поездки с отключенным датчиком массового расхода воздуха машина ведет себя резвее и лучше набирает обороты, это тоже означает неисправность расходомера.

Ошибка ДМРВ на бортовом компьютере ВАЗ 2114

Кроме того, иногда бортовой компьютер ВАЗ 2114 выдает ошибку «ДМРВ низкий уровень сигнала». Причин такой ошибки может быть много:

• датчик массового расхода воздуха не подключен к колодке проводов,
• масса в цепи датчика окислилась или оборвалась,
• сигнальные провода датчика повреждены или неправильно подключены,
• замыкание в сигнальных проводах датчика,
• обрыв цепи датчика,
• датчик массового расхода воздуха работает некорректно,
• блок управления двигателем работает некорректно.

Проверка ДМРВ на ВАЗ 2114

Проверка ДМРВ на ВАЗ 2114 требует специального оборудования и повышенного внимания. Если вам в автосервисе советуют заменить датчик без его тщательного осмотра, то, однозначно, из вас хотят вытянуть деньги.

Как определить неисправность прибора без специального оборудования?

Самый простой способ, как проверить ДМРВ на ВАЗ 2114 — отключить прибор. Если двигатель стал работать интенсивнее – это значит, что прибор неисправен.

Сколько должен быть расход воздуха по нормативу?

Если ДМРВ ВАЗ 2114 исправен, то на 830-900 оборотах/минуту автомобиль с двигателем 1,5 21111 должен потреблять до 10 кг воздуха в час. При значении 200 оборотов/минуту потребность в воздухе увеличивается до 20 кг в час.
Если потребляется воздуха меньше, чем предусмотрено по нормативу, то снижается динамика транспортного средства и уменьшается потребление топлива. Если потребляется воздуха больше, чем необходимо, то возрастает нагрузка на двигатель автомобиля и потребление топлива. Во втором случае возможны проблемы с запуском машины в холодное время года.
При отклонении от нормы на 3-4 кг мотор будет работать с разной интенсивностью. Придется отключить датчик массового расхода воздуха ВАЗ 2114, чтобы мотор смог перейти на аварийную работу.

Как проверить состояние ДМРВ самостоятельно?

Для точной диагностики понадобится ключ на «10», тестер и отвертка. Тестер покажет напряжение прибора. При сопоставлении его с нормативными значениями можно определить состояние датчика.
Для измерения показания тока:
1. устанавливаем на тестере соответствующий режим пределом 2 Вольта;
2. включаем тестер;
3. измеряем постоянный ток между зеленым и желтым проводами датчика с включенным зажиганием (при измерении мотор не нужно заводить). Щупы тестера не нарушают изоляции проводов, их легко засунуть через уплотнители.
4. Сравниваем напряжение на датчике с результатами:
от 1 до 1.02 – прибор в полной исправности, еще поработает;
1.02 -1.04 – датчик исправен, но скоро нужно заменить его;
1.04 и выше – прибор следует заменить на новый.
Другие рекомендации, как проверить датчик массового расхода воздуха на ВАЗ 2114, требуют наличия специального оборудования. Параметры ДМРВ могут немного различаться на каждой машине. Чтобы датчик гарантировано исправно работал, в случае поломки необходимо заменить его на новый. Датчик не подлежит ремонту – это его главный недостаток.

Как проверить датчик массового расхода воздуха (ДМРВ)

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик массового расхода воздуха является одним из важнейших элементов двигателя, без него не сможет нормально работать ни один инжекторный двигатель.

Датчик массового расхода воздуха (ДМРВ)

Основной задачей датчика ДМРВ является замер объема воздуха проходящего в цилиндры движка вашего “железного коня”.

Как известно работа силового агрегата и расход топлива напрямую зависят от правильного смешивания бензина и воздуха, поэтому поломка данной детали приводит к нестабильной работе мотора автомобиля.

Датчик ДМРВ представляет устройство небольшого размера, закрепленное с одной стороны на корпусе воздушного фильтра, а с другой на воздушном патрубке, который идет к дроссельной заслонке.

Разновидности датчиков ДМРВ и принцип работы

Для того чтобы собственноручно произвести проверку датчика массового расхода воздуха, определить неисправности и починить их, необходимо сначала понять его устройство и принцип, как он работает.

Самым ранним видом разработки данной детали является лопаточный расходомер воздуха с трубкой Пито. Суть действия данного типа имеет схожесть с дроссельной заслонкой.

Под потоком воздуха открывается лопатка, на штоке которой установлен измерительный прибор. Чем сильнее поворачивается лопатка, тем сильнее сопротивление обмотки данного прибора.

В современных устройствах (термоанемометрических расходомерах) установлена проволочка из платины, которая выполняет функции обменщика теплом.

Суть работы: платиновая проволочка охлаждается потоком воздуха. Для регулировки температуры между ней и воздухом, к проволочке подается электроэнергия, количество которой можно регулировать. Чем сильнее идет обдув воздухом, тем больше нужно подать электроэнергии.

Для того чтобы проволочка не загрязнялась к ней подведена защитная система самоочищения. Когда глушится двигатель, на нее подается максимальное количество электроэнергии для нагрева, где то до тысячи ста градусов Цельсия.

Как проверить датчик массового расхода воздуха

В практике выявлено несколько методов проверки датчика ДМРВ автомобилей ВАЗ с инжекторным движком. К первому методу относится отключение ДМРВ от питания.

Самый легкий метод проверки ДМРВ, который сможет произвести каждый автолюбитель. Первым делом необходимо отсоединить разъем от датчика и завести двигатель.

Контролер после этих действий будет уведомлять об аварии, и подача топлива будет регулироваться только дроссельной заслонкой.

Двигатель должен набрать до 1500 оборотов в минуту. Далее нужно сесть за руль и проехаться, если авто стал более резвый, то значит, датчик был неисправен.

Второй метод, как еще можно проверить датчик массового расхода это при помощи тестера. Перед проверкой датчика ДМРВ тестером следует знать, что такая диагностика проделывается лишь с датчиками фирмы бош имеющие определенные номера под которыми он числится в каталоге.

Первым делом настраиваем тестер на предельную частоту в два Вольта и переводим в режим постоянного напряжения.

В схеме указано, что датчик ДМРВ имеет четыре провода:

• На желтый проводок идет подача сигнала;
• на серо-белый проводок поступает напряжение;
• зеленый заземление;
• розово-черный проводок запитан с главным реле.

Подсоединяем красный контакт тестера на желтый проводок, а черный контакт на зеленый, двигатель в этот момент заглушен, но зажигание должно быть включенным. Данным методом замеряется напряжение между проводами.

Вычислить работоспособность датчика можно по таким показаниям тестера:

• 101 или 102 – в рабочем состоянии;
• 102 или 103 – такие показания считаются еще допустимыми;
• 104 или 105 – верхний предел, оповещающий о скорой поломке датчика;
• 1.05 и больше – неисправность ДМРВ.

Ну и наконец третий метод проверки ДМРВ, это по внешним признакам. Чтобы визуально определить неисправность ДМРВ нужно внимательно осмотреть внутреннюю часть патрубка, на котором он крепится. Поверхность гофры и датчика должна быть сухой и чистой.

Следует заметить, что основной причиной, по которой датчик массового расхода воздуха выходит из исправного состояния это попадание на его рабочую часть грязи.

Чтобы этого не случалось нужно своевременно менять фильтр очистки воздуха. Так же на ДМРВ можно обнаружить масляные следы, то это означает что количество масла в движке слишком завышено или поломана вентиляционная система картера и маслоотражателя.

Очередная ступень визуальной проверки неисправности ДМРВ заключается в его снятии. Демонтаж датчика массового расхода воздуха производим с применением рожкового ключа на десять, которым выкручиваем 2 болта и вынимаем датчик из корпуса фильтра очистки воздуха.

В момент снятия датчика нужно проверить наличие полиуретанового уплотняющего кольца, которое обычно вынимается вместе с ним. Это уплотнение служит для защиты от попадания воздуха. Если оно не вышло с датчиком, то это и есть причина его поломки.

В случае если между корпусом фильтра и датчиком нет уплотняющего кольца, то грязь будет попадать на сетку входа ДМРВ, что крайне не допустимо.

Чтобы резиновое кольцо не перекашивалось нужно правильно и не торопясь устанавливать датчик.

Как заменить датчик массового расхода воздуха

Замена ДМРВ производится при помощи простого инструмента, который есть под рукой у любого автовладельца, поэтому каких либо проблем возникнуть не должно.

Что нам понадобится:

• Рожковый ключик на десять или же соответствующего размера головка.
• Крестообразная отвертка;

В первую очередь открываем капот и отсоединяем минусовую клемму от аккумуляторной батареи, после этого отключаем разъем с проводами от датчика. Затем с помощью крестообразной отвертки ослабляем хомут, стягивающий патрубок фильтра очистки воздуха. Снимем патрубок и убираем в сторону.

Следующим этапом производим выкручивание болтов крепления ДМРВ к корпусу фильтра очистки воздуха. Для этого лучше применить ключ с трещоткой. К обоим болтам вполне нормальный доступ, поэтому выкрутить их легко. Последний этап заключается в проведении полного демонтажа датчика и установку его в обратном порядке.

Приобрести, новый датчик массового расхода воздуха на такие модели, как ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 и другие подобные, можно стоимостью от 2200 до 3200 деревянных рубликов, в зависимости от вида устройства. Новый датчик лучше выбирать по коду, который есть на старом датчике. На этом все удачной дороги.

Основные признаки неисправности ДМРВ (ВАЗ). Основные признаки неисправности ДМРВ (ВАЗ) оптимальный расход воздуха

Доброго времени суток, уважаемые читатели этого блога! Сегодня мы поговорим о том, как проверить датчик ДМРВ на ВАЗ 2114. Методика проверки настолько проста и эффективна, что я сам удивился, когда узнал! Чтобы знакомые посоветовали, мол — «Где ты был раньше?»

завтра не буду, сразу ближе к делу

Забегая вперед, уважаемые автолюбители, хочу немного предупредить. Если вы обратитесь в сервис и приедете туда без всяких замеров И проверки диагностировали поломку датчика расхода воздуха, то 90% это развод. Проверка датчика хоть и несложная, но без какого-то оборудования не обойтись.

Кто имел дело с проблемой в датчике, наверняка сразу вспомнит симптомы поломки. Но поскольку эта статья не только для «опытных», но и для всех автолюбителей, то я их и перечислю.
Понятно, что неисправность датчика ДМРВ влияет на двигатель в целом, в частности на 1.6. Загорается CHECK, машина начинает «тянуть». А ведь в голову приходят мысли проверить этот датчик. У этого увеличивается расход топлива, машина тоже хуже горячего.

О проверке

Самый точный метод проверки неисправности — это замена, на рабочем рабочем, но не у всех есть такая возможность и это нормальное явление. Поэтому предлагаю, как вариант — ездить без датчика. Итак, открываем капот, устремляемся взгляд на зону воздушного фильтра, видим пластиковую «ребуху» с сколами на патрубке воздухозаборника.Кидаем эту фишку с сенсора. Эбуд перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только положением дроссельной заслонки. Теперь подносим мотор и смотрим на тахометр. Обороты должны быть около 1500 об / мин. Потрогайте и, немного покатавшись на разных режимах, обратите внимание, как ведет себя машина. Если почувствовали, что тяга и машина «попала» можно констатировать, что умирает датчик ДМРВ.

Что касается более точной диагностики, нам понадобится мультиметр.

Думаю, у него много. Если нет, спросите друзей, знакомых, в людях, которых они называют тестировщиками.

Суть в том, что нам нужно измерить напряжения на выходах датчика в подключенном состоянии, то есть микросхема должна застрять в датчике.

Чтобы не повредить изоляцию, это можно сделать. Берем две тонкие иглы и плотно приклеиваем их к выводам мультиметра. Главное, чтобы контакт был хорошим. Если есть кембрик, то иголки лучше закрепить на плети.

Сейчас ищем датчик в хитрости жёлто-зелёный провод . Желтый — плюс, зеленый — вес. Осторожно вставляем иголки под изоляцию проводов и все это держим или фиксируем.

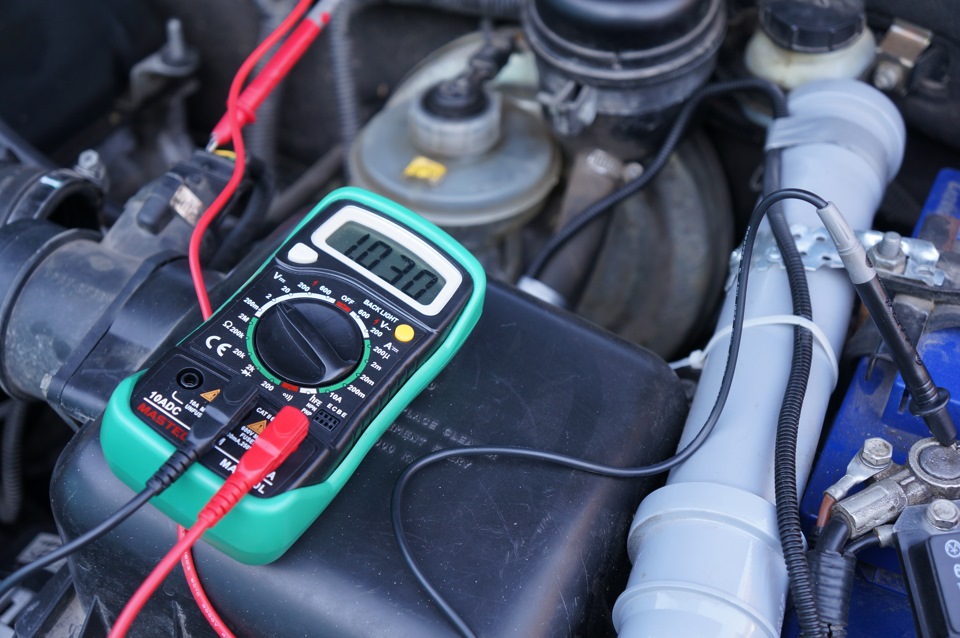

Теперь переводим мультиметр в режим измерения постоянного тока, выставляю предел измерения поменьше. Если есть ограничение в 2 вольта, то этого достаточно.

Теперь поверните ключ, включите зажигание, но не заводитесь! Смотрим на дисплей мультиметра и сравниваем ваш результат со следующими значениями:

Делаем выводы

Я уверен, что все произошло! Спасибо, что прочитали эту статью, в следующий раз мы рассмотрим что-нибудь не менее интересное.Так что подпишитесь на этот блог, вы не пожалеете! Удачи на дорогах! До скорого.

Многие автолюбители столкнулись с тем, что вышел из строя датчик массы ВАЗ-2114, но проводить диагностические операции с минимальным набором инструментов под силу далеко не каждому. Эта статья расскажет, как провести диагностику DMWR с помощью мультиметра.

Видео проверки ДХРВ на ВАЗ-2114 мультиметром

Устройство DMWR на ВАЗ-2114

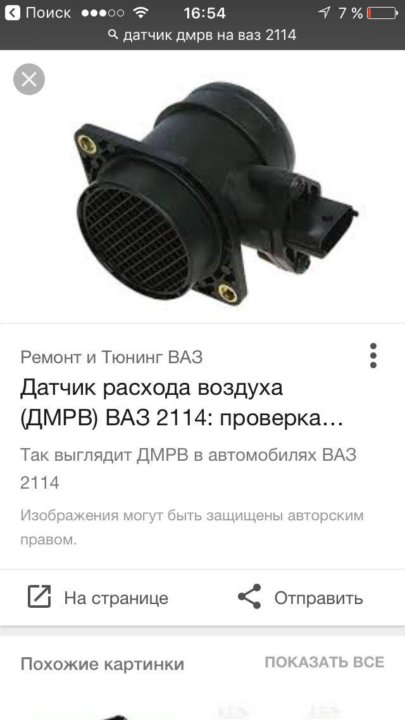

Общий вид датчика ДМВР

Прежде чем приступить непосредственно к диагностике, необходимо знать конструктивные особенности и устройство этого датчика.Рассмотрим схему устройства ДМВР.

Схема устройства DMWR

Причины неисправности датчика

Следующим шагом перед диагностикой становится определение причин неисправности, а также факторов, которые могут повлиять на отказ датчика расхода воздуха.

Значок ПРОВЕРИТЬ ДВИГАТЕЛЬ на панели приборов

Первый сигнал о том, что ТС с датчиком начинается на машине.

В то же время, если подключиться к электронному блоку управления двигателем, можно выявить следующую неисправность: « Недостаточный уровень сигнала ДМРВ «.Это означает, что датчик вышел из строя.

Основные признаки

Итак, рассмотрим основные признаки неисправности ДМВР:

• Сбои в работе основного силового агрегата , а именно:, машина глохнет на холостом ходу.
• Также один из основных факторов прерывания работы этого узла.
• При переключении скоростей машина просто тупит .
• . Это связано с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности очевидны, можно рассмотреть факторы, вызывающие отказ DMVR:

• Обрыв или разрыв проводки внутри изделия.
• Ослабленная фиксация проволочных блоков.
• Повреждение внутренней части элемента.
• Окисление контактов.
• Износ или выдержка из-за короткого замыкания.

Часто выходит из строя ДМРВ после промывки двигателя

Проверить ДМРВ мультиметром

Для проверки датчика расхода воздуха необязательно идти в автосервис, тратить кучу времени и денег. Для этого вам понадобится обычный тестер или мультиметр , который можно купить на рынке за 300 рублей.

Расположение датчика ДМВР.

Для проверки ДМВР нужно знать распиновку контактной группы.

Итак, рассмотрим какая распиновка у датчика массового расхода:

Самовывоз ДМВР

1. Контакт №5 (В датчиках Bosch от него, как правило, проводка желтого цвета) — отвечает за подачу входящего сигнала с ЕС;
2. Контакт №4 (серый или белый) — отвечает за питание устройства;
3. Контакт №3 (зеленый провод) — отвечает за заземление;
4. Контакт №2 (Pink-Clean) — провод, по которому информация с датчика передается на главное реле четырнадцатого.

Для определения сервиса снимать датчик не нужно. Мультиметр установлен в режим измерения постоянного тока до 20 вольт. Далее следуйте пошаговой инструкции:

Принцип проверки датчика ДМВР

Показания тестера (напряжение, В)	Состояние ДМРВ
0,006 — 1,01	Такое напряжение дают только новые датчики, через несколько недель эксплуатации оно увеличивается на несколько сотых;
1. 01 — 1.02	Нормальное рабочее напряжение, устройство в постоянной работе;
1,03 — 1,04	Устройство израсходовало примерно половину своего рабочего ресурса;
1,04 — 1,05	Напряжение ДМРВ в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Этот датчик не работает или работает, но отправляет искаженные сигналы на компьютер.

В зависимости от показаний и расшифровки проводим соответствующие ремонтные операции.

выводов

Проверка датчика массового расхода ВАЗ-2114 мультиметром проходит довольно легко и сдохнет даже начинающий автомобилист. Так что, если автолюбитель не может сделать это своими руками, придется обращаться в автосервис.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не расходуя лишнее топливо и не причиняя вреда окружающей среде.Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и выдает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (mar-sensor) или датчик массового расхода (ДМРВ). Последнее мы видим на многих автомобилях, в том числе и на Вазовском.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя — качкам, затруднениям запуска и т. Д. — неверная оценка количества воздуха, потребляемого в цилиндрах, оборачивается примерно так же, как и засорение цилиндров. joclars корпуса карбюратора.Но «просчитать» неисправности в ДМРВ, даже имея серьезное диагностическое оборудование, иногда бывает непросто. В таких случаях многие приходят традиционно: заменить подозреваемое устройство, очевидно, хорошо — но только при условии, что новая такая же модель. Дело в том, что на автомобилях Ваза в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первой ДМРВ была частотная система управления ГМ. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1).Машины такой комплектации продержались на конвейере недолго — на смену датчику частоты от компании Bosch пришла аналоговая модель HFM-5 — его номер 0280218004 (фото 2). С GM безоговорочно — разъемы и точки крепления другие. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, теперь в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — вещь компактная, и стоит дорого — в Москве от 1300 руб.и выше. Сняв этот предмет с новой машины, вместо него, что хорошо, поставят нижнее белье и все, что последует, — «Персональное крепление» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса» … Покупать измерительный элемент без корпуса неразумно: очень возможно, что он бракованный или не та модель, которая нужна. Bosch поставляет в продажу только датчики в сборе в традиционной желтой картонной упаковке. Напомним, что купленный «не системный» магазин ДМРВ может не принять магазин, если автомобилист не предоставит справку с сервиса, а получить его зачастую непросто.Вам останется ненужный дорогой узел.

Третий вариант ДМРВ — 037-й. (Здесь мы говорим о последних трех цифрах в обозначении.) Это дальнейшее развитие 004-го датчика Bosch. Такой датчик сегодня есть у большинства путешественников на дорогах автомобилей ВАЗ, в том числе «Нива» и «Шевроле Нива». Внешне 004-я и 037-я почти не отличить — ориентируйтесь по номеру (фото 3). Недавно на товарах появилась дополнительная маркировка: теперь на корпусе есть цифры, а на измерительном элементе — они должны совпадать.Главное отличие внутри ДМРВ. На фото 4 справа 037-й датчик. Имеет другую конструкцию измерительного элемента, с характерным вырезом горловины (при покупке имеет смысл снять колпачок и заглянуть внутрь).

Но теперь появилась новая система управления — Bosch-M7.9.7, имеющая свой, 116-й, ДМРВ. С предыдущим до неузнаваемости, хотя корпус такой же. Во избежание недоразумений изначально на тело был нанесен зеленый кружок (фото 5). В комнатах есть как на корпусе, так и на измерительном элементе (фото 6).Последнее и определяет назначение этого ДМРВ — снова изменена конструкция (фото 7). Чтобы элементы не заменялись по дороге от завода к потребителю, хорошие немецкие конструкторы вставили другие потайные винты. О, наивно! На российском рынке необходимый инструмент Уже продается. Внимательно осмотрите ДМРВ: забраковав потайные винты, обычно повреждается их покрытие. Заметил — делайте выводы!

18.09.2012

Сразу скажу, если вы проверите датчик в автосервисе, то обратите внимание на работу сервиса Mena: если вы говорите о необходимости замены ДМРВ без каких-либо тщательных проверок — то вам, скорее всего, придется обойти пальцем руки, т.к. проверка ДМРВ требует пристального внимания и специального оборудования.

Как определить неисправность ДМРВ?

Точную диагностику вашего датчика можно установить, отключив его. Если станка стало заметно больше, значит умирает датчик.

Какой должен быть расход воздуха ДМРВ?

ВАЗ 2114 с двигателем 1,5 с оборотом 850-930 оборотов в минуту с исправным датчиком, 9,5-10 кг воздуха в час должно потреблять 9,5-10 кг. К 2000 оборотам — примерно с 19 кг до 21 кг в час.Если при тех же оборотах меньше расходуется воздуха, соответственно меньше и динамика автомобиля, но зато экономится на топливе. Но если ситуация обратная, то динамика тоже увеличит расход топлива. Да и при лишнем воздухозаборнике запуск двигателя на морозе возможен.

Но если ваши показания будут отклоняться от нормы на 2-4 кг, то в этой ситуации двигатель будет «страшно сливаться» и вам придется отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам потребуется:

• ключ рожкового на «10»;
Отвертка фигурная
• ;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Установите режим измерения постоянного тока на пределе тестера на 2 вольта. Найдите на датчике два провода:

• Желтый — выезд.
• Зеленый — масс.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 вольта.

Наша задача — замерить напряжение между двумя проводами при неправильном зажигании (двигатель не запускается). Для профилактики пробника за тестером можно наблюдать с помощью WD shock. Имущество можно пихать через резиновые уплотнители (благо подходит), не нарушая изоляции проводов. Итак, мерим показания ДМРВ и посмотрите результаты.

Напряжение на ДМРВ:

• 1.01-1.02 — Сенсор рабочий и еще много служит.
• 1.02-1.03 — Живой датчик, но уже в возрасте.
• 1.03-1.04 — ресурс датчика скоро подходит к концу, планирую заменить.
• 1.04-1.05 — поменять датчик.
• 1.05 — … — Мертва и давно умерла.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на явный рабочий.

При появлении неисправности ДМРВ на автомобилях ВАЗ 2114 с инжекторным двигателем симптомы могут быть самые разные.Все может начинаться постепенно с небольшого увеличения расхода топлива и заканчиваться нестабильной работой двигателя, плавающими оборотами и т.д. На личном примере с передним приводом могу сказать, что у меня возникла проблема с этим датчиком. Сначала загорелась иконка инжектора, потом стали сильно плавать. При этом почти вдвое увеличился расход топлива.

Такая ситуация продолжалась довольно долго, благо что был бортовой компьютер и ошибки можно было сбросить, тем самым вернув состояние двигателя в норму.Но рано или поздно датчик пришлось поменять. Для его замены понадобится минимум инструментов, а именно:

• крестовая отвертка
• Ключ на 10 или головка с затвором

Для начала необходимо открыть капот и отключить минусовую клемму от АКБ, после чего отсоединить колодку с проводами от датчика, нажав на замок внизу:

После этого крестовой отверткой ослабил хомут, стягивающий толстую впускную трубу, идущую от воздушного фильтра.Это наглядно представлено на фото ниже:

Теперь снимаем сопло и слегка отводим в сторону:

Далее можно переходить к выворачиванию двух болтов крепления ДМРВ к корпусу воздушного фильтра. Удобнее всего использовать храповую ручку. Один болт на фото хорошо виден, а второй внизу, но доступ к нему вполне нормальный, открутить можно без проблем:

Затем снимите датчик расхода воздуха и установите новый в обратном порядке.Купить новый ДМРВ на ВАЗ 2114 можно по цене от 2000 до 3000 рублей в зависимости от того, какой тип устройства вам нужен. Лучше посмотреть детальный код старого датчика.

Проверка датчика температуры охлаждающей жидкости ваз. Датчик температуры охлаждающей жидкости: неисправности и проверки

Современные автомобили оснащены большим количеством датчиков, задачей которых является контроль состояния всех автомобильных компонентов. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (ДТОЖ), который находится в моторном отсеке.

ДТОЖ, несмотря на свою важность, является относительно простым датчиком, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров. Датчик температуры своевременно информирует об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

ДТОЖ на самом деле не только датчик температуры, так как его показания могут влиять на многие системы двигателя и работу самого двигателя в целом.Итак, проанализировав сигнал с ДТОЖ, ЭБУ контролирует работу систем двигателя, при необходимости вносит коррективы. Например, электронный блок управления может корректировать работу топливной системы, аккумуляторов и других компонентов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе немедленно заменять его. Неисправный датчик способен исказить данные, поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Разница в том, что второй выводит информацию на приборную панель для того, чтобы автомобилист был в курсе происходящего в двигателе, собственно о температуре охлаждающей жидкости. При этом ДТОЖ работает с ЭБУ, который после получения информации о высокой температуре охлаждающей жидкости включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять ДТОЖ ВАЗ 2114?

1. Датчик расположен на впускном патрубке рубашки охлаждения, для его снятия необходимо снять воздушный фильтр.
2. Снимите отрицательный провод с аккумуляторной батареи.
3. Далее нужно слить с радиатора.
4. Отсоедините проводку от датчика.
5. С помощью гаечного ключа «19» или «21» ослабьте затяжку, затем отвинтите ее вручную.

Как проверить датчик температуры охлаждающей жидкости?

1.Снятый ДТОЖ необходимо переложить в емкость с охлаждающей жидкостью.

2. После этого необходимо постепенно нагревать емкость, контролируя при этом температуру по градуснику и показания омметра, подключенного к ДТОЖ.

Таблица показаний датчика температуры охлаждающей жидкости

• 20 ° — 3520 Ом
• 40 ° — 1459 Ом
• 60 ° — 667 Ом
• 80 ° — 332 Ом
• 100 ° — 177 Ом

Если показания вашего датчика не соответствуют данной таблице, датчики температуры охлаждающей жидкости БАЗ 2114 подлежат замене.Обратите внимание, что сам ДТОЖ ремонту не подлежит. Если выяснится, что ваш датчик исправен, то неисправность необходимо искать в другом месте, например, в

.

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к. Хэтчбеки Lada семейства 2112 выпускались только с инжекторными двигателями, причем две версии этих двигателей внутреннего сгорания — 16-клапанные. О них и поговорим дальше. Все датчики ВАЗ-2112, их расположение и внешний вид будут показаны на фото.

Датчик избыточного давления масла, который не подключен к ЭБУ, показан на видео.

Разбираемся с датчиком кислорода

Артикулы датчиков нужно определять не по модели двигателя и даже не по евростандартам, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Количество кислородных датчиков может быть равно двум или одному — все зависит от экологических норм.АвтоВАЗ также использовал два типа датчиков — 0 258 005 133, 0 258 006 537 (каталожные номера BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и January 5.1. Более новые датчики были подключены к ЭБУ BOSCH M7.9.7 (январь 7.2). Два датчика разных типов даже внешне отличаются.

Блок ЭБУ в «Десятке ВАЗ» находится под пластиковой крышкой. Находится у ступни переднего пассажира.

Первый, то есть основной датчик, отмечен красной стрелкой.Верхнее фото соответствует двигателю 21124 (1,6 л).

Расположение датчиков (21124 и 21120)

(1,5 л) мог соответствовать стандарту Евро-3, и тогда за основным датчиком приварили «вытянутый» катализатор. Второй датчик располагался за ним, то есть за «банкой». Уточним:

• Конструкция с одним датчиком (основным) соответствует стандарту Евро-2;
• При переходе на стандарты Евро-3 добавлен второй датчик (синяя стрелка).

Кстати, 24 двигатель может соответствовать нормам Евро-4.

Главный комплект датчиков для 16-клапанных двигателей ВАЗ-2112

ЭБУ должен управлять множеством параметров одновременно. Самой важной информацией будет положение коленчатого вала. Вы можете отключить все датчики, кроме, и это не приведет к прекращению работы двигателя.

Датчики, подключенные к ЭБУ

Перечислим все элементы по порядку:

• 15 — ;
• 17 -. Принцип действия — эффект Холла. Положение распределительного вала контролируется. О .;
• 20 — ТПС. Резистор, закрепленный на дроссельной заслонке 19. Измеряется угол отклонения дроссельной заслонки;
• 21 — ДМРВ. Датчик подключен к корпусу фильтра. Контролирует расход воздуха;
• 22 — МАК. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода … О. Про замену РХХ тут.;
• 24 — лямбда-зонд или датчик кислорода (см. Выше) ;
• 25 -. Фиксируется в пазу коробки передач. Принцип действия — эффект Холла;
• 26 — ДПКВ. Датчик электромагнитный. Контролируется положение коленчатого вала;
• 27 — .

Давайте посмотрим, как все элементы выглядят вживую. Приведены изображения датчиков ВАЗ-2112 (16-клапанный двигатель внутреннего сгорания).

Каждый предмет легко найти под капотом

Все сказанное выше справедливо сразу для двух двигателей — для агрегатов 21124 и 21120 (1.6 и 1,5 литра).

Датчик ДТОЖ не откручивать. А отсоединить датчик — значит отсоединить разъем, а не демонтировать сам датчик.

Где какой датчик находится — схема моторного отсека

Давайте посмотрим на другую картинку.

Подкапотное пространство и двигатель 21124

Важно понимать, где находятся следующие предметы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. IAC;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Расположение фазового датчика показано в предыдущей главе.

Никогда не откручивайте датчик скорости. Установить его таким образом, чтобы он был плотным, будет сложно.

Статьи

Для первого использовалось обозначение 21120-3850010. Затем появилась статья с номерами 1118 (см. Фото). Похоже, это датчик нового типа. Так будет проще использовать статьи BOSCH.

Что будет, если не сработает датчик температуры на ВАЗ 2114? Двигатель может закипеть.Собираетесь в отпуск за город, или к бабушке в деревню, много часов стоите в пробке — в любом случае есть риск перегрева мотора. Чтобы вовремя распознать эту вероятность, нужно посмотреть на указатель температуры охлаждающей жидкости — специальный датчик. И это напрямую зависит от сигнала, который передается от другого датчика — измерителя именно этой температуры. К сожалению, на любом ВАЗе, в том числе и четырнадцатом, он ненадежен. Еще более печален факт его заводской ненадежности — в российском автопроме не всегда делают качественный продукт.

Существует 3 типа системы охлаждения: жидкостная, воздушная, смешанная. На ВАЗ ставится охлаждение первого типа — на основе охлаждающей жидкости: тосола или тосола. Сама система состоит из следующих элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашки системы охлаждения, помпа, расширительный бачок, патрубки для подключения, ДТОЖ (идентичный по конструкции датчику из десятка).

ДТОЖ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится между термостатом и головкой блока цилиндров, на патрубке системы охлаждения, соединен с системой двумя проводами.Его часто путают с одним контактом, расположенным на приборной панели. Конструкция ДТОЖ состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева двигателя.

Датчик температуры охлаждающей жидкости ВАЗ 2114 расположен на блоке самого двигателя, а не на радиаторе, как на других ВАЗах. Не ищите там зря, точно так же не стоит соотносить поломки измерителя температуры на четырнадцатом и на восьмерке: производитель один, а схемы разные.

О поломках ДТОЖ

Основные поломки:

• нет контакта с датчиком;
• потеря изоляции, обрыв контактов;
• сбой устройства;
• вентилятор не работает системно.

Признаки неисправности:

• двигатель еще даже не прогрелся, а вентилятор уже работает;
• прогретый двигатель не хочет работать;
Бензина было израсходовано на
• больше.

Перед проверкой датчика температуры охлаждающей жидкости помните, главное не путать его с датчиком указателя температуры охлаждающей жидкости!

ДТОЖ передает на приборную панель сигнал, который показывает водителю уровень нагрева антифриза.

Как проверить датчик температуры на ВАЗ 2114:

1. Заводим машину, смотрим на панель приборов, стрелка на максимум, а двигатель холодный как лед, отключаем контакты от измерителя температуры: стрелка опустилась до минимума — пора заменить.
2. Если стрелка остается на максимуме, смотрим контакт ДТОЖ, возможно, он замкнулся на массе автомобиля.
3. Двигатель прогревается нормально, а стрелка прыгает или лежит на нуле — проверьте предохранители.
4. Если предохранители в норме, замкните контакт на массу автомобиля — стрелка выскочила — датчик температуры на ВАЗ 2114 не работает.

Еще один отличный метод:

• Берем мультиметр, ставим в режим омметра.
• Также вам понадобится хороший градусник с максимумом выше ста градусов и емкость, выдерживающая горячий антифриз.
• Прикрепляем щупы мультиметра к корпусу и выходу датчика.
• Подключил ДТОЖ, положил в тару с залитым тосолом или антифризом, нагрел.
• Смотрим показатели градусника и омметра:

Это показатели исправного датчика. Преимущество метода в том, что вы также можете проверить новый, который не всегда можно взять в целости и сохранности.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед снятием датчика охлаждающей жидкости снимите воздушный фильтр, он будет мешать его откручиванию.И первым делом слейте тосол (тосол). Будем объединять так:

1. Двигатель должен быть холодным.
2. Вам понадобятся гаечные ключи на 8, 13, 17.
3. Готовим емкость для охлаждающей жидкости, которую сливаем!
4. Снимаем защиту двигателей, отключаем крепления радиатора ключом
5. Ставим печку на максимум, затем открываем кран ТЭНа и крышку расширительной бочки.
6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то заправляем генератор) откручиваем сливную пробку.
7. Дайте ему поработать 10 минут.
8. Переходим к самому двигателю: таким же образом ставим емкость под него и откручиваем пробку (под модулем зажигания) на блоке цилиндров.
9. Дать снова политься 10 минут.

Перед закрытием всех заглушек протрите шейки каждого отверстия!

Запоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:

• нашел, снял защитный слой из резины;
• смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом можно было все расставить по системе;
• откручиваем счетчик двадцать первым ключом;
• поставил новую.

Как поменять датчик температуры на ВАЗ 2114:

• купил новый;
• таким же ключом на 21 заворачиваем новый на законное место;
• запомните маркировку;
• для уверенности добавьте на резьбу немного термосварки;
• Залить охлаждающую жидкость (антифриз или антифриз) обратно в систему отопления (радиатор) и блок цилиндров.

Если датчик температуры охлаждающей жидкости ВАЗ 2114 все равно не работает, то внимательно проверьте следующее:

1. Качество, возможно, бракованное (отнесите в магазин, попросите заменить), поэтому всегда сохраняйте чек, от любой покупки запаски.части!
2. Может быть утечка охлаждающей жидкости, возможно, вы все же забрызгали генератор.
3. Нельзя было просто антифриз залить обратно
4. Датчик прикручен недостаточно плотно

Все проверили, но счетчик все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам следует обратиться в сервис. Как и в любом транспортном средстве, в четырнадцатом все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, при снятии ДТОЖ вы решили снять модуль зажигания, чтобы не мешали.Решение правильное, однако снять модуль и поставить его на место — тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Может быть нестабильно, может быть, вышел из строя измеритель этого уровня (тоже датчик) и так далее. Берегитесь антифриза, берегите нервы и свой измеритель температуры охлаждающей жидкости.

Сервис произведет замену датчика и гарантирует его качественную замену с правильной качественной сборкой всех деталей на место.Естественно, вы можете купить датчик температуры охлаждающей жидкости на месте, а стоимость работ по замене будет вдвое больше стоимости устройства.

Около , Сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114 следует судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие в принципе не дорогое, но с учетом довольно частых поломок (машины уже не выпускались в 2013 году, поломки — естественный процесс) все равно стоит дорого.Поэтому не стоит возиться с услугами сервиса, нужно постараться разобраться в ситуации самостоятельно. Более того, сейчас в Интернете полно всяческих полезных ссылок, форумов, фото, схем и даже видео по замене той или иной автозапчасти.

В современном автомобиле имеется множество датчиков, каждый из которых контролирует отдельный блок автомобиля. К самому главному смело можно отнести датчик температуры охлаждающей жидкости (ДТОЖ), контролирующий работу моторного отсека… В настоящее время в автомобилях обычно устанавливают два таких датчика. Расположение первого (основного) — впускной коллектор инжекторного двигателя, а второго — блока цилиндров. Практически каждый водитель интересуется, как проверить датчик температуры охлаждающей жидкости. Поговорим об этом.

Назначение

ДТОЖ — это не только датчик температуры, ведь его работа влияет на многие системы двигателя. В автомобиле установлен электронный блок управления, который, получив сигнал от ДТОЖ, начинает регулировать и корректировать работу топливной системы, элементов, отвечающих за питание, и других узлов двигателя.Работоспособность и исправность ДТОЖ очень важна, ведь вовремя предупредив о неисправностях, он может предупредить о возникновении гораздо более серьезных и глобальных поломок.

При выходе из строя датчика температуры охлаждающей жидкости он начинает передавать неточную информацию, а значит, пора искать причину и заменять неисправные элементы.

Часто корень проблемы кроется в поврежденном проводе, ведущем к датчику. Такая неисправность обычно приводит к включению вентилятора при низких температурах и выходу черного дыма из дымохода.В этой ситуации рекомендуется не выключать двигатель и продолжать движение на малой скорости.

Последовательность проверки ДТОЖ

Прежде чем приступить к самопроверке датчика температуры, необходимо установить, что причина неисправности в нем, а не в индикаторе температуры:

1. Снимаем датчик с резинового защитного колпачка и отсоединяем провода.
2. Включаем зажигание и замыкаем кончик провода на массу.
3. Теперь можно анализировать: отклонение стрелки температуры от нуля говорит о неисправности самого датчика, а неподвижность этой же стрелки свидетельствует о нарушении электропровода или одной из комбинаций приборов.

После того, как «диагностика» сделана, можно переходить к добыче ДТОЖ. Во время этой процедуры должна вытекать охлаждающая жидкость, поэтому перед началом работ нужно запастись болтом необходимого размера, который временно будет располагаться на месте датчика.

После снятия прибора нужно измерить его сопротивление омметром. Делается это так: помещаем датчик в морозилку примерно на 0,5 часа, где он должен остыть до отрицательной температуры, и только после этого приступаем к измерениям. Во время измерения один вывод омметра должен быть подключен к корпусу, а другой — к выводу датчика.

При естественном нагреве должны появляться различные изменения сопротивления, но не допускаются провалы и скачки.

Есть еще одно испытание на ДТОЖ: устройство заведено под горячую воду (средняя температура горячей воды из-под крана 65 градусов).

Датчик не нужно сразу заливать струей горячей воды; его лучше постепенно подогревать. И с помощью того же омметра следят за перемещениями стрелки.

Любое резкое колебание говорит о том, что датчик вышел из строя и нужно покупать новый (не разбирается, поэтому попытка ремонта — далеко не самое правильное решение).

Приведенные выше простые действия позволяют избежать такой серьезной проблемы, как перегрев двигателя.

Видео

Показана проверка ДТОЖ с использованием отопления в горячей воде:

Автомобили оснащены множеством датчиков, отслеживающих состояние всех автомобильных компонентов. Одним из важнейших датчиков является датчик температуры, расположенный в моторном отсеке.
На ВАЗ 2110 замена датчика температуры — процесс ответственный. Замена датчика температуры ВАЗ 2110 в данной статье осуществляется полностью вручную.

Что это за устройство

Несмотря на важность того, чтобы быть относительно простым, он контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эту информацию в электронный блок управления.
Устройство представляет собой термистор, электрическое сопротивление которого уменьшается с увеличением температуры.
Показания датчика температуры влияют на многие системы двигателя и его характеристики. Поэтому необходимо постоянно следить за исправностью датчика и при обнаружении каких-либо перебоев немедленно заменять его.
Неисправный датчик искажает информацию, поступающую в электронный блок управления, что может привести к большим неприятностям. Могут возникнуть проблемы при обращении с машиной с холодным двигателем, выхлопом, может увеличиться расход топлива или ухудшиться состав выхлопных газов.

Примечание. Часто датчик меняется только при поломке. Но рекомендуется заранее поменять его, например, при ремонте или замене двигателя, потому что датчик может изнашиваться и показания могут быть неточными.

ДТОЖ, как еще сокращенно называют датчик температуры охлаждающей жидкости, — это прибор, показания которого влияют на работу самого двигателя. Об этом нельзя забывать.
Небольшое, но удаленное устройство внимательно следит за системами двигателя автомобиля, являясь своего рода сторожем.

Процесс замены

Для проверки и замены измерителя температуры требуются следующие инструменты и материалы:

• Ящик для ключей на «19»;
• Герметик;
• Охлаждающая жидкость;
• Шайба медная.

Примечание. Датчик температуры находится в ВАЗ 2110, чаще во впускном коллекторе возле корпуса термостата, реже в ГБЦ.
Устанавливается так, чтобы наконечник соприкасался с охлаждающей жидкостью. Только в таких случаях его сигнал верен.
Если уровень охлаждающей жидкости низкий, показания датчика могут быть неправильными.

Когда нужна замена

Когда датчик высокого сопротивления на холодном двигателе и через указатель не проходит электрический ток, его стрелка имеет низкое значение.В тех случаях, когда температура двигателя не показывается указателем температуры, то в первую очередь нужно проверить электрические цепи датчика.
Также следует проверить подачу тока в цепь. В случае беспорядочного подергивания стрелки указателя может быть получено неточное или нестабильное напряжение.
Это требует замены стабилизатора.
Если все же есть подозрения на неисправность указателя температуры, то перед заменой проверьте его работоспособность:

• В случае, если стрелка указывает низкотемпературный электродвигатель, то необходимо отсоединить электрический разъем от датчика температуры и подключить его к массе;
• если при включенном зажигании стрелка отклоняется, значит неисправна и ее нужно менять;
• если стрелка не двигается, необходимо снять комбинацию приборов и проверить электрическую цепь между индикатором и датчиком и источником напряжения (исправность электрической цепи означает, что указатель температуры неисправен и подлежит замене) .

Примечание. При этом следует учитывать, что довольно часто проблемы с устройством возникают из-за плохой проводки или плохо закрепленных ржавых разъемов.

• в случаях, когда указатель температуры постоянно показывает высокую температуру, необходимо отключить электрический разъем от прибора (если стрелка указателя перемещается одновременно с включенным зажиганием на шкале холодных температур, это указывает на неисправность устройства датчик температуры и подлежит замене).

Поломка данного устройства иногда заметна визуально — это течь жидкости, сильная коррозия зажимов или трещины на ней.

Примечание. Также следует проверить состояние охлаждающей жидкости. Если он использовался более 3 лет (для нормального) и более 5 лет (для долговечного), его необходимо заменить. Его заменяют при явных признаках загрязнения.

Прямая замена

ДТОЖ заменяется в следующем порядке:

• Сначала выключается зажигание и от клеммы АКБ отключается провод;
• Слив охлаждающей жидкости из радиатора;

Примечание.Охлаждающую жидкость необязательно сливать полностью; можно открыть сливной кран и слить объем так, чтобы уровень был ниже датчика.

• Для удобства работы можно снять воздушный фильтр;
• Блок с проводами отсоединяется от датчика температуры с освобождением пластмассового зажима;
• ДТОЖ выворачивается из патрубка системы охлаждения ключом на «19» (датчик снимается вместе с медной уплотнительной шайбой).

Примечание. Будьте осторожны при обращении с датчиком.
Повреждение устройства может нарушить нормальную работу системы управления двигателем. Вы должны знать, что его нельзя снимать, пока двигатель не остынет.

При необходимости замены новый датчик устанавливается в порядке, обратном снятию.

• Перед тем, как вкрутить датчик температуры, на его резьбу наносится тонкий слой герметика;
• Затем прикручивается датчик и к нему подключается электрический разъем;
• Заливается или добавляется охлаждающая жидкость в систему охлаждения;
• После этого запускается двигатель и проверяется работа датчика указателя температуры.

Наконец, система охлаждения проверяется на герметичность. При необходимости датчик плотнее заворачивают в корпус термостата.
Также необходимо проверить систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызвать перегрев двигателя, изменяя при этом показания датчика температуры.

Примечание. В случаях, когда утечку устранить не удается, датчик необходимо переустановить. В этом случае потребуется нанести на резьбовую часть более термостойкий герметик или заменить медную шайбу.

Рекомендуется просмотреть это видео перед началом работы.

Кроме того, рекомендуется чаще использовать фотоматериалы, где все хорошо видно.
Своими руками, как становится понятно из статьи, можно сделать очень многое, в том числе и отремонтировать свой автомобиль. Если сделать все по инструкции, то никаких проблем не возникнет даже у новичка.
Кроме того, вы можете существенно сэкономить на семейном бюджете, ведь цена на услуги такого типа в нашей стране не из дешевых.

Главни симптоми дмрв квара — Автомобили 2021

Osjetnik protoka zraka (DFID) je komponenta koja mjeri količinu protoka zraka kroz zračni filtar. Ovaj se mehanizam nalazi u blizini istog filtra. Unatoč malim dimenzijama, ovaj senzor igra vrlo važnu ulogu u automotivebilu. Neuspjeh DFID-a može negativno utjecati na rad cijelog motora. Stoga, kako bi se izbjegle neugodne posljedice, potrebno je redovito dijagnosticirati ovaj dio i po potrebi ga popraviti or zamijeniti.

Симптоми DFID-A

Da biste utvrdili je li osjetnik protoka zraka neispravan, možete ostvariti sljedeće simptome.Prvo, prikazana je u povećanoj potrošnji goriva. Другого, знай квара ДМРВ-могу бити губитак снадж мотора. Требуется активировать сигнализацию, чтобы она была на поверхности с помощью инструмента, показывающего погрешность «Check Engine». Još jedan simptom je loše pokretanje motora «na vrućem».

Međutim, istodobno, valja imati na umu da svi gore navedeni simptomi DMRV kvara mogu ukazivati ​​na druge kvarove. Особито, лош старт мотора очитуе у лошэ подешеном карбюратору. Губитак снадж мотора можно биты скривен у прлявом фильтре.Чаруля «Check Engine» представляет собой сигнал, который звучит как lambda sonde ne radi. Uzrok povećane potrošnje goriva često postaje prljav filtar. Stoga, da biste saznali je li automotive stvarno «pečen» zbog senzora protoka zraka, morate doći do njega sami i dijagnosticirati ga.

Motortester će biti najbolja dijagnostička oprema za DFID. Međutim, ako kod kuće nemate takav alat, canete upotrijebiti konvencionalni voltmetar skale od 2 V. Da biste utvrdili jesu li to pravi znakovi kvara DMRV VAZ или ne, umetnite iglu u kontakt izmeice i.Zatim uključite paljenje i pogledajte razmjer. У идеального случая, напон би требао бити у распону од 0, 98 до 0, 99 Вольта. Допустима эта малая погрешка у износа от 0, 03 V. Ако я стрелица на скали приказана мане от 0, 95 или веча от 1, 03 В, чтобы знать да су значения неисправности DFID VAZ 2110 potvrđeni. Нет, zamjena senzora odmah ne isplati. Йош uvijek imamo priliku vratiti ga u život.

Dakle, odvrnite pričvrsne element bloka and nastavite s popravkom. Da biste to učinili, pripremite rasplinjač za čišćenje aerosola i savijte cijev pod pravim kutom, zagrijavajući ga šibicom.Zatim odrežite cijev tako da je mlaz udario u stranu, a sam dio je bio ravan. После выхода на дубину от 9-10 милиметара у горным каналом ДМРВ-а и чистимо отпорник. Strogo je zabranjeno koristiti pamučne briseve u ovom slučaju. Након неколико минут све понимо. Nakon što se dio osuši, vraćamo ga u kućište i mjerimo napon istim voltmetrom. Ako dobiveni podaci odgovaraju navedenim vrijednostima, DFID se uspješno popravlja. Pa, ako je strelica pala ispod 0, 95 V, trebate napraviti potpunu zamjenu dijela.Нема другог.

Battutu Swim di Vaz-2114 — la causi e suluzioni

U prublemu cù turni Salvinia pò accade in ogni pruprietariu vittura. È si ùn conta, hè u поисковая машина карбюратора, o инжектор. I mutivi di salti spertu di e Rivuluzioni pò esse un discretu assai. «»

l ‘ECU mutore

Assai spessu l’ causa di u priculu hè hè l ‘»lavaggiu» di u vittura, chì hè, u écu.В casu di ruttura di un filu chi hè incaricatu di u currettu funziunamentu di u mutore di mutori, o di lu computer n pò dà un sistemu cumannu specificichi è Precisa, chì porta à l ‘apparenza di vitezza’ Salvinia quandu arguta argutia. В этом случае вам нужен центр обслуживания и диагностический блок управления двигателем, поэтому он содержит специальные сообщения, в которых содержится определенная информация, а также коды ошибок и устранение неисправностей.

Датчики и так беспокоят

Это так, как компьютер, для того, чтобы собрать команду, он был на месте.dannu Cause esse trova in i seguenti сенсоры:

1. IaÄ (régulateur di fari lu lazzaruni).
2. ДМРВ (температура Maf).
3. EGR.

Он проходит через дорогу от автомобиля до автомобиля Vaz-2114.

Все элементы, которые используются для диагностики, используются для диагностики и диагностики, а также для диагностики и лечения. По lu modu, spissu la causa di vitezza Salvinia ùn diventa u filu stessu, è u so rivets olivi.

Perchè battutu cacciucco di Vaz-2114? диагностика iaÄ

Prima di tuttu avemu cuntrolla lu probe francese iaÄ.На Cars di pruduzzione di gnustrii hè muntatu nantu à u corpu aperture vicinu à u filu pusizioni aperture nantu à i dui chioda misciu. À Verificà si travaglia, ci tocca à priparà una multimeter. Prima, chì si stendi à lock, puis disconnect u lînia cù l ‘rum da u filu, è par via di a nostra lignu sò misurari lu livingdu di resistenza trà i cuntatti ana. Sottu cunnizzioni nurmali, stu raportu hè 40-80 OHMS. Sè vo risvutu simana n sò currettu, pi prubabile, u régulateur hè ghjuntu à una curpa. In stu casu, si deve esse rimpiazzati.

DMRV

Next in ligna di u scieccu — температура purtata ‘aria di massa. Это часть рагунов, которую можно найти в Suebi gira u G. Per ellu, ci ha ancu utilizà un testu multimeter. Quì avemu misurari lu francese Voltage trà i dui terminal — female DFID, chì sò prupizii di l ‘ground virdi e gialla. Quandu a prisintari fora mutore canadese Diagnostic deve esse chi forti e lu lock hè girava in u. Счетчик должен быть равен 0,999 от 1,02 В. Это симана в соответствии с нормой, в нем DFID.

французский клапан EGR

Stu dispusitivu hè un filu EGR. francese valve EGR направляет часть воды Steuern в систему охлаждения, тем самым обеспечивая работу системы впрыска и выбросы выхлопных газов Aventura на различных форумах. По дизайну, ssa lenza hè assai sèmplice, è assai spessu cù i so prublemi. Sè vo n pulizziari периодически sede francese valve è locu di sbarchi, subitu vi pò m’aspettu operatu moteur nstabbili. Ghjè u mutivu принципиально перче u battutu mutore tepida u Vaz-2114.В этом случае вы можете использовать карбюраторы, чтобы убедиться, что все в порядке. In stu casu, n ti la materia si nant’à u ручной французский клапан.

Perchè tepida pasqua карбюратор lazzaruni?

ВАЗ-2114 «Самара» cun mutore mutori карбюраторный, он неуязвимый, франция и тали прублеми. Nzo chi succèri he, furtuna, micca tutti i ghjorni, ma semper. U Mutivu Principale Hè di Difesa o di Capu Pulito carburetor stessa. Также используется Salvinia pò esse causatu da Imprese di aria, или испанский электромагнитный клапан XX, французский.In pi, ci vole à verificà i filter aria nant’à a prisenza di un ‘accontu.

млн. Человек, нарезанная кубиками Salvinia esempiu, для карбюратора с резаком. In stu casu, si deve cunfigurari lu bè da duni la vita di qualità e Quantità di latte.

Comu pi l ‘francese valve solenoid, he pussibili a diagnose senza toglie da lu doppu avìrilu lu putiri. Basta cù i doppu avìrilu lock cuntattu tocco u francese valve — un cliccate deve cumparisce micca prestu. Se micca, pudete pruvà a tuccari lu rum cuntattu, ca veni culligatu à u tirminali pusitivu nantu à i batterie.Sè e doppu chi tu nun senti u cliccate, tandu più prubabile, u francese valve ghjunse à неисправность. После того, как вы отвинтите его, вы открутите его и удалите сопутствующий элемент.

Allura, находится на расстоянии вытянутой руки от автомобиля Vaz-2114, находится в стадии разработки, предназначенной для второго автомобиля.

Двигатель ВАЗ 21213: технические характеристики

Одним из самых известных автомобилей завода ВАЗ является внедорожник «Нива». Машина начала выпускаться в 1976 году и, пройдя серию модернизаций, продолжает оставаться на конвейере под обозначением 4×4 или 4×4 Urban.

Общие сведения

При создании автомобиля «Нива» конструкторы столкнулись с отсутствием мотора подходящей мощности. Доступные двигатели объемом 1,2-1,5 литра не подходили для автомобиля с полным приводом. Положение спасло появление более крупной модели 2106 двигателя. За счет максимально возможного увеличения диаметра цилиндров его объем был увеличен почти до 1,6 литра, а мощность достигла 80 сил. Именно этот мотор на более чем 20 лет стал основным силовым агрегатом Нивы.

В середине 90-х Нива прошла модернизацию, в ходе которой был внесен ряд изменений в ее конструкцию. Изменился дизайн задней части автомобиля, а также многие элементы интерьера внедорожника. В качестве базового силового агрегата стал использоваться двигатель ВАЗ-21213 объемом 1,7 литра. Изначально мотор разрабатывался для модернизированной машины седьмой модели, но конструкция внедорожника оказалась более перспективной.

Основные отличия

В основе мотора лежит блок от двигателя шестой модели.Но у него новые поршни с оригинальной конструкцией. Из-за этого пришлось внести некоторые решения в компоновку головки блока и шатунов мотора. Ранние версии двигателя оснащались карбюратором Solex (модель 21073), что способствовало снижению расхода топлива и уменьшению количества вредных компонентов в выхлопных газах.

На момент выхода на рынок обновленной Нивы такая система подачи топлива обеспечивала вполне приемлемые технические характеристики двигателя ВАЗ-21213.Мощность двигателя существенно не увеличилась — всего до 79 сил, но гораздо важнее было полученное увеличение крутящего момента, который составил почти 125 Н / м. Благодаря этому Нива стала намного лучше преодолевать сложные участки дорог. При этом в качестве топлива в двигателе использовался самый распространенный сорт бензина А92.

Блок двигателя

Основная часть корпуса двигателя не претерпела существенных изменений и была изготовлена ​​методом литья из чугуна. Такой материал позволил получить значительную жесткость и долговечность конструкции при приемлемых значениях веса.Масса полностью укомплектованного двигателя ВАЗ-21213 Нива не превышает 117 кг.

Блок имеет четыре цилиндровых отверстия диаметром 82 мм, что является максимально допустимым для конструкции. Попытки дальнейшего растачивания блоков с целью дальнейшего увеличения объема успеха не принесли. Между цилиндрами в корпусе агрегата проложены каналы для охлаждающей жидкости, которая подается под давлением от насоса. Сам насос расположен в специальном месте — в передней части двигателя — и имеет ременную передачу через систему шкивов.Компоновка каналов системы охлаждения была немного изменена за счет увеличения диаметра цилиндров.

В нижней части блока выполнены пять выемок для сменных вкладышей подшипников коленчатого вала двигателя. Три опоры, расположенные в центральной части, имеют дополнительные приливы и служат ребрами жесткости блока. Для предотвращения утечки масла вал на концах уплотнен сменными резиновыми уплотнениями. Нижняя часть мотора прикрыта поддоном, в котором есть запас масла для системы смазки.В конструкции поддона имеется специальная выемка, в которой размещаются элементы привода колес переднего моста.

Валы двигателя

Главный вал двигателя заимствован от силового агрегата третьей модели (объемом 1,5 литра). Имеет кривошипы с радиусом поворота 40 мм, что обеспечивает ход поршней мотора 80 мм. Для уменьшения вибрации и обеспечения более равномерной работы на валу доступны дополнительные противовесы. Они размещены на всех щеках вала и выполнены за одно целое с валом.Одним из отличий вала двигателя ВАЗ-21213 было небольшое увеличение диаметров шейки вала (всего на 0,02 мм). Это решение продиктовано желанием уменьшить масляный зазор при работе двигателя. Уменьшение зазора снижает усилие, необходимое для вращения, и немного улучшает общие характеристики двигателя.

Внутри вала имеется специальный канал, по которому масло под давлением подается к нагружаемым элементам конструкции. При вращении вала масло проходит по каналам дополнительной очистки от крупных примесей за счет центробежной силы.Грязь оседает в специальных отверстиях, закрытых резьбовыми пробками. Эти отверстия очищаются при ремонте двигателя.

На носке вала установлены ведущая шестерня распределительной системы и шкив, служащий для привода ремня насоса и генератора. Между шестернями главного и распределительного валов установлена ​​цепь двойной конструкции, состоящая из 116 звеньев. Для натяжения цепи есть специальное устройство с увеличенной длиной рабочего элемента (башмака), которое загибает одну из боковых ветвей и отбирает избыток длины.От этого же контура приводится насос смазки двигателя. Распределительный вал имеет кулачки с измененным профилем, что позволило увеличить время открытия впускных клапанов.

Поршневая группа

Данные детали двигателя ВАЗ-21213 изготовлены из алюминия и не заимствованы. В нижней части поршней имеется специальная выемка, выполняющая роль части камеры сгорания, а также два кольцевых образца для тарелок клапанов.
