Инструкция сигнализации кгб: Инструкции KGB

Содержание

Инструкции KGB — Угона.нет

Название	Размер	Скачать
KGB VS-5900 2-WAY Инструкция по установке	2.04 Мб
KGB VS-5900 2-WAY Инструкция пользователя	1.02 Мб
KGB VS-5700 2-WAY Инструкция пользователя	1.00 Мб
KGB VS-5700 2-WAY Инструкция по установке	1.32 Мб
KGB VS-5500 2-WAY Инструкция по установке	1. 32 Мб
KGB VS-5500 2-WAY Инструкция пользователя	1.00 Мб
KGB VS-5000 Инструкция по установке	1.44 Мб
KGB VS-5000 Руководство пользователя	1.11 Мб
KGB VS-4000 Инструкция по установке	1.42 Мб
KGB VS-4000 Руководство пользователя	0. 56 Мб
KGB MX-9 Инструкция пользователя	16.80 Мб
KGB MX-9 Инструкция по установке	3.52 Мб
KGB GX-7 Инструкция по эксплуатации	14.42 Мб
KGB G-5	8.89 Мб
KGB G-2	7. 00 Мб
KGB FX-9 Инструкция по эксплуатации и монтажу	2.36 Мб
KGB FX-9 Инструкция по установке и эксплуатации	2.36 Мб
KGB FX-7 Инструкция по монтажу и эксплуатации	1.40 Мб
KGB FX-7 Инструкция для ver 2	2.43 Мб
KGB FX-5 2-WAY Инструкция по установке и эксплуатации	1. 85 Мб

инструкции по эксплуатации для различных моделей автосигнализации, настройка брелока и отзывы

В новом поколении сигнализации КГБ (с 2013 года) используется код типа «сдвоенный диалог» (Duplex Dialog), который построен на способе шифрования AES с использованием индивидуальных ключей для каждой из систем. Однако независимо от модели, комплексы имеют примерно одинаковые характеристики и могут быть установлены только на машины, напряжение в бортовой сети которых составляет 12 вольт.

Содержание

Открытьполное содержание

[ Скрыть]

Основные характеристики сигнализации КГБ

Характеристики автомобильных противоугонных систем:

параметр тока, который охранный комплекс потребляет в режиме защиты авто, составляет меньше 20 мА, что позволяет предотвратить быстрый разряд даже севшего аккумулятора;
диапазон температур, в котором работает система, составляет от -40 до +85 градусов;
в режиме передачи сигналов диапазон работы комплекса — около 600 метров;
в режиме получения уведомлений на пульт управления дальность действия составляет около 1200 метров.

Функционал охранной системы

Новые модели противоугонных систем КГБ имеют опцию автоматического дистанционного запуска двигателя.

Функция автозапуска позволяет заблаговременно завести силовой агрегат и прогреть его перед началом движения. Пуск может быть реализован по команде с пульта или при определенной температуре воздуха. Реализация этой опции возможна на всех автомобилях, независимо от типа мотора — бензинового или дизельного.

Обзор основных опций «сигналки»:

Активация световых и звуковых тревожных сигналов при срабатывании контроллеров, если включена охрана авто. Имеются в виду сирена и фары автомобиля — габариты или световая сигнализация.
Передача оповещений и предупреждений о работе сигнализации на пульт с жидкокристаллическим экраном.
Удаленное включение режима «Паника». Эта функция позволяет по команде произвести активацию сигналов тревоги, чтобы отпугнуть потенциальных злоумышленников от авто.
Наличие опции блокиратора двигателя. При попытке несанкционированного запуска мотора происходит разрыв электроцепей, отвечающих за его старт. Это приводит к невозможности начала движения.
Режим «Антиограбления», активирующийся удаленно с помощью пульта или посредством специальной кнопки. Данная опция позволяет также заблокировать работу двигателя, только при других условиях — в случае насильственного захвата. Пользователь включает функцию при нападении на транспортное средство. Мотор останавливается через определенное время, когда преступник отъедет на безопасное расстояние от автовладельца.
Блокировка силового агрегата и ее сохранение при снятии противоугонной системы. Отключение аккумулятора не позволит деактивировать работу охранного комплекса.
Бесшумная защита транспортного средства. При срабатывании тревожных сигналов не включается сирена, только световые приборы.
Охрана автомобиля с запущенным двигателем. Полезная функция при кратковременной остановке.
Бесшумная активация защиты. При активации сигнализации световые приборы и сирена срабатывать не будут.
Возможность автоматического повторного включения охраны. Если произойдет случайное отключение защитного режима, сигнализация сможет это распознать. Для этого используются датчики, установленные в дверях. Если ни один замок не откроется, то через определенное время произойдет повторное включение охраны.
Возможность удаленного отключения и активации контроллера чувствительности по уровням. Это позволяет произвести регулировку основного параметра, не приближаясь к автомобилю.
Самодиагностика при активации и отключении режима защиты. Противоугонная система выполняет тестирование всех основных узлов и охранных зон автомобиля. Если в работе одной из них появились сложности, сообщение об этом отправится на коммуникатор с дисплеем.
Возможность управления центральным замком от системы зажигания. Если водитель начинает движение, все двери будут автоматически заблокированы, и наоборот, они откроются при остановке авто.
Наличие сервисного режима «Валет». При его активации пользователь сможет передать транспортное средство на ремонт, не оставляя пульт от сигнализации. Это сделано в целях безопасности, чтобы сотрудники СТО не смогли скопировать коммуникатор.
Определение уровня температуры в салоне транспортного средства. Для этого используется специальный контроллер, встроенный в блок управления.
Возможность экстренного отключения защитного режима с применением персонального пароля. Позволяет управлять сигнализацией при отсутствии или потере пульта.
Опция сброса всех рабочих параметров до заводских значений.
Наличие четырех каналов для подключения и управления дополнительным оборудованием. Пользователь может подсоединить выходы замков электрических стеклоподъемников, люка, боковых зеркал.
Наличие системы контроля заряда источников питания в основном пульте. Информация касательно этого отображается на дисплее.
При автозапуске двигателя пользователь может настроить время прокручивания стартерного механизма. В зимнее время года его рекомендуется увеличить.
Отображение времени работы мотора при дистанционном старте на дисплее коммуникатора.

Комплектация

Комплект поставки:

Основной микропроцессорный модуль.
Трехкнопочный коммуникатор, оснащенный жидкокристаллическим экраном и имеющий функцию оповещения.
Запасной брелок. На его корпусе имеется 4 клавиши для управления.
Приемопередатчик. Устройство оснащается кнопкой вызова автовладельца, а также кабелем с разъемом для подключения.
Двухуровневый контроллер чувствительности с проводом.
Сервисное руководство по установке, программированию и обслуживанию сигнализации. В мануале имеется электросхема, которая позволит правильно подключить противоугонную систему.
Сирена с кронштейном для фиксации в моторном отсеке.
Светодиод с кабелем и колодкой.
Сервисная клавиша «Валет» для входа в аварийный режим.
Один концевой переключатель для монтажа на капот.
Комплект проводов и разъемов для выполнения монтажа и подключения.
Кнопка активации режима «Антиограбления».
Два элемента питания для установки в основной и дополнительный коммуникаторы.
Наклейка для стекла авто.
Памятка потребителя.
Гарантийный талон.

В комплект поставки систем КГБ ТФХ с автозапуском входит один концевой переключатель, устройства для дверей и багажника приобретаются отдельно.

Подробный обзор элементов сигнализации КГБ рассмотрен в видеоролике, снятом каналом «LIVE Видеоблог».

Разновидности моделей и их технические особенности

Все противоугонные системы KGB TFX можно условно разделить на два класса — с обратной связью и без нее. Во втором случае в комплектацию входят только односторонние коммуникаторы.

Односторонняя система безопасности

Из этой линейки устройств в продаже можно найти только сигнализации VS-130. Потребителю предлагается 16 функций, работу которых он настраивает самостоятельно. Пользователь может удаленно включить режим защиты на автомобиле с заведенным двигателем.

В комплект поставки входит трехкнопочный коммуникатор, который передает сигналы по специальному защищенному радиоканалу.

Двухсторонняя охранная система КГБ

К таким сигнализациям относятся следующие модели:

FX 5 — имеет весь перечисленный функционал и оснащается пультом с обратной связью. Диапазон действия сигнализации при идеальных условиях местности составит 1,2 км. У пользователя есть возможность самостоятельно увеличить этот показатель, установив более мощный приемопередатчик сигнала. Противоугонная система выполняет защиту моторного отсека, всех дверей, системы зажигания и т. д.
FX 7 — сигнализация с автозапуском, комплектуется коммуникатором, характеризующимся стильным дизайном и высокопрочным корпусом. Имеется система оповещения пользователя, а также огромный функционал, включающий в себя бесшумную защиту. Передача импульсных данных производится с использованием модернизированной динамической кодировки.
Модели GX-3 и GX-5RS относятся к категории охранных комплексов, работающих с применением индивидуальных 128-битных ключей шифрования. В основе системы используется сдвоенная диалоговая кодировка. Все сигналы, передающиеся между пультом и блоком управления, дублируются одновременно на различных каналах.

Фотогалерея

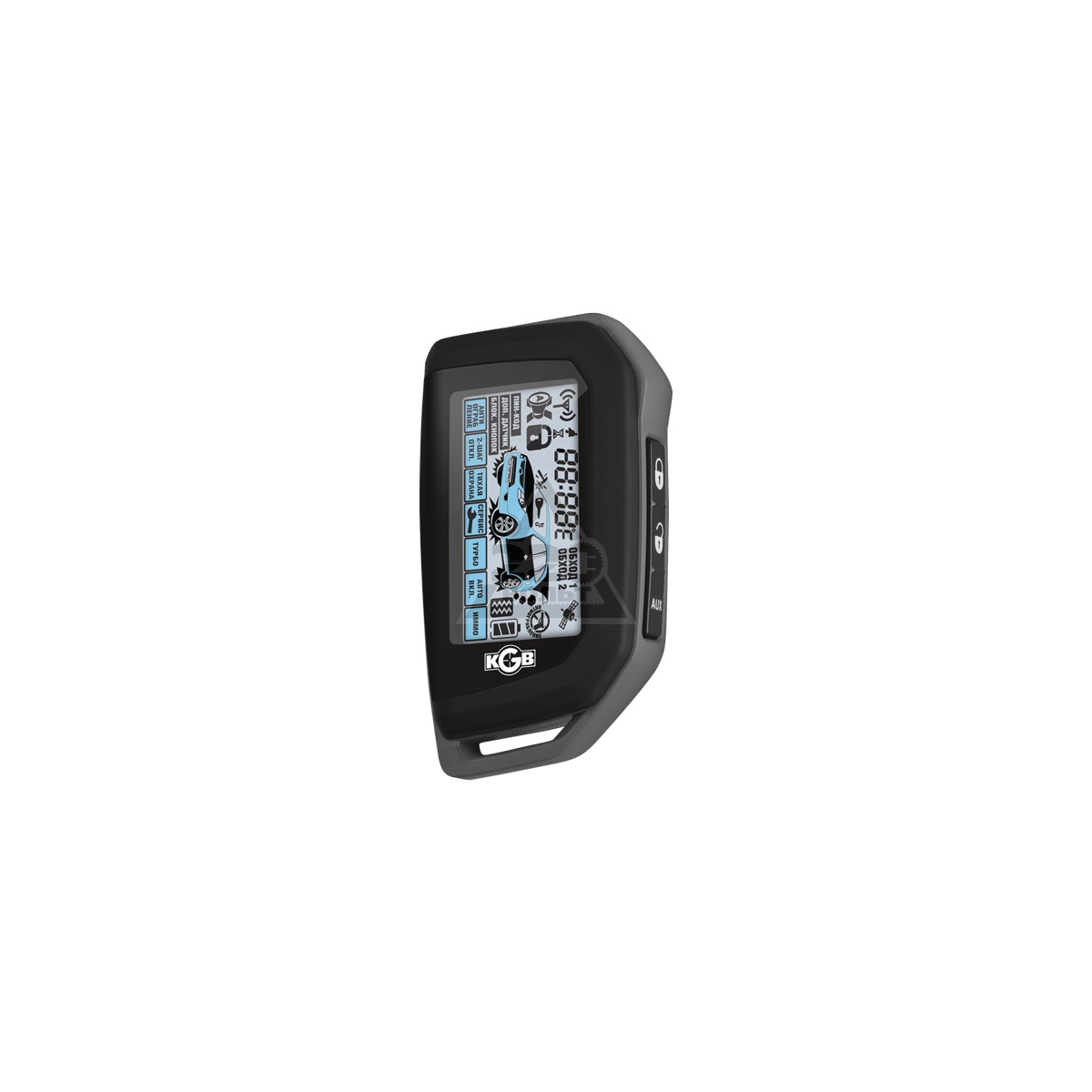

Фото противоугонных систем КГБ:

Как установить?

Руководство по монтажу сигнализации КГБ:

Отключается напряжение в бортовой сети автомобиля, для этого под капотом надо найти аккумулятор и отсоединить от него клеммы.
В салоне автомобиля устанавливается блок управления сигнализацией. Его монтаж должен быть осуществлен в сухом и скрытом месте, не подверженном воздействию температурных перепадов и влаги. Чтобы не допустить стекания капель конденсата внутрь устройства, модуль надо разместить разъемом вниз. Для крепления устройства можно выбрать свободное место за панелью приборов, так длина проводов будет минимальной. Фиксация блока производится на ровной поверхности.
Под капотом устанавливается сирена авто, она размещается рупором вниз. Нельзя устанавливать устройство рядом с блоком цилиндров или на других металлических поверхностях, примыкающих к двигателю. После монтажа надо убедиться, что провода от сирены не свисают и к ним нет доступа из-под днища.
В салоне автомобиля на внутренней поверхности лобового стекла устанавливается модуль приемопередатчика. Антенный адаптер необходимо разместить как можно выше, но подальше от металлических частей кузова. Такое расположение может привести к ухудшению качества сигнала. Приемопередатчик размещает так, чтобы он не мешал обзору водителя. Для фиксации устройства используется двусторонний скотч либо клей, провода прокладываются под декоративной облицовкой.
На капот, двери и багажник устанавливаются концевые переключатели. Монтаж осуществляется в специальных отверстиях, при отсутствии которых их придется сделать самостоятельно. «Концевики» нельзя размещать на водостоках.
Сервисная кнопка устанавливается в салоне автомобиля скрытым образом и поближе к месту водителя. Можно спрятать ее в один из жгутов с проводкой под панелью приборов. Провод с разъемом выводится к блоку управления сигнализацией.
Установка датчика удара и чувствительности производится в салоне авто, в его центральной части. Фиксация должна осуществляться на ровной поверхности с применением саморезов или пластиковых стяжек.
Укладка проводов выполняется под декоративной облицовкой салона. В месте прокладки не должно находиться движущихся механизмов и электронных устройств — элементов системы зажигания, трамблера и т. д.

Перед началом процесса рекомендуется произвести сборку всех компонентов системы и подключить ее к аккумулятору. Это позволит убедиться в исправности охранного комплекса.

Настройка и программирование модуля

Подключение 6-пиновой колодки:

Номер контакта	Цвет	Описание
1, 3	Черно-желтый и черно-белый	Эти провода служат для управления активацией и блокировкой стартерного механизма. Необходимо перерезать кабель, идущий от контактного элемента 50/1 на выключателе зажигания к соленоиду устройства. На указанном проводнике должно появляться 12-вольтное напряжение при расположении ключа в положении «Запуск». Часть обрезанного кабеля, идущего от стартерного устройства, надо соединить с черно-желтым элементом, а от замка зажигания — с черно-белым проводом.
2	Синий	Выход «АСС», должен быть подключен к цепи выключателя, которая питает дополнительное оборудование, к примеру, климат-контроль. На электролинии должно появляться 12-вольтное питание при переводе ключа в положение «ON», в остальных случаях оно должно отсутствовать. При необходимости допускается подсоединение проводника к кабелю, который питает не все электрооборудование, а отдельные устройства.
4	Красный	Сильноточный выход питания на 12 вольт, который предназначен для подачи тока на линии, оснащенные реле системы запуска силового агрегата. Провод нужно подключить напрямую к аккумулятору, защитив электроцепь предохранительным устройством на 30 ампер.
5	Желтый	Этот контактный элемент соединяется с проводником замка, где при положении ключа «ON» имеется 12-вольтное напряжение. Подключение не потребуется, если в авто реализована дополнительная блокировка электроцепи зажигания.
6	Зеленый	Данный проводник может использоваться в качестве дубликата желтого контакта

Настройка и программирование модуля

Изменение параметров производится в соответствии с техническим руководством по эксплуатации.

Программирование кодов пейджеров

Привязка нового коммуникатора:

Режим охраны деактивируется, все электрооборудование и зажигание в автомобиле должны быть отключены. Кнопка входа в сервисный режим «Валет» нажимается семь раз.
В течение пяти секунд после этого пользователь должен установить ключ в замок. Он прокручивается, чтобы включить систему зажигания.
Сирена сигнализации сработает несколько раз, это говорит об успешном входе в меню программирования коммуникаторов.
В течение 10 секунд после звуковых сигналов надо «кликнуть» на первую клавишу пульта. При успешной привязке брелока сирена сработает один раз.
На протяжении последующих 10 с надо нажать на вторую кнопку коммуникатора. Подтверждением будут два звуковых сигнала.
В течение десяти секунд пользователь «кликает» на третью клавишу брелока. При успешной распознавании устройства сработает сирена. Аналогичные действия производятся по привязке элемента управления 4 коммуникатора.

Настройка кнопок основного пейджера

Программирование назначения клавиш:

Сначала настраивается первый элемент управления устройством. Для этого надо несколько раз «кликнуть» на 3 кнопку с индикатором в виде звездочки, чтобы переместить курсор на экране пульта. Он выставляется в соответствии с командой, которая настраивается. Затем та же клавиша зажимается и удерживается в течение шести секунд, пока не раздастся пять звуковых сигналов. После выбора опции нажимается первая кнопка.
Назначение элемента управления 2 определяется текущим положением курсора на экране коммуникатора. Для его перемещения используется клавиша с индикатором в виде звездочки. После выбора опции надо «кликнуть» на вторую кнопку.

Настройка режима программирования при помощи кнопки Валет

Алгоритм действий:

Зажигание в автомобиле отключается.
Кнопка входа в сервисный режим нажимается несколько раз. Количество «кликов» должно соответствовать настраиваемой опции. Светодиодный индикатор при этом мерцает.
Включается зажигание в автомобиле, сирена срабатывает, издавая несколько звуковых сигналов.
Кнопка «Валет» нажимается один или два раза, чтобы включить или отключить настраиваемый режим.
После настройки функции зажигание в автомобиле отключается. Габаритные огни транспортного средства моргают пять раз.

Активация энергосберегающего режима

Для включения выполняются следующие действия:

Кнопка с индикатором в виде звездочки нажимается и удерживается до момента, пока брелок не издаст два звуковых сигнала.
Последовательными «кликами» курсор на дисплее коммуникатора переводится в положение символа с надписью «Save».
Нажимается первая кнопка на пульте для активации функции энергосбережения. Если требуется отключить опцию, то используется элемент управления под номером 2.
Чтобы покинуть меню программирования, клавиша со звездочкой нажимается и удерживается.

Настройки защитного режима

Особенности управления охранными функциями:

При активации сигнализации все дверные замки должны быть заперты, а рычаг ручного тормоза — поднят. Включение защиты производится путем кратковременного «клика» на первую клавишу брелока. Предварительно эта кнопка должна быть настроена на работу с соответствующей опцией. В подтверждение сигнализация должна сработать один раз габаритными огнями и сиреной.
Если требуется включение бесшумной охраны, то курсор брелока надо перевести в положение индикатора с надписью «ARM» и перечеркнутым символом ноты. Активация производится посредством второй клавиши коммуникатора. Сирена не сработает, моргнут только фары автомобиля.
Для активации защитного режима при заведенном двигателе необходимо поднять рычаг ручного тормоза. Пока мотор заведен, нажимается и удерживается первая клавиша пульта до появления мелодичного сигнала. На экране коммуникатора отобразится индикатор в виде дыма из глушителя. Зажигание отключается, ключ извлекается из замка, мотор должен остаться в рабочем состоянии. На протяжении тридцати секунд водитель выходит из салона и запирает все двери, нажимая первую кнопку пульта.

Канал «Sigmax69» подробно рассказал об аварийном отключении сигнализации КГБ с помощью сервисной кнопки.

Настройка функции антиограбления

Особенности использования этого режима:

Активация опции производится путем перевода курсора на экране брелока в положение индикатора с символом в виде пистолета. Двигатель или зажигание должны быть включены. После выбора знака нажимается вторая клавиша. В течение тридцати секунд система сработает световыми и звуковыми сигналами. Дверные замки запираются, а мотор автомобиля блокирует свою работу.
Для отключения режима курсор на экране пульта переводится в положение того же индикатора. При отключенном зажигании пользователю нужно последовательно с интервалом в 3-5 с нажать сначала на вторую, а затем на первую кнопки пульта. Это приведет к отключению блокировки двигателя.
Если коммуникатора нет, то можно использовать штатную клавишу для включения режима. Для активации она просто нажимается один раз. Чтобы отключить функцию, выполняются аналогичные действия с использованием брелока.

Активация дистанционного пуска

Есть два вариант настройки:

Для включения опции можно перевести курсор на дисплее в положение индикатора в надписью «Start». Затем нажимается вторая кнопка коммуникатора. Это приведет к удаленному включению двигателя.
Клавиша 1 брелока «кликается» и удерживается в течение трех секунд. Если мотор запустится, сирена и габаритные фары автомобиля срабатывают трижды. На дисплее коммуникатора отображается время, в течение которого двигатель будет работать.

Восстановление заводских настроек

Для сброса всех параметров выполняются следующие действия:

Ключ вставляется в замок. Производится активация зажигания.
Кнопка входа в сервисный режим нажимается десять раз.
Затем ключ прокручивается в положение «OFF». Это приведет к отключению зажигания. Сирена воспроизведет десять звуковых сигналов, сообщая о входе в меню сброса параметров.
Сервисная клавиша нажимается один раз.
«Кликается» первая кнопка коммуникатора. Если настройки обнулятся, сработает один звуковой сигнал.
Чтобы покинуть меню программирования, необходимо включить зажигание в автомобиле. В подтверждение коммуникатор воспроизведет мелодию, а фары транспортного средства моргнут пять раз.

Инструкция по эксплуатации

Перед использованием автосигналки в пульт нужно установить рабочую батарейку. Источник питания вставляется в специальный отсек, скрытый под защитной крышкой.

Обозначение кнопок на брелоке

Описание назначения элементов управления на коммуникаторах.

Номер клавиши	Вид нажатия	Функция
1	Кратковременное	Программируемая команда, по умолчанию — включение охраны
1	Удержание в течение 3 с	Удаленный запуск и остановка силового агрегата
2	Краткое	Выбор команды, которая соответствует текущему положению курсора на экране пульта
2	3 с	Открытие двери багажного отсека
1+2	Кратковременное	Функция «Поиска», включение и отключение
1+2	Удержание в течение 3 секунд	Активация режима «Паника»
3	Краткое	Управление положением курсора на экране, а также прерывание сигналов оповещения коммуникатора
3	Зажатие на 3 с	Настройка параметров часов, функции энергосбережения, таймера и будильника
3	Удержание в течение 6 с	Программирование первой клавиши пульта
3+1	Краткое	Выбор режима оповещения
3+2	Кратковременное	Быстрая регулировка параметров таймера

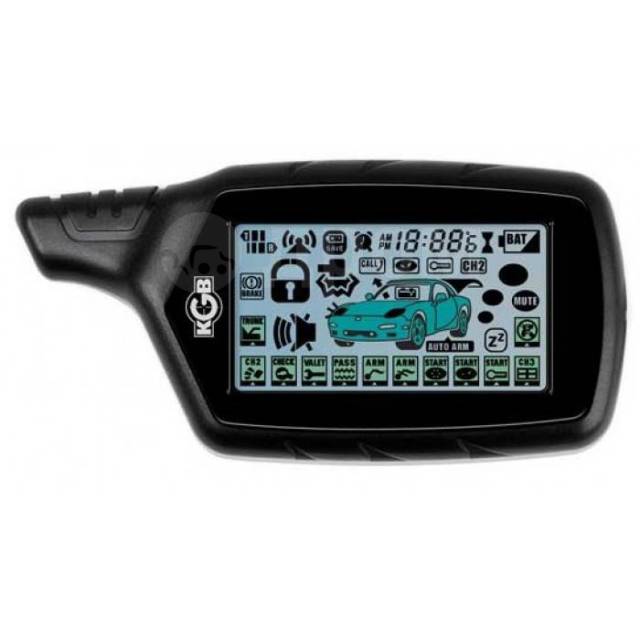

Описание индикации на ЖК-экране главного пейджера:

Состояние элемента питания в коммуникаторе.
Работа дополнительного второго канала связи.
Индикатор автоматического старта мотора по показаниям температурного контроллера.
Символ включенного двигателя.
Открытая дверь багажного отделения.
Включена опция вибровызова.
Один или несколько замков дверей не заперты.
Сервисный режим работы автосигнализации.
Опция автоматического включения защиты.
Бесшумная охрана транспортного средства.
Защитный режим со звуковым сопровождением.
Открытый капот автомобиля.
Сработал контроллер чувствительности кузова.
Отключен рычаг стояночного тормоза.
Закрытие замков дверей.
Открытие дверных замочных изделий.
Включен приемник коммуникатора.
Индикация наличия связи с транспортным средством.
Опция вызова автовладельца.
Включен режим сбережения энергии в источнике питания брелока.
Активация системы зажигания в авто.
Работает будильник.
Индикация первой половины дня.
Значок второй части суток часов.
Опция ежедневного запуска мотора.
Текущее время и температура окружающей среды.
Индикация температурной шкалы.
Таймер.

Символы:

A — опция «Антиограбление», включена либо выключена;
B — активирован третий дополнительный канал связи;
С — автоматический пуск мотора в соответствии с показаниями температурного датчика;
D — ежедневный старт силового агрегата;
Е — удаленный запуск двигателя и его остановка;
F — бесшумная защита транспортного средства;
G — охрана авто со звуковым сопровождением;
Н — удаленная деактивация контроллера удара;
J -индикация входа в сервисный режим управления сигнализацией;
К — второй дополнительный канал;
L — удаленное открытие двери багажного отсека.

Карта индикаторов на экране пульта

Настройка брелока

Алгоритм действий:

Изменение параметров часов производится путем нажатия на третью кнопку коммуникатора. Ее надо удерживать до появления двойного звукового сигнала. Чтобы увеличить показания, используется первая клавиша пульта, для снижения — вторая. Кнопка 3 используется для перехода от настройки часов к минутам. После изменения значения нажимается элемент управления 3 и удерживается до воспроизведения сигнала.
Третья клавиша зажимается и удерживается, чтобы перевести курсор в положение индикатора в виде будильника. На дисплее начнет моргать поле с часами. Увеличение и уменьшение показаний выполняется с использованием первой и второй кнопок.

Настройка функции ежедневного автозапуска и пуска по температуре

Особенности изменения параметров:

Включение опции автоматического старта, в соответствии с температурным режимом, производится путем перемещения курсора на индикатор в виде ключа. После выбора нажимается вторая клавиша брелока. На дисплее коммуникатора отобразится уровень температуры воздуха, при котором произойдет активация силового агрегата. Чтобы отключить данную опцию, пользователь должен перевести курсор в положение того же индикатора и нажать вторую кнопку.
Ежедневный автозапуск мотора можно настроить, включив значок с надписью «Start» на экране пульта. После выбора индикатора «кликается» клавиша 2.

Канал «Incognito9323» подробно рассказал о настройке автозапуска на примере сигнализации KGB FX 5 и показал процесс реализации опции.

Техника безопасности при использовании системы

Особенности эксплуатации и правильного монтажа автосигнализации:

Если автомобиль еще на гарантии, сверлить отверстия в его кузове нужно только после консультации с дилером. Такие действия могут привести к тому, что новое транспортное средство будет снято с гарантийного обслуживания.
Не допускается монтаж микропроцессорного модуля в местах нагрева — под ультрафиолетовыми лучами или рядом с воздуходувами печки. Не рекомендуется ставить блок там, где он будет подвержен вибрациям.
При мойке транспортного средства в салоне надо быть аккуратным, чтобы влага не попала на управляющее устройство.
Не рекомендуется самостоятельный разбор микропроцессорного модуля при появлении неисправностей.
Нельзя чистить коммуникатор и другие устройства противоугонной системы с применением агрессивных жидкостей. Прочистка должна выполняться с применением сухих хлопчатобумажных салфеток.

Плюсы и минусы

Достоинства противоугонных систем КГБ:

Выбор моделей, различающихся по ценам и классам.
Огромный функционал при относительно доступной стоимости.
При разработке сигнализаций используются уникальные технологии производителя, обеспечивающие максимальную защиту сигналов от взлома.
Наличие подробной технической документации в комплекте поставки. Изучив сервисное руководство, установить противоугонную систему сможет даже неопытный пользователь.

Недостатки, характерные для сигнализации КГБ:

Низкая дальность действия коммуникатора, несоответствующая той, что заявлена производителем. Обычно этот минус связан с неправильной установкой системы, размещением приемопередатчика рядом с металлическими изделиями или электроникой.
Хрупкость коммуникатора. Некоторые модели «автосигналок» оснащаются брелоками в высокопрочном защищенном корпусе, но есть системы, пульты которых ломаются даже при незначительном падении.
Еще один недостаток, в соответствии с отзывами потребителей — быстрый разряд батарейки в коммуникаторе. Решить такую проблему можно, настроив режим энергосбережения.

Скачать инструкции по установке и эксплуатации в формате pdf

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации KGB VS-130
Инструкция по установке KGB VS-130
Инструкция по установке и эксплуатации KGB FX 5
Инструкция по установке и эксплуатации KGB FX 7
Инструкция по эксплуатации KGB GX-3
Инструкция по установке KGB GX-3
Инструкция по эксплуатации KGB GX-5RS
Инструкция по установке KGB GX-5RS

Сколько стоит

Средняя стоимость противоугонных систем КГБ:

Наименование моделей сигнализаций	Цена, руб
KGB EX-8	4300
KGB FX-7	4500
KGB FX 5	5900
KGB FX-10	6200
GX-3	6000
KGB G-5	6500
GX-5RS	7800
Цена актуальная для трех регионов: Москва, Челябинск, Краснодар.

Видео

Пользователь Александр Шкуревских подробно рассказал о диагностике работы противоугонных систем КГБ.

Загрузка …

Как настраивать сигналку KGB TFX 5 и как подключать ее

Знакомая проблема: купили авто, а в нем установлена сигналка KGB, к которой приложен брелок с надписью TFX 5. Руководство к сигнализации указанной модели найти будет сложно. Обычно инструкцию ищут по названию брелока. Заметим сразу: брелок с названием TFX 5 может находиться в комплекте с одной сигнализацией. Ее предлагают под брендом FX-5, а буква T обозначает «трансмиттер», и ничего больше. В доказательство этого приводится видео, где показаны все элементы комплекта. Обратите внимание, как выглядит надпись на брелоке.

Реализация автозапуска

Откроем инструкцию и посмотрим на базовую схему:

Силовой и сигнальный разъемы

Вряд ли здесь можно что-то понять без дополнительных пояснений. Перечислим основные моменты:

Для управления обходчиком иммобилайзера нужно использовать «выход 3» (черно-красный провод). В инструкции сказано, что он активируется в двух случаях: при работе автозапуска либо турботаймера.
Красный провод подключают к 30-й клемме замка, желтый – к 15-й клемме. Если автозапуск не нужен, желтый провод подключается все равно.

Два шнура, включаемые в разрыв стартерного кабеля – это черно-белый и черно-желтый провода. Первый из них должен соединяться с клеммой «50» напрямую.

Напряжение на проводе ACC пропадает при срабатывании стартера. А назначение зеленого провода можно менять программно. По умолчанию он дублирует «выход 1-й цепи» (желтый шнур), но еще может дублировать «выход ACC».

Ваша автосигнализация должна отслеживать положение ключа. Один кабель из «силового» разъема подключают в любом случае. Здесь говорится о шнуре в желтой изоляции. Не пропускайте его подключение, иначе не сможете выполнить настройку.

Автозапуск не будет работать, если не подключить сигнальные провода. Из них первый и девятый – это «питание». Вообще же система KGB FX отслеживает состояние концевиков:

Шнур 16 соединяют с выходом концевика ручного тормоза или педали тормоза (см. схему). Потенциал на проводе должен меняться от «12 Вольт» до «ноля». Постоянный нулевой потенциал подавать бесполезно!
Провод триггера дверей тоже нужно подключить корректно. При открытой двери автозапуск запрещается. Можете не подключать 7-й и 17-й кабель, но тогда теряется смысл от установки сигналки.
Очень желательно будет подключить контрольный провод под номером «6». Возможны два варианта: контроль по лампе заряда либо по таходатчику. В настройках изначально задан первый вариант.

Схема подключения 16-го провода выглядит так:

Контроль педали либо ручника

Для авто с механической коробкой подходит второй вариант, показанный на рисунке снизу.

Корпус сигналки KGB FX-5 снабжен пластиковой крышкой. Под ней находится петля выбора КПП. Если речь идет о машинах с «механикой», подключение с автозапуском нельзя выполнять, не разрезав эту петлю.

Можно подсоединить только два силовых кабеля – желтый и красный. Так делают, чтобы пользоваться турботаймером. Ваша охранная система оснащена таймером-полуавтоматом. Работает он так:

Сначала, пока мотор не заглушен, шнур 16 должен получить потенциал «0»;
Затем ключ можно изъять, а двигатель продолжит работать установленное в настройках время.

Пропустив «шаг 1», вы отмените включение таймера. Что верно, даже если петля КПП осталась неразрезанной.

Настройка системы «с нуля»

Открыв инструкцию к сигналке КГБ, можно сразу найти таблицу:

Настраиваемые функции

Настройки, отвечающие за автозапуск, чередуются с охранными опциями, но ничего страшного в этом нет. Можете скачать фото и распечатать его на принтере – изменений при копировании не вносилось. Не забудьте подключить модуль Valet, а также «шнур 5» силового разъема.

Брелок KGB TFX вам понадобится тоже.

Порядок программирования

Чтобы получить доступ к настройкам, выполняют набор шагов:

Включают зажигание, 6 раз нажимают кнопку Valet, затем зажигание выключают;
Должны последовать 6 звуковых сигналов и 6 вспышек светодиода;
Нажатиями на кнопку Valet выбирают номер опции;
Нажатием клавиши на брелоке устанавливают новое значение;
Шаги «3» и «4» можно повторять;
В завершение зажигание включают.

Еще можно выполнить «сброс». Поправки будут следующими: на шаге 1 вам нужны не 6, а 10 нажатий, и на шаге 3 выбирают «опцию 1». Затем на брелоке жмут «клавишу 1», как при выборе «значения 1». Настройки сбрасываются к «заводским значениям».

Пульты управления системой

В брелоке TFX 5 установлена пальчиковая батарейка. Проводите все действия по замене вблизи самой сигнализации. Изъяв «старый» элемент, клавишу 1 нажимают коротко. Затем устанавливают «новую» батарейку.

Обучение холостым оборотам

Если контрольный шнур был подключен к таходатчику, функции 8 придают значение 3 либо 4. Но этого будет недостаточно. Потребуется выполнить обучение:

Сначала зажигание включают, жмут кнопку Valet 9 раз и выключают зажигание;
Должны последовать 9 звуковых сигналов;
Зажигание включают, мотор заводят, дожидаются установления постоянных оборотов;
Нажимают и удерживают кнопку Valet до звукового сигнала или до погасания светодиода.

В результате сигнализация станет распознавать обороты двигателя.

Контролировать двигатель лучше именно по сигналу тахометра. В разрыв провода можно установить две детали: конденсатор емкостью 1мКф (47 Вольт) и резистор 400-600 кОм.

Конденсаторы МБМ 0,5 мКф

Можно ли провести доработку

Давайте посмотрим, как выглядит автосигнализация в разборе:

Печатная плата FX-5

Главным элементом здесь является микросхема PIC16F77. В ней содержится процессор, память, а также ПЗУ с прошивкой. Скачать прошивку в Интернете нельзя, и нельзя даже прочитать ее, установив микросхему в программатор.

В рознице сейчас доступен комплект FX-5 ver 2. От «первой версии» он отличается прошивкой. Но выполнить обновление можно единственным способом – заменой микросхемы.

Сигналка KGB рассматриваемой модели – это копия другой охранной системы. Ее выпускают под брендом Starline и обозначают, как Twage A8. Она тоже оснащена автозапуском, а брелоки A8 и FX-5 – взаимозаменяемы. Суть в том, что контроллер Starline с прошивкой A8 при желании можно купить.

Сайта поддержки для охранных систем КГБ пока что нет. А базовое руководство, которое можно скачать, придется искать на сайте продавцов. Чаще размещают скан книжки, доступной в комплектах новой версии (ver 2). Желаем успехов.

Комплект с брелоком «TFX-5»

Инструкция по эксплуатации и установке системы.

KGB FX-5 «Инструкция по эксплуатации и установке системы»

ver. 2

© Saturn Marketing Ltd.

УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ

УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ
Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы може-
те установить дополнительные электроприводы и подсоединить их к системе следующим образом:
♦ Подсоедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы к «массе».
♦ Подсоедините ЧЕРНЫЕ/КРАСНЫЕ провода к +12В.
♦ Подсоедините СИНИЙ провод к СИНЕМУ проводу отпирания электропривода.
♦ Подсоедините ЗЕЛЕНЫЙ провод к ЗЕЛЕНОМУ проводу запирания электропривода.

ДВОЙНОЙ ИМПУЛЬС ОТПИРАНИЯ. ФУНКЦИЯ «КОМФОРТ»
а) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного
отрицательного импульсного сигнала для отпирания дверей. В этом случае необходимо соответствую-
щим образом запрограммировать функцию # 1. 1.
b) Ряд современных автомобилей оборудован штатной системой “Комфорт”, которая обеспечивает за-
пирание всех дверей и закрывание всех окон и люка при запирании замка двери водителя ключом и
удерживании его в замке в течение определенного времени.
Если функция # 1.1 запрограммирована соответствующим образом, то при постановке системы на ох-
рану с помощью передатчика система будет подавать импульс запирания 30 секунд.

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ДЛЯ ДВУХШАГОВОГО ОТПИРАНИЯ ЗАМКОВ ДВЕРЕЙ
Для реализации функции 2-х шагового отпирания дверей могут использоваться 2 или 3 дополнительные
каналы. Длительность сигнала выбранного канала должна быть запрограммирована 0,8 секунды.
Схема подключения показана ниже на рисунке:

KGB FX-5 «Инструкция по эксплуатации и установке системы»

ver. 2

© Saturn Marketing Ltd.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для правильного и надежного функционирования автосигнализации необходимо:
1. Следить за состоянием концевых выключателей дверей (управление салонным светом), капота и багаж-

ника. Рекомендуется регулярно смазывать концевые выключатели, в случае неисправности менять.

2. Для сохранения наглядности оптических сигналов содержать в исправном состоянии лампы наруж-

ной световой сигнализации автомобиля.

3. Содержать в исправном состоянии замок зажигания.
4. При мойке моторного отсека защищать пластиковым чехлом (полиэтиленовым пакетом) сирену ав-

тосигнализации от попадания на неё воды под давлением.

5. По мере разряда батарей питания брелоков-передатчиков меняйте батарейки на новые того же типа, со-

блюдая полярность. Методика замены батареек описана в соответствующем разделе данной инструкции.

6. Два раза в год — с наступлением холодного и теплого сезонов — рекомендуется проверять чувстви-

тельность датчика. При необходимости регулировки обращайтесь в сертифицированный сервисный
центр, в котором вы установили данную сигнализацию.

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Автосигнализацию рекомендуется хранить в складских или домашних условиях по группе «Л» ГОСТ
15150 и при необходимости транспортировать любым видом гражданского транспорта в оригинальной
заводской упаковке по группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транс-
портировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно ис-
ключать возможность механических повреждений.
Срок службы центрального блока автосигнализации установлен изготовителем в соответствии с п. 2. ст. 5 Закона
РФ «О защите прав потребителей» общей продолжительностью 4 года. Срок службы антенного модуля, брело-
ков-передатчиков, датчика, сирены — 2 года в соответствии с п. 2. ст. 5 Закона РФ «О защите прав потребителей»

Автосигнализация не содержит вредных материалов и безопасна при эксплуатации и утилизации (кроме
сжигания в неприспособленных условиях). Элементы питания брелоков-передатчиков должны утилизи-
роваться согласно законодательству по охране окружающей среды.

ГАРАНТИИ ПОСТАВЩИКА
Автосигнализация KGB FX-5 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие автосигнализации требованиям ГОСТ Р 41.97-99, ГОСТ Р
50789-95, ГОСТ Р 28279-89, ГОСТ 28751-90, ГОСТ 29157-91, ГОСТ Р 50607-93. При соблюдении вла-
дельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, автосигнализация
обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подле-
жащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окру-
жающую среду и человека и признана годной к эксплуатации.
Гарантийный срок на центральный блок автосигнализации — 36 месяцев с момента покупки при соблю-
дении правил эксплуатации, в соответствии с п.6 ст.5 Закона РФ «О защите прав потребителей».
Гарантийный срок на комплектующие изделия — датчики, брелоки-передатчики, сирену, антенный мо-
дуль — 12 месяцев с момента покупки при соблюдении правил эксплуатации, в соответствии с п. 3 ст.19
Закона РФ «О защите прав потребителей».
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их
замена предусмотрена конструкцией и не связана с разборкой автосигнализации: на элементы питания (батарей-
ки), кнопочный переключатель Valet, светодиодный индикатор, комплект электрической проводки, монтажные
приспособления, документацию, прилагаемую к изделию, комплект индивидуальной потребительской тары.
Гарантия не предусматривает компенсацию расходов потребителя на установку, настройку и периоди-
ческое техническое обслуживание автосигнализации.
Гарантийному ремонту не подлежит автосигнализация с дефектами, возникшими вследствие:

— механических, тепловых и иных повреждений, возникших по причине неправильной эксплуатации,
небрежного обращения или дорожно-транспортного происшествия;
— неправильной установки, транспортировки;
— действий третьих лиц или непреодолимой силы;
— воздействия агрессивных средств и жидкостей;
— попадания внутрь изделия посторонних предметов, жидкостей, насекомых;
— повреждений грызунами или домашними животными;
— ремонта или внесения конструктивных изменений, как самостоятельно, так и неуполномоченными лицами;
— отклонений от ГОСТ параметров бортовой сети автомобиля;
— в случае выхода из строя в результате неисправности штатного оборудования автомобиля.

Импортёр в России: ООО «ИЗУМРУД». Юридический адрес: 107497, Россия, г. Москва, ул. Иркутская, д. 11, корп. 1.

KGB FX-5 «Инструкция по эксплуатации и установке системы»

ver. 2

© Saturn Marketing Ltd.

СХЕМА ПОДКЛЮЧЕНИЯ ОСНОВНОГО МОДУЛЯ ИСТЕМЫ

KGB FX-5 «Инструкция по эксплуатации и установке системы»

ver. 2

© Saturn Marketing Ltd.

Kgb 434 mhz sst инструкция

Данная инструкция на русском языке предназначена для автосигнализации KGB G-2, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

Инструкция противоугонной системы КГБ состоит из нескольких страниц. Только вдумчиво изучив её, вы можете полноценно использовать все функции сигнализации. Одним из важных разделов является программирование передатчиков (можно записать до четырёх пультов). Но если, прочитав инструкцию, вы всё равно сомневаетесь в своих действиях, то давайте вместе разберёмся, как настроить брелок сигнализации КГБ.

Программирование нового пульта КГБ с обратной связью

Замена поломанного коммуникатора KGB GX 3, FX 3, G 2, EX 7 подразумевает его запись в памяти блока управления. Для этого.

Ключ зажигание переведите в положение «Включено».
Нажмите клавишу «Валет» и удерживайте её шесть секунд. После того как прозвучат четыре сигнала, отпустите сервисную кнопку.
Одновременно нажмите клавиши 1 и 2. Сирена издаст один писк.
Таким же способом внесите коды оставшихся передатчиков. Программирование каждого пульта сопровождается соответствующим количеством звуков.
Если вы в течение шести секунд не будете нажимать кнопки на брелке, то блок управления выйдет из режима настройки. Габариты вспыхнут пять раз.
Деактивируйте зажигание.

Запомните, что записывая новые пейджеры, не забудьте перепрописать старые, во избежание их удаления из памяти системы.

Настройка автозапуска с брелка KGB

Завести двигатель с коммутатора сигнализации КГБ FX 5, G 5, ФХ 10, GX 5 RS, Ф Икс 8, FX 7 (фикс 7) можно двумя способами.

Переведите курсор на символ «START» и нажмите кнопку 2.
Зажмите клавишу 1 на три секунды. Двигатель запустится. Габаритные огни вспыхнут три раза, на брелке проиграет мелодия. Светодиод загорится постоянно.
На экране отобразится символ «Дым из выхлопной трубы» и установленное время прогрева двигателя (5, 10, 15, 20 минут).
За одну минуту до окончания прогрева на дисплее отобразится надпись r01, последует звуковой сигнал, габаритные огни загорятся четыре раза.
После остановки двигателя на экране появится надпись r00, символ «Дым из выхлопной трубы» пропадёт.

Для того чтобы запрограммировать автозапуск двигателя по температуре сделайте так.

Переведите курсор на иконку «START с термометром» и надавите на кнопку 2.
Сирена прозвучит один раз, габаритные огни сработают единожды, на пульте проиграет мелодия.
На экране отобразится символ «Термометр», свидетельствующий об активации автозапуска по градусам на улице и значение температуры (-5, -10, -20 -30). Светодиод замигает.
Для выключения автозапуска по температуре переведите курсор на «START с термометром» и зажмите кнопку 2. Сирена прозвучит дважды, габариты моргнут два раза. На пейджере заиграет мелодия. Символ «Термометр» исчезнет.

Инструкция прописи старых пультов

Активация коммутаторов противоугонной системы KGB VS 5000, MX-9, ex 8 серии, VS 4000, тфх 5 (tfx 5), ex 7, VS 130, AX-5 начинается с входа в режим программирования.

Активируйте зажигание.
Трижды нажмите на кнопку «Валет» для привязки пульта с однокнопочной конфигурацией.
Шесть раз кликните по клавише «Valet» для записи двухклавишного брелка.
Сирена прозвучит единожды. Выполнен вход в режим настройки.

Запись пейджеров выполните по следующей инструкции.

Надавите на любую клавишу первого пульта. Проиграет один сигнал.
Нажмите любую кнопку второго дистанционного устройства. Сирена прозвучит дважды.
Следуя предыдущим пунктам, пропишите остальные передатчики.
Выйдите из режима настройки, выключив зажигание или ничего не нажимая в течение пятнадцати секунд. Система подтвердит выход тремя сигналами сирены.

Почему не привязывается

Прошивка брелков охранной системы КГБ VS 100, 5500, 200, 5900, 300, 5700, 400, 250, 500, ВС 150, tfx 7 не всегда удаётся с первого раза. По какой причине не получается перепрограммировать пульт и как выйти из этой ситуации.

Случайно активирован сервисный режим. Выключите его нажатием кнопки «Валет» и повторите процедуру прошивки.
Команда «Зажигание активировано» не определяется блоком управления сигнализацией. Обратитесь на станцию технического обслуживания.
Поломка коммутутора. Отремонтируйте его своими силами или отдайте специалисту.
Выход из строя блока управления. Отгоните автомобиль в сервисный центр.

Как установить время на брелке КГБ

Настройка часов на пульте дистанционного управления противоугонной системой KGB начинается с входа в режим установки нажатием и удерживанием кнопки «SET».

Через одну секунду последует короткий сигнал передатчика. Подсветка экрана включится на пять сек.
Продолжайте удерживать клавишу «SET».
После двух сек прозвучат два писка брелока. Совершён вход в режим установки текущего времени.
Отпустите кнопку «СЕТ».
Установите показания часов. Кнопка «Открытие багажника» увеличивает значения, кнопка «Динамик» уменьшает.
Для перехода к установке минут коротко нажмите «SET».
Настройте количества минут.Клавиша «Багажник» поднимает числа, клавиша «Сирена» понижает.
Для выхода зажмите на две секунды «СЕТ».

KGB VS-5900 2-WAY

Инструкция по установке

KGB VS-5900 2-WAY

KGB VS-5700 2-WAY

Инструкция по установке

KGB VS-5500 2-WAY

Инструкция по установке

KGB VS-5500 2-WAY

KGB VS-5000

Инструкция по установке

KGB VS-5000

KGB VS-4000

Инструкция по установке

KGB VS-4000

KGB MX-9

Инструкция по установке

KGB G-5

KGB G-2

KGB FX-9

Инструкция по эксплуатации и монтажу

KGB FX-9

Инструкция по установке и эксплуатации

KGB FX-7

Инструкция по монтажу и эксплуатации

KGB FX-7

Инструкция для ver 2

KGB FX-5 2-WAY

Инструкция по установке и эксплуатации

KGB FX-5 2-WAY

Инструкция по установке и эксплуатации (FX-5 ver. 2)

Название	Размер	Скачать

инструкция по применению и эксплуатации, функции охранного комплекса, комплектация

На сегодняшний день рынок устройств, позволяющих защитить автомобиль от угона, довольно широк и многообразен. Связано это с тем, что подобные устройства очень популярны, ведь каждый автовладелец хочет уберечь свой автомобиль от всех возможных на него посягательств со стороны злоумышленников.

Самым распространенным средством защиты являются антиугонные системы, среди которых особенного внимания заслуживает прибор под названием КГБ TFX 5.

Технические характеристики

Технические характеристики подобных приборов довольно схожи между собой. Питание всей системы обычно происходит от бортовой сети, а ее напряжение составляет 10 вольт. В режиме защиты автосила потребляемого тока не превышает 10 мА (миллиампер), что помогает предотвратить быстрый разряд аккумулятора.

Данная система защиты может работать в довольно широком диапазоне температур (от -40 до +85 градусов) и принимать сигнал в радиусе около 600 метров, но при этом владелец системы сможет получать уведомления на пульт, если находится в радиусе 1200 метров от автомобиля.

Комплект поставки

Комплект поставки включает в себя все необходимое для установки и эксплуатации системы.

Предметы, входящие в комплектацию:

главное устройство автосигнализации;
брелок;
вспомогательный брелок;
внешний антенный модуль;
кнопка оповещения владельца;
датчик температуры и кабель для подключения;
датчик удара и кабель для его подключения;
тревожный клаксон;
главный светодиод — индикатор с кабелем для подключения;
сервисная клавиша «Валет» и шнур для установки;
кнопка технологии «антиограбления» с кабелем для подключения;
концевой переключатель с кабелем для монтажа;
проводка Molex для подключения головного устройства;
проводка Molex для использования технологии автоматического запуска силовой установки;
разъем на шесть контактов Molex для подключения всех замков;
батарейка 3В типа CR 2032 для вспомогательного брелка;
батарейка 1,5В типа ААА для основного брелка;
две наклейки на стекло транспортного средства.

Также в комплекте поставки можно обнаружить руководство по эксплуатации и установке и гарантийный талон.

Установка на авто

Установка центрального блока сигнализации должна производиться в салоне автомобиля, так как багажный и моторные отсеки не подходят для этого.

При установке важно убедиться, что выбранное в салоне место является максимально скрытым от глаз потенциального угонщика. Не рекомендуется производить установку модуля под панелью приборов, в области рычага для открытия капота, под сидением или за обшивкой двери.

Наиболее удачным местом для установки является свободное место за приборной панелью, но для этого нужно демонтировать часть облицовки рулевой колонки.

Модуль необходимо зафиксировать максимально жестко, чтобы он не вибрировал.

Установка сирены осуществляется под капотом автомобиля. Сирену следует устанавливать в максимальной отдаленности от блока цилиндров для того, чтобы избежать негативного воздействия высоких температур, которые могут вывести систему из строя. Как и при установке модуля, сирену следует также устанавливать в такое место, в котором преступник сможет отыскать ее с наименьшей вероятностью.

При наличии опции удаленного запуска двигателя в комплектацию устройства будет включен температурный датчик. Его установка производится в магистрали охладительной системы силового агрегата.

При установке необходимо как можно надежнее зафиксировать датчик и вывести электроцепь наружу из патрубка. Очень важно, чтобы датчик находился как можно дальше от впускного коллектора, так как воздействие на него экстремально высоких температур может вывести его из строя.

Приемный передатчик следует разместить в салоне транспортного средства. Антенну нужно установить в максимально высоком положении на лобовом стекле так, чтобы поблизости не было никаких металлических компонентов или предметов. Наличие метала вблизи может привести к появлению помех при передаче сигнала. Фиксация антенны осуществляется с помощью двустороннего скотча либо с помощью наклеек, идущих в комплектации охранного комплекса.

Монтаж реле блокировки двигателя следует производить под пластиковой облицовкой замка зажигания. Затем реле подключается к цепи управления стартером. В установке поможет специальная схема, идущая в комплекте.

После установки реле следует монтаж кнопки вызова сервисного или аварийного режима «Валет». Эта кнопка нужна для отключения сигнализации, поэтому располагаться она должна в скрытном месте. Обычно автолюбители ставят кнопку между проводами под центральной консолью.

Датчику удара следует находиться в центральной части кузова автомобиля. Также можно поместить его на перегородке, которая разделяет моторный отсек и салон. Фиксация контроллера осуществляется на кузове с помощью саморезов.

Перед установкой датчика необходимо убедиться, что между ним и кузовом нет никаких прокладок. Наличие прокладки приведет к некорректной работе датчика.

Концевые переключатели устанавливаются на капот, багажный отсек, а также двери. Не все автомобили имеют специальные отверстия для установки, поэтому их нужно проделать с помощью дрели или фрезы.

В самую последнюю очередь осуществляется укладка проводки. Все компоненты «сигналки» с помощью проводов подключаются к управляющему модулю.

При укладке проводки очень важно строго следовать схеме.

Провода от датчика температуры и сирены необходимо вывести в салон авто через специальное технологическое отверстие в перегородке. Дальнейшую настройку сигнализации КГБ TFX 5 с автозапуском следует производить в соответствии с инструкцией.

Функционал

Автомобильный охранный комплекс может управляться дистанционно с помощью брелка. Можно контролировать замки на дверях, замок зажигания и прочие элементы.

В сигнализации КГБ TFX 5 с автозапуском имеются такие основные функции:

технология определения местоположения автомобиля;
дистанционное управление системой безопасности;
отпирание замков на дверях в два этапа;
настройка температуры в салоне автомобиля;
контроль работы системы безопасности;
деактивация двигателя на расстоянии от автомобиля;
настройка обычного режима работы при активации двигателя машины;
дополнительная функция, которая позволяет заблокировать реле;
бесшумная постановка на режим охраны и снятие с него;
защита при включенном моторе;
активация защитного режима без брелка;
повторная постановка на охрану автоматического типа;
режим пассивной постановки на охрану;
диагностика при активации защиты и ее выключении;
возможность дистанционного выключения датчика удара;
дистанционное управление центральным замком автомобиля;
возможность контроля центрального замка замком зажигания;
поэтапное открытие дверных замков;
отпирание замком посредством двухимпульсного сигнала;
поддержка технологии «Комфорт»;
сервисный режим “Valet”;
возможность отключения охранного режима с помощью пароля;
четыре интерфейса для контроля над внешними устройствами;
контроль подсветки в салоне авто;
возможность подключать новые брелки управления;
сброс до заводских настроек;
технология оповещения владельца;
данные о температуре внутри салона транспортного средства;
показания текущего времени, будильник и таймер обратного отсчета;
уведомление о низком уровне заряда батарейки брелка–коммуникатора;
разные режимы запуска силовой установки;
удаленная или автоматическая остановка мотора;
поддержка как бензиновых, так и дизельных моторов;
поддержка ручной и автоматической трансмиссии;
программирование времени работы стартера;
учет данных с тахометра и генератора при работе двигателя;
отображение времени непрерывной работы мотора на экране брелка;
удаленное продление времени работы силовой установки.

В целом функционал устройства удовлетворяет практически всем современным требованиям к автомобильным охранным системам.

Плюсы и минусы системы

Чаще всего в отзывах пользователи радуются большому ассортименту моделей данного производителя, поставляющего на рынок множество различных вариантов «сигналки». Устройства отличаются между собой набором функций и техническими характеристиками, но при этом одинаково хорошо защищают транспортное средство от взлома.

Соотношение цены и качества тоже нравится многим владельцам такой сигнализации. Ценовой диапазон достаточно широк для того, чтобы выбрать модель в соответствии с имеющимся бюджетом.

Эффективность работы устройств производителя остается высокой вне зависимости от цены. О хорошей эффективности прибора свидетельствуют многочисленные исследования, показавшие, что комплексы КГБ надежно защищают машины от взлома. Злоумышленник, пользующийся в последнее время версией кодграббера, не может перехватить сигнал.

Прочие положительные особенности КГБ TFX 5:

достаточно подробное и понятное руководство по настройке и установке, что значительно упрощает использование сигнализации;
наличие двусторонней связи, благодаря которой владелец авто всегда имеет актуальную информацию о состоянии сингалки;
возможность дистанционного запуска двигателя для его заблаговременного прогрева, когда у автовладельца нет на это свободного времени.

Большинство отрицательных отзывов владельцев возникают из-за неправильной настройки или подключения устройства. Некоторые покупатели также жалуются на несоответствие действительности заявленного радиуса действия брелка.

Говоря о радиусе действия, необходимо учитывать, что все замеры проводились на открытой местности, и устройство не может так же хорошо передавать сигнал посреди жилого района с многоэтажными домами, как на открытой местности.

Что делать при утере брелка

Многие автолюбители, не использовавшие ранее подобные противоугонные системы, опасаются неприятных последствий утери брелка управления.

Однако потеря брелка от КГБ TFX 5 не создаст серьезных проблем автомобилисту, поскольку в комплекте поставки с устройством их два: один из брелков обеспечивает работу сигнализации на расстоянии. На основном брелке имеется пять клавиш управления, а на запасном — четыре, так как он предназначен для использования только в случае потери основного.

Сигналка может контролировать только 4 брелка одновременно, поэтому владелец системы может приобрести дополнительно еще два и использовать их.

Видео о сигнализации

В видеоролике представлена подробная информация о программировании кнопок брелка.

В следующем видеоролике можно увидеть, как правильно устанавливать сигнализацию.

Как на сигнализации кгб включить звук

Страница 14

KGB FX-5 «Инструкция по эксплуатации и установке системы»

© Saturn Marketing Ltd.

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ СО ЗВУКОВЫМИ СИГНАЛАМИ

Перед включением режима охраны убедитесь, что зажигание выключено, двери, капот и багажник на-
дежно закрыты, стояночный тормоз включен. Для включения режима охраны нажмите и отпустите кноп-
ку

должна быть запрограммирована для включения / выключения режима охраны)

1 звуковой сигнал и 1 вспышка габаритов подтвердят включение режима охраны. Автоматическое запи-
рание замков дверей произойдет, если они подключены к сигнализации. Светодиодный индикатор нач-
нет мигать, показывая, что автомобиль охраняется.

На дисплее брелока отобразятся иконки

, последует короткий звуковой сигнал.

Внимание! Если двери, капот или багажник окажутся плохо закрытыми, или неисправен один из кно-
почных выключателей дверей, капота или багажника или не включен стояночный тормоз, то сигнали-
зация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов. Смотри пункт «Самоди-
агностика при включении режима охраны».

ВКЛЮЧЕНИЕ РЕЖИМА БЕСШУМНОЙ ОХРАНЫ

Перед включением режима охраны убедитесь, что зажигание выключено, двери, капот, багажник на-
дежно закрыты, стояночный тормоз включен. Для включения режима бесшумной охраны установите

курсор на иконку

и нажмите кнопку

1 вспышка габаритов подтвердит включение режима охраны. Автоматическое запирание замков дверей
произойдет, если они подключены к сигнализации. Светодиодный индикатор начнет мигать, показывая,
что автомобиль охраняется.

На дисплее брелока отобразятся иконки

, последует короткий звуковой сигнал.

Внимание! Если двери, капот или багажник окажутся плохо закрытыми, или неисправен один из кно-
почных выключателей дверей, капота, багажника или не включен стояночный тормоз, то сигнали-
зация предупредит об этом 4 звуковыми сигналами брелока и 4 вспышками габаритов. Смотри
пункт «Самодиагностика при включении режима охраны».

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

В сигнализации предусмотрена возможность включения режима охраны при работающем двигателе.
Это может быть необходимо при кратковременной остановке. Максимальное время, в течение которого
двигатель будет работать, определяется запрограммированной функцией №1.

Режим охраны включается в следующем порядке:

1. При работающем двигателе включите стояночный тормоз.

2. При работающем двигателе нажмите и удерживайте кнопку

брелока до появления 3 вспышек габа-

ритов или мелодичного сигнала брелока. На дисплее брелока отобразится иконка

мя работы двигателя. Светодиодный индикатор загорится постоянно.

3. Выключите зажигание и выньте ключ из замка зажигания. Двигатель будет продолжать работать.

4. В течение 30 секунд покиньте автомобиль, закройте все двери, капот, багажник и нажмите кнопку

брелока. 1 сигнал сирены и 1 вспышка габаритов подтвердят включение режима охраны при работаю-
щем двигателе. Зоны зажигания и датчика удара будут исключены из охраны. Автоматическое запира-
ние замков дверей произойдет, если они подключены к сигнализации.

Брелок подаст 1 короткий звуковой сигнал. На дисплее отобразятся иконки

После автоматической остановки двигателя режим охраны останется включенным. Зоны зажигания и
датчика удара будут взяты под охрану. Светодиодный индикатор начнет мигать.

Охранный комплекс сегодня не только обеспечивает защиту машины от угона, но и повышает комфортность пользователя дополнительными функциями: доводчиками стеклоподъемников, автозапуском, геолокацией.

Хорошим выбором может стать надежная и несложная «сигналка» KGB TFX-5, в ее инструкции можно найти полную информацию об установке системы, настройке и дальнейшей эксплуатации.

Технические характеристики

Температурные режимы нормальной работы: для пейджера — 0… +400°С, сирены — -30… 850°С, самой системы — -40… +850 С.

Сигнализация работает не больше чем с 4 приемопередатчиками.
С помощью системы можно организовать 6 зон охраны.
Рабочие токи в активном режиме минимальны — до 25 мА.
Напряжение питания — 12 В, от бортовой сети.
1200 м — радиус работы приемника на открытой местности.
600 м — дальность двухсторонней связи брелока и машины.
Сигнализация КГБ TFX 5 с автозапуском работает на частоте 433,5 МГц.

Комплектация

Элементная база комплекса включает:

центральный блок;
брелоки-передатчики: с ЖК-дисплеем и обратной связью с 3 кнопками и дополнительный с 4;
для измерения температуры в салоне служит специальный датчик, встроенный в блок антенны вместе с кнопкой вызова водителя;
датчик удара двухуровневый;
индикатор светодиодный;
сирена;
Valet — сервисная кнопка автосигнализации KGB;
клавиша «Антиограбления»;
выключатели концевые;
комплект проводов с разъемами;
батарейки, наклейки;
инструкция, памятка, талон гарантии.

Функции

Охранный комплекс выполняет следующие функции защиты:

На ЖК-дисплей брелока приходит оповещение о срабатывании системы.
В режиме охраны при срабатывании датчиков включаются сигналы тревоги в форме звука и света.
Режимы «Паника» и «Антиограбление» включаются дистанционно, а последний еще и кнопкой.
Имеется способность иммобилайзера.
Блокировка ДВС сохраняется даже при удалении сигнализации.

К сервисным возможностям сигнализации KGB FX-5 можно отнести:

охрану без шума и с работающим мотором;
включение защиты без брелока и звука;
способность встать на охрану пассивно и повторно;
разные варианты отпирания дверей;
наличие будильника, таймера, термометра;
режим поиска.

Кроме того, с использованием системы у владельца авто появляется возможность заводить и греть мотор на расстоянии, программировать FX-5 так, чтобы запуск производился в нужное время или при запрограммированной температуре воздуха, учитывая особенности типа двигателя (бензин или дизель), вид трансмиссии.

Преимущества и недостатки

По отзывам установщиков и пользователей, FX-5 обладает достоинствами:

Небольшая стоимость при хорошем соотношении цена-качество.
Процесс установки и настройки доступно описан в мануале.
Расширенный функционал.
Мощная сирена, входящая в комплект.
Уверенная и надежная работа дистанционного запуска ДВС.

Недостатки, присущие комплексу:

Большое количество ложных срабатываний при ошибках в установке и настройке.
Брак в брелоке, встречающийся относительно часто и вынуждающий пользователя повторно нажимать кнопки.
При неправильной настройке датчика удара его чувствительность позволяет злоумышленнику снять, например, дворники.

Инструкция по установке

В комплект поставки входит инструкция по установке ФХ-5. Перед монтажом оборудования нужно отключить аккумулятор автомобиля.

Порядок установки системы:

Определяют место расположения центрального блока. Крепят его с помощью саморезов к машине.
Ставят сирену под капот в место, которое не нагревается, направив ее вниз рупором.
Кнопку Valet лучше расположить в скрытой для злоумышленника, но доступной для владельца авто точке салона.
Монтируют кнопку «Антиограбление».
Приемопередатчик размещают на лобовом стекле с помощью скотча или наклейки. Закрепляют антенну, светодиодный индикатор.
В систему охлаждения врезают датчик температуры охлаждающей жидкости.
«Концевики» ставят на капот, багажник и в двери в разъемы, имеющиеся в машине.
В центральной части кузова располагают датчик удара. Крепят саморезами и потом настраивают.

В KGB FX-5 инструкция к сигнализации содержит нужные схемы подключения элементов:

основного блока;
6- и 18-контактных разъемов;
электроприводов замков.

Инструкция по эксплуатации

Инструкция по применению охранного комплекса содержит рекомендации по программированию и настройке:

кнопок и кодов брелока;
режимов защиты и энергосбережения;
турботаймера и антиограбления.

Руководство предлагает программировать систему с помощью кнопки Valet. Для входа в режим нужно:

При включенном зажигании нажать на сервисную кнопку 6 раз, затем зажигание выключить.
Подтверждением правильности действий будет 6 звуковых сигналов и светодиодный индикатор моргнет 6 раз.
Выбрать по таблице нужную для программирования функцию.
Клавишей брелока выставить требуемое значение.

Режим энергосбережения устанавливается и снимается следующим образом:

Нажать и удерживать до двух мелодичных сигналов кнопку со значком в форме солнца на брелоке.
Перевести индикатор на иконку с надписью Save и изображением аккумулятора.
Первой кнопкой активировать сберегающий режим (второй деактивировать).
Удержание значка солнца до звукового сигнала — выход из программирования.

Включить защиту при работающем двигателе можно так:

При заведенном моторе включить «ручник».
Нажать и удерживать 1 кнопку пейджера, пока пульт не издаст мелодичный звук и габариты не моргнут 3 раза. При этом диод индикаторный будет гореть непрерывно, на дисплее отобразится работающая машина.
При выключении зажигания и вытаскивании ключа двигатель должен работать.
За 30 секунд нужно выйти из автомобиля, закрыть двери и нажать на брелоке кнопку 1.

Значки и кнопки на брелке

Инструкция по эксплуатации содержит подробное описание назначения индикаторов на ЖК-дисплее и кнопок брелока.

Основной брелок имеет следующие индикаторы:

открытие или закрытие замков дверей, капота и багажника;
выключение ручного тормоза;
удар по кузову;
охрана со звуком и без;
режим Валет;
мотор работает;
работа 2 допканала;
автостарт по температуре воздуха;
состояние батареи;
наличие связи;
включение зажигания;
1 или 2 половина дня;
ежедневный запуск по времени;
температура и время;
таймер и др.

Назначение кнопок брелока:

1 кнопка — остановка и старт двигателя удаленно при удержании более 3 секунд или выполнение запрограммированной команды;
2 — кнопка при 3-секундном надавливании открывает дверь багажника, а также реализует функцию, соответствующую положению курсора на ЖК-дисплее при кратковременном нажатии;
поиск активируется при одновременном коротком нажатии на клавиши 1, 2, а если удерживать обе кнопки 3 секунды, то включится режим «Паника»;
выбор оповещения откроется при нажатии сразу кнопок 1 и 3;
таймер можно установить, нажав 2 и 3;
кнопка 3 при кратком клике осуществляет движение курсора по иконкам, при трехсекундном удержании можно посмотреть и выставить будильник, таймер, часы, энергосбережение, а подождав 6 секунд, становится возможным задать команду кнопке № 1.

Как включить автозапуск

Чтобы настроить и запустить ДВС дистанционно или воспользоваться функцией автоматического запуска в ТФХ-5 по температуре, нужно:

В авто с механической коробкой включить нейтральную передачу и паркинг при АКПП.
Поставить машину на «ручник».
Расположить автомобиль в проветриваемом месте.

После этого, если перевести курсор 3 кнопкой брелока на иконку Start и подтвердить нажатием кнопки 2, то мигнут габариты, сработает сирена и прозвучит мелодия брелока. Все это означает, что теперь включен режим ежедневного автозапуска.

Чтобы подготовить машину с МКПП к удаленному пуску мотора, потребуется предварительная подготовка:

при работающем моторе включить нейтральную передачу и ручной тормоз;
выключить зажигание, вынуть ключ при запущенном двигателе;
за 30 секунд выйти из машины, закрыть двери, включить «сигналку».

Программированием комплекса можно задать время прогрева, температуру автозапуска, время 1 прокрутки.

Программирование нового пульта КГБ с обратной связью

Ключ зажигание переведите в положение «Включено».
Нажмите клавишу «Валет» и удерживайте её шесть секунд. После того как прозвучат четыре сигнала, отпустите сервисную кнопку.
Одновременно нажмите клавиши 1 и 2. Сирена издаст один писк.
Таким же способом внесите коды оставшихся передатчиков. Программирование каждого пульта сопровождается соответствующим количеством звуков.
Если вы в течение шести секунд не будете нажимать кнопки на брелке, то блок управления выйдет из режима настройки. Габариты вспыхнут пять раз.
Деактивируйте зажигание.

Запомните, что записывая новые пейджеры, не забудьте перепрописать старые, во избежание их удаления из памяти системы.

Настройка автозапуска с брелка KGB

Завести двигатель с коммутатора сигнализации КГБ FX 5, G 5, ФХ 10, GX 5 RS, Ф Икс 8, FX 7 (фикс 7) можно двумя способами.

Переведите курсор на символ «START» и нажмите кнопку 2.
Зажмите клавишу 1 на три секунды. Двигатель запустится. Габаритные огни вспыхнут три раза, на брелке проиграет мелодия. Светодиод загорится постоянно.
На экране отобразится символ «Дым из выхлопной трубы» и установленное время прогрева двигателя (5, 10, 15, 20 минут).
За одну минуту до окончания прогрева на дисплее отобразится надпись r01, последует звуковой сигнал, габаритные огни загорятся четыре раза.
После остановки двигателя на экране появится надпись r00, символ «Дым из выхлопной трубы» пропадёт.

Для того чтобы запрограммировать автозапуск двигателя по температуре сделайте так.

Переведите курсор на иконку «START с термометром» и надавите на кнопку 2.
Сирена прозвучит один раз, габаритные огни сработают единожды, на пульте проиграет мелодия.
На экране отобразится символ «Термометр», свидетельствующий об активации автозапуска по градусам на улице и значение температуры (-5, -10, -20 -30). Светодиод замигает.
Для выключения автозапуска по температуре переведите курсор на «START с термометром» и зажмите кнопку 2. Сирена прозвучит дважды, габариты моргнут два раза. На пейджере заиграет мелодия. Символ «Термометр» исчезнет.

Инструкция прописи старых пультов

Активируйте зажигание.
Трижды нажмите на кнопку «Валет» для привязки пульта с однокнопочной конфигурацией.
Шесть раз кликните по клавише «Valet» для записи двухклавишного брелка.
Сирена прозвучит единожды. Выполнен вход в режим настройки.

Запись пейджеров выполните по следующей инструкции.

Надавите на любую клавишу первого пульта. Проиграет один сигнал.
Нажмите любую кнопку второго дистанционного устройства. Сирена прозвучит дважды.
Следуя предыдущим пунктам, пропишите остальные передатчики.
Выйдите из режима настройки, выключив зажигание или ничего не нажимая в течение пятнадцати секунд. Система подтвердит выход тремя сигналами сирены.

Почему не привязывается

Случайно активирован сервисный режим. Выключите его нажатием кнопки «Валет» и повторите процедуру прошивки.
Команда «Зажигание активировано» не определяется блоком управления сигнализацией. Обратитесь на станцию технического обслуживания.
Поломка коммутутора. Отремонтируйте его своими силами или отдайте специалисту.
Выход из строя блока управления. Отгоните автомобиль в сервисный центр.

Как установить время на брелке КГБ

Через одну секунду последует короткий сигнал передатчика. Подсветка экрана включится на пять сек.
Продолжайте удерживать клавишу «SET».
После двух сек прозвучат два писка брелока. Совершён вход в режим установки текущего времени.
Отпустите кнопку «СЕТ».
Установите показания часов. Кнопка «Открытие багажника» увеличивает значения, кнопка «Динамик» уменьшает.
Для перехода к установке минут коротко нажмите «SET».
Настройте количества минут.Клавиша «Багажник» поднимает числа, клавиша «Сирена» понижает.
Для выхода зажмите на две секунды «СЕТ».

История и методы КГБ — Big Think

В анналах шпионских организаций КГБ Советского Союза заслужил мифический статус. Подобно сочетанию ФБР и ЦРУ с особенно русской смекалкой и резкостью, КГБ был главным агентством безопасности Советского Союза с 1954 по 1991 год.

Хотя теперь его заменило ГРУ в качестве главного разведывательного агентства России, КГБ продолжает оказывать влияние по той простой причине, что президент России Владимир Путин является бывшим агентом КГБ с 16-летним стажем.Трудно игнорировать призрак КГБ, рассматривая его отношения с Соединенными Штатами и остальным миром.

Президент России Владимир Путин в годы его подготовки в КГБ в Ленинграде в середине 1970-х.

КГБ обозначается как Комитет государственной безопасности, , что означает «Комитет государственной безопасности». Агентство одновременно отвечало за внутреннюю безопасность и тайную охрану полиции, чтобы подавить национализм и инакомыслие, охраняя границу СССР, а также руководство Коммунистической партии и правительство страны. Он также занимался сбором внешней разведки, расследованиями и контрразведкой. Несмотря на свое влияние на гражданскую жизнь, КГБ считался военной службой, подчиняющейся армейским законам.

В рамках своих разведывательных операций практика КГБ заключалась в создании как легальных, так и незаконных шпионских резиденций в странах, на которые он был нацелен. Его шпионы предполагали замысловато составленные ложные личности или «легенды». Детали часто были взяты из жизней других участников заговора или из личностей мертвых людей.КГБ также размещал своих агентов в советских посольствах и консульствах, защищенных дипломатической неприкосновенностью. Шпионы занимались сбором политической, экономической и военно-стратегической информации, а также распространением дезинформации.

На снимке, сделанном в ноябре 1981 года в Москве, изображен памятник основателю Комитета государственной безопасности СССР (КГБ) Феликсу Дзержинскому , на фоне здания КГБ. (Фото предоставлено AFP / Getty Images)

Меры со смертельным исходом

Как указано в отчете ЦРУ о «Советское использование убийств и похищений», КГБ прибегло к – похищениям и убийствам для борьбы с тем, что считается быть актуальной или потенциальной угрозой советскому режиму. «Такие методы, известные в КГБ как« исполнительные действия »или « ликвидные дела »( Мокрые дела ) , применялись организацией как в СССР, так и за рубежом, нанося удары по советским и иностранным гражданам. ЦРУ даже прикололось. убийство Льва Троцкого, соучредителя Советского государства, в КГБ.

ЦРУ считало, что КГБ не только использовал такие методы, но и очень хорошо заметал следы, написав, что «расследование часто дает только информация отрывочная из-за способности КГБ скрыть свой след.«Согласно отчету, некоторые убийства в конечном итоге были зарегистрированы как несчастные случаи, естественная смерть или самоубийства.

Во многих случаях предпочтительным оружием был труднообнаруживаемый яд. Одним из известных случаев было отравление перебежчика Николая Хохлова. Он внезапно и тяжело заболел во время антикоммунистического митинга во Франкфурте, Германия, в сентябре 1957 года. Врачам было трудно понять, что произошло, пока не нашли доказательства его отравления таллиевым производным мышьяка и, возможно, другим химическим веществом. агенты.Сам Хохлов думал, что его отравили радиоактивным таллием.

Офицеры КГБ стояли на страже во время визита Маргарет Тэтчер в Россию в 1985 году.

ЦРУ никогда бы не узнало об истинных причинах многочисленных инцидентов, если бы не перебежчики. Например, в 1961 году Богдан Сташинский сбежал на Запад и показал, что он совершил два убийства для КГБ, включая убийство украинского писателя-эмигранта Льва Ребета в Мюнхене с помощью пистолета с ядовитым паром.

По сообщениям, подготовка к таким операциям «исполнительного действия» проводилась на базе в Москве инструкторами, имеющими специальность по использованию стрелкового оружия, джиу-джитсу, беспроводной связи, кодированию, слежке, вождению и фотографии.

Шпионское ремесло и двойные агенты

Помимо печально известных случаев насилия, КГБ также был известен использованием целого ряда шпионажа, использования кодовых имен, кражи и фотографирования документов, использования мертвых почтовых ящиков или мертвых ящиков и вербовки иностранных граждан в качестве агентов, таких как командующий ВМС США. Уорент-офицер Джон Энтони Уокер и контрразведчик ФБР Роберт Ханссен.

Заместитель председателя КГБ Владимир Пирожков осматривает членов отряда спецназа КГБ «Альфа». Середина 1970-х годов.

Агенты КГБ, как известно, стали «друзьями дела» или агентами-провокаторами, целенаправленно внедрялись в целевые группы, чтобы сеять раздор, дезинформацию и влиять на их политику.

Примером «активных мер» или кампании дезинформации КГБ могут быть его усилия в 1959 году и позже, цель которых — создать в мире негативное мнение о Западной Германии.Кампания КГБ заключалась в поджоге синагог и раскрашивании знаков свастики в общественных местах, создавая впечатление, будто виноваты западные немцы.

КГБ также отвечал за помощь в подавлении внутренней подрывной деятельности и возможных революционных заговоров в странах советского блока. В 1968 году она помогла подавить период либерализации «Пражской весны» в Чехословакии. Агенты КГБ подготовили маршрут для возможного вторжения Красной Армии, одновременно проникая в страну под видом западных туристов. Они должны были завоевать доверие и шпионить за людьми, стоящими за новым чешским правительством во главе с Александром Дубчеком. Их целью было подбросить подрывные доказательства того, что западные спецслужбы пытались свергнуть коммунистическое правительство Чехословакии. Это, в свою очередь, оправдывало вторжение СССР. КГБ также подготовил просоветских членов чешской коммунистической партии, которые перейдут к власти после вторжения Красной армии.

Спецоператор КГБ Игорь Морозов (слева) на бронетранспортере во время его командировки в провинцию Бадахшан, Афганистан.1982–1983 годы. Предоставлено: Википедия.

Еще один известный случай участия КГБ произошел во время войны в Афганистане. В декабре 1979 года 54 сотрудникам спецназа КГБ вместе с десантниками и другими солдатами удалось напасть и убить президента Афганистана Хафизуллу Амина и 100–150 его личных охранников. Это позволило Советам назначить Бабрака Кармаля преемником Амина.

Падение КГБ

Переворот 1991 года в Советском Союзе возглавил тогдашний председатель КГБ Владимир Крючков. Провал переворота привел к распаду Советского Союза и фактическому упадку КГБ, который был заменен Федеральной службой контрразведки России (ФСК). На смену ФСК пришла Федеральная служба безопасности Российской Федерации (ФСБ).

Его влияние сегодня

Хотя КГБ официально не существует, несмотря на заявление 2016 года о его возможном возвращении, его влияние все еще ощущается. Почти все ветви российского государства и многие крупные предприятия были захвачены бывшими сотрудниками КГБ, такими как Путин, сообщает «Политико».Сам Владимир Путин напомнил миру славу КГБ во время саммита в Хельсинки с президентом Трампом, когда он оспорил достоверность досье Стила, сказав: «Я сам был офицером разведки и знаю, как составляются досье».

Также следует отметить тактику, используемую нынешними российскими спецслужбами, например, недавние отравления в Великобритании с применением нервно-паралитического агента Новичок в отношении бывшего российского шпиона Сергея В. Скрипаля, его дочери Юлии и британских граждан Чарли Роули и Доун Стерджесс ( кто умер). Подобные события свидетельствуют о том, что методы КГБ не были полностью отменены и будут продолжать появляться в современной международной политике.

Статьи с вашего сайта

Статьи по теме в Интернете

CI Reader Том 2 Глава 4

ВЕНОНА

I Введение
В 1943 году армейская служба разведки и связи, предшественница Агентству национальной безопасности (АНБ), начал проект под кодовым названием «Венона», сосредоточенная на взломе советских Дипломатический кодекс.В конце концов, после серии криптографических прорывов в течение нескольких лет ряд шпионских сообщений КГБ были сломаны, прочитаны и обнаружены, чтобы раскрыть подробности широко распространенных Шпионаж, вдохновленный КГБ, в том числе и атомной бомбы-шпионы.
Подкуп контрразведки от VENONA был значительным. Это сыграл важную роль в предоставлении ФБР следственных действий что способствовало идентификации атомной шпионское кольцо и ряд других агентов, шпионящих за атомным программа бомбы.
На церемонии в штаб-квартире ЦРУ в Лэнгли, штат Вирджиния, 11 В июле 1995 года директор Центральной разведки Джон М. Дойч объявил выпуск зашифрованных советских переводов VENONA дипломатическая связь. В октябре 1996 года конференция по VENONA, при поддержке ЦРУ, АНБ и Центра демократии. в Вашингтоне, округ Колумбия. Для проведения конференции ЦРУ и АНБ сотрудничали о выпуске издания под названием VENONA, Советский шпионаж и The American Response, 1939–1957, , в качестве справочника для ученых. интересуется VENONA.Всем, кто интересуется этой главой американского контрразведка также должна использовать том VENONA. как посмотрите 2 900 советских сообщений в Интернете.

Краткая история Venona

1 февраля 1943 года Служба разведки сигналов армии США, предшественник Агентства национальной службы, начал небольшой, очень секретная программа, позже переименованная в VENONA.Объект Веноны программа должна была изучить и, возможно, использовать зашифрованные советские дипломатические коммуникации. Эти сообщения были собраны сигналом Разведывательная служба (позже переименованная в Службу безопасности сигналов армии США). Агентство и обычно называемый «Арлингтон-холл» в честь Расположение штаб-квартиры в Вирджинии) с 1939 г., но не было изучал ранее. Мисс Джин Грабил, молодой специалист по сигналу Сервисный работник, который всего несколько недель назад был школьным учителем, начал проект.

Накопленный трафик сообщений представляет собой несортированную коллекцию. тысяч советских дипломатических телеграмм, отправленных из Москва в некоторые из ее дипломатических представительств и из этих представительств в Москву. В первые месяцы реализации проекта Arlington Hall аналитики отсортировали трафик по дипломатическим миссиям и криптографическим система или подписчик.

Первоначальный анализ показал, что пять криптографических систем, позже были определены для работы разными подписчиками, использовались между Москвой и рядом советских заграничных миссий.Это также стало очевидно, что одна система связана с торговыми вопросами, особенно Ленд-лиз. Остальные четыре системы, по-видимому, связаны с советским МИД в Москве на связи со своими представительствами за рубежом.

Дальнейший анализ показал, что каждая из пяти систем использовалась исключительно одним из следующих подписчиков (перечисленных в порядке убывания заказывать по объему трафика сообщений, который был собрано):

1. Торговые представители_Ленд-лиз, АМТОРГ и Советское правительство Комиссия за закупку.

2. Дипломаты_То есть члены дипломатического корпуса в ведении законных советских посольств и консульских дел.

3. КГБ_ Советское разведывательное управление, штаб-квартира в Москве и г. Москва. Резиденции (вокзалы) за рубежом.

4. ГРУ_Разведывательное управление Генерального штаба Советской Армии и прикрепляет за границу.

5. ГРУ_венно-советский штаб военно-морской разведки.

Прорывы VENONA
С самого начала февраля 1943 г. анализ дорожного движения оказался медленным и трудным. Затем в октябре 1943 года лейтенант Ричард Хэллок, офицер запаса Связи, бывший археолог мирного времени в Чикагском университете обнаружил слабость в криптографической система советского торгового движения. Это открытие дало инструмент для дальнейшего аналитического прогресса по четырем другим криптографическим системам.

В 1944 году были привлечены навыки других экспертов-криптоаналитиков. чтобы проверить этот трафик советских сообщений, чтобы увидеть, есть ли шифрование системы сообщений могут быть нарушены. Один из этих криптоаналитиков, Сесил Филлипс сделал наблюдения, которые привели к фундаментальному прорыву. в шифровальную систему, используемую КГБ, хотя он не знал в то время, кто пользовался системой.Сообщения были дважды зашифрованы и огромной трудности. Несмотря на необыкновенный криптоаналитический прорыв, потребовалось еще почти два года прежде, чем части любого из этих сообщений КГБ могли быть прочитаны или даже быть признанным КГБ, а не стандартной дипломатической связью.

Три близко расположенных события контрразведки произошли в 1945 году. что расшифровки VENONA смогли усилить.Во-первых, ФБР внимательно поставил под сомнение Уиттакер Чемберс, чьи предыдущие попытки раскрыть подробности о советском шпионаже в США в 1930-е гг. остались незамеченными. Во-вторых, сбежал шифровальщик ГРУ Игорь Гузенко. в Оттаве. В-третьих, в конце 1945 года Элизабет Бентли, ветеран КГБ. курьер и обработчик вспомогательного агента, пошли в ФБР и назвали имена. Хотя разоблачения Гузенко были важны для контрразведки союзников усилия, они не имели никакого отношения к открытиям VENONA.Сильный криптографические системы, подобные тем, что входят в семейство систем VENONA не упадут легко.

Расшифровка VENONA, однако, должна была показать точность Чемберса. и раскрытие информации Bentley.

Летом 1946 года Мередит Гарденер, аналитик из Арлингтон-холла, начал читать отрывки из сообщений КГБ, отправленных между Резиденция КГБ в Нью-Йорке и Московском центре. 31 июля 1946 г. он извлек фразу из сообщения КГБ в Нью-Йорке, которое было отправлено в Москву 10 августа 1944 г. Это сообщение, при последующем анализе, оказался дискуссией о подпольной деятельности КГБ в Латинской Америке. 13 декабря Гарднер смог прочитать сообщение КГБ, в котором обсуждались президентская избирательная кампания в США 1944 года. Неделю спустя, 20 декабря 1946 года он взломал еще одно сообщение КГБ, которое было отправлено в Московский Центр двумя годами ранее и содержало список имена ведущих ученых, работающих над Манхэттенским проектом — Атомная бомба!

В конце апреля или начале мая 1947 года Гарднер смог прочитать два документа КГБ. сообщения, отправленные в декабре 1944 года, которые показывают, что кто-то внутри Генеральный штаб военного ведомства предоставлял строго секретную информацию. к Советам.

Разведка армии США, G-2, была встревожена информацией о том, что выходил из Арлингтон-холла. Отчет Арлингтон-холла 22 Июль 1947 года показал, что трафик советских сообщений содержал десятки, вероятно, сотни имен, многие агенты КГБ, в том числе АНТЕННА и ЛИБЕРАЛЬ (позже идентифицированный как Юлиус Розенбург). Один В сообщении упоминалось, что жену ЛИБЕРАЛ звали Этель.»

Генерал Картер В. Кларк, помощник G-2, позвонил в связной ФБР. офицера G-2 и сказал ему, что армия начала вторжение в Трафик советской разведки и этот трафик обозначен массированная советская разведка в Соединенных Штатах.

Генерал Картер В. Кларк
ФОТО

В октябре 1948 года спецагент ФБР Роберт Лэмпфер присоединился к VENONA. Проектировать полный рабочий день в качестве связного ФБР и ответственного за дело Шпионский материал VENONA.Также к 1948 году британцы присоединились к Усилия VENONA, в частности, их служба разведки сигналов назначил штатных аналитиков в Арлингтон-холл. Было отлично сотрудничество между двумя агентствами США и Великобритании по многим лет VENONA, во многом результат первых усилий Роберта Лэмпфера и Мередит Гарднер.

Роберт Лэмпфер
ФОТО

Covernames в VENONA
Сообщения VENONA заполнены сотнями кавер-имен (обозначений используется вместо настоящих имен, чтобы скрыть личность советской разведки офицеры и агенты — то есть шпионы или сотрудничающие источники — как а также организации, люди или места, обсуждаемые в зашифрованном Сообщения). Ряд общественных деятелей также были обозначены covernames, в то время как другие в этой категории появляются в тексте сообщений по их именам. Ниже приведены примеры восстановленных covernames. из корпуса VENONA:

Covername	Истинное имя
КАПИТАН	Президент Рузвельт
АНТЕННА (позже LIBERAL)	Юлиус Розенберг
ВАВИЛОН	Сан-Франциско
АРСЕНАЛ	U.С. Военное ведомство
БАНК	Государственный департамент США
ENORMOZ	Манхэттенский проект / атомная бомба
АНТОН	Леонид Квасников, КГБ

Арлингтон-холл и ФБР изучили названия на идентичностей, группируя их в семьи covernames. Некоторые covernames пришли из мифологии, некоторые были русскими именами, а другие были названия рыб и т. д. КАПИТАН был легко идентифицирован из контекста как хорошее имя для президента Рузвельта, но его имя было, тем не менее, уступая по рангу лицам низшего уровня, в том числе Оперативники КГБ называли КНЯЗЬЯ, ГЕРЦОГА и БОГА. Прочие активы КГБ были просто БОБ, ТОМ и ДЖОН, в то время как Элизабет Бентли имя ХОРОШАЯ ДЕВОЧКА.Очень редко КГБ неосторожно выбирал название. Например, кодовое имя FROST использовалось для агента КГБ. Борис Морос. Русское слово «мороз» — Мороз ».

Переводы VENONA
Было переведено около 2200 сообщений VENONA. Переводы VENONA опубликованные для публики, часто показывают неожиданно недавнюю дату перевод из-за взлома сильных криптографических систем это итеративный процесс, требующий проб и ошибок и повторного применения новых открытий, ведущих к дополнительным. Следовательно, сообщение возможно, за эти годы много раз перерабатывались как новые открытия позволил прогресс в расшифровке и понимании большего и больше текста. Частичная информация была доступна из многих сообщений еще в 1947 году и позже в том же году был предоставлен ФБР. Почти все сообщения КГБ между Москвой и Нью-Йорком и Москвой и Вашингтон 1944 и 1945 годов, который вообще можно было сломать, был сломлен, в большей или меньшей степени между 1947 и 1952 годами.

В переведенных сообщениях все еще есть нечитаемые пробелы. Эти обозначаются как количество кодовых групп «невосстановленных» или «безвозвратно». Это означает, что криптоаналитики не смогли сломать эти части сообщений.

Успешность
Серийный номер сообщений VENONA указывает на то, что КГБ и ГРУ отправило тысячи сообщений между Москвой и зарубежными получателями. Доступна только часть от общего числа отправленных и полученных сообщений. криптоаналитикам. Сообщения, которые были использованы, были никогда не эксплуатировался в реальном времени. В 1946 году Мередит Гарднер работала по сообщениям КГБ 1944 года.

Арлингтон-холл не мог читать сообщения VENONA. будучи функцией базового кода, ключевых изменений и отсутствия объема.
Из трафика сообщений из Нью-Йоркского офиса КГБ в Москву, 49 процент сообщений 1944 года и 15 процентов сообщений 1943 года были удобочитаемы, но это было верно только для 1,8% от 1942 г. Сообщения. Для посланий Вашингтонского офиса КГБ 1945 года в Москву, только 1,5 процента были читаемы. Около 50 процентов ГРУ-ВМС 1943 г. Сообщения из Вашингтона в Москву были прочитаны, но ни от кого другого год.

VENONA Мифы и недоразумения
Несмотря на то, что было написано в ряде книг и статей, Арлингтон-холл совершил прорыв в VENONA исключительно за счет пота бровей. анализ. Лейтенанту Ричарду не было никакой криптоаналитической помощи. Хэллок, Сесил Филлипс или Мередит Гарднер и их коллеги из потерянных, обнаруженных или восстановленных на поле боя советских кодовых книг в те годы, когда были сделаны основные аналитические открытия.Только в 1953 году ксерокопия частично сгоревшей кодовой книги (обнаружен военной разведкой США в 1945 г.) быть связанным с криптографическими системами VENONA после очередного криптоаналитического прорвать. Успешная расшифровка сообщений VENONA была триумф анализа небольшой группы умных и преданных своему делу женщины и мужчины, работающие сверхурочно в своих тесных офисах в Арлингтоне Зал.

Сообщения из резиденции КГБ в Нью-Йорке в центр Москвы
Хотя КГБ и ГРУ поддерживают связь между Нью-Йорком и Москвой в течение 1939-1941 гг. были в криптографических системах, которые не могли быть сломано, сравнение сообщений КГБ Нью-Йорк_Москва и ГРУ подсчеты между этими годами показывают, что, по крайней мере, в США Государства, ГРУ могло быть более активной советской разведкой. агентство до того времени.Например, в 1940 году Нью-Йоркское ГРУ отправило приблизительно 992 сообщения в Москву, в то время как КГБ отправил только приблизительно 335 сообщений. Более того, более поздние переводы сообщений 1944 и 1945 годов показывают, что ряд шпионских личностей КГБ ранее были активами ГРУ (или, возможно, агентами КОМИНТЕРНА под контролем ГРУ). В 1942 г. было почти 1300 сообщений КГБ Нью-Йорк_Москва, но только 23 были успешно расшифрованы и переведены.Однако в 1943 г. было чуть более 1300 сообщений с более чем 200 расшифрованными и перевел.

КОМИНТЕРН и Советские спецслужбы
КОМИНТЕРН (Коммунистический Интернационал) был организацией, контролируемой Советским Союзом. которые поддерживали связь с национальными коммунистическими партиями различных страны, в том числе США, в целях содействия причина революции.Москва издала указания, поддержку и приказы сторонам через аппарат КОМИНТЕРНА. Тем не менее, Сталин публично распустил КОМИНТЕРН в 1943 году. Московское послание на все станции 12 сентября 1943 г., сообщение № 142, касающееся к этому событию одно из самых интересных и исторически важных сообщения во входном корпусе переводов VENONA. Это сообщение ясно раскрывает связь КГБ с КОМИНТЕРНом и национальные коммунистические партии.В сообщении содержатся подробные инструкции для работа с источниками разведки в Коммунистической партии после упразднение КОМИНТЕРНА. Перевод Москва-Канберра сообщение было единственным сообщением из тех, что были отправлены во все резиденции который был успешно расшифрован.

Организация КГБ в США
В период Веноны у КГБ были резиденции США в Нью-Йорке, Вашингтон и Сан-Франциско — последнее место жительства не было установлено (или, возможно, восстановлен) до декабря 1941 года.Было также географическое субрезидентство в Лос-Анджелесе.

Перевод показывает, что резиденция КГБ в Нью-Йорке действовала под тремя официальными институциональными механизмами — советским Консульство, торговля
миссия (АМТОРГ / Советская государственная закупочная комиссия) и ТАСС, Советское информационное агентство. Другие сотрудники КГБ работали в разных местах. по США под прикрытием Комиссии по закупкам, часто в качестве заводских инспекторов, работающих по вопросам ленд-лиза.

В 1942 г. генерал Василий Михайлович Зубилин (настоящее имя: Зарубин) был Резидент (шеф) КГБ в Нью-Йорке. Зубилин, известный в ВЕНОНЕ по covername MAXIM, подписал множество телеграмм КГБ. Его жена Елизавета, был полковником КГБ по кличке ВАРДО. Есть указания что Зубилин / МАКСИМ был старшим офицером КГБ в США. Например, резиденция КГБ в Вашингтоне не отправляла сообщений. до конца 1943 г. после приезда сюда Зубилина.До этого Нью-Йорк разослал Вашингтону шпионские сообщения.

Все заграничные резиденции КГБ перешли в ведение Первого главного управления (Внешняя разведка) Московского центра. Генерал-лейтенант Павел Фитин, covername VICTOR, руководил Первым Главным Управлением, и большинство VENONA ему адресованы сообщения из Резиденций.

Хотя большинство или все офицеры КГБ в Нью-Йорке работали на Первую Главное управление, их повседневная деятельность определялась тем, что КГБ назвал «Линия. «Линия сработала против определенного целевой набор или выполняет какую-либо специализированную функцию. Номер Линии упоминаются в переводах VENONA, и их специализация можно либо идентифицировать, либо легко сделать вывод. Некоторые, но не все из них можно увидеть в сообщениях 1942-43 гг .:

Линия Цель или функция
Линия ХУ: высокотехнологичные объекты, в том числе Манхэттенский проект, реактивный самолет. двигатели, ракетные двигатели, радар (работала группа Юлиуса Розенберга под этой линией).

Белая линия: Вероятно, сработала против русских белых.

Пятая линия: охрана советского торгового флота (вероятно, связана во Второе главное управление — внутренней контрразведки — на Московский Центр.

Вторая линия: наблюдение за группами интересов националистов или меньшинств в советское государство (например, украинцы).

Техническая линия «A»: специальные работы, например, подделка документов.

Линия земляка: связь с Коммунистической партией США.

Линия прикрытия: служебное или личное прикрытие офицера КГБ.

Другие организации, упомянутые в материалах VENONA, включают: Восьмое отделение Московского центра, оценивавшее политические интеллект; специальный шифровальный офис, который шифрует и расшифровывает телеграммы; штаб Центр-КГБ; и «Дом» или «Большой дом», что, вероятно, означало штаб-квартиру КОМИНТЕРН в Москве (хотя иногда кажется, что это взаимозаменяемое для Центра Москвы).

Телеграммы, отправляемые резиденцией КГБ в Нью-Йорке, обычно подписывались. резидентом (MAXIM, LUKA или MAJ) и были адресованы VIKTOR, начальник Первого главного управления. Иногда подписывались телеграммы с именем АНТОН, начальник Линии ХУ, г. Москва Центр дал ему особые полномочия для этого в 1944 году. При особых обстоятельствах, телеграммы были адресованы или получены от ПЕТРОВА, предположительно были Л.П. Берия, начальник службы безопасности СССР; тем не мение, ПЕТРОВ тоже мог быть В. Меркулов, первый заместитель Берия, который, вероятно, руководил операциями КГБ из последней части 1943.

По крайней мере, в случае с резиденцией в Нью-Йорке мы видим то, что, вероятно, КГБ находился в переходном периоде — пытался организовать свою шпионскую деятельность Лучше пока разбираться с последствиями распада КОМИНТЕРНА.Мы также видим значительный интерес КГБ к Европе и Латинской Америке. Коммунисты, которые представили возможности для подрывной деятельности, классика КОМИНТЕРН методология, а не шпионаж. Тем не менее, Новый В то время у York Residency было много шпионских активов, и был агрессивным, даже безрассудным и изобретательным в попытках нанять или ставьте людей на чувствительные должности.

Действия советского нелегала: МЕР / АЛЬБЕРТ (сокращенное название КГБ). офицер Искак Ахмеров, работавший портняжником) замечен в ВЕНОНЕ, который также дает некоторое представление о нелегалах, используемых советской разведкой.Хотя только деятельность Ахмерова и военно-морская операция ГРУ. с незаконным участием представлены достаточно подробно, есть небольшой упомянуто количество других случаев нелегалов. Незаконный обычно советский гражданин, офицер КГБ или ГРУ, действовавший под псевдонимом без видимой связи с официальными советскими учреждениями. Нелегалы не имели дипломатической неприкосновенности, обычно въезжали в страну нелегально, поэтому период, термин.

Резиденция КГБ в Вашингтоне
За исключением его агентов, работающих против высокотехнологичных целей, таких как о проекте атомной бомбы, наиболее важные источники в КГБ находились в Вашингтон, округ Колумбия. Тем не менее, VENONA показывает, что резиденция в Нью-Йорке очевидно управлял этими базирующимися в Вашингтоне шпионскими сетями. В конце 1943 г. Вашингтонская резиденция начала руководить некоторыми из своих агентов, но она только в 1945 году они, наконец, взяли на себя ответственность за большую часть его агенты.Василий Зубилин, резидент КГБ в Нью-Йорке, переехал в Вашингтон в 1943 году и стал резидентом. После его переезда Резиденция Вашингтона начала рассылать сообщения в увеличивающемся объеме. Когда Зубилина отозвали в Москву в 1944 году, Анатолий Громов, covername ВАДИМ, сменивший его в Вашингтоне. Громов (актуальная фамилия Горский) был также старшим офицером, лет под тридцать, который служил за предыдущие четыре года в качестве резидента КГБ в Лондоне.Американец шпион и курьер КГБ Элизабет Бентли знала его только как «Ал.»

Шпионские операции в Нью-Йорке — Новый КГБ
В 1944 году, covername МАЖ, предположительно Степан Апресян, стал резидентом КГБ. в Нью-Йорке. По жалобе в «Московский центр» его сожителя. или подчиненный, covername SERGEJ, MAJ был молодым, неопытным офицер, ранее не командированный за границу.Апресян был около 28 лет; он работал в Нью-Йорке под прикрытием порока консул. Пока мы не знаем, почему MAJ был повышен до уровня старшего В звании КГБ произошли и другие серьезные изменения в шпионских операциях КГБ.

Московский Центр и Резиденция Нью-Йорка намеревались принять более прямой контроль над некоторыми существующими шпионскими сетями, которые были запущены для КГБ американскими коммунистами, такими как Джейкоб Голос (covername ZVUK) и Грег Сильверман (совместные имена PEL и ROBERT). И, как отмечает MAJ доложили в Москву, может наступить время, когда КГБ понадобится иметь шпионские сети, не завербованные из коммунистической партии.

Все это относится к роспуску КОМНИНТЕРНА. Переход сопротивлялись американские шпионы Грег Сильверман и Элизабет Бентли, а также некоторыми из их агентов. Они жаловались, что Москва не доверяли им, и что на практике КГБ менее успешны в проведении шпионских операций, если они офицеры в прямом контакте с агентами, минуя старую гвардию Контроллеры КПСС.Возможно, помня об этом, КГБ ввел Незаконного Альберта в их шпионских операциях. Сильвермастер, Элизабет Бентли, некоторые из их отдельных агентов и членов «новой сети» теперь должны были попасть под контроль Альберта.

Операции КГБ
Информация в материалах VENONA раскрывает промысел КГБ (что есть практические средства и методы шпионажа и контрразведки) того времени в мельчайших подробностях. Большинство сообщений VENONA касаются эксплуатации / торговли. имеет значение. Огромный объем данных, собранных станциями КГБ за рубежом. было слишком велико, чтобы сообщить о нем телеграммой; вместо сообщений VENONA указал, что ксерокопии секретных документов отправились в Москву. курьером. В одном переводе КГБ в Нью-Йорке проинформировал Москву. что у него было 56 катушек пленки от их агента по имени РОБЕРТ, и что этот клад секретных материалов должен был быть отправлен курьером в Центр Москвы.

Информация в переводах VENONA описывает методы работы КГБ. в организации встреч со своими агентами, уделяя большое внимание для безопасности этих секретных встреч. Другие сообщения описывают Контрмеры КГБ против ФБР — противодействие, обнаружение подслушивающих устройств и обеспечение лояльности советского персонала В Соединенных Штатах. Особенно увлекательный набор сообщений VENONA описывает попытки КГБ найти советских моряков, дезертировавших с торговых судов в Сан-Франциско и других портах США.Некоторые из в самых интересных сообщениях подробно рассказывается об оценке и вербовке в КГБ. американских коммунистов за шпионскую работу.

Шпионы и активы КГБ и ГРУ в США
Более 200 именных или скрытых лиц, найденных в переводах VENONA, лица, находившиеся в то время в Соединенных Штатах, заявлены КГБ. и ГРУ в своих сообщениях как их тайные активы или контакты.Многие из этих людей были опознаны, многие не опознаны. Эти примерно 200 человек не входят в состав многих КГБ и Офицеры ГРУ, которые также появляются в VENONA. Один из таких активов, РОБЕРТ, встречается в переводах VENONA несколько десятков раз. Другое covernamed человека находили всего несколько раз. Большинство неопознанных covernames в нью-йоркском трафике КГБ появляются три или менее раза

Шпионаж КГБ против программы VENONA
Ряд источников вне системы связи показывают, что КГБ рано узнал после этого Соединенные Штаты начали изучать советские средства связи.В конце 1945 года агент КГБ Элизабет Бентли сообщила ФБР, что КГБ получил некоторую ограниченную информацию об усилиях США во время 1944. Ким Филби, прикомандированный в Вашингтон, округ Колумбия,
. 1949-1951, иногда посещал Арлингтон-холл для обсуждения ВЕНОНА; кроме того, он регулярно получал копии резюме Переводы VENONA в рамках своих служебных обязанностей.Хотя Советы знали, что делает Арлингтон-холл, они не могли, в любом случае, верни сообщение.

Сообщения о шпионаже Розенберга / атомной бомбы
Все, кроме двух из 49 переводов VENONA, которые были идентифицированы как связанные с сообщениями о взрыве атомной бомбы — трафик КГБ; один — ГРУ и одно советское дипломатическое послание.

Эти сообщения раскрывают тайную деятельность Юлия. и Этель Розенберг, Гарри Голд, Клаус Фукс, Дэвид и Рут Грингласс, и другие. Роль, которую играет человек под названием PERS, связанный шпионаж с атомной бомбой остается неустановленным по сей день.

Из сообщений

VENONA следует, что офицер КГБ Леонид Квасников, фамилия АНТОН возглавлял шпионаж по атомной бомбе в Соединенных Штатах, но тот у него, как и у Розенбергов, попавших под его контроль, было много других высокотехнологичные шпионские цели, такие как программа реактивных самолетов США, разработки в области радаров и ракет и т. д.Как и в большинстве сообщений VENONA, сообщения Розенберга содержат много информации, касающейся КГБ сетевой контроль и вопросы торговли.

Элизабет Бентли
В 1945 году Элизабет Бентли, агент КГБ, которая также руководила сетью шпионами и служил курьером, ходил в ФБР описывать советские шпионаж в США и ее участие в этом. Она дала 100-страничный заявление, в котором она привела много имен — лиц, занимающих должности доверия, который, как она сказала ФБР, тайно поставлял информацию в КГБ.Однако документальных доказательств она не привела. Никакого шпионажа судебное преследование явилось прямым следствием ее обвинений. С годами она свидетельствовала перед Конгрессом и в суде, а также опубликовала книга о ее шпионской карьере. Элизабет Бентли была неоднозначной Цифра, и было много тех, кто обесценил ее информацию. РС. Bentley появляется в переводах VENONA (covernames UMNITSA, ХОРОШАЯ ДЕВУШКА и МИРНА), как и десятки агентов и офицеров КГБ, которых она назвала ФБР.VENONA подтверждает большую часть информации о Советский шпионаж, который госпожа Бентли предоставила ФБР.

Элизабет Бентли
ФОТО

Борис Моррос
Борис Моррос был, как и мисс Бентли, еще одной неоднозначной фигурой. холодной войны. В 1959 году он написал книгу, которую часто критиковали, My «Десять лет как контрразведчик» , в котором он описал свое долгое общение с КГБ и его решение обратиться в ФБР с историей о Операции КГБ в США.В книге, о которой он писал различные личности, которые упоминаются в VENONA, в том числе Зубилин и Джек Собл. Моррос появляется в VENONA под именем FROST. В в своей книге Моррос описал, как агент КГБ Альфред Стерн предоставил свои собственные деньги для финансирования музыкальной компании, управляемой Морросом, в качестве КГБ. перед и прикрытие для операций международной разведки. Этот операция подтверждена в VENONA-Stern (covername LUI) указан говоря, что его «вложения в 130 000 долларов исчерпаны» но также и то, что «Я хочу еще раз подтвердить свое желание быть полезным.Моих ресурсов достаточно для любой прочной конструктивной цели ».

Дональд Маклин
Давний агент КГБ Дональд Маклин, по имени ГОМЕР, высокопоставленный британец. дипломат, командированный в Вашингтон в 1940-х годах, встречается в нескольких Все сообщения Веноны были отправлены в течение 1944 года. Он был нейтрализован, потому что информации от VENONA. Потому что только небольшое тело Вашингтона сообщения из ограниченного окна были прочитаны, есть только проблеск вовлеченности Маклина, но есть возможность увидеть тип важной информации, которую он передавал Советам.

HOMER — это английская версия русского написания covername. ГОМЕР. (В кириллице, используемой в русском языке, нет буквы, представляющей звук «h» латинского алфавита и иностранные слова обычно пишутся кириллическим эквивалентом буквы «g»).

Мередит Гарднер, главный аналитик VENONA в Арлингтон-Холле первые дни, сообщения HOMER начали ломаться еще в 1947/48 году, но история сложилась не сразу, так как название был по-разному представлен в сообщениях как GOMMER (орфография КГБ), ГОМЕР, Г. , и «Материал G.» Первоначально это не было очевидно что это все ссылки на одного и того же человека, в частности поскольку были задействованы как Нью-Йорк, так и Вашингтон, а Гарднер сначала работал с трафиком Нью-Йорка.

Перспектива
Программа VENONA касалась сообщений КГБ и ГРУ, которые были доступны. взломщикам кодов Арлингтон-холла. Большинство сообщений, которые были собранные не были успешно расшифрованы, и, если не считать релиза архивов КГБ и ГРУ того периода, мы, возможно, никогда не узнаем больше о деятельности КГБ и ГРУ, представленных в корпусе VENONA сообщений.

КОНЕЦ ИЗ ГЛАВЫ 4

Виктор Шеймов, офицер КГБ, бежавший из Советского Союза, умер по адресу 73

При большом риске г-н Шеймов решил связаться с офицерами американской разведки, в конце концов совершив дерзкий побег через границу с женой и дочерью в 1980 году. Это было первое успешное извлечение ЦРУ — или эксфильтрация, как его называет агентство — перебежчика с советской земли, и это оказалось одним из самых значительных отступлений от холодной войны.

Г-н Шеймов, который провел остаток своей жизни в Соединенных Штатах, умер 18 октября в своем доме в Вене, штат Вирджиния. Ему было 73 года.

Его жена Ольга Шеймова подтвердила факт смерти, чего ранее не было. было сообщено. Причина — осложнения легочной болезни.

После того, как он был доставлен в Соединенные Штаты, г-н Шеймов провел год, рассказывая сотрудникам разведки о всемирной криптологической сети КГБ и других секретах.

«Моей целью было нанести как можно больший ущерб коммунистической системе», — сказал он The Washington Post в 1990 году, когда он стал публичным после 10 лет скрывания.«Самым своеобразным во мне было то, что я находился во внутреннем святилище КГБ, поэтому я знал всю систему, включая систему шифров».

Среди прочего, г-н Шеймов сообщил, что КГБ замышлял заговор с целью убийства Папы римского происхождения польского происхождения Иоанна Павла II, который был ранен турецким нападавшим в 1981 году.

«Задача заключалась в том, чтобы выяснить, как это сделать. физически приблизиться к папе », — сказал Шеймов на пресс-конференции в Вашингтоне в 1990 году. «На сленге КГБ четко понималось, что когда вы говорите« физически близко », есть только одна причина для сближения.

Он показал, что КГБ убил президента Афганистана Хафизуллу Амина в 1979 году. Он сказал, что два члена Госдепартамента США шпионили в пользу КГБ, и что он знал по крайней мере об одном кроте в ЦРУ.

Он также предупредил, что посольство США в Москве, построенное советскими рабочими в начале 1980-х годов, будет иметь столько жучков и подслушивающих устройств, что «у вас не будет ни единого секрета в здании». Спустя несколько лет здание было снесено, а новое посольство построил У. С. Строительные бригады.

Г-н Шеймов получил медаль от ЦРУ и получил высокую оценку федерального правительства за его «ценный вклад в нашу страну и национальную безопасность».

Виктор Иванович Шеймов родился 9 мая 1946 года в Москве. Его отец был инженером, мать — кардиологом.

Окончил МГТУ им. Н. Э. Баумана, элитный научно-технический институт, где также был отличным спортсменом. Его жена сказала, что он боксер и лыжник и более 20 лет держал школьный рекорд в беге на 100 метров.

Г-н Шеймов отличался математикой и учился по программе, специализирующейся на проектировании ракет и космических кораблей, прежде чем поступить в КГБ в 1971 году. В Пекине он разгадал давнюю загадку в советском посольстве, заключив, что, когда здание было построено в 1950-е годы китайцы установили скрытые акустические каналы, которые могли передавать звук без электронного усиления.

Его повысили до ответственной должности в отделе сверхсекретной связи и кодирования КГБ, он помогал готовить ежедневные брифинги для членов Политбюро и входил в ближайшее окружение шпионского агентства.

«Вы начинаете видеть независимую информацию, доступную нескольким« доверенным »людям, которая противоречит тому, чему вас учили раньше», — сказал он The Post в 1990 году. «Вы можете увидеть, что делает КГБ. Предполагается, что он защищает советских людей, но это не так. Это работает против них и всего мира ».

Когда друг (и сотрудник КГБ) был убит после того, как высказал диссидентские взгляды, г-н Шеймов попытался бежать из Советского Союза и унести с собой его секреты.

Установить связь с U.С. офицеры разведки, чем он думал. Он нес записку: «Здравствуйте, я офицер КГБ, имеющий доступ к очень важной информации», но никогда не встречал никого, кому он мог бы ее передать.

Он попытался попасть в небольшую аварию с автомобилем дипломатического представительства США, но водитель уклонился от столкновения. Наконец, находясь в командировке КГБ в Польше, Шеймов дошел до посольства США в Варшаве.

«Вы шифровальщик?» его спросили.

«Нет, я отвечаю за безопасность шифрованной связи КГБ за границей», — сказал г-н.Шеймов ответил.

«Американцы были ошарашены», — написал журналист Post Дэвид Э. Хоффман в своей книге 2015 года «Шпион на миллиард долларов». «Человек с ключами от королевства и сверхсекретными кодами советских коммуникаций вызвался дезертировать».

В Москве ЦРУ присвоило г-ну Шеймову кодовое имя «CKUTOPIA». Его куратор из ЦРУ Дэвид Рольф подарил ему миниатюрный фотоаппарат и, согласно книге Хоффмана, сказал ему: «Фотографируйте самые секретные документы, которые у вас есть. Не рискуйте с другими людьми.Но вы должны доказать нам, что вы тот, кем себя называете ».

Фотографии доказали достоверность г-на Шеймова. Он сказал Рольфу, что хочет бежать из Советского Союза, но не уедет без жены и 5-летней дочери.

Г-н Шеймов получил инструкции в письме, написанном невидимыми чернилами. (Надпись появилась, когда страницу смочили. ) Когда он был готов покинуть Москву, ему сказали, что он должен поставить букву «V» на гипсовом столбе возле пекарни. Он позаимствовал водостойкий маркер в другом офисе КГБ и нацарапал букву «V» спиной к столбу.

Прошло более двух месяцев, прежде чем план побега, подробно описанный в книге Хоффмана, был готов. ЦРУ предоставило г-ну Шеймову пять разновидностей успокаивающих средств, чтобы определить, какое из них будет наиболее безопасным для его дочери, чтобы она не спала, когда их контрабандным путем вывезли из страны.

16 мая 1980 года Шеймовы тайком скрылись из своей квартиры, оставив на столе чашки, открытую газету и неубранную постель. Одежда и семейные реликвии были на своих обычных местах, чтобы не вызывать подозрений.

«Я не оставил прощальную записку», — иронично сказал г-н Шеймов в интервью 1990 года.

Они сели на два поезда, опасаясь, что любой, кого они встретят, может сдать их, до прибытия в отдаленный город. Они сели в невзрачный автомобиль, писал Шеймов в своей книге 1993 года «Башня тайн», за рулем которой сидел мужчина с польским акцентом.

Г-н Шеймов спрятался и свою дочь Елену, находившуюся под воздействием снотворных, в потайном отсеке между багажником и задним сиденьем автомобиля. Его жена Ольга села на переднее сиденье, представившись девушкой водителя.

На одном из контрольно-пропускных пунктов охранник потребовал от водителя передать ему кассету Билли Джоэла, которую он проигрывал в машине.

Точное место пересечения границы никогда не разглашалось: Хоффман предположил в своей книге, что это могла быть Финляндия. Ольга Шеймова сказала в интервью, что это было в Карпатах, хребте, который простирается более чем на 900 миль через несколько стран, большинство из которых были частью советского блока.

Когда они пересекли границу, Шеймовы были доставлены на конспиративную квартиру, а затем отправлены в США. У них не было дальнейших контактов со своими семьями до краха коммунизма десять лет спустя. Г-н Шеймов стал гражданином США и воссоединился со своими родителями и сестрой в начале 1990-х годов, когда они переселились в Северную Вирджинию.

На протяжении многих лет г-н Шеймов утверждал, что ему обещали 1 миллион долларов за отказ и бесплатное пожизненное медицинское обслуживание. ЦРУ оспорило это утверждение. После того, как он нанял бывшего директора ЦРУ Р. Джеймса Вулси представлять его, он достиг соглашения с ЦРУ в 1999 году.

Наряду с «Башней секретов» г-н Шеймов написал еще три книги, в том числе роман и технические работы по технологиям и безопасности, и основал фирму по кибербезопасности Invicta Networks. У него было несколько патентов на изобретения, связанные с защитой программного обеспечения.

Среди выживших — его жена с 45-летним стажем, бывшая Ольга Войт, художница и телевизионный продюсер из Вены; дочь; сестра; и внучка.

В свои последние дни в КГБ в Москве г-н Шеймов сказал, что не был уверен, помогает ли ему ЦРУ или обманывает Советский Союз.

«Единственное, что доказало мне, что вы — ЦРУ, а не КГБ, — сказал он Рольфу, согласно книге Хоффмана, — это когда вы дали мне те лекарства, чтобы я проверил их на моей дочери. Потому что КГБ бессердечный. Мне бы дали одну таблетку и сказали: , сделай это, . Я знал, что работаю с гуманной организацией, когда вы дали мне пять лекарств ».

Разъясняя «тайну» номеров станций

Есть два типа преданных радиослушателей. Большинство из них — это те, кто регулярно слушает любимую радиостанцию FM или AM или радиостанцию, вещающую только через Интернет.Остальные предназначены для других частотных диапазонов: высокая частота (также известная как коротковолновая), затем очень высокая частота и, после этого, диапазон сверхвысоких частот, который включает разговоры полицейского сканера и даже спутниковые сигналы. Слушатели коротких волн сталкиваются с миром, в котором в основном международные радиостанции вещают из таких стран, как Китай, Куба, Иран или Румыния. Эти частоты также включают любительское радио и морское и воздушное сообщение.

Рано или поздно, однако, те, кто слушает эти более нестандартные сигналы, наткнутся на странные радиопередачи, повторяющие группы номеров в синтезированных цифровым способом голосах.Иногда их читают вживую, иногда азбукой Морзе, а иногда с помощью цифровой передачи шума. Это так называемые номерные станции.

Станции

Numbers существуют со времен Первой мировой войны. На протяжении многих лет они вызывали спорадический интерес со стороны журналистов, дизайнеров видеоигр и кинематографистов. Несмотря на это внимание, существует несколько объяснений того, что это за сигналы на самом деле. Слишком часто их описывают как «жуткие», «жуткие» или «загадочные», и на этом обсуждение заканчивается.Некоторых это может разочаровать, но эти станции не являются сигналами от инопланетян или устройств контроля разума и не являются мертвыми пережитками холодной войны — скорее, эти станции являются частью сложной работы спецслужб и вооруженных сил, и они очень полезны. многое еще в эфире. Эта статья объяснит, что это такое, как их слушать и почему они важны.

Что такое станции с номерами и почему они используются?

Криптография, наука о шифровании текста и данных, существует со времен Цезаря.До изобретения радио секретные сообщения могли передаваться закодированными буквами или световыми сигналами. В 19 веке стала возможна передача по линиям электропередачи, сначала по телеграфу, а затем по телефону. Радио было изобретено на рубеже веков и быстро было использовано в военных целях, как мир узнал, когда перехват немецкой армии передачи приказов русской армии «в открытом виде» помог немцам одержать сокрушительную победу в Восточной Пруссии в 1914 году.

Впервые передачи кодированных номеров использовались в последние годы Первой мировой войны, когда они передавались азбукой Морзе на низких и средних частотах волн.Коротковолновые передачи стали использоваться в начале 1920-х годов и с тех пор используются для отправки зашифрованных сообщений. Направленные на ионосферу под углом, коротковолновые сигналы отражаются обратно на Землю на больших расстояниях за горизонтом. Это удобно для разведывательных операций в зарубежных странах или для военных, чтобы посылать приказы дальним частям.

Но если эти сигналы можно услышать во всем мире, то, конечно, сообщения должны быть зашифрованы. Здесь на помощь приходят одноразовые блокноты. Одноразовые блокноты, единственная математически неразрывная система шифрования, обычно представляет собой лист бумаги со случайными числами в группах из пяти или более цифр.Обычно буквы сообщения преобразуются в числа и добавляются к числам из блокнота с помощью простой математической операции, известной как «ложное сложение». Затем результат передается. Получатель использует ту же страницу из своего одноразового блокнота и извлекает текстовое сообщение, применяя «ложное вычитание» к зашифрованному сообщению.

Эта процедура проста, но очень эффективна: сообщение может быть декодировано третьей стороной, только если они получат доступ к одноразовым блокнотам получателя. Иногда это возможно для контрразведки, используя двойных агентов или арестовав получателя, скорее всего, в то время, когда он получает сигнал. Ряд событий ХХ века доказал, что спецслужбы действительно используют эти сигналы.

С 1945 по 1956 год ЦРУ и Британская секретная разведывательная служба отправляли агентов для поддержки антисоветских партизан в странах Балтии, Беларуси и Украине. Большинство из них были захвачены с помощью своих радиопередатчиков и кодовых книг.КГБ использовал эти коды, чтобы заставить захваченных агентов отправлять сигналы своим хозяевам, чтобы заманить новых агентов. В 1988 году КГБ продемонстрировал эти кодовые книги и передатчики в телефильме «Игра».

Когда ФБР завербовало источник в Коммунистической партии США, оно обнаружило множество закодированных сообщений, отправленных Советским Союзом коммунистам США. Бюро расшифровывало эти сообщения с инструкциями по расшифровке, полученными от шпиона, внедрившегося в КГБ, как видно из публично опубликованных файлов ФБР об операции «Соло». В 1983 году КГБ раскрыло агента ЦРУ Александра Огородника, советского дипломата, который получал задания из американских номеров. Другой известный случай — дело «кубинской пятерки» 2001 года, когда кубинские шпионы были пойманы, и против них использовались коротковолновые радиопередачи. Сообщение с номерами было отправлено шпионам по радио и введено в портативный компьютер Toshiba. Затем он был декодирован специальной дискетой, содержащей ключ декодирования. В 2013 году пара из Германии предстала перед судом за шпионаж в пользу России и разглашение военных секретов.Они тоже получали сообщения с коротких волн и были фактически пойманы при их получении. Наконец, печально известная российская шпионская сеть 2010 года использовала «радиограммы». (В разведывательных или военных документах вы не встретите термин «номерная станция»; вместо этого это будет «радиограмма», «радиосообщение» или «передача».)

Отслеживание номеров станций

Расшифровка этих сообщений невозможна без доступа к одноразовым блокнотам, используемым для их шифрования. Тем не менее, в течение многих десятилетий люди изучали их и даже составляли точные графики времени их передачи.Уильям (Билл) Томас Годби, или «Луна в Гаване», впервые сделал популярными лесозаготовительные станции в 1980-х годах. Позже Саймон Мейсон написал книгу под названием Secret Signals: The Euro Numbers . За последние два десятилетия большую работу проделали две группы радиослушателей: Enigma 2000 и Numbers and Oddities. Enigma установила обозначения для этих станций в зависимости от языка или цифрового формата. E — английский, S — славянский, G — немецкий, V — разные. Два независимых сайта Приём.org и numbers-stations.com, основателем которых я являюсь, имеют обширную информацию о различных станциях с номерами, которые использовались как сейчас, так и в прошлом. В прошлом году британский историк Льюис Буш опубликовал книгу под названием Shadows of the State об этих станциях и их возможном местонахождении. Также примечателен «Conet Project», свободно доступный сборник прошлых записей радиостанций. Эти люди проделали впечатляющую работу по выявлению владельцев ныне несуществующих цифровых станций, используя документальные свидетельства, и определили владельцев современных станций, используя технические наблюдения, такие как триангуляция сигналов и другие методы.

Станции с номером

были наиболее активны примерно с 1960 года, когда транслировались станции с секретными кодированными сообщениями, такие как Линкольнширский браконьер, Шведская рапсодия и Гонги. После распада Советского Союза активность снизилась, поскольку многие спецслужбы, использующие номерные станции, были связаны с КГБ, такие как «Штази» и румынская «Секуритате». Со своей стороны, многие западные шпионские агентства начали использовать новые средства передачи зашифрованных сообщений, такие как стеганография, которая включает в себя шифрование сообщений в изображениях или любых цифровых носителях.Тем не менее, группы наблюдения за станциями с номерами показали, что СВР и ГРУ российской внешней и военной разведки все еще широко используют номерные станции (см. S06, E06, E07, V07). Другие страны, которые используют нумерационные станции, согласно моим и другим отчетам, — это Польша (см. E11, S11a), Украина (S06s и E17z), Египет и Куба. После приостановки деятельности с 2000 по 2016 год Северная Корея возобновила трансляцию закодированных сообщений непосредственно со своего государственного радио — Радио Пхеньяна — замаскированных под задачи математики или физики для «дальних студентов».Предполагаемый получатель обозначен песней, проигранной перед передачей, и идентификационным номером, указанным в начале сообщения.

Иногда спонсор станции не так очевиден, как можно подумать. Например, не все российские станции передают на русском языке: иногда они передают на английском или испанском языках. Польские станции передают на английском и русском языках. Обычно эти атрибуты производятся путем триангуляции сигналов и измерений силы и направлений сигнала.

Также следует отметить, что военные используют передачу кодированных номеров для других целей — например, доказано, что российские военные использовали известный российский «Зуммер». Однако этот сигнал предназначен исключительно для внутреннего использования в России: он не направлен в Европу и США и не используется для шпионских операций. Скорее, он в основном используется для отправки заданий и инструкций различным российским воинским частям внутри страны. Об этом отчасти свидетельствует тот факт, что российские военные станции отправляют свои сигналы в дневное время, когда из-за поведения ионосферы их сообщения плохо передаются в Западную Европу и Соединенные Штаты.

Эти станции очень легко слушать. Вам не обязательно использовать коротковолновое радио; сегодня большинство радиостанций являются программно определяемыми радиостанциями, и их можно слушать удаленно через Интернет. Поскольку эти приемники управляются программным обеспечением, они могут быть подключены онлайн и управляться удаленно людьми по всему миру. Самым популярным является онлайн-радио с программно-определяемыми параметрами, так называемое «WebSDR» в Твенте, Нидерланды. Сайт SDR.HU также предлагает различные приемники по всему миру. Достаточно точные прогнозы частот номеров станций и трансляций доступны на Priyom.org и numbers-stations.com, мой сайт. Numbers-Stations.com также имеет популярный сервер Discord, где вы можете сообщить о своих результатах и задать вопросы, и быстро стал одним из самых известных ресурсов по этой теме.

Заключение

В своей книге Тени государства Буш предупредил, что, если мы не будем контролировать работу разведки и вооруженных сил — как наших собственных стран, так и зарубежных стран — мы рискуем позволить этим институтам обогнать наши правительства.Хотя это может показаться чем-то вроде преувеличения, особенно для тех, кто на Западе, в России, например, спецслужбы приобрели большое влияние на правительство и государственную политику, как утверждают такие авторы, как Андрей Солдатов. Как можно более тонкое и точное отслеживание работы этих организаций и изучение их истории помогает нам лучше понять масштабы разведки и военной политики.

Числовые станции не страшны и не являются загадкой — для многих в разведывательных и военных кругах это повседневная задача, служащая интересам их страны. Мы можем хотя бы частично следить за их работой, слушая эти передачи. Если вам случится их услышать, вы узнаете, что, как выразился Буш, «тени государства» просто выполняют свою повседневную работу.

ИСПРАВЛЕНИЕ: В предыдущей версии этой статьи шифрование сообщения в изображениях или цифровых носителях именовалось стенографией. Эта практика известна как стеганография.

Марис Гольдманис — историк, соучредитель и редактор numbers-station.com и заядлый исследователь станций с номерами.

Изображение: Wikimedia Commons

Действительно ли коротковолновые «цифровые станции» инструктируют шпионов?

ОТТАВА, Онтарио — «6-7-9-2-6. 5-6-9-9-0. » Настройтесь на коротковолновые диапазоны (выше AM / MW), и, скорее всего, вы встретите «станцию с номерами». Нет никакого программирования, о котором можно было бы говорить; просто механически звучащий голос (мужской или женский), методично объявляющий, казалось бы, случайные группы однозначных чисел в течение нескольких минут подряд.

Место расположения передатчика станции нумерации британской разведки «Линкольнширский браконьер» на базе ВВС Великобритании в Акротири, Кипр.
Кредит: Льюис Буш, «Тени государства».

Поздравляем! Теперь вы официально являетесь ловцом шпионажа в той степени, в которой вы, возможно, настроились на «станцию номеров» шпионского агентства, передающую односторонние инструкции своим миньонам по всему миру.

Цифровые станции — это неопознанные радиопередачи, которые обычно состоят из механического голоса, «зачитывающего цепочки, казалось бы, случайных чисел», — объяснил Льюис Буш, автор книги «Тени государства», новой истории номерных станций и шпионов, которые их запускают.«Иногда они сопровождаются музыкой, тонами или другими звуковыми эффектами». Он сказал. «Есть также связанные станции, вещающие в азбуке Морзе и цифровыми видами».

ОТСУТСТВИЕ ПАРАНОИДНОГО БРЕДА

Помимо форматов программ, обычная цель номерных станций — «транслировать закодированные сообщения шпионам в далекие страны», — сказал Райан Шаум. Он является соучредителем Исследовательского и информационного центра Numbers Station (NSRIC), группы любителей, которая сообщает об этих сигналах на www.Number-stations.com . По словам Шаума, «использование коротковолнового диапазона обеспечивает полную секретность и делает невозможным определение получателя».

Чтобы декодировать сообщение, скрытое в широковещательных числах, «получатель использует шифрование« одноразового блокнота », которое не может быть декодировано никем без ключа временного блокнота», — сказал Шаум. Напечатанный на бумажных блокнотах, одноразовый блокнотный ключ позволяет получателю декодировать сообщение только один раз, а затем он заменяется новым ключом после каждого использования, что делает шифр буквально неразрывным.«По этим причинам номера станций все еще используются сегодня».

Файл осциллограммы трансляции нумерационной станции «Линкольнширский браконьер».
Кредит: Льюис Буш, «Тени государства».

Представление о том, что шпионские агентства связываются со шпионами с помощью кодовых передач на коротких волнах, может показаться параноидальным заблуждением. Но, как говорится, «то, что ты параноик, не значит, что они не хотят тебя достать».

Что касается цифровых станций и связанных с ними доказательств, «наиболее широко распространенная теория состоит в том, что они управляются спецслужбами», — сказал Буш.«Эта теория была подтверждена рядом случаев, когда шпионы были обнаружены или арестованы во время прослушивания или расшифровки этих станций, а в нескольких более редких случаях рассекреченными документами и признанием права собственности со стороны правительства».

«Известно, что голосовые (цифровые) станции являются шпионскими сообщениями», — сказал Пол Бомонт. Он является младшим редактором журнала Eye Spy Intelligence Magazine, независимого издания, посвященного шпионажу и разведке. «Например, V02 на испанском языке использовался для обучения Ане Белен Монтес», — сказал Бомонт.

Монтес был сотрудником разведывательного управления Министерства обороны США, который шпионил в пользу Кубы с 1985 года, пока не был пойман ФБР в 2001 году. В отчете CNN Тома Паттерсона за 2016 год Монте назван «самым опасным американским шпионом, о котором вы никогда не слышали».

Одна из заметок Аны Белен Монте, использованная для декодирования сообщений от ее кубинских обработчиков.
Кредит: Wiki Commons

ВЕК ШПИОНСКОГО РАДИО

Руководствуясь тем, что она считала несправедливой политикой США в отношении Кубы, Монтес избежала обнаружения, никогда не удаляя сверхсекретные документы из АСВ.Вместо этого эта шпионка запомнила, какие документы она могла использовать на работе, а затем записала эти воспоминания на свой портативный компьютер дома.

Затем она получит зашифрованные инструкции от кубинской станции номеров V02 (по коротковолновому радио) «о том, где передать диски своим кубинским контактам», — написал Паттерсон. «Одной из наиболее разрушительных сведений, которые Монтес признал в передаче Кубе, по словам ФБР, были личности четырех американских секретных сотрудников разведки, работающих там».

Сегодняшние станции с коротковолновыми номерами — это во многом наследие холодной войны.Ожесточенные шпионские сражения между Западом и Советским блоком — и их взаимная бдительность в поиске скрытых агентов друг друга — требовали формы связи, которая охватывала большие расстояния, обеспечивала надежную безопасность и, тем не менее, могла быть принята с использованием локально доступных радиостанций, если это было необходимо. . Номера, транслируемые на коротких волнах, идеально подходят для этих целей.

Тем не менее, использование радио для передачи секретной информации восходит к Первой мировой войне. По словам Мариса Гольдманиса, слушателя станции нумерации и члена NSRIC, базирующейся в Риге, Латвия, станции союзных номеров, вещающие на азбуке Морзе, были обнаружены австрийским эрцгерцогом Антоном Габсбургом.

«Он был радиолюбителем и как член королевской семьи получил разрешение на создание собственного радиоприемника», — сказал Гольдманис. «Его первая деятельность заключалась в прослушивании цифровых радиостанций, таких как FL« Tour Eiffel »из Парижа, ICI из Кортоны [Италия] и FSK из Москвы».

«Причина, по которой закодированные радиопередачи начались во время Первой мировой войны, заключалась не в прихоти», — сказал Бомонт. «Британцы выкопали подводные телеграфные кабели, используемые Германией и ее союзниками, и перерезали их, заставив использовать радио для отправки сообщений.”

Одноразовый блокнот, используемый ЦРУ.
Кредит: Wiki Commons

ИЗВЕСТНЫЕ СТАНЦИИ

Радио как орудие шпионажа стало популярным во время Второй мировой войны, а после нее — холодной войны. Это произошло тогда, когда номерные станции пришли в себя, поскольку шпионские агентства, такие как ЦРУ, британская МИ-6 и КГБ Советского Союза, потратили миллионы на строительство и эксплуатацию мощных, но тайных коротковолновых передатчиков.

Одной из «самых известных» станций с номерами была «Линкольнширский браконьер», поскольку в ней использовалась народная песня «Линкольнширский браконьер», исполняемая на органе в качестве опознавательного сигнала. Радиолюбители использовали радиопеленгаторное оборудование, чтобы определить местоположение передачи этой станции на базу RAF в Акротири, Кипр. Считается, что эта станция эксплуатировалась MI6 с середины 1970-х по 2008 год с использованием нескольких коротковолновых антенн с занавесными решетками.

«Среди исторических станций, которые больше не транслируются, есть много станций, которые можно считать странными», — отметил Буш. «Один из них, известный как« Шведская рапсодия », мог бы стать сильным соперником, поскольку в нем использовалась музыка, играемая на детской музыкальной шкатулке, а голос, читающий числа, звучал как ребенок; характеристики, которые делали станцию особенно жуткой.«Считается, что эта цифровая радиостанция вела трансляцию с места передачи в Фаленти, Польша.

Даже после холодной войны нумерационные станции продолжали работать. Один из них — «HM01, который, как полагают, эксплуатируется на Кубе», — сказал Буш. «Он передает считанные голосом числа в сочетании с цифровой передачей, используя режим передачи цифровых файлов с резервированием. Другой пример — станция, известная как XPA, которая, как полагают, управляется одним из российских спецслужб и передает номера исключительно с помощью многочастотного переключения клавиш.”

Даже Северная Корея, очевидно, занялась бизнесом шпионских станций, с одним ключевым отличием. Известно, что внутренняя радиостанция диктатуры KCBS Pyongyang Pangsong иногда передает «уроки математики», которые, как предполагалось, на самом деле являются цифровыми сообщениями », — сказал Буш. Неясно, предназначены ли они для настоящих агентов или просто предназначены для нервирования Южной Кореи и ее союзников. По словам Бомонта, эта цифровая станция известна как V15, и «декодированные листы [связанные с настройкой на ее сигналы] были восстановлены.”

Предполагаемое место передачи нумерационной станции «Шведская рапсодия» в Фаленти, Польша.
Кредит: Льюис Буш, «Тени государства».

СЕГОДНЯ

Сегодня цифровые радиостанции остаются реальностью на коротковолновом радио даже в эпоху Интернета. Причину долгого существования этих станций понять нетрудно. В отличие от коммуникаций через Интернет, которые оставляют цифровые доказательства (даже в предположительно защищенных системах) для поиска следователями, получение инструкций через коротковолновые передачи номеров не оставляет следов.

«Это довольно безопасный способ отправки закодированных сообщений, если только вы не наблюдаете, как их слушаете», — сказал Гольдманис. «Вам не нужно большое неуклюжее радио. Эти радиостанции можно даже слушать в Интернете с помощью удаленного программно-определяемого радио, и это то, что мы, любители, делаем ».

Это не означает, что получение инструкций через номерные станции является идеальной формой связи для шпионов, потому что это не так. Шпионов могут поймать, если власти увидят, что они слушают передачи номеров, что иногда случается.

«Станция с кубинскими номерами Морзе — M08a — также была упомянута в показаниях ФБР как канал для группы мужа и жены, семьи Майерс, которые были арестованы из-за дрянной дисциплины оператора», — сказал Бомонт. «Я думаю, они использовали Интернет и сослались на полученную передачу Морзе».

Тем не менее, способность цифровой станции безопасно передавать секретную информацию на большие территории означает, что у этой формы коротковолновой связи, вероятно, есть безопасное будущее; даже тогда, когда другие формы аналогового вещания вытесняются цифровыми средствами.

Для читателей, которые теперь хотят настроиться на станцию нумерации, легко установить первый прямой контакт со шпионской техникой. Просто возьмите коротковолновое радио и просканируйте циферблат. Вы даже можете настроиться на коротковолновое радио с дистанционным управлением через Интернет на бесплатном сайте www.globaltuners.com .

Чтобы сэкономить время, посетите веб-сайт, например www.hfunderground.com , чтобы найти станции с номерами, на которые можно настроиться. Еще одна хорошая ставка на частоты и общую информацию — ENIGMA 2000 [Европейская ассоциация сбора и мониторинга информации о номерах] в Великобритании по адресу www. apul64.dsl.pipex.com/enigma2000 .

Третий вариант — зайти в NSRIC по адресу www.numbers-stations.com или http://priyom.org и подключиться к его архивным и живым номерам станций.

Будьте осторожны: после того, как вы услышите свою первую станцию с номерами, ваш личный опыт шпионажа перейдет из художественной литературы в научную. Шпионы там, они вещают, и вы их слышите!

Джеймс Кэрлесс рассказывает об индустрии для Radio World из Оттавы, Онтарио.

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

КГБ, перестройка и распад Советского Союза на JSTOR

В этой статье рассматривается роль Комитета государственной безопасности (КГБ) в бурные шесть с половиной лет правления Михаила Горбачева, с марта 1985 года по декабрь 1991 года. Вопреки распространенному мнению, КГБ никогда не был независимым действующим лицом в советская система; он действовал по указанию Коммунистической партии. Когда Владимир Крючков сменил Виктора Чебрикова на посту главы КГБ в 1986 году, этот шаг стал сигналом о новой роли КГБ. Но по мере того как реформы, начатые Горбачевым, стали более радикальными, а политическая нестабильность в Советском Союзе стала широко распространяться, многие в КГБ стали беспокоиться о возможной фрагментации страны. Эти опасения сыграли важную роль в решении Крючкова и других высокопоставленных чиновников КГБ организовать жесткий переворот в августе 1991 года. Однако даже тогда КГБ не был по-настоящему независимым от партии.Напротив, сотрудники КГБ ожидали — а затем отчаянно надеялись, — что Горбачев согласится отдать приказ о полномасштабных репрессиях. Поскольку Горбачев не хотел принимать непосредственного участия в массовых репрессиях, Крючкову не хватало полномочий, которые он стремился действовать. В результате попытка государственного переворота провалилась, и КГБ был вынужден перейти к обороне. Незадолго до распада Советского государства КГБ был разделен на ряд ведомств, которые вскоре перешли под прямой контроль России.

В «Journal of Cold War Studies» публикуются рецензируемые статьи, основанные на архивных исследованиях бывшего коммунистического мира, западных стран и других частей земного шара.Статьи в журнале основаны на рассекреченных материалах и новых мемуарах, освещающих и поднимающих вопросы по многочисленным историческим и теоретическим проблемам: теории принятия решений, сдерживания, бюрократической политики, институционального формирования, переговоров, дипломатии, внешнеполитического поведения и международных отношений. Используя последние данные, авторы подвергают эти и другие теории тщательному эмпирическому анализу. Журнал также включает обширный раздел обзоров новых книг, касающихся холодной войны и международной политики.Журнал издается MIT Press для Гарвардского проекта исследований холодной войны.

Одна из крупнейших университетских издательств в мире, MIT Press издает более 200 новых книг каждый год, а также 30 журналов по искусству и гуманитарным наукам, экономике, международным отношениям, истории, политологии, науке и технологиям, а также по другим дисциплинам. Мы были одними из первых университетских издательств, которые предлагали названия в электронном виде, и мы продолжаем внедрять технологии, которые позволяют нам лучше поддерживать научную миссию и широко распространять наш контент.Энтузиазм прессы к инновациям находит отражение в том, что мы постоянно исследуем этот рубеж. С конца 1960-х годов мы экспериментировали с поколениями электронных издательских инструментов. Благодаря нашей приверженности новым продуктам — будь то электронные журналы или совершенно новые формы коммуникации — мы продолжаем искать наиболее эффективные и действенные средства обслуживания наших читателей. Наши читатели ожидают от наших продуктов превосходного качества и могут рассчитывать на то, что мы сохраним приверженность созданию строгих и инновационных информационных продуктов в любых формах, которые может принести будущее издательского дела.

Этот предмет является частью коллекции JSTOR.
Условия использования см. В наших Положениях и условиях
© 2003 Президент и научные сотрудники Гарвардского колледжа и Массачусетского технологического института
Запросить разрешения

Тридцать лет спустя, мы до сих пор не знаем, кто предал этих шпионов | История

Лондон, 17 мая 1985 г .: Олег Гордиевский был на пике своей карьеры.Опытный офицер разведки, за несколько месяцев до этого он был повышен до резидента , или начальника отделения КГБ в британской столице. Москва, похоже, не подозревала, что он 11 лет тайно работал на британскую секретную разведывательную службу MI6.

В ту пятницу Гордиевский получил телеграмму с требованием «срочно» явиться в Москву, чтобы подтвердить свое продвижение по службе и встретиться с двумя высшими должностными лицами КГБ.«Холодный страх начал катиться по моей спине», — сказал он мне. «Потому что я знал, что это смертный приговор».

Он вернулся в штаб всего четыре месяца назад, и все выглядело хорошо. Теперь, как он опасался, контрразведчики из КГБ стали подозрительными и отозвали его, чтобы противостоять ему. Если он откажется от вызова, он разрушит свою карьеру. Но если он вернется домой, его могут застрелить.

Его кураторы из МИ-6 заверили его, что не заметили никаких признаков того, что что-то не так.Они призвали его поехать в Москву, но также предоставили ему план побега на случай, если он подаст сигнал о том, что ему угрожает опасность.

Гордиевский решил рискнуть жизнью и уйти.

**********

Афины, 21 мая 1985 г .: После утреннего во вторник собрания персонала в советском посольстве полковник Сергей Иванович Бохан остался, чтобы поговорить со своим начальником, местным резидентом ГРУ, советской военной разведки.

В качестве заместителя начальника Бохан участвовал во всех шпионских операциях ГРУ, направленных против Греции, США и других стран НАТО. После того, как они немного поболтали, резидент сказал: «Между прочим, Сергей, эта телеграмма пришла», и бросил ее. В нем говорилось, что у сына Бохана, 18-летнего Алексея, были проблемы в военном училище, и предлагалось депутату взять отпуск сейчас, на три месяца раньше, и вернуться в Советский Союз, чтобы разобраться с ним.

Бохан замер. «Сохраняй спокойствие», — вспоминает он, говоря себе. «Они знают.»

Его детское прозвище в колхозе на Украине было «Крот». Теперь коренастый, крепко сложенный мужчина 43 лет, он проработал в ГРУ 16 лет и 10 лет скармливал ЦРУ советские секреты.Он сразу понял, что кабель был уловкой. Всего несколькими днями ранее он позвонил своему зятю в Киев, где учился Алекс, и был уверен, что у его сына все хорошо.

Бохан предположил, что за ним наблюдают и КГБ, и ГРУ. Он решил уехать из Афин — но не в Москву.

**********

Москва, 3 августа 1985 г .: Андрей Полещук вернулся домой в 2 часа ночи. 23-летний журналист допоздна работал в советском агентстве печати «Новости».Через окна квартиры на первом этаже, которую он делил с родителями, он видел, как передвигаются незнакомцы. Крупный мужчина впустил его и показал значок.

«Твоего отца арестовали», — сказал мужчина. Он не сказал, почему.

Арестован? Невозможно. Его отец, Леонид Полещук, был старшим офицером контрразведки КГБ, а в последнее время — заместителем резидента по контрразведке в Лагосе, Нигерия.

В 1993 году ФБР нашло записку Олдрича Эймса о встрече с его контактом из КГБ в Боготе, Колумбия, в мусорной корзине.(ФБР / LIFE Picture Collection / Getty Images)

В течение нескольких месяцев Андрей надеялся, что отец найдет ему квартиру. Он окончил школу, нашел хорошую работу и хотел жить самостоятельно. Жилье в Москве было почти невозможно найти даже для офицера КГБ, но где-то в мае он получил от своего отца, казалось бы, чудесное письмо. В нем говорилось, что его родители неожиданно услышали о квартире, которую они могут купить для него; его отец решил пораньше взять отпуск и приехать домой, чтобы закрыть сделку. Леонид и его жена Людмила вернулись через две недели, когда сотрудники КГБ появились у них на пороге.

«Это было сюрреалистично, как в страшном кошмаре», — сказал мне Андрей. «Я не мог поверить в происходящее. Я вошел в ванную, запер дверь и посмотрел на себя в зеркало ».

Сотрудники КГБ всю ночь обыскивали квартиру. «Утром нас забрали — мою маму, бабушку и меня — и посадили в отдельные черные« Волги », — сказал Андрей. Их отвезли на допрос в печально известную Лефортовскую тюрьму.

В тот первый день Андрей настаивал на том, чтобы те объяснили, почему его отец был арестован. Один из них наконец ответил: «За шпионаж».

**********

1985 год стал катастрофой для спецслужб США и Великобритании. Помимо Гордиевского, Бохана и Полещука, было разоблачено более десятка других источников. Той осенью КГБ свернул все активы ЦРУ в Советском Союзе молниеносным ударом, от которого агентство пошатнулось.Десять агентов были казнены, а бесчисленное количество других заключено в тюрьму.

Столкнувшись с этими необъяснимыми потерями, ЦРУ в октябре 1986 года создало небольшое секретное подразделение по охоте на кротов, чтобы раскрыть причину этой катастрофы. После ареста Олдрича Эймса в 1994 году казалось, что охотники на кротов нашли свою добычу. Когда он начал шпионить в пользу русских почти десятью годами ранее, Эймс был начальником отдела советской контрразведки ЦРУ, которому доверяли секреты, которые имели бы неисчислимое значение для КГБ.Он собирался жениться, и его долги росли.

После ареста Эймса и обвинения в шпионаже его адвокат Платон Качерис заключил сделку о признании вины с прокуратурой: жена Эймса, Розарио, соучастница его шпионажа, будет избавлена от длительного тюремного заключения, если он полностью сотрудничает с властями. В расширенных допросах ЦРУ и ФБР он рассказывал о своих девяти годах шпионажа в пользу Москвы, включая тот день, когда, по его словам, он раскрыл личности «практически всех советских агентов ЦРУ и других известных мне американских и иностранных служб. .”

По словам Эймса, тот день был 13 июня 1985 года. В своем офисе на четвертом этаже штаб-квартиры ЦРУ в Лэнгли, штат Вирджиния, он завернул пять-семь фунтов секретных документов и вышел из здания. Он проехал через реку Потомак в Вашингтон, округ Колумбия, и зашел в популярный в Джорджтауне ресторан Chadwicks, где передал документы сотруднику советского посольства Сергею Чувахину. Среди агентов, которых он предал в тот день, по его словам, были Олег Гордиевский, чье кодовое имя ЦРУ было GTTICKLE; Сергей Бохан, или GTBLIZZARD; и Леонид Полещук, или GTWEIGH.

Но следователи ЦРУ и ФБР вскоре обнаружили явную аномалию в сообщении Эймса: было ясно, что эти трое агентов попали под подозрение в мае 1985 года — до того, как Эймс настоял на том, чтобы передать документы.

Шпионаж Олдрича Эймса привел к его аресту. Но его разбор не мог объяснить потерю трех основных активов. (Джон Халлиси / ФБР / LIFE Picture Collection / Getty Images)

«Временная шкала просто не работает», чтобы объяснить отзыв Гордиевского в Москву, — сказал мне специальный агент ФБР Лесли Уайзер, которая вела дело Эймса. «По крайней мере, график основан на том, что сказал Эймс во время допроса… Если это был не Эймс, то это был кто-то другой, поэтому мы начали искать источник компромисса», — сказал Уайзер.

Это породило возможность, которая даже сегодня остается предметом глубокой обеспокоенности агентов контрразведки, проблема, о которой в частном порядке признают, но мало обсуждают публично: что трое агентов могли быть преданы кротом в американской разведке, личность которого до сих пор неизвестна. В ФБР отказались комментировать, продолжаются ли поиски, начатые Уайзером.

Сама вера в то, что есть еще один крот, верна она или нет, может вызвать хаос в спецслужбе. В 1960-х годах агрессивная охота на кротов под руководством Джеймса Дж. Энглтона, начальника контрразведки ЦРУ, привела к институциональной паранойе, парализовала операции, нацеленные на Советский Союз, и нарушила жизни многих невинных офицеров ЦРУ, которые были уволены или уволены в своей карьере. . И все же для спецслужб игнорировать возможность появления крота тоже не вариант. Истории Олега Гордиевского, Сергея Бохана и Леонида Полещука, изложенные здесь с новыми подробностями и основанные на интервью с Гордиевским, Боханом и Андреем Полещуком, а также с бывшими сотрудниками ФБР и ЦРУ, предполагают ущерб, который может нанести крот.

**********

Как только Гордиевский приземлился в Москве, он уловил признаки того, что сделал неверную ставку. На входной двери его квартиры кто-то запер третий замок, которым он никогда не пользовался, потому что потерял ключ; ему пришлось взломать.Очевидно, КГБ произвел обыск в его квартире.

Прошло несколько дней, прежде чем его начальник Виктор Грушко отвез его на дачу КГБ, сказав, что с ним хотят поговорить. Гордиевскому подавали бутерброды и армянский коньяк. Следующее, что он помнил, он проснулся полуодетым в одной из спален на даче. Он был под наркотиками. Генерал КГБ сказал ему, что признался. «Снова признайся!» — взревел генерал.

Гордиевский был доставлен домой, но на следующий день Грушко предстал перед ним в КГБ. «Мы очень хорошо знаем, что вы обманываете нас годами», — сказал он. Гордиевскому сказали, что его командировка в Лондон закончилась, но ему разрешат остаться в несекретном отделе КГБ в Москве.

Было очевидно, что у советских агентов контрразведки еще не было достаточно доказательств для его ареста. Гордиевский считает, что они ждали, чтобы его поймали на связи с британской разведкой. «Они ожидали, что я сделаю что-нибудь глупое», — сказал он мне. Но это был лишь вопрос времени. «Рано или поздно меня арестуют.”

Его план побега был скреплен форзацем романа; ему пришлось открыть крышку, чтобы прочитать инструкции. Он должен был стоять на углу одной из московских улиц в назначенный день и время, пока не увидит человека «британской внешности», который что-то ел. Он так и сделал, но ничего не произошло. Он попытался снова, следуя плану отступления, и на этот раз мужчина с темно-зеленой сумкой из Harrods, престижного лондонского универмага, прошел мимо и ел шоколадный батончик. Это был сигнал к его побегу.

В назначенный день он начал проверку , или «химчистку», — прогуливался по сложному маршруту, чтобы сбить с толку всех, кто мог за ним наблюдать. От Московского вокзала он проехал на поезде, автобусе и такси до пункта у финско-советской границы, где прятался в траве у дороги, пока не остановились две машины.

Внутри находились трое агентов британской разведки — мужчина-конфетница и две женщины, одна из которых была сотрудником службы безопасности Гордиевского в Лондоне.Хотя Гордиевский написал, что залез в багажник одной из машин, бывший офицер ЦРУ говорит, что на самом деле он залез в пространство на специально модифицированном Land Rover. Если бы русские осмотрели машину, они бы увидели бугорок на полу, где обычно находится карданный вал. Но, по словам бывшего офицера ЦРУ, карданный вал этого Land Rover был перенаправлен через одну из дверей автомобиля, чтобы Гордиевский мог втиснуться в горку, фактически скрывшись у всех на виду.

Они без проблем проехали несколько пунктов пропуска, но на границе им пришлось остановиться на советской таможне.Когда водитель заглушил двигатель, Гордиевский услышал поблизости собак — эльзасцев, как он позже узнал. Прошло несколько минут. Его страх нарастал. У него начались проблемы с дыханием. Женщины кормили собак картофельными чипсами, чтобы отвлечь их. Затем машина снова завелась, и радио, которое включало поп-музыку, внезапно загудело « Finlandia » Сибелиуса. Он был свободен.

**********

В Афинах Бохан позвонил на номер экстренной помощи, который звонил в отделении ЦРУ в американском посольстве.Он попросил вымышленного греческого служащего. «Вы ошиблись номером», — сказали ему.

Кодированный обмен вызвал тем же вечером встречу с сотрудником ЦРУ Диком Рейзером, который телеграфировал в штаб-квартиру в Лэнгли, что у BLIZZARD проблемы. Вскоре появился план «эксфильтрации», термин ЦРУ для вывоза опасного агента из чужой страны.

Через пять дней после того, как Бохан получил телеграмму о своем сыне, он повел свою жену Аллу и их 10-летнюю дочь Марию на пляж.Он никогда не говорил своей жене, что работает на ЦРУ — это подвергло бы ее смертельной опасности, — но теперь ему нужно было что-то сказать. Когда в ту субботу они гуляли по пляжу, он сказал, что у него проблемы с карьерой. Будет ли она когда-нибудь жить на Западе?

«Какая страна?» — спросила Алла.

«Неважно», — сказал он и процитировал русскую пословицу: « С милым рай и в шалаше ». Если вы кого-то любите, у вас будет рай даже в шатре.

«Я не хочу жить в палатке», — сказала она.

Он уронил его, чувствуя, что попадает на опасную территорию. У них был роскошный обед — Бохан знал, что это, возможно, его последняя трапеза с семьей, — и Мария купила мягкую греческую куклу, названную patatuff. Когда они поехали домой, он собрал спортивную сумку и объявил, что собирается на пробежку. Затем он поцеловал жену и дочь на прощание.

Он проехал по Афинам на своем BMW около часа, чтобы убедиться, что за ним не следят, затем вошел в 100-футовый пешеходный туннель под шоссе.Райзер ждал в машине на другом конце провода. На заднем сиденье были куртка, шляпа и солнцезащитные очки. Бохан надел их, когда Райзер ехал в безопасное место. После наступления темноты они уехали в небольшой аэропорт, где Бохан сел в самолет ЦРУ. После остановок в Мадриде и Франкфурте его переправил через Атлантику военный самолет. На базе ВВС Эндрюс в Мэриленде он выглянул в окно и увидел несколько черных машин и людей на взлетной полосе. Он спросил, пришли ли они поприветствовать важного дипломата. «Нет, — сказали ему, — они здесь для тебя.”

Он спустился по ступенькам и пожал руки ожидающим офицерам ЦРУ.

«Добро пожаловать в Соединенные Штаты», — сказал один из них.

**********

После нескольких месяцев допросов в Лефортово Андрей Полещук сказал похитителям, что больше не будет отвечать на вопросы, если они не скажут ему, на кого работал его отец. «Тогда мне показали листок бумаги со словами:« Я познакомился с Джо », — рассказал мне Андрей. «Это было написано почерком моего отца.Леонид Полещук знал своего первого куратора ЦРУ, завербовавшего его в Непале, как Джо. «Это был способ КГБ сказать, что мой отец работал на ЦРУ, — сказал Андрей.

Перед отъездом из Лагоса Леонид Полещук попросил у ЦРУ 20 000 долларов на покупку квартиры, которая якобы его ждала. Агентство предупредило, что для него было бы слишком рискованно провозить столько наличных через аэропорт, и сказало ему, что деньги будут в Москве, спрятаны внутри фальшивого камня.

Ни ЦРУ, ни Полещук не знали, что эта «квартира» была операцией КГБ.Советы организовали, чтобы очевидные хорошие новости доходили до его жены через друга и бывшего коллегу из Москвы, который писал ей в Лагос. Полещука снова заманила к своей судьбе.

Леонид так и не добрался до скалы, сказал его сын. В документальном фильме по российскому телевидению показано, как некая фигура поднимает его, но Андрей сказал, что это актер, а не его отец.

В июне 1986 года Леонид предстал перед судом и, как и следовало ожидать, осужден. Андрею разрешили навестить его в тюрьме только один раз, после того, как он был приговорен к смертной казни.«Сначала я даже не узнал его», — сказал Андрей. «Он сильно похудел. Он был худым, бледным и явно больным. Он был похож на ходячего мертвеца. Я чувствовал, что его пытали ». Леонид был казнен 30 июля. В КГБ сказали Андрею, что останки его отца кремированы и могилы не будет.

**********

В истории разведки США были идентифицированы только три основных крота — мужчины, предательства которых привели к летальному исходу.

До Эймса был Эдвард Ли Ховард, офицер ЦРУ, который должен был отправиться в Москву, но вместо этого был уволен за употребление наркотиков и мелкое воровство.21 сентября 1985 года Ховард избежал слежки ФБР и сбежал в пустыню Нью-Мексико с помощью своей жены Мэри и всплывающего манекена на пассажирском сиденье своей машины (метод, которому он научился на тренировках ЦРУ). Буквально за день до этого Москва объявила, что советский исследователь обороны по имени Адольф Григорьевич Толкачев был арестован как шпион ЦРУ. Внутри ЦРУ Ховарда обвиняли в разоблачении Толкачева и последующей казни, хотя Эймс тоже выдал личность исследователя. (В 2002 году российские власти сообщили, что Ховард упал на своей даче КГБ под Москвой.В одном из новостных сообщений говорится, что он упал с лестницы и сломал себе шею.)

После Эймса был агент ФБР Роберт П. Ханссен, арестованный в 2001 году. Шпионя в пользу Москвы более 22 лет, Ханссен раскрыл десятки секретов, в том числе туннель для прослушивания, который ФБР прорыло под советским посольством в Вашингтоне. и личности двух источников в ФБР в посольстве, которые также были казнены. Хансен, осужденный за шпионаж, отбывает пожизненное заключение в федеральной тюрьме сверхмощного режима во Флоренции, штат Колорадо.

Агенты контрразведки США установили, что ни Ховард, ни Ханссен не имели доступа к личностям всех источников американской разведки, которые были преданы в 1985 году. Таким образом, несоответствие между хронологией Эймса и разоблачением Гордиевского, Бохана и Полещука остается необъяснимым.

В июле 1994 года Лесли Уайзер, агент ФБР, разоблачивший Эймса, прилетел в Лондон, чтобы взять интервью у Гордиевского. Переселенный шпион сказал Уайзеру, что он был убежден, что Эймс предал его, но он подтвердил, что его неожиданно вызвали в Москву 17 мая 1985 года — почти за четыре недели до того, как Эймс заявил, что направил его в КГБ.С того дня, как они разговаривали, Вайзер сказал мне, что «мы считали важным рассмотреть возможность того, что Гордиевский скомпрометирован кем-то из разведывательного сообщества США».

Уайзер признает, что Эймс, возможно, солгал или ошибался относительно даты — Эймс признал, что он много пил перед встречами с КГБ. Но Эймс всегда настаивал на том, чтобы ФБР, ЦРУ и сенатский комитет по разведке не раскрывали никаких важных источников до встречи в Чедвиксе.По его словам, в апреле 1985 года он сообщил советскому контакту в Вашингтоне имена двух или трех двойных агентов, которые обращались к ЦРУ, но на самом деле работали на КГБ — «болтается», говоря языком разведки. По его словам, он сделал это, чтобы доказать свою добросовестность в качестве потенциального крота КГБ. В письме ко мне из федеральной тюрьмы в Алленвуде, штат Пенсильвания, где он отбывает пожизненное заключение, Эймс написал: «Я совершенно уверен в своих воспоминаниях, что я не назвал КГБ никаких имен, кроме двух или трех двойных. агенты / болваны я предоставил в апреле 85 г. до 13 июня.”

**********

У тех, кого предали, урон сохраняется еще долго после того, как прошел первоначальный шок. Через несколько дней после того, как Олега Гордиевского отозвали в Москву, КГБ доставил туда его жену Лейлу и их двух дочерей, и он сообщил неприятную новость о том, что их не отправят обратно в Лондон. «Когда я приехал в Москву, она уехала», — говорит он, взяв с собой детей на каникулы.

После побега Гордиевского советский военный трибунал заочно приговорил его к смертной казни.Он прошел допрос в МИ-6 и сотрудничал с ней и другими западными спецслужбами. Он часто путешествовал по США, Германии, Франции, Новой Зеландии, Австралии, Южной Америке и на Ближнем Востоке. Он встретился с премьер-министром Великобритании Маргарет Тэтчер и президентом Рональдом Рейганом, написал мемуары и соавтор книги о КГБ.

Он всегда надеялся, что Лейла присоединится к нему в Англии. Она сделала это в 1991 году, но напряжение, вызванное шестилетней разлукой, оказалось слишком сильным, чтобы его исправить.К 1993 году их брак распался.

Сергей Бохан также был разлучен со своей семьей на шесть лет. Через две недели после полета в США у него было новое имя, фальшивое прошлое, номер социального страхования и 9-миллиметровая Беретта. Сначала он жил в конспиративных домах в Вирджинии, затем полгода прожил в Калифорнии, чтобы выучить английский, затем вернулся на восток и консультировал ЦРУ и некоторые компании США.

Когда Бохан сбежал из Афин, сотрудники КГБ отправили его жену обратно в Москву, обыскали ее квартиру и начали серию допросов.«Два года я ездила в Лефортово два-три раза в неделю, — рассказала мне Алла Бохан. «У нас были очень близкие соседи. Все избегали меня. Если я ждал лифта, они спускались по лестнице. У меня не было работы. Когда я нашел работу, мне позвонили из КГБ и уволили. Это случалось несколько раз ».

Наконец, в 1991 году, когда КГБ был в замешательстве после того, как его глава возглавил неудавшийся переворот против советского лидера Михаила Горбачева, власти позволили Алле и ее дочери уехать. Они вылетели в Нью-Йорк и с помощью ЦРУ и ФБР воссоединились с Сергеем в мотеле недалеко от Джона Ф.Кеннеди. Его ждали шампанское и цветы, большая корзина с фруктами, шоколадные конфеты и воздушный шар. Были объятия, и все плакали. Мария, которой тогда было 16, несла пататуф.

Сын Бохана, Алекс, также приехал в США в 1995 году. Он работает программистом. Долгое время он возмущался влиянием шпионажа ЦРУ его отца на его собственную жизнь. «Я был зол, потому что меня бросили из военного училища и отправили в армию, далеко, под Владивостоком», — сказал он.«Мне было 18 лет». Теперь он видит этот эпизод по-другому. «Спустя много лет я его понял. Ничего страшного. Умереть или остаться в живых — вот вопрос для моего отца. У него не было выбора ». Сегодня Сергей и Алла спокойно живут в Солнечном поясе под своей новой личностью.

Андрей Полещук сказал мне, что арест его отца стал катастрофой для его матери. «Это сократило ее жизнь», — сказал он. «Вскоре после ареста у нее случился психологический упадок. Я никогда не забуду тот день, когда я пришел домой, и она пела песни, мелодии, без слов и выглядела безумной.Ее глаза были пустыми. Это было страшно.»

Сотрудники КГБ отвезли ее в санаторий, где ей накачали наркотики и допрашивали. Через несколько месяцев ее отпустили. Но, добавляет он, «я никогда больше не увижу ее улыбку». Она умерла три года спустя, в 1988 году.

После казни отца Андрей продолжал работать в «Новости». В 1988 году он отправился в круиз по Москве-реке и встретил «белокурую, голубоглазую и очень красивую» женщину по имени Светлана, которая работала в автомобильном журнале.Они поженились в 1993 году, после распада Советского Союза, и какое-то время он работал в независимой газете в Москве. В 1997 году Андрей и Светлана эмигрировали в США. У них двое детей, и он работает независимым аналитиком по бизнесу и государственным подрядчикам в Северной Вирджинии.

Андрей Полещук до сих пор носит золотые часы, которые служили связующим звеном между его отцом, казненным КГБ, и куратором его отца в ЦРУ.(Грег Кан)

Вскоре после их прибытия в Соединенные Штаты в русской православной церкви в Вашингтоне прошла церемония чествования его отца. «После этого мы поехали в дом в Вирджинии на прием, где я встретил Джо», — сказал мне Андрей в разговоре за обедом в ресторане, спрятанном в переулке в Вашингтоне. Первоначальный куратор Леонида «годами винил себя в том, что подвел моего отца. Джо очень сблизился с моим отцом и беспокоился, что какое-то его действие, какая-то ошибка привели к его предательству.”

Перед отъездом из Лагоса, по словам Андрея, он подарил золотые часы своему оперативнику ЦРУ. «Он попросил передать его Джо с сообщением:« Вот что-то от Лео »». К тому времени, когда Джо узнал о подарке, Андрей сказал, что его отец был арестован. «Джо сказал своим людям:« Берегите вахту, я хочу передать их его сыну »». На приеме после церковной церемонии Джо подарил Андрею часы.

Он был в ней в день нашей встречи.

**********

Спецслужбы не могут мириться с неразгаданными загадками и незавершенными делами.Спустя долгое время после огромных потерь в 1985 году их экспертов по контрразведке все еще терзают нерешенные вопросы. Милтон Бирден, который занимал несколько руководящих постов за свою 30-летнюю карьеру в ЦРУ, убежден, что предатель был, но еще не обнаружен.

«Некоторые из них просто не складывались», — говорит он. «Крот — это не просто парень, который украл несколько секретов. Может, он умер или сейчас живет на даче. И культура разведки этого не допустит. Срок давности за шпионаж отсутствует.Эти штуки нужно прижать к земле ».

Если есть четвертый крот, а он все еще жив, ФБР наверняка захочет его поймать и привлечь к ответственности. ЦРУ хотело бы подробно расспросить его, чтобы попытаться определить всю степень его предательства. Если выяснится, что крота больше нет, спецслужбы все равно проведут оценку ущерба, чтобы попытаться восстановить, что и кого он мог предать.

«То, что КГБ организовало« четвертый крот », неоспоримо, — написал Виктор Черкашин, хитрый офицер контрразведки КГБ.Конечно, Черкашин, который работал в советском посольстве в Вашингтоне и имел дело с Эймсом, возможно, не смог отказаться от возможности насмехаться над ФБР и ЦРУ.

Возможно, что Гордиевский, Бохан и Полещук попали под подозрение КГБ из-за какой-то оперативной ошибки или перехвата связи. Но некоторые опытные специалисты контрразведки США в этом сомневаются.

Джон Ф. Льюис-младший, бывший агент контрразведки ФБР, который был начальником отдела национальной безопасности, считает, что существует четвертый крот.«Я всегда думал, что есть еще один», — сказал он мне. «Были определенные аномалии, которые мы просто не могли понять».

И Бирден говорит: «Я по-прежнему убежден, что есть четвертый человек. Может пятый. Я разговаривал с некоторыми старыми друзьями из МИ-6, и они сказали, что уверены в этом. Либо один из наших, либо их ».

Ещё с сайта Smithsonian.com:

Когда ФБР потратило десятилетия на поиски советского шпиона в своем штате

Инструкции KGB — Угона.нет

KGB VS-5900 2-WAY

KGB VS-5900 2-WAY

KGB VS-5700 2-WAY

KGB VS-5700 2-WAY

KGB VS-5500 2-WAY

KGB VS-5500 2-WAY

KGB VS-5000

KGB VS-5000

KGB VS-4000

KGB VS-4000

KGB MX-9

KGB MX-9

KGB GX-7

KGB G-5

KGB G-2

KGB FX-9

KGB FX-9

KGB FX-7

KGB FX-7

KGB FX-5 2-WAY

инструкции по эксплуатации для различных моделей автосигнализации, настройка брелока и отзывы

Основные характеристики сигнализации КГБ

Функционал охранной системы

Комплектация

Разновидности моделей и их технические особенности

Односторонняя система безопасности

Двухсторонняя охранная система КГБ

Фотогалерея

Как установить?

Настройка и программирование модуля

Настройка и программирование модуля

Программирование кодов пейджеров

Настройка кнопок основного пейджера

Активация энергосберегающего режима

Настройки защитного режима

Настройка функции антиограбления

Активация дистанционного пуска

Восстановление заводских настроек

Инструкция по эксплуатации

Обозначение кнопок на брелоке

Настройка брелока

Настройка функции ежедневного автозапуска и пуска по температуре

Техника безопасности при использовании системы

Плюсы и минусы

Скачать инструкции по установке и эксплуатации в формате pdf

Сколько стоит

Видео

Как настраивать сигналку KGB TFX 5 и как подключать ее

Реализация автозапуска

Настройка системы «с нуля»

Порядок программирования

Обучение холостым оборотам

Можно ли провести доработку

Комплект с брелоком «TFX-5»

Инструкция по эксплуатации и установке системы.

Kgb 434 mhz sst инструкция

Программирование нового пульта КГБ с обратной связью

Настройка автозапуска с брелка KGB

Инструкция прописи старых пультов

Почему не привязывается

Как установить время на брелке КГБ

KGB VS-5900 2-WAY

KGB VS-5900 2-WAY

KGB VS-5700 2-WAY

KGB VS-5700 2-WAY

KGB VS-5500 2-WAY

KGB VS-5500 2-WAY

KGB VS-5000

KGB VS-5000

KGB VS-4000

KGB VS-4000

KGB MX-9

KGB MX-9

KGB G-5

KGB G-2

KGB FX-9

KGB FX-9

KGB FX-7

KGB FX-7
