ЭСУД, применяемые на автомобилях ВАЗ

За основу взята статья многоуважаемого Д.Б.Дударя «История в лицах».

Впервые на российских авто появились ЭСУД (Электронные Системы Управления Двигателем) разработки General Motors (GM). Они были двух типов: центрального (для полноприводных автомобилей ВАЗ 21214 и «классики» – 21073, 21044) и распределенного (переднеприводные ВАЗ) впрыска топлива.

Обе системы имеют в комплектации датчик кислорода и катализатор.  Первоначально системы были спроектированы и откалиброваны производителем (GM) для норм токсичности США-83, которые впоследствии были перестроены для удовлетворения требований токсичности Евро‑2. Позднее появилась версия для норм России (только для 16-ти клапанного двигателя ВАЗ-2112).

В качестве ПЗУ в данных блоках используются микросхемы с УФ стиранием, емкостью 32 Кб, «упакованные» в специальный фирменный переходник GM. Доступ к ПЗУ производится без полной разборки блока, через специальное окошко, закрытое крышкой. Двигатель в аварийном режиме может быть заведен без ПЗУ.

Вторым серийным семейством ЭСУД на отечественных авто стали системы «Январь‑4», которые разрабатывалось как функциональный аналог блоков управления GM (с возможностью использовать при производстве тот же состав датчиков и исполнительных механизмов) и предназначались для их замены. Поэтому при разработке были сохранены габаритные и присоединительные размеры, а также цоколевка разъемов. Естественно, блоки ISFI-2S и «Январь‑4» являются взаимозаменяемыми, но полностью отличаются схемотехникой и алгоритмами работы. «Январь‑4» предназначен для норм России, из состава были исключены датчик кислорода, катализатор и адсорбер, и введен потенциометр регулировки СО. Семейство включает в себя блоки управления «Январь‑4» (была выпущена очень небольшая партия) и «Январь‑4.1»  для 8‑ми (2111) и 16-ти (2112) клапанных двигателей.

Версии «Квант» скорее всего отладочная серия с прошивкой J4V13N12 аппаратно и, соответственно, программно несовместимы с последующими серийными контроллерами. То есть прошивка J4V13N12 не будет работать в «неквантовских» ЭБУ и наоборот. Фото плат ЭБУ КВАНТ и обычного серийного контроллера Январь 4.

Схема ЭБУ Январь 4

Схема ЭБУ Январь 4.1

Следующим шагом была разработка совместно с «Bosch» ЭСУД на базе системы «Motronic» M1.5.4, которая могла бы производиться в России. Были применены другие датчики расхода воздуха (ДМРВ) и резонансный детонации (разработки и производства «Bosch»).  ПО и калибровки для этих ЭСУД было впервые полностью разработаны на АвтоВАЗ.  В ПО этих ЭБУ существует серьезный недостаток – данные АЦП не отображаются в диагностическом протоколе из-за неверно указанного порта.

Для норм токсичности Евро‑2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс «N», для создания искусственного отличия) 2111 – 1411020-60 и 2112 – 1411020-40, удовлетворяющие этим нормам и имеющие  в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

Так же, для норм России был разработан ЭСУД для 8‑кл. двигателя (2111 – 1411020-70), являющийся модификацией самого первого ЭСУД 2111 – 1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью «MOTRONIC» (в народе «жестянка»). Впоследствии и ЭБУ 2112 – 1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «жестянки» больше «звенят» на одинаковом ПО.

Фото платы Bosch M1.5.4 1411020

Параллельно с системой M1.5.4, АвтоВАЗ совместно с  «ЭЛКАР» спроектировал функциональный аналог блока M1.5.4, который получил название Январь‑5. Первоначально были выпущены варианты под нормы Евро‑2 (2112 – 1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления «Январь‑5.1.2» для 16-ти (2112 – 1411020-71)  и  Январь‑5.1.1 для 8‑ми (2111 – 1411020-71) клапанных двигателей под нормы России. Все эти блоки имеют ПО и калибровки разработки ОАО «АвтоВАЗ». Это первый из серии блоков, считывание/запись которых производится без разборки блока. В данных модификациях используется процессор Siemens Infineon C509, тактовая частота 16 Мгц. ПО и калибровки записаны в Flash ёмкостью 128 кб, что позволяет записывать в них, после соответствующей доработки, 2 разные программы, например, эконом + динамик и оперативно переключаться между ними во время движения. Схемотехнически ЭБУ Январь – 2112 – 41 (2112 – 71)  могут несколько отличаться друг от друга, в первую очередь применением других сильноточных драйверов. В новых реализациях блоков микросхемы – драйверов фирмы Motorola MC33385, вместо привычных TLE5216. Эти микросхемы  различаются протоколом считывания драйверной диагностики. Поэтому ПО поддерживающее драйверную диагностику, написанное под  TLE5216 будет некорректно диагностироваться на блоках, где управление форсунками реализовано на м/сх Motorola и, соответственно, наоборот.

Фото платы Январь 5.1 2112 – 1411020-41

Фото платы Январь 5.1 2112 – 1411020-41 (высокое разрешение)
Фото платы Январь 5.1.1 2111 – 1411020-71
Схема ЭБУ Январь 5.1 2112 – 1411020-41

Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104 – 1411020-01 в комплектации Евро‑2, без датчика детонации. От версии 5.1 отличается только незапаяными элементами канала детонации.

ЯНВАРЬ 5. 1.х Новой аппаратной реализации

В декабре 2005 г. НПП «Автэл» выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ «Январь 5.1.х» с измененной аппаратной частью. Изменения коснулись микросхемы обработчика сигнала канала детонации. Вместо снятой с производства HIP9010 стали устанавливать HIP9011 отличающаяся протоколом программирования по SPI, с небольшим изменением топологии печатной платы и модифицированном для работы с этой микросхемой ПО. Как это водится, в России первая партия этих контроллеров накрывалась «старыми» крышками с шильдиком J5xxxxxx. Позднее шильдик заменили на соответствующий программному обеспечению А5ххххх.
Для этой реализации Автел выпустил серию прошивок начинающихся на литеру «A», например, A5V05N35, A5V13L05. При использовании прошивок серии J5 в новом ЭБУ канал детонации неработоспособен, что приводит к появлению ошибок «Обрыв датчика детонации», «Низкий уровень шума двигателя» и невозможности работы алгоритма определения детонации. В диагностике АЦП ДД = 0.

Впрочем, этой беде оказалось достаточно легко помочь – для адаптации «старых» прошивок к «новым» ЭБУ достаточно модифицировать их специальной утилитой от SMS-Software – Patch-J5-HIP9011

Следующим шагом в борьбе за экологичность выхлопа была разработка по заказу ОАО АвтоВАЗ фирмой «Bosch» более современного блока, который мог бы удовлетворить более жестким нормам токсичности и диагностики Евро‑2 и Евро‑3, получившая название MP7.0. В данной модификации и аппаратная часть и программная разработаны фирмой «Bosch», окончательную калибровку и доводку систем выполнял ОАО «АвтоВАЗ». Это семейство также расширяется и уже дополнилось системами под нормы Евро‑3 для 8‑ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро‑2 и Евро‑3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает программатор Combiloader от SMS – Software. Возможно так же программировать flash внешним программатором через переходник, подключаемый к шине ЭБУ.

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована flash – память 29F200.

ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (1411020 – 50) имеет дополнительный драйвер для подогревателя 2‑го датчика кислорода. Так же возможны различия по каналу ДТВ.

Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских».

Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Фото платы Bosch MP7.0 (Евро‑3)
Фото платы Bosch MP7.0 (Евро‑3) – обратная сторона.

НПО «Итэлма» (г. Москва) разработало для применения в автомобилях ВАЗ новый ЭБУ, получивший название VS 5.1. Это полнофункциональный аналог ЭСУД Январь 5.1, то есть использует тот же жгут, датчики и исполнительные механизмы. В VS5.1 применен тот же процессор Siemens Infenion C509, 16МГц, но выполнен на более современной элементной базе. Модификации 2112 – 1411020-42 и 2111 – 1411020-62 предназначены для норм Евро‑2 имеющие  в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер, в данном семействе не предусмотрены норм Р‑83 для двигателей 2112. Для 2111 и норм Россия-83 выпускается только версия ЭСУД VS 5.1 1411020 – 72 с одновременным впрыском.

С сентября 2003 г. на ВАЗ устанавливается новая АППАРАТНАЯ модификация VS5.1, несовместимая по ПО и аппаратно со «старой».

— 2111 – 1411020-72 с прошивкой V5V13K03 (V5V13L05). Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V13I02, V5V13J02).
— 2111 – 1411020-62 с прошивкой V5V03L25. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V03K22).
— 2112 – 1411020-42 c прошивкой V5V05M30. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V05K17, V5V05L19).

По проводке блоки взаимозаменяемы, но только со своим, соответствующим блоку, ПО.

Почти все автомобили 2110 – 2112 выпуска позднее июня 2003 года выпущены с этим блоком, а модификация 2111 – 1411020-72 частый гость на новых 2109 – 2111.

В этом семействе применен процессор Infenion SAF C509, тактовая частота 16 Мгц. Отличительной особенностью является «более правильный» канал синхронизации по датчику коленвала и применение в качестве ПЗУ микросхему флэш – памяти 29F200, емкостью 2 мбит, из которых используется только половина – 128 К, а так же наличием системной шины и предусмотрена возможность установки в блок элементов МЗ (данная функция так и не была реализована), позволяющая исключить из системы МЗ.

В «новой» аппаратной реализации однозначно отсутствуют элементы необходимые для переключения двухрежимных прошивок и для реализации переключения двух прошивок, их необходимо установить.

Для «классики» объемом 1,45 л. выпускается модификация VS5.1 2104 – 1411020-02, с ДК (Евро-II) и без канала детонации. Является функциональным аналогом блока Январь 5.1.3 и взаимозаменяем с ним по проводке, естественно со своим ПО.

Эти ЭСУД сняты с производства в начале 2005 г.

Фото платы «старого» VS5.1  1411020 – 42 (с прошивками V5V05K17 и V5V05L19)

Фото платы «нового» VS5.1  1411020 – 42 (с прошивками V5V05M30 и V5V05N35)

Схема ЭБУ старой аппаратной реализации

Схема ЭБУ новой аппаратной реализации



BOSCH M7. 9.7 выпускается под нормы токсичности Евро‑2 и Евро‑3. Устанавливается на автомобили с сентября 2003 г. ЭБУ конструктивно похож на «консервную» модификацию Bosch M1.5.4, но меньшего размера, разъем другой, 81-контактная колодка. Процессор Siemens Infenion B59 759, ПЗУ Flash Am29F400BB, практически все микросхемы с внутренней маркировкой Bosch. Внутри блока собрано управление катушками зажигания, МЗ не используется.  ПО этих ЭБУ построено на основе разработанной Bosch «моментной» модели двигателя (Torque-Based) и содержит более тысячи калибровок. Маска ошибок и комплектация хоть и присутствует, но ввиду сложности алгоритмов системы пока не поддерживается программами редактирования калибровок, что накладывает некоторые трудности чип-тюнингу. Но и тех калибровок, что доступны для редактирования на данный момент, вполне достаточно для эффективной настройки ДВС.

Двигатель с ЭСУД 2111 – 1411020-80 комплектуется новым ДМРВ (116), новым ДФ, встроенным в ЭБУ управлением катушками зажигания (часть функций МЗ) с применением внешних катушек зажигания Bosch; форсунки – тонкие, черного цвета, Bosch; нет «обратки», РДТ находится в баке, в сборе со стаканом бензонасоса. (это касается двигателей 1,6. На 1,5 будет собираться «гибрид» – с обычным БН и рампой форсунок нового образца с РДТ).

Внутри этого семейства имеются аппаратные различия. Как видно на рисунке внизу, ЭБУ для 8 кл. модификаций (2111 – 1411020-80 и 21114 – 1411020-30) содержат два ключа управления зажиганием. Блоки для 16-клапанных двигателей 1,6 (21124 – 1411020-30) имеют 4 встроенных ключа управлением зажигания.

Контроллеры с ПО для 16-кл. двигателей под нормы Евро‑3 поддерживают функцию программного переключения пусковых калибровок Европа/Россия с диагностического оборудования. Данная функция, по мнению разработчиков, должна облегчить пуск на бензинах низкого качества. По умолчанию на заводе установлено «Европа». C помощью, например, тестера ДСТ‑2 можно поменять пусковые характеристики.

Подробнее о двигателях ВАЗ 21114 и 21124 читайте здесь.







Следующий ЭБУ не заставил себя ждать. Как всегда «без объявления войны», ВАЗ выпустил на конвейер ЭСУД с Bosch M7.9.7 другой модификации. Он содержит другой процессор (Thompson) и ПО прошито внутри процессора, то есть flash – памяти в них нет, применена так же и другая eeprom.

Первые прошивки в новом блоке – B103EQ12 для двигателя 2111 (1,5 л) и B120EQ16 (Нива). Впоследствии появились так же прошивки новой реализации и на все остальные системы впрыска.  Все они с фазированным впрыском, как 8, так и 16-клапанные. Прошивки «старой» реализации не подходят для «новой» и наоборот. Совместимости нет. На «новый» тип контроллеров уже (по стостоянию на январь 2006) вышло обновленное ПО. Серия EQ заменена на конвеере на ER. С чем это связано, какие изменения и улучшения внесены, как повелось на ВАЗ, не сообщается.

Чтение/программирование flash и eeprom данного блока поддерживается обновленной версией ПАК‑2 «Загрузчик» Combiloader. (Сведений о других типах загрузчиков с поддержкой 797+ пока нет). Для обеспечения возможности перепрограммирования так же, как и на старой реализации, необходимо поработать паяльником.

Данное направление активно развивается и пополняется. Уже появились версии на «классику» – B120ES01, правда, «сделанные» из блоков 2111.

Некоторые блоки имеют непривычную идентификацию: 22XC052S, 33XC0305. 22XC052S это копия B122HR01, 33XC0305 – B120ER17. На самом деле это название одной и той же прошивки, но в первом случае по классификации Bosch, а во втором случае по классификации ВАЗ.

22XC052S – System Supplier ECU SoftwareNumber
B122HR01 – Vehicle Manufacturer ECU SoftwareNumber

Прошивка 22YB072S (последняя версия ПО для НИВА-Шевроле) не имеет «привычного» аналога. Данная «неразбериха» с большой долей вероятности связана с тем, что торговый бренд «Нива» уже не имеет никакого отношения к АвтоВАЗу, и полностью принадлежит марке Chevrolet.

ЭБУ производятся в разных местах, страна – производитель указана на шильдике. До недавнего времени их было два – Германия и Россия, несколько позже появились «французы» а в конце 2007 г. стали появляться ЭБУ родом из поднебесной, made in China.

Первая партия автомобилей «Лада Приора» начала сходить с конвейера ВАЗа в начале 2007 года. И тоже с ЭБУ Bosch M7.9.7+ (прошивка B173DR01, шильдик «самодельный», наклеен поверх фирменного).

Вообще на ВАЗе постоянно происходят какие-то видоизменения – последнее «поступление» – а/м Калина, выпуска 2008 г., на самодельном шильдике поверх фирменного – B104 (Переднеприводной идентификатор 8V) СR02 (вполне «калиновский» идентификатор) и 21114 – 1411020-40.

Фото плат Bosch M7.9.7 (высокое разрешение)



Январь 7.2 – функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 внешне похож на M7.9.7 – собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.

В ЭБУ используется процесcор Siemens Infenion C‑509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) – например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.

ЭБУ выпускается фирмами «Итэлма» (хххх-1411020 – 82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020 – 81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.

ЭБУ серий 31(32) и 81(82) совместимы аппаратно сверху вниз, то есть прошивки для 8‑кл. будут работать в ЭБУ 16-кл., а наоборот – нет, т. к в 8‑кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8‑кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

Для «классики» разработан ЭБУ 21067 – 1411020-11(12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.

Первое ПО на 1,5 литровые двигатели – 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился, не привлекая внимания, перешивать ЭБУ на сервисных станциях технического обслуживания во время прохождения ТО.

Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.

ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны – в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.

Фото платы Январь 7.2 8V

Фото платы Январь 7.2 16V

Фото платы Январь 7.2 21067

Фото платы Январь 7.2 (высокое разрешение)

		Вот такое чудо встречается в стране бывших советов. На фото – ЭБУ с идентификатором прошивки 1205DM52, не «I» или «А», как принято, а именно «1». Внутри этого блока – I203EK34, элементы, необходимые для 16V не запаяны. Код двигателя 2111, ID (205) от 21124. Короче – полный фарш недоразумений.
		Внимание! В марте 2007 г. появилась еще одна «рукотворная» модификация ПО для «длинной» Нивы, скорее всего от ОПП. Под знакомой по Bosch M7.9.7 «самопальной» наклейкой – обычный Январь 7.2 21114 – 1411020-32 с идентификатором I204DO57. Прошивка внутри названа не без юмора – I233LOL1.

Январь 7.2+ Новая аппаратная реализация

В августе 2007 г. на новых автомобилях и в продаже появились новые блоки управления Январь 7.2 собранные на принципиально новой элементной базе. Используется процессор SGS Tomphson с внутренним flash. Непонятно высокое предназначение этого блока, т.к буквально через несколько месяцев, в декабре 2007 г. он был сменен на М73 для норм Евро‑3.

Вычислительные возможности процессора ST10F273, который используется в данном ЭБУ позволяют реализовать сложные алгоритмы управления с применением матмодели двигателя для выполнения норм токсичности Евро‑3 и Евро‑4. Несмотря на это, АвтоВАЗ пошел по несколько иному пути: ПО для данного ЭБУ алгоритмически практически полностью повторяет ПО Января‑7.2 последних версий (прошивки CO/DO). Скорее всего, этот тип ЭБУ изначально планировался как «переходный» вариант к принципиально новым алгоритмам управления двигателем, реализованным в ЭБУ M73.

Производитель ЭБУ (в данном случае НПО «Итэлма») и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и «обычные», но запись в блок прошивок от «старой» аппаратной реализации  приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести специальной утилитой.

Работа с блоком Январь‑7.2+ в полном объеме поддерживается в нашем загрузчике CombiLoader и в редакторе калибровок ChipTuningPRO. Учитывая тот факт, что алгоритмы управления идентичны предыдущему поколению «Январей», не возникает никаких сложностей по калиброванию этого ПО.

С точки зрения диагностики, эти ЭБУ имеют точно такой же диагностический протокол, как обычные Январи‑7.2, полностью поддерживаемый в новой версии SMS-Diagnostics 2.

Фото платы Январь 7.2+ 16V (высокое разрешение)

2008‑й год поставил вне закона установку на новые автомобили ЭСУД, удовлетворяющих нормы токсичности хуже ЕВРО‑3. В связи с этим на новых автомобилях появились новые ЭБУ – М73. Схемотехнически это – «родственник» Микас-11 и Январь 7.2+.

Фото платы

Новые контроллеры М73  производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.

Автэловские проекты (софт АВТЭЛ):

21124 – 1411020-12 854.3763.000 – 02 45 7311 XXXX М73 Е3
21114 – 1411020-12 855.3763.000 – 02 45 7311 XXXX М73 Е3
21114 – 1411020-12 855.3763.000 – 02 45 7311 XXXX М73 Е3

Итэлмовские проекты (софт ВАЗ):

21067 – 1411020-22 851.3763.000 – 01 45 7311 XXXX М73 Е3
21114 – 1411020-42 «Калина»

(обратите внимание, что эти контроллеры может выпускать и АВТЭЛ, то есть, прошивка будет начинаться с A)

Проекты АВТЭЛ имеют ПО, родственное Микас-11. Принципиальное отличие только в алгоритме работы канала детонации (в Микас-11 реализована модель АВТЭЛ, которую в упрощенном виде мы знаем еще со времен Микас‑7.1, а в ПО M73 реализована модель ВАЗ, похожая на модель ЭБУ Январь‑5/7). Теоретически, данное ПО может работать и с ДАД, режим работы ДМРВ/ДАД переключается флагом комплектации).

Проект ВАЗ (для «классики») имеет собственное ПО, которое является дальнейшим развитием ПО Январь‑7.2. Многие калибровки в данном ПО похожи на аналогичные калибровки ЭБУ Январь‑7.2 как по названию, так и по алгоритмическому назначению.

Фото платы.

Фото платы М73 8V (высокое разрешение)

Фото платы М73 16V (высокое разрешение)

Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+

Редактирование прошивок и программирование этих блоков поддерживается продукцией SMS-Software: Combiloader и ChipTuningPro c соответствующими модулями.

Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа – с середины 2009 года часть контроллеров пр-ва «Автэл» защищены от чтения и записи (аналогично контроллерам Микас-11ЕТ). В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Будьте внимательны, программировать без риска «завалить» блок их можно только программатором «Combiloader» со специальным модулем для защищенных блоков (Микас-11/М73А).

Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ» (Смотрите на фото) справа от основного стикера. При этом  идентификатор прошивки (в данном случае, A317DB04) остался прежним, при том, что конфигурация процессора изменена и некоторые элементы. В таких ЭБУ изменена полярность подключения датчика положения коленчатого вала на обратную (это связано с изменениями в проводке автомобиля).

Блоки для «классики» не работают, если пытаться переделать их в Январь 7.2+ или запрограммировать в них предыдущее ПО. С передним приводом такого не происходит.

Фото платы (со стикером «ДПКВ»)

Фото конфигурации процессора

Начиная с конца 2009 года все новые версии ЭБУ M73 и Микас-11 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9B 00 9B 00 9B 00… При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера». Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!

В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была исключена микросхема TDA3664, которая обеспечивала питание процессора и ОЗУ во время отключения зажигания. Разумеется, при этом все накопленные данные адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160). Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку. И, разумеется, на новых модификациях «не прокатит» народный метод обнуления данных самообучения и ошибок методом «снятия клеммы АКБ».

В конце 2016 г. появились новые аппаратные версии ЭБУ (например, T21126-1411020 – 32 с прошивкой I373DB03), в которых канал ДПКВ выполнен не на специализированной микросхеме TA8025L, а на сдвоенном компараторе общего назначения LM2903. В старых аппаратных версиях ЭБУ применялся процессор ST10F273-CEG, который по факту являлся процессором ST10F276 с 832 кБ Flash и 68 кБ RAM. В новых версиях применили процессор ST10F273M-ABG3. Вот этот процессор уже является «истинным 273‑м», у него 512 кБ Flash и 36 кБ RAM. Других аппаратных отличий пока не выявлено.

На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.

---



ЭБУ с поддержкой электронного дроссельного узла (с конца 2010 г.)

На исходе 2010 года на а/м семейства ВАЗ начали устанавливать серийно электронную дроссельную заслонку, электронную педаль и  поддерживающие данные устройства контроллеры Bosch M17.9.7 (а/м «Приора») и М74 (производство «Итэлма», а/м «Калина»). Контроллеры имеют оригинальную проводку и разъемы, не совместимы с предыдущими ЭСУД и несовместимые между собой.



Этот ЭБУ, с процессором семейства TriCore, впервые появился в 2009‑м году на автомобилях УАЗ, а в ноябре 2010-го «поехали» первые серийные (на несерийных образцах данный блок впервые был обнаружен на авто 2007 года) автомобили «Приора», оснащенные данным контроллером. На автомобилях УАЗ существуют две модификации М17.9.7 (механическая педаль газа) и ME17. 9.7 (с электронным дросселем EGAS).

На а/м ВАЗ устанавливается только МЕ17.9.7.  Программирование данного блока возможно с помощью программатора Combiloader в режиме BSL (J2434, чтение/запись flash/eeprom) с помощью адаптеров J2534 Dialink (или OpenPort 2.0) или диагностическим методом (К‑Line или CAN). ЭБУ МЕ17.9.7 для ВАЗ и УАЗ аппаратно практически идентичны, отличие только в одном резисторе. Программное обеспечение (ПО) для данных ЭБУ может иметь различие и быть несовместимо. Например, прошивка а/м «Приора» B574DD02, созданная для работы с определенным типом приборной панели и имеющая функции управления панелью по CAN, несовместима с более ранними версиями. При записи более старой прошивки в такой ЭБУ перестает работать индикация на приборной панели.

Bosch ME17.9.7 заставил старушку «Ниву» с новым именем «Lada 4×4» выполнять нормы Евро‑6! Смотрите шильдик B516HK05 с автомобиля, поставляемого на экспорт. В идентификаторе 4‑й символ – нормы токсичности.

Крупное фото платы (монтажа) Bosch ME17.9.7

В конце 2015 г., вслед за автомобилями УАЗ, на Нива-Шевроле появилась очередная модификация: Bosch M(E)17.9.71, 21230 – 1411020-50. Блок аппаратно отличается от 17.9.7, программируется модулем Combiloader Tricore TC17xx (BSL) или Bosch ME17.9.7 OBD, но, только после снятия защиты (разблокировки) ЭБУ с помощью модуля BSL Tricore TC17xx.

Крупное фото платы (монтажа) Bosch ME17.9.71



Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных электронным дросселем и  электронным приводом дроссельной заслонки.

С 2011 года все новые автомобили, сходящие с конвейера, включая автомобили классической компоновки, должны соответствовать нормам Евро‑4. Блоки М74 и М74К несовместимые и разные по схемотехнике. М74К, по сути, не является М74, это «глобальная» модификация блока М73, т. е используется процессор ST10F273 (такой же, как в Январь 7.2+ и М73), чтение/запись программатором Combiloader возможны в режиме М73.

ЭБУ М74 не совместим по проводке/разъему ни с одним ранее применявшимся ЭБУ.

Программирование М74 возможно программатором Combiloader c соответствующим модулем (XC27x5) в BSL режиме. Т.к производитель вывел вход разрешения программирования на колодку (есть мнение, что это временно), то возможен перевод в BSL режим без разборки ЭБУ.

Следует иметь ввиду, что данные блоки постоянно дорабатываются производителем и уже имеют различие в аппаратном и программном обеспечении. Например, прошивки для Калины I444CB02 и I444CC03 построены на одном аппаратном уровне и программно взаимозаменяемы, а I444CD04 уже имеет различия и несовместима с предыдущими сериями.

На автомобилях «Лада Гранта» устанавливаются контроллеры М74 11186 – 1411020-12, чтение/запись которых осуществляется только по CAN шине. Для чтения/записи этих контроллеров необходим модуль Combiloader M74_CAN, адаптер Dialink (или OpenPort 2.0) и соответствующий кабель.

В связи с появлением данного типа контроллера кабель М74 для Combiloader дополнен доп. разъемом OBD, старый кабель снят с производства.

Аппаратные различия, внутри одного семейства, на этом не заканчиваются, М74, берущие сигнал скорости с ДС на КПП и, отличаются аппаратно от М74, сигнал на которые идет с АBS. Различия наглядно представлены на фото.

Начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных. Программатор «Combiloader» при работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором «Внутр.EEPROM» для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется.

По состоянию на конец 2015 года АвтоВАЗ просто поражает многообразием модификаций М74, установленных на автомобили. В настоящее время существует несколько аппаратных вариантов блоков: 4.12, 4.15, 6.36, 6.37, 6.38.  Причем самая неразбериха происходит с блоком 11186 – 1411020-22 (а/м «Гранта»). С одинаковым номером может быть версия 4.12 (условно – «старая») и 6.36 («новая»). Никаких внешних отличий нет, ориентироваться можно только по идентификатору ПО.  Всего существует (на 12.2015) 16 вариантов по PN. Только для а/м «Гранта» существует 9 модификаций (11183 – 62, 11186 – 22, 11186 – 23, 11186 – 90, 11186 – 49, 21126 – 67, 211126 – 77, 21127 – 62, 21127 – 63).

Поздние версии M74 могут иметь двойную маркировку (например, 21127 – 1411020-54 и 8450104480, прошивка I475MD02). Осуществляется переход на новую маркировку, взамен привычной «ВАЗовской».

Фото платы М74 8V [v7.37] (среднее разрешение, номиналы видно)

ЭБУ M75, выпущенный НПП «Итэлма» в 2012 году, предполагается как альтернатива Bosch ME17.9.7, предназначенная для замены ЭБУ без переделки проводки – блок имеет аналогичную 17.9.7 колодку с совпадающей распиновкой. Предполагается, что блок сможет заставить выполнять ВАЗовский двигатель нормы Евро‑5. Впервые блок применен на а/м «Приора» 1,6 л, 16V, 2012 г. выпуска.





Фото платы М75 (высокое разрешение).

ЭБУ M74.5. Эта ЭСУД устанавливается с середины 2013 года на автомобили с двигателем 21127, оснащенным системой регулируемой геометрии впускного тракта и датчиком абсолютного давления вместо привычного ДМРВ. Несмотря на наименование «M74» и использование разъемов, аналогичных М74, программное обеспечение этой системы является дальнейшим усовершенствованием ЭСУД M75, а не M74, как можно было бы предположить. В алгоритмическую модель, по сравнению с M75, были внесены некоторые существенные изменения: алгоритм управления клапаном переключения геометрии впуска, новый алгоритм расчета циклового наполнения на основе абсолютного давления, новый алгоритм расчета ЦН в режиме работы «по дросселю», индивидуальные коррекции ЦН по цилиндрам и др.

Фото платы М74.5 (среднее разрешение).

ЭБУ M86. Эта ЭСУД устанавливается с конца 2015 года на автомобили Лада Веста и XRAY. Проект M86 является дальнейшим развитием систем управления двигателями M74/M75. Производитель ЭБУ — НПП «ИТЭЛМА». По аналогии с системами прошлого поколения M74 и M75, в новом проекте будет применяться два различных типа программного обеспечения: ПО производства ВАЗ и ПО производства «ИТЭЛМА». M86 построен на высокопроизводительном 16-разрядном микроконтроллере Infineon SAK-XC2768, имеющим, по сравнению с микроконтроллером ЭБУ M74, больший объём FLASH и RAM. Для управления периферийными устройствами применена современная комбинированная IC Infineon TLE8888QK, которая содержит в себе полный набор компонентов для построения системы управления 4‑цилиндровым двигателем. Эта интегральная микросхема включает в себя 5‑вольтовые источники питания, интерфейсы CAN и LIN, интеллектуальные драйверы управления форсунками и ключами зажигания, интеллектуальные ключи и другие компоненты.

Начиная с этого блока начинается постепенный уход от привычной «Вазовской» маркировки блоков управления, вида 21127 – 1411020-22 и переходит на «Бошевскую» маркировку.

Блоки M86, помимо автомобилей ВАЗ, устанавливаются, с оригинальным программным обеспечением, так же на автомобили УАЗ.







ЭБУ M74M впервые «засветился» на автомобилях во второй половине 2019 г.  Данный блок, по сути является очередным (после М74. 5) «гибридом» и практически представляет собой аналог М86  интегрированный в корпус (включая разъемы) контроллера М74.  Данный блок управления, соответственно, считывается и записывается как обычный М86.

M74M – рабочее заводское название и, возможно, в дальнейшем ВАЗ идентифицирует его как-нибудь по другому.

Фото платы М74М (среднее разрешение)









Внимание! Фото высокого разрешения предоставлены А. Михеенковым (aka ALMI). На них полностью просматривается топология плат и номиналы применяемых элементов. Фото находятся в архивах размером 3 – 25 Mb. Автором запрещено размещение данных фотографий на сторонних интернет – ресурсах без согласования и разрешения.





Бортовой компьютер на ВАЗ, Lada — подобрать БК | Диагностика ЭБУ Январь, Бош, Интелма

Задаетесь вопросом «Как подключить бортовой компьютер на ВАЗ?»

Наши консультанты знают ответ! Свяжитесь с нами и получите консультацию по подбору и по подключению БК на ваш автомобиль.

Внимание! В этом разделе Вы можете подобрать бортовой компьютер для автомобилей марки ВАЗ / Lada / Лада. Для этого выберите модель Вашего автомобиля из представленного ниже списка. Список поддерживаемых автомобилей не окончательный и постоянно пополняется.

---

Если Ваша машина отсутствует в списке это не означает, что на нее нельзя установить бортовой компьютер. Можете посмотреть универсальные БК (подходят на большинство инжекторных автомобилей). Для получения подробной консультации по совместимости с моделью Вашего авто обращайтесь по телефону: +7 (495) 975-94-53 | Viber, WhatsApp — 7 (919) 543-93-88 или напишите нам на e-mail: [email protected] (модель, год выпуска Вашего авто и объем двигателя).

---

Выберите соответствующую модель и Вам откроется список бортовых компьютеров совместимых с Вашим автомобилем.

	Модель: Lada Granta (ВАЗ-2190, ВАЗ-2191, Sport) Год выпуска: с 2011 Объем двигателя: 1. 6 ЭБУ: M74 Протокол: M74CAN Смотреть бортовые компьютеры на Лада Гранта (Granta)
	Модель: Lada Kalina (ВАЗ 1117, 1118, 1119) Год выпуска: с 2004 Объем двигателя: 1.4 / 1.6 Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на Калину (Kalina)
	Модель: Lada Kalina 2 (ВАЗ 2192, 2194, Cross, Sport) Год выпуска: с 2013 Объем двигателя: 1.6 ЭБУ: M74 Протокол: M74CAN Смотреть бортовые компьютеры на Калина 2 (Kalina 2)
	Модель: Lada Largus (Ларгус, R-90, Cross, XV) Год выпуска: с 2012 Объем двигателя: 1.6 (K7M, K4M, ВАЗ-11189) ЭБУ: Siemens EMS3132 и др. Протокол: Рено Смотреть бортовые компьютеры на Ларгус (Largus)
	Модель: Lada Priora (ВАЗ-2170, ВАЗ-2171, ВАЗ-2172, ВАЗ-21708) Год выпуска: с 2007 Объем двигателя: 1.6, 1.8 ЭБУ: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на Приору (Priora)
	Модель: Lada Priora-2 (Приора 2) Год выпуска: с 2016 Объем двигателя: 1.6, 1.8 ЭБУ: M74 Протокол: М74CAN Смотреть бортовые компьютеры на Приора 2 (Priora 2)
	Модель: Lada Vesta Год выпуска: с 2015 Объем двигателя: 1.6, 1.8 (21129, 21179, HR16DE) ЭБУ: М86 Итэлма Протокол: М86 Смотреть бортовые компьютеры на Ладу Весту (Vesta)
	Модель: Lada XRAY Год выпуска: с 2016 Объем двигателя: 1.6, 1.8 (21129, 21179, HR16) ЭБУ: Siemens EMS3125 Протокол: EMS3125 Смотреть бортовые компьютеры на Икс рей (XRAY)
	Модель: ВАЗ 2115 Год выпуска: с 2001 Объем двигателя: 1. 5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2115
	Модель: ВАЗ 2114 Год выпуска: с 2001 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2114
	Модель: ВАЗ 2113 Год выпуска: с 2001 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2113
	Модель: ВАЗ 2112 Год выпуска: с 2001 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2112
	Модель: ВАЗ 2111 Год выпуска: с 2001 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2111
	Модель: ВАЗ 2110 Год выпуска: с 2001 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2110
	Модель: ВАЗ 2109 Год выпуска: с 2001 Объем двигателя: 1.5 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2109
	Модель: ВАЗ 21099 Год выпуска: с 2001 Объем двигателя: 1.5 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 21099
	Модель: ВАЗ 2107i Год выпуска: с 2006 Объем двигателя: 1. 5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2107
	Модель: ВАЗ 2104i Год выпуска: с 2006 Объем двигателя: 1.5 / 1.6 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на ВАЗ 2104
	Модель: ВАЗ 21214 / 21213 Нива Тайга Год выпуска: с 2004 Объем двигателя: 1.7 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на Нива 21214 (Тайга)
	Модель: ВАЗ 2131 / 2129 Нива Кедр Год выпуска: с 2004 Объем двигателя: 1.7 (инжектор) Протокол: Январь, Bosch, Автел, Ителма, М73, М74, М74 CAN, М75 Смотреть бортовые компьютеры на Нива 2131 (Кедр)

---

Поддерживаются все известные автомобили ВАЗ (Lada) с установленными ЭБУ:

• — Январь 5.1
• — Bosch 1.5.4 (N)
• — VS 5.1 Ителма
• — Январь 7.2
• — Январь 7.2+ Евро 3
• — Bosch MP 7.0
• — Bosch 7.9.7 (+) (в т.ч. Евро 3)
• — М73
• — М86
• — Итэлма М74
• — Bosch ME17.9.7
• — Итэлма М74 CAN
• — Итэлма М75
• — EMS3132
• — EMS3125

---

Не нашли свой автомобиль? Можете посмотреть

универсальные БК (подходят на большинство инжекторных автомобилей). Или свяжитесь с нами для консультации по телефону: +7 (495) 975-94-53 | Viber, WhatsApp — 7 (919) 543-93-88 или напишите нам на e-mail: [email protected]

Все модели автомобилей ВАЗ:

112 Купе, 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, 2120 Надежда, 2123, 2129, 2131, 2154 Сталкер, 2328, 2329, 4×4 3D, 4×4 5D, Largus, Largus Cross, Largus Фургон, Natasha, Revolution, Riva, Samara Fun, Vesta, XRAY, Гранта, Гранта лифтбек, Гранта Спорт, Калина NFR, Калина Кросс, Калина седан, Калина Спорт, Калина универсал, Калина хэтчбек, Ока, Приора Купе, Приора седан, Приора универсал, Приора хэтчбек, Тарзан, Челнок

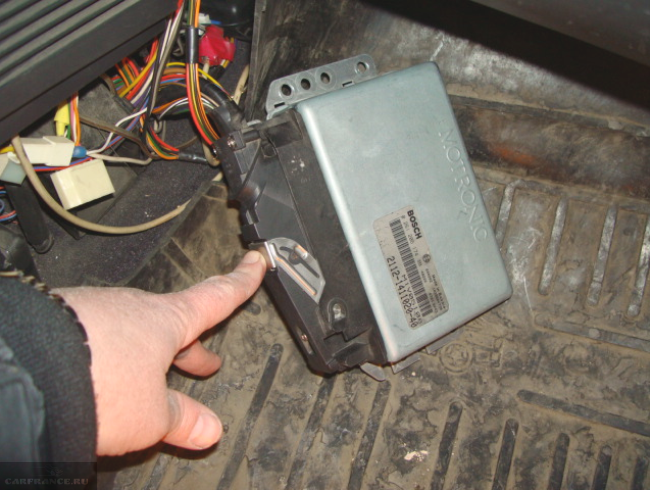

Меняем блок управление двигателем ваз 2109

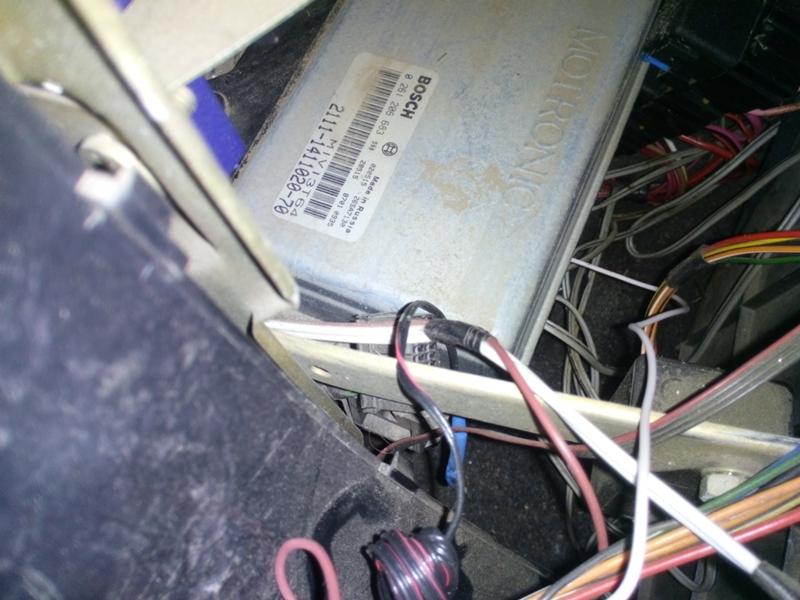

Общий вид блока управления двигателем ВАЗ 2109

ЭБУ или электронный блок управления двигателем или компьютер выполняет управление всей системой автомобиля ВАЗ 2109.

Устройство оказывает влияние на действия отдельных датчиков и все системы автомобиля.
Поэтому, на ВАЗ 2109 блок управления двигателем — важный узел авто. Статья предлагает рассмотреть основные принципы работы устройства, его местоположением, ознакомиться с порядком монтажа изделия в машине своими руками.

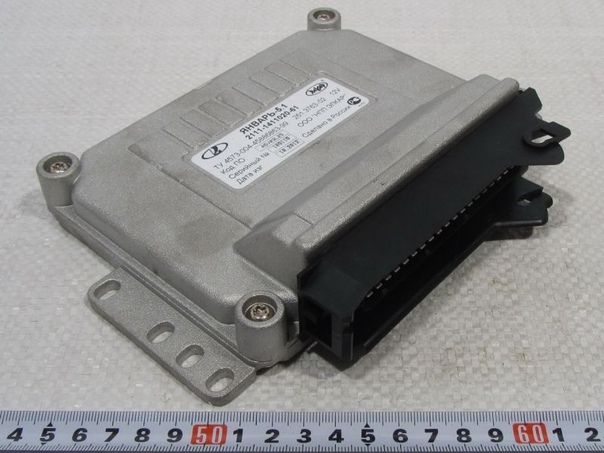

Особенности ЭБУ ВАЗ 2109

Электронный блок управления двигателем размещается под консолью приборной панели и обеспечивает управление системой впрыска топлива. Основной задачей устройства является обработка информации от датчиков, осуществлять управление системами, оказывающими влияние на токсичность выбрасываемых автомобилем выхлопных газов, а также на показатели машины при эксплуатации.
Поступающая в контролер информация указывает:

• Какая частота вращения и как расположен коленчатый вал.
• Массовый расход мотором воздуха.
• Какое количество кислорода содержится в выхлопных газах.
• Показания температуры тосола.
• Отсутствие или наличие детонации в агрегате.
• Расположение дроссельной заслонки.
• Величину напряжения в бортовой сети машины.
• Скорость авто.
• Какое положение занимает распредвал в системе, обеспечивающей последовательное распределение впрыска топлива.
• Обеспечивает включение кондиционера, при его наличии.

После получения всей информации блок управления двигателем ВАЗ 2109 производит контроль системы и приборов:

• Теплоотдачи. Контролирует работоспособность форсунок и электробензонасоса.
• Адсорбер системы, которая улавливает пары топлива (при монтаже ее на авто).
• Датчик холостого хода.
• Систему зажигания.
• Вентилятор, встроенный в систему охлаждения двигателя.
• Систему диагностики.
• При наличии кондиционера, муфту компрессора.
• Блок управления двигателем ВАЗ 21093 содержит выходные цепи – реле, форсунки и другие устройства, с их замыканием на «массу», которое осуществляется через выходные транзисторы контроллера, за исключением цепи реле насоса топливного.
  Лишь от контроллера на его обмотку идет напряжение +12 В.
  В контроллер встраивается система диагностики. Она помогает устройству распознать неполадки в действиях приборов и системы, помогает предупредить о них водителя.
  Для этих целей в автомобиле ставится лампочка для контроля «CHECK ENGINE». Кроме этого, контролер сохраняет коды для диагностики, которые указывают на места неисправностей, что помогает специалистам проводить последующие ремонты.

На фото показана схема системы по которой происходит впрыск топлива.

Схема системы впрыска топлива

На схеме контроллер – позиция 11.
Основными элементами, которые имеет блок двигателя на ВАЗ 2109 являются:

• Оперативное запоминающее устройство или ОЗУ — «блокнот» контроллера. Микропроцессор блока управления его использует при временном сохранении измеряемых параметров, которые необходимы для получения данных о промежуточной информации и последующих расчетов.

  При необходимости микропроцессор может вносить в устройство данные и после считывать их.
  Микросхема ОЗУ монтируется в блоке на печатной плате. Эта энергозависимая память, которая нужна для бесперебойного сохранения питания.

Совет: Сохранить в ОЗУ диагностические коды поломок и расчетных данных в устройстве можно при постоянной подаче питания.

• Постоянно программируемое запоминающее устройство ППЗУ. Здесь имеется общая программа.
  Она содержит алгоритмы управления иначе, последовательность рабочих команд, а вторая калибровочная информация, которая включает данные необходимые для управления впрыском, зажиганием или холостым ходом и другими функциями. Все они зависят от массы автомобиля, мощности двигателя и его типа.
  Учитываются существующие на трансмиссии передаточные отношения и некоторые другие факторы. Иначе ППЗУ это еще и запоминающее устройство калибровок.

  После программирования не будет изменяться все, что имеется в ППЗУ. Чтобы сохранить записанную информацию эта память, в питании не нуждается, при отключении питания она не стирается, от наличия энергии не зависит.
  ППЗУ ставится на плате блока управления силовым агрегатом в панельке, что позволяет его легко извлекать и заменять.
  Блок двигателя ВАЗ 21093 для каждой комплектации машины имеет индивидуальное ППЗУ, но на разных моделях машин можно применять унифицированный контроллер.

Совет: Замена ППЗУ должна выполняться правильно: устанавливается номер модели и комплектация автомобиля. Если рабочий блок двигателя ВАЗ 2109 берется с той же модели автомобиля, его монтирую на прежнее место.

• Электрически программируемое запоминающее устройство, ЭЗПУ используется при непродолжительном хранении кодов-паролей предназначенных для иммобилизатора (противоугонной автомобильной системы). Коды-пароли, принимаются от контроллера БУ иммобилизатора (если он есть на автомобиле), сравниваются с теми, что хранятся в ЭПЗУ, при этом пуск мотора запрещается или разрешается.
  Эта память энергонезависимая и она может храниться без поступления питания на контроллер. Коды-пароли БУ иммобилизатором, принимаемые контроллером, сравниваются с теми, которые сохранены в ЭПЗУ.
  При этом пуск двигателя запрещается или разрешается. Эта память не зависит т наличия энергии и может храниться без наличия питания на контроллере.

Системы распределительного впрыска топлива могут быть:

• С обратной связью. В систему выпуска выхлопных газов устанавливается датчик концентрации кислорода — лямбд-зонд. С его помощью обеспечивается обратная связь и нейтрализатор.
  Датчик в отработанных газах отслеживает концентрацию кислорода, а ЭБУ может поддерживать соотношение топлива и воздуха по его сигналам, для обеспечения эффективной работы нейтрализатора. В системах с нормами Евро-2, используется один датчик концентрации кислорода.

  Крепится он к нейтрализатору. В системах с нормами Ев-ро-3, принимают участие два датчика кислорода, установленные: один до, а другой после нейтрализатора.
• Для моторов, у которых система впрыска с обратной связью нейтрализатор и датчик концентрации кислорода устанавливать не надо, а регулировку в выхлопных газах концентрацию СО осуществляет СО-потенциометр. В этой системе также не применяется система, осуществляющая улавливание паров топлива.
• Существует вариант, в котором СО-потенциометра, нет в системе впрыска. В этом случае регулировка содержания СО выполняется с помощью диагностического прибора.
• Есть системы фазированного распределенного впрыска топлива и последовательного. Здесь дополнительно устанавливается датчик фазы, он определяет момент, окончания такта сжатия в 1-м цилиндре, при этом подача топлива происходит форсунками по цилиндрам в такой же последовательности, что и включение зажигания в цилиндрах (1-3-4-2).

Как снимать и устанавливать ЭБУ

Познакомиться, как правильно снимать и монтировать ЭБУ, можно на видео.
Инструкция предлагает следующий порядок демонтажа устройства:

Совет: Прежде чем начинать работу, нужно познакомиться с мерами предосторожности, их нужно обязательно соблюдать при проведении ремонта контроллеров.

• Отсоединяются клеммы аккумуляторной батареи.
• Крестовой отверткой откручиваются три самореза, которые фиксируют правую накладку консоли на приборной панели.
• Удаляется накладка.
• Торцовым ключом «10» ослабляется затяжка двух гаек, которые удерживают ЭБУ.

Гайки для ослабления затяжки болтов на ЭБУ

• Кронштейн контроллера, изготовленный из пластмассы, немного смещается вперед, а затем выводится из зацепления со шпильками кронштейна ЭБУ.
• Блок вынимается из-под консоли.

ЭБУ вынимается из-под консоли

• Освобождается фиксатор колодки вместе со жгутом проводов.
• От ЭБУ отсоединяется колодка.
• Отворачиваются болты, которые удерживают на кронштейне блок управления.
• Снимается с кронштейна ЭБУ.

На ВАЗ 2109 блок двигателя после замены новым устанавливается в обратной последовательности.
Блок управления двигателем при правильной работе надолго сохранит автомобиль ВАЗ 2109 в надежном рабочем состоянии. Цена блока, по сравнению со стоимостью непредвиденных ремонтов, значительно ниже.

Масса эбу ваз 2109 — Все о Лада Гранта

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

• Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Плохая масса двигателя

При возникновении неполадок следующего характера:

1. При заряженном аккумуляторе не заводиться автомобиль.
2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

• сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
• открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
• тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
• под ковролином видим лючок бензобака;
• отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

• при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
• при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Статьи по теме:

• Влияние системы улавливания паров топлива на работу двигателя Лада Калина Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними […]
• Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работ ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
• Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с […]

One thought on “ Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099 ”

реле вентилятора у меня на 2109 инжектор, расположено левее, того которое отмечено на фото

Как устроена масса ЭБУ и масса двигатель — кузов, где она находится и как её проверить. Именно эти интересные вопросы затронем на данной странице.

Тема действительно интересная и не такая простая, как кажется на первый взгляд.

Казалось бы, что тут сложного — простейшая схема и довольно толстый провод, с которым вряд ли что-то может случиться. Но не всё так однозначно и об этом мы «поговорим» далее.

Масса ЭБУ

Надежная масса ЭБУ имеет очень важное значение для полноценной работы системы управления двигателем и двигателя в целом.

Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами. Но на самом деле это далеко не так.

Перечислить все возможные проблемы, которые могут возникнуть из-за плохой массы ЭБУ очень сложно, так как она может повлиять на всё, что угодно. Но основные проблемы можно разделить на два пункта:

• Некорректный сбор информации с датчиков системы управления двигателем. Лично мне приходилось сталкиваться с некорректными показаниями MAP сенсора. Он выдавал завышенные показания барометрического давления именно из-за плохой массы ЭБУ.
• Так как практически все современные блоки управления двигателем умеют адаптироваться к реальным условиям работы, то в результате некорректного сбора информации с датчиков, адаптация приводит к нарушениям работы двигателя. Именно поэтому у многих после сброса адаптаций двигатель начинает работать намного лучше. Но затем проблемы возвращаются, так как ЭБУ адаптируется заново. И снова это происходит не совсем адекватно.

Где находится масса ЭБУ

Масса ЭБУ обычно устроена так. Из разъема ЭБУ выведены отдельные провода массы, которые подключены к двигателю за болт крепления стартера. Провода «массы» обычно имеют черный цвет

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Поэтому этот узел необходимо периодически проверять и обслуживать. Как это делать, мы рассмотрим далее.

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП.

Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

Где находится масса двигатель — АКБ — кузов

На большинстве автомобилей масса двигатель — кузов имеет примитивный вид и выполнена из двух отрезков кабеля, соединенных вместе путём обжатия на отрицательной клемме аккумуляторной батареи

В этом обжиме соединено два провода. Один идет к двигателю и крепится гайкой крепления стартера…

…а второй на кузов в район левого крыла

Казалось бы, простейшая и надёжная цепь, которая будет исправно служить годами. Но это совсем не так и всему виной слабые места в этой конструкции, которые не выдерживают испытания атмосферными воздействиями.

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Пропала искра на инжекторе,пропала искра

просмотров 92 188 Google+

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах.  После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

admin 06/03/2012 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Последний вздох: как и зачем устанавливали электронное управление на карбюраторы

Почему инжектор сменил карбюратор?

Многие считают, что в эволюции систем питания автомобильных бензиновых моторов карбюраторы последовательно сменил моновпрыск, затем впрыск распределенный, а потом и непосредственный. Однако не все знают, что был короткий период развития карбюраторных двигателей, когда у них получилось почти вплотную подобраться по характеристикам к инжекторным! Произошло это благодаря МПСЗ – микропроцессорным системам зажигания.

Несовершенство классической системы питания и зажигания не было секретом для автоинженеров со времен появления первых автомобилей. Карбюраторный принцип смесеобразования и центробежно-вакуумный принцип поддержания оптимального угла зажигания всегда считались компромиссом – у двигателя слишком много переходных режимов, в которых карбюратор и трамблер не способны обеспечить оптимальную работу мотора, сочетающую максимальную экономичность, приемистость, эластичность, мощность и полное отсутствие детонации. А вот ЭБУ, электронный вычислительный блок, управляющий топливными форсунками и свечами инжекторной системы — может.

Однако все допотопные механические и электромеханические впрысковые системы, существовавшие до эпохи появления полноценных электронно-управляемых распределенных инжекторов (от «командогеретов» авиационных двигателей люфтваффе до многочисленных поколений автомобильных «джетроников»), по сути, слабо отличались в лучшую сторону от качественных карбюраторов. И до практической реализации инжектора в его самом массовом современном виде дошло лишь тогда, когда сделать это позволил уровень развития электроники. Создать полноценный блок ЭБУ для инжектора на радиолампах в 50-е годы ХХ века было попросту нереально. Сделать его на транзисторах 60-х годов – тоже. Лишь в 80-е годы, благодаря распространению компактных микросхем и мощных транзисторов, ЭБУ приобрел знакомые нам сегодня функционал, габариты и облик.

Карбюратор уходит, но не сдается

Когда-то первые карбюраторы представляли собой примитивную трубку с одним жиклером и дроссельной заслонкой. Однако за десятилетия эволюции их конструкция усложнилась неимоверно. Идеальными устройствами для приготовления топливовоздушной смеси они так и не стали, но заметно к ним приблизились. Поэтому, несмотря на то, что переход на распределенный электронно-управляемый впрыск был предрешен и очевиден даже инженерам советских автозаводов, мысль о том, что миллионы карбюраторных машин еще не исчерпали свой потенциал, не давала покоя многим.

Дело в том, что современный карбюратор не зря имеет сложную конструкцию: благодаря этому он, будучи исправным и идеально отрегулированным, достаточно неплохо справляется с задачей подготовки правильной бензовоздушной смеси в различных режимах работы двигателя и с учетом самых разных внешних условий. А значит, карбюратор можно попытаться оставить в покое и переключить внимание на второе из двух важнейших для работы мотора условий – правильное зажигание. Трамблер с его убогими вакуумным и центробежным регуляторами угла опережения – узкое место в моторе, он во многом губит все то, что дает карбюратор. Поэтому можно попытаться дополнить карбюратор умной электронной системой зажигания, и он приблизится по эффективности к инжектору. Так и родились микропроцессорные системы зажигания.

Для понимания идеологии этих систем нужно отметить один важный момент. Многие помнят, как едва ли не каждый советский владелец вазовской классики, Москвича или Волги стремился заменить нестабильное и примитивное штатное контактное зажигание на бесконтактное электронное. В последнем контактную группу из трамблера выбрасывали и заменяли датчиком Холла, индуктивным датчиком или даже инфракрасным. Так вот, электронные системы бесконтактного зажигания и МПСЗ – это совершенно разные вещи.

Электронное бесконтактное зажигание позволяло лишь избавиться от контактной пары и уменьшить зависимости мощности искры от просадки напряжения бортсети стартером. Ну и иногда брало на себя функцию ручного октан-корректора. А МПСЗ делала не только всё то же самое, но и — что гораздо важнее — автоматически регулировала параметры опережения зажигания, исходя из положения коленвала, оборотов и давления на впуске. С развитием микропроцессорных систем стало возможным при желании добавить датчик детонации, лямбда-зонд, датчики температуры антифриза и воздуха на впуске. Причем эта регулировка шла непрерывно, практически как у инжектора. Контроллер быстро реагировал на изменение условий работы мотора и корректировал угол опережения зажигания, учитывая в том числе и качество топлива.

Все владельцы карбюраторных автомобилей с установленным микропроцессорным зажиганием, начиная от достаточно старых и примитивных моделей МПСЗ и кончая современными, с возможностью самостоятельной ручной коррекции графиков УОЗ через Bluetooth со смартфона (!), отмечали радикальные изменения в поведении машины. «Карбовый» двигатель действительно «просыпался», идеально ровно работая на холостых оборотах и становясь приемистым и очень эластичным в движении. Также МПСЗ делала минимальной разницу между бензином и газом, если на машине было установлено газобаллонное оборудование.

Сфера автоэнтузиастов

Первые отечественные инжекторы появились на ВАЗах в середине 90-х, но массовыми стали лишь к началу 2000-х. Автомобильные заводы СССР, а затем и России слишком долго зависали на «карбюраторном этапе». Последние карбюраторные машины сходили с конвейеров ВАЗа и УАЗа аж в 2006 году, до ввода в нашей стране экологического стандарта Евро-2, в который «карб» уже не вписывался. Массовый и безвозвратный переход на инжекторные системы задержался сильно, и поэтому промежуточный этап с применением МПСЗ для автозаводов оказался неприемлемым.

Под капотом Lada 111 ‘1997–2009

Тем не менее, советская промышленность в конце 80-х производила фабричные комплекты контроллеров МПСЗ с периферией и проводкой. Модели носили характерные для своего времени названия типа «Электроника-МС2713-02» или «Электроника-МС4004». Выпускали их у нас в Москве и «почти у нас», в болгарской Софии. Такие контроллеры МПСЗ заводского производства комплектовались полным набором компонентов для самостоятельного монтажа системы на автомобиль, включая распределенные катушки зажигания (в роли которых часто выступали спаренные катушки от Оки) и даже заглушку, устанавливаемую на место удаляемого трамблера.

Главным из датчиков был, разумеется, датчик положения коленвала, который нужно было установить в КПП напротив зубьев маховика. Вторым по важности являлся датчик разрежения во впускном коллекторе, служивший основным источником информации о нагрузке на двигатель для умной электроники. У систем МПСЗ «Электроника» этот датчик был встроенным непосредственно в сам корпус контроллера и соединялся со штуцером в карбюраторе тонким шлангом.

Однако несмотря на высокий уровень гаджетов под маркой «Электроника», массовой система так и не стала. В 80-х Волжский автозавод выпускал незначительное число переднеприводных автомобилей с МПСЗ «Электроника» на экспорт; в широкой же продаже в качестве комплектов для самостоятельной установки встречались они крайне редко, и мало кто о них знал. А с развалом СССР в 1991 году фабричные МПСЗ и вовсе исчезли с прилавков магазинов.

Лет десять в сфере микропроцессорного зажигания было полное затишье, но примерно в начале 2000-х эту нишу заняли мелкосерийные самодельщики-любители, энтузиасты тюнинга, которые полностью «окучивают» ее и по сей день, создавая достаточно сложные и весьма умные устройства. Правда, количество таких проектов было относительно невелико и сейчас постепенно сокращается, ибо в наши дни спрос на МПСЗ планомерно падает по причине ухода на заслуженный отдых карбюраторных моторов и машин с ними…

Инжектор как донор для карбюратора

Кстати, стоит упомянуть любопытное ответвление развития систем МПСЗ, которое они получили уже в инжекторную эпоху. Многие энтузиасты карбюраторных машин в середине 2000-х почти одновременно пришли к лежащей на поверхности идее. Поскольку блоки управления инжекторными двигателями типа «Январей», «Микасов» и прочих «Бошей» подешевели, их стало возможно приобрести за совершенно небольшие деньги на разборках. А ведь инжекторный ЭБУ – это практически готовый и весьма совершенный блок для карбюраторной МПСЗ.

Дело в том, что инжекторный ЭБУ, собственно, не знает, где он работает. На своем родном инжекторном моторе, на карбюраторном моторе или вообще на лабораторном столе или на коленке. Блок просто методично выполняет свою программу – получает информацию от датчиков и на основе этих данных выдает управляющие сигналы для впрыска и зажигания. И если подключить к ЭБУ вместо топливных форсунок карбюратор, навесить на него модуль зажигания и датчики, то электронный блок будет работать и безупречно подавать искру в нужный момент с точностью, недоступной даже самому лучшему трамблеру, контролируя обороты, нагрузку на мотор, температуру и детонацию. Для этого, правда, нужно откорректировать прошивку, написав ее урезанный «карбюраторный» вариант. Но для настоящих энтузиастов это не так уж сложно.

Получая информацию от датчика положения коленвала, давления на впуске, детонации и иногда даже от лямбда-зондов (если владельцу карбюраторной машины было не лень врезать их в глушитель), популярные и распространенные ЭБУ типа «Январь» дали многим автостаричкам второе дыхание.

Впрочем, повторимся — сегодня история с МПСЗ постепенно сходит на нет. Микропроцессорное зажигание было бы чертовски актуально в виде заводской системы на автомобилях “доинжекторной” эпохи, но отечественным автозаводам эта промежуточная инновация оказалась не по силам. Сейчас же карбюраторных машин становится все меньше, а многие из тех, кто готов своими руками сделать что-то основательное с любимой, но немолодой машинкой, предпочитают собрать полный инжекторный комплект впрыска и зажигания, который с применением подержанных компонентов с разборки порой оказывается сопоставимым по цене с комплектом МПСЗ для карбюратора…

Расположение разъема OBD

1.    Главная
2.   »   Расположение разъема OBD

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.



На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.



На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП



На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком»



На автомобилях УАЗ диагностический разъем распологается либо под капотом  возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.



На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу.



На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

Почему не заводится машина? Ваз 2109 хватается, но не заводится

Электронная система контролирует запуск и работу двигателя ВАЗ-2109. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не запускается впрыск «девятки». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ — подача воздуха к мотору фильтра через фен. В этом случае в цилиндры попадет нагретый воздух.Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате длительных безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то свечи откручиваются и проверяются на наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-синего цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из форсунки в однородный конусообразный «факел». Если вместо этого форсунка проливает или разбрызгивает бензин, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал тяжело поворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах.В случае перерасхода топлива или уменьшения отклика двигателя на дроссельную заслонку ДМРВ дает заниженные показания.

Рывки и провалы при переходе от холостого хода к работе даже при незначительных нагрузках означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затруднение при запуске прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимую мощность или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод.В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть так много, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже будут приведены основные причины, по которым ваш автомобиль может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. IAC — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневайтесь — пишите в комментариях к статье ниже.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке. Есть только одна хорошая новость. Я подскажу, что делать, но только если руки растут из нужного места :).

У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, продолжайте. Как бы глупо это ни звучало, нужно проверить, есть ли в баллоне бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте, нет ли искры.Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух» и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином) бесполезно чистить наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем цилиндр 2, цилиндр 4 и цилиндр 3 пойдут по часовой стрелке. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому).Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, работает. Просто открутите его и продуйте жиклер в конце.Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

> В статье «» мы подробно разобрали причины, по которым не заводится карбюратор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда перестает заводиться их железный конь.Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно возрасти; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или закрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает.Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорился фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскользнул, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, у него глохнет двигатель в самый неподходящий момент? Обычная ситуация.Рассмотрим сначала проблему с теоретической стороны. Для работы любого ДВС необходимы 3 фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и, если есть, то все нормально.
• Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть.Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, не замерзла и топливо подано. Также могут треснуть топливный насос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если он заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер, предварительно открутив его (повернуть обратно нужно очень осторожно, чтобы не «перетянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно к свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность проводов ВВ

Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить.Сняв ползунок, предварительно проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

• Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
• Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой себя.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все равно добираться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без АКБ некуда, а вот Жигули, если заводить с «толкателя» или толкать под гору, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
• Выжимается сцепление и включается третья передача (поедет конечно любая передача, но для «холодного» старта лучше всего третья).
• Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. Затем выжимается сцепление и отключается третья передача.

Схема подключения датчика детонации ВАЗ 2109 инжектор. Признаки неисправности датчика детонации ВАЗ

Для предотвращения механических повреждений двигателя в результате неправильного угла зажигания имеется датчик детонации.В случае механического воздействия на пьезоэлемент, являющийся основой датчика, возникает импульс, уведомляющий блок управления о возникновении детонации.

Довольно часто водители не могут сразу найти этот элемент и спрашивают, где находится датчик детонации. Чтобы его найти, нужно открыть крышку капота и заглянуть между вторым и третьим цилиндрами. Есть два основных типа:

• одноконтактный или резонансный;
• двойной или широкополосный.

Резонансное устройство встречается довольно редко, поскольку устанавливалось на ранних моделях автомобилей.Поэтому сейчас найти его довольно проблематично, а стоимость может быть внушительной. Принцип действия основан на улавливании частоты детонации. Широкополосный датчик детонации работает по другому принципу. Он улавливает все шумы, а затем определяет, что ему нужно среди них.

из-за разных принципов работы этих элементов не взаимозаменяемы. Еще одно отличие — их цена. Двухконтактное устройство стоит до 10 раз меньше, чем одноконтактное; к тому же он встречается чаще, и найти его не составит труда.Если есть желание заменить один датчик детонации ВАЗ на другой, то вместе с ним придется менять и проводку, и электронный блок управления. Если взвесить все за и против, то установка нового блока и широкополосного устройства полностью оправдана.

Обнаружение неисправности

Чтобы своевременно определить неисправность устройства, необходимо знать некоторые характерные особенности:

• внутри кабины срабатывает тревога «Check Engine»;
• слышно стук пальцев при резком нажатии на педаль акселерометра;
• не хватает мощности, машина плохо разгоняется;
• двигатель очень сильно перегревается из-за неправильной установки угла опережения зажигания.

Датчик детонации, симптомы которого описаны выше, чаще всего выходит из строя в результате работы на некачественном бензине. Еще одна причина — чрезмерный перегрев двигателя, который может быть следствием проблем в работе системы охлаждения. Если причина — загрязнение и ржавчина, то можно попробовать очистить элемент и проверить работоспособность. Если проблема посерьезнее, то лучшим вариантом будет замена, особенно если речь идет о двухконтактном устройстве.

Неисправности датчика детонации проще всего определить с помощью специального прибора. Компьютерная диагностика позволяет точно определить истинную причину. Если имеется обрыв цепи устройства, то это может указывать на несколько вариантов. Во-первых, иногда проблема заключается в самой детали. Во-вторых, корпус может заржаветь, что приведет к выходу из строя. В-третьих, отсутствие питания или управляющего сигнала. Многие автолюбители при попытках счистить ржавчину приходят к выводу, что произвести замену намного проще и быстрее.

Как выполнить проверку датчика

Необходимо понимать, что даже современные высокоточные сканеры не всегда могут достоверно определить неисправность. Для контрольного теста потребуется цифровой вольтметр или омметр. Необходимо измерить напряжение между контактами. В случае хорошего устройства сопротивление будет огромным. Небольшие значения или нулевые показания омметра указывают на необходимость замены.

Другой способ — подключить контакты вольтметра и выставить предел измерения 200 милливольт.При ударе по корпусу датчика прибор должен показывать увеличение до 40 мВ. Этот параметр будет напрямую зависеть от силы удара. Датчик детонации предотвращает механическое повреждение двигателя, поэтому важно проводить своевременную замену этого элемента.

Среди всех приборов особое место занимает датчик детонации ВАЗ 2109, он отвечает за правильное регулирование топливной смеси и установку угла зажигания. На современных автомобилях можно встретить два типа датчиков — резонансные и широкополосные.Какую установку установить на вашу машину — решать вам. Но нужно знать особенности каждого. Принцип работы устройств в целом такой же.

Основа функционирования — пьезоэлектрический эффект. При механическом воздействии (в частности, при ударе) возникает электрический заряд. И чем выше его значение, тем сильнее удар. Отсюда можно понять всю суть устройства. В состав датчиков резонансного детонации входят:

1. Пьезо.
2. Постоянное сопротивление, гасящее питающее напряжение 5В до рабочего значения 2.5В.

При работе двигателя в штатном режиме возникают удары, но их амплитуда одинакова и не определяется датчиком из-за встроенного сопротивления. Только при увеличении механических воздействий начинается передача части сигналов на вход электронного блока управления.

Более продвинутая широкополосная связь — они регистрируют все, даже небольшие, вибрации блока цилиндров. При работающем двигателе возникают вибрации, но датчик посылает сигнал той же амплитуды.Как только начинаются детонационные стуки, частота генерируемого сигнала увеличивается. И электронный блок управления понимает, что явление детонации началось.

Компьютер начинает анализ топливной карты, чтобы привести двигатель в нормальный режим работы. Кроме того, благодаря этому симбиозу электронных средств можно обеспечить нормальную работу двигателя на низкооктановом бензине без последствий. Но это не значит, что на этом топливе можно ездить постоянно.Следует отметить еще причины детонационных ударов:

1. Неправильно установлен ремень ГРМ.
2. Неисправности в системе охлаждения.
3. Наличие большого количества сажи в камерах сгорания.
4. Некачественные свечи зажигания.
5. Обедненная топливно-воздушная смесь.
6. Используйте бензин низкого качества.

Признаки поломки датчика детонации

На автомобилях ВАЗ 2109, а также на аналогичных моделях при появлении неисправности датчика детонации система управления настраивается на работу в аварийном режиме.При этом ставится позднее зажигание. Так получается полностью избавиться от возможности детонации. Основные симптомы, по которым можно определить неисправность устройства:

1. На холостом ходу количество оборотов непостоянно.
2. Потеряна (и заметно) мощность.
3. Значительно увеличивает расход бензина.
4. Запустить двигатель даже в теплую погоду проблематично.

Другими словами, это все признаки установки на поздний автомобиль CPP.На всех автомобилях с инжекторными двигателями, начиная с ВАЗ 2109, симптомы одинаковые. Но необходимо провести диагностику, чтобы окончательно убедиться в неисправности именно этого устройства. Подобные симптомы появляются при выходе из строя ДМРВ, датчика давления и т. Д. Если есть возможность провести компьютерную диагностику, сделайте это.

Диагностика и замена датчика детонации своими руками

Не уверен, где находится датчик детонации ВАЗ 2109? Откройте капот и посмотрите на блок двигателя.Найдите второй и третий цилиндры. Между ними при помощи болта крепится черный датчик с одним проводом. Вот. Причина расположения в этом месте — это где геометрический центр мотора. Следовательно, удары одинаковой амплитуды в первом и четвертом цилиндрах вызовут генерацию сигналов равной величины.

Можно немного отвлечься от темы, рассказать о 16-тиклапанных моторах. В них датчик детонации расположен со стороны выпускного коллектора.Доступ к нему затруднен, поэтому замену сложно произвести замену без ямы или эстакады. Но на ВАЗ 2109 такие двигатели не устанавливались, так что проблем не будет. Но вернемся к тому, как протестировать устройство. И сделать это можно двумя способами:

1. Требуется омметр (тестер) со шкалой измерения 2 кОм. Отсоедините провод от датчика и подключите тестер между его выводом и массой. Сопротивление следует зафиксировать на том же уровне. Но при ударе по корпусу сопротивление должно резко возрасти и вернуться к исходному.Если показания не увеличиваются, или не возвращаются к исходным, или сопротивление вообще отсутствует, можно судить о неисправности датчика.
2. Второй способ будет намного проще и, как ни странно, эффективнее. Для проверки датчика детонации ВАЗ 2109 необходимо (без разборки и выключения устройства) запустить двигатель и установить частоту вращения коленчатого вала на 2000 об / мин. Далее нанесите удары разной силы по болту крепления датчика детонации ВАЗ 2109. Если заработает, то частота вращения коленчатого вала изменится (в частности, упадет).Причина — снижение УЗО, так как электронный блок управления «видит» наличие детонации. Как только удары по болту прекращаются, импульс нормализуется. Но если ничего из вышеперечисленного не происходит, можно судить о неисправности устройства.

Посмотрите дизайн устройства. Как видите, ремонту не подлежит. Поэтому берешь неисправную руку, хорошо качаешь и выбрасываешь на свалку. Купите новый и забудьте о проблемах. На автомобилях ВАЗ 2109 заменить очень просто.

Система управления двигателем представляет собой сложный электронный механизм, частью которого является датчик детонации. Проблемы с датчиком не мешают работе двигателя, но влекут за собой неприятные последствия. Именно поэтому стоит изучить Признаки неисправности датчика детонации , чтобы вовремя провести ремонт. Как это сделать, мы расскажем ниже.

Что такое датчик детонации и зачем нужен?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин.Он разработан для двигателей с впрыском. Датчик расположен на блоке двигателя. Это важная часть системы управления, основное назначение которой — контролировать уровень детонации.

Отвечая на вопрос, необходимо отметить, что благодаря ему реализуются следующие возможности автомобиля:

• Экономия топлива.
• Способность двигателя развивать максимальную мощность.

Детонацией считается электрический импульс, возникающий при воспламенении.Именно благодаря детонации автомобиль запускается, внутри двигателя происходят сложные химические и физические процессы, и топливо воспламеняется.

Датчик контролирует систему автозавода, регулирует его правильную работу.

Какие основные элементы датчика детонации?

Основными деталями этого механизма являются:

• Виброплита.
• Электрический элемент типа пьезо.
• Сигнальный провод.
• Тесьма.

Где датчик детонации?

В зависимости от марки автомобиля расположение датчика может отличаться, но он всегда находится точно на блоке двигателя.Сам предмет очень маленький, размером со спичечный коробок.

Детали установки детали

Важной особенностью установки датчика является наличие в автомобиле электронной системы зажигания. Если нет, значит датчика нет. На моделях старого типа датчика детонации не предусмотрено. Также не устанавливайте его на карбюраторные системы двигателя.

Работа датчика современного автомобиля отображается на электронном табло в салоне.В случае неисправности автовладелец сразу заметит

Замена датчика на ВАЗ, видео:

Работа датчика

На приборной панели автомобиля есть значок «Чек» . С английского это переводится как проверка или контроль. Если он не активен, датчик детонации исправен и работает должным образом.

Принцип действия датчика детонации заключен в пьезомеханизм. Внутри датчика находится пластина с пьезоэффектом.Когда происходит детонация, на входе и выходе создается напряжение, и двигатель вибрирует. В противном случае это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком высок, датчик исправляет этот процесс.

Если по какой-либо причине датчик сломается, на приборной панели загорится значок. «Чек» . Это будет означать только одно: необходим срочный ремонт или замена элемента.

Автомобилисты со стажем могут по звуку определить наличие неисправности этого механизма, но при наличии электронной системы это знать не обязательно.

Если цепь датчика не разорвана, но есть поломка, значок «Проверить» не загорится.Поэтому иногда стоит послушать свою машину.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний сможет это заметить только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль продолжит работать в том же режиме, заводится без каких-либо признаков поломки.

Здесь необходимо помнить, что это устройство не является механическим, это часть электронной системы, поэтому неисправность считается электронной.

Неисправность датчика детонации может произойти по ряду различных причин, среди которых:

• Произошел сбой внутри самого датчика.
• Закрытие
• Обрыв сигнального провода или экранирующей оплетки.
• Отказ блока управления двигателем.

Таким образом, обнаружить поломку будет несложно. Чтобы его определить, необходимо провести осмотр.

Самый простой способ проверить — это сходить на автомойку.Там опытные мастера вскроют защиту двигателя и в течение часа обнаружат повреждения.

Но тот, кто не ищет легких путей, всегда сможет осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит следующим образом:

1. Сначала снимаем защиту в гараже. Работать надо непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранирующей оплетки. Если она оторвана или порвана оплетка, нужно проверить крепление вилки и выхода датчика.Необходимо проверить целостность тесьмы.
3. Если разрыв исключен, оценивается сама розетка. Возможно, его соединение неисправно и его необходимо заменить.
4. Для обнаружения неисправностей самого устройства можно использовать вольтметр. В этом случае автомобиль должен заводиться и стоять на холостом ходу.
5. Также необходимо проверить статус контактов устройства.

Чек можно сделать самому немного по-другому. Для этого требуется мультиметр.Этот прибор очень часто встречается у автомобилистов.

Мультиметр — это комбинированный прибор, совмещающий в себе функции омметра, амперметра и вольтметра. Вы можете использовать как механическое, так и электронное устройство.

Тест мультиметра датчика детонации Производится только после снятия его с двигателя. При проверке выбейте что-нибудь металлическое. Этот способ самый простой.

Выставляем диапазон на 200 мВ, подключаем положительный и отрицательный провода к выходу датчика и к металлическому кольцу соответственно.Не путайте массу и выход сигнала! Теперь вам нужно ударить его чем-нибудь металлическим, но не сильно. Датчик должен будет взорваться.

Вы можете проверить датчик с помощью другого устройства, называемого осциллографом. Это позволит лучше изучить сигнал.

Преимущество использования этого устройства в том, что оно не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести машину.

Теперь толком по датчику стучать не нужно.Устройство покажет детонацию.

Если датчик сработал, значит, он исправен, и повреждение следует искать в другом месте. Но если обнаружен низкий сигнал датчика детонации или нет сигнала, то это неисправность.

Проверка датчика детонации, видео:

Признаки отказа датчика

Определить отказ датчика можно и без приборной панели. Но для этого вам понадобится опыт и особый подход к своему автомобилю. Нужно очень хорошо его знать. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда сразу будет понятно, на что влияет датчик детонации:

Если определить поломку самостоятельно, то недалеко до самодиагностики датчика, а также замены его своими руками.В принципе, это легко, но требует некоторого понимания процесса.

Можно произвести замену на остывшем двигателе, отсоединив отрицательную клемму аккумуляторной батареи. Необходимо добиться максимально удобного доступа к датчику, чтобы его можно было снять. Дело в том, что это тоже зависит от модели автомобиля.

Снять можно ключом на 12, для этого нужно открутить болт. Отключите устройство перед тем, как вытащить неисправное устройство.На этом же месте устанавливается новый датчик, и все повторяется, но только в обратном порядке.

Таким образом, датчик детонации — это простое устройство, между тем очень необходимое для электронной системы управления. Определить его неисправность несложно, можно проверить самому даже в условиях села и поселка.

Будет недорого и заменить датчик. Неважно, делает это специалист или самостоятельно.

Все без исключения автомобили ВАЗ, начиная от модели 2101 и заканчивая современными модификациями, оснащаются бензиновыми силовыми установками, что является приоритетом для всех автопроизводителей.

Нормальное функционирование любого бензинового двигателя обеспечивается рядом факторов — соблюдением правильной пропорции топливовоздушной смеси, качеством бензина, соответствующей опережения зажигания и состоянием ЦТ. Если хотя бы один из этих факторов не совпадает, может возникнуть негативный эффект, например, детонация.

Детонация — что это

Эффекты. Способы борьбы

Детонация карбюраторного двигателя сопровождается появлением металлического стука, особенно под нагрузкой.Многие воспринимают это как «звон пальцев» поршней, но чистый звук, как будто металл ударяют по металлу, обусловлен взрывной волной.

Последствия этого эффекта, если не принять меры — очень серьезные. Перегрев комплектующих может привести к поломке ГБЦ. Отсутствие масляной пленки, которая разрушается за счет детонации, увеличивает трение и приводит к ускоренному износу элементов ЦПГ. И наконец, механическое воздействие ударной волны вместе с высокой температурой может привести к выгоранию поршня, разрушению перемычек между кольцами, искривлению шатуна, ожогу тарелок клапана.

Последствия детонационного горения смеси

Особенности инжекторных двигателей С этим эффектом в карбюраторных двигателях можно эффективно бороться несколькими способами. В первую очередь при детонации следует заменить топливо, особенно если оно ранее было залито на станции с сомнительным качеством топлива. Если топливо не вызывает подозрений, то стоит проверить зажигание и установить более поздний угол опережения, повернув трамблер.

Причины детонации инжекторного двигателя идентичны карбюраторным, но такие моторы помимо металлического звона имеют еще и ряд признаков, указывающих на возникновение этого эффекта.

А все потому, что двигатель с такой системой питания более совершенный. У него процессы перемешивания и подачи смеси в цилиндры контролируются электронным блоком управления на основании показаний различных датчиков. Также он в зависимости от режима работы мотора также самостоятельно выбирает и устанавливает угол опережения.То есть сам водитель не может установить зажигание.

Электронный блок способен отслеживать возникновение детонации. Для этого все инжекторные двигатели оснащены датчиком детонации (ДД).

Этот датчик способен обнаруживать появление детонационного возгорания, и ЭБУ на основе его данных уже примет меры. Например, если причина детонации двигателя ВАЗ-2109, оборудованного системой впрыска питания, — некачественное топливо, а датчик уловил появление эффекта, ЭБУ просто снижает угол опережения зажигания и детонация прекращается.

Датчик детонации, принцип действия

Конструктивно все датчики детонации одинаковы и в их основе лежит пьезоэлектрический эффект, то есть механическое воздействие преобразуется в электрическое. И чем больше механическое воздействие, тем больше энергии может произвести датчик.

Основным элементом этого датчика является пьезоэлектрический элемент, который при механическом воздействии производит электрический ток. При нормальной работе этот датчик генерирует небольшое количество электрических импульсов, которые не проходят через резистор, присутствующий в конструкции.

При возникновении детонации значительно возрастают ударные нагрузки и вибрации, поэтому воздействие на пьезоэлемент усиливается. Когда достигается определенный ток, который вырабатывается датчиком, резистор выходит из строя, и на компьютер поступает импульс, который является сигналом для него, что необходимо принять меры для устранения возникшего неправильного возгорания.

Поскольку ДД работают по такому же принципу, схема датчика детонации ВАЗ-2110 такая же, как на моделях 2107, 2109 (инжекторные версии), 2114 и др.

Схема подключения DD

Признаки неисправности датчика детонации (ДД)

Обратите внимание, что неисправность DD может повлиять на работу силовой установки. Дело в том, что если компьютер определит, что он не работает, то он переведет мотор в аварийный режим, в котором будет установлено последующее зажигание, чтобы полностью исключить возможность возникновения детонационного сгорания.

Признаки неисправности датчика детонации ВАЗ-2110 следующие:

• Нестабильная работа двигателя на двадцатом;
• Падение мощности двигателя;
• Увеличен расход бензина;
• Затрудненный запуск мотора;

В общем все это следствие позднего зажигания.Признаки неисправности датчика детонации ВАЗ-2114 или любой другой инжекторной модели ВАЗ идентичны.

Но такие приметы могут давать не только ДД, но и другие датчики, отвечающие за работу системы питания, поэтому важно знать, как проверить датчик детонации ВАЗ-2110. В противном случае можно долго искать причину неправильной работы мотора. Часто автовладельцы не обращают внимания на ДД, грешив на другие элементы.

Где смотреть и как проверить датчик детонации

Для проверки необходимо также знать, где находится датчик детонации ВАЗ-2110.Здесь все просто, чтобы он мог эффективно улавливать вибрацию, его поместили на блок цилиндров. Его расположение во многом зависит от конструктивных особенностей самого мотора.

На 8-клапанных двигателях Обычно находится в зоне прямой видимости и обычно легко доступен. Поэтому определить, где датчик детонации на ВАЗ-2107 (инжектор), несложно. Он устанавливается сбоку от выпускного коллектора и представляет собой массивную шайбу и идущую к ней проводку, которые крепятся к двигателю с помощью болта.

А вот на 16-клапанных двигателях место установки несколько отличается от расположения датчика детонации на ВАЗ-2107 (инжектор). В связи с тем, что головка блока намного массивнее, датчик расположен внизу — под выпускным коллектором, поэтому доступ к нему ограничен, а зачастую добраться до него можно только из-под автомобиля на пандусе или смотровой яме. .

И хотя расположение ДД может немного отличаться из-за конструкции мотора, но его подключение всегда идентично.Итак, схема подключения датчика детонации ВАЗ-2109 с инжекторным двигателем такая же, как на модели 2114.

Проверить датчик детонации ВАЗ-2110 можно двумя способами.

Первый из них подразумевает наличие тестера, переведенного на измерение сопротивления (уровень измерения — до 2 кОм).

Для проверки достаточно отсоединить колодку проводов от ДД и подключить тестер к контактам датчика. Затем следует легкими ударами ключа нанести ключ по болту крепления ДД и следить за показаниями на дисплее тестера.

После подключения на дисплее отобразится конкретное значение сопротивления датчика. В момент удара по болту сопротивление резко возрастет, но затем вернется к старому показателю. Если этого не происходит (сопротивление не увеличивается или не возвращается), датчик неисправен и его необходимо заменить.

Второй способ не требует оборудования и более эффективен. Для его проведения нужно запустить двигатель, выставить обороты 2000 об / мин. Затем берется рожковый ключ, можно использовать небольшой молоток с металлической фурнитурой (если доступ к ДД ограничен) и наносятся удары по болту крепления.При правильном ДД после ударов обороты двигателя должны упасть, так как такой эффект будет расценен датчиком как детонация и ЭБУ на основании его сигналов уменьшит угол зажигания. После прекращения воздействия на болт обороты должны восстановиться. Если этого не произошло — неисправен ДД.

Замена датчика

С как проверить датчик детонации ВАЗ-2114 или любой другой модели, разобрался. Учтите, что этот датчик ремонту не подлежит, а если он неисправен, его необходимо заменить.

Замена датчика детонации ВАЗ-2114 — операция простая, но может быть затруднена из-за плохого доступа к нему (16-клапанные двигатели). Для замены понадобится только новый элемент и рожковый ключ соответствующих размеров.

Перед тем, как ослабить крепежный болт, необходимо сначала отсоединить колодку с проводами. Затем откручивается болт, снимается старый датчик, а на его место устанавливается новый и надежно фиксируется таким же крепежным элементом. И только после этого соединяется с блоком проводами.

Видео — причины и последствия детонации

Датчик температуры 2109 форсунки. Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках

Современные автомобили для управления работой всех систем автомобиля имеют микроконтроллер. Для того, чтобы микроконтроллер получал информацию от различных узлов автомобиля, на них установлено большое количество различных датчиков. Один датчик показывает температуру в салоне, другой отвечает за токсичность выхлопа, третий следит за положением фар, четвертый определяет, сидит водитель на сиденье или нет и так далее.Доходит до безумия: в машине перегорает лампочка ближнего света, но не заводится. Контроллер выдает ошибку, которую тоже не так-то просто расшифровать. Оно и понятно — это хлеб автосервисов.
В этом плане старые Ваз 2109 выглядят очень привлекательно: в них очень мало электроники. И это очень примитивно. Вышел из строя датчик температуры охлаждающей жидкости — не беда, генератор не работает — тоже проблема, гони пока аккумулятор не разрядится.Для современных иномарок это невозможно: контроллер увидит неисправность, запретит работу двигателя и потребует от водителя устранить неисправность.
По сравнению с инжекторной моделью, карбюратор ваз 2109 имеет меньше датчиков. Из них на двигатель реально влияет только датчик Холла. Остальные датчики нужны для информирования водителя о состоянии систем автомобиля или для включения / выключения исполнительных механизмов.
Перечислим датчики карбюратора ВАЗ 2109:
1.Датчик Холла
2. Датчик температуры охлаждающей жидкости.
3. Датчик давления масла.
4. Датчик включения вентилятора.
5. Датчик включения заднего хода.
6. Включите датчик стояночного тормоза.
7. Концевой выключатель дроссельной заслонки.
8. Датчик скорости.
* Многие ошибочно утверждают, что у карбюратора ВАЗ 2109 есть датчик холостого хода … Неправда. Карбюратор ВАЗ 2109 имеет электромагнитный клапан холостого хода. Клапан — это не датчик, это исполнительный механизм. Он не подает своего сигнала, а получает управляющее напряжение от экономайзера холостого хода.
1. Самым главным датчиком я бы назвал Ваз 2109.

Без него двигатель автомобиля не заводится. Уберите все остальные датчики — машина заработает. Без датчика Холла работать не будет. Назначение датчика Холла — передача импульсов вращения распределительного вала двигателя на коммутатор. Датчик предназначен для определения момента образования искры переключателем. Без него не будет искры и соответственно двигатель не запустится. Датчик установлен в корпусе распределителя зажигания ВАЗ 2109 и подключается непосредственно к переключателю.В случае неисправности легко заменим.
2. Предназначен для отображения температуры двигателя на панели.

Датчик температуры охлаждающей жидкости (далее ДТОЖ) — это тепловое сопротивление, то есть сопротивление, которое изменяется с температурой. Двигатель холодный — сопротивление ДТОЖ большое и стрелка указателя температуры охлаждающей жидкости не двигается. По мере прогрева двигателя сопротивление ДТОЖ падает и стрелка указателя поднимается вертикально вверх.Если указатель температуры перестал показывать температуру двигателя, необходимо проверить ДТОЖ.
3. Предназначен для информирования водителя о наличии давления масла в системе смазки двигателя ВАЗ 2109.

Классические модели ВАЗ 2109 показывают давление масла в диапазоне от 0 до 5 атмосфер. ВАЗ 2109 показывает только НАЛИЧИЕ давления масла, без указания его значения.
4. Устанавливается в радиатор системы охлаждения двигателя и предназначен для включения вентилятора при температуре охлаждающей жидкости выше 90 градусов.

Выключатель вентилятора представляет собой обычный термовыключатель, который замыкается при температуре выше 90 градусов и размыкается при более низких температурах.
5. Предназначен для включения фонарей заднего хода при включении передачи заднего хода. Это еще и обычная клемма, которая замыкается на массу при включении водителем задней передачи Ваз 2109.
6. Датчик включения стояночного тормоза просто включает лампу указателя парковки на приборной панели ВАЗ 2109. Также сработал обычный концевой выключатель. рычагом стояночного тормоза.
7. Концевой выключатель дроссельной заслонки предназначен для определения того, нажата педаль акселератора или нет. Подключен к экономайзеру принудительного холостого хода.

Датчик температуры охлаждающей жидкости (ДТОЖ) — входит в систему управления двигателем (ЕСМ) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в патрубке отвода охлаждающей жидкости между термостатом и головкой блока.

Устройство ДТОЖ

Это термистор — резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при повышении или понижении температуры. При нагревании сопротивление уменьшается, при охлаждении увеличивается. Например, на плюс 100 гр. — сопротивление 180 Ом, при минус 40 — сопротивление 100700 Ом. На одной стороне датчика есть два контакта с другим (находящимся в потоке теплоносителя) чувствительным элементом.

Принцип работы ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор постоянного сопротивления внутри блока.Поскольку датчик температуры представляет собой термистор, напряжение, подаваемое от ЭБУ, сразу же изменится в зависимости от температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и, соответственно, количество топлива для впрыска. Падение напряжения будет большим на холодном двигателе (больше топлива) и небольшим на теплом (меньше топлива). По мере прогрева двигателя количество топлива, поступающего в цилиндры двигателя, уменьшается.

Кроме запуска по показаниям датчика температуры, блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси при средних и высоких нагрузках, изменяет момент зажигания в ту или иную сторону, включает и выключает вентилятор охлаждения.

Неисправности ДТОЖ

Выход из стоячего датчика температуры не позволяет ЭБУ правильно рассчитать дозу топлива, необходимую двигателю в данный момент, а это, в свою очередь, приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении повышен расход топлива. Кроме того, неисправность ДТОЖ может быть одной из причин перегрева двигателя (несвоевременное включение вентилятора системы охлаждения) или, наоборот, его длительного прогрева.

В некоторых случаях при неисправности датчика температуры система управления двигателем переходит в дежурный режим. В этом случае при запуске ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет производиться по времени его работы, а не по по показаниям датчика температуры вентилятор охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Сразу менять датчик на новый не стоит, необходимо предварительно проверить разъем подключения датчика и подводящие к нему провода. Если в пути возникла неисправность, можно снять разъем с датчика и въехать на место ремонта в резервном режиме ЭСУД.

Применяемость ДТОЖ

ВАЗ 2108, 2109, 21099 — ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор — элемент электрической цепи, имеющий сопротивление.Они позволяют контролировать и регулировать проходящие через них напряжение и силу. электрический ток … Единица сопротивления Ом.

Датчики

& nbsp Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), датчик намотан на выпускной патрубок охлаждающей жидкости на головке блока цилиндров. При низких температурах сопротивление датчика высокое (при -40 ° С -100 кОм), а при высоких — низкое (при 100 ° С — 177 Ом).
& nbsp ЭБУ вычисляет температуру охлаждающей жидкости по падению напряжения на датчике. Падение напряжения высокое, когда двигатель холодный, и низкое, когда двигатель теплый. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет электронный блок. & nbsp Для замены датчика выполните следующие действия:

& nbsp 2. Слейте охлаждающую жидкость из радиатора.
& nbsp 3. Для удобства снимите воздушный фильтр ().

Фиг.1
& nbsp 4.Отсоедините колодку с проводами датчика температуры охлаждающей жидкости, нажав на пластиковую скобу. Откручиваем датчик от патрубка системы охлаждения.
& nbsp 5. Установите датчик в обратном порядке.

& nbsp Датчик детонации , прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
& nbsp Чувствительным элементом датчика является пьезоэлектрическая кристаллическая пластина. Во время детонации на выходе датчика генерируются импульсы напряжения, которые нарастают с увеличением интенсивности и детонационных ударов.Электронный блок по сигналу датчика регулирует угол опережения зажигания, чтобы исключить детонационные вспышки топлива.
& nbsp Для замены датчика действуйте следующим образом:

Рис. 2
& nbsp 2. Отсоедините разъем 1 с проводами от датчика детонации 2. Открутите стопорную гайку и снимите датчик со шпильки.

& nbsp Датчик массового расхода воздуха , расположенный между воздушным фильтром и шлангом впускной трубы. Он содержит датчики температуры и нагревательный резистор.Проходящий воздух охлаждает один из датчиков, и электронная схема датчика преобразует эту разницу температур в выходной сигнал для электронного блока управления.
& nbsp Два типа датчиков массового расхода воздуха могут использоваться в различных вариантах систем впрыска топлива. Они различаются конструкцией и характером выходного сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором — напряжение.
& nbsp ЭБУ использует информацию от датчика массового расхода воздуха для определения ширины импульса открытия форсунки.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.3

& nbsp 2. Нажав на пластиковую защелку снизу отверткой или пальцем, отсоединить колодку 1 с проводами от датчика массового расхода воздуха 3. Ослабить зажим крепления и отсоединить шланг 2 от датчика, открутить двумя крепежными винтами и снимите датчик с воздушного фильтра.
3. Установите датчик в обратном порядке.

Фиг.4

& nbsp CO-potsnciomotr (рис. 4) устанавливается на автомобилях с разомкнутой системой впрыска (без каталитического нейтрализатора и датчика концентрации кислорода) в моторном отсеке на стенке воздухозаборника и является переменным резистор, он посылает сигнал в ЭБУ, который используется для регулировки состава топливовоздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в выхлопных газах на холостом ходу.CO-потенциометр аналогичен винту качества смеси в карбюраторах. Регулировка содержания CO с помощью CO-потенциометра производится только при техническом обслуживании станции с помощью газоанализатора.

& nbsp Датчик скорости автомобиля установлен на коробке передач между приводом спидометра и концом гибкого вала привода спидометра. Работа датчика основана на эффекте Холла. Датчик посылает на блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.5
& nbsp 2. Отсоедините колодку с проводами датчика скорости, отжав пружинные зажимы.
3. Откручиваем датчик от привода спидометра.

& nbsp Датчик положения дроссельной заслонки установлен на стороне дроссельной заслонки и соединен с валом дроссельной заслонки.
& nbsp Датчик представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), а другой подключен к «земле», с третьего выхода потенциометра (от слайдер) является выходным сигналом для ЭБУ.При повороте дроссельной заслонки (от воздействия на педаль управления) напряжение на выходе датчика изменяется, при закрытии дроссельной заслонки ниже 0,7 В. При открытии дроссельной заслонки напряжение на выходе датчика поднимается и при полном открытии дроссельной заслонки должно быть более 4 В. Выходное напряжение датчика, ЭБУ регулирует подачу топлива в зависимости от угла открытия дроссельной заслонки (то есть по требованию водителя) Датчик положения дроссельной заслонки делает не требуют регулировки, так как ЭБУ воспринимает холостой ход (то есть полное закрытие дроссельной заслонки) как нулевую отметку.

& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
& nbsp 2. Отсоедините разъем с проводами датчика положения дроссельной заслонки, выдавив пластиковую защелку.

Фиг.6
& nbsp 3. Выкрутите два крепежных винта и снимите датчик положения дроссельной заслонки с дроссельной заслонки (узел снят для ясности).
& nbsp 4. Установите датчик в обратном порядке, убедившись, что установлено кольцо из пеноматериала.

& nbsp Регулятор холостого хода регулирует частоту вращения коленчатого вала на холостом ходу, контролируя количество воздуха, подаваемого в обход закрытого дроссельного клапана. Он состоит из двухполюсного шагового двигателя и соединенного с ним конического клапана.Клапан выдвигается или втягивается в соответствии с сигналами блока управления. Когда игла полностью выдвинута (соответствует 0 ступеням), поток воздуха перекрывается. Когда игла выдвигается, создается воздушный поток, пропорциональный шагу, на который игла выходит из седла.
& nbsp Чтобы заменить регулятор, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Нажмите на пластиковую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном узле.

Фиг.7
3. Откручиваем два крепежных винта и снимаем регулятор с дроссельного узла (для наглядности узел снят).

Фиг.8
& nbsp 4. Заменить порванное или потерявшее эластичность уплотнительное кольцо 1 регулятора холостого хода 2.
& nbsp 5. Установите регулятор в обратном порядке, смазав его уплотнительное кольцо моторным маслом.

& nbsp Датчик положения коленчатого вала индуктивного типа , предназначен для синхронизации работы ЭБУ с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен на крышке масляной. насос напротив ведущего диска на ведущем шкиве генератора.Мастер-диск представляет собой шестерню с 58 равноотстоящими (6 °) полостями. При таком шаге на диске ставится 60 зубцов, но два зуба срезаются для создания импульса синхронизации («эталонного» импульса), который необходим для согласования работы электронного блока с ВМТ поршней в 1-й и 4-й цилиндры.
& nbsp Когда коленчатый вал вращается, зубцы изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0.2) мм. ЭБУ по сигналам датчиков определяет скорость вращения коленчатого вала и посылает импульсы на форсунки.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините колодку с проводами от датчика положения коленвала.

Фиг.9
3. Откручиваем болт крепления 1 и снимаем датчик 2 с крышки масляного насоса (для наглядности крышка помпы снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик концентрации кислорода (лямбда-зонд) Используется в замкнутой системе впрыска и устанавливается на выхлопной трубе глушителей. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется от примерно 0,1 В (смесь с высоким содержанием кислорода) до 0,9 В (смесь с низким содержанием кислорода).
& nbsp Для нормальной работы температура датчика должна быть не менее 360 * C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент. Контролируя выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какой командой регулировать рабочую смесь на форсунках.Если смесь бедная (низкая разность потенциалов на выходе датчика), то выдается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов), выдается команда на обеднение смеси.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
& nbsp 2. Отсоедините разъем датчика от жгута проводов, нажав на пластиковую защелку.

Фиг.10
& nbsp 3.Откручиваем датчик от выхлопной трубы глушителя (для наглядности выхлопная труба снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик фазы , используемый в системах последовательного впрыска топлива. Используется на двигателях мод. 2111 (c электронным блоком Bosch M7.9.7), 21114 и 21124. Устанавливается на правом конце ГБЦ двигателей мод, 2112 и 21124 и на задней крышке распредвала двигателей мод. 2111 и 21114. Принцип его действия основан на эффекте Холла.
Заменить датчик на моторах мод. 2112 и 21124, нужно сделать следующее:
1. Отсоединить провод от «-» клеммы АКБ.

Фиг.11
2. Нажмите на пластиковую защелку и отсоедините колодку 2 с проводами от датчика фазы 1. Открутите два болта крепления и снимите датчик.
& nbsp 3. Установите детали в порядке, обратном снятию.

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль.Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Поэтому, если есть проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика

Есть два способа проверить.
Для проверки датчика температуры первым способом необходимо:

• Подсоедините отрицательный конец вольтметра к двигателю.
• Включить зажигание.
• С помощью вольтметра определите, какое напряжение генерируется во время движения.
• Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации необходимо:

• Установите мультиметр в режим вольтметра.Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
• Возьмите термометр, который может изменять температуру до 100 градусов и выше.
• Опустите датчик в емкость с.
• Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
• Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика

Датчик температуры обычно устанавливается между головкой и термостатом. Имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для того, чтобы дать показания блоку управления.
Второй включает вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь … Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

• Электрический контакт внутри датчика сломан или имеет небольшую трещину. В первом случае полностью перегорает сенсор.
  Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
• Нарушение изоляции.Если проводка плохо изолирована, то это может привести к небольшому короткому замыканию, и, как следствие, датчик сгорит.
• Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
  Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
В летнее время выход датчика из строя будет еле заметен. Однако зимой эта проблема очень заметна — в морозы завести будет очень сложно.

Признаки неисправности

О необходимости нового датчика «говорят» следующие признаки:

• Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть с перегретым мотором.
• Трудно завести автомобиль на горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика она не получает сигнала замены.
• Автомобиль потребляет намного больше топлива, чем раньше.
  Она просто перегружается, продолжая ехать с горячим двигателем. Собственно для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине. Как правило, его замена проводится на всех машинах по одному принципу.
Чтобы заменить его на «девятку», необходимо:

• Проверить предохранители.Они могут быть бракованными. Как правило, при перегорании предохранителей датчик не будет нормально работать.

Примечание: Любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

• Отсоединить провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается вверх (часто она достигает максимально возможного значения).
  Если при его отключении со стрелкой изменений не произошло, значит проблема не в датчике, а в проводе.
• При этом, если при зажигании эта стрелка идет вниз, значит датчик вышел из строя, значит его нужно срочно менять.
• Доступ к датчику свободный, то есть к нему можно легко и быстро добраться, сняв при этом минимум деталей двигателя.
• Слить антифриз, так как он может измениться во время работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы посмотреть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

• Отсоедините разъем проводки от датчика.
• С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
• Снимите датчик.
• Тщательно очистить место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

• Протереть обезжиривателем.
• Вставить новый датчик (нельзя заклеивать герметиком, так как из-за этого он может работать хуже).
• Подсоедините снятый провод (если он перегорел, замените).

• Залить тосол (желательно новый). При этом будет заменена охлаждающая жидкость.
• Запустите двигатель и проверьте, как работает новый датчик.

Можно заменить самостоятельно. Примерная цена ремонта в автосервисе намного выше, чем вам пришлось бы заплатить, если бы вы сделали ремонт самостоятельно.
Но без необходимых знаний в любимую девятку лучше не лезть.Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Датчики форсунок ВАЗ

Всем привет, прошу прощения, что кто-то полностью и полностью украл, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (форсунка ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает в себя набор датчиков для сбора информации о состоянии и режиме работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество всасываемого двигателем воздуха в кг / ч. Устройство достаточно надежное. Главный враг — влага, которая впитывается вместе с воздухом. Основная неисправность датчика массового расхода воздуха (MAF) — завышение показаний на малых оборотах на 10-20%.Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности и возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MAF) на мощных режимах приводит к «тупости» двигателя и увеличению расхода топлива. Типичный расход воздуха на холостом ходу 8-10 кг / ч. При 3000 об / мин — 28-32 кг / час. Подробнее …

Цена: 2000 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ устанавливается сбоку дроссельной заслонки на том же ось с приводом дроссельной заслонки.Датчик положения дроссельной заслонки считывает показания с положения педали газа. Главные враги датчика положения дроссельной заслонки — производитель датчика и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом.Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «всасыванию» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр.- 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв провода возле датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-м цилиндрами.Датчики детонации бывают двух типов — резонансные (бочкообразные) и широкополосные (пеллетные). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации надежен, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше стресс. Отслеживает детонацию двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание. Выход из строя или поломка датчика детонации проявляется в «тупости» двигателя и повышенном расходе топлива.Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ устанавливается на выхлопной трубе глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания кислородного датчика используются для регулировки подачи топлива.Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов … Подробнее …

Цена: — (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Подробнее …

Цена: 200 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорость автомобиля.Датчик скорости установлен в верхней части трансмиссии. На инжекторных вазах используются только 6-ти пульсные датчики скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб.(Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ФАЗ ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распредвала. На 8-клапанном двигателе он устанавливается на торце головки блока рядом с воздушным фильтром. На 16-клапанной — на головке блока около 1-го цилиндра. У 8-ми клапанных моторов, выпущенных примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно параллельно.Наличие датчика фазового датчика — фазовый впрыск, т.е. открывается только одна форсунка на конкретный цилиндр. Отказ датчика фаз переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее …

Цена: 8ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

Оригинал с автопереведением (RU)

Всем привет, прошу прощения, что кто-то полностью и полностью заглушил, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (инжекторные ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, NIWA …) включает в себя набор датчиков для сбора информации о состояние и режим работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА (DFB) ВАЗ

Датчик массового расхода воздуха (DFMS) ВАЗ монтируется на корпусе воздушного фильтра. Датчик массового расхода воздуха (MWR) измеряет количество воздуха, всасываемого двигателем, в кг / ч.Устройство достаточно надежное. Главный враг — всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (MWR) — завышение показаний на малых оборотах от 10 до 20%. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после силовых режимов, могут возникнуть проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MWR) на мощных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.Читать полностью с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газ». Главные враги датчика положения дроссельной заслонки — завод по производству датчиков и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем.Нарушения в работе датчика положения дроссельной заслонки проявляются повышенными оборотами на холостом ходу, рывками и отказами при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WHA

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой агрегата и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который находится рядом, не путайте).Основная функция датчика температуры охлаждающей жидкости сродни «заливке» карбюратора — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения — 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 г. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен.Основные неисправности — это нарушение электрического контакта внутри датчика, повреждение изоляции или обрыв в районе датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ устанавливается на блоке двигателя между 2-м и 3-м цилиндрами. .Есть два типа датчиков детонации — резонансные (ствол) и широкополосные (планшет). Датчик детонации разных типов не взаимозаменяем. Датчик детонации — надежный элемент, но требует регулярной чистки разъема. Принцип действия датчика детонации как у пьезозажигалки. Чем сильнее удар, тем больше напряжение. Следит за стуком двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание.Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой)

ДАТЧИК КИСЛОРОДНЫЙ КОЛЕСНЫЙ

Датчик кислорода ВАЗ устанавливается на впускной патрубок глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить остаточный кислород в присутствующих газах.Есть кислород — бедная топливная смесь, нет — богатая кислородом. По показаниям кислородного датчика регулируется подача топлива. Строго запрещено использование этилированного бензина. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее …

Цена: — (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО КЛАПАНА

Датчик положения коленчатого вала ВАЗ предназначен для генерации электрического сигнала при угловом меняется положение специальной шестерни на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это главный датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала сопряжен с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя … В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Подробнее …

Цена: 200 рублей (Стоимость датчика с установкой и проверкой)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторном ВАЗе используется всего 6 импульсных датчиков скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто окисляются разъем и провода возле датчика скорости.Выход из строя датчика скорости приводит к небольшому ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ФАЗОВЫЙ ПЕРЕДАТЧИК

Датчик фаз ВАЗ предназначен для определения углового положения распредвала. На 8-ми клапанном двигателе в торцевой головке установлен блок возле воздушного фильтра.На 16-клапанной — на головке блока около 1 цилиндра. На 8-клапанных двигателях, выпускавшихся примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно-параллельно. Наличие датчика — датчик фазы — фазовый впрыск, т.е. на конкретный цилиндр открывается только одна форсунка. Выход из строя фазового датчика переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее …

Цена: 8-ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работы)

На основе Google Translate

Нравится 384 Поделиться: Подписаться на этого пользователя

Почему не заводится машина? Карбюратор ВАЗ 2109 не заводится.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье мы обсудим схему устранения неполадок.Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи.Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра.Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на сантиметр к земле и включите стартер.

3) Если искра не идет на свечу ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя.Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампочка переключателя, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера.Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегоревший выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) ломается крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина — откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и вдохните рот в корм. Поступает ли воздух в поплавковую камеру? Если так, то проходит и бензин, необходимо продуть весь карбюратор сжатым воздухом.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по стороне карбюратора гаечным ключом или дуйте в воздухозаборник.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но когда он зажат на карбюраторе, топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцы, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев.Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) вам могут помочь только на СТО.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится.Причем причин может быть так много, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор.Если это инжектор, внимательно прислушайтесь, работает ли бензонасос при включении зажигания. В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах.Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней.Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то может быть гораздо больше проблем, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. IAC — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневаемся — пишем в комментариях к статье ниже.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Запустить двигатель нужно в следующей последовательности:

• Открыть капот и накачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Накачать бензин в коллектор с помощью педали акселератора
• Не нажимая педаль газа запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы можно заметить черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный фильтр.Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к тому, что в холодную погоду машина будет плохо заводиться. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшает компрессию. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться. Если ни один из этих советов не помог, то лучше обратиться к специалисту.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, глохнет ли его двигатель в самый неподходящий момент? Обычная ситуация.Давайте сначала рассмотрим проблему с теоретической точки зрения. Для работы любого ДВС требуется наличие 3 факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и, если есть, то все нормально.
• Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть.Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также неисправен топливный насос, фильтр тонкой очистки, треснувшие шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если он заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер, предварительно открутив его (нужно очень осторожно повернуть обратно, чтобы не «тянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность взрывоопасных проводов

Проверяем провода, так как они тоже могут вызывать неисправности.Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв бегунок, проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

• Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
• Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой самостоятельно.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все равно добираться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без АКБ некуда, а вот Жигули, если заводить их с «толкателя» или толкать под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
• Выжимается сцепление и включается третья передача (поедет конечно любая передача, но для «холодного» старта лучше всего третья).
• Сцепление отпущено и когда по инерции ВАЗа колени проворачиваются, машина обязательно заводится. После выжимания сцепления и выключения третьей передачи.

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор …Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, во что смотреть и в каком порядке, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего.То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскакивает на свече зажигания, значит проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая, и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, действительно, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно возрасти; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться, либо прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания.Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из трубок подачи топлива, поставить под них емкость и включить зажигание — из трубы должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорился фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может возникнуть затруднение с запуском двигателя форсунки ВАЗ 2108 2109 21099 в условиях мороза.Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не соскользнул, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскользнул, и машина не заводится. Откинул датчик температуры, и он завелся.Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель авто. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель форсунки ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых может помочь только СТО.

ЭБУ

XFI 2.0 с 16 форсунками

Включает:

• XFI 2.0 ™ ECU с опцией 16 форсунок и Y-образным адаптером жгута форсунок
• Широкополосный датчик NTK O2 с жгутом проводов
• 5 футов. Кабель связи
• Кабель преобразователя USB в последовательный порт
• Значок Chrome XFI ™

Инженеры FAST ™ разработали революционный XFI 2.0 ™ с улучшенными и расширенными функциями, возможностями и возможностью настройки. Кроме того, они обновили пользовательский интерфейс для сумматоров мощности, включая усовершенствованную принудительную индукцию, прогрессивную управляемость и другие продвинутые стратегии и функции для гонок.Более быстрая обработка означает, что больше не будет плоских участков на кривой мощности или установки «достаточно близко». Благодаря революционной новой опции самонастройки, это единственная система EFI с простыми в использовании функциями и полностью настраиваемыми возможностями, которые точно балансируют топливо и искру, позволяя точно настраивать и контролировать, как никогда раньше.

Усовершенствованная принудительная индукция, сумматор мощности и контроль скорости

Advanced Forced Induction, Power Adder и Race Controls включают два отдельных, полностью программируемых последовательных ограничителя оборотов для ступенчатого или ускоренного строительства с шестью вариантами активации, четырьмя назначениями приоритета и выбираемым пользователем последовательным или случайным режимом для ограничения оборотов.Усовершенствованные элементы управления принудительной индукцией включают в себя контроллер наддува на основе времени, выбираемый пользователем фиксированный VE и / или фиксированное время для создания наддува и повторяемости ступеней. Недавно расширенные элементы управления прогрессивным сумматором мощности включают конфигурации как для влажного, так и для сухого применения; отдельные таблицы для управления соленоидом сумматора мощности и управления подачей топлива для безупречной настройки сумматора сухой мощности; регулируемая пользователем частота импульсов соленоида для оптимальной управляемости соленоида; выбор фиксированной целевой таблицы воздух / топливо или стандартная таблица воздух / топливо для корректировки; и задержка топлива в сухом сумматоре мощности в миллисекундах для коррекции пиков обогащения при активации.Никакая другая система не сравнится с XFI 2.0 ™ по мощности и возможностям настройки.

Самообучающаяся автонастройка VE Table

Самообучающаяся таблица автонастройки VE — это новый вариант автоматизированного процесса, который позволяет быстро и легко составить карту топлива с помощью XFI 2.0 ™. Однако этот параметр можно отключить, если пользователь предпочитает выполнять настройку вручную. Режим самообучения также можно использовать для быстрого и точного заполнения базовой мелодии, а затем отключить его для более точной настройки или индивидуального управления пользователем — все зависит от вас, когда и как вы хотите его использовать.Функции программного обеспечения C-Com® позволяют автоматически включать / выключать его, а также имеют общую функцию включения / выключения. Требуется подходящий ПК для использования.

Аппаратное обеспечение

В XFI 2.0 ™ используется новейшая микропроцессорная технология флэш-памяти, обеспечивающая значительно более высокую скорость обработки. Он обрабатывает, анализирует и настраивает в четыре раза быстрее, чем предыдущие системы EFI. Кроме того, монтажная плата для поверхностного монтажа и корпус блока управления двигателем обеспечивают XFI 2.0 ™ превосходную долговечность.А для упрощения установки FAST ™ предлагает жгуты проводов для конкретных двигателей с четко обозначенными соединениями.

Развитие программного обеспечения

Программное обеспечение C-Com® XFI ™ на базе Windows отличается простотой навигации и включает возможности оперативной прошивки, которые позволяют загружать последние обновления программного обеспечения по электронной почте или непосредственно с веб-сайта FAST ™. Ваша система будет обновляться без необходимости снимать XFI 2.0 ™ с вашего автомобиля.

Технологии

Модель XFI 2.0 ™ использует технологию Qwik Tune ™, которая позволяет программировать ЭБУ без портативного компьютера. Предварительно запрограммируйте до четырех различных EFI MAP. Вы можете оптимизировать одни настройки для повседневного вождения, другие — для гоночных условий, а третий — для повышения экономии топлива. Просто выберите нужную настройку с помощью переключателя в автомобиле. К другим функциям относятся бортовая диагностика, световые индикаторы EZ Test ™, измерение MAP с пятью полосками и элементы управления сумматором мощности и преобразователем крутящего момента.

XFI 2.0 ™ СТАНДАРТ ХАРАКТЕРИСТИКИ Встроенный широкополосный O2 • Полная последовательная работа и / или возможность перехода от банка к банку • Коррекция отдельных цилиндров • Управление вентилятором и топливным насосом • Динамическое масштабирование векторов в таблицах 2D и 3D • Масштабируемый TPS, воздух температура, температура воды и калибровка • Возможность 1, 2, 3 и 5 бар • Запасные настраиваемые входы / выходы для управления вспомогательным вентилятором, контроля EGT и т. д. • Управление блокировкой гидротрансформатора • Отключение дроссельной заслонки для кондиционирования воздуха • Контроль наддува • Улучшенное 4-ступенчатое управление сумматором мощности • Множественная калибровка, сохраненная в ЭБУ с возможностью переключения • Функция L-key для легкой корректировки таблицы в установившемся режиме с использованием широкополосного сигнала • Встроенная диагностика • Топливо и масло регистрация давления • Регулируемая синхронизация форсунок • Регулируемая таблица коррекции открытия форсунки напряжения аккумуляторной батареи • Режим проверки фиксированной синхронизации для простой проверки точности момента зажигания • Искры vs.Таблица смещения температуры охлаждающей жидкости • Настраиваемая таблица смещения целевого расхода топлива по сравнению с таблицей температуры охлаждающей жидкости: более точное обогащение при прогреве • Выбираемая функция безопасности деактивирует сумматоры мощности в случае кода неисправности • Автоматический и ручной режимы калибровки TPS • запатентованное управление трансмиссией • Улучшенная бортовая диагностика НОВЫЕ ВОЗМОЖНОСТИ Последнее обновление линейки FAST ™ системы впрыска топлива XFI ™ включает расширенные возможности программного обеспечения, больше функций искры и улучшенный сбор данных для безопасности.В том числе: Коррекция отдельных цилиндров относительно оборотов; эта функция позволяет выполнять очень точную настройку от цилиндра к цилиндру во всем диапазоне оборотов в минуту. • Динамическая коррекция давления топлива также позволяет корректировать изменения давления топлива с учетом требований пользователя в реальном времени. • Включает дополнительную возможность взаимодействия с экономичным FAST. ™ Контроллер зажигания EZ-LS ™, в то время как комплексные, программируемые пользователем настройки выдержки для приложений EZ-LS ™ и XIM ™ позволяют пользователю точно настроить время выдержки в соответствии с используемыми катушками зажигания • Другие особенности искры включают повышенное разрешение для замедления рампы сумматора мощности, таблица временного смещения, поддерживающая альтернативные виды топлива с помощью их постоянной энергии топлива и ограничителя оборотов с искровым отсечением при высоких оборотах • Позволяет использовать второй порт связи для одновременного использования FAST ™ XFI ™ eDash & C-COM ® • Новые параметры калибровки предназначены для инициирования отключения при минимальном давлении масла • Можно подключить специальный барометрический датчик в реальном времени, который поддерживает корректировку атмосферного давления в реальном времени при изменении высоты • Рабочие циклы топливного и азотного соленоидов сумматора мощности были объединены в одну таблицу, чтобы обеспечить более удобную настройку.

ОБНОВЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ СИСТЕМ

Внутренняя регистрация данных (IDL)

Опция регистрации данных на основе внутренней памяти дает исчерпывающие данные со всех датчиков автомобиля и контроллеров трансмиссии. IDL позволяет записывать до 24 входных каналов и датчиков, чтобы мгновенно собрать в реальном времени полную картину того, что именно происходит под капотом вашего автомобиля. Недавно расширенные элементы управления имеют отдельный вход для постановки на охрану.Он не требует дополнительного оборудования и является более доступным вариантом по сравнению с покупкой внешнего регистратора данных.

Intelligent Traction Control ™ (ITC)

Intelligent Traction Control ™ решает проблему потери тяги, которая возникает из-за попытки передать слишком большую мощность двигателя на землю при слишком маленьком шине, за счет использования современного программного обеспечения для прогнозирования в сочетании с самой сложной электроникой в ​​отрасли. Эта функция включает настраиваемую пользователем задержку для игнорирования ошибочных данных активации стартовой линии и активацию отдельного выходного провода при срабатывании ITC.Intelligent Traction Control ™ разрешен не всеми органами / классами; проверьте свой свод правил перед тем, как заказывать это обновление.

Опция 16 форсунок * ВКЛЮЧЕНО с ЭБУ # 301001 *

Опция 16 форсунок доступна для уже существующих блоков XFI ™ при отправке блока управления двигателем, а также для новых покупок XFI ™. Это позволяет драйверам форсунок XFI 2.0 ™ работать с 16 форсунками и включает Y-образный адаптер форсунки.

Датчик температуры на форсунку ваз 2109

Устройство форсунки ДМРВ ВАЗ 2109 называть датчиком массового расхода автомобильного воздуха необоснованно, по большому счету по привычке.Фактически датчик массового расхода воздуха физически не измеряет никакую массу — ни гравитационную, ни инерционную. Он выполняет другие важные действия.

Назначение ДМРВ

Датчик массового расхода воздуха, или расходомер, является важной деталью инжекторного двигателя автомобиля ВАЗ 21093 i. Он отвечает за формирование топливовоздушной смеси в необходимых пропорциях, за поступление нужного количества кислорода в камеру сгорания. В зависимости от показаний ДМРВ электронный блок управления двигателем (ЭБУ) определяет количество впрыскиваемого в цилиндр бензина и конкретный момент подачи зажигающей искры.

Компьютер учитывает не только показания датчика расхода воздуха. В нем используются другие измерители, имеющиеся в автомобиле: угол открытия дроссельной заслонки, температура жидкости, циркулирующей в двигателе, детонация (предназначена для корректировки угла опережения в случае детонации), кислород (обеспечивает обратную связь по контролю качества сгорания смеси в камерах сгорания) , включает коленчатый вал, скорость автомобиля и, наконец, датчик фазы (контролирует синхронизацию шестнадцатиклапанного двигателя).

Показания датчика передаются в контроллер.Регулирование, основанное на этих данных, обеспечивает максимальную мощность двигателя, минимальный расход топлива и стандартное содержание окиси углерода в выхлопных газах.

ДМРВ на автомобилях ВАЗ 2109 устанавливается в корпусе воздушного фильтра в выходной магистрали, перед патрубком подачи воздуха в двигатель.

Датчик массового расхода воздуха

Наиболее распространенные автомобильные ДМРВ работают по принципу так называемой «нагретой струны». Струна металлическая и может выглядеть по-разному: для прибора GM это проволока диаметром около 70 мкм, для датчика BOSH — специальная сетчатая мембрана.Струна помещается в поток воздуха, поступающего в двигатель, который охлаждает металл.

Через струну пропускается электрический ток, который, в свою очередь, нагревает эту струну. Еще одна такая струна помещается вне воздушного потока и используется в качестве эталона температуры. Резисторный мост автоматически подает такой электрический ток на струну в воздушном потоке, так что она остается нагретой до эталонной температуры. Чем сильнее поток воздуха, тем сильнее охлаждение струны и тем больше электроэнергии требуется для поддержания стабильной температуры.

Струна сделана из платины: сопротивление этого металла сильно зависит от температуры. Это обеспечивает высокую чувствительность прибора и точность определения расхода воздуха. Измеряя напряжение на «нагретой струне», прибор определяет скорость поступающего воздуха. Скорость потока, умноженная на величину поперечного сечения канала, определяет количество воздуха, поступающего в двигатель в единицу времени.

В физике различают два типа массы: гравитационную (как в законе всемирного тяготения) и инерционную (как во втором законе Ньютона, связывающем массу, силу и ускорение).Инжектор вообще не измеряет гравитационную или инерционную массу датчика ДМРВ на ВАЗ 2109. Он определяет не массовый, а объемный расход воздуха. Это правильно с точки зрения теории работы двигателя. внутреннее сгорание, описываемое в термодинамических терминах. Это всегда вопрос давления, температуры, рабочего объема газа, а не его массы.

Электронный блок управления линеаризует измерения ДМРВ и выдает управляющие команды на инжектор с учетом температуры воздуха, его влажности и текущего режима работы.

Диагностика неисправностей прибора

Определить проблему ДМРВ не так-то просто. Многие симптомы выхода из строя этого датчика совпадают с признаками выхода из строя других узлов и агрегатов автомобиля. Типичные симптомы проблем с ДМРВ:

• двигатель заметно теряет мощность;
• возникают отказы при нажатии на акселератор;
• значительно увеличивает расход топлива;
• Запуск прогретого двигателя затруднен.

При выходе из строя ДМРВ загорается индикатор на приборной панели. Проверить двигатель. Но включается не только при выходе из строя ДМРВ. Да и понять, о какой неисправности сигнализирует индикатор в данном случае, совсем не просто, поэтому для диагностики лучше обратиться к профессионалам.

Случаи, когда средний автомобилист может разобраться самостоятельно, относительно редки. К ним относится ситуация, когда вы подозреваете отказ DMRV, а у вашего друга такая же «девятка» с вашим двигателем, отлично работающим, как и у вас.Возьмите заведомо исправный DMRV у друга на один час. Снимите датчик, установите исправный и катайтесь. Если проблемы исчезли — сходите в магазин за расходомером: проблема в поломке ДМРВ.

Для некоторых датчиков BOSH мастера предлагают способ инструментального контроля рабочих характеристик. Подход применим к расходомерам с каталожными индексами 0-280-218-004, 0-280-218-037, 0-280-218-116. Переносной вольтметр используется для поверки постоянного тока до 2 вольт. Измерьте напряжение между первым (желтый провод) и третьим (зеленый провод) контактами ДМРВ.Измерьте при включенном зажигании, но не запускайте двигатель. Напряжение 1,02 В и менее указывает на исправность датчика, а напряжение 1,05 В и более указывает на поломку.

Обратите внимание на класс точности прибора, отличия в 1-2 единицы в крайней правой категории часто лежат в пределах погрешности.

Датчик детонации (ДД) — один из элементов электронной системы управления двигателем автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика детонации

Датчик детонации предназначен для контроля детонации в цилиндрах двигателя.

Устройство DD

Внутри корпуса датчика находится пьезокерамический элемент (пластина) с определенными свойствами (пьезоэффект) и резистор. Внешний блок подключения.

Расположение на машине

Датчик детонации на автомобилях ВАЗ 2108, 2109, 21099 устанавливается на передней части блока цилиндров. Широкая лента на шпильке и закрепленная гайкой на 22, резонанс ввинчивается в отверстие для шпильки.

Принцип работы датчика детонации

Резонансный пьезоэлектрический датчик.

ECM (блок управления) подает на постоянный ток постоянное напряжение 5 В. Встроенный в датчик резистор понижает напряжение до 2,5 В и возвращает обратно (напряжение на выходе датчика). Возникая в цилиндрах двигателя, ДД начинает подавать напряжение на контроллер переменного тока с амплитудой и частотой, изменяющейся в зависимости от величины детонации. На основе этого сигнала от датчика контроллер регулирует момент зажигания для подавления детонации.

Широкополосный пьезокерамический датчик.

Во время работы двигателя датчик посылает на контроллер сигнал переменного тока, соответствующий частоте вибрации двигателя. При детонации датчик выдает сигнал с повышенной частотой. Компьютер определяет возникновение детонации.

Механизм гашения детонации настроен на двигатель и позволяет поддерживать его силовые характеристики на нормальном уровне, а также позволяет ему адаптироваться для работы на топливе с более низким октановым числом.

Возникновение детонации приводит к повышению температуры в цилиндрах двигателя. Причины: использование некачественного топлива, плохая топливная смесь, неисправная система охлаждения, использование не соответствующих данному типу двигателя свечей зажигания, нагар в камерах сгорания, проскакивание ремня ГРМ и т. Д.

DD Неисправности

Если датчик детонации выходит из строя или нарушает работу электрических соединений, контроллер переключается на резервные таблицы для расчета момента зажигания.В результате мощность двигателя уменьшается, расход топлива увеличивается, двигатель «троит».

Неисправность датчика или выход за пределы работы системы гашения детонации (слишком большая детонация) приводит к записи кода неисправности в память контроллера и загорается лампа «Проверьте двигатель» на панели приборов.

Применяемость датчика детонации на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 используются как резонансные, так и широкополосные пьезокерамические датчики детонации.Широкополосная связь улавливает и передает в ЭБУ весь спектр шума двигателя. А это, в свою очередь, выявляет шумы детонации. Резонансный датчик настроен на работу только при детонации.

Для ВАЗ 2108, 2109, 21099 с контроллерами Январь 4.1 (2111-1411020-22), GM ISFI-2S (2111-1411020-10 (20, 21)), BOSH M1.5.4 (2111-1411020) — датчик детонации 2112 — 38550102112-3855010-01 (резонансный).

Для ВАЗ 2108, 2109, 21099 с контроллерами Январь 5.1, ВС 5.1 (2111-1411020-72), БОШ МП7.0N (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60) — датчик 2112-3855010-01 (широкополосный).

Примечания и дополнения

Пьезоэлектрический эффект — механическое воздействие на пьезоэлектрический элемент, вызывающее его электризацию и появление электрического тока. При возникновении вибрации двигателя пьезокерамическая пластина внутри датчика подвергается механической нагрузке (сжимается), на ее концах возникает разность потенциалов, и на контроллер отправляется электрический сигнал.В этом случае датчик является осевым, т.е. преобразует осевое смещение (удары со стороны двигателя).

Наверное, уже нет таких автовладельцев, которые не знали бы предназначение датчика положения коленвала. Форсунку 2109 иногда называют датчиком синхронизации, ведь именно благодаря ему синхронизируется работа блока управления с силовым агрегатом.

В автомобиле с инжектором датчик положения коленчатого вала выполняет ту же функцию, что и в автомобиле с впрыском карбюратора.

Основное назначение ДПКВ на ВАЗ 2109 с инжектором — считывание зубьев специального диска, который находится на коленчатом валу мотора.

На таком диске есть место, в котором нет зубцов — это место соответствует верхней мертвой точке трансмиссии 1-го цилиндра. Именно благодаря данным, передаваемым с датчика, контроллер знает, в какой цилиндр и когда именно необходимо подавать топливо и искру.

Несмотря на простоту конструкции и надежность ДПКВ, при поломке автомобиль с инжектором может просто не заводиться, а при запуске — давать сбой.

Где находится?

Регулятор положения коленчатого вала находится на крышке масляного насоса. Как мы уже говорили, его конструкция довольно проста. Это небольшой магнит с катушкой, на которую намотана тонкая проволока. Чрезвычайно вынослив. ДПКВ ВАЗ 2109 с инжектором работает в паре со шкивом коленчатого вала. Неисправность — остановка мотора. Или снижение оборотов силового агрегата до 3000-4500 об / мин. На рисунке цифра 1 — это болт, которым крепится контроллер, а цифра 2 — сам контроллер.

Симптомы

При выходе из строя этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя иначе, но основные симптомы следующие:

• При заметном уменьшении на панели загорится «Check Engine».
• Двигатель может необоснованно снижать или увеличивать скорость.
• Нестабильность холостого хода.
• Детонация в силовом агрегате при высокой нагрузке.
• Двигатель не запускается.
• Обороты двигателя плавают.Особенно сразу после запуска двигателя.
• Повышенный расход топлива.

Методы поиска и устранения неисправностей

Если у вас проблемы с регулятором положения коленвала, выход только один. Это его замена. Ремонту не подлежит. Да и возиться с ним нет смысла, так как он недорогой.

Есть два способа проверить ДПКВ.

Рабочий монтаж

Надо просто рабочий взять и установить вместо старого.Если двигатель заводится и работает, как положено, без перебоев и не глохнет, значит проблема в этом. Требуется замена. Если нет, и машина не заработала, то нужно искать проблему в другом.

Чек старый

Старый проверяется следующим образом:

Замена

Замена датчика коленвала на ВАЗ 2109 — процесс очень простой, и любой автовладелец справится с этим за 10-15 минут. Естественно, делать это на СТО, переплачивая деньги, нет смысла.

На этом работа завершена, осталось запустить двигатель и проверить работу.

8 апреля 2016, 12:37

Датчик указателя температуры охлаждающей жидкости является важным устройством для измерения температуры хладагента. Этот регулятор, а также датчик уровня охлаждающей жидкости входят в систему управления двигателем. Этот материал расскажет, как проверить датчик температуры охлаждающей жидкости, каковы признаки неисправности, а также как самостоятельно поменять и подключить регулятор.

Спасибо за помощь в написании статьи специалистами сайта avtozam.com

Расположение

Первый вопрос, который интересует владельцев ВАЗ 2108, 2109, 21099 — где находится датчик температуры охлаждающей жидкости. В автомобилях отечественного производства регулятор расположен в моторном отсеке. В частности, устройство находится в выпускном шланге ГБЦ. Место, где находится указатель температуры охлаждающей жидкости, отмечено красной стрелкой на фото ниже.

Красная стрелка указывает местонахождение устройства

Когда менять?

Если в вашем автомобиле появился высокий уровень сигнала датчика температуры охлаждающей жидкости, то это может указывать на неисправность прибора. В случае поломки потребуется замена устройства. Но перед этим нужно знать, как проверить датчик температуры охлаждающей жидкости, признаки неисправности перечислены ниже:

• При выходе из строя или некорректной работе электронного регулятора будет нарушена работа мотора в целом, в частности, будет очень сложно запустить двигатель в холодную погоду.
• В летнюю жару двигатель автомобиля сильно нагревается. Но если ДТОЖ работает некорректно, то двигатель будет периодически терять «тягу», и со временем неисправность может привести к увеличению расхода бензина.
• Другой вариант диагностики — измерение индекса сопротивления. Сопротивление можно измерить цифровым мультиметром. Для этого нужно разобрать прибор и поместить в стакан с антифризом, также понадобится градусник. Емкость нужно нагреть, а затем измерить требуемый показатель цифровым мультиметром.При температуре охлаждающей жидкости 100 градусов показатель сопротивления будет около 177 Ом. При 20 градусах этот показатель будет равен 3520 Ом.
• Если ДТОЖ регулярно показывает перегрев двигателя более ста градусов, то проверьте состояние антифриза в расширительном бачке. В том случае, если с теплоносителем все в порядке и признаков закипания нет, а регулятор продолжает показывать слишком высокую температуру, это может свидетельствовать о неисправности.

Диагностика ДТОЗ с помощью цифрового мультиметра

Замена прибора

Если после диагностики вы понимаете, что прибор работает некорректно, выход один — это замена датчика температуры охлаждающей жидкости и установка нового контроллера.Эту операцию можно сделать своими руками и в домашних условиях. Но если вы раньше с этим не сталкивались, то адекватно взвесьте свои силы — сможете ли вы сделать это правильно? Предлагаем вам более подробные инструкции по этому процессу.

1. Начнем с разборки ДТОЖ. В первую очередь перед снятием необходимо слить с радиатора весь антифриз. Заранее подготовьте емкость, где вся «добыча» сольется и найдет сливную пробку. Открутив его, сразу же подставьте под сливное отверстие тару (это может быть разрезанная бутылка).Подождите несколько минут, пока все расходники не сольются с радиатора.
2. После этого необходимо отключить аккумулятор от сети. Для этого отверните гайку на минусовой клемме гаечным ключом и снимите ее. Это для предотвращения короткого замыкания при замене ДТОЖ.
3. Затем немедленно отсоедините и жгут проводов с проводами питания самого регулятора. Отсоедините фиксатор и снимите колодку.
4. Когда эти шаги будут завершены, вам нужно провести полный демонтаж регулятора, который вы собираетесь менять.Для этого воспользуйтесь гаечным ключом, в целом процесс снятия АТТ не потребует больших усилий. Снимите регулятор, расположенный в выхлопной трубе головки блока цилиндров двигателя вашего автомобиля. Здесь обратите внимание на то, что на самом устройстве установлена ​​резинка, поэтому вы не должны ее потерять при разборке. Сразу оцените ее состояние — если оно печальное, то лучше выкинуть резину и купить новую, но в любом случае прокладка должна быть.
5. Далее приступаем к установке ДТОЖ.Установите регулятор температуры антифриза на то место, где вы сняли старый датчик, не забудьте про прокладку. Установите ДТОЖ и плотно затяните гаечным ключом.
6. После установки контроллера к нему следует подсоединить жгут проводов, который вы отсоединили вначале.
7. Сделав это, можно залить слитый в самом начале антифриз обратно в радиатор, не забудьте перед этим закрыть сливное отверстие. Вход охлаждающей жидкости, проверьте ее уровень в расширительном бачке.
8. После всего этого остается только одно — подключить обратно аккумулятор. Плотно затяните гайку гаечным ключом.

Датчик детонации (ДД), устанавливаемый на инжектор ВАЗ 2109, является составной частью электронной системы управления впрыском двигателя.

Основная задача ДД — контролировать детонацию в цилиндрах силового агрегата вашего автомобиля.

Устройство и расположение

Датчик детонации заключен в корпус, внутри которого находится пластина — пьезокерамический элемент.Этот элемент характеризуется определенными свойствами, называемыми пьезоэлектрическим эффектом. Плюс в корпусе есть резистор. Снаружи к датчику подключена питающая проводка.

Устройство находится перед блоком цилиндров силового агрегата ВАЗ 2109. Может быть широкополосным или резонансным. Первый расположен на шпильке, крепление осуществляется гайкой 22 размера. Датчик резонансного типа ввинчивается в отверстие, расположенное под шпилькой.

Как он работает

В зависимости от типа используемого датчика детонации принцип работы устройства несколько отличается друг от друга.

Тип DD	Принцип действия
Резонансный пьезоэлектрический	Контроллер блока управления подает напряжение на датчик детонации. Он постоянный и составляет 5В. Встроенный в регулятор резистор понижает это напряжение до 2,5 В, а затем возвращает обратно. При возникновении детонации в цилиндрах силового агрегата датчик детонации передает на контроллер напряжение переменного тока, частота и амплитуда которого меняется в зависимости от параметров детонации.По этому сигналу электронный блок управления изменяет угол опережения зажигания, в результате чего детонация пропадает
Пьезокерамика широкополосная	При работе силового агрегата контроллер подает на контроллер сигнал в виде переменного тока, что соответствует частоте вибрации двигателя. Если происходит детонация, сигнал преобразуется в более высокую частоту. Таким образом, электронный блок управления определяет, что произошла детонация.Механизм гашения адаптируется к текущей работе двигателя и позволяет поддерживать производительность на оптимальном уровне, адаптироваться к работе с топливом, качество и октановое число которого оставляет желать лучшего

Лучший способ избежать всевозможных проблем с системой впрыска топлива двигателя — это заправляться качественным бензином.

Причины детонации

Стук в двигателе может происходить по разным причинам, среди которых:

• Использование топлива сомнительного качества и происхождения;
• Плохая поступление топливовоздушной смеси в цилиндры;
• Ненормальная работа или неисправная система охлаждения двигателя;
• Применение свечей зажигания, характеристики которых не соответствуют параметрам двигателя;
• Образование сажи внутри камер сгорания;
• Ремень ГРМ, выскочивший по той или иной причине и т. Д.

Если своевременно не принять меры по поводу вышедшего из строя ДД, это грозит нарушением работоспособности мотора и не только.

К чему приводит выход из строя ДД?

При выходе из строя датчика детонации или его электрических соединений произойдет следующее:

Контроллер приступит к работе с резервной таблицей для расчета момента зажигания. Последствиями такой работы устройства являются потеря мощности силового агрегата, повышенный расход топлива и утроение мотора.

При шлифовке ДД или его электрических соединений усиливается детонация, что приводит к появлению кода неисправности в контроллере. В результате на приборной панели загорается индикатор проверки двигателя.

Что использовать

Планируя замену ДД, важно подумать, какой датчик будет использоваться в системе впрыска на вашем ВАЗ 2109.

Как мы уже отмечали, на девятках могут использоваться два типа регуляторов.Но у каждого из них есть свои особенности срабатывания.

1. Широкополосные пьезокерамические устройства способны улавливать и передавать на электронный блок управления широкий диапазон шумов, исходящих от двигателя. В результате компьютер устраняет причины каждой из них.
2. Резонансные устройства настроены на срабатывание только при образовании детонации в двигателе.

С точки зрения практичности и эффективности датчика детонации лучший выбор для ВАЗ 2109 — это широкополосный.Но решать только вам.

Замена

В случае выхода из строя ДД единственно правильное решение — замена вышедшего из строя устройства на новый исправный контроллер. Для этого выполните следующие действия.

1. Вооружитесь головкой на 13 головок, трещоткой.
2. Снять с минусовой клеммы аккумуляторной батареи и временно наклонить ее в сторону. Необходимо лишить машину мощности, иначе проблем не избежать.
3. Отсоедините блок проводов, от которого питается наш датчик.Для этого сначала нажмите на металлический фиксатор, а затем вытащите вилку.
4. Далее откручивается крепежная гайка простым гаечным ключом или трещоткой. На месте датчика детонации работать довольно неудобно, но открутить без лишних проблем вполне возможно.
5. Снимите регулятор со шпильки и посмотрите, какая на нем маркировка.
6. Определение маркировки позволит вам узнать, какой датчик используется в вашем автомобиле. Желательно заменить на такой же.Или, руководствуясь данными из мануала на свою девятку, приобретите аналог, соответствующий параметрам вашего силового агрегата на ВАЗ 2109.
7. Купив новый датчик, вы можете установить его вместо вышедшего из строя контроллера. Верните отрицательную клемму на аккумулятор и проверьте работу мотора. Если проблема действительно была в датчике, все признаки детонации исчезнут.

Купить ДД сегодня не проблема. Но лучше выбирайте проверенные, хорошие магазины автозапчастей.Ориентировочная стоимость регулятора 300 руб. Пожалуй, это единственные финансовые затраты на ремонт своими руками.

Особых трудностей при замене такого важного приспособления для исправной работы двигателя нет. Следуйте инструкции и используйте только качественный бензин. Тогда новый ДД вас не скоро побеспокоит.

De ce nu începe mașina? ВАЗ 2109 nu pornește cauza

> в статье «» Я экзаменую по деталям motivele pentru care ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор nu porne nute .Cu toate acestea, injectarea VAZ 2109 являются собственными характеристиками, Astfel încât acest articol este destinat să ajute proprietarii injectorului VAZ 2108 2109 21099, când calul lor de fier a încetat să mai pornească. Diferențele în căutarea i excludearea defectuoasă motoarelor de carburator și de injectare sunt foarte semnificative. Astfel, proprietarul carburatorului VAZ 2108, VAZ 2109, VAZ 21099 poatetermina cu ochii închiși de ce mașina lui nu pornește. Cu toate acestea, dacă îl transpuneți la injecția VAZ 2108, VAZ 2109, VAZ 21099, care nu începe, atunci o persoană nu va ști ce să facă.
Este clear: pompă electrică de combustibil, computer, grămadă de senzori, duze, modul de aprindere. Nu tiu ce și în ce ordine să se uite, situaia în care motorul de injecție nu va începe poate fi destul de înspăimântător proprietarul mașinii.
Aici, ca i în Diagnosticarea oricărei defcțiuni, o Succesiune Clară a acțiunilor de identify a defciunii este importantă. Astfel încât să începem dacă motorul VAZ 2108 2109 21099 injector nu începe, atunci vechea regă funcționează aici: «Sau nu este nimic de ars, sau nu este nimic de a pune focul».Nu există nici o scânteie sau nu vine într-un amestec combustibil în cilindrii motorului.
1) Verificăm dacă există o scânteie. Pentru лицо acest lucru, deșurubați lumânarea din cilindru, apăsați pe masă și rotiți demarorul. Dacă scânteia este împrăștiată pe lumânări, atunci проблема se află în sistemul de alimentare cu combustibil.
Cu toate acestea, este necesar să ne amintim că dacă lumânarea răsucite este umedă și există o scânteie, este necesar să verificați etichetele.

Etichetă pe uneltele de viteze ale arborelui cu пришел ВАЗ 2109

Etichetă pe Маховик ВАЗ 2109

Datorită faptului că centura de distribuție este alunecată de unul sau mai mulți dinți, fazele distribuției gazului și motorul VAZ 2108 2109 21099 Injector nu va porni.
Dacă scânteia nu alunecă pe lumânări, motivul poate fi: senzorul de posiție a arborelui cotit (denumit în Continuous textul DPKV), scripetele arborelui cotit, modulul de aprindere, ECU.
1a) Mulți sunt foarte frică de faptul că injector.Да, Эст adevărat, funcţionarea greşită senzorilor poate strica Foarte мульт Viaţa proprietarului injectorului ВАЗ 2108 2109 21099 Voi spune ООН detalių уход важен гам veţi deveni imediat маи uşor: motorul ВАЗ 2109 ню в porni Datorită funcţionării defectuoase unui Singur Senzor — ДПКВ. Dacă vreun alt senzor este defect, motorul va începe, doar munca sa va fi incorectă — poate să treacă, să nu dezvolte puterea, să sporească consumul de combustibil, дар эсте обязательное.
Deci, проверено DPKV ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, integritatea conectorului său și cablarea la ea.Foarte adesea rotește conectorul DPKV, deoarece umiditatea i murdăria pot cădea pe ea, deși senzorul în sine este foarte fiabil. Dacă există o suspiciune că DPKV este defect, acesta poate fi îndepărtat și ușor de verificat. Pentru a aplica nuttyia de la baterie și aduce metal în zona de lucru. Când metalul se apropie de metal, tensiunea de ieșire a senzorului ar trebui să crească, la îndepărtarea metalului, tensiunea de ieșire и DPKV требует să fie aproape de zero.
Dacă DPKV este defect, schimbați-l i încercați să începeți.Nu a început — continai.
1b) Scripete arborelui cotit. Care este проблема aici? Problema este acea parte a scripetei cu dinți pe cauciucul DPKV și poate fi fie să cadă sau să deruleze.

Partea rulantă VAZ 2109 cu dinți pentru DPKV

n conscință, DPKV nu funcționează atunci când rotația arborelui cotit este rotită i computerul nu dau comanda la scânteie pe lumânări. Puteți să eliminați pur i simplu capacity curelei de distribuție și să vă asigurați vizual că scripetele arborelui cotit se rotește și funcționează.На acelai timp, verificați integritatea centurii de distribuție și a etichetelor.
1b) Motivul pentru care nu exists o scânteie poate f o defcțiune a modului de aprindere. De asemenea, trebuie să verificați conectorul de pe modulul de aprindere nu este integritatea acestuia. Dacă este posibil, puteți lua modulul de aprindere de la cealaltă mașină și puteți verifica, motorul va începe sau nu.
1g) Cu un ECU defect, motorul va fi in mod natural pornit.
1d) Свяжитесь с нами в сети.Располагайте горшок, чтобы получить доступ к цифровым данным: atât ECU, cât și modulul de aprindere i toți senzorii. Дар între ele în cablaj nu va fi nici un contact, de exemplu, firul este tăiat sau conectorul este оксидат.
2) Dacă scânteia este, dar motorul nu pornește, sistemul de alimentare cu energie electrică este necesar.
Verificăm dacă combustibilul este Furnizat duzelor:
2a) Pompa de combustibil se agită?

ВАЗ 2109 cu o pompă de combustibil электрическая форсунка

Помпа горючего ВАЗ 2108 2109 21099 Форсунка — электрическая, есть imersată într-o mașină benzobac.Când contactul este pornit, operațiunea sa ar trebui să fie auzită. Pentru a testa pompele pompe sau nu, puteți relaxa una dintre conductele de combustibil de alimentare, înlocuiți recipientul sub ele și porniți aprinderea — benzina trebuie să fie umplută din duză.
Presiunea din rampa de combustibil a vasului 2109 cu un injector poate fi, de asmenea, măsurată utilizând un manometru normal. Peregatorul de presiune instalat pe rampa de combustibil existsă o îndepărtare specială pentru conectarea unui ecartament de presiune.Conectăm manometrul și privim presiunea din linia de combustibil. Ar trebui să fie de aproximativ 4 atmosfere. Dacă gabaritul de presiune nu arată presiunea, atunci pompa de combustibil nu funcționează.
2b) Dacă Filtrul de combustibil este înfundat, pompa nu va fi capabilă să Furnizeze alimentarea cu combustibil dorită duzei mașinii.

Фильтр горючего ВАЗ 2109

Din nou, este posibil să se înțeleagă filter înfundat sau nu, puteți utiliza un manometru conectat la îndepărtarea Regulatorului de presiune pe rampa de combustibil a mașinii.
2V) Injectoare de înfundare.

Форсунка форсунка форсунка форсунка

Atunci când duzele sunt înfundate, fie acestea nu trec deloc combustibilul, fie combustibilul intră în cantități mai mici și nu este pulverizat, dar picurarea. Datorită înfundării, injectoarele pot fi difficil de lansat injectorul motorului VAZ 2108 2109 21099 în îngheț. O astfel de mașină de obicei nu dezvoltă o putere complete în timpul Conducerii.
2g) Combustibilul nu poate fi pulverizat de duze dacă nu primesc semnale pentru deschiderea cu ECU.Este necesar să vă asigurați că jetoanele și toate firele sunt planificate pe duze.
3) Эта модель двигателя в автомобиле, в специальном моторе, форсунке ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, находится на расстоянии вытянутой руки от феномена, который может быть предоставлен для обеспечения соответствия требованиям, предъявляемым к распространению. În acelai timp, fazele distribuției motorului sunt perturbate și nu pot începe.
Pentru a vă asigura că centura de distribuție nu a alunecat, este necesar să scoateți Capsule curelei și să verificați etichetele de pe roata arborelui cu came și pe arborele volantului.Dacă rămâne în Regă.
4) Dacă lumânările lui VAZ 2108 2109 21099 inundate, atunci trebuie să se usuce. Pe lumanarea inundată, scânteia nu este formată. Dacă deșurubați lumânarea i totul este umed, atunci trebuie să deșurubați toate celelalte și să le rotiți la gaz. Dacă se repetă, este necesar să căutați cauza în altă parte.
5) Инжектор VAZ 2108 2109 21099 Nu poate în îngheț cu un senzor de temperatură the motorului conectat. Probabil această caracteristică прошивка-ului sau a altceva.Gândiți-vă la un cip senzor de temperatură, motor greu, dar începe. Când este conectat — №
O astfel de caracteristică poate cerepe oricine într-un capăt mort: și scânteia este, iar lumanarile sunt ude, iar centura nu a alunecat, iar masina nu incepe. A aruncat un senzor de temperatură i a început. Această situație este, cu siguranță, excepția decât regula, dar proprietarul VAZ 2109 este mai bine să tii despre asta.
6) De asemenea, o situație rară, dar se întâmplă.Semănarea catalizatorului în amortizorul mașinii. В соответствии с требованиями cu Cerințele Privind Ecologia в автомобиле ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 есть стабилизация и уход за катализатором, чтобы уменьшить выбросы вредного взгляда в атмосфере. Dacă acest catalizator se află în interiorul amortizorului, atunci evacuarea gazelor de eșapament va fi dificilă, iar motorul este fie deloc pornit, fie va fi blocat. Pentru a exclude acest element, este necesar să slăbi pur și simplu gheara de fixare dintre catalizator și amortizor, astfel încât gazele de eșapament să iasă după rezonator.

Problemele descrise mai sus sunt cele mai frecvente motive pe care motorul VAZ 2108, VAZ 2109, VAZ 21099 injector nu pornește, dar trebuie amintit că există cazuri speciale în care să ajute doar or sută.

O întrebare destul de comună care acoperă nu numai mașinile VAZ 2109-2108, ci вероятностный vasele в общем, решает проблему cu începutul motorului sunt destul de des i de acest tip de mașină.

Desigur, subiectul este bătut, dar pentru a obține un răspuns la întrebarea dvs., мотив pentru care mașina dvs. Nu începe, cel mai probabil nu va fi posibilă imediat. Mai mult, motivele pot fi atât de mult încât vor dura destul de mult timp pentru diagnosticare. Deci, Principalele Motive pentru care mașina dvs. Nu poate începe.

Defecțiunea sistemului de combustibil

• Priviți mai întâi indicele de combustibil de pe panoul de bord. Există astfel de oferi, de obicei începători care nu se uită la Instrumente și nu vor putea întotdeauna să navigheze în cazul în care combustibilul sa încheiat pur și simplu.
• Uite, dacă combustibilul intră in sistem. Dacă mașina de carburator, pompează manual pompa de combustibil i asigurai-vă că benzina intră în карбюратор. Dacă injectorul — ascultați cu atenție, dacă pompa de combustibil funcționează atunci când contactul este pornit. Dacă nu, căutați cauza, siguranța defectuoasă, ruperea lanțului sau altceva care ar putea duce la un rezultat similar.
• Sistemul de alimentare a fost înfundat: adesea că gunoiul se înțelege cu combustibilul într-un carburator i chiar un combustibil de crab este capabil să se ocupe de nceperea normală a motorului.

Probleme ale sistemului de aprindere

• Подтверждение существования светового луча. Dacă nu este, înseamnă că motivul este în sistemul de aprindere. Este necesar să verificați conectarea tuturor firelor de înaltă tensiune la modulul sau la traversă, este valabil mai ales pentru firul central de înaltă tensiune (pentru modelul motorului carburatorului).
• Dacă este motivul dispariției scânteii și a Concvenței faptului că mașina sa oprit.
• Verificați performanța traversei — deschideți capul, uitați-vă la integritatea cărbunelui în el. Verificați, de asemenea, contactele sau.

Probleme cu инжектор электрик sau electronic

Dacă ВАЗ 2109-2108 Эст-форсунка, устранение проблем по уходу и отказе после того, как это сделать, поате фи мульт маи мультик. Un senzor ESU pot fi numărați aproximativ 5 bucăți care pot afecta lansarea motorului normal:

1. DMRV — debit de masă
2. RXX — Регулятор неактивен
3. Senzor de poziție a clapetei de acceleraie
4. Poziția senzorului arbore cotit
5. Senzor de fază

De asemenea, nu merită să ignorăm chiar și проблема cele mai simple, cum ar fi blocarea de aprindere, startterul și relul său de retractor, precum și siguranțele.

Nu pornește din cauza problemlor cu grupul de sincronizare sau cu поршень

Dacă centura de distribuție rearanjată la o pereche de dinți, este posibil ca motorul să nu pornească, deoarece contactul a început. Pentru ao returna la viață, este necesar.

Clemele de supape sunt fixate — de asemenea, există o ansă ca din acest motiv motorul să pornească dificil și cu timpul chiar imposibil. În acest caz, este necesar să se producă.

Compresia slabă este cazul în care lansarea dificilă se manifestă zilnic, dacă поршневой este deja pe punctul de declin complete.Acest lucru se datorează prea multă generație i uzură a detaliilor grupului de pistoane: inele, pistoane și cilindri.

Există ceva de completetat această listă, nu ezitați — scriem în comentariile la articolul de mai jos.

Pe maina ВАЗ-2109, установить оригинальный двигатель карбюратора și apoi injectarea. Indiferent de motorul de la nouă, nu se va desfășura cu un sistem de pornire defect, deoarece incepator Sau nu poate roti arborele cotit sau o rotește cu o frecvență insuficientă.Motivele pentru o astfel de stare de lucruri nu pot fi percepute acumulator de acumulator , terminale oxidate La finalziile AKB i pe relul de tracțiune, în care pot fi ass și contactele interne. Eșecul ambreiajului de la Starter va duce, de asemenea, la faptul că motorul nu va porni, deoarece arborele cotit nu se va roti, deși arborele de pornire se va roti.

O altă defc nuiune care nu va permite carburatorul motorului și injectarea nouă motoare, nu va eșua mecanism de distribuție a gazelor .Se poate rupe pur i simplu sau ceea ce este mai probabil să taie dinții, de asemenea, în cazul slăbirii tensiunii centurii, acesta poate sări pe o pereche de dinți pe uneltele de antrenare, ceea distribuel a ducăi la ocea Motorul din acest caz nu va fi lansat.

Dacă mecanismul de distribuție a gazului i starterul este în regă, atunci pe motoarele de carburator VAZ-2109 Verificai suplimentar sistem de energie și sistem de aprindere .Începeți verificarea acestor sisteme, de obicei, cu prezența scântei pe lumina lumânărilor de aprindere. Dacă nu este pentru lumânări, verificați dacă este pe un fir de înaltă tensiune, proofing din bobina de aprindere. Pren prezența unei scânteie în acest loc, va trebui să verifice dacă alertgătorul bătăliei de la bătălia de pe, capac » Dacă nu există scântei pe firul central, atunci bobina de aprindere în sine va fi vinovatul sau comutatorul.

n prezența unei scânteie pe lumina lumânărilor de aprindere, va trebui să verificați lucrarea stație de benzină și carburator . Funcționarea benzonasilor verifică deconectarea benzării de la carburator și alimentarea cu combustibil в модульном руководстве. Dacă nu există presiune sau este slabă, înseamnă că deschiderea pompei de combustibil a izbucnit. Dacă presiunea este puternică, atunci va trebui să scoateți filterrul de aer i car se »

Pe motoarele de injectare VAZ-2109 i aprindere și alimentarea cu combustibil la cilindrii motorului, control unitatea electronică care primește informații de la apte senzori i apoi processareză, i ». Când senzorul de poziție arborelui cotit nu reușește, motorul nu va porni, dar pentru atermina acest lucru, este necesar să se diagnosticheze și pe codurile de eroare, să detectteze o defcțiune. Motorul nu va porni i când pompa de combustibil electric nu reușește sau datorită lipsei de tensiune pe bornele sale sau datorită scurtcircuitului înfășurărilor продажа.

n ngheț, mulți șoferi se confruntă cu imposibilitatea de a folosi mașina ВАЗ-2109. Lansarea motorului în sezonul cald și Rece являются собственными характеристиками. Dacă nu atingeți funcționarea defectuoasă completetă a motorului, atunci modificările minore apar la temperaturi scăzute. În acest caz, există două tipuri de motoare — инжектор și карбюратор, — ale căror proprietăți sunt diferite. Motivele dificultăților de lansare unui motor differit pot fi găsite, dar ar trebui sortate în proprietățile lor.

Форсунка Motoarele șи карбюратор расст. Care dintre ele este mai bună în sezonul Rece? Desigur, injecția. Carburatorul este instalat в автомобильном автомобиле, который находится в машине, в одной модели с множеством форсунок. Cu toate acestea, operabilitatea carburatorului permite să o înlocuiască cu injectorul.

n carburator, reglai dispozitivul de pornire. Lansarea unui astfel de motor în îngheț не зависит от плана — despre cuvinte complexe:

Deschideți capota și pompa combustibilul la carburator pe pompa de combustibil;

ncercați să activați faruri îndepărtate pentru câteva secunde;

Strângeți mâna de câteva ori;

Apoi — pedala de gaz și așteptați aproximativ 15 secunde;

Trageți mânerul alimentării.

Care sunt motivele pentru care nu lansarea carburatorului în frig

Aveți nevoie de carburator de curățare. Mașina poate bloca fără aspirație.

Aer condiționat pentru o temperatură minus. Datorită modificării temperaturii, apare umiditatea pe cauciuc în cauciuc, când motorul este pornit, cauciucul nu productions acea putere care ar trebui să meargă la lumânare pentru a distribui amestecul combustibil.

Folosirea electrolitului în baterie.

Ulei de motor.

nainte de a afla motivul, verificați de obicei sistemul de aprindere.

Сепаратор двигателя. Uleiul trebuie abordat nu numai de motor, dar și corespund anumitor condiii climatice la temperaturi. Минерал Uleiul îngheață mai Repede în îngheț, deci nu este Recomandat pentru temperaturile minus. Există typeuri de ulei ca sintetice și semi-sintetice.

Uleiul полусинтетик este mai ieftin, deci este adesea frică să se folosească, fără a spera ca caracteristicile sale pozitive.Dacă vorba de iarnă, полусинтетический улей, идеальный пентру астфель де кондиционии. Уменьшите vâscozitatea părților metalice care se deplasează la frig.

Sistemul de injecție are propria sa unitate electronică care controlează motorul. Nu există o ajustare manuală aici și toate controlul este așezat на контроллере. Acest lucru — это двигатель карбюратора. Cu toate acestea, există o linie negativă a unui motor modernizat, deoarece se află în benzina de îngheț poate turnați lumanari.

Dacă totul este în ordine, dar mașina se tara din nou, pentru a încălzi galeria de admisie cu apă fierbinte. Această metodă se aplică aproape driverelor.

Intensitatea insuficientă Când derulați pornirea motorului poate duce, de asemenea, la incapacitatea IT să o ruleze.

Deci, scoateți motivele pentru care motorul de injecție nu pornește:

Lipsa uneitensități suficiente a derulării motorului.

Problema cu lumanari inundate.

Defecțiune.

ВАЗ-2109 — это 8-ми клапанная система. Mulți susțin despre proprietățile motorului cu 8 valve și 16 supape. Unii cred că 8 supape sunt secolul trecut, iar alții găsesc tot mai multe minusuri într-o nouă soluție de motor cu 16 supape. Faptul este că motorul care are 16 supape in mașina ВАЗ-2109, но существует в оригинале. Этот переделанный механизм, созданный с помощью мотора 8 выше. Acest lucru afectează întregul sistem de motor.

Dacă motorul carburatorului este de fapt fixat la domiciliu, injectorul va putea repara numai specialiști cu anumite echipamente.În situaţii, atunci CAND ип карбюратора Сау ип инжектор Эст pornit плита, proprietarul trebuie să тьфу încrezător în funcţiile де lucru эль motorului şi NUMAI DUPA căutarea ОООНР Solutii, ре problemei Principale баз temperaturii scăzute.

Cu siguranță, fiecare proprietar de mașini a intrat într-o problemă când mașina lui nu începe. Aceasta sau o mașină străină — независимый. Toate simptomele sunt aceleași. В артикуле, в том числе на ВАЗ 2109 (карбюратор, форсунка, в том числе), есть проблемы, которые устраняются.

Baterie

Primul lucru de a acorda atenție este bateria. Mai ales dacă mașina se afla în garaj sau în parcarea mai mult de o săptămână. Bateria — это собственные таксоны își pierde. În mod deosebit de multe ori confruntați cu autovehicule în timpul iernii. Pentru o noapte, bateria poate pierde până la 30% от общей суммы продажи. Rezolvarea проблема — Încărcarea bateriei. Cu toate acestea, există situații când trebuie să mergeți chiar acum. Există o cale de ieșire din situație.Pentru a face acest lucru, trebuie să porniți farurile mașinii pentru o vreme (1-2 минуты). În acest fel, activăm electrolitul din baterie, crescând astfel nivelul de tensiune. Când electrolitul intră în funcțiune, bateria este încălzită și curentul este adăugat în conscință.

Ce trebuie să faceți dacă injectorul nu pornește acest lucru este posibil chiar și cu o baterie încărcată. Și motivul pentru aceasta este terminalele de pe ea. Prezența oxizilor i a plăcii contribuie la contactul sărac, în cele din urmă, nu este pornit VAZ 2109 (инжектор 8 al supapelor).Cauze — în alb, care trebuie curățate cu ajutorul șmirghelului. Mai mult, terminalele sunt îmbrăcate în loc i mașina trebuie să înceapă cu success.

Aprindere

Dar ce să faceți, chiar dacă bateria încărcată nu pornește ВАЗ 2109? Problema este de a căuta în sistemul de aprindere. Primul lucru de a acorda atenție este un cauciuc și firele sale. Симптом — Starterul se rotește, uneori «înțelege», cu toate acestea, nu începe. I motorul din străinătate că mașina «este pe punctul de a începe», преобразует начальный темп 20-30 секунд.Și atâta timp cât bateria nu planifică. Acest lucru este категорический imposibil de făcut acest lucru. Starter trebuie să fie răsucite nu mai mult de 5-7 secunde, cu o pauză de minut. În caz contrar, tocmai ați pus bateria. Se întâmplă că mașina nu este pornită din cauza servirii proaste. Poate apărea datorită defalcării într-unul dintre firele de înaltă tensiune care merg de la lumânare. Există doar patru dintre ele — unul pentru fiecare cilindru. Defalcarea spune prezența scântei în locul conectării lumanarilor cu firul.Май эль бун эсте видибил пэ тимп де ноапте. Pe perimetrul firului din când în când, scântei mici sunt împrăștiate, mai des albastru și alb. Dacă da, elementul trebuie înlocuit. Ресурса пожаротушения на автомобилях ВАЗ 2109 составляет 40-50 миллионов километров.

Rublele căzute

Această situație se întâmplă după funcționarea mașinii în timea ploioasă sau după spălarea motorului.

Chiar și o mică picătură de apă, penetrarea distribuitorului de aprindere, va putea previ scânteierea normală — glisorul nu poate dezvolta acea scânteie, care este necesarculă pentru aprinderea.Pentru a previ acest lucru, nu trebuie să călătoriți cu bătrânii la viteză mare și când spălarea motorului, închideți bine toate elementele de aprindere, inclusiv sfeșnicile.

Bobina

Dacă este una, poate fi диагностика у un multimetru. Lipsa tensiunii sugerează că elementul nu poate da curent, care este necesar pentru a crea o scânteie in camera de combustie. Dacă există două bobine în mașină și unul dintre ei este defect, mașina va funcționa, dar unul dintre cilindrii este de spus.

Lumânări

După îndepărtarea armurberilor de la ei (faceți-o foarte atent, pentru a nu Dedeiora conectorii), cu ajutorul unei chere de lumânare, scoateți elementele spre external.

Dacă au urme de plăci, umplute cu benzină sau doar murdare — проблема этого в элементе. La aplicarea unei cantități mari de combustibil cu un volum minim de aer, elementul nu este capabil să aprindă amestecul. Ca результат, ВАЗ 2109 nu va începe (карбюратор) — стартер, существует или автомобиль.

Trebuie verificat golurile electrodului — acestea nu trebuie să depășească 0,8 миллиметра. De asemenea, picurați elementele și curățați cârpa uscată de la murdărie.

Ce trebuie să faceți dacă nu există nici o cheie?

n absență, puteți usca detaliile într-un alt mod. Pentru aceasta, mașina este pusă pe «нейтру», aprinderea este pornită. Continuai pedala de gaz pe podea i răsuciți pornirea timp de 5 secunde. Astfel, o cantitate mare de aer va cădea în camera de combustie — lumânarea va reuși cu successces.Este important să vă amintiți că, cu o astfel de operație, cantitatea de ulei de pereii cilindrilor este redusă. Prin urmare, nu este necesar să abuzați astfel încât motorul să nu funcționeze «pe uscat».

Filtru murdar

Blocajul său aduce la faptul că VAZ 2109 nu pornește. I nu конъюнктура dacă carburatorul este un motor sau un injector. Verificați dacă este ușor starea Filterului de aer. I pe carburator și la injectare, este necesar să se îndepărteze Capsuul cazului (differența este numai că este fier pe primul și pe al doilea — пластик).Mai mult, obțineți elementul afară și priviți starea ei. Elementele filterrului de hârtie trebuie să fie ușoare. Dacă există частные права i murdărie pe ele, aerul nu este capabil să intre in camera de combustie. De aici se pare că carburatorul VAZ 2109 nu pornește: răsturnarea starterului, există o scânteie. Timn timpul iernii, исследуйте периодический starea sa externă. Un astfel de filter, ca în fotografia din partea dreaptă, este imposibil de utilizat.

Da, rău motorul nu va aduce, totuși, vor fi întreruperi frecvente la locul de muncă.Ca rezultat, aparatul foto va fi umplut prea slab — de aici lipsa de «împingere», putere, scufundări în accelerare și un consum ridicat de combustibil. Înlocuirea acestui element la unul nou, veți scăpa de toate aceste проблема. Кстати, продукт рекомендует фильтровать фильтрующие данные по данным 10 миль на километр. Dacă mașina este operată în zonele rurale, în cazul în care drumurile de teren, această perioadă ar trebui împărțită în două. Praful și murdăria sunt dușmanii Principali pentru filterru.

ntrerupătoare de circuit

VAZ 2109 mașini au o locație destul de impracticală a blocului de siguranțe — între parbriz și windscarette. Toate murdăria, praful și alte depozite se acumulează pe acest bloc.

Dacă capul nu este sigilat, după ce ploaia de pe elemente poate obine umiditate, motiv pentru care sunt «Corotite». Cea mai de bază din cazul nostru este o siguranță a unei benzi de benzină. Dacă ar fi ars, combustibilul nu este capabil să meargă de la rezervorul de gaz la Cameră.Și nici o «purjare» nu salvează aici. Pentru a nu cădea într-o situație atât de ridicolă, oferii Experimentați vă sfătuiesc să vă purtați întotdeauna cu dvs. un set de noi siguranțe.

Clauze de supapă

Pe carburator «opt» și «nine» cu motorul 1.3 nu există hidrocomponator. Din acest motiv, decalajele supapei trebuie să fie setate la fiecare 20 de kilometri. Supapele «presate» nu pot oferi o intrare normală i eliberare de combustibil, astfel încât funcționarea motorului este perturbată — este dificil să o Execute.Acestea sunt expuse cu ajutorul ajustării și monitorizării.

Unt

Datorită uleiului gros, motorul nu se află într-o stare începe în mod normal. Această problemă este caracteristică perioadei de iarnă. Datorită uleiului gros, compresia este redusă — motorul nu este capabil să recicleze amestecul. În timpul iernii, uleiul gros curge în jos și când încercarea de a începe în partea superioară a cilindrului, benzina se toarnă, dizolvându-l i spălând de pereți.

Fazele Grm.

Ce ar trebui să fac dacă injectorul VAZ 2109 este pornit (startterul nu se răsucește)? Merită să acordăm atenție stadiului centurii mecanismului de distribuție a gazelor.
