Что такое в машине ходовая: Ходовая часть автомобиля

Основные функции подвески

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

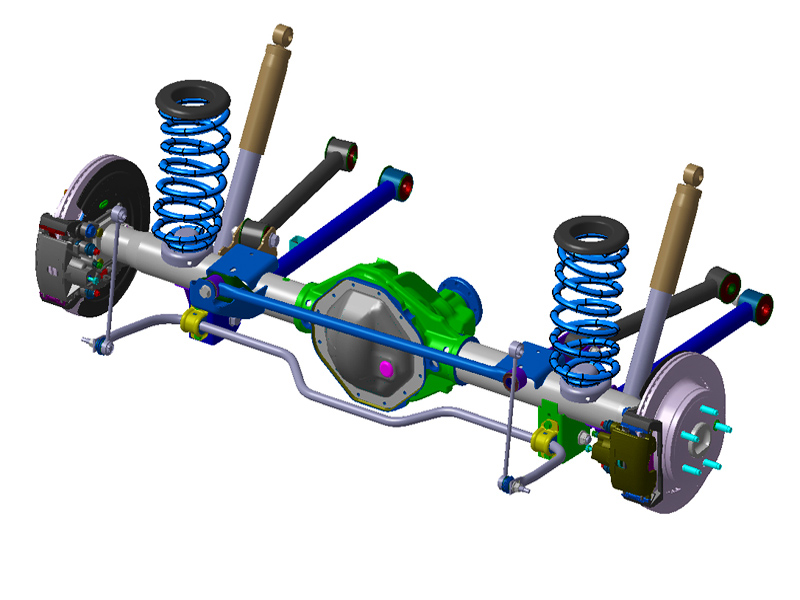

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Независимая подвеска

Имеет независимую связь между колёсами и более сложную конструкцию. Примером служит подвеска на продольных рычагах. Колесо присоединяется к рычагу и крепится шарнирами к кузову. При этом довольно прочный продольный рычаг с широкой опорной базой обуславливает чёткую параллельность колёс. Втулки уменьшают удары, наклоны на поворотах происходят одновременно с кузовом, центр крена располагается вровень с дорогой. Автомобиль стабильно управляем на прямой дороге, но при повороте скорость надо занижать.

Торсионно-рычажная

Такая полузависимая подвеска объединяет предыдущие две. Торсион применяется в такой подвеске в качестве элемента упругости. С одной стороны торсион закреплён на раме, с другой — на движущем элементе. Торсионная балка работает под давлением от скручивания. Сечение торсиона может быть квадратным или круглым. Такая подвеска привлекает компактностью и удачно используется в небольших автомобилях, хотя в этом случае центр крена находится ниже, чем при использовании зависимой подвески.  При такой подвеске колесо более наклоняется к внешнему повороту.

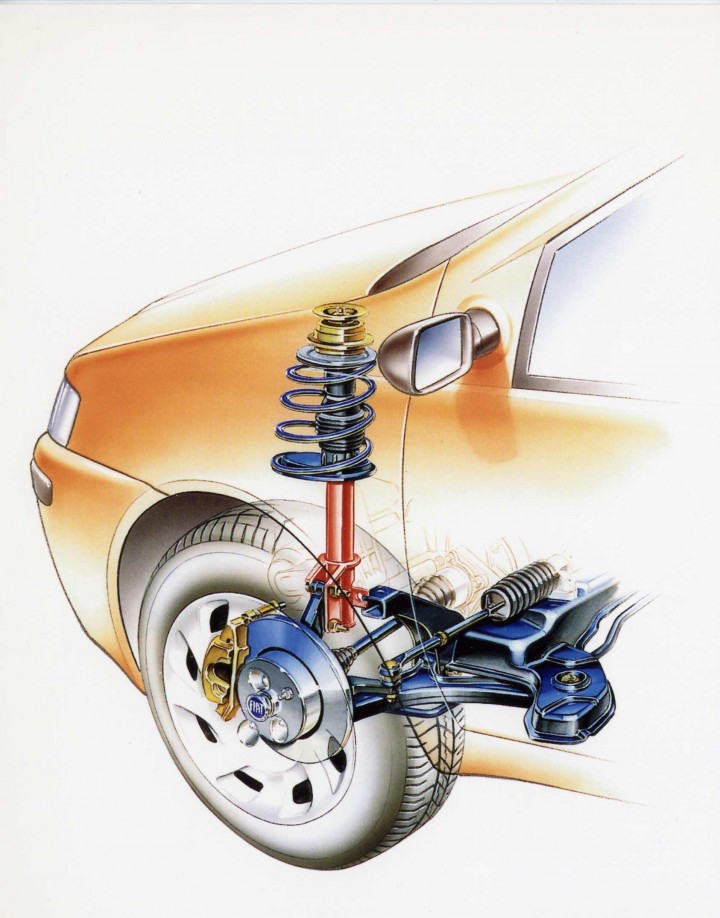

Макферсон

Распространенный тип ходовой. Другие названия — «подвеска Чемпена» и «качающаяся свеча». Так как моторные отсеки относительно небольшие, небольшие размеры дают макферсону преимущество. Макферсон применяется и на передних, и на задних колёсах. Изготовление его дешево, он компактен, обладает большим расстоянием между опорными узлами (это снижает силы там, где крепится кузов). Минусы этого устройства. Развал меняется, если большой ход, присутствуют дорожные шумы, возникает трение между штоком и направляющей. Конструкция больше подходит для хороших дорог, потому что на брызговик крыла и кузов происходит передача усилия, и это особенно заметно на кочках.

Двухрычажная

Еще в 30-е годы такая подвеска применялась на спортивных автомобилях. Два поперечных рычага крепятся к кузову или подрамнику. При такой конструкции комфортно регулировать угол наклона рычага, определяя высоту крена, менять развал и колею. Колёса имеют возможность быть независимо вертикальными при преодолении неровностей. Недостатком является, пожалуй, большое количество элементов.

Многорычажная

Эта подвеска унаследовала лучшие качества двухрычажной предшественницы: плавность автомобиля и лёгкость в управлении. В легковой машине многорычажная подвеска располагается на задней оси. Модели Audi используют многорычажный механизм на передней оси. Чаще всего такая технология применяется в дорогих моделях. Дороговизна изготовления перекрывается отсутствием шума и удобством управления. Являясь следующей ступенькой развития после двухрычажной, такая подвеска имеет в устройстве не менее четырёх рычагов, что обеспечивает независимость продольной и поперечной регулировки. Механизм состоит из подрамника, поперечного, продольного рычага, ступичной опоры, амортизатора, пружины и стабилизатора поперечной устойчивости. Недостатком считается не самая лучшая фильтрация неровностей и сложность конструкции.

Неисправности передней подвески

Причины стука в подвеске

Стук в подвске может быть вызван разными причинами, среди которых можо выделить следующие: возможно ослаблено крепление скоб крепления штанги стабилизатора поперечной устойчивости, или её крепления к рычагу подвески, возможно износились резиновые подушки стабилизатора и их нужно заменить, возможен износ резинового основания верхней опоры амортизатора, возможен износ шаровых шарниров, возможен износ подшипника ступицы, или ослаблена гайка его крепления, бывает что ломается амортизаторная пружина, возможно биение из-за не отбалансированных колёс.

Работа подвески автомобиля

Разобрав принцип работы подвески автомобиля, рассмотрим ее элементы отдельно и подробнее.

Гасящим элементом в подвеске автомобиля является амортизатор. Это — трубка, в которой находится жидкость, поршень ( см. работа поршня ) , входящий в трубку и пружина, расположенная на поршне. Чтобы нагляднее понять принцип работы амортизатора, вспомните обыкновенный велосипедный насос. Если перекрыть подачу воздуха ему и попытаться его прокачать – вы ощутите сопротивление воздуха, и ручка насоса после надавливания будет возвращаться обратно. Примерно то же происходит с амортизатором. При резком ударе (наезде на неровность) пружина сжимается, смягчая резкую нагрузку, делая ее более плавной, а жидкость в трубке, перетекая из одной полости в полость с поршнем эту нагрузку (колебание) полностью гасит. Для примера: каждый хоть раз видел, как хозяин любой машины пытался резко надавить на один из краев кузова и тут же отпускал его. Это элементарная проверка работы амортизатора. Если автомобиль после этой процедуры качнется 1-2 раза – амортизатор исправен, если больше – надо искать неисправность, так как амортизатор не гасит колебания пружины.

Направляющим элементом служит рычажно-шарнирные соединения. То есть это — несколько рычагов, имеющих как жесткое, так и шарнирное соединение, которые своей работой «заставляют» перемещаться колесо при колебаниях в нужном направлении, о чем мы упомянули ранее. Для примера можно взять ладонь человека. Пальцы – это и есть рычаги, а места сгибов – это шарниры. И если пальцы можно сжать в кулак, то выгнуть их фаланги наоборот или в сторону уже нельзя. Вот примерно по такому принципу и работает направляющий элемент.

Ну и наконец, упругий элемент. В зависимости от вида транспортного средства эти элементы имеют индивидуальные конструкции, основные виды которых представлены на рисунке ниже.

Про пружины мы уже говорили, когда рассматривали амортизатор. Разница в том, что у тяжелых машин пружины более мощные, и они крепятся рядом с амортизатором.

Ну и еще один тип упругого элемента – это пневмобаллон. Это — полость, накачанная воздухом, давление которого регулируется компрессором. Его работа основана на принципе любого мяча, который можно накачать до предела, а можно приспустить, чтобы он был мягче. Такой вариант применяется для большегрузных автомобилей, перевозящих различные грузы. Например, сегодня он везет крупногабаритный груз весом в 1 тонну, а завтра уже другой, массой в 10 тонн. Соответственно, и нагрузка на упругие элементы будет различаться в 10 раз. Вот чтобы не было таких перепадов, и применяют пневмобаллоны с регулированием давления воздуха.

Это только типичные варианты подвески, с которыми мы ознакомились. Современные конструкторы и инженеры придумывают еще более совершенные варианты, которые мы опустим. Поэтому переходим к заключительному элементу ходовой части, которое уже не раз упоминалось – это колеса.

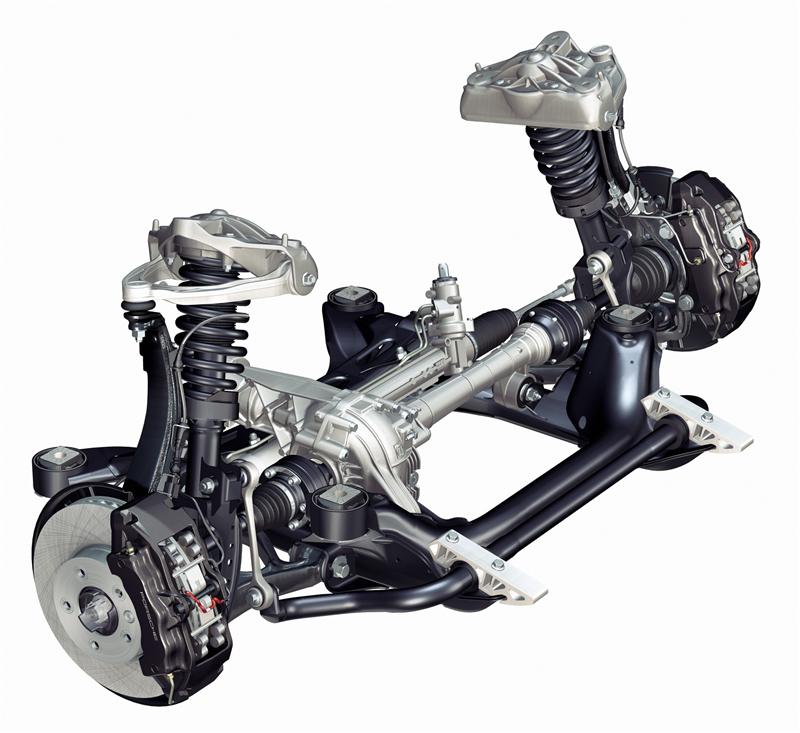

BMW E36 — передняя подвеска

Подвеска автомобиля

152

Что такое койловеры и для чего их устанавливают на автомобиль. Что дает установка регулируемой винтовой подвески. Поскольку стоимость заводских койловеров достаточно высокая, а иметь их страсть как хочется, умельцы изобретают способы изготовления таких стоек самостоятельно. Реально ли изготовить койловеры своими руками читайте в нашей новой статье.

449

Не всем знаком такой термин как подруливающие колеса, хотя из названия можно понять что это такое. Существует два вида систем подруливания — одна пассивная, а другая активная. Какие отличия между этими двумя опциями попытаемся разобраться в новой статье нашего сайта.

1.9k.

Не многие из автовладельцев знают, что автомобильные пружины тоже имеют некую классификацию, и маркируются в связи с ней различными цветами. В основном цветовая маркировка пружин производится по жесткости. В статье описаны основные цвета и указана что они означают. После прочтения материала автолюбитель будет иметь понятие о маркировке.

177

Выражение торсион, или торсионная подвеска можно услышать в среде автомобилистов довольно часто, а вот что это такое знает не каждый. Дословный перевод этого слова звучит как скручивание. Именно на этом моменте и организована работа торсионной подвески — скручивание упругих элементов подвески. Статья описывает основные разновидности торсионных подвесок и их устройство.

727

Для того чтобы автомобиль был управляемым и слушался руля, существует ряд параметров, такие как углы установки колес. Эти характеристики необходимо постоянно держать на контроле, а в случае изменения углов установки колес — приводить этот показатель к требуемому. Статья содержит основную информацию по данной теме.

363

Адаптивное шасси способно подстраиваться под стиль вождения, а также позволяет устанавливать различные режимы. Спортивный — для динамичной езды, круизный — для размеренной езды по трассе, стандартный — для всех остальных ситуаций. В статье описывается каким образом все это работает в автомобилях марки Opel.

199

Что такое опорный подшипник передней стойки амортизатора, какую роль он выполняет в работе подвески, как устроен и для чего вообще нужен. Рассмотрим устройство опорного подшипника на примере автомобиля ВАЗ 2110. При достаточно сильном износе данного элемента, появляются посторонние звуки, чаще в виде стука. Почему его нужно менять и каким образом — читайте в данной статье.

49

Сегодня речь пойдет о такой процедуре, как замена опорного подшипника, в простонародье опорника, на отечественном автомобиле ВАЗ 2110. Пошаговая инструкция применима к любой модели переднеприводного ВАЗовского авто, поскольку устройство стойки и опорного подшипника на них мало чем отличается.

151

Из одного лишь названия можно сделать вывод о том, для каких целей служат упругие элементы подвески. В статье описаны основные типы и характеристики этих элементов, чем они отличаются, почему одни подходят для установки на грузовой и пассажирский транспорт, а другие ставятся на легковые автомобили.

350

Что такое стабилизатор поперечной устойчивости, для чего он нужен и какую роль играет в подвеске автомобиля. Стабилизатор обеспечивает наилучшую устойчивость автомобиля при вхождении в повороты, улучшает сцепление с дорогой, и как следствие управляемость транспортным средством. Какие плюсы и минусы приобретает машина имеющая данный элемент в конструкции.

157

Адаптивная подвеска автомобиля — что это такое и с чем его «едят». Покупая новый, дорогой автомобиль, вы «рискуете» приобрести данную, весьма полезную опцию. Особенно актуально это на наших дорогах, когда любая кочка или выбоина может стать убийцей подвески.

329

От разнообразия подвесок голова может пойти кругом. Продольные, поперечные, многорычажные, зависимая, независимая и масса других модификаций перечисленных. Какие-то уже канули в лету, какие-то только набирают популярность, а сколько еще тех, которые на стадии разработки и в головах изобретателей. В этой статье обсудим некоторые из самых распространенных видов.

70

Стук в подвеске… кого из автомобилистов он не напрягал, кто не знаком с этим явлением. На дорогах нашей необъятной родины вопрос неисправностей подвески едва ли не самый актуальный. Причин для стуков масса, а вот определить ее подчас бывает не так-то просто.

95

Многообразие подвесок порой может ввести в ступор даже искушенного автомобилиста. В этой статье мы затронули тему подвески МакФерсона, американского инженера, который и подарил миру одноименную независимую подвеску, в простонародье называемую качающейся свечей. Коротко про устройство, достоинствах и недостатках (куда без них) данной подвески.

5k.

За все время существования автомобиля, подвеска претерпела массу изменений, появилось огромное количество различных вариантов подвесок, каждая из которых хороша в тех или иных условиях. Одна отлично отрабатывает на бездорожье, другая идеально подходит для городской езды. Рассмотрим основные варианты и элементы, из которых собственно и состоит подвеска.

370

Вы думаете электромагнитная подвеска всего лишь плод воображения? Она уже давно используется в автомобилях, правда пока не в том виде, в котором мы представляем ее себе, а именно — парящий в воздухе автомобиль. Но наука не стоит на месте, и возможно в скором времени мы увидим нечто подобное. В статье описан принцип действия различных видов магнитных подвесок.

605

Каким образом устроена подвеска автомобиля, отличия конструкции задней и передней подвески. О распространенных неисправностях подвески и о том, как определить неисправную часть подвески.

109

Подробное описание существующих на сегодняшний день разновидностей подвесок, плюсы и минусы той или иной подвески и конструктивные особенности каждой. Чем отличается зависимая от независимой, рессорная от торсионной.

503

Стойка (амортизатор) — важнейший элемент подвески, своеобразная смягчающая прокладка между неровностями дороги и комфортным управлением транспортным средством. Какими бывают стойки и чем они отличаются друг от друга. Перед многими автолюбителями, перед заменой этого элемента встает вопрос — какие стойки выбрать.

94

Как проверить подвеску автомобиля в домашних условиях. Как понять что пора менять тот или иной элемент подвески, оценка степени износа. Подвеску необходимо всегда содержать в исправном состоянии, следить за ней и не доводить до плачевного состояния, когда все скрипит, стучит и отваливается на ухабах.

Устройство ходовой части автомобиля

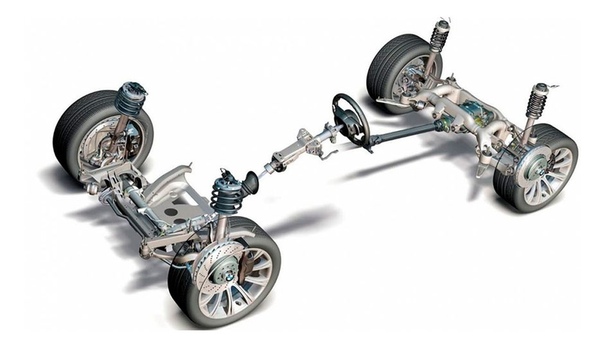

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

• шины
• основные упругие элементы
• дополнительные упругие элементы
• направляющие устройства подвесок
• демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

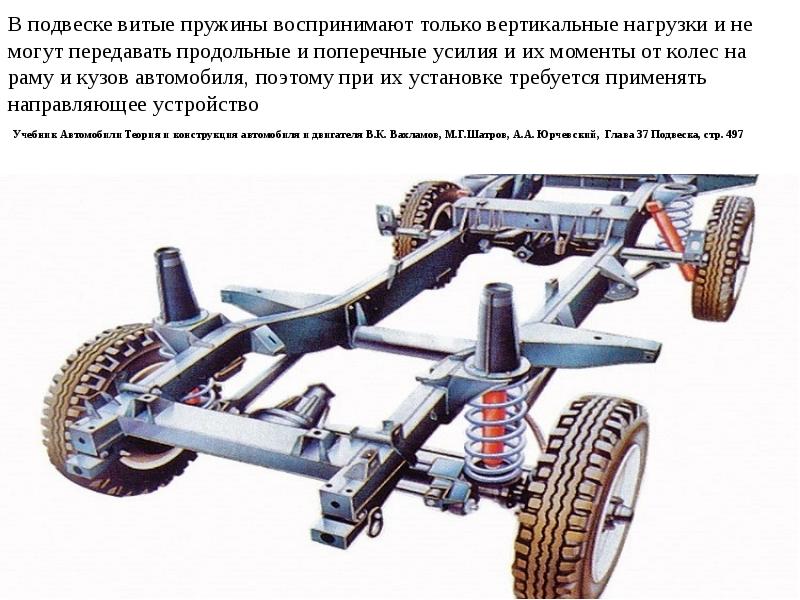

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере автомобиля ВАЗ 2105

1. подшипники ступицы переднего колеса;
2. колпак ступицы;
3. регулировочная гайка;
4. шайба;
5. цапфа поворотного пальца;
6. ступица колеса;
7. сальник;
8. тормозной диск;
9. поворотный кулак;
10. верхний рычаг подвески;
11. корпус подшипника верхней опоры;
12. буфер хода сжатия;
13. ось верхнего рычага подвески;
14. кронштейн крепления штанги стабилизатора;
15. подушка штанги стабилизатора;
16. штанга стабилизатора;
17. ось нижнего рычага;
18. подушка штанги стабилизатора;
19. пружина подвески;
20. обойма крепления штанги амортизатора;
21. амортизатор;
22. корпус подшипника нижней опоры;
23. нижний рычаг подвески.

Подвеска автомобиля: назначение, устройство, виды подвесок

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Главным образом подвеска предназначена для снижения интенсивности вибрации и динамических нагрузок (ударов, толчков), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время она должна обеспечивать постоянный контакт колеса с дорожной поверхностью и эффективно передавать ведущее усилие и тормозную силу без отклонения колес от соответствующего положения. Правильная работа подвески делает управление автомобилем комфортным и безопасным. Несмотря на кажущуюся простоту, подвеска является одной из важнейших систем современного автомобиля и за историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Первым способом создать упругую “прослойку” между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже  управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Ход подвески – расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет “внедорожные” возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, торсионы, пневмоэлементы и т.д.
2. Демпфирующее устройство – гасит колебания кузова при проезде через неровности. Виды: все типы амортизаторов.
3. Направляющее устройство – обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры.  Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
4. Стабилизатор поперечной устойчивости – уменьшает поперечный крен кузова.
5. Резино-металлические шарниры – обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
6. Ограничители хода подвески – ограничивают ход подвески в крайних положениях.

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.

Плюсы:

• простая и надежная в эксплуатации;
• высокая грузоподъемность.

Минусы:

• плохая управляемость;
• плохая устойчивость на больших скоростях;
• меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

Плюсы:

• хорошая управляемость;
• хорошая устойчивость автомобиля;
• большая комфортабельность.

Минусы:

• более дорогая и сложная конструкция;
• меньшая надежность при эксплуатации.

Полузависимая подвеска или торсионная балка – это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Виды независимых подвесок

МакФерсон

Подвеска McPherson – самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с п

автомобилей | Определение, история, промышленность, дизайн и факты

Автомобильный дизайн

Современный автомобиль — это сложная техническая система, в которой используются подсистемы со специфическими конструктивными функциями. Некоторые из них состоят из тысяч составных частей, которые возникли в результате прорывов в существующих технологиях или новых технологий, таких как электронные компьютеры, высокопрочные пластмассы и новые сплавы стали и цветных металлов. Некоторые подсистемы возникли в результате таких факторов, как загрязнение воздуха, законодательство о безопасности и конкуренция между производителями по всему миру.

Основные функциональные компоненты автомобиля.

Легковые автомобили превратились в основное средство передвижения для семей, их около 1,4 миллиарда используются во всем мире. Около четверти из них приходится на Соединенные Штаты, где каждый год преодолевается более трех триллионов миль (почти пять триллионов километров). В последние годы американцам были предложены сотни различных моделей, примерно половина из них от зарубежных производителей.Чтобы извлечь выгоду из собственных технологических достижений, производители все чаще вводят новые конструкции. Ежегодно производя около 70 миллионов новых устройств по всему миру, производители смогли разделить рынок на множество очень маленьких сегментов, которые, тем не менее, остаются прибыльными.

Новые технические разработки признаны залогом успешной конкуренции. Все производители и поставщики автомобилей наняли инженеров-исследователей и ученых для улучшения кузова, шасси, двигателя, трансмиссии, систем управления, систем безопасности и систем контроля выбросов.

Эти выдающиеся технические достижения не обходятся без экономических последствий. Согласно исследованию, проведенному Ward’s Communications Incorporated, средняя стоимость нового американского автомобиля выросла на 4700 долларов (в пересчете на доллар в 2000 году) в период с 1980 по 2001 год из-за обязательных требований безопасности и контроля выбросов (таких как добавление подушек безопасности и каталитических нейтрализаторов).Новые требования продолжали реализовываться и в последующие годы. Добавление компьютерных технологий стало еще одним фактором, способствовавшим росту цен на автомобили, которые выросли на 29 процентов в период с 2009 по 2019 год. Это в дополнение к потребительским расходам, связанным с инженерными улучшениями в экономии топлива, которые могут быть компенсированы сокращением закупок топлива.

Конструкция транспортного средства в значительной степени зависит от его предполагаемого использования. Автомобили для бездорожья должны быть прочными, простыми системами с высокой устойчивостью к сильным перегрузкам и экстремальным условиям эксплуатации.И наоборот, продукты, предназначенные для высокоскоростных дорожных систем с ограниченным доступом, требуют большего комфорта для пассажиров, повышенной мощности двигателя, а также оптимизированного управления на высоких скоростях и устойчивости транспортного средства. Стабильность зависит главным образом от распределения веса между передними и задними колесами, высоты центра тяжести и его положения относительно аэродинамического центра давления транспортного средства, характеристик подвески и выбора колес, используемых для приведения в движение.Распределение веса зависит главным образом от расположения и размера двигателя. В обычной практике двигателей с передним расположением используется стабильность, которая достигается с помощью этой компоновки. Однако разработка алюминиевых двигателей и новые производственные процессы позволили разместить двигатель в задней части без ущерба для устойчивости.

Конструкции кузовов автомобилей часто подразделяются на категории по количеству дверей, расположению сидений и конструкции крыши.Крыши автомобилей обычно поддерживаются стойками с каждой стороны кузова. Модели с откидным верхом с убирающимся верхом из ткани полагаются на стойку сбоку от ветрового стекла для обеспечения прочности верхней части тела, поскольку трансформируемые механизмы и стеклянные поверхности по существу не являются конструктивными. Площадь остекления увеличена для улучшения обзора и по эстетическим причинам.

Fiat 600, представленный в 1956 году, был недорогим, практичным автомобилем с простым элегантным дизайном, который мгновенно сделал его иконой послевоенной Италии.Его поперечно расположенный сзади двигатель производил достаточную мощность и экономил достаточно места, чтобы в салоне легко могли разместиться четыре человека.

Высокая стоимость новых заводских инструментов делает непрактичным для производителей ежегодно выпускать совершенно новые конструкции. Совершенно новые конструкции обычно запрограммированы на трех-шестилетние циклы с незначительными изменениями, вносимыми в течение цикла. В прошлом для совершенно новой конструкции требовалось целых четыре года планирования и покупки нового инструмента.Компьютерное проектирование (САПР), тестирование с использованием компьютерного моделирования и автоматизированное производство (CAM) теперь могут использоваться для сокращения этого времени на 50 процентов или более. См. станок: автоматизированное проектирование и автоматизированное производство (CAD / CAM).

Автомобиль, производимый на сборочном конвейере.

Автомобильные кузова обычно изготавливаются из листовой стали.Сталь легирована различными элементами, чтобы улучшить ее способность формировать более глубокие углубления без образования складок и разрывов в производственных прессах. Сталь используется из-за ее общедоступности, невысокой стоимости и хорошей обрабатываемости. Однако для определенных применений используются другие материалы, такие как алюминий, стекловолокно и пластик, армированный углеродным волокном, из-за их особых свойств. Полиамид, полиэстер, полистирол, полипропилен и этиленовые пластики были разработаны для большей прочности, устойчивости к вмятинам и устойчивости к хрупкой деформации.Эти материалы используются для кузовных панелей. Инструментальная оснастка для пластиковых компонентов обычно стоит меньше и требует меньше времени на разработку, чем для стальных компонентов, и поэтому может быть изменена конструкторами по более низкой цене.

Для защиты кузовов от коррозионных элементов и сохранения их прочности и внешнего вида используются специальные процессы грунтования и окраски. Сначала тела погружаются в ванны для очистки, чтобы удалить масло и другие посторонние предметы. Затем они проходят последовательность циклов погружения и распыления.Эмаль и акриловый лак широко используются. Электроосаждение распыляемой краски — процесс, при котором распыляемая краска приобретает электростатический заряд, а затем притягивается к поверхности под действием высокого напряжения, помогает обеспечить нанесение ровного слоя и покрытие труднодоступных участков. Печи с конвейерными линиями используются для ускорения процесса сушки на заводе. Оцинкованная сталь с защитным цинковым покрытием и коррозионно-стойкая нержавеющая сталь используются на участках кузова, которые более подвержены коррозии.

Что такое шасси?

Шасси — это часть автомобиля, к которой крепится подвеска. Большинство автомобилей, произведенных с 1970-х годов, построены по принципу цельнокорпусной конструкции. В этом типе конструкции шасси не отделено от кузова, как в автомобиле, в котором используется отдельная рама. В автомобилях с одинарным кузовом шасси крепится к точкам крепления из усиленного листового металла, встроенным в кузов автомобиля. В некоторых транспортных средствах, таких как пикапы и автомобили большой грузоподъемности, по-прежнему используется отдельная рама и шасси, так как эти типы транспортных средств крепятся непосредственно к раме.

По большей части шасси транспортного средства можно идентифицировать как любой компонент, который движется, кроме тела, когда транспортное средство подпрыгивает. Пружины, стойки и А-образные рамы — все это компоненты шасси автомобиля.Другие хорошо известные элементы шасси — это рычаги управления, стабилизаторы поперечной устойчивости и оси в сборе. Менее известные компоненты шасси, такие как тяги, рулевые тяги и шаровые опоры, очень важны для управления автомобилем. Этими менее известными компонентами часто пренебрегают, когда автомобиль проходит обслуживание.

В большинстве деталей подвески используется консистентная смазка Zerk, которая позволяет обслуживать и смазывать деталь.Несколько насосов из шприца для смазки будут должным образом смазывать компонент подвески и поддерживать его в рабочем состоянии. Подходящее время для обслуживания подвески на большинстве автомобилей — это назначенные интервалы замены масла. Некоторые недавно изготовленные компоненты подвески поставляются без пресс-масленок. Эти компоненты являются автономными и требуют замены в случае выхода из строя, поскольку профилактическое обслуживание невозможно без масленки.

При замене компонента подвески владельцы транспортных средств должны выбрать наиболее высокопроизводительную из имеющихся деталей.Многие автомобили предлагаются с различными уровнями опций или пакетами производительности. В высокопроизводительных пакетах использовались гораздо лучшие детали подвески для большинства компонентов системы. За счет замены деталей стандартного пакета на высокопроизводительные детали плавность хода и управляемость автомобиля будут значительно улучшены.

Часто бывает необходимо заменить несколько компонентов при обновлении любого элемента подвески.Такие компоненты, как втулки стабилизатора поперечной устойчивости, становятся намного жестче, если приобретаются для пакета подвески с высокими характеристиками; однако они также предназначены для установки на стабилизатор поперечной устойчивости гораздо большего диаметра. В подобной ситуации установка более жесткой втулки стабилизирующего рычага потребует также модернизации стабилизирующего рычага и его креплений, а также монтажных болтов. Однако в результате шасси автомобиля будет лучше управлять при прохождении крутых поворотов.

Что такое монококовая конструкция?

Автомобиль, возможно, относится к самой сложной категории товаров, которые мы используем сегодня.Его подсистемы эволюционировали, он стал более многофункциональным, чем когда-либо, и что действительно изменилось, так это то, как построены автомобили, чтобы быть эффективными во всех отношениях. Так что же такое конструкция монокока? На этот и многое другое мы ответим в этой статье.

Что такое монококовая конструкция?

Автомобиль использует двигатель и систему трансмиссии для приведения его в действие, при этом он катится на колесах, поддерживаемых системой подвески. Для поддержки двигателя и других систем используется опорная конструкция.Одна из наиболее широко используемых категорий несущих конструкций называется монококовая конструкция. В случае монококовой конструкции металлическая обшивка выдерживает нагрузки. В принципе, это очень похоже на яичную скорлупу. Формованные листы в конечном итоге свариваются для обеспечения прочности и выдерживают действующие на них растягивающие, изгибающие и скручивающие силы.

Толщина листа, используемого для формирования различных секций, и используемая технология сварки и т. Д., Являются важным решением, поскольку это может повлиять на управляемость автомобиля с точки зрения безопасности, которую он обеспечивает пассажирам.

Самая распространенная форма

Полумонокок — это наиболее широко используемая форма строительства современных автомобилей. Существуют и другие формы кузова, такие как лестничная рама, несущее шасси и т. Д. Тем не менее, ни одна из них не пользуется такой популярностью, как монокок из-за присущих им преимуществ.

Преимущества, которые он предлагает

Конструкция монокока намного легче по сравнению, а количество материала, которое требуется для обеспечения значительной прочности автомобиля, намного меньше, поэтому с точки зрения технологичности его производство экономично.

Все монококовые автомобили можно сделать легче с использованием более качественных материалов и итеративного компьютерного анализа, поэтому еще одним большим преимуществом, которое он предлагает, является высокая топливная эффективность за счет небольшого веса, которого он может достичь за счет присущей ему конструкции.

Как это сделано?

В случае конструкции «корпус на раме» рама является несущим элементом, и корпус крепится к раме отдельно. В то время как в случае конструкции монокока шасси в целом состоит из отдельно сформированных стальных / алюминиевых панелей, которые свариваются вместе, образуя несущую конструкцию.Монокок из углеродного композита (изображение сбоку) широко используется в спортивных автомобилях.

Таким образом, в принципе, весь кузов действует как несущий элемент, на который болтами крепятся подвеска, двигатель и трансмиссия. Усиления предусмотрены в различных секциях, таких как двери, капот и т. Д., Чтобы избежать защиты от столкновения.

Недостатки

Время разработки, которое требуется для этого, сравнительно больше из-за его сложности и требует более тщательного тестирования и более тщательного анализа итеративного проектирования.Эта форма не очень хорошо подходит для внедорожников, поскольку жесткость и жесткость на скручивание не очень легко достичь, не утяжеляя автомобиль.

Из-за отсутствия отдельной конструкции, обеспечивающей поддержку, в случае случайного столкновения вероятность необратимого повреждения автомобиля в случае конструкции монокока достаточно высока. А каркасную конструкцию ремонтировать сравнительно легко.

В каких автомобилях используется конструкция типа монокок?

Практически ни в одном серийном автомобиле не используется цельная конструкция монокока, вместо этого используется цельная конструкция или конструкция полумонокока, в которой листовой металл несет только часть нагрузок.В большинстве современных автомобилей используется метод унитарной конструкции, где прочность обеспечивается за счет конструкции, изготовленной путем сварки переборок, труб и коробчатых секций с листовым металлом.

Читать — Как дисковые тормоза работают в автомобиле?

Шасси автомобиля ▷ Французский перевод

голос (30525) авто (1497) автомобиль (898) автомобиль (1042) универсал (804)

Need for Speed ​​Payback Ford Mustang 1965 Руководство по поиску заброшенных автомобилей — шасси, двигатель и трансмиссия, детали кузова, аксессуары, колеса

В этом Руководстве по поиску заброшенных автомобилей Ford Mustang 1965 года Need for Speed ​​Payback мы расскажем, как найти все подержанные автомобили Ford Mustang 1965 года в Need for Speed ​​Payback.В Need for Speed ​​Payback есть чем заняться в свободное время, и одна из таких вещей — довести эти классические аттракционы до их формальной славы.

Мы подготовили этот путеводитель по поиску заброшенных автомобилей Ford Mustang 1965 года в Need for Speed ​​Payback, в котором указали местонахождение всех заброшенных автомобилей, из которых был построен Ford Mustang 1965 года.

Чтобы получить дополнительную информацию о Need for Speed ​​Payback, вы можете ознакомиться с нашим Руководством по поиску заброшенных автомобилей Chevrolet Bel Air Need for Speed ​​Payback и Руководством по местонахождению заброшенных автомобилей Nissan 240ZG в Need for Speed ​​Payback.

Need for Speed ​​Payback Ford Mustang 1965 Руководство по местонахождению заброшенных автомобилей

Need for Speed ​​Payback Справочник по местонахождению заброшенных автомобилей Ford Mustang 1965 года подробно описывает местонахождение всех заброшенных автомобилей Ford Mustang 1965 года выпуска из Need for Speed ​​Payback.

Места заброшенных автомобилей Ford Mustang 1965 года — Где их найти

Ford Mustang всегда был машиной мечты для многих в Need for Speed, а в Payback у нас есть модель 1965 года, которую нам нужно вернуть в первозданное состояние, прежде чем мы начнем проводить модификации и участвовать в гонках с этой машиной.Вам необходимо найти пять Бродяг, разбросанных по карте Need for Speed ​​Payback. Мы перечислили здесь расположение всех пяти частей, чтобы вы могли легко их найти.

NFS Payback Ford Mustang 1965 Шасси

Первое, что вам нужно найти, — это шасси автомобиля. Направляйтесь к месту, показанному на карте выше, сверните с дороги и найдите белый открытый сарай возле здания с флагом с горящим огнем. Шасси находится за этим небольшим огнем.Как только вы сойдете с дороги, вы начнете слышать звуковой сигнал, скорость которого будет увеличиваться по мере приближения к детали.

Двигатель и трансмиссия NFS Payback Ford Mustang 1965

Чтобы найти двигатель и трансмиссию, направляйтесь в место, отмеченное на карте выше. Вы заметите дорогу, ведущую вверх возле скалы. Вы заметите пожар в скале. Заброшенная часть сидит у огня.

Чтобы добраться туда, следуйте по грунтовой дороге вокруг скалы и прыгайте с трапа, чтобы приземлиться на скале.Соберите двигатель и трансмиссию у костра. Вы должны начать слышать звуковой сигнал, как только выезжаете на грунтовую дорогу.

НФС Расплата Форд Мустанг 1965 Части тела

Направляйтесь к месту, отмеченному на карте, и вы увидите нечто, похожее на какую-то шахту. Проезжайте прямо через здание, прыгайте с трапа и приземляйтесь возле огня. Следующая Часть сидит возле этого огня. Слушайте звуковой сигнал, чтобы найти его.

Аксессуары Ford Mustang 1965 NFS Payback

Направляйтесь к месту, отмеченному на карте, и двигайтесь по грунтовой дороге, ведущей к съезду.Прыгайте по рампе и приземляйтесь рядом с Деталью. Вы начнете слышать звуковой сигнал, как только вы попадете на рампу.

Колеса и шины Ford Mustang 1965 NFS Payback

Направляйтесь в место, отмеченное на карте.
