Как регулировать фары на гранте видео: Регулировка фар на Лада Гранта своими руками: видео и фото

Posted on by alexxlab

Содержание

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов.
    Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали.  По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

замена гидрокорректора, видео, как отрегулировать фонари

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Содержание

ТОП-15 самых полезных товаров для Лада Гранта – НАШ ОПЫТ!
  • 1 Проверка и настройка фар Лада Гранта
    • 1.1 Настройка фары (барашки для регулировки)
    • 1.2 Улучшаем качество проделанной работы
  • 2 Выводы

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Почему сбивается настройка света фар

Причинами сбитой настройки может быть много факторов, от плохой дороги до мелкого ДТП. Частая езда по бездорожью способна привести к необходимости коррекции фар. Гранта имеет автоматический подкорректор фар, но его возможности могут только компенсировать разную нагрузку автомобиля (один водитель или со спутницей). О выравнивании в горизонтальной плоскости водитель должен думать сам.

Когда нужно проводить регулировку

Такая настройка необходима после:

  • замены фар (или фары), ламп накаливания или их отражателей;
  • монтажа противотуманок;
  • дорожно-транспортного пришествия, при котором пострадала передняя часть кузова;
  • установки или ремонта каких-либо элементов подвески;
  • замены колесных дисков или резины.

Читайте также: Расход топлива на 100 км на Гранте

Неисправность гидрокорректора

По своей конструкции корректор — довольно простое устройство, состоящее из основного цилиндра, а также двух дополнительных — по одному на каждую фару. Эти цилиндры соединены между собой посредством специальных трубок. На центральной консоли Лады Гранты расположен регулятор корректора, который используется для настройки оптики. Когда водитель жмет на ручку корректора, в основном цилиндре меняется уровень давления — впоследствии оно передается на рабочие цилиндры. Благодаря усилиям, которые действуют на поршень отражателя, изменяется угол расположения оптики.

Если речь идет об электрическом корректоре, то в данном случае опция передачи усилия осуществляется благодаря специальным моторчикам. Эти устройства питаются от электрической сети автомобиля. Такие девайсы на практике показали себя более устойчивыми к перепадам температур, в отличие от гидравлических корректоров. Соответственно, стоимость первых также более высокая.

Замена гидрокорректора аналогичным устройством

Если корректор не работает, то нужно будет либо произвести замену, либо отремонтировать устройство, причем второй вариант, как показывает практика, менее целесообразный. Причина ремонта обычно кроется в заклинивании цилиндра либо нарушении герметичности системы, в частности, речь идет о разрыве уплотнительных компонентов либо повреждении патрубков.

Как произвести замену гидрокорректора на аналогичное устройство:

  1. Для начала необходимо открутить гайку изнутри, а также демонтировать ручку самого устройства, чтобы освободить основной цилиндр системы.
  2. Сам цилиндр после освобождения снимается.
  3. Далее, демонтируются другие цилиндры, а также патрубки, по которым передается давление.
  4. Когда эти действия будут выполнены, вся конструкция извлекается из технологического отверстия в салоне.
  5. Процедура монтажа нового корректора производится в обратной последовательности (автор видео — Романыч).

Замена гидравлического корректора электрическим

Что касается замены гидравлического девайса на электрический, то в данном случае процедура замены выглядит аналогичным образом. Устройство демонтируется и извлекается, а вместо цилиндров монтируются электрические аналоги девайсов. После выполнения этих действий плюсовой провод системы необходимо подключить к клемме под номером 20, а минусовой подсоединить к заземлению, то есть кузову автомобиля. Все соединительные патрубки следует поменять на проводку, а на завершающем этапе следует подключить питание от устройства к аккумуляторной батарее. После этого следует все тщательно проверить, правильно ли работает система.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

  • Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
  • На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
  • Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
  • Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

  • Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
  • При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
  • Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
  • При необходимости, повторите процесс настройки вновь.

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали.  По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Вы уметете самостоятельно регулировать фары?

Опрос

 Загрузка …

Описание и механизм головных осветительных приборов

Сходную систему имеют фары на Калине, Приоре и Гранте. В одном блоке находится поворотник, лампа дальнего света и дневные ходовые огни. Кроме патрона под каждый из блоков есть гидроцилиндр подкорректора (3) и два регулировочных шестигранника. Один отвечает за горизонтальное (1), второй за вертикальное (5) направление светового потока.

Левая фара — вид с обратной стороны. 2, 4, 6 — патроны соответственно поворотников, дальнего света и ходовых огней

Подготовка автомобиля

Для корректной настройки света фар автомобиль нужно подготовить: полностью залить топливный бак, уложит на штатное место запасное колесо, привести в норму давление в шинах.

Фары и отражатели должны быть чистыми, желательно отполированными, не запотевшими. Необходимо установить лампочки одинакового размера, марки и электрической мощности.

Затем машина в темное время суток устанавливается на ровную горизонтальную площадку на расстояние 3 метров (или 5-10 метров для других марок автомобилей, согласно их инструкции) от стенки с нанесенной разметкой для настройки светового потока. Такие тестовые стенки (стенды) есть на станциях технического обслуживания и автосервисах. Нанести эту разметку можно и самостоятельно.

Для снятия колебаний от кузова и амортизаторов нужно раскачать машину, на переднее сиденье уложить груз (или усадить помощника), вес которого совпадает с весом водителя.

Это нужно для того, чтобы выровнять по высоте уровень ближнего света фар. Регулятор коррекции фар, имеющийся в салоне автомобиля, устанавливается в положение «один человек».

Настройка ближнего света проводится при заведенном двигателе (на холостом ходу) и включенном ручном тормозе или с установленными под задние колеса противооткатными устройствами.

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

  1. Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
  2. Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
  3. Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
  4. Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Фотогалерея «Тюнингованные фары»

Какие лампочки используются в вашей оптике?

Опрос

  • Накаливания
  • Галогенки
  • Ксенон
  • Светодиодные
  • Не знаю

 Загрузка …

Видео — Регулировка фар Lada Granta часть 2

Гранта настройка фар


Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.
Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

carfrance.ru

Лада Гранта Лифтбек «Ледяная ласточка». › Бортжурнал › Регулировка фар с помощью лазерного уровня.

Полный размер

В ночное время ближний свет буквально упирается в дорогу, и мало что видно.Решено отрегулировать фары, для данной процедуры можно использовать специальный прибор, размеченный щит, или лазерный уровень.
Первым делом ставим машину на ровную поверхность.

Полный размер

Выравниваем давление в шинах.

Полный размер

Ставим свет в положение 0


Расстояние от стены до фар должно быть 5 метров.

Выставляем линию по центру линзы.

Полный размер


Далее проецируем линию на стену(в моем случае ворота)

Полный размер


Итак почти все готово для того чтобы настроить свет.
Для регулировки фар по горизонтали используем шестигранник(1), отверстие для него показано на фото, для регулировки по вертикали(косые пучки света) сразу за фарой есть специальные «крутилки» (2)

Полный размер

Левая фара

Полный размер

Правая фара


Включаем фары, и настраиваем свет.

Полный размер


Расстояние от лазерной линии до линии света фар должно быть примерно 5-6 см, если свет выше линии то он будет слепить, да и сами вы ничего не увидите, так как свет на дорогу падать не будет.Если же свет совпадает с лазерной линией то это тоже не очень хорошо, так как основной световой пучок будет так же поглощен вникуда. Горизонтальные линии я оставил как есть.
Поездил потестил, свет хороший, сам никого не слеплю, и все видно.
Конечно можно использовать размеченный щит, или приехать в сервис, но у меня лазерный уровень был и я решил использовать его.
Всем удачи на дорогах, и хорошего света!

Цена вопроса: 0 ₽ Пробег: 9 700 км

www.drive2.ru

Подробная инструкция по регулировке фар Lada Granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Содержание

[ Раскрыть]

[ Скрыть]

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.
Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Электрический корректор на Лада Гранта
Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и  электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

 Загрузка …

avtozam.com

Правильная настройка светового потока фар на Лада Гранта

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

Блок-фара:

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками
  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.
Как отрегулировать свет: механизм работ
  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

    Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

  6. Включаем ближний свет, закрывая поочерёдно газетой фары, смотрим, как располагается световое пятно на экране;
  7. Открыв капот, начинаем шестигранником вращать регулятор горизонтальной регулировки света. Пятно светового потока должно быть таким, как на рисунке;
  8. Рукой вращаем регулятор вертикальной настройки и добиваемся совпадения пятна светового потока с тем, как показано на рисунке;

    Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

  9. После всех проделанных работ проводим тестовый заезд для проверки качества настройки оптики.
Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

Здравствуйте! Меня зовут Алексей. На данный момент мне 27 лет. Образование высшее-техническое, специальность: инженер-электрик. В 2011 году поступил в аспирантуру и мне очень понравилось писать научно-технические статьи по своей теме диссертации. Но поскольку я человек эрудированный, то писал очень много статей на заказ по самым разнообразным темам. С 12 лет начал активно заниматься ремонтами автомобилей, в то время у меня это было хобби. Поэтому сейчас это самое привлекательное направление для меня, но не исключая и другие темы. Оцените статью: Поделитесь с друзьями!

pol-z.ru

Лада Гранта регулировка фар своими руками

Во избежание подстерегающей опасности временного ослепления водителя, движущегося во встречном потоке, требуется правильная настройка головной оптики автомобиля. Как должна осуществляться правильно Лада Гранта регулировка фар? Об этом поговорим в данной статье.

Как на Гранте регулировать фары? Имеют место несколько способов, в результате применения которых можно отрегулировать фары в Лада Гранта, а именно:

  • собственноручная регулировка фар по мануалам или видеоматериалам;
  • обращение в специализированный сервис, где эта операция выполняется с привлечением оборудования.

Если задаться целью в экономии средств, то данную незамысловатую процедуру можно выполнять своими руками. Работа осуществляется в четыре приема.

Перед процессом регулировки оптики вам необходимо:

  • точно разметить контрольные точки ламп на стене;
  • настроить лампы ближнего освещения;
  • выполнить аналогичные действия с дальним светом.

Далее при проверке настоек требуется взять во внимание немаловажные особенности и обеспечить присутствие следующих параметров:

  • не допускать различий в диаметре дисков и типоразмере шин;
  • проверить состояние пружинных элементов подвески;
  • достичь равномерного распределения нагрузки по осям;
  • добиться идентичного давления в шинах.

Если у передней оптики Лада Гранта присутствуют дефекты, то добиться корректной установки пучка света будет невозможно. Регулировка фар непосредственно своими руками с достижением правильных параметров следует пользоваться штатным корректором и выполнять процедуру на ровной вертикальной стене, длина которой не менее 7,5 метра, а высота – 2-2,2 м.
Регулировка фар на модели Лада Гранта выполняется в индивидуальном порядке ввиду собственных предпочтений владельца. Не следует выходить за рамки стандартных пределов для углов пучка света.

Гранта Лифтбек объем багажника

Багажник Лада Гранта

Датчик скорости Лада Гранта

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться. У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.

vaz-lada-granta.com

Эпопея регулировки фар — Лада Гранта, 1.6 л., 2013 года на DRIVE2

Казалось бы, что может быть проще? Взял шестигранник на 6, воткнул в нужное место, повернул и все готово. И все бы ничего, но ничего не бывает в этой жизни так просто, особенно когда ты не первый владелец.

Полный размер

Привет, друзья

А вот как было. В прошлой записи я писал о замене ламп головного света. Вот так все вышло:

Полный размер

Свет, после замены ламп

На фото все прекрасно, но на деле свет стал светить значительно ниже. Особенно правая фара((( Короче беру спец инструмент и пытаюсь поднять немного фары. Но тут меня ждала задница: мало того, что кто-то до моего владения пытался отрегулировать отверткой и слизал грани регулировки, так фары оказались поднятыми на макс вверх, но светили вниз, особенно правая фара(((

Полный размер

Мои попытки поднять свет к хорошему результату не привели

Беда беда… Но утро вечера мудренее и на следующий день начал искать причину этого нюанса. В сети много говорилось, что гидрокорректор когда ломается, отражатели тупо падают в нижнее положение. У меня как раз гидрокорректор не работает, а раз фары стали светить вниз, особенно правая, то это говорит как раз о том, что при замене ламп я просто втянул гидрокорректор на нижнее положение и там он и остался.

Короче, начинаю проделывать незамысловатую работенку:

Полный размер

Снимаю правый цилиндрик и тупо откусываю от него шланг

Полный размер

Как видно, он просто занял нижнее положение

Полный размер

Вкрутив саморез, я напомнил ему о его работе

Полный размер

На левой фаре уже кто-то пытался вернуть фару в рабочее состояние таким способом

Полный размер

Мы сделаем все по той же схеме, а то с той насадкой он не сядет в паз отражателя и будет дрожать при езде

Полный размер

На левой фаре воткнуть цилиндрик та еще задачка. Мешают блок абс, расширительный бочок и какой-то толстый жгут проводов.

Может процедура колхозная и цена нового вроде не велика, но мороки при замене хватает, а т. к. я им практически не пользуюсь, то это вечный вариант))) Включив фары днем, было видно на стенке, что бьют они на небеса. Немного приопустил их и стал дожидаться вечера.

Т. к. у меня двор идет под наклоном, то для регулировки нашел в округе хорошее местечко

Полный размер

Идеально, для регулировки

Полный размер

Шаманим шаманим

Полный размер

Теперь все огонь)))

Теперь свет стал огонь(какой и должен быть на гранте). Конечно это все временные меры. В ближайшее время найду место и пусть мне отрегулируют все по прибору, тогда свет уже будет в полной норме)))

Всем спасибо за внимание и хорошего света за рулем.

www.drive2.ru

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

la-granta.ru

замена гидрокорректора, видео, как отрегулировать фонари

Регулировка фар Лада Гранта необходима для того, чтобы оптика автомобиля могла обеспечить качественное освещение дороги в темное время суток. Без регулировки безопасность водителя и пассажиров ставится под угрозу. Как правильно отрегулировать освещение и что делать, если вышел из строя гидрокорректор фар — об этом мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Диагностика и настройка оптических элементов на Гранте

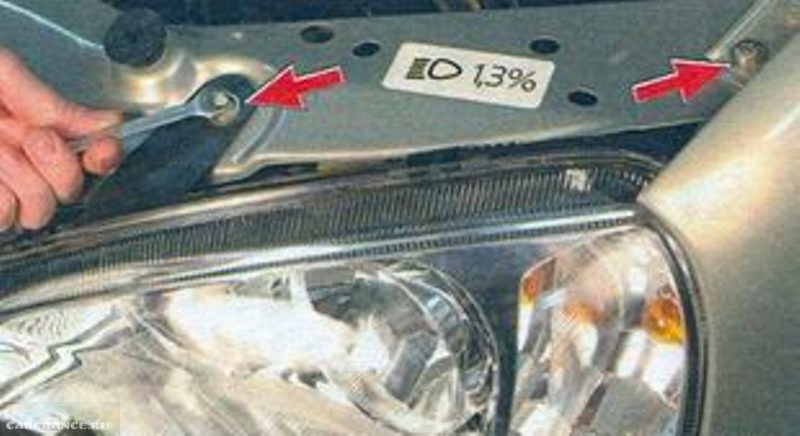

Как снять самостоятельно фары, как поднять оптику, как отрегулировать положение устройства лампы ближнего и дальнего света? Начнем с вопроса диагностики и настройки, описанные ниже способы актуальны для многих моделей авто. Лады Гранты оборудуются линзованной оптикой с галогенными лампочками. При помощи гидрокорректора осуществляется регулировка света левой и правой фары своими руками, при необходимости можно активировать функцию задержки выключения освещения после активации зажигания через 45 сек. Что касается задних фар, то разумеется, они не нуждаются в регулировке.

Для настройки светового потока вам потребуется набор гаечных ключей, а также отвертка с крестовым наконечником. Чтобы правильно отрегулировать фары, запасное колесо должно находиться на месте, в нише под багажным отсеком, также желательно заправить полный бак топлива. Эти нюансы позволят обеспечить максимальную нагрузку на авто, для более точной диагностики машину следует разместить на горизонтальной поверхности.

Как регулировать оптику:

  1. В первую очередь надо запустить силовой агрегат машины и подождать несколько минут, пока он поработает на холостых оборотах. Сам автомобиль следует поставить на стояночный тормоз.
  2. Проверьте уровень давления в резине — если есть необходимость, шины следует подкачать.
  3. Желательно, чтобы перед машиной располагалась ровная и светлая стена, но если такой возможности нет, то примерно в трех метрах перед авто следует установить лист фанеры или гипсокартона. Его высота должна быть около 2 метров. На самой стене следует нанести разметку.
  4. Далее, на кресло водителя ложится груз весом около 75 кг, чтобы сымитировать нахождение автомобилиста за рулем. Это позволит выровнять линию ближнего освещения от источников света.
  5. Чтобы предотвратить возможные колебания от кузова авто и амортизаторов, машину необходимо немного раскачать из стороны в сторону.
  6. Далее, электрокорректор необходимо установить в положение одного человека в авто, соответствующем грузу на месте водителя.
  7. После этого осуществляется активация ближнего освещения и производится регулировка фонарей — отдельно левого и правого. Для настройки используется корректор. В соответствии с приведенной схемой осветительный поток от ламп должен быть аналогичным тому, что представлен на рисунке.

Инструкция по настройке фары

Для настройки осветительного потока по горизонтали используется специальная барашка, а для регулировки освещения по вертикали применяется шестигранный винт. При необходимости вы можете приподнять либо опустить освещение от оптики, к примеру, если в багажнике лежит тяжелый груз и передняя часть приподнята. Когда регулировка ближнего освещения будет завершена, необходимо выполнить пробный заезд для проверки качества и правильности исполнения процедуры. Нельзя допустить, чтобы свет от вашей оптики слепил водителей встречных авто.

Советы по улучшению качества

Чтобы применяемые в Гранте лампочки светили как можно более эффективно, перед настройкой желательно произвести диагностику самого кузова. Если на кузове имеются следы деформации, к примеру, если машина после аварии, то учтите, что это может отразиться на качестве осветительного потока, лучи от источников освещения в данном случае будет светить вразброс. Разумеется, если вы хотите, чтобы источники освещения светили как можно более ярко, то следует проверить и сами фары, в частности, стекла, их чистоту. Если на поверхности фонаря имеется слой пыли, разумеется, фару необходимо промыть (автор видео — канал RomadriverTV).

В результате длительной эксплуатации авто на поверхности стекол фар могут образоваться трещины и прочие повреждения. При появлении царапин нужно как минимум произвести полировку фар, если это не помогло — то поменять стекло. Сама фара подлежит замене в том случае, если имеются проблемы в работе отражателя, этот компонент не подлежит ремонту. Также следует отметить, что для правильной настройки в фонарях должны использоваться источники освещения одинакового размера и мощности.

Неисправность гидрокорректора

По своей конструкции корректор — довольно простое устройство, состоящее из основного цилиндра, а также двух дополнительных — по одному на каждую фару. Эти цилиндры соединены между собой посредством специальных трубок. На центральной консоли Лады Гранты расположен регулятор корректора, который используется для настройки оптики. Когда водитель жмет на ручку корректора, в основном цилиндре меняется уровень давления — впоследствии оно передается на рабочие цилиндры. Благодаря усилиям, которые действуют на поршень отражателя, изменяется угол расположения оптики.

Если речь идет об электрическом корректоре, то в данном случае опция передачи усилия осуществляется благодаря специальным моторчикам. Эти устройства питаются от электрической сети автомобиля. Такие девайсы на практике показали себя более устойчивыми к перепадам температур, в отличие от гидравлических корректоров. Соответственно, стоимость первых также более высокая.

Замена гидрокорректора аналогичным устройством

Если корректор не работает, то нужно будет либо произвести замену, либо отремонтировать устройство, причем второй вариант, как показывает практика, менее целесообразный. Причина ремонта обычно кроется в заклинивании цилиндра либо нарушении герметичности системы, в частности, речь идет о разрыве уплотнительных компонентов либо повреждении патрубков.

Как произвести замену гидрокорректора на аналогичное устройство:

  1. Для начала необходимо открутить гайку изнутри, а также демонтировать ручку самого устройства, чтобы освободить основной цилиндр системы.
  2. Сам цилиндр после освобождения снимается.
  3. Далее, демонтируются другие цилиндры, а также патрубки, по которым передается давление.
  4. Когда эти действия будут выполнены, вся конструкция извлекается из технологического отверстия в салоне.
  5. Процедура монтажа нового корректора производится в обратной последовательности (автор видео — Романыч).
Замена гидравлического корректора электрическим

Что касается замены гидравлического девайса на электрический, то в данном случае процедура замены выглядит аналогичным образом. Устройство демонтируется и извлекается, а вместо цилиндров монтируются электрические аналоги девайсов. После выполнения этих действий плюсовой провод системы необходимо подключить к клемме под номером 20, а минусовой подсоединить к заземлению, то есть кузову автомобиля. Все соединительные патрубки следует поменять на проводку, а на завершающем этапе следует подключить питание от устройства к аккумуляторной батарее. После этого следует все тщательно проверить, правильно ли работает система.

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

  1. Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
  2. Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
  3. Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
  4. Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.
Фотогалерея «Тюнингованные фары»
 Загрузка …

Видео «Как своими руками разобрать фары в Гранте»

Если вы не знаете, как в гаражных условиях разобрать фары в автомобиле Лада Гранта, то предлагаем более подробно ознакомиться с инструкцией по выполнению этой задачи в ролике (автор — Владимир Петров).

avtoklema.com

Регулировка фар лада гранта по высоте

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Регулировка направления пучков света фар

Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.
При необходимости регулировку можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.
Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1×2 м). На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола.
Ниже ее на 65 мм проводим параллельную линию 2. Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ).

Схема регулировки направления пучков света фар.
Устанавливаем переключатель корректора света фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар.
Закрываем одну из фар непрозрачным материалом.
Вставляем крестообразную отвертку в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

Поворачивая крестообразной отверткой регулятор, расположенный ближе к крылу, изменяем положение светового пучка фары в горизонтальной плоскости.

Поворачивая рукой регулятор, расположенный ближе к радиатору, изменяем положение светового пучка в вертикальной плоскости.
При этом верхняя граница светового пучка должна совпасть с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) – с вертикальной линией, соответствующей центру данной фары.
Аналогично регулируем направление светового пучка другой фары.

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками
  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.
Как отрегулировать свет: механизм работ
  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

kalina-2.ru

Регулировка фар, самостоятельно: видео инструкция

Проверка и регулировка фар производится на полностью снаряженном автомобиле, то есть у него должен быть полностью заполнен бак, в нем должен находиться весь инструмент, который автолюбитель возит с собой, и, главное, не забывать про запасное колесо.



Для того, чтобы произвести регулировку, понадобится длинный шестигранник на шесть.



Теперь можно переходить непосредственно к процессу, который состоит из нескольких этапов.

1. Предварительно нужно накачать колеса и проверить давление в шинах.

  Стоит обратиться к схеме регулировки света фар. Здесь 1 линия – горизонтальная линия, соответствующая центрам фар; 2 – линия проходящая через центры световых пятен; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар



2. На втором этапе необходимо установить авто перпендикулярно гладкой стене, таким образом, чтобы он находился от нее примерно в 5 метрах. На сидение водителя стоит положить груз, который соответствует массе человека, управляющего данным транспортным средством. На стене размещается экран, а на нем рисуются линии 1, 2, А, В, О. d должны располагаться симметрично относительно осевой линии. На высоте h проводится линия 1, а ниже на 55 миллиметров проводится 2.



3. Теперь можно включить зажигание и повернуть ручку корректора фар в положение «0». Оно соответствует тому, когда в машине находится только один водитель.

4. Далее открывается капот и производится регулировка пучка света для каждой фары. Это стоит делать только в том случае, если расположение световых пятен на проекционном экране не совпадает с рисунком.



5. Направление светового пятна регулируется отдельно для каждой фары. При этом вторая должна быть закрыта или отключена от источника питания. Это способствует более четкому восприятию всей информации на экране.



6. Свет фар можно считать отрегулированным только в том случае, если верхняя граница левых частей световых пятен совпадает с линией, которая проходит через центры световых пятен. При этом линии А и В должны проходить через точки, в которых пересекаются горизонтальные и наклонные участки световых пятен. Только после проверки, можно считать, что работа выполнена удачно.





замена гидрокорректора, видео, как отрегулировать фонари

Регулировка фар Лада Гранта необходима для того, чтобы оптика автомобиля могла обеспечить качественное освещение дороги в темное время суток. Без регулировки безопасность водителя и пассажиров ставится под угрозу. Как правильно отрегулировать освещение и что делать, если вышел из строя гидрокорректор фар — об этом мы расскажем ниже.

Диагностика и настройка оптических элементов на Гранте

Как снять самостоятельно фары, как поднять оптику, как отрегулировать положение устройства лампы ближнего и дальнего света? Начнем с вопроса диагностики и настройки, описанные ниже способы актуальны для многих моделей авто. Лады Гранты оборудуются линзованной оптикой с галогенными лампочками. При помощи гидрокорректора осуществляется регулировка света левой и правой фары своими руками, при необходимости можно активировать функцию задержки выключения освещения после активации зажигания через 45 сек. Что касается задних фар, то разумеется, они не нуждаются в регулировке.

Для настройки светового потока вам потребуется набор гаечных ключей, а также отвертка с крестовым наконечником. Чтобы правильно отрегулировать фары, запасное колесо должно находиться на месте, в нише под багажным отсеком, также желательно заправить полный бак топлива. Эти нюансы позволят обеспечить максимальную нагрузку на авто, для более точной диагностики машину следует разместить на горизонтальной поверхности.

Как регулировать оптику:

  1. В первую очередь надо запустить силовой агрегат машины и подождать несколько минут, пока он поработает на холостых оборотах. Сам автомобиль следует поставить на стояночный тормоз.
  2. Проверьте уровень давления в резине — если есть необходимость, шины следует подкачать.
  3. Желательно, чтобы перед машиной располагалась ровная и светлая стена, но если такой возможности нет, то примерно в трех метрах перед авто следует установить лист фанеры или гипсокартона. Его высота должна быть около 2 метров. На самой стене следует нанести разметку.
  4. Далее, на кресло водителя ложится груз весом около 75 кг, чтобы сымитировать нахождение автомобилиста за рулем. Это позволит выровнять линию ближнего освещения от источников света.
  5. Чтобы предотвратить возможные колебания от кузова авто и амортизаторов, машину необходимо немного раскачать из стороны в сторону.
  6. Далее, электрокорректор необходимо установить в положение одного человека в авто, соответствующем грузу на месте водителя.
  7. После этого осуществляется активация ближнего освещения и производится регулировка фонарей — отдельно левого и правого. Для настройки используется корректор. В соответствии с приведенной схемой осветительный поток от ламп должен быть аналогичным тому, что представлен на рисунке.

Инструкция по настройке фары

Для настройки осветительного потока по горизонтали используется специальная барашка, а для регулировки освещения по вертикали применяется шестигранный винт. При необходимости вы можете приподнять либо опустить освещение от оптики, к примеру, если в багажнике лежит тяжелый груз и передняя часть приподнята. Когда регулировка ближнего освещения будет завершена, необходимо выполнить пробный заезд для проверки качества и правильности исполнения процедуры. Нельзя допустить, чтобы свет от вашей оптики слепил водителей встречных авто.

Советы по улучшению качества

Чтобы применяемые в Гранте лампочки светили как можно более эффективно, перед настройкой желательно произвести диагностику самого кузова. Если на кузове имеются следы деформации, к примеру, если машина после аварии, то учтите, что это может отразиться на качестве осветительного потока, лучи от источников освещения в данном случае будет светить вразброс. Разумеется, если вы хотите, чтобы источники освещения светили как можно более ярко, то следует проверить и сами фары, в частности, стекла, их чистоту. Если на поверхности фонаря имеется слой пыли, разумеется, фару необходимо промыть (автор видео — канал RomadriverTV).

В результате длительной эксплуатации авто на поверхности стекол фар могут образоваться трещины и прочие повреждения. При появлении царапин нужно как минимум произвести полировку фар, если это не помогло — то поменять стекло. Сама фара подлежит замене в том случае, если имеются проблемы в работе отражателя, этот компонент не подлежит ремонту. Также следует отметить, что для правильной настройки в фонарях должны использоваться источники освещения одинакового размера и мощности.

Неисправность гидрокорректора

По своей конструкции корректор — довольно простое устройство, состоящее из основного цилиндра, а также двух дополнительных — по одному на каждую фару. Эти цилиндры соединены между собой посредством специальных трубок. На центральной консоли Лады Гранты расположен регулятор корректора, который используется для настройки оптики. Когда водитель жмет на ручку корректора, в основном цилиндре меняется уровень давления — впоследствии оно передается на рабочие цилиндры. Благодаря усилиям, которые действуют на поршень отражателя, изменяется угол расположения оптики.

Если речь идет об электрическом корректоре, то в данном случае опция передачи усилия осуществляется благодаря специальным моторчикам. Эти устройства питаются от электрической сети автомобиля. Такие девайсы на практике показали себя более устойчивыми к перепадам температур, в отличие от гидравлических корректоров. Соответственно, стоимость первых также более высокая.

Замена гидрокорректора аналогичным устройством

Если корректор не работает, то нужно будет либо произвести замену, либо отремонтировать устройство, причем второй вариант, как показывает практика, менее целесообразный. Причина ремонта обычно кроется в заклинивании цилиндра либо нарушении герметичности системы, в частности, речь идет о разрыве уплотнительных компонентов либо повреждении патрубков.

Как произвести замену гидрокорректора на аналогичное устройство:

  1. Для начала необходимо открутить гайку изнутри, а также демонтировать ручку самого устройства, чтобы освободить основной цилиндр системы.
  2. Сам цилиндр после освобождения снимается.
  3. Далее, демонтируются другие цилиндры, а также патрубки, по которым передается давление.
  4. Когда эти действия будут выполнены, вся конструкция извлекается из технологического отверстия в салоне.
  5. Процедура монтажа нового корректора производится в обратной последовательности (автор видео — Романыч).

Замена гидравлического корректора электрическим

Что касается замены гидравлического девайса на электрический, то в данном случае процедура замены выглядит аналогичным образом. Устройство демонтируется и извлекается, а вместо цилиндров монтируются электрические аналоги девайсов. После выполнения этих действий плюсовой провод системы необходимо подключить к клемме под номером 20, а минусовой подсоединить к заземлению, то есть кузову автомобиля. Все соединительные патрубки следует поменять на проводку, а на завершающем этапе следует подключить питание от устройства к аккумуляторной батарее. После этого следует все тщательно проверить, правильно ли работает система.

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

  1. Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
  2. Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
  3. Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
  4. Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Фотогалерея «Тюнингованные фары»




Видео «Как своими руками разобрать фары в Гранте»

Если вы не знаете, как в гаражных условиях разобрать фары в автомобиле Лада Гранта, то предлагаем более подробно ознакомиться с инструкцией по выполнению этой задачи в ролике (автор — Владимир Петров).

Понравилась статья? Поделиться с друзьями:

Регулировка фар на гранте самостоятельно с размерами

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

В руководстве по эксплуатации автомобиля даже простые вещи очень часто описываются как сложные. Я думаю, что это делается намеренно, чтобы отвадить автовладельцев от самостоятельного обслуживание своей машины и передать его в «заботливые руки» автосервисов.

Это касается и регулировок. Многие из них можно сделать «на коленке» безо всякого специального оборудования с достаточной для практических нужд точностью. Например, отрегулировать фары.

Как рекомендует регулировать фары «Руководство по ремонту и эксплуатации»

Первый же абзац бьёт по рукам: «Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.» Даже слова подобраны какие-то безнадёжные.

Рисунок экрана, который нужно разметить для регулировки, тоже ясно утверждает: в условиях гаража такое невозможно.

Ещё одна любопытная деталь. Раньше в подобного рода руководствах всегда была таблица, в которой указывались данные для регулировок. И в частности угол наклона лучей фар. Теперь её нет.

Определяю нужные для регулировки цифры

На рисунке две нужных величины указаны, а ещё одну я измеряю на автомобиле. Ставлю авто на ровной горизонтальной площадке и рулеткой измеряю от земли высоту лампочки в фаре. Эта величина на рисунке обозначена «h». У моей «Гранты» она оказалась равной примерно 70 см.


Снова смотрим на рисунок. Регулировка выполняется только для ближнего света. Как известно, луч фар при этом направлен вниз, чтобы не слепить водителей на встречной полосе. Рисунок говорит: на каждые 5 метров луч опускается на 6,5 см. Отсюда следует, что горизонтальная граница светового луча упрётся в землю на расстоянии примерно 50 метров от машины.

Регулировка

1. Дожидаюсь темноты, чтобы хорошо видеть свет фар на дороге. Выбираю подходящую свободную площадку. Она должна быть ровной и горизонтальной.

2. Отмеряю от машины приблизительно 45-50 метров и кладу деревянный брусок. Он будет показывать, где должна располагаться граница ближнего света.

3. Корректор фар ставлю на ноль.

4. Открываю капот. Включаю фары.

5. Завешиваю фары по очереди подходящей тряпкой. Регулирую луч фары по высоте. Ручки этих регулировок на «Гранте» расположены ближе к середине машины.

6. Горизонтальное отклонение подправляю «на глаз»: лучи должны быть направлены строго вперёд.

Примечание: на «Гранте» регулировочный винт высоты вращается через отверстие в кузове с помощью шестигранника. Его нужно припасти заранее.

Этот способ регулировки фар я вычитал в журнале «За рулём» очень давно. Несмотря на кажущуюся «топорность» он даёт вполне приемлемые результаты: ни разу при проверке на техосмотре в ГАИ к регулировке фар претензий не было.

Коллеги, расскажите в комментариях, какие ещё регулировки можно делать самостоятельно в гаражных условиях.

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками

  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.

Как отрегулировать свет: механизм работ

  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

Как отрегулировать фары на Toyota Tacoma

Когда вы едете после захода солнца, меньше всего вам нужно, чтобы фары слепили встречный транспорт или сигнализировали об инопланетянах из другой галактики. Конечно, вы можете не возражать против визита вашего межзвездного коллеги, но, по крайней мере, проявите небольшую вежливость к своему товарищу-водителю и отрегулируйте свет фар. Ваша Tacoma — независимо от года выпуска — оснащена набором регуляторов на каждой фаре в сборе, чтобы помочь вам расширить эту услугу.

Поиск правильного места

Самая сложная часть регулировки фар на вашем Tacoma — это сначала настроить все, чтобы вы могли правильно их отрегулировать. Для начала найдите ровную парковку со зданием или стеной, к которой вы сможете получить доступ. Вы должны иметь возможность припарковаться на расстоянии 25 футов от стены и иметь непрерывный обзор стены.

Предупреждения

В следующих шагах вы пометите стену мелом. Прежде чем продолжить, убедитесь, что у вас есть разрешение владельца собственности на временную разметку стены.

Настройка и регулировка

Вещи, которые вам понадобятся

  • Рулетка

  • Мел для тротуаров

  • Отвертка Phillips

  • Торцевая головка 4 мм

  • трещотка 3 1/4 дюйма

Проведите измерения.

Подъезжайте к стене и распрямите передние колеса. Взгляните на линзы фары и найдите ниппель прицеливания, который находится прямо перед лампами фары. Измерьте расстояние между землей и центром соска. Измерьте расстояние между центральным визирным ниппелем на левой и правой фарах.

Разметьте стену.

Сделайте на стене два 2-дюймовых круглых круга, которые точно соответствуют положению центральных направляющих ниппелей на стене. Используйте измерения, которые вы выполнили на предыдущем шаге, чтобы убедиться, что метки находятся на той же высоте и на таком же расстоянии друг от друга, что и центральные метки на линзах фары. Проведите 7,94-дюймовую горизонтальную и вертикальную линию через круги так, чтобы они пересекались в центре кругов.Обведите рамкой крест, который вы только что нарисовали, чтобы создать четыре куба размером 3,97 на 3,97 дюйма вокруг каждого круга.

Отойдите на 25 футов.

Отмерьте 25 футов от стены и отметьте бетон. Сделайте резервную копию, удерживая колеса прямо, пока кончик переднего бампера Tacoma не окажется точно на отметке, которую вы оставили на бетоне — теперь вы можете приступить к регулировке.

Найдите регуляторы.

Найдите регулировочные винты или шестерни на задней стороне фар в сборе.Если вы смотрите прямо на заднюю часть фары в сборе, винт вертикальной регулировки находится в положении «8 часов» на фаре со стороны водителя и в положении «4 часа» на фаре пассажира. Винт горизонтальной регулировки находится в положении «11 часов» на фаре со стороны водителя и «1 час» на фаре пассажира.

Наконечники
  • У некоторых Tacomas есть 4-миллиметровый болт для горизонтального и вертикального регулировочных винтов, в то время как у других есть небольшая шестеренка, которую вы поворачиваете отверткой Phillips.
  • Винты можно закрывать небольшими резиновыми колпачками. Просто снимите колпачки, чтобы открыть шестерню или головку винта диаметром 4 мм.

Отрегулируйте одну из фар

Отсоедините жгут проводов от одной из фар, затем включите фары. Поверните винт вертикальной регулировки против часовой стрелки, чтобы переместить свет фар вниз, или по часовой стрелке, чтобы поднять свет. Самая верхняя часть луча фары должна находиться в пределах четырех соответствующих квадратов, которые вы нарисовали на стене.После установки высоты поверните горизонтальный винт по часовой стрелке, чтобы переместить луч фары внутрь, или против часовой стрелки, чтобы переместить свет наружу.

Предупреждения

Последний поворот каждого регулятора должен быть по часовой стрелке, чтобы зафиксировать регулировку.

Отрегулируйте вторую фару

Выключите фары. Отсоедините жгут проводов от только что отрегулированной фары и снова подсоедините жгут проводов к другой фаре. Повторите процедуру регулировки.Выключите фары, затем подсоедините жгут проводов. Установите на место все резиновые крышки, которые могли быть на регулировочных винтах.

Программируемые автомобильные фары


Программируемые автомобильные фары
Скачать краткое видео Скачать краткое видео

Основная цель автомобильных фар — повысить безопасность при слабом освещении и плохих погодных условиях.Но, несмотря на десятилетия инноваций в источниках света, более половины аварий происходит ночью, даже при меньшем движении по дорогам. Недавние разработки в области адаптивного освещения позволили устранить некоторые ограничения стандартных фар, однако они имеют ограниченную гибкость — переключение между дальним и ближним светом, выключение света в сторону встречной полосы движения или поворот луча при повороте автомобиля — и не предназначены для всех. среды вождения. Мы представляем реактивную визуальную систему со сверхмалой задержкой, которая может распознавать, реагировать и быстро адаптироваться к любой среде при движении на скоростях шоссе.Нашу единую конструкцию оборудования можно запрограммировать для выполнения множества задач. Демонстрируется антибликовый дальний свет, улучшенная видимость водителя во время метели, повышенная контрастность полос движения и раннее визуальное предупреждение о препятствиях. [прямая ссылка на обзор видео выше]

Проектирование системы

Общий вид: Программируемая фара представляет собой совмещенную систему формирования изображения и освещения, состоящую из камеры, процессора и пространственного модулятора света (SLM).Камера делает снимки дороги. Процессор анализирует изображения и вычисляет схему освещения. SLM модулирует свет с высоким разрешением в пространстве и времени.
Высокоскоростной пространственный модулятор света: Построенный на заказ пространственный модулятор света с использованием комплекта разработки DMD и оптики / источника света от DLP-проектора. Возможность освещения с частотой кадров более 1000 Гц.[прямая ссылка на видео]
Конструкция прототипа: Элементы конструкции программируемой фары жестко закреплены на оптической плате. Акриловая оболочка защищает прототип от грязи, пыли и влаги. Присоски позволяют установить прототип на капот автомобиля для тестирования. [прямая ссылка на видео]
Оценка системы: Три этапа системы выполняются параллельно, чтобы минимизировать задержку.Задержка системы составила от 1 до 1,5 мс.
Дорожные испытания: Прототип системы устанавливается на капот автомобиля для дорожных испытаний.
Что дальше ?: В ближайшем будущем в прототип будут внесены небольшие изменения, позволяющие устанавливать его в отсеке для фар небольшого пикапа, например.г., Ford F-150.

Приложения

В отличие от современных конструкций адаптивных фар, наша конструкция имеет единую конфигурацию оборудования — с очень высоким пространственно-временным разрешением — которая может быть запрограммирована на выполнение множества различных задач для адаптации к любой дорожной среде. Ниже приведены несколько автомобильных задач, которые мы сейчас изучаем. Щелкните изображения или текст ниже, чтобы узнать о них больше.

Публикации

«Программируемые автомобильные фары»
Роберт Тамбуро, Эрико Нурвитадхи, Абхишек Чу, Мей Чен, Энтони Роу, Такео Канаде и Шриниваса Г.Нарасимхан. Европейская конференция компьютерного зрения (ECCV), 2014. Конспект лекций по информатике. Том 8692, 2014, стр 750-765. [pdf]

Презентации

«Программируемые автомобильные фары»
Роберт Тамбуро, Эрико Нурвитадхи, Абхишек Чуг, Мей Чен, Энтони Роу, Такео Канаде и Шриниваса Г. Нарасимхан. Европейская конференция по компьютерному зрению (ECCV), 2014 г.

«Программируемые фары: один миллиард световых лучей адаптации в секунду»
Шриниваса Нарасимхан выступает с докладом на семинаре Driving Vision News, посвященном будущим световым технологиям, методам и нормативным вопросам, 13 января 2015 г.


В новостях


Демонстрация для министра транспорта США Энтони Фокса (22 апреля 2015 г.)
ДОРОЖНЫЕ ИННОВАЦИИ, Новости CMU, 4 мая 2015 г. [pdf].

Умные фары регулируются, чтобы помочь водителям в сложных условиях, The Stack, 27 апреля 2015 г. [pdf].

Начальник транспортного отдела посещает Питтсбург, чтобы ознакомиться с новыми исследованиями и технологиями, CMU Tartan, 26 апреля 2015 г. [pdf].

Секретарь DOT «оптимистичен» в отношении транспортных технологий CMU, Pittsburgh Business Times, 23 апреля 2015 г. [pdf].

Начальник транспортного отдела посещает Питтсбург, чтобы ознакомиться с новыми исследованиями и технологиями, Pittsburgh Post-Gazette, 23 апреля 2015 г. [pdf].

Пластырный подход к инфраструктуре не может продолжаться, заявил руководитель транспорта США в Питтсбурге, Pittsburgh Tribune-Review, 22 апреля 2015 г. [pdf].

Освещение в СМИ
Адаптивные фары головного света могут помочь водителям избежать удара Бэмби, Scientific American, 24 апреля 2015 г. [pdf].

Умные фары головного света регулируются, чтобы помочь водителям в сложных условиях, Slashdot, 27 апреля 2015 г.

Автомобильные фары будущего не ослепят других водителей, engadget, 27 апреля 2015 г. [pdf].

УМНЫЕ ФАРЫ CARNEGIE MELLON ЗАЩИЩАЮТ ГЛАЗА ПРИБЫВАЮЩИХ ВОДИТЕЛЕЙ, пресс-релиз CMU, 9 сентября 2014 г. [pdf].

Эти «умные фары» призваны сделать вождение в ночное время безопаснее — даже в дождь и снег, Huffington Post, 11 сентября 2014 г. [pdf].

Карнеги-Меллон разрабатывает умные яркие фары, которые не ослепляют встречных водителей, Network World, 9 сентября 2014 г. [pdf].

Команда робототехники Карнеги-Меллона заявляет, что они разработали самую умную фару на свете, VentureBeat, 9 сентября 2014 г. [pdf].

Умные фары дальнего света не ослепят встречных водителей, cnet, 9 сентября 2014 г. [pdf].

Умные фары освещают дорогу, не ослепляя других водителей, MIT Tech Review, 19 сентября 2014 г. [pdf].

Умные фары делают вождение с дальним светом безопаснее, IEEE Spectrum, 16 сентября 2014 г. [pdf].

АДАПТИВНЫЕ ПРОГРАММИРУЕМЫЕ ФАРЫ, ВЫРЕЗЫВАЮЩИЕ ПРОТЯЖЕНИЕ ДОЖДЯ, ОСВЕЩАЮЩИЕСЯ БЕЗ ЗАКРЫТИЯ ДРУГИХ ВОДИТЕЛЕЙ, Popular Science, 10 сентября 2014 г. [pdf].

Интеллектуальные фары, разработанные CMU, помогают водителям уменьшить блики, Pittsburgh Business Times, 9 сентября 2014 г. [pdf].

Новые технологии избавляют глаза встречных водителей от дальнего света фар, gizmag, 10 сентября 2014 г. [pdf].


Благодарности

Это исследование частично финансировалось за счет гранта Intel Science and Technology Center for Embedded Computing, гранта Министерства транспорта США (Транспортный центр Университета Карнеги-Меллона (T-SET)), подарка Ford Motor Company, гранта. от Управления военно-морских исследований (N00014-11-1-0295) и награды NSF CAREER Award (IIS- 0643628).Авторы также благодарят группу NavLab в Университете Карнеги-Меллона, Институт робототехники за предоставление экспериментальной автомобильной платформы, Зисимоса Эконому за помощь в создании схемы синхронизации, а также Фен Янга, Суприта Ахара и Субхагато Дутту за помощь в проведении экспериментов.

График проекта

Хронология разработки умных автомобильных фар (щелкните изображения)
2010-2011 гг. 2012-2013 2014 — настоящее время



Умная фара родилась как стереоскопическая система, состоящая из двух монохромных камер и DLP-проектора.Скорость камеры / проектора составляла 60 Гц, а время задержки системы составляло 70 мс. Делитель луча использовался для оптического совмещения монохромной камеры с проектором DLP. Системная скорость была увеличена до 120 Гц, а задержка уменьшена до 13 мс. Система, находящаяся в настоящее время в разработке, имеет такую ​​же настройку, как и предыдущая система. Аппаратное обеспечение камеры и проектора было обновлено до скоростей около 1000 Гц и задержки около 1 мс.

Власти округа Боттурт арестовывают мужчину из Роанока после преследования ночью во вторник

ГРАФСТВО БОТЕТУР, Вирджиния.(WFXR) — Власти арестовали мужчину из Роанока во вторник вечером после преследования на высокоскоростном автомобиле, которое началось в округе Боттурт и закончилось в округе Роанок.

Согласно сообщению шерифа округа Боттурт, незадолго до 22:00. Во вторник, 16 февраля, заместитель патруля, патрулирующий северную часть округа, заметил красный Ford Mustang, который ехал беспорядочно, сворачивая между полосами движения и пересекая обе полосы движения, направляясь на юг по шоссе 220 США.

Заподозрив, что автомобилист может быть травмирован, полицейский повернул машину, наблюдая, как машина резко меняет полосу движения, свернув на Brugh’s Mill Road, и набирает скорость с высокой скоростью.

Затем, когда заместитель догнал автомобиль, водитель начал включать и выключать фары, в это время заместитель активировал аварийное оборудование, чтобы попытаться остановить автомобиль.

ПРЕДЫДУЩАЯ: Скоростное преследование заканчивается на I-581 в округе Роанок.

Однако власти заявляют, что водитель отказался останавливаться, снова выключил фары автомобиля, сел на I-81 с выезда 156 и продолжил движение с перебоями, превышая 100 миль в час.

По данным офиса шерифа, полиция штата Вирджиния оказывала помощь в преследовании и развернула полосу с шипами вокруг отметки 146 мили шоссе I-81.

Погоня в конце концов закончилась на I-581, но, как сообщается, водитель отказался выйти из машины. По словам официальных лиц, в результате был задействован К-9, чтобы снять водителя с автомобиля, прежде чем он был доставлен в мемориальную больницу Роанока для лечения.

Власти заявляют, что 40-летний Джастин Денвер Грант был обвинен в уклонении от уголовного преступления, D.U.I., вождении с отстранением от занятий, хранении контролируемого вещества, препятствовании и нападении на правоохранительные органы. Кроме того, Грант был вызван с истекшим сроком проверки и несоблюдением дорожной разметки.

Офис шерифа сообщает, что Грант в настоящее время содержится без залога в региональной тюрьме Боттур-Крейг.

Получайте свежие новости, погоду и спорт на свой смартфон с помощью приложения WFXR News, доступного для Apple и Android.

2022 Mitsubishi Outlander официально дебютирует на Amazon Live

Официально прибыл Mitsubishi Outlander 2022 года. Это первый полностью новый автомобиль Mitsubishi, дебютировавший за долгое время, а Outlander 2022 года — первый автомобиль, дебютировавший на платформе Amazon Live.Новейший флагман Mitsubishi базируется на компактном внедорожнике Nissan Rogue 2021 года. Тем не менее, новый Outlander — единственный автомобиль в своем классе, предлагающий стандартные сиденья третьего ряда, заявил японский автопроизводитель.

«Основанный на концепции продукта« I-Fu-Do-Do », что по-японски означает« аутентичный и величественный », совершенно новый Outlander был превращен в надежный внедорожник со значительно улучшенным стилем, ходовыми качествами и высоким качеством. чувствовать, чтобы удовлетворить потребности клиентов, которые хотят расширить свой кругозор и решать задачи любого рода », — сказал Такао Като, генеральный директор MMC.

Outlander 2022 года оснащен фирменной лицевой панелью Dynamic Shield, которая впервые была представлена ​​на автомобилях Mitsubishis из стран АСЕАН, таких как Expander MPV и Montero Sport SUV. У него более смелые пропорции, мускулистые крылья и выразительный стиль, чтобы выделиться среди множества Toyota RAV4, Honda CR-V и, да, даже Nissan Rogues.

Согласно заявлению Mitsubishi, новый Outlander «призван сломать границы, сбросить ожидания и потребовать внимания». С этим смелым новым лицом вы не можете не смотреть. В нем были перемещены фары, противотуманные фары и светодиодные указатели, чтобы подчеркнуть стойкость машины.Стандартное оборудование включает три ряда сидений, 11 подушек безопасности, 18-дюймовые колеса, Android Auto и беспроводной Apple CarPlay, порты зарядки USB-A / USB-C и доступную беспроводную зарядку смартфона.

В основе нового Outlander лежит тот же 2,5-литровый рядный четырехцилиндровый двигатель от Rogue, развивающий 181 л.с. и 181 фунт-фут крутящего момента. Привод на передние колеса входит в стандартную комплектацию, а мифическая система управления всеми колесами Mitsubishi Super All-Wheel Control является дополнительной. Автоматический вариатор Nissan CVT (бесступенчатая трансмиссия) входит в стандартную комплектацию нового Outlander.

Внутри Outlander 2022 года значительно лучше своего предшественника. В стандартную комплектацию входит больший 8,0-дюймовый сенсорный экран информационно-развлекательной системы, в то время как модели с более высокой комплектацией получают более крупный 9,0-дюймовый экран и 12,3-дюймовую цифровую приборную панель, аналогичную Nissan Rogue. Дополнительные функции включают 20-дюймовые колеса, 10,8-дюймовый полноцветный экранный дисплей (HUD) и аудиосистему Bose с 10 динамиками. Система помощи водителю MI-Pilot Assist от Mitsubishi также доступна с адаптивным круиз-контролем и системой помощи при удержании полосы движения.

Абсолютно новый Mitsubishi Outlander 2022 года поступит в автосалоны в США к апрелю 2021 года по базовой цене от 25 795 долларов. Mitsubishi опубликует полные цены и характеристики отделки чуть позже. В разработке также находится подключаемая гибридная версия нового Outlander, но она появится не раньше, чем в начале этого года. «С запуском совершенно нового Outlander мы сначала расширим наши продажи на рынке Северной Америки, а затем будем стремиться к глобальному росту», — заключил Като.

2022 Nissan Pathfinder добавляет стиля, избавившись от худшей особенности старого 3-рядного внедорожника

Nissan представил новый 2022 Pathfinder — полностью переработанный внедорожник, обещающий долгожданное техническое обновление в сочетании с новым чистым стилем. Представленный сегодня вместе с пикапом Frontier 2022, новый Pathfinder сохраняет такие фавориты владельцев, как полный привод и большую тяговую мощность, но при этом сглаживает некоторые грубые края.

Он определенно выглядит более изысканно, чем уходящий Pathfinder. Выступы короче, фасция больше. Решетка Nissan с V-образным движением имеет три прорези — кивок, по словам автопроизводителя, самому первому Pathfinder, — а также С-образные фары и плавающую линию крыши. Светодиодные фары серийно оснащаются ДХО.

Больше светодиодов появляется сзади на задних фонарях, которые тоньше, чем на старом внедорожнике. Коробчатые подъемные ворота имеют увеличенный логотип PATHFINDER из матового хрома, который сочетается с колесами из алюминиевого сплава.У Nissan будет 14 цветов и цветовых сочетаний, пять из которых двухцветные.

Под капотом находится 3,5-литровый двигатель V6 с прямым впрыском, мощностью 284 л.с. и крутящим моментом 259 фунт-фут. Он сочетается с новой 9-ступенчатой ​​автоматической коробкой передач, долгожданным изменением по сравнению с малоизвестным вариатором старого Pathfinder. Будут доступны полноприводные и полноприводные модели Pathfinder; последний будет иметь новую систему Intelligent 4WD с 7-позиционным приводом и переключателем режима местности. Он будет использовать прямое сцепление, которое, по словам Nissan, должно улучшить пикап в условиях низкой тяги, а режимы движения будут включать в себя стандартный, спортивный, эко, снег, песок, грязь / колею и буксировку.

Так или иначе, вы получите новую систему рулевого управления с электроусилителем. Есть передняя стойка и задняя независимая многорычажная подвеска с передними и задними стабилизаторами поперечной устойчивости. Общая буксировочная способность составляет 6000 фунтов, в зависимости от дифферента, со стандартным оснащением Trailer Sway Control.

Внутри можно найти самые большие изменения. Теперь в списке опций есть 12,3-дюймовый цифровой нактоуз вместе с 10,8-дюймовым проекционным дисплеем. Также доступна информационно-развлекательная система с 9-дюймовым сенсорным экраном.Nissan заменил старый переключатель на электронную версию, помогая освободить больше места на центральной консоли.

Будет выбор из ткани, кожи и стеганой полуанилиновой кожи для сидений и внешнего освещения. У Nissan есть семь вариантов отделки салона, в том числе вариант с матовым бронзовым металлом. Также имеется акустическое ламинированное переднее стекло, более толстые стекла в окнах второго ряда и дополнительная изоляция дверей и пола, чтобы в салоне было тише.

Восемь сидений входят в стандартную комплектацию, хотя могут быть и капитанские кресла второго ряда со съемной центральной консолью.Складывание / выдвижение EZ FLEX в одно касание упрощает перемещение, а третий ряд можно разделить на 60/40 для увеличения грузового пространства. Тем не менее, по словам Nissan, даже со всеми тремя рядами вверх можно было бы разместить четыре сумки для гольфа. Опции включают 10-позиционное сиденье водителя с электроприводом, обогрев и охлаждение передних сидений, подогрев задних сидений и трехзонный климат-контроль.

Что касается технологий, то теперь во всех комплектациях будет NissanConnect. Это поддерживает Apple CarPlay и Android Auto; беспроводной CarPlay будет опциональным, наряду с точкой доступа Wi-Fi, беспроводной зарядной площадкой для телефона и аудиосистемой Bose с 13 динамиками.Также доступны 360-градусная камера и навигация.

ProPILOT Assist, сочетающий в себе адаптивный круиз-контроль и удержание полосы движения, также будет доступен в комплектациях Pathfinder SV и SL. Между тем, 2022 Pathfinder Platinum будет иметь ProPILOT Assist с Navi-link, который может автоматически регулировать скорость системы для предстоящих поворотов автострад и перекрестков, а также для следующего съезда, если пункт назначения был запрограммирован в системе навигации.

Nissan Safety Shield 360 входит в стандартную комплектацию.Это включает в себя автоматическое экстренное торможение с обнаружением пешеходов, предупреждение о слепых зонах, предупреждение о перекрестном движении сзади, предупреждение о выезде с полосы движения, поддержку дальнего света и автоматическое торможение сзади, а также интеллектуальное предупреждение о лобовом столкновении, интеллектуальное предупреждение водителя и предупреждение задней двери. Вмешательство в слепые зоны, Интеллектуальное вмешательство в полосу движения и распознавание дорожных знаков будут необязательными.

Продажи Nissan Pathfinder 2022 года начнутся летом 2021 года. Он будет предлагаться в конфигурациях 2WD и 4WD, а также в четырех комплектациях: S, SV, SL и Platinum.Также будут SV Premium и SL Premium. Стоимость будет подтверждена ближе к его поступлению в дилерские центры.

Mitsubishi Outlander 2022 года — это во многом именно то, что вы ожидали от Mitsubishi

Фото: Mitsubishi

Самое интересное в новом Mitsubishi Outlander заключается в том, что запуск нового кроссовера проводился в прямом эфире на Amazon Prime Live. Честно говоря, эта информация не совсем интересна.Учитывая, что Mitsubishi называет это своей «флагманской» моделью, кажется, что компания могла бы немного расширить границы с этим четвертым поколением.

Фото: Mitsubishi

Во-первых, хорошее. Mitsubishi заявляет, что новый Outlander будет дешевым, начиная с 25 795 долларов США здесь, в США, с приличным набором стандартных функций. Для трехрядных кроссоверов это супер недорого. Понятно, что Mitsu охотится за Kia Sorento, стоимость которой начинается с 29 390 долларов. Единственное, что вмещает такое количество людей даже близко к той же цене, — это минивэн Voyager от компании Chrysler.

Фото: Mitsubishi

«Основываясь на концепции продукта« I-Fu-Do-Do », что в переводе с японского означает« аутентичный и величественный », новый OUTLANDER превратился в надежный внедорожник со значительно улучшенным стилем, ходовыми качествами, и высокое качество, удовлетворяющее потребности клиентов, которые хотят расширить свой кругозор и решать любые задачи », — сказал Такао Като, генеральный директор MMC. «С запуском совершенно нового OUTLANDER мы сначала расширим наши продажи на рынке Северной Америки, а затем будем стремиться к глобальному росту.»

G / O Media может получить комиссию

Фото: Mitsubishi

Этот новый Outlander является началом нового поколения дизайна Mitsubishi с« передней панелью Dynamic Shield нового поколения ». Я знаю, что здесь меня меньшинство, но у меня аллергическая реакция на хром, поэтому передняя часть этой машины вызывает у меня физическое недомогание, но все остальное в основном безобидно. Я не возражаю против обработки фар и решетки радиатора, но весь этот хромированный акцент меня просто бросит. Совершенно очевидно, что Mitsubishi собирается создать здесь высококлассный вид с некоторым дизайном, заимствованным у Land Rover.Очень похоже на машину, если вы спросите меня.

Фото: Mitsubishi

Лидер по стоимости в сегменте выглядит неплохо оснащенным. У Мицубиси есть товары, если у вас есть монеты. Доступная 12,3-дюймовая цифровая приборная панель раньше была тем, что предназначено для высококлассных немецких седанов, а 9-дюймовый центральный экран в наши дни в значительной степени является отраслевым стандартом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
