Ваз 2106 схема заднего моста: устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Posted on by alexxlab

Содержание

устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Задний мост классических «Жигулей» является неотъемлемой частью автомобиля, без которой было бы невозможно его передвижение. Узел состоит из нескольких механизмов, к которым через карданную передачу передаётся крутящий момент от двигателя и коробки передач. Являясь владельцем ВАЗ 2106 необходимо знать о возможных неполадках заднего моста и уметь устранять их своими силами.

Задний мост ВАЗ 2106 — назначение

В конструкции автомобиля задний мост (ЗМ) играет важную роль. Посредством этого узла связываются друг с другом ведущие колёса, а также производится их крепление к кузову и передача на них крутящего момента. Узел состоит из нескольких отдельных элементов, которые со временем могут изнашиваться и требовать ремонта либо замены. Поэтому конструкцию заднего моста ВАЗ 2106, его неисправности и ремонт стоит рассмотреть детальнее.

Задний мост расположен в задней части автомобиля и предназначен для крепления колёс, задней подвески и передачи крутящего момента на колёса

Технические характеристики заднего моста

По своей конструкции и характеристикам ведущие мосты всех классических «Жигулей» одинаковы. Разница заключается лишь в передаточных числах главных пар.

Таблица: характеристики заднего моста «шестёрки»

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

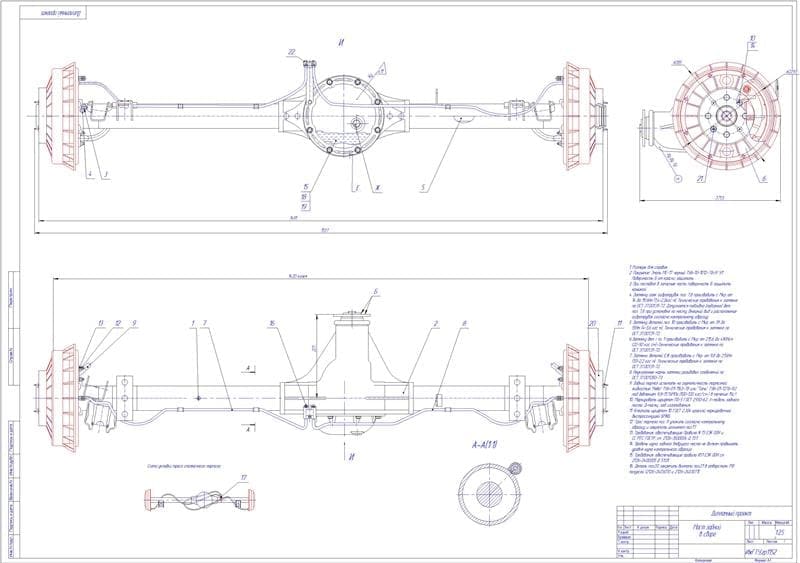

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке.

В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединённых между собой пустотелых кожухов

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

  • ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
  • поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

  • деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
  • изгиб полуосей и чрезмерное биение. В этом случае деталь подлежит замене;
  • повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замена повреждённых элементов;
  • неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;

    При повреждении роликов подшипника могут появляться посторонние шумы в работе заднего моста

  • низкий уровень масла. Нужно проверить уровень, довести его до нормы и убедиться, что нет подтекания через манжетные уплотнения и прокладки.

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

  • изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
  • неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
  • износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
  • мало смазки. Проблема устраняется таким же образом, как и при постоянных шумах.

    Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

  • чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
  • неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.
Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

  • затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
  • подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
  • неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
  • поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

  • чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
  • увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
  • повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
  • опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

  • износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
  • повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
  • ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Ремонт заднего моста

Выяснив, как проявляются неисправности заднего моста ВАЗ 2106, необходимо ознакомиться, каким образом их устранять. В зависимости от возникшей поломки может потребоваться как полная разборка моста, т.

е. демонтаж полуосей и редуктора, так и частичная. Поэтому устранение каждой из возможных неисправностей рассмотрим по отдельности.

Замена сальника полуоси

Полуосевой сальник меняется довольно просто и требует минимального набора инструментов:

  • домкрат;
  • вороток;
  • головка на 17;
  • ударный съёмник;
  • плоская отвёртка.

Манжетное уплотнение меняем в таком порядке:

  1. Срываем болты крепления колеса с нужной стороны, поддомкрачиваем машину и полностью снимаем колесо.
  2. Демонтируем барабаны тормозного механизма.

    Тормозной барабан снимаем с полуоси, если нужно сбиваем его через деревянную наставку

  3. Головкой на 17 с воротком откручиваем крепление полуоси к фланцу чулка.

    Для снятия полуоси необходимо отвернуть 4 гайки головкой на 17

  4. Снимаем с болтов гравёрные шайбы.

    Отвернув крепёж, снимаем гравёрные шайбы

  5. Специальным съёмником или подходящей наставкой выбиваем полуось из корпуса ЗМ.

    При помощи ударного съёмника выбиваем полуось из чулка заднего моста

  6. При помощи отвёртки, раздвижных пассатижей или другого подходящего инструмента вынимаем старый сальник.

    При помощи клещей извлекаем из чулка сальник полуоси

  7. Новое манжетное уплотнение устанавливаем с применением подходящей оправки.

    Новую манжету устанавливают при помощи подходящей наставки

  8. Слегка смазываем рабочую поверхность сальника Литолом и и монтируем полуось обратно.
Видео: замена роликоподшипника полуоси «Жигулей»

Замена сальника хвостовика

Чтобы заменить манжету конички потребуется следующий перечень инструментов:

  • торцовый ключ на 13 и на 17;
  • головка на 24;
  • вороток;
  • динамометрический ключ;
  • ёмкость для слива масла;
  • шестигранник по размеру маслозаливной пробки;
  • раздвижные пассатижи.

Замену сальника производим на эстакаде следующим образом:

  1. Ставим авто на ручной тормоз.
  2. Выкручиваем сливную пробку картера ЗМ и сливаем смазку в подготовленную ёмкость.

    Отвернув пробку, сливаем масло из заднего моста

  3. Отворачиванием четыре гайки, которыми крепится кардан к фланцу редуктора и отводим сам кардан в сторону.

    Для разъединения кардана и фланца заднего моста отворачиваем соответствующее крепление

  4. Откручиваем гайку хвостовика.

    Гайку крепления фланца откручиваем ключом или головкой на 24

  5. Демонтируем фланец и шайбу.

    Снимаем с хвостовика фланец вместе с шайбой

  6. Плоской отвёрткой или другим инструментом зацепляем сальник и достаём его из редуктора.

    Клещами извлекаем старый сальник из редуктора

  7. Новое манжетное уплотнение устанавливаем с использованием наставки, после чего собираем всё обратно.

    Для установки сальника используем подходящую по размеру наставку

  8. Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н. м.

    Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н.м

Из личного опыта могу сказать следующее: если масло из редуктора не «льётся рекой», а едва только появились признаки утечки, то не стоит спешить с заменой сальника. Между подшипниками ведущей шестерни конструкцией предусмотрена установка распорной втулки, которая во время заворачивания гайки хвостовика сжимается, обеспечивая необходимый преднатяг подшипников. При замене манжетного уплотнения, гайка отворачивается, а при её затяжке втулка уже не в состоянии выполнять свою функцию и по-хорошему её нужно заменить, но для этого требуется разобрать редуктор, чего практически никто не делает. В результате гайка конички со временем будет отпускаться, как бы её ни затягивали.

Таблица: параметры сальников заднего моста ВАЗ 2106

Замена прокладки редуктора

Течь смазки между РЗМ и чулком хоть и редко, но возникает. В этом случае потребуется демонтировать узел для замены уплотнителя. Для работы потребуются те же инструменты, что и при демонтаже полуоси. Дополнительно нужно подготовить головку на 12 и трещотку. Ремонт проводится следующим образом:

  1. Сливаем масло с ЗМ.
  2. Повторяем п. 1–5 по замене полуосевой манжеты, демонтируя полуоси с обеих сторон.
  3. Разъединяем кардан и фланец РЗМ.
  4. Головкой с воротком или трещоткой срываем и отворачиваем крепление редуктора к корпусу.

    Редуктор крепится к чулку болтами, отворачиваем их

  5. Аккуратно демонтируем редуктор, учитывая, что его вес составляет более 10 кг.

    Отвернув крепление механизма, снимаем его с автомобиля

  6. Плоскость редуктора и чулка, соприкасающиеся между собой, очищаем от загрязнений. Возможно, придётся удалить ножом старую прокладку.
  7. Устанавливаем новый уплотнитель и собираем ЗМ в обратной последовательности.

    После очистки поверхности устанавливаем новую прокладку

Замена подшипника полуоси

Процедура замены подшипника полуоси на «шестёрке» – мероприятие довольно трудоёмкое. Помимо самого шарикоподшипника и новой втулки потребуются следующие инструменты:

  • вороток;
  • головка на 17;
  • молоток;
  • плоская отвёртка;
  • зубило;
  • болгарка;
  • паяльная лампа или газовая горелка.

Процесс замены подшипника состоит из следующих шагов:

  1. Повторяем п. 1–5 по замене манжеты полуоси.
  2. После того как полуось будет снята, зажимаем её в тисах.
  3. При помощи болгарки разрезаем втулку.

    Болгаркой разрезаем втулку

  4. Наставляем на кольцо зубило и наносим по нему удары молотком.

    Втулку разбиваем при помощи молотка и зубила

  5. Подходящей наставкой, например, отрезком трубы, сбиваем подшипник с полуоси. В крайнем случае разрезаем, а затем раскалываем внешнее кольцо и сбиваем внутреннее.

    Сбиваем подшипник с полуоси, наставляя на него деревянный брусок и нанося удары молотком

  6. Путём внешнего осмотра полуоси выясняем, можно ли эксплуатировать её и дальше. Если на шлицах либо в месте монтажа подшипника есть следы износа, то полуось меняем на исправную.

    После снятия подшипника нужно обязательно проверить полуось на предмет повреждений и деформации

  7. Перед запрессовкой нового подшипника снимаем с него пыльник и набиваем смазку Литол-24, после чего ставим пыльник обратно.

    Набиваем в подшипник смазку Литол-24 или ей подобную

  8. Смазываем посадочное место под подшипник.

    Посадочное место под подшипник также смазываем

  9. Устанавливаем деталь пыльником к фланцу, используя подходящую наставку.
  10. Для установки втулки греем её газовой горелкой, пока она не покроется белым налётом.

    Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой

  11. Зажимаем втулку клещами и накидываем на полуось.
  12. Для максимально плотной посадки втулки к подшипнику, забиваем её молотком и даём остыть.

    Когда втулка будет насажена, даём время ей остыть

  13. Сборку производим в обратном порядке.

Во время замены полуосевого подшипника, новый сальник необходимо установить даже в том случае, если до этого не было признаков течи масла.

В моей практике однажды был применён способ демонтажа подшипника посредством его нагрева газовой горелкой. После тщательного прогрева, полуось ударялась о землю или деревянный брус шлицевой стороной и подшипник сбивался. Однако при таком способе нужно быть аккуратным, поскольку в процессе нагрева подшипника также нагревается смазка внутри него. При попытке сбить деталь с полуоси, горячее смазывающее вещество легко может попасть на руки. Поэтому, демонтируя подшипник путём нагрева, следует предварительно вымыть его от смазки.

Ремонт редуктора

Ремонт РЗМ ВАЗ 2106 выполняют при замене главной пары, неисправностях подшипников хвостовика или шестерён дифференциала. В этом случае редуктор требуется демонтировать, разобрать и провести деффектовку с последующей заменой неисправных элементов, а после собрать и отрегулировать узел. Для разборки понадобится следующий перечень инструментов:

  • набор гаечных ключей;
  • молоток;
  • съёмник подшипников.

Процедуру выполняем в таком порядке:

  1. После демонтажа редуктора зажимаем его в тисках.
  2. Ключом на 10 откручиваем крепление и снимаем фиксирующие скобы гаек обоих подшипников.

    Стопорная пластина удерживается болтом, отворачиваем его и снимаем саму пластину

  3. Делаем отметки на бугелях бородком, чтобы избежать путаницы при сборке.

    Крышки подшипников помечаем бородком

  4. Откручиваем болты крышек.

    Ключом на 17 откручиваем крепление крышки подшипника и вынимаем болты

  5. Снимаем бугели, гайки и кольца подшипников.

    Достаём из корпуса регулировочную гайку

  6. Достаём из корпуса РЗМ ведомую шестерню вместе с дифференциалом.

    Из корпуса редуктора вынимаем коробку дифференциала с ведомой шестернёй

  7. Вынимаем хвостовик хвостовик с роликоподшипником.

    Из картера вынимаем коническую шестерню вместе с подшипником

  8. Распорная втулка остаётся внутри картера либо на самом валу, снимаем её.

    Снимаем с ведущей шестерни распорную втулку

  9. Оцениваем состояние внутреннего подшипника. Если сепаратор или ролики имеют повреждения, демонтируем деталь, сбивая её с вала шестерни бородком.

    Выколоткой сбиваем задний подшипник

  10. Под подшипником стоит кольцо, снимаем его с вала.

    Снимаем с вала регулировочное кольцо

  11. Поддеваем и извлекаем из копуса манжету и достаём шайбу маслоотражателя.

    Вынимаем из корпуса редуктора маслоотражатель

  12. Вынимаем второй подшипник ведущей шестерни. Он также подлежит замене в случае видимых повреждений.

    Вынимаем из редуктора подшипник

  13. Внешние кольца обоих подшипников выбиваем подходящей наставкой.

    Выколоткой выбиваем наружную обойму переднего подшипника

  14. При необходимости замены подшипников дифференциала, демонтируем их съёмником. Процедуру можно выполнить также зубилом.

    Демонтируем подшипник с коробки дифференциала при помощи съёмника

  15. Для снятия планетарной шестерни фиксируем коробу дифференциала в тисах и отворачиваем крепление.

    Дифференциал крепится к ведомой шестерне при помощи восьми болтов, отворачиваем их

  16. Чтобы сбить шестерню достаточно несколько раз ударить по ней пластмассовым молотком.

    Сбиваем шестерню молотком с пластмассовым бойком

  17. Достаём из коробки дифференциала ось сателлитов.

    Вынимаем из коробки ось сателлитов

  18. Вынимаем сателлиты.

    Достаём из коробки сателлиты дифференциала

  19. Извлекаем шестерни полуосей и шайбы.

    Вынимаем полуосевые шестерни и шайбы

Без полной разборки редуктора выполнить деффектовку узла невозможно.

Проверка состояние элементов

Для оценки состояния деталей редуктора очищаем их от остатков масла, возможно, стружки. Элементы промываем в солярке или керосине, после чего внимательно осматриваем их:

  • главная пара не должна иметь следов сильного износа либо повреждённых зубьев. В противном случае обе шестерни необходимо заменить;

    При повреждении шестерён главной пары, меняем их комплектом с таким же передаточным числом

  • осматриваем шестерни полуосей и сателлитов, а также их посадочные места. Повреждённые элементы заменяем;
  • таким же образом оцениваем состояние шайб под шестерни полуосей. Если имеются изъяны, которые не удаётся устранить наждачной бумагой, меняем шайбы на новые;
  • проверяем корпус дифференциала и редуктора на предмет повреждений любого характера. Если требуется, производим их замену.
Талица: размеры подшипников заднего моста
Сборка и регулировка РЗМ

Правильная сборка и регулировка — наиболее ответственные этапы в процессе ремонта редуктора и в целом заднего моста. От этих процедур зависит корректная работа механизма и продолжительность его эксплуатации. Собираем узел следующим образом:

  1. Наставкой насаживаем новые подшипники дифференциала.
  2. Внутрь коробки ставим все составляющие, смазав их трансмиссионным маслом.
  3. Перемещаем шестерни и вставляем ось сателлитов.
  4. Проверяем осевой зазор каждой из шестерён. Если он превышает 0,1 мм, то подбираем более толстые шайбы. Если с помощью последних не удаётся устранить зазор, шестерни следует заменить.

    Шестерни дифференциала должны вращаться от руки

  5. Монтируем внешние кольца подшипников ведущей шестерни в корпус узла.

    С помощью подходящей наставки запрессовываем наружную обойму подшипника конической шестерни

  6. Чтобы правильно установить коничку и планетарку друг относительно друга, подбираем толщину регулировочной шайбы. Для облегчения этого процесса делаем приспособление, применяя старый хвостовик, к которому привариваем металлическую пластину 80 мм*50 мм.

    Из старой ведущей шестерни изготавливаем приспособление для регулировки зацепления шестерён главной пары

  7. Накидываем подшипник на вал и вставляем в корпус. Ставим второй подшипник и фланец, зажимая гайку с моментом 7,9–9,8 Нм. Зажимаем РЗМ в тисах таким образом, как это показано на фото. На места прилегания подшипников дифференциала помещаем металлическую линейку или пруток.
  8. Посредством щупов определяем расстояние между коничкой и используемым инструментом.

    Замеряем зазор между приспособлением и металлическим стержнем

  9. Согласно полученным значениям, а также тем, что указаны на валу шестерни, рассчитываем регулировочную шайбу. Если зазор получился 2,9 мм, а значение на шестерне составляет -8 (сотые доли миллиметра), то шайбу нужно установить толщиной 2,9-(-0,08)=2,98 мм.

    На ведущей шестерне указывается отклонение от номинального значения

  10. Устанавливаем на коничку шайбу и подшипник.

    Устанавливаем на вал шестерни регулировочное кольцо и насаживаем сам подшипник

  11. Помещаем малую шестерню в корпус и надеваем новую втулку, подшипник, маслоотражающую шайбу, монтируем манжету и фланец.
  12. Зажимаем фланец динамометрическим ключом усилием 12 кгс*м.
  13. Чтобы подшипники хвостовика были затянуты правильно, проверяем момент их вращения динамометром: значение должно быть около 7,9–9,5 кгс. При меньших показателях гайку подтягиваем ещё, осуществляя контроль момента затяжки, чтобы он не был более 26 кгс*м.

    Момент проворачивания фланца должен составлять 9,5 кгс

  14. Ставим ведомую шестерню с коробкой в корпус и крепим крышки подшипников.
  15. Из металла вырезаем пластину шириной 49,5 мм для проворачивания регулировочных гаек.

    Вырезаем металлическую пластину для регулировки подшипников дифференциала

  16. Немного подкручиваем гайку возле ведомой шестерни, убирая зазор между хвостовиком.
  17. Закручиваем аналогичную гайку с другой стороны.
  18. Ещё слегка зажимаем гайку возле ведомой шестерни, подбирая боковой зазор между коничкой 0,08–0,13 мм.
  19. Для установки преднатяга подшипников зажимаем гайки до тех пор, пока крышки подшипников не разойдутся на 0,2 мм, что можно определить штангенциркулем.

    Замеряем расстояние между крышками штангенциркулем

  20. В ходе регулировки одновременно проверяем зазор между хвостовиком и планетаркой, а также зажатие подшипников. Если с одной стороны производится подтягивание гайки, то с другой следует отпустить деталь на такой же угол.
  21. Когда регулировка будет завершена, устанавливаем все ранее демонтированные элементы и крепим редуктор к чулку.
Видео: ремонт заднего редуктора на «шестёрке»

Не так давно мне пришлось ремонтировать редуктор своими силами. В связи с тем, что специальных инструментов у меня нет, как, впрочем, и у многих владельцев «Жигулей», а покупать их для одноразовой процедуры будет стоить недёшево, регулировку пришлось проводить подручными инструментами. Установку правильного положения конической и планетарной шестерён я производил по пятну контакта. Регулировку взаимного положения шестерён я производил подбором шайб на коничке, а также посредством соответствующих гаек подшипников дифференциала смещал последний вместе с ведомой шестернёй в ту или иную сторону. Для определения пятна контакта я использовал обычную краску в аэрозоле, распыляя её на зубья планетарной шестерни. После её прокручивания на зубьях оставались пятна, соответствующие месту соприкосновения шестерён. Процедура хоть и требует больших временных затрат, но позволяет довольно точно выставить взаимное положение обеих шестерён. Зазор между ними я определял также без специальных инструментов: делал его минимальным, но при этом чтобы не было закусывание, т. е. зубья шестерён друг на друга попадать не должны.

Для определения пятна контакта между шестернями главной пары можно использовать краску

Для понимания того, как регулировать шестерни по пятну контакта, следует обратиться к приведённому ниже изображению.

В зависимости от положения конической и планетарной шестерён, пятно контакта будет отличаться

Масло в задний мост

На ВАЗ 2106 трение внутренних элементов заднего моста снижается посредством трансмиссионного масла класса GL5 вязкостью 85W-90. Объём вещества составляет 1,3 л. Подобных масел сегодня существует немало, но для «Жигулей» можно использовать менее дорогое, например, ТАД-17.

Менять смазку в заднем мосту рекомендуется через каждые 50 тыс. км. пробега.

В задний мост ВАЗ 2106 можно заливать масло ТАД-17

Проверка уровня и доливка масла

Для проверки уровня смазки и доливки потребуется ключ на 17 и специальный шприц. Процедура состоит из таких шагов:

  1. Автомобиль устанавливаем на ровную площадку.
  2. Отворачиваем маслозаливную пробку и оцениваем пальцем уровень масла: он должен быть на уровне нижней кромки заливного отверстия.

    Проверить уровень масла в ЗМ можно пальцем, открутив заливное отверстие

  3. Если требуется, производим доливку при помощи специального шприца до необходимого объёма, после чего заворачиваем пробку и вытираем подтёки ветошью.

    Для заливки масла следует использовать специальный шприц

Если масло требуется заменить, то попросту сливаем его в подходящую тару, давая хорошо стечь, а после заливаем новое в нужном объёме.

Задний мост ВАЗовской «шестёрки» является довольно надёжным узлом и не требует к себе много внимания. Необходимость ремонта если и возникает, то нечасто. Наиболее распространённые проблемы — течь сальников полуоси или хвостовика. Их замена проста и не вызывает вопросов. Более сложная процедура — замена подшипников полуоси или ремонт редуктора. Однако эти механизмы также можно отремонтировать в гаражных условиях, внимательно ознакомившись и следуя пошаговым инструкциям.

Страница не найдена — ПОРТАЛ АВТОЛЮБИТЕЛЕЙ

Полезные советы

Выбор парктроников и их работоспособность в разных ситуациях.

Автоновости

  Второе поколение BMW 7-серии в кузове Е32 продемонстрировал в середине 90-х годов прошлого века

Полезные советы

В связи с постоянным использованием дизельных двигателей в строительной, ремонтной, промышленной, сельскохозяйственной и транспортной

Автоновости

Geely продолжает расширять линейку своей продукции на китайском рынке. Самая последняя на сегодняшний момент

Неисправности заднего моста ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Задний мост автомобилей ВАЗ 2101-2107 может быть неисправен по разным причинам. Некоторые из них можно устранить самостоятельно, а некоторые нет.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

— Деформированы полуоси (биение более 0,08 мм)

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

Замените полуоси.

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

Замените подшипник.

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор  между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

Отрегулировать зазор.

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

Замените сальник.

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения
Детали редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

1. Фланец ведущей шестерни.
2. Плоская шайба.
3. Гайка крепления фланца ведущей шестерни.
4. Сальник.
5. Маслоотражатель.
6. Передний подшипник.
7. Распорная втулка.
8. Картер редуктора.
9. Болт крепления редуктора к балке заднего моста.
10. Прокладка.
11. Пружинная шайба.
12. Болт крепления крышки.
13. Задний подшипник.
14. Регулировочное кольцо ведущей шестерни.
15. Опорная шайба шестерни полуоси.
16. Шестерня полуоси.
17. Сателлит.
18. Ось сателлита.
19. Ведомая шестерня.
20. Коробка дифференциала.
21. Ведущая шестерня.
22. Подшипник коробки дифференциала.
23. Регулировочная гайка.
24. Болт крепления стопорной пластины.
25. Стопорная пластина.
26. Стопорная пластина.
27. Болт крепления ведомой шестерни к коробке дифференциала.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по «классическим» автомобилям ВАЗ

— Диагностика редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Устранение вялого разгона автомобилей с карбюраторами Озон

— Установка момента зажигания на карбюраторных двигателях автомобилей ВАЗ 2101 – 2107

— Расход топлива автомобилями ВАЗ 2104, 2105, 2107 и их модификациями

— Устройство бензонасоса автомобилей ВАЗ с карбюраторными двигателями

Редуктор заднего моста ВАЗ 2106: конструкция и особенности

На чтение 4 мин. Просмотров 478

Конструкция редуктора заднего моста для автомобилей ВАЗ имеет простую конструкцию, но ее надежность проверена годами в различных погодных условиях.

Редуктор заднего моста ВАЗ 2106 — это главное устройство, которое передаёт вырабатываемую мощность с двигателя на колёса. Такая конструкция используется практически на всех отечественных автомобилях советского образца. Она зарекомендовала себя как довольно крепкая деталь, но все же поломки случаются.

Максимально продлить срок эксплуатации поможет своевременное и качественное обслуживание.

Несмотря на то, что существует большое количество автомобилей, на которых устанавливается редуктор, в большинстве случаев его строение одинаковое. Главная задача его это передача усилия от одного устройства к другому. При этом скорость его движения может изменять интенсивность и направление. Это и есть основным предназначением устройства в системе заднего моста.

Устройство редуктора

Устройство редуктора заднего моста ВАЗ 2106

Для того чтобы разобраться в конструкции редуктора, нужно параллельно рассмотреть и другие детали, входящие в узел.

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

Основными составляющими элементами являются две детали:

  • Основная передача;
  • Колёсный дифференциал.

Помимо этого в него входит:

  • Штифт направления;
  • Барабан;
  • Подшипники и их крепления;
  • Сальники;
  • Сапун;
  • Сателлит;
  • Фланец и многое другое.

Когда двигатель работает, то создания определённая сила. За счёт работы коробки передач она перемещается между шестернями. Именно комбинация этих шестерен называется основная передача, которая трансформирует путепроводов момент и направляет его на колеса. За счет межколесного дифференциала нагрузка распределяется между колесами и позволяет им вращаться с необходимой частотой, когда изменяется направление движения. Именно так работает редуктор на автомобиле ВАЗ 2106. За счет простоты конструкции обеспечивается ее использование без проблем в любых условиях.

Виды устройства

Редуктор ваз может быть различных видов в зависимости от комплектующих. Шестерни основной передачи имеют необычную форму, а зубья находятся под разнообразными углами. Объясняется это тем, что используется передача гипоидного вида. Главным ее достоинством является низкий уровень шума, работа без рывков и пониженная нагрузка на каждый зубец. Таким образом, весь механизм можно эксплуатировать долгое время и как показывает опыт, довольно надежно. Такой же редуктор ставится на многие другие модели отечественных авто.

Виды редукторов заднего моста ВАЗ 2106

Помимо этого основная передача может быть выполнена и другими способами. Для этого устанавливаются передачи:

  1. Конические;
  2. Цилиндрические;
  3. Червячные.

Однако в большинстве случаев используется именно первый тип, так как его эффективность максимальная, а стоимость относительно невысокая.

Необходимо также отметить межколесный дифференциал, который применяется для подачи крутящего момента на колеса в различной мере. Если говорить другими словами, то это редуктор планетарного типа входящий в конструкцию моста. На внедорожниках и кроссоверах устанавливается другое устройство, так как их задачи немного другие.

Ремонтные работы

Когда редуктор заднего моста ВАЗ выходит из строя, то есть два варианта решения проблемы — заменить его полностью или найти неисправную деталь. Последний вариант не всегда возможен, так как механизм может прийти в полную непригодность к дальнейшему условию. Поэтому целесообразно сразу же заменить его. Для этого вам понадобится стандартный набор ключей, который есть практически у каждого автомобилиста.

Сделать эту процедуру в обычном гараже не получится, так как для этого придется лесть под машину. Поэтому отгоните автомобиль на подъемник или поставьте его над канавой для осмотра.

Ремонт редуктора заднего моста ВАЗ 2106

Итак, чтобы снять редуктор заднего моста, необходимо выполнить следующие действия:

  • Убрать все масло из картера;
  • Снять левую и правую полуось;
  • Демонтировать заднюю часть передачи кардана;
  • Снять болты фиксаторов редуктора (всего их 8 штук), которые крепят его к заднему мосту;
  • Снять непосредственно редуктор.

После этого вам потребуется отделить его от фланца и убрать старую прокладку. Чтобы установить новый механизм на автомобиль, то необходимо выполнить все те же действия, только в обратном порядке.

В случае если вы ставите редуктор заднего моста ваз, который уже использовался, то нужно удалить всю грязь и прочее. Обязательно используйте новые прокладки хорошего качества, так как это позволит использовать их долгое время. В местах фиксации креплений с помощью болтов желательно нанести небольшой слой герметика. Когда вы затягиваете болты, то делать это нужно постепенно и с небольшим усилием. После того как все работы будут выполнены, необходимо будет залить новое масло в картер.

Правильно обслуживайте, проводите вовремя ремонт и настройку и редуктор не будет подводить вас никогда!

Схема ВАЗ-2106 | 2 Схемы

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.


Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Дополнительные схемы на 2106


Ремонт редукторов Симферополь — Астра Автосервис

Наряду со всеми прочими деталями трансмиссии, редуктор является посредником, который расположен между двигателем и колесами. В нем имеется две шестеренки, некоторое количество подшипников, а также дифференциал, который имеет четыре или шесть шестеренок небольшого размера. Также конструкцией данной части автомобиля предусматривается и наличие специального сальника, без которого его корректное функционирование невозможно.

Естественно, любой автомобилист может принять все возможные меры для того, чтобы редуктор служил как можно дольше. Для этого каждые двадцать тысяч километров необходимо производить замер уровня масла, а также менять его тогда, когда его окажется недостаточно. Если использовать при этом качественное масло, то ремонт редуктора в итоге можно также отсрочить.

Тем не менее, рано или поздно наступит такая ситуация, когда может понадобиться ремонт редукторов (Симферополь предлагает заказывать данную услугу именно у нас). Как правило, поломка данной части автомобиля сопряжена либо с последующей его заменой, либо с ремонтом. Существует несколько признаков, по которым можно определить, что необходимо провести диагностику данной части автомобиля:

  1. Масло начинает течь;
  2. Сальник запотевает с завидной регулярностью;
  3. В хвостовике имеется люфт;
  4. В салоне стали слышны посторонние шумы.

Замена или ремонт?

Некоторые автолюбители считают, что ремонт редукторов — это совершенно неблагодарное дело, так как это повлечет за собой лишнюю трату средств и времени. Впрочем, подобрать редуктор также достаточно сложно, так как нужно найти не просто похожий рабочий редуктор, а модель, имеющую такое же передаточное число. Шансов справиться с этой задачей практически нет, в особенности если речь идет об автоматической коробке передач. Если просто отправиться на автомобильный рынок в поисках подобного подержанного редуктора, то больше шансов купить редуктор, у которого будет сломан подшипник. В итоге это приведет к покупке такого же сломанного редуктора, который в итоге не будет нормально функционировать. Таким образом, лучше всего всё же решиться на ремонт редуктора, так как это позволит сэкономить средства.

Естественно, обращаться за помощью в данном случае лучше всего к специалистам. Связано это, в первую очередь, с тем, что процесс этот отличается достаточно большими трудозатратами. Осуществить его под силу только тем людям, которые владеют специальными знаниями и навыками. Кроме того, для этого нужно также и специальное оборудование, без которого справиться не получится. Специалисты из нашего сервиса справятся с данной задачей быстро и качественно, поэтому лучше всего обращаться именно к нам.

Редуктор заднего моста ВАЗ: замена, блокировка, ремонт, цена

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:
  • фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
  • хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
  • ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
  • межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

  • подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
  • регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Статьи по теме:

  • Почему может не работать спидометр ВАЗ 2110 Спидометр устанавливается на любом современном автомобиле, он может быть различного типа – жидкокристаллический, стрелочный, индикаторный. Если прибор перестает работать, водителю […]
  • Самостоятельный ремонт днища кузова на автомобиле ВАЗ-2110 Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться […]
  • Причины пропадания задней передачи на ВАЗ-1118, методы устранения неисправности В процессе эксплуатации автомобиля могут возникать различные неисправности, существуют поломки, которые наиболее характерны для каждой модели автомобиля. На Ладе Калине автовладельцы […]
Лада

1600

Lada 1600 / ВАЗ-2106
Отзыв в Unique Cars and Parts
Наша оценка: 1


Введение

Измученная происхождением эксцентричных соотечественников, русской «Ладе» пришлось преодолеть множество предрассудков, чтобы добиться хоть какой-то степени успеха в продажах на Западе. По иронии судьбы, именно приверженность 1600-х годов сделало его несколько индивидуальным в эпоху, когда правил хэтчбек, наряду с передним приводом и стилем.

Не то чтобы Lada могла претендовать на единоличное владение своим собственным дизайном, который впервые увидел свет как Fiat 124, а затем был принят на Lada в вариантах 1200 и 1500. Под кожей «Лада» была верна переднему двигателю, заднему приводу, живому заднему мосту своих предшественников.

Lada приступила к внесению изменений в конструкцию 124, чтобы обеспечить определенную долговечность в суровых климатических условиях Восточной Европы. Они включали использование алюминиевых тормозных барабанов, которые были добавлены к задней части, и оригинальный двигатель Fiat был заменен новым двигателем, также приобретенным у Fiat.Этот новый двигатель имел современную конструкцию верхнего распредвала, но никогда не использовался в автомобилях Fiat.

Подвеска была поднята для работы на неровных российских дорогах, а кузов был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой рукояткой на случай разрядки аккумулятора в сибирских условиях, но позже от нее отказались. Еще одной особенностью, специально предназначенной для помощи в холодных условиях, был ручной вспомогательный топливный насос.

В сентябре 1978 года модельный ряд Lada был дополнен 1600 версиями, в том числе 1600ES «на рынке», в которых использовался не двигатель Fiat с двумя распредвалами, а собственный двигатель Lada объемом 1570 куб.см с верхним расположением цилиндров.Этот двигатель развивал 78 л.с. при 5400 об / мин и был связан в основном с ходовой частью Fiat, включая переднюю подвеску с поперечным рычагом и винтовой пружиной, а также передние дисковые тормоза.

Хотя, как уже упоминалось, в «Ладе» использовался более толстый металл, чем в «Фиате», это был разумный исполнитель. Максимальная скорость составляла почти 100 миль в час, а увеличение крутящего момента на низкой скорости на четырнадцать процентов по сравнению с моделями 1500 помогло разгоняться от 0 до 100 миль в час примерно за тринадцать секунд. Высокий дорожный просвет не слишком сильно повлиял на управляемость автомобиля, во многом благодаря очень удачному расположению задней оси, но общий пакет был сильно запятнан рулевым управлением, которое в лучшем случае было тяжелым, а в худшем — например, при парковке — было близко недвижимое.

Какими бы ни были недостатки, Lada 1600 предлагала замечательное соотношение цены и качества. За гораздо меньшую цену, чем аналогичный японский небольшой автомобиль, русский был оснащен тканевой обивкой, откидывающимися сиденьями, ворсовыми коврами, ламинированным ветровым стеклом, задним стеклом с подогревом, двухконтурными сервоусилителями тормозов, легкосплавными дисками с радиальными дисками Goodyear и стереосистемой. К сожалению, серый костюм и подходящие кремовые туфли (как показано на изображении ниже) не были включены. Если бы это было так, мы осмелились бы сказать, что 1600 сегодня стали бы культовыми.

Лада 1600 Краткие технические характеристики

Двигатель: Передний прямой ход с водяным охлаждением. Диаметр цилиндра 79 мм (3,11 дюйма), ход поршня 80 мм (3,15 дюйма), 1570 куб. См (95,8 дюйма). Максимальная мощность 78 л.с. (DIN) при 5400 об / мин, максимальный крутящий момент 88 фунт-фут (DIN) при 3000 об / мин. Чугунный блок цилиндров и головка из легкого сплава. Степень сжатия 8,5: 1. 5 коренных подшипников. 2 клапана на цилиндр, управляемые напрямую от одного верхнего распредвала. Карбюратор Weber 32DCR с пониженной тягой с двумя дросселями.
Коробка передач: Однодисковое сухое дисковое сцепление и четырехступенчатая механическая коробка передач.Передаточные числа 1-й 3,242, 2-й 1,989, 3-й 1,289, 4-й 1,0, обратный 3,340: 1. Коническая главная передача с гипоидной конической передачей, передаточное число 4,1: 1.
Подвеска: Передняя независимая на поперечных рычагах, винтовых пружинах, телескопических амортизаторах и стабилизаторе поперечной устойчивости; задняя — независимая с ведущим мостом, верхними и нижними продольными рычагами, тягой Панара, винтовыми пружинами и телескопическими амортизаторами.
Рулевое управление: Червячно-роликовый. Переход от упора к замку 3.0.
Тормоза: Сервоусилитель, двухконтурный гидравлический, диски передние барабаны сзади.
Колеса: Легкосплавные, 5J x 13 дюймов. Шины 165SR x 13.
Размеры и вес: Колесная база 95. Колея 5 дюймов — передняя и задняя 53 дюйма, длина 160, ширина 63 дюйма, высота 54 дюйма, дорожный просвет 6,88 дюйма, снаряженная масса 2271 фунта, радиус поворота между стенками 36,1: топливный бак емкость 8,6 галл.
Кузов / шасси: Четырехдверный четырехместный седан. Интеграл.
Производительность: Максимальная скорость 97 миль / ч. Разгон 0-60мч 13 секунд. Расход топлива ок. 26 миль на галлон.

1976 Лада 2106 1.6 (75 л.с.)

Лада 2106 1.6 (75 л.с.) 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990 , 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 Технические характеристики

Общая информация
Марка Лада
Модель 2106
Поколение 2106
Модификация (двигатель) 1.6 (75 л. Сиденья 5
Двери 4
Рабочие характеристики
Расход топлива (экономичный) в городе 10.1 л / 100 км 23,29 миль на галлон США
27,97 миль на галлон Великобритании
Тип топлива Бензин (бензин)
Ускорение 0–100 км / ч 17,5 с
Разгон 0–62 миль / ч 17,5 с
Разгон 0–60 миль / ч (рассчитано by Auto-Data. net) 16,6 сек
Максимальная скорость 150 км / ч 93,21 миль / ч
Удельная масса 13.8 кг / л.с., 72,5 л.с. / тонна
Характеристики двигателя
Мощность 75 л.с. при 5400 об / мин.
Мощность на литр 47,8 л.с. / л
Крутящий момент 116 Нм @ 3000 об. / Мин. 85,56 фунт-фут. @ 3000 об. / Мин.
Расположение двигателя Передний, продольный
Объем двигателя 1569 см 3 95.75 куб. дюймы
Количество цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 79 мм 3,11 дюйма
Ход поршня 80 мм 3,15 дюйма
Степень сжатия 8,5
Количество клапанов на цилиндр 2
Топливная система Карбюратор
Всасывание двигателя Безнаддувный двигатель
Клапан OHC
Пространство, объем и вес
Снаряженная масса 1035 кг 2281. 78 фунтов.
Макс. вес 1435 кг 3163,63 фунтов.
Максимальная нагрузка 400 кг 881,85 фунтов.
Пространство багажника (багажника) — максимальное 345 л 12,18 куб. фут
Емкость топливного бака 39 л 10,3 галлона США | 8,58 британских галлонов
Размеры
Длина 4166 мм 164.02 дюйма
Ширина 1611 мм 63,43 дюйма
Высота 1440 мм 56,69 дюйма
Колесная база 2424 мм 95,43 дюйма
Колея передняя 1365 мм 53,74 дюйма
Задняя (задняя) колея 1321 мм 52,01 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии ДВС приводит в движение задние колеса автомобиля.
Ведущее колесо Задний привод
Количество передач (МКПП) 4
Передняя подвеска Двойной поперечный рычаг
Задняя подвеска Винтовая пружина
Передняя тормоза Диск
Задний тормоз Барабан
Тип рулевого управления Червячный редуктор
Размер шин 175/70 SR13

Lada 1500S 1981 — Ardor Auctions

  • Отличное состояние
  • Классная ливрея
  • Коллекторная машина

Номер шасси: 0545733

Начальная ставка: 16 000 злотых (оценка: 20 000 — 28 000)

(3 800 € / 4 800-6 700 €)

Технические данные:

Двигатель: 1.5л, И4

Мощность: 75 л. С.

Другое: механическая коробка передач, задний привод

Юридический статус: не зарегистрирован

История модели

ВАЗ 2106, более известный как Lada 1500S, был развитием или, точнее, новой моделью на базе ВАЗ 2103. Модель 2103, продававшаяся в Польше как Lada 1500, пришла на смену ВАЗ 2101 по прозвищу « Копейка ». Лада «Копейка» была лицензионной копией Fiat 124. Первоначально популярная среди покупателей, она вскоре стала печально известной своими многочисленными недостатками, такими как слабый двигатель, дешевые материалы и некачественные элементы отделки салона.На базе Fiat 124S Special была разработана новая версия. Модели 2103/2106, также известные в России как «Жигули», внешне очень похожи, с некоторыми отличительными особенностями, заметными неопытному глазу. Наиболее значительными внешними изменениями являются новая решетка радиатора и окантовка фар. На переднем бампере 2106 занижены указатели поворота, которые гармонируют с декоративными хромированными полосами с удлиненными отражателями. Между обеими моделями есть множество тонких внутренних различий. Панель приборов, обшивка потолка и накладки стоек идентичны, отличаются только фактурой материала.На приборной панели 2103 было больше декоративных деталей, таких как хромированная окантовка громкоговорителя, пепельница и панель управления вентиляцией. Под капотом также были внесены некоторые изменения, например, 2106 с улучшенным двигателем с диаметром отверстий от 76 до 79 мм. Объем двигателя увеличился до 1568 куб.см, а мощность увеличилась лишь незначительно с 75 до 78 л.с. Тем не менее, более высокий крутящий момент значительно повысил характеристики автомобиля. Были также небольшие улучшения в других компонентах, включая измененные передаточные числа для скоростей с 1 по 3, а также усиленное сцепление и тормозную систему.В Польше чаще всего встречаются Lada 2106 1980-82 годов. Несмотря на вышеупомянутую техническую модернизацию, модель 2106 продавалась в Польше с двигателем объемом 1500 куб.

История автомобиля

На аукционе предлагается экспортный вариант Lada 1500S 21601 с более старым двигателем объемом 1500 куб. Машина 1981 года выпуска, у нее был единственный владелец. Владелец проехал на машине всего 7000 километров, снял ее с учета в 1989 году и с тех пор хранил в гараже. Ладу регулярно заводили и чистили, но в этот период ни разу не ездили по дорогам общего пользования. Состояние автомобиля почти идеальное, остались лишь некоторые незначительные дефекты кузова с тех пор, как он эксплуатировался в 1980-х годах. Автомобиль имеет все запчасти, полный комплект оригинальных документов и даже заводскую банку краски для мелкого ремонта и специальную тормозную жидкость «Нева», произведенную в СССР.

Двигатель запускается без проблем, электрическая установка полностью исправна. Автомобиль, безусловно, потребует технического осмотра тормозной системы, прежде чем его можно будет использовать, но Lada 1500S с такой захватывающей историей в наши дни является абсолютным уникальным автомобилем в Польше.Стильный темно-синий корпус отлично сочетается со светлой обивкой. Это отличная возможность для коллекционеров, особенно для поклонника автомобильной промышленности бывшего Восточного блока, у которой за последние несколько лет появилось немало поклонников.

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные схемы подключения (инжектора и карбюратора) с описанием всех элементов для различных модификаций.Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

  • система запуска двигателя;
  • элементов заряда АКБ;
  • система зажигания топливной смеси;
  • элементов наружного и внутреннего освещения;
  • сенсорная система на панели приборов;
  • элементов звукового оповещения;
    • Блок предохранителей
  • .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда аккумулятора;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — фары внутренние;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора выключения давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — выключатель сигнализации и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — выключатели освещения расположены в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде АКБ;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного огня;
62 — лампа сигнальных указателей;
63 — контрольная лампа включения дальнего света фар;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель контрольной лампы стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле прерывателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда аккумулятора;
5 — реле ближнего света;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — фары внутренние;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителей;
30 — блок предохранителей дополнительный;
31 — главный блок предохранителей;
32 — реле-прерыватель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор осветительных приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках входных дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — плафоны, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде АКБ;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — контрольная лампа включения дальнего света фар;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле силового дверного реле ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки подключаемые к элементу обогрева заднего стекла ***;
74 — лампа багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
с — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
д — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае датчик распределения зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должны быть установлены.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Схема подключения ВАЗ 2106 (форсунка)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунок ВАЗ-2106
21 колодка жгута проводов системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 зажигания реле предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов к форсунке
29 жгут проводов форсунки к жгуту зажигания
30 блок жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло двигатель противотоксичная система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле электронасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Блок диагностики.
Х2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенератор;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне автомобиля на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства для воспроизведения импульсов;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле для защиты линий электропередач установленных дополнительных электрических стеклоподъемников;
3 — устройство переключения стеклоподъемника на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель лобового стекла
F3 (8A) Левый дальний свет и контрольная лампа дальнего света
F4 (8А) Дальний свет правая фара
F5 (8А) Предохранитель левого ближнего света
F6 (8А) Ближний правый свет и задний противотуманный свет
F7 (8А) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, освещение салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 005 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно вышла из употребления, так как при каждой срабатывании они перегреваются, что сказывается на плотности подключения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание ненужных проблем с проводкой проверяйте предохранительные устройства один раз в полгода. При прожигании контактной части необходимо заменить предохранители, почистить посадочные места. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, выпущенный как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 – 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 — передние и габаритные фонари;
  • 2 — подфарники, расположенные непосредственно под оптикой;
  • 3 — приборы наружного освещения;
  • 4 — внутреннее освещение;
  • 5 — соединительные элементы звуковых импульсных устройств;
  • 6 — электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
  • 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 — реле включения звуковых устройств;
  • 9 — реле защиты цепи электродвигателя вентилятора;
  • 10 — устройство регулировки параметра напряжения;
  • 11 — катушка зажигания, расположенная в моторном отсеке;
  • 12 — электродвигатель омывателя лобового стекла;
    • ,
  • , 13 — контроллер, контролирующий объем тормозных расходных материалов;
  • 14 — распределитель, именуемый распределительным устройством системы зажигания;
  • 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 — свечи зажигания;
    • ,
  • 17 — контроллер светового индикатора давления моторной жидкости;
  • 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 — регулятор уровня температуры хладагента в системе охлаждения;
  • 20 — источник света моторного отсека;
  • 21 — электромагнитный клапан карбюраторного устройства;
  • 22 — генераторный агрегат, предназначенный для генерации напряжения во время движения и подзарядки аккумуляторной батареи;
  • 23 — аккумулятор;
  • 24 — реле, АКБ управления защитой от перенапряжения;
  • 25 — цепь реле включения световых приборов ближнего света;
  • 26 — цепь реле включения световых приборов дальнего освещения;
  • 27 — реле стеклоочистителя;
  • 28 — блок вспомогательный с предохранителями;
  • 29 — основной пластиковый модуль с элементами безопасности;
  • 30 — устройство включения источника света заднего хода;
  • 31 — выключатель контрольной световой индикации стояночного тормоза, расположенный на панели приборов;
  • 32 — розетка для подключения переносного источника света;
  • 33 — устройство прерывания указателей поворота и световой сигнализации;
  • 34 — электродвигатель системы отопления кабины;
  • 35 — выключатель тормоза;
  • 36 — реле линии питания обогрева заднего стекла;
  • 37 — добавочный резисторный элемент электродвигателя системы отопления;
  • 38 — световой индикатор системы освещения багажного отделения;
  • 39 — выключатель приборов внешнего освещения, расположенный на центральной консоли в салоне автомобиля;
  • 40 — выключатель включения и выключения системы обогрева заднего стекла;
  • 41 — выключатель зажигания;
  • 42 — коммутационное устройство для осветительных приборов, предназначенное для включения дальнего и ближнего света;
  • 43 — рычаг включения поворотных огней;
  • 44 — переключатель звуковых сигналов установлен на руле в салоне;
  • 45 — рычаг включения и переключения режимов системы очистки стекол;
  • 46 — выключатель системы омывания лобового стекла;
  • 47 — коммутационное устройство включения освещения пульта управления;
  • 48 — переключатель включения и выключения световой сигнализации;
  • 49 — прикуриватель;
  • 50 — выключатель системы отопления;
  • 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
  • 53 — световые приборы, сигнализирующие об открытых передних дверях;
  • 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 — регулятор уровня температуры хладагента в системе охлаждения;
  • 57 — указатель указателя давления моторной жидкости со световым прибором;
  • 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 — контрольная световая сигнализация включения ручного тормоза;
  • 60 — световой индикатор определения заряда аккумулятора;
  • 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
  • 62 — спидометр, отображающий информацию о скорости движения машины;
  • 63 — контрольный световой индикатор включения внешних осветительных приборов;
  • 64 — световой индикатор включения ламп поворотных огней;
    • ,
  • , 65 — световой индикатор включения дальнего освещения оптических устройств;
  • 66 — реле кратковременного включения светового устройства включения ручного тормоза;
  • 67 — выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
  • 68 — часы, расположенные в салоне автомобиля;
  • 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 — источники света в салоне автомобиля;
  • 71 — обогреватель заднего стекла;
  • 72 — световой индикатор освещения багажного отделения;
  • 73 — регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
  • 74 — заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

  • 1 — аккумулятор;
  • 2 — генераторная установка «шестерка»;
  • 3 — регулирующее устройство, предназначенное для регулирования параметра рабочего напряжения;
  • 4 — замок;
  • 5 — пластиковый модуль с элементами безопасности;
  • 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера


Электросхема стартера в сборе на ВАЗ 2106

Шестерка для запуска силового агрегата привязана к стартеру:

  • 1 — стартерное устройство автомобиля;
  • 2 — аккумулятор;
  • 3 — генераторная установка;
  • 4 — выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

  • 1 — свечи зажигания;
  • 2 — распределитель;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — выключатель;
  • 6 — генератор;
  • 7 — аккумулятор.
Схема бесконтактных СЗ на «шестерку»

Обозначение узлов:

  • 1 — аккумулятор;
  • 2 — генератор;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — выключатель;
  • 6 — датчик распределения;
  • 7 — свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010


Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

  • 1 — концевой выключатель карбюраторного агрегата;
  • 2 — сам клапан двигателя;
  • 3 — модуль управления карбюраторным узлом;
  • 4 — катушка зажигания;
  • 5 — выключатель;
  • 6 — выключатель зажигания, замок.

Схема подключения указателей поворота и сигнализации


Схема указателей поворота и световой сигнализации

Обозначение узлов:

  • 1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
  • 2 — аккумулятор;
  • 3 — автогенератор;
  • 4 — габаритные огни поворота, расположенные на передних крыльях;
  • 5 — основной монтажный модуль с элементами безопасности;
  • 6 — блок управления вспомогательный с предохранителями;
  • 7 — выключатель зажигания;
  • 8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
  • 9 — устройство включения и выключения поворотных огней;
  • 10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
  • 11 — спидометр с контрольным световым индикатором включения поворотников;
  • 12 — световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала


Включение и выключение звуковых импульсов

Описание основных элементов этого элемента электрической схемы:

  • 1 — звуковые устройства, служащие для воспроизведения импульсов;
  • 2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
  • 3 — переключатель звуковых импульсов;
  • 4 — монтажный модуль с элементами безопасности;
  • 5 — генераторная установка ВАЗ 2106;
  • 6 — аккумулятор.

Цепь пуска электродвигателя отопителя


Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

  • 1 — электродвигатель системы отопления;
  • 2 — добавочный резисторный элемент;
  • 3 — коммутационное устройство электродвигателя печки в салоне;
  • 4 — модуль безопасности;
  • 5 — замок;
  • 6 — генераторный агрегат;
  • 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Стеклоподъемник передней двери


Схема активации стеклоподъемника

Описание позиций:

  • 1 — главный модуль безопасности;
  • 2 — реле для защиты линий электропередачи установленных дополнительных электрических стеклоподъемников;
  • 3 — коммутационный аппарат стеклоподъемника, установленный на левой двери;
  • 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 — электродвигатель левого стеклоподъемника;
  • 6 — модуль вспомогательный с элементами безопасности;
  • 7 — выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B — к коммутационному устройству системы освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

  • 1 — выключатель или замок зажигания;
  • 2 — генераторная установка для питания оборудования напряжением;
  • 3 — аккумулятор;
  • 4 — катушка зажигания;
  • 5 — блок переключателей, расположенный в моторном отсеке;
  • 6 — модуль управления;
  • 7 — клапан карбюраторной установки;
  • 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя


Схема электродвигателя вентилятора охлаждения

Описание комплектующих:

  • 1 — генераторный агрегат, установленный под капотом;
  • 2 — аккумулятор;
  • 3 — выключатель или замок зажигания;
  • 4 — основной модуль с элементами безопасности;
  • 5 — реле защиты линии питания системы включения электродвигателя вентилятора охлаждения силового агрегата;
  • 6 — контроллер включения вентиляционного устройства;
  • 7 — сам вентилятор;
  • 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео «Ручная замена накладок предохранителей»

Пользователь Раманыча наглядно продемонстрировал, как заменить блок предохранителей на «шестерке».

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую цепь?

Независимо от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

  • аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
  • стартер с выводом «50»;
  • генератор — один из основных элементов электрической схемы ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи питания;
  • выключатель зажигания;
  • реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа подключения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если на ВАЗ 2106 приходится искать неисправность проводки, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

При перебоях в проводке есть несколько вариантов поведения машины в этом случае:

  1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но прежде всего это необходимо, распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
  2. Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить потускневшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.
  • управляет всеми возможностями системы зажигания;
    • ,
  • , управляет работой охранной и противоугонной систем ВАЗ 21063;
  • позволяет буксировать 21063 с исправной световой сигнализацией (автор видео — Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

  1. В режиме 0 импульс от АКБ входит только два разъема — 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
  3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
  4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой клаксон, стоп-сигналы, световая сигнализация, подсветка на пульте управления, прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

  1. Проверить аккумулятор. Возможно, он просто вымотался.
  2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
  3. Диагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
  4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

  1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
  2. В процессе эксплуатации автомобильные предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
  3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео — AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Редукторный электродвигатель стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30.Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор двигателя подогревателя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43.Контрольная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателей поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытых входных дверей.
50. Подсветка сигнализация открытия передних дверей.
51. Плафон, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63.Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле — выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих шкафов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенным аварийным освещением.

Причины ремонта выключателя зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

  1. В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
  2. В режиме «И» работают ходовые огни, привод дворников, двигатель печки.
  3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для того, чтобы выполнить данные виды работ, заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

  • корпус замка;
    • Контактный диск
  • ;
  • стопорный стержень;
  • ролик и контактная втулка;
  • блок.

Проверка работы распределителя

Как поменять замок

Демонтаж старого агрегата

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

  • выключить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключите противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ВАЗ 2106 требует снятия замка — для этого вставьте шило в отверстие и защелкните замок;
  • после снятия фиксатора (см. Видео) настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, мы снять стопорное кольцо со своей стороны назад и установить новую контактную группу (как на фото).


Приобретать запчасти рекомендуется только качественными, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • верх замка плавно закатан;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, пропадает автокатастрофа , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

    блок коммутации
  • ;
    • Катушка
  • ;
  • комплект электропроводки высокого напряжения;
  • свечи зажигания — ДВРМ;
  • соединительных проводов.

Этапы работ

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с аккумулятора.С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

  1. Отсоединяем провода и основной высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
  3. Ослабьте гайку и снимите старый трамблер прежней контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
  5. Переместите метку до желаемого уровня и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода. Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

  1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
  2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
