Устройство карбюратора ВАЗ 2109 радует своей простотой
Ранее мы уже поднимали тему карбюраторов для этого популярного российского автомобиля ВАЗ 2109. Они просты по своей конструкции, и большинство автомобилистов прекрасно знакомы с внутренним устройством этой важной детали авто. Но, для наглядности, мы решили продемонстрировать вам всё более подробно.
Схема карбюратора ВАЗ 2109
Здесь показан стандартный ВАЗовский карбюратор. Демонстрируем вид слева.
Под номером один мы видим воздушную заслонку.
Пусковому устройству достался номер два, а третий – датчик количества смеси.
За ускорительным насосом здесь закреплён четвёртый номер, а пятый за электромагнитным клапаном. Да, чуть не забыли про крышку карбюратора – номер шесть.
Вот такая нехитрая система.
Далее – правая сторона:
В общем – не намного сложнее. Начнём с камер. Первая и вторая камеры находятся под соответствующими номерами. Третий достался распылителю ускорительного насоса, за пробкой фильтра закреплён номер четыре, пятёрка досталась рычагу привода дроссельных заслонок второй камеры.
6 – собственно рычаг привода дроссельных заслонок, а 7 – сектор привода дроссельных заслонок. И последний, восьмой номер – рычаг привода воздушной заслонки.
Как вы можете наблюдать, устройство карбюратора ВАЗ 2109 очень простое и понятное любому человеку, хоть немного разбирающемуся в автомеханике.
Обеспечение правильной работы карбюратора ВАЗ 2109
Чтобы работа карбюратора ВАЗ 2109 продолжалась без сбоев как можно дольше, старайтесь не перегружать автомобиль.
Среди советов автолюбителям встречаются следующие:
- Крайне не рекомендуется снятие воздушной и дроссельной заслонок.
- Не стоит также отворачивать винты, которые их крепят.
Основной принцип работы карбюратора ВАЗ 2109 ничем не отличается от любого стандартного карбюратора.
ВАЗовские запчасти, как и сам автомобиль «Лада Самара», очень распространены, потому, если что-то, и, в частности, карбюратор – выйдет из строя, найти нужную деталь совсем не сложно. Они продаются в автомобильных магазинах и на рынках.
К тому же сейчас очень много предложений в Интернете.
К тому же, если вдруг что-то случилось, то ремонт карбюратора ВАЗ 2109 не так дорог, как могло бы показаться. Ремонт и регулировка карбюратора ВАЗ 2109 стоят достаточно доступно в большинстве регионов. Так что, если вдруг вы надумали делать тюнинг ВАЗ 2109, то знайте, что это не проблема.
Регулировка карбюратора (например, холостого хода) вам обойдётся вообще в копейки. Да и в любом случае, это куда выгоднее, чем покупать новый, после неправильной эксплуатации того, что есть.
А вот видео о том как отрегулировать правильно холостой ход:
Также на эту тему вы можете почитать:
Поделитесь в социальных сетях
Alex S 2 декабря, 2013
Опубликовано в: Российские автомобили
Метки: Как устроен автомобиль, Наши авто
Тюнинг карбюратора ВАЗ 2109 требует внимания и терпения
Многие любители отечественных машин, которые приобрели себе старую добрую «девятку», задумываются о том, чтобы её сделать более мощной, надёжной, современной.
Некоторые даже серьёзно улучшают автомобиль, далеко уходя от заводских «умолчаний» и классической компоновки.
Кто-то же интересуется исключительно двигателем, карбюратором и трансмиссией, стараясь выжать из них по максимуму.
Конечно, у нас нет West Coast Custom с шоуменом в главной роли, который бы делал из вашего «жигулёнка» концепт-кар. Но специалистов – мотористов и карбюраторщиков хватало всегда.
Не смотря на то, что мы живём совсем не в США, тюнинг карбюратора ВАЗ 2109 у нас всё же делают регулярно. И результаты обычно довольно неплохие.
Для чего делается тюнинг карбюратора на ВАЗ 2109?
Ответ очевиден. Это даёт серьёзный прирост в динамике автомобиля и его мощности.
Обычно, тюнинг карбюратора ВАЗ 2109 своими руками делают далеко не все. Для этого есть специальные мастерские, которые серьезно занимаются тюнингом ВАЗ 2109.
Работа над карбюратором проводится в комплексе мер по улучшению силового агрегата и системы зажигания. Только далеко не у всех имеются на это средства.
Опишем простейшие способы. Итак, вы начали тюнинг ВАЗ 2109 карбюратор которого собрались «прокачать». Что для этого необходимо в первую очередь?
Конечно же, настройка карбюратора ВАЗ 2109 – не самая простая задача в мире. Но простейшие действия для повышения мощности доступны всем.
- Добираемся до второй камеры вашего карбюратора. Там нужно удалить пружину из вакуумного привода дроссельной заслонки. Что это даст? При небольшом увеличении расхода топлива, вы получаете гарантированный «плюсик» в динамике авто. Дешево и сердито.
- Второе, что можно сделать для улучшения, это слегка доработать тот же вакуумный привод. Для этого понадобится колечко из проволоки просунуть под гайку, которая закрепляет рычаги привода заслонки во второй камере. Что получается в итоге? А получаем мы вот что – у нас теперь имеется выступ, расположенный между проволокой и другим рычагом. После этого нужно лишь затянуть гайку. Опять же получаем прирост динамики, а увеличение расхода по минимуму.
Вообще, когда речь идёт о тюнинге, всегда ждите того, что расход горючего будет выше. И, чем больше вы дорабатываете карбюратор, тем больше будет итоговая цифра. Если же вас это не пугает, то продолжим.
Далее идут следующие способы:
- Замена диффузора. Если стандартный диффузор первичной камеры маркирован 3.5, то, не задумываясь ставим 4.5. Будет вам счастье. А точнее – прирост.
- Дальше – больше. Вам нужно поменять распылитель насоса. Обычный стоит на 30. Выбрасываем его и ставим на 40. Прогресс будет заметен.
Отдельный разговор — тюнинг карбюратора ВАЗ 2109 Солекс. Точная регулировка карбюратора Солекс ВАЗ 2109 в мастерских стоит дороговато, но, оно окупится с лихвой.
Здесь некоторые любители «прокачки» умудряются даже ставить сразу два карбюратора. Знатоки, взяв ремкомплект и переходной коллектор, умудряются вполне успешно синхронизировать открытие заслонок. Думаю, не нужно объяснять, какой прирост вы получите с двумя карбюраторами.
Также на эту тему вы можете почитать:
Поделитесь в социальных сетях
Alex S 2 декабря, 2013
Опубликовано в: Российские автомобили
Метки: Наши авто, Тюнинг, Тюнинг ВАЗ
Карбюратор ВАЗ 21099 – знакомимся с особенностями устройства + Видео » АвтоНоватор
Серийное производство автомобиля ВАЗ 21099 началось еще с конца 80-х годов. Девяносто девятка, иногда просто девятка, а также, чего греха таить, корыто и тазик – как только не величают в народе это произведение отечественного автопрома. Тем не менее, несмотря на иронию и определенные проблемы, модель стала массовой и популярной.
Секрет 99-тки – чем оправдана народная любовь?
Автомобиль, история которого насчитывает уже почти четыре десятка лет, и по сей день считается одной из самых успешных сборок ВАЗ. До 2004 года все модели ВАЗ 21099 имели карбюраторный тип двигателя, и только после 2004 производители заменили это устройство инжектором. Так что карбюраторная 99-тка, символ лихих 90-х, сегодня встречается на дорогах стран постсоветского пространства не реже современных автомобилей.
Автомобиль имеет передний привод, двигатель 4-х цилиндровый на 1.5 л. Автомобиль ВАЗ способен разгоняться до 160 км/час, при своих 70 л.с. Некоторые модели обладают двигателем 1.5i, с количеством 76 л.с., хотя таких автомобилей было выпущено не так уж много. Карбюратор модели 21099 очень экономичный, средний расход ВАЗ 21099 достигает 7–7.5 л/100 км. Расход топлива на шоссе при качественном топливе и средних оборотах – 5.5 л.
Устройство карбюратора – что внутри?
Карбюратор ВАЗ 21099 технически очень хорошо сделан и не привередлив к качеству топлива. Состоит устройство из 2 камер, в которых происходит распределение топлива и дальнейший его впрыск в двигатель автомобиля. Работа первой камеры карбюратора обеспечивает плавный переход работы холостого хода в режим дросселирования. Основной процесс подачи смеси топлива происходит во второй камере устройства. Топливо в камере по трубкам поднимается вверх и смешивается с воздухом.
Основное действие в работе второй камеры выполняет эконостат – при открытых дроссельных заслонках во время езды на большой скорости он обогащает горючую смесь.
За работу на холостом ходу в карбюраторе ВАЗ 21099 отвечает такое устройство, как экономайзер. Состоит он из выключателя, установленного на регулировочном винте, электромагнитного клапана, блока управления и коммутатора. Экономайзер выполняет отключение на принудительном холостом ходу, при резком торможении двигателя автомобиля, при переключении передач и во время работы двигателя под уклоном.
Устройство это очень полезно, так как предотвращает выброс в атмосферу окиси углерода. При работе на принудительном холостом ходу частота вращения двигателя увеличивается и может достигать 2100 об/мин. При этом срабатывает электромагнитный клапан, который воздействует на блок управления питания и выключает его – прекращается подача топлива в системе холостого хода.
Причины поломки – ставим диагноз
Очень часто владельцы 99 ВАЗ сталкиваются с проблемой плохой работы двигателя, которая может возникать как в теплое, так и в холодное время года. Одной из основных причин возникновения такой проблемы являются сбои в работе карбюратора. Симптомы, возникающие при сбоях, очень легко заметить – автомобиль плохо заводится, обороты на тахометре плавают, из выхлопной трубы могут быть слышны необычные звуки в виде хлопков.
Во время движения при переключении передач ВАЗ 21099 может глохнуть. Во время разгона или отпускания педали газа возможны дергания и провалы в работе. Заметно увеличивается расход топлива.
Если вы обнаружили проблемы в работе карбюратора ВАЗ 21099, то при незначительных поломках его можно отремонтировать либо заменить на новый, если проблемы более серьезные. Ремонт карбюратора – дело тонкое и требует наличия опыта в работе. Для самостоятельного ремонта вам нужен будет стандартный набор инструментов и, желательно, книга по обслуживанию и ремонту данного типа устройства.
Операция «К» – ремонтируем карбюратор
Карбюратор ВАЗ 21099 находится под крышкой воздушного фильтра автомобиля. Если вы покупаете новый карбюратор, то не стоит его пробовать разбирать или регулировать, так как с завода он уже выставлен на нужную работу. Каждый раз после того, как вы снимаете или ставите карбюратор на место, стоит его промывать, так как грязь может попадать во внутренние каналы карбюратора.
Чтобы достать карбюратор, необходимо с помощью ключа на 10 открутить крышку воздушного фильтра и сдвинуть четыре защелки, которые придерживают её. Далее стоит ослабить хомуты, которые прикреплены к воздушному фильтру, и открутить четыре шпильки, которые придерживают корпус фильтра и карбюратора. После этого нужно ослабить хомуты топливной системы карбюратора и аккуратно их снять. Далее отключаем контактный провод электромагнитного клапана и откручиваем крышку карбюратора. Снять её нужно таким образом, чтобы не зацепить стенки поплавковой камеры.
Все открученные винтики складывайте в отдельную коробку – поиски утерянных крепежей займут много времени, да и не в каждом магазине они есть в свободном доступе. После разборки карбюратора нужно проверить положения поплавков в камере и по возможности их отрегулировать. Поплавки камеры должны быть параллельны отпечатку стенок камеры, эту параллельность хорошо видно на картонной прокладке крышки. Если её нет, то нужно развести или свести поплавки до нужного результата.
После выполнения данной процедуры поплавки должны свободно перемещаться в камере и не задевать её стенки. Расстояние между выступами на поплавках и картонной прокладкой должно быть в среднем 1 мм, лучше всего замерять это расстояние штангенциркулем.
Если имеются значительные отклонения, значит уровень топлива в камере неправильный. Уровень топлива должен соответствовать красным полоскам, которые есть в камере, лучше всего смотреть на них сразу после снятия, чтобы бензин не успел испариться. Можно также ориентироваться по ребрам в топливной камере, для этого нужно подгибать или отгибать язычок поплавка и подкачивать топливо в камеру вручную. Данный метод также очень хорош и зарекомендовал себя на практике.
Жиклеры и клапаны – чистим карбюратор
Контролируют необходимую подачу топлива из карбюратора в двигатель такие устройства, как жиклеры. В некоторых случаях ремонт заключается именно в их замене. Рабочий жиклер должен иметь три одинаковых круглых отверстия, при длительной работе они изнашиваются и могут быть вытянутой формы. Отверстие в середине головки жиклера должно быть чистым, в него могут попадать разные соринки от некачественного топлива, или от износа топливных шлангов. Внимательно осмотрите уплотнительную резинку на жиклере – если обнаружены какие-то разрывы, то замените её.
Данные действия проведите с каждым жиклером. После выполнения этих работ закрутите их обратно в камеру – это стоит делать руками, и только в некоторых случаях отверткой. Очень частой проблемы в работе карбюратора создает плохой контакт в электромагнитном клапане. Происходит такое из-за окисления клеммы, к которой крепится провод, поэтому нужно её зачистить и обработать. В некоторых случаях бывает поломка в коммутаторе, он может выйти из строя, так что придется заменить его на новый.
Одним из главных устройств в карбюраторе является топливный ускоритель, который распределяет топливо в камерах. На практике очень мало случаев, когда проблема именно в нем, однако не стоит исключать его. Ускоритель нужно промыть или, по возможности, заменить. Лучше всего проводить чистку вашего карбюратора раз в полгода. Средство для чистки доступно в любом автомагазине. Это процедура существенно продлит жизнь вашему карбюратору. Если вы обладатель ВАЗ 21099 с инжектором, то на нашем сайте найдется статья и об этой модели.
Как работает карбюратор Ваз 2109
Карбюратор автомобиля является основным элементом системы питания. Сейчас карбюраторные двигатели уходят из производства, однако эксплуатируется огромное число автомобилей с карбюратором. Инжектор начали ставить на девятки начиная с 1997 года, а до этого все автомобили Ваз выпускали с карбюраторными двигателями. Инжекторные системы питания более экономичны, экологичны и надежны, легко заводят двигатель зимой, однако у них есть пара существенных недостатков. Первый из них это сложность диагностики неисправности в системе питания инжектора. Инжектором управляет микропроцессор и чтобы сделать его диагностику необходимо специальное оборудование и знания. Второй недостаток — дороговизна деталей инжекторной системы, по сравнению с карбюратором. Карбюратор же прост в эксплуатации и обслуживание его можно производить самостоятельно.
Принцип работы карбюратора основан на разности давлений внутри цилиндра в момент опускания поршня и атмосферного давления. Когда поршень опускается вниз он засасывает горючую смесь внутрь цилиндра из впускного коллектора. А над впускным коллектором расположен карбюратор. Получается что внутрь цилиндра засасывается воздух через воздушный фильтр, проходя через карбюратор в специальном сужении (диффузоре) воздух смешивается с бензином и полученная горючая смесь поступает в цилиндр двигателя.
Карбюратор Ваз 2109Принцип работы абсолютно одинаков с принципом работы дачного распылителя. Наверное все хоть раз в жизни на даче или в огороде брызгали что-нибудь из баллона: наливаешь жидкость накачиваешь воздух, открываешь краник и вода распыляется. Точно также работает и карбюратор: возникающее разрежение между атмосферой и поверхностью поршня распыляет бензин внутри карбюратора и получается горючая смесь.
Подача топлива в поплавковую камеру карбюратора осуществляется через игольчатый клапан. Поплавковая камера — обычное углубление в карбюраторе ,в котором находится бензин. Уровень топлива в поплавковой камере должен быть строго определенным — по уровню выхода топливного канала в диффузор.
Если уровень будет немного выше — то бензин не будет плохо распылятся, он будет просто течь во впускной коллектор двигателя. Как следствие большой расход топлива (порядка 14-16 литров на 100 км).
Ели уровень в поплавковой камере будет слишком низким, то двигатель будет работать на обедненной смеси, долго греться, машина плохо разгонятся. Уровень топлива в поплавковой камере регулируется с помощью поплавка и игольчатого клапана. Поплавок плавает в бензине и его флажок при определенном уровне закрывает клапан. Кок только уровень упал, поплавок опускается, открывая игольчатый клапан. Игольчатый клапан ещё называют топливным клапаном или просто иглой. Если машина не заводится, но при этом есть искра и топливный насос исправен, то вероятной причиной неисправности может быть залипание игольчатого клапана. Иногда помогает постучать по карбюратору, иногда дуют сжатым воздухом в топливный канал,но смысл один — пока игла не отлипнет, машина не заведется.
Также важный элемент карбюратора — электромагнитный клапан холостого хода. Именно он предназначен для открывания топливного канала холостого хода. Как правило при его неисправности автомобиль заводится при нажатой педали газа,но как только её отпускаешь, сразу глохнет.
У карбюратора есть дроссельная и воздушная заслонки. Дроссельная заслонка приводится в движение педалью газа, воздушная — рычажком подсоса. Когда педаль газа не нажата, то дроссельная заслонка почти полностью закрыта и распыления топлива в диффузоре карбюратора не происходит. Однако двигатель все равно не глохнет. Как? Благодаря системе холостого хода. Внутри карбюратора имеются специальные каналы для прохода и воздуха и бензина на холостом ходу. Воздушный и топливный канал объединяются в один и выводятся в пространство за дроссельной заслонкой карбюратора. За дроссельной заслонкой карбюратора при почти закрытой дроссельной заслонке огромное разрежение, поэтому происходит засасывание горючей смеси через канал холостого хода в цилиндры. Вот основные понятия,которые должен знать любой владелец автомобиля, чтобы в случае неисправности понимать что нужно сделать с карбюратором.
Как разобрать карбюратор ваз 2109
Ремонт карбюратора Ваз 2109

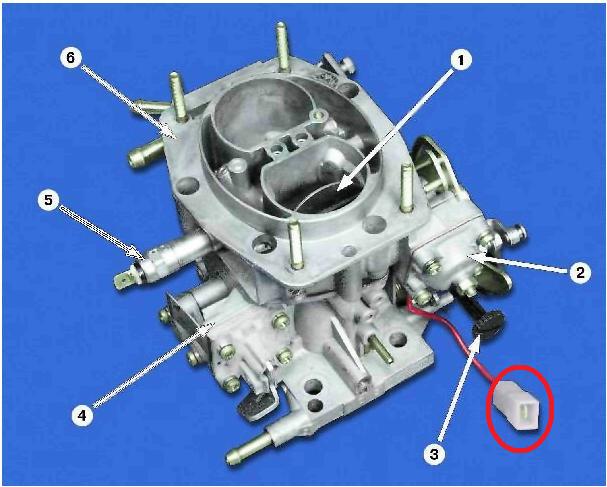

Устройство карбюратора Ваз 2109:1 — воздушная заслонка, 2 — пусковое устройство, 3 — регулировочный датчик–винт количества смеси, 4 — ускорительный насос, 5 — электромагнитный клапан, 6 — крышка карбюратора.
Ваз 2109 схема карбюратора:1 — первая камера, 2 — вторая камера, 3 — распылитель ускорительного насоса, 4 — пробка фильтра карбюратора, 5 — рычаг привода дроссельной заслонки второй камеры, 6 — рычаг привода дроссельных заслонок, 7 — сектор привода дроссельных заслонок, 8 — рычаг привода воздушной заслонки.
1 – электромагнитный клапан, 2 – уплотнительное кольцо, 3 – топливный жиклер холостого хода.
1 — эмульсионная трубка, 2 — главный воздушный жиклер.
Как разобрать и отремонтировать карбюратор Ваз 2109
Выверните электромагнитный клапан. Извлеките топливный жиклер из корпуса клапана
Отверните пять винтов крепления крышки карбюратора и снимите ее
С помощью тонкой отвертки или проволоки вытолкните ось поплавков
Выньте ось и снимите поплавки
Аккуратно снимите прокладку крышки карбюратора
Выверните игольчатый клапан
Отверните четыре винта крепления крышки пускового устройства
Снимите крышку с диафрагмой
Аккуратно отсоедините диафрагму от крышки и выньте пружину диафрагмы
Отверните пробку топливного фильтра карбюратора Ваз 2109
Выньте пробку с вставленным в нее фильтром
Если нужно снять рычаг привода воздушной заслонки, аккуратно отверните ось, вынув при этом стопорный шарик с пружиной из-под рычага, и снимите рычаг
Осторожно подденьте отверткой распылители ускорительного насоса и выньте их
Отверните четыре винта крепления крышки ускорительного насоса и снимите ее
Снимите диафрагму и пружину ускорительного насоса
Отверните три винта крепления крышки экономайзера мощностных режимов
Снимите крышку экономайзера, пружину и диафрагму
Извлеките пластмассовую одноразовую заглушку если она установлена и выверните регулировочный винт качества (состава) смеси. Извлечь заглушку можно с помощью штопора
Выверните две эмульсионные трубки, конструктивно объединенные с главными воздушными жиклерами
Выньте эмульсионные трубки
Выверните главные топливные жиклеры Ваз 2109, установленные в колодцах эмульсионных трубок
Переверните корпус карбюратора и вытряхните главные топливные жиклеры
Отверните винт крепления провода, аккуратно отжав лапки его наконечника, снимите провод с хвостовика датчика–винта регулировки количества смеси и выверните регулировочный винт количества смеси. Сборка карбюратора Ваз 2109 выполняется в последовательности, обратной разборке, после установки отремонтированного карбюратора обязательно отрегулируете его.
Как без посторонней помощи снять и провести ремонт карбюратора ВАЗ-2109
С началом серийного производства «девяток» появилась более новая и совершенная версия карбюратора «Солекс», которая отличается повышенной производительностью и экономичностью. Этими карбюраторами оснащались все модификации автомобиля ВАЗ-2109 до того момента, пока завод-изготовитель не начал использовать инжекторные двигатели. Многие водители при обслуживании и ремонте карбюратора ограничиваются его банальным снятием и продувкой, возлагая задачи по более глубокому ремонту на специалистов автосервиса. Если же вы намерены провести все ремонтные работы самостоятельно, но при этом не располагаете необходимой информацией о том, как снять и отремонтировать карбюратор на ВАЗ-2109, ознакомьтесь с этой статьёй.
Снять, почистить и отремонтировать агрегат можно своими руками, следуя нашей инструкции
Из-за жёсткой эксплуатации или в результате естественного износа отдельных деталей карбюратор может дать сбой. Заключается ли проблема в неисправности этого агрегата, может определить даже неопытный автолюбитель — нужно только проследить за работой двигателя. Верно продиагностировать неисправность можно, если знать, какие характерные признаки ей присущи. Так, о нарушениях в работе карбюратора могут свидетельствовать:
- неровная работа двигателя и нестабильный холостой ход;
- затруднённый пуск и снижение мощности мотора;
- повышенная дымность выхлопа;
- увеличенный расход топлива.
Если все или один из приведённых «симптомов» выявлены, карбюратор нуждается в ремонте. Вы можете для этого обратиться в СТО или же выполнить все необходимые операции самостоятельно. Так вам удастся немного сэкономить и лучше узнать свой автомобиль с его технической стороны.
От состояния карбюратора напрямую зависит работа всего двигателя
Ремонт карбюратора своими руками
Что собой представляет ремонт карбюратора ВАЗ-2109, в чём он заключается? Ремонтные работы предполагают снятие, разборку и чистку всех его систем. И также при необходимости выполняется замена элементов, непригодных к дальнейшей эксплуатации. Но прежде чем начинать что-либо снимать или разбирать, стоит заранее приобрести ремонтный комплект для карбюратора, состоящий из жиклёров, уплотнительных прокладок и диафрагм для ускорительного насоса и пускового устройства.
Первый этап ремонтных работ — это демонтаж. О том, как снять карбюратор ВАЗ-2109, расскажет следующее руководство:
- Получить доступ к карбюратору можно только после демонтажа воздушного фильтра. Для этого нужно открутить четыре фиксирующие гайки, причём лучше предварительно закрыть диффузоры при помощи чистой ветоши, чтобы случайно не уронить гайку в карбюратор;
- Далее, необходимо отключить патрубки, отсоединить тягу акселератора и отключить трос привода воздушной заслонки;
- Теперь, воспользовавшись гаечным ключом, открутите четыре гайки, при помощи которых карбюратор крепится к впускному коллектору.
Иногда случается такое, что после откручивания гаек карбюратор не снимается. Причина тому — прикипевшие к его корпусу шпильки из-за проникновения влаги. Пытаясь чем-нибудь поддеть, будьте осторожны, так как корпус карбюратора изготовлен из мягкого сплава металлов и может быть повреждён.
Первым делом, понадобится снятие агрегата
Как нужно разбирать карбюратор
После того как произведён демонтаж, можно приступать к разборке. О том, как разобрать карбюратор ВАЗ-2109, вы сможете узнать из приведённой ниже пошаговой инструкции. Но прежде следует обратить внимание на то, что все работы должны выполняться на чистом столе или верстаке, на котором отсутствуют лишние детали, никак не относящиеся к процессу ремонта. Сама же разборка проводится следующим образом:
- В первую очередь выкрутите электромагнитный клапан, из корпуса которого следует извлечь топливный жиклёр.
- Далее, открутив пять винтов при помощи крестовидной отвёртки, нужно снять крышку карбюратора. Здесь следует соблюдать осторожность, так как есть шанс повредить поплавок.
- Теперь есть возможность снять поплавок топливной системы. Делается это путём выдавливания оси его крепления при помощи любого тонкого инструмента.
- После этого нужно снять уплотнительную прокладку. Учитывая, что это расходный материал, её лучше заменить, как и остальные расходники. Так вы продлите срок бесперебойной работы карбюратора.
- Воспользовавшись накидным ключом или головкой (чтобы не деформировать грани), снимите топливный клапан. Проведите его внешний осмотр и убедитесь в исправности — при движении иглы не должно быть заеданий и люфта.
- Проведите внешний осмотр диафрагм и пускового устройства на предмет механических дефектов и износа.
- Топливный фильтр, расположенный сбоку крышки, необходимо отвернуть, после чего можно извлечь распылители ускорительного насоса. При необходимости произведите замену распылителей и резиновых уплотнительных элементов.
- Теперь снятию подлежит диафрагма ускорительной помпы. Для этого придётся снять её крышку, открутив четыре винта с использованием крестовидной отвёртки. Если крышку и возвратную пружину достаточно просто промыть в ацетоне, то сама диафрагма подлежит замене.
- Далее, открутив две эмульсионные трубки, вы найдёте под ними топливные жиклёры — их следует открутить отвёрткой и вытряхнуть, перевернув карбюратор.
- И последняя операция разборки — откручивание винта регулировки качества смеси, но перед этим нужно снять провод с хвостовика датчика.
Именно таким образом производится разборка, по завершении которой можно приступать к следующей процедуре — промывке деталей.
Чистка карбюратора на «девятке»
Как самостоятельно почистить карбюратор на автомобиле ВАЗ-2109? Для начала следует оговориться, что существует два вида промывки устройства — наружная и внутренняя. Необходимость в первом типе чистки возникает не так часто и лишь в тех случаях, когда из-за скопившихся загрязнений нарушается работа подвижных деталей. Второй тип промывки применяется, когда разобранный агрегат подвергается ремонту. Поэтому мы рассмотрим, как почистить карбюратор ВАЗ-2109 и его функциональные элементы, расположенные внутри корпуса.
Для работы вам потребуется ацетон либо керосин для промывки деталей. Если одна из указанных жидкостей есть в наличии, а ремкомплект вы приобрели заранее, можно приступать. Итак, чистить необходимо такие компоненты, входящие в конструкцию карбюратора:
- топливный клапан;
- жиклёры и топливные главные жиклёры;
- распылители ускорительного насоса;
- крышка ускорительного насоса;
- эмульсионные трубки.
Если вы разобрались в вопросе, как промыть карбюратор ВАЗ-2109 и какие детали должны пройти через эту процедуру, то все они по завершении работы должны быть просушены. Для этого можете использовать сжатый воздух.
ВАЖНО. В процессе продувки будьте внимательны и крепко держите детали, так как под давлением воздуха они могут вылететь и потеряться.
Сборка и установка карбюратора после ремонта
Как вы смогли сами убедиться из приведённого выше руководства, ремонт карбюратора ВАЗ-2109 своими руками — это вполне выполнимая задача для простого автолюбителя. Основываясь на полученной информации, вы можете без труда произвести сборку и установку карбюратора в последовательности, обратной разборке и снятию. И всё же здесь присутствует ряд важных моментов, на которые стоит обратить внимание:
- Перед установкой топливного фильтра этот элемент необходимо тщательно почистить или же заменить его новым.
- Перед тем как закреплять поплавок, убедитесь в его целостности, поместив в ёмкость с бензином. Если поплавок набирает внутрь топливо, он непригоден к дальнейшей эксплуатации.
- Прежде чем устанавливать электромагнитный клапан, лучше проверить его работоспособность. Подключите клапан к соответствующим клеммам аккумулятора и проверьте, втягивается ли в этот момент игла. Если да, то всё в порядке, иначе устройство придётся заменить.
- После установки крышки карбюратор желательно также продуть сжатым воздухом — это завершающий этап сборки.
Что касается установки агрегата и его закрепления, то в её проведении ничего сложного нет, а сама процедура аналогична снятию, но выполняется в обратном порядке. Однако здесь необходимо соблюсти одно важное условие: поверхность корпуса, соприкасающаяся со впускным коллектором, должна быть ровной. Плоскость часто деформируется, поэтому нуждается в притирке на точильном камне.
Кстати, если по завершении ремонтных работ вы намерены выполнить регулировку карбюратора. то воздушный фильтр пока устанавливать не нужно. С разборкой и чисткой всех деталей у вас вряд ли возникнут проблемы, но в процессе настройки необходимо быть максимально внимательным и точно следовать инструкции. При этом далеко не все регулировочные операции могут быть выполнены своими руками — в некоторых случаях без помощи мастера не обойтись.
Лучшие цены и условия на покупку новых авто
Ваз 2109 — разборка и ремонт карбюратора
Ремонт карбюратора ваз 2109 подразумевает под собой работы связанные с разборкой и чисткой его основных систем, а так же заменой вышедших из строя элементов. Перед тем, как приступить к разборке стоит купить ремонтный комплект под ваш тип карбюратора. В данный комплект входят уплотнительные прокладки, жиклеры, а так же диафрагмы вспомогательных элементов типа пускового устройства, ускорительного насоса.
Так же без крайней необходимости не рекомендуется снимать воздушную и дроссельную заслонки, так как дальнейшая их некачественная установка может привести к их заеданию во время работы.
Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется поллитровая бутылка ацетона, чистая емкость. Верстак на котором будет производится ремонт так же должен быть чистым. При наличие всего необходимого можно приступать.
- В первую очередь выкручиваем электромагнитный клапан и из его корпуса извлекаем топливный жиклер. Промойте жиклер в ацетоне и продуйте сжатым воздухом.
- Далее отворачиваем винты крепления крышки карбюратора, их всего пять под крестовую отвертку и снимаем ее. Аккуратно отложите ее в сторону, чтобы не повредить поплавок.
- Теперь, когда крышка снята с карбюратора, нам необходимо снять поплавок. Для этого тонким шилом выдавливаем ось и снимаем его.
- Снимите уплотнительную прокладку. Ее необходимо заменить в случае повреждения. Так же обратите внимание, что на ее поверхности как правило остается обжатый след от соединения крышки с корпусом. Данный след должен быть сплошной, в случае если он прерывается или нечеткий в некоторых местах, то это говорит о нарушение привалочной плоскости, а значит необходимо выполнять притирку корпуса либо самой крышки.
- Далее накидным ключом, чтобы не слизать грани, отворачиваем топливный клапан. Сразу проверяем качество его работы. Игла должна ходить без заеданий, так же не допускается большой поперечный люфт. Демпфирующий шарик так же должен легко перемещается по своей оси. В противном случае меняем топливный клапан на новый.
- Проверяем работу пускового устройства. Отворачиваем четыре винта крепления его крышки и сняв ее, снимаем дифмрагму. Проверьте состояние диафрагмы, не допускаются ее механические повреждения, так же материал должен быть эластичным. Если у вас имеется ремкомплект, то лучше заменить ее на новую. Проверьте состояние пружины, она не должна быть сильно вытянутой.
- С боку крышки расположен топливный фильтр, который отворачиваем. Отмочите его в ацетоне и продуйте сжатым воздухом, затем заверните обратно.
- Если необходимо снять сектор привода дроссельными заслонками, то отверните гайку крепления, выньте стопорный шарик с пружиной и снимите рычаг.
- Далее нам необходимо снять распылители ускорительного насоса. Их необходимо просто аккуратно поддеть отверткой и вытащить. Осмотрите резиновые уплотнители распылителей, если необходимо замените их на новые. Если не планируется замена самих распылителей, то положите их в ацетон, после чего продуйте их сжатым воздухом и установите обратно.
- Теперь нам необходимо разобрать ускорительный насос и заменить диафрагму. Отверните крестовой отверткой четыре винта крепления его крышки и сняв ее, снимите саму диафрагму и возвратную пружину. Промойте детали, а именно крышку в ацетоне и соберите насос.
- Таким же образом разбираем и проверяем работу экономайзера мощностных режимов. В некоторых моделях карбюраторов, под крышкой экономайзера может быть расположена пластмассовая заглушка, которую необходимо просто удалить.
- Далее нам необходимо выкрутить две эмульсионные трубки. Под ними будут расположены главные топливные жиклеры, которые так же выкручиваем и перевернув корпус карбюратора, вытряхиваем их из отверстий. В случае если жиклеры не выпадают, то подденьте их тонкой проволокой.
- Положите трубки и жиклеры в ацетон, после чего промойте их или замените на новые.
- Теперь нам остается отвернуть винт крепления и снять провод с хвостовика датчика винта регулировки количества смеси. После чего выкручиваем сам винт.
На этом процесс разборки карбюратора ваз 2109 завершен. Далее по плану проверка и замена вышедших из строя элементов, продувка каналов и жиклеров и сборка.
Похожие материалы:
Источники: http://remocars.ru/vazman/2109/sistema-pitaniya/remont-karbyuratora-vaz-2109.html, http://carextra.ru/remont/kak-otremontirovat-karbyurator-vaz-2109.html, http://zubilovaz.ru/vaz-2109-razborka-i-remont-karbyuratora
Устройство двигателя Ваз 2109
Двигатель Ваз 2109 вид сверху:
1 — колодки с проводами карбюратора, 2 — шланг обратного слива топлива ,3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса привода сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы аварийного давления масла
Двигатель Ваз 2109 вид снизу:
1 — генератор, 2 — правая передняя опора, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель света фонарей заднего хода, 7 — растяжка, 8 — левая передняя опора, 9 — левый привод передних колес, 10 — пробка маслосливного отверстия коробки передач, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный картер, 14 — правый привод передних колес, 15 — пробка маслосливного отверстия двигателя
Снятие двигателя Ваз 2109
Перед снятием двигателя отсоедините провод от клеммы минус аккумуляторной батареи. Слейте охлаждающую жидкость с системы охлаждения, моторное масло и масло с коробки переключения передач. Демонтаж двигателя Ваз 2109 рекомендуется производить в сборе с КПП и с использованием подъемника для снятия вниз.
Порядок выполнения работ по демонтажу двигателя
Отверните болты крепления и снимите защиту картера
Снимите приемную трубу глушителя
Снимите воздушный фильтр
Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя
Отверните болт и отсоедините провод «массы» от картера сцепления
Ослабьте затяжку хомутов и отсоедините шланги от термостата
Отсоедините высоковольтный провод от центральной клеммы крышки распределителя зажигания
Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания
Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса
Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления
Снимите наконечник троса с рычага привода выключения сцепления
Отсоедините колодку с проводом от клеммы тягового реле стартера
Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера
Отсоедините колодку с проводом от клеммы генератора
Отверните гайку и отсоедините провода от клеммы генератора
Отсоедините колодку с проводом от клеммы запорного электромагнитного клапана карбюратора
Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора
Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой
Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос
Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок
Снимите возвратную пружину привода дроссельных заслонок
Снимите трос привода акселератора с сектора привода дроссельных заслонок
Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов
Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода
Отсоедините провод от датчика температуры охлаждающей жидкости
Отсоедините провод от датчика давления масла
Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя
Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя
Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира
Отверните гайку крепления и отсоедините трос от привода спидометра
Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач
Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески
Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию силового агрегата
Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу
Отверните гайку крепления шарового шарнира рулевой тяги
Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника
Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака
Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону
Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому
Отверните три болта крепления и снимите щиток картера сцепления
Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров
Зацепите двигатель за рымы и натяните тросы тали
Отверните две гайки крепления задней опоры силового агрегата к кузову
Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата
Отверните гайку и выньте болт левой передней опоры силового агрегата. Опустите двигатель на подставки, приподнимите автомобиль и выньте из-под него двигатель. ВНИМАНИЕ: Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя
Установка двигателя на ВАЗ 2109
Монтаж двигателя Ваз 2109 проводится в обратном порядке его снятия. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров. Не устанавливайте бывшие в употреблении стопорные кольца на шлицевые хвостовики шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения. После установки двигателя на автомобиль отрегулируйте приводы воздушной и дроссельной заслонок карбюратора, привод сцепления, а также углы установки передних колес.
Залейте охлаждающую жидкость системы охлаждения, моторное мало и масло коробки переключение передач.
Запустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.
Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ
.Если двигатель — это сердце автомобиля, то карбюратор — его сердечный клапан. А от того, насколько правильно он будет отрегулирован, зависят многие рабочие характеристики станка. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени эту часть приходится корректировать. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.
Несмотря на то, что Волжский автозавод выпустил всего несколько модификаций «девятки» с разными характеристиками, карбюратор у них был одной марки — отечественный «Солекс». Какая схема для этой части? ВАЗ 2109 десятилетиями комплектовался карбюратором Солекс, и его конструкция не менялась годами. А схему на 2 фото вы можете увидеть.
Подготовительный этап
Перед регулировкой карбюратора на ВАЗ2109 его следует тщательно очистить.Но делать это необязательно (правда, при условии, что на нем нет разных депозитов). При наличии ржавчины или отложений такой элемент необходимо промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.
Что нужно иметь при уборке?
В ходе этой операции нам понадобится следующий набор инструментов и материалов:
- Инструкция на автомобиль ВАЗ 2109 (кстати, схема карбюратора «Солекс» представлена на фото на верно).
- Перчатки из гладкой ткани.
- Несколько тонких палочек (оторвется обычная зубочистка). Как вариант, можно взять зубную щетку. Будем чистить карбюратор ВАЗ.
- Пара резиновых перчаток (лучше сразу две пары, чтобы сильный растворитель не попал на поверхность кожи).
- Набор ключей и отвертка.
- Баллон со сжатым воздухом. Как вариант, вы можете взять обычный аэрозоль, например, освежитель воздуха.
Дополнительно можно использовать защитные очки.Если у вас их нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.
Какой инструмент лучше выбрать?
На данный момент вы можете купить самые разнообразные вещества для чистки карбюраторов. Десятки из них делают. Правила выбора здесь простые. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за большого содержания масла! Чаще всего специализированные чистящие средства продаются в банках — их нужно покупать в магазинах.
Если вы долгое время не производили чистку карбюратора, чистки поверхности будет недостаточно. Если содержание отложений велико, необходимо разобрать его по частям, а каждую часть отдельно обработать банкой.
О мелких деталях
Во время разборки обращайте особое внимание на пружины и маленькие винтики. Постарайтесь положить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Анализируя этот элемент, необходимо обработать каждую деталь, даже самую маленькую, из банки.При этом все резиновые детали необходимо снять с карбюратора. Если они попадут на них, растворитель может их сильно деформировать, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые элементы. Их следует изолировать от этой жидкости.
После того, как вы обработали все механизмы препарата, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились. Затем элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.
Не пытайтесь проколоть клапаны и отверстия карбюратора щеткой или палочками для еды. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу двигателя и спровоцировать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного чистящего средства можно использовать повторно — это вещество имеет очень длительный срок хранения и длительное время практически не теряет своих свойств. Далее карбюратор тщательно просушиваем и переходим ко второй части нашего ремонта — настройке.
Как отрегулировать карбюратор на ВАЗ 2109 своими руками?
Первое, что вам нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.
Не пытайтесь ковырять на выходе карбюратор и клапаны. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.
После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Процедура эта очень долгая и сложная, но с ней вполне можно справиться. Сначала запускаем двигатель и даем ему поработать несколько минут. Затем выключите его и снимите воздушный фильтр. Затем снимите шланг подачи топлива. Осторожно выверните несколько болтов и снимите крышку карбюратора. Помните, что одним неверным ходом можно повредить поплавки, поэтому мы делаем все с особой осторожностью.Затем поднимаем суппорты и замеряем зазор от уровня топлива до края кузова.
Пусковое устройство
Но это еще не все.Как дальше регулировать карбюратор на ВАЗ 2109? После этой работы переходим к установке спускового крючка. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или имеет трещины, его следует заменить новым. После этого переходим к процессу регулировки стартера. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Затем прогреваем стержень отверткой.
После этого замеряем образовавшийся зазор между стенкой o
Регулировка и тюнинг карбюратора ВАЗ-2109. Как отрегулировать карбюратор ВАЗ-2109
Причин, по которым может потребоваться регулировка карбюратора ВАЗ-2109, очень много. Это некачественное топливо, загрязняющие вещества в виде отработанной смазки, мусора из окружающей среды. Но в процессе постоянного использования этого механизма не требуется особой осторожности извне. Если обнаружено сильное загрязнение фрикционных и подвижных деталей, пора произвести чистку и регулировку.
Как понять, что карб не настроен?
Все довольно просто. В принципе, опытный водитель сразу поймет, что происходит. Но если вы только новичок, то должны знать, что существует ряд признаков того, что требуется ремонт карбюратора ВАЗ-2109, вы должны уметь их понимать. Во-первых, машина глохнет во время движения. Это может произойти, если вы едете на холодном двигателе без воздушной заслонки, и это нормально. Но когда мотор нагрелся до рабочей температуры, вы отпускаете газ, и машина глохнет, это говорит, что пора продуть.
Во-вторых, если обороты коленчатого вала набираются с трудом, это говорит о плохой тяги — и причина опять карб. Когда автомобиль едет по ровной дороге на холостом ходу и с неровностями, это явный признак неисправности, который рекомендуется как можно скорее.
В основном признаков, определяющих неисправность основного автомобиля, достаточно. К тому же правильная регулировка карбюратора ВАЗ-2109 поможет избежать большого расхода топлива, что особенно важно при сегодняшних ценах на бензин.
Винты «качество» и «количество»
Рекомендуется проводить работы вместе, так как неудобно постоянно бежать с карбюратора на педаль акселератора, снимать и утапливать дроссель. Но это необязательно. Что вам нужно знать, так это то, что регулировку можно производить без каких-либо специальных инструментов и других приспособлений. Простыми словами — голыми руками.
Рекомендуем
Как работает сайлентблок задний переднего рычага и сколько он служит?
Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …
Как работает выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …
Но нужно знать, какие винты «качество» и «количество». Обслуживайте в первую очередь для того, чтобы двигатель работал нестабильно. Вращением в обратном порядке получаем нормальную работу двигателя. Винты «номер» используются для повышения или понижения оборотов. После этого снова переходим к настройке «качество», затем «количество» и т. Д. На практике это довольно просто.Однако в гараже за такую простую регулировку уйдет приличная сумма.
Подготовительные работы
Перед тем, как будет произведен тюнинг карбюратора ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. В первую очередь следует делать в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял горизонтально или под наклоном не более нескольких градусов по любой оси.
Во время внутренней очистки не используйте ветошь, так как внутри останется ворс, который будет способствовать неправильной работе форсунок.Другими словами, настройка будет отменена. Очистка и регулировка карбюратора ВАЗ-2109 должна производиться специальной подготовкой. Если такого инструмента под рукой не оказалось, то подойдет бензиновый. Наилучшие результаты можно получить при применении сжатого воздуха. Итак, мы подготовились к выполнению работы, теперь можно переходить к практической части.
Настройка карбюратора ВАЗ-2109: Общие положения
Непосредственно перед регулировкой следует произвести чистку. Можно использовать бензин, сжатый воздух или спец.средства. Во время выполнения работ необходимо иметь под рукой отвертку с плоским шлицем. Также перед настройкой и чисткой регулируется зажигание. Нет смысла настраивать карбюратор, если установлен позднее или раннее зажигание.
Следует помнить, что настройка происходит только при рабочей температуре двигателя, то есть желательно прогреть машину и только потом приступать к процессу. С дроссельной заслонки нужно снять шток с педали газа. Сразу после этого отключите вентиляцию картера.Далее мы проверили отсутствие вакуума в трубке вывода регулятора. Если да, то что-то было сделано не так. Далее можно переходить к качеству регулировочных винтов, что позволит настроить стабильную работу автомобиля.
Регулируемая дроссельная заслонка
Это «течь», которая требуется при холодном пуске двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что его устройство простое, желательно обратить внимание на его ремонт.Дроссельная заслонка — своего рода спасатель при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 нужно начинать с «дросселя».
Прежде всего проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Подобное и многое другое способствует тому, что заслонка не открывается и не закрывается полностью, что плохо для карбюратора.
Для выполнения работ нам понадобится ключ на 13, который будет регулировать натяжение троса.Если педаль газа прижата к полу, дроссельная заслонка должна быть полностью открыта, выпускной газовый клапан закрывается. Если нет, отрегулируйте положение контргайки при использовании ключа 13 числа, пока мы не добьемся оптимальных результатов.
Воздушная заслонка и ее регулировка
После того, как мы закончили регулировку дроссельной заслонки карбюратора, приступаем к вентиляционному отверстию. Прежде всего, перед выполнением любых работ необходимо снять крышку с воздушного фильтра. Кстати, по ходу дела можно поменять фильтр, особенно если это было сделано давно.Ход тяги прямо в снаряде должен быть свободным.
Если клапан не требует регулировки, при полностью утопленной рукоятке утечка находится под торпедой. Клапан должен быть открыт на 100%. В противном случае требуется ключ для ослабления тяги регулировочного болта. Переходим к настройке. Как только вы достигнете оптимального результата, затяните болт на рычаге и закройте крышку фильтра. Но есть нюансы.
Первым делом нужно повернуть дверной рычаг до полного открытия. После этого нужно утопить этот рычаг до упора.С помощью плоскогубцев достать кабель из изоляции и вдавить болт. Проверьте, полностью ли вы открыли клапан. При необходимости постепенно перемещайте зажим корпуса кабеля и болт.
Как отрегулировать карбюратор ВАЗ-2109: стартер
От работы этого механизма зависит многое. Но для точной регулировки необходимо разобрать карбюратор. Чтобы было проще. Но если не получается, то можно попробовать выполнить настройку и установленный механизм.Принцип заключается в том, что вы хотите установить стартовые промежутки. Это будет зависеть от того, насколько хорошо машина заведется.
Как было сказано выше, есть несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, а затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне). Производим мотор и наблюдаем.
С помощью плоской отвертки откройте заслонку примерно на 30%. Берем ключ на 7-м и крутим регулировочный болт до тех пор, пока тахометр не покажет результат в 3100-3400 об / мин.Как только вы получите фигурку, мы можем смело опускать клапан.
Что нужно знать при проведении ремонтных работ
Всем известно, что двигатель — сердце автомобиля, на этот раз карбюратор — это его клапан. В случае неисправности вторые страдают всей системой. Поэтому, чтобы состояние автомобиля было на уровне, нужно периодически ремонтировать карбюратор ВАЗ-2109. А вот с ремонтом лучше довериться профессионалам, потому что без опыта можно только усугубить ситуацию.
Также желательно заправлять качественным топливом, так как это влияет на работоспособность автомобиля и непосредственно на карбюратор. Смазка — еще один важный момент. Без него ничего бы не получилось, поэтому одни и те же винты «качества» желательно время от времени смазывать. То же самое касается тросов вентиляционного отверстия, которые периодически нужно менять. Как показывает практика, они выходят из строя в самый неподходящий момент.
Регулировка холостого хода карбюратора
Итак, в первую очередь прогрейте двигатель до рабочей температуры.Работу необходимо выполнять при элементах энергопотребления (фарах, плейер и т. Д.), Поэтому перед началом работы желательно зарядить аккумулятор, чтобы сохранить ее в негодность. Работать надо, опять же, с винтами «качество», но последовательность немного другая.
Во-первых, вам нужно получить максимальный холостой ход (холостой ход). Затем поверните винт «кол-во», чтобы получить скорость примерно на 50-150 меньше, чем она должна быть на H.H. Как правило, около 800 оборотов коленчатого вала. После этого винт «качества» снизил значение до нормального — порядка 900-950 об / мин.После этого работа была реализована. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обратить внимание на его неисправность. Как правило, этот механизм может работать долго. Но не забываем про чистку и настройку.
О солекс-карбюраторах
A Несколько слов о настройке этого устройства. Первый шаг — это установка правильного уровня в поплавковых камерах. После этого необходимо настроить холостой ход. Стоит отметить, что настройку карбюратора «Солекс» ВАЗ-2109 следует проводить по инструкции, которая не только ускоряет, но и упрощает работу.
Если на винт регулировки «количества» двигатель не реагирует, то нужно сменить жиклер холостого хода на меньший или прикрутить электромагнитный клапан. Что касается подбора форсунок, то это довольно трудоемкий процесс. Ориентироваться нужно на объем двигателя. Чем больше объем, тем меньше понадобится насадка.
Есть переходный режим, который отвечает за отсутствие сбоев при запуске автомобиля и нормальную его работу (чихание, выстрелы).Все из-за щелевидной дыры. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, в отверстие поступает бензин из форсунки. Если это произойдет, машина может заглохнуть.
Теоретические данные
Стоит сказать, что карбюратор — это устройство, непосредственное предназначение которого смешивание и дозирование топлива, подаваемого в цилиндры двигателя. В противном случае здесь образуется рабочая смесь. Отвечает за качество форсунок. Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109.Карбюратор глохнет из-за неправильно настроенных жиклеров.
Кроме того, важны такие показатели, как их эффективность. Ее определяют по длине сопла и его отверстий (ширине полосы). Если увеличить поперечное сечение струи примерно на 10%, ширина полосы пропускания увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описываемого устройства можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим тюнинг карбюратора ВАЗ-2109 позволяет многое.
Какие проблемы
Как правило, карбюратор при правильном уходе работает нормально.Однако есть некоторые нюансы, на которые нужно обратить внимание. Например, после того, как пользователь установил карбюратор ВАЗ-2109, возникла нестабильность в работе двигателя на Х. Х. Причиной этого может быть неправильное натяжение троса педали газа (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.
Для начала вам необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы иметь возможность вручную регулировать дроссельную заслонку при работающем двигателе.При перемещении дроссельной заслонки обороты падают вправо, нужно менять или регулировать трос. Если скорость не изменилась, корпус все еще в карбюраторе.
Вывод
Хочется сказать, что зачастую требуется простая настройка зажигания ВАЗ-2109. Карб в этом случае может работать нормально, но из-за ненастроенного зажигания возникает ощущение неисправности. Как уже было сказано выше, то, насколько качественную смесь обеспечивает карбюратор, зависит от многих вещей.
Не рекомендуется производить замену форсунок самостоятельно.Это потому, что каждый из них подходит только для определенной модели карбюратора. При установке на любую другую, может увеличиться расход топлива, снизиться мощность двигателя, будет хуже динамика и т. Д. Но если все же потребуется произвести замену, то стоит ориентироваться на нанесение маркировки. Покупать нужно правильный набор, а не отдельно, так как это небезопасно и можно натолкнуться на несоответствие с маркировкой.
карбюратор карбюратор 21083 1107010 weber модель карбюратора 210831107010 для Лада Самара 2108/2109 1500cc 21083 21098 21099 21093 | карбюратор лада | карбюратор 21 двигатель карбюратора
РУКОВОДСТВО ПО ПОКУПКАМ
В случае возникновения ТАМОЖЕННЫХ ОБЯЗАННОСТЕЙ, ПОСОБИЙ НА ИМПОРТ, покупатель несет эти расходы.В каждой стране разный порог таможенного налога, поэтому вам необходимо знать налоговую политику своей страны.
Пожалуйста, убедитесь, что ваш тип автомобиля соответствует одному типу нашей ссылки на продукт.
Пожалуйста, проверьте фотографии нашего продукта по ссылке, если такая же ваша старая часть.
Мы надеемся, что вы получите правильный товар.
пожалуйста, найдите вашу часть номера в зависимости от нашей фотографии.затем подтвердите тот же номер на нашем сайте или свяжитесь с нами.
Номер появится в любом месте детали.
Название типа: Карбюратор в сборе для Lada Samara 2108/2109 (мотор 21083 V1500) Lada 008c
Номер детали:
21083-1107010 / 21083C
Гарантия: Гарантия на 3 года без ограничения пробега.
Приложение:
Для Lada Samara 2108/2109 (мотор 21083 V1500)
Для Лада Самара 21083 21098 21099 21093
Пакет : 1x карбюратор
NEW Карбюратор для двигателя Lada Samara 2108/2109 21083 Двигатель V1500 lada 083C carburador carby OE # 21083 1107010 21083C | Карбюраторы |
Название типа: Карбюратор в сборе для Lada Samara 2108/2109 (мотор 21083 V1500) Lada 008c
Карбюратор или карбюратор — это устройство, которое смешивает воздух и топливо для двигателя внутреннего сгорания в надлежащем соотношении для сгорания.
Характеристики :
- поддерживайте работу внешнего силового оборудования с максимальной производительностью.
- Произведено и испытано для обеспечения оптимальных характеристик двигателя.
- Простая установка, готовность снова запустить вашу машину!
Номер детали:
21083-1107010 / 21083C
Гарантия: Гарантия на 3 года без ограничения пробега.Все наши продукты поставляются непосредственно с утвержденных заводов.
Заводы, которые мы используем, поставляют некоторые из ведущих поставщиков автомобильных запчастей в Европе и Америке.
Все наши детали проходят проверку качества и имеют сертификат ISO TS16949,
Мы также стараемся убедиться, что наши утвержденные производители используют новейшие доступные технологии и материалы.
Так что вы можете быть уверены в том, что приобретаемые вами детали высшего качества.
Приложение:
Для Lada Samara 2108/2109 (мотор 21083 V1500)
для Lada 008c
Ваз 2109 — Bakıda elanlar: UcuzTap
- Bütün kateqoriyalar
- Şəxsi əşyalar
- Geyim və ayaqqabılar
- Saat və zinət əşyaları
- Aksesuarlar
- Uşaq məhsulları və oyuncaqlar
- Sağlamlıq və gözəllik
- Ev və bağ üçün
- Təmir və tikinti
- Mebel və interyer
- Məişət texnikası
- Qab-qacaq və mətimatr видео
- Kompüter aksesuarları
- Oyunlar, pultlar və proqramlar
- Masaüstü kompüterlər
- Komponentlər və monitorlar
- Planşet və elektro n kitablar
- Noutbuklar və Netbuklar
- Ofis avadanlığı və istehlak
- Telefonlar
- Nömrələr və SİM-kartlar
- Foto texnika 900bi19
- Avtomobillər
- Ehtiyat hissələri və aksesuarlar
- Su nəqliyyatı
- Motosikletlər və mopedlər
- Avtobuslar və xüsusi texnika
- Mənzillər
- Villalar, bağ evləri
- Torpaq
- Qarajlar
- Xaricdə əmlak
- Obyektlər və office
- İtlər
- Pişiklər
- Quşlar
- Akvarium
- Digər heyvanlar
- heyvanlar üçün məhsul
Sayta GİRİŞ
+ Elan Yerləşdir- Şəxsi əşyalar
- Geyim və ayaqqabılar (3218)
- Saat və zinət şyaları (5347)
- Aksesuarlar (1896)
- Uşaq məhsulları və oyuncaqlar (335)
- Sağlamlıq və gözəllik (6758)
- Ev və bağ üçün
Vaz 2109 Motoru — Bakıda elanlar: UcuzTap
- ayaqqabılar
- Саат və zinət əşyaları
- Aksesuarlar
- Uşaq məhsulları və oyuncaqlar
- Sağlamlıq və gözəllik
- Təmir və Tikinti
- Мебель və Interyer
- Məişət texnikası
- Qab-qacaq və mətbəx ləvazimatları
- Bitkilər
- Audio və video
- Kompüter aksesuarları Olarları v proqramlar
- Biletlər və səyahət
- Velosipedlər
- Kolleksiya
- Мусиги alətləri
- Idman və asudə
- Kitab və jurnallar
- Ovçuluq və balıqçılıq
- Tanışlıq
- Avtomobillər
- Ehtiyat hissələri və aksesuarlar
- Su nəqliyyatı
- Motosikletlər və мопед lər
- Avtobuslar və xüsusi texnika
- Mənzillər
- Villalar, bağ evləri
- Torpaq 900j17 Torpaq
9 Qarais 900j179 İş və biznes- İş
- Biznes üçün avadanlıq
- Xidmətlər
- Ərzaq
- İş
- Biznes üçün avadanlıq
- Xidmətlər
- Ərzaq
- İşt17r İşt17r ə Heyvanlar üçün məhsul
Sayta giriş
+ Elan Yerləşdir- Şəxsi şyalar
- Geyim və aya qqabılar (3218)
- Saat və zinət şyaları (5347)
- Aksesuarlar (1896)
- Uşaq məhsulları və oyuncaqlar (335)
- Sağlamlıq və göç və tikinti (6689)
