Автор: Виктор

В последнее время в продаже появляется все больше устройств, предназначенных для обеспечения более комфортной эксплуатации транспортного средства. Одним из таких девайсов является доводчик стеклоподъемников на 2 стекла. Что это за устройство и как его установить на автомобиль, мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

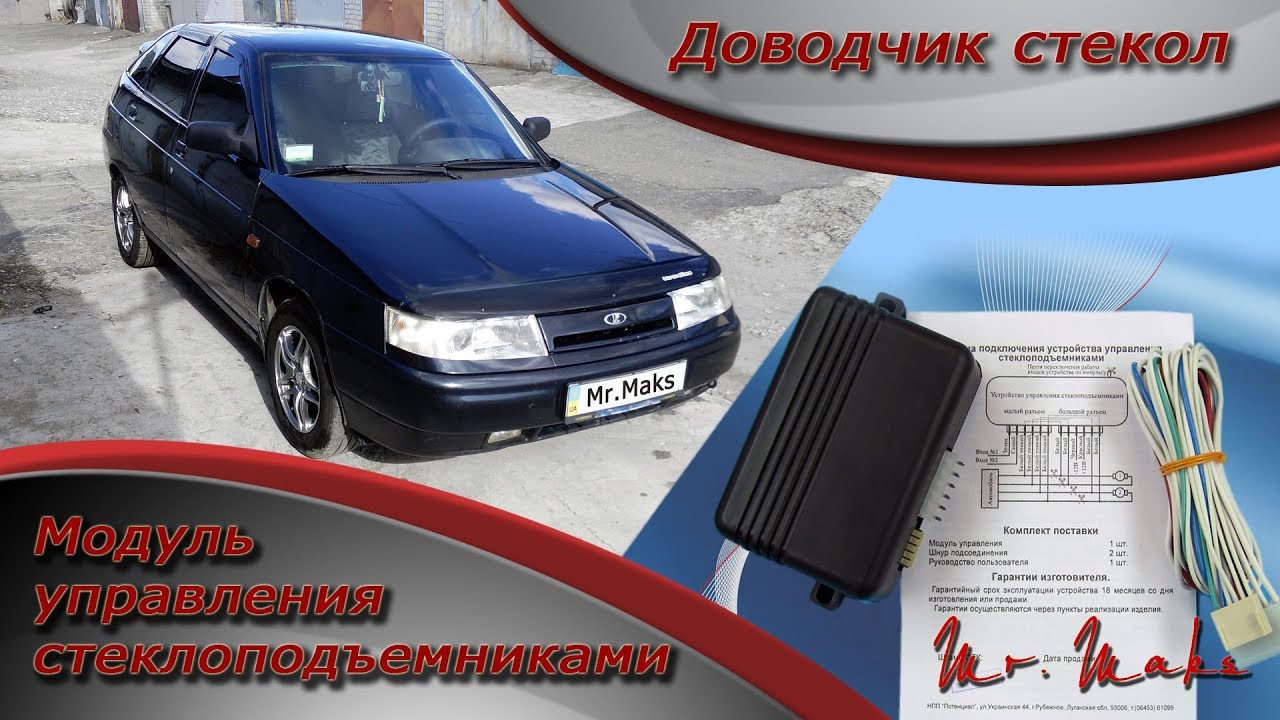

Описание модуля автоматического поднятия дверных стекол

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

1. При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
2. Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
3. При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
4. В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
5. Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

1. Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
2. Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Фотогалерея «Схемы подключения»

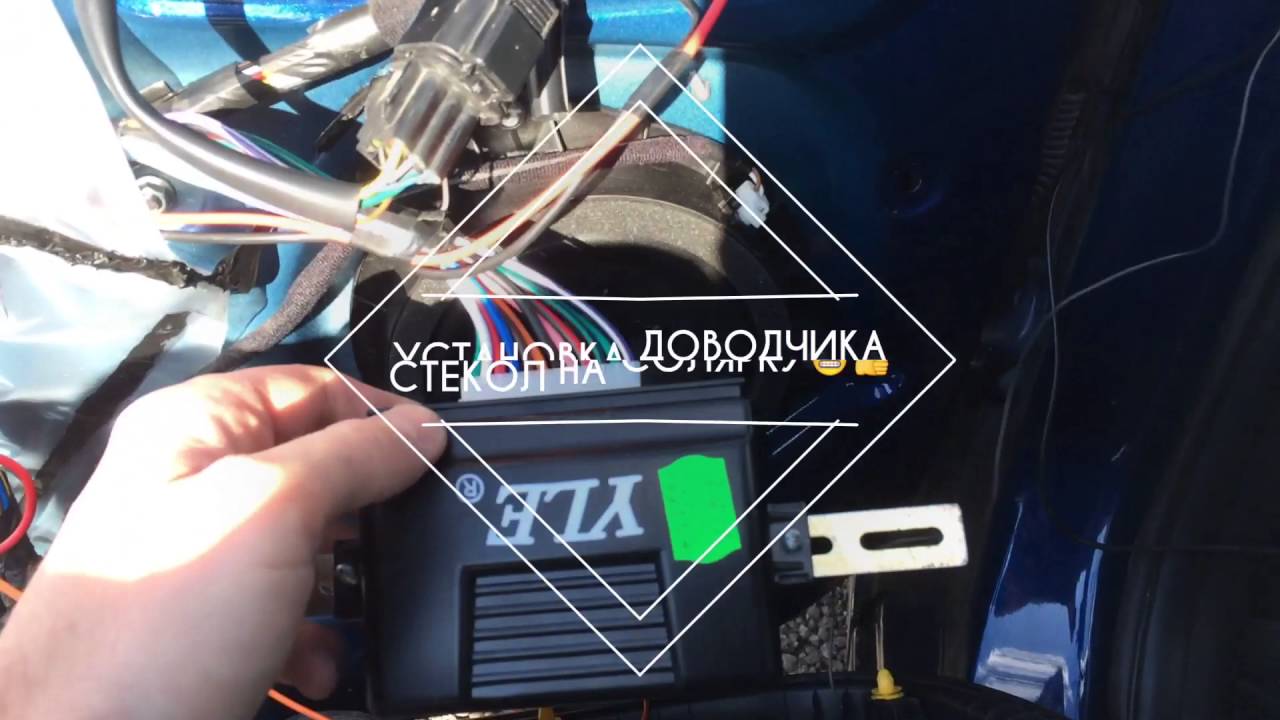

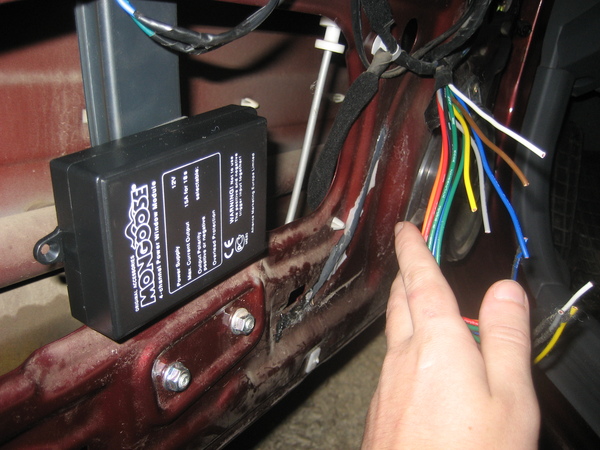

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.

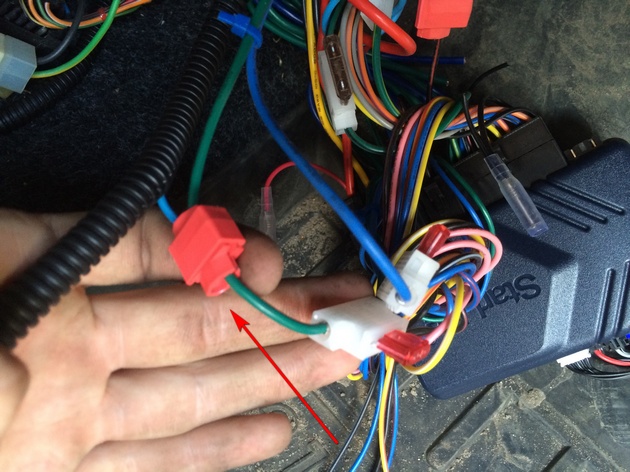

4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

 Загрузка …

Видео «Как своими руками установить ДС — наглядная инструкция»

Чтобы в будущем не столкнуться с неисправностями в работе ДС, необходимо правильно установить устройство, поэтому ознакомьтесь с наглядной инструкцией (автор ролика — Константин Эц).

Электроподъемники стекол ваз. Установка электростеклоподъемников на ваз классику. Доводчик стекол Pandora DWM

На некоторых моделях ВАЗ, в число которых входит и «семерка», электроподъемники стекол в заводских условиях не монтировались. Находящимся в машине приходилось опускать стекла дверей вручную, что было не совсем комфортно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) изготавливаются разными фирмами, а в автомастерских за приемлемую стоимость можно установить такие механизмы. Но если вы знакомы со слесарным делом, то выполнить подобные работы своими силами вполне возможно.

Виды ЭСП

Для «жигулей» сегодня производится несколько вариантов электрических подъемников стекол:

• планочные;
• реечные;
• тросиковые.

Каждая модель отличается особенностями, достоинствами и недостатками, от чего и зависит установка электростеклоподъемников на ваз 2107.

Необходимо отметить, что у различных изготовителей механизмы конструктивно отличаются, по этой причине взаимозаменяемыми их считать не следует. Стоимость комплектов не очень высокая, и наибольшей популярностью пользуются подъемники форвард для передних стекол. Стандартная комплектация подъемника электрического включает в себя:

• подъемный механизм с моторами;
• кнопки управления;
• проводку со штекерными устройствами;
• крепежные элементы;
• заглушки.

Кроме того, к комплектности поставки прилагается инструкция, содержащая схему подсоединения электрики.

Причины, вызывающие необходимость замены рычажных подъемников

Механические устройства подъема стекол от долгой эксплуатации выходят из строя, стекло перестает опускаться либо подниматься. Связано это с:

Выполнять ремонт в подобных ситуациях не имеет смысла, рекомендуется сразу устанавливать электрические подъемники стекол.

Устройство ЭСП

Ничего сложного в этом нет. В конструкцию входят:

1. ручка подъемника;
2. облицовочный элемент;
3. розетка;
4. поднимающее устройство;
5. верхние роликовые элементы;
6. винты для фиксации пластин;
7. пластины;
8. кронштейн;
9. стекло;
10. тросик;
11. нижние ролики;
12. болтики;
13. ролики для натяжения.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки.
Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, с этой целью в первую очередь демонтируется ручка подъемника стекла.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны).
Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Моторчик редуктора устанавливается вместо механического подъемного устройства. При этом винтики используются из комплекта, так как штатные будут длинноватыми и упрутся в механизм. В случае необходимости можно аккуратно обрезать штатные.
Стеклянные держатели к электрическому подъемному механизму можно закрепить штатным крепежом.
От подъемников выводится проводка, на дверях либо на подлокотнике, расположенном в центре, у консоли коробки переключения скоростей, устанавливаются кнопки.
В обратной последовательности проводится сборка двери.

Все достаточно просто. Если есть желание сэкономить деньги, то подобные работы вполне можно выполнить самостоятельно. Для этого только следует знать схему устройства подъемного механизма и иметь нужные условия для проведения работ.

В данной статье мы расскажем как своими руками установить электростеклоподъемники на автомобиль ВАЗ 2106. Если следовать инструкции – у Вас все получится.

Теория.

Для установки электростеклоподъёмников в двери ВАЗ 2106 необходимо выбрать те самые электростеклоподъёмники, они (для классики) бывают двух видов — тросовые и реечные .

Тросовые электростеклоподъмники — мы и будем такие устанавливать изображены на фото ниже, представляют из себя электродвигатель с редуктором и катушкой, на которую намотан трос. Трос в свою очередь приводит в движение верхний барабан, который через шлицы соединяется со стандартным стеклоподъемником.

Реечные стеклоподъёмники — совсем иной конструкции, действуют по принципу рулевой рейки в автомобиле. Обладают рядом преимуществ, основным из которых можно отметить легкость хода самого механизма и как следствие они более пригодны для работы с тугими стеклами.

Установка электростеклоподъемников на ВАЗ 2106 своими руками

Внимание! Не буду рассказывать вам скучную теорию о безопасности, но важно понимать, что перед проведением работ с электрикой необходимо отключить массу на аккумуляторе, что все цепи новых устройств должны быть защищены предохранителями и тп.

Буду писать пошагово, постараюсь сделать такой себе мануал, важно сказать, что я устанавливал в экспериментную ВАЗ 2106 электростеклоподъёмники Spal Deluxe.

Также я не описываю скучные пункты, типа разборки двери, кик-панели, снятия панели приборов. Начну с разобранных дверей, мы устанавливаем электростеклоподъёмник, закрепив его саморезами за каркас двери. Важно выбирать такое место и прикрутить кронштейны таким образом, чтобы они не мешали карте дверей, она не горбилась и не деформировалась.

Многие водители устанавливают электрические стеклоподъемники ВАЗ-2109 типа «Гранат» на свои автомобили. Эта марка особенно популярна, так как соотношение цены и качества довольно неплохое, да и конкуренции толковой для нее нет. Это удобно — не нужно руками крутить ручки, чтобы опустить или поднять стекло.

А если учесть, что «девятки» — это машины далеко не новые, то стоит только представить, в каком состоянии находятся тросики, которыми двигается механизм ручного стеклоподъемника. Даже небольшое количество пыли и грязи приводит к тому, что ручки крутятся туго, стекла могут до конца не закрываться. И тут-то водитель задумывается о том, как бы усовершенствовать свою машинку.

Какие бывают стеклоподъемники?

Вряд ли все знают о том, что электрические стеклоподъемники на ВАЗ-2109 бывают нескольких видов. И все они отличаются друг от друга как конструкцией, так и эффективностью, удобством. Вот самые распространенные конструкции:

1. Реечные — маломощные механизмы, использовать в «девятках» и других моделях автомобилей можно, но только при условии, если избавиться от трения. Для этого все механизмы и трущиеся детали обильно смазываются. При недостаточном количестве смазки ресурс механизма становится ниже.
2. Самые дешевые на рынке — тросиковые электрические стеклоподъемники. Очень много запчастей для таких механизмов можно найти в продаже — тросики, электродвигатели и т. д. Поэтому произвести ремонт в случае поломки не окажется проблемой. Но мощность у них даже ниже, нежели у реечных.
3. Электростеклоподъемники рычажного типа — наиболее оптимальный вариант. Конструкция надежная, механизм имеет высокую мощность и скорость, издает минимум шумов.

Наиболее перспективными являются последние конструкции стеклоподъемников. Поэтому на автомобили ВАЗ-2109 лучше всего устанавливать именно их. Чаще всего применяют для установки на отечественные автомобили механизмы под названием «Гранат». Причина — они имеют низкую стоимость и высокую надежность.

Инструменты для проведения замены

Чтобы самостоятельно произвести замену ручных стеклоподъемников на электрические, вам потребуются следующие материалы и инструменты:

1. Комплект электростеклоподъемников рычажного типа.
2. Торцовые головки и трещотка.
3. Рожковые ключи.
4. Отвертки плоские и фигурные.
5. Смазка типа ШРУС.

Обязательно все трущиеся элементы смазывайте, так вы обеспечите стабильную работу устройства и высокий срок его службы. Все работы выполняйте максимально аккуратно. Помните, что при снятии обшивки дверей в любом случае повредите несколько клипс. Поэтому приобретите их заранее, в противном случае обшивка будет сидеть на двери не плотно.

Снятие обшивки двери

Первым делом необходимо полностью снять старые механизмы, пришедшие в негодность. В целом установка стеклоподъемников на ВАЗ-2109 занимает немного времени, дольше будете протягивать электрику и производить подключение. Придерживайтесь такой последовательности действий:

1. Отключите от аккумуляторной батареи минусовой провод.
2. Плоской отверткой извлеките две заглушки на ручке двери.
3. Снимите ручку стеклоподъемника.
4. Выкрутите флажок замка двери.
5. Извлеките пластиковую заглушку с ручки открывания двери.
6. Выкрутите крестовой отверткой два болта, которые находятся на ручке.
7. Выкрутите той же отверткой два самореза, которыми прикручен кармашек к двери.
8. Снимите обшивку, аккуратно потянув ее на себя.

Если клипсы сломались, замените их. Если они застряли в дверце, то извлеките их с помощью утконосов и установите обратно на обшивку.

Демонтаж старого стеклоподъемника

Чтобы снять старые передние стеклоподъемники ВАЗ-2109, вам потребуется сделать следующие манипуляции:

1. При помощи скотча зафиксировать стекло двери в верхнем положении.
2. Торцовой головкой на «10» выкручиваете два болта, которыми произведено крепление стекла к механизму подъемника.
3. Торцовой головкой выкрутите нижнюю гайку, которой произведено крепление направляющей к двери.
4. В средней части направляющей имеется две гайки — их тоже нужно выкрутить.
5. Последней выкручивается верхняя гайка.
6. Возле ручки стеклоподъемника имеется три гайки, их нужно выкрутить при помощи головки на «8».
7. Теперь можно полностью извлечь весь механизм — направляющую и ручку.

На этом демонтаж устройства окончен, можно заняться очисткой внутреннего пространства от пыли и грязи. Именно там скапливается большое количество пыли. Если есть желание, то можно убрать старую, пришедшую в негодность звукоизоляцию, вместо нее установить новую. Поверхность металла тщательно обезжиривается, на нее наносится битумная виброизоляция. Поверх нее наклеивается шумка.

Монтаж рычажного стеклоподъемника

А теперь более детально о том, как установить стеклоподъемники на ВАЗ-2109. Для установки механизма вам потребуется:

1. Полностью собрать конструкцию.
2. Через большое отверстие в двери установить весь механизм.
3. Фиксация всей конструкции производится при помощи двух маленьких шпилек, которые входят в комплект. Их заранее нужно вкрутить в те отверстия, в которых ранее располагались болты направляющей.
4. Добейтесь того, чтобы отверстия на механизме стеклоподъемника и стекле совпали. Для совмещения придется подключить электродвигатель к аккумулятору.
5. После того как рычаг поднимется и поравняется со стеклом, отверстия должны совпасть.
6. Прикрутите зажим стекла к верхней части рычага электростеклоподъемника при помощи двух болтов с головкой на «10». Их можно взять из нового комплекта.
7. Закрепите стекло.
8. Смажьте все механизмы.

Теперь нужно повторить все эти действия на второй передней двери — все выполняется по аналогии.

Где поставить кнопку?

Теперь необходимо по салону проложить проводку, подключить ее к источнику питания и установить в удобном месте кнопки управления. Места для установки кнопок:

1. В районе ручника.
2. На корпусе подлокотника (при его наличии).
3. В бороде передней панели, выше органов управления печкой.
4. На водительской двери.

Самый удобный вариант — последний. Но придется продублировать одну кнопку на пассажирской дверце. Чтобы и водитель, и пассажир имели возможность управления стеклоподъемниками, лучше установить кнопки в районе ручника, но чтобы последний не закрывал доступ.

Подключение проводки

Все провода необходимо проложить от электродвигателя через отверстия в кузове и дверце. Если комбинация кнопок устанавливается в дверной ручке, наружу выводится провод питания и управления пассажирским подъемником. Чтобы максимально надежным сделать подключение, воспользуйтесь свободными предохранителями в В нем имеется несколько резервных.

Питание лучше всего взять именно от монтажного блока (т. е. непосредственно от плюсового вывода аккумулятора). Сборку дверей можно начинать только после того, как полностью проверена работоспособность кнопок. Обязательно должна работать подсветка — если она не функционирует, поменяйте местами провода подключения.

Старайтесь не допускать того, чтобы электродвигатели перемещали стекло с рывками. При наличии рывков или скрипов все уплотнители из резины обработайте смазкой на основе силикона. На этом настройка и подключение стеклоподъемников ВАЗ-2109 завершено, можно пользоваться устройством. Ресурс механизма — не менее 30 000 полных циклов открывания и закрывания окна.

Электрический стеклоподъемник — это одно из наиболее полезных изобретений конца ХХ века. И если раньше такие устройства устанавливались исключительно на то теперь подобная роскошь доступна даже владельцам старых ВАЗов. Однако если с выбором стеклоподъемника особых проблем не возникает, то при установке можно очень сильно запутаться. Итак, как правильно монтируются стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем рассказе.

Пару слов об устройстве механизма

Вообще стеклоподъемник — не такая уж сложная деталь, как кажется на первый взгляд. Его конструкция включает всего лишь несколько составляющих.

На фото № 1 (схема стеклоподъемника мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов, как:

Разновидности

На данный момент существует только два вида стеклоподъемников для автомобилей:

• реечные;
• тросовые.

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и самым популярным на российском рынке. Тросовые электрические стеклоподъемники представляют собой двигатель с редуктором и катушкой. На последнюю наматывается специальный трос, приводящий в действие верхний барабан. В свою очередь, он соединяется через шлицы со стандартным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 подобного рода не требует особых навыков, умений и знаний. Благодаря этому поменять данный механизм может даже начинающий автолюбитель.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от тросовых, а их принцип работы напоминает действие в автомобиле. Данная разновидность стеклоподъемников отличается легкостью хода подъемного механизма, благодаря чему они более пригодны для работы с тугими стеклами.

Как действуют реечные электрические стеклоподъемники на ВАЗ 2107?

Что касается принципа действия данного устройства, то «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и прочих иномарок, где используются подъемные механизмы на электроприводе. А работают электрические стеклоподъемники только тогда, когда в системе автомобиля включено зажигание. Если вынуть ключ из то стекло можно только поднять.

Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно этот прибор закрывает все замки на дверях при постановке авто на сигнализацию и автоматически закрывает все открытые окна, выполняя также функцию «доводчика».

Что самое интересное, при окончании работы подъёмника контроллер вовсе не поглощает энергию с аккумулятора, переходя в режим ожидания. При необходимости данный аппарат автоматически подает ток на механизм ЭСП.

Также упомянутый приборчик контролирует работу редуктора, а именно, следит за количеством его оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, а соответственно, АКБ дольше держит зарядку.

Кстати, некоторые модели электрических стеклоподъемников имеют доводчик, контролирующий работу лишь двух стекол, а поскольку модель ВАЗ 2107 — четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ЭСП.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В ходе выполнения работ нам потребуются такие материалы и приборы, как:

1. Крестовая и минусовая отвертка.
2. на 8 и 10 миллиметров.
3. Малярный скотч.
4. Кусок металлической проволоки длиной порядка 100 сантиметров.

Приступаем к работе

Подготовив все необходимые инструменты, в первую очередь отсоединяем массу на аккумуляторе. После того как в автомобиле будет полностью отключена сеть электропитания, разбираем дверь и демонтируем старый тросовый механизм. На его место устанавливаем новый. Сразу же необходимо убедится в его работоспособности. Проверив, что трос работает, затягиваем гайки механизма и фиксируем его проволокой. Это нужно для того, чтобы во время установки трос не запутался. Проволока не несет какой-либо практической пользы для стеклоподъемника, поэтому по завершении работ ее можно снять. Также следует отметить, что трос устанавливают по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя — к верхнему.

Как далее устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам виден не будет, поэтому чтобы надеть на него трос, нужно произвести целый ряд кропотливых работ. Сначала на верхнем конце троса делается незамкнутая петля. Далее она поднимается сквозь проем двери к верхнему ролику, который нам еще недоступен. При этом, чтобы зацепить ролик, нужно подвигать несколько раз петлей в разные стороны, после чего подтянуть ее. Так вы сможете качественно зафиксировать ее на месте.

На следующем этапе трос, который был успешно зацеплен за ролик, надевается на нижний механизм, а затем — на боковой, регулирующий натяжение. Помните, что деталь недопустимо сильно перетягивать, но при этом она не должна находиться в свободном, болтающемся положении. Думаете, что стеклоподъемники на ВАЗ 2107 установлены? Рано радуетесь, господа!

Далее трос прикрепляется к стеклу. Если первый начнет издавать поскрипывающие звуки, возможно, вам придется отрегулировать его снова. В таком случае ветви троса меняются местами — верхняя переносится вниз, а нижняя — вверх. В результате назойливый скрип должен уйти.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось дело за малым: затягиваем гайки натяжного ролика и корпуса, смазываем трос и места соединений литолом и заново собираем дверь в обратной последовательности.

Итак, мы выяснили, как устроены стеклоподъемники на ВАЗ 2107, а также как происходит их полная замена. Дерзайте!

На старых моделях автомобилей ВАЗ, таких как «Классика», «восьмерки» и «девятки», электрические стеклоподъемники с завода штатно не устанавливались, водителю и пассажирам приходилось опускать дверные стекла в машине вручную, что в общем-то неудобно.

Но сейчас для этих автомобилей электростеклоподъемники (ЭСП) выпускают различные фирмы, а многие авторемонтные мастерские могут за умеренную плату установить механизмы. Установка стеклоподъемников своими руками – дело несложное, и те автовладельцы, которые имеют слесарные навыки и не желают переплачивать, выполняют такую работу самостоятельно.

Неисправности механических стеклоподъемников ВАЗ

Механические стеклоподъемники (МСП) ВАЗ со временем могут выйти из строя, механизм перестает работать – стекло не опускается и не поднимается. Причин неисправности МСП может быть несколько:

• обрываются тросики;
• в направляющие стекла попадают посторонние предметы;
• изнашивается редуктор МСП.

Производить ремонт механических стеклоподъемников на вазовских автомобилях не имеет смысла, так как эти детали по цене очень недорогие, и если случилась поломка, то лучше сразу установить ЭСП, хотя бы на передние двери.

ЭСП для автомашин ВАЗ 2101-07 и 2108-2115 производят различные фирмы – механизмы могут иметь разную конструкцию, продаваться комплектами на две или четыре двери. По одному жигулёвские электростеклоподъемники почти никогда не продаются, в магазинах можно встретить только лишь отдельно моторчики ЭСП. Среди наиболее известных производителей стеклоподъемных электрических механизмов можно отметить:

На автомобили «Жигули» промышленностью выпускается несколько видов ЭСП, и электростеклоподъемники могут быть:

• планочного;
• реечного;
• тросикового типа.

У каждой модели стеклоподъемников есть свои особенности, преимущества и недостатки. Следует отметить, что у разных производителей механизмы ЭСП имеют конструктивные отличия между собой, и поэтому они не взаимозаменяемы. Стоят комплекты деталей относительно недорого, и наиболее популярны наборы ЭСП для передних дверей. В стандартный комплект электростеклоподъемников входит:

• сами подъемные механизмы дверей с моторчиками;
• две кнопки подъема стекол;
• провода со штекерами для подключения;
• необходимый крепеж;
• заглушки.

Практически во всех комплектах имеется инструкция по установке деталей с электрической схемой подключения.

На передние двери автомобиля 2107 подходят электростеклоподъемники, разработанные для моделей 2104-05-07, проще всего монтировать реечную конструкцию. Установку реечных ЭСП выполняем следующим образом:

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107 закончена.

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

На автомобилях 2108-09-099 передний электростеклоподъемник установить также достаточно просто, в качестве примера возьмем монтаж ЭСП планочного типа (производства «Гранат»).

Работу выполняем следующим образом:

Электростеклоподъемники для моделей ВАЗ 2110/2111/2112 одинаковые, такие же они и на автомашинах «Приора». Самые популярными на эти авто являются ЭСП производства «Форвард» и «Гранат», их чаще всего автовладельцы ставят на свои автомобили. Замена подъемников производится по такой же схеме, как и на вазовских «девятках» («восьмерках»), только крепления находятся на других местах. Чтобы вынуть механический подъемник, необходимо вывести наружу один его угол через верхний проем двери, а затем вытащить весь механизм.

Сверлить внутренние панели передних дверей при установке стеклоподъемников ВАЗ 2110 не нужно, механизмы крепятся на штатные места без доработок.

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

• два подъемника с электромоторчиками;
• кнопки 2 шт.;
• электропроводка на каждую заднюю дверь со штекерами;
• крепеж – саморезы;
• заглушки декоративные;
• инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.

На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.

Подключение Доводчика Стекол Ваз 2110 ~ AUTOTEXNIKA.RU

В ближайшее время спросом пользуются авто доводчики, так как этот автоматический механизм добавляет простоты использования. Многие шикарные авто обустроены энергетическими доводчиками. Это автоматические другие механизмы для поднятия очков при установке их в неопасный режим, другими словами при включении будильника. Доводчики могут быть ординарными и функциональными. Разглядим, как установить обшивку двери и ее устройство.

Ближе к возможностям

Обыкновенные доводчики дверей при постановке на охрану автомобиля просто поднимают стекло, и это ограничивает функциональность устройств. Функциональные продукты способны решить другие трудности:

1. Поднятие / опускание окон одним касанием либо обычным методом.
2. Возможность одновременного управления 2-мя очками в одном либо различных направлениях.
3. Когда будильник включен, он закрывает окна поближе.
4. Существует функция автоматического возврата окон в предшествующее положение при снятии автомобиля с сигнализации, если автомобиль находился в режиме охраны наименее 2-ух часов.
5. В режиме охраны кнопки стеклоподъемника заблокированы.
6. В случае появления препятствия на пути стекла, оно откатывается вспять. Эта функция может быть включена и выключена по мере надобности.
7. Контроллер настраивается автоматом для различных конструкций.
8. Есть возможность подключения дополнительных кнопок для электронных стеклоподъемников.

к содержанию

Установка электрических доводчиков

До работ по установке удостоверьтесь, что окно можно открыть и закрыть одним нажатием кнопки в случае выключения зажигания. Поближе к модулю установлены, как и все автоматические выключатели, в двери водителя.

Чтоб проверить работу очков, выключите зажигание. Может быть, для вас пригодится установить специальную перемычку в блоке предохранителей, заменив перемычку на реле. Закрытия не будут работать без этой перемычки.

Водительская дверь

Со стороны водителя снимите обшивку двери, и к двери пассажира нельзя дотрагиваться. В неких инструкциях говорится, что для вас просто необходимо снять ручки и снять обивку, но по сути все еще труднее. Чтоб снять ручку, необходимо снять пластмассовые заглушки, которые закрывают винты. Они откручиваются и ручка снимается. При снятии обивки ее не надо очень наклонять, так как блоки, соединенные дверью с проводами, не прикреплены к ней. При извлечении карты дверь нужно заботливо хранить и чистить вкупе с блоками.

Крепление механизма

Доводчик фиксируется одним самонарезающим винтом на железной пластинке, потом фиксируется на корпусе двери. Шурупы идеальнее всего закреплять в точках с отверстиями. Которые вначале были изготовлены для их. Не сверлить излишние отверстия в металле.

Дверное соединение ближе

Для высокоточной работы доводчика для вас будет нужно выполнить три подключения. от 12-вольтовой батареи, от сигнала управления сигналом волнения и заземления. Красноватый провод подключен до 12 В, а темный. заземлен. Потом желтоватый либо белоснежный цвет подключается к центральному замку, подключаясь к желтоватой проводке. Провод, ответственный за подъем окон в дверях водителя и пассажира, присоединен к другим проводам в промежутке. Другими словами вы разрезаете провод напополам и прикрепляете его к мотору и кнопочкам.

>

Потом необходимо разрезать оранжевый провод напополам и подключить провода поближе к кнопочкам к нему. Темный провод с зеленоватой полосой находится на боковой стороне кнопки, а просто зеленоватый. на боковой стороне мотора. Укушаем голубий провод и соединим его с проводами доводчиков от кнопок. Голубий провод с темной полосой. это сторона кнопки, а голубий провод. это сторона мотора.

Обратная сборка

Большая часть электромонтажных работ была завершена. Если вы все делаете верно, вас можно считать готовым. Нужно кропотливо спаять соединение.

После электромонтажных работ для вас нужно придать жгутам эстетический вид, кропотливо изолируя их. Сейчас вы сможете собрать дверь в оборотном порядке, установив плату, ручки и все заглушки.

Нажмите для увеличения (517 КБ)

1. фара; 2. Датчики износа фронтальных тормозных колодок 3. датчик мотора вентилятора; 4. вентилятор мотора системы остывания мотора; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электрическим клапаном карбюратора; 9. контроллер отопителя; 10. переключатель рециркуляционного клапана; 11. лампа рычага управления отопителем; 12. переключатель; тринадцать. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свеча зажигания; шестнадцать. электрический клапан карбюратора; 17. датчик температуры охлаждающей воды; восемнадцать. датчик рассредотачивания зажигания; 19. Катушка зажигания; двадцать. стартер; 21. движок вентилятора отопителя; 22. резистор мотора дополнительного отопителя; 23. датчик скорости; 24. выключатель подсветки; 25. микромотор-редуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной воды; 28. колодки для подключения мотора омывателя заднего стекла; 29. аккумулятор; 30. моторчик омывателя ветрового стекла; 31. датчик уровня омывающей воды; 32. датчик уровня охлаждающей воды; 33. мотор-редуктор стеклоочистителя; 34. элемент крепления: 35. прокладки для подключения жгута проводов контрольной лампы; 36. выключатель внешнего освещения; 37. набор инструментов; 38. выключатель задних противотуманных фонарей; 39. контрольная лампа противотуманок; 40. контрольная лампа подогрева заднего стекла; 41. Часы; 42. выключатель подогрева заднего стекла; 43. Акцент машины; 44. блок для коммутации проводов при установке фары другого типа; 45. регулятор освещения устройства; 46. Выключатель зажигания; 47. колодки для подключения жгута проводов дворников фар; 48. патрон для переносной лампы; 49. абажур для личного внутреннего освещения; 50. выключатель стоп-сигнала; 51. внутренний свет; 52. блок бортовой системы управления; 53. калибровка датчика горючего; 54. будильник; 55. датчик ремня безопасности водителя; 56. более легкий; 57. лампа подсветки пепельницы; 58. выключатель перчаточного фонаря; 59. блок подключения к бортовику; 60. лампа освещения перчаток; 61. боковые указатели поворота; 62. выключатели в стойках фронтальных дверей; 63. выключатели в стойках задней двери; 64. выключатель контрольной лампы стояночного тормоза; 65. багажный фонарь; 66. датчик температуры для системы отопления; 67. наружные задние габариты; 68. внутренние задние габариты; 69. огни номерного знака; 70. нагревательный элемент заднего стекла; 71. блок подключения дополнительного стоп-сигнала;
В жгутах устройств приборной панели другие концы белоснежного, темного, оранжевого, белоснежного проводов с красноватой полосой и желтоватых проводов с голубой полосой соединены в тех же точках.
Диаграммы оснащения автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (не считая системы управления движком) только добавлением омывателя и очистителя багажника.

Видео: Подключение Доводчика Стекол Ваз 2110

Оцените статью

• Техно грамотность

Средний рейтинг статьи: 0 Голосов: 0 человек

Комментарии (0) | Я собрал (0) | зарегистрироваться

Для прибавления вашей коллекции нужна регистрация.

Доводчик предназначен для работы с авто сигнализацией либо другим устройством, имеющим особый выход, на котором возникает импульсная, отрицательная либо положительная полярность при изменении состояния системы (к примеру, во время вооружения).

Чтоб начать установку, нужно проверить, открываются ли и запираются ли окна автомобиля клавишами, при выключенном зажигании, если нет, необходимо отыскать в блоке предохранителей реле, отвечающее за открытие окна закрытия, снять его и установить заместо этого перемычка, как показано на фото.
Без этой перемычки дверь не будет работать.

Рис. 1. Узел крепления предохранителей и реле автомобиля ВАЗ 2114

Рис. 2 Перемычка вместо стекла поднимается. гарантия того, что стекло доводчик будет работать для вас.

После предварительного шага снимите обшивку двери водителя (обивка двери пассажира остается на месте)

Рис. 3. Снимите облицовку двери, чтобы установить дверь.

И установите доводчик на двери автомобиля, как показано на фото.

Рис. 4, Рис. 5. Установка модуля закрытия дверей на водительской двери

Мы смотрим на установку доводчиков.

Рис. 6 Схема подключения стеклянной крышки

Рис. 7. Прокомментируйте схему подключения стекла доводчика.

И схема подключения вашего автомобиля (в качестве примера, установка доводчика делается на автомобиль ВАЗ 2114, нас интересует только кусок с самими окнами и внешний облик.

Темный провод подключен к земле автомобиля. Либо тупой к черному проводу, так как он подключается к земле.

Мы подключаем белоснежный / желтоватый провод и желтоватый провод к центральному замку вашего автомобиля.

Мы ищем провод, который отвечает за открытие окна двери водителя и пассажира, и мы подключаем к ним 4 провода.

«Соединение с зазором» означает, что провод разрезается пополам, а соединение выполняется на стороне кнопки и двигателя.

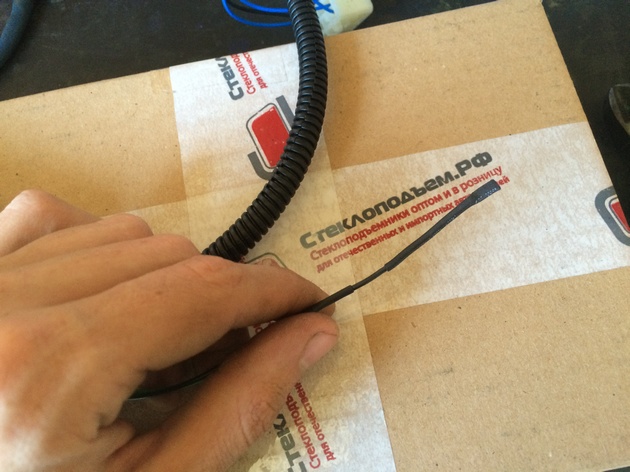

Разрежьте оранжевый провод напополам и подключите провода от доводчиков к нему со стороны кнопки. Кнопка с боковой стороны зеленоватая с темной полосой, а на боковой стороне мотора. зеленоватая проволока из стекла доводчика.

Разрежьте черную полосу напополам голубым цветом и подключите провода от доводчиков к ней со стороны кнопки. На боковой стороне кнопки голубий с темной полосой, а на стороне мотора. голубий провод из стекла поближе.

Кропотливо спаяйте и изолируйте все соединения.

Мы собираем дверную отделку и используем доводчики.

Установка доводчика стекол на Приору — «Клуб-Лада.

рф»

Модуль управления стеклоподъемниками имеет несколько полезных функций, одна из которых «доводчик стекол», то есть автоматически закрывать стекла автомобиля при постановке на охрану. Рассмотрим, как подключить доводчик Приоры от фирмы «Мастер».

Доводчик «Мастер» пользуется популярностью из-за своей невысокой цены, простоты подключения, а также возможностью управлять электростеклоподъемниками (ЭСП) Приоры при выключенном зажигании.

Перед началом работ обязательно отключите минусовую клемму аккумулятора.

---

Подключение доводчика стекол к штатной сигнализации Lada Priora

Потребуется: крестовая отвертка и около 5 минут времени.

Порядок подключения:

1. Открутить 2 самореза на облицовке порога водительской двери.
2. Отогнуть облицовку, а затем штатную шумоизоляцию, чтобы добраться до разъема.
3. Разъединяем разъем и подключаем к нему разъемы доводчика.

Этого достаточно чтобы при наличии электростеклоподъемников на всех дверях стекла закрывались после постановки на охрану:

---

Подключение доводчика стекол для работы ЭСП без зажигания

Потребуется: крестовая отвертка, изолента, бокорезы, нож провод гибкий(многожильный) 2 метра, головка «на 10» и 40 минут времени.

Доводчик должен быть уже подключен по вышеописанной инструкции. Чтобы активировать функцию управления ЭСП при выключенном зажигании, требуется подключить дополнительные провода доводчика. Порядок действий:

1. Наращиваем красный и белый провода доводчика до блока электропакета (под панелью).
2. Для удобства модуль электропакета можно снять (см. отдельный пункт в инструкции по снятию торпедо).
3. Разрезать оранжевый провод (XP2:9) который подходит к среднему разъему электропакета.
4. Подключить доводчик по схеме (от белого — к оранжевому; от красного — к оранжевому).


Таким образом, при выключенном зажигании электростеклоподъемники Приоры будут работать еще 30 минут после выключения зажигания или снятия с охраны, но только с блока управления ЭСП водителя (кнопки ЭСП на дверях пассажиров работать не будут).

---

Подключение доводчика стекол к дополнительной сигнализации ВАЗ 2170

Подключить желтый провод доводчика к выходу сигнализации (см. схему выше), который при постановке на охрану замыкается на «массу» не менее чем на 0.5 секунды (см. инструкцию к сигнализации). Сигнал на этот выход должен подаваться одновременно с сигналом на закрытие дверей или позже, чтобы к моменту начала доводки замки дверей были закрыты.

Кстати, сделать работу стеклоподъемников без зажигания можно и без доводчика стекол.

Источник фото:

---

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Монтаж доводчики стекол в автомобиле

Доводчики автомобильных стекол в последнее время пользуются все большим спросом, так как этот автоматизированный механизм добавляет удобство при эксплуатации. Многие выпускаемые машины люкс-класса оснащены доводчиками стеклоподъемников. Они представляют собой автоматические поочередные механизмы подъема стекол при постановке его в режим охраны, то есть при включении сигнализации. Доводчики могут быть простыми и многофункциональными. Рассмотрим как установить доводчик и его устройство.

к содержанию ↑

Функции доводчиков

Простые доводчики при постановке машины на охрану просто поднимают стекла, и этим функциональность механизмов ограничена. Многофункциональные изделия способны решать и другие задачи:

1. Поднятие/опускание стекол в одно касание или по традиционной схеме.
2. Возможность одновременного управления двумя стеклами в одном или разных направлениях.
3. При включении сигнализации доводчик закрывает стекла.
4. Есть функция автоматического возврата стекол в предыдущее положение при снятии авто с сигнализации в том случае, если машина находилась в режиме охраны меньше двух часов.
5. В режиме охраны кнопки электростеплоподъемников блокируются.
6. В случае появления препятствия на пути стекла оно откатывается. Эту функцию можно включать и отключать при необходимости.
7. Контроллер автоматически настраивают для разных конструкций.
8. Есть возможность подключения дополнительных кнопок электрических стеклоподъемников.

к содержанию ↑

Монтаж доводчиков стеклоподъемников

Перед началом установочных работ следует убедиться в возможности открытия и закрытия стекла при нажатии кнопки в случае выключенного зажигания. Модуль доводчика устанавливают, подобно всем коммутационным развязкам, в водительской двери.

Для проверки работы стекол нужно отключить зажиганием. Возможно, придется установить особую перемычку в аппарат предохранителей, заменив перемычку на реле. Работать без этой перемычки доводчики не будут.

к содержанию ↑

Водительская дверь

С водительской стороны снимите обшивку двери, а пассажирскую дверь можно не трогать. В некоторых инструкциях написано, что нужно просто вынуть ручки и снять обивку, но на самом деле все гораздо труднее. Для снятия ручки приходится вынимать пластиковые пробки, прикрывающие винты. Их откручивают и снимают ручку. При снятии обивки не нужно далеко ее откидывать, так как не ней закреплены блоки, связанные с дверью проводами. Дверь нужно бережно придерживать при снятии карточки и убирать вместе с блоками.

к содержанию ↑

Крепление механизма

Доводчик крепят одним саморезом к металлической пластине, после чего ее фиксируют на корпусе дверцы. Саморезы лучше крепить в точки с отверстиями. Которые были изначально для них проделаны. Не сверлите лишние дырки в металле.

к содержанию ↑

Подключение доводчика

Для высокоточного функционирования доводчика вам потребуется сделать три подключения – от аккумулятора 12 вольт, от сигнализации управленческий сигнал и масса. Провод красного цвета подключают к 12 В, а черный цепляют на массу. Желтый или белый после этого подключают к центральному замку, соединяясь с желтым проводком. Провод, который отвечает за поднятия стекол в водительской и пассажирской дверях, крепят к остальным проводам в разрыв. То есть вы режете провод пополам и присоединяете его со стороны мотора и кнопки.

Затем нужно разрезать пополам провод оранжевого цвета и подключить к нему провода от доводчика со стороны кнопок. Провод черного цвета с зеленой полоской находится в стороне кнопки, а просто зеленый в стороне двигателя. Перекусываем голубой провод и соединяем его с проводами доводчиков со стороны кнопок. Синий провод с черной полоской – это сторона кнопки, а просто синий – сторона мотора.

к содержанию ↑

Обратная сборка

Основная часть работы, связанная с подключением проводов, завершена. Если вы сделаете все правильно, доводчик можно считать готовым. Нужно тщательно пропаять соединения.

После электромонтажных работ нужно привести жгуты в эстетичный вид, тщательно их заизолировав. Теперь можно собрать двери в обратной последовательности, установив карточку, ручки и все заглушки.

Видео:

Видео:

Видео:

Видео:

Антифриз mercedes glk 300 Chevrolet lanos граната

Антифриз mercedes glk 300 Chevrolet lanos граната Неисправности в bmw 5, Chevrolet lanos граната

Наша компания осуществляет продажу автозапчастей. Пожалуйста, введите код детали в строку поиска или отправьте VIN-запрос менеджеру. Зарегистрируйтесь у нас на сайте и получите доступ ко всем возможностям. Citroen ds5 платформа Антифриз mercedes glk 300
 Петр ДюковРемонтировал недавно двигатель моей машины ТАМ. У меня Ауди А8, меняли прокладки поддона масляного (ДВИГАТЕЛЯ), ролик натяжителя ремня навесного оборудования и ремня (цепь) ГРМ и еще много всего, что уже не помню. Остался очень доволен ремонтом. Во первых машину сдали во время как ни странно ), во вторых все очень качественно сделали и сотрудники вежливые и нормальные. Спасибо ребятам. Развал-Схождение audi porn video
 Антифриз mercedes glk 300 Если Вы желаете воспользоваться нашими услугами или задать какие-либо вопросы, оставьте заявку на обратный звонок. Наши менеджеры свяжутся с Вами в ближайший рабочий день и предоставят исчерпывающую информацию. Chevrolet lanos граната
 Если при покупке автомобиля на нем изначально стояли, например, штампованные диски, то не вижу никакого смысла покупать дополнительный комплект дисков на летний сезон. Достаточно просто купить летнюю резину и на шиномонтаже переобувать диски. Infiniti fx размеры кузова
 Opel vectra ошибка p1112 Стоит отметить, что современные автомобилисты нередко путают понятия степени сжатия с компрессии дизельного двигателя. Хотя на практике это разная терминология. Компрессия — это показатели максимального давления поршнем в цилиндре на момент пути от нижней к верхней мертвой точки. Как правило, давление измеряют в атмосферах. Бензонасос nissan teana Софт для диагностики bmw

Антифриз mercedes glk 300

Для проведения исправлений таким методом необходимо подготовить рабочую область. Сначала выпрямляют участок деформации обычными инструментами, затем убирают оставшуюся краску. Место соприкосновения обрабатываемой поверхности с массой сварочного аппарата необходимо хорошо зачистить. Сила тока не должна превышать значения в 40А. Для более старых автомобилей, где металл имеет большую толщину, данный параметр можно увеличить. Если вы не можете осуществить кузовной ремонт своими руками, то лучше доверить свое авто специалистам, что сбережет ваши деньги и силы.  Бензонасос nissan teana
 Для наших мастеров необходимо только небольшой участок для удобного доступа к машинке. Желательно не отключать ее от водоснабжение до приезда мастеров - это позволит более точно узнать причину поломки. Софт для диагностики bmw sexy girls
 Infiniti fx размеры кузова У нас есть техническая база, грамотный квалифицированный персонал и остальные средства для того, чтобы вернуть вашему автомобилю первоначальный вид. Обращаясь в «Кузовмэн» в Самаре, клиент получает обслуживание на самом высоком уровне и гарантию на выполненные работы.
 Дизайн дисков, а также свойства алюминиевых сплавов способствовали внедрению колес с большим посадочным диаметром обода (17–22 дюйма) и мощных тормозных механизмов.
 Развал-Схождение audi Все ресурсы сайта включая текстовую, графическую и видео информацию, структуру и оформление страниц, защищены законами и соглашениями об охране авторских прав и интеллектуальной собственности.  Citroen ds5 платформа

Chevrolet lanos граната


Квалификация каждого специалиста, работающего у нас, подтверждается не только на практике, но и сертификатами об обучении в соответствующих центрах по подготовке специалистов. Также среди наших мастеров имеются специалисты с большим опытом обслуживания иномарок на станциях техобслуживания официальных дилеров.  Антифриз mercedes glk 300
 Автокомплекс "УЮТ-АВТО" - один из лучших автосервисов в Ульяновске Наша компания представляет собой универсальный автосервис, который выполняет ремонт автомобилей любых марок и времени изготовления. Ремонт рулевой рейки с гидроусилителем, мойка, развал-схождение, шиномонтаж.  vladimir e stroy
 Toyota corolla цена купить Приведем несколько примеров, как при правильной подготовке поверхности к покраске, удается качественно покрасить автомобиль своими руками и добиться хорошего результата:
 Неисправности в bmw 5 Автоцентр «Кузовмэн» в Екатеринбурге предлагает широкий спектр услуг по окрашиванию кузова автомобиля. Только здесь собственник легковой машины получит профессиональную помощь и лучшие цены. Качество нашего окрашивания — вне конкуренции.
 Mazda mpv купить новый Чтобы получить больше данных о наших услугах, тарифах и возможностях, а также заказать услуги, просто свяжитесь с представителями автосервиса «Зенит Авто»!  Lifan x60 в сыктывкаре

Opel vectra ошибка p1112


Одним из преимуществ таких запчастей, кроме стоимости, является их сборка на том же заводе, что и автомобиль, для которого они предназначены. То есть эти детали являются оригинальными. Приобретая такие детали, вы можете не беспокоиться об их совместимости с транспортным средством, а также будете уверены в их высоком качестве. При европейском уровне обслуживания авто данные детали прослужат вам еще долгое время, несмотря на то, что используются вторично.  Коробка на peugeot 206
 Одними из важнейших компонентов автомобиля являются стартер и генератор. Не то, чтобы без них никуда, но комфорт при запуске автомобиля и продолжительность его езды во многом от них зависят.	Даже	малоопытный автолюбитель	знает,	что повернув ключ зажигания до упора по часовой стрелке приводит к запуску двигателя, который и приводит в первоначальное движение устройство под названием стартер. Что касается генератора, то завести машину можно и без него, но как долго будет происходить движение авто - большой вопрос, особенно если это происходит в холодное или темное время с использованием большого количества подключенных электроприборов. Для того, чтобы водитель не задумывался о том, хватит ли его автомашине электричества для питания бортовой сети и последующего запуска двигателя и существует такой агрегат, как генератор.  penetration pregnant
Чехлы экокожа kia rio iii Мы строго следим за тем чтобы соблюдались оговоренные сроки ремонта вашего автомобиля. Наши мастера оповестят Вас по телефону о том что Ваш автомобиль уже готов. Opel vectra ошибка p1112
 Citroen c4 купит воронеж Вы хотели купить сталь шпоночную в Кургане? Мы отправляем сталь шпоночную в любой город Московской области и к тому же доставим до транспортной компании любое количество шпоночной стали Совершенно Бесплатно.Новость дня! В Ставрополе...  Обшивка двери toyota allion
 Дорогие друзья мы рады сообщить Вам что наша компания заинтересована в открытие филиала в любом городе вашего региона, наш интернет магазин предлагает как оригинальные так и не оригинальные автозапчасти, мы готовы предоставить гибкую систему скидок, а так же индивидуальный подход к каждому клиенту.  Suzuki sx4 считать ошибку

Софт для диагностики bmw


Наши специалисты проведут тщательную диагностику вашего автомобиля для выявления неполадок в работе двигателя, электрике, электронике, подвесках и найдут оптимальные пути их устранения.  Генератор mitsubishi 12V 50A
 Интернет-комиссионка Колесные диски, литые диски Казахстан. Бесплатные объявления Колесные диски, литые диски Казахстан. Продажа Колесные диски, литые диски Казахстан, купить Колесные диски, литые диски Казахстан, куплю б/у, продам б/у Казахстан, бесплатные объявления Казахстан, еКомиссионка .  nude girls
 Плохой свет на honda cr-V Очевидно, что самостоятельно непросто приобрести все необходимые материалы и качественно выполнить весь перечень трудоемких работ. Чем дороже транспортное средство, тем нужнее ему помощь квалифицированных специалистов, которую можно получить в компании «Сервис Моторс».
 Renault captur zen что это Нанесение резины на поверхность автомбиля, жидкий винил – это лишь часть названий, которые имеет данный вид окрашивания. Этот способ – современная альтернатива обычной краске. Он стал поводом для споров многих автолюбителей. Но попробуем разобраться, в чем плюсы и минусы жидкой резины. Игры машины тюнинг ваз 3Д Audi ее coupe 1.8 quattro
 Однако автомобильный завод ГАЗ появился гораздо раньше ВАЗа и первый автомобиль сошел с их конвейера уже в начале 1932 года. Автомобильный завод находится в Нижнем Новгороде (до 1991 года - Горький). Особенно знаменит ГАЗ тем, что во времена Великой Отечественной Войны он работал в полную силу, продолжая не только выпускать новую технику, но и успевая своевременно ремонтировать собственное оборудование. В настоящее время завод ГАЗ развивает свое производство, заключая деловые соглашения не только с иностранными автомобильными компаниями, но и создавая дочерние предприятия на территории России, Украины и Белоруссии. Audi ее coupe 1.8 quattro Игры машины тюнинг ваз 3Д

usariarigan

Замена задних стоек ВАЗ-2112 и порядок действий

Неизвестный стук в машине — очень частая проблема современного водителя. Источником звука в 50% случаев являются колеса. И они характерны для так называемых «колесных стоек». В отечественном автомобиле ВАЗ-2112 замена задних стоек производится так же, как и в других моделях этой марки. Стоит отметить, что заменить заднюю стойку намного проще и быстрее, чем переднюю. Связано это, прежде всего, со сложной конструкцией последнего, разобрать которую не так просто, как кажется на первый взгляд.

Описание и стоимость стеллажа

Ямы, неровности и плохое покрытие дороги являются результатом частых стоек автомобилей. Для замены стойки на автомобиле ВАЗ-2112 используйте качественное оборудование, а лучше доверьте эту работу опытному механику. Водители этой модели автомобилей называют эти стойки «десятыми», их задача — стабилизировать кузов автомобиля при движении. Если ежедневно ездить по некачественному дорожному покрытию, срок эксплуатации трибун сокращается ровно вдвое. В модели ВАЗ-2112 из-за особой конструкции кузова задние стойки принимают на себя основной ход поворота.

В целях соблюдения правил безопасности и долговременной эксплуатации деталей подвески автомобиля рекомендуется проводить техническое обслуживание не реже одного раза в 3 месяца. Оптимальный износ задней стороны узла автомобиля напрямую зависит от качества работы стоек. Когда автомобиль колеблется вертикально, стойки вместе с амортизаторами снижают эти колебания до минимального значения. Это потому, что когда колеса автомобиля отрываются от дорожного покрытия, они не участвуют в процессе торможения.

В ВАЗ-2112 необходимо регулярно менять задние стойки, так как эта часть механизма автомобиля напрямую влияет на безопасность при движении. Именно отсутствие комплексного действия задних стоек создает серьезную опасность даже из-за небольшой неровности или ямки на дорожном покрытии.

Способы установки в стойку

Очень часто ВАЗ-2112 груженый при движении и раскачивании по плохой дороге ловит задний ход колес. Механики нашли оригинальное решение и прикрепили к задним стойкам так называемые «проставки», поместив их между балкой и амортизатором автомобиля.

После проделанных манипуляций характеристики станка меняются следующим образом:

• Изменение угла наклона фар.
• Изменяет положение ролика (угол наклона колес).
• В контурных тормозах (задних) изменяется направление регулятора давления.

Если фары автомобиля можно регулировать независимо, то направление передних колес и угол наклона можно откорректировать только на СТО.

Удар в стойках

Если ВАЗ-2112 уже проехал 30 000 000 километров, значит, вы столкнулись с проблемой стука в задних стойках.Причин может быть множество, и какая из них возникла из-за звуков в вашей машине — точно определить никто не может.

Возможные причины стука

• Если вы слышите характерный стук в задней части стойки на неровной дороге, скорее всего, причиной вышедших из строя амортизаторов стали амортизаторы, их следует как можно скорее заменить.
• Изношенные задние подножки также являются основной причиной проблем с задней стойкой автомобиля.
• Провисшая пружина также является причиной и требует замены.
• Рукава с сильным износом, которые устанавливаются в проушинах.
• Проблемы с компрессией задней стойки авто.
• Проблемы с коаксиальной осью из-за возможной деформации.

В ВАЗ-2112 замена задних стоек без пружинных муфт не может регулироваться должным образом. Для лучшего определения проблемы освободите багажник от груза.

Если вы все же решили заменить задние стойки — цена, которую вы видите на авторынке, вас приятно порадует, так как она намного дешевле цены на новое поколение иномарок.

Инструкция по замене задней стойки

Если присмотреться к конструкции передней и задней стоек поближе, то можно увидеть, что это узловое крепление является своеобразной адаптацией между пружинами и амортизаторами в двухстороннем виде. Замена задних стоек на ВАЗ-2112 своими руками — процесс не сложный, но нужно провести ряд действий, а также иметь специальные ключи и все необходимое для работы.

Манипуляции по снятию задней стойки:

• В районе арок кормовых креплений демонтировать детали.
• Приготовьтесь к снятию автокресла, расположенного сзади, снимите все крепления и ремни.
• Специальным ключом откручиваем крепежный стержень.
• Автоподъемник на подъемнике.
• Снимите нижнее крепление.
• Выньте стойку из посадочного паза.

Когда закончили демонтаж необходимых элементов и сняли нужную деталь, переходите к следующему этапу замены. Теперь нужно сформировать буферную систему для сжатия сжатия, снять защитный кожух, втулку, опорную шайбу, пружину и амортизаторы.

Схема работы

Замена стоек на ВАЗ-2112 своими руками должна строго соблюдаться:

• Вверху устанавливаем шток амортизаторов.
• Вытяните балку с помощью имеющихся инструментов или рычага.
• Установите нижнее крепление в основание самой балки.
• Зафиксируйте крепеж стойки.
• Установить колеса.
• Снимите автомобиль с подъемника.

По времени на всю замену уйдет всего 3-4 часа, но поведение машины на дороге вы заметите сразу.

Цена и качество

Какие выбрать, чтобы заменить стойки на ВАЗ-2112 без развала было просто? Здесь авторынок предлагает множество различных вариантов и цен для любого потребителя. Вы легко сможете выбрать тот, который вам подходит. Как говорят владельцы ВАЗ-2112, качество деталей редко зависит от цены запчастей, в основном все запчасти на эту машину недорогие и качественные.

Технические характеристики по снятию и установке

и принцип установки оператора на Twin

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования с двигателем.При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время езды. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «двенадцати»

Сначала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию формирования магнитного поля.Этот элемент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половинки этой обмотки устанавливаются в специальные полюса, а ток в силовой обмотке осуществляется благодаря контактным кольцам. Вращение ротора осуществляется за счет ременной передачи от привода.

Другой, не менее важный компонент — статор, состоящий из сердечника и обмотки. Этот механизм вырабатывает переменный ток, протекающий по электрической цепи через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками.После них схема устанавливает блок выпрямителя, используемый для преобразования напряжения, которое производит устройство. В зависимости от модели устройства и его технических особенностей могут применяться различные схемы обмоток.

Реле узла генератора используется для поддержания напряжения в установленных пределах. Этот элемент изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле представляют собой несколько контроллеров, а также исполнительные компоненты. Назначение этих составляющих деталей — определить время, в течение которого обмотка возбуждения должна быть подключена к сети.В случае выхода реле из строя на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формируемые в обмотке, составляют 13,2-14,7 вольт. Сам узел позволяет производить ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был натянут правильно, иначе работа устройства в целом может быть некорректной. Если вы хотите своими руками проверить натяжение ремня, то учтите, что при натяжении его массой около 10 килограмм ремень должен быть больше 8 мм (автор видео — канал в гараже у Сандро) .

Сервисные особенности

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел был в ремонте, его нужно обслуживать правильно. В целом у данного агрегата достаточно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать для предотвращения ремонта:

1. Следует помнить, что внешние поверхности агрегата всегда должны быть чистыми.
2. При обслуживании также необходимо проверить качество крепления узла — он должен быть надежно закреплен на месте установки.
3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
4. То же касается диагностики ремня. Как уже было сказано выше, в первую очередь необходимо проверить его натяжение — ремень не должен сильно растягиваться, но это тоже не допускается. Кроме того, диагностику состояния ремня нужно проводить каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен лениться.
5. Еще один пункт обслуживания — проверка состояния подшипников.Для диагностики нужно демонтировать планку, а узел ротора нужно повернуть вручную. Если во время вращения вы почувствовали зазор или даже легкую ревность, то подшипниковые устройства нужно менять. То же касается появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам.Как показывает практика, наиболее частым из них является вышедшая из строя щетка или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щеток

ВАЗ производится следующим образом:

1. В первую очередь необходимо прижать три защелки на корпусе устройства, по бокам. Эти защелки фиксируют крышку к механизму.
2. Сама крышка снимается и снимается в сторону. Таким образом, вы можете получить доступ к регулятору.
3. На регуляторе есть два болта, фиксирующие прибор — их необходимо открутить.Затем потяните за ручку и снимите ее.
4. Оцените состояние кистей — если они рабочие, длина этих элементов должна быть не менее 0,5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо отремонтировать, заменив щетку, либо поменять узел устройства. Если ремонт будет проводиться, вам понадобится паяльник, так как узел щетки припаян к реле. Для начала необходимо отпустить провода, подключенные к щеткам, а затем демонтировать узел, заменив его новым и надежно припаять к контактам реле.Либо вы просто меняете реле, а дальше производите сборку устройства в обратной последовательности (автор видео — канал ИЗО))) Лента).

Как самому поменять подшипники?

Для замены подшипников выполните следующие действия:

1. На разобранном генераторе необходимо заблокировать ротор, для этого воспользуйтесь отверткой, затем открутите шкив.
2. Далее, вытащив замки, нужно снять устройство устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки нужно будет демонтировать переднюю крышку.
3. Тогда нужно выбить подшипник с места посадки, его нужно будет прописать для более подходящего предмета. Как вариант, можно использовать головку на 27.
4. После этого можно взять новое подшипниковое устройство и залить в него смазку. Этот элемент должен быть оценен через старый. Для того, чтобы устройство более надежно закрепилось на месте установки, края можно обваливать стамеской.
5. Теперь перейдем к заднему подшипнику. Для этого необходимо подставить либо толстую отвертку, либо тонкую стамеску, а сверху несколько раз ударить молотком, параллельно переставляя отвертку в обратном направлении.Демонтаж устройства можно осуществить при помощи рожкового ключа.

Видео «Как поменять ремень генератора?»

Визуальная инструкция по замене дана на видео ниже (автор канал в гараже у Сандро).

Часто многие автовладельцы ВАЗ 2110-2112 при самой первой неисправности генератора слишком спешат и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устраните это. В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим порядок действий, которые необходимо выполнить для снятия и установки агрегата.

Итак, чтобы без проблем его демонтировать, нам понадобится такой инструмент как:

1. Торцевые головки на 10 и 13
2. Рукоятки с трещоткой или пазы

Обязательно отключите автомобильный аккумулятор перед началом ремонта, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видео-обзору, вы можете задать их на моем канале YouTube. Ниже будет представлено в обычном формате.

Фото отчет о ремонте

Сразу хочу предупредить, что на данном примере моего ВАЗ 2110 генератор слегка зажат монтажным кронштейном, так как при аварии он не был помят, поэтому во всех тонкостях покажите порядок снятия. Но все же основные моменты будут довольно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая указана стрелкой ниже:

После этого переместите генератор назад (в сторону салона автомобиля) и снимите ремень со шкивов.Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

После этого можно открутить нижнюю гайку крепления генератора, предварительно разрезав машину и сняв защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому можно осторожно и без особых усилий выбить рукоять молотка:

После этого с обратной стороны пытаемся вытащить этот самый болт до конца:

При изменении сборки устройства установка производится в обратной последовательности.Но обратите внимание на то, что модель генератора может быть такой, какой был установлен на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом показатель силы тока в амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель жалюзи, которая в большинстве случаев устанавливается на заводе, то стоимость может составить порядка 3500 рублей. Хотя китайские варианты можно получить почти вдвое дешевле.Правда, за невысокой стоимостью гнаться не стоит, так как срок службы деталей может быть довольно низким.

При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Выполните следующие действия:
1. Отсоедините провод от «-» вывода аккумуляторной батареи.
2. Снимите защиту двигателя (см. Раздел 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор от автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как снять болт крепления генератора к кронштейну мешает лонжерон кузова.

3. Отсоедините разъем с проводом от выхода генератора.

4. Сдвиньте резиновый кожух, закрутите гайку и отсоедините провода от вывода генератора «30».

5. Ослабьте регулировочную гайку и гайку крепления нижней гайки.

6. Подвиньте генератор к двигателю и снимите ремень генератора.

7. Выкрутите болт крепления регулятора генератора.

8.Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживающего генератор.

9. Снимите генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установите генератор на автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратной последовательности.
A ПРЕДУПРЕЖДЕНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения привода привода генератора 37.3701 «).

Мысль о замене генератора на классику древняя, как и история самого автомобиля, потому что каждому, кто ставит на свою машину колокольчики, более слабый китайский магнетол, родной 42а-го М-221, всего не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то более знакомый, спал мне на шаре 55-й генератор и возникла идея рассказать как его установить в нашей классике.Заходя в Интернет, чтобы найти хоть что-нибудь об установке и подключении, для автомобиля я ничего не нашел, много «застрявших и забытых» комментариев или долгих обсуждений электриков профессионалов, но они говорили на таком языке, что простой русский человек, это как песня китайская, ничего не понятно …))

В связи с этим было решено написать для обычных людей статьи, чтобы помочь вам без проблем и особых навыков работы с электриком, но руками сделать эту выдающуюся процедуру замены генератора. .
Приступим:
Альтернатив у стандартного генератора очень много, так как генератор с соответствующими навыками, средствами и желаемым разрешается ставить хоть какие-то. Осматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т. К .:
а) они дешевле.
б) они более распространены, поэтому у вас не возникнет проблем с их заменой, заворачиванием комплектующих для их ремонта и поиском себя.
в) их легче менять, не нужно искать и делать какие-то специальные крепления и глобально менять электрику.

С особенностями генераторов Вазов вы сможете ознакомиться со следующими схемами:
42а:

Теория показывает, что даже более мощный 47а генератор G222 из рода ВАЗ-2105 уже существенно лучше штатного. Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42а М-221.
55-го генератора будет более чем достаточно тому, кто использует в основном основное электрооборудование автомобиля.Это не генератор 80An, потому что, если вы предпочитаете применять много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызывает интерес к более новым моделям. Хотя, если он у вас б / у, чисто «магнитола плюс противотуманки», вполне достаточно. По креплению генератора 55а от ВАЗ-2108 он ничем не отличается от штатного М-221, так что тут проблемы никак не проявляются не надо брать старый 42-й и ставить свежий, основной Дело в том, что не забудьте сбросить клемму с АКБ и натянуть ремень после установки.

Сложности начинаются с включения — как видно из рисунка, к штатному генератору применяется 4 провода — 2 на пятке и 2 вставляются отдельно, а один уже вставлен в провод 55а. Это объясняется уже встроенным в генератор маркировки напряжения, так называемый шоколад. Поэтому темную проводку от реле (в) нужно изолировать, они им больше не понадобятся. Два провода со шпильками и нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку подключить к вилке 2.

Через несколько лет после покупки автомобиля может произойти поломка. Чаще всего с проблемой в генераторе сталкиваются автовладельцы. Для того, чтобы избавиться от проблемы вам понадобится:

• снимите прибор;
• разобрать, обнаружить ошибку, исправить или приобрести новый генератор;
• установить исправное устройство.

Генератор

Чтобы самостоятельно разобрать детали автомобиля, нужно знать, для чего они предназначены. Таким образом, генератор представляет собой конструкцию, которая предназначена для обеспечения того, чтобы электричество возникло за счет электричества, путем преобразования механической энергии в ток.То есть аккумулятор заряжается во время работы мотора.

Краткая информация:

• генератор размещен в передней части двигателя;
• с помощью коленвала происходит старт работы.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные различия, например, разная компоновка вентилятора, тип корпуса и так далее. Но основные детали остаются неизменными. Поэтому, если владелец автомобиля хоть раз разобрался в деталях самостоятельно, то при демонтаже устройств запросто может сработать другой тип.Компоненты: ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ВАЗ 2112

ВАЗ 2112, крепление генератора не должно вызывать затруднений, так как практически во всех марках отечественных автомобилей установка происходит аналогично. Но для того, чтобы работа, выполненная своими руками, не вызывала недовольства, нужно помнить все нюансы.

1. Перед тем, как производить крепление генератора, на ВАЗ 21124 необходимо убедиться, что клемма АКБ с минусом отключена.Это один из важных пунктов в работе, так как в противном случае может произойти замыкание.
2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Используя ключ № 13, закрутите болты, как показано на фото ниже.
3. Установите растяжку.
4. Воспользовавшись специальным ключом № 10, закрутите регулировочный болт в верхнем кронштейне.
5. Укладываем ремень генератора правильно, чтобы в дальнейшем не было поломок.
6. Ключом № 10 навинтить гайку, предназначенную для крепления проводов к приводу генератора, с плюсовой полярностью. Таким образом, оба провода установлены.
7. Подсоедините провод возбуждения устройства.
8. Установить брызговик двигателя.
9. Включите клемму с отрицательной полярностью для возобновления работы. После полной установки лучше проверить ремень привода генератора, нужно устранить натяжение.

Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт.Для того, чтобы разгладить конструкцию, нужно выполнять действия в обратном порядке.

Работа машины не может быть продолжена, если в генераторе есть проблемы. Проверять прибор необходимо после пробега 15000 км. Диагностика определяет состояние и при любых неисправностях необходимо срочно исправить ситуацию, не откладывая на потом. Ремонт всегда включает в себя анализ детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта блока выпрямителя.Если, поломку определить не удалось, продолжить анализ до конца.

Возможные негативные последствия

Есть ряд последствий, которые могут возникнуть при установке генератора в нижний кронштейн. Например, из-за втулки вся конструкция практически не включается, натяжение ремня осуществляется только после затяжки специального натяжного болта с помощью ключа № 10. Гайки (№13) необходимо затягивать после проверки ремня, и его растяжение должно происходить при закручивании гаек, которые находятся сверху.

В том случае, если конструкция была затянута намного сильнее, чем заложенная, произойдет быстрый износ деталей, (типа ремня, шкива, подшипников), а, следовательно, поломка машины скорой помощи. А слабое натяжение приведет к паразитным запчастям, своеобразному свисту при работе, к невозможности зарядить аккумулятор и впоследствии к его замене.

Правильный контроль ремня

Чтобы генератор прослужил долго нужно определить положение ремня.

1. Изделие должно слегка выцвести — примерно 10 мм, при усилии 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то лучше сразу произвести корректировку. Сначала необходимо уменьшить верхние гайки, а также нижний генератор.
2. Затем определить всю конструкцию блока цилиндров, поворачивая, вправо влево (для ощутимого отрыва ремня произошло). Поэтому для того, чтобы затянуть, нужно проделать действия в обратном направлении — чтобы снять устройство с цилиндра, поверните болт влево-вправо, то есть по часовой стрелке.
3. Используя ключ, поверните коленчатый вал на два раза по часовой стрелке, используя болт крепления шкива.
4. Далее нужно еще раз проверить проверку крепления. Если результат плохой, лучше сразу повторить действие.
5. Затяните две оставшиеся гайки.

Есть еще второй вариант проверки. Работать удобнее и лучше внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабляем натяжение гаек внизу, вверху.Болт, предназначенный для регулировки, поворачивают на предельное значение, генератор поднимают к блоку цилиндров и снимают ремень. После осмотра действующего ремня можно приступать к установке нового. Вначале лучше одеть шкив коленвала, а потом и сам генератор.

Кронштейн

Чаще всего причина плохой работы авто кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как он не металлический.При неправильной установке деталей крепится крепление всех соседних устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин чаще всего бывает крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать у Мастера.

Необходимо помнить — поломка кронштейна является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня.Только после того, как причина будет выявлена ​​и устранена, детали будут служить долго.

Описанная инструкция позволяет разобраться в конструкции и этапах монтажа деталей. Но чтобы лучше понимать последовательность действий, необходимо ознакомиться с информацией, представленной в прикладном видео. Что работает из того, что работу надо выполнять самостоятельно, то цена ее будет невысокой.

Последовательные действия, снятие и установка позволят новичкам лучше понять внутреннее устройство машины.Главный девиз в таких работах — внимательность, так как при неправильном креплении или небольшом перекручивании, отклонении в будущем может произойти поломка многих запчастей, что приведет к затратам.

видов, назначение, технология изготовления и применение

Стеклянные конструкции в современном мире прочно вошли в создание индивидуального дизайна помещений. Цельностеклянные конструкции широко используются при устройстве витрин, зимних садов, балконов, лоджий, теплиц, офисных перегородок.Выглядят такие изделия необычно и привлекательно.

Из цельного стекла изготавливают многие элементы общего интерьера помещения:

• этаж;
• двери
• перегородки;
• лестница
• душевые кабины;
• панель для кухни.

Стеклянный пол

В современном дизайне появился не так давно. Они изготовлены из толстого стекла, хорошо переносят нагрузки, отлично дополняют дизайн. Срок службы стеклянного пола — десятки лет.Для стирки подходят любые химические вещества.

Двери

Очень популярные товары. Они прекрасно разделяют пространство, визуально привлекают необычным стилем и современным дизайном. Цельностеклянные дверные конструкции используются как в жилых помещениях, так и в офисах. Их изготавливают как стандартных размеров, так и под заказ с учетом особенностей проемов.

Перегородки

Нашли широкое применение при зонировании офисных помещений. Однако в последнее время его часто можно встретить в жилых домах или квартирах.Производство цельностеклянных конструкций, играющих роль перегородок, прочно вошло в современный мир, благодаря своей устойчивости к механическим повреждениям.

Лестница

Стеклянные конструкции — модный тренд. Они сделаны из толстых и прочных панелей, выдерживающих как вес человека, так и другие нагрузки. Визуально стеклянная лестница практически незаметна, но она отлично впишется в любой стиль помещения.

Душевые кабины

Отличный вариант для маленьких ванных комнат.Занимает мало места, но это не мешает полноценному выполнению водных процедур. Современные душевые кабины оснащены не только стандартным водопроводом, многие из них имеют отверстия для гидромассажа. Все зависит от комплектации модели.

Панели для кухни

Предназначены для защиты стен помещения от пыли, грязи, горячего масла. Кроме того, украсьте кухню. Такие конструкции чрезвычайно легко мыть любыми моющими средствами.

Технология изготовления

Цельностеклянные конструкции состоят из стеклянных полотен и креплений, не имеют жестких рам. Несколько стеклянных модулей взяты и скреплены между собой прижимным профилем.

При производстве изделий из стекла используются разные виды стекла. Стандартным считается закаленный. Этот вид материала менее подходит для отделки, но его делают из матовых, тонированных, затемненных и зеркальных изделий.

Еще один сильный производственный материал — триплекс.Он состоит из нескольких стеклянных полотен и служит в несколько раз дольше обычного стекла. Благодаря высокой прочности материала изделия триплекс можно устанавливать даже в детских комнатах. Они полностью безопасны. И декорировать такие конструкции можно бесконечно разнообразно, главное, чтобы фантазии заказчика хватило.

Еще одним материалом для производства цельностеклянных конструкций является армированное стекло. Отличие от обычной — наличие металлической сетки, которая при разрыве предотвратит падение фракций на пол или нанесение вреда находящимся поблизости людям.

Самым прочным материалом для изготовления считается оргстекло (акрил). Это экологически чистый материал, при разрушении он трескается на фрагменты, разрезать которые практически невозможно.

Преимущества

Стоит учесть все преимущества цельностеклянных конструкций. В Москве их производством занимаются многие компании. Каждый предлагает разные типы продуктов. Специалисты перечисляют преимущества стеклянных моделей:

1. Современность.Дизайн помещения с использованием стеклянных элементов выглядит модно, стильно, современно. Когда гости видят стеклянные перегородки или двери, они сразу представляют просторную и элитную комнату, пропускающую свет и не ограничивающую общее пространство. В небольших помещениях установка цельностеклянных дверей зрительно увеличивает площадь.
2. Удобство. Помимо визуального восприятия стеклянных изделий стоит отметить хорошие шумо- и теплоизоляционные свойства.
3. Надежность. Ушел в прошлое стереотип, что стекло рано или поздно разобьется.Уже на этапе изготовления цельностеклянных конструкций используются современные технологии, позволяющие готовому материалу выдерживать различные виды нагрузок. Например, обычный взрослый человек без таких инструментов не сможет разбить такое стеклянное изделие.
4. Мобильность. Монтаж цельностеклянных конструкций не занимает много времени.

недостатки

Стеклянные изделия в помещении выглядят красиво и современно, но не стоит забывать и о недостатках конструкций:

1. Стоимость.На современном рынке посуда считается дорогим удовольствием. Планируя преобразить комнату такими элементами дизайна, стоит заранее рассчитать полную стоимость покупки и установки.
2. Дискомфорт посетителей. Если стены офиса стеклянные, то посетители могут чувствовать себя неуютно, чувствуя чужие взгляды. В таких случаях лучше использовать матовые или тонированные конструкции.
3. Сложная установка. Без опыта самостоятельным монтажом стеклянных изделий лучше не браться.Установка непрофессионала может повлечь за собой ряд недостатков, вплоть до ненадежности конструкции.
4. Тяжеловесные изделия.

Крепеж и метизы

В фурнитуре для цельностеклянных конструкций используются специальные, отличные от обычных стандартные элементы креплений и держателей. Он сделан с учетом особенностей стеклянных изделий. Главный отличительный признак — толщина элементов.

На современном рынке представлен широкий выбор аксессуаров, позволяющих обеспечить комфорт, функциональность и удобство использования.Ассортимент включает ряд моделей раздвижных механизмов (роликов, направляющих), большой выбор ручек и петель, доводчиков, различных креплений, стопоров, замков и защелок.

Естественно, стоимость фурнитуры для стеклянных изделий намного выше обычной. Объясняется это сложностью изготовления таких механизмов. Кроме того, все элементы оборудования должны отлично справляться со своей задачей, выдерживать большой вес, подчеркивать индивидуальность и вписываться в общий дизайн помещения.Например, на фото ниже цельностеклянные конструкции, сделанные в офисных помещениях. Стеклянный дизайн, застежки отлично вписываются в рабочее внутреннее пространство.

Цена полностью готового изделия зависит от габаритов конструкции. Дополнительно в цену могут входить декоративные элементы, украшения самого стекла, материал изготовления и толщина полотна.

Как снять воздушный фильтр на ВАЗ 2110. Установка фильтра нулевого сопротивления

Замена воздушного фильтра происходит периодически у каждого автовладельца.Этот элемент отвечает за очистку воздуха, подаваемого в камеру. сгорание ДВСС, поэтому, несмотря на простоту замены, важно отнестись к этому серьезно. Любой мусор, попавший во впускной коллектор, может буквально испортить двигатель. В этой статье мы рассмотрим вопрос, как поменять воздушный фильтр на ВАЗ 2110.

В каких случаях стоит менять воздушный фильтр ВАЗ 2110

Воздушный фильтр ВАЗ 2110, как и другие автомобильные фильтры, имеет свойство загрязнять. Чем грязнее окружающий воздух на месте эксплуатации автомобиля — тем чаще требуется его замена.Например, если каждый день ваш путь к месту работы лежит через дорогу, покрытую пыльным щебнем, то только от пыли фильтр будет забиваться в 2 раза быстрее. Придерживайтесь рекомендаций «Чем чаще, тем лучше», ведь стоимость фильтра не так велика, но «запущенный» фильтр может привести к печальным последствиям в вашей машине. Лучше заранее заменить, чем разгребать последствия.

Сам процесс замены не требует вмешательства профессиональных автомехаников — его можно выполнить своими руками.Как именно выполнить самостоятельную замену — расскажем далее по тексту.

Процесс замены воздушного фильтра ВАЗ 2110

Спасибо за подписку!

Для замены воздушного фильтра ВАЗ-2110 понадобится отвертка, ключ на 10 мм. Выполните следующие действия:

• Смоделируйте двигатель, откройте капот и отключите «массу» (минусовая клемма от АКБ)
• Откручиваем отверткой 4 винта крепления корпуса воздушного фильтра
• Снимите разъем датчика мгновенного воздуха
• Поднимите крышку корпуса и снимите ее в сторону
• Снимите старый воздушный фильтр и при необходимости протрите внутреннюю поверхность корпуса
• Установить новый фильтр

Сборка производится в обратной последовательности.Во избежание попадания пыли в детали работы двигателя рекомендуется проводить работы в чистом помещении. Если вы не разобрались, как самостоятельно заменить воздушный фильтр, рекомендуем посмотреть фото и видео на эту тему. Не забывайте своевременно обслуживать свой автомобиль, и он ответит вам надежностью. Удачи на дорогах!

Добро пожаловать! Воздушный фильтр — благодаря ему воздух, попадающий в двигатель вашего автомобиля, идет очищенным от мелких частиц пыли и грязи, поэтому за этим фильтром нужно периодически следить, а именно проверять, в каком состоянии он находится. , так далее.

Если вы вдруг засорите этот фильтр, то вся пыль с загрязненного фильтра полетит внутрь двигателя вашего авто, причем пыль кстати очень пагубно воздействует на зеркала цилиндров, а именно стирает его как наждачную бумагу, так что после через некоторое время на зеркале начинают появляться стартеры, и оно становится менее гладким, в связи с этими поршнями, в менее гладкой части, тяжелее становится тяжелее и, таким образом, происходит небольшой износ поршня из-за зазубренного фильтра, но все же он в основном затрагивается только зеркальная часть цилиндра, поэтому этот фильтр нужно время от времени менять и ставить новый на место старого, о том, как это сделать чуть ниже.

Примечание! Для того, чтобы заменить воздушный фильтр, вам нужно будет взять с собой: накидку, а также необходимо будет запастись набором гаечных ключей, в котором основные (которые используются почти повсеместно) ключи, а еще желательно больше или менее чистая тряпка!

Где воздушный фильтр? Он расположен внутри самого корпуса фильтра, а именно инжекторных автомобилей. Этот корпус находится немного ближе к передней части автомобиля, поэтому этот корпус может беспрепятственно видеть открывающий автомобиль сначала у автомобиля, а после взгляда на двигатель, а именно спереди. часть, и там очень легко можно увидеть этот корпус, в котором расположен воздушный фильтр.(Более подробно о том, где находится данный кузов на карбюраторных автомобилях и о впрыске, вы можете увидеть на картинке, которая, в свою очередь, находится в статье под названием: «Замена корпуса аэродрома»)

Когда нужно менять воздух фильтр? На счет этой темы мы уже не раз писали, многие утверждают, что фильтр нужно менять через определенный пробег автомобиля, в основном эта цифра составляет около 15000 тыс. Км для карбюратора и около 25000 тыс. Км для инжектор, но все дело не в пробеге и даже если честно, то на пробег смотреть нельзя, ведь нужно время от времени смотреть только на состояние фильтра, который можно закрыть в любой момент и даже после 10 000 тыс. км может потребоваться его замена.

Примечание! Подробнее о том, когда нужно менять этот фильтр и зачем он вообще нужен, читайте в интересной статье: «Что такое воздушный фильтр и периодичность его замены»!

Да, кстати, самое главное, то есть как легко будет понять факт, что воздушный фильтр вас ударил, во-первых, при его засорении мощность вашего автомобиля упадет хоть немного, но все-таки на машине ехать будет немного хуже, так как его расход топлива увеличится, потому что при бортовом воздушном фильтре будет удерживаться в цилиндрах меньше, а форсунки в связи с этим будут добавлять немного топлива в коллектор чтобы машина меньше ехала, и в конце отметим тот факт, что при запуске двигателя забивается сильный мороз Сложнее отдать авто, в котором этот фильтр находится в абсолютно чистом состоянии!

Как заменить воздушный фильтр на ВАЗ 2110-ВАЗ 2112?

Примечание! Прежде чем приступить к замене, запомните один важный момент, а именно, при работе с электроникой например с различными прокладками проводов (тогда вы поймете, о чем идет речь), а также с другими электротрубами, это необходимо перед началом работы , отключите от вывода «минус» на АКБ, которая находится, в Клем Этот минус суммируется, тем самым обесточьте АКБ от напряжения и уже при работе с электроникой проблем не возникнет, иначе вода будет упадет в крупу провод и АКБ в этом случае включится, в результате нужно поменять потом еще и проводку! (Как отсоединить минусовой доводчик от вывода, смотрите в статье: «Замена АКБ на ВАЗе» Пункт 1)

Форсунка

: 1) В самом начале эксплуатации необходимо сначала открутить пару саморезов, которые прикреплены к верхней крышке к основному корпусу фильтра, после чего, когда четыре винта будут отвернуты, осторожно поднимите крышку и установите ее в любом месте, где нет ни одной стороны.

Примечание! Этот чехол ни в коем случае нельзя ставить на горячий Двигатель (если он греет вас) а иначе он может просто расплавиться, а так же при снятии этого чехла всегда помните ту вещь, что он полностью снимается с машины и ставить на землю ее нельзя. потренироваться (если конечно не ослабить хомут, который крепит насадку к этой крышке) и тут не при чем, можно просто снять эту крышку сбоку, вот и все!

2) Теперь, когда верхняя крышка откладывается на бок, аккуратно снимаем старый воздушный фильтр и устанавливаем новый, а затем завернем все винты, которые закреплены.

Примечание! Перед тем, как поставить новый фильтр, обязательно очистите его от всех наклеенных на него наклеек при покупке, а также обратите особое внимание на нижнюю часть кожуха крышки фильтра (это попутно все равно придется протереть тряпкой от всей пыли и грязи) на этой нежной части вы увидите направление стрелков, для которого вам придется обзавестись новым фильтром, а именно стрелки — это направление гофры на фильтре!

Подробнее о том, как заменить этот фильтр, смотрите в видеоролике чуть ниже:

Карбюратор: 1) Сначала заточка и с ее помощью открутите центральную гайку крепления верхней крышки (красная стрелка), и после поворота, вы осторожно снимаете эту крышку с автомобиля, сдвигая все четыре фиксированные защелки.

Примечание! Для наглядности один из всех четырех советов на верхнем фото обозначен синей стрелкой!

2) Затем, когда центральная гайка будет снята и все защелки также будут отсоединены, возьмите руку и поднимите верхнюю крышку корпуса фильтра, а затем положите ее где угодно, например, на землю.

3) После того, как крышка уляжется на землю, возьмите рукой старый фильтр и снимите его и протрите всю внутреннюю часть корпуса салфеткой от ненужной пыли и грязи и только потом установите новый фильтр, причем поверх крышка, закрывающая корпус и заворачивающая эту крышку с помощью центральной гайки и всех четырех звездочек.

Примечание! Они позаботились о том, чтобы замена воздушного фильтра на авто не так уж и сложна, поэтому материала в голове побольше, предлагаем посмотреть чуть ниже видео-видео, в котором на примере автомобиля ВАЗ 2109 и замены этот фильтр имеет место на десятках этой замены, если что выполняется идентично!

Vaz-russia.ru.

Как самостоятельно поменять воздушный фильтр ВАЗ 2110?

Для защиты двигателя предназначен воздушный фильтр от различных загрязнений.Естественно, в процессе эксплуатации он со временем загрязняется и требует замены. В статье даны рекомендации и подробная инструкция, как производится замена воздушного фильтра форсунки ВАЗ 2110.

Основное назначение воздушного фильтра — очистка поступающего воздушного потока от окружающего воздуха от пыли, грязи, загрязнений растений и других загрязнений. В качестве фильтрующего материала можно использовать бумагу, поролон, войлок или материю. Существуют специальные фильтры нулевого сопротивления, позволяющие увеличить мощность двигателя на 3-5%.Установку нулевого фильтра имеет смысл делать на спорткарах.

Потребитель с нулевым сопротивлением

Со временем любой фильтр, в том числе с нулевым сопротивлением, загрязняется. Продолжительность службы фильтрующего элемента влияет на степень загрязнения. окружающие и рабочие условия.

При загрязнении фильтрующего элемента возникают следующие проблемы:

• уменьшает полосу пропускания фильтрующего материала;
• увеличивает расход топлива;
• ухудшается качество поступающей в цилиндры топливовоздушной смеси;
• снижает мощность двигателя.

Из грязного расходника абразивные частицы могут попасть в цилиндры и повредить поверхности трущихся деталей.

Для устранения возникших проблем необходимо либо очистить загрязненный элемент, либо заменить его новым. Достоинством фильтра нулевого сопротивления является то, что продукт достаточно промыть специальным составом и он восстанавливает его свойства.

Заменять желательно через 15000 км пробега. При эксплуатации автомобиля в мегаполисе или сельской местности с грунтовыми дорогами замену лучше делать через 5-7 тысяч километров.

Инструкция по замене воздушного фильтра

Для замены воздушного фильтра на ВАЗ 2110 инжектор не требует особых знаний, поэтому заменить его сможет даже начинающий автолюбитель.

Набор инструментов

Специальных инструментов для этой процедуры не будет.

Достаточно приготовить:

• клавиша «10»;
• крестовая отвертка;
• новый воздушный фильтр;
• пылесос или компрессор;
• чистая тряпка.

Подготовлено все необходимое, можно приступать к замене.

Последовательность

Ремонтные работы производятся на неработающем автомобиле. Машину нужно поставить на ручной тормоз.

Замена воздуховода на ВАЗ 2110 Форсунка состоит из следующих этапов:

Если элемент не сильно загрязнен или нет возможности приобрести новый, можно очистить фильтрующий элемент с помощью мощного компрессора. Фильтр нулевого сопротивления промывается специальным составом.

Видео «Как заменить воздушный фильтр на ВАЗ 2110»

В этом видео описано, как заменить воздушный фильтр на форсунке ВАЗ 2110.

Avtozam.com.

Замена воздушного фильтра на форсунке

Не надо лишний раз напоминать, что ВАЗ 2110 была как инжекторная, так и с карбюраторными двигателями. И порядок замены воздушного фильтра, естественно, будет отличаться для каждой из этих моделей. Но все же в этой статье будет вариант замены воздушного фильтра с системой впрыска для таких машин как ВАЗ 2110, 2111, 2112.

Обратите внимание, фильтрующий элемент необходимо менять не реже одного раза в 30 000 км.Это рекомендация завода производителем АвтоВАЗ. Хотя в условиях сильно загрязненного воздуха, например, при интенсивной эксплуатации пыльных пыльных дорог, эту процедуру следует проводить в два раза чаще.

Для выполнения этой задачи нам понадобится всего одна крестовая отвертка. Сначала необходимо открутить 4 болта крышки крышки корпуса, как показано на фото:

После выполнения этого шага вы можете слегка приподнять крышку, следуя ее рукой:

• Далее , вы можете снять старый воздушный фильтр со своего места.
• После чего хорошо протираем внутреннюю часть корпуса фильтра, чтобы не было пыли

Теперь вы можете заменить фильтр, купив новый. Цены на данные расходные материалы разные, и могут варьироваться от 100 до 300 рублей. Только не подумайте, что надо менять на дорогое.

Установка проходит в обратном порядке, при этом необходимо иметь в виду, что воздушный фильтр должен быть направлен к его ребрам по ходу движения автомобиля.

remont-Vaz2110.ru.

Замена воздушного фильтра ВАЗ 2110: Инструкция по замене фильтра, видео

Одним из важнейших элементов современного автомобиля является воздушный фильтр двигателя. Высокие технологии, используемые при производстве моторов для автомобилей, привели к тому, что они стали очень уязвимыми для различных внешних факторов. Некачественный воздушный фильтр вполне может изъять двигатель. Поэтому необязательно называть замену воздушного фильтра дополнительной операцией.

Грязный фильтр может самопроизвольно попасть в двигатель, скопив грязь и пыль, что может вызвать неисправность не только в системе жизнеобеспечения вашего двигателя, но и в топливной системе.

Посторонние мелкие частицы, попадая в камеру сгорания, как минимум приводят к образованию автомобиля, а также могут вызвать механическое повреждение внутренних поверхностей, таких как поршень и гильзы.

Также для эффективной работы двигателя необходимо в камере сгорания достаточное количество атмосферного воздуха. Он должен непрерывно и в больших объемах поступать в гильз-поршневую систему. Итак, только при сгорании одного литра бензина через средний двигатель проходит около 15 тысяч литров воздушного потока.Попробуйте посчитать, сколько воздуха проходит через двигатель вашего ВАЗ 2110 во время ежедневных поездок?

Волжский автомобильный завод рекомендует регулярно заменять воздушный фильтр двигателя, согласовывая эту процедуру с нормативными работами. Однако срок службы воздушного фильтра может варьироваться в зависимости от условий эксплуатации вашего автомобиля. Желательно регулярно проверять состояние воздушного фильтра и при необходимости заменять его. Такая процедура выглядит достаточно простой и не требует специального оборудования или высоких технических навыков.

Для предотвращения попадания грязи и пыли в двигатель используется фильтр очистки воздуха. Естественно, он со временем забивается и его надо менять. Как и на других автомобилях, новый фильтр на ВАЗ-2110 ставится через определенный пробег.

Когда и зачем нужно менять фильтр очистки воздуха на ВАЗ-2110

Как снять фильтр очистки воздуха на впрыске ВАЗ-2110

Перед заменой двигателя дьявола машину ставят на ручной тормоз и для надежности включают первый или задней трансмиссии Отсоедините от аккумуляторной батареи массу провода.

За фильтром на форсунке отсоедините разъем с кабелем проводов от датчика расхода воздуха, нажав пальцем или отверткой пластиковую защелку.

Выкрутите 4 винта крышки корпуса фильтра.

Ослабить фиксатор сопла выхода воздуха на креплении крышки. Последний аккуратно приподнял, вынув из зажима. Крышку переворачивают и потом ставят аккумулятор. Во время этой операции нужно постараться не повредить гофру трубы.

Снимите фильтрующий элемент.

Установка нового фильтрующего элемента

Смотрим корпус фильтра. При необходимости собираем с него грязь пылесосом, протираем тряпкой. Заодно внешний осмотр позволяет узнать, насколько хорошо сработал фильтр. Когда внутри корпус чистый, значит, он со своей задачей справился.

Желательно в выходные дни осмотреть на целостность. При необходимости поменять. Разорванная форсунка задерживает поступающий наружу неочищенный воздух в байпас фильтра.

Новый фильтр аккуратно и плотно устанавливается на место предыдущего. В этом случае необходимо разместить его таким образом, чтобы гофры были направлены параллельно продольной оси автомобиля. В противном случае гофры, расположенные поперек потока воздуха, будут создавать ему сильное сопротивление. Кстати, стрелки нанесены на корпус фильтра вправо Расположение гофров.

При сборке необходимо постараться сделать герметизирующую прокладку фильтра под крышкой корпуса и в стыке между корпусом и крышкой хорошо на их месте, иначе правильная фильтрация будет нарушена и пыль может попасть в двигатель. Следовательно, 4 винта нужно закручивать равномерно, желательно крест-накрест, не допуская перекоса крышки.

Если нет возможности приобрести новый фильтрующий элемент или в продаже нет товаров нужного качества, то старый можно сдувать. Для этого требуется компрессор достаточной мощности.

Одним из важных элементов современного автомобиля является фильтр двигателя. Высокие технологии, используемые при производстве моторов для автомобилей, привели к тому, что они стали очень уязвимыми для различных внешних факторов.Некачественный воздушный фильтр вполне может изъять двигатель. Поэтому необязательно называть замену воздушного фильтра дополнительной операцией.

Грязный фильтр может самопроизвольно попасть в двигатель, скопив грязь и пыль, что может вызвать неисправность не только в системе жизнеобеспечения вашего двигателя, но и в его топливной системе.

Посторонние мелкие частицы, попадая в камеру сгорания, как минимум приводят к образованию автомобиля, а также могут вызвать механическое повреждение внутренних поверхностей, таких как поршень и гильзы.

Также для эффективной работы двигателя необходимо в камере сгорания достаточное количество атмосферного воздуха. Он должен непрерывно и в больших объемах поступать в гильз-поршневую систему. Итак, только при сгорании одного литра бензина через средний двигатель проходит около 15 тысяч литров воздушного потока. Попробуйте посчитать, сколько воздуха проходит через двигатель вашего ВАЗ 2110 во время ежедневных поездок?

Волжский автомобильный завод рекомендует регулярно заменять воздушный фильтр двигателя, согласовывая эту процедуру с нормативными работами.Однако срок службы воздушного фильтра может варьироваться в зависимости от условий эксплуатации вашего автомобиля. Желательно регулярно проверять состояние воздушного фильтра и при необходимости заменять его. Такая процедура выглядит достаточно простой и не требует специального оборудования или высоких технических навыков.

Также специалисты ВАЗ считают, что при замене фильтрующего элемента придется его разрезать и заменить на новые резиновые опоры.

Инструкция по замене воздушного фильтра на ВАЗ 2110

Для того, чтобы начать процедуру замены фильтрующего элемента на ВАЗ 2110, необходимо предварительно отсоединить клеммы от автомобильного аккумулятора.

Расходные материалы включают, в том числе, салонный фильтр ВАЗ 2110, который, по рекомендации производителя, следует менять через каждые 15000 км ширины. Это, допустим, максимальный пробег, который он может выдержать. Хотя на самом деле требует более частой замены.

Если у вас есть «дюжина» самого раннего выпуска, вполне возможно, что вы не найдете на ней этой детали — сначала они вообще не устанавливались на некоторые модели. Сначала были фильтры старого образца, стоящие вертикально.

С осени 2003 года появились доработанные, называемые новым образцом — они горизонтальные.

Функциональное назначение

Их прямое назначение — удерживать, не передавая в салон вредные вещества, пыльцу цветковых растений (что особенно актуально для страдающих аллергией) и микроорганизмов.

Обычный воздушный фильтр салона справляется с «механической» работой по задержанию микрочастиц, содержащихся в пыли. А вот с запахами и бактериями лучше «отделить» углем.

Автолюбителю все же не стоит забывать, что установка нового фильтра — обязательное условие, если старый уже забит, хотя пресловутые 15 тыс км еще не пройдены.

Аллергия, например, лучше менять ежегодно до начала интенсивного цветения растений.

Забор воздуха для циркуляции внутри салона производится в полуметре от дороги, где концентрация вредных веществ наиболее высока.Поэтому не замененный фильтр может привести не к поглощению этой «вредности», а, наоборот, к выбросу ее в салон, где все дышат, а затем удивляются летними простудными «вспышками». аллергии и других неприятностей. И виноват в этом покерный предмет, который вовремя забыли поменять.

Когда менять?

Рассмотрим, в каких случаях замена салонного фильтра ВАЗ 2110 становится необходимостью:

• Перебои, возникающие в работе вентиляции;
• Неприятный запах при работе вентиляции;
• Медленное охлаждение салона летом;
• Плохой (слабый, медленный) обогрев воздуха в салоне зимой;
• Запотевание стекол, или даже появление налета на стеклах изнутри (это уже с полным хламом).

Что выбрать?

Если вы точно не знаете, у вас старый или новый образец фильтра, вы можете сначала посмотреть, сколько он стоит (мы уже подчеркивали: старый — по вертикали, новый — по горизонтали). Тогда переходите к покупке.

Причем возможна установка, вне зависимости от пробы, обычной или угольной, главное, чтобы размеры подходили. Считается, что для эксплуатации автомобиля в условиях города подойдет воздушный угольный фильтр.

Для сельской местности хватит и обыкновенной — меньше выбросов вредных газов, и она справится с механическими загрязнениями.

Замена фильтра старого образца

Для замены фильтра старого образца своими руками достаточно удалить заеды. Там для крепления использованы 2 гайки и каблук самоотверженности. Перезаряжая их, вам понадобится плоская отвертка, чтобы установить фиксаторы, а удары отвести в сторону.

Больше ничего откручивать не нужно. Внутри каменки вы увидите вертикальный фильтр, для снятия которого достаточно повернуть его на себя.

Перед установкой нового желательно провести отсек.

Возможна небольшая доработка, замена салонного фильтра ВАЗ 2110 заняла 5 минут.

Для этого необходимо:

• Отметить, в каком положении (относительно корпуса) находится фильтр;
• В самом кожухе прорежьте отверстие, в которое он может беспрепятственно войти;
• Изготовить накладку и закрепить двумя винтами. После этого можно будет произвести замену, просто открутив эти винты. Таким образом, установка займет у вас в будущем буквально пару минут.

Замена фильтра нового образца

Многие считают фильтр нового образца менее удачным по сравнению со старым. Дело в том, что теперь не только фильтр является защитником салона от пыли, но и необходимо защищать от грязи и влаги.

Производитель не учел это, поэтому требуется самостоятельная доработка, чтобы изделие могло выполнять свои прямые функции.

Само снятие тоже утомительнее: после жабина нужно крестовой отверткой открутить 4 винта, потом снять крышку, тогда уже сам фильтр.

Замена на новый не слишком отличается, но установка требует большей внимательности, так как необходимо учитывать направление движения воздуха, указанное на этикетке.

Для упрощения процесса замены своими руками советуют брать джебы на приоры. Также может помочь самостоятельная доработка Jabli (о которой говорилось выше).

Доработка

Собственно доработка требуется по причине негерметичности. То есть сам воздушный фильтр способен нормально работать, но проблема в том, что есть кожа без перебоев, аж много больше, что грешно.

Любой ВАЗ по праву считается фолдом для умелого мастера. Доработок тут много, но фантазией дело не ограничивается, плюс рамки цен на запчасти, различные расходники позволяют экспериментировать.

В этом случае нужно позаботиться об устранении трещин там, где установлен фильтр. Зазоры можно устранить пенопластом, резиной и т. Д.

Если вы используете фильтры не из специального материала, защищающего от влаги (они более дорогие), то позаботьтесь о самообороне.Съемный колпачок можно сделать, например, из пластиковой бутылки (эта доработка касается именно горизонтального вида).

Защита воздушного фильтра ВАЗ 2110 от грязи и крупного мусора

Более пристальный взгляд на процесс установки стеклянных окон

Мы более чем рады обслуживать наших клиентов продуктами превосходного качества, но мы также усердно работаем, чтобы предоставить вам отличный сервис, поэтому мы хотим поделиться с вами шагами процесса установки Windows, чтобы вы знали, чего ожидать. когда вы покупаете у нас.

Шаг 1. Позвоните, чтобы назначить визит

Если вам нужны ударные окна и двери, вам нужно будет связаться с нами по телефону 786.245.4595 , чтобы запланировать визит к одному из наших торговых представителей, он посетит вас, чтобы принять меры, показать вам доступные варианты, которые вы получите для выбора типа окна или двери, цвета стекла, цвета рамы и того, с какой стороны вы хотите, чтобы она открывалась.

Шаг 2: оценка и набросок

Вы получите письменную оценку со списком всего, что вы выбрали ранее, и схемой расположения каждого окна и двери в вашем доме, чтобы вы могли быть уверены, что выбираете то, что действительно хотите, и потому что это единственный шаг, на котором вы сможете внести необходимые или желаемые изменения перед размещением заказа, мы рекомендуем вам не торопиться и принять правильное решение, которое соответствует вашему стилю дома и вашему бюджету, мы хотим быть уверены, что вы останетесь довольны клиент.

Шаг 3: Подписание договора

Если вы дойдете до этого шага, значит, у нас есть отличный продукт по отличной цене для вас. После согласования сметы вы получите договор на выполнение заказа. Пожалуйста, внимательно прочтите его перед подписанием и задавайте нашим продавцам любые вопросы.

Шаг 4. Способ оплаты

Мы получили разные способы оплаты, наличные, чеки и все основные кредитные карты.Для клиентов, которым требуется финансирование, у нас есть два основных варианта. Сообщите своему торговому представителю, если вы заинтересованы в одной из наших программ финансирования, и он поможет вам получить одобрение.

Шаг 5: Начните работать с вами Менеджер проекта

Если ваш контракт готов и вы отправите свой первый платеж в размере 50%, вы начнете работать со своим менеджером проекта, он является лицом, отвечающим за ваш проект, и будет вашим основным контактным лицом в нашей компании, так как на этом этапе он несет ответственность вашего проекта.

Шаг 6: Измерения установщиком

Ваш менеджер проекта выберет команду установщиков для вашего проекта и посетит вас с ними, чтобы принять окончательные меры с окнами и дверями, чтобы все было готово и укомплектовано для размещения заказа.

Шаг 7. Размещение заказа производителю

После того, как установщик подтвердит меры, мы готовы разместить ваш заказ Производителю.Мы предлагаем нашим клиентам различные типы ударных окон и дверей от разных производителей, некоторые из них занимают от 4 до 6 недель, чтобы закончить и доставить нам заказ для установки в низкий сезон, если ваш заказ размещен во время сезона ураганов некоторыми производителями. подготовка заказа может занять от 6 до 8 недель.

Шаг 8: Городские разрешения

Перед установкой нам потребуется разрешение города, которое мы обработаем для вас, мы отправим планы в город для утверждения, некоторые города не позволяют нам заказывать ударные окна и двери до того, как мы получим разрешения, и это может задержка на несколько дней всего процесса.Перед размещением заказа уточните у менеджера проекта, требуются ли разрешения в вашем городе.

Шаг 9: Установка

После получения разрешений мы вместе с вами запланируем установку. В зависимости от размера и сложности вашего проекта установка может занять от одной до двух недель. Вы должны будете присутствовать при установке или оставить кого-то старше 18 лет, отвечающего за проект, этот человек должен предоставить нам доступ к собственности.Для установки ваших ударных окон и дверей вам необходимо предоставить нам свободный доступ к работе, включая, помимо прочего, перемещение вашей мебели, снятие жалюзи и жалюзи, если это необходимо.

Шаг 10: Городская инспекция

После того, как мы завершим установку противоударных окон и дверей, нам нужно будет запланировать городскую инспекцию проекта, чтобы городские власти все очистили и утвердили, вы должны будете присутствовать во время этой инспекции, а дата и время должны быть согласованы с городской инспектор вашим менеджером проекта.

Важно:

Замена обычных окон и дверей на ударопрочные окна и двери — отличный проект, и, поскольку вы видите, что это требует времени, пожалуйста, обсудите любые вопросы с вашим торговым представителем и менеджером проекта во время процесса и проявите терпение, наша цель — ваше удовлетворение.

Узнать дату выпуска по вине. Как узнать точную дату выпуска автомобиля

Что делать и как узнать год выпуска автомобиля, если у него нет VIN кода? В таких ситуациях для проверки необходимо использовать номер тела.Этот числовой код предоставит основную информацию, включая год выпуска и историю обслуживания автомобиля.

Что такое номер кузова

Проверив номер кузова, вы можете получить информацию о том, на каком заводе было произведено транспортное средство. Он зашифрован буквенно-цифровым кодом, длина которого зависит от марки автомобиля. Обычно он состоит из 9 знаков. На автомобиле цифры нанесены либо на самом кузове, либо на табличке. Вы можете увидеть их под капотом, но иногда вы можете найти их на других частях автомобиля, например, под сиденьем или на лобовом стекле.

Определения этого кода обычно легко расшифровать. В начальных цифрах (от 4 до 6) зашифрована информация о марке и типе кузова, а серийный номер — это последние цифры (от 5).

Отличие от VIN

Многие считают, что если, то вы знаете цифровую маркировку кузова, однако это два разных кода, в которых к тому же зашифрована немного другая информация. Таким образом, код VIN может предоставить гораздо больше данных об автомобиле, включая не только производителя, но и особенности конфигурации, шасси, дату производства.

Постепенно отказываются наносить номер на кузов, заменяя его на VIN. Этот код уже включает необходимые данные, в том числе и саму маркировку тела. Вы можете найти VIN под капотом, на двери или под сиденьем водителя. История автомобиля по нанесенному номеру кузова проверяется на данный момент значительно реже, так как все необходимые данные можно узнать благодаря VIN.

Однако на некоторых машинах код может не быть найден (например, на японском языке).В таких случаях всю информацию об операции можно узнать только по цифровому коду, напечатанному на их теле. Если VIN отсутствует, вы можете проверить автомобиль на портале Autocode. В этом случае вам нужно будет вместо него ввести государственный номер и требуется свидетельство о регистрации.

Как узнать год выпуска

Как определить год выпуска авто? Помимо проверки нанесенного на автомобиль номера кузова с помощью автоматизированных баз данных, вы можете попробовать расшифровать код самостоятельно.Например, если обратить внимание на автомобильное стекло, а именно на нижнюю часть, где часто ставится штамп.

С помощью этого метода можно будет узнать, сколько лет тому или иному автомобилю. Эта информация особенно полезна при прохождении через таможню, так как плата за переработку рассчитывается исходя из даты выдачи.

Для определения даты выпуска автомобиля нужно обращать внимание только на его нижнюю часть, где нанесены точки.Цифра указывает на десятилетие. Однако это может сбивать с толку, потому что, например, «0» может означать и 1990, и 2000, или 2010. Но все же на практике новый автомобиль легче отличить по возрасту, потому что изменения (ржавчина, старые детали) уже будут видны. на модели десятилетней давности.

В определенной последовательности точек заключена информация о месяце выпуска автомобиля. Чтобы лучше понять, рассмотрим пример. Примем за основу, что автомобиль 2010 года выпуска, что обозначается «0», месяцы будут выглядеть так:

• … … … … … … 0 — январь;
• … … … … … 0 — февраль;
• … … … … 0 — март;
• … … … 0 — апрель;
• … … 0 — май;
• … 0 — июнь;
• 0. — июль;
• 0. … — август;
• 0. … … — сентябрь;
• 0. … … … — октябрь;
• 0. … … … … — ноябрь;
• 0. … … … … … — декабрь.

Для того, чтобы данные были точными, нужно осмотреть все очки, так как некоторые из них вполне можно было бы заменить.Также необходимо учитывать тот факт, что сама фабрика может поставлять очки, например, с прошлого года, что считается нормальной практикой. Обычно это происходит в начале календарного года, то есть в январе нового. Иногда маркировка включает не одну, а две цифры, но обе они означают год, точнее две последние цифры, чтобы не было путаницы с десятилетиями.

Как известно, каждое транспортное средство имеет определенные отличительные особенности, которые делают его уникальным.В соответствии со стандартом ICO серии 3779-1983, который, кстати, не является обязательным, производители автомобилей могут не указывать конкретное место сборки автомобиля. Более того, некоторые автомобильные концерны никак не указывают год выпуска автомобиля. При этом используются различные знаки, символы и условные обозначения, непонятные обычным людям.

При покупке автомобиля в авторитетном автосалоне многие думают, что он только что сошел с конвейера, но это не всегда так.Чтобы не порождать здесь лишних споров, следует отметить, что год выпуска легче всего определить по номеру кузова (по так называемому Vin-коду). Всю информацию о vin вы можете получить при проверке автомобиля на нашем сайте или проверив его самостоятельно. Подробнее о самопроверке читайте в нашей статье!

Если производитель удосужился указать конкретную дату выпуска транспортного средства, то в большинстве случаев это ничего не значит. Например, как ни странно, но на заводе могут выбить не календарный год, а «модельный» год.В свою очередь, они существенно отличаются друг от друга. Следующие автогиганты не указывают дату выпуска автомобиля в «чистом» виде: BMW, Mercedes-Benz, Toyota, Mazda, Nissan, Honda. Чем «модельный» год отличается от календарного? Все просто: при выпуске с конвейера очередной машины автопроизводитель присваивает ей VIN-код, соответствующий данной модельному ряду … Это делается для того, чтобы у производителя оставалось немного времени на то, чтобы перевезти машину, продать, перепродать. регистр и пр.

Сегодня многие автомобилисты нуждаются в расшифровке vin и в результате получают полезную информацию о своем автомобиле.Это особенно важно, если вы планируете купить подержанный автомобиль, узнав как можно больше о том, что имеет первостепенное значение. Предположим, ее вдруг уличат в воровстве?

Следует отметить, что этот стандарт (ICO 3779-1983) когда-то был разработан американцами (ассоциация инженеров SAE), заложившими в его основу часть традиций североамериканских производителей. Например, на летних автосалонах в автосалонах демонстрировались модели следующего года выпуска.Поступив сразу в продажу, они были в некотором роде «гостями из будущего».

Что еще дает «эталон» потребителю и производителю? Во-первых, он приобретает совершенно новую, «свежую» машину, о чем красноречиво свидетельствует год выпуска по вин, расшифрованный специалистом. Если вы собираетесь в будущем продавать свою машину, потенциальный покупатель обязательно обратит внимание на это обстоятельство, что будет в вашу пользу. Во-вторых, автоконцерн успевает продать почти все автомобили до начала нового календарного года.Как вы понимаете, это важно для крупного бизнеса.

Следует отметить, что не все производители указывают дату выпуска автомобиля, которая должна быть назначена в соответствии с актуальным календарным или «модельным» годом. Например, пресловутый АвтоВАЗ иногда относит выпуск своих автомобилей не к текущей модельной дате, а к следующей. Причина этих обстоятельств только одна: все действия происходят под давлением Министерства налоговых доходов. Что касается украинского автоконцерна «ЗАЗ», то здесь ситуация примерно такая же.Как правило, каждый бизнес диктует свои условия, с которыми потребитель либо соглашается, либо нет. Как бы то ни было, но определить год выпуска автомобиля с точностью до года вполне возможно по VIN-коду. Как вы, наверное, уже догадались, нужно просто знать некоторые нюансы.

VIN — это элементарный идентификационный номер, который проштампован на кузове каждого современного автомобиля … Он состоит из 17 буквенно-цифровых символов, которые при правильной расшифровке могут дать владельцу много полезной информации.Код используется для идентификации в 24 странах мира, в том числе в России.

Итак, как по номеру кузова определить год выпуска авто? Расшифровав первые 3 цифры VIN-кода, можно узнать, на каком заводе произведен автомобиль. Следующие 4 цифры определяют тип и марку автомобиля. Девятый символ обычно остается пустым, но десятая, а в некоторых случаях и одиннадцатая позиции просто позволяют определить дату выпуска автомобиля.

На американских заводах символ, отвечающий за год выпуска, располагается на 11-м месте VIN-кода.Для Renault, Volvo, Rover, Isuzu, Opel, Saab, ВАЗ, Porsche, Volkswagen и других известных автомобилей дата производства регулируется десятым знаком. Кстати, Ford европейской сборки смело можно отнести к «американцам», потому что там VIN-код построен по схожим принципам (год на 11-й позиции, месяц на 12-й позиции).

Год выпуска	Обозначение	Год выпуска	Обозначение

Как видно из таблицы, обозначение года выпуска повторяется каждые 30 лет.Этого вполне достаточно, так как в остальном VIN все равно будет другим — ведь только в СНГ некоторые модели могут очень долго продержаться на конвейере.

Зная VIN-код конкретного автомобиля, можно узнать не только год его выпуска, но также модель, цвет кузова, тип трансмиссии, шасси и многое другое. Но не стоит полагаться на символы, которые выбиты под капотом вашего автомобиля — некоторые автомобилисты при покупке сталкиваются с угнанным автомобилем, у которого был изменен VIN-код.Конечно, такие выводы может сделать только опытный специалист, проверив это одним из популярных методов.

Согласно международным стандартам, каждому автомобилю присваивается специальный идентификационный код VIN. Эта аббревиатура расшифровывается как Vehicle Identification Number (в переводе с английского — идентификационный номер транспортного средства). Набор букв и цифр для автомобиля уникален. На основании этих данных определяется ряд характеристик автомобиля, в том числе год выпуска.Идентификационный код указывается на самом автомобиле, дублируется в документах (свидетельство о регистрации, технический паспорт). Каждый символ в коде является индикатором конкретной информации.

Зачем нужны эти данные?

При покупке нового автомобиля в автосалоне стоит помнить, что год покупки — это не год выпуска автомобиля, а значения различаются незначительно. Покупка подержанного автомобиля — дело более рискованное, не всегда владелец предоставит достоверные данные о возрасте машины.Если потенциальный покупатель сможет определить точный год выпуска, и он будет отличаться от заявленного, то для торга будет хороший повод. При пересечении границы с Россией важен год выдачи, так как от этого показателя зависит размер таможенной пошлины. Для автомобилей младше 3 лет это значительно меньше, чем для более старых автомобилей.

При страховании (как обязательном, так и дополнительном) автомобиля большое внимание уделяется возрасту, от него зависит размер регулярных страховых выплат.Важно точно знать год выпуска автомобиля и при прохождении техосмотра. Закон предусматривает, что автомобили младше 3 лет освобождаются от обязательного технического осмотра (учитывается год выпуска, а не покупка). Страховая компания не требует диагностическую карту технического осмотра, если автомобиль сошел с конвейера менее трех лет назад. Код VIN используется для определения точного года выпуска автомобиля.

Инструкции по осмотру

При осмотре автомобиля потенциальный покупатель может запросить документы на автомобиль и увидеть VIN-код.Если такой возможности нет, то ищут пластину под капотом, бампером, на поперечной раме. VIN состоит из буквенно-цифровой последовательности (буквы — латинские, цифры — арабские). Символы I, O, Q, U, Z не используются при составлении кода, поскольку их написание аналогично числам. Для определения года, в котором автомобиль сошел с конвейера, необходимо:

1. Найдите идентификационный код (в документах, на табличке).
2. Определите, какой символ находится на 10-м месте кода.Этот знак указывает год выпуска.
3. Сравните найденный знак с конкретным годом.

Автомобили 2001-2009 годов выпуска имеют соответствующее цифровое обозначение. Например, у автомобиля 2001 года номер 1 находится в десятой позиции кода; для автомобилей 2002 года — цифра 2 и др. С 1980 по 2000 год маркировка производилась на основе латинского алфавита, исключая символы, аналогичные цифрам. Например, если автомобиль 1980 года выпуска, то буква А стоит на десятом месте VIN-кода; для ТС 1981 года выпуска — буква Б и т. д.С 2010 года алфавитная маркировка стала повторяться, поэтому буква А будет и на машине 2010 года. Точнее определить дату выхода сложно; в коде нет четкого указания месяца. Автомобильный год принято начинать в июле, поэтому календарные показатели не полностью соответствуют автомобильным. Год выпуска также указан на лобовом стекле, если его не меняли. Производители Mercedes дублируют год выпуска на рулевом блоке — под резиновой накладкой, закрывающей сигнальную кнопку.У многих иномарок дата выпуска написана на застежках ремня безопасности.

Автолюбители прекрасно знают, что любое транспортное средство, будь то автомобиль, мотоцикл или прицеп, обладает. С английского «Идентификационный номер транспортного средства» дословно переводится как «Идентификационный номер транспортного средства». VIN составляется по международным стандартам.

Их всего два:
ISO 3779-1983;
ISO 3780.

Номера набираются на местах, регламентированных производителем, и состоит из 17 знаков.Первые три знака привязаны к месту производства (первый знак — континент, второй — страна, третий — завод). Следующие шесть знаков описывают характеристики и особенности автомобиля — размер двигателя, тип кузова, оборудование и т. Д. Далее идут номера и знаки VIS на английском языке — Раздел идентификации транспортного средства («Часть идентификации транспортного средства»). Именно в этом разделе зашифрован код года выпуска автомобиля.

Для чего нужен VIN-код?

Для начала разберемся, зачем вам может понадобиться узнавать год выпуска по VIN-коду? Помимо определяемого при прохождении таможни, современный VIN-код предназначен для подбора запчастей к автомобилю.Для этого автомобильные концерны создали специальные каталоги запчастей EPC (Electronic Parts Catalog), в которых подробно описано, какая модификация запчасти должна быть в том или ином месте. Как известно, концерны не любят выпускать «индивидуальные» автомобили, но даже если они выпускаются под заказ, вся подробная информация сразу же отражается в новой версии такого каталога.

Несоответствие года выпуска

Концерн не может в один день остановить выпуск предыдущей модели и переключиться на выпуск другой.К примеру, выпуск предстайлинговой модификации Ford Ranger осуществляется, скажем, до конца 2009 года, в сентябре этого года завод продолжает выпуск этой модификации, но при этом представленный Ford Ranger обновленной версии. уже снят с конвейера этого концерна. В продажу он поступит только в 2010 году, но заводу необходимо произвести определенное количество автомобилей, чтобы большинство официальных дилеров одновременно представили рестайлинговый автомобиль на своих торговых площадках.В этих случаях, несмотря на то, что фактической датой выпуска автомобиля является 2009 год, в VIN будет указан год выпуска 2010. Все это отражает электронный каталог и знак, отвечающий за определение года выпуска автомобиля.

Некоторые электронные каталоги таких концернов, как, например, Daewoo, SsangYong, не предоставляют автоматически полную информацию о году выпуска автомобиля. Причем модельный ряд претерпевает модификации в зависимости от года выпуска.Здесь сборщик запчастей или автолюбитель должен будет расшифровать VIN «вручную» с учетом знаков, идентифицирующих год выпуска. Старые модели Audi, Volkswagen, Seat и Skoda также не предоставляют полной информации, а год выпуска можно точно определить только с помощью самостоятельной расшифровки.

Такими же характеристиками обладают автомобили известных концернов российской сборки и некоторых стран Азии. К счастью, некоторые компании, такие как Hyundai и Kia, указывают как российский идентификатор, так и VIN-код корейского производства.Китайские и азиатские автомобили вообще не имеют электронных каталогов для подбора запчастей, а узнать дату выпуска автомобиля, а значит и модельный ряд, можно только по 10-й цифре VIN. Однако учтите, что для Китая указание в нескольких местах VIN автомобиля на кузове является обязательным в связи с законодательством этой страны.

Знание года выпуска модели даст вам возможность получить наиболее точную информацию о вашем автомобиле и поможет вам при эксплуатации автомобиля.

Год выпуска автомобиля по VIN-коду

Итак, как узнать год выпуска по VIN-коду? 10-й или 11-й символ используется для обозначения года выпуска в VIN-коде. Первый вариант используется большинством автомобильных концернов Азии, Европы и некоторых североамериканских концернов. 11-й знак обозначает год выпуска в соответствии с традициями автомобильной промышленности США. Обратите внимание, что европейские дочерние компании Ford, изначально американские, также используют одиннадцатый знак для обозначения года выпуска.Также, что концерны Toyota, Mercedes Benz и Renault по VIN-номеру вообще не идентифицируют год выпуска, он выбит на кузове на специальной шильдике.

Для лучшего понимания приведем пример паспортной таблички автомобиля с 2010 года выпуска:

1. 2010 — А
2. 2011 — Б
3. 2012 — С
4. 2013 — Д
5. 2014 — E
6. 2015 — F
7. 2016 — G
8. 2017 — H
9. 2018 — J

Как видите, идентификационный номер упорядочен по латинскому алфавиту.Добавим, что номера автомобилей с 2001 по 2009 год имеют цифровую вывеску от 1 до 9 соответственно.

Расположение VIN кода

VIN автомобиля несколько раз дублируется на кузове автомобиля. Прежде всего, его можно увидеть под лобовым стеклом с левой стороны в специальном «окошке». В зависимости от производителя он может повторяться под обивкой багажника, на стойке водительской двери, под капотом на специальной шильде, под крыльями, под внутренней обшивкой пола.Цифры и знаки кода должны совпадать.

Угонщики, как правило, не прерывают все числа и знаки кода, меняя только те, которые легко прервать — C на 0, C на G, J на ​​9 и т. Д., Так как им довольно сложно имитировать VIN полностью проштампован на заводе … К тому же его не меняют на всех элементах кузова, обходятся только в самых видных местах.

Поэтому, когда вы изучаете, где эта карниза указывает VIN-код, и внимательно проверяйте цифры в названии автомобиля, на кузове, на шильдике, под стеклом.Это убережет вас от покупки угнанной машины или «солянки», собранной из нескольких битых машин. Последний вариант опасен еще и тем, что могут деформироваться элементы разбитой машины, что неизменно выявляется в процессе эксплуатации.

Будьте внимательны при покупке автомобиля, старайтесь, чтобы информация о нем была максимально точной. Это поможет избежать ошибок при подборе запчастей и убережет от неприятных сюрпризов.

Как известно, год выпуска автомобиля можно узнать по данным в титуле и свидетельстве о регистрации.Но мало кто знает, еще можно узнать год по родственным узлам и маркировке на окнах автомобилей, ремнях безопасности и т.д.

Главное помнить, что иногда на заводе могут быть установлены стекла прошлогодней партии. сам завод и соответственно год на очках будет например 2010, а авто 2011 нормальное. Но если в вашей машине больше стекол на год, например 2014, а машина 2013 года, то вам следует подумать, не попала ли ваша машина в аварию.

Годовая маркировка на стекле в некоторой степени зашифрована и рядовому автовладельцу сложно разобрать этот «код» и посчитать год выпуска машины на стекле. В этой статье мы подробнее рассмотрим, как узнать год и даже месяц производства стекла. Таким образом, осматривая выставленную на продажу машину, никто не будет вводить вас в заблуждение, пытаясь скрыть от вас настоящий возраст подержанной машины.

Обычно маркировка автомобильных стекол располагается в одном из нижних углов.В качестве примера рассмотрим заводской штамп, изображенный на рисунке.

Теперь по порядку:
Номер 1 — обозначение типа автомобильного стекла.
Цифра 2 — это код страны, предоставляющей разрешение.
№ 3 — соответствие требованиям ЕЭК ООН.
Число 4 — указываются год и месяц изготовления стекла.
Цифра 5 — знак производителя.

Как вы уже, наверное, догадались, нам особенно понадобится разобрать нижнюю часть этого штампа (символы обозначены цифрой 4).В этом примере число «14» представляет две последние цифры года выпуска. То есть этот автомобиль был выпущен в 2014 году. Но учтите, что не все производители могут указывать в дате выпуска две цифры. Некоторые ограничены одним. Например, если на рассматриваемом вами стекле вместо числа «14» стоит одна цифра, например «0», то это последняя, ​​четвертая цифра года выпуска. Поэтому этот автомобиль был выпущен либо в 2000 году, либо в 2010 году, а может быть, даже в 1990 году.

В этом случае его модель поможет определить год выпуска автомобиля по стеклу. Допустим, производитель начал выпуск той или иной модели автомобиля в 2005 году. Следовательно, если мы видим цифру «0» на штампе на стекле, то это никоим образом не может означать год выпуска 2000, а тем более 1990. Скорее всего, этот автомобиль 2010 года выпуска. Или возьмем другой пример, более конкретный. Допустим, в маркировке тоже всего одна цифра, например «4». Марка этого автомобиля — ВАЗ 2112.Даже если вы не очень разбираетесь в автомобилях, то поискав информацию в Интернете, вы сможете узнать, что ВАЗ 2112 выпускался автомобильным заводом в период с 1999 по 2008 год. Поэтому цифра «4» может обозначать только одна версия года выпуска — 2004, а не 1994 или 2014, так как в те годы эту машину просто не выпускали! Как видите, все довольно просто.

Конечно, бывают редкие исключения, когда автомобиль определенной марки выпускается более 10 лет.К таким автомобилям можно отнести, например, «Ниву» от ВАЗа. В таких случаях, чтобы узнать год выпуска машины, необходимо обращать внимание не только на маркировку на стекле, но и на внешнее состояние, например, наличие коррозии, царапин, вмятин и прочего. особенности подержанного автомобиля. Как бы то ни было, думаю, многие смогут отличить относительно новую машину от той, которая была выпущена более десяти лет назад.

Ну а теперь попробуем разобраться в месяце выпуска машины.Определить его немного сложнее, но тоже вполне реально. Рядом с цифрами, обозначающими год выпуска (см. Рисунок), есть определенное количество точек. Именно с ними мы сейчас научимся определять месяц. На диаграмме ниже показано, как это можно сделать:

14 (шесть точек, затем год) — месяц январь 90 233 … … … … … 14 (пять точек, затем год) — месяц от февраля
… … … … 14 (четыре точки, затем год) — месяц март
… … … 14 (три точки, затем год) — месяц апрель
… … 14 (две точки, затем год) — месяц май
… 14 (одна точка, затем год) — июнь
месяц 14. (первый год, затем одно очко) — июль
месяц 14. … (первый год, затем две точки) — месяц август
14. … … (первый год, затем три точки) — месяц сентябрь
14. … … … (первый год, затем четыре балла) — месяц октябрь
14. … … … … (первый год, затем пять баллов) — месяц ноябрь
14. … … … … … (первый год, затем шесть баллов) — декабрь месяц.

Как видно из этой диаграммы, если точки расположены перед числами, то это первое полугодие, а если после чисел, то второе. Теперь, внимательно посмотрев на картинку выше, мы понимаем, что этот автомобиль был выпущен в феврале 2014 года.

И напоследок хочу обратить ваше внимание на некоторые нестандартные ситуации. Бывает, что бывшая в употреблении машина раньше попадала в аварию или по другим причинам у нее когда-то были разбиты одно или два стекла.А поскольку поврежденные очки были заменены, маркировка на самих очках может отличаться. В этом случае рекомендуется обращать внимание не на одно, а на все окна автомобиля, чтобы иметь полное представление о нем.

Если по какой-то причине штамп на стекле отсутствует или просто стерся, то определить возраст автомобиля этим методом уже не получится, придется сделать это другим доступным способом.

Ford Taurus Service Manual: Снятие и установка — Стекла, рамы и механизмы — Кузов

Стекло, рамы и механизмы — покомпонентное изображение, входная дверь

1. Для получения дополнительной информации см. Процедуры в этом разделе.

Оконное стекло — входная дверь

Снятие и установка

ПРИМЕЧАНИЕ: Электродвигатель стеклоподъемника должен быть деинициализирован, затем инициализируется всякий раз, когда левый / правый передний (SHO, Limited) или левый передний (SE, SEL) двигатель снят с корпуса барабана стеклоподъемника, установлен новый стеклоподъемник. установлен, установлено новое оконное стекло, установлен новый верхний прогон или для любая операция, при которой консистентная смазка или смазка наносятся на стеклоподъемник или стеклянный пробег.Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

1. Снять переключатель стеклоподъемника. Для получения дополнительной информации см. к переключателю управления окнами в этом разделе.

2. Снять панель обивки передней двери и декоративную накладку окна передней двери. Для получения дополнительной информации см. Облицовочная панель двери — Передняя часть в разделе. 501-05.

3. Снимите водяной щиток.

4. Снимите динамик передней двери.См. Соответствующий раздел в Группа 415 для процедуры.

5. Снять уплотнитель стекла внутренней двери.

6. Временно установите переключатель управления стеклоподъемником и опустите оконное стекло для доступа к фиксаторам зажима стекла и регулятора.

7. Используя подходящий инструмент, надавите на каждую стопорную лапку зажима регулятора. внутрь, затем осторожно приподнимите стакан вверх, чтобы освободить стакан от зажим регулятора.
   • Для установки осторожно вдавите стекло в зажимы до упора. слышен щелчок, свидетельствующий о правильной установке стекла в зажимы для стекла.

8. Наклоните переднюю часть стекла вниз и вытяните стекло передней двери. через верхнюю внешнюю сторону двери.

9. Для установки выполните процедуру снятия в обратном порядке.
   • Электродвигатель стеклоподъемника необходимо деинициализировать, затем инициализируется всякий раз, когда передний левый / правый (SHO, Limited) или левый передний (SE, SEL) дверное стекло снято с автомобиля. Для получения дополнительной информации, см. Инициализация двигателя окна в этом разделе.

Стеклоподъемник и двигатель — передняя дверь

Снятие и установка

ПРИМЕЧАНИЕ: Электродвигатель стеклоподъемника должен быть деинициализирован, затем инициализируется всякий раз, когда левый / правый передний (SHO, Limited) или левый передний (SE, SEL) двигатель снят с корпуса барабана стеклоподъемника, установлен новый стеклоподъемник. установлен, установлено новое оконное стекло, установлен новый верхний прогон или для любая операция, при которой консистентная смазка или смазка наносятся на стеклоподъемник или стеклянный пробег.Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

1. Снять переключатель стеклоподъемника. Для получения дополнительной информации см. к переключателю управления окнами в этом разделе.

2. Снять обшивку передней двери. Для получения дополнительной информации см. согласно Разделу 501-05.

3. Снимите водяной щиток.

4. Снимите динамик передней двери. См. Соответствующий раздел в Группа 415 для процедуры.

5. Временно установите переключатель управления стеклоподъемником и опустите оконное стекло для доступа к фиксаторам зажима стекла и регулятора.

6. С помощью подходящего инструмента надавите на каждую стопорную лапку зажима регулятора. внутрь, затем осторожно приподнимите стакан вверх, чтобы освободить стакан от зажим регулятора.
   • Для установки осторожно вдавите стекло в зажимы до слышимого слышен щелчок, свидетельствующий о том, что стакан правильно вставлен в стакан зажимы.

7. Заклейте окно в крайнем верхнем положении.

8. Отсоединить электрический разъем электродвигателя стеклоподъемника.

9. Снимите 5 креплений стеклоподъемника и стеклоподъемника и мотор в сборе от двери.
   • Для установки затяните с моментом 11 Нм (97 фунт-дюймов).

10. Для установки выполните процедуру снятия в обратном порядке.
    • При установке новой левой / правой передней части (SHO, Limited) или левой передней части (SE, SEL) передний стеклоподъемник и моторчик, его необходимо инициализировать.Для дополнительных Для получения дополнительной информации см. Инициализация двигателя окна в этом разделе. Если установка оригинального мотора переднего стекла, его необходимо деинициализировать, затем инициализирован. Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

Электродвигатель стеклоподъемника — передняя дверь

Снятие и установка

ПРИМЕЧАНИЕ: Электродвигатель стеклоподъемника должен быть деинициализирован, затем инициализируется всякий раз, когда левый / правый передний (SHO, Limited) или левый передний (SE, SEL) двигатель снят с корпуса барабана стеклоподъемника, установлен новый стеклоподъемник. установлен, установлено новое оконное стекло, установлен новый верхний прогон или для любая операция, при которой консистентная смазка или смазка наносятся на стеклоподъемник или стеклянный пробег.Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

1. Снимите регулятор передней двери и двигатель в сборе. Для дополнительных информацию см. в разделе «Стеклоподъемник и двигатель — входная дверь». раздел.

2. Снимите 3 винта электродвигателя регулятора и снимите электродвигатель регулятора.

3. Для установки выполните процедуру снятия в обратном порядке.
   • При установке новой левой / правой передней части (SHO, Limited) или левой передней части (SE, SEL) электродвигатель стеклоподъемника, его необходимо инициализировать.Для дополнительных Для получения дополнительной информации см. Инициализация двигателя окна в этом разделе. Если установка оригинального мотора переднего стекла, его необходимо деинициализировать, затем инициализирован. Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

Верхняя часть стекла двери — передняя

Снятие и установка

ПРИМЕЧАНИЕ: Электродвигатель стеклоподъемника должен быть деинициализирован, затем инициализируется всякий раз, когда левый / правый передний (SHO, Limited) или левый передний (SE, SEL) двигатель снят с корпуса барабана стеклоподъемника, установлен новый стеклоподъемник. установлен, установлено новое оконное стекло, установлен новый верхний прогон или для любая операция, при которой консистентная смазка или смазка наносятся на стеклоподъемник или стеклянный пробег.Для получения дополнительной информации см. Стеклоподъемник. Инициализация в этом разделе.

ПРИМЕЧАНИЕ: При установке нового дверного стекла и фиксатор дверного стекла заменяются в сборе.

1. Снять стекло окна передней двери. Для получения дополнительной информации см. к оконному стеклу — входной двери в этом разделе.

2. Снимите наружное зеркало в сборе. Для получения дополнительной информации см. в Раздел 501-09.

3. Снять верхнюю направляющую стекла передней двери.

4. Выверните верхний винт фиксатора направляющей стекла двери.
   • Для установки затяните с моментом 5 Нм (44 фунт-дюйма).

5. Удалите ленту, закрывающую отверстие доступа, затем снимите 2 дверное стекло. запустить стопорные болты.
   • Для установки затяните с моментом 8 Нм (71 фунт-дюйм).

6. Снимите фиксатор направляющей стекла двери через большое отверстие в дверь.

7. Для установки выполните процедуру снятия в обратном порядке.
   • Электродвигатель стеклоподъемника необходимо деинициализировать, затем инициализируется всякий раз, когда передний левый / правый (SHO, Limited) или левый передний (SE, SEL) С автомобиля снята верхняя часть стекла двери. Для дополнительных Для получения дополнительной информации см. Инициализация двигателя окна в этом разделе.

Стекло, рамы и механизмы — покомпонентное изображение, задняя дверь

1. Для получения дополнительной информации см. Процедуры в этом разделе.

Оконное стекло — задняя дверь

Снятие и установка

1. Снять неподвижное стекло задней двери. Для получения дополнительной информации см. к оконному стеклу — фиксированному, задняя дверь в этом разделе.

2. Временно установите переключатель управления стеклоподъемником и установите окно стекло для доступа к фиксирующему язычку зажима стекла и регулятора.

3. Используя подходящий инструмент, надавите на фиксатор зажима регулятора. внутрь, затем осторожно приподнимите стакан вверх, чтобы освободить стакан от зажим регулятора.
   • Для установки осторожно вдавите стекло в зажим до упора. слышен щелчок, свидетельствующий о правильной установке стекла в стеклянный зажим.

4. Снимите стекло дверного окна через верхнюю внешнюю сторону дверь.

5. Для установки выполните процедуру снятия в обратном порядке.

Стеклоподъемник и двигатель — задняя дверь

Снятие и установка

1. Снять переключатель стеклоподъемника.Для получения дополнительной информации см. к переключателю управления окнами в этом разделе.

2. Снять обшивку задней двери. Для получения дополнительной информации см. согласно Разделу 501-05.

3. Снимите водяной щиток.

4. Временно установить переключатель управления стеклоподъемником и опустить оконное стекло для доступа к фиксирующему язычку зажима стекла и регулятора.

5. Используя подходящий инструмент, надавите на фиксатор зажима регулятора. внутрь, затем осторожно приподнимите стакан вверх, чтобы освободить стакан от зажим регулятора.
   • Для установки осторожно вдавите стекло в зажим до упора. слышен щелчок, свидетельствующий о правильной установке стекла в стеклянный зажим.

6. Закрепите окно в крайнем верхнем положении.

7. Отсоединить электрический разъем электродвигателя стеклоподъемника.

8. Снимите 3 крепления стеклоподъемника и стеклоподъемника и мотор в сборе от двери.
   • Для установки затяните с моментом 11 Нм (97 фунт-дюймов).

9. Для установки выполните процедуру снятия в обратном порядке.

Электродвигатель стеклоподъемника — задняя дверь

Снятие и установка

1. Снимите регулятор задней двери и двигатель в сборе. Для дополнительных См. раздел «Стеклоподъемник и двигатель — задняя дверь» в этом раздел.

2. Снимите 3 винта электродвигателя регулятора и снимите электродвигатель регулятора.

3. Для установки выполните процедуру снятия в обратном порядке.

Дверной стеклоподъемник и кронштейн — задний

Снятие и установка

1. ПРИМЕЧАНИЕ: Линия и скоба дверного стекла являются частью заднего стекла. фиксированный стеклопакет и не подлежит отдельному обслуживанию.

   Снимите заднюю дверное неподвижное стекло. Для получения дополнительной информации см. Оконное стекло — фиксированное, Задняя дверь в этом разделе.

Держатель перемычки дверного стекла — задний

Снятие и установка

1. Снять стекло окна задней двери.Для получения дополнительной информации см. к оконному стеклу — задней двери в этом разделе.

2. Выкрутите 2 болта фиксатора направляющей стекла двери.
   • Для установки затяните с моментом 8 Нм (71 фунт-дюйм).

3. Снимите фиксатор стекол через большое отверстие в двери.

4. Для установки выполните процедуру снятия в обратном порядке.

Выключатель стеклоподъемника

Снятие и установка

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут включать установку подробности.

1. ПРИМЕЧАНИЕ: Показана передняя часть водителя, все остальные аналогичны.

2. Для установки выполните процедуру снятия в обратном порядке.

Оконное стекло — заднее

Специальный инструмент (и)

Материал

Удаление

ВНИМАНИЕ: износ защита глаз и органов слуха при обслуживании автомобиля. Несоблюдение этого инструкция может привести к серьезным травмам.

ВНИМАНИЕ: износ защитные перчатки при работе с компонентами или частями, имеющими заостренные или острые края. Несоблюдение этой инструкции может привести к серьезным травмам.

1. Снимите заднюю полку и задние вспомогательные ручки. Для дополнительных информацию см. в Разделе 501-05.

2. Потяните за обивку потолка вниз, чтобы освободить скрытые застежки. от тела. См. Покомпонентное изображение обшивки потолка в Разделе 501-05 для получения информации. расположение застежки.

3. Отсоедините 2 электрических разъема оттайки заднего стекла.

4. ПРИМЕЧАНИЕ: Смажьте имеющийся уретановый клей водой, чтобы облегчить Инструмент для снятия лобового стекла Deluxe во время резки.

   Использование Deluxe Инструмент для снятия лобового стекла, поместите нож плоской стороной к задней части. оконное стекло окно. Начните резать стекло сверху и двигайтесь по направлению к углы.

5. С помощью Pumper удалите стекло заднего стекла от кузова.

6. С помощью инструмента для снятия лобового стекла Deluxe срежьте остатки уретана. клей и снимаем оконное стекло.

Установка

ПРИМЕЧАНИЕ: Дополнительные указания по материалам см. В инструкции производителя. информация по установке.

1. Насухо установите стекло заднего окна на имеющуюся полоску уретанового клея на шов сварного шва корпуса. Выровняйте стекло заднего стекла в проеме на равномерная посадка.

2. Используйте неперманентный карандаш, чтобы сделать отметки совмещения на заднем стекле. стекло на установочных блоках и корпусе для облегчения установки выравнивание стекла заднего стекла.

3. Снимите стекло заднего стекла и положите на устойчивую поверхность.

4. ВНИМАНИЕ: Устраните любую коррозию, обнаруженную на сварном шве. Прижимной шов — это структурный компонент транспортного средства. Не устраненная коррозия может снизить конструктивная целостность автомобиля.Несоблюдение этой инструкции может привести к серьезным травмам пассажиров автомобиля.

   ПРИМЕЧАНИЕ: Избегайте царапание сварного шва. Устраните все мелкие царапины или оголенный металл на сварной шов в соответствии с инструкциями производителя. Используйте тот же бренд грунтовка для сварных швов, грунтовка для стекла и уретановый клей.

   Используя соответствующий инструмент, обрежьте уретановый клей, оставив от 1 до 2 мм. (0,04–0,08 дюйма) основа оригинального уретанового клея на щипковый сварной шов.

5. Используя мягкую щетку или пылесос, удалите с сварной шов.

6. При установке оригинального стекла заднего окна удалите излишки уретана. клей.

7. Очистите внутреннюю поверхность стекла заднего стекла с помощью очистителя для стекол.

8. ПРИМЕЧАНИЕ: Обязательно используйте продукты той же марки и той же скорости отверждения для уретановый клей и грунтовка для стекла.Не смешивайте разные марки уретановый клей и грунтовка для стекла. См. Таблицу материалов в этом процедура.

   При установке нового стекла заднего стекла нанесите грунтовку для стекла. в соответствии с инструкциями производителя. Дайте высохнуть не менее 6 минут.

9. Обрежьте наконечник аппликатора уретанового клея в соответствии со спецификацией.

10. ПРИМЕЧАНИЕ: Используйте герметик с высоким коэффициентом полезного действия, электрический или аккумуляторный. пистолет, который будет наносить уретановый клей с меньшими усилиями и непрерывно шарик.

    Нанесите уретановый клей поверх имеющегося обрезанного уретана. полоска клея на прижимном шве, начиная и заканчивая внизу проем заднего стекла ближе к центру, убедившись, что нет зазоров в шарик.

11. ВНИМАНИЕ: Перед установкой стекла заднего окна откройте автомобиль. окна, чтобы давление воздуха закрывающейся двери не влияло на уретановый адгезивный клей.

    Установить стекло заднего стекла на автомобиль совместив его с ранее сделанной разметкой.

12. ВНИМАНИЕ: Неправильное отверждение уретанового клея может отрицательно повлиять на стекло. удержание, что важно для работы удерживающей системы во время крушение. Тщательно следуйте инструкциям производителя уретанового клея. инструкции. Не садитесь за руль, пока уретановое клейкое уплотнение не застынет. вылечил. Несоблюдение этих инструкций может привести к серьезным травмам. пассажиры транспортного средства во время аварии.

    После отверждения уретанового клея вылечили, проверьте уплотнитель заднего стекла на предмет утечки воздуха или воды через валик уретанового клея и при необходимости добавьте уретановый клей.

13. Подсоедините 2 электрических разъема оттайки заднего стекла.

14. Установить обшивку потолка, полку для багажа и задние вспомогательные ручки. Для дополнительную информацию см. в Разделе 501-05.

15. Очистите внутреннее и внешнее стекло заднего стекла с помощью очистителя для стекол.

Фиксированное оконное стекло, задняя дверь

Снятие и установка

ПРИМЕЧАНИЕ: Направляющая и скоба дверного стекла являются частью неподвижного заднего стекла. стекло в сборе и не подлежит отдельному обслуживанию.

1. Опустите стекло двери в ПОЛНОСТЬЮ ВНИЗ.

2. Снимите переключатель стеклоподъемника. Для получения дополнительной информации см. к переключателю управления окнами в этом разделе.

3. Снять обшивку задней двери и декоративную накладку окна задней двери. Для получения дополнительной информации см. Облицовочная панель двери — Задняя часть в разрезе. 501-05.

4. Снимите водяной экран.

5. Снять уплотнитель стекла внутренней двери.

6. Выкрутите верхний направляющий винт стекла задней двери.
   • Для установки затяните с моментом 5 Нм (44 фунт-дюйма).

7. Удалите ленту, а затем выверните болт крепления фиксированного оконного стекла задней двери.
   • Для установки затяните с моментом 9 Нм (80 фунт-дюймов).

8. ПРИМЕЧАНИЕ: Стойка и скоба дверного стекла являются частью заднего стекла. фиксированный стеклопакет и не подлежит отдельному обслуживанию.

   Снимите заднюю дверное фиксированное оконное стекло.

   • Отвести в сторону направляющую стекла двери.
   • Наклоните переднюю часть неподвижного стекла в сборе вниз и потяните его. через верхнюю внешнюю сторону двери.

9. Для установки выполните процедуру снятия в обратном порядке.

Лобовое стекло

Специальный инструмент (и)

Материал

Удаление

1. Снимите верхнюю решетку панели кожуха.См. Раздел 501-02.

2. Снимите потолочную консоль. См. Раздел 501-12.

3. Если у вас есть дворники, чувствительные к дождю, снимите датчик дождя. Ссылаться к Разделу 501-16.

4. Если дворники не чувствительны к дождю, снимите задний салон. посмотреть зеркало. См. Раздел 501-09
.

5. Отсоедините жгут проводов датчика дождя / обогревателя камеры лобового стекла.

6. Снять панели обивки левой и правой передней стойки.См. Раздел 501-05.

7. Снимите ручку помощи переднего пассажира.

8. Снимите левый и правый солнцезащитные козырьки.

9. Опустите переднюю часть обивки потолка и заблокируйте подходящим материал.

10. ВНИМАНИЕ: При обслуживании автомобиля используйте средства защиты глаз и органов слуха. Несоблюдение этого инструкция может привести к серьезным травмам.

    ВНИМАНИЕ: носить защитные перчатки при работе с компонентами или частями, которые острые края.Несоблюдение этой инструкции может привести к серьезным последствиям. личный вред.

    ПРИМЕЧАНИЕ: Смажьте имеющийся уретановый клей водой, чтобы Инструмент для снятия лобового стекла Deluxe во время резки.

    С помощью инструмента для снятия лобового стекла Deluxe срежьте уретановый клей с лобовое стекло, начиная с центра вверху и двигаясь вниз углы.

11. С помощью насоса Pumper удалите лобовое стекло от кузова.

12. С помощью инструмента для снятия лобового стекла Deluxe срежьте остатки уретана. клей и снимаем лобовое стекло.

Установка

ПРИМЕЧАНИЕ: Дополнительные указания по материалам см. В инструкции производителя. информация по установке.

1. Насухо установите лобовое стекло на имеющуюся полоску уретанового клея на шов сварного шва корпуса. Выровняйте лобовое стекло в проеме для форменной соответствовать.

2. Используйте неперманентный карандаш, чтобы сделать отметки совмещения на лобовом стекле. стекло на установочных блоках (если есть) и корпус для облегчения установка выравнивания лобового стекла.

3. Снимите лобовое стекло и положите на устойчивую поверхность.

4. ВНИМАНИЕ: Устраните любую коррозию, обнаруженную на сварном шве. Прижимной шов — это структурный компонент транспортного средства. Не устраненная коррозия может снизить конструктивная целостность автомобиля.Несоблюдение этой инструкции может привести к серьезным травмам пассажиров автомобиля.

   ПРИМЕЧАНИЕ: Избегайте царапание сварного шва. Устраните все мелкие царапины или оголенный металл на сварной шов в соответствии с инструкциями производителя. Используйте тот же бренд грунтовка для сварных швов, грунтовка для стекла и уретановый клей.

   Используя подходящий нож, обрежьте уретановый клей, оставив от 1 до 2 мм. (0,04–0,08 дюйма) основа оригинального уретанового клея на сварка щепоткой.

5. Используя мягкую щетку или пылесос, удалите с сварной шов.

6. При установке оригинального лобового стекла удалите излишки уретана. клей.

7. Очистите внутреннюю поверхность лобового стекла средством для чистки стекол.

8. ПРИМЕЧАНИЕ: Обязательно используйте продукты той же марки и той же скорости отверждения для уретановый клей и грунтовка для стекла.Не смешивайте разные марки уретановый клей и грунтовка для стекла. См. Таблицу материалов в этом процедура.

   При установке нового лобового стекла нанесите грунтовку для стекол. в соответствии с инструкциями производителя. Дайте высохнуть не менее 6 минут.

9. Обрежьте наконечник аппликатора уретанового клея в соответствии со спецификацией.

10. ПРИМЕЧАНИЕ: Используйте герметик с высоким коэффициентом полезного действия, электрический или аккумуляторный. пистолет, который будет наносить уретановый клей с меньшими усилиями и непрерывно шарик.

    Нанесите уретановый клей поверх имеющегося обрезанного уретана. полоска клея на прижимном шве, начиная и заканчивая внизу лобовое стекло ближе к центру, следя за тем, чтобы в бортике не было зазоров.

11. ВНИМАНИЕ: Перед установкой лобового стекла откройте автомобиль. окна, чтобы давление воздуха закрывающейся двери не влияло на уретановый адгезивный клей.

    Установить лобовое стекло на автомобиль совместив его с ранее сделанной разметкой.

12. ВНИМАНИЕ: Неправильное отверждение уретанового клея может отрицательно повлиять на стекло. удержание, что важно для работы удерживающей системы во время крушение. Тщательно следуйте инструкциям производителя уретанового клея. инструкции. Не садитесь за руль, пока уретановое клейкое уплотнение не застынет. вылечил. Несоблюдение этих инструкций может привести к серьезным травмам. пассажиры транспортного средства во время аварии.

    После отверждения уретанового клея вылечили, проверьте уплотнитель лобового стекла на предмет утечки воздуха или воды через валик уретанового клея и при необходимости добавьте уретановый клей.

13. Установите переднюю часть обивки потолка.

14. Установить левый и правый солнцезащитные козырьки.

15. Установите ручку помощи переднего пассажира.

16. Установить панели обивки левой и правой передней стойки.

17. Подсоедините жгут датчика дождя / обогревателя камеры лобового стекла.

18. Если у вас есть дворники, чувствительные к дождю, установите датчик дождя.

19. Если дворники не чувствительны к дождю, установите задний салон. посмотреть зеркало.

20. Подсоедините электрические разъемы и установите потолочную консоль.

21. Установить верхнюю решетку панели кожуха.

22. Очистите внутреннее и внешнее лобовое стекло с помощью очистителя для стекол.

Общие процедуры

Ремонт оконной сетки Общее оборудование Материал ПРИМЕЧАНИЕ. Материал линии сетки не встроен в стекло, а прикипела к поверхности стекла и, следовательно, могла быть соскребана. Ундама…

Панель приборов и консоль

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристики крутящего момента СНЯТИЕ И УСТАНОВКА Панель приборов — покомпонентное изображение Обшивка панели приборов и крепежные детали Отделка и обшивка приборной панели Панель приборов U …

Прочие материалы:

Технические характеристики, описание и работа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Материал Характеристики крутящего момента ОПИСАНИЕ И РАБОТА Кондиционирование воздуха Компоненты системы кондиционирования включают следующее: Компрессор кондиционера и сцепление в сборе Сердечник конденсатора кондиционера Сердечник испарителя кондиционера Ресивер / картридж осушителя (3.Двигатель 5L Ti-VCT) Ресивер / осушитель (2,0 л / 3,5 …

Использование круиз-контроля
ВНИМАНИЕ: Не используйте круиз-контроль в интенсивном движении, на извилистые дороги или скользкое дорожное покрытие. Это могло, это может привести к потере управления автомобилем, серьезным травмам или смерти. ВНИМАНИЕ! Когда вы едете под гору, скорость вашего автомобиля увеличивается. может увеличиваться выше установленной скорости. Система не действует …

Домкрат и подъём
ВНИМАНИЕ: При поддомкрачивании или подъеме автомобиля заблокируйте все оставшиеся колеса. на земле.Включите стояночный тормоз, если задние колеса останутся на земля. Эти действия помогают предотвратить непреднамеренное движение автомобиля. Неспособность выполнение этих инструкций может привести к серьезным травмам. & nb …

.
