Регулировка поплавка дааз 2107

В этой статье будет рассказано, как осуществляется регулировка поплавка карбюратора ваз 2107, а вместе с ним и регулировка уровня топлива в карбюраторе ваз 2107.

Автомобили ВАЗ 2107 сходил с конвейера Волжского автомобильного завода с марта 1982 года по 17 апреля 2012 года. Кстати, по сведениям агентства «Автостат» на 2017 год эта модель «Жигулей» была признана самым популярным седаном в России.

Автомобиль ВАЗ 2107 оснащался несколькими разновидностями карбюраторов ДААЗ 2105-107010, 2107-1107010, получивших общее наименование «Озон», видимо благодаря экологичности по сравнению с предшественниками.

Все карбюраторы «Озон» однотипны, поэтому информация в статье может быть применена к любой из его модификаций, как инструкция для ваз 2107 регулировка поплавка карбюратора.

Уровню топлива в карбюраторе, а точнее в поплавковой камере стоит уделять внимание, поскольку он оказывает влияние на работу всего устройства в целом.

Неправильный уровень вследствие ошибочных регулировок или неисправности может привести к потере мощности и приемистости двигателя, нестабильной работе, затрудненному пуску и остановке сразу после запуска двигателя, как холодного, так и прогретого.

Регулировка уровня топлива в карбюраторе ваз 2107 начинается с частичной разборки карбюратора, демонтировать карбюратор полностью не обязательно.

Для работы нам понадобятся:

крестовая отвертка с лезвием 3-4 мм.,
тонкая выколотка (подойдет спиленный гвоздь) для извлечения оси поплавка,
небольшой молоток,
пассатижи,
ключ на 10 для игольчатого клапана;
две полоски-шаблона из картона или другого материала шириной 6,5 мм. и 15 мм.

Снимаем с карбюратора корпус воздушного фильтра, отсоединяем шланг подачи топлива. Аккуратно отсоединяем телескопическую тягу, поддев и сжав отверткой корпус тяги вверх (в направлении стрелки) выводим тягу из зацепления с рычагом в направлении «на себя».

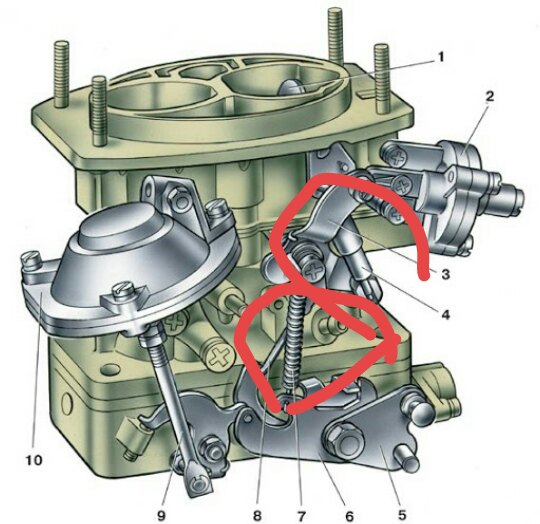

Отсоединение телескопической тяги ОЗОН

Откручиваем 5 винтов крепления крышки карбюратора.

Винты крышки карбюратора

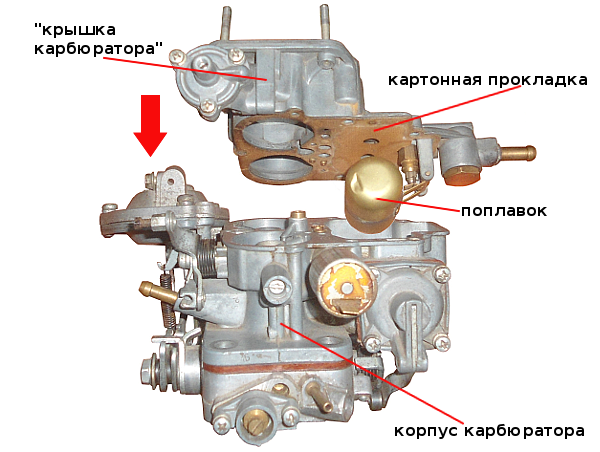

Приподнимаем крышку вверх, снимаем и укладываем поплавком вверх, из отверстий выпадут винты, не потеряйте их.

Регулировка поплавка карбюратора ваз 2107 состоит из трех этапов:

Проверка положения поплавка относительно стенок поплавковой камеры;
Регулировка поплавкового устройства при закрытом положении клапана;
Регулировка поплавкового устройства при полностью открытом запорном клапане.

Итак, первая операция:

Крышка карбюратора ВАЗ 2107

Данная операция необходима для равномерного погружения поплавка в топлива и предотвращения касания стенок поплавковой камеры. Необходимо также проверить работоспособность запорного клапана. Запорная игла должна без заеданий перемещаться в корпусе. При малейшем подозрении лучше заменить клапан. Для этого аккуратно с помощью выколотки извлекаем ось поплавка, и снимаем поплавок. Ключом на 10 отворачиваем и извлекаем корпус игольчатого клапана.

Вторая операция:

Регулируем закрытие клапана подачи топлива. Расположив крышку карбюратора в вертикальном положении так что бы поплавок смотрел в бок, проверяем расстояние А (смотри рисунок ниже) от плоскости крышки до поплавка, оно должно быть 6-7 мм., для проверки воспользуемся заготовленным шаблоном-полоской шириной 6,5 мм. Если расстояние отличается, подгибаем язычок-упор поплавка (смотри рисунок ниже) в ту или иную сторону.

ВАЗ 2107 регулировка поплавка карбюратора

Будьте осторожны, язычок, в идеале, должен быть перпендикулярен оси иглы, и на нем не должно остаться зазубрин способных помешать воздействию на шарик иглы.

Положение язычка поплавка карбюратора ВАЗ 2107

При перевернутой крышке карбюратора в горизонтальное положение поплавком вверх, шарик запорной иглы утоплен, это расстояние должно составить 1-2 мм. Если этого вы не наблюдаете этого, то причина скорее всего кроется в заевшем шарике, при возможности замените иглу. Однако, в случае если заменить иглу нечем, следует ориентироваться на расстояние «А» 6-7 мм. в вертикальном положении крышки, даже если шарик заклинило или он вовсе отсутствует.

Третья операция

Регулируем амплитуду свободного хода поплавка. Переворачиваем крышку карбюратора в горизонтальное положение поплавком вниз и проверяем расстояние от плоскости крышки до поплавка с помощью шаблона, оно должно составить 15 мм. Для регулировки предусмотрен язычок-ограничитель 3.

При правильной регулировке ход поплавка должен составить 9 мм.

Регулировка поплавка карбюратора ваз 2107 довольно простая, но весьма ответственная операция. Однажды выполненная регулировка уровня топлива в карбюраторе ваз 2107 сохраняется надолго, и может измениться лишь при неаккуратном обращении с крышкой карбюратора или вследствие износа трущихся деталей. Проверять регулировку поплавкового механизма целесообразно при проведении чистки карбюратора и его жиклеров. На исправном карбюраторе при эксплуатации в этом нет необходимости.

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий), или будет пускаться и глохнуть, возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах. От правильности проведения этой регулировки зависит правильность всей работы карбюратора .

Необходимые для регулировки инструменты

— круглый щуп или сверло диаметром 6,5 мм

— шаблон (полоска) из металла или пластика шириной 15 мм

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке.

Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

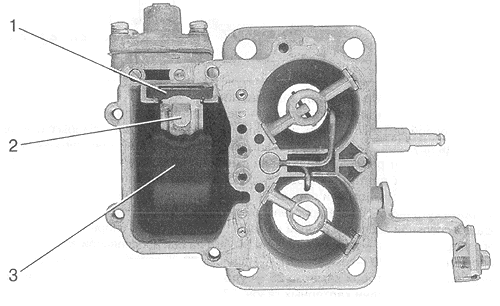

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

2. Поставьте ее вертикально, штуцером подачи топлива вверх.

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его. Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами. Эту операцию нужно проводить очень осторожно, так как на нем не должно остаться зазубрин и вмятин.

расстояние от поплавка до картонной прокладки (крышка карбюратора стоит вертикально)

3. Измеряем расстояние от прокладки крышки карбюратора до поплавка. Оно должно составлять 6 -7 мм.

При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка.
Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

1. Опять ставим снятую крышку карбюратора в вертикальное положение.

2. Рукой отводим поплавок в крайнее дальнее положение.

3. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана и ограничивает ход поплавка.

измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Уровень топлива ВАЗ

Механизм поддержания постоянного уровня топлива ВАЗ :

Первое непременное условие правильной работы механизма поддержания постоянного уровня топлива (рис. 4) состоит в том, чтобы в момент соприкосновения язычка 6 поплавка с шариком иглы 4 клапана размер А (между поплавком и прокладкой 2 крышки карбюратора) составлял 6,5±0,25 мм или 7,5±0,25 мм в зависимости от модификации карбюратора (см.

табл. 2). Это традиционный способ установки уровня топлива.

Второе непременное условие состоит в том, чтобы в момент касания (при размерах 6,5±0,25 мм или 7,5±0,25 мм) плоскость язычка была строго перпендикулярна к оси иглы клапана. Иначе возникает тенденция к перекосу иглы в корпусе клапана.

Для того чтобы правильно отрегулировать размеры 6,5±0,25 мм или 7,5±0,25 мм и добиться перпендикулярности язычка к оси иглы клапана, необходимо знать следующее:

отгибать язычок (увеличение размера А) надо отверткой и очень аккуратно;
подгибать язычок (уменьшение размера А) следует путем прижатия поплавка к крышке;
регулирование перпендикулярности язычка к оси иглы клапана следует выполнять маленькими тонкими плоскогубцами.

Рис. 4. Конструкция механизма поддержания постоянного уровня топлива:

1. Крышка карбюратора; 2. Прокладка; 3. Корпус клапана; 4. Игла клапана; 5. Поплавок; 6. Язычок; 7. Ось поплавка; 8. Фильтрующий элемент

Размер А должен быть одинаков для обоих концов поплавка, т.е. ось цилиндра поплавка должна быть параллельна нижней плоскости крышки. При необходимости не бойтесь развернуть поплавок, он не сломается.

Третье условие правильной работы — поплавок должен свободно вращаться на оси.

Четвертое условие — надо обеспечить необходимый ход иглы клапана путем отгибки или подгибки ограничителя хода поплавка (рис. 5). Размер 15,5 мм соответствует ходу иглы клапана примерно 2 мм, что вполне достаточно доя обеспечения расхода топлива в режиме полной мощности.

Пятое условие — давление топлива на входе в карбюратор должно быть в пределах 24-34 кПа (0,24-0,34 атм).

Для регулирования уровня топлива существует также другой способ — более правильный, более простой и более наглядный.

Первый (традиционный) способ можно назвать относительным или среднестатистическим, а второй — абсолютным. Суть его в том, что все прежние манипуляции остаются в силе, автомобиль должен стоять на ровной площадке, а точность размера А выдерживать не обязательно. Его можно сделать на глазок, примерно 6-7 мм. После этого накройте крышкой корпус карбюратора (надеюсь, что вы карбюратор с двигателя не снимали) и закрепите крышку двумя-тремя винтами. Подсоедините к крышке топливный шланг, заведите двигатель и дайте ему поработать на холостом ходу 2-3 мин. Заглушите двигатель, отсоедините топливный шланг от крышки карбюратора, отверните винты и снимите крышку.

Рис. 5. Регулировка иглы клапана.

Рис. 6. Уровень остаточного топлива.

В поплавковой камере должно остаться столько топлива, чтобы его уровень отстоял от верхнего фланца корпуса карбюратора на 28 или 29 мм, что соответствует размеру А в 6,5±0,25 мм или 7,5±0,25 мм. Не обязательно иметь какой-либо измеритель для определения остатка топлива. Уровень 28 мм должен быть посередине наклонной площадки на передней стенке поплавковой камеры, а уровень 29 мм — на 2,2 мм дальше от передней стенки (рис. 6).

Если уровень остаточного топлива после проверки будет меньше 28 мм, то перед последующей проверкой часть топлива следует удалить. «Попадание» остатка топлива в середину наклонной площадки достигается отгибкой или подгибкой язычка.

После установки уровня топлива следует несколько раз повторить проверку, можно увеличить время работы двигателя до 5 мин. Таким образом выяснится не только правильность уровня топлива, но и герметичность топливного клапана.

Если ни одним из способов вам не удалось добиться хорошего результата (уровень топлива нестабильный), то надо менять топливный клапан (деталь 2101-1107730СБ).

К сожалению, потеря герметичности топливного клапана — очень распространенное явление, особенно при использовании плохо отфильтрованных бензинов. Фильтрующий элемент в крышке карбюратора и в бензонасосе не обеспечивает достаточную очистку топлива. Для этой цели лучше использовать топливный фильтр, устанавливаемый на автомобиле ВАЗ-2108. Он задерживает частицы размером 10 мкм. Так же можно установить дополнительный топливный фильтр (в шланг от бака к бензонасосу). Кстати, с применением такого фильтра увеличится не только ресурс карбюратора, но и ресурс самого двигателя. Не забывайте только вовремя менять фильтр (раз в 2 года).

Бывает (один раз в 100 лет), что теряет герметичность поплавок.

Теперь несколько слов о восстановлении топливного клапана путем притирки.

Практика показывает, что потеря герметичности происходит при увеличении ширины приработанной ленточки на конусе иглы клапана. Чем эта ленточка шире, тем больше вероятность негерметичности. После притирки иглы клапана ленточка станет шире, следовательно, герметичность хуже. Этому есть объяснение. Во-первых, уменьшается контактное давление в зоне запирания; во-вторых, при большой поверхности контакта больше сказывается фактор перекоса иглы в корпусе клапана. Так что притирка — не выход из положения.

Полезная информация. Расход топлива в режиме работы двигателя на холостом ходу составляет 500 г в час. Когда негерметичность топливного клапана больше, то, естественно, на холостом ходу двигатель работать не будет.

В общем, независимо от метода настройки правильный и стабильный уровень топлива в поплавковой камере возможен только при соблюдении всех пяти непременных условий.

Следует добавить, что от правильного и стабильного уровня топлива в поплавковой камере целиком зависит нормальная работа двигателя во всех режимах.

Дааз 2107 регулировка уровня топлива

Необходимые для регулировки инструменты

— круглый щуп или сверло диаметром 6,5 мм

— шаблон (полоска) из металла или пластика шириной 15 мм

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке. Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

2. Поставьте ее вертикально, штуцером подачи топлива вверх.

расстояние от поплавка до картонной прокладки (крышка карбюратора стоит вертикально)

измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

Уровню топлива в карбюраторе, а точнее в поплавковой камере стоит уделять внимание, поскольку он оказывает влияние на работу всего устройства в целом. Неправильный уровень вследствие ошибочных регулировок или неисправности может привести к потере мощности и приемистости двигателя, нестабильной работе, затрудненному пуску и остановке сразу после запуска двигателя, как холодного, так и прогретого.

Для работы нам понадобятся:

крестовая отвертка с лезвием 3-4 мм.,
тонкая выколотка (подойдет спиленный гвоздь) для извлечения оси поплавка,
небольшой молоток,
пассатижи,
ключ на 10 для игольчатого клапана;
две полоски-шаблона из картона или другого материала шириной 6,5 мм. и 15 мм.

Отсоединение телескопической тяги ОЗОН

Откручиваем 5 винтов крепления крышки карбюратора.

Винты крышки карбюратора

Регулировка поплавка карбюратора ваз 2107 состоит из трех этапов:

Проверка положения поплавка относительно стенок поплавковой камеры;
Регулировка поплавкового устройства при закрытом положении клапана;
Регулировка поплавкового устройства при полностью открытом запорном клапане.

Итак, первая операция:

Крышка карбюратора ВАЗ 2107

Зажав между пальцами поплавок путем его перемещения и подгибания кронштейна установите поплавок параллельно плоскости крышки карбюратора. На прокладке карбюратора остаются оттиски стенок, проверьте параллельность положения поплавка стенкам поплавковой камеры по этим отметкам, при необходимости скорректируйте вышеуказанным способом. Данная операция необходима для равномерного погружения поплавка в топлива и предотвращения касания стенок поплавковой камеры. Необходимо также проверить работоспособность запорного клапана. Запорная игла должна без заеданий перемещаться в корпусе. При малейшем подозрении лучше заменить клапан. Для этого аккуратно с помощью выколотки извлекаем ось поплавка, и снимаем поплавок. Ключом на 10 отворачиваем и извлекаем корпус игольчатого клапана.

Вторая операция:

ВАЗ 2107 регулировка поплавка карбюратора

Положение язычка поплавка карбюратора ВАЗ 2107

Третья операция

При правильной регулировке ход поплавка должен составить 9 мм.

Необходимый уровень топлива в поплавковой камере карбюратора обеспечивается определённым положением поплавка, которое и подлежит регулировке.

Снимаем крышку карбюратора.

Перед регулировкой проверяем надежность работы игольчатого клапана.

Удерживая крышку вертикально (язычок поплавка касается демпферного шарика клапана, но не утапливает его), штангенциркулем измеряем расстояние между прокладкой крышки и поплавком, которое должно составлять 6,5 ± 0,25 мм.

Для установки этого зазора можно использовать сверло подходящего диаметра.

При необходимости регулируем зазор, аккуратно подгибая или отгибая язычок поплавка.

Отклонив поплавок до упора из положения, в котором проверяли уровень топлива, проверяем максимальный ход поплавка, который должен составлять 8 ± 0,25 мм

При необходимости подгибаем верхний язычок поплавка, добиваясь нужной величины хода

Отвечают специалисты — журнал За рулем

КЛУБ АВТОЛЮБИТЕЛЕЙ

/ОТВЕЧАЮТ СПЕЦИАЛИСТЫ

На АвтоВАЗе:

СЕРГЕЙ ОСИПОВ — ИНЖЕНЕР ОТДЕЛА ТОПЛИВНОЙ АППАРАТУРЫ И ТОКСИЧНОСТИ

Подскажите, из-за чего на холостом ходу бывают нестабильны обороты двигателя с карбюратором ДААЗ 2107–1107010? Чем конструктивно такой карбюратор отличается от 2107-1107010-20?

Причин может быть несколько: «перелив» карбюратора из-за повышенного уровня топлива в поплавковой камере либо негерметичности игольчатого клапана; неправильная регулировка положения дроссельной заслонки первой камеры (заслонка приоткрыта). Отрегулируйте положение заслонки упорным винтом — так, чтобы на холостом ходу она была полностью закрыта. На карбюраторах типа «Озон» в таком режиме и воздух, и топливо подаются только через систему холостого хода. Бывают дефекты у электронного блока управления (БУЭМ).

Теперь об отличиях двух карбюраторов. Это две модификации одной модели. Отличаются они только принципом управления холостым ходом.

Карбюратор 2107–1107010 имеет ЭПХХ (экономайзер принудительного холостого хода). Вместо упорного винта-заглушки в нижней части карбюратора (в канале холостого хода) ввернут клапан, отсекающий топливовоздушную смесь в режиме принудительного холостого хода (торможение двигателем). У карбюратора 2107-1107010-20 нет ЭПХХ, он оборудован топливным жиклером холостого хода с электромагнитным запорным клапаном, отсекающим подачу топлива при выключенном зажигании.

На моем VAZ 2106 с карбюратором «Озон» не удается отрегулировать холостой ход, мотор работает крайне неустойчиво. На СТО мастер обнаружил, что в системе холостого хода вместо кольцевого распылителя с восьмью отверстиями установлено сплошное кольцо. ..

В 1998 году ДААЗ модернизировал систему холостого хода в карбюраторах типа «Озон» для «классики». Для упрощения производства кольцо с восьмью отверстиями заменено усеченным диффузором. В результате положение винта количества топливовоздушной смеси заметнее сказывается на регулировке холостого хода: вращать винт надо очень аккуратно (поворачивать на небольшой угол), но добиться устойчивой работы двигателя тем не менее можно.

При минусовой температуре мотор VAZ 21063 с карбюратором 2105-1107010-20 во время прогрева глохнет через три-четыре минуты после пуска. А через две минуты заводится и исправно работает. Уровень топлива в норме…

Дело, вероятнее всего, в телескопической тяге пускового устройства, которая заедает и приоткрывает воздушную заслонку меньше требуемой величины. Проверьте работу тяги и, если потребуется, устраните заедание, промыв тягу бензином. Распространенная ошибка — прибегнуть к смазке. Этого делать ни в коем случае нельзя — налипшая на смазку пыль тягу заклинивает.

Могут быть и другие причины, например, неправильно отрегулированные пусковые зазоры воздушной заслонки и дроссельной заслонки первой камеры или нарушение герметичности диафрагмы пускового устройства.

Двигатель VAZ 21043 в режиме холостого хода работал весьма неустойчиво, карбюратор не поддавался регулировке. Картина немного улучшалась лишь при обогащении смеси (СО до 2–4%).

Я просверлил отверстие диаметром 1 мм в дроссельной заслонке первой камеры возле выходного отверстия системы холостого хода. Также углубил на 1,5 мм посадочное место запорной иглы ЭПХХ и отключил его. Кроме того, пришлось отрегулировать положение подстроечного винта (закрытого заглушкой), который на заводе был завернут до упора. После такой доработки карбюратора двигатель работает ровно, содержание СО укладывается в норму с запасом.

Вы пошли по ошибочному пути. Не найдя и не устранив неисправность карбюратора, стали дорабатывать его так, чтобы он мог работать с имеющимся (кстати, легкоустранимым!) дефектом. Все было связано с неправильным положением подстроечного винта. Начинать следовало именно с него. И тогда бы не потребовалось тратить время на «доработку» карбюратора, в результате чего нарушена работа системы холостого хода. Теперь она перестала быть автономной, а значит, не избежать повышенного расхода топлива, особенно в условиях городской езды. Отказ же от системы ЭПХХ ведет к увеличению токсичности отработавших газов в режиме торможения двигателем.

На ОАО «АВТОДИЗЕЛЬ»

(Ярославский моторный завод)

ДМИТРИЙ БОЙКОВ — НАЧАЛЬНИК

БЮРО ГСМ

Какие моторные масла допустимо и рекомендовано применять в двигателях ЯМЗ?

Подобно многим производителям, Ярославский моторный завод имеет свою систему допусков: ЯМЗ-1-97 — для двигателей без наддува; ЯМЗ-2-97 — для двигателей с наддувом низкого давления; ЯМЗ-3-97 — для двигателей с наддувом высокого давления. Самые высокие из этих требований практически полностью вошли в стандарт Ассоциации автомобильных инженеров России ААИ 003–98. Моторное масло для двигателей ЯМЗ можно подобрать также по международной классификации API или руководствуясь таблицей масел, допущенных к применению. В двигателях, соответствующих требованиям Евро II (ЯМЗ-7511, 7601, 236БЕ2, 238БЕ2, 238ДЕ2), допускается применять масла выше группы Д по ГОСТ 17579.1–85 (см. табл.) или масла, соответствующие группам CF-4, CG-4 по классификации API. В последнем случае периодичность замены масла может быть несколько увеличена.

В двигателях с наддувом низкого давления ЯМЗ-236М2, 238М2, 238Д, 238П допускается использовать масла группы Д по ГОСТ 17479.1–85, однако предпочтительнее масла, рекомендованные для двигателей Евро II. В двигателях без наддува допустимы масла группы Г2 по российской классификации: М-8-Г2(и), М-8-Г2(у), М-8-Г2(а), М-10-Г2(к), М-10-Г2(у), М-10-Г2(ки), М-6з/12-Г. Но и в этих двигателях лучше применять масла выше группы Д. При этом периодичность смены можно увеличить в два раза.

Уровень топлива в карбюраторе ДААЗ 2107

Эффективное функционирование автомобильного двигателя во многом предопределено безукоризненным поведением карбюратора. Он должен готовить и своевременно подавать необходимый объем качественной воздушно-топливной смеси. Настройка, регулировка помогают добиться совершенной работы дозирующего механизма. Если карбюратор ваз 2107 переливает, необходимы дополнительные регулировочные манипуляции.

Производитель и тип карбюраторов

Элементы дозировки готовят смесь, состоящую из топлива и воздуха, помогая затем равномерно распределять ее по всем цилиндрам автомобильного двигателя. Бензин и воздух могут смешиваться двумя различными способами. Карбюраторы с мембранно-игольчатым устройством имеют один принцип работы, поплавковые – другой. В автомобиле ВАЗ-2107 он принадлежит ко второму типу конструкции.

Изготовитель механизма – предприятие ДААЗ, или Димитровградский автоагрегатный завод. Правильная настройка и регулировка дозирующих систем «семерки» представляет собой важнейшее средство по обеспечению длительной эксплуатации и поддержания рабочего состояния двигателя на протяжении всего срока службы. Чтобы понять, почему карбюратор переливает карбюратор, необходимо разобраться, как осуществляется процесс формирования смеси.

Полезная информация для регулировки карбюратора ДААЗ

Сводная таблица параметров карбюраторов производства фирмы ДААЗа.

Уровень топлива для карбюратора ОЗОН. ПРАВИЛЬНАЯ УСТАНОВКА!

Опубликовано 30 Августа 2016

По многочисленным просьбам Наиль Порошин в данном видео рассказывает и снова показывает на практике, как не имея представления о ТУ Карбюратора ОЗОН, не имея измерительных инструментов и знаний, а используя ТОЛЬКО ОТВЕРТКУ, установить ПРАВИЛЬНЫЙ УРОВЕНЬ ТОПЛИВА для Карбюратора ОЗОН. Интересно. Тогда переходим к просмотру.

Дорогие подписчики! Рекомендуем вам посетить сайт — . Здесь вы найдете информацию о многофункциональном приборе, который позволяет производить замеры расхода топлива, в том числе и газа, если на автомобиле установлено ГБО, измеряет температуру и бортовое напряжение, ну и может ответить на вопрос — «Сколько сейчас времени?». Разработчиком прибора является наш друг Третьяков Алексей — отличный специалист в области микроэлектроники и просто хороший человек.

Спасибо,я тоже так думал но вот недавно звонил один товарищ с Хабаровска у которого 8 ка я удивился и он меня спрашивал по карбюратору да долго так

Жизнерадостный , с юморком смотрится видео с удовольствием без напряга и всё по делу, Спасибо. Долгих лет

Дядя Наиль. я фигею от вашего карбюратора ОЗОН.. разбирается как конструктор LEGO. из трёх частей хахахахахаха

Открыл, посмотрел. У меня там риска такая же) И карб такой же! Вообщем я перебрал карбюратор, заменил пару прокладок (в одном месте ее вообще не было). До того, как я делал у меня двигатель сильно дергался на холостых и глох без подсоса.. Я перебрал, продул все жиклеры, отрегулировал ХХ по твоим инструкциям, Наиль, пыставил угол зажигания и все стало работать как часики:) Единственный вопрос, она у меня не глохнет, когда снимаю клему с ЭМК. Проверял контролькой, ток есть.. Что может быть?

А игла то в клапане есть вообще ? смотрите может она залипает когда клемму снимите то постукайте по клапану

Морда красная, карбюратор Озон(у меня). Спасибо за конструктив и ПОЗИТИВ!

Мне очень понравились Ваши ролики,ещё молоденьким пацаном я делал почти тоже и видел удивлённые взгляды мужиков которых посылали в автосервисах.Вы хорошо объясняете,но не каждому дано это понять-каждому своё.

может иногда залипать сама ила запорная в клапане ,по нему постучишь и глохнет ,.надо менять ЭМК .Или может есть «помощник » хол ходу надо поискать и найти этого «диверсанта»

ход поплавка уважаемый 8.5 мм ,а вот уже 6 .5 + 8.5 =15мм это ощий зазор при полностью поднятом поплавке .Мой 17 летний опыт работы с карбюраторами тоже не хухры мухры уважаемый .А всё остальное в тему.

14 ммм большой зазор и 6,5 +- 0,25 уровень браток я с ДААЗа и этим все сказано

раскажите неопытному владельцу ваза в чем разница, ведь жиклеры я поставил для обьема 1300 как у моей шестерки?

так что лутше родимый поставить озон? будет економить если настроить норм? а тот факт чтоб выставить уровень на солексе отмерять по поплавковой камере 22мм вниз и будет уровень — правда или чушь? заранее спс

Это вазовская инструкция поэтому правда

Этим видео вы повысили свою репутацию!

Ты не понял дорогой ,или я не понятно написал . 6,5- это уровень спора нет ,а 8,5 -ход поплавка ,итого 15

смотрите систему подачи топлива Бензонасос как подает топливо фильтра не грязные ли не засорен ли фильтр приемного патрубка в баке как фильтр в карбюраторе

Выкрутил свечи на них черный сухой налет, из дренажной трубки впускного коллектора капает бензин. Помогите пожалуйста советом с чего начинать лечение. Оговорюсь сразу что там с зажиганием на знаю т.к. в этом ни чего не понимаю и сторобоскопа нет

бинзонасос поменял сразу же вместе с фильтром тонкой очистки

Дима это явный перелив топлива ..ну смените Иглу запорную и поставвьте правильно уровень топлива

Это все есть в моих роликах

А может не поставили прокладки и насос может передавливать топливо и преодолевать запорное усилие иглы поставьте доп прокладку Б/Н

Спасибо огромное за ответ, сегодня попробую по результатам отпишусь,Ваши ролики очень ценны

Дядя Наиль у меня озон жестоко заливает игла держит хорошо куда смотреть нужно?

Здравствуйте! Может вопрос глупый, но можно ли узнать расход топлива по карбу? Сколько уходит литров бензина.

Это пять выебон засчитан)))))))

Ловко! Глаз алмаз

у меня на ваз 2101 стоит такой же карбюратор только без электро клапана. расход бешаный 14 литров на 42 км. что делать? почему такой расход? и на заводку очень плохая

скиньте мне видео как правильно и точно отрегулировать 5 карбюратор без электро клапана спасибо большое

Наиль! У меня глаз не такой алмаз,поэтому делаю проще.Отверткой которой вскрываю карбюр. выставляю зазор на поплавке.диаметр отвертки 6 мм.А вообще то для меня очень интересно.Много хорошо забытых вещей и хороших новых для меня идей.Спасибо так держать!

Уважаемый Наиль у меня на карбюраторе 2105 при слабом нажатии газа появился провал как это исправить

такой уровень на карбюраторе 2105,у 2107 чуть выше,есть и грамотная литература,где всё это написано и нарисовано,но все карбюраторы регулируются по остаточному уровню,кроме имеющих контрольное окошко

Здравствуйте а какой уровень должен быть у 2101 наверное в самом начале наклонной.

ЗДРАСТВУЙТЕ ДЯДЯ НАИЛЬ ПИШЕТ ВАМ УКРАИНА Г ЗАПОРОЖЖЯ ,МИНЯ ИЖ 412 СТОИТ КАРБ ДААЗ 2107 ПРОБЛЕМА ТАКОВА ЧТО МАШЫНУ ЗАВОДИШ РАБОТАЕТ ДАЕШ ГАЗУ ДО СИРИДИНЫ ТАКОЕ ЧУВСТВА ЧТО КОНЧЯЕТСА БИНЗИН ИЛИ СРАЗУ ГЛОХНЕТ ДВ ДУМАЛ БЕНЗОНАСОС ПОМИНЯЛ НЕПОМОГЛО.ОЧЕНЬ ВАС ПРОШУ ПОДСКАЖЫТЕ ПРИЧИНУ ОЧЕНЬ СРОЧНО НУЖНО АВТО

Наиль если сможете ответить, такой вопрос. Карбюратор озон, все отрегулировано, машина едет отлично, расход, десяти литров хватает на 150 км пробега, но вот непонятная вещь, на холодную мотор заводится отлично, нежели когда полностью прогрет, схватывает только после 5-7 серунд работы стартера. Как мне его отрегулировать. Я знаю на инж двигателях там за обогощение и вообще за качество смеси отвечает компьютер, а тут только обогатитель, но с ним на горячую вообще не заведешь.

есть у новых клапанов косяк. шарик торчит три мм., при норме 1-1,5 проверено.

Наиль вы красава.

Здравствуйте! Проблема с уровнем топлива, в общем все сделал как у вас на видео,зазор 6,5 мм и ход поплавка 14мм, игла держит поплавок герметичный, но все равно переполняет, что может быть еще я уж зазор увеличил а все равно переполняет. Спасибо!

пожалуйста снимите уровень для солекса

А обязательно заводить, или можно просто покачать бензонасос? Или накачка вручную может отличаться от подачи насосом топлива «на ходу»?

В литературе все есть .Могу привести источник.

я по сверлу выставлял 6,5 мм если не ошибся

Здравствуйте Наиль, у меня при разгоне и при равномерном движении дергается автомобиль, сначала думал из-за топливного насоса, так как дополнительный топливный фильтр периодически при проверке был пустой, заменил насос, замерил шток (шток 82,5 мм.), шток в норме (крышку трамблера, ротор с резистором заменил на новые). Затем стал разбираться с карбюратором, уровень топлива выше чем надо, отрегулировал поплавок как на вашем видео, заменил игольчатый клапан, всё равно уровень выше (21-24 мм. от дна). В чем ещё может быть причина дерганья автомобиля, и как отрегулировать уровень топлива в поплавковой камере?

Забыл добавить к нижнему комментарию, автомобиль ВАЗ 2105 (2005 г.в.), карбюратор ДААЗ

Просто, эффективно и понятно. Спасибо огромное!

скажите пожайлуста,вот у меня шестерка1.6 на прогретую если надо завести то надо подгазовывать,а у некоторых не надо,клуч повернул и все она завелась,че с моей не так.

здраствуйте Наиль,у меня такая проблема:не держит запорный игольчатый клапан топливо на карбюраторе озон 2140. Хочу заменить иглу но не могу найти ремкомплект на свой карбюратор. Скажите пожалуйста,можно ли заменить игольчатый запорный клапан с другого ремкомплекта озон например 2105 или 2108. Есть ли в иглах разных ремкомплектов разница?

да забыл по городу нормально только когда на трассе больше 80-90км тяга падает

спасибо большое я думаю что бензанасос поработала 15 минут и нагрелса гарячий. купил месяц назад механичиский да ище завальцованый и что мне делать теперь подскажыти плиз ато езда на дальняк по городу гуд а по трасе негуд

Строение и обслуживание карбюратора ВАЗ 2107

Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.

Устройство карбюратора: краткое описание и схема

Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

Поплавковая камера.
Поплавок.
Игольчатый клапан.
Фильтр.
Смесительная камера.
Дроссель и дроссельная заслонка.
Воздушная заслонка.
Жиклеры.
Эконостат.
Ускорительный насос.
Диффузоры.

Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):

ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.

На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.

Принцип действия карбюратора

Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.

Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.

Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.

В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.

Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».

В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.

Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.

Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.

Вместо заключения

Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.

Самостоятельная регулировка карбюратора ВАЗ 2107

Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Для начала предлагаю поговорить о том, что такое карбюратор и «с чем его едят».

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

Автономная система холостого хода.

Поплавковая камера.

Запорный клапан холостого хода.

Эконостат.

Дозирующая система.

Дроссельная заслонка.

Отсек отвода картерных газов.

Переходная система обеих камер.

Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

Ускорительный насос.

Система эконостата.

Поддержка постоянного уровня топлива.

Поддержка холостого хода.

Поддержка пуска и прогрева двигателя.

Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

Далее нужно почистить воздушные жиклеры.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Возможно вам будет интересно: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

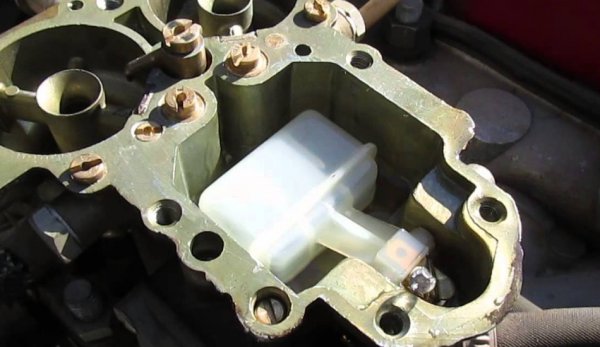

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.

Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: пусковая система

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.

После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

Для того чтобы закрепить знания рекомендую вашему вниманию следующий видеоролик о том, как отрегулировать карбюратор своими руками.

Регулировка карбюратора ВАЗ: 2104, 2105, 2106, 2107, 2121, 21213

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами. Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера.

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Отличная статья 0

описание систем карбюратора, последовательность шагов по его настройке

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107
- Узлы карбюратора
- Системы карбюратора
Как настроить карбюратор
- Проверяем состояние сетчатого фильтра
- Настраиваем поплавковую камеру
- Регулируем систему пускового устройства
- Регулируем холостой ход карбюратора ВАЗ

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство карбюратора ДААЗ

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 – это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство – топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер – это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Особенности конструкции двигателя ВАЗ 2105

Конструктивно автомобиль ВАЗ 2105 практически не отличался от других моделей завода, за исключением некоторых изменений в двигателе. Была заменена шумная цепь привода распределительного вала. Вместо нее установили зубчатый ремень. В связи с этим, правда, не сразу, в поршнях стали делать углубления, которые предотвращали загибы клапанов и разрушение днища поршня в случае обрыва приводного ремня. Был также доработан итальянский карбюратор 2105 1107010. Единственное, чем они отличались от шестерочных, на них был установлен микропереключатель экономайзера. Пять лет карбюратор не трогали, а с 1985 года внесли еще несколько изменений.

Это был новый и прогрессивный карбюратор марки Solex, который назывался 21051 1107010. Тем не менее, процесс регулировки и настройка карбюратора ВАЗ 2105 оставались простыми и понятными каждому автолюбителю. Некоторые основные моменты, связанные с настройкой, мы сегодня и рассмотрим.

Четвертый этап – изменение содержания СО2

Этот этап регулировки карбюраторного устройства не всегда обязателен, но стоит проверить количество содержания углекислорода в выхлопе. Выполняется данная проверка с помощью вращательных движений винта качества:

вкручиваем его до упора по максимуму;
выкручиваем в обратную сторону – 4-5 оборотов (не больше).

Благодаря перечисленным действиям, в топливной смеси повысится концентрация углекислорода.

Классика среди карбюраторов: ДААЗ 1107010

Карбюратор ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

Главное отличие модели 1107010 от своих предшественников заключается в том, что в ней использован не механический привод управления дрюссельной заслонкой, а пневматический. Кроме того, работа модели 1107010 отличается очень экономичным расходом бензина.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Поплавковая камера и поплавок карбюратора 2105 Озон

Доступ к поплавковой камере открывается после демонтажа верхней крышки карбюратора. Контроль состояния поплавковой камеры заключается в проверке:

поплавка на наличие пробоев;
игольчатого клапана;
сетчатого фильтра;
состояния жиклеров.

Поплавок должен свободно перемещаться на оси, не болтаться, он должен располагаться без перекосов и задиров. Расстояние от прокладки крышки карбюратора до поплавка должно быть 6,5 мм. Регулировка проводится загибанием специального язычка, которым поплавок перекрывает игольчатый клапан. Клапан же должен полностью перекрывать впускное отверстие и не продуваться в закрытом положении. Сетка должна быть чистой, а в самой поплавковой камере не должно быть мусора и ржавчины, которая может поступать вместе с топливом из бака.

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
Смазывание резинового уплотнителя специальным моторным маслом.
Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
- включить зажигание;
- снять и надеть на клапан разъем;
- прислушаться к звукам, доносящимся из электромагнитного клапана.

Если в процессе проверки будут слышны щелчки, деталь находится в полной исправности.

Регулировка карбюратора ваз 2107

Регулировка карбюратора ваз 2107 до сих пор одна из популярных тем не только в Интернете, но и в повседневной жизни. Ведь, по правде говоря, регулировать есть что. Автомобилей ВАЗ 2107, в свое время, выпустили очень много, и не зря этот автомобиль и в народе за свою надежность и интересный дизайн прозвали Советский Мерседес.

По причине большого количества данных автомобилей, машины с инжекторными системами впрыска топлива не смогли сразу их вытиснуть с наших дорог. Поэтому регулировка карбюратора ВАЗ 2107 еще долго будет проводиться нашими водителями.

Период проводимых работ по регулировке

Данные работы должны проводиться хотя бы 1 раз в год. Желательно что бы их проводил специалист этого дела, так как настроить карбюратор на правильную работу, это тоже самое, что и настроить рояль на хорошую игру.

Но если рояль будет плохо играть, то ничего страшного не произойдет, но если регулировка карбюратора ваз 2107 будет проведена не правильно, то ждите большой расход топлива автомобиля.

На правильную регулировку карбюратора ваз 2107 очень сильно будут влиять засорения в калиброванных отверстиях, и других работающих системах карбюратора.

Для этого необходимо провести обслуживание карбюратора ваз 2107.

Поплавковая камера

Регулировка карбюратора ваз 2107 – поплавковая камера и уровень топлива в ней.

Для того чтобы правильно провести регулировку карбюратора ваз 2107, а конкретно регулировку количества топлива в поплавковой камере, необходимо подготовить специальный шаблон из картона размером 6,5 на 14 мм.

Далее снимаем крышку карбюратора.

В поплавковой камере наибольший уровень топлива регулируется закрытием игольчатым клапаном отверстия, через которое подается топливо.

Размещаем снятую крышку карбюратора вертикально, так чтобы держатель поплавка прикасался к шарику подпружиненного клапана, но только прикасался, а не давил на него.

Подставляем под поплавок шаблон, если нет шаблона, линейку, и проверяем расстояние между прокладкой крышки и ним. Оно должно быть 6,5 плюс-минус 0,25 мм.

Если данное расстояние не соответствует нормативному, то подгибанием язычка крепления игольчатого клапана, на рисунке обозначен буквой А, регулируем его.

Теперь регулируем наибольшее открытие игольчатого клапана, которое зависит от хода того же поплавка.

Отводим поплавок от крышки в противоположную сторону, и подставляем шаблон, расстояние должно соответствовать 14 мм плюс-минус 0.5 мм.

Если расстояние не соответствует нормативному, то подгибанием специального упора, который находится на кронштейне поплавка, устанавливаем нужное расстояние.

При правильной регулировке ход поплавка должен быть в приделах 8 плюс-минус 0,25 мм.

Пусковое устройство

Регулировка карбюратора ваз 2107 — проверка и последующая регулировка пускового устройства.

Чтобы быстро и качественно провести данную регулировку подготовьте небольшой кусок проволоки диаметр, которой 0,7 – 0,8 мм и шаблон из плотного материала шириною от 5 до 5,5 миллиметра.

Далее снимаем воздушный фильтр автомобиля ваз 2107, очищаем карбюратор от грязи до полной его чистоты.

Полностью перекрываем воздушную заслонку карбюратора ваз 2107.

Хвостик тяги, на рисунке он обозначен буквой А, который соединяет шток пускового устройства с рычагом воздушной заслонки, должен иметь такое положение чтобы не передвинув шток пускового устройства, занять положение в конце паза штока. Если что то не получается, то подогните тягу, это допустимо.

Далее утапливаем до упора шток пускового устройства.

Как показано на рисунке,

с помощью шаблона Б измеряем зазор между краем воздушной заслонки и стенкой камеры сгорания, он должен быть в пределах от 5,0 до 5,5 мм.

Зазор открытия воздушной заслонки

Далее регулируем зазор открытия воздушной заслонки.

Данная регулировка проводится с помощью регулировочного винта, который закрыт специальной пробкой.

Отвернув пробку с помощью шлицевой отвертки и вращением винта, производим необходимые регулировки.

Проверка открытия дроссельной заслонки

Регулировка карбюратора ваз 2107 – проверка открытия дроссельной заслонки.

Для проведения этой регулировке Вам понадобится снять карбюратор.

Далее на снятом карбюраторе проворачиваем до упора против часовой стрелки трехплечий рычаг, на рисунке обозначен буквой А.

Берем проволоку и проверяем зазор, на рисунке обозначен буквой Б, данный зазор должен быть 0,7 – 0,8мм.

Если зазор не соответствует, то или подогните тягу, на рисунке обозначена буквой В, или переставьте наконечник этой тяги в другое отверстие, как показано на рисунке.

Регулировка холостого хода

Регулировка карбюратора ваз 2107 — регулируем холостой ход.

Регулировку холостого хода следует доверить специалисту. Но все же если вы решили делать это самостоятельно, то обзаведитесь мультиметром и газоанализатором.

Данную регулировку следует проводит на прогретом двигателе, а обороты на холостом ходу должны соответствовать норме от 820 до 900 об/мин. Перед этим в обязательном порядке необходимо провести регулировку угла опережения зажигания.

Порядок работы

Сначала подключаем приборы.

Мультиметр включаем в режим показа частоты работы двигателя. Один щуп подключаем к массе, а другой к первичной обмотке катушки зажигания.

Включаем газоанализатор, перед этим вставив его датчик в выхлопную трубу автомобиля.

Запускаем двигатель и вращением винта количества смеси, как показано на рисунке, добиваемся частоты вращения в установленных приделах (820 – 900 об/мин).

А вращая винт качества смеси регулируем количество СО в выхлопных газах (0,5—1,2% при температуре 20 градусов и атмосферному давлению 760 мм рт. ст. ). В ходе этой регулировки обороты двигателя будут меняться.

Повторяем операцию, пока не будут выставленные нормативные значения.

Бываю ситуации, что через несколько заходов, показатели регулировок все равно не соответствуют нормативным.

Обращаем внимание на втулки.

Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты.

Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов. Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки.

Убирайте эти втулки и проводите регулировки заново.

Если все сделано правильно, то при резком нажатии на газ, а затем резком ее отпускании, двигатель должен чисто набрать обороты, а затем, сбавив их, не заглохнуть.

Привод воздушной заслонки

Регулировка привода воздушной заслонки.

Порядок выполнения работ:

Снимает воздушный фильтр автомобиля.
Беремся за рукоятку воздушной заслонки и перемещая ее от себя, добиваемся чтобы она заняла вертикальное положение. При этом сама воздушная заслонка, тоже должна занять вертикальное положение.

Если этого не произошло, то проводим регулировки.

Удерживая втулку от проворачивания, для этого вам понадобится ключ на 7 мм, ослабляем винт, с помощью которого крепится тяга воздушной заслонки. При этом сама воздушная заслонка, под действием пружины, встанет в вертикальное положение.

После этого в обратном порядке затягиваем откручиваемый ранее винт.

При полностью втянутом положении рукоятки, воздушная заслонка должна закрыть входное отверстие горловины.

Устанавливаем воздушный фильтр на место в обратной последовательности.

Подводим итоги

Как видно многие работы по регулировки карбюратора не сложны, но как показала практика, не все автомобилисты могут правильно их выполнить. Даже если, казалось бы, все сделал правильно, то все равно, или большой расход топлива, или холостые двигатель не держит, либо уровень СО большой.

Поэтому регулировку карбюратора ваз 2107, если у Вас в этом вопросе нет опыта, отдавайте специальной категории людей – карбюраторщики. Это узконаправленные спецы, которые отрегулируют Ваш карбюратор быстро и качественно.

Делаем промывку карбюратора.

Карбюратор дааз ваз 2107 1107010 20 регулировка. Регулировка карбюратора: важные моменты

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно? Эта информация будет полезна многим автовладельцам. Но особенно это необходимо тем, кто только начинает осваивать материальную часть вождения автомобиля и хочет самостоятельно разобраться в его устройстве. Настройка карбюратора ВАЗ-2107 — одна из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как регулировка холостого хода, может выполнять любой водитель самостоятельно. И для этого вам не нужно будет прибегать к дорогостоящим услугам автомехаников на СТО и в СТО.

Карбюратор автомобиля — сложное устройство, в котором имеется множество деталей, обеспечивающих синхронизированную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно досконально знать тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, мы предоставим описание узлов карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

Поплавковая камера.
Поплавок.
Игольчатый клапан.
Фильтр.
Смесительная камера.
Воздушная заслонка и дроссельная заслонка.
Воздушная заслонка.
Джетс.
Econostat.
Насос ускорительный.
Диффузоры.

Все эти компоненты играют роль в создании горючей смеси для двигателя. Необходимо понимать, что двигатель автомобиля ВАЗ-2107 может иметь одну из конфигураций карбюратора, которую мы перечислим ниже. В зависимости от типа данного агрегата необходимо провести его настройку с учетом всех нюансов. Модификации карбюратора могут быть следующими (указываются маркой автомобиля, на который они устанавливаются производителем):

ДААЗ 2107-1107010 устанавливался на ВАЗ-2105, а затем и на ВАЗ-2107.
ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
ДААЗ 2107-1107010-10 — данная модификация применялась для двигателей ВАЗ-2103 и ВАЗ-2106, не имевших вакуумного корректора с распределителем зажигания.

На сегодняшний день ВАЗ-2107 комплектуется карбюратором Озон. Именно на примере такого типа мы объясним принцип работы и настройки устройства. На рисунке 1 изображена схема карбюратора.

Принцип работы карбюратора

Для того, чтобы понять, как отрегулировать карбюратор, предлагаем сначала разобраться в принципе его работы. Он будет полезен даже опытным автолюбителям и напомнит, что настроить данный агрегат на ВАЗ-2107 можно своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Как? Когда поплавок всплывает, срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется по первой и второй камерам, проходя через топливные форсунки. Кроме того, в камеры от воздушного фильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ.В эмульсионных колодцах и трубах воздух смешивается с бензином. В результате образуется легковоспламеняющаяся эмульсия.

Эта эмульсия проходит через эконостат и подается в распылитель, дополнительно обогащенный воздухом. Смесь поступает в диффузоры, которые образуют окончательную горючую смесь для двигателя. С помощью воздушного потока он подается точно в центр смесительной камеры. Дроссельная заслонка и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки готовая смесь подается в цилиндры двигателя.

Система жиклеров, с помощью которых двигатель машины работает на холостом ходу, способствует тому, что газовая смесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе топливная смесь также всасывается из второй камеры.

Вторая камера полностью исправна при обгоне на большой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве.Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и даже может работать на не очень качественном бензине. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и в целом обеспечивает бесперебойную и стабильную работу двигателей.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 производится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего карбюратор ВАЗ следует очистить от нагара, пыли и других посторонних веществ. После первоначальной очистки очистите сетчатый фильтр. Для этого нужно заполнить поплавковую камеру путем ручной прокачки топлива. Затем сдвиньте верхнюю крышку фильтра и снимите клапан. Промойте сетчатый фильтр ацетоновым растворителем и просушите сжатым воздухом.

Второй этап — проверка поплавковой системы. При необходимости нужно выровнять кронштейн-держатель поплавка. А после этого нужно его согласовать с закрытым игольчатым клапаном. В этом случае расстояние между прокладкой крышки и самим поплавком должно составлять 6-7 мм.Если это расстояние больше 1-2 мм в погруженном состоянии, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов для модели ВАЗ-2107 «Озон».

Если двигатель пропадает на холостом ходу, причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывается при выключении. При существенных сбоях в подаче топлива в двигатель уже необходимо проверить ускорительный насос, который показан на рисунке 2.

Подкачивающий насос представляет собой простую резьбовую пробку. Он служит только для очистки калибровочного отверстия байпасного сопла. Канал закрывается только тогда, когда эта заглушка находится в полностью закрытом положении. При правильной работе ускорительного насоса расход топлива будет экономным.

Ремонт карбюратора ВАЗ-2107 — более сложная процедура, требующая специальных знаний. И лучше доверить это профессионалам.

Вместо вывода

Мы постарались очень кратко и в общих чертах описать, как чистить карбюратор и регулировать его.Предоставленной информации будет достаточно для первоначальной настройки карбюраторов ВАЗ-2107. Но, конечно, это не заменяет помощь специалиста автосервиса.

Работа каждого автомобильного двигателя зависит от количества и качества топливовоздушной смеси, приготовленной специальным устройством, называемым карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределять ее по цилиндрам. Есть много способов смешать топливо с воздушным потоком. В «классике», куда входит карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями применяется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 — ДААЗ 2107-1107010-10 (при отсутствии вакуумного корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с вакуумным корректором и новой «шестеркой». Их технические данные немного отличаются, что будет показано в таблице.

Технические характеристики таких карбюраторов известны давно, ниже мы их приведем. Их еще называют «калибровочными характеристиками» или количественными показателями эффективности.

ДААЗ — известное сокращение от Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и их установка на «классику» длится долгие годы и заслужила заслуженное доверие своей надежностью.

Карбюратор ВАЗ 2107 — сложное высокоточное устройство, состоящее из множества узлов. Обилие деталей заметно в любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит внутреннее устройство карбюратора.

Но, несмотря на множество мелких деталей, схему и устройство карбюратора ВАЗ 2107 не очень сложно понять, если назвать наиболее важные детали и описать их функции:

поплавковая камера, в которую в ограниченном количестве подается бензин. количества;
поплавок в форме бочонка и игольчатый клапан, блокирующий бензин;
смесительная камера или смесительная;
заслонки — дроссельные и воздушные;
каналы и форсунки воздушные и топливные;
спрей;
диффузоры, принцип действия которых — как сопла реактивного двигателя — создают конфигурацию воздушного потока;
насос ускорительный;

Количественные (калибровочные) данные, характеризующие карбюратор ВАЗ 2107, следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Как работает карбюратор?

Бензин сначала подается в поплавковую камеру, его объем регулируется поплавком.

Когда он всплывает, игольчатый клапан срабатывает и закрывает доступ к топливу. В этом смысле поплавковая камера играет роль унитаза, и по этому параметру карбюратор 2107 не отличается от него. Перед подачей в него топливо еще раз фильтруется, проходя через сетку.

Затем поплавковая камера как донор отправляет бензин в две камеры (первую и вторую). Топливо проходит через два основных топливных жиклера. В камеры также поступает воздух, очищенный в воздушном фильтре, который может быть предварительно нагрет. На рисунке показана схема отверстий.

При этом через воздушные форсунки подается воздух, который смешивается с бензином в специальных эмульсионных колодцах и трубках. В результате получается эмульсия, то есть смесь воздуха и бензина. На рисунке изображена поплавковая камера (в ней отвертка) и насадки.

Перед поступлением в опрыскиватель топливная смесь проходит через эконостат. При максимальном развитии мощности топливно-воздушная эмульсия дополнительно обогащается.

Далее смесь через специальные форсунки попадает в диффузоры, которые готовят конечную смесь, «срывая» капли топлива и увлекая их высокоскоростным воздушным потоком, доставляя смесь точно в центр камеры смешения. Это их работа. На рисунке показаны диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью газа, подает готовую качественную смесь прямо в цилиндры.

Имеется система «холостого» жиклера, в которой топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры с хорошо прогреваемым агрегатом на полную мощность. Работа второй камеры полностью проявляется при обгонах на большой скорости.

Эффективная работа карбюратора зависит от чистоты жиклеров, чистоты всех рабочих поверхностей, плавности и равномерности движения всех приводов и штоков. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, даже работает на не очень качественном бензине.

Эта статья является частью серии из 9 уроков по 7 карбюраторам. Для всех девяти уроков перейдите по ссылке:

Карбюратор 2107-1107010-20 эмульсионного типа, с падающим потоком. Дроссельная заслонка первой камеры смешения открывается от педали управления карбюратором в автомобиле, клапан второй камеры открывается автоматически от пневмопривода.Карбюратор имеет уравновешенную поплавковую камеру, две основные системы дозирования, диафрагменное пусковое устройство, экономайзер (эконостат) с пневмоприводом, диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным затвором. запорный клапан, золотник для всасывания картерных газов.

Основная дозирующая система первой камеры включает в себя главный топливный жиклер 11, эмульсионный колодец с эмульсионной трубкой 13, главный воздушный жиклер 3, малый диффузор 18 с распылителем 19 основной дозирующей системы и обеспечивает двигатель широкий диапазон эксплуатации. При нажатии на педаль управления карбюратором открывается дроссельная заслонка первой камеры, разрежение в распылителе увеличивается, топливо в эмульсионном колодце поднимается и при достижении верхнего ряда отверстий в эмульсионной трубке 13 оно захватывается воздух, поступающий из эмульсионной трубки через главное воздушное сопло 3 и проходящий через распылитель и диффузор …

Основная система дозирования второй камеры смешения, в отличие от первой, работает при пневматическом приводе дроссельной заслонки второй камеры.Верхняя полость 12 диафрагменного механизма соединена воздушными каналами 10 с узкой частью больших диффузоров первой и второй смесительных камер через сопла 1 и 5 пневмопривода. При увеличении разрежения в крупных диффузорах и, как следствие, в соплах пневмопривода диафрагма, преодолевая усилие пружины, перемещает шток 8 вверх, воздействует на рычаг 6 и открывает дроссельную заслонку второй камеры. . В этот момент вступает в действие основная система дозирования второй камеры. Топливо через главный топливный жиклер, эмульсионный колодец, затем с воздухом из главного жиклера второй камеры поступает в распылитель и во вторую камеру смешения.

Пневматический привод более плавно включает основную систему дозирования второй камеры и делает ненужным сильное обогащение горючей смеси по сравнению с карбюраторами с последовательным открытием дроссельных заслонок, что приводит к снижению токсичности выхлопных газов. Пневматический привод дроссельной заслонки второй камеры автоматически регулирует положение дроссельной заслонки из скоростного режима работы двигателя.При полностью открытой дроссельной заслонке первой камеры, с увеличением нагрузки двигателя скорость вращения коленчатого вала, а значит и разрежение в камерах смешения, уменьшается, заслонка второй камеры закрывается. Основной поток воздуха будет проходить через первую смесительную камеру, улучшая распыление топлива.

Когда педаль управления внезапно отпускается, дроссельная заслонка первой камеры закрывается, и рычаг принудительно закрывает дроссельную заслонку второй камеры, предотвращая увеличение оборотов двигателя.

Возможность автоколебания механизма пневмопривода исключается за счет соединения полости над диафрагмой с диффузорами как второй, так и первой камер.

На холостом ходу дроссельная заслонка 2 первой смесительной камеры закрыта; при этом переходные отверстия 3 системы холостого хода расположены над верхней кромкой демпфера. Воздушная заслонка полностью открыта. Вакуум из-под дроссельной заслонки 2 через отверстие 4 передается на топливный жиклер системы холостого хода.Под действием вакуума топливо, поступающее в эмульсионную яму 14, поднимается в жиклер холостого топлива, частично смешивается с воздухом, поступающим через жиклер холостого воздуха 11, снова смешивается с воздухом, поступающим через отверстия 3, а затем через отверстие 4, регулируемый винтом 6 количества смеси, выходит под дроссельную заслонку во впускной патрубок. Уровень топлива в эмульсионном колодце снижается и становится меньше уровня топлива в поплавковой камере. Разница уровней создает давление, под действием которого в данном случае топливо подается из основного топливного сопла. Вакуум в небольшом диффузоре на сопле основной системы дозирования на холостом ходу незначителен, и топливо не течет через сопло.

При выключении зажигания, питание отключено от электромагнитного запорного клапана, на холостом ходу струи отверстие закрыто с помощью отсечного иглы, и путь, через который топливо может протекать на холостом ходу будет закрыт. Это гарантирует невозможность самопроизвольной работы двигателя.

Для регулирования частоты вращения коленчатого вала на холостом ходу карбюратор имеет регулировочный винт 6 количества смеси и регулировочный винт 7 качества (состава) смеси.В связи с действующими стандартами токсичности, ограничивающими максимально допустимое содержание окиси углерода (CO) на холостом ходу, частота вращения коленчатого вала двигателя должна контролироваться на СТО в строгом соответствии с инструкциями производителя.

В основном первая смесительная камера работает в дроссельных режимах, что обеспечивает работу карбюратора в широком диапазоне. В этом случае необходимый состав обеспечивается совместной работой основной системы дозирования и системы холостого хода.Когда дроссельная заслонка первой камеры открывается, переходные отверстия 3 подвергаются разрежению и перестают работать как воздух. Через них начинает течь воздушно-топливная эмульсия. При дальнейшем открытии дроссельной заслонки разрежение в распылителе увеличивается, топливо в эмульсионном колодце начинает подниматься, при достижении верхнего ряда отверстия эмульсионной трубки оно улавливается воздухом, поступающим в эмульсионную трубку через магистральный воздух сопло основной системы дозирования и уносится в распылитель. С этого момента начинается совместная работа системы холостого хода и основной системы дозирования.

При полностью открытых дроссельных заслонках топливо интенсивно вытекает из форсунок 19 основных систем дозирования. Благодаря наличию воздушных струй 3 с большими поперечными сечениями, а также большим проточным сечением сопел 19 и каналов, соединяющих сопла с эмульсионными колодцами 12, вакуум в колодцах остается ниже, чем вакуум при выводы системы холостого хода и переходной системы. Таким образом, система холостого хода и переходная система работают как топливо, и смесь не истощается, но количество топлива, подаваемого в двигатель на этих режимах через упомянутые системы, незначительно.

Вторая камера смешения работает аналогично первой, за исключением переходной системы, которая начинает работать только с того момента, когда дроссельная заслонка второй камеры начинает открываться, так как выходы системы находятся выше верхнего края дроссельной заслонки при он находится в закрытом положении, и вакуум в них в этом случае не передается.

При полной нагрузке двигателя на режимах, близких к максимальным, дополнительно срабатывает эконостат, обогащающий горючую смесь.Из-за значительного разрежения в малом диффузоре второй камеры топливо поступает из поплавковой камеры через топливное сопло 5, смешивается с воздухом из сопла 4 в виде воздушно-топливной эмульсии, через эмульсионное сопло 1 оно попадает в опрыскиватель экономиста, а затем в смесительную камеру карбюратора.

В режиме разгона для обогащения смеси служит ускорительный насос, дополнительно впрыскивающий топливо в воздушный поток, проходящий через карбюратор.Топливо поступает в рабочую полость из поплавковой камеры через впускной шаровой кран 11 и байпасное сопло 4. При резком открытии дроссельной заслонки кулачок 6 привода ускорительного насоса поворачивается и воздействует на рычаг 7, который сжимает установленную пружину. внутри телескопического стакана 9 рабочей диафрагмы 10. Пружина плавно перемещает диафрагму, обеспечивая непрерывный впрыск топлива. Когда диафрагма насоса движется через канал 3 и далее через нагнетательный клапан и распылитель 2, она впрыскивается в первую смесительную камеру карбюратора.Кулачок 6 имеет специальный профиль, обеспечивающий двойной впрыск топлива.

Для надежного запуска холодного двигателя необходимо сильное обогащение горючей смеси из-за плохого качества смесеобразования из-за низких температур деталей двигателя, топлива и воздуха и малых скоростей воздуха, проходящего через карбюратор.

Обогащение смеси осуществляется пусковым устройством, работающим следующим образом. При запуске двигателя ручку управления пусковым устройством необходимо потянуть на себя до упора.Не касайтесь педали управления дроссельной заслонкой во избежание неконтролируемой подачи избыточного топлива в двигатель. Под действием тяги трехплечий рычаг 1 поворачивается против часовой стрелки, телескопическая штанга 9 через рычаг закрывает воздушную заслонку 2. Конец штанги 4, перемещаясь в пазах штанги 5 диафрагмы 6 пусковое устройство принимает крайнее левое положение, а шток 19, опускаясь вниз, поворачивает рычаг 14, воздействующий на рычаг 11, и слегка открывает дроссельную заслонку первой камеры на необходимый угол.

Когда коленчатый вал двигателя проворачивается стартером, возникающий вакуум передается на отверстия системы холостого хода и через приоткрытую дроссельную заслонку на распылитель основной системы дозирования. Под действием этого вакуума топливо начинает быстро вытекать из отверстий системы холостого хода и форсунки. При этом вакуум передается по каналу в рабочую полость 8 диафрагмы 6, но еще не может преодолеть сопротивление возвратной пружины, и диафрагма остается неподвижной.При появлении устойчивых проблесков во впускном патрубке увеличивается разрежение, под действием которого диафрагма со штоком 5 втягивается и с помощью штанги 4 и рычага воздушной заслонки немного приоткрывается. Рычаг воздушной заслонки может поворачиваться в сторону закрытия за счет сжатия пружины в телескопической штанге 9. Крайнее втянутое положение диафрагмы 6 определяется регулировочным винтом 7.

Все элементы пускового устройства подобраны таким образом, что воздушная заслонка открывается и закрывается автоматически при запуске и запуске для прогрева двигателя, предотвращая чрезмерное обогащение или обеднение горючей смеси.По мере прогрева двигателя заслонка полностью открывается, постепенно возвращая ручку управления пуском в исходное положение.

Пусковое устройство карбюратора обеспечивает успешный запуск исправного и правильно отрегулированного двигателя без предварительной подготовки при температуре до минус 25 ° С.

1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — жиклер эмульсии эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11 — жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — струйное пусковое устройство; 17 — жиклер холостого хода; 18 — автомат пуска; 19 — электромагнитный клапан с жиклером холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер топливный; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус поплавковой камеры; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.

Ваз 2106

карбюратор дааз 2107-1107010-20 устройство

Автомобиль ВАЗ-2106 в настоящее время комплектуется карбюратором «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе карбюраторов семейства Солекс).

Карбюратор «Озон» — эмульсионный, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обогащения (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в дроссельное пространство, пневмопривод дроссельной заслонки второй камеры.Воздушная заслонка первой камеры управляется вручную тросовым приводом. После запуска двигателя заслонка автоматически открывается диафрагменным пусковым устройством под действием разрежения во впускном коллекторе. Карбюратор оснащен вакуумным отбором для регулирования угла опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо течет через основные топливные форсунки (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, подаваемым через главные воздушные форсунки. Эмульсия топлива / воздуха проходит через форсунки в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода закрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние запитанного клапана — открытый.

Система холостого хода всасывает топливо из эмульсионного колодца первой камеры.Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой — регулировочный винт, иначе называемый винтом качества) подается в отверстие, закрытое иглой винта количества, где она дополнительно смешивается с воздухом и затем попадает во входной трубопровод через эмульсионное отверстие.Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения основной системы дозирования) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Эконостат подает топливо непосредственно из поплавковой камеры в распылитель эконостата, расположенный в диффузоре второй камеры. Эконостат включается на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускоряющий насос диафрагменного типа с механическим приводом от оси дроссельной заслонки первой камеры. Когда дроссельная заслонка внезапно открывается, часть топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один обратный клапан расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при перекачке топлива диафрагмой.Другой клапан находится в опрыскивателе. Он открывается под давлением перекачиваемого топлива и закрывается под весом шара, как только прекращается подача топлива. Избыточное топливо при сливе течет через байпасное сопло обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра обходного отверстия, профиля и длины регулировочной иглы в канале байпасного сопла. Насос ускорителя не регулируется во время работы.

Пусковое устройство состоит из воздушной заслонки, рычага воздушной заслонки, телескопической тяги, тяги дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.При вытаскивании ручки привода («дросселя») с водительского сиденья воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается незначительно на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается на диафрагму, которая через шток и шток открывает воздушную заслонку. Максимальное открытие клапана регулируется стопорным винтом диафрагмы, расположенным под винтом крышки.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе.Перед тем, как разобрать карбюратор, удалите грязь с его внешней поверхности небольшой жесткой щеткой с захваченными волосками, смоченными бензином или керосином. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой, без волокон и ниток.

Калибровочные данные карбюратора ВАЗ 2106

Опции	Первая камера	Вторая камера
Диаметр, мм:
диффузор	22	25
смесительная камера	28	36
жиклер основного топлива	1,12	1,5
главный воздушный жиклер	1,5	1,5
топливный жиклер холостого хода	0,5	0,6
жиклер холостого хода	1,7	0,7
топливный жиклер econostat	—	1,5
форсунка эконостат	—	1,2
форсунка эконостат эмульсии	—	1,5
триггер воздушной струи	0,7	—
дроссельная заслонка воздушная форсунка	1,5	1,2
форсунки ускорительного насоса	0,4	—
байпасный жиклер ускорительного насоса	0,4	—
Подача ускорительного насоса на 10 полных ходов, см 3	7 ± 25%	—
Калибровочный номер смесительной форсунки	3,5	4,5
Номер калибровки эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6. 5 ± 0,25
Зазоры у демпферов для регулировки пускового устройства, мм:
воздух	5,5 ± 0,25
дроссель	0,9–1,0

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ выпускается в трех модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных машин по-прежнему пересекает дорожные просторы страны.Иногда дают фору на уколы «младшим братьям». Основное назначение карбюратора вне зависимости от марки и модификации — приготовление горючей смеси в системе питания автомобиля.

Классификация карбюраторов

Ока — для заднеприводных моделей ВАЗ: 2101, 21011, 21063 объемом от 1,2 до 1,3 л;
Озон — для классической модификации ВАЗ 2107, 21043, 21053, 21074. Объемы силовых агрегатов от 1,5 до 1,6 л.В конструкции уже есть неработающий экономайзер;
Солекс — универсальный вариант карбюратора для ВАЗ без микровыключателя и экономайзера. Устанавливается на двигатели объемом 1,5 и 1,6 л. В основном они комплектуются современными моделями ВАЗ с передним и полным приводом.

На вышеуказанные товары предоставляется гарантия качества сроком на 18 месяцев при пробеге не более 30 000 км.

Также принято различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

Последние два типа встречаются все реже из-за морального устаревания конструкции и неэффективности.

Устройство карбюратора

Вне зависимости от модели и марки производителя принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные компоненты:

крышка верхняя с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительной арматурой;
нижняя база, состоящая из дроссельной заслонки, поплавковой камеры, эконостата, переходных каналов, выхлопа картера, блока управления холостым ходом.

Для справки:

дроссельные заслонки управляются механически от педали акселератора;
верхняя крышка снабжена специальным запорным устройством, предотвращающим переполнение камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, которая служит вспомогательным элементом при запуске «холодного» двигателя и до его прогрева до минимальной температуры 40 ℃;
Система учета основного топлива: конструктивно сложный механизм, состоящий из четырех форсунок, переходных каналов системы.Причем каждая камера состоит из одного воздушного и топливного жиклеров. Маркировочный индекс первого — 150, второго — 112. Важно соблюдать указанные габариты, так как от этого напрямую зависит величина расхода топлива и динамические характеристики разгона автомобиля;
система холостого хода: удерживает силовой агрегат на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, мембранный механизм;
переходная система: Обеспечивает плавную работу и повышенные обороты при открытии дроссельной заслонки во вторичной камере. Состоит из двух типов жиклеров: топливной и воздушной;
: отвечает за плавность хода, предотвращает провалы при разгоне, в том числе резкое нажатие на педаль акселератора. Состав: клапанный механизм, мембрана, топливная форсунка.

Основные симптомы неисправности карбюратора

пассивная динамика разгона технического устройства, ощущение какого-то балласта, препятствующего свободному ходу;
запуск силового агрегата затруднен вне зависимости от реальной температуры окружающей среды и степени прогрева самого мотора;
при запуске возникает продолжительное чихание;
педаль акселератора не информативна, при нажатии наблюдаются частые поломки, рывки;
необоснованно увеличился расход топлива;
плавающих оборотов на холостом ходу;
отчетливых полосок бензина;
в фильтре тонкой очистки топлива посторонние частицы, ржавчина, отходы, ворс. Конечно, при условии, что у хозяина в системе подачи топлива есть встроенный очиститель.

Монтаж и демонтаж оборудования

Стандартный топливный смеситель устанавливается на платформе выпускного коллектора с помощью четырех штифтов в моторном отсеке. Профилактику рекомендуется проводить в удаленном состоянии. Конструкция содержит множество мелких деталей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вообще не нужно.Окончательное решение принимает мастер по ремонту. Ведь это прямо пропорционально влияет на конечную стоимость работ.

Для снятия карбюратора со штатного седла необходимо:

откручиваем крышку воздушного фильтра с правой стороны мотора, снимаем сам очиститель, его корпусную часть. Предварительно открутив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм на длинные болты на «10» для удобства фиксации;
отсоединить выхлопные патрубки картера, вакуумный шланг, топливопровод, обратный канал. Поскольку в трубах есть остатки бензина, необходимо обзавестись тряпкой для устранения последствий протечки.

Примечание водителю: категорически запрещается проводить ремонтные работы на «горячем» двигателе, так как велика вероятность возгорания. Игнорирование этих рекомендаций приводит к нежелательным последствиям. Горе — умельцы часто сжигают .

№

при полном освобождении корпуса «миксера» от сторонних механизмов необходимо отверткой с крестообразным шлицем открутить болты крепления верхней крышки.Всего пять;

На этом демонтаж верхней половины крышки завершен. Для проведения полной диагностики / ремонта необходимо открутить вторую — нижнюю часть. Посадочная площадка установлена на четырех шпильках с гайками.

При снятии карбюратора с штатного места нужно быть предельно осторожным. Выход коллектора открыт и внутрь может попасть посторонний предмет, которого там быть не должно. Это может привести к неработоспособности всего агрегата.

Диагностика и полный анализ

Основная цель визуальной диагностики — выявление видимых, очевидных дефектов с целью их устранения и последующего устранения.Перед началом полного демонтажа необходимо подготовить: пустую емкость для складывания мелких деталей, болтов, гаек и других элементов, ремкомплект асбестовых прокладок. Если степень износа детали превышает допустимый порог, то ее необходимо немедленно заменить на новую.

Этапы полного анализа:

№

в нижней части карбюратора со стороны топливной камеры поочередно откручиваются топливный и воздушный жиклеры;
эмульсионные трубки внутри каждой камеры снимаются саморезом, поэтому это удобно и практично.Некоторые мастера практикуют бокорезы или пинцет. Каждый выбирает «для себя»;
в боковой части корпуса откручиваем переходное сопло второй камеры;
аналогичная процедура с винтом холостого хода;
Самая нижняя площадка — это дроссельный механизм карбюратора, он также откручивается отверткой с плоской головкой. Для удобства зажима, во избежание утечки кислорода штатные болты заменены шпильками с гайками на «8»;
в боковой части снята мембрана ускорительного насоса вместе с элементами рычага и корпуса;
откручивается винт переходной системы первой камеры;
экономайзер дроссельного узла снят с верхней крышки.

Полный анализ окончен.

Завершение диагностики. Очистка. Мойка. Дует

Окончательный вид всех деталей и узлов. Выявление дефектов, повреждений, замена на новые из количества ремкомплектов.

Начинается этап стирки и очистки. Для удобства можно использовать специальные химические вещества и аэрозольные баллончики. Если нет возможности приобрести, налейте в емкость немного бензина или керосина, этого будет вполне достаточно. Все компоненты тщательно промываются, полости очищаются от постороннего мусора, нагара, оксидов металлов.Очистка переходит к этапу сушки и стартовой сборки.

Обязательно прочистите следующие элементы:

жиклер холостого хода;
каналов топливных жиклеров первой и второй камер;
переходных системных каналов;
отбор картерных газов;
седло для эмульсионной трубы;
механизм открытия вторичной камеры;
триггерный канал;
механизм ускорительного насоса.

При сборке проверяем зазоры поплавковой камеры. Поплавок должен быть закрыт на отметке 6,3 мм. Увеличение или уменьшение этого показателя свидетельствует о нарушениях уровня. Это когда речь идет об этом типе карбюраторного устройства. Перед посадкой на штатное место в обязательном порядке необходимо заменить асбестовую прокладку выпускного коллектора на новую. Устанавливать старую обратно не рекомендуется, так как место производства уже фактически присутствует, а значит густота и герметичность посадки не гарантируются.

Популярный способ регулировки уровня топлива в камерах :

Карбюратор имеет выступ внутрь на 45 градусов. В идеале половину вышеуказанного выступа следует залить бензином. Желаемый уровень достигается за счет сжатия язычка на конце поплавка.

Гайки крепления затягиваются с усилием не более 2,5 кг, превышение этого порога приводит к так называемому «зализыванию» резьбы. Несмотря на то, что у него небольшой шаг, особенно при сильном воздействии, он все же подвержен деформации.

Регулировка оборудования

Перед регулировкой карбюратора необходимо настроить зажигание, убедиться, что система находится в полной исправности. Часто бывает, что именно неправильная работа агрегата становится причиной многих поломок.

Итак, окончательная доработка карбюратора возможна при нормальном зажигании, прогреве двигателя до минимума — допустимая температура 40 градусов, высоковольтные провода и оплетки исправны и исправны.

винт качества смеси поворачиваем против часовой стрелки, пока силовой агрегат не наберет максимальную скорость;
так же добавляем винт для количества смеси до достижения максимальных оборотов двигателя
сейчас дорабатываем качество смеси, но при этом держим показатель скорости на уровне не более 800 — 850 об / мин.

На этом настройка холостого хода завершена. Опытные мастера могут определить товарооборот «на слух».

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность этого участка системы приведет к систематической потере скорости, двигатель заглохнет без причины. Для регулировки вам понадобятся отвертка с плоским наконечником и рожковый ключ на 8 точек. Утопляем присоску до упора. Выкрутите до упора болт зажима тяги, вставьте пружину, зажмите винт.Тестируем оборудование на работоспособность.

Привод воздушной заслонки должен регулироваться партнером. Для удобства понадобится рожковый ключ на «8», осветительный прибор и штангенциркуль. Заглушаем всасывание до упора, педаль акселератора тоже утоплена в полу. В этом случае дроссельная заслонка должна быть полностью открыта. Когда педаль акселератора полностью отпущена, заслонка полностью закрывает первичную камеру. Никаких зазоров быть не должно. Длина штанги не превышает 80 мм.

При проведении различного рода работ по техническому обслуживанию карбюратора обязательно обращать внимание на маркировку топливных и воздушных жиклеров. Для первого он равен 112, для второго — 150. Если позиции не совпадают, то хозяин сразу почувствует снижение динамики разгона, увеличение расхода топлива, что неоправданно. Сужение пропускного канала приводит к обеднению смеси, это, как и обогащение, также отрицательно сказывается на производительности машины в целом.

На этом обсуждение темы завершено. Несмотря на сложность конструкции механизма, его можно отремонтировать самостоятельно. В случае сомнений прочитайте рекомендации еще раз и успешно завершите ремонт. Теперь вы точно знаете, что делать, если машина глохнет на холостом ходу.

Как помыть карбюратор в ваз 2107

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током. Имеет уравновешенную поплавковую камеру, две основные системы дозирования, устройство обогащения с пневмоприводом, систему выпуска картера, сопло для подачи вакуума, автономную систему холостого хода и экономайзер принудительного холостого хода.Если ваш автомобиль, то ремонт и настройка карбюратора не потребуют больших усилий. При необходимости вы также можете сделать это самостоятельно.

С помощью педали управления карбюратором, которая находится в салоне автомобиля, открывается дроссельная заслонка. Заслонки второй камеры открываются пневмоприводом. Дроссель имеет диафрагменный стартер, который используется для запуска холодного двигателя. В первую камеру топливо подается с помощью диафрагменного ускорительного насоса. Карбюратор, в свою очередь, установлен на четырех шпильках впускного коллектора.Каким бы совершенным ни был этот механизм, но поломки все равно случаются, поэтому актуальное обслуживание в автосалонах — это ремонт и настройка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировку нужно проводить пару раз в год. На частоту посещения автосалонов влияет такой фактор, как условия эксплуатации.

Этот процесс состоит из следующих шагов:

Осуществляется внешняя промывка;
Визуально проверьте состояние карбюратора;
Фильтр промывается, ведущий в поплавковую камеру;
Далее промыть поплавковую камеру;
На следующем этапе очищаются от отходов различные детали, например, воздушные форсунки;
Затем нужно отрегулировать поплавковый механизм;
Регулировка триггера — седьмой шаг;
На завершающем этапе регулируем систему холостого хода.

После выполнения этих действий ремонт и регулировка карбюратора могут выполняться без снятия карбюратора с двигателя. Учтите также тот факт, что при частом использовании карбюратора он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь не попадает в детали при движении, а движущиеся элементы конструкции устройства очищаются при перемещении сами.

Что касается смолистого темного налета, возникающего из-за принудительной вентиляции картера, то не нужно его слишком сильно чистить, так как он практически не влияет на работу систем дозирования.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с привлечением услуг квалифицированных специалистов.

На ВАЗ 2107 важен своевременный ремонт карбюратора. Различные отложения в калиброванных отверстиях влияют на его успешную работу. Воздушное сопло переходной системы и основное воздушное сопло забиваются гораздо меньше, однако периодически их состояние необходимо проверять. Также несложно сделать это самостоятельно. Для очистки жиклеров смочите их бензином и проденьте тонкий медный предмет, например, проволоку.

Проверяйте сетчатый фильтр каждые 50-70 тысяч километров, обязательно периодически заменяйте фильтр тонкой очистки топлива, который находится в системе питания. Если вы не следите за пробегом автомобиля, желательно проводить вышеуказанные действия не реже одного раза в год.

Используя чистый бензин, можно очистить полость поплавковой камеры от грязи, но лучше отдать предпочтение растворителям. Учтите, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.

Инструкция по ремонту карбюратора на ВАЗ 2107:

Снимите возвратную пружину и отверткой Phillips ослабьте крепежный винт трехплечевого рычага.
Снимите скобу пружины, удерживая винт.
Вместе с тягой снимаем пружину и рычаг.
Выкрутите винты крепления дроссельной заслонки и снимите кожух заслонки.
Выкрутить кожух топливного жиклера с помощью отвертки на холостом ходу.
Снимите корпус и выньте жиклер.
Снимите уплотнительное кольцо с резины с корпуса и промойте сопло вместе с корпусом в ацетоне. Затем продуйте сжатым воздухом и замените поврежденное резиновое кольцо.
Снимите теплоизоляционную прокладку и открутите клапан ускорительного насоса.
Снимите клапан с распылителем и металлическими прокладками.
Промыть детали в ацетоне и продуть сжатым воздухом.
Выкрутите воздушные жиклеры и снимите с каналов эмульсионные трубки основной системы дозирования.Если они не выпадают, вкрутите метчик в отверстие.
Выкрутить основные топливные форсунки вместе с корпусом топливных форсунок в переходной системе.
Вынуть топливный жиклер из корпуса и отвернуть регулировочный винт ускорительного насоса.
С помощью отвертки отверните четыре винта, которыми крепится крышка ускорительного насоса.
Снимите диафрагму с крышкой и пружиной. Ручкой отвертки осторожно выбейте диффузоры и снимите их.Обработайте все снятые детали, кроме прокладок, ацетоном и продуйте сжатым воздухом.
Проверить основание корпуса на деформацию с помощью линейки на предмет зазора. Основание в этом случае должно быть ровным. Если обнаружена кривизна плоскости, снимите переходные трубки, предварительно выбрав сверла с меньшим диаметром, чем их отверстия. Вставьте трубку в дрель.
Выньте трубки плоскогубцами. Если деформация не очень значительная, можно сосредоточиться на выравнивании основания, сжав корпус в губках тисков.Рекомендуется подкладывать лист фанеры под губку, чтобы не повредить поверхность карбюратора.
Если поверхность сильно деформирована, в первую очередь ее следует выпрямить, ударив деревянным молотком по изогнутым краям основания. Отломить кусок от тела достаточно легко, поэтому будьте предельно внимательны, аккуратны и осторожны. Затем разгладьте поверхность бархатной пилкой. Периодически прикладывайте к поверхности линейку, контролируя тем самым процесс.

Следуя этой пошаговой инструкции, вы легко сможете произвести

Машины без инжектора по-прежнему актуальны на наших дорогах.Более того, их владельцы обычно любят сами устранять поломки, которые уже достаточно распространены при длительной эксплуатации. Среди этих поломок — неисправности сложнейшего блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои двигателя, а настроить такой сложный агрегат нет возможности. На самом деле это не удается, и тому есть несколько причин.Перечислим их.

Срок службы сайта из-за сложности канальной структуры невелик.
Регулярное употребление плохого бензина негативно сказывается на деталях, каналах, поверхностях сборочного узла.
Также сказывается попадание картерных газов в двигатель при износе деталей двигателя.
Попадание частиц грязи, например, через корпус воздушного фильтра, может иметь абразивный эффект, который может вызвать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107. Для работы пригодятся следующие инструменты:

отвертки;
;
;
линейка.

Также узнайте о и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа сборки с автомобиля. Производится в следующей последовательности.

Первым делом демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
Открутив крепеж, отсоединить трос дроссельной заслонки и трос воздушной заслонки.
Отсоединяем выпускной шланг картера.
Ослабив хомут, снимите топливный шланг.
Отсоединяем шланг вакуумного регулятора.
Отсоединяем пневмоклапан от экономайзера.
Снимите микровыключатель с клемм.
Отверткой выдавливаем наконечник из упора привода заслонки, потом достаем возвратную пружину.
Демонтировать весь узел.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нам необходимо его разобрать, при этом неисправные детали необходимо заменить новыми запчастями (их иногда продают как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и Возможно также придется обработать присадочную плоскость. Опишем, как все это сделать.

Демонтировать трехрычажную, пружинную и тяговую.
Демонтировать крышку, а также корпус с дроссельными заслонками.При необходимости замените прокладку.
Осторожно снимите поплавок, вытащив ось.
Откручиваем игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости замените детали.
Отключаем жиклер холостого топлива. При необходимости замените.
Отвинтив болт ускорительного насоса, демонтируем крышку насоса, диафрагму и пружину. Эти детали также можно заменить.
Получаем диффузоры, которые работали на вентилях.
Выкрутите винт количества смеси.
Все разобранные металлические детали промываем в ацетоне.
Наносим линейку с ребром на плоскость верхнего кожуха, которая входит в другую плоскость кожуха закрылков. Проверить кривизну. Кстати, если до этого не удавалось правильно настроить стабильные обороты холостого хода, то виной всему могла быть именно эта кривизна, дающая утечки воздуха. При необходимости обрабатываем плоскость наждачным кругом вручную, без электропривода круга, предварительно сняв с плоскости переходные трубки.Мы делаем эту операцию предельно осторожно.
Сборка производится в обратной последовательности, но как и на автомобиле.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, т.к. снова марка агрегата совпадает.

Отличия для переднего привода

А теперь рассмотрим, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

С переднеприводной Ладой использовалась сборка под названием Solex, немного улучшенная по сравнению с ДААЗ 2107. Демонтируется с автомобиля по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109. Инструменты нужны такие же. Точно так же перемещаемся по точкам и смотрим отличия.

Разборка рычага.
Крышка и корпус дроссельных заслонок снимаются аналогично предыдущей инструкции.
Поплавковая камера здесь устроена аналогично — разбираем.
Выкрутить аналогичные жиклеры и игольчатый клапан.
Топливный жиклер холостого хода тут обязательно заменен на соленоидный клапан, клапан откручиваем гаечным ключом. Вместо этого мы устанавливаем новую — это желательно.
Таким образом разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
Снимаем диффузоры.
Винт количества смеси здесь другой, он тоже демонтирован.
Промываем не изношенные детали в ацетоне.
При необходимости обрабатываем плоскость верхнего корпуса, согласно приведенным выше рекомендациям.
Сборку производим, двигаясь вперед и назад по предметам, это касается и монтажа на автомобиль.

Как видите, инструкция мало чем отличается от приведенной выше. Здесь нужно добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, потому что из-за небольших размеров вкупе с жесткими требованиями к их работе срок службы этих деталей невелик.

Кроме того, важно знать, что на «девятках» действительно устанавливали карбюратор марки 2108, поэтому карбюратор от ВАЗ 2108 ремонтируют именно по приведенной инструкции. Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый агрегат, но модифицированный, с немного разными зазорами. Поэтому ремонт на 21083 производится точно так же, но при настройках ориентируются на несколько иные значения зазоров. Их значения следует брать из технической документации. То же самое и с ремонтом 21099.

Необходимо произвести настройки после установки.

Кое-что о стоимости и не ремонтопригодности

Конечно, ремонт такого сложного механизма, как карбюратор, подойдет далеко не каждому. Многие автомобилисты чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

Город	Стоимость
Москва	2500 руб.
Санкт-Петербург	2500 руб.
Екатеринбург	1800 руб.
Самара	1700 руб.
Краснодар	1800 руб.

Эти цены приблизительны на ремонт карбюратора типа 2108. Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата.Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, обработка криволинейных плоскостей, о которой говорилось выше, может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. Кроме того, совокупность множества мелких дефектов в агрегате может подтолкнуть владельца к покупке нового.

Изучаем конус иглы на предмет развития (в виде ободка на кончике).Если мы не обнаруживаем признаков износа, то промыть клапан и седло (сначала промыть топливный фильтр) и еще раз проверить иглу на герметичность. Дефектную и изношенную иглу заменяют новой. Восстановить работоспособность клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и проверка деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала.А если стартер протекает, то …

5. … отверткой откручиваем три винта …

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируйте уровень топлива в поплавковой камере и степень приоткрытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, а при неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте входной канал.

Если пневматический привод исправен, шток вернется в исходное положение после открытия входного канала. Разбирайте корпус пневмопривода только в случае необходимости, так как длину тяги необходимо будет подобрать опытным путем. Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпускаем стопорную гайку на тягу…

Вставляем палец в тягу и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневматического привода, вставив шток в корпус мембранного механизма. (При закрытой заслонке первой камеры вторая должна оставаться закрытой).

Нередко выход из строя пневмопривода вызван недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме. В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). Когда вы затягиваете крепежные гайки карбюратора, поверхность может «вести себя» под воздействием температуры.В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом. Заменяем порванное уплотнительное резиновое кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выключите вентиль ускорительного насоса.

14. Снимите форсунку с корпуса с клапаном и прокладками из мягкого металла.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выключите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования. Может быть, они сами не выпадают из каналов. В этом случае вкрутите метчик M4 в их отверстия и снимите их.

17. Отключить основные топливные жиклеры.

18. Открутите корпус топливной форсунки переходной системы.

19.Вынуть топливную форсунку из корпуса.

20. Выкрутите регулировочный винт ускорительного насоса.

21. Отверткой откручиваем четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и вытащите пружину.

23. Осторожно выбейте диффузоры …

24. … и подтянуть их.

Эмульсионные трубки, сопла и другие снятые детали, кроме прокладок, диафрагмы и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем ровную линейку к основанию корпуса и смотрим зазор кривизны корпуса.

Плоскость корпуса должна быть плоской. Если есть кривизна поверхности, вытаскиваем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия для трубок. Вставляем сверло в трубку так, чтобы сверло входило в натяжение, допускается наматывание мелкозернистой шлифовальной шкурки.

26. С помощью плоскогубцев вытащите трубку.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание.Закрепляем корпус в мощных тисках. Сначала под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора. Если поверхность сильно деформирована, то предварительно распрямите ее легкими ударами молотка через деревянную брусок или молоток по загнутым углам основания. Делаем это аккуратно, чтобы не расколоть корпус. После черновой правки выравниваем поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «закатывая» по краям.Постоянно контролируем процесс, прикладывая к поверхности линейку. Далее промываем корпус в ацетоне и продуваем все каналы сжатым воздухом. Собираем корпус карбюратора в обратной последовательности.

Форсунки первой и второй камер имеют разные калибровки и должны устанавливаться каждое на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем створки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Сборка корпуса дроссельной заслонки выполняется в обратной последовательности, особое внимание уделяем правильному положению рычагов на оси. Перед затягиванием гаек убедитесь, что рычаг ограничителя находится ниже выступа рычага дроссельной заслонки второй камеры.

Закручиваем качественный винт на место (перестаем смачивать его резиновое кольцо моторным маслом) и откручиваем на количество оборотов сделанных при разборке.При надежной работе системы холостого хода дроссельные заслонки плотно закрывают свои каналы — без зазора. Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в прорези оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открываем заслонку и напильником подпиливаем резьбу саморезов — на заводе резьба придавливается.Для сборки сборки потребуются новые винты.

20. С помощью отвертки открутите два винта и замените их новыми.

Ослабьте стопорный винт рычага заслонки. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы створка лучше подходила к сенксам, можно отшлифовать створку с торца. Шлифовать лучше небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (это очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом.Откручиваем новые винты крепления створок.

22. Закрепляем упорные винты, разжимая их срез.

Собираем карбюратор, меняя поврежденные и деформированные прокладки.

23. Устанавливая крышку на корпус карбюратора, смотрим так, чтобы поплавок не касался стенок поплавковой камеры.

Не перетягивайте винты, которыми крепится крышка, во избежание деформации.

Карбюраторные механизмы автомобилей ВАЗ 2106/2107 на протяжении десятилетий обеспечивали стабильную работу силовых агрегатов машины.Однако независимо от года выпуска и комплектации карбюратор требует особого внимания в обслуживании. В большинстве случаев ответственность за ремонт или регулировку ложится на водителя, но рекомендуется соблюдать крайнюю осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание машине максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десяти лет инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым карбюраторам.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет устанавливались карбюраторы трех разных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми в эксплуатации и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, обладающая высокими показателями по экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели считается оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить карбюратор.

Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой реверсивной подачи топлива, что делает его максимально экономичным.Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклеры очень быстро забиваются.

Таким агрегатом оснащаются современные ВАЗ 2107 модели

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода производства автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

вверху — крышка устройства, защищающая механизм от грязи, и топливная арматура;

средняя часть — корпус, внутри которого расположены сами камеры и диффузоры, передающие топливовоздушную смесь в двигатель;

внизу находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, жиклеры, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Через впускной клапан бензин поступает в бак поплавковой камеры.

Необходимый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера мощности — в любом случае топливо поступает в камеру в строго определенной пропорции.

В камере (или на рис.) Бензин измельчается на мельчайшие части и смешивается с воздухом.

При увеличении крутящего момента во время разгона также может активироваться камера внутреннего сгорания № 2.

После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них — к двигателю.

То есть основная задача карбюратора — это формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. В этом случае ремонт включает в себя все два этапа:

Промывка (очистка, продувка) элементов от сажи и приставшей грязи.

Замена изношенных или неисправных деталей.

Перед тем, как проводить какие-либо операции с агрегатом, необходимо тщательно убедиться в том, что карбюратор неисправен.Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор под капотом, над двигателем

Обнаружение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы независимо от условий эксплуатации. Однако именно смена режимов (например, «холодный старт» или ускорение при обгоне) может показать первые неисправности устройства. Карбюратор явно неисправен, если:

на холостом ходу неисправность мотора;

во время движения замечается временной интервал между нажатием педали газа и разгоном автомобиля;

рывков в двигателе на высоких оборотах;

серия рывков при обгонах;

значительно увеличен расход бензина;

затруднение запуска двигателя после длительной стоянки.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из наиболее частых проблем карбюраторных двигателей — это так называемое переливание. Лишнее топливо подается внутрь устройства, а обратный клапан почему-то не может отвести лишний бензин обратно в бак. Поэтому под карбюратором и на нем водитель может заметить капли топлива.

Стреляет

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться при движении и даже загораться — происходит утечка топлива. Требуется промывочный механизм.

Нет газа

Проблема может заключаться в самом карбюраторе (сильно забиты форсунки или сломан насос) и в подающих шлангах. Рекомендуется продуть топливопровод и проверить работу топливного насоса. Если они работают в обычном режиме — придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от эксплуатации КВС №2 сразу скажется на динамичности автомобиля: он теряет почти 50% исходных скоростных характеристик. Все дело в дроссельной заслонке, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может удивить неопытного владельца шестерки или семерки.Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как при первом эксперименте обратная установка может вызвать затруднения.

Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

Возвратная пружина и ее фиксатор немедленно отключаются.

Следующим этапом является отсоединение провода холостого хода экономайзера.

Ослабьте зажимное соединение на широкой газовой трубе и снимите сам шланг. После этого можно снимать шланг возврата топлива.

Вентиляционный и вакуумный шланги можно отсоединить от штуцеров в верхней части корпуса.

На время работы открытое отверстие коллектора рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине.Это обеспечит чистоту мотора и предотвратит попадание грязи в силовой агрегат.

Промывка ДААЗ без разборки

Традиционным методом промывки карбюратора считается его полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры был создан метод промывки и очистки карбюратора без его разборки на компоненты. В основе этой методики лежит использование специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100-150 рублей.

Аэрозольные баллончики оснащены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Чтобы промыть карбюратор, рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

Снимаем коробку воздушного фильтра на автомобиле, снимаем в сторону.

Открутите электромагнитный клапан от корпуса карбюратора.

Надеть баллончик со специальной узкой насадкой и обработать жидкостью сопловые каналы, первую и вторую камеры, заслонки и все видимые элементы карбюраторного агрегата.

Затем распылите аэрозоль на внешнюю сторону механизма.

Если за одну процедуру не удалось должным образом очистить карбюратор, то можно обработать его снова тем же спреем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как скопление грязи не будет мешать нормальной работе всех деталей карбюратора.

Как поменять прокладку

На протяжении многих лет ДААЗ устанавливал прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Только так можно обеспечить нормальную работу силового агрегата.

После демонтажа карбюратора необходимо проверить прокладку на предмет деформаций, разрывов или серьезных вмятин.Производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новый, в центре — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации

Прокладка подбирается по типу старая. Невозможно установить прокладку из другого материала или с изменением формы — она не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

На шпильки крепления карбюратора устанавливается новая прокладка.

Перед этим нужно очистить место посадки от копоти и грязи.

Необходимо установить прокладку в том же положении, что и старая.

Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В возможностях каждого автовладельца «шестерка» или «семерка» регулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед тем, как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы при настройке и настройке ничего не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны протечки бензина. Кроме того, необходимо позаботиться о том, чтобы комната, в которой планируется регулировка, хорошо проветривалась и имела хорошее освещение.

Второй пункт подготовки — это набор необходимых инструментов. Вам потребуется заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на мотор.

Как обогащать или обеднять смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостом ходу двигателя:

Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

Затянуть до упора винты количества и количества топлива.

Ориентируясь на данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Внизу трубки качественный винт, а чуть правее в трубке меньшего диаметра — количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора считается поплавок.После того как вы отрегулировали обогащение / обеднение смеси, поплавок неизменно будет стоять на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

Требуется посадка на язычке поплавка.

Регулировка защелок и креплений оси позволяет задать нужный ход.

Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.

Регулировка язычка поплавка осуществляется винтами и зажимами

Как установить карбюратор обратно

После того, как прибор будет промыт и отремонтирован, необходимо будет установить карбюратор на место. Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор.Гайки навинчиваются на четыре монтажных шпильки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

Затем нужно подключить два тонких шланга вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

К впускному клапану подсоединен шланг подачи топлива; Рекомендуется заменить хомут на новый.

С обратной стороны шланг прикручивается «к обратной магистрали».

Лучше установить возвратную пружину дроссельной заслонки перед подключением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы проводимых вами процедур потребуют повышенной концентрации.

Обновлено: 08.28.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Пропадает холостой ход форсунки ВАЗ 2107. Почему глохнет двигатель? Причины остановки двигателя и решения. Крутится ли стартер

Здесь мы подробно разберем все возможные причины, по которым глохнет карбюратор в автомобиле ВАЗ 2107. В большинстве случаев поломку можно устранить самостоятельно, но иногда требуется полная замена карбюратора.

Если вы заметили некоторые из этих явлений в эксплуатации автомобиля ВАЗ 2107, то следует внимательно проверить карбюратор. Возможно, вы найдете в нем поломку.

Если ВАЗ 2107 заводится и сразу глохнет, причиной может быть карбюратор. Все последующие попытки запустить двигатель будут безрезультатными.
В случаях, когда двигатель запускается с трудом, следует также проверить карбюратор. Через некоторое время автомобиль может заглохнуть.
Если двигатель глохнет сразу после запуска, это также признак неисправности карбюратора. Двигатель несколько раз заглохнет, и только после многочисленных попыток вы сможете завести ВАЗ 2017.

Причины поломки карбюратора ВАЗ 2107

Здесь мы поэтапно опишем все возможные причины того, что ВАЗ 2107 заводится и глохнет.

Если причиной поломки карбюратора стала нехватка топлива в поплавковой камере, то велика вероятность, что неисправен бензонасос или система питания.Просто снимите шланг с штуцера на входе топлива. После этого сделать пару нажатий на рычаг ручной подачи топлива. Бензин должен вытекать из отверстия для шланга. Если жиклер был слабым или вообще отсутствовал, то необходимо провести детальную проверку бензонасоса и системы питания.

Забитый фильтр также является частой причиной выхода из строя карбюратора. Устранить эту причину будет очень просто. Вам нужно будет снять сетчатый фильтр, а затем очистить его. Для чистки следует использовать зубную щетку или что-то подобное.

Вы можете попробовать промыть фильтр ацетоном. Также может помочь баллончик со сжатым воздухом. Продуйте его через весь фильтр. Очистите седло фильтра. Иногда может потребоваться полная замена этой детали, но лучше попробовать просто почистить.

Сломан электромагнитный клапан или топливный жиклер холостого хода

Прежде всего, вам нужно проверить положение топливного жиклера и электромагнитного клапана. В результате некоторых поломок может отвернуться, из-за чего и происходит поломка. Просто верь ему.Также попробуйте отсоединить провод от клапана и снова надеть его. Вы должны услышать характерный щелчок. Это говорит о том, что клапан работает. Если не слышно щелчка, то подключите плюсовой аккумулятор и пневмоостров. Если вы не слышите щелчка, то вам необходимо заменить клапан. Если щелчок есть, стоит проверить систему EPCH.

Исправность клапана можно проверить, сняв с него топливный жиклер. Внимательно осмотрите его. На нем не должно быть загрязненных участков и повреждений.Посмотрите на уплотнительное кольцо и стопорную иглу. Жиклер необходимо тщательно очистить и продуть сжатым воздухом.

Это очень распространенная проблема, которую сложно исправить. Из-за этого машина не всегда глохнет. Это может произойти, если в топливной смеси очень много лишнего воздуха. По этой причине карбюратор заводится и глохнет в ВАЗ 2107. В этом случае нужно проверить карбюратор целиком.

Особенно подвержены:

Кольцо под клапаном;
Трубка к пылесосу;
Трубка к клапанной крышке;
Качественное резьбовое кольцо.

Иногда бывает проще заменить весь карбюратор.

Диафрагма пускового устройства повреждена

Если причина кроется в диафрагме пускового устройства, то ее придется полностью разобрать и осмотреть. Иногда может потребоваться полная замена стартера, но не часто. Это нужно будет отрегулировать. Обязательно замените диафрагму на новую.

Засорены топливные и воздушные форсунки.

Могут также быть засорены эмульсионные колодцы и трубопровод системы дозирования.

Вам нужно будет разобрать карбюратор, снять вышеуказанные детали и очистить их. Для очистки используйте ацетон, щетку и баллончик со сжатым воздухом. Их необходимо очистить от всей видимой грязи. Стоит отметить, что в системах Solex и Ozone компоненты будут одинаковыми. Отличается только их расположение.

Требуется для очистки:

Воздушные форсунки;
Эмульсионные трубки;
Жиклеры топливные;
Эмульсионные колодцы.

Все компоненты необходимо очистить, даже если некоторые из них не сильно загрязнены.Это поможет избежать повторной поломки.

Засорение топливных и воздушных жиклеров системы холостого хода

Засорение этих секций карбюратора также может стать причиной запуска и немедленной остановки ВАЗ 2107. В этом случае вам придется их разобрать. Сделать это достаточно просто, нужно лишь аккуратно открутить жиклеры. Далее нужно их очистить и продуть сжатым воздухом. Иногда может потребоваться их замена. Вы можете попробовать очистить жиклеры, не разбирая полностью карбюратор.Это значительно сократит время очистки.

Нарушен уровень топлива в поплавковой камере

Это очень частая причина, по которой глохнет карбюратор в ВАЗ 2107. Это связано с неправильной регулировкой уровня топлива. Дело в том, что топливная смесь нарушена. Он может быть сильно обогащенным или наоборот обедненным. В этом случае необходимо произвести корректировку. Это может занять много времени, но это позволит избежать неисправностей карбюратора.

Всасывание не отрегулировано

Из-за того, что заслонка может быть не полностью открыта, топливо может быть обогащено.Чаще всего это не приводит к серьезным проблемам, но иногда топливо обогащается настолько, что двигатель запускается очень сложно. Особенно, если он нагрелся долгой поездкой. В этом случае стоит отрегулировать воздушную заслонку (всасывание). Иногда сильно обогащенная смесь может даже залить свечи.

При правильной работе воздушной заслонки она должна перекрывать сечение правой камеры. Это происходит, когда ручка полностью выдвинута. А если ручка утопленная, то она должна стоять вертикально.Если этого не происходит, то причина поломки карбюратора кроется как раз в неправильной регулировке всасывания. Это не займет много времени, чтобы отрегулировать его.

Другие причины глохнет ВАЗ 2107

ВАЗ 2107 глохнет не только из-за карбюратора. Это может быть связано с поломкой других систем. В первую очередь обратите внимание на систему зажигания. Его поломку часто можно спутать с поломкой карбюратора. Это связано с тем, что симптомы неисправной системы зажигания очень похожи на симптомы неисправности карбюратора.Также нужно проверить систему питания. Также это может быть причиной того, что ВАЗ 2107 заводится и сразу глохнет.

выводы

Большинство вышеперечисленных причин поломок можно устранить самостоятельно. Для этого нужно просто четко следовать инструкции. Чаще всего нужно просто очистить некоторые детали карбюратора, но иногда может потребоваться полная замена карбюратора в автомобиле ВАЗ 2107. Так вы быстро избавитесь от многих проблем, связанных с тем, что ваша машина заводится и сразу глохнет.

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя G7 довольно сложно без наличия диагностического оборудования, так как, к сожалению, причин, по которым коленвал перестает вращаться, много.

Чаще всего глохнет инжекторный двигатель во время работы холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений тщательно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если у вас на автомобиле стоит сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнет двигателя может быть некачественная работа установивших его. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть дообогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который расположен слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Отказ

также приводит к сильному обогащению смеси датчик массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Закурив им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных СТО вместо курильщика используют прибор под названием дымогенератор.

Владельцы ВАЗ 2107, 2110, 2112, 2114, а также других автомобилей могут столкнуться с проблемой — машина заводится и сразу глохнет.Двигатель запускается, но через несколько секунд обороты падают и двигатель глохнет. Рассмотрите возможные причины сбоя при запуске и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

Закончился бензин (дизельное топливо). Как это ни парадоксально звучит, водители часто забывают следить за уровнем топлива в баке.
На дизельных двигателях (особенно зимой) замерзшее топливо может привести к троганию с места и почти сразу же заглохнуть.
Качество бензина на заправках часто бывает ужасающим, поэтому, если заправить машину некачественным топливом, можно столкнуться с проблемой заглохшего двигателя.Если плохого бензина мало, можно разбавить его хорошим. Но если бак полный, то суррогат лучше от греха слить.
Очень часто причиной являются изношенные провода и старые (неисправные) свечи.
Компрессия двигателя, а точнее его отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя так из-за неисправности топливного насоса … Он находится в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, вы услышите, как работает насос, подкачивающий бензин в систему.

Тонкая очистка топливного фильтра с сильным загрязнением также может вызвать заглох автомобиля после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучением сигналов от определенных датчиков или получением их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные автомобили заводятся и глохнут

Если машина заводится и сразу глохнет, то проблема может быть в нехватке топлива в поплавковой камере. Можно попробовать вручную накачать бензонасос. Его необходимо проверить на работоспособность и при необходимости заменить.

Перед тем, как производить самоочистку системы питания в целом и карбюратора в частности, помните, что любые неосознанные манипуляции могут привести к значительному увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет, заключается в том, что сетчатый фильтр в карбюраторе перед ним забит. Если автомобиль заводится и через несколько секунд глохнет из-за этого фильтра, то его необходимо очистить и промыть. Для этого используйте зубную щетку и разбавитель (бензин или ацетон). После этого сразу же вместе с фильтром прочистите прорезь, в которую он вставлен.

Бывает, что у автомобилей ВАЗ через несколько секунд после запуска падает скорость из-за неисправности электромагнитного клапана. Проверка осуществляется следующим образом: вентиль откручивается, на положительный контакт подается питание, корпус замыкается на массу двигателя. Если клапан работает правильно, будет слышен отчетливый звук, и игла войдет в корпус.

Можно просто подключить провод к вентилю и поставить на место. Если щелчка не слышно, клапан неисправен.Откручиваем вентиль и вынимаем из него жиклер. Если он погнулся, его нужно заменить. Убедитесь, что стопорная игла клапана движется свободно, прокладка клапана не порвана и плотно прилегает к корпусу.

Если есть щелчок клапана, значит нужно провести диагностику системы ePHH … Возможно, необходимо прочистить жиклер холостого топлива. Если частота вращения двигателя падает, засорение может повлиять на устойчивость автомобиля. Для очистки жиклера необходимо создать повышенный вакуум в каналах системы.

Для этого заводим машину и поднимаем обороты до 3000. Выворачиваем на несколько оборотов жиклодержатель (соленоидный клапан). Это позволяет создать в каналах необходимый вакуум. Повторяем процедуру несколько раз.

Другие причины неправильного запуска двигателя ВАЗ 2107

Еще одна частая проблема, из-за которой двигатель автомобилей ВАЗ 2107 заводится и глохнет — это попадание избытка воздуха в карбюратор. В этом случае топливная смесь не может долго поддерживать работу двигателя, и автомобиль, хотя и заводится, глохнет через несколько секунд.Необходимо определить место утечки воздуха и устранить пролом.

Бывает, что форсунки и форсунки дозирующей системы забиты. Это также влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Необходимо открутить жиклеры и патрубки под крышкой карбюратора и прочистить их. После этого колодцы и форсунки продуть сжатым воздухом. Если у вас карбюратор Solex, то вам также необходимо прочистить и продуть топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Помимо всего вышеперечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован. В результате в топливной смеси либо недостаточно, либо слишком много бензина.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя. Выполните следующие шаги:

снимите корпус воздушного фильтра, открутив все крепления;
снимаем крышку карбюратора;
проверьте положение поплавков.Для этого разведите и сведите их вместе, чтобы добиться правильного расположения.

Необходимо добиться такого положения поплавков, чтобы они свободно перемещались, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавках до блокнота. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте щуп для измерения.

Что делать, если это далеко не так? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Для правильного запуска двигателя необходимо проверить и устранить все вышеперечисленные неисправности. После этого, если проблема не была решена, придется обратиться к специалистам.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации.Рабочий карбюратор с правильно выставленным моментом зажигания и зазорами между контактами трамблера.

Регулировку режима согласно технической документации необходимо проводить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или препятствие хода клапана в EPHH;
отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
забит воздушный фильтр;
подгорание контактов или неправильный зазор между ними;
некачественные свечи;
неправильная регулировка угла опережения зажигания.

Перед тем как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Текущие работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор разбирается и производится его полная разборка с выявлением дефектов и заменой неисправных деталей.

Следующий этап — диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, нажав ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вставлен датчик устройства, определяющий концентрацию окиси углерода в выхлопе. Устройство включается и с него снимаются показания, характеризующие работу карбюратора.
При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без прибора

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать сгорание минимального количества топлива, чтобы двигатель не глохнул и ему не приходилось использовать питание от аккумулятора для перезапуска.Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор). Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вовсе отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для правильной настройки этого режима необходимо знать причины, которые могут быть следующими:

Недостаточный или чрезмерный уровень в поплавковой камере. Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается, чтобы топливо не успело сгореть.
Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих деталей, а также клапанов и различных насадок.
В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH. Это довольно часто. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
Чрезмерное поступление воздуха. Он проявляется в виде протечек в местах стыков деталей карбюратора или имеется пробой прокладки коллектора.
Высокая степень загрязнения воздушного фильтра.
Неисправность трамблера — сгорели контакты.
Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины. Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка.Это может произойти сразу после запуска или позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

Неисправность принудительного холостого хода экономайзера;
Утечки воздуха;
Неправильная установка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик ЭПХХ

На ВАЗ 2107 под капотом находится экономайзер холостого хода или датчик холостого хода, прикрученный к боковой стороне карбюратора.Это небольшой цилиндрический электромагнит, ввинчиваемый в блок. С обратной стороны клапана находится контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления EPHH: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или на ВАЗ 2107 не работает на холостом ходу, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан.Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай — полный отказ клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору. Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечка воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

Изогнутое пятно
Неисправные прокладки
Дроссельная заслонка не закрыта

Чтобы убедиться в этой проблеме, нужно проверить цвет свечей зажигания и количество оборотов на холостом ходу. Если обороты завышены, а свечи имеют белый налет, значит, смесь бедная, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором очистителем дроссельной заслонки. Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение скорости вращения указывает на утечку воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые засасывается воздух.

Еще одна причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, потому что внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина. Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки.Проблема исчезнет сразу.

Регулировка уровня поплавковой камеры

Это первый шаг в регулировке любого карбюратора. Именно от этой части будет зависеть расход и устойчивость двигателя. Уровень должен быть на номинальной отметке, установленной производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 — стоп; 4 — игольчатый клапан; 5 — шар запирающей иглы; 6 — отводная пробка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно накачать ручной бензонасос для проверки установленного уровня. Номинал — уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то отрегулируйте уровень поплавка, согнув регулировочные щупы. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень.После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь о самом главном. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx. Для этого машину устанавливают на ровную поверхность, качественно и количественно ввинчивают винты до упора и выкручивают на четыре оборота, так они отрегулированы с завода.

Заранее нужно настроить лаунчер и полностью удалить его.Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном запуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества топливовоздушной смеси. После этого нужно открутить или затянуть качественный винт, чтобы обороты стали максимально возможными. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись.Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, заключающийся в циклическом увеличении скорости с помощью качественного винта. Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить становится сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор замерзает и требуется дополнительная смесь.После этого следующую регулировку нужно будет заправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью обслуживания карбюраторного автомобиля, а в форсунке нам в этой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим настройку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется настройка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Карбюратор — это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Следовательно, регулировка холостого хода на карбюраторе необходима при следующих признаках:

Двигатель неоправданно и достаточно большой расход топлива … Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, и бензин стал довольно быстро заканчиваться.
Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.Кроме того, может отсутствовать тяга на низких оборотах, глохнет двигатель или есть провалы в педали газа.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая главная и веская причина в том, что мотор не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Перед тем, как приступить к этой процедуре, нужно убедиться, что система зажигания работает исправно, топливные фильтры чистые и топливный насос исправен, только после этого можно приступать к регулировке холостого хода.

Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После того, как двигатель прогреется, выключите его и найдите два винта на карбюраторе, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт контроля качества — на 3. Не забудьте снять всасывающий патрубок.
Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Обратите внимание, что обороты холостого хода двигателя меняются в зависимости от сезона. Летом он не должен превышать 900, а зимой — 1000 об / мин.

Видео — Простая настройка своими руками ХХ

Так на карбюраторе ВАЗ 2107 регулируется холостой ход. Как видите, это совсем не сложно.

ВАЗ 2107 не держит холостой ход: как справиться с проблемой

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

периодически глохнет двигатель;
не держит стабильную динамику;
нестабильный холостой ход;
сложно запустить;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы ТНВД ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стих — уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Демонтировать датчик вместе с защитной крышкой.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоизогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива к кислороду для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впусках топлива и воздуха, они, как правило, могут работать неэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом обдувают его со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации; №
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
Нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного отогнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок при помощи емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора намного проще.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает топливные отверстия. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора включает несколько этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Закрутите их до упора и открутите на 2-3 оборота винт «качество» и 3-4 оборота для винта «количества».
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустить и прогреть двигатель до 90 ° C

Используйте винт «качества» для установки максимальной скорости холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества» для увеличения скорости, примерно 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров.Причин несколько.

Глохнет на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Стойки на ходу:

прекращение подачи топлива или воздуха из-за грязного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Разобрать устройство, не снимая контактов, или подключить их после демонтажа. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

Снимите датчик.
Просверлите пластиковую крышку с помощью сверла 2 мм по кругу.
Вынуть пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы WD-40 или спиртом.
То же самое и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
Соберите в обратном порядке.
Смазать контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗ уже вас ждут.

Регулировка холостого хода ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой. , то расход топлива у этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы рассмотрим вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле .

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля не всегда проста для новичка, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, только это будет сложнее! (Как произвести регулировку без этого устройства, см. Рубрику: «Регулировка холостого хода без газоанализатора»)

Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем как приступить к регулировке, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не получается правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, сотрите с них остатки сломанных втулок и затем вкрутите винты на место!

Регулировка холостого хода с помощью газоанализатора:

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленвала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, который обозначен цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно изменять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», вернув тем самым частоту вращения коленчатого вала в норму.После этого также рекомендуется проверить содержание «СО» в выхлопных газах с помощью прибора. Если необходимо заново отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «СО» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал плавно, а когда вы отпускаете ее, двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали акселератора, увеличьте скорость вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать винт состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
Вращением этого винта регулируется выброс вредных веществ в атмосферу.Когда этот винт закручивается, количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании, наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), убедиться, что частота вращения коленвала составляет «800 об / мин».

Вопрос?
Как отрегулировать холостой ход вашего автомобиля? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Другой способ регулировки оборотов холостого хода, который вы можете увидеть на видео ниже:

Примечание!
Даже если вы посмотрите видео, советуем все же прочитать статью, потому что она написана более подробно!

Автомобиль дергается при езде на карбюраторе ВАЗ 2107

Когда водитель обнаруживает, что автомобиль ВАЗ 2107 дергается, в первую очередь возникает чувство настороженности и, конечно же, это ужасно раздражает.

Обычно визуальный осмотр двигателя неэффективен. Чтобы выявить причину, необходимо определить, при каких условиях машина дергается.

Наиболее распространенные варианты:

при разгоне машина начинает дергаться и глохнуть;
машина дергается при нажатии на педаль сцепления;
при торможении;
на скорости с нажатой педалью акселерометра.

Если автомобиль ВАЗ 2107 периодически дергается во 2-м и 3-м случаях, то нужно обратить внимание на работу сцепления и его состояние.Остальные случаи могут быть предвестниками самых разнообразных неисправностей.

Основные причины

Чаще всего дергается ВАЗ 2107 из-за некачественного бензина. Если топливо было залито в почти пустой бак, первые рывки начнутся практически сразу. Если уже было определенное количество бензина, то некоторое расстояние машина сможет относительно спокойно проехать.

Также признаком некачественного топлива является черный цвет выхлопа при движении.Двигатель теряет мощность, но машина продолжает работать. Есть небольшая вероятность, что при езде будет израсходован весь некачественный бензин. Как вариант, можно разбавить его более качественным, например, на ближайшей заправке.

Еще одна причина, объясняющая рывки на ходу ВАЗ 2107 — конденсат, образующийся в топливном баке. Поскольку вода и бензин имеют разную плотность, они расслаиваются. В момент попадания воды в карбюратор происходит рывок. В частности, инжектор подает воду в один цилиндр и бензин в три других.

Еще одна причина, по которой автомобиль ВАЗ 2107 дергается, может быть в топливном фильтре. Если своевременно не произвести замену, то даже на малых скоростях машина может двигаться рывками. Бензонасос создает давление, которое при некачественном топливе создает пустоты и при разгоне или при движении на большой скорости автомобиль дергается.

Если в топливе присутствует вода, листы для очистки фильтра разбухают, что препятствует нормальной подаче бензина в карбюратор. Также может образоваться такое явление, как «паровая пробка», которая блокирует работу газового насоса.Условия явки:

двигатель слишком горячий;
в жаркую погоду;
на малых оборотах.

Из-за этой пробки необходимое количество топлива не доходит до форсунки, и двигатель глохнет. Это может произойти при движении на небольшой скорости, а также при трогании с места. Самый быстрый, простой и действенный способ избавиться от этой проблемы — положить на бензонасос тряпку с холодной водой.

Если машина дергается при разгоне, то скорее всего дело в карбюраторе, а точнее проблема в холостом ходе клапана и засорении жиклеров.Причиной рывков ВАЗ 2107 при движении может быть даже небольшой пузырек в шланге, из-за которого лишний воздух из прорезей попадает в карбюратор. Все шланги следует проверять на наличие трещин и порезов.

Если форсунка и топливо в порядке, а при движении и трогании рывки не исчезли, то можно проверить трамблер. Для этого нужно снять его и внимательно изучить контакты. Они несут ответственность за распределение импульса по каждой свече. Если зажигания в одном или нескольких цилиндрах не происходит, двигатель ВАЗ 2107 начинает троить и удваивать при движении.

Если с трамблером все в порядке, то нужно проверить провода идущие к свечам. Бывает, что нарушается изоляция, что приводит к «пробитию». Следующим шагом будет осмотр катушки зажигания. Неисправности в этом элементе или отходящей проводке также могут привести к рывкам при трогании с места или в движении ВАЗ 2107.

Обычно свечи выходят из строя очень быстро, но в некоторых случаях до этого они могут давать искру в произвольном порядке, что, в свою очередь, вызывает рывки, и ВАЗ 2107 просто глохнет.Если дергается автомобиль ВАЗ 2107, то в первую очередь нужно проверить качество подаваемого в форсунку топлива. Затем вы можете проверить остальные элементы.

Требуется разъяснение:

— рывок — кратковременное самопроизвольное изменение оборотов двигателя независимо от положения педали газа. В повседневном использовании обычно бывает серия рывков;
— сбой — заметная задержка реакции двигателя на нажатие педали газа. Приблизительно это можно рассматривать как предельный случай рывка.

Условно можно выделить три типа рывков:

В момент начала движения;
— при разгоне;
— при равномерном движении, т.е. при постоянном положении педали газа.

Предупреждение

При эксплуатации карбюратора ДААЗ «Солекс» возникает очень неприятный дефект: при нажатии на педаль газа происходит сильный отказ, двигатель глохнет, часто нет холостого хода. Движение возможно только тогда, когда педаль газа вдавливается в пол, либо приходится постоянно «раскачивать» педаль.Причина — засорение топливного жиклера основной системы дозирования первой камеры.

Для опытного автолюбителя необходимо снять верхнюю крышку карбюратора, как описано выше, открутить два воздушных жиклера, открутить два топливных жиклера тонкой отверткой и вынуть их из колодцев длинной деревянной зубочисткой или заостренной палкой. Не перепутайте жиклеры при повторной установке! Затем с помощью шприца или чистой безворсовой ткани удалите бензин из поплавковой камеры и продуйте карбюратор сжатым воздухом, особенно осторожно — колодцы топливных форсунок.

Для неопытных автолюбителей лучше сразу обратиться в автосервис. Чтобы попасть в сервис, отрежьте кусок ПВХ-трубки длиной 1–1,5 см (хотя бы от трубок омывателя) и наденьте его на стопорный рычаг привода второй камеры. Обороты двигателя будут примерно 2000 мин –1. Используйте педали сцепления и тормоза, чтобы поддерживать безопасную скорость.

Рывок в начале движения

В момент начала движения часто возникает предельный случай рывка — отказ.Самые неприятные ощущения связаны именно с задержкой реакции двигателя на нажатие педали газа. Иногда двигатель даже глохнет.

Причиной выхода из строя может быть как неисправность ускорительного насоса карбюратора, так и неисправность вакуумного корректора распределителя зажигания.

Для работы понадобятся: ключи на «8» и «10», отвертки крестообразные и шлицевые, чистая тряпка, кусок тонкой медной проволоки без изоляции диаметром менее 0.3 мм, компрессор, баллончик с жидкостью типа WD40, возможно переносная лампа.

ПОРЯДОК ВЫПОЛНЕНИЯ


1.

2. Отсоедините шланг привода вакуумного корректора распределителя зажигания и, создав разрежение через устье, проверьте герметичность. Воздух проходит свободно? №: см. Поз. 4
3. Обратитесь в автосервис для замены вакуумного корректора распределителя зажигания.

4. Загляните внутрь карбюратора. Воздушная заслонка должна быть полностью открыта. Нажмите на рычаг привода дроссельной заслонки. Из обеих трубок распылителя ускорительного насоса должны появиться струи топлива. Струи должны быть ровными и направлены в зазор между стенкой диффузора и заслонкой проема. При необходимости используйте переносную лампу. Есть ли стримы? Направление распыления топлива правильное? №: см. Поз. 6
5. Обратитесь в автосервис для диагностики.

6. Не проливая топливо, снимите шланг подачи топлива к карбюратору и шланг слива топлива. Снимите трос воздушной заслонки и провод с электромагнитного клапана холостого хода. Выкрутите пять винтов, крепящих верхнюю крышку карбюратора. Снимите крышку карбюратора, осторожно переверните (винты крепления выпадут — не потеряйте их!) И установите поплавками вверх. Предупреждение

7. С помощью отвертки осторожно подденьте как можно ближе к месту, где заканчивается трубка распылителя ускорительного насоса, и, толкая вверх, выньте распылитель из гнезда.

8. Используйте тонкую медную проволоку для очистки обоих отверстий распылительных форсунок. Продуть распылитель воздухом в направлении, противоположном направлению потока топлива.

9. Снова установите распылитель. Не устанавливая крышку карбюратора, нажмите рычаг дроссельной заслонки. Из обеих трубок распылителя ускорительного насоса должны появиться струи топлива. Есть ли стримы? №: см. Поз. 11
10. Соберите карбюратор и помните, что пора его выносить. обслуживание, замените фильтр тонкой очистки топлива или поменяйте место заправки.

11. Проверить легкость хода рычага привода ускорительного насоса и отсутствие люфта в приводе. При необходимости смажьте детали жидкостью WD40, неисправные детали замените. Еще раз проверьте работу ускорительного насоса. Есть ли стримы? №: см. Пункт 13
12. Соберите карбюратор и помните, что пора его обслуживать.
13. Обратитесь в автосервис для диагностики и ремонта.

Рывки при разгоне

Причиной рывков может быть низкий уровень топлива или забитый топливный фильтр в карбюраторе, неисправность топливного насоса или забитый дополнительный топливный фильтр, неисправность системы зажигания.

Для работы понадобятся: ключи на «8», «10» и «13», крестовые и шлицевые отвертки, чистая тряпка, кусок тонкой медной проволоки без изоляции диаметром менее 0,3 мм, компрессор, баллончик с жидкостью типа WD40, возможно — переносная лампа.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Снимите крышку корпуса воздушного фильтра, отвинтив гайку гаечным ключом «10» и ослабив пружинные зажимы. Снимите воздушный фильтр. Открутите четыре гайки ключом на «8», отверткой ослабьте хомут шланга вентиляции картера в месте соединения с клапанной крышкой и снимите корпус воздушного фильтра.

2. Не проливайте топливо, снимите шланг подачи топлива к карбюратору и шланг слива топлива. Снимите трос воздушной заслонки и провод с электромагнитного клапана холостого хода.	Выверните пять винтов, которыми крепится верхняя крышка карбюратора.Снимите крышку карбюратора, осторожно переверните (винты крепления выпадут — не потеряйте их!) И поставьте крышку поплавками вверх.

Предупреждение Не повредить поплавки! Загляните внутрь карбюратора. Уровень бензина должен быть примерно на 22-23 мм ниже разъема на крышке и корпусе карбюратора. Уровень нормальный? Да: см. Пункт 4

3. Отрегулируйте уровень топлива, согнув поплавок. Для этого осторожно нажмите большим пальцем на кронштейн поплавка в месте его соприкосновения с игольчатым клапаном карбюратора. Зазор между прокладкой крышки и поплавками должен составлять 1,5–2 мм. Если уровень топлива высокий (зазор между прокладкой крышки и поплавками менее 1 мм), отогните выступ кронштейна поплавка отверткой и увеличьте зазор.

4. Выкрутите пробку топливного фильтра карбюратора ключом на «13». Снимите заглушку с сетчатым фильтром и выньте фильтр. Предупреждение Не потеряйте медное уплотнительное кольцо! Внимательно осмотрите фильтр. №: см. Поз. 6

5. В случае сомнений промойте фильтр бензином и продуйте сжатым воздухом изнутри и снаружи.Сильно загрязненный фильтр лучше заменить.

6. Проверьте дополнительный топливный фильтр. У вас есть сомнения в чистоте фильтра? №: см. Поз. 8
7. Если есть сомнения, лучше заменить загрязненный фильтр.
8. Соберите карбюратор в обратном порядке и выполните тест-драйв. Есть ли рывки? Да: см. Пункт 11
10. Bon Voyage!
11. Неисправность топливного насоса — слишком низкое давление топлива или неисправность системы зажигания. Требуется диагностика, обратитесь в автосервис … Единственное, что можно попробовать сделать самостоятельно, это заменить свечи зажигания вне зависимости от пробега и состояния. Обратите внимание на состояние свечей — если оно ненормальное, возможно, придется обратиться в автосервис ( см. «Диагностика состояния двигателя по внешнему виду свечей зажигания» ).

Рывки с устойчивым движением

Такие рывки чаще возникают из-за неисправности системы зажигания. Требуется диагностика, обратиться в автосервис … Единственное, что можно попробовать сделать самому:

Внимательно осмотрите моторный отсек. Выключите зажигание и проверьте надежность крепления и посадки всех проводов и разъемов на выключателе, катушке зажигания и распределителе. Заведите двигатель и послушайте его работу — треск при пробое высокого напряжения «на массу» слабый, но отчетливый.В полной темноте при пробое хорошо видна искра;
— заменить свечи зажигания вне зависимости от их состояния и пробега. Обратите внимание на состояние свечей — если оно ненормальное, может понадобиться обратиться в автосервис .

Применительно к автомобилю рывок — это кратковременное самопроизвольное изменение частоты вращения коленчатого вала двигателя независимо от положения педали газа. В повседневном использовании обычно бывает серия рывков. Крайний случай рывка — это отказ, заметная задержка реакции двигателя на нажатие педали акселератора.

Условно можно выделить три типа рывков:

— в начале движения;

— при разгоне;

— при равномерном движении, т.е. с постоянным положением педали акселератора.

Для определения причин рывков при движении с инжекторным двигателем требуется специальное диагностическое оборудование, поэтому в этом случае рекомендуем обратиться в автосервис, специализирующийся на ремонте систем впрыска топлива. Однако, как показывает практика, в большинстве случаев рывки вызваны недостаточным давлением топлива в топливопроводе двигателя («рейке») или неисправностью датчика положения дроссельной заслонки.

Если у вас есть навыки, вы сможете сами определить причину рывков.

Рывок в начале движения

В момент начала движения часто имеет место предельный случай рывка — отказ. Самые неприятные ощущения связаны именно с задержкой реакции двигателя на нажатие педали газа. Иногда двигатель даже глохнет. Рывок возникает в момент начала открытия дроссельной заслонки, когда по сигналу датчика положения дроссельной заслонки ЭБУ определяет момент перехода из режима холостого хода в режим нагрузки и должен увеличить количество подаваемого через форсунки топлива.При недостаточном давлении в топливной магистрали даже при увеличении продолжительности впрыска топлива не хватает для плавного трогания с места.

Причинами понижения давления могут быть:

Рывки при разгоне

Причиной рывков при разгоне может быть, как и в предыдущем случае (см. «Рывок в момент начала движения»), недостаточное давление топлива в топливной магистрали. ЭБУ, получив сигнал от датчика положения дроссельной заслонки об интенсивном открытии дроссельной заслонки на большой угол, стремится максимально увеличить подачу топлива, но из-за пониженного давления топлива не может этого сделать.Причины этого явления и способ проверки см. «Рывок в момент начала движения».

Рывки с устойчивым ходом

Такие рывки чаще всего вызваны неисправностью системы зажигания. Требуются диагностика и ремонт (см. Раздел 9 «Электрооборудование»). В пути можно попробовать сделать самому:

— внимательно осмотрите моторный отсек. Выключите зажигание и убедитесь, что все провода и разъемы надежно закреплены и вставлены в модуль зажигания и высоковольтные провода.Заведите двигатель и прислушайтесь к его работе — треск при высоковольтном пробое «на массу» слабый, но отчетливый. В полной темноте при пробое хорошо видна искра;

— заменить свечи зажигания вне зависимости от их состояния и пробега. Обратите внимание на состояние свечей зажигания — если оно ненормальное, может потребоваться ремонт двигателя или его систем.

Датчик не разборный и поэтому ремонту не подлежит. При обнаружении неисправности датчика (см. Раздел 9 «Электрооборудование» «Система управления двигателем») он заменяется полностью.

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным. Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей. ВАЗ-2107 — идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов.Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оборудовано игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего смесь легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно дополнительно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры.В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно очень долго спорить, что лучше — «Солекс» или «Озон».Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первой две смесительные камеры, оборудованные диффузорами. Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В ней есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет соленоидный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Карбюраторы

могут быть разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип здесь один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107.Карбюратор будет регулировать намного проще.

Установка поплавка

Для начала настройки рекомендуется в первую очередь снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива. Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок.Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если заданный размер не соответствует нормальному, произведите регулировку поплавкового язычка. Вынув поплавок из крышки или в другую струну, можно отрегулировать открытие игольчатого клапана. Шаблон, установленный внизу поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Карбюратор ВАЗ-2107 можно запустить для проверки с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем приготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем на место заворачивается крышка. У стартера есть шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки.В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно удалить защитную заглушку, которая установлена на регулировочном винте. С его помощью вы сможете отрегулировать желаемый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор. Затем по часовой стрелке необходимо круто повернуть рычаг до упора.

С помощью проволоки проверяют зазор, который должен быть в пределах 0,7-0,8 мм.Если размер не совпадает, то его можно отрегулировать, согнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть привинчен на свое законное место, но воздушный фильтр не должен быть установлен. Затем одной рукой придерживая рычаг управления дроссельной заслонкой, переместите его в свою сторону. Деталь будет установлена в нормальное положение. Если есть несоответствия, то нужно придерживать заслонку одной рукой, а затем гаечным ключом открутить винт, удерживающий тягу.В результате этих действий механизм правильно встанет. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор в нужном месте, покрутить воздушный фильтр, подсоединить шланги и провода. После этого можно запустить двигатель. Так настраивается карбюратор ВАЗ-2107 самостоятельно.

Как отрегулировать карбюратор на всех моделях ВАЗ. Регулировка карбюратора ВАЗ-2107.Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в сети Интернет, но и в повседневной жизни.

Автомобилей этой марки в свое время производилось очень много, и недаром в народе за надежность и дизайн прозвали «советским мерседесом». Из-за столь внушительного количества автомобилей с инжекторной системой впрыска топлива они пока не могут выгнать их с наших дорог.Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций на долгое время будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. Это напрямую влияет на преждевременный износ определенных деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов.Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эту работу производил специалист в мастерской. Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля неисправен, это приведет к большому расходу топлива, а значит, к лишним расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь из-за смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов. Вот почему вам необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате в определенных пропорциях образуется топливно-воздушная смесь. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д. Проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране самыми популярными карбюраторами являются серии «Озон», «Солекс» или «ДААЗ».Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Предполагает точную дозировку топлива и воздуха.А это значит, что вам нужна регулировка карбюратора. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра в отверстии, а также разницей во входном и выходном давлениях. Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов.Зная эту маленькую хитрость, многие автомобилисты стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и последующих марок начинается с процедур, включенных в перечень его обслуживания. Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно влияет на его производительность.При этом фильтр с поплавковой камерой и жиклерами омывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере. Для этого готовится особая выкройка из картона, размером шесть с половиной на четырнадцать миллиметров.

Затем, откручивая крышку карбюратора, медленно закрывая впуск топлива игольчатым клапаном, определяет наивысший уровень.Затем снятый колпачок ставится вертикально, чтобы держатель поплавка имел возможность касаться шара со стороны подпружиненного клапана, и только приближался и ни в коем случае не прижимался. Затем он отводится в обратном направлении и вставляется шаблон. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцать миллиметров с очень небольшой погрешностью. В противном случае путем изгиба специального упора, расположенного на кронштейне поплавка, устанавливается необходимое расстояние.

Проверить работу пускового устройства

Регулировка карбюратора ВАЗ 21099 на этом этапе заключается в быстрой и точной регулировке работы механизма пускового агрегата.Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также выкройку из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью перекрывается его демпфер. При этом хвостовик тяги, соединяющей шток на пусковом устройстве с рычагом на воздушной заслонке, обязательно должен иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытости дроссельной заслонки. Для этого прибор снимается с машины. Затем на карбюраторе, уже находящемся вне автомобиля, против часовой стрелки поворачивают до упора трехплечий рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть тягу или переместить наконечник в другое отверстие.

Регулировка холостого хода

Эту процедуру правильнее доверить специалисту.Но если автовладелец уверен в своих возможностях и хочет сделать это сам, то газоанализатор с мультиметром ему точно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. В этом случае в обязательном порядке необходимо предварительно отрегулировать угол опережения зажигания. Сначала подключите устройства. В этом случае мультиметр подключается к режиму демонстрации частоты при работающем двигателе.Один щуп подключается к массе, а другой — к первичной обмотке катушки зажигания. Затем включают газоанализатор, его датчик предварительно вставляют в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количество смеси достигает желаемой частоты вращения: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А при вращении винта качество перемешивания регулируется карбюратор ВАЗ 2106, точнее регулировка количества СО в выхлопных газах, во время которой обороты двигателя тоже будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон» на ВАЗ 2107, например, создается ситуация, когда даже после нескольких посещений результат все равно не соответствует желаемому. В этом случае нужно обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества для топливной смеси ограничен максимальным углом поворота пятидесяти градусов, а количество — девяносто.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока случайно не сбились заводские настройки автомобиля. Вам нужно снять эти две втулки и снова начать регулировку. И если все сделать правильно, то после резкого нажатия на педаль газа, а затем ее резкого отпускания двигатель начинает очень четко набирать обороты. И после их уменьшения не заглохнет.

Калибровка форсунок

Мощность этих ходовых частей автомобиля напрямую влияет на состав горючих смесей.При этом отклонение от установленного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. . При уменьшении форсунки жиклера или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгоном автомобиля. Вместимость этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцати градусов и под метровым давлением водяного столба.Со временем он меняется. Слегка увеличивается проходное сечение жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газа через поршневые кольца этот параметр несколько снижается из-за образования смоляного покрытия в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора включает в себя несколько регулировок. В частности, это касается и работы привода воздушной заслонки. Порядок работы следующий: сначала нужно снять воздушный фильтр авто.Затем, взявшись за ручку этого же лоскута, начинайте плавно перемещать его в противоположную от себя сторону. Делать это нужно до тех пор, пока он не займет вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если у вас не получается этого добиться, то необходимо внести коррективы.
Удерживая втулку от проворачивания, а для этого под рукой необходимо иметь семимиллиметровый ключ, ослабить винт, через который фиксировалась тяга на воздушной заслонке. После откручивания деталь нужно затянуть в обратном направлении.В полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратном порядке заменяют и воздушный фильтр.

Типы карбюраторов

Опытные автомобилисты, которые не первый год за рулем «жигули», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗ данной модели подходят аппараты из серии Solex.Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливно-воздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобилей. В отличие от карбюраторов марки Ozon в Solexes, соединение дроссельных заслонок в его первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что на холостом ходу у них обычная система. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение

В процессе эксплуатации карбюратор не требует регулярной внешней промывки. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность для реализации профилактических автособытий. И если, например, на «Жигули» седьмой модели ремонт карбюратора можно производить только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора железного коня домой не доехать.Поэтому вам будет намного проще потратить несколько часов на то, чтобы проверить это самостоятельно или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора при его регулировке не рекомендуется использовать щетки и тряпки, так как в форсунки могут случайно попасть волокна или щетина. Для ухода за этой составляющей шасси производители автомобилей производят специальные препараты. Некоторые опытные водители для этого и используют бензин или керосин, а также растворитель, иногда сжатый воздух.Просто очистив карбюратор, можно приступать к его регулировке. Прежде чем предпринимать столь серьезное вмешательство в его работу, необходимо убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которых может засориться фильтр тонкой очистки насоса. и т.д. И самое главное: несмотря на обширный и напористый захват автомобильного рынка инжекторными двигателями, которые много знают об автомобилях и имеют большой опыт, водители по-прежнему предпочитают иметь карбюратор на борту своего «железного» друга.Ведь он — залог того, что машина заводится даже в самый сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Как отрегулировать карбюратор на всех моделях ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Автомобилей этой марки в свое время производилось очень много, и недаром в народе за надежность и дизайн прозвали «советским мерседесом». Из-за столь внушительного количества автомобилей с инжекторной системой впрыска топлива они пока не могут выгнать их с наших дорог. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций на долгое время будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон.Это напрямую влияет на преждевременный износ определенных деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эту работу производил специалист в мастерской.Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля неисправен, это приведет к большому расходу топлива, а значит, к лишним расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь из-за смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов.Вот почему вам необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате в определенных пропорциях образуется топливно-воздушная смесь. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д.выполняется правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране самыми популярными карбюраторами являются серии «Озон», «Солекс» или «ДААЗ». Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт.Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Предполагает точную дозировку топлива и воздуха. А это значит, что вам нужна регулировка карбюратора. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра в отверстии, а также разницей во входном и выходном давлениях.Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов. Зная эту маленькую хитрость, многие автомобилисты стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и последующих марок начинается с процедур, включенных в перечень его обслуживания.Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно влияет на его производительность. При этом фильтр с поплавковой камерой и жиклерами омывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере.Для этого готовится особая выкройка из картона, размером шесть с половиной на четырнадцать миллиметров.

Затем, отвинтив крышку карбюратора, медленно закрыв отверстие для игольчатого клапана подачи топлива, определяется наивысший уровень. Затем снятый колпак ставится вертикально, чтобы держатель поплавка мог касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не нажимался. Затем он удаляется в обратном направлении и заменяется шаблоном. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцать миллиметров с очень небольшой погрешностью.В противном случае путем изгиба специального упора, расположенного на рычаге поплавка, устанавливается необходимое расстояние.

Проверка работы стартера

Регулировка карбюратора ВАЗ 21099 на данном этапе позволяет быстро и качественно исправить работу механизма пускового устройства. Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров.Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовая часть тяги, соединяющая шток пускового устройства с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого прибор снимается с машины.Затем на карбюраторе, расположенном вне автомобиля, против часовой стрелки до упора поворачивается трехплечий рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или повернуть его наконечник в другое отверстие.

Регулировка холостого хода

Эту процедуру лучше поручить специалисту. Но если автовладелец уверен в своих силах и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром.Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен иметь диапазон от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала необходимо отрегулировать угол опережения зажигания. Сначала подключаются устройства. В этом случае мультиметр подключается к режиму демонстрации частоты при работающем двигателе. Один зонд подключается к массе, а другой — к первичной обмотке катушки зажигания.Затем включается газоанализатор, датчик которого предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения шнека достигается необходимая величина вращения для количества смеси: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта качество смеси регулируется карбюратором ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, во время которого обороты двигателя будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например ВАЗ 2107, создается ситуация, когда даже после нескольких обращений результат все равно не соответствует требуемому. В этом случае необходимо обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества топливной смеси производителем ограничен для поворота максимум на пятьдесят градусов, а количество — до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока заводские настройки автомобиля случайно не сбивались. Необходимо снять эти две втулки и начать регулировку заново. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем ее резкого отпускания двигатель начинает очень четко набирать обороты. И после их уменьшения не глохнет.

Калибровка форсунок

Грузоподъемность этих частей шасси напрямую влияет на состав горючих смесей.В этом случае отклонение от заданных производителем значения или параметров, калибров, диаметров для жиклеров в сторону больше или меньше не только снижает эффективность двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них в течение одной минуты при двадцати градусной температуре и под метровым напором водяного столба.Со временем это меняется. Немного увеличивается площадь сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим потоком газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушной заслонке.Порядок работы следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку той же заслонки, начните плавно перемещать ее в направлении, противоположном себе. Делайте это до достижения вертикального положения. Сама воздушная заслонка также должна находиться в таком же положении. Если этого не добиться, то нужно произвести корректировку.
При удерживании втулки от проворачивания, а для этого в руке должен быть семимиллиметровый ключ, ослабляют винт, которым фиксировалось тяговое усилие на воздушной заслонке.После откручивания часть необходимо затянуть в обратном направлении. В полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратной последовательности устанавливается на место и снимается воздушный фильтр.

Типы карбюраторов

Опытные автолюбители, которые уже не первый год «жигулят колесо», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ.Лучше всего для ВАЗ этой модели подходят аппараты из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливно-воздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, выбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozon в Solexa, соединение дроссельных заслонок в первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что у них обычная система на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение

Во время работы карбюратора не требуется регулярная внешняя промывка. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей ухудшается. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность выполнения профилактических авто-событий. И если, например, на «Жигули» седьмой модели ремонт карбюратора можно производить только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может встать посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не проехать.Поэтому будет намного проще потратить несколько часов на самостоятельную проверку или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора с его регулировкой использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этим элементом ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этого бензин или керосин, а также растворитель, иногда сжатый воздух.Только очистив карбюратор, можно уже приступать к его настройке. Обязательно, прежде чем принимать столь серьезные помехи в процессе своей работы, необходимо прежде всего убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которой установлен фильтр тонкой очистки. насоса может засориться и т.д. их «железный» друг.Ведь это залог того, что машина заведется даже в сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.
