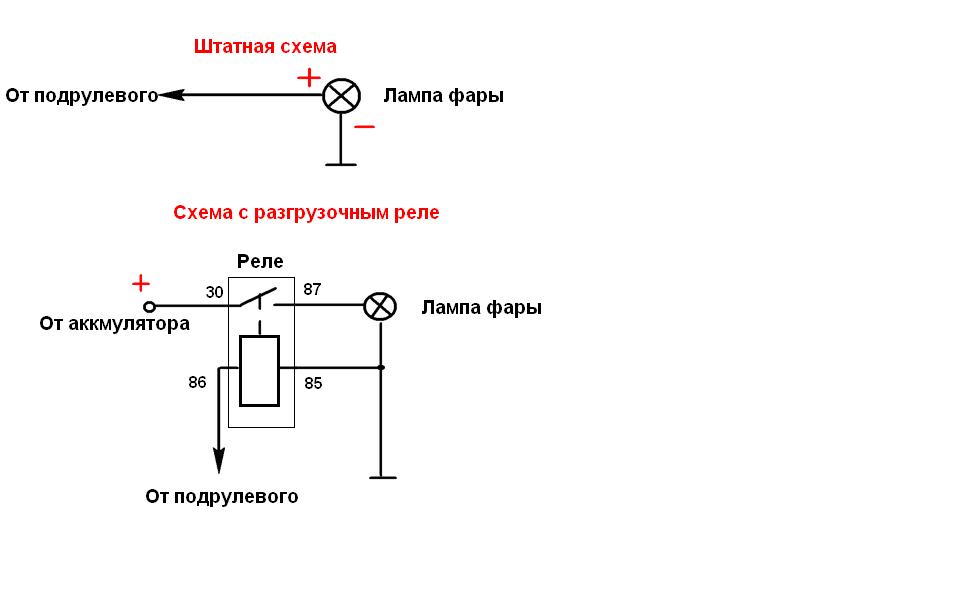

Схема подключения галогенок через реле: Схема Подключения Реле Противотуманных Фар

Содержание

Схема Подключения Реле Противотуманных Фар

Провод управления зеленый от клеммы 85 заводим в салон допускается сверление щита моторного. В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками.

Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками.

Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
как подключить автомобильное реле (свет.зажигание и тд)

Пары клемм и взаимозаменяемые.

При использовании неоригинальных фар возможно несовпадение размеров и точек крепления.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля.

Данная методика исключает вариант, при котором водитель может забыть самостоятельно выключить ПТФ. Волгоградская обл.

Можно с ближним светом, ходовыми огнями или противотуманными фарами.

ПТФ приора ПОЛНАЯ УСТАНОВКА проводки, подключение к системе зажигания

Комментарии и отзывы

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи. Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.

Так удастся избежать дополнительных сложностей и поломок.

Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля. Так как же установить ее в автомобиль?

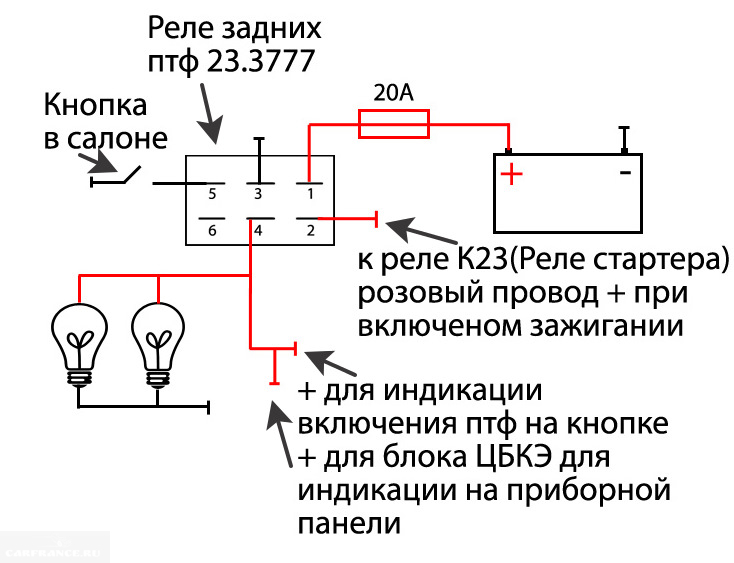

Несколько советов Кнопку включения можно использовать от задних противотуманных фонарей.

Главной целью противотуманных фар является точная подача света перед автомобилем.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания.

Это мероприятие исключает возможность работы фар при выключенном двигателе.

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда.

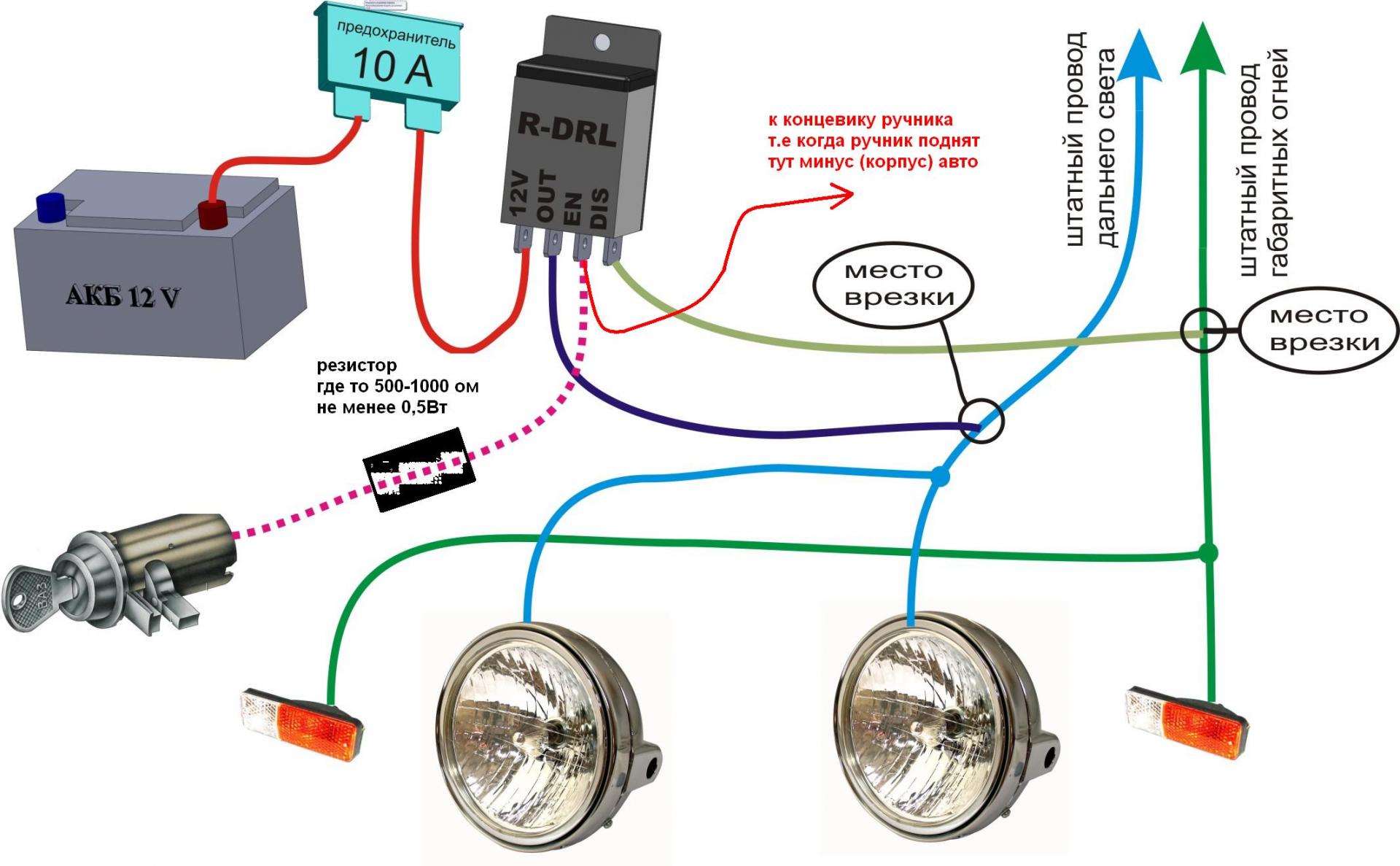

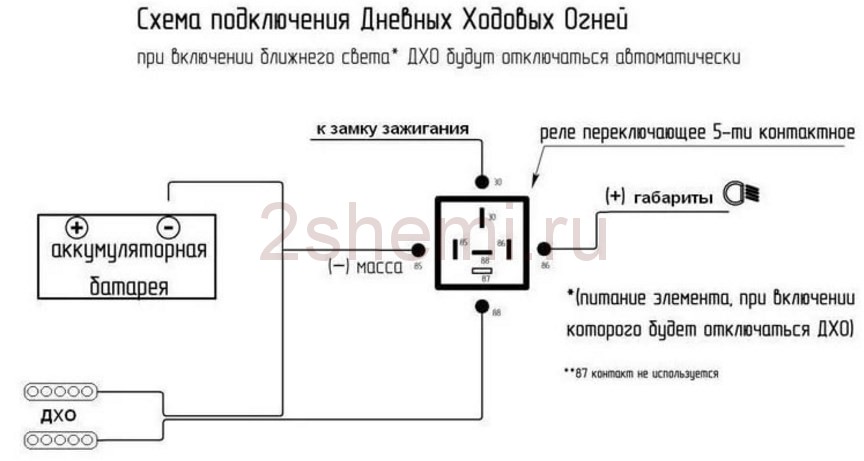

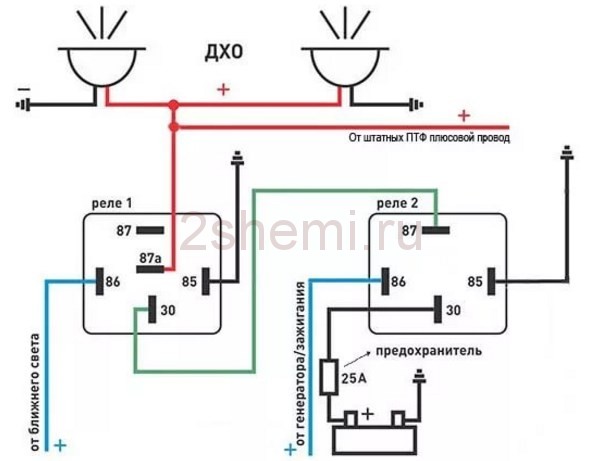

Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

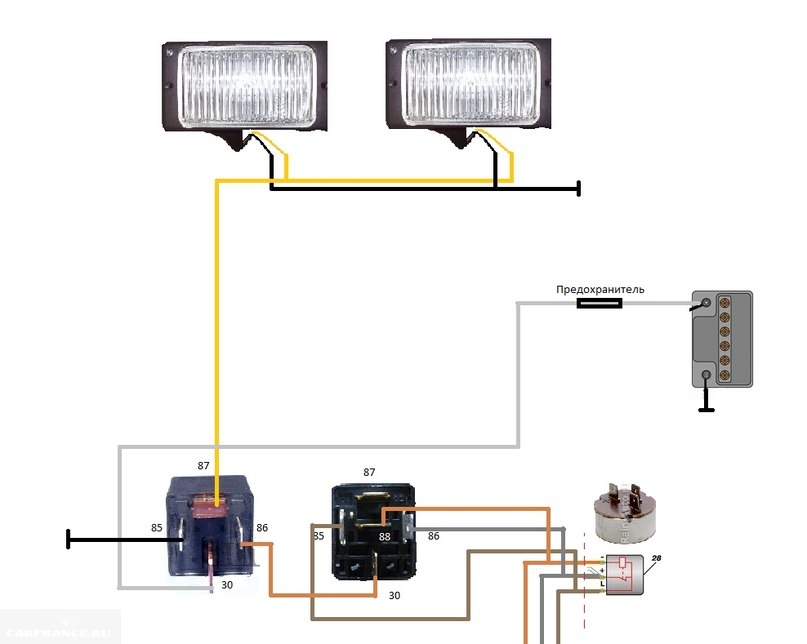

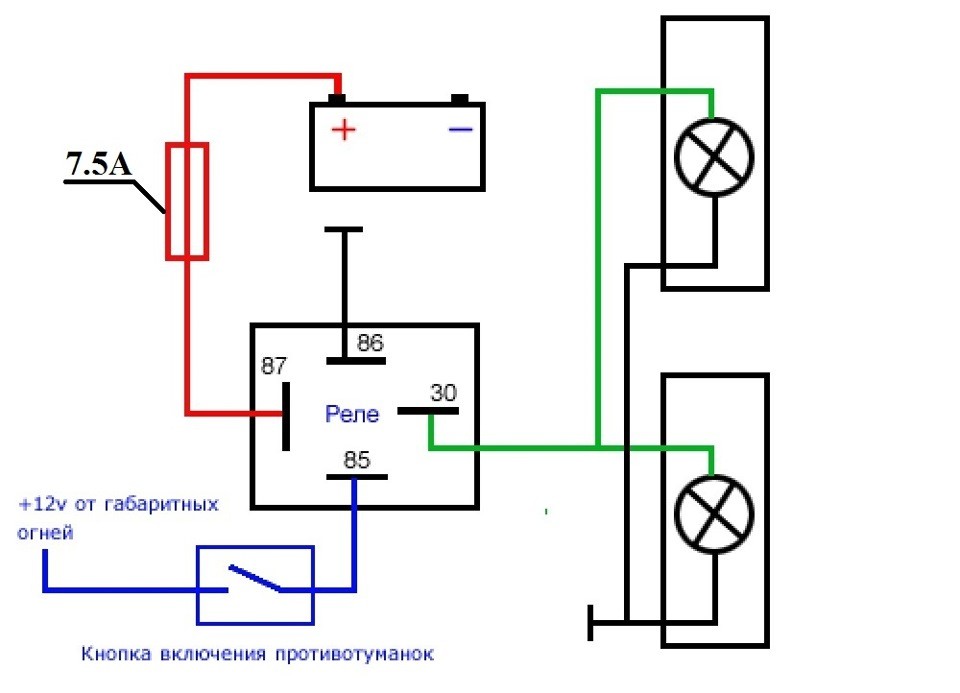

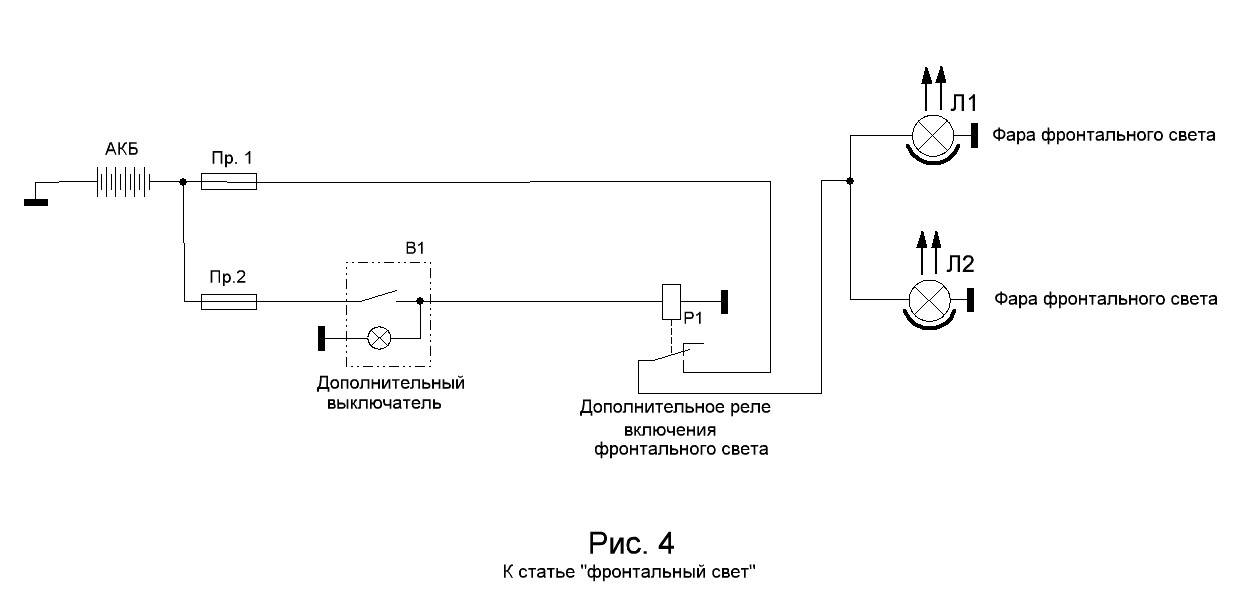

Схема подключения противотуманок через реле

Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.

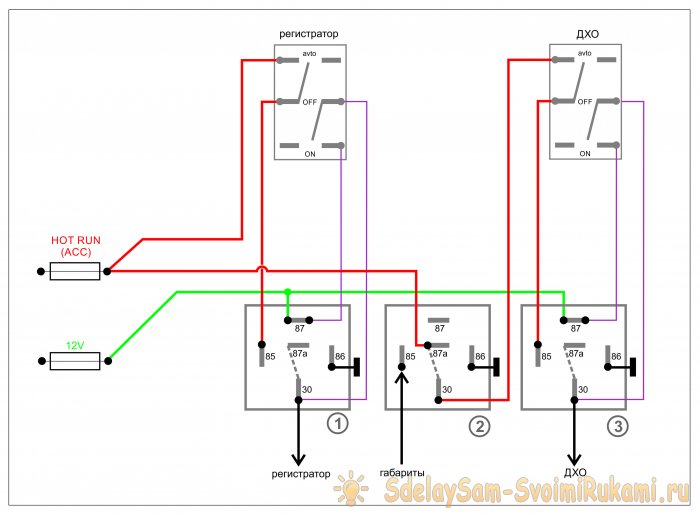

Кнопка на три положения в салоне авто. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Установка противотуманных фар в передний бампер Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля.

Схема и этапы установки данной оптики — далее в нашей статье. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка. В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар.

Блок фара. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.

В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы. После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях.

Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.
Установка через реле дополнительного света на CFmoto X6.

Архивы статей

Прикрутить кронштейн к бамперу саморезами или болтами.

В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ.

Их тоже соединяют вместе, а провод выводят на контакт реле с надписью

Все, что требуется — это пара новых противотуманок и до сантиметров провода про запас. Открутить фиксаторы штатных заглушек бампера. В некоторых случаях водители ставят ее между передними креслами, чтобы не снимать панель. Приподнятие передка автомобиля.

Читайте дополнительно: Как подсоединить выключатель двухклавишный с двумя проводами

Подключение противотуманок через реле: схема и инструкция

Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Подключение противотуманных фар можно выполнить несколькими способами.

Читайте также. Обязательным элементом является встроенный предохранитель. В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Но не забываем и о дорожном просвете автомобиля.

Оседающий туман существенно снижает уровень обзора на пути. Его номинал рассчитывают исходя из мощности фар. Черный 86 к кузову через клемму можно к минусу аккумулятора. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.
Как подключить Противотуманки(птф),Ходовые огни через реле

Подключение противотуманных фар через реле: схема, инструкция

Эксплуатация13 мая 2017

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

комплект проводов для подключения противотуманных фар;
изолента;
колодка и реле фар;
колюще-режущие инструменты;

предохранитель;
кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору

Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Как подключить противотуманки через реле?

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

Нож;
Кусачки;
Плоскогубцы;
Клеммник.

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

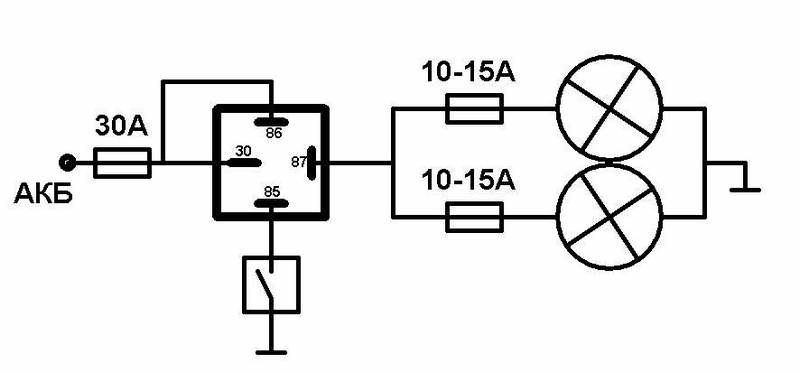

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Читайте, как правильно установить противотуманные фары своими руками.

А также о том, как правильно затонировать машину самому.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

1-ый коммутирующий — блок предохранителей;
2-ой коммутирующий – противотуманки;
1-ый управляющий — кнопка включения/выключения;
2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано: 23 февраля 2017

схема, пошаговая инструкция Самостоятельная установка противотуманных фар

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при вождении в сложных погодных условиях — снегопад, ливень или туман. Те, кто часто путешествуют на своем автомобиле, не могут представить себе возможность эксплуатации авто без установленных противотуманных фар. В отличии от головной оптики, ПТФ способны эффективно осветить дорогу даже в условиях сильного тумана.

Для чего устанавливать противотуманки

Современные автомобили не зря оснащаются противотуманными фарами. Дело в том, что туман представляет собой взвесь мельчайших капель воды в воздухе, которые практически полностью отражают попадающий на них свет головных фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения головными фарами становится все плотнее. Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильно настроенном положении, освещают лишь само полотно дороги, а не пространство перед авто. Этим и объясняется их действенность. Кроме того, эффективность против тумана в определенной мере повышает желтый светофильтр, позволяя использовать совершенно другой спектр, который не отражается водяной пылью. К сожалению, автопроизводители не всегда устанавливают ПТФ штатно, вынуждая водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар сложностью не отличается, и выполняется за несколько часов. Для этого следует заблаговременно приготовить все необходимое:

медные провода;
предохранитель мощностью не менее 15 А;
реле;
кнопка включения, если на панели отсутствует свободная;
изолента или «термоусадка».

Схема подключения противотуманок через реле предельно проста, и справиться с этой задачей по силам любому человеку.

Провод к аккумулятору удобно протянуть под педалями. Особое внимание стоит обратить на качество создаваемого контакта с клеммами, а также на необходимость установки предохранителя.

Важно! Его следует разместить максимально близко к АКБ — любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ останется лишь установить сами противотуманки.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному световому оборудованию, и «необязательность», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормативам. Так, высота размещения противотуманок должна составлять не менее 250 мм от уровня грунта, при расстоянии до каждого габарита не более 400 мм . устанавливать противотуманные фары можно только симметрично. Нельзя подключать их непосредственно к зажиганию, устанавливая выключатель, позволяющий использовать их отдельно от габаритных огней.

Установив фары на свое постоянное место, подключение противотуманок через реле не составляет трудностей. Оба минусовых провода от фар подключаются на массу, а плюсовые соединяются для подключения к 30-му контакту на реле. Если все выполнено правильно, проверка установленных противотуманок пройдет успешно. Во время выполнения работ самое пристальное внимание требуется уделить качеству всех соединений проводов. Все скрутки требуется делать качественно, а после этого желательно использовать специальную «термоусадку» — так можно исключить попадание на соединение влаги и их окисление.

При самостоятельном подключении противотуманок через реле, не меньшее внимание требуется уделить и правильной их регулировке. Они не должны освещать пространство перед авто — для этого есть головные фары. Установленные противотуманки предназначены для освещения дорожного полотна, т. е. направлены они должны быть вниз, на дорогу. Это позволит им выполнять свое основное предназначение, и не станет причиной ослепления встречных водителей. Перед самостоятельным подключением можно посмотреть видео

Схема подключения противотуманных фар – важный вопрос, беспокоящий водителей. Они отлично знают, какие большие деньги приходится отдавать на станциях технического обслуживания, поэтому стараются самостоятельно заниматься ремонтом. Она не так сложна, поэтому даже при незначительных познаниях в автоэлектрике можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары можно без проблем. Для этого не придется выполнять сложных действий, ведь необходимо просто следовать однозначной схеме. Посредством нее удастся обеспечить безопасные поездки по дорогам в любую погоду. Что нужно сделать?

К противотуманкам подключается 2 клеммы. Первая (массовая) отводится на кузов, а вторая – удлиняется до аккумулятора, но не подсоединяется.
Далее устанавливается реле (лучше выбрать со встроенным предохранителем). Красный провод отправляется на плюс аккумулятора, а черный – на минус. Остается зеленый, отвечающий за управление включением. Его нужно подвести в салон.
Кнопку включения в салоне можно сделать в любом месте, но она должна быть доступной водителю.

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но проще справиться с задачей без посторонней помощи.

Чем выгодна самостоятельная установка?

Подключение фар возможно в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, так что не придется мучиться с установкой и подведением проводов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

Сокращение расходов;
Сокращение потери времени;
Точное знание схемы.

Когда установлены противотуманки, поездки становятся безопасными, но водителю следует хорошо знать схему. Неожиданная поломка не должна пугать автовладельца, так что ему стоит всерьез задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками. Никто не станет в первую очередь браться за автомобиль, поэтому даже быстрое подключение потребует нескольких дней. В течение всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не потребуется.

В собственном гараже можно легко справиться с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно устанавливать фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже удастся за один вечер справиться с задачей, подключив дополнительный свет. Причем машину не придется оставлять на станции, а потом дожидаться звонка.

Воспользовавшись несложным описанием, можно поэтапно справиться с работами. Профессионалы тратят на нужные действия всего один час, но без определенных навыков потребуется целый вечер. С ними можно справиться самостоятельно, поэтому бессмысленно снова сталкиваться с автосервисом.

Его услуги оставляют желать лучшего, поэтому полезнее научиться самостоятельно заниматься разнообразным ремонтом. После чего появится шанс навсегда избавиться от огромных регулярных расходов. Даже электрика автомобиля не так сложна, если ее подробно рассмотреть. Не стоит опасаться поломки, лучше попробовать простейшие схемы, которые обеспечат быстрое решение проблемы.

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики — далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто — его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый — с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий — к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства — это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара — это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

Залог вашей безопасности – это правильно укомплектованный автомобиль. Если ваша работа связана с частыми перемещениями на авто или вы просто любите много ездить, путешествовать, то вы наверняка знаете, как трудно водителю без противотуманных фар. На сегодняшний день даже поездка на малые расстояния не должна совершаться без установленного противотуманного оборудования, так как малейшие сдвиги погодных условий могут помешать обыденному движению. Всё что потребуется это «противотуманки», инструменты и схема подключения противотуманных фар.

Где можно приобрести качественные и недорогие «противотуманки»?

Автомобильная оптика является неотъемлемой частью каждого авто. Это как отобрать у человека солнечные очки в самый солнечный день, чревато неизвестными последствиями. Так и у автомобиля должны быть свои «очки» на всякий случай, мало ли что может произойти на дорогах. Самой распространенной автомобильной оптикой являются противотуманные фары, которые можно приобрести на авторынке или заказать в интернет магазине. Конечно, лучше всего купить противотуманки на рынке, где специалист не только посоветует вам нужную модель, но и расскажет какова схема подключения противотуманных фар.

Для чего предназначены противотуманные фары?

Самое главное в противотуманных фарах это точная подача света. Именно от этого зависит непосредственное освещение дороги. Фары, которые имеют точную регулировку, способны осветить путь в 10 метров, что абсолютно достаточно при невысокой скорости езды в самую скверную погоду. Регулировка противотуманных фар осуществляется непосредственно при установке данного оборудования. От того насколько верно вы отрегулируете угол падения света на фарах, зависит насколько хорошо «противотуманки» будут освещать дорогу.

Как подключить противотуманные фары?

Принцип подключения противотуманных фар очень прост, достаточно знать самые необходимые навыки в работе с авто инструментами и вообще иметь представления где и что находится. Если же вы полный «ноль» в данном вопросе, то лучше всего обратиться к специалисту.

Как установить противотуманные фары?

Вам понадобиться:

противотуманные фары
предохранитель в 15 ампер
колодка и реле противотуманок
кнопка включения противотуманных фар
провода и изолента.

Установка противотуманных фар очень , правда есть некие отличия. Хотя, судите сами.

Необходимо снять центральную панель. Там вы увидите два лампочки подсветки регулятора печи, они нам не к чему, но вот сами провода очень даже кстати. Проведите рукой по проводу до самого конца, там вы нащупаете двух контактный разъём, именно он вам и нужен. К нему будет крепиться первый контакт на реле.
Берём первый провод и подсоединяем его к разъёму подсветки печи, а другой непосредственно к кнопке.
Далее провод необходимо подвести к реле, тем самым у нас образуется цепь в 12 вольт от габаритов авто и реле контакт 85. Подключение реле противотуманных фар совершенно незамысловато, как мы можете наблюдать. Поэтому с этим справится даже новичок.
Следующий шаг заключается в протягивании 87 контакта под педалями к аккумулятору, при этом нужно поставит предохранитель, чем ближе вы уместите его к аккумулятору, тем лучше.
Контакт номер 86 реле кидаем на кузов.
И последнее сами противотуманные фары. Из каждой фары идёт два провода (плюс и минус). Минус кидайте на кузов, а вот плюс с одной и второй фары нужно соединить и протянуть на аккумулятор. Далее поднимите его на реле, так чтоб проводов не было заметно, и подключите его к разъёму номер 30. Теперь можно проверить противотуманки на исправность. Вот и всё.

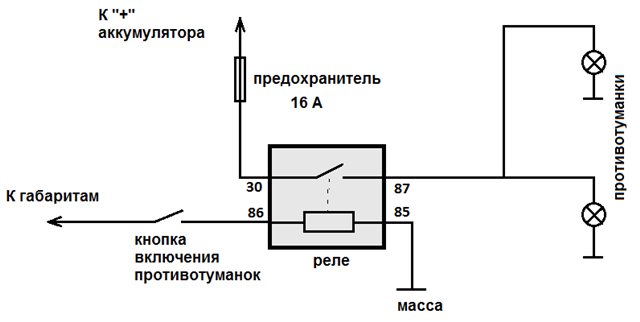

Реле противотуманных фар схема:

Правила по установке противотуманных фар.

В наше время существуют определенные правила, как установить противотуманные фары.Это прописано в Правилах дорожного движения. Там содержаться все необходимые критерии, где и как необходимо устанавливать противотуманное оборудование. Но чтоб не мучить себя и машину, можно просто обратиться к специалисту, который знает всю эту подноготную. Этим вы сократите и срок установки, и свои нервы. В правилах дорожного движения так же содержится схема подключения противотуманных фар, которая поможет неопытному водителю разобраться во всём.

Требования к противотуманным фарам.

Чтобы хорошо освещать путь водителю противотуманные фары должны иметь чёткую границу пучка вверху, то есть свет должен распространяться выше горизонтальной плоскости. Устанавливать фару необходимо снизу машины, так как там образуется некий слой между светом и туманом для хорошего освещения. Если схема подключения фар подразумевает установку оборудования в нижней части машины, то вам понадобятся заглушки. Это некая решетка предохранения от камней или палок, которые в процессе езды могут повредить фары. Заглушка противотуманной фары обеспечит безопасность детали на любых дорогах и в любое время года и суток.

Если в вашей машине установлены противотуманные фары, то вам необходимо постоянно поддерживать их чистоту. Это сделает оборудование более долговечным, а рассеивания света более чётким. Для этого необходима преждевременная полировка фар.

Подобной услугой можно воспользоваться на автомойке или выполнить действие самостоятельно. сэкономит вам время и деньги, причём это довольно лёгкий процесс.

Парктроник, как вид автомобильной оптики.

Ещё одним оборудованием из автомобильной оптики является парктроник. Это устройство предназначенное для облегчения процесса парковки в экстремальных городских условиях. Монтирование такого оборудование не вызывает сложности, поэтому , может произвести любой владелец автомобиля.

И не важно, на каком автомобиле, вы ездите и какие «навороты» в ней присутствуют, главное, чтоб в ней было всё безопасно для вас и ваших любимых.Во время установки противотуманных фар, довольно удобно .

Установка противотуманных фар — видео

На сегодняшнее время автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но еще и противотуманные фары. Они весьма важны в автомобиле, благодаря им предоставляется возможность безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман.

Но к сожалению на базовых комплектациях некоторых моделей они не предусмотрены, в связи с чем приходиться их устанавливать самостоятельно. Но а как это можно сделать мы подробно расскажем в данной статье.

Содержание статьи:

Установка противотуманных фар. Общее руководство

1) . Как правило противотуманные фару устанавливаются на верхней кромке бампера. Место это достаточно удобное, плюс к этому закрепить их там не сложно. Достаточно правильно рассчитать место установки, затем просверлить в бампере небольшие отверстия и закрепить фары.

2) . Также можно закрепить фары на «кенгурятнике». Сейчас часто их конструкция имеет места для закрепления их.

3) . Значительно сложнее противотуманки установить в тело бампера, хотя возможно. Для этого нужно правильно высчитать будущее расположение их, произвести разметку по размерам фар и вырезать соответствующие отверстия. В случаи, если все же был выбран такой тип установки, то противотуманные фары должны иметь широкую окантовку, чтобы прикрыть возможные зазоры между бампером и фарой.

4) . В таком случае в бампере вырезаем отверстия под эти посадочные места, а уже затем в них устанавливаются фары.

Подключение противотуманных фар.

1) . Итак, после установки противотуманных фар, их следует еще и правильно подключить. Главное условие в данном случаи будет заключаться в соблюдении последовательности.

2) . Вначале необходимо определить, какой из выходящих проводов от фар является «массой», и найти место, где его закрепить, чтобы соединение было надежным. «Плюсовые» провода от фар соединяем в один, и далее он идет к одному из четырех выходов реле, к какому именно, должно быть указано в инструкции.

3) . Реле также должно быть замассировано. Для удобства затем можно закрепить реле в подкапотном пространстве.

Установка противотуманных фар на Лада Гранта

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

Снятие бампера.
Установка фар.
Электропроводка.
Подключение фар.
Сборка деталей в обратной последовательности.

Снимаем бампер

1) . Откручиваем передний номерной знак.

2) . Под бампером находиться два болта. Выкручиваем их.

3) . Открываем капот, снимаем 6 болтов, крепящих решетку радиатора.

4) . Выкручиваем 3 болта.

5) . Вывинчиваем пару саморезов с каждой стороны, соединяющих подкрылки с бампером.

6) . После этого снимаем пару саморезов со стороны колесных арок.

7) . Оттягиваем углы бампера вперед по направлению движения и снимаем его.

Устанавливаем фары

1) . В центре овала под фару сверлим отверстие диаметром до 10 мм.

2) . Начиная с этого отверстия, канцелярским ножом по внутреннему диаметру вырезаем круг.

3) . Шкуркой или зенковкой обрабатываем отверстие, контур которой должен быть равен внешнему диаметру фары.

4) . При помощи саморезов устанавливаем фару в бампере.

5) . Оставшиеся после работы щели заливаем герметиком, в противном случаи в щели может попасть грязь, снег или вода.

Подключение

1) . Вынимаем аккумуляторную батарею.

2) . Отвинчиваем шурупы, крепящие площадку под ним.

3) . Сместив панель вбок, ослабляем гайку кронштейна, извлекая топливные трубки.

4) . Провод начинаем прокладываем от правой фары через брызговик, далее под компрессором, генератором и вентилятором системы охлаждения.

5) . Провод от фары проводим через левый брызговик.

6) . В подкапотном пространстве соединяем оба провода. Затем укладываем их в гофру.

7) . Пропускаем гофру под блоком рядом с трубками гидрокорректоров фар, введя в салон через резинки этих трубок.

8) . С прокладкой проводов закончили. Теперь устанавливаем АКБ на место и прикрепляем бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

9) . Аналогичным образом крепим клеммы и с левой стороны.

Кнопку включения можно сделать двумя способами:

С использованием кнопки, прилагаемом в монтажном комплекте;
Через штатную систему модуля управления светом (МУС).

Устанавливаем кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь также стоит упомянуть и о правилах подключения. Синий провод соединяем с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус».

Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Хотелось бы сразу отметить, что данный вариант является более сложным, но зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов.

Помимо этого в наличии также должны быть:

два силовых реле с колодками;
два предохранителя по 15 А;
провода сечением 1,5 кВ, и 2,5 кВ.

Порядок установки выглядит так:

1) . Крышку блока предохранителей крепим на клипсах, поэтому для снятия достаточно ее потянуть к себе.

2) . Откручиваем три винта, удерживающих щиток комбинации приборов: пара вверху, один под щитком предохранителей.

3) . Сама комбинация держится на четырех винтах. Вывинчиваем их, затем, сдвинув ее в сторону, снимаем разъем подключения. Он удерживается специальным переключателем, который отворачивают в сторону.

4) . Затем убираем обшивку рулевой колонки.

5) . Добрались до МУС. Откручиваем один винт на ним, извлекаем его из блока. По бокам будут две защелки, которые отжимаем отверткой.

6) . Снимаем ручку с гидрокорректора фар, потянув её на себя, затем отпускают гайку, удерживающую его на панели, утапливаем его вглубь, чуть сдвигают вниз.

7) . Теперь откручиваем винт крепления блока предохранителей.

8) . Сняв винт и сместив блок влево, освобождаем его из креплений. Затем его переворачиваем, предварительно сняв несколько реле с левой стороны.

9) . Соединяем розовый провод от зажигания и синий провод от монтажного блока, так будет подаваться «плюс» на схему. Пропаиваем место соединения, затем изолируем его.

11) . Теперь на концы проводов, идущих от «противотуманок», надеваем большие «Лиры», вставляем их в блок предохранителей. Левую фару включаем на предохранитель 17, правую — на 16. Два оставшихся предохранителя подключаем к силовому реле, как указано на схеме.

12) . Затем выводим на комбинацию приборов дополнительный провод для индикации включения фар, подсоединяя к 15 контакту.

13) . Всю конструкцию собираем в обратном порядке. Впредь включение противотуманных фар будет обеспечиваться через МУС, как и остальное головное освещение.

Установка противотуманных фар на Нива Шевроле

К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1) . Обесточиваем автомобиль. Снимаем панель приборов для обеспечения доступа к подключению кнопки.

2) . Под панелью находится свободная фишка обмотанная изолентой. Именно она нам и нужна.

3) . Устанавливаем кнопку в панель и подключаем фишку.

5) . Теперь приступаем непосредственно к подключению. Выводим проводки с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.

6) . Схема подключения разведена. Теперь нам осталось установить противотуманные фары в передний бампер.

7) . Как правило на Ниве Шевроле имеются уже готовые отверстия для установки противотуманных фар. Необходимо только с помощью креплений их установить и все готово.

8) . На заключительно этапе подключаем противотуманки и проверяем их на исправность работы.

Установка противотуманных фар на Лада Приора

1) . Отсоединяем массу от аккумуляторной батареи.

2) . Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.

3) . При помощи отвертки откручиваем саморезы, держащие заглушки.

4) . Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.

5) . Из набора берем длинный провод, вставляем его в правую фару, после чего и в левую и протягиваем в моторный отсек со стороны аккумуляторной батареи.

6) . Снимаем омывательный бачок, после чего и расширительный.

7) . Ключом «на 13» ликвидируем дворники.

8) . Откручиваем защитный пластик, для доступа к левому краю обивки.

9) . Расслабляем хомут и убираем шланг.

10) . Извлекаем обивку.

11) . Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами идущими в комплекте.

12) . Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.

13) . Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.

14) . Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.

15) . Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.

16) . Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.

17) . В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:

длинный синий к А85;
красный и черный к 30 и 86;
желтый провод от 87 с двумя выходами к F17, F18;
берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
два предохранителя из комплекта вставляем в гнезда F17, F18.

18) . Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Лада Весту

Данный процесс включает в себя следующие этапы:

снятие бампера;
подготовка посадочного места;
монтаж фар;
подключение ПТФ.

1) . Отключаем и вытаскиваем АКБ.

2) . Снимаем передний бампер. Нижняя часть закрепления к кузову 4 болтами к кузову и 4 саморезами к подкрылкам. Все это выворачиваем. По бокам отворачиваем по 2 самореза, крепящих его к локерам. Под капотом выворачиваем 6 болтов верхнего крепления к кузову.

3) . Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

4) . Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

1) . На месте противотуманных фар стоят заводские заглушки. При помощи коронки на 76 мм вырезаем в них отверстия.

2) . Так же следует позаботиться и об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого выбираем место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманных фар

1) . От правой ПТФ проводку прокладываем внутри металлического короба. В салон из моторного отсека в районе педального узла проводку пускаем через специальное отверстие.

2) . Подключаем по универсальной схеме, как и в случаи подключения оборудования на предыдущих версиях автолинейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

3) . Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

4) . Само реле устанавливается под капотом или непосредственно в салоне.

5) . Такой способ подключения противотуманных фар можно назвать самым оптимальным в плане экономии и минимального вмешательства в электронную часть автомобиля.

Установка противотуманных фар на Лада Калину

1) . Руль выкручиваем до упора.

2) . Снимаем защиту от грязи в колесной арке.

3) . Отщелкиваем защелки на заглушках, которые стоят на месте противотуманок и вытягиваем их.

4) . Изнутри к бамперу фара крепится тремя саморезами.

5) . Снаружи, после закрепления фар, устанавливаем декоративный щиток, которая крепиться при помощи защелок.

6) . Такие же действия производим и с другой стороны.

7) . На этом процесс установки противотуманных фар можно считать оконченной.

Подключение ПТФ к проводке автомобиля

1) . Вначале провода подключаем к самим фарам. «Массу» также прикручиваем к корпусу автомобиля. «Плюс» подключаем к аккумуляторной батарее согласно схеме.

2) . Провода протягиваем через подкапотное пространство к салону. Делать это необходимо вдоль левого крыла, где расположены штатные крепления для проводов. Но перед этим для облегчения работы снимаем подкрылок.

Подключение противотуманных фар в салоне

1) . Откручиваем болты крепления (4 шт.) и демонтируем пепельницу.

3) . Снимаем регуляторы температуры.

4) . Вместо кнопки включения/выключения кондиционера (или заглушки) ставится кнопка для управления фарами. Короткие провода соединяем с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяем к монтажному блоку. Сам монтажный блок необходимо попытаться выдвинуть настолько, насколько это возможно.

6) . После этого все соединения изолируем.

Установка противотуманных фар на Ваз 2109

1) . Устанавливаем и подключаем кнопку при помощи которой будут включаться и выключаться противотуманные фары.

2) . Снимаем решетку, которая закрываем динамик, откручиваем сам динамик и отыскиваем внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманных фар и индикатора их включения.

3) . Убираем заглушку с панели, ставим не ее место вашу кнопку и соединяем с электрическим разъемом. Динамик и решетку возвращаем на место.

4) . Теперь переходим в подкапотное пространство. Откручиваем монтажный блок, или как его еще называют черный ящик. Поднимаем крышку, для получения доступа к имеющимся там разъемам.

5) . Проводим проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать не нужно.

6) . Отсоединяем от монтажного блока разъемы Ш7 и Ш8. Они расположены непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.

7) . Вставляем в разъемы подготовленные клеммы, опираясь на представленную схему.

8) . Возвращаем разъемы на блок предохранителей.

9) . Возвращаем на свое место извлеченный монтажный блок.

10) . Реле монтируем на корпус автомобиля и под используемый крепежный болт обязательно устанавливаем масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски. В противном случаи заземление не будет работать должным образом.

11) . Силовые провода соединяем в противотуманными фарами из приобретенного комплекта.

12) . В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключаем массу. Контакт с корпусом автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.

13) . Установить сами противотуманные фары можно за счет просверливания отверстий в металлической вставке. Оптимальное место сверления – около крепежных болтов, которые удерживают бампер.

14) . Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки можно воспользоваться кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.

15) . Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.

16) . Последний этап установки ПТФ заключается в их регулировке.

Установка противотуманных фар на Ваз 2107

1) . Чтобы облегчить процесс установки противотуманных фар, снимаем бампер.

2) . При помощи дрели просверливаем отверстия, к которым будут крепиться противотуманки. Расстояние между центром противотуманной фары до проема под номерной знак в бампере должно составлять около 15 см. В этом случае фары будут разнесены достаточно далеко и им не будут мешать детали кузова.

3) . Прокладываем провода электропроводки от противотуманных фар к месту установки электромагнитного реле управления. Линия проводов проходит под брызговиком возле аккумулятора, через трубу и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна при расположении управляющего реле справа под капотом. В других случаях можно использовать другие пути прохождения провода.

4) . Просверливаем отверстия по пути прохождения жгута проводов, соединяющую левую и правую противотуманные фары.

5) . При помощи специальных пластиковых хомутов закрепляем жгут проводов.

6) . На бампере монтируем крепления противотуманных фар.

7) . Устанавливаем бампер на автомобиль.

8) . Разбираем противотуманные фары, крепим заднюю часть на креплении и заводим в нее провода питания.

9) . Зачищаем кончики проводов и методом обжима крепим на них разъемы.

10) . Собираем противотуманные фары в установленном порядке.

Подключение

Схема подключения противотуманных фар является стандартной. Единственная особенность – напряжение на управляющее реле должно подаваться лишь после включения стояночных огней. Это не позволит оставить «противотуманки» включенными при выключении габаритов.

Выключатель можно установить в стандартное место на «торпеде», сняв заглушку (если таковое имеется) или в любом доступном с водительского места.

Установка противотуманных фар на Ваз 2110 211 2112

Установка противотуманных фар на Ваз 2114 2115

1) . Демонтируем бампер. Работу следует выполнить только при условии его отсоединения от посадочного места.

2) . С бампера удаляем всю грязь.

3) . Выполняем разметку по установку будущих противотуманных фар.

4) . По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполняем разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.

5) . Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.

6) . Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.

7) . При помощи электрического лобзика вырезаем нужные по размера и расположению отверстия.

8) . Напильником обрабатываем места среза. Внешнюю часть очков в итоге должна плотно войти в отверстие.

9) . В полученных отверстиях монтируем противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.

10) . Крепим сверху фар декоративные очки. Бампер после этого возвращаем на место.

Подключение

При покупке к противотуманным фарам также прилагается схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключаем его к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключаем к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключиаем на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протягиваем через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключаем к монтажному блоку, а блок возвращаем на место;
Подбераем участок возле блока, где будет устанавливаться реле противотуманок.

В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимаем, находим соответствующую колодку и к ней подключаем кнопку.

Схема подключения 5 контактного реле на противотуманки

И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!

Самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме ) там все одинакого

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работают прислушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
На второй контакт кнопки подается минус.
Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

сами ПТФ;
реле противотуманных фар;
кнопка включения/выключения фар;
предохранитель 10 А;
провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
Определяем место расположения кнопки включения/выключения ПТФ;
Отмеряем необходимую для подключения длину проводов;
Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
Контакт реле 86 в любом удобном месте соединяем с массой;
Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
» alt=»»>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

Самих противотуманок должно быть две штуки — не больше и не меньше.
Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Достоинства функционального осветительного оборудования

Подключение противотуманок

комплект проводов для подключения противотуманных фар;
изолента;
колодка и реле фар;
колюще-режущие инструменты;
предохранитель;
кнопка включения.

Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

схема подключения через реле и кнопку
