Стартер крутится но двигатель не крутит: Стартер крутит, а двигатель не крутит: описание, причины, методы решения

Стартер крутит, а двигатель не крутит: описание, причины, методы решения

В связи с изменением объема программы обучения, при подготовке на курсах вождения для получения водительских прав различных категорий, при обучении очень мало времени уделяется конструкции автомобиля и, в том числе, конструкции и принципам работы двигателя внутреннего сгорания.

Непонимание назначения различных агрегатов двигателя и принципов их работы часто приводит к неправильному описанию возникших неисправностей. Одним из таких описаний является «стартер не крутит двигатель».

При таком описании неисправности очень трудно понять, в чем же действительно причина. Особенно, если нет понимания об уровне технической грамотности автовладельца. В некоторых случаях такое описание неисправности может означать, что электродвигатель приводит в движение маховик и коленчатый вал двигателя, но не происходит запуска.

Стартер

Стартер — это электрический двигатель постоянного тока.

Основное назначение этого конструктивного элемента привести в движение шатунно-поршневую группу для обеспечения первоначального сжатия топливно-воздушной смеси (ТВС) в цилиндрах. Для обеспечения запуска двигателя достаточна раскрутка маховика до частоты 50-70 об/мин.

При такой частоте вращения и нормальном состоянии цилиндров, поршней и колец обеспечивается сжатие топливно-воздушной смеси до степени, необходимой для воспламенения ТВС и передачи энергии воспламенившейся смеси на плечи коленчатого вала. Далее процесс происходит самостоятельно.

Таким образом, электрическое устройство не влияет непосредственно на запуск двигателя, а является лишь вспомогательным агрегатом для первоначальной раскрутки коленчатого вала.

Основная цель применения этого электродвигателя — исключить необходимость применения физической силы и обеспечить удобство эксплуатации автомобиля.

Конструкция стартера

Конструктивно стартер состоит из трех блоков:

• электродвигатель постоянного тока
• втягивающее реле
• бендикс (шестерня, передающая крутящий момент на маховик двигателя с обгонной муфтой)

Электропитание на обмотку электродвигателя подается не напрямую от аккумулятора, а через замок зажигания. При этом, электрический ток при замыкании замка подается на обмотку втягивающего реле, вызывая его срабатывание и замыкание контактов, расположенных внутри корпуса втягивающей катушки, с подачей тока с аккумулятора автомобиля на щетки коллектора электродвигателя через контактные пятаки, скрытые под кожухом.

Неисправности стартера

Неисправности стартера делятся на две категории

• поломка или износ механической части
• повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

• неисправности электродвигателя
• неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

В технически сложных стартерах с планетарным редуктором возможна поломка зубьев редуктора. При этом требуется замена агрегата целиком. Планетарный редуктор не поставляется в качестве запасной части.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Стартер крутит, не происходит запуска

Бывают ситуации, когда стартер крутит, а двигатель не заводится. В части случаев причиной такой неисправности может быть сам стартер, а именно, его техническое состояние. Мотор электростартера состоит из двух элемен6тов — статора и ротора.

Ротор стартера закрепляется в корпусе стартера через подшипники скольжения. При износе подшипника скольжения, запрессованного в носок корпуса, который направлен в сторону маховика, происходит изменение положение ротора и его залипание.

При износе в момент поворота замка зажигания увеличивается потребляемый электродвигателем ток, что приводит к резкому снижению напряжения в бортовой сети автомобиля.

При понижении до 9В отключается электронный блок системы управления двигателем и подача искры на свечи зажигания не происходит. Соответственно, стартер крутит, двигатель не схватывает, так как нет искры.

Подобная неисправность часто фиксируется в мороз, но может быть не связана с техническим состоянием самого стартера. Это бывает обусловлено состоянием и зарядом аккумуляторной батареи или вязкостью применяемого моторного масла при условии нормального технического состояния самого двигателя. При этом стартер может быть новым, он крутит, но схватить мотор не может.

Из-за низкого заряда аккумуляторной батареи вся сила тока используется для раскрутки электродвигателя и маховика силового агрегата. Происходит снижение напряжения и заряда не хватает на подачу искры или раскрутку топливного насоса для подачи бензина в камеру сгорания.

При этом при однократном запуске состояния аккумулятора может быть достаточным для раскрутки коленвала до оборотов запуска.

Сжатие топливо-воздушной смеси происходит в достаточной степени, двигатель готов к запуску, но не схватывает по причине отсутствия искры или топлива.

Другой причиной не запуска движка может быть износ деталей самого двигателя, не позволяющий обеспечить сжатие ТВС или наличие сопротивления провороту коленчатого вала, например, при износе упорных колец. Это не относится к неисправностям стартера.

Самой простой и легко устраняемой причиной того, что ДВС крутится, но не заводится, является отсутствия топлива в баке или его слишком низкий уровень. На некоторых автомобилях топливный бак сконструирован таким образом, что при установке машины на пригорок при низком уровне топлива насос не в состоянии захватить топливо и подать его в двигатель. Решается простой доливкой бензина или солярки.

Стартер крутится, но не крутит двигатель

Стартер выполняет очень важную функцию — именно благодаря ему электрический заряд аккумулятора преобразуется в механическую работу, которая заставляет вращаться маховик коленчатого вала.

Основная задача стартера — раскрутить маховик до скорости 50-100 оборотов в минуту, а дальше уже двигатель начинает работать за счет детонации топливно-воздушной смеси в камерах сгорания.

Мы уже описывали на нашем сайте Vodi.su, как работает стартер автомобиля.

Напомним вкратце еще раз:

• при повороте ключа в замке зажигания в крайнее положение ток подается на обмотку стартера;
• шестерня обгонной муфты (бендикса) входит в сцепление с маховиком коленчатого вала;
• как только скорость вращения маховика превышает 50-100 оборотов, шестерня стартера отсоединяется от маховика;
• цепь размыкается, ключ в замке зажигания возвращается в среднее положение, вал стартера перестает вращаться.

Как видим, ничего особо сложного здесь нет. Но сложности начинаются тогда, когда возникают проблемы со стартером.

Одна из самых распространенных поломок:

• стартер крутится, но двигатель все равно не заводится.

С чем это может быть связано, и как решить данную проблему?

Причина первая — износ зубьев шестерни бендикса или венца маховика

Первое, что нужно проверить в данном случае — состояние зубьев приводной шестерни обгонной муфты и маховика коленчатого вала. В процессе эксплуатации любые металлические элементы, взаимодействующие с другими металлическими элементами, имеют свойство изнашиваться. Такая же проблема со временем происходит и с шестернями коробки передач — зубья крошатся, не обеспечивается сцепление между ведущей и ведомой шестернёю, переключать передачи сложно.

Определить данную поломку достаточно просто — при повороте ключа в замке зажигания в крайнее положение, вы слышите щелчок — срабатывает втягивающее реле и бендикс передвигается к маховику. Вы слышите, что стартер реально крутится, но вот мотор не заводится. Также характерный скрежет является признаком того, зубья шестерен износились.

Стоит сказать, что износ шестерни стартера — еще не самая страшная проблема. А вот если истерлись зубья венца маховика, то придется действительно приложить максимум усилий для ремонта. Бендикс стоит сравнительно недорого и заменить его можно самостоятельно. Для замены венца маховика придется его откручивать от коленвала, снимать венец с маховика (что тоже не очень просто), приобретать новый и насаживать обратно.

Если износ зубьев сравнительно небольшой, то есть вероятность того, что сцепление все же произойдет, для этого придется несколько раз пробовать прокрутить стартер — авось поможет.

Только не забывайте, что держать ключ в крайнем положении не нужно дольше 3-5 секунд и между попытками завести двигатель делайте перерывы в 15-20 секунд, иначе вы попросту разрядите аккумулятор.

Проверить состояние приводной шестерни достаточно сложно, особенно если у вас иномарка. Владельцы отечественных авто могут пощупать пальцами и венец маховика и бендикс стартера и даже попробовать прокрутить шестеренку — она должна вращаться только в одном направлении.

Обрыв вилки привода стартера

Вилка бендикса надевается на якорь втягивающего реле и благодаря ей шестерня выдвигается в крайнее положение и входит в зацепление с маховиком. Если же она поломалась, то бендикс будет оставаться в неподвижном состоянии, никакого зацепления с маховиком не будет, соответственно завести двигатель от аккумулятора вам не удастся.

Выход в данном случае один — разбирать стартер и менять бендикс.

Можно также попробовать снять стартер, подсоединить его к аккумулятору через контактные болты и попробовать прокрутить — если шестерня не выдвигается, значит проблемы нужно искать во втягивающем реле.

Ослабление буферной пружины

Буферная пружина позволяет шестерне бендикса немного отклоняться, если зубья не совпали с зубьями маховика. Если же пружина не сжимается полностью, то вы можете услышать скрежет, свидетельствующий об отсутствии полного контакта с венцом маховика.

Другие возможные проблемы

Если аккумулятор разряжен или произошло окисление контактов, стартер будет вращаться медленно и не сможет раскрутить коленвал до необходимой скорости.

Также медленное вращение стартера может свидетельствовать об износе щеток стартера, обрыве обмотки или замыкании на массу. Во всех этих случаях необходимы демонтаж стартера и его проверка.

Стартер — довольно сложное устройство. Якорь стартера вращается благодаря подшипникам, которые тоже со временем могут рассыпаться. Обгонная муфта (бендикс) может заедать — шлицы забились металлической стружкой. В любом случае, если у вас случилась подобная поломка, нужно отправиться на диагностику или самостоятельно искать причину.

Как завести двигатель без стартера?

Если поломка произошла в пути, то нужно попытаться завести двигатель без стартера.

Есть несколько способов:

• с толкача — ставим рычаг КПП на первую передачу и просим, чтобы машину подтолкнули — если толкающим удастся набрать большую скорость, то двигатель заведется;
• с буксира — все то же, только разгоняетесь за счет другого автомобиля;
• раскручивание переднего колеса — для авто с передним приводом, поднимаем переднее колесо на домкрате, ставим 3-4 передачу и пробуем вручную раскрутить колесо — крутить придется долго, но способ работает.

Смотрите как может жужжать стартер и что делать в этом случае? (случается как правило в холодную погоду).

Загрузка…

Поделиться в социальных сетях

Стартер крутит, но мотор не пускается. Все возможные причины — журнал За рулем

Современные автомобили порой тоже капризничают. Разбираем одну из самых типичных ситуаций.

Надежность автомобилей со времен жигулевско-москвичевской эпохи, конечно же, значительно выросла. Поэтому многие современные водители далеко не сразу вспоминают даже, что надо дернуть, чтобы открыть капот. А одной из самых распространенных ситуаций, ставящих в тупик неискушенного автомобилиста, является именно такая: стартер жужжит, но мотор не спешит заводиться. Причин такого поведения автомобиля может быть довольно много. Основные перечислены ниже. Мы разделили их на две категории. Для начала разберем те, с которыми справится любой новичок:

Человеческий фактор:

• Самая смешная причина: нет ни капли топлива! Бывает. Да и лечение понятно без комментариев.
• Вы забыли отключить противоугонку, которая блокирует, к примеру, только бензонасос.
• Забита выхлопная труба. Добрые люди засунули в нее тряпку или картофелину, а может, вы просто заехали в сугроб — вариантов много. Выхлопную трубу следует освободить.

Пожалуй, каждый автомобилист хоть раз в своей жизни, но сталкивался с подобной ситуацией, когда мотор отказывался заводиться. Где же в первую очередь искать причину?

Пожалуй, каждый автомобилист хоть раз в своей жизни, но сталкивался с подобной ситуацией, когда мотор отказывался заводиться. Где же в первую очередь искать причину?

Материалы по теме

Все вышеперечисленное, в общем-то, не является поломкой, да и решается в два счета. А теперь разберем причины, связанные с технической неисправностью:

• Если стартер крутит совсем медленно, то причиной может быть загустевшее на морозе масло в двигателе. А может быть, и разряженная после длительной стоянки АКБ или её сильно окислившиеся клеммы. При этом напряжение бортсети может просесть так, что блок управления двигателем откажется работать. Ну, тут все понятно: масло следует залить по сезону, батарею зарядить или заменить.
• Что-то замерзло — вода в бензопроводе, дизтопливо в баке или фильтре. Ищите теплый бокс!
• Неисправен топливный насос. Убедиться в этом легко, если только вы не пытаетесь завести машину вблизи оживленного и шумного шоссе. Если же вокруг тихо, то чуткое ухо способно уловить отсутствие характерного жужжания топливного насоса во время работы стартера. В лучшем случае виноват плохой контакт в цепи, в худшем вас ждет замена насоса.
• Проворачивается венец маховика. Такое иногда случалось на машинах прежних лет выпуска, вплоть до ВАЗ-2109. Слышно, что бендикс сцепился с венцом, и венец с визгом проворачивается на маховике. Грядет замена маховика.
• Стартер не входит в зацепление с венцом. Причина: износ деталей, выкрошены зубья и т.п. При попытке пуска раздается скрежет зубьев. Готовьтесь к замене венца или маховика.
• Заело бендикс. То ли его привод полетел, то ли сам бендикс — неважно. Слышно, что двигатель стартера вращается на высоких оборотах, но больше никаких попыток провернуть двигатель нет. Готовьтесь к ремонту или замене самого стартера.
• Отказ системы зажигания у бензиновых машин. Проверяем все подряд — свечи, катушки, проводку и т.п.
• У дизельной машины не работают свечи накаливания. Проблема может быть в блоке управления, а также в силовом реле. Сами свечи также следует проверить — с этим придется повозиться.
• Разлетелся в клочья ремень ГРМ. Это легко почувствовать: стартеру стало легко крутить. Если повезет (поршни не встретились с клапанами) — достаточно заменить ремень, если нет — то полмотора.
• Ремень ГРМ перескочил на несколько зубьев, нарушив правильность фаз газораспределения. Опять-таки в лучшем случае нужно будет вернуть ремень на место, а вот в худшем вас ждет дорогостоящий ремонт.
• Повышенное сопротивление вращению коленчатого вала: задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов. Проверьте, удается ли провернуть двигатель при толкании автомобиля с включенной высшей передачей в механической коробке передач. С автоматом придется пытаться провернуть двигатель за болт крепления шкива привода вспомогательных агрегатов. Если двигатель удается сравнительно легко провернуть, то поиски причины надо будет продолжить.
• Заклинил генератор, насос гидроусилителя руля, компрессор кондиционера. Неисправный агрегат не дает проворачиваться двигателю. Для проверки можно вначале посмотреть, не напрягается ли ремень сверх меры при попытке провернуть двигатель. Если подозрения подтверждаются, то можно снять ремень привода вспомогательных агрегатов и попробовать доехать до СТО своим ходом. Конечно, это получится только на автомобилях, где насос охлаждающей жидкости вращает ремень ГРМ. С неработающей помпой, без циркуляции охлаждающей жидкости даже холодный мотор быстро закипит.
• Ночью вашу машину пытались угнать, но что-то пошло не так. В итоге злоумышленники покопались, что-то поломали и с позором исчезли. Тут уж без диагностики на СТО проблему не решить.

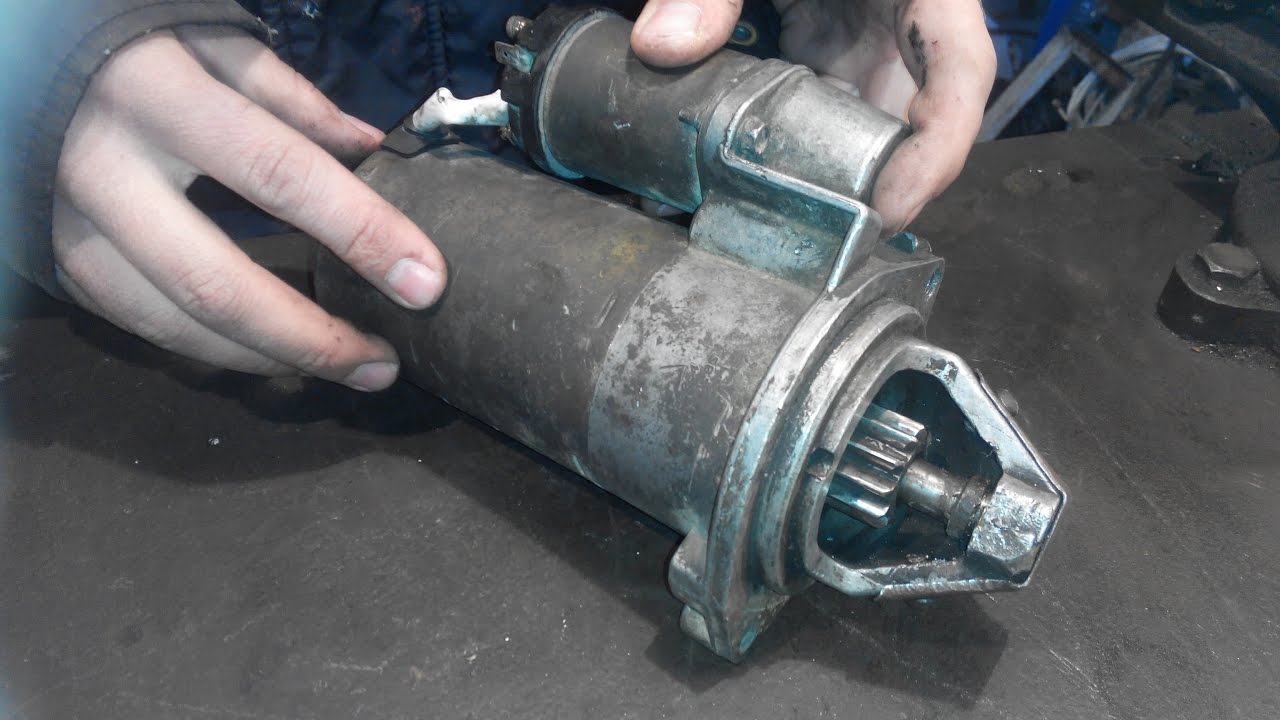

Вот он, тот самый стартер, который и отвечает за пуск двигателя. Если машина отказывается заводиться, не лишне будет проверить подсоединение силового и управляющего проводов к контактам тягового реле стартера.

Вот он, тот самый стартер, который и отвечает за пуск двигателя. Если машина отказывается заводиться, не лишне будет проверить подсоединение силового и управляющего проводов к контактам тягового реле стартера.

Может, мы упустили какие-то еще причины подобного каприза? Всех призываем поделиться знаниями и опытом.

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс.Дзен

Cтартер крутит но не зацепляет маховик: неисправности и ремонт

Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.

Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.

Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.

Причины возникновения неполадок

Проявиться неисправность может в результате поломок следующих узлов:

• Бендикса (обгонной муфты).
• Втягивающего реле.
• Ведомой и ведущей шестерни

Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.

Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.

Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.

Видео:

Ремонт стартера

Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.

Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.

Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:

• Замена шестерни.
• Замена бендикса.

В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.

Видео:

Ремонт маховика

Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).

В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:

1. Демонтируется карданный вал вместе с промежуточными опорами.
2. Снимается стартер.
3. Производится снятие коробки передач.
4. Демонтируется сцепление.
5. Снимается маховик.

После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.

Видео:

Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.

Данная операция производится в такой последовательности:

• Аккуратно сбить венец с маховика.
• Нагреть деталь.
• Установить венец на маховик обратной стороной.

Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.

Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.

Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.

Видео:

Ремонт втягивающего реле

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.

Если стартер жужжит, но не крутит двигатель, то такой признак указывает на неисправность удерживающей обмотки. Определить неисправность бывает проблематично по причине межвиткового замыкания, которое возникает в момент включения стартёра.

Если снять деталь и проверить мультиметром, то может оказаться, что вторичная обмотка будет в полном порядке.

Чтобы исключить эту проблему при ремонте стартера, рекомендуется заменить втягивающее реле на исправную деталь.

Видео:

Заключение

От проблемы с невозможностью запустить двигатель с помощью электрического устройства никто не застрахован, но неприятность редко возникает неожиданно. Задолго до появления серьёзных неисправностей о возможном отклонении в нормальной работе устройства можно судить по шумной работе, особенно в момент включения.

Различные металлические призвуки также являются предшественниками поломок. Поэтому при первых симптомах следует провести полную диагностику деталей участвующих в запуске двигателя автомобиля.

Загрузка…

Стартер крутит, но коленчатый вал двигателя не вращается

На примере стартера автомобилей ВАЗ 2108, 2109, 21099 попытаемся определить причины неисправности: стартер крутит, но коленчатый вал двигателя автомобиля не вращается.

Причины неисправности: стартер крутит, но коленчатый вал не вращается

— Изношены зубцы венца маховика

Так как зубцы венца маховика и зубцы шестеренки бендикса стартера представляют собой контактирующую пару при пуске двигателя, то износ зубцов на венце маховика приводит к тому, что зубцам шестеренки бендикса попросту не за что зацепиться. Стартер крутит в холостую, коленчатый вал двигателя не вращается, слышен посторонний шум со стороны стартера.

Износ зубцов зубчатого венца маховика двигателя автомобиля

Подробнее о проблеме:«Замена зубчатого венца маховика двигателя».

— Стартер плохо закреплен на картере коробки передач

От вибрации отвернулись гайки крепления стартера к картеру коробки передач (на ВАЗ 2108, 2109, 21099 их три). Либо после ремонта стартер был закреплен не на все гайки (минимально допустимое количество гаек крепления стартера — два).

Пример — стартер закреплен посередине на одну гайку, еще одну прикрутить забыли, а снизу трудно подобраться

— Загрязнена винтовая нарезка вала якоря

На валу якоря имеется винтовая нарезка по которой движется ступица обгонной муфты привода при включении стартера. При длительной эксплуатации стартера винтовая нарезка загрязняется затрудняя перемещение муфты. Шестеренка бендикса не входит в зацепление с зубцами маховика, стартер крутит впустую, коленчатый вал не проворачивается. См. фото ниже.

— Пробуксовка муфты свободного хода (бендикса)

Зубцы бендикса (шестерни привода) при срабатывании стартера зацепляются за зубцы маховика, но шестерня проворачивается в корпусе обгонной муфты по причине износа пазов под ролики или самих роликов, или загрязнения. В таком случае стартер крутит с характерным звуком, а маховик остается неподвижным. Через пару-тройку включений бендикс может сработать нормально, не провернуться, и двигатель запустится.

Подробно о том, что делать при проворачивании шестерни привода в статье: «Неисправности бендикса стартера». См. фото ниже.

— Поломка привода стартера

(рычага привода, поводкового кольца, буферной пружины)

Привод стартера состоит из нескольких элементов. При поломке хотя бы одного из них он не будет обеспечивать зацепление зубьев шестеренки бендикса с зубьями венца маховика и стартер будет крутить в холостую. В приводе чаще всего выходят из строя поводковое кольцо за которое зацеплен рычаг привода(ломается пластиковый корпус кольца), буферная пружина (ломается) и шестерня привода (слизываются зубцы, проворачивается в корпусе обгонной муфты). Сломаться или заклинить так же может рычаг привода (треснуть сам или выскочить его ось).

Бендикс (привод) и якорь стартера ВАЗ 2108, 2109, 21099

Примечания и дополнения

Кроме неисправностей стартера причиной того, что стартер крутит, но коленчатый вал двигателя не вращается может быть обрыв ремня газораспределительного механизма.

Еще статьи по стартеру автомобилей ВАЗ 2108, 2109, 21099

— Быстрая проверка исправности стартера

— Неисправности бендикса стартера

— Как заменить щетки стартера ВАЗ 2108, 2109, 21099

— Реле включения стартера ВАЗ 2108, 2109, 21099

— Срабатывает втягивающее реле стартера, но он не крутит

— «Башмачит» стартер, в чем причина?

— Проверка обмоток стартера на короткое замыкание и обрыв



Не крутит стартер: в чём причина и что делать?

Не крутит стартер: в чём причина и что делать?

Опытные автомобилисты наверняка сталкивались с ситуацией, когда не срабатывает стартер. Причин тому может быть много. Это и недостаточный заряд АКБ, и проблемы во втягивающем реле, и недостаточная проводимость в контактах на схеме, и, банально, механические поломки в самом стартере, и другие проблемы. В этой ситуации нужно чётко понимать причину, ведь большинство ремонтных работ можно выполнить самостоятельно, не прибегая к услугам сервисных центров. Давайте разберемся, что может вызывать неисправности в стартере и как можно сделать в такой ситуации.

Устройство стартера

Какие признаки неисправности стартера?

Двигатель может не заводится не только из-за проблем со стартером. На неисправность именно в нём указывают следующие признаки:

• Не происходит включение стартера.
• Стартер включается, слышны характерные щелчки, но коленвал двигателя не запускается.
• При запуске стартера коленчатый вал начинает вращение, но слишком медленно для запуска двигателя.
• Слышно металлический скрежет шестерни бендикса, которая не входит в зацепление с коленвалом.
• Эти признаки прямо указывают вам на то, что причина неисправности автомобиля кроется в стартере. Если не один из «симптомов» не подходит, то корень проблемы лежит в другой плоскости.

Почему не крутит стартер?

Как это обычно бывает, самый очевидный ответ часто является правильным. Применимо к нашей ситуации, чаще всего стартер не прокручивает маховик из-за того, что аккумулятор слишком разряжен. Это не связано с проблемами в самом стартере, но прежде, чем проводить более серьезную диагностику, вам стоит начать с простой проверки уровня заряда АКБ. Если это и было корнем проблемы, поздравляем! Достаточно просто дозарядить «аккум». Заодно проверьте уровень электролита и, при необходимости, восполните его.

Ещё приведем достаточно частный случай, который может быть причиной проблем. Культовый «второй» Ford Focus 2007-2008 гг выпуска может не крутить стартер из-за «врожденных» особенностей оригинального иммобилайзера. Чтобы выявить эту ошибку вы можете пустить питание аккумулятора прямо на стартер — он должен работать нормально. Обычно, официальные дилеры без пререканий меняют иммобилайзер согласно гарантии.

Причинами неправильной работы стартера — если проблема действительно кроется в нём — являются:

• Нарушение и исчезновение контакта на цени стартера. Происходит это, как правило, из-за плохой болтовой затяжки проводки, или коррозии. Статистически, восемь из десяти случаев проблем со стартером связаны с проблемами в электрической схеме машины. Чтобы решить вопрос, проверьте проводку: осмотрите цепь электропитания на стартере и подтяните болты на клеммах и колодках. Также, проверьте наличие напряжения на управляющем провод, который ведет к стартеру с помощью мультиметра. Чтобы это выполнить, нужно замкнуть стартер «напрямую», но к этому вернемся позже.
• Проблемы с втягивающем реле на стартере. В этом случае вам стоит провести диагностику реле и проверить его на предмет коротких замыканий, обрыва обмотки и механические повреждения.
• Замыкание в обмотке. Случается не так часто, как могло бы, но проблемы водителю создаёт. Обычно, встречается у «немолодых» стартеров. Время не лучшим образом сказывается на изоляции обмотки, что приводит к коротким замыканиям. К другим возможным причинам можно отнести механические повреждения и воздействие на стартер агрессивной автохимии.
• Проблемы в замке зажигания, а, если точнее, в его контактной группе. В этом случае не срабатывает стартер при повороте ключа зажигания. Когда контакты в замке повреждены, они не пропускают ток, и, соответственно, он не поступает на электродвигатель. Диагностировать эту проблему можно с помощью мультиметра. Выясните, идет ли тог на замок зажигания. Заодно проверьте исправность предохранителей контактной группы.
• Муфта свободного хода привода стартера пробуксовывает. В такой ситуации нужно заменить механический привод стартера.
• Привод туго ходит по резьбе вала. Чтобы устранить эту проблему, разберите стартер и прочистите его резьбу от грязи и смажьте маслом.
• Если стартер все же проворачивает коленный вал, но делает это недостаточно быстро для запуска двигателя проблема может крыться в следующих причинах:
• Вязкость моторного масла не соотносится с температурным режимом. Эта проблема возникает в сильные морозы. Холод приводит к сгущению масло, что не даёт коленвалу вращаться с нормальной скоростью. В такой ситуации поможет замена масла.
• Заряд аккумулятора слишком низок. Остаточного заряда недостаточно для вращения коленного вала с нужной скоростью. Решение в дозарядке или замене АКБ.
• Затяжка проводов, которые идут к стартеру, недостаточна, или нарушен контакт на щетках. Чтобы справится с этой проблемой проверьте щеточный узел и, если нужно, замените щётки, отрегулируйте натяжение в них и прочистите коллектор.

Случаются и нетипичные ситуации, которые приводят к тому, что стартер не крутит:

• Проблемы с проводом управления, подходящим к стартеру. Если повреждены контакт, или изоляция, запустить двигатель с ключа не выйдет. В такой ситуации стоит заменить провод.
• В статоре стартера отклеились постоянные магниты. Чтобы решить проблему нужно разобрать стартер и при новой сборке приклеить их на предусмотренные места.
• Предохранители вышли из строя. Достаточно редкая, но весьма вероятная причина отказа стартера. Проверьте предохранители контактной группы системы зажигания.
• Слетает возвратная пружина на втягивающем реле стартера. Вам нужно снять реле и заново установить пружину.

Стартер щёлкает, но не крутит

Зачастую в проблемах, которые связаны со стартером, причина кроется во втягивающем реле. Именно оно (а не сам стартер, как многие думают) «щёлкает» при попытках завести автомобиль. Это может быть:

• Силовой провод, который соединяет тяговое реле и обмотки стартера, поврежден. В этом случае его нужно заменить.
• Щетки или втулки стартера износились и их нужно заменить.
• С помощью метиметра проверьте, нет ли замыкания на обмотке якоря. Чтобы устранить эту проблему нужно заменить стартер.
• Проверьте на замыкание и обрыв все обмотки стартера. В случае неисправности, как и в предыдущем случае понадобиться замена стартера.
• Механическая поломки или деформация вилки бендикса. В такой ситуации, при возможности, заменяют вилку, или, если это невозмоэжно, весь бендикс.

Стартер не крутит «на горячую»

Достаточно частая проблема: машина после стоянки заводится нормально, но проблемы возникают «на горячую», то есть в машине, которая уже проехала какое-то расстояние и её двигатель нагрелся. Причина такой неисправности, скорее всего, кроются во втулках стартера, которые при нагревании расширяются и подклинивают вал, из-за чего тот не вращается. Это случается, когда втулки подобраны неверно, поэтому используйте втулки и подшипники, которые рекомендуются в инструкции к вашему авто.

В сильную жару советуем пройтись по всем контактам электросистемы автомобиля: основное и втягивающее реле стартера, клеммы аккумулятора и другие. Хорошенько обезжирьте их и почистите, чтобы избежать ухудшение контакта из-за высокой температуры.

Методы аварийного запуска двигателя, если не работает стартер

Если стартер не показывает никаких признаков жизни — не щелкает и вообще не издаёт звуков — запустить двигатель можно напрямую. Не самый лучший метод, но подойдёт в аварийной ситуации, когда срочно нужно завести автомобиль.

Рассмотрим алгоритм действий по запуску двигателя напрямую на примере популярной Лады «десятки» (ВАЗ-2110). Вам нужно:

1. Поставить машину на «ручник» и выставить нейтральную передачу.
2. Поверните ключ, чтобы включить зажигание.
3. Откройте капот — дальше работа будет происходить в моторном отсеке.
4. Снимите воздушный фильтр с водительского места, чтобы получить доступ к контактам стартера.
5. Отсоединить фишку, которая идет к контактной группе.
6. С помощью металлического предмета вам нужно замкнуть клеммы стартера. Для этого подойдет, например, отвертка, или кусок провода.

Если другие узлы работают исправно и аккумулятор заряжен достаточно, эти нехитрые манипуляции заведут автомобиль. Верните на место воздушный фильтр и фишку, ведущую к контактной группе.

Забавно, что после запуска напрямую, двигатель, как правило, дальше будет запускаться просто с ключа зажигания. Но это не значит, что проблема решена. Поломка никуда не делать и вам необходимо её выявить и устранить.

Аварийный запуск двигателя на переднеприводных авто с механической КПП

Этот метод тоже может спасти, когда нужно в экстренном порядке запустить двигатель с неисправным стартером. Но он подойдет только водителям автомобилей с передним приводом и механической коробкой переключения передач.

Вам нужно:

1. Немного приподнять машину домкратом так, чтобы вывесить любое из передних колес автомобиля.
2. Вывернуть выбранное колесо наружу до упора: левое — влево, правое — вправо.
3. Намотать буксировочный трос на поверхность покрышки несколько раз (3–4), оставив около 1-2 метров свободными. Если буксировочного троса нет под рукой, подойдёт и просто крепкая верёвка.
4. Переключить КПП на третью передачу.
5. Провернуть ключ в зажигании.
6. Резко и сильно дернуть за свободный конец намотанного на колесо троса, пытаясь его раскрутить.
7. Когда автомобиль завелся, переключите его на «нейтралку» (можно без выжимания сцепления).
8. Дождитесь полной остановки колеса и опустите его на землю.

ВАЖНО! Будьте осторожны при проведении данных манипуляций и соблюдайте меры безопасности. Это убережет вас от травм, а ваш автомобиль — от дополнительных поломок.

Подобный к описанному метод применяется и на заднеприводных автомобилях. Видели, как на старых машинах (например, на той же ВАЗовской «классике») раскручивают стартер с помощью рукоятки? В этом способе применяется тот же принцип. Только тут стартер запускается от полуоси, которая раскручивается приподнятым колесом.

Стартер — важный элемент автомобиля. Он запускает двигатель и его поломка будет критичной. Но, к счастью, это достаточно простое устройство и чаще всего дело в электрике: где-то испортились контакты, или произошел обрыв провода. Если у вас возникли проблемы со стартером, первым делом проверьте электропроводку машины: контактного реле, основной «массы», замка зажигания и других контактов. Также обратите внимание на аккумулятор и убедитесь, что он заряжен достаточно.

Стартер: почему перестаёт работать и как его отремонтировать?

Просто электромотор

Коротко напомним, что такое стартер. Стартер – это электромеханическое устройство, служащее для запуска двигателя внутреннего сгорания. А основная часть этого устройства – обычный электромотор. Принцип его работы описывать не стану: школу, надеюсь, смогли закончить все, а там про электромотор на уроках физики рассказывали подробно.

Раскрутить электромотором коленвал ДВС – это ещё не всё, что нужно для удачного пуска. Есть небольшая сложность: коленвал для пуска мотора нужно раскрутить хотя бы до 100 оборотов в минуту, для чего шестерня стартера должна делать приблизительно 1000 оборотов. После пуска мотора коленвал вращается в среднем со скоростью около 1000 оборотов (а в мороз – и больше), при этом шестерня стартера, находясь в зацеплении с венцом маховика, раскрутится до 10 000 оборотов. Стартер от такой скорости вращения якоря (ротора) просто развалится. Поэтому у этого электромотора есть ещё одна деталь – обгонная муфта, которую называют бендиксом. Устроена она просто: две втулки при включении стартера клинятся роликами на пружинках, а после пуска мотора, когда скорость шестерни становится больше скорости вращения ротора электромотора, ролики клинить втулку уже не могут, вследствие чего мотор не в состоянии передать вращение на ротор стартера. Может быть, на словах звучит сложно, но на самом деле устройство, «отключающее» стартер от мотора, элементарное.

Следующая необходимая деталь стартера – это втягивающее реле (по сути – соленоид). Оно выполняет сразу несколько функций. Сразу после подачи тока соленоид через вилку подводит бендикс к венцу маховика, а затем через медные контакты («пятаки») включают сам электромотор. Таким образом втягивающее реле не только обеспечивает соединение бендикса с маховиком, но и разгружает контактную группу замка зажигания. Пусковой ток очень большой – порядка 400 А, так что если бы не реле, жизнь замка зажигания была бы не слишком длинной.

После пуска мотора водитель отпускает ключ (или кнопку), напряжение на втягивающем реле пропадает, и пружина возвращает его сердечник на место. При этом размыкаются контакты электромотора, а бендикс отходит от венца маховика.

Теоретически, всё довольно просто. Бывают, правда, и некоторые другие виды стартеров. Например, на стартерах старых автомобилей втягивающего реле не было, поэтому стартер включался педалью: грубо говоря, нога водителя это реле заменяла, толкая бендикс и замыкая контакты стартера путём нажатия на педаль. А ещё есть династартер (по сути – генератор постоянного тока, стоящий прямо на коленвале) или пневмостартер. Но это не наша тема. Что же может пойти не так? Рассмотрим две классические ситуации: стартер не работает «на холодную» и стартер не работает «на горячую».

Холодно

Так как стартер – это электромотор, то ничто электромоторное ему не чуждо. Само собой, речь о плохом контакте.

Как я уже говорил, стартер потребляет большой ток. Особенно на дизельных машинах, моторы которых крутить сложнее из-за более высокой степени сжатия (а значит, компрессии и сопротивления при сжатии). Не зря, например, на ранних МАЗ-200 с 12-вольтовым оборудованием стартер работал всё-таки от 24 вольт (при пуске мотора две 12-вольтовые АКБ соединялись последовательно). Правда, впоследствии от этой схемы отказались и перевели этот МАЗ на 24 вольта полностью, но всё же.

Итак, плохой контакт. Первым делом нужно проверять массу и толстый плюсовой провод, идущий на стартер. В крайнем случае можно попробовать включить стартер добровольно-принудительно, замкнув подходящей железкой контакты на втягивающем реле. Главное, не замкнуть плюс на массу стартера. Если стартер в ходе этой процедуры ожил, то, скорее всего, виновата именно проводка к нему.

Про то, что причиной полного молчания стартера может быть разряженная АКБ, говорить не буду – это совсем уж элементарно.

Следующая частая причина отказа стартера крутить холодный мотор – это износ самого электромотора. Как правило – щёток или обмоток якоря. Кроме того, обмотки могут и закоротить. Есть способ проверить эту неполадку, не снимая стартер. Достаточно ушатать стартер чем-нибудь достаточно тяжёлым. Если после этого он заработает, почти точно пришла пора менять щётки.

Если машина старая, то стартер может перестать работать из-за скопления в нём продуктов износа щёток или прочей пыли и грязи, которые в него всё равно попадают в ходе эксплуатации. Иногда достаточно всего лишь хорошенько его почистить, и он снова будет работать. Правда, недолго, поэтому уж если стартер с машины снят, не мешает провести его подробную дефектовку, чтобы не снимать его каждые две недели.

Менее вероятная, но тоже частая проблема – это износ бендикса. Со временем ролики его механизма изнашиваются, становятся тоньше и клинить втулку уже не способны. Обычно в этом случае стартер крутится, но не крутит маховик. Звук характерный, ошибиться трудно. Впрочем, почти такой же звук будет издавать стартер, в котором есть механические неполадки, которые не дают подвести бендикс к маховику. Например, сломалась или сильно изношена вилка. А может быть, есть неполадки во втягивающем реле. Скорее всего, будет проще снять стартер, разобрать его и проверить состояние всех элементов: гадать тут можно долго.

Наиболее экзотическая причина молчания стартера – это неисправность магнитов статора. Ну, как неисправность… Они иногда просто отваливаются. Этим грешат, например, белорусские стартеры, которые стоят на многих наших вазовских машинах. Теоретически отвалившийся магнит можно обычным суперклеем приклеить обратно на статор. Но при этом важно не перепутать полярность магнитов.

Кстати, у любителей реанимировать стартер молотком (см. выше абзац про изношенные щётки) эти магниты отлетают заметно быстрее. А если они уже приклеены кем-то суперклеем, то нужно помнить, что после высыхания этот клей обычно становится хрупким, и «ремонт» стартера молотком с приложением усилий к статору гарантированно приведёт к потере магнитом своего места. Так что увлекаться этим не стоит, и если уж занялись ремонтом статора, то проверьте и щётки.

Горячо

Перейдём ко второй части Марлезонского балета: отказа стартера работать на горячем двигателе. Как ни странно, но начинать надо опять с проводки. Вероятно, где-то контакт может уходить из-за изменения температурного зазора. Ну, а владельцы Жигулей точно помнят, что если такое происходит, нужно чистить или менять «пятаки» стартера.  Всё-таки температура при искрении с таким током может доходить до тысячи градусов, так что плавятся контакты на ура. Ну или прикипают, что тоже бывает.

А вот наиболее распространённая поломка имеет более сложный и системный характер. Коротко – это перекос якоря стартера. Происходит это из-за износа опорных втулок якоря (или подшипника, если он есть). В этом случае якорь встаёт наперекос, и щётки уже не могут полноценно прилегать к коллектору, а сам якорь может задевать магниты статора. И вот тогда стартер будет потребять очень много тока (можно оплавить клемму аккумулятора или сжечь плюсовой провод, который идёт на стартер), сама АКБ будет очень сильно разряжаться в момент работы стартера, а крутиться при этом он будет еле-еле даже с живой АКБ. Тут потребуется уже достаточно серьёзный ремонт: замена щёток, втулок якоря и проточка коллектора. А если стартер недорогой, то будет проще его заменить новым. Конечно, речь не идёт про некоторые иномарки, запчасти на которые стоят неоправданно дорого. Там есть смысл заняться ремонтом. И повторю ещё раз: не надо пытаться экономить на спичках. Менять нужно всё, что выглядит уже изношенным. Хотя бы по той причине, что на некоторых машинах снять и поставить стартер обратно сложнее, чем родить в поле тройню.

Конечно же, при таком ремонте желательно проверить и все остальные механизмы – бендикс и втягивающее реле. Их обычно не ремонтируют, а ставят новые – ремонтировать в них нечего.

Наверное, стоит поделиться ещё одним наблюдением: стартер редко перестаёт работать сразу и окончательно. Обычно он сначала хиреет и ленится – срабатывает не с первого раза или начинает крутить мотор медленнее. В этом случае лучше сразу подумать о его неизбежном ремонте. Если же стартер перестаёт работать вдруг и сразу, стоит сначала обратить внимание на проводку.

Кроме того, есть ещё две причины, по которой стартер не работает, хотя сам по себе может быть вполне исправным. Первая – это неисправность замка зажигания. В нём подгорает контактная группа, и замок просто перестаёт включать стартер.

Вторая причина – это износ венца маховика. Конечно, ресурс стартера почти всегда ниже, чем ресурс маховика, но в жизни бывают злые шутки. Так что если слышен странный скрежет или нет зацепления бендикса с маховиком, не всегда в этом виноват стартер. Ну а если зубцы венца сильно покрошены или изношены, они могут добить и сам бендикс. В запущенном случае, когда встают «зуб на зуб», может сгореть и стартер. Так что приходится помнить, что стартер – это всего лишь элемент пуско-зарядной системы, за состоянием которой нужно следить не менее тщательно, чем за системой охлаждения или тормозами. Как ни странно, машина любит не только смазку, но и ласку тоже. Ну и хотя бы чуточку внимания со стороны её владельца.

Опрос

У вас ломался когда-нибудь стартер?

Всего голосов:

7 причин, по которым ваш стартер не работает, и как это исправить

Фото: https://www.carwise.com/

Каждый раз, когда вы садитесь в машину, вы ожидаете, что он легко заведется. Но иногда это подводит вас, когда вы меньше всего этого ожидаете. Ранними признаками являются трудности с запуском до того, как он потерпит неудачу. Большинство людей совершают ошибку, неоднократно пытаясь включить зажигание. Это приведет только к большему количеству проблем.

Если вы попали в такую ​​ситуацию, не стоит паниковать. Большинство проблем со стартером возникают в предсказуемых местах, а диагностику легко запустить.Если ваш автомобиль не заводится, это может быть связано с повреждением компонента стартера. Также это может быть плохое электрическое соединение или недостаточная мощность.

Что такое стартер

Он запускает внутреннее сгорание вашего двигателя. Когда аккумуляторная батарея включается после зажигания, электрический ток идет на стартер. В стартере шестерни приводят двигатель в движение. Когда реле стартера включено, ротор стартера начинает двигаться, зажигая двигатель.

Устранение неисправностей стартер не включается Автор фото: https: // shop.advanceautoparts.com/

Первое, что вы должны проверить, — достаточно ли напряжения в вашей батарее для запуска двигателя вашего автомобиля. Если мощности будет недостаточно, ваш стартер выйдет из строя. Чтобы узнать, есть ли у вашей батареи заряд, вы можете использовать вольтметр.

Снять показания вольтметра просто. Установите устройство на 12 В и подключите вольтметр к клеммам аккумулятора. Включите фары в машине и снимите показания. Показания вольтметра должны находиться в диапазоне от 12,4 до 12,6 вольт.

Если ваши показания ниже этих значений, ваша батарея не включит стартер.Чтобы решить эту проблему, вы можете запустить свой автомобиль, и он будет работать нормально. Если аккумулятор снова разряжается, вам следует подумать о замене.

Фото: Car-Battery-Corrosion

Когда клеммы аккумулятора разъедаются, вы увидите белые и зеленые отложения. Для очистки терминалов можно использовать водный раствор и пищевую соду. Соотношение должно быть: одна часть пищевой соды и три части воды.

Если у вас нет пищевой соды, вы можете использовать газированные напитки, например газированные напитки. Углекислота очистит клеммы от отложений.При чистке следите за тем, чтобы раствор никогда не проникал через крышки заливных горловин.

• Проверьте стартер.

Автор фото: https://www.autoelectro.co.uk/

Доступ к стартеру затруднен. В зависимости от автомобиля, которым вы управляете, вам может потребоваться снять другие детали двигателя, чтобы получить к нему доступ. Вы должны снять впускной коллектор, а затем выполнить следующие проверки стартера.

• Затяните монтажные болты и другие соединительные провода.Если крепежный болт ослаблен, привод стартера не зацепит маховик должным образом. Когда вы попытаетесь запустить двигатель, он будет издавать скрежет.
  Это означает, что ведущая шестерня стартера сталкивается с зубчатым венцом маховика.
• Проверить ведущую шестерню. Это небольшая шестерня, расположенная в передней части стартера вашего автомобиля, которая задействует маховик и проворачивает ваш двигатель. Убедитесь, что зубья шестерен не изношены и не повреждены.Поврежденные зубы предотвратят запуск двигателя вашего автомобиля.
• Попробуйте переместить ведущую шестерню. Они должны двигаться только в одном направлении. Если он не движется или движется в обоих направлениях, вы должны заменить стартер.

Фото: https://cartreatments.com/

Маховик — это большое и тяжелое колесо, которое находится между трансмиссией и двигателем. Шестерня стартера входит в зацепление с этим колесом, чтобы двигатель вашего автомобиля проворачивался.

Как проверить маховик

• Снимите стартер и установите нейтральную передачу трансмиссии.
• Провернуть коленчатый вал вручную с помощью храповика. Спереди или внизу блока двигателя есть шкив.
  Шкив должен двигаться, пока вы смотрите, как реагируют пионные шестерни. Если зубья шестерни повреждены, потребуется заменить маховик.

Фото: https://www.autopartswarehouse.com/

Это может быть соленоид стартера или реле стартера в зависимости от модели вашего автомобиля.

Это цилиндр в верхней части стартера. Он подключается к положительной стороне клеммы аккумулятора.Если соленоид выйдет из строя, ваша машина не заведется.

Как проверить реле стартера Фото: https://www.partzilla.com/https://www.partzilla.com/

• Для начала отключите систему запуска, чтобы предотвратить случайный запуск автомобиля. Начать можно со снятия топливного насоса. Вы также можете отсоединить толстый провод, идущий к центру крышки распределителя.
• Отсоединенный провод от распределителя необходимо заземлить на болт с помощью автомобильных перемычек.Убедитесь, что вы заземлили его на неокрашенную часть металлического кронштейна.
• Запустите двигатель и внимательно прислушайтесь к звукам, которые он издает. Если слышен громкий щелчок, значит, реле стартера исправно. Слабый щелчок означает, что соединение ненадежно. Проверьте провода, которые подключаются к соленоиду стартера, и затяните их.
• В случае обрыва провода электрический ток от вашего аккумулятора не достигнет стартера. Если провода на месте, но машина по-прежнему не заводится, необходимо заменить соленоид стартера.

Признаки неисправного стартера Фото: https://dannysengineportal.com/

Очевидным признаком является то, что ваш автомобиль не заводится при включении зажигания. Электрический сигнал должен поступить на реле стартера. Если он выходит из строя, значит, в системе стартера обрыв цепи. Независимо от того, сколько раз вы пытаетесь завести машину, она потерпит неудачу.

Может случиться так, что у вашей батареи низкое напряжение. Повторяющийся щелкающий звук — это слабый электрический ток, запускающий двигатель вашего автомобиля.Если реле стартера не получит полный сигнал, ваш автомобиль не заведется.

• Периодически затрудненный запуск

Иногда ваш двигатель запускается сразу, а иногда требуется пара попыток. Если это произойдет с вами, возможно, на реле стартера скопился мусор. Вы должны очистить его и посмотреть, решит ли он проблему. Если после очистки оно все еще ведет себя так, значит, реле стартера пережило свои лучшие времена.

Диагностика стартовой системы с помощью фар Автор фото: Photo by: http: // automotivebros.com /

После выполнения всех проверок вы, возможно, захотите еще раз подтвердить свои подозрения. Диагностика фар исключит неисправности в вашей системе стартера.

Тест прост. Вам понадобится помощник, чтобы включить фары вашего автомобиля, а затем запустить двигатель.

• Нет звука и не работают фары.

Это означает, что в вашей системе стартера обрыв цепи или разрядился аккумулятор. Когда клеммы аккумулятора корродируют, они не позволяют электрическому току достигать стартера.

• Фары выключаются, когда вы заводите машину.

Когда это происходит, это может иметь несколько вариантов. Это может означать, что ваш аккумулятор недостаточно заряжен. Если аккумулятор имеет достаточный заряд, то неисправность может быть в пусковом моторе. Короткое замыкание может заставить стартер потреблять слишком большой электрический ток.

Также есть вероятность, что ваша проблема не в системе стартера, а в двигателе.

• Фары в порядке, но двигатель не запускается

Когда это происходит, это означает, что в цепи слишком большое сопротивление.Это может означать, что имеется обрыв цепи, и электрический ток не достигает стартера. Вы должны проверить, не поврежден ли один из компонентов стартера.

Если у вас неисправный стартер, выход его из строя — лишь вопрос времени. Вы должны знать обо всех проблемах стартера со звуками, которые они издают, когда двигатель не запускается.

Проблема может заключаться в простом подсоединении клеммы аккумулятора. Это также может быть сложно, и вам придется снять стартер для более тщательной проверки.

ETEC115 Стартер вращается, но Bendix не задействуется

JDMarshall Зарегистрировано: 1487538721 Сообщений: 28	Размещено 1584153964 Ответьте Цитатой # 1 E115DSLINE S.N. 5335999 Итак, я просто снял стартер, чтобы провести небольшое обслуживание Бендикса и вала. Снес, все почистил и смазал, Бендикс откатывается и движется свободно. Теперь, когда стартер переустановлен, мотор просто вращается, а Bendix не включается. Боюсь, перепутал ориентацию упорной шайбы и проставки. Прокладка отвалилась в сторону, когда я вытащил вал Bendix (но до того, как я снял пластиковую крышку шестерни). Если посмотреть на вещи сверху вниз, я разместил верхнюю часть втулки Bendix, затем упорную шайбу, затем шестерню, затем крышку, вставил вал Bendix и установил корпус вала стартера. К сожалению, в руководстве нет подробностей об этой сборке, так что я собираюсь разобрать утром и попробовать что-нибудь другое. PS Все смазано красной смазкой EP2 и красиво и бесплатно. Зубья маховика новые (новый статор) и тоже смазанные. Оцените любые подсказки, ребята
олипоппер Модератор Зарегистрировано: 1326841416 Сообщений: 7,730	Размещено 1584157401 Ответьте Цитатой # 2 Густая смазка не подходит для бендикса в качестве смазки.Bendix lube — это специфическая смазка. После удаления красного используйте небольшое количество легкой смазки. Убедитесь, что вся гуща плотная и чистая. Стартер должен быстро вскипеть и немедленно поднять бендикс. __________________ «Никогда не верьте тому, что вы читаете в Интернете» — Авраам Линкольн
JDMarshall Зарегистрировано: 1487538721 Сообщений: 28	Размещено 1584203425 Ответьте Цитатой # 3 Оли ты прав.Я довольно хорошо смазал спираль на Бендиксе. Густая смазка, скорее всего, моя проблема. У меня нет смазки Bendix как таковой, но у меня есть спрей для сухой тефлоновой жидкости и спрей синергетического эффекта королевского пурпура. Я попробую тефлоновую смазку с сухой пленкой, которую я очищаю, и сообщу всем. Аккумулятор PS новый и заряжен!
JDMarshall Зарегистрировано: 1487538721 Сообщений: 28	Размещено 1584215757 Ответьте Цитатой # 4 В общем, вернулся, полностью разобрал, почистил и смазал Бендикс сухой пленкой тефлоновым спреем.Бендикс свободно вращается и скользит, установленный по-прежнему не взаимодействует с вращающимся стартером. Проверил щетки, магниты и мотор, все выглядело хорошо. Далее проведем испытания соленоида, затем потребляемой мощности / скорости стартерного усилителя. PS Чем больше я борюсь с этим столкновением с Бендиксом, я теперь понимаю, что это происходило уже некоторое время, когда запускал двигатель, стартер просто вращался. Обычно это происходило несколько раз за прогулку, но вторая или третья попытка обычно срабатывала и срабатывала.
олипоппер Модератор Зарегистрировано: 1326841416 Сообщений: 7,730	Размещено 1584215875 Ответьте Цитатой # 5 Проведите тест на падение напряжения на всех компонентах, и он определит виновника в 9 случаях из 10. __________________ «Никогда не верьте тому, что вы читаете в Интернете» — Авраам Линкольн
Gotsea Зарегистрирован: 1261958958 Сообщений: 1,407	Размещено 1584220624 Ответьте Цитатой №6 Джей Ди, протестируйте стартер перед тем, как прикрепить его к двигателю, чтобы знать, что он Бендикс стреляет как следует, если он работает на стенде, он должен работать на двигателе, если это не так, это не стартер, ваша проблема, где-то еще __________________ 1994 24 WA Baha 2008 300 HP DPXSC S / N 05228253 15 1/4 X 19 Mirage Plus 47 миль в час при 5750 об / мин 32 миль в час крейсерская скорость при 12.5 г / ч Южная Флорида
JDMarshall Зарегистрировано: 1487538721 Сообщений: 28	Размещено 1584223189 Ответьте Цитатой # 7 Gotsea Я провел много стендовых испытаний стартера с помощью соединительных кабелей.Не знаю, как далеко Бендикс должен подняться. Он прыгает чуть меньше половины пути. Вращается он от руки красиво и плавно.
Steelhead Зарегистрировано: 1368180707 Сообщений: 4,297	Размещено 1584239806 · Отредактировано Ответьте Цитатой # 8 Полностью до упора в торце корпуса с хорошим твердым лязгом. Я бы поставил стартер обратно и проверил все кабели / разъемы на предмет плохого сопротивления протеканию тока и высокого сопротивления, а затем провел бы тесты падения напряжения, как было предложено выше. 99% проблем с кривошипом подвесных двигателей — это неисправный аккумулятор и / или кабели. Пустая трата времени на игры со стартером до тех пор, пока не будут выполнены все тесты на стартере. ТОЛЬКО текущий тест E. рекомендует стартер без нагрузки на стенде с исправной батареей. Есть ли ржавчина от соленой воды на стартере или бендиксе / валу? Как быстро раскручивается мотор, возможно, втулки изношены / заедают / смазаны густой смазкой в ​​втулках? Разберите и снимите бендикс, распылительный вал и бендикс с помощью очистителя тормозов, чтобы удалить ВСЕ старую и новую СЛИШКОМ ТОЛСТУЮ смазку. Или просто купите новые детали, малыш, это самый последний стартер с шестеренчатым приводом, дорогой, идет в комплекте вал и бендикс + детали 5000369 * КОМПЛЕКТ, привод и вал. В каком состоянии щетки? Чисто и гладко, без сколов и жира? Обратитесь в магазин стартеров / генераторов / генераторов за сверхлегкой смазкой bendix для работы при высоких температурах и высоких оборотах. ТОЛЬКО очень тонкое покрытие. Или обратитесь в мастерскую для ремонта.
JDMarshall Зарегистрировано: 1487538721 Сообщений: 28	Размещено 1584241007 Ответьте Цитатой # 9 Мотор раскручивается быстро и свободно, мгновенно, Bendix полностью разобран, а спираль чистая, блестящая и гладкая.Пробовал пару светлых синтетических масел. Кисти хорошие и плоские, пружины много. Штанги коммутатора чистые и отполированные. Сторона мотора мне нравится. Я думаю, у меня проблема с питанием в аккумуляторной батарее, соленоиде или кабельных соединениях. Надо начинать это путешествие утром.
Gotsea Зарегистрирован: 1261958958 Сообщений: 1,407	Размещено 1584283459 Ответьте Цитатой # 10 Цитата: Сообщение от JDMarshall Gotsea Я провел много стендовых испытаний стартера с помощью соединительных кабелей.Не знаю, как далеко Бендикс должен подняться. Он прыгает чуть меньше половины пути. Вращается он от руки красиво и плавно. JD: Для меня это звучит как проблема, как было сказано, он должен идти до конца с хорошим ударом в конце, он должен быть агрессивным, чтобы он включил и сдвинул этот двигатель. __________________ 1994 24 WA Baha 2008 300 HP DPXSC S / N 05228253 15 1/4 X 19 Mirage Plus 47 миль в час при 5750 об / мин 32 миль в час крейсерская скорость при 12.5 г / ч Южная Флорида
Nordmann Зарегистрировано: 1245834674 Сообщений: 1,627	Размещено 1584337625 Ответьте Цитатой # 11 Я видел несколько таких.На каждом мне приходилось заменять Бендикс в сборе. Видя, что это произошло с течением времени, резина внутри шестерни набухает и создает трение с винтовой передачей. Блок продается только в сборе. __________________ Нордманн. Знак, замеченный в приемной стоматолога: Стоматолог не может сделать ничего такого, что не мог бы сделать пациент!
пфитиан Зарегистрирован: 1225399637 Сообщений: 333	Отправлено 1584479890 Ответьте Цитатой # 12 Это случилось однажды, когда я находился в нескольких милях от берега. Теперь я ношу с собой запасной стартер с инструментами, когда мы путешествуем. __________________ Made It Tolman Jumbo 25 Pilothouse E135DHXABA / 5386506
Gotsea Зарегистрирован: 1261958958 Сообщений: 1,407	Размещено 1584483812 Ответьте Цитатой # 13 Я не любитель менять детали на воде, вообще-то я не беру с собой запчасти на лодку, я вызываю буксирную службу. __________________ 1994 24 WA Baha 2008 300 HP DPXSC S / N 05228253 15 1/4 X 19 Mirage Plus 47 миль в час при 5750 об / мин 32 миль в час крейсерская скорость при 12,5 г / ч Южная Флорида
пфитиан Зарегистрирован: 1225399637 Сообщений: 333	Размещено 1584570167 Ответьте Цитатой # 14 Цитата: Первоначально Послано Gotsea Я не поклонник замены деталей на воде, на самом деле я не беру с собой запасные части на лодке, я звоню в службу буксировки. Я тоже. Но я могу заменить стартер на 60 Deg V4 / V6 гораздо быстрее, чем это потребовалось бы буксирующей службе. __________________ Made It Tolman Jumbo 25 Pilothouse E135DHXABA / 5386506
uclj Зарегистрирован: 1516308160 Сообщений: 64	Размещено 1584578591 Ответьте Цитатой # 15 Я бы отнес стартер в местный магазин автозапчастей или в магазин стартеров / генераторов и проверил его.В случае неудачи вы можете купить стартер послепродажного обслуживания примерно за 70 долларов и поменять его. Если ваш стартер исправен, то это что-то в вашей проводке (разряженная батарея, слабое / плохое соединение, плохой соленоид, плохой переключатель с ключом). Если это бендикс, то, вероятно, будет дешевле просто приобрести новый стартер, чем покупать и заменять бендикс.

Стартер вращается, но двигатель не работает — Требуется совет эксперта

Интересно, у меня такая же проблема с моим 690, но я не пошел дальше, так как у меня нет инструмента для извлечения маховика, и у меня была хорошая сделка на совершенно более новом двигатель.

Хорошо ли работает маховик (в руке) как одностороннее сцепление?
Для меня ограничитель крутящего момента — единственный вариант.

Кстати, отверстие, в котором вы видите воск, является вентиляционным отверстием.
a) там, где вы живете, много влажности
b) печать мертва
c) все вышеперечисленное

H.O.W об этом:
http://www.ktm950.info/how/ktm_950_issues.html

Вентиляция картера:

2003–2005. При определенных условиях эксплуатации пары масла поднимались по шлангу вентиляции картера от крышки ротора зажигания к воздушной камере, где оседали на горловине переднего карбюратора или в горловине переднего карбюратора, что в конечном итоге приводило к проблемам с управляемостью.Исправление: был выпущен технический бюллетень с инструкциями по замене вентиляционной линии на новую конструкцию, которая включала обратный клапан. Однако этот клапан вызвал другие проблемы, включая, помимо прочего, повышение давления в масляном баке, повышение давления в картере и утечки через уплотнения. Другие обходные пути включают установку сапуна картера LC4 (номер по каталогу 58431070000) в линию или завершение линии вне коробки небольшим фильтром.

Кроме того, фактором, способствующим (вероятно, основным) чрезмерному количеству масла в вентиляционной линии картера, является плохое уплотнение уравновешивающего вала.Эта прокладка находится на левой стороне двигателя за крышкой зажигания. Уплотнение предназначено для предотвращения попадания масляного тумана из области коленчатого вала через подшипник уравновешивающего вала в область крышки зажигания, а затем из вентиляционного шланга в крышке, в результате чего масло попадает на впуск переднего карбюратора. Правильный способ вентиляции в области коленчатого вала — через отверстия в балансировочных грузах, а затем через полый балансирный вал в область крышки зажигания. Этот обходной путь удаляет большую часть масляных паров из вентиляционной линии картера.Крышка зажигания должна быть снята, чтобы добраться до уплотнения, естественно, поэтому рекомендуется новая прокладка крышки зажигания.

Сальник балансирного вала: 0760122050 ~ 9 долларов США
Прокладка крышки зажигания: 60030040100 ~ 25 долларов США

Нажмите, чтобы раскрыть …

Стартер вращается свободно, не включается — K Bikes

Хорошо, попробую добавить что-нибудь в масло, прежде чем все разбирать.

Если это не сработает, у меня вопрос: могу ли я открыть заднюю часть двигателя, оставаясь прикрепленным к раме? Или надо снимать с рамы?

Дэн.

Я прочитал всю ветку и «думаю», что есть недопонимание.

Чтобы очистка от шлама (масла) была эффективной, вам необходимо:

1) Добавьте определенное количество чистящих присадок в моторное масло (не переливайте выше отметки MAX)

2) Запустите велосипед с помощью метода старта с отбойником или толчком

.

3) проехать на велосипеде не менее 100 км, чтобы чистящее средство сделало свою работу

4) промыть моторное масло

5) повторите шаги с 1 по 4, по крайней мере, еще раз, прежде чем открыть двигатель

.

6) поставьте обратно нормальное моторное масло, как только проблема будет решена.

Если вы планируете открыть двигатель, поскольку описанные выше действия не решили проблему со стартером и сцеплением, вам действительно нужно получить руководство по ремонту.
