Инструкция по полной настройке брелка Старлайн E90

Содержание статьи

Несмотря на выбивающуюся из общего ряда маркировку, где вторая цифра определяет поколение (как, например, у D94 или X96), StarLine E90 – это типичный представитель четвертого поколения и собрана на модульной платформе. Поэтому, несмотря на изначально бедную комплектацию, и E90 при необходимости можно расширить 2CAN- или GSM-модулем. Но нужно учесть, что поддержка 2CAN в прошивках StarLine четвертого поколения доступна только начиная с I6, поэтому в E90 установка платы расширения доступна только в блоках с прошивками K9 и L7.

На момент выпуска в 2013 году брелок сигнализации StarLine E90, несмотря на использование старого дисплея, выглядел достаточно свежо – удобные кнопки, лаконичный корпус без выступающей антенны. Как и у прочих систем четвертого поколения и выше, основной брелок является главным управляющим элементом сигнализации и может использоваться для изменения всех доступных пользователю настроек.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Базовые настройки брелка E90

Для входа в меню базовых настроек необходимо зажать и длительно удерживать кнопку 4. Брелок сначала издаст один длинный, а затем два коротких сигнала. На экране появится предложение выбрать функцию, для выбора варианта используются кнопки 1 и 4:

• F-1: установка даты и времени
• F-2: настройка будильника
• F-3: настройка таймера обратного отсчета
• F-4: настройка громкости сигнала тревоги и выбор мелодии

Нужный вариант выбирается длительным нажатием кнопки 4.

При установке времени и даты на брелке также используются кнопки 1 и 4 для выбора параметра, увеличение или уменьшение показаний осуществляется кнопками 2-3.

При настройке будильника можно выбрать включение или выключение, однократное или периодическое срабатывание, установить дату и время будильника.

У таймера обратного отсчета доступно включение/выключение и установка интервала отсчета.

У звукового сигнала есть три уровня: громко (ГРУБ), тихо (СЛАБ), только виброзвонок (ВИБР). Мелодий сигнала две: сирена (СИГ1) или трель (СИГ2).

Видео: Установка даты и времени на StarLine E90/91

Для выхода из режима настроек нужно длительно удерживать кнопку 1.

Программирование курсорным способом

Курсорное программирование, появившееся еще в первых поколениях StarLine, используется и здесь. Для вызова курсорного режима нужно удерживать кнопку 2 или 3 до двух звуковых сигналов, после чего мигающий курсор установится на первой иконке. Перемещать его можно кнопками 2 и 3, включение/выключение осуществляется по кругу нажатием кнопки 1.

Значение иконок:

• «Часы» — режим автозапуска с брелока по будильнику.
• «Песочные часы» — периодический автозапуск по таймеру.
• «Градусник» — повторный автозапуск, если температура двигателя снизится менее установленной.
• «Гаечный ключ» — перевод в сервисный режим для передачи автомобиля в ремонт без брелока.
• «Турбо» — активированный турботаймер (необходимы соответствующие подключения).
• «Авто» — автовключение сигнализации после выключения зажигания и закрытия всех дверей. Учтите, что в этом режиме есть риск закрыть машину с ключами внутри.
• «Иммо» — автоматический иммобилайзер, запуск мотора блокируется через 30 секунд после того, как зажигание будет выключено, до нажатия кнопки 2.

Настройка режимов автозапуска начинается непосредственно после выбора соответствующей иконки. Для принудительного автозапуска нужно нажать и удерживать кнопку 1, а после звукового сигнала быстро нажать кнопку 3. Эта комбинация работает и на основном, и на дополнительном брелоке. Она же позволяет продлить время автозапуска, когда мотор уже работает – таймер начнет отсчет сначала. Для остановки мотора нужно длительно нажать 1, а затем – 4 (или 2 на дополнительном брелоке).

Скачать инструкцию по эксплуатации и установке:

Инструкция по эксплуатации Starline E90. Редакция №5, Сентябрь 2013 г.

Инструкция по установке Starline E90. Редакция №5, Сентябрь 2013 г.

Настройка периодического автозапуска

Периодический автозапуск у Старлайн E90 стартует от момента активации соответствующего режима («Песочные часы» или «Градусник»). После того, как соответствующая иконка будет выбрана, брелок отобразит текущую настройку периодического запуска:

Видео: Запуск по температуре Е90/91

• Для «Песочных часов» можно задать интервал от 4 до 24 часов с шагом 2 часа, варианты циклически меняются нажатиями кнопки 1.
• Для «Градусника» можно установить температуру от -27 до -3 градусов с шагом 3 градуса.

Выбрав нужное значение, длительно нажмите кнопку 1. Через несколько секунд после этого двигатель запустится в первый раз, дальнейшие запуски будут проходить согласно настройкам до момента отключения периодического запуска.

При этом отнюдь не обязательно, чтобы на момент автозапуска брелок имел устойчивую связь с центральным блоком сигнализации. Это же касается и автозапуска по будильнику, что является серьезным плюсом в сравнении с сигнализациями, где именно брелок каждый раз подает команду на запуск.

Регулировка датчиков удара и наклона

В StarLine E90 оба датчика традиционно смонтированы в модуле приемопередатчика и управляются только с брелока.

Датчик удара имеет 14 ступеней чувствительности, значение 01 устанавливает минимальный уровень, а 00 полностью отключает датчик. Для входа в режим настроек нужно снять машину с охраны и нажать кнопку 3 сначала длительно (прозвучит сигнал), затем кратко. Вначале отобразится текущий уровень чувствительности для предупреждения (короткий сигнал, машина не переходит в режим тревоги). Кнопками 2 и 3 установите нужное значение. Вновь длительно и кратко нажав кнопку 3, Вы сохраните установленное значение и перейдете к настройке уровня тревоги. Учтите, что значение чувствительности для уровня тревоги должно быть ниже, чем для уровня предупреждения.

Видео: Регулировка датчика удара Е91/90

Датчик наклона настраивается аналогично, но для входа в режим настроек нужно использовать кнопку 4. Этот датчик не имеет двух уровней чувствительности.

Временное отключение датчиков

Когда автомобиль стоит на охране, Вы можете в любое время отключить датчики сигнализации (например, во время сильной грозы или фейерверков).

Для отключения датчика удара быстро нажмите дважды кнопку 2. При этим отключится только предупреждающий уровень датчика удара. Чтобы отключить и тревожное срабатывание, еще раз дважды нажмите кнопку 2. Включение датчика удара произойдет автоматически при следующей постановке на охрану, либо его можно включить самостоятельно таким же двойным нажатием на 2.

Для отключения или включения датчика наклона нужно дважды нажимать на кнопку 2.

Просмотр сохраненных тревог

Брелок сигнализации Старлайн E90 может сохранить в своей памяти до 16 тревожных событий. Чтобы их просмотреть, нужно сначала заблокировать клавиатуру, нажав одновременно кнопки 2 и 4, при этом все основные функции кнопок будут деактивированы. Затем, длительно нажав 4, можно увидеть последний зарегистрированный источник тревоги, а дальнейшие краткие нажатия кнопки 4 отобразят все предыдущие.

Чтобы выйти из этого режима, одновременно нажмите 1 и 4.

Проверка состояния автомобиля

Независимо от статуса охраны владелец всегда может узнать напряжение аккумулятора, температуру двигателя и салона автомобиля. Нажав кратко кнопку 3, Вы увидите сначала значение напряжения, которое через секунду сменится показаниями температуры в салоне. Датчик температуры установлен в центральном блоке StarLine E90, и значение температуры может варьироваться в зависимости от способа установки сигнализации.

Чтобы узнать температуру двигателя, нужно дважды нажать кнопку 4.

Если измеренная температура выходит за пределы отображения или датчик неисправен, индикация будет иметь вид «—» (слишком низкая температура) или «—» (слишком высокая температура).

Ещё кое-что полезное для Вас:

Программирование пин-кода

Установка пин-кода брелка для экстренного отключения сигнализации необходима, так как серьезно повышает защищенность системы. В Старлайн Е90 этот код может состоять из 1,2 или 3 цифр от 1 до 6, то есть всего доступно 258 различных вариантов.

Заводское значение пин-кода – 3, он же устанавливается после сброса на заводские настройки. Стереть пин-код отдельно на Е90 невозможно.

Чтобы задать пин-код, нужно сначала задать его длину в настройках сигнализации (см. ниже), затем при вsключенном зажигании четырежды нажмите сервисную кнопку Valet. Затем включите зажигание и введите первую цифру кода:

Цифра кода	Кнопки
1	1
2	2
3	3
4	1 длительно, затем кратко
5	2 длительно, затем кратко
6	3 длительно, затем кратко

Если Вы выбрали в настройках двух- или трехзначный пин-код, повторите эти действия для последующих цифр.

Разборка корпуса брелока Старлайн Е90

Основной брелок StarLine E90 – ударопрочный, пластиковый. Оно собран из трех основных частей – передней панели в сборе с окантовкой, задней панели и крышки батарейного отсека. Если брелок Старлайн не открывает машину, то одной из причин могут быть севшие батарейки.

Вначале снимается крышка – в отличие от привычных брелоков StarLine, здесь она не сдвигается, а снимается с защелок ногтем. Вынув батарейку, можно рядом с контактной пружиной увидеть крошечный саморез, дополнительно соединяющий панели.

Выкрутив его, можно начать разбирать корпус. Панели соединены вместе четырьмя прочными защелками по краям, для их рассоединения без повреждений удобнее всего использовать тонкую пластину наподобие металлического гитарного медиатора.



Сигнализация Старлайн Е90 (Starline E90)

Сигнализация была выпущена в 2013 году. Она считаеттся надежной  автомобильной системой с функцией интеллектуального автозапуска,  несканируемым диалоговым кодом, надежным ударопрочным брелком и 128-канальным трансивером с максимальной дальностью 2 км. Опциональный в комплекции идет «Super Slave».

Описание:

Противоугонные функции:

Цифровое беспроводное реле блокировки «StarLine R2»
Возможность добавить GSM/GPS модуль StarLine, воспользовавшись всего одним разъемом

Режим охраны и тревоги:

Возможность управления дополнительными замками блокировки дверей
Имитация неисправности двигателя(дополнительная блокировка)
Отключение штатной сигнализации с открытием багажника
Управление замком капота(только закрытие)
При подключении к аварийной сигнализации — включение световой сигнализации

Функции комфорта:

Удаленное управление предпусковым обогревателем
Автоматическая регулировка водительского сидения

Функция автоматического возврата рулевой колонки (складывание)
Функция автоматического включение ближнего света фар при движении автомобиля (при опускании ручного стояночного тормоза, либо нажатии на педаль тормоза)

При автозапуске:

Отключение магнитолы и дворников во время работы автозапуска
Возможность включение обогрева стекол и подогрева сидений во время работы автозапуска
Функция имитации сигналов «интеллектуальных» замков зажигания
Второй импульс для выключения зажигания в случае, когда было неудачное включение автозапуска на  автомобилях с кнопкой Старт/Стоп
Функция имитации 2 сигнала стартера

При включении режима охраны:

Закрытие люка автоматически
Складывание зеркал автоматически
Световая дорожка после включения режима охраны

Видео обзор:

ютжбмаейк ап

инструкция по эксплуатации брелка, установке с автозапуском, таблица программирования, схема подключения E90S, как включить звук, пошагово, запуск по температуре двигателя, настройка времени, завести, какие кнопки нажимать, автосигнализация

Автор Степан Сергеевич На чтение 8 мин.

Сигнализация Старлайн Е90 является одной из самых популярных на российском рынке. При относительно невысокой стоимости она совмещает в себе функции передовых моделей, поддерживает автоматический запуск двигателя, а также демонстрирует отличную устойчивость к взлому. Выбирая эту систему для своей машины, необходимо полностью разбираться в ее функциях и технических характеристиках.

Технические характеристики

В отличие от старых версий, Starline E90 обладает функцией автозапуска силового агрегата. Для выбора пользовательских настроек и управления «сигналкой», применяется брелок с обратной связью и информативным дисплеем.

Что касается технических характеристик модели Старлайн E90, то они выглядят таким образом:

• В качестве рабочей частоты, на базе которой осуществляется передача и прием радиосигнала, используется диапазон 433-433,79 МГц.
• С целью обеспечения высокой безопасности и защиты от взлома задействованы 128 каналов.
• Радиус работы брелока с возможностью передачи сигнала достигает 8 000 м. Прием сигнала возможен с дистанции до 2 км.
• Запасной пейджер работает в радиусе 15 м.
• Модель оборудована сверхчувствительным датчиком, который функционирует по трехосевой интегральной технологии.
• Оптимальный температурный диапазон, при котором может работать автосигнализация, варьируется в пределах -50…+85°C.
• В качестве элемента питания используется напряжение 9-18 В.
• Брелок оснащается батарейками класса ААА.

Точное значение радиуса действия E90 определяется массой факторов, в их числе текущая погода и помехи.

Комплектация

Сигнализация Starline E90 продается в такой комплектации:

• Пошаговая инструкция по установке и дальнейшей эксплуатации системы. Она позволяет реализовать монтаж охранных устройств и настроить их своими руками.
• Памятка пользователя и документ, подтверждающий гарантийное обслуживание.
• Главный пейджер с экраном и функциями оповещения.
• Центральный микропроцессор.
• Элементы питания для основного брелока.
• Реле с колодкой.
• Запасной брелок.
• Силовой модуль.
• Антенна с трансивером.
• Провод на 18 контактов.
• Диодный индикатор.
• Температурный контроллер и др.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

• Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
• Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
• Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
• Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
• Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
• Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

• Дистанционное включение обогрева перед запуском двигателя.
• Поддержка авторегулировки положения сиденья водителя.
• Автоматический возврат рулевой колонки.
• Автозапуск фар при движении машины.

Преимущества и недостатки

К основным плюсам автомобильной сигнализации Старлайн следует отнести:

• Поддержку большого количества полезных функций, обеспечивающих максимальную безопасность и комфорт управления машиной. В их числе: обратная связь, программирование автозапуска и др.
• Возможность удаленного запуска двигателя.
• Применение GSM-каналов связи для отправки важных сведений о состоянии и координатах автомобиля с любой точки мира.
• Наличие CAN-интерфейса. За счет наличия этого элемента процесс подключения «сигналки» сильно упрощается. У пользователя не возникнет необходимости привязываться к штатной электрической сети.
• Низкое потребление электроэнергии. При обширном наборе функций система расходует небольшое количество электроэнергии и не боится износа. Продолжительность автономной работы достигает 60 дней.
• Наличие подробного руководства по эксплуатации. Изучив его, пользователь может самостоятельно поменять настройки «сигналки» или перепрограммировать ее под себя.

Что касается недостатков, то их немного. В первую очередь это отсутствие стабильности работы автозапуска при наличии штатного иммобилайзера. Для устранения проблем достаточно использовать модуль обхода блокировки. Еще пользователи указывают на плохое качество приема сигнала, хотя производителем заявляется другая информация.

Как самостоятельно установить

Собираясь подключить сигнализацию Starline E90, инструкцию по установке нужно изучить в первую очередь. Перед этим следует выключить аккумуляторную батарею — если не сделать это, важные элементы системы и АКБ могут выйти из строя.

Схема подключения

С целью упрощения процедуры монтажа «сигналки», пользователями используется подробная схема подключения. Ее можно найти в инструкции или на официальном сайте Старлайн.

Алгоритм работ

Чтобы установить сигнализационную систему, необходимо тщательно изучить алгоритм работ, пошагово переходя от одного этапа к следующему:

1. Первым делом следует выполнить монтаж микропроцессорного блока. Его размещают либо в салоне, либо багажнике, предварительно выбрав скрытое и изолированное от посторонних глаз место. Выбирая первый вариант монтажа, следует снять декоративную облицовку в салоне или установить модуль под приборной панелью. Убедитесь, что деталь надежно закреплена и не будет двигаться при езде.
2. В моторном отсеке следует установить сирену. Специалисты запрещают выполнять монтаж вблизи блока цилиндров, т.к. под воздействием высокой температуры прибор деформируется. Вместо этого нужно отдавать предпочтение изолированному от влаги месту. Для фиксации сирены используются кронштейны или другие крепежные элементы. После завершения монтажных работ остается убедиться, что к устройству невозможно будет добраться из-под днища транспортного средства.
3. На следующем этапе водителю необходимо закрепить температурный датчик и патрубок охладительной системы. Это позволит точно следить за состоянием температуры двигателя. Нельзя устанавливать деталь возле выпускного коллектора. При проведении монтажных работ не разрешается сдавливать корпус датчика с помощью болтов.
4. На лобовом стекле нужно закрепить модуль антенны с трансивером и светодиодом. Важно не размещать его возле металлических деталей или электронных узлов. Светодиод должен размещаться в видимом месте, чтобы водитель смог определить тревожный сигнал с большого расстояния.
5. При наличии GSM-модуля придется самостоятельно установить его, используя скрытое место. Деталь соединяют с 3-контактной колодкой блока управления с помощью специального кабеля.
6. В салоне фиксируют аварийную кнопку.
7. На последнем этапе следует проложить кабели и соединить их с микропроцессорным модулем.

Типичные ошибки установки

В процессе монтажа сигнализации Старлайн E90/E90s водители часто допускают такие ошибки:

• Устанавливают температурный датчик на цилиндровую головку. Единственным допустимым способом размещения является установка на магистраль охладительной системы. Любые другие варианты не разрешены.
• Монтируют элементы проводки возле катушки зажигания и кабелей под высоким напряжением. Подобные действия приводят к образованию помех и сбоям в работе системы.
• Размещают антенну с трансивером возле электронных приборов или металлических конструкций.

Инструкция по эксплуатации

Чтобы научиться запускать систему с брелока автоматической «сигналки» Starline E90, инструкцию по эксплуатации стоит тщательно изучить. Перед включением системы следует установить элементы питания в специальный отсек с крышкой. Дальше стоит разобраться с базовыми командами, индикациями и особенностями программирования.

Базовые команды

Руководство по использованию подробно описывает назначение клавиш и базовые команды, которые они выполняют. Чтобы открыть меню базовых настроек, на коммуникаторе нажимается кнопка 4 и удерживается в течение нескольких секунд. Брелок должен издать 2 продолжительных и 2 коротких сигнала, а на мониторе появится меню выбора настроек. Назначение кнопок выглядит следующим образом:

• F1 — выбор настроек даты и времени.
• F2 — включение будильника.
• F3 — выбор настроек таймера.
• F4 — изменение показателей громкости и выбор мелодии для брелока.

Индикация активных режимов

На монохромном дисплее пейджера находится множество индикаций, которые имеют разные значения. В их числе:

• Индикация функции автозапуска двигателя по таймеру обратного отсчета.
• Периодический старт.
• Запуск по показателям температуры.
• Поддержка сервисного режима.
• Поддержка турботаймера.
• Активация блокировки.
• Проверка температурных значений.
• Проверка заряда элементов питания.
• Отображение функции антиограбления.
• Индикация открытия/закрытия дверей.
• Отображение текущего времени и др.

Программирование курсорным способом

Чтобы открыть меню курсорного программирования, следует нажать на кнопки 2 и 3, удерживая их до появления сигнала. После этого курсором выбирается первый индикатор.

Программирование пин-кода

Чтобы выполнить программирование пин-кода, следует руководствоваться таблицей, в которой указаны все официальные сведения. В модели E90 допускается использование цифр 1-6 в пароле. Пароль может быть 3-значным и содержать до 256 комбинаций.

Как включить звук на брелке сигнализации

Чтобы включить звук, достаточно нажать первую кнопку на ребре пейджера.

Как включить автозапуск

Чтобы активировать дистанционный запуск, позволяющий удаленно завести машину с включенной сигналки, используя брелок, следует выполнить настройку автозапуска и нажать кнопки 1, пока не прозвучит звуковое оповещение. Дальше следует выбрать способ включения двигателя внутреннего сгорания:

• Запуск по температуре движка или данным температурного датчика в салоне.
• По таймеру обратного отсчета, который настраивается действиями пользователя.

Процесс настройки сигнализации Старлайн только изначально может показаться сложным. Если разобраться в базовых функциях и инструкции по эксплуатации системы, какие-либо проблемы с управлением исчезнут.

Старлайн Е90 GSM сигнализация, инструкция по эксплуатации и установке

Сигнализация starline – это охранная система нового поколения, разработанная для автомобилей с любым типом КПП и разными двигателями. Разработка компании Ультрастар стала новой ступенью в развитии защитных систем.

Многочисленные отзывы позволяют говорить о надежности и эффективности системы. Основным достоинством в глазах пользователей стал автозапуск. Она облегчает эксплуатацию авто в любом сезоне.

Общая характеристика

Автосигнализация представляет собой последнюю разработку компании Ультрастар. В список инноваций вошел уникальный код управления «Быстрый диалог», а также функция автоматического запуска двигателя. Благодаря индивидуальным ключам шифрования исключается возможность взлома при помощи кодграббера. Starline e90 устойчива к любому типу электронных атак.

Система предоставляет возможность не только дистанционного запуска двигателя, но и его полноценного контроля. Это обеспечивается специальным процессором. Приятно удивит автовладельцев дальность действия брелока. Усовершенствованная система приема/передачи сигналов обеспечивает внушающую стабильность и четкость сигнала.

Starline e90 подходит для автомобилей любого типа двигателя и коробки передач. Наличие 50-ти программируемых функций позволяет настроить сигнализацию под индивидуальные нужды.

Преимущества сигнализации

Подключение GSM/GPS-модуля – возможность управления машиной с телефона. Функция появилась благодаря уникальной модульной архитектуре и современному программному обеспечению «Телематика». Включить блокировку, контролировать охранную систему и получать оповещения пользователь может в режиме реального времени при помощи смартфона или устройства на Android.

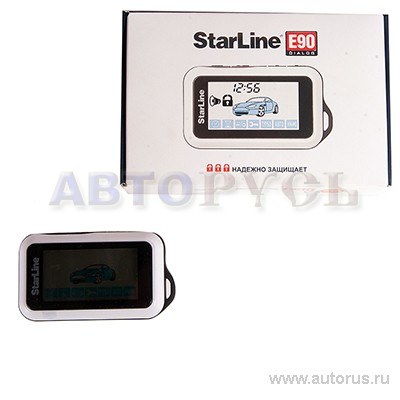

Управление охранной системой Starline e90 производится 2-мя брелоками – основным (с ЖК-дисплеем) и дополнительным. Основной изготовлен в стиле модерн, отличается небольшим корпусом и повышенной прочностью. Высоконтрастный дисплей е90 отображает всю необходимую информацию. Интуитивно понятные пиктограммы позволяют легко ориентироваться в функционале Старлайн.

Брелоки Starline e90

Дополнительный брелок выполнен в темном цвете, эргономичен и криптоустойчив. Как и основной пульт управления, он оснащен диалоговым алгоритмом шифрования.

Функция дистанционного включения мотора (автозапуск) является важным параметром для автолюбителей. Она обеспечивает комфортную подготовку авто к предстоящей поездке. Применяется функция как зимой, так и летом. Она может нагревать и охлаждать салон, позволяет без труда заводить двигатель.

Другие достоинства Starline e90:

• несканируемый код контроля;
• 128-канальный трансивер;
• ударопрочный брелок;
• дальность действия команд до 2 км.

Такие параметры позволяют сигнализации функционировать достаточно эффективно в любой ситуации.

Характерные особенности сигнализации

Несмотря на разнообразие модельного ряда, охранные системы Старлайн отличаются простотой использования. Программное и аппаратное обеспечение позволяет подключать дополнительные модули для управления системой. К ним относятся мобильные устройства контроля и специальные датчики, а также средства диагностики.

Каждый владелец авто сможет приобрести и установить сигнализацию на свою машину. Противоугонный комплекс Starline e90 также отличается невысокой ценой. Покупка не сильно скажется на бюджете автовладельца.

Телематика в автомобиле – это специальная технология, позволяющая объединить независимые компоненты системы в единый комплекс.Благодаря этой системе осуществляется интернет-поддержка сигнализации. Перед пользователем предстает удобный интерфейс, владелец может определять координаты машины при помощи мобильного телефона.

Команды в режимах охраны позволяют контролировать открытие капота, багажника и дверей транспортного средства. Также автовладелец может регулировать обогрев  салона, назначать индивидуальную установку сидений, запускать автоматическое включение ближнего света фар.

Основные особенности:

• надежность защиты гарантируется 3-мя рубежами охраны: интеллектуальная идентификация, стандартная система, иммобилайзер;
• 3-х осевой датчик наклона с дистанционным управлением – защита машины от несанкционированной эвакуации и поддомкрачивания авто.
• охранный комплекс работает в широком диапазоне температур – от -50 до +85 градусов;
• автоматический контроль канала передачи сигнала;
• ударопрочный брелок;
• наличие силовых ключей – защита выходов от короткого замыкания, обеспечение беззвучной работы системы;
• эргономичность – бесперебойная система охраны без подзарядки аккумулятора на протяжении 2-х месяцев;
• сервисные функции – складывание зеркал, регулировка сидений, управление аварийной световой сигнализацией.

Благодаря этим особенностям Starline e90 стала лидером продаж среди новых противоугонных систем.

Системы старлайн обладают высокой энгергоэкономичностью. Даже уезжая в отпуск, владелец может быть спокоен за свою машину – ни один модуль не перестанет работать из-за разрядки аккумулятора.

Применение аппаратных технологий 2CAN и CAN-line – еще одна интересная особенность сигнализации. Легкая и быстрая установка оборудования с незначительным вмешательством в систему – основная функция этих модулей. Они получают сигналы сразу от всех CAN-шин и способны оперативно управлять замками авто, световым оповещением, системой «Комфорт» и другими функциями.

iCAN блокирует двигатель, а технология iKey запускает мотор без ключевого доступа к иммобилайзеру.

Комплектность системы

В комплектацию Starline вошло все необходимое для ее полноценного использования. Каждый водитель после правильной установки сможет легко управлять противоугонной системой.

Комплектация:

• блок управления;
• силовой модуль;
• основной и дополнительный брелоки;
• провода;
• реле с колодкой;
• кнопка «Сервис»;
• датчик температуры мотора;
• светодиоид состояния сигнализации;
• переходник для специальных датчиков;
• выключатель капота;
• инструкция пользователя.

Для обеспечения безопасности перед применением автозапуска стоит убедиться, что включен стояночный тормоз, а для работы двигателя имеется все необходимое – топливо, масло, смазочные материалы.

При покупке Старлайн владельцам авто предоставляется 80% скидка на страхование КАСКО от риска хищения. Также для удобства пользователей работает круглосуточная техническая поддержка.

Инструкции

Перед тем, как начать использовать сигнализацию, рекомендуем ознакомиться с инструкцией по эксплуатации.

Скачать:

Инструкция по эксплуатации Starline E90
Инструкция по установке Starline E90

Подпишитесь, чтобы не пропустить ничего важного

Старлайн а90 инструкция по эксплуатации автозапуск – АвтоТоп

Сигнализация Старлайн Е90 является одной из самых популярных на российском рынке. При относительно невысокой стоимости она совмещает в себе функции передовых моделей, поддерживает автоматический запуск двигателя, а также демонстрирует отличную устойчивость к взлому. Выбирая эту систему для своей машины, необходимо полностью разбираться в ее функциях и технических характеристиках.

Технические характеристики

В отличие от старых версий, Starline E90 обладает функцией автозапуска силового агрегата. Для выбора пользовательских настроек и управления «сигналкой», применяется брелок с обратной связью и информативным дисплеем.

Что касается технических характеристик модели Старлайн E90, то они выглядят таким образом:

• В качестве рабочей частоты, на базе которой осуществляется передача и прием радиосигнала, используется диапазон 433-433,79 МГц.
• С целью обеспечения высокой безопасности и защиты от взлома задействованы 128 каналов.
• Радиус работы брелока с возможностью передачи сигнала достигает 8 000 м. Прием сигнала возможен с дистанции до 2 км.
• Запасной пейджер работает в радиусе 15 м.
• Модель оборудована сверхчувствительным датчиком, который функционирует по трехосевой интегральной технологии.
• Оптимальный температурный диапазон, при котором может работать автосигнализация, варьируется в пределах -50…+85°C.
• В качестве элемента питания используется напряжение 9-18 В.
• Брелок оснащается батарейками класса ААА.

Точное значение радиуса действия E90 определяется массой факторов, в их числе текущая погода и помехи.

Комплектация

Сигнализация Starline E90 продается в такой комплектации:

• Пошаговая инструкция по установке и дальнейшей эксплуатации системы. Она позволяет реализовать монтаж охранных устройств и настроить их своими руками.
• Памятка пользователя и документ, подтверждающий гарантийное обслуживание.
• Главный пейджер с экраном и функциями оповещения.
• Центральный микропроцессор.
• Элементы питания для основного брелока.
• Реле с колодкой.
• Запасной брелок.
• Силовой модуль.
• Антенна с трансивером.
• Провод на 18 контактов.
• Диодный индикатор.
• Температурный контроллер и др.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

• Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
• Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
• Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
• Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
• Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
• Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

• Дистанционное включение обогрева перед запуском двигателя.
• Поддержка авторегулировки положения сиденья водителя.
• Автоматический возврат рулевой колонки.
• Автозапуск фар при движении машины.

Преимущества и недостатки

К основным плюсам автомобильной сигнализации Старлайн следует отнести:

• Поддержку большого количества полезных функций, обеспечивающих максимальную безопасность и комфорт управления машиной. В их числе: обратная связь, программирование автозапуска и др.
• Возможность удаленного запуска двигателя.
• Применение GSM-каналов связи для отправки важных сведений о состоянии и координатах автомобиля с любой точки мира.
• Наличие CAN-интерфейса. За счет наличия этого элемента процесс подключения «сигналки» сильно упрощается. У пользователя не возникнет необходимости привязываться к штатной электрической сети.
• Низкое потребление электроэнергии. При обширном наборе функций система расходует небольшое количество электроэнергии и не боится износа. Продолжительность автономной работы достигает 60 дней.
• Наличие подробного руководства по эксплуатации. Изучив его, пользователь может самостоятельно поменять настройки «сигналки» или перепрограммировать ее под себя.

Что касается недостатков, то их немного. В первую очередь это отсутствие стабильности работы автозапуска при наличии штатного иммобилайзера. Для устранения проблем достаточно использовать модуль обхода блокировки. Еще пользователи указывают на плохое качество приема сигнала, хотя производителем заявляется другая информация.

Как самостоятельно установить

Собираясь подключить сигнализацию Starline E90, инструкцию по установке нужно изучить в первую очередь. Перед этим следует выключить аккумуляторную батарею — если не сделать это, важные элементы системы и АКБ могут выйти из строя.

Схема подключения

С целью упрощения процедуры монтажа «сигналки», пользователями используется подробная схема подключения. Ее можно найти в инструкции или на официальном сайте Старлайн.

Алгоритм работ

Чтобы установить сигнализационную систему, необходимо тщательно изучить алгоритм работ, пошагово переходя от одного этапа к следующему:

1. Первым делом следует выполнить монтаж микропроцессорного блока. Его размещают либо в салоне, либо багажнике, предварительно выбрав скрытое и изолированное от посторонних глаз место. Выбирая первый вариант монтажа, следует снять декоративную облицовку в салоне или установить модуль под приборной панелью. Убедитесь, что деталь надежно закреплена и не будет двигаться при езде.
2. В моторном отсеке следует установить сирену. Специалисты запрещают выполнять монтаж вблизи блока цилиндров, т.к. под воздействием высокой температуры прибор деформируется. Вместо этого нужно отдавать предпочтение изолированному от влаги месту. Для фиксации сирены используются кронштейны или другие крепежные элементы. После завершения монтажных работ остается убедиться, что к устройству невозможно будет добраться из-под днища транспортного средства.
3. На следующем этапе водителю необходимо закрепить температурный датчик и патрубок охладительной системы. Это позволит точно следить за состоянием температуры двигателя. Нельзя устанавливать деталь возле выпускного коллектора. При проведении монтажных работ не разрешается сдавливать корпус датчика с помощью болтов.
4. На лобовом стекле нужно закрепить модуль антенны с трансивером и светодиодом. Важно не размещать его возле металлических деталей или электронных узлов. Светодиод должен размещаться в видимом месте, чтобы водитель смог определить тревожный сигнал с большого расстояния.
5. При наличии GSM-модуля придется самостоятельно установить его, используя скрытое место. Деталь соединяют с 3-контактной колодкой блока управления с помощью специального кабеля.
6. В салоне фиксируют аварийную кнопку.
7. На последнем этапе следует проложить кабели и соединить их с микропроцессорным модулем.

Типичные ошибки установки

В процессе монтажа сигнализации Старлайн E90/E90s водители часто допускают такие ошибки:

• Устанавливают температурный датчик на цилиндровую головку. Единственным допустимым способом размещения является установка на магистраль охладительной системы. Любые другие варианты не разрешены.
• Монтируют элементы проводки возле катушки зажигания и кабелей под высоким напряжением. Подобные действия приводят к образованию помех и сбоям в работе системы.
• Размещают антенну с трансивером возле электронных приборов или металлических конструкций.

Инструкция по эксплуатации

Чтобы научиться запускать систему с брелока автоматической «сигналки» Starline E90, инструкцию по эксплуатации стоит тщательно изучить. Перед включением системы следует установить элементы питания в специальный отсек с крышкой. Дальше стоит разобраться с базовыми командами, индикациями и особенностями программирования.

Базовые команды

Руководство по использованию подробно описывает назначение клавиш и базовые команды, которые они выполняют. Чтобы открыть меню базовых настроек, на коммуникаторе нажимается кнопка 4 и удерживается в течение нескольких секунд. Брелок должен издать 2 продолжительных и 2 коротких сигнала, а на мониторе появится меню выбора настроек. Назначение кнопок выглядит следующим образом:

• F1 — выбор настроек даты и времени.
• F2 — включение будильника.
• F3 — выбор настроек таймера.
• F4 — изменение показателей громкости и выбор мелодии для брелока.

Индикация активных режимов

На монохромном дисплее пейджера находится множество индикаций, которые имеют разные значения. В их числе:

• Индикация функции автозапуска двигателя по таймеру обратного отсчета.
• Периодический старт.
• Запуск по показателям температуры.
• Поддержка сервисного режима.
• Поддержка турботаймера.
• Активация блокировки.
• Проверка температурных значений.
• Проверка заряда элементов питания.
• Отображение функции антиограбления.
• Индикация открытия/закрытия дверей.
• Отображение текущего времени и др.

Программирование курсорным способом

Чтобы открыть меню курсорного программирования, следует нажать на кнопки 2 и 3, удерживая их до появления сигнала. После этого курсором выбирается первый индикатор.

Программирование пин-кода

Чтобы выполнить программирование пин-кода, следует руководствоваться таблицей, в которой указаны все официальные сведения. В модели E90 допускается использование цифр 1-6 в пароле. Пароль может быть 3-значным и содержать до 256 комбинаций.

Как включить звук на брелке сигнализации

Чтобы включить звук, достаточно нажать первую кнопку на ребре пейджера.

Как включить автозапуск

Чтобы активировать дистанционный запуск, позволяющий удаленно завести машину с включенной сигналки, используя брелок, следует выполнить настройку автозапуска и нажать кнопки 1, пока не прозвучит звуковое оповещение. Дальше следует выбрать способ включения двигателя внутреннего сгорания:

• Запуск по температуре движка или данным температурного датчика в салоне.
• По таймеру обратного отсчета, который настраивается действиями пользователя.

Процесс настройки сигнализации Старлайн только изначально может показаться сложным. Если разобраться в базовых функциях и инструкции по эксплуатации системы, какие-либо проблемы с управлением исчезнут.

Сигнализации Starline являются одними из самых популярных на рынке автомобильных охранных систем. В данной статье речь пойдет о сигнализациях Starline серии А с обратной связью, которые занимают ведущие позиции среди отечественных автолюбителей.

Сигнализации Starline модельного ряда A90-A96. Технические характеристики и особенности

Серия А состоит из 6-ти моделей, каждая из которых является усовершенствованным вариантом предыдущей версии. Все они имеют обратную связь, жидкокристаллический дисплей на брелоке и современную систему защиты от электронного сканирования.
Начиная с сигнализации старлайн а93, в комплекте присутствует CAN-модуль – специальное устройство, взаимодействующее с электронной системой автомобиля.

Основные технические характеристики, характерные для всех моделей серии А 90, это:

• Качественная двухсторонняя связь
• Два пульта управления с интеллектуальной защитой от взлома
• Возможность установки дополнительного оборудования (замок багажника, капота, опускание стекол, складывание зеркал и др.)
• Датчик удара и наклона, который регистрирует поднятие автомобиля с помощью домкрата или эвакуатора
• Турботаймер для турбированных двигателей
• Контроль устойчивости сигнала
• Силовые ключи, которые препятствуют возгоранию проводки в случае короткого замыкания
• Автозапуск двигателя
• Возможность подключения GSM и GPS модуля

Кроме этого, разработчики серии А позаботились о том, чтоб сигнализация охраняла транспортные средства в любых природно-климатических зонах. Температурный диапазон, при котором сигнализации Starline работают бесперебойно, составляет от -50 до +85°C.

О наличии тех или иных функций в конкретной модели можно узнать из следующей таблицы:

Модель Функции	starline a90	starline a91	starline a91 dialog	starline a92	starline a93	starline a93 eco	starline a94	starline a95	starline a96
Стоимость	Снято с производства	Снято с производства	Снято с производства	Снято с производства	180 дол.	160

Снято с производства340 дол. (2CAN+2LIN)от 300 до 380 дол.CAN-модульУправление с телефонаДистанционный запуск двигателяБлокировка двигателя цифровым релеGPS модульавтоматический контроль канала связи

CAN-модуль. Применяется в новых автомобилях, оборудованных CAN –шиной. Он обеспечивает согласованность действий блока управления автомобилем и сигнализации, а также упрощает подключение системы. Применение этого модуля практически сводит на нет программные сбои и ошибки системы.

Управление с телефона. Осуществляется с помощью встроенного GSM модуля. Это очень удобная функция, позволяющая осуществлять автозапуск непосредственно с мобильного телефона, а также производить мониторинг состояния автомобиля дистанционно

Контроль канала связи. В сигнализациях А 90-92 проверку наличия связи необходимо осуществлять при помощи нажатия кнопки брелока. Начиная с модели А-93, проверка уровня сигнала производится автоматически через 5-7 минут. Такая проверка исключает взлом сигнализации при помощи так называемых «глушителей эфира», которые искусственно создают помехи.

Дистанционный запуск двигателя. Позволяет включить его с помощью кнопок пульта или мобильного телефона. Прогрев может осуществляться в определенное время, заранее установленное водителем, и длиться заданное количество минут.

Реле блокировки. Обеспечивает дополнительную защиту от угона при помощи блокировки двигателя. Оно устанавливается в любом месте в автомобиле, и обнаружить его злоумышленникам непросто. В сигнализации А96 реле поставляется в комплекте, а для модели А93 его необходимо подключать отдельно.

GPS модуль. Эта функция предоставляет возможность отследить точное местонахождение автомобиля при помощи бесплатного сайта в сети интернет.

В сигнализациях старлайн а93 модели и выше, функция GPS может быть встроенной или являться дополнительной опцией. Если передатчик есть в комплекте, к названию сигнализации прибавляется обозначение «GPS».

Основные неисправности сигнализаций серии А90. Способы их устранения

Охранные системы от российского производителя Starline известны своим хорошим качеством при разумной и вполне доступной стоимости. Однако они имеют и свои проблемы, о которых водителю лучше быть информированным перед установкой системы на свое транспортное средство.

Наиболее часто встречающиеся поломки сигнализации Starline серии А90 это:

1. Некорректная работа открывания/закрывания дверей
Возможные причины неполадок:

• Отсутствие связи с брелоком
• Неисправности центрального замка

Способы решения проблемы: Чаще всего двери не закрываются из-за поломанного центрального замка или обрыва подходящей к нему проводки. Проверить это можно только путем снятия обшивки двери и визуального осмотра. Если дело не в замке, необходимо проверить исправность пульта-передатчика.

2. Сигнализация не реагирует на команды
Возможные причины неполадок:

• Радиопомехи
• Севшие батарейки
• Неисправность пульта

Способы решения проблемы: в случае нарушения связи с пультом управления, водителю необходимо в первую очередь убедится в отсутствии сильных эфирных помех и работоспособности батареек брелока. При нарушениях связи рекомендуется заново «привязать» пульт к модулю управления. Чтоб открыть автомобиль в случае несрабатывания брелока не следует нажимать часто на кнопки. Это только усугубит проблему. Лучше снять охрану при помощи мобильного приложения или воспользоваться аварийной кнопкой ПИН-код, которую настраивают во время установки системы на автомобиль.

Инструкции к сигнализациям Starline серии А90

Предлагаем вашему вниманию полные инструкции к каждой модели охранных систем линейки А:

• Инструкция starline a91 dialog

• Инструкция starline a92 dialog

• Инструкция starline a93

• Инструкция starline a93 eco

• Инструкция starline A94 Dialog CAN

• Инструкция starline a95

Каждая инструкция содержит подробную информацию о том, как управлять охранными возможностями системы и как подключить дополнительные функции. К руководству также прилагается графическая схема подключения сигнализации, в соответствии с которой можно произвести монтаж системы самостоятельно.

Схемы подключения моделей starline приведены ниже:

Отзывы владельцев сигнализаций с обратной связью линейки А от Starline

Сигнализации А90-92 имеют минимум функциональных отличий. Из данной серии они являются самыми простыми, но, тем не менее, обеспечивают надежную охрану транспортного средства. Отзывы о работе противоугонной системы этого типа приведены в следующей таблице. Материалы взяты с сайтов: avtogsm.ru и http://carsmotion.ru/, starline.in.ua

ПозитивныеНегативныеСергей

Являюсь владельцем сигнализации Старлайн А91 на протяжении 2-х лет. Никогда не подводила меня, работает как часы, дальность приема хорошая.

Алексей Борисов

Пользуюсь с 2012 года. В общем, сигналка так себе, на троечку. Брелок немного подглючивает. Обратная связь не всегда работает. Хорошо, что ничего не украли, конечно, но уже несколько раз было, что брелок показывает что охрана стоит, а ее на самом деле нет. Подходишь, открываешь – никакой реакции. Собираюсь скоро поменять эту систему на что-то получше.

Алена

Очень нравиться функция автозапуск. Зимой прямо спасение, садишься с детьми в уже тепленький салон. Очень приятно. Да и так по остальным функциям порядок, управление простое и понятное, брелок на русском языке. Я довольна и всем рекомендую.

Иван

Считаю, что эта сигнализация уже отжила свое и морально устарела. В городе, где много радиопомех, плохо срабатывает брелок. Защита от граббера тоже уже не соответствует современным требованиям. Сигналка, конечно, неплохая, но скоро придется покупать новую, а то страшно как-то.

Отзывы о сигнализации А93

ПозитивныеНегативныеДима

Пользуюсь Starline около года. Выбрал вариант Эко, так как не все функции мне нужны. Считаю, что за такие деньги сигнализация предлагает внушительный функционал и стабильную работу. Плохо, конечно, что нет второго брелка, но в общем, я очень доволен.

Ярослав

Ничего особенного в этой сигнализации не увидел. Детей только отпугивать может и пьяных, что трутся об машину. Батарея садиться довольно быстро, да и брелок не внушает доверия. Пользуюсь этой сигналкой около года. Больше покупать такую не буду.

Валерий

Очень достойная сигнализация. Долго выбирал, что установить на свой Фольц, и остановился на А93. Скажу честно, она полностью оправдала доверие, не зря друзья рекомендовали. Очень четкая и быстрая работа (взял со встроенным КАН-модулем), много возможностей, которые я еще не до конца изучил.

Павел

Меня автосигнализация starline a93 не впечатлила. Недавно поставил на Тойоту Королла 2015 года. Батарея садиться очень быстро, надоело уже менять.

Отзывы о модели А96

ПозитивныеНегативныеКостя

Самая новая и крутая сигналка от Старлайн. Я ее сразу установил вместо А91, как только она вышла. В ней действительно очень много функций. Можно управлять с телефона, выставлять персональный пин-код. Есть защита от радиопомех, прием брелка очень дальний. К тому же она очень экономична, потребляет минимум энергии.

Саша

Ничего особенно не увидел. Та же 93-я, только цена завышена. Появилось несколько современных функций, но ничего принципиально нового.

Автосигнализация А93 – лидер продаж

Явным фаворитом среди охранных систем Starline А90-96 является модель А93. Она привлекает покупателя наличием всех необходимых функций, а также возможностью выбрать дополнительные опции, такие как GPS модуль, CAN+LIN-системы и дополнительное блокировочное реле.

Модель имеет несколько различных модификаций: автосигнализация starline a93 gsm, с функцией управления с помощью мобильного телефона, CAN+LIN или 2CAN+2LIN, которые имеют возможность интеграции в электрическую систему автомобиля, а также вариант ECO, который обладает несколько урезанной комплектацией и стоит дешевле.

Рассмотрим характеристики, присущие всем вариантам противоугонной системы А93:

• Трехуровневая защита автомобиля: индивидуальный пин-код, иммобилайзер, охранная система
• Автозапуск двигателя. Включить мотор можно вручную, по команде с пульта или телефона, а также в заданное время с помощью специальной программы.
• Датчик удара и перемещения. Если грабители решат поднять автомобиль на домкрате или перевезти его с помощью эвакуатора, датчик тут же сработает, включит сирену, и пришлет оповещение хозяину.
• Оборудованная модулями CAN+LIN автосигнализация starline a93 2can 2lin eco позволяет с легкостью интегрировать ее в штатную электропроводку и максимально синхронизировать действия блока управления машины и противоугонной охраны.
• Подключение дополнительных возможностей, таких как управление световыми сигналами, поднятие стекол или складывание зеркал, возможно благодаря дополнительным каналам

Радиус действия автосигнализации starline a93 достигает 2000 метров и даже больше ( в зависимости от наличия помех в эфире и особенностей рельефа).

Видео — Как завести и заглушить двигатель автомобиля с брелка STARLINE А94, А90, Е90.

Видео — StarLine А93 (Старлайн А93)или Pandora DX50 (Пандора DX50) — выбираем автосигнализацию

Несмотря на выбивающуюся из общего ряда маркировку, где вторая цифра определяет поколение (как, например, у D94 или X96), StarLine E90 – это типичный представитель четвертого поколения и собрана на модульной платформе. Поэтому, несмотря на изначально бедную комплектацию, и E90 при необходимости можно расширить 2CAN- или GSM-модулем. Но нужно учесть, что поддержка 2CAN в прошивках StarLine четвертого поколения доступна только начиная с I6, поэтому в E90 установка платы расширения доступна только в блоках с прошивками K9 и L7.

На момент выпуска в 2013 году брелок сигнализации StarLine E90, несмотря на использование старого дисплея, выглядел достаточно свежо – удобные кнопки, лаконичный корпус без выступающей антенны. Как и у прочих систем четвертого поколения и выше, основной брелок является главным управляющим элементом сигнализации и может использоваться для изменения всех доступных пользователю настроек.

Базовые настройки брелка E90

Для входа в меню базовых настроек необходимо зажать и длительно удерживать кнопку 4. Брелок сначала издаст один длинный, а затем два коротких сигнала. На экране появится предложение выбрать функцию, для выбора варианта используются кнопки 1 и 4:

• F-1: установка даты и времени
• F-2: настройка будильника
• F-3: настройка таймера обратного отсчета
• F-4: настройка громкости сигнала тревоги и выбор мелодии

Нужный вариант выбирается длительным нажатием кнопки 4.

При установке времени и даты на брелке также используются кнопки 1 и 4 для выбора параметра, увеличение или уменьшение показаний осуществляется кнопками 2-3.

При настройке будильника можно выбрать включение или выключение, однократное или периодическое срабатывание, установить дату и время будильника.

У таймера обратного отсчета доступно включение/выключение и установка интервала отсчета.

У звукового сигнала есть три уровня: громко (ГРУБ), тихо (СЛАБ), только виброзвонок (ВИБР). Мелодий сигнала две: сирена (СИГ1) или трель (СИГ2).

Видео: Установка даты и времени на StarLine E90/91

Для выхода из режима настроек нужно длительно удерживать кнопку 1.

Программирование курсорным способом

Курсорное программирование, появившееся еще в первых поколениях StarLine, используется и здесь. Для вызова курсорного режима нужно удерживать кнопку 2 или 3 до двух звуковых сигналов, после чего мигающий курсор установится на первой иконке. Перемещать его можно кнопками 2 и 3, включение/выключение осуществляется по кругу нажатием кнопки 1.

• «Часы» — режим автозапуска с брелока по будильнику.
• «Песочные часы» — периодический автозапуск по таймеру.
• «Градусник» — повторный автозапуск, если температура двигателя снизится менее установленной.
• «Гаечный ключ» — перевод в сервисный режим для передачи автомобиля в ремонт без брелока.
• «Турбо» — активированный турботаймер (необходимы соответствующие подключения).
• «Авто» — автовключение сигнализации после выключения зажигания и закрытия всех дверей. Учтите, что в этом режиме есть риск закрыть машину с ключами внутри.
• «Иммо» — автоматический иммобилайзер, запуск мотора блокируется через 30 секунд после того, как зажигание будет выключено, до нажатия кнопки 2.

Настройка режимов автозапуска начинается непосредственно после выбора соответствующей иконки. Для принудительного автозапуска нужно нажать и удерживать кнопку 1, а после звукового сигнала быстро нажать кнопку 3. Эта комбинация работает и на основном, и на дополнительном брелоке. Она же позволяет продлить время автозапуска, когда мотор уже работает – таймер начнет отсчет сначала. Для остановки мотора нужно длительно нажать 1, а затем – 4 (или 2 на дополнительном брелоке).

Скачать инструкцию по эксплуатации и установке:

Настройка периодического автозапуска

Периодический автозапуск у Старлайн E90 стартует от момента активации соответствующего режима («Песочные часы» или «Градусник»). После того, как соответствующая иконка будет выбрана, брелок отобразит текущую настройку периодического запуска:

Видео: Запуск по температуре Е90/91

• Для «Песочных часов» можно задать интервал от 4 до 24 часов с шагом 2 часа, варианты циклически меняются нажатиями кнопки 1.
• Для «Градусника» можно установить температуру от -27 до -3 градусов с шагом 3 градуса.

Выбрав нужное значение, длительно нажмите кнопку 1. Через несколько секунд после этого двигатель запустится в первый раз, дальнейшие запуски будут проходить согласно настройкам до момента отключения периодического запуска.

При этом отнюдь не обязательно, чтобы на момент автозапуска брелок имел устойчивую связь с центральным блоком сигнализации. Это же касается и автозапуска по будильнику, что является серьезным плюсом в сравнении с сигнализациями, где именно брелок каждый раз подает команду на запуск.

Регулировка датчиков удара и наклона

В StarLine E90 оба датчика традиционно смонтированы в модуле приемопередатчика и управляются только с брелока.

Датчик удара имеет 14 ступеней чувствительности, значение 01 устанавливает минимальный уровень, а 00 полностью отключает датчик. Для входа в режим настроек нужно снять машину с охраны и нажать кнопку 3 сначала длительно (прозвучит сигнал), затем кратко. Вначале отобразится текущий уровень чувствительности для предупреждения (короткий сигнал, машина не переходит в режим тревоги). Кнопками 2 и 3 установите нужное значение. Вновь длительно и кратко нажав кнопку 3, Вы сохраните установленное значение и перейдете к настройке уровня тревоги. Учтите, что значение чувствительности для уровня тревоги должно быть ниже, чем для уровня предупреждения.

Видео: Регулировка датчика удара Е91/90

Датчик наклона настраивается аналогично, но для входа в режим настроек нужно использовать кнопку 4. Этот датчик не имеет двух уровней чувствительности.

Временное отключение датчиков

Когда автомобиль стоит на охране, Вы можете в любое время отключить датчики сигнализации (например, во время сильной грозы или фейерверков).

Для отключения датчика удара быстро нажмите дважды кнопку 2. При этим отключится только предупреждающий уровень датчика удара. Чтобы отключить и тревожное срабатывание, еще раз дважды нажмите кнопку 2. Включение датчика удара произойдет автоматически при следующей постановке на охрану, либо его можно включить самостоятельно таким же двойным нажатием на 2.

Для отключения или включения датчика наклона нужно дважды нажимать на кнопку 2.

Просмотр сохраненных тревог

Брелок сигнализации Старлайн E90 может сохранить в своей памяти до 16 тревожных событий. Чтобы их просмотреть, нужно сначала заблокировать клавиатуру, нажав одновременно кнопки 2 и 4, при этом все основные функции кнопок будут деактивированы. Затем, длительно нажав 4, можно увидеть последний зарегистрированный источник тревоги, а дальнейшие краткие нажатия кнопки 4 отобразят все предыдущие.

Чтобы выйти из этого режима, одновременно нажмите 1 и 4.

Проверка состояния автомобиля

Независимо от статуса охраны владелец всегда может узнать напряжение аккумулятора, температуру двигателя и салона автомобиля. Нажав кратко кнопку 3, Вы увидите сначала значение напряжения, которое через секунду сменится показаниями температуры в салоне. Датчик температуры установлен в центральном блоке StarLine E90, и значение температуры может варьироваться в зависимости от способа установки сигнализации.

Чтобы узнать температуру двигателя, нужно дважды нажать кнопку 4.

Если измеренная температура выходит за пределы отображения или датчик неисправен, индикация будет иметь вид «—» (слишком низкая температура) или «—» (слишком высокая температура).

Ещё кое-что полезное для Вас:

Программирование пин-кода

Установка пин-кода брелка для экстренного отключения сигнализации необходима, так как серьезно повышает защищенность системы. В Старлайн Е90 этот код может состоять из 1,2 или 3 цифр от 1 до 6, то есть всего доступно 258 различных вариантов.

Заводское значение пин-кода – 3, он же устанавливается после сброса на заводские настройки. Стереть пин-код отдельно на Е90 невозможно.

Чтобы задать пин-код, нужно сначала задать его длину в настройках сигнализации (см. ниже), затем при вsключенном зажигании четырежды нажмите сервисную кнопку Valet. Затем включите зажигание и введите первую цифру кода:

Цифра кодаКнопки11223341 длительно, затем кратко52 длительно, затем кратко63 длительно, затем кратко

Если Вы выбрали в настройках двух- или трехзначный пин-код, повторите эти действия для последующих цифр.

Разборка корпуса брелока Старлайн Е90

Основной брелок StarLine E90 – ударопрочный, пластиковый. Оно собран из трех основных частей – передней панели в сборе с окантовкой, задней панели и крышки батарейного отсека. Если брелок Старлайн не открывает машину, то одной из причин могут быть севшие батарейки.

Вначале снимается крышка – в отличие от привычных брелоков StarLine, здесь она не сдвигается, а снимается с защелок ногтем. Вынув батарейку, можно рядом с контактной пружиной увидеть крошечный саморез, дополнительно соединяющий панели.

Выкрутив его, можно начать разбирать корпус. Панели соединены вместе четырьмя прочными защелками по краям, для их рассоединения без повреждений удобнее всего использовать тонкую пластину наподобие металлического гитарного медиатора.

ИНСТРУКЦИЯ по установке и эксплуатации, комплектация сигнализации с фото программирование брелка и настройка автозапуска

Старлайн Е90 представляет собой полноценный противоугонный комплекс, выпуск которого начался в 2013 году. Основная особенность системы заключается в возможности управления дополнительными замками и наличии двусторонней связи.

Содержание

Открытьполное содержание

[ Скрыть]

Описание сигнализации

«Сигналка» Е90, в отличие от более старых моделей систем для автомобилей, имеет функцию автоматического дистанционного запуска двигателя машины. Управление и регулировка основных параметров установленного противоугонного устройства осуществляется с применением специального брелока с обратной связью. Для большего удобства коммуникатор оборудуется дисплеем, с помощью которого выполняется настройка.

Технические характеристики

Модульный охранный комплекс для авто с системой оповещения E90 обладает следующими свойствами:

• отправка команд выполняется по каналу, функционирующему на рабочей частоте в диапазоне 433-434,79 МГц;
• для безопасной передачи данных между управляющим блоком и брелоком используется 128 различных каналов управления;
• радиус работы основного пейджера в режиме отправки команд, когда пользователь будет программировать систему, будет около 8000 м;
• если работа коммуникатора производится в режиме приема сигналов, то диапазон действия брелока может составить до 2 км;
• радиус функционирования запасного пейджера варьируется в районе 15 м;
• датчик чувствительности относится к категории трехосевых интегральных контроллеров;
• для правильной работы сигнализации температурный уровень воздуха должен составить от -50 до +85 градусов;
• для питания охранного комплекса требуется 9-18 вольт напряжения;
• система зажигания, стартерный механизм, а также дополнительное оборудование при включенном охранном режиме должно потреблять не более 25 мА тока;
• для питания основного коммуникатора используются элементы питания класса ААА, для дополнительного — CR2450.

Диапазон работы брелока сигнализации Старлайн Е90 зависит от ряда внешних факторов, таких как погодные условия и помехи на местности.

Краткий обзор технических характеристик системы Е90 приведен каналом «AutoPulse».

Функции

Основные опции Старлайн Е90, которые может настраивать и эксплуатировать потребитель:

1. Контроль канала передачи информации. Данная функция дает возможность поиска пульта в случае его потери. Важно, чтобы коммуникатор в этот момент находился в радиусе действия антенного адаптера.
2. Для передачи информации используется диалоговая кодировка и защищенные каналы. Это позволяет предотвратить возможный электронный взлом охранного комплекса.
3. GSM модуль дает возможность удаленно следить за местоположением транспортного средства и при угоне определить его координаты.
4. Защита каналов отправки информации от негативного воздействия помех. Противоугонная установка на практике неплохо справляется со своими задачами в условиях радиопомех, которые часто присутствуют в крупных городах. Для защиты в системе применяется узкополосный трансивер.
5. Опция интеллектуального пуска. Благодаря ей у потребителя есть возможность дистанционного программирования старта силового агрегата. Запуск может осуществляться в определенное время или при снижении температуры воздуха до конкретного уровня.
6. Опция дистанционной настройки величины чувствительности датчика наклона и удара с использованием брелока. При правильной регулировке параметров потребитель сможет своевременно узнать о подъеме транспортного средства. Например, если автомобиль эвакуируется на штраф стоянку или поднимается на домкрате для кражи колес.
7. Для настройки основных параметров охранного комплекса используются гибкие сервисные каналы связи.

Комплектность системы

Сигнализация должна комплектоваться следующими устройствами:

1. Сервисное руководство по монтажу и обслуживанию. С его помощью у потребителя есть возможность самостоятельно устанавливать охранную систему и настраивать ее рабочие параметры.
2. Памятка пользователя.
3. Талон с гарантийными обязательствами.
4. Главный пульт. Устройство имеет функцию оповещения и оснащается экраном.
5. Микропроцессорный модуль сигнализации.
6. Батарейки для установки в основной коммуникатор.
7. Дополнительное реле, оборудованное колодкой.
8. Запасной коммуникатор.
9. Силовой модуль.
10. Антенный адаптер, оснащенный трансивером.
11. Основной провод с колодкой на 18 контактов.
12. Проводник для подсоединения силового блока и температурного контроллера мотора к микропроцессорному модулю.
13. Провод для подключения антенного адаптера.
14. Диодная лампочка индикации состояния системы.
15. Провода для подключения дополнительных контроллеров.
16. Кабель для подсоединения концевого переключателя капота.
17. Проводник с колодкой на 8 контактов, предназначенный для подключения входов охранной системы.
18. Кнопка вызова аварийного режима.
19. Температурный контроллер для установки на мотор.
20. Специальный переходник, предназначенный для подсоединения GSM модулей Старлайн М20 либо М30.
21. Переходник, использующийся для установки и подключения дополнительных устройств и контроллеров.
22. Концевой переключатель для монтажа на капот, два самореза, диодный элементы, а также клемма для подсоединения массы.

Концевики для установки на двери и сирена не входят в комплектацию Старлайн Е90, их нужно докупить отдельно.

Канал «АвтоАудиоЦентр» привел подробный обзор охранной системы Е90, а также рассказал о ее комплектации.

Преимущества и недостатки сигнализации

Описание достоинств системы:

1. Много полезных дополнительных функций, направленных на обеспечение безопасности и более удобное управление автомобилем. К ним относятся функция Комфорта, двусторонняя связь и т. д.
2. Наличие дистанционного старта ДВС (двигатель внутреннего сгорания).
3. Использование GSM-каналов связи для передачи данных. Благодаря этому потребитель может узнать о состоянии и месте расположения автомобиля из любой страны.
4. CAN-интерфейс. Если транспортное средство оснащено данным типом шины, то процедура подключения сигнализации будет более простой. Потребителю не придется врезаться в штатную электросеть авто.
5. Энергоэффективность. Обладая обширным функционалом, охранный комплекс потребляет минимум энергии аккумулятора, что позволяет предотвратить его износ. Благодаря этому сигнализация Старлайн Е90 может работать в автономном режиме, охраняя автомобиль, в течение 60 дней. На емкости аккумулятора это никак не отразится.
6. Удобное и полное сервисное руководство, которое входит в комплект поставки. Это позволит потребителю своими руками произвести настройку первичных параметров сигнализации после ее монтажа.

В своих отзывах автолюбители выделяют следующие недостатки:

1. Нестабильная работа функции дистанционного старта двигателя. Особенно, если автомобиль оборудован штатным блокиратором мотора. Для решения проблемы потребителю придется дополнительно установить модуль обхода иммобилайзера.
2. Низкое качество приема сигналов, отличающееся от заявленного производителем. Из-за этого диапазон действия брелоков будет меньше.

Как самостоятельно установить сигнализацию?

Перед самостоятельным монтажом сигнализации обязательно надо отключить АКБ (аккумуляторную батарею). В противном случае есть вероятность выхода из строя не только элементов системы, но и аккумулятора, а также электрооборудования авто.

Схема подключения

Общая электросхема подсоединения элементов сигнализации приведена в этом разделе.

Карта подключения охранной системы

Схема подсоединения элементов к ЭБУ

Алгоритм работ

Перед выполнением задачи надо убедиться, что генераторный узел и аккумулятор работоспособны и функционируют стабильно:

1. Сначала производится установка микропроцессорного модуля. Его размещение должно осуществляться в салоне автомобиля или в багажном отсеке, в наиболее скрытом месте. Для установки производится снятие декоративной облицовки салона. Можно расположить модуль в пространстве за панелью приборов или бардачком. При монтаже блок надо максимально зафиксировать, чтобы избежать его перемещения или вибрирования во время езды.
2. В моторном отсеке ставится сирена. Нельзя размещать это устройство рядом с блоком цилиндров двигателя, поскольку устройство расплавится. Надо подобрать максимально защищенное от влаги и высоких температур место. Фиксация сирены производится с использованием специального кронштейна. После монтажа надо убедиться, что к устройству и его проводам отсутствует доступ из-под днища машины.
3. Выполняется монтаж датчика температуры, который устанавливается в один из патрубков системы охлаждения. Это обеспечит возможность максимально точного определения температурного уровня силового агрегата. Не допускается монтаж устройства в близости с выпускным коллектором. Выполняя установку, не допускается сдавливание металлического корпуса датчика с использованием болтов.
4. Контроллер удара и наклона располагается в центральной части кузова, в салоне машины. Важно выполнить фиксация устройства и убедиться, что датчик надежно закреплен. В противном случае возможны ложные срабатывания сигнализации.
5. На лобовом стекле устанавливается антенный модуль приемопередатчика со светодиодом. Его монтаж рекомендуется произвести подальше от металлических деталей и узлов, а также электронных приборов. Модуль надо расположить так, чтобы работу светодиода было видно с улицы.
6. Затем выполняется установка концевых выключателей на капот, багажный отсек и все двери. При необходимости в металле делаются отверстия для монтажа. Предварительно с дверей надо снять декоративную обивку.
7. Если дополнительно используется GSM-модуль, то производится монтаж этого устройства. Его рекомендуется разместить в скрытом месте. подключение модуля осуществляется к трехконтактной колодке блока управления. Для выполнения этой задачи потребуется специальный кабель.
8. В салоне устанавливается аварийная кнопка, ее месторасположения должно быть скрытным. Важно разместить ее так, чтобы у потребителя был доступ к устройству, когда он находится на месте водителя.
9. На завершающем этапе выполняется укладка кабелей и их подключение к микропроцессорному модулю. Провода надо проложить так, чтобы рядом с ними не было источников помех и движущихся узлов и деталей авто. После укладки все кабеля соединяются с блоком управления и тестируются.

Типичные ошибки установки

Ошибки, которые часто допускают потребители при самостоятельном монтаже:

1. Установка датчика температуры на головку блока цилиндров. Устройство должно быть расположено только в магистрали системы охлаждения, другие варианты не допускаются.
2. Размещение проводов вблизи от катушки зажигания и высоковольтных кабелей. Это приведет к появлению помех и некорректной работе системы в дальнейшем.
3. Расположение антенного модуля рядом с электронными устройствами или металлическими частями кузова. расстояние до последних для правильной работы сигнализации должно составить не менее 5 см.

Как правильно пользоваться охранной системой?

Перед эксплуатацией в коммуникатор необходимо установить рабочие батарейки. Источники питания вставляются в специальный отсек брелока, который скрыт защитной крышкой сзади. После ее снятия батарейки устанавливаются в соответствии с полярностью.

Обозначение кнопок на коммуникаторе

Брелок сигнализации

Перед настройкой основных параметров коммуникатор надо запрограммировать:

1. При отключенном зажигании надо нажать по кнопке входа в аварийный режим 7 раз. Затем ключ прокручивается, чтобы включить зажигание.
2. Сирена должна сработать 7 раз.
3. На основном коммуникаторе нажимаются кнопки 1 и 2. Если прописывается запасной пульт, «кликаются» такие же клавиши.
4. Если привязка выполнена успешно, сирена сработает один раз.
5. Описанные действия надо повторить для каждого настраивающегося брелока. При выполнении задачи временной интервал между привязками должен составить не больше 5 секунд. Если программирование выполнено успешно, то сирена воспроизведет звуковой сигнал.
6. Чтобы покинуть меню настройки, зажигание отключается.

Базовые команды

Чтобы зайти в меню базовых параметров, на коммуникаторе надо нажать на клавишу 4 и удерживать ее несколько секунд. Кнопка зажимается, пока коммуникатор не издаст удлиненный и два кратких сигнала. На дисплее устройства отобразится предложение для выбора опции.

Для назначения функции используются клавиши 1 и 4:

• F1 — меню настройки текущего времени и даты;
• F2 — будильник;
• F3 — меню настройки параметров таймера обратного отсчета;
• F4 — громкость тревожного сигнала и выбор мелодии для коммуникатора.

После перемещения курсора для выбора нажимается клавиша 4. Выставляя текущее время и дату, надо пользоваться первой и четвертой кнопками для назначения параметра. Чтобы уменьшить или увеличить значения, используются клавиши 2 и 3. Настраивая будильник, потребуется выбрать активацию либо отключение опции, а также тип срабатывания — однократный либо периодический.

Индикация активных режимов и функций

Обозначение иконок на дисплее

Описание индикаторов на экране коммуникатора:

1. Функция дистанционного пуска ДВС по показаниям будильника.
2. Периодический старт силового агрегата.
3. Опция дистанционного пуска ДВС по температуре воздуха.
4. Опция сервисного обслуживания противоугонной системы клавишей Valet.
5. Активация функции турботаймера ДВС.
6. Включение режима охраны автоматически.
7. Активация блокиратора двигателя.
8. Функция блокировки кнопок на брелоке.
9. Индикация температуры двигателя машины.
10. Значок заряда источника питания в коммуникаторе.
11. Индикатор заведенного двигателя машины.
12. Функция Антиограбления.
13. Подключение вспомогательного устройства М20 или М30.
14. Индикатор открытой двери багажного отделения.
15. Значок не закрытых дверей авто.
16. Символ открытого моторного отсека машины.
17. Индикация включенного датчика удара и наклона.
18. Строка индикации времени.
19. Значок включенного таймера для автозапуска ДВС.
20. Индикатор будильника.
21. Связь брелока с блоком управления, ее качество определяется количеством делений.
22. Открытые дверные замки машины.
23. Запертые двери.
24. Включение функции охраны со звуковым сопровождением.
25. Активация опции защиты без звуковых сигналов.
26. Опущен рычаг стояночного тормоза.
27. Настройка персонального кода для выключения и включения сигнализации.
28. Опция автоматического старта ДВС на автомобиле с МКПП.

Программирование курсорным способом

Чтобы зайти в меню курсорного режима настройки, нажимаются клавиши 2 и 3. Их надо удерживать в таком положении, пока пульт не воспроизведет мелодичный сигнал. Затем курсор на дисплее установится в положение первого индикатора. Перемещение курсора осуществляется посредством второй и третьей клавиш. Для активации и отключения функции используется первая кнопка.

Обозначение значков:

1. Часы — функция дистанционного старта ДВС по показаниям будильника.
2. Песочные часы — пуск двигателя по таймеру.
3. Индикатор в виде градусника — повторный дистанционный старт, если уровень температуры падает.
4. Значок гаечного ключа сообщает о входе в аварийный режим.
5. Турбо — опция турботаймера.
6. Индикатор иммобилайзера — автоматический блокиратор. Пуск силового агрегата будет невозможен через 30 секунд после отключения зажигания.

Программирование пин-кода

В модели Е90 пароль может включать в себя цифры от 1 до 6 и он может быть трехзначным. Для потребителей доступно 256 разных комбинаций кода. Изначально системе присваивается пароль 3, он назначается автоматически при сбросе параметров до заводских. Для назначения кода необходимо задать его длину в меню настроек, после чего при активированном зажигании 4 раза нажать по клавише Валет. Затем зажигание активируется и указывается первая цифра пароля.

Особенности программирования и назначения кнопок приведены в таблице.

Цифра пароля	Клавиши
1	1
2	2
3	3
4	1 длительно, потом кратко
5	2 длительно, потом кратко
6	3 длительно, потом кратко

Автозапуск

Дистанционный старт по команде осуществляется зажатием первой кнопки коммуникатора. Она удерживается, пока пульт не воспроизведет сигнал. Затем «кликается» третья кнопка.

Периодический автозапуск

Функция настраивается так:

1. Курсор на дисплее устройства выставляется в положение индикатора песочных часов.
2. Затем «кликается» первая клавиша.
3. Световые приборы автомобиля должны моргнуть, а коммуникатор воспроизведет мелодию. В течение последующих 4 секунд на экране будет отображаться информация касательно периодичности пуска.
4. Краткий «клик» по первой кнопке позволит изменить время старта. При каждом нажатии этот параметр увеличивается на 2 часа.
5. Длительный «клик» по кнопке 1 позволит активировать выбранный период пуска.

Поддержание температуры двигателя

Настройка выполняется так:

1. На дисплее коммуникатора курсор переводится в положение значка термометра.
2. «Кликается» первая кнопка.
3. Кратковременными нажатиями клавиши 1 выбирается необходимый температурный уровень. При каждом «клике» величина изменяется на 3 градуса.
4. После выбора необходимой температуры нажимается первая кнопка.

Автоматическое включение двигателя по будильнику

Для настройки пуска ДВС в установленное время система Starline настраивается так:

1. Курсор на экране брелока переводится в положение индикатор в виде часов.
2. Затем нажимается первая клавиша. С использованием кнопок управления изменяются параметры времени, при котором произойдет автозапуск.
3. На дисплее брелока должны загореться индикаторы в виде часов и колокольчика.

Как отключить автозапуск?

Процедура отключения зависит от типа запуска:

1. Если старт осуществлялся по команде, то надо зажать первую кнопку брелока длительно, а затем «кликнуть» по четвертой клавише.
2. Для отключения функции пуска по таймеру курсор переводится в положение значка песочных часов и нажимается первая кнопка.
3. Чтобы выключить старт ДВС по температуре, индикатор выставляется в положение значка термометра. Затем нажимается первая кнопка.

О настройке функций автозапуска и других опций рассказал канал «Crossover 159».

Охранные функции

Вкратце о настройке опций защиты:

1. Активация охранного режима со звуковыми сигналами сопровождения осуществляется клавишей 1. Если сигналов подтверждения быть не должно, то первая кнопка нажимается два раза. Первый — зажимается, пока брелок не воспроизведет сигнал, а второй раз — «кликается» кратковременно. Зажигание в автомобиле должно быть отключено, а рычаг стояночного тормоза — поднят.
2. Для активации охраны при заведенном ДВС мотор должен быть запущен, а селектор трансмиссии — в положении нейтральной передачи или паркинга. После поднятия рычага ручного тормоза дверь открывается и нажимается вторая кнопка коммуникатора. Затем ключ извлекается из выключателя зажигания, запираются все двери и «кликается» первая кнопка.
3. Для включения защитного режима без использования пульта надо открыть дверь ключом и активировать зажигание. Аварийная клавиша «кликается» трижды. После этого зажигание отключается. Водитель покидает салон машины и запирает все двери. Через 20 секунд после этого произойдет автоматическое включение режима охраны.
4. Для отключения защиты со звуковым сопровождением используется вторая клавиша брелока.
5. Если пульт потерялся или вышел из строя, отключить охрану можно с использованием сервисной кнопки. После открытия двери ключом, пока работает сирена, на протяжении 20 секунд надо успеть вставить ключ в замок и ввести пароль.
6. Активация режима Антиограбления производится при включенном зажигании либо заведенном силовом агрегате. Для выполнения задачи используются первая и третья клавиши пульта, их надо зажать одновременно и удерживать. Чтобы отключить данную функцию, потребуется ввести персональный пароль.
7. Режим Паники активируется посредством нажатия первой и третьей кнопок пульта одновременно.

Сервисные функции

Вкратце о программировании сервисных опций сигнализации:

1. Чтобы включить опцию проверки состояния машины, температуры в салоне и напряжения аккумулятора, используется третья кнопка. Информация об этом отобразится на дисплее коммуникатора.
2. Опция поиска транспортного средства на парковке активируется нажатием кнопки 4, ее надо нажать два раза. Сирена сработает несколько раз, моргнут световые приборы автомобиля.
3. Для временного отключения контроллера чувствительности используется первая клавиша. Ее надо нажать два раза подряд, режим охраны при этом должен быть включен. Это приведет к деактивации первого уровня контроллера. Если нажать еще два раза по первой кнопке, отключатся оба уровня датчика чувствительности.
4. Двойной «клик» по третьей кнопке приведет к отключению контроллера наклона. В подтверждение фары автомобиля моргнут один раз. При выполнении задачи режим защиты должен быть активирован.
5. Чтобы удаленно изменить настройку контроллера чувствительности, надо один раз зажать третью кнопку, а затем кратковременно «кликнуть» по ней. Режим охраны и зажигание должны быть отключены. После этого, используя клавиши 2 и 3, выставляется необходимый порог чувствительности. Переход к настройке тревожного уровня осуществляется третьей кнопкой. Для изменения параметров применяются клавиши 2 и 3.
6. Чтобы настроить чувствительность контроллера наклона, используется четвертая кнопка. Ее надо зажать, а затем один раз нажать коротко, охранный режим о зажигание должны быть отключены. Изменение параметра осуществляется посредством нажатий по клавишам 2 и 3. Чтобы покинуть меню настройки, зажимается четвертая клавиша.
7. Чтобы удаленно закрыть дверные замки, используется первая кнопка, она нажимается при активированном зажигании. Для их открытия применяется вторая клавиша.

Скачать инструкции по установке и эксплуатации сигнализации Старлайн Е90 в формате PDF

Чтобы читать официальное сервисное руководство, можно загрузить его по ссылкам, представленным в таблице.

Руководства по эксплуатации и установке сигнализации на русском языке

Инструкция по установке StarLine E90 Dialog

Инструкцию по эксплуатации StarLine E90 Dialog

Инструкция по установке StarLine E90, E91 2CAN

Инструкцию по эксплуатации StarLine E90, E91 2CAN

Сколько стоит сигнализация Старлайн Е90?

Примерные цены на охранные комплексы Старлайн приведены в таблице.

Наименование	Цена, руб
Старлайн Е90	9700
Старлайн Е91	12600
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Фотогалерея

Фото упаковок от моделей Е90 и Е91 приведены в этом разделе.

StarLine E90 Dialog

StarLine E91 2CAN

Видео «Отзыв о работе системы Е90»

Канал «GarageHack» рассказал об опции автозапуска и представил реальный отзыв потребителя об охранной системе Старлайн Е90.

Инструкции StarLine. Страница 6 — Угона.нет

Название	Размер	Скачать
StarLine E96 v2 BT 2CAN+4LIN 2SIM GSM+GPS Инструкция по эксплуатации	5.38 Мб
StarLine E96 V2 BT 2CAN+4LIN Инструкция по эксплуатации	5. 39 Мб
StarLine E96 ECO Инструкция по подключению	2.77 Мб
StarLine E96 BT Pro Инструкция по эксплуатации	0.89 Мб
StarLine E96 BT Pro Схема подключения	2.77 Мб
StarLine E96 BT Lux Инструкция по эксплуатации	0.89 Мб
StarLine E96 BT GSM GPS Инструкция по эксплуатации	0. 89 Мб
StarLine E95 BT 2CAN+LIN Инструкция по установке	4.69 Мб
StarLine E95 BT 2CAN+LIN Инструкция по эксплуатации	1.25 Мб
StarLine E95 BT 2CAN+LIN Схема подключения	8.31 Мб
StarLine E95 BT 2CAN+LIN Таблицы программирования	3.78 Мб
StarLine E93 2CAN+2LIN Инструкция по эксплуатации	4. 24 Мб
StarLine E93 2CAN+2LIN Инструкция по установке	5.15 Мб
StarLine E93 Инструкция по эксплуатации	4.07 Мб
StarLine E93 Инструкция по установке	4.67 Мб
StarLine E91	5.10 Мб
StarLine E90 GSM Инструкция по эксплуатации	4. 30 Мб
StarLine E90 GSM Инструкция по монтажу	3.75 Мб
StarLine E90 Инструкция пользователя	4.78 Мб
StarLine E90 Инструкция по установке	2.80 Мб

Сигнализация

«Starline E90»: инструкция по эксплуатации, описание, отзывы

Автомобиль вещь довольно дорогая, а в условиях современных экономических реалий — и подавно. Поэтому не помешает позаботиться о его сохранности, установив новую систему безопасности. На рынке сегодня можно найти десятки различных вариантов, но неизменной популярностью отечественных автомобилистов пользуется сигнализация «Старлайн Е90».

Поскольку современные устройства подобного рода относятся к очень сложной электронной технике, в процессе эксплуатации часто возникают различные ошибки, которые часто приводят к полному разочарованию своей покупкой.Чтобы этого не произошло, автолюбителю следует знать об основных нюансах работы сигнализации «Старлайн Е90», а также иметь представление об основных этапах ее настройки. Эта статья создавалась как небольшая памятка, содержащая самые необходимые данные.

Для начала — пару слов о том, как, собственно, включить режим безопасности для сохранности вашего автомобиля на стоянке. Для этого вам просто нужно щелкнуть значок ключа на дисплее брелока. Все, ваша машина защищена от посягательств темных лиц.

Ввод номера машины в память сигнализации

Все автомобили, которые имеют поддерживаемый интерфейс CAN, постоянно регистрируются в базе данных производителя. Список моделей вы можете найти в списке поддерживаемых автомобилей, который доступен в инструкции, которая идет вместе с сигнализацией при ее покупке.

Что входит в инструкцию по сигнализации «Старлайн Е90» с автозапуском сразу после установки охранной системы? Вы должны ввести номер CAN в его память.Для этого вы выполните следующие действия (обязательно придерживайтесь этой последовательности). Войдите в сервисный режим:

• Полностью выключите питание комплекса, а затем временно отключите интерфейсный кабель CAN.
• Удерживая сервисную кнопку, подать питание. Внимание! Если вы все сделали правильно, то последуют пять коротких звуковых сигналов сирены, во время которых кнопку необходимо (!) Удерживать нажатой.
• После подачи сигналов ключ можно выключить.Раздастся еще четыре коротких звуковых сигнала. Они свидетельствуют, что вы все сделали правильно, а сигнализация действительно перешла в сервисный режим.

Ввод номеров, возможные проблемы и решения

• После входа в сервисный режим нажмите сервисную кнопку. В подтверждение тревоги один раз ненадолго «пропустил» сирену. После этого нажимайте сервисную клавишу столько раз, сколько первая цифра кода вашего автомобиля (например, если он начинается с трех, то вам придется нажимать кнопку трижды).
• Система снова «пропустит», подтверждая принятие первой цифры. Вы можете нажать кнопку от одного до девяти раз. Если вы ошибочно нажмете десять и более раз, система автоматически вернется в сервисный режим, и вам придется начинать все сначала.
• Все остальные цифры вводятся таким же образом, ожидая после каждой серии подтверждающего сигнала системы охранной сигнализации.

Через две секунды после того, как вы ввели последний номер, сигнализация «Starline E90» GSM может выдать следующие варианты сигнала:

• В случае, когда дважды кратковременно «биккнет», операция прошла успешно, номер был сохранен во внутренней памяти вашего устройства.
• Если она пискнула четыре раза, то при вводе произошла какая-то ошибка, и поэтому информация не сохранилась.

Независимо от результатов ввода, сигнализация «Starline E90» (обратную связь мы рассмотрим) переходит в меню программирования. Если вам нужно повторно ввести номер, вы должны начать заново.

Обнаруживает ли система безопасности наличие работающего двигателя?

Поскольку в электрических и электронных схемах автомобилей сегодня происходят некоторые изменения еще на стадии производства (и довольно часто автомобилисты об этом не знают), сразу после подключения охранной сигнализации будет излишне выяснять, обнаруживает ли ваше устройство факт срабатывания сигнализации. работа двигателя.Это будет зависеть не только от возможности его удобного удаленного запуска, но и от вашей безопасности. Как настроена сигнализация «Starline E90»?

Для проверки этой функции вам понадобится обычный брелок с ЖК-дисплеем. Что включает в себя аудит? Это довольно просто: вам нужно проверить два состояния автомобиля и посмотреть, различает ли их ваша сигнализация «Starline E90». Если при проверке проблем нет проблем, то с дистанционным запуском двигателя сложностей возникнуть не должно. Итак, последовательность ваших действий:

• Первое состояние, при котором зажигание находится, но двигатель не работает. Кратковременно нажмите третью кнопку на брелоке. Значок ключа должен появиться на ЖК-дисплее. Помните, что значок дыма обычно не появляется.
• Соответственно во втором случае двигатель работает. Просто кратковременно нажмите третью кнопку брелока. При этом на дисплее должен отображаться не только значок ключа, но и значок дыма.

Как оценить результаты теста

Если вы видите неправильную индикацию хотя бы в одном из этих случаев, это указывает на неправильное подключение разъема X3.Есть два варианта, и оба плохие: либо вы не сможете воспользоваться дистанционным запуском двигателя, либо мотор заведется … даже если машина будет на включенной передаче. Итак, первый вариант некорректной индикации, когда в сигнале «Starline E90» отображаются правильные значки запуска и остановки двигателя автомобиля. Причинами такого поведения могут быть:

• Если управление работой двигателя основано на показаниях генератора, то, возможно, при установке просто поменяли полярность.
• В случае использования тахосигнала его амплитуда крайне мала, и поэтому система безопасности его просто не распознает.
• Когда состояние контролируется по напряжению, с большой долей вероятности это снова проблема в генераторе.

Вот как отслеживается аварийный сигнал «Starline» E90. «В инструкции по эксплуатации четко указано, что в этих случаях совершенно необходимо прибегать к помощи квалифицированных специалистов. Увы, не все автомобилисты следуют этому простому и грамотному совету.Это очень плохо, поскольку последствия такого неадекватного поведения электронных систем могут быть чрезвычайно серьезными, что приводит к многочисленным проблемам.

Чем это грозит?

• Как уже неоднократно говорилось, автовладелец просто не может воспользоваться функцией дистанционного запуска двигателя.
• Возможно, что сигнализация просто не подхватит зажигание на нейтрали (справедливо для автомобилей с ручной КПП).
• Аналогичная ситуация — в режиме турботаймера и защиты автомобиля при работающем двигателе, если речь идет о технике с современной АКПП.
• Программа нейтраль при выключенном двигателе. Проще говоря, следующий удаленный запуск владельца ждет большой сюрприз, когда его машина проедет на собственной стоянке.
• Получение информации о работающем двигателе происходит практически мгновенно. В нормальных условиях беспокоиться не о чем, но если температура окружающей среды намного ниже нуля, двигатель вряд ли запустится нормально.
• Если была перепутана полярность подключения к генератору, мотор будет постоянно запускаться, но сразу глохнет (через пару секунд).

Как правильно использовать функцию дистанционного запуска?

Что делать, если у вас современный автомобиль с автоматической коробкой передач? Поставьте ящик в положение «парковка», а затем закройте багажник, капот, все двери. Для машин с механической коробкой передач все то же самое, но коробку соответственно нужно поставить в «нейтральное» положение. После этого выполняется программа «нейтрализация».

В большинстве случаев для этого требуется надежно затянуть ручной тормоз, вынуть ключ из замка зажигания, а затем выйти из машины и закрыть все двери, капот и багажник. В этом случае двигатель должен заглохнуть автоматически, после закрытия дверей или после нажатия первой кнопки брелока.

В некоторых случаях «Starline E90» (инструкции разрешают эту опцию) включает нейтраль «нажатием кнопки брелока». При этом необходимо, не выключая мотор, осторожно затянуть стояночный тормоз и нажать вторую кнопку на панели управления. Только после этого из замка зажигания можно вынуть ключ, выйти из машины и закрыть все двери, багажник и капот.После этого двигатель также автоматически заглохнет, и программная нейтраль будет активирована.

Есть еще одна опция, когда эта функция активируется после затяжки стояночного тормоза. Официальное описание сигнализации «Старлайн Е90» гласит, что также необходимо сначала подтянуть тормоз, оставив ключ в замке зажигания, а затем выйти из машины и закрыть все двери, багажник и капот. Как и в первом случае, программная нейтраль будет включена либо после этого, либо по нажатию первой кнопки на пульте ДУ.

Первый удаленный запуск двигателя

Здесь все просто. Сначала зажмите первую клавишу и дождитесь, пока не услышите два мелодичных звонка. Двигатель запустится автоматически. Чтобы его заглушить, возьмите наклейку с сигнализацией Starline E90 и нажмите на ее первую клавишу, дождитесь одного сигнала, а затем нажмите ее четыре раза (кратковременно). Двигатель глохнет. А что, если сигнализация «Старлайн Е90», инструкция по эксплуатации которой мы рассматриваем, не смогла запустить двигатель?

Возможные проблемы с автоматическим запуском двигателя

Во-первых, после не менее четырех попыток запуска (а впервые система может «тормозить») запуск не состоялся.Это говорит о том, что штатный обход иммобилайзера по каким-то причинам не работает. Как я могу это проверить? Проще говоря: выньте ключ или микросхему из модуля байпаса, затем прикрепите ее к замку зажигания при попытке автоматического запуска (чтобы проверить, можно ли ее прочитать). В случае запуска двигателя проблема действительно в модуле: возможно, где-то в машине стоит еще один штатный иммобилайзер; есть вероятность, что в катушке модуля байпаса недостаточно мотков.

Еще проблема — двигатель заводится, но почти сразу глохнет.Здесь причина может быть скрыта в неверно определенной полярности при подключении сигнализации к генератору. Возможно, дело в самой системе безопасности, в которой нет нужной программы для управления двигателем в конкретной модели автомобиля. Обычно прошивка обновляется до более новой версии ПО в сервисном центре, после чего сигнализация с автозапуском «Starline E90» начинает нормально работать.

Еще вариант — двигатель тоже не запускается, но на ЖК-дисплее брелока появляется «OST».Если да, то вам нужно установить нейтральное ПО. О порядке проведения этой операции мы уже говорили. Наконец, двигатель также может не подавать никаких признаков жизни, но дисплей брелока будет правильно отображать пиктограмму работающего двигателя. В этом случае вы не подключили 100% кабель, отвечающий за передачу данных с соответствующего датчика. Вероятно, разъемы провода были вставлены ненадежно.

На последний вариант намекает ситуация, когда время от времени машина зажигается с брелка нормально, но чаще всего не реагирует на это. Если вы проверили кабель, но он плотно вставлен в разъемы, и люфтов в них нет, рекомендуем сразу обратиться в сервисный центр, где была установлена ​​сигнализация «Starline E90».

Отзывы автолюбителей

Отечественные автомобилисты давно оценили и полюбили эту охранную систему. Что же так подкупает наших автомобилистов, которые в целом склонны критически относиться к практически любому типу электронной техники?

Во-первых, сигнализация «Starline E90» (инструкция по ее использованию уже цитировалась) действительно надежна.При правильной установке угон практически невозможен. Благодарные автомобилисты говорят, что этот комплекс одинаково надежно работает в любых условиях эксплуатации, не доставляя никаких проблем даже в наши морозы. Что-то делать с машиной, которую защищает этот комплекс, невозможно.

Во-вторых, у этого производителя есть адекватная и вежливая техподдержка, позвонить можно всегда, вне зависимости от времени суток. Свидетельства говорят о том, что ваши проблемы действительно при необходимости будут решены путем подключения высококвалифицированных инженеров. Если сигнализация не работает, либо она работает некорректно по вине самой компании (производственный брак), то ее заменит в кратчайшие сроки, не взяв за это ни копейки.

Кстати, а как часто глючит Starline E90? Проблемы с сигнализацией (что неоднократно подтверждалось практикой) возникают только по вине установщиков. Сама система очень надежна, а неисправности оборудования по техническим причинам встречаются крайне редко. Если у вас есть сомнения в квалификации сотрудников, которые выставили вам тревогу, вы можете снова обратиться в службу поддержки.С вами свяжутся и отправят в ближайший сервисный центр высочайшего качества.

В-третьих, производитель действительно «не жадный». Например, вы купили нормальный комплект Starline, в котором нет модуля GSM. Вы думаете, что если она вам понадобится, вам придется покупать новую сигнализацию? К счастью, нет. Достаточно просто купить соответствующий модуль. Сравните это с ситуацией, когда покупатели регулярно покупают дешевый «сигнал»: за любое «чихание» нужно доплачивать, а только установка какого-то дополнительного оборудования — неосуществимая мечта!

Заключение

Таким образом, мы смело можем рекомендовать данную систему защиты самому широкому кругу отечественных автомобилистов: от новичков до немых профессионалов. Система не подведет ни в каких условиях, а автомобиль действительно будет надежно защищен от возможности угона. Учитывая непростую экономическую ситуацию, не стоит удивляться статистике ГИБДД: эксперты показывают, что только за последний год количество угонов только в Подмосковье увеличилось на 27%. Подавляющая часть — автомобили, не защищенные сигнализацией. Так что не экономьте на безопасности своего «железного коня»! p>

Автосигнализация Starline E90 GSM: инструкция по эксплуатации, отзывы

Сигнализация E90 Starline сегодня может считаться классическим охранно-телематическим решением для автомобилей.На рынке система появилась в 2013 году и по сей день на ее платформе производятся универсальные средства защиты для машин различного класса. Модуль примечателен тем, что вобрал в себя все самые эффективные и полезные технологии своего времени. Достаточно сказать о связке спутниковой навигации Starline E90, GSM-сенсоре и шифровании диалога с пользователем нового поколения. При этом система отличается сложностью установки и эксплуатации, поэтому перед установкой рекомендуется тщательно ознакомиться с инструкцией к этому продукту.

Установка компонентов системы

В комплект входит традиционный для телематических систем набор компонентов. Он включает в себя основной блок управления, приемник, сирену и световой индикатор, а также датчик температуры. Пульт управления специалистами рекомендуется устанавливать в салоне на открытой местности, но таким образом, чтобы корпус был защищен от грязи и влаги. Для него нежелательная вибрация, поэтому перед фиксацией саморезами не лишним будет подложить демпфирующий материал.Приемник будет служить антенной для сигнала, исходящего от брелока. Модуль желательно закрепить на лобовом стекле вверху — но важно, чтобы расстояние до металлических частей было не менее 5 см. Также не рекомендуется устанавливать датчик температуры рядом с приемником, который оснащен сигнализацией Starline E90 — сигнал GSM должен быть защищен от радиопомех и радиопомех чувствительных элементов беспроводной связи. Что касается сирены, то ее рог обычно встроен в нишу под капотом.В этой части главное, чтобы на устройство не попадала вода и пыль. Осветительный элемент основан на обеспечении максимальной визуальной видимости.

Возможности подключения

Первым делом необходимо подключить массу — это провод черного цвета, для которого предусмотрена специальная контргайка. Подключите его к разъему сигнального реле X1, которое в будущем будет служить связующим звеном между источником питания и центральным блоком. В базовой комплектации автосигнализация Starline E90 GSM оснащена обжимными клеммами.Их можно использовать для усиления места соединения, но в процессе крепления к корпусу важно следить за тем, чтобы между металлической основой и применяемой фурнитурой не было пластика. В случае, если соединение производится под капотом, крепежное оборудование необходимо обработать составом с антикоррозийным эффектом, то есть с защитой от ржавчины.

Следующим шагом будет подключение к цепям +12 В. Для этого предусмотрены три красных кабеля, которые войдут в разъемы вышеуказанного реле.При этом подключении нужно учитывать, что провода обязательно должны иметь сечение 6 мм2. То есть они могут быть неполными, но обязательно должны соответствовать рекомендуемому размеру. Вы можете подключить Starline E90 GSM к цепи +12 непосредственно к аккумуляторной батарее, замку зажигания или к системе питания кузовного оборудования.

Особенности подключения CAN-шины

Поддержка телематических систем Starline Интерфейс CAN. И если в старых наборах стандартная шина могла использоваться только на ограниченном количестве современных моделей автомобилей, то интерфейс 2CAN значительно расширил этот диапазон.Итак, шина нового поколения подключается к разъему с маркировкой X5. Стоит сразу отметить, что во время эксплуатации такое подключение может не обеспечивать возможность управления световыми сигналами. В этом случае вернитесь к главному реле X1, используя синий и зеленый провода. То же самое касается управления компенсацией других модулей Starline E90 GSM-2CAN, в частности, оно также позволяет подключать интерфейсы через обычный однопроводной узел, ту же систему управления оборудованием и сигнализации. Все альтернативные каналы управления будут активированы автоматически, если функция не предусмотрена интерфейсом 2CAN. Также при желании эту шину можно вообще не использовать в инфраструктуре подключения, заменив ее более привычными линиями разводки.

Организация автозапуска Starline E90 GSM

Функция автозапуска реализована через специальный модуль, который введен в схему, обеспечивающую зажигание. В момент активации система запускает двигатель. Рабочие параметры силового агрегата будут зависеть от настроек в блоке управления.Модуль активации может не работать, потому что сигнал блокируется штатным иммобилайзером. Обход блокировщика — основная сложность с точки зрения обеспечения автозапуска. Дело в том, что иммобилайзер по умолчанию не дает возможности включить двигатель без подходящего ключа. Также следует учитывать, что автоматический запуск влияет не только на двигатель. На примере комбинированного пульта ДУ, в частности, демонстрируется сигнализация Starline A61. Инструкция по использованию автозапуска в этом случае рекомендует настроить систему таким образом, чтобы была активирована разблокировка всех подключенных точек, среди которых может быть коробка передач, багажник, двери и т. Д.Но и в этом случае может потребоваться обход иммобилайзера. Эта проблема решается с помощью транспондера. Это небольшой блок, в который должен быть встроен чип-аналог настоящего ключа зажигания.

Активация режима Slave

Для начала следует отметить, что режим Slave возможен не для всех автомобилей. Во-первых, в машине уже должна быть стандартная сигнализация или система, обеспечивающая электронный доступ к замкам. Во-вторых, это тот случай, когда шина CAN открывает новые возможности — без этого подключения также невозможно использовать этот режим.Так или иначе, в базовой комплектации этим условиям полностью соответствует модуль Starline E90 GSM 2CAN — 2Slave обеспечит телематическое управление через компьютерную настройку.

Для включения режима необходимо подключить USB-разъем к CAN-шине. Кабель подключается к компьютеру, в котором автоматически запускается специальный программатор. Далее остается только активировать соответствующий режим. Если по какой-либо причине вы не можете использовать интерфейс USB, вы можете настроить Starline E90 GSM Slave через специальную карту-адаптер. После выполнения настроек выбранная конфигурация сохраняется в программе.

Процесс управления

Большинство операций по тревоге выполняется через всю цепочку ключей. С его помощью автовладелец ставит его на охрану, снимает с охраны, активирует режимы блокировки и управляет автозапуском. При этом используется как мобильная связь, так и радиоканал GSM Starline E90. В инструкции указано, что дальность действия можно изменять — так регулируется дистанция получения метки брелока.Это означает, что в разных местах пользователь может менять режимы в зависимости от окружающих условий. Например, на плотной парковке для минимизации нагрузки от радиосигналов рекомендуется уменьшить дальность приема.

Также через брелок можно настроить секретную кнопку. Он может отвечать за ряд задач, связанных с аварийной работой охранного комплекса. Конфигурации этих режимов программируются через службу GSM Starline E90 с использованием того же кабеля USB и компьютера.

Положительные отзывы

Многие владельцы комплекса отметили удачное сочетание функционала и набора технических средств. Возможностей модуля достаточно, чтобы обеспечить полный контроль над точками доступа к машине без сторонних устройств. Пользователи также указывают на основные функции, которые реализованы на высоком уровне — телематика, управление GSM и энергоэффективность. По цене автосигнализация Starline E90 GSM также является выигрышным решением. На рынке этот комплект доступен и за 15-17 тысяч рублей.Кстати, телематические системы премиум-класса стоят порядка 40-50 тысяч.

Отрицательный отзыв

На практике есть некоторые упущения. Например, есть жалобы на действие радиометки брелока. Максимальное расстояние — 2 км, что незначительно в сравнении с возможностями современных систем. Также подчеркивается высокая чувствительность датчиков Starline E90 GSM. Отзывы говорят о том, что регулировка показателей не всегда помогает выбрать оптимальную нагрузку на датчики, чтобы исключить ложные срабатывания.

Заключение

Прогресс в развитии автосигнализации Каждый год демонстрирует новые идеи и разработки. Очевидно, что набор E90 сегодня проиграет более свежим решениям по ряду параметров. Однако для тех, кто ищет недорогой, но близкий к этой комплектации, может подойти сигнализация Starline A61. В инструкции по эксплуатации этой системы рекомендуется использовать ее в машинах, в которых предусмотрено несколько групп электроники. Его особенностью являются обширные коммуникационные возможности, позволяющие интегрировать в единую систему безопасности и камеры заднего вида, и видеорегистраторы.И это лишь один из примеров моделей, которые Starline может предложить в качестве альтернативы бюджетному комплексу E90. Аналоги этой системы есть в специальных линейках компании для грузовиков, внедорожников и люксовых седанов.

p> Сигнализация

«Starline E90»: инструкция по эксплуатации, описание, отзывы

Автомобиль — вещь довольно дорогая, и даже в сегодняшних экономических реалиях — тем более. Поэтому не помешает позаботиться о его сохранности, установив новую систему безопасности. На рынке сегодня можно найти десятки различных вариантов, но неизменной популярностью отечественных автомобилистов пользуется сигнализация «Старлайн Е90».

Поскольку современные устройства подобного рода относятся к очень сложной электронной технике, в процессе эксплуатации нередко возникают различные ошибки, часто приводящие к полному разочарованию своей покупкой. Чтобы этого не произошло, автолюбителю следует знать об основных нюансах работы сигнализации «Старлайн Е90», а также иметь представление об основных этапах ее настройки.Эта статья создавалась как небольшая памятка, содержащая самые необходимые данные.

Для начала — пару слов о том, как, собственно, включить режим безопасности для сохранности вашего автомобиля на стоянке. Для этого вам просто нужно щелкнуть значок ключа на дисплее брелока. Все, ваша машина защищена от посягательств темных лиц.

Ввод номера машины в память сигнализации

Все автомобили с поддерживаемым интерфейсом CAN постоянно регистрируются в базе данных производителя. Список моделей вы можете найти в списке поддерживаемых автомобилей, который доступен в инструкции, поставляемой с сигнализацией при ее покупке.

Что дает инструкция сигнализации «Starline E90» с автозагрузкой сразу после установки охранной системы? Вы введете номер CAN в его память. Для этого вы выполните следующие действия (обязательно соблюдайте эту последовательность). Войдите в сервисный режим:

• Полностью отключите питание комплекса, а затем временно отключите интерфейсный кабель CAN.
• Удерживая сервисную кнопку, подать питание. Внимание! Если вы все сделали правильно, то последуют пять коротких звуковых сигналов сирены, во время которых кнопку необходимо (!) Удерживать нажатой.
• После того, как прозвучат сигналы, можно отпустить клавишу. Раздастся еще четыре коротких звуковых сигнала. Они свидетельствуют, что вы все сделали правильно, а сигнализация действительно перешла в сервисный режим.

Ввод номеров, возможные проблемы и их решение

• После входа в сервисный режим нажмите один раз сервисную кнопку. В подтверждение тревоги один раз ненадолго «пропустил» сирену. После этого нажимайте сервисную клавишу столько раз, сколько первая цифра кода вашего автомобиля (например, если он начинается с трех, то вам придется нажимать кнопку трижды).
• Система снова «промахнулась», подтверждая принятие первой цифры. Вы можете нажать кнопку от одного до девяти раз. Если вы ошибочно нажмете десять и более раз, система автоматически вернется в сервисный режим, и вам придется начинать все сначала.
• Все остальные цифры вводятся таким же образом, ожидая после каждой серии подтверждающего сигнала системы охранной сигнализации.

Через две секунды после того, как вы ввели последнюю цифру, сигнализация «Starline E90» GSM может выдавать следующие варианты сигнала:

• Если он кратковременно «удваивается» дважды, операция прошла успешно, номер сохранен во внутренней памяти вашего устройства.
• Если она пискнула четыре раза, то при вводе произошла какая-то ошибка, и поэтому информация не сохранилась.

Независимо от результатов ввода, сигнализация «Starline E90» (обратную связь мы рассмотрим) переходит в меню программирования. Если вам нужно повторно ввести номер, вы должны начать заново.

Обнаруживает ли система безопасности наличие работающего двигателя?

Поскольку электрические и электронные схемы автомобилей сегодня постоянно меняются на этапе производства (а довольно часто автомобилисты об этом не знают), сразу после подключения сигнализации будет излишне выяснять, обнаруживает ли ваше устройство факт обнаружения неисправности. работа двигателя.От этого будет зависеть не только возможность его удобного удаленного запуска, но и ваша безопасность. Как настроена сигнализация «Starline E90»?

Для проверки этой функции вам понадобится обычный брелок с ЖК-дисплеем. Что включает в себя аудит? Это довольно просто: вам нужно проверить два состояния автомобиля и посмотреть, различает ли их ваша сигнализация «Starline E90». Если при проверке проблем нет проблем, то с дистанционным запуском двигателя сложностей возникнуть не должно. Итак, последовательность ваших действий:

• Первое состояние, при котором зажигание находится, но двигатель не работает. Кратковременно нажмите третью кнопку на брелоке. Значок ключа должен появиться на ЖК-дисплее. Помните, что значок дыма обычно не появляется.
• Соответственно во втором случае двигатель работает. Просто кратковременно нажмите третью кнопку брелока. При этом на дисплее должен появиться не только значок ключа, но и значок дыма.

Как оценить результаты теста

Если вы видите неправильную индикацию хотя бы в одном из этих случаев, это указывает на неправильное подключение разъема X3. Вариантов здесь два, и оба плохие: либо вы не сможете использовать дистанционный запуск двигателя, либо мотор заведется … даже если машина будет на включенной передаче. Итак, первый вариант некорректной индикации, когда сигнализация «Starline E90» отображает правильные пиктограммы запуска и выключения двигателя автомобиля.Причинами такого поведения могут быть:

• Если контроль работы двигателя основан на показаниях генератора, то, возможно, при установке просто поменяли полярность.
• В случае использования тахосигнала его амплитуда крайне мала, и поэтому система безопасности его не распознает.
• Когда состояние контролируется индикаторами напряжения, то с большой долей вероятности опять проблема в генераторе.

Вот как работает сигнализация «Starline E90». В инструкции по эксплуатации четко указано, что в этих случаях необходимо прибегать к помощи квалифицированных специалистов. Увы, не все автомобилисты следуют этому простому и грамотному совету. Это очень плохо, поскольку последствия такого неадекватного поведения электронных систем могут быть чрезвычайно серьезными, что приводит к многочисленным проблемам.

Чем это грозит?

• Как уже неоднократно говорилось, автовладелец просто не может воспользоваться функцией дистанционного запуска двигателя.
• Возможно, что сигнализация просто не подхватит зажигание на нейтрали (действительно для автомобилей с ручной КПП).
• Аналогичная ситуация — в режиме турботаймера и защиты автомобиля при работающем двигателе, если речь идет о технике с современной АКПП.
• Программная нейтраль будет ошибочно проверяться при выключенном двигателе. Проще говоря, следующий удаленный запуск владельца ждет большой сюрприз, когда его машина сама поедет на стоянку.
• Получение информации о работающем двигателе произойдет практически мгновенно. В нормальных условиях беспокоиться не о чем, но если температура окружающей среды намного ниже нуля, то мотор вряд ли запустится нормально.
• Если была перепутана полярность подключения к генератору, мотор будет постоянно запускаться, но сразу глохнет (через пару секунд).

Как правильно использовать функцию дистанционного запуска?

Что делать, если у вас современный автомобиль с автоматической коробкой передач? Поставьте ящик в положение «парковка», а затем закройте багажник, капот, все двери.Для машин с механической коробкой передач все то же самое, но коробку соответственно нужно поставить в «нейтральное» положение. После этого выполняется программа «нейтрализация».

В большинстве случаев нужно надежно затянуть ручник, вынуть ключ из замка зажигания, а затем выйти из машины и закрыть все двери, капот и багажник. В этом случае двигатель должен заглохнуть автоматически, после закрытия дверей или после нажатия первой кнопки брелока.

В некоторых случаях «Starline E90» (инструкция по эксплуатации допускает эту опцию) включает нейтраль «нажатием кнопки брелока».При этом необходимо, не выключая мотор, осторожно затянуть стояночный тормоз и нажать вторую кнопку на панели управления. Только после этого из замка зажигания можно вынуть ключ, выйти из машины и закрыть все двери, багажник и капот. После этого двигатель также автоматически заглохнет, и программная нейтраль будет активирована.

Есть еще один вариант, когда эта функция активируется после затяжки стояночного тормоза. Официальное описание охранной системы «Старлайн Е90» гласит, что также нужно сначала подтянуть тормоз, оставив ключ в замке зажигания, а затем выйти из машины и закрыть все двери, багажник и капот.Как и в первом случае, программная нейтраль будет включена либо после этого, либо при нажатии первой кнопки на пульте дистанционного управления.

Первый удаленный запуск двигателя

Здесь все просто. Сначала зажмите первую клавишу и дождитесь, пока не услышите два мелодичных звонка. Двигатель запустится автоматически. Чтобы его заглушить, возьмите наклейку с сигнализацией Starline E90 и нажмите ее первую клавишу, дождитесь одного сигнала, а затем нажмите ее четыре раза (кратковременно). Двигатель глохнет. А что делать, если сигнализация «Starline E90», инструкция по эксплуатации которой мы рассматриваем, не смогла завести двигатель?

Возможные проблемы с автоматическим запуском двигателя

Во-первых, хотя бы после четырех попыток запуска (а система может «тормозить» первый раз) запуск не состоялся.Это говорит о том, что штатный обход иммобилайзера по каким-то причинам не работает. Как это можно проверить? Проще говоря: выньте ключ или микросхему из модуля байпаса, затем прикрепите ее к замку зажигания при попытке автоматического запуска (чтобы проверить, можно ли ее прочитать). В случае запуска двигателя проблема действительно в модуле: возможно, где-то в машине стоит еще один штатный иммобилайзер; Есть вероятность, что в катушке модуля байпаса недостаточно мотков.

Еще одна проблема — двигатель заводится, но почти сразу глохнет.Здесь причина может быть скрыта в неверно определенной полярности при подключении сигнализации к генератору. Возможно, дело в самой системе безопасности, в которой нет нужной программы для контроля работы двигателя в конкретной модели автомобиля. Обычно прошивка обновляется до более новой версии ПО в сервисном центре, после чего сигнализация с автозапуском «Запуск E90» начинает работать нормально.

Другой вариант — двигатель тоже не запускается, а на ЖК-дисплее брелока появляется «OST».Если да, то вам нужно установить нейтральное ПО. О порядке проведения этой операции мы уже говорили. Наконец, двигатель также может не подавать никаких признаков жизни, но дисплей брелока будет правильно отображать пиктограмму работающего двигателя. В этом случае вы не подключили 100% кабель, отвечающий за передачу данных с соответствующего датчика. Вероятно, разъемы провода были вставлены ненадежно.

На последний вариант намекает ситуация, когда время от времени машина заводится от брелка нормально, но чаще всего не реагирует на это. Если вы проверили кабель, но он плотно вставлен в разъемы, и люфтов в них нет, рекомендуем сразу обратиться в сервисный центр, где была установлена ​​сигнализация «Starline E90».

Отзывы автолюбителей

Отечественные автомобилисты давно оценили и полюбили эту охранную систему. Что же так подкупает наших автомобилистов, которые, как правило, склонны критически рассматривать практически любую электронную технику?

Во-первых, сигнализация «Starline E90» (инструкцию по эксплуатации мы уже упоминали) действительно надежна.Если он установлен правильно, то украсть практически невозможно. Благодарные автомобилисты говорят, что этот комплекс одинаково надежно работает в любых условиях эксплуатации, не доставляя никаких проблем даже в наши морозы. Что-то делать с машиной, которую защищает этот комплекс, невозможно.

Во-вторых, у этого производителя действительно адекватная и вежливая техподдержка, всегда есть возможность позвонить, вне зависимости от времени суток. Свидетельства говорят о том, что ваши проблемы действительно при необходимости будут решены путем подключения высококвалифицированных инженеров.Если сигнализация не работает, либо она работает некорректно по вине самой компании (производственный брак), то ее заменит в кратчайшие сроки, не взяв за это ни копейки.

Кстати, а как часто глючит Starline E90? Проблемы с сигнализацией (что неоднократно подтверждалось практикой) возникают только по вине установщиков. Сама система очень надежна, а неисправности оборудования по техническим причинам встречаются крайне редко. Если у вас есть сомнения в квалификации сотрудников, которые выставили вам тревогу, вы можете снова обратиться в службу поддержки.С вами свяжутся и отправят в ближайший сервисный центр высочайшего качества.

В-третьих, производитель действительно «не жадный». Например, вы купили обычный комплект Starline, в котором нет модуля GSM. Вы думаете, что если она вам понадобится, вам придется покупать новую сигнализацию? К счастью, нет. Достаточно просто купить соответствующий модуль. Сравните это с ситуацией, когда покупатели регулярно покупают дешевый «сигнал»: за любое «чихание» нужно доплачивать, и только установка какого-то дополнительного оборудования — а не осуществимая мечта!

Заключение

Таким образом, мы смело можем рекомендовать данную систему защиты самому широкому кругу отечественных автомобилистов: от новичков до немых профессионалов.Система не подведет ни в каких условиях, а автомобиль действительно будет надежно защищен от возможности угона. Учитывая непростую экономическую ситуацию, неудивительна статистика ГИБДД: специалисты показывают, что только за последний год количество угонов только в Подмосковье увеличилось на 27%. Подавляющая часть — автомобили, не защищенные сигнализацией. Так что не экономьте на безопасности своего «железного коня»!

StarLine Alarm в App Store

StarLine Telematics: ваш автомобиль у вас на ладони!

Загрузите бесплатное мобильное приложение StarLine для управления настройками безопасности автомобиля со смартфона. Приложение будет работать с любыми GSM-сигнализациями, GSM модулями и трекерами StarLine. Используйте демонстрационный режим, чтобы узнать больше о приложении.

Только для некоммерческого использования.
Точность определения местоположения зависит от мощности спутникового сигнала и может варьироваться в зависимости от выбранного картографического сервиса.

ОСОБЕННОСТИ ПРИЛОЖЕНИЯ

Простая регистрация
— Зарегистрируйте систему безопасности автомобиля с помощью простого мастера установки.

Простой выбор устройства
— Управление несколькими устройствами StarLine: удобно для владельцев нескольких автомобилей

Простота настройки и управления
— Включите и выключите охранную систему вашего автомобиля;
— Запускайте и выключайте двигатель на неограниченном расстоянии
— (*) Выберите параметры автозапуска с определенными настройками таймера и температуры, установите время прогрева двигателя
— В экстренных случаях используйте режим «Anti-hijack»: ваш двигатель автомобиля выключится на безопасном расстоянии от вас
— (*) Если вы передадите свой автомобиль для ремонта или диагностики, установите настройки безопасности в режим «камердинера».
— Найдите свой автомобиль на парковке, включив короткий сигнал сирены
— (*) Отрегулируйте настройки датчика удара и наклона вручную или отключите их при парковке в оживленном месте
— Создание ярлыков для часто используемых команд

Интуитивная индикация состояния автомобиля
— Убедитесь, что система охранной сигнализации поставлена ​​на охрану
— (* ) Интуитивно понятный интерфейс позволяет сразу интерпретировать и понимать все сообщения безопасности.
— (*) Вы можете видеть баланс SIM-карты вашего устройства, напряжение автомобильного аккумулятора, температуру двигателя и салона

Получать сообщения о любых событиях с вашим автомобилем
— Получать PUSH-сообщения о любых событиях с вашим автомобилем (сигнализация, запуск двигателя, безопасность снятие с охраны и т. д.)
— Выберите типы сообщений, которые вы хотите получать
— Просмотрите список журналов для управления запусками двигателя
— (*) Изучите баланс SIM-карты устройства: оповещения о низком балансе доставляются через PUSH-сообщения

Мониторинг ваш автомобиль
— (*) Всесторонний мониторинг с послужным списком. Просмотрите длину и скорость маршрутов на каждой части трассы
— Определите местоположение вашего автомобиля на онлайн-карте за считанные секунды
— Выберите наиболее удобный тип карты
— Определите свое местоположение

Быстрая справка
— Позвоните на горячую линию поддержки StarLine напрямую из вашего приложения!
— Добавлены номера служб спасения и помощи (вы меняете их на местные номера служб спасения).
— Добавлена ​​форма обратной связи.

Мы всегда рады ответить на ваши вопросы. Команда StarLine на связи 24 часа
Горячая линия поддержки StarLine:
— Россия: 8-800-333-80-30
— Украина: 0-800-502-308
— Казахстан: 8-800-070-80-30
— Беларусь: 8-10-8000-333-80-30
— Германия: 02181-81955-35
— Эстония: 372-5104800
— Польша: +48 602 199 049

ООО «СтарЛайн», разработчик и производитель систем безопасности телематическое оборудование под брендом StarLine оставляет за собой право в одностороннем порядке вносить улучшения в дизайн и интерфейс мобильного приложения.

StarLine: доступная телематика!

Автомобиль ГАЗ-33086 «Земляк»: обзор

В статье речь пойдет о знаменитом автомобиле ГАЗ-33086, который в народе прозвали «Земляк». Будет рассказана история его создания, рассмотрены модификации, технические характеристики и многое другое. Также будет проведен детальный анализ цен.

Немного истории

Производство ГАЗ-33086 («Земляк») началось в 2005 году. За время эксплуатации машин этой модели, на сегодняшний день он успел зарекомендовать себя как автомобиль с достаточной грузоподъемностью. , надежность при работе в различных погодных условиях и замечательные характеристики в условиях бездорожья.

На момент начала производства автомобиль выпускался в двух модификациях: ГАЗ-33085 с карбюратором или ГАЗ-33086 Земляк, работающий на дизельном топливе. На сегодняшний день завод выпускает 86-ю модификацию с дизельным двигателем внутреннего сгорания, которая по экологическим показателям относится к 4 классу. По своим характеристикам машина хорошо подходит для эксплуатации в сложных условиях с полной нагрузкой. Из отличительных характеристик автомобиля есть смысл назвать гидроусилитель руля и пятиступенчатую механическую коробку передач.

Основные характеристики

Бортовой грузовик «Земляк» с полным приводом занимает место между автомобилями ГАЗ-3309 и ГАЗ-33081 Садко. Автомобиль оснащался среднетоннажной платформой от ГАЗ-3309, шасси ГАЗ-33086 Земляк 4х4 также было позаимствовано у другой модели — ГАЗ-33081, имеет полный привод, но хуже проходимость из-за уменьшенного клиренса. .

Машина «Земляк» оснащена цельнометаллической кабиной с объемным капотом, проста в изготовлении и последующем ремонте и обслуживании, имеет большую площадь остекления, прямоугольные контуры и минимальное количество элементов декора.Кабина оснащена бампером, оптикой и решеткой радиатора квадратной формы. Автомобиль ГАЗ-33086 Земляк отличается сложной посадкой, так как двери автомобиля с широким проемом лишены поручней.

В салоне автомобиля два сиденья с тканевой обивкой, они оборудованы ремнями безопасности. Внутри ГАЗ-33086 «Земляк» оформлен так же аскетично, как и вся машина, но все же удобен и просторен для автомобилей такого класса.

Размеры машины:

• Колесная база — 3.77 м.
• Общая длина — 6430 см.
• Ширина по бокам — 2340 см.
• Высота машины в кабине — 2,52 м (при установке тента — 2,78 м).
• Снаряженная масса 3,99 тонны.
• Полная масса — 8,15 тонны.
• Грузоподъемность — 4 тонны.
• Максимальная нагрузка на переднюю ось составляет 2,34 тонны.
• Максимальная нагрузка на задний мост 5,81 тонны.
• Платформа имеет размеры 3,49 x 2,17 x 5,1 м.

Технические характеристики ГАЗ-33086 «Земляк» следующие:

• Двигатель ММЗ Д-245.7 модель.
• Пятиступенчатая коробка передач.
• Сухое однодисковое сцепление.
• Управление автомобилем с гидроусилителем.
• Полный привод.
• Классическая двухконтурная тормозная система.
• АБС.

Самосвалы «Земляк» разработаны для сложных условий эксплуатации на грунте. Универсальность этой машины позволяет эксплуатировать ее в сельском хозяйстве, на строительных площадках и других отраслях экономики.

Машины особенно популярны среди малых сельскохозяйственных предприятий: крестьянских (крестьянских) хозяйств, личных подсобных хозяйств и т. Д.Машина станет незаменимым помощником для хозяйств, особенно в исполнении с самосвальным кузовом.

Самосвал

Машина «Земляк» предназначена для перевозки сыпучих сельскохозяйственных или промышленных грузов. На базе автомобиля ГАЗ-33086 Земляк (самосвал) автомобильный завод ГАЗ разработал и произвел автомобили ГАЗ-САЗ-2506. Они просто превратились в полноценные самосвалы. Повышенная проходимость шасси и грузоподъемность основного оборудования позволили создать универсальный продукт, пригодный для тяжелых условий работы.

Обзор цен

При сравнении цен стоит обратиться к производителю. Если проводить расчеты по дилерам, то стоимость новой машины начинается от 1,4 миллиона рублей, а при оснащении автомобиля дополнительными устройствами стоимость увеличивается до 4,55 миллиона рублей — автовышки на базе автомобиля «Земляк». Стоимость подержанных автомобилей составляет от 320 тысяч рублей и более в зависимости от комплектации, года выпуска и технического состояния. Выбирая автомобиль «Земляк», вы получаете надежный и выносливый автомобиль.

case for starline e61 — купить case for starline e61 с бесплатной доставкой на AliExpress

Отличные новости !!! Чехол для starline e61 вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший корпус для starline e61 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили чехол для starline e61 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в чехле для starline e61 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести case for starline e61 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Penggera «Starline E90»: инструкция по эксплуатации арахан, кетеранган, уласан

Sebuah kereta adalah perkara yang agak mahal, дан далам keadaan realiti ekonomi moden bahkan lebih.Олег Иту, я тидак акан menyakitkan Untuk Menjaga keselamatannya dengan memasang sistem keselamatan baru. Ada puluhan pilihan yang berlainan di pasaran hari ini, tetapi penggera Starter E90 sentiasa популярный dengan pengendali Domestik.

Oleh kerana peranti moden ini berkaitan dengan peralatan elektronik yang sangat kompleks, pelbagai kesalahan sering berlaku semasa operasi, янь sering menyebabkan kekecewaan lengkap dengan pembelianmereka. Untuk mengelakkan ini, seorang pemandu harus sedar tentang nuansa utama bagaimana sistem penggera Starline E90 berfungsi, serta mempunyai idea tentang tahap utama konfigurasinya. Artikel ini dicipta sebagai memo ringkas yang mengandungi data yang paling diperlukan.

Untuk bermula dengan — beberapa perkataan tentang bagaimana, sebenarnya, termasuk mod keselamatan Untuk keselamatan kereta anda di tempat letak kereta. Untuk melakukan ini, anda hanya perlu klik pada ikon utama pada paparan kunci. Semua kereta anda dilindungi dari pencerobohan personaliti yang gelap.

Масуккан биланган керета далам ингатан пенггера

Semua kereta yang mempunyai antara muka МОЖЕТ распознать sentiasa didaftarkan di pangkalan pengilang.Анда болех менчари сенараи модель далам сенараи керета ян дискоконг, ян тердапат далам арахан ян дибекалкан денган пенггера апабила анда мембелинья.

Apakah arahan penggera «Starline E90» dengan permulaan automatik sebaik sahaja memasang sistem keselamatan? Anda perlu masukkan nombor CAN dalam memorinya. Унтук мелакукан иници, анда перлу мелакукан лангках-лангках берикут (пастикан унтук менгикути урутан иници). Масуккан мод тетапан перхидматан:

• Selesaikan sambungan bekalan kuasa kompleks, dan kemudian putuskan sambungan kabel antara muka CAN.
• Semasa memegang butang perkhidmatan, aktifkan kuasa. Перхатиан! Джика анда мелакукан семуанья денган бетул, мака лима бип буньи сирен акан диикути, ди мана бутанг мести (!) Дипадамкан.
• Selepas isyarat terdengar, kunci boleh dibebaskan. Empat bip pendek akan mengikuti. Mereka menunjukkan bahawa anda melakukan semuanya dengan betul, дан sistem penggera sebenarnya masuk ke mod perkhidmatan.

Masukkan nombor, masalah yang mungkin dan penyelesaiannya

• Selepas memasukkan mod perkhidmatan, tekan butang perkhidmatan sekali.Далам пенгесахан, пенггера секали секетика «подгудит» сирену. Selepas itu, tekan kekunci perkhidmatan sebanyak kali sebagai digit pertama kod kereta anda (contohnya, jika ia bermula dengan tiga, maka anda perlu menekan butang tiga kali).
• Sistem itu lagi «подгодить» янь mengesahkan penggunaan digit pertama. Анда болех менекан бутанг дари сату хингга сембилан кали. Sekiranya anda salah menekan ten atau lebih kali, sistem akan secara automatik dikembalikan ke mod perkhidmatan, dan anda akan dipaksa untuk memulakan sekali lagi.
• Masukkan semua nombor lain dengan cara yang sama, menunggu selepas setiap kumpulan isyarat pengesahan sistem keselamatan.

Dua saat selepas anda memasuki nombor terakhir, sistem penggera Starline E90 GSM boleh mengeluarkan varian isyarat berikut:

• Dalam kes apabila ia secara ringkas «bibiknet» dua kali, operasi itu berjaya, nombor itu disimpan dalam memori dalaman peranti anda.
• Jika dia под ником empat kali, maka semasa input beberapa ralat berlaku, dan oleh itu maklumat tidak disimpan.

Terlepas dari hasil input, sistem penggera Starline E90 (tinjauan yang akan kita lihat) masuk ke menu pengaturcaraan. Jika anda perlu mengulangi input nombor sekali lagi, anda perlu memulakan.

Adakah sistem keselamatan menentukan kehadiran enjin berjalan?

Memandangkan dalam litar elektrik dan elektronik kereta hari ini sentiasa terdapat beberapa perubahan pada peringkat pengeluaran (дан селалунья пеманду тидак таху менгенаинья), себаик сахаджа мэнджа мэнэджа мэнэгэнайя пэнджкэна мэнгэранта, пэбайк сахаджа мэнэджа мэнэгэнэ нэджкэна мэнгэранта. Дари Ини акан bergantung bukan сахаджа kemungkinan permulaan jarak jauh yang mudah, tetapi juga keselamatan anda. Багаймана для менетапкан пенггера «Starline E90»?

Untuk menguji ciri ini, anda akan memerlukan брелок biasa dengan paparan LCD. Апаках аудит ян димаксудкан? Ia cukup mudah: anda perlu menyemak kedua-dua keadaan kereta дан лихат джика Starline E90 и мембезакан антара мерека. Sekiranya pengesahan masalah tidak diturunkan, maka dengan enjin jauh tidak akan timbul sebarang kesulitan.Олег Иту, Инилах Урутан Тиндакан Анда:

• Keadaan pertama di mana penyalaan adalah, tetapi enjin tidak berjalan. Tekan secara ringkas butang ketiga pada брелок. Иконка Утама перлу дипапаркан пада ЖК-дисплей. Ingat bahawa ikon asap biasanya tidak muncul.
• Oleh itu, dalam kes kedua, enjin sedang berjalan. Ханья себентар текан бутанг кетига фоб утама. Пада Маса Ян сама, Букан Сахаджа Икон Утама Харус Мункул ди Папаран, Тетапи Джуга Икон как можно скорее.

Багаймана унтук менлай кепутусан удзянь

Джика Анда Мелихат Петунджук Ян Салах Далам Секуранг-Курангня Сату Кеш Ини, Ини Менандакан Самбунган Салах Пеньямбунг X3. Тердапат дуа пилихан, дан кедуа-дуанья адалах бурук: сама ада анда тидак болех менгунакан пермулаан энджин джаух, атау энджин акан бермула… валаупун керета далам снаряжение. Джади, pilihan pertama adalah petunjuk yang salah apabila sistem penggera Starline E90 memaparkan ikon betul enjin kenderaan yang dimulakan dan dimatikan. Аласан унтук келакуан ини манкин:

• Sekiranya pengendalian operasi enjin adalah berdasarkan mengambil bacaan dari penjana, maka, mungkin, polariti hanya keliru semasa pemasangan.
• Далам кес апабила тахосигнал дигунакан, амплитудня сангат кесил, дан олех иту система кеселаматан семата-мата тидак мембезакання.
• Apabila keadaan dipantau Untuk Voltan, maka, dengan kemungkinan kebarangkalian yang tinggi, masalahnya sekali lagi dalam penjana.

Ini adalah bagaimana sistem penggera Starline E90 dikawal. Руководство arahan dengan jelas menyatakan bahawa dalam kes-kes ini adalah penting untuk mengambil bantuan professional yang berkelayakan. Malangnya, tidak semua pemandu mengikuti nasihat yang mudah дан kompeten ini. Ини сангат бурук, керана акибат дари келакуан система электроник ян тидак менджукупи Ини болех менджади сангат сериус, menyebabkan баньяк масалах.

Apa yang mengancamnya?

• Seperti yang telah dikatakan berulang kali, pemilik kereta semata-mata tidak akan dapat menggunakan sizesi permulaan enjin jauh.
• Ada kemungkinan penggera tidak akan mengambil penyalaan pada нейтральный (Benar Untuk kereta dengan transmisi manual).
• Keadaan ян сама адалах далам мод pemasa turbo дан perlindungan kereta dengan enjin berjalan, jika kita bercakap mengenai teknologi dengan transmisi automatik moden.
• Pemeriksaan нейтральный перисианский акан дилакукан секара салах денган энджин. Ringkasnya, dengan permulaan jarak jauh yang seterusnya, pemiliknya akan terkejut apabila keretanya memasuki kawasan parkir.
• Mendapatkan maklumat tentang enjin yang berjalan akan berlaku hampir serta-merta. Ди bawah keadaan biasa, tidak ada yang mengerikan dalam ini, tetapi jika suhu ambien di bawah sifar, motosikal tidak mungkin bermula dari biasanya.
• Sekiranya polariti sambungan ke penjana itu keliru, enjin akan sentiasa ditiup, tetapi segera berhenti (selepas beberapa saat).

Bagaimana untuk menggunakan sizesi permulaan jauh dengan betul?

Bagaimana jika anda mempunyai kereta moden dengan transmisi automatik? Letakkan kotak di kedudukan «letak kereta», дан kemudian tutup batang, tudung, semua pintu. Bagi kereta dengan transmisi manual, semuanya adalah sama, tetapi kotak masing-masing harus ditetapkan ke kedudukan «нейтральный».Selepas ini, prosedur «Penenapan», программа dilakukan.

Dalam kebanyakan kes, anda perlu mengetatkan brek tangan dengan selamat, mengeluarkan kunci dari pencucuhan, dan kemudian keluar dari kereta dan tutup semua pintu, худ дан батанг. Enjin harus gerai secara automatik apabila pintu tertutup, atau selepas menekan butang pertama pada fob utama.

Dalam beberapa kes, Starline E90 (manual arahanmbolehkan pilihan ini) menghidupkan нейтральный «dengan menekan butang butang utama».Пада маса ян сама, танпа мематикан энджин, берхати-хати менгетаткан брек летак керета дан текан бутанг кедуа пада алат кавалан джаух. Ханья Селепас Иту Анда Болех Менгелуаркан Кунчи Дари Кунчи Пеньялаан, Келуар Дари Керета дан Тутуп Семуа Пинту, Батанг дан Тудунг. Selepas itu, мотор juga akan secara automatik gerai дан перисиан нейтральный akan diaktifkan.

Terdapat satu lagi pilihan apabila sizesi ini diaktifkan selepas mengetatkan brek letak kereta. Keterangan rasmi penggera Starline E90 menghendaki anda juga mengetatkan brek terlebih dahulu, meninggalkan kunci dalam penyalaan, dan kemudian keluar dari kereta dan menutup semua pintu, batang dan tudung.Сеперти далам кеш пертама, перисиан нетрал акан дихидупкан сама ада селепас иту, атау денган менекан бутанг пертама пада кекунчи кавалан.

Bermula enjin jauh pertama

Semuanya mudah di sini. Pertama, tekan kekunci pertama дан tunggu sehingga dua lonceng melodi berbunyi. Enjin akan bermula secara automatik. Унтук мембисукання, амбил Рантаи Кунчи Старлайн E90 дан текан кекунчи пертаманья, тунггу сату исйарат, кемудиан текання эмпат кали (себентар). Герай мотор. Дан апа ян перлу дилакукан джика система пенггера «Starline E90», руководство арахан янь кита седанг мемпертимбангкан, тидак дапат мемулакан энджин?

Masalah yang mungkin berlaku dengan pelancaran enjin automatik

Pertama, selepas tidak kurang daripada empat percubaan untuk melancarkan (дан буат кали пертама, система болех «меламбаткан»), pelancaran tidak berlaku.Ini menunjukkan bahawa pintasan pemandunya standard Untuk sebab tertentu tidak berfungsi. Багаймана унтук менйемакня? Mudah: keluarkan kekunci atau cip dari modul pintasan, kemudian, apabila anda cuba memulakan secara automatik, pasangkannya ke kunci pencucuhan (Untuk memeriksa sama ada ia boleh dibaca). Далам кеш апабила энджин бермула, масалах иту бенар-бенар далам модуль: мунгкин ди суату темпат ди далам керета тердапат сату лаги пемандунья биаса; kemungkinan terdapat hanks tidak cukup dalam gegelung modul bypass.

Satu lagi masalah — enjin bermula, tetapi hampir segera gerai. Di sini alasannya mungkin bersembunyi dalam polariti yang ditakrifkan salah apabila penggera disambungkan kepada penjana. Я манкин кес далам система кеселаматан Иту Сендири, ян тидак мемуньяи программа ян бетул унтук мемантау операси Енджин далам модель керета тертенту. Biasanya мембрану прошивки ке версия perisian yang lebih baru di pusat servis, selepas itu penggera dengan auto start «Starline E90» от berfungsi dengan normal.

Pilihan lain — мотор джуга тидак бермула, дан тулисан «OST» muncul pada paparan LCD pesona. Джика я, анда перлу мемасанг перисианский нейтральный. Kami telah berbincang tentang prosedur Untuk menjalankan operasi ini di atas. Ахирнья, энджин джуга тидак менунджуккан танда-танда кехидупан, тетапи пада маса ян сама, папаран фоб утама акан мемапаркан икон мотор ян керап. Dalam kes ini, anda tidak menyambung 100% kabel yang bertanggungjawab Untuk memindahkan data dari sensor yang sepadan. Penyambung dawai mungkin tidak dimasukkan dengan betul.

Вариан терахир дварнакан пада кеадаан кетика дари семаса ке семаса керета бермула дари фоб утама биасанья, тетапи лебих серинг дарипада тидак иа тидак бертиндак балас терхадапня. Джика анда телах memeriksa kabel, tetapi ia dipasang dengan ketat ke dalam penyambung, дан tidak ada sebarang tindak balas di dalamnya, ками mengesyorkan supaya anda segera menghubungi pusat servis di mana penggera E90.

Уласан пеманду

Pengendali homestik telah lama menghargai дан menyukai sistem keselamatan ini.Apa yang beginitu menarik bagi para pengguna jalan raya yang, secara umum, cenderung untuk menganggap hampir semua jenis peralatan elektronik?

Pertama, sistem penggera Starline E90 (kami telah memetik arahan untuk kegunaannya) benar-benar boleh dipercayai. Джика ia dipasang dengan betul, maka rampasan itu hampir mustahil. Пеманду ян берсюкур менгатакан бахава керджа-керджа комплекс Ини сама-сама терперчайа далам мана-мана кеадаан операси, тидак членаникан себаранг масалах валаупун далам кеадаан седжук. Sesuatu янь berkaitan dengan mesin, янь dilindungi oleh kompleks ini, adalah mustahil.

Kedua, pengeluar ini mempunyai sokongan teknikal yang benar-benar mencukupi дан сопан, ян болех анда пангиль, танпа менгира вакту хари. Ulasan menunjukkan bahawa masalah anda akan benar-benar ditangani, jika perlu, melibatkan jurutera янг berkelayakan. Jika penggera tidak berfungsi, atau berfungsi dengan tidak betul melalui kesalahan syarikat itu sendiri (kecacatan pengilangan), maka anda akan diganti secepat mungkin, tanpa mengambil sesen pun untuknya.

Dengan cara ini, berapa kerap Starline E90 «керета»? Масала денган пенггера (ян телах дибуктикан беруланг кали далам амалан) тимбул ханья мелалуи кесалахан пемасанг. Sistem itu sendiri sangat boleh dipercayai, дан текникал дисебабкан масалах perkakasan amat jarang berlaku. Jika anda mempunyai keraguan mengenai kelayakan pekerja yang menetapkan penggera untuk anda, anda boleh menghubungi perkhidmatan sokongan sekali lagi. Анда акан дихубунги дан дихантар ке пусат хидмат янь беркуалити тингги далам джангкауан.

Кетига, пенгелуар бенар-бенар «тидак тамак». Sebagai contoh, и набор членов Starline biasa, yang tidak mempunyai modul GSM. Адаках анда берфикар бахава джика анда мемерлуканнйа, анда перлу мембели пенггера бару? Насиб байк, тидак. Hanya beli modul yang sesuai. Bandingkan ini dengan situasi di mana pembeli «penunjuk» murah selalu berakhir: anda perlumbayar tambahan Untuk mana-mana «bersin», дан memasang beberapa kelengkapan tambahan bukan impian yang boleh dicapai!

Кесымпулання

Oleh itu, kami dengan selamat boleh mengesyorkan sistem perlindungan ini kepada rangkaian pengendali homestik yang paling luas: dari pemula hingga profesional yang berpengalaman.Система Ини Тидак Акан Мембиаркан Анда Турун Далам Себаранг Кеадаан, Дан Керета Иту Акан Бенар-Бенар Дилиндунги Дари Кемунгкинан Кекуриан. Memandangkan keadaan ekonomi yang sukar, statistik statistik tidak mengejutkan: pakar menunjukkan bahawa hanya pada tahun lepas bilangan rampasan hanya di pinggir bandar meningkat sebanyak 27%.
