Шрусы это: что это такое в автомобиле

что это такое в автомобиле

Шарнир равных угловых скоростей (ШРУС)  предназначен для обеспечения передачи вращательного движения от трансмиссии (дифференциала) на ведущие колеса автомобиля. Опытные водители иногда используют альтернативное название ШРУСа —  «граната».

Применение таких устройств в автомобилях необходимо, так как колеса имеют подвижность относительно выходного вала трансмиссии. На автомобилях с задним приводом подвижность оси относительно выходного вала КПП, в основном, имеется только в вертикальной плоскости. Поэтому механизмы передачи угловой скорости на этих авто имеют простую карданную конструкцию.

С появлением автомобилей, в которых ведущие колеса имеют большую степень подвижности относительно выходного вала, как в вертикальной, так и в горизонтальной плоскости, встала острая необходимость использования сложных механизмов.

Шарнир равных угловых скоростей (ШРУС): что это такое в автомобиле и история создания

Впервые  механизм, похожий на современный шариковый ШРУС, предложил, а точнее, запатентовал в 20-х годах минувшего столетия инженер Альфред Рцеппа. Его до сих пор именуют шарнир Рцеппа. Приблизительно в то же время француз Грегуар изобрел кулачковый (сухариковый) механизм «Тракта». Кулачковый механизм имеет неприятную особенность – он может перегреваться. Поэтому в современной автомобильной технике его применяют преимущественно на грузовиках.

Видео — замена ШРУСа на Шевролет Ланос (Сhevrolet Lanos):

В современном виде «гранаты» достигли кое-какого совершенства в 60-х годах прошлого столетия. Немалую заслугу в разработке их конструкции имеют японские инженеры.

Шарниры равных угловых скоростей в современных автомобилях устанавливаются в паре: внешний и внутренний. Внешний ШРУС установлен со стороны ступицы. Внутренний ШРУС устанавливается со стороны дифференциала.

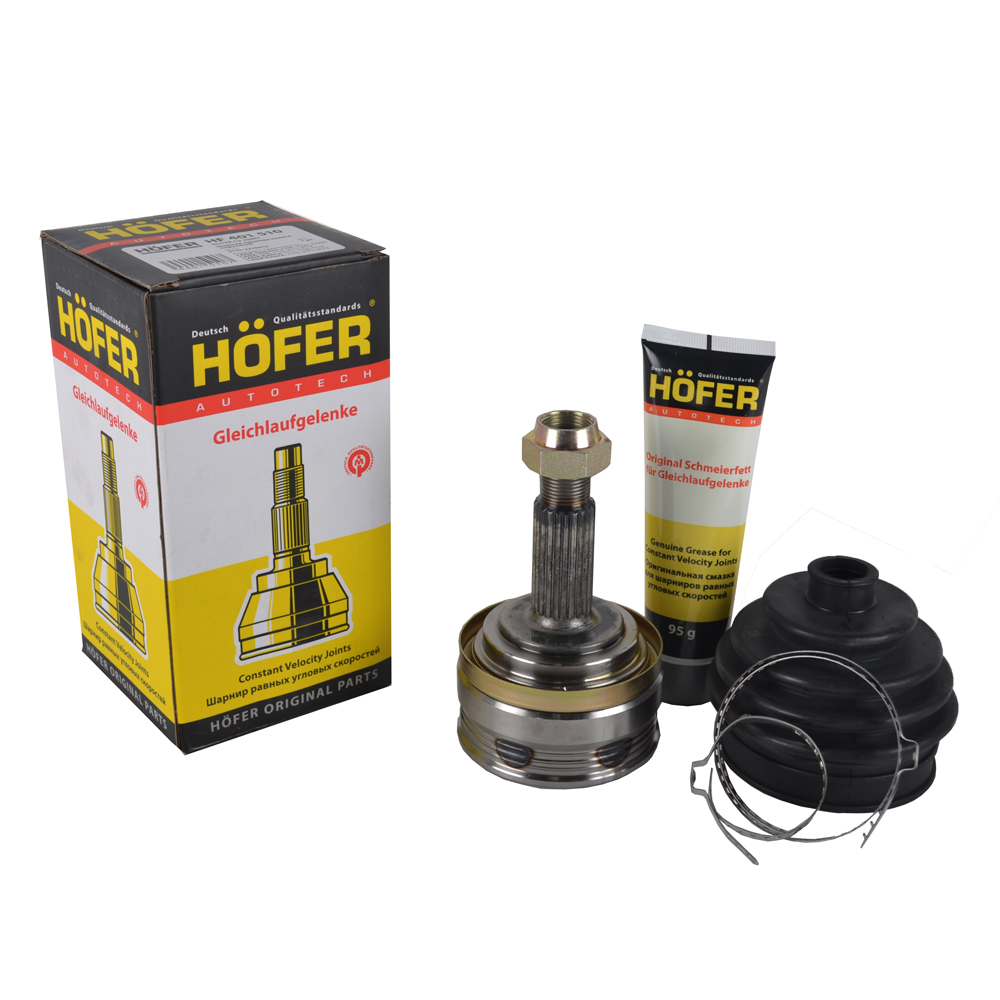

Классический ШРУС включает следующие основные узлы:

• корпус;
• сепаратор;
• шары;
• сепаратор;
• пыльник с хомутами;
• ступичная гайка;
• стопорные кольца.

Основные виды таких шарниров

«Тракта» (кулачково-дисковый)

В состав ШРУСа входят 2 вкладыша, 2 кулака и диск. Вкладыши имеют цилиндрические шейки. Внутри имеются пазы. Шейки охвачены кулаками, диски входят в пазы. Рабочий угол перемещения не превышает 45⁰.

«Веисс» (четыре плюс один)

Имеется в виду наличие 4-х основных и одного направляющего (центрирующего) шара.

Данный шарнир установлен на ГАЗ-66, других автомобилях с повышенной проходимостью. Главный его недостаток – максимальный угол поворота колеса всего 32⁰. Срок службы таких шаров невысокий, так как нагрузка во время движения приходится только на 2 шара (другая пара задействована во время движения задним ходом).

Шести — шариковый ШРУС Альфреда Рцеппа

В данном механизме вращательное движение передается всеми шарами. Конструкция состоит из делительного рычажка, сепаратора, 6-ти шариков, корпуса, включающего сферическую чашку с ведомым валом, внутренней обоймы, которая включает сферический кулак с ведущим валом. ШРУСы Рцеппа имеют несколько модификаций.

Классический шарнир равных угловых скоростей может передавать значительные усилия с рабочим углом до 37⁰. Имеет большой коэффициент полезного действия, большую нагрузочную способность.

Трехшиповой — трипод

Такой шарнир равных угловых скоростей иногда называется «трипод». Выпускается в двух модификациях – жесткий и универсальный. Жесткий шрус подразумевает отсутствие перемещения вдоль продольной оси, угол составляет до 43⁰, применяются в качестве наружных ШРУСов. Универсальный имеет меньший угол, их можно применять в качестве внутренних шарниров.

Признаки неисправности

ШРУС предназначен для эксплуатации в достаточно суровых условиях. Поэтому на заводе-производителе автомобилей устанавливают только проверенные устройства. Их срок эксплуатации сравним со сроком эксплуатации всего автомобиля. Но нет ничего невозможного для российских автодорог. Наибольшую нагрузку испытывает внешний ШРУС. На него передаются все колебания, связанные с неровностью дорожного покрытия, резкими торможениями, ударами.

Видео — замена пыльника ШРУСа га Логан, Сандеро, Ларгус и все нюансы:

Прежде всего, следует следить за целостностью пыльников. Подтеки на них являются серьезной угрозой работоспособности.

Очень опасен для ШРУСов агрессивный характер вождения с вывернутыми до отказа колесами. Такой стиль преподается на курсах по экстремальному вождению.

Видео — замена пыльников ШРУСов:

Неисправность ШРУСов можно определить по люфту и звуку. Неисправные внешние ШРУСы при высокой нагрузке издают писк, похожий на звук тормозных колодок в изношенном состоянии. Также во время резкого трогания с места на вывернутых колесах может быть слышен характерный щелчок.

Самый классический вариант, когда наступает время ехать на замену ШРУСа, это появление характерного хруста с одной из сторон автомобиля. Такой хруст при повороте руля может издавать только шарнир равных угловых скоростей. Труднее определить, какой именно ШРУС звучит, внутренний или внешний.

Видео — как проверить какой ШРУС начал стучать:

Если посторонний шум появляется при прямолинейном движении, скорее всего, изношен внутренний ШРУС. Для точного определения могут помочь следующие процедуры.

Как проверить ШРУС на исправность

1. Вывешиванием одного колеса.

Поднимается на домкрат колесо, со стороны которого слышен хруст. Проверка производится при помощи визуального осмотра наличия продольных и поперечных люфтов при повороте колеса.

Видео — как определить неисправность внутреннего ШРУСа:

2. Вывешиванием передней подвески.

Во время вращения колес слышен хруст неисправного ШРУСа. Если характерный звук появляется при прямолинейной установке колес, неисправен внутренний ШРУС.

3. При движении по дороге.

Внешний правый ШРУС хрустит при повороте налево. Внешний левый шарнир равных угловых скоростей хрустит при повороте направо. Внутренние ШРУС могут хрустеть при движении с большой скоростью, на неровной дороге при прямолинейном движении.

4. Движение автомобиля с повышенной нагрузкой.

В этом случае следует пригрузить капот автомобиля, например, мешками с картошкой. Если при прямолинейном движении будет издаваться характерный хруст, скорее всего, один из внутренних ШРУСов изношен.

Видео — как проверить ШРУС на исправность (3 способа):

Возможен ли ремонт

Обычно производители не закладывают в состав регламентных работ возможность восстановления работоспособности (ремонт) ШРУСов. В крайнем случае, можно заменить повредившийся пыльник с предварительным удалением старой смазки и внесением новой согласно требуемой марке.

Следует помнить, что помимо передачи крутящего момента, шарниры равных угловых скоростей являются элементами рулевого управления. Экономия на стоимости нового ШРУСа может отразиться суровыми последствиями.

Не всем нравится проекционный дисплей на лобовое стекло, хотя это достаточно интересная опция.

Что им считается и как правильно перевозить негабаритный груз согласно ПДД.

Про вылет колесного диска https://voditeliauto.ru/poleznaya-informaciya/kolesa/vylet-diska-et.html и почему важно его учитывать при выборе новых колесных дисков для своего автомобиля.

Видео — неисправность внутреннего и наружного ШРУСа (как определить и заменить):

Что такое ШРУС, почему он ломается и как его проверить?

Ты – туда, я – сюда​

Нет совершенства в этом мире, и автомобиль – не исключение.

Он никогда не ездит по абсолютно ровной дороге по абсолютно прямой линии. При поворотах разницу в угловых скоростях внешнего и внутреннего по отношению к центру кривой колёс призван компенсировать дифференциал. С его помощью одно колесо может крутиться быстрее или медленнее второго колеса на одной оси. Но этого недостаточно.

На переднеприводном автомобиле ведущие колёса не только поворачиваются, но и ходят относительно оси коробки передач в зависимости от рельефа дороги. С такой свистопляской дифференциал не справится – тут нужно обеспечить не только равномерную и непрерывную передачу момента на ведущее колесо, но и сделать этот момент независимым от угла поворота колёс и рельефа местности. А для этого нужны дополнительные степени свободы.

Подробно рассказывать историю разработки ШРУСа не буду, но путь его был не всегда лёгок и удачен. Были попытки собрать нечто похожее из двух сочленённых карданных валов, но получилась тяжёлая и громоздкая штука. Были кулачковые (они же сухариковые) шарниры и кулачково-дисковые.

Впрочем, слово «были» не совсем уместно: такие шарниры есть и сейчас, но в легковых машинах их встретить почти невозможно. А вот в грузовых – вполне. Например, на Урале 4320 стоят кулачково-дисковые ШРУСы. Но вернёмся к легковушкам.

Наиболее популярная конструкция ШРУСа – это шариковые шарниры. Существует довольно много их видов (Bendix-Weiss с делительными канавками, Rzeppa с делительными рычажками и т. д.), но наиболее популярные сегодня – это Рцеппа-Лебро с непараллельными делительными канавками. Такие ШРУСы обычно стоят в качестве внешних – тех, что установлены ближе к ступице.

Всего на приводном валу два ШРУСа – внутренний и внешний. Внутренний соединяет коробку передач и вал, внешний – вал и ступицу. А вот в коробке чаще стоит ШРУС другого типа – трипод. Чем отличаются эти шарниры?

В шариковом ШРУСе есть несколько основных деталей: внешний корпус с канавками, обойма и сепаратор. Сепаратор удерживает на обойме стальные шарики, которые перекатываются между корпусом и обоймой. И именно они передают через обойму вращение полуоси (вала) на корпус ШРУСа. А тот в свою очередь имеет свою ось со шлицами, которые вставляются в ответную часть ступицы. И в итоге выходит, что как бы ни было вывернуто колесо, оно постоянно получает момент с привода.

Важно, что этот момент непрерывный. В случае, например, с сочленёнными карданами или триподами вывернутое в повороте колесо получало бы момент рывками, прерывисто. Понятно, что ехать на машине с такой особенностью было бы не очень приятно из-за толчков под нагрузкой в повороте и не очень безопасно из-за скачков в крутящем моменте на колесе (тяга была бы дискретной). При этом чем круче поворот, тем заметнее было бы биение.

Наконец, у шарикового ШРУСа есть ещё одно важное преимущество перед остальными: он работает при довольно большом угле поворота – до 70 градусов. Именно поэтому его ставят в качестве внешнего шарнира приводного вала: ступица отклоняется от оси приводного вала намного больше, чем вал от оси коробки передач. И как раз по этой же причине в качестве внутреннего ШРУСа обычно используют трипод, который теоретически надёжнее шарикового шарнира, но не способен работать при больших углах поворота. Его предел – это всего 18 градусов.

Устроен он по похожему принципу, что и шариковый шарнир, но с одним исключением: между обоймой и корпусом бегают три ролика (подшипника), а не шесть (обычно) шариков, как в шариковом ШРУСе.

У трипода есть одно очень важное преимущество: наличие небольшого свободного хода – осевого перемещения. Это очень важно, потому что без этого свободного хода привод вылетел бы из коробки на первой же яме. Дело в том, что при перемещении колеса изменяется общая длина привода от коробки до ступицы, а небольшое осевое перемещение внутри трипода способно его компенсировать.

Таким образом, схема приводного вала с шариковым шарниром снаружи и триподом внутри получается наиболее предпочтительной: именно эта комбинация способна не только обеспечивать его подвижность ведущего колеса относительно коробки передач, но непрерывно передавать момент на колесо вне зависимости от его поворота и перемещения относительно горизонтальной плоскости.

К сожалению, как и любой другой механизм, ШРУС не вечен. Когда-то ему приходит конец, и его приходится менять. Как понять, что этот печальный день настал, и как этот день оттянуть?

Гонки, грязь и безответственность

Трипод в коробке разваливается намного реже. И не всегда даже понятно, что с ним что-то не так. Да, если весь привод вылетел из коробки, всё сразу становится очевидно. Но иногда у него просто от старости и неизбежного износа растёт люфт. И в этом случае признаки поломки будут не такими очевидными. Чаще всего износ трипода проявляется вибрацией на определённых скоростях, и поиск причины может очень затянуться. Про существование трипода вспоминают слишком поздно. К этому времени у несчастного автовладельца на машине уже отбалансированы и намертво затянуты колёса, проверены тормозные суппорты и диски, переставлены местами шины, заменен подвесной подшипник привода, если он есть… А вибрация после всего этого остаётся на месте. Вот он, повод проверить трипод.

Кстати, похожая вибрация будет и при искривлении вала привода. Погнуть его сложно, но возможно.

Внешний ШРУС, прозванный за характерную форму «гранатой», выходит из строя чаще, чем трипод. И причин для его поломок больше – тут виноваты не только старость и износ.

Наиболее частая причина поломки ШРУСа – это повреждение его пыльника. Внутри пыльника набита смазка, без которой шарнир работать долго не может. Точнее, он без неё работать не может совсем, поэтому порванный пыльник – это почти приговор ШРУСу. Очень важно периодически заглядывать под машину и проверять состояние пыльников. Если он в грязи и масле – нужно срочно ехать на его замену. Иногда можно успеть спасти шарнир. А при каждой возможности пыльник желательно осматривать внимательно: трещины и потёртости на нём недопустимы.

При замене пыльника тоже есть свои тонкости. Многие сталкивались с тем, что пыльник может стоить слишком дорого, особенно учитывая, что это просто резинка с хомутиками. Естественно, возникает желание найти что-нибудь подешевле. На форумах часто попадаются темы вроде «подходит пыльник от Нивы», «поставил в 100500 раз дешевле от восьмёрки» и тому подобное.

Ну, если прямо уж совсем подходит от Нивы, то можно и рискнуть. Но чаще бывает, что подходит с некоторыми допущениями: тут надо подтянуть, тут немного болтается, но «в общем» подходит. ШРУС – не судебный пристав, и на компромисс он не идёт. Если что-то не подходит, лучше ставить оригинал (или качественный аналог от нужной машины). Конечно же, при замене пыльника нужно обратить внимание на состояние смазки. Наличие грязи там недопустимо, отсутствие смазки – тем более. И не стоит забивать в ШРУС литол – для этого есть специальные смазки.

Вторая причина умереть обусловлена конструктивной особенностью шарикового ШРУСа. При разгоне по прямой момент на колесо передают все шесть шариков шарнира, а при вывернутых на большой угол колёсах – два шарика. Так что «газ в палас» в поворотах изнашивает ШРУС очень быстро. Если хочется продлить ему жизнь, про подобный манёвр лучше забыть.

Вот эта особенность – умирать под большой нагрузкой с вывернутыми колёсами – и легла в основу поиска неисправности внешнего ШРУСа.

Способ старый, но вполне эффективный: выворачиваем колёса и давим газ. Слышен хруст или щелчки при повороте направо – меняем правый внешний ШРУС, налево – левый. Иногда возникает желание отложить эту работу, но я бы не советовал. Да, если чуть-чуть щёлкает, ШРУС ещё может проехать довольно много. Но не всегда. Теоретически ничего ему не мешает развалиться при первом же старте от светофора, так что лучше с ремонтом не затягивать.

При такой диагностике следует обратить внимание на одну особенность: в силу своей конструкции иногда может щёлкать и трипод. Обычно щелчок заметен при переключении первой передачи после задней или задней после первой (или любой другой, но вперёд). Небольшой люфт в триподе есть всегда, и пока он выбирается, трипод может тихонько щёлкнуть (именно щёлкнуть, а не стукнуть). Это нормально, паниковать рано.

Опытные механики могут посоветовать подёргать приводной вал рукой и посмотреть, будет ли люфт. Без подъёмника это делать проблематично, а без опыта – часто бесполезно. Хотя в одном они правы: заметный люфт во внешнем ШРУСе должен вызвать настороженность.

Ну и последнее: вал крутится, а машина стоит на месте. Всегда ли виноват ШРУС? Нет, не всегда. Бывает, что у старых валов корродируют или срезаются шлицы (почему-то этим частенько грешат старые «корейцы»). В этом случае тоже придётся менять ШРУС, потому что вал – это часть его корпуса.

А закончу всё-таки оптимистично: здоровье ШРУСов большей частью зависит от владельца автомобиля. Не будет чрезмерно беспощаден при стартах на поворотах, будет следить за пыльниками – и ресурс этого узла может перевалить и за 200, и за 300 тысяч километров (сейчас их делают качественно, это не «гранаты» на старых «девятках»). Так что спасение ШРУСа – дело рук водителя. И, наверное, это хорошо.

Опрос

У вас когда-нибудь хрустел ШРУС?

Всего голосов:

Что такое ШРУСы и в чём их опасность — Рамблер/авто

Многие современные автомобилисты никогда не слышали о существовании в их машине загадочных деталей, именуемых ШРУСами. Те же, кто с ними знаком, наверняка уже успели потратить внушительную сумму на ремонт или замену этих компонентов. Рассказываем об устройстве хитрых и чрезвычайно важных элементов автомобиля и раскрываем секреты долгой и беспроблемной эксплуатации «гранат».

Что такое ШРУС

Бывалые автомобилисты частенько используют альтернативное название этих деталей — «гранаты». Разумеется, неспроста: если в автомобиле есть граната, рано или поздно она обязательно взорвётся!

Шутки шутками, а доля истины в этом, конечно же, есть. ШРУС — аббревиатура, переводящаяся как «шарнир равных угловых скоростей». Именно эти детали на абсолютном большинстве переднеприводных и на некоторых полноприводных автомобилях с независимой подвеской занимается передачей крутящего момента от двигателя на ведущие колёса. ШРУСы позволяют не просто приводить колёса автомобиля в движение, но и одновременно управлять ими при весьма компактных размерах и скромной массе.

Передача вращательного момента осуществляется между полуосями под углом, величина которого постоянно меняется. «Гранатами» ШРУСы обыватели называют не только за внешнее сходство с боевым метательным снарядом, но также за непредсказуемость и своенравность: поломка ШРУСа гарантированно обездвиживает автомобиль (если у него нет блокировки межколёсногого дифференциала), притом случается она порой внезапно.

Куда смотреть при покупке автомобиля с пробегом.

Как устроена «граната»

По принципу действия ШРУС похож на всем известный кардан. Однако такой привод намного более сложен и совершенен.

Дело в том, что карданная передача передаёт крутящий момент несинхронно (один вал вращается равномерно, а другой нет), при этом значительный угол скрещивания сильно затруднён. ШРУСы же безболезненно переваривают углы поворота до 70 градусов относительно оси и обладают при этом огромным ресурсом.

Широким распространением шарниры равных угловых скоростей обязаны популярным ныне переднеприводным автомобилям, а также распространению независимой подвески. Однако впервые созданием этой детали инженеры плотно занялись добрую сотню лет назад.

Конструкция ШРУСов может сильно различаться в зависимости от производителя автомобиля и конкретной модели. Однако принципиальной разницы в работе этой системы нет. С одной стороны вал привода соединяется со ступичным подшипником, а с другой — с дифференциалом, что позволяет передавать крутящий момент от двигателя на ведущие колёса. Наружный ШРУС состоит из обоймы и корпуса, в которых имеются канавки. По ним, в свою очередь, ходят шарики, жёстко соединяющие составные части друг с другом. Наружная «граната» должна передавать крутящий момент без потерь под любыми возможными углами. Внутренний шарнир намного менее подвижен и может поворачиваться лишь на угол до 20 градусов. Как правило, он представляет собой трипоид с роликами на подшипниках, которые ходят по канавкам в ответном стакане. Эта «граната» предназначена, в первую очередь, для компенсации ходов подвески и обеспечения неразрывности вала.

10 неисправностей, которые быстро убивают автомобиль.

Поскольку ШРУСы относятся к силовым и достаточно нагруженным деталям, они нуждаются в смазке и защите от внешнего воздействия окружающей среды. Для этого вся конструкция закрывается герметичным пыльником (резиновым или пластиковым), набитым смазкой и удерживаемым на валах хомутами. Именно от качества пыльника и его целостности напрямую зависит срок службы «гранат», которые работают в практически никак иначе не защищённых от осадков и дорожной грязи местах.

Почему ломаются ШРУСы

Шарниры равных угловых скоростей современных автомобилей рассчитаны на весь срок службы автомобилей, однако нередко они выходят из строя совершенно внезапно для автовладельца и в самый неподходящий момент. Происходит это как по причинам естественного износа подвижных элементов, так и по вине самих автовладельцев.

В большинстве случаев виновниками проблем становятся негерметичные пыльники — в процессе эксплуатации они покрываются трещинами и получают всевозможные повреждения. В результате дорожная грязь и осадки начинают попадать в подвижные соединения и становятся абразивом. Спустя несколько сотен или тысяч километров пробега с порванным пыльником ШРУС сильно изнашивается и начинает хрустеть (обычно в поворотах), а затем попросту заклинивает или теряет ролики подшипников.

10 компонентов автомобиля, ремонт которых лучше доверить мастерам.

Вторая причина поломки «гранат» связана с неадекватным вождением или неграмотным вмешательством в конструкцию машины. Управляя гражданским автомобилем, стоит помнить, что он не рассчитан на длительные экстремальные нагрузки — резкие старты с пробуксовками и систематические торможения трансмиссией. Старты с вывернутыми колёсами, при которых наружные шарниры частично зажаты, приводят к запредельным нагрузкам на их элементы.

В группе риска оказываются и любители тюнинга, «разгоняющие» мотор автомобиля, но забывающие о том, что штатные приводы и ШРУСы не рассчитаны на передачу дополнительного крутящего момента.

Последствия поломки

Ремонт ШРУСов трудоёмок и возможен далеко не всегда, даже в случае если на вашем автомобиле всего лишь повреждён один из пыльников. Как правило, производитель изначально не закладывает в конструкцию возможности ремонта — весь приводной вал заменяется на новый. Нетрудно догадаться, что удовольствие это весьма недешёвое и хлопотное.

Но это лишь полбеды. На некоторых автомобилях при сильном износе или поломке трипоида роликовые подшипники теряют иголки, которые попадают в картер коробки передач, где поднимаются вместе с маслом и перемалываются шестернями. Нередко при этом ремонт автомобиля становится попросту нецелесообразным — проще и дешевле приобрести другой.

Довольно часто изношенные ШРУСы попросту заклинивают, что приводит к внезапной поломке полуоси и невозможности дальнейшего движения. И хорошо, если это случается не во время пересечения оживлённого перекрёстка. Такая ситуация чрезвычайно опасна!

Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.

Горе от ума: топ самых технически сложных моторов. Читайте статью на QutoЧитайте также:10 главных тонкостей «зимнего» ТОВидео: Как самостоятельно улучшить лысую резинуПочему свечи зажигания важно вовремя менять

Определяем какой хрустит ШРУС (внутренний или наружный). Узнайте почему и как устранить хруст гранаты

Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Что мы обсудим:

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Виды и расположение ШРУСов

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника. О выборе смазки вы можете почитать в отдельной статье.

Внутренний и наружный ШРУС в паре

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Работа наружного ШРУСа

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Определение хруста от наружного ШРУСа

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Как хрустит внутренний ШРУС

Конструкция внутреннего ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

• Поставить колеса машины ровно.
• Вывесить одно из передних колес с помощью домкрата.
• Поставить машину на ручной тормоз и нейтральную передачу.
• Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
• Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
• Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
• Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
• Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором.

Почему начинает хрустеть ШРУС

Шарниры равных угловых скоростей, как внутренние, так и наружные — достаточно надежные механизмы, и при должном уходе срок их эксплуатации исчисляется годами. В некоторых случаях он сравним даже со сроком эксплуатации всего автомобиля. Однако это обстоятельство напрямую зависит от ухода и условий эксплуатации ШРУСов.

Одна из причин, почему шарниры выходят из строя раньше положеного срока — агрессивный стиль вождения и/или плохое дорожное покрытие, по которым ездит машина. Как указывалось выше, ШРУСы испытывают максимальную нагрузку при крутых поворотах и большом крутящем моменте со стороны двигателя (проще говоря, когда водитель входит в поворот “с газом”). Что касается плохих дорог, то они способны повредить не только подвеску машины, но и ШРУС, поскольку тут создается аналогичная ситуация. Например, водитель придает ускорение машине через ШРУС, а в это время колесо значительно колеблется в вертикальной плоскости. Соответственно, при таких условиях шарнир также испытывает повышенную нагрузку.

Порванный пыльник ШРУС и смазка, разбрызганная из него

Вторая причина, почему начинает хрустеть ШРУС — повреждение его пыльника. Особенно это актуально для наружного ШРУСа, поскольку он находится в непосредственной близости к колесу, соответственно, на его корпус попадает значительное количество пыли и грязи. Под пыльником находится смазка, которая при попадании в нее влаги и грязи сразу же превращается в абразивный состав, который начинается разрушать поверхности внутренних узлов шарнира. Этого ни в коем случае нельзя допускать. Нужно регулярно проверять состояние пыльника на смотровой яме, а также наличие смазки в нем. Также проверяйте нет ли смазки на колесных дисках и близко расположенных к нему деталях, ведь зачастую при порванном пыльнике она попросту забрызгивается на упомянутые поверхности.

Третья причина, из-за чего хрустит “граната” при повороте — это естественный износ ее внутренних узлов при нормальных условиях эксплуатации. Особенно это актуально для дешевых китайских или отечественных ШРУСов. Если механизм сделан из “сырого” или некачественного металла, то срок эксплуатации такого узла будет непродолжительным. В наружном шарнире в месте соприкосновения шариков и обоймы постепенно начинает появляться выработка. Вследствие этого, перекатывание обозначенных шариков происходит очень свободно, по канавкам, имеющим больший диаметр, чем сами шарики. Такое перекатывание и воспринимается человеческим ухом как своеобразный хруст.

Выявление люфта на ШРУСе

Дополнительным признаком частичного выхода ШРУСа из строя является появление люфта на валу или полуоси. Обнаружить его достаточно легко, загнав на машину на смотровую яму и подергав рукой соотвующие детали.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Примите за правило следующее утверждение — при замене в автомобиле любых парных узлов необходимо проводить замену в одночасье обоих механизмов. Кроме этого, покупать рекомендуется также одинаковые шарниры для замены (одного производителя и марки).

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Спрашивайте в комментариях. Ответим обязательно!

виды шарниров, их принцип работы, неисправности

Шарнир равных угловых скоростей (сокращенно ШРУС или «граната» – это одно и то же) – такое название одного из элементов трансмиссии автомобиля часто можно услышать на автосервисных предприятиях и в мастерских, но далеко не все автомобилисты представляют себе, что это такое и какие последствия может вызвать неисправность этого узла.

Существует несколько видов шарниров равных угловых скоростей, отличающихся друг от друга не только конструкцией, но и местами их использования.

В рамках данной статьи мы рассмотрим следующие вопросы:

• Для чего в автомобиле нужен ШРУС и где он находится?
• Виды шарниров равных угловых скоростей, как они устроены и работают?
• Как проверить ШРУС на исправность, и каковы внешние проявления неисправности этого узла и последствия его выхода из строя?

Что такое ШРУС и зачем он нужен в автомобиле

Шарнир равных угловых скоростей (ШРУС) – это механизм, обеспечивающий равномерную передачу крутящего момента к ведущим колесам при их повороте на угол до 70° относительно оси. Используются такие шарниры на автомобилях с независимой подвеской в конструкции привода управляемых колёс.

Задача передачи крутящего момента от двигателя к колёсам оказалась в техническом плане не такой уж простой и потребовала от автоконструкторов создания трансмиссии. При этом колеса «живут» в машине своей жизнью и крепятся к кузову независимо по отношению к коробке передач.

Для заднеприводных автомобилей вопрос решился использованием в конструкции кардана. А вот для переднеприводных автомобилей потребовались иные устройства, обеспечивающие передачу вращательного движения к «подпрыгивающим» относительно кузова колесам.

Дело в том, что обычный кардан с крестовиной, при вращении с постоянной угловой скоростью ведущего вала, не в состоянии обеспечить постоянную угловую скорость расположенного под углом вала ведомого. А дополнительные рывки и торможения при передаче крутящего момента от двигателя к колёсам автомобиля абсолютно неуместны.

Технические приёмы, обеспечивающие компенсацию такой неравномерности угловых скоростей, оказались эффективными до углов между осями ведущего и ведомого колес не более 20⁰.

В то же время для переднеприводных автомобилей требовалось обеспечить передачу крутящего момента без «искажений» при углах поворота колёс до 70⁰, причём такая передача должна была быть ещё и очень надежной, ведь узел подвергается высоким нагрузкам.

Теоретическое решение – ШРУС, было найдено давно: устройство запатентовано еще в 20-х годах прошлого века инженером А.Рцеппой (шарнир Рцеппа), а для его практической реализации потребовалось почти 40 лет (Япония, 1963 г.).

Конструктивно один из распространённых вариантов ШРУС выглядит следующим образом.

Ведущий вал посредством шлицевого соединения приводит в движение внутреннюю обойму, на рабочей стороне которой выполнены шесть канавок. На внешней обойме шарнира (соединённой с ведомым валом) также выполнено шесть канавок. А обоймы связаны между собой через шарики, расположенные в вырезах сепаратора.

Подобная конструкция обеспечивает (в отличие от простой карданной передачи) равенство мгновенных угловых скоростей ведущего и ведомого валов.

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.

Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

1. Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
2. Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
3. Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Видео: как проверить внутренний и наружный ШРУСы на исправность

в чем опасность его поломки и как не допустить серьезного ДТП?

Шарнир равных угловых скоростей, то есть ШРУС или граната – одна из составляющих ходовой части автомобиля. Посредством ШРУСа происходит передача крутящего момента на колеса. Соответственно, выход этой детали из строя приведет к тому, что автомобиль не сможет продолжать движение.

Само собой разумеется, ШРУС не ломается за одну секунду. Сначала появляются признаки, свидетельствующие о том, что время «жизни» гранаты начало обратный отсчет. Остаться незамеченными они могут только если водитель крайне невнимательный и всегда ездит с громко включенной музыкой. Во всех остальных случаях внимание автовладельца непременно привлечен характерный хруст, усиливающийся при наборе скорости, проезде препятствий и на поворотах.

Другое дело, что далеко не все водители спешат в автосервис, едва только диагностируют поломку ШРУСа на слух. Кто-то делает вид, что не заметил неприятного звука и откладывает замену детали (именно замену, поскольку ремонт ШРУСа невозможен) до лучших времен, кто-то смотрит на тахометр и ждет, когда тот покажет 100 тысяч км пробега. Почему? Потому что теоретически регламент замены гранаты приходится именно на эту отметку, но по факту время замены может подойти и через полгода эксплуатации автомобиля и даже на следующий день после его покупки, ведь всегда возможен производственный брак детали или ошибка, допущенная при сборке узла.

Помимо гарантийных неисправностей, на срок службы ШРУСа влияют особенности вождения. Агрессивная езда с постоянными разгонами и экстренными торможениями, резкие вхождения в поворот и частая езда по бездорожью (как, собственно, и по российским дорогам) буквально убивают гранату на глазах. Многие водители вынуждены менять ШРУС по два-три раза в год.

Еще один фактор, от которого зависит продолжительность жизни шарнира равных угловых скоростей, – целостность его пыльников. Многие автовладельцы не считают пыльник слишком уж важной запчастью, и очень напрасно. Пыльники – это своеобразные капюшоны, закрывающие особо уязвимые механизмы, в частности, ШРУС, от пыли, грязи, реагентов и мусора, летящих с дороги. Если пыльник протирается или рвется – а это происходит довольно часто – механизм оказывается беззащитным. Мелкие частицы, попадающие в него, становятся абразивом, а влага усугубляет процесс выхода из строя. Поэтому замена пыльника – самое правильное, что можно сделать, заметив его повреждение – это обойдется гораздо дешевле замена ШРУСа.

Что же будет, если на свой страх и риск продолжать ездить с хрустящей гранатой? Могут отвалиться иголки роликовых подшипников. Это опасно тем, что они попадут в корпус коробки, а оттуда, вместе с маслом, под напором, поднимутся к шестеренкам и выведут агрегат из строя. Тогда придется менять не только ШРУС, но и коробку, что гораздо дороже, дольше и сложнее.

Еще более печальный сценарий развития событий при езде с хрустящим ШРУСом: внезапное заклинивание. Это весьма частое последствие легкомыслия водителя, которое может произойти на любой скорости и в любом месте. Представьте сами, что произойдет с автомобилей, водителем, пассажирами и другими участникам движения, если колесо машины заклинит на скорости 80, 100, 150 км/час?

Вывод может быть только один: следите за состоянием гранаты – проверяйте и своевременно меняйте пыльники, прислушивайтесь к звукам, исходящим от колес и не затягивайте с заменой ШРУСа, если таковая необходимость заявит о себе.

Шрус наружный и внутренний

Автор admin На чтение 4 мин. Просмотров 2.3k.

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».

На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.

Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

Мне нравится3Не нравится

Что еще стоит почитать

как это работает, симптомы, проблемы

Обновлено: 14 мая 2020 г.

Все переднеприводные автомобили имеют шарниров постоянной скорости или ШРУСы на обоих концах приводных валов (полуоси). Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами.

Многие заднеприводные и полноприводные автомобили, а также грузовики также имеют ШРУСы.

ШРУСы необходимы для передачи крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью, при этом поддерживая движение подвески вверх и вниз. В переднеприводных автомобилях ШРУСы передают крутящий момент на передние колеса во время поворотов. Чаще всего используются ШРУСы двух типов: шаровые и треножные. В переднеприводных автомобилях ШРУСы шарового типа используются с внешней стороны приводных валов ( ШРУСов наружных ), а ШРУСы типа треноги в основном используются с внутренней стороны (ШРУСы ШРУСа внутренние ). ).

Реклама — Продолжить чтение ниже

Проблемы ШРУСа

ШРУС набивается специальной смазкой и плотно закрывается резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами. ШРУС не требует обслуживания и может прослужить очень долго, пока не будет поврежден защитный пыльник ШРУСа. Нередко можно увидеть автомобили с пробегом более 300 000 км, которые все еще имеют оригинальные ШРУСы.

Самая распространенная проблема с ШРУСами — трещины или повреждения защитного чехла.Как только это происходит, смазка выходит наружу, а влага и грязь попадают внутрь, в результате чего ШРУС изнашивается быстрее и, в конечном итоге, выходит из строя из-за отсутствия смазки и коррозии. Обычно сначала ломаются наружные пыльники ШРУС, так как они должны выдерживать больше движений, чем внутренние. Башмаки CV обычно проверяются во время регулярных проверок. Ваш механик будет искать трещины, разрывы и другие повреждения.

Признаки повреждения пыльника ШРУСа или изношенного ШРУСа

Смазка, выходящая из небольшой трещины или разрыва, является ранним признаком выхода из строя пыльника ШРУСа.Если повреждение больше, вы можете увидеть темную смазку, разбрызганную на внутренней стороне обода колеса и вокруг области внутри ведущего колеса, как на фотографии.
Если автомобиль продолжит движение с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя. Наиболее частым признаком изношенного внешнего ШРУСа является щелчок или треск при повороте. Обычно шум становится громче при ускорении в поворотах. В худшем случае сильно изношенный внешний ШРУС может даже распасться во время движения, что может создать потенциально опасную ситуацию.
Неисправности внутреннего ШРУСа случаются редко. Одним из симптомов неисправного внутреннего ШРУСа является поперечное (из стороны в сторону) тряска или вибрация при ускорении. Изношенный внутренний ШРУС может также вызвать стук при переключении с ведущего на задний ход или от ускорения к замедлению.

Ремонт ШРУСов

Если поврежденный пыльник ШРУС был обнаружен на ранней стадии, обычно достаточно просто заменить пыльник и набить на ШРУС свежую смазку.Это намного дешевле, чем замена всего ШРУСа или карданного вала. Замена пыльника ШРУСа стоит от 180 до 350 долларов. Деталь обычно не очень дорогая, но для ее замены требуется изрядное количество труда. Пыльник ШРУС обычно продается в комплекте со свежей смазкой и новыми зажимами.
Если изношен сам ШРУС, то ремонту не подлежит; ее придется заменить новой или отремонтированной деталью. Иногда ШРУС отдельно не идет. В этом случае необходимо будет заменить весь приводной вал.Замена приводного вала в ремонтной мастерской могла стоить от 380 до 800 долларов.

Реклама — Продолжить чтение ниже

Если вы планируете самостоятельно заменить пыльник ШРУС или приводной вал, вам понадобится сильный динамометрический ключ (или прерыватель) и головка подходящего размера, чтобы ослабить контргайку главного ШРУСа или гайку ступицы (на фото) потому что очень плотно. Кроме того, будьте готовы к тому, что нижний шаровой шарнир в большинстве случаев придется вынимать, и это может быть довольно сложно обойтись без специальных инструментов.Гайку ступицы также необходимо будет подтянуть до указанного момента после завершения ремонта. См. Инструкции и характеристики крутящего момента в руководстве по ремонту.

---

4 признака неисправности оси / полуоси CV

Ось постоянной скорости (CV), также известная как полуось, получает мощность от трансмиссии и дифференциала транспортного средства и передает ее на колеса, позволяя транспортному средству двигаться вперед. Как вы можете догадаться, это важная инженерная часть, поэтому важно следить за признаками того, что все может пойти плохо.Ниже приведены четыре наиболее распространенных симптома неисправной оси CV; если вы заметили что-либо из этого, немедленно обратитесь в местный сервисный центр Chevrolet.

4. Вибрация во время вождения

Это непростой вопрос, поскольку есть много вещей, которые могут вызвать вибрацию во время вождения. Однако, если вибрации чрезмерны, увеличиваются со скоростью или придают непривычно «упругое» ощущение вашего привода, это может быть связано с осью CV. Какой бы ни была причина вибрации, важно провести осмотр вашего автомобиля; если он слишком сильно вибрирует, его становится труднее контролировать.

3. Смазка на внутренней стороне или краю шин

Шарнир оси CV имеет башмаки, которые содержат смазку, пока ось вращается, что предотвращает утечку. Если в пыльнике возникнет течь, отсутствие смазки может вскоре привести к выходу из строя ШРУСа. Если вы заметили смазку на краю шины или внутренней части колеса, не ждите, чтобы доставить машину в сервис.

2. Стук

Не обращайте внимания на стук или лязг, особенно ритмичный.Хотя это не всегда происходит от оси CV, ни одна из потенциальных причин не является хорошей, поэтому требуется немедленная проверка. В некоторых случаях вы можете заметить, что стук более выражен в обратном направлении. В конце концов, лучше всего, чтобы эксперты сразу же изучили проблему. Если вы не уверены, насколько безопасно управлять автомобилем, позвоните нам. Мы обсудим с вами проблему и поможем при необходимости.

1. Шумы «щелчка» при повороте

Хотя иногда это называют громким щелчком, а иногда описывают как хлопок, этот шум становится безошибочным, как только вы его услышите.Он проявляется, когда вы поворачиваете автомобиль, и это происходит из-за ослабленных шарниров изношенной оси CV. Как и в случае с другими симптомами, важно немедленно доставить автомобиль в сервисный центр, если вы слышите этот шум.

Что такое ШРУС? | Солнце Дьявол Авто

Шарниры равных угловых скоростей, более известные как ШРУСы, находятся на концах приводных валов. Они необходимы для соединения приводных валов с трансмиссией и колесами. Из-за своего предназначения и расположения эти суставы легко изнашиваются со временем.Они могут даже сломаться. Чтобы убедиться, что вы понимаете их важность, полезно узнать немного больше о том, что они делают и что происходит, когда с ними что-то пойдет не так. Есть два типа ШРУСов. Кардинал, который обычно используется в тяжелых грузовиках и полноприводных автомобилях, а также ШРУСы Rzeppa, встречающиеся на большинстве автомобилей с передним приводом.

Функция

ШРУСы не только удерживают на месте приводной вал, но и передают мощность на колеса от трансмиссии.По сути, они гарантируют, что когда вы нажмете на газ, ваши колеса повернутся. Если ШРУС не работает должным образом, это может повлиять на управляемость вашего автомобиля. Часто при переключении передач вы слышите хлопок или лязг, что указывает на то, что что-то не так. Если шарнир сломается, он может остановить движение автомобиля и вызвать серьезные повреждения, что делает его важным компонентом вашего автомобиля, который необходимо поддерживать в хорошем состоянии.

Типичные проблемы

Чаще всего основная проблема ШРУСа — трещина в пыльнике, который его защищает.Этот пыльник не пропускает грязь и другой мусор, изнашивающий соединение. Когда пыльник треснул, все эти предметы могут попасть внутрь, изнашивая его и вызывая потерю смазки. Обычно проблемы с внешними суставами возникают чаще, чем с внутренними.

Рекомендуется проверять их в рамках текущего обслуживания. Если проблема обнаружена достаточно рано, иногда можно заменить только пыльник. Это может значительно сэкономить время, не говоря уже о экономии средств. Вы не можете отремонтировать плохой стык, поэтому, если стык плохой, его необходимо заменить.Замена всего сустава трудоемка, но если он поврежден, стоит сделать это сразу же, как только он будет обнаружен. Если отпустить его, это может усложнить его извлечение, не говоря уже о том, что это может привести к дальнейшему повреждению.

ШРУСы вашего автомобиля — это то, что даже при нормальном функционировании проходит через многое. Они являются частью обеспечения того, чтобы ваш автомобиль продолжал двигаться по дороге. Если они в конечном итоге повредятся, их необходимо заменить. Это может потребовать некоторой работы, но если они полностью выйдут из строя, это ограничит способность вашего автомобиля двигаться, поэтому замена поврежденных шарниров того стоит.

5 симптомов неисправного ШРУСа (и стоимость замены в 2021 г.)

Последнее обновление: 27 мая 2020 г. ваша передача. Мощность передается с постоянной скоростью вращения, когда нет большого трения.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Другими словами, мощность от двигателя плавно передается на колеса транспортного средства, независимо от угла поворота рулевого колеса.

ШРУСы можно найти в полноприводных и переднеприводных автомобилях. Что касается заднеприводных автомобилей с раздельными задними подвесками, то на концах полуосей заднего моста будут установлены ШРУСы.

Имеется резиновый чехол, который защищает ШРУСы, называемые «чехлами CV», а также внешний и внутренний шарниры.

Топ 5 симптомов неисправного ШРУСа

Есть определенные предупреждающие знаки, на которые следует обратить внимание, когда дело доходит до отказа ШРУСа. Ниже приведены 5 наиболее распространенных симптомов плохого ШРУСа:

# 1 — Смазка для кромок шины

Если вы заметили смазку по краю шины, особенно от разрыва или крошечной трещины, это может быть признаком того, что вы мог быть плохой ШРУС.Значительно поврежденный ШРУС означает, что на ободе и внутренней части колеса может быть видна более темная смазка.

# 2 — Поворот вызывает громкие шумы

Когда вы поворачиваете рулевое колесо и слышите такие звуки, как щелчок или хлопок, скорее всего, у вас сломан или изношен ШРУС. Вы можете проверить это, выполнив следующие действия:

1. Переключите передачу на задний ход
2. Поверните колесо до упора в одну сторону,
3. Нажмите на педаль газа.

Вы будете двигаться по кругу, поэтому убедитесь, что вокруг вас нет места. При движении назад по кругу хлопки должны становиться громче, если у вас плохой ШРУС. Вам придется заменить шарнир или весь вал в сборе.

# 3 — Bouncy Driving

Если вы едете по ровной дороге с твердым покрытием, а ваш автомобиль все еще колеблется, то, скорее всего, у вас неисправный ШРУС. В этом можно убедиться, зайдя в автомагазин, где ремонтируют трансмиссии.

# 4 — Вибрация

Изношенный или поврежденный ШРУС будет вибрировать во время движения. ШРУСы в таком состоянии не смогут правильно балансировать во время вращения. Чем больше вы ускоряетесь, тем сильнее становятся вибрации.

Когда вибрации становятся слишком сильными, автомобилем становится труднее управлять, и это влияет на ваше общее впечатление от езды. Это означает, что вождение станет менее комфортным и менее безопасным для всех, кто находится в машине.Единственное решение здесь — заменить ШРУС.

# 5 — Движение вызывает стук

ШРУС, изношенный в результате чрезмерного использования, будет издавать звук стука. Этот шум может исходить от внутреннего шарнира на переднеприводном автомобиле.

Для заднего привода он может исходить как от внешнего, так и от внутреннего шарнира. Стук также может исходить от дифференциала.

Чтобы выполнить самодиагностику проблемы с суставом, включите задний ход и увеличьте скорость, а затем снизьте скорость.Поочередно переключайтесь между ускорением и замедлением и прислушивайтесь к более громким стукам. Это доказательство плохого ШРУСа.

Стоимость замены ШРУСа

Сам ШРУС может стоить от 95 до 210 долларов. Стоимость найма механика для выполнения замены составит от 165 до 800 долларов.

Цена в основном зависит от того, заменяете ли вы двойную или одинарную ось. Стоимость замены шарнира равных угловых скоростей для двойной оси будет примерно в два раза дороже, чем для одиночной оси, при этом стоимость деталей для двойного хода составляет от 150 до 400 долларов.

Таким образом, общая стоимость найма механика для выполнения замены составляет от 230 до 1180 долларов.

Еще одним фактором является марка и модель вашего автомобиля, а также то, насколько сложно будет выполнить замену. Очевидно, что чем больше времени им нужно, тем выше стоимость услуги.

Помните, что это крупномасштабная работа по обслуживанию, поэтому ваш автомеханик или механик также должны провести общую проверку безопасности, особенно обуви и осей. Если на шинах есть смазка, может быть утечка из башмаков CV.

Кроме того, любые сильные щелчки, которые раздаются при повороте, означают, что вам может потребоваться также заменить ось.

Соединения и башмаки с постоянной скоростью (CV) · BlueStar Inspections

Автомобили состоят из множества относительно небольших компонентов, которые могут не привлекать особого внимания, но жизненно важны для безопасной эксплуатации транспортного средства. Одной из таких деталей является шарнир постоянной скорости (CV) и тот небольшой элемент защиты, который он назвал загрузочным устройством CV. Что такое ШРУС и пыльник, и как узнать, что у вас проблемы? Давай выясним.

Все автомобили с передним приводом имеют ШРУСы на обоих концах приводных валов главной передачи, также известные как полуоси. Внутренние ШРУСы соединяют приводные валы мостов с трансмиссией или дифференциалом, в то время как внешние ШРУСы соединяют приводные валы мостов с колесами. В зависимости от типа подвески заднеприводные, полноприводные и полноприводные автомобили могут также иметь ШРУСы и пыльники.

ШРУСов необходимы для передачи крутящего момента от системы трансмиссии и дифференциала на ведущие колеса с постоянной скоростью, при этом поддерживая движение подвески вверх и вниз.Они допускают все типы движения и любые странные углы, необходимые при проезде транспортного средства по дороге. ШРУС в основном предотвращает поломку оси при каждом ударе автомобиля.

Два наиболее часто используемых типа ШРУСов — шаровые и треножные. В переднеприводных автомобилях ШРУСы шарового типа используются на внешней стороне приводных валов (внешние ШРУСы), в то время как ШРУСы типа треноги в основном используются на внутренней стороне (внутренние ШРУСы).

ШРУС набивается специальной смазкой, обычно смазкой на основе дисульфида молибдена, и плотно закрывается гибким и прочным резиновым или пластиковым пыльником, удерживаемым на месте двумя зажимами.Сапог обычно выглядит как гармошка в форме воронки. ШРУС не требует какого-либо обслуживания и может служить долго, пока защитный пыльник ШРУСа не поврежден, а в шарнире удерживается достаточная смазка и защищен герметичным чехлом. Башмаки CV служат простой, но важной цели и обеспечивают долгий срок службы осей и шарниров CV.

Самая распространенная проблема с ШРУСами — это когда защитный пыльник трескается, рвется или повреждается. Как только это происходит, смазка вытекает, а влага и грязь попадают внутрь, в результате чего ШРУС изнашивается быстрее и, в конечном итоге, выходит из строя из-за потери смазки, загрязнения и коррозии.Обычно сначала ломаются наружные пыльники ШРУС, так как они должны выдерживать больше движений, чем внутренние.

Утечка смазки из небольшой трещины или разрыва является ранним признаком выхода из строя пыльника ШРУСа. Если повреждение более серьезное, вы можете увидеть брызги смазки на внутренней стороне обода колеса и вокруг внутренней части области ведущего колеса. Часто смазка также может попадать на шасси или другие детали в нижней части автомобиля, когда ось CV вращается.

Если автомобиль движется с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя.Наиболее частым признаком сильно изношенного внешнего ШРУСа является щелчок или треск при повороте.

Обычно шум становится громче при разгоне на поворотах. В худшем случае сильно изношенный внешний ШРУС может развалиться во время движения. Это сделает ваш автомобиль непригодным для вождения и потенциально может оставить вас в затруднительном положении.

Неисправности внутреннего ШРУСа случаются редко. Одним из симптомов неисправного внутреннего ШРУСа является дрожь или тряска из стороны в сторону при ускорении. Изношенный внутренний ШРУС может также вызвать стук при переключении с привода на задний ход.

Осмотр подержанного автомобиля всегда должен включать визуальный осмотр всех внутренних и внешних ШРУСов и башмаков путем поворота колес, наблюдая за ботинками. Во время осмотра будут очевидны любые признаки трещин, разрывов, разрывов или повреждений, а также утечки или выброса смазки из ботинок. Необходимо проверить зажимы ботинка, чтобы убедиться, что они присутствуют и надежно закреплены. Оси CV могут погнуться во время столкновений. Это повреждение не всегда может быть видимым, но может быть обнаружено при управлении транспортным средством.Следует провести тест-драйв, во время которого необходимо сделать несколько поворотов в обе стороны с ускорением при повороте. Это обычно выявляет необычные щелкающие звуки, вибрацию и другие проблемы с ШРУСами.

ШРУСы: что это такое и как они выходят из строя?

Шарниры постоянной скорости или ШРУСы используются в большинстве автомобилей с передним приводом, многих полноприводных автомобилях и некоторых автомобилях с задним приводом. ШРУС — это шарнир, предназначенный для передачи равномерного усилия в широком диапазоне углов с минимальным трением и внутренним зазором.Валы CV имеют два шарнирных соединения на обоих концах вала, позволяя автомобилю двигаться вперед, позволяя подвеске перемещаться по неровностям, а передним колесам поворачиваться влево и вправо. Автомобили с приводом на два колеса имеют два вала CV, а автомобили с полным приводом могут иметь до четырех валов CV. ШРУСы заполнены смазкой на основе дисульфида молибдена, это специализированная смазка темно-зеленого или коричневато-серого цвета. Гибкий резиновый или неопреновый чехол удерживает эту смазку в стыке и во всех движущихся частях.

Слабым местом ШРУСов является пыльник. После нескольких лет и миль поворотов и ударов подвеской вверх и вниз ботинки ослабевают и начинают рваться. Порванный пыльник CV позволяет смазке покидать шарнир, а дорожная грязь, вода и другие загрязнения попадают в шарнир. Загрязнения внутри соединения вызывают трение, которое вызывает ускоренный износ внутренних компонентов в соединении и создает люфт внутри соединения. После выхода из строя вала CV вы можете услышать громкий щелчок, щелчок, звук щелчка при повороте транспортного средства и медленном ускорении.В Tim’s мы рекомендуем заменять валы CV, когда пыльник порвался и на шарнире начинает течь смазка. Мы не считаем, что рисковать иметь неаккуратный шатун в автомобиле не стоит.

На прилагаемых фотографиях вы можете увидеть вал CV с порванным и протекающим пыльником, а также ось CV, которая сбрасывает смазку. Во время наших цифровых осмотров автомобилей мы всегда проверяем ведущую ось. Мы рекомендуем заменять ось, если есть видимый разрыв в багажнике и контрольная смазка, стекающая с внутренней стороны колесной арки.Пусть профессионалы Тима помогут вам сохранить надежность и безопасность вашего автомобиля в дороге!

Десять шагов до замены оси CV

На протяжении многих лет широко разрекламированное изобретение колеса затмило наиболее вероятное, почти одновременное изобретение не менее важного современного инновация: ось. Без оси колесо никому бы не помогло. хорошо. Камни тоже могут катиться, и, хотя это может быть здорово для музыки, это не очень полезен для транспортных целей.

ШРУСы

В то время как колесо оставалось более или менее круглым с момента его создания, ось эволюционировала, чтобы вращаться в самых разных конфигурациях и ситуациях.Что касается автомобилей, существует множество различных типы осей. Некоторые из них бывают короткими и короткими, например, веретена. на котором крутятся неприводные колеса. Однако все становится сложнее, когда оси должны передавать мощность на колеса. Если бы колесо с приводом было ничего не оставалось, как кататься по идеально гладкой поверхности, решение было бы просто. Прямая ось без подвески подойдет. Как и все, кто недавно ездил могу засвидетельствовать, дороги все, но не идеально гладкий; таким образом, ось должна обеспечивать передачу мощности на колеса и ходите вместе с подвеской, поскольку она поглощает неровности.

Это особенно сложно в случае автомобиля с передним приводом, где колеса также управляют автомобилем. Со всеми углами, созданными подвеска, перемещающаяся по неровностям, и колеса, поворачивающие взад и вперед, ось должна быть такой же гибкой, как у гимнастки, при вращении как вихревая дервиш. Решением было сделать оси с шарнирами равных угловых скоростей (ШРУС). Переднеприводные, полноприводные и некоторые заднеприводные автомобили с независимые подвески также используют такой же тип оси, в которой используются два ШРУСы для передачи гибкой мощности колесам.Некоторые автомобили даже используйте оси ШРУСа в трансмиссии.

Оценка износа оси

ШРУС — это набор подшипников и сепараторов, позволяющий устанавливать ось. вращение и передача мощности под разными углами и плоскостями и позволяет оси изменять длину при движении вверх и вниз. Все части вращаться в защитном слое смазки, удерживаемой внутри соединения гибким резиновым чехлом. Без пыльника смазка просто вращалась бы из шрусов.Ботинок также защищает от грязи и сажи. О резюме оси — это два ШРУСа вместе с одним или двумя наборами шлицев. Одна сторона одна ось получает мощность от двигателя, в то время как другая передает мощность на ведомое колесо. Престо.

Со временем резиновые башмаки ШРУСов могут потрескаться, порваться или потрескаться. иначе скомпрометировано. Как только влага и грязь попадают в ось ШРУСа и смазка выходит наружу, дни ШРУСа сочтены. Признаки надвигающиеся сбои — щелчки-щелчки или металлический треск при повороте и ускорении или грохот при замедлении.Пока один может переупаковывать, перезагружать и восстанавливать оси CV, это имеет больше смысла для средний мастер по доставке запасных частей и замене старых оси. Если пыльник порван или отсутствует, можно спасти стык, если поймали достаточно рано, но обычно ущерб уже нанесен. Замена или обслуживание всего узла оси ШРУСа может быть умнее двигаться, так как замена пыльника может включать снятие оси, что также может подразумевает снятие половины или всех тормозов и подвески автомобиля.

Замена осей ШРУСа

В то время как основная концепция оси CV-шарнира одинакова от автомобиля к транспортного средства, существует ряд различных особенностей, которые делают доступ к руководство по обслуживанию важный первый шаг перед разборкой. Съемники осей и могут потребоваться гайковерты. Монтировки, c-образные зажимы и стопорные кольца внутренние дифференциалы также могут быть частью сделки. Это знание лучше всего получить до начала работы, а не в то время, когда капает тебе в рукав.
