SHER-KHAN MAGICAR III — Руководство по установке + Альбом схем

SHER-KHAN

MAGICAR III

Система тревожной сигнализации транспортного средства (СТСТС)

РУКОВОДСТВО ПО УСТАНОВКЕ

Внимание! Сигнализации SHER-KHAN MAGICAR III и SCHER-KHAN MAGICAR 3 — это разные модели! Необходимо разобраться, для какой сигнализации здесь написана инструкция.

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97—99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009—2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 3 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям.

В период эксплуатации периодически проверяйте правильность функционирования системы.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля.

Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

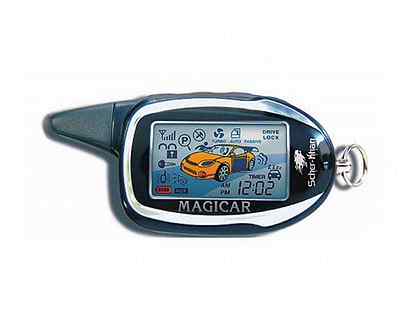

Многофункциональный, 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
Защита от перехвата кодовых посылок MAGIC CODE
Раздельные каналы постановки и снятия режима охраны
Дополнительный код подтверждения снятия с охраны
Аудиовизуальное подтверждение выполняемых команд
Вибрационный звонок
Громкие звуковые сигналы
Сверхдальняя связь с процессорным блоком — до 1500 м
Автоматическая подсветка дисплея
Индикация разряда батареи
Звуковой и визуальный режимы напоминания о получении тревожного сообщения
Оперативное программирование функций системы с брелока
Экономичное питание (один элемент ААА)

Функции процессорного блока

Персональный код снятия с охраны без брелока
Учёт задержки выключения салонного света (три режима)
Защита от несанкционированной записи дополнительных брелоков
Приоритетное отпирание двери водителя
Силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
Автоматическая постановка на охрану (программируемая функция)
Звуковое предупреждение перед автоматической постановкой на охрану
Автоматический возврат в режим охраны, если не была открыта дверь
Звуковое предупреждение перед автоматическим возвратом в режим охраны

Режим охраны без сигналов сирены
Скрытая охрана (возможность передачи сигналов тревоги только на брелок)
Постановка/снятие охраны без сигналов сирены
Выход блокировки (НР или НЗ)
Электронная защита выхода на сирену от короткого замыкания на массу
Электронная защита по току всех слаботочных выходов
Два универсальных программируемых канала управления дополнительными устройствами с программированием события для включения «дополнительного канала» (при использовании модуля расширения — 7 каналов)
Охрана с работающим двигателем
Возможность подключения отрицательных и положительных датчиков дверей
Вход для отрицательного датчика капота
Вход для отрицательного датчика багажника
Запирание и отпирание замков дверей при включении и выключении зажигания
Программирование времени управления центральным замком
Программирование количества импульсов для запирания центрального замка

Программирование количества импульсов для отпирания центрального замка
Предупреждение аварийной сигнализацией об открытой двери
Режим ПАНИКА или JackStop™
Высокочувствительный микрофонный двухуровневый датчик удара с раздельной регулировкой чувствительности по каждому уровню
Функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны при удалении/приближении владельца к автомобилю
Цифровые алгоритмы защиты датчиков от ложных срабатываний
Режим иммобилайзера
Служебный режим VALET для передачи автомобиля на техническое обслуживание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала:

Виды тревожного сигнала:	Длительность	Частота срабатывания
Звуковой на сирену (ток Imax = 2А)	30 сек.	Непрерывно
Оптический, два канала с использованием аварийной сигнализации (ток по каналу Imax = 2×7.5 А)	30 сек.	Прерывисто, с частотой 1 Гц
Посредством передачи сигналов по радиоканалу на расстояние до	100 мсек.	Прерывисто, с частотой 0.35 Гц

Влияние на основное и дополнительное электрооборудование автомобиля

Система управляет подачей питания на:	Максимальный ток по каналу
Цепь блокировки 1 (управление внешним НЗ или НР реле)	Imax = 0.25 А
Цепь аварийной сигнализации левого борта	Imax = 7.5 А
Цепь аварийной сигнализации правого борта	Imax = 7.5 А
Цепь выхода на сирену	Imax = 2 А
Выходы управления центральным замком (разъём CN4 — четыре выходных цепи)	Imax = 0. 25 А
Канал управления дополнительным устройством 1	Imax = 0.25 А
Канал управления дополнительным устройством 2	Imax = 0.25 А
Канал управления питанием датчиков	Imax = 0.1 А

Способы управления

Дистанционно радиочастотным передатчиком (брелоком) на частоте 433.92 Мгц ± 0.2% при мощности не более 10 мВт
От ключа зажигания
Автоматически по сигналам от датчиков

Защита электрических цепей

Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)
Внутренними токоограничительными сгораемыми резисторами — индивидуальная защита на каждом несиловом выходе
Самовосстанавливающимися предохранителями — выходы питания внешних модулей и датчиков
Транзисторными внутренними защитами
Варисторами от высоковольтных импульсных помех
Диодами от смены полярности источников питания

Сферы защиты

Защищаемые зоны	Методы защиты
Контактные датчики (открытие двери, капота/багажника, включение зажигания)	Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану
Датчик удара (возможно отключение датчика до или после постановки на охрану)	Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле с возможностью его отключения после постановки на охрану
Радиоканал управления	Использование защищенного алгоритма кодирования передаваемых команд и узкополосной FSK– модуляции, системы динамического кодирования, разделение каналов постановки и снятия режима охраны

Прочие параметры

Процессорный блок	Значение
Процессорный блок	Мин.	Макс.
Напряжение питания	9 В	18 В
Ток потребления процессорного блока в дежурном режиме*	20 мА	30 мА
Диапазон рабочих температур	-40 0С	+85 0С
Вес		270мг
Габариты	155×116×39 мм

Элементы питания

Напряжение и тип элемента	Срок службы одного комплекта элементов питания
Процессорный блок 12В (автомобильный аккумулятор)	Ограничено сроком службы АКБ автомобиля
Брелок-коммуникатор 1. 5В (батарея ААА)	Около 6 месяцев*
Дополнительный брелок 6В (две батареи CR2025)	Около 3 месяцев*

Примечание: В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком, качества элемента питания, режимов работы брелока.

ВНИМАНИЕ! Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ НА АВТОМОБИЛЬ

Перед установкой системы внимательно изучите данное руководство
При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать защиту проводки от системы подобную примененной в автомобиле, на который она устанавливается
Прокладка проводов подключения процессорного блока должна производиться в местах прокладки штатной проводки автомобиля
При установке исполнительных устройств на подвижные части автомобиля (двери, багажник, капот и т. д.) для перехода от неподвижных частей, прокладывайте провода только в специально предназначенных для этого трубках
При прокладке проводов не допускайте их пережима панелями обивки салона
Не допускайте перегиба проводов через острые кромки
металлических панелей автомобиля
При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте штатные места прокладки проводов или специально предназначенные для этого проходные втулки
При необходимости удлинить провод используйте провод такого же или большего сечения
Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-64) выполнены по стандарту IP-40. Выбор места для установки компонентов должен исключать возможность проникновения внутрь технологических жидкостей и атмосферной влаги
Все блоки и датчики необходимо располагать разъемами вниз или в сторону. Во избежание попадания влаги в корпус блока кабели должны иметь провис.
Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения двигателя, климатическая установка)
Компоненты и провода не должны препятствовать работе подвижных компонентов автомобиля
При установке датчиков открытия капота и багажника свободный ход штоков датчиков должен быть не менее 5 мм. Такая установка предотвратит ложное срабатывание датчиков. При парковке на неровной поверхности возможна деформация кузова автомобиля
Датчик удара следует крепить на жесткой поверхности. Не устанавливайте датчик удара на пластиковых панелях. Их температурная деформация при нагреве или остывании может приводить к ложным срабатываниям датчика. Регулятор чувствительности датчика удара должен быть легко доступен пользователю. Пользователь должен знать о расположении датчика для самостоятельной настройки
Сирена, устанавливаемая в моторном отсеке, не должна располагаться близко к выпускному коллектору, высоковольтным цепям зажигания и головного света автомобиля. Сирена должна устанавливаться рупором вниз или в сторону для исключения скопления в ней влаги. Доступ к сирене извне автомобиля должен быть исключен

ВНИМАНИЕ! При несоблюдении мер предосторожности производитель не несёт ответственности за возможные последствия (повреждение автомобиля, нарушение работы штатного электрооборудования и т. п.)

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

Установка процессорного блока

Выберите место для установки процессорного блока в салоне (например, за или под приборной панелью) и закрепите его при помощи пластиковых стяжек или двусторонней липкой основы. После установки и подключения процессорного блока его необходимо обучить коду брелока.

ВНИМАНИЕ! Так как корпус блока не герметичен, не устанавливайте процессорный блок в моторном отсеке. Избегайте установки блока непосредственно на электронные компоненты автомобиля. Эти компоненты могут быть источниками радиопомех.

Установка антенного блока

Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм. Перед установкой антенного блока следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +100С. Рекомендуется близкая к вертикальной ориентация антенного блока, при этом обеспечивается максимальная дальность связи во всех направлениях вокруг автомобиля. При прокладке провода от антенного блока к процессорному блоку следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Допустима скрытая установка антенного блока. При скрытой установке

возможна некоторая потеря в дальности связи.

Возможные места установки:

В углах лобового стекла
На солнцезащитных козырьках
На неподвижных боковых стеклах
На козырьках приборной панели
В углах заднего стекла
Под задней полкой и т. д.

Установка датчика вызова из автомобиля

Датчик вызова из автомобиля может быть установлен в нижнем левом или правом углу лобового стекла автомобиля. Перед установкой датчика следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +10°С. При выборе места установки следует избегать соприкосновения корпуса датчика с пластиковыми панелями или кузовом, что уменьшит вероятность ложных срабатываний. При прокладке провода от датчика вызова к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Установка сирены

Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или подвижными компонентами. Для предотвращения скапливания влаги или грязи раструб сирены должен быть направлен вниз. Предупредите пользователя системы, что при мойке автомобиля необходимо защищать сирену от прямого попадания струй воды высокого давления.

Установка датчиков капота и багажника

Для охраны капота и багажника необходимо установить два датчика (концевых выключателя).

Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникновения и (или) скопления воды. Выбирайте места, которые при закрытых капоте и багажнике защищены резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики могут быть установлены с помощью скобы или в монтажном отверстии соответствующего размера. Помните, что при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и выгрузке багажа, а датчик под капотом — техническому обслуживанию автомобиля.

Установка датчика удара

Выберите место на прочной поверхности в салоне и установите датчик удара при помощи двух винтов (пластиковых стяжек или двусторонней липкой основы). Убедитесь в наличии свободного доступа к датчику для его регулировки. Увеличение чувствительности датчика происходит поворотом регулятора соответствующей зоны по часовой стрелке, уменьшение чувствительности производится поворотом регулятора против часовой стрелки. Покажите пользователю место установки датчика удара и объясните способ регулировки его чувствительности. При прокладке провода от датчика удара к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

НАЗНАЧЕНИЕ ПРОВОДОВ

6-КОНТАКТНЫЙ РАЗЪЕМ CN1 (БЕЛЫЙ)

Данный разъём предназначен для подключения силовых выходов и питания системы

1. Чёрный провод: МАССА

Подключите чёрный провод к отрицательной клемме аккумулятора или к заземленным частям автомобиля.

2. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к правой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота направо.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

3. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к левой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота налево.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

4. Красный/белый провод: вход, контакты № 87 внутренних реле управления аварийной сигнализацией, (15А)

Этот провод обеспечивает питание для линий управления аварийной

сигнализацией. Это контакты № 87 двух внутренних реле управления аварийной сигнализацией.

Подключите красный/белый провод к питанию +12В, если включение ламп аварийной сигнализации происходит при подаче положительного напряжения. При установке в автомобиль, в котором включение ламп аварийной сигнализации происходит при подаче массы, данный провод также должен быть подключен к массе. Точка присоединения этого провода к питанию должна быть защищена предохранителем на ток не более 15А.

5. Коричневый провод: выход на сирену (+12В, 2А)

Данный провод предназначен для подключения сирены. В режиме тревоги на нем появляется постоянное напряжение +12В, 2А на 30 сек. Работа этого выхода программируется функцией 1—4 и одновременным нажатием на 0. 5 сек. кнопок (I+II) брелока.

Протяните этот провод через резиновую втулку в моторный отсек к месту установки сирены. Провод защищён от замыкания на массу встроенной электронной защитой.

Подключение к неавтономной сирене (поставляется в комплекте):

Подсоедините коричневый провод к проводу питания сирены
Надежно подсоедините чёрный провод сирены к МАССЕ.
Подключение к автономной сирене (не входит в комплект)
Подсоедините коричневый провод к проводу положительного триггера сирены
Отрицательный неиспользуемый триггер сирены соедините с проводом питания +12В сирены
Питание для автономной сирены можно взять с красного провода питания в разъеме CN1 после предохранителя 5А
Надежно подсоедините чёрный провод сирены к МАССЕ

6. Красный провод: (+ 12В, 5 А) питание постоянного тока от аккумулятора

Этот провод подает питание на процессорный блок, датчики и модуль радиоканала.

Подключите красный провод к положительной клемме аккумулятора до штатных автомобильных предохранителей.

9-КОНТАКТНЫЙ РАЗЪЕМ CN2 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления режимами охраны и сервисными функциями.

1. Розовый/белый провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса в режиме «снято с охраны». В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально разомкнутой пары контактов (№ 30 и № 87).

Если установлено значение 2 программируемой функции 2—1, при снятии с охраны на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/белый провод, если не требуется использование его функций.

2. Розовый/чёрный провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса, когда система поставлена на охрану. В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально замкнутой пары контактов (№ 30 и № 87а)

Если установлено значение 2 программируемой функций 2—1, при постановке на охрану на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/чёрный провод, если не требуется использование его функций.

3. Фиолетовый/белый провод: отрицательный выход(-250мА) для управления реле включения света в салоне

Этот провод может быть подключен к контакту 86 реле включения света в салоне. Варианты использования данного провода приведены на схемах 3, 4, 5, 6 (см. альбом схем).

Если программируемая функция 1—7 имеет заводское значение, на этот выход будет поступать масса каждый раз при снятии системы с охраны. Сигнал на данном проводе будет выключен через 60 секунд после снятия с охраны, либо будет выключен немедленно, если система будет вновь поставлена на охрану или будет включено зажигание.

Если установлено значение 2 программируемой функции 1—7, свет в салоне будет мигать в режиме тревоги.

Не присоединяйте фиолетовый/белый провод, если не требуется использование его функций.

4. Зелёный провод: вход «+12В при включении зажигания»

Этот провод должен быть подключен к соответствующей линии замка зажигания (15/1). Напряжение на данном проводе не должно пропадать во время вращения стартера. Обратите внимание, что зелёный провод должен быть подключен до цепи блокировки зажигания. (см. схему 1).

5. Синий провод: отрицательный выход (-250мА) управления НР (нормально разомкнутым) или НЗ (нормально замкнутым) реле блокировки зажигания или стартера

Если используется реле блокировки зажигания или бензонасоса (либо любой цепи, блокировка которой немедленно приведет к остановке двигателя), программируемая функция 1—12 должна быть установлена в состояние II.

В случае использования нормально разомкнутого контакта реле (Схема 1, вариант 2а) программируемая функция 2—8 должна быть установлена в заводское значение. Сигнал низкого уровня на этом проводе появится при постановке в режим охраны и пропадёт при снятии с режима охраны.

В случае использования нормально замкнутого контакта реле (Схема 1, вариант 2б) программируемая функция 2—8 должна быть установлена в значение 2. Сигнал низкого уровня на этом проводе появится при снятии с режима охраны и пропадёт при постановке в режим охраны. При подключении руководствуйтесь схемой 1. Это транзисторный слаботочный (-250 мА) выход. Он может использоваться только для управления дополнительно установленным реле. Выход защищён от перегрузки внутренним токоограничительным резистором.

6. Желтый/белый провод: отрицательный выход (-250мА) «дополнительный канал 2»

Данный выход работает в режиме охраны и в режиме «снято с охраны». Работа данного выхода определяется значениями программируемых функций 2—10 и 2—13.

МАССА на желтом/белом проводе появляется при коротком одновременном нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—10 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии и может быть выключен только следующим нажатием кнопок брелока (II+III).

В зависимости от значения программируемой функции 2—13 данный выход имеет четыре режима работы:

— Программируемая функция 2—13 в состоянии I. Заводское значение

Выход «дополнительный канал 2» управляется только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии II

МАССА на желтый/белый провод будет подаваться при постановке системы в режим охраны или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III). Повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—13 в состоянии III

МАССА на желтый/белый провод будет подаваться при выключении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии IV

Масса на желтый/белый провод будет подаваться при включении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

Не присоединяйте желтый/белый провод, если не требуется использование его функций.

7. Желтый провод: отрицательный выход (-250мА) «дополнительный канал 1»

Данный выход работает при любом состоянии системы (в режиме охраны и в режиме «снято с охраны»).

Работа данного выхода определяется значениями программируемых функций 2—9 и 2—12.

МАССА на желтом проводе появляется при нажатии и удержании в течение 2-х секунд кнопки IV брелока. Длительность сигнала определяется значением программируемой функции 2—9. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—9 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии, и может быть выключен только следующим длительным нажатием кнопки IV брелока.

В зависимости от значения программируемой функции 2—12 данный выход имеет четыре режима работы:

— Программируемая функция 2—12 в состоянии I. Заводское значение

Выход «дополнительный канал 1» управляется только длительным нажатием кнопки IV брелока.

— Программируемая функция 2—12 в состоянии II

МАССА на желтый провод будет подаваться при постановке системы в режим охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии III

МАССА на желтый провод будет подаваться при снятии системы с охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторное снятие системы с охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии IV

МАССА на желтый провод будет подаваться при переходе в режим тревоги или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока.

8. Белый провод: отрицательный выход (-250мА) «клаксон»

Этот провод может быть подключен к реле включения клаксона автомобиля (контакт 86). На данный выход с периодом в 2 секунды подаются отрицательные импульсы в режиме тревоги. В отличие от выхода на сирену, на данный выход не подаются импульсы подтверждения и диагностики. Прерывистый режим работы данного выхода позволяет избежать повреждения клаксона.

Не присоединяйте белый провод, если не требуется использование его функций.

9. Фиолетовый провод: отрицательный выход (-250мА) на аварийную сигнализацию

Этот выход может быть подключен к внешнему реле, включающему цепи световой сигнализации.

На этот провод подается МАССА одновременно с включением встроенного реле аварийной сигнализации.

Не присоединяйте фиолетовый провод, если не требуется использование его функций.

6-КОНТАКТНЫЙ РАЗЪЕМ CN3 (СИНИЙ)

Данный разъём предназначен для подключения входов концевых датчиков.

1. Серый/белый провод: отрицательный вход дляподключения зоны предупреждения дополнительногодатчика

Отрицательный импульс на данном проводе система воспринимает как слабое воздействие.

Не присоединяйте серый/белый провод, если не требуется использование его функций.

2. Чёрный/белый провод: отрицательный вход для подключения зоны тревоги дополнительного датчика

Отрицательный импульс на данном проводе система воспринимает как сильное воздействие.

Не присоединяйте чёрный/белый провод, если не требуется использование его функций.

3. Красный провод: положительный вход «датчик двери»

Когда система находится в режиме охраны, замыкание красного провода на +12В вызывает мгновенный переход охранной системы в режим тревоги.

Подключите красный провод к общему проводу, соединяющему концевые выключатели дверей автомобиля или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используется вариант подключения, показанный на схеме 8), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 6, 10, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении.

4. Красный/чёрный провод: отрицательный вход «датчик двери»

Все функции красного провода. Когда система находится в режиме охраны, замыкание красного/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Подключите красный/чёрный провод к общему проводу, соединяющему датчики дверей автомобиля, или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используются варианты подключения, показанные на схемах 3 и 7), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 5—9, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении. При установке системы в автомобиль, в котором питание лампы освещения салона отключается при переходе штатных устройств в спящий режим, необходимо применение диодной развязки (схема 2).

5. Серый/чёрный провод: отрицательный вход «датчик багажника»

Когда система стоит в режиме охраны, замыкание серого/чёрного провода на массу вызовет мгновенный переход системы в режим тревоги, если перед этим не производилось дистанционное отпирание замка багажника. В системе предусмотрена возможность дистанционного отпирания замка багажника в режиме охраны без отключения основных охранных возможностей системы (программируемая функция 1—1 в значении 3). При этом обслуживание концевого датчика багажника и датчика удара отключается до тех пор, пока багажник не будет закрыт. После этого через 15 секунд данный вход и датчик удара снова будут взяты под охрану. Установите концевой датчик в багажнике автомобиля и подключите к нему серый/чёрный провод. Возможно подключение данного провода к штатному датчику открытия багажника, если он установлен. Если датчик управляет включением освещения багажника независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения багажника только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 12).

Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды зарубежного производства, типа 1N4000—1N4007, или российские аналоги КД243 (А-Ж).

6. Коричневый/чёрный провод: отрицательный вход «датчик капота»

Когда система находится в режиме охраны, замыкание коричневого/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Установите датчик под капотом автомобиля и подключите к нему данный провод. Возможно подключение коричневого/чёрного провода к штатному датчику открытия капота, если он установлен. Если датчик управляет включением освещения подкапотного пространства независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения капота только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 11).

6-КОНТАКТНЫЙ РАЗЪЕМ CN4 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления центральным замком автомобиля или внешними реле для непосредственного управления электрозамками. Возможные схемы подключения 13 — 18 приведены альбоме схем.

1. Контакт № 1

Жгут с разъёмом CN4, входящий в комплект поставки не содержит данного провода. При использовании модуля SCHER-KHAN данный контакт разъёма может быть использован для подключения МАССЫ опционного модуля. Допустимый ток по данной линии не более 1А.

2. Зеленый провод: отрицательный выход (-250мА) «запирание ЦЗ»

Система подаёт отрицательные импульсы на данный выход при запирании дверей. Длительность импульсов устанавливается программируемой функцией 2—4 (заводское значение — 0.5 секунды, 3.5 секунды при значении II, 20 секунд при значениях 3 и 4). В тех случаях, когда необходим двойной импульс запирания (запирание штатного ЦЗ в две стадии), необходимо установить значение 2 программируемой функции 2—6. При этом длительность импульсов будет 0.5 секунды, независимо от значения функции 2—4.

3. Жёлтый провод: отрицательный выход (-250мА) «отпирание ЦЗ»

Система подаёт отрицательные импульсы на данный выход при отпирании дверей. Если используется алгоритм приоритетного отпирания двери водителя (значение 2 программируемой функции 2—5), при первом нажатии кнопки II брелока сигнал будут подаваться только на данный выход, при повторном — только на выход «отпирание дверей пассажиров» (см. описание голубого провода в разъёме CN4). Длительность импульсов устанавливается программируемой функцией 2—4 (при значениях 1 и 3 — 0.5 секунды, при значениях 2 и 4 — 3.5 секунды). В тех случаях, когда необходим двойной импульс отпирания (отпирание штатного ЦЗ в две стадии), необходимо установить значение 3 программируемой функции 2—5. При этом длительность импульсов будет 0.5 секунды, независимо от значения функции 2—4.

4. Голубой провод: отрицательный выход (-250мА) «отпирание дверей пассажиров»

Система подаёт отрицательные импульсы на данный выход при отпирании дверей. При значениях 1 и 3 программируемой функции 2—5 импульсы на данный провод поступают одновременно с импульсами на желтом проводе (длительность определяется программируемой функцией 2—4). Если используется алгоритм приоритетного отпирания двери водителя (значение 2 программируемой функции 2—5), при первом нажатии кнопки II брелока сигнал будет подаваться только на желтый провод в разъёме CN4, при повторном — в течение 6 сек. только на данный выход. При использовании приоритетного отпирания длительность импульсов на голубом проводе всегда составляет 0.5 секунды. Возможная схема подключения 19 на.

Не присоединяйте голубой провод, если не требуется реализация приоритетного отпирания двери водителя.

5. Серый провод: отрицательный выход (-250мА) «отпирание замка багажника»

Система подаёт отрицательный импульс на данный выход при нажатии и удержании кнопки III брелка (в любом режиме, кроме режима тревоги). Длительность импульса устанавливается программируемой функцией 2—3 (0.5 секунды при значении 1, 4 секунды при значении 2). Возможные схемы подключения 20, 21.

6. Контакт № 6

Жгут с разъёмом CN4, входящий в комплект поставки не содержит данного провода. При использовании модуля SCHER-KHAN данный контакт разъёма может быть использован для подачи питания +12В на опционный модуль. Допустимый ток нагрузки не более 100мА.

2-КОНТАКТНЫЙ РАЗЪЕМ CN5 (БЕЛЫЙ)

Данный разъём предназначен для подключения светодиода индикации и диагностики (СИД), входящего в комплект поставки.

1. Чёрный/белый провод: выход для подключения положительного контакта светодиода

Специальная линия питания для СИД. Данный выход предназначен только для подключения СИД.

2. Чёрный провод: выход для подключения отрицательного контакта светодиода

Отрицательный выход с установленным значением тока 5 мА. Предназначен только для подключения СИД.

4-КОНТАКТНЫЙ РАЗЪЕМ CN6 (КРАСНЫЙ)

Данный разъём предназначен для подключения двухзонного датчика удара, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от датчика удара к процессорному блоку системы и подсоедините их к 4-контактному разъёму CN6.

1. Жёлтый провод: вход сигнала зоны предупреждения от датчика удара

Отрицательный импульс на данном проводе система воспринимает как слабое воздействие.

2. Красный провод: (+12В) питание датчика удара

На этом проводе постоянно присутствует напряжение +12В. Этот провод защищён самовосстанавливающимся предохранителем в процессорном блоке. Не подключайте к этому проводу ничего, кроме датчика удара и дополнительного датчика.

3. Белый провод: вход сигнала зоны тревоги от датчика удара

Отрицательный импульс на данном проводе система воспринимает как сильное воздействие.

4. Чёрный провод: МАССА на датчик удара

Сигнал низкого уровня на этом выходе появится при постановке системы в режим охраны. Предназначен только для подключения массы датчика удара и дополнительного датчика.

4-КОНТАКТНЫЙ РАЗЪЕМ CN7 (БЕЛЫЙ)

Данный разъём предназначен для подключения датчика вызова, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от датчика вызова к процессорному блоку и подсоедините их к 4-контактному разъёму CN7.

1. Жёлтый провод: отрицательный выход на СИД датчика вызова

Предназначен только для подключения светодиода датчика вызова.

2. Красный провод: (+12В) питание датчика вызова

3. Белый провод: вход сигнала от датчика вызова

Не подключайте к этому проводу ничего, кроме датчика вызова.

4. Чёрный провод: МАССА на датчик вызова

На этом проводе постоянно присутствует МАССА. Не подключайте к этому проводу ничего, кроме датчика вызова.

4-КОНТАКТНЫЙ РАЗЪЕМ CN8 (СИНИЙ)

Данный разъём предназначен для подключения антенного блока, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от антенного блока к процессорному блоку системы и подсоедините их к 4-контактному разъёму CN8.

1. Чёрный провод: МАССА на антенный блок

На этом проводе постоянно присутствует МАССА. Не подключайте к этому проводу ничего, кроме антенного блока.

2. Красный провод: (+12В) питание антенного блока

3. Белый провод: цифровой выход линии передачи данных

Не подключайте к этому проводу ничего, кроме антенного блока.

4. Жёлтый провод: цифровой вход линии приема данных

Не подключайте к этому проводу ничего, кроме антенного блока.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ВЫЗОВА ВЛАДЕЛЬЦА

Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое — максимальной.

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ

Система может запомнить коды трех брелоков. Для начала программирования система должна быть снята с режима охраны с помощью брелока или аварийно с помощью замка зажигания. Также на записываемом брелоке должна быть выключена функция СВОБОДНЫЕ РУКИ. При програмировании брелоков зажигание должно быть выключено.

Если функция 1—6 установлена в заводское значение (PIN-код не используется), то для программирования новых брелоков необходимо выполнить следующие действия:

В течение 4-х сек.три раза поверните ключ в замке зажигания из положения OFF (Выкл.) в положение ON (Вкл.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая выполнение первого шага
Не позднее, чем через 4 секунды после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. С промежутком не более 4-х секунд Вы можете нажать кнопки I трёх брелоков, тогда система запомнит их коды. Если необходимо записать код только одного брелока, то коротко нажмите кнопку I этого брелока три раза

Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х секунд после записи кода последнего брелока. Последуют две вспышки аварийной сигнализации, подтверждая выход из режима программирования кодов брелоков.

Если установлено значение 2 или 3 программируемой функции 1—6 (используется PIN-код), для программирования новых брелоков выполните четыре шага:

В течение 4-х сек. три раза поверните ключ в замке зажигания из положения OFF (Выкл.) в положение ON (Вкл.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая выполнение первого шага
Не позднее, чем через 4 секунды после вспышки аварийной сигнализации включите зажигание количество раз, соответствующее первой цифре персонального кода (заводское значение 1). Аварийная сигнализация вспыхнет один раз, подтверждая готовность к вводу второй цифры
Не позднее, чем через 4 секунды после вспышки аварийной сигнализации включите зажигание количество раз, соответствующее второй цифре персонального кода (заводское значение 1). Аварийная сигнализация вспыхнет один раз, подтверждая готовность к вводу кода брелока
Не позднее, чем через 4 секунды после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. С промежутком не более 4-х секунд Вы можете нажать кнопки I трёх брелоков, тогда система запомнит их коды. Если необходимо записать код только одного брелока, то коротко нажмите кнопку I этого брелока три раза

Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х секунд после записи кода последнего брелока.
Последуют две вспышки аварийной сигнализации, подтверждая выход из режима программирования кодов брелоков.

Примечание: Система имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.

ПОДГОТОВКА К РАБОТЕ БРЕЛОКА-КОММУНИКАТОРА

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне.

Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъёмной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА

Для начала программирования система должна быть снята с режима охраны, зажигание выключено, а также на брелоке должна быть выключена функция СВОБОДНЫЕ РУКИ.

Программирование функций системы с помощью брелока состоит из четырех шагов:

Вход в режим программирования и выбор меню программирования. Для входа в Меню № 1 нажмите одновременно кнопки (I+IV) на 2 секунды. Для входа в Меню № 2 нажмите одновременно кнопки (II+IV) на 2 секунды. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
Нажмите кнопку IV для выбора функции Меню, которую требуется изменить. Число нажатий должно соответствовать номеру выбранной функции. Например, для выбора функции 1—4 необходимо четыре раза коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет подтверждаться коротким сигналом сирены (если она включена) и вспышкой аварийной сигнализации
Подождите несколько секунд. Система подтвердит номер выбранной для изменения функции короткими сигналами сирены и вспышками аварийной сигнализации. Количество сигналов будет соответствовать номеру выбранной функции
Примечание: Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены или аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1.
Нажмите кнопку I для выбора заводского значения функции. В подтверждение этого сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз. Нажмите кнопку II, III или IV для выбора опционных значений функций. В подтверждение этого сирена подаст два, три или четыре коротких сигнала, аварийная сигнализация вспыхнет два, три или четыре раза. И система выйдет из режима программирования функций

Примечание: Если Вы услышали один продолжительный сигнал сирены, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.
Вы можете выйти из режима программирования на любом шаге. Для этого не предпринимайте никаких действий в течение 4-х секунд.

ВНИМАНИЕ! Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА 1

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ № 1

(УДЕРЖАНИЕ КНОПОК I+IV В ТЕЧЕНИЕ 2-Х СЕКУНД

п./п.	Функция	Кнопка I (завод. значение)	Кнопка II	Кнопка III	Кнопка IV
1-1	Управление замком багажника в режиме охраны	При дистанционном отпирании замка багажника система снимается с охраны, замки дверей отпираются	При дистанционном отпирании замка багажника система снимается с охраны без отпирания замков	При дистанционном отпирании замка багажника система не снимается с охраны
1-2	Предупреждение об открытой двери	Нет	Активируется не более, чем на 60 сек. , если двери открыты и зажигание включено	Активируется без ограничения по времени, если двери открыты и зажигание включено
1-3	Управление центральным замком по включению и выключению зажигания	Нет	Запирание замков через 15 сек. после включения зажигания и отпирание непосредственно после выключения	Запирание замков через 5 сек. после включения зажигания и отпирание непосредственно после выключения	Запирание и отпирание замков непосред-ственно после включения и выключения зажигания
1-4	Назначение комбинации кнопок (I+II) (короткое нажатие)	Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены	Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы сирены	Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы сирены	Комбинация кнопок (I+II) включает или выключает все сигналы сирены и световую сигнализацию
1-5	Автоматическая постановка в режим охраны	Нет	Автоматическая постановка без запирания замков дверей	Автоматическая постановка с запиранием замков дверей	Автоматическая блокировка цепи зажигания через 30 сек. после его выключения
1-6	Использова-ние PIN1	Не используется	Используется четырёхзначный PIN-код (значение по умолчанию 1111)	Используется двухзначный PIN-код (значение по умолчанию 11)
1-7	Включение света в салоне	Включение при снятии с охраны на 60 сек. (прерывается при включении зажигания и при постановке на охрану)	Свет в салоне мигает в режиме тревоги
1-8	Автомат. возврат в режим охраны	Перепостановка на охрану с запиранием замков дверей	Перепостановка в режим охраны без запирания замков дверей	Нет
1-9	Двухшаговое снятие с охраны	Не используется	Используется
1-10	Мигание аварийной сигнализации при сраба-тывании зоны преду-преждения	Включено	Выключено
1-11	Подсветка пространства около автомобиля при помощи аварийной сигнализации	Нет	В течение 15 сек. после постановки в охрану	В течение 15 сек. после снятия с охраны	В течение 15 сек. после постановки и снятия с охраны
1-12	Выбор режима ПАНИКА или режима JackStop™ «защита от ограбления»	ПАНИКА (блокировка стартера)	JackStop™ (блокировка зажигания)

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1:

Программируемая функция 1—1: «Управление замком багажника в режиме охраны»

Эта функция позволяет пользователю выбрать: снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет.

Данная программируемая функция имеет три значения:

Заводское значение. При дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок, после активирования замка багажника. После этого возможен автоматический возврат в режим охраны через 30 секунд, в соответствии с режимом, определяемым программируемой функцией 1—8
При дистанционном отпирании замка багажника система снимается с охраны, замки дверей остаются запертыми, активируется только замок багажника. После этого возможен автоматический возврат в режим охраны через 30 секунд, если программируемая функция 1—8 имеет значение 1 или 2
При дистанционном отпирании замка багажника система не снимается с охраны, после активирования замка багажника система отключает датчик удара, дополнительный датчик, датчик багажника на 15 секунд. Если багажник за это время не был открыт, то система по истечении 15 секунд снова включит датчики. Если багажник был открыт, то система снова включит датчики через 15 секунд, после того как багажник будет закрыт

Программируемая функция 1—2: «Предупреждение об открытой двери»

В системе предусмотрена возможность предупреждения других участников движения об открытой двери при помощи авариной сигнализации. Данное предупреждение возможно в режиме «снято с охраны» при включении зажигания или в случае запуска двигателя.

Программируемая функция 1—2 позволяет пользователю выбрать длительность предупреждения и условия его включения.

Данная программируемая функция имеет три значения:

Заводское значение. Предупреждение об открытой двери отключено
Предупреждение активируется не более, чем на 60 секунд, если двери открыты и зажигание включено
Предупреждение активируется без ограничения по времени, если двери открыты и зажигание включено

Программируемая функция 1—3: «Управление центральным замком по включению и выключению зажигания»

Эта функция позволяет выбрать необходимый режим автоматического запирания электрозамков при включении зажигания и отпирания при выключении.

Если отпирание и запирание производится по зажиганию, на выходы управления ЦЗ будут подаваться импульсы одинаковой длительности как при отпирании, так и при запирании (0.5 секунды при значениях 1 или 3 функции 2—4, либо 3.5 секунды при значениях 2 или 4 функции 2—4) Данная программируемая функция имеет четыре значения:

Заводское значение. Данная опция отключена
При этом значении электрозамки дверей запрутся спустя 15 секунд после включения зажигания, если закрыты все двери автомобиля. Если двери автомобиля не закрыты, то запирания не произойдёт. Отпирание замков произойдет непосредственно после выключения зажигания
Тот же алгоритм работы, что и при значении 2, однако задержка запирания дверей после включения зажигания будет уменьшена до 5 секунд
Запирание и отпирание замков непосредственно после включения и выключения зажигания

Программируемая функция 1—4: «Назначение комбинации кнопок (I+II)»

Эта функция меняет назначение короткого нажатия кнопок (I+II), что позволяет выбрать различные типы оповещения и тревоги в зависимости от потребностей пользователя. При выключении каких-либо сигналов сирены на дисплее пропадает пиктограмма.

Данная программируемая функция имеет четыре значения:

Заводское значение. Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены. При этом сирена в режиме тревоги работает
Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы
Комбинация кнопок (I+II) отключает или включает сигналы сирены в режиме тревоги. Короткие сигналы не отключаются. Таким образом можно включить режим, когда в режиме тревоги будет мигать аварийная сигнализация, а передатчик блока будет транслировать сигнал тревоги на брелок, но сирена будет молчать. Короткие сигналы сирены останутся
Комбинация кнопок (I+II) отключает или включает все сигналы (сирену в режиме тревоги, короткие сигналы сирены, сигналы аварийной сигнализации в режиме тревоги). При этом на брелок будет передаваться вся информация как обычно. Режим скрытой охраны

Программируемая функция 1—5: «Автоматическая постановка в режим охраны»

Эта функция позволяет включить или выключить один из трех алгоритмов автоматической постановки в режим охраны после выключения зажигания.

Данная программируемая функция имеет четыре значения:

Заводское значение. Автоматическая постановка в охрану отключена
При этом значении система встанет в режим охраны через 30 секунд после того, как была закрыта последняя дверь, капот или багажник Включается обслуживание всех тревожных датчиков, но запирание замков дверей не производится. Для запирания замков необходимо нажать кнопку I брелока
При этом значении система встанет в режим охраны через 30 секунд после того, как была закрыта последняя дверь, капот или багажник. При этом замки дверей будут заперты. Система перейдет в стандартный режим охраны так же, как при нажатии кнопки I брелока. При выполнении алгоритма автоматической постановки в режим охраны (функция 1—5 имеет значение 2 или 3) система два раза (через 10 и 20 секунд) выдает предупредительные сигналы сиреной и миганием аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4. Третий сигнал подтверждает завершение алгоритма автоматической постановки в режим охраны
Режим пассивной блокировки зажигания. Если выбрано это значение, то через 30 секунд после выключения зажигания (или, если зажигание не было включено после снятия с охраны), система только включит блокировку цепи зажигания (стартера). Запирание замков и взятие под охрану датчиков при этом не производится, подтверждающие сигналы не выдаются

Для запуска двигателя в этом случае, Вы должны снять систему с режима охраны коротким нажатием кнопки II брелока. В этом случае система не будет срабатывать от открывания дверей, капота (багажника), или от датчиков но, тем не менее, не позволит запустить двигатель.

Установка значений 2 или 3 данной программируемой функции индицируется на дисплее брелока соответствующим символом.

Программируемая функция 1—6: «Использование PIN-кода»

Эта функция управляет режимами, использующими PIN-код, вводимый при помощи замка зажигания или нажатием кнопок брелока при двухшаговом снятии системы с охраны (см. «Руководство по эксплуатации SCHER-KHAN MAGICAR 3»).

Данная программируемая функция имеет три значения:

Заводское значение. PIN-код не используется. Выход из режима тревоги и снятие с охраны произойдёт сразу же после того, как замок зажигания будет три раза переведен из положения OFF (Выкл.) в положение ON (Вкл.) в течение 4-х секунд. Данный режим удобен при установке, однако неприемлем при эксплуатации, так как позволяет злоумышленнику отключить систему за короткое время
Используется четырёхзначный PIN-код. Данный вариант обеспечивает высокую секретность и практически исключает возможность подбора кода, однако ввод кода требует существенного времени. Основной вариант для эксплуатации. Заводское значение кода — «1111»
Используется двухзначный PIN-код. Данный вариант позволяет вводить код быстрее, чем в случае четырёхзначного кода, однако вероятность подбора короткого кода выше. Заводское значение кода — «11»

Значение каждой цифры кода может меняться от 1 до 4. Таким образом, код может иметь значение от «1111» до «4444» или от «11» до «44». Сброс на заводские установки, выключение и включение использования PIN-кода не влияет на значения кода. При переходе от четырехзначного кода к двухзначному, будут использоваться две первые цифры.

Программируемая функция 1—7: «Включение светав салоне»

Эта функция позволяет выбрать режим работы выхода «включение света в салоне» (см. описание подключения фиолетового провода в разъёме CN2).

Данная программируемая функция имеет два значения:

Заводское значение. Свет в салоне включается системой на 60 секунд при снятии с охраны. Если в это время будет включено зажигание или система вновь будет поставлена на охрану, свет в салоне будет выключен немедленно
Свет в салоне мигает в режиме тревоги

Программируемая функция 1—8: «Автоматический возврат в режим охраны»

Эта функция позволяет выбрать режим автоматического возврата в режим охраны, если в течение 30 секунд после снятия с охраны не была открыта дверь или багажник. При выполнении алгоритма автоматического возврата в режим охраны система два раза (через 10 и 20 секунд) выдает предупредительные сигналы сиреной и миганием аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4.

Данная программируемая функция имеет три значения:

Заводское значение. Через 30 секунд после снятия с охраны (если не была открыта дверь или багажник) система производит возврат в режим охраны с запиранием дверей так же, как при нажатии кнопки I брелока. Данный режим предназначен для предотвращения снятия с охраны в результате случайного нажатия кнопки II брелока
Через 30 секунд после снятия с охраны (если не были открыты дверь или багажник) система производит возврат в режим охраны, однако замки дверей не запираются. Для запирания замков необходимо нажать кнопку I брелока
Автоматический возврат в режим охраны отключен

Программируемая функция 1—9: «Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить алгоритм подтверждения снятия с охраны с использованием персонального кода PIN.

Данная программируемая функция имеет два значения:

Заводское значение. Двухшаговое снятие с охраны отключено. Для снятия с охраны достаточно нажать кнопку II брелока
Требуется подтверждение снятия с охраны. Если использование PIN-кода отключено (программируемая функция 1—6 в заводском значении), необходимо повторно нажать кнопку II брелока. Если используется четырех- или двухзначный PIN-код (программируемая функция 1—6 имеет значение 2 или 3), необходимо после нажатия кнопки II брелока последовательно нажать четыре (или две) кнопки брелока с номерами, соответствующими цифрам PIN-кода. Только после правильного выполнения второго шага система будет снята с охраны. Если код не введен за 20 секунд или введен неверный код, система перейдет в состояние тревоги

Программируемая функция 1—10: «Мигание аварийнойсигнализации при срабатывании зоны предупреждениядатчика удара или дополнительного датчика»

Эта функция позволяет включать и выключать сигналы аварийной

сигнализации, сопровождающие срабатывание зоны предупреждения датчика удара.

Данная программируемая функция имеет два значения

Заводское значение. Срабатывание зоны предупреждения датчика удара сопровождается миганием аварийной сигнализации
Мигание аварийной сигнализации при срабатывании зоны предупреждения датчика удара выключено

Данный режим позволяет существенно уменьшить разряд аккумуляторной батареи в случае частых срабатываний датчиков удара по зонам предупреждения. Включение аварийной сигнализации в некоторых моделях автомобилей может выводить из спящего режима штатное электронное оборудование. Если возврат в спящий режим происходит долго, расход энергии может многократно превосходить потребление ламп аварийной сигнализации при мигании.

Программируемая функция 1—11: «Подсветка пространства около автомобиля при помощи аварийной сигнализации»

Эта функция позволяет выбрать необходимый режим управления лампами аварийной сигнализации при постановке и снятии с охраны. Данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток.

Данная программируемая функция имеет четыре значения:

Заводское значение. Опция подсветки отключена
Лампы аварийной сигнализации будут включаться на 15 секунд после постановки на охрану
Лампы аварийной сигнализации будут включаться на 15 секунд после снятия с охраны
Лампы аварийной сигнализации будут включаться на 15 секунд после постановки на охрану и после снятия с охраны

Программируемая функция 1—12: «Выбор режима ПАНИКА или режима JackStop™ «защита от ограбления»

Эта функция определяет алгоритм работы системы, запускаемый при нажатии и удержании в течение 2-х секунд кнопки I брелока. От значения данной программируемой функции зависит режим работы выхода блокировки (синий провод в разъёме CN2), что необходимо учитывать при подключении системы.

Данная программируемая функция имеет два значения:

Заводское значение. Режим ПАНИКА. При нажатии и удержании в течение 2-х секунд кнопки I брелока система включит на 1.5 минуты сирену и мигание аварийной сигнализации (если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4). Всё это время выход блокировки будет активен. Данный режим предусматривает использование внешнего реле блокировки стартера
Режим JackStop™. При нажатии и удержании в течение 2-х секунд кнопки I брелока система включит на 1.5 минуты сирену и мигание аварийной сигнализации (если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4). В случае, если в момент включения данного режима зажигание не было включено, активный сигнал на выходе блокировки появится немедленно и будет присутствовать в течение всего времени работы режима JackStop™. Если при активации данного режима зажигание было включено, активный сигнал на выходе блокировки появится с задержкой в 30 секунд (во избежание создания аварийной ситуации в результате того, что двигатель будет заглушен при движении автомобиля.) Данный режим предусматривает использование внешнего реле блокировки зажигания

ВНИМАНИЕ! Установка значения программируемой функции 1—12 должна производиться квалифицированным специалистом при инсталляции системы.

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1) Вход в режим программирования. Нажмите одновременно кнопки (I+IV) — на 2 секунды. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 1

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ № 2
(УДЕРЖАНИЕ КНОПОК (II+IV) В ТЕЧЕНИЕ 2-Х СЕКУНД)

п./п.	Функция	Кнопка I (заводское значение)	Кнопка II	Кнопка III	Кнопка IV
2-1	Режим работы выходов управления штатной охранной системой	Выходы состояния: масса на розовом/ чёрном проводе в охране, масса на розовом/ белом проводе на режиме «снято с охраны»	Импульсы в 1 сек. на розовом/ чёрном проводе при постановке и на розовом/ белом проводе при снятии с охраны
2-2	Задержка принятия под охрану датчиков дверей	0. 5 сек.	5 сек.	45 сек.	Автоматически, как только погаснет салонный свет
2-3	Длительность импульсов управления замком багажника	0.5 сек.	4 сек.
2-4	Длительность импульсов управления центральным замком (открытие/ закрытие)	0.5 сек./ 0.5 сек.	3.5 сек./ 3.5 сек.	0.5 сек./ 20 сек.	3.5 сек./ 20 сек.
2-5	Импульсы отпирания замков дверей	Выход «отпирание дверей пассажиров» дублирует выход «отпирание ЦЗ»	Режим приори-тетного отпирания двери водителя	Двойной импульс отпирания замков дверей
2-6	Двойной импульс запирания замков дверей	Нет	Есть (только 0. 5 сек.)
2-7	Включение салонного света при постановке в режим охраны	Выключено	Импульс 2 сек.
2-8	Тип реле блокировки	НЗ	НР
2-9	Длительность импульса на доп. канале 1	1 сек.	15 сек.	30 сек.	Триггер
2-10	Длительность импульса на доп. канале 2	1 сек.	15 сек.	30 сек.	Триггер
2-11	Модуль расширения каналов	Не используется	Используется
2-12	Событие для включения доп. канала 1	Только нажатие и удержание кнопки IV	Постановка в режим охраны или нажатие и удержание кнопки IV	Снятие с охраны или нажатие и удержание кнопки IV	Режим тревоги или нажатие и удержание кнопки IV
2-13	Событие для включения доп. канала 2	Только нажатие кнопок (II+III)	Постановка в режим охраны или нажатие кнопок (II+III)	Выключение зажигания или нажатие кнопок (II+III)	Включение зажигания или нажатие кнопок (II+III)
2-14	Событие для включения доп. канала 3	Постановка в режим охраны	Включение зажигания	Режим тревоги	Выключение зажигания
2-15	Событие для включения доп. канала 4	Снятие с охраны	Постановка в режим охраны	Режим тревоги	Включение зажигания
2-16	Событие для включения доп. канала 5	Выключение зажигания	Постановка в режим охраны	Режим тревоги	Включение зажигания
2-17	Событие для включения доп. канала 6	Включение зажигания	Постановка в режим охраны	Режим тревоги	Выключение зажигания
2-18	Событие для включения доп. канала 7	Режим тревоги	Постановка в режим охраны	Режим тревоги	Выключение зажигания

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2:

Программируемая функция 2—1: «Режим работы выходов управления штатной охранной системой»

Эта функция позволяет выбрать режим работы выходов управления штатными системами охраны. Провода розовый/чёрный и розовый/белый в разъёме CN2 (см. описание подключения).

Данная программируемая функция имеет два значения:

Заводское значение. На розовом/чёрном проводе МАССА присутствует при постановке системы в режим охраны. На розовом/ белом проводе МАССА присутствует в режиме «снято с охраны»
При переходе в режим охраны на розовый/чёрный провод подается отрицательный импульс длительностью в 1 секунду. При переходе в режим «снято с охраны» на розовый/белый провод подается отрицательный импульс длительностью в 1 секунду

Программируемая функция 2—2: «Задержка принятия под охрану датчиков дверей»

Эта функция предназначена для настройки системы при необходимости учета задержки выключения света в салоне. Значение выбирается в соответствии со схемой подключения (см. описание подключения входов датчиков дверей, красный и красный/чёрный провода в разъёме CN3).

Данная программируемая функция имеет четыре значения:

Заводское значение. Задержка 0.5 секунды. Рекомендуется использовать в случаях, когда учет задержки выключения света в салоне не нужен (см. схемы 5, 6, 9, 10). Данное значение предпочтительно в случаях, когда сигнал концевых датчиков устанавливается сразу после запирания замков дверей
Задержка 5 секунд. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). Рекомендуется использовать, если при установке значения 4 возникают ложные срабатывания по датчику двери. В тех случаях, когда плавное гашение происходит быстро, данный вариант наиболее предпочтителен
Задержка 45 секунд. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). Рекомендуется использовать, в тех случаях, когда при установке значения 4 возникают ложные срабатывания по датчику двери, и при установке значения 2 задержка оказалась недостаточной для подавления ложных срабатываний
Автоматическое определение завершения плавного гашения света в салоне. Датчик дверей будет взят под охрану, как только погаснет салонный свет. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). В данном случае обеспечивается максимально быстрое взятие под охрану концевых датчиков дверей. Данный вариант обеспечивает работоспособность системы в подавляющем большинстве случаев, однако имеет существенный недостаток: существует возможность поставить систему в режим охраны, не закрыв дверь и не узнав об этом

Программируемая функция 2—3: «Длительность импульсов управления замком багажника»

Эта функция позволяет изменить длительность импульсов управления замком багажника (сигналы на сером проводе разъема CN4). Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система. Например, если подключение происходит к кнопке в салоне, которая для устранения ложного срабатывания требует некоторого времени удержания, то требуется выбрать второе значение данной функции.

Данная программируемая функция имеет два значения:

Заводское значение — импульс 0.5 секунды
Импульс 4 секунды

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к выходу из строя электрозамка багажника, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—4: «Длительность импульсов управления центральным замком»

Эта функция позволяет изменить длительность импульсов управления центральным замком. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система. Например, время 3.5 секунды (второе значение функции) требуется для управления компрессором электропневматической системы центрального замка автомобилей VW, MERCEDES, AUDI. Увеличение импульса запирания до 20 сек. (третье значение функции) требуется, если в автомобиле есть режим «Комфорт» — закрытие люка и стёкол при запирании центрального замка.

Для реализации режима «Комфорт» Вы также можете использовать «дополнительный канал 1» (или «дополнительный канал 2») системы с соответствующей установкой значений программируемых функций 2—9 и 2—12 (или 2—10 и 2—13).

Данная программируемая функция имеет четыре значения:

Заводское значение. Импульсы 0.5 секунды при отпирании и запирании
Импульсы 3.5 секунды при отпирании и запирании
Импульс 0.5 секунды при отпирании и импульс 20 секунд при запирании
Импульс 3.5 секунды при отпирании и импульс 20 секунд при запирании

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, к снижению ресурса или выходу из строя электрозамков дверей, либо вызвать отказ штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—5: «Импульсы отпирания замков дверей»

Эта функция позволяет выбрать режим работы выходов «отпирание ЦЗ» и «отпирание дверей пассажиров» (см. описание подключения голубого и желтого проводов в разъёме CN4). Выбор значения данной функции должен соответствовать реализованной схеме подключения и зависит от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет три значения:

Заводское значение. На оба выхода («отпирание дверей пассажиров» и «отпирание ЦЗ») подаются идентичные импульсы с длительностью, определяемой значениями программируемых функций 2—4 и 2—6 (при значении 2 функции 2—6 длительность импульсов составляет 0.5 секунды — как при запирании, так и при отпирании)
Режим приоритетного отпирания двери водителя. При первом нажатии кнопки II брелока импульс подается только на выход «отпирание ЦЗ», при повторном — только на выход «отпирание дверей пассажиров». Длительность импульса на выходе «отпирание ЦЗ» определяется значениями программируемых функций 2—4 и 2—6 (при значении 2 функции 2—6 длительность импульсов составляет 0.5 секунды — как при запирании, так и при отпирании). Длительность импульса на выходе «отпирание дверей пассажиров» в этом режиме всегда составляет 0.5 секунды
Двойной импульс отпирания замков дверей. Использование данного варианта необходимо в тех автомобилях, в которых отпирание дверей производится в две стадии. Значение программируемой функции 2—4 в этом режиме не влияет на работу выходов отпирания. На выход «отпирание ЦЗ» будут подаваться два импульса длительностью 0.5 сек.

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—6: «Двойной импульс запирания центрального замка»

Эта функция включает такой режим управления центральным замком, когда на выходе запирания (разъём CN4) каждый раз будет появляться два импульса подряд длительностью в 0. 5 секунды. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет два значения:

Заводское значение. Выключена
Включена. В этом случае программируемая функция 2—4 не влияет на на работу системы, длительность импульсов на всех выходах управления ЦЗ составляет 0.5 секунды

Программируемая функция 2—7: «Включение салонного света при постановке в режим охраны»

Значение этой программируемой функции устанавливается в соответствии с выбранной схемой подключения, установка пользовательского значения может потребоваться для взаимодействия системы со штатной системой охраны автомобиля. Включение света в салоне имитирует состояние открытой двери для штатной системы. При этом необходимо подключить реле включения света в салоне к точке соединения концевых датчиков дверей и лампы освещения салона. В этом режиме система допускает включение активного сигнала на входе концевого датчика дверей при включении системой реле салонного света.

Данная программируемая функция имеет два значения:

Заводское значение отключено. Необходимо использовать схемы подключения, исключающие подачу активного сигнала на входе концевого датчика дверей при включении системой реле салонного света
Включение света в салоне на 2 секунды при переходе в режим охраны

ВНИМАНИЕ! Установка значения программируемой функции 2—7 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранной схемой подключения.

Программируемая функция 2—8: «Тип реле блокировки»

Значение этой программируемой функции устанавливается в соответствии с выбранной схемой подключения реле блокировки (см. схему 1). Данная функция определяет режим выхода «Блокировка стартера или зажигания» (синий провод в разъёме CN2, см. описание подключения).

Данная программируемая функция имеет два значения:

Заводское значение. Используется нормально замкнутое реле (контакт 87А). На синем проводе в разъёме CN2 МАССА появляется, когда блокировка включена
Используется нормально разомкнутое реле (контакт 87). На синем проводе в разъёме CN2 МАССА появляется, когда блокировка отключена.

При заводском значении функции 1—12 на данном проводе присутствует МАССА в режиме «снято с охраны»

ВНИМАНИЕ! Установка значения программируемой функции 2—8 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранной схемой подключения.

Программируемая функция 2—9: «Длительность импульса на выходе «дополнительный канал 1»

Эта функция позволяет выбрать необходимую длительность импульсов на данном выходе или включить триггерный режим управления.

Выход «дополнительный канал 1» (желтый провод в разъёме CN2) управляется нажатием и удержанием кнопки IV брелока, а также может включаться соответствующим событием, в соответствии со значением программируемой функции 2—12.

Данная программируемая функция имеет четыре значения:

Заводское значение. Импульс длительностью в 1 секунду. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Импульс длительностью в 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Импульс длительностью в 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Триггерный режим. Сигнал на желтом проводе включается при нажатии и удержании кнопки IV брелока, либо при событии, заданном значением программируемой функции 1—12. При этом сигнал на данном выходе фиксируется в активном состоянии и может быть выключен только при следующем нажатии и удержании кнопки IV брелока. Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4

ВНИМАНИЕ! Установка значения программируемой функции 2—9 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2—10: «Длительность импульса на выходе «дополнительный канал 2»

Выход «дополнительный канал 2» (желтый/белый провод в разъёме CN2, см. описание) управляется коротким одновременным нажатием кнопок брелока (II+III), а также может включаться соответствующим событием, в соответствии со значением программируемой функции 2—13.

Данная программируемая функция имеет четыре значения:

Заводское значение. Импульс длительностью в 1 секунду. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Импульс длительностью в 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Импульс длительностью в 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
Триггерный режим. Сигнал на желтом/белом проводе включается при нажатии комбинации кнопок (II+III) или при событии, заданном значением программируемой функции 2—13. При этом сигнал на данном выходе фиксируется в активном состоянии, и может быть выключен только следующим нажатием кнопок брелока (II+III). Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4

ВНИМАНИЕ! Установка значения программируемой функции 2—10 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2—11: «Использование модуля расширения каналов»

Эта функция позволяет включить альтернативную функцию выхода «дополнительный канал 1» для использования этого выхода для передачи данных в модуль расширения каналов.

Данная программируемая функция имеет два значения:

Заводское значение. Желтый провод в разъёме CN2 используется в качестве выхода «дополнительный канал 1»
Желтый провод в разъёме CN2 используется для подключения к модулю расширения каналов (цифровой канал последовательной передачи данных). При этом выход модуля расширения каналов «канал № 1» работает точно так же, как и выход системы «дополнительный канал 1» при заводском значении функции 2—11. Выход системы «дополнительный канал 2» не используется, его функцию выполняет выход модуля расширения каналов «канал № 2»

ВНИМАНИЕ! Установка значения программируемой функции 2—11 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с составом оборудования. Установка модуля расширения каналов должна производиться в соответствии с «Инструкцией по инсталляции» для данного модуля.

Программируемая функция 2—12: «Событие для включения выхода «дополнительный канал 1»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2—9 установлена в значение 4 (режим триггера), выход может быть выключен только нажатием и удержанием кнопки IV брелока.

Данная программируемая функция имеет четыре значения:

Заводское значение. Сигнал на желтом проводе управляется только нажатием и удержанием кнопки IV брелока
Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV брелока так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен при постановке системы в режим охраны
Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен при снятии системы с охраны
Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV брелока так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен в режиме тревоги

ВНИМАНИЕ! Установка значения программируемой функции 2—12 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2—13: «Событие для включения выхода «дополнительный канал 2»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2—10 установлена в значение 4 (режим триггера), выход может быть выключен только коротким нажатием кнопок брелока (II+III).

Данная программируемая функция имеет четыре значения:

Заводское значение. Сигнал на желтом проводе управляется только нажатием кнопок (II+III) брелока
Сигнал на желтом проводе управляется нажатием кнопок (II+III) брелока так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при постановке системы в режим охраны
Сигнал на желтом проводе управляется нажатием кнопок (II+III) брелока так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при выключении зажигания
Сигнал на желтом проводе управляется нажатием кнопок брелока (II+III) так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при включении зажигания

ВНИМАНИЕ! Установка значения программируемой функции 2—13 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2—14: «Событие для включения выхода «дополнительный канал 3»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—14, на выход «дополнительный канал 3» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду*.

Данная программируемая функция имеет четыре значения:

Заводское значение. Постановка в режим охраны
Включение зажигания
Режим тревоги
Выключение зажигания

Программируемая функция 2—15: «Событие для включения выхода «дополнительный канал 4»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—15, на выход «дополнительный канал 4» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

Заводское значение. Снятие с охраны
Постановка в режим охраны
Режим тревоги
Включение зажигания

Программируемая функция 2—16: «Событие для включения выхода «дополнительный канал 5»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—16, на выход «дополнительный канал 5» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

Заводское значение. Выключение зажигания
Постановка в режим охраны
Режим тревоги
Включение зажигания

Программируемая функция 2—17: «Событие для включения выхода «дополнительный канал 6»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—17, на выход «дополнительный канал 6» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

Заводское значение. Включение зажигания
Постановка в режим охраны
Режим тревоги
Выключение зажигания

Программируемая функция 2—18: «Событие для включения выхода «дополнительный канал 7»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—18, на выход «дополнительный канал 7» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

Заводское значение. Режим тревоги
Постановка в режим охраны
Режим тревоги
Выключение зажигания

* Длительность импульсов на выходах «дополнительных каналов» с третьего по седьмой может быть изменена при помощи опционного программатора CM—4 (от 1 до 99 секунд, либо режим защёлки).

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

Вход в режим программирования. Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 2

АЛЬБОМ СХЕМ

Общая схема подключения (схема 1)

Схема 1

Схемы подключения датчиков дверей и управления салонным
светом (схемы 2-10)

Схема 2

Схема 3

Схема 4

Схема 5

Схема 6

Схема 7

Схема 8

Схема 9

Схема 10

Схемы подключения датчиков капота и багажника (схемы 11-12)

Схема 11

Схема 12

Схемы подключения центрального замка (схема 13-18)

Схема 13

Схема 14

Схема 15

Схема 16

Схема 17

Схема 18

Схема подключения центрального замка с приоритетным отпиранием двери водителя (схема 19)

Схема 19

Схемы подключения отпирания багажника (схемы 20-21)

Схема 20

Схема 21

обзор сигнализации, инструкция по эксплуатации

Одними из наиболее известных автомобильных охранных систем выступает продукция торговой марки SCHER-KHAN. Особым спросом пользуется модель MAGICAR 3, удачно совместившая в себе престижность и удобство использования.

Несмотря на приличный возраст, сигнализационная система SCHER KHAN MAGICAR 3 до сих пор держит марку. Этого удалось достичь благодаря недавней модернизации. Это надежная и многофункциональная система, обладающая функцией оперативного программирования.

Дизайн и упаковка

Упаковано устройство в яркой коробке. Каждый элемент, независимо от того, центральный брелок это, инструкция или антенна, имеет собственное место в блистерной подложке. Все выглядит аккуратно и гармонично.

В отличие от дизайна упаковки, устройство имеет тот же внешний вид, что и его предшественник. Однако так кажется лишь на первый взгляд. Производитель уделил большое внимание разъемам (количество контактов было увеличено) и электронной части сигнализации.

Все 4 клавиши находятся на задней стороне корпуса, тогда как всю лицевую часть занимает жидкокристаллический экран. Подобное решение в области эргономики распространено на всех моделях серии. И это не имеет смысл – использовать брелок крайне удобно, практично и понятно на интуитивном уровне, тогда как риск случайного нажатия кнопки минимален.

Особенности

Сигнализация имеет специальную систему кодировки радиоканала под названием MAGIC CODE. Смена шифра происходит каждый раз, когда была нажата клавиша брелка. Производитель разместил функции включения и снятия охраны на различных кнопках.

Алгоритм, согласно которому происходит смена кода, применяется лишь в сигнализационных системах модельного ряда MAGICAR.

Охранная система Шерхан Магикар 3 похожа на классический ПК, который был сооружен вокруг центрального процессора. В данном случае, брелок-пейджер выступает в качестве процессора.

Функциональная составляющая

Автосигнализация сообщает о состоянии транспортного средства сразу тремя способами: данные отображаются на брелке в виде пиктограмм. Все события дублируются громкими звуковыми сигналами и вибрацией. Расстояние связи брелка и автомобиля может достигать 1. 5 километров.

Присутствует здесь и функция оперативного программирования охранной системы. При этом не нужно осуществлять никаких манипуляций с микропереключателями. Функция позволяет в любой момент включить сервисный режим Valet, после чего отдать транспортное средство на станцию технического обслуживания.

Функция “свободные руки”

Наиболее практичной функцией данной сигнализационной системы является функция “свободные руки”. Включив ее, при удалении пользователя с брелком от транспортного средства, система в автоматическом режиме включает режим охране. Приближаясь к автомобилю, блокировка снимается. Радиус включения и выключения сигнализации составляет приблизительно 15-35 метров, зависит от погодных условий, помех, взаимном расположении антенн и других внешних факторов.

Теперь, посещая магазин или рынок, больше не нужно вываливать все покупки на асфальты, чтобы освободить руки и снять транспортное средство с охраны. Вот только производитель настоятельно не рекомендует использовать режим все время, чтобы сохранить ресурс элементов питания.

Инструкция

Скачать:
Инструкция по эксплуатации Scher Khan Magicar 3

Подпишитесь, чтобы не пропустить ничего важного

Автосигнализация Scher-Khan Magicar 3 — Авто-Маркет

Описание

Брелоки Scher-Khan Magicar 3

Сигнализация Scher-Khan Magicar 3 относится к классу бюджетных сигнализаций, которые, тем не менее, отвечают всем современным требованиям по вопросу защиты автомобилей. Дальность оповещения составляет внушительные 1500 метров. При этом сигнал защищен от помех даже в городских условиях. Собственное кодирование MAGIC CODE™ PRO обеспечивает защиту от электронного взлома и возможности сканирования кода.

В Scher-Khan Magicar 3 присутствует такая полезная функция как «бесшумная охрана», которая позволяет поставить автомобиль на сигнализацию не привлекая лишнего внимания, ведь визуально это никак не отображается, — Вы получаете только подтверждение на брелок.

За долгую и плодотворную работу на российском рынке Scher-Khan обеспечили себе репутацию надежного производителя, что подтверждается уверенностью самих разработчиков в качестве своих изделий. Гарантия на устройства составляет невероятные 5 лет!

Основные функции Scher-Khan Magicar 3

Дальность оповещения — 1500 метров.
Собственное кодирование сигнала — MAGIC CODE™ PRO.
Функция иммобилайзера.
Автоматическая постановка/снятие с охраны при приближении/удалении владельца.
Режим «Valet».
Скрытая охрана (приходит лишь оповещение на брелок).
Опции комфорта.
Большое число настраиваемых параметров охраны.
Доступная цена.
Гарантия — 5 лет.

Комплектация Scher-Khan Magicar 3

Основной процессорный блок Scher-Khan Magicar 3.
Двусторонний брелок с дисплеем.
Дополнительный брелок без дисплея.
Комплект для монтажа.
Сирена.
Двухуровневый датчик удара/наклона.
Датчик вызова из автомобиля.
Антенный блок.
Цифровое реле.
Светодиод.
Руководство пользователя.
Инструкция по установке.

Документация

Охранные и сервисные функции

Количество охранных зон
Функция «Комфорт»
Функция «Свободные руки»
Бесшумная постановка/снятие с охраны

Дополнительные возможности

Автозапуск двигателя
Интегрированный CAN-интерфейс
Датчик удара/наклона/перемещения

Способ управления

Подключение к штатному брелоку (Slave)

Функции брелока

Дальность оповещения, м
Дальность управления, м
Несущая частота радиоканала, мГц

Общие свойства

Ток потребления, мА
Размеры центрального блока Ш х Д х В, мм
Страна производства

Архив: Автосигнализация Scher-Khan Magicar 3

КОМПЛЕКТАЦИЯ АВТОСИГНАЛИЗАЦИИ
Тип брелока	ЖК индикатор
Количество брелков управления	1 с ЖК + 1 односторонний
Чехол для брелка	клипса на ремень
Основной блок	1
Сирена	неавтономная 6-тональная
Датчик удара	2-х уровневый
Датчик движения (объёма)	нет
Датчик наклона\перемещения	нет
Температурный датчик	нет
Датчик вызова водителя	есть
Модуль приема/передачи	есть
Количество реле (шт)	1
Кнопка-переключатель Valet	нет
Кнопка-переключатель Anti-Hi-Jack	нет
Светодиодный индикатор	двухцветный синий/красный
Количество концевых выключателей (шт)	1
Комплект для монтажа	минимальный
Количество жгутов проводов (шт)	9
Количество инструкций	1 по установке + 1 по эксплуатации
Язык инструкций	русский
Краткая памятка владельцу	нет
Наклейки на стекло	4
ОХРАННЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Двухсторонняя связь между брелком и авто	есть
Количество охранных зон	8
Режим Valet	есть, вкл. с брелка
Режим пассивного иммобилайзера	есть, вкл. программированием
PIN код	есть
Anti-Hi-Jack	есть, вкл. с брелка (2 варианта)
Отключение датчиков при постановке на охрану	есть, отключаются полностью
Раздельное открывание дверей	можно реализовать
Охрана автомобиля с заведенным двигателем	есть, только с ключем в замке зажигания
Пассивная постановка в охрану	есть, вкл. программированием
Автовозврат в охрану	есть, вкл. программированием
Обход неисправных зон	есть
Память тревог	есть, с указанием зоны
Количество блокировок двигателя	1
Количество встроенных блокировок двигателя	нет
Количество внешних блокировок двигателя (шт.)	1 программируемая
Цифровая блокировка двигателя	нет
Вход для дополнительного датчика	есть
Вход для концевиков капота/багажника	есть, отдельные для капота и багажника
Количество выходов на световую сигнализацию	2 силовых до 7. 5А на канал
«Бесшумная охрана»	есть
Режим «паника»	есть
Состояние после перерыва питания	возврат в предыдущее состояние
Управление замками дверей при вкл\выкл зажигания	есть, вкл. программированием
СЕРВИСНЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Количество дополнительных каналов	2 программируемых
Выходы управления центральным замком	есть, слаботочный, 250мА
Выход на замок багажника	есть, слаботочный до 250 мА
Выход на контроллер стеклоподъемников	есть, через программируемый доп. канал
Функция «Комфорт»	нет
«Свободные руки»	есть
Задержка опроса зон	есть, вкл. программированием,, н/д
«Вежливая подсветка салона»	есть, вкл. программированием
Отложенная постановка на охрану	есть, 0,5 сек, 5сек или 45 сек
«Поиск на стоянке»	есть, световые и/или звуковые сигналы
Закрытие замков дверей после набора скорости	нет
Бесшумная постановка\снятие с охраны	есть
«Ловушка для злоумышленника»	есть
Алгоритм программирования сигнализации	кнопками на брелке
Выбор длительности импульсов на Ц. З. (сек)	0,5/3,5/20/2х0,5
Выход на дополнительный пейджер	нет
Вызов владельца к автомобилю	есть, стуком по датчику на стекле
Подключение к «ручнику»	нет
Поключение к педали тормоза	нет
ФУНКЦИИ БРЕЛКА И РАДИОКАНАЛ
Дальность оповещения (метров)	1500
Дальность управления (метров)	1500
Тип управляющего кода	динамический MAGIC CODE FSK
Контроль канала связи	есть, ручной, принудительно с брелка
Несущая частота радиоканала (мГц)	433,92
Поставка и снятие с охраны	разными кнопками
Количество кнопок брелка	4
Количество зон охраны, индицируемых на брелке	5
Вибро-режим в брелке	есть
Подсветка ЖК-дисплея брелока	есть
Режим напоминания о пропущенной тревоге на брелке	есть, звук + иконка
Часы в брелке	нет
Будильник в брелке	нет
Индикация температуры в салоне автомобиля	нет
Индикация напряжения аккумулятора автомобиля	нет
Индикация разряда батареи брелка	есть
Элемент питания брелка с обратной связью	1. 5В (1 батарейка ААА)
Максимальный радиус действия одностороннего брелка	30
Элемент питания брелка без обратной связи	6В (2 шт CR2025)
Максимальное количество брелков	3
Блокировка кнопок брелка	нет
ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК (ТУРБО)
Дистанционный запуск двигателя	нет
«Турботаймер»	нет
ОБЩИЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение питания	9-18
Ток потребления (мА)	20-30
Диапазон рабочих температур (град С)	от -40 до +85
Габаритные размеры центрального блока (мм)	155х116х39
Страна изготовитель	Корея
Сайт фирмы-производителя	www. mega-f.ru
Гарантия (мес.)	12
мощность сирены (Вт)	не указана

инструкция по эксплуатации для чайников, установке, как включить автозапуск, есть ли, принцип работы антенного блока автосигнализации, схема подключения

Автор Степан Сергеевич На чтение 5 мин.

Противоугонные системы являются неотъемлемой частью современного транспортного средства. Они позволяют обеспечить безопасность и добавить комфорт в управление. В автосигнализации Шерхан Магикар 3 соединились надежность, многофункциональность и удобство установки и эксплуатации. Поэтому, даже несмотря на свой возраст, модель пользуется большой популярностью среди автовладельцев.

Технические характеристики

Система противоугонной защиты Scher-Khan Magicar 3 оснащена двухсторонним каналом связи с радиусом действия до 1,5 км. На брелоке выводятся визуальные и звуковые сообщения о текущем состоянии транспортного средства, индикатор батареи. Установлено два дополнительных канала управления добавочными устройствами. Опция индивидуального программирования позволяет создать надежную охранную систему любой сложности.

Кроме описанного выше, модель Магикар 3 обладает следующим перечнем опций:

звуковые предупреждения активации/деактивации стандартного и автоматического режимов охраны;
возможность управления замком багажного отделения;
режим защиты от захвата Jackstop;
режим «паники»;
опция управления дверными замками;
опция подсоединения отрицательных датчиков для капота, багажника и дверей;
блокировка дверей при активации зажигания, разблокировка — при деактивации;
бесшумный режим защиты;
датчик удара с регулировкой чувствительности;
удаленное включение опции Валет;
опция «свободные руки» позволяет деактивировать сигнализацию при приближении автовладельца и активировать — по мере его удаления.

Основное преимущество модельного ряда заключается в специальной системе кодировки MAGIC CODE, которая меняет шифр при каждом нажатии клавиши брелока. Брелок питается одним элементом ААА. Все действия сопровождаются подсветкой и звуковыми сигналами. Настройки осуществляются 4-мя кнопками.

Комплектация

Автомобильная сигнализация Sherhan поставляется в фирменной коробке с инструкцией по установке и руководством пользователя на русском языке. Содержание коробки включает:

процессорный модуль Scher-Khan Magicar;
основной пейджер с ЖК-дисплеем;
запасной брелок без дисплея;
монтажный комплект;
датчик удара;
сигнализация;
модуль вызова из машины;
антенный модуль;
реле;
светодиод.

Как работает сигнализация

Сигнализация Scher-Khan Maqicar третьего поколения обладает расширенным функционалом и работает в следующих основных режимах:

Стандартный режим охраны транспортного средства, который подразумевает ручную или автоматическую активацию сигнализации. Возможна двухэтапная постановка с применением персонального кода.
Опция охраны с включенным мотором используется для дистанционного прогрева и кратковременного оставления транспорта.
Режим автозапуска позволяет дистанционно запускать двигатель в заданные время или температуру.
Режим программирования разрешает задать индивидуальные параметры работы противоугонной системы. Подробная инструкция по настройке приведена в руководстве пользователя.
Опция Valet обеспечивает аварийное открытие дверей без запуска двигателя.

Любые взаимодействия между брелоком и системой обеспечиваются радиосигналом. Принцип работы антенного блока заключается в обеспечении двухсторонней связи на расстоянии до 1500 м. Дистанция может меняться в зависимости от установки антенн и наличии помех на пути сигнала.

Преимущества и недостатки

К положительным качествам автомобильной сигнализации Шерхан относятся:

радиус действия до 1,5 км позволяет наблюдать за автомобилем на парковке;
использование разных каналов связи защищает сигнал от сканирования;
устанавливается на транспортные средства с любым типом двигателя, трансмиссии и напряжения;
дистанционное управление режимом Валет;
возможность управления дверными замками, открыванием капота и багажника.

Технических недостатков автовладельцами не отмечено, но есть ряд эксплуатационных моментов, которые отражаются на работе системы:

батарейка в брелоке быстро расходуется;
железобетонные здания снижают качество сигнала;
капот и багажник можно открыть только с небольшого расстояния;
при низких температурах присутствует задержка между нажатием кнопки и выполнением функции.

Инструкция по установке

Инструкция по эксплуатации и установке на русском языке поставляется в комплекте с системой. В руководстве пошагово изложен принцип подсоединения автосигнализации, рекомендации по размещению блоков и повышению эффективности работы.

Схема подключения

Схема подключения противоугонной системы Шерхан Магикар максимально приближена к стандартной. Процессор устанавливается под приборной панелью, в недоступном для посторонних лиц месте. Датчик удара следует подключить в центре автомобиля, чтобы обеспечить одинаковое взаимодействие со всеми компонентами машины. Блок с антенной устанавливают на лобовом стекле, преимущественно вверху. Звуковую сирену располагают в блоке с двигателем.

Схема подключения к бортовой программе подробно описана в руководстве по установке. В случае, если не получилось установить систему самостоятельно, рекомендуется обратиться к специалистам сервисного центра.

Инструкция по эксплуатации

Инструкция по эксплуатации 3 поколения охранных систем Магикар содержит полную информацию по настройке системы, по привязке брелока, по программированию опций, по избежанию поломок и по их возможным причинам. Программирование функций происходит путем комбинации 4-х клавиш. Описан процесс возвращения к заводским настройкам.

В случае потери брелока есть возможность активировать новый и стереть старый из памяти системы.

Следует помнить, что программирование выполняется исключительно с главного пейджера с экраном. Полная инструкция пользователя Khan Magicar 3 на русском идет в комплекте с устройством. Произвести настройку системы можно самостоятельно, руководствуясь инструкцией, или в сервисном центре за отдельную плату.

Как включить автозапуск

Автозапуск двигателя в сигнализациях Шерхан настраивается по времени и температуре. Перед использованием опции необходимо установить правильное текущее время, иначе автозапуск будет работать некорректно.

В модели Магикар 3 включить автоматический запуск можно по таймеру или дистанционно с брелока управления. Во избежание ошибок и погрешностей настройка происходит при заглушенном моторе и активном режиме охраны.

Для активации автозапуска по таймеру необходимо полсекунды одновременно нажимать на кнопки №2 и №4. Вход в меню программ обеспечивается одновременным зажатием клавиш в течение 2 секунд: для первого меню — 1 и 2 клавиши, для второго — 1 и 4. Запуск двигателя дистанционно активируется путем 2-секундного удерживания кнопки №2. Можно установить запуск через 5, 15, 25 и 45 минут.

Для активации опции автоматического пуска важно учитывать время прокрутки стартера, чтобы транспорт успевал прогреться к приходу владельца.

Как включить автозапуск scher khan magicar 3

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск scher khan magicar 3?».

Почитав на форуме про то, что автосигнализацию с автозапуском поставить на меган 2 достаточно не просто, и каждый кто это делал то испытывал большие трудности для того чтобы сигнализация работала корректно, приходилось что то докупать, ломать голову чтобы обойти особенности мультиплексной проводки мегана и т.д. и т.п. Я много чего перечитал — и так толком не определился по чьему пути пойти (у некорых ребят получалось). В итоге мне в поисковике попалась схема установки SCHER-KHAN LOGICAR 3 (единственный производитель который написал как на наш авто поставить а/с) и написал как программировать и как все это будет работать.

В самом процессе установки на авто проблем ни каких не возникало, все делал как написано в инструкции.Почти все провода подсоединяютя к ЦЭБКС, добраться до него и снять проблем особых не доставило.Датчик температуры и датчик удара я поставил под комбинацию приборов, антенна и кнопка сид со светодиодом в нижнем левом углу (рядом с вч динамиком), антенна в верхнем левом углу на лобовом, смотрит сверху вниз (обзорности не мешает ).Вот с расположением самого блока пришлось помучится, в итоге засунул его между усилителем торпеды и шумоизоляцией салона, обмотвал его двухсторонним скотчем.

Для того чтобы было удобнее подсоединиться и самое главное чтобы узнать распиновку разъемов ЦЭБКС — нужно откусить пластиковый хомутик, который сжимает провода разъема, и вытащить одну из двух частей разъема. Далее будет все понятно…

Концевики дверей и багажника подсоединять с диодами (как показано на схеме установки). В подкапотное пространство пропихиваем провода концевика капота и сирены через уплотнение штатного жгута проводов. Пропускаем провод на обходчик иммобилайзера ближе к картоприемнику, снимаем картоприемник, и вставляем вовнутрь петлю антенны. Обходчик старлайн ВР-03 не работает почему-то, а вот шерхановский ВР-03 работает — я его и поставил. На разъеме педали тормоза распиновка тоже написана — там все понятно!

После того как я все установил — для начала проверил.Двери все работают — открываются, закрываются, на открытие а/с реагирует, капот и багажник на открытие — реагирует.Теперь проверяем автозапуск. Для начала нужно обучить сигнализацию сигналу тахометра — заводим авто, удерживаем снопку сид — далее поворотники вспыхивают, сигнал сирены — все удачно…И теперь пробуем завести с автозапуска…Для этого необходимо — машина на ручнике, двери, багажник, капот закрыты, зажигание выключено.Удерживаем кнопку открытия — машина завелась (радости полные штаны)))), далее я заглушил — она заглохла. Все собрал, и очень доволен!

Теперь об особенностях работы:
— После закрывания авто — доводчики срабатывают, и открытые стекла дверей закрываются
— При закрытии на штатную сигнализацию шерхановская тоже встает (но если закрыть авто штатной карточкой — то чтобы открылись двери, нужно открывать тоже штатной (эта особенность написана в карте установки))
— Багажник открывается дистанционно удержанием кнопки III
— Во время автозапуска включаются все аксессуары, которые были включены до постановки на охрану(климат, подогревы и т. д.), после окончания автозапуска они все выключаются, т.к. во время прекращения автозапуска машина глохнет, обходчик отключается, подается сигнал в кан-шину о том что дверь водителя открылась, и все аксессуары выключаются.

Вроде бы все))))После установки прошло две недели, глюков не обнаружено!По установке лично у меня возникали сложности по закачке кана в блок а/с.Для вас вроде бы все разжевал и сложностей я думаю не возникнет)

Все файлы (прошивку кана, программу для прошивки(OpWin 2.2), карта установки, инструкция по использования программы OpWin 2.2) можно скачать по ссылке ниже.

Драстя!)
Автомобиль продан, но материала скопилось еще на пару статей.
Пересилив свою лень, потихоньку буду наверстывать упущенное.

Сегодня хочу рассказать Вам о сигнализации с автозапуском.
Если помните, изначально я устанавливал на свой Peugeot slave систему Prizrak 710.

Система полностью встраивалась в электронную начинку автомобиля и управлялась со штатного кнопочного ключа. Выдавал систему только светодиод индикации.
Установкой сигнализации занималась контора Дмитрия ака DrGRI (г.Москва).
Все четко, быстро и с гарантией.
Сигнализация прослужила мне верой и правдой 2 года (если я не ошибаюсь), и НИ РАЗУ не имела сбоя.
Главным минусом этой системы, как и прочих других — односторонняя связь с автомобилем и отсутствие возможности подключить автозапуск (далее а/з). Вы не знаете в каждый момент времени в каком состоянии находится охраняемый объект.

Я раньше никогда не парился по такому поводу, и на всех прошлых автомобилях устанавливал Alligator различных модификаций (в зависимости от года покупки авто). Но все чаще и чаще меня стали парить отмороженные «булки» холодными зимними деньками, когда с утречка садишься в ледяной автомобиль, и сидишь стуча зубами в надежде не расколоть оба «фабержэ»)))
Но Дмитрий меня уговаривал изначально, что необходимо ставить систему именно с а/з. Я наотрез отказался, т.к. свободных финансов у меня тогда не было, да и а/з я на себе никогда не испытывал, поэтому обладал только теоретическими знаниями о его пользе)

Время шло, финансы росли, и я таки созрел на имплантацию другой системы. Системы с автозапуском двигателя.
И конечно же для этого я опять же обратился к Дмитрию ака DrGRI .

Старая сигнализация была успешно демонтирована, а на ее место заточили систему Scher-Khan Logicar 3.

В прошлый раз, мне поступило много вопросов по поводу работы иммобилайзера (далее иммо), при установке сигнализации Prizrak.
Так вот отвечал тогда, отвечу и сейчас сразу — система Logicar имеет свой модуль обхода штатного иммо.
Для корректной работы, Дмитрий изготовил пустую болванку штатного ключа, с прописанным в нем КОДОМ иммо МОЕГО автомобиля. Этот код должен быть указан у вас на табличке, которая прикреплена к ключам, при покупке нового автомобиля.
Эту болванку разместили в этом модуле, и спрятали в недрах торпедо автомобиля.
Работает это так:
1. в штаном режиме, иммо опрашивает ключ в замке зажигания при попытке завести автомобиль
2. в режиме а/з, при поступлении дистанционного сигнала, идет кратковременный запрос иммо в модуле обходчика, после чего двигатель запускается. Как только вы сели в автомобиль, и нажали на педаль тормоза (или перевели селектор АКПП), идет опрос штатного ключа в замке зажигания. Если ключа нет, автомобиль глохнет.
Т.е. наличие обходчика, но отсутствие ключа зажигания не позволяет угнать у вас авто.

Мало того, при установке системы, были добавлены пару авторских доработок, не позволяющих проникнуть в автомобиль при работе а/з, которые не входят в штатный перечень функционала))

ДОПОЛНЕНИЕ!
— Штатный ключ с кнопками так же действует как брелок сигнализации, т.е. при нажатии кнопок на ключе, автомобиль закрывается и встает на охрану/отпирает двери и снимает с охраны (SLAVE режим)
— Длительное нажатие кнопок штатного ключа по прежнему закрывает окна
— При постановке на охрану с пейджера сигнализации, окна так же автоматически закрываются
— Помимо пейджера в комплекте идет еще один брелок сигнализации, но без обратной связи
— Система поддерживает режим турботаймера
— Пейджер имеет режим выбровызова/безшумной постановки на охрану
— Возможность управления 2 разными автомобилями
— Наличие дополнительного канала управления (например открытие багажника)
— На дисплее пейджера отображаются символы: открытие капота/дверей/багажника/срабатывание датчика удара/работающий двигатель/будильник/текущее время/напряжение АКБ/температура в салоне

В общем, работа системы мне нравилась, особых замечаний к ней нет (разве что батарейки в пейджере быстро садятся). Брелок бьет далеко. Завожу автомобиль с 16го этажа, и пока спускаюсь во двор, сажусь в уже горячее сиденье (попогрейку включаю на ночь) и теплый салон.
Так же система позволяет устанавливать запуск двигателя по времени суток/температуре на улице, выводит на дисплей температуру в салоне и напряжение АКБ.

Оч рекомендую эту систему для установки в Peugeot 308))
Весь перечень функций можно найти в интернете.
И огромное спасибо Дмитрию и его установщикам. Быстро, четко, дешево.
Буду обращаться еще))

Технические характеристики

Кроме описанного выше, модель Магикар 3 обладает следующим перечнем опций:

процессорный модуль Scher-Khan Magicar;
основной пейджер с ЖК-дисплеем;
запасной брелок без дисплея;
монтажный комплект;
датчик удара;
сигнализация;
модуль вызова из машины;
антенный модуль;
реле;
светодиод.

Как работает сигнализация

Стандартный режим охраны транспортного средства, который подразумевает ручную или автоматическую активацию сигнализации. Возможна двухэтапная постановка с применением персонального кода.
Опция охраны с включенным мотором используется для дистанционного прогрева и кратковременного оставления транспорта.
Режим автозапуска позволяет дистанционно запускать двигатель в заданные время или температуру.
Режим программирования разрешает задать индивидуальные параметры работы противоугонной системы. Подробная инструкция по настройке приведена в руководстве пользователя.
Опция Valet обеспечивает аварийное открытие дверей без запуска двигателя.

К положительным качествам автомобильной сигнализации Шерхан относятся:

радиус действия до 1,5 км позволяет наблюдать за автомобилем на парковке;
использование разных каналов связи защищает сигнал от сканирования;
устанавливается на транспортные средства с любым типом двигателя, трансмиссии и напряжения;
дистанционное управление режимом Валет;
возможность управления дверными замками, открыванием капота и багажника.

батарейка в брелоке быстро расходуется;
железобетонные здания снижают качество сигнала;
капот и багажник можно открыть только с небольшого расстояния;
при низких температурах присутствует задержка между нажатием кнопки и выполнением функции.

Инструкция по установке

Инструкция по эксплуатации

В случае потери брелока есть возможность активировать новый и стереть старый из памяти системы.

Как включить автозапуск

[Страница 3/16] — Мануал: Автосигнализация SCHER-KHAN Magicar V

Подключение датчиков дверей для автомобилей иностранного производства,
имеющих блок диагностики открытой двери. И датчики при закрытой двери
замкнуты на массу. Например, FORD FOCUS 2002 г.в.

Диоды VD1-VD8 могут быть любыми с обратным напряжением не ниже З0В (диоды зарубежного
производства типа 1N4148, 1N4000-1N4007 или Российского КД102, КД105, КД208, КД209, КД509,
КД510, КД521, КД522).

Схема 18

СОДЕРЖАНИЕ

Комплект поставки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Функции брелока-коммуникатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Функции процессорного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Технические параметры  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Рекомендации и меры предосторожности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Установка процессорного блока  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка антенного блока  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Установка датчика вызова из автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Установка сирены  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Установка датчиков капота и багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Установка датчика удара  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Назначение проводов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6-контактный разъём CN1  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6-контактный разъём CN2  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
9-контактный разъём CN3  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2-контактный разъём CN4  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3-контактный разъём CN5  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4-контактный разъём CN6  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3-контактный разъём CN7  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2-контактный разъём CN8  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Регулировка чувствительности датчика вызова владельца  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Регулировка громкости сигналов подтверждения сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Подготовка брелока-коммуникатора к работе   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Программирование новых брелоков  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Программирование функций с помощью брелока   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Меню программируемых функций  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
АЛЬБОМ СХЕМ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Схема основных подключений  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Подключение разъёма CN1  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Схемы подключения к ЦЗ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Схема подключения замка багажника  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Схемы подключения концевых датчиков дверей  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Схема подключения концевых датчиков капота/багажника  . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Для заметок  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

СОДЕРЖАНИЕ

Как установить время для шерхана 5. Scher-Khan Magicar V

Одной из самых популярных противоугонных систем является «Шерхан Магикар 5». Это универсальное оборудование. Совместима со всеми типами коробок передач. Одним из преимуществ системы «Шерхан Магикар 5» является ее надежность и высокая эффективность. Он использует двустороннюю связь с автомобилем и отображает информацию о его состоянии на брелоке с дисплеем.

«Шерхан Магикар 5», инструкция по эксплуатации которого входит в комплект при покупке, признан одним из лучших вариантов противоугонных устройств.На что следует обратить внимание? В этом помогут советы опытных водителей.

Основные характеристики

Автосигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна быть хорошо изучена водителем перед началом ее эксплуатации, устанавливается в моторном отсеке автомобиля. Эта система совместима с дизельными и бензиновыми двигателями. Считается универсальным.

Ограничение, установленное производителем, касается сетевого напряжения. Электропроводка должна обеспечивать питание 12 вольт.

Сообщение между системами автомобиля и брелоком пользователя передается по двустороннему радиоканалу. Более того, двигатель запускается при поступлении специального сигнала с пульта дистанционного управления. Можно запрограммировать таймер.

Дальность передачи сигнала 1,5 км. Однако стоит припарковать машину на открытой площадке, где она будет хорошо видна. Если есть препятствия, дальность действия сигнала будет уменьшена.

Преимущества

Сигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна быть подробно изучена водителем, имеет ряд преимуществ.Этим объясняется его высокая популярность.

Надежность системы обеспечит высокий уровень защиты для всех датчиков, процессора и антенны. Его установка достаточно быстрая. При желании с этим справится каждый владелец транспортного средства.

В моторном отсеке установлена мощная сирена. Он достаточно громкий и практически не имеет глюков. Достоинством представленной системы также является применение высоких стандартов проектирования. Создатели данной сигнализации протестировали оборудование, что позволило довести его надежность до высокого уровня.

Панель управления с дисплеем позволяет владельцу машины полностью контролировать все функции, а также легко перемещаться по показаниям системы. Чтобы в полной мере воспользоваться возможностями сигнализации, необходимо внимательно изучить все рекомендации производителя.

С чего начать?

«Шерхан Магикар 5», инструкция которого подробно описывает процесс эксплуатации, требует выполнения всех рекомендаций производителя. Установка должна выполняться квалифицированным автомехаником.В противном случае при неправильной установке защитные функции сигнализации могут быть нарушены.

Чтобы начать работу с установленной системой, вам необходимо вставить аккумулятор в брелок. Он входит в комплект поставки, но не устанавливается в консоль. Это позволяет поддерживать его заряд на высоком уровне.

После включения брелока можно приступать к работе. Для этого отображается информация о состоянии автомобиля. Вы можете управлять командами, программировать брелок с помощью 4-х кнопок. Сигналы передаются в определенной кодировке. Он уникален, поэтому никакой другой пульт дистанционного управления не может управлять системой. В процессе использования брелока вы можете снова привязать его к блоку управления, если по какой-то причине сигнализация перестала реагировать на его команды.

Охранный режим

Для соблюдения правил работы и ответственного отношения водителя требуется «Шерхан Магикар 5». Инструкции по эксплуатации (автозапуск и другие важные режимы, которые описаны подробно) повышают комфорт использования машины.

Для начала водитель должен перевести машину в охранный режим. Для этого необходимо плотно закрыть все двери машины, поднять стекла. Багажник тоже проверен. После этого водитель нажимает первую кнопку на брелоке. Замки заперты, стартер работать не будет.

При выполнении команды брелок издает характерный звук. Сигнализация также подаст звуковой сигнал, и фары мигнут 5 раз. Индикатор будет мигать. Это указывает на то, что система работает. Мерцание будет происходить раз в минуту. Двери неплотно закрыты, брелок издаст 3 гудка, как и сама сигнализация. Вам нужно следить за включением режима безопасности.

Создать код PIN 1

Если по какой-то причине водитель не может использовать брелок, систему можно снять с охраны с помощью PIN 1. Он устанавливается владельцем автомобиля независимо от 2 или 4 цифр. Каждая кодовая точка может быть установлена в диапазоне от 1 до 4.

«Шерхан Магикар 5», инструкцию по эксплуатации которого изучает водитель, имеет определенную последовательность присвоения PIN 1.Оборудование выводится из режима блокировки и открывается автомобиль. Ключ в замке зажигания должен быть повернут в положение «ON», но двигатель запускать не нужно. Кнопки II и IV зажаты на брелоке. Сирена прозвучит один раз, и фары начнут мигать.

В течение 4 секунд нужно нажать любую из кнопок. Его номер будет занесен в первую цифру кода. Будет звучать такое же количество звуковых сигналов. Остальные цифры кода программируются таким же образом.После завершения процедуры система выйдет из этого режима. Прозвучат 2 сигнала сирены, затем 2 фары.

Снятие с охраны

Если вы не можете выключить режим безопасности стандартным способом (брелок утерян, не воспринимается системой и т. Д.), Его можно удалить с помощью ПИН 1. Это простая процедура, которая предвидели разработчики системы Шерхан Магикар 5. В инструкции по эксплуатации подробно описан этот процесс.

Водитель открывает машину.Срабатывает сирена. Необходимо трижды повернуть ключ зажигания из положения «Выкл». в положение «Вкл.». Звук прекратится.

В течение 4 секунд необходимо повернуть ключ столько раз, сколько кода PIN 1 было запрограммировано водителем ранее. После ввода первого кодового числа фары мигнут один раз. Далее вводится вторая цифра. Когда весь код будет введен в систему, блокировка будет снята. В противном случае сирена снова включится.

Автозапуск

Драйвер при желании настраивает функцию автозапуска, которая заложена в системе «Шерхан Магикар 5». Инструкция по эксплуатации брелока позволяет настроить этот режим. Для этого нужно находиться возле машины, закрыть все двери, отключить функцию безопасности.

Драйвер активирует автозапуск. Эта функция сама поставит машину на охрану. Если водитель забудет сделать это в ручном режиме, то через 30 секунд при включенном автозапуске сигнализация заблокирует все системы.

Информация о переходе в этот режим поступит на брелок водителя. Для этого на экране должно быть слово Пассивный.

Каждые 10 секунд устройство передает сигнал о постановке на охрану. Это очень удобно, если водитель иногда забывает заблокировать машину.

Прочие полезные функции

Сигнализация Шерхан Магикар 5 имеет множество полезных функций. Инструкция по эксплуатации позволит водителю выбрать удобные для себя режимы.

В бесшумном охранном режиме сигнал тревоги передается только на брелок владельца автомобиля. Грабитель думает, что в машине нет сигнализации. Это позволяет взять его с поличным.

Если у водителя есть маленькие дети, можно активировать режим безопасной езды. Когда машина трогается с места, все двери закрываются.

Есть функция турботаймера. Этот режим позволяет двигателю поработать некоторое время даже при выключенном зажигании и постановке автомобиля на охрану. Это необходимо для автомобилей с турбиной.В этом режиме увеличивается продолжительность работы оборудования.

Возможные неисправности

Представленная сигнализация признана одной из самых надежных. Его популярность объясняется массой полезных функций, подробно описанных в документации к системе «Шерхан Магикар 5» — инструкции по эксплуатации. Не исключены неисправности в этом оборудовании.

Сигнализация Magicar 5 — эффективная противоугонная система, помогающая защитить автомобиль от злоумышленников.

Управление осуществляется с помощью пульта дистанционного управления, передающего команды по радиоканалу. Для удобства использования брелок оснащен жидкокристаллическим дисплеем.

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Отображает информацию о текущем состоянии системы и помогает настроить сигнализацию Шерхан 5.Рабочее расстояние радиоканала — 1500 метров.

Для автоматического включения или выключения режима охраны автомобиля, в зависимости от местонахождения автовладельца, используется функция «Свободные руки». Sherhan Magicar 5 позволяет использовать два варианта:

Для настройки функции нажмите кнопку «I» в течение 2 секунд. В этом случае режим будет меняться в следующей последовательности:

Активация минимального расстояния срабатывания.
Включение второго режима.
Деактивация режима.

Все настройки сопровождаются мелодическим сигналом. Если в этом нет необходимости, рекомендуется отключить громкую связь, так как длительное использование функции сократит срок службы батареи брелока. Это связано с периодической проверкой наличия автовладельца.

Установка времени будильника Шерхан

В дополнение к автоматическому запуску мотора по управляющему сигналу от брелка magicar 5 имеет возможность запуска двигателя по внутреннему таймеру.В этом случае на дисплее отображается значок. Для правильной работы При первом использовании или после замены батарейки в брелоке часы должны быть установлены. Выполняется в следующей последовательности:

Удерживайте комбинацию кнопок «II» и «III» в течение 2 секунд. Будет активировано программирование брелока, сопровождаемое звуковым сигналом.
Нажмите на полсекунды «I». Время начнет мигать.
Клавишами «I» и «II» необходимо установить значения часов и минут соответственно.
Для фиксации заданных значений необходимо выйти из режима программирования, одновременно нажав «II» и «III» в течение двух секунд. Этот процесс будет сопровождаться звуковым сигналом.

Неправильная установка времени приведет к рассинхронизации показаний пульта ДУ с реальными часами. Из-за этого невозможно правильно настроить автоматический запуск по таймеру. Запуск двигателя и прогрев салона произойдет раньше или позже, чем ожидал автовладелец.

Отключить турбо-режим

Эксплуатация автомобиля с турбированным двигателем имеет свои тонкости.Чтобы не повредить насосный механизм, не выключайте двигатель сразу после поездки. Чтобы исключить необходимость ждать, пока турбина остынет, используется турботаймер. Эта функция встроена в сигнализацию шерхана. Благодаря этому в конце поездки двигатель работает две минуты на холостом ходу.

Для включения или отключения турбо-режима необходимо кратковременно нажать комбинацию клавиш «III» и «IV». В этом случае, в зависимости от состояния функции, будут наблюдаться сигналы и показания, указанные в таблицах ниже.

Таблица сигналов и индикации при активированном турбо режиме

Таблица показаний и сигналов, сопровождающих отключение турботаймера

Обход иммобилайзера magicar 5

Несовместимость системы автозапуска с иммобилайзером приводит к необходимости установки краулера. Этот модуль не входит в базовую комплектацию системы охранной сигнализации шерхан, поэтому его нужно будет приобрести дополнительно.

Устройство практически не требует участия автовладельца в настройке.После установки обходчик иммобилайзера автоматически считывает код разблокировки двигателя. Полученная информация сохраняется в памяти модуля. После этого запуск двигателя становится возможным без задействования ключа разблокировки иммобилайзера.

«Домкрат» режим сигнализации magicar 5

Функция VALET обычно используется при передаче автомобиля на станцию техобслуживания … Режим может быть активирован нажатием комбинации кнопок «I» и «III» в течение двух секунд. После этого остается возможность разблокировать и заблокировать замки машины нажатием «I» или «II».Об успешном переходе в режим VALET сигнализирует значок.

Активация режима VALET

По окончании техобслуживания автомобиля следует отключить режим домкратов. Чтобы отключить режим, удерживайте клавиши «I» и «III». Запрещается передавать брелок от сигнализации персоналу СТО, так как это может привести к последующему угону автомобиля.

Отключение режима домкрата

Настройка датчика удара

Для проведения наладочных работ необходимо найти место крепления датчика удара.Обычно устройство легко доступно для настройки. Если у вас возникнут трудности с поиском, вам следует обратиться в сервисный центр.

Датчик удара меняет свою чувствительность в зависимости от положения расположенного на нем регулятора. Вращение по часовой стрелке увеличивает реакцию устройства на стимуляцию. Вращение ручки в обратном направлении снижает чувствительность. В крайнем положении датчик отключен.

Трудности при настройке сигнализации

Неисправности сигнализации могут сделать невозможным ее настройку.Например, разряженная батарея препятствует получению модулем процессора команд управления от пульта дистанционного управления. В этом случае на дисплее будет отображаться значок недостаточного заряда.

Грязные ключи также могут усложнить настройку системы. Попытки сильнее нажать на кнопки могут повредить брелок. Рекомендуется обратиться в сервисный центр для устранения неполадок.

Инструкция, прилагаемая к Шерхан Магикар 5, состоит из разделов по настройке и установке охранного комплекса.Документация переведена на русский язык, есть дополнительные графические пояснения, позволяющие водителю самостоятельно настроить сигнализацию.

Технические характеристики

Технические характеристики scher alarm-Khan Magicar 5:

диапазон частот — 433,92 МГц;
— не более 10 мВт;
— до 1500 м;
потребляемый ток — до 35 мА;
вес центрального блока — 270 г;
напряжение питания — 9-18 В;
класс защиты изделия — IP40 (кроме сирены).

Оборудование

В комплект автосигнализации Sherhan Magic Car 5 входят:

с процессором и реле;
коммуникатор с двухсторонним каналом связи;
консоль вспомогательная;
датчик удара;
датчик вызова водителя удара;
антенный блок с соединительным жгутом;
датчик температуры;
реле отдельное с монтажным блоком;
сирена и дополнительный концевой выключатель;
комплект силовых кабелей с разъемами;
инструкция по установке и настройке;
набор наклеек.

Функции

Сигнализация с автозапуском Scher-Khan 5 имеет особенности:

опора для двигателей с наддувом;
снятие с охраны паролем;
2-х ступенчатое снятие защиты;
сигнальные лампы с лампами и сиреной;
автоматический и дистанционный запуск двигателя;
совместная работа со штатными центральными замками;
дополнительный канал управления замком багажного отделения;
автоматическое включение защиты;
режим задержки выключения салонного света;
опора для защиты автомобиля с работающим двигателем.

Режимы паники и JackStop

Для активации функции используйте долгое нажатие на кнопку IV (тип активированного режима указывается при программировании процессорного блока). Если сигнализация была отключена, то при поступлении сигнала двери и пусковые цепи блокируются. Активируется звуковая и визуальная тревога, которая длится 90 секунд. При запуске функции «Паника» все запрограммированные алгоритмы автоматического запуска двигателя отменяются. Чтобы выключить режимы, кратковременно нажмите кнопки, обозначенные I и II.

Режим громкой связи

В дизайне Magic 5 предусмотрена возможность автоматического выключения и включения безопасности. В активном режиме сигнализация реагирует на излучение передатчика, которое улавливается на расстоянии 15 м. При снятии хозяина с машины происходит автоматическая постановка на охрану, при возвращении защита отключается.

Для включения режима «Свободные руки» нажмите и удерживайте кнопку I. После появления значка с автоматическим текстом и передачи мелодии кратковременно нажмите кнопку IV.На табло включен значок с надписью «Святые руки». Режим деактивируется долгим нажатием клавиши I.

Valet Mode

При передаче автомобиля на СТО предусмотрено использование режима временного отключения охранного функционала. Для его включения используется комплексное нажатие на клавиши I и III, которые удерживаются в течение 2 секунд. Когда функция активирована, есть возможность управлять дверными замками, на коммуникаторе отображается значок в виде 4 букв Z.Повторяющееся длительное действие на кнопки позволяет отключить режим.

Преимущества и недостатки

Автомобильные преимущества scher-Khan alarm 5:

отсутствие перерывов в работе;
небольшое количество ложных срабатываний;
;
автоматический запуск двигателя;
долгое время автономной работы в коммуникаторе.

Недостатки оборудования, отмеченные в отзывах владельцев:

перебои в работе при температуре окружающего воздуха ниже -35 ° С;
сотовый блок не предусмотрен;
простой алгоритм кодирования, обнаруживаемый сканерами сигналов;
зафиксированы случаи непроизвольного срабатывания датчика вызова хозяина;
стандартная сирена имеет малую громкость;
на рынке есть китайские копии, имитирующие оригинальную упаковку и продукцию.

Инструкция по установке

Алгоритм для «чайников» приведен в заводской документации:

Разместите антенный блок в углу лобового стекла; Допускается установка агрегата под обшивкой салона. Если владелец установит блок тайно, то дальность действия пультов может уменьшиться (из-за экранирования антенны).
Установить датчик вызова на поверхность лобового стекла, место установки предварительно обезжирить.
Установите сирену под капот автомобиля. Агрегат находится вдали от источников тепла и влаги.
Размещайте дополнительные концевые выключатели в местах, не подверженных воздействию влаги.
Установите процессорный модуль внутри приборной панели. Для крепления используются саморезы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет сохраненных в памяти брелоков. Перед началом использования необходимо запрограммировать коды дистанционного управления.
Приклейте датчик удара внутрь автомобиля (на металлическую основу). Заранее обеспечьте беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

Схема подключения

После завершения установки подключить охранную систему «Шерхан 5» к бортовой сети и соединить между собой электронные блоки. Инструкции включают схему подключения; перед началом подключения следует изучить документацию. В разъемах используются изолированные кабели разного цвета, что позволяет определить назначение шнура. Места подключения кабелей защищены изоляционной лентой; должны быть предусмотрены защитные предохранители (места установки и номиналы указаны на схеме).

Как пользоваться будильником

В руководстве пользователя, поставляемом с оборудованием, есть раздел по использованию коммуникатора. Отдельная глава посвящена функционированию охранного комплекса. Водителю автомобиля рекомендуется изучить инструкцию, а затем оформить отдельные разделы (например, описание алгоритма аварийного отключения) в виде памятки, которая хранится вместе с документами на автомобиль.

Символы на дисплее

Перед тем, как начать пользоваться будильником, необходимо удалить предохранительную вставку, приклеенную к контактам коммуникатора.При правильной установке аккумулятора издается мелодичный сигнал, свидетельствующий о том, что устройство готово к работе.

На ЖК-экране сигнального коммуникатора Scher-Khan 5 отображаются символы для отображения:

состояние батареи;
режим работы устройства;
полей для отображения часов;
индикаторов состояния безопасности;
значки режима работы сирены и датчик удара;
пояснительные надписи с активным запуском мотора по таймеру или срабатыванием турботаймера;
индикаторов открытых кузовных панелей;
включение режима «Свободные руки»;
значок входящего звонка из машины;
индикация работы осветительного оборудования или блока питания;
сигнал включения сервисного режима Valet.

Назначение кнопок

Кнопки, расположенные на коммуникаторе, поддерживают 4 режима работы:

короткая выдержка;
длительное (более 2 секунд) нажатие;
быстрое комплексное воздействие на 2 клавиши;
длительное совместное удерживание 2-х кнопок.

Водитель, нажимая кнопки коммуникатора или дополнительного пульта дистанционного управления, включает или выключает режим безопасности, активирует удаленный запуск и другие функции.Клавиши используются для настройки дисплейной клавиатуры и используются при программировании центрального блока. Функции кнопок описаны в соответствующих разделах инструкции по эксплуатации и настройке.

Установка времени

Чтобы запрограммировать часы, нажмите и удерживайте одновременно клавиши II и III, после чего драйвер перейдет в меню настроек (короткое нажатие кнопки I). Для корректировки значений часов и минут используйте клавиши I и II, для записи результата в память производят длительное воздействие на II и III (до тех пор, пока не подаст сигнал зуммером).

Постановка и снятие с охраны

Чтобы включить будильник, нажмите клавишу I. Сирена издаст звуковой сигнал, включится внешнее освещение, а затем цепи пуска двигателя заблокируются, а замки заблокированы. Коммуникатор отображает поясняющие пиктограммы.

Для отключения защиты используйте клавишу II, комплекс дает двойной сигнал с сиреной и внешним световым оборудованием.

Контрольный диод гаснет, на дисплее 5 раз мигают значки в виде автомобильных фар и замка с раскрытой дужкой.

Удаленный запуск с брелока

Запуск производится длительным нажатием кнопки II. После блокировки замков двигатель запускается, коммуникатор показывает оставшееся время работы (запрограммировано заранее). Водитель может выключить охрану, вставить ключ в замок, а затем включить зажигание и начать движение. Для выполнения действий требуется 20 секунд, иначе двигатель выключится.

Открытие багажника

Автосигнализация Scher-khan magicar 5 позволяет управлять замком крышки багажника; чтобы разблокировать его, нужно долго нажимать кнопку III.При этом режим охраны снимается, а двери отпираются. Водитель может запрограммировать режим, в котором боковые двери остаются заблокированными или режим безопасности не отключается (концевой выключатель крышки и датчик удара временно отключены). В этом случае после закрытия крышки автоматически включается защита.

Отключение сирены

Сложное короткое нажатие на клавиши, обозначенные I и II, позволяет включить или выключить сирену и световые сигналы. Значение функции задается при программировании блока.Когда включен беззвучный режим, зуммер коммуникатора остается активным. После выхода из режима на экране включается значок с изображением играющей трубы.

Инструкции по программированию

Перед началом настройки система снимается с охраны и функция «Свободные руки» отключается. Чтобы начать настройку, нажмите и удерживайте кнопки I и II или I и IV (для входа в таблицы 1 и 2 соответственно). Затем, последовательными нажатиями (соответствующими номеру функции) кнопки IV, выбирается секция.Охранный комплекс издает сигналы сирены, подтверждающие каждое нажатие клавиши. После входа в секцию подаётся дополнительный сигнал лампами и сиреной (в соответствии с порядковым номером функции).

Таблица программирования, представленная в документации, содержит пояснения по правильной настройке параметров. Нажимая кнопки, установленные на коммуникаторе, водитель выбирает необходимое значение параметра (подтверждается сигналами сирены и мигающим сигналом тревоги). Чтобы настроить каждую функцию, нужно заново пройти весь алгоритм.

Как включить автовоспроизведение

Для включения автозапуска необходимо произвести сложное действие над кнопками брелока, обозначенными цифрами II и IV. На дисплее панели управления включится надпись Timer, частота повторения указана заранее в меню программирования процессорного блока. Автосигнализация Шерхан Маджик не допускает одновременной активации 2-х режимов.

Для обеспечения запуска двигателя по таймеру необходимо установить часы и рабочие параметры сигнализации.После одновременного нажатия кнопок II и III на дисплее активируется надпись Pro9, дальнейшее нажатие кнопки II активирует настройку таймера. Водитель использует кнопки, обозначенные цифрами I и II, для изменения часов и минут соответственно. После настройки параметра нажмите клавиши II и III.

Комплекс «Шерхан Магикар 5» поддерживает запуск от внешнего оборудования. Для включения двигателя требуется дополнительное программирование процессорного блока. Для сохранения ресурса батареи настраивается количество повторных запусков, количество повторений задается водителем, ограничение может быть снято.

Оборудование поддерживает запуск по сигналу датчика температуры, находящегося в салоне автомобиля, или по критическому напряжению в бортовой сети автомобиля.

Перед тем, как начать использовать функцию, необходимо ввести пороговые значения путем программирования центрального блока. Допускается одновременное включение автоматического запуска по таймеру, температуре и напряжению. Двигатель запускается, когда параметры падают ниже порогового значения, но частота повторения ограничена настройками таймера.

Неисправности и их устранение

Если контрольная панель и головное устройство не синхронизированы, процесс передачи команд прерывается. Алгоритм повторного занесения пульта в память зависит от настроек головного устройства. Для начала процедуры необходимо 3 раза включить зажигание, а затем повернуть ключ в положение «Выключено». После того, как вспышка подана внешней осветительной аппаратурой, нажимается кнопка I на программируемом пульте ДУ, а затем по аналогии записываются остальные устройства (не более 3).На каждый шаг процедуры отводится 4 секунды.

Если алгоритм ввода пароля запрограммирован, то после трехкратного переключения требуется ввести первый регистр кода (путем включения и выключения цепей зажигания). Количество витков соответствует запрограммированной ранее цифре. Затем, следуя аналогичной процедуре, вводится второй регистр (на каждый шаг настройки отводится 4 секунды). После подтверждения ввода (однократное мигание ламп) коды пультов заносятся в память сигнализации.

Распространенной неисправностью Scher-Khan Magicar V 5 является поломка панели управления, вызванная износом кнопочных механизмов или попаданием влаги на электронные компоненты. Для восстановления работоспособности требуется разобрать устройство, а затем удалить следы окисления и заменить изношенные детали. В случае невозможности ремонта требуется покупка нового коммуникатора, который затем регистрируется в центральном блоке.

Если сигнализация не включается, рекомендуется проверить настройки.При включении удаленного режима Valet защита автоматически отключается (срабатывают только замки). Причина неисправности — выход из строя датчиков или концевых выключателей, а также повреждение или обрыв соединительных жгутов. Проверка проводится тестовым устройством; для детального анализа причин поломки рекомендуется обратиться в сервисный центр.

Программирование брелока Шерхан 5 может понадобиться в следующих случаях:

Тревога не включается и не выключается с одного пульта, другие работают нормально.
Повреждение корпуса коммутатора или печатной платы.
Неправильная работа основного блока и пульта дистанционного управления.
Использование дополнительных брелоков.

Три пейджера могут храниться в памяти противоугонной системы. Сделать это несложно, но процедура имеет свои особенности.

Привязка нового брелка к будильнику Scher Khan Magicar 5

Инструкция по эксплуатации поможет вам записать новый коммуникатор в память Magikar 5.Внимательно прочтите его, прежде чем выполнять какие-либо действия с пультом дистанционного управления.

Брелок противоугонной системы можно запрограммировать только при отключенном режиме охраны. При подключении новых пультов не забудьте перезаписать старые, иначе они будут удалены из системной памяти.

Через четыре секунды. трижды включите и выключите зажигание. Огни мигнут один раз. Вы вошли в режим программирования.
Введите код дистанционного управления, нажав кнопку 1.Это нужно сделать в течение четырех секунд. Фары автомобиля загорятся один раз.
При необходимости аналогичным образом запишите следующие переключатели.
Ничего не делайте в течение четырех секунд после программирования последнего пульта ДУ, и система автоматически выйдет из настроек.

Шерхан 5 прошивка и перепрограммирование

Вы можете перепрограммировать брелок Magikar 5 версии с помощью ПИН-кода. Запишите коды дистанционного управления, следуя приведенным ниже инструкциям.

В течение четырех секунд трижды поверните ключ зажигания из положения Off в положение On.Выключите зажигание.
В течение четырех секунд снова включите зажигание. Количество включений должно соответствовать первому значению секретного кода … Световая оптика загорится один раз, подтверждая, что второе значение можно ввести.
Включите зажигание. Количество включений должно соответствовать второй цифре кода. «Emergency» мигнет один раз, подтверждая правильные действия.
Таким же образом введите оставшуюся часть секретного числа.
После ввода всех цифр нажмите кнопку 1 переключателя.Индикаторы загорятся один раз, подтверждая ввод пейджера. Через четыре секунды система выйдет из режима программирования.

Дополнительный брелок Magicar 5 не зарегистрирован: причины

Нередки ситуации с коммуникатором противоугонной системы, когда он не запрограммирован. На это есть ряд причин:

пульт дистанционного управления поврежден;
режим jack активирован;
: система не распознает команду «зажигание включено».

Если самостоятельно, перепробовав все варианты, зарегистрировать брелок не представляется возможным, необходимо заменить его на новый или обратиться в сервисный центр.

Инструкции по настройке автозапуска

Запуск двигателя — очень удобная функция системы безопасности. Внимательно изучив инструкцию по эксплуатации, каждый автомобилист сможет самостоятельно завести машину с пульта. Перед программированием снимите машину с охраны, выключите зажигание, выключите режим «свободные руки», откройте одну дверь на всякий случай.

Установка времени.

Для входа в программирование одновременно нажмите клавиши 1 и 2.
Введите настройки автозапуска по времени, тринадцать раз нажав кнопку 4. После каждого нажатия система должна издавать один звуковой сигнал.
Выберите желаемое время автозапуска: кнопка 2-8 часов, 3-4 часа, 4-2 часа.
Затем включите таймер, одновременно нажав кнопки 2 и 4. На дисплее появится символ «таймер».

Автозапуск двигателя по температуре.

Вход в режим программирования: кнопки 1 и 2.
Нажмите кнопку 4 двадцать один раз.
Выберите нужную температуру: клавиша 2 — (-15), 3 — (-25), 4 — (+60).
Запустите таймер, одновременно нажав 2 и 4. На дисплее появится «таймер».

Как снять режим Джека без брелка

На будильнике «Шерхан» довольно просто включить режим «Valet» случайным нажатием. Очень часто это принимают за поломку системы: сигнализация не реагирует на удары, автозапуск не работает, брелоки не программируются, светодиод горит постоянно.Работает только центральный замок и открывание багажника.

Чтобы выключить Домкрат без брелока, воспользуйтесь многофункциональной кнопкой, расположенной на видном месте.

Включить зажигание, двигатель не запускать.
Нажмите многофункциональную кнопку на две секунды. Джек отключен.

Все ли брелки Sherkhan Magikar 5 взаимозаменяемы?

Панель сигнализации — это такая вещь, которую постоянно теряют, забывают, ломают и бросают в воду.Невозможно подключить второй пульт из-за его отсутствия. Заменить ПДУ на оригинальный тоже нереально. Надо искать коммуникатор из семейства более-менее совместимый с вашим. Пейджер может полностью, частично или не влезть совсем. Совместимость брелоков противоугонной системы Шерхан Магикар 5 проверена нами.

Видеопомощь по активации пультов

Резервный режим (только механическая коробка передач)

Резервный режим предотвращает автоматический запуск двигателя, если рычаг механической коробки передач не находится в нейтральном положении.В зависимости от ваших требований вы можете выбрать один из трех алгоритмов резервного копирования (программируемая функция 1-6).
Алгоритм 1

Алгоритм 2

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:
В конце поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение. .
Выньте ключ из замка зажигания (положение OFF). Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины.Закрой дверь. Двигатель заглохнет.

Открытие дверцы после завершения пятого шага сделает невозможным автоматический запуск двигателя. Диагностика причин его выхода из строя описана ниже.

Если хотя бы один шаг из вышеуказанного алгоритма не будет выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование будет отключено, если дверь, капот / багажник открыты в момент выключения зажигания.
Алгоритм 3

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:
В конце поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
Закройте двери капота / багажника.
Нажать на 2 сек. кнопка брелока II
Выньте ключ из замка зажигания (положение OFF). Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины. Закрой дверь. Двигатель заглохнет.

Открытие дверцы после завершения пятого шага сделает невозможным автоматический запуск двигателя.Диагностика причин его выхода из строя описана ниже.

Если хотя бы один шаг из вышеуказанного алгоритма не будет выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование требует, чтобы вы нажимали кнопку II брелока каждый раз перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).

Таблица программирования

Шерхан 5. Когда включен режим VALET.Регулировка чувствительности датчика удара

Программирование функций STTS с помощью брелока состоит из четырех шагов.

1. Войдите в режим программирования и выберите меню программирования. Для входа в Меню № 1 одновременно нажмите и удерживайте кнопки I + II в течение 2 секунд. Для входа в Меню № 2 одновременно нажмите кнопки I + IV и удерживайте их в течение 2 секунд. Сирена издаст один короткий звуковой сигнал, автомобильная сигнализация мигнет один раз, подтверждая успешное выполнение ШАГА 1.

2. Нажмите кнопку IV, чтобы выбрать функцию меню, которую вы хотите изменить.Количество нажатий должно соответствовать номеру выбранной функции. Например, чтобы выбрать функцию 4, быстро нажмите кнопку IV брелока четыре раза. Каждое нажатие кнопки будет подтверждаться коротким звуком сирены (если она включена) и вспышкой автомобильной сигнализации.

3. Подождите несколько секунд. Система подтвердит номер выбранной функции для изменения короткими сигналами сирены и вспышками автосигнализации. Количество звуковых сигналов будет соответствовать номеру выбранной функции.

Примечание:

Если при выборе функции вы ошиблись с количеством нажатий и (или) нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.

4. Нажмите I, чтобы выбрать заводскую настройку функции. В подтверждение этого сирена подаст один короткий сигнал, сигнализация мигнет один раз. Нажмите кнопку II, III или IV, чтобы выбрать значения дополнительных функций. В подтверждение этого сирена издаст два, три или четыре коротких звуковых сигнала, автосигнализация мигнет два, три или четыре раза.

Примечание:

Если вы слышите один длинный сигнал сирены автосигнализации, это означает, что система выходит из режима программирования функций.Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.

ВНИМАНИЕ!

Если вам нужно изменить более одной функции из выбранного вами меню, то выбор каждой функции, которую нужно изменить, необходимо начать с ШАГА I.

Меню программируемых функций

Меню № 1 [Кнопка (I + II) -]

		[Кнопка (II)]	[кнопка (W)]
Задержка перед вращением стартера после включения зажигания.Следует увеличить для дизельного автомобиля.
Предупреждение об открытой двери
Продолжительность импульса управления центральным замком. Следует увеличить для пневматической системы CZ
Паника или режим JackStop ™ (защита от ограбления)	«Паника» (Блокировка стартера)	JackStop ™ (Замок зажигания)
Управление центральным замком для включения и выключения зажигания	Выключено	Включено
Метод запуска резервирования.(Только для механической коробки передач)	Автоматически при выключении зажигания	Автоматически при выключении зажигания при закрытых дверях	Только ручной режим, перед выключением зажигания на резерв нажмите кнопку II на 2 сек.
Время вращения стартера	Стандартный	Стандарт + минимум	Стандарт + Максимум

Примечание для функции 1-4: Эта функция позволяет выбрать режим паники или режим JackStop ™ (защита от кражи):

.
	кнопка IV на 2 сек.	кнопка IV на 2 сек.
	Сирена звучит 1,5 минуты.	Сирена звучит 1,5 минуты.
Тип блокировки двигателя	Замок стартера	Блокировка зажигания (при автоматическом запуске блокировка отключена)
Замок стартера	Включается сразу	Не используется
Замок зажигания	Не используется	Включается сразу, если зажигание выключено.Включается через 30 сек. через 2 сек. нажатие кнопки IV, если зажигание включено

Установка всех программируемых функций меню №1 на заводские настройки по умолчанию

1. Вход в режим программирования. Нажмите одновременно кнопки I + II на 2 секунды. Сирена автосигнализации издаст один короткий звуковой сигнал, сигнализация мигнет один раз, тем самым подтверждая успешное выполнение ШАГА 1

2. Трижды коротко нажмите кнопку III брелока автомобильной сигнализации. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой.Через некоторое время прозвучат три звуковых сигнала сирены, сигнал тревоги мигнет три раза, подтверждая заводские настройки всех программируемых функций меню №.

Меню № 2 [Кнопка (I + IV) -]

	[Кнопка (I)] Заводские настройки	[Кнопка (II)]	[Кнопка (III)]	[Кнопка (IV)]


Режим запуска таймера	24 часа (время начала выбирается пользователем)	2 часа (периодически для прогрева двигателя)
Время прогрева двигателя

Длительность импульса для доп.канал 1

Установка всех программируемых функций меню №2 на заводские значения по умолчанию

Есть два шага для установки заводских настроек программируемых функций по умолчанию.

1. Вход в режим программирования. Одновременно нажмите кнопки I + IV на 2 секунды. Сирена автосигнализации издаст один звуковой сигнал, сигнализация мигнет один раз, подтверждая успешное выполнение ШАГА 1

2.Трижды кратковременно нажмите кнопку III пульта дистанционного управления. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой. Через некоторое время прозвучат три сигнала сирены, сигнализация автомобиля мигнет три раза, подтверждая заводские настройки всех программируемых функций автосигнализации в меню № 2

КЛЮЧ С АВТОМАТИЧЕСКОЙ СИГНАЛИЗАЦИЕЙ FOB SCHER — KHAN 5

Подготовка брелока-коммуникатора к работе

Перед использованием брелока необходимо привести его в рабочее состояние, так как при транспортировке и хранении между контактом аккумулятора и контактной пластиной брелока устанавливается изолирующая прокладка, предотвращающая разряд аккумулятора перед использованием.Перед использованием выньте брелок. Для этого откройте фиксатор крышки аккумуляторного отсека, нажмите на крышку и сдвиньте ее в сторону, противоположную антенне. Выньте аккумулятор. Снимите изоляционную ленту между аккумулятором и пластиной коллектора. Снова вставьте аккумулятор, соблюдая полярность, указанную на дне аккумуляторного отсека. Если нет указания полярности аккумулятора, то он устанавливается отрицательной клеммой в сторону антенны. Закройте крышку батарейного отсека.После этого брелок готов к использованию.

Символы на дисплее коммуникатора автосигнализации

	Индикатор запуска таймера
	Индикатор включения режима ТУРБО
	Индикатор включения пассивного режима охраны
	Индикатор громкой связи
	Индикатор включения сигнала сирены
	Индикатор выключения датчика удара
	Вибрационный звонок на индикаторе
	Индикатор включения автоматического управления центральным замком зажиганием
	Индикатор открытой двери
	Индикатор открытого багажника / капота
	Индикатор тревоги датчика удара (дополнительный датчик)
	Индикатор вызова автовладельца

Сегодня противоугонные системы очень популярны у владельцев различных транспортных средств.Благодаря последним разработкам высокоинтеллектуальные автосигнализации доказали свою эффективность. Их установка делает использование автомобиля безопасным и комфортным.

Назовите основные особенности представленной системы, которые помогут разобраться в отзывах экспертов, которые сегодня очень популярны. Изучив инструкцию производителя, а также рекомендации специалистов, вы можете не сомневаться в безопасности своего автомобиля.

Основные характеристики

Авто, которое в обязательном порядке изучено пользователем перед началом работы, пользуется спросом у противоугонной системы… Он известен своей универсальностью и надежностью. Программа аварийной сигнализации совместима практически со всеми коробками передач современных автомобилей.

Специалисты говорят, что это одна из самых надежных и эффективных систем на автомобильном рынке сегодня. «Шерхан Магикар 5» создан на основе двусторонней связи с транспортным средством. Информация о его состоянии отображается на ЖК-дисплее брелока. Интуитивно понятный интерфейс, простота настройки позволяют пользователю полностью контролировать состояние систем своего автомобиля.

Сигнализация «Шерхан Магикар 5», инструкция, которая позволит вам в полной мере использовать существующие функции, имеет целый список встроенных программ. Они повышают безопасность транспортного средства, водителя и всех участников дорожного движения … Некоторые программы повышают комфорт использования транспортного средства … К ним в первую очередь относится функция автозапуска. Однако это далеко не единственная программа по повышению комфорта водителя.

Каждый владелец транспортного средства может выбрать для себя определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов.Это выделит наиболее подходящий список системных функций.

Характеристики:

Схема подключения «Шерхан Магикар 5» представлена в инструкции производителя, поставляемой с устройством. Это достаточно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

«Шерхан Магикар 5» совместим с бензиновыми или дизельными двигателями … Его универсальность позволяет устанавливать практически на все современные автомобили … Ограничение, установленное производителем, касается исключительно напряжения в проводке. Оно должно быть 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в автомобиле, собирает сигналы с датчиков. Они установлены в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца.Консоль имеет жидкокристаллический дисплей.

Это позволяет водителю понять текущее состояние систем своего автомобиля. При необходимости выдает команды программе на расстоянии. Дальность действия сигнала на открытой местности составляет около 1,5 км. Припаркуйте свой автомобиль на открытой площадке. Дома, ветки деревьев и другие препятствия могут задерживать сигнал и уменьшать его радиус действия. Водитель должен увидеть свою машину.

Экспертные обзоры

Сигнал «Шерхан Магикар 5» имеет ряд преимуществ. Высокая технологичность, простота использования делают его востребованным.Специалисты утверждают, что при правильной установке эта система отличается высоким уровнем надежности. Все его датчики имеют особый класс защиты. Антенна и процессор также полностью запломбированы, чтобы предотвратить несанкционированный доступ ПО … При желании вы можете установить систему самостоятельно. Однако эксперты говорят, что это увеличивает вероятность того, что пользователь совершит ошибку. Это влияет на надежность оборудования.

В моторном отсеке установлена громкая сирена. Сбоев практически не имеет.Все компоненты системы изготовлены с использованием новейших научных разработок. Благодаря уникальным стандартам, которые использовались при проектировании и создании систем охранной сигнализации, «Шерхан Магикар 5» считается одной из самых высокотехнологичных интеллектуальных систем безопасности. В процессе изготовления всех комплектующих проводятся испытания на всех этапах производства. Это обеспечивает высокую надежность системы.

«Шерхан Магикар 5», цена которого составляет порядка 5-6 тысяч рублей, относится к среднему сегменту охранной продукции.Этот товар доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2–1,4 тысячи рублей. Также отдельно продаются съемные крышки. Стоимость их около 300 рублей. Они помогают защитить пульт от царапин. Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою систему безопасности.

Начало работы

Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должны выполняться в точном соответствии с рекомендациями производителя, считается простой и понятной системой.Перед началом работы необходимо внимательно изучить все положения инструкции. Специалисты рекомендуют сразу выделить те функции, которые будет использовать драйвер. Это упростит процесс запоминания устройства и управления им. Выполнив эту задачу, вы можете приступить к работе с системой безопасности.

Сначала вставьте батарею в пульт дистанционного управления. В комплекте идет брелок. После установки вы можете включить пульт.Он имеет 4 кнопки и дисплей. В набор функций входит виброзвонок, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и показания температуры в автомобиле.

Нажимая определенные комбинации доступных 4 кнопок, вы можете назначать различные команды блоку управления. Кодирование передачи сигнала отличается высокой надежностью. Она уникальна. Никакой другой пульт, даже от подобной системы, не сможет управлять автосигнализацией.

Брелок должен быть привязан к системе.В комплект поставки могут входить и дополнительные брелки … Их тоже нужно записать в память программ. Причем эта процедура выполняется одновременно для всех консолей. При необходимости можно перезаписать.

Включение режима охраны

Настройка сигнализации «Шерхан Магикар 5» проводится по установленным правилам … В первую очередь, специалисты рекомендуют освоить охранный режим. Для этого нужно включить будильник. Все двери автомобиля должны быть надежно заперты.Стекло следует поднять до упора. Водитель должен убедиться, что багажник и капот закрыты.

Если все двери и окна в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном брелке. В этот момент замки должны быть заблокированы. Также исключена возможность срабатывания стартера. Сигнальный брелок «Шерхан Магикар 5» подаст специальный сигнал. Сирена также издаст запрограммированный звук. Машина должна включать и выключать фары 5 раз.

Загорится индикатор в салоне. Если он мигает с определенной частотой, это свидетельствует об успешной активации режима безопасности. Периодичность светового сигнала: светодиод должен гореть раз в минуту.

Если водитель плотно не закрыл двери, не поднял окна полностью или багажник открыт, брелок издаст 3 звуковых сигнала. Сирена также издаст 3 звуковых сигнала. За этим нужно внимательно следить. Если индикатор не загорается, значит необходимо проверить работу системы.Это позволит избежать дальнейших неприятностей.

Программирование PIN-кода

Разбираясь в вопросе, как настроить «Шерхан Магикар 5», следует также рассмотреть процедуру установки специального пароля для системы. Это может потребоваться, если в силу определенных обстоятельств водитель не может вывести сигнализацию из режима охраны. Бортовой компьютер в некоторых случаях может не реагировать на сигналы дистанционного управления.

Пароль устанавливает сам драйвер. Это может быть 2 или 4 цифры.Каждую кодовую точку можно установить в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.

Сначала отключается режим безопасности. Далее водитель должен открыть автомобиль и вставить ключ в розетку зажигания. Он переведен в положение ON. Двигатель остается выключенным. На пульте дистанционного управления необходимо одновременно зажать вторую и четвертую кнопки. Раздастся звуковой сигнал сирены, включатся и выключатся фары.

Нажмите любую кнопку брелока.Эту процедуру необходимо выполнить в течение 4 секунд. Номер кнопки определяет первую цифру кода. После этого прозвучит идентичное количество сигналов. Остальные цифры пароля устанавливаются аналогично. После завершения процедуры система выйдет из режима настройки. Сирена издаст двойной звуковой сигнал, фары дважды мигнут.

Снятие с охраны

Сигнализация «Шерхан Магикар 5», инструкция подробно учитывающая все случаи снятия с охраны, в редких случаях не выключается стандартным образом (например, утерян брелок).В этом случае необходимо ввести ранее установленный пароль.

Нам нужно открыть машину. Сирена подаст сигнал тревоги. Трижды повернут ключ в замке зажигания из положения ВЫКЛ в положение ВКЛ. Сирена сработает. В течение 4 секунд ключ необходимо повернуть столько раз, сколько соответствует первой цифре кода. Фары включаются и выключаются один раз. Затем вводятся остальные цифры пароля.

Блок будет снят. Если пароль введен неверно, сигнализация снова включится.Поэтому запомните пароль к системе точно.

Автостарт охранная система

Есть еще несколько настроек для освоения сигнализации «Шерхан Магикар 5». Как настроить автозапуск? Рекомендации производителя помогут. Это удобная программа, позволяющая повысить комфорт вождения.

Для его включения водитель должен закрыть все двери автомобиля и включить охранный режим. Далее на брелке необходимо активировать функцию автозапуска. Она сама включит режим безопасности.Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности, при включенном автостарте сигнализация заблокирует машину через 30 секунд.

Отображается информация о включении автозапуска. На экране должно появиться слово ПАССИВНЫЙ. Каждые 10 секунд система передает на дисплей данные о состоянии режима охраны.

Автозапуск двигателя

Автозапуск «Шерхан Магикар 5» произведен в срок. Можно установить период запуска двигателя в зависимости от температуры или напряжения аккумулятора.Однако эти функции второстепенные. Их нельзя запустить без программирования времени автозапуска.

Для включения режима необходимо выключить охранный режим, зажигание и открыть дверь. Двигатель можно запускать каждые два, четыре или восемь часов. Одновременно зажать первую и вторую кнопки брелока. Далее нужно 13 раз нажать четвертую кнопку. Сирена каждый раз пищит. Если вы нажмете вторую кнопку, двигатель будет автоматически включаться каждые 8 часов. Третья кнопка устанавливает периодичность каждые четыре часа, а четвертая — каждые два часа.

Автозапуск по температуре и напряжению аккумуляторной батареи

Дополнительными функциями обладает сигнализация «Шерхан Магикар 5». Как настроить температуру автозапуска двигателя и бортовое напряжение, мы сейчас вам расскажем. Для этого выполняется последовательная процедура.

Для входа в программный режим нужно нажать первую и вторую кнопки. Для установки функции автозапуска по температуре необходимо 21 раз нажать четвертую кнопку. Сирена будет пищать каждый раз. Если нажать вторую кнопку на пульте ДУ, двигатель запустится при температуре в салоне -15 ºС.Третья кнопка соответствует уровню -25 ºС, а четвертая — +60 ºС. Далее включается таймер (кнопки вторая и четвертая зажаты).

В некоторых случаях водитель хочет включить автозапуск, чтобы ограничить запуск мотора при падении напряжения в бортовой сети … Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку . Для включения режима ограничения таймера запуска двигателя необходимо нажать вторую кнопку на брелоке.

Определенными функциями управления отличается сигнализация «Шерхан Магикар 5».Как настроить автозапуск, включить режим безопасности и другие функции, теперь вы знаете. В этом случае надежность системы будет высокой.

MAGICAR V

Руководство пользователя

НАЗНАЧЕНИЕ

Sher Khan 5 — автосигнализация с возможностью радиоуправления при помощи брелка-коммуникатора с жидкокристаллическим дисплеем. Система обменивается информацией между брелоком коммуникатора и процессорным блоком на расстоянии до 1500 м. В «Шерхане-5» есть функция автоматического запуска двигателя по командам с брелока или по командам внутреннего таймера.Система предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и бортовым напряжением 12 В. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в автомобиле. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

Функции коммуникатора брелока

Многофункциональный 4-кнопочный брелок для коммуникатора с ЖК-дисплеем
Защита от перехвата кодовых сообщений MAGIC CODE
Аудиовизуальное подтверждение выполненных команд
Вибрационный звонок
Громкие звуковые сигналы
Сверхдальная связь до 1500 м с процессорным блоком
Автоматическая подсветка дисплея
Индикация низкого заряда батареи
Индикация напряжения аккумуляторной батареи автомобиля
Индикация температуры в салоне автомобиля
Индикация текущего времени
Индикация времени работы двигателя в автоматическом режиме
Дистанционный запуск двигателя
Программирование времени запуска двигателя ( с точностью до минуты)
Режим звукового и визуального напоминания о получении тревожного сообщения
Оперативное, с брелока, программирование всех функций системы
Экономное питание (одна ячейка ААА)

Функции процессорного блока

Автоматический запуск двигателя автомобилей с автоматической или механической коробкой передач
Работа системы запуска как с бензиновыми, так и с дизельными двигателями
Работа системы запуска с двигателями с турбиной
Запуск двигателя по команде с пульта дистанционного управления
Автомат запуск двигателя каждые 2 часа
Автоматический запуск двигателя в заданное время каждые 24 часа
Отслеживание запуска двигателя по сигналам генератора или шуму в бортовой сети
Персональный код доступа в салон автомобиля в случае потери ключа
Выход питания для управления центральным замком автомобиля
Выход питания для отпирания замка багажника
Выход питания управления аварийной сигнализацией (две цепи)
Программирование типа реле фиксации
Автоматическая постановка на охрану (программируемая функция)
Звуковое предупреждение перед автоматической постановкой на охрану
Автоматический возврат в режим охраны, если дверь не открылась ened
Звуковое предупреждение перед автоматическим возвратом в режим охраны
Режим охраны без сигналов сирены
Два универсальных программируемых канала для управления дополнительными устройствами
Возможность подключения отрицательного и положительного дверных датчиков
Отрицательный вход датчика багажника
Блокировка и разблокировка дверные замки при запуске и остановке двигателя
Возможность постановки на охрану с сигналами подтверждения сирены и без них
Предупреждение об открытой двери (программируемая функция)
Паника или режим JackStop
Высокочувствительный двухуровневый датчик удара с регулируемой чувствительностью
» Функция «свободные руки» для автоматического включения / выключения режима охраны, когда владелец отходит / приближается к автомобилю
Функция громкой связи в двух режимах
Предупреждение габаритных огней не выключено

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Шерхан 5

Типы сигналов тревоги:

Влияние на основное и дополнительное электрооборудование автомобиля

СТСТС контролирует подачу питания на:	Максимальный ток канала
Цепь блокировки стартера или зажигания	Imax = 0.2 А
Цепь сигнализации стороны портов	Imax = 10 А
Цепь сигнализации правого борта	Imax = 10 А
Цепь зажигания	Ток Imax = 30 А
Цепочка для аксессуаров	Ток Imax = 30 А
Цепь стартера	Ток Imax = 30 А
Цепь зажигания 2	Ток Imax = 0.2 А
Сирена дополнительная	Ток Imax = 2 А
Реле управления отпиранием электрических замков дверей или отпиранием штатной системы центрального замка (ЦЗ) автомобиля	Ток Imax = до 15 А
Управляющее реле для запирания электрических замков дверей или запирания штатной системы центрального запирания (ЦЗ) автомобиля	Ток Imax = до 15 А
Реле электрического управления замком багажника	Ток Imax = 10 А
Дополнительный канал управления 1	Ток Imax = 0.2 А
Дополнительный канал управления 2	Ток Imax = 0,2 А
Канал снятия с охраны СТСТЦ, установленного на ТС	Ток Imax = 0,2 А

Методы контроля

Выносной радиопередатчик (брелок) на частоте 433,92 МГц ± 0,2% при мощности не более 10 мВт
От ключа зажигания
Автоматически по сигналам датчиков

Защита электрических цепей

Предохранители.(Автомобильные предохранители с выдержкой времени согласно схеме подключения)

Сферы защиты

Прочие параметры

Аккумуляторы

* В таблице показано среднее значение. Срок службы батареи брелока зависит от интенсивности использования брелока и качества аккумулятора, режимов работы брелока.

ВНИМАНИЕ!

Используйте только качественные батареи. Использование некачественного аккумулятора может привести не только к сокращению срока службы брелока, но и к его выходу из строя.

БРЕЛОК КОММУНИКАТОР

Подготовка брелока-коммуникатора к работе

Перед использованием брелока необходимо привести его в рабочее состояние, так как при транспортировке и хранении между контактом аккумулятора и контактной пластиной брелока устанавливается изолирующая прокладка, предотвращающая разряд аккумулятора перед использованием. Перед использованием выньте брелок. Для этого откройте фиксатор крышки аккумуляторного отсека, нажмите на крышку и сдвиньте ее в сторону, противоположную антенне.Выньте аккумулятор. Снимите изоляционную ленту между аккумулятором и пластиной коллектора. Снова вставьте аккумулятор, соблюдая полярность, указанную на дне аккумуляторного отсека. Если нет указания полярности аккумулятора, то он устанавливается отрицательной клеммой в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к использованию.

Символы на дисплее брелока-коммуникатора

	Индикатор запуска таймера
	Индикатор включения режима ТУРБО
	Индикатор включения пассивного режима охраны
	Индикатор громкой связи
	Индикатор включения сигнала сирены
	Индикатор выключения датчика удара
	Вибрационный звонок на индикаторе
	Индикатор включения автоматического управления центральным замком зажиганием
	Индикатор открытой двери
	Индикатор открытого багажника / капота
	Индикатор тревоги датчика удара (дополнительный датчик)
	Индикатор вызова автовладельца
	Индикатор работающего двигателя
	Индикатор включения зажигания в охранном режиме, не выключенный индикатор габаритных огней
	Индикатор работы передатчика брелока-коммуникатора
	Индикатор разряда батареи брелока-коммуникатора
	Индикатор режима VALET
	Индикатор блокировки и разблокировки замков.Индикатор постановки на охрану
	Индикатор часов, напряжения аккумулятора автомобиля, температуры в салоне, времени прогрева двигателя при автоматическом запуске

Назначение 5 кнопок брелока-коммуникатора Шерхан

Пример обозначения:

I — быстрое (0,5 сек.) Нажатие кнопки
I- — долгое (2 сек.) Нажатие кнопки
(I + II) — быстрое (0,5 сек.) Одновременное нажатие кнопок (комбинация кнопок)
(I + II) — — длинные (2 сек.) Одновременное нажатие кнопок (комбинация кнопок)

Номер канала управления	Номер кнопки	Продолжительность прессования	Выполняемая функция (режим)
1	я	0,5 сек.	Постановка / снятие с охраны Включение / выключение режима вызова Завершение режима тревоги Включение / выключение стартера / замка зажигания
2	И- (1)	2 сек.	Включить первый режим работы функции громкой связи (символ не мигает)
3	И- (2)	2 сек.	Включить громкую связь во втором режиме работы (символ мигает)
4	И- (3)	2 сек.	Отключить функцию громкой связи (символ гаснет)
5	(III + IV) —	2 сек.	Запись и воспроизведение фрагмента на голосовом модуле (опция)
6	II	0.5 сек.	Управление дополнительным каналом 1
7	III	0,5 сек.	Управление дополнительным каналом 2
8	IV	0,5 сек.	Проверка состояния системы
9	II-	2 сек.	Запуск и остановка двигателя с пульта дистанционного управления
10	III-	2 сек.	Открытый багажник
11	IV-	2 сек.	«Паника». Для остановки нажмите кнопку I
12	(I + II)	0,5 сек.	Включение / выключение сирены
13	(I + III)	0,5 сек.	Включение / выключение режима «Valet»
14	(I + IV)	0,5 сек.	Автоматическое управление центральным замком при включении / выключении зажигания
15	(II + III)	0.5 сек.	Включение / выключение автоматической постановки на охрану
16	(II + IV)	0,5 сек.	Таймер включения / выключения
17	(III + IV)	0,5 сек.	Включение / отключение режима турбо
18	(I + III) —	2 сек.	Датчик удара включить / выключить
19	(I + II) —	2 сек.	Вход в меню программирования 1
20	(I + IV) —	2 сек.	Вход в меню программирования 2

Примечание: Шерхан 5

с длинным 2 сек. Нажатие кнопки I изменяет режимы последовательно в порядке (1)> (2)> (3)> (1)…. В режиме (2) функция «Свободные руки -» имеет большой рабочий диапазон — символ мигает.

Установка времени на дисплее брелока-коммуникатора

Установка текущего времени требуется перед использованием системы или при замене батареи брелока.Следуйте инструкциям в таблице ниже.

Этапы выполнения		Продолжительность прессования	Выполняемая функция (режим)
ШАГ 1	(II + III) —	2 сек.
ШАГ 2	я	0,5 сек.	Включение режима установки текущего времени. Текущее время мигает, подтверждается звуковым сигналом брелока
ШАГ 3	я	0.5 сек.	Изменение часа
ШАГ 3	II	0,5 сек.	Изменение значения минут
ШАГ 4	(II + III) —	2 сек.

ВНИМАНИЕ!

Установка точного времени — необходимое условие для корректной работы автоматического запуска двигателя по таймеру.

Установка режимов брелока-коммуникатора, Виброзвонок, вызов хозяина, отображение температуры стандартное «° F» или «° C»

Для установки необходимого режима работы брелока выполните действия в соответствии с таблицей ниже.

Примечание: ШАГ 2 должен быть завершен не позднее 15 секунд. после ШАГА 1.

Постановка на охрану [кнопка (I)]

Закройте двери, капот, багажник. Кратковременно нажмите кнопку брелока I. Система перейдет в режим охраны, дверные замки заблокируются, блокировка стартера (зажигания) будет включаться до тех пор, пока система не будет снята с охраны.

При постановке на охрану:

Включение датчиков:

Сразу после того, как светодиод начинает мигать, система начинает отслеживать состояние дверей, капота, багажника, датчика вызова автовладельца.
Датчик удара включится через 30 секунд. после постановки на охрану.

Примечание:

Если при постановке на охрану вы слышите три сигнала от брелока и на дисплее в течение 5 секунд. мигает изображение открытой двери или багажника, это означает, что в автомобиле открыта дверь, капот / багажник. Датчик двери, капота / багажника будет немедленно поставлен на охрану после восстановления его работоспособности.

Зона капота отдельно не отображается на дисплее, датчик капота должен быть подключен к проводу датчика багажника.

Снятие с охраны [кнопка (I)]

Когда система поставлена на охрану, быстро нажмите кнопку брелока I. Система будет снята с охраны, дверные замки разблокированы, блокировка стартера (зажигания) отключится.

При снятии с охраны:

Функция HANDS FREE [Кнопка (I) -]

ВНИМАНИЕ!

Режим «Свободные руки» работает только при использовании брелока-коммуникатора с ЖК-дисплеем, при использовании дополнительных брелоков без дисплея этот режим недоступен.

Нажав кнопку I брелока-коммуникатора на 2 сек. вы можете включить или выключить функцию громкой связи. При включении функции «Свободные руки» система автоматически переходит в режим безопасности при удалении коммуникатора от машины на расстояние 15-35 м *. или снимает с охраны и открывает двери при приближении. Функция имеет два режима работы:

В первом режиме метка на дисплее не мигает и диапазон функции минимален.

Во втором режиме на дисплее мигает метка с надписью «AUTO» и диапазон максимален.

Смена режимов работы занимает длительное время 2 сек. нажав кнопку I в следующем порядке: (Функция включена, режим 1)> (Функция включена, режим 2)> (Функция отключена)> (Функция включена, режим 1)….

Постановка / снятие с охраны будет сопровождаться мелодичным сигналом от брелока коммуникатора.

Постоянное использование функции «Свободные руки» не рекомендуется, так как ее использование резко сокращает время автономной работы брелока.

* Примечание:

Расстояние от устройства до брелока коммуникатора, на котором система принимает решение о постановке или снятии с охраны, может варьироваться и зависит от ряда объективных причин: взаимного расположения антенн брелока коммуникатора и антенного блока. , наличие металлических предметов возле антенн, радиопомех в эфире, погода и т. д.…

При включенной громкой связи:

Смена режима сопровождается одним сигналом от брелока коммуникатора.

При выключении функции HANDS-FREE:

Запуск двигателя по команде с пульта дистанционного управления [Кнопка (II) -]

Для запуска двигателя нажмите кнопку II на пульте дистанционного управления и удерживайте ее в течение 2 секунд. Система перейдет в режим охраны, замки дверей заблокируются, двигатель автомобиля заведется. После запуска двигателя на дисплее брелока-коммуникатора появится информация о времени, оставшемся до остановки двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять 15/25/45/5 минут (программируемая функция 2-4).Для начала водить машину. Вам нужно открыть дверь, вставить ключ зажигания в замок и повернуть его в положение «ON». Для этого у вас есть 20 секунд, по истечении этого времени система передаст управление замку зажигания, если вы не включили зажигание, двигатель будет остановлен.

Если запуск не произошел с первого раза, система попробует еще раз. Система делает не более трех попыток запуска, после чего переходит в режим ожидания. Если двигатель автомобиля не запускается после последней попытки, обратитесь на СТО для диагностики вашего автомобиля.

На момент запуска:

Система не запустит двигатель, если:

Зажигание на
Двигатель автомобиля уже заведен
Дверь или капот / багажник открыты
Не выполнен режим резервирования для автомобилей с МКПП

При успешном запуске:

Примечание: Если двигатель автомобиля запускается автоматически, индикатор текущего времени показывает время, оставшееся до остановки двигателя.Время отображается в режиме обратного отсчета. Формат отображения времени в этом режиме: [XX мин: XX сек.]

При автоматической остановке двигателя:

Открытие багажника [Кнопка (III) -]

Нажмите и удерживайте 2 секунды. кнопка III брелока, после чего багажник откроется. Если система поставлена на охрану (двери заблокированы), она будет снята с охраны, двери будут разблокированы, блокировка стартера будет отключена. Для реализации этой функции необходимо, чтобы соленоид замка багажника был подключен к соответствующему выходу основного блока системы.

При открытии багажника:

Проверка состояния системы [Кнопка (IV)]

Если необходимо проверить состояние системы, кратковременно нажмите кнопку IV брелока-коммуникатора. Информация о состоянии системы будет отображаться на дисплее брелока-коммуникатора, а также подтверждаться сиреной и сигналами тревоги.

При проверке статуса системы:

При проверке состояния системы Шерхан 5 индикатор текущего времени показывает температуру в машине.Температура может отображаться в ° F или ° C.

Температура в салоне автомобиля 10 ° C.

Повторное кратковременное нажатие кнопки IV брелока-коммуникатора в течение 6 секунд после первого позволяет просмотреть информацию о напряжении аккумулятора автомобиля в вольтах.

Напряжение на автомобильном аккумуляторе 13,9В.

Паника или режим JackStop (защита от захвата) [Кнопка (IV) -]

Нажав кнопку IV брелока на 2 сек.Система перейдет в режим «Паника» или режим JackStop (защита от захвата) — программируемая функция 1-4. Если система была снята с охраны, она перейдет в режим охраны, дверные замки будут заблокированы. Сирена будет звучать 90 секунд, будильник будет мигать 90 секунд. В режиме «Паника» прекращается автоматический запуск двигателя. Через 90 сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны брелком или в режиме аварийного отключения. Режим «Паника» можно выключить коротким нажатием кнопки I.Режимы «Паника» и JackStop используются в случае опасности или когда необходимо привлечь внимание к автомобилю.

Когда активированы режимы «Паника» и JackStop:

Отличия алгоритмов «Паника» и JackStop (в зависимости от выбранного значения программируемой функции 1-4):

ВНИМАНИЕ!

Режим

JackStop можно использовать только в экстренных случаях … Это не обычный, постоянно используемый режим CTCTС. предусматривает остановку двигателя во время движения.

При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I + II)]

Кратковременным нажатием на кнопки I + II брелока одновременно можно включить или выключить сигналы сирены. В этом случае сигналы брелока и сигналы тревоги будут работать в обычном режиме. О включении сирены свидетельствует наличие символа на дисплее брелока.

При включении сигналов сирены:

При выключении сигналов сирены:

VALET Mode [Кнопка (I + III)] Шерхан 5

Для отключения охранных функций системы и при передаче автомобиля на СТО для обслуживания можно использовать режим VALET.Для этого кратковременно нажмите кнопки I + III пульта ДУ.

В режиме VALET вы можете управлять запиранием и отпиранием дверных замков. Чтобы заблокировать или разблокировать замки, кратковременно нажмите кнопку I.

Режим

VALET отображается на дисплее символом

Для выхода из режима VALET коротко нажмите кнопки I + III на пульте дистанционного управления

Когда включен режим VALET:

Когда режим VALET выключен:

Отключение двухуровневого датчика удара [Кнопка (I + III)] Шерхан 5

Можно отключить двухуровневый датчик удара.Одновременно нажмите и удерживайте 2 секунды. кнопки I + III брелока, в результате чего датчики будут включены или выключены. Об отключении датчика свидетельствует символ на дисплее брелока. Выключение датчика необходимо, если вы оставляете машину там, где возможны ложные срабатывания (машина припаркована у трамвайных путей, в машине остается ребенок или животное).

При отключении датчика удара:

При включении датчика удара:

Датчик удара называется двухуровневым, потому что он имеет два уровня реакции от удара о автомобиль.

В случае слабого шока система предупреждает 4 короткими звуковыми сигналами сирены и 4 миганиями тревоги. Брелок — коммуникатор издает короткий звуковой сигнал, на дисплее мигает символ аварии автомобиля. В случае сильного удара система переходит в режим тревоги на 30 секунд.

Управление центральным замком включения и выключения зажигания [Кнопка (I + IV)]

Кратковременным нажатием кнопок I + IV брелока одновременно можно включить или выключить автоматический центральный замок (CZ) для включения и выключения зажигания.Если функция активирована, дверные замки автоматически запираются через 30 секунд. после запуска двигателя и всех дверей капот / багажник будут закрыты. Замки разблокируются сразу после выключения зажигания. На включение функции указывает наличие символа на дисплее брелока.

При включении функции управления центральным замком от замка зажигания:

При отключении функции управления центральным замком от зажигания:

Пассивная постановка на охрану [Кнопка (II + III)] Шерхан 5

Функцию пассивной постановки на охрану можно включить / выключить кратковременным нажатием кнопок P + W на брелоке.Когда пассивная постановка на охрану включена, система автоматически переходит в режим охраны через 30 секунд. после закрытия последней двери или после снятия с охраны брелоком. Система предупреждает о пассивной постановке на охрану сигналами тревоги и / или сирены каждые 10 секунд. Если в течение 30 сек. были открыты двери (капот / багажник), система перейдет в режим охраны через 30 секунд. после закрытия дверей (капот / багажник).

При включенной пассивной постановке на охрану:

При отключении пассивной постановки на охрану:

Установка таймера автоматического запуска двигателя [Кнопка (II + IV)]

Кратковременно нажмите кнопки II + IV на пульте дистанционного управления, чтобы включить или выключить запуск двигателя по таймеру.Индикацией запуска двигателя по таймеру является наличие метки «ТАЙМЕР» на дисплее брелока. В системе предусмотрено два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждый день в заранее установленное время, второй режим позволяет запускать двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в странах с жарким климатом). Два режима нельзя использовать одновременно, нужный вам режим можно выбрать с помощью программируемой функции 2-3.

Для автоматического запуска двигателя по таймеру в нужное время (24 часа) необходимо сделать резервацию этого режима.Для этого:

Выберите время начала (см. Таблицу)
Нажмите кнопки II + IV и выключите «ТАЙМЕР»

Этапы выполнения	Номер кнопки или комбинация кнопок	Продолжительность прессования	Выполняемая функция (режим)
ШАГ 1	(II + III) —	2 сек.	Вход в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока
ШАГ 2	II	0.5 сек.	Включение режима настройки таймера. Показания ранее установленного времени мигают, что подтверждается звуковым сигналом от брелока
ШАГ	я	0,5 сек.	Изменение часа
ШАГ	II	0,5 сек.	Изменение значения минут
ШАГ 4	(II + III) —	2 сек.	Выйдите из режима программирования функций брелока. Подтверждается звуковым сигналом от брелока

Чтобы включить или отключить запуск двигателя по таймеру каждые 2 часа, кратковременно нажмите кнопки II + IV на пульте дистанционного управления.Установка времени запуска в этом режиме не требуется; первый запуск двигателя произойдет через 2 часа после включения режима.

При запуске двигателя по таймеру:

При выключении запуска двигателя по таймеру:

Примечание: Автоматический запуск двигателя по таймеру каждые 24 часа полезен для ежедневного запуска двигателя в определенное время, если ваш автомобиль припаркован вне зоны действия брелока.

ВНИМАНИЕ!

Время запуска двигателя по таймеру 24 часа может быть сдвинуто до ± 2 минут в день.

Режим TURBO [Кнопка (II + IV)]

Если на автомобиле установлен двигатель с турбонаддувом, то после продолжительной работы на высоких оборотах сразу останавливать его не рекомендуется. Двигатель должен некоторое время поработать на холостом ходу для охлаждения турбины. Для этого в системе SCHER-KHAN MAGICAR V предусмотрен режим TURBO (турботаймер). Если режим ТУРБО включен, двигатель проработает 2 минуты в конце поездки. Чтобы включить или выключить режим TURBO, коротко нажмите кнопки III + IV на пульте дистанционного управления.

При включенном режиме ТУРБО:

При выключенном режиме TURBO:

Чтобы активировать режим по окончании поездки, сделайте следующее:

Установите рычаг трансмиссии в нейтральное положение или P.
Поверните ключ в замке зажигания из положения ON в положение OFF. После этого двигатель будет продолжать работать еще 2 минуты.
Выйдите из машины, закройте двери. Как только двери закроются, загорится сигнализация

Теперь вы можете поставить систему на охрану.В этом случае двигатель будет работать, пока не пройдут 2 минуты. интервал. Когда автомобиль поставлен на охрану, сразу ставятся на охрану датчики двери, капота / багажника, датчик вызова водителя, а датчик удара начинает работать после остановки двигателя. Двигатель будет остановлен немедленно, когда сработает датчик двери, капота / багажника, и система перейдет в режим тревоги. При необходимости можно экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

Управление дополнительным каналом 1 [кнопка (II)]

Если ваш автомобиль оборудован электромеханическим замком капота, дополнительным подогревателем или другим сервисным оборудованием, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку II на пульте дистанционного управления. При выходе из блока процессора дополнительного канала 1 раздастся короткий или длинный звуковой сигнал (программируемая функция 2-5). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-5. Если канал запрограммирован на длинный сигнал (значение 4 программируемой функции 2-5), система подтвердит его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Примечание: Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала (программируемая функция 2-5)

Управление дополнительным каналом 2 [Кнопка (III)]

Если ваш автомобиль оборудован электромеханическим замком капота, дополнительным подогревателем или другим сервисным оборудованием, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку III на пульте дистанционного управления. На выходе дополнительного канала 2 процессорного блока появится короткий или длинный сигнал (программируемая функция 2-6). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-6. Если канал запрограммирован на длинный сигнал (значение 4 программируемых функций 2-6), то система будет подтверждать его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Активация дополнительного канала: Шерхан 5

Отключение дополнительного канала:

Примечание: Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала (программируемая функция 2-6)

Режим тревоги

Если дверь, капот / багажник открываются в режиме охраны, система переходит в режим тревоги на 30 секунд, сигналы тревоги и сирены будут длиться 30 секунд.По истечении 30 сек. система вернется в режим охраны. При срабатывании зоны тревоги датчика удара (сильное воздействие) система перейдет в режим тревоги на 15 секунд, сигналы тревоги и сирены будут длиться 15 секунд. Через 15 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабый удар) система не перейдет в режим тревоги, а только подаст серию из четырех коротких сигналов с сиреной и тревогой. Вы можете выйти из режима тревоги коротким нажатием кнопки брелока I.В этом случае замки не будут разблокированы, и система перейдет из режима тревоги в режим охраны.

В режиме тревоги:

Режим напоминания

Если брелок коммуникатора получил сигнал тревоги от двери, датчиков капота / багажника, датчика удара, датчика вызова и вы не заметили этого сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (с короткими гудками и индикация зоны, вызвавшей режим тревоги) … Для выхода из режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кнопку I, чтобы выйти из режима охраны и разблокировать двери.

В режиме напоминания:

Примечание: Брелок коммуникатора не переходит в режим напоминания при получении предупреждающего сигнала от датчика удара (слабый удар)

Звонок автовладельца

При необходимости вызвать автовладельца постучите твердым предметом (монетой, ключами и т. Д.) Возле датчика вызова. Светодиод датчика вызова будет мигать зеленым … Функция вызова автовладельца доступна сразу после постановки на охрану. Чтобы отключить сигналы от брелока-коммуникатора, нажмите кнопку I брелока.Чтобы отключить сигналы коммуникатора брелока и проверить состояние автомобиля, кратковременно нажмите кнопку IV.

При звонке автовладельцу:

Доступ в машину без брелока Шерхан 5

Доступ к автомобилю без брелока может потребоваться в ряде случаев. Например, если брелок утерян, разрядился аккумулятор в брелоке, если вы отдыхаете на пляже и не хотите брать брелок с собой (брелок и ключи заперты в машине) .Система SCHER-KHAN MAGICAR V предоставляет такую возможность. Чтобы разрешить доступ только вам, система использует персональный код, состоящий из четырех цифр. Значение каждой цифры кода может варьироваться от 1 до 9. Таким образом, код может иметь значение от 1111 до 9999. Код вводится и записывается через датчик вызова владельца транспортного средства.

Ввод личного кода:

Чтобы использовать эту функцию, вы должны ввести свой код в системную память. Для этого выполните несколько шагов:

Включите зажигание
Откройте дверь
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода.Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием.
Для подтверждения программирования кода вы услышите один звук сирены, сигнал тревоги мигнет один раз.

Если вы ошиблись на любом из шагов, то вам необходимо записать код, начиная с пункта 1.

Ввод личного кода:

10 раз коснитесь датчика вызова.Каждый раз светодиод в датчике будет мигать зеленым. Время между ударами должно быть менее 1,5 секунд.
Светодиод быстро мигает красным, подтверждая, что предыдущий шаг был завершен. Если светодиод не мигает красным светом, снова начните с шага 1.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод первой цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода.Через 1,5 сек. светодиод подтвердит ввод второй цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод третьей цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, нажмите на датчик вызова количество раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод подтвердит ввод четвертой цифры красным миганием.
Если код введен правильно, система будет снята с охраны, дверные замки откроются, и на коммуникатор будет отправлен сигнал для снятия системы с охраны. Если код введен неверно, то на брелок поступит сигнал вызова хозяина, и необходимо будет повторить все действия, начиная с пункта 1.

Система допускает пять попыток ввода кода в течение 30 минут. Если код был введен неверно, его ввод блокируется на 24 часа или до тех пор, пока вы не снимете систему с охраны с помощью брелока.

Защита аккумулятора (предупреждение о отключенных габаритах)

Система помогает защитить аккумулятор автомобиля от разряда. Если вы забыли выключить габаритные огни, то при постановке на охрану брелок коммуникатора издаст серию гудков в течение 5 секунд. В это время на дисплее будут мигать изображения замка и габаритных огней. Предупреждающий сигнал будет повторяться каждые 30 секунд. три раза.

Блокировка стартера или зажигания

Система в охранном режиме не позволит запустить двигатель автомобиля.При попытке запустить двигатель в режиме охраны система отправит сигнал тревоги на брелок коммуникатора. Сигнализация включения зажигания сигнализируется миганием габаритных огней на брелке коммуникатора, звуковыми и вибросигналами. Режим блокировки двигателя выбирается при установке системы на СТО и зависит от значений двух программируемых функций 1-4 и 1-8. Подробнее о блокировке двигателя вашего автомобиля вы можете узнать на месте установки системы.Когда выбрана блокировка стартера, система предотвратит перезапуск стартера автомобиля, если двигатель запускается в автоматическом режиме.

Предупреждение об открытой двери

Система предупреждает об открытой двери (программируемая функция 1-2). При выборе значения пользовательской функции сигнализация мигает, если дверь автомобиля открыта.

Защита радиоканала от перехвата кода

В системе предусмотрена специальная защита команд, передаваемых с брелока. Каждый раз, когда вы нажимаете кнопку на системном брелке, кодовое сообщение меняется по особому алгоритму.Это сделано для защиты системы от перехвата кода и его выбора (интеллектуального взлома системы безопасности). Алгоритм защиты кода разработан специально для системы SCHER-KHAN MAGICAR и является уникальным, не используется ни в одной системе безопасности других марок.

Защита двигателя в режиме автозапуска

Система непрерывно контролирует работу двигателя в режиме автоматического запуска. Если двигатель останавливается до окончания цикла прогрева (неисправность двигателя или отсутствие топлива), то не позднее, чем через 20 секунд.блок системного процессора выключит зажигание. Автоматический перезапуск двигателя невозможен, пока неисправность не будет устранена. Для автомобилей с механической коробкой передач необходимо повторно выполнить режим резервирования.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от ваших требований. На датчике предусмотрен регулятор для регулировки чувствительности. Поворот ручки по часовой стрелке увеличивает чувствительность, а против часовой стрелки уменьшает ее, пока датчик не будет выключен.Проконсультируйтесь с СТО по поводу расположения датчика удара, он должен быть легко доступен для регулировки.

Регулировка чувствительности датчика вызова хозяина

Вы можете настроить чувствительность датчика вызова автовладельца в зависимости от ваших требований. Для регулировки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое — максимальной.Датчик должен располагаться в нижнем углу лобового стекла автомобиля.

Регулировка громкости сигналов подтверждения сирены

Вы можете отрегулировать громкость коротких сигналов сирены. Для уменьшения громкости необходимо отрезать петлю от провода на корпусе сирены. Система может быть укомплектована любой сиреной по желанию владельца, в том числе такой, где нет возможности настройки.

Режим резервирования (только ручная передача)

Режим резервирования исключает возможность автоматического запуска двигателя, если рычаг переключения передач ручной коробки передач не установлен в нейтральное положение.В зависимости от ваших требований вы можете выбрать один из трех алгоритмов резервного копирования (программируемая функция 1-6).

Алгоритм 1

Алгоритм 2

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
Закройте двери капота / багажника.
Выньте ключ из замка зажигания (положение OFF).Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины. Закрой дверь. Двигатель заглохнет.

Если хотя бы один шаг из вышеуказанного алгоритма не выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование будет отключено, если дверь, капот / багажник открыты в момент выключения зажигания.

Алгоритм 3

По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
Закройте двери капота / багажника
Нажать 2 сек. кнопка брелока II
Выньте ключ из замка зажигания (положение OFF). Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины. Закрой дверь.Двигатель заглохнет

Если хотя бы один шаг из вышеуказанного алгоритма не выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование требует, чтобы вы нажимали кнопку II брелока каждый раз перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).

ВНИМАНИЕ!

Закройте люк и окна перед тем, как выйти из автомобиля. Не оставляйте людей или животных в автомобиле во время работы в резервном режиме.

Не запускайте двигатель автоматически, когда в автомобиле находятся люди или животные.

Всегда оставляйте рычаг переключения передач в нейтральном положении. Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

Если работа режима резервного копирования отличается от описанных алгоритмов или не происходит, немедленно обратитесь на СТО за консультацией.Не пользуйтесь автоматическим запуском двигателя, пока причина неисправности не будет устранена.

ПРОГРАММИРОВАНИЕ НОВЫХ КЛЮЧЕЙ

Система может запоминать коды трех брелоков. Выполните два шага, чтобы запрограммировать новые брелоки.

Трижды поверните ключ в замке зажигания из положения OFF в положение ON. Сигнал тревоги мигнет один раз, подтверждая вход в режим программирования.
Не позднее 4 сек. после срабатывания сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.

Не предпринимайте никаких действий в течение 4 секунд, чтобы выйти из режима программирования. после написания кода последнего брелока.

Если после шага 1 никакие действия не предпринимаются, через 4 сек. сигнализация мигнет 2 раза, система перейдет из режима программирования брелока в режим VALET.

Примечание:

В системе есть три ячейки памяти для хранения кодов брелоков. Если вы попытаетесь записать четвертый радиобрелок, код первого записанного радиобрелока будет удален.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С КЛЮЧОМ FOB

Программирование функций STTS с помощью брелока состоит из четырех шагов.

Войдите в режим программирования и выберите меню программирования. Для входа в Меню №1 одновременно нажмите кнопки I + II в течение 2 секунд. Для входа в Меню № 2 одновременно нажмите кнопки I + IV и удерживайте их в течение 2 секунд. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1.
Нажмите кнопку IV, чтобы выбрать функцию меню, которую вы хотите изменить. Количество кликов должно соответствовать номеру выбранной функции. Например, чтобы выбрать функцию 4, быстро нажмите кнопку IV брелока четыре раза.Каждое нажатие кнопки будет подтверждаться коротким звуком сирены (если она включена) и сигнальной вспышкой.
Подождите несколько секунд. Система подтвердит выбранный номер функции короткими звуковыми сигналами сирены и сигнальными вспышками. Количество звуковых сигналов будет соответствовать номеру выбранной функции.
Примечание:
Если при выборе функции вы ошиблись с количеством нажатий и (или) нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.
Нажмите кнопку I, чтобы выбрать заводскую настройку для функции. В подтверждение этого сирена подаст один короткий сигнал, сигнализация мигнет один раз. Нажмите кнопку II, III или IV, чтобы выбрать значения дополнительных функций. В подтверждение этого сирена издаст два, три или четыре коротких звуковых сигнала, сигнализация мигнет два, три или четыре раза.

Примечание:

Если вы слышите один длинный сигнал сирены, это означает, что система выходит из режима программирования функций.Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.

ВНИМАНИЕ!

Если необходимо изменить более одной функции из выбранного меню, то выбор каждой функции для изменения должен начинаться с ШАГА 1.

Меню программируемых функций

Меню № 1 [Кнопка (I + II) -]

п / п №	Функция	[Кнопка (I)] Заводские настройки	[Кнопка (II)]	[Кнопка (III)]
1-1	Задержка перед вращением стартера после включения зажигания.Следует увеличить для дизельного автомобиля.	4 сек.	10 сек.
1-2	Предупреждение об открытой двери	Не	есть
1-3	Длительность импульса управления центральным замком. Для пневматического центрального замка необходимо увеличить	0,8 сек.	4 сек.
1-4	Режим Panic или JackStop (защита от ограбления)	«Паника» (Блокировка стартера)	JackStop (Замок зажигания)
1-5	Управление центральным замком включения и выключения зажигания	Выключено	Выключено
1-6	Метод запуска резервирования.(Только для МКПП)	Автоматически при выключении зажигания	Автоматически при выключении зажигания при закрытых дверях	Только ручной режим, перед выключением зажигания для резервного копирования нажмите кнопку II на 2 секунды.
1-7	Время вращения стартера	Стандартный	стандарт + минимум	стандарт + максимум

Примечание к функции 1-4: Эта функция позволяет выбрать режим «Паника» или режим JackStop (защита от ограбления):

Установка всех программируемых функций меню # 1 на заводские настройки по умолчанию

Вход в режим программирования.Нажмите одновременно кнопки I + II на 2 секунды. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1
Трижды коротко нажмите кнопку III на пульте дистанционного управления. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой. Через некоторое время прозвучат три сигнала сирены, сигнализация мигнет три раза, подтверждая заводские настройки всех программируемых функций меню №.

Меню № 2 [Кнопка (I + IV) -]

Установка всех программируемых функций меню No.2 к заводским настройкам Шерхан 5

Есть два шага для установки заводских настроек программируемых функций по умолчанию.

Вход в режим программирования. Одновременно нажмите кнопки I + IV на 2 секунды. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1
Трижды коротко нажмите кнопку III на пульте дистанционного управления. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой. Через некоторое время прозвучат три сигнала сирены, сигнал тревоги мигнет три раза, подтверждая заводские настройки всех программируемых функций меню №2.

Система может запоминать коды трех брелоков. Выполните два шага, чтобы запрограммировать новые брелоки.

1. Трижды поверните ключ зажигания из положения OFF в положение ON.

Аварийный сигнал мигнет один раз, подтверждая вход в режим программирования.

2. Не позднее 4 сек. после срабатывания сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.

Если после шага 1 никакие действия не предпринимаются, через 4 сек.сигнализация мигнет 2 раза, система перейдет из режима программирования брелока в режим VALET.

Примечание: в системе есть три ячейки памяти для хранения кодов брелоков. Если вы попытаетесь записать четвертый радиобрелок, код первого записанного радиобрелока будет удален.

Sher-Khan 7,8

ПРОГРАММИРОВАНИЕ КЛЮЧЕЙ

Система может запоминать коды трех брелоков.

Для записи кодов брелока:

1) В режиме «Снято с охраны» при включенном зажигании нажать кнопку на корпусе датчика вызова на 2 секунды.Будильник мигнет один раз

2) В течение 5 секунд. кратковременно нажмите сенсорную кнопку вызова. Аварийный сигнал мигнет дважды, если персональный код PIN 1 не используется (программируемая функция 1-6 в заводском значении

, см. Стр. 69) или один раз, если используется PIN 1 (программируемая функция 1-6 в дополнительном значении)

3 ) Если используется PIN 1, необходимо ввести его значение («Ввод персонального кода PIN 1 в режиме программирования брелока», пункты 5–8 на стр. 60). Сигнал тревоги мигнет дважды

4) Через 5 сек.светодиод загорится синим, подтверждая готовность ввести коды брелока

5) В течение 5 сек. коротко нажмите кнопку I на первом пульте дистанционного управления. Сигнал тревоги мигнет один раз, чтобы подтвердить, что код был написан. Затем вы можете ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока, тревога будет мигать 1 раз, после ввода кода третьего брелока, тревога мигнет дважды и система выйдет из режим программирования брелока.

При записи кода хотя бы одного нового брелока удаляются коды всех брелоков, ранее записанные в системную память.

Не предпринимайте никаких действий в течение 4 секунд для выхода из режима программирования. после написания кода последнего брелока.

Если после шага 4 никаких действий не предпринимается, то через 5 сек. Вы услышите один сигнал сирены *, сигнализация мигнет один раз, система перейдет из режима программирования брелока в режим VALET.

Sher-Khan Jungle, Vegas

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ

Система может запоминать коды четырех брелоков.

Чтобы начать программировать новые брелоки, необходимо:

Снять систему с охраны

Включить зажигание автомобиля

В случае, если ПИН-код не используется (заводское значение программируемой функции 20), выполните следующие действия. последовательность действий должна быть выполнена:

1) В течение 5 секунд кратковременно нажмите кнопку VALET три раза. Система подтвердит предпринятые действия одной вспышкой аварийного сигнала

2) В течение следующих 5 секунд кратковременно нажмите кнопку первого пульта дистанционного управления.Система подтвердит успешный ввод кода брелока одной вспышкой сигнала тревоги. Новый код брелока будет добавлен в память процессора. Это приведет к удалению кода брелока, который был запрограммирован первым.

3) В случае, когда необходимо запрограммировать коды нескольких брелоков, необходимо последовательно нажимать кнопку на каждом из них с интервалом времени между нажатиями не менее 1 секунды и не более 5 секунд. Система будет подтверждать каждое нажатие одной вспышкой сигнала тревоги.

Если в течение 5 секунд не будет предпринято никаких действий, система автоматически выйдет из режима программирования новых брелоков, что будет подтверждено двумя вспышками сигнала тревоги.

4) Если запрограммированы четыре пульта ДУ, то после нажатия кнопки на последнем из них система автоматически завершит режим программирования новых пультов дистанционного управления, что будет подтверждено двумя миганиями сигнала тревоги. В случае, если запрограммировано менее четырех пультов дистанционного управления и необходимо удалить коды предыдущих пультов дистанционного управления из памяти, нажмите кнопку на любом из пультов несколько раз, пока система не выйдет из режима программирования (две вспышки сигнал тревоги)

В случае использования ПИН-кода (значение 2 программируемой функции 20) для программирования новых брелоков

необходимо выполнить следующую последовательность действий:

1) Ввод первого цифра PIN-кода (заводское значение — «1»).Для этого кратковременно нажмите кнопку VALET подряд необходимое количество раз, соответствующее первой цифре PIN-кода. Временной интервал между нажатиями должен быть не более 3 секунд. После этого не выполняйте никаких действий в течение 3 секунд. По истечении этого времени система подтвердит ввод первой цифры однократной вспышкой сигнала тревоги

2) Ввод второй цифры PIN-кода (заводское значение — «1»). Для этого кратковременно нажмите кнопку VALET подряд необходимое количество раз, соответствующее второй цифре PIN-кода.Для правильного ввода ПИН-кода необходимо начать ввод второй цифры не позднее, чем через 3 секунды после мигания будильника, подтверждая ввод первой цифры. Временной интервал между нажатиями также должен быть не более

3 секунды. После ввода второй цифры не выполняйте никаких действий в течение 3 секунд. По истечении этого времени система подтвердит ввод правильных значений ПИН-кода одной вспышкой сигнала тревоги. Если последуют две вспышки сигнала тревоги, это означает, что PIN-код введен неверно, при этом система возвращается в исходный режим и коды брелоков не могут быть обновлены.

После трех неудачных попыток ввода PIN-кода эта операция блокируется на 30 минут.

3) В течение 5 секунд после подтверждения правильного ввода PIN-кода кратковременно нажмите кнопку первого пульта ДУ. Система подтвердит успешный ввод кода брелока одной вспышкой сигнала тревоги. Новый код брелока будет добавлен в память процессора. Это приведет к удалению кода брелока, который был запрограммирован первым.

4) При необходимости программирования кодов нескольких брелоков необходимо последовательно нажимать кнопку на каждом из них с интервалом между нажатиями не менее 1 секунды и не более 5 секунд.Система будет подтверждать каждое нажатие одной вспышкой сигнала тревоги. Если в течение 5 секунд не будет предпринято никаких действий, система автоматически выйдет из режима программирования новых брелоков, что будет подтверждено двумя вспышками сигнала тревоги

5) Если запрограммированы четыре пульта дистанционного управления, после нажатия кнопки на последнем из них система автоматически завершит режим программирования новых пультов дистанционного управления, что будет подтверждено двумя миганиями сигнала тревоги. В случае, если запрограммировано менее четырех пультов дистанционного управления и необходимо удалить коды предыдущих пультов дистанционного управления из памяти, нажмите кнопку на любом из пультов несколько раз, пока система не выйдет из режима программирования (две вспышки сигнализация)

Шер-Хан 6

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОК

ВНИМАНИЕ!

В системе есть защищенный алгоритм записи новых брелоков, , который исключает несанкционированную запись брелоков в память системы .Для обеспечения секретности записи не забудьте ввести код аварийного отключения PIN 1.

Система может запоминать коды трех брелоков. Чтобы начать программирование, система должна быть снята с охраны с помощью пульта дистанционного управления или аварийной ситуации с помощью замка зажигания PIN1 или датчика вызова PIN2. Также на записываемом брелоке должна быть отключена функция громкой связи.

Чтобы запрограммировать новые брелоки, выполните четыре шага:

1. Поверните ключ в замке зажигания из положения OFF в положение ON три раза.Сигнал тревоги мигнет один раз, подтверждая первый шаг. Выключите зажигание.

2. Не позднее 4 сек. после срабатывания сигнализации включите зажигание количество раз, соответствующее первой цифре персонального кода (заводское значение «1»). Выключите зажигание. Будильник мигнет один раз, чтобы подтвердить, что вторая цифра готова.

3. Не позднее 4 сек. после срабатывания сигнализации включите зажигание количество раз, соответствующее второй цифре персонального кода (заводское значение «1»).Выключите зажигание.

Аварийный сигнал мигнет один раз, подтверждая готовность третьей цифры.

4. Не позднее 4 сек. после срабатывания сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. С интервалом не более 4 секунд можно нажимать кнопки 1 из трех брелков, тогда система запомнит их коды. Если необходимо записать код только одного пульта дистанционного управления, то кратковременно нажмите кнопку I этого пульта три раза.

Чтобы выйти из режима программирования, не предпринимайте никаких действий в течение 4 секунд. после написания кода последнего брелока.

Последуют две вспышки тревоги, подтверждающие выход из режима программирования кода брелока.

Примечание:

В системе есть три ячейки памяти для хранения кодов брелоков. При попытке записать четвертый брелок код первого записанного брелока

Доброго времени суток всем
Скоро похолодало и я решил заняться машиной и своим комфортом.
Сигнализация с автозапуском и функциями запуска по времени, температуре и автозапуск по бортовому напряжению, что меня очень порадовало.
Поставил сигнализацию в сервис, заодно снял провода с регистратора и радара.

Большой минус — инструкция (все есть в таблицах и ссылках на страницы, из категории «мы здесь играем, здесь не играем, а здесь заворачивают рыбу …»)
Поэтому , обычное описание находится в разделе «Настройка автозапуска».Scher-khan magicar 5

Перед началом программирования убедитесь, что система снята с охраны и зажигание автомобиля выключено. Также отключен режим «Свободные руки» и дверь желательно открывать, чтобы не было повторной постановки на охрану.
Автоматический запуск двигателя только по температуре или только по низкому напряжению аккумулятора невозможно. Условие срабатывания по времени обязательно.

Внимание! Во время программирования необходимо снять систему с охраны и выключить зажигание в автомобиле.Режим «Свободные руки» также отключен, и дверь предпочтительно должна быть открыта, чтобы не было повторной постановки на охрану во время программирования.

1) Настройка автозапуска по времени (каждые 2, 4 или 8 часов)

б) Чтобы активировать режим автозапуска по времени, нажмите кнопку IV 13 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть , нажмите один раз, услышите звуковой сигнал, нажмите второй раз — мы слышим звуковой сигнал и так далее 13 раз)
c) Подождите, пока сирена не издаст звуковой сигнал 13 раз подряд.
г) Затем выберите необходимое время автозапуска — кнопка II — 8 часов, III — 4 часа или IV — 2 часа.

2) Настройка автозапуска по температуре (при достижении t◦ в салоне -15, -25, +60)
Для корректной работы автозапуска при достижении температуры необходимо выполнить 3 шага:

2. Включить температуру управление (режим 1-21 во II, III или IV)
а) Напомним, что вход в режим программирования функций осуществляется долгим нажатием кнопок I + II.
б) Чтобы активировать режим автозапуска по температуре, нажмите кнопку IV 21 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз — мы слышим звуковой сигнал и и так далее 21 раз)
c) Подождите, пока сирена издаст 21 звуковой сигнал подряд.
г) Затем выберите необходимую температуру автозапуска — кнопка II — (-15), III — (на -25) или IV — (+60).
д) После этого нужно включить таймер с ПДУ. Одновременно коротко нажмите II + IV, на дисплее отобразится «таймер». Если он был активирован (горит) перед программированием, его необходимо выключить (также II + IV) и снова включить.

3) Установка напряжения автозапуска на плате
Реализация отложенного запуска до момента разряда АКБ до 11.5 В осуществляется следующим образом:
1. Разрешить запуск по времени (режим 1-13 во II, III или IV) — [см. 1) — а), б), в)]
а) Вход в режим программирования функций — длительное нажатие кнопок I + II.
b) Чтобы активировать режим автоматического запуска напряжения, нажмите кнопку IV 20 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз — мы слышим звуковой сигнал, и и так далее 20 раз)
в) Дождитесь, пока сирена «зазвонит» 20 раз подряд.
d) Это войдет в режим программирования функции «Запуск по времени по напряжению батареи».
д) После этого необходимо нажать кнопку II, чтобы активировать режим.

Время прогрева двигателя:

Чтобы установить время прогрева двигателя, установите функцию 1-12 в положение II.
Более подробно, нужно сделать следующее:
а) Войдите в режим программирования функций долгим нажатием кнопок I + II.
б) Чтобы установить время прогрева двигателя, нажмите кнопку IV 12 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки)
в) Подождите, пока сирена не издаст звуковой сигнал 12 раз подряд.
г) Затем выбираем необходимую длительность запуска — кнопка I — 5 минут, кнопка II — 15 минут, III — 25 минут или IV — 45 минут.

Ну стикер дракон для души

Сигнализация «Шерхан Магикар 5»: вод к обзору

Jedním z nejpopulárnějších systém proti krádeži je «Sherkhan Magikar 5». Jedná se o univerzální zařízení. Je kompatibilní se všemi typy převodovek.Jednou z výhod systému Sherkhan Magikar 5 je jeho spolehlivost a vysoká účinnost. Používá obousměrnou komunikaci s vozidlem a zobrazuje informace o svém stavu na klíčeném kroužku s displejem.

«Sherkhan Magikar 5», jehož návod k obsluze je součástí nákupu, je považován za jednu z nejlepších možností pro zařízení proti krádeži. Které hlavní body je třeba věnovat pozornost? Чтобы pomůže poradenství zkušených řidičů.

Ключевые слова

Автосигнализация «Шерхан Магикар 5», водный путь к обсерватору, который можно контролировать с помощью мотора в моторном просторе.Tento systém je kompatibilní с дизельными двигателями и бензиновыми двигателями. To je považováno za univerzální.

Omezení, které výrobce nastavil, platí pro síťové napětí. Кабели муси додат горд 12 V.

Komunikace mezi systémy vozidla a uživatelským klíčem je přenášena přes obousměrný rádiový kanál. Motor se navíc spustí, když je z konzoly přenášen zvláštní signál. Mžete напрограммировать часовач.

Vzdálenost přenosu signálu je 1,5 km. Auto by mělo být zaparkováno v otevřeném prostoru, kde bude jasně vidět.Pokud existují překážky, rozsah signálu se snižuje.

Výhody

Сигнализация «Sherkhan Magikar 5», водный мост к обзору музыки, детальной студии, má několik výhod. To vysvětluje jeho vysokou popularitu.

Spolehlivost systému zajistí vysokou úroveň ochrany všech senzor, processing an antény. Jeho instalace se provádí dostatečně rychle. Pokud si přejete, každý majitel vozidla se s tím vyrovná.

В моторных часах установлен сильная сирена. Je poměrně hlasitý a nemá prakticky žádné poruchy.Výhodou prezentovaného systému je я použití vysokých standardů v návrhu. Tvůrci tohoto výstražného zařízení testovali, což umožnilo přinést jeho spolehlivost na vysokou úroveň.

Ovládací panel s displejem umožňuje vlastníkovi zařízení plně spravovat všechny funkce a také snadno procházet systémová měření. Chcete-li využít všechny funkce poplašného systému, musíte pečlivě prostudovat všechna doporučení výrobce.

Kde začít?

«Sherkhan Magikar 5», где находятся подробные сведения о процессе, выждите проведение всех дополнительных испытаний.Instalace musí provádět kvalifikovaný mechanik. V opačném případě může dojít k poruše ochranných funkcí poplašného systému v případě nesprávné instalace.

Chcete-li začít pracovat s nainstalovaným systémem, musíte jej vložit do řetězu klíče. Je součástí balíčku, ale není nainstalován v konzole. Чтобы вам умні удржет набиті на высоком уровне.

По запутанным кликам мжете зачитать практику. Informace o stavu vozidla se zobrazí na displeji. Můžete řídit příkazy, programovat klávesnici pomocí 4 tlačítek.Signály jsou přenášeny v určitém kódování. Je to unikátní, takže žádný jiný dálkový ovladač nemůže ovládat systém. Během provozu lze klávesnici opět připojit k řídicí jednotce, pokud z nějakého důvodu alarmový systém přestal reagovat na své příkazy.

Bezpečnostní režim

Dodržování pracovních pravidel a odpovědného postoje řidiče vyžaduje «Sherkhan Magikar 5». Návod k obsluze (автозапуск и дальше dležité režimy, které jsou podrobně popsány) vám umožní zvýšit pohodlí při používání stroje.

Začněte, řidič musí umístit vozidlo do ochranného režimu. Chcete-li to provést, musíte těsně zavřít všechny dveře auta a zvednout sklo. Таке зконтроловал куфр. Poté ovladač stiskne první tlačítko na klávesnici. Zámky jsou zamčené, spouštěč nebude фунговат.

Pokud je příkaz spuštěn, zvonka bude mít výrazný zvuk. Budík také pípne, světlomety 5x bliknou. Indikátor bude blikat. To znamená, že systém pracuje. Bliknutí se objeví jednou za minutu. Dveře jsou pevně uzavřeny, klávesnice bude vydávat 3 signály, stejně jako samotný poplach.Zahrnutí bezpečnostního režimu, který musíte dodržovat.

Vytvořte kód PIN 1

Pokud z nějakého důvodu ovladač nepoužívá knoflíky, můžete systém odstranit z bezpečnostního režimu pomocí kódu, PIN 1. Je nastaven v. Кажды kódový prvek lze nastavit v rozmezí od 1 do 4.

«Sherkhan Magikar 5», jehož návod k obsluze je studován řidičem, má určitou sekvenci přiřazeníuto.Клик в запалом музыке быт otočen до пологи «ON», мотор však nemusí startovat. Na klíči držte tlačítka II a IV. Jednou zazní siréna a rozsvítí se světlomety.

Během 4 sekund musíte stisknout kterékoli tlačítko. Její číslo bude zaregistrováno na první číslici kódu. Znamená to stejný počet signálů. Zbytek kódu je naprogramován stejným způsobem. Po dokončení postupu systém opustí tento režim. Zazní dva signály sirény, budou následovat 2 záblesky světlometů.

Закажи режим защиты

Pokud deaktivujete střelbu standardním způsobem (klávesnice se ztratí, systém není vnímán atd.), Lze jej odstranit pomocí kódu PIN 1. Jedná se o jednoduchý postup, který předpokládali vývojáři systému Sherhan Magikar 5. Tento postup podrobně popisuje tento návod.

Řidič otevírá auto. Když k tomu dojde, poplachová siréna. Je Nutné otočit klíč zapalování třikrát od polohy «vypnuto» do polohy «zapnuto». Zvuk se zastaví.

Během 4 sekund musíte klíč otočit tolikrát, kolikrát dříve řidič naprogramoval kód PIN 1 znak. Po zadání prvního čísla kódu budou světlomety jednou blikat.Potom zadejte druhou číslici. По zadání celého kódu dojde k uvolnění zámku. V opačném případě se siréna znovu zapne.

Autostart

Покуд ей пожадовано, несколько настроек автозапуска, какая система Sherkhan Magikar 5. Навод к обследованию клиентов может быть настроено тенто режим. Chcete-li to provést, musíte být blízko stroje, zavřete všechny dveře и vypněte bezpečnostní funkci.

Ovladač aktivuje autorun. Tato funkce přenese auto do bezpečnostního režimu sami.Pokud řidič zapomene v manuálním režimu, po 30 sekundách, kdy je autostart zapnutý, poplachový systém zablokuje všechny systémy.

Информация о проезде до фотографии режима проезда на клинке вниз. Chcete-li to provést, musí mít obrazovka slovo Pasivní.

Každých 10 sekund přístroj přenáší signál, aby aktivoval ochranný kryt. To je velmi výhodné, pokud řidič někdy zapomene blokovat auto.

Дальнейшие функциональные возможности

Alarmní systém Sher Khan Magikar 5 má mnoho užitečných funkcí.Návod k obsluze umožní řidiči zvolit režimy, které jsou pro něj užitečné.

Režim tichého zabezpečení přenáší alarm pouze na klíčenku majitele vozidla. Hacker si myslí, že v autě není žádný alarm. To vám umožní převzít ruku v ruce.

Pokud řidič má malé děti, můžete zapnout režim bezpečného jízdy. Když se vůz začne pohybovat, jsou všechny dveře zamčené.

K dispozici je funkce turbo-časovače. Tento režim umožňuje, aby motor pracoval po určitou dobu, i když je klíč zapalování a stroj je zapnutý.To je nezbytné pro automotive s turbínou. Tento režim prodlužuje trvání zařízení.

Možné závady

Představený poplašný systém je považován za jeden z nejspolehlivějších. Jeho popularita je vysvětlitelná množstvím užitečných funkcí, které jsou podrobně popsány v dokumentaci k systému Sherkhan Magikar 5 — návod k použití. Поручи в томто заржизени нейсу вылучены.

Zpětná vazba uživatelů umožňuje zvýraznit ty nejčastější. Většina hovorů do servisního střediska je spojena s neschopností řidiče odstranit bezpečnostní režim nebo spontánní aktivaci poplachu.Tento obraz je pozorován při selhání centrální systémové jednotky. Оправа to téměř nemůže být. Pokud je alarm v záručním servisu, změní se toto zařízení zdarma.

idič by neměl zasahovat do poplašného systému. V opačném případě nebude záruční servis proden. Се все пожадавки на покыны «Шер Хан Магикар 5» демонструю высокую сполегливость призы. Proto se její poptávka po mnoho let nezmenšuje.

Сигнализация

«Шерхан Магикар 5»: как настроить автозапуск? Scher-Khan Magicar 5: Обзоры экспертов

Сегодня противоугонные системы пользуются большой популярностью у владельцев различных транспортных средств.Благодаря последним разработкам высокоинтеллектуальные автосигнализации доказывают свою эффективность. Их установка делает использование автомобиля безопасным и комфортным.

Большой популярностью сегодня пользуется сигнализация «Шерхан Магикар 5». Как настроить автозапуск, каковы основные особенности системы, поможет разобраться в мнениях экспертов. Изучив инструкцию производителя, а также рекомендации специалистов, вы можете не сомневаться в безопасности своего автомобиля.

Основные характеристики

Автосигнализация «Шерхан Магикар 5», инструкция которой в обязательном порядке изучается пользователем перед началом работы, пользуется спросом у противоугонной системы.Он известен своей универсальностью и надежностью. Программное обеспечение сигнализации совместимо практически со всеми коробками передач, которые устанавливаются в современных автомобилях.

Специалисты говорят, что это одна из самых надежных и эффективных систем, которые сегодня представлены на рынке автомобильных товаров. «Шерхан Магикар 5» создан на основе двусторонней связи с транспортным средством. Информация о его состоянии отображается на жидкокристаллическом дисплее брелока. Понятный интерфейс, простота настройки позволяют пользователю полностью контролировать состояние своих автомобильных систем.

Сигнализация «Шерхан Магикар 5», инструкция, которая позволит полностью использовать существующие функции, имеет целый список встроенных программ. Они могут повысить безопасность автомобиля, водителя и всех участников дорожного движения. Некоторые программы повышают комфорт автомобиля. В первую очередь, это функция автозапуска. Однако это отнюдь не единственная программа, повышающая комфорт водителя.

Каждый автовладелец может подобрать себе определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов.Это выделит наиболее подходящий список системных функций.

Характеристики

Схема подключения «Шерхан Магикар 5» представлена в инструкции производителя, идущей в комплекте с устройством. Это довольно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

«Шерхан Магикар 5» совместим с бензиновыми или дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные станки. Ограничение производителя распространяется исключительно на напряжение в проводке. Оно должно составлять 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в машине, собирает сигналы от датчиков. Они устанавливаются в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на связку ключей своего владельца.Пульт дистанционного управления оснащен жидкокристаллическим дисплеем.

Это позволяет водителю понять, в каком состоянии в данный момент находятся системы его автомобиля. При необходимости он управляет программой на расстоянии. Дальность действия сигнала на открытой местности около 1,5 км. Машину следует парковать на открытой площадке. Дома, ветки деревьев и другие препятствия могут задерживать сигнал, уменьшать его радиус действия. Водитель должен увидеть свою машину.

Обзоры экспертов

Сигнал «Шерхан Магикар 5» имеет ряд преимуществ.Высокие технологии, простота в эксплуатации делают его востребованным. Специалисты утверждают, что при выполнении правильного монтажа эта система отличается высоким уровнем надежности. Все его датчики имеют особый класс защиты. Антенна и процессор также полностью закрыты от несанкционированного проникновения в ПО. При желании установку системы можно произвести самостоятельно. Однако эксперты утверждают, что это увеличивает вероятность ошибки пользователя. Это снижает надежность оборудования.

В машинном отделении установлена громкая сирена. В нем практически нет неисправностей. Все компоненты системы изготовлены с использованием новейших научных разработок. Благодаря уникальным стандартам, используемым при разработке и создании систем охранной сигнализации, Шерхан Магикар 5 считается одной из самых высокотехнологичных и интеллектуальных систем безопасности. При изготовлении всех комплектующих проводятся испытания на всех этапах производства. Это обеспечивает высокую надежность системы.

«Шерхан Магикар 5», цена которого около 5-6 тысяч рублей., относится к среднему сегменту продуктов безопасности. Этот товар доступен практически каждому. Отдельно можно купить брелок с ЖК-дисплеем за 1,2–1,4 тысячи рублей. Также отдельно продаются съемные чехлы. Стоимость их около 300 рублей. Они позволяют защитить пульт от царапин. Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою систему безопасности.

Начало работы

Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должна осуществляться с погрешностью в рекомендациях производителя, считается простой, понятной системой.Перед началом работы следует внимательно изучить все инструкции. Специалисты рекомендуют сразу выделить те функции, которые будет использовать водитель. Это упростит процесс запоминания и управления устройством. Выполнив эту задачу, вы можете приступить к работе с системой безопасности.

Прежде всего, вам нужно вставить аккумулятор в пульт дистанционного управления. В комплекте идет брелок. После установки можно включить консоль. Он имеет 4 кнопки и дисплей.В набор функций входит виброзвонок, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и температуре в автомобиле.

Нажимая определенные комбинации Доступные 4 кнопки, вы можете задавать различные команды блоку управления. Кодирование передачи сигнала отличается высокой надежностью. Это уникально. Никакая другая панель, даже из подобной системы, не сможет управлять автосигнализацией.

Брелок должен быть прикреплен к системе.В комплект также могут входить дополнительные брелки. Их также необходимо зарегистрировать в памяти программ. Причем эта процедура выполняется одновременно для всех консолей. При необходимости можно перезаписать.

Включение режима охраны

Настройка сигнализации «Шерхан Магикар 5» проводится в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить режим безопасности. Для этого включите будильник. Все двери машины должны быть хорошо заперты. Стакан следует поднять до упора.Водитель должен проверить, закрыты ли багажник и капот.

Если все двери, окна в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном брелоке. Замки в это время следует заблокировать. Также исключена возможность работы стартера. Сигнальный брелок «Шерхан Магикар 5» одновременно подаст особый сигнал. Сирена также будет издавать звук, обеспечиваемый программой. Автомобиль должен включать и выключать свет 5 раз.

В салоне загорится контрольная лампа.Если он мигает с определенной периодичностью, это свидетельствует об успешном включении режима охраны. Периодичность светового сигнала светодиода должна быть один раз в минуту.

Если водитель не закрыл плотно двери, полностью поднял стекло или открыл багажник, брелок прозвучит 3 раза. Сирена также издаст 3 звуковых сигнала. За этим следует внимательно следить. Если индикатор не загорается, значит, нужно проверить работу системы. Это позволит избежать неприятностей в будущем.

Программирование PIN-кода

Понимая вопрос, как настроить «Шерхан Магикар 5», необходимо также рассмотреть процедуру установки специального пароля для системы. Это может потребоваться, если в силу определенных обстоятельств водитель не может вывести сигнализацию из режима охраны. Бортовой компьютер в некоторых случаях может не реагировать на сигналы передатчика.

Драйвер устанавливает пароль самостоятельно. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от одного до четырех.Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.

Сначала отключается режим охраны. Далее водитель должен открыть автомобиль и вставить ключ в гнездо зажигания. Он переведен в положение ON. Двигатель остается выключенным. На пульте необходимо одновременно зажать вторую и четвертую кнопки. Прозвучит один звук сирены, фары загорятся и погаснут.

Необходимо нажать любую кнопку на брелоке. Эту процедуру нужно проделать в течение 4 секунд.Номер кнопки указывает первую цифру кода. После этого прозвучит идентичное количество сигналов. По такой же схеме установите оставшиеся цифры пароля. После завершения процедуры система выйдет из режима настройки. Сирена подаст два сигнала, лампочки дважды мигнут.

Отключение режима охраны

Сигнализация «Шерхан Магикар 5», инструкция, подробно разбирающая все случаи снятия режима безопасности, в редких случаях не выключается стандартным способом (например, потеряна связка ключей).В этом случае необходимо ввести ранее установленный пароль.

Нам нужно открыть машину. Сирена подаст сигнал тревоги. Трижды повернут ключ в замке зажигания из положения ВЫКЛ в положение ВКЛ. Сирена затихнет. В течение 4 секунд ключ необходимо повернуть в соответствии с первой цифрой кода количество раз. Фары загорятся один раз и погаснут. Затем вводятся оставшиеся цифры пароля.

Блокировка будет снята. Если пароль неверен, сигнализация снова включится.Поэтому пароль к системе следует запоминать точно.

Автостарт охранной системы

Вам следует изучить еще несколько настроек охранной сигнализации «Шерхан Магикар 5». Как настроить автозапуск? Рекомендации производителя помогут. Это удобная программа, позволяющая повысить комфорт вождения.

Чтобы включить его, водитель должен закрыть всю дверь автомобиля и включить режим охраны. Затем на брелке нужно активировать функцию автозапуска.Он включит собственный режим безопасности. Эта функция увеличивает надежность системы. Если водитель забудет включить режим охраны, при включенном автостарте сигнализация заблокирует автомобиль через 30 секунд.

Отображается информация о запуске автозапуска. На экране должно появиться слово ПАССИВНЫЙ. Через каждые 10 секунд система выводит на дисплей состояние режима охраны.

Автозапуск двигателя

Автозапуск «Шерхана Магикар 5» производится вовремя.Можно установить период пуска двигателя по температуре или напряжению аккумулятора. Однако эти функции второстепенные. Их нельзя запустить без программирования времени автозапуска.

Для активации режима необходимо выключить охрану, зажигание, открыть дверь. Двигатель можно запускать каждые два, четыре или восемь часов. При этом зажимаем первую и вторую кнопки брелока. Затем нажмите четвертую кнопку 13 раз. Сирена каждый раз издает звуковой сигнал. Если вы нажмете вторую кнопку, двигатель будет автоматически включаться каждые 8 часов.Третья кнопка устанавливает частоту один раз в четыре часа, а четвертая — каждые два часа.

Далее пульт включает таймер. Для этого кратковременно нажмите вторую и четвертую кнопки.

Автостарт по температуре и напряжению АКБ

Дополнительные возможности есть сигнализация «Шерхан Магикар 5». Как настроить температуру автозапуска двигателя и бортовое напряжение, мы вам сейчас расскажем. Для этого выполните последовательную процедуру.

Для входа в программный режим нужно нажать первую и вторую кнопку.Для настройки функции автозапуска по температуре нужно 21 раз нажать четвертую кнопку. Сирена будет звучать каждый раз. Если нажать вторую кнопку на пульте, двигатель запустится при температуре -15 ° C в салоне. Третья кнопка соответствует уровню -25 ºС, а четвертая +60 ºС. Далее включается таймер (зажаты две и четыре кнопки).

В некоторых случаях водитель желает включить автозапуск, чтобы ограничить запуск двигателя при понижении напряжения в бортовой сети.Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку. Чтобы активировать режим таймера ограничения, нажмите вторую кнопку на брелоке.

Определенными особенностями управления отличается сигнализация «Шерхан Магикар 5». Как настроить автозапуск, включить режим защиты и другие функции, вам теперь известно. В этом случае надежность системы будет высокой.

Автосигнализация Шерхан 5. Программирование брелоков автосигнализации Scher-Khan

Сигнализация Шерхан 5 с автозапуском относится к бюджетным системам и предназначена для использования в автомобилях, напряжение которых составляет 12 вольт.Автосигнализация имеет двустороннюю связь, которая работает в радиусе 1500 м.

[Скрыть]

Scher-Khan Magicar 5 Alarm Feature

Данная сигнальная модель может быть установлена на автомобиль с механической коробкой передач или на автомат. Охранное устройство питается от аккумуляторной батареи.

Основные функции

Опции, предоставляемые брелоком многофункционального коммуникатора:

подтверждение выполненных команд звуком или вибрацией;
защита канала связи от перехвата кодовых данных, система называется «Магический код»;
воспроизведение звуковых сигналов при включении режима тревоги;
подсветка жидкокристаллического экрана устройства;
индикация заряда блока питания внутри коммуникатора;
определение уровня напряжения в электрической сети транспортного средства;
обозначение температуры в салоне автомобиля;
определение текущего времени на экране;
вывод наработки энергоблока, запускается автоматически;
возможность дистанционного запуска двигателя машины;
установка времени пуска энергоблока с точностью до минут;
режим напоминания через звуковые или визуальные сообщения;
возможность программирования всех опций противоугонной установки.

Описание возможностей микропроцессорного модуля:

дистанционный запуск силового агрегата на автомобилях с любым типом трансмиссии;
эксплуатация системы на бензиновых и дизельных двигателях внутреннего сгорания, в том числе оборудованных турбинами;
возможность запуска силовой установки по команде, отправленной с коммуникатора;
возможность настройки удаленного запуска по таймеру, каждые 2 часа или по будильнику каждый день;
возможность контролировать состояние работающего двигателя в соответствии с сигналами, отправляемыми от генераторной установки или шумом в электросети;
наличие персонального пароля для доступа в салон автомобиля в случае потери ключа;
использование силовых выходов для управления центральным замком, дверью багажного отделения, а также световой сигнализацией;
установка типа реле блокировки — нормально замкнутый или нормально разомкнутый;
автоматическая активация опции безопасности;
звуковое предупреждение перед включением автоматического режима защиты;
повторное включение функции защиты, если дверь автомобиля не открывалась;
возможность включения режима охраны без сопровождения сигнала сирены;
наличие двух универсальных программируемых каналов, используемых для управления дополнительным оборудованием;
позволяет дополнительно подключать плюсовые и минусовые контроллеры дверей;
наличие отдельного входа для установки отрицательного датчика в багажном отделении;
возможность закрытия и открытия дверных замков при пуске и остановке силового агрегата в автоматическом режиме;
включение режима защиты с сигналами подтверждения или без них;
опция световой сигнализации автовладельца об открытой двери, этот режим должен быть запрограммирован заранее;
функция паники, позволяющая активировать работу сирены и световую сигнализацию по команде;
опция «Свободные руки», позволяющая автоматически активировать или отключать защитную функцию, если автовладелец приближается к автомобилю или удаляется от него;
функция предупреждения водителя о включенных габаритных огнях.

Канал «Автоазарт» кратко рассказал о возможностях и возможностях охранного комплекса Шерхан Магикар 5.

Технические характеристики

Основные характеристики противоугонной установки:

дальность действия коммуникатора — до 1500 метров. в идеальной местности;
брелок питается от батареек ААА;
оптимальная работа противоугонной системы возможна в бортовой сети при 9-18 вольт;
сила тока при работающей системе 20-35 мА;
температурный диапазон, при котором работает охранный комплекс, от -40 до +85 градусов Цельсия;
Общая масса микропроцессорного модуля 270 г.

Сигналы оповещения автовладельца разделены на несколько групп:

звук сирены — при включении режима сигнализации их продолжительность 30 секунд, сигналы воспроизводятся непрерывно;
оптический для автомобильных фар — сигналы мощностью 1 Гц и длительностью 30 секунд работают по двум каналам и воспроизводятся с перерывами;
с использованием радиоканала — информация передается на коммуникатор и воспроизводится с перерывами.

Точный радиус действия брелока зависит от многих факторов:

заряд блока питания;
наличие помех на земле;
препятствия в виде крупных конструкций, сооружений, трансформаторных подстанций;
погодные условия.

Информация передается на коммуникатор по защищенному каналу с использованием шифрования.

Все электрические цепи охранного комплекса защищены предохранительными, резистивными устройствами и транзисторами. Для предотвращения скачков напряжения и помех система оснащена варисторами. Если при подключении будут допущены ошибки, связанные с полярностью, это не повлияет на работу сигнализации, так как блоки питания оснащены диодными элементами.

Контактные контроллеры реагируют на открытие дверных замков или поворот ключа в замке зажигания.Если такой датчик сработает, сигнал включит тревогу без возможности отключения без пульта ДУ. Охранный комплекс с автозапуском «Шерхан-5» также реагирует на физические воздействия на тело и при их устранении выдает сигналы тревоги.

Значения токов для защиты электрических цепей приведены в таблице.

Описание ЛЭП	Сила тока
Блокировка работы систем зажигания и механизма стартера	0,2
Фары поворота на левой стороне кузова	10
Указатели поворота на правой стороне автомобиля	10
Система зажигания	30
Дополнительный контур ACC	30
Линия питания стартера	30
Дополнительная электрическая цепь системы зажигания	0,2
Привод замков левой передней и задней двери	15
Электросхема механизма привода замков правой передней и задней двери	15
Дополнительный канал для замка, установленного на двери багажника	10
Дополнительный первый канал	0,2
Дополнительный второй канал	0,2
Канал связи с заводской тревогой	0,2

Руководство пользователя

Для управления противоугонным комплексом можно использовать брелок или ключ зажигания.При правильной настройке эта процедура осуществляется с помощью тревожной кнопки. Используя пульт дистанционного управления, вы можете программировать функции и устанавливать пароль для аварийного отключения или активации системы.

Установка PIN-кода

Для установки личного пароля необходимо войти в режим программирования:

Автомобиль снят с охраны.
Замок двери автомобиля открывается.
Зажигание активируется путем установки и поворота ключа в замке. Двигатель не должен запускаться.
Третья и четвертая клавиши закреплены на брелоке коммуникатора. Тревога однократно мигнет световыми приборами, прозвучит сирена. Если сигнал тройной, это свидетельствует о неудачной попытке входа в режим установки пароля.
Вводится первая цифра кода, для этого потребителю дается четыре секунды после сигнала сирены. Для установки значений используйте клавиши коммуникатора, выбранная цифра соответствует кнопке. Если символ принят успешно, сигнализация издаст соответствующее количество вспышек и сигналов сирены.
Последующие цифры указываются идентично; каждому автовладельцу дается четыре секунды на вход. При вводе последнего символа система автоматически выйдет из режима настройки. Об этом автовладельцу сообщит двойной сигнал сирены и две вспышки световых приборов.
Затем можно выключить зажигание и заблокировать все двери автомобиля.

Чтобы открыть автомобиль с помощью кода, выполните следующие действия:

Автосигнализация отключена.
Водительская дверь открывается.
Ключ вставлен в замок, зажигание включено.
Владелец автомобиля десять раз ударил по контроллеру вызова. Временной интервал между ударами должен составлять 1,5 секунды. При каждом последующем ударе диодный элемент будет мигать красным.
Каждый символ пароля настраивается методом ударов, их количество должно соответствовать цифре. Ввод подтверждается каждые 1,5 секунды. Когда вы укажете каждую цифру, диод будет мигать синим.
Аналогичным образом указывается каждый символ пароля.В подтверждение сигнализация мигнет световыми приборами и включит сирену.

При переходе автовладельца в режим настройки PIN-кода диодная лампа будет мигать синим цветом.

Канал «Видеомакс12345» рассказал об основных настройках и функциях противоугонной системы.

Как включить охранный режим?

Запустить режим выздоровления нужно после выключения зажигания и закрытия всех замков дверей авто. Для выполнения задачи нажимается первая клавиша на пульте дистанционного управления.Это заблокирует дверные замки и механизм стартера.

Когда эта функция активирована, происходит следующее:

сирена звучит один раз;
фары автомобиля мигают;
диодный индикатор на приборе мигает с интервалом в 1 секунду;
фары автомобиля мигают пять раз на дисплее коммуникатора и появляется индикатор заблокированного замка;
пульт дистанционного управления издает мелодичный сигнал.

Индикатор в виде запертого замка отображается на коммуникаторе до тех пор, пока режим защиты не будет отключен.Когда включена охрана, сигнализация постоянно отслеживает и анализирует показания, выдаваемые контроллерами. Через 30 секунд после включения защиты датчик чувствительности срабатывает. Если блок питания продолжает работать, процедура постановки на охрану такая же. Все двери заперты и нажата первая клавиша на пейджере.

Но регулятор чувствительности останется выключенным, пока не заработает зажигание. Индикация режима безопасности будет аналогичной. Сигналы будут проверяться через 30 секунд после выключения блока питания.

Пользователь Сергей Горин показал несколько способов управления охранным режимом сигнализации Magikar 5.

Проверка системы

Четвертый ключ используется для диагностики состояния противоугонного устройства. После нажатия на нее на экране коммуникатора отобразятся данные анализа автосигнализации. Информация о проверке будет подтверждена сигналами сирены, а также световой сигнализацией.

Отключение системы

Чтобы снять систему с охраны, используйте вторую клавишу коммуникатора.В подтверждение сирена издаст один сигнал, фары машины погаснут. На экране пейджера будут мигать фары автомобиля, появится индикатор с открытым замком.

Брелок — коммуникатор

Перед использованием пульта ДУ необходимо установить блок питания.

Для этого на задней стороне коммуникатора снимается защитная крышка, в которую вставляется аккумулятор с соблюдением полярности. Затем крышка закрывается.

Обозначение индикатора

Обозначения кнопок на пульте дистанционного управления

Описание символов на экране коммуникатора:

A — таймер срабатывания блока питания;
В — опция турботаймера;
С — режим активации пассивной безопасности;
D — возможность автоматического включения охраны без нажатия на клавиши;
E — сирена активирована;
F — регулятор чувствительности отключен;
G — в коммуникаторе включена функция виброзвонка;
H — управление замками дверей после включения системы зажигания;
J — открытая дверь багажного отделения;
К — энергоблок запущен в режиме автоматического пуска;
L — состояние противоугонной установки;
М — открытые дверные замки;
N — информационное поле для отображения данных часов и температурного режима с автоматическим запуском;
О — включен сервисный режим работы Домкрата;
R — на автомобиле включена световая сигнализация или не горят габаритные огни;
Q — активация регулятора чувствительности;
R — значок питания коммуникатора;
S — уровень сигнала.

Основные функции брелка

Для настройки основных параметров и заданных функций используйте комбинации кнопок, указанные в таблице.

Номер ключа	Продолжительность нажатия	Системная функция
1	0,5 сек	Используется для активации опций: включение и выключение режима охраны; включение и отключение режима разговора; выход из режима тревоги; активация и деактивация блокировки механизма стартера и системы зажигания
1	2 секунды	Активация функции громкой связи в первом режиме работы, индикатор не мигает
1	2 сек	Активация функции громкой связи во втором режиме работы с мигающим индикатором
1	2 сек	Отключить функцию громкой связи, индикатор исчезнет
3 + 4	2 секунды	Одновременное нажатие приведет к записи и воспроизведению фрагмента на аудиомодуле
2	0.5 сек	Дополнительная функция управления первым каналом
3	0,5 с	Возможность управления дополнительным вторым каналом
4	0,5 сек	Диагностика состояния противоугонной установки
2	2 сек	Функция позволяет запускать и останавливать блок питания по команде от коммуникатора
3	2 сек	Команда открывания крышки багажника
4	2 секунды	Панический режим, первая клавиша используется для отключения
1 + 2	0.5 сек	Команда на отключение сирены
1 + 3	0,5 с	Комбинация для отключения и включения сервисного режима домкрата
1 + 4	0,5 с	Команда автоматического управления центральным замком зажиганием
2 + 3	0,5 с	Автоматическое включение и выключение режима защиты
2 + 4	0,5 с	Опция запуска таймера
3 + 4	0.5 сек	Команда включения и выключения режима Турбо
1 + 3	2 сек	Команда отключения и включения контроллера чувствительности
1 + 2	2 сек	Кнопка входа в режим программирования 1
1 + 4	2 сек	Команда для активации режима программирования 2

Как привести брелок в рабочее состояние?

Порядок привязки нового коммуникатора следующий:

В замок вставляется ключ, после чего трижды включается и выключается зажигание.Световая сигнализация должна сработать один раз, что свидетельствует о входе в режим настройки.
В течение следующих четырех секунд вам нужно нажать первую кнопку на коммуникаторе.
Затем код пейджера вводится в память микропроцессорного модуля.

Автовладелец может записать не более трех коммуникаторов. Поэтому при настройке четвертого устройства информация о первом удаляется из памяти микропроцессора. Для выхода из режима настроек не прикасайтесь к брелку в течение четырех секунд.

Канал «MasikBonLive» рассказал о независимой привязке нового коммуникатора к микропроцессорному сигнальному модулю.

Настройка автозапуска

Существует четыре варианта настройки автозапуска в системе Sherhan:

по команде:
по времени;
по температуре воздуха;
для понижения напряжения в бортовой сети автомобиля.

Настройка запуска по команде

Опция активируется следующим образом:

Рычаг трансмиссии установлен в нейтральное положение и ручной тормоз активирован.Если автомобиль оборудован автоматической коробкой передач, ручка переключения передач переведена в парковочное положение.
Все замки дверей автомобиля заблокированы.
Кнопка 2 на коммуникаторе удерживается нажатой в течение двух секунд.
Зажигание выключено, водитель выходит из машины.
Дверь водителя закрывается, это должно вызвать остановку двигателя.
Для последующего включения силового агрегата необходимо щелкнуть второй кнопкой на коммуникаторе.

Настройка триггера по времени

Пользователь может настроить запуск этой опции ежедневно с повторением каждые 24 часа.Вы также можете настроить его на запуск каждые 2, 4 или 8 часов. Для активации функции необходимо завершить процедуру бронирования.

Для выполнения задачи необходимо:

Отключить функцию таймера. Для этого нажмите кнопки 2 и 4.
Для включения режима программирования кнопки 1 и 2 нажимаются, их нужно удерживать в течение 2 секунд.
Чтобы войти в меню настройки, нажмите четвертую клавишу 13 раз. При каждом последующем щелчке будет звучать сигнал.
Время повтора выбирается нажатием клавиш.При нажатии на вторую кнопку время будет 8 часов, на третьей — 4 часа, на четвертой — 2 часа.
Таймер активируется.

Пользователь Марат Аскаров подробно рассказал о настройке времени на сигнальном коммуникаторе Шерхан Магикар 5.

Настройка триггера температуры

Когда эта функция активирована, используются показания терморегулятора, установленного в салоне. В холодное время года значения могут составлять -15 или -25 градусов, в теплое — до +60 градусов.

Настройка выполняется так:

Отключена возможность запуска двигателя по таймеру.
Четвертая клавиша нажата 21 раз.
Используйте клавиши для выбора порога отключения опции. Кнопка 2 для включения ДВС на -15 градусов Цельсия, кнопка 5 — на -25 градусов, 4 — на +60.
После выбора значения опция активируется.

Настройка автозапуска в зависимости от напряжения бортовой сети

Если вы настроили эту функцию, то порог автозапуска будет 11.Напряжение в сети 5 вольт:

Клавиша 4 нажимается 20 раз.
Триггер напряжения активируется второй кнопкой.
Чтобы изменить время работы, нажмите четвертую кнопку 12 раз.
Время выбирается кнопками 1-4.

Как отключить автовоспроизведение?

Сброс настроек автозапуска выполняется так же, как и их назначение. Чтобы отключить опцию, выберите на брелоке соответствующую функцию и установите ее неактивное состояние.

Канал «Галилеоскай» рассказал о включении и отключении опции автозапуска.

Возможные неисправности сигнализации Scher-Khan Magicar 5

Если автозапуск перестает работать, а двигатель не запускается, причина зависит от характера поломки:

Трансмиссия не заводится, но у автовладельца завершили процедуру бронирования. При такой проблеме первой причиной, по которой не работают опции, может быть окисление контактов на предохранителе.Элемент установлен в цепи питания основного модуля. Также причина может заключаться в некорректной работе штатного обходного устройства блокиратора. Возможно залипание контактных элементов в управляющем реле.
Двигатель запускается, но останавливается через несколько секунд работы. Если запустить двигатель ключом, он заведется. Проблема может заключаться в выходе из строя пятиконтактного реле, которое находится в модуле микропроцессора.
Неправильная настройка функции автозапуска.Для решения проблемы необходимо сбросить все настройки противоугонного комплекса до заводских. Затем значения параметра перенастраиваются.
Проблема может заключаться в активированном сервисном режиме Джека. Если эта функция включена, диодный элемент будет гореть постоянно. После выключения сервисного режима функция возобновится.

Как установить сигнализацию?

Монтаж и подключение систем необходимо производить следующим образом:

Аккумулятор отключается для снятия напряжения с бортовой сети.
Устанавливается микропроцессор. Для этого нужно снять обшивку в салоне и убрать агрегат в укромное место. Во время установки устройство надежно фиксируется для предотвращения негативного воздействия вибрации на модуль. Рекомендуется размещать агрегат под панелью приборов или на свободном пространстве за ней.
Сирена устанавливается под капот автомобиля. Место нужно выбирать так, чтобы поблизости не было источников влаги или высоких температур… Сирена монтируется рогом вниз для предотвращения скопления влаги внутри. После установки нужно убедиться, что устройство и его провода не будут доступны из-под днища автомобиля.
Установлен антенный модуль с диодным индикатором. Установка этих элементов осуществляется на внутреннюю поверхность лобового стекла, ее предварительно необходимо очистить и обезжирить. Фиксация осуществляется клеем или двусторонним скотчем.
Устанавливаются терморегулятор и датчик удара.Эти элементы устанавливаются в салоне автомобиля. Провода для их подключения проложены под пластиковой оболочкой.
Концевые выключатели установлены на дверях, а также в багажном отделении и капоте. Провода от них нужно проложить так, чтобы они не соприкасались с движущимися частями тела. Кабели прокладываются под оболочкой.
В салоне автомобиля установлена сервисная кнопка. Его установка должна производиться в скрытом месте, но при этом у потребителя должен быть доступ к кнопке с места водителя.Кнопку можно замаскировать, обмотав ее черной изолентой.
На завершающем этапе все компоненты подключаются к микропроцессорному модулю. Реле блокировки двигателя подключено к замку зажигания.

Скачать инструкцию по установке и эксплуатации Scher-Khan Magicar 5 в формате PDF

Подробное руководство по правильной эксплуатации и установке сигнализации можно скачать по ссылке.

Сколько стоит сигнализация Scher-Khan Magicar 5?

Примерная стоимость противоугонной системы указана в таблице.

Видео «Подробный обзор противоугонной системы Магикар 5»

Канал «Рамин Драйв» представил видеоролик, описывающий основные особенности и функции данной противоугонной установки.

Как настроить автозапуск двигателя по температуре на тревоге Sher-Khan Magicar 5?

у него только запуск по разряду батареи !!!
Внимание! Автоматический запуск двигателя только по температуре или только по низкому напряжению аккумулятора невозможно. Условие срабатывания по времени обязательно.
Внимание! Во время программирования необходимо снять систему с охраны и выключить зажигание в автомобиле. Режим громкой связи также отключен, и дверь предпочтительно должна быть открыта, чтобы не было повторной постановки на охрану во время программирования.
1) Настройка автозапуска по времени (каждые 2, 4 или 8 часов)
б) Чтобы активировать режим автозапуска по времени, нажмите кнопку IV 13 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки, то есть нажмите один раз, услышите гудок, нажмите второй раз — мы слышим гудок и так далее 13 раз)
в) Дождитесь, пока сирена сработает 13 раз подряд.
d) Затем нажмите кнопку требуемого времени автозапуска II — 8 часов, III — 4 часа или IV — 2 часа.
2) Настройка автозапуска по температуре (при достижении t в салоне -15, -25, +60)
Для корректной работы автозапуска при достижении температуры необходимо выполнить 3 шага:
2. Переключить по контролю температуры (режим 1-21 во II, III или IV)
a) Напомним, что вход в режим программирования функций осуществляется долгим нажатием кнопок I + II.
б) Чтобы активировать режим автозапуска по температуре, нажмите кнопку IV 21 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз — мы слышим звуковой сигнал, и так 21 раз)
в) Подождите, пока сирена сработает 21 раз подряд.
d) Затем нажмите кнопку требуемой температуры автозапуска II — (-15), III — (на -25) или IV — (+60).
д) После этого нужно включить таймер с ПДУ. Одновременно коротко нажмите II + IV, на дисплее отобразится «таймер». Если он был активирован (горит) перед программированием, его нельзя выключать (также II + IV) и снова включать.
3) Установка напряжения автозапуска на плате
Реализация отложенного запуска до момента разряда АКБ до 11.5 В осуществляется следующим образом:
1. Разрешить запуск по времени (режимы 1-13 в II, III или IV) см. 1) а), б), в)
а) Вход в режим программирования функций долгим нажатием Кнопки I + II.
b) Чтобы активировать режим автоматического запуска напряжения, нажмите кнопку IV 20 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз — мы слышим звуковой сигнал, и так далее 20 раз)
в) Подождите, пока сирена издаст 20 звуковых сигналов подряд.
d) Это войдет в режим программирования ограничения запусков таймера по напряжению батареи.
д) После этого необходимо нажать кнопку II, чтобы активировать режим.
Время прогрева двигателя:
Чтобы установить время прогрева двигателя, установите функцию 1-12 в положение II.
Более подробно, нужно сделать следующее:
а) Войдите в режим программирования функций долгим нажатием кнопок I + II.
б) Чтобы установить время прогрева двигателя, нажмите кнопку IV 12 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки)
в) Подождите, пока сирена не издаст 12 звуковых сигналов подряд.
d) Затем выберите желаемую продолжительность кнопки запуска I — 5 минут, кнопки II — 15 минут, III — 25 минут или IV — 45 минут.
Перед началом программирования убедитесь, что система снята с охраны и заблокирована.
Вы устанавливаете желаемую температуру, программируя центр. block и на связке ключей вы ставите запуск таймера вот так.

Сигнализатор Шерхан Магикар 5 имеет отличные рабочие характеристики и высокую надежность. В инструкции по эксплуатации подробно объясняется, как используется это устройство и его основные функции.

Назначение

Инструкция «Шерхан Магикар 5» указывает, что данная сигнализация может управляться удаленно пользователем, которому помогает эксклюзивный брелок коммуникатора. Дисплей изготовлен из жидкокристаллического материала и поэтому считается особенно надежным.

Специально встроенная система регулирует единый механизм взаимодействия процессорного блока и брелока коммуникатора. Сигнализацией можно управлять с расстояния до 1500 м.

Двигатель запускается по специальной команде.Обычно он направлен вдоль брелока, наружу устройства, внутреннего таймера. При этом не учитывается температура в машине, уровень напряжения АКБ тоже неважен.

Преимущества

Подготовка брелока к работе

Перед тем, как использовать брелок, нужно произвести несколько манипуляций, так как при транспортировке в нем нет батареи. Он находится отдельно, а не в предназначенном для этого отсеке. Это необходимо для сохранения полного заряда.При извлечении аккумулятора не расходуется энергия, поэтому нет необходимости заряжать устройство.

Чтобы разместить аккумулятор в нужном месте, следует осторожно вытащить защелку, удерживающую крышку аккумуляторного отсека «Шерхан Магикар 5» в исходном положении. В этом случае неисправности исключены, так как все элементы конструкции выполнены максимально качественно. Это касается как режущих деталей, так и материала, из которого они созданы.

После выполнения этого действия необходимо переместить саму крышку в сторону, противоположную выступающей антенне.Аккумулятор для питания нужно аккуратно вставить в отсек. Как и у любого аккумулятора, здесь предусмотрена полярность, поэтому положение его сторон можно определить только после ознакомления с графическим рисунком возле этого отсека.

Если знаков нет, то сигнализация Шерхан Магикар 5 ставится со знаком минус в том направлении, где расположена антенна. После правильной установки раздается характерная мелодия, свидетельствующая о завершении необходимых действий для правильной работы системы.Все, что вам нужно сделать, это закрыть крышку аккумуляторного отсека, а затем установить на нее соответствующий фиксатор.

Постановка на охрану

Для включения режима охраны необходимо сначала выключить зажигание, а также закрыть все отсеки автомобиля, чтобы обеспечить беспрепятственную работу «Шерхан Магикар 5». В инструкции по эксплуатации указано, что тогда только одним нажатием кнопки под цифрой 1 на брелоке нажимается. Необязательно держать его долго, достаточно точки и умеренного прикосновения.Система автоматически переведет все необходимые элементы автомобиля в охранный режим. Рабочие замки на дверях будут заблокированы, стартер не будет работать, пока сам хозяин не снимет этот режим.

При успешной постановке на охрану автосигнализации «Шерхан Магикар 5» человек может отследить несколько сигналов:

Сирена издаст один раз с умеренным свистом.
Сигнальная лампа аварийной сигнализации также загорится один раз.
Будет подключен светодиодный индикатор, который покажет, что автомобиль находится под охраной, посредством мерного мигания с частотой 1 раз в секунду.
Фары синхронно мигнут пять раз. Далее изображение закрытого замка останется включенным до тех пор, пока машина не будет отперта, а фары погаснут.
Брелок подаст только один кратковременный сигнал.

Включение датчиков

Когда светодиод начинает регулярно мигать, это означает активацию системного контроля за состоянием всех возможных подъездов и способов проникновения в машину, что не может быть разрешено «Шерхан Магикар 5». В инструкции по эксплуатации сообщается, что даже датчики вызова и контроля зажигания хозяина дополнительно проверяются и постоянно контролируются, что позволяет владельцу спокойно заниматься любыми своими делами в это время.

Если подключена дополнительная функция, отвечающая за регулирование задержки освещения салона, то также будет обеспечено управление триггерами, которые обычно начинают защищаться не сразу, а только через определенное время истекло. активирует работу через 30 секунд после постановки автомобиля на охрану.

Предупреждение

Инструкция «Шерхан Магикар 5» предостерегает пользователей от невнимательного отношения к автомобилю. Не оставляйте открытыми двери, капот и багажное отделение.Если это произошло, то человек неожиданно вместо привычного поведения автомобиля при постановке на охрану слышит трехкратный сигнал от брелока вместе с сиреной. В этом случае сигнализация также мигнет одновременно три раза.

На дисплее отображается изображение объекта, который владелец автомобиля забыл закрыть. Это происходит всего на пять секунд, поэтому пользователь может не успеть увидеть желаемый элемент. В то же время на дисплее появляется текст FALL. Это прямое указание на то, что вам следует найти непокрытый элемент и плотно закрыть его.

Инструкция по эксплуатации определяет «Шерхан Магикар 5» как устройство высшего класса, так как оно включает все коммуникации автомобиля, но в обход сработавшего датчика. Он будет автоматически дополнительно охраняться после того, как хозяин его закроет. Зона капота не отражается на общей панели, так как относится к зоне багажника.

Автоматический переход в охранный режим

Пассивная постановка на охрану — это отдельная функция, которая может быть активирована или деактивирована в Шерхан Магикар 5. Инструкция автозапуска предусматривает — вам просто нужно изменить состояние выбранной функции.Если хозяин решает активировать именно такой режим, то сразу после закрытия последней двери срабатывает таймер, и через 30 секунд включается охрана.

Когда начался обратный отсчет, система постоянно отправляет предупреждения о том, что этот режим будет включен. Это происходит каждые 10 секунд. Если какая-либо дверь открывается в указанное время, система поставит систему на охрану по истечении 30 секунд обратного отсчета после закрытия последней двери. Вы можете увидеть, работает ли эта функция, по слову ПАССИВНЫЙ, которое всегда отображается в этом случае.

Тревога

При работе Шерхан Магикар 5 неисправности недопустимы. При открытии любой двери система автоматически переходит в режим тревоги ровно на 30 секунд. Когда это время истечет, он снова вернется в свое стандартное состояние.

Если причина, вызвавшая срабатывание сигнализации, к этому времени не устранена, сигнал будет звучать каждые 30 секунд и продолжаться полминуты. Этот цикл повторяется восемь раз. Если даже после этого причина нарушения обычного режима не устранена, система возвращается в режим охраны, но при условии обхода активного датчика.

Особенности работы

При срабатывании датчика удара, то есть при сильном ударе о какую-либо часть автомобиля, сигнализация «Шерхан Магикар 5» будет находиться в режиме сигнализации на 5 секунд, в течение которых сильный один отправляется из сирены и тревоги.

При слабом ударе, то есть срабатывании зоны предупреждения, также регулируемой датчиком удара, прозвучат 4 коротких сигнала, которые генерируются автосигнализацией Шерхан Магикар 5. Неисправностей в этом процессе не было, поэтому владелец устройства может быть уверен в собственной технике.

Многие пользователи ценят простоту работы с Sherkhan Magikar 5. Как отключить режим безопасности? Коротким однократным нажатием на кнопку брелока под номером 2. Если правильно запрограммировать все функции устройства, сигнализация станет надежным помощником в обеспечении безопасности автомобиля.

Сегодня противоугонные системы очень популярны среди владельцев различных транспортных средств. Благодаря последним разработкам высокоинтеллектуальные автосигнализации доказали свою эффективность.Их установка делает использование автомобиля безопасным и комфортным.

Основные характеристики

Авто, который должен быть изучен пользователем перед началом работы, является востребованной противоугонной системой. Он известен своей универсальностью и надежностью.Программа аварийной сигнализации совместима практически со всеми коробками передач современных автомобилей.

Специалисты считают, что это одна из самых надежных и эффективных систем, представленных сегодня на рынке автотоваров. «Шерхан Магикар 5» создан на базе транспортного средства. Информация о его состоянии отображается на ЖК-дисплее брелока. Интуитивно понятный интерфейс, простота настройки позволяют пользователю полностью контролировать состояние систем своего автомобиля.

Сигнализация «Шерхан Магикар 5», инструкция, которая позволит вам в полной мере использовать существующие функции, имеет целый список встроенных программ.Они повышают безопасность транспортного средства, водителя и всех участников дорожного движения … Некоторые программы повышают комфорт использования транспортного средства. К ним в первую очередь относится функция автозапуска. Однако это далеко не единственная программа по повышению комфорта водителя.

Каждый владелец транспортного средства может выбрать для себя определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов. Это выделит наиболее подходящий список системных функций.

Характеристики:

Схема подключения «Шерхан Магикар 5» представлена в инструкции производителя, поставляемой с устройством.Это достаточно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

«Шерхан Магикар 5» совместим с бензиновыми или дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные машины. Ограничение, установленное производителем, касается исключительно напряжения в проводке.Оно должно быть 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в автомобиле, собирает сигналы с датчиков. Они установлены в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Консоль имеет жидкокристаллический дисплей.

Это позволяет водителю понять текущее состояние систем своего автомобиля. При необходимости выдает команды программе на расстоянии.Дальность действия сигнала на открытой местности составляет около 1,5 км. Припаркуйте свой автомобиль на открытой площадке. Дома, ветки деревьев и другие препятствия могут задерживать сигнал и уменьшать его радиус действия. Водитель должен увидеть свою машину.

Экспертные обзоры

Сигнал «Шерхан Магикар 5» имеет ряд преимуществ. Высокая технологичность, простота использования делают его востребованным. Специалисты утверждают, что при правильной установке эта система имеет высокий уровень надежности. Все его датчики имеют особый класс защиты. Антенна и процессор также полностью защищены от несанкционированного проникновения в ПО.При желании вы можете установить систему самостоятельно. Однако эксперты говорят, что это увеличивает вероятность того, что пользователь совершит ошибку. Это влияет на надежность оборудования.

В моторном отсеке установлена громкая сирена. Сбоев практически не имеет. Все компоненты системы изготовлены с использованием новейших научных разработок. Благодаря уникальным стандартам, которые использовались при проектировании и создании систем охранной сигнализации, «Шерхан Магикар 5» считается одной из самых высокотехнологичных интеллектуальных систем безопасности.В процессе изготовления все комплектующие проходят испытания на всех этапах производства. Это обеспечивает высокую надежность системы.

«Шерхан Магикар 5», цена которого составляет порядка 5-6 тысяч рублей, относится к среднему сегменту охранной продукции. Этот товар доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2–1,4 тысячи рублей. Также отдельно продаются съемные крышки. Стоимость их около 300 рублей. Они позволяют защитить пульт от царапин.Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою систему безопасности.

Начало работы

Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должны выполняться в точном соответствии с рекомендациями производителя, считается простой и понятной системой. Перед началом работы необходимо внимательно изучить все положения инструкции. Специалисты рекомендуют сразу выделить те функции, которые будет использовать драйвер.Это упростит процесс запоминания устройства и управления им. Выполнив эту задачу, вы можете приступить к работе с системой безопасности.

Сначала вставьте батарею в пульт дистанционного управления. В комплекте идет брелок. После установки вы можете включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит виброзвонок, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и показания температуры в автомобиле.

Брелок должен быть привязан к системе. В комплект поставки также могут входить дополнительные брелки. Их тоже нужно записать в память программ. Причем эта процедура выполняется одновременно для всех консолей.При необходимости можно перезаписать.

Включение режима охраны

Настройка сигнализации «Шерхан Магикар 5» осуществляется в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить охранный режим. Для этого необходимо включить будильник. Все двери автомобиля должны быть надежно заперты. Стекло следует поднять до упора. Водитель должен убедиться, что багажник и капот закрыты.

Если все двери и окна в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном брелке.В этот момент замки должны быть заблокированы. Также исключена возможность срабатывания стартера. Сигнальный брелок «Шерхан Магикар 5» подаст специальный сигнал. Сирена также издаст запрограммированный звук. Машина должна включать и выключать фары 5 раз.

Если водитель плотно не закрыл двери, не поднял окна полностью или багажник открыт, брелок издаст 3 звуковых сигнала. Сирена также издаст 3 звуковых сигнала. За этим нужно внимательно следить. Если индикатор не загорается, значит необходимо проверить работу системы. Это позволит избежать дальнейших неприятностей.

Программирование PIN-кода

Разбираясь в вопросе, как настроить «Шерхан Магикар 5», следует также рассмотреть процедуру установки специального пароля для системы.Это может потребоваться, если в силу определенных обстоятельств водитель не может вывести сигнализацию из режима охраны. В некоторых случаях бортовой компьютер может не реагировать на сигналы брелока.

Пароль устанавливает сам драйвер. Это может быть 2 или 4 цифры. Каждую кодовую точку можно установить в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.

Сначала отключается режим безопасности. Далее водитель должен открыть автомобиль и вставить ключ в розетку зажигания.Он переведен в положение ON. Двигатель остается выключенным. На пульте дистанционного управления одновременно зажать вторую и четвертую кнопки. Раздастся один звуковой сигнал сирены, включатся и выключатся фары.

Нажмите любую кнопку брелока. Эту процедуру необходимо выполнить в течение 4 секунд. Номер кнопки определяет первую цифру кода. После этого прозвучит идентичное количество сигналов. Остальные цифры пароля устанавливаются аналогично. После завершения процедуры система выйдет из режима настройки.Сирена издаст два звуковых сигнала, фары мигнут дважды.

Снятие с охраны

Сигнализация «Шерхан Магикар 5», инструкция, подробно рассматривающая все случаи снятия с охраны, в редких случаях не выключается стандартным образом (например, утерян брелок). В этом случае необходимо ввести ранее установленный пароль.

Нам нужно открыть машину. Сирена подаст сигнал тревоги. Трижды повернут ключ в замке зажигания из положения ВЫКЛ в положение ВКЛ. Сирена сработает.В течение 4 секунд ключ необходимо повернуть столько раз, сколько соответствует первой цифре кода. Фары включаются и выключаются один раз. Затем вводятся остальные цифры пароля.

Блок будет снят. Если пароль введен неверно, сигнализация снова включится. Поэтому запомните пароль к системе точно.

Автостарт охранная система

Есть еще несколько настроек для освоения сигнализации «Шерхан Магикар 5». Как настроить автозапуск? Рекомендации производителя помогут.Это удобная программа, позволяющая повысить комфорт вождения.

Для его включения водитель должен закрыть все двери автомобиля и включить охранный режим. Далее на брелке необходимо активировать функцию автозапуска. Она сама включит режим безопасности. Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности, при включенном автостарте сигнализация заблокирует машину через 30 секунд.

Отображается информация о включении автозапуска.На экране должно появиться слово ПАССИВНЫЙ. Каждые 10 секунд система передает на дисплей данные о состоянии режима охраны.

Автозапуск двигателя

Автозапуск «Шерхан Магикар 5» произведен в срок. Можно установить период запуска двигателя в зависимости от температуры или напряжения аккумулятора. Однако эти функции второстепенные. Их нельзя запустить без программирования времени автозапуска.

Для включения режима необходимо выключить охранный режим, зажигание и открыть дверь.Двигатель можно запускать каждые два, четыре или восемь часов. Одновременно зажать первую и вторую кнопки брелока. Далее нужно 13 раз нажать четвертую кнопку. Сирена каждый раз пищит. Если вы нажмете вторую кнопку, двигатель будет автоматически включаться каждые 8 часов. Третья кнопка устанавливает частоту один раз в четыре часа, а четвертая — каждые два часа.

Автозапуск по температуре и напряжению аккумуляторной батареи

Дополнительными функциями обладает сигнализация «Шерхан Магикар 5».Как настроить температуру автозапуска двигателя и бортовое напряжение, мы сейчас вам расскажем. Для этого выполняется последовательная процедура.

Для входа в программный режим нужно нажать первую и вторую кнопки. Для установки функции автозапуска по температуре необходимо 21 раз нажать четвертую кнопку. Сирена будет пищать каждый раз. Если нажать вторую кнопку на пульте ДУ, двигатель запустится при температуре в салоне -15 ºС. Третья кнопка соответствует уровню -25 ºС, а четвертая — +60 ºС.Далее включается таймер (кнопки вторая и четвертая зажаты).

В некоторых случаях водитель хочет включить автозапуск, чтобы ограничить запуск двигателя при падении напряжения в бортовой сети. Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку. Для включения режима ограничения таймера запуска двигателя необходимо нажать вторую кнопку на брелоке.

Определенными функциями управления отличается сигнализация «Шерхан Магикар 5». Как настроить автозапуск, включить режим безопасности и другие функции, теперь вы знаете.В этом случае надежность системы будет высокой.

MAGICAR V

Руководство пользователя

НАЗНАЧЕНИЕ

Система Шерхан 5 — это автосигнализация с возможностью управления по радиоканалу с помощью брелока-коммуникатора с жидкокристаллическим дисплеем. Система обменивается информацией между брелоком коммуникатора и процессорным блоком на расстоянии до 1500 м. В «Шерхан-5» есть функция автоматического запуска двигателя по командам с брелока или по командам внутреннего таймера.Система предназначена для работы на бензиновых или дизельных автомобилях с впрыском топлива и напряжением бортовой сети 12 В. Защита блока процессора, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена IP-65 может быть установлена в моторном отсеке, вдали от выпускного коллектора и систем высокого напряжения.

Функции коммуникатора брелока

Многофункциональный 4-кнопочный брелок коммуникатора с ЖК-дисплеем
Защита от перехвата кодовых сообщений MAGIC CODE
Аудиовизуальное подтверждение выполненных команд
Вибрационный звонок
Громкие звуковые сигналы
Связь на сверхдальних расстояниях до 1500 м с процессорным блоком
Автоматическая подсветка дисплея
Индикация разряда батареи
Индикация напряжения батареи автомобиля
Индикация температуры в салоне автомобиля
Индикация текущего времени
Индикация времени работы двигателя в автоматическом режиме
Дистанционный запуск двигателя
Программирование запуска двигателя время (с точностью до минуты)
Режим звукового и визуального напоминания о получении тревожного сообщения
Оперативное, с брелока, программирование всех функций системы
Экономное питание (одна ячейка ААА)

Функции процессорного блока

Автоматический запуск двигателя автомобилей с автоматической или механической коробкой передач
Работа системы запуска как с бензиновыми, так и с дизельными двигателями
Работа системы запуска с двигателями с турбиной
Запуск двигателя по команде с пульта дистанционного управления
Автомат запуск двигателя каждые 2 часа
Автоматический запуск двигателя в заранее установленное время каждые 24 часа
Отслеживание запуска двигателя по сигналам от генератора или по шуму в бортовой сети
Персональный код для доступа в салон автомобиля в случае ключа потеря
Выход питания для управления центральным замком автомобиля
Выход питания для отпирания замка багажника
Выход питания управления аварийной сигнализацией (две цепи)
Программирование типа фиксирующего реле
Автоматическая постановка на охрану (программируемая функция)
Звуковое предупреждение перед автоматической постановкой на охрану
Автоматический возврат в режим охраны, если дверь не была открыта
Звуковое предупреждение перед автоматическим возвратом в режим охраны
Режим охраны без сигналов сирены
Два универсальных программируемых канала для управления дополнительными устройствами
Возможность подключения отрицательного и положительного дверных датчиков
Отрицательный вход датчика багажника
Блокировка и разблокировка дверные замки при запуске и остановке двигателя
Возможность постановки на охрану с сигналами подтверждения сирены и без них
Предупреждение об открытой двери (программируемая функция)
Паника или режим JackStop
Высокочувствительный двухуровневый датчик удара с регулируемой чувствительностью
» Функция «свободные руки» для автоматического включения / выключения режима охраны, когда владелец отходит / приближается к автомобилю
Функция громкой связи в двух режимах
Предупреждение габаритных огней не выключено

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Шерхан 5

Типы сигналов тревоги:

Влияние на основное и дополнительное электрооборудование автомобиля

СТСТС контролирует подачу питания на:	Максимальный ток канала
Цепь блокировки стартера или зажигания	Imax = 0.2 А
Цепь сигнализации стороны портов	Imax = 10 А
Цепь сигнализации правого борта	Imax = 10 А
Цепь зажигания	Ток Imax = 30 А
Цепочка для аксессуаров	Ток Imax = 30 А
Цепь стартера	Ток Imax = 30 А
Цепь зажигания 2	Ток Imax = 0.2 А
Сирена дополнительная	Ток Imax = 2 А
Реле управления отпиранием электрических замков дверей или отпиранием штатной системы центрального замка (ЦЗ) автомобиля	Ток Imax = до 15 А
Управляющее реле для запирания электрических замков дверей или запирания штатной системы центрального запирания (ЦЗ) автомобиля	Ток Imax = до 15 А
Реле электрического управления замком багажника	Ток Imax = 10 А
Дополнительный канал управления 1	Ток Imax = 0.2 А
Дополнительный канал управления 2	Ток Imax = 0,2 А
Канал снятия с охраны СТСТЦ, установленного на ТС	Ток Imax = 0,2 А

Методы контроля

Выносной радиопередатчик (брелок) на частоте 433,92 МГц ± 0,2% при мощности не более 10 мВт
От ключа зажигания
Автоматически по сигналам датчиков

Защита электрических цепей

Предохранители.(Автомобильные предохранители с выдержкой времени согласно электросхеме)

Сферы защиты

Прочие параметры

Аккумуляторы

ВНИМАНИЕ!

БРЕЛОК КОММУНИКАТОР

Подготовка брелока-коммуникатора к работе

Перед использованием брелока необходимо привести его в рабочее состояние, так как при транспортировке и хранении между контактом аккумулятора и контактной пластиной брелока устанавливается изолирующая прокладка, предотвращающая разряд аккумулятора перед использованием. Перед использованием выньте брелок. Для этого откройте фиксатор крышки аккумуляторного отсека, нажмите на крышку и сдвиньте ее в сторону, противоположную антенне.Выньте аккумулятор. Снимите изоляционную ленту между аккумулятором и пластиной коллектора. Замените батарею, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания полярности аккумулятора, то он устанавливается отрицательной клеммой в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к использованию.

Символы на дисплее брелока-коммуникатора

	Индикатор запуска таймера
	Индикатор включения режима ТУРБО
	Индикатор включения пассивного режима охраны
	Индикатор громкой связи
	Сигнал сирены на индикаторе
	Индикатор выключения датчика удара
	Вибрационный звонок на индикаторе
	Индикатор включения автоматического управления центральным замком зажиганием
	Индикатор открытой двери
	Индикатор открытого багажника / капота
	Индикатор тревоги датчика удара (дополнительный датчик)
	Индикатор вызова автовладельца
	Индикатор работающего двигателя
	Индикатор включения зажигания в охранном режиме, индикатор габаритных огней не выключен
	Индикатор работы передатчика брелока-коммуникатора
	Индикатор разряда батареи брелока-коммуникатора
	Индикатор режима VALET
	Индикатор блокировки и разблокировки замков.Индикатор постановки на охрану
	Индикатор часов, напряжения аккумулятора автомобиля, температуры в салоне, времени прогрева двигателя при автоматическом запуске

Назначение 5 кнопок брелока-коммуникатора Шерхан

Пример обозначения:

Номер канала управления	Номер кнопки	Продолжительность печати	Выполняемая функция (режим)
1	я	0,5 сек.	Постановка / снятие с охраны Включение / выключение режима вызова Завершение режима тревоги Включение / выключение стартера / замка зажигания
2	И- (1)	2 сек.	Включить первый режим работы функции громкой связи (символ не мигает)
3	И- (2)	2 сек.	Включить громкую связь во втором режиме работы (символ мигает)
4	И- (3)	2 сек.	Отключить функцию громкой связи (символ гаснет)
5	(III + IV) —	2 сек.	Запись и воспроизведение фрагмента на голосовом модуле (опция)
6	II	0.5 сек.	Управление дополнительным каналом 1
7	III	0,5 сек.	Управление дополнительным каналом 2
8	IV	0,5 сек.	Проверка состояния системы
9	II-	2 сек.	Запуск и остановка двигателя с пульта дистанционного управления
10	III-	2 сек.	Открытый багажник
11	IV-	2 сек.	«Паника». Для остановки нажмите кнопку I
12	(I + II)	0,5 сек.	Включение / выключение сирены
13	(I + III)	0,5 сек.	Включение / выключение режима «Valet»
14	(I + IV)	0,5 сек.	Автоматическое управление центральным замком при включении / выключении зажигания
15	(II + III)	0.5 сек.	Включение / выключение автоматической постановки на охрану
16	(II + IV)	0,5 сек.	Таймер включения / выключения
17	(III + IV)	0,5 сек.	Включение / отключение режима турбо
18	(I + III) —	2 сек.	Датчик удара включить / выключить
19	(I + II) —	2 сек.	Вход в меню программирования 1
20	(I + IV) —	2 сек.	Вход в меню программирования 2

Примечание: Шерхан 5

Установка времени на дисплее брелока-коммуникатора

Этапы выполнения		Продолжительность печати	Выполняемая функция (режим)
ШАГ 1	(II + III) —	2 сек.
ШАГ 2	я	0,5 сек.	Включение режима установки текущего времени. Текущее время мигает, подтверждается звуковым сигналом брелока
ШАГ 3	я	0.5 сек.	Изменение часа
ШАГ 3	II	0,5 сек.	Изменение значения минут
ШАГ 4	(II + III) —	2 сек.

ВНИМАНИЕ!

Установка режимов брелока-коммуникатора, Вибрации звонка, вызова хозяина, отображения температуры эталон «° F» или «° C»

Для установки необходимого режима работы брелока выполните действия в соответствии с таблицей.

Примечание: ШАГ 2 должен быть завершен не позднее 15 секунд. после ШАГА 1.

Постановка на охрану [кнопка (I)]

При постановке на охрану:

Включение датчиков:

Сразу после того, как светодиод начинает мигать, система начинает отслеживать состояние дверей, капота, багажника, датчика вызова автовладельца.
Датчик удара включится через 30 секунд. после постановки на охрану.

Примечание:

Снятие с охраны [кнопка (I)]

При снятии с охраны:

Функция HANDS FREE [Кнопка (I) -]

ВНИМАНИЕ!

Нажав кнопку I брелока-коммуникатора на 2 сек. вы можете включить или выключить функцию громкой связи. При включении функции «Свободные руки» система автоматически переходит в режим безопасности при удалении от автомобиля с брелоком коммуникатора на расстояние 15-35 м *. или снимает с охраны и открывает двери при приближении. Функция имеет два режима работы:

В первом режиме метка на дисплее не мигает и диапазон функции минимален.

Во втором режиме на дисплее мигает метка с надписью «AUTO» и рабочий диапазон максимален.

Постановка / снятие с охраны будет сопровождаться мелодичным сигналом от брелока коммуникатора.

* Примечание:

При включенной громкой связи:

Смена режима сопровождается одним сигналом от брелока коммуникатора.

При выключении функции HANDS-FREE:

Запуск двигателя по команде с пульта дистанционного управления [Кнопка (II) -]

Для запуска двигателя нажмите кнопку II на пульте дистанционного управления и удерживайте ее в течение 2 секунд. Система перейдет в режим охраны, замки дверей заблокируются, двигатель автомобиля заведется. После запуска двигателя на дисплее брелока-коммуникатора появится информация о времени, оставшемся до остановки двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять 15/25/45/5 минут (программируемая функция 2-4).Для начала водить. Вам нужно открыть дверь, вставить ключ зажигания в замок и повернуть его в положение «ON». Для этого у вас есть 20 секунд, по истечении этого времени система передаст управление замку зажигания, если вы не включили зажигание, двигатель будет остановлен.

На момент запуска:

Система не запустит двигатель, если:

Зажигание на
Двигатель автомобиля уже работает
Дверь или капот / багажник открыты
Режим резервирования для автомобилей с МКПП не выполнен

При успешном запуске:

При автоматической остановке двигателя:

Открытие багажника [Кнопка (III) -]

Нажмите и удерживайте 2 секунды. кнопка III брелока, после чего багажник откроется. Если система поставлена на охрану (двери заблокированы), она будет снята с охраны, двери будут разблокированы, а блокировка стартера будет отключена. Для реализации этой функции необходимо, чтобы соленоид замка багажника был подключен к соответствующему выходу основного блока системы.

При открытии багажника:

Проверка состояния системы [Кнопка (IV)]

При проверке статуса системы:

Температура в салоне автомобиля 10 ° C.

Напряжение на автомобильном аккумуляторе 13,9В.

Паника или режим JackStop (защита от захвата) [Кнопка (IV) -]

Когда активированы режимы «Паника» и JackStop:

Отличия алгоритмов «Паника» и JackStop (в зависимости от выбранного значения программируемой функции 1-4):

ВНИМАНИЕ!

JackStop можно использовать только в экстренных случаях. Это не обычный, постоянно используемый режим CTCTС. предусматривает остановку двигателя во время движения.

При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I + II)]

При включении сигналов сирены:

При выключении сигналов сирены:

VALET Mode [Кнопка (I + III)] Sher Khan 5

Режим

VALET отображается на дисплее символом

Для выхода из режима VALET коротко нажмите кнопки I + III на пульте дистанционного управления

Когда включен режим VALET:

Когда режим VALET выключен:

Отключение двухуровневого датчика удара [Кнопка (I + III)] Шерхан 5

Можно отключить двухуровневый датчик удара.Одновременно нажмите и удерживайте 2 секунды. кнопки I + III брелока, в результате чего датчики будут включены или выключены. Об отключении датчика свидетельствует символ на дисплее брелока. Выключение датчика необходимо, если вы покидаете машину там, где возможны ложные срабатывания (машина припаркована у трамвайных путей, в машине остался ребенок или животное).

При отключении датчика удара:

При включении датчика удара:

Датчик удара называется двухуровневым, потому что он имеет два уровня реакции от удара о автомобиль.

В случае слабого удара система предупреждает 4 короткими звуковыми сигналами сирены и 4 миганиями тревоги. Брелок — коммуникатор издает короткий звуковой сигнал, на дисплее мигает символ аварии автомобиля. В случае сильного удара система переходит в режим тревоги на 30 секунд.

Управление центральным замком включения и выключения зажигания [Кнопка (I + IV)]

Коротким нажатием на кнопки I + IV брелока одновременно можно включить или выключить автоматическое управление центральным замком (CZ) для включения и выключения зажигания.Если функция активирована, дверные замки автоматически запираются через 30 секунд. после запуска двигателя и закрытия всех дверей будет закрываться капот / багажник. Замки разблокируются сразу после выключения зажигания. На включение функции указывает наличие символа на дисплее брелока.

При включении функции управления центральным замком от зажигания:

При отключении функции управления центральным замком от зажигания:

Пассивная постановка на охрану [Кнопка (II + III)] Шерхан 5

При включенной пассивной постановке на охрану:

При отключении пассивной постановки на охрану:

Установка таймера автоматического запуска двигателя [Кнопка (II + IV)]

Кратковременно нажмите кнопки II + IV на пульте дистанционного управления, чтобы включить или выключить запуск двигателя по таймеру.Индикацией запуска двигателя по таймеру является наличие метки «ТАЙМЕР» на дисплее брелока. В системе предусмотрено два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждый день в заданное время, второй режим позволяет запускать двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в странах с жарким климатом). Два режима нельзя использовать одновременно, нужный вам режим можно выбрать с помощью программируемой функции 2-3.

Для автоматического запуска двигателя по таймеру в необходимое время (24 часа) необходимо резервировать этот режим.Для этого:

Выберите время начала (см. Таблицу)
Нажмите кнопки II + IV и выключите «ТАЙМЕР»

Этапы выполнения	Номер кнопки или комбинация кнопок	Продолжительность печати	Выполняемая функция (режим)
ШАГ 1	(II + III) —	2 сек.	Вход в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока
ШАГ 2	II	0.5 сек.	Включение режима настройки таймера. Показания ранее установленного времени мигают, что подтверждается звуковым сигналом брелока
ШАГ	я	0,5 сек.	Изменение часа
ШАГ	II	0,5 сек.	Изменение значения минут
ШАГ 4	(II + III) —	2 сек.	Выйдите из режима программирования функций брелока. Подтверждается звуковым сигналом от брелока

При запуске двигателя по таймеру:

При выключении запуска двигателя по таймеру:

ВНИМАНИЕ!

Время пуска двигателя по таймеру на 24 часа можно сдвигать до ± 2 минут в сутки.

Режим TURBO [Кнопка (II + IV)]

Если на автомобиле установлен двигатель Turbo, то сразу после длительной эксплуатации на высоких оборотах останавливать его не рекомендуется. Двигатель должен некоторое время поработать на холостом ходу для охлаждения турбины. Для этого в системе SCHER-KHAN MAGICAR V предусмотрен режим TURBO (турботаймер). Если включен режим ТУРБО, то по окончании поездки двигатель проработает 2 минуты. Чтобы включить или выключить режим TURBO, коротко нажмите кнопки III + IV на пульте дистанционного управления.

При включенном режиме TURBO:

При выключенном режиме TURBO:

Чтобы активировать режим по окончании поездки, сделайте следующее:

Установите рычаг трансмиссии в нейтральное положение или P.
Поверните ключ в замке зажигания из положения ON в положение OFF. После этого двигатель будет продолжать работать еще 2 минуты.
Выйдите из машины, закройте двери. Как только двери закроются, загорится сигнализация

Теперь вы можете поставить систему на охрану.Двигатель будет работать, пока не пройдут 2 минуты. интервал. Когда автомобиль поставлен на охрану, сразу ставятся на охрану датчики двери, капота / багажника, датчик вызова водителя, а датчик удара начинает работать после остановки двигателя. Двигатель будет остановлен немедленно, когда сработает датчик двери, капота / багажника, и система перейдет в режим тревоги. При необходимости можно экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

Управление дополнительным каналом 1 [кнопка (II)]

Если ваш автомобиль оборудован электромеханическим замком капота, дополнительным подогревателем или другим сервисным оборудованием, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку II на пульте дистанционного управления. На выходе дополнительного канала 1 процессора (программируемая функция 2-5) появится короткий или длинный сигнал. Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-5. Если канал запрограммирован на длинный сигнал (значение 4 программируемой функции 2-5), система подтвердит его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Управление дополнительным каналом 2 [Кнопка (III)]

Если ваш автомобиль оборудован электромеханическим замком капота, дополнительным подогревателем или другим сервисным оборудованием, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку III на пульте дистанционного управления. На выходе дополнительного канала 2 процессорного блока появится короткий или длинный сигнал (программируемая функция 2-6). Сигналы сирены и габаритных огней будут различаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-6. Если канал запрограммирован на длинный сигнал (значение 4 программируемой функции 2-6), система подтвердит его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Активация дополнительного канала: Шерхан 5

Отключение дополнительного канала:

Режим тревоги

В режиме тревоги:

Режим напоминания

В режиме напоминания:

Звонок автовладельца

При необходимости вызвать автовладельца постучите твердым предметом (монетой, ключами и т. Д.) Возле датчика вызова. Светодиод датчика вызова будет мигать зеленым. Функция вызова автовладельца доступна сразу после постановки на охрану. Для отключения сигналов брелока-коммуникатора нажмите кнопку I брелока.Чтобы отключить сигналы коммуникатора брелока и проверить состояние автомобиля, кратковременно нажмите кнопку IV.

При звонке автовладельцу:

Доступ к машине без брелока Sher Khan 5

Запись личного кода:

Включите зажигание
Откройте дверь
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода.Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
Пока светодиод мигает, нажмите на датчик вызова количество раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием.
Для подтверждения программирования кода вы услышите один звук сирены, сигнал тревоги мигнет один раз.

Если на любом из шагов вы допустили ошибку, то вам необходимо записать код, начиная с пункта 1.

Ввод личного кода:

10 раз коснитесь датчика вызова.Каждый раз светодиод в датчике будет мигать зеленым. Время между ударами должно быть менее 1,5 секунд.
Светодиод быстро мигает красным, подтверждая, что предыдущий шаг был завершен. Если светодиод не мигает красным светом, снова начните с шага 1.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод первой цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода.Через 1,5 сек. светодиод подтвердит ввод второй цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод третьей цифры красным миганием и снова начнет мигать.
Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод подтвердит ввод четвертой цифры красным миганием.
Если код введен правильно, система будет снята с охраны, дверные замки откроются, и на коммуникатор будет отправлен сигнал для снятия системы с охраны. Если код введен неверно, то на брелок поступит сигнал вызова хозяина, и необходимо будет повторить все действия, начиная с пункта 1.

Защита аккумулятора (предупреждение о отключенных габаритах)

Стартер или замок зажигания

Система в охранном режиме не позволит запустить двигатель автомобиля.При попытке запустить двигатель в режиме охраны система отправит сигнал тревоги на брелок коммуникатора. О включении зажигания сигнализирует мигание габаритных огней на брелке коммуникатора, звуковые и вибрационные сигналы. Режим блокировки двигателя выбирается при установке системы на СТО и зависит от значений двух программируемых функций 1-4 и 1-8. Подробнее о блокировке двигателя вашего автомобиля вы можете узнать на месте установки системы.Когда выбрана блокировка стартера, система предотвратит перезапуск стартера автомобиля, если двигатель запускается в автоматическом режиме.

Предупреждение об открытой двери

Защита радиоканала от перехвата кода

В системе предусмотрена специальная защита команд, передаваемых с брелока. Каждый раз, когда вы нажимаете кнопку на системном брелке, кодовое сообщение меняется по особому алгоритму.Это сделано для защиты системы от перехвата кода и его выбора (интеллектуального взлома системы безопасности). Алгоритм кодовой защиты разработан специально для системы SCHER-KHAN MAGICAR и является уникальным, не используется ни в одной системе безопасности других марок.

Защита двигателя в режиме автозапуска

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика вызова хозяина

Регулировка громкости сигналов подтверждения сирены

Режим резервирования (только механическая коробка передач)

Алгоритм 1

Алгоритм 2

По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
Закройте двери капота / багажника.
Выньте ключ из замка зажигания (положение OFF).Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины. Закрой дверь. Двигатель заглохнет.

Алгоритм 3

По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
Закройте двери капота / багажника
Нажать 2 сек. кнопка брелока II
Выньте ключ из замка зажигания (положение OFF). Двигатель будет продолжать работать.
Откройте дверь и выйдите из машины. Закрой дверь.Двигатель заглохнет

Если хотя бы один шаг из вышеуказанного алгоритма не выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование требует, чтобы вы нажимали кнопку II брелока каждый раз перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).

ВНИМАНИЕ!

Не запускайте двигатель автоматически, когда в автомобиле находятся люди или животные.

Всегда оставляйте рычаг трансмиссии в нейтральном положении. Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

ПРОГРАММИРОВАНИЕ НОВЫХ КЛЮЧЕЙ

Система может запоминать коды трех брелоков. Выполните два шага, чтобы запрограммировать новые брелоки.

Трижды поверните ключ в замке зажигания из положения OFF в положение ON. Сигнал тревоги мигнет один раз, подтверждая вход в режим программирования.
Не позднее 4 сек. после мигания будильника нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.

Примечание:

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С КЛЮЧОМ FOB

Программирование функций STTS с помощью брелока состоит из четырех шагов.

Войдите в режим программирования и выберите меню программирования. Для входа в Меню №1 одновременно нажмите кнопки I + II в течение 2 секунд. Для входа в Меню № 2 одновременно нажмите кнопки I + IV и удерживайте их в течение 2 секунд. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1.
Нажмите кнопку IV, чтобы выбрать функцию меню, которую вы хотите изменить. Количество кликов должно соответствовать номеру выбранной функции. Например, чтобы выбрать функцию 4, быстро нажмите кнопку IV брелока четыре раза.Каждое нажатие кнопки будет подтверждаться коротким звуком сирены (если она включена) и сигнальной вспышкой.
Подождите несколько секунд. Система подтвердит выбранный номер функции короткими звуковыми сигналами сирены и сигнальными вспышками. Количество звуковых сигналов будет соответствовать номеру выбранной функции.
Примечание:
Если при выборе функции вы ошиблись с количеством нажатий и (или) нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.
Нажмите кнопку I, чтобы выбрать заводскую настройку для функции. В подтверждение этого сирена подаст один короткий сигнал, сигнализация мигнет один раз. Нажмите кнопку II, III или IV, чтобы выбрать значения дополнительных функций. В подтверждение этого сирена издаст два, три или четыре коротких звуковых сигнала, сигнализация мигнет два, три или четыре раза.

Примечание:

ВНИМАНИЕ!

Если необходимо изменить более одной функции из выбранного вами Меню, то выбор каждой функции для изменения должен начинаться с ШАГА 1.

Меню программируемых функций

Меню № 1 [Кнопка (I + II) -]

п / п №	Функция	[Кнопка (I)] Заводские настройки	[Кнопка (II)]	[Кнопка (III)]
1-1	Задержка перед вращением стартера после включения зажигания.Следует увеличить для дизельного автомобиля.	4 сек.	10 сек.
1-2	Предупреждение об открытой двери	Не	есть
1-3	Длительность импульса управления центральным замком. Для пневматического центрального замка необходимо увеличить	0,8 сек.	4 сек.
1-4	Режим Panic или JackStop (защита от ограбления)	«Паника» (Блокировка стартера)	JackStop (Замок зажигания)
1-5	Управление центральным замком включения и выключения зажигания	Выключено	Выключено
1-6	Метод запуска резервирования.(Только для МКПП)	Автоматически при выключении зажигания	Автоматически при выключении зажигания при закрытых дверях	Только ручной режим, перед выключением зажигания для резервного копирования нажмите кнопку II на 2 секунды.
1-7	Время вращения стартера	Стандартный	стандарт + минимум	стандарт + максимум

Примечание к функции 1-4: Эта функция позволяет выбрать режим «Паника» или режим JackStop (защита от ограбления):

Установка всех программируемых функций меню # 1 на заводские настройки по умолчанию

Вход в режим программирования.Нажмите одновременно кнопки I + II на 2 секунды. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1
Трижды коротко нажмите кнопку III на пульте дистанционного управления. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой. Через некоторое время прозвучат три звуковых сигнала сирены, сигнал тревоги мигнет три раза, подтверждая заводские настройки всех программируемых функций меню №.

Меню № 2 [Кнопка (I + IV) -]

Установка всех программируемых функций меню No.2 к заводским значениям Шерхан 5

Есть два шага для установки заводских настроек программируемых функций по умолчанию.

Вход в режим программирования. Одновременно нажмите кнопки I + IV на 2 секунды. Сирена издаст один звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1
Трижды кратковременно нажмите кнопку III на пульте дистанционного управления.
