Шаровая опора что это такое: А если… неисправна шаровая опора

Содержание

Шаровая опора — как она работает?

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничение подвижности рычагов к колесной ступице моментом. При непосредственном передвижении, ведущие, передние, колеса транспортного средства будут выполнять несколько функций: обеспечение движения автомобиля по дороге и допущение маневров, то есть поворачивание влево и вправо.

К положению колес касательно полотна дороги для обеспечения маневрирования и движения предъявляется несколько определенных требования:

— ровность в стойке колес;

— они должны катиться назад или вперед;

— быть легкоуправляемыми рулем;

— быть надежно закрепленными.

Именно все соответствующие составные этим условиям способна обеспечивать подвеска, шаровая опора в которой является основой, так как соединяет ступицу управляемого колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, вследствие чего было возможным обеспечение поворота колеса автомобиля вокруг оси вертикальной. Конструкция стандартная в шаровой опоре, которая остается практически неизменной и в современном мире, разрабатывалась ученными-инженерами еще в средине прошлого века.

2. Устройство шаровой опоры.

Весь технический прогресс и развитие привели к тому, что возникают определенные изменения в первоначальном устройстве опор шаровых, которые, по своей сути, не имели принципиально отличительного характера. Так, на смену половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, являются обслуживаемыми и необслуживаемыми.

Данные модификации вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвращать попадание грязи и влаги в заполненный густой специальной смазкой корпус устройства.

Основная функция опоры шаровой заключается в обеспечении в момент вертикального перемещения колеса его фиксированное положение в плоскости горизонтальной. Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления данная опора способна обеспечивать одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить трение всех рабочих соприкасающихся поверхностей, сферическое углубление корпуса покрывается пластмассой или другим материалом из полимера.

Тем не менее, существуют такие шаровые опоры, конструкция которых не предусматривает такого рода полимерное покрытие. Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством разнообразных шаровых опор, люфты в которых устранялись посредством подтяжки крышки.

В современном мире основными являются два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором – запрессовывается в него. Так, при выходе шаровой опоры из строя, которая закреплена болтами, нужно будет заменить ее отдельным узлом, который можно приобрести его и установить, посредством приворота болтами к рычагу. Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор устанавливается непосредственно на автомобили японского производства. Данные производители предлагают шаровые опоры, как отдельные узлы. Это будет намного дешевле, чем обычные устройство, хотя и качество будет у них не лучшее, так что закупаться несколькими устройствами на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного предназначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и воздействия на данное устройства вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителям устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, выбирать нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественному автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть не будут хуже, чем зарубежные аналоги.

3. Количество шаровых опор в подвеске.

Самый распространенный вариант – это передняя подвеска, которая имеет две шаровые опоры – по одной на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким является случай с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и на колесах задних.

Множество шариковых опор обеспечивают их длительную и надежную службу, что снижает любую вероятность поломки до минимума. Тем не менее, такое же обстоятельство способно усложнять процедуру диагностики подвески автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

4. Диагностика и замена шаровых опор.

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

назначение, устройство, неполадки и ремонт

Шаровая опора (шаровый шарнир) — элемент подвески, который используется на оси, где расположены управляемые колеса автомобиля и способен обеспечить надежное и жесткое крепление рычага к ступице колеса. Основная задача сводится к тому, чтобы обеспечить возможность поворота ступицы без изменения положения колеса в горизонтальной плоскости при вертикальном перемещении.

При этом в процессе эксплуатации автомобиля на данный элемент приходятся большие нагрузки, что может стать причиной преждевременного выхода такой детали из строя. Далее мы подробно рассмотрим, как устроены и работают шаровые, а также какие признаки указывают на неисправности данного элемента.

Содержание статьи

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия. Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования.

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания, шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

палец с шаром;
резьба;
корпуса со сферической выемкой;
пыльник;

Пыльник создан для защиты от влаги и грязи, надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь, которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

шаровая крепится болтами к рычагу;
шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя. Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины, при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству. Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Сколько шаровых опор установлено в подвеске машины

Отметим, что сегодня в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

верхняя шаровая опора;
нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости. Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Замена шаровых опор: когда нужна

Итак, замена шаровой опоры является обязательной процедурой при появлении малейших признаков неисправности данной детали. При этом замена шаровых опор должна начинаться с диагностики и проверки. Как правило, проблемы с данным узлом можно выявить самостоятельно.

На неполадки укажет необходимость прикладывать больше усилий для поворота руля, скрипы, стук в подвеске на высокой скорости и при поезде неровностей и т.д. Еще на разбитых шаровых машина начинает «вилять» по прямой, не держит дорогу, передние колеса «плавают».

Также можно заметить, что резину начинает «подъедать» (неравномерный износ протектора), при попытке сделать сход-развал углы установки колес выставить не удается.

Само собой, в подобной ситуации нужна срочная замена шаровой, так как игнорирование проблемы приведет к более серьезным последствиям для автомобиля, а также влияет на устойчивость и управляемость ТС. С учетом того, что купить шаровую опору на подавляющее большинство марок и моделей не составит труда, замена вполне может быть выполнена в кратчайшие сроки как своими силами, так и на СТО.

Подведем итоги

Как видно, шаровая опора является относительно простым в плане конструкции, однако важным элементом в устройство подвески автомобиля. По этой причине важно следить за тем, чтобы постоянно нагруженные шаровые всегда были в исправном состоянии.

Помните, надежность шаровых опор и исправное состояние напрямую влияет не только на комфорт, но и на безопасность. Напоследок отметим, что на территории СНГ, где дороги не самого лучшего качества, замена шаровых является рядовой и достаточно частой процедурой.

Рекомендуем также прочитать статью о том, что такое опорный подшипник амортизатора. Из этой статьи вы узнаете, как устроена и работает опора стойки, какие неисправности возникают с опорным подшипником амортизатора, а также в каких случаях нужна диагностика и замена опор амортизаторов. По этой причине нужно проводить регулярную диагностику и ремонт ходовой части, отдельно проверять и менять при необходимости шаровые опоры, сайлентблоки, рычаги, амортизаторы и т.д.

Также следует своевременно делать сход-развал и следить за состоянием покрышек. Только такой подход позволит получить желаемый комфорт, а также лучшую управляемость и устойчивость на любых скоростях.

Шаровая опора — назначение и конструкция, причины поломки, диагностика

Главная » Автожизнь » Шаровая опора — назначение и конструкция, причины поломки, диагностика

Шаровая опора — как проводить диагностику и какая конструкция этого элемента подвески автомобиля, шаровые опоры на наших дорогах подвергается сильным перегрузкам, особенно в регионах. Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, глубины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.

Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

на поворотах скрип или скрежет,
на неровной дороге на небольшой скорости стук в районе переднего колеса,
автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Замена шаровой опоры

Вряд ли хоть кто-то планирует, что на его машине оторвет колесо. Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую и именно она чаще выходит из строя. Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, а не металлический скрежет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов. Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, — скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, — вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях свыше 100 км в час, — на каком-то обгоне. В последнем случае удержать машину будет не просто. И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно произвести самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать. После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, — один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться. Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Это не касается запрессованных шаровых опор в передние рычаги

Установка новой шаровой существенно менее трудоемкая работа, чем демонтаж старой. Действительно часто бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно. Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками палец новой шаровой провернуть не получится, чтобы направить палец, нужно через тряпочку, постучать по пальцу молоточком, — тогда он станет в нужное положение. При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, провести палец шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья? Загрузка…

Шаровая опора

При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место — соединяет рычаги подвески со ступицей управляемого колеса.

История создания шаровой опоры

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Шаровая опора.

Устройство шаровой опоры

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Шаровая опора.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту.

Вопросы эксплуатации шаровой опоры

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества — это шаровые опоры для отечественных автомобилей и более 20% — для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили — в частности внедорожники — имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.

Диагностика и замена шаровых опор

Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой. Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде «лежачего полицейского».

Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.

Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это самостоятельно.

Сегодня производство шаровых опор — это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.

Как выбирать новую шаровую опору?

Как выбирать новую шаровую опору?

Шаровая опора является одной из основной деталью передней подвески. Она предназначена для того, чтобы удерживает передние колеса автомобиля в вертикальном положении, не позволяя им самопроизвольно вывернуться наружу. Шаровые опоры бывают как верхние, так и нижние. Основные требования, которые должны выполнять эти детали, такие как способность шаровых опор, справляться с повышенными нагрузками во время движения автомобиль по бездорожью и автодорогам.

Шаровая опора это конусообразный палец, который имеет наконечник сферической или же грибообразной формы. Который способен одновременно вращаться и раскачиваться в корпусе опоры на незначительные углы. Сам корпус может крепиться к рычагу болтами или же запрессовывается в него. Если шаровая опора запрессовывается в рычаг, то при ее ремонте придется производить замену опоры вместе с рычагом подвески. В основном используют в эксплуатации неразборную шаровую опору.

Периодически проводите проверку работоспособности и износа шаровой опоры. Если опора находится в предаварийном состоянии, то необходимо ее обязательно заменить. Иначе при очередном ударе в дороге по корпусу опоры может произойти ее раскол, и шар вылетит из него. В результате этого переднее колесо автомобиля вместе с поворотным кулаком уйдет вглубь переднего крыла.

В процессе эксплуатации автомобиля опоры передней подвески испытывают большие нагрузки. Они постоянно подвергаются ударам при движении автомобиля по дороге с неровной поверхностью. Основной причиной поломки шаровой опоры это значительный износ деталей соприкасающихся поверхностей. Это может привести в свою очередь к увеличению зазоров между корпусом и самим пальцем.

В результате такого износа палец в корпусе шаровой опоры начинает легко вращаться и значительно болтаться в корпусе. В том случае если износ очень сильный, то при значительной нагрузке на опору может произойти вырывание пальца из корпуса. И опора не сможет удержать переднее колесо, и транспортное средство упадет на дорогу.

Какие же причины способствуют увеличение зазора в шаровой опоре. Это повышенная динамическая нагрузка во время движения на большой скорости по неровным дорогам. Отсутствует или разорван защитный чехол или пыльник на опоре. Это может привести к попаданию частичек пыли, грязи и воды в зазор между пальцем и самим корпусом. Что способствует усиленной коррозии и абразивного износа деталей. Если в шаровой опоре отсутствует смазка.

Какие признаки указывают на износ шаровых опор в машине. Наличие стука при движении по неровной дороге на небольшой скорости. Увеличение усилий на рулевое колесо и скрип в передней части автомобиля при совершении поворота руля. Виляния передних колес при прямолинейном движении. Не одинаковый износ резины. При наличии этих факторов необходимо проверить шаровые опоры и при необходимости установить новые.

При покупке новых шаровых опор необходимо уделять свое внимание некоторым моментам, которые помогут вам приобрести качественную деталь, которая долгое время будет эксплуатироваться на автомобиле без поломок. При визуальном осмотре шаровая опора должна иметь безукоризненный внешний вид. Наличие кованого пальца и резьба на нем должна быть катанная, а не нарезанная. Палец при усилии должен поворачиваться руками без заеданий. Наличие защитного чехла, который плотно прилегает к корпусу и пальцу. На упаковке имеется сертификационный знак.

Ремонт шаровой опоры разборный ремонт

Ремонт шаровых опор безразборный ремонт

Шаровые опоры — LEMFÖRDER

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Неисправность шаровой опоры рычага подвески: диагностика и замена

Шаровая опора рычага подвески — это очень важный элемент подвески автомобиля. На самом деле это шаровой шарнир, позволяющий поворачивать колеса на нужный угол через рычаг поворотного кулака и отвечающий за их правильное положение. В ходе эксплуатации шаровая опора подвергается естественному износу. Пренебрежение ее неисправностью может повлиять на безопасность движения. Как диагностировать люфт этого элемента и произвести правильную замену?

В результате износа шаровой опоры, оставленного без внимания, может оторваться ее палец от поворотного кулака, который, в свою очередь, вместе с колесом может отделиться от рычага (колесо просто вытолкнет его вверх) и тем самым привести к возникновению чрезвычайно опасной ситуации для всех участников дорожного движения, т.к. автомобиль станет практически неуправляемым. Именно поэтому необходимо своевременно выявлять признаки износа шаровой опоры, способные в некоторых случаях даже стать причиной аварии. В интернете мы можем увидеть фотографии автомобилей с неестественно искривленным колесом. Причиной этого явления чаще всего служит именно выскочивший палец шаровой опоры.

Высвобождение пальца шаровой опоры начинается с заметного люфта, стуков и незначительного ухудшения управляемости автомобиля. Механик может проверить люфт с помощью монтажной лопатки, которую необходимо аккуратно вложить между шаровой опорой и поворотным кулаком и подвигать ей вправо-влево. Если чувствуется люфт, то в сочетании с другими признаками можно сделать заключение о необходимости замены шаровой опоры. Стоит отметить, что шаровые опоры рычагов подвески необходимо менять парами: неисправность одной опоры предвещает поломку этого элемента на втором колесе — с противоположной стороны. Такую процедуру мы рекомендуем всем клиентам компании SKF.

Для замены шаровой опоры необходимо снять колесо, затем открутить гайку шарового пальца опоры рычага, которая крепит его к поворотному кулаку. Если мы имеем дело с элементом, который давно не меняли, перед началом работы стоит смазать эту область, например, проникающей антикоррозионной смазкой в виде спрея. После снятия гайки необходимо выкрутить болты, расположенные в нижней части шаровой опоры, и отделить опору от рычага. Во время процедуры допускается использование специального съемника шаровых опор. В некоторых автомобилях шаровая опора присоединена к рычагу металлическими заклепками, которые в случае демонтажа опоры необходимо высверлить. На отдельных автомобилях шаровая опора может конструктивно отвечать за угол развала передних колес. Тогда обязательно сразу после замены следует проверить углы установки колес автомобиля.

Перед установкой новой детали необходимо очистить область установки проволочной щеткой. Шаровая опора рычага подвески — это деталь, которую меняют достаточно редко, поэтому через некоторое время в месте ее крепления оседает грязь и образуется коррозия, от которых следует избавляться. Все операции по монтажу следует выполнить в порядке, обратном снятию.

Шаровые опоры производства компании SKF отличаются наивысшим качеством исполнения. Они являются ключевым элементом подвески, который оказывает непосредственное влияние на безопасность водителя и пассажиров. Только запчасти известных производителей в сочетании с квалифицированным монтажом служат гарантией бесперебойной эксплуатации на десятки тысяч километров.

Шаровые опоры

Нужны новые шаровые опоры?

Шаровые опоры играют важную роль в безопасной эксплуатации рулевого управления и подвески автомобиля. Они соединяют поворотные кулаки с рычагами управления. Шаровая опора — это гибкий шар и гнездо, которое позволяет подвеске двигаться и в то же время позволяет колесам поворачиваться. Поскольку шаровая опора может двигаться одновременно в двух разных направлениях, подвеска тоже может. Транспортные средства могут иметь несколько шаровых шарниров в сборе в зависимости от конкретной конструкции системы подвески.

Что вызывает износ шаровых шарниров?

Сферические шаровые шарниры предназначены для поворота в нескольких плоскостях. Поскольку шаровые опоры постоянно поворачиваются под разными углами, они могут быстро изнашиваться в зависимости от ваших привычек вождения. Непрерывное движение, создаваемое при поворотах и движении по неровной дороге, создает трение между шариковой стойкой и подшипником. Чем грубее дорога и чем чаще повороты, тем быстрее изнашиваются шаровые опоры.

Отсутствие смазки также может привести к быстрому износу шаровых шарниров.Шаровые опоры в большинстве легковых автомобилей и легких грузовиков герметичны на весь срок службы и не нуждаются в регулярном обслуживании. Их часто называют соединениями с низким коэффициентом трения, поскольку они обычно имеют полированные шариковые шпильки и синтетические подшипники (в отличие от стальных подшипников). Такая конструкция помогает минимизировать внутреннее трение и обеспечивает более плавное рулевое управление.

Шаровые шарниры на старых автомобилях, однако, содержат пресс-масленки, которые требуют периодической смазки. Если шаровые шарниры вашего автомобиля содержат пресс-масленки, для регулярного добавления смазки используется шприц для смазки.Это минимизирует трение между шариковой шпилькой и подшипником и поможет вымыть старую смазку и загрязнения, которые могут сократить срок службы соединения.

Срок службы шаровых шарниров может варьироваться от автомобиля к автомобилю и зависит от использования, дорожных условий и воздействия дорожных брызг, грязи, песка и соли. Если шаровая опора сильно изношена и подошла к концу срока службы — ее следует заменить. Поскольку шаровые опоры влияют на рулевое управление и подвеску, изношенные детали могут оставить водителя в опасной ситуации.

Как определить, какие шаровые опоры плохие?

Есть несколько предупреждающих знаков о том, что ваши шаровые шарниры могут выйти из строя. Поскольку многие из этих симптомов могут быть самыми разными, лучше всего обратиться к квалифицированному механику для осмотра вашего автомобиля.

Звуки

Для большинства людей первым признаком того, что у них есть проблема с их шаровыми шарнирами, является слабый прерывистый грохот, исходящий из-под автомобиля. Этот звук обычно громче при движении по неровностям, выбоине или поворотам.Шум может напоминать удар молотком по металлической части.

Со временем звук может становиться громче и чаще. Фактически, это часто более выражено, когда вес транспортного средства переключается на колесо и возвращается обратно — например, при движении по выбоине. В некоторых случаях это может даже звучать так, как будто днище транспортного средства ударяется о землю.

Рулевое управление

Изношенные шаровые опоры могут повлиять на управляемость автомобиля. Водители могут заметить слабое или жесткое рулевое управление.То, как шаровые опоры влияют на рулевое управление, может быть разным, поэтому его бывает сложно идентифицировать. Это действительно зависит от того, насколько изнашивается шаровая опора. Если при движении по прямой гладкой трассе чувствуется вибрация в рулевом колесе — это может указывать на износ шарового шарнира.

Износ шин

Еще одним признаком износа шаровых шарниров является неравномерный износ шин. Если внешние или внутренние края передних шин изнашиваются быстрее, чем остальная часть протектора шины, существует вероятность износа шарового шарнира.Если оба края изнашиваются быстрее, чем середина, это может быть просто недостаточно накачанные шины. Заостренность внутреннего края протектора также указывает на плохие шаровые опоры. Обычно эта форма не видна, но должна быть заметна наощупь, если рукой провести по протектору шины. Ослабленные или вышедшие из строя шаровые шарниры могут привести к смещению автомобиля. Транспортное средство с неправильной центровкой будет способствовать описанным выше условиям износа шин.

Какие шаровые опоры лучше всего подходят для моего автомобиля?

Существует ряд производителей шаровых опор, включая Moog, TRW и Driveworks.В зависимости от типа автомобиля, ваших привычек вождения, общих дорожных условий в вашем районе и других факторов квалифицированный автомеханик может предложить лучший тип шаровых опор, чтобы вы снова начали двигаться. Существуют разные системы подвески — некоторые из них содержат верхние и нижние шаровые опоры, поэтому стоимость замены может варьироваться в зависимости от вашего автомобиля. В компании Dunn Tire мы всегда следуем инструкциям по замене шаровых шарниров, приведенным в руководстве по эксплуатации вашего автомобиля.

Замена шаровых шарниров не входит в регулярное техническое обслуживание.Тем не менее, шаровые шарниры следует проверять в соответствии с плановым техническим обслуживанием производителя или интервалами пробега, либо во время каждой замены масла. Шаровые опоры на большинстве новых автомобилей герметичны и не требуют дополнительной смазки.

Если у вас есть какие-либо вопросы о шаровых шарнирах или вы хотите визуально проверить, находится ли ваш автомобиль в безопасном рабочем состоянии, свяжитесь с нами.

Назначение рычагов управления, втулок и шаровых шарниров · BlueStar Inspections

Рычаги управления, втулки и шаровые опоры могут не быть обычным термином для многих владельцев транспортных средств.Возможно, вы даже не слышали о них, но они являются важными компонентами системы подвески вашего автомобиля, которые позволяют вашим шинам плавно подниматься и опускаться контролируемым образом. Без них ваша поездка, вероятно, не была бы очень приятной.

В большинстве автомобилей используется один или два поперечных рычага на каждое колесо как на передней, так и на задней подвеске. Многие автомобили с передним приводом используют только нижний рычаг, в то время как грузовики и внедорожники часто имеют как верхний, так и нижний рычаг. Рычаг управления соединяет ступицу колеса и поворотный кулак с рамой автомобиля.Как правило, они оснащены втулками со стороны рамы транспортного средства и шаровым шарниром со стороны колеса транспортного средства, которые позволяют гибкое и управляемое движение в соответствии с дорожными условиями и рулевым управлением от водителя. Рычаги управления позволяют колесам двигаться вверх и вниз, предотвращая движение вперед и назад.

Втулки рычага подвески

обычно состоят из внешней металлической втулки, прочной резиновой или полиуретановой втулки и внутренней металлической втулки. Втулки рычага подвески важны для комфорта при вождении и управляемости.Они амортизируют систему подвески, которая, в свою очередь, контролирует шум и вибрацию, а также обеспечивает более мягкую езду по неровностям. Втулки могут изгибаться и двигаться, сохраняя при этом жесткость и способность возвращаться к своей исходной форме и положению.

Во многих шарнирах подвески и рулевого управления используются втулки, когда компоненты должны быть собраны вместе, когда возникает проблема вибрации. Втулки используются в рычагах управления, опорах амортизаторов, стабилизаторах поперечной устойчивости, тягах стабилизаторов, опорах двигателя и трансмиссии и других компонентах подвески и рулевого управления.Втулки имеют функцию, аналогичную хрящам в суставах тела. Изношенный или поврежденный хрящ приводит к контакту кости с костью и дискомфорту. Изношенные или поврежденные втулки могут допускать контакт металла с металлом, износ шин, дискомфорт, шум и вибрацию. Втулки портятся из-за тепла, возраста, воздействия, тяжелых нагрузок, соли, масел и стресса от частого движения.

Подобно шаровому шарниру, который соединяет и удерживает вашу ногу с тазовой костью, шаровая опора соединяет и удерживает вместе переднюю подвеску вашего автомобиля.Точно так же, как ваша нога может двигаться вверх и вниз и из стороны в сторону, шаровая опора позволяет колесу и подвеске одинаково двигаться вместе.

Шаровые опоры допускают ограниченный диапазон движений во всех направлениях и являются стержнем между колесами и подвеской. Один шаровой шарнир используется для обеспечения свободного движения в двух плоскостях одновременно, включая вращение в этих плоскостях. Комбинация двух таких шарниров с рычагами управления обеспечивает движение в трех плоскостях, позволяя управлять передней частью автомобиля, а пружинно-амортизационная подвеска делает поездку управляемой и комфортной.

Есть два типа шаровых опор. Шаровые опоры подразделяются на несущие или толкательные, и их положение в подвеске варьируется в зависимости от конструкции подвески. Несущие шаровые опоры предназначены для того, чтобы выдерживать вес автомобиля, обеспечивая при этом точку поворота для системы рулевого управления. Следящие шаровые шарниры предназначены для поддержания точных допусков на размеры, а также являются точкой поворота для системы рулевого управления. Эти два типа соединений часто имеют разную интенсивность износа и отказов, причем несущие соединения обычно выходят из строя первыми.

Многие автомобили, производимые в настоящее время по всему миру, используют подвеску стойки Макферсон, в которой используется один нижний рычаг подвески и один нижний шаровой шарнир на колесо с необходимым небольшим перемещением в верхней части стойки, обычно обеспечиваемым эластомерным (резиновым) подшипником внутри который представляет собой шариковый подшипник, обеспечивающий свободное вращение вокруг оси рулевого управления. В этой конструкции нижний шаровой шарнир представляет собой толкатель, нижняя часть стойки которого соединена непосредственно с поворотным кулаком и колесом.Опорная плита верхней опоры стойки амортизатора выдерживает вес автомобиля, в результате чего нижний шаровой шарнир действует только как точка поворота. В автомобильной подвеске без стоек Макферсон два шаровых шарнира на каждое колесо называются верхним шаровым шарниром и нижним шаровым шарниром. В большинстве этих конструкций винтовая пружина установлена в нижнем рычаге подвески, выдерживая вес автомобиля. Нижний шаровой шарнир является несущим шарниром в этом типе подвески, в то время как верхний шаровой шарнир является следящим, без значительной нагрузки на опору.Он действует только как вторая точка поворота для рулевого управления.

Большинство современных шаровых шарниров герметичны и не требуют смазки, так как смазываются на весь срок службы. Исторически сложилось так, что большинство шаровых шарниров имели пресс-масленки, называемые смазочными маслами, и были предназначены для периодического добавления смазки. Смазка обычно представляла собой смазку с очень высокой вязкостью. Почти все современные автомобили теперь используют герметичные шаровые шарниры, чтобы минимизировать требования к обслуживанию. Новая технология, особенно применяемая в конструкции внутреннего подшипника и синтетических смазочных материалах, а также улучшенное уплотнение пылезащитного чехла, позволила увеличить интервалы обслуживания шаровых шарниров и улучшить удержание смазки.

Хотя не существует точного срока службы герметичных шаровых шарниров, в современных автомобилях они могут выйти из строя уже через 80000 миль, и гораздо раньше, в зависимости от типа вождения. Если шаровой шарнир полностью выйдет из строя, колесо может отделиться от поворотного кулака, что приведет к полной потере управления. Шина окажется под непредусмотренным углом, и автомобиль резко остановится. Это может привести к повреждению колеса и шины, других компонентов подвески и, возможно, даже других частей автомобиля.

Есть много возможных признаков неисправности шарового шарнира или втулки поперечного рычага. Они могут включать щелчки, треск или щелчки при повороте колеса и, в конечном итоге, переходить в скрипящий звук в конце остановки, при использовании педали газа и / или при повороте рулевого колеса. Еще одним признаком может быть стук и лязг, исходящие от подвески при движении по неровностям. Звуки будут становиться громче по мере износа или поломки компонента.Сухие шаровые опоры резко увеличивают трение и могут вызвать заедание рулевого управления или затруднить его. Чрезмерно изношенные втулки или шаровые опоры могут вызвать перекос колес, что может вызвать вибрацию, ощущаемую в рулевом колесе. Вибрации могут усиливаться при ускорении и сглаживаться на более высоких скоростях.

Еще один симптом, обычно связанный с неисправными или неисправными компонентами рычага управления, — это отклонение рулевого управления. Чрезмерно изношенные шаровые опоры, втулки или их комбинация может вызвать смещение рулевого управления автомобиля, что может привести к смещению рулевого управления влево или вправо при движении по дороге. Это потребует от водителя постоянной корректировки, чтобы направить автомобиль прямо.

Время для регулярной плановой замены масла — лучшее время для проверки рычагов управления, втулок и шаровых шарниров. Быстрый тест-драйв учитывает широкий диапазон условий вождения. Прохождение поворотов влево и вправо, наезд на неровности и движение по прямой и ровной поверхности при торможении и ускорении — все это важно для того, чтобы почувствовать любые шумы или проблемы с производительностью, связанные с узлами рычага подвески. Визуально осмотрите втулки рычага подвески на предмет трещин, расколов, разрывов, недостающих частей и нефтенасыщенности.

При проверке шаровых шарниров сначала посмотрите, в хорошем ли состоянии резиновые сапоги, удерживающие смазку внутри шарового шарнира. Если пыльник порван или просто ушел, скорее всего, шаровая опора выходит из строя. Если шаровой шарнир можно смазывать, используйте только смазку, рекомендованную производителем автомобиля. Большинство современных шаровых шарниров смазываются на весь срок службы и поэтому не подлежат смазке.

Определение того, являются ли шаровые опоры хорошими или плохими, во многом зависит от того, какой тип подвески и шаровые опоры используются в рассматриваемом транспортном средстве.Если вам повезет, в шаровые опоры будут встроены индикаторы износа, позволяющие легко проверить. В противном случае ослабьте нагрузку на подвеску, приподняв автомобиль домкратом и проверив каждый шаровой шарнир в отдельности на предмет люфта. Поскольку существует более чем несколько типов настроек подвески, лучше всего следовать процедуре проверки, предоставленной производителем транспортного средства. Сильный отказ шарового шарнира может вызвать расслоение подвески автомобиля, поэтому при решении проблем с подвеской лучше не строить догадок.

Рычаги управления автомобилем, втулки и шаровые опоры являются очень важными компонентами подвески и рулевого управления.Когда они изнашиваются, это может вызвать проблемы для автомобиля, которые могут поставить под угрозу управляемость, комфорт и могут привести к катастрофическому разъединению рычага управления и поворотного кулака. По этой причине, если вы подозреваете, что рычаги управления, втулки подвески или шаровые шарниры вашего автомобиля неисправны или изношены, обратитесь к сертифицированному специалисту ASE для проверки.

Признаки неисправного или неисправного шарового шарнира (передний)

Шаровые опоры являются важным элементом подвески практически всех современных автомобилей.Они представляют собой сферический подшипник в гнезде, который функционирует аналогично конструкции шарнира и гнезда человеческого бедра, и служит одной из основных точек поворота подвески, соединяющих рычаги управления транспортного средства с поворотными кулаками. Передние шаровые опоры позволяют передним колесам и подвеске двигаться вперед и назад, а также вверх и вниз, когда рулевое колесо поворачивается и автомобиль движется по дороге. Обычно, когда передние шаровые опоры начинают выходить из строя, на автомобиле появляются несколько симптомов, которые предупреждают водителя о возникновении проблемы.

1. Грохот передней подвески

Один из наиболее распространенных симптомов проблемы с шаровыми шарнирами подвески — это стук, исходящий от передней подвески автомобиля. По мере износа шаровых шарниров они расшатываются в гнездах, дребезжат и стучат при движении подвески вверх и вниз по дороге. Изношенные шаровые опоры могут стучать или звенеть при движении по неровной дороге, лежачих полицейских или при поворотах. Обычно стук будет становиться все громче по мере износа шаровых шарниров или до тех пор, пока они в конечном итоге полностью не выйдут из строя и не сломаются.

2. Чрезмерная вибрация в передней части автомобиля

Еще одним признаком проблемных шаровых шарниров является чрезмерная вибрация от подвески автомобиля. Изношенные шаровые опоры будут болтаться в своих гнездах и сильно вибрировать во время движения. Вибрация обычно возникает из-за поврежденного шарового шарнира с правой или с левой стороны автомобиля. В некоторых случаях вибрация может ощущаться и через рулевое колесо.

3. Блуждание руля влево или вправо

Еще один признак износа шаровых опор — блуждающее рулевое управление.Блуждающее рулевое управление — это когда рулевое управление само по себе смещается слева направо. Когда шаровые опоры в хорошем состоянии и колеса выровнены, рулевое колесо должно оставаться в основном прямым и прямым. Изношенные шаровые опоры приведут к смещению рулевого управления автомобиля влево или вправо, что потребует от водителя компенсации.

Поскольку шаровые опоры являются важным компонентом подвески любого транспортного средства, когда они начинают иметь проблемы или выходят из строя, общие управляемость и ходовые качества транспортного средства, вероятно, ухудшатся.По этой причине, если вы подозреваете, что шаровые опоры вашего автомобиля сильно изношены или нуждаются в замене, обратитесь к профессиональному специалисту, например, из YourMechanic, для проверки подвески автомобиля, чтобы определить, как лучше всего действовать. При необходимости они смогут заменить вам вышедшие из строя шаровые опоры.

Игра в мяч: как правильно обслуживать шаровые шарниры

Как и все компоненты системы рулевого управления и подвески, шаровой шарнир является важной деталью с точки зрения безопасности.Изношенный шаровой шарнир может ухудшить управляемость и управляемость автомобиля. Однако в случае неудачи результаты могут быть намного хуже. Как ведущий поставщик компонентов рулевого управления и подвески, Delphi может предоставить информацию о роли шарового шарнира, на что обращать внимание при отказе шарнира и как его заменить, прежде чем он зайдет так далеко.

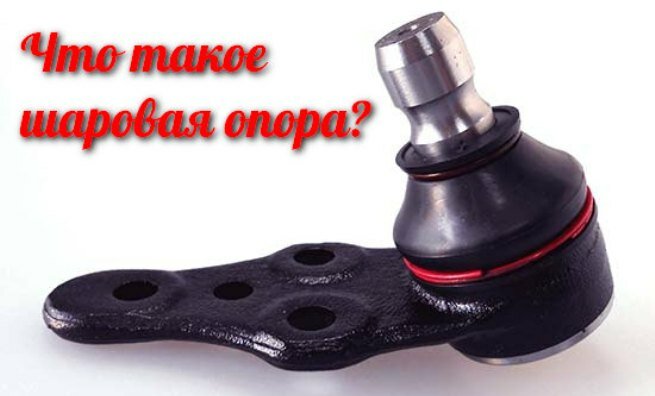

Что такое шаровая опора?

Шаровая опора является важной частью системы рулевого управления и подвески автомобиля, которая обычно используется в передней части.Проще говоря, он действует как шарнир между колесами автомобиля и подвеской, позволяя управлять автомобилем, обеспечивая при этом комфортную поездку. Поскольку шаровой шарнир постоянно поворачивается в разных плоскостях и под разными углами, как и тазобедренный сустав человека, он подвержен значительным нагрузкам и износу.

Какие бывают типы шаровых опор?

Есть два типа шаровых опор. Почему это важно знать? Потому что они требуют немного разных подходов к обслуживанию.Большинство автомобилей оснащено системой подвески со стойками Макферсон. Он включает по одному шаровому шарниру с каждой стороны, расположенный между нижним концом стойки и рычагом подвески.

В системах с двойным поперечным рычагом два шарнира расположены вверху (верхний шаровой шарнир) и снизу (нижний шаровой шарнир) системы подвески. При таком положении нижний шаровой шарнир испытывает более высокие нагрузки, а также повышенное воздействие грязи и соли, что приводит к более быстрому износу.

Как определить вышедший из строя шаровой шарнир?

Несмотря на то, что шаровые шарниры отличаются высокой прочностью, со временем они постепенно изнашиваются и требуют замены.Хотя замена шарового шарнира не является частью планового технического обслуживания, их следует проверять регулярно и в соответствии с интервалами производителя на предмет каких-либо признаков повреждения и / или чрезмерного люфта. При наличии любого из них следует заменить шаровую опору. Другие общие симптомы изношенного шарнира включают:

Грохочущие шумы, исходящие от передней подвески автомобиля при движении по неровностям или поворотам. По мере износа шарниров они расшатываются в гнезде и дребезжат при движении подвески вверх и вниз.Это также может вызвать чрезмерную вибрацию с любой стороны автомобиля или через рулевое колесо.
Рулевое управление само по себе движется слева направо. По мере износа шарового шарнира эти симптомы будут прогрессировать до тех пор, пока деталь не выйдет из строя. Ожидание отказа сустава опасно, так как колесо может сломаться, что приведет к немедленной потере управления.

Поэтому рекомендуется проверить шаровую опору и при необходимости заменить, если какой-либо из этих симптомов очевиден.

Почему важно заменять шаровой шарнир целиком, а не только пыльник?

Частой причиной выхода из строя шарового шарнира является раскалывание или растрескивание его резинового чехла. Когда это происходит, вода, соль и грязь проникают во внутренние детали шарниров, повреждая ботинок. В этом случае рекомендуется заменить шаровой шарнир целиком, поскольку новый пыльник, скорее всего, запечатает повреждающие вещества, что приведет к ускоренному износу и коррозии.

Кроме того, шаровой шарнир разработан для работы с консистентной смазкой, которая герметична и рассчитана на продление срока службы шарнира.Неисправный пыльник может привести к потере или сильному загрязнению этой важной смазки. Без какой-либо смазки трение в шарнире значительно увеличивается, что может стать причиной утяжеления рулевого управления или заедания. Стоит отметить, что шаровые опоры на некоторых старых автомобилях исправны и требуют периодической смазки.

Как заменить шаровую опору

Чтобы обеспечить качественный ремонт рулевого управления и подвески, при замене шарового шарнира рекомендуется выполнить следующие шаги:

Подняв и закрепив автомобиль, осмотрите шаровые опоры, чтобы определить, нуждаются ли они в замене — не должно быть чрезмерного люфта, износа или повреждений.Метод проверки будет зависеть от конкретного типа подвески, установленной на автомобиле. Как правило, шаровой шарнир можно проверить с помощью монтировки или специального инструмента, но в случае сомнений обратитесь к спецификациям производителя транспортного средства для получения более подробной информации.
Снимите колесо, чтобы получить доступ к шаровому шарниру, и отведите тормоза в сторону. В зависимости от узла рулевого управления вам может потребоваться снять суппорт, что увеличит необходимое время. Вам также может потребоваться ослабить крепления, удерживающие рычаг управления или стабилизатор поперечной устойчивости на месте, чтобы дать вам больше места для перемещения деталей подвески.
Перед снятием старого соединения смочите все болты проникающим маслом, чтобы ослабить их. Снимите крепежные болты. Затем удалите «стяжной болт», который зажимает палец шарового шарнира, и с помощью монтировки выверните шарнир из положения. Ослабьте и снимите болты крепления шарнира к рычагу подвески и снимите шарнир.
Обратите внимание, что шаровые опоры могут быть установлены на рычаг управления несколькими способами: запрессованы, закреплены или закреплены болтами. В некоторых случаях шаровой шарнир может даже быть встроен в рулевой рычаг, что потребует замены всего рычага.Запрессованные шаровые опоры потребуют гидравлического пресса для снятия и замены.
Осмотрите монтажные отверстия поперечного рычага на предмет повреждений или усталости металла. Изношенный шаровой шарнир может вызвать повреждение этого отверстия, что, в свою очередь, может привести к повреждению нового шарнира. Установите новый шаровой шарнир на рычаг подвески, убедившись, что все новые крепления используются и затянуты в соответствии со спецификациями производителя. Delphi поставляет необходимые крепления со всеми своими компонентами. Помните, что никогда не используйте пневматические или электрические инструменты, так как они могут повредить компоненты.
Вставьте штифт шаровой опоры в поворотный кулак. Закрепите его с новым болтом и стопорной гайкой, затянув ее требуемым моментом. Установите колесо и гайки крепления колеса и затяните с правильным моментом. Всегда затягивайте компоненты в нагруженном положении, а не без колес. Это предотвратит дополнительную нагрузку на компоненты при опускании автомобиля на землю.
Наконец, установите автомобиль на подвеску и проверьте установку колес, включая развал, при необходимости отрегулируйте.

Замена шарового шарнира Кайахога Фолс, Огайо Стоу, Огайо Акрон, Огайо

Прибл. Время: 120 минут | Диапазон цен: Узнать цену

Основы услуг по замене шаровых шарниров в Leipold Tyre Company Inc

Система подвески позволяет вашим шинам поддерживать постоянный контакт с дорогой, особенно на неровных поверхностях, таких как неровности и выбоины. Шаровые опоры — это шаровые опоры, расположенные между рычагом подвески и поворотным кулаком.Шаровые опоры действуют как точка поворота между колесами и остальной частью системы подвески. Они предназначены для одновременного движения в двух плоскостях, обеспечивая при этом легкость вращения в этих плоскостях. Они позволяют системе подвески транспортного средства двигаться вверх или вниз, в то время как колеса поворачиваются влево или вправо. Автомобили с амортизаторами имеют верхние и нижние шаровые опоры, в то время как многие автомобили со стойками имеют только нижние шаровые опоры. Некоторые шаровые шарниры являются несущими и изнашиваются быстрее, чем обычные шаровые шарниры. В качестве важного компонента подвески шаровые шарниры рассчитаны на износ, часто в виде трения.Как и все компоненты системы подвески, шаровые шарниры имеют график технического обслуживания, который может помочь предотвратить непредвиденный ремонт или замену.

Почему вам следует выполнять услуги по замене шаровых шарниров в Leipold Tyre Company Inc?

Верхний и нижний шаровые шарниры предназначены для плотной посадки внутри смазанного корпуса. Если корпус теряет смазку, высыхает или сцепление ослабляется, регулировка углов установки колес может быть нарушена. Ослабленный шаровой шарнир также может привести к шуму подвески и неравномерному износу шин.Поскольку шаровые опоры служат связующим звеном между колесами и другими компонентами подвески, плохой шарнир может противоречить нормальным возможностям рулевого управления. В крайних случаях изношенный шаровой шарнир, вышедший из строя, может выпасть из корпуса и вызвать обрушение системы подвески. Грохочущие звуки, плохое управление и неестественное тягу — все это признаки плохих шаровых опор. В некоторых случаях может потребоваться замена шаровых опор. Если вы планируете избежать поломки шаровых шарниров, обязательно проконсультируйтесь с руководством по эксплуатации, чтобы узнать максимально допустимый износ шаровых шарниров вашей системы подвески. Наши сменные шаровые опоры восстановят полную функциональность вашей системы подвески.

Мы с гордостью обслуживаем потребности клиентов в замене шаровых шарниров в Кайахога-Фолс, Огайо, Стоу, Огайо, Акрон, Огайо, и прилегающих районах.

Обслуживаемых площадей: Водопад Кайахога, Огайо | Стоу, Огайо | Акрон, Огайо | и прилегающие районы

Lose the Hammer: 5 рекомендаций по защите целостности шарового шарнира

Шаровая опора, как и тазобедренный сустав, состоит из шара и гнезда.Чтобы облегчить разнонаправленное движение, шарик поворачивается и вращается внутри гнезда. На подвеске вашего автомобиля шаровые опоры — это точки поворота, которые соединяют рычаги управления с поворотными кулаками. По мере того, как ваши колеса двигаются вверх и вниз, подвеска поворачивается через шаровые шарниры, чтобы поддерживать уровень вашего автомобиля и плавность движения.

Шаровой шарнир состоит из четырех основных компонентов

Шариковый палец: шаровой шарнир, который поворачивается и вращается
Подшипники: компоненты, которые сопрягаются и поддерживают нагрузки, прилагаемые к шариковому пальцу
Корпус: Деталь, которая устанавливается на подвеску, и что все компоненты шарового шарнира установлены в
Пыльник: защитный резиновый компонент, предотвращающий попадание загрязнений в шаровой шарнир, вызывая преждевременный износ

Как устанавливаются шаровые шарниры

Шариковый палец входит в отверстие на поворотном кулаке и фиксируется гайкой или стяжным болтом.При фиксации гайкой шаровой шарнир входит в коническое отверстие поворотного кулака и удерживается на месте затяжкой болта. С другой стороны, шаровые опоры со стяжными болтами вставляются в прямое отверстие и фиксируются стяжным болтом, как только шаровой шарнир находится на месте. Проблема с шаровыми шарнирами стяжных болтов заключается в том, чтобы протолкнуть шаровую ось достаточно далеко через отверстие, чтобы стяжной болт можно было правильно установить. У вас может возникнуть соблазн забить шаровую опору молотком, но это будет плохой идеей. Вот почему.

Почему следует терять молот

Шаровые шарниры, поворотные кулаки и рычаги управления сильно загрязняются на ходовой части любого транспортного средства. Если отверстие в поворотном кулаке забилось грязью, деформировано или заржавело, может быть сложно правильно вставить шаровой палец в поворотный кулак. Если вы ударите молотком по нижней части шарового шарнира, чтобы поставить его на место, это может вызвать волновой эффект повреждения. Пластина на шаровом шарнире может деформироваться или превратиться в грибок в суставе.Принуждение к ламинированию или корпусу может привести к раздавливанию пружины Бельвиля в шаровых шарнирах с металлическими подшипниками. На задней пластине могут появиться вмятины, что приведет к деформации резьбы пресс-масленки или повреждению самой пресс-масленки.

Повреждения, вызванные молотками, затруднят обслуживание шарового шарнира и, вероятно, затруднят удаление компонента, когда он в следующий раз потребует замены. Хорошая новость заключается в том, что есть способы установить шаровую опору, не вызывая всех этих проблем. Вот 5 способов установить шаровую опору, сохранив при этом ее целостность.

5 Рекомендации по защите целостности шарового шарнира

Будьте осторожны, чтобы не повредить шарнир при снятии старого шарового шарнира. Используйте инструмент, указанный производителем, чтобы разъединить шаровой шарнир и поворотный кулак, которые часто зажимаются вместе.
Чтобы обеспечить чистую посадку между поворотным кулаком и новым шаровым пальцем, осторожно протрите поворотный кулак металлической щеткой, чтобы удалить дорожный мусор и другие загрязнения.
Тщательно проверьте состояние поворотного кулака. Если он изношен или поврежден, его необходимо заменить, чтобы обеспечить правильную посадку и работу нового шарового шарнира. Неплотно прилегающие шаровые шарниры могут вызвать чрезмерную ударную нагрузку на шаровой палец, что может привести к его поломке.
Для шаровых шарниров со стяжным болтом откройте фланец стяжного болта на поворотном кулаке. Это должно позволить новому шаровому шарниру скользить на место без использования молотка.
Если требуется небольшое усилие, чтобы вставить шаровую ось в поворотный кулак, используйте резиновый молоток, который с меньшей вероятностью вызовет деформацию, но при этом обеспечивает достаточно мягкое усилие для выполнения работы.

Шаровые опоры играют важную роль в вашей системе подвески. Они должны выдерживать весь вес вашего автомобиля, поэтому ищите качество. В качестве дополнительного бонуса качественные запасные части часто поставляются с полезными инструментами, которые ускоряют и упрощают установку.

Инструменты для установки, экономящие труд

Наши детали Mevotech Supreme® и TTX® при необходимости поставляются с установочным оборудованием LaborSaver ™, включая наш установочный адаптер и Bootstaller ™.Наши установочные адаптеры облегчают установку шаровых шарниров, защищая их от повреждений. Для установки загрузки без сквозной загрузки наш Bootstaller — это инструмент для сидения, предназначенный для защиты загрузки и экономии времени установки. Решения Mevotech, разработанные для технических специалистов, призваны упростить и упростить обновление вашей поездки.

Как обнаружить предупреждающие знаки сломанного шарового шарнира | by PartsCargo

Иногда верхние и нижние шаровые опоры могут выйти из строя из-за использования или дорожных проблем.Вот как можно определить признаки и симптомы неисправного шарового шарнира.

Передняя подвеска позволяет переднему колесу вашего автомобиля подниматься и опускаться исключительно для плавного движения, а также делает повороты слева направо, чтобы ваш автомобиль мог двигаться. Вы можете выбирать между подвесками, такими как верхний и нижний рычаг подвески, и подвеска с стойкой. У обеих этих подвесок есть одно различие — это шаровая опора.

Шаровые шарниры действуют как шаровые шарниры для автомобилей.Эти шарниры имеют круглую форму, соединяющую рычаги управления с поворотными кулаками. Большинство автомобилей имеют верхний и нижний шаровые опоры с обеих сторон передней подвески. Низкие шаровые опоры больше и быстрее изнашиваются. Если шаровой шарнир выходит из строя, это может привести к неисправности рулевого управления. Вот как определить признаки неисправного шарового шарнира.

1. Как вы знаете, ничто не вечно, так же как и шаровые опоры. От того, как вы водите, будет зависеть нагрузка на суставы.Другими факторами являются дорожные условия и воздействие дорожной воды и соли. Если они изнашиваются, шар и шарнир изнашиваются вместе.

2. Вы должны слышать звуки при неисправности шаровых шарниров. Неисправные или ослабленные шарниры будут издавать лязгающий звук, который доносится из угла вашего автомобиля. Каждый раз, когда вы ударяетесь о кочку, вы отчетливо слышите шум. Звук сначала будет слабым, а затем станет громче.

3. Обратите внимание на рулевое управление. Вы чувствуете, как ваше рулевое колесо вибрирует, когда вы едете или заводите машину? Если да, то есть вероятность, что суставы ослаблены или сломаны.Изношенные шарики могут повлиять на рулевое управление автомобиля.

4. Обратите внимание на любые признаки износа шаровых шарниров. Если внутренние или внешние края ваших передних шин изнашиваются быстрее, чем остальные, это может быть предполагаемым сигналом. Если оба края изношены, проблема не в шаровом шарнире.

Если вы подозреваете, что мяч изношен, без промедления отвезите машину к ближайшему механику. Не следует игнорировать проблемы с шарниром, потому что, поступая таким образом, вы толкаете автомобиль так, чтобы его подвеска раздвигалась, что в конечном итоге может привести к потере контроля над автомобилем.Так что вождение — не лучшая идея со сломанным шаровым шарниром.
