Сажевый дизель фильтр: Все о сажевом фильтре дизеля: что это, признаки засоренности, как прожечь и как удалить

Все о сажевом фильтре дизеля: что это, признаки засоренности, как прожечь и как удалить

Какие ассоциации исторически связаны с дизельными версиями машин? Тяга, экономичность, парафинизация ДТ и черный дым. Экономно развивать высокий крутящий момент современные дизели не перестали, а вот проблем зимой с соляркой стало гораздо меньше. В некотором смысле это стало возможным благодаря таким вещам, как проточный подогрев дизельного топлива и подогреватель бака с топливом. Понятие «чадить» этим моторам и вовсе чуждо. Отчего тяжелая вонь «соляры» сменилась еле уловимым кисловатым запахом, а внутри глушителя – кристальная чистота вместо черного налета? Редакция журнала Autostadt.su предлагает поговорить о заслугах и недостатках сажевого фильтра и разобраться, почему он приносит массу проблем, особенно на б/у авто.

Экскурс в теорию: что такое сажевый фильтр



Задача любого фильтра – что-либо отлавливать. Из приставки «противосажевый» понятно, что подопытный удерживает в себе частички сажи, которые образуются в результате неполного сгорания ДТ.

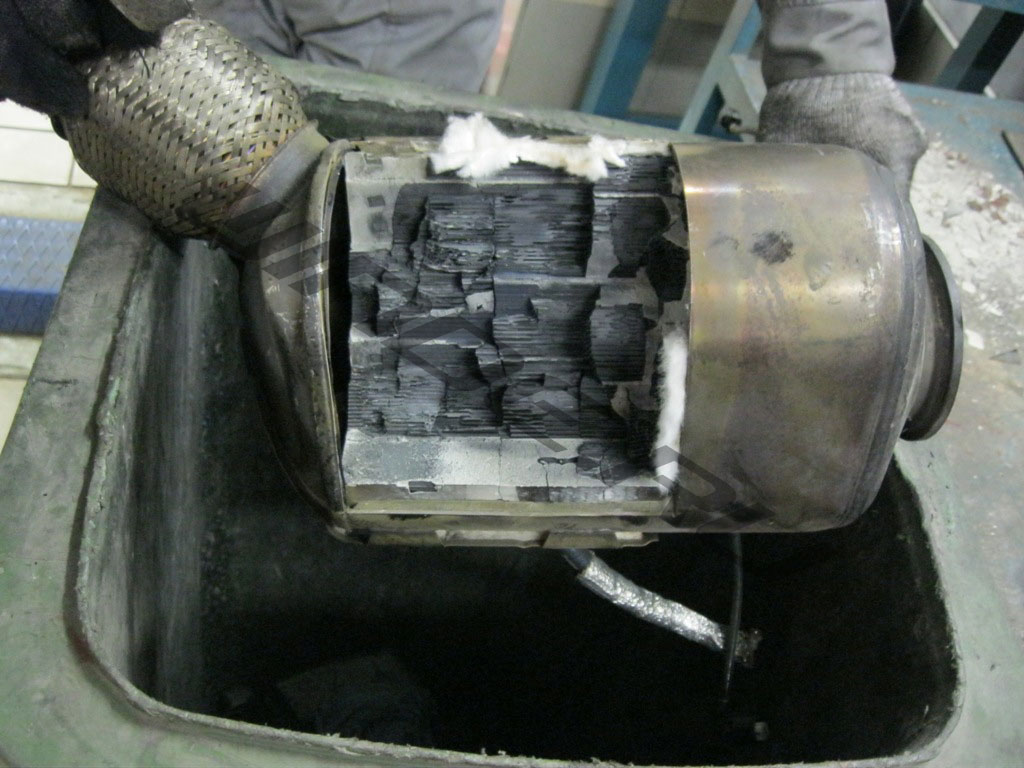

Как выглядит

По конструкции – это керамическая матрица, состоящая из большого количества глухих перфорированных каналов. Находится эта дорогостоящая компоновка в банке круглого или овального сечения внушительных размеров.

По ходу движения отработанных газов частички сажи остаются в этих самых каналах, поскольку они не проходят через мелкую перфорацию. Логично предположить, что такой отстойник быстро забьется, если не удалять скопившуюся сажу. Отметим сразу, что ее удаляют, а точнее выжигают, и для этого даже разработан специальный режим работы двигателя.

Где стоит

Находится сажевый фильтр в выпускном тракте, недалеко от выпускного коллектора. Если есть катализатор, то «сажевик» стоит сразу за ним. Иногда их объединяют в один корпус для того, чтобы отсеянная сажа находилась как можно ближе к двигателю. Такая компоновка делает возможным нагрев внутренностей противосажевого фильтрующего элемента до высоких температур – условие №1 для обеспечения выжигания сажи.

Как узнать, удален ли…

Обычно этим вопросом задаются владельцы б/у автомобилей. Узнать, есть ли сажевый фильтр на автомобиле, можно на диагностическом оборудовании. Когда он удален, модель контроля и анализа заполнения фильтрующего элемента сажей отключена. Поскольку заводскую банку обычно оставляют на месте, а ампутируют только матрицу, след вмешательства отчетливо виден – это замкнутый сварной шов в неположенном месте.

DPF, FAP – что это

Если расшифровать эти аббревиатуры, то получим перевод словосочетания «сажевый фильтр» в английской транскрипции (Diesel Particulate Filter) и в французской (Filtre a Particules). На деле разница между ними состоит в процессе организации регенерации (режима выжигания сажи), о чем мы поговорим в соответствующем разделе.

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов.

В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело. Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине. В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.



Приборное оповещение дублируют реальные вещи, такие как расход топлива, уровень масла в двигателе, реакция на педаль газа. Например, ориентироваться на приближающийся выход из строя сажевого фильтра помогают такие признаки:

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

Что такое регенерация

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы.

На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи. Как часто и сколько времени уделять процессу – зависит от частоты использования машины. Отталкивайтесь от стандартного цикла: на 5 дней городской толкучки 2-3 поездки выходного дня длительностью не менее 40 минут.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.



Момент, когда необходим активный прожиг, выбирает электроника. Не спонтанно, а руководствуясь данными датчиков:

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

Важно! Постарайтесь не глушить машину, когда электроника запустила прожиг. Серия неудачных регенераций – это разжиженное топливом масло, высокий расход солярки и еще больший уровень сажи в фильтре. Что нужно делать, так это выехать поскорее на шоссе и держать 2 000 об/мин и 50-70 км/ч.

Режим «Check Engine» +…

На некоторых машинах производитель предусматривает аварийную регенерацию.

Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Как понять, что фильтрующий элемент необходимо менять

Сажу, как мы уже разобрались, можно выжечь. Но в фильтре скапливается не только сажа. Есть такой компонент, как зола, которая накапливается с момента первого пуска двигателя и никуда не девается. Образуется она из масла и металлизированных присадок, содержащихся в низкосортном топливе. Именно поэтому в дизельные двигатели с сажевым фильтром рекомендуется лить моторное масло с пониженной зольностью.

О приближении замены обычно говорит внушительный пробег (порядка 200 000 км) и частые попытки активной регенерации. Если в норме она совершается каждые 500-1 000 км, то сокращение интервала до 150-300 км считается аномальным.



Внимание! Только по частому активному прожиганию приговаривать очиститель нельзя! Это может случиться еще по причине низкого качества топлива, залитого на последней заправке, или подтекающей форсунки.

Вопросы и ответы

Чем опасна прерванная самоочистка

В единичном варианте – ничем. Если процесс принимает закономерный оборот, то вскоре придется менять масло и принудительно делать активную регенерацию. Ежели вовсе впасть в крайность, то однажды двигатель заглохнет и не заведется.

Сколько нужно проехать, чтобы прожечь сажевый фильтр

Обычно достаточно 50-70 км. Иногда даже меньше. Лучший ориентир – не километры, а потухшая лампа, если речь идет о предаварийном режиме, или прекращение выделения белого густого дыма из выхлопной.

Прожиг или промывка: что делать в экстренной ситуации

Конечно же, ни одна химия и рядом не стоит со штатными средствами выжигания сажи. Опытные водители вовсе считают, что это деньги на ветер.

Сколько грамм сажи допустимо для дизельного двигателя

Речь идет об электронном счетчике, который считает теоретическую массу твердых частиц внутри фильтра. Единой нормы нет, у каждого автомобиля свой порог. Мы приведем в пример Audi Q7, где:

• 40 г. – необходима активная регенерация.
• 68 г. – предел, по достижении которого не запустится даже принудительный прожиг.
• 56 г. – значение, при котором оканчивается принудительное прожигание.

Сбрасывать показания имеет смысл только после промывки либо замены. Систему не обмануть лишь потому, что счетчик сажевых частиц – не единственное значение, которым она руководствуется, а забитый сажевый фильтр – это не только электронное ограничение, а и физическое (газам трудно выходить).

Частые прожиги после заправки на АЗС

Причина тому – одна: низкосортное топливо с высоким содержанием серы. Разбавьте остаток качественной соляркой и симптомы уйдут. Поскольку такое часто случается по дороге на отдых, заранее интересуйтесь, на какой заправке лучше дизельное топливо в том или ином регионе. В ссылочной статье мы рассматривали достойные варианты на популярном летнем направлении – трасса М4.

Что будет, если удалить очиститель из выхлопной системы

Дизель будет коптить, прибавится 20-30 л.с., а езда станет более динамичной. Ущерб наносится только экологии. Спешим предупредить, что удаление необходимо проводить грамотно – с перепрошивкой бортовой электроники.

Отчего сажевый фильтр быстро загрязняется

Этот узел в особенности не любит, когда двигатель работает в режиме перерасхода топлива. Под это определение попадают все городские поездки, прогрев на холостых оборотах и движение на низких оборотах.

Проводите чаще пассивный прожиг, заправляйтесь качественным топливом, лейте масло для дизельных двигателей с пониженной зольностью, и тогда «сажевик» не будет о себе напоминать достаточно долго.




Зачем вырезают нейтрализаторы и сажевые фильтры? — журнал За рулем

Нейтрализаторы и сажевые фильтры вырезают без злого умысла навредить экологии. Полноценное восстановление этих систем не по карману многим владельцам подержанных автомобилей. «За рулем» не призывает прибегать к «ампутации», но узнать технические подробности и покопаться в железе будет интересно, а возможно, даже полезно.

Материалы по теме

Экофильтры со временем забиваются отложениями, которые не поддаются промывке, а покупка новых влетает в копеечку. Особенно больно это бьет по карману владельцев бюджетных машин. А еще нейтрализаторы могут скоропостижно умирать из-за оплавления наполнителя. Оно происходит по разным причинам, причем часто в этом нет вины хозяина автомобиля. В обоих случаях дальнейшая эксплуатация машины становится затруднительной: заметно страдает динамика, появляются электронные ошибки, а блок управления двигателем может перейти в аварийный режим с существенным ограничением мощности.

Для некоторых моделей нередки случаи, когда наполнитель нейтрализатора разваливается и керамическая пыль засасывается в цилиндры двигателя. Обычно дело заканчивается капитальным ремонтом или даже заменой мотора. И тогда своевременное удаление нейтрализатора — единственный способ избежать очень больших трат. Ведь далеко не всегда производители признают такие случаи гарантийными, перекладывая вину на автовладельца, якобы заправившего автомобиль некондиционным топливом.

На первый взгляд процедура удаления нейтрализаторов различных типов кажется незамысловатой, но на деле таит массу подводных камней. Помимо физического вырезания наполнителя экофильтра нужно грамотно обмануть программное обеспечение, чтобы двигатель не переходил в аварийные режимы и на панели приборов не горела гирлянда ошибок.

Иногда слесарные работы по вырезке нейтрализатора обходятся очень дорого. К примеру, если на автомобиле стоят два катколлектора, цена сразу удваивается. А бывает, для снятия узлов приходится приспускать подрамник или откручивать опоры мотора.

Иногда слесарные работы по вырезке нейтрализатора обходятся очень дорого. К примеру, если на автомобиле стоят два катколлектора, цена сразу удваивается. А бывает, для снятия узлов приходится приспускать подрамник или откручивать опоры мотора.

Нейтрализация

Материалы по теме

Физическое удаление нейтрализатора бензинового мотора не имеет особенных нюансов. Главное — сделать так, чтобы программа управления не жаловалась на некорректные показания второго кислородного датчика из-за отсутствия экофильтра. Самое простое решение — установка так называемой обманки под лямбда-зонд. Однако этот вариант срабатывает крайне редко, в большинстве случаев раздосадованным клиентам приходится отправляться на калибровку программы.

Процесс перепрошивки блока управления зависит от двух основных факторов — от конкретной модели машины и ее экологического класса. Производители уже давно озадачились программной защитой от чип-тюнинга. В первую очередь это касается экологической части вопроса. Чтобы вытащить из блока всю программу, полноценно ее откалибровать и записать обратно, требуется дорогостоящее оборудование. Вдобавок не все модули можно перепрошить, подключившись через диагностический разъем. Иногда блок приходится снимать с автомобиля, разбирать и подключаться непосредственно к контактам на плате, что требует особой квалификации и оборудования. Обычно это относится к моделям класса Евро‑5 и выше, а также к машинам с американского рынка, где экологические требования особенно суровы.

Схема непосредственного подключения к конкретной плате прописана в софте профессионального оборудования для чип-тюнинга. Мастер архивирует штатную программу управления после ее извлечения. Это делается на случай возможного отказа платы или некорректной работы подправленного софта. Схема непосредственного подключения к конкретной плате прописана в софте профессионального оборудования для чип-тюнинга. Мастер архивирует штатную программу управления после ее извлечения. Это делается на случай возможного отказа платы или некорректной работы подправленного софта.

что это такое и для чего нужно

Стандарты экологической безопасности (Евро 3 и выше) требуют фильтрации выхлопа автомобилей с дизельными двигателями. Для соответствия этим стандартам производители автомобилей используют специальное устройство под названием сажевый фильтр. В данной статье мы расскажем о том, что такое сажевый фильтр, как он устроен и как работает.

Что такое сажевый фильтр на дизеле

Как выглядит сажевый фильтр на дизеле.

В процессе работы дизельного двигателя соответствующее топливо сгорает не полностью, образуя твердые частицы в диапазоне размеров между 10 нм и 1 мкм. Твердые частицы сажи относятся к загрязнителям 3-го класса опасности.

При контакте с человеческим организмом они провоцируют обострение респираторных заболеваний и рак кожи, а в окружающей среде нарушают климатические условия. Так, дожди по выходным дням в больших городах происходят, в частности, из-за того, что капли воды в атмосфере образуются вокруг сажевых частиц.

Наличие сажевого фильтра сокращает содержание твердых частиц в выхлопе на 80-90%. Однако за такой результат приходится платить технологической сложностью и высокой стоимостью системы. Рассмотрим её конструкцию и принцип работы ближе.

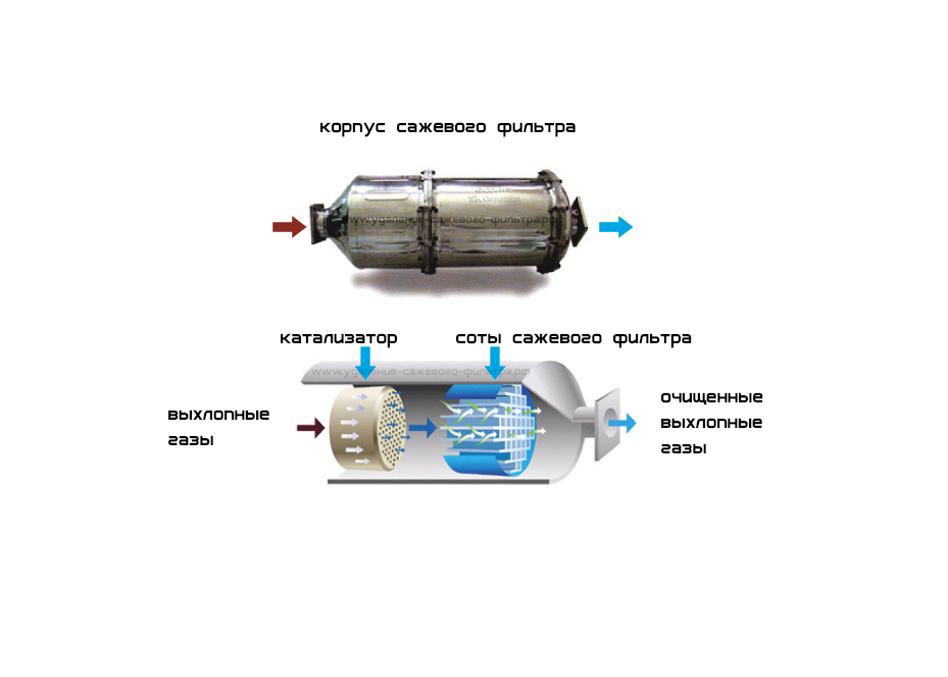

Как устроен сажевый фильтр

Существует несколько типов фильтрующих систем:

• DPF (Diesel Particulate Filter)
• FAP (Filter a Particules)
• RPF (RussPartikelFilter)

Они обладают некоторыми отличиями принципов работы. Так, системы FAP и RPF требуют использования специальных топливных присадок, которые связывают твердые частицы. С этим обстоятельством связана более сложная конструкция (наличие бачка для присадки) и, соответственно, повышенная стоимость эксплуатации ввиду необходимости восполнения присадки. Фильтры DPF не нуждаются в применении присадок.

Усредненная конструкция сажевого фильтра включает в себя:

• ЭБУ (электронный блок управления).
• Подключенные к нему датчики давления и температуры на входе и выходе фильтра.
• Блок катализатора.
• Собственно металлокерамический фильтр.

Модели, предназначенные для использования топливных присадок, также снабжаются бачком для хранения используемой жидкости и форсунками для её впрыска в топливный бак или в пространство между катализатором и фильтром.

Катализатор и фильтр, как правило, снабжаются сообщающимися корпусами. Некоторые модели используют специальный сажевый фильтр с каталитическим покрытием, что исключает необходимость в отдельном блоке катализатора.

Принцип работы сажевого фильтра

Из двигателя выхлопные газы поступают в выпускную систему, проходит через ячеистый катализатор и попадает в сажевый фильтр. В металлическом корпусе этого элемента конструкции размещена керамическая фильтрующая структура с множеством глухих канальцев, крипт.

На их стенках и оседают частицы сажи, а остальные компоненты в газообразном состоянии продолжают путь по выпускной системе, проходя через материал фильтра путем диффузии. Это основной режим работы – фильтрация.

Регенерация сажевого фильтра

В процессе эксплуатации крипты фильтра быстро забиваются сажей. Менять его каждые 600 – 2000 км пробега было бы нецелесообразно, поэтому в фильтрах предусмотрены циклы регенерации.

ЭБУ считывает показатели дифференциального давления и/или температуры на входе и выходе узла выпускной системы. Когда разница показателей достигает определенного уровня, система «понимает», что фильтр забит, и активирует процесс регенерации. Процесс регенерации возможен только в определенных условиях: необходимая температура двигателя (не менее 80⁰С), скорость (не менее 80 км/ч), время (от 2 до 15 минут). Если такие условия не возникают, процесс, так называемой, спонтанной регенерации невозможен. Именно поэтому фильтры авто, которые перемещаются преимущественно в черте города, забивается быстрее.

Регенерация фильтра заключается в выжигании накопившейся сажи. В зависимости от модели это происходит при помощи электрического нагревательного элемента или путем впрыска определенных порций топлива в выпускную систему. Во время регенерации фильтр разогревается до значительной температуры (700⁰С и более), поэтому и возможен только в указанных выше условиях.

Существует процедура принудительной регенерации, которая выполняется на специальных стендах в сервисных центрах, но ввиду значительных температур прибегать к ней опасно и не многие СЦ готовы пойти на это. Нужно отметить, что промывка фильтров не является альтернативой регенерации. Если штатная спонтанная регенерация уже не способна избавить от осевшей сажи, значит, пора менять или удалять фильтр.

Признаки и последствия неисправностей сажевого фильтра

Главной проблемой сажевого фильтра, как правило, становится терминальная степень заполнения сажей. Она проявляется, прежде всего, густым черным выхлопом и рядом других характерных симптомов:

• Значительный рост потребления топлива.
• Снижение тяги.
• Рост уровня масла в картере (оно разбавляется впрыскиваемым топливом и эта смесь приводит к тому, что двигатель уходит «в разнос»).
• Нестабильная работа двигателя на холостом ходу.

Естественно о возникновении неполадок сигнализируют соответствующие маркеры приборной панели.

Видео на тему

Похожие публикации

что нужно знать об этом устройстве?

В этой статье поговорим о том что такое сажевый фильтр на дизеле. И что делать если он засорился.

Забота об экологии, активно развернувшаяся в последние несколько десятилетий, стала для автомобильных инженеров настоящим вызовом.

С каждым годом нормы по выбросам вредных веществ ужесточаются, а это значит, что нужно придумывать новые способы очистки выхлопных газов.

Рассмотрим сажевый фильтр, что это такое, можно ли без него обойтись и что делать, если он пришёл в негодность.

Сажевый фильтр на дизеле. Назначение и конструкция

Первые серийные попытки установки сажевого фильтра на дизеле относятся к началу 2000-х годов, а уже спустя десятилетие, в 2011 году, эти устройства стали обязательным для всех автомобилей с мотором на солярке.

Благодарить за появление сажевого фильтра, входящего в состав выхлопной системы, нужно экологические нормы Евро 4 и Евро 5.

Функция, которую выполняет данный фильтр, понятна из его названия и без лишних объяснений – он должен удалять из состава выхлопных газов мельчайшие частицы сажи, образующиеся в результате неполного сгорания дизельного топлива.

Располагается фильтр как можно ближе к выпускному коллектору, там, где температура газов ещё довольно высокая, что помогает дожигать вредные вещества прямо в нём.

Иногда сажевый фильтр конструктивно объединяют с каталитическим нейтрализатором.

Конструктив нашего сегодняшнего героя довольно прост. Внутри устройства находится специальная матрица, изготовленная из карбида кремния и имеющая ячеистую структуру.

Такое строение позволяет задерживать мелкие частицы. Помимо этого, присутствуют в нём и различные датчики, имеющие связь с блоком управления двигателем.

Они в нужный момент сигнализируют компьютеру о том, что фильтр уже забился и пора предпринять меры по его очистке или так называемой регенерации.

Со вторым проблем не возникает, регенерация, как правило, происходит в автоматическом режиме, а вот в ладельцев авто с более простыми и дешёвыми узлами может ждать промывка сажевого фильтра, выполняемая специалистами на СТО.

Чем старее фильтр, тем чаще он требует одной из этих процедур, и рано или поздно возникает вопрос о его замене. И тут владельцев дизельных авто, которые могут похвастаться соблюдением норм Евро 4 и Евро 5, ждёт неприятный сюрприз, и о нём далее…

Заменить или удалить?

Чем же таким неприятным сулит замена сажевого фильтра? Основная проблема данной процедуры заключается во внушительной цене нового узла, достигающей порой 1000 евро и больше.

Заменить?

Понятное дело тратить такие деньги на устройство, которое, по сути, является прихотью экологов, хотят не многие автовладельцы. Что же делать? Можно ли вовсе удалить сажевый фильтр?

Да, сделать это можно, но необходимо помнить:

При снятии данного устройства автомобиль начнёт соответствовать только нормам Евро 3.



В нашей стране этот факт является допустимым, но если вы вдруг захотите попутешествовать на своём авто в Европу, то там, при проверке, вас могут заставить немедленно проследовать в местный автосервис для установки фильтра.

Удалить!

Как происходит удаление сажевого фильтра, ведь в действительности, данный процесс также имеет свои нюансы.

Просто демонтировать его из выхлопной системы, к сожалению, не получится. Дело в том, что он программно привязан к компьютеру автомобиля, и система, обнаружив отсутствие данного устройства, может даже заблокировать работу двигателя.

Поэтому умельцы придумали несколько вариантов того, как без проблем снять сажевый фильтр на дизеле. Способы такие:

• модернизация прошивки электронного блока управления двигателя – при помощи специального программатора в «мозги» авто заливается обновлённый вариант ПО, в котором отсутствует фильтр как таковой. Проблема способа в том, что внедрение в программы машины может повлечь за собой самые непредсказуемые последствия, поэтому решившись провести именно эту процедуру, узнайте у других автовладельцев с таким же авто о качестве работ в том или ином СТО;
• установка обманки сажевого фильтра – по сути, в этом случае в машине появится новый небольшой блочок, подключённый к её электронике и имитирующий все сигналы фильтра. Данный вариант является более предпочтительным, чем предыдущий, так как никаких губительных вмешательств в электронику авто не происходит.

Вполне логичен вопрос: удаление сажевого фильтра последствия на дизеле от этой процедуры какие? Вы получите примерно следующее:

• из-за уменьшения препятствий в выхлопной системе для газов, мощность двигателя немного повысится;
• экономия на техобслуживании выхлопной системы;
• отсутствие надоедающих ошибок в бортовом компьютере от фильтра.

Итак, уважаемые коллеги, мы с вами рассмотрели нюансы, которые дарит сажевый фильтр на дизеле.

До новых публикаций и встреч на страницах блога!

Сажевый фильтр на дизеле — что это такое? Установка, промывка и замена сажевого фильтра

В странах Европы дизельные двигатели считаются одними из самых популярных. Но в дизельных ДВС, как и в бензиновых, горючее не сгорает полностью. Вследствие этого в отработанных газах образуются различные ядовитые и канцерогенные вещества. Кроме того, в них есть также и сажа, ведь углеводороды сгорают не полностью. В Европе в 2000-х годах борцами за экологию был разработан стандарт по уровню вредных выбросов в окружающую среду. Автопроизводители, для того чтобы их продукция этим нормам соответствовала, стали устанавливать сажевый фильтр на дизеле. Что это и как работает, необходимо знать тем, кто ездит на дизелях. Сегодня мы постараемся ответить на все эти вопросы.

Главные функции

Для того чтобы лучше понимать назначение этих устройств, необходимо коснуться темы отработанных газов. В составе автомобильного выхлопа содержится масса особо токсичных и канцерогенных веществ.

Так, окись углерода, несгоревшие углеводороды, альдегиды, окислы серы, тетраэтилсвинец оказывают очень вредное воздействие на окружающую среду. Кроме того, в составе отработанных газов дизельного автомобиля, в частности, большегрузных фур, в большом количестве содержится сажа.

Для того чтобы снизить концентрацию этого компонента, в конструкцию современного автомобиля введен сажевый фильтр на дизеле. Что это за деталь? Это нечто похожее на катализатор в бензиновом двигателе.

Как выглядит элемент

Итак, это устройство предназначено для того, чтобы нейтрализовать сажу – продукт, образующийся в процессе сгорания дизельного топлива. Различают два вида – это закрытые (DPF) и закрытые с возможностью регенерации (FAP).

При всей своей простоте на самом деле эти автозапчасти для иномарок имеют довольно сложное устройство. Независимо от исполнения, фильтр представляет собой металлический цилиндр. На нем находятся патрубки – входной и выходной. Выходной подключается к системе очистки отработанных газов.

Основной элемент фильтра – специальная матрица, которую изготавливают из карбида кремния.

Она заключена в цилиндр из металла. Структура этой матрицы – ячеистая. Что касается сечения ячеек, то зачастую это сечение квадратное. Но более эффективны ячейки, имеющие восьмиугольную форму.

Кроме этого фильтр для дизеля имеет в конструкции несколько датчиков. Это датчик, фиксирующий разность давления, и датчик входной и выходной температуры.

Принцип работы

Размер одной частицы сажи примерно равен 0,05 мкм. По химическому составу этот продукт представляет собой не что иное, как обыкновенный углерод. Задерживать эти частицы при помощи обычных средств очень сложно вследствие размеров элемента. Чтобы улавливать сажу, необходимо использовать принцип диффузии. Чтобы понять, что собой представляет типичный сажевый фильтр на дизеле, что это за устройство, необходимо заглянуть внутрь его.

Итак, фильтр внутри представляет собой керамическую матрицу. Это целая серия трубок, при этом у соседних закрыты торцы. Внутрь этой матрицы отработанные газы приходят со стороны мотора, однако, когда газы попадают в трубки, дальше двигаться просто не могут. Тогда через стенки трубок они попадают в соседние открытые полости и затем могут выйти из матрицы. В процессе диффузии даже самые маленькие частицы остаются внутри фильтра, а значит, он свою задачу выполняет.

Где находится сажевый фильтр

Найти эту деталь не составит труда. Фильтр зачастую устанавливается в выпускной системе автомобиля.

Из-за особенностей конструкции деталь можно найти между глушителем и катализатором. В некоторых случаях устройство может быть объединено с катализатором и располагается прямо за выпускным коллектором. Там максимальная температура газов, а такой фильтр имеет каталитическое покрытие.

Приемы эксплуатации

Чтобы эффективно использовать сажевый фильтр на дизеле, цена которого достаточно высокая (порядка 900 евро), необходимо правильно эксплуатировать автомобиль. Все дело в том, что в процессе очистки отработанных газов ячейки и трубки забиваются сажей. Это приводит к снижению эффективности работы дизельного двигателя.

Понижается пропускная способность фильтра и повышается сопротивление выходу отработанных газов. Многие производители, чтобы увеличить срок службы этой запасти без необходимости частой замены, применили специальный алгоритм работы фильтра, когда контролируется уровень заполнения. Если фильтр заполнен так, что теряется мощность двигателя, запускается регенерация фильтра.

Причины снижения эффективности

Существует несколько причин, почему фильтры забиваются. Основная причина – качество дизельного топлива. При заправке автомобиля некачественным топливом образуется большое количество сажи — фильтр быстро забивается, что снижает срок его службы.

Еще одна причина – недостаточная температура. Так, сажа сгорает не полностью.

Все дело в том, что представляет собой сажевый фильтр на дизеле. Что это? Он не только задерживает частицы, но еще и поддерживает температуру для сжигания их. Однако следует сказать, что это случается, когда нагрев отработанных газов высокий и составляет не меньше, чем 600 градусов Цельсия. При меньших показателях сажа не будет сгорать.

Среди причин снижения температуры газов также выделяют несколько. Это режимы движения, пробки на дорогах, нарушение процесса сгорания горючего. Так, температура в системе не поднимется, если скорость движения низкая, а движение сопровождается частыми остановками.

Контроль состояния

Для того чтобы можно было контролировать состояние системы, выхлопной тракт дизельного двигателя оснащен контрольно-измерительной аппаратурой. В нее входят датчики температуры и давления. Эти элементы формируют сигналы для электронного блока управления, и тот определяет, заполнен фильтр или еще нет. Когда элемент сильно заполнен, начинается процесс очистки.

Как очистить

Для того чтобы восстановить эффективность двигателя при заполненном сажевом фильтре, достаточно использовать нескольких простых методов, которые помогут запустить самоочистку. Регенерация может быть как пассивного, так и активного типа.

В любом случае процесс происходит посредством сгорания сажи и освобождения трубок и каналов.

Для процесса регенерации может использоваться повышение уровня нагрева отработанных газов, присадки или же промывка сажевого фильтра. Присадки помогут снизить температуру, при которой будет сгорать сажа. А промывка с помощью специальных веществ поможет очистить фильтр.

Метод пассивной регенерации

Такую очистку может провести непосредственно автолюбитель. О необходимости регенерации сообщит соответствующий индикатор. Также запустить этот процесс необходимо, если снижается динамика или мощность двигателя.

Самое главное – обеспечить повышение температуры для отработанных газов. Это делается посредством движения на автомобиле с полной нагрузкой. Достаточно проехать 30-40 км, чтобы фильтр полностью очистился и вся сажа выгорела. Второй вариант – использование специальных топливных присадок.

Активная регенерация

Этот режим может быть запущен автоматически контроллером ЭБУ. Для этого электроника анализирует информацию от датчика температуры и датчика давлений. Он информирует электронный блок управления о том, что фильтр забит, а датчик сообщает температуру. Если ее не хватает для того, чтобы сажа полностью сгорела, то ЭБУ может дополнительно впрыскивать топливо в процессе выпуска отработанных газов. Это позволит сжечь сажу в выхлопе. Также это позволяет поднять температуру до нужного уровня.

Если в выпускном тракте имеется и другое оборудование, которое также повышает нагрев выхлопных газов, то ЭБУ может использовать и их.

Промывка

Для этой процедуры необходимы специальные жидкости.

Сама же процедура в целом зависит только от типа средства.

Так, фильтр снимают и закрывают его отверстия. Затем внутрь заливают очистительную жидкость таким образом, чтобы заполнить весь объем фильтра. Далее изделие необходимо оставить в покое на десять часов, при этом время от времени встряхивать фильтр. После этого деталь промывают теплой водой и устанавливают обратно на автомобиль. Существует несколько видов жидкостей, и для каждой — свой способ промывки. Это следует помнить перед выполнением данных процедур.

Промывка и очистка помогут продлить работу элемента, ведь замена сажевого фильтра – это весьма дороге удовольствие.

Но рано или поздно срок все-таки придет. Рекомендуется менять фильтры после 180 тысяч километров.

На износ этой конструкции влияют в первую очередь условия движения, качество горючего, а также стиль вождения. Если машина испытывает значительные нагрузки, то замена данного элемента может потребоваться раньше.

Итак, мы выяснили, для чего служит данная деталь в автомобиле. Сажевый фильтр, как и прочие автозапчасти для иномарок, – важная деталь современного авто. Данный элемент улучшает экологическую ситуацию в мире, а это здоровье людей. Качественная экология – здоровое общество и счастливые дети.

Регенерация сажевого фильтра

Автор admin На чтение 5 мин. Просмотров 846

Вопросы экологии, защиты окружающей среды сегодня во многих случаях становятся если не определяющими, то крайне важными для эксплуатации автомобилей с ДВС.

Так, по требованиям ЕВРО-5, для дизельного двигателя обязательным является использование сажевого фильтра, обеспечивающего очистку отработанных газов (ОГ) от частиц несгоревшего топлива. А одним из аспектов его успешной эксплуатации, гарантирующим надёжную и долговечную работу машины с дизелем, является регенерация сажевого фильтра.

Несколько слов о конструкции

Чтобы лучше понять проблему, а также осознанно принимать меры по ее устранению, необходимо пояснить, что собой представляет сажевый фильтр. Это обязательный элемент конструкции выхлопной системы дизельного двигателя, устанавливаемый, как правило, перед глушителем. Видеть, как это осуществляется, можно на приведенном рисунке:

Из рисунка видно, что это устройство представляет собой сложную трубчатую конструкцию, изготавливаемую из керамического материала, имеющую пористые стенки межу отдельными каналами. Иногда стенки покрыты катализатором. При прохождении ОГ из одного канала в другой, удается избавиться от несгоревших частиц топлива.

Однако по мере эксплуатации, поры в керамике забиваются этими частицами, что отрицательно сказывается на работе дизельного двигателя, и требуется очистка сажевого фильтра для восстановления его нормальной работоспособности.

Как очистить сажевый фильтр

Чтобы его работоспособность восстановилась, необходимо очистить поры от посторонних частиц. Производителем автомобиля предусмотрена для сажевого фильтра такая процедура, как регенерация. Она может быть:

• пассивная;
• активная.

Пассивная чистка

Подобным образом очистить внутреннюю поверхность достаточно просто, это предусматривается самой конструкцией фильтрующего элемента. Используются такие способы:

1. Дожигание несгоревших частиц топлива. Для этого внутри фильтра обеспечивается высокая температура (не менее шестисот градусов), особенно в тех случаях, когда нагрузка двигателя максимальная.
2. Регенерация с помощью специальных добавок к топливу, таких как мочевина и EOLYS, обеспечивающих сгорание сажи при более низких температурах (не более пятисот градусов).
3. Регенерация благодаря каталитическому покрытию на внутренней поверхности керамических трубок. Использование катализаторов и высокой температуры приводит к окислению частиц сажи (сгоранию).

Активная или принудительная регенерация

В тех случаях, когда трубки забиваются, падает мощность, крутящий момент мотора, и машина, грубо говоря, перестает ехать. Состояние системы контролируется датчиками:

• температуры;
• давления в системе очистки;
• расхода воздуха.

Сажевый фильтр забивается быстрее всего в условиях городского движения, а также при нахождении в пробках, так что именно такой режим является наиболее вредным для машин с дизелем. Связано это с тем, что при подобном движении температура выхлопных газов недостаточно высока для полного сжигания сажи, поэтому она забивает в трубках поры. Для восстановления характеристик автомобиля, когда это произошло, необходим прожиг сажевого фильтра.

Как прожечь сажевый фильтр

Выполнить это можно такими способами:
Непосредственно водителем, для чего рекомендуется периодически проезжать расстояние около сорока километров со скоростью восемьдесят километров на пониженной передаче. При таком режиме движения температура ОГ повышается, и происходит принудительная регенерация, при которой восстанавливается работоспособность сажевого фильтра, необходимая для нормальной эксплуатации машины в дальнейшем.

Прожиг может быть автоматически выполнен контроллером управления двигателем автомобиля посредством:

1. впрыска в топливо специальных присадок, содержащих церий и повышающих температуру ОГ;
2. позднего впрыска топлива;
3. дополнительного впрыска топлива при такте выпуска, вследствие чего его сгорание происходит непосредственно в выхлопной системе. Температура ОГ повышается, сгорают частицы сажи и происходит принудительная регенерация;
4. применение дополнительного электрического нагревателя, устанавливаемого на сажевый фильтр (его вход).

Промывка сажевого фильтра дизельного двигателя

Для восстановления штатной работы мотора, можно не только сажевый фильтр прожечь, но и процедуру очистки можно осуществить, если будет проведена промывка. При этой операции применяется специальная жидкость, а сама процедура зависит от используемого средства:

Жидкость для промывки DPF Flushing Liuquid. В этом случае процедура очистки выполняется следующим образом:

• снимается сажевый фильтр с автомобиля, и закрывается его входное или выходное отверстие;
• заливается внутрь используемая для очистки жидкость, так, чтобы был заполнен весь объем;
• промываемое изделие выдерживают в таком состоянии десять часов, при этом необходимо его периодически встряхивать;
• по истечении этого времени надо промыть все теплой водой;
• установить фильтр на автомобиль и проехать некоторое расстояние для оценки результатов промывки.

Жидкость для очистки «TUNAP MP 131». С ней процедура очистки выполняется несколько по-другому. Убирается штатный датчик давления или температуры, в образовавшееся отверстие вставляется зонд, через него на сажевый фильтр несколько раз с интервалом в пять секунд распыляется жидкость. Затем осуществляется промывка с помощью концентрата TUNAP MP 132.

В результате таких действий сажа растворяется и распределяется по всей поверхности, вследствие чего становится возможна нормальная регенерация. После проведения монтажа, восстанавливающего первоначальное состояние системы, вручную запускается обычная регенерация, в ходе которой сгорает накопившаяся на внутренней поверхности сажа и очищающая жидкость.

Промывка и регенерация может быть выполнена с применением и других, кроме перечисленных, средств, однако приведенных примеров должно быть достаточно для оценки возможности очистки с использованием специальных препаратов.

О возможностях очистки

К сожалению, какие бы варианты очистки не применялись, они не беспредельны. Замена сажевого фильтра производится после его эксплуатации при пробеге не более 180 тысяч километров. А так как изделие достаточно дорогое, поэтому стоит предпринять некоторые меры, позволяющие отдалить эту процедуру.

На преждевременный износ в значительной степени влияют условия движения, манера езды, а самое главное – качество топлива. Если все эти условия являются тяжелыми для автомобиля, то замена может потребоваться гораздо раньше.

Вопросы очистки, а также регенерация, должны быть под постоянным контролем водителя. Они оказывают на техническое состояние машины непосредственное влияние и обеспечивают возможность ее нормальной эксплуатации.

Мне нравится1Не нравится

Что еще стоит почитать

Все, что вам нужно знать о дизельных сажевых фильтрах

Независимо от того, владеете ли вы автомобилем с дизельным двигателем или хотите стать специалистом по дизельным двигателям, важно понимать сажевые фильтры и принципы их работы.

Дизельные сажевые фильтры играют решающую роль в работе дизельных легковых и грузовых автомобилей. Несоблюдение правил технического обслуживания этих фильтров может привести к значительным (и дорогостоящим) последствиям для автомобиля.

Мы расскажем, что такое сажевые фильтры, признаки засорения фильтра, типы регенерации и многое другое.

Что такое дизельный сажевый фильтр?

Если вы познакомились с миром дизельного топлива, вы, вероятно, задавались вопросом: «Что такое DPF?»

Дизельный сажевый фильтр или DPF — это устройство для дополнительной обработки выхлопных газов, которое улавливает твердые частицы, такие как сажа и зола. DPF обычно использует подложку из керамического материала, который формируется в сотовую структуру.

Чтобы снизить выбросы от автомобилей с дизельным двигателем, фильтры твердых частиц улавливают и хранят сажу из выхлопных газов, которую необходимо периодически сжигать для регенерации фильтра.Процесс регенерации сжигает излишки сажи, отложившейся в фильтре, которая предотвращает вредные выбросы выхлопных газов и черный дым, который вы обычно видите от дизельных автомобилей при ускорении.

Производители двигателей используют сажевые фильтры для улавливания твердых частиц, чтобы соответствовать стандартам выбросов EPA 2007.

Каковы симптомы засорения дизельного сажевого фильтра?

Часто причиной засорения сажевых фильтров дизеля являются короткие поездки на низких скоростях.Транспортные средства, работающие на малых скоростях во время коротких поездок, не могут удовлетворить требования к самоочистке фильтра.

DPF также могут выйти из строя из-за плохого обслуживания. Срок службы сажевого фильтра зависит от области применения. Например, фильтр двигателя Cummins ISX15 имеет интервал очистки от 400 000 до 600 000 миль, хотя он необходимо регенерировать, прежде чем преодолевать отметку в 400 000 миль.

DPF-фильтры могут выйти из строя раньше, если они не поддерживаются в надлежащем состоянии.Кроме того, засорение фильтра может быть вызвано использованием неправильного типа масла, изменением рабочих характеристик, использованием некачественного топлива или даже частой эксплуатации автомобиля на низком уровне топлива.

Итак, как узнать, заблокирован ли ваш фильтр? Обычно, когда фильтр забивается или возникает ошибка в системе, на вашей приборной панели загорается оранжевый свет. Этот свет зависит от производителя, но обычно выглядит так же, как на изображении. ниже. Когда он загорается, вы знаете, что ваш фильтр, скорее всего, заблокирован, и может потребоваться его регенерация.

Подобно тому, как фильтруются два основных типа твердых частиц, существует два типа очистки. Регенерация очищает сажу, превращая углерод в диоксид углерода, а зола удаляется путем снятия фильтра и его очистки в машина со сжатым воздухом.

Регенерация дизельного сажевого фильтра: как обслуживать сажевый фильтр?

Ключом к поддержанию сажевого фильтра является обеспечение его способности восстанавливаться при заполнении сажей (включение сигнальной лампы).Два типа генерации включают пассивную и активную.

Пассивная регенерация

Внутри устройства дополнительной обработки (ATD) выхлоп сначала проходит через катализатор окисления дизельного топлива (DOC), а затем проходит через сажевый фильтр, который улавливает частицы сажи. Пассивная регенерация происходит, когда тепло в двигателе достигает точка, где сажа или углерод соединяются с кислородом с образованием диоксида углерода. Поскольку диоксид углерода представляет собой газ, он может проходить через фильтр.

Зола, с другой стороны, уже является побочным продуктом сгорания, поэтому никакое количество тепла от двигателя не может ее преобразовать. Со временем зола накапливается до такой степени, что фильтр необходимо физически удалить и очистить. Затем этот фильтр можно переустановить и используется повторно.

Пассивная регенерация происходит, когда автомобиль обычно движется под нагрузкой; водитель не знает, что это происходит. Он не всегда может содержать DPF в чистоте в течение рабочего дня, поэтому фильтру, возможно, придется пройти активную регенерацию.

Активная регенерация

Пассивная регенерация является частью нормальной работы двигателя, однако активная регенерация требует от двигателя действий. Например, грузовик, полностью загруженный 80 000 фунтов, движущийся по шоссе, будет выделять в двигателе достаточно тепла для химического реакция на возникновение — пассивная регенерация.

Активная регенерация происходит, когда двигатель не выделяет необходимое тепло. Например, это может произойти с грузовиком, который не полностью загружен.Как только уровень сажи достигает определенной точки, двигатель впрыскивает топливо в выхлопной поток, который проходит через катализатор окисления и окисляет топливо с выделением тепла. Тепло, образующееся при окислении топлива, затем используется для преобразования сажи в диоксид углерода.

Как активная, так и пассивная регенерация происходит автоматически и без ввода драйвера. Активная регенерация может происходить автоматически каждый раз, когда автомобиль движется. Температура выхлопных газов может достигать 1500 ℉ (800 ℃).

Активная регенерация неизвестна водителю, за исключением некоторых дополнительных ламп на приборной панели.Самый важный признак, на который следует обратить внимание, чтобы определить, происходит ли это, — это световой индикатор высокой температуры выхлопных газов, который загорится после запуска дозатора дополнительной обработки. вводить, увеличивая температуру в аппарате доочистки.

Когда пассивная и активная регенерация не работают

Когда рабочие условия не позволяют проводить очистку сажевого фильтра путем активной или пассивной регенерации, автомобилю может потребоваться активированная оператором регенерация на стоянке.

Для этого автомобиль должен стоять на месте.Водитель или техник доводит двигатель до рабочей температуры и инициирует регенерацию на стоянке, активируя органы управления приборной панелью. Это может занять от 20 минут до час, в зависимости от условий окружающей среды и типа двигателя или системы сажевого фильтра.

Перед тем, как начать регенерацию на стоянке, для водителя или техника важно убедиться, что выпускные отверстия направлены в сторону от строений, растительности, деревьев, легковоспламеняющихся материалов и всего остального, что может быть повреждено или повреждено в результате воздействия. к сильному огню.Не все системы DPF имеют функцию регенерации при парковке.

Сколько стоит замена дизельного сажевого фильтра?

Замена сажевого фильтра может быть дорогостоящей. Новый фильтр от производителя автомобилей может стоить от 3000 до 10000 долларов.

Не секрет, что с возрастом легковых и грузовых автомобилей их стоимость снижается. Часто цена, связанная с заменой сажевого фильтра в более старом легковом или грузовом автомобиле с большим пробегом, превышает стоимость самого транспортного средства.Это намного проще (и доступнее!) Чтобы очистить сажевый фильтр, а не заменить его, поэтому так важно понимать, как работают эти фильтры, и проводить регулярное техническое обслуживание.

Если поставщик запчастей взимает меньшую плату за DPF, будьте осторожны — фильтр должен быть подходящего типа для вашего автомобиля. В противном случае вы, скорее всего, в конечном итоге потратите больше на ремонт.

Поезд, чтобы стать дизельным техником

Если вы очарованы сложностью дизельных систем и любите рев дизельного двигателя, подумайте о том, чтобы превратить свою страсть в карьеру, пройдя обучение, чтобы стать дизельным техником.В Универсальном техническом институте вы можете подготовиться к увлекательной карьере в этой области менее чем за год. Чтобы узнать больше, посетите нашу страницу программы Diesel Technology и запросите информацию сегодня.

Дизельные сажевые фильтры

Дизельные сажевые фильтры

W. Адди Маевски

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Дизельные фильтры для улавливания твердых частиц улавливают выбросы твердых частиц за счет комбинации механизмов фильтрации, таких как диффузное осаждение, инерционное осаждение или перехват в поточной линии. Собранные частицы удаляются из фильтра, непрерывно или периодически, посредством термической регенерации. Дизельные фильтры очень эффективны в борьбе с выбросами твердых частиц, включая количество твердых частиц, но могут быть неэффективными в борьбе с жидкими фракциями выбросов твердых частиц.Фильтры сначала были коммерциализированы как модернизированные устройства, после чего их широко применяли в новых дизельных двигателях для легких и тяжелых условий эксплуатации как на шоссе, так и на внедорожниках.

Введение

Определение. Дизельные сажевые фильтры (DPF) — это устройства, которые физически улавливают дизельные частицы для предотвращения их выброса в атмосферу. Были разработаны материалы для сажевых фильтров, которые демонстрируют впечатляющую эффективность фильтрации, превышающую 90%, а также хорошую механическую и термическую стойкость.Дизельные фильтры для твердых частиц стали наиболее эффективной технологией для контроля выбросов твердых частиц из дизельного топлива, включая массу и количество частиц, с высокой эффективностью.

Из-за механизмов осаждения частиц в этих устройствах фильтры являются наиболее эффективными в борьбе с твердой фракцией твердых частиц дизельного топлива, включая элементарный углерод (сажу) и соответствующее выделение черного дыма. Фильтры могут иметь ограниченную эффективность или быть совершенно неэффективными в борьбе с нетвердыми фракциями выбросов ТЧ — органической фракцией (OF) и сульфатными твердыми частицами.Чтобы контролировать общие выбросы ТЧ, системы DPF, вероятно, будут включать дополнительные функциональные компоненты, нацеленные на OF, обычно катализаторы окисления, в то время как для борьбы с сульфатными твердыми частицами может потребоваться топливо со сверхнизким содержанием серы.

Термин «уловитель твердых частиц дизельного топлива» иногда используется как синоним слова «фильтр твердых частиц дизельного топлива», особенно в более ранней литературе. Термин «ловушка» охватывает более широкий класс устройств для отделения частиц. В промышленном оборудовании для отделения пыли обычно используются несколько механизмов осаждения частиц, помимо фильтрации.Примеры включают гравитационное осаждение, центробежное разделение или электростатический захват. Ни один из этих методов не может быть использован для контроля выбросов ТЧ из дизельного топлива из-за небольшого размера частиц и низкой плотности дизельной сажи.

Можно отметить, что катализаторы окисления частиц (POC) — иногда называемые частичными фильтрами — также могут улавливать частицы дизельного топлива, но обеспечивают гораздо более низкую общую эффективность, чем фильтры твердых частиц дизельного топлива. В их обычных конструкциях POC улавливают частицы только из части потока, тогда как весь поток фильтруется в дизельных фильтрах твердых частиц.Однако в случае некоторых фильтрующих материалов различие может быть не очень четким, и устройства можно классифицировать как POC или (глубинный) фильтр для твердых частиц.

Сбор и восстановление. Из-за низкой насыпной плотности твердых частиц дизельного топлива, которая обычно ниже 0,1 г / см. ³ (плотность зависит от степени компактности; например, число 0,056 г / см. ³ было сообщено Wade [497] ), сажевые фильтры могут быстро накапливать значительные объемы сажи.Несколько литров сажи в день можно собрать из двигателя большегрузного грузовика или автобуса старого поколения. Собранные частицы в конечном итоге вызовут чрезмерно высокое падение давления выхлопных газов в фильтре, что отрицательно скажется на работе двигателя. Поэтому системы сажевых фильтров должны обеспечивать способ удаления твердых частиц из фильтра для восстановления его способности улавливать сажу. Это удаление твердых частиц, известное как регенерация фильтра , может выполняться либо непрерывно, во время нормальной работы фильтра, либо периодически, после того, как заранее определенное количество сажи будет накоплено.В любом случае регенерация систем фильтрации должна быть «невидимой» для водителя / оператора транспортного средства и должна выполняться без его вмешательства. Обычно используется термическая регенерация дизельных сажевых фильтров, когда собранные частицы окисляются кислородом и / или диоксидом азота до газообразных продуктов, в первую очередь до диоксида углерода. Термическая регенерация, схематически представленная на Рисунке 1, несомненно, является самым чистым и наиболее привлекательным методом работы дизельных сажевых фильтров.

Рисунок 1 . Концепция сажевого фильтра с термической регенерацией

Чтобы обеспечить достаточное окисление твердых частиц, фильтр должен работать при достаточной температуре. В некоторых системах фильтрации источником тепла является сам поток выхлопных газов. В системе фильтров этого типа, именуемой пассивным фильтром , фильтр непрерывно регенерируется во время нормальной работы двигателя. Пассивные фильтры обычно содержат катализатор, который снижает температуру окисления сажи до уровня, достигаемого выхлопными газами во время работы транспортного средства.Другой подход, который может потребоваться для облегчения надежной регенерации, включает ряд активных стратегий для повышения температуры фильтра (управление двигателем, сжигание топлива в выхлопной системе, электрические нагреватели и т. Д.). Регенерация таких устройств, известных как активные фильтры , обычно выполняется периодически, что определяется системой управления транспортного средства. Классификация систем фильтрации твердых частиц более подробно представлена ​​в разделе «Системы фильтрации дизельных двигателей».

Альтернативная стратегия предполагает использование одноразовых фильтрующих картриджей, которые после заполнения сажей заменяются новыми.Подобные фильтры для твердых частиц используются в некоторых средах гигиены труда. Такие системы фильтрации, требующие интенсивного обслуживания, явно неприемлемы для применения в дорожных транспортных средствах.

###

Darkside Developments — Дизельный сажевый фильтр (DPF)

Дизельный сажевый фильтр (DPF или FAP для краткости) — это фильтр, расположенный в секции выхлопной трубы, специально разработанный для уменьшения количества проходящих через него твердых частиц дизельного топлива (сажи / золы).Этот фильтр предназначен для создания более чистых / экологически чистых выхлопных газов, выбрасываемых в атмосферу.

Дизельный сажевый фильтр будет постепенно сужаться и более засоряться по мере нормального срока службы. Процесс, называемый регенерацией, предназначен для периодической «очистки» сажевого фильтра. К сожалению, для этого требуются особые условия движения, и когда они не выполняются, степень блокировки фильтра может превосходить способность системы управления двигателем регенерировать фильтр, что приводит к проблемам с потерей мощности (см. Подробный список ниже) и даже в худшем случае. В этом случае опасность для автомобиля из-за перегрева фильтра.

На изображениях справа показаны различные примеры сажевого фильтра, как вы можете представить на первом изображении, он очень ограничен и его легко заблокировать, вызывая коды неисправностей и проблемы с работой автомобиля.

Заблокированный сажевый фильтр может вызвать множество проблем, включая потерю мощности, экономичность и реакцию дроссельной заслонки. В более крайних случаях сильно засоренные фильтры могут привести к тому, что двигатель вообще не запустится.

Вообще говоря, заблокированный сажевый фильтр обычно вызван другой основной проблемой.Стоит провести дополнительную диагностику, чтобы определить маршрутную причину засора.

Вещи, которые могут привести к блокировке DPF:

• Короткие поездки — Транспортные средства, которые много ездят по городу, с большей вероятностью заблокируются из-за того, что DPF не нагревается до температуры. Чтобы процесс регенерации DPF работал эффективно и сжигал углеродные отложения, двигатель должен часто прогреваться.
• Неисправные / неисправные датчики — DPF-фильтры имеют несколько датчиков, которые устанавливаются до и после фильтра.Эти датчики предназначены для контроля температуры и давления фильтра до и после очистки. Если один или несколько из этих датчиков выйдут из строя, процесс регенерации может не выполняться эффективно.
• Неисправный / отказавший клапан рециркуляции ОГ — Клапан рециркуляции ОГ предназначен для рециркуляции выхлопных газов обратно в двигатель, прежде чем они пройдут через сажевый фильтр. Если система рециркуляции отработавших газов не работает эффективно или заблокирована, количество выхлопных газов, проходящих через сажевый фильтр, будет увеличиваться, что потенциально ускоряет блокировку сажевого фильтра.
• Неисправные / неисправные вихревые заслонки — Как и в случае с клапаном рециркуляции ОГ, вихревые заслонки используются для контроля выбросов на автомобиле. Если тезисы не работают эффективно, это потенциально может ускорить блокировку DPF.
• Неудачная регенерация — Для регенерации DPF необходимо выполнение определенных условий. Если эти предварительные условия не выполнены, DPF не сможет регенерировать. Подробнее см. Здесь — http://wiki.ross-tech.com/DPF


Существует несколько кодов неисправностей и симптомов, которые могут указывать на неисправный / заблокированный сажевый фильтр.

Симптомы:

• Потеря мощности
• Повышенный расход топлива
• Пониженный отклик дроссельной заслонки
• Сложнее / Отказ начать
• Ограниченный режим

Предупреждающие огни:

• DPF Light (желтый символ на верхнем фото)
• Лампы управления катушкой и двигателем

Коды неисправностей:

• P2002 Эффективность улавливателя твердых частиц 1 ниже порогового значения — P2002 00 — Неисправность (18434 / P2002 / 008194)
• P2453 Дизельный сажевый фильтр; Датчик перепада давления — P2453 00 — Недостоверный сигнал (18885 / P2453 / 009299)
• P2452 Дизельный сажевый фильтр; Датчик перепада давления — P2452 00 — Электр.Неисправность (18884 / P2452 / 009298)
• P2454 Дизельный сажевый фильтр; Датчик перепада давления — P2454 00 — замыкание на массу
• P0472 Дизельный сажевый фильтр; Датчик перепада давления — слишком слабый сигнал — неисправен
• P2458 Дизельный сажевый фильтр P2458 00 — Продолжительность регенерации

Прочие неисправности, связанные с

• P1958 Датчик температуры отработавших газов 2, ряд 1 (G448) — P1958 00 — Замыкание на плюс
• P2080 Датчик температуры отработавших газов 1, ряд 1 (G235) — P2080 00 — Недостоверный сигнал
• P242A Датчик температуры отработавших газов 3, ряд 1 — P242A 00 — Неисправность
• P242B Датчик температуры выхлопных газов 3, ряд 1 — P242B 00 — Диапазон / рабочие характеристики
• P246E Датчик температуры отработавших газов 4, ряд 1 — P246E 00 — Электрическая неисправность
• P246F Датчик температуры отработавших газов 4, ряд 1 — P246F 00 — недостоверный сигнал

Есть 4 основных решения, когда вы сталкиваетесь с заблокированным DPF.Также стоит провести диагностику автомобиля, так как часто заблокированный сажевый фильтр может быть вызван другой проблемой. (Проверьте датчики DPF, клапан EGR и вихревые заслонки).

1. Принудительная регенерация

Первое решение — попробовать принудительную регенерацию. Это для автомобилей, у которых только начали проявляться симптомы блокировки DPF. Если это не сработает, DPF может оказаться слишком далеко для этого процесса.

Pro
— Если процесс принудительной регенерации прошел успешно, это самый дешевый способ вылечить заблокированный сажевый фильтр.

Con’s
— Принудительная регенерация не всегда может быть выполнена заранее, в зависимости от того, насколько заблокирован DPF.

Подробнее о процессе регенерации см. Здесь — http://wiki.ross-tech.com/DPF

2. Заменить

Второе решение — замена DPF. Вообще говоря, они могут быть очень дорогими у дилеров, некоторые из них стоят более 1500 фунтов стерлингов + НДС. DPF на вторичном рынке также доступны за небольшую часть стоимости, но, как правило, они более низкого качества.

Pro
— Автомобиль останется таким, каким был с завода, что означает, что на него распространяется гарантия производителя.
— У большинства сажевых фильтров последний пробег превышает 100 км перед блокировкой, поэтому вы должны ожидать этого от нового устройства.

Con
— Новая установка плюс рабочая сила — дорогостоящая работа.
— Что касается настройки, фильтр DPF (новый или заблокированный) является серьезным ограничением для воздушного потока и EGT, что приводит к более низким показателям мощности.

3. Очистить

Третье решение — очистить DPF. Чтобы сделать это правильно, необходимо удалить DPF. Некоторые компании предлагают услуги по уборке с установленным на транспортном средстве сажевым фильтром, но это не так эффективно.

Pro
— Цена обычно составляет небольшую часть стоимости замены.
— Автомобиль останется таким, каким был с завода, что означает, что на него распространяется гарантия производителя.
— После тестирования он показал явное падение давления выхлопных газов Pre-DPF и более низкие EGT.

Con’s
— После тестирования очищенного сажевого фильтра не было разницы в мощности по сравнению с заблокированным сажевым фильтром (150 тыс. Миль).
— С точки зрения настройки фильтр DPF (очищенный или заблокированный) является серьезным ограничением для воздушного потока и EGT (температуры выхлопных газов), что приводит к снижению показателей мощности.

4. Удалить

Четвертое решение состоит в том, чтобы полностью удалить DPF, устраняя проблему без риска возникновения тех же проблем в будущем.

Мы должны сообщить, что в Великобритании это незаконно.Автомобили с удаленным сажевым фильтром не пройдут ТО.
(При покупке наших запчастей заказчик несет ответственность за соблюдение правил и законов своей страны).

Pro
— Удаление DPF, включая программное обеспечение, обычно составляет около половины стоимости нового заменяющего устройства.
— Устраняет все шансы на повторную блокировку DPF в будущем и дальнейшие расходы.
— Удаление фильтрующего элемента увеличит поток воздуха и снизит EGT, что приведет к повышению производительности и экономии.

Con’s
— В некоторых странах считается незаконным демонтаж оригинального оборудования для выбросов, которое включает в себя клапаны DPF и EGR.
— Удаление DPF повлияет на гарантию производителя.
— Увеличивает выбросы, производимые автомобилем.

Водосточные трубы DPF из нержавеющей стали

Здесь, в Darkside Developments, мы предлагаем ряд вариантов удаления DPF для большинства двигателей VW, Audi, Seat и Skoda TDi. Для определенных марок и моделей мы можем предложить полную спускную трубу из нержавеющей стали, которая полностью удаляет секцию DPF в выхлопе и устанавливается непосредственно вместо стандартной спускной трубы.Для моделей, для которых у нас нет готовых водосточных труб, у нас есть все возможности в нашей мастерской, чтобы изготовить их на заказ на автомобиле.

Доступные приточные трубы DPF из нержавеющей стали см. Здесь: https://www.darksidedevelopments.co.uk/de-cats-dpf-deletes/

Снятие стандартного фильтра DPF

Другой вариант, который у нас есть, — вырезать фильтр из самого корпуса DPF, все еще устраняя проблему, но визуально оставляя корпус DPF на исходном месте для визуального осмотра.Этот метод также можно проводить дома, если у вас есть подходящие инструменты и оборудование.

См. Здесь руководство по удалению самодельных сажевых фильтров: http://www.vwwatercooled.com.au/forums/f28/dpf-removal-guide-71644.html

После удаления вы можете отправить нам свой ECU для устранения ошибок программного обеспечения, хранящихся в памяти автомобиля. Выполните действия, указанные в этом списке: https://www.darksidedevelopments.co.uk/products/ecu-dpf-software-removal-service.html

Удаление программного обеспечения

При удалении DPF в программном обеспечении мы удаляем все датчики, кроме датчика Pre-Turbo EGT и лямбда-датчика.
Другие компании, как правило, оставляют все датчики на своих местах, и хотя некоторые из этих датчиков не используются, они могут вызвать проблемы в дальнейшем. Если какой-либо из этих датчиков выходит из строя, это может привести к тому, что автомобиль перейдет в аварийный режим или будет постоянно включать вентиляторы.

После удаления DPF вы также можете удалить клапан рециркуляции отработавших газов, этот клапан используется для снижения выбросов от автомобиля, но часто имеет тенденцию к отказу. Клапан работает, рециркулируя часть выхлопных газов обратно в двигатель через систему впуска воздуха, уменьшая количество выбросов, выходящих из автомобиля.

Проблема заключается в выхлопных газах, содержащих нагар, эти пары постоянно рециркулируют через двигатель, что со временем вызывает накопление нагара во впускном коллекторе и других частях, включая клапан рециркуляции отработавших газов. Это скопление в клапане часто является причиной их выхода из строя.

Существует два способа снятия системы рециркуляции отработавших газов с автомобиля. Первый способ — использовать один из наших комплектов EGR Delete Race Pipe Kits, которые можно найти на нашем веб-сайте здесь: https: // www.darksidedevelopments.co.uk/egr-valves-and-parts/

Некоторые автомобили могут иметь другие клапаны системы рециркуляции ОГ или те, которые встроены во впускной коллектор. Если это так, вы все равно можете удалить EGR с помощью заглушек.

После того, как клапан снят или заглушен, ЭБУ транспортного средства больше не будет получать сигнал от клапана рециркуляции ОГ, в результате чего на приборной панели загорится свет мастерской. Вы можете отправить нам свой ЭБУ, чтобы удалить программные ошибки, хранящиеся в памяти автомобиля. Следуйте инструкциям в этом списке: https: // www.darksidedevelopments.co.uk/products/ecu-dpf-software-removal-service.html

Преимущества снятия клапана рециркуляции ОГ

• Пониженная температура двигателя
• Улучшенный отклик дроссельной заслонки
• Улучшенная экономика
• Снижает загрязнение масла
• Уменьшает отложения углерода в двигателе

Клапан рециркуляции отработавших газов НЕЛЬЗЯ снимать на автомобилях, в которых все еще есть фильтр DPF, так как это вскоре приведет к его блокировке.

Мы можем удалить программное обеспечение DPF на большинстве моделей с помощью только ECU. Это идеально, если вы хотите удалить DPF самостоятельно из дома или в гараже, но у вас нет оборудования для удаления программного обеспечения. Теперь вы можете отправить нам свой ECU, и мы удалим программное обеспечение и отправим вам ECU обратно по почте, готовые просто подключи и работай.

См. Здесь нашу службу удаления программного обеспечения DPF для ECU: https://www.darksidedevelopments.co.uk/products/ecu-dpf-software-removal-service.html

Приведет ли удаление DPF к каким-либо проблемам?

Нет, на самом деле наличие DPF вызовет больше проблем, чем его полное удаление.После удаления DPF не нужно беспокоиться о регенерации, потере мощности или дорогостоящих счетах от дилеров.

Влияет ли это на экономию топлива?

Заблокированный сажевый фильтр потребляет больше топлива, чем обычно, поскольку он заставляет двигатель работать намного тяжелее. Удаление сажевого фильтра поможет свободному потоку выхлопных газов, что в большинстве случаев приведет к увеличению MPG.

Пройдет ли он ТО или другие тесты на выбросы?

В Великобритании незаконно снимать с завода любое оригинальное выхлопное оборудование, установленное на автомобиле.Автомобили с удаленным сажевым фильтром не пройдут ТО.

Ответственность за соблюдение правил и законов своей страны лежит на клиентах. Darkside Developments не несет ответственности за использование этой части на дорогах общего пользования, где снятие средств контроля выбросов запрещено.

Обзоры сажевых фильтров

— интернет-магазины и обзоры на сажевые фильтры на AliExpress

Отличные новости !!! Вы попали в нужное место для выбора сажевого фильтра.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший дизельный сажевый фильтр вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сажевый фильтр на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сажевом фильтре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сажевый фильтр для дизельного двигателя по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

База знаний дизельного сажевого фильтра (DPF)

• Проверка запасов дистрибьютора
• Комната новостей
• Ресурсный центр
  • Примечания по применению и технические описания
  • Сертификаты и соответствие требованиям охраны окружающей среды
  • Проверка запасов у дистрибьютора
  • Политики и сертификаты
  • Литература
  • Патентная маркировка
  • Образцы образцов
  • Положения и условия
  • Учебники
  • Видеотека
  • Видео экскурсии по объекту
• Карьера
• Связаться
  • Связи с инвесторами
  • Найдите торгового представителя или дистрибьютора
  • Связи со СМИ
  • Конфликтные минералы
  • Запрос на продажу
  • Технический запрос

Переключить навигацию Меню

• Продукты
  • Смысл
    • Органы управления
      • Энкодеры
      • Датчики поворота
      • Потенциометры скользящие
      • Промышленные поворотные потенциометры
      • Потенциометры для коммерческого использования
    • Педали
      • Обращение
      • Бесконтактный
    • Пьезоэлектрические сенсоры
      • Расходомеры
      • Гидрофоны
      • Неразрушающий контроль
      • Сонар
      • Ультразвуковая визуализация
      • Прочие пьезоэлектрические сенсоры
      • Массовые продукты
        • Объемные возможности
    • Датчики
      • Шасси
      • Сцепление и тормоз
      • Датчики нестандартного положения
      • Датчик длинного хода
      • RF датчики
        • Технические документы и презентации
        • База знаний
      • Количество мест
      • Скорость
      • Датчики температуры
      • Дроссель
      • Трансмиссия
      • Турбина
      • Другие датчики
    • Переключатели
      • DIP-переключатели
      • Поворотные DIP-переключатели
      • Поворотные переключатели
      • Тактильные переключатели
    • Датчики и преобразователи
      • Возможности сенсора и преобразователя
  • Подключить
    • Фильтры EMI / RFI
      • Индивидуальные фильтры в сборе
      • Проходные фильтры
      • Монтаж на поверхность
    • Продукты для регулирования частоты
      • Кристаллы
      • Тактовые генераторы
      • OCXO
      • TCXO / VCTCXO
      • Модули синхронизации
      • VCXO
    • RF фильтры
      • Полосовые фильтры
      • Диплексеры
      • Дуплексеры
      • Фильтры нижних частот
      • Фильтры задержки RF
    • Конденсаторы специального назначения
      • Керамические дисковые конденсаторы
      • Конденсаторы переменной емкости
    • Резисторы специального назначения
      • Резисторы считывания тока
      • Резисторные цепи и RC-терминаторы
      • Сверхвысокое сопротивление
  • Двигаться
    • Пьезоэлектрические двигатели
      • Струйная печать
      • Пьезоэлектрические приводы
      • Динамики
      • Ультразвуковая очистка и сварка
      • Клапаны
      • Другие изделия с пьезоэлектрическим двигателем
      • Многослойные изделия
        • Многослойные возможности
      • Массовые продукты
        • Объемные возможности
    • Поворотные приводы
      • Бесщеточный привод постоянного тока
      • Привод постоянного тока с щеткой
    • Тепловые продукты
      • Фиксаторы печатной платы ZIF
      • Радиаторы
• Рынки
  • Аэро и оборона
  • Медицинский
  • Промышленное
  • Интернет вещей
  • 5G
  • Телекоммуникации и IT
  • Транспорт
• Инвесторы
  • Корпоративное управление
    • Совет директоров
    • Комитеты Совета директоров
    • Учредительный договор
    • Постановление
    • Руководство по корпоративному управлению
    • Правила владения акциями
    • Этический кодекс
    • Окружающая среда, здоровье и безопасность
    • Политики и сертификаты
  • События и презентации
  • Новости для инвесторов
  • Документы SEC
  • Постановление G
  • Информация о запасах
  • Запросить информацию
• Наша компания
  • О нас
  • Карьера
  • Лидерство
    • Совет директоров
    • Должностные лица
  • История
  • Филиалы

Ищи:

• Продукты
  • Смысл
    • Органы управления
      • Энкодеры
      • Датчики поворота
      • Потенциометры скользящие
      • Промышленные поворотные потенциометры
      • Потенциометры для коммерческого использования
    • Педали
      • Обращение
      • Бесконтактный
    • Пьезоэлектрические сенсоры
      • Расходомеры
      • Гидрофоны
      • Неразрушающий контроль
      • Сонар
      • Ультразвуковая визуализация
      • Прочие пьезоэлектрические сенсоры
      • Массовые продукты
        • Объемные возможности
    • Датчики
      • Шасси
      • Сцепление и тормоз
      • Датчики нестандартного положения
      • Датчик длинного хода
      • RF датчики
        • Технические документы и презентации
        • База знаний
      • Количество мест
      • Скорость
      • Датчики температуры
      • Дроссель
      • Трансмиссия
      • Турбина
      • Другие датчики
    • Переключатели
      • DIP-переключатели
      • Поворотные DIP-переключатели
      • Поворотные переключатели
      • Тактильные переключатели
    • Датчики и преобразователи
      • Возможности сенсора и преобразователя
  • Подключить
    • Фильтры EMI / RFI
      • Индивидуальные фильтры в сборе
      • Проходные фильтры
      • Монтаж на поверхность
    • Продукты для регулирования частоты
      • Кристаллы
      • Тактовые генераторы
      • OCXO
      • TCXO / VCTCXO
      • Модули синхронизации
      • VCXO
    • RF фильтры
      • Полосовые фильтры
      • Диплексеры
      • Дуплексеры
      • Фильтры нижних частот
      • Фильтры задержки RF
    • Конденсаторы специального назначения
      • Керамические дисковые конденсаторы
      • Конденсаторы переменной емкости
    • Резисторы специального назначения
      • Резисторы считывания тока
      • Резисторные цепи и RC-терминаторы
      • Сверхвысокое сопротивление
  • Двигаться
    • Пьезоэлектрические двигатели
      • Струйная печать
      • Пьезоэлектрические приводы
      • Динамики
      • Ультразвуковая очистка и сварка
      • Клапаны
      • Другие изделия с пьезоэлектрическим двигателем
      • Многослойные изделия
        • Многослойные возможности
      • Массовые продукты
        • Объемные возможности
    • Поворотные приводы
      • Бесщеточный привод постоянного тока
      • Привод постоянного тока с щеткой
    • Тепловые продукты
      • Фиксаторы печатной платы ZIF
      • Радиаторы
• Рынки
  • Аэро и оборона
  • Медицинский
  • Промышленное
  • Интернет вещей
  • 5G
  • Телекоммуникации и ИТ
  • Транспорт
• Инвесторы
  • Корпоративное управление
    • Совет директоров
    • Комитеты Совета директоров
    • Учредительный договор
    • Постановление
    • Руководство по корпоративному управлению
    • Правила владения акциями
    • Этический кодекс

DPF (дизельный сажевый фильтр): все, что вам нужно знать

Все современные бензиновые автомобили (выпущены в 2009 году) оснащены сажевым фильтром DPF — Diesel .Функция DPF — фильтровать и удалять токсичные частицы из выхлопных газов.

Автомобильные эксперты утверждают, что хороший сажевый фильтр DPF — это тот, который фильтрует 80% частиц.

Многое может пойти не так, если возникнет проблема с DPF. Некоторые распространенные проблемы включают засорение фильтров сажей, что мешает им нормально работать.

Роль DPF — фильтровать сажу, которая может нанести вред окружающей среде и вызвать проблемы с дыханием. Вот почему важно убедиться, что он отфильтрован, а окружающая среда безопасна и чиста.

Что такое дизельный сажевый фильтр? Система DPF?

Фильтр DPF. Кредит: Wikimedia.com

Проще говоря, DPF — это фильтр, который улавливает сажу и фильтрует ее.

Тем не менее, автомобиль предназначен для образования большого количества сажи, и система DPF может не справиться со всем этим. Следовательно, DPF необходимо регенерировать (сам опорожнить), чтобы предотвратить засорение.

Регенерация:

Черный дым, который мы часто видим в дизельных автомобилях, — это нефильтрованная сажа, выходящая из выхлопных газов.Если у вас есть DPF, вы можете отфильтровать эту сажу. Задача фильтра — минимизировать количество вредных частиц, выделяемых выхлопными газами.

Существует два типа процессов регенерации, которые происходят во время процесса: активный и пассивный.

Пассивная регенерация:

Это происходит, когда вы ведете свой автомобиль. Чтобы запустить этот процесс, вы должны проехать на автомобиле не менее 15 минут и со скоростью 40 миль в час. При этом выхлоп нагревается и начинает сжигать сажу.

Активная регенерация:

Однако, если вам не удается активировать пассивную регенерацию, то происходит активная регенерация. При этом температура выхлопных газов повышается, впрыскивается больше топлива и окисляются частицы дизельного топлива.

Что делать, если мой дизельный сажевый фильтр заблокирован?

DPF в машине.
Кредит: Flickr.com

Если ваш дизельный сажевый фильтр засорен, это означает, что сажевый фильтр не сжигает сажу и забивает фильтры.

Это происходит, когда автомобиль не нагревается настолько, чтобы сжечь сажу. Обычно это происходит из-за того, что автомобиль долгое время не управлял. Это нехорошо, поскольку сажа может накапливаться и забивать фильтры.

Когда это произойдет, ваш автомобиль покажет ошибку освещения двигателя DPF, и вы должны отнести ее к механику или купить сканер obd2, чтобы прочитать код и найти возможное решение.

Причина светового сигнала двигателя DPF в основном — забитый фильтр.Вы можете исправить ошибку, прочистив фильтр. В некоторых случаях может потребоваться замена фильтра.

Очистка фильтра включает в себя регенерирование фильтров вручную и удаление из них скопившейся сажи.

Если вы не уверены в том, что делаете это самостоятельно, то лучше всего пойти к механику.

Почему мой дизельный сажевый фильтр блокируется?

FAP-Фильтр Peugeot.
Кредит: commons.wikimedia.org У DPF может быть много причин для блокировки, например:

Неисправность системы рециркуляции ОГ:

Клапаны

EGR предназначены для рециркуляции вредных выбросов обратно в DPF для дальнейшей фильтрации.Это сводит к минимуму образование сажи и выбросов.

Однако иногда эти клапаны могут работать со сбоями и не рециркулировать твердые частицы. В результате в фильтрах накапливается все больше и больше сажи, что приводит к ее засорению.

Подача неподходящего масла в двигатель:

Важно использовать масло, совместимое с двигателем вашего автомобиля. Подача более дешевого масла в двигатель иногда может повлиять на производительность и вызвать накопление сажи.

Неисправные топливные форсунки:

Когда топливные форсунки выходят из строя, они добавляют слишком много дизельного топлива в топливную смесь. В результате образуется чрезмерное количество сажи, которая в конечном итоге может засорить фильтры и заблокировать DPF.

Неисправное турбонагнетатель:

Когда турбокомпрессор не работает, он может вызвать утечку большого количества масла в топливную систему. Таким образом, утопив DPF в моторном масле и забив фильтры.

Не много водит:

Если вы ведете машину менее 15 минут и выключаете двигатель, то это также влияет на DPF.Короткие поездки забивают DPF и приводят к ошибкам контрольной лампы DPF. Однако этого может не случиться в более новых моделях.

Как обслуживать дизельный сажевый фильтр?

Установка дооснащения DPF. Кредит: commons.wikimedia.org

Вы можете поддерживать сажевый фильтр в вашем автомобиле в хорошем состоянии, выполнив следующие простые шаги:

Убедитесь, что вы едете не менее 15 минут со скоростью 40 миль в час. Это поможет сажевому фильтру самостоятельно регенерировать сажу, очистить фильтры и продолжить цикл.В противном случае активная пассивная регенерация не будет активирована и может вызвать дополнительные проблемы.

Избегайте использования дизельного биотоплива, поскольку оно способствует сжиганию чрезмерного количества сажи, с которой DPF может не справиться.

Всегда используйте указанное и совместимое моторное масло. Несоблюдение этого правила может повлиять на работу DPF и засорить фильтры. Вместо этого используйте зольное масло, потому что оно помогает в процессе регенерации.

Бонус: Обзор и сравнение лучших сканеров OBD2 2019

Что делать, если ни активная, ни пассивная регенерация не работают?

В таком случае на вашем автомобиле будет светиться сигнальная лампа для проверки.

Продолжение движения под сигнальной лампой может усугубить проблему и привести к серьезной блокировке DPF. Это время, когда двигатель может перейти в аварийный режим и не будет реагировать, пока засоренная сажа не будет удалена.

Отказ активной и пассивной регенерации оставляет вам только один вариант — принудительную регенерацию. Здесь вам придется отвести машину к механику.
