Харьковский умелец своими руками переоснащает обычные авто в электромобили (видео)

Внешне обычная «Нива», как только подъезжает ближе – понимаешь, что с ней что-то не так. Автомобиль работает бесшумно. Все объясняется, как только водитель открывает капот – под ним отсутствует обычное для машины с ДВС оборудование.

«Эта сама батарея, верее ее часть – другая часть находится в багажнике, при этом багажник полностью свободный, — поясняет Юрий Логвин, показывая «внутренности» самодельного электрокара. – Это бачок отопителя, машина снабжена гидравлическим отопителем, как на «Запорожце», только там воздух нагревается, а здесь греется тосол и уже тосол обогревает салон. В этом случае стоит батарея из Nissan Leaf, они уже появились в Украине и, в принципе, можно купить «бэушную» за вполне приемлемые деньги».

Юрий отмечает, что выбрал именно такой вид батареи, исходя из практических соображений: «Свинцовая батарея ходит в электромобиле максимум два-три года — это уже проверили практикой многие наши коллеги.

А эта должна ходить лет десять, как минимум. У меня вторая машина «Славута», вот я на ней уже третий год езжу и никакого снижения емкости не заметил».

Статья по теме: Украинец разработал эффективный мотор-колесо: выпуск отечественного электромобиля не за горами?

Вместо бензина «Нива» питается электричеством, соответственно и топливный бак в ней отсутствует. «При желании можно сделать трехфазный разъем, тогда можно взять не 3 кВт, а около 9 — 10 кВт, — показывает харковчанин штепсель для подзарядки под бывшим лючком топливного бака. — То есть, если это такси – тогда, наверное, есть смысл со всем этим «заморачиваться». Для бытового использования – у большинства максимальный ввод около 5 кВт».

«Максимальная скорость около 120 км/ч, то есть чем быстрее едешь, тем быстрее тратишь. Если ехать со скоростью 60 км/ч, то можно проехать, примерно, 110 км, если будешь ехать 120 км/ч – то я думаю заряда хватит где-то на километров 70, — рассказывает о технических характеристиках электромобиля украинский рационализатор.

– Машина тормозит рекуперативно – потерь энергии при этом нет, колодки не нагреваются. Можно настроить по-разному: сейчас установлен «комфортный» режим, при котором торможение не очень сильное, когда машина останавливается слишком быстро – народ сзади начинает нервничать».

Влияет на работу электромобиля и температура воздуха, поясняет Юрий Логвин. Запас хода уменьшается, но не так значительно. Это происходит за счет того, что в батарее немного возрастает сопротивление. Зимой можно ездить вполне комфортно с хорошей печкой. «На небольших подъемах автомобиль разгоняется достаточно уверенно, — говорит Юрий, — правда звук при этом как у вертолета, или самолета, не знаю. Хороший плюс, что колеса большие – по харьковским дорогам не так ощущаешь эти «колдобины» и на бордюры достаточно уверенно «залезает»».

Читайте какже: Украинский электромобиль за $15 000 – стартап Dream Motors Института Электродинамики НАН Украины

В середине салона все на своих местах, но это на первый взгляд: на торпеде замечаются дополнительные индикаторы, которые показывают напряжение в системе, температуру мотора и уровень бензина в бачке отопителя. Также присутствует регуляторы управления печкой. Все остальное – стандартные элементы приборной панели «Нивы».

Это уже не первый электромобиль, который собрал своими руками Юрий Логвин. По его словам, он на бензиновый автомобиль уже не пересядет. Переоснащение обычной машины на электрическую обойдется в 7 – 10 тысяч евро. Помимо денег на технические работы, потребуется еще несколько тысяч гривен на регистрацию переоснащенного автомобиля в ГАИ. «Зарегистрировать замену агрегата, стоит, приблизительно, 3 тысячи гривен. Все вполне официально, то есть составляется реферат в киевском институте, от подтверждается и на базе этого, здесь в ГАИ можно поставить на учет», — говорит харьковчанин.

Видео: Фабрика идей: вот такой он – электромобиль «сделай сам»!

Источник: DREAM motors

А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!

Понравилась статья? Поделитесь ею и будет вам счастье!

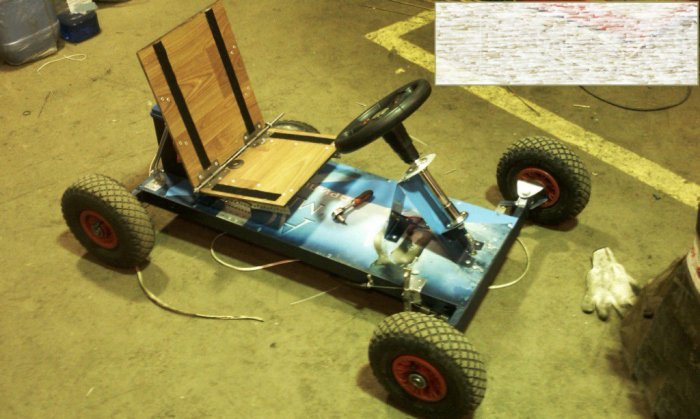

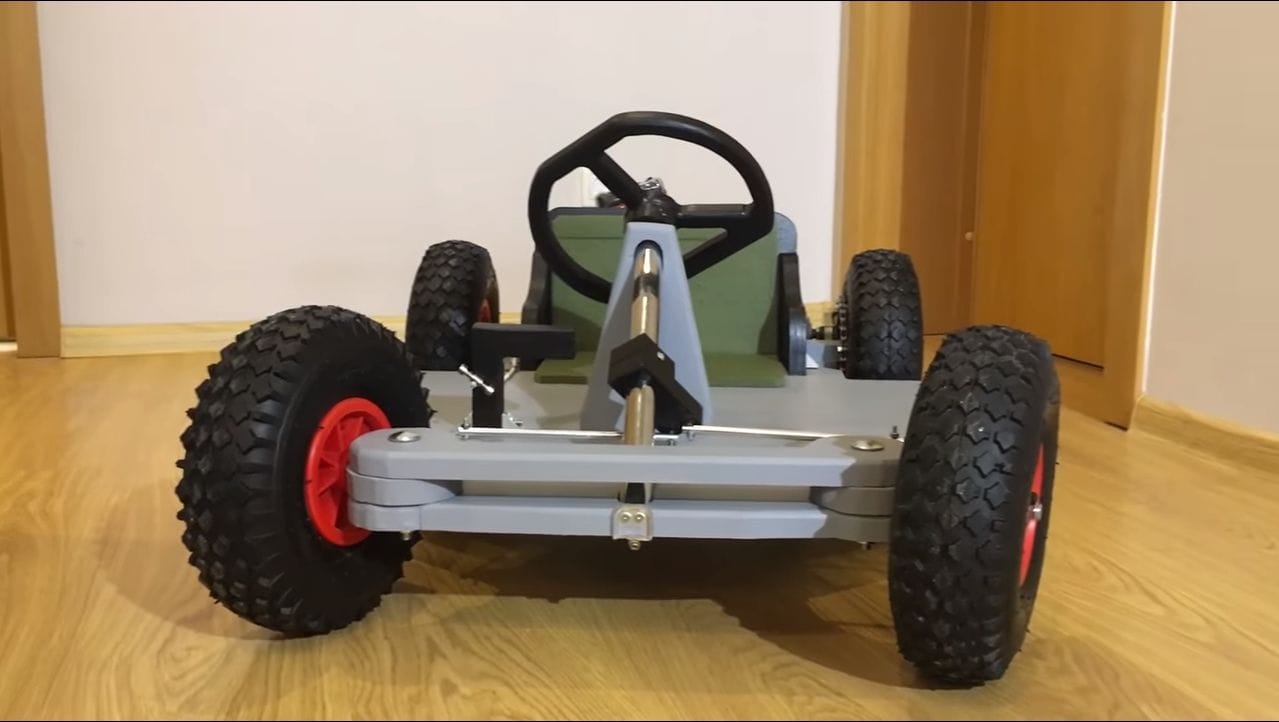

Детский электромобиль своими руками. Самодельный электромобиль своими руками

Редко можно встретить ребенка, который бы не хотел иметь собственный автомобильчик. Особенно это касается электрических машинок, на которых с восторгом катаются не только мальчики, но и девочки. Ведь в этом случае малышу не нужно крутить педали, да и соблазна полазить в грязи у него будет меньше.

Простой электромобиль своими руками можно сделать, приладив к обычной педальной машинке шуруповерт, запитать который можно от мотоциклетного аккумулятора. Впрочем, в подобной конструктивной схеме много недостатков, так как хрупкий пластик имеет неприятное обыкновение разваливаться от долгой эксплуатации.

Кроме того, у стандартного корпуса редуктора в этом случае попросту не хватит ресурсов для сколь-нибудь длительной эксплуатации, так что вам в любом случае придется заниматься модернизацией и «доводкой до ума» существующих решений.

Характеристики простейшего автомобиля

Как мы уже упоминали, кузов лучше всего взять от обычной машинки на педальной тяге. Если такой возможности нет, можно попытаться соорудить что-то подобное из пластика или даже фанеры. Делая электромобиль своими руками, нужно раздобыть пару двигателей от обычных шуруповертов. Редукторы нужно брать оттуда же, но для них необходимо сделать самодельные стальные корпуса. Выходные валы выставляют на 201 подшипниках.

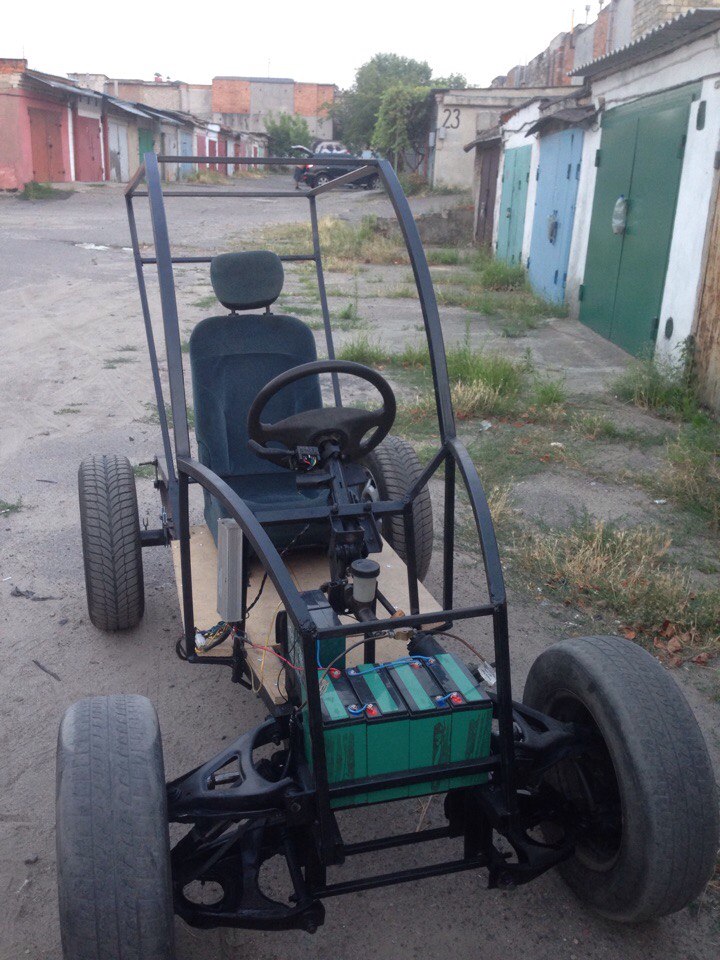

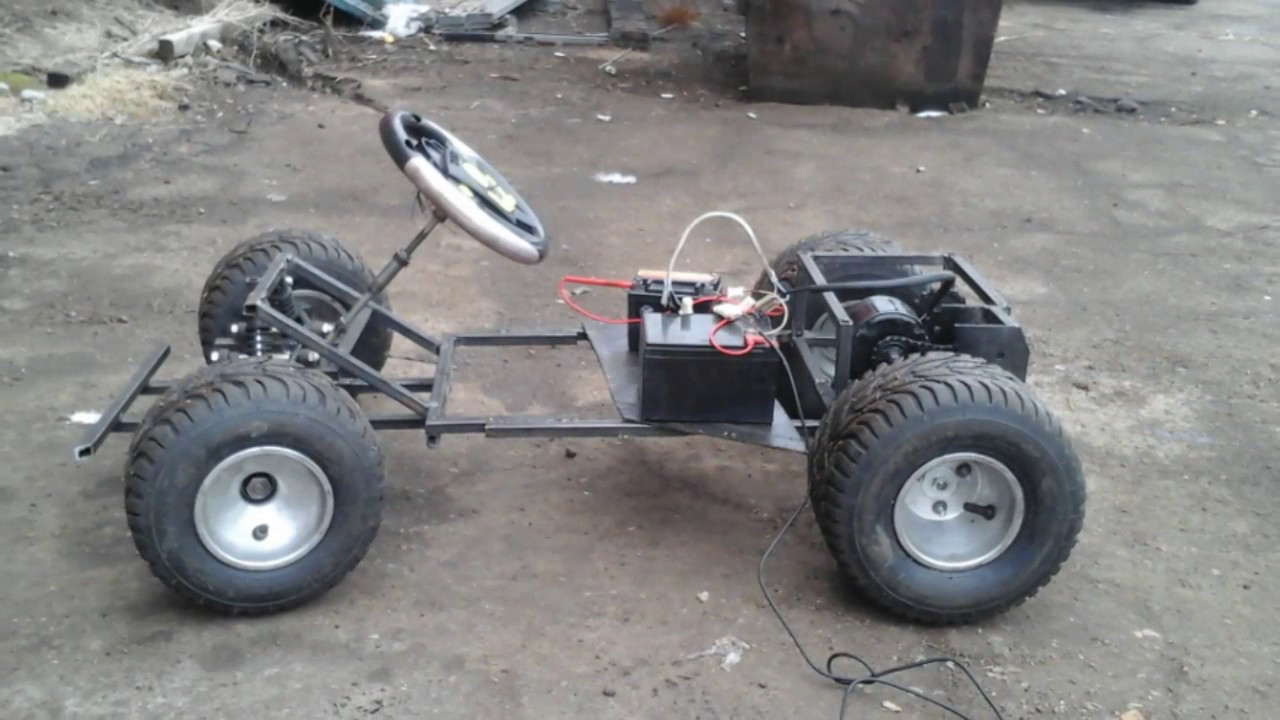

Как и в прототипе, посадка в этом авто боковая. Двигатели питаются от обычного автомобильного аккумулятора типа 6СТ60. Небольшие пластиковые колесики можно взять от садовых тележек или чего-то подобного. Для рамы берется стальная труба с диаметром в пределах 16мм.

Подвеска

Подвеску лучше всего смастерить пружинного типа. Тормозная система – электрическая, прямым замыканием накоротко и через резистор (для плавного торможения).

Можно поставить на автомобильчик клаксон, фары и зеркала. Словом, сделать красивый электромобиль своими руками! Чертежи обязательно делайте заранее, так как это позволит лучше представить конструкцию. Все общие сведения мы дадим в этой статье, но вам никто не запретит подключить в процесс свою творческую жилку.

При максимальной скорости в 8 км/ч эта конструкция имеет запас хода не менее 30 км! Машинка получается двухместной, без аккумуляторов весит приблизительно 15 кг. Размеры авто — ДхШхВ(мм) – 880х560х570.

Характеристики электрооборудования

Когда вы станете мастерить электромобиль своими руками, именно на этот пункт нужно обратить особое внимание. Дело в том, что от характеристик этого оборудования зависит надежность машинки и безопасность вашего ребенка. Конечно же, в первую очередь следует побеспокоиться о том, чтобы все контакты были надежно изолированы.

Многие считают, что тормозную систему можно сделать, попросту вынеся на панель кнопку «Вкл./Выкл.» от шуруповерта. Конечно, в этом случае управление машинкой становится максимально простым. Вот только имейте в виду, что резкое торможение может привести к очень неприятным последствиям. Так что тормоза нужно делать и через резистор.

Как прибавлять скорость?

Также имейте в виду, что плавный запуск стандартного шуруповерта (при использовании его в машинке) довольно быстро приходит в негодность. Машинка начинает стартовать с места рывками.

Подберите двухступенчатые кнопки газа и тормоза, добавив сопротивление. Не беспокойтесь по поводу высоких потерь от аккумулятора: первая скорость используется достаточно непродолжительное время, так что ничего страшного не произойдет.

Делаем кузов «вездехода»

Сразу определимся, что кузов лучше всего брать от уже готовой машинки, так как в итоге ваше творение будет выглядеть более эстетично. Перед тем как сделать электромобиль своими руками, советуем побродить по сайтам интернет-магазинов. Предприимчивые китайцы уже давно продают все что угодно, а потому отыскать подходящий кузов будет несложно.

Точки крепления – в том месте, где у «донора» были педали. Для крепления задней части на раме необходимо сделать выступы, которые будут служить дополнительными ребрами жесткости. Для аккумулятора необходимо сделать корзинку из сварного профиля.

Предпочтительнее сделать одну часть кузова откидной, закрепив ее на подходящих по габаритам шарнирах.

В этом случае вам легко будет снять аккумулятор для его обслуживания. Если нет подходящей трубы, раму легко можно сделать из старых стульев со стальным каркасом. Для подвески идеально подходят запасные части от качественных детских колясок.

О качестве материалов…

Делая электромобиль своими руками (схема простейшего варианта нами обсуждается) из частей коляски, вы заодно обеспечите себя всеми необходимыми запасными частями, которые во множестве продаются в специализированных магазинах. Заметим, что для этой цели необходимо подбирать детали от качественных европейских колясок, а не их китайских и польских имитаций. В дешевых моделях используется самый дешевый пластик и очень плохой металл.

Такая конструкция не выдерживает даже использования по своему прямому назначению, а уж в автомобильчике развалится и подавно.

Делая подвеску из остатков коляски, осмотрите направляющие пружины: если они слишком чахлые, то лучше их усилить стальными полосами.

Делаем трансмиссию

Мы уже договорились, что в качестве двигателей возьмем таковые от шуруповерта. Сам редуктор от прибора сохраняется без изменений, но корпус необходимо вытачивать из стали на токарном станке. Двигатели будут передавать крутящий момент посредством цепной передачи. Благо, что с этим проблем не возникнет: в любом магазине для велосипедистов вы найдете какие угодно звездочки в необходимых конфигурациях.

О диаметре говорить сложно. Возьмете звездочку поменьше – скорость движения будет выше, но и износ редукторов, которые попросту не предназначены для таких нагрузок, также будет куда сильнее. Излишне же большой ее диаметр приведет к неоправданно высоким потерям электричества, так как большую часть времени механизм будет вращаться впустую.

Если есть такое желание, к колесам можно приделать барабаны для механических тормозов.

Их также можно отыскать в велосипедных магазинах, но при желании и наличии токарного станка они легко делаются в домашних условиях. Вообще, собирая качественный самодельный электромобиль своими руками, обязательно позаботьтесь о доступе к токарному оборудованию, так как без этого вы просто не сможете сделать многие детали.

Подшипники

А вот вместо штатных подшипников от тележек необходимо поставить 200 и 201 подшипники с внутренними диаметрами 10 и 12 мм. Для установки используются переходные корпуса, в задних внутренних частях которых делается резьба под барабаны. Половинки корпусов можно соединять при помощи стяжки, скрепляя ее болтовыми соединениями.

Конечно, если у вас есть нормальный токарный станок, то лучше обойтись без подобных ухищрений, делая все детали из цельных стальных болванок. Так получится намного прочнее, да и надежность подобной конструкции не в пример выше. А делать электромобиль своими руками для детей нужно делать максимально надежным!

Так как мы используем электрические тормоза, вся трансмиссия не отличается особой сложностью. Стояночных тормозов делать не нужно. Имейте в виду, что пользоваться автомобилем ребенок должен строго под вашим присмотром!

Делаем ходовую часть

Наиболее сложен с технической точки зрения узел поворотного кулака. Его лучше брать с «донорской» педальной машинки, поставив резиновые ограничители поворота колеса.

Это предотвратит излишне крутые повороты и опрокидывание автомобильчика на высокой скорости. Да, такое тоже не исключено, так как детский электромобиль (своими руками сделать его не так уж и сложно) в любом случае получится со смещенным центром тяжести.

Для ограничителей качания кузова берутся обыкновенные веревочные тяги, препятствующие сходу корпуса с рамы на выбоинах и ухабах. Передний мост крепим на рычагах качания. Так как вес машинки невелик, ставить какие-то сложные поперечные тяги не имеет смысла. Лучше усиливать пружины подвески, которые в этом случае с легкостью выдержат даже двоих малышей.

Вместо рычагов качания, которые не так-то просто найти, можно применить две полосы из нержавеющей стали толщиной 1,5 мм, продольно закрепленных на раме. Однако стоит помнить, что нельзя брать обычную стальную полоску: на ее передние части будет приходиться излишне сильная нагрузка, которая неизбежно приведет к деформированию и разрушению материала.

Чтобы избежать такого явления, толщину передней трети полос нужно увеличивать примерно на 2/3, приварив к ней подходящий по параметрам стальной уголок. Словом, перед тем как сделать своими руками электромобиль, заранее закупите весь необходимый «металлолом».

Еще о рулевом управлении

Узел рулевого управления делается на основе самой примитивной рычажной конструкции. Посмотрев на органы управления любой игрушечной педальной машинки, вы легко сделаете что-то подобное самостоятельно. Рулевые наконечники лучше брать готовые, купив их в автомобильном магазине.

Крепежи аналогичны тем, что используются в дверях легковых автомобилей. Поворотные кулаки (о чем мы упоминали) можно брать готовые, но при необходимости их не так уж и сложно вырезать из стального листа толщиной 2 мм.

Рычаги рулевого управления представляют с ними одно целое. Переднюю часть гнут в виде швеллера, приваривая к ее передней части выточенную полую ось. Шкворень легко выточить из стандартного «мебельного» болта. Для рулевых тяг берется трубка с диаметром 8 мм. Шарниры можно отыскать в мебельном магазине. Их прочности будет вполне достаточно.

Сделайте царский подарок своему ребенку, подарив ему электромобиль. Своими руками собрать его несложно, зато радости от этого малыш испытает немерено!
