Причины!

Ремень ГРМ может порваться по разным причинам

Из всего вышесказанного мы поняли, что на всех типах двигателей автомобиля Рено Логан при обрыве ремня ГРМ происходит загиб клапанов.  И ниже мы опишем причины почему вообще происходят обрывы и как этого избежать.

• Износ ремня ГРМ (низкое качество либо технический износ), попадание масла и т.д
• Попадание различных инородных тел под ремень
• Заклинивает помпа
• Заклинивает или отпускается натягивающий ролик(и)
• Заклинивает коленчатый или распределительный вал

Чтобы не беспокоиться о состоянии ремня ГРМ, необходимо постоянно следить за его внешним состоянием, степенью натяжения, проводить замену согласно регламенту или менять незамедлительно если на нём имеются какие-либо повреждения. Следить за тем, чтобы на ремень не попадало масло и другие жидкости (служит началом преждевременного износа).

Последствия обрыва ремня ГРМ

Это когда-то было поршнем и частью двигателя

Если при обрыве ремня ГРМ загнуло только клапана, можно сказать, что это большое везение. В некоторых ситуациях при такой поломке могут пострадать сами поршни, поверхности цилиндров.

Симптомы и поведение автомобиля при которых необходима замена ремня ГРМ

В результате повышенных нагрузок или износа шатунно-поршневой группы, ремень ГРМ может перескочить на один виток, в результате чего, двигатель начнёт троить и работать не стабильно. Это явление является симптомом к проверке состояния ремня и правильности его установки.

Цепь или ремень

Среди автовладельцев ходит постоянно спор, что лучше: цепь или ремень ГРМ. Однозначного ответа просто не существует, так как каждый тип имеет свои преимущества. Согласно мнению многих автомобилистов, цепь намного прочнее, при этом имеет больший срок эксплуатации. Ее обрыв при работе крайне маловероятен. При этом с цепью ГРМ вам не придется беспокоиться о растяжении.

С другой стороны, конечно же, она имеет ряд недостатков. Цепи стоят дороже ремней, их намного сложнее надевать, а также она производит много шума при работе. Что самое главное – на заводе «Рено» устанавливают именно ременной привод. Если не хотите экспериментировать, рекомендуем ставить классический ремень от Renault, тем более что регламент замены ремня ГРМ Renault Logan относится именно к ремешку, а для цепей вам придется определять срок службы по мере использования самостоятельно.

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если  неправильно выставите метки ГРМ «Рено-Логан», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо.
По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно де

Рено Логан 1.4 и 1.6 замена ремня грм на 8, 16 клапанов

Одну из главных функций в седане французского производства Рено Логан выполняет (ГРМ) газо-распределительный механизм. Насколько качествен и надежен ремень данной системы, настолько и оптимально работает силовой агрегат машины и создает усилие для движения автомобиля. Достаточно часто необходима замена ремня ГРМ, и нужно четко соблюдать все правила, в том числе помнить про метки ГРМ.

Причины для замены

Конструктивно ремень ГРМ на Рено Логан обладает особенностью, которая определяет неисправность в клапанной системе при работе с поршневой группой, когда происходит обрыв ремня. Данная характеристика присуща моторам на 8 и 16 клапанов. Если же на 1.6 литровом двигателе последствия обрыва ремня будут незначительны, то на авто с 16-ти клапанным механизмом придется значительно потратиться на покупку новых комплектующих, а вот замена ремня ГРМ вполне осуществляется самостоятельно.

Какова периодичность замены и как долго можно ездить на старом ремне 1.6 л, когда в моторе 8 и 16 клапанов? Автоконцерн советует проводить замену при регламентном ТО после 90 тыс. км пробега. При этом, исключается потребность при использовании машины в протяжке всего узла. Замена ремня ГРМ обязательна, и поэтому каждый владелец авто, должен знать про метки ГРМ.

Силовой агрегат объемом на 1.4 л использует цепную передачу для привода, которая имеет отрицательный момент – повышенный шум на моторах 8 и 16 клапанов. Вторым минусом является высокая стоимость расходника в случае замены (двигатель на 1.4 л на Рено Логан, в отличие от 1.6 л). При этом бесспорным плюсом является отсутствие обрывов цепи и невозможность деформации клапанов. Кроме того, ресурс данной запчасти гораздо выше на двигателе объемом в 1.4 л, чем при использовании ремня.

Стаж эксплуатации и многолетний опыт использования и проведения ремонтных мероприятий автолюбителями без помощи специалистов свидетельствует о противоположном. Хотя в целом Рено Логан известен как надежный и неприхотливый автомобиль, но именно ГРМ – его ахиллесова пята. В реальности ременной элемент ГРМ не может прослужить 90 тыс. км и более. Он до этого изнашивается естественным образом. Кроме того, быстрому выходу из строя способствует несвоевременное проведение профилактической протяжки механизма.
Поэтому существует рекомендация, для ответственных водителей, выполнять самостоятельно протяжку ГРМ Renault Logan с периодичностью раз в 15 тыс. км. Это увеличить срок службы комплекта, а замена ремня ГРМ должна проводиться не чаще одного раза на каждые 60 тыс. км.

Ниссан Террано и Рено Дастер сравнение

Как заменить воздушный фильтр на Рено Дастер

Сравнить авто шкода Йети и Рено Дастер

Какие могут быть последствия

На фотоснимках из интернета можно увидеть деформированные клапана – вот результат несвоевременной установки нового расходника (ремня ГРМ). Основными предпосылками профилактических действий и дальнейшей установки нового узла на мотор 8 и 16 клапанов, являются выход из строя либо же обрыв комплектующей.

При обрыве поршень, встречая клапан, изгибает его. Деформация происходит из-за особенностей, заложенных в конструкцию именно поршневой группы. Если произошел обрыв ремня, то данного момента (изгиба клапанов) практически не избежать, а результат для двигателя оказывается очень плачевным. Поэтому, чтобы не менять в дальнейшем комплект изогнутых клапанов следует своевременно устанавливать новый элемент самостоятельно или же заехать на СТО, там мастера осуществят качественный ремонт, и при этом обязательно обращают внимание на метки ГРМ. Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца. Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей.

Особое внимание необходимо сосредоточить на моменте покупки нового ремня. Это связано с функцией, которую выполняет ремень на машине. Она очень важна и может стать причиной более существенной поломки (изгиб клапанов) и в дальнейшем значительных денежных расходов. Поэтому для замены данной запчасти на Рено Логан следует придерживаться рекомендаций французского автопроизводителя и останавливать свой выбор только лишь на ремнях оригинального производства. Это даст возможность избежать ситуации с деформированием клапанов.

Процесс замены ГРМ на Рено Логан

Технология установки новой комплектующей на французском седане Renault Logan состоит из ряда последовательных операций, которые качественно расписаны и представлены на фотоснимках в Интернете:

• Для начала автомобиль поддомкрачивается, таким образом, чтобы правое колесо передней оси висело в воздухе.
• После снимается каркас картера силового агрегата, который фиксируется болтами и демонтируется правый пластмассовый брызговичок, который крепится несколькими пистонами.
• Теперь водителю без второго помощника не обойтись. Его задача – «втопить» пятую передачу и выполнить нажатие на педаль тормозной системы, параллельно водитель проводит съем болта шкива от коленвала, используя ключ на 18.
• Затем проводится демонтаж опоры мотора. Она фиксируется пятью болтами на седане Рено Логан с 16-тью клапанами и V-образным двигателем.
• Теперь можно провести стягивания ремня ГРМ из базового места.
• Выкручивается болт ролика, предназначенного для натяжки (ключи № 10 и 13). Для снятия ролика с насоса гидроусилителя руля, его следует проворачивать по часовой стрелке.
• Защитный каркас ГРМ демонтируется также при помощи ключей.

Когда крышка ГРМ снята, выполняется замена ремня ГРМ старой детали новой. Она предусматривает:

• Вначале метки ГРМ распредвала устанавливается вверх, чтобы выполнить дальнейшую установку правильно.
• При этом метки ГРМ на распредвале и ремне Renault Logan могут не совпадать из-за различия в конструкциях, но при прокручивании ремня метки однозначно совпадут, основное это выбрать качественную комплектующую и приобрести ременной элемент.
• Если же при прокручивании старая риска ремня становится в одно положение с меткой на распредвале, ее нужно пометить маркером непосредственно на ремне.
• Затем выкручивается (но более лучше припускается) гайка фиксации комплектующих и демонтируются навесные узлы вместе с роликом.

• Новые детали, как и ролики, имеют также риски и направления, нанесённые производителем, которые должны соответствовать меткам на старых запчастях.
• При монтаже нового ремня и ролика следует обратить внимание на обозначения на коленвале и распредвале Renault Logan, чтобы совместить их с рисками на новом механизме при сборке.
• Используя спецключ производиться натяжка нового расходника и ролика.
• После выполняется проверка правильности натяжения ремня. В случае возможности проворота механизма на угол более 900, новую комплектующую требуется подтянуть. После затяжки система собрана и считается готовой к работе.
• Процесс сборки выполняется по обратной схеме. И можно считать, что замена ремня ГРМ окончена.

Отличием замены на 16-ти клапаном двигателе является присутствие в конструкции двух распределительных валов. Поэтому технология замены будет несколько другой, а сам процесс более кропотливым и трудоемким.

Подведение итогов

Как следствие, процедура установки новой детали на седане Рено Логан довольно непростое занятие, которое предусматривает наличие определенных знаний и опыта при проведении ремонта на автомобилях. Однако, несмотря на ряд трудностей ременной элемент можно поменять самостоятельно. Необходимо помнить и о своевременности замены, так как в противном случае можно деформировать клапана.

Замена ремня ГРМ Рено Логан 1,4-1,6 8V

Здравствуйте. Выполним замену ремня ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M). Такие моторы ставились на Логан до 2010 года выпуска.

Ремень ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M) меняют через 60 тыс. км пробега.

Инструменты:

• вороток
• удлинитель
• головка на восемнадцать, шестнадцать, тринадцать, десять, восемь
• подпорка для двигателя
• вилка для ролика натяжетеля ремня ГРМ
• ключ для колесных болтов

Артикул:

• оригинальный ремень ГРМ для Рено Логан, комплект — 7701477024

Пошаговая инструкция

1. Поддомкрачиваем и снимаем правое колесо.

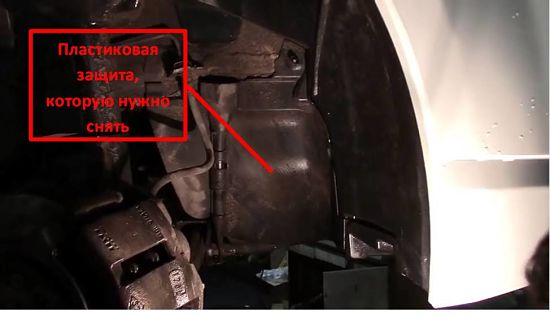

2. Снимаем пластиковый кожух для доступа к ремню генератора. Далее снимаем ремень генератора. Эту операцию мы показывали ранее.

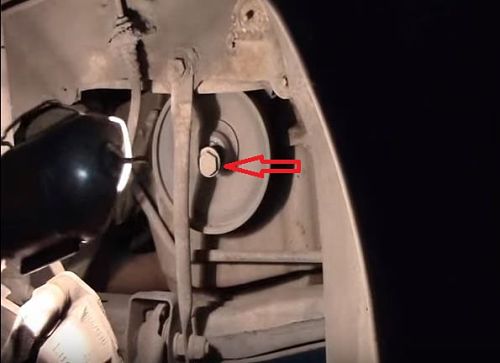

3. Откручиваем шкив коленчатого вала. Болт под головку на восемнадцать. Лучше всего откручивать болт пневмогайковертом, тогда нет проблем с фиксацией коленчатого вала. Если пневмогайковерта нет, тогда можно мощной плоской отверткой застопорить маховик, и открутить болт. Лучше это делать с помощником.

После откручивания болта, снимаем шкив.

4. Теперь нам нужно подпереть снизу двигатель для того чтобы открутить правую опору двигателя. Берем мощную опору и подставляем под сливную пробку. В защите картера есть вырез и снимать ее ненужно.

Подставляем опору и опускаем домкрат.

5. Откручиваем пять болтов крепления правой опоры двигателя.

6. Отводим в сторону шланг идущий от абсорбера к впускному коллектору и провод.

Шланг и провод на защелках. Там все элементарно.

7. После того как отвели шланг и провод, снимаем опору двигателя.

Рекомендую осмотреть опору двигателя на трещины, если нашли, опору под замену.

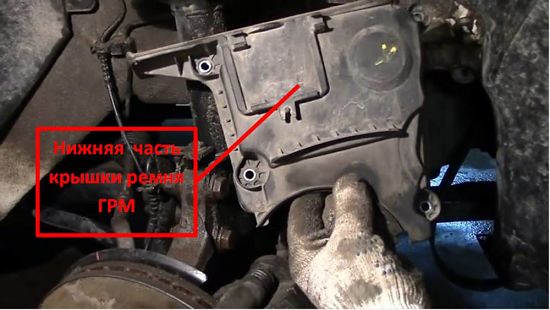

8. Дальше нам нужно демонтировать кожухи ремня ГРМ на нашем Логане. Демонтируем с начало нижний пластиковый кожух. Откручиваем три болта крепления головкой на восемь и снимаем.

Болты еще могут быть под головку на десять в зависимости от года.

Кожух выводим через низ.

9. Откручиваем пять болтов крепления верхнего металлического кожуха.

Четыре болта под головку на тринадцать, один на десять. Если машина до 2008 года выпуска, то болты будут под головку на шестнадцать.

Болты которые отмечены ниже сидят на герметике по заводу из-за того что там проходят масляные каналы. Эти болты будут трудно откручиваться. Так же не забудьте при обратной сборке смазать эти болты герметиком.

Отмечены болты которые нужно садить на герметик

10. После откручивания болтов снимаем верхний кожух.

11. Теперь нам нужно выставить шкивы по меткам. Для этого нужно совместить стрелочку на шестерне распредвала с буквой D (логотип Dacia) на клапанной крышке.

Чтобы прокрутить двигатель и совместить метки можно использовать болт который крепит шкив коленчатого вала. Одеваем на болт большую гайку и накручиваем его до упора. Далее прокручиваем по часовой стрелке до совмещения меток.

Гайка на болт нужна для того чтобы она уперлась в шестеренку коленчатого вала.

12. Откручиваем гайку крепления натяжного ролика головкой на шестнадцать. После откручивания гайки снимаем ремень ГРМ и ролик.

13. Перед установкой ремня ГРМ и ролика на Рено Логан промываем и очищаем все что закроется кожухами.

14. Одеваем ролик и наживляем гайку.

15. Начинаем устанавливать ремень с шестеренки коленчатого вала. Одеваем ремень на шестеренку КВ совмещая метки на шестеренке и на ремне.

Отмечена метка на шестеренке КВ и ремне

Одеваем ремень на помпу, распредвал и на ролик. Смотрите чтобы метка на шестеренке распредвала совместилась с меткой на ремне.

Метка на шестеренке РВ и ремне

Для определения того какая метка на ремне ГРМ идет на шестерню КВ и какая на шестерню РВ нужно посмотреть где надписи на ремне. Там где нарисованы стрелки направления работы и надписи о производителе значит это верх ремня, и ближайшая метка идет на шестерню РВ.

16. После установки у ремня ГРМ есть слабина, ее нужно убрать повернув немного шестерню РВ против часовой стрелки.

17. Теперь нам нужно создать правильное натяжение ремня ГРМ на Рено Логан. Силу натяжения ремня специалисты устанавливают из опыта, но если вы новичок, то установите ролик как на фото ниже. Это будет оптимальная натяжка ремня.

Вставляем вилку в ролик и отводим его вверх для придания ремню ГРМ натяжки. Как только создали требуемое натяжение ремню, другой рукой затягиваем гайку крепежа ролика.

На фото видно как должен стоять ролик при нормальном натяжении ремня

18. Производим обратную сборку и не забываем посадить на верхнем кожухе два болта на герметик.

Новичку потребуется около двух часов для выполнения работы. Вопросы задавайте в комментарии с радостью помогу вам сэкономить копейку на сервисе.

Видео урок

Замена ремня привода ГРМ на Renault Logan 1.4/1.6 8 клапанов

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 590

Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега. И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя.
Ремень может потребовать замены и ранее положенного срока. Вот факторы, которые приводят к его преждевременному износу:

• попадание моторного масла;
• чрезмерное усилие натяжения;
• используется неоригинальный комплект ГРМ низкого качества;
• заклинивание помпы, натяжного ролика или распределительного вала.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

• трещины;
• расслоение материала;
• отделение нитей корда;
• деформационные изменения в виде изгибов, складок;
• износ или повреждение отдельных зубьев;
• замасливание.

Инструкция по замене ремня ГРМ на двигателях объемом 1.4/1.6 8 клапанов (K7J и K7M)

Сам процесс замены деталей привода ГРМ не представляет трудностей для владельца, который привык обслуживать автомобиль сам. Специалисты Renault Logan продумали конструкцию до мелочей, обеспечив доступ к узлам и деталям двигателя. Убедиться в этом вы сможете сами – достаточно во время работы придерживаться следующей инструкции:

1. Ослабьте болты крепления правого переднего колеса (смотреть надо по ходу движения), поднимите автомобиль домкратом и снимите колесо.
2. Демонтируйте грязезащитный щиток с правой стороны моторного отсека и снимите поликлиновой ремень привода генератора.
3. Получив доступ к шкиву коленвала, отверните болт крепления и демонтируйте деталь с силового агрегата. На этом этапе не возникает трудностей, если в работе используется гайковёрт.
4. Следующий шаг – демонтаж правой опоры двигателя. Прежде чем снять эту деталь с автомобиля, установите подставку под силовой агрегат. Чтобы не удалять защиту картера, воспользуйтесь деревянным бруском подходящей длины. Установив его в проём для доступа к сливной пробке, автомобиль немного опускают. Двигатель должен надёжно опираться на брусок.
5. Отсоедините от креплений трубку продувки адсорбера и отведите её в сторону.
6. Воспользовавшись ключом с торцевой головкой «на 16», отверните пять болтов, которыми правая опора двигателя крепится к кузову и крышке привода газораспеделительного механизма. Снимите опорный узел с автомобиля.
7. Вытащите щуп, чтобы в дальнейшем не повредить пластиковый наконечник. Заглушите отверстие каким-либо подходящим предметом – паклей, пластиковой пробкой и т. д.
   Для наглядности дальнейший процесс замены ремня привода ГРМ демонстрируется на снятом двигателе. Нет необходимости демонтировать мотор с автомобиля.
8. Отверните три болта крепления пластикового кожуха ремня привода ГРМ. В зависимости от года выпуска производитель использовал крепёж с головками «на 8» и «на 10», поэтому будьте внимательны. Снять кожух можно через нижний проём моторного отсека.
9. Демонтируйте верхнюю (металлическую) крышку привода газораспределительного механизма. Она удерживается четырьмя болтами с головками «на 13» и одним «на 10». В машинах до 2008 года выпуска применялись два верхних болта с головками «на 16». Обратите внимание: нижние болты проходят рядом с масляными каналами, поэтому завод-изготовитель использует для уплотнения резьбового соединения специальный клей-герметик. По этой причине их выворачивание потребует дополнительных усилий.
10. Получив доступ к ремню привода ГРМ, выставьте механизм по меткам. Для этого стрелку на шестерне распредвала совмещают со значком «Дачия», отлитым на клапанной крышке.
11. Чтобы провернуть двигатель, используйте болт крепления шкива, установленного на коленчатом валу. Для этого под его головку устанавливают подставку – так намного удобнее ухватиться ключом.
12. Выставив метки, приступайте к демонтажу натяжного ролика. Для этого отворачивают удерживающую его гайку «на 16», после чего ролик снимают с оси.
13. Снимите ремень привода ГРМ.
14. Прежде чем приступать к установке новых деталей привода газораспределительного механизма, обязательно очистите шестерни, детали и поверхности силового агрегата от грязи, промойте и продуйте сжатым воздухом.
15. Установите на место натяжной ролик и наживите гайку крепления.
16. По нарисованным на новом ремне стрелочным указателям определите нижнюю и верхнюю метку. Последняя находится возле стрелок и надписей, выполненных производителем на внешней поверхности изделия.
17. Установите ремень, совместив нижнюю метку с выштамповкой на шкиве коленвала.
18. Верхняя метка должна совпадать с указателем на шкиве распредвала и значком «Дачия» на крышке привода клапанов.
19. Прежде чем приступать к регулировке натяжения, уберите провисание (слабину) ремня, возникающую на участке между шкивами привода со стороны насоса системы охлаждения. Для этого приводной механизм проворачивают против направления вращения двигателя за головку болта, которым крепится шкив распределительного вала.
20. Натяжку ремня выполняют при помощи специального ключа вилочного типа (используйте инструмент для переднеприводных автомобилей ВАЗ), проворачивая ролик против часовой стрелки. Степень натяжения контролируют, перекручивая ремень на участке между помпой и распредвалом. Нормальным усилием натяжения считается такое положение ролика, при котором ремень можно отклонить от первоначального положения не более чем на 60-70 градусов.
21. Косвенно усилие определяется по положению отверстий в ролике – при заводской регулировке они располагаются параллельно линии нового ремня. В этом положении затяните гайку крепления натяжителя.
22. Взявшись за болт крепления шкива коленчатого вала, проверните его на 2 оборота. После этого проверьте совпадение меток и степень натяжения. При необходимости гайку ролика ослабьте и проведите повторную регулировку.
23. Верните верхнюю крышку привода ГРМ. Прежде чем приступить к её креплению, смажьте герметиком резьбу двух нижних болтов – так вы избавитесь от подтекания масла из внутренних каналов двигателя. Затяните болты и установите пластиковый кожух привода ГРМ.
24. Перед установкой правой опоры двигателя осмотрите подушку. При наличии разрывов и других существенных повреждений деталь замените.
25. Верните на место трубку продувки адсорбера.
26. Поднимите автомобиль домкратом и уберите деревянную подставку. Закрепите шкив коленчатого вала, установите и отрегулируйте поликлиновой ремень генератора. После этого приступайте к пробному запуску.

Убедившись, что мотор работает нормально, заглушите двигатель. Верните на место правый грязезащитный кожух и прикрутите колесо. Не забудьте подтянуть болты его крепления, когда снимете автомобиль с домкрата. На этом работу можно считать завершённой.

Ещё кое-что полезное для Вас:

Видео: Замена ремня ГРМ на Рено 1,4-1,6 8V (K7J, K7M)

Замена ремня ГРМ на Renault Logan 1.4 литра подробная инструкция с фото

Замена ГРМ Рено Логан 1.4 с 8 клапанным мотором должна проходить вовремя, иначе обрыв ремня газораспределительного механизма приведет к большим проблемам. Дело в том, что двигатель Renault Logan 1.4 литра гнет клапана при обрыве ремня. Утешает только одно, что клапанов мотор имеет всего 8, а замена ремня не является проблемой.

Сам мотор является технически не сложным. Всего один распредвал. Кроме прочего двигатель Рено Логан 1.4 K7J имеет небольшие габариты, поэтому в моторном отсеке довольно много места для работы. Двигатель расположен поперечно. Замена ремня ГРМ Renault Logan 1.4 должна осуществляться раз в 60 тысяч километров. Для того что бы добраться для ремня необходимо будет открутить шкив коленвала, снять приводной ремень Логана, снять верхнюю алюминиевую крышку газораспределительного механизма, а так же нижнюю пластиковую крышку. И вот перед вашим взором предстает ремень.

Замена ремня ГРМ Рено Логан 1.4 л.

Далее подробная инструкция по замене ремня ГРМ Renault Logan 1.4 Но для начало посмотрим на схему ГРМ.

Устройство привода ГРМ двигателя Рено Логан 1.4

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив распределительного вала
• 3 — ремень привода ГРМ
• 4 — натяжной ролик
• 5 — зубчатый шкив насоса охлаждающей жидкости

Порядок действий по замене ремня ГРМ на данном моторе следующий —
1 — Отворачиваем шесть болтов крепления верхней крышки привода ремня, затем снимаем верхнюю крышку ремня привода ГРМ.
2 — Отвинчиваем болты крепления нижней крышки ремня привода ГРМ и снимаем её. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала, затем снимаем шкив.

3 — Теперь необходимо, не снимая ремня, прокрутить шкив распредвала до совмещения меток на ГБЦ и шкиве распредвала, как показано на фото. То есть установить его в ВМТ (верхняя мертвая точка).

Теперь необходимо заблокировать коленвал в положении ВМТ поршней 1-го и 4-го цилиндров. Для этого в блоке цилиндров двигателя Logan 1.4 есть специальная технологическая заглушка под датчиком сигнализатора аварийного давления масла (рядом с первым цилиндром). Откручиваем заглушку и вкручиваем туда специальный болт длинной резьбы не менее 75 мм, это не позволит провернуть коленвал по часовой стрелке.

Не проворачивая коленвал, откручиваем натяжной ролик ГРМ и снимаем ремень. При замене ремня, ролик меняем в обязательном порядке. При установке нового ремня необходим специальный ключ (с двумя рожками), для натяжения ролика ГРМ (подходит от моделей Лада). После того, как вы поставили новый ремень необходимо его проверить на натяжение. Смотрим следующее фото.

Если вы можете усилием большого и указательного пальцев руки перекрутить ремень, более чем на 60-70 градусов, то значит ремень натянут слабо, и его надо подтянуть еще. Проверку натяжения ремня проводите в месте между зубчатым шкивом распределительного вала и насоса охлаждающей жидкости. Перетягивать ремень так же не стоит, это может сократить ресурс самого ремня и помпы. После натяжения ремня не забудьте выкрутить болт из технологического отверстия.

Для окончательной проверки правильности установки ремня Рено Логан 1.4 проверните привод, после полного оборота шкива распредвала метки ГРМ должны совпадать. Если метки выставлены неверно нормально двигатель работать не будет.

Замена ремня ГРМ на Renault Logan с объемом двигателя 1.4/1.6 на 16 клапанов

Автор Павел Александрович Белоусов На чтение 8 мин. Просмотров 480

Одна из самых неприятных проблем в любом двигателе – обрыв или рез ремня газораспределительного механизма (ГРМ). Это касается и шестнадцатиклапанных двигателей Рено объемом 1.6 и 1.4 литра. В результате обрыва ремня ГРМ клапана бьются о поршни, что приведет к капремонту головки блока цилиндров, а это очень дорого.

Замена ремня ГРМ Рено Логан 1.6 на 16 клапанов и остальных моделей, оснащающихся моторами K4M и K4J, проводится каждые 60 тыс. км пробега или один раз в 4 года.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

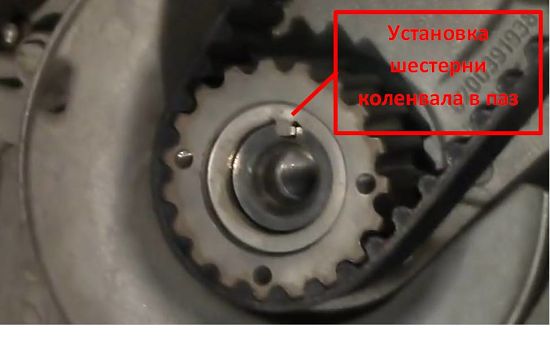

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13. Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них.

3. Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.



Замена ГРМ на Рено Логан 16 клапанов пошагово

Эта модель автомобиля разработана конструкторами компании Рено, производится на автомобильном заводе в Румынии. Машина представляет собой бюджетный вариант, пользуется большой популярностью среди автолюбителей многих стран, часто используется в качестве такси. С 2005 года производство запущено в Москве. С 2014 года в г. Тольятти производят Рено Логан 2 поколения. В двигателе клапанный механизм приводится в движение зубчатым ремнём, поэтому полезно узнать о том, как выполняется замена ГРМ Логан 16 клапанов.

О двигателе

Кроме 8 клапанных силовых агрегатов на Логан устанавливают моторы, у которых в ГБЦ установлены два распредвала, 16 клапанов. Рабочий объём двигателей составляет 1600 см 3 при степени сжатия 9,8 единиц. Это модели К4М и более новая модификация Н4МК, мощность первого составляет 102 л.с, второй более мощный, отдаёт уже 113 л.с. На последней модификации двигателя Н4МК в приводе ГРМ работает цепь. Моторы работают в паре с «механикой», а также АКПП.

Рено Логан с двигателем К4М

Двигателю К4М присущи определённые достоинства:

1. Высокая надёжность мотора, ресурс работы может быть более 400 тыс. км пробега.
2. Относится к экологическим нормам Евро 4.
3. Низкая шумность, при работе отсутствует вибрация.
4. Стала более эффективной система охлаждения двигателя.

Вместе с тем имеются некоторые недостатки этого силового агрегата:

1. Дорогие запасные части.
2. Обрыв ремня в приводе ГРМ приводит к повреждениям клапанов.
3. Некоторые проблемы при разгоне машины.

Процедура замены

Нельзя сказать, что заменить изношенные детали в приводе ГРМ «пустяковое» дело, имеются определённые трудности. Большинство владельцев не желают «заморачиваться» этой проблемой, доверяют работу работникам специализированных центров. При наличии навыков ремонта, обслуживания автомобиля эту процедуру можно выполнить самостоятельно. Работу выполняют в гараже над смотровой ямой, на подъёмнике или эстакаде, на любой ровной площадке. Кроме приобретения новых запасных частей понадобиться приготовить инструмент и приспособления:

1. Автомобильный домкрат.
2. Надёжную подставку под кузов автомобиля.
3. Противооткатные башмаки. Набор гаечных ключей (рожковые, головки).
4. Фиксаторы для двух распредвалов и коленвала.

Наименование	Номер по каталогу
Ремень привода ГРМ	8201 069 699
Ремонтный комплект для замены ремня привода ГРМ*	7701 477 014
Натяжной ролик	7700 108 117
Направляющий ролик	7700 107 150

Проводить замену без фиксаторов не следует, можно допустить ошибку, которая повлечёт за собой большие проблемы с ремонтом мотора. Автомобиль устанавливают на выбранном для работы месте, затягивают трос ручного тормоза, под задние колёса устанавливают тормозные башмаки. Далее следует «сорвать» колёсные болты переднего колеса. Домкратом поднимают автомобиль с правой стороны, устанавливают под кузов упор, снимают правое переднее колесо. В арке этого колеса снимают защиту из пластика, она закреплена клипсами. После этого порядок работы будет примерно таким:

• Домкратом через прокладку поднимают двигатель с правой стороны. В образовавшийся зазор между поддоном и балкой устанавливают прокладку из дерева подходящей толщины, снимают домкрат.
• Далее понадобится накидной ключ на «18», чтобы ослабить болт крепления опоры двигателя к её кронштейну.
• В моторном отсеке на кронштейне опоры двигателя закреплены трубки подачи топлива, отвода паров топлива. Освобождают их от держателей, отводят в сторону.

Опора двигателя

• Отсоединяют жгут проводов.
• Отсоединяют кронштейн опоры от клапанной крышки, следует вывинтить три болта ключом на «16». Таким же образом поступают с нижним креплением опоры двигателя. Снимают опору вместе с кронштейном.
• Теперь нужно демонтировать защитную крышку ГРМ. Отворачивают три болта, две гайки, понадобиться на «13». Вынимают её из моторного отсека.

Снятие верхней крышки ГРМ

• Теперь снимают ремень, который приводит во вращение вспомогательные механизмы.
• Головкой на «8» отворачивают крепление нижней крышки механизма ГРМ.
• Выставляют установочные метки.

Ремень ГРМ

• Снимают шкив на коленвале. Для этого его необходимо застопорить. Помощник включает пятую передачу, нажимает тормоз. В это время головкой на «18» отворачивают болт крепления шкива.

Проворачиваем коленвал за шкив

• Отпускают ключом на «13» болт крепления натяжного ролика, проворачивают его против часовой стрелки для ослабления натяжения привода, снимают ремень с двигателя.
• Производители рекомендуют одновременно с ремнём производить замену роликов, натяжного, обводного. Для этого их снимают с мотора.
• Установка новых запасных частей производится в последовательности, обратной их снятию. Перед этим ещё раз тщательно проверяют положение установочных меток.

Установочные метки

На шкивах распредвалов, коленвала производители не делают меток для правильной установки фаз газораспределения. Для правильной их установки следует выполнить следующие операции:

• С левой стороны ГБЦ имеются две заглушки распредвалов, которые следует демонтировать. Для этого снимают воздушный фильтр, отвёрткой пробивают заглушки из резины в центре, извлекают их с ГБЦ.

Заглушки

• Далее следует провернуть коленвал таким образом, чтобы пазы распредвалов стали строго в горизонтальном положении.
• Для фиксации распредвалов в этом положении в их пазы устанавливают фиксатор из металлической пластины толщиной 5 мм.

Фиксатор распредвалов

• Поршни 1 и 4 цилиндров при этом должны находиться в положении ВМТ. Для проверки этого положения в блоке имеется резьбовое отверстие М10. В него следует ввернуть болт, резьбовая часть которого должна иметь длину 75 мм. Когда поршни 1 и 4 цилиндра займут положение ВМТ, болт будет упираться в специальную площадку коленвала, не даст ему поворачиваться по часовой стрелке. Вместо такого винта можно применить болт, который крепит в верхней части коробку к блоку цилиндров. На этот болт наворачивают две гайки и фиксируют их в таком положении, когда длина резьбовой части будет равна 75 мм.
• На передней части блока под 1 цилиндром головкой Е14 следует вывернуть технологическую заглушку, затем ввернуть болт-фиксатор коленвала. Он должен полностью зайти на длину 75 мм.

Отверстие блока цилиндров для стопора коленвала

• После установки нового ремня необходимо снять фиксаторы распредвала, вывернуть болт, стопорящий коленвал. Далее поворачивают коленвал на два оборота, снова проверяют положение установочных меток распредвалов. Если они совпали, продолжают дальнейшую установку ранее снятых деталей.

Натяжение

«Ходимость» ремня зависит от многих факторов, в том числе от правильного его натяжения. На роликах последней модификации производители наносят стрелки, которые показывают направление движения для натяжения привода ГРМ. Шестигранником поворачивают натяжное устройство до тех пор, пока флажок не будет совмещён с правым краем пластины на корпусе ролика натяжения.

Натяжной ролик

Сроки замены

В инструкции по эксплуатации и обслуживании автомобиля производители указывают пробег машины, после которого нужно поменять ремень в приводе ГРМ. Обычно он не должен превышать показатель пробега 60 тыс. км. Эта цифра пробега может быть скорректирована владельцем машины. Он может быть уменьшён в том случае, если эксплуатация транспортного средства происходит в тяжёлых условиях. Применение запасных частей низкого качества также уменьшает срок эксплуатации детали. Плохое состояние двигателя способствует ускоренному износу ремня. Особенно опасно попадание технических жидкостей в рабочую зону привода ГРМ. Ремень разрушается, после этого необходим капитальный ремонт мотора. Исходя из этого можно утвердительно сказать, что замена ремня должна выполняться при пробеге равном 50–60 тыс. километров.

14 честных ответов про Renault Logan — журнал За рулем

«За рулем» меняет формат тест-драйвов. До сих пор мы интересовались только новинками и раритетами. Теперь будем тестировать и лидеров рынка: они уже давно в продаже, и у вас накопились к ним вопросы. Мы на них ответим.

Материалы по теме.

Начинаем с одной из самых популярных моделей в стране. Рассказываем, кому из вас такая машина придется ко двору, а еще готовы порекомендовать оптимальную моди настройку и уровень оснащения.

Когда-то Логан считался одним из самых востребованных бюджетных автомобилей на все случаи жизни. Более компактная и дешевая Гранта не в счетчике — он по-прежнему считается им в пятерку доступных седанов, где есть еще Лада Веста, Kia Rio, Hyundai Solaris и Volkswagen Polo. Только с начала 2019 года продано почти 30 000 этих седанов — очень неплохо для старожила рынка.

Это по-прежнему один из лучших вариантов для семьи, проживающей в глубинке.

Почему? Основных причин три: умеренные, благодаря своей сборке, цены; достаточно развитая по всей стране сервисная сеть; проверенная и надежная конструкция.

Кстати, именно Renault Logan мы примем за образец сравнения с одноклассниками в следующих тестах.

1. Какой двигатель выбрать?

В гамме Логана три бензиновых двигателя объемом 1,6 л. Базовый агрегат серии K7M выдает всего 82 л.с. Особенность его в том, что двигатель восьмиклапанный. Такие моторы сегодня остались, пожалуй, только у Renault и Лады. Мотор простой, надежный и неубиваемый, но его возможности откровенно мало для такого автомобиля.Заявленный разгон до 100 км / ч (с механикой) — 13,9 секунды.

Материалы по теме.

Мотор серии K4M (102 л.с.) — шестнадцатиклапанный. С ним можно ездить не выпадая из городского потока. По такой мере из 11 секунд при разгоне до 100 км / ч машина выезжает. А это уже приемлемый показатель. Вот только расход топлива высоковат. Особенно если мотор работает в паре с архаичным четырехступенчатым автоматом DP2. 10,9 л на сотню в городе — это то, что заявляет производитель.В реальности больше.

Самый мощный в линейке двигатель выдает 113 л.с. — это мотор серии h5M (он же HR16DE). Особенность в том, что привод ГРМ у него цепной (у других моторов — ременный). Конструкция в целом надежная, да и ездовые характеристики достойные. Один тот факт, что его также ставят на более тяжелые Renault Duster и Nissan Qashqai, говорит сам за себя. Однако этому двигателю свойственен повышенный расход масла, особенно если ездить на нем будет водитель, который любит от времени «притопить».

Renault Logan собирают на заводе в Тольятти. Рекомендовать можно из трех моторов — все зависит от манеры вождения и предстоящих поездок. Если не планируете много ездить на загруженном автомобиле, то можно и базовый двигатель выбрать. Важная динамика разгона — берите самый мощный вариант. Но среднестатистического автолюбителя по совокупности качеств вполне устроит 102-сильная версия.

2. А какая коробка передач лучше?

Материалы по теме.

В линейке Логана три коробки передач.Самый простой вариант — неубиваемая 5-ступенчатая механика серии Jh4. Прослужит максимально долго. Так что если умеете обращаться с механической коробкой, то и думать нечего — берите «ручку».

Автомат DP2 больше подойдет для городских скоростей (как уже сказано, он четырехступенчатый). Если предстоят частые поездки по загородным дорогам с регулярными обгонами, то дважды подумайте, а лучше возьмите машину на тест-драйв. Не исключено, что характер этой коробки вам не понравится.

Универсальный вариант — вариатор Jatco, который совсем недавно дополнил гамму Логана.Управлять тягой с ним удобнее всего, езда по трассе с регулярными обгонами не так разорительна. Одна проблема — вариатор самым простым в исполнении «Stepway City». А такая машина не дешева.

3. Как рулится, как тормозит?

К управляемой претензий нет — поведение машины прогнозируемо, траекторию в повороте держит хорошо. Гидроусилитель руля доступ Логану в любом исполнении, включая начальное. И все же руль несколько тяжеловат — по крайней мере для водителя-женщины.Маневрировать на парковке не очень удобно.

Тормоза понятные — остановиться в намеченной водителем точке даже при интенсивном торможении несложно.

Эргономика не эталонная, но и особые неудобств для водителя не вызывает. Мобильник (даже крупный) можно link в нише перед подстканниками или в лотке сверху, за центральными воздуховодами. Правда, доставать его в обоих случаях не очень удобно. Эргономика не эталонная, но и особые неудобств для водителя не вызывает.Мобильник (даже крупный) можно link в нише перед подстканниками или в лотке сверху, за центральными воздуховодами. Правда, доставать его в обоих случаях не очень удобно.

Незамысловатый профиль передних сидений понравится не всем. Перед покупкой Логана нужно обязательно присидеться в нем, а лучше проехать. Незамысловатый профиль передних сидений понравится не всем. Перед покупкой Логана нужно обязательно присидеться в нем, а лучше проехать.

4.Телефон есть куда положить?

Материалы по теме.

Главное достоинство салона в том, что он просторный. По крайней мере, передним седокам есть куда пристроить стаканчик с кофе, не опасаясь задеть его и пролить. Жаль, что при этом стаканчике перекроет доступ к удобной нише центральной консоли. Там было бы удобно хранить телефон. Впрочем, если подстаканники заняты, то телефон можно пристроить в нишу наверху передней панели. Если, конечно, не боитесь, что он расплавится на солнце.Мне эта ниша не по нраву, возможно, потому что навевает ассоциации с ГАЗелью — помните, как водители маршруток использовали такую ​​нишу, как хранилище монет для сдачи при оплате проезда.

Над головой в Логане большой запас пространства, как спереди, так и сзади. И, пожалуй, это один из немногих автомобилей в классе, в котором без особого стеснения усядутся пятеро взрослых. И за это ему можно простить многое. К примеру, самую удобную посадку за рулем: руль регулируется только по наклону (во всех версиях, кроме варианта), но не по вылету.Форма сидений подойдет людям не с любой комплекцией. Опять же — лучше самому попробовать. Зато очень удобный по хвату руль.

Обзорность хорошая, хотя передние стойки кузова могли бы быть и такими широкими.

5. Внутри шумно?

По шумоизоляции Логан не эталон (даже среди бюджетников) — в салон многовато звуков проходит (по субъективной оценке). Причем одинаково отчетливо слышен как дорожный шум, так и шум от двигателя. Мы потестировали машину с шумомером в обычных условиях.Получили на 50 км / ч 67,7 децибел. Будем это точка отсчета для одноклассников.

.

Renault Logan 1 с 1,4 и 1,6-литровые двигатели, отзывы о надежности автомобиля

Компактный легковой автомобиль Renault Logan произведен с 2004 года, имеет немалую популярность благодаря своей надежности и неприхотливости. В качестве таких машинх ездят и полицейские, и таксисты, модель успешно используется в учебном авто.

Статься будет полезна тем, кто интересуется Renault Logan 1 с целью приобретения авто на вторичном рынке.

Первый рестайлинг Renault Logan 1

Рестайлинг 1-ой генерации Логана был произведен в 2009 году, второе поколение дебютировало на автомобильном рынке в 2012-ом.

В РФ Logan-2 продается с марта 2014-го года, и прошло уже достаточно много лет с начала выпуска, марка не теряет своей актуальности.

Рестайлинговый вариант первой модели от французской компании Renaultился в кузовах седан, универсал, пикап и фургон, для отечественного потребителя предлагались и только производственного седаны.

Хотя авто завоевал большое доверие у автомобилистов и считается «неубиваемым», все же некоторые недочеты и минусы вместе с плюсами отметить нужно.

О надежности двигателей

Российский Renault Logan-1 получил бензиновые 1,4- и 1,6-литровые двигатели в различных модификациях — 75, 84 и 103 л. с., которые отличаются простой конструкцией, чрезвычайной выносливостью, легкостью в обслуживании.

Самые распространенные «болезни» у этих моторов:

• течь масла через передний сальник коленчатого вала;
• поломка водяного насоса;
• выход из строя катушки зажигания из-за перегрева;
• нестабильная работа на холостых оборотах при включении кондиционера (характерно для маломощного двигателя 1,4 л).

Движки всеядны и могут потреблять чуть ли не любое топливо, хотя от плохого бензина сажей забиваются топливные форсунки.

Разумеется, мотор не «проживет», если его постоянно перегревать и не обслуживать, но должном уходе эти двигатели внутреннего сгорания (ДВС) «выхаживали» и до 500 000 км.

Интервал замены ремня и роликов ГРМ — через каждые 60 тысяч км, проверка состояния газораспределительного механизма — каждые 15000.

Восьмиклапанный ДВС K7J на 1.4 литра явно слабоват, и ему не хватает динамики, хотя такие силовые агрегаты встречаются не очень часто.

Классический и самый распространенный вариант для этой машины — 84-сильный K7M с восемью клапанами, этот движок и прост по своей конструкции, и довольно тяговитый.

Наконец, самый мощный представитель из моторной линейки — 16-клапанный K4M 103 л. с.

Особенности трансмиссии Renault Logan 1

Механическая коробка передач, устанавливаемая на Renault Logan 1, имеет пять ступеней, выпускается в 2-х модификациях — Jh2 и Jh4.По заводским условиям трансмиссионное масло в МКПП меняться не должно, его хватать на весь срок эксплуатации автомобиля.

Коробка-механика Рено Логан 1 очень надежна, легко пройдет без ремонта и сто, и двести тысяч километров, но со временем могут «запотевать» или течь сальники приводов. По этой причине все-таки за уровнем масла в КПП нужно периодически посматривать, при необходимости выполнять доливку.

Другой неприятный момент — не всегда четко включаются передачи, хотя неисправность это назвать трудно, еще некоторые автовладельцы отмечают повышенную шумность агрегата.

Четырехступенчатая коробка-автомат (AL4 или DP0) появилась на Логане только в рестайлинговой версии, отзывы автовладельцев об этой трансмиссии весьма противоречивые.

Многим водителям нравится тихая работа АКПП, плавность хода, но что узел отличается надежностью, сказать нельзя.

Производитель утверждает, что ресурс AL4 в среднем составляет 150-200 т. км, и трансмиссионную жидкость по заводским условиям тоже менять не нужно в течение всего срока службы КПП.

Практика показала, что замена масла все-таки нужна, и чем чаще, тем лучше, а еще «автомат» боится перегрева, иногда «не доживает» без серьезного ремонта даже до пробега в 100 000 км.

Срок службы передней и задней подвески

Без ремонта ходовой части Рено Логан-1 проезжает легко 100 т. км и больше, разумеется, при нормальной эксплуатации.

Передняя подвеска Макферсон отличается простотой конструкции, сзади установлена ​​классическая «скручивающаяся» балка, а в целом ходовая мало чем отличается от известных вазовских «восьмерок» и «девяток».

Детали подвески, которые легко «проживут» более сотни тысяч километров, это:

• амортизаторы;
• сайлент-блоки задней балки;
• рулевые наконечники;
• шаровые опоры.

Тяги и стойки стабилизатора меньше, но тоже достаточно долго, примерно 60 т. км, таким же ресурсом обладают ступичные подшипники.

Недочеты кузова

В целом Renault Logan 1 неплохо противостоит коррозии, но на авто первых выпусков могло ржаветь днище.Наиболее характерные кузовные недостатки модели:

• сколы краски вокруг лобового и заднего стекла;
• отслаивание лакокрасочного покрытия на стыке порогов и нижних кромок задних колесных арок;
• появление царапин на лобовом стекле;
• слабый передний уплотнитель капота, из-за чего грязь летит в подкапотное пространство.

Еще водители Logan отмечают относительно небольшую толщину металла, хотя на срок службы кузова и кузовных элементов такой факт особо не влияет.

Электрооборудование и оптика

Электрическая часть Renault Logan1 хлопот доставляет немного, а так как излишеств по электрике нет, то почти ничего здесь и не ломается. Конечно, характерные недочеты присутствуют, но они в основном мелкие:

• со временем может подклинивать замок зажигания;
• дает неверную информацию датчик уровня топлива;
• достаточно часто перегорают лампы ближнего света;
• выходит из строя предохранитель, отвечающий за подогрев сидений.

Владельцы автомобилей жалуются на довольно тусклый свет галогеновых фар, еще достаточно распространенный баг — плохой контакт массовых (минусовых) проводов задних фонарей.

Разумеется, у Рено Логан первого поколения есть недостатки, но их не так много, да и не существует автомобилей, которые бы никогда не ломались и не старели.

Из бюджетных вариантов в использовании цена-качество эта модель считается одной из самых лучших, а при аккуратной эксплуатации и своевременном обслуживании седан может прослужить очень долго и потребовать минимум вложений.

.
