Порядок затяжки гбц ваз 2107: Как производится затяжка ГБЦ ВАЗ 2107

Как производится затяжка ГБЦ ВАЗ 2107

3.7 / 5 ( 68 голосов )

В этой статье будет рассказано о том, как производится замена прокладки и затяжка ГБЦ ВАЗ 2107. По сути, сделать это самостоятельно несложно, правда, придется немного повозиться. Прокладка головки блока – это небольшой и дешевый элемент, но он влияет на работу всего двигателя внутреннего сгорания. И для начала стоит узнать о том, какие симптомы поврежденной прокладки могут проявляться.

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат – воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат – значительное снижение компрессии, нестабильная работа мотора.
4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах.
   Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

А теперь вы решили, что вам действительно необходима замена прокладки, один или несколько симптомов имеются у вашей машины. Что же делать? Вооружаетесь ключами и остальным инструментом, после чего начинаете подготовку.

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше – полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких  остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку. Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру.

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Замена прокладки головки блока цилиндров ваз 2107, схема и момент затяжки болтов гбц, инструкции с фото и видео

Прокладка головки блока цилиндров (ГБЦ) устанавливается, чтобы улучшить герметизацию между головкой и блоком цилиндров.

При затяжке соединений прокладка равномерно спрессовывается, чем обеспечивает полную герметичность. Это одноразовая деталь, которую приходится периодически менять.

Замену прокладки ГБЦ на ВАЗ 2107 можно выполнить своими руками в гаражных условиях, руководствуясь пошаговой инструкцией.

Чтобы прокладка выполняла свои функции, она должна быть устойчивой к воздействию повышенных температур и иметь свойство сжиматься. Эти свойства зависят от материала изготовления. Существует несколько вариантов изготовления прокладок: из асбеста, паронита, металла и их комбинаций.

Комбинированные варианты, слои которых сделаны из различных материалов, сочетают в себе несколько свойств.

  Прокладки из асбеста и металлических сплавов обладают повышенной устойчивостью к воздействию высоких температур, но не усиливают уплотнения между головкой и блоком цилиндров.

Изделия из паронита и резины, обеспечивают качественную герметизацию, но предел для высоких температур у них ниже. Выбирая прокладку, предпочтение следует отдавать изделиям комбинированного типа.

Чтобы не ошибиться с выбором уплотнителя, необходимо
учитывать характеристики силового агрегата, который установлен на автомобиле.
На ВАЗ 2107 может быть установлен один из трех типов двигателей.

Они отличаются
диаметром цилиндров. У силового агрегата 2103 диаметр 76 мм, у 2105 и 2106 – 79
мм. Если поставить прокладку несоответствующего диаметра, испортятся кромки
уплотнителя.

Естественно, будет нарушена герметизация.

Когда необходима замена уплотнителя ГБЦ

При прогорании прокладки повреждения существенные:

утрачивается целостность, деталь теряет форму. При пробое повреждения
незначительные, порой даже незаметные невооруженным глазом.

Прокладка становится непригодной по следующим причинам:

• перегрев;
• крепежные элементы при установке затянуты с
  отступлением от норм момента затяжки;
• некачественный хладагент;
• нарушения в работе двигателя;
• бракованное, некачественное изделие.

Силовой агрегат перегревается из-за неисправностей элементов
охладительной системы: радиатора, вентилятора и др. Для прогорания прокладки
достаточно проехать буквально 500 метров.

При установке уплотнителя ГБЦ важно
соблюдать порядок закручивания креплений и момент с каким они затянуты. Если
будут нарушены эти правила, уплотнитель деформируется и в дальнейшем будет пробита.

ОЖ низкого качества может стать причиной коррозии, что вызовет повреждение

материала уплотнителя и даже головки цилиндра.

Пришедшую в негодность прокладку ГБЦ можно определить по
следующим признакам:

• перебои в работе силового агрегата;
• потеки рабочих жидкостей из-под ГБЦ;
• быстрый нагрев и перегрев мотора;
• следы ОЖ в смазывающих веществах;
• пар в выхлопных газах;
• конденсат на свечах зажигания;
• повышенное давление в охлаждающей системе,
  появляется дым в расширительном бачке.

Симптомы проявляются по-разному в зависимости от места
повреждения прокладки. Если испорчены края отверстий цилиндров возможен
перегрев двигателя и повышенное давление в системе охлаждения.

Если ОЖ попадет в камеры сгорания двигатель начнет троить, так как в ТВС будет разбавлена хладагентом, не сможет до конца сгорать. Из выхлопной трубы будет выходить белый дым со специфическим запахом.

Если повреждения на краю уплотнителя, в месте соприкасания блока цилиндров и головки возможны подтеки рабочих жидкостей.

Признаки прогара прокладки ГБЦ.

При появлении признаков прогорания уплотнителя, нужно
подойти к диагностике комплексно. Прежде чем приступать к замене уплотнителя,
нужно убедиться, что причина именно в нем. Для этого необходимо выполнить
следующий ряд действий:

1. Обнаружив потеки жидкостей на блоке цилиндров,
   нужно убедиться, что течет точно из-под головки.
2. Заводим мотор и анализируем цвет и запах выхлопов.
   Если они выглядят в виде белого дыма, имеют запах антифриза, глушим двигатель и
   аккуратно откручиваем крышку с расширительного бачка. О наличии в системе
   охлаждения выхлопных газов говорит запах сгоревшего топлива.
3. Запускаем двигатель без крышки на расширительном
   бачке, внутри него не должно быть масляных следов масла и пузырьков газа.
4. Глушим мотор, даем ему остыть. Достаем щуп для
   измерения уровня масла и смотрим на ее цвет. Если ее уровень слишком повысился
   без особых причин или есть следы жидкости бело-коричневого цвета, это говорит о
   смешивании масла и хладагента.
5. Даем поработать силовому агрегату 5 минут,
   глушим его. Достаем свечи, осматриваем электроды. Если они влажные, то большая
   вероятность, что в цилиндры попала ОЖ.

Замена уплотнителя ГБЦ: пошаговая инструкция

Для проведения работ по замене прокладки на ВАЗ 2107
необходимо приготовить:

• набор ключей;
• головка с воротком;
• отвертку;
• динамометрический ключ;
• емкость объемом около 5 литров для слива рабочей
  жидкости.

Сначала нужно демонтировать головку блока цилиндров.
Процедура проходит по следующему алгоритму:

• Сначала желательно снять с авто аккумулятор. Это даст возможность избежать короткого замыкания и обеспечит доступ к ГБЦ.
• Откручиваем крепежные гайки на крышке корпуса воздухофильтра. Демонтируем крышку и вынимаем фильтрующий элемент.
• Откручиваем на нижней пластине корпуса воздухофильтра гайки крепления. Ослабив хомуты, снимаем шланги с патрубков фильтра и демонтируем корпус.

• Ослабив хомуты, отсоединяем от узла топливные
  шланги.
• Теперь снимаем карбюратор, выкрутив гайки на
  шпильках, фиксирующих его.

• Далее снимаем провода системы зажигания и
  распределитель.

• На следующем этапе сливаем охлаждающую жидкость.
  Двигатель должен остыть. Чтобы ОЖ стекла быстрее и для сброса давления,
  откручиваем пробку с радиатора и крышку с расширительного бачка.
• Снимаем защиту картера, открутив болты
  крепления.
• Подставляем под сливное отверстие приготовленную
  емкость. Ключом на «13» откручиваем сливную пробку.
• Когда стечет хладагент из блока цилиндров,
  подставляем тару под радиатор. Откручиваем пробку со сливного отверстия и
  сливаем жидкость.

• Далее, ослабив хомуты, отсоединяем две трубки
  охлаждающей системы, которые идут к ГБЦ.

• Откручиваем торцевым ключом на «10» восемь крепежных
  гаек и снимаем прижимные шайбы. Далее демонтируем клапанную крышку.

• Ключом отпускаем фиксирующую гайку на натяжителе
  цепи ГРМ. Снимаем цепь с шестерни и подвязываем ее.
• Взяв молоток и большую отвертку поддеваем и отгибаем
  края у фиксирующей шайбы, откручиваем и вынимаем болт.

• Демонтируем шестерню.
• Откручиваем крепежные гайки распредвала и
  демонтируем вал.

• Выкручиваем четыре крепежные гайки приемной
  трубы и снимаем ее. Одновременно с ней демонтируем прокладку.
• Откручиваем 10 крепежных болтов ГБЦ, а также
  один небольшой болт, расположенный на отливе головки.
• Чтобы демонтировать головку блока цилиндров,
  желательно позвать помощника Она очень тяжелая, поэтому есть вероятность
  поцарапать машину.

Далее осматриваем снятый уплотнитель и оцениваем повреждения.
Устанавливаем причины дефектов и устраняем их.

Новый уплотнитель монтируем на ГБЦ. Монтируем ее не на
головку, а на блок. Перед установкой качественно очищаем поверхность, где прилегает
прокладка от остатков предыдущей, чтобы обеспечить качественную герметизацию.
Укладываем новую деталь и выполняем ее центровку с помощью двух направляющих.

Очистив также ГБЦ от остатков поврежденного уплотнителя,
устанавливаем ее на блок поверх прокладки.

Далее закручиваем динамометрическим ключом крепления. Нужно учесть, что затягивать их нужно в установленном производителем порядке.

Начинаем затягивать крепеж от центра передвигаясь постепенно
к краю, согласно схеме. Затяжка проходит в два этапа. Сначала болты затягиваются
моментом 4 кгс/м, следующую затяжку выполняем усилием 11,5 кгс/м. Максимальное
усилие для одиннадцатого болта – 3,8 кгс/м.

Далее проводим обратную сборку. На этом процесс замены прокладки можно считать законченным.

Замена прокладки ГБЦ на вазовской классике.

Источник: https://labavto.com/vaz/2107/kak-samostoyatelno-zamenit-prokladku-gbts-na-vaz-2107/

Замена прокладки гбц lada 2107 (ваз 2107)

В этой статье будет рассказано о том, как производится замена прокладки и затяжка ГБЦ ВАЗ 2107. По сути, сделать это самостоятельно несложно, правда, придется немного повозиться. Прокладка головки блока — это небольшой и дешевый элемент, но он влияет на работу всего двигателя внутреннего сгорания. И для начала стоит узнать о том, какие симптомы поврежденной прокладки могут проявляться.

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат — воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат — значительное снижение компрессии, нестабильная работа мотора.
4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах. Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

А теперь вы решили, что вам действительно необходима замена прокладки, один или несколько симптомов имеются у вашей машины. Что же делать? Вооружаетесь ключами и остальным инструментом, после чего начинаете подготовку.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями.

Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки.

Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково.

Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами.

Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше — полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место.

Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока.

Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла.

Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку. Обратите внимание на то, что прокладки бывают двух типов — старого и нового образца.

Последнюю выдает очень тонкий слой герметика по всему периметру.

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107.

Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке.

Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м.

Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное — не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Многих водителей волнует достаточно распространенный вопрос, а именно замена прокладки головки блока цилиндров ВАЗ 2107. Автомобили этой модели зарекомендовали себя неплохо на наших дорогах и в наших условиях эксплуатации. Но проблемы связанные с ремонтом и заменой тех или иных узлов и систем остаются и многие решать приходится самостоятельно.

Сам по себе процесс замены как с инжектором, так и на двигателе с карбюратором на ВАЗ 2107 несложен и для того, чтобы справиться с ним, достаточно внимательно изучить предлагаемый нами материал и посмотреть видео.

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

Этапы работы

Для замены прокладки ГБЦ на ВАЗ 2107 потребует стандартный набор инструментов и динамометрический ключ.

Замена на инжекторном двигателе

1. Сливаем ОЖ.
2. Снимаем аккумулятор.
3. Отключаем провод термодатчика.
4. Отвинтив крепящие гайки, убираем приемную трубу.
5. Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
6. Убираем термозащитный щиток стартера, предварительно открутив гайку.
7. Отключаем все провода и колодки датчиков.
8. Отключаем трос дроссельной заслонки.
9. Убираем перепускной патрубок.
10. Убираем патрубок радиатора.
11. Отсоединяем трубки, посредством которых подается горючее.
12. Убираем шланг с патрубка ресивера.
13. Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
14. Снимаем ГБЦ.
15. Меняем прокладку.
16. Ставим на место ГБЦ.
17. Болты головки блока цилиндров на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.

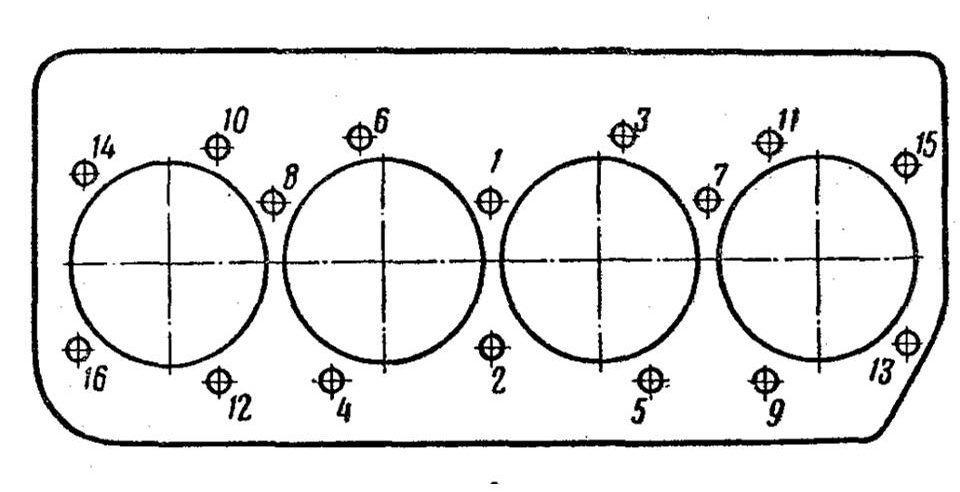

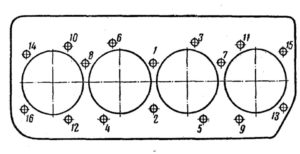

    Последовательность закручивания болтов

18. Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

1. Сливаем ОЖ, предварительно открутив сливную пробку.
2. Снимаем АКБ.
3. Отсоединяем провод датчика температуры ОЖ.
4. Демонтируем корпус воздухоочистительного барьера карбюратора.
5. Чистой ветошью нужно закрыть камеры карбюратора.
6. Отключаем рычаги дроссельной заслонкой.
7. Убираем трос заслонки воздуха.
8. Убираем шланг воздушного корректора зажигания.
9. Снимаем колодки с проводами от электромагнитного клапана.
10. Снимаем шланг подачи топлива.
11. Демонтируем шланг ЭПХХ.
12. Снимаем с ГБЦ корпус распредвал вместе с валом.
13. Снимаем рычаги клапанов с пружинами.
14. Выкручиваем свечи.
15. Демонтируем распределитель.
16. Убираем термозащитный щиток стартера.
17. Снимаем провод массы.
18. Отсоединяем шланг усилителя тормозной системы и экономайзера.
19. Убираем патрубки охлаждающей системы.
20. Открутив болты блока, снимаем ГБЦ.
21. Снимаем старую.
22. Ставим новую.


    Установка новой

23. Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа.


    Закручивание с помощью динамометрического ключа

24. Устанавливаем обратно головку и все предварительно снятое оборудование.

Видео «Замена прогоревшей прокладки на классических моделях Лады»

В этом видео опытный мастер во всех деталях и тонкостях наглядно покажет и подробно расскажет как необходимо правильно менять прокладку головки блока цилиндров на классических моделях Лады. На автомобиле ВАЗ 2107 с инжекторным и карбюраторным двигателем все работы проходят по такой же схеме.

Замена прокладки головки блока цилиндров ваз 2107 на инжекторном двигателе выполняется в случае ее пробоя, когда в цилиндры начинает поступать охлаждающая жидкость. Для выполнения ремонта необходимо слить охлаждающую жидкость с блока, отвернув сливную пробку в нижней его части.

Порядок выполнения демонтажных работ происходит следующим образом:

• Слив охлаждающую жидкость, снимаем аккумуляторную батарею с автомобиля.
• Отсоединяем от датчика указателя температуры питающий провод. Датчик вкручен в головку блока.
• Снимаем приемную трубу. Для этого отворачиваем гайки ее крепления к шпилькам впускного коллектора.
• Теперь необходимо снять верхний корпус в сборе с распределительным валом. Перед тем, как его снимать, необходимо установить поршень четвертого цилиндра в положение ВМТ. Снимаем верхний копус, после чего подвязываем цепь привода распределительного вала проволкой, чтобы она не провалилась.
• Снимите теплозащитный щиток стартера, отвернув гайку его крепления.
• Отсоединяем от шпильки впускного коллектора провод массы, после чего снимаем все колодки с проводами от всех датчиков. Отсоединяем колодку проводов от датчика холостого хода и жгут проводов от топливных форсунок.
• Отсоединяем трос привода дроссельной заслонки и снимаем ее. Отворачиваем гайки крепления кронштейна и отодвигаем его в сторону. От корпуса дроссельной заслонки отсоединяем шланг отвода охлаждающей жидкости.

• На следующем шаге ремонта, нам необходимо снять перепускной патрубок термостата и подводящий патрубок радиатора. Далее снимаем с патрубка шланг отопления салона автомобиля.
• Отсоедините от топливной рампы трубки подвода топлива.
• Снимите вакуумный шланг с патрубка ресивера.

Теперь, когда все навесные элементы сняты с головки блока цилиндров, можно откручивать ее болты крепления к блоку. Для этого торцовым ключом отворачиваем десять внутренних болтов и один наружый ключом на тринадцать. Отвернув болты, можно снять головку блока и прокладку.

Замените прокладку на новую и установите обратно на блок цилиндров, предварительно пропустив через проем цепь привода распредвала.

Перед тем, как устанавливать головку блока, замерейте длину болтов с помощью штангенциркуля их длина не должна превышать 11.5см, в случае превышения, замените болты новыми.

На этом ремонтные работы по снятию и замене прокладки головки блока цилиндров ваз 2107 завершены.

Источник: http://avtozam.ru/vaz/zamena-prokladki-gbts-lada-2107-vaz-2107.html

Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2107

Когда нужно менять прокладку ГБЦ?

Можно выделить четыре основных причины для замены прокладки головки блока цилиндров ВАЗ 2107.

1. Прорыв участка прокладки между каналами смазки и охлаждения. При таком повреждении антифриз начинает смешиваться с маслом, образуя светло-коричневую эмульсию, и заполнять поддон двигателя. Обнаружить проблему можно при проверке уровня масла, посмотрев на щуп. Если уровень масла растет и оно приобрело мутно-коричневый цвет, то проблема именно в попадании охлаждающей жидкости в масло. При такой поломке эксплуатация двигателя недопустима, иначе его может заклинить.
2. Прорыв участка прокладки между цилиндром и каналом системы охлаждения. Причина такого повреждения – неправильная затяжка головки двигателя. В результате газы из цилиндра начинают под давлением прорываться в канал охлаждения, выбрасывая охлаждающую жидкость из расширительного бачка.
3. Прогар прокладки между двумя цилиндрами. Компрессия при этом падает, а двигатель работает нестабильно.
4. Разрушение прокладки по периметру. При этом наблюдается просачивание антифриза наружу. Потеки могут немного пузыриться от выходящих газов.

При всех четырех типах повреждения необходима замена прокладки головки ГБЦ.

Снятие головки блока цилиндров

Последовательность действий:

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).
5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.
6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.
9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.
10. Открутить гайки крепления распредвала (10 штук) и снять его.
11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Видео о замене ГБЦ на ВАЗ

Поиск причины повреждения прокладки

После того, как головка блока цилиндров ВАЗ 2107 снята, следует осмотреть прокладку на предмет повреждений и постараться установить их причину. Если причина не будет установлена и устранена, не исключена вероятность того, что новая прокладка вскоре также прогорит.

Прогорание прокладки между цилиндрами происходит из-за перегрева двигателя, постоянной детонации некачественного топлива или деформации ГБЦ из-за температурного воздействия или неправильной затяжки. В таком случае перед сборкой придется шлифовать или менять головку.

Прокладка может быть разрушена ржавчиной. Такое происходит, если в системе охлаждения вместо антифриза используется вода. Двигатель ВАЗ не предназначен для охлаждения водой, поэтому после установки прокладки и ГБЦ необходимо промыть систему и наполнить антифризом.

Еще одна причина разрушения прокладки – ее плохое качество. В этом случае достаточно просто заменить прокладку на хорошую.

Установка прокладки ГБЦ

Перед установкой прокладки и головки блока цилиндров, необходимо тщательно очистить места прилегания блока и головки от загрязнений и остатков старой прокладки.

Если этого не делать, в местах загрязнений могут образоваться каналы, по которым будут просачиваться выхлопные газы, масло или антифриз. Также стоит внимательно осмотреть головку блока цилиндров.

Если она нуждается в ремонте или замене, следует сделать это перед установкой на автомобиль.

Установка начинается с укладки новой прокладки и центровки ее при помощи пары направляющих. Сверху следует установить головку.

[tip]Важно!

Затяжка болтов крепления головки – тяжелая и ответственная операция, от которой зависит успех всей работы.

Болты необходимо затягивать динамометрическим ключом в определенной производителем последовательности – от центра к краю.

Затяжка болтов производится в два захода: при первом с усилием 4 кгс*м, при втором 11,5 кгс*м. Усилие затяжки одиннадцатого болта, установленного на отливе головки – 3,8 кгс*м.

Дальнейшая сборка производится в последовательности, обратной снятию головки. ПРи этом следует правильно выставить положение шестерни распредвала и отрегулироват зазоры между рокерами и распредвалом.[/tip]

Источник: https://semerkavaz.ru/dvigatel/zamena-prokladki-gbc-na-vaz-2107/

Как производится затяжка ГБЦ ВАЗ 2107

В этой статье будет рассказано о том, как производится замена прокладки и затяжка ГБЦ ВАЗ 2107. По сути, сделать это самостоятельно несложно, правда, придется немного повозиться. Прокладка головки блока – это небольшой и дешевый элемент, но он влияет на работу всего двигателя внутреннего сгорания. И для начала стоит узнать о том, какие симптомы поврежденной прокладки могут проявляться.

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат – воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат – значительное снижение компрессии, нестабильная работа мотора.
4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах. Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

А теперь вы решили, что вам действительно необходима замена прокладки, один или несколько симптомов имеются у вашей машины. Что же делать? Вооружаетесь ключами и остальным инструментом, после чего начинаете подготовку.

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями.

Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки.

Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково.

Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами.

Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше – полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место.

Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких  остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока.

Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла.

Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку. Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца.

Последнюю выдает очень тонкий слой герметика по всему периметру.

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107.

Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке.

Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м.

Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Источник: https://vaz-remzona.ru/zatyazhka-gbc-vaz-2107/

Как производится замена прокладки головки блока цилиндров ВАЗ-ВАЗ-2107

Без правильно работающего двигателя не поедет ни одна машина, и, к сожалению, практика показывает, что именно на двигатель приходится большинство поломок ВАЗ-2107. Найти качественные составляющие двигателя для отечественных авто сложно, но есть способ, который позволит минимизировать частоту неисправностей – вовремя менять своими руками прокладку головки блока цилиндров (ГБЦ).

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
2. Извлеките карбюратор.
3. Выкрутите абсолютно все патрубки, которые остаются на виду.
4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
7. Отложите крышку от распределителя зажигания в сторону.
8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
16. Когда крышка головки легко снимается, расположите новую прокладку.
17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
18. Откорректируйте работу клапанов.

Как поменять подшипники полуоси ВАЗ-2107

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:

Источник: https://ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-prokladki-golovki-bloka-cilindrov-vaz-vaz-2107.html

Головка блока цилиндров ВАЗ 2107

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

• Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:
• И после этого отводим ее в сторону:
• Также, не забываем отсоединить провода от датчика давления масла:
• Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:
• После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:
• И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто).

Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью.

Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

первый этап — закручиваем с моментом 33-41 Нм второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается. В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

Как снять

1. Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель ваз 2105 или если требуется только удалить нагар с поверхностей камеры сгорания и клапанов.

   Снимать головку цилиндров с двигателя необходимо в следующем порядке:

2. — слейте охлаждающую жидкость из радиатора и блока цилиндров и снимите воздушный фильтр;
3. — отсоедините провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости; отсоедините трос привода воздушной заслонки от карбюратора;

— ключом 67.7812.9514 выверните свечи зажигания и датчик температуры охлаждающей жидкости;

• — отсоедините тяги привода дроссельной заслонки от промежуточного рычага на крышке головки цилиндров ваз 2107, ваз 2105, ваз 2104 и снимите крышку;
• — поверните коленчатый вал лада классика до совмещения метки на шкиве с длинной меткой на крышке привода распределительного вала, а метки на звездочке распределительного вала — с меткой на корпусе подшипников распределительного вала;
• — отсоедините шланг от трубки подвода жидкости к отопителю, а от выпускного коллектора — кронштейн крепления трубки отвода жидкости из отопителя;
• — отсоедините шланги от карбюратора, впускного трубопровода и от выпускного патрубка охлаждающей рубашки головки цилиндров ваз 2107;
• — отсоедините от выпускного коллектора защитный щиток стартера и приемную трубу глушителей;

ПРИМЕЧАНИЕ
Выпускной коллектор и впускной трубопровод с карбюратором лучше оставить на головке. Их можно снять позже при разборке головки цилиндров.

1. — отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой;
2. — снимите звездочку распределительного вала и корпус подшипников вместе с распределительным валом;
3. — отверните болты крепления головки цилиндров к блоку и снимите головку ваз 2104.
4. Для того, чтобы снова установить и закрепить головку на блоке цилиндров, проведите описанные операции в обратной последовательности, при этом:
5. — не забудьте поставить прокладку головки цилиндров и прокладку крышки головки

Схема затяжки

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Источник: http://vz07-up.ru/dvg/golovka-bloka-tsilindrov.html

Порядок затяжки головки блока цилиндров ВАЗ 2106 пошаговая инструкция с фото

Для начала рассмотрим, в каких случаях требуется делать протяжку болтов головки блока цилиндров двигателя автомобиля ВАЗ 2106:

1. Если из-под ГБЦ выходит моторное масло. Проблема свидетельствует о повреждении или естественном износе прокладки головки блока. Необходимо произвести снятие и замену уплотнителя. Утечка также может быть связана с ослаблением болтов на ГБЦ. О наличии проблемы свидетельствуют масляные пятна, которые появились в месте соединения головки с блоком мотора.
2. После выполнения ремонта силового агрегата. Если вы снимали крепления в автомобиле Нива или любом другом и перебирали двигатель, то для успешной сборки следует учесть порядок перетяжки и схему, а также силу затягивания винтов.
3. В целях профилактики. Специалисты рекомендуют затягивать болты на головке блока цилиндров каждые 2-3 тысячи километров пробега. Когда двигатель работает в условиях вибраций, это может привести к ослаблению винтов, поэтому их надо периодически проверять и протягивать с соблюдением усилия.

Канал Гараж Ильича обнародовал видеоролик, который позволит разобраться в процессе натягивания болтов головки блока на «шестерке».

Какую функцию выполняет прокладка ГБЦ?

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

• уплотняет место, где прилегает головка к блоку цилиндров;
• не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
• сдерживает внутреннее давление и высокую температуру.

Таким образом, она разделяет между собой три системы: газораспределения, охлаждения и смазки. Испытывая большие нагрузки, она быстро изнашивается.

Прокладка со следами пробоев

Ниже перечислены признаки, по которым можно определить необходимость замены:

• недостаточное давление в одном или нескольких цилиндрах;
• вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
• эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
• появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
• белый дым в выхлопных газах, при этом падает уровень ОЖ;
• выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
• уровень ОЖ падает и двигатель закипает.

На видео рассказывается о признаках прогара прокладки.

Причиной повреждения прокладки может быть:

• некачественный расходный материал;
• перегрев силового агрегата;
• неправильная затяжка болтов головки блока цилиндров;
• недостаточный уровень ОЖ;
• неправильная установка головки блока цилиндров.

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

• уплотняет место, где прилегает головка к блоку цилиндров;
• не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
• сдерживает внутреннее давление и высокую температуру.

Таким образом, она разделяет между собой три системы: газораспределения, охлаждения и смазки. Испытывая большие нагрузки, она быстро изнашивается.

Ниже перечислены признаки, по которым можно определить необходимость замены:

• недостаточное давление в одном или нескольких цилиндрах;
• вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
• эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
• появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
• белый дым в выхлопных газах, при этом падает уровень ОЖ;
• выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
• уровень ОЖ падает и двигатель закипает.

• На видео рассказывается о признаках прогара прокладки.
• Причиной повреждения прокладки может быть:

• некачественный расходный материал;
• перегрев силового агрегата;
• неправильная затяжка болтов головки блока цилиндров;
• недостаточный уровень ОЖ;
• неправильная установка головки блока цилиндров.

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми.

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов.

Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки.

Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.

Источник: https://AutoJiza.ru/poryadok-zatyazhki-golovki-bloka-tsilindrov-2106-poshagovaya-instruktsiya-foto/

Головка блока цилиндров ВАЗ 2107: ремонт, демонтаж, установка, устройство

Двигатель «семерки» имеет рабочий объем в 1500 см 3, что обеспечивает автомобилю хорошие технические характеристики.

Интенсивная и длительная эксплуатация автомобиля ВАЗ 2107 приводит к износу цилиндропоршневой группы и газораспределительного механизма.

Средний и капитальный ремонт подразумевает снятие неисправной головки и демонтажа многих деталей с блока цилиндров. Потребуется также замена многих частей, среди которых прокладка, маслосъемные колпачки и направляющие клапанов.

Для проведения ремонтных работ на двигателе ВАЗ 2107 понадобятся следующие инструменты и принадлежности:

1. Микрометр для выполнения измерений и дефектации деталей.
2. Оправки для демонтажа и установки новых направляющих клапанов и маслоотражательных колпачков.
3. Динамометрический ключ.
4. Плитка с закрытой спиралью.
5. Приспособление для сжатия пружин клапанов.

Ремонтным работам на ГБЦ предшествует снятие ее с блока цилиндров, очистка от загрязнений и последующая замена неисправных элементов.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
5. После этого узел аккуратно снимается с блока цилиндров.
6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта.

Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Головка блока – восстановление рабочих параметров

ГБЦ автомобиля ВАЗ 2107 изготовлена из алюминия, что позволило упростить обработку деталей и уменьшить общую массу силового агрегата. Головка для ремонта снимается с блока цилиндров и размещается на рабочем столе. При помощи с нее демонтируется коленчатый вал в корпусе с подшипниками скольжения.

Следующим этапом восстановительных работ на узлах двигателя ВАЗ 2107 проводится снятие клапанов и замена направляющих втулок. Для этого используется приспособления для сжатия пружин и пинцет для вынимания сухарей.

Клапана вынимаются из гнезд, и проводится измерения диаметра стебля при помощи микрометра. При значительных отклонениях от номинала они меняются вместе и направляющими. С привалочной поверхности удаляются остатки старой прокладки при помощи скребка из мягкого материала.

Следует помнить, что алюминий достаточно мягкий и головка может быть легко повреждена.

Сборка ГБЦ начинается с установки новых направляющих и сборки клапанных механизмов. Затем производится установка новой прокладки на поверхность блока цилиндров.

На нее устанавливается собранная и проверенная головка, которая крепится при помощи болтов. Затяжка производится динамометрическим ключом в установленном порядке.

Последним этапом осуществляется замена уплотнительной прокладки крышки клапанной коробки.

Источник: https://7vaz.ru/remont/golovka-bloka-cilindrov.html

Установка и снятие головки цилиндров Ваз 2107, Ваз 2105, Ваз 2104

Снятие и установка клапана лада 2105, порядок действий при ремонте головки своими руками на автомобиле лада 2107, замена сальников ваз 2104, ваз 2105, ваз 2107. Обслуживание двигателя лада 2104. Инструкции по ремонту двигателя и систем: питания, охлаждения и смазки лада 2105. Осмотр и ремонт коленвала и распределительного вала, поршневой группы лада 2107. Инструкции по разборке и сборке головки и блока цилиндров.

Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель ваз 2105 или если требуется только удалить нагар с поверхностей камеры сгорания и клапанов. Снимать головку цилиндров с двигателя необходимо в следующем порядке:

— слейте охлаждающую жидкость из радиатора и блока цилиндров и снимите воздушный фильтр;
— отсоедините провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости; отсоедините трос привода воздушной заслонки от карбюратора;
— ключом 67.7812.9514 выверните свечи зажигания и датчик температуры охлаждающей жидкости;
— отсоедините тяги привода дроссельной заслонки от промежуточного рычага на крышке головки цилиндров ваз 2107, ваз 2105, ваз 2104 и снимите крышку;

Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 —метка на звездочке; 2 — метка на корпусе подшипников

Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактамиРис. 8–22. Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

— поверните коленчатый вал лада классика до совмещения метки на шкиве с длинной меткой на крышке привода распределительного вала, а метки на звездочке распределительного вала — с меткой на корпусе подшипников распределительного вала;
— отсоедините шланг от трубки подвода жидкости к отопителю, а от выпускного коллектора — кронштейн крепления трубки отвода жидкости из отопителя;
— отсоедините шланги от карбюратора, впускного трубопровода и от выпускного патрубка охлаждающей рубашки головки цилиндров ваз 2107;
— отсоедините от выпускного коллектора защитный щиток стартера и приемную трубу глушителей;

ПРИМЕЧАНИЕ
Выпускной коллектор и впускной трубопровод с карбюратором лучше оставить на головке. Их можно снять позже при разборке головки цилиндров.

— отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой;
— снимите звездочку распределительного вала и корпус подшипников вместе с распределительным валом;
— отверните болты крепления головки цилиндров к блоку и снимите головку ваз 2104.
Для того, чтобы снова установить и закрепить головку на блоке цилиндров, проведите описанные операции в обратной последовательности, при этом:
— не забудьте поставить прокладку головки цилиндров и прокладку крышки головки;

Порядок затягивания болтов головки цилиндров

Порядок затягивания гаек корпуса подшипников распределительного вала

— затяните болты крепления головки лада классика в последовательности, а гайки шпилек корпуса подшипников распределительного вала — в последовательности.

Болты крепления головки цилиндров затягивайте в два приема:

— предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
— окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н.м (3,13–3,99 кгс.м) болт 11.

При установке цепи обращайте внимание на совпадение установочных меток. Натягивайте цепь, как указано в подразделе «Распределительный вал и его привод».
При установке крышки головки цилиндров с прокладкой, гайки крепления крышки затягивайте моментом не более 7,85 Н.м (0,8 кгс.м), чтобы не вызвать разрыв прокладки по крепежным отверстиям и коробление крышки. При ремонте двигателя ваз 2104, ваз 2105, ваз 2107 прокладку крышки рекомендуется заменять новой.
После установки головки цилиндров ваз 2104, ваз 2105, ваз 2107 проверьте и отрегулируйте момент зажигания.

замена прокладки головки блока цилиндров. Описание и особенности процедуры

Двигатель внутреннего сгорания состоит из нескольких частей. Это головка, блок и поддон картера. Когда мотор работает, выделяется огромное количество тепла. Для его охлаждения блоки имеют рубашку с охлаждающей жидкостью. Также мотор нуждается в смазке. Он движется по специальным каналам. Чтобы гарантировать, что эти два компонента не смешиваются, предусмотрена прокалка. В сегодняшней статье мы поговорим о том, как в автомобиле ВАЗ-2107 заменяют прокладку ГБЦ.Также учитывайте признаки этой неисправности.

Когда мне менять?

Отметим, что замена прокладки ГБЦ на ВАЗ2101-2107 своими руками производится нечасто. Срок ее замены производитель не регламентирует, так как деталь устанавливается на весь срок службы. Однако бывают случаи, когда он перегорает.

Как определить эту неисправность? Первый признак — перегрев мотора. Второй — течь на стыке блока и головки.Отсюда можно запускать и антифриз, и масло. Также эти две жидкости смешиваются в расширительном баке. При работающем двигателе в нем появляются небольшие пузырьки газа. Все эти признаки говорят о том, что автомобилю требуется замена прокладки под головкой. ВАЗ «Классик» — простая в устройстве машина. Поэтому вы можете сделать это самостоятельно.

Инструменты

Что нам нужно заменить? В ходе работ нам понадобятся следующие инструменты:

• Ключ на 10.
• Набор головок диаметром 13, 17 и 19 миллиметров.
• Хомут с храповым механизмом.
• Удлинители.
• Динамометрический ключ.
• Емкость для слива охлаждающей жидкости.
• Отвертки.

Разборка

Итак, с чего же ВАЗ-2107 начать замену прокладки ГБЦ? Сначала снимаем воздушный фильтр с круглым металлическим кожухом (показан на фото ниже).

Затем откручиваем и достаем карбюратор. После этого приступают к демонтажу другого навесного оборудования. Это распределитель зажигания и высоковольтные провода.Затем охлаждающая жидкость сливается из двигателя. Необходимо подготовить чистую емкость объемом не менее 7 литров.

Слить антифриз правильно

На автомобиле ВАЗ-2107 Замена прокладки головки блока цилиндров Блок цилиндров изготавливается достаточно быстро. Однако большую часть работы потребуется слив старого антифриза. Дело в том, что на «классике» нет привычного для всех сливного крана. Здесь есть «пробка». Как правильно выполнить эту процедуру? Итак, нам понадобится емкость и метр резинового шланга диаметром не менее 1 сантиметра.Один его конец ведет к сливной пробке. Другая сторона быстро прислоняет шланг к отверстию. Значит антифриз в нашу емкость льется. Нужно быть осторожным, чтобы не пролить антифриз на руки.

Что дальше?

Как происходит замена прокладки ГБЦ ВАЗ-2107? На следующем этапе нам нужно демонтировать клапанную крышку. Крепится на 8 болтов. Важно не потерять мойки высокого давления — они еще пригодятся при сборке. Следующим шагом является снятие элемента ГРМ, а именно цепной передачи и шестерни.Для этого ослабьте натяжитель и ключом отпустите контргайку. Теперь цепь следует ослабить. Теперь разбираем

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки деформируются. Это приводит к тому, что при разборке потребуется отшлифовать не менее 2 мм от поверхности головного устройства. При соблюдении всех моментов затяжки заточка головки не требуется, а если захотят, то не более четверти миллиметра.

Конструкция головки

В 16-клапанном двигателе используется ГБЦ, которая имеет следующие элементы:

1. Два распредвала. Это пять литых чугунных столбов, каждая на 8 кулачков. Заменить впускной распредвал выпускной (и наоборот) невозможно.
2. 16 клапанов. Устанавливаются на направляющие втулки.
3. Непосредственно на головное устройство установлено Седло , которые контактируют с тарельчатыми клапанами.
4. Гидрокомпенсаторы в количестве 16 шт.

Распредвалы установлены на опорах ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов 1,5 л) позволяет обеспечить нормальную работу двигателя. Это также позволит избежать дорогостоящего фрезерования поверхности после очередного снятия головки.

Подготовка к замене прокладок ГБЦ

При снятии головки обязательно замените прокладку — используйте повторно, так как это приведет к пробою диэлектрика. Также его нужно заменить, если обнаружена утечка антифриза или моторного масла в месте соединения блока и головки.Часто протечки являются результатом повреждения головки из-за чрезмерного нагрева. Если не соблюдать момент затяжки болтов головки ВАЗ-2112 (16 клапанов), возможно повреждение прокладки и подтекание жидкости.

Подготовительные работы перед заменой прокладки:

1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить воду из системы охлаждения — для этого сначала снимите пробку внизу радиатора, затем — блок двигателя.
4. Обязательно сбросьте давление в топливной системе — в этой рампе есть специальный штуцер.
5. Снимите гайки, крепящие переднюю трубу к выпускному коллектору.
6. Снимите термостат.
7. Отверните гайку крепления кронштейна к патрубку жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному отверстию). Затем уберите его в сторону, чтобы он не мешал работе.
9. Отсоединить колодку проводов от датчика масла и доработанных моторов ВАЗ-2111 нужно Отвинтить или ослабить гайки крепления опоры и опорных кронштейнов.

Снятие головного устройства

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

После подготовительных работ необходимо произвести полное снятие головки.При этом выполняются следующие манипуляции:

1. Отсоединяем белый разъем от датчика CKP, для этого нужно будет нажать на пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головного устройства.
3. Снимите ремень ГРМ. Для этого откручиваем гайку натяжного ролика и снимаем ее полностью.
4. Шкив распределительного вала закрепить отверткой — стараться не проворачивать.
5. Отверните болт крепления распределительного вала и снимите его полностью.
6. Аналогично снимается и второй распредвал.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ. Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) под турбину такой же, как и без нее.

Особенности клапанной системы

На автомобиле ВАЗ-2112 клапанная конструкция очень похожа на применяемую в двигателях модификации ВАЗ-2110. У них только диаметр стержней и пластин чуть меньше.Размеры:

1. Диаметр тарелки впускного клапана 29 мм, шток 6975 мм.
2. Клапан выпускной — тарелка диаметром 25,5 мм, шток 6965 мм.

На каждую пружину клапана ее длина без нагрузки — 38,19 мм. Под нагрузкой 240 Ньютон она уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшается до 24 мм.

Гидравлические подъемники

Приводные клапаны с помощью кулачков на распределительных валах и гидротальцитов. Эти элементы расположены внутри направляющих отверстий.С помощью гидроталькита автоматически устраняется люфт в клапанном механизме. Поэтому при эксплуатации автомобиля не требуется проводить регулировку тепловых люфтов клапанов.

Чтобы гидротальцит работал в штатном режиме, в систему смазки подается масло нима. Он подается по специальным каналам в блоке цилиндров и головке блока цилиндров. Масло проходит через эти каналы и смазывает шейки распределительных валов. В канале есть клапан, через который масло не сливается сверху после выключения двигателя.Это позволяет поддерживать вашу систему в нормальном режиме до полной остановки.

Распредвалы

При ремонте головки необходимо проверить состояние распредвалов. При сборке руководствоваться инструкцией и соблюдать момент затяжки ГБЦ ВАЗ-2112 (16 клапанов). На «приору» будет установлен мотор — он достаточно мощный, имеет отличные характеристики и не требует частого обслуживания. Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые расположены непосредственно в головке.Отличие распредвалов в том, что на впуске есть небольшой выступ. Находится возле первой опоры. Для предотвращения осевого смещения есть упорные ребра — они находятся по обе стороны от опоры спереди. Впереди на обоих распредвалах есть сальники камподимельного типа.

Как отремонтировать

Для того, чтобы отремонтировать голос блока, вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапана. Может использоваться как «магазинчик», так и самодельный.Главное, чтобы было удобно работать.
2. Приспособление для колпачков клапана колеса.
3. Оправка НКТ для установки заглушек.
4. Ключ на «10», шестигранники, пинцет и отвертка.

Выполните следующие манипуляции:

1. Проведите все действия по снятию головок и распредвалов.
2. Снимаем все клапаны специальным приспособлением.
3. Снимите уплотнения клапана.
4. Замена направляющих и притирка клапанов.Клапаны меняйте в том случае, если есть поломка — прогорание, нарушение геометрии. Обязательно подпишите, в каких гнездах шлифуют клапан — иначе целостность нарушится.
5. Собрать все механизмы привода клапанов & ndаsh; гидротальцит, пружины, зафиксируйте их в панировочных сухарях.

Все Сборка проводится в обратной последовательности, нужно учитывать только одну особенность: придерживаться рекомендованного момента затяжки для ГБЦ ВАЗ-2112 (16 клапанов). На фото отмечена последовательность моментов затяжки.

Как затянуть болты крепления ГБЦ

Обязательно подтяните проводку по схеме, указанной в статье. Чтобы затянуть болты, необходимо выполнить несколько простых шагов:

1. Установите новую прокладку головки, поместите ее на центрирующие втулки.
2. Установите головку и — болты ее крепления.
3. Начните затяжку с момента 20 Н * м. Если шкала в «кг / м», то разделите на 10.
4. Вторая запись необходима для затяжки всех болтов согласно диаграмме на 90 градусов.
5. В третий раз они поворачиваются еще на 90 градусов.

Нельзя использовать болты длиной 95 мм и более. В целом процедура довольно простая, но требуется динамометрический ключ — выдержать должный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не выдержит.

Крутящий момент ГБЦ ВАЗ-2112 (16 клапанов): контур

Крутящий момент ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как головка установлена ​​неравномерно и деформируется.Это приводит к тому, что после демонтажа требуется отшлифовать не менее 2 мм от поверхности головки блока. При соблюдении всех моментов затяжки головку точить не придется, а если нужно, то не более четверти миллиметра.

Конструкция головки

В 16-клапанном двигателе используется головка агрегата, в которой расположены следующие элементы:

1. Два распредвала. Они с пятью опорами, отлиты из чугуна, на каждой по 8 кулачков.Установить вместо впускного распредвала выпускной (и наоборот) нельзя.
2. 16 клапанов. Устанавливаются на направляющие втулки.
3. Непосредственно на головке агрегата установлены седла , которые соприкасаются с тарелками клапана.
4. Гидравлические компенсаторы в количестве 16 шт.

Распредвалы установлены на опорах ГБЦ. Соответствие крутящему моменту ГБЦ ВАЗ-2112 (16 клапанов, 1.5 литров) позволяет обеспечить нормальную работу двигателя. Также это позволяет избежать дорогостоящего фрезерования поверхности после следующей разборки головки.

Подготовка к замене прокладки ГБЦ

При снятии головки блока необходимо поменять прокладку — ее нельзя использовать повторно, так как это приведет к поломке. Также его нужно менять при обнаружении тосола или течи моторного масла в зоне соединения агрегата и головки. Нередко протечки возникают в результате повреждения самой головки из-за чрезмерного нагрева.При несоблюдении момента затяжки ГБЦ ВАЗ-2112 (16 клапанов) возможно повреждение прокладки и протечка жидкостей.

Подготовительные работы перед заменой прокладки:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Установите поршень первого цилиндра в положение, соответствующее верхней мертвой точке.
3. Полностью слить жидкость из системы охлаждения — для этого сначала открутить пробку внизу радиатора, затем в блоке двигателя.
4. Обязательно сбросьте давление в топливной системе — для этого в рампе есть специальный штуцер.
5. Откручиваем гайки крепления впускного патрубка от выпускного коллектора.
6. Снимите термостат.
7. Открутите гайку крепления кронштейна к патрубку жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному отверстию). После этого отведите его в сторону, чтобы он не мешал работе.
9. Отсоединить жгут от датчика масла и на двигателях ВАЗ-2111 необходимо открутить или ослабить гайки, удерживающие опору и опорные кронштейны.

Снятие головки блока цилиндров

После подготовительных работ необходимо произвести полное снятие головки. Для этого выполняются следующие манипуляции:

1. Отсоедините белый башмак от DDQV, это будет происходить нажатием на пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головки блока.
3. Снимите ремень ГРМ. Для этого отверните гайку натяжного ролика и снимите ее полностью.
4. Шкив распредвала нужно закрепить отверткой — стараться не проворачивать.
5. Отверните болт крепления распределительного вала и снимите его.

Последовательность и момент затяжки головки цилиндров .CYL-03, последовательность и момент затяжки головки цилиндров

• Home
• Документы
• Последовательность и момент затяжки головки цилиндров .CYL- 03, Последовательность и момент затяжки головки цилиндров

Размер вставки (пикс.) 344 x 292429 x 357514 x 422599 x 487

Текст о последовательности и моменте затяжки головки цилиндров.CYL-03, последовательность и крутящий момент затяжки головки цилиндров

• CYL-03, характеристики момента затяжки головки цилиндров

  Технические характеристики крутящего момента шпильки головки Общие

  При соблюдении приведенной ниже последовательности затяжки подождите примерно 15 минут между шагами крутящего момента. Это дает время шипам полностью растянуться и осесть перед следующим приложением крутящего момента.

  Обозначение двигателя автомобиля Характеристики крутящего момента

  944 (83-85,5) M44 01-04 Шаг 1:20 Нм (15 фунт-футов)

  — — Шаг 2:50 Нм (37 фут-фунтов)

  — — Шаг 3:90 Нм (66 фут-фунт)

  —

  944 (85.5-87), 924S (86-87) M44 05-08 Шаг 1:20 Нм (15 фунт-футов)

  — — Шаг 2:50 Нм (37 фут-фунтов)

  — — Шаг 3:90 Нм (66 фут-фунтов)

  —

  944 (85,5-88), 924S (86-88) — с гайками высотой 12 мм M44 05-10

  Шаг 1:20 Нм (15 фут-фунтов)

  — — Шаг 2: угол 90

  — — Шаг 3: угол 90

  —

  944 (89) M44 11-12 Шаг 1:20 Нм (15 фут-фунтов)

  — — Шаг 2: угол 60

  — — Шаг 3: угол 60

  Страница 1 из 2

• Обозначение двигателя автомобиля Характеристики крутящего момента

  944 Turbo (86-89) M44 51-52 Шаг 1:20 Нм (15 фут-фунтов)

  — — Шаг 2: угол 90

  — — Шаг 3: угол 90

  —

  944S (87-88) M44 40 Шаг 1:20 Нм (15 фунт-футов)

  — — Шаг 2: угол 90

  — — Шаг 3: угол 90

  —

  944 S2 (89-91), 968 (92-93), 968 CS (93) M44 4 1,43,44 Шаг 1:20 Нм (15 фунт-футов)

  — — Шаг 2: угол 60

  — — Шаг 3: угол 90

  ПРИМЕЧАНИЕ

  Последовательность затяжки 16 В немного отличается от последовательности для головы на 8В.Обратитесь к процедуре снятия и установки головки блока цилиндров и прокладки головки 16 В для правильной последовательности.

  Clark’s Garage 1998

  Страница 2 из 2

ОБСЛУЖИВАНИЕ ГОЛОВКИ ЦИЛИНДРА И СБОРКИ КЛАПАНА

Рис.9 Осевой люфт распределительного вала

Убедитесь в износе кулачка кулачка (рис. 8), измерьте диаметр кулачка в двух местах на самом большом диаметре (над носиком). Сначала снимите показания микрометром на неизношенной поверхности на краю доли. Выполните второе измерение в области износа, где коромысло соприкасается с лепестком.Вычтите второе чтение из первого. Разница в износе кулачка.

КОЛОНКА РАСПРЕДВАЛА

(1) Смажьте шейки распределительного вала и установите распредвал без толкателей. Затяните винты до указанного момента.

(2) Используя подходящий инструмент, переместите распределительный вал как можно дальше назад.

(3) Индикатор нулевой шкалы (рис. 9).

(4) Сдвиньте распределительный вал до упора вперед.

(5) Осевой люфт: 0,13 — 0,33 мм (0,005 — 0,013 дюйма).

(6) Снимите крышки подшипников и распределительный вал.

УСТАНОВКА

(1) Установите толкатели кулачков в правильном порядке, как было снято.

(2) Совместите крышки подшипников распределительного вала в надлежащей последовательности с крышкой № 1 со стороны ремня газораспределительного механизма и крышкой № 5 со стороны трансмиссии. Стрелки на крышках № 1, 2, 3, 4 должны указывать в сторону зубчатого ремня, чтобы предотвратить поломку крышки (рис. 11).

(3) Нанесите Mopar Gasket Maker на крышку подшипника № 1 и № 5 (рис. 10).

(4) Перед установкой уплотнений распределительного вала необходимо установить колпачки.

РЕГУЛЯТОР РЕСНИЦ (TAPPET) NOISE

Шум, напоминающий толкатель, может исходить от нескольких предметов.См. Регулятор зазора и шум толкателя — Диагностика в стандартных процедурах обслуживания этой группы.

Рис.10 Уплотнение крышки кулачка

Рис.11 Установка крышек подшипников распределительного вала

ДЕТАЛИ КЛАПАНА ЗАМЕНА — ГОЛОВКА ЦИЛИНДРА НЕ СНИМАЕТСЯ

РЫЧАГ И ГИДРАВЛИЧЕСКИЙ РЕГУЛЯТОР ПЛАНЦЕВ

СНЯТИЕ

(1) Снимите крышку клапана.

(2) Для каждого коромысла поверните кулачок, пока базовая окружность не соприкоснется с коромыслом. Сожмите пружину клапана с помощью специального инструмента C-4682 (рис.12) и выдвиньте коромысло. Сохраняйте коромысла в порядке для повторной сборки.

(3) Снимите гидравлический регулятор зазора.

УСТАНОВКА

(1) Установите гидравлический регулятор зазора, убедившись, что регуляторы хотя бы частично заполнены маслом. На это указывает небольшой ход поршня или его отсутствие при нажатии регулятора зазора.

(2) Вращайте кулачок до тех пор, пока базовая окружность не соприкоснется с коромыслом. Нажмите на пружину клапана с помощью специального приспособления C-4682 (рис. 12) и установите коромысло на место.Держите рокеры в порядке. Это возможно для

Простая английская Википедия, бесплатная энциклопедия

Правый круговой цилиндр

Цилиндр — одна из самых основных изогнутых геометрических форм, поверхность которой образована точками на фиксированном расстоянии от заданного отрезка линии, известной как ось цилиндра. Форму можно представить как круговую призму. И поверхность, и твердая форма, созданная внутри, можно назвать цилиндром . Площадь поверхности и объем цилиндра известны с древних времен.

В дифференциальной геометрии цилиндр определяется в более широком смысле как любая линейчатая поверхность, которая охватывает семейство однопараметрических параллельных линий. Цилиндр, поперечное сечение которого представляет собой эллипс, парабола или гипербола, называется эллиптическим цилиндром , параболическим цилиндром или гиперболическим цилиндром соответственно.

Обычно цилиндр означает конечное сечение правого кругового цилиндра , т.е.е., цилиндр с образующими, перпендикулярными основаниям, с закрытыми концами, образующими две круглые поверхности, как на рисунке (справа). Если цилиндр имеет радиус r и длину (высоту) h , то его объем определяется как:

V = π r ² h

и его площадь поверхности составляет:

• площадь верха (π r ² ) +
• площадь дна (π r ² ) +
• площадь стороны (2π прав ).

Следовательно, без верха или низа (боковой поверхности) площадь поверхности равна:

A = 2π правая .

Сверху и снизу площадь поверхности составляет:

A = 2π r ² + 2π rh = 2π r ( r + h ).

Для данного объема цилиндр с наименьшей площадью поверхности имеет h = 2 r . Для данной площади поверхности цилиндр с наибольшим объемом имеет h = 2 r , т. {2}}

Элемент объема — это правый цилиндр с площадью основания Aw _i квадрат ед. и толщиной Δ _i x ед.{2} \, h \,}

Цилиндрические секции — это точки пересечения цилиндров с плоскостями. Для правильного кругового цилиндра есть четыре возможности. Плоскость, касательная к цилиндру, пересекает цилиндр на одной прямой. При перемещении параллельно самой себе плоскость либо не пересекает цилиндр, либо пересекает его двумя параллельными линиями. Все остальные плоскости пересекают цилиндр по эллипсу или, когда они перпендикулярны оси цилиндра, по окружности.{2} = 1.}

Это уравнение предназначено для эллиптического цилиндра , обобщение обычного кругового цилиндра ( a = b ). Еще более общий цилиндр : поперечное сечение может иметь любую кривую.

Цилиндр представляет собой вырожденный квадрат , потому что по крайней мере одна из координат (в данном случае z) не появляется в уравнении.

У наклонного цилиндра верхняя и нижняя поверхности смещены друг относительно друга.{2} + 2ay = 0. \,} В проективной геометрии цилиндр — это просто конус, вершина которого находится на бесконечности, что визуально соответствует цилиндру в перспективе, который выглядит как конус к небу.

В проективной геометрии цилиндр — это просто конус, вершина которого бесконечно удалена.

Это полезно при определении вырожденных коник, которые требуют рассмотрения цилиндрических коник.

.
