Как переделать инжекторный двигатель на карбюраторный
Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.
Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.
Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС.
Необходимость заменить более современный инжектор на карбюратор встречается относительно редко, однако также имеет место быть по тем или иным причинам. Далее мы поговорим о том, что нужно для того, чтобы установить инжекторный мотор вместо карбюраторного ДВС, а также как сделать из инжекторного двигателя карбюраторный мотор.
Содержание статьи
Переделываем инжектор в карбюратор
Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.
Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.
- Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
- Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
- Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
- Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.
д. - Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).
д.Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п.
Отметим, что в процессе замены электронного впрыска также желательно отдельно интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.
Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

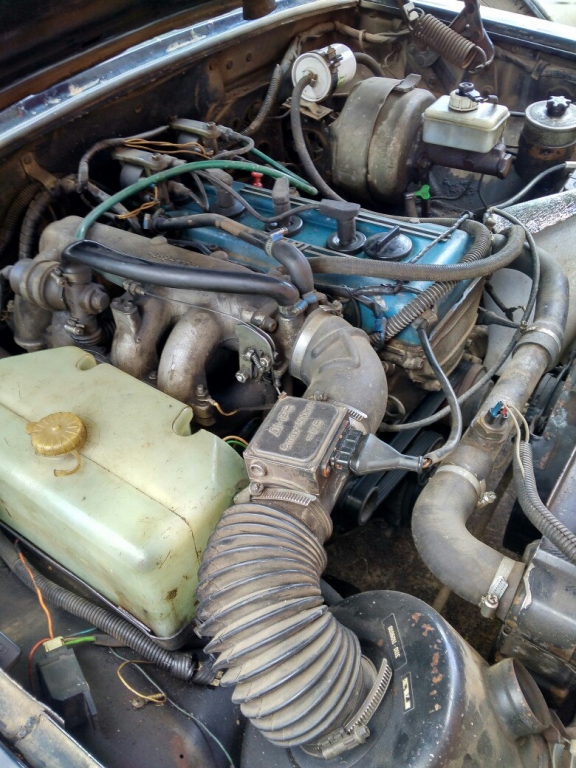

Замена карбюратора на инжектор
Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.
Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).
- Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
- Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.
Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.
- Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.
Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.
- Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.
- Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.
Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).
- Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.
Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.
Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.
Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.
- Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.
Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления.
- Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.
Теперь можно активировать бензонасос (подать на него электропитание) и создать в топливной системе давление. Это нужно для проверки герметичности, причем сделать такую диагностику необходимо до того момента, как форсунки будут установлены в свои форсуночные отверстия. Если проверка форсунок и всех соединений под давлением прошла успешно (нигде не течет топливо), тогда топливную рейку можно прикрепить к коллектору.
- Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.
Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.
Подведем итоги
Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.
Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор.
Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.
Если иначе, выгоднее сменить имеющийся карбюраторный автомобиль на аналог с заводским инжектором. Наиболее рациональным подходом для выполнения такой задачи можно считать покупку большинства запчастей исключительно б/у.
Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.
Читайте также
Горячий двигатель плохо заводится
Затрудненный пуск карбюраторного, инжекторного и дизельного мотора на горячую. Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.
Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.Как Переделать Карбюратор на Инжектор Своими Руками, Можно ли Заменить и Поставить Инжектор, Возможные Способы Переоборудования
В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:
- Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
- Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
- Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.
Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.
Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.
Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена
Начнем с хорошего:
- Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
- Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
- Снижается расход топлива;
- Вы больше не зависите от температуры окружающего воздуха;
- Переоборудование улучшает приемистость силовой установки, особенно на низах;
- Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;Недостатки:
- Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
- Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
- Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
- Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.
То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.
Как заменить карбюратор на инжектор своими руками
Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.
Важно! Если у вас есть малейшие сомнения в собственной квалификации, обращайтесь в профильный сервис. Неправильный монтаж топливной системы может привести к утечкам бензина и пожару!
В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.
- Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
- Новый впускной коллектор, рассчитанный для инжекторов, прокладка;
- Топливная группа: топливная рампа с форсунками;
- Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
- Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
- Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
- Готовая заглушка на место трамблера.
Также меняем шкив коленвала;Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы.
Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.
Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.
Замена карбюратора на инжектор – последовательность работ
Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.
На примере ВАЗ 2109 получается такой набор:

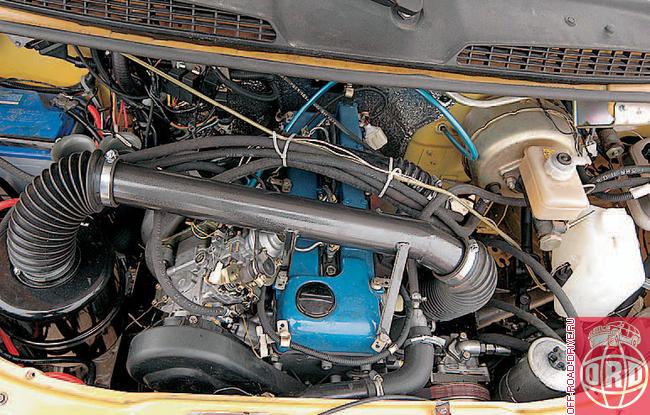

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.
Совет! При таких сложных работах вообще рекомендуется проводить фотофиксацию каждого этапа работ.
_Kerzhak_Page_3_Image_0005.jpg)
Потом легче будет найти ошибку, да и обслуживать систему без подробных схем установки довольно сложно.- Отключаем аккумулятор и удаляем его из моторного отсека;
- Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает;
- Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты;
- Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде;
- На место трамблера монтируем заглушку с прокладкой;
- Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно;
- Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра;
- Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
- Меняем маслонасос, проверяем место установки датчика положения коленвала;
- Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;
- Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность;
- Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем. Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;
- Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев). Устанавливаем бак на кронштейны;
- Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить;
- Монтируем новые датчики: МАФ, положения коленвала, температуры;
- Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы;
- Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов;
- Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ;
- Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно;
- Собираем штатную систему вентиляции картерных газов;
- Устанавливаем генератор, тщательно центруем новый шкив.
Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
Устанавливаем бак на кронштейны;
Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.
Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Карбюратор на «Газель»: характеристики, устройство и регулировка
С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.
К-151 Д
Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.
В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.
В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.
Среди владельцев считается, что данная модель очень капризная.
Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.
Устройство К-151
Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.
Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.
Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя.
ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.
Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.
Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.
Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.
Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.
«Солекс 21073»
Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.
На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.
Подключение К-151
«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».
Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.
Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.
Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.
Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.
Регулировка
Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.
Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.
Регулировка ХХ
Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.
Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси.
Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.
Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.
Неисправности карбюратора
При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.
Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.
Причины неисправностей
Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.
С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.
Какой карбюратор поставить на «Газель»?
Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126. При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится.
Именно его советуют устанавливать многие автовладельцы.
ЗМЗ 406 карбюратор — обзор самых распространенных проблем
Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.
Двигатель змз 406 серии
Общие характеристики
Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.
С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.
Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.
Газель
Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.
Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.
Карбюратор змз 406 серии
Что делать при потере мощности газели?
С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики.
При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.
Система зажигания газели
Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.
Как работает режим диагностики?
Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.
Карбюратор змз 406 серии
Почему двигатель 406 иногда не заводится во время заморозка?
Самые распространённые причины, по которым не заводится двигатель 406:
- Некачественное масло;
- Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
- Неисправный стартер;
- Разрегулированная система зажигания;
- Некачественный бензин;
- Нарушение подачи бензина.
Как произвести регулировку карбюратора?
- Отсоедините шнур привода воздушной заслонки;
- Снимите воздушный фильтр и крышку карбюратора;
- Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
- Снимите пробку с поплавочной тяги;
- Убедитесь в герметичности клапана уплотняющего кольца;
- Установите верхнюю часть карбюратора;
- Установите трос воздушной заслонки и воздушный фильтр;
- До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
- Запустите силовой агрегат;
- Позвольте ему нагреться до 90⁰;
- Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
- Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
- Заедьте в автосалон и отрегулируйте СО и СН мотора.
Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Двигатель ЗМЗ 406 карбюратор: характеристика
Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.
По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.
Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10
Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания. Для 1993 года — это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, сравнивая с тем же саабом.
Копирование технологических решений не позволило снимать с двигателя фактические параметры прототипа.
И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.
ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по причине своей относительной дешевизны.
Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга». Этот движок обеспечивал минимальный вариант стоимости автомобиля.
Электронная система зажигания
Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.
Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.
Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.
Топливная система
Двигатель имел два варианта исполнения, что позволяло использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 теперь не производится. Для нормальной работы двигателя с индексом 4061.10 необходимо выполнить его доработку.
Подача топлива осуществляется диафрагменным топливным насосом, приводящимся от впускного распределительного вала.
Масляная система
Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG.
Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.
В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.
Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.
Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.
Стандартные болезни 406
Перегрев
Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.
Конструкцией крыльчатки заложена возможность кавитационного разрушения лопаток, что снижает эффективность. Кроме того, остается вопрос по коррозионной стойкости валов помпы.
Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.
Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.
Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.
Расход масла
В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец.
Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.
На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.
Потеря масла через потение блока встречается реже и не может быть устранено самостоятельно, так как проблема связана с пористостью чугуна, использованного для отливки блока.
Тяговые характеристики
Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.
Система зажигания
Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.
Стук в двигателе
При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов.
Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.
В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.
Тюнинг 406
Тюнингуя 406 двигатель, карбюратор заменяют со штатного на Соллерс, хотя технические специалисты завода-производителя указывают, что такая замена не целесообразно, так как стандартный карбюратор К-151Д имеет согласованные калибровки именно под двигатель 406 серии.
Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Подобная переделка возможна, но сопряжена с определенными трудностями.
Для увеличения подачи воздуха в двигатель заменяют стандартный корпус воздушного фильтра и устанавливают прямой воздушный фильтр. Более глубокая модернизация системы воздухоподачи заключается в выводе всасывающего патрубка за пределы двигательного отсека для уменьшения температуры поступающего воздуха.
Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.
Для повышения мощности возможна установка турбонаддува, подбор распределительных валов, замена клапанов и деталей ЦПГ. Но данные доработки для малотоннажных грузовиков не оправданы с экономической точки зрения.
принцип работы охлаждения двигателя на Газели и Волге — «ИнфоСорт»
Содержание статьи:Продукция, выпускаемая на Заволжском моторном заводе, известна всем и даже тем людям, которые очень далеки от автомобилей. Продукция завода – это бензиновые двигатели, которые затем будут установлены на автомобили моделей «Газель» и «Волга». В ЗМЗ-406 впервые применили систему распределенного топливного впрыска. Это дало толчок к совершенствованию других систем.
Особое значения в работе имеет система охлаждения ЗМЗ-406. Она не дает мотору разогреваться до критических температур.
Схема системы охлаждения ЗМЗ-406
Она является закрытой, жидкостной и состоит из стандартных узлов и элементов, которые входят в систему охлаждения любого другого двигателя. Система включает в себя термостат, радиатор, патрубки, рубашку охлаждения, помпу и другие элементы.
Также есть и другие детали. Это сливной кран на блоке цилиндров, радиатор отопителя, кран отопителя и электромотор, узел подогрева дросселя, датчики температуры, вентилятор, клапаны термостата.
Термостат
Он в системе охлаждения ЗМЗ-406 играет роль клапана, перенаправляющего охлаждающую жидкость с малого круга на большой. Двигатель рассчитан на работу при температурах от 87 до 103 градусов.
В процессе прогрева двигателя термостат закрыт, что дает возможность быстрее прогреть ДВС до его рабочей температуры. Когда охлаждающая жидкость нагреется до 60 градусов, термостат откроется и жидкость пойдет по большому кругу системы охлаждения через радиатор.
Многие водители автомобилей, оснащенных этими двигателями, считают, что термостат – это слабое звено в схеме системы охлаждения. Часто узел заклинивает и мотор подвергается перегреву либо не греется вовсе. Решением проблемы служит полная замена термостата.
Термостат распределяет потоки охлаждающей жидкости. Он имеет два клапана – байпасный и основной. Схема работы термостата следующая.
Когда мотор не прогрет, то основной клапан еще закрыт. Жидкость движется по малому кругу, который начинается в рубашке охлаждения и ГБЦ, а затем проходит мимо радиатора. При этом тосол будет возвращаться обратно к помпе.
Когда будет достигнута рабочая температура, откроется основной клапан, а байпасный закроется. Когда температура достигнет температуры 94°С, основной клапан откроется полностью. Жидкость будет двигаться по рубашке в блоке. Затем пойдет через основной клапан, а далее в радиатор. Это большой круг системы охлаждения ЗМЗ-406.
Помпа
Насос заставляет охлаждающую жидкость двигаться, или же циркулировать, по системе.
Находится помпа в блоке цилиндров, а в действие приводится посредством ремня. Крутящий момент забирается с коленчатого вала двигателя. Ресурс помпы для этих двигателей составляет около 100 тысяч километров. Но по причине некачественных запчастей ресурс может быть значительно меньше.
Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.
Вентилятор и радиатор
Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.
Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза. Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.
Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.
Патрубки и рубашка охлаждения
Патрубки служат проводящим и соединяющим звеном между разными частями системы охлаждения. По причине изношенных патрубков тосол может уходить из системы и двигатель может перегреваться.
По рубашке охлаждения в блоке циркулирует антифриз, поглощающий тепло. Затем по ней жидкость выводится в радиатор. По причине пробоя рубашки охлаждения может случиться гидроудар. Это очень опасное явление для любого двигателя внутреннего сгорания.
Расширительный бачок
Это емкость из пластика, расположенная выше, чем все остальные элементы в системе. Бачок выполняет множество функций, но самое главное – это уровень жидкости. Кроме того, в бачок выдавливается лишняя жидкость.
Пробка расширительного бачка
Несмотря на то что пробка маленькая, роль ее в охлаждающей системе очень большая. Через нее выдавливается давление, а также кипящий тосол в случае перегрева двигателя.
Внутри пробки установлен специальный клапан, за счет которого и стравливается лишнее давление.
В пробке имеется два клапана и каждый из них выполняет свою отдельную функцию. Так, выпускной клапан пробки нужен для работы с избыточным давлением, когда двигатель нагрет. Впускной откроется, если давление пониженное (то есть мотор остывает).
Датчик температуры
Это единственная электронная часть системы охлаждения инжекторного двигателя ЗМЗ-406, которая считывает температуру и отдает эту информацию в ЭБУ. Затем блок управления принимает решение о включении вентилятора.
Нужно заметить, что неисправный датчик температуры может принести много проблем. На основании информации с этого элемента также готовится топливная смесь. Также данные о температуре влияют и на другие системы в двигателе.
Принцип действия
Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.
Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.
Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.
Возможности для тюнинга
Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.
Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.
С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.
Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.
Заключение
Для двигателей ЗМЗ-406 система охлаждения очень важна. Поэтому необходимо знать, как она работает и из чего состоит. Идеально работающая система поможет избежать губительных для мотора перегревов, а владельца обезопасит от больших денежных затрат за капитальный ремонт. Многие знают, как отечественные авто склонны к перегреву. Чтобы этого не допускать, важно следить за исправностью всех составляющих системы, контролировать уровень тосола и вовремя его менять. Тогда проблем с перегревом не будет возникать.
Источники: fb.ru
Двигатель 406 карбюратор. Технические характеристики двигателя
Трудно назвать автомобиль предметом первой необходимости в жизни человека, однако это самый распространенный автомобиль. А без чего люди жить не могут? Без сердца. Этот корпус от машины можно назвать силовым агрегатом.
Что это такое? Автомобильный двигатель — это инструмент, способный преобразовывать один вид энергии в другой. Именно благодаря этому осуществляется движение любого транспортного средства.
Обычно машина устанавливается на двигатель внутреннего сгорания, работающий на поршнях.Он делится на два типа: карбюраторный и инжекторный. Технические характеристики двигателя напрямую зависят от этого фактора. Все агрегаты (в зависимости от типа) работают на разных видах топлива. Это может быть бензин, сжатый природный газ или сжиженный углеводород, дизельное топливо, более известное как дизельное топливо.
ЗМЗ-406
Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗ? На «Газель» чаще всего устанавливается двигатель 406. Карбюраторный силовой агрегат доступен в двух вариантах.Инъекция — только в одном. Какие преимущества у этого двигателя? Он тратит достаточно топлива при своей высокой мощности. А также агрегат прослужит долго, но только при соблюдении должного ухода. Из минусов особенно остро стоит то, что двигатель подвержен качеству моторного масла. Если он работает на каком-то конкретном типе, то лучше не экспериментировать. Возникает проблема торможения работы вентилятора, что приводит к перегреву. Система, которая должна регулировать температуру, немного нестабильна.А поскольку перегрев может привести к взрыву, за этим следует внимательно следить. Выпускается данная модель двигателя с 1996 года и по сей день известна как долговечный и надежный агрегат.
Характеристика
Стоит отметить, что данный агрегат обходит по некоторым критериям предыдущий двигатель серии 402. Силовая установка 406 работает на 4-х поршнях. Его мощность составляет 110 «лошадей». Сказать точно о перегреве этого двигателя сложно, потому что одни водители констатируют постоянный рост температуры, а другие говорят, что система охлаждения излишняя — агрегат не нагревается.
Если есть желание перевести свой двигатель 406 (карбюраторный или инжекторный) на газовое оборудование, то следует отметить, что он отлично «уживается» с пропаном и метаном.
Момент с расходом топлива выделить сложно — он напрямую зависит от условий движения и времени года. По спецификации производителя расход в среднем составляет 13,5 л на 100 км. Объем двигателя 2,28 л.
Во внешней среде стоит отметить компактное расположение всех элементов.Особенностью является расположение свечи зажигания — по центру. Максимальная мощность вращения коленчатого вала — 5200 об / мин.
История создания ЗМЗ-406
Данная модель двигателя разработана на базе спортивного агрегата «Сааб 900». Конец создания проекта на бумаге — 1990-е. А через три года появились первые прототипы этого двигателя. Производство средней серии было запущено в 1996 году, но с главного конвейера оно начало сходить уже в 1997 году. Окончание производства — 2003 год.
Первый двигатель 406 (карбюраторный), установленный на небольших лодках, которые использовались государственными учреждениями. Чуть позже заинтересовались коллективом Горьковского завода, и со временем его приобрели Волга и Газель. Через некоторое время он стал входить в базовый набор «Соболя». Производители ЗМЗ и ГАЗ разрешили устанавливать «неродные» двигатели на многие модели автомобилей по собственному желанию, поэтому агрегат 406 можно увидеть на некоторых «Вольтах», в комплектацию которых данное устройство не входило.
Конструкция и особенности
Двигатель 406 (карбюратор) работает на бензине.Имеет 16 клапанов и 4 поршня. Впрыск регулирует встроенная электронная система.
При создании этого силового агрегата производитель решил выделить его и добавить функции. Это можно считать расположением валов вверху блока цилиндров. Свечи зажигания отцентрированы. За счет применения новой системы впрыска и камеры сгорания компрессия увеличена до 9,3. Также была заменена система питания карбюратора.
Из-за некоторых манипуляций снизился расход топлива.Однако ходили слухи, что мощность одной модели автомобиля марки «Волга» (на нее ставился двигатель 406) была специально и искусственно завышена.
Разница между инжектором и карбюратором
Долгое время выпускались только модели карбюраторного типа. Со временем появились форсунки. За счет этого удалось добиться определенных характеристик, например, снизить количество потребляемого топлива. Если следовать теории ДВС, карбюраторный двигатель «Газель» 406 начинает работать тяжелее при соответствующем повышении уровня вращения коленчатого вала.Как этого добиться? Механизм выполнен таким образом, что при сильном нажатии на педаль количество паров бензина увеличивается. Это, в свою очередь, увеличивает частоту вращения коленчатого вала.
Инжекторный мотор 406 (часто использовался ГАЗ) работает с микропроцессором. Благодаря ему даже при небольшом нажатии на педаль динамика езды на автомобиле улучшится.
Настройка двигателя
Чтобы немного изменить механизм выходных данных, вы можете выполнить настройку, которая поможет улучшить производительность.Некоторым не нравится малая мощность, другим — количество потребляемого топлива, а иногда водитель хочет выделиться на фоне других, оптимизируя ту или иную характеристику.
Первое, что можно сделать на СТО — улучшить двигатель 406 (карбюратор) по мощности. Как правило, в этом случае либо повышаются технические характеристики агрегата за счет увеличения поршней, либо устанавливается турбокомпрессор (или отдельные турбины). Надежнее будет второй способ, однако первый потребует гораздо меньше усилий, денег и времени.
Чтобы улучшить общую динамику, будет eno
VW Fuel Injection to Carburetor Conversion
Установка комплекта для переоборудования карбюратора — сложный процесс, но мы составили краткий список шагов и инструкций по преобразованию вашего Beetle с впрыска топлива на карбюратор.Установка начинается с отключения аккумуляторной батареи, так как различные провода двигателя будут отсоединены. Оттуда необходимо удалить все заводские компоненты впрыска топлива.Сюда входят воздушный короб и шланги сапуна, расходомер воздуха, корпус дроссельной заслонки, впускной коллектор, концевые детали (с топливными форсунками) и т. Д. Топливные шланги и проводка в моторном отсеке, соединяющиеся с компонентами впрыска топлива, должны быть отсоединены и сняты. также. Генератор необходимо отстегнуть от стойки, а впускной коллектор впрыска топлива и стойку генератора можно снять.
После снятия большинства верхних компонентов двигателя вы можете вытащить трос акселератора и снять кожух вентилятора, чтобы просверлить новое направляющее отверстие для троса акселератора.Или вы можете установить новый (или бывший в употреблении) кожух вентилятора, в котором уже просверлены отверстия для кабеля карбюратора.
Установите маслоотражательную пластину и новую стойку генератора. Установив новую подставку на место, прикрепите генератор к подставке. Новую маслозаливную трубку можно также вкрутить в новую стойку. Просверленный, новый или использованный кожух вентилятора и генератор теперь можно установить на место (пропуская кабель акселератора), а генератор можно закрепить ремнем.
Новый впускной коллектор теперь скользит на место, а пыльники и зажимы скользят на место с обеих сторон.Установите одну из отливок впускного конца (после установки новых прокладок на обе головки) и сдвиньте коллектор и пыльник на место. Повторите процесс для литья противоположной стороны впускного конца. Обратите внимание, что во впускном коллекторе есть стояки тепла (не установлены), но если вы не замените заводскую выхлопную трубу, они не будут подключены. В более теплом климате это не проблема. В более холодном климате мы настоятельно рекомендуем полностью заменить выхлоп на карбюраторный (что является хорошей идеей независимо от климата).Если вы уже перешли на карбюраторный глушитель или выхлопную систему, установите стояки тепла в коллектор и прикрутите их к стоякам тепла на выпуске после установки новых прокладок на выпуске. После установки всего, что установлено на впускном коллекторе, затяните все гайки, болты и зажимы крышки коллектора.
Теперь установите новую прокладку основания карбюратора, затем карбюратор и затяните крепежные гайки. Установите топливопровод на карбюратор и зажмите его. Проложите противоположный конец левой стороны двигателя и подсоедините шланг к исходному топливному шлангу или магистрали.Затем установите воздушный фильтр и шланг сапуна, шланг сапуна будет проходить от вентиляционного отверстия в нижней части воздухоочистителя к вентиляционному отверстию на маслозаливной горловине. Подсоедините перенаправленный трос акселератора к рычагу карбюратора. Пропустите провод питания от положительной стороны катушки к соленоиду холостого хода на карбюраторе, а затем к дроссельному элементу. Эта цепь катушки не имеет предохранителей, поэтому убедитесь, что провод проложен вдали от возможных коротких замыканий.
Большая часть переоборудования завершена, за исключением топливной системы.В системе впрыска топлива используется реле, управляемое компьютером впрыска топлива, для передачи энергии на топливный насос. Реле, компьютер и насос необходимо снять. Обратные топливопроводы от двигателя к регулятору давления топлива обратно в бак можно снять или закрыть крышкой. Самое главное, закройте или закройте обратную линию топливного бака.
Оригинальный топливопровод от бака к насосу можно использовать повторно и установить на входе в новый топливный фильтр. Используйте небольшой отрезок шланга, чтобы подсоединить фильтр к впускному отверстию нового электрического топливного насоса, затем подсоедините исходную линию к выпускному отверстию нового топливного насоса.Убедитесь, что топливный насос надежно закреплен на шасси. Черный провод — это провод заземления для насоса, и его можно заземлить на монтажном шасси. Питание топливного насоса может быть получено от любого «ключевого» предохранителя на блоке предохранителей. Насос обычно потребляет менее 5 ампер мощности.
На этом установка завершена, подсоедините аккумулятор, поверните ключ, чтобы убедиться, что топливный насос работает. Затем проверьте и устраните утечки топлива. Заведите автомобиль, дважды проверьте угол опережения зажигания и отрегулируйте (или попросите механика отрегулировать) карбюратор по мере необходимости.
Как очистить карбюратор двухтактного двигателя: eReplacementParts.com
Прочтите эту статью, чтобы узнать, как правильно очистить карбюратор и дать советы. Узнайте, почему вы можете захотеть очистить карбюратор вашего инструмента с комплектом для восстановления или без него.
Очистка карбюратора небольшого двигателя обычно выполняется как часть ремонта карбюратора, но есть ряд причин, по которым чистка карбюратора без восстановления также является хорошей идеей для владельцев инструментов. Правильная чистка карбюратора двухтактного двигателя означает полную разборку и повторную сборку блока.
Ниже мы объясняем шаги по разборке и повторной сборке примера карбюратора двухтактного двигателя, а также объясняем, как правильно чистить карбюратор, пока он еще разобран. Посмотрите видео из этой статьи для профессиональной демонстрации процедуры! Этапы разборки карбюратора
Эта демонстрация разборки, очистки и восстановления карбюратора проводится на карбюраторе от двухтактного триммера Ryobi.Действия по прочистке карбюратора будут аналогичны этим.
Совет! Карбюраторы имеют много мелких деталей. Держите детали карбюратора в порядке в том порядке, в котором они снимаются (например, рядами), чтобы сделать повторную сборку быстрой и точной. Нижняя сторона карбюратора
1. Снимите нижнюю пластину.
Отверните два винта, которыми нижняя крышка крепится к корпусу карбюратора.На некоторых моделях карбюраторов нижняя пластина держится четырьмя винтами.
[Вверх]
2. Снимите диафрагму и прокладку диафрагмы — при необходимости отделите их.
Диафрагма карбюратора легко снимется после снятия нижней пластины.
Прокладка диафрагмы часто прилипает к диафрагме при ее снятии с корпуса карбюратора. Если диафрагма и прокладка диафрагмы слиплись, их необходимо аккуратно отделить друг от друга, чтобы потом очистить.
[Вверх]
3. Снимите механизм игольчатого клапана.
Механизм игольчатого клапана состоит из трех частей: иглы, рычага и пружины.
Это будет видно в корпусе карбюратора после снятия диафрагмы.
Механизм игольчатого клапана удерживается на месте стопорным винтом.
Отвинтите стопорный винт игольчатого клапана, чтобы освободить механизм от корпуса карбюратора.
Убедитесь, что удерживает подпружиненный механизм на месте , когда вы откручиваете винт. Это предотвратит перелет деталей клапана через верстак.
[Вверх]
Сторона запальной лампы карбюратора
Не забывайте держать детали карбюратора в порядке на ходу. Это хорошее место при разборке, чтобы начать новый ряд деталей. 4. Снимите грушу заправочного насоса и ее удерживающую пластину.
Груша праймера удерживается на основании праймера с помощью удерживающей пластины.Два винта прикрепляют удерживающую пластину груши праймера к основанию праймера.
Снимите два винта, которые крепят пластину, удерживающую грушу праймера к основанию праймера. [Вернуться к началу] 5. Вытолкните грушу праймера из удерживающей пластины.
[Вернуться к началу] 6. Снимите основание праймера и пластинчатый клапан карбюратора.
Удаление крепежных винтов основания праймера освобождает основание праймера от корпуса карбюратора.
Отложите основу грунтовки для очистки. Найдите тонкий пластинчатый клапан между основанием праймера и корпусом карбюратора.
Осторожно обращайтесь с пластинчатым клапаном. Важно для работы карбюратора и очень деликатно.
Если такая хрупкая деталь, как эта, повреждена на карбюраторе, не имеющем комплекта для восстановления, скорее всего, придется заменить весь карбюратор. После выполнения этих действий все мелкие детали карбюратора удалены из корпуса карбюратора и готовы к очистке.[Вернуться к началу]
Часть 1 — Как проверить топливные форсунки (двигатель 5,0 л, двигатель 5,8 л)
- Автор: Авраам Торрес-Арредондо
- Идентификатор статьи: 110
Проверка топливных форсунок на впрыскиваемом топливе 5.Двигатель 0L и двигатель 5,8L могут быть довольно сложной задачей, поскольку половина из 8 топливных форсунок находится под камерой впускного коллектора.
В этом уроке я покажу вам конкретную диагностическую стратегию, которую вы можете использовать, чтобы узнать, действительно ли у вас на руках неисправный топливный инжектор.
Вы можете найти это руководство на испанском языке здесь: Cómo Probar Los Inyectores De Combustible (Ford 5.0L, 5.8L) (по адресу: autotecnico-online.com ).
Признаки неисправной топливной форсунки
Наиболее частым признаком неисправной топливной форсунки является отказ двигателя на холостом ходу или при ускорении автомобиля.Другие симптомы включают, но не ограничиваются:
- Недостаток мощности.
- Плохой расход бензина.
- Проверьте, горит ли свет двигателя (CEL).
Теперь, чтобы более подробно остановиться на том, как топливная форсунка может выйти из строя на вашем двигателе 5,0 л или 5,8 л:
- Топливная форсунка обжаривается внутри и не распыляет топливо.
- Топливная форсунка забивается отложениями и не распыляет достаточное количество топлива или распыляет надлежащую форму.
- Топливная форсунка не активируется (распыляется) из-за отсутствия питания
- Топливная форсунка не активируется, потому что на нее подается питание, но ЭБУ системы впрыска топлива не активирует ее.
- PCM выходит из строя и активирует топливную форсунку, как только ключ поворачивается в положение работы.
Независимо от того, какова основная причина, неисправная топливная форсунка приведет к резкому холостому ходу двигателя и промахам при ускорении на дороге.
Какие инструменты мне нужны для проверки топливных форсунок?
Чтобы провести проверку сопротивления топливной форсунки, вам не понадобится много всего, так как самый важный инструмент, который вам понадобится, — это мультиметр (который может быть либо аналоговым, либо цифровым).
Вот основной список инструментов, которые вам понадобятся:
- Мультиметр.
- Вы будете использовать мультиметр только для проверки сопротивления (Ом).
- Если вам нужно обновить или купить мультиметр, ознакомьтесь с моей рекомендацией: Покупка цифрового мультиметра для автомобильной диагностики (можно найти по адресу: easyautodiagnostics.com ).
- OBD I сканирующий прибор или считыватель кода.
- Чтобы проверить топливные форсунки, вам не нужен диагностический прибор (так как диагностический прибор не может динамически проверить топливные форсунки). Но его наличие упрощает весь процесс, поскольку вы можете получить любые диагностические коды неисправностей (DTC), хранящиеся в памяти PCM.
- Ручной инструмент.
- Поскольку половина топливных форсунок находится под камерой впускного коллектора, вам потребуются ручные инструменты, такие как торцевой ключ, удлинители, головки и т. Д.удалить его.
- Ручка и бумага, чтобы записать результаты теста на сопротивление топливной форсунки.
Начните отсюда: стратегия диагностики
Чтобы избежать замены деталей, которые не нужны вашему двигателю Ford 5,0 или 5,8 л (или снятия впускного коллектора, когда это не нужно), вам нужна стратегия диагностики, чтобы найти неисправную топливную форсунку.
Итак, если вы не знаете, с чего начать (найти неисправную топливную форсунку) или просто нуждаетесь в небольшом руководстве, вот моя собственная стратегия устранения неисправностей топливной форсунки:
- Определите, какой цилиндр «мертв» первым.
- Неисправная топливная форсунка приведет к пропуску двигателя (пропуску зажигания). Цилиндр, в котором происходит пропуск зажигания, считается «мертвым».
- Чтобы найти этот «мертвый» цилиндр, вам нужно провести тест баланса цилиндра.
- Обнаружение «мертвого» цилиндра сэкономит вам массу времени на диагностику / поиск и устранение неисправностей, не говоря уже о большом разочаровании.
- Вы можете найти написанное мной руководство по тесту балансировки цилиндров здесь: Тест балансировки цилиндров 5,0 л, 5,8 л.
- После обнаружения «мертвого» цилиндра следующим шагом является устранение системы зажигания как причины неисправности.
- Устранить систему зажигания.
- Это означает, что вам необходимо убедиться, что в «мертвом» цилиндре появляется искра, и что свеча зажигания тоже в порядке.
- Система зажигания является наиболее частой причиной 90% пропусков зажигания (пропусков двигателя), поэтому лучше устранять ее с самого начала.
- После подтверждения того, что в цилиндре появляется искра, следующим шагом будет проверка сжатия этого цилиндра.
- Испытание на сжатие «мертвого» цилиндра.
- Вам не нужно тестировать все 8 цилиндров, достаточно просто проверить «мертвый» цилиндр плюс два других (для сравнения результатов теста на сжатие), чтобы получить представление о внутреннем состоянии этого цилиндра.
- После подтверждения того, что «мертвый» цилиндр имеет хорошую компрессию, следующим шагом является проверка сопротивления топливной форсунки.
- Проверить топливную форсунку.
- Это будет включать проверку внутреннего сопротивления топливной форсунки.
- Вам также необходимо убедиться, что он получает питание и сигнал переключения (активации) PCM.
Я использовал вышеуказанную диагностическую стратегию с огромным успехом на протяжении многих лет, работая в качестве диагностического специалиста, и я думаю, что она вам тоже поможет.
Руководства по двигателям| Колер Двигатели
Меню- Двигатели
- Почему Колер
- Обслуживаемые рынки
- Профессиональный ландшафтный дизайн
- Аренда
- Промышленность и строительство
- Дом и Сад
- Отдых
- Сервис и запчасти
- Поиск дизельных деталей
- Поиск запчастей для бензина
- Запчасти для бензина
- i-Service
- Руководства
- Гарантия
- Исправление проблем
- часто задаваемые вопросы
- Партнеры
- Найти дилера
Руководства
Поиск по номеру модели
Идентификация моделиНомер модели
Как работает двигатель внутреннего сгорания — x-инженер.org
Подавляющее большинство автомобилей (легковых и коммерческих), которые продаются сегодня, оснащены двигателями внутреннего сгорания . В этой статье мы расскажем, как работает четырехтактный двигатель внутреннего сгорания .
Двигатель внутреннего сгорания классифицируется как тепловой двигатель . Он называется внутренний , потому что сгорание топливовоздушной смеси происходит внутри двигателя, в камере сгорания, а некоторые сгоревшие газы являются частью нового цикла сгорания.
В основном двигатель внутреннего сгорания преобразует тепловую энергию горящей топливовоздушной смеси в механическую энергию . Он называется , 4 такта , потому что для выполнения полного цикла сгорания поршню требуется 4 хода. Полное название двигателя легкового автомобиля: 4-тактный поршневой двигатель внутреннего сгорания , сокращенно ICE (Двигатель внутреннего сгорания).
Теперь давайте посмотрим, какие компоненты являются основными компонентами ДВС.
Изображение: Детали двигателя внутреннего сгорания (DOHC) | Обозначения:
TDC — верхняя мертвая точка BDC — нижняя мертвая точка |
Внутри блока цилиндров (12) мы можем найти поршень, шатун и коленчатый вал. Что касается головки блока цилиндров, то через блок цилиндров течет охлаждающая жидкость, которая помогает контролировать температуру двигателя.
Поршень перемещается внутри цилиндра из НМТ в ВМТ. Камера сгорания — это объем, создаваемый между поршнем, головкой блока цилиндров и блоком двигателя, когда поршень находится близко к ВМТ.
На Рисунке 1 мы можем рассмотреть полный набор механических компонентов ДВС.Некоторые компоненты зафиксированы (например, головка цилиндров, блок цилиндров), а некоторые из них движутся. На рисунке ниже мы рассмотрим основную движущуюся часть ДВС, которая преобразует давление газа в цилиндре в механическую силу.
Изображение: Движущиеся части двигателя внутреннего сгорания
Обозначения:
- звездочка распределительного вала
- поршень
- коленчатый вал
- шатун
- клапан
- ковш клапана
- распредвал
Полный цикл двигателя для 4-тактного ДВС имеет следующие фазы (такты):
- впуск
- сжатие
- мощность (расширение)
- выпуск
Ход — это движение поршня между двумя мертвыми центры (нижний и верхний).
Теперь, когда мы знаем, какие компоненты являются компонентами ДВС, мы можем исследовать, что происходит на каждом такте цикла двигателя.В приведенной ниже таблице вы увидите положение поршня в начале каждого хода и подробную информацию о событиях, происходящих в цилиндре.
Такт 1 — ВПУСК
Такт впуска двигателя внутреннего сгорания | В начале такта впуска поршень близок к ВМТ. Впускной клапан открывается, поршень начинает двигаться в сторону НМТ. Воздух (или топливовоздушная смесь) втягивается в цилиндр. Этот ход называется ВПУСКОМ, потому что в двигатель попадает свежий воздух / смесь.Такт впуска заканчивается, когда поршень находится в НМТ. Во время такта впуска двигатель потребляет энергию (коленчатый вал вращается из-за инерции компонентов). |
Ход 2 — СЖАТИЕ
Такт сжатия двигателя внутреннего сгорания | Такт сжатия начинается с поршня при НМТ после завершения такта впуска. Во время такта сжатия оба клапана, впускной и выпускной, закрываются, и поршни движутся в направлении ВМТ.Когда оба клапана закрыты, воздух / смесь сжимается, достигая максимального давления, когда поршень находится близко к ВМТ. Прежде, чем поршень достигнет ВМТ (но очень близко к нему), во время такта сжатия:
Во время такта сжатия двигатель потребляет энергии (коленчатый вал вращается за счет инерции компонентов) больше, чем такт впуска. |
Ход 3 — МОЩНОСТЬ
Рабочий ход двигателя внутреннего сгорания | Рабочий ход начинается с поршня в ВМТ.Оба клапана, впускной и выпускной, по-прежнему закрыты. Сгорание топливовоздушной смеси начинается в конце такта сжатия, что приводит к значительному увеличению давления внутри цилиндра. Давление внутри цилиндра толкает поршень вниз по направлению к НМТ. Только во время рабочего такта двигатель вырабатывает энергию. |
Ход 4 — ВЫПУСК
Ход выпуска двигателя внутреннего сгорания | Такт выпуска начинается с поршня в НМТ после завершения рабочего такта.Во время этого хода выпускной клапан открыт. Движение поршня от НМТ к ВМТ выталкивает большую часть выхлопных газов из цилиндра в выхлопные трубы. Во время такта выпуска двигатель потребляет энергию (коленчатый вал вращается из-за инерции компонентов). |
Как видите, для полного сгорания цикла (двигатель) поршень должен совершить 4 хода. Это означает, что на один цикл двигателя уходит два полных оборота коленчатого вала (720 °).
Единственный ход, который производит крутящий момент (энергию) — это рабочий ход , все остальные потребляют энергию.
Линейное движение поршня преобразуется во вращательное движение коленчатого вала через шатун.
Для лучшего понимания мы суммируем исходное положение поршня, положение клапана и баланс энергии для каждого хода.
| Порядок хода | Название хода | Исходное положение поршня | Состояние впускного клапана | Состояние выпускного клапана | 4 Энергетический баланс | 90735|
| TDC | Открыто | Закрыто | Потребляет | |||
| 2 | Сжатие | BDC | Закрыто | Закрыто | Потребляет | |
| 3 | Энергия | Закрыто | TDC | Производит | ||
| 4 | Выхлоп | BDC | Закрыто | Открыто | Потребляет |
На анимации ниже вы можете ясно увидеть, как работает двигатель внутреннего сгорания.
