Демонтаж заднего бампера на рестайлинговой Шевроле Нива

Понадобилось мне демонтировать задний бампер на ретайлинговой Шевроле Нива. Для работы нам понадобится гаечный и торцевой ключ на 10, отвертка с крестовым наконечником, отвертка с наконечником в виде звездочки, тонкая отвертка либо нож. Отремонтирую бампер, поезжу полгода и куплю новую машину.

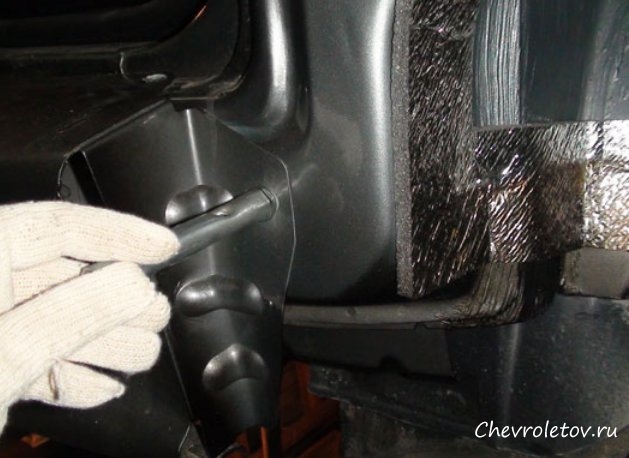

Отворачиваем крепления брызговика к заднему бамперу, всего тут 3 самореза, центральный под крестовую отвертку, остальные два — под звездочку. После этого отворачиваем очередные три самореза уже с боков бампера. Удаляем государственный номерной знак и под ним откручиваем пару гаек. Берем ножик либо тонкую отвертку и отдираем заглушки с верхних болтов крепления бампера, их тоже нужно отвернуть. Выдавливаем прижимную планку.

Залезаем в смотровую яму и отворачиваем пару винтов нижнего крепления бампера. Удаляем катафоты, для этого с обратной стороны отщелкиваем фиксаторы, под ними видим гайки и откручиваем их. Больше пластиковый бампер уже ничего не держит. Аккуратно тянем на себя правую часть элемента и отрываем ее. Не повредите при этом провода подсветки заднего номера, они проходят через левую часть бампера.

Если вам нужно было снять только пластиковый бампер, то на этом работу можно считать завершенной. В моем случае потребовалось снимать и железный бампер, который расположен под пластиковым. После демонтажа пластикового бампера отворачиваем пару винтов нижнего крепления металлического бампера, потом два винта есть по его бокам, их также откручиваем. Все, на этом железный бампер легко снимается.

Все это я делал из-за того, что недавно в меня сзади врезалась машина. Повреждения не такие серьезные, но вот бампер, как пластиковый, так и металлический, был поврежден. Если с пластиковым все однозначно — под замену, то металлический еще поменять можно. Виновником аварии был не я, соответственно, деньги на ремонт мне дали, но я их тратить на автосервис не стал, на них купил новый бампер, а остаток оставил себе.

Выравнивал железный бампер долго, ведь нужно добиться устранения деформации. Хорошо, что удар был не ильным и его существенно не повело, а то бы и здесь пришлось тратиться на покупку нового элемента.

Как снять задний бампер на Шевроле Нива: инструкция пошаговая

Кто же не хотел приобрести себе Ниву Шевроле, являющуюся полноприводным внедорожником? Данный автомобиль имеет российское происхождение. Производство его началось в далеком 2002 году, поэтому за эти годы его конструкция, особенности и принципы демонтажа стали хорошо известны практически каждому его владельцу.

Любая часть автомобиля рано или поздно выходит из строя, ухудшается ее внешний вид, либо же попросту водитель хочет поставить усовершенствованную и современную. Бампер Шевроле Нива не является исключением, поэтому, как и прочие детали, подвергается периодическому демонтажу. Как самостоятельно снять задний бампер на Шевроле Нива, вам станет известно после прочтения данной статьи.

В процессе дорожно-транспортных происшествий чаще всего страдает именно бампер, к тому же он царапается он цепляния бордюров, отлетающих камней и так далее. Для того чтобы снять бампер не обязательно иметь какую-то поломку, большинства узлов и механизмов машины доступны только лишь при его снятии, в противном случае до них просто не достать. Как бы там ни было, любой автовладелец транспортного средства Шевроле Нива в обязательном порядке должен знать и уметь, как провести снятие заднего бампера.

Читайте также:Рено Дастер или Шевроле Нива лучше по отзывам

Невозможно просто взять и снять бампер, важно знать, как он подсоединен, какие крепежи имеет, а также какие инструменты пригодятся для его извлечения. Задний бампер машины изготовлен из армированной или же неармированной пластмассы, зависит это исключительно от производителя. Сам по себе бампер крепится к поперечной балке, выполненной из металла, что при неверном демонтаже способен повредить буфер и балку энергопоглощения.

Машина может биться током. Чтобы избежать такого неприятного момента, следует предварительно перед началом демонтажа заднего бампера Шевроле Нива отсоединить клемму аккумулятора. Чтобы упростить себе весь процесс, рекомендуется заранее изучить всю схему крепления данной детали к прочим узлам автомобиля. Общее время демонтажа бампера занимает не более 30 минут.

Рассмотрим необходимые инструменты, которые позволят качественно и легко снять задний бампер Шевроле Нива:

• гаечный ключ на 10;
• гаечный ключ на 12;
• молоток;
• плоская отвертка;
• крестовая отвертка;
• болгарка или смазка ВД-40 (на случай, если имеется засохшие куски грязи либо ржавчина).

Начиная работу, не забудьте о том, что транспортное средство необходимо установить на подъемники, подставив ступицы под каждое колесо. В случае если имеется смотровая яма, задача упрощается.

Как снять задний бампер на Шевроле Нива: инструкция пошаговая

В целом замена бампера – вовсе не трудоемкий и достаточно простой процесс. Ни в коем случае не производите его демонтаж по инструкции к переднему бамперу. У транспортного средства данной модели крепежи переднего и заднего бамперов очень сильно отличаются. Вы попросту можете повредить не только снимаемую деталь, но и присоединенные к нему узлы и механизмы. Одна радиаторная решетка чего стоит.

Рассмотрим пошаговую инструкцию замены заднего бампера Шевроле Нива:

1. Первоначально необходимо обесточить транспортное средство. Для этого достаточно отсоединить аккумулятор от сети.
2. Следующим шагом раскручиваются все гайки, винты и болты, проще говоря, крепежные элементы брызговика.
3. Винты, расположенные вверху накладок, которые удерживают крепление буфера, необходимо извлечь путем выкручивания.
4. Далее понадобится зажать все фиксаторы и произвести демонтаж светоотражательных элементов.
5. Болты и гайки, которые держат всю конструкцию, необходимо открутить при помощи га6чного ключа на 10.
6. Тем же ключом производят демонтаж болтов крепления снизу накладок задней балки буфера.
7. Затем отключают и разъединяют асе клеммы и провода, отвечающие за наружное освещение транспортного средства и те, что расположены за госномером машины.
8. Чтобы накладка не мешала работе, ее предстоит отвести в сторону.
9. Теперь необходимо вынуть жгут с проволокой, делается это сквозь кузовное отверстие.
10. На завершающем этапе нужно открутить болты сверху и снизу, а также балку, крепящую к кузову машины. Таким образом можно будет извлечь накладку.
11. Теперь задний бампер просто вынимается и производится его демонтаж.

Монтаж заднего бампера производится точно так же, как и его демонтаж, только в обратном порядке, а все мелкие детали в виде болтов и саморезов лучше заменить на новые. Они не являются дорогостоящими, но такая замена продлит жизнь вашему новому бамперу. Если возникла необходимость снятия декоративных накладок, расположенных на фарах, то их необходимо вернуть на прежнее место. При этом саморезы и болты для крепления не стоит слишком туго затягивать, чтобы сама деталь не лопнула, в противном случае придется снова что-то демонтировать.

Читайте также:Как сделать замену сальника полуоси заднего моста на Шевроле Нива

Проведя установку буфера и закрутив четыре винта, которые размещены снизу фар, необходимо вставить накладки, при этом защелки должны точно встать в отверстия под бампер. Теперь края можно отвести вниз и затянуть крепежные элементы. Когда все элементы, помимо бампера, готовы и присоединены, остается лишь затянуть крепеж самого заднего бампера.

Балка энергопоглощения устанавливается несложно, впрочем, как и извлекается, несмотря на сложность самой конструкции. Важно помнить, что малейшая погрешность в работе может привести к поломке всего автомобиля.

При соблюдении всех рекомендаций и правильной установке заднего бампера Шевроле Нива, он прослужит вам долгие годы, радуя глаз.

Как снять задний бампер шеви нива

Пошаговая инструкция по снятию бампера на Шевроле Нива

Бампер любого автомобиля приходится иногда демонтировать. Связано данное обстоятельство с тем, что этот элемент конструкции подвержен частым повреждениям во время ДТП. Кроме того, выполнения ремонтных работ разных видов также требует выполнения подобной процедуры, так как он создаёт препятствия для доступа к различным узлам и агрегатам машины при их ремонте. Понадобиться снять его и в том случае, когда автовладелец решит провести тюнинг и заменить штатное устройство на нестандартное. Именно поэтому ему необходимо в обязательном порядке знать, как снять передний бампер на Шевроле Нива.

Предварительная подготовка к демонтажу

Перед тем как начать снимать бампер на Ниве Шевроле, необходимо изучить все конструктивные особенности этого элемента конструкции автомобиля. Дело в том, что он выполнен на 90% из пластика. Такой пластик может быть в некоторых случаях армирован, а в некоторых нет. Всё зависит от того, какой рейсталинг провёл производитель на Шевроле Нива. Пластик, в свою очередь, опирается на металлическую поперечную балку. Именно поэтому ошибки при демонтаже могут привести к повреждению самого буфера и энергопоглощающей балки.

Перед тем как начать демонтаж, необходимо, во избежание поражения током, откинуть клемму аккумулятора. Для того, чтобы во время работы не испытывать сложностей с поиском креплений стоит заранее подготовить их схему с указанием точного количества крепёжных элементов. Если подготовиться к работе заранее, их можно завершить в течение получаса.

Необходимый инструмент

Для того чтобы максимально качественно выполнить необходимые работы, нужно, для начала, поставить автомобиль на подъёмник. В крайнем случае, его можно отправить на смотровую яму. Кроме того, требуется подобрать следующий набор инструментов:

• гаечные ключи на «десять» и «двенадцать».
• молоток.
• отвёртки, плоская и крестообразная.
• в том случае, когда все точки крепления заржавели, потребуется болгарка.

Передний демпфер Шевроле Нива

Снятие переднего бампера Шевроле Нива происходит на основании определённого алгоритма, которого необходимо придерживается во время выполнения работ.

Подробный пошаговый демонтаж

1.снимаются колёса автомобиля для того, чтобы иметь доступ к креплениям устройства.
2. демонтируют части верхней и нижней накладки бампера. Для этого необходимо открутить болты крепления накладки и снять её.

3. открутив четыре винта, демонтируют облицовку радиатора охлаждения, следя при этом за тем, чтобы не повредить радиатор.
4. используя крестообразную отвертку, снимают облицовку передних фар, стараясь при этом не задеть оптику.

5. накидным ключом на 10 откручивают верхние болты крепления балки переднего бампера.
6. демонтируют государственный номер.

7. ослабляют клеммы проводов освещения, отвинчивают болты, производят демонтаж противотуманных фар. Делается это для того, чтобы они не помешали съёму буфера.

8. снимают крепежи

9. отключают и снимают во избежание порчи датчик температуры, смонтированный на балке.

10. выполняют демонтаж самой балки.

Обратный монтаж переднего буфера

Монтаж переднего буфера Шевроле Нива выполняется в обратном порядке. При этом болты и саморезы, которые крепят бампер, необходимо заменить на новые.

Стоит уделить особое внимание установке решетки бампера, чтобы не причинить ущерб ей самой и кузову автомобиля, ведь эта деталь автомобиля постоянно находиться на виллу и даже малейшее её повреждение сразу же портит его внешний облик.

В случае соблюдения всех норм, буфер вернётся на своё место без особых проблем и прослужит вам ещё очень долго.

Задний буфер: особенности конструкции

Поменять описываемое устройство, установленное на Шевроле Нива сзади также достаточно просто. При этом стоит отметить то обстоятельство, что рекомендаций типа «отверните три винта» здесь будет недостаточно, так как передний и задний буферы значительно отличаются друг от друга по конструкции. Например, здесь нет радиаторной решетки, и части бампера по-иному крепятся. В результате затратить усилия на выполнение демонтажных работ придётся больше.

Пошаговый алгоритм демонтажа

Демонтаж заднего бампера Шевроле Нива также выполняется по заранее разработанному алгоритму:

1. автомобиль обесточивается путём отключения его аккумулятора от сети.
2. винты, предназначенные для удержания накладки, а также гайки, используемые для крепления брызговиков, отворачиваются.
3. выкручиваются винты, находящиеся в верхней части накладки и удерживающие крепление буфера Шевроле Нива.
4. зажимают фиксаторы и демонтируют светоотражательные элементы.
5. при помощи ключа на «десять» откручивают болты и гайки, удерживающие конструкцию, расположенную под государственным номером и светоотражательные элементы.
6. отворачивают, при помощи такого же ключа, болты крепления расположенного в нижней части накладки задней балки буфера.
7. отсоединяют клеммы проводки осветительных приборов госномера автомобиля.
8. накладку отводят в сторону и через кузовное отверстие вынимают жгут с проволокой.
9. выполняется демонтаж накладки, для чего откручиваются верхние и нижние болты, крепящие балку к кузову автомобиля.
10. снимается крепление заднего бампера Шевроле Нива и она демонтируется.

Установка заднего буфера на место

Задний буфер устанавливается на место, как и передний, в обратной последовательности. При этом, если декоративные накладки, расположенные под фарами, снимались при демонтаже, их рекомендуется поставить на место, не затягивая до конца саморезы или болты. Далее, после установки буфера и заворачивания четырёх винтов, расположенных под фарами, вставляют накладки защёлками в отверстия под бампер. После этого его края отводят вниз и затягивают саморезы крепления насадок. После того, как все элементы заднего бампера установлены, монтируется и затягивается оставшийся крепёж

Энергопоглощающее устройство автомобиля, как переднее, так и заднее, имеет достаточно сложную конструкцию, но при этом снять и поставить на место их легко. Для этого нужно следовать алгоритму, заложенному в инструкции по эксплуатации автомобиля. Кроме того, необходимо подходить к такой работе ответственно, так как малейшая неточность может привести к порче, как самого буфера, так и всего кузова автомобиля.

Снятие переднего и заднего бампера Шевроле Нива

Бампер на «Шевроле Нива» нужно снимать, когда ему требуется ремонт (покраска, шпатлевка) или замена. Прежде чем его демонтировать, нужно знать о том, что изготавливается эта деталь из пластика. Это значит, что она требует аккуратного обращения и может легко поцарапаться. В «Шевроле Нива», как и любом другом авто, возможно снятие переднего и заднего бамперов. Чтобы провести работы, вам понадобятся:

• ключ 10*12;
• молоток;
• набор отверток;
• болгарка (требуется, если крепежи проржавели).

Снимать конструкцию своими руками лучше всего, когда автомобиль стоит на яме. В автосервисах для удобства также используются подъемники. Самостоятельно проведенный демонтаж конструкции занимает до получаса времени.

Чтобы не запутаться во всех креплениях и не потерять их, составьте схему расположения винтов, гаек на конструкции, указав их размер и количество — так вы быстрее проведете монтажные работы.

Демонтаж переднего бампера

Для осуществления демонтажа переднего бампера выполните такой алгоритм работ:

• Отключите от АКБ клемму «минус» для обесточивания «Шевроле» (требуется, чтобы не закоротить электросеть).
• Демонтируйте колеса «Нивы». Это понадобится для обеспечения доступа к удерживающим передний бампер винтам.
• Снимите радиаторную облицовку, открутив 4 винта. Следите за тем, чтобы не повредить радиатор.

Снимаем радиаторную решетку на Шевроле Нива

• При помощи крестообразной отвертки демонтируйте облицовку на передних фарах, не задевая оптику.
• Воспользовавшись накидным ключом на 10, открутите верхние болты, закрепляющие балку.
• Демонтируйте государственный номер на «Шеви» и открутите винты под ним.
• Отключите противотуманную оптику. Для этого вам понадобится отсоединить клеммную колодку, отвинтить болты, снять фары, чтобы они не мешали съему буфера.
• Снимите крепежи и сам бампер.
• Не забывайте об удалении датчика температуры, расположенном в балке — его легко повредить. После этого можно демонтировать саму балку.

После снятия изделия его можно окрашивать, шпатлевать или проводить любые другие манипуляции. Обратно нужно крепить только после высыхания нанесенных составов.

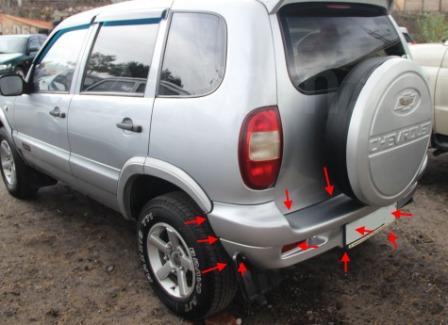

Демонтаж заднего бампера

Задний бампер на «Ниве» снимается следующим образом:

• Обесточьте «Шевроле» тем же способом, что и при демонтаже переднего бампера.
• Отверните отверткой винты, удерживающие бамперную накладку на кузове, а также гайки, которые крепят брызговики.
• Снимите винты крепежа накладки, находящиеся в верхней части.
• Зажав фиксаторы, демонтируйте элементы, отражающие свет.
• Воспользовавшись ключом на 10, открутите на «Шевроле Ниве» гайки, закрепляющие конструкцию под госномером и элементами светоотражения.

Снятие заднего бампера на «Шевроле Нива»

• Открутите гайки, расположенные в нижней части накладки задней бамперной балки «Шеви».
• Разъедините проводку, отвечающую за подсветку госномера.
• Отведя накладку в сторону, выньте сквозь кузовное отверстие жгут с проводкой.
• Демонтируйте накладку, открутите верхние и нижние болты, при помощи которых балка крепится к кузову «Шевроле Нива». Снимите заднюю балку.

Установка заднего бампера производится в обратном порядке.

Как снять задний бампер шеви нива

Вам потребуются: ключ «на 10», ключ для гаек колес, отвертка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выверните боковые винты крепления накладки буфера к кузову с обеих сторон.

Отверните винты и.

. гайки крепления брызговика и снимите его.

Выверните верхние болты крепления накладки.

Сжав пальцами фиксаторы.

. снимите световозвращающие элементы.

Отверните гайки крепления накладки, расположенные за световозвращающими элементами и.

. за номерным знаком

Отверните нижние гайки крепления накладки.

Разъедините колодку провода лампы подсветки номерного знака.

Выверните болт крепления клеммы «массового» провода.

Отведите в сторону левую часть накладки и извлеките жгут проводов из отверстия в кузове.

Снимите накладку заднего бампера.

Выверните верхние и.

. нижние болты крепления балки заднего буфера и.

Устанавливайте балку и накладку заднего буфера, а также все снятые детали в порядке, обратном снятию

Замена заднего бампера автомобиля выпуска после 2009 года

Вам потребуются: ключ «на 10», ключ для гаек колес, отвертка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выверните боковые винты крепления накладки буфера к кузову с обеих сторон.

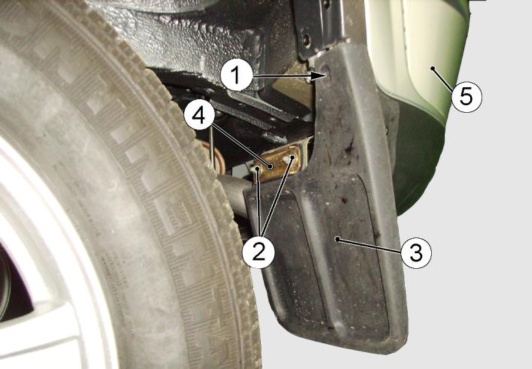

Отверните винты крепления брызговика

Отверните гайки крепления брызговика и снимите его.

Поддеваем отверткой и выводим из зацепления пластмассовый фиксатор катафота

Снимаем катафот, выводя из зацепления вторую защелку.

Также снимаем второй катафот

Головкой на 10 откручиваем два болта нижнего крепления бампера

Головкой на 10 с каждой стороны откручиваем по одной гайке, расположенной в нише под катафотом

Откручиваем две гайки крепления бампера под номерным знаком

Открываем дверь задка

Головкой на 10 откручиваем пять болтов верхнего крепления бампера

Снимаем бампер с посадочных мест и проталкиваем в отверстия бампера защитные колпаки фонарей освещения номерного знака с проводами

Крестовой отверткой откручиваем четыре самореза крепления держателей проводов фонарей и снимаем бампер с автомобиля

Устанавливаем бампера в обратной последовательности.

Бамперы Нивы Шевроле. Различия. Как снять бампер.

В разработках интерьера итальянской дизайн-студии Bertone на бамперы Шевроле Нива было акцентировано особое внимание. Речь идет о модернизации автомобиля, которая пришлась на 2009 год. Если рассматривать по отдельности начальную версию Шевроле Нива и версию после рестайлинга, то заметить отличия не так просто. Однако они достаточно существенные и, прежде всего коснулись переднего и заднего бамперов.

Рестайлинговая Нива-2009

Старт первой модели Шевроле Нива пришелся на 2002 год. До 2009 годы с конвейера сошло около 300000 автомобилей. Анализ рынка показал, что продукт объединенной компании “GM-АвтоВАЗ” покорил сердца российского потребителя, однако на достигнутом останавливаться было нельзя. Хотя «стаж» новой Нивы был практически ничтожным, по сравнению с количеством лет, которые продержались в производстве представители классического семейства. Руководство компании принимает решение о модернизации модели путем изменения интерьера. Техническую часть решили оставить без особых изменений.

В конце 2008 года компания “GM-АвтоВАЗ” обращается с заказом в дизайнерскую студию Bertone. Перед исполнителями стояли конкретные задачи:

1. Создать современный дизайн, соответствующий стилю Chevrolet, и при этом минимизировать финансовые затраты.
2. При сохранении геометрии кузова подчеркнуть кинетические характеристики автомобиля.
   Модернизировать интерьер.
3. Изменения претерпели фары головного света, задние фонари, решетка радиатора. Но ключевую роль в обретении стиля сыграли бамперы Шевроле Нива.

Передний бампер

Линии переднего буфера на автомобилях, выпускавшихся до 2009 года, соответствовали классическим представлениям о назначении данной детали кузова. Пластиковая облицовка отличалась правильной формой, которую унаследовали европейские автомобили конца 90-х годов. Она условно делился на две части. Верхняя часть представлена простым пластиковым коробом с отливкой для крепления номерного знака. В нижней части расположены воздухозаборники и противотуманные фонари прямоугольной формы.

Между бампером и решеткой радиатора образовывалась щель, которая выдавала погрешности кузовной сборки. На самом деле, эта щель вовсе не являлась ошибкой сборщиков и была частью дизайнерской задумки. Уже в отзывах первых владельцев значились такие недостатки, как отсутствие защиты радиатора и относительно тривиальный дизайн переднего бампера в целом.

После рестайлинга передний буфер стал состоять из большего числа секций, что придало автомобилю современный стиль. Верхняя часть теперь выполнена воедино с радиаторной решеткой. В результате такого решения злополучная щель совсем исчезла. Воздухозаборник в новой версии закрыт декоративной решеткой. Она не только служить частью внешнего дизайна, но и имеет практическое значение. Нижняя часть радиатора защищена от попадания цветков, травы и прочего мусора. Преследуя приверженность стилю Chevrolet Captiva, дизайнеры решили изменить оправу ПТФ. Круглые противотуманные фонари устанавливаются на современных автомобилях европейского и азиатского автопрома. Нижняя часть переднего бампера выполнена из черного пластика. Есть еще одна деталь, которая появилась после рестайлинга. Это усилитель, установленный снизу.

Такие усилители предназначаются для защиты радиатора и картера двигателя. Обычно устанавливаются на мощных внедорожниках.

Здесь они выполняют лишь декоративную функцию, зато с ними у машины появился свой особый стиль. Усилитель подчеркивает статус внедорожника.

Задний бампер

Отличительных элементов задний бампер рестайлинговой модели Шевроле Нива получил не так много, зато есть практические новшества. Первое, что бросается в глаза – это горизонтальная вставка в верхней его части. Теоретически, она должна служить для удобной загрузки или разгрузки багажника. Но даже если толку от нее владелец и не найдет, то смотрится она достаточно стильно. При окрашивании облицовок в цвет кузова вставка остается черного цвета. Бампер задний, как и передний имеет нижнюю часть, выполненную из черного пластика. Имитация защиты буфера одновременно является кронштейном для номерного знака. Прорези воздухозаборников, пусть даже они и не функционирующие, придают автомобилю некое подобие стиля GT.

Кстати, в обновленной версии появились на крыльях и порогах обвесы. Бампера имеют плавные переходы под накладки, что создает единую картину по периметру кузова.

Как снять бамперы Шевроле Нива

Для того, чтобы демонтировать буфер с автомобиля, не понадобится никаких специальных приспособлений, однако работы рекомендуется выполнять при помощи подъемника или смотровой ямы.

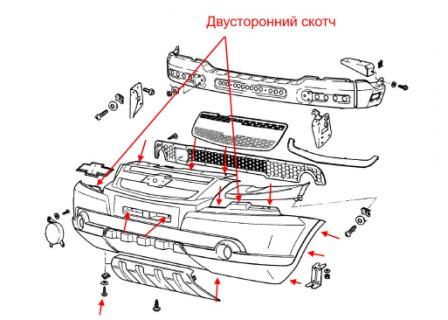

Снятие переднего бампера нового образца

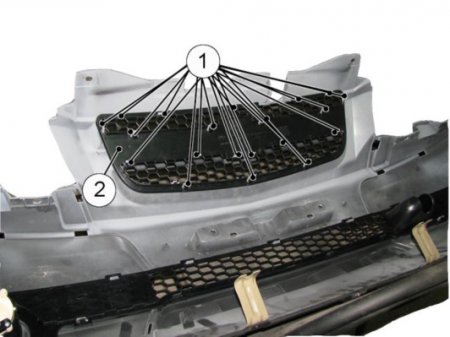

• Отвернуть три винта в верхней части решетки радиатора (в области замка капота).
• Открутить два болта под номерным знаком.
• Снизу бампер крепится к поперечине двумя болтами. Их необходимо открутить. Но перед этим необходимо демонтировать накладку, имитирующую усилитель.

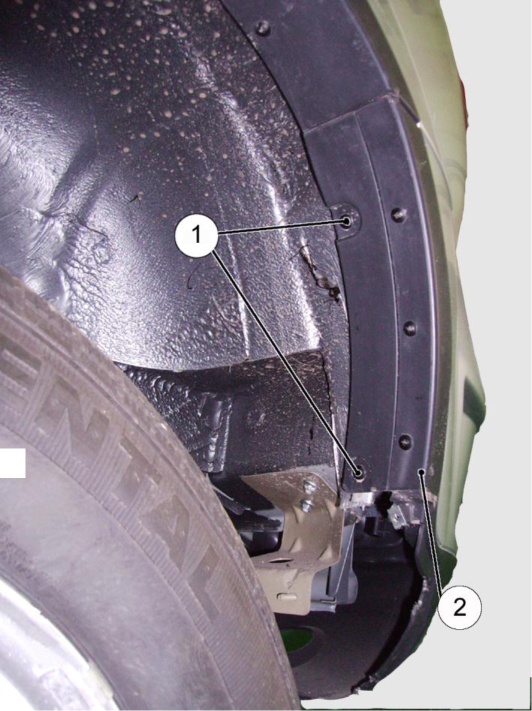

• Сняв переднее колесо, следует отвернуть 6 винтов передней части защиты арки и 2 гайки, которыми эта защита дополнительно притянута.
• Под фарой находится декоративная накладка. Ее необходимо сдвинуть в сторону. После этого откроется доступ еще к двум винтам.
• С противоположной стороны работы дублируются. После этого можно снимать бампер.

Снятие переднего бампера старого образца

Алгоритм снятия переднего бампера с автомобиля выпуска 2002-2009 годов несколько иной.

• Сначала демонтируется решетка радиатора, так как она устанавливается отдельно.
• Облицовки фар крепятся винтами, которые необходимо отвернуть.
• Сверху нетрудно будет найти 4 болта. Их необходимо открутить.
• Открутить 4 гайки снизу бампера.
• Открутить винты боковых креплений.
• Снять номерной знак и отвернуть винты креплений.
• Снять бампер.

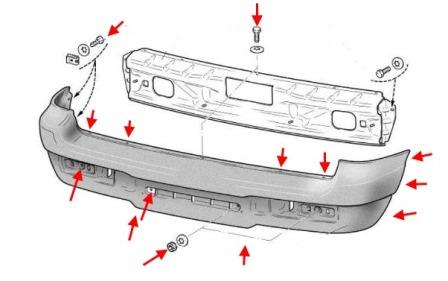

Снятие заднего бампера

Снятие заднего бампера для всех образцов происходит по одной и той же схеме.

• Снимаются брызговики.
• Откручиваются винты с каждой стороны, крепящие подкрылки к бамперу.
• Для снятия катафотов необходимо сдавить защелки с внутренней стороны. Под катафотами открутить по одному болту.
• Снять номер и под ним открутить 2 болта.
• Открутить две гайки снизу.

При снятии бампера необходимо проявлять осторожность, так как к нему изнутри крепятся провода, которые впоследствии снимаются. Снять бампер не составляет труда. Нужно только знать, где располагаются крепежные элементы.

Как снять задний бампер шеви нива

Снятие переднего бампера

Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода «массы» от аккумуляторной батареи. Отверните три винта 1 (рис. 8-11) верхнего крепления бампера.

Снятие бампера на Нива Шевроле

Рис. 8-11. Крепление бампера к верхней поперечине передка:

1 — винт самонарезающий.

Отверните два болта 1 (рис. 8-12) крепления бампера (в зоне номерного знака).

Бампер Нива Шевроле

Рис. 8-12. Крепление бампера к нижней поперечине передка:

2 — хромированная накладка.

Отверните две гайки 1 (рис. 8-13) нижнего крепления бампера.

Рис. 8-13. Крепление бампера к нижней поперечине передка (вид снизу):

Отверните по шесть винтов 1 (рис. 8-14) и по две гайки 2 крепления кожуха защитного, правого/левого, арки переднего колеса и снимите защитный кожух 3.

Рис. 8-14. Крепление бампера и кожуха защитного правого/левого арки колеса:

3 — защитный кожух.

Отсоедините колодку 1 (рис. 8-15) переднего жгута проводов от противотуманных фар.

Отверните по одному винту 1 (рис. 8-16) со стороны арки колеса, крепления накладок 1 (рис. 8-17) фар.

Рис. 8-15. Расположение противотуманных фар правой/левой:

1 — колодка жгута;

2 — противотуманная фара.

Установка бампера на Шеви Ниву

Рис. 8-16. Крепление накладки фары на бампере:

Снимите накладку 1 (рис. 8-17) фар правую и левую, преодолевая сопротивление двухсторонней липкой ленты.

Рис. 8-17. Накладка фары:

1 — накладка фары левая;

Отверните по два болта 1 (рис. 8-18) верхнего — бокового крепления бампера к нижней поперечине кузова и снимите бампер 2.

Рис. 8-18. Боковое крепление бампера:

Снятие балки переднего бампера.

Отверните по одному винту 1 (рис. 8-19) бокового крепления балки бампера.

Рис. 8-19. Боковое крепление балки переднего бампера:

2 — балка переднего бампера.

Отверните четыре гайки 1 (рис. 8-20) крепления балки переднего бампера и снимите балку.

Демонтаж бампера на Шевроле Нива

Установка балки и переднего бампера.

Установку балки и переднего бампера производите в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с фарами и передними крыльями.

Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.

Разборка переднего бампера.

Отверните пять винтов 1 (рис. 8-21) крепления нижней накладки бампера, снимите накладку

Бампер Шеви Нива 1. 7 GM

Рис. 8-21. Снятие нижней накладки бампера:

1 — винт самонарезающий;

2 — нижняя накладка бампера.

Отверните два винта 1 (рис. 8-22) крепления кронштейнов и снимите кронштейны 2.

Рис. 8-22. Крепление кронштейнов:

1 — винты крепления кронштейнов;

2 — кронштейн бампера.

Отсоедините двадцать защелок 1 (рис. 8-23) крепления верхней решетки и снимите решетку 2, отсоедините от верхней решетки шесть металлических защелок и снимите хромированную накладку 2 (рис. 8-12).

Рис. 8-23. Крепление верхней решетки бампера:

2 — верхняя решетка бампера.

Отверните по три винта 1 (рис. 8-24) крепления противотуманных фар, снимите фары 3, правую и левую. Отверните по два винта 2 крепления нижней решетки.

Рис. 8-24. Крепление противотуманной фары:

1 — винты крепления противотуманной фары;

2 — винты крепления нижней решетки;

3 — противотуманная фара левая.

Отсоедините семнадцать защелок 1 (рис. 8-25) крепления нижней, декоративной решетки бампера, снимите решетку 2.

Рис. 8-25. Крепление нижней решетки бампера:

2 — решетка бампера нижняя.

Срежьте струной (леской) 1 (рис. 8-26) заводской знак 2, преодолевая сопротивление двухсторонней липкой ленты, (струна, капроновая витая нить).

Рис. 8-26. Снятие эмблемы:

1 — струна, леска;

2 — заводской знак.

Сборка переднего бампера.

Сборку переднего бампера производите в порядке обратном разборке.

Снятие заднего бампера в сборе.

Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода «массы» от аккумуляторной батареи. Откройте дверь задка, снимите колпачки 1 (рис. 8-27) с головок болтов, отверните пять болтов, верхнего крепления бампера, снимите верхнюю накладку 2.

Рис. 8-27. Верхнее крепление заднего бампера:

2 — верхняя накладка бампера;

3 — бампер задний.

Отверните две гайки 1 (рис. 8-28) центрального крепления бампера в зоне установки номерного знака.

Рис. 8-28. Крепление заднего бампера в зоне установки номерного знака:

Отверните три винта 1 (рис. 8-29) крепления грязезащитного фартука, отверните один винт 1 (рис. 8-30) и две гайки 2 со стороны арки колеса, снимите прижимную пластину 4 и фартук 3.

Рис. 8-29. Крепление фартука:

1 — винт; 2 — бампер задний; 3 — грязезащитный фартук.

Крепление фартука на Нива Шевроле

Рис. 8-30. Крепление фартука:

3 — грязезащитный фартук;

4 — прижимная пластина;

Отверните по два винта 1 (рис. 8-31) крепления бампера к арке заднего колеса правой/левой.

Рис. 8-31. Крепление бампера к арке заднего колеса правой/левой:

1 — винты; 2 — бампер в сборе.

Отверните два винта 1 (рис. 8-32) нижнего крепления бампера к балке бампера.

Рис. 8-32. Нижнее крепление бампера:

Отогните обивку багажника слева, отсоедините клемму 1 (рис. 8-33) жгута фонаря освещения номерного знака от кузова и колодку 2 жгута проводов фонаря освещения номерного знака от заднего жгута проводов.

Рис. 8-33. Провода жгута фонарей освещения номерного знака:

1 — клемма провода «массы» жгута фонаря освещения номерного знака;

2 — колодка жгута проводов фонаря освещения номерного знака к заднему жгуту проводов.

Снимите световозвращатели, отверните по одной гайке 1 (рис. 8-34), снимите бампер.

Рис. 8-34. Боковое крепление бампера:

1 — гайка; 2 — задний бампер.

Снятие балки заднего бампера

Отверните по одному болту 1 (рис. 8-35) бокового крепления задней балки 2.

Отверните два болта 1 (рис. 8-36) крепления балки заднего бампера к кузову и снимите балку 2.

Рис. 8-36. Крепление балки заднего бампера снизу:

1 — болты; 2 — балка заднего бампера.

Установка балки и заднего бампера

Установку балки и заднего бампера производить в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с задними крыльями и фонарями. Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.

Разборка заднего бампера

Отверните по три винта 1 (рис. 8-37) и снимите надставки 2 бампера правую и левую, отверните по три винта 3, крепления дефлекторов 4 заднего бампера и преодолевая сопротивление двухсторонней липкой ленты снимите дефлекторы.

Рис. 8-37. Крепления надставки и дефлектора заднего бампера:

1 — винты крепления надставки бампера; 2 — надставка бампера; 3 — винты крепления дефлектора; 4 — дефлектор; 5 — бампер.

Отверните по два винта 1 (рис. 8-38) крепления фонарей освещения номерного знака и четыре винта 3 крепления жгута проводов фонарей освещения номерного знака, снимите жгут с фонарями в сборе.

Рис. 8-38. Крепление фонарей освещения номерного знака и жгута проводов:

1 — винты крепления фонарей освещения номерного знака; 2 — фонари освещения номерного знака; 3 — винты крепления жгута проводов освещения номерного знака; 4 — задний бампер.

Сборка заднего бампера

Сборку заднего бампера производите в порядке обратном разборке.

Chevrolet Niva | Снятие и установка заднего бампера

Снятие и установка заднего бампера

1 — облицовка 2 — задняя упорная планка 3 — центральный козырек 4 — боковая упорная планка 5 — козырек 6 — теплоизоляция 7 — заклепка 8 — держатель 9 — крышка буксировочного гака 10 — крышка	11 — зажим 12 — усилитель 13 — саморез 14 — гайка 15 — скользящий элемент 16 — буксировочный гак 17 — балка 18 — болт 19 — уплотнение 20 — амортизатор

Задний бампер рассчитан таким образом, что он без повреждений выдерживает удар при скорости автомобиля до 4 км/час. При этом энергия удара поглощается внутренней стеклопластиковой балкой и двумя гидравлическими амортизаторами.

1. Отверните болты крепления левого и правого задних козырьков колес. Для этого выньте зажим, предварительно выбив штифты в центре зажимов с помощью коленчатого торцевого ключа (2.5 — 3.0 мм). Если штифты имеют крышку, выньте сначала штифты отверткой, затем снимите зажим. После этого снимите козырьки колес сбоку у амортизаторов. Колеса снимать не нужно. 2. Откройте багажник, снимите заднюю облицовку, обратитесь к Разделу Снятие и установка задней облицовки багажника. 3. Отверните три гайки крепления бампера ключом 13 мм слева и справа. 4. У автомобиля с дистанционным контролем парковки отрежьте ленточный хомут, расстыкуйте штекерное соединение и освободите кабель. Оттяните бампер немного назад и выньте кабельную втулку и кабель. 5 Выньте бампер назад с помощью ассистента.

1. Если необходимо, соберите бампер в один узел, см. иллюстр. в начале раздела. 2. Если необходимо, наденьте на амортизатор пластмассовый колпачок. Колпачок при снятии амортизатора часто остается в гнезде. 3. Вставьте бампер с помощью ассистента в боковые направляющие (1) и сместите его назад, установите сбоку передний элемент и сдвиньте его до упора вперед. При этом передняя направляющая должна зайти в зацеп (2) у бампера. 4. У автомобиля с дистанционным контролем парковки вставьте кабельную втулку и кабель. Состыкуйте штекерное соединение и закрепите кабель ленточным хомутом, также как перед снятием. 5. Немного приподнимите бампер, выставите его параллельно и закрепите моментом 20 Нм. Расстояние между бампером и кузовом должно составлять 5±1 мм. 6. Высота установки бампера регулируется при снятом амортизаторе путем поворота пластмассовой вставки с внутренним шестигранником. 7. Установите заднюю облицовку в багажнике. 8. Установите задние козырьки колес, закрепите зажимы и вставьте до упора предохранительные штифты.

Снятие заднего бампера. — Chevrolet Niva, л., года на DRIVE2

14:51, 1 августа 2019

Niva Автор: admin

Аналогично откручиваем нижние болты крепления и снимаем балку.

На этом ремонтные работы по снятию заднего бампера на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Еще по теме: Отверните по 6 винтов 1 рис. Отсоедините колодку 1 рис.

Снятие и установка заднего бампера Нива Шевроле

Отверните на один винту 1 рис. Установка бампера на Шеви Ниву Рис. Крепление накладки фары на бампере: Снимите накладку 1 рис.

Снятие переднего бампера Шевроле нива Отверните по два болта 1 рис. Боковое крепление бампера: Снятие балки фронтального бампера. Боковое крепление балки фронтального бампера: Отверните четыре гайки 1 рис.

Пошаговая инструкция по снятию бампера на Шевроле Нива

Демонтаж бампера на Chevrolet Нива Установка балки и фронтального бампера. Установку балки и фронтального бампера производите в порядке оборотном снятию, одновременно обеспечьте равномерные зазоры в сопряжении бампера с фонарями и фронтальными крыльями.

Берем ножик либо тонкую отвертку и отдираем заглушки с верхних болтов крепления бампера, их тоже нужно отвернуть. Выдавливаем прижимную планку. Удаляем катафоты, для этого с обратной стороны отщелкиваем фиксаторы, под ними видим гайки и откручиваем.

Больше пластиковый бампер уже ничего не держит. Аккуратно тянем на себя правую часть элемента и отрываем. Femeena Подготовьте стандартный набор инструментов и проделайте последующую последовательность действий: Сначала нужно обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.

Крестовой отверткой откручиваем боковые винты крепления накладки бампера к кузову автомобиля.

Далее откручиваем винты и гайки крепления брызговиков с обеих сторон. Снимаем брызговики.

Как снять передний бампер на Нива Шевроле: видео, фото

Передний бампер на Шевроле Нива выполнен на 90% из пластика и армированного пластика, а опирается он на металлическую поперечную балку, поэтому не исключены его повреждения во время эксплуатации. Кроме того, стоит знать как снять передний бампер Шевроле Нива для демонтажа некоторых узлов и агрегатов, к примеру, радиатора охлаждения.

Снимаем передний бампер на Ниве Шевроле своими руками

Снятие бампера может потребоваться для ремонтных работ и его тюнинга.

Для демонтажа бампера особенных инструментов и знаний не потребуется. Достаточно иметь хорошую крестовую отвёртку, ключи/головки на 8, 10, 13 и на 12, нож, также не помешает баллончик с проникающей смазкой WD-40 на случай, если какой-то болт прихватит ржавчина.

Если не поможет аэрозоль, тогда будем использовать болгарку. Операцию удобнее и правильнее всего проводить на смотровой яме или на подъёмнике, поскольку придётся часто откручивать винты снизу автомобиля.

Алгоритм

Далее следуем плану действий.

1. Вывешиваем два передних колеса и снимаем их.
2. Открываем капот и отключаем минусовой провод на аккумуляторе.
3. Теперь нужно снять пылегрязезащитный брызговик из колёсной арки справа и слева, можно снять только переднюю его часть.

   Болты подкрылков обозначены стрелочками.

4. Демонтируем декоративную накладку. Она зафиксирована на четырёх винтах, при работе отвёрткой нужно быть осторожным, чтобы не повредить сам радиатор охлаждения.
5. В том случае, если на бампере установлены противотуманки, отключаем их, разъединив соответствующую клеммную колодку. Для замены или установки противотуманок тоже будет необходимо снимать бампер.
6. Далее приступаем к демонтажу декоративных накладок на фарах. Они крепятся двумя винтами справа и слева от фары.

   Демонтаж декоративной накладки бампера.

7. Откручиваем верхние винты накладки бампера, которые прятались под декоративными элементами.
8. Снимаем номерной знак, под ним находим ещё два винта, которые нужно выкрутить.

   Два винта крепления бампера под номерным знаком.

9. Справа и слева от номерного знака с нижнего торца есть ещё два винта, выкручиваем и их.

   Два болта крепления переднего бампера снизу.

10. Накидным ключом откручиваем болты крепления накладки бампера к кузову, после чего можно будет вынуть из балки противотуманки.
11. Только после этого можно демонтировать пластиковую накладку бампера полностью.

    Бампер снят.

12. Осталось снять силовую балку. Для этого откручиваем винты крепления справа и слева — у основания переднего крыла.
13. Откручиваем гайки крепления силовой балки к кузову, но саму балку не снимаем.
14. Справа внизу в специальном кронштейне установлен датчик температуры воздуха. Вынимаем датчик из кронштейна и аккуратно снимаем балку.

Установка бампера

Снятый бампер.

Установка бампера проводится в обратном порядке. Удачной всем работы и ровных дорог!

Как снять крышки переднего и заднего бампера 2017 и установить заново

Я не хотел тратить 600 долларов на что-то новое или иметь винил, который раскрутится при первом же баге рок или жирной задницы. И я не хотел, чтобы порошковое покрытие было неправильным, я замечал его каждый день. Я придирчив к своему грузовику, поэтому я хотел сделать это как можно лучше.

Необходимые инструменты — длинная и короткая отвертка с плоской головкой, торцевой ключ на 10 мм, 12 мм и, желательно, один из этих гаечных ключей с храповым механизмом, гибкие руки (от малых до средних)

Время — мне потребовалось 1.5 часов для тыла и время прохождения рейдеров утраченной дуги для фронта. но я понятия не имел, как это работает, так что это был процесс обучения. Мой план состоит в том, чтобы отвезти концы в магазин хромирования, где мне предложили 35 долларов за штуку, чтобы удалить хром. Затем я поеду в местный магазин по окраске автомобилей, где мне подберут их по цвету примерно 200-300, я полагаю. Я укажу общую стоимость в конце. Конечным результатом будут крашеные металлические торцы бампера.

У меня также есть второй автомобиль, на котором я буду ездить во время этого процесса, что упрощает работу.Простите за терминологию, я отстой со словами. Начнем

1. Снимите лицензионную тарелку. Под ней находится нажимной зажим, который необходимо удалить.

2. Снимите нажимные зажимы в нижней части черной пластмассовой части бампера.

3. Снимите жгуты проводов с лицевых фонарей и вилки прицепа. Нет изображения, но они просто выскальзывают после того, как вы нажмете на обрезанную часть.

4. Штекер прицепа просто отсоединяется

5. Отсоедините белый жгут проводов камеры заднего вида и черный жгут проводов рядом с ним.Честно говоря, я не мог разобрать черную обвязку, поэтому просто оставил ее. Его не нужно было разбирать, но если вы хотите удалить весь пластиковый кусок, это необходимо. Если вы этого не сделаете, вам просто нужно оставить пластиковую деталь висеть во время процесса откручивания.

5. Черный пластиковый корпус просто фиксируется на частях бампера. Чтобы удалить это, вы должны сжать каждый зажим пальцами или поддеть его отверткой. Эта часть является PTIB, но просто наберитесь терпения и поместите что-нибудь между черной частью и хромированным концом, чтобы удерживать давление на черной части.Это предотвращает возвращение зажимов обратно, когда вы вытаскиваете один.

Пара плоскогубцев, которые у меня были, чтобы создать восходящую силу на пластике

Это довольно сложно увидеть, но с каждой стороны примерно по 7 точек зажима. Вам нужно дотянуться (смеется) до внутренней скобы крышки, чтобы достать несколько из них. К тому времени, когда вы поймете, как запутать руку и отвертку с одной стороны, другая сторона пройдет очень быстро.

На дальних концах эти.Сначала снимите их, вы можете увидеть настройку клипа на этом фрагменте. Белая часть просто выскакивает. Будьте нежны, и это произойдет.

Для большей видимости хороший надежный фонарик, который не упадет вам на лицо, действительно поможет увидеть зажимы, которые остались, и те, которые все еще находятся в

Изображение зажимов, удерживающих пластик на бампере

После того, как вы расстегнете все 14 и пластиковые торцевые углы, самое время оторвать пластиковый кусок. Быть осторожен.Следите за своим пластинчатым фонарем, когда маневрируете. Внизу пластика также есть два зажима, которые просто откроются, когда вы его снимете, не волнуйтесь, вы ничего не сломали. Изображение ниже для справки.

Как только пластик отсоединен или достаточно ослаблен, чтобы добраться до верхних болтов хромированной стороны, можно приступать к работе. Начните с того, что сначала открутите нижние 2 с помощью 12-миллиметрового гнезда. В том, что ближе к задней части грузовика, есть болт сверху, маневрируйте гаечным ключом, чтобы удерживать его, пока вы его ослабляете.Отложите их в сторону и начните сверху.

Здесь вы можете увидеть 4 самых популярных. Ослабляйте по одному. Я смог освободить их, а затем ослабить пальцами.

После того, как вы открутили все болты, осторожно сдвиньте конец бампера в сторону от грузовика. Если вы суперпараноик, накиньте малярный скотч или что-то еще вокруг тела, если вы беспокоитесь о том, чтобы поцарапать грузовик.

И волшебным образом там выключено. Снимите скобу и иди покрасить этих сук, или покрыть пластидером, или что-то еще.

Изображение области, когда конец выключен

Хорошо, круглая 2

Передняя часть действительно плавнее, чем задняя, ​​но нужно вытащить гораздо больше болтов. Следите за своим оборудованием и используйте только не электрические инструменты. Ключевой момент — это делать медленно.

Для начала откройте вытяжку и снимите нижнюю часть решетки. На YouTube есть видео о том, как это сделать, но у меня есть короткая сладкая версия.

Две защелки на каждом конце и примерно 4 винта 10 мм в центре.Снимите их

Когда они вынуты, осторожно нажмите на одну сторону нижней части решетки и выдвиньте фиксированный зажим. ДЕЛАЙТЕ ОДНУ СТОРОНУ ЗА РАЗ. И вся сборка снимется.

Снимите болты защитной пластины там, где черный пластик соединяется с пластиной

Снимите металлическую поперечину над верхней частью бампера.

Открутите видимые винты в верхней части бампера, это не отсоединяется от грузовика, но это похоже на 50% болтов, которые вы должны в конечном итоге открутить.Это может подождать, если вы выберете

Затем снимите переднюю грязевую штангу. Вы услышите, как что-то отключается за внутренним болтом, но не волнуйтесь, это должно произойти. Это крестовина, которая соединяется с другим болтом, который необходимо удалить

Снимите болты на выступе колесной арки

И под крышкой бампера. Смесь 12 мм и 10 мм

После того, как вы их снимете, на внутренней стороне будет еще один внутренний зажим.Снимите это, и вещь откроется. Осторожно выдвиньте наружный пластик плоской головкой или чем-то еще и выдвиньте всю панель

Затем отсоедините блок противотуманных фар. Это просто.

Далее снимаем эту деталь

Два зажима спереди и 2 болта сзади

аххх фотография внутри. Все просто защелкивается, и вам нужно вытащить его. Белая пустышка не имеет ничего общего

Обрезка снизу

Внутренняя белая заостренная штука, которую нужно сжать

После этого она будет выглядеть так

Верхняя часть для справки

Пришло время снять серебряные болты на крышке.Они будут последними перед тем, как снимется бампер.

Снимите их и сдвиньте этого плохого парня с одной стороны за раз

Теперь пора изолировать концы

Возьмите оставшиеся болты, до которых вы не могли добраться вначале, из черной пластиковой части и внутренней те, которых вы не могли достать до того, как оторвался весь бампер.

После этого вся черная часть должна оторваться с другим металлическим элементом между частями.

А теперь пора снять противотуманные фары.Всего один винт — и лампа выходит.

Затем отцепите более легкую сторону, чтобы отцепить пластиковый кронштейн. Annnnnd все должно пойти дальше

Поздравляю, теперь иди нарисуй их или что-то еще. Я отчитаюсь после удаления хрома, покраски и повторной сборки.

ВРЕМЯ ПОВТОРНОЙ СБОРКИ

Итак, несколько вещей, которые я собираюсь предложить

1. Делайте это очень медленно. Если вы разобрали его, вы можете собрать его обратно.
2. Используйте малярную ленту, чтобы обернуть только что окрашенные или покрытые порошком поверхности, если вы боитесь уронить или поцарапать
3.Мягкий коврик или полотенце под бамперами поможет, если вам нужно поставить оборудование.
4. НЕ торопитесь!

Хорошо, первым делом я смотрю на концы твоего бампера, потому что они недавно покрыты порошковой краской и выглядят чертовски сексуально

Начни с любого конца, но я выбрал тыл.

Начните с установки поперечных профилей обратно. Я предлагаю вашу заднюю дверь с полотенцем, если вы застряли в пространстве, потому что ваша тундра — чертовски кит и занимает весь гараж.

Так продолжается.Требуется только 4 болта, оставьте два нижних частично незакрепленными, потому что вам понадобится гибкость стали, чтобы прижать ее обратно к

Сделайте оба конца. Затем, если вы параноик, запишите немного дерьма. По крайней мере, с одной стороны, затем, как только вы его успешно наденете, с другой вы станете профессионалом.

Используйте предыдущие фотографии собранного бампера, чтобы убедиться, что вы выровняли правильные болты. Я рекомендую сначала выровнять верхнюю часть, а затем двигаться вниз. Сдвиньте ее, и вы сможете согнуть металл рукой достаточно, чтобы сжать его.Сначала наденьте верхнюю часть, а затем откройте ее снизу

В это время я предлагаю проверить прокладку торцевой крышки при установке. Между ним и панелью корпуса есть зазор, просто убедитесь, что зазор в процессе работы остается полуравномерным. Все мои верхние болты вошли хорошо, кроме одного. Idfk почему, но я не мог использовать пальцы, чтобы затянуть это, как остальные.

Когда вы дойдете до точки, где вы готовы затягивать до конечного момента, выровняйте нижнюю часть.Здесь верхняя гайка заднего болта вернется, чтобы преследовать вас, но не волнуйтесь, я получил вашу спину.

Обычно вы обматываете гайку внутри закрытого конца гаечного ключа, вот так

И получается

Извините за размытие, теперь вы можете ловить гаечным ключом область, где будет идти задний болт и вручную скрутите до нитки. Затем приступайте к затяжке.

Хорошо, как только все станет неплотно и равномерно зажжено, на этом этапе вы можете сделать другую сторону и выровнять их одновременно.Как только вы будете счастливы, затяните его. Я не смотрел характеристики крутящего момента, но я не стал супер-крутым, наверное, 20 футов фунтов, если нужно было угадывать. Но пока вы не слишком тайтовы, все должно быть хорошо.

Как только вы выровняете концы, защелкните пластиковый колпачок бампера (ЭТО, ЧЕРТ, ПРОДОЛЖАЕТСЯ НАМНОГО ЛЕГЧЕ, ЧЕМ ОН ВЫПОЛНЯЕТСЯ, ЧТО ТАКОЕ НАДО). Затем сделайте и концевые пластиковые кусочки.

Подсоедините всю проводку и снова вставьте пластиковые язычки в нижнюю часть и, как по волшебству,

Проверьте свою подкладку еще раз, но не должно быть слишком сильно, если это так….. это действительно не будет заметно. Верхние болты удерживают все ровно, а нижние — нет. Не переживайте. Эта задница выглядит сексуально.

А теперь время для фронта. Я начал с сборки переднего бампера на задней двери, вы начинаете с того, что приводите в порядок свои подшипники и выясняете, какая сторона вверху. Как только у вас появится подсказка, поместите накладку противотуманной фары в

Винт противотуманной фары идет с левой стороны от вашего смотрящего лицом вниз. Придется немного поиграть. Работайте по одной стороне за раз, и она снова появится.Это может быть немного иначе, если вы сильно надавите, чтобы вставить его, но это противотуманная фара, и вы не заметите

Далее установите световую часть. Настройка выглядит так

Как снять крышку заднего бампера Jeep: Jeep Liberty 2002-2007

РАСШИФРОВКА ВИДЕО

Привет, я Эрик из Velocity Labs. Мы собираемся сделать быстрое руководство по самостоятельному использованию и вождению с использованием использованных автозапчастей Pull-A-Part. Мы собираемся снять бампер с этого Jeep Liberty 2002 года выпуска.Бамперы — одна из наиболее часто повреждаемых частей при столкновениях, и их обычно довольно легко снять. Но по пути вы можете наткнуться на несколько скрытых винтов или зажимов.

Первое, что нам нужно сделать, это удалить эти зажимы, которые удерживают внутреннюю облицовку подкрылка на месте. Инструмент для обрезки отлично работает, но если у вас его нет в наличии, вы можете обойтись отверткой с плоской головкой. Я использую плоский конец лома, чтобы получить здесь несколько наиболее устойчивых зажимов. Когда они вынуты, вы можете схватить подкрылок и потянуть его вниз от кузова, чтобы снять.То же самое проделываем с другой стороной и откладываем в сторону. Далее, на верхней стороне бампера есть несколько винтов. Уберите их, и как только это будет сделано, мы сможем спуститься под укрытие. Здесь есть еще несколько пластиковых зажимов. Вытащите их с помощью инструмента для обрезки, отвертки, монтировки или любого другого предмета, который попадется вам в руки.

Затем нам нужно снять расширители крыльев, чтобы получить доступ к нескольким оставшимся болтам, удерживающим бампер. Начните с пластиковых зажимов на внутренней стороне стенки отбойника.Возьмите плоскогубцы, сожмите их вместе и вытолкните, чтобы освободить боковую часть расширителя крыла. Как только они погаснут, снимите раструб, вытащив его из джипа и вытащив пластиковые зажимы. Если кто-то из них проявляет упорство, большая отвертка с плоской головкой может стать дополнительным рычагом. Далее, есть две с каждой стороны крышки бампера. Выбейте их любой подходящей головкой или гаечным ключом, которые у вас есть. А потом снова переходим к спине.

Последнее, что нам нужно удалить, это подсветку номерного знака.Просто пара винтов, чтобы ослабить его, а затем небольшой зажим сзади, чтобы отсоединить провод. Как только это все убрано, мы можем сдвинуть крышку заднего бампера вверх и направиться вверх, чтобы проверить.

Как снять передний бампер на Toyota Sienna 2004-2010 · Поделитесь своим ремонтом

Если вам нужно снять передний бампер на Toyota Sienna 2004-2010 годов, вы находитесь на единственном сайте, который шаг за шагом расскажет, как это сделать. сделайте это ВСЕ, не пропуская НИКАКИХ шагов. Возможно, вы здесь, потому что пытаетесь заменить радиатор.Я написал весь этот ремонт, включая снятие бампера, на следующей странице:

Как заменить радиатор на Toyota Sienna 2004-2010 годов

Необходимые детали:

Необходимые инструменты:

• Головка трещотка со следующими головками: 10 мм, 8 мм
• Пандусы для транспортных средств
• Сетевой рабочий свет
• Большой лист картона — на картоне гораздо удобнее ложиться, чем на бетонный пол (да и теплее!).

Шаг 1. Подъезжайте на фургоне по пандусам.

Я купил эти пандусы, это довольно хорошая сделка, и они складываются для удобства хранения. Вы, вероятно, могли бы сделать этот ремонт без пандусов, но без лишнего места под вашим фургоном было бы довольно тесно. Одно замечание: ни в коем случае не поворачивайте колеса, когда вы едете по ним, потому что пандусы будут вращаться вместе с вашими колесами!

Toyota Sienna на съезде

Шаг 2: Снимите черную пластиковую панель, которая находится под бампером.

Я начинаю с этого шага, чтобы вы могли начать сливать охлаждающую жидкость, пока снимаете бампер. Эта панель защищает двигатель от ударов камней. Я даже не могу найти эту деталь в руководстве по ремонту, но вот как она выглядит и большинство мест расположения винтов:

Расположение винтов черной пластиковой панели под двигателем

Существует около 12 возможных мест для винтов с головкой 10 мм, которые вам нужно будет удалить, чтобы снять эту панель.На моем фургоне не хватало некоторых винтов, передний край не был заправлен под бампер, как должен был, и у меня даже были застежки-молнии, удерживающие его на месте в одном месте. Так что вам просто нужно осмотреться. Вот как он будет выглядеть, когда вы его снимете, и места, где могут быть винты, прикрепляющие его к вашему фургону (если смотреть на него сверху):

Расположение винтов нижней пластиковой панели

Схема взрыва детали бампера:

Детали бампера

Шаг 3: Извлеките центры из двух зажимов на переднем конце колесной арки обоих бамперов.

Один из моих читателей заметил, что вам следует вставить отвертку с плоским шлицем в центр и повернуть ее так, чтобы она была параллельна зажиму (или краю колесной арки), а затем поддеть их. Они могут выйти легче, если вы сделаете это, но я сам не пробовал. Я прочитал все комментарии на этом сайте и ценю все отзывы.

Полностью выньте центры и установите их в надежное место. Кто-то запросил ссылку, чтобы купить больше, и вы можете купить их здесь.Сначала я не снимал их полностью (когда я делал снимок ниже), но потом пришлось это делать. Будьте осторожны, они кажутся хрупкими, хотя ни один из них не был сломан, когда я разбирал их (в отличие от тех, что находятся в передней части бампера сверху).

Поднимите и снимите центры двух зажимов на переднем крае колесной арки

Вот как они выглядят удаленными:

Центр снят с зажима бампера колесной арки

Шаг 11b: Снимите 5 зажимов с верхней передней части решетки.

Расположение зажима в области решетки переднего бампера

Сначала подденьте центр (но не обязательно):

Поднимите центр зажима бампера вверх

После того, как вы вытащили центр, подденьте наружу, чтобы удалить зажим:

Извлечение разблокированного зажима

Вот как они выглядят, когда вы их достаете:

Добавить подпись

Два из них были разбиты, когда я вытащил их, поэтому мне пришлось их заменить.

Шаг 4: Снимите винт с дальних концов нижнего края бампера.

Это винт с крестообразным шлицем (и, как мне кажется, шестигранник 10 мм), он находится прямо перед каждой шиной:

Винт нижнего угла бампера

Шаг 5: Снимите две белые квадратные пластиковые защелкивающиеся заглушки из нижнего левого и правого углов бампера.

Вот как они выглядят:

Белая квадратная пластмассовая вставная заглушка

Вот как они выглядят, когда вы их достаете:

Белые квадратные пластиковые заглушки удалены

Шаг 6: Снимите бампер с зажима, из которого вы сняли винт на шаге (c).

Некоторые из них были немного сложными для меня, потому что у некоторых из этих зажимов есть небольшой язычок, который вы должны поднять с задней стороны, чтобы заставить зажим освободить бампер (даже если вы удалили винт или вытащили центр из При необходимости потянитесь назад и приподнимите язычок на зажиме, а затем освободите бампер.

Освобождение нижних углов бампера

Вот крупный план кронштейна с выступом на нем:

Кронштейны зажима нижнего бампера с выступом

Вот этот клип, снятый с фургона:

Зажим крупным планом

Шаг 7a: Отсоедините жгуты проводов от левой и правой противотуманных фар.

Вам нужно будет смотреть на них с нижней стороны бампера. Следите за тем, чтобы тянуть не за провода, а за пластиковый разъем (провода можно вытащить). Вот как их удалить:

Снятие разъема проводки противотуманных фар

Вот как они выглядят удаленными:

Разъем проводки противотуманных фар снят

Шаг 7b: Отсоедините все остальные жгуты проводов, которые, как вы видите, соединены с предметами на внутренней стороне бампера.

Вам может потребоваться отсоединить другие жгуты проводов на этом этапе, если у вас есть система интеллектуального ключа или автоматический круиз-контроль, который обнаруживает, что вы приближаетесь к другому транспортному средству — за бампером есть радарные датчики, которые вам нужно отключить на этом точка тоже.

Шаг 8: Заклейте шов бампера изолентой.

Так как мы собираемся лезть в шов, это неплохая идея. Я использовал плоский малярный скотч, наклеил пару слоев и обернул его вокруг угла по шву:

Шов между бампером и четвертью проклеен лентой

Шаг 9: Отсоедините 3 фиксатора с каждой стороны бампера, чтобы освободить его от боковой панели.

Это, возможно, был самый сложный шаг во всем этом ремонте, и я не мог найти никого во всем Интернете, кто бы сказал вам, как это сделать. Я не хотел ломать эти зажимы. Вот видео, на котором я выкладываю клипы:

Вот фотография с отстегнутым бампером, чтобы вы могли видеть, что мы пытаемся сделать:

Язычок зажима бампера

Я слегка потянул бампер вниз, взяв его за край колесной арки, чтобы шов стал больше.Начните с защелки, которая находится ближе всего к колесу, и используйте тонкую отвертку с плоской головкой, обернутую одним слоем изоленты. Найдите «отверстия» в бампере, которые указывают на наличие там зажима, и вставьте отвертку, как показано на схеме ниже (если смотреть прямо):

Иллюстрация освобождения зажима бампера Зажим бампера со снятым бампером

Вид, если вы смотрели сбоку от фургона:

Выпущен первый клип

Освобождение второго зажима

Всего выпущено:

Все зажимы бампера сняты

Чтобы помочь себе найти зажимы на второй стороне, я измерил их расположение от переднего края бампера. Они были расположены примерно на 1 1/2 ″, 5 7/8 ″ и 10 1 / 2 дюйма от переднего края бампера, как показано ниже:

Измерения положения зажима

Когда обе стороны откреплены, можно снять бампер.Я просто поднял его спереди, посередине, и отложил в сторону.

Бампер снят

Шаг 10: Удалите вставку из пенополистирола.

Он просто проталкивается в пару отверстий в металлической раме фургона и выходит наружу.

Теперь как переустановить бампер…

Шаг 11: Установите вставку из пенополистирола.

Просто просовывается в пару отверстий в металлическом бампере:

Есть по одному пальцу из пенопласта, который вставляется в отверстие в металлическом бампере с каждой стороны

Вот так он ориентирован при переустановке:

Вставка из пенополистирола повторно установлена ​​

Шаг 12: Установите бампер в сборе.

Просто установите его на место, и он будет оставаться сам по себе довольно хорошо.

Бампер на месте

Шаг 13: Установите бампер на место с обеих сторон.

Это полезно, если вы вставите подкрылки в зажимы, и это поможет выровнять бампер, когда они находятся на месте:

Вставьте выступы подкрылка в зажимы на бампере (бампер заканчивается снаружи)

Выровняйте его и вдавите прямо на бампер, и он защелкнется.

Бампер готов к установке на место путем выталкивания края бампера прямо в

Повторите для пассажирской стороны.

Вставьте черный пластиковый вкладыш в зажимы на бампере, как показано ниже:

Подача черного пластика в черные пластиковые зажимы

Шаг 14: Подсоедините проводку обоих комплектов противотуманных фар.

По одному с каждой стороны. Убедитесь, что соединитель проводки «защелкивается», чтобы вы знали, что он полностью вставлен и он не выйдет за вас. Бьюсь об заклад, вы почти все, у кого есть 10-летняя Сиенна, ездят с перегоревшими противотуманными фарами. На этом этапе вы должны проверить свои лампочки, потому что сейчас самое время их поменять.

Переподключена проводка противотуманных фар

Шаг 15: Установите на место пять зажимов на верхнем крае бампера возле области решетки.

Некоторые из этих зажимов сломались для меня, поэтому я заменил их.

Расположение зажима в области решетки переднего бампера

Шаг 16: Установите на место центральные фиксаторы подкрылка колесной арки.

В первый раз, когда я вставил их, у меня была неправильно установлена ​​подкрылка, а не позади выступа бампера и внутри зажимов, как показано ниже:

Подкрылок колесной арки НЕПРАВИЛЬНО установлен

Вот как это должно выглядеть:

Подкрылок колесной арки ПРАВИЛЬНО установлен

Затем снова вставьте центральные штифты в зажимы колесной арки.Совместите прорезь отверстия с выступами, которые выступают по бокам штифтов:

Установка центральных штифтов в зажимы колесной арки

Снова вставьте квадратные пластиковые защелки в передние нижние углы бампера (винт вы установите позже, когда установите под ним черную пластиковую крышку)

Квадратная пластиковая защелка и винт, входящий в нее

Это порядок слоев — бампер должен быть снаружи, а защелка должна проходить через оба слоя:

Защелка установлена ​​- не забудьте установить винт, затем

Вставьте черный пластиковый разъем в разъем перед каждым колесом:

Зажим перед колесами, готовый к завинчиванию (вид снизу)

Установка винта:

Установка винта перед колесом

Шаг 17: Установите пластиковую крышку под двигатель.

Легче смотреть на отверстия, через которые он соединяется с фургоном, когда деталь выключена:

Нижняя пластиковая панель, готовая к повторной установке (вы смотрите на сторону, обращенную к двигателю)

Фланцы передней кромки черной панели загибаются под передний бампер:

Установка черной пластиковой панели под бампером

Вот как это должно выглядеть:

Нижняя пластиковая панель правильно установлена ​​и заправлена ​​под передний бампер

Я потерял часть оригинальных зажимов, поэтому я использовал дополнительный пластиковый фиксатор дверной панели, чтобы удерживать его на месте:

Использование зажимов панели внутренней двери для удержания этой нижней панели на месте

Готово! Пожалуйста, дайте мне знать в комментариях, помогло ли вам это руководство отремонтировать сиенну!

All My Toyota Sienna Сообщений:

Amazon Associate Disclosure: Как партнер Amazon я зарабатываю на соответствующих покупках.
