Не работает спидометр на ваз 2112: Не работает спидометр на ВАЗ-2112 16 клапанов: видео и причины

Posted on by alexxlab

Содержание

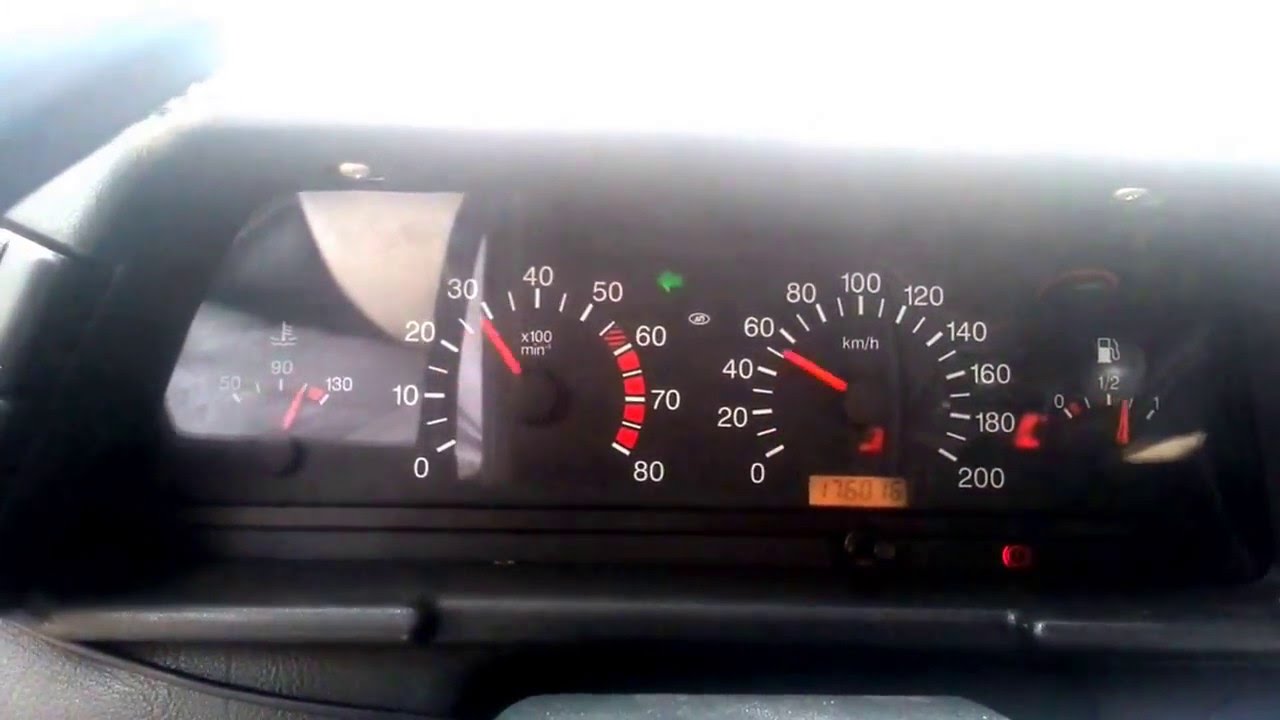

Почему не работает спидометр на ВАЗ 2110, 2111, 2112

На чтение 3 мин. Просмотров 1.5k. Опубликовано Обновлено

Спидометр автомобиля – важная составляющая безопасной и комфортной поездки. Каждый владелец автомобиля знает, для чего предназначен этот прибор, но не каждый может сразу разобраться в причине, из-за которой перестал работать спидометр. А это неприятная вещь, когда указатель скорости движения показывает неверные цифры или вовсе перестал функционировать.

Высока вероятность превысить скорость и получить штраф от сотрудника ГИБДД. Или вовсе не вписаться в поворот. Во избежание этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, ведущие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

В основе работы любого спидометра заложен эффект Холла.

Контролёр получает данные с датчика скорости, который отдаёт сигнал пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ, одной из самых распространённых причин отказа работы спидометра является окисление контактов. Их чистка займёт порядка 10-15 минут, это наиболее простое и эффективное устранение проблемы.

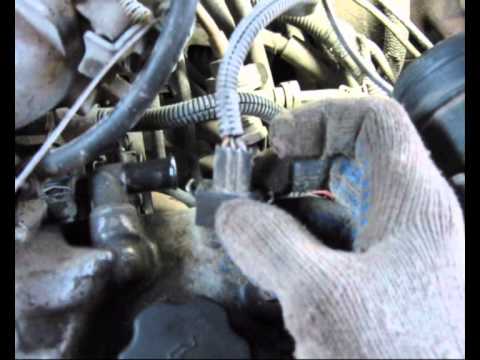

В данном видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и измеритель скорости по-прежнему отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придётся приготовиться к более кропотливой работе. К следующим вероятным неисправностям следует отнести:

  • Деформация проводов в отечественных автомобилях так же является частой “загвоздкой”. Необходимо проверить визуально все провода на наличие дефектов. Если ничего не было обнаружено, для полной уверенности проведите «прозвон» провода, внутренние жилы могут быть повреждены;
  • Следует проверить предохранитель. Он может просто напросто перегореть;
  • Проблема может скрываться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в таком случае, необходимо в срочном порядке произвести замену неисправного механизма. Но, для начала, стоит всё-таки механизм проверить на работоспособность: снимите устройство с коробки, и подключите к устройству дрель. Если он исправен, то крутящий момент на устройство будет передаваться;
  • Желательно проверить на наличие неисправностей щиток приборов. Если панель приборов подвергалась снятию, то некорректная обратная установка, могла повлечь за собой то, что стрелка задевается за накладку.

Это наиболее вероятные причины, отвечающие на вопрос: почему не работает спидометр? Этот принцип следует соблюдать, как для владельцев двигателя «инжектор», так и владельцам «карбюратора». Если проделав все процедуры, проблема так и не была обнаружена и решена, то в таком случае необходимо провести комплексную диагностику транспортного средства.

Производим замену датчика скорости

Если причина оказалась в датчике, то его замену можно провести самостоятельною. Сделать это можно, имея небольшой опыт с работой электроприборов. Порядок действий:

  1. Обязательно надеть резиновые перчатки, так как обесточивая бортовую систему машины, можно получить неприятные ощущения.
  2. После чего нужно обнаружить датчик. Как правило, на авто «десятого» поколения, механизм находится между приводом и наконечником гибкого вала.

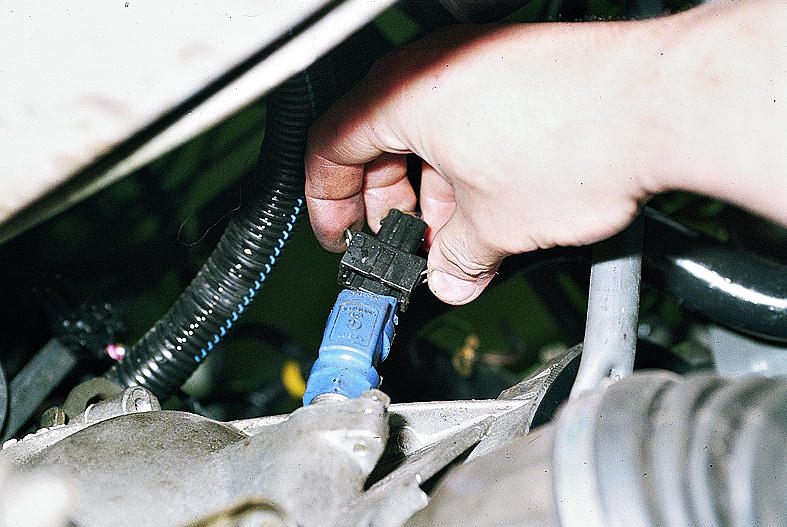

  3. Обнаружив устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.

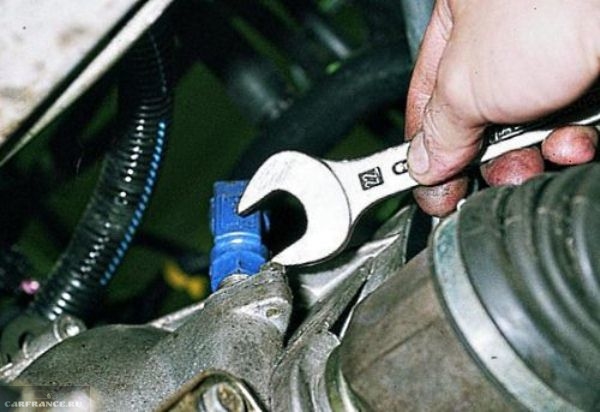

  4. Далее ключом на 22 откручивается механизм от привода.
  5. На этом работа почти окончена, но осталось лишь самая малость. Далее проводится установка нового устройства. Делается это просто, но главное штоком датчика попасть в центр привода. Затем необходимо в обратной последовательности все составляющие закрутить, закрепить и приступить к проверке нового механизма.

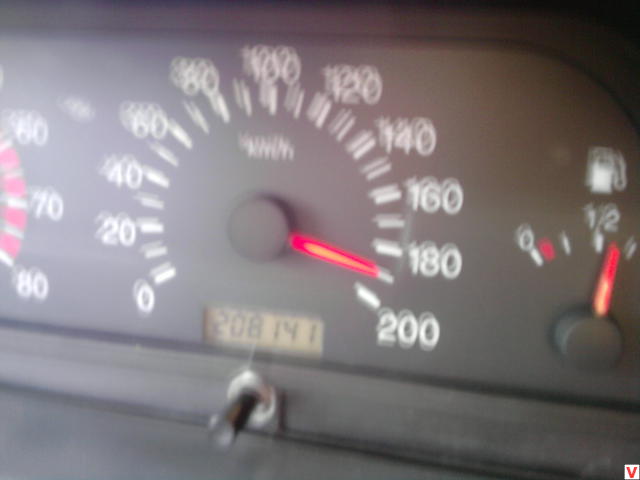

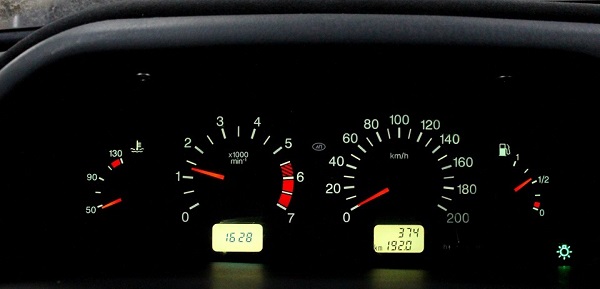

Почему не работает спидометр на ваз 2112

В обиходе водителей, спидометром называют устройство, установленное на щитке приборов в передней панели автомобиля, которое показывает скорость движения автомобиля и его пробег в километрах. Хотя, если быть по научному точным, там стоят два прибора: одометр – это тот, что считает пробег и собственно говоря, сам спидометр, показывающий скорость при движении Вашего автомобиля.

Одометр, на первых автомобилях ВАЗ-2112 , был механический. Он состоял из пары шестерён, одна из которых стояла на вторичном вале коробки перемены передач, тросового привода и счётчика пробега. Наиболее частой неисправностью, такого устройства, был обрыв троса, который хорошо прослушивался, когда первые порвавшиеся стальные проволочки начинали задевать за внутреннюю часть оболочки, в которой трос находился. Причиной могли стать малые радиусы кривизны при установке троса.

После модернизации автомобиля ВАЗ-2112, одометр, как и спидометр, стали электронными приборами, которые получали информацию от датчика скорости, расположенного на корпусе коробки передач. Поэтому поиск неисправностей в работе спидометра, следует искать только в этих двух местах, но следует помнить, что ко всем приборам, установленным на щитке, автозавод ВАЗ запасные части не выпускает и в случае их неисправности, заменять придётся весь

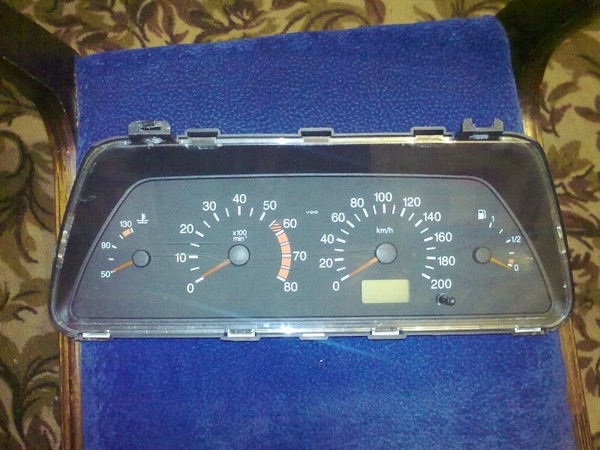

щиток приборов в сборе.

Отказы в работе спидометра ВАЗ-2112, могут проявляться по разному, бывает, что стрела спидометра просто лежит на 0, а бывает и наоборот , показывает слишком высокую скорость. Водителю остаётся только одно, проверить работоспособность датчика скорости. Во-первых, убедится в том, что напряжение на него подаётся. Для этого потребуется мультиметр, для замера напряжения на выводе «+» клеммы разъёма, расположенной на этом датчике. Бывают случаи, когда внутрь клеммы попадает вода, чтобы избавиться от неё продуваем сжатым воздухом.

Если с напряжением всё в порядке, то выход один, заменить датчик скорости на, заведомо исправный. Либо купленный в автомобильном магазине, либо снятый с аналогичного автомобиля с целью проверки Вашей неисправности. Перед заменой отключаете минусовую клемму аккумуляторной батареи. Иногда бывает, что после снятия датчика скорости оказывается, что у него чисто механическая неисправность, обломился шток.

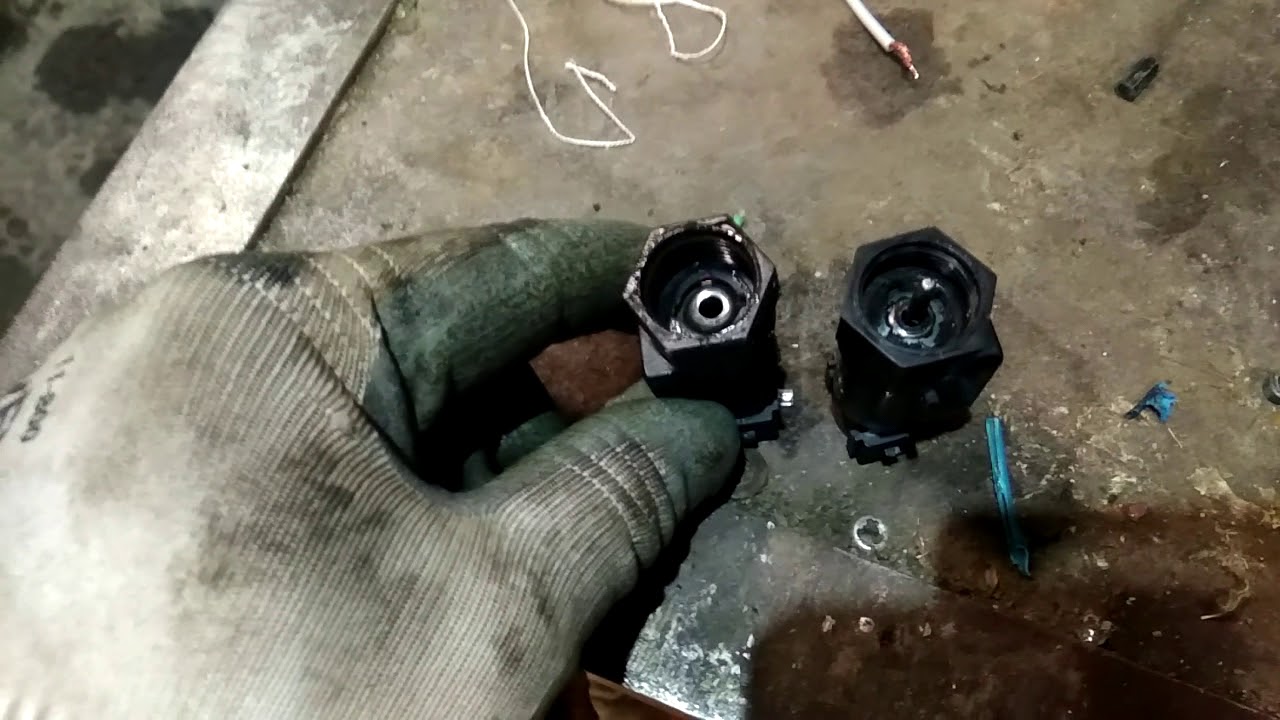

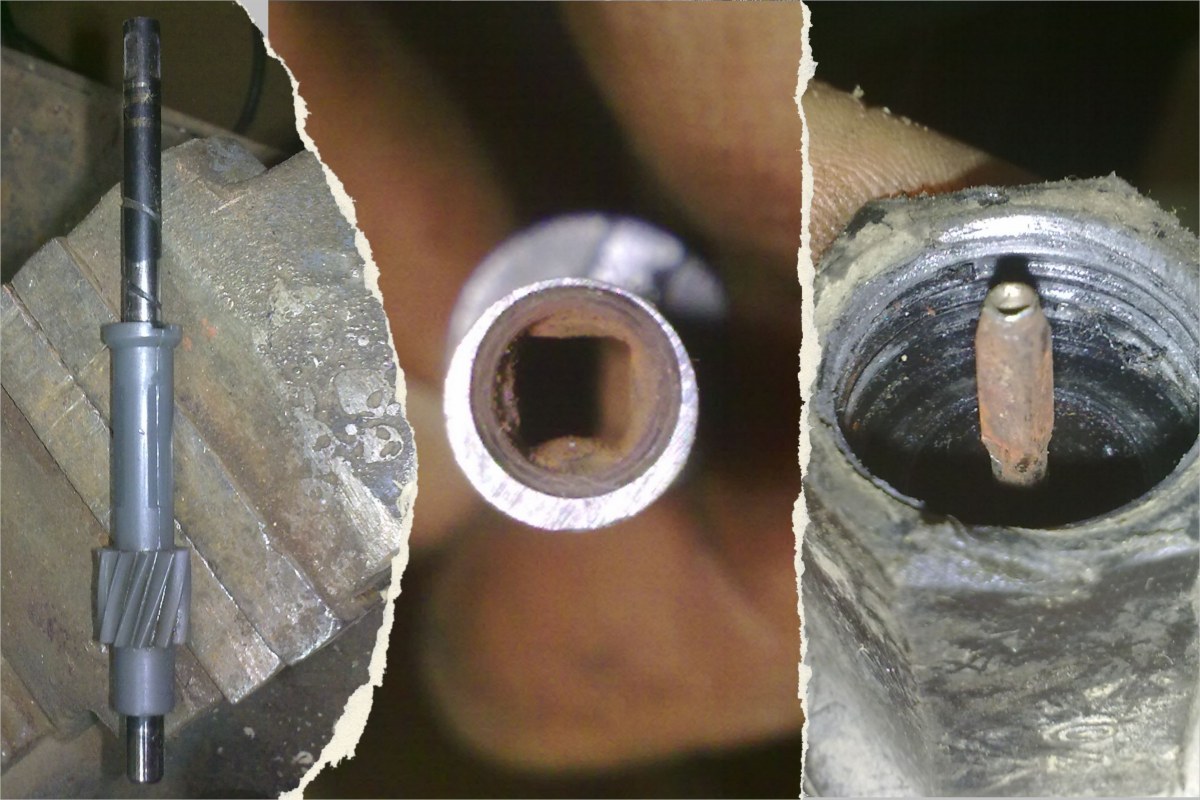

Если шток вытащить не удалось, тогда придётся разбирать его привод.

При отсутствии напряжения на клемме разъёма, искать неисправность придётся в проводах и колодках разъёма идущих от датчика скорости к щитку приборов. Учитывая, что все электрические соединения идут через монтажный блок, то неисправность может быть ещё и в нём.

Подавляющее большинство водителей не разбираются в автомобильной электронике. У них выход только один — обратиться к грамотному специалисту, работающему в этой области.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Не работает спидометр ВАЗ 2110, что делать?

В подавляющем большинстве автомобили ВАЗ 2110 оборудуются электронными одометрами. Они могут тревожить своих владельцев различными неисправностями, которые, как правило, проявляют себя по-разному.

Спидометр – это один из главных приборов автомобиля, с помощью которого производится измерение скорости движения транспортного средства. Его поломка, конечно, не приводит к серьезным сбоям в работе авто, но когда стрелка спидометра прыгает от одного показателя к другому или вовсе зависает на каком-то значении, то лишает водителя возможности контролировать скорость движения машины.

Это может привести как к штрафам, так и к более серьезным последствиям. Поэтому если не работает спидометр ВАЗ 2110 нужно обязательно произвести ремонт, тем более что этот процесс может быть достаточно легким, быстрым, если правильно установить причину неисправности.

Неисправности

На машинах ВАЗ 2110 датчик скорости может выйти из строя по нескольким причинам:

  • Окисление контактов. Это самая незначительная поломка. Однако она может стать причиной того, что стрелка падает на ноль или прыгает. Для ее устранения необходимо тщательным образом почистить все контакты от грязи;
  • Перетирание провода. Главным признаком этой поломки является то, что стрелка падает или прыгает после заведения двигателя. Не всегда такая неисправность выявляется визуально, так как в некоторых случаях внешне провод может казаться целым, а на самом деле имеет разрыв. Чтобы установить место повреждения нужно провести прозвон при помощи специального тестера. Разрыв провода часто является причиной отказа работы приборной панели, а в частности, спидометра;
  • Датчик перестал работать. Для того чтобы удостовериться в правильности выявления поломки можно взять новый датчик скорости и подсоединить его. Если спидометр после этого начнет работать, то вывод очевиден. Отказ работы датчика скорости может произойти из-за не герметичности корпуса, в результате чего, внутрь могут грязь, пыль, влага;
  • Проверка разъемов. В автомобилях ВАЗ они расположены в таком месте, что постоянно контактируют с грязью и достаточно часто это является основной причиной, того, что стрелка спидометра прыгает или вовсе отказывается работать, показывая неверные значения скорости движения автотранспортного средства;
  • Привод. Также причиной того, что стрелка прыгает на спидометре, может стать изнашивание вала. При такой неисправности, привод спидометра ВАЗ 2110 не эффективно передает крутящий момент. Стоит отметить, что это одна из самых распространенных причин того, что прыгает стрелка датчика.

Если показатель скорости движения машины работает не корректно, перед покупкой нового прибора, нужно проверить все возможные поломки и только потом задумываться о замене.

Особенности  замены

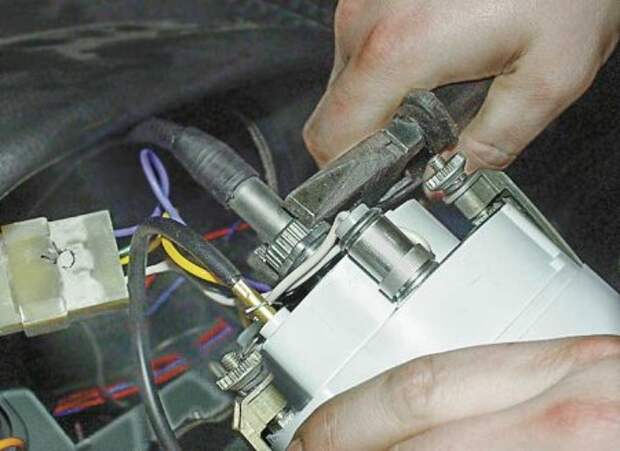

Спидометр располагается на основной приборной панели. И если все же после проверки всех возможных причин, почему не работает прибор, выясняется, что все неисправности кроются в самом устройстве, то придется менять весь щиток, а не только этот отдельный элемент.

Разобрать панель приборов на ВАЗ 2110 поможет данная статья: https://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Сегодня, к сожалению, запасные части для приборных панелей не продаются и этим усложняется весь процесс замены. Стоит отметить, что при установке нового устройства можно отмотать показатели пробега.

О расположении элементов и индикаторов на щитке приборов можно прочитать здесь: https://vazweb.ru/desyatka/salon/schitok-priborov.html

Замена

Если при диагностике было установлено, что стрелка падает или скачет в результате поломки самого датчика скорости, нужно произвести его замену. Эта манипуляция достаточно несложная, но все же требует от автовладельца определенных знаний и умений.

Чтобы произвести замену датчика скорости потребуются специальные ключи. Манипуляцию лучше производить сверху двигателя. В начале, необходимо отключить массу аккумулятора, контактные фишки, затем при помощи ключа снять устройство. В том, случае если имеется поломка штока, то без снятия привода не обойтись.Здесь нужно быть особенно осторожными.

Для смены подсветки панели рекомендуется ознакомиться с данным материалом: https://vazweb.ru/desyatka/salon/podsvetka-paneli-priborov.html

Если стрелка прыгает, лежит или зависает, то нужно в кратчайшее время произвести ремонт. Такую работу лучше доверить профессионалам, так как без нужного опыта и определенных знаний замена устройства может быть сделана некачественно.

Только профессионалы на станциях технического обслуживания способны быстро произвести снятие и установку нового оборудования. Как правило, такая процедура не занимает много времени и стоимость ее невысока.

Оцените статью: Поделитесь с друзьями!

Почему не работает спидометр на ваз 2110, основные причины неисправностей

Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов. Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля. Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге. В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

  • при движении автомобиля стрелка остаётся на месте;
  • во время движения стрелка дёргается или застывает на месте;
  • спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.

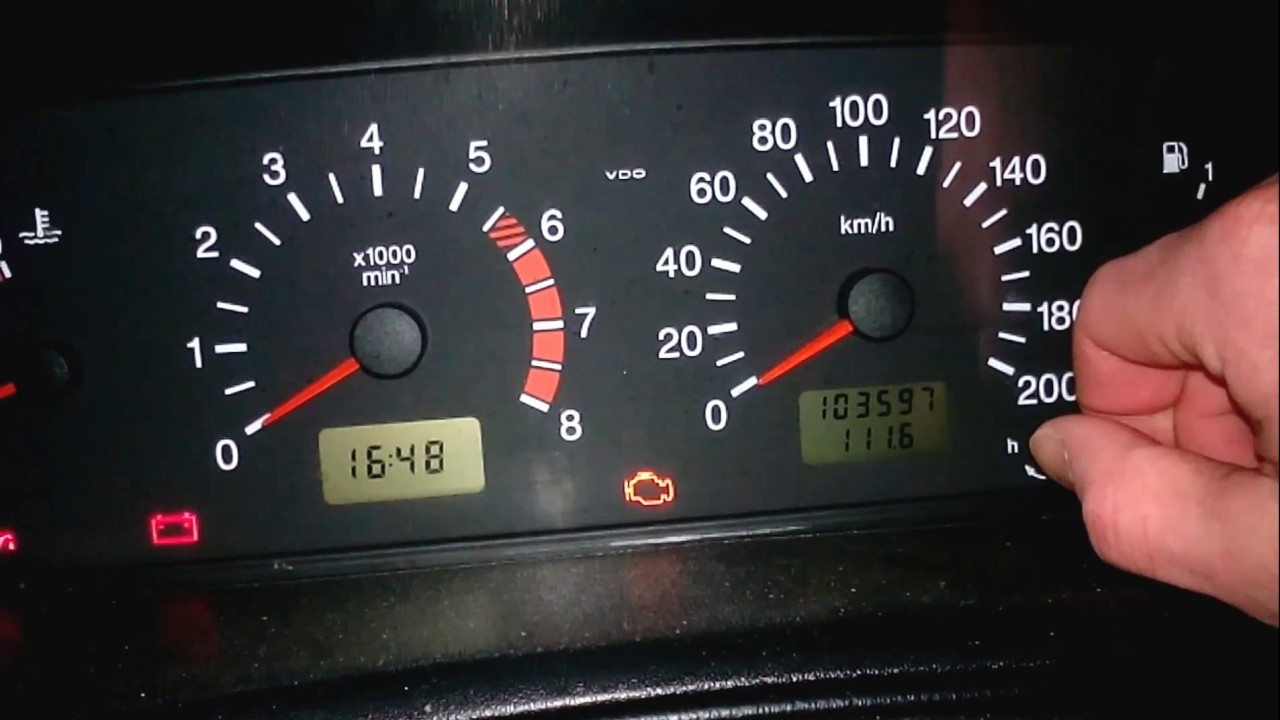

    Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Причины неисправности на ВАЗ 2110 с карбюратором

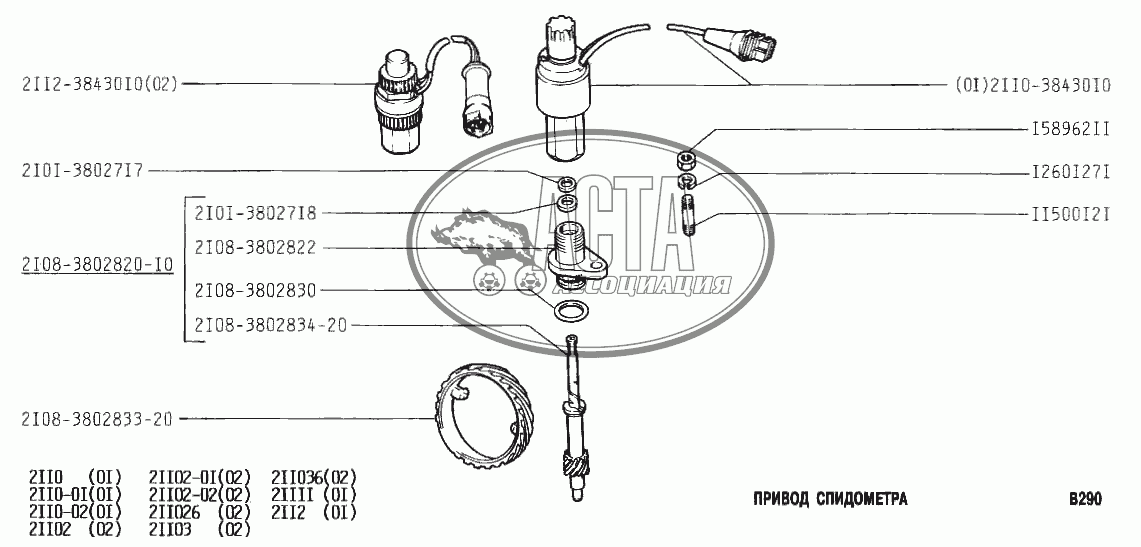

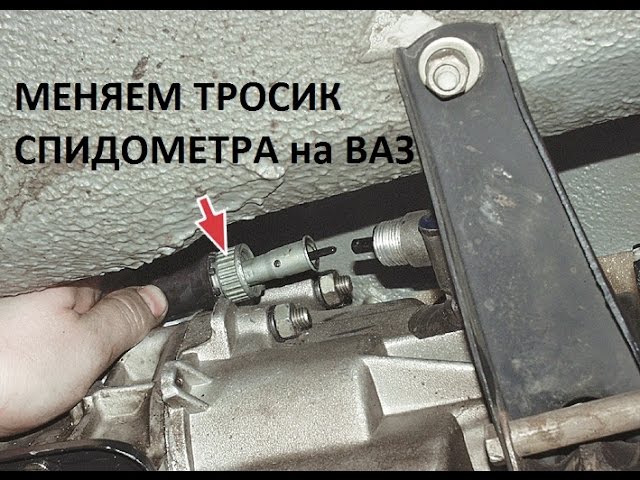

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки. Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками. При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

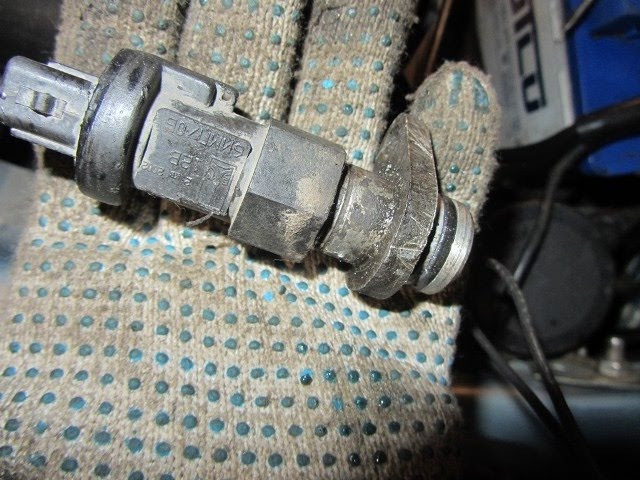

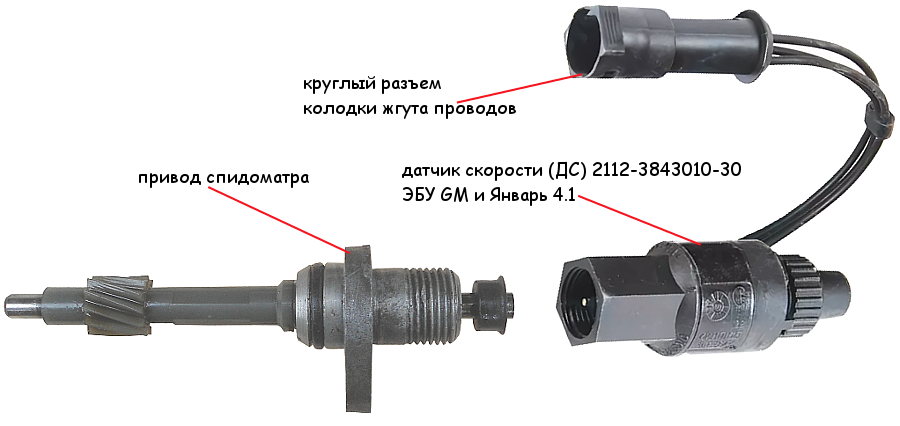

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

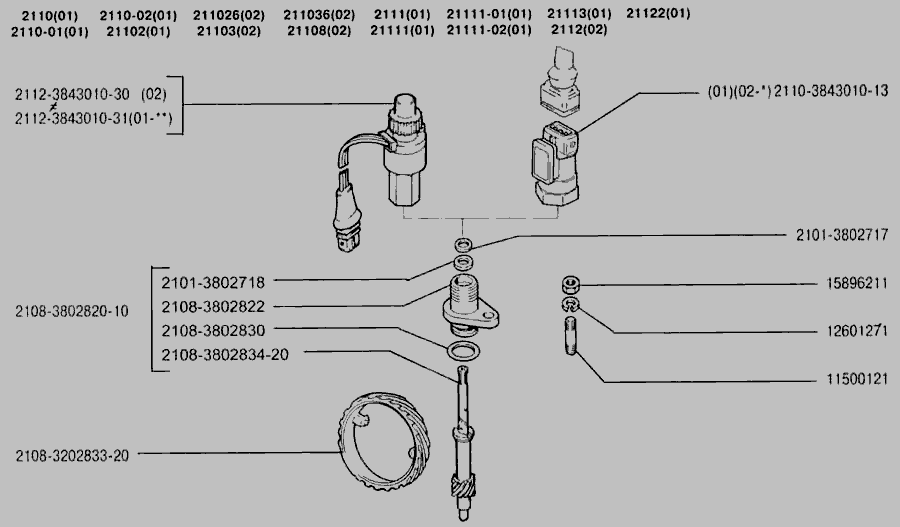

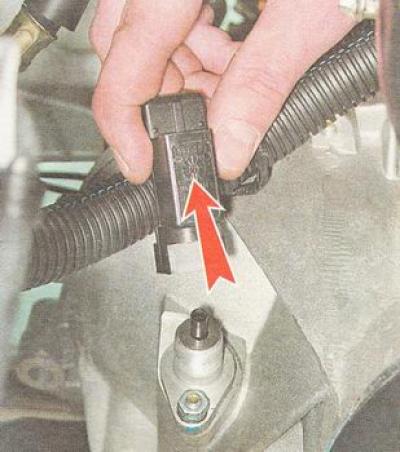

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

  1. Выкручивают датчик из коробки переключения передач.
  2. Подсоединяют к приводу датчика шуруповёрт или дрель.
  3. Включают зажигание.
  4. Вращают привод датчика против часовой стрелки.

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

Оцените статью: Поделитесь с друзьями!

Почему не работает панель приборов ВАЗ-2112 16 клапанов: причины – Taxi Bolt

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

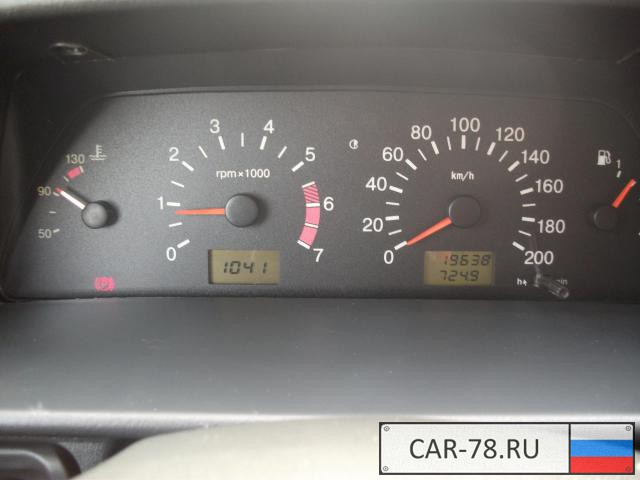

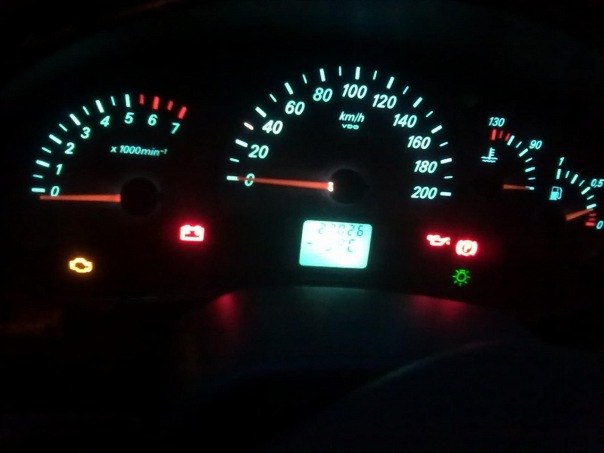

Устройство панели приборов

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

  1. Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.
  2. Спидометр или датчик скорости. Всем известно, для чего он нужен — для демонстрации скорости движения автомобиля.
  3. , позволяющий определить оставшийся литраж бензина в бензобаке.
  4. Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.
  5. Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.
  6. Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.
  7. Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.
  8. Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.
  9. На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом.

К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

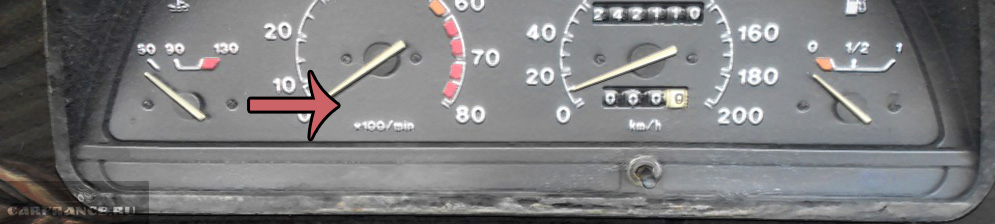

В ВАЗ 2110 могут применяться устройства старого или нового образца:

  1. Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.
  2. Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

  1. Отказала подсветка. Если комбинация приборов не горит, но все датчики на устройстве, а также лампочки оборудования работают, то вероятнее всего, причина заключается в поломке регулятора яркости. Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом. Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.
  2. Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т. д.) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.
  3. Сломался спидометр. Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать. В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку. На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство. Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.
  4. Датчики приборки работают, но лампочки не включаются. Речь идет не о подсветке, а о рабочих индикаторах — головного освещения, или поворотников. Может индикатор просто вышел из строя и в нему нужно заменить лампочку. Если же речь идет конкретно об индикаторах поворотов и оптики, то нужно проверить, включаются фары или нет. Если нет, то нужно тестировать работу подрулевых переключателей.
  5. На комбинации приборов не работает датчик горючего в баке. При включении зажигания стрелка датчика не поднимается либо она переместилась в самый верх шкалы до упора. Если стрелка не двигается, то возможно, поломался непосредственно датчик топлива, который находится в баке. Необходимо найти контроллер и проверить, работает ли он. Если же стрелка подскочила и не опускается, то это похоже на короткое замыкание в проводке. При такой проблеме электроцепь следует прозвонить мельтиметром.
  6. Не функционирует стрелка регулятора температуры мотора. Надо проверить сам контроллер, установленный в двигателе. От него мог отойти контакт провода, могла повредиться проводка, что менее вероятно.
  7. Также отказать может и тахометр. При данной проблеме нужно проверять — положения коленчатого вала. Как и в предыдущих случаях, датчик мог сломаться, также может быть поврежден разъем, проводка. Не лишним будет проверить электроцепь на возможные замыкания (видео опубликовал РАВИЛЬ Шаяхметов).

Не работает тахометр на ваз 2110 инжектор причины

ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Способы устранения поломок

Какие существуют варианты устранения неполадок:

  1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
  2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
  3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
  4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

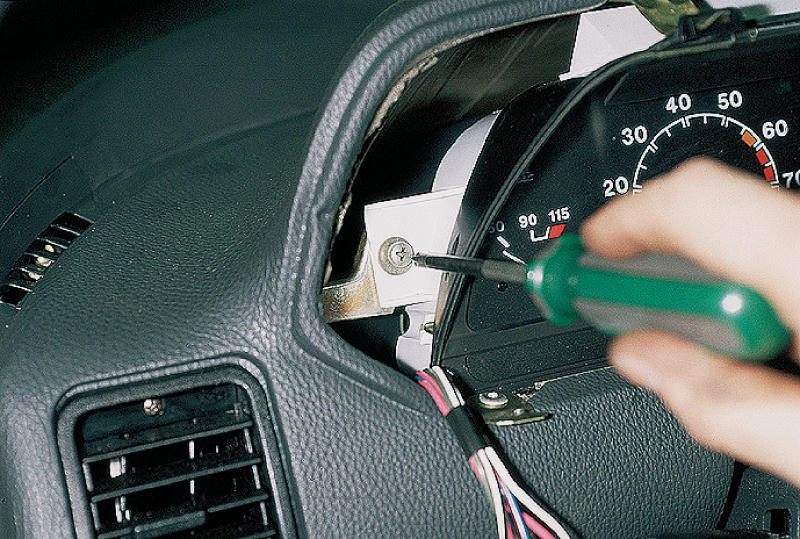

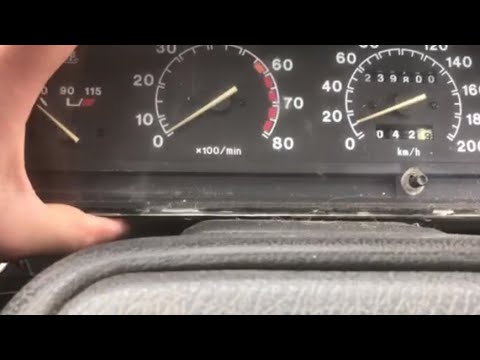

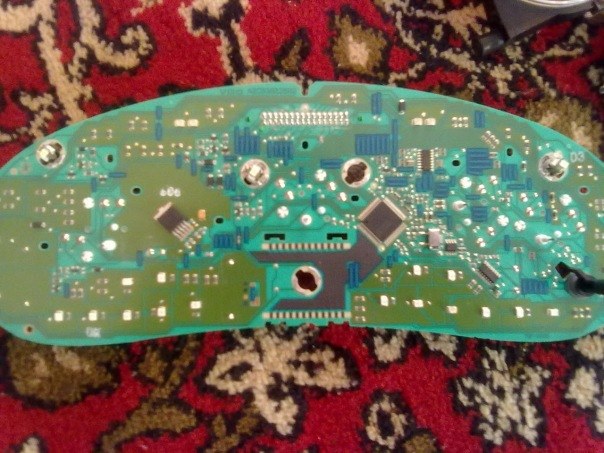

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

  1. Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.
  2. После этого также надо открутить еще два болта, они находятся на нижней части накладки.
  3. Затем надо осторожно отсоединить накладку и убрать ее в сторону.
  4. Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.
  5. Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли. Они находятся по торцам.
  6. Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
  7. Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея «Снимаем приборку своими руками»

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля. Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

  • проверка ламп и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора либо мультиметра;
  • осмотр контактов и очистки их от налета окисления;
  • проверка предохранителей;
  • мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

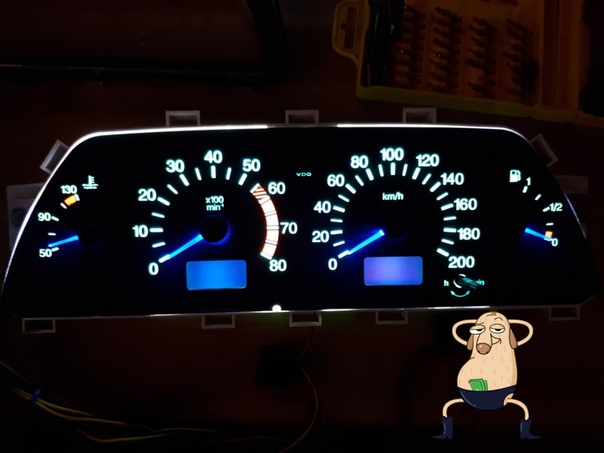

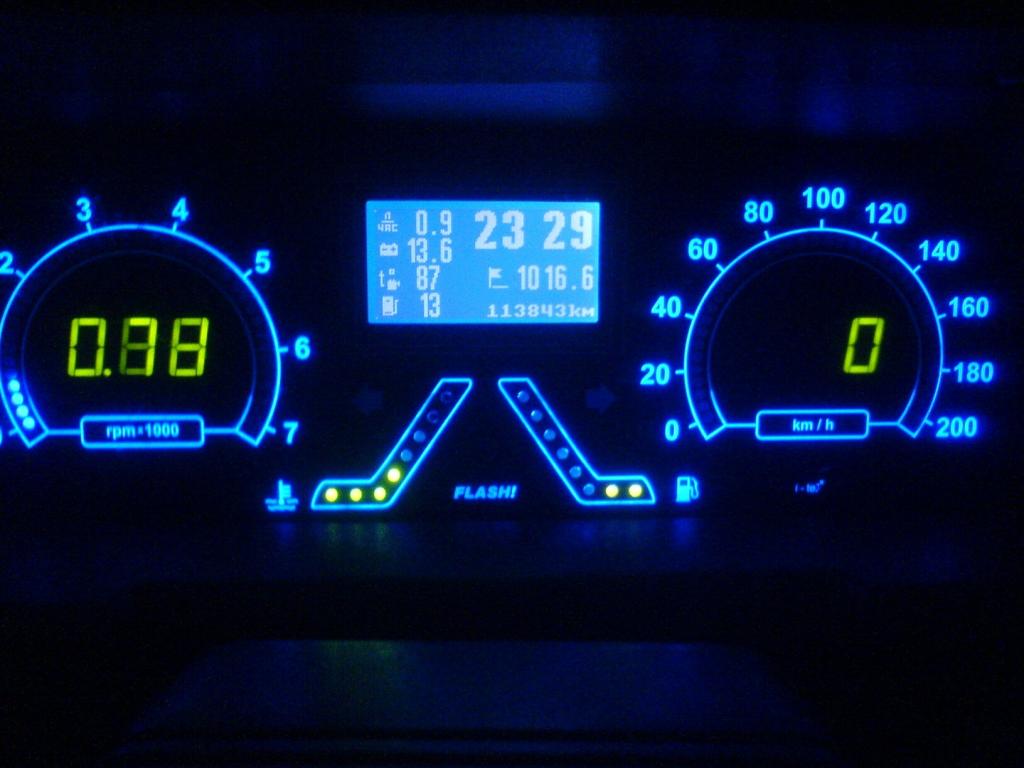

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

  1. Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.
  2. На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.

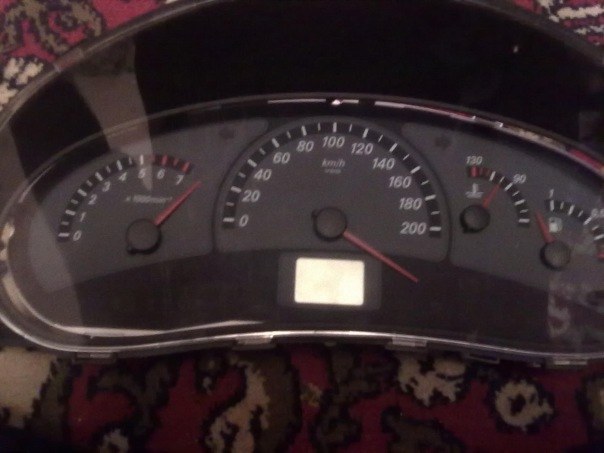

  3. Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.
  4. Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.

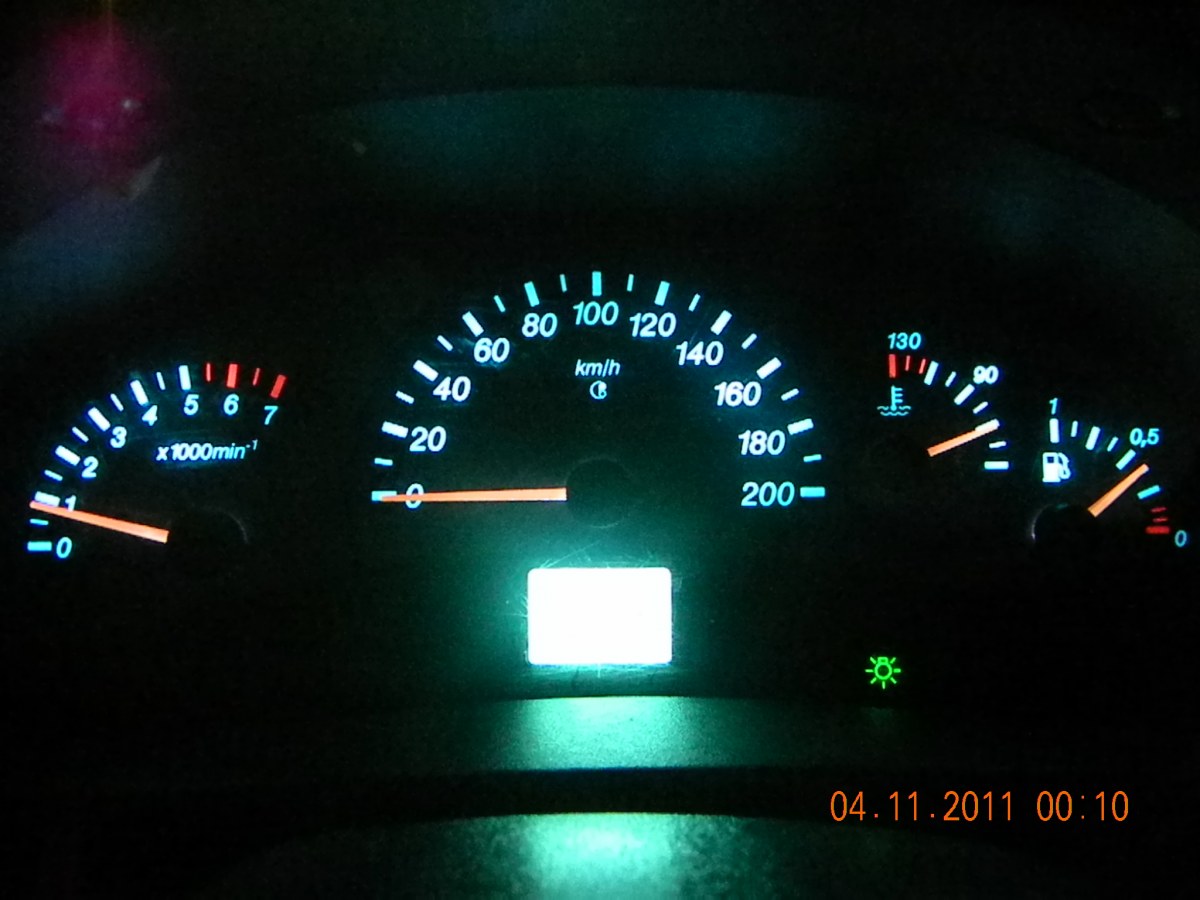

  5. Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

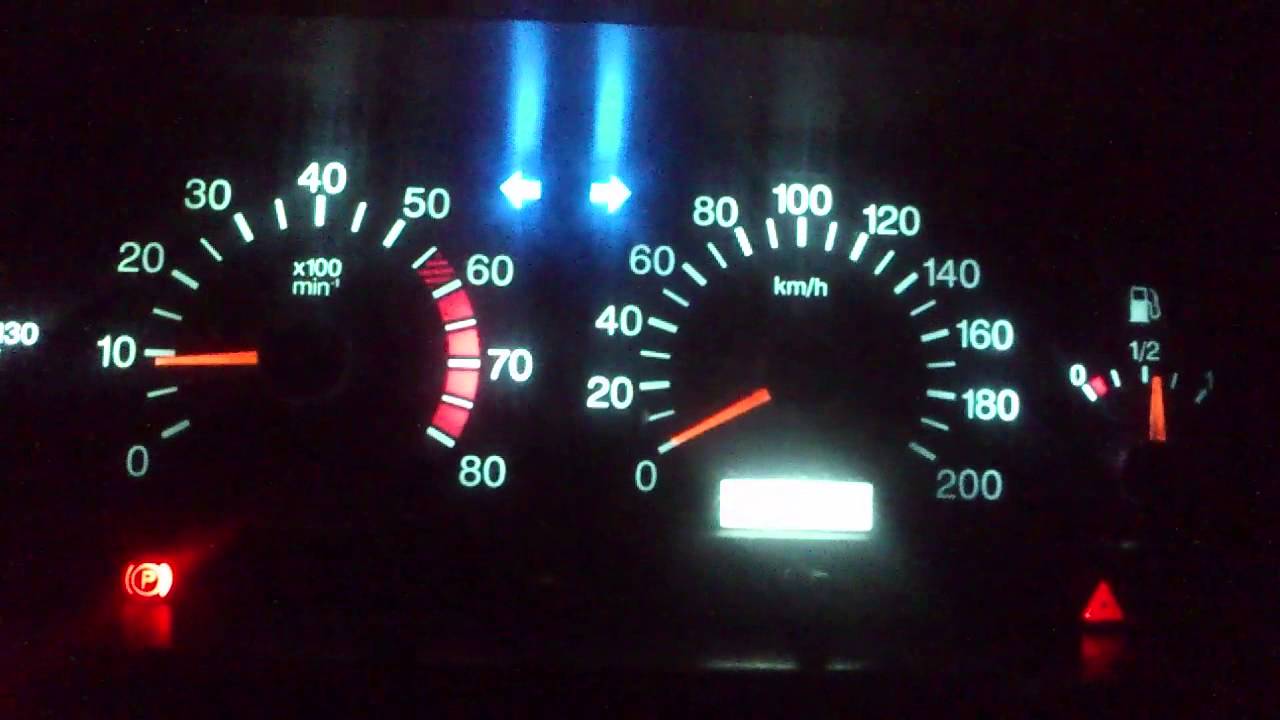

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
  2. окисление или подгорание коричневого провода на катушке зажигания;
  3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  4. износ подшипника вала трамблёра;
  5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
  6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Видео «Как установить панель Gamma 619 в десятку»

Если вас интересует вопрос замены штатной приборки на более современную, электронную комбинацию Gamma 619, то подробная инструкция с описанием всех аспектов приведена ниже (ролик опубликован каналом В гараже у Сандро).

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Обороты под контролем

Обороты под контролем

Казалось бы, зачем нам тахометр? Чтобы спокойно путешествовать по родным просторам, вполне хватит спидометра. Если еще время от времени поглядывать на дорожные знаки, то спидометр поможет сэкономить «кровные» при встречах с блюстителями порядка. Тахометр же информирует о чем-то почти абстрактном: сколько раз коленвал успевает обернуться за минуту. Зачем и кому нужна такая информация?

Прежде всего водителю автомобиля с форсированным мотором. Он требует жесткого контроля оборотов — тут вся мощь упрятана в узкий диапазон скоростей движения на каждой передаче, и тахометр помогает определить момент перехода на следующую передачу — без провалов или перекруток.

Есть и эстетическая сторона дела. Люди, как могут, украшают автомобиль, а броский циферблат на панели приборов — это модно. Далеко не все задумываются, что скрывается за показаниями прибора. Не потому ли выносные тахометры, которых полно в магазинах, порой отличаются завидным — до 25–30% — пренебрежением к точности показаний. С такими связываться не советуем — благо есть честные приборы, о которых мы и поговорим.

По соотношению цена-качество лучшие тахометры — штатные. Их работа основана на разных принципах.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

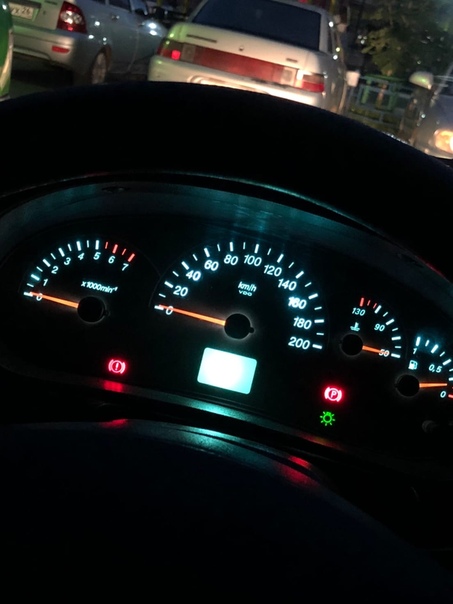

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа.

Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

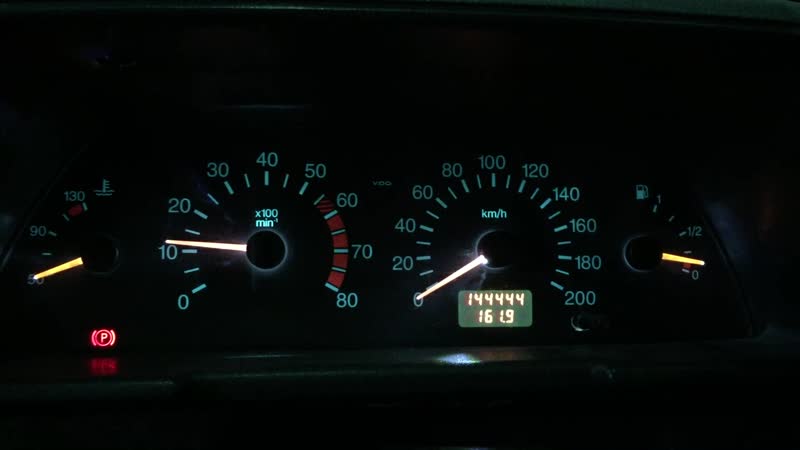

  1. В старых щитках приборы располагаются симметрично.

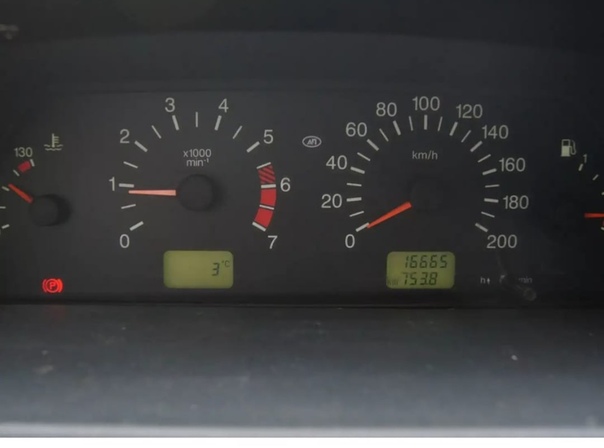

  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н

а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Сообщений 10

1 Тема от spy46 2013-06-13 12:08:50

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999
Тема: Решено: Стрелка тахометра дергается, либо не показывает ничего

подскажите где что искать у меня ваз 2110 инжектор 1999 г.в. тахометр либо вообще не показывает, либо кое как стрелка дергается, где что искать и проверять, в приборке все контакты проверил подчистел не помогло

2 Ответ от Admin 2013-06-13 12:31:44

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

spy46, показания тахометра берется с ЭБУ. Может контакт плохой на разъеме ЭБУ ? Если есть БК, то посмотрите какие показания на нем, может быть проблема в самой комбинации приборов. Еще тест приборки сделайте, что получится ?

3 Ответ от spy46 2013-06-13 12:55:49

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

тест приборки у меня не работает((

4 Ответ от spy46 2013-06-14 11:45:54

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

все таки походу в приборке что-то, бк показывает

5 Ответ от Admin 2013-06-14 12:11:25

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

spy46, значит есть повод купить новую, тюнинговую !

6 Ответ от iliaBkmz 2013-06-14 17:01:57

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,038Спасибо: 584
  • Авто: outlander и 2104
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

тест приборки у меня не работает((

У Вас какая приборка VDO или АП

7 Ответ от spy46 2013-06-17 10:26:34 (2013-06-17 10:28:13 отредактировано spy46)

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999
Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

а какая у них разница я знаю только с жк дисплеями бывают

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
  4. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
  5. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

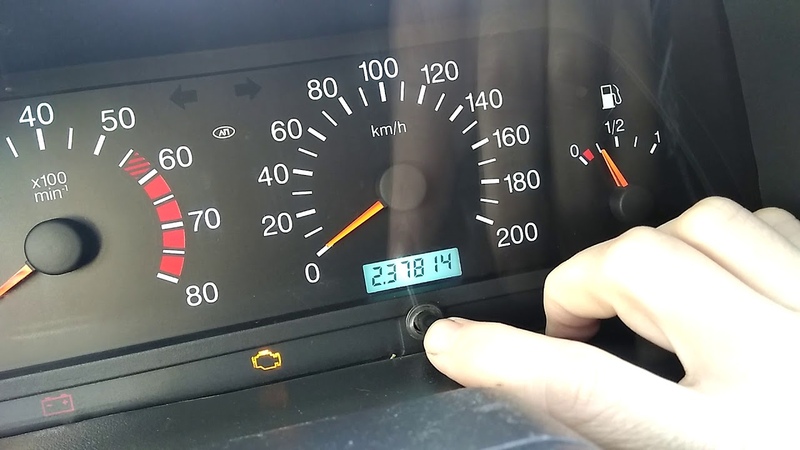

  • Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  • Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

    • Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

    Но есть важное НО.

    Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

    Самосовершенствуйтесь

    . Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

    Спидометр на ВАЗ 2107 Классика

    Уважаемые покупатели, во избежание ошибок при отправке спидометра 23. 3802010 в комбинацию приборов ВАЗ 2107, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

    Перед отправкой мы проверяем все электромеханические приборы на работоспособность, исключая вероятность брака.

    Все контрольные приборы автомобиля ВАЗ 2107 объединены в комбинацию приборов 151.3801(2107-380110-11), 153.3801 или 155.380 . Электро – механическая комбинация приборов 2107-380110-11 (151.3801,153.3801, 155.380) выполняет функцию отображения всех необходимых водителю параметров автомобиля.



    Контроль скорости — одна из основ успешного и безопасного вождения автомобиля. Специально для решения этой задачи в автомобиле устанавливается прибор, который известен даже далеким от техники людям — спидометр.



    Спидометр 2107-3802020 (ВАЗ 2107) – это измерительный прибор, предназначенный для отслеживания скорости автомобиля.



    В ПДД любой страны указаны допустимые скоростные режимы на различных дорогах, также действуют и знаки, ограничивающие максимальную и минимальную скорость. Это необходимо в первую очередь для обеспечения безопасности, а в ряде случаев только определенный скоростной режим обеспечивает движение без заторов. Так что каждый автомобилист должен иметь возможность отслеживать свою текущую скорость и при необходимости быстро менять ее.



    Данный прибор является обязательным, в России это особо указано в ПДД в пункте 7.4 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств». Несоблюдение правил и движение с неработающим прибором или вовсе без него согласно статье 12.5 КоАП карается штрафом.



    Современный спидометр 23.3802010 (ВАЗ 2107) помимо измерения скорости, измеряет пройденное расстояние (за это отвечает одометр), причем отдельно отсчитывается общий пробег автомобиля и пробег за выбранный водителем промежуток времени.



    Основная задача спидометра 23.3802010 (ВАЗ 2107) – это отслеживание правильной скорости, что положительно влияет на безопасность движения.



    Измерение скорости осуществляется шестеренчатым датчиком скорости, установленном в коробке передач. Такой спидометр измеряет угловую скорость вращения вторичного вала КП и с помощью простейшего механизма рассчитывает скорость.



    Спидометр ВАЗ 2107 делится на четыре ключевых узла — скоростной узел спидометра (обеспечивает отображение текущей скорости), шестеренчатый датчик скорости автомобиля (или просто ДСА), соединяющий их гибкий вал и одометр со своей механической передачей (связанной с гибким валом).



    Одометр — это механический счетчик, который через простейшую червячную передачу связан с гибким валом. Передаточное число данной передачи лежит в пределах 600:1 – 1700:1, оно вкупе с передаточными числами ДСА и самого счетчика обеспечивает перерасчет оборотов в метры и километры.



    Спидометр 2107-3802020 (ВАЗ 2107) имеет простое устройство и очень надежен, что и обеспечило его популярность.



    Технические характеристики:

    — Диапазон показаний скорости, км/ч: 0-180;

    — Число оборотов приводного вала, соответствующее 1 км пробега: 1000;

    — Бескорпусный;

    — Посадочный диаметр кожуха, мм: 85;

    — Присоединительные размеры с гибким валом (тип по ГОСТ 12391), мм: М16х1 квадрат 2,7 (А3).

    Установка спидометра 23.3802010 (ВАЗ 2107) может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.



    Другие артикулы товара и его аналогов в каталогах: 21070380202000, 23.3802010.

    ВАЗ-2107.



    Любая поломка – это не конец света, а вполне решаемая проблема !

    Как самостоятельно заменить спидометр в комбинации приборов у автомобиля ВАЗ 2107.

    С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



    Просто СРАВНИ и УБЕДИСЬ !!!

    Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

    причины и почему прыгает стрелка прибора

    Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Виды спидометров

    В настоящее время существует три типа спидометров:

    • механические;
    • электрические;
    • электромеханические.

    На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

    Циферблат механического устройства

    В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

    Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

    Фотогалерея «Указатели скорости»

    Возможные неисправности устройства: признаки и причины

    Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

    При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

    Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

    Как проверить прибор на работоспособность?

    Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

    В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

    Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

    Инструкция по замене прибора своими руками

    Замена привода на Калине несложная, необходимо выполнить следующие действия:

    1. С помощью ключа выкрутить винт крепления устройства к КПП.
    2. Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
    3. На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений. Также необходимо проверить посадочное место и очистить его от загрязнений.
    4. При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
    5. Отремонтированный или новый спидометр устанавливаем на штатное место.
    6. Собираем привод в обратном снятию порядке.

    После окончательной сборки следует проверить работоспособность привода.

    Демонтаж указателя с панели

    Что делать, если вышел из строя щиток приборов?

    Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов.  На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

    Перед заменой следует проверить надежность креплений, которые идут на «массу», причина поломки может быть в этом.

    Процедура снятия и замены приборного щитка состоит из последовательности шагов:

    1. Руль нужно перевести в нижнее положение.
    2. Далее откручиваются болты крепления.
    3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
    4. Крестовой отверткой откручиваем болты крепления центральной консоли.
    5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
    6. Установку проводим в обратном порядке.

    Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

     Загрузка …

    Видео «Демонтаж щитка приборов на Лада Приора»

    В этом ролике показан процесс снятия и замены приборного щитка Приоры (автор видео — «В гараже у Сандро»).

    Поломка спидометра, возможные причины и ремонт. Почему не работает спидометр?

    Автомобильный спидометр — важная часть безопасной и комфортной езды. Для чего предназначен этот прибор, знает каждый автовладелец, но не каждый сразу может выяснить причину, по которой перестал работать спидометр. И это неприятная вещь, когда индикатор скорости показывает неверные цифры или полностью перестал работать.

    Высока вероятность превышения скорости и попадания.Или совсем не влезает в поворот. Чтобы избежать этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, приводящие к его поломке.

    Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

    Эффект Холла лежит в основе любого спидометра. Контроллер получает данные от датчика скорости, который выдает сигнал, пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ одна из самых частых причин выхода из строя спидометра — окисление контактов.Их очистка займет около 10-15 минут, это самое простое и эффективное устранение проблемы.

    В этом видео описаны причины, по которым не работает спидометр на автомобиле:

    Но, если это не помогло и счетчик скорости все равно отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придется подготовиться к более кропотливой работе. К следующим возможным неисправностям относятся:

    • Деформация проводов в отечественных автомобилях — тоже распространенная «загвоздка».Необходимо визуально проверить все провода на предмет дефектов. Если ничего не найдено, для полной уверенности произведите «звон» проводов, внутренние жилы могут быть повреждены;
    • Проверить предохранитель. Может просто выгореть;
    • Проблема может заключаться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в этом случае необходимо срочно заменить неисправный механизм. Но, для начала, все же стоит проверить механизм на работоспособность: достать устройство из коробки, а к устройству подключить дрель.Если он исправен, то крутящий момент будет передан на устройство;
    • Желательно проверить щиток приборов на наличие неисправностей. Если он был снят, то неправильная установка в обратном направлении может привести к тому, что стрелка попадет в контактную площадку.

    Это наиболее вероятные причины ответа на вопрос: почему не работает спидометр? Этот принцип следует соблюдать как владельцам «инжекторного» двигателя, так и владельцам «карбюраторного». Если после прохождения всех процедур проблема не обнаружена и не решена, то в этом случае необходимо провести комплексную диагностику транспортного средства.

    Заменяем датчик скорости

    Если причина в датчике, то его можно заменить самостоятельно. Это можно сделать, имея небольшой опыт эксплуатации электроприборов. Процедура:

    1. Обязательно наденьте латексные перчатки, т.к. обесточив бортовую систему автомобиля, можно получить неприятные ощущения.
    2. Затем нужно найти датчик. Как правило, на автомобилях «десятого» поколения механизм располагается между приводом и концом гибкого вала.
    3. Найдя устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
    4. Далее ключом на 22 откручиваем механизм от привода.
    5. На этом работа завершена, но осталось совсем немного. Далее устанавливается новое устройство. Делается это просто, но главное, чтобы стержень датчика попал в центр привода. Затем необходимо в обратной последовательности подтянуть все узлы, закрепить и приступить к проверке нового механизма.

    Привет, мой случайный читатель. В этом посте я расскажу, почему не работают одометр и спидометр и как восстановить работу этих устройств.
    Вчера вышли из строя спидометр и одометр. Они перестали работать одновременно. Ехать не так комфортно. Вчера я узнал, почему это может быть так. Большинство из них говорили об одометре, но меня больше беспокоит спидометр, так как я хочу знать, с какой скоростью я еду.
    Искал в интернете, читал похожие проблемы.Я выделил для себя 2 основные причины:
    1) Датчик скорости.
    2) Слетел контакт на приборке.
    Я поднял эту проблему сегодня утром. Заранее выяснил, где датчик скорости на моей машине. У меня автоматическая коробка передач. Все выяснил, датчик находится в верхней части КПП, с левой стороны, по ходу движения, рядом с левым ШРУСом.

    Расположение датчика. Отключено.


    внутри датчика видно большое количество грязи.

    Меня не удивляла грязь в этом месте, потому что это место не может быть чистым.
    Очистил область вокруг датчика отверткой и влажными салфетками. Пусть будет чисто.
    Сам датчик монтируется без болтов и гаек. Вроде зажато в специальное отверстие в коробке. Для снятия датчика необходимо:
    — Надавить отверткой на держатель датчика через отверстие в коробке.
    — Поверните датчик по часовой стрелке.
    — Вытащите датчик из коробки.
    Смотрите фото.


    Как монтируется датчик

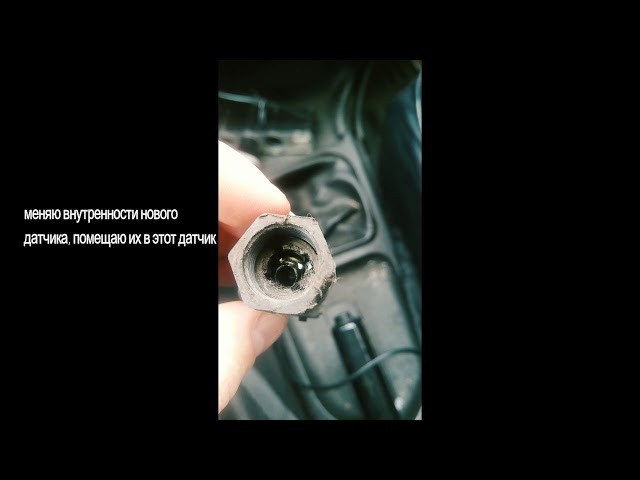

    Итак, я вынул датчик, теперь его можно чистить. Конечно, в нем было много грязи. Все даже светилось. Заодно почистил разъем датчика, он тоже был грязный.


    Датчик выдвинут


    Разъем датчика скорости


    Датчик скорости, вид сбоку


    Спидометр — важная часть транспортного средства, которая измеряет и отображает мгновенную скорость движения, а также вычисляет расстояние, пройденное автомобилем.Эти данные показывает специальный датчик, который находится на панели приборов. При неисправности этого устройства жизнь пассажиров и самого водителя находится под угрозой, так как соблюдать правила дорожного движения и установленный скоростной режим автомобилисту будет сложно. Поэтому каждый водитель должен следить за техническим состоянием спидометра и уметь своевременно и самостоятельно определять причину неисправности и устранять ее.

    Наличие спидометра считается обязательным для каждого транспортного средства, так как он не только помогает определить скорость автомобиля, но и показывает расстояние, которое автомобиль прошел за всю свою работу.Последнюю информацию показывает счетный блок, который входит в комплект спидометра и называется одометром. С его помощью водитель может точно определить, когда нужно менять масло или, например, фильтры. К тому же при покупке подержанного автомобиля такие данные далеко не самые свежие. Также благодаря одометру можно узнать промежуточную информацию о пройденном расстоянии. С помощью этой функции автолюбитель может рассчитать расход топлива или измерить расстояние, например, от дома до работы.

    Правильное определение скорости зависит от основных рабочих элементов — гибкого вала и приводного троса. С их помощью вращательное движение передается напрямую от трансмиссии к устройству, то есть они пронизывают всю систему автомобиля, соединяя приборную панель и коробку передач.

    Принцип работы спидометра практически не менялся за столетие. За столь долгое время изменения произошли только в механизме индикатора.

    Сегодня существует два типа спидометров — электронные и механические.


    Первый из них снабжен электронным индикатором, похожим на цифры на дисплее, а второй — механическим, в виде стрелки. Спидометр с магнитной индукцией — самый популярный среди механических приборов. Он оснащен двумя механизмами — счетным и быстродействующим. Что касается электронного спидометра, то внешне он ничем не отличается от механической версии, есть лишь некоторые отличия в их работе.

    В современных автомобилях механические спидометры практически не используются. В частности, из-за того, что у них погрешность существенно больше — 15%, у электронных — всего 5%. Кроме того, механический привод и элементы такого спидометра со временем изнашиваются и требуют замены, что является достаточно сложной и трудоемкой операцией, так как трос нужно прокладывать ровно, без единого изгиба.


    Не работает датчик скорости, причины

    Самый очевидный признак неисправности спидометра — отсутствие движения его стрелки во время движения автомобиля.Кроме того, игла может дергаться, но устройство все равно не покажет адекватную скорость. Есть ряд причин, которые могут вызвать проблемы со спидометром:

    1. Если оторвалась гайка, с помощью которой вал спидометра крепится к гибкому валу. Это самая частая и банальная причина, по которой может выйти из строя спидометр. Ситуацию легко исправить, просто затянув гайку и надежно затянув крепление. Однако если эта процедура не дала желаемого результата, стоит поискать дальше.

    2. Если гибкий вал ломается во время работы. Это часто случается при длительной эксплуатации автомобиля, деталь может просто износиться и лопнуть. В этом случае устранить неисправность будет намного сложнее, но ничего не поделаешь. Ситуация решается заменой порванного элемента.

    3. Если сломан сам механизм спидометра, который находится на панели приборов. Устранить такую ​​поломку можно, заменив механизм.

    4. Если вал-трос сухой.В такой ситуации необходимо смазать полусборный вал, который является основной деталью устройства. Он находится в специальной оболочке, которая помещается в трубку из ПВХ. Не допускает попадания влаги и жира в механизм, что очень важно для точной и непрерывной работы гибкого вала. Если жидкость высохла, игла устройства будет дергаться, и автолюбитель услышит типичное шуршание.

    5. Кроме того, причиной неисправностей может быть неправильная установка спидометра или его элементов.

    6. Если стрелка спидометра зашкаливает, но не меняет своего положения ни при остановке, ни при движении автомобиля, это свидетельствует о поломке противодействующей пружины.


    Высох трос спидометра, как смазать, ход работы поэтапно

    Для смазки кабеля вам потребуются следующие материалы и инструменты:

    1. Специальная смазка.

    2. Гаечные ключи.

    3. Отвертка.

    Начало работы:

    1. Для начала нужно открыть капот и вытащить трос из коробки — это значительно облегчит работу с приборной панелью. Розетка находится в центре моторного отсека.

    3. Вытаскиваем элемент и откручиваем еще несколько саморезов.

    4. Теперь вынимаем панель приборов прямо из ниши.


    5. Отсоедините устройство, для чего необходимо открутить накидные гайки с двух сторон.

    6. Вынимаем гибкий вал к приводу разведите концы опорной шайбы и снимите ее.

    7. Деталь из корпуса необходимо вытаскивать поэтапно.

    8. С помощью керосина удалите старую смазку, после чего детали необходимо просушить.

    9. Со стороны привода смазать элемент на 2/3 его длины.

    10 Вставляем его в оболочку, закройте его с помощью стопорной шайбы и установите его обратно.

    11. Плотно затяните прижимные гайки.

    12. Приборную панель также следует переоборудовать.

    Замена спидометра, ход работ поэтапно

    Для замены спидометра необходимо в описанном выше порядке открутить и снять приборную панель, а затем и сам спидометр. На самом деле самостоятельная замена спидометра — процесс довольно трудоемкий, но провести его в домашних условиях вполне возможно. Фактически, чтобы заменить спидометр, вам просто нужно отсоединить электрические разъемы от старого устройства и подключить их к новому устройству.Для этого плоскогубцами откручиваем гайку троса и подсоединяем к новому спидометру. В некоторых автомобилях, в частности ВАЗ 2109, сначала откручивают трос спидометра от коробки передач. Это соединение находится рядом с коробкой передач, под днищем автомобиля.

    Откручиваем гайку троса на примере ВАЗ 2109:

    1. К специальной проушине гайки привязываем прочную нить или мягкую проволоку.

    2. Со стороны коробки передач снизу потяните трос на себя так, чтобы конец провода остался в салоне автомобиля.

    3. Развяжите нить старого кабеля и привяжите к новому.

    4. Затем нужно вытащить в салон и подключить.


    Иногда на неоригинальных кабелях нет петель. В этом случае мы используем гайку напрямую. Для того, чтобы фиксирующая шайба легче вставить, он должен быть смазан литолами.

    В любом случае выход из строя спидометра — это довольно серьезная поломка, допускать которую нельзя. Важно знать, что если в транспортном средстве один механизм не работает должным образом, это может вскоре привести к неисправности другого.Не говоря уже об обычных правилах дорожного движения, соблюдать которые без спидометра может далеко не каждый. Следуя приведенной выше инструкции, вы легко найдете причину неисправности и устраните ее, не обращаясь за помощью к специалистам. Однако стоит учесть тот факт, что для каждой модели автомобиля есть свои особенности как демонтажа, так и монтажа этого устройства.

    В подавляющем большинстве случаев инжекторные ВАЗ-2110 комплектуются электронными спидометрами. И, как правило, их часто беспокоят неисправности, которые могут проявляться по-разному.И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему необходимо выяснить степень сложности поломки. Ведь устройство может вообще не работать или работать, а частично и с видимыми сбоями.

    Для устранения проблемы необходимо определить причины ее возникновения.



    Типичные причины поломки спидометра


    Не секрет, что на ВАЗ 2110 он принимает участие в работе спидометра.Если вы возьмете электрическую схему из автомобиля, то заметите, что электроника питается от монтажного блока с предохранителем на 10 ампер.

    При выходе из строя спидометра в первую очередь нужно проверить все контакты … Возможно неисправность возникла из-за окисления одного из контактов.

    При нормальном состоянии контактов стоит подумать о возможных проблемах в датчике скорости … А точнее в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой. Поэтому не лишним будет немного подергать провода, чтобы стряхнуть возможные загрязнения. Лучше попытаться достать их и почистить более тщательно.

    Иногда проверка разъемов не помогает. Потом. Не нужно быть специалистом и иметь в гараже спецтехнику. Достаточно обычной дрели или шуруповерта. Для работы вам также понадобится напарник. .



    Итак, берем отвертку, переводим ее в режим вращения против часовой стрелки и зажимаем привод датчика.Партнер включает зажигание и следит за спидометром. В этот момент нужно включить отвертку.

    Если не работает спидометр, значит, пора заменить датчик скорости. В случае нормальной работы нужно искать проблему в приводе, расположенном внутри трансмиссии.

    Если речь идет о датчике скорости, то разумно будет проверить гнездо вала его привода. Часто вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.

    Кстати именно это чаще всего является виновником постоянных подергиваний стрелки спидометра. Поэтому, если наблюдается такая проблема, то первым делом нужно проверить вал и только потом рассматривать другие варианты.


    Также существует ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступны только на СТО .



    Характеристики спидометра


    Спидометр в нашей машине находится на главной панели приборов… Поэтому, если причины неисправностей кроются именно в спидометре, то менять нужно всю приборную панель, а не отдельный ее элемент. К сожалению, пока отдельные запчасти для таких панелей не поставляются. Это просто усложняет замену спидометра при его поломке.

    В принципе, все вышеперечисленное позволяет быстро разобраться с возникшей неисправностью и оперативно ее устранить. Но надо помнить, что если не работает спидометр на ВАЗ-2110, то не лишним будет обратиться на СТО, где причины вычислить гораздо быстрее.

    Как известно, устройства, установленные в автомобиле, позволяют следить за ситуацией при движении по улицам, а также следить за работой двигателя и всех других систем. Среди прочего, особое место занимает спидометр. Он расположен на панели приборов прямо над рулевым колесом. С его помощью водитель узнает, с какой скоростью движется машина.

    В ситуации, когда установленный на форсунке ВАЗ-2110 спидометр не работает нормально, человек за рулем подвергает риску как собственное здоровье, так и жизнь пассажиров.При этом он запросто может «заработать» штраф у сотрудника ГИБДД за завышение скорости … Таким образом, исправный спидометр позволяет избежать многих неприятностей.

    Что говорит о поломке спидометра

    Основные симптомы неисправности данного устройства следующие:

    • стрелка остается на месте, несмотря на то, что автомобиль движется;
    • при движении колеблется или зависает;
    • устройство нормально функционирует на холоде электростанции, но потом стрелка перестает двигаться.

    При обнаружении вышеперечисленных признаков необходимо как можно скорее разобраться с поломкой и устранить ее.

    Почему ломается спидометр


    Следует отметить, что в некоторых случаях самостоятельно отремонтировать спидометр несложно. Остальным потребуется помощь специалистов.

    Итак, окисление контактов считается довольно легко устранимой неисправностью. Для него характерно «прыгание» стрелы, несмотря на то, что скорость движения остается стабильной.Устранение проблемы происходит чисткой контактов.

    Провода изношены. Эту причину можно заподозрить по хаотичному движению стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема долго не проявляется. Идентифицировать можно тестером.

    Сломан датчик. Устройство контроля скорости, работоспособность которого подвергается сомнению, заменяется заведомо исправным. Если спидометр после этой процедуры стал нормально работать, то искать поломку дальше нет смысла.Часто датчики приходят в негодность после того, как их корпус разрушен, внутрь попадает вода или грязь.

    Разъемы. Они находятся в ВАЗ-2110 в таком месте, где на них постоянно попадает грязь. В результате контакт нарушается и стрелка спидометра хаотично перемещается. Разъемы необходимо полностью очистить и проверить соединение.

    Часто спидометр также начинает давать сбои из-за износа вала. В такой ситуации избавиться от проблемы удастся только после полной замены вышеуказанной детали.

    Как известно, на эту модель производитель ставит электронный спидометр … Если пришел в негодность именно он, то эта проблема достаточно серьезная, так как вышеперечисленное устройство само по себе не продается. По этой причине придется покупать целый щит. Однако в девяти из десяти случаев проблема на самом деле совсем в другом.

    На ВАЗ-2110 с 8-клапанным двигателем на спидометр поступает информация с датчика скорости. Он, в свою очередь, находится в коробке передач.Там через две передачи он получает данные о крутящем моменте с вала коробки передач.

    На автомобилях с 16-клапанными двигателями все работает так же.


    Чаще всего, как отмечалось выше, проблема в том, что датчик слишком грязный. Вообще ВАЗ-2110 всегда копит под капотом пыль. При смешивании с маслом создает довольно устойчивый барьер. В результате достоверность показаний спидометра становится безоговорочной. Проблема решается просто — сенсор очищается и просушивается.

    Стоит напомнить, что доступ к нему будет удобнее напрямую через коробку передач, так как снизу это делать очень неудобно.

    Еще одна частая причина — проблемы с электросетью. Все это нужно проверять. Кроме того, также обращено внимание на:

    • надежное крепление проводки в клеммах;
    • их общее состояние;
      • Предохранители
    • расположены внутри монтажного блока.

    В ситуации, когда повреждения электрической сети не обнаружено, придется взяться за сам датчик.Его поломка — третья по частоте причина выхода из строя спидометра. Проверка производится в следующей последовательности:

    • датчик снят с КПП;
    • приложена дрель или шуруповерт к приводу, переведенному в режим отвинчивания;
    • включается зажигание;
    • нажимая кнопку дрели, провернуть привод.

    В ситуации, когда стрелка спидометра начинает двигаться, следует признать, что устройство контроля полностью работоспособно.Это означает одно — неисправность где-то в коробке передач. Здесь вы можете только отремонтировать повреждение самостоятельно. опытный автолюбитель или профессиональный слесарь. Когда стрелка не сдвинется с места, достаточно будет заменить сам датчик.

    Заключение

    Как нетрудно понять, в большинстве случаев действительно можно отремонтировать спидометр самостоятельно. Однако в ситуациях, когда вы в них не уверены, лучше обратиться к специалистам. Неправильные действия часто приводят к обострению проблемы, что, в свою очередь, приводит к ненужным расходам.

    проверить датчик скорости. Какой датчик нужен для замены

    В каждом автомобиле есть система, отвечающая за контроль скорости, а также за запись пройденного расстояния. У инжекторных моделей ВАЗ 2110 также есть датчик скорости.

    В каждом автомобиле есть система, отвечающая за контроль скорости, а также за запись пройденного расстояния. У инжекторных моделей ВАЗ 2110 также есть датчик скорости. В моделях с карбюраторами такого агрегата нет из-за наличия тросовой системы, обеспечивающей работу спидометра.

    Какую работу выполняет датчик скорости?

    Этот узел рассчитан на огромное количество задач. Его основные функции — предоставлять электронному блоку управления информацию о работе топливной системы.

    Полученные данные преобразуются в электрические импульсы, которые играют важную роль в регулировании двигателя. Также это устройство контролирует качество топливно-воздушной смеси, а также определяет и устанавливает угол опережения зажигания.

    Вы можете заметить выход из строя датчика скорости, например, из-за неправильной работы спидометра.Если его показания рваные и меняются слишком быстро, то это свидетельствует о неисправности рассматриваемого устройства. Также поломку можно определить по неверным показаниям одометра. На неисправность агрегата может указывать лампа Check Engine. Любой водитель должен заметить неточные показания спидометра. Это также может указывать на неисправность. Еще одним признаком поломки может быть то, что машина глохнет на холостом ходу.

    Отказ может произойти из-за нарушения схемы подключения или обрывов в электрической цепи.Слабым местом датчика скорости является распиновка. Нередки случаи, когда его перепутывают на заводе, из-за чего устройство выходит из строя.

    После появления таких признаков стоит прибегнуть к более точной диагностике автомобильных систем.

    Проверка датчика скорости ВАЗ-2110 позволит убедиться, что причина кроется именно в этом приборе.

    При обнаружении неисправности датчика скорости необходимо будет заменить этот блок, чтобы автомобиль работал правильно и надежно.

    Для устранения проблемы сначала нужно найти сам датчик скорости. Он расположен рядом с выпускным коллектором. К месту установки данного агрегата доступ довольно труднодоступен, это связано с неудобствами при замене. Кроме того, постоянно нагревается коллектор, а также от него нагреваются провода датчика скорости. Это приводит к довольно быстрому выходу из строя контактов и появлению коротких замыканий. Таким образом, неудачное расположение агрегата в данной модели автомобиля способствует частым поломкам.

    Совет специалистов: если вы владелец автомобиля ВАЗ-2110, то будет целесообразно тщательно и качественно заизолировать идущие от датчика скорости провода, а также с помощью каких-либо хомутов закрепить проводку подальше от коллектора.

    Перед заменой узла убедитесь, что неисправность не вызвана обрывом кабеля. В противном случае вы рискуете потратить зря время и деньги. Если вы полностью уверены, что проблема кроется в датчике, то его необходимо заменить. Ниже я объясню, как это сделать.

    Для начала вам обязательно потребуется купить новый датчик спидометра ВАЗ-2110 , отвечающий всем потребностям вашего автомобиля. Вот два правила выбора нового датчика скорости:

    • Во-первых, для ВАЗ-2110 выберите устройство, в блоке которого есть разъемы «-», «А» и «+». Скорее всего, будут использоваться обозначения 1,2 и 3. Но это не имеет особого значения. Главное, чтобы при установке нового устройства не перепутали контакты.Именно нарушения последовательности при подключении являются частой причиной поломок данного агрегата. Это может повлечь дополнительные расходы.
    • Во-вторых, шток, расположенный на новом устройстве, должен быть металлическим. Если для его изготовления используется пластик, то такой агрегат прослужит вам около полугода. Не забудьте проверить оборудование на наличие стиральной машины. Важный! Люфта в районе штока датчика скорости быть не должно. В противном случае повреждение может возникнуть сразу после замены блока.

    Сейчас я расскажу, как заменить датчик скорости. Для этого нам необходимо сначала разобрать старое устройство, а затем установить на его место новое. Очень важно проводить всю процедуру с максимальной осторожностью, ведь даже опытный механик не застрахован от неправильного подключения. Чтобы успешно отремонтировать свой автомобиль, следуйте всем моим инструкциям по замене.

    Сначала обесточьте автомобиль. Для этого отключите «-» от АКБ. Затем следует отсоединить провода от самого датчика, обязательно запомните распиновку.Далее обычно можно просто разобрать устройство, открутив его из гнезда. Однако на некоторых автомобилях этот агрегат сидит очень плотно. Если вы столкнулись с такой трудностью, то можете прибегнуть к использованию ключей на 21 или 22 миллиметра. Размер крепежной гайки зависит от модификации ВАЗ-2110. Чтобы вскоре вам не пришлось снова разбирать этот автомобильный блок, рекомендуется при замене датчика проверить проводку в районе коллектора.

    Теперь снимаем калибр и демонтируем крепление провода, идущего к коробке передач.

    Один важный совет: вытаскивать провод нужно очень осторожно, иначе, если шток упадет в сам ящик, придется прибегнуть к капремонту всей КПП.

    Теперь смажьте новую трансмиссионную жидкость для датчиков, чтобы она плотно прилегала к своему месту. Сборку нужно производить в обратной последовательности. Обязательно убедитесь, что вы правильно собрали распиновку. Для этого подключите к нему мультиметр. На устройстве не должно отображаться «-». Такое прочтение может свидетельствовать о том, что вы перепутали контакты.Поэтому лучше не использовать датчик с пометкой «1 2 3».

    После этого нужно проверить работу нового агрегата. Для этого подвесьте передние колеса. А можно просто проехать небольшое расстояние по безлюдным улицам. При этом обращайте внимание на показания спидометра и одометра. Правильные данные указывают на то, что ремонт прошел успешно.

    Уверен, что прочитав эту статью, вы получили полезную и новую информацию, которая поможет вам заменить датчик скорости вашего ВАЗ-2110.Если правильно и своевременно провести ремонт, то машина прослужит вам долго и исправно.

    Теперь в этот список добавится проверка датчика скорости своими руками.

    В случае неисправности этот датчик передает ошибочные данные, что приводит к неисправности не только двигателя, но и других узлов автомобиля. Измеритель скорости транспортного средства (DSA) посылает сигналы на датчик, который контролирует работу двигателя на холостом ходу , а также, используя PPX, контролирует поток воздуха в обход дроссельной заслонки.Чем выше скорость автомобиля, тем выше частота этих сигналов.

    Как работает датчик скорости

    Датчик скорости большинства современных автомобилей, основанный на эффекте Холла. В процессе работы он передается в автомобиль частотно-импульсными сигналами с короткими интервалами. В частности, датчик передает около 6000 сигналов на километр. В этом случае частота передачи импульса прямо пропорциональна скорости движения. Электронный блок управления автоматически рассчитывает скорость машины на основе частоты поступающих сигналов.Для этого в нем есть программа.

    Эффект Холла — это физическое явление, при котором возникает электрическое напряжение, когда проводник находится под постоянным током в магнитном поле.

    Датчик скорости расположен непосредственно рядом с коробкой передач, в частности, в приводном механизме спидометра. Точное расположение отличается в разных марках автомобилей.

    Как определить, не работает ли датчик скорости

    Сразу обращайте внимание на такие признаки неисправности как:

    • нет стабильности холостого хода;
    • спидометр неисправен или не работает;
    • увеличено;
    • уменьшенная тяга двигателя.

    Тоже бортовой компьютер но может выдавать ошибку об отсутствии сигналов на DSA. Естественно, если на машине установлен БК.

    Чаще всего неисправность вызвана обрывом цепи, поэтому в первую очередь необходимо провести диагностику ее целостности. Для начала нужно отключить питание и осмотреть контакты на предмет окисления и загрязнения. Если это так, то нужно очистить контакты и нанести.

    Часто провода рвутся возле вилки , потому что именно там они гнутся и изоляция может потрепаться.Также нужно проверить сопротивление в цепи заземления, которое должно быть равным 1 Ом. Если проблема не устранилась, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

    На автомобилях ВАЗ, да и на других тоже часто устанавливается датчик, работающий по эффекту (как правило, он издает 6 импульсов за один полный оборот). Но есть еще датчики иного принципа: язычковые и индуктивные … Рассмотрим сначала проверку самого популярного DSA — на основе эффекта Холла. Это датчик с тремя контактами: заземление, напряжение и импульсный сигнал.

    Проверка датчика скорости

    Для начала нужно выяснить, есть ли заземление и напряжение в контактах 12 В. Эти контакты замкнуты, и импульсный контакт испытан на кручение.

    Напряжение между выводом и массой должно быть в пределах от 0,5 В до 10 В.

    Способ 1 (проверка вольтметром)

    1. Демонтируем датчик скорости.
    2. Используем вольтметр. Узнаем какой терминал за что отвечает. Подключаем входной контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
    3. Вращая датчик скорости, мы определяем , есть ли какие-либо сигналы в рабочем цикле и измеряем выходное напряжение датчика. Для этого на ось датчика можно надеть кусок трубки (крутить на скорости 3-5 км / ч.) Чем быстрее вы поворачиваете датчик, тем выше должно быть напряжение и частота в вольтметре.

    Способ 2 (не снимая с машины)

    1. Устанавливаем машину так, чтобы одно колесо не касалось поверхности приземления.
    2. Соединяем контакты датчика с вольтметром.
    3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, значит датчик скорости работает.

    Способ 3 (проверка с помощью регулятора или светового индикатора)

    1. Отсоедините импульсный провод от датчика.
    2. С помощью элемента управления ищем «+» и «-» (ранее включение зажигания ).
    3. Вешаем одно колесо как в предыдущем способе.
    4. Подключаем управление к проводу «Сигнал» и руками крутим руль. Если на регуляторе горит «-», значит датчик скорости исправен.

    Если под рукой нет регулятора, то можно использовать провод с лампочкой. Проверка проводится следующим образом: одну сторону провода подключаем к плюсу аккумулятора.Еще сигнал на разъем. При вращении, если датчик исправен, то лампочка будет мигать.

    Схема подключения

    Проверка DS тестером

    Проверка привода датчика скорости

    1. Поддомкрачиваем машину, чтобы вывесить любое переднее колесо.
    2. Ищем сенсорный привод, который пальцами торчит из коробки.
    3. Вращайте колесо ногой.

    Пальцами мы чувствуем, исправен ли привод и устойчив ли он.Если нет, то разбираем привод и обычно на шестернях обнаруживаем поврежденные зубья.

    Геркон, тест DC

    Датчик генерирует сигналы, подобные прямоугольным импульсам. Цикл составляет 40-60%, а переключение — от 0 до 5 вольт или от 0 до напряжения батареи.

    Индукционная проверка DS

    Сигнал, который исходит от вращения колес, по сути, напоминает колебание волнового импульса. Следовательно, напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленчатого вала.

    см. Также

    Не нашли ответа на свой вопрос?

    Спрашивайте в комментариях. Мы обязательно ответим!

      2018-09-21 09:23:31

      Если датчик исправен и шестерня не зализана, то на датчик может не поступать питание или где-то в его проводке обрыв / короткое замыкание. Кроме того, ЭБУ и АБС участвуют в показаниях на приборке … провод от блока ЭБУ, до приборной панели, либо от АБС (надо бы прозвонить провод от спидометра к блоку АБС) могло быть потеряно.Не исключено, что приборка вышла из строя.

      20.09.2018 17:26:50

      Доброго времени суток всем, у меня такая проблема спидометр и одометр не работают Авто Hyundai santa Fe 2 2007 г. Проверил приводную шестерню датчика скорости, все ок, не знаю как прозвонить или проверить датчик сам. Индуктивные датчики на коробке — это рабочие, проверенные, исключив все, чек загорелся, в чем еще может быть причина не знаю, так как со сканером вы идете на сканирование, скорость показывает на спидометре «0» кто-нибудь может мне сказать ???

      2018-08-16 06:22:24

      Ребята, всем добрый день! Скажи мне, пожалуйста! У меня лад 14 и совсем недавно обороты стали плавать, почти глохнет, равномерно не работает. Диагностика показала датчик распредвала, заменили датчик на новый, результата нет. кстати спидометр и тахометр тоже не работают. Что может быть причиной?

      2018-04-29 07:50:42

      Спасибо за обстоятельную статью! А как можно проверить датчик скорости будет еще нагляднее, если посмотреть видео ВЧ канала: https://youtu.be/qiDmZLUuTMI

      28.03.2018 02:04:01

      Спасибо за очень четкое и доступное описание.Самодиагностика датчика скорости. Благодаря инструкции мне удалось это сделать самому. Оказалось, действительно умирает.

      2017-11-08 15:12:06

      Добрый день! Subaru Outback имеет 2007 год. Загорается чек. Код ошибки определяет P0500 — контур датчика скорости. Но есть три датчика. Вопрос в том, как определить, какой не работает? Или как еще проверить?

      Иван atlib.ru

      20.03.2017 11:14:47

      Причина не всегда только в датчике скорости (такое поведение может проявляться и при окислении контактов в его разъеме) хотя если он начинает врать, то как раз в этом дело. Возможно, проблема кроется в самой приборке, тогда придется разобрать, проверить механизм привода стрелы. На автомобилях с тросовым приводом часто такая неисправность скрывается либо в старом масле на шестернях, либо в изношенном квадрате на конце троса, либо помогает смазка этого троса.

      19.03.2017 16:30:42

      Автомобиль Volkswagen multivan T5 2012 года. Иногда при разгоне стрелка скорости трясется / дергается. Искал этот датчик в ЕТКА и не нашел.В чем может быть проблема?

      13.09.2016 08:20:28

      Мой Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развиваются хорошо, только если втыкать D, обороты показывает 2500 и нет соответственно 3-го и 4-го. Коробка АКПП. Может быть причина в датчике скорости. В кстати датчик скорости какой то магнитный .. Жду ответа знатоков!

      Александр

      2016-05-12 09:36:20

      На моей Тойоте сигнал с датчика сначала поступает на панель приборов, а от него — на преобразователь сигналов для ЭБУ, а затем — на ЭБУ.

      18.12.2015 06:29:04

      Полезная статья, но немного лжи в начале. Написано, что датчик скорости посылает свои сигналы другому датчику — это неправда. Все датчики в первую очередь отправляют свои сигналы в ЭБУ, а ЭБУ решает, что делать дальше, на основе всех данных, полученных от других датчиков.

      Иваненко Александр

      2015-10-29 21:11:57

      спасибо, настроил

      27.10.2015 11:27:28

      Какие числа показывает мультиметр при проверке обоих датчиков? Возможно датчик не тот.Покупая новый датчик, действительно нужно смотреть на его номер! При внешнем сходстве датчики Калиновского и Приоровского не взаимозаменяемы. С 2011 года они, кажется, установили более ранние датчики. И, кстати, не исключено, что намагниченный диск внутри коробки соскочил с его креплений (такие случаи бывают).

      Иваненко Александр

      26.10.2015 21:48:08

      Автомобиль Калина 11 выпуска, спидометр показывает занижение скорости. Я не могу найти причину. Снял старый датчик скорости и поменял на новый такой же рисунок. КПП как на Приоре. Может вы установили не тот датчик? Аппараты рабочие, стрелки проверены. Подскажите что делать, что смотреть?

      26.10.2015, 11:08:02

      очень интересный чехол! Вы задавали этот вопрос нашим специалистам в разделе вопросов / ответов? если нет, скопируйте и установите в этом разделе!

      2015-10-23 18:45:54

      Добрый день! Автомобиль Nissan bluebird silfi, японец.Диагностика показала неисправность этого дачика, перед этим поменял привод в сборе! Когда машина была без привода, чудо-мастер на моих глазах переключал машину вручную рычагом, который выходит из коробки! на вопрос для чего? тупо мычит! Теперь машина со второй по третью прибавляет около тысячи оборотов плюс чувствительный толчок! и мигает овердрайв 16 раз! именно когда машина прогрета! на морозе едет нормально и не моргает! И еще, на приборке автомат перестал показывать первую скорость, включается, машина едет как на второй, т. е.е. первая и вторая передача работают !!! Подскажите пожалуйста в чем проблема ??? Рекомендуем Вас как профессионалов своего дела !!! Заранее спасибо!!

      Алексеенко Александр

      05.02.2015 02:59:03

      Спасибо за совет! Это очень нужно и информативно.

      14.01.2015 11:52:21

      С такими вопросами нужно обращаться к нашим специалистам в сервисе atlib.ru/qa. Вы не указали марку автомобиля, поэтому мы можем дать общие рекомендации, как узнать, кто виноват в данной ситуации: 1.Вытащите трос из коробки и покрутите, если спидометр не реагирует, смотрите тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, следить за электрикой (в первую очередь предохранителями). 3. Снимаем ДС, вставляем трос в коробку передач и немного проехали (не обращая внимания на СЕ), если спидометр исправен — не исправный датчик! Если спидометр электронный, то должна быть функция самодиагностики. На разных машинах этот режим можно активировать по-разному. На ВАЗе например, удерживая кнопку сброса суточного пробега, включить зажигание … Все стрелки должны бегать, а соответственно и спидометр. Если он стоит на месте, значит проблема в спидометре. При исправном датчике контакт от датчика к спидометру может быть нарушен …

      Василий Васильевич

      14.01.2015 10:27:36

      Здравствуйте. Подскажите пожалуйста, что может быть. Датчик скорости исправен, импульс есть. Этот импульс поступает на спидометр, но спидометр не работает.Может обороты слабые или дело в спидометре?

      13.10.2014 11:19:58

      для ответа на ваш вопрос нужна полная картина происходящего, — горят ли другие лампочки на панели, шумит ли топливный насос в баке, срабатывает ли реле стартера … Причины могут быть разные, это глючит сигнализация, а также перегоревший предохранитель, проблемы с контактной группой замка зажигания и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

      Валерий Ткаченко

      12. 10.2014 17:21:05

      привет, подскажите что может быть, включаешь зажигание, не загорается чек и крутится спираль стартер машина не заводится

    Подключение датчиков скорости и спидометров к контрольному устройству (тахографу) «Меркурий» ТА-001 «.

    1. Подключение импульсного датчика скорости

    На рисунке показан стандартный датчик скорости с разъемом ISO 15170-B1-4.1-Ag / K3

    .

    Подключение датчиков с другими типами разъемов осуществляется аналогично, в зависимости от назначения контактов.

    Линия D (вывод 4 на датчике) представляет собой зашифрованный сигнал. В связи с тем, что KU Mercury TA-001 не имеет европейского одобрения типа, использовать этот сигнал от большинства датчиков в KU Mercury невозможно. Однако мы рекомендуем прокладывать 4-жильный кабель для возможных удлинений.

    Обращаем ваше внимание, что для исполнений КУ АВЛГ 816.00.00-10… 15 (серийный / заводской номер №4 при подключении датчиков с выходным каскадом типа ОК (открытый коллектор, см. Таблицу 1 ниже) необходимо использовать кабель AVLG. 816.21.00-02, который поставляется по заказу или установить резистор Rd * 10 кОм ± 10% 0,125 Вт между контактами B1 и B3 тахографа (контакты 1 и 3 датчика), как показано на схеме выше.

    Для версий КУ AVLG 816.00.00-16 и выше (серийные / заводские номера от № 000 и выше) дополнительный резистор на входе не нужен, так как он установлен на материнской плате КУ.

    Протестированные датчики :

    Таблица 1

    Производитель

    Модель

    Тип выхода

    Примечание

    ОК — коллектор открытый, требуется резистор

    АвтоПрибор

    ОК — коллектор открытый, требуется резистор

    АвтоПрибор

    ОК — коллектор открытый, требуется резистор

    2.

    Подключение индукционных датчиков скорости и датчиков АБС

    https://pandia.ru/text/78/003/images/image007_31.jpg «выровнять =» по левому краю «ширина =» 288 «высота =» 217 «>

    На рисунке показан стандартный европейский спидометр с разъемом: ISO 16844-2: 2011 (такой же, как на KU). Соединение спидометров с другими типами разъемов осуществляется аналогично, в зависимости от назначения контактов.

    В КУ с версиями AVLG816.00.00-10… 15 (заводской номер 4, выходной каскад В7 был подключен к бортовой сети (12 или 24 В) через резистор. Поэтому перед подключением необходимо проверить по техпаспорту на спидометр какой сигнал уровень приемлем для соответствующего входа спидометра.

    Если Вход рассчитан на напряжение не более 9,5 В, то следует подключить резистор Rs * (показан на схеме). Выберите номинал резистора в соответствии с таблицей 2. Для версий KU AVLG 816.00.00-16 и выше (серийные / заводские номера от № 000 и выше), установка дополнительного резистора не требуется.

    Таблица 2.

    4. Преобразование сигналов датчика скорости и передача их на шину CAN автомобиля.

    В версиях КУ AVLG 816.00.00-18 и выше реализована стыковка CAN-шины КУ с CAN-шиной ТС по протоколу FMS. В соответствии с протоколом КУ выдает на CAN-шину информацию о скорости, времени, показаниях одометра и действиях водителя.

    5. Подключение КУ к автомобилю по CAN-шине при отсутствии датчика скорости.

    У некоторых автомобилей нет датчика скорости, например Ford-Transit выпуска после 2009 года. При этом есть CAN-шина со стандартным протоколом обмена OBD-II. KU подключается к CAN-шине, и информация о скорости передается в KU от контроллера ABS. Выбор протокола связи cAN bus в КУ осуществляется в режиме «Калибровка».

    6. Подключение аналоговых входов.

    KU измеряет напряжение на аналоговых входах в диапазоне 0 .. 10 В, обеспечивая стабильное преобразование во времени. Обработка (калибровка) сигнала (датчика) не производится, КУ просто транслирует измеренные уровни входного напряжения. Предполагается, что обработка измеренных уровней осуществляется на стороне службы мониторинга.

    Распиновку входов см. В соответствующем разделе Руководства по эксплуатации KU.

    7. Подключение датчиков уровня топлива RS485.

    В настоящее время поддерживается ДУТ Omnicomm RS-485.

    Распиновку входов см. В соответствующем разделе Руководства по эксплуатации KU.

    KU подстраивается под подключенный датчик.

    Подключение WHB существенно зависит от его версии (модификации).

    — Обозначение исполнения КУ в целом содержит:

    В паспорте КУ (акт сдачи-приемки)

    На заводской табличке

    АЛВГ 816.00.00-XX

    XX Обозначения исполнения КУ.

    В приведенных, например, цифрах:

    На первый взгляд можно предположить, что датчик скорости представляет собой простой анализатор, о поломке которого не стоит беспокоиться. Но, несмотря на первичную незаметность, датчик скорости выполняет важную функцию по нормализации работы двигателя.

    Датчик скорости передает сигнал на электронный блок управления автомобиля с указателями скорости.Блок управления принимает сигнал и преобразует его для передачи исполнительным устройствам. Таким образом регулируется частота вращения холостого хода автомобиля и регулируется необходимое насыщение топливной смеси перед ее подачей в двигатель.

    Даже после небольшого расстояния датчик передает огромное количество импульсов для полной оптимизации наиболее важных систем автомобиля. Благодаря усредненным показаниям устройства управления автомобилем получают видимые водителю параметры скорости.

    Безусловно, одна из самых продуктивных и важных функций в работе датчика скорости — регулирование и экономия расхода топливной смеси.При достижении определенной скорости (в зависимости от характеристик автомобиля, параметров датчика и настроек ЭБУ) контроллер дроссельной заслонки — дает сигнал о прекращении подачи топливной смеси. Устройство управления, получив сигнал, предотвращает подачу топлива в двигатель автомобиля, тем самым снижая ненужный расход.

    Проверка датчика скорости.

    Диагностика неисправностей быстродействующего анализатора включает:

    • Остановка работы двигателя машины с необычным поведением на холостом ходу.Также не стоит пользоваться автомобилем, если спидометр начинает показывать неверные параметры скорости.
    • Далее датчик скорости диагностируется с помощью бортового прибора автомобиля, либо с помощью специального диагностического прибора, определяющего код неисправности.

    При диагностике специализированным прибором, или если стандартная системная проверка самостоятельно обнаруживает ошибку — нужно найти совпадения числовых значений в инструкции производителя.

    Причины неисправности датчика скорости.

    Если индикаторы скорости на приборной панели не соответствуют действительности, это не значит, что вышел из строя датчик скорости. Хотя цена датчика относительно невелика и его довольно легко заменить, не следует этого делать, пока не будет полностью подтверждена его неисправность.

    Причинами выхода из строя датчика скорости могут быть:

    • На поверхности прибора остались следы масла или пыли и грязи. Из-за загрязнения датчика сигнал искажается и на приборной панели отображаются неверные показания скорости.В этом случае проблема решается довольно просто — нужно проверить поверхность на предмет загрязнения и очистить ее.
    • Нарушение герметичности проводов или обрыв связи с компьютером. Нарушение конструкции датчика и его последующий выход из строя, либо посторонние механические воздействия на проводник спидометра. Таким образом, кабель может двигаться неравномерно или касаться внешней защиты, тем самым — затрудняя движение и заглушая сигнал. В связи с этим нарушается правильная работа датчика скорости авто.Также анализатор не будет работать должным образом при повышенной вибрации кабеля.

    Проверяем датчик скорости на ВАЗ 2110 своими руками.

    Диагностика устройства проводится в несколько этапов и с полным соблюдением всех требований безопасности. Проверить последовательность.

    • Мы используем подъемник, чтобы поднять переднюю часть автомобиля на высоту.
    • Отсоедините провод от анализатора и присоедините к измерительному прибору. Лучше всего работает цифровой измеритель напряжения.
    • В первую очередь проверяем исправность элемента по наличию тока в цепи и короткого замыкания. Далее необходимо провести анализ устройства, управляя колесом машины (вручную). Значения манометра должны изменяться прямо пропорционально скорости вращения колеса.
    • Разберем анализатор скорости.
    • Подключаем прибор для тестирования к выходам анализатора.
    • Следим за показаниями прибора при перемещении рабочего элемента датчика.

    Таким образом, мы должны получить повышенные показания измерительного прибора при воздействии на датчик, имитируя увеличение скорости автомобиля.

    Замена датчика скорости ВАЗ 2110.

    Замена бывшего в употреблении датчика на исправный должна производиться в следующем порядке:

    • Находим прибор. На десятке он находится на проводнике между валом и спидометром. Устройство легко узнать по гибкой части проводника.
    • Перед разборкой анализатора выключите мотор машины и отключите аккумулятор.
    • Ослабляем крепления устройства соответствующим ключом и снимаем держатели.
    • Демонтируем устройство и в обратной последовательности устанавливаем исправное.

    При замене устройства рекомендуется также заменить или смазать все расходные уплотнения и держатели. При демонтаже старого элемента важно не повредить шток. Во избежание нежелательных последствий можно снять привод устройства, показывающего скорость.

    Замена датчика скорости на отечественном автомобиле, процедура достаточно простая и недорогая. Важно понимать это с вниманием к процессу, чтобы получить желаемый результат. При замене бывшего в употреблении элемента необходимо соблюдать предельную осторожность. В процессе замены лучше всего использовать оригинальные запчасти от производителя. Вовремя проверяйте обновленный анализатор и удаляйте загрязнения с поверхности, так прибор прослужит вам гораздо дольше. Удачного ремонта!

    Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

    Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть от устройства к ЭБУ автомобиля транслируется поток импульсов, частота которых прямо пропорциональна значению скорости автомобиля. Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку. автомобиля.

    При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

    Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

    Признаки неисправности данного устройства следующие:

    • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
    • при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

    Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии не отображается постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. операция.

    Отсутствие показаний спидометра не означает неисправность данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет совсем обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

    1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить это устройство.
    2. Нестабильный контакт разъема продукта и обрыв проводки.
    3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора — спидометра.

    Здесь возможны следующие варианты:

    1. Сложное неравномерное движение кабеля в оплетке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работу сенсорного привода. 2. Повышенная скорость троса.

    Проверка прибора на исправность:

    1. Вешаем переднее колесо автомобиля на домкрат.
    2. Отсоединяем проводной контакт от изделия и подключаем к нему цифровой мультиметр или аналогичный прибор.
    3. Совершая вращательные движения подвешенным колесом на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
    4. Снимаем прибор с сиденья.
    5. Подключаем к выходным контактам прибор для измерения напряжения.
    6. Поворачивая датчик скорости привода, измеряем его разность потенциалов.
    7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

    Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

    Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. В этом случае очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

    Заводской датчик скорости автомобиля ВАЗ 2110 изготавливается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

    При подключении датчика скорости вместо цифровых обозначений типа «1», «2» следует выбирать устройства с такой группой контактов оцифровки, как «-», «A», «+» (внутреннее обозначение на контактах блока). , «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

    Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

    Операция по замене датчика скорости ВАЗ 2110 проводится по следующему плану:

    1. Определяем расположение прибора, который находится в пространстве между приводом спидометра и валом этого прибора, который гибкий провод.
    2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные фиксаторы в сжатое состояние.
    3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
    4. Совмещаем привод датчика скорости со штангой нового устройства.
    5. Устанавливаем крепеж и подключаем к колодке разъем.

    В случае проблем с разборкой сломанной штанги покупаем новую деталь; следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

    Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра. Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

    avtovx.ru

    Как проверить датчик скорости / спидометра на ВАЗ 2110 и где он находится

    Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за показ скорость и количество пройденных километров.ВАЗ 2110 — не исключение. Но только при уколе.

    Датчик скорости

    В моделях с карбюратором используется тросовая механическая система работы спидометра, т. К. Здесь нет датчика скорости. Он просто не нужен.

    Что это для

    Работа датчика скорости колоссальная. Сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

    Схема

    Датчик собирает все виды данных и передает их в виде сигналов в электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

    Признаки неисправности

    Если на вашем автомобиле не работает одометр, датчик спидометра срабатывает с определенными рывками или выдает данные, не соответствующие действительности, возможно, прибор вышел из строя.

    Проблема может в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем. Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

    Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

    Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении таких явлений нет сомнений в том, что датчик скорости требует замены.

    Поиск поломки

    Чтобы приступить к устранению проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

    Ушки для крепления

    Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

    А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно проверьте, чтобы кабель не порвался.Часто проблемы с устройством возникают именно из-за него.

    Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается заменой.

    Подготовительные мероприятия

    Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

    Разъем

    По сути, есть два основных правила, которым нужно следовать при покупке устройства.

    1. Выберите датчик с разъемами внутри разъема, помеченными -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновка именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью в обслуживании станции … А это совершенно разные финансовые затраты.
    2. Шток элемента должен быть металлическим. Если стебель пластиковый, то прослужит около 6 месяцев.Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

    Замена

    Теперь к вопросу, как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

    • Снимите минусовой провод с аккумулятора, который обесточит автомобиль;
    • Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
    • Устройство демонтируется простым ручным выкручиванием. Обычно вам не нужно использовать какие-либо инструменты. Но если устройство плотно прилегает, то используйте клавиши 22 или 21 мм. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
    • Параллельно советуем проверить проводку;
    • После снятия счетчика отверните крепежную гайку, удерживающую провод идущий к коробке передач;
    • Снимите осторожно, чтобы шток не упал в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
    • Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
    • Сборка производится в обратной последовательности;
    • Отдельное внимание уделите распиновке.Подключите мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему мы изначально рекомендовали использовать датчик без маркировки 1, 2 и 3.

    Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важную деталь распиновки:

    • 1 соответствует «+»;
    • 2 указывает выходной сигнал;
    • 3 — это «-».
    После замены элемента не забудьте проверить устройство в действии.Для этого можно повесить передние колеса или просто покататься на машине. Если спидометр и одометр показывают верную информацию, вашу ручную работу можно считать успешной.

    Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками

    В любой машине есть система контроля скорости, позволяющая водителю всегда знать, на каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, неисправностях и диагностике вы можете узнать из видео ниже.

    Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.


    Регулятор скорости автомобиля ВАЗ 2110

    Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. Д. — затем передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

    Признаки неисправности

    Если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном расстоянии и скорости, это указывает на неисправность. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неисправен сам разъем.В последнем случае проблема может быть в плохих контактах.

    Помимо прочего, то, что машина глохнет на холостом ходу, может служить признаком неисправности регулятора. Конечно, может быть много причин, по которым машина глохнет. В том случае, если спидометр, расположенный на панели приборов, выдает неверные данные, должен загореться индикатор Check Engine на панели приборов. Если DS выйдет из строя, вы сразу же заметите на панели управления горящую проверку.

    Диагностика ДС на ВАЗ 2110


    Расположение регулятора в моторном отсеке

    Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого нужно знать, где должен находиться ДС, после чего проводится диагностика его привода.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего оплавляются.

    Результат — короткое замыкание. Обычно эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверка на обрыв кабеля.Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений в процессе не обнаружено, значит проблема в самом контроллере или его приводе.

    Подготовка к замене

    Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует как следует подготовиться к этому процессу.

    Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера.Приобретая новый регулятор, необходимо обращать внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «A» и «+», а не цифры. В принципе, в этом случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.


    Распиновка разъема контроллера

    Еще один, не менее важный нюанс.Вам необходимо купить устройство, оснащенное металлическим стержнем. Такой шток прослужит минимум полгода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно проверять, вращается шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

    самостоятельный ремонт и замена

    Если вы решили самостоятельно поменять прибор, ознакомьтесь с процедурой снятия и замены.

    Контроллер разбирается следующим образом:

    1. Сначала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от АКБ.
    2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
    3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22 мм. В этом случае регулятор может иметь определенные конструктивные отличия.
    4. Также немедленно проверьте, насколько хорошо работает привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач. Процедуру демонтажа нужно производить очень осторожно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

    Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в этом случае важную роль играет распиновка разводки. Внутри самой колодки видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

    В том случае, если мультиметр показывает «-», и этот привод был подключен к плюсовому разъему, это означает, что необходимо изменить полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или когда передняя часть автомобиля приподнята (чтобы колеса были на весу).

    Если вы сомневаетесь, что сможете провести всю процедуру самостоятельно и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги замены не будет особо высокой. Для установки лучше использовать регулятор более высокого качества, чтобы в будущем вы не столкнулись с необходимостью его ремонта и замены.

    Видео «Пошаговая инструкция по замене ДС на инжектор ВАЗ 2110»

    Подробная и наглядная инструкция по замене контроллера на отечественные «десятки» представлена ​​ниже (автор видео — канал В гараже у Сандро. ).

    AvtoZam.com

    Датчик скорости ВАЗ 2110: его цена и поэтапная замена

    Прибор под названием спидометр теперь есть на любой машине. Но мало кто задумывается, откуда берется информация на этот датчик, как она собирается и формируется.Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.


    Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи. это важно для всего автомобиля. Фото: lada34.ru

    Основные функции этого прибора

    Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления.Блок управления преобразует данные, передавая их устройствам, которыми он управляет сам. Благодаря этому появился так называемый холостой ход авто. Регулируется подача топливной смеси и насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

    Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать критически важные системы и детали, которые контролируют поведение автомобиля.

    Как узнать, когда нужна замена

    Есть несколько основных признаков, позволяющих распознать неисправность датчика:

    1. На приборной панели загорелась контрольная лампа двигателя. Часто такие проблемы сопровождаются номером 24.
    2. Двигатель глохнет при движении.
    3. Информация со спидометра передается рывками или волнами.
    4. Перестает работать одометр.
    Где найти датчик скорости

    Замена необходима, если после проверки выяснилось, что причина неисправности именно в датчике.Фото: mymechanic.ru

    Последовательность работ будет следующая:

    1. Берем комплект с ключами и оборудованием.

    О том, что такое автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.

    Также здесь Вы можете узнать о ремонте компрессора автомобильного кондиционера.

    1. Если проблема не исчезла, нужно взять ключ на 10. На следующем этапе откручиваем гайку. Его можно снять полностью вместе с шайбой.После этого можно приступать к установке устройства. Если не получилось, можно использовать ключ на 14. Необходимо ослабить узел на своем месте. А затем просто попробуйте действие еще раз. Когда шток находится в коробке передач, он незаменим, а также без полного ремонта.
    2. На следующем этапе приступают к установке нового резинового уплотнителя. Шток обрабатывается с помощью герметика.
    3. Проволока должна быть хорошо прогрета, иначе от сломанного стержня не удастся получить осколок.Деталь полностью меняется, если вообще ничего не помогает. На этом замена датчика завершена.

    Узнайте, как работает процедура замены, в видеоуроке:

    О распиновке датчика

    Датчики скорости делятся на несколько групп в зависимости от того, как именно они связаны с другими частями. Для выполнения правильной распиновки устройства рекомендуется подбирать устройства со следующей оцифровкой контактной группы:


    Здесь вы можете увидеть схему подключения датчика скорости ВАЗ 2110.Фото: agoj.ru

    Главное запомнить распиновку внутри колодки. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одной вывеске, а сам показывает другую. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

    На последнем этапе работы необходимо дополнительно проверить привод.И как работает сам автомобиль после замены.

    Дополнительная диагностическая информация

    Есть несколько способов измерить качество работы.

    1. Сначала необходимо удалить проблемное устройство, а затем произвести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На устройство необходимо надеть специальные трубки из пластика. И раскручиваем до скорости 3-5 километров в час. Напряжение увеличивается с частотой, так как скорость увеличивается в больших количествах.
    2. Поднимаем машину на домкратах. Снимаем с датчика дополнительные разъемы. Затем начинаем крутить колесо. Когда этот этап завершен, тем же вольтметром проверяем частоту вместе с напряжением. Если параметры увеличиваются вместе со скоростью, то проблем нет.
    3. Используем домкрат, чтобы передняя часть машины была выше днища. Импульсный провод от датчика необходимо отсоединить. При включении зажигания водитель должен искать знаки плюс и минус.Колесо вращается после подключения провода сигнального типа. Если загорается минус, значит все в порядке. И проверка завершена.
    Что влияет на цену датчика

    Главное — это материал, из которого изготовлен приклад. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

    Не менее важно, как сделана распиновка. Это зависит от того, как провода расположены на рабочих поверхностях.Их легко увидеть, осмотрев внутренние накладки. Сначала обычно стоит минус, потом А, потом +.

    Отдельно стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться. Но при этом люфт не должен быть чрезмерным.

    • Датчик без провода с плоским разъемом от 150 руб . ;
    • С коннектором OST и проводом — от 200 руб .;
    • С круглым разъемом и проводом — от 230 руб.

    Заключение

    Обычно установка нового устройства устраняет все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие приборы начинают отображать информацию, которая соответствует действительности. Если проблема не исчезнет даже после замены устройства, стоит поискать причины в других частях автомобиля.

    Коды ошибок ВАЗ 2112 1.5 16 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ваз

    В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц.Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
    Вы можете решать проблемы разными способами, но сначала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку инжектора на ВАЗ 2110 можно самостоятельно, зная расшифровку.

    Возможные ошибки

    Ошибки могут относиться к различным частям автомобиля:

    • Датчики. Чаще всего страдают датчики температуры.
    • Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
    • Двигатель. Обычно проблемы с двигателем появляются после долгой поездки на автомобиле. Самая частая ошибка — перегрев.
    • Клапаны.
    • Вентиляторы. Если они не работают изо всех сил, то машина перегревается. Таким образом, неправильная работа вентилятора приводит к перегреву двигателя.
    • Реле.
    • Контроллер.

    Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

    • P0101. В этом случае проблема с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

    Примечание: во время испытания невозможно потребление воздуха больше допустимой нормы.

    • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен.Важно проверить, не выше ли температура, чем обычно.
    • P0116. Если ЭБУ отображает данный код, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, и только после этого отвезти машину в автосервис.

    Примечание: если температура ниже требуемого значения, то данный дефект необходимо срочно устранять, иначе это может привести к плачевным последствиям.

    • P2135.В этом случае ошибка сигнализирует о неправильном положении. дроссель … Возможно, ослабился сигнал между датчиками, поэтому они не могут правильно указать его местоположение.
      Если после диагностики выяснилось, что напряжение одного датчика на порог выше, чем другого, то ремонта не избежать.
    • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
      Нужно вольтметром проверить напряжение в датчике.При необходимости замените неисправный датчик.
    • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может быть сгенерирована ошибка.
    • P0130. Убедитесь, что сигнальная цепь непрерывна.

    Примечание: необходимо предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

    • P0133. Если по какой-то причине сигнал длится дольше, чем необходимо, будет сгенерирована эта ошибка.Причина этой неисправности — слишком медленная реакция системы сигнализации.
    • P0030. Необходимо проверить на обрыв цепи отопителя. При необходимости следует провести диагностику драйвера.
    • P0171. Нагревательная смесь могла стать слишком бедной.
      Следовательно, драйвер должен проверить, не слишком ли плохое содержимое. Если теплоотдача выше нормы, то это необходимо исправить и устранить дефекты.
    • P0172. Необходимо проверить плохой состав смеси.
    • P0217. Двигатель перегрет. Необходимо следить за повышением температуры в нем.

    Примечание: если температура здесь выше порогового значения, то срочно требуется ремонт, иначе двигатель может вскоре закипеть прямо в дороге.

    • P0300. Во время воспламенения могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно отводятся через выхлопную трубу.
      Более того, если по каким-то причинам в системе наблюдаются разрывы, то токсичные вещества могут попасть прямо в салон автомобиля.
    • P0326. может не всегда работать. Проверьте, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
    • P0335. Неисправен датчик положения коленчатого вала. Вам нужно проверить, идет ли сигнал от датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
    • P0340. Неисправен датчик положения распредвала. Проверить, есть ли сигнал.

    Примечание: Проблемы в основном наблюдаются, когда сигнал датчика не изменяется при работающем двигателе.

    • Z0351. Цепь может быть разомкнута. В первичной цепи ток не достигает оптимального уровня.

    Если горит лампа неисправности форсунки

    Форсунка ВАЗ 2110 16 — клапанная

    В некоторых случаях лампа неисправности форсунок горит до тех пор, пока двигатель не прогреется до 90 градусов.
    Эта проблема обычно возникает в холодное время года. И хотя проблема эта не слишком серьезная, ее все же придется решать.
    Есть несколько способов решить эту ситуацию:

    • Заменить датчик форсунки.Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
      И в любом случае менять придется. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
    • Сделайте прошивку. Самостоятельно, конечно, не получится, но в автосервисе специалисты сделают все без проблем максимально быстро.

    • Снять клеммы аккумуляторной батареи.Возможно, свет загорелся, но никогда не погас. А когда в сети пропадет напряжение, то свет точно перестанет светиться.

    Примечание: но после подключения клемм обратно свет может снова включиться. В этом случае остается одно — просто отвезти машину в автосервис.

    Также можно определить, какую ошибку выдает компьютер дома. Но выявить ошибку — полбеды.
    Нам еще нужно его устранить.И не всегда это удается сделать самому.
    Примерная стоимость работ в автосалоне может отличаться. Конечно, если у вас нет необходимой суммы, вы можете попробовать сделать ремонт самостоятельно.
    Перед этим следует ознакомиться с фото и видео по этой теме (в интернете их пруд пруди). Инструкция тоже не будет лишней.

    Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду.Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

    [Скрыть]

    Диагностика автомобиля

    Появление горящей лампы на комбинации приборов «Check Engine» сигнализирует водителю о проблеме в электросистеме автомобиля. Необходимо понимать, что проверяя автомобиль своими руками и на СТО может дать разные результаты.Специальное оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности.

    Самодиагностика

    На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

    Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

    1. Сесть на водительское сиденье, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинации приборов.
    2. Поверните ключ замка в положение включения зажигания.
    3. Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка приборов (стрелки пройдут всю шкалу в обоих направлениях).
    4. Снова нажмите и отпустите кнопку. Второе нажатие отображает на экране, расположенном под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х.х).
    5. Нажмите кнопку еще раз, после чего на экране отобразятся ошибки в памяти.

    Комбинация приборов ВАЗ 2115, кнопка расположена с правой стороны спидометра

    Водитель может проводить самодиагностику на электромеханическом пульте и блоке управления Январь-4 в следующей последовательности:

    1. Выключить зажигание.
    2. Откройте крышку диагностического разъема на центральной консоли.
    3. Подключите вывод B к минусовой клемме аккумуляторной батареи (с корпусом).Для этого подойдет контакт А, подключенный к картеру двигателя.
    4. Включить зажигание. На лампе «Check Engine» мигает код 12, что означает начало диагностики. Световая сигнализация выглядит так — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Сигнал 12 подается трижды. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампочка «Check Engine» будет мигать ошибками в памяти.Каждый код повторяется трижды. Если в памяти нет ошибок, то передача кода 12 продолжится.

    Для считывания ошибок контроллера используется специальный адаптер K-Line, который подключается к диагностическому разъему с помощью разъема. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). У адаптера есть конец USB-кабеля, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

    Процедура считывания ошибок достаточно проста, необходимо:

    1. Проверить уровень технологической жидкости.
    2. Откройте крышку разъема и включите зажигание.
    3. Подключите адаптер или сканер к диагностическому разъему.
    4. Запустить программное обеспечение на портативном компьютере.
    5. Просмотрите существующие ошибки в диалоговом окне программы.
    6. Расшифровать коды с помощью программного интерфейса или таблицы дешифрования.
    7. Устранить причины неисправности и провести повторную диагностику.

    Значение и расшифровка кодов

    При самодиагностике ВАЗ 2115 с форсункой на приборной панели будут отображаться только цифры или мигания, которыми зашифрована ошибка. При считывании кодов неисправностей с электромеханической комбинации приборов необходимо записать количество миганий и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно путем замены вышедших из строя датчиков.

    Коды самодиагностики

    При проведении диагностики следует учитывать, что цифра на экране может означать две суммированные ошибки.Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

    Комбинация цифр Расшифровка
    1 Проблема с ЭБУ
    2 Неправильные данные датчика уровня топлива
    4 или 8 Проблемы с питанием
    12 Неисправность цепи лампы ошибки на комбинации приборов
    13 Нет сигнала от лямбда-зонда
    14 или 15 Неверные данные датчика температуры
    16 или 17 Проблемы с питанием от сети, необходимо проверить на короткое замыкание
    19 Ошибка датчика положения вала двигателя
    21 или 22 Ошибка датчика дроссельной заслонки
    23 или 25 Неправильная работа датчика температуры всасываемого воздуха
    24 Неисправен датчик скорости
    27 или 28 Нет сигнала от лямбда-зонда
    33 или 34 Отсутствуют данные о расходе воздуха
    35 Датчик контроля холостого хода неисправен
    42 Неисправность цепи управления зажиганием
    43 Неисправность датчика детонации
    44 или 45 Нарушение смеси
    51 или 52 Ошибки памяти ЭБУ
    53 Ошибка датчика настройки CO (устанавливается на машинах без преобразователя)
    54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
    55 Нарушение смеси
    61 Отказ лямбда-зонда


    Пример появления ошибки 14 на панели

    Таблица расшифровки кодов вспышек, вычисленных при диагностике.

    Код ошибки Комбинация флэш-памяти Декодирование
    12 Длинная пауза-два коротких Неисправность цепи диагностики
    14 Долгая пауза-четыре коротких Неисправность датчика температуры двигателя
    15 Длинная пауза-пять коротких Аналогично
    16 Длинная пауза — шесть коротких Аномально высокое сетевое напряжение
    17 Длинная пауза-семь коротких Аномально низкое сетевое напряжение
    19 Длинная пауза-девять коротких Неисправность датчика положения коленчатого вала
    21 Две длинные паузы-одна короткая Неправильные данные с датчика положения дроссельной заслонки
    22 Две длинные паузы-две короткие Аналогично
    24 Две длинные паузы четыре короткие Проблема с датчиком скорости
    27 Две длинные паузы семь коротких Обрыв лямбда-зонда
    28 Две длинные паузы восемь коротких Аналогично
    33 Три длинных паузы три коротких Необходимо проверить расходомер воздуха
    34 Три длинные паузы четыре короткие Аналогично
    35 Три длинных паузы пять коротких Обороты холостого хода вне допустимого диапазона
    43 Четыре длинные паузы-три коротких Нет сигнала от датчика детонации
    51 Пять длинных пауз — одна короткая
    52 Пять длинных пауз-две коротких Ошибка в контроллере
    53 Пять длинных пауз, три коротких Ошибка устройства памяти в блоке
    61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

    Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

    На видео с канала «Гараж» показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

    Ошибки контроллера

    Наиболее частые ошибки контроллера при диагностике перечислены в таблице.

    Номер ошибки программы Декодирование
    R 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
    R 0102 и 0103 Неверный сигнал датчика подачи воздуха
    R 0112 и 0113 Ошибка данных с датчика температуры всасываемого воздуха
    R 0115-0118 и 0217 Проблемы с измерением температуры двигателя или перегрев
    R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
    R 0171-0172 Неправильные параметры смеси
    R 0201-0204 Неисправность форсунок (для каждого цилиндра свой код)
    R 0261-0272 Проблемы управления форсункой
    R 0130-0134 Проблемы с функционированием лямбда-зонда перед преобразователем
    R 0136-0140 Проблемы с функционированием лямбда-зонда после катализатора
    R 0300 Множественные пропуски зажигания
    R 0301-0304 пропуски зажигания для цилиндров
    R 0326-0328 Неисправность датчика детонации
    R 0351-0352, 2301 и 2304 Контроль работы катушек зажигания
    R 0422 Отказ нейтрализатора
    R 0691-0692 и 0693-0694 Отказ первого и второго реле запуска вентилятора охлаждения
    R 0560-0563 Проблемы с питанием
    R 0627-0629 Указывает на некорректную работу цепи управления топливным насосом
    R 1602 Неисправность в контроллере управления параметрами двигателя

    Сброс ошибок

    После самодиагностики, выяснения причины проблемы и устранения поломки ошибки можно сбросить.

    Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправностях сохраняются в памяти устройства и должны быть удалены. Если оставить, то на комбинации приборов загорится лампа «Check Engine». К тому же при самодиагностике не все ошибки электросистемы можно прочитать, процедура устранения ошибки покажет, нужен ли более детальный анализ электроники автомобиля.

    Чтобы сбросить ошибку, выполните следующие действия:

    1. Включите зажигание.
    2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подсоедините кабель и закройте колпак.
    3. Выключить зажигание.
    4. Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.

    Если символ продолжает гореть, значит в автомобиле необратимая проблема с датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и скиньте существующие ошибки с помощью компьютерной диагностической программы для ЭБУ.

    Сброс ошибки на автомобилях с электромеханической комбинацией приборов осуществляется отключением отрицательной клеммы АКБ от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.

    Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

    [Скрыть]

    Самодиагностика автомобиля

    Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты.Оборудование, доступное профессионалам, позволит более точно устранять неполадки, чем диагностировать проблемы с помощью приборной панели. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — дело полезное.

    Как просмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

    1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
    2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
    3. После поворота ключа отпустить нажатую кнопку. Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
    4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
    5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

    Как самостоятельно сбросить ошибки

    После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на панели OEM.Если проблема устранена, значит, кодовое слово осталось в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для снятия приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

    Сбросить ошибку «Check Engine»

    Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, во время диагностики неизвестная ошибка указывает на сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы квитанция может остаться.

    Индикатор «Check Engine» сообщает о проблеме с двигателем

    Как убрать код неисправности:

    1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
    2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумулятора.
    3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
    4. Закройте капот и выключите зажигание.
    5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не помогли и средство устранения не помогло, необходимо найти причину проблемы и устранить ее.

    Значение и расшифровка кодов ошибок

    Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

    комн. Описание
    1 Неисправность микропроцессора.
    2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо проверить контроллер и прозвонить проводку.
    4 Повышенное напряжение в бортовой сети.
    8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
    12 Неисправность диагностической цепи индикатора на панели приборов.
    13 Блок управления не может обнаружить сигнал от кислородного контроллера.
    14 От контроллера температуры хладагента получен повышенный сигнал.
    15 Проблема в работе ДТОЖ () — бортовой компьютер определяет низкий уровень сигнала.
    16 В проводке автомобиля повышенное напряжение.
    17 Пониженное напряжение в проводке.
    19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
    21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
    22 Сниженный сигнал подается от TPS.
    23 Регулятор температуры воздуха на впуске подает повышенный сигнал.
    24 Есть проблемы с регулятором скорости.Его неисправность можно диагностировать по неработающему спидометру.
    25 Пониженный сигнал с регулятора температуры всасываемого воздуха.
    27,28 Неправильный сигнал датчика CO.
    33,34 Неисправность датчика массового расхода воздуха (MAF). Проверить схему подключения расходомера и его работоспособность.
    35 ЭБУ обнаружил отклонение значений холостого хода… Возможна неисправность датчика.
    41 Неправильный импульс от регулятора фазы.
    42 Проблемы в соединительной проводке электронного зажигания.
    43 От контроллера детонации поступает неверный импульс.
    44,45 Проблемы с составом горючей смеси. Он может быть как обедненным, так и чрезмерно обогащенным.
    49 Проверка потери вакуума.
    51,52 Проблемы в работе EPROM или RAM.
    53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
    54 От контроллера октан-корректора не поступает импульс.
    55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
    61 Неисправность кислородного контроллера.

    Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

    Чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

    номер Расшифровка
    p0102, p0103 С контроллера ДМРВ подается неверный импульс.Это означает, что необходимо проверить проводку.
    p0112, p0113 112 или 113 — требуется замена датчика температуры воздуха на впуске.
    p0115-p0118 Ошибки от 0115 до 0118 — контроллер антифриза выдает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
    p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
    p0130, p0131 Лямбда-зонд требует диагностики и замены.
    p0135-p0138 Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
    p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до преобразователя. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
    p0036 P0036 — обнаружен обрыв проводки отопительного прибора ДК-2.
    p0300, p0302 Когда появляются коды 300 и 302, компьютер сообщает о пропуске зажигания.
    p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
    p0325 Датчик детонации работает неправильно. В частности, речь идет о разрыве соединительной проводки.
    p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, то датчик меняется.
    p0340 Неисправность датчика фазы.
    p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распредвала.
    p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
    p0346 P0346 Ошибка ВАЗа — тоже неисправность фазорегулятора.
    p0363 P0363 — Обнаружены пропуски воспламенения в горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
    p0422 Отказ в работе нейтрализующего устройства.
    p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 — регулятор адсорбера, продувка не производится.
    p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене … Перед заменой нужно проверить соединения проводки.
    p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор скорости не работает. Требуется замена устройства.
    p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим холостым оборотам. Возможен тройной двигатель. Сам контроллер протестирован и разводка вызвана.
    p0607 Регулятор детонации работает неустойчиво.
    p1135 Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
    p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то контроллер необходимо заменить.
    p2020 Необходимо проверить датчик положения впускной заслонки.
    p1617 Ошибка 1617 — Контроллер неровной дороги, повреждена проводка.
    p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
    p1602 Устранены сбои в подаче напряжения в электросети автомобиля.
    p0560 Неправильный уровень напряжения в бортовой сети. Этот параметр может быть переоценен или недооценен.Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
    p1514, p0511 Появление данных ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а потом, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
    p1303 P1303 — Зарегистрированные пропуски зажигания топливовоздушной смеси в третьем цилиндре. Неисправность необходимо устранять как можно скорее, так как она может быть критичной для преобразователя.
    p1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля вне допустимого значения». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого нужно включить зажигание, а затем через 40 секунд запустить двигатель.В качестве альтернативы вы можете проверить и подтянуть контактные клеммы на дросселе.
    p1621 Неисправность оперативной памяти, проблема с памятью в блоке управления. Требуется детальное компьютерное тестирование.
    p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
    p2135 P2135 — неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
    p2187 Обедненная смесь в цилиндрах ДВС. Вам необходимо провести детальную диагностику проблемы.

    Диагностика с помощью специального оборудования

    4. Запуск тестовой программы

    Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью портативного компьютера. Для подключения к диагностическому разъему понадобится кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

    Диагностика проводится следующим образом:

    1. Автомобиль рекомендуется осмотреть … Проверить объемные запасы — моторное масло, тормозная жидкость, хладагент.
    2. Найдите диагностический разъем и подключите к нему свой ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Необязательно заводить силовой агрегат.
    3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
    4. Проверка начинается. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье.Мы не смогли описать все коды, но мы расшифровали наиболее распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
    5. После расшифровки проблема устранена.

    Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Вы должны уметь расшифровывать выданные индикаторы.Диагностику автомобиля можно проводить на СТО или дома, при наличии соответствующего оборудования. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах.

    Более тщательный анализ неисправностей без посещения мастерской позволяет съемный контроллер. Необходимость проверить автомобиль возникает при загорании индикатора Check.

    Расшифровка стандартных кодов

    Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдаются ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Расшифровка их следующая:

    • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
    • 0031 — оповещает о коротком замыкании на массу в этом же блоке;
    • 0032, 0036, 0037, 0038 — неисправности цепи управления между катализатором и датчиком подогревателя кислорода;
    • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи индикатора температуры хладагента, связанные с высоким, низким сигналом, проблемы с дроссельной заслонкой;
    • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
    • 0137, 0138, 0140, 0141 — указывают на неисправность кислородного датчика в участке цепи, расположенном после нейтрализатора.
    Коды ошибок системы впрыска имеют следующую трактовку (перед каждым значением стоит буква «П»):
    • 0171, 0172 — слишком высокая или низкая подача топлива;
    • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
    • 0217 — превышение температурного режима энергоблока;
    • 0230 — проблемы с реле бензонасоса;
    • 0261, 0262, 0263.0264.0265.0266.0267.0268.0269.0270.0271.0272 — неисправности, связанные с драйверами и цепью включения форсунок.

    При наличии сигналов о неисправностях в системе зажигания отображаются следующие коды:

    • 0300, 0301, 0302, 0303, 0304 — сигнал о неисправностях, вызванных;
    • 0326, 0327, 0328 — нарушения в работе схемы, связанные с нарушением подачи сигнала или его отсутствием;
    • 0335, 0336, 0337, 0338, — указывает на неисправность коленчатого вала или цепи распредвала;
    • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фаз;
    • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
    • 0363 — сигнализирует о нарушении подачи топлива или пропуске зажигания;
    • 0422 — самый заниженный показатель работы нейтрализатора;
    • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
    • 0444, 0445 — обрыв клапана адсорбирующего элемента;
    • 0480, 0481 — неисправность вентилятора.

    Прочие проблемы

    Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиках рельефа дороги, насыщенности топливной смеси и некоторых других индикаторах. Обозначения имеют следующую нумерацию после «П»:

    • 0500, 0501, 0506, 0511 — неисправности датчика частоты вращения и холостого хода;
    • 0560, 0562, 0563 — падения напряжения в бортовой сети;
    • 0615, 0616, 0617 — проблемы с реле дополнительного стартера;
    • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
    • 0645, 0646, 0647 — отображает проблемы со сцеплением компрессора;
    • 0685, 0686, 0687 — короткое замыкание на главную цепь реле;
    • 0691, 0692 — неисправность элемента вентилятора;
    • 1123, 1124, 1127, 1128 — некондиционная смесь на холостом ходу;
    • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
    • 1410, 1425, 1426 — проблемы в цепи клапана продувки адсорбера;
    • 1513, 1514 — обрыв в регуляторе холостого хода;
    • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
    • 2301, 2303, 2305, 2307 — короткое замыкание на сторону катушек зажигания цилиндра.

    С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком того, что произошла неисправность, является появление на панели приборов индикатора «Check Engine» … Но, не все автомобилисты знают, что это значит. Следовательно, необходимо подключиться к ЭБУ и установить, в чем заключается ошибка и неисправность в системе.

    Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

    Коды ошибок

    0117 Низкий сигнал датчика температуры охлаждающей жидкости
    0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
    0122 Низкий сигнал датчика положения дроссельной заслонки
    0123 Высокий сигнал датчика положения дроссельной заслонки
    0130 1
    0131 Низкий уровень сигнала датчика кислорода 1
    0132 Высокий уровень сигнала 1
    0133 Медленная реакция датчик кислорода 1
    0134 Нет сигнала датчика кислорода 1
    0135 Неисправность подогревателя датчика кислорода 1
    0136 Замыкание на массу датчика кислорода 2
    0137 Сигнал датчика кислорода 2 низкого уровня
    0138 Сигнал датчика кислорода 2 высокого уровня
    0140 Обрыв датчика кислорода 2
    0141 Неисправность Нагреватель датчика кислорода 2
    0171 Слишком бедная смесь
    0172 Слишком богатая смесь
    0201 Обрыв цепи управления форсункой 1
    0202 Обрыв цепи управления форсункой 2
    0203 Обрыв цепи управления форсункой 3
    0204 Обрыв цепи управления форсункой 4
    0261 Короткое замыкание на массу в форсунке цепь 1
    0264 Замыкание на массу в цепи форсунки 2
    0267 Замыкание на массу в цепь форсунки 3
    0270 Замыкание на массу в цепи форсунки 4
    0262 Замыкание на цепь форсунки 1 + 12В
    0265 Замыкание на цепь форсунки 2 + 12В
    0268 Замыкание на цепь форсунки + 12В 3
    0271 Замыкание на цепь форсунки + 12В 4
    0300 Много пропусков зажигания
    0301 Пропуски воспламенения в 1 цилиндре
    0302 Пропуски воспламенения в цилиндре 2
    0303 Пропуски воспламенения в цилиндре 3
    0304 Пропуски воспламенения в цилиндре 4
    0325 Обрыв цепи датчика детонации
    0327 Низкий сигнал датчика детонации
    0328 Высокий сигнал датчика детонации
    0335 Неверный коленчатый вал сигнал датчика положения
    0336 Ошибка сигнала датчика положения коленчатого вала
    0340 Ошибка датчика фазы
    0342 Низкий сигнал датчика фазы
    0343 Высокий сигнал датчика фазы
    0422 Низкий КПД нейтрализатора
    0443 Неисправность цепи клапана продувки адсорбера
    0444 Короткое замыкание или обрыв цепи Клапан продувки адсорбера
    0445 Замыкание на массу клапана продувки адсорбера
    0480 Цепь охлаждающего вентилятора Неисправность 1
    0500 Недействительный сигнал датчика скорости
    0501 Недействительный сигнал датчика скорости
    0503 Прерывание сигнала датчика скорости
    0505 Ошибка регулятора холостого хода
    0506 Низкая частота вращения холостого хода
    0507 Высокая частота вращения холостого хода
    0560 Неправильное бортовое напряжение
    0562 Низкое напряжение на плате сеть
    0563 Высокое напряжение бортовой сети
    0601 Ошибка ПЗУ
    0603 Ошибка внешнего ОЗУ
    0604 Ошибка внутреннего ОЗУ
    0607 Неисправность канала детонации
    1102 Низкое сопротивление нагревателя датчика кислорода
    1115 Неисправность цепи подогрева датчика кислорода
    1123 Богатая смесь на холостом ходу
    1124 Обедненная смесь на холостом ходу
    1127 Обедненная смесь при частичной нагрузке
    1128 Обедненная смесь при частичной нагрузке
    1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
    1136 Обедненная смесь при низкой нагрузке
    1137 Обедненная смесь при низкой нагрузке
    1140 Измерено нагрузка отличается от расчетной
    1171 Потенциометр низкого уровня CO
    1172 Потенциометр высокого уровня CO 9 0047 1386 Ошибка проверки канала детонации
    1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В
    1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
    1426 Цепь управления клапаном продувки адсорбера разомкнута
    1500 Обрыв цепи управления
    1501 Короткое замыкание на массу топливного насоса цепь управления реле
    1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
    1509 Перегрузка цепи управления регулятора холостого хода
    1513 Цепь регулятора холостого хода: короткое замыкание на массу
    1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
    1541 Обрыв цепи управления реле топливного насоса
    1570 Неверный сигнал APS
    1600 Нет связи с APS
    1602 Потеря напряжения бортовой сети на компьютере
    1603 Ошибка EEPROM
    1606 Неверный сигнал датчика неровной дороги
    1616 Низкий сигнал датчика неровной дороги
    1612 ЭБУ сброс ошибки
    1617 Высокий уровень сигнала датчика неровной дороги
    1620 Ошибка EPROM
    1621 Ошибка RAM
    16 22 Ошибка EPROM
    1640 Ошибка тестирования EEPROM
    1689 Недействительные коды ошибок
    0337 Датчик положения коленчатого вала, замыкание на массу
    0338 Датчик положения коленчатого вала, обрыв цепи
    0441 Неверный поток воздуха через клапан
    0481 Неисправность цепи вентилятора 2 охлаждения
    0615 разомкнут
    0616 Замыкание цепи реле стартера на массу
    0617 Замыкание цепи реле стартера на +12 В
    1141 Неисправность нагревателя датчика кислорода 1 после катализатора
    230 Неисправность цепи реле топливного насоса
    263 Неисправность драйвера форсунки 1
    266 Неисправность драйвера форсунки 2
    269 Неисправность драйвера форсунки 3
    272 Неисправность драйвера форсунки 4
    650 Check Engine Lamp Circuit Malfunction

    Схема ВАЗ-2112

    Как читать ошибки?

    Для считывания ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения машины к компьютеру и определим коды ошибок:

    Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

    Диагностика автомобиля с помощью ноутбука

    Устранение неполадок и сброс

    Устранить ошибки ЭБУ достаточно просто. В программе для чтения необходимо найти искомую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в инструментах или действиях программы.

    Многие автолюбители ошибаются при работе с ПО, так как «обнуляют» не сами ошибки, а все программное обеспечение, а значит, остается только программная оболочка автомобиля.После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

    выводы

    Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, во избежание поломок рекомендуется обратиться в автосервис.

    Спидометр не работает Инспекционные услуги и стоимость

    Знание подходящей скорости движения важно для всех водителей как с точки зрения безопасности, так и с точки зрения практичности. Неработающий спидометр увеличивает риск того, что вы едете слишком медленно или слишком быстро, что потенциально увеличивает вероятность аварии или цитирования со стороны полицейского.Работающий спидометр необходим для безопасного вождения, и если вы заметили, что ваш спидометр не работает должным образом, вам следует обратиться к механику для проверки.

    Как работает эта система:

    Спидометр вашего автомобиля рассчитывает скорость автомобиля посредством взаимодействия с трансмиссией и карданным валом. Компьютер вашего автомобиля может преобразовывать скорость вращения карданного вала в линейную скорость вашего автомобиля, передаваемую вам, водителю, через спидометр. Неработающий спидометр не может преобразовать эту информацию и может представлять потенциальный риск для водителей.

    Как это делается:

    Механик сначала осмотрит автомобиль с помощью считывателя кодов / сканера, чтобы просмотреть все коды ошибок или проверить световой сигнал двигателя, который мог возникнуть на автомобиле. Подключившись к ЭБУ автомобиля, механик может лучше понять, какие компоненты могли выйти из строя.

    Если механик считает, что датчик скорости вышел из строя, он или она залезут под автомобиль, чтобы найти точное местоположение датчика. Находясь под автомобилем, механик осмотрит как сам датчик, так и соответствующие провода на предмет любых поверхностных повреждений устройства.Затем механик снимет старый датчик скорости и установит новый.

    Если механик считает, что спидометр перестал работать из-за предохранителя или неисправного провода, он или она начнет с осмотра предохранителя, чтобы проверить, не перегорел ли он. В таком случае механик заменит предохранитель. Механик также осмотрит провода, идущие от спидометра к датчику скорости, чтобы убедиться, что они не повреждены каким-либо образом.

    В случае проблемы с ЭБУ механик обычно заменяет весь ЭБУ.Поскольку сброс блока может быть лишь временным решением, замена блока управления двигателем — единственный способ обеспечить его правильную работу. Когда механик установит новый ЭБУ, он или она повернет ключ зажигания в положение «Вспомогательное». Это позволит новому ЭБУ включиться и начать процесс управления системами автомобиля. Когда автомобиль включен, следует начать регулировку систем для оптимальной работы.

    При любом ремонте механик сбрасывает все коды неисправностей, которые могли быть выданы ЭБУ транспортного средства, с помощью считывателя / сканера кодов.Перед отъездом механик проведет тестовую поездку на автомобиле, чтобы убедиться, что все системы работают должным образом, а спидометр возобновил работу.

    Насколько важна эта услуга?

    Автомобиль со спидометром, который не работает, может быть как очень небезопасным, так и непрактичным. Не зная своей скорости, вы можете подвергнуть себя повышенному риску цитирования со стороны полицейских. Неспособность определить скорость также может увеличить вероятность аварии. Вам следует прекратить управление автомобилем с неработающим спидометром до тех пор, пока его не проверит механик.

    проверить датчик скорости. Геркон DC test

    Теперь в этот список добавится проверка датчика скорости своими руками.

    В случае неисправности этот датчик передает ошибочные данные, что приводит к неисправности не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (DSA) отправляет сигналы на датчик, который контролирует работу мотора на холостом ходу. , а также с помощью PPX управляет потоком воздуха в обход дроссельной заслонки… Чем выше скорость автомобиля, тем выше частота этих сигналов.

    Как работает датчик скорости

    Датчик скорости большинства современных автомобилей, основанный на эффекте Холла. В процессе работы он передается в автомобиль частотно-импульсными сигналами с короткими интервалами. В частности, датчик передает около 6000 сигналов на километр. В этом случае частота передачи импульса прямо пропорциональна скорости движения. Электронный блок управления автоматически рассчитывает скорость движения машины на основе частоты поступающих сигналов.Для этого в нем есть программа.

    Эффект Холла — это физическое явление, при котором электрическое напряжение генерируется, когда проводник постоянного тока помещается в магнитное поле.

    Датчик скорости расположен непосредственно рядом с коробкой передач, в частности, в приводном механизме спидометра. Точное расположение отличается в разных марках автомобилей.

    Как определить, не работает ли датчик скорости

    Сразу обращайте внимание на такие признаки неисправности как:

    • нет стабильности холостого хода;
    • спидометр неисправен или не работает;
    • увеличено;
    • уменьшенная тяга двигателя.

    Также бортовой компьютер может выдавать ошибку об отсутствии сигналов на DSA. Естественно, если на машине установлен БК.

    Чаще всего неисправность вызвана обрывом цепи, поэтому в первую очередь необходимо провести диагностику ее целостности. Для начала нужно отключить питание и осмотреть контакты на предмет окисления и загрязнения. Если это так, то нужно очистить контакты и нанести.

    Часто провода рвутся возле вилки , потому что именно там они гнутся и изоляция может потрепаться.Также нужно проверить сопротивление в цепи заземления, которое должно быть равным 1 Ом. Если проблема не устранилась, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

    На автомобилях ВАЗ, да и на других тоже часто устанавливают датчик, работающий по эффекту (как правило, он издает 6 импульсов за один полный оборот). Но есть еще датчики иного принципа: язычковые и индуктивные …Сначала мы рассмотрим проверку самого популярного DSA — на основе эффекта Холла. Это датчик с тремя контактами: заземление, напряжение и импульсный сигнал.

    Проверка датчика скорости

    Для начала нужно выяснить, есть ли заземление и напряжение в контактах 12 В. Эти контакты замкнуты, и импульсный контакт испытан на кручение.

    Напряжение между выводом и массой должно быть в пределах от 0,5 В до 10 В.

    Способ 1 (проверка вольтметром)

    1. Демонтируем датчик скорости.
    2. Используем вольтметр. Узнаем какой терминал за что отвечает. Подключаем входной контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
    3. Вращая датчик скорости, мы определяем , есть ли какие-либо сигналы в рабочем цикле и измеряем выходное напряжение датчика. Для этого на ось датчика можно надеть кусок трубки (крутить на скорости 3-5 км / ч.) Чем быстрее вы поворачиваете датчик, тем выше должно быть напряжение и частота в вольтметре.

    Способ 2 (не снимая с машины)

    1. Устанавливаем машину так, чтобы одно колесо не касалось поверхности приземления.
    2. Соединяем контакты датчика с вольтметром.
    3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, значит датчик скорости работает.

    Способ 3 (проверка с помощью регулятора или светового индикатора)

    1. Отсоедините импульсный провод от датчика.
    2. С помощью элемента управления ищем «+» и «-» (ранее включение зажигания ).
    3. Вешаем одно колесо как в предыдущем способе.
    4. Подключаем управление к проводу «Сигнал» и руками крутим руль. Если на регуляторе горит «-», значит датчик скорости исправен.

    Если под рукой нет регулятора, то можно использовать провод с лампочкой. Проверка проводится следующим образом: одну сторону провода подключаем к плюсу аккумулятора.Еще сигнал на разъем. При вращении, если датчик исправен, то лампочка будет мигать.

    Схема подключения

    Проверка DS тестером

    Проверка привода датчика скорости

    1. Поддомкрачиваем машину, чтобы вывесить любое переднее колесо.
    2. Ищем пальцами сенсорный привод, который торчит из коробки.
    3. Вращайте колесо ногой.

    Пальцами мы чувствуем, исправен ли привод и устойчив ли он.Если нет, то разбираем привод и обычно на шестернях обнаруживаем поврежденные зубья.

    Геркон, тест DC

    Датчик генерирует сигналы, подобные прямоугольным импульсам. Цикл составляет 40-60%, а переключение — от 0 до 5 вольт или от 0 до напряжения батареи.

    Индукционная проверка DS

    Сигнал, который исходит от вращения колес, по сути, напоминает колебания волнового импульса. Следовательно, напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленчатого вала.

    см. Также

    Не нашли ответа на свой вопрос?

    Спрашивайте в комментариях. Мы обязательно ответим!

      2018-09-21 09:23:31

      Если датчик исправен и шестерня не проскальзывала, то на датчик может не поступать питание или где-то в его проводке обрыв / короткое замыкание. К тому же ЭБУ и АБС участвуют в показаниях на приборке … наверное потерян провод от блока ЭБУ к панели приборов или от АБС (надо бы прозвонить провод от спидометра к блоку АБС ).Не исключено, что приборка вышла из строя.

      20.09.2018 17:26:50

      Доброго времени суток всем, у меня такая проблема спидометр и одометр не работают Авто Hyundai santa Fe 2 2007 г. Проверил приводную шестерню датчика скорости, все ок, не знаю как прозвонить или проверить датчик сам. Датчики, которые являются индуктивными на коробке, проверяются рабочими путем исключения проверки для всего, что еще может быть причиной, я не знаю, так как со сканером, который вы едете на сканере, скорость показывает на спидометре «0» может кто-нибудь подскажет ???

      2018-08-16 06:22:24

      Ребята, всем добрый день! Пожалуйста скажи мне! У меня лад 14 и совсем недавно обороты стали плавать, почти глохнет, равномерно не работает.Диагностика показала датчик распредвала, заменили датчик на новый, результата нет. кстати спидометр и тахометр тоже не работают. Что может быть причиной?

      2018-04-29 07:50:42

      Спасибо за обстоятельную статью! А как можно проверить датчик скорости будет еще нагляднее, если посмотреть видео ВЧ канала: https://youtu.be/qiDmZLUuTMI

      28.03.2018 02:04:01

      Спасибо за очень четкое и доступное описание.Самодиагностика датчика скорости. Благодаря инструкции мне удалось это сделать самому. Оказалось, действительно умирает.

      2017-11-08 15:12:06

      Доброго времени суток! Subaru Outback имеет 2007 год. Загорается чек. Код ошибки определяет P0500 — контур датчика скорости. Но есть три датчика. Вопрос в том, как определить, какой не работает? Или как еще проверить?

      Иван atlib.ru

      20.03.2017 11:14:47

      Причина не всегда только в датчике скорости (такое поведение может проявляться и при окислении контактов в его разъеме) хотя если он начинает врать, то как раз в этом дело.Возможно, проблема кроется в самой приборке, тогда придется разобрать, проверить механизм привода стрелы. На автомобилях с тросовым приводом часто такая неисправность скрывается либо в старом масле на шестернях, либо в изношенном квадрате на конце троса, либо помогает смазка этого троса.

      19.03.2017 16:30:42

      Машина Volkswagen multivan T5 2012 года. Иногда при разгоне стрелка скорости трясется / дергается. Искал этот датчик в ЕТКА и не нашел.В чем может быть проблема?

      13.09.2016 08:20:28

      Мой Галант 8 (акула) перестал показывать спидометр и обороты холостого хода развиваются хорошо, только если втыкать D, обороты показывает 2500 и нет соответственно 3-го и 4-го. Коробка АКПП. Может быть причина в датчике скорости. В кстати датчик скорости какой то магнитный .. Жду ответа знатоков!

      Александр

      2016-05-12 09:36:20

      На моей Тойоте сигнал с датчика сначала поступает на панель приборов, а от него — на преобразователь сигналов для ЭБУ, а затем — на ЭБУ.

      18.12.2015 06:29:04

      Полезная статья, но немного соврал в начале. Написано, что датчик скорости посылает свои сигналы другому датчику — это неправда. Все датчики в первую очередь отправляют свои сигналы в ЭБУ, а ЭБУ решает, что делать дальше, на основе всех данных, полученных от других датчиков.

      Иваненко Александр

      2015-10-29 21:11:57

      спасибо, настроил

      27.10.2015 11:27:28

      Какие числа показывает мультиметр при проверке обоих датчиков? Возможно датчик не тот.Покупая новый датчик, действительно нужно смотреть на его номер! При внешнем сходстве датчики Калиновского и Приоровского не взаимозаменяемы. С 2011 года они, кажется, установили более ранние датчики. И, кстати, не исключено, что намагниченный диск внутри коробки соскочил с его креплений (такие случаи бывают).

      Иваненко Александр

      26.10.2015 21:48:08

      Автомобиль Калина 11 выпуска, спидометр показывает занижение скорости. Я не могу найти причину.Снял старый датчик скорости и поменял на новый такой же рисунок. КПП как на Приоре. Может вы установили не тот датчик? Аппараты рабочие, стрелки проверены. Подскажите что делать, что смотреть?

      26.10.2015, 11:08:02

      очень интересный чехол! Вы задавали этот вопрос нашим специалистам в разделе вопросов / ответов? если нет, скопируйте и установите в этом разделе!

      2015-10-23 18:45:54

      Доброго времени суток! Автомобиль Nissan bluebird silfi, японец.Диагностика показала неисправность этого дачика, перед этим поменял привод в сборе! Когда машина была без привода, чудо-мастер на моих глазах переключал машину вручную рычагом, который выходит из коробки! на вопрос для чего? тупо мычит! Теперь машина со второй по третью прибавляет около тысячи оборотов плюс чувствительный толчок! и мигает овердрайв 16 раз! именно когда машина прогрета! на морозе едет нормально и не моргает! И еще, на приборке автомат перестал показывать первую скорость, включается, машина едет как на второй, т.е.е. первая и вторая передача работают !!! Подскажите пожалуйста в чем проблема ??? Рекомендуем Вас как профессионалов своего дела !!! Заранее спасибо!!

      Алексеенко Александр

      05.02.2015 02:59:03

      Спасибо за совет! Это очень нужно и информативно.

      14.01.2015 11:52:21

      С такими вопросами нужно обращаться к нашим специалистам в сервисе atlib.ru/qa. Вы не указали марку автомобиля, поэтому мы можем дать общие рекомендации, как узнать, кто виноват в данной ситуации: 1.Вытащите трос из коробки и покрутите, если спидометр не реагирует, смотрите тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, посмотреть электрику (в первую очередь предохранители). 3. Снимаем ДС, вставляем трос в коробку передач и немного проехали (не обращая внимания на СЕ), если спидометр исправен — не исправный датчик! Если спидометр электронный, то должна быть функция самодиагностики. На разных машинах этот режим можно включить по-разному.На ВАЗе например, удерживая кнопку сброса суточного пробега, включить зажигание … Все стрелки должны бегать, а соответственно и спидометр. Если он стоит на месте, значит проблема в спидометре. При исправном датчике контакт от датчика к спидометру может быть нарушен …

      Василий Васильевич

      14.01.2015 10:27:36

      Здравствуйте. Подскажите пожалуйста, что может быть. Датчик скорости исправен, импульс есть. Этот импульс поступает на спидометр, но спидометр не работает.Может обороты слабые или дело в спидометре?

      13.10.2014 11:19:58

      для ответа на ваш вопрос нужна полная картина происходящего — горят ли другие лампочки на панели, есть ли шум бензонасоса в баке, срабатывает ли реле стартера … Причины могут быть разные, это глючная сигнализация и перегоревший предохранитель, проблемы с контактной группой замка зажигания и др. Задайте свой вопрос с наиболее полным описанием в разделе вопрос-ответ.

      Валерий Ткаченко

      12.10.2014 17:21:05

      привет подскажите, что может быть, включаешь зажигание, чек не загорается и крутится спиральный стартер машина не заводится

    В любой машине есть система контроля скорости, которая позволяет водителю всегда знать, в чем скоростной режим он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, неисправностях и диагностике вы можете узнать из видео ниже.

    [Скрыть]

    Назначение датчика скорости в автомобиле

    Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.

    Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. Д. — затем передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

    Признаки неисправности

    Если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном расстоянии и скорости, это указывает на неисправность. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неисправен сам разъем.В последнем случае проблема может быть в плохих контактах.

    Помимо прочего признаком неисправности регулятора может быть то, что автомобиль глохнет на холостом ходу. Конечно, может быть много причин, по которым машина глохнет. В том случае, если спидометр, расположенный на панели приборов, выдает неверные данные, должен загореться индикатор Check Engine на панели приборов. Если DS выходит из строя, вы немедленно обращаете внимание на текущую проверку на приборной панели.

    Диагностика ДС на ВАЗ 2110

    Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого нужно знать, где должен находиться ДС, после чего проводится диагностика его привода.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего оплавляются.

    Результат — короткое замыкание. Обычно эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверка на обрыв кабеля.Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений в процессе не обнаружено, значит проблема в самом контроллере или его приводе.

    Подготовка к замене

    Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует как следует подготовиться к этому процессу.

    Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера.Приобретая новый регулятор, нужно обращать внимание на то, чтобы каждый разъем, расположенный в блочной конструкции, имел определенные обозначения. На нем должны быть символы «-», «A» и «+», а не цифры. В принципе в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

    Еще один, не менее важный нюанс.Вам необходимо купить устройство, оснащенное металлическим стержнем. Такой шток прослужит минимум полгода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно проверять, вращается шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

    самостоятельный ремонт и замена

    Если вы решили самостоятельно поменять устройство, ознакомьтесь с процедурой снятия и замены.

    Контроллер разбирается следующим образом:

    1. Для начала необходимо обесточить бортовую бортовую систему автомобиля, для этого отсоединить минусовой провод от аккумуляторной батареи.
    2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
    3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22 мм. В этом случае регулятор может иметь определенные конструктивные отличия.
    4. Также немедленно проверьте, насколько хорошо работает привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач. Процедуру демонтажа нужно производить очень осторожно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью … Ниже видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

    Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в этом случае важную роль играет распиновка разводки. Внутри самой колодки видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

    В том случае, если мультиметр показывает «-», и этот привод был подключен к плюсовому разъему, это означает, что необходимо изменить полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или когда передняя часть автомобиля приподнята (чтобы колеса были на весу).

    Если вы сомневаетесь, что сможете провести всю процедуру самостоятельно и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги замены не будет особо высокой. Для установки лучше использовать регулятор более высокого качества, чтобы в будущем вы не столкнулись с необходимостью его ремонта и замены.

    На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, так как спидометр был механическим. С привода, который был на МКПП, по тросу сигнал поступал прямо на спидометр и фиксировал текущую скорость.

    С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, большого количества дополнительных электронных датчиков, среди которых был датчик скорости.Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

    Первые датчики скорости (ДС), которые устанавливались на недавно появившихся инжекционных машинах, больше не используются. В них совмещены электрический датчик и трос привода спидометра. Второе поколение DS избавилось от троса спидометра, спидометр установили электрический, но слабым местом этих датчиков скорости было соединение шестерен при установке на МКПП.

    Третье поколение — датчик скорости импульса, основанный на эффекте Холла.Цена датчика скорости на ВАЗ 2114 различается в зависимости от модификации устройства.

    Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнит, в котором расположена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла. .

    Этот эффект получил практическое применение в DS благодаря тому, что во время движения это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер.Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что DS производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер вычисляет скорость автомобиля.

    Датчик скорости в общей схеме датчиков и приборов

    Не нужно долго гадать, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет, помимо прочего, функцию определения скорости движения.Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к DS можно получить снизу, поместив машину на смотровую яму.

    Схема подключения датчика скорости ВАЗ 2114 довольно проста. В общей электрической схеме автомобиля он питается от среднего предохранителя на 7,5 А, который находится на реле электровентилятора печки в салоне.На комбинации приборов в передней панели приборов выходной штекер с адресом — «DS» и «контроллер управления двигателем» имеет одну цифру — «9».

    На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии DS выдает необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет генерации соответствующих сигналов в ЭБУ.

    Поскольку электронные устройства подвержены различным внешним воздействиям, которые приводят к сбоям в работе всей системы, вы должны внимательно относиться к профилактическим осмотрам и контролировать их работу. Итак, существует мнение, что если на ВАЗ 2114 не работает спидометр, значит, датчик скорости точно вышел из строя. Однако есть методы контроля электронного спидометра … С помощью специального оборудования на стенде можно определить его работоспособность.

    Три измерения производятся на скоростях — 40, 80 и 120 км / ч:

    • при этом показания спидометра в км / ч должны быть соответственно — «40.35 — 44 »,« 81,38 — 85 »,« 122,07 — 127 »;
    • и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

    Признаки неисправности датчика скорости

    В процессе эксплуатации автомобиля с бортовым электронным устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуска этот сигнал больше не появляется, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ECU.Тем не менее, каждый водитель должен знать, какие ошибки, сигнализирующие о проблемах с DS, загораются на дисплее бортового компьютера.

    1. P0500 — Отсутствует сигнал датчика скорости.
    2. P0503 — Прерывистый сигнал датчика скорости.

    Действительно, довольно часто причиной появления таких сигналов являются проблемы с обрывом контактов или даже обрывом проводов ЦС. Необходимо учитывать, где находится датчик скорости на ВАЗ 2114.Механическая коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.

    Помимо появления на дисплее БК сигналов об ошибках, могут появиться и другие признаки неисправности ДС, специалисты ссылаются на такие признаки:

    1. Нестабильный, «шагающий» оборот на холостом ходу, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
    2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
    3. Расход топлива значительно увеличен.
    4. Снижает мощность двигателя.

    Конечно, это не однозначный диагноз для DS, могут быть и другие причины, например, проблемы с топливной системой … Однако следует проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться, что проводка работает правильно. Убедитесь, что есть масса и на контактах присутствует сигнал 12 В.

    Есть несколько способов проверить работоспособность DS:

    • снять неисправный датчик.Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика надеть пластиковые трубки и развернуть корпус до скорости 3-5 км / ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
    • второй способ не требует снятия датчика.

    Поднимите переднее колесо, чтобы его можно было размотать. Подключите вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются адекватно вращению, то с датчиком все в порядке.

    • Третий способ предполагает проверку «контрольной» или лампочкой.

    Поднимите переднее колесо домрата, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «контролю». Подключите «контроль» к проводу «Сигнал» и раскрутите колесо. Когда датчик работает нормально, должен загореться «минус». Если нет средства управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

    Подключите один провод к плюсу аккумулятора, а другой — к разъему «Сигнал». Крути колесо. Если лампочка мигает, значит датчик исправен.

      Автомобилисты
    • отработали методику проверки привода постоянного тока.

    Для этого нужно поднять на домкрате одно колесо и снять датчик скорости. Почувствуйте привод датчика и вращайте колесо. Когда привод работает нормально, вы можете почувствовать его вращение пальцами. А если заклиниваний нет, то с приводом все в порядке.

    Если в результате проверки определено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не в дефиците, поэтому вы легко сможете узнать, сколько стоит датчик скорости на ВАЗ 2114.

    Измерение скорости автомобиля давно не производилось. механически … За это отвечает датчик скорости, принцип действия которого основан на эффекте Холла. Этот датчик посылает контроллеру электромагнитные импульсы, на основании которых последний рассчитывает скорость машины.

    Скорость автомобиля измеряется следующим образом. На каждый километр пройденного расстояния датчик посылает контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется автомобиль, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

    Этот датчик, помимо своей основной функции, косвенно помогает автовладельцу экономить топливо. При движении автомобиля накатом со скоростью более 20 км / ч контроллер не открывает подачу топлива по показаниям датчика.

    Датчик скорости ВАЗ 2114, как и на всех других автомобилях семейства ВАЗ, включая ВАЗ-2109, Калина, Приоре, стоит на коробке передач, а точнее на механизме привода спидометра. Чтобы его найти, нужно залезть под капот, желательно снять адсорбер, чтобы освободить себе место (можно и не снимая, но до датчика скорости добраться будет сложнее). От правого внутреннего ШРУСа нужно найти провод, идущий к коробке передач, именно он подключается к разъему датчика скорости.

    Признаки неисправности датчика скорости

    При неисправности датчика скорости невозможно измерить скорость автомобиля, но это еще не все. Хуже того, это приводит к неисправности двигателя. Наиболее частыми симптомами являются следующие, свидетельствующие о неисправности, и только их замена поможет устранить их:

    • спидометр не работает или дает неверные показания;
    • нестабильный холостой ход;
    • повышенный расход топлива;
    • двигатель перестает развивать полную мощность.

    По статистике чаще всего неисправность проявляется остановкой двигателя на холостом ходу, при движении накатом или когда водитель выжимает сцепление для переключения передачи. Обычно на приборной панели загорается лампочка Check engine, а если автомобиль оборудован бортовым компьютером, выдает код ошибки «24».

    При неисправности датчика скорости на Калине к числу симптомов добавляются неработающий электроусилитель руля и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

    Причины неисправности датчика скорости

    Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окисленные или загрязненные контакты необходимо очистить и покрыть какой-либо смазкой, например, Litol.

    Возле разъема должен быть обнаружен возможный обрыв провода. В этом месте они гнутся и часто изнашиваются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора.Он может расплавиться, после чего произойдет короткое замыкание.

    Изношенный трос спидометра может быть причиной неисправности датчика. Со временем на нем появляются надрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

    Как проверить датчик скорости на ВАЗ-2109

    Проверка датчика скорости начинается с того, что выясняется, подано ли на его контакты 12 В. Поскольку его принцип действия основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только скручиванием.В этом случае напряжение изменяется в пределах от 0,5 В до 10 В.

    Проверить прибор можно тремя способами, для первых двух понадобится мультиметр.

    Первый способ

    1. датчик снят;
    2. с помощью мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти пульс;
    3. положительный зонд подключается к импульсному контакту, а отрицательный — к кузову или двигателю автомобиля;
    4. кусок трубки надевается на ось датчика и вращается с небольшой скоростью, напряжение измеряется мультиметром: чем выше скорость вращения, тем выше частота импульсов и напряжение.


    Способ второй (без разборки)

    • одно из передних колес автомобиля подвешено домкратом;
    • мультиметр подключен к проводам датчика;
    • необходимо вращать колесо и контролировать, появляются ли импульсы (если да, прибор работает нормально).

    Третий способ (без мультиметра)

    При отсутствии измерительного прибора проверка может производиться контрольной лампой или обычной лампочкой на 12 вольт.Порядок действий аналогичен второму способу.

    1. отсоединен импульсный провод от датчика;
    2. при включенном зажигании, используя контрольную лампу, нужно найти «плюс» и «минус»;
    3. колесо вывешено;
    4. контрольная лампа подключена к сигнальному проводу, колесо вращается (если на регуляторе загорелся «минус», датчик сработал).

    Если контрольной лампы под рукой нет, можно использовать 12-вольтовую (например, от указателя поворота).Провод соединяет плюс аккумулятора и сигнальный контакт. Если датчик исправен, индикатор будет мигать.

    Если проверка показала, что устройство работает исправно, необходимо проверить, как работает его привод. Для этого вывешивается переднее колесо. Вам нужно найти датчик привода наощупь. Затем нужно вращать колесо ногой, а рукой нужно контролировать, есть ли вращение в приводе и устойчиво ли оно.

    Замена датчика скорости на ВАЗ-2109

    Неисправный датчик скорости не подлежит ремонту.Замена выполняется быстро и легко. Для работы вам понадобятся ключи «10» и «21». В первую очередь отключается от аккумуляторной батареи бортовой сети, затем отсоединяется разъем датчика скорости.

    После этого откручивается сам датчик. Если его шток сломается, придется демонтировать привод. Делать это нужно осторожно, чтобы не уронить сломанный шток внутрь редуктора.

    Установка выполняется в обратном порядке. Шток привода вставляется в гильзу датчика, резиновое уплотнительное кольцо смазывается маслом, и устройство прикручивается на место.

    После того, как замена была произведена, необходимо сбросить ошибки ЭБУ, иначе он все равно будет считать датчик скорости неисправным, и замена не даст желаемого эффекта.

    Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, позволяет узнать, какая максимальная скорость ВАЗ 2110.

    Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть нет.Это устройство отвечает за подачу и расход топлива, установку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

    До появления датчиков на каждый карбюраторный двигатель устанавливались механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

    Датчик скорости ВАЗ 2110 16 клапанов признаки неисправности

    Могут проявляться поломки:

    • наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колес ;
    • Отсутствие стабильной работы двигателя на холостом ходу;
    • горит чек Check Engine (чек двигателя) на панели приборов;
    • прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

    Эти проблемы возникают при разных причинах: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

    Всегда ли нужна замена

    Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, которая подается в цилиндры, обороты холостого хода, стабильность работы двигателя и количество израсходованного топлива.

    В случае неисправности датчика электронный блок не сможет определить, движется автомобиль или стоит. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, и расход топлива станет намного выше.

    Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен в верхней части коробки передач, полностью виден и доступен из моторного отсека).

    Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

    Не забываем про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

    Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается спидометр.

    Сколько стоит замена

    В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

    Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

    Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

    Для того, чтобы заменить датчик скорости самостоятельно, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и отверткой Phillips.

    1. Ток на автомобиле отключен; для этого с АКБ снимается разъем.
    2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
    3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
    4. Проверяется состояние накопителя. После снятия датчика ключом на 10 открутите и снимите гайку, фиксирующую привод датчика.
    5. Привод с механическими повреждениями подлежит замене, в случае их отсутствия можно оставить такой же.
    6. Установку нового устройства производить в обратной последовательности.
    7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
    8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
    9. Осталось проверить. Это делается либо когда машина движется, либо когда колеса подвешены.

    Замена электронного датчика

    Бортовая цепь обесточена, хомут ослаблен и гофра снята. Затем отключаются провода от датчика скорости и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

    Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

    После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

    Установка электроусилителя на ВАЗ 2112. Установка евро от приоры

    С момента выпуска ВАЗ-2114 предусмотрена установка дополнительных комплектов для облегчения управления. Это такие как гидроусилитель руля и электроусилитель руля, но они не входят в комплект поставки нового автомобиля. Итак, каждый автомобилист не прочь бы иметь одну из этих систем, чтобы упростить вождение.

    Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

    Видео расскажет, как установить электроусилитель руля на автомобиль, а также расскажет о некоторых нюансах и тонкостях процесса.

    Электроусилитель руля

    Как известно, на все автомобили иномарки устанавливают гидроусилитель руля, который изначально входит в базовую комплектацию автомобиля. Но, с отечественным автопромом не все так просто. Так что почти все машины, напротив, не оснащены этой конструкцией, и функция идет как дополнительная опция, за небольшие деньги.

    евро или ГУР — что лучше выбрать на ВАЗ-2114?

    Итак, что установить гидроусилитель или электроусилитель? Этот вопрос мучает многих автомобилистов.Конечно, по всем параметрам ЭУР уступает гидроусилителю, но есть такой, который сводит на нет все достоинства «гидры». Этот показатель — цена.

    Так, евро с установкой будет стоить 20 000 руб., А комплект ГУР без установки — 25 000 руб. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

    Что нужно для установки

    Перед началом установки необходимо собрать все необходимое оборудование.Что нужно автомобилисту, в этом случае:

    • Электрический усилитель.
    • Блок управления.
    • Промвал.
    • Электропроводка.

    Блок управления усилителем

    Процесс установки электроусилителя

    Теперь, когда все готово, можно переходить непосредственно к процессу установки электроусилителя руля на автомобиль. Перед началом процедуры стоит отметить, что необходимо заменить проводку рулевой колонки.В этом случае ни порезов, ни скручиваний не будет. Все подключается к стандартным колодкам.

    Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специального жгута для этого не нужно. Соединяем с аккумулятором два провода сечением 4 квадрата. Обязательно установить предохранитель на 50 А. «Слабо» подключится к тахометру, массе, K-линии и проводке к контрольной лампе.

    Не забудьте проверить наличие сигналов спидометра и тахометра.

    Итак, все подготовлено, и теперь можно переходить непосредственно к процессу установки ЭУР. Рассмотрим пошаговую инструкцию по установке:

    1. Демонтировать минусовую клемму с.

      Снимите «-» клемму с аккумуляторной батареи

    2. Снимите рулевое колесо.
    3. Демонтировать кожух облицовки рулевой колонки.
    4. Отсоединив провода демонтируем выключатели и замок зажигания.

      Процесс снятия переключателя на рулевом колесе

    5. Отвернув крепеж, демонтировать рулевой вал.
    6. Теперь необходимо установить вал на электроусилитель.
    7. Следующим шагом будет настройка проводки, что не так сложно, как кажется на первый взгляд.
    8. Протягиваем 2 провода от салона до АКБ. Многие рекомендуют делать это внутри левого крыла. Для большего удобства рекомендуется демонтировать следующие элементы: бачок омывателя ветрового стекла, аккумуляторную батарею и аккумуляторную полку.

      Подключение силовых проводов EUR

    9. Изготавливаем крепления для электроусилителя руля.

      Монтажные опоры для электроусилителя

    10. Устанавливаем деталь в седло и фиксируем гайками.

      Устанавливаем электроусилитель руля на сиденье

    11. Завершающим этапом установки является подключение электроники ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель. Точно с предыдущим шагом необходимо подключиться к серому проводу.

      Находим нужные провода и подключаем к ним

    12. Теперь, чтобы электроусилитель заработал, нужно подключить к плюсу и минусу.
    13. Процедура установки ЭУР завершена и если все сделать правильно и ровно, то все заработает.
    14. Дальнейшая сборка проводится в обратной последовательности и согласно техническим схемам.

    Регулировка рулевого колеса

    Также, если после установки положение рулевого колеса неудобное, а электроусилитель руля слишком низкий или высокий, то это неудобство можно немного исправить с помощью регулировки.Это можно сделать путем стачивания кромок лопастей или дополнительной установкой прокладок и втулок.

    Стоит помнить, что, в отличие от гидроусилителя, автоматический электроусилитель отключается, когда скорость становится выше 50 км / ч.

    Но, не отчаивайтесь и не расстраивайтесь, ведь на такой скорости в управлении не чувствуется, включена эта функция или выключена.

    Выбор продукции

    Сравнение штатной рулевой колонки и электроусилителя руля

    2172-3450008 — оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114.Так что это наиболее подходящий вариант в данном случае. Средняя стоимость около 20000 руб. руб.

    Преимущества и недостатки установки ЭУР на автомобиль

    Все вопросы по выбору и установке рассмотрены, но еще хотелось бы рассказать вам о преимуществах электроусилителя перед гидроусилителем:

    • Обслуживание занимает меньше времени и требует гораздо меньших затрат. Таким образом, нет необходимости контролировать масло, а также соединения.
    • В отличие от гидроусилителя руля, электроусилитель зимой, на морозе не требует подогрева.
    • Установка ЭУР намного проще и дешевле, чем ГУР.
    • Высокий уровень надежности.
    • Стоимость продукции. EUR в несколько раз дешевле гидроусилителя.

    Видео пример работы электроусилителя руля на ВАЗ-2114

    выводов

    Процесс установки электроусилителя на ВАЗ-2114 достаточно длительный и не просто процесс, который потребует много времени и сил.Конечно, многим автомобилистам это покажется довольно сложным и практически невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

    Автомобили ВАЗ 2114 продаются с системами рулевого управления, допускающими установку рулевого колеса с гидроусилителем или электроусилителем. EUR — это устройство, которое обеспечивает более плавное и, что еще более важно, комфортное управление автомобилем за счет небольшого поворота рулевого колеса.Подробнее о том, как установить ЭУР на ВАЗ 2114, вы можете узнать из этого материала.

    [Скрыть]

    Целесообразность установки

    евро

    Есть ли смысл ставить «четверку» с гидроусилителем руля (ГУР) или евро? В этом случае однозначного ответа дать нельзя, так как он уникален для каждого автомобилиста. Конечно, с гидроусилителем руля или электроусилителем поворот руля будет проще, что сделает вождение более комфортным. Но есть и другая сторона вопроса — во-первых, это стоимость комплекта ГУР или электроусилителя руля, а также довольно сложный монтаж системы своими руками.В общем, решать вам, но если вы решили установить электроусилитель на свой автомобиль, мы поможем вам с установкой.

    Подробное руководство по установке

    Итак, если вы решили поставить ВАЗ 2114, то нужно учесть, что придется заменить и саму рулевую колонку. В частности, вместо штатного устройства потребуется поставить колонку с электроприводом, соответственно, наш процесс ремонта начнется с электромонтажа. Вам нужно будет разобраться со всеми разъемами и площадками, потому что нужно все делать красиво, без перекручивания проводов.В колодке есть специальный вывод, который нужно будет разобрать, а затем установить на разъем в жгуте.

    Свободный вывод этого разъема устанавливается в месте, где проходила штатная проводка; для этого не требуются специальные ремни или переходники. Вам нужно всего лишь соединить два кабеля 4-х квадратов с аккумулятором. Для обеспечения безопасности этого участка электрической цепи необходимо установить дополнительный предохранительный элемент на 50 ампер.

    • тахометр, показывающий количество оборотов коленчатого вала двигателя;
    • датчик скорости, используемый для индикации скорости автомобиля;
    • масса, то есть кузов автомобиля;
    • диагностическая К-линия;
    • , а также к контрольной лампочке (автор видео об установке узла в домашних условиях — канал sokur64).

    После выполнения этих действий вам потребуется диагностировать наличие сигнала тахометра, а также спидометра.

    Если есть сигналы, то дальнейшая процедура установки следующая:

    1. Демонтируется пластиковый кожух на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого откручиваем все болты, которыми фиксируется защитная планка.
    2. Затем необходимо открутить винт, установленный на рейке, и демонтировать его.На этом этапе вам нужно будет определить, насколько размер сборки, установленной при производстве, отличается от размера, который будет использоваться.
    3. На следующем этапе вал устанавливается непосредственно на электроусилитель. После этого сам вал необходимо закрепить на месте установки.
    4. Следующим шагом будет настройка электрической цепи. Два провода необходимо проложить от салона автомобиля к аккумуляторной батарее, как вариант, это можно сделать через левое крыло. Для этого необходимо сначала демонтировать расширительный бачок системы омывателя, а затем, используя самую жесткую и толстую проволоку, протянуть его.Вам нужно попытаться добраться до моторного отсека.
    5. Когда конец провода окажется в подкапотном пространстве, необходимо прикрепить к нему проводку. Далее оба провода нужно будет вытащить вместе с самим проводом.
    6. Выполнив все эти действия, переходим к одному из основных этапов — подключению электроники электрического усилителя. Под панелью приборов у «четверки» есть специальный красный блок с оранжевым кабелем внутри. Напрямую к этому проводу должен быть подключен контакт ЭУР.Те же действия проделываем с серым проводом.
    7. Затем подключаются силовые выводы. Розовый и черный провода подключаются к аккумулятору, розовый — к положительной клемме, черный — к отрицательной. На этом процесс установки завершен. Проверить работоспособность установленной системы и при необходимости отрегулировать устройство.

    Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

    Нюансы регулировки положения руля

    В том случае, если вас не устраивает положение руля или его высота, это можно исправить настройкой.Для этого необходимо отшлифовать края индустриального вала до необходимых размеров, либо установить прокладки между корпусом устройства и пластиной. При регулировке необходимо помнить, что сам ЭУР автоматически отключается, когда скорость автомобиля превышает 50 км / ч.

    Цена вопроса

    Стоимость электроусилителя руля для автомобиля ВАЗ 2114 может отличаться в зависимости от магазина, в котором он приобретается, а также региона страны.Средняя цена на полную систему колеблется в районе 22-24 тыс. Руб. В интернете можно поискать магазины, где по акциям продается набор евро — со скидкой у продавца можно приобрести узел за 20 тысяч рублей.

    Видео «Демонстрация работы ЭУР в автомобиле ВАЗ 2114»

    На видео ниже вы можете увидеть, как работает самоустанавливающийся электроусилитель руля на автомобиле ВАЗ 2114 (автор видео Роман Оськин) .

    Электроусилитель руля или просто ЭУР заменяет своего распространенного соперника, а именно гидроусилитель руля (ГУР).Этому способствует развитие технологий, развитие электроники, а также установка улучшенных систем помощи водителю (например — автоматической парковки). Также электрический собрат позволяет немного сэкономить топливо. Сейчас существует как минимум 4 базовых конструкции этого типа. НО! Многие производители не спешат переходить с гидро на электро. Но почему? Так ли он идеален, как работает — устроен ЭУР, как надо его эксплуатировать, чтобы не угробить. Сегодня мы поговорим об этом с вами, как обычно будет видеоверсия.Так что читаем и смотрим …

    Во-первых, небольшое определение.

    EUR (электроусилитель руля) — электромеханическая система, позволяющая уменьшить усилие рулевого управления, прилагаемое к рулевому колесу.

    В самом начале хочу сказать, что эта статья не будет о сравнении, у меня уже есть такая статья (хотя некоторые моменты все же пропущу).

    О EGUR

    Еще одна полезная информация и снова в начале статьи, многие путают электроусилитель с так называемым ЭГУР — электроусилителем руля.Но это крайне неверно. EGUR — это просто улучшенный гидроусилитель с той лишь разницей, что в обычном гидроусилителе руля используется ременная передача от коленчатого вала двигателя, которая раскручивает насос для нагнетания давления в системе, то есть механической трансмиссии … EGUR не имеет такой передачи. трансмиссии, она, как правило, никак не связана с коленчатым валом, она просто имеет сверху электродвигатель, который приводится в действие бортовой системой и создает давление.

    Фактически, ремень и механический насос были заменены проводами и электронасосом, отсюда и приставка «Е» — электрический.

    Как работает электроусилитель руля?

    Здесь нет ни масла, ни какой-либо другой жидкости, по сути это обычная рулевая рейка (вообще без усилителя), к которой на том или ином валу установлен электродвигатель, выполняющий роль усилителя. Отличительных дизайнов:

    • При установке на рулевой вал, то есть размещается в салоне автомобиля и усиливает вал водителя, прямо от руля
    • Когда мотор установлен на валу рейки и усиливает его

    Основные детали (саму рейку и рулевой вал брать не буду, так с ними все понятно)

    • Электродвигатель.Современный бесщеточный
    • Сервопривод. Также различается по типам, об этом чуть ниже
    • Датчик крутящего момента. Основной датчик системы обычно устанавливается на торсион, который помещается в прорезь рулевого вала. На концах торсиона находятся две разные части датчика. Он может быть как оптическим, так и магнитным.
    • Датчик рулевого колеса
    • Блок управления
    • ДОПОЛНИТЕЛЬНО — можно установить датчик скорости вращения рулевого колеса

    При повороте руля начинает крутиться торсион, чем больше поворачиваем руль, тем больше он поворачивается.Приложенная сила оценивается по величине изменения положения частей датчика.

    Еще одно измерение делает датчик поворота рулевого колеса, он «видит», насколько отклонилось рулевое колесо. Оба этих показания отправляются в блок управления EURA, и он уже взаимодействует с ним. Также ЭБУ получает такие важные параметры:

    • Скорость автомобиля, от датчиков АБС
    • Обороты двигателя от датчика двигателя

    После этого на основе всех данных ЭБУ рассчитывает необходимое усилие (помощь) на рулевом колесе и подает на электродвигатель мощность нужной полярности и величины.Сам электродвигатель начинает вращать либо рулевой вал, либо перемещать вал самой рейки.

    Основные виды строительства EURA
    • Встраивается в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель расположен в салоне и расположен на валу, встроенном в рулевую колонку, это самая дешевая конструкция из всех электрических типов.Поэтому его так массово устанавливают на бюджетных моделях автомобилей, в том числе на многих ВАЗах. Из положительных моментов можно отметить не только цену и простую конструкцию стойки, но и то, что электрическая часть находится в салоне, а значит, он менее подвержен перепадам температуры и влажности (снегу) из-под колес, что есть, живучесть повышена. К недостаткам можно отнести то, что в системе поставлено червячное соединение, из-за этого увеличиваются потери на трение, снижается информативность руля.То есть инерция + трение, датчики настроить невозможно! Это «бросается в глаза», особенно для тех водителей, которые переехали из ГУРА.

    Положительные стороны и возможности использования

    Плюсов у электроусилителя много, мне кажется, скоро почти все производители перейдут на этот тип, полностью отказавшись от гидравлики. А теперь по пунктам:

    • Рентабельность.Электроусилитель экономит от 0,5 до 0,8 литра на 100 километров. Он не связан с двигателем жестким ремнем и поэтому не получает от него мощность, а потребляет только при необходимости. Например, на холостом ходу он вообще не работает, при этом гидроусилитель руля постоянно подключен к коленчатому валу.
    • Надежность. Здесь он выше, особенно если электродвигатель расположен в салоне автомобиля. Ни шлангов, ни жидкостей, ни других деталей.
    • Сервис. Здесь это практически не нужно! Не нужно менять после определенного пробега для восстановления работоспособности.
    • Тишина работы. Если в ГУР попал воздух, то с ЕВРОМ такое вряд ли случится. ДА и рабочий агрегат намного тише.
    • Стоимость узла. Если брать его в целом, особенно первого типа, то он ниже, чем у гидравлического аналога, однако ремонт часто намного выше, потому что датчики или элементы меняются целиком.
    • Программируемая работа. Если нельзя просто выключить гидроусилитель руля, то это легко может произойти с EUROM, и это можно запрограммировать.Например, на малых скоростях нам нужно много усилий на рулевом колесе, но когда мы набираем скорость, нам не нужно много усилий, ведь рулевое колесо так хорошо управляется. Здесь электроусилитель тоже можно выключить программно, опять же экономя топливо. ДА и у многих машин рытье принудительное отключение, это опять же плюс.

    Если взять возможности, которые он дает, то они почти безграничны. Уже сейчас работают такие системы, как стабилизация автомобиля при резком объезде препятствий, удержание полосы движения и помощь при парковке.Следует отметить, что EUR — это шаг к автоматически пилотируемым транспортным средствам.

    Отрицательные моменты

    Они тоже есть и, в принципе, я их в этой статье перечислил, но сейчас немного повторюсь:

    • Низкое содержание информации о рулевом колесе (гидравлика, пока)
    • Электрические отказы в настройках. Датчик (руль или вал) может съехать и, например, на стоянке, крутить колеса в сторону, при этом должен держать прямо.К тому же выровнять колеса довольно сложно.
    • Нарушения движения. Ранние версии имели аварии из-за блокировки или сбоев EURA
    • Электрический компонент. Как правило, его не ремонтируют, а часто меняют, ПОТОМУ ЧТО ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаять» датчик положения руля или вала, потому что можно выставить неверные параметры в схеме. Лучше поменять. Также двигатель полностью меняется при выходе из строя, что недешево.
    • Ремонт нужен не всегда.Часто от большого пробега или от засорения нужно просто откалибровать датчики, вы сами этого не сделаете, опять же, нужно ехать на СТО. А если его нет в чистом виде, можно вменять в ремонт.

    Для того, чтобы облегчить жизнь водителю, имея возможность крутить руль «одним пальцем», уверенно припарковать машину, не ломая руки на малых оборотах и ​​скоростях, давно во всем цивилизованном мире существует гидроусилитель руля. , который без особого труда устанавливается на ВАЗ «классика».

    Зачем на ВАЗ 2107 устанавливать гидроусилитель руля?

    Вы можете придумать множество ответов. Наиболее востребованы:

    • машина используется вместе с главой семьи или самостоятельно представительницами прекрасного пола;
    • просто для большего комфорта и удобства управления, потому что это удобно;
    • как элемент тюнинга рулевой системы.
    • для пожилых водителей, отцов и дедов, гидроусилитель руля дают сыновья — умельцы.

    Что такое усилители крутящего момента рулевого колеса (проще говоря — рулевого колеса)?

    • ГУР (ГУР). Поскольку рабочая среда, создающая давление, представляет собой жидкость, в комплект входит сам насос, шланг, подающие трубы и резервуар. В таком усилителе работает масло под давлением. Сама конструкция и установка достаточно сложны, да и сам усилитель требует периодического ухода. Если все сделано правильно, гидроусилитель порадует плавностью хода.

    Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу включить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель часто устанавливают на подержанный автомобиль. И вряд ли кто-то захочет вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей примерно половину стоимости (примерно 31-32 тысячи рублей в ценах 2014 года). Поэтому подробнее расскажем о более популярном варианте — электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тысяч рублей.

    • Электромеханический усилитель руля (электроусилитель руля) хорошо справляется с нагрузкой, его установка намного проще, течет быстрее. Работает на ВАЗ 2107 почти так же эффективно, как масляный гидроусилитель руля. А главное — воплощает в себе извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из названия, электроусилитель подключается к бортовой системе питания 12 В (при максимальном токе 50 А) и рулевому управлению.

    Рассмотрим отечественный евро на ВАЗ 2107 производства Махачкалинского завода «Авиаагрегат».

    Электроусилитель руля предусмотрен на ВАЗ 21214, но он вполне подходит для всей линейки «классики», включая ВАЗ 2107. Он устанавливается вместо обычной рулевой колонки.

    Принцип действия заключается в создании электродвигателем дополнительного крутящего момента, действующего синергетически и синхронно с руками водителя. Усиление руля — 5,7. Это означает, что сила поворота, с которой водитель «вложил» 20 кг собственной силы, теперь требует 3.5 кг.

    Что входит?

    • сам усилитель;
    • кронштейн для крепления на рулевой колонке ВАЗ 2107;
    • кардан промежуточный;
    • вспомогательные детали, такие как провода, крепеж и декоративная крышка.

    Как работает электроусилитель руля?

    Принцип работы сложный, с использованием обратной связи:

    • Датчик крутящего момента «улавливает» приложение направления и силы к рулевому колесу со стороны водителя и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть датчики частоты вращения коленчатого вала, скорости автомобиля, положения ключа зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
    • Блок по специальной программе обработки формирует суммирующий сигнал, который подается на статор электродвигателя.
    • Электродвигатель выполняет «обратную работу», преобразуя электрический импульс в рулевое движение.

    Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть руль «тяжелее». При этом электродвигатель включается только при необходимости, а потом можно услышать, как он слегка гудит.

    ЭУР на ВАЗ 2107 начинает работать через 4-6 секунд после включения зажигания.

    Если в силовой цепи возникнут какие-либо неисправности, электроника просто выключит ЭУР, загорится сигнальная лампа и автомобиль вернется к ручному управлению.

    Установка ЭУР. Для этого:

    • сначала, как и при любой работе, отключите «массу» от АКБ.
    • заменяем кардан в рулевой колонке;
    • сверлим посадочные отверстия под крепеж по прилагаемой схеме;
    • Проводим силовой / силовой провод, ставим предохранитель и провода для датчиков коленвала и оборотов.
    • надеваем защитный кожух снаружи.

    Вся работа занимает около 2-3 часов. Для установки устройства практически все работы проводятся в салоне.

    Гарантия на товар составляет 1 год со дня покупки.

    В общем, если самоотверженно предан ВАЗ 2107, то можно поставить электроусилитель руля.

    Другой вариант: EUR от Приоры. Для установки на классический ряд потребуется специальная переходная пластина и специальный кардан.

    Признаки неисправного или неисправного датчика спидометра

    Электроника в современных легковых и грузовых автомобилях чрезвычайно сложна. Однако одним из самых простых устройств, на которые мы полагаемся, чтобы предоставить нам фактические данные, является спидометр. По сути, спидометр питается от трех независимых компонентов; спидометр на приборной панели, кабель, соединяющий спидометр с карданным валом, и датчики спидометра, прикрепленные к карданному валу для измерения скорости. Некоторые проблемы со спидометром возникают из-за грязных или неисправных датчиков, которые передают ложные данные по кабелю и в конечном итоге обнаруживаются на приборной панели.

    Где находится датчик спидометра?

    Датчик спидометра расположен в трансмиссии вашего автомобиля и предназначен для регистрации скорости вращения карданного вала. Датчик передает эту информацию через кабель спидометра на компьютер автомобиля, который преобразует электрические импульсы в числовую скорость. В конце концов, это число отображается на спидометре и говорит вам, насколько быстро вы едете. Если датчик спидометра не работает должным образом, показания спидометра будут неточными; это может привести к штрафам за превышение скорости или небезопасным дорожным ситуациям.

    Приведенные ниже симптомы указывают на наличие проблемы с датчиком спидометра:

    1. Не работает спидометр

    Если у вас цифровой или ручной спидометр, если он не отображает точную информацию, он вам не поможет. Один из самых больших признаков того, что ваш датчик спидометра не работает должным образом, — это то, что спидометр будет показывать неточные показания, или стрелка или цифровые числа вообще не будут двигаться на дисплее спидометра.Неисправный датчик спидометра также может привести к тому, что спидометр будет работать хаотично, изменяя показания от одной скорости к другой; даже если на самом деле вы не ускоряетесь и не замедляетесь.

    Если вы чувствуете, что едете быстрее или медленнее, чем показывает спидометр, рекомендуется, чтобы ваш автомобиль осмотрел механик, так как это может быть проблема с датчиком, который можно отремонтировать, или указанием на то, что датчик спидометра нуждается в замене. Активное решение проблемы со спидометром может повысить безопасность не только для вас, но и для других людей на дороге.Это также может снизить вероятность получения двух цитирований; один за превышение скорости, а другой за поврежденный спидометр.

    2. Не работает круиз-контроль

    Датчик спидометра также является важным компонентом для правильной работы круиз-контроля автомобиля. Когда датчик работает некорректно, он не отправляет сигнал в ЦП, что влияет на способность транспортного средства устанавливать дроссельную заслонку на желаемую скорость. В качестве меры безопасности производители автомобилей проектируют круиз-контроль таким образом, что, если датчик спидометра срабатывает, он вообще не задействует круиз-контроль.На большинстве автомобилей, проданных сегодня, это будет обозначаться включением индикатора круиз-контроля на приборной панели, даже если он не включен. Если у вас возникла эта проблема, возможно, датчик спидометра необходимо заменить.

    3. Проверьте двигатель Свет загорается

    Датчик спидометра расположен внутри коробки передач и прикреплен к карданному валу, который влияет на несколько функций автомобиля. В связи с этим на приборной панели может загореться индикатор Check Engine, если центральный процессор автомобиля обнаружит проблему с датчиком.Независимо от того, почему горит индикатор проверки двигателя, это никогда не бывает хорошо, и этого не следует избегать. Если индикатор проверки двигателя загорается в любое время, как можно скорее обратитесь к механику, чтобы он диагностировал проблему с помощью правильных диагностических инструментов. Иногда проблема небольшая, и необходимо перезагрузить ЦП; но не рискуйте.

    4. Автомобиль теряет мощность

    Сегодняшние легковые и грузовые автомобили оснащены электронным впрыском топлива, которым управляет бортовой компьютер. EFI подает топливо в двигатель на основании входных данных от нескольких датчиков; один из которых — датчик спидометра.Если вы заметили, что ваша машина начинает терять мощность; особенно когда вы нажимаете на дроссельную заслонку, это может быть вызвано повреждением или неисправностью датчика спидометра. Эта проблема может быть потенциально опасной для других механических компонентов вашего автомобиля, поэтому не игнорируйте ее. Как можно скорее обратитесь к сертифицированному механику, чтобы определить причину этой проблемы.

    Как видите, датчик спидометра влияет на работу нескольких компонентов, что позволяет эффективно управлять автомобилем или грузовиком.Каждый раз, когда вы видите любой из вышеперечисленных предупреждающих знаков, обратитесь к профессиональному механику, чтобы правильно диагностировать и устранить проблему.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
