Маркировка шин — расшифровка для легковых автомобилей

По существу размеры шины определяются следующим образом (смотрите рисунок слева):

B – ширина профиля шины;
d — посадочный диаметр шины;
H – высота профиля шины;
D – наружный диаметр шины.

Маркировка шин – это буквенно-цифровой код, как правило, проставленный на боковине покрышки, и несущий в себе информацию о характеристиках шины.

Маркировка шин может быть выражена в метрической (например P 185/60R14) и в дюймовой системе (например 35×12.50 R 15 LT 113R). В россии распространена метрическая маркировка шин, поэтому её и будем рассматривать на примере маркировки шины P 185/60R14 82H, расшифровка будет следующей:

Р — опциональный индекс, обозначающий назначение шины. Р — шины для легкового автомобиля (Passenger car), LT – шины для легкогрузового автотранспорта (Light Truck), ST — шины для прицепа (Special Trailer), Т — временная шина (для запаски, запасной шины).
185 – ширина профиля шины (т.е. контура шины в радиальной плоскости колеса), указывается в милиметрах
60 — отношение высоты профиля шины к её ширине, указывается в процентах. Хоть и ошибочно, но в народе это значение называют просто «профиль»
R — буквенный индекс, указывающий на тип шины. R – шина с каркасом радиального типа (ошибочно полагать, что R – это обозначение буквы радиуса!), D или отсутствие буквенного индекса — шина с диагональным типом каркаса, В — жесткие шины, борт которых произведён из того же материала, что и протектор (Bias belt)
14 — посадочный диаметр покрышки, соответствующий диаметру обода автомобильного диска, указывается в дюймах
82 — индекс нагрузки. При расшифровке маркировки шин будет полезна таблица индексов нагрузки автошин. Некоторые производители дополняют этот индекс указанием максимальной нагрузки (Max load) в килограммах.
H — индекс скорости. При расшифровке маркировки шин будет полезна таблица индексов скорости авто шин

Рассмотренная выше часть маркировки шины (P 185/60R14 82H) — это типоразмер шины. Зачастую информация о типоразмере дублируется более мелким шрифтом на ободе шины.

Маркировка колес

При маркировке колес сезонность обозначается следующим образом:

Winter — зимние шины.
Rain, Aqua, Water или изображения зонтика — означают высокую эффективность шины на мокром дорожном покрытии
AS (All Season) — всесезонные шины
M+S (Mud+Snow) – всесезонные шины, эффективные при езде по слякоти (по грязево-снеговой каше)
Studless – зимние нешипованные шины, или шины-липучки
Stud, Studded – шипованные или шипуемые зимние шины

Другие обозначения, с которыми можно столькнуться при расшифровке маркировки автомобильных шин:

Left/Right – обозначения для обязательной установки на правую или левую сторону автомобиля
Inside/Outside – маркировка обозначает внутреннюю/внешнюю сторону шины с ассиметричным рисунком протектора
TL, Tubeless– бескамерная шина
С — резина для легкогрузового транспорта
DOT – маркировка шины, обозначающая соответстие гос.
стандартам США
Performance, High Performance – высокопроизводительные, скоростные шины
Runflat, RunOnFlat, RFT, SSR, ZP – маркировка, обозначающая, что шина изготовлена по особой технологии, позволяющей в случае прокола проехать на спущенной шине до 150 км
SL (Standart Load) — шина для обычных нагрузок
XL (Extra Load) — шина для больших нагрузок
RF — (Reinforced) — укреплённые шины
TWI — (Tire Wear Index) — индекс изнашивания шины — инфоучасток, указывающий степень износа протектора
Разноцветные линии на шинах не несут никакой информации при расшифровке маркировки колес. Эти линии наносят на заводе-изготовителе или на складе для облегчения поиска резины.
Перепечатка всей статьи или отдельных её частей допускается только при указании источника (с) www.spbkoleso.ru, 2010

перейти в раздел «Полезное»

перейти к подбору автомобильных шин

Маркировка шин и расшифровка обозначений на покрышке авто

Главная / Статьи

12. 10.2013

Выбор автомобильных шин всегда является ответственным моментом в жизни каждого автомобилиста. Но для самостоятельного выбора правильных автомобильных покрышек необходимо знать особенности конструкции и разбираться в основных маркировках, которые нанесены на каждую автомобильную шину.

На всех автомобильных шинах приняты следующие комбинации обозначения главных параметров:

P 185/65 R14 86 Н

P 185/65 R14 86 H

P – обозначение типа автомобиля, для которого предназначены данные шины. «P или Passanger» — легковой, «LT или Light Truck» — легкогрузовой и т.д.

P 185/65 R14 86 Н

185 – значение ширины профиля автошины, мм.

P 185/65 R14 86 Н

65 – значение высоты профиля автошины, измеряется в %-ом отношении к ширине. В случае указания типоразмера без высоты, например 175 R13, высота принимается равной 80-82% (полнопрофильные шины).

P 185/65 R14 86 Н

R – конструкция автошины, выделяют радиальные (R) и диагональные (D). Радиальная конструкция характеризуется параллельным расположением прорезиненных нитей корда, диагональная конструкция — расположением нитей внахлест.

P 185/65 R14 86 Н

14 – расстояние между внутренними краями шины т.е. ее внутренний диаметр, рассчитывается в дюймах.

P 185/65 R14 86 Н

86 – коэффициент или индекс нагрузки. Указывает значение допустимой нагрузки на одну шину в кг.

Индекс нагрузки	60	61	62	63	64	65	66	67	68	69
Мах. Нагрузка (в кг.)	250	257	265	272	280	290	300	307	315	325

Индекс нагрузки	70	71	72	73	74	75	76	77	78	79
Мах. Нагрузка (в кг.)	335	345	355	365	375	387	400	412	426	437

Индекс нагрузки	80	81	82	83	84	85	86	87	88	89
Мах. Нагрузка (в кг.)	450	462	475	487	500	515	530	545	560	580

Индекс нагрузки	90	91	92	93	94	95	96	97	98	99
Мах. Нагрузка (в кг.)	600	615	630	650	670	690	710	730	750	775

Индекс нагрузки	100	101	102	103	104	105	106	107	108	109
Мах. Нагрузка (в кг.)	800	825	850	875	900	925	950	975	1000	1030

Индекс нагрузки	110	111	112	113	114	115	116	117	118	119
Мах. Нагрузка (в кг.)	1060	1090	1120	1150	1180	1215	1250	1285	1320	1360

Индекс нагрузки	120	121	122	123	124	125	126	127	128	129
Мах. Нагрузка (в кг.)	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850

P 185/65 R14 86 Н

H – коэффициент или индекс скорости. Указывает значение максимально допустимой скорости, при которой возможно безопасное движение.

Индекс скорости	J	K	L	M	N	P	Q	R	S	T	U	H	V	VR	W	Y	ZR
Мах. Скорость (км/ч)	100	110	120	130	140	150	160	170	180	190	200	210	240	>210	270	300	>240

Дополнительные параметры:

Extra Load (XL) – усиленная модель, индекс нагрузки таких шин выше на 3 единицы в сравнении с простыми шинами аналогичного типоразмера.

Reinforced (C) – обозначение шин повышенной прочности, чаще всего относится к легкогрузовым моделям.

All Season (AS), Тous terrain – всесезонные шины.

Any weather (AW) – всепогодные шины. Нередко вместо буквенных символов используются значки (снежинка, тучка, солнышко и т. д.).

Mudd & Snow (M&S) – шины специально разработанные, как для зимнего, так и всесезонного использования.

DA (Штамп) – обозначение шин, с незначительными производственными дефектами, не препятствующими безопасной эксплуатации.

DOT – одобрено Министерством транспорта США.

E – одобрено Европейской Экономической Комиссией.

Inside – обозначение ассиметричных шин. Надпись Inside при установке должна быть с внутренней стороны автомобиля.

Outside – обозначение ассиметричных шин. Надпись Outside при установке должна быть с внешней стороны автомобиля.

Left – шины с данной маркировкой должны установливаться только с левой стороны.

Right – шины с данной маркировкой должны установливаться только с правой стороны.

Made in Germany – обозначение страны производителя.

Max Pressure – максимально допустимое давление в шине, в кПа.

PSI – Индекс давления от 20 до 85 (только для шин с индексом “С”).

Aqua, Aquatred, Rain, Aquacontact, Water, или значок «зонтик» – означает, что шины разработаны для дождливой погоды и эффективно препятствуют возникновению эффекта аквапланирования.

Regroovable – указывается в случае наличия возможности углубить рисунок протектора методом нарезки.

Retread – восстановленные шины.

Rotation – направленные шины, направление вращения указавается стрелкой на боковине шины.

Steel – означает, что шины оснащены металлическим кордом.

Temperature – температурный режим, предусмотренный для конкретной модели, существует три категории: А, В и С.

Treadwear, TWI – коэффициент или индекс износоустойчивости, определяется по отношению к «базовой шине», для которой он равен 100.

Traction – коэффициент сцепления, как и температурный режим делится на 3 категории: А, В и С. Коэффициент А имеют наибольшее значение.

Tread – говорит о том, что шина состоит из 5-и слоев: слой искусственного шелка + 2 слоя стального корда +2 слоя нейлона. Применяется в США.

Tubeless (TL) – обозначение бескамерных шин. Если данная маркировка отсутствует, использование шины возможно исключительно с камерой.

Tube Type (TT) – эксплуатация возможна исключительно с камерой.

Twid – индикатор износа проектора.

Возврат к списку

Маркировка шин и автопокрышек с 1 ноября 2020 г: коды, требования, система, расшифровка обязательной маркировки 2020 — 2021

Обязательная маркировка шин в рознице и интернет-магазинах

Важно понимать разницу между продажей маркированных шин в розницу и через интернет-магазины.

Розничные торговые точки – это самая многочисленная группа участников оборота покрышек. Они передают сведения о выводе товара из оборота и продают шины конечному потребителю. Контрольно-кассовая техника помогает провести все операции, а информация о маркированном товаре попадает в состав чека через 2D сканер. Информация о продаже конкретной шины передаётся оператору фискальных данных и в систему Честный ЗНАК.

Исходя из этого списка, шины практически для всех транспортных средств, которые перемещаются по российским дорогам, должны иметь обязательную маркировку. Не попадают под правило о маркировке такие виды шин: для воздушных судов (самолётов, вертолётов), для велосипедов, а также восстановленные покрышки, резиновые камеры и ободные ленты. Также не маркируются шины, предназначенные не для массовой продажи, а для частного пользования, полный список можно найти в Постановлении Правительства РФ №1958 от 31.12.2019 года.

ВНИМАНИЕ! Если касса работает в автономном режиме (не передаёт данные о продаже в реальном времени), то информацию нужно самостоятельно выгрузить из кассы и предоставить системе Честный ЗНАК в течение 30 дней.

Ключевым моментом является то, что шины не всегда удобно размещать в торговом зале из-за их больших габаритов. После оплаты человек может забрать покупку на точке выдачи. Это стоит учитывать при адаптации бизнес-процессов, чтобы отправить сведения о продаже конкретной маркированной шины в информационную систему.

В случае повреждения или утери DataMatrix кода розничные точки должны сделать перемаркировку. Для этого представители розничной торговли должны выполнить определённые действия по нанесению уникального штрих-кода на шины в системе Честный знак.

Что касается продажи шин в интернете, то важно учитывать моменты предварительной оплаты заказа или онлайн-платежа. При этих операциях не получится просканировать DataMatrix код с шины и включить его в кассовый чек, потому что код маркировки заранее неизвестен. Если товар выдается там же, где расположена касса, то информация о продаже маркированной шины будет в чеке при окончательном расчёте.

Также шопинг в интернете сопровождается услугами курьерской службы или транспортной компании. В этом случае маркированные шины нужно вывести из оборота после того, как товар отправится со склада к покупателю. Подать сведения в систему Честный ЗНАК нужно до дня доставки товара.

Продавец шин обязан сформировать кассовый чек с кодом маркированной шины. Службы доставки НЕ являются участниками оборота и НЕ обязаны взаимодействовать с системой маркировки, даже если происходит оплата при получении. При возврате товара в интернет-магазин нужно передать информацию об этом и указать код маркировки и реквизиты соответствующих документов по возврату. Если код DataMatrix на упаковке товара поврежден или отсутствует, нужно выполнить перемаркировку.

Маркировка шин и расшифровка обозначений на покрышке автомобиля какие надписи что значат

Для многих владельцев машин расшифровка маркировки шин автомобилей является сложной задачей, поскольку большинство людей не знакомы с обозначениями, имеющимися на боковой стороне покрышки. Между тем, любому автовладельцу будет полезна эта информация, поскольку благодаря ей вы сможете купить резину, максимально удовлетворяющую ваши потребности. Например, при покупке летней или зимней резины. В приведенном ниже материале мы собрали, структурировали информацию, и предоставили для вас обозначение маркировки шин в интерактивном, удобном для восприятия, формате.

Надпись M+S и изображение пиков гор говорит автовладельцу о том, что перед ним зимняя резина.
Обозначения размера покрышки. 245 — ширина профиля покрышки, 45 — процентное отношение высоты профиля к его ширине, R — радиальный тип покрышки, 18 — диаметр диска (в дюймах).
TUBELESS — обозначение бескамерной покрышки.
Индексы максимально допустимой нагрузки и скорости. Далее в тексте приведены соответствующие таблицы. С ними вы можете ознакомиться ниже.
Слово Rotation (в переводе означает «вращение») со стрелкой указывают на направление, в котором должна вращаться покрышка при движении автомобиля вперед.
TWI — указывает на местоположения индикатора износа.
Индексы температуры, торможения и износа. Их подробное описание вы найдете далее в тексте статьи.
Число 2801 означает дату изготовления покрышки — 28 неделя 2001 года.
E4 — означает, что покрышка прошла стандартизацию в Нидерландах и соответствует требованиям качества ECE (Economic Commission for Europe). После кода страны представлены коды непосредственных стандартов. Таблицу о соответствии стран и их номеров смотрите ниже.
RADIAL — означает радиальный тип покрышки.
ПС-15 — условное обозначение производителя или торговой марки, под которой выпущена покрышка.
INSIDE — обозначение внутренней стороны покрышки, OUTSIDE — внешней (для ассиметричных шин).
MAX LOAD — значение максимально допустимой нагрузки в абсолютных величинах (кг или фунтах) при указанном ниже давлении.
Желтая точка или треугольник означает местоположение самой легкой или самой мягкой части покрышки.
Сведения о конструкции покрышки. В данном случае производитель сообщает нам о том, что протектор состоит из двух слоев нейлона, двух металлических слоев и одного слоя нейлона. А стенка покрышки — из двух слоев нейлона.

Основные маркировки

Существует большое количество элементов по маркировке шин. Для начала перечислим основные:

Расшифровка обозначений на покрышках

производитель;
торговая марка или название модели покрышка;
размер покрышки;
индекс максимальной нагрузки;
индекс скорости;
назначение;
уровень защиты;
сезонность и условия эксплуатации;
другая информация.

Далее детально разберемся, что означает и какие возможные значения могут иметь обозначенные “шифровки”.

Производитель. Обычно название производителя написано большими буквами так, чтобы его было хорошо видно. Делается это, в основном, в рекламных целях. Кроме этого, многие производители имеют имеют логотип, выполненный в оригинальном стиле, который они стараются передать всем своим изделиям. В мире существует огромное количество производителей автомобильных покрышек, поэтому останавливаться на них не имеет смысла.

Торговая марка или линейка. Многие производители имеют в своей собственности несколько торговых марок, под которыми выпускаются покрышки для машин. И практически все делают резину в нескольких линейках и моделях. В рамках одной линейки можно купить покрышку с разными размерами и характеристиками. Это значительно облегчает выбор и расширяет его возможности.

Размеры автомобильной покрышки

Размер покрышки. Пожалуй, это самая важная маркировка автомобильных шин. Рассмотрим ее на конкретном примере — 195/60R14. В данном случае 195 мм — это ширина профиля покрышки. Оно вычисляется как расстояние между наружными границами боковых поверхностей накачанной шины (без учета защитных поясов, различных маркировок и прочих дополнительных средств, которые могут иметь место). Число 60 — отношение высоты профиля к его ширине, выраженное в процентах. В данном случае 195 × 0,6 = 117 мм. Буква R означает английское слово Radial, что в переводе означает радиальный тип покрышки (на сегодняшний день радиальный тип резины является самым используемым, он повсеместно вытеснил более старый диагональный тип). Последнее число (в данном случае 14) говорит о посадочном диаметре (диаметре по маркировке диска), выраженном в дюймах. Если после диаметра добавлена буква C (сокращенно от commercial), то это означает, что покрышка обладает усиленной нормой слойности, поэтому ее можно использовать в небольших грузовиках, фургонах или микроавтобусах. В последнем случае индекс грузоподъемности таких покрышек пишется двумя числами. Первое означает допустимую нагрузку на одиночную покрышку, второе — на сдвоенную.

Например, покрышка 185/75 R16C 104/102S имеет повышенную прочность и имеет индекс нагрузки 104 (900 кг) при одиночной установке, и 102 (850 кг) при сдвоенной. При этом максимально допустимая скорость составляет 180 км/ч (определяется индексом скорости S, индексов нагрузки и скорости мы коснемся далее).

На некоторых покрышках процентное соотношение между шириной и высотой профиля не указывается. В этом случае необходимо знать, что оно находится в пределах 0,8…0,82. Однако во всех случаях, когда это значение ниже 0,8 оно обязательно указывается на покрышке с шагом 0,05.

Для покрышек, произведенных на территории США, существует альтернативная система обозначения резины, несколько отличающаяся от стандартной. Рассмотрим ее на следующем примере — 35 / 12.5 R15 113Q. В данном случае число 35 означает внешний диаметр покрышки в дюймах. А 12,5 — это номинальная ширина в дюймах. В остальном же информация идентична описанному выше стандарту. То есть, основное отличие — использование дюймов вместо миллиметров.

Таблица соответствия радиальных покрышек легковых автомобилей профилю обода колеса.

Обозначение покрышки	135/80R12	155/80R13	165/80R13	175/80R13	165/80R14	175/80R16	155/70R13
Обозначение профиля обода	4,00B*, 4,50	4 1/2J*, 4J, 5J, 5 1/2J	4 1/2J*, 4J, 5J, 5 1/2J	4J*, 4 1/2J	5J*, 4 1/2J	5J*	4 1/2J, 4J, 5J
Обозначение покрышки	165/70R13	175/70R13	185/70R13	175/70R14	185/70R14	205/70R14	185/65R13
Обозначение профиля обода	4 1/2J*, 4J, 5J	5J, 5 1/2J, 4 1/2J	6J*, 7J	5J*, 5 1/2J	5J*, 5 1/2J	5 1/2J*, 6J, 6 1/2J	5 1/2J*, 6J

Таблица соответствия покрышек легких грузовых автомобилей и автобусов малой вместимости профилю обода колеса.

Обозначение покрышки	185/80R15C	215/80R16C	225/75R16C	5,90-13C
Обозначение профиля обода	5 1/2J*, 5K, 6J	6J*	6 1/2J*, 6J, 5 1/2J	4J*, 4 1/2J

«*» — рекомендуемый профиль обода для данной покрышки, допускаемые профили не отмечены.

Индекс максимально допустимой нагрузки на шину (Load Index). В данном случае речь идет о том, какую максимально допустимую массу способна выдержать покрышка. Это значение зашифровано в виде чисел, которые сами по себе не показывают массу, а лишь содержат шифр. Приблизительное значение можно вычислить, если полную массу автомобиля разделить на четыре. Индекс нагрузки шины обычно пишут сразу же после размера.

Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг
62	265	75	387	88	560	101	825	114	1180
63	272	76	400	89	580	102	850	115	1215
64	280	77	412	90	600	103	875	116	1250
65	290	78	425	91	615	104	900	117	1285
66	300	79	437	92	630	105	925	118	1320
67	307	80	450	93	650	106	950	119	1360
68	315	81	462	94	670	107	975	120	1400
69	325	82	475	95	690	108	1000	121	1450
70	335	83	487	96	710	109	1030	122	1500
71	345	84	500	97	730	110	1060	123	1550
72	355	85	515	98	750	111	1090	124	1600
73	365	86	530	99	775	112	1120	125	1650
74	375	87	545	100	800	113	1150	126	1700

При изучении приведенной информации обязательно нужно помнить, что в данном случае она говорит лишь о предельной нагрузке для покрышки как таковой, то есть, без привязки к конкретному автомобилю и условиям эксплуатации. Кроме этого, не забывайте, что покрышка не должна работать в критических условиях, то есть. при максимальной нагрузке. Если у вас легковой автомобиль, то нельзя допускать увеличения нагрузки до 80% от приведенных значений. А если вы являетесь обладателем внедорожника — то до 70%. Чрезмерная нагрузка не только приближает срок выхода покрышки из строя, но и является чрезвычайно опасной в силу возможного взрыва. А если он произойдет на большой скорости, это может быть смертельно опасным!

При выборе покрышки обращайте внимание на индексы максимальных нагрузок и скорости. Всегда берите значение с запасом, однако не переборщите с этим. Ведь чем на большую нагрузку рассчитана шина, тем она будет массивней и тяжелей. А это напрямую скажется на динамику машины и расход топлива. Лучше придерживаться «золотой середины».

E1 — E48 (обычно пишется в кружочке). Означает, в какой стране покрышка прошла соответствие требованиям качества ECE (Economic Commission for Europe) и номер стандарта.

Таблица соответствия кодов и стран стандартизации
Код	Страна стандартизации	Код	Страна стандартизации
E1	Германия	E21	Португалия
E2	Франция	E22	Россия
E3	Италия	E23	Греция
E4	Нидерланды	E24	Ирландия
E5	Швеция	E25	Хорватия
E6	Бельгия	E26	Словения
E7	Венгрия	E27	Словакия
E8	Чехия	E28	Беларусь
E9	Испания	E29	Эстония
E10	Югославия	E31	Босния/Герцеговина
E11	Великобритания	E34	Болгария
E12	Австрия	E36	Литва
E13	Люксембург	E37	Турция
E14	Швейцария	E39	Азербайджан
E15	Не используется	E40	Македония
E16	Норвегия	E43	Япония
E17	Финляндия	E45	Австралия
E18	Дания	E46	Украина
E19	Румыния	E47	Южная Африка
E20	Польша	E48	Новая Зеландия

Обозначение максимальной нагрузки и максимального давления

Максимально допустимая нагрузка (Max Load, измеряется в килограммах или фунтах). Значение, аналогично вышеприведенному. Отличие заключается в том, что характеристика подается в абсолютных величинах. При этом обращайте внимание, где произведена шина, чтобы не перепутать значения килограммов или фунтов (для справки 1 фунт = 0,4536 кг).

Соответствия индексов и значения максимальной скорости

Индекс скорости. Эта информация зашифрована в виде букв английского алфавита. Представляем для вас еще одну таблицу маркировки шин, где представлена расшифровка упомянутого индекса. Обозначенная скорость допускается при максимальной нагрузке на покрышку. Этот индекс обычно указывается после индекса нагрузки.

Максимально допустимое давление (Max Pressure). Это одна из самых важных информаций, имеющихся на маркировке легковых шин. Давление указывается в кПа или в PSI (фунтах на квадратный дюйм, внесистемная единица измерения давления, принятая в США). Зачастую на покрышках можно встретить одновременно значения в одних и других единицах. Если же на шине указано лишь одно значение, то помните, что 1 кгс/см2 (техническая атмосфера) = 0,98 бар = 14,223 PSI = 98,066 кПа. Дополнительную информацию о том, какое давление должно быть в шинах различных автомобилей вы можете ознакомиться в следующем материале.

Надпись M+S и изображение зимних покрышек

Маркировка шин M+S (иногда M&S). Это обозначение используют, в основном, европейские производители покрышек. Буква M означает английское слово Mud, что переводится как “грязь”. А буква S — Snow, снег. Эти обозначения говорят автовладельцу о том, что покрышку можно использовать в соответствующих условиях. Дело в том, что в европейских странах зимы менее суровые, чем в России, поэтому там больше грязи, чем снега и льда. А покрышки, которые традиционно в нашей стране называют “зимними”, европейцы скорее называют арктическими.

Маркировка на шинах по сезону и покрытию. Вы также можете встретить следующие варианты обозначения сезонности:

Один из вариантов обозначения всесезонных покрышек

AS (All Seasons, Any Season). Резина пригодна для использования в любое время года.
AGT (All Grip Traction). Всесезонная покрышка.
R+W (Road + Winter). В переводе означает “дорога” + “зима”. То есть, резина для использования в холодное время года.
Frost. Так обозначают зимнюю резину.
AW (Any Weather). Подходит для использования в любую погоду.
A/T (All Terrain). Резина подходит для использования на любой местности.
M/T (Mud Terrain). Покрышка может использоваться на грязном ландшафте.

Стоит добавить, что некоторые производители погодные свойства своих покрышек иллюстрируют не с помощью надписей, а посредством нанесения соответствующих рисунков. Например, если вы встретите нарисованные вместе снежинку, дождь и солнце — это означает. что покрышка всепогодная. Для обозначения зимней резины используют изображение снежинки или пиков гор (иногда оба рисунка объединяют). Кроме этого, на некоторых моделях зимних покрышек вместо стандартных индикаторов износа (имеющих размер 1,6 мм) используют зимние (их толщина составляет 4 мм). Обычно зимнюю покрышку можно отличить на ощупь. Ее поверхность более мягкая.

Распространенное обозначение всепогодных покрышек

Дождевая резина. Далее рассмотрим, как расшифровать маркировку шин, предназначенных для использования в условиях большого количества воды. Такие покрышки обозначаются следующими словами — Aquatred, Aquacontact, Rain, Water, Aqua. В некоторых случаях вместо слов на боковой поверхности покрышки нарисован зонтик.

Функция покрышки. Теперь рассмотрим, где может использоваться покрышка. Об этом вам расскажут буквы, находящиеся перед типоразмером:

P (Passenger). Может использоваться в легковом автомобиле.
LT (Light Truck). Для легких грузовиков или фургонов.
ST (Special Trailer). Для прицепов.
LRO (Low Platform Trailer). Для использования на прицепах с низкой платформой.
T (Temporary). Для временного использования (в качестве запасного колеса).

Неделя и год выпуска покрышки, а также отметка стандарта DOT

Год выпуска. Маркировка шин автомобиля позволяет узнать информацию о месяце и годе производства покрышки. В частности, эта информация зашифрована в четырех небольших цифрах, заключенных в овал, на боковой поверхности изделия. Первые две цифры в данном случае означают порядковый номер недели в году, а вторые — непосредственно год. Например, маркировка 1015 говорит нам о том, что покрышка была выпущена в 2015 году, на 10-й неделе года, то есть, приблизительно в начале марта.

Индексы температуры, торможения и износа

Индексы. Зачастую на американских покрышках после размера пишут три индекса:

Температурный индекс (Temperature A, B, C). Показывает, насколько устойчива покрышка к воздействию высокой температуры, и не теряет ли она при этом своих свойств. В частности, лучшим индексом считается А.
Индекс торможения (Traction А, В, С). Свойство покрышки тормозить и сцепляться с поверхностью дороги на влажном и скользком покрытии. Аналогично лучшим индексом считается А.
Ожидаемый километраж пробега (Treadwear). Измеряется в числах более 100, поскольку именно это число является базовым значением (число 100 соответствует 48 тысячам километров пробега). Соответственно, чем он больше, тем лучше. Этот параметр определяется в соответствии с существующим в США стандартом.

Вид индикатора износа покрышки

Сведения о конструкции. Иногда при маркировке всесезонных и других шин производитель пишет информацию, из каких слоев сделано покрытие. Например, надпись TREAD PLIES: 2 POLYESTER CORD+2 STEEL CORD+1 NYLON CORD означает, что покрытие состоит из двух слоев полиэстера, двух слоев металлического корда и одного слоя нейлонового корда.

Индикатор износа. Он показывает, насколько сильно износилась покрышка, и соответственно, не пора ли производить ее замену. Обычно находится на дне канавки, расположенной максимально близко к надписи TWID (иногда используются надписи TWI, DSI). На место его расположения указывает стрелка, облегчающая поиск. Дополнительную информацию об износе покрышек вы найдете в соответствующей видеоинструкции.

Шипы. На покрышках, где используются шипы, производители указывают следующую информацию:

AD. Алюминиевые шипы.
SD. Шипы с твердосплавным сердечником.
DD. Шипы с прямоугольным сердечником и алмазной гранью.
OD. Шипы с овальным сердечником.
MD. Пластиковые шипы с твердосплавным сердечником.

Цветные метки. В некоторых случаях производители покрышек используют цветную маркировку своих изделий. Так, для этого применяются белый, красный и желтый цвета, в частности, соответствующие кружочки или треугольники.

Цветные обозначения покрышек

Красную точку или треугольник ставят в месте, которое является самым жестким на боковине покрышки. Если вы устанавливаете ее на легкосплавный диск, то эту точку нужно совместить с отметкой L на диске. Белая точка или треугольник означает самое гибкое место на боковине. При установке резины на легкосплавный диск это место должно быть диаметрально противоположным отметке L. Желтый треугольник означает самое легкое место, которое необходимо совмещать с местом, где установлен золотник на диске.

Изредка можно встретить цветные линии, нанесенные на протектор новой покрышки. Они являются заводской маркировкой, которая помогает работникам складов хранить шины с определенными характеристиками в одном месте. С другой стороны, при наличии таких полос, потребитель может убедиться, что покрышка еще не была в употреблении.

Информация о защите от проколов. Производителями покрышек используются разные технологии по защите покрышек от порезов и проколов. В частности, разные производители обозначают их по-разному. Ниже приводим таблицу соответствия.

Производитель покрышек	Маркировка	Производитель покрышек	Маркировка
Bridgestone	RFT (Run-Flat Tyre)	Michelin	ZP (Zero Pressure)
Continental	SSR (Self Supporting Run-Flat)	Pirelli	EUFORI@ или RF
Goodyear	EMT (Extended Mobility Technology) или RunOnFlat	Nokian	Run Flat или RF
Kumho	RF	Yokohama	RF

Обозначение покрышки с усиленными боковинами

Эти технологии позволяют автомобилю продолжать движение при частичной или полной потере давления от 50 до 150 километров при условии, что скорость движения не будет превышать 80 км/ч. Кроме этого, существует маркировка, сообщающая о наличии или отсутствии некоторых дополнительных защит. В частности:

MFS (Maximum Flange Shield). Максимальная защита закраины диска.
FR (Flange Protector, аналогично RPB (Rim Protection Bar) или MFS (Maximum Flange Sheild)). Шина с защитой обода диска.
FB (Flat Base). Покрышка не имеет конструктивного элемента, который бы защищал обод диска от повреждений об бордюры.

Цветовая маркировка шин автомобилей. Если производитель наносит на боковую часть покрышки какие-то цветовые рекламные или прочие обозначения, то в закодированном виде это выглядит следующим образом:

OWL (Outline White Letters). Контурные белые буквы на боковине покрышки.
BSW (Black Side Wall). Черные буквы на боковине шины (в обозначении торговой марки шины).
VSB (Vertical Serrated Band). Вертикальная зазубренная полоса.
RWL. Белая полоса на боковине.
ORBL (Outlined Raised Black Letters). Черные выделенные поднятые буквы на боковине.
RRBL (Recessed Raised Black Letters). Утопленные рельефные черные буквы.
WSW. Белая боковина.
BLK. Черная боковина.

Дополнительная информация. При маркировке зимних и летних шин производители иногда пишут дополнительную информацию о качествах и характеристиках их изделий. Так, иногда вы можете встретить следующие обозначения:

TUBELESS. Эта надпись означает, что перед вами бескамерная покрышка.
TUBE TYPE (или ТТ, на немецких покрышках пишут Mit Schlauch). Наоборот, перед вами покрышка, требующая установки камеры.
«Покрышка с повышенной слойностью»
PR. Так обозначается норма слойности. Для покрышек легковых автомобилей его значение, как правило, 4PR (чаще всего) или 6PR. Надпись Reinforced в данном случае означает “усиленная” (имеет 6 слоев). Если покрышка имеет норму слойности 6PR или 8PR, то ее можно использовать в небольших грузовиках, фургонах или микроавтобусах (commercial, имеет 8 слоев).
Страна-производитель. Кроме непосредственно названия компании-изготовителя на некоторых покрышках пишут и страну изготовления.
Обозначение наружной и внутренних сторон. Если шина является ассиметричной, то с ее наружной стороны будет написано слово OUTSIDE (иногда Side Facing Out), а на внутренней — INSIDE (иногда Side Facing Inwards).
Left или Right. В первом случае покрышка может устанавливаться только на левую сторону автомобиля, во втором — только на правую.
Направление вращения. Для этого используют слово Rotation и стрелку, указывающую направление вращения колеса при движении вперед.
Усиленная покрышка
XL (Extra Load). Это усиленная покрышка.
Steel. Внутри конструкции шины имеется металлический корд. Если этой надписи нет, значит используется корд из текстиля. Обозначение All Steel соответствует тому, что металлический корд используется и в каркасе и в брекере.
DOT X0 (Department of Transportation, Министерство транспорта США, X0 — код производителя покрышки). Это американский стандарт качества, применяемый в данном случае к покрышкам. То есть, резина соответствует ему.
Plies: tread. Состав слоя протектора.
Sidewall. Состав слоя боковины.
DA или Secunda (в виде штампа). Такие печати ставят на покрышки, получившиеся в процессе производства незначительные дефекты, которые однако не препятствуют их нормальной эксплуатации.
Маркировка «зеленых шин»
Green X, Reduces CO2. Так обозначается резина, обладающая низким уровнем сопротивления качению, что способствует снижению расхода топлива и выброса уровня СО2 (так называемые “зеленые шины”).
ND (Non Directional). Покрышка с ненаправленным рисунком протектора.
NHS (Non Highway Service). Резина для малых скоростей.
SAG (Super All Grip). Покрышки повышенной проходимости.
SUV (Sport Utility VehiCles). Резина предназначена для кроссоверов, спортивных внедорожников и тяжелых полноприводных автомобилей.
REGROOVABLE. Возможность углубления рисунка протектора нарезкой.
RETREAD. Покрышка была в употреблении и восстановлена.
Studless. Не подлежит ошиповке.
Studdable. Подлежит ошиповке.
Маркировка зимних шипованных шин
Studded. Ошипованная покрышка.
ГОСТ или ТУ. Обычно на отечественных покрышках производители пишут номер ГОСТа или технических условий, в соответствии с которыми было изготовлено изделие.

Полезная информация

Также вам следует помнить, что у большинства известных мировых производителей автомобильных покрышек существуют свои обозначения некоторых нюансов, условий эксплуатации и используемых при изготовлении технологий. С этой информацией вы сможете ознакомиться на официальном сайте компании-изготовителя резины.

Старайтесь устанавливать на ваш автомобиль покрышки не только одного размера и конструкции, но и одной модели и производителя. Ведь, несмотря на их внешнюю схожесть, разная резина обладает разными характеристиками, что в критических ситуациях может сыграть решающую роль.

Также избегайте следующих ситуаций при установке разной резины на ваш автомобиль:

низкопрофильные покрышки спереди, а высокопрофильные сзади;
спереди резина с шипами, а сзади без них;
спереди новая резина с хорошим протектором, а сзади “лысая”, или наоборот.

Представляем для вас таблицу с информацией о рекомендуемых вариантах замены размера покрышек.

Таблица с информацией о замене резины
Размерность заменяемой покрышки	Вариант замены (в начале списка указан наиболее подходящий вариант)
135/80R12	155/70R12, 155/65R13
165/70R13	185/65R13, 165/65R14, 175/70R13, 185/60R14, 195/50R15
175/70R13	175/65R14, 185/60R14, 185/65R13, 155/R13, 165/70R14, 165/65R14
175/70R14	185/65R14, 195/60R14, 195/55R15
185/70R14	195/65R14, 205/55R15, 195/60R15
195/65R15	215/60R15, 235/55R15, 205/55R16, 215/55R15
195/70R15	205/65R15, 225/60R15, 205/55R16
205/70R15	215/65R15, 235/60R15, 205/65R15, 225/65R15
205/70R15	205/75R15, 215/65R15

Данные из таблицы помогут вам правильно подобрать как саму резину, так и её размер который лучше подойдет к вашему авто. Ведь любые покрышки на машину ставить нельзя, они могут попросту не подойти, как бы этого не хотелось. Заметим что все размеры шин, которые могут быть установлены на конкретный автомобиль, находятся в таблице на передней стойке или пороге, вместе с данными по давлению в шинах, рекомендованное производителем.

Заключение

Мы постарались привести для вас максимально полную информацию на предмет того, как производители шифруют данные о характеристиках покрышек. Уверены, что отныне вы сможете без труда разобраться, что означает маркировка на шинах автомобиля. Если вы сталкивались с обозначениями, которых нет в приведенном материале, будем рады увидеть ваши комментарии в обсуждении.

Спрашивайте в комментариях. Ответим обязательно!

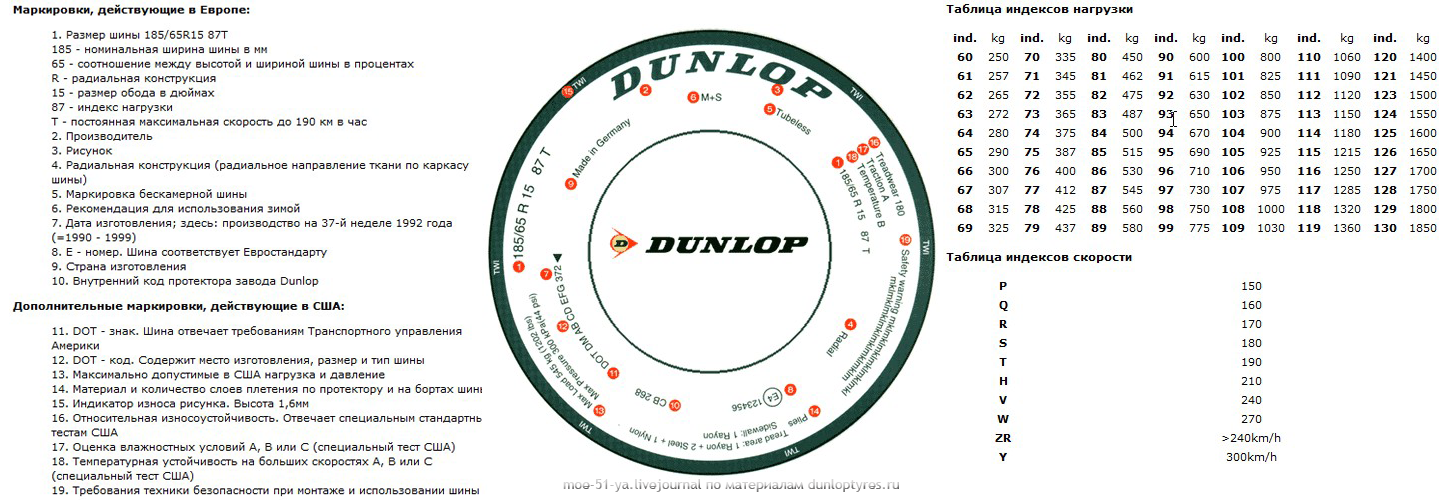

Маркировка и обозначения шин, индекс нагрузки и скорости колес

Производитель

Свое имя производитель указывает на лицевой стороне крупным, стилизованным шрифтом. Информацию о самых известных марках легко найти в интернете, специализированных изданиях, телепрограммах. Продукцию менее популярных брендов придется изучить дополнительно, обратившись к дилерам.

Один и тот же производитель шин может выпускать несколько модельных рядов продукции, различающихся по параметрам и назначению. Каждая модель имеет свою маркировку, которая указывается рядом с наименованием изготовителя. Чтобы разобраться в особенностях разных линеек, необходимо изучить специальную информацию на сайте бренда.

Размер

Эта строка содержит:

ширину рабочей поверхности автошины в миллиметрах;
высоту профиля в процентном соотношении от ширины. Чем больше этот показатель при одной и той же ширине, тем выше шина. Если этой цифры в маркировке нет, значит, высота профиля соответствует стандартной – 80-82%;
посадочный (внутренний) диаметр шины (наружный размер колесного диска) в дюймах.

В строке размера указывается также тип конструкции шинного корда: R – радиальный, D – диагональный.

Важно! Эти буквы иногда вводят неопытных автолюбителей в заблуждение, они ошибочно принимают их за обозначение радиуса или диаметра шины, тогда как они указывают на тип направления нитей корда. Практика показала явные эксплуатационные преимущества радиального корда перед диагональным, поэтому он встречается гораздо чаще.

Радиальный (R)

Диагональный (D)

Пример маркировки размера резины на авто, расшифровка:

Аббревиатура 175/70 R 13 содержит указание на ширину рабочей поверхности шины 175 мм, отношение высоты профиля к ширине 70% (175 : 100 х 70 = 122,5 мм – высота профиля), радиальный тип плетения корда, наружный диаметр диска 13 дюймов.

Расшифровка маркировки шин погрузчиков и спецтехники

Бренд, происхождение, размер, конструкция

Как только я начала работать с шинами, мне первым делом пришлось познакомиться с таким понятием, как расшифровка маркировки шин. Тогда мне это казалось темным лесом, полным латинских и кириллических символов, массивов непонятных цифр, сокращений, иногда целых предложений. Как вы понимаете, заблудиться в этом лесу было очень легко. И сегодня расшифровка маркировки шин вызывает немало вопросов у наших молодых специалистов, покупателей и даже наших опытных партнеров. Поэтому я решила вкратце рассказать о маркировке и чем она может быть полезна при подборе резины, в частности, шин для спецтехники.

⇒Подобрать шины по размеру у нас на сайте⇐

Попробую показать, как именно происходит расшифровка маркировки шин для спецтехники на примере пневматической шины от компании Armour. Мы выбрали эту шину не случайно. Именно наш магазин СпецШина.ру является дилером шин Армур, предлагающим самые низкие цены в России.

Некоторые обозначения на всех шинах являются обязательными, другие присущи только специфическим типам. Например, обозначения IFили VF характерны только для резины на трактор. Они имеют значительно большую грузоподъемность при существенно более низком давлении внутри колеса. Больше тут

Начнём сначала. На рисунке ниже схематически изображена пневматическая диагональная шина Армур 26.5-25 PR28 L3/E3 TL. Прежде чем начнется наш «мастер-класс» на тему «Расшифровка маркировки шин», хочу отметить, что сейчас мы находимся в выигрышном положении, поскольку само название шины уже содержит довольно много информации о покрышке. Часто нам неизвестно полное название шины. Все, что мы имеем – это пыльную (или не очень) покрышку со множеством неизвестных символов. Тут-то нам и пригодятся наши знания.

Название бренда сложно не заметить. В интересах производителя наносить маркировку шин таким образом, чтобы название торговой марки (в данном случае – Armour) сразу бросалось в глаза. Рядом указана и страна-изготовитель. Расшифровка маркировки шин требует особого внимания к деталям, поэтому сейчас я останавливаюсь даже на тех обозначениях, которые могут показаться очевидными.

Приступая к расшифровке маркировки шин, мы в первую очередь хотим узнать размер колеса. Чаще всего требуется расшифровка шин «со стажем», то есть, тех старых шин, замену которым вы пытаетесь подобрать. Если мне удалось смоделировать ситуацию правильно, то определение размера – та задача, ради которой и потребовалась расшифровка маркировки шин.

В нашем случае первая цифра обозначает ширину покрышки, но не в сантиметрах, а в дюймах. Вторая цифра указывает на посадочный диаметр покрышки (25 дюймов). Нанесенные на покрышку параметры в дюймах могут сбить с толку тех, кто привык к расшифровке обозначений шин, выраженных в сантиметрах. Расшифровка маркировки шин часто даже самого опытного специалиста может привести в замешательство. Но здесь оно совершенно неуместно. Все, что требуется – это перевести нанесенные на покрышку размеры в миллиметры: просто умножаем ширину профиля шины и диаметр обода на 25,4.

Будет полезно: как определить уровень износа цельнолитых и пневматических

Маркировка также предоставляет информацию о типе конструкции шины – структуре текстильных нитей в каркасе покрышки. В зависимости от направленности нитей шина может быть радиальной или диагональной. Если шина радиальная, то перед посадочным диаметром наносится буква R. При расшифровке маркировки данной покрышки мы не наблюдаем никакой R и по умолчанию делаем вывод о том, что перед нами – именно диагональная покрышка.

Другие обозначения на шинах могут охарактеризовать нить корда покрышки. В нашем случае надпись «Nylon» говорит о том, что покрышка имеет нейлоновую (еще говорят «капроновую») нить корда в каркасе и брекере.

Обозначения на шинах – модель, слойность, камерность

Латинские короткие обозначения на шинах чаще всего указывают на модель покрышки. На нашу резину от Армур нанесены символы E3. Протектор такой модели называют «волна» (индустриал). Видя подобные обозначения, можем сразу сделать вывод о предназначении покрышки. Например, наша модель предназначена для фронтальных погрузчиков. Расшифровка обозначения шин по типу протектора подскажет, как та или иная покрышка будет вести себя на определенных поверхностях. К примеру, наша индустриальная шина Армур модели L3/E3 отлично себя покажет на твердых поверхностях и продемонстрирует достаточное сопротивление воздействию горной породы.

Что еще могут рассказать обозначения на шинах? На самом деле очень многое. Для диагональных шин (как в нашем случае) наносится показатель PR (Ply Rating – слойность покрышки). Здесь мы видим цифру 28 – наша покрышка отличается долговечностью и может выносить большие нагрузки. Кстати, о нагрузках. Здесь мы видим, что эта шина от Армур способна выдержать до 10 000 кг.

Также расшифровка обозначения шин дает представление о максимальной скорости, при которой покрышка может эксплуатироваться. В данном случае видим нанесение 30 миль/час, то есть около 50 км/час. Меня часто спрашивают: как при расшифровке обозначений на шинах расценивать буквы TL? Очень просто – эта шина бескамерная. Иногда так и пишут: Tubeless (как, к примеру, в нашем случае). Если же вместо TL вы увидите TT, то расшифровывается это обозначение на шинах как Tube Type, то есть камерная шина.

Также обозначения на шинах, в том числе на индустриальных шинах, могут содержать целые предложения с информацией о технике безопасности, сертификации, рекомендуемом давлении и многом другом. При расшифровке маркировки шин для спецтехники не стоит пренебрегать этими текстовыми массивами, даже если они написаны на непонятном вам языке. Лично меня выручает знание не только основных принципов расшифровки обозначений на шинах, но и достаточное владение английским. Если же вам потребуется помощь в этом вопросе, смело обращайтесь ко мне.

Совсем не напрасно предупреждения по технике безопасности наносятся на саму шину, ведь, в отличие от бумажных/электронных инструкций или спецификаций, ваша шина всегда находится на месте эксплуатации. Здесь можем увидеть, например, призыв не допускать недостаточное давление в шине, не перегружать шину, не пользоваться услугами неквалифицированных работников при монтаже шины, или не превышать указанное на шине давление (в нашем случае – 3,5 бар). Все эти обозначения чрезвычайно важны, тем более в случае маркировки шин для спецтехники. А расшифровать их, как видите, не так уж сложно. Успехов!

Автор: Марина Дех

Маркировка шин — индексы скорости шин, индекс нагрузки шин. Расшифровка маркировки колес

Оглавление:

Индекс скорости шин
Индекс нагрузки шин
Сезонность
Ошиповка
Дополнительные обозначения

Без хорошей и качественной обуви человек много не пройдет, если на дворе холодное время года. Да и летом по раскаленному солнцем асфальту босиком передвигаться некомфортно. Так же и с автомобилем – без грамотно подобранных шин он далеко не уедет.

Однако правильно выбрать их не так просто, как может показаться на первый взгляд. Из обилия представленных в магазине шин нужно четко определить категорию, типоразмер, уметь расшифровать индекс допустимой нагрузки и индекс скорости шин, показатели сцепления и износа. Радует, что не обязательно быть специалистом, ведь маркировка шин, расшифровка которой доступна даже начинающему автолюбителю, содержит всю необходимую информацию.

Разумеется, сначала нужно подобрать «обувку» для автомобиля по размеру – типоразмер шин является одной из самых видимых деталей маркировки:

Для расшифровки возьмем последний пример с фотографии: 175/70 R13 82Т:

175 – показатель ширины шины в миллиметрах, то есть ширина данной шины 175 мм.
70 – ее пропорциональность (еще называют подобную величину профилем), то есть высота профиля по отношению к ширине в данном случае составляет 70%. Чем больше показатель пропорциональности, тем выше шина, независимо от ее ширины.
R – радиальный корд покрышки. Это особенность конструкции шины, когда прорезиненные нити на корде каркаса идут параллельно друг другу, не перехлестываясь. Сейчас преимущественно выпускается радиальный тип, но иногда еще можно встретить и диагональный корд (D), когда прорезиненные нити на каркасе располагаются под углом к радиусу колеса. Или диагонально-опоясанный тип (B).
13 – величина указана в дюймах и обозначает диаметр колеса.
Т – буквенное обозначение скорости, при которой можно без проблем ездить с данной шиной. Подобный индекс скорости шин рассчитать просто, взглянув на таблицу, которая расположена ниже. В данном случае мы видим индекс скорости Т, который означает, что предельно допустимая скорость – 190 км/ч. Это распространенный тип, как и индекс скорости q (до 160 км/ч).
82 – эта цифра обозначает максимально допустимую нагрузку на колесо. В данном случае этот индекс шин обозначает, что предельно допустимая нагрузка составляет 475 кг. Чуть ниже в увидите таблицу, где будут указаны все значения индекса нагрузки шин.

Индекс скорости шин

Обозначение	Максимальная скорость, км/ч
L	120
M	130
N	140
P	150
Q	160
E	170
S	180
T	190
U	200
H	210
V	240
W	270
Y	300
Z	свыше 300

Индекс нагрузки (грузоподъемности) шин

Индекс	КГ	Индекс	КГ	Индекс	КГ	Индекс	КГ
50	190	71	345	92	630	113	1150
51	195	72	355	93	650	114	1180
52	200	73	365	94	670	115	1215
53	206	74	375	95	690	116	1250
54	212	75	387	96	710	117	1285
55	218	76	400	97	730	118	1320
56	224	77	412	98	750	119	1360
57	230	78	425	99	775	120	1400
58	236	79	437	100	800	121	1450
59	243	80	450	101	825	122	1500
60	250	81	462	102	850	123	1550
61	257	82	475	103	875	124	1600
62	265	83	487	104	900	125	1650
63	272	84	500	105	925	126	1700
64	280	85	515	106	950	127	1750
65	290	86	530	107	975	128	1800
66	300	87	545	108	1000	129	1840
67	307	88	560	109	1030	130	1900
68	315	89	580	110	1060
69	325	90	600	111	1090
70	335	91	615	112	1120

Сезонность

Также маркировка шин обязательно включает в себя обязательно указание сезонности:

Обозначение	Описание
W + S	C такими шинами возможно движение по дороге, на которой присутствует грязь и снег.
Snow или M + S	Зимние шины, позволяющие ехать и по снегу, и по льду.
As All Season	всесезонная
Aw Any Weather	всепогодная
Rain, Water, Aqua, Aquatred, Aquacontact	Возможно, шина может в маркировке иметь «зонтик». Такая маркировка говорит о том, что покрышка имеет эффект аквапланирования, то есть создана специально для дождливой погоды.
HIGHWAY	Шоссейные – созданы для дорог с твердым покрытием, но только в мокром или сухом виде. Из-за низкого сцепления с покрытием езда по снегу или льду в такой автомобильной «обувке» нежелательна.
PERFORMANCE	Скоростные — для автомобилей высокого класса. Выдерживают большие температурные нагрузки, имеют отличные сцепные свойства и обеспечивают безупречную управляемость авто.
ALL SEASON PERFORMANCE	Скоростные всесезонные.

Ошиповка

Для тех, кто предпочитает шипованную резину в холодное время года, важно знать следующее:

Обозначение	Описание
AD	Ошиповка выполнена посредством алюминиевых шипов.
SD	Ошиповка выполнена с помощью шипов, имеющих твердосплавный сердечник.
DD	Ошиповка выполнена с помощью шипов, имеющих прямоугольный сердечник с алмазной огранкой.
OD	Ошиповка выполнена с помощью шипов, имеющих овальный сердечник.
MD	Ошиповка выполнена с помощью пластиковых шипов, имеющих твердосплавный сердечник.

Дополнительные обозначения

Помимо этого, существует еще масса дополнительных обозначений, которые не всегда указываются:

Обозначение	Описание
Rotation	Направленная, где направление указывается стрелкой.
Outside и Inside	(возможно, Side Facing Out и Side Facing Inwards) Ассиметричная, поэтому при таком обозначении обязательно соблюдать указание для установки шины на диск: Outside (наружная сторона автомобиля), Inside (внутренняя сторона).
Left/Right	Зависимости от обозначения, устанавливают шину по той стороне машины, которая обозначена в маркировке: слева или справа.
Tubeless	Бескамерная.
Tube Type	Эксплуатируют только с камерой.
MAX PRESSURE (кПа)	Максимально допустимое давление в шине.
Vmax	Скорость, которую выдерживают шины, может быть более 360 км/ч.
SSR	При потери давления включается система аварийной защиты.
M3	Разработаны специально для BMW.
N1, N2, N3	Разработаны специально для Porshe.
MO	Разработаны специально для Mercedes-Benz.
ML	Разработаны специально для Mercedes-Benz или Audi, имеют защиту обода диска.
MFS	Максимально защищают закраину автомобильного диска.
RF, Reinf, C, LT, XL	Усиленные шины.
E17	Целиком и полностью соответствуют стандартам Европы.
DOT	Целиком и полностью соответствуют стандартам США.
PLIES: TREAD	Слой протектора состоит из…
SIDEWALL	Боковой слой состоит из…
MAX LOAD	Индекс нагрузки шин (кг или английский фут).
DA	Небольшие производственные дефекты, которые не препятствуют нормальной эксплуатации.
MADE IN…	Произведено в…

Как читать маркировку колес? »Oponeo.co.uk

Расположенная на внутренней стороне колеса маркировка колеса представляет собой серию цифр и букв, которые предоставляют закодированную информацию о колесе, такую как его диаметр, ширина или вылет. Однако вам нужно знать, как их читать — и как только вы это сделаете, вы увидите, что для вас осталось много важной информации.

Последовательность цифр и букв помогает идентифицировать не только соответствующие автомобильные колеса, но также другие атрибуты и особенности.Вы когда-нибудь задумывались, что означает загадочная буква «J» (та, которая стоит после числа, обозначающего ширину обода в дюймах)?

Точно так же не многие водители знают, что означает «h3» в конце символа размера. Читайте дальше, чтобы узнать, какую конструкцию или параметры колеса они символизируют.

Объяснение маркировки колес

Чтобы лучше проиллюстрировать значение маркировки, давайте рассмотрим следующий пример: «7.5Jx16h3 ET35. ” В данном случае:

7,5 — размер колеса, то есть ширина 7,5 дюйма (1 дюйм = 25,4 мм)
16 — диаметр колеса, также выраженный в дюймах

ET35 — смещение — расстояние от монтажной поверхности ступицы до оси симметрии колеса в миллиметрах.

Буквы J и h3 в комбинации букв и цифр

Буква «J» означает профиль борта шины.Это маркировка, используемая для определения профиля буртика колеса, который вы никогда не должны игнорировать. Колесные хомуты и шины должны быть совместимы. Ниже перечислены различные типы кромок колес:

Кромки этих разных типов могут иногда отличаться друг от друга. Важно помнить, что некоторые типы автомобилей и колес могут подпадать под несколько профилей.

Почему профили хомута всегда имеют значение

Главное — совместимость. Взгляните на пример, иллюстрирующий поперечное сечение популярного колеса шириной 6 дюймов.Пример показывает разницу между профилями хомута «J» и «B».

Несмотря на то, что оба колеса предназначены для использования с легковым автомобилем, запрещено использовать автомобильные шины, рассчитанные на букву «J», с колесами с профилем «В». Вы должны постоянно следить за тем, чтобы манжеты ваших колес и шины совпадали.

Подробное описание поперечного сечения профиля

«h3» — обозначение профиля профиля сечения обода колеса. Обычно он находится в конце буквенно-цифровых символов, нанесенных на колесо.Чтобы получить необходимую жесткость, производители усиливают конструкцию колеса неровностями.

Изготовление контуров колес

Что касается колец, то существуют определенные варианты контуров для колес. В следующей таблице показаны все возможные формы внутреннего обода колеса легкового автомобиля. Требуется наклон стенки обода 5 °.

Профили, которые больше не используются в легковых автомобилях

Следующие профили колес больше не используются в легковых автомобилях:

Полузаставка
Плоское основание
Разделенное
Центр падения
Центр падения 15 °

Хотя их все еще можно встретить в грузовиках, фургонах и сельскохозяйственных транспортных средствах, они больше не используются в легковых автомобилях.Таким образом, вы вряд ли встретите их для своих автомобильных шин и дисков. В информационных целях мы по-прежнему представим вам их формы, чтобы вы могли иметь общее представление об обсуждаемых профилях.

Судя по всему, код, выгравированный на колесах вашей машины, не такой уж загадочный. Если вы знаете, что означают символы, вы легко найдете все, что вам нужно знать, чтобы установить идеальные шины. Если вы знаете, какого размера и профиля ваши автомобильные колеса, вы можете использовать наш веб-сайт, чтобы выбрать лучшие размеры шин.Выбрать идеальный комплект для вашего автомобиля и стиля вождения — всего несколько кликов.

Как определить маркировку колес

Если вы планируете установить новые колеса на свой автомобиль, вам необходимо знать, каковы различные маркировки колес. Маркировка сбоку колеса может указать вам на очень важную информацию, которая может помочь вам определить не только правильные колеса для ваших конкретных потребностей, но и то, какие атрибуты каждое из них имеет. В связи с этим просмотр такой информации чрезвычайно полезен и может помочь вам сэкономить время и деньги, поэтому вы всегда будете покупать правильные диски и колеса в следующий раз, когда будете на рынке.

Где и что смотреть

На внутренней стороне колес есть ряд маркировок, номеров и маркировок, которые вы собираетесь найти. Вам нужно знать, что означает каждая часть информации, иначе это будет просто тарабарщиной. Возьмем, к примеру, это:

7J x 16 h3 5/120 ET47

7 — ширина обода. Для начала, первая серия чисел будет размером внутренней ширины колеса в дюймов .Это может выглядеть как 6 ½ или 7 , 7 ½ или что-то подобное. Независимо от числа, первым присутствующим всегда будет внутренняя ширина. Если мы применим это к нашему примеру, мы получим (7 x 25,4 мм = 177,8 мм). После этого начального числа идет буква.

J — Это форма используемых вами колес, при которой борт шины сидит непосредственно на колесах шины. Эта буква ДОЛЖНА БЫТЬ в точности совпадать с маркировкой вашей шины, но не паникуйте.«J» — это наиболее распространенный идентификатор профиля, который используется в большинстве легковых автомобилей.

JJ, K, JK, B, P, A, D, S, T, W — это еще одно обозначение формы борта, используемое сегодня. Большинство из них характерно для конкретной отрасли: лесное хозяйство, сельское хозяйство, тяжелые подъемные машины, даже мотоциклы, но их объяснение выходит за рамки цели этого текста.

После этого будет строчная буква (например, «x»).

x — Если стоит «x», это означает, что колеса были собраны как одно целое.

Если вы интересуетесь конструкцией колес, вы можете найти более подробную информацию о Casting VS Forging.

16 — Число после всего вышеупомянутого означает диаметр колес в дюймах . В нашем конкретном случае диаметр обода равен (16 x 25,4 мм = 406,4 мм). Такой же номер должен быть на боковине установленной шины, так что здесь никаких компромиссов.

Если вам нужна дополнительная помощь при чтении следов шин, прочтите статью: Коды шин — что они означают ?.

h3 — Такой фланец имеют колеса. Фланец — это выпуклость, расположенная на колесах прямо в том месте, где сидит борт шины. Это поможет предотвратить падение шины на колеса.

5/120 — После этого идет обширная дробь, например 5/120 (или 5 x 120). Первое число указывает количество болтов или гаек, используемых на колесе (обычно четыре или пять). Второе число — , диаметр делительной окружности (PCD).Это воображаемый диаметр (в миллиметрах) круга, проходящего через центральное отверстие винтов, удерживающих установленные колеса.

ET47 — Следующее число, которое представляет собой последнюю маркировку колеса, которую вы увидите, это смещение , которое представляет собой расстояние между центральной линией колес и плоскостью ступицы, в которой находятся крепежные элементы колесо. Смещение измеряется в миллиметрах. Число может иметь положительное смещение , , нулевое смещение , и отрицательное смещение .Положительное смещение на означает, что центральная линия колес расположена дальше, чем центр установочного элемента ступицы колес. Нулевое смещение на означает, что оно идеально совмещено с креплением колес, а отрицательное смещение на означает, что крепежный элемент ступицы находится дальше, чем плоскость центральной линии колес. В нашем случае смещение положительное: 47 мм .

Заключение

Существует удивительное количество информации, используемой при описании шины и колес, таких как OEM , серийная часть , производитель и т. Д.Все это очень важная информация, которую необходимо учитывать при установке новых колес и шин. Как только эта информация станет доступной и можно будет найти самые лучшие колеса из возможных, вы сможете решить, какие колеса подойдут вам лучше всего и какие колеса могут дать вам желаемый уровень производительности, который вы ищете. Если возможно, всегда обращайтесь к руководству пользователя вашего автомобиля, чтобы быть уверенным.

ПОДРОБНЕЕ: Последняя минута проверки перед покупкой нового набора автомобильных дисков

На колесах выбиты размеры?

На многих колесах нанесена информация об измерениях.Если вы сможете найти и понять маркировку, вам не придется измерять ее самостоятельно.

Как найти отметки

Маркировку колеса можно найти на задней стороне ступицы или спиц. Иногда их также можно найти на внутреннем крае обода.

Снимите колесо.
Очистите колесо.
Положите колесо лицевой стороной вниз.
Проверить наличие маркировки.

Если ваше колесо имеет маркировку, вы можете найти марку, модель, номер детали, номинальную нагрузку и маркировку, которая может выглядеть следующим образом:

7J x 16 h3 5/120 ET47

Что означает маркировка

** Щелкните синие ссылки для получения дополнительной информации.**

7 = ширина колеса

J = профиль борта

Это размер и форма кромки, на которой крепится борт шины. «J» является наиболее распространенным и используется на большинстве легковых автомобилей.

x = Конструкция колеса

В данном случае «x» означает, что колесо было сконструировано как одно целое.

16 = диаметр колеса

h3 = фланец колеса

Фланец — это выпуклость на поверхности, на которой крепится борт шины.Эта выпуклость помогает предотвратить падение шины на колесо.
Комбинации букв и цифр определяют тип, размер и форму фланца.

5/120 = расположение болтов

Первое число — это количество болтов или проушин. Число после косой черты — это размер воображаемого круга, образованного центром отверстий для болтов в колесе.

ET47 = смещение

В этом примере колесо имеет положительное смещение 47 мм.

Банкноты

Комбинации букв и цифр, использованные в этом примере, являются ТОЛЬКО примером.
Отметки на ваших колесах могут быть разделены на несколько мест.
Нет отраслевого стандарта на расположение или формат маркировки колес.

ID ответа 4630 | Опубликовано 11.05.2016 15:09 | Обновлено 09.09.2020 12:10

Маркировка колес — что это такое и как понимать

Полный привод — одна из самых ответственных деталей, связывающих машину с дорогой через автобус.При замене резины или покупке новых дисков часто бывает необходимо узнать параметры пара. Расшифровка маркировки дисков и других обозначений к ним поможет разобраться со всеми параметрами и характеристиками ваших колес.

Большинство характеристик колесных дисков Влияет на безопасность езды и продолжительность безотказной работы подвески. Выбирая диски, необходимо выяснить, какие модели с какими характеристиками разрешено использовать на вашем автомобиле. Только, согласно всем требованиям, они могут быть установлены на машине.

Маркировочные диски

Штампованные и легкосплавные диски для легковых автомобилей Одно и то же стандартное обозначение (маркировка). Сертификация дисков на территории стран ЕС проводится согласно UN / ECE 124.

В качестве примера можно расшифровать один из вариантов временной маркировки: 7,5 Дж x 15 ч3 5×100 ET40 D54.1

Расшифровка этой маркировки будет такой:

Ширина обода (Ширина обода)
Цифра 7,5 в примере маркировки указывает расстояние между внутренними краями обода в дюймах.Этот показатель учитывается при выборе шины, поскольку каждая шина имеет определенный диапазон ширины обода. Лучше всего, когда ширина обода соответствует среднему диапазону шин.

Тип кромки обода (фланец)
Латинская буква J в маркировке диска указывает форму обода. Это место, в котором диск подключается к шине. Среди наиболее распространенных обозначений для легковых автомобилей встречаются: p, d, b, k, jk, jj, j. За каждой буквой скрывается несколько параметров:

радиус скругления,
профиль контурной формы
Угол наклона полки
высота высота и т. Д.

Чаще всего в современных легковых автомобилях встречается скаут в виде J. Полноприводные модели Обычно комплектуются дисками с обозначением типа JJ.

Ребристые обода колесного диска влияют на установку шины, массу балансировочных грузов, устойчивость шин к перемещению в экстремальных ситуациях. Поэтому, несмотря на внешнее сходство дисков JJ и J, необходимо отдать предпочтение краю обода, который рекомендует автопроизводитель.

Деталь кузова
Знак «Х» предполагает, что обод выполнен в необъяснимой форме и представляет собой единое целое, а знак «-» указывает, что он состоит из нескольких компонентов, и его можно разобрать и собрать. Дорогие диски отличаются от складных конструкций легкостью и большей жесткостью.

Колеса колесные с ободом «х» предназначены для работы на них с эластичными шинами, что характерно для легковых и малых грузовых автомобилей. В случае грузовых шин, отличающихся жесткостью, требуются съемные дисковые конструкции.По другому установить шину на полный привод просто невозможно.

Монтажный диаметр (диаметр обода)
Монтажный диаметр — это размер посадочного обода колесного диска под автобусом.

Установленный диаметр обычно указывается в дюймах (в нашем примере это число 15). В обиходе автомобилисты еще называют его радиусом диска. При выборе шины этот показатель обязательно должен совпадать с ее установочным размером.

Стандартными значениями монтажных диаметров диска для легковых автомобилей и кроссоверов будут значения от 13 до 21.

Кольцевые выступы или подкасты (HUMP)
Обозначение h3 расшифровывается следующим образом. Кольцевые выступы (фаски) находятся с 2-х сторон диска. Эти стручки предназначены для фиксации. поставьте шину на колесный диск. Они предотвращают утечку воздуха в случае внешнего воздействия шины. Применяются и другие обозначения:
H — горбинка только с одной стороны,
FH — подкаст имеет плоскую форму (Flat Hump),
AH — у выступа асимметричная форма (асимметричный горб) и т. Д.

Расположение монтажных отверстий (диаметр делительной окружности)
В маркировке 5×100 первая цифра указывает количество отверстий в колесном диске. Цифра 100 обозначает диаметр круга, на котором размещены монтажные отверстия.

Количество крепежных элементов для легковых автомобилей обычно колеблется от 4 до 6 штук.
Стандартные значения диаметра окружности будут 98 ÷ 139,7.

Определить на глазок соответствие размера ступицы и диска не всегда возможно.А установка диска 98 вместо 100 может привести к перекосу колеса, что вызовет бейон, а также самопроизвольному откручиванию болтов.

Вылет диска (ET, EINPRESS TIEF)
Вылет диска — это расстояние между плоскостью касания диска со ступицей и плоскостью, которая проходит через центральное сечение колеса колеса. Значение выражается в миллиметрах, а отклонение бывает положительным (ЕТ40) и отрицательным (ЕТ-30).

Диаметр посадочного отверстия (диаметр ступицы, Dia)
Центральный (концентратор) сидения колесо колесного диска указывается в миллиметрах, например, D54.1. Диаметр посадочного отверстия в легковых автомобилях составляет от 50 до 70 мм. Очень важно точно подобрать диск в соответствии с посадочным ремнем ступицы автомобиля.

Даже при незначительных отклонениях одного из параметров колесного диска от требований автопроизводителя возникает угроза ускоренного износа шины, что может привести к ее разрушению в экстремальной ситуации (высокая скорость, резкое торможение, крутой поворот).

При остановке машины около двигателя можно вызвать эвакуатор, мастера или выехав за помощью на «путешественника».Но когда на большой скорости рвется шина или отрывается колесо от ступицы, это создает опасность для жизни водителя, пассажиров и других участников дороги. Поэтому колеса всегда должны быть в хорошем состоянии и находиться под постоянным контролем водителя.

Вам посчастливилось стать владельцем Skoda Fabia. Хэтчбек 1.6 16V (5J) 2007-2014 в Москве и вы в поисках качественной и недорогой резины для своего автомобиля? Предлагаем вам не покидать интернет-магазин Wheel и рассмотреть варианты, которые мы можем предложить.Наш ассортимент шин — это нечто большее, чем просто раздел каталога. Путем длительного анализа и мониторинга потребностей владельцев Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 мы сформировали перечень функциональных и производительных колес различных отечественных и зарубежных марок по доступной цене.

В огромном ассортименте безопасные и высокопрочные зимние шины, Износостойкие летние шины, универсальные всесезонные шины. На ваш выбор комплектующие европейского, азиатского и американского производства.Вся представленная продукция сертифицирована и имеет заводскую гарантию качества. Также в каталоге вы можете выбрать идентичные модели с оригинальными дисками. Ваш автомобиль заслуживает комфорта, медлительности, надежности и превосходных испытаний. Обеспечить такой перечень свойств способны как дешевые шины, так и резина премиум-класса в Москве. Протектор оригинальных летних шин на Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 наделен минимализмом, способным обеспечить акустический комфорт и плавность хода.Однако рано или поздно в его износе либо наступают холода, либо возникает необходимость смены сезонности колес.

Подбор точного размера шин Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014

Многие шины на Шкода Фабия Хэтчбек 1.6 16V (5J) 2007-2014 года внешностью Очень похожи друг на друга. Казалось бы, рисунок протектора одинаковый, но степень его сложности индивидуальна для каждой модели. Один и тот же вариант может существовать сотни подвидов, поэтому вы выбираете летнюю резину, цена которой подходит практически для любого бюджета, особенно тщательно, учитывая малейшие детали.При покупке новых шин следует учитывать:

марка и габариты автомобиля;

погодные условия, в которых эксплуатируются автомобили;

тип привода;

технические требования, указанные в техническом транспорте;

качество магистральных дорог;

Максимальный вес автомобиля при погрузке
.
Надежная летняя резина На Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 г. Вы можете купить в Москве прямо сейчас, убедившись, что выбранная вами модель полностью подходит под все требования к машине.
Зимняя резина
В холодное время года важно, чтобы шины имели высокие показатели тягово-сцепных свойств с заснеженным и гололедным покрытием. Кроме того, к их характеристикам следует отнести:
высокую прочность;
отличная проходимость;
отличное противостояние с аистами;
прочность;
усиленная рама;
Оптимальная эффективность сцепления и торможения.
Также можно сэкономить и приобрести всесезонные диски на Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 гг. Однако помните, что они подходят для эксплуатации только в регионах с теплой зимой. К тому же по характеристикам всесезонные шины намного уступают зимним и летним шинам.
Быстрая продажа шин на Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 в интернет-магазине «Колеса Дар»
Над разработкой нашего интернет-портала работали лучшие грамотные специалисты. Таким образом, перед вами удобная виртуальная версия торгового зала, где несколько кликов от модели к модели.
На весь модельный ряд резина Шкода. Fabia Hatchback 1.6 16V (5J) 2007-2014 представляет собой актуальные демократичные цены, так как мы работаем напрямую с производителями. Вы можете заказать колеса любой сезонности, не выходя из дома. Что еще может быть проще?
Пример: Маркировка диска колеса 5Jx13 et = 29 pcd = 4×98 Dia = 58,6
Et = 29. — Выезд. Она может быть меньше стандартной на 10 мм и зависит от ширины ширины.Чем меньше величина вылета, тем шире колесная база.
13 — размер (диаметр) обода колеса в дюймах. Может отличаться для одного и того же автомобиля и зависит от размера установленной шины.
Диаметр = 58,6. — диаметр отверстия ступицы в мм.
PCD = 4×98. — Количество и диаметр места (в мм) крепежных отверстий. Должен полностью соответствовать стандарту.
5.5J. — Ширина колеса в дюймах (в данном случае пять). Может отличаться для одного и того же автомобиля и зависит от размера установленной шины. J — Четкая информация о конструктивных особенностях Боковой изгиб обода (углы наклона, радиусы скругления и т. Д.) В этом случае указывает на наличие одного борала.
Бывает, что производитель не использует алфавит («PCD», «Dia») , а только их значения. Но в любом случае все придерживаются определенной последовательности в обозначениях.
После этой статьи, думаю, несложно расшифровать эту маркировку, в которой почти не используются буквенные обозначения: 5 1/2 J x 14 CH 4/100 ET35 57.1
Заметили незнакомые буквы? Наверняка! Мы не рассказали вам об одном обозначении — ch и родственный ему.
SN — Letter N. (Сокр. От HUMP) Указывает на наличие кольцевых выступов (горбов) на полках обода, которые удерживают безвольную шину от соскребания с диска. Есть простая Hamp N. , Dual h3. , кв. Fh. (плоский горб), асимметричный AH. (ASYMMETRIC HUMP), комбинированный Ch (COMBI HUMP)… иногда обходятся без бульонов; x — этот знак между условными обозначениями. Ширина и посадочный диаметр указывают на несомненность обода.
Есть «Народная» Методика расчета нужной ширины диска под определенную ширину покрышки:
ширина протектора шины — 20% = ширина диска;
например 205 / 70-14: Ширина 205 мм — 20% = 164 мм Делим на 10 (в 1см = 10 мм) = 16,4 см Делим на 2.5 (1 дюйм = 2,5 см) = 6,5 дюйма.
Что означают цифры на моей шине?
С первого взгляда вы смотрите на боковину шины и думаете: «Нужно ли мне суперсекретное кольцо декодера, чтобы прочитать это?» В дополнение к названию модели шины есть ряд цифр, которые вы поначалу не считаете важными. Однако эти цифры очень полезны, особенно когда пришло время заменить шины. Вот краткое описание, которое поможет вам разгадать один из самых тщательно охраняемых секретов автомобильного мира.
РАЗМЕР ШИНЫ
Пример: P225 / 60 / R16 94V
P идентифицирует вашу шину как пассажирскую шину. Буква P означает PMetric. Если размер вашей шины начинается с LT, а не с P, то шина определяется как шина для легких грузовиков.
225 определяет ширину профиля шины, которая является мерой шины от боковины до боковины в миллиметрах. Этот размер варьируется в зависимости от обода, на который он установлен.
(их 25.4 миллиметра на 1 дюйм.)
60 — двухзначное соотношение сторон. Этот процент сравнивает высоту профиля шины с шириной профиля шины. Например, это соотношение сторон 60 означает, что высота профиля шины составляет 60% от ширины профиля шины.
R обозначает конструкцию, используемую внутри каркаса шин. R обозначает радиальную конструкцию. B означает диагональное смещение, а D означает диагональное смещение.
16 Последний размер, указанный в размере, — это диаметр обода колеса, который чаще всего измеряется в дюймах.
Если размер шины составляет LT235 / 75R15 104 / 101S , LT означает, что эта шина предназначена для использования в легких грузовиках. Эти шины предназначены для легких и тяжелых пикапов (обычно грузоподъемностью ½ тонны, ¾ тонны или 1 тонны), внедорожников и фургонов . Эти шины делятся на три категории:
Numeric — предназначен для перевозки тяжелых грузов и / или буксировки прицепов.
Wide Base — предназначена для перевозки тяжелых грузов и / или буксировки прицепов на ободе колеса диаметром 16,5 дюймов.
Flotation — более широкие, негабаритные шины, предназначенные для перевозки тяжелых грузов и / или буксировки прицепов по рыхлым поверхностям, таким как песок, гравий или грязь.
Шины, начинающиеся с ST (например, ST175 / 80R13), обозначают шину для специальных прицепов и должны использоваться только на автомобилях, лодках или грузовых прицепах.
ИНДЕКС НАГРУЗКИ И НОМИНАЛЬНАЯ СКОРОСТЬ
Пример: P225 / 60 / R16 94V
Индекс нагрузки и номинальная скорость или описание услуги — это числа, следующие за размером шины.В приведенном выше примере первые две цифры (94) представляют индекс нагрузки шины, а одна буква (V) обозначает номинальную скорость шины. Но что это значит?
94 — Индекс нагрузки показывает, какой вес может выдержать шина при правильном накачивании. Индексы нагрузки обычно находятся в диапазоне от 70 до 126, причем каждое числовое значение соответствует определенной грузоподъемности. Чем выше индекс нагрузки на носок шины, тем выше ее грузоподъемность. Грузоподъемность для каждого значения можно найти на диаграмме индекса нагрузки.На каждой шине для легковых автомобилей США предельная нагрузка указана в фунтах. В европейских шинах предельная нагрузка указывается в килограммах, а иногда и в фунтах.
Когда дело доходит до шин для легких грузовиков (LT) или для специальных прицепов (ST), существует два фирменных индекса нагрузки (например, LT235 / 75R15 104 / 101S). В этом примере 104 соответствует 1984 фунтам (см. Диаграмму ниже), а 101 соответствует 1819 фунтам. Итак, какой номер вы используете? Ответ в том, что это зависит от того, как шина используется… и это может измениться.
Шины
LT обычно используются на грузовиках со сдвоенными задними колесами и имеют два индекса нагрузки. Первая цифра указывает на грузоподъемность, если шина установлена на грузовике с одинарной задней осью, а вторая цифра применяется, когда шина используется в двойном заднем исполнении.
V — Значения скорости представлены буквами от A до Z. Каждая буква соответствует максимальной скорости, которую может выдержать шина при рекомендуемой нагрузочной способности.Например, V соответствует максимальной скорости 149 миль в час. Несмотря на то, что шина может работать на этой скорости, General Tire не рекомендует превышать установленные законом ограничения скорости. Также важно отметить, что рейтинги скорости применяются только к шинам, которые не были недостаточно накачаны, перегружены, повреждены или изменены.
Номинал Максимальная скорость Использование
L Шины для бездорожья и легких грузовиков, скорость 75 миль в час
M 81 миль / ч Временные запасные шины
N 87 МИЛЬ / Ч
P 93 миль / ч
Q 99 MPH Зимняя резина (с или без шипов)
R 106 миль / ч H.D. Шины для легких грузовиков
Семейные седаны и фургоны, 112 миль в час
Семейные седаны и фургоны со скоростью 118 миль в час
U 124 МИЛЬ / Ч
Спортивные седаны и купе (130 миль в час)
Спортивные автомобили, спортивные седаны и купе со скоростью 149 миль / ч, скорость
Z Спортивные автомобили со скоростью более 149 миль в час
Расшифровка маркировки шин. Это может спасти тебе жизнь!
Майлз Даунард
Я не знаю, сколько из вас в последнее время смотрели на свои шины, но если да, то знаете, что это минное поле из цифр и букв, которые, казалось бы, не имеют никакого смысла.Что еще хуже, этот список постоянно растет, поскольку производители автомобилей продолжают предлагать производителям шин свои уникальные спецификации.
Также хорошо известно, что шины являются самым важным элементом безопасности любого транспортного средства. В конце концов, если вы не прилипли к дорожному покрытию, это, скорее всего, означает, что вы вот-вот попадете в аварию. И это хорошие шины, которые держат вас там. Таким образом, эти последовательности цифр, букв и в некоторых случаях символов могут помочь автомобилистам выбрать правильную шину для своего автомобиля — важное соображение для достижения наилучшего баланса характеристик шин при разгоне, торможении и поворотах, а также комфорта езды и шума. и сопротивление качению.

Вот пример последовательности, которую вы можете найти на боковине шины Continental, и то, как ее расшифровать. В случае «225/45 R 18 95 H SSR MOE» число «225» представляет ширину шины в миллиметрах, поэтому в данном случае ширина шины составляет 225 мм. Следующая цифра «45» — это соотношение сторон — высота боковины шины в процентах от ее ширины, что для данной шины составляет 101 мм.

Далее идет буква «R», что означает «радиальный». Сегодня радиальные шины почти полностью вытеснили шины с поперечным сечением, которые были стандартной конструкцией до 1980-х годов.Это говорит о том, что слои сердечника проходят под углом 90 градусов к направлению движения. «18» обозначает диаметр обода колеса в дюймах, а «95» — индекс нагрузки, указывающий на максимальный вес, который может выдержать шина. В этом примере шина рассчитана на 650 кг.

Затем идет буква «H», обозначающая индекс скорости, где «H» означает максимальную скорость 210 км / ч. «SSR» означает, что это шина Continental «SelfSupportingRunflat», иначе обозначаемая «RF» или «Runflat». Аббревиатура «MOE» говорит нам, что это шина для оригинального оборудования Mercedes-Benz со свойствами спуска (E = повышенная мобильность).
Высокопроизводительные шины часто включают букву «XL» после маркировки размера или слово «усиленный» на боковине. Это относится к шинам с дополнительными усилениями боковины, которые предназначены для того, чтобы справляться с дополнительными силами, создаваемыми при движении на высокой скорости, поворотах и торможении. «FR» используется на шинах с ребром фланца, которое включает дополнительные элементы защиты обода.

В случае шин 4 × 4 «M + S» является сокращением от «грязь и снег», имея в виду шины, которые подходят для эксплуатации в неблагоприятных условиях.Наряду с этими данными, боковина шины несет в себе много другой информации. Одним из важных, если не самым важным элементом для водителей, является дата выпуска, обозначенная так называемым кодом DOT.

Состоит из букв DOT и двух пар цифр. Первые два числа показывают неделю, когда была изготовлена шина; последние два указывают год. Таким образом, «36/16» означает, что шина была изготовлена на 36-й календарной неделе (т.е. между 5 и 11 сентября) в 2016 году.
Это важно для определения возраста шины, поскольку резина со временем ухудшается.Следует избегать использования шин старше пяти лет в интересах безопасности и надежной работы, и на это также могут повлиять способ и условия хранения шин.
Итак, вот оно, ваше исчерпывающее руководство по расшифровке маркировки шин. Google предоставит вам дополнительную информацию о стандартах рейтингов индекса нагрузки и скорости.
(Посещали 233 раза, сегодня 2 раза)
Понимание системы маркировки шлифовальных кругов
Шлифовальный круг, также известный как абразивный круг, представляет собой круг, состоящий из абразивных частиц, связанных вместе различными веществами, такими как резина, шеллак или силикат.Они используются в различных отраслях промышленности, но в случае небезопасного использования могут привести к серьезным травмам.
Все абразивные круги склонны к поломке, поэтому важно, чтобы вы всегда соблюдали передовые методы работы, когда бы они ни находились. Одна из первых мер контроля, которой следует придерживаться, — это убедиться, что вы понимаете систему маркировки шлифовальных кругов.
Нужен курс обучения?
Наш курс обучения абразивным кругам познакомит вас с безопасностью работы с абразивными кругами, чтобы вы могли понять риски и знать, какие меры контроля необходимы для предотвращения травм и ухудшения здоровья.
Маркировка абразивного круга
Все абразивные круги имеют маркировку:
Тип.
Размер.
Спецификация.
Максимальная рабочая скорость.
Ограничения по использованию.
Другая информация, не относящаяся к безопасности.
Они должны соответствовать системе маркировки Британского стандарта (BS EN 12413 и BS ISO 525). Взгляните на приведенный ниже пример, на котором показаны все основные обозначения.
Тип колеса помечен как номер ISO и обозначает форму колеса. Например, ISO Type 52 — это колесо, закрепленное на шпинделе.
Размер шлифовального круга указан как размер в мм. Например, 230 х 3 х 22,2 мм. Это представляет собой диаметр колеса x толщину x размер отверстия.
Спецификация шлифовального круга обозначена серией букв и цифр. Например, WA 60 K 7 V.Он представляет собой тип абразивного материала, размер зерна, сорт, структуру и тип связки. Общее руководство по маркировке спецификаций можно увидеть в таблице здесь:
Пример
Маркировка
Коды маркировки
WA
Абразивный материал
A — оксид алюминия обычный
WA — оксид алюминия белый
19A — смесь A и WA
SD — алмаз синтетический
ASD — алмаз синтетический, металлическое покрытие
FA — оксид алюминия полухрупкий
PA — оксид алюминия розовый
SA (HA) — оксид алюминия монокристаллический
23A — смесь A и SA
AZ — оксид циркония
C — карбид кремния черный
GC — карбид кремния зеленый
RC — смесь C и GC
60
Размер зерна
(Грубый) 10, 12, 14, 16, 20 и т. Д.до 600, 800, 100, 1200 (Fine)
К
Оценка
(мягкий) A, B, C, D, E и т. Д. До V, W, X, Y, X (жесткий)
7
Строение
(плотный) 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 (открытый)
В
Тип облигации
V — керамический
B — резиноид
R — резина
O — MgO
E — эпоксидная
M — металл
EP — гальваника
Диапазон маркировки материалов, размеров зерен, классов, структур и связок зависит от продукта и производителя, но в приведенной выше таблице дается общее представление об общих маркировках, которые можно увидеть на абразивных кругах.
Максимальная рабочая скорость отмечена на каждом большом шлифовальном круге (диаметром более 80 мм) двумя способами:
Окружная поверхностная скорость, выраженная в метрах в секунду. Например, 80м / с.
Скорость вращения, выраженная в оборотах в минуту. Например, 8500 об / мин.
Для меньших шлифовальных кругов (диаметром менее 80 мм) максимальная рабочая скорость указывается в отдельном уведомлении, которое должно храниться рядом с кругом.
Для высоких скоростей по центру колеса также нанесены цветные полосы. Цвета:
50 м / с — Синий
60 м / с — желтый
80 м / с — Красный
100 м / с — зеленый
125 м / с — синий / желтый
Ограничения по использованию обозначены на шлифовальном круге кодом и, в некоторых случаях, соответствующей графикой. Для обозначения ограничений используются следующие обозначения:
Код ограничения Значение
RE1 Не допускается для ручного и ручного управления
Шлифование
RE2 Не допускается для ручных отрезных станков
RE3 Не подходит для мокрого шлифования
RE4 Разрешено только для полностью закрытой рабочей зоны
RE6 Не допускается для торцевого шлифования

Маркировка, не связанная с безопасностью , найденная на шлифовальных кругах:
Торговая марка / наименование производителя.
Номер протокола испытания, указывающий, что он соответствует стандартам безопасности.
Срок годности, если это круг на органической связке (это будет 3 года с даты изготовления).
Отслеживаемый кодовый номер, указывающий на источник и детали изготовления колеса.
Монтажная стрелка, указывающая на самую тяжелую точку колеса. Когда колесо установлено, стрелка должна указывать вниз.
Если вы работаете с абразивными кругами, важно понимать их маркировку, но на этом ваши знания не должны заканчиваться.Все операторы должны быть хорошо осведомлены об опасностях, связанных с шлифовальными кругами, а также о том, как правильно хранить и обращаться с ними, осматривать их на предмет повреждений и соблюдать соответствующие меры контроля.
Дополнительные ресурсы:
.

Маркировка шин — расшифровка для легковых автомобилей

Маркировка колес

Маркировка шин и расшифровка обозначений на покрышке авто

Маркировка шин и автопокрышек с 1 ноября 2020 г: коды, требования, система, расшифровка обязательной маркировки 2020 — 2021

Обязательная маркировка шин в рознице и интернет-магазинах

Маркировка шин и расшифровка обозначений на покрышке автомобиля какие надписи что значат

Основные маркировки

Полезная информация

Заключение

Маркировка и обозначения шин, индекс нагрузки и скорости колес

Производитель

Размер

Расшифровка маркировки шин погрузчиков и спецтехники

Бренд, происхождение, размер, конструкция

Обозначения на шинах – модель, слойность, камерность

Маркировка шин — индексы скорости шин, индекс нагрузки шин. Расшифровка маркировки колес

Индекс скорости шин

Индекс нагрузки (грузоподъемности) шин

Сезонность

Ошиповка

Дополнительные обозначения

Как читать маркировку колес? »Oponeo.co.uk

Объяснение маркировки колес

Буквы J и h3 в комбинации букв и цифр

Почему профили хомута всегда имеют значение

Подробное описание поперечного сечения профиля

Изготовление контуров колес

Профили, которые больше не используются в легковых автомобилях

Как определить маркировку колес

Где и что смотреть

Заключение

На колесах выбиты размеры?

Как найти отметки

Что означает маркировка

Банкноты

Маркировка колес — что это такое и как понимать

Маркировочные диски

Подбор точного размера шин Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014

Зимняя резина

Быстрая продажа шин на Skoda Fabia Hatchback 1.6 16V (5J) 2007-2014 в интернет-магазине «Колеса Дар»

Что означают цифры на моей шине?

Расшифровка маркировки шин. Это может спасти тебе жизнь!

Понимание системы маркировки шлифовальных кругов

Нужен курс обучения?

Маркировка абразивного круга

Дополнительные ресурсы:

Добавить комментарий Отменить ответ
