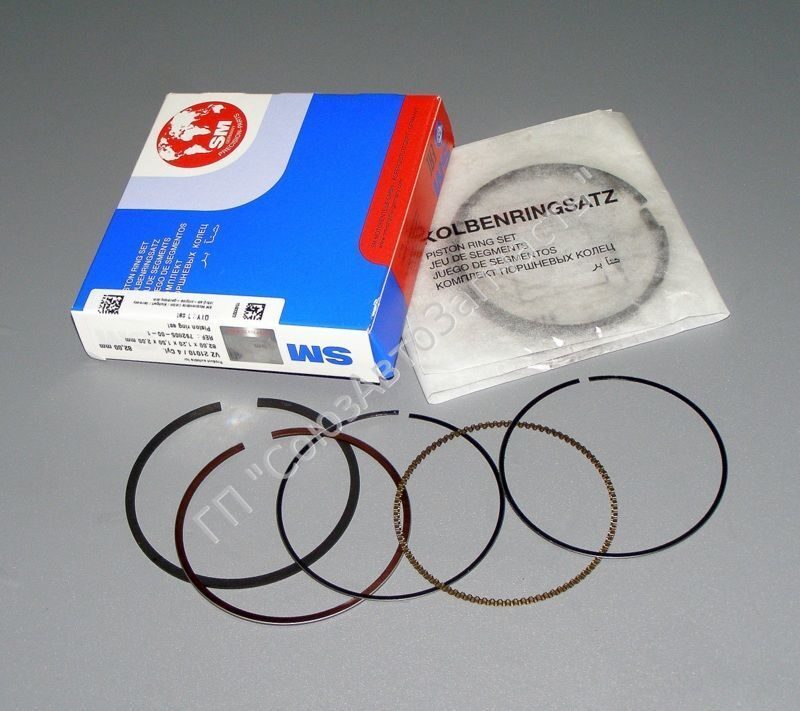

Кольца поршневые ваз 2112 16 клапанов: Кольца поршневые 82,0 мм ВАЗ (1,5/2,0/3,947), комплект на 4 цилиндра

конструкция, отличия и применяемость на двигатели Ваз

Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.

Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуются.

Требования, которым должна соответствовать эта деталь:

• температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С
• после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер.

 При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;

• зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.
• изготовление должно быть достаточно дешевым и отвечать условиям массового производства.

Очертания поршня за более сто пятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.

   В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение:

1)   Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.

Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.

Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке:

Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой. Маркировка наносится на поверхность рядом с отверстием под поршневой палец. На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 — «23».

На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка — «08»,»083″, «10». Поршень 2108 имеет диаметр 76 мм , модели 21083 и 2110 — 82 мм.

Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку — «12»и «24» и отличаются глубиной выборки под клапана. Модели 21126 и 11194 отличаются диаметром.

2)   Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

3)  «Жаровым поясом» (огневым) называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

4)  Уплотняющий участок — это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию — через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру.

Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок.

Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070 мм. Для второго компрессионного кольца зазор — 0,035-0,060 мм, для маслосъемного – 0,025-,0050 мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор — 0,2-0,3 мм.

5)  Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

6)  «Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности.

Юбка обеспечивает соосность положения детали к оси цилиндра блока. Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий.

На поверхность юбки (или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена.

Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015 мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

    Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения.

   Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

   В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ.

На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова.

  В разработке последующих конструкций принимают участие немецкие компании. У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.

  В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.

В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.

   Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла.

При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.

Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища. При этом, для разных моделей это расстояние будет отличаться.

   Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения.

   Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра. При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня.

  Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.

  Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы. Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку.

  На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.

  В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.

  Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.

По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет — 0,004мм. Номер категории клеймится на днище.

Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса. Отличие в размерах составляет — 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет — первый класс, зеленый — второй, красный — третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.

  Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра. При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возрастающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.

  Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения.

Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром. На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.

  Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты. Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.

  На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.

  Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя. Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.

  Классы маркируются на днище буквами — (А, В, С, D, Е). В качестве запасных частей поставляются поршни классов — А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.

  Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом — 0,01 мм.

  Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм. Для распознавания, на днищах ремонтных изделий ставится маркировка: символ «треугольник» соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ «квадрат» — увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных. Так для двигателя 2101 существовало три ремонтных размера: на 0,2 мм., 0,4 мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.

Применяемость моделей поршней на различных двигателях Ваз:

  В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость. Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0 мм. Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.

  Существует два основных способа получения заготовки поршня.

Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ — горячая штамповка (ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.

  Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром. И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.

  В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий. Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.

  Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы. Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.

16-клапанники 2008 года — журнал За рулем

Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л. Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника. Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других.

Давайте же знакомиться с их начинкой.

Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.

Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый.

Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С).

В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна.

В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней. Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр.

Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя.

Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя. Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.

Справа поршень 21124. Диаметр 82 мм, глубина лунок под клапаны 5,53 мм. (У прежнего 2112 — 3,19 мм для впускных и 3,06 — для выпускных.) Слева облегченный поршень 11194 — диаметр 76,5 мм, лунки неглубоки, а 21126 отличается лишь диаметром — 82 мм. Отверстие для пальца в поршне 21124 смещено влево на 1 мм, а в поршнях 11194 и 21126 на 0,5 мм — если смотреть навстречу стрелке на днище поршня. Именно так его и ориентируют при сборке двигателя, чтобы при «перекладке» в ВМТ он не стучал. Поршни 21124 поделены по диаметру юбки на 5 классов (A, B, C, D, E) через 0,01 мм. У поршней 11194 и 21126 три класса (A, B, C) через 0,01 мм. Маркировка — на днищах.

У шатуна 11194 поверхность сопряжения крышки с телом не гладкая (механически обработанная), как у 2110, а рельефная, получаемая изломом. Технология излома шатунов обеспечивает гораздо лучшую итоговую «круглость» отверстия нижней головки, чем у шатуна 2110.

Термические нагрузки 16-клапанных двигателей выше, чем 8-клапанных, поэтому у всех трех блоков во вторую, третью, четвертую и пятую опоры коренных подшипников запрессованы форсунки, подающие масло для охлаждения поршней.

Коленчатый вал всех трех двигателей единый, изготовлен из высокопрочного чугуна. Радиус кривошипа 37,8 мм, соответственно, ход поршня — 75,6 мм. Маркировка «11183» сделана в отливке на шестой щеке противовеса.

Если сравнить массу комплекта «поршень, палец, стопорные и поршневые кольца, шатун и вкладыши» для двигателей 21124 и 21126, то получится, что обновленный вариант на 437,2 г легче. В частности, масса поршня 21126 — 244 г против 355 г у 21124. Масса нового шатуна 412 г взамен 683 г у старого. Новые шатуны, поршни, кольца, пальцы производства Federal Mogul.

Двигатель 21126 получил новый механизм натяжения ремня ГРМ. В связи с этим передняя часть головки блока изменена (на фото справа). На передней стенке увеличены опорные поверхности бобышек под ролики привода ремня ГРМ, и вместо шпилек теперь резьбовые отверстия.

Отличить головку блока двигателя 21124 от 21126 можно по номеру 2112 на отливке, на правой стенке между третьим и четвертым цилиндрами. Корпус подшипников (верхняя плита головки, на фото она светлей) у обеих конструкций одинаковый. Перед его установкой сопрягаемую поверхность необходимо смазать анаэробным герметиком «Анатерм-506» либо «Локтайт-574». Привычный для многих автолюбителей силиконовый герметик для этой операции непригоден.

Объем камеры сгорания в головке блока 11194 меньше, чем у 1,6-литровых моторов. Эта головка невзаимозаменяема с 21124 и 21126, а механизм натяжения ремня ГРМ аналогичен 21126, поэтому на передней стенке — широкие опорные поверхности под ролики и резьбовые отверстия под болты их крепления. Номер головки находится на приливе с правой стороны.

Гидротолкатели (наружный диаметр 30 мм), клапанные пружины, впускные и выпускные клапаны (не путать их!) у всех трех двигателей взаимозаменяемы. При монтаже головки цилиндров необходимо убедиться в том, что в тело головки запрессован противодренажный клапан. Он препятствует сливу масла из каналов головки цилиндров в поддон на заглушенном двигателе и ускоряет поступление масла к гидротолкателям при пуске после длительной стоянки.

Поршневой палец стальной, трубчатого сечения, плавающего типа (свободно вращается в бобышках поршня и втулке шатуна). От осевого перемещения в бобышках поршня он зафиксирован стопорными кольцами. По наружному диаметру пальцы двигателя 21124 разделены на три класса через 0,004 мм. Маркировка нанесена на торце краской. Самый «тонкий» с голубой меткой, далее следует зеленый и красный. Наружный диаметр поршневого пальца двигателей 11194 и 21126 единый — разбивки на классы нет. Наружный диаметр поршневого пальца 21124 — 22 мм, 11194 и 21126 — 18 мм. Длина пальца 21124 — 60,5 мм, масса 110 г. Длина пальца 11194 — 48 мм, масса 62,5 г. Палец 21126 при длине 53 мм имеет массу 69,5 г.

Впускные распределительные валы на двигателях 11194, 21124 и 21126 взаимозаменяемы. Аналогичная ситуация с выпускными. А вот между теми и другими есть отличия в фазах открытия и закрытия клапанов. Чтобы не путать валы, на впускном рядом с первым кулачком отлита реборда (стрелка), а между вторым и третьим — номер, две последние цифры которого «15». У выпускного вала реборды нет, а номер заканчивается на «14».

Замена поршневых колец ВАЗ 2112 (Лада 112)

Необходимость замены поршневых колец возникает независимо от пробега и зависит в основном от частоты замены масла и его качества. Главными симптомами изношенных колец являются увеличение расхода масла и снижение компрессии в двигателе. Для того, чтобы полностью убедиться в этом, нужно залить с помощью шприца немного масла в цилиндры через отверстия, в которые закручиваются свечи. Если показания компрессии значительно выше, чем при сухом замере, кольца нужно менять.

Замена поршневых колец ВАЗ для многих автовладельцев представляет проблему, так как они боятся выполнять самостоятельную замену из-за того, что придется снимать двигатель, да и весь процесс кажется достаточно сложным. Однако поменять поршневые кольца вполне возможно одному человеку не прибегая к снятию двигателя при наличии необходимого инструмента за 1-2 дня. К тому же при этом можно убедиться в качестве работы и лично проверить внутреннее состояние двигателя и выполнить сопутствующий ремонт по мере необходимости. А финансовые затраты в этом случае будут ниже минимум в 4 раза, даже если отдать машину в какую-нибудь кустарную мастерскую.

Для проведения работы нужно обзавестись набором ключей, набором головок с трещеткой, динамометрическим ключом, обжимом для колец (при желании можно изготовить самостоятельно), шестигранниками.

Итак, для того, чтобы заменить поршневые кольца на шестнадцатиклапанной ваз 2112 в первую очередь нужно отсоединить минусовую клемму аккумулятора и слить тосол. Затем необходимо снять декоративную накладку двигателя, открутив 4 гайки.

После этого приступаем к снятию впускного коллектора. Для этого выводится тросик привода дроссельной заслонки, от коллектора отсоединяется весь дроссельный узел, снимается катушка зажигания и все бронепровода. От верхней части коллектора нужно отсоединить все шланги и ослабить хомуты на соединении верхних патрубков с нижними. Перед отсоединением шлангов лучше сфотографировать их, дабы при обратной сборке избежать путаницы.

Дальше переходим к снятию клапанной крышки. Для этого также снимаются все шланги и выкручиваются все болты, крепящие крышку.

Следующим этапом является снятие головки блока цилиндров, но сначала с двигателя снимаются все провода массы и откручивается кронштейн, поддерживающий головку блока. Затем снимаются топливные шланги (очень важно не перепутать их) и отсоединяется контакт от датчика включения вентилятора. Потом откручиваются 2 болта крепления термостата, и если позволяют шланги можно просто сдвинуть его в сторону. В противном случае придется шланги надо будет снять.

После этого снимается натяжной ролик ремня генератора, крышка, закрывающая ремень ГРМ.

Дальше откручивается натяжной ролик ремня ГРМ. После стаскиваем ремень и снимаются шкивы распредвалов (главное не потерять шпонки), затем снимается вторая часть пластмассового кожуха. Чтобы распредвал не проворачивался, его можно зафиксировать при помощи отвертки.

После нужно снять кожух, закрывающий выпускной коллектор, и открутить, собственно, сам коллектор.

1

При сборке лучше всего воспользоваться новыми медными гайками, так как старые могут прикипеть. Также необходимо поснимать разъемы со всех датчиков на двигателе, включая жгут проводов, который идет к форсункам.

Выполнив эти работы, можно переходить к снятию головки, для чего нужно 10 болтов крепления в строго определенном порядке (при обратной сборке лучше использовать новые болты, так как они имеют свойство вытягиваться).

Следующий этап удобнее выполнять при наличии ямы в гараже. Снизу машины откручивается пробка на поддоне и сливается масло. Затем откручивается и снимается защита маховика. После нужно выкрутить все болтики по периметру поддона и снять его.

После того, как поддон снят, откручиваются 3 болтика на маслозаборнике. Маслозаборник снимается легким покачиванием.

Дальше необходимо проворачивать коленвал, пока нужный поршень не установится в нижней мертвой точке. Затем откручиваются гайки на крышке шатуна, которая снимается тоже с раскачиванием. Воспользовавшись деревянной рукояткой молотка, нужно вытолкнуть поршень наверх. То же самое следует проделать с остальными цилиндрами.

Важным моментом является невзаимозаменяемость поршней и крышек, в связи с чем их нельзя перепутать.

С поршней нужно счистить нагар с поршней. Поршневые кольца следует приобретать в соответствии с маркировкой на поршнях.

Установка поршневых колец начинается со вставки их в цилиндры и проверки зазора в замках колец. Номинальным зазором является от 0,25 до 0,45 мм. При меньшем зазоре нужно подпилить торцы колец с помощью надфиля. Подгон колец производится отдельно для каждого цилиндра. После снятия старых колец поршень нужно хорошенько очистить и смазать канавки под кольца маслом.

Первым одевается маслосъемное кольцо. Его расширитель должен располагаться своим стыком строго противоположно самому кольцу. Перед установкой следует взять чистую тряпочку и протереть все цилиндры, шейки коленвала и шатунные вкладыши, после чего все соприкасаемые детали необходимо смазать моторным маслом. Одетые на поршень кольца стягиваются специальной оправкой, а сам поршень устанавливается в цилиндр, из которого он был вынут.

В дальнейшем происходит обратная сборка, при которой важно не забыть про метки ГРМ и порядок затяжки болтов головки блока цилиндров.

Таким образом замена поршневых колец своими руками выполнена верно.

Артем, город Крымск (Краснодарский край)

Поршневые кольца для LADA 2110, 2111, 2112 (Лада ) 1.3, 1.5, 1.6, 2.0

Качественные автозапчасти по оптимальным ценам и в нужный момент — мечта каждого автомобилиста! И в случае планового обслуживания Лада и, особенно, при неожиданной поломке. Быстрый поиск нужной запчати на рынке усложняется поиском по многочисленным магазинам и отсутствием уверенности в подлинности и качестве товара. На подбор запчасти может уйти слишком много времени.
Компания Автоклад предлагает простое и удобное решение — интернет-каталог автозапчастей!

Во-первых, интернет-магазин автозапчастей Автоклад.уа предлагает огромный ассортимент запчастей для автомобиля LADA 2110, 2111, 2112 в одном месте. Общее предложение магазина — свыше 10-ти миллионов наименований автозапчастей, масел и автохимии. На сайте Вы можете выбрать интересующий Вас товар Поршневые кольца  для автомобиля LADA .

Во-вторых, проще определиться с оптимальной ценой запчасти. Вам предоставляется выбор — запчасть от оригинального производителя (дорого), аналог от ведущих производителей афтермаркета (отличное соотношение цена/качество), или бюджетный вариант менее известного производителя (дешево).

В-третьих, что очень важно — это гарантия качества товара Поршневые кольца! Товар в магазин поступает легально со складов официального дистрибьютора, либо производителей автозапчастей. Наличие сертификата качества – обязательное условие!

В-четвертых, это экономия времени. Интерфейс сайта позволяет самостоятельно подобрать запчасть Поршневые кольца одним из следующих способов:
 — выбрав модификацию вашего авто LADA 2110, 2111, 2112  в форме подбора (год/производитель/модель)
— подбор по номеру кузова VIN Вашего авто LADA — наиболее точный
— по артикулу (номеру) автозапчасти, или введя  фразу ‘Поршневые кольца’  в поле поиска

В каталоге удобно и доступно отражены  основные свойства товаров. Вы можете увидеть основные технические характеристики Поршневые кольца, схематическое изображение товара, стоимость и время доставки на центральный склад компании. Кроме того, предоставляется информация о возможных аналогах.
Наличие оперативной отправки/доставки позволяет удобно заказать и получить заказ в регионах Украины и оптимизировать логистику для минимизации стоимости и сроков поставки.
Слаженная работа торговых специалистов Автоклад позволит Вам получить своевременную квалифицированную консультацию и исчерпывающую информацию по возникающим в процессе подбора вопросам.

Мы работаем с розничными покупателями и компаниями, предоставляя удобный сервис для заказа запчастей, оплаты и доставки.

Приоритетные направления нашей работы:
 — быстрые сроки поставки;
 — доступная ценовая политика;
 — качественное обслуживание;
 — динамика, развитие и постоянное совершенствование инструментов и способов работы.

Высокий профессионализм сотрудников позволят сделать покупку запчасти Поршневые кольца быстрой, удобной и надежной.

Вам представлен весь перечень Поршневые кольца на LADA 2110, 2111, 2112, которые могут быть применены в зависимости от года выпуска, объема двигателя и модификации. В Автоклад вы найдете Поршневые кольца 2110, 2111, 2112 для следующих моделей:

Поршневые кольца на LADA 2110, 2111, 2112 — в проверенном интернет-магазине autoklad.ua. Любому автовладельцу важно знать, где быстро и недорого купить Амортизаторы капота. Лучший вариант — наш онлайн-маркет АВТОКЛАД где можно купить детали для любого авто, в том числе и на ACURA. В каталоге детали от известных производителей, таких как MAHLE. В качестве товаров можно быть полность уверенными У нас быстрая отправка в г. Львов, доступные цены и большой выбор товаров для AUDI, BMW Mini, ISUZU. Как выбрать и купить Поршневые кольца на LADA 2110, 2111, 2112? Порой даже опытные водители не могут сказать подойдет ли Кольца поршневые GOETZE 0830681100 на LADA 2110, 2111, 2112 для машины. Чтобы точно знать, подобрали ли правильно деталь, задайте вопросы специалистам. Им точно известно, какие для IVECO EuroTrakker покупать запчасти. Наш магазин АВТОКЛАД необходимо выбрать потому, что есть:
— запчасти в ассортименте для CADILLAC;
— надежные запчасти для машины;
— невысокие цены на автодетали.
Больше не ищите хороший магазин автозапчастей; ведь все качественное для IVECO EuroTrakker есть у нас. Выбор инет-каталога Автоклад.ua — верное решение, позволяющее избежать лишних затрат.

Поршень ВАЗ 21124. Основные размеры

Поршневая ВАЗ. Поршень.

Основные размеры. Поршень ВАЗ 21124.

ПОРШЕНЬ 21124-100401504 Производитель ОАО АВТОВАЗ Диаметр поршня (номинальный), мм: 82,0 Диаметр поршня (1-й ремонт), мм: 82,4 Диаметр поршня (2-й ремонт), мм: 82,8 Высота поршня(с вытеснителем), мм: 65,13 Компрессионная высота, мм: 37,9 Жаровой пояс, мм: 7,5 Высота канавки под 1-е компрессионное кольцо, мм: 1,53 — 1,55 Высота канавки под 2-е компрессионное кольцо, мм: 2,02 — 2,04 Высота канавки под маслосъемное кольцо, мм: 3,957 — 3,977 Смещение отверстия под палец, мм: 1 Рекомендованный зазор в цилиндре, мм: 0,025-0,045 Поверхность днища поршня: с вытеснителем Высота вытеснителя, мм: 0,85 Объем вытеснителя, см 3: 1,83 ± 0,05 Глубина выборок под клапана, мм: 5,53 Общий объем выборок в поршне, см 3: 2,46 ± 0,08 Расстояние, на котором определяется фактический диаметр поршня, мм: 55 Покрытие / микропрофиль: микропрофиль Вес, г. : 355 Поршневой палец 2110-1004020 Диаметр поршневого пальца, мм: 22 Поршневые кольца 21083-1000100 Высота колец, мм: 1,5/2,0/3,95 Стопорные кольца 21213-1004022 Примечание * — параметры и размеры изделия других производителей могут отличаться от указанных.

Особенности конструкции.

Глубина выборок под клапана,на днище, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

Основные маркировки в литье, нанесенные на деталь.

1. Обозначение модели изделия – символы «21» и «124», в районе отверстия под палец.

2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.

3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.

4. Обозначение литейного сплава – «АЛ34», на юбке с внутренней стороны .

Основные маркировки наносимые на днище.

Все маркировки наносимые на днище соответствуют маркировкам применяемым для порш 21083, 2110, 2112. (Смотреть описание порш.2110.)

Основные размеры

Классы диаметров поршней и классы отверстий под поршневой палец соответствуют размерам применяемым для моделей 21083, 2110, 2112. (Смотреть описание порш. 2110.)

Применяемость поршня 21124-1004015.

Двигатель	Блок цилиндров, высота блока, мм.	Колен. вал радиус кривошип. мм.	Шатун, длина шатуна, мм.	Поршень, компрессион. высота, мм	Недоход поршня в блоке, мм
ВАЗ 21124	11193-1002011 197,1	11183-1005016 37,8	2110-1004045 121,0	21124-1004015 37,9	0,4 (от плоскости днища)

* — расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.

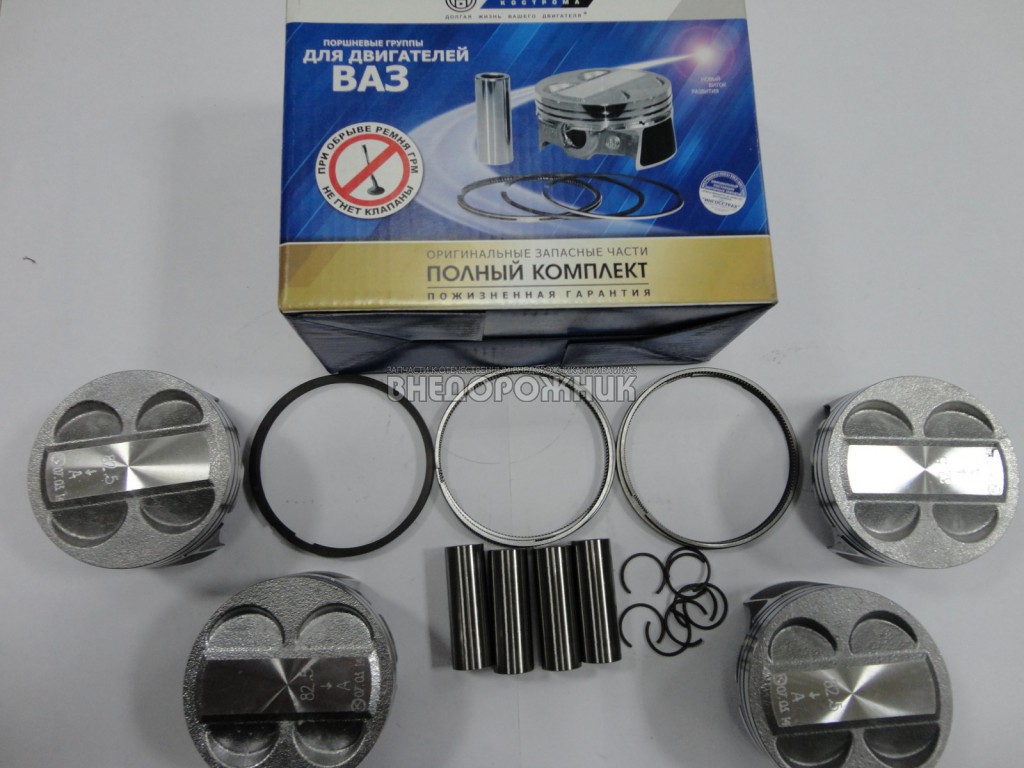

Поршня на приору 16 клапанов с проточкой

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:
При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

Как сохранить ГРМ в хорошем состоянии на долгое время

Чтобы не приходилось постоянно покупать новые поршни, специалисты рекомендуют владельцам Лады Приора следовать таким правилам эксплуатации машины:

1. Поддерживать работоспособное состояние каждого функционального компонента нужно не тогда, когда он на грани срыва, а регулярно ухаживая и не допуская поломок.
2. Периодически обновляйте ремень и следите за состоянием роликов.
3. Если устройство подразумевает 8 клапанов, при переустановке не перетягивайте ремень слишком сильно, иначе он быстро порвется. 16-клапанным приспособлениям эта беда не страшна, ведь изготовитель специально вмонтировал ролик-полуавтомат, позволяющий при осуществлении натяжки ремня соединение друг с другом 2 прорезей на ролике. Тогда натяжка получится самой оптимальной.

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

маркировка поршней ваз 2106, подгруппа

Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

Уплотняющий участок – это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию – через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.

Для второго компрессионного кольца зазор – 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор – 0,2-0,3мм.

Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.

Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.

практическое руководство

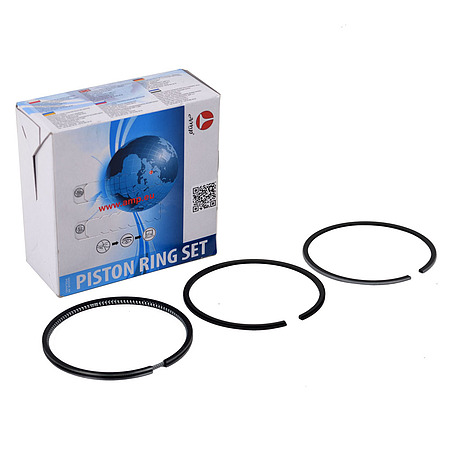

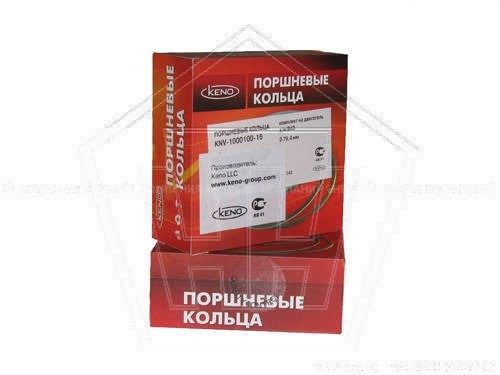

Поршневые кольца заменяют при ремонте шатунно-поршневой группы, при их износе или повреждении. Также кольца заменяют при капитальном ремонте двигателя.

Для выполнения работы потребуется оправка для поршневых колец.

1. Снимаем головку блока цилиндров.

2. Снимаем поддон картера двигателя.

4. Поворачивая коленчатый вал за болт крепления его шкива ключом на 17 мм, устанавливаем поршень первого цилиндра в нижнее положение.

5. Ключом TORX ЕЮ отворачиваем две гайки крепления крышки шатуна первого цилиндра.

6. Снимаем крышку шатуна. 8. Извлекаем поршень из цилиндра.

9. Вынимаем вкладыши из шатуна и его крышки.

10. Фиксируем поршень за шатун в тисках. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо. Аналогичным образом снимаем нижнее компрессионное кольцо, маслосъемное кольцо и его расширитель.

Кольца тонкие, — чтобы их не сломать, вырежьте из пластмассовой бутылки полоску длиной немного меньше окружности поршня. Заведите кромку этой полоски под замок верхнего компрессионного кольца, а затем по кругу под все кольцо.

Снимите с поршня полоску вместе с кольцом. Аналогичным образом снимите второе компрессионное и маслосъемное кольца.

Безвтыковых поршни на Лада Приора – какие выбрать

Выбор, конечно, за вами, но наша рекомендация: СТИ избегать. С ценой этих безвтыковок не все понятно: в некоторых областях они самые дешевые, в других – дороже даже «Автрамата». Однако не стоит соблазняться низкой стоимостью – как бы вскоре не пришлось покупать новые.

На российском рынке представлены 3 разновидности. СТИ. Производятся посредством горячего прессования.

1. Владельцами Приор одобряются не очень. Во-первых, степень сжатия у них низковата, во-вторых, площадь камеры сгорания слишком велика. Это сказывается на КПД движка в сторону его снижения. Помимо того, сплав, из которого они производятся, имеет пониженное содержание кремния (что делает поршни менее стойкими к температурам) и никеля (что уменьшает их ресурс). Дополнительным минусом является то, что на авто с установленными СТИ слишком часто случаются обрывы приводного ремня кулачкового вала.
2. «Автрамат» харьковского производства делается путем литья. Поршни имеют состав, в точности совпадающий с приоровскими. Сжатие имеет расчетные величины, КПД, хоть и снижен в счет увеличения площадей на выборки, но незначительно – на 0,1 см2.
3. Самарские. У них практически те же показатели с «Автраматом». Уступают детали харьковским по весу: они тяжелее (это вообще-то нежелательно). Зато выигрывают по цене, поскольку стоят на треть дешевле.

Недавно поменял поршни на приоре (на безвтык.не сколько ремонт.сколько перестаховка) моторист сказал что кольца менять не нужно.Двигатель сейчас не кручу больше 2500.мучает несколько вопросов.Нужна ли обкатка? Как обкатывать? И сколько может отходить двигатель?масло меняю каждые 5 тысяч

Обкатка нужна, по тому что кольца поменяли своё местоположение. Будут притираться заново.

если установлены в прежние цилиндры,то обкатка не нужна в процессе работы мотора они вращаются,занимая произвольное положение в гильзе

Если просто кольца махнули,тогда копи денег на капиталку.В бытность моей работы в такси шеф стоял перед выбором-махнуть поршни и кольца,либо точить блок.Пробег авто тогда был в районе 300т.км.,я по дружбе посоветовал не капиталить,до 60-70т.км. после замены колец двиг отходит.В итоге капиталка все равно случилась,немного с датой не угадал))

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Зачем ставить «безвтыковый» поршень на Приору

На практике, стандартная конструкция при должном уходе, соблюдении правил эксплуатации и обслуживании будет работать долго. Главное — своевременно обслуживать ГРМ, менять ролики и ремень, устранять неисправности, а также использовать качественные детали.

Однако высокие нагрузки, тяжелые условия, нерегулярное обслуживание и использование запчастей сомнительного качества значительно снижают надежность мотора. Также можно упомянуть и тюнинг двигателя.

• срок службы роликов и ремня ГРМ заметно сокращается, замена требуется не каждые 40 тыс. км., а каждые 15-20 тыс.
• езда на предельно высоких оборотах, форсирование двигателя или установка турбо наддува также потребуют частой замены ремня и роликов.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

Источник

Рекомендованные сообщения

Раджаб

• Новичок
• Users
• 0
• 4 публикации
• Марка авто:Priora
• Откуда:Османюрт

Когда мы скрыли мотор мы обнаружили щели с размером 1мм между поршнем и цилиндром должна ли она быть . Спасибо БОЛЬШОЕ.

шустрый

• Мастер
• VIP Member
• 1 229
• 5 413 публикаций
• Марка авто:Мицубиси-Аутлендер,ВАЗ-2106-1994г.в.
• Откуда:г.Сызрань,Самарская область

Когда мы скрыли мотор мы обнаружили щели с размером 1мм между поршнем и цилиндром должна ли она быть . Спасибо БОЛЬШОЕ.

Между носом и губами есть участок с волосами?Читай мурзилку-разве такое должно быть?Конечно нет!

Сэмен

• Мастер
• Moderators
• 1 706
• 5 770 публикаций
• Марка авто:VW Sharan
• Откуда:Брянск

Щели не должно быть, должен быть зазор 0. 025 – 0.045мм между юбкой поршня и стенкой цилиндра. Определяется не на глаз а замером цилиндра и поршня.

Зазор в верхней части поршня, то есть та щель которую вы наблюдаете сняв голову ни о чем не говорит.

Радиотехник

• Мастер
• VIP Member
• 578
• 2 185 публикаций
• Марка авто:ваз 21053
• Откуда:Екатеринбург

Щели не должно быть, должен быть зазор 0.025 – 0.045мм между юбкой поршня и стенкой цилиндра. Определяется не на глаз а замером цилиндра и поршня.
Зазор в верхней части поршня, то есть та щель которую вы наблюдаете сняв голову ни о чем не говорит.

Это тепловой зазор. Днище поршня нагревается намного больше юбки, поэтому его форма в холодном состоянии конусообразна.

Сэмен

• Мастер
• Moderators
• 1 706
• 5 770 публикаций
• Марка авто:VW Sharan
• Откуда:Брянск

Это тепловой зазор. Днище поршня нагревается намного больше юбки, поэтому его форма в холодном состоянии конусообразна.

Конусности десятая миллиметра, а верхняя часть поршня в зоне колец на полмиллиметра меьше в диаметре.

шустрый

• Мастер
• VIP Member
• 1 229
• 5 413 публикаций
• Марка авто:Мицубиси-Аутлендер,ВАЗ-2106-1994г.в.
• Откуда:г.Сызрань,Самарская область

Конусности десятая миллиметра, а верхняя часть поршня в зоне колец на полмиллиметра меьше в диаметре.

Если уже есть десятка-в ремонт!

Сэмен

• Мастер
• Moderators
• 1 706
• 5 770 публикаций
• Марка авто:VW Sharan
• Откуда:Брянск

Если уже есть десятка-в ремонт!

Поршень в ремонт?

Раджаб

• Новичок
• Users
• 0
• 4 публикации
• Марка авто:Priora
• Откуда:Османюрт

Щели не должно быть, должен быть зазор 0.025 – 0.045мм между юбкой поршня и стенкой цилиндра. Определяется не на глаз а замером цилиндра и поршня.
Зазор в верхней части поршня, то есть та щель которую вы наблюдаете сняв голову ни о чем не говорит.

А ещё эту поршню можно рукой дергать. И верхняя часть поршня как будто сгоревшая по моему так не должно быть.

Сэмен

• Мастер
• Moderators
• 1 706
• 5 770 публикаций
• Марка авто:VW Sharan
• Откуда:Брянск

Не надо там ничего дергать.

Поршневые кольца и шатунные вкладыши — замена

Поршневые кольца заменяют при ремонте шатунно-поршневой группы, при их износе или повреждении. Также кольца заменяют при капитальном ремонте двигателя.

Для выполнения работы потребуется оправка для поршневых колец.

Снятие

1. Снимаем головку блока цилиндров.

2. Снимаем поддон картера двигателя.

4. Поворачивая коленчатый вал за болт крепления его шкива ключом на 17 мм, устанавливаем поршень первого цилиндра в нижнее положение.

5. Ключом TORX ЕЮ отворачиваем две гайки крепления крышки шатуна первого цилиндра.

6. Снимаем крышку шатуна. 7. Уперев ручку молотка в поршень, выталкиваем его вверх. 8. Извлекаем поршень из цилиндра.

9. Вынимаем вкладыши из шатуна и его крышки.

10. Фиксируем поршень за шатун в тисках. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо. Аналогичным образом снимаем нижнее компрессионное кольцо, маслосъемное кольцо и его расширитель.

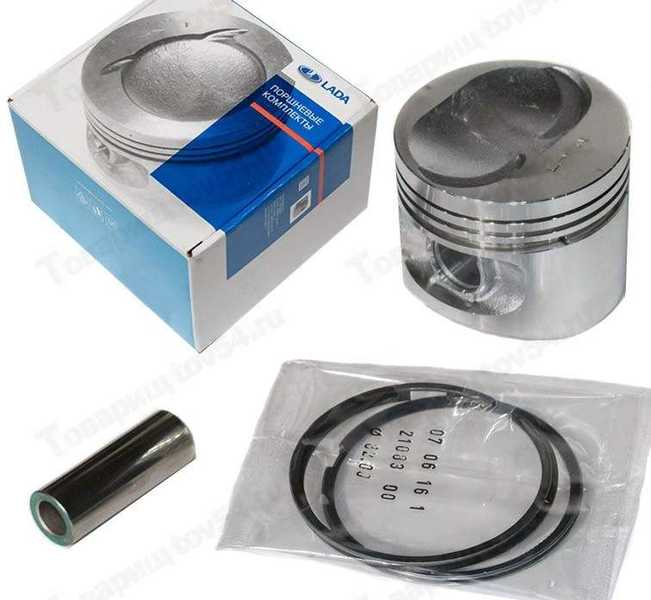

Поршень Приора 21126-1004015-30 безвтыковой 16 кл. 82,5 «A» 1-й ремонт (поршни+кольца+пальцы) к-кт 4 шт. Мотордеталь (Эксперт)

Поршень Приора 21126-1004015-30 безвтыковой 16 кл. 82,5 «A» 1-й ремонт
(поршни+кольца+пальцы) к-кт 4 шт. Мотордеталь (Эксперт)

Безвтыковые поршни на LADA Priora производства Мотордеталь-Кострома имеют углубленные фаски под клапана. Это позволяет полностью избежать встречу «клапанов и поршней» при обрыве ремня. В Поршнях Мотордеталь-Кострома на Приору так же есть вытеснитель, что позволяет сохранить полезный объем двигателя.

Применяемость:

• Двигатель ВАЗ 21126 (1,6 л. 16 кл.)
  Двигатель ВАЗ 21126 применяется для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Состав:

Моторокомплект поршневых колец 21126-1000100		-1	шт
Поршневые пальцы 21126-1004020		-4	шт
Поршни 21126-1004015АР (граф+фосф+анод)		-4	шт
Стопорные кольца 11194-1004022		-8	шт

Поршень 1-й ремонтный размер 82,5. Имеет 5 классов поршня по наружному диаметру (А ,В, С, D, E). Что позволяет более точно подобрать нужный вам размер поршней.

Доставка в Любые регионы России.

Купить Поршень Приора 21126-1004015-30 безвтыковой 16 кл. 82,5 «A» 1-й ремонт
(поршни+кольца+пальцы) к-кт 4 шт. Мотордеталь (Эксперт)
Рассчитать стоимость доставки по России или получить консультацию
Вы можете по телефону (495) 960 94 60 или в онлайн консультанте на сайте https://lada-autodetal.ru/

Двигатель ВАЗ-2112: характеристики, фото — Автомобили 2021

Надежный двигатель ВАЗ-2112 применяется в основном на седанах, универсалах и хэтчбеках отечественного производства. Они могут иметь восемь или шесть клапанов, быть с карбюратором или с точечной подачей топлива. В качестве системы зажигания используется центральный распределительный модуль или независимые катушки. Рассмотрим характеристики и особенности одного из самых популярных представителей этой серии (модель 1997 года выпуска).

Кратко о характеристиках

Двигатель ВАЗ-2112 имеет следующие параметры:

• Модификация — бензиновый четырехтактный двигатель.
• Расположение и количество цилиндров — четыре ряда элементов.
• Мощность — распределенный впрыск.
• Количество клапанов — 16 шт.
• Объем двигателя (в зависимости от комплектации) — 1,48 / 1,59 л.
• Показатель лошадиных сил — 93/89.
• Степень сжатия — 10,5 / 10,3.
• Максимальный крутящий момент 140/131 Нм.
• Экологический стандарт — «Евро-3/4.

Описание

Двигатель отечественный ВАЗ-2112 1.5 литров был изготовлен по определенной конструкторской схеме. Он оснащен 16-клапанным механизмом, практически полностью дублирует модель 2110, по блоку цилиндров повторяет версию «восьмерки» (21083). В этом можно убедиться, сравнив схематические и геометрические параметры агрегатов.

Блоки не взаимозаменяемы, отличаются размером фиксаторов ГБЦ. Детали серии 2110 имеют масляные каналы для подачи жидкости к нижней поверхности узла и секции охлаждения поршней.

Сравнительные параметры

Основные отличия двигателя ВАЗ-2112 от 21124 (в скобках — аналогичные характеристики 24 версии):

• Рабочая высота блока цилиндров 194,8 (197,1) мм.
• Ход поршня 71 (75,6) мм.
• Объем агрегата — 1,6 (1,5) литра.

Также между собой различаются поршни. В обеих версиях есть розетки для гарантированного выхода тарелки клапана.Тем не менее, на рассматриваемом варианте они рассчитаны только на штатную работу ГРМ, при обрыве ремня больший риск заклинивания клапанов и поршней. Несмотря на небольшое снижение мощности, модель 21124 склонна к ремонту путем замены ремня без необходимости полной повторной сборки двигателя.

Особенности

Версии силовых агрегатов также различаются способом впрыска. Двигатель ВАЗ-2112 состоит из нескольких основных элементов, в том числе алюминиевого коллектора и ресивера, соединяющего две части резиновой гофры.На 24-й модели предусмотрен впускной механизм из пластика и монолитная деталь.

Агрегат 1,6 л оборудован регулятором рабочего давления, которое передается от топливного каркаса к насосу при непосредственном расположении катализатора рядом с головкой блока цилиндров. Дополнительно есть два кислородных индикатора, а также отдельная конструкция ГРМ, соответствующая стандартам Евро-3, с упрощенной конструкцией ремня ГРМ.

Блок зажигания на новом двигателе ВАЗ-2112 оборудован модулем распределения впрыска, в отличие от модификации 21124, в которой для каждого цилиндра используются индивидуальные катушки.Эти особенности также влияют на расположение клапанных крышек. Заводской номер двигателя находится под воздушным фильтром, найти его не так-то просто. Чтобы прочитать нужную информацию, необходимо освободить крепление воздушного фильтра и немного отклонить его в сторону.

Эксплуатация

Двигатель ВАЗ-2112 на 16 клапанах при правильном уходе работает практически безотказно, так как в основе лежит модификация немецкого Porsche. Определенным недостатком конструкции является использование зубчато-ременной передачи.Особенность его эксплуатации во многом связана с отечественными реалиями, требующими использования качественных запчастей, не всегда доступных на нашем рынке.

Дополнительная проблема — сложность в обслуживании. Большинство пользователей полагаются на родное «может быть», доводя установку до максимального износа. В этом плане версия 21124 выглядит более презентабельно, так как в ней отсутствует проблема изгиба клапанов за счет применения контрметра к головкам поршней.

Общие проблемы и неисправности

Ниже приведены типичные типы неисправностей для рассматриваемого энергоблока.

• Температура двигателя на ВАЗ-2112 набирается медленно. В этом случае рекомендуется проверить термостат и состояние хладагента.
• Взлом двигателя может быть вызван неисправностью распределительного модуля, высоковольтной проводки, свечей зажигания.
• Приглушение привода в движении или во время переключения передач, что может указывать на засорение механизма дроссельной заслонки или связанных датчиков.
• Обороты двигателя ВАЗ-2112 на холостом ходу показывают нестабильную работу.Это свидетельствует о нарушениях в работе датчиков управления и дроссельной заслонки.
• При запуске не запускается силовой агрегат (возможно, произошла неисправность в системе питания или зажигания).
• Стук гидрокомпенсаторов. Это особенно опасно, когда дестабилизирует работу шатуна или коренных элементов, приводит к снижению давления масла в силовом агрегате.
• В моторе есть нарушение, сопровождающееся вибрациями.Специалисты советуют срочно произвести диагностику «двигателя».
• Недостаточное давление масла. Причин этому может быть несколько, одна из них — несвоевременная замена рабочей жидкости. Возможный исход — выход из строя масляного насоса.
• Включение индикатора о недостаточном уровне масла. Необходимо остановить движение, чтобы определить причины неисправности

Схема и устройство

Ниже приводится общая схема рассматриваемого двигателя и пояснения.

1. Картер двигателя
2. Сальник коленвала передний.
3. Коленчатый вал.
4. Шкив.
5. Масляный насос
6. Привод генератора
7. Ремень зубчатый.
8. ГРМ передней крышки.
9. Шкив насоса охлаждающей жидкости.
10. Ролик натяжного типа.
11. Шестерня распределительного вала.
12. Задняя крышка ГРМ.
13. Сальник распределительного вала.
14. Ролик вытяжной распределительный.
15. Гидравлический толкатель.
16. Пружина клапана.
17. Направляющая втулка.
18. Выпускной клапан.
19. Приемный механизм.
20. Запор для подшипников распредвала.
21. Корректирующая трубка.
22. Крышка ГБЦ.
23. Люк пластиковый.
24. Свеча зажигания.
25. Распредвал впускных клапанов.
26. Клапан впускной
27. Головка блока цилиндров.
28. Управляющая муфта.
29. Топливная рампа.
30. Вентиляционный шланг.
31. Сопло.
32. Коллектор.
33. Маховик.
34. Фиксатор заднего сальника.
35. Сальник.
36. Блок цилиндров.
37. Зонд для проверки уровня масла.

Также в конструкцию входят поршень, шатун, люк и крышка коренного подшипника.

Основные элементы

Цилиндры двигателя ВАЗ-2112 (инжектор) расточены непосредственно в блоке. Номинальный размер деталей по диаметру 82 мм; при ремонте может увеличиться на 0,4 или 0,8 мм. Категория элемента отмечается на нижней полости узла латинскими буквами.

Коленчатый вал изготовлен из высокопрочного чугуна, снабжен пятью шатунными шейками. Кроме того, в конструкцию входят восемь противовесов, отлитых вместе с валом. На обратной стороне агрегата находится маховик, который фиксируется шестью болтами. Деталь имеет высокую износостойкость и долговечность, поэтому установка аналогов от предшественников исключена.

Стальные стержни делятся на классы в зависимости от веса. Маркировка элементов производится на крышке краской или буквенным обозначением.Нумерация цилиндра должна быть на одной стороне шатуна и крышки.

Поршень в сборе

Эта часть силового агрегата изготовлена ​​из алюминия, рабочая юбка продольно-коническая с овалом в поперечном сечении. Поршни имеют четыре канавки под клапаны, предохраняющие их от складывания. Для каждой модели мотора следует подбирать детали по весу, не допускающие превышения между собой более пяти граммов. Деталь оснащена двумя верхними компрессионными кольцами и одним аналогом маслосъемника снизу.

Пальцы поршневые стальные, имеют трубчатое сечение. От выпадения элементы фиксируются парой стопорных пружинных колец. По диаметру они делятся на три группы, снизу обозначен палец, и он должен быть того же класса, что и поршень.

Головка блока цилиндров, распределительный вал и клапаны

Опора двигателя на ВАЗ-2112 в ГБЦ выполнена из алюминиевого сплава. Он центрируется в узле между парой втулок и закрепляется десятью винтами.В верхней части ГБЦ предусмотрены фиксаторы распределительных валов.

Распределительные валы литые, чугунные, с восемью кулачками и пятью подшипниками. Во вращение деталь приводит зубчатый ремень от коленчатого вала. Он имеет ширину 25,4 мм, что значительно больше, чем у его предшественников. Это связано с большими нагрузками на газораспределительный узел. Под шкивом распределительного вала находится опорно-натяжной ролик.

Клапаны стальные, площадь впускного элемента больше, чем у выпускного аналога.Они расположены V-образно в два ряда. Детали привода кулачков гидравлических толкателей очень требовательны к качеству и чистоте масла. В случае механических реализаций работа сопровождается повышенным шумом, а также значительно сокращается срок службы элементов.

Смазка

Данный процесс на рассматриваемом энергоблоке осуществляется комбинированным способом. Кривошипно-шатунный механизм, гидротолкатели, распределительный вал и подшипники смазываются под давлением. Стенки цилиндров, поршневые кольца и пальцы обрабатываются напылением, остальные узлы обслуживаются самотеком.

Атмосферный двигатель ВАЗ Лада 2112 Drag Racing _ alpsport.ru

RUS ENG Atmo Turbo Закись азота Расчет жиклера Тормоза Передний Задний Впускной Выпускной Головка цилиндра 000 Коробка передач 000 000 Зажим 000 Зубчатый вал 000 & Шестерня Дифференциал Расчет передаточных чисел

Атмосферный драгстер ВАЗ Лада. Автомобиль создан специально для участия в соревнованиях по дрэг-рейсингу при поддержке компании «Пигма-авто». Двигатель создан на базе цилиндра ВАЗ 2112 с 16-клапанной головкой — чуть ли не самый мощный из атмосферных двигателей, собранных из штатного мотора Lada. Автомобиль неоднократный победитель различных чемпионатов и соревнований по дрэг-рейсингу в своем классе в России. Вы можете получить информацию о конструкции автомобиля из таблицы, которая, мы надеемся, поможет вам в создании спортивного автомобиля. Всего информация Имя ДР Модель легковой автомобиль Лада ВАЗ 2112 Пилоты Вадим Беляков, Александр Шутлив Спецификация Двигатель 21126, бензин, 4-цилиндровый блок Емкость куба 1920 3 Диаметр поршня рабочий ход 83.88 х 86,4 Степень сжатия 11,8: 1 Максимальная мощность двигателя без закиси азота 230 — 240 л.с. Масса автомобиля 650 . Двигатель Распредвал впускных клапанов Подъем 12 мм, фаза открытия 310 градусов, диаметр сердечника 26,84 Распредвал выпускных клапанов Подъем 12 мм, фаза открытия 304 градуса, диаметр сердечника 26.9 Клапан пружины SCHRICK Толкатель Толкатели без, диаметр 30 мм Прокладка головки 0.9 мм Впускные клапаны Длина 96,9, тарелка 32, диаметр штока 6,965 Выпускные клапаны Длина 97,12, тарелка 29, диаметр штока 6,955 Поршень кольца Mahle 2 * 1.5 мм Поршень AK4T Federal Mogul (83,88 , вес 240 г) Шатун БМВ М3 — 145.4 мм, 530 г, 22 мм, 48 мм. Коленчатый вал Audi 86,4 мм Толкатель с тепловым зазором Впуск — 0,2, Выпуск — 0,3 Пружина хода до полного закрытия 14.5-13 мм Сила пружины 83 кг Электроника (ЭБУ) Январь 5.1 (5.1) Фаза перекрытия клапана 3.9 мм Внутренний диаметр седла клапана Впуск — 29 мм, Выпуск — 25,5 мм диаметр канала ГБЦ Впуск — 38, Выпуск — 36 Форсунки 8 Форсунка стандартная 156 куб. См (2 штуки на цилиндр) Система впуска 4-х дроссельная Максимум об. 10200 об / мин Моторное масло Motul 15w50 Топливо Бензин ELF, октановое число 106 Выхлопная система 4-1 Коллектор, труба без глушителя, диаметр 63 мм. Трансмиссия и шасси люфт AP RACING с 2 дисками. Коробка передач Кулачок, последовательное переключение, отображение передачи 5 скоростей Дифференциал Замок многодисковый Кольцо и шестерня 4.Передаточное число 7 Амортизаторы Shutliv Racing Колеса Магний 8J15 4×98 Шины Hoosier drag15 дюймов (Слики) Диски тормозные 240 мм стандартный Колодки тормозные ВАЗ стандарт Характеристики высокоскоростного автомобиля Преодоление расстояния 402 м без закиси азота 12.2 секунды Скорость на финише 201 км / ч Преодоление расстояния 402 м с закисью азота. 11,5 секунды Посмотреть видео ВАЗ 2112 против Lancer Evolution 9 >>>

Двигатель 16 клапанный с карбюратором.Зачем ставили новый блок питания

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
• Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фаз впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, деление коллектора, датчик положения коленвала.
• Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен литьем из чугуна.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали алюминиевой, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Канавки отсутствуют на нижних коренных вкладышах, верхнем вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни алюминиевые. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец. Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Они не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие гильз клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
  От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
• V-образные в два ряда — стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16 клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, снабженная ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управления, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высоковольтная.
• Проводка на форсунках и под капотом.
• Бензиновая сборка.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Поддон удален.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

• Поменять форсунки для всей системы охлаждения.
• Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Подсоедините к магистрали топливный бак, предварительно установив его на место.
• Электропроводка осуществляется от топливного насоса К. От блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединение для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт из старого и один новый, под который на колодке есть отверстие.
• Устанавливаются все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, Свечи выставлены. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый трос.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Электропроводка подключается в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автомобилисты знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная установка клапанов.

Но есть недостатки:

1. Для замены в вашем гараже понадобится множество деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки.Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена бачку «девятка» — аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать трубки медные, которые лучше гнуть.
6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность вазы может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики; Коленвал
• и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого нужно поменять:

Тяги ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Установка карбюратора на 16 клапанный двигатель ВАЗ

Объект переделки нанесен на карбюраторную модификацию двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания. На пе. на больших оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с лихвой компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выпускная труба, выхлопная система с постоянным током,
• термостат с датчик,
• оба ролика,
• шкивы распределительного вала,
• датчик фаз,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и уровень масла датчик,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала
• шатуны
• привод генератора,
• корпус масляного насоса с датчик положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно проводить, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы очищены.
• Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Поддон снят.Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть проба для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения.Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) в штатные места.
• Топливный бак устанавливается на место и подключается к трассе. Установлена ​​проводка К. ТНВД От блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно при ее установке в стене моторного отсека вырезать отверстие как в ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции заменен картер на новый от ВАЗ-2112, приобретается с масломерным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен на Самарский инжекторный двигатель — 21082.
• Форсунки системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старым, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана Устанавливается на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен на место воздушный фильтр Установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.16-ти клапанный двигатель ВАЗ 2109
, по сравнению с 8-ми клапанным, отличается лучшей нагрузкой при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
• Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фаз впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, деление коллектора, датчик положения коленвала.
• Впускной коллектор передний, с форсунками топливной рампы, датчиком детонации, датчиком уровня масла, генератором, шлангом вентиляции картера, датчиком фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен литьем из чугуна.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали алюминиевой, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Отсутствуют канавки на нижних коренных вкладышах, на верхнем вкладышах третьей опоры и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни алюминиевые. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности вверху выполнены три паза для установки поршневых колец. Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни существуют установки Метки: На шкиве коленчатого вала он должен совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на шкивах распределительного вала с метками приводов распределительного вала, расположенными на его передней крышке .
• Металлокерамические седла и латунные направляющие гильз клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
  От загрязнения отверстия предохраняют масленки, детали из маслостойкой резины.
• V-образные в два ряда — стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16 клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, снабженная ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управления, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высоковольтная.
• Проводка на форсунках и под капотом.
• Бензиновая сборка.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Поддон удален.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

• Поменять форсунки для всей системы охлаждения.
• Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Подсоедините к магистрали топливный бак, предварительно установив его на место.
• Электропроводка к ТНВД выполняется от блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединение для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт из старого и один новый, под который на колодке есть отверстие.
• Устанавливаются все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, Свечи выставлены. Поддерживает проводку к датчикам.
• Воздушный фильтр поставлен, трос новый.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключается в салоне к панели приборов и замку зажигания.

Как обозначить автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автомобилисты знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение звуковых характеристик На большой скорости.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная установка клапанов.

Но есть недостатки:

1. Для замены в вашем гараже понадобится множество деталей и инструментов.
2. На низких оборотах Двигатель на 16 кл немного хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки.Это основная проблема в гараже.
2. Когда двигатель снят, можно установить новое место посадки. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливопроводы.
4. Отличная замена бачку «девятка» — аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать трубки медные, которые лучше гнуть.
6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Почему сильно греется двигатель? Почему быстро греется ВАЗ 2112 16 клапанов

Авария перегрева охлаждающей жидкости

Большинство автомобилей оборудовано термодатчиком, измеряющим рабочую температуру двигателя.Если во время поездки срабатывает аварийный сигнал о перегреве (или стрелка индикатора температуры переходит в красную зону опасного нагрева), это означает, что температура охлаждающей жидкости составляет от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости. (при условии хорошей системы охлаждения и радиатора охлаждения). Если загорается сигнал о перегреве охлаждающей жидкости, необходимо выполнить следующее:

Шаг 1. Выключите кондиционер в салоне и включите обогреватель салона.Это поможет вам быстро выбрать двигатель из движка. Установите вентилятор на максимальную скорость вращения.

Шаг 2. По возможности выключите двигатель и дайте ему остыть (может потребоваться более часа).

Шаг 3. Ни в коем случае не пытайтесь снимать герой радиатора, пока двигатель не остынет.

Шаг 4. Если горит сигнализация перегрева, продолжить поездку невозможно, иначе двигатель может получить серьезные повреждения.

Шаг 5. Если двигатель не дышит теплом и явно не перегревается, возможно, проблема связана с неисправностью термодатчика или индикатора температуры. После этого можно продолжать движение, но необходимо время от времени останавливаться, чтобы проверить, не появились ли признаки перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

Общие причины перегрева двигателя

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Фактическая муфта привода вентилятора или неисправен электровентилятор.

Неправильный угол опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Ремень привода поворотного вентилятора.

Неисправен ее железный радиатор.

Сияющие тормоза.

Замерзание теплоносителя (в морозную погоду).

Неисправен термостат.

Система охлаждения фортифицированного водяного насоса
(проскальзывание крыльчатки на внутреннем валу насоса).

Обмен опытом

Владелец жаловался, что двигатель его машины перегревается, но это происходит только тогда, когда он едет по скоростной автомагистрали.Автомобиль был оснащен двигателем, который при движении в городском цикле работал безотказно.

Слесарь промыл систему охлаждения и заменил герметик радиатора и водяного насоса, посчитав, что причина перегрева — снижение расхода охлаждающей жидкости в системе охлаждения. В ходе дальнейшей проверки выяснилось, что при вращении двигателя охлаждающая жидкость разбрызгивалась из одного из цилиндров при закручивании двигателя. Проблема была устранена после замены уплотнительной прокладки головки блока цилиндров.Очевидно, утечка, вызванная дефектом прокладки, была не настолько велика, чтобы вызвать нарушение режима двигателя — до тех пор, пока скорость и нагрузка на двигатель не увеличились настолько, чтобы не вызвать рост утечки охлаждающей жидкости и тепла. быстрый рост температуры.

Слесарь также заменил датчик кислорода (0 2), так как в состав охлаждающей жидкости входят силиконовые соединения и силикаты, которые, попадая в этот датчик, обычно отравляются. Ухудшение характеристик датчика может способствовать возникновению этой неисправности.

Рис. 7.42. В середине 1980-х многие производители стали использовать приводные поликлинические ремни (ремень с продольным V-образным ходом вместо поперечных зубцов). К двигателю подходят водяные насосы старых моделей, но может оказаться, что они будут вращаться в направлении, противоположном тому, в котором должны. Это может привести к перегреву двигателя после замены насоса. Если установить неподходящий вентилятор, угол атаки его лопастей не будет соответствовать требуемому потоку воздуха через радиатор

.

Для правильной работы систем охлаждения большое значение имеет состояние и правильная установка Приводной ремень.Натяжение приводного ремня решающим образом сказывается не только на режиме работы водяного насоса, но и генератора переменного тока, компрессора системы кондиционирования и других агрегатов ременной передачи. При замене ремня или регулировке его натяжения необходимо измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что он определяет желаемое.

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикаторный щиток, то стрелка стремится к красной зоне, а в расширительном бачке жидкость закипает — это означает, что неисправна система охлаждения.

Стрелка указателя температуры ушла в красную зону, значит двигатель в состоянии перегрева

Многие автомобилисты помнят причины наезда на старые «Жигули». На 16-клапанных двигателях причины такого эффекта почти такие же. Рассмотрим, по каким причинам основной блок питания начинает греть сверхъестественное:

• Система засорена.
• Корпус термостата.
• Повреждение насоса. Заменить насос. .
• Радиатор.
• Неисправность датчика охлаждения.
• Не запускать охлаждающий вентилятор (см. «)».

Все эти проблемы могут быть вызваны перегревом двигателя.

Методы ликвидации

Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия. Для этого стоит проверить каждый узел. После определения проблемы стоит найти точную причину и устранить ее. Итак, рассмотрим последовательность действий.

Контур системы охлаждения двигателя

Радиатор и патрубки

Одной из причин перегрева двигателя может быть засорение радиатора и форсунок, что влияет на циркуляцию жидкости в системе, а также может привести к появлению трещин в форсунках и поломке радиатора, что появится течь охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее прогреваться и долго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Форсунки радиатора и системы охлаждения

Проблема решения проблемы довольно простая — демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.

Второй этап — осмотр труб на предмет расходов и замены продуктов износа.Как показывает практика, многие автолюбители расширяют систему охлаждения за систему охлаждения (тюнинговый вариант) радиатора и патрубков.

Помпа (водяной насос)

Одной из основных причин перегрева становится то, что появляется водяной насос платформы . Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что по валу помпы потечет жидкость. Неисправность достаточно серьезная — замена водяного насоса.

Водяной насос установлен на двигатель

Термостат

Термостат — это первое место, где стоит поискать неисправность.

Итак, для термостата в малом круге двигатель греется чаще даже при движении по трассе, где достаточно набегающего потока воздуха, чтобы система могла остыть.

Моторный термостат

Есть один нюанс, когда термостат не стоит менять — это если он вышел из строя зимой.Затем дополнительное охлаждение обеспечивает минусовую температуру. Конечно, если летом вышел из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.

Датчик охлаждения

Датчик температуры охлаждения — безобидная поломка, которая может привести к тому, что на панели приборов индикатор будет показывать неверные данные, поэтому водитель даже не узнает, какой перегрев двигателя произошел, пока он не разогреется по ходу движения.

Обычно эта неисправность сопровождает множество справедливых факторов, поэтому пропустить ее довольно сложно.Решение проблемы одно — замена датчика системы охлаждения и сброс возникших ошибок в ЭБУ.

Датчик охлаждения

Вентилятор

Последняя причина перегрева, особенно в летнее время Становится вентилятор системы охлаждения.

Вентилятор под капотом обозначен стрелкой

Итак, поломка этого узла может привести к тому, что двигатель будет перегреваться, но.

В этом случае последствия могут быть самыми разнообразными, ну нужно проверить вентилятор в исправном состоянии, а так же точный датчик его включения.Этот элемент выходит из строя довольно редко, а потому причиной не срабатывания может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

Последствия несвоевременного устранения дефектов

Не все водители осознают, к каким последствиям может привести тот факт, что двигатель будет перегреваться, и продолжит ездить с постоянно работающим вентилятором или частыми перегревами.

Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

Слабый перегрев

При перегреве двигателя до 10 минут последствия могут быть незначительными. Так, будут трещины в форсунках системы охлаждения, развернуты сальники клапанов и разводка Vala .. Также будут выдвинуты клапаны, и масло попадет в камеры сгорания, что будет отмечаться выходом черного дыма. от выхлопной системы.

Последствия слабого перегрева, а именно выдвижение клапанов

Значительный перегрев

При значительном перегреве происходит деформация, а точнее прогиб головки блока цилиндров. Для устранения этих последствий придется разобрать GBC и выдать его на поверхность протоката. Таким образом, получается, что капитальному ремонту подлежит головка блока.

Сильный перегрев

При сильном перегреве Стенки блока цилиндров деформируются и поджариваются при плавлении поршневой группы, деформации шатунов или даже поломке коленчатого вала. Таким образом, двигатель ремонту не подлежит, так как обычно это стенки силового агрегата Рушане, и их восстановление невозможно.

выводы

Причины нагрева и перегрева 16-ти клапанного двигателя Методы устранения установлены и рассмотрены. Таким образом, несвоевременный ремонт этого узла может привести к тому, что двигатель окончательно выйдет из строя и будет подлежать замене. Поэтому при первых признаках того, что система охлаждения дала сбой, необходимо найти и устранить причину, так как замена выйдет гораздо дороже.

Перегрев двигателя автомобиля — проблема, с которой может столкнуться каждый водитель.
В этой статье мы можем узнать:
— Как заметить, что двигатель перегрелся;
— Почему двигатель вообще греется и в определенных ситуациях;
— Как делать при перегреве двигателя.

Чтобы понять суть вопроса, необходимо последовательно прочитать все пояснения автомеханика со стажем.

Как определить, что двигатель перегрелся

На первый взгляд кажется очень простым — с точки зрения прибора или датчика температуры двигателя.Это правда, если бы не одно — начинающие автомобилисты настолько увлечены дорожной атмосферой вокруг, что смотрят на панель приборов только в одном случае — сколько осталось топлива. Автолюбители со стажем, наоборот, в силу уверенности в своих силах, тоже не смотрят на панель приборов автомобиля. И в результате часто возникает ситуация, когда перегрев обнаруживается, когда температура двигателя давно превышает допустимые нормы, и двигателю наносится непоправимый ущерб.Это непоправимый перегрев — одна из самых тяжелых неисправностей, приводящая к очень серьезным последствиям. Но это уже потом тупо.
Но есть способ, который не допустит момента перегрева. В пробках это проблематично, да и присутствует не всегда, но о чем нужно знать:

Как только температура двигателя превышает допустимую норму, при резком нажатии на педаль газа или при разгоне автомобиля даже небольшой, отчетливый слышит детонационные трещинки , которые в простонародье называют «стуком пальцев».«Это неправда, но это определение знает все.
Если вы слышали такой звук — 99% вероятность, что двигатель перегрелся, и необходимо принять меры.

Детонационный стук — это звонкий металлический стук, частота которого совпадает с частотой вращения двигателя. Вы наверняка слышали такие звуки при заправке некачественным топливом. Откуда взялось понятие «стук пальцами», мне лично неизвестно. И вот истинная причина возникновения таких хламов — нарушение процесса сгорания топлива.То, что вы слышите, — это не что иное, как взрывы топливной смеси. Для нормальной работы двигателя процесс горения контролируется, как только нарушается один из параметров работы — процесс выходит из-под контроля, и горение переходит во взрыв. Отсюда понятие — детонация (от слова детонировать — взорваться) стучит. Когда двигатель перегревается — это первая ласточка.

Прежде чем продолжить разговор, давайте определимся, что это нормальная температура, а что — перегрев.Однозначного ответа нет, но есть общие правила.
Температура двигателя в пределах 85-95 градусов по Цельсию рабочая.
Допустима температура двигателя до 100 градусов. Это значит, что кратковременное повышение температуры до 100, иногда до 105 градусов — допускается. Коротко — до 5 минут.
Температура двигателя выше 105 градусов Цельсия — перегрев, необходимо принять меры.

Причины, которые могут вызвать перегрев

1. Отсутствие охлаждающей жидкости.Жидкость в двигателе закипает не потому, что ее мало, а почему: помните внешнюю поверхность для охлаждения? При недостатке жидкости поверхность контакта жидкости и нагретого двигателя недостаточна, и передача тепла в окружающую среду бывает плохой. Вот отсюда и перегрев. Система охлаждения двигателя не герметична, как многие считают, а в процессе эксплуатации жидкость испаряется — не забывайте регулярно проверять ее уровень. И конечно же следить за состоянием радиатора и патрубков — течи недопустимы.Бывают случаи внутренних протечек — в результате повреждения прокладки между головкой и блоком цилиндров. Вода в выхлопной трубе Бежать не будет, а будет постоянное снижение уровня жидкости без видимых протечек — причину укажут и направят к специалисту. Вода, скопившаяся в цилиндрах, в момент запуска двигателя может привести к гидроудару — это в буквальном смысле может разрушить поршневую группу, и не только.

2. Состояние радиатора. Просветы между ячейками радиатора довольно маленькие, и постепенно они могут быть заражены представителями мира насекомых.Это не шутка, был случай, когда небольшое загрязнение радиатора (вместе с плохим состоянием двигателя) — привело к постоянному перегреву автомобиля. Следите за чистотой радиатора и хотя бы иногда продувайте его сжатым воздухом.

3. Неправильный угол зажигания. При ухудшении угла зажигания нарушается процесс сгорания топлива. Как следствие — повышение температуры сгорания и снижение мощности. Мощность упала, а нужды нет. Что вы делаете? Правильно — нажимаем еще на педаль газа.Получается, что на расчетном режиме работы двигателя (при котором происходит нормальное охлаждение) — расходуется больше топлива. Отсюда перегрев. Кстати, проблема с зажиганием может возникнуть (она спонтанно, а не после вашего вмешательства в мелко налаженный механизм двигателя) в случае натяжения ремня или цепи ГРМ. Это не единственная возможность, но широко распространенная — имейте в виду.

4. Качество топлива. Несоответствующее октановое число приводит к снижению мощности и увеличению температурного режима сгорания топлива.Выход один — доливать в одном месте, поэтому вероятность испортить бензин ниже.

5. Отложения на стенках двигателя и радиатора. Причина проста — использование некачественной охлаждающей жидкости, да еще и воды. Чуть подробнее. С точки зрения физики лучше использовать воду, потому что вода имеет лучшую теплопроводность, чем спиртосодержащий антифриз. Но — в воде есть соли (вы можете наблюдать на стенках чайника) — тоже происходит внутри двигателя.В результате нарушается циркуляция воды, снижается эффективность охлаждения и двигатель перегревается. Если в расширительный бачок налить воду — лейшен дистиллированный, он очищается от солей. И лучше всего использовать специальный антифриз. Поверьте — полностью удалить накипь с двигателя — невозможно. И еще одно «Очарование воды: Если после воды, например, к зиме, морочишь антифриз — будьте готовы к потекам (течь может куда угодно: радиатор, форсунки) — это факт. Если постоянно ездить« на антифризе », «ничего не происходит, но после воды — антифриз течет на 99%.

6. Износ двигателя. Сюда можно отнести множество аспектов, но в большинстве случаев это износ поршневой группы. При длительной эксплуатации автомобиля изнашиваются поршневые кольца, служащие уплотнением камеры сгорания, что приводит к снижению компрессии, нарушению сгорания топлива, потере мощности (запомните формулу) и перегреву авто.

Как оказалось тоже сложно. Если попроще, то так: топливо лучше комбинируется при определенном давлении, которое создается в камере сгорания.Давление около 12 атмосфер. Если взять трубу, воткнуть картошку и залить внутрь, то внутри будет создаваться давление, которое называется сжатием. Сила, с которой вы дуете, представляет собой силу расширения топлива при сгорании, которое давит на поршень и приводит к вращению коленчатого вала. Кольца служат для более плотного прилегания поршня к цилиндру (в нашем случае картофель и трубка). Теперь, если положить кусочек картофеля, неплотно прилегающий к нему, и опуститься — воздух пройдет мимо поршневого картофеля.

Вот здесь и происходит в двигателе с износом поршневой группы (износ колец и износ стенок цилиндра). В результате часть энергии расширения топлива при сгорании проходит через поршень (между поршнем и цилиндром), и компрессия снижается (оптимальное давление в камере сгорания), что ухудшает качество сгорания. И снова — потеря мощности и перегрев. Здесь выход — обратиться к специалисту.

7. Вентилятор радиатора.В некоторых (старых) моделях автомобиля такая причина отсутствовала, так как вентилятор приводился в движение непосредственно от коленчатого вала через ремень. Теперь вентиляторы электрические и включаются при срабатывании датчика температуры. Датчик может не работать, и вентилятор не включится. Это довольно частая причина. Стоит просто выйти и посмотреть — возможно окисление контактов подключения мотора.

8. Пробки, образовавшиеся при разливе жидкости. Кстати, в этом случае датчик температуры может не показывать повышение температуры.Как избавиться от пробки — тема отдельной статьи. От себя добавлю — при заливке жидкости в систему охлаждения машина должна стоять горизонтально.

9. Термостат. Термостат делит систему охлаждения на два круга — маленький и большой. Маленький используется для обогрева автомобиля (количество жидкости уменьшается, радиатор отключен), при достижении определенной температуры большой круг (радиатор подключается) Если термостат заклинивает, используется только маленький круг: количество жидкости не хватает, радиатор отключен — перегрев авто.По заливке нижних форсунок можно определить подходящие для радиатора: если они холодные, а машина перегрета — поменяйте термостат.

10. ПОМП. Помпа — это насос, который принудительно перегоняет воду для улучшения циркуляции. По большому счету с помпой может случиться две неприятности: она просто летает — увидите, и вторая, которую сложнее определить — износ крыльчатки помпы. При износе крыльчатки насос медленно качает жидкость, в результате в двигателе жидкость нагревается быстрее, чем в радиаторе (хуже циркуляция воды) можно определить неравномерный нагрев — радиатор стоит холодно, и двигатель закипает.ВНИМАНИЕ — такие же симптомы и в плане термостата, и наличия пробок.

Могут быть и другие причины — одна из разряда «не придумает». Например — не полностью ослабленный стояночный тормоз, что приводит к перегрузке автомобиля, увеличению нагрузки на двигатель и перегреву. Кабель «обработчика» можно подделать — был такой случай. Машина немного тормозит, но в жару этого достаточно.

И еще немного грешить на включенный кондиционер.По большому счету, это довольно надуманная причина. Конечно, кондиционер создает дополнительную нагрузку на двигатель, но при разработке это было учтено. Если очень плохой двигатель — полный износ, то такое может случиться. Что поделать — выключить чудо современного автопрома.

Пожалуй, на этом и остановимся. Единственное, о чем мы поговорим в конце, — это перегрев в пробке на дороге. От этого никто не застрахован.

Как делать, если в пробке машина перегрелась

При длительном движении автомобиля на пониженной передаче двигатель работает с большой мощностью, что само по себе приводит к перегреву.Добавьте сюда отсутствие встречного потока воздуха, необходимого для охлаждения радиатора.
Что делать?
Главное не паниковать. Кратковременного перегрева не страшно, но если вы видите, что машина не крутится, пора действовать.

Важно — Без особой надобности не переключайте двигатель. Это без крайностей. Подогретый, перегретый двигатель — почти 100% гарантия ремонта. Описывая, что происходит в двигателе в этом случае достаточно долго (поворот вкладышей вместе с коленвалом, с последующим запуском двигателя — меньшего, из возможных неприятностей), просто примите веру.

ВАЖНО — Не пытайтесь поливать воду водой или заливать холодную воду в радиатор. Результат один — ремонт. Более того, можно попробовать так, что без замены блока и головки цилиндров не обойтись. Еще одна «прелесть» холодной воды — микротрещины внутри блока. Найти и устранить будет очень и очень сложно, если вообще возможно.

Автомобиль перегрелся — попробуйте выехать на обочину. Не получается — не паникуйте и не обращайте внимания на окружающих — вам важно сохранить двигатель.
Остановился на холостом ходу, включил печку на полную и ждем. Если через 5-10 минут ситуация не улучшится — заклинило мотор.
Не лишним будет открыть капот, главное в панике не забыть установить машину на стояночный тормоз.

Единственная причина сразу заглушить двигатель, это пары из-под капота. Скорее всего, лопнет сопло охлаждения, и дальнейшая эксплуатация двигателя только ухудшит ситуацию.

Вот такая, перегрев двигателя, если приглядеться. Теперь вы знаете — почему греется двигатель, и как он с этим справится.

Если вы владеете автомобилем длительное время, то наверняка у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина совсем свежая, то такие проблемы редки, но когда годы и большой пробег Бери свои — тогда возникшие проблемы придется решать, то есть устранять неисправности.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, и методы их решения тоже.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашей машины уровень охлаждающей жидкости должен быть равен почти оллоне бачка. Если посмотреть на этикетку, то окажется, что верхний риск на корпусе Баха с отметкой MAX. Если такой отметки нет, скорее всего, она будет на верхнем крае зажима.

При необходимости до нужной отметки стоит долить тосол или антифриз. Стоит отметить еще один факт, что зимой при недостаточном ее уровне плита может работать неэффективно, то есть воздух будет дуть не так жарко, как при нормальной работе каменки.

Неисправность термостата

Если клапан термостата находится в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель очень быстро перегреется. Чтобы решить эту проблему, нужно заменить термостат на новый.

Если вдруг эта проблема оказалась в пути, и до места ремонта нужно ехать довольно далеко, можно попробовать постучать по корпусу термостата, возможно это приведет к нормальной, хоть и временной эксплуатации.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может прогревать двигатель, это выход из строя вентилятора охлаждения или датчика, который опять же отвечает за его работу.

Рассмотрим оба этих случая более подробно.

1. Если датчик температуры неисправен, то при достижении порога температуры порога мощности вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подниматься вверх. Обычно это происходит в пробках, и быстро сбросить Т до нормального невозможно. И в этом случае может даже закипеть тоосол или антифриз, и мотор перегреется, чего допускать нельзя. Попробуйте выйти на более или менее свободный участок дороги, чтобы набрать скорость, а затем вам нужно использовать тормозной двигатель, чтобы быстро снизить температуру.
2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, только решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас ваз 2110 или аналогичный автомобиль отечественного производства, то вы можете отписаться о проблемах, которые у вас есть, и возможно это поможет полностью ответить на вопрос: «Почему ВАЗ 2110?».

Перегрев двигателя — не редкость для такой машины, как ВАЗ 2110.Желательно, чтобы эта проблема была у автомобилей с большим пробегом. Хотя на относительно новых экземплярах не стоит исключать перегрев мотора.

Виновником часто становится пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей — с 8 и 16 клапанами. Существует несколько основных, наиболее частых причин, из-за которых происходит самый перегрев силовых агрегатов.

Рассмотрим каждую из причин и способы устранения этих проблем по отдельности.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в системе охлаждения. В расширительный бачок залили специальное вещество, а именно антифриз или тоосол.

Материал по теме:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне быстрого риска МАХ на корпусе резервуара. Это говорит о том, что мощность заполнена примерно на 50-60 процентов.

Если на бачке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

1. Если происходит перегрев двигателя, попробуйте просто добавить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
2. Если вы давно не меняли охлаждающую жидкость, лучше не добавлять свежую, а просто полностью заменить на новую охлаждающую жидкость.
3. Выбирая между Тосолом и Антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому.И в основном из-за финансовой доступности Тосола. Но на практике антифриз лучше . Одно из важнейших его достоинств — вещество не замерзает при сильных морозах. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Еще одна причина перегрева мотора — заклинивание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет осуществлять свое движение только по небольшому контуру.В результате это приведет к сильному нагреву. электростанция. Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в пути. Выполнить качественный ремонт на обочине дороги у вас вряд ли получится . Но один метод можно опробовать — постучать по корпусу термостата. Часто это позволяет на какое-то время вернуть устройству работоспособность. Так вы сможете добраться до собственного гаража или ближайшей станции техобслуживания.Там уже термостат заменен на новый. Ремонтировать нет смысла. Если он один раз возглавил, ситуация наверняка скоро повторится.

Материал по теме:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменение нагрева мотора . При достижении указанной отметки датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя этого устройства происходит перегрев силового агрегата, т. К. Вентилятор не работает.Следовательно, температура не опускается ниже критических отметок, а продолжает постепенно повышаться.

Материал по теме:

Если у вас похожая неисправность, застрявшая в пути ( чаще всего перегревается мотор в пробках, так как двигатель работает, а встречные потоки воздуха не охлаждаются) ), Постарайтесь побыстрее выехать из затора, найдите свободный участок дороги.

На свободном отрезке повернуть, а затем начать торможение двигателем.Так температура снизится, перегрева не произойдет. Регулярно эксплуатировать машину никак нельзя. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптомы неисправности вентилятора аналогичны неработающему датчику температуры. То есть двигатель прогреется, указатель на панели приборов будет в красной зоне.

Понравилась статья? Поделись с друзьями:

Facebook.

Твиттер.

Мой мир

В контакте с

Google+

Ставим 16 клапанный двигатель на ВАЗ 2109. Ставим готовый двигатель

.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах.В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Распределительная фаза впрыска — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками.Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала — полукольцо из стали и алюминия, сзади такой элемент — из металлокерамики.
  Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
• Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные.На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
  На нижних вкладышах коренных подшипников, на вкладышах верхнего подшипника третьего подшипника и вкладышах шатунов канавки отсутствуют.
• На автомобиле ВАЗ 2109 с 16-ти клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
• На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
• К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
• Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
  На внешней поверхности вверху три паза для установки поршневых колец.Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
  На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что канавка в новом поршне под верхнее кольцо будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

• Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
• 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
  Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик под выпускным.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
  Для сборки агрегата на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
• Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
  Отверстия защищены от грязи колпачками маслозаборника; детали выполнены из маслостойкой резины.
• Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Они приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

• Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу и на пластину, которую держат два сухарей — верхний.
  Снаружи сложенные сухарики выполнены в виде усеченного конуса, внутри — три упорных выступа, которые входят в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
  Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
• Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

• Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
• Корпус дроссельной заслонки с датчиком, контролирующим положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.
• Указатель уровня масла.
• Топливопроводы и трубопроводы.
• Генератор.
• Рампа с насадками.
Контроллер
• VS 5.1… -42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка бензонасоса.
• Кронштейн генератора.
• Натяжитель ремня.
• Шатуны.
• Шкив коленчатого вала и генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

• Съемная КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат, все ремни и шкивы сняты.
• Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

• Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Масляный насос меняют на приспособление с отливом на ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
• Топливный бак подключается к магистрали, после установки на место.
• Проводка к ТНВД сделана от блока управления.
• Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, а вырезать дополнительное отверстие в стенке моторного отсека.

• Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
• Насос меняется.
• Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Трубки охлаждающей жидкости подключены.
• Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
• Ремень устанавливается по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла. Остается, в термостат установлена ​​новая от инжекторной модели.
• Крышка клапана ставится на герметик.
• Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр и новый кабель.
• Установлен новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Подключает проводку в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗа -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• Головка блока цилиндров 16В,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• передняя выхлопная труба с ДК,
• термостат с датчиком,
• оба видео,
• шкивы распределительного вала,
• датчик фаз,
• крышка газораспределения,
• комплект проводки,
• контроллер,
• полностью заполненные топливопровод и бензобак,
• индикатор уровня масла и манометр, датчик положения
• КВ, аппарель
• с комплектом форсунок, поршни
• с кольцами и штифтами, генератор
• с кронштейнами и натяжителем, шкив коленвала
• , шатуны
• , привод генератора
• ,
• корпус масляного насоса со сливом для датчика положения KV,
• выхлопная система в комплекте.

Наряд на работу

Все операции можно производить, не снимая блок, но при удалении работать будет намного удобнее.

• Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятиточечными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
• Ведется подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение крепежа такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Насос устанавливается от ВАЗ-2112.
• для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масломерным щупом.
• Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, а по каналам пройти роликовый резак, чтобы уменьшить сопротивление внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Патрубки системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Клапанная крышка установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак заправлен бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в уходе, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшенные характеристики на высоких оборотах.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа блока питания.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Вам нужно заменить много деталей и инструментов в гараже.
2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае потребуется не так много деталей в замене, но стоимость всего двигателя может отложить эту идею.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
2. При снятом двигателе в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется.Еще раз проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно приступить к подключению инжектора. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубцов.
11. Последний редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания.Причина этого в том, что цилиндры мотора с аналогичной головкой блока цилиндров могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого двигатель достигает объема 1.5 литров, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно.Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей.Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• трубка антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов.Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• а потом шатуны.

Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков.Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит.Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8-ти вентильному болту;
2. Длина равна 16 клапанам.

Чтобы облегчить продвижение этих болтов в отверстие, их следует предварительно развернуть. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы.Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Диагностика проблем, связанных с расходом масла — знайте свои детали

Номера Ballpark

Расход масла стал проблемой, потому что интервалы замены масла теперь увеличиваются до 10 000 и более миль, а также потому, что современные двигатели потребляют так мало масла, что многие владельцы автомобилей забывают регулярно проверять уровень масла в двигателе. Что еще хуже, многие владельцы часто запускают двигатели без масла, потому что не знают, как проверить уровень масла. По этой причине системы предупреждения об уровне масла становятся стандартным оборудованием для многих автомобилей.

Тем не менее, я не знаю какого-либо конкретного числа, которое указывало бы на чрезмерный расход масла для какого-либо конкретного автомобиля. Примерным показателем расхода масла на новом двигателе может быть литр масла во время первоначальной обкатки. После обкатки расход масла должен стабилизироваться на уровне примерно одной кварты на 2000 или 3000 миль. Для двигателей с пробегом 150000 или более миль потребление одной кварты масла каждые 2000 миль не должно быть проблемой. По мере износа двигателей общие потери от внешних и внутренних утечек масла могут увеличить расход масла до одной кварты на 1000 миль, что не должно быть проблемой, если свечи зажигания не загрязняются масляной золой или выхлопные газы не выделяются видимым образом. масляный дым.

Внутренний расход масла

Предполагая, что двигатель не имеет очевидных внешних утечек через уплотнения коленчатого вала, масляный поддон, крышку привода ГРМ или прокладки крышки головки цилиндров и распределительного вала, давайте рассмотрим, как моторное масло может попасть в камеру сгорания через внутренние утечки. Примером внутренней утечки является утечка масла через уплотнения вала турбокомпрессора во впуск двигателя, на что указывает покрытие моторным маслом внутри канала между турбонагнетателем и двигателем. Если впускной коллектор некоторых двигателей с V-образным блоком уплотняет верхний картер, масло может попасть через одну или несколько прокладок впускного канала.Точно так же изношенные или потрескавшиеся уплотнения штока впускного клапана могут вызывать утечку масла через направляющие клапана, особенно во время замедления и работы на длительных холостых оборотах.

В любом случае свечи зажигания могут содержать скопление масляной золы на стороне электрода, обращенной к впускным клапанам. Утечка масла через направляющие выпускного клапана встречается не так часто, поскольку нормальный поток выхлопных газов создает положительное давление. С другой стороны, большая часть расхода масла приходится на поршни и поршневые кольца, о чем и пойдет наша история.

Уплотнение цилиндра

Промывка маслом указывает на то, что моторное масло проходит через поршневые кольца (см. Фото 1). Чтобы лучше понять расход масла, связанный с кольцами, давайте рассмотрим конструкцию поршня и поршневого кольца. Например, многие верхние кольца плоские с выпуклым или бочкообразным внешним краем, содержащим молибденовую вставку. Вкладыш из молибдена удерживает масло и устойчив к высоким температурам горения.

Фото 1: Промывка маслом по краям купола поршня в этом примере является индикатором прохождения масла через поршневые кольца.

Второе компрессионное кольцо не только помогает снизить давление сгорания, но и соскребает излишки масла в картер двигателя (см. Фото 2). В отличие от верхнего кольца, второе кольцо имеет форму блюдца, при этом только нижний край кольца соприкасается со стенкой цилиндра. Когда давление сгорания увеличивается, второе кольцо уплощается в контактную площадку поршневого кольца, что прижимает всю внешнюю ширину кольца к цилиндру, герметизируя дымовые газы внутри цилиндра. Когда оно не находится под нагрузкой, кольцо возвращается к своей форме блюдца, в результате чего нижний край кольца соскабливает излишки масла обратно в картер.

Фото 2: Второе компрессионное кольцо выполняет двойную функцию: герметизирует давление сгорания и помогает не допустить попадания моторного масла в камеру сгорания.
Единственная задача нижнего или третьего поршневого кольца — соскребать излишки моторного масла в картер. В большинстве случаев третье кольцо представляет собой конструкцию из трех частей, состоящую из расширителя с вентилируемым кольцом и двух стальных направляющих, которые устанавливаются поверх расширителя. Вентилируемый расширитель и канавка под поршневое кольцо позволяют избыточному маслу стекать внутрь поршня и в картер (см. Фото 3).

Фото 3: Как видно на этой фотографии, смятый расширитель маслосъемного кольца и изношенные маслосъемные кольца видны, когда узел маслосъемного кольца находится заподлицо с контактом поршневого кольца.
Чтобы соответствовать стандартам выбросов, производители уменьшили зазоры между поршнем и цилиндром. На примере 2,5-литрового 16-клапанного двигателя Skyactiv Mazda 2013 года минимальный зазор 0,0010 дюйма и максимум 0,0017 дюйма являются стандартными указанными зазорами между поршнями и цилиндрами для новых двигателей.

Для сравнения, зазоры были почти вдвое больше, чем в более старых двигателях, чтобы учесть тепловое расширение.Поскольку современные поршни из алюминия с высоким содержанием кремния испытывают гораздо меньшее тепловое расширение, 0,001 дюйма обеспечивает достаточный масляный зазор между поршнем и цилиндром, подвергнутым прецизионной механической обработке. Эти узкие зазоры в юбке поршня и цилиндры с прецизионной обработкой также удерживают поршневые кольца перпендикулярно стенке цилиндра для лучшего сжатия и уплотнения масляного кольца (см. Фото 4).

Фото 4: Изрезанная упорная сторона поршня в нашем примере свидетельствует о том, что в какой-то момент в двигателе закончилось масло.
Между тем, большинство двигателей малой мощности уменьшают трение при вращении за счет использования узких поршневых колец с низким натяжением.Поршневые кольца с низким натяжением также имеют тенденцию служить дольше из-за меньшего окружного давления на цилиндр. Наконец, улучшенные методы расточки цилиндров и «плато» хонингования цилиндров позволяют поршневым кольцам быстро прилегать к стенке цилиндра. После обкатки в цилиндре остается более грубая нижележащая перекрестная штриховка, обеспечивающая хорошую смазку поршневых колец и верхних частей цилиндра.

Смазка двигателя

Зазор в подшипнике шатуна влияет на расход масла, поскольку поршень и цилиндр смазываются разбрызгиванием за счет прохождения масла через подшипник шатуна на стенку цилиндра.В нашем двигателе Mazda SkyActiv масло должно пройти через зазор в шатунном подшипнике от 0,0011 до 0,0020 дюйма, прежде чем достигнет стенки цилиндра. Помните, что увеличение зазора в шатунном подшипнике вдвое увеличит поток масла к поршневым кольцам в четыре раза, что может значительно увеличить расход масла.

Моторное масло должно затем пройти через масляный зазор размером 0,0001 дюйма между юбкой поршня и цилиндром, прежде чем достигнет поршневых колец. Использование высоковязкого масла в новом двигателе снижает смазку и охлаждение поршневых колец низкого напряжения, что может стать серьезной проблемой для современных высокопроизводительных двигателей с турбонаддувом.

Другая проблема, связанная с использованием высоковязкого масла, заключается в том, что оно может предотвратить контакт поршневых колец низкого напряжения со стенкой цилиндра, что может увеличить расход масла.

Как упоминалось выше, масло, стекающее с коленчатого вала, не только смазывает кольца, но и охлаждает их. Поскольку высоковязкое масло снижает поток масла через шатунный подшипник, это отрицательно сказывается на смазке и охлаждении цилиндра.

Хотя, с одной стороны, мы пытаемся уменьшить поток масла к поршневым кольцам, с другой стороны, масляная пленка должна достигать самой верхней части стенки цилиндра.Универсальные масла с высокой вязкостью могут недостаточно смазывать верхнее и второе поршневые кольца, особенно при холодном пуске. Температура вспышки масла также должна быть достаточно высокой, чтобы противостоять испарению при высоких температурах стенок цилиндра. Использование несинтетических базовых масел в синтетических материалах позволяет этой масляной пленке выгорать во время сгорания, тогда как синтетические масла имеют тенденцию оставаться на месте в верхнем цилиндре.

Практически во всех случаях синтетические масла не только защищают верхний цилиндр, но также защищают верхнее и второе поршневые кольца от кратковременного приваривания к стенке цилиндра в условиях высоких нагрузок.По мере накопления миль синтетические масла также защищают поршни от отложений лака, которые могут вызвать застревание поршневых колец низкого напряжения в их канавках.

Таким образом, соблюдение рекомендуемых интервалов технического обслуживания и использование указанных моторных масел имеет большое значение для предотвращения чрезмерного расхода масла в современных двигателях.

Диагностические решения: мы должны знать это, когда видим

1. Все двигатели потребляют масло, поэтому проверяйте уровень масла перед его сливом. Сравните пробег на одометре с пробегом на наклейке со смазкой, чтобы оценить уровень расхода масла двигателем, который должен быть отмечен в отчете владельца автомобиля о смазке и осмотре.
2. Бесплатная проверка моторного масла и уровня жидкости под капотом для ваших клиентов создаст положительный имидж для вашего магазина.
3. Масло течет под уклон. Когда автомобиль находится на подъемнике, используйте яркий фонарик для осмотра двигателя, начиная с крышек распределительного вала или коромысел.
4. Если масло капает из области колокола, помните, что масло для автоматической коробки передач обычно красного цвета, а моторное масло — черного или коричневого цвета. Проверьте уровень каждого, чтобы определить источник утечки.
5. Большой клубок синего масляного дыма из выхлопа после продолжительного холостого хода обычно указывает на внутренний расход моторного масла, вызванный изношенными поршневыми кольцами, уплотнениями клапанов, прокладками впускного коллектора или засорением слива масла в головке блока цилиндров.
6. Расход масла без видимого масляного дыма часто указывает на поломку расширителей маслосъемных колец или изношенные маслосъемные кольца.
7. Плохая смазка может привести к перегреву современных поршневых колец и потере их натяжения. В сочетании с излишним лаком поршневые кольца могут застрять в сложенном положении.
8. Чрезмерный прорыв компрессионного кольца приведет к попаданию моторного масла во впускной воздуховод или впускной коллектор.
