Как проверить клапан вентиляции картерных газов PCV

Клапан pcv признаки неисправности

Вы, вероятно, не понимаете, насколько важна система PCV – это клапан принудительной вентиляции картера автомобиля и связанные с ним компоненты — для благополучия вашего двигателя.

Картерные газы что это — газы которые попадают в картер от работы двигателя внутреннего сгорания (сокращенно ДВС), так же сюда входят и пары от автомобильного масла и даже водяные испарения, как правило процент попадания отработанных газов в картер не превышает 5-10 процентов от общих выбросов всего ДВС.

Плохой PCV или связанный компонент может вызвать много признаков. Например, если он забивается или застревает в закрытом положении, вы заметите один из этих симптомов.

Увеличение внутреннего давления двигателя
Выход из строя одной или нескольких сальников или прокладок
Утечки моторного масла
Влага и отложения в двигателе
Двигатель работает неравномерно, возможно, черный дым

Если PCV застрянет открытым или шланг системы отсоединится или разорвется, что приведет к утечке вакуума, вы заметите один или несколько из этих симптомов.

Симптомы застрявшего PCV

Двигатель пропускает зажигание на холостом ходу
Обедненная воздушно-топливная смесь
Наличие моторного масла в клапане или шланге PCV
Увеличение расхода масла
Жесткий запуск двигателя
Грубая не стабильная работа двигателя на холостом ходу

Кроме того, заклинивший клапан PCV может вызвать свет «Check Engine» из-за увеличения потока воздуха. А диагностический компьютер может ошибочно показать эту ошибку из-за датчика массового расхода воздуха или кислородного датчика, что затруднит вам выявление реального источника проблемы.

Почему клапан PCV важен

Неисправные PCV могут вызывать загрязнение моторного масла, накопление осадка, утечки масла, высокий расход топлива и другие проблемы, связанные с повреждением двигателя, в зависимости от типа неисправности.

Хотя некоторые из этих проблем можно обнаружить до того, как они обострятся с помощью простых проверок, выход из строя клапана PCV или связанных с ним компонентов часто приводит к дорогостоящему ремонту. Это связано с тем, что большинство владельцев автомобилей не включают систему PCV в свои процедуры технического обслуживания. Несмотря на то, что некоторые производители автомобилей предлагают регулярно заменять эту деталь, владельцы автомобилей все равно забывают его заменить. Кроме того, не все производители подчеркивают важность регулярных проверок системы.

Ниже в этой статье мы обсудим, как владельцы автомобилей могут тестировать свои собственные клапаны PCV.

Но прежде чем мы перейдем к этому, вот вся эта статья в двух словах: что делает клапан вентиляции картерных газов, что происходит, когда он выходит из строя, и как его проверить.

Функция клапана PCV в двух словах


Как работает клапан вентиляции картерных газов:	• Использует вакуум двигателя, чтобы вытянуть продувочные газы из картера.
	• Проталкивает газы вниз по впускному коллектору и обратно в камеры сгорания, где они повторно сжигаются.

Некоторые признаки	• Одна или несколько сальников или прокладок вышли из строя.
	• Двигатель работает неравномерно.
	• Двигатель может выделять черный дым.
	• Повышается внутреннее давление двигателя.
	• Влага и грязь накапливаются внутри двигателя.

Как это проверить:	• Проверьте резиновые детали.
	• Замените сетчатый фильтр под клапаном.
	• Отсоедините шланги и внимательно осмотрите их.
	• Снимите клапан и встряхните. Если он не гремит, его необходимо заменить.

Принцип работы клапана вентиляции картерных газов

Во-первых, давайте обсудим его функцию, чтобы вы лучше поняли причины возникновения симптомов. Понимание этого поможет вам лучше понять систему при ее проверке и тестировании.

Вплоть до конца 1950-х годов автомобильные двигатели выпускали «взрывные» газы — несгоревшее топливо — для предотвращения повреждения двигателя. Проблема была в том, что эти газы наносили вред окружающей среде, что очень плохо.

Когда двигатель вашего автомобиля работает, топливовоздушная смесь поступает в каждый цилиндр. Сотни мощных взрывов происходят, чтобы высвободить энергию топлива, производя высокотоксичные и вредные газы. После каждого процесса сгорания выпускной клапан направляет эти газы в выхлопную систему, где каталитический нейтрализатор превращает их в гораздо менее токсичные пары перед выпуском их в атмосферу.

Тем не менее, небольшое количество газа в камерах сгорания попадает в картер (блок двигателя) посредством утечки давления между поршневыми кольцами и стенкой цилиндра.

Оставленные сами по себе, эти пары и будут разрушать ваш двигатель. Продувочные газы содержат углеводороды (несгоревшее топливо), угарный газ (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту. Вместе эти вещества разъедают любой металлический компонент двигателя, к которому они прикасаются, разбавляют моторное масло, накапливают вредный осадок, ускоряющий износ деталей, и закупоривают небольшие проходы и шланги.

В 1961 году для решения этой проблемы была введена система PCV. Эта простая система контроля выхлопных газов использует вакуум двигателя, чтобы вытягивать продувочные газы из картера, проталкивая их вниз по впускному коллектору и обратно в камеры сгорания, где они возвращаются.

Тем не менее, система PCV выйдет из строя при плохом обслуживании системы двигателя.

Обслуживание ПКВ

Как часто вы проверяете систему PCV?

Начало формы

Раз в два месяца
Каждые шесть месяцев
Раз в год
Никогда

Конец формы

Принцип работы клапана вентиляции картерных газов — как работает

Проверка вашего клапана PCV

К сожалению, многие производители автомобилей не являются строгими в обслуживании системы PCV. Некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль (50-100 тысяч км.) Тем не менее, более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Чтобы начать проверку системы PCV в вашем автомобиле, сначала найдите клапан вентиляции картерных газов и связанные с ним компоненты. В зависимости от вашей конкретной модели вы можете найти клапан на резиновой втулке на крышке клапана; на вентиляционном отверстии вокруг впускного коллектора; или ближе к одной стороне блока двигателя.

Имейте в виду, что некоторые новые модели вообще не имеют PCV; вместо этого вы найдете простой вакуумный шланг, идущий от крышки клапана до воздуховода. Другие могут иметь простой ограничитель на месте. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Если вы не знакомы с системой PCV в своем автомобиле или не можете найти его, купите руководство по обслуживанию для конкретной марки и модели автомобиля в местном магазине автозапчастей. Руководство по послепродажному обслуживанию стоит около 20 долларов США и содержит инструкции для многих простых задач по техническому обслуживанию и ремонту. Если вы не хотите покупать копию прямо сейчас, поищите руководство в интернет.

К счастью, проверка системы не занимает много времени.

Проверьте детали системы PCV. Резиновые компоненты, такие как прокладки, уплотнительные кольца и шланги, разбухают, становятся твердыми и ломкими после постоянного воздействия высоких температур. Они начинают течь. При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружили, что шланги заполнены слизью, очистите их растворителем для лака и замените.
Многие модели двигателей используют простой недорогой клапан, и многие автовладельцы просто заменяют его через каждый интервал обслуживания. Другие включают в себя нагревательные элементы и стоят дороже. Независимо от типа PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Некоторые транспортные средства, включая некоторые старые модели Ford Escort, оснащены небольшим полым пластиковым блоком без движущихся частей. Если у вас есть клапан такого типа, просто очистите его лаковым растворителем, если необходимо, и переустановите.

Обслуживание клапана PCV

Помимо визуальной проверки состояния различных PCV и связанных с ними компонентов, проверьте систему во время работы двигателя.

Тестирование на вакуум

Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы прогреть его до рабочей температуры.

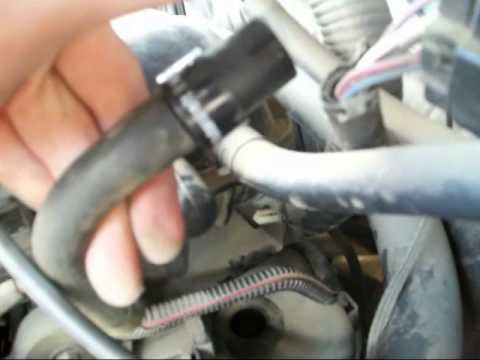

Затем откройте капот и отсоедините клапан от крышки и заблокируйте конец клапана пальцем. Вы почувствуете вакуум от всасывания системы на кончике пальца и заметите кратковременное падение скорости холостого хода примерно на 40–80 об / мин.
Если вы заметите большее падение оборотов и холостые обороты двигателя, ваш клапан PCV может застрять в открытом положении.
Если вы не чувствуете вакуум на кончике пальца, проверьте шланги на наличие грязи, препятствующей потоку воздуха. При необходимости очистите клапан и шланги разбавителем для лака и тонкой щеткой для шланга.

Альтернативные тесты

Еще один способ проверить вакуум — зажать или заблокировать вакуумный шланг, соединенный с клапаном PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. Если нет, ищите заблокированный или ограниченный вакуумный шланг или клапан.
На некоторых двигателях доступ к PCV затруднен. В этих моделях вы можете снять щуп для измерения уровня масла в двигателе и закрыть отверстие в щупе с помощью куска ленты.Когда двигатель работает на холостом ходу, снимите крышку с масляной заливной горловины на крышке клапана. Затем поместите тонкий кусок картона поверх отверстия. Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае произошла утечка в системе или система засорена. Проверьте состояние шлангов, их соединений и прокладки.

Поддержание системы PCV

Иногда, плохие симптомы клапана ошибочно регистрируются как поступающие от плохого датчика. Вот почему важно регулярно проверять PCV и соответствующие компоненты. Это займет всего несколько минут. Если в вашем двигателе отсутствует клапан , или вы не можете добраться до него, не удалив один или несколько компонентов, обратитесь к руководству по ремонту для лучшего способа проверки вашей конкретной системы. Кроме того, проверьте график обслуживания вашей системы и заменяйте необходимые компоненты через определенные промежутки времени, даже если он кажется в хорошем состоянии. Большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят ваши деньги на дорогостоящем ремонте, если вы замените их в рекомендованном интервале.

Клапан PCV — что это и для чего? Признаки неисправности клапана PCV и способы проверки

Positive Crakcase Ventilation (PCV) — система принудительной вентиляции картерных газов, которая контролирует давление в масляной системе и удаляет выхлопные газы из картера, предварительно очищая их от частиц масла. Клапан PCV, также известный как клапан принудительной вентиляции картерных газов (КПВКГ), является неотъемлемой частью вышеупомянутой системы.

Этот клапан играет важную роль и при этом очень часто о его существовании многие даже не догадываются. Благодаря ему повышается производительность ДВС, а также снижается риск утечки и перерасхода масла. Однако, в случае неисправности PCV-системы, она может доставить автовладельцу множество различных проблем. Своевременно распознав первые признаки неисправного КПВКГ, позволит вам сэкономить деньги и предотвратить более серьезные неисправности двигателя.

Актуально: Что будет если не менять моторное масло?

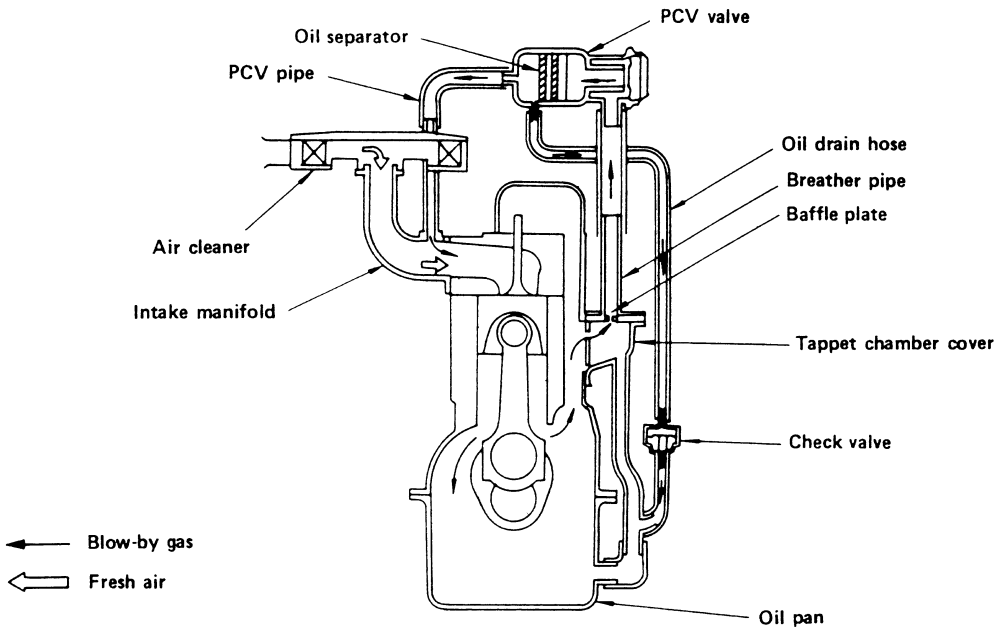

Как работает система клапанов PCV?

Во время работы двигателя в системе смазки создается давление, при этом движущиеся части интенсивно взбивают масло. Регулировать это давление и не допускать утечки масла и является одной из задач системы PCV.

Система включает в себя воздушные шланги, по которым происходит подача чистого воздуха, который улавливает масляные пары, проходящие через двигатель. После воздух направляется в другой шланг, который соединен с впускным коллектором. Когда воздух проходит через систему, создается разрежение и газы вытягиваются, после чего безопасно сгорают в двигателе. Во время этого процесса создается небольшой вакуум, который понижает давление в системе. Задача клапана PCV — помогать регулировать поток воздуха, а также предотвращение утечки масла из двигателя.

Кроме того, система вентиляции картерных газов удаляет влагу из масла. Во время работы двигателя выделяется большое количество тепла, а после того как мотор остывает, образуется конденсат. Эта влага поглощается присадками, содержащимися в моторном масле и удерживается во взвешенном состоянии. Со временем присадки не справляются с постоянно растущим количеством влаги, после чего внутри двигателя могут образоваться очаги коррозии. Такое явление может привести к серьезным повреждениям, вплоть до полной неисправности силового агрегата. Появление молочной или мутной пленки в шланге или клапане PCV свидетельствует о наличии большого количества влаги в масляной системе.

Актуально: Как правильно выбрать моторное масло?

Признаки неисправности клапана PCV

Вышеупомянутая пленка мутного или молочного цвета — лишь один из признаков неисправного клапана PCV. Однако это явление также может свидетельствовать о других проблемах. Если в системе есть влага, то замена только одного КПВКГ не решит проблему, вам обязательно необходимо будет заменить масло.

Также специалисты рекомендуют чаще менять масло тем, кто передвигается на короткие дистанции. Из-за частых остановок и небольших расстояний, двигатель часто не достигает рабочей температуры, в результате чего влага в системе может накапливаться и не удаляться системой принудительной вентиляции картерных газов в полном объеме.

Грязное масло и повышенный его расход — также являются признаками плохого клапана PCV. Умирающий клапан может издавать шум похожий на свист. Чтобы понять является ли клапан PCV источником шума, достаточно перекрыть шланг, идущий к клапану и прислушаться изменился ли шум.

В некоторых случаях неисправный КПВКГ может привести к появлению масла на воздушном фильтре. Если вы видите грязное или маслянистое пятно рядом с впускным шлангом клапана, это свидетельствует о его неисправности. Заклинивание этого узла может спровоцировать появление ошибок (коды: P0171 и P0174), а также появление соответствующих индикаторов на панели приборов («ЧЕК» и лампочка давления масла). Также следует обратить внимание на ошибки лямбда-зонда и ДМРВ, которые могут быть связаны с этим устройством.

Если клапан PCV выходит из строя или уже вышел, произойдет увеличение внутреннего давления двигателя, возможно появление черного дыма, а также перебои в работе двигателя.

Если клапан заклинил, вы заметите другие признаки. Заклинивание в открытом состоянии или разрыв шланга — возникнет вакуумная утечка, это будет сопровождаться перебоями в работе двигателя на холостых, ТВС станет «бедной», расход масла увеличится, начнется «масложор».

Заклинивший открытый клапан PCV может также спровоцировать появление ошибки, в том числе и датчиков, о которых я говорил выше (лямбда и ДМРВ). При неправильной диагностике можно заменить вполне рабочие датчики, при этом не решить проблему.

Как проверить клапан PCV?

Если вы столкнулись с каким-либо из вышеперечисленных симптомов и подозреваете, что КПВКГ работает неправильно или вовсе не работает, при этом у вас нет диагностического сканера, можно использовать альтернативные методы.

Для этого необходимо сначала проверить целостность шлангов клапана, а также правильность их подключения. Начните с визуального осмотра резиновых частей клапана, в случае их износа произведите замену. Найдите сетчатый фильтр под клапаном и замените его. Если после этого проблема не уйдет, попробуйте заменить шланги. Попробуйте продуть клапан PCV, если он продувается в обе стороны, его необходимо заменить.

Сколько служит клапан PCV?

Все зависит от условий эксплуатации и множества факторов. При надлежащем обслуживании и регулярной замене масла, устройство «живет» довольно долго. В противном случае скопления грязи и различных включений в моторном масле, значительно сократит срок службы клапана PCV, вплоть до полного его выхода из строя.

Рекомендую: Видео о том, что такое клапан рециркуляции, для чего необходим и как это работает

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет.

Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также: Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также: Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Клапан PCV

⏰Время чтения: 6 мин.

Клапан PCV — это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.

Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.

Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.

Для чего нужен клапан PCV

Многое про этот клапан уже мной рассказано на странице Система вентиляции картера.

Так для чего же нужен клапан PCV?

Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.

Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.

Дело в том, что этот «плавающий» клапан имеет несколько режимов работы и главная его задача — это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово — ограничивать, а не прекращать полностью! Это очень важно.

Вот пример его работы

Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.

При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.

Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.

Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Примечание. В конце страницы я добавил видео, в котором показал, как проверить клапан программно и на слух.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.

Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Видео — Как работает и как проверить клапан PCV

На этом видео я показал, как проверить клапан программно и физически, а также показал, чем отличается исправный клапан от неисправного. А также оригинальный от неоригинального

Глушить клапан PCV или нет

Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.

Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.

Причина для такого «тюнинга», конечно, «железная», но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.

Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.

Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят.

О таком случае я рассказывал в этом видео

Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех!!!) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.

Да и, вообще, клапан PCV глушить не стоит.

Устройство клапана PCV

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Реальная проблема, к которой может привести неисправный клапан PCV

В этом видео ко мне приехал автомобиль с зависающими оборотами после запуска двигателя и при переключении передач. Всему виной оказался неисправный клапан PCV. Причем, после замены, проблема не ушла, так как был куплен неоригинальный клапан. После того, как я настоял купить оригинал (артикул 96495288), проблема ушла. Как я нашел неисправность смотрите в этом видео

Замена клапана PCV

Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)

Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288

Собственно, замена клапана PCV состоит из четырёх простейших операций:

Снимаем шланг с клапана PCV
Откручиваем клапан PCV
Закручиваем новый клапан на место
Монтируем шланг вентиляции картера на место

Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!

Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.

Думаю, на все основные вопросы я ответил, но если ещё есть не основные вопросы , то можно обсудить их в комментариях.

Всем Мира и ровных дорог!

По теме:

Клапан вентиляции картерных газов лансер 10: как проверить и заменить

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

Эта простая и порой незаметная система устанавливается на все автомобили — старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…
Со временем данная система становится умнее и сложнее, а пользу от её труда невозможно переоценить.
Система вентиляции картера выполняет самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.
Но мало кто уделяет ей должное внимание и даже больше — мало кто задумывается, зачем, вообще, данная система нужна и какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

Открытого типа — более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый — это сильное загрязнение окружающей среды, а второй — при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен был идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе. Но чтобы не загрязнять впускной тракт маслянистыми отложениями от работы изношенного двигателя, наши люди, как всегда нашли простое решение.
Закрытого типа (или принудительная вентиляция) — система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Но принцип работы ни чем существенным не отличается от других автомобилей.

Система вентиляции картера закрытого типа, как уже говорилось, не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительности системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие — соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основана на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера и их сжигает.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки — перед клапаном и после клапана

Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.
Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались его заменить каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

Клапан PCV выполняет несколько функций:

не пускает воздух в обратном направлении (из дросселя в картер)
снижает пропускную способность при большом разрежении в коллекторе
открывается полностью при низком разрежении в коллекторе

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят из картера в коллектор.

При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается.

Благодаря этому поступление картерных газов в коллектор ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.

Вот пример работы клапана вентиляции картера (PCV)
Более подробно про этот клапан можно почитать и посмотреть не странице Клапан PCV
Засорение клапана вентиляции картерных газов может привести к его заклиниванию, что обязательно отразится на работе двигателя.
При заклинивании в открытом положении:

возрастут обороты холостого хода (РХХ их понизит, конечно, но проблема от этого не исчезнет)
может увеличиться расход топлива
работа на хх может стать неустойчивой

При заклинивании в закрытом положении:

возрастёт давление в картере
течь масла через всевозможные уплотнения и сальники
возможно нарушение работы системы смазки

Думаю, этих доводов достаточно, чтобы проверить работу клапана PCV и всю систему вентиляции картера в целом. А также начать проводить обслуживание системы через определённый промежуток времени или через определённый пробег.

Для этого достаточно вывернуть клапан PCV
Осмотреть его на наличие загрязнений и повреждений
Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
подуть сильно в штуцер — воздух не должен проходить
всосать воздух со стороны штуцера, создавая разрежение до 30 кПа Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте. Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

замасливание впускного тракта двигателя — необходима регулярная чистка
при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
меньше шансов наблюдать течь через уплотнения и сальники
увеличивается ресурс моторного масла
уменьшаются окислительные процессы внутри двигателя
картерные газы повышают детонационную стойкость
картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.
Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.
Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Заглушить ЕГР (EGR) или оставить?

Греется колесо Лачетти

Замена масла Шевроле Лачетти

Источник: https://MoyLacetti.ru/sistema-ventilyacii-kartera/

Клапан вентиляции картерных газов Лансер 10: как проверить и заменить

Основной задачей, возложенной на клапан вентиляции картерных газов является уменьшение влияния автомобиля на экологию. Неисправности в данном узле возникают преимущественно из-за накапливания смолистых отложений, затрудняющих проход потоков газов.

Проверка клапана вентиляции картерных газов

Нормально функционирующий клапан должен иметь плунжер, перемещению которого не мешают отложения. В зависимости от разряжения во впускном коллекторе, плунжер занимает различное положение.

Проверить клапан pcv lancer x можно выполнив следующую последовательность:

Отсоединить шланг вентиляции.
Снять клапан.
Соединить с шлангом вентиляции.
Запустить мотор.
После непродолжительной работы на холостом ходу
Поместить палец на клапан и проверить наличие разрежения, как показано на нижеприведенном рисунке.
Если разрежение отсутствует, то необходимо заменить или почистить клапана. В противном случае, необходимо продолжить проверку.
Заглушить мотор.
Снять клапан.
Вставить тонкий стержень и проверить ход штока.
Отсутствие движения или наличие заедания в определенные периоды говорят о необходимости чистки либо замены клапана.

Визуальный осмотр также говорит о состоянии клапана. На нем не должно быть трещин и прочих механических повреждений.

Чистка клапана pcv

Замена клапана вентиляции картера

Замена клапана потребуется в случае если после очистки:

клапан продувается в обе стороны,
клапан невозможно продуть вообще.

Выполняя замену необходимо уделить внимание резиновой уплотнительной втулке. Она очень часто становится твердой и плохо герметизирует клапан. При необходимости ее необходимо заменить.

Источник: https://uazlyuks.ru/avto/mitsubishi/klapan-ventilyatsii-karternyh-gazov-lancer-10

Как работает система вентиляции картера двигателя

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичное его работе, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation).

Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании.
В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими…

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:
• Воздушные патрубки для отвода газов из картера;
• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

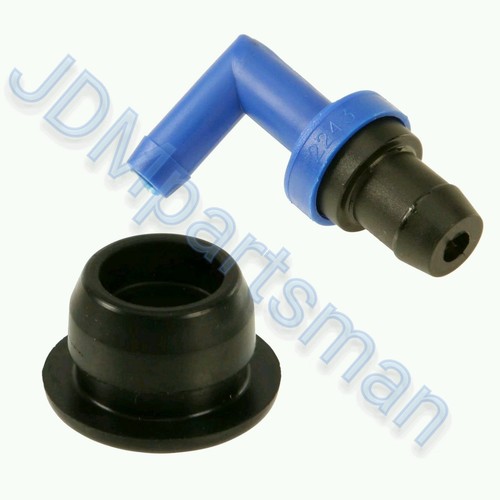

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара.

При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе.

Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;
• Запотевание сальников и стыка крышки клапанов двигателя;
• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.
В заключении.
При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Источник: https://avtoexperts.ru/article/kak-rabotaet-sistema-ventilyatsii-kartera-dvigatelya/

Пресловутый клапан PCV, почему все же нужна замена (Lancer X) — Mitsubishi Lancer, 1.

8 л., 2008 года на DRIVE2

Пробег у моего авто близится к 100 тысячам, поэтому в зону внимания попал клапан принудительной вентиляции картерных газов (PCV).Далее последуют мои изыскания на тему диагностики клапана, и проанализированный опыт участников drive 2.

Существуют две методики проверки. Назовем их — «Губами» и «Пальцем»)))

Первая — «Губами», вроде бы неправильная. Выкручивается клапан (ключом на 23) и продувается. Клапан должен продуваться под действием разрежения только в одном направлении от резьбового штуцера к штуцеру крепления шланга.

Однако, это не совсем так.

Вот и я выкрутив клапан, убедился что он продувается в одну сторону легко, а в другую с небольшим усилием.Ага! — подумал я, неисправность! Нужно менять. Заказал новый клапан. Парт 1035A422. Стоит довольно дорого, но не в этом суть (есть аналоги от других авто, но не будем здесь об этом).

Вторая методика — «Пальцем». Вроде бы правильная.Снимаем шланг. Выкручиваем клапан. Одеваем обратно на него шланг. Заводим авто.

На холостом ходу создается разряжение во впускном коллекторе и шток внутри клапана втягивается, преодолевая сопротивление пружины.

Дальше закрываем пальцем отверстие на клапане, слышим щелчок, это отошел шток при помощи пружинки. Убирая палец, клапан закрывается, закрывая пальцем — открывается.

Эта проверка тоже не покажет, нормально ли работает клапан.

Теперь объясню почему.Принцип работы.

Клапан позволяет дозировать поток газов в зависимости от силы вакуума во впускном коллекторе:— На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.— На средних оборотах давление вакуума во впускном коллекторе средненькое, и газов не очень много. Клапан открыт наполовину.— На высоких оборотах давление вакуума во впускном коллекторе низкое, а газов в картере много. Клапан открыт на полную пропускную способность.

— Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

Теперь посмотрим на вскрытый старый клапан.

Итак, как видно, внутри клапана образуется нагар. И его не отмыть простым карбклинером, промывая клапан. Нагар очень твердый.Чему мешает нагар?

Вспоминаем принцип работы — На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.

Почти, но конструкцией предусмотрены каналы по которым немного картерных газов отсасывается в коллектор. Из-за нагара, эти каналы забиваются и клапан перекрывается полностью.

Это не хорошо, потому что образуется излишнее давление. Что так или иначе влияет на стабильность холостого хода.

Далее, если клапан продувается обратно, вспоминаем вроде бы неправильную проверку «Губами».Опять про принцип работы — Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

В нашем клапан запирается не полностью, следовательно имеется не учтенный подсос воздуха. Что тоже не есть гуд.

Выводы.Обе методики «Губами» и «Пальцем» позволяют в той или иной мере ГРУБО диагностировать работу клапана. В первом случае на подсос воздуха, во втором на залипание штока.Промывкой закоксованые каналы не очистить. Пружинка со временем теряет свою упругость.

Так что вернее всего либо промывать с каждой заменой масла, тем самым не дав закоксоваться либо все же менять при пробеге от 100 тыс.
Надеюсь вам информация была полезна.

Источник: https://www. drive2.ru/l/456036742345001373/

Признаки неисправности клапана вентиляции картера (PCV)

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор.

Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля.

Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем.

Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Загрязненный фильтр

Загрязненный воздушный фильтр

Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля.

Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания.

В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Источник: https://automotolife.com/services/neispravnosti-klapana-ventilyatsii-kartera

Непонятно работает вентиляция картерных газов

05.02.2016, 13:57	#1
Житель Клуба Имя: Сергей Авто: Outlander XL 3.0 Сообщений: 167	Непонятно работает вентиляция картерных газов. Движок 3.0 Исследуя причины появления масла на свече зажигания, решил проверить как обстоит дело с вентиляцией картерных газов. Говорят, что при большом потоке и при изношенных кольцах может забрасывать масло во впускной коллектор. Толстая резиновая трубка входящая в впускной резиновый патрубок перед дроссельной заслонкой — это ведь оно? И выходит эта трубка из клапанной крышки.. Отсоединил, завел — ничего из трубки не дымит. Зажал пальцем — давления не чувствуется, но какие-то странные ощущения…. Кто-то может объяснить в чем дело???

09.02.2016, 12:29	#2
Житель Клуба Имя: Сергей Авто: Outlander XL 3.0 Сообщений: 167	Re: Непонятно работает вентиляция картерных газов. Здесь никто ответа не знает. В соседней ветке с общей помощью вычислили и делюсь для общего понимания — Во время малой нагрузки на холостом ходу воздух засасывается из впускного резинового патрубка перед дроссельной заслонкой, что я и наблюдал на своем автомобиле. Это нормально. Этот воздух каким-то образом направляется в картер (возможно устроены спецканалы в клапанной крышке) и выдувает оттуда картерные газы через клапан PCV во впускной коллектор после дроссельной заслонки, где ваккуум намного выше. Т.е. за счет разницы давлений до и после дроссельной заслонки происходит принудительная вентиляция картера. При высокой нагрузке дроссельная заслонка открыта гораздо сильнее и разницы давления практически нет, да и клапан уже не справляется с возросшим потоком картерных газов. В этом режиме газы будут выходить во впускной коллектор и через клапан и через шланг перед заслонкой (засоряя последнюю). Вывод. Если вышеуказанный шланг на холостом ходу «сосет», то это говорит о проходимости (исправности) всего тракта вентиляции. Клапан открыт («продувается») — и это его основной режим. Также в открытом состоянии его пропускная способность может меняться в зависимости от потока, как-то его регулируя. Так рассказывается про клапаны с двумя пружинками, но у нас пружинка одна и есть ли эта тонкая настройка неизвестно. Клапан нужен для закрытия проходимости в обратном направлении (когда «не продувается»). Толковых объяснений, для чего это нужно и когда работает я пока не встретил. В одном месте пишется про Anti-Fire, т.е как защита от обратных вспышек и все. (Соответственно, а нужна ли нам исправность клапана в виде обратного закрытия и вообще сам клапан?)

Пользователь сказал cпасибо:

09.02.2016, 15:51

Вступаю в Клуб

Имя: Всеволод
Авто: Citroen C-Сrosser 2.4 CVT
Сообщений: 5

Re: Непонятно работает вентиляция картерных газов. клапан нужен- попробуйте его снять совсем- и подключить трубку напрямую= под клапанной крышкой будет сильное разряжение- и воздух будет засасывать из впускного колектора .а работа клапана примитивная- внутри поплавок на пружинке- приоткрывает отверстие исходя от величины разряжения

09.02.2016, 18:56

Опытный

Имя: Александр
Авто: Outlander XL 3.0
Сообщений: 80

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от Seva133 приоткрывает отверстие исходя от величины разряжения

ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

11.02.2016, 15:52

Житель Клуба

Имя: Сергей
Авто: Outlander XL 3.0
Сообщений: 167

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от alex540 ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

Нет.
Шланг с клапаном, входящий во впуск за заслонкой, тоньше шланга, входящего во впуск перед заслонкой. Первый шланг нужен только для создания принудительного потока воздуха через картер на холостом ходу, когда давление и количество газов очень мало. Этим потоком клапан и открывается.
Эта система вспомогательная.

При нагрузке давление газов многократно возрастает и клапан открыт естественным образом. Но в этом режиме он со своей тоненькой трубкой уже и не нужен. Газы совершенно свободно давят во впускной через «основной» толстый шланг без всяких клапанов.

11.02.2016, 17:07

Опытный

Имя: Александр
Авто: Outlander XL 3.0
Сообщений: 80

Re: Непонятно работает вентиляция картерных газов. Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.

11.02.2016, 17:21	#7
Гуру раздела Первое поколение Outlander XL 2007-2010 г. Авто: XL 3.0 S11 black Сообщений: 4,244	тема плавно перешла в …

Пользователь сказал cпасибо:

12.02.2016, 11:54

Житель Клуба

Имя: Сергей
Авто: Outlander XL 3.0
Сообщений: 167

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от alex540 Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.

Да, клапан обязательно на выходных посмотрю, его загрязнение и опыт такой сделаю. Только по «моей теории» не следует совершенно что клапан не откроется. Если я правильно понял условия вашего опыта. Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен? Тогда со «свободной» стороны клапана будет атмосферное давление, а той стороны что в шланге — при заведенном движке естественно будет пониженное давление от впускного коллектора. Положительный, назовем его так, перепад давления и клапан будет открыт и, возможно, шипеть (сосать воздух).
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.
Насчет жиклера на холостом ходу — почему бы просто не сделать трубку еще тоньше? Или отверстие в одном из наконечников куда трубки одеваются? Я встречал что этот клапан может регулировать поток в зависимости от скорости, но это относилось к клапанам с двумя пружинками, а у нас одна. А не на холостом, повторяю, газы совершенно совершенно свободно пойдут на впуск через толстый шланг и тоже минуя МАФ.

Добавлено через 5 минут

Цитата:

Сообщение от YesYes тема плавно перешла в …

На рабочем компе видео не работает, дома посмотрю. Но пока тема никуда не перешла, говорим об одном и том же
А вот если бы модератор объединил две ветки в одну было бы правильно. Наверное, оттуда сюда, в эксплуатацию…

Последний раз редактировалось Сергей_XL3.0; 12.02.2016 в 12:09.

Пользователь сказал cпасибо:

12.02.2016, 21:32

Опытный

Имя: Александр
Авто: Outlander XL 3.0
Сообщений: 80

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от Сергей_XL3.0 Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен?
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.

С резьбой, выполнен в виде шестигранника под ключ. Да к тому же шлангу. Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление. Вентиляция задумана что бы продлевать жизнь маслу в здоровом двигателе. Если мотор «болен» и сильно «сапунит» (на ХХ клапан не успевает засосать все газы прорвавшиеся через ЦПГ) то эта система уже не работает и «добивает» этот мотор.

14.02.2016, 02:20

#10

Житель Клуба

Имя: Сергей
Авто: Outlander XL 3.0
Сообщений: 167

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от alex540 Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление.

А причем здесь воздухофильтр и заслонка? Во-первых, воздухофильтр вообще никак не участвует в потоке газов. А во-вторых, если клапан вывернут, то получается сквозная дыра из картера на улицу. Никакого сопротивления!

15.05.2016, 00:05

#11

Бывалый

Имя: Борис
Авто: Outlander XL 3.0
Сообщений: 21

Re: Непонятно работает вентиляция картерных газов. При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р. Миниатюры

Пользователь сказал cпасибо:

24.11.2016, 20:18

#12

Вступаю в Клуб

Имя: Алексей
Авто: ASX 1.8 2WD CVT
Сообщений: 1

Цитата:

Сообщение от ebuilder При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р.

Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

04.12.2017, 04:59

#13

Бывалый

Имя: Андрей
Авто: Стремительный домкрат
Сообщений: 22

Re: Непонятно работает вентиляция картерных газов. Цитата:

Сообщение от Citruss Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

Я бы правильно сказал от очень сильно загрязненного клапана такое может быть, лучше почистить его и заодно дроссель карб клинером. Так же еещ может быть от подушки двигателя, но мало вероятно! П.с: обратите внимание на тахометр, если ли не большое подрагивание стрелки?

04.12.2017, 11:06

#14

Вступаю в Клуб

Имя: Дмитрий
Авто: Outlander XL 2.4 MT
Сообщений: 11

Цитата:

У себя обнаружил источник дрожи на холостом ходу в педаль тормоза: вентилятор отопителя. Проверить легко — выключить обдув.. Может похожий случай..

07.12.2017, 09:27

#15

Житель Клуба

Имя: Александр
Авто: Outlander XL 3.0
Сообщений: 413

Re: Непонятно работает вентиляция картерных газов. Одно не понятно когда снимал впуск то в камере в которую вставляется трубка из клапанной крышки, больше все обнаружено масла. Вопрос клапан исправен продувается, откуда там масло ? уловительно должен его собирать по идее.

« Предыдущая тема | Следующая тема »

Ваши права в разделе

Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения
HTML код Выкл.

Текущее время: 01:33. Часовой пояс GMT +3.

Источник: https://out-club.ru/board/showthread.php?t=82625

принцип работы, признаки и причины неисправности

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора. Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной калиброванной эжекционной трубки) и закрытая, или принудительная система вентиляции (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства, хотя многие из них все еще бороздят просторы вселенной отечественное бездорожье. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы вместе с масляным туманом выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» существенным загрязнением атмосферы.

Принцип работы принудительной системы вентиляции картера (PCV).

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем, т.к. давление картерных газов минимально. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание не отфильтрованного атмосферного воздуха внутрь двигателя, вместе с пылью и водяными парами. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной износа ЦПГ и как следствие потери компрессии и расхода масла.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан PCV, выводящий попавшие в картер двигателя газы во впускной коллектор с последующим сжиганием в камерах сгорания. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько, либо внутренние — в клапанной крышке с лабиринтом и отверстиями для стока масла, либо внешними в виде отдельной конструкции со стоком масла непосредственно в картер) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, имеют свои особенности, но в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с очищенным воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер либо под клапанную крышку.

В некоторых современных двигателях дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителей.

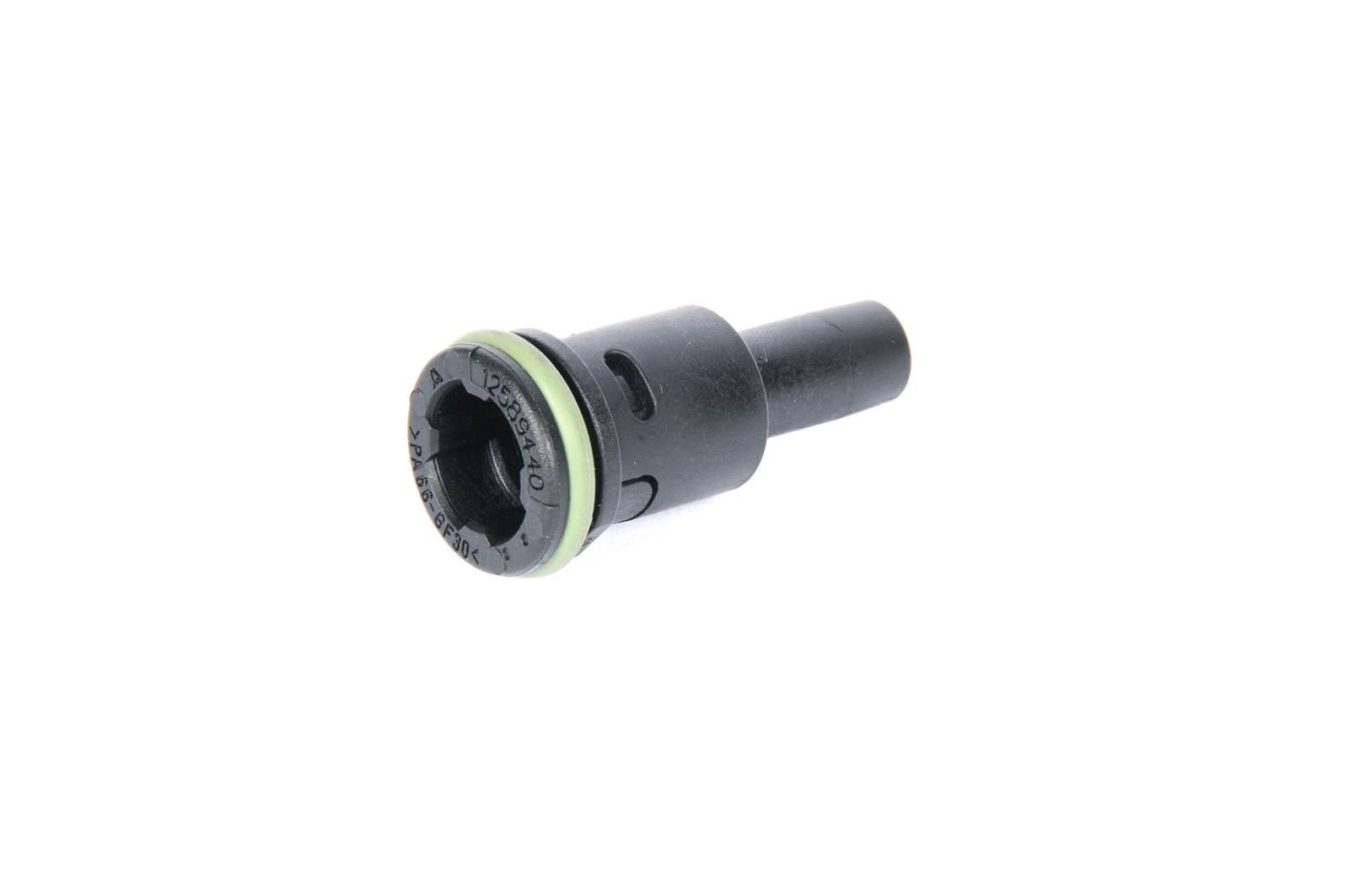

Клапан PCV – особенности конструкции.

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор и поддержание разрежение во впускном коллекторе. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт либо закрыт полностью), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.
При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива и масла.

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях. Для чего нужен клапан вентиляции картерных газов? Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень). Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод. Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления. Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения. И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте – PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. – система вентиляции картера). Где находится клапан вентиляции картерных газов?

Где находится клапан вентиляции картерных газов?

или

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов? Проверить клапан достаточно несложно. Снимите шланг, идущий от картера к клапану PCV. Запустите двигатель. Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок. Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел. Неисправности клапана вентиляции картерных газов Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя. Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя. Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе. Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

Признаки неисправности системы вентиляции картерных газов

В случае неисправности системы лабиринтов (существенное засосрение закоксовавшимся маслом) возникает небольшой, но заметный расход масла (в районе 0,1-0,5л на 1000км), на свечах появляются следы сгоревшего масла в виде крупы или «ржавчины», а в камере сгорания — нагар, все это ошибочно принимают за умершие маслосъемные колпачки или даже кольца, хотя дело совсем не в них. В некоторых случаях, особенно в холодное время года и медленному движению по пробкам, возможно постепенное оседание масляного тумана в виде жидкого масла прямо во впускном коллекторе, что приводит к проблемам холодного пуска, при запуске масло из раннеров попадает во впуск и заливает все вокруг, в т.ч. свечи, клапана и камеру сгорания, мешая нормального смесеобразованию и воспламенению горючей смеси. И когда запуск удается — попавшее масло начинает гореть в виде синего дыма, что опять же списывают на умершие маслосъемные колпачки…а на самом деле копать надо в систему вентиляции картера. Неправильная работа системы PCV может являться одной из причин загрязнения дросселя, клапана холостого хода, загрязнения воздушного фильтра, воздушной магистрали (патрубки и впускной коллектор), течи масла и выдавливания сальников и прокладок, чаще наружу, чем внутрь. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях, когда система связанная с клапаном PCV забита (чаще всего забивает сам клапан, реже забивает маслоотделитель, лабиринты и патрубки), вентиляция начинает работать неправильно и масляные пары вместе с газами начинают поступать через вентиляционную трубку, первый признак этого — быстрое загрязнение дросселя со стороны входного патрубка. В некоторых автомобилях свежий воздух берется прямо из короба воздушного фильтра — при неисправности системы PCV фильтр начинает забрасывать маслом, а в некоторых случаях, т.к. картерные газы очень горячие, то возможно даже оплавление фильтра из синтетического материала и как следствие — лишение автомобиля системы фильтрации воздуха. В случаях когда забиты уже обе трубки, последствия плачевнее, начинает выкидывать щуп, также возможно образование масляных подтеков в местах уплотнений и соединений (прокладки, сальники). Совсем неприятный вариант – выдавливание сальников коленвала или уплотнителей масляного фильтра с значительными потерями объема масла. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и приготовлению переобогащенной или переобедненной смеси, в зависимости от режима работы. В случае если клапан начинает пропускать газы во все стороны (разрушились поршеньки либо пружины), начинается сильный подсос воздуха во впускной коллектор, разрежение в нем падает, со всеми неприятностями в виде повышенного расхода топлива, неустойчивого либо повышенного холостого хода, обеднения горючей смеси, ухудшения работы вакуумного усилителя тормозов. Причем Check Engine может и не загораться, т.к. пропусков воспламенения обычно нет.

Как правило, типичная неисправность КВКГ заключается в износе мембраны, как на фото ниже. Она рвётся, создавая вышеуказанные проблемы.

Замена КВКГ на примере мотора М43 BMW. Видео:

принцип работы и признаки неисправности Где находится клапан pcv

Что это за услуга?

Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Замена клапана PCV , как и нужна через каждые 48 тыс. км пробега.

Для того чтобы проверить исправность клапана, его необходимо извлечь вместе со шлангом при работающем на холостых оборотах двигателе. Если на клапане не ощущается разрежение (приложите для этого к его отверстию палец), скорее всего, не работает, либо клапан, либо проблема со шлангами. Исключите потерю герметичности шлангов. Для этого сначала выключите двигатель. Потрясите клапан. Если внутри не слышно стука – его необходимо заменить. Дело в том, что внутри клапана находится система пропуска в виде шарика, который пропускает газы только в одну сторону. Вместе с газами в систему попадают и пары масла. Если она забилась, нужна замена клапана вентиляции картера .

Вместе с клапаном, возможно, придется поменять и проходную втулку. На ней также могут быть загрязнения и дефекты. Также необходимо проверить состояние воздуховода. Эта труба непосредственно связана со всей системой, и если загрязнен клапан вентиляции, то она, скорее всего, тоже нуждается в замене.

Имейте ввиду

Клапан вентиляции картера идет зачастую в комплекте с крышкой, поскольку рекомендуется проводить замену обоих элементов одновременно. Новый клапан должен соответствовать типу и объему двигателя. Нужно устанавливать деталь, рекомендуемую производителем.

Хорошей практикой является замена клапана PCV при каждом большом техническом обслуживании. Регулярная замена моторного масла предотвратит образование отложений шлама внутри масляного поддона, которые могут вызвать неисправность клапана PCV.

Насколько это важно

Поломка клапана ведет к неприятным последствиям. Воздух в систему поступает напрямую, возрастает давление. Увеличивается расход масла в двигателе. Вместе с ним топлива также потребляется больше. Простая и быстрая замена клапана решит проблему и сэкономит расходы.

Основные причины, почему это происходит

Течи в моторном отсеке
Течи под автомобилем
Шипящий звук от двигателя
Плохая динамика автомобиля

Перечень основных работ:

Отсоедините вакуумный шланг.
Снимите и замените клапан принудительной вентиляции картера.
Замена шланга принудительной вентиляции картера
Подключите вакуумный шланг.

PCV — система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы — вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними — состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко — в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система — самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

Патрубки. Благодаря образующемуся во впускном через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции — регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя — проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

Появление тонкого свиста под капотом авто.
Плавающий холостой ход.
Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
Повышение расхода масла.
Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами — не совсем удобно, но быстро.
Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
Исправный клапан лучше менять через 100 тысяч километров пробега.
Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
соединения между шлангами начинают сифонить.

Исправляется это достаточно просто — либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV — одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

Для начала давайте разберёмся, откуда вообще в картере появляются газы и что такое картер.
Картер (поддон) — часть двигателя, где обычно располагается коленчатый вал и при не заведённом автомобиле, в нём хранится всё масло.

На картинке выше видно, что над картером расположены поршня, которые с помощью шатунов соединены с коленвалом. Давайте более подробно рассмотрим как устроен поршень .

На картинке выше видно, что поршень имеет три канавки, на которые одеваются кольца. Во время работы двигателя, через замки поршневых колец и неплотности между кольцами и стенками цилиндра, в картер прорываются газы из камеры сгорания. Если эти газы не удалять, это приводит к тому, что масло, контактируя с газами, со временем теряет свои свойства — стареет, а также в картере образуется избыточное давление, которое может привести к выдавливанию сальников. Для решения этой задачи был разработан PCV клапан , который срабатывает при разряжении во впускном коллекторе, причём степень открытия клапана зависит от степени разряжения.

При срабатывании клапана газы из картера снова попадают во впускной коллектор, но так, как картерные газы попадают туда, минуя расходомер воздуха, смесь беднеет. В последнее время автолюбители устанавливают в разрыв шланга PCV фильтр-отстойник(маслоуловитель), который представляет собой резервуар с двумя штуцерами.

Внутри находится фильтр, который отделяет масло от газов и представляет собой металлическую губку. При прохождении картерных газов через губку, масло, которое в них содержится, оседает на губке и стекает, а газы беспрепятственно проходят. Таким образом, продливают время работы катализатора, а он, как известно, штука недешёвая.

Тип: клапан предохранительный запорный высокого контролируемого давления.

Клапан ПКВ является полуавтоматическими запорным устройством, предназначенным для герметичного перекрытия подачи газа.

Клапан ПКВ автоматически закрывается при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапана производится вручную. Произвольное открытие клапана исключено.

Условия эксплуатации клапана ПКВ должны соответствовать климатическому исполнению УХЛ категория 2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 35 до плюс 45° С.

Клапан ПКВ изготавливается с условным проходом Ду 50, 100 и 200.

Примеры условного обозначения клапанов:

Клапан предохранительный запорный с условным проходом ДУ200 высокого контролируемого давления: — Клапан ПКВ-200 ТУ 3710-001-1223400102013.

Изготовитель гарантирует нормальную работу клапана ПКВ в течении 18 месяцев со дня ввода в эксплуатацию или 24 месяца с момента производства при условии соблюдения правил хранения, транспортирования, монтажа и эксплуатации.

Средний срок эксплуатации: до 15 лет.

Основные параметры и технические характеристики клапана ПКВ

Наименование параметра или размера	ПКВ-50	ПКВ-100	ПКВ- 200
Рабочее давление на входе, МАп, не более	1,2
Условный проход, Ду, мм	50	100	200
Пределы настройки контролируемого давления, МПа — нижний — верхний	0,003-0,03 0,03-0,6
Строительная длина, мм	230	350	600
Габаритные размеры, мм — длина — ширина — высота	390 310 480	425 320 580	600 390 720
Масса, кг, не более	33	73	140

Устройство и принцип работы клапана ПКВ

Корпус 1 вентильного типа соединяется с переходным фланцем 2. На переходном фланце крепится крышка 3. Между крышкой 3 и переходным фланцем зажимается мембрана 4, эффективная площадь которой для клапана типа ПКВ в 8,5 раз меньше, чем для клапана типа ПКВ. В крышке 3 устанавливается большая пружина 5, усилие которой изменяется при помощи пробки 6 и малая пружина 7, усилие которой изменяется при помощи штока 8. Внутри корпуса I находится клапан 9. Гильза клапана 9 перемещается по направлению стойке 10, ввернутой в корпус, а шток клапана 9 в отверстие переходного фланцы 2.

Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.

В клапане 9 имеется устройство, выполняющее функции перепускного клапан для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленным на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим с молотком 17.

Для открытия клапана необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и откроет проход газу, который их сети по импульсной трубке поступит под мембрану 4. Настройка клапан на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон — вращением пробки 6.

Если контролируемого давление газа находится в заданных пределах, коромысло 16, связанное одним концом с мембраной 34, другим совместится с упором молотка 17, который окажется запертым в вертикальном положении, поднятым вручную.

Если контролируемого давление газа возрастает выше заданного верхнего предела, установленного большой пружиной 5, мембрана 4, преодолевая усилие этой пружины, пойдет вверх и повернет коромысло 16, наружный конец которого выйдет из зацепления с упором молотка 17. Под действием груза молоток 17 упадет и ударит по свободному концу анкерного рычага 15, который освободит рычаг 14, укрепленный на валу, и клапан 9 под действием собственного веса и сева груза рычага 14 опуститься ан седло корпуса I и перекроет проход газу. Если контролируемого давления газа упадет ниже заданного предела, установленного малой пружиной 7, мембрана 4 под действием этой пружины пойдет вниз и опустит внутренний конец коромысло 16. При этом наружный конец пойдет вниз и опустит внутренний конец коромысла 16. При этом наружный конец коромысла 16 выйдет из зацепления с упором молотка, который упадет и закроет клапан.

Монтаж и эксплуатация клапана ПКВ

Монтаж и эксплуатация клапана ПКВ производиться в соответствии Правилами безопасности в газовом хозяйстве. Клапан ПКВ устанавливают так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Перед монтажом клапана необходимо произвести расконсервацию наружных поверхностей.

Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температурах.

Клапан ПКВ не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, чугун, сталь, резину и цинковое покрытие.

Клапан ПКВ монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должны занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.

Клапан ПКВ своей опорной поверхностью устанавливается на кронштейны или подставки и дополнительного крепления не требует.

Импульсная трубка должны быть присоединены к ниппелю (приварена) и по возможности должны иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может копиться конденсат.

Присоединения трубки УК нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается.

Импульс берется после регулятора давления.

В заводском исполнении рычаг подъема клапан расположен слева по ходу газа. Если по условиям монтажа такое расположение неудобен, то его можно перемонтировать. Для этого следует открутить гайки, снять в собранном виде головку, поменять местами пробки и перевернуть ось вилки. Рычаг посадить на ось так, чтобы ось планки рычага совпадала с направлением оси вилки в одной плоскости, после чего закрепить рычаг гайкой.

Установить головку, повернув ее на 180° относительно первоначального положения и завинтить гайки. После монтажа и перемонтирования клапана следует проверить надежность выбивания анкера молотком, гермертичноть всех соединения воздухом, азотом или рабочим газом при давлении 1,2 МПа. Все места уплотнения подмембранной полости переходного фланца гермертичноть испытать давлением для клапанов ПКВ-0,56 МПа.

На герметичность закрытия клапана давления 1, 2 МПа и 0,002 МПа. Утечка воздуха в местах соединения и уплотнений не допускается.

Клапан ПКВ после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.

Сначала установить нижний предел вращения штока 8. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан ПКВ срабатывает при падении давления о установлено нижнего значения. После чего установить верхний предел вращения пробки 6. Во время настройки следует поддерживать давления немного выше настроенного нижнего предела.

После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.

Транспортировка и хранение клапана ПКВ

Транспортирование клапанов ПКВ в упакованном виде может производиться любым видом транспорта, кроме морского, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При длительном хранении на складе клапаны должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделия группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78.

Срок хранения не более 6 лет.

Допускается транспортирование клапанов в универсальных контейнерах без упаковки с укладкой изделия рядами, разделяя каждый ряд прокладками из досок, фанеры и др.

Возможные неисправности клапана ПКВ и методы их устранения

Наименование неисправности, внешнее проявление	Вероятная причина	Метод устранения
Молоток не устанавливается в рабочее положение, вертикальное при нормальном контролируемом давлении.	1) Засорение импульсной трубки. 2) Порыв мембраны.	1) Очистить и продуть импульсную трубку. 2) Сменить мембрану.
После закрытия клапана продолжает поступать газ.	1) Неплотное прилегание клапана к седлу.	1) Проверить, не попадало ли что-нибудь под клапан. 2) Проверить, нет ли царапин на седле. 3) Проверить эластичность резины клапана. 4) Проверить правильность установки рычага относительно клапана.

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера. О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.

Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

Клапан

PCV — Принцип работы — Признаки отказа

Система принудительной вентиляции картера (PCV) — для чего она нужна

Знание того, как на самом деле работает клапан PCV, является первым шагом в диагностике неисправности или выхода из строя.

Когда ваш двигатель работает, происходят тысячи мощных взрывов для высвобождения энергии топлива; выделяет высокотоксичные и вредные газы.

Следовательно, в 1961 году для решения этой проблемы была представлена система клапанов PCV.

В результате, эта простая система контроля выбросов использует вакуум двигателя для вытягивания картерных газов из картера; толкая их вниз по впускному коллектору и обратно в камеры сгорания, где они подвергаются повторному сжиганию.

Как это работает — признаки неисправности — способы проверки системы

Итак, после каждого процесса сгорания выхлопной клапан направляет эти газы в выхлопную систему; где каталитический нейтрализатор превращает их в гораздо менее токсичные пары, прежде чем выпустить их в атмосферу.

Тем не менее, небольшое количество газов из камер сгорания попадает в картер двигателя; за счет утечки давления между поршневыми кольцами и стенкой цилиндра.

Следовательно, оставленные сами по себе, эти пары и пары нанесут серьезный ущерб вашему двигателю. Прочные газы содержат углеводороды (несгоревшее топливо), окись углерода (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту.

Кроме того, вместе эти вещества разъедают любой металлический компонент двигателя, которого они соприкасаются, разбавляют моторное масло, накапливают вредный осадок, который ускоряет износ деталей, и закупоривают небольшие проходы и шланги.

Признаки неисправности клапана PCV

Вы не понимаете, насколько важна система PCV для благополучия вашего двигателя, пока не поймете, как вышел из строя клапан PCV; или любая часть этой системы; нарушает работу двигателя и внутренних компонентов.

Основные операции при различных условиях двигателя

Итак, неисправный клапан PCV или связанный с ним компонент может вызвать ряд симптомов. Например, если клапан застревает в закрытом положении или забивается; вы заметите один или несколько из этих симптомов:

Повышение внутреннего давления в двигателе
Отказ одного или нескольких сальников или прокладок
Утечка моторного масла
Накопление влаги и шлама внутри двигателя
Скачки двигателя и, возможно, черный дым

Аналогичным образом, если клапан PCV застрял в открытом положении, или системный шланг отсоединился или разорвался; создание утечки вакуума; вы заметите один или несколько из этих симптомов:

Пропуски зажигания на холостом ходу
Обедненная топливовоздушная смесь
Наличие моторного масла в клапане или шланге PCV
Повышенный расход масла
Жесткий запуск двигателя
Неровная работа двигателя на холостом ходу

Кроме того, застрявший в открытом положении клапан PCV может вызвать срабатывание индикатора «Проверьте двигатель» из-за увеличения потока воздуха.

Застрявший в открытом положении клапан PCV может вызвать срабатывание индикатора «Проверьте двигатель»

Однако диагностический компьютер может указать на неисправность датчика массового расхода воздуха или кислорода; что затрудняет обнаружение реального источника проблемы.

Испытания клапана PCV

К сожалению, многие производители автомобилей не строго относятся к обслуживанию системы PCV. В результате некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль. Однако более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Система принудительной вентиляции картера — (PCV)

Итак, для начала проверки системы PCV в вашем автомобиле; сначала найдите клапан PCV и связанные с ним компоненты. Кроме того, в зависимости от вашей конкретной модели, вы можете найти клапан на резиновой втулке на крышке клапана; на отверстии сапуна вокруг впускного коллектора; или сбоку от блока цилиндров.

Имейте в виду, что некоторые новые модели вообще не имеют клапана PCV; вместо; вы найдете простой вакуумный шланг, идущий от крышки клапана к воздуховоду.У других может быть простой ограничитель. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Кроме того, если вы не знакомы с системой PCV в вашем автомобиле; или не могу найти клапан; купите руководство по обслуживанию для вашей конкретной марки и модели автомобиля в местном магазине автозапчастей.

Рабочий расход клапана PCV

К счастью, проверка системы не займет много времени:

Проверить детали системы PCV. Резиновые детали, такие как втулки, уплотнительные кольца и шланги, разбухают, становятся твердыми и хрупкими после постоянного воздействия высоких температур.Они начинают протекать. При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружите, что шланги заполнены слизью, очистите их растворителем или разбавителем для лака и замените клапан. Или просто замените эти компоненты вместе с клапаном PCV.
Во многих моделях двигателей используется простой и недорогой клапан, и многие автовладельцы просто заменяют его через каждые межсервисные интервалы. Другие клапаны содержат нагревательные элементы и стоят дороже.Независимо от типа клапана PCV, который используется в вашем двигателе; всегда покупайте качественную фирменную арматуру; так как он, скорее всего, будет иметь более точную калибровку для вашей конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство автомобилей оснащены клапаном, который представляет собой не что иное, как подпружиненное устройство. Сняв клапан, встряхните его рукой. Вы услышите погремушку.Если вы этого не сделаете, пора заменить клапан. Однако если клапан дребезжит; и ваш двигатель испытывает один или несколько симптомов неисправности клапана PCV, описанных выше; Заменить клапан — хорошая идея.

Помимо визуального осмотра состояния различных клапанов PCV и связанных с ними компонентов; проверить систему во время работы двигателя.

Проверка клапана PCV на вакуум

1- Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы он прогрелся до рабочей температуры.

2- Затем откройте капот и отсоедините клапан от крышки клапана; и заблокируйте конец клапана пальцем.

Заблокируйте конец клапана пальцем.

3 — Вы почувствуете, как всасывающая система всасывает вакуум на кончике пальца; и обратите внимание на кратковременное падение холостого хода примерно с 40 до 80 об / мин.

4- Если вы заметили более сильное падение оборотов, а холостой ход двигателя сгладился; ваш клапан (PCV) может застрять в открытом положении.

5- Если вы не чувствуете вакуум на кончике пальца, проверьте клапан и шланги на предмет мусора, препятствующего потоку воздуха.

6- Наконец, очистите клапан PCV и шланги с помощью разбавителя для лака и, при необходимости, тонкой щетки для шлангов.

Альтернативные методы испытаний клапана PCV

Другой способ проверки вакуума — зажать или заблокировать вакуумный шланг, подключенный к клапану PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. В противном случае поищите заблокированный или ограниченный вакуумный шланг или клапан.
На некоторых двигателях доступ к клапану PCV затруднен.В этих моделях можно вынуть щуп для измерения уровня моторного масла; и заклейте отверстие трубки масляного щупа куском ленты.
При работающем двигателе на холостом ходу снимите крышку маслозаливной горловины на клапанной крышке. Затем накройте отверстие тонким листом картона.
Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае в системе есть утечка или система засорена. Проверьте состояние шлангов, шланговых соединений и втулки.

Диагностическая карта PCV

Заключение

Следовательно, иногда симптомы плохого клапана PCV маскируются под плохой датчик. Следовательно, вот почему так важно регулярно проверять клапан PCV и связанные с ним компоненты.

В заключение, большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят вам деньги на дорогостоящий ремонт; если вы замените их с рекомендованным интервалом.

Пожалуйста, поделитесь новостями портала DannysEngine

Клапан

PCV: признаки неисправного клапана PCV и способы его проверки

Клапан PCV, также известный как клапан принудительной вентиляции коленчатого вала, является неотъемлемой частью системы, регулирующей давление и воздушный поток в вашем двигателе.Этот небольшой и часто упускаемый из виду компонент улучшает производительность и снижает риск образования отложений и утечек масла. Однако, когда PCV перестает работать эффективно, это может вызвать множество различных проблем. Знание ранних признаков неисправности клапана PCV и того, как проверить клапан, может сэкономить ваши деньги и предотвратить дальнейшее повреждение вашего двигателя.

Как работает система клапана PCV?

Давление создается, когда движущиеся части двигателя сбивают масло, которым смазывается автомобильный двигатель.Направляющие клапана и поршневые кольца также создают давление в коленчатом валу из-за небольшой утечки во время их работы. Регулирование этого давления — лишь одна из задач системы PCV.

Система состоит из впускного шланга, который подключается к источнику фильтрованного воздуха, обеспечивая чистый воздух, который проходит через двигатель. Воздух собирает пары и дым при прохождении через двигатель. Затем он выходит через второй шланг, который подключен к вакуумному коллектору. Когда воздух проходит через систему, он втягивает пары из коленчатого вала, позволяя им безвредно сгорать в двигателе.Во время этого процесса создается небольшой вакуум, который снижает давление в здании. Клапан PCV помогает регулировать воздушный поток, предотвращая вытягивание масла из двигателя.

Дополнительно система PCV удаляет влагу из масла. Во время работы двигателя выделяется тепло. Когда оно охлаждается, образуется конденсат, образовавшаяся влага поглощается присадками в моторном масле и удерживается во взвешенном состоянии. Со временем количество влаги превышает емкость присадок, и в этот момент металлические части двигателя подвергаются воздействию влаги, что может привести к серьезным повреждениям.Обнаружение молочной или непрозрачной пленки на шланге или клапане PCV — явный признак того, что в системе присутствует влага.

Признаки неисправности клапана PCV

Мутная или молочная пленка, упомянутая выше, является признаком того, что ваш клапан PCV нуждается в замене. Однако это также указывает на другие проблемы. Если в системе присутствует влага, то одной только заменой клапана проблему не решить, вам также необходимо заменить масло. Тем, кто использует свой автомобиль для регулярных коротких поездок, менее 10 миль, необходимо менять масло более регулярно, чем тем, кто совершает более длительные поездки.Это происходит из-за того, что двигатель не нагревается до полной температуры во время его использования и, следовательно, не может выкипеть и быть очищенным системой PCV.

Накопление шлама в двигателе и усиление утечки масла также являются признаками неисправного клапана PCV. Однако есть и другие ранние признаки того, что клапан PC не работает эффективно. Шум — это один из симптомов, на который следует обратить внимание. Неисправный клапан PCV может издавать тихий стон, нытье или свист. Источник шума можно проверить, заблокировав источник вакуума на клапане и прислушиваясь к изменениям шума.

Неисправный клапан PCV, в некоторых автомобилях может вызвать попадание масла на элемент воздушного фильтра. Если вы видите грязное или масляное пятно рядом с наливным шлангом PCV, это означает, что клапан PCV неисправен. Если клапан PCV заедает в открытом положении, это может привести к включению индикатора проверки двигателя. Диагностические коды P0171 и P0174 являются общими, когда есть проблема с клапаном PCV. Другие коды, на которые следует обратить внимание, включают код датчика кислорода и код измерителя массового расхода воздуха.

Если клапан PCV вышел из строя или вышел из строя, вы также можете заметить повышение внутреннего давления в двигателе, черный дым или скачки в двигателе.Однако если клапан PCV застрял в открытом положении, вы можете заметить другие признаки. Когда PCV заклинивает в открытом состоянии, или есть отсоединение или разрыв системного шланга, создается вакуумная утечка. В этих случаях вы можете столкнуться с перебоями в зажигании двигателя на холостом ходу, обедненной смесью топлива и воздуха или повышенным расходом масла. Вы также можете увидеть моторное масло в клапане PCV или шланге. Застрявший открытый клапан PCV также может вызвать срабатывание контрольной лампы проверки двигателя. Диагностический компьютер может возложить вину на датчик кислорода или датчик массового расхода воздуха из-за увеличения расхода воздуха, вызванного заеданием клапана PCV.

Как проверить свой клапан PCV

Если вы столкнулись с какой-либо из проблем, описанных выше, то есть вероятность, что ваш клапан PCV вышел из строя или застрял в открытом положении. Проблема, как мы описали, заключается в том, что вы можете не получить точные показания со своего диагностического компьютера относительно причины проблемы. Если ни одна из проблем, обозначенных вашей системой проверки двигателя, не является проблемой, вам необходимо проверить клапан PCV. Нет ни одного теста клапана PCV; однако есть несколько шагов, которые вы можете предпринять, чтобы определить, правильно ли он работает.

Для этого необходимо сначала идентифицировать клапан PCV и подсоединенные к нему шланги. Начните проверку с осмотра резиновых частей клапана. Если они изношены, деталь необходимо заменить. Затем найдите сетчатый фильтр под клапаном и замените его. Если это не решит вашу проблему, отсоедините шланги и внимательно их осмотрите. Решите любые проблемы, которые вы найдете здесь, или замените шланги, если необходимо, перед повторным подключением и проверкой, решена ли проблема. Последнее испытание — снять сам клапан и встряхнуть его.Если клапан PCV не дребезжит, значит, его нужно заменить.

Каков срок службы клапана PCV?

Нет простого ответа на вопрос о сроке службы клапана PCV. Если вы будете проводить регулярное техническое обслуживание автомобиля, в том числе заменять масло, вы увеличите срок его службы. Однако, если вы этого не сделаете и позволите отложению, грязи и мусору накапливаться в масле, вы рискуете значительно сократить срок службы клапана PCV.

Рекомендуется заменять клапан при каждом значительном техническом обслуживании автомобиля.Однако это не означает, что он не может или не даст сбоя между службами. Знание основных симптомов неисправности клапана PCV — лучший способ убедиться, что вы сможете быстро решить проблему и снизить риск дальнейшего повреждения вашего двигателя.

Источники:

Симптомы неисправного или неисправного клапана вентиляции картера (PCV) — ваш механик
Как работает система принудительной вентиляции картера (PCV)? — Как работает материал

Как проверить поврежденный клапан PCV и симптомы

Автопроизводители говорят, что вам следует менять и чистить клапан PCV после поездки каждые двадцать тысяч — пятьдесят тысяч миль.

Это связано с тем, что неисправный клапан PCV может вызвать загрязнение моторного масла, накопление шлама, утечки масла, высокий расход топлива и другие проблемы, вызывающие повреждение двигателя.

Следовательно, для вас важно проверить и очистить клапан PCV. Если вы не знаете, как это сделать, не волнуйтесь, мы обсудим это подробно.

Когда ваш автомобильный двигатель работает, воздушно-топливная смесь соответствующей степени поступает в каждый цилиндр. Многие мощные взрывы высвобождают энергию топлива, производя чрезвычайно ядовитые и вредные газы.При каждом способе сгорания клапан направляет эти газы в выхлоп, где преобразователь превращает их в множество менее ядовитых паров, прежде чем выбросить их в атмосферу.

Тем не менее, крошечное небольшое количество газа в камерах сгорания попадает в корпус (блок двигателя) за счет давления, проходящего между поршневыми кольцами и стенкой цилиндра.

Сами по себе эти пары и пары могут мешать работе вашего двигателя. Прочные газы содержат углеводороды (несгоревшее топливо), окись углерода (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту.Вместе эти вещества могут разъедать любой металлический элемент двигателя, который они кусают, разбавлять моторное масло, накапливать вредный осадок, который ускоряет износ компонентов и закупоривает небольшие проходы и шланги.

Клапан принудительной вентиляции картера (PCV) — это односторонний клапан, который сжигает картерные газы, которые попадают в двигатель для воспламенения. Забитые клапаны PCV могут привести к уменьшению или уменьшению пробега.

Где фиксируется PCV?

Если у вас старый двигатель без турбонаддува, проверьте верхний край клапанной крышки.На этих автомобилях клапаны часто устанавливаются непосредственно на клапанную крышку. Однако, как вы уже знаете, клапан PCV устанавливается где-то между впуском и крышкой клапана. Так что, если вы не можете найти его на крышке клапана, проверьте, видите ли вы какой-либо ходж, который идет от крышки клапана к воздухозаборникам.

Как проверить и протестировать неисправный или сломанный клапан PCV

Чтобы начать исследование системы PCV в вашем автомобиле, сначала найдите клапан PCV и связанные с ним компоненты.

Откройте крышку масла при работающем двигателе.

Дайте двигателю поработать на холостом ходу и снимите масляную крышку. Если вы чувствуете, что масляный колпачок засасывается к двигателю, поэтому от него сложно избавиться, у вас слишком много вакуума внутри корпуса, что, возможно, вызвано неисправным клапаном PCV.

Если вы снимаете масляную крышку и чувствуете, что крышка как бы отрывается от двигателя, вы поднялись слишком высоко, и обычно это может быть вызвано клапаном PCV.Но это может быть даже вызвано различными проблемами, такими как износ поршневых колец, однако визуализировать клапан PCV намного дешевле.

Распылить легковоспламеняющийся спрей вокруг клапана PCV.

При работающем двигателе можно распылить легковоспламеняющийся спрей вокруг впускного отверстия, чтобы найти утечки вокруг клапана PCV или шлангов. Если двигатель набирает обороты после распыления, у вас наверняка есть утечка где-то на грани того, где вы нанесли спрей.

В этом случае снимите клапан и, следовательно, шланги и проверьте, не обнаружите ли вы утечку, помните, что это часто довольно опасный метод, который может вызвать пожар.постоянно аккуратно перекатывайте сено и держите на краю очаговый огнетушитель.

Проверить шланги на предмет дефектов.

Иногда, когда шланги выходят из строя, они могут разрушаться, блокируя шланги и вызывая повышенный расход масла и повышенное давление внутри картера. Лучший способ проверить это — включить двигатель, поскольку проблема может не возникнуть при выключенном двигателе.

Проверить влажность в шлангах.

Если в двигателе наблюдается чрезмерное давление, которое приводит к тому, что в двигатель выходит непригодное для плавания масло или дымится синим цветом из трубопровода, пора проверить наличие мокрых отложений внутри клапана PCV или шлангов.Если вы обнаружите что-либо, очистите его и еще раз проработайте элементы вашего автомобиля и посмотрите, чтобы представить, решит ли он проблему. Если проблема не исчезла, то, скорее всего, пора переключить клапан PCV.

Неисправность и

Признаки неисправности клапана PCV

Клапан принудительной вентиляции картера (PCV) служит для удаления газа из картера двигателя. Клапан PCV направляет эти газы обратно в камеры сгорания через впускное отверстие.

Неисправный клапан PCV повлияет на работу вашего автомобиля, поэтому есть некоторые признаки, на которые следует обратить внимание, прежде чем клапан выйдет из строя полностью:

Повышенный расход масла и разливы нефти.

Неисправные клапаны PCV могут протекать, вызывая чрезмерный расход масла. Кроме того, вы можете заметить, что масло просачивается через уплотнение и капает на пол вашего гаража. Если клапан PCV или выходящий из него шланг заблокирован влагой, вы получите очень высокое давление внутри картера двигателя, которое будет толкать давление в цилиндр и выходить из прокладки. Если вы внезапно обнаружите несколько серьезных утечек масла и повышенный расход масла на вашем автомобиле, проверьте клапаны PCV и шланги, чтобы убедиться, что они не заблокированы.

Неисправные фильтры

Фильтр, называемый сапуном, может выйти из строя из-за углеводородов и масла после выхода клапана PCV из строя. Это происходит из-за повышенного давления в картере, которое выталкивает водяной пар через сапун.

Вода смешивается с газом, что вызывает скопление и может увеличить расход топлива в вашем автомобиле. Способ визуализировать эту половину — это физически исследовать фильтр на наличие отложений, а другой способ — прожить пробег вашего автомобиля.Если он начинает опускаться, очевидно, но не по причине, клапан PCV также может быть неисправен.

Плохая работа

Неисправный клапан PCV не может полностью закрываться, поэтому кислород может попасть в камеру сгорания. Когда это происходит, смесь топлива и воздуха разбавляется, что приводит к ухудшению характеристик автомобиля и его прогибу. Если вы заметили, что ваш автомобиль протекает масло, потребляет большое количество масла, у вас загрязнен фильтр или автомобиль не работает, поэтому в этом случае следует осмотреть клапан PCV и заменить его.

Это обеспечит бесперебойную работу вашего автомобиля и сохранит экономию топлива на должном уровне.

Облако дыма из выхлопной трубы

Если клапан PCV или блок сечения шлангов заблокирован, корпус может подтолкнуть масло вверх в камеры сгорания, что может вызвать сгорание масла в двигателе и его выход по трубе. это может вызвать большое количество синего дыма из трубы.

Если клапан PCV неисправен и приводит к попаданию в двигатель дорогой или бедной смеси, вы можете получить такие симптомы, как белый или черный дым, исходящий из трубы, в зависимости от того, какой тип смеси имеет недостаток в двигателе.Краткий вывод: если вы видите какой-либо странный дым из трубы, убедитесь, что клапан PCV в хорошем состоянии.

Если вы столкнулись со странной проблемой с холостым ходом или повышенным расходом масла, пора проверить клапан PCV. Клапаны PCV часто располагаются на крышках картеров старых автомобилей. Клапаны часто очень недорогие, но замена может занять некоторое время. Очистите его самостоятельно, погрузив в очиститель карбюратора. На чистом клапане не должно быть отложений десен или обесцвечивания.Если ваш клапан PCV необходимо заменить, купите новый клапан, снимите старый и замените новый.

Надеюсь, эта статья поможет вам определить симптомы неисправности клапана pcv и проверить или протестировать клапан pcv. Спасибо за чтение.

Проверка и обслуживание четырех клапанов PCV (Авторемонт)

Если ваш двигатель грубо работал на холостом ходу, вы можете проверить клапан PCV (показанный на Рисунке 13-5), прежде чем выполнять другие регулировки.

Рисунок 13-5:
Клапан PCV.>
Когда ваш автомобиль движется, определенное количество топлива и выхлопных газов попадает через поршневые кольца в картер. Первоначально эти пары просто рассеивались в воздух через трубку, потому что, если бы они собирались, они загрязняли бы масло в картере. С начала 1960-х годов повсеместно используется метод, называемый принудительной вентиляцией картера (PCV). Это гораздо более эффективно и желательно: вместо того, чтобы позволять выхлопным газам загрязнять воздух, этот метод перенаправляет их обратно во впускной коллектор, чтобы их можно было снова сжечь в цилиндрах вместе с остальной топливно-воздушной смесью.PCV также увеличивает экономию топлива, поскольку двигатель может работать как на топливе, содержащемся в выхлопных газах, так и на обычной топливно-воздушной смеси.
Не в каждом автомобиле есть клапан PCV, но в большинстве он есть. Если он у вас есть, проверяйте клапан PCV каждый раз при настройке, чтобы убедиться, что он не забит осадком от загрязняющих веществ в выхлопных газах. Если он перестанет работать, топливно-воздушная смесь, которая была настроена с учетом этих паров, выйдет из равновесия, и ваш автомобиль не будет работать так же эффективно.Большинство производителей автомобилей рекомендуют чистить и заменять клапаны PCV примерно через 12 000 миль езды.

Расположение клапана PCV

Чтобы найти клапан PCV, воспользуйтесь этими советами:
На двигателях с впрыском топлива клапан PCV может располагаться во впускном коллекторе или внутри крышки клапана (см. Рисунок 13-6).

Рисунок 13-6:
Клапаны PCV, расположенные во впускном коллекторе и внутри клапанной крышки.
Если ваш двигатель карбюраторный, поищите шланг диаметром в% дюймов, который ведет от нижней части карбюратора к верхней части крышки клапана или к отверстию для заливки масла (см. Рисунок 13-7).Если в вашем двигателе есть и то, и другое, вам нужен шланг, который не ведет к маслозаливному отверстию.

Рисунок 13-7:
Клапан PCV, расположенный на крышке клапана, со снятым к нему шлангом.
Некоторые клапаны PCV ввинчиваются в основание карбюратора; некоторые проталкиваются в резиновую втулку в крышке клапана на конце шланга, который ведет оттуда к карбюратору; а третьи ввинчиваются или вставляются в крышку или трубку маслозаливной горловины. Если вы не можете найти свой, обратитесь к руководству по эксплуатации или в представительстве.

Проверка клапана PCV

Есть несколько способов проверить, правильно ли работает ваш клапан PCV. Выберите наиболее простой вариант:
Метод 1: При работающем двигателе на холостом ходу сильно пережмите шланг, чтобы перекрыть воздух, который может через него пройти, но не прокалывайте шланг. Если клапан PCV работает, обороты холостого хода должны заметно снизиться; вы сможете услышать изменение.
Метод 2: Снимите клапан PCV с крышки клапана, не снимая шланга, и приложите палец к его открытому концу (см. Рисунок 13-8).Если он работает хорошо, вы почувствуете сильное всасывание.
Метод 3: Снимите крышку маслозаливной горловины с крышки клапана и накройте отверстие жесткой бумагой. Если ваш клапан PCV работает должным образом, бумага должна быть прижата к отверстию в течение нескольких секунд.

Рисунок 13-8:
Один из способов проверить ваш клапан PCV.

Проверка шланга клапана PCV

Пока у вас отключен клапан PCV, проверьте шланг, сняв его и продув.Если шланг сухой, хрупкий, мягкий и пористый, заполнен илом или твердыми отложениями, замените его. Когда все снова придет в форму, соберите шланг и клапан и снова наденьте их.

Очистка клапана PCV

Если ваш клапан PCV не работает и у вас есть клапан, который разваливается, вы можете очистить его самостоятельно, разобрав его и погрузив в очиститель карбюратора или растворитель PCV, если вы можете получить немного дешевле. Разбавитель лака и мазут также могут помочь.На чистом клапане не должно быть липких отложений или обесцвечивания. Если ваш клапан PCV необходимо заменить, купите новый
, снимите старый клапан и вставьте на его место новый.

7 признаков неисправности клапана PCV, расположение и стоимость замены

Вы наверняка слышали о клапане PCV в газовых / бензиновых двигателях. Но вы, вероятно, не знали, насколько важна эта маленькая деталь для двигателя. Эта маленькая деталь — широко распространенная проблема, которая встречается у большинства производителей бензиновых двигателей.

Большинство клапанов PCV изготовлены из пластиковых шлангов с пружиной внутри. Любой пластик изнашивается через 10 лет при установке в жаркое место, например в моторный отсек, и из-за важности клапана PCV вы получите множество симптомов, когда он выйдет из строя.

Из этой статьи вы узнаете все, что вам нужно знать о клапане PCV. Начнем с симптомов плохого клапана PCV.

7 симптомов неисправного клапана PCV

Проверьте свет двигателя
Высокие обороты холостого хода / Неровный холостой ход
Обедненная / богатая смесь
Осечки
Грубое ускорение
Повышенный расход масла и утечки масла
Белый / черный / синий дым из выхлопной трубы

Вот более подробный список наиболее распространенных симптомов неисправного или неисправного клапана PCV.

Проверить свет двигателя

Распространенная проблема с неисправным клапаном PCV на современных автомобилях заключается в том, что на приборной панели начинает мигать индикатор проверки двигателя. Когда загорается индикатор двигателя, в модуле управления двигателем хранится код неисправности.

Чтобы прочитать код неисправности от блока управления двигателем, вы должны использовать сканер OBD2 . Некоторые старые автомобили с клапаном PCV без двигателя с электронным управлением не имеют этого симптома.

Высокие обороты холостого хода / Неровный холостой ход

Поскольку клапан PCV управляет потоком воздуха между картером и впускным коллектором, сломанный клапан PCV может иметь те же симптомы, что и утечка всасываемого воздуха, что может привести к слишком высоким оборотам холостого хода и другим странным характеристикам холостого хода, таким как очень грубый холостой ход. .

Если у вас возникли какие-либо странные проблемы с холостым ходом, всегда рекомендуется сначала проверить клапан PCV.

обедненная / богатая смесь

Из-за обсуждаемых проблем неисправный клапан PCV может иметь те же симптомы , что и утечка на впуске , и воздушно-топливная смесь может оказаться неправильной.Обычно воздушно-топливная смесь становится бедной, и вы можете почувствовать те же симптомы, что и при обедненной смеси.

Богатая смесь, часто можно увидеть, что в автомобиле немного больше серого / белого дыма, чем обычно, и часто чувствуется запах бензина.

Бедную смесь найти сложнее, но она часто вызывает пропуски зажигания, о чем мы поговорим позже.

пропусков зажигания

Поскольку вы можете получить неисправную обедненную / богатую смесь из-за неисправного клапана PCV, вы можете почувствовать пропуски зажигания как на холостом ходу, так и при ускорении, когда ваш клапан PCV неисправен.

Если у вас слишком бедная смесь, цилиндры не будут правильно запускаться, что может вызвать пропуски зажигания. Если у вас слишком богатая смесь, вы можете погасить искру с топливом, что приведет к пропуску зажигания.

Грубое ускорение

Когда у вас неисправен клапан PCV, вызывающий неправильную топливную смесь, вы можете почувствовать, что ваш автомобиль резко ускоряется на высоких и низких оборотах.

На большинстве автомобилей вы не почувствуете сломанного клапана PCV на более высоких оборотах, чем на холостом ходу, но об этом стоит упомянуть, потому что это может произойти в зависимости от конструкции клапана.

Повышенный расход масла и утечки масла

Если клапан PCV или шланги заблокированы влагой, вы получите очень высокое давление внутри картера двигателя, которое будет повышать давление в цилиндрах и выходить из прокладок.

Если вы внезапно видите несколько крупных утечек масла и повышенный расход масла в вашем автомобиле, проверьте клапан PCV и шланги к нему, чтобы убедиться, что они не заблокированы.

Белый / Черный / Синий Дым из выхлопа

Если клапан PCV или шланги заблокированы, картер будет выталкивать масло в камеры сгорания, что приведет к сгоранию масла внутри двигателя и его выходу через выхлопную трубу.

Это вызовет появление большого количества синего дыма из выхлопной трубы. Если клапан PCV неисправен и приводит к попаданию в двигатель богатой или обедненной смеси, вы можете получить такие симптомы, как белый или черный дым, выходящий из выхлопной трубы, в зависимости от того, какой тип смеси имеет проблему в двигателе.

Краткий вывод: если вы видите какой-то странный дым из выхлопной трубы, убедитесь, что клапан PCV в хорошем состоянии.

Что такое клапан PCV?

Клапан

PCV означает Positive Crankcase Ventilation , и это одно из старейших и наиболее часто используемых выхлопных устройств во многих транспортных средствах.Функция клапана PCV заключается в том, чтобы исключить выбросы картера из картера и направить их на впуск. Поэтому они снова сжигают их в другом цикле двигателя, делая выбросы двигателя чище и эффективнее.

Большинство клапанов PCV изготавливаются одинаково; два шланговых патрубка с подпружиненным односторонним клапаном внутри. Когда двигатель работает на холостом ходу, во впускном коллекторе создается много вакуума, что помогает эффективно высасывать выбросы из картера на более низких оборотах.

Когда вы увеличиваете обороты двигателя и двигаетесь на более высоких оборотах, клапан PCV будет открываться дальше и откачивать еще больше вентиляции картера, вызванной более высокими оборотами и более быстрым нарастанием давления в картере.

Холостой ход / низкие обороты: Высокий вакуум, клапан PCV наполовину закрыт
Более высокие обороты: Нижний вакуум, клапан PCV полностью открыт
Обратный огонь из картера: Закрытие клапана PCV

Если у вас двигатель с турбонаддувом, вы не хотите, чтобы давление наддува попадало в картер, что привело бы к утечке масла и повреждению прокладок .Здесь крайне важно иметь односторонний клапан PCV.

Эти клапаны имеют другую конструкцию, и клапан PCV работает только на холостом ходу и на низких оборотах. Некоторые клапаны PCV также имеют 3 разъема для вакуума, который управляет им с помощью электрических вакуумных соленоидов. Они могут работать по-разному, и мы обсудим их в другой статье.

Общие коды неисправностей, связанных с клапаном PCV

Некоторые общие коды неисправностей появляются при неисправном клапане PCV.Если у вас возникнут какие-либо из этих кодов неисправностей из вашего блока управления двигателем , вероятно, пора проверить клапан PCV.

Помните, что если вы видите эти коды неисправностей, это не значит, что клапан PCV сломан. Эти коды могут быть и другими вещами, и я всегда рекомендую вам выполнить надлежащее устранение неполадок перед заменой каких-либо деталей.

P052E — Работа клапана регулятора вентиляции картера положительного давления
P0171 — Топливная система слишком бедная (банк 1)
P0300 — Обнаружен случайный / множественный пропуск зажигания в цилиндрах
P053A Положительная цепь управления нагревателем вентиляции картера / обрыв

Расположение клапана PCV

Клапан PCV часто расположен на крышке клапана в верхней части двигателя, но он также может находиться на шланге между крышкой клапана и фильтром впуска воздуха.

Просто проследите за шлангом в верхней части двигателя автомобиля, и вы найдете клапан PCV. Некоторые автомобили также имеют встроенный клапан PCV с клапанной крышкой.

Стоимость замены клапана

PCV

Клапан PCV обычно стоит от 20 до 50 долларов. Стоимость рабочей силы в слесарной мастерской чаще всего составляет от 30 до 200 долларов. Вы можете рассчитывать на общую стоимость замены клапана PCV от 50 до 250 долларов.

Стоимость замены неисправных клапанов PCV может существенно отличаться в зависимости от двигателя и вашего автомобиля.Однако цена клапана PCV часто невысока, и вы можете ожидать, что цена нового клапана составит около 20-50 долларов США.

Если вы думаете, что у вас есть знания, чтобы заменить клапан самостоятельно, вы не пострадаете от затрат на рабочую силу, но помните, что его может быть сложно заменить, если он находится под коллектором на некоторых автомобилях.

Если вы хотите, чтобы механик заменил его, вы можете рассчитывать на оплату труда в размере 30-200 долларов в зависимости от местоположения и типа автомобиля.

В целом, если у вас более старый автомобиль, клапаны PCV часто легко заменить, и это займет всего около 10 минут, тогда как на более новых автомобилях время замены может составлять более 3 часов, если они расположены под впуском.Иногда для доступа к клапану PCV необходимо удалить воздухозаборник; к счастью, это не так уж часто.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

❤️ Признаки неисправного клапана PCV и стоимость замены

❤️

Клапан PCV отвечает за передачу избыточной топливовоздушной смеси от коленчатого вала во впускной коллектор, который будет использоваться двигателем.

Авторемонт стоит ДОРОГОЙ

Со временем использования клапан PCV может быть поврежден, что приведет к увеличению расхода топлива и увеличению выбросов.

Как и любой другой механический компонент в вашем автомобиле, ваш клапан PCV сообщит вам о повреждении еще до того, как это произойдет.

В этой статье мы предлагаем вам обзор клапана PCV и его функций. Затем мы выделяем основные признаки неисправного клапана PCV, на которые вы должны обратить внимание.Если вы заметили какой-либо из этих признаков, вы должны показать свой автомобиль профессиональному механику, чтобы избежать больших затрат на ремонт. Наконец, мы даем приблизительную оценку того, сколько можно ожидать от замены клапана PCV вашего автомобиля.

Что такое клапан PCV и для чего он нужен?

Система принудительной вентиляции картера (PCV) — старейшая система выбросов, установленная законом для всех автомобилей США. В этой системе клапан PCV отвечает за передачу избыточной топливно-воздушной смеси от коленчатого вала во впускной коллектор.Без этого клапана коленчатый вал может быть поврежден из-за накопления избыточной топливной смеси.

Все клапаны PCV обычно имеют одинаковую конструкцию или одинаковую идею. Каждый клапан состоит из двух шлангов, соединенных с односторонним подпружиненным клапаном.

Принцип работы клапана PCV отличается, когда ваш двигатель работает на холостом ходу, и когда он работает на оборотах. Когда вы едете на более высоких оборотах или увеличиваете обороты двигателя, клапан PCV открывается и позволяет давлению доступа выйти из картера вашего автомобиля.С другой стороны, когда вы работаете на холостом ходу или управляете автомобилем на более низких оборотах, в картере будет много вакуума, и нет необходимости в клапане PCV для сброса давления.

По мере того, как ваш PCV стареет или забивается, он может перестать выполнять свою работу, и большое давление может вернуться в систему сгорания, что приведет либо к повреждению картера, либо к взорванию прокладки головки блока цилиндров.

Признаки неисправности клапана PCV

Теперь вы понимаете, что такое PCV и для чего он нужен. Важно следить за признаками плохого клапана PCV.В этом разделе мы приводим список наиболее распространенных признаков

Хотя низкая экономия топлива может быть вызвана многими причинами, причиной может быть неисправный клапан PCV.

При засорении или повреждении клапана PCV во впускной коллектор не поступает необходимое количество топлива. Приемник будет запрашивать дополнительную подачу топлива в систему сгорания, думая, что топлива недостаточно. Следовательно, ваш автомобиль будет потреблять намного больше топлива, чем обычно, и вам придется часто посещать заправочную станцию.

Независимо от причины, если вы столкнулись с существенным снижением расхода топлива, вы должны как можно скорее провести осмотр и ремонт вашего автомобиля у профессионального механика, чтобы избежать высоких затрат на ремонт.

Рик или обедненная топливовоздушная смесь

В любом двигателе внутреннего сгорания это определенное соотношение воздух-топливо, которое двигатель должен получить для достижения наилучших характеристик. Если в смеси больше топлива, чем воздуха, смесь называется «богатой».С другой стороны, если в смеси больше воздуха, чем топлива, смесь называется «бедной».

Как бедная, так и богатая смеси не подходят для вашего двигателя и могут вызвать серьезные проблемы и повлиять на общие характеристики вашего автомобиля.

Когда клапан PCV забивается, двигатель не получает нужное количество воздуха и топлива; таким образом, он будет либо бедным, либо богатым. В результате вы заметите значительное изменение производительности вашего двигателя.

Проверить световой сигнал двигателя

Внутренний компьютер вашего автомобиля использует различные сигнальные лампы для индикации внутренних проблем.Некоторые из этих ошибок могут быть вызваны простыми проблемами; другие могут быть связаны с серьезными проблемами.

Хотя включение лампы проверки двигателя может быть вызвано многими причинами, причиной может быть неисправный клапан PCV.

Чтобы убедиться, что проблема связана с клапаном PCV, вы можете использовать считыватель OBD2 и перевести код ошибки с компьютера вашего автомобиля.

Например, код ошибки P052E указывает на общую проблему с работой клапана PCV.

В любом случае, будь то ваш клапан PCV или что-то еще, если ваш контрольный индикатор двигателя горит, вы должны принять быстрые меры и как можно скорее осмотреть и отремонтировать свой автомобиль профессиональным механиком.

При неисправном клапане PCV двигатель может не работать должным образом и начать трястись, «пропускать зажигание» или вибрировать, особенно на холостом ходу. Неудивительно, что двигатель пропускает зажигание из-за неисправного клапана PCV; если клапан забит или сломан, двигатель не получит требуемого количества топливовоздушной смеси в один из своих цилиндров, что приведет к пропуску зажигания в двигателе.

Странные шумы, исходящие от двигателя

Как правило, если вы слышите какой-либо странный шум из любой части вашего транспортного средства, вы должны отнести его к профессиональному механику; проблема может быть очень сложной и может привести к серьезным проблемам с вашим автомобилем.

При работе с неисправным клапаном PCV ваш двигатель будет издавать шипящие звуки из-за утечки в шланге клапана PCV. Следовательно, в вашем двигателе могут возникать пропуски зажигания, резкая работа и возникновение более сложных проблем.

Черный или белый дым из выхлопной трубы

Когда клапан или шланги PCV засорены, картер выталкивает излишки масла обратно в систему сгорания, в результате чего из-за горения масла выходит черный дым из задней части автомобиля.

Хотя неисправный клапан PCV может вызвать странный дым, выходящий из выхлопной системы, есть и другие причины того же симптома, например проблемы с топливной форсункой или другими компонентами двигателя.

Независимо от причины, если вы видите странный дым, исходящий из выхлопной системы, вы должны отвезти свой автомобиль к профессиональному механику, чтобы он диагностировал и отремонтировал.

Двигатель примерно ускоряется

Резкое ускорение на низких и высоких оборотах может происходить по нескольким причинам.Одной из этих причин могут быть проблемы с клапаном PCV. Когда проблема связана с клапаном PCV, вы заметите резкое ускорение на более низких оборотах по сравнению с более высокими оборотами.

Чрезмерный расход масла

Как и многие другие упомянутые признаки, чрезмерный расход масла происходит из-за проблем с несколькими компонентами двигателя.

Когда вы ведете автомобиль с забитым или поврежденным клапаном или шлангами PCV, вы можете заметить значительное увеличение расхода масла, что неудивительно.Когда шланги PCV забиты, картер не будет никуда отправлять избыточное давление. Вместо этого он отправит давление обратно в камеры, что приведет к утечке масла с другой стороны. В результате вы будете замечать, что масло в двигателе капает каждый раз, когда проверяете его.

Уменьшение количества масла — плохая вещь, когда речь идет о безопасности двигателя. В тяжелых случаях чрезмерный расход масла может привести к полному повреждению двигателя.

По мере того, как клапан PCV вашего автомобиля стареет, картер может не справляться с повышением избыточного давления.В результате картер направляет водяной пар к фильтрам, вызывая смесь газообразного масла, когда масло и газ смешиваются, что приводит к загрязнению фильтра.

Сколько стоит замена клапана PCV?

К счастью, замена клапана PCV — один из самых дешевых механических ремонтов вашего автомобиля. За саму часть PCV рассчитывайте заплатить всего около 10 долларов. Однако затраты на рабочую силу могут увеличиваться и значительно увеличивать общий счет в зависимости от того, где вы выполняете работу.

Например, если вы решили произвести ремонт в дилерском центре, стоимость ремонта может быть намного выше, чем его замена в небольшой механической мастерской.

Многие люди, обладающие необходимыми механическими навыками, переходят на новый уровень и самостоятельно заменяют свой клапан PCV, используя доступные DIY.

Как часто следует заменять клапан PCV?

Хотя не существует определенного интервала для того, как часто вы должны заменять клапан PCV, нередко приходится иметь дело с неисправным клапаном PCV, поскольку он сделан из пластика, на который могут повлиять экстремальные температуры вокруг системы сгорания.

Таким образом, если вы заметили какой-либо из упомянутых признаков неисправного клапана PCV, не ждите и не игнорируйте проблему и обратитесь к профессиональному механику для проверки вашего автомобиля, чтобы убедиться в отсутствии других проблем с вашим автомобилем.

Как очистить клапан PCV?

Очистка клапана PCV — хорошая привычка, позволяющая избежать сложных проблем и предотвратить необходимость замены клапана PCV.

Для этого вам необходимо выполнить следующие шаги:

Если на вашем двигателе есть пластиковая крышка, вам нужно открутить большие болты по бокам и снять крышку.
После снятия крышки двигателя вы можете легко найти клапан PCV, обычно это красный клапан, соединенный шлангом с средней верхней частью вашего двигателя.
Снимите хомут и снимите шланг с клапана PCV
Клапан PCV обычно удерживается на месте резиновым уплотнением, которое требует замены, если он очень старый.
После того, как шланги и втулка вынут, можно вытащить клапан PCV.
Перед очисткой клапана PCV убедитесь, что нет дребезжания или щелчка, указывающих на повреждение клапана PCV.
Поскольку клапан PCV — очень простая деталь, нет риска повредить его с помощью любого сильного очистителя.
Например, вы можете использовать карбюратор или очиститель тормозов для очистки клапана PCV.
Для лучшей очистки вы можете распылить WD-40, чтобы мяч двигался идеально
Чтобы убедиться, что клапан полностью очищен, попробуйте встряхнуть его и прислушаться к дребезжащему звуку, показывающему, что шар движется плавно.
Как только вы это услышите, можете переходить и устанавливать клапан PCV в правильном месте.

Может ли неисправный клапан PCV вызвать перегрев?

Очень маловероятно, что неисправный клапан PCV вызовет перегрев двигателя.Клапан PCV влияет только на смесь двигателя, делая ее обедненной или богатой.

Перегрев двигателя обычно происходит из-за проблем с другими компонентами, таких как проблемы с термостатом, охлаждающей жидкостью, водяным насосом и другими компонентами системы охлаждения.

Стоит ли заменять клапан PCV?

Ну, как мы упоминали ранее, замена клапана PCV — один из самых дешевых ремонтов, который вы можете сделать. Однако, если у вашего автомобиля есть несколько других сложных проблем, требующих затрат на ремонт, близких к стоимости вашего автомобиля, возможно, не стоит тратить время на замену клапана PCV.

К счастью, покупатель Cash Cars может купить ваш автомобиль, несмотря на его состояние, и не только заплатить максимальную сумму за него, но и обеспечить бесплатную буксировку.

Все, что вам нужно сделать, это позвонить нам и описать свой автомобиль, получить мгновенное предложение и принять его, забрать машину и получить оплату наличными прямо на месте.

Заключение

Клапан PCV вашего автомобиля является частью выхлопной системы, которая обеспечивает доступ топливовоздушной смеси к выходу из картера, чтобы предотвратить повреждение системы сгорания.

Со временем использования клапан PCV может засориться или полностью повредиться. Если это произошло, вы должны заменить его как можно скорее, чтобы избежать решения сложных проблем, требующих больших затрат на ремонт. Еще лучше выявить проблемы с клапаном PCV до того, как он будет полностью поврежден.

К счастью, некоторые уникальные симптомы указывают на плохой клапан PCV. Некоторые из этих симптомов — снижение расхода топлива, пропуски зажигания в двигателе, чрезмерный расход масла, черный или белый дым из задней части автомобиля и другие.

Если вы заметили любую из перечисленных проблем, вы должны как можно скорее показать свой автомобиль профессиональному механику.

VW PCV Test | 2019-01-22

Данный бюллетень относится к седанам Volkswagen Passat 2008-2013 гг. В части диагностики системы вентиляции картера. Техник может обнаружить грубую работу, шум двигателя и включенную неисправную лампу неисправности с помощью кодов неисправности P0300, P0301, P0302, P0303, P0304, P2279, P1297, P1093 или P2187, сохраненных в ECM.

P0300 ……………………. обнаружены случайные / многократные пропуски зажигания в цилиндрах

P0302 …………………… в цилиндре 1 обнаружен пропуск воспламенения

P0302 …………………… обнаружен пропуск зажигания в цилиндре 2

P0303 …………………… в цилиндре 3 обнаружен пропуск воспламенения

P0304 …………………… в 4-м цилиндре обнаружен пропуск воспламенения

P2279 ……………………. негерметичность системы впуска воздуха

P1297 ……………………. соединение дроссельной заслонки зарядного устройства, падение давления

P1093……………………. ряд 1 топливная система измерения 2 неисправность

P2187 ……………………. система слишком бедная на холостом ходу, банк 1

Неисправный клапан PCV пропускает всасываемый воздух под давлением обратно в клапанную крышку / картер. Этот сжатый воздух может выходить через несколько отверстий. Сначала необходимо проверить крышку маслозаливной горловины, воздушный фильтр и масляный щуп на предмет утечки масла.

При выключенном двигателе снимите кожух двигателя и найдите шланг, соединяющий впускной коллектор с картером.Отсоедините шланг от впускного коллектора и сотрите остатки тряпкой. Подуйте в шланг. Если есть сопротивление воздуха, обратный клапан работает правильно. Если сопротивления нет, клапан PCV следует заменить.

При работающем двигателе отсоединить шланг от клапанной крышки. Подключите шланг и проверьте качество холостого хода. Если качество холостого хода улучшается, замените клапан PCV. При работающем двигателе выньте масляный щуп. Если качество холостого хода улучшается, замените клапан PCV.Снимите крышку маслозаливной горловины. Накройте отверстие жестким листом бумаги. Если клапан PCV работает правильно, бумагу следует прижать к отверстию в течение нескольких секунд.

Лучший способ убедиться в работоспособности системы — посмотреть на показания корректировки топливоподачи в MVB32. Если обнаружены неисправности, относящиеся к клапану PCV, не стирайте их. Выполните следующие шаги, прежде чем следовать плану проверки GFF, чтобы избежать стирания показаний корректировки топливоподачи.

1. С помощью тестера VAS считайте текущий уровень корректировки топлива в поле 1 MVB 32 (корректировка холостого хода) и 2 ((частичный дроссель).
