Регулировка карбюратора ВАЗ 2109

Автомобиль ВАЗ 2109, с завода оборудовался карбюратором фирмы «Солекс». Имеет данный агрегат, 2 камеры — первичную и вторичную, и падающий воздушный поток. Он является одним из ключевых механизмов в работе двигателя, на ряду с системой зажигания. При его поломке, мотор не сможет правильно функционировать, как на высоких оборотах, так и во время холостого хода.

Но, не всегда причина сбоев может быть в какой-либо поломке. Достаточно просто неправильно отрегулировать карбюратор, и ходовые качества уже значительно ухудшаться. Поэтому, настройка карбюратора ВАЗ 2109, должна быть обязательной, особенно перед первым выездом после ремонта, замены деталей карбюратора, или же после покупки автомобиля. Также, перед настройкой советуем проверить систему зажигания, так как она напрямую связана с работой двигателя. Как правильно отрегулировать карбюратор «Солекс», рассмотрим в данной статье.

Принцип настройки

Для того, чтоб начинать настройку данного механизма, нужно знать, что именно настраивать. Первым делом, следует проверить уровень топлива в поплавковой камере. Если есть отклонения от нормы, их нужно устранить, иначе последующая регулировка не даст никаких результатов.

Второе, что нужно отрегулировать – холостой ход. Он отвечает за количество оборотов коленчатого вала, в нейтральном положении рычага коробки передач. Также, вместе с холостым ходом, нужно настроить и подачу топлива при движении.

Два вышеперечисленных действия, контролируются винтом качества и количества. А последнее, что подлежит регулировке – количество воздуха, поступающего в карбюратор, для смеси с бензином.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Настройка карбюратора

Для того, чтоб двигатель не глох сразу после того, как Вы его заведете, ему потребуется настройка холостого хода. На карбюраторе «Солекс», за данную настройку отвечает винт качества топлива.

Вообще, есть общепринятые нормы для настройки холостого хода, но для того, чтоб Ваш автомобиль работал правильно, нужно немного от них отклонится, и выбрать индивидуальные настройки.

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра.

Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Жиклеры

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Жиклеры

Дополнительные неисправности

Говоря о системе зажигания, без проверки которой не обойтись, давайте перечислим детали, наиболее часто выходящие из строя:

• Свечи;
• Коммутатор;
• Катушка зажигания;
• Трамблер.

Перед настройкой «Солекс», обязательно проверьте данные узлы и механизмы зажигания, так как они повлияют на работу двигателя, и буду сбивать Вас с толку.

Регулировка карбюратора ВАЗ 2109 для улучшения тяги

Регулировка карбюраторов – процесс тонкий и требующий некоторой осторожности. Для того чтобы получить нужный результат, обычно проводится регулировка холостого хода. Итак, вот перед вами стандартный карбюратор для автомобиля ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми и калибруется карбюратор.

Тонкая регулировка не делается на включённом двигателе. Это важно — не забывайте.
Что требуется сделать:

• Прогреваем двигатель и глушим его.
• Берём винт качества смеси. Для начала нужно закрутить его до предела. Затем – открутить на четыре, или пять оборотов. В итоге мы получаем полностью обогащённую смесь.
• Далее делаем с винтом количества то же самое, но выкрутить его следует на три оборота.
• Предварительно прогретый двигатель теперь можно запустить.
• При помощи винта количества нужно отрегулировать обороты холостого хода. Предельная отметка – 800 оборотов в минуту.
• Теперь, медленно, закручиваем винт качества смеси. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть исправны!
• Регулируем обороты далее. Сперва они немного возрастут. Затем станут менее устойчивы. Когда вы продолжите закручивать винт, они уменьшатся. Как только вы заметите, что обороты неустойчивы, можно на пол-оборота выкрутить винт.
• Далее проводим коррекцию оборотов винтом количества. Не забудьте проверить количество оборотов при повышенных нагрузках – включённой печи, например. Зимой же и вовсе с обычных 850 оборотов, следует поднимать до 1000.

Работы по регулировке карбюраторов «Солекс»

Стандартная регулировка карбюратора Солекс ВАЗ 2109 несколько отличается. Связано это с самим устройством этих карбюраторов. В чём же основные отличия?

На этой схеме вы можете увидеть устройство карбюраторов «Солекс».
Здесь несколько иначе регулируются обороты холостого хода. Это делается при помощи упорного винта дроссельной заслонки первой камеры. На рисунке он под номером 1.

Второе существенное отличие в том, что винт качества смеси (на рисунке выше он под номером 2) имеет одиннадцать оборотов.

Для наглядности, как проводится точная регулировка карбюратора ВАЗ 2109, видео – лучший вариант.

Если у вас автомобиль ВАЗ 2109 и как отрегулировать карбюратор вы можете узнать, посмотрев это видео. Здесь рассказывается о процессе регулировки ВАЗовского карбюратора на холостом ходу. Это видео также отлично подойдет для тех, кто решил сделать тюнинг ВАЗ 2109:

Ещё важно знать, как проводится правильная регулировка клапанов карбюратора ВАЗ 2109, который вы хотите настроить.

О том, как разобрать карбюратор ВАЗ 2109, мы уже рассказывали в предыдущих статьях, где приводилось описание и схемы.

Когда вы пытаетесь ремонтировать карбюратор ВАЗ 2109, регулировка – один из важнейших моментов.

Далее мы предлагаем вам ознакомиться с видео, помогающим понять, как делается регулировка поплавка карбюратора ВАЗ 2109:

Как вы сами можете убедиться, процесс этот совсем не сложный. Правильное соблюдение инструкций поможет настроить карбюратор ВАЗ 2109 без каких-либо сложностей.

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 30 декабря, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

Регулировка карбюратора ВАЗ 2109 своими руками (видео)

Двигатель в автомобилях советского времени работает эффективно, если карбюраторный узел четко справляется со своими функциями. Карбюратор является своеобразным помощником в работе движка. Основная роль карбюратора – смешивать топливный материал с воздухом и доставлять полученное вещество в мотор.

Работоспособность двигателя зависит от регулировки карбюратора. Первое, на что следует обратить внимание при неисправностях двигателя – целостность деталей карбюратора.

Для автомобилей Волжского автозавода был сконструирован карбюратор ВАЗ 2109 по типу Solex. Серия помогает экономить топливо и наращивать динамические показатели авто моделей ВАЗ 2108-09.

Регулировка карбюратора ВАЗ 2109 требуется в том случае, если транспортное средство плохо разгоняется и подергивается. Прежде чем приступить к процессу корректировки, следует изучить раздел о том, как устроен механизм в целом.

Карбюратор ВАЗ 2109 – как устроен

Солексы имеют двухсекционный корпус – площадку для движка и верхнюю панель закрывания. Карбюраторный узел эмульсионного типа, когда в результате смешивания воздуха и топлива образуется эмульсия. Подобный тип КУ считается распространенным в ТС.

Для оптимальной работы на разных передачах (в т.ч. и на холостом ходу) в карбюраторах ВАЗ 2109 функционирует несколько системных блоков.

• Основная система – главная дозирующая – состоит из эмульсионных шлангов, диффузоров и жиклеров для подачи воздушной массы. Обе камеры КУ оснащены деталями главной дозирующей системы;
• Система холостого хода регулирует добавление топливной жидкости и отвечает за экономичность ее потребления;
• Система для перехода с первой секции на вторую необходима во время открытия крышки второй камеры. Благодаря этой системе можно избежать дергающихся движений механизмов;
• В период резкого набора скорости ТС работает система насоса-ускорителя. Наличие подобного устройства способствует плавному набору скорости;
• За обогащение топлива отвечает система экономайзера;
• Система пускового устройства помогает заводить двигатель даже при низких температурах в условиях холода;
• Также в авто существует система поплавковой камеры. Ее роль заключается в контроле необходимого уровня топливной смеси.

Принцип работы карбюратора основан на принципе Бернулли (из школьной физики). Согласно данному утверждению, скорость воздушной массы и жидкого вещества растет в узком шланге, а давление на его стенки уменьшается. Дроссельная заслонка регулирует объем воздуха, попадающий в механизм.

У каждого автовладельца с подобным КУ есть специальная книга-инструкция, с помощью которой можно провести ремонт ВАЗ 2109.

Основные неисправности

Автомобиль при неисправностях начинает вести себя неестественно, опытные владельцы подмечают каждый шорох или рывок. Для того, чтобы понять, что неисправен именно карбюратор, необходимо ознакомиться с первыми симптомами повреждений.

1. Из выхлопной трубы идет черный дым, сопровождаемый “выстрелами”. Двигатель при этом заводится не с первого раза.
2. Холостые обороты ТС растут или неустойчивы.
3. Топливо расходуется в больших количествах.
4. Приемистость моторного механизма заметно снижается.

У подобных симптомов поведения авто есть причины, которые кроются в повреждениях определенных частей КУ:

• Забились примесями жиклеры;
• Перестал работать электромагнитный клапан;
• Диафрагма насоса-ускорителя порвалась и пришла в негодность;
• Попадают воздушные массы в корпус;
• Распылитель ускорительного насоса забился грязными примесями;
• Винтовые болты холостого хода расстроены.

Исправная деятельность элементов зависит от уровня топлива бензина в камере и оборотов двигателя на ХХ. Именно они нуждаются в настройке во время ремонта автомобиля.

Однако часто бывает, что причина не в карбюраторе, а в самом двигателе. Прежде чем снимать КУ, убедитесь, что другие механизмы исправно работают.

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто.
На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Пылесос и автомобильный компрессор для обдува также могут понадобиться. Книга по ремонту ВАЗ 2109 с описанием составных частей КУ, чтобы смотреть туда при необходимости.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
3. Ослабить 5 винтов крышки КУ и снять ее.

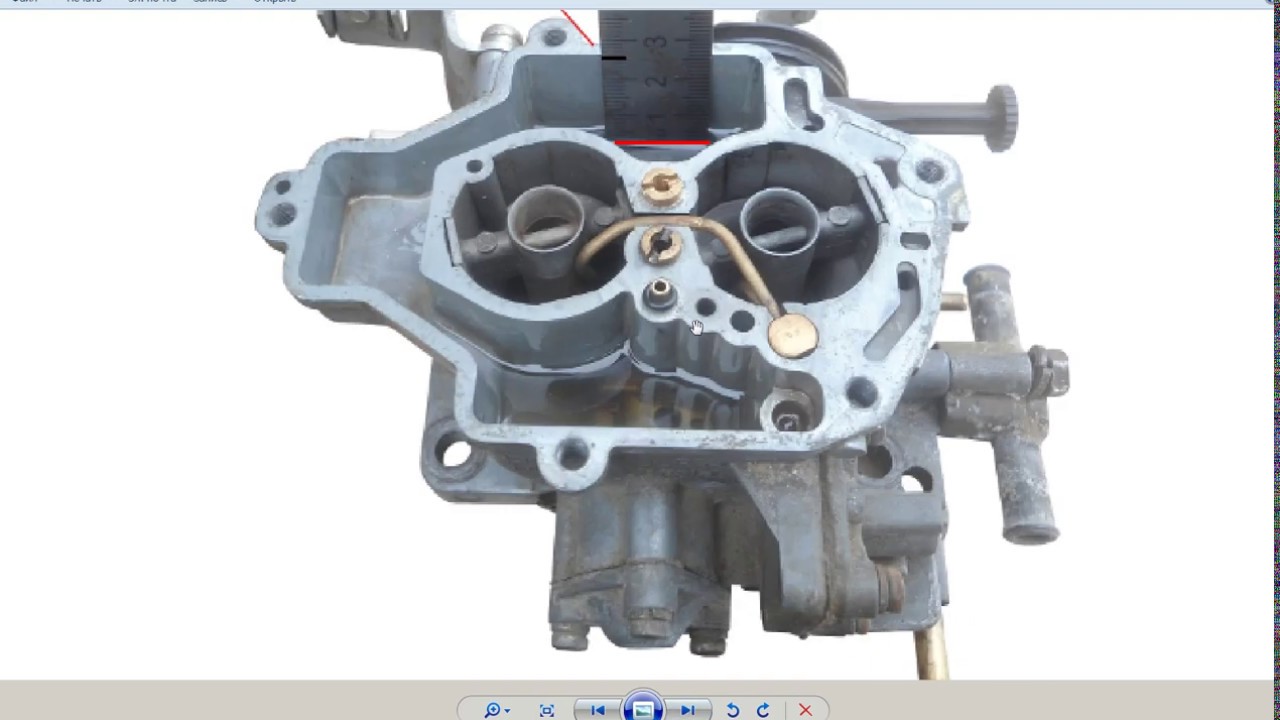

4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
6. Отрегулировать поплавки с помощью подкручивания креплений.
7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
8.  Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

1. Прогреть двигатель, затем заглушить и дать ему остыть.
2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
3. Включить двигатель.
4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
5. Выключить двигатель
6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
7. Установить все детали на место.
8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

Более точную корректировку можно провести с помощью специального оборудования – анализатора газового вещества. С его помощью можно добиться не только качественной настройки механизмов, но и добиться большей экологичности транспортного средства. Однако такой агрегат встречается редко.

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

Как Отрегулировать Карбюратор Ваз 2109

Лада Самара первого поколения в основному комплектовалась одним из двух карбюраторов — “Солекс” и “ДААЗ”. В этом примере будет рассмотрена регулировка холостого хода на карбюраторе Солекс, установленном на ВАЗ 2109. Хоть инструкция по регулировке и может показаться слишком сложной, ее вполне можно проделать своими руками и сэкономить не такие уж и малые деньги.

Регулировка холостого хода — завершающая стадия настройки карбюратора, которая делается на двигателе, когда установлен воздушный фильтр. Максимально точной регулировки можно добиться, используя газоанализатор, но это не то оборудование, которое можно встретить в каждом гараже.
Это отнюдь не значит, что без него не обойтись — без использования газоанализтора погрешность будет не такой уж большой и не превысит 1, 5%. Что значат эти полтора процента? Дополнительный расход топлива в 15 грамм топлива на 100 километров сверху. Что, если задуматься, дешевле, чем сумма, которую берут за настройку карба.

Итак, последовательность действий по регулировке холостого хода ВАЗ 2109 на карбюраторе “Солекс”:

1. 15-20 минут — прогрев двигателя.
2. До предела закрутить винт, который регулирует качество смеси топлива. Потом опустить на три оборота.
3. На 750 оборотов в минуту выставить частоту вращения движка на холостом. Сделать это поможет винт качества.
4. Поставить самые большие обороты, какие указаны относительно данного авто, с помощью винта качества. Данные по максимальным оборотам есть в мануале.
5. Отрегулировать на 900 оборотов винтом количества.
6. А винтом качества — на 800 об/мин.
7. Аккуратно, с чувством, закручивать винт качества до тех пор, пока двигатель не будет устойчиво работать, затем отпустить его на ½ оборота.

8. Винтом качества вывести обороты “на чистовик”. На летнюю пору это значение в 850 об/мин, а в зимнюю — 950 об/мин.

Исходя из 8 пункта, можно придти к выводу, что регулировку холостого хода имеет смысл проводить каждые 6 месяцев, чтобы эксплуатировать авто эффективнее.

Как уже сказано выше, регулировка холостого хода — это финишный этап полной настройки карбюратора, перед которым идут еще два. На первом настраивается поплавочная камера, для чего понадобится снять воздушный фильтра. А регулировка пускового устройства Солекса (второй этап) и вовсе производится только на полностью демонтированном карбе, после проверки диафрагмы.
Более подробно как отрегулировать карбюратор на ВАЗ 2109 можно узнать здесь

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора?

Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание!

В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание!
Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание!
Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание!
Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание!
Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание!
Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание!
При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание!
При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью  регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание!
Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание!
Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание!
Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков:
Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

Регулировка пускового устройства карбюратора обеспечивает уверенный пуск холодного двигателя.
Регулируют пусковое устройство на снятом карбюраторе.

Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку пускового устройства. Дефектную диафрагму замените.

1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. При этом воздушная заслонка должна полностью закрыться.

2. Нажмите до упора на шток пускового устройства. Воздушная заслонка должна приоткрыться на (3,0+0,2) мм (пусковой зазор воздушной заслонки для карбюратора 2108-1107010).

ПРИМЕЧАНИЯ
Пусковые зазоры воздушной заслонки для карбюратора 2108-1107010 можно измерить хвостовиком сверла соответствующего диаметра.
Пусковые зазоры, мм:
карбюратор 21081-1107010:
воздушной заслонки. 2,7
дроссельной заслонки первой камеры. 1
карбюратор 21083-1107010:
воздушной заслонки. 2,5+0,2
дроссельной заслонки
первой камеры. 1,1+0,05

3. Если пусковой зазор воздушной заслонки отличается от указанного, ослабьте затяжку контргайки и…

4.… отрегулируйте пусковое устройство винтом. При выворачивании винта зазор увеличивается, при заворачивании — уменьшается.

5. Полностью закройте воздушную заслонку. При этом дроссельная заслонка первой камеры должна быть приоткрыта на 0,85 мм (пусковой зазор дроссельной заслонки первой камеры для карбюратора 2108-1107010).

6. Если пусковой зазор дроссельной заслонки первой камеры карбюратора 2108-1107010 отличается от указанного, отрегулируйте его регулировочным винтом при открытия дроссельной заслонки первой камеры. При выворачивании винта пусковой зазор уменьшается, при заворачивании — увеличивается.

Цель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или запустится, но с трудом, будет «заливать» свечи зажигания.

— шлицевая отвертка (3мм)

— рожковый ключ (7мм)

— рожковый ключ (8мм)

— тахометр (мультиметр, автотестер работающие в режиме тахометра)
Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— набор круглых щупов или отрезки проволоки диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3.0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

Пусковой зазор «А»

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Регулировку проводим на не прогретом двигателе.

— Снимаем корпус воздушного фильтра.

Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

Подключаем тахометр

порядок подключения тахометра

Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его.

Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»)

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)

Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.

Запускаем двигатель

Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (30 0 )

Приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)

Вращаем регулировочный винт

Рожковым ключом на 7 мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 — 3400 оборотов в минуту.

Винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Отпускаем воздушную заслонку

Вращаем другой регулировочный винт

Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения до 2800 — 3000 оборотов в минуту.

Регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс

Удерживая винт отверткой затягиваем контргайку

Регулировка завершена.

Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.

Снимаем корпус воздушного фильтра

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Снимаем карбюратор с двигателя

Закрываем воздушную заслонку

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

Проверяем пусковой зазор у кромки дроссельной заслонки

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор.
(измеряем его щупом или проволокой).

Дроссельная заслонка второй камеры полностью закрыта.

пусковой зазор «Б»

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм , 21081 — 1.0 мм , 21083 — 1.1 мм .

Регулируем пусковой зазор регулировочным винтом

Вращаем его или рожковым ключом на 7 мм, или шлицевой отверткой (3 мм).

Винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Перемещаем шток пускового устройства

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.

Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

Карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства

На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.

Карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства

Зазор воздушной заслонки «А». Карбюратор 2108 — 3 мм , 21081 — 2.7 мм , 21083 — 2.5 мм .

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства
Предварительно ослабляем его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

Регулировочный винт пускового устройства

Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».

Регулировка пускового устройства ВАЗ 2108

Общие сведения

Регулировка пускового устройства производится на снятом карбюраторе. Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку. Замените дефектную диафрагму. дроссельной заслонки первой камеры дроссельной заслонки первой камеры Пусковые зазоры можно измерить сверлом соответствующего диаметра, используя его в качестве калибра.

Порядок выполнения

1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. При этом воздушная заслонка должна полностью закрыться.

2. Нажмите на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на 3,0±0.2 мм (пусковой зазор воздушной заслонки). Пусковой зазор дан для карбюратора 2108-1107010 (см. примечание).

3. Если пусковой зазор воздушной заслонки отличается от указанного, ослабьте затяжку контргайки.

4. . и отрегулируйте его винтом. При отворачивании винта зазор увеличивается, при заворачивании уменьшается.

5. Полностью закройте воздушную заслонку. При этом дроссельная заслонка первой камеры должна приоткрыться на 0,85 мм (пусковой зазор дроссельной заслонки первой камеры). Пусковой зазор дан для карбюратора 2108-1107010.

6. Если пусковой зазор дроссельной заслонки первой камеры отличается от указанного, отрегулируйте его регулировочным винтом приоткрытия дроссельной заслонки первой камеры. При отворачивании винта пусковой зазор уменьшается, при заворачивании увеличивается.

Видео про «Регулировка пускового устройства» для ВАЗ 2108

Холодный ПУСК. Ремонт и РЕГУЛИРОВКА Пускового Устройства!
Поиск причины НЕИСПРАВНОСТИ Пускового Устройства СОЛЕКСа!
О ПУСКОВЫХ ЗАЗОРАХ просто «НА ПАЛЬЦАХ»

4.7. Регулировка пускового устройства

Отрегулировать пусковое устройство можно как на снятом карбюраторе, устанавливая величину пусковых зазоров воздушной и дроссельной заслонок первичной камеры, так и непосредственно на автомобиле по частоте вращения коленчатого вала или содержанию СО в отработавших газах.

Для регулировки первым способом снимите карбюратор с двигателя (см. раздел 4.5 «Снятие и установка карбюратора»), Затем переверните карбюратор дроссельными заслонками вверх и поверните против часовой стрелки до упора рычаг 6 управления воздушной заслонкой (см. рис. 5). Проконтролируйте хвостовиком сверла зазор С у нижней (по направлению движения воздуха) кромки дроссельной заслонки 16 первичной камеры. Зазор у разных модификаций карбюраторов различен (см. табл. 1). При необходимости отрегулируйте зазор, вращая регулировочный винт 13.

ВНИМАНИЕ!
Регулировочный винт 13 довольно туго ввернут в резьбовое отверстие рычага привода дроссельной заслонки, а после длительной эксплуатации может и приржаветь. Поэтому предварительно строньте его с места рожковым ключом на 7 мм, а затем вращайте отверткой, вставленной в шлиц на резьбовом хвостовике винте.

Не отпуская рычаг 6, переместите рукой шток 5 до упора в торец регулировочного винта 4 и проконтролируйте зазор В у нижней кромки воздушной заслонки 7. Этот зазор так же, как и для дроссельной заслонки, разный (см. табл.1) для каждой модификации карбюратора. При необходимости отрегулируйте зазор, вращая регулировочный винт 4 и предварительно ослабив контргайку.

Быстрее можно отрегулировать пусковое устройство непосредственно на автомобиле, контролируя частоту вращения коленчатого вала тахометром (например, в составе автотестера или муль- тиметра). Пустите двигатель со снятым воздушным фильтром (см. раздел 4.4 «Снятие и установка крышки карбюратора») и на панели приборов полностью вытяните на себя рукоятку привода управления воздушной заслонкой. Приоткрывая воздушную заслонку лезвием отвертки на 2/3 ее хода, винтом 13 установите частоту вращения коленчатого вала 2800-3000 мин. Затем отпустите воздушную заслонку и винтом 4 установите частоту вращения меньше исходной на 100 мин.

ВНИМАНИЕ!
Будьте осторожны, регулируя пусковое устройство на работающем двигателе! Если любые мелкие предметы попадут в карбюратор и затем во впускной тракт, двигатель немедленно выйдет из строя.

Существует и другой способ регулировки пускового устройства непосредственно на автомобиле, однако менее доступный индивидуальному владельцу, так как требует применения газоанализатора. Пусковое устройство регулируют по содержанию в отработавших газах СО, которое у двигателя, работающего с полностью вытянутой рукояткой управления воздушной заслонкой, должно составлять примерно 8%. Если концентрация СО меньше этого значения, регулировочный винт 4 заворачивают, прикрывая воздушную заслонку, а если больше — отворачивают.

ВНИМАНИЕ!
По окончании регулировки не забудьте затянуть контргайку регулировочного винта.

Полуавтоматическое пусковое устройство регулируют несколько иначе, чем устройство с ручным управлением. Перед регулировкой устройства на снятом с двигателя карбюраторе поверните один раз сектор управления дроссельными заслонками до упора, чтобы механизм занял исходное положение и воздушная заслонка полностью закрылась. Затем переместите шток 20 (см. рис. 6) до упора влево, нажав пальцем на специально для этой цели установленную на свободном конце штока пятку и преодолевая усилие пружины 19. При этом положении штока 20 пусковой зазор воздушной заслонки регулируйте упорным винтом, установленным в пятке штока (у двухступенчатого полуавтоматического устройства такого винта нет и поэтому на рис. 6 он не показан), а зазор дроссельной заслонки первичной камеры — винтом 23.

При регулировке двухступенчатого пускового устройства перемещайте шток 20 до момента соприкосновения (ощущается по возрастанию усилия перемещения штока) тарелки диафрагмы 11 и конца регулировочного винта 8, ввернутого в плунжер 6.

Момент соприкосновения деталей соответствует первому фиксированному положению воздушной заслонки, при котором зазор у ее кромки должен составлять 2,5 мм. При необходимости его регулировки полностью отверните колпачок-упор 7 и через открывшееся отверстие отверткой с узким лезвием вращайте в нужную сторону регулировочный винт 8. Вворачивайте винт в плунжер 6, чтобы уменьшить пусковой зазор, и выворачивайте — чтобы увеличить. Во время этой операции плунжер 6 необходимо удерживать от проворачивания специально изготовленным трубчатым приспособлением — два выступа на его торце входят в соответствующие пазы плунжера.

Затем навинтите на крышку диафрагменного механизма колпачок- упор 7 и нажмите на пятку штока до упора. Проконтролируйте пусковой зазор при втором фиксированном положении воздушной заслонки и при необходимости добейтесь его величины 6,0 мм, вращая в ту или иную сторону колпачок-упор 7.

Непосредственно на автомобиле одноступенчатое пусковое устройство регулируют теми же способами, что и устройство с ручным приводом, с помощью тахометра или газоанализатора. Для регулировки двухступенчатого пускового устройства газоанализатор потребуется обязательно, так как основная цель применения второй ступени — снижение токсичности отработавших газов на режиме пуска и прогрева. В этом случае пустите двигатель со снятым воздушным фильтром и, приоткрывая воздушную заслонку отверткой до получения зазора не менее 8 мм, установите винтом 23 (см. рис. 6) частоту вращения коленчатого вала 2800-3200 мин. Затем пережмите шланг 4 к буферной емкости и проверьте второй пусковой зазор. В этом положении концентрация СО в отработавших газах должна быть в пределах 2,0-3,0%.

При необходимости отрегулируйте зазор и концентрацию СО колпачком-упором 7. Освободите шланг 4 и проверьте первый пусковой зазор. Концентрация СО должна быть около 8%. Регулировку проводите винтом 8, отвернув колпачок-упор 7.

ВНИМАНИЕ!
Перед отворачиванием колпачка, чтобы не повторять регулировку зазора второй ступени, запомните число оборотов и впоследствии заверните колпачок на ту же величину.

Биметаллическая пружина полуавтоматического пускового устройства имеет определенные характеристики, заложенные при ее изготовлении, и в эксплуатации не требует регулировки. Но для того, чтобы пусковое устройство обеспечивало оптимальные углы открытия заслонок в зависимости от температуры прогреваемого двигателя, пружину нужно правильно установить. Для контроля правильности ее установки на корпусе 1 пускового устройства (рис. 26) и корпусе 3 жидкостной камеры выполнены установочные выступы, а на корпусе 2 биметаллической пружины выбита метка. Все три установочных элемента, показанные на рисунке стрелками, при сборке пускового устройства должны быть совмещены. При несовпадении меток сначала ослабьте три винта 4 крепления корпуса 2 и поверните его до совмещения метки с выступом на корпусе 1. Затяните винты 4, ослабьте болт 5 и поверните корпус 3 до совмещения его выступа с меткой на корпусе 2.

Рис. 26. Проверка правильности установки биметаллической пружины полуавтоматического пускового устройства: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4 — винты крепления корпуса биметаллической пружины; 5 — болт крепления жидкостной камеры.

Для контроля правильности установки биметаллической пружины пустите холодный двигатель и через 15-20 с проверьте частоту вращения коленчатого вала, которая должна быть (2500±300) мин. После полного прогрева двигателя она должна снизиться до (850±50) мин. Если при правильно отрегулированных пусковых зазорах воздушной и дроссельной заслонок частота отличается от указанной, повторите установку меток пускового устройства. Если и повторная установка не дает желаемого результата, биметаллическая пружина, видимо, повреждена и ее необходимо заменить.

Сайт работает с 20 августа 2000 года. © 2000—2013 «AUTOCRY»
Хостинг VPS сервер

Регулировка карбюратора ВАЗ-2109: 5 признаков неисправности

Содержание статьи

Отечественные авто ВАЗ-2109 оснащены надёжным и ремонтопригодным карбюратором «Солекс». Устройство зарекомендовало себя как достаточно надёжное, но для обеспечения длительного периода эксплуатации необходимо его постоянно чистить и регулировать. Нарушения в работе детали могут привести к перерасходу топлива и серьёзным поломкам в двигателе. Регулировка карбюратора ВАЗ-2109 может проводиться самостоятельно в домашних условиях при наличии комплекта инструментов.

Карбюратор, как и остальные части двигателя, играет большую роль при передвижении автомобиля. Неисправности узла проявляются сначала неприятными симптомами, а только потом приводят к серьёзным нарушениям в работе мотора. Первыми признаками, на которые следует обратить внимание, выступают следующие проявления.

1. Провалы педали. При нажатии на педаль газа машина некоторое время едет с той же скоростью и только через несколько секунд начинает ускорение. Иногда интервал может доходить до 10 — 20 секунд, и тогда его игнорирование становится небезопасным.
2. Рывок. Резкий набор и сброс скорости может свидетельствовать о неисправности карбюратора. Обычно рывки очень кратковременны, поэтому их можно спутать с признаками неисправностей других деталей.
3. Подёргивание. Череда рывков, которая повторяется с некоторым интервалом, говорит о возникновении проблем в карбюраторе.
4. Раскачивание. Следующие друг за другом провалы приводят к тому, что создаётся эффект раскачивания.
5. Медленный разгон. Если машина стала значительно медленней разгоняться, а явных причин этому нет, то стоит провести регулировку карбюратора ВАЗ-2109 «Солекс».

Хоть все эти признаки с высокой вероятностью указывают на поломку карбюратора, но иногда могут встречаться ситуации, при которых характерные особенности неисправности становятся неинформативными.

В нестандартных случаях необходимо провести комплексную диагностику.

Изначально нужно подготовить весь инструмент для корректировки и починки карбюратора. Настройка часто сопровождается небольшими ремонтными работами, поэтому мастера рекомендуют иметь под рукой весь необходимый инструмент. В помещении, в котором будет производиться разборка механизма, необходимо обеспечить хорошую вентиляцию, так как сильные испарения топлива могут привести к ухудшению самочувствия.

В процессе работы нельзя использовать ветошь либо щётки, поэтому стоит заранее подготовить специальный материал, который не сыпется и не изменяет своей структуры.

Для удобства и качественного результата автомобиль должен обязательно находиться на горизонтальной плоскости. Плоская отвёртка должна находиться всегда рядом, так как она используется чаще всего при настройке карбюратора. Чистку детали необходимо проводить специальными средствами либо, в крайнем случае, чистым бензином.

Настройка поплавковой камеры

В поплавковой камере регулируется уровень топлива. Эту часть устройство проще всего отремонтировать и настроить, поэтому начинающим мастерам или автолюбителям лучше начать именно с данного пункта. Регулировка карбюратора ВАЗ-2109 своими руками состоит из нескольких этапов:

1. Необходимо завести двигатель и дать поработать ему в течение 2 — 3 минут.
2. После того, как мотор был заглушён, необходимо снять воздушный фильтр с «Солекса».
3. Далее следует отсоединить шланг для топлива.
4. Демонтируя карбюраторную крышку нужно вывернуть 5 метизов. Особенностью демонтажа болтов выступает необходимость их выкручивания строго вертикально. При неправильном снятии метизов можно повредить поплавки, что станет причиной серьёзного ремонта.
5. В норме расстояние от кромки карбюратора до бензина равно 25,5 миллиметрам. Если расстояние не совпадает, то нужно его подкорректировать путём загибания язычка кронштейна поплавков. Так как с первого раза сложно выставить нужное расстояние, то процедура подгибания может повторяться неоднократно.
6. Пока крышка снята, специалисты рекомендуют проверить её на параллельность кромок и в случае необходимости восстановить правильное положение элементов.

На «девятке» эти работы проводить достаточно легко.

Одним из основных условий выступает постоянное поддержание чистоты и предупреждение попадания в карбюратор различных мелких частей.

Регулировка пускового устройства

Пусковое устройство может настраиваться в снятом состоянии. Перед регулировкой необходимо проверить состояние диафрагмы. Деталь достаточно часто выходит из строя, поэтому её необходимо сразу же после обнаружения деформаций заменить на новую. Настройка пускового устройства происходит в пять этапов:

1. Закрытие воздушной заслонки. Для этого нужно провернуть рычаг привода.
2. Изменение расположения штока. При помощи отвёртки либо другого предмета шток устройства пуска утапливается на время проведения регулировочных работ.
3. Замер зазоров. После утопления штока заслонка немного открывается. Нужно замерить расстояние между заслонкой и стенкой камеры. Показатели сверяются с заявленными производителем параметрами и при необходимости происходит регулировка.
4. Настройка пускового механизма. При выявлении несовпадения размеров зазоров проводится регулировка. Для этого при помощи отвёртки проворачивается винт. Винт при выкручивании обеспечивает увеличение зазора, а при вкручивании — уменьшение.
5. Замер зазора дроссельной камеры. Воздушная заслонка обязательно плотно закрывается. Размеры зазора указываются в пособии, благодаря чему упрощается процесс регулировки положения дроссельной камеры. Настройка также производится при помощи метиза.

Регулировка холостого хода

Регулировка хода выполняется на полностью смонтированной системе. Мотор нужно хорошо прогреть перед настройкой холостого хода. Лучше при регулировке воспользоваться тахометром и анализатором газов, но без последнего можно обойтись. Настройка без газоанализатора проводится по следующей схеме.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой он рассказывает о том, как проверить и почистить датчик холостого хода.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается о том, почему плавают обороты на холостом ходу.

1. При выключенном моторе необходимо завинтить до упора метиз качества воздушно-топливной смеси.
2. Далее нужно сделать 3 — 4 оборота в обратную сторону.
3. Движок необходимо завести, убрать подсос, включить вентилятор и дальний свет.
4. Винтом количества горючего необходимо вывести обороты двигателя до значения 750 — 800 оборотов/минута.
5. Винт качества нужно поставить на максимальные обороты.
6. Винт количества нужно поставить на 900 оборотов/мин.
7. Далее при помощи винта качества обороты необходимо снизить до показателя 800.
8. Винт качества необходимо подкручивать до тех пор, пока мотор не начнёт работать неустойчиво. После того, как обороты начнут плавать, необходимо провернуть винт на один либо половину оборота назад.
9. Винт количества нужно установить на требуемые обороты. Для лета показатель находится в пределах 800 — 900 оборотов/мин, для зимы 900 — 1000 оборотов.

Регулировка холостого хода позволит добиться потребления меньшего количества топлива при стабильных оборотах в любое время года.

Регулировка карбюратора — достаточно простая задача, которая требует скрупулёзности и последовательности. При необходимости может быть проведён попутно мелкий ремонт. Серьёзные поломки лучше устранять в условиях автосервиса.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ

Если двигатель — это сердце автомобиля, то карбюратор — это его сердечный клапан. А от того, насколько правильно он будет настроен, зависят многие эксплуатационные характеристики машины. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени эту часть приходится корректировать. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автомобильный завод выпускал сразу несколько модификаций «девяток» с разными характеристиками, у них была одна марка карбюратора — отечественный Солекс. Какая принципиальная схема для этой части? ВАЗ 2109 десятилетиями оснащался карбюратором Солекс, и его конструкция также не менялась годами. А схему вы можете увидеть на 2-м фото.

Подготовительный этап

Перед тем, как регулировать карбюратор на ВАЗ 2109, его следует тщательно очистить.Но в этом нет необходимости (правда, при условии, что на нем нет различных депозитов). Если на нем есть ржавчина или копоть, такой элемент необходимо промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь при уборке?

Для проведения этой операции нам понадобится следующий набор инструментов и материалов:

1. Руководство по эксплуатации автомобиля ВАЗ 2109 (кстати, схема карбюратора Солекс представлена ​​на фото справа).
2. Перчатки из гладкой ткани.
3. Несколько тонких палочек (подойдет обычная зубочистка). В качестве альтернативы можно взять зубную щетку. С его помощью очистим карбюратор ВАЗ.
4. Пара резиновых перчаток (лучше носить сразу две пары, чтобы сильный растворитель не попал на поверхность кожи).
5. Набор ключей и отвертка.
6. Баллончик со сжатым воздухом. Как вариант, можно взять обычный аэрозоль, например, освежитель воздуха.

Дополнительно можно использовать защитные очки.Если у вас его нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.

Какое средство лучше выбрать?

На данный момент вы можете приобрести самые разные вещества для чистки карбюраторов. Их производят десятки компаний. Правила выбора просты. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за высокого содержания масла! Чаще всего специализированные чистящие средства продаются в канистрах — их нужно покупать в магазинах.

Если вы долгое время не чистили карбюратор, то очистки его поверхности будет недостаточно. При большом содержании отложений необходимо полностью разобрать его по частям, а каждую часть отдельно обработать баллончиком.

О мелких деталях

При разборке обращайте особое внимание на пружины и маленькие винты. Попробуйте выложить их в отдельную коробку или пронумеровать, чтобы потом не было проблем при сборке карбюратора в конце.При разборке этого элемента необходимо обработать от баллончика каждую деталь, даже самую маленькую. В этом случае необходимо снять с карбюратора все резиновые детали. При контакте с ними растворитель может сильно деформировать их, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые элементы. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы продуктом, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились.Затем элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

При использовании щетки или палочек для еды не пытайтесь ковыряться в клапанах и отверстиях карбюратора. Через них попадают воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу двигателя и вызвать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно — это вещество имеет очень длительный срок хранения и практически не теряет своих свойств в течение длительного времени.Затем тщательно просушиваем карбюратор и после этого приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что вам нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.

Не пытайтесь ковырять карбюратор и выпускные отверстия клапана. Через эти отверстия подается топливо и воздух, что очень важно для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом.Жидкий очиститель можно использовать повторно. Некоторые экономные автомобилисты пользуются очистителем несколько раз.

После очистки карбюратора тщательно просушите его и можно приступить к регулировке. Процедура эта очень длительная и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему поработать несколько минут. Далее выключите его и снимите воздушный фильтр. После этого снимаем шланг подачи топлива. Осторожно выкручиваем несколько болтов и снимаем крышку карбюратора.Помните, что одним неправильным движением можно повредить поплавки, поэтому мы делаем все с особой осторожностью. Затем берем суппорт в руки и замеряем зазор от уровня топлива до края кузова.

В идеале это значение должно составлять 25,5 миллиметра (допускается вылет 1-2 миллиметра). Если этот зазор не соответствует норме, необходимо отогнуть язычок кронштейна поплавка. Для большей точности проделываем эту процедуру несколько раз. Поскольку крышка уже будет перевернута вверх дном, нужно следить за тем, чтобы края поплавка на монтажной поверхности были параллельны.

Пусковое устройство

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109 рядом? После этой работы приступаем к настройке пускового устройства. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или имеет трещины, его следует заменить новым. После этого приступаем к процессу настройки пускового устройства. Первым делом поворачиваем рычаг воздушной заслонки так, чтобы он перешел в закрытое положение.Далее нагреваем стержень отверткой.

После этого измеряем зазор, образовавшийся между стенкой камеры и заслонкой. Его необходимо сверить с указанным в документации Solex. Чтобы изменить зазор, ослабьте контргайку и поверните регулировочный винт по часовой стрелке или против часовой стрелки с помощью отвертки. Далее измеряем зазор дроссельной заслонки, который есть на 1-й камере. Полученные данные должны максимально соответствовать нормативным, которые есть в технической документации.Если этот зазор не соответствует норме, регулируем его вращением дроссельного винта.

Регулировка ХХ

Вот и все, теперь дело осталось за малым. Остается сделать последний этап — регулировку холостого хода. Перед началом этой операции двигатель ВАЗ 2109. необходимо еще раз прогреть до рабочей температуры. Карбюратор необходимо установить на штатное место. Итак, заглушите двигатель и посмотрите состояние винта качества смеси. Его следует завернуть, а затем открутить на 4 оборота.Затем снова запускаем двигатель, снимаем присоску и включаем дальний свет вместе с вентилятором. Одновременно регулируют винтом количество топливовоздушной смеси.
Он должен быть установлен в такое положение, чтобы холостой ход двигателя был не более 800 и не менее 750 оборотов в минуту. После того как качество винта достигнет максимальной скорости.

Что делать после?

Далее снова меняем скорость винта на 900 об / мин. Ставим качественный винт на 800 об / мин. после этого скручиваем последний элемент до момента нестабильности.После снова открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 Самара) не требуется. Но для этого нужно знать всю последовательность работ по установке правильных значений на винтах качества и количества топлива, которые мы привели в этой статье.

Вывод

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка холостого хода возможна только при стабильной работе двигателя.Иначе вся работа будет бесполезна.

Регулировка и регулировка карбюратора ВАЗ-2109. Как правильно отрегулировать карбюратор ВАЗ-2109

Существует целый ряд причин, по которым может потребоваться регулировка карбюратора ВАЗ-2109. Это и некачественное топливо, загрязняющие вещества в виде отработанной смазки, мусор из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. Если обнаружено сильное загрязнение движущихся и движущихся частей, пора очистить и отрегулировать.

Как понять, что карбюратор не настроен?

Это довольно просто. В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, то должны знать, что есть ряд признаков и что ремонтировать карбюратор ВАЗ-2109 не нужно, их нужно уметь разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если вы поедете на холодном двигателе без всасывания, что вполне нормально. Но когда двигатель достиг рабочей температуры, вы отпускаете газ, и машина глохнет, значит, пора чистить.

Во-вторых, если частота вращения коленвала набиралась с трудом, то это говорит о плачевном положении — и опять карбюратор виноват. Когда машина едет по ровной дороге на холостом ходу и дергается, это явный признак неисправности, которую рекомендуется как можно скорее устранить.

В принципе, признаков, по которым определяют неисправность ТС, гораздо больше. К тому же грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно важно, учитывая текущие цены на бензин.

Винты «качество» и «количество»

Рекомендуется выполнять работы вместе, т.к. постоянно бегать от карбюратора к педали акселератора, вытаскивать и заглушать дроссель неудобно. Но это необязательное требование. Что вам нужно знать, так это то, что регулировку можно производить без каких-либо специальных инструментов и других приспособлений. Простые слова — голые руки.

Но для этого нужно знать, что такое винты «Качество» и «Количество». Первые служат для обеспечения нестабильной работы мотора.Вращением в обратном порядке получаем нормальную работу двигателя. В то же время «количественные» винты служат для увеличения или уменьшения оборотов. После этого они возвращаются к настройке «качества», затем «количества» и т. Д. На практике все это довольно просто. Однако в мастерской за такую ​​простую регулировку уйдет приличная сумма.

Подготовительные работы

Перед настройкой карбюратора ВАЗ-2109 необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно.Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы машина стояла строго горизонтально или под углом не более нескольких градусов по любой оси.

Не используйте во время внутренней чистки тряпки, так как ворсинки останутся внутри, что будет способствовать неправильной работе насадок. Другими словами, корректировка аннулируется. Очистку и регулировку карбюратора ВАЗ-2109 следует производить со специальной подготовкой. Если такого инструмента под рукой не оказалось, то подойдет бензин.Наилучшие результаты можно получить со сжатым воздухом. Итак, мы подготовились к работе, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: общая

Непосредственно перед настройкой выполните чистку Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также перед регулировкой и чисткой регулируется зажигание. Нет смысла регулировать карбюратор, если установлен более позднее или раннее зажигание.

Еще нужно помнить, что настройка производится только на рабочую температуру двигателя, то есть желательно прогреть машину и только потом приступать к процессу. С дроссельной заслонкой нужно демонтировать тягу с педали газа. Сразу после этого необходимо отключить вентиляцию картера. Далее проводим проверку отсутствия разрежения в трубке регулятора ГРМ. Если он есть, значит, что-то не так. Затем можно переходить к регулировке качественных саморезов, что позволит наладить стабильную работу мотора автомобиля.

Регулируемый дроссель

Это «дроссель», который необходим при запуске холодного двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что устройство его несложное, желательно уделить внимание его ремонту. Дроссельная заслонка — это своеобразная палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 следует начинать с «всасывания».

Прежде всего проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение.И то, и другое способствует тому, что клапан не открывается или не закрывается полностью, что плохо для карбюратора.

Для выполнения работ нам понадобится ключ на 13, который будет регулировать натяжение троса. Если педаль газа вдавлена ​​в пол, то заслонка должна открыться полностью, отпустить газ — заслонка закрывается. Если это не так, то отрегулируйте положение контргайки с помощью ключа на 13, пока мы не достичь оптимальных результатов.

Привод воздушной заслонки и его регулировка

После того, как мы отрегулировали дроссель приводного карбюратора, переходите к дроссельной заслонке.Прежде всего, перед выполнением работ необходимо снять крышку с воздушного фильтра. Кстати, поменять фильтр можно попутно, особенно если это было сделано очень давно. Тяга прямо в снаряде должна быть свободной.

Если клапан не требует регулировки, то под торпедой находится полностью утопленная рукоятка всасывания. Клапан должен быть открыт на 100%. Если это не так, то потребуется ключ для ослабления болта регулировки тяги. Заходим в настройку. Как только будет достигнут оптимальный результат, затяните болт на рычаге и закройте крышку фильтра.Но есть нюансы.

Сначала вам нужно повернуть рычаг заслонки до полного открытия. После этого нужно утопить этот рычаг до упора. С помощью плоскогубцев снимите кабель с изоляции и вдавите болт. Проверьте, полностью ли открывается заслонка. При необходимости постепенно перемещайте оболочку кабеля и зажимайте крепежный болт.

Как настроить карбюратор ВАЗ-2109: пусковое устройство

Многое зависит от работы этого механизма. Но чтобы выполнить регулировку максимально точно, необходимо разобрать карбюратор.Делай проще. Но если этого не произошло, то можно попробовать выполнить настройку на установленном механизме. Принцип заключается в том, что стартовые зазоры должны быть установлены правильно. От этого будет зависеть, насколько хорошо машина заведется.

Как было сказано выше, существует несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне).Запускаем двигатель и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30%. Берем ключ на 7 и поворачиваем регулировочный болт до тех пор, пока на тахометре не будет виден результат при 3100-3400 оборотах. Как только этот показатель получен, можно смело опускать клапан.

Что нужно помнить при выполнении ремонтных работ

Всем известно, что двигатель — это сердце автомобиля, в то время как карбюратор — это его клапан. В случае повторного отказа все системы полностью пострадают.Поэтому, чтобы состояние автомобиля было в норме, необходимо периодически ремонтировать карбюратор ВАЗ-2109. А вот сам ремонт лучше доверить профессионалам, так как без опыта можно только усугубить ситуацию.

Также желательно заливать качественное топливо, так как это влияет на качество автомобиля и самого карбюратора. Смазка — еще один важный момент. Без него ничего не получится, поэтому одни и те же «качественные» винты желательно время от времени смазывать.То же самое касается тросов воздушной заслонки, которые необходимо периодически менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, в первую очередь прогреваем двигатель до рабочей температуры. Работы нужно производить при элементах энергопотребления (фары, плеер и т. Д.), Поэтому перед началом работы желательно зарядить аккумулятор, чтобы он не сел в неподходящий момент. Придется опять же работать винтами «качества», но последовательность немного другая.

Для начала нужно получить максимальные обороты на холостом ходу (ч. Ч.). После этого вращаем винт «количества», чтобы получить обороты примерно на 50–150 меньше, чем должно быть на x. x Как правило, это около 800 оборотов коленвала. После этого винтом «качество» уменьшаем значение до нормы — примерно 900-950 оборотов. После этого работу можно считать завершенной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если вы не обращаете внимание на его неисправность.Как правило, этот механизм может работать долго. Но не забываем про чистку и тюнинг.

О карбюраторах Solex

Следует сказать несколько слов о настройке этого устройства. Первый шаг — установить правильный уровень в поплавковых камерах. После этого нужно настроить холостой ход. Стоит отметить, что настройку карбюратора «Солекс» ВАЗ-2109 следует проводить по инструкции, что не только ускоряет, но и упрощает работу.

Если при регулировке винта «количество» двигатели никак не реагируют, то необходимо сменить жиклер холостого хода на меньший или подтянуть электромагнитный клапан.Что касается выбора жиклеров, то это довольно трудоемкий процесс. Ориентироваться нужно на объем двигателя. Чем больше объем, тем меньше понадобится жиклер.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальной работе (чихание, выстрелы). Виноват щелевое отверстие. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, то из жиклера в отверстие подаётся бензин. Если этого не произойдет, автомобиль может заглохнуть.

Теоретическая информация

Было бы полезно сказать, что карбюратор — это устройство, непосредственной целью которого является смешивание и дозирование топлива, поступающего в цилиндры двигателя. В противном случае именно здесь образуется рабочая смесь. За качество жиклеров отвечаю. Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109. Карбюратор глохнет из-за неправильно настроенных жиклеров.

Кроме того, такой показатель, как их результативность. Его определяют по длине жиклера, а также по его открытию (пропускной способности).Если увеличить сечение жиклера примерно на 10%, то пропускная способность увеличивается на 25%. Из этого можно сделать вывод, что при правильной настройке описываемых устройств можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим, установка карбюратора ВАЗ-2109 позволяет многое.

Причины проблем

Как правило, сам карбюратор при должном уходе работает нормально. Однако есть несколько нюансов, на которые нужно обратить внимание. Например, после установки карбюратора ВАЗ-2109 в двигателе на х появилась нестабильность.x Причиной этого может быть неправильное натяжение троса педали акселератора (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.

Для начала необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы вы могли вручную регулировать дроссельную заслонку на работающем двигателе. Если при перемещении дроссельной заслонки обороты падают вправо, то вам необходимо заменить или отрегулировать трос. Если обороты не изменились, дело по-прежнему в карбюраторе.

Вывод

Хочу сказать, что часто требуется простая настройка зажигания ВАЗ-2109. Карбюратор в этом случае может нормально работать, но из-за ненастроенного зажигания возникает ощущение его неисправности. Как уже неоднократно говорилось выше, от качества смеси, которую дает карбюратор, зависит очень многое.

Самостоятельная замена жиклеров Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. Если выставить на любой другой, может увеличиться расход топлива, снизится мощность двигателя, ухудшится динамика и так далее.Но если все же необходимо произвести замену, то следует руководствоваться нанесенной маркировкой. Приобретать комплект нужно сразу, а не отдельно, так как это небезопасно и можно столкнуться с неточностью в маркировке.

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ

.

Если двигатель — это сердце автомобиля, то карбюратор — это его сердечный клапан. А от того, насколько правильно он будет отрегулирован, зависят многие рабочие характеристики станка.Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени эту часть приходится корректировать. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автомобильный завод выпустил всего несколько модификаций «девятки» с разными характеристиками, карбюратор у них имел одну марку — отечественный «Солекс». Какая схема для этой части? ВАЗ 2109 десятилетиями комплектовался карбюратором Солекс, и его конструкция не менялась годами.А схему на 2 фото вы можете увидеть.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ2109 его следует тщательно очистить. Но делать это необязательно (правда, при условии, что на нем нет разных депозитов). При наличии ржавчины или отложений такой элемент необходимо промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь при уборке?

В процессе этой операции нам понадобится следующий набор инструментов и материалов:

1. Инструкция на автомобиль ВАЗ 2109 (кстати, схема карбюратора «Солекс» представлена ​​на фото на верно).
2. Перчатки из гладкой ткани.
3. Несколько тонких палочек (оторвется обычная зубочистка). Как вариант, можно взять зубную щетку. Будем чистить карбюратор ВАЗ.
4. Пара резиновых перчаток (лучше носить сразу две пары, чтобы сильный растворитель не попал на поверхность кожи).
5. Набор ключей и отвертка.
6. Баллон со сжатым воздухом. Как вариант, можно взять обычный аэрозоль, например, освежитель воздуха.

Дополнительно можно использовать защитные очки.Если у вас их нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент вы можете купить самые разнообразные вещества для чистки карбюраторов. Десятки из них делают. Правила выбора здесь простые. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за большого содержания масла! Чаще всего специализированные чистящие средства продаются в канистрах — их нужно покупать в магазинах.

Если вы долгое время не производили чистку карбюратора, то чистки поверхности будет недостаточно. Если содержание отложений велико, необходимо разобрать его по частям, а каждую часть обработать банкой по отдельности.

О мелких деталях

Во время разборки обращайте особое внимание на пружины и маленькие винтики. Постарайтесь поместить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Анализируя этот элемент, необходимо обработать каждую деталь, даже самую маленькую, из банки.При этом необходимо снять с карбюратора все резиновые детали. Если они попадут на них, растворитель может их сильно деформировать, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые элементы. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы препарата, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились. Затем элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь проколоть клапаны и отверстия карбюратора щеткой или палочками для еды. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу двигателя и спровоцировать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно — это вещество имеет очень длительный срок хранения и длительное время практически не теряет своих свойств. Далее карбюратор тщательно просушиваем и переходим ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что вам нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.

Не пытайтесь ковырять на выходе карбюратор и клапаны. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Эта процедура очень долгая и сложная, но с ней вполне можно справиться. Сначала запускаем двигатель и даем ему поработать несколько минут. Затем выключите его и снимите воздушный фильтр. Затем снимите шланг подачи топлива. Осторожно выкручиваем несколько болтов и снимаем крышку карбюратора. Помните, что одним неверным ходом можно повредить поплавки, поэтому мы делаем все с особой осторожностью.Затем поднимаем суппорты и замеряем зазор от уровня топлива до края кузова.

В идеале это значение должно составлять 25,5 миллиметра (допускается приработка 1-2 миллиметра). Если этот зазор не соответствует норме, нужно отогнуть язычок кронштейна поплавка. Для большей точности проделываем эту процедуру несколько раз. Поскольку крышка уже перевернута, нам нужно убедиться, что фланцы поверхности поплавка параллельны.

Пусковое устройство

Но это еще не все.Как отрегулировать карбюратор на ВАЗ 2109 дальше? После этой работы переходим к настройке триггера. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или имеет трещины, его следует заменить новым. После этого переходим к процессу регулировки стартера. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Затем нагреваем стержень отверткой.

После этого измеряем зазор, образовавшийся между стенкой камеры и заслонкой. Его необходимо сверить с указанным в документации Solex. Чтобы изменить зазор, необходимо ослабить стопорную гайку и повернуть регулировочный винт по часовой стрелке или против часовой стрелки с помощью отвертки. Далее измеряем зазор дроссельной заслонки, которая находится на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации.Если этот зазор не соответствует норме, регулируем его вращением дроссельного винта.

Регулировка ХХ

Все, теперь мелочь. Нам предстоит сделать последний этап — холостой ход. Перед началом этой операции необходимо еще раз прогреть двигатель ВАЗ 2109 до рабочей температуры. Карбюратор следует установить на обычное место. Итак, заглушите двигатель и посмотрите состояние винта на качество смеси. Его следует завернуть, а затем повернуть обратно на 4 витка.Затем перезапустите двигатель, снимите всасывающий патрубок и включите дальний свет с вентилятором. Одновременно регулируют винтом количество топливовоздушной смеси.
Он должен быть установлен в такое положение, чтобы частота вращения двигателя на холостом ходу составляла не более 800 и не менее 750 оборотов в минуту. После качественного винта мы достигаем максимальной скорости.

Что делать после?

Затем снова измените частоту вращения шнека на 900 об / мин. Качество шнека установите на 800 об / мин. после этого последний элемент закручивают до момента нестабильности.Затем снова открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но для этого нужно знать всю последовательность работ по установке необходимых значений на винтах качества и количества топлива, которые мы предоставили в этой статье.

Вывод

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка холостого хода возможна только при стабильной работе двигателя.Иначе вся работа будет бесполезна.

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ

.

Если двигатель — это сердце автомобиля, то карбюратор — это его сердечный клапан. А насколько хорошо он настроен, зависит от многих эксплуатационных характеристик машины. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени необходимо регулировать эту деталь. А сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девяток» с разными характеристиками, карбюратор у них был одной марки — отечественный «Солекс». В чем подробности этой схемы? ВАЗ 2109 десятилетиями комплектовался карбюраторами Solex, и его конструкция также не менялась с годами. А схему на 2 фото вы можете увидеть.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ 2109 его следует тщательно очистить.Но этого делать не обязательно (правда, при условии, что на нем нет различных депозитов). Если на нем есть ржавчина или нагар, этот элемент следует промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно очистить?

В ходе этой операции нам понадобится следующий набор инструментов и материалов:

1. Мануал на ВАЗ 2109 (кстати, схема карбюратора Солекс показана на фото справа).
2. Перчатки из гладкой ткани.
3. Несколько тонких палочек (подойдет обычная зубочистка). Как вариант, можно взять зубную щетку. Ей мы будем чистить карбюратор ВАЗ.
4. Пара резиновых перчаток (лучше надеть сразу две пары, чтобы сильнодействующий растворитель не попал на поверхность кожи).
5. Набор ключей и отвертка.
6. Баллон со сжатым воздухом. Как вариант, можно взять обычный аэрозоль, например, освежитель воздуха.

Дополнительно можно использовать защитные очки.Если у вас их нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент можно купить самые разные вещества для чистки карбюраторов. Их производят десятки компаний. Правила выбора просты. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за высокого содержания масла! Чаще всего специализированные чистящие средства продаются в канистрах — их нужно покупать в магазинах.

Если вы долгое время не чистили карбюратор, то очистки его поверхности будет недостаточно. При большом содержании отложений необходимо полностью разбирать его по частям, причем опрыскивать каждую часть отдельно.

О мелких деталях

При разборке обратите особое внимание на пружины и маленькие винты. Попробуйте выложить их в отдельную коробку или пронумеровать, чтобы потом не было проблем при сборке карбюратора в конце.При анализе этого элемента необходимо обработать каждую деталь, даже самую маленькую, из консервной банки. В этом случае необходимо снять с карбюратора все резиновые детали. При контакте с ними растворитель может сильно деформировать их, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые детали. Их следует изолировать от этой жидкости.

После того, как вы обработали инструментом все механизмы, нужно подождать минут 10-15, чтобы ржавчина и отложения частично растворились.Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Используя щетку или палочки для еды, не пытайтесь ковыряться в клапанах и отверстиях карбюратора. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу мотора и спровоцировать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно наносить повторно — это вещество имеет очень длительный срок хранения и длительное время практически не теряет своих свойств.Далее тщательно просушиваем карбюратор и приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.

Не пытайтесь ковырять карбюратор и выпускные отверстия клапана. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом.Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запускаем двигатель и даем ему возможность поработать несколько минут. Далее отключаем и демонтируем воздушный фильтр. После этого снимаем топливный шланг. Осторожно открутите несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением можно повредить поплавки, поэтому все делаем с особой осторожностью.Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края кузова.

В идеале это значение должно составлять 25,5 миллиметра (допускается пробег 1-2 миллиметра). Если этот зазор неправильный, нужно загнуть язычок кронштейна поплавка. Для большей точности проделываем эту процедуру несколько раз. Поскольку крышка уже перевернута, нужно следить за тем, чтобы края сопрягаемой поверхности были параллельны.

Пусковое устройство

Но это еще не все.Как дальше регулировать карбюратор на ВАЗ 2109? После проделанной работы переходим к настройке пускового устройства. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или потрескался, его следует заменить новым. После этого переходим к процессу настройки пускового устройства. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее вставляем ложу отвертки.

После этого измеряем зазор, образовавшийся между стенкой камеры и заслонкой. Его необходимо сверить с указанным в документации Solex. Чтобы изменить зазор, ослабьте контргайку и поверните регулировочный винт по часовой стрелке или против нее с помощью отвертки. Далее измеряем зазор дроссельной заслонки, который есть на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации. Если этот зазор неправильный, отрегулируйте его, поворачивая дроссельный винт.

Регулировка ХХ

Вот и все, теперь дело за малым. Остается сделать последний этап — регулировку холостого хода. Перед началом этой операции двигатель ВАЗ 2109 необходимо еще раз прогреть до рабочей температуры. Карбюратор необходимо установить на свое место. Итак, заглушите двигатель и посмотрите состояние винта качества смеси. Его следует завернуть, а затем выключить на 4 витка. Затем снова запускаем двигатель, снимаем воздушную заслонку и включаем дальний свет с вентилятором.Заодно отрегулируйте винтом количество топливно-воздушной смеси.

Он должен быть установлен в такое положение, чтобы частота вращения двигателя на холостом ходу составляла не более 800 и не менее 750 оборотов в минуту. После качественного винта мы достигаем максимальной скорости.

Что делать после?

Затем снова измените число оборотов винта на 900 об / мин. Качество винта установлено на 800 об / мин. после этого последний элемент закручивают до момента нестабильности. Затем снова открутите его на ½ оборота.Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но для этого нужно знать всю последовательность работ по установке на винтах требуемых значений качества и количества топлива, которые мы предоставили в этой статье.

Заключение

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка холостого хода возможна только при стабильной работе двигателя.В противном случае вся работа окажется бесполезной.

Nyaluyukeun jeung тюнинг карбюратор ВАЗ-2109. Kumaha ngaluyukeun карбюратор ВАЗ-2109

Aya gembleng loba alesan alatan nu mungkin perlu тюнинг карбюратора ВАЗ-2109. Ieu goréng suluh kualitas, polutan dina bentuk lebu pelumas провел тина лингкунган. Tapi dina kursus pamakéan sinambung mékanisme ieu teu merlukeun perawatan husus ti luar. Мун айа вае кокотор некад сарта гесекан багиан пиндах, нья это вакту недунан beberesih сарта корректировка.

Kumaha ngarti yén carburetor henteu diatur?

Ieu geulis basajan. Sacara prinsip, hiji nu numpakan kandaraan ngalaman bakal ngartos geuwat naon ieu lumangsung. Тапи ламун анжеун нган хиджи пемула, анджын куду няхо йен айа сабабараха танда, сарта йен хэнтеу перлу пербайкан карбюратор ВАЗ-2109, кедах тиаса нгартос аранджунна. Во-первых, мобил варунг бари ньетир. Ieu tiasa lumangsung lamun Anjeun buka dina mesin tiis tanpa cuk, nu rada normal. Tapi lamun suhu operasi engine diketik, Anjeun ngaleupaskeun gas jeung warung mobil, mangka ngomong yén éta waktu jeung kosongna.

Kaduana, atuh lamun laju коленчатый вал nu direkrut ku kasusah, eta nunjukkeun goréng traction — jeung alesan pikeun carburetor deui. Nalika kendaraan ngumbara dina jalan datar di dianggurkeun na twitches, teras ieu téh gejala jelas tina lepat, nu disarankeun pas mungkin pikeun ngaleungitkeun.

Sacara prinsip, aya nyatu tanda, nu nangtukeun lepat sumber Unit mobil. Leuwih ti éta, kompeten регулировка карбюратора ВАЗ-2109 bakal ngabantu pikeun nyingkahan konsumsi bahan bakar ngaronjat, nu utamana penting, dibere harga kiwari béngsin.

Винты «куалитас» и «куантитас»

Disarankeun gawé bareng, sakumaha pikaresepeun terus ngajalankeun ti carburetor ka pedal akselerator, mun meunang na utaplivat throttle. Тапи иэу теу сарат хиджи. Naon nu peryogi kauninga téh yén Adjustment nu bisa dilakukeun tanpa аяна сагала паработ хусус, сарта панерапан лианна. Dina kecap basajan — jeung leungeun bulistir Na.

Tapi nu peryogi kauninga naon «kualitas», винты «kuantitas». Munggaran ngawula, jadi Anjeun bisa meunangkeun hiji operasi motor teu стабильный.Rotasi di urutan sabalikna ménta operasi normal tina mesin. «Джумлах» тина винты nu dipaké pikeun ngaronjatkeun atanapi ngurangan kagancangan. Sanggeus éta, balik ka корректировка сахиджи «куалитас», мангка «куантитас» чжунг saterusna. Д. Дина практик, садаяна иеу чукуп басаджан. Санаджан киту, ди гараси пикеун корректировка basajan bakal nyandak jumlah santun.

karya preparatory

Sateuacan anjeun bakal dilakukeun mun карбюратор ню тюнинг ВАЗ-2109, манех куду минухан сабабараха сярат.Желательно тангу, теу перлу тапи. Ану мимити, карья куду дилаксанакеун ди вевенгкон хорошо вентилируется. Желательно, mobil nangtung горизонтальная атава наклонена leuwih ti sababaraha derajat на sumbu nanaon.

Салила beberesih внутренняя teu bisa make lawon, sakumaha lint bakal cicing di jero éta nyumbang kana operasi bener tina jet. Дина баса седжен, регулировка бакал нгуранган кана нанаон. Diberesihkeun sarta nyaluyukeun nu карбюратор ВАЗ-2109 kudu dilaksanakeun kalawan persiapan Husus. Mun fasilitas saperti éta henteu di leungeun, bensin bakal ngalakukeun.Хасил пангалушна тиаса дидапет налика маке хава дикомпрес. Сангкан ану дизиапкеун пикеун пагеларан карья, уранг айеуна тиаса нгаленгках ка багиан практис.

Netepkeun карбюратор ВАЗ-2109: dibekelan umum

Langsung saméméh Adjustment kedah bersih. Anjeun tiasa make béngsin, hawa dikomprés atawa husus. хартина. Salila dijalankeunnana karya Anjeun kudu gaduh on leungeun obeng datar. Ogé, saméméh nyetel tur meresihan ignition diatur. Ayeuna damel moal aya rasa pikeun ngaluyukeun карбюратор, upami eta ditangtukeun engké atanapi с предварительным зажиганием.

Acan urang kudu inget yen setelan anu dipigawé ngan nalika hawa operasi engine, maksudna, это желательно мун ханэут непи мобил на нган sanggeus éta pikeun ngamimitian prosés. Jeung klep throttle kudu dibongkar dorong ti pedal gas. Langsung saatos eta, Anjeun kudu pegatkeun sambungan Venasi блок-картер. Salajengna, urang migawé ku henteuna hiji vakum dina контроллер времени трубки. Ламун, терас хал ану намаз. Teras Anjeun tiasa lumangsungna ka регулировка винтов kualitas anu bakal nyetél karya mesin mobil стабильная.

регулируемый дроссель

Ieu «bocor», anu anu diperlukeun nalika mesin ieu dimitian tiis. Ая сабабараха алесан йен mekanisme ieu bisa jadi ruksak. Najan kanyataan yén structur nyaeta basajan, это желательно pikeun ngubaran perhatian ka pangropéa na. Дроссельная заслонка — спасатель nanaon di hawa sub-nol. Ку alatan éta, регулировка тина карбюратор ВАЗ-2109 куду димимитиан ку «цук».

Munggaran sadaya Anjeun kudu ningali ка теганган тина кабель. Di dieu anjeun bisa ngalaman masalah di handap ieu: cukup atawa kaleuleuwihan tegangan.Kumaha lajeng, sarta nyumbang sejen kanyataan yén panutup teh teu muka atanapi henteu nutup lengkep, nu teu alus keur carburetor kana.

Nedunan karya, urang peryogi tombol 13, nu baris nyaluyukeun tegangan kabel. Ламун педаль газа ieu depresi ka lantai, panutup kudu pinuh kabuka, leupaskeun gas — klep nutup. Upami ieu henteu hal, nyaluyukeun posisi tina kacang konci ngagunakeun rengkuh 13 дуги ками ngahontal hasil pangalusna.

Ngajalankeun демпфер hawa jeung régulasi na

Sakali kami geus réngsé регулировка tina karburator дроссельная заслонка klep drive, buka curhat hawa.Kahiji sakabeh, méméh gawé perlu dipiceun panutup hawa cleaner. Ku jalan kitu, sapanjang jalan, sarta anjeun bisa ngarobah filter, utamana lamun eta ieu dipigawé lila pisan. Cara ngagawe dorong langsung kana casing kudu gratis.

Mun klep nu teu merlukeun adjust wae, nalika cecekelan anu kadorong pinuh cuk handapeun torpedo. panutup teh kudu dibuka keur 100%. Upami ieu henteu hal, mangka konci nu rék ослабить тягу kadali baud. Тюнинг Уранг Гилиран. Сакали хасил оптимальный кахонтал, затянуть болты с фильтром panutup mun uas jeung nutup.Tapi di dieu aya sababaraha нюансы.

Hal kahiji anjeun kudu ngaktipkeun uas cuk ka ngalengkepan kapanggihna nya. Satuluyna anjeun perlu ngalelepkeun uas nepika eureun. Kalayan bantuan tang pikeun meunangkeun sambungan kabel ti insulasi jeung mencet baud anu. Уранг парикша нингали ламун клеп нгабука пинух. Upami diperlukeun, Laun mindahkeun malapah sambungan kabel na clip baud.

Kumaha ngaluyukeun карбюратор ВАЗ-2109: pemicu nu

Ti karya mékanisme ieu gumantung kana loba hal.Tapi mun ngabejaan Anjeun persis nyieun panyasuaian nu diperlukeun kanggo miceun carburetor nu. Nyieun gampang. Tapi lamun teu ninggalkeun, anjeun tiasa nyobian pikeun ngonpigurasikeun tur nyetel mékanisme nu. prinsipna nyaeta nu hoyong nyetel зазоры awal neuleu. Ieu bakal gumantung kana kumaha ogé mobil bakal ngamimitian.

Салаку нятет лухур, ая сабабараха чара кумаха чарана нгалуйукеун карбюратор ВАЗ-2109. Mun henteu lega, anjeun bakal kedah тахометр a. Kahiji, diperlukeun pikeun sakabéhna nyabut perumahan filter hawa, lajeng pinuh tarik cuk uas (lokasina di kompartemen panumpang dina torpedo a).Urang nyieun motor ngajalankeun sarta nitenan.

Maké obeng datar muka cuk ku kira 30%. Candak tombol 7 sarta muterkeun регулировка ну винт nepi dugi тахометр moal katingali dina hasil tina 3100-3400 об / мин. Pas indikator ieu dicandak, urang aman tiasa leupaskeun panutup teh.

Naon kudu apal lamun ngalakukeun pagawean perbaikan

Sarerea weruh yén mesin — манах мобил, waktos ieu salaku карбюратор nu — nyaeta klep na. Биси гагал тина система кадуа мангарухан ленгкеп сагала.Ku alatan éta, mun nagara kandaraan ieu di tingkat perlu périodik ngalereskeun nu карбюратор ВАЗ-2109. Tapi sakumaha keur perbaikan langsung, éta téh leuwih alus mun percanten professional, lantaran tanpa pangalaman wungkul tiasa nganyenyerikeun hate situasi.

Это желательно, кана ngeusian bengsin сулух куалитас, sabab mangaruhan kualitas mobil na dianggo langsung kalayan carburetor nu. Смазка — titik penting séjén. Tanpa éta, euweuh iyeu moal jalan mun, джади винты sarua «kualitas» waktu teh, nya eta желательно mun mieun lisah waktu.Сами манглаку ка кабель цук, ну куду диганти периодик. Salaku prakték nempokeun, maranéhna gagal dina momen paling inopportune.

Saluyukeun dianggurkeun карбюратор

Ku kituna, mimiti sagala haneut nepi mesin keur hawa operasi. Gawé merlukeun di elemen nu kaasup kakuatan (лампу, pamuter jeung saterusna. P.), Ku kituna sateuacan dimimitian gawe, éta desire mun ngecas batré, meh teu diuk dina waktu anu salah. Anjeun kedah dianggo deui, калаян винты «куалитас», тапи тина секуен рада беда.

Кахиджи, anjeun kudu meunang laju maksimum dina dianggurkeun (s. S.). Lajeng muterkeun ну винт «куантитас» pikeun masihan kira 50-150 révolusi leutik batan kedah x. Икс. Sakumaha aturan, nya éta ngeunaan 800 révolusi коленчатый вал. Sanggeus ieu «kualitas» tina Screw Ka ngurangan nilai tina normal — ngeunaan 900-950 об / мин. Sanggeus éta, karya bisa dianggap kaeusi. Эта sia помнит yén ngagantian tina карбюратор ВАЗ-2109 bisa jadi dibutuhkeun ngan lamun teu nengetan masalah na. Илахарна, mékanisme ieu tiasa dianggo pikeun lila.Tapi ulah poho ngeunaan beberesih sarta setting.

Ngeunaan Solex-карбюратор

Sababaraha kecap kudu ngomong ngeunaan kumaha carana ngonpigurasikeun alat. Fase kahiji — nyaeta pikeun nyetel tingkat katuhu dina Chamber ngambang. Sanggeus éta, манга ngaluyukeun скорость dianggurkeun. Ieu kudu dicatet yén тюнинг карбюратора «Solex» ВАЗ-2109 kudu dilaksanakeun nurutkeun parentah nu moal ukur speed, tapi ogé упростить карья.

Регулировочный винт Ламуна «jumlah» tina mesin teu ngabales, perlu ngarobah jet idling dina leutik atawa затянуть соленоид клапана.Насадки Kalawan hal pikeun seleksi, éta rada prosés waktu-consuming. Dipandu ku kudu volume kerja tina mesin. Naon gede polumeu, anu kirang сопла kedah.

Aya rezim peralihan, anu tanggung jawab henteuna gagalna hiji mangsa kandaraan peluncuran sarta operasi normal na (чихание, нембак). Kabéh lepat sumber lawang slot-kawas. Hal ieu lokasina langsung sahandapeun klep дроссельная заслонка. Lamun mencet dina педальный акселератор, bubuka tina suluh jet geus disadiakeun. Upami ieu henteu lumangsung, mobil bisa warung.

inpo teoritis

Eta sia Disadiakeun yen karburator nu — alat a, maksud langsung tina nu Pergaulan jeung дозировка suluh disadiakeun kana tabung mesin. Упами теу киту, ая кабентук кампуран керджа. Jawab kualitas jet nu. Ieu lumaku pikeun kabéh модель Industri otomatis Domestik, kaasup ВАЗ-2109. Warung карбюраторные форсунки alatan leres ngonpigurasi.

Sajaba ti éta, индикатор penting sapertos produktivitas. Hal ieu dicandak tina panjangna jet, kitu ogé lawang na (пропускная способность).Mun urang nambahan bagian jet nyaeta ngeunaan 10%, rubakpita anu ngaronjat ku 25%. Ti ieu bisa dicindekkeun yén lamun ogé katala alat digambarkeun henteu ngan bisa ngurangan pamakean suluh, tapi ogé ningkatkeun kakuatan mesin. Салаку тиаса уранг тингали, сетелан карбюраторный ВАЗ-2109 ngamungkinkeun loba.

Kusabab masalah naon

Sakumaha aturan, ану карбюратор sorangan bakal dianggo ngan rupa jeung perawatan ditangtoskeun. Санаджан киту, айа сабабараха нюансы ню перлу майар перхатиан.Contona, sanggeus pamasangan ti карбюратор ВАЗ-2109, нестабильность двигателя geus dipigawé dina x. Икс. Alesan keur kieu bisa jadi hiji tegangan lepat sahiji sambungan kabel akselerator (акселератор). Tapi kabeh ieu gampang dilereskeun, sarta ayeuna urang kasampak kawas.

Anjeun mimiti kudu nyieun hiji диагностика акурат. Kituna perlu pegatkeun sambungan kawat ti карбюратор акселератора. Hal ieu dilakukeun sangkan nu sacara manual bisa ngaluyukeun дроссельная заслонка на месин ану ngajalankeun.Ламун mindahkeun дроссельной заслонки ка нурун скорость dipikahayang, куду нгаробах атава нгалуйукеун кабель. Mun speed henteu robah, bisi masih di carburetor nu.

кациндекан

Абди Хойонг Дебюткеун Йен Уран Минденг Куду Басаджан Сетелан Зажигание ВАЗ-2109. Карбюратор Дина Хал Иэу, Эта Биса Диангго Рупа, Тапи Ку Сабаб Тина Перасаан Ганггуан зажигания без регулировки. Sakumaha geus disbutkeun di luhur, dina sabaraha adun alus просто карбюратор gumantung loba hal.

Ieu henteu dianjurkeun pikeun bebas ngalaksanakeun ngagantian сопел.Ieu alatan kanyataan yén unggal sahijina nyaeta cocok ukur keur model tangtu carburetor kana. Мун пакакас сагала седжен, консумси бахан бакар биса нингкаткеун двигатель какуатан — нгуранган динамика джантен парах, джсб Тапи ламун тетеп куду недунан нгагантиан, куду дифокускеун панйири нгаламанджеу тинуджан иэджеун меджун куйи нгаламанджеу тинджуан меанджан иэджеун меду биса ngajalankeun kana несоответствие jeung nyirian.

как точно выставить зажигание ваз 2109 без стробоскопа.опешить поэтапно. И отрегулировать холостой карбюратор

как точно выставить зажигание ваз 2109 без стробоскопа. все постановочно. И настроить одинарный карбюратор

1. Легко !! ! 1-установить поршень на 1 цилиндр на 5 градусов до ВМТ, т.е. найти метку на шкиве, т.е. первая опасность в направлении вращения будет она -установлена ​​как можно точнее. 2 ослабьте крепление трамвая, откройте крышку, вытащите центральный провод из крышки и прислоните к двигателю с зазором 0.5-1 см, включить зажигание (не заводить) Очень медленно крутить трамвай, чтобы контакты разомкнулись, пока пройдет искра — зажмите трамлер, чтобы не сбить настройку. Карбюратор — поверните винт регулировки качества смеси до упора и поверните на один оборот. Снова запустить двигатель и медленно затянуть качественный винт так, чтобы двигатель заглох и открутить на 1-1,5 оборота, можно определить по мощности двигателя при работе и цвету свечей. Что ж, теперь вы моторист 1 разряда.Удачи !!!
2. «Настроить холостой ход» в интернете не научить. А метки ВМТ есть на шестерне распредвала. Распределитель покажет: 1 или 4 цилиндра.
3. Для этого написана книга «Ремонт автомобиля ВАЗ2106», хочешь здесь все переписать?
4. После ремонта двигатель мне настроили на слух, а потом сказали заехать в карбюратор.
5. конечно без инструментов не получится
6. ну не уверен, но примерно всегда делал так, как учили.Ослабляете крепление трамблера, чтобы он крутился, но не болтался, запускаете двигатель, вращая его до достижения максимальных оборотов на холостом ходу, немного поворачиваете в минус (на одно деление), выключаете и это все.
   Карбюратор: вы полностью затягиваете качественный болт, поворачиваете его на 1/3 оборота в этом положении, настраиваете обороты холостого хода (800-900 об / мин по тахометру), так что все будет работать, токсичность также будет будь нормально, осмотр я всегда проходил без проблем.
7. Без приспособлений не разобраться, особенно если даже не знаешь, как именно должен работать двигатель.
8. Введите в поисковике = РЕМОНТ КАРБЮРАТОРА = или = РЕМОНТ ДВИГАТЕЛЯ = разные варианты, перейдите на страницу со сносками, нажмите = home = и затем посмотрите, что вам нужно. Все есть. Сам пользовался, пока на 99 дошел, лучше поискать по электронной почте.

Сколько весит автомобиль ВАЗ (Жигули, Лада, Нива)? Ваз 2105 максималка

ВАЗ-2105, описание, характеристики, тест-драйв

ВАЗ-2105 — это уже отечественная разработка автомобиля, ставшая результатом глубокой модернизации автомобиля ВАЗ-2101.

Автомобиль получил более современный вид, что позволило успешно продавать машину за границу. Надо сказать, что в Венгрии особой популярностью пользовались классические модели ВАЗ.

Начало производства модели — 1979 год, именно тогда и началось мелкосерийное производство.

На конвейере России машина продержалась аж до 2010 года.

В процессе производства кузов и салон не подвергались модернизации. В более поздних моделях вместо двигателя объемом 1300 кубических сантиметров мощностью 69 л.с. стали использовать двигатель объемом 1450 кубических сантиметров мощностью 71.4 л.с.

Среди классических моделей ВАЗ «пятерка» была не самой популярной машиной из-за двигателя в первых моделях, который ставил ложку дегтя, это был распредвал с ременным приводом … весь двигатель пришлось отремонтировать.

Таких случаев было немного, но рация сарофан быстро распространила этот факт, что повлияло на спрос на машину.

Надо сказать, что двигатель постоянно модернизировался, основной целью модернизации было снижение расхода топлива и увеличение срока службы до капремонта.

Так в 1985 году начали производить коленчатые валы с отбеливающими кулачками.

Карбюраторы постоянно совершенствовались, меняли и стартер.

В 2009 году был заметен спрос на ВАЗ-2105 из-за программы утилизации, машина была самой дешевой из всей линейки ВАЗ.

Однако после окончания программы спрос на него тоже упал.

В 2010 году сняли с производства ВАЗ-2105. Причем основной причиной был не спрос, а необходимость перестроить мощности для выпуска более современного автомобиля — Lada-Grant.

За годы производства выпущено 2 000 000 автомобилей ВАЗ-2105.

ВАЗ 2105 Модификаций:

ВАЗ-2105 — с карбюраторным двигателем 1300 куб. Сантиметров, с 4 ст. Пропускной пункт.

ВАЗ-21050 — с карбюраторным двигателем 1300 куб. Сантиметров, с 5-ст. Пропускной пункт.

ВАЗ-21051 — с карбюраторным двигателем объемом 1200 кубических сантиметров, с 4-ступенчатой ​​коробкой передач.

ВАЗ-21053 — с карбюраторным двигателем объемом 1500 кубических сантиметров или инжекторным ВАЗ-2104 с 5-ступенчатой.Пропускной пункт.

ВАЗ-21054 — малогабаритная модификация для ГИБДД, МВД и КГБ с дополнительным бензобаком и аккумулятором.

ВАЗ-21055 — с дизельным двигателем 1500 куб. Сантиметров Барнаултрансмаш, малогабаритная модификация для такси.

ВАЗ-21057 (Lada Riva) — экспортная версия ВАЗ-21053 с правым рулем, выпускавшаяся в 1992-1997 годах для поставок в Великобританию.

ВАЗ-21058 — экспортная версия ВАЗ-21050 с правым рулем, выпускавшаяся в 1982–1994 годах для Великобритании.

ВАЗ-21059 — с роторным двигателем 1300 куб. Сантиметров ВАЗ-4132 мощностью 140 л.с., использовался в ГИБДД.

Технические характеристики ВАЗ-2105:

Исполнение :	Четырехтактный, бензиновый, карбюраторный, четырехцилиндровый			дизель	поворотный
Тип кузова
Кол-во дверей
Объем багажника, дм 3
Габаритные размеры, мм:
Собственная масса, кг
Колесная база, мм
Колея передних колес
Колея задних колес
Колеса рабочие
Дорожный просвет до низа
Расстояние до балки заднего моста
Расстояние до балки передней подвески
Двигатель				341- дизель	ВАЗ 4132
рабочий объем, м куб. См
Макс.мощность, кВт (при об / мин)
Макс. мощность, л. из.
Макс. крутящаяся мина., Нм (при об / мин)
система снабжения	карбюратор	карбюратор	карбюратор
Количество ступеней редуктора
Передаточное число коробки передач:
реверс
Передаточное число главной передачи
Максимальная скорость, км / ч
разгон до 100 км / ч, с
Расход топлива, л / 100 км:
расход топлива при 90 км / ч
расход топлива при 120 км / ч
городской расход топлива
Емкость топливного бака, л
Передние тормоза	диск
Задние тормоза	барабан
Тормозной путь с грузом от 80 км / ч
Привод стояночного тормоза	кабель
Привод сцепления	гидравлический
Передняя подвеска	независимый
Задняя подвеска	пятистержневой
Рулевое управление	червяк — ролик
Наименьший радиус поворота
Масса буксируемого штормового прицепа.
Масса буксируемого прицепа без тормозов
Макс.вес багажника на крышу
Максимальный подъем без ускорения
Ресурс до первой шапки. ремонт, км
Температура холодного старта, С
				165 / 70R13 175 / 70R13
Приборная панель
Обогрев заднего стекла
Вентилятор охлаждения	механический	механический	механический
	алюминий
Наружные зеркала
Обивка сиденья
Обшивка потолка
Обшивка двери	унифицированный

ВАЗ-2105: тест-драйв

Введя некоторое замешательство в сознании потребителей, ВАЗ выпустил свою «пятерку» раньше, чем «четверку».ВАЗ 2105 стал базовой моделью модернизированной «копейки» и — лидером среди других моделей ВАЗ, продержавшись на конвейере более 30 лет.

ВАЗ 2105 — заднеприводный седан, который создавался как «автомобиль 1980 года» и одновременно как база для нового семейства автомобилей. При этом перед инженерами была поставлена ​​серьезная задача: провести глубокую технологическую модернизацию модели, сохранив при этом основную архитектуру кузова. Это решение позволило минимизировать изменения на конвейере, по крайней мере, в вопросах сварки элементов конструкции.При этом автомобиль должен был измениться внешне в лучшую сторону и снова стать привлекательным для потребителей как за рубежом, так и в СССР. Опытные образцы ВАЗ 2105 были созданы в декабре 1977 года, спустя год машина прошла международную сертификацию во Франции и начала продаваться в Европе.

Характеристики двигателя

Трансмиссия автомобиля

Тормозная система и гидроусилитель руля

Размер резины

Размеры

Ввиду того, что ВАЗ 2105 изначально ориентировался на зарубежного потребителя, конструкция была переработана в пользу повышения безопасности.В дверных рамах появились дуги безопасности, ушли в прошлое декоративные заглушки — все было подчинено мировым требованиям по обеспечению пассивной безопасности … В салоне появилось новшество, направленное на повышение класса безопасности автомобиля — подголовники, которые регулироваться по высоте. Кроме того, существенно вырос объем багажника — до 300 литров.

Динамика

Расход топлива

Автомобиль модели ВАЗ 2105 «Жигули» выпускается Автозаводом с 1980 года.По своей конструкции ВАЗ 2105 представляет собой четырехдверный заднеприводный седан для пяти пассажиров.

На базе этой модели позже выпускались ВАЗ 2107 и универсал 2104. Внешний вид ВАЗ 2105 полностью соответствовал модным тенденциям начала 80-х годов. Так, его кузов имел прямые линии с алюминиевыми бамперами, фары были объемными и прямоугольными, хотя для жителей России описывать эту модель нет смысла в связи с ее широкой популярностью и востребованностью даже в наше время, спустя 30 лет после начала ее производства. .

Технические характеристики ВАЗ 2105 следующие: двигатель объемом 1,3 литра мощностью 64 л.с. Размеры: длина 4130 мм, ширина 1620 мм, высота 1446 мм. Дорожный просвет — 17 см. Объем багажника небольшой, до 385 литров. Снаряженная масса автомобиля — 995 кг. Расход топлива в городском цикле составляет 10 литров на 100 км.

В обслуживании ВАЗ 2105 — одна из самых недорогих моделей. Это дает возможность проводить самый разнообразный тюнинг ВАЗ 2105 своими руками и традиционный ремонт ВАЗ 2105 своими руками.До сих пор большое количество моделей ВАЗ 2105 пользуются спросом и ездят по дорогам нашей страны. И все это возможно благодаря невысокой стоимости этого автомобиля, а также невысоким расходам на ремонт и обслуживание автомобиля. И это несмотря на множество конструктивных недоработок и периодический ремонт, а также несмотря на то, что данная модель по маневренности на скользкой и обледенелой дороге не соответствует современным мировым стандартам безопасности. Ведь именно уход и эксплуатация — один из важнейших показателей привлекательности автомобиля.

Технические характеристики ВАЗ 2105

Двигатель	1,5 л, 8кл (Евро-2)
Длина мм	4130
Ширина, мм	1620
Высота, мм	1446
База, мм	2424
Колея передних колес, мм	1365
Колея задних колес	1321
Грузоподъемность, кг	400
Объем багажного отделения, дм 3	385
Снаряженная масса, кг	1060
Полная масса, кг	1460
Допустимая полная масса буксируемого прицепа с тормозами, кг	600
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / задний
Компоновка автомобиля	классический
Кузов / количество дверей	седан / 4
Тип двигателя	4-цилиндровый, рядный
Объем двигателя, см 3	1451
Система подачи	распределенный впрыск
Количество и расположение цилиндров	4, рядный
Максимальная мощность, кВт / об.мин.	52,5 / 5000
Максимальный крутящий момент, Нм при об / мин	112/4000
Максимальная скорость, км / ч	152
Расход топлива при скорости 90 км / ч, л / 100 км	6,9
Расход топлива при скорости 120 км / ч, л / 100 км	9,5
Расход смешанного топлива (ГОСТ Р 41.101), л / 100 км	9,2
Время разгона от 0 до 100 км / ч, с	17
Топливо	АИ-92
Трансмиссия	механическая
Кол-во передач	5
Передаточное отношение главной пары	3,9
Рулевое управление	глобовидный червь
Шины	165/70 R13, 175/70 R13
Емкость топливного бака, л	39

ВАЗ-21053 «Жигули» — улучшенная модель на базе ВАЗ-2105.Заднеприводный четырехдверный седан разработан в Тольятти, на Волжском заводе. Фактически автомобиль повторял все характеристики и параметры «пятерки», за исключением более мощного двигателя и отличий в длине кузова. Автомобиль ВАЗ-21053, фото которого представлено, был на 17 миллиметров длиннее.

Недорогая модель «АвтоВАЗ»

Автомобиль считался самым дешевым на российском рынке … По коммерческим причинам цены неуклонно снижались, так как спрос на автомобиль был низким.Популярности не способствовало аскетичное оснащение и отсутствие аксессуаров, делающих машину комфортным средством передвижения. К тому же тогда появилась модель ВАЗ-2107 — прямой конкурент «пятерки». Поскольку унификация была почти стопроцентной, было решено производить только один из них — ВАЗ-2107.

ВАЗ-21053 — технические характеристики

Общая информация:

• Производство — Россия, Волжский автозавод в г. Тольятти.
• Компоновка заднеприводная, переднемоторная.
• Платформа — ВАЗ-2101.
• Количество мест — пять.
• Положение руля — левое.
• Выпуск — с 1980 по 2009 год.

• Конструкция — цельнометаллическая, сварная.
• Тип — седан, четырехдверный. Обратный подъем капота. Крышка багажника откидная, без пневматики.

Двигатель:

• Рабочий объем цилиндров 1452 куб.
• Количество цилиндров — 4, расположение рядное.
• Диаметр поршня 79 мм.
• Ход поршня 80 мм.
• Поршневые кольца — серый чугун, верх — хромированный.
• Мощность — 71 л.с. с. при 5600 об. / мин.
• Крутящий момент — 103/3400 Нм / об.
• Система подачи горючей смеси — инъекционная, с распределенным впрыском (устанавливалась выборочно, в основном на машинах, выпускаемых малой серией).
• ГРМ — верхний распредвал, кулачки закаленные азотом, отбеленные.
• Количество клапанов на цилиндр — 2.
• Смазка — принудительная под давлением.
• Топливо — бензин А-93, этилированный.

Коробка передач — механическая четырехступенчатая.

Передаточное число:

• 3,75 — первая передача;
• 2.30 — вторая передача;
• 1,49 — третья передача;
• 1,00 — четвертая (прямая) передача;
• 3,87 — передача заднего хода;
• шестерни переднего хода — косозубого профиля, постоянное зацепление;
• передачи заднего хода прямые.

Все программы синхронизированы. Смазка КП гипоидная.

Шасси:

• Подвеска передняя — независимая, рычажная, с поперечным стабилизатором.
• Подвеска задняя зависимая, маятниковая, с балкой горизонтальной устойчивости.

Рулевое управление:

• Рулевой механизм — гипоидная червячная передача.
• Рулевая колонка — трубчатая, на
• Рулевое колесо из полированного углепластика.

Тормозная система:

• Схема двухконтурная гидравлическая.
• Тормоз передний — дисковый, невентилируемый.
• Тормоз задний — барабанный.

Показатели эффективности:

• Максимальная скорость 150 км / ч.
• Расход топлива — на 100 км в городском режиме — 9,5 л, по трассе — 6,9 л, в смешанном режиме — 9,2 л.
• Разгон с места до 100 км / ч — 17 секунд.

Габаритные размеры и масса:

• длина — 4130 мм;
• ширина — 1620 мм;
• высота — 1446 мм;
• клиренс (дорожный просвет) — 175 мм;
• , колесная база — 2424 мм;
• ширина колеи передних колес — 1365 мм;
• ширина колеи задних колес — 1321 мм; p
размер шин
• — 165/70 R13;
• Снаряженная масса — 995 кг;
• общая масса — 1395 кг;
• объем багажника — 385 куб / см;
• Объём топливного бака 39 литров.

Шасси

Платформа 2101 стала базовой для модели ВАЗ-21053. Никаких изменений конструкции не произошло, кроме перестановки кронштейнов при выпуске экспортных модификаций с правым рулем.

Передняя подвеска ВАЗ-21053 — два независимых узла (левая и правая), состоящие из профилированных штампованных рычагов, которые крепятся к поперечной балке с помощью сайлентблоков. Концы рычагов соединены с шарнирным пальцем с помощью шарикоподшипников.Каждая пара рычагов опирается на стальную цилиндрическую пружину, которая своим верхним кольцом входит в специальное гнездо, установленное в боковых стенках моторного отсека. В середине спирали установлен гидроамортизатор. Оба рычага соединены стержнем, который гасит вибрации и обеспечивает поперечную устойчивость автомобиля.

Задняя подвеска маятниковой конструкции состоит из продольных рычагов, которые соединяют пол кузова с балкой моста. Неотъемлемой частью являются витки пружин, соединенные с амортизаторами.Поперечная устойчивость автомобиля обеспечивается специальной балкой стабилизатора, расположенной за задней осью.

Тормозная система

На модели ВАЗ-21053 установлена ​​эффективная двухконтурная гидравлика. От центрального тормозного цилиндра давление подавалось на передние и задние колеса по раздельной схеме. Один трубопровод соединял цилиндр с левым передним и правым задним колесом, а другой — с левого заднего колеса с правым передним колесом. Это разделение обеспечивало торможение при выходе из строя одной из цепей.

Передние тормоза, дисковые невентилируемые колодки, приводились в действие суппортом, который охватывает тормозной диск с обеих сторон. Поршни оснащались специальными резиновыми уплотнительными кольцами, которые возвращали их в исходное положение после каждого нажатия на педаль тормоза.

Тип

, состоящий из двух саморегулирующихся колодок, приводимых в движение гидроцилиндром. Подушечки возвращались в исходное положение под действием пружины. В конструкцию также входил механизм ручного тормоза, управляемый из салона.Рычаг ручника находился в салоне, между передними сиденьями.

Малолитражка ВАЗ-21053, фото и описание

С тех пор в России началось обвальное падение цен, вызванное дефолтом 1998 года. Модель ВАЗ-21053, двигатель которой оставлял желать лучшего по параметрам газораспределительного механизма и некоторым другим характеристикам, также пострадала от нестабильности рыночной конъюнктуры. Один за другим автомагазины отказывались от поставок. Спрос на автомобиль ВАЗ-21053, который годами не обновлялся, был умеренным, начиная с 2000 года и до самого закрытия производства в 2009 году.После снятия с производства микролитражки «Ока» в ноябре 2008 года «Лада-2105» и все ее модификации стали самыми дешевыми автомобилями на российском рынке.

Программа утилизации

Автомобиль не пользовался спросом, и производитель уже начал нести убытки. Ситуация выровнялась после введения программы утилизации, когда владелец старой машины получил от государства 50 тысяч рублей в качестве компенсации за ее плавку. В этот период все модели АвтоВАЗа, в том числе и ВАЗ-21053, снова стали востребованными.Цены пошли вверх, а затем началась работа по уравновешиванию стоимости сертификата утилизации и рыночной стоимости машины. Так продолжалось до тех пор, пока модель не сняли с конвейера (2009 г.).

Чем машина привлекла покупателей, пусть и немногих? Прежде всего, наличие относительно недорогих запчастей и комплектующих. Кроме того, привлекательность ВАЗ-21053 для россиян заключалась в возможности его ремонта и обслуживания своими силами (в гараже, на участке или просто «в полевых условиях»). Это обстоятельство несколько компенсировало невысокий спрос на машину, но ее престиж на мировом рынке безнадежно упал.Автомобиль перестали оснащаться даже самыми необходимыми аксессуарами, дошло до того, что в начале 2009 года с приборной панели убрали счетчик суточного пробега.

Мертвая точка

Модель ВАЗ-21053, как и ее «сестры», за весь период производства никак не модернизировалась. Внешний вид остается неизменным в течение многих лет, ходовые качества также игнорируются машиностроительным сектором АвтоВАЗа. Никто не думал об улучшении дизайна интерьера. Результатом такого невнимания стало падение спроса, которое закончилось снятием с производства.

Стоимость

Цена ВАЗ-21053 за весь период выпуска не поднималась выше средних значений. Сегодня автомобиль занесен в список недорогих транспортных средств. Стоимость автомобиля варьируется от 50 000 до 130 000 рублей в зависимости от года выпуска. В этом случае обязательным условием является хорошее техническое состояние, так как критерий редкости не распространяется на ВАЗ-21053.

Модель	Снаряженная масса, кг	Максимально допустимая масса, кг
ВАЗ-2101	955	1355
ВАЗ-2102	1010	1440
ВАЗ-2103	955	1355
ВАЗ-2104	1020	1475
ВАЗ-2105	995	1395
ВАЗ-2106	1045	1445
ВАЗ-2107	1030	1430
ВАЗ-2108	900	1325
ВАЗ-2109	945	1370
ВАЗ-21099	970	1395
ВАЗ-21011	955	1355
ВАЗ-2110	1010	1485
ВАЗ-21102	1020	1495
ВАЗ-21103	1040	1515
ВАЗ-2111	1040	1540
ВАЗ-21111	1030	1530
ВАЗ-21113	1060	1560
ВАЗ-2112	1040	1515
ВАЗ-21122	1020	1495
ВАЗ-2113	975	1400
ВАЗ-2114	970	1395
ВАЗ-2115	985	1410
ВАЗ-2121	1210	1610
ВАЗ-2170 Лада Приора	1088	1578
ВАЗ-2170 Лада Приора универсал	1088	1593
ВАЗ-1118 Лада Калина	1070	1545

Снаряженная масса автомобиля — это масса автомобиля со штатным оборудованием, различными расходными материалами (масло, охлаждающая жидкость и т.
