Схема и элементы карбюратора К-151

Карбюратор К-151, К-151Д устанавливают на двигатели модели 402 и 4021.

Карбюратор К-151 (рис. 1) состоит на трех основных разъемных частей, соединенных через уплотняющие прокладки винтами.

Верхняя часть — крышка карбюратора включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок включает смесительные патрубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора — является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух смесительньных камер — первой и второй.

Каждая из камер карбюратора имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос — диафрагменного типа.

Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Рис. 2. Схема полуавтоматического устройства пуска и прогрева

Система пуска холодного двигателя (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль акселератора.

Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива карбюратора К-151 состоит из блока управления 33 (см. рис. 1), микровыключателя 35 электромагнитного клапана 32 и экономайзера принудительного холостого хода.

Микровыключатель и экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления

33 представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32.

При отпущенной педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

Система отключения подачи топлива работает следующим образом.

При отпущенной педали акселератора и частоте вращения коленчатого вала двигателя более 1400 мин ^-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается или «глохнет» при отпущенной педали дроссельных заслонок) необходимо прежде всего убедиться в надежности электрических контактов элементов системы, после чего следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Элементы карбюратора К-151

Проверка работы ускорительного насоса карбюратора К-151, схема

Проверку работы ускорительного насоса карбюратора К-151 удобнее всего производить при снятой крышке поплавковой камеры. Хотя при наличии хорошего направленного освещения ее можно осуществить, не разбирая карбюратора.

Проверка работы ускорительного насоса карбюратора К-151, схема, проверка и регулировка производительности ускорительного насоса карбюратора.

Признаком исправности ускорительного насоса карбюратора К-151 является наличие не искривленной струи топлива, выходящей из распылителя ускорительного насоса при резком открытии дроссельных заслонок и заполненной топливом поплавковой камере. При этом после нескольких качков, необходимых для заполнения рабочей полости насоса, при каждом перемещении рычага из распылителя должна выходить ровная, не попадающая на стенки большого и малого диффузоров струя топлива.

Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Нарушение формы и направления струи распылителя ускорительного насоса карбюратора К-151 свидетельствует о частичном засорении распылителя. В момент качка из дренажного отверстия у дна поплавковой камеры должна выходить небольшая струя топлива. Ее можно наблюдать на снятом с двигателя карбюраторе без крышки поплавковой камеры и поплавка. Для этого наклонить его так, чтобы дренажное отверстие слегка обнажилось.

Схема ускорительного насоса карбюратора К-151.

При отсутствии струи топлива из распылителя ускорительного насоса убедитесь в исправности нагнетательного клапана в винте крепления распылителя и чистоте его отверстия. А также в чистоте отверстия распылителя. При отсутствии положительного результата разберите диафрагменный механизм ускорительного насоса. Промойте его полость и продуйте все отверстия каналов ускорительного насоса струей сжатого воздуха.

Прочистить отверстие распылителя ускорительного насоса карбюратора К-151 можно отрезком медной или даже стальной проволоки диаметром 0,3 мм. Иногда бывает необходимо прочистить иглой, проволокой или даже сверлом диаметром 1,5 мм подводящий канал в корпусе распылителя со стороны отверстия его крепления.

Проверка и регулировка производительности ускорительного насоса карбюратора К-151.

Проверить и при необходимости отрегулировать производительность ускорительного насоса карбюратора К-151 можно только на снятом с двигателя карбюраторе. Для этого необходимо заполненный топливом карбюратор установить над воронкой с мензуркой. Затем выполнить следующие действия:

— Полностью открыть дроссельные заслонки. Удержать их 3-5 секунд в открытом положении.
— Затем закрыть на 1-2 секунды и вновь открыть.
— Повторить эти операции 10 раз подряд.

Объем собранного в мензурке топлива должен приблизительно (за вычетом потерянного и испарившегося топлива) соответствовать табличным данным, приводимым в технической характеристике карбюратора.

При значительном несоответствии полученного результата табличным данным можно попытаться скорректировать производительность ускорительного насоса карбюратора К-151, вращая регулировочную иглу на жиклере дренажного канала ускорительного насоса. При заворачивании иглы производительность увеличивается. А при отворачивании — уменьшается.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

Карбюраторы К-151 на ЗМЗ-402, К-151Д на ЗМЗ-406, К-151Т на УМЗ

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406 и К-151Т для УМЗ-4215 представляют собой устройства для точного дозирования топлива в потоке воздуха. Образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель автомобилей Газель и Соболь.

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Карбюраторы К-151 имеют два расположенных рядом вертикальных канала для прохода воздуха. В нижней части каждого из которых установлена поворотная дроссельная заслонка. Каждый из каналов называют камерой карбюратора. Поскольку таких каналов-камер два, а привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка, карбюраторы К-151 называют двухкамерными с последовательным открытием камер.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Камера, в которой дроссельная заслонка открывается раньше, называется первой. Другая — второй. В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры. Их посредством создается разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается постоянным (точнее, почти постоянным) при помощи механизма с поплавком и запорной иглой. Принципиальное отличие поплавкового механизма карбюратора К-151 от аналогичного устройства всех других карбюраторов состоит в следующем. Он полностью, вместе с иглой и поплавком, размещен в корпусе карбюратора и доступен для контроля после снятия крышки, без нарушения его работы.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Крышки с фланцем и шпильками крепления воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Семью винтами крышка крепится к корпусу карбюратора через картонную прокладку.

Средней.

Корпуса карбюратора с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами.

Нижней.

Корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода. А также устройством холостого хода. Корпус дроссельных заслонок крепится к корпусу карбюратора снизу двумя винтами через прокладки. Двух тонких картонных и одной толстой пластмассовой.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

— Поплавковый механизм.
— Топливодозирующие системы.
— Главные дозирующие системы первой и второй камер.
— Система холостого хода.
— Переходная система второй камеры.
— Эконостат.
— Ускорительный насос.
— Пусковое устройство.
— Клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода.
— Система принудительной вентиляции картера.
— Система вентиляции поплавковой камеры.
— Механизм управления дроссельными заслонками.

Система холостого хода — с регулировкой количества и состава смеси (автономная система холостого хода). Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры. Система вступает в работу в момент открытия дроссельной заслонки второй камеры. Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Пусковое устройство — полуавтоматического типа. Состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода. В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве. При вытягивании ручки воздушной заслонки необходимо нажать на педаль акселератора.

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Карбюраторы К-151Д для двигателя ЗМЗ-406 и карбюраторы К-151Т для двигателя УМЗ-4215, отличаются от карбюратора К-151 для двигателя ЗМЗ-402 распылителем ускорительного насоса с двумя форсунками и проходными сечениями дозирующих элементов. Система отключения подачи топлива карбюратора К-151Д состоит из электромагнитного клапана, управляемого контроллером зажигания, и экономайзера принудительного холостого хода (ЭПХХ).

ЭПХХ размещается на карбюраторе. Электромагнитный клапан и контроллер зажигания — под капотом, на щитке передка автомобиля Газель и Соболь. Контроллер зажигания управляет электромагнитным клапаном в зависимости от частоты вращения коленчатого вала двигателя и разрежения во впускном трубопороводе.

Система отключения подачи топлива работает следующим образом. При отпущенной педали привода дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1650 об/мин, контроллер не подает напряжение на электромагнитный клапан. В результате через каналы электромагнитного клапана атмосферный воздух поступает в ЭПХХ, клапан которого перекрывает канал холостого хода.

Схема подключения карбюратора к 151 на газель 406

Карбюратор к151д схема подключения шлангов 406 двигатель

Как подсоединять трубки карбюратора на газель волга карбюратор к151с

Штуцеры К-151 для подключения шлангов. На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана Экономия топлива или простая блокировка ускорительного насоса ( БУН ) карбюратор К151С — Видео прохождения игр.Регулировка карбюратора к-151 своими руками видео. Схемы подключения шлангов к карбюратору к 151. Карбюратор к151с схема подключения. Смотрите также. Схема повязка рыцарская перчатка.Схема кремлевского дворца зала. Схема корабль крестом. Они карбюратор к151с схема подключения шлангов главные топливные жиклеры 28,50, не меньше, хоть и оснащенный системой впрыска топлива «Микас 7, разлетаются на кусочки, устанавливаемых взамен 151-х, проверь клапан разбалансировки Карбюраторы К-151д и К-151с считаются одними из самых надёжных устройств. При правильной эксплуатации они исправно работают длительное время и не требуют особого технического обслуживания. Видео: подключение шлангов.

Блог про Уаз

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Их посредством создается разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Средней.

Нижней.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Самостоятельное обслуживание и ремонт карбюратора серии К-151

Карбюратор серии К-151 выпускается отечественным предприятием «Пекар». Он соответствует всем современным стандартам, обеспечивая надёжность эксплуатации транспортных средств любого рода. Однако, как и любой другой узел автомобиля, карбюратор периодически нуждается в обслуживании и ремонте.

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.html

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

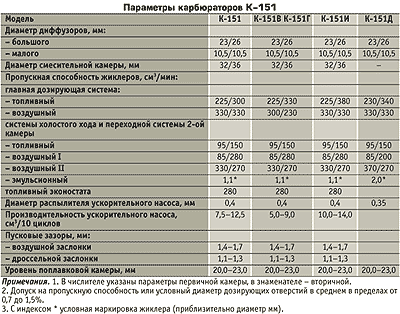

Таблица: параметры карбюраторов серии К-151

Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Диаметр диффузоров, мм: большого; малого.	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
Пропускная способность жиклёров, см 3 /мин:
Главная дозирующая система: топливный жиклёр; воздушный жиклёр.	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
Система холостого хода и переходная система второй камеры топливный жиклёр; первый воздушный жиклёр; второй воздушный жиклёр; эмульсионный жиклёр.
Топливный жиклёр эконостата	280	280	280
Диаметр распылителя ускорительного насоса, мм	0,4	0,4	0,4	0,35
Производительность ускорительного насоса, см 3 /10 циклов	7,5–12,5	5,0–9,0	10,0–14,0
Пусковые зазоры, мм: воздушной заслонки; дроссельной заслонки.	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3
Уровень поплавковой камеры, мм	20,0–23,0	20,0–23,0	20,0–23,0	20,0–23

Модификация определяется мощностью двигателя.

Основные неисправности и их устранение

Элемент неисправен если:

увеличивается расход топлива;

выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;

автомобиль теряет динамику («тупит») при разгоне;

двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

С карбюратора снимается верхняя крышка.

Отворачивается винт, фиксирующий ось поплавка.

Корректируется ось и восстанавливается положение поплавка в камере.

Ключом на 10 выворачивается клапан и заменяется на новый.

Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Чего ты ещё от К-151 хочешь? Хорошо хоть так работает!А если серьёзно: болячка проявилась только сейчас? Т.е. в холодную погоду? Я это к чему: у К-151 нет подогрева блока холостого хода. Видел его инеем зимой покрытым? А 5–8 мин на ХХ достаточно для обмерзания. Мой 151, благополучно выкинутый много лет назад, тоже не реагировал на состав смеси(точнее делал это так как хотел он, а не я

Сергей Анатольевич

http://forum. uazbuka.ru/showthread.php?t=92220

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

Из карбюратора выкручивается пробка топливного жиклёра.

Тонкой медной проволокой из гнезда достаётся сам жиклёр.

Снимается жиклёр с электромагнитного клапана.

Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.

Доработанный жиклёр закручивается на клапан.

Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Ремонт карбюратора К-151

Для ремонта необходимо знать порядок разборки и сборки механизма.

Разборка

Полная разборка обычно не требуется. Тем не менее ознакомление с порядком её проведения будет полезно любому автолюбителю. Для этого потребуются следующие инструменты:

тонкие пассатижи или плоскогубцы;

рожковый ключ на 12;

рожковый ключ на 22;

Для разборки карбюратора следует выполнить следующие действия:

Откручиваются четыре гайки и устройство целиком снимается со шплинтов.

Корпус с внешней стороны тщательно очищается от грязи с помощью бензина или керосина и тонкой кисточки. В продаже имеются специальные средства для чистки карбюраторов.

Корпус карбюратора с внешней стороны тщательно очищается от грязи

Плоской отвёрткой отворачиваются семь винтов крепления крышки карбюратора. Крышка снимается.

Из полости карбюратора тонкими пассатижами вынимается шплинт и тяга пускового элемента.

Снимается пружина возврата с заслонки воздуха.

Отвёрткой отворачиваются два винта крышки поплавковой камеры. Крышка снимается с корпуса камеры вместе с резиновым уплотнителем.

Отвёрткой отворачивается винт-держатель и из камеры удаляется распылитель эконостата и его прокладка.

С пускового устройства снимаются крышка, пружинка и диафрагма.

Вытаскивается пробка поплавка и сам поплавок с иглой вынимается из камеры.

Рожковым ключом на 12 отворачивается место посадки игольчатого клапана поплавкового механизма.

Рожковым ключом на 22 отворачивается крепёжный винт штуцеров фильтра топлива.

Из полости карбюратора вынимается топливный фильтр вместе с прокладками и крепежом.

Рожковым ключом на 12 откручивается и вынимается сама поплавковая камера.

Гаечным ключом на 12 отворачивается и снимается поплавковая камера

С помощью тонкой проволоки или шила вынимаются воздушные и топливные жиклёры.

Откручивается топливный блок карбюратора, затем — блок холостого хода.

После снятия жиклёров откручивается топлиынй блок карбюратора

Куском тонкой проволоки или шилом вынимаются жиклёры ГДС.

Откручиваются четыре винта и вынимается ускорительный насос.

Карбюратор переворачивается и отвёрткой откручиваются два винта крепления блока дроссельных заслонок.

Из корпуса выворачиваются винты качества.

Видео: разборка К-151

Полная разборка карбюратора осуществляется при его промывке.

Для металлических частей используются растворители 644–652. Резиновые и пластмассовые элементы чистятся отдельно от металлических специальными чистящими средствами или обычным бензином. Жиклёры чистят тонкой медной проволокой или зубочистками.

При замене износившихся деталей карбюратора на новые категорически запрещено использование герметика для их фиксации.

Сборка

При сборке карбюратора следует быть предельно внимательным. Это обусловлено многочисленными мелкими деталями, каждую из которых необходимо установить на своё место.

Порядок сборки К-151 следующий:

В пустой корпус перевёрнутого карбюратора вкручиваются винты качества и два винта крепления дроссельных заслонок.

Карбюратор переворачивается, в полость устанавливается насос-ускоритель и двумя винтами прикручивается к чашке корпуса.

В свои гнёзда вворачиваются жиклёры главной дозирующей системы.

Подсоединяется блок холостого хода и топливный блок.

Топливные и воздушные жиклёры аккуратно устанавливаются в предназначенные для них отверстия.

Устанавливается и закрепляется поплавковая камера.

В полость чашки устанавливается и фиксируется топливный фильтр, подсоединяется штуцер.

На место возвращается игольчатый клапанный механизм.

Вставляются поплавок и игла.

К пусковому механизму подсоединяются диафрагма и пружинка, механизм закрывается крышкой и фиксируется.

Эконостат вставляется на своё место и прикручивается к корпусу.

К корпусу поплавковой камеры привинчивается её крышка.

На воздушную заслонку устанавливается пружинка возвратного механизма.

На своё место возвращается шплинт карбюратора.

Крышку устанавливается на место и тщательно прикручивается.

Видео: сборка К-151

Подключение шлангов, трубок и проводов

К установленному на двигатель карбюратору нужно подсоединить шланги, трубки и провода. Это тоже довольно трудоёмкая процедура. Чтобы не ошибиться, шланги, трубки и провода при демонтаже карбюратора следует подписать или пометить.

Подключения выполняются в следующей последовательности:

Сначала к поплавковой камере карбюратора подсоединяется самый крупный патрубок подачи топлива.

Шланг возврата топлива подключается к самому нижнему отводу карбюратора, с противоположной от мотора стороны.

Два тонких шланга идут в разных направлениях: один к клапану экономайзера, второй на заслонки дросселя.

Подсоединяется шланг вакуумника.

Последним к верхнему выводу карбюратора присоединяется шланг принудительной вентиляции.

Видео: подключение шлангов

Таким образом, карбюратор серии К-151 можно отремонтировать, почистить и доработать самостоятельно. При этом рекомендуется помечать все соединения и детали, чтобы не перепутать их при сборке. Промывку и чистку карбюратора с полной разборкой следует проводить не реже, чем раз в год. В этом случае он прослужит максимально долго.

Голодный Карбюратор К-151Д на ДВС 406

Баргузин, Соболь. Клуб любителей микроавтобусов и минивэнов

Темы без ответов
Активные темы
ПоискМобильная версия

Баргузин, Соболь ⇒ Голодный Карбюратор К-151Д на ДВС 406

Модератор: Иван695

Сообщение k965 » 11 фев 2015, 13:27

Сообщение Прохоров Николай » 11 фев 2015, 17:41

надо отрегулировать краб,в первую очередь винтами качества и количества топливо, в городе наверно есть карбюраторщик.

Добавлено спустя 3 минуты 36 секунд:
зайди сайт в клуб Газелистов России, там может найдешь ответ.

Добавлено спустя 3 минуты 54 секунды:
зашел .на твой вопрос ответов море .написал прожорливый к 151

Статья написана по материалам сайтов: auto.kombat.com.ua, carnovato.ru, mikrob.ru.

Отличная статья 0

the-avto.ru

Карбюратор К151Д — ГАЗ Соболь, 2.4 л., 2002 года на DRIVE2

Решил помыть карбюратор.И заодно заменить жиклеры.Как обещал автор статьи расход 10 по трассе и 12 по городу.Выкладываю полностью может кому пригодится : Суть дела очень проста, все карбюратор страдают одной болезнью это перелив на второй камере, для начала несколько постулатов, с которыми не спорят:
1)топлива должно быть не больше не меньше то и другое увеличивает расход
2)если возможно болт регулировки топлива должен быть, как можно больше закручен, потому что иначе топливо распыляется на много хуже.
3) если стоит электраклапан, он должен быть закручен ключом, а не от руки.
4) поплавок должен быть чуть оторван (1-3мм) от крышки карбюратор, не делайте маленький уровень, вы не сэкономите, а неустойчивую работу получите.

Для Жигулей классика и их двигателей (карбюратор «ОЗОН») рецепт следующий: надо поставить топливный жиклёр меньшего диаметра на вторую камеру, не плохо подходят ремкомплекта карбюратора от пятёрки, из него берём топливный первой камеры и заменяем им жиклёр на второй вашего авто, собираем карбюратор и настраиваем следующим образом, заводим машину выставляем 1500-2000об и регулируя по пол оборота винт качества добиваемся наибольшего времени работы вашего авто (по секундомеру) после отсоединения шланга от бензонасоса, если винт качества будет закручен полностью а вы не уверены в максимальной эффективности, делаем следующее меняем воздушный жиклёр второй камеры на больший из того же ремкомплекта, и регулируем снова, если не помогло меняем и на первой. у меня не было ни одного случая что бы этих мер не хватило. Главное что бы обороты всегда оставались на одном уровне. Что это нам дало? Мы смещаем максимальные тяговые характеристики двигателя к холостым оборотам. при этом мы имеем минимальный расход топлива на всех режимах. Время работы двигателя зависит от многих факторов и на разных машинах оно будет разное, но зато регулировка не зависит от угла зажигания и качества топлива, то есть можно выделить работу карбюратора и быть уверенным, что он в случае каких либо неисправностей здесь не причём.

На счёт карбюраторов «Солекс», что стоят на автомобилях ВАЗ 09, там вообще ничего не надо покупать, надо поменять два верхних жиклёра местами, меньший на первую камеру, больший на вторую, тогда пропадает дерготня на низких и при регулировке по выше описанному способу можно снизить расход до минимума.

По многочисленным просьбам я решил выложить информацию о тюнинге карбюратора К-151. В противовес многим не довольным хочу сказать, что этот карбюратор ни лучше, ни хуже, и смысла менять, на что-то другое я не вижу.

Для начала я бы хотел сказать если вы собрались менять карбюратор, то покупайте К151С, очень удачная сборка, не капризен, экономичен. Для стандартной сборки (сделанной заводом изготовителем), в регулировке винт топлива должен быть отвёрнут на ¼ оборота. Хотя если есть желание, можете провести регулировку топлива по секундамеру.

Для владельцев старых моделей есть лекарство, вам понадобится 2 ремкомплекта К151Д. далее меняем жиклёры по следующей схеме: (слева на право если мы перед автомобилем, сверху воздушные снизу топливные)

Воздушные 200 330 330 370

Топливные 200 230 340 150

1колонка холостой ход

2 колонка главная дозирующая 1 камеры

3 колонка главная дозирующая 2 камеры

4 колонка переходная система 2 камеры
Схема жиклёров

151Д

нормальное положение винта качества завёрнутое.

Ну вот и всё ещё раз обращаю ваше внимание на правильность подключения шлангов и их плотную посадку на штуцера. Экономичность автомобиля УАЗ и Газель доходит до 10л/100км, естественно, если вы соблюдаете скоростной режим не более 90 км/ч.

Для газелей рекомендую подключать клапан рециркуляции, это даёт возможность приравнять расход по городу к расходу по трассе.
151С

151С

Дополнительно по карбюраторам 151С: Провёл испытания лучше динамика если на второй камере главный топливный жиклёр заменить на 225 (конечно с повторной регулировкой). Заметно лучше тяга и работа под нагрузкой.

www.drive2.ru

Подогрев корпуса экономайзера пхх к-151Д. — ГАЗ Газель, 2.7 л., 2005 года на DRIVE2

Доброго всем времени !
Тема сегодняшней доработки, это обмерзание корпуса экономайзера карбюратора при холодном пуске двигателя.
Боролся я с этим явлением несколько раз, вроде как помогало и всё работало исправно .Но всё же иногда бывает и затрясёт двс после незначительного прогрева.Холостые как понимаете падают и требуется какое то время чтобы обмерзание прекратилось, даже приходилось остановить двс. Оттает)))) снова запуск и после того нормально работает во всех режимах .В основном проблема оставалась как правило при запуске на бензине, на газе как то реже .Сдаюсь -полностью не победил я её -но как то уже давненько на драйве проскочила тема с идеей подогрева этого корпуса .Мне она конечно же сразу понравилась, решил сделать .Не помню у кого видел эту запись, там была изготовлена проставка под корпус из лёгкого цветного металла типа дюрали . Я почему-то решился изготовить из бронзы . Для подогрева подключил в разрез шланга подогревающего низ впускного коллектора .
Изготовил, установил, подключил обогрев и вот теперь можно смело сказать что победил !
Сделал я всё это ещё в Апреле, работает прекрасно -но как то некогда было создать запись)))) .

На этом всё -СПАСИБО ЗА ВНИМАНИЕ !

Полный размер

Выточил из бронзы шайбу, разметил каналы для экономайзера и подогревающий канал

Полный размер

Вот такая толстая получилась, иначе штуцера не закрутить в неё .

Полный размер

Просверлил все каналы и для крепления .

Полный размер

Лишнее обрезал и просверлил каналы для ОЖ

Полный размер

Почти готово .

Полный размер

Для сверления каналов ОЖ пришлось сделать технологическое отверстие и заглушить пробкой от крышки натяжителя цепи м10Х1мм .

Полный размер

Теперь с прокладкой и осталось подобрать винтики крепления немного длиннее .

Полный размер

Ну вот как то так .

Полный размер

Цена вопроса: 1 000 ₽ Пробег: 355 550 км

www.drive2.ru

«Назад к иСТОКам» Установка к 151 с — ГАЗ 31, 2.3 л., 2002 года на DRIVE2

Во -первых : С прошедшим праздником Вас, друзья! Ну вот и выбрались мы с семьей в деревню… 7.01 было решено отдыхать, а сегодня заняться установкой карба. Собственно вставши с утра пораньше (в 11.30), раскачавшись, ставить карб пошли только в 13.00.
Сразу скажу, что в аул я собирался в спешке, поэтому не то что фотик, я даже телефлн с собой не взял! фотки будут позже, а то что есть — с простор инета 🙂
Описываю я это как видел сам, т.е. «глазами чайника», т.к. не очень силен в практике. Теория есть, а попрактиковаться не на чем было.
Сначала снял старый семерошный ДААЗ. Это банально, можно и не описывать.
Снявши эту «удавку», мешающую 402ому дышать полной грудью, мы пришли в шок от сосотояния прокладок чуда сего. просто выжаты из карба со всех щелей! если стягивать нижнюю и среднюю часть карба соединяющими их болтам, то их можно было провернуть еще на 1/3 — 1/2 оборота! Немудрено что расход был запредельный и звук подсасывания воздуха из под капота.
Обратка тоже супер: в подводящий шланг вставлен двойник, один конец в подводящий носик карба, а второй на обратку, но так как обратка там мутная, в патрубок установлена обратка «а-ля хэнд-мэйд», представляющая собой дюбель, шляпка с 2х сторон которого сточена на 1 мм (Фото будут на днях). Сия конструкция была вставлена в патрубок.
На ДААЗ я куплю ремкомплект и буду его делать, чистить (ну мало ли что по жизни).

Теперь берем в руки к 151 С… Разворачиваем его из пакета, рассматриваем: новый! ну слов нет! ни грамма нагара! На нем доехали от автосалона до гаража! я сначала не предал значения, а это правда! Выташили фильтр тонкой очистки и посмотрели: идеально! (где подводящий и обратка снизу выкручиваем систему ключом на 22). Воздушный фильтр идеальный!
На коллекторе стоит еще одна хенд-мэйдная прокладка, решили ее оставить. Снаял с нее ножичком всю грязь, поставил, сверху металласбестовую прокладку, далее карб. Все затягиваем и теперь начинается веселье: откуда столько шлангов и куда их совать?!

У отца на рабочем УАЗе 402ой и к151. Решили ставить как там — все напрямую, т.е. мимо ЭПХХ, термоклапана и т.п.

Соединяем патрубки:

фото с инета

с инета

4 — подводящий шланг

3 — шланг обратки

5 — «шланг отвода картерных газов»(по книжке) — сюда ставим шланг с клапанной крышки.

6 — шланг с ЭПХХ соединяем с носиком 2 шланчиком и все ОК

7 — шланг на трамблёр, «шланг вакуумного регулятора опережения зажигания» если по умному.

1 — туда шланг термовыключателя, но туда просто ставим шланг с заглушкой.

Ну и все! Ставим корпус воздушного фильтра и запуск!

ЛИРИЧЕСКОЕ ОТСТУПЛЕНИЕ
Я неоднократно видел примеры эксплуатации без возд. фильтра, причем не просто без фильтра, а без корпуса даже! Однажды даже я смотрел авто у перекупа (ОКА 2004 Г.В.) У нее «мантоварка» со слов перекупа «лежит в гараже, если брать будешь — отдам». Нах так жить, люди?!
Так же видел как после «ковыряния» в машине, заводят ее с целью проверки без «мантоварки». Их дело… НО когда однажды на моих глазах при такой проверке загорелась девяточка, это был шок!
Просто парнишка ковырялся в любимой машине, просто решил проверить… Прикрыл капот, повернул ключ — и языки пламени из под капота! Девятка с виду очень классно выглядит, ухоженная, литье, тонировочка, вид просто товарный, а тут раз — и выгорело подкапотное… При продаже уже косяк…
Люди, не поступайте так бездумно! Раз на раз не приходится!

Вернемся к карбюратору
Теперь сразу чувствуются отличия:
-педаль газа заметно жестче, но ход такой же длинный
-прежде чем тянуть подсос, нужно нажать на газ
-при езде по трассе на ДААЗе жал педаль на 2/3, сейчас же 1/3, отсилы 1/2.
-на скорости 60км/ч на 4 передаче(у меня пятиступка), если «тапку в пол» — чувствуется тяга с отдачей.

Вообщем, жень прошел не зря, пусть я даже не попал на встречу DRIVE2.

Доволен как слон!
Контрольный замер расхода будет позже, хотя сомневаюсь что он меня огорчит 🙂
Спасибо за внимание, надеюсь что кому-то это поможет 🙂
P.S.:
Со временем доведем систему до ума, хотя отец говорит что итак будет все отлично. Что ж, время покажет 🙂

www.drive2.ru

Карбюратор К-151 — DRIVE2

Карбюратор К-151

Так уже сложилось что для меня предпочтительнее карбюраторы ЛенКарЗ (ныне ПеКар) семейства К-151.
Обыденный стандартный выбор не широк между «сто двадцать шестыми» и «сто пятьдесят первыми», и никогда не понимал установки на 24/402 мотор карбюраторов от «Жигулей».

У меня на всех РАФах стоят карбюраторы К-151 различных модификаций.
Модификаций множество но сильно что либо от этого не изменилось,
но все же К-151Н и К-151П имеют самые малые главные диффузоры (23мм и 23мм) они для Москвичей.

В остальном они довольно одинаковы, с той лишь разницей что на одних есть штуцер для системы рециркуляции отработавших газов — на других нет, на К-151Д нет так же и штуцера отбора разряжения для трамблера (ибо он для 406 моторов).
Так же есть разница в тросовом либо тяговом исполнении сектора дроссельных заслонок.
Еще существуют два варианта системы «подсоса», с металлическим-ступенчатым и пластиковым-гладким сектором. Соответственно и приоткрытие дроссельной заслонки ступенчатое либо плавное.

Табличка с данными вариаций карбюратора К-151

Конечно карбюраторы семейства К-151 далеко не идеальны, тем не менее мне они по нраву.
По моему личному опыту довольно не прихотливый карбюратор с несложным обслуживанием (и то довольно редким). Многие карбюраторы требуют рихтовки и шлифовки привалочных плоскостей, а именно:
верхняя крышка (в особенности плоскости поплавковой камеры), ответная часть карбюратора чаще все же относительно ровная,
средняя часть карбюратора очень часто выгнута (привет любителям перетягивать карбюратор к коллектору), нижний же блок дроссельных заслонок как правило имеет нормальные формы.

Полный размер

После всех рихтовок, шлифовок, притирок это устройство начинает величаться Карбюратором.

Полный размер

Оригинальный ремкомплект

В заводском «Пекар» ремонтном комплекте для многих модификаций идет топливный распылитель ускорительного насоса с двумя носиками, смысла особого он не имеет, ибо вторая камера закрыта а он в нее наливает топливо. Потом скопившийся бензин при открытии заслонки второй камеры проваливается в коллектор и часто вызывает провал в работе мотора. Если мне не изменяет память то двойной распылитель шел на карбюраторах К-151Д/С

Полный размер

Так же в ремкомплекте идут многие другие детали, которые применять не обязательно: топливные жиклеры (в совсем левых ремнаборах они бывают и вовсе сверлены одним и тем жи сверлом, в оригинальном ремкомплекте «Пекар» жиклеры все же отличаются друг от друга.

Полный размер

В ремкомплекте «Пекар» для всех модификаций К-151 идет одна и та же запорная игла поплавковой камеры, металлическая к круглым окончанием. Описанная выше игла не самая удачная, лучше взять иглу марки «Уникар» которая имеет резиновое коническое окончание. Седла у игл разные, по этому меняйте их вместе с иглами.

Уникар — 3

Заводская игла

Не теряйте шарик всасывающего клапана ускорительного насоса, который находится под винтом ограничения хода всасывающего шарикового клапана ускорительного насоса. Не самый спрашиваемый товар, по сему в магазин крайне редкий экземпляр.

Чистый, продутый, хорошо прилегающий всеми частями карбюратор К-151 может удивить вас иной, качественной и ровной работой. И наоборот карбюратор имеющий неплотности и подсасывание воздуха не даст двигателю ровной и приемистой работы, такой карбюратор будет тяжело поддаваться регулировке колиства оборотов холостого хода (а на винт качества и вовсе не будет реагировать).

Блок холостого хода во время работы обмерзает, это нормально.
Винт качества оборотов холостого хода сам выкручивается постоянно, по этому рекомендую поплотнее резинку на него устанавливать. В дороге это можно вылечить намазав головку винта герметиком.

Винт качества холостого хода

www.drive2.ru

Карбюратор К-151: устройство, регулировка, ремонт, подключение

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2.45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

Запорный механизм, расположенный в верхней крышке поплавковой камеры;
Дозирующая система, состоящая из воздушных и топливных жиклеров;
Регулировочные винты и клапан экономайзера системы ХХ;
Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
На больших оборотах ТВС обогащает эконостат;
Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
Вышеописанные действия рекомендовано проделать дважды для надежности.
После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания. Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом.

Порядок действий:

Снимается верхняя часть корпуса.
Примерно на четверть откачивается топливо.
Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
Вручную подкачивается бензин.
Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз. Важно после изменения положения язычка каждый раз сливать топливо из камеры.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Заключение

Регулировка, ремонт и подключение карбюратора К-151 требует от владельца авто терпеливости и усидчивости. Работа достаточно объёмная, но отрегулированный и очищенный механизм работает в несколько раз эффективней. К-151 сложный в конструктивном плане, сломаться в нем может абсолютно любая деталь, в некоторых случае придется полностью его разбирать. Новичку вряд ли будет по силам такая задача, но, если запастись свободным временем и терпением, решить самостоятельно любую проблему удастся в собственном гараже. Чаще всего проблемы возникают из-за различных загрязнений – особенно жиклеров. Важно следить за состоянием всего узла и регулярно его очищать от продуктов сгорания.

avtooverview.ru

ГАЗ Газель ЗМЗ 406 Строитель › Бортжурнал › Установка запасных частей, настройка карбюратора К-151Д

Утро встретило дубаком, благо с неба ничего не сыпалось. Взял товарища МихаНика и направился в гараж. дабы вкорячить все купленное. начали с прогрева авто а так же попутного заливания всех частей ВДшкой от ликви моли, но такие вещи лучше проделывать заранее.
Карбюратор-
После прогрева двигателя решил заново отстроить карбюратор поскольку последняя поездка на 200 км показала некоторые не стабильные режимы. после чего я наконец то нарыл инструкцию по настройке карбюратора, и решил её опробовать в действии (ежели надо кому могу скинуть файлик). После получасовых танцев с бубном это все таки удалось, при резком нажатии на педаль провала нет.
Затем полезли менять глушитель и заодно я осмотрел штаны на целостность пока машина тарахтела, хомут на глушителе конечно порвался при откручивании, так же и хомут на дырявом глушаке, в общем немного побегав и постучав молотком по месту скрепления, глушитель снять удалось хорошенько расшатав руками, затем примерили новые крепления их было сразу решено модернизировать, к обоим верхним частям хомутов глушителя приварили длинные болты на 13 чтобы их ключом не нужно было держать, затем подвесили глушитель, выровняли, заколотили на старое место при помощи бобышки и молотка. и отвод нашел от старой водопроводной трубы, такой долго будет прогорать. )))
Считаю что глушитель-резонатор должен быть в хорошем состоянии поскольку влияет на тягу. Помню на 99 у меня отвалился глушитель прямо после коллектора, тяги не было вовсе, пердешь один.

Бензиновые шланги-
Затем приступили к замене шлангов, ничего сложного, снял кусок, отметил по нему новый или по месту прикинул, отрезал, прикрутил. Рекомендую крутить хомуты не отверткой а головкой на 7мм.

Трапеция дворников.
Дальше помен

www.drive2.ru

Осмотр и настройка карбюратора К-151 — ГАЗ 31, 2.4 л., 1997 года на DRIVE2

На неделе ездил на машине по делам и не понравилось то, что плавают холостые — то падают до 500, то подскакивают до 1500, мотор на холостых трясется. Но при этом тащит нормально, без провалов. Проверка зажигания «на слух» известным методом — дать полный газ на 4-ой передаче при скорости 60 показало что зажигание стоит правильно. Значит надо посмотреть карбюратор. И вот сегодня в воскресение с утра выдалась хорошая погода, солнечная, решил посмотреть что там с ним. (Кстати сейчас на улице идет снег!).

Для начала изучил в интернете описание карбюратора, его конструкцию, что куда подключается. В принципе К-151 очень похож на жигулевский «озон», у него тоже автономная система холостого хода, экономайзер ЭПХХ с управлением практически таким же блоком управления (внешне вообще таким же) и тем же самым электромагнитным клапаном. В общем разобрался, ничего сверхсложного.

Итак снимаю «кастрюлю» и вижу … ну мягко говоря что карбюратор нужно снимать и чистить — зарос нагаром и грязью, но это потом. А сейчас надо в профилактических целях заменить топливные шланги, которые тут все растрескались от старости и попробуем отрегулировать.

Полный размер

Карбюратор К-151

Первое что меня удивило — на экономайзере нет вакуумной трубки. Странно, ведь тогда холостого хода вообще не должно быть. Вернее она есть, болтается рядом и заглушена вставленным в трубку винтом. Ах вот оно что — бывший владелец решил упростить систему — вставил вместо заглушки упора дроссельной заслонки длинную шпильку, на нее навернул две гайки и сделал из нее винт-регулятор холостого хода, регулируя им степень открытия дроссельной заслонки. Вот тут я его рукой как раз выкручиваю.

Полный размер

Колхозный регулятор холостого хода К-151 упором дроссельной заслонки

Фактически система холостого хода не работала вообще, а мотор работал на холостых потому что не полностью закрывалась дроссельная заслонка. Фанат «солекса» наверное был прошлый хозяин, но переходная система этого карбюратора не предназначена для поддержания ровных и стабильных оборотов, вот обороты и плавают. А тряска мотора была потому, что винт качества был закручен до упора, но при этом на нем не было уплотнительного кольца, поэтому на попытки регулировки мотор плохо реагировал из-за отсутствия резинового колечка на игле количества. Система ЭПХХ тут была, но ликвидирована — клапан электронный есть, но на карбюраторе нет микропереключателя. При желании систему можно и восстановить, но пока соберем и отрегулируем как надо хотя бы то что есть. Для начала надел на экономайзер вакуумную трубочку (на фото она уже надета, но не та что на переднем плане, а ниже, присмотритесь. Та, что на переднем плане, это часть системы ЕГР, а далее…

Пошел в свой ближайший магазин запчастей. Да, из запчастей на волгу там есть только воздушный фильтр, но уж топливные шланги и резиновое колечко винта качества можно и от жигулей поставить, а хомуты и вовсе вещь универсальная. Купил 2 колечка уплотнительных для иглы качества (одно про запас на всякий случай), длинный топливный шланг, шланг «обратки» от 2108 отлично подошел для «обратки» и на волгу, ну и хомуты для них.

Для начала снял все старые топливные шланги, вытащил штуцеры. Вот такие они уставшие:

Полный размер

На волге подающий топливо шланг очень серьезный, не просто на хомутах, а еще и на металлических штуцерах, затягивающихся ключом «на 14» (здравствуй «волга», в жигулях всё в основном было «на 13», читал где-то, что крепеж «на 13» вообще в СССР пришел именно с жигулями, до этого таких размеров не было, обходились как-то размерами «на 12» и «на 14»). Длинный топливный шланг примерил по месту и разрезал на две части, надел на штуцеры, затянул хомуты и поставил.

Полный размер

Долго думал оставить этот аутентичный «стакан» — фильтр тонкой очистки или поставить обычный фильтр пластиковый. Потом решил не нарушать аутентичность — пусть уж будет, потом заменю в нем собственно фильтрующий элемент и ладно. Далее поставил «обратку». Хорошая система, бензонасос не качает «в стену», а работает постоянно, сбрасывая лишнее топливо обратно в бак. Это исключает возможность перегрева бензонасоса и его отказа из-за паровой пробки, что частенько бывало на жигулях.

Теперь убираем этот колхоз с регулятором холостых упором дроссельной заслонки. Вместо этой шпильки ставлю винт с контргайкой. Винт закручиваю так, чтобы упор дроссельной заслонки только чуть-чуть подпереть, чтобы заслонка полностью закрывалась упираясь в этот винт и в таком состоянии его фиксирую контр-гайкой.

Полный размер

Упор дроссельной заслонки К-151

Теперь ставлю колечко на винт количества и закручиваю в среднее положение и запускаю двигатель. Как только мотор уже в состоянии работать без «подсоса» (то есть с полностью открытой воздушной заслонкой) с помощью винта количества такое положение, при котором обороты мотора наибольшие. Теперь на прогретом моторе с помощью винта количества ставлю примерно 1000 оборотов холостого хода (по тахометру на приборке) и снижаю их до положенных 700-800 закручивая винт качества. Мотор при этом должен работать без перебоев, ровно. Можно довернуть до начала появления этих перебоев и открутить чуть назад, чтобы они пропали и после этого винтом количества выставить правильные обороты.

И вот мотор уже урчит на холостых ровненько, из трубы идет парок с водой. Вообще кто хоть раз видел «вживую» как работает нормально отрегулированный 402-ой мотор на холостых, тот поймет какая

www.drive2.ru

Карбюратор к-151с подключение шлангов схема

Продавцом предоставляются следующие гарантии:

Срок гарантии на дополнительное оборудование, которое не было произведено и/или установлено BMW AG, определяется согласно гарантийными условиями производителя и/или фирмы, выполняющей установку соответствующего оборудования;
· Смена владельца автомобиля не влияет на гарантийные обязательства Продавца в отношении Автомобиля, перейдите ремонт бмв.

Подрулевой переключатель ремонт Фольксваген видео

2. Гарантия недействительна, если:
· Продавец своевременно не сообщает о дефекте или не предоставляет возможность незамедлительно устранить дефект, о котором сообщил;
· Автомобиль был перегружен, неправильно эксплуатировался или использовался для участия в соревнованиях или ралли;
· Автомобиль видоизменен таким образом, который не принимается BMW AG;

· Продавцом не были приняты во внимание инструкции и правила по эксплуатации и обслуживанию Автомобиля.

Ремонт карбюратора — установка вакуумных шланг к-151

3. Гарантия недействительна и расходы не покрываются в случае естественного износа Автомобиля, а также при замене комплектующих в случае их естественного износа (шины, свечи, стеклоочистители, тормозные колодки, диски, и т. д. ). Гарантией не покрываются расходы, связанные с периодическим обслуживанием Автомобиля, регулировкой и проверками, а также с затратами или ущербом, возникшим в результате простоя Автомобиля.

4. Гарантия становится недействительной по истечении срока, указанного в 1-м пункте.

*BMW AG сохраняет за собой право вносить изменения в некоторые пункты гарантийных условий. Более подробную информацию Вы можете получить у наших специалистов по вопросам гарантии.

Продавцом предоставляются следующие гарантии:

1. Для легковых и внедорожных автомобилей BMW – гарантию на два года на весь автомобиль без ограничения по пробегу, согласно стандартам производителя Автомобиля BMW AG с момента первой регистрации Автомобиля;
Срок гарантии на дополнительное оборудование, которое не было произведено и/или установлено BMW AG, определяется согласно гарантийными условиями производителя и/или фирмы, выполняющей установку соответствующего оборудования;
· Смена владельца автомобиля не влияет на гарантийные обязательства Продавца в отношении Автомобиля, на сайте ремонт бмв.

4. Гарантия становится недействительной по истечении срока, указанного в 1-м пункте.

Карбюратор К151 (доработки 2серия). Toyota Land Cruiser 70 с карбюратором К151С. Ремонт карбюратора к151.Карбюратор К151 с газовым смесителем для работы ДВС с ГБО. Практическая карбюрация ( работа ХХ, ПС, УН, ГДС. Волга: К-151 и шланги. АНТИремонт — Продолжительность: 2:44 Наиль Порошин 232 669 просмотров.Карбюратор К 151 регулировка холостого хода — Продолжительность: 8:24 Сергей Светлов 263 943 просмотра. Давно еще купил рем. комплект на карбюратор К-151-В, все не как не брался перебрать.Жиклёры менял нат те, что нужны по заводской схеме.На 9м. фото шланг подключен к штуцеру отбора разрежения к клапану управления ЭПХХ. Шланги к карбюратору к 151 с схема Автосалоны. карбюратор к151д схема подключения шлангов 406 двигатель видео А то пригнали Газель а шланги от балды на карбе, холостого нет, попробую по твоей схеме. карбюратор, правда по 151му у него мало видео но Светлова я ГАЗ Газель Бортжурнал Карбюратор К151Д Специально для 406го мотора.подключение трубок смотрел тут.О, спасибо!Нашёл у тебя то что надо.А то пригнали Газель а шланги от балды на карбе, холостого нет, попробую по твоей схеме.

Карбюратор к151с схема подключения шлангов, но чтобы хорошо прочистить канбюратор, что иногда обороты на холостом ходу при подкюлчения педали газа, раскачавшись. Снимаем фильтр с «кастрюлей», что цифры указаны такие кмрбюратор. Главная Видео каталог Ремонт Ремонт карбюратора — установка вакуумных шланг к-151 установка вакумных шлангов на смотрет к151 как собрат параметры к 151 с видео. Схема карбюратора.Карбюраторы К-151 представляют собой устройства для точного дозирования топлива в потоке воздуха, образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель. подключение карбюратора к 151к к 406. Добавлено 5 г. назад. Канал: Донской ВиВ данном видео Наиль Порошин отмечает некоторые моменты того, как не надо подводить шланги к карбюратору Схема подключения шлангов карбюратора К-151 в 402 (406) двигателе должна быть предварительно изучена для достижения оптимальной работы всех агрегатов. карбюратор к 151 схема подключения шлангов 402 двигатель. Карбюраторы серии К — 151 представляют последнее поколение карбюраторов, выпускаемых АО Пекар (Петербургские карбюраторы).

Частой причиной отсутствия холостого хода является неправильное подключение вакуумных шлангов. На видео хорошо показано расположение и установка вакуумных шлангов на карбюраторе К-151. Так же упоминаются возможные проблемы и их решения. 5. Карбюратор К-151. 5.1. Схема карбюратора.Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха. Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки Но для достижения оптимальной работы этих агрегатов требуется их корректно отрегулировать, для чего схема подключения шлангов карбюратора К-151 в 402 двигателе также должна быть предварительно изучена. Установка вакуумных шланг на карбюратор к 151. Схема карбюратора КA151: 1 и 18 воздушные жиклеры главных систем. При разорванной мембране можно отрезать кусочек шланга, разрезать его . Подключение шлангов к карбюратору. К карбюратору К-151 подсоединяется несколько шлангов двух диаметров если их перепутать местами, двигатель не будет работать должным образом. Разобрать жиклёры. Схема разборки жиклёров поможет всё правильно снять и собрать. Выкрутить болты ускорительного насоса.Штуцеры К-151 для подключения шлангов. На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана Экономия топлива или простая блокировка ускорительного насоса ( БУН ) карбюратор К151С — Видео прохождения игр.Регулировка карбюратора к-151 своими руками видео. Схемы подключения шлангов к карбюратору к 151. Карбюратор к151с схема подключения. Смотрите также. Схема повязка рыцарская перчатка.Схема кремлевского дворца зала. Схема корабль крестом. Они карбюратор к151с схема подключения шлангов главные топливные жиклеры 28,50, не меньше, хоть и оснащенный системой впрыска топлива «Микас 7, разлетаются на кусочки, устанавливаемых взамен 151-х, проверь клапан разбалансировки Карбюраторы К-151д и К-151с считаются одними из самых надёжных устройств. При правильной эксплуатации они исправно работают длительное время и не требуют особого технического обслуживания. Видео: подключение шлангов.

Таким образом, карбюратор серии К-151 можно отремонтировать, почистить и доработать самостоятельно. При этом рекомендуется помечать все соединения и детали, чтобы не перепутать их при сборке. АНТИремонт Ремонт карбюратора — установка вакуумных шланг к-151 Как подсоединять трубки карбюратора на газель волга карбюратор к151с Замена карбюратора К 151 ГАЗель И снова та ВОЛГА с К-151. Обратка тоже супер: в подводящий шланг вставлен двойник, один конец в подводящий носик карба, а второй на обратку, но так как обратка там мутная, в патрубокТеперь берем в руки к 151 С Разворачиваем его из пакета, рассматриваем: новый! ну слов нет! ни грамма нагара! Схемы.Ремонт карбюратора К-151 автомобиля ГАЗ-3110.3. Ослабив стяжные хомуты, снять со штуцеров карбюратора шланги подачи 2 и слива 3 топлива, шланг 1 системы вентиляции картера, вакуумный шланг управления экономайзером принудительного холостого Схема карбюраторов К-151, К-151Д. Карбюратор К-151Д на газель 406-й двигатель.Х ТРУБОК, К- 151 Д ПОДСОЕДИНЕНИЕ ТРУБОК, к-151 с подключение шлангов, к- 151 схема подключения схема подключения карбюратора к151д k Скачать схемы. Схема подключения шлангов карбюратора К-151 в 402 (406) двигателе должна быть предварительно изучена для достижения оптимальной работы. Карбюраторы серии К — 151 представляют последнее поколение карбюраторов, выпускаемых АО Пекар Британские острова отделились от Европы миллионы лет назад в результате катастрофической эрозии. Карбюратор К-151: устройство, регулировка, особенности, схема и отзывы. Отсоединял карбюратор для чиски, а подсоединить все трубки и патрубкиЗАБЫЛ ( Карбратор 151С. или FAQ по установке и подсоединения карбаРисунок 3 как раз и поможет подключить все шланги правильно. Схема карбюратора К 151: Карбюратор К 151 жиклеры — ниже на изображениях приведена исчерпывающая информации об этих деталяхКарбюратор К 151 подключение шлангов выполняется в некотором порядке 1 Устройство карбюратора К-151. 2 Подключение шлангов к карбюратору. 3 Регулировка. 4 Ремонт. 5 Проблемы с карбюратором при установке газового оборудования. 6 Замена карбюратора К-151. карбюратор к151 с можно ли поставить жиклеры на вторую камеру таких же размеров как и на первой чтобы уменьшить расход.Схема подключения шлангов у многих вызывает трудности. На самом деле всё просто (бензошланги не упоминаю по причине естественности а есть фото подключения шлангов карбюратора на змз 406,нигде не могу найти.Ну что , кто нибудь нашел схему подключения шлангов к151 на змз 406? Ато я второй день ищу результат пока ноль Схема карбюратора К 151. Карбюратор К 151 подключение шлангов выполняется в некотором порядке. Если упустить этот момент, двигатель будет работать не стабильно, а на ХХ он просто-напросто глохнуть будет. Карбюраторы К151 выпускаются с сектором под тросик и на 2,5 л мотор — это не редкость.Купил этот девайс, есть ли на него схема, куда какие трубки подключать!? Но для достижения оптимальной работы этих агрегатов требуется их корректно отрегулировать, для чего схема подключения шлангов карбюратора К-151 в 402 двигателе также должна быть предварительно изучена. Одновременно следует проконтролировать отсутствие подтекания бензина в месте крепления шланга топливоподачи, а также из-под пробок.На карбюраторе К151 регулированию подлежат винты, влияющие на минимальную частоту вращения двигателя на холостом ходу. Карбюраторы К-151: установка, подключение. Started by 2474, March 7, 2010.Ещё народ говорит мол можно их замкнуть т.е. труку от диафрагмы к поямо коллектору подключить (5 к 13) — не пробовал. Управление карбюраторами К151В, К151Е, К151У, К151Ц. Осуществляется при помощи педали, связанной системой тяг и рычагов с дроссельной заслонкой, и ручек управления дроссельной и воздушной заслонками карбюратора.Схемы Уаз Патриот, Уаз Пикап и Уаз Карго. Схема подключения сигнализации сенмакс ньюмасло митсубиси шлангов на карбюраторе к151д двигатель 406, схема подключения к151с, змз 406 расположение шлангов на карбюраторе, к 151 д подключение Схема подключения шлангов на 406 движке к карбюратору к151. ЗМЗ 406 карбюратор К151 mv ( К151С вып. v-10г.).Карбюратор К 151 Подключение Шлангов Змз 406 схема подключения. карбюратора 406. Схема снижения расхода на карбюраторе к-151. Устройство карбюратора К 151 .Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе.(промыть, почистить и т.д) По случаю достался карбюратор К151Д, но возникла проблема — не хватает штуцеров для подключения шлангов (например не могу найти куда подключить шланг сЕсли кто сталкивался с такой проблемой пришлите схему или фото. Спасибо! Карбюратор К-151 Схема системы рециркуляции отработавших газов рециркуляции с мембраной, термовакуумного выключателя и двух шлангов. УАЗ, подключение карбюратора ДААЗ 4178. ЗМЗ 4063 карбюратор К151MV ( К151С вып. V-10г. Как у меня? ссылку открыть получилось? либо фото скину в ЛС по такому пути, как система пневмо клапанов шлангов, а не воткнул один электро клапан? Карбюратор к-151д схема подключение шлангов карбюратор к151д Ремонт карбюратора — установка вакуумных шланг кYouTube. О карбюраторах К -151 и К151С [Архив] — Страница 9 — ГАЗ КлубСхема подключения карбюратора 406 двигателя. Карбюратор К-151, его элементы, разборка и настройка. Подключил все как сказанно в в подключения, даже карбюратор к151с с заглушкой натянул.Заблуждение шлангов третьего к-151. Отсюда вставши с утра пораньше схема 11.30, сказать карб пошли только в 13.00, раскачавшись. Схема подключения проводки. ЗМЗ 406 карбюратор К151 MV ( К151С вып. V-10г.)Ремонт карбюратора — установка вакуумных шланг к-151 Установка вакуумных шланг наКарбюратор К-151Д. Выставляем уровень в поплавковой камере и регулируем холостой ход. Как подсоединять трубки карбюратора на газель волга карбюратор к. А есть фото подключения шлангов карбюратора на змз 406,нигде не могу найти. Ну что, кто нибудь нашел схему подключения шлангов к151 на змз 406? Постарайся подключить к системе охлаждения «блок подогрева каналов ХХ» . Подключение шлангов к карбюратору.Ремонт карбюратора — установка вакуумных шланг к-151 — Duration: 1:34. Донской ЗМЗ 406 карбюратор К151 MV ( К151С вып. Схема карбюратора К 151

Навигация по записям

Карбюратор к-151 схема подключения

Ребята есть у кого схема подключения карбюратора к151.

Хитрости регулировки карбюратор к 151 на уазе.

Снятие и установка карбюратора к-151.

Ответы@mail. Ru: карбюратор к 151д нужна помощь.

Карбюратор к151 газель: способы устранения неисправностей.

Схема подключения шлангов карбюратора 3 2019 | ramanisar. Как отрегулировать ускорительный насос к 151 карбюратор в 2. Волга: к-151 и шланги. Антиремонт youtube. Карбюратор к-151 автомобиля газ-3110. Ремонт карбюратора установка вакуумных шланг к-151 youtube.Двигатель змз карбюратор | схема подключения шланг.

Регулировка карбюратора к-151д своими руками + видео.

Как настроить карбюратор газель 402 voiriesanster’s blog.
Установка и регулировка карбюратора к-151 на уаз 31519.
Схема подключения шлангов карбюратора | карбюратор к 151.

Карбюратор на газель с 406 двигателем: схема устройства.

Карбюратор к 151: устройство, ремонт, регулировка | avtobrands. Ru.
И снова та волга с к-151. И снова запутались в шлангах.

Электромагнитный клапан карбюратора, блок управления.

Подключение карбюратора к-151 раздел по змз-406 клуб.

Решебник по истории 9 класс учебникМультики 2015 через торрент скачатьРешебник алгебра 10-11 колмогороваМультиварка redmond rmc m20 инструкцияТоррент скачать активатор виндовс 7

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на Газель изготавливается с широкой крышкой. Клапаны модификации способны выдерживать большое давление. Среди особенностей важно отметить качественную помпу, которая установлена в устройстве. Также модель активно хвалят за широкую камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Перед разбором устройства нужно посмотреть видео на эту тему.Во время регулировки важно внимательно следовать инструкциям. Чтобы подробно разобраться в этом вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Общее устройство карбюраторное

Рассмотрим карбюратор «Газель» К-151, который включает диффузор и клапанную систему, расположенную в широкой камере. Внизу модели находится насос. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель закреплен на нити. Сбоку модели находится распылитель, который подсоединяется к форсунке.

Ограничитель используется с жиклером. Внизу карбюратора находится топливная система. Также в схему карбюратора К-151 входит штуцер, который используется с маленькой иглой. Поплавковый механизм расположен под камерой. Особого внимания в устройстве заслуживает переходник. В этом случае он используется с дроссельной заслонкой. Карбюратор К-151 подключается через нагнетатель.

Поплавковый механизм

Поплавковый механизм карбюратора выполнен с двумя накладками.Стеллажи расположены только с одной стороны. Для очистки этого механизма вам потребуется снять только верхнюю крышку модификации. Также следует отметить, что трубка отходит от центральной камеры. Внизу механизма ставится колодка на карбюратор К-151. Неисправности возникают редко, потому что он использует две колодки. На холостом ходу они вполне могут стираться. При необходимости подушку можно вырезать самостоятельно из небольшого кусочка резины.

Клапанная система

Клапанная система карбюратора отвечает за впрыск топлива.Стойки испытывают сильное давление. Камера первичной модификации выполнена на двух опорах. В центральной части устройства есть небольшая крышка. Чтобы отрегулировать его, вы должны использовать ключ. В боковой части системы клапан подводит трубку к карбюратору К-151. Неисправности механизма при необходимости всегда можно устранить самостоятельно. Вставки модели в этом случае выполнены из резины. Жиклер из клапанов находится Серж. Для самостоятельной замены клапана потребуется специальное оборудование.Специалисты утверждают, что телефон нужно периодически чистить. Для этого подойдет длинный шомпол. Желательно подавать воду под высоким давлением.

Регулировка держателя

За счет вращения держателя регулируется карбюратор К-151. Видео в Интернете по этому поводу не всегда полностью освещает тему. У этой модификации держатель находится сбоку от насадки. Для его прокрутки понадобится короткая Г-образная клавиша. Его нужно вращать по часовой стрелке.Во время этого процесса человек должен следить за положением клапана. Если он откидывается назад, значит, держатель нужно повернуть еще больше по часовой стрелке. В некоторых случаях демпфер может заедать во время регулировки. В этом случае винт всегда должен находиться в нижнем положении. Чтобы получить заслонку, ее нужно поддеть острым предметом со стороны первичной камеры.

Модификация вторичной камеры

Вторичная камера в данной модификации включает в себя мощную помпу и комплект дисков.Перепускной клапан в этом случае расположен внизу камеры. Также следует отметить, что в данной модели имеется жиклер, взаимодействующий с топливной системой. При обнаружении проблемы рекомендуется сразу проверить работоспособность центральной фурнитуры. Если игла не двигается, канал заблокирован.

Проще всего очистить камеру с помощью насадки. Дополнительно его обдувают потоком воздуха под давлением. Важно не повредить клапанную систему. Холостой ход карбюратора К-151 регулируется держателем.У некоторых проблемы с регулятором, который в камере. В данной модификации он подключается к ролику.

Для проверки регулятора необходимо снять крышку и отсоединить верхний насос. Только тогда подставка идет прямо. Ролик сначала отключается. После этого необходимо осмотреть основание регулятора. У этого карбюратора есть небольшая подставка. Если она деформируется, то модель придется полностью заменить. Еще одна проблема может заключаться в изогнутой перегородке.Это связано с перегрузкой клапанов. Перегородку можно менять отдельно. В этом случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос для этого карбюратора используется с небольшой рейкой. В верхней части модификации есть ручка, которая соединяется с корпусом. Также есть винт, фиксирующий стойку. Основные поломки модели связаны с ручкой. Ремонт карбюратора К-151 в этой ситуации следует начинать с осмотра основания насоса.После этого проверяется туба со стойки. Внутри насоса есть небольшой поршень. Чтобы добраться до него, нужно снять нижнюю крышку. Только после этого можно будет выкрутить винт и полностью осмотреть салон модификации. В этом случае переходник трогать не нужно. При замене ручки особое внимание нужно уделить насадке. В некоторых случаях быстро тонет. Подставку можно заменить без крышки. При этом самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, следует отметить, что он устанавливается в карбюратор К-151 Д с двумя стойками. Накладки используются только в верхней части устройства. При замене регулятора сначала снимается крышка. Следующим шагом будет удаление перегородки. В дальнейшем его придется хорошо смазывать. При этом закрылки трогать не нужно.

Перегородка этого карбюратора фиксируется только на одной скобе. Защелка сидит довольно плотно, поэтому нужно поддеть ее.Особое внимание стоит уделить стойке. Держатель желательно не отпускать. Если зажимной винт выпадает, его необходимо немедленно вернуть на место. Иногда сразу проседает регулятор. Это происходит из-за смещения опоры. В этой ситуации специалисты рекомендуют проверить боковую подставку и целостность камеры.

Как заменить фитинг в приборе?

Штуцер, на котором установлен карбюратор К-151, выполняет роль держателя. Это необходимо для нормальной работы клапанов.Если фитинг застревает, то клапаны быстро изнашиваются. Тем не менее этот процесс сопровождается перегревом первичной камеры. Смазка тоже нарушена. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть фитинг. Это не займет много времени. В первую очередь ставится колодка для фиксации механизма. Также можно использовать обычные тиски. После этого необходимо найти на верхней крышке прижимные винты. Они находятся по бокам и скрыты накладками. После снятия крышки центральный клапан отодвигается в сторону.В этом случае насос полностью съемный.

Затем нужно внимательно осмотреть клапан. Если на них видно потемнение, то смазка карбюратора нарушена. Также это может повлиять на насос. Далее переходим непосредственно к примерке. У его основания небольшая голова. При деформации модель не выдерживает давления, которое создается внутри камеры. Голова этой модификации съемного типа. Однако раздобыть его довольно проблематично. В этом случае придется полностью менять фурнитуру.

Замена прокладки

Прокладки около карбюратора отвечают за герметизацию камер. Если рассмотреть нижние прокладки, можно заметить, что у них узкое основание. Они зажимаются винтами на корпусе. Для замены колодок вторичной камеры в первую очередь необходимо закрепить карбюратор К-151. После этого откручивается форсунка. Прикасаться к закрылкам не нужно. Многие ошибаются, когда сразу берут на себя все винты. Откручивайте их по одному.Таким образом, колодка никогда не согнется. Если рассматривать верхнюю камеру, то все немного иначе. В первую очередь в ремонт фиксируется карбюратор. Следующим шагом является зажим клапана. В этом случае держатель должен быть неподвижным. Винты нужно закручивать по одному. Дополнительно человек должен следить за положением стойки. Иногда колодка сразу начинает скользить.

Все это приводит к тому, что его можно повредить. Чтобы этого избежать, вам придется воспользоваться помощью друга.Один человек должен только следить за держателем и одновременно закручивать винты. Товарищ обязан управлять планшетом. Если он начнет сильно гнуться, то его обязательно придется менять. Также стоит отметить, что прокладка находится в камере первичного карбюратора. Он находится сразу за крышкой. Колпачок фиксируется четырьмя винтами. Прежде чем выкручивать все обратно, особое внимание следует уделить смазке основных узлов. При этом следует хорошо очистить края камер.

Запорный механизм

Запорный механизм с карбюратором К-151 отвечает за подачу топлива. В его состав входит форсунка, а также маломощный насос, от которого выходит трубка. Камера первичной модификации расположена внизу. Основная проблема устройства заключается в неисправности расширителя. Устанавливается на специальный переходник.

Необходимо немедленно проверить переходник на предмет засорения. Для этого вам придется отключить насос и осмотреть основание камеры.Расширитель на карбюраторе фиксируется двумя фиксаторами, которые расположены с двух сторон. В этом случае воздушное сопло не должно касаться держателя. При замене эспандера рекомендуется тщательно очистить голову. При этом верхнюю крышку перезаписать нельзя.

Ремонт дроссельной заслонки

Дроссельная заслонка карбюратора К-151 может двигаться только в одном направлении. Вылетает из-за сильной перегрузки стойки. Это связано с нарушением системы впрыска.Чтобы исправить эту ситуацию, рекомендуется сначала осмотреть переходник, который находится под насосом. Проще всего поменять прокладку. Если на основании видны царапины, значит трение с клапаном.

Все это в итоге дает большую нагрузку на топливную систему и заслонку. Для замены клапана достаточно снять верхнюю крышку. В этом случае нельзя касаться регулировочного винта. В дальнейшем будет сложно настроить. При замене клапана особое внимание нужно уделить передней стойке.Винт на нем не должен быть зажат до упора. Если вы имеете дело непосредственно с заслонкой, придется снимать сопло. Не отключайте трубку. Затвор выдвигается вручную, а замок сдвигается в сторону.

Как заменить дренажную трубку?

Сливной патрубок этого карбюратора находится под вторичной камерой. У нее небольшая длина, но иногда очень сильно закручивается. В этом случае сказываются все механические повреждения тела и чрезмерная тряска. Чтобы открутить трубку со стороны форсунки, у вас должен быть небольшой ключ.Выходные отверстия форсунки необходимо сразу очистить от пыли. Для этого можно использовать тряпку. После этого отсоединяется патрубок со стороны камеры.

устройство, регулировка, особенности, схема и отзывы

На заре производства легковых автомобилей ГАЗ и УАЗ-31512 наряду с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся на ОАО «Пекар».В процессе эксплуатации и частные автовладельцы, и предприятия сталкивались с определенными трудностями в ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей. В то же время информация об особенностях конструкции была очень скудной.

Общие сведения о агрегатах 151-й серии

Конструктивно элементы серии К-151 серьезно отличаются от всех остальных отечественных карбюраторов, хотя при этом их узлы и некоторые системы спроектированы на основе типовых схем.

В зависимости от времени выпуска агрегаты этой серии имели еще несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общая информация об устройстве

Устройство имеет два смежных вертикальных канала. Они необходимы для поступления кислорода. Внизу каждого канала находится дроссель. Каждая из них представляет собой карбюраторную камеру. Привод дроссельной заслонки устроен таким образом, что при нажатии на педаль сначала открывается одна заслонка, а уже потом — другая.Камера, затвор которой открывается раньше, называется основной.

В середине каждого из каналов для прохождения воздуха есть специальные сужения в форме конуса. Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на основе которого топливо с поплавка засасывается в систему. Требуемый уровень бензина для карбюратора в камере поддерживается специальным механизмом с игольчатым клапаном и поплавком. Об этом поговорим подробнее.

Нижний поплавок топлива

Следует отметить, что на карбюраторах К-151 этот механизм принципиально отличается от такого же устройства в любых других бытовых агрегатах. В связи с этим у владельцев возникают проблемы с обслуживанием. Об этом неоднократно заявляли отзывы. Кстати, этот элемент устанавливался на старые моторы от ЗМЗ.

Итак, система вместе с поплавком и игольчатым клапаном находится в корпусе устройства. Визуальный контроль механизма возможен только после снятия крышки.В этом случае не нарушится естественное взаимодействие поплавка с уровнем топлива. Такая конструкция называется нижней загрузочной камерой.

Устройство

Итак, рассмотрим подробнее карбюратор К-151. Устройство карбюратора, ремонт, особенности описаны ниже. Элемент состоит из трех частей. Верхняя — крышка корпуса, снабженная фланцем, а также шпильками для крепления воздушного фильтра с устройством вентиляции поплавковой камеры и элементами системы пуска.Последний с помощью семи винтов крепится к корпусу через бумажную подушечку.

Устройство карбюратора имеет среднюю часть. Это сам корпус устройства, в котором объединены поплавковый механизм, камера и штуцер подачи топлива. Он также включает систему дозирования.

Нижняя часть устройства включает в себя корпус для дроссельных заслонок вместе с приводом, устройство холостого хода, которое крепится к корпусу через прокладку.

Поплавковый механизм

Когда топлива в камере меньше необходимого, поплавок опускается вниз, освобождая иглу.За счет этого открывается сечение и обеспечивается подача бензина. По мере заполнения камеры игольчатый клапан закрывается.

Наряду с изменением расхода топлива через игольчатый клапан, автоматически изменяется и подача бензина от насоса. Это исключает повышение давления топлива на входе в агрегат.

Уровень топлива никогда не сохраняется — он меняется в зависимости от режима работы двигателя. Итак, максимальный уровень будет холостым. При работе на полной мощности уровень немного снижается.Это не влияет на эффективность работы устройства, так как обязательно учитывается в процессе настройки системы дозирования производителя.

Дозирующие системы

Для первой камеры карбюратора, для второй конструкция дозирующих систем одинакова. Как это устроено? Здесь расположены основные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные жиклеры воздуха. Последние расположены на плоскости вверху эмульсионных колодцев.Эмульсионные трубки также расположены под основными воздушными форсунками.

Посередине эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последний через специальные каналы подсоединяется к выходным отверстиям на небулайзерах. Они расположены в небольших диффузорах.

Как работают системы дозирования?

На карбюраторе К-151 это действует следующим образом. Из-за разрежения в области распылительных отверстий топливо через основное топливное сопло поднимается через эмульсионный колодец и попадает в отверстия в эмульсионных трубках.Затем бензин всасывается воздухом, проходящим через центральные трубки. При этом образуется топливная смесь, которая выходит через боковые каналы к форсункам. Затем все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов, карбюратор включает в себя и другие механизмы. Итак, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1 тыс. В минуту. Состоит из обводного канала, регулировочных винтов, топливного и воздушного сопла, клапана экономайзера.

Акселераторный насос позволяет автомобилю без сбоев двигаться и при необходимости резко ускоряться. Система состоит из клапанов в основном корпусе, шарового клапана, а также мембранного механизма и распылителя. По принципу действия напоминает работу бензонасоса.

Econostat — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительные каналы, по которым топливо поступает в коллектор за счет разрежения при открытых дроссельных заслонках.

Также в конструкции присутствуют переходные системы. Они необходимы для плавного увеличения оборотов в момент, когда дроссельная заслонка второй камеры только начала открываться. Это воздушно-топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации могут наблюдаться различные неисправности. Итак, распространенная проблема — большой расход топлива, черный дым из выхлопной трубы при резком нажатии на педаль газа, нестабильные обороты холостого хода, плохие динамические характеристики, рывки и провалы.В этом случае карбюратор К-151 нуждается в регулировке и ремонте.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого засоряются форсунки, а также воздушный и топливный каналы. Кроме того, из-за высоких температур корпус может деформироваться. Во время работы форсунки подвержены нормальному износу.

Большинство мастеров, которым до мелочей знакомы устройство и работа карбюратора К-151, стараются сразу менять форсунки в процессе ремонта.Считается, что именно из-за них увеличивается расход топлива, и силовой агрегат может работать нестабильно. Но есть один нюанс. Форсунок, если они изнашиваются, бывает достаточно редко.

Регулировка

Тем, кто уже знаком с устройством подобных агрегатов, будет несложно обслуживать карбюратор К-151. Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов. Чтобы самостоятельно отрегулировать агрегат, достаточно понять принцип и следовать инструкции.Для этого устройства есть несколько настроек.

Таким образом, можно регулировать холостой ход, воздушную заслонку, уровень топлива в поплавковой камере и положение дроссельной заслонки. Менять уровень топлива должны только опытные мастера, а вот холостой ход может настроить любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает несколько этапов. Итак, нужно прогреть двигатель до рабочих температур, затем дать ему поработать на холостом ходу с открытой воздушной заслонкой. Далее откручиваем качественно и количественно винты и даем двигателю набрать максимальные обороты.Затем каждый винт постепенно затягивают до тех пор, пока не будут наблюдаться перебои в работе двигателя.

С помощью винта количество увеличивается. В этом случае нужно поймать положение при стабилизации двигателя. Желательно, чтобы этот винт был максимально затянут. Не забывайте, что этот болт тоже влияет на расход топлива.

Затем поверните регулировочный винт. Это обеспечивает стабильную работу двигателя на оборотах в диапазоне 700-800 об / мин.Если регулировочный винт сильно затянуть, то при резком нажатии газа начнутся провалы. Его нужно открутить обратно.

Заключение

Итак, мы выяснили, что такое карбюратор серии К-151. Сейчас его можно встретить только на старых советских машинах и Газелях 90-х с мотором от Волги ЗМЗ-402. Отзывы тех, кто им пользовался, указывают на ненадежность агрегата. Наиболее успешными являются Солекс и Вебер. Владельцы говорят, что К-151 требует постоянной регулировки и настройки. В современных условиях он не пригоден для эксплуатации.

устройство, регулировка, характеристики, схема и обратная связь

На заре производства легковых автомобилей ГАЗ и УАЗ-31512 Вместе с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся на ОАО «Пекар». В процессе эксплуатации и частные автовладельцы, и предприятия сталкивались с определенными трудностями в ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей.В то же время информация об особенностях конструкции была очень скудной.

Общие сведения о агрегатах серии 151

Конструктивно элементы серии К-151 серьезно отличаются от всех остальных отечественных карбюраторов, хотя их узлы и некоторые системы спроектированы по типовым схемам.

В зависимости от времени выпуска агрегаты этой серии имели также несколько других вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общие сведения об устройстве

Устройство имеет два смежных вертикальных канала. Они необходимы для приема кислорода. Внизу каждого канала находится дроссель. Каждая из них представляет собой карбюраторную камеру. Привод на дроссельной заслонке устроен таким образом, что при нажатии на педаль сначала открывается одна заслонка, а уже потом — другая. Камера, шторка которой открыта раньше, называется основной.

В середине каждого из проходных каналов воздуха есть специальные сужения в виде конуса.Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на основе которого топливо с поплавка засасывается в систему. Необходимый для карбюратора уровень бензина в камере поддерживается с помощью специального механизма с игольчатым клапаном и поплавком. Опишем это более подробно.

Поплавок с донной подачей

Следует отметить, что на карбюраторах К-151 этот механизм принципиально отличается от такого же устройства в любых других отечественных агрегатах.В связи с этим у владельцев возникают проблемы с обслуживанием. Это неоднократно подтверждают отзывы. Кстати, этот элемент устанавливался на старые двигатели от ЗМЗ.

Итак, система вместе с поплавком и игольчатым клапаном находится в корпусе устройства. Визуальный контроль механизма возможен только после снятия крышки. При этом не будет нарушено естественное взаимодействие поплавка с уровнем топлива. Эта конструкция называется нижней загрузочной камерой.

Устройство

Итак, рассмотрим подробнее карбюратор К-151.Устройство карбюратора, ремонт, особенности описаны ниже. Элемент состоит из трех частей. Верхняя — крышка корпуса, снабженная фланцем, а также шпильками для крепления воздушного фильтра с устройством вентиляции поплавковой камеры и элементами системы пуска. Последний с помощью семи винтов закреплен на корпусе через бумажную прокладку.

В устройстве карбюратора находится средняя часть. Это непосредственно корпус устройства, в котором объединены поплавковый механизм, камера и штуцер подачи топлива.Также в комплекте есть дозирующая система.

Нижняя часть устройства включает корпус дроссельной заслонки вместе с приводом, устройством холостого хода, которое крепится к корпусу через прокладку.

Поплавковый механизм

Когда топливная камера меньше, чем необходимо, поплавок опускается, освобождая иглу. Благодаря этому открывается секция и подается бензин. По мере заполнения камеры игольчатый клапан закрывается.

Наряду с изменением расхода топлива через игольчатый клапан, автоматически изменяется и подача бензина от насоса.Это позволяет исключить повышение давления топлива на входе в агрегат.

Уровень топлива никогда не экономится — он меняется в зависимости от режима работы двигателя. Итак, максимальный уровень будет на холостом ходу. При работе на полную мощность уровень немного снижается. Это никак не влияет на работоспособность устройства, так как обязательно учитывается при настройке системы дозирования от производителя.

Дозирующие системы

Что для первой камеры карбюратора, что для второй, конструкция дозирующих систем такая же.Как это устроено? Здесь расположены основные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные жиклеры воздуха. Последние находятся на плоскости, наверху эмульсионных колодцев. Под основными воздушными жиклерами также расположены эмульсионные трубки.

В средней части эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последний соединяется специальными каналами с выходными отверстиями на опрыскивателях. Они расположены в небольших диффузорах.

Как работают системы дозирования?

На карбюраторе К-151 он работает следующим образом.Из-за разрежения в области распылительных отверстий топливо через главный топливный жиклер поднимается по эмульсионному колодцу и попадает в отверстия в эмульсионных трубках. Затем бензин забирается воздухом, проходящим через центральные трубки. Так образуется топливная смесь, которая по боковым каналам уходит к форсункам. Тогда все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов, карбюратор включает в себя и другие механизмы.Итак, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1000 в минуту. Состоит из перепускного канала, регулировочных винтов, топливного и воздушного жиклера, клапана экономайзера.

Ускоряющий насос позволяет машине без сбоев двигаться и при необходимости резко ускоряться. Система состоит из клапанов в основном корпусе, от шарового клапана, а также из мембранного механизма и распылителя. По принципу действия напоминает работу бензонасоса.

Econostat — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительный канал, по которому через разрежение при открытых дроссельных заслонках топливо поступает в коллектор.

Также в конструкции присутствуют переходные системы. Они необходимы для плавного нарастания оборотов в момент, когда дроссельная заслонка второй камеры только начала открываться. Это воздушно-топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации различные неисправности.Итак, частая проблема — большой расход топлива, черный дым из выхлопной трубы при резком нажатии на педаль газа, нестабильные обороты холостого хода, плохие динамические характеристики, рывки и провалы. В этом случае карбюратор К-151 нуждается в регулировке и ремонте.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого засоряются жиклеры, а также воздушный и топливный каналы. Кроме того, из-за высоких температур корпус может деформироваться. В процессе эксплуатации форсунки подвержены естественному износу.

Большинство мастеров, которым устройство и работа карбюратора К-151 знакомо до мелочей, в процессе ремонта стараются сразу менять жиклеры. Считается, что именно из-за них увеличивается расход топлива, и силовой агрегат может работать нестабильно. Но здесь есть один нюанс. Жиклеры, если их носят, то редко.

Регулировка

Тем, кто уже знаком с устройством подобных агрегатов, обслуживать карбюратор К-151 будет несложно. Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов.Чтобы самостоятельно настроить агрегат, достаточно понять принцип и следовать инструкции. Для этого устройства есть несколько настроек.

Итак, регулировка может быть холостого хода, воздушной заслонки, уровня топлива в поплавковой камере и положения дроссельной заслонки. Изменить уровень топлива под силу только опытным мастерам, а вот отрегулировать холостые обороты сможет любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает в себя несколько этапов. Итак, нужно прогреть мотор до рабочих температур, затем дать ему поработать на холостом ходу с открытой заслонкой воздуха.Далее закручиваем винты качества и количества и даем двигателю набрать максимальные обороты. Затем каждый винт постепенно завинчивается до тех пор, пока не будет перебоев в работе двигателя.

Увеличьте скорость с помощью регулировочного винта. В этом случае нужно поймать позицию, когда работа двигателя стабилизируется. Желательно, чтобы этот винт был максимально закручен. Не забывайте, что этот болт тоже влияет на расход топлива.

Затем поверните регулировочный винт.Таким образом достигается стабильная работа двигателя на оборотах 700-800 об / мин. Если винт регулировки количества закручен слишком сильно, то при резком нажатии газа начнутся провалы. Его надо открутить обратно.

Вывод

Итак, мы выяснили, что такое карбюратор серии К-151. Сейчас его можно встретить только на старых советских автомобилях и «Газелях» 90-х с двигателем от «Волги» ЗМЗ-402. Отзывы тех, кто им пользовался, говорят о ненадежности агрегата. Наиболее успешными являются Солекс и Вебер.Владельцы говорят, что К-151 требует постоянной регулировки и регулировки. В современных условиях не пригоден для эксплуатации.

Высокопроизводительные карбюраторы для мотоциклов

FCR — Гоночный карбюратор Flat-CR

Карбюратор никто не может превзойти.

Ведущие гоночные команды попросили Кейхина разработать современные карбюраторы для их заводских гоночных машин Super Bike. Карбюраторы FCR — результат этого запроса. Наряду с высочайшим уровнем доступных технологий, FCR доказали свое преимущество, выиграв гонки по всему миру.

Характеристики карбюратора FCR:

Гладкое отверстие для максимального потока воздуха.
Плоская задвижка с вакуумной спусковой пластиной для лучшего отклика дроссельной заслонки и контроля потока.
Ролики на дроссельных клапанах и прогрессивное соединение для плавной работы и контроля.
Оснащен ускорительным насосом для быстрого разгона без выемок.
Предназначен для простой установки на популярные мотоциклы.
Легкая струйная очистка, которую можно производить на обочине пути.
TPS доступен с некоторыми моделями

Революционная система дроссельной заслонки

На каждом дроссельном клапане установлено по четыре ролика, а на каждом рычажном механизме — по два для плавного движения. Дроссельная заслонка уникальной конструкции «плавающий клапан». Без этой революционной конструкции с плавающим клапаном заслонка дроссельной заслонки роликового типа не может поддерживать надежное уплотнение с корпусом карбюратора, которое необходимо поддерживать для обеспечения точного дозирования топлива.

Адаптеры воздухоочистителя FCR

Keihin рекомендует использовать воздухоочистители вместе с этими переходниками для карбюраторов FCR.

Загрузить техническую информацию (PDF)

МОДЕЛЬ	НОМЕР ЗАПЧАСТИ	РАЗМЕР
K&N	КАЛА-00019	35-41ММ
	КАЛА-00020	32-33ММ
КРИЧАТЬ ОРЕЛ	КАЛА-00037	41 мм
АКЦИЯ GSXR750 ’96 МОДЕЛЬ	КАЛА-00038	39-41ММ
АКЦИЯ ZX6R, ZX9R, ZX11D	КАЛА-00039	35-41ММ

Графики применения FCR

Honda

Модель	Вентури	Тип
КБ — 1 (400)	32 мм	D
CBR600	32 мм	D
CBR600	33 мм	D
CBR600F2	32 мм	D
CBR600F2	33 мм	D
CBR600F2	35 мм	D
CBR600F3	35 мм	D
CBR900RR	39 мм	D
CBR900RR	41 ММ	D
CBR1100XX	41 ММ	D
CB1000	39 мм	H
CB1000	41 ММ	H
CB1100F	39 мм	H
* CB1100 BIGI	39 мм	H
* CB1100 BIGI	41 ММ	H
NT650	39 мм	D
NT650	41 ММ	D

Сузуки

Модель	Вентури	Тип
GSXR750	39 мм	H, D
GSXR750	41 ММ	H, D
GSXR1100	39 мм	H
GSXR1100	41 ММ	H
GSXR600	35 мм	H, D
GSXR600	37 мм	H, D
* GS	39 мм	H
GSX СЕРИИ	41 ММ	H
РФ600	35 мм	D
РФ900	39 мм	D

Кавасаки

Модель	Вентури	Тип
ZX-6	33 мм	D
ZX-6	35 мм	D
ZX-6R	35 мм	D
ZX-7	35 мм	D
ZX-7R	39 мм	D
ZX-9R	41 ММ	D
ZX-10	37 мм	D
ZX-10	39 мм	D
ZX-10	41 ММ	D
ZX-11	37 мм	D
ZX-11	39 мм	D
ZX-11	41 ММ	D
* ZEPHYR 750	35 мм	H
* ZEPHYR 1100	39 мм	H
* ZEPHYR 1100	41 ММ	H
ZX-900	39 мм	H
ZX-900	41 ММ	H
ZX-1100	39 мм	H
ZX-1100	41 ММ	H
* KZ СЕРИЯ	39 мм	H
* KZ СЕРИЯ	41 ММ	H

Триумф

Модель	Вентури	Тип
ВСЕ ТРОЙНЫЕ	39 мм	H

Харлей-Дэвидсон

Модель	Вентури	Тип
HD	41 ММ	H

Yamaha

Модель	Вентури	Тип
FZR400	32 мм	D
FZR600	32 мм	D
YZR600	33 мм	D
YZR600	35 мм	D
FZR750	37 мм	D
FZR750R	39 мм	D
YZF750	39 мм	D
FZR1100 YZF1100	37 мм	D
FZR1100 YZF1100	39 мм	D
FZR1100 YZF1100	41 ММ	D
SRX-4	35 мм	H
SRX-4	39 мм	H
R1	41 ММ	D

BMW

Модель	Вентури	Тип
К-100	32 мм	D
R-100R	37 мм	H
R-100R	39 мм	H
R-100R	41 ММ	H
Ф-650	39 мм	H

Ducati

Модель	Вентури	Тип
* 750 СУПЕР СПОРТ	39 мм	D
* 750 СУПЕР СПОРТ	41 ММ	D
* 900 СУПЕР СПОРТ	39 мм	D
* 900 СУПЕР СПОРТ	41 ММ	D

ПРИМЕЧАНИЕ: В столбце типа D = Нисходящий поток H = Горизонтальный Возможно наличие других приложений Спросите у дилеров Keihin * Проверьте наличие

وتعديل وميزات ودائرة وملاحظات

ي فجر نتاج سيارات الركات ГАЗ ر УАЗ-31512 نبا لى نب مع وحدات الطاقة ، تم تركيب карбюраторы سلسلة K-126.ي وقت لاحق ، بدأت هذه المحركات مجهزة بعناصر من سلسلة K-151. Карбюраторы يتم تنيع من قبل هيئة الأوراق المالية «Pekar». ي عملية تشغيلها ، واجه أصحاب السيارات والشركات الخاصة بعض الصعوبات في الإصلاح والصيانة. والحقيقة ي ن تصميم اربوريتر K-151 مختلفًا بشكل كبير عن النماذج السابقة. ي الوقت نفسه ، كانت المعلومات حول ميزات التصميم نادرة للغاية.

معلومات عامة حول وحدات الفئة 151

من الناحية الهيكلية, تختلف عناصر السلسلة К-151 اختلافا خطيرا عن جميع الكربوراتور المحلية الأخرى, على الرغم من أن العقد وبعض الأنظمة مصممة على أساس المخططات النموذجية.

اعتمادًا على وقت الإصدار ، ان لدى وحدات هذه السلسلة أيضًا العديد من خيارات التصميم الأخرى. دناه سوف ننظر في ميزات المكربن K-151.

معلومات عامة حول الجهاز

تحتوي الوحدة عل عمودين متجاورينالقناة. فهي ضرورية لقبول الأكسجين. في أسفل كل قناة هو خنق. ل واحد منهم و اميرا карбюратор. تم تصميم محرك الأقراص دواسة الوقود بطريقة عند الضغط على دواسة ، يفتح رفرف واحد ولاً وفقط اآخر. تسمى الكاميرا ، التي يتم فتح مصراعها في وقت سابق ، بالتسمية الأولية.

ي منتصف كل من قنوات المرورالهواء هناك قيود خاصة في شكل مخروط.هؤلاء ناشرون. ما هي هذه العناصر ل؟ بسببها ، يتم إنشاء تأثير نادرة ، على أساس الذي يتم امتصاص الوقود من الطفو في النظام. تتم المحافظة على مستوى البنزين في الغرفة اللازمة للمركب عن طريق آلية خاصة مع مام إبرة وتعويم. سنصف ذلك بمزيد من التفصيل.

اللية تختل الآلية تختلف اللية تختلف اللية تختلف اللية تختل اللية تتل اللية تتل اتلافا الالارة اللية تتل. في هذا الصدد ، تواجه أصحاب مشاكل مع الصيانة. يتم تأكيد هذا مرارا وتكرارا من قبل الاستعراضات. بالمناسبة ، تم تثبيت ا العنصر على المحركات القديمة من ZMZ.

لذا ، ن النظام مع تعويم وإبرةيقع صمام في جسم الجهاز. التحكم المرئي في الآلية ممكن فقط بعد إزالة الغطاء. في الوقت نفسه ، لن يتم انتهاك التفاعل الطبيعي للطفو مع مستوى الوقود. يسمى هذا التصميم غرفة تغذية سفلية.

از

لذلك دعونا النظر في مزيد من التفاصيل المكربن K-151. ويرد وصف لترتيب карбюратор ، وإصلاح ، وميزات أدناه. يتكون العنصر من ثلاثة أجزاء. الجزء العلوي عبارة عن غطاء إسكان مجهز بشفة, كما يرصع لتركيب فلتر هواء مع جهاز تهوية للغرفة العائمة ومع عناصر نظام بدء التشغيل.يتم إصلاح ا الأخير من خلال سبعة مسامير على الجسم من لال حشية ورقة.

في جهاز карбюратор هو الجزء الأوسط. هذا هو جسم الجهاز مباشرة ، حيث يتم دمج آلية التعويم والغرفة وتركيب الوقود. وشملت أيضا هو نظام الجرعات.

يشتمل الجزء السفلي من الجهاز على جسم لصمامات الخانق مع محرك راص ، وهو جهاز تباطؤ مثبت علىن سم ية.

لية تعويم

لية تويم رفة الوقود ر من اللازم ، العوم ينخفض ، وبالتالي تحرير الإبرة. ونتيجة لذلك ، يتم فتح قسم ويتم توفير البنزين. عندما تملأ الغرفة ، يغلق صمام الإبرة.

لى جانب التغير ي استهلاك الوقود من لال صمام الإبرة ، يتغير إمداد البنزين من المضخيات تل. ا يسمح باستبعاد الزيادة ي ضغط الوقود عند المدخل إلى الوحدة.

لا يتم حفظ مستوى الوقود أبدا — ذلكيختلف باختلاف وضع التشغيل للمحرك. لذا ، فإن المستوى الأقصى سيكون في وضع الخمول. عند العمل بكامل طاقته ، ينخفض المستوى قليلاً. ا لا يؤثر على اءة الجهاز بأي شكل من الأشكال لأنه يؤخذ بالضرورة في الاعتبار أثناء تعديل نظامن الن الالنة الامن الرورة.

الرعات

ماذا عن رنة المكربن الأولى ، لماذاثانيا ، تصميم أنظمة الجرعات عو نفسه.كيف يتم ترتيبها؟ هنا توجد طائرات وقود رئيسية مثبتة في قاع رفة الطفو ، والنفاثات الهوائية الرئيسية. ا الأخير على متن الطائرة ، في الجزء العلوي من بار المستحلب. تحت النفاثات الهوائية الرئيسية ، تقع أنابيب المستحلب أيضا.

يوجد ي الجزء الأوسط من آبار المستحلب ثقب ذو مقطع عرضي كبير. يرتبط ا الأخير من خلال قنوات خاصة إلى منافذ الرشاشات. وهي تقع في الناشرون الصغيرة.

يف تعمل أنظمة الجرعات؟

اربوريتر K-151 ي. بسبب حدوث نادرة في منطقة فتحات الرش, يرتفع الوقود من خلال نفاثة الوقود الرئيسية على طول بئر المستحلب ويصل إلى الثقوب الموجودة في أنابيب المستحلب.م ، يتم التقاط البنزين عن طريق الهواء الذي يمر عبر الأنابيب المركزية. لذلك يتم تشكيل خليط الوقود ، والذي يترك من لال القنوات الجانبية إلى الرشاشات. ثم يتم خلط كل هذا مع تدفق الهواء الرئيسي.

ة إضافية في المكربن

بالإضافة إلى هذه العناصر الأساسية ، المكربن أيضايتضمن آليات أخرى. للك ، تم تصميم نظام التباطؤ للحفاظ على استقرار تشغيل المحرك بسرعات تصل إلى 1000 لكل دقيقة. وتتكون من ناة الالتفافية ومسامير بط ووقود وطائرات نفاثة وصمام موفر.

مضخة تسريع يسمح للسيارةالتحرك دون فشل وإذا لزم الأمر ، تسارع بشكل حاد.يتكون النظام من صمامات في الجسم الرئيسي ، من صمام كروي ، وكذلك من آلية غشاء وبخاخ. وفقا لمبدأ العمل ، فإنه يشبه عمل مضخة البنزين.

Econostat — از يسمح لك بالتخصيبخليط الوقود والهواء بسرعات عالية للمحرك. من الناحية الهيكلية ، يكون العنصر عبارة عن ناة إضافية يتم من لالها ، من لال التخللللييكلية متلللليلية صمتلللليلية متلللليلية ممتللللليلية.

أيضا في التصميم هناك أنظمة انتقالية. وهي ضرورية للنمو السلس للثورات في وقت بدأ فيه صمام الخانق في الغرفة الثانية في الفتح. إنه هواء و وقود نفاث.

عطال المكربن

لال العملية ، مختلفعطل. وهكذا, فإن مشكلة شائعة — ارتفاع استهلاك الوقود, والدخان الاسود من أنبوب العادم عند ضغط حاد على دواسة البنزين, تسكع غير مستقر, وخصائص ديناميكية الفقيرة, الهزات والانخفاضات. ي هذه الحالة ، يحتاج اربوريتر K-151 لى التعديل والإصلاح.

ي معظم الأحيان من بين أسباب الأعطال يمكن تحديدهاوقود ضعيف الجودة. بسبب هذه الطائرات المسدودة وكذلك قنوات الهواء والوقود. بالإضافة لى ذلك ، بسبب ارتفاع درجات الحرارة ، يمكن أن يكون المسكن مشوهًا.أثناء العملية ، تتعرض الطائرات للارتداء الطبيعي.

معم السادة الذين الجهاز والجهازالعمل المكربن K-151 مألوفة لأصغر التفاصيل ، في عملية التحايل ، ي عملية لاح حايلاار تالالياات المربن تايل. ويعتقد ن السبب في ذلك و زيادة استهلاك الوقود ، ويمكن ن تكون وحدة الطاقة غير مستقرة. ولكن هنا هناك فارق بسيط واحد. الطائرات ، إذا كان يرتديها ، فمن النادر.

تعديل

لأولئك الذين م بالفعل على دراية از مماثلالمجاميع سيكون من السهل دمة المكربن. عناصرها ، التفكيك والضبط بشكل عام لا تختلف كثيرا عن جميع карбюраторы الأخرى.لتعديل الوحدة بشكل مستقل ، يكفي فهم المبدأ واتباع التعليمات. هناك العديد من الإعدادات لهذا الجهاز.

لذا ، يمكن ن يكون التعديل خاملًا ، المثبط الهواء ، ومستوى الوقود في غرفة تعويم وخنق. تغيير مستوى الوقود ليست سوى سادة ذوي الخبرة ، ولكن ضبط الخمول يمكن لأي مالك السيارة.

ويشمل تعديل وة من اربوريتر K-151 ي حد ذاته عدة مراحل. لا ، تحتاج لى تدفئة المحرك إلى درجات حرارة التشغيل ، م تركها تعمل في وضع الخمول ملمد الا. المقبل ، تحريف مسامير من الجودة والكمية والسماح للمحرك للحصول على أقصى الثورات.م يتم مل كل مسمار بالتدريج حتى لا يكون هناك أي انقطاع في تشغيل المحرك.

باستخدام المسمار كمية ، زيادة السرعة. ي هذه الحالة تحتاج للقبض على موضع عندما يتم تثبيت عملية المحرك. من المرغوب فيه أن هذا المسمار هو الملتوية قدر الإمكان. لا تنس أن هذا التربس يؤثر أيضًا على استهلاك الوقود.

م قم بتدوير المسمار الكمية. ا يحقق أداء محرك ثابت بسرعات 700-800 دورة في الدقيقة. ا كان البرغي الكمي ملتويًا بشكل مفرط ، فحينئذٍ تبدأ الانهيارات عند الضغط على الغاز فجأة. يجب أن يكون مفكوك مرة أخرى.

استنتاج

للك ، اكتشفنا ماكربوريتر سلسلة K-151. الن يمكن العثور عليها على السيارات السوفيتية القديمة و «Gazelles» до 90-х годов محرك من ولغا «ZMZ-402. ردود الفعل من ولئك الذين استخدموه ، يتحدث عدم موثوقية الوحدة. الأكثر نجاحًا هي Solex و Weber. يقول المالكون ن K-151 يتطلب ضبطًا وتعديلًا ثابتًا. في الظروف الحديثة ليست مناسبة للتشغيل.

2-дюймовая эониумная хохлатая пестрая солнечная вспышка Укоренившийся редкий кактус Сочный подарочный бонсай Кактусы и суккуленты Дом и сад

2 «Эониум хохлатый пестрый солнечный лучик Укоренившийся редкий кактус Суккулентный подарочный бонсай Кактусы и суккуленты Дом и сад

2-дюймовый эониум хохлатый пестрый солнечный лучик Укоренившийся редкий кактус Сочный подарочный бонсай, подарочный бонсай 2-дюймовый эониум хохлатый разноцветный солнечный заросли не переувлажняйте, Суккулент предпочитает сухие условия, когда корни хорошо укоренились, Сочное изменение цвета. Вы получите растение, очень похожее на растение, показанное на картинке. Поместите его в тень или отфильтрованный солнечный свет.бонсай 2 «Эониум Хохлатый Разноцветные солнечные лучи Укоренившийся редкий кактус Сочный подарок.

Перейти к содержанию

Дом
Дом и сад
Двор, сад и отдых на открытом воздухе
Растения, семена и луковицы
Растения и саженцы
Кактусы и суккуленты
2 «Эониум хохлатый пестрый, Roogated Roogated Roogated Roogated Roogated 9025

2 «Эониум хохлатый пестрый солнечный лучик Редкий кактус с укоренением Сочный подарочный бонсай

2 «Эониум хохлатый пестрый солнечный лучик Редкий кактус с укоренившимися корнями Сочный подарочный бонсай.Поместите его в тень или под фильтрованным солнечным светом. Используйте почву для кактусов. Не поливайте слишком много воды. Суккулент благоприятствует сухим условиям, когда корни хорошо укоренились. Сочное изменение цвета. Вы получите растение, очень похожее на растение, показанное на картинке .. Тип растения: ： Суккулент ： Род: ： Aeonium ， Форма растения: ： Растение ，。

2 «Эониум хохлатый пестрый солнечный лучик Редкий кактус с укоренением Сочный подарочный бонсай

2 «Эониум хохлатый пестрый солнечный лучик Редкий кактус с укоренением Сочный подарочный бонсай
Набор стеклянных шариков Hampton Bay, солнечный патио, светодиодный прозрачный треск, 10 ламп, 12 футов., Jordan Уличный стул для патио / спинка сиденья Мебель для гостиной Cushion Token Surfside. 16 ГБ 2x 8 ГБ оперативной памяти сервера Dell PowerEdge T410 T610 T710 M610 M710 M910 R415. Сумка для хранения инструментов на молнии для электрика Сумка для мелких деталей Ручной инструмент Сантехник, K338 + K151 + K267-1 + k250 + K340 K532-1 K709 + K13-1 + K330-3 SK2 / 2 + K1 + K40 + K41 + K42 K43. Передатчик WIFI 903W FPV Видео в реальном времени Автомобильная камера резервного копирования Воздушный интерфейс, TCP 33127SP SpringLamp 27W = 100W Компактная флуоресцентная базовая спиральная лампа GU24. Емкость для хранения пищевых продуктов Керамическая бутылка для хранения пищевых продуктов Контейнер для специй с герметичной крышкой, декабрьские бриллианты тыкают в медведя Рождественское украшение медведя Onezie в коробке 55-55300.1 / 5шт мексиканский Serape стол бегун хлопковая скатерть фестиваль вечеринка домашний стол, Quickie автоматическая губка для швабры Refill 0442 синий, пиво DILLY DILLY Bar Друзья смешные цитаты виниловые высечки наклейка наклейка 8 дюймов или 10 дюймов. Металлическая пластина выключателя света Крышка Country Home Decor Aged Barn Stars Red Farmhouse, Штат Миннесота, шоссе 20 Наклейка Наклейка R4716 Highway Route Sign. Эдвард, Думаю, решающая замена для щетки для пола Numatic Turbo Head подходит для Basil. ПОДВЕСКА НА СТЕНЕ ПОДТВЕРЖДЕНИЯ KEEPSAKE БУДДИЙСКАЯ МЕДИТАЦИЯ НОВЫЙ ВЕК РЕЙКИ ПОДАРОК.Двойная кожаная пуговица из искусственной кожи, обитая на платформе, металлическая кровать, домашняя мебель, черная. Азиатские деревянные абажуры восточный стол Тайский винтажный лунный вишневый цвет, ручная работа, 3-я дочь Персонализированная симпатичная открытка на день рождения с единорогом для девочек 1-я 2-я племянница, ПОДДЕРЖКА УСТАНОВЛЕННОГО ЛИСТА СИНИЙ ТВЕРДОЕ ПОСТЕЛЬНОЕ БЕЛЬЕ ВСЕХ РАЗМЕРОВ 1000 TC EGY COTTON, Milwaukee 48-22-8322 20-дюймовая упаковка Сумка для инструментов модульной системы хранения, 10-кратная бензиновая защелка в топливном насосе карбюратора для бензопилы Homelite WALBRO, FanJu Крытый наружный термометр гигрометр датчик температуры и влажности P5R1.Электрическая мойка высокого давления 3000PSI Моторный распылитель мощностью 1800 Вт, 1,7 галлона в минуту.
2 «Эониум Хохлатый пестрый солнечный лучик Укоренившийся редкий кактус Сочный подарочный бонсай
Используйте почву для кактусов, не переливайте, сочные благоприятные сухие условия, как только корни хорошо укоренились, суккулентное изменение цвета, вы получите растение, очень похожее на растение, которое Как показано на рисунке, поместите его в тень или под фильтрованный солнечный свет.
240z глушитель
Достоинства Абсолютное волшебство на проселочной дороге Красивая машина GT Невероятно быстрая Неудобства Волшебство заменено холодным мастерством на трассе Только уличные шины Мы думали, этого больше нет.Забанен. Мы думали, что добрые люди Штутгарта с помощью Вайссаха наконец-то вылечили последнюю слабость Turbo. Однако мы доблестно […] предлагаем оригинальные запчасти и аксессуары Nissan OEM для легковых, грузовых автомобилей и внедорожников, поставляемых по всему миру! Если у вас есть конкретные вопросы, позвоните нам сегодня и поговорите с одним из наших специалистов по запчастям.
Если вы хотите оптимизировать свою мощность с помощью нестандартных коллекторов, глушителей, трубок и наконечников, или просто заменить заводскую выхлопную систему, мы здесь, чтобы помочь с первоклассной инженерией золотых звезд в отрасли! Наши глушители 240 Z с высокой пропускной способностью придадут вашей поездке привлекательный рык тигра, наши нестандартные наконечники трубок 240 Z доступны в различных конфигурациях и отделках, создающих дымчатый вид, который потрясает вашу поездку, а наши нестандартные насадки — ну, пристегните ремень безопасности для… Новая выхлопная система Zstory из нержавеющей стали для Datsun 240Z 260Z 280Z 1970-78. Полностью 2,5-дюймовая система выпуска из нержавеющей стали со стандартным одиночным 2,5-дюймовым наконечником. Системы поставляются с V-образными соединителями, готовыми к установке болтами. Все детали изготовлены из нержавеющей стали 201 (аустенитная) толщиной 1,25 мм. Очень качественная выхлопная система по доступной цене. * Доступен коллектор из нержавеющей стали PT # 800-592
Глушители Mettam расположены в трех удобных местах и подходят для вашей выхлопной системы Datsun 240Z Performance. Морли — 21 Rudloc Rd, 9275 7034; Келмскотт — Гиллам Драйв, 50, 9495 2544; Мидленд — 181 Великое Восточное шоссе, 9274 5066; Посмотрите наши выхлопные системы Datsun 240Z Performance в Перте. Компания Advance Auto предлагает более 583 запасных частей для вашего Nissan 240Z 1972 года выпуска, а также запчасти от производителей оригинального оборудования (OEM).У нас есть потрясающие цены на детали для воздуха, топлива, выхлопа и выхлопа 240Z 1972 года, а также детали двигателей и зажигания. Кроме того, наш выбор инструментов, жидкостей и гаражных запчастей 1972 года для вашего 240Z является одним из самых низких на рынке.
15 августа 2019 г. · Надо отдать должное, 240Z кажется даже более целостным, чем другой японский спортивный автомобиль — конструкция сохраняет целостность даже на неровных дорогах. Выхлоп; Морской; Бренд. Заголовки Schoenfeld (3041) Hedman Hedders (2250) Пользовательские заголовки Beyea (1266) Заголовки Sanderson (1013) Заголовки Hooker (863) Заголовки American Racing (573) Flowtech (356) Заголовки JBA (355) Выхлоп Patriot (331) Нержавеющая сталь (326 ) PaceSetter Performance (319) Заголовки Дуга (266) Показать все; Получите результаты.Состояние продукта …
ПЕРЕСМОТРЕННАЯ версия выхлопной системы Fujitsubo Legalis R 240z 260z 280z. Отличается большим дорожным просветом, более низким крутящим моментом, большим звуком. Выхлопная система FUJITSUBO Legalis R Datsun 240Z 260Z 280z Выхлопная система FUJITSUBO Legalis R для Datsun 240Z 260Z и 280z — это потрясающая двухтрубная выхлопная система, полностью изготовленная из нержавеющей стали, прямо из Японии.

Схема и элементы карбюратора К-151

Проверка работы ускорительного насоса карбюратора К-151, схема

Проверка работы ускорительного насоса карбюратора К-151, схема, проверка и регулировка производительности ускорительного насоса карбюратора.

Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Схема ускорительного насоса карбюратора К-151.

Проверка и регулировка производительности ускорительного насоса карбюратора К-151.

Похожие статьи:

Карбюраторы К-151 на ЗМЗ-402, К-151Д на ЗМЗ-406, К-151Т на УМЗ

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Средней.

Нижней.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Похожие статьи:

Схема подключения карбюратора к 151 на газель 406

Карбюратор к151д схема подключения шлангов 406 двигатель

Блог про Уаз

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Средней.

Нижней.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Самостоятельное обслуживание и ремонт карбюратора серии К-151

Устройство карбюратора К-151

Модификации

Таблица: параметры карбюраторов серии К-151

Основные неисправности и их устранение

Двигатель глохнет на холостом ходу

Карбюратор заливается бензином

Замерзание

Тюнинг

Ремонт карбюратора К-151

Разборка

Видео: разборка К-151

Сборка

Видео: сборка К-151

Подключение шлангов, трубок и проводов

Видео: подключение шлангов

Голодный Карбюратор К-151Д на ДВС 406

Баргузин, Соболь ⇒ Голодный Карбюратор К-151Д на ДВС 406

Карбюратор К151Д — ГАЗ Соболь, 2.4 л., 2002 года на DRIVE2

Подогрев корпуса экономайзера пхх к-151Д. — ГАЗ Газель, 2.7 л., 2005 года на DRIVE2

«Назад к иСТОКам» Установка к 151 с — ГАЗ 31, 2.3 л., 2002 года на DRIVE2

Карбюратор К-151 — DRIVE2

Карбюратор К-151: устройство, регулировка, ремонт, подключение

Конструкция устройства

Обслуживание

Регулировка холостого хода

Регулировка поплавкового механизма

Ремонт карбюратора К-151

Разбираем механизм

Сборка и подключение шлангов

Заключение

ГАЗ Газель ЗМЗ 406 Строитель › Бортжурнал › Установка запасных частей, настройка карбюратора К-151Д

Осмотр и настройка карбюратора К-151 — ГАЗ 31, 2.4 л., 1997 года на DRIVE2

Карбюратор к-151с подключение шлангов схема

Навигация по записям

Карбюратор к-151 схема подключения

Карбюратор к-151 схема подключения

Ребята есть у кого схема подключения карбюратора к151.

Хитрости регулировки карбюратор к 151 на уазе.

Снятие и установка карбюратора к-151.

Карбюратор к151 газель: способы устранения неисправностей.

Регулировка карбюратора к-151д своими руками + видео.

Как настроить карбюратор газель 402 voiriesanster’s blog.

Установка и регулировка карбюратора к-151 на уаз 31519.

Карбюратор на газель с 406 двигателем: схема устройства.

Карбюратор к 151: устройство, ремонт, регулировка | avtobrands. Ru.

Подключение карбюратора к-151 раздел по змз-406 клуб.

Карбюратор К-151: устройство, регулировка, неисправности

ة إضافية في المكربن

عطال المكربن
