Как собрать стеклоподъемник ваз 2107: Замена стеклоподъемника ВАЗ 2107. Фото, инструкция как заменить стеклоподъёмник ВАЗ 2107

Как сделать стеклоподъемники на ваз 2107

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ваз 2107.

Устройство стеклоподъемника ваз 2107

1. Ручка стеклоподъемника;
2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
3. Называется розеткой ручки стеклоподъемника;

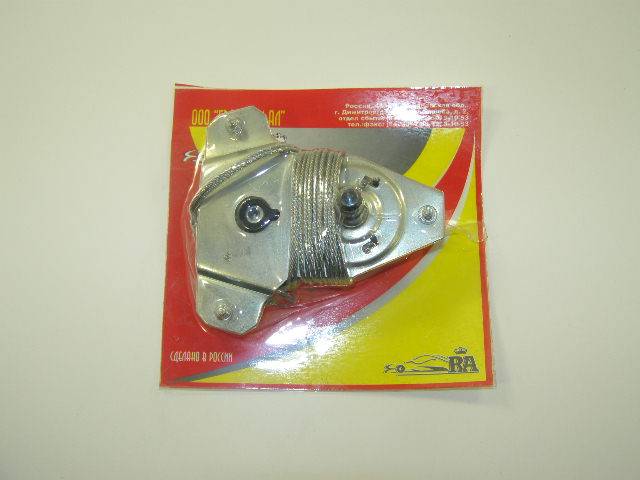

4. Называется звездочным механизмом стеклоподъемника;
5. Верхние ролики;
6. Болты для крепления прижимной пластины;
7. Сама прижимающая пластина;
8. Кронштейн, который фиксирует стекло;
9. Стекло;
10. Сам тросик;
11. Нижний ролик;
12. Гайка с болтом, которые служат креплением нижнего ролика;
13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

Как разобрать стеклоподъемник на ваз 2107, пошагово:

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3)

После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.

Как установить электрический стеклоподъемник на ваз 2107

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

Установка подъемника стекла ваз 2107:

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.

Установка стеклоподъемника ваз 2107 видео

Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!

Стеклянные лифты на ВАЗ-2107. Установка оконного регулятора на собственные руки ВАЗ-2107

Электрический оконный регулятор. одно из самых полезных изобретений конца двадцатого века. И если такие устройства были установлены раньше, теперь такая роскошь доступна даже владельцам старых ВАЗов.

Однако, если нет особых проблем с выбором регулятора, то можно очень запутаться. Итак, как правильно монтировать окна на ВАЗ 2107? Читайте об этом в нашей истории.

Несколько слов о механизме устройства

В общем, окно власти не является такой сложной деталью, как кажется на первый взгляд. Его дизайн включает в себя только несколько компонентов.

На фото № 1 (схема оконного регулятора ВАЗ 2107) мы видим, что стандартный оконный регулятор состоит из таких структурных элементов, как:

• 1,2. ручка и подкладка ручки оконного регулятора.
• 3. гнездо устройства.
• 4. механизм подъема окон.
• 5. верхние ролики.
• 6. крепежные винты нажимных пластин.
• 7. пластины.
• 8. кронштейн опускающего окна.
• 9. стекло.
• 10. кабель.
• 11. нижний ролик.
• 12. болты.
• 13. натяжной ролик.

Сорта

В настоящий момент для автомобилей есть только два типа окон:

Последний вариант является самым простым и популярным среди владельцев отечественных автомобилей и, следовательно, самым популярным на российском рынке. Окна питания кабеля. это двигатель с шестерней и катушкой. Последний наматывается специальным кабелем, который приводит в движение верхний барабан. В свою очередь, он подключается через слоты со стандартным оконным регулятором. ВАЗ 2107 такого рода не требует специальных навыков, знаний и знаний. Благодаря этому даже начинающий автолюбитель может изменить этот механизм.

О дизайне устройства

Читайте

Конструкция зубчатых аналогов существенно отличается от кабельных аналогов и их эксплуатации. Этот тип мощности легко перемещает подъемный механизм, поэтому они более подходят для работы с плотными стеклами.

Как сделать электростеклоподъемники с зубчатой ​​рейкой на ВАЗ 2107?

Что касается принципа работы этого устройства, «Семь» в этом семействе ВАЗ и других иномарок, где на электроприводе используются подъемные механизмы. И сила только в системе автомобиля. Если вы вытащите ключ из замка зажигания, стекло может быть поднято.

Стеклоподемник

как заменить ручной стеклоподёмник сами с ключами [проект ваз 2104]

Установка электростеклоподъемников. Классика. Легкий монтаж

Нужны ли на классике стеклоподъемники и как это будет выглядеть? Всем приятного просмотра! Я на Drive2.ru:.

Главную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях, когда автомобиль настроен на будильник и автоматически закрывает все открытые окна, также выполняя функцию «закрыть дверь».

Что наиболее интересно, когда лифт поднимается, контроллер вообще не поглощает энергию от батареи. При необходимости этот аппарат автоматически подает ток в механизм ESP.

Кроме того, вышеупомянутое устройство контролирует работу редуктора, а именно контролирует количество его оборотов. Благодаря этому батарея не теряет энергию впустую, и, соответственно, батарея длится дольше.

Читайте

Кстати, некоторые из моделей электрических окон имеют оконную дверь, а модель VAZ 2107. четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ESP.

Установка оконного регулятора на ВАЗ 2107. подготовка инструментов

В ходе работы нам понадобятся такие материалы и инструменты, как:

1. Крестовая и минусовая отвертка.
2. Торцевой ключ. 8 и 10 миллиметров.
3. Живопись виски.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начиная

Подготовив все необходимые инструменты, сначала отключите массу от аккумулятора. После того, как автомобиль полностью отключен от источника питания, демонтажа двери и демонтажа старого кабельного механизма. Вместо этого установите новый. Сразу же нужно убедиться в его работоспособности. Проверяя, что кабель работает, затяните гайки механизма и зафиксируйте его проволокой. Это делается для того, чтобы кабель не был запутан. Провод не приносит практической пользы оконному регулятору, поэтому его можно удалить. Следует также отметить, что кабель установлен по следующему алгоритму: верхняя часть устройства переходит к нижнему ролику, а нижняя часть. к верхнему ролику.

Как установить оконные подъемники на ВАЗ

2107? Верхний валик не будет виден нам, поэтому, чтобы надеть на него кабель, вам нужно сделать ряд кропотливых работ. Во-первых, в верхней части кабеля выполняется разомкнутый контур. Кроме того, он поднимается через дверной проем к верхнему ролику, который еще не доступен нам. В этом случае, чтобы зацепить ролик, вам нужно несколько раз перемещать петлю в разные стороны, затем затяните ее. Таким образом, вы можете качественно исправить это на месте.

На следующем этапе кабель, который был успешно подключен к ролику, а затем сбоку, отрегулировал натяжение. Помните, что деталь не должна слишком сильно затягиваться, но она не должна находиться в свободном, болтливом положении. Считаете ли вы, что установлены регуляторы на ВАЗ 2107? Рад радоваться, господа!

Затем кабель присоединяется к стеклу. Если первый начинает издавать скрипучий звук, возможно, придется снова его отрегулировать. В этом случае ветви кабеля заменяются. верхний передается вниз, а нижний. поднят. В результате раздражающий писк должен исчезнуть.

На этом этапе установка регулятора на ВАЗ 2107 успешно завершена. Теперь все зависит от маленькой вещи: затяните гайки натяжного ролика и кожуха, смажьте кабель и соединения с литоном и заново соберите дверцу в обратном порядке.

Итак, мы выяснили, как устроены оконные подъемники на ВАЗ 2107, а также как они полностью заменены. Dare!

Выбор и покупкаУстройство автоПрактика ремонтаЭксплуатацияАксессуарыКаско

Установка стеклоподъемника на ВАЗ 2107

В автомобилях, как правило, устанавливается два типа механизмов стеклоподъемника — тросовый и реечный. Последний вариант отличается простотой и наиболее востребован среди владельцев отечественных машин. Так что, не удивительно, что реечные стеклоподъемники так популярны на российском рынке.

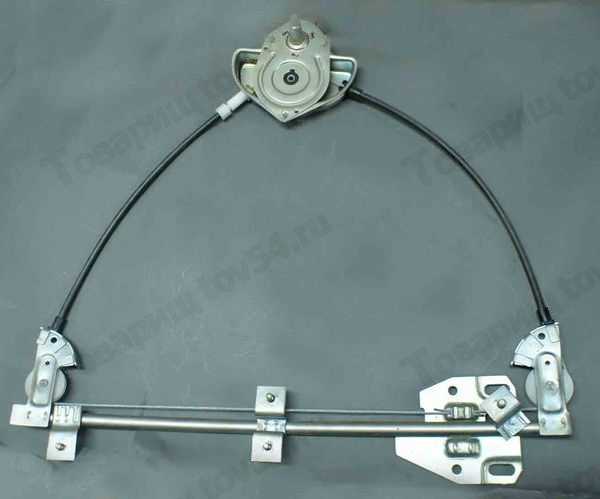

Тросовый механизм состоит из моторчика с редуктором и катушкой, на которую наматывается трос и запускает в действие верхний барабан. Последний объединяется с основным механизмом, при помощи, так называемых, шлицов. Снятие и установка стеклоподъемников, на машинах ВАЗ 2107, не вызывает больших затруднений и не требует особых знаний от исполнителя. Благодаря этому, произвести замену может даже начинающий автовладелец.

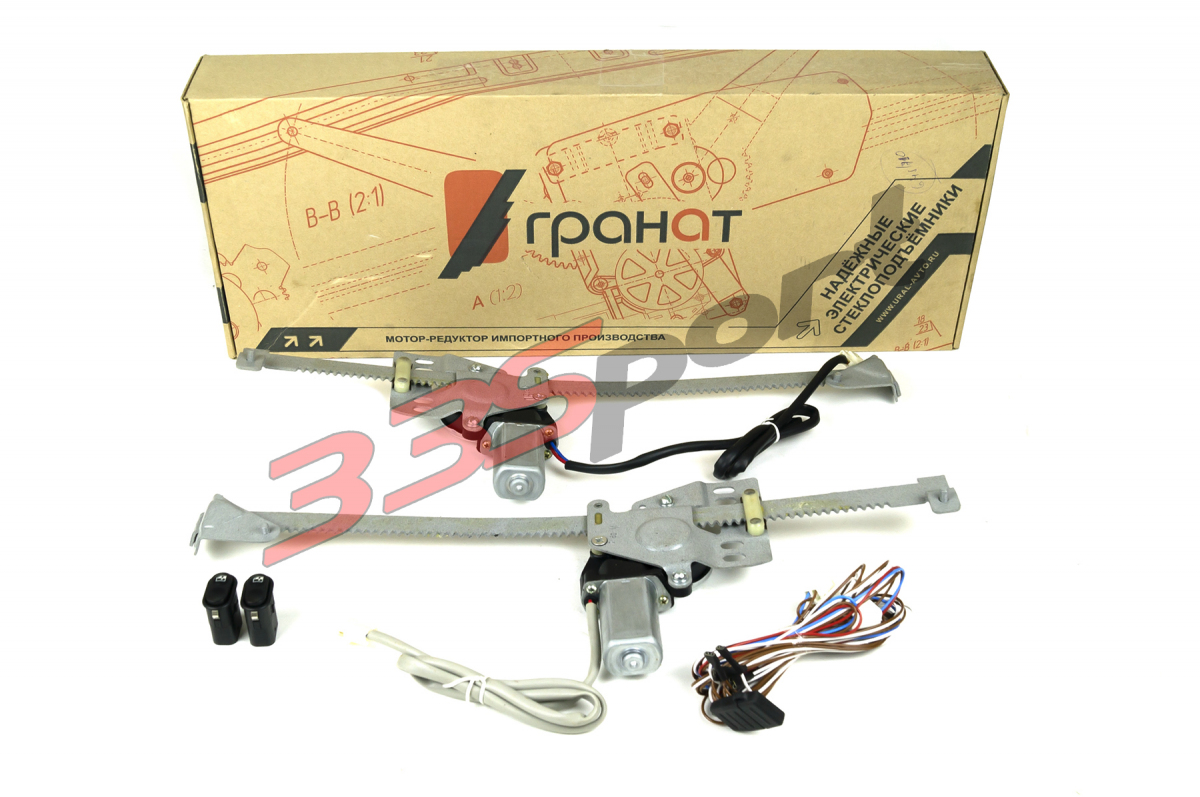

Реечные стеклоподъемники имеют другую конструкцию, а принцип действия такого устройства очень схож с работой рулевой рейки в машине. К преимуществам механизма стоит отнести легкость хода, что обеспечивает стабильную работу стеклоподъемника, даже в комплексе с тугими стеклами.

Схема тросового стеклоподъемника на ВАЗ 2101-2107 («классика»)

Процесс установки тросового стеклоподъемника на ВАЗ 2107

Для выполнения работ, подготовьте необходимый набор инструмента.

• Малярный скотч.
• Две отвертки (классическая и крестовая).
• Металлическая проволока длиной в 1 м.
• Торцевые ключи на «восемь» и на «десять».

Установка стеклоподъемника выполняется так:

• После подготовки инструментов, отключите «минус» на АКБ для безопасности.
• Разберите дверь и снимите старый тросовый механизм.
• Установите новый тросовый узел и убедитесь в его работоспособности.
• Затяните гайки механизма и зафиксируйте его, с помощью проволоки. Это позволяет избежать запутывания, в процессе монтажа.

При установке стеклоподъемника на машине ВАЗ 2107, проволока берет на себя только временные функции. После выполнения всего цикла работ, ее можно снять. При установке, тросика учтите, что верхняя часть устройства должна подходить к ролику снизу, и нижняя — к ролику сверху.

Зацепление тросика за верхний ролик

Дальнейшая установка стеклоподъемника требует знания некоторых особенностей механизма. Верхнего ролика, в процессе монтажа, не видно, поэтому для надевания на него тросика, придется сделать ряд манипуляций, а именно:

• Сделайте на конце троса незамкнутую петлю.
• Поднимите ее, сквозь дверной проем, к ролику, в верхней части двери (тому, который еще не доступен).
• Перемещайте петлю в одну и другую сторону, чтобы зацепить ролик.
• Как только удалось сделать захват, подтяните петлю и, таким способом, зафиксируйте ее.

Зацепление тросика за нижний ролик и к стеклу

Следующий этап установки стеклоподъемника — зацепление упомянутого выше троса, за нижний механизм, а после — за боковой, который регулирует силу натяжения. Учтите, что чрезмерная натяжка запрещена, но и оставлять тросик, в болтающемся положении, нельзя.

Как только вы убедились в нормальном натяжении, прикрепите тросик к стеклу.

Установка стеклоподъемника на ВАЗ 2107

Если в процессе перемещения, появляется скрип, то может потребоваться дополнительная регулировка. В такой ситуации, верхняя и нижняя ветка меняются местами, что позволяет избавиться от надоедливого скрипа.

Видео: Замена стеклоподъемника на ВАЗ 2107

Если видео не показывает, обновите страницу или нажмите здесь

На этом, установку стеклоподъемника, на машине ВАЗ 2107, можно считать завершенной. Остается затянуть гайки корпуса и натяжного ролика, смазать трос с местами соединения Литолом, а также собрать двери, по обратному алгоритму.

Зная устройство стеклоподъемников «семерки», выполнить их замену, своими руками, не составляет труда. При этом удается решить две задачи — восстановить работоспособность механизма и сэкономить деньги.

Снятие стеклоподъемника ВАЗ 2107 своими руками. Чиню сам! Ремонт авто своими руками!

Установка электростеклоподъемников на ваз 2107
Ремонт стеклоподъемника ВАЗ. не работает стеклоподъемник ВАЗ

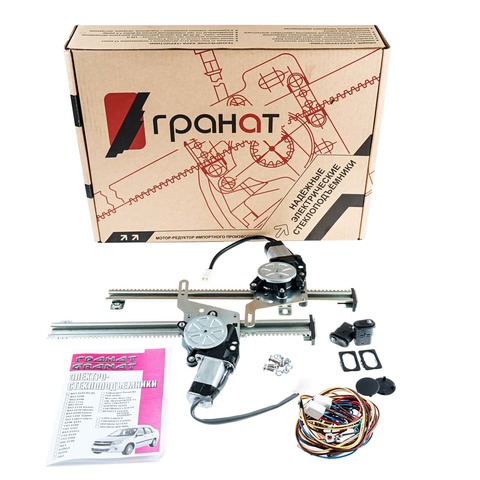

Установка стеклоподъемников ГРАНАТ на ВАЗ-2107 в задние двери. Часть 2
Установка стеклоподъемников ГРАНАТ на ВАЗ-2107 в задние двери. Часть 1

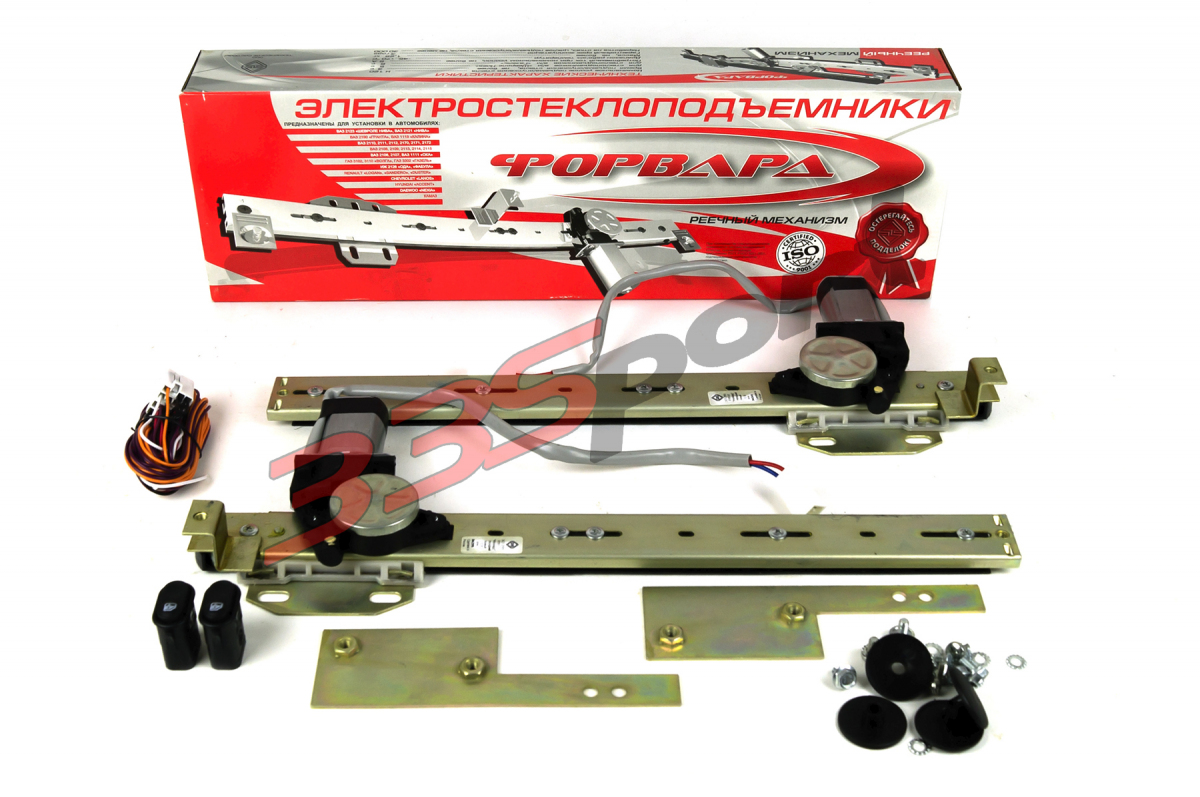

Электрические стеклоподъемники ФОРВАРД для ВАЗ-2107, в передние двери
Как снять боковое стекло Вольво XC70 Видеопособие
Toyota Aygo 1.0 VVT-i Access | APK TOT 1-2020 | 5 DEURS | RADIO CD |
Оживление по шине LIN блока кнопок стеклоподъемников от Mercedes Benz W220
НЕ РУССКАЯ РЕКЛАМА Mitsubishi Lanser 10
Замена стеклоподъемников Audi А6 (С5)

Все по теме Снятие стеклоподъемника ВАЗ 2107

Алдар

Я так почему-то и подумал, что обратно провода в фишку ты не вставиш.

Ван

Прям всё как у меня с оранжевым 412, только у меня 70 г.в. Самый ранний. Молодцы!!!!!!!! Все очень круто.

Шант Брандес

Здраствуите. Сколько стоит такая машина? Вот в таком состаянии. Это же 7 ка?

Янышевский Арыстан

ребят. спасибо.все интересно.так-как акцент у самого)

Писменский Бактияр

Вы совершенно неправильно разбираете дверь…

Мурцов Арсалан

Сегодня снимал обшивку двери затрахался,но это ещё пол беды мне нужно было достать стекла вот тут-то пападалово потерял кучю времени и нервов.Теперь на диване просматриваю видео как это делают люди знающие,нашол ваше видео поздно но комуто поможет.

Лестер

я парень простой вижу приору ставлю лайк

Абду

Такая же хернья..когда будете разбирать моторчик

Мстислав

Спасибо чувак!!!

Прометей

всё это хорошо, какие сайлентблоки туда запресовывать, явно не стандартные

Рихтер

4 года как стоит ксенон в заднем ходу! И не парюсь!

Сидиков Васил

Обычную графитовые смазку не пробовал?.гораздо эффективнее

Аль

500 р. — СО2 с доставкой. 600-800 р. — проволока 5кг.

Валдай

Спасибо! Помог)

Амангелди

поснимай еще видосы про туарег когда разбирать что то будешь))) прям от души посмеялся

Георгия

Видео ни о чем! Моторчик. .., провода/шмравада… Где результат? Название ролика обязательно должно отображать его содержание!

Платон Бессарабов

а как собрать стенд для провеки катушек настоле можно схему?

Bradford

Небольшое замечание — коммутатор не известно как отнесётся к соседству с высоковольтной катушкой. И блин, надо будет проверить, как я подкинул свою катушку. А то я не загонялся, какой контакт куда.

Детройт

Не позорься, удали это порево!!!

Янко

Passat B5 2.8 4MOTION)) задняя левая дверь со стороны заднего пассажира на кнопку вообще не реагирует, зато с водительского ‘пульта’ открывает и закрывает. Кнопка умерла?

Патимат Чикпизова

Просто и доходчиво! Спасибо!

Ширван

Ты, придурок, за языком следи. Я сижу с сыном смотрю, а ты матом кроешь. Напиши сразу в описании, что будешь материться, я бы не смотрел.

Эрик

только что с этим столкнулся, сначала мучался не знал как их поставить, потом отрезал 4 тонких проволоки, щетки поочереди задавливал в держатель, а в держателе сверху отверсие есть, туда вставлял проволоки, щетки стопорятся и спокойно насунул ротор, и проволоки повытаскивал))

Townsend

доброго вам времени. пишу из бельги. у мемя проблема. на прошлой неделе. поменял распылитель кондицианера.все разобрал из ну три поменял собрал завел. проблема не работают по воротники. аваринки.спедометор.температура.одним словом нечего. когда переключаю скорастя не показывают. проверил предохранители не сгороли.вроде все кабеля намести.дворники работают.печка работает.ближний дальний работает.стоп работает. 2.почему аккумулятор садится если машину не заводить по гаражам бегал некто нечего не знает. у меня крайслер гранд вояжр.2,8…2007 года. если поможите буду вам благодарен. если не затруднит на пишите на имаил

Написать комментарий

как поменять трос, если элемент порвался

Если в автомобиле не работает стеклоподъемник, это влечет за собой неудобства, особенно в жаркую погоду и для водителей, привыкших курить за рулем. В статье рассматриваются виды стеклоподъемников, а также тросик стеклоподъемника, его устройство, работа и неисправности, дается инструкция по замене.

Содержание

[ Раскрыть]

[ Скрыть]

Разновидности стеклоподъемников

Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.

По принципу работы подъемные устройства делятся на:

1. Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
2. Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.

Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.

Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.

Устройство механизма

В зависимости от вида стеклоподъемника различают два вида механизмов привода: механический и электрический. В первом случае механизм привода приводится в действие с помощью ручки/рычага, находящейся на внутренней стороны двери. Вращая рукоятку, водитель передает движения шестерне привода, который начинает двигаться.

Устройство автомобильного стеклоподъемника

Электрический привод приводится в действие с помощью реверсивного двигателя. Он в свою очередь запускается при нажатии кнопки, находящейся на поручне водителя или пассажира. В работе привода используется червячная передача, с ее помощью двигатель проводит в действие шестерню приводного механизма (автор видео — Сергей Зукол).

Привод связан с устройством, осуществляющим перемещение стекла. Подъемный механизм может быть рычажного или реечного типа.

Рычажный имеет три подвида:

• однорычажный;
• двухрычажный;
• двухрычажный колесный.

Рычажные устройства компактны и надежны при эксплуатации. Еще одним их плюсом является простота монтажа и демонтажа. Универсальность механизма позволяет устанавливать его на любую машину. Недостаток – невозможность равномерного передвижения стекла. Сначала оно движется быстро, далее все медленнее, а в конце даже с рывками.

В реечном устройстве пластина со стеклом движется вверх и вниз по вертикальной зубчатой рейке. На пластине установлено зубчатое колесо, которое входит в зацепление с шестерней привода. Таким образом, движение выполняется либо вниз, либо вверх. Преимущество реечного стеклоподъемника – надежность и плавность перемещения стекла. Недостатком является массивность конструкции, что ограничивает его применение.

Реечный тип устройства

Третьим видом является тросовый механизм, который будет рассмотрен подробнее ниже.

Работа тросика стеклоподъемника, или тросовый механизм подъема стекла в авто

Тросовый стеклоподъемник состоит из следующих компонентов:

1. Трос – гибкая деталь, которая обеспечивает надежность устройства. В некоторых моделях авто вместо троса используется цепь или ремень, они более надежны. Натяжение гибкой детали осуществляется с помощью 3-4 роликов. Ролики крепятся с внутренней стороны двери.
2. Направляющая труба, на которой крепятся ролики.
3. Барабан. Это деталь, на которую наматывается трос.
4. Пластина, на которую крепится стекло.
5. Ролики. Среди роликов один напружинен, что позволяет регулировать натяжение троса: натягивать его, если он слишком растянулся. Может использоваться для натяжения пружина.

Устройство с тросовым приводом

Работает механизм следующим образом:

1. Пластина прикреплена к тросу и движется по направляющей трубе, расположенной вертикально.
2. С пластиной соединяется нижняя кромка автомобильного стекла.
3. При вращении ручки или нажатия клавиши приводятся в действие шестерни привода, эти движения передаются на приводной барабан. При этом одна ветвь тросика наматывается на барабан, другая — разматывается.

Если стекло слишком широкое, возможны перекосы, так как один трос его не удержит. Чтобы избежать этого устанавливается две направляющие трубы. Трос проходит через них и удерживает стекло в двух местах.

Конструкция напоминает два треугольника, вершинами которого являются ролики и барабан. Тросовый механизм более популярен. Он компактен, потому что может устанавливаться на любые модели автомобилей. Большой его недостаток – растяжение и обрыв тросика, что делает невозможным передвижение стекла.

Типичные неисправности троса

Основных неисправностей тросика три:

• перетирание и обрыв;
• перекручивание;
• растяжение.

Кроме перечисленных неисправностей, износ тросика может быть по ряду других причин. Например, при неправильной установке устройства или попадания посторонних предметов в паз стекла.

Определить неисправность механизма можно по следующим признакам:

• стекло заклинивает в одном положении;
• затрудненное передвижение стекла;
• при нажатии на кнопку нет никакой реакции;
• рывки при движении.

Трос может ослабнуть не только по причине долговременной эксплуатации, но и при поломке пластмассовых фиксаторов, которые следует заменить. Если порвался тросик стеклоподъемника, его необходимо заменить.

Инструкция по замене своими руками

Для проведения замены тросика стеклоподъемника необходимо подготовить следующие материалы и инструменты:

• новый трос стеклоподъемника;
• плоскую и крестовую отвертки;
• бокорезы;
• алюминиевые зажимы;
• шило;
• литол.

Фотогалерея «Меняем трос своими руками»

Перед тем, как поменять тросик стеклоподъемника, нужно отключить привод дверей и тягу ручки.

Процедура замены состоит из последовательности шагов:

1. Сначала снимаем обшивку с двери, выкрутив крепежные элементы и сняв кнопки управления.
2. Далее отключаем провода питания, если установлен электрический привод.
3. Затем снимаем все, что может мешать: моторчик, динамики и лючки.
4. На следующем этапе вынимаем стекло и убираем в сторону, чтобы случайно не разбить во время проведения работ.
5. После демонтажа стекла тросики ослабнут, их легко можно снять. В первую очередь снимается трос с боковых роликов. Затем необходимо вытолкнуть крепление тросика из крепления стекла. Теперь можно снимать тросик с барабана.
6. Новая деталь устанавливается так же, как был установлен старый. Перед установкой следует почистить все ролики и барабан от загрязнений, смазать их литолом. Это продлит срок службы устройства.
7. Для натяжки троса, нужно вытащить гвоздик из пружинного блока.
8. После установки новой детали сборка двери производится в обратном порядке.

После того, как выполнили замену, необходимо проверить работу механизма подъема стекла.

 Загрузка …

Видео «Замена троса механизма подъема стекла»

Как заменить тросик стеклоподъемника, демонстрируется в этом ролике (автор видео – Игорь Иванов).

Установка ЭСП Катран | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак, я созрел на ЭСП В субботу утром был куплен комплект ЭСП «Катран» для 2105-2107 и началась установка. Несколько слов о самом ЭСП. Он представляет собой подъемник ножничного типа. Вся конструкция, кроме корпуса мотора, металлическая и производит впечатление довольно прочной. В комплекте идет: — 2 ЭСП для левой и правой передних дверей; — две кнопки опускания-поднимания стекол; — жгут проводов с разъемами для кнопок и моторов; — набор болтов, гаек и шайб, понадобящихся при установке; — две заглушки на панели дверей, закрывающие дырки от ручек стеклоподъемников; Кнопки в родной комплектации предназначены для установки где-то примерно посередине торпеды (возможно, в бороду). Это видно из длины проводов между разъемами кнопок и моторов. Кроме того, кнопки всего две, то есть они устанавливаются так, что бы водитель мог дотянуться и до пассажирской кнопки.

Что меня сразу не устроило в этом комплекте: 1. Всего две кнопки, причем ставить их надо в бороду. Мне это не интересно, я хочу поставить их в ручки дверей. 2. Провода на моторы от кнопок — приличного сечения, никаких нареканий, но вот почему-то провод общей запитки всей системы — сечением раза в три меньше. Мне это не понравилось. 3. Моторы запитываются непосредственно от контактов кнопок, а по паспорту у них номинальный ток при свободном ходе — 7,5 ампера. Меня охватило сомнение в долговечности кнопок, коммутирующих такой ток. В связи со всем этим решено было выкинуть родной жгут и всю электрику переделать для устранения этих недостатков Итак, имеем: Коробка с ЭСП:

Комплектация:

Прикинув будущую схему, решено было докупить еще одну кнопку, четыре реле, держатель предохранителя. Клеммы, провода, обжим для клемм — это уже имелось в наличии То есть, еще понадобится:

Схема получается с двумя реле для каждого подъемника. Реле должны быть пятиконтактными, то есть два контакта питания обмотки и три коммутирующихся контакта — одна переключающая группа. Вот схема для водительской двери (с учетом дополнительной кнопки поссажирского ЭСП):

Схема для пассажирской двери:

На всякий случай — схема типичной кнопки:



Диод в кнопке — это светодиод подсветки. Я решил его посадить наглухо на плюс, пусть светится постоянно, ресурс у светодиодов огромный, ток потребляет ничтожно малый… И не надо тянуть в дверь дополнительный провод от габаритов Всего в дверь заходит 4 провода: +12, земля и два провода к правой (от левой) двери. Сечение питающих проводов должно быть не меньше 1,0 (лучше 1,5) кв.мм. Сечение междверной пары — любое. Кроме всего этого понадобятся: резиновые вводы в дверь, достаточные для всех проводов (у меня, например, в двери еще идут провода на электрозамок и на динамик), дрель со сверлами 8 и 14, напильники, мощные плоскогубцы Цена вопроса примерно на июнь 2009 года: ЭСП «Катран» — 2300 Еще одна кнопка — 80 4 реле — 160 Держатель предохранителя — 40 2 ввода в дверь — 60 Провода, клеммы, изоляция — около 150 Всего получается около 2800

Начинаем установку. Снимаем с двери ручки и панель.

Дальше снимаем стеклоподъемный механизм — откручиваем три гайки вокруг ручки стеклоподъемника, откручиваем зажимы тросика на стекле, снимаем тросик со всех роликов и вынимаем механизм с тросиком. Все очень несложно. Кстати, сразу открутите и выньте нижний ролик, его болт указан стрелкой:

После этого поднимаем стекло до конца вверх, при необходимости закрепив его от соскальзывания вниз, и откручиваем крепление передней стойки, но никуда ее пока не дергаем. Дальше, по инструкции, необходимо просверлить два отверстия по 8 мм. В руководстве очень хорошо расписано как разметить эти отверстия:

Штангеля подходящего размера у меня не было, поэтому я воспользовался двумя проволочками соответствующей длины:

Точка пересечения дуг указана стрелкой:

ВНИМАНИЕ! Дальше есть два варианта: либо все делать по инструкции и надеяться, что Вам повезет, либо чуть отойти от инструкции, не надеясь на везение . По инструкции: теперь сверлим отверстия. По хорошему: оставляем засечки для отверстий, но НЕ СВЕРЛИМ ИХ. Теперь можно вставить ЭСП. ЭСП для левой и правой двери разные, их принадлежность обозначена буквами Л и П, выбитыми на метале:

Перед тем, как пытаться вставить ЭСП, нужно открученную переднюю стойку подогнуть максимально вверх, почти к самому стеклу. После этого вставляем ЭСП:

ЭСП своим основным крепежом довольно точно попадает в крепеж старого ручного механизма, но я бы посоветовал рассверлить эти три отверстия крепежа сверлом на 8, что бы был небольшой запас для подгонки точного положения. Вставляем ЭСП шпильками в эти три отверстия и слегка прихватываем их гайками без шайб. А вот теперь начинается разница между инструкцией и жизнью. Вот ЭСП, установленный по инструкции:

Обратите внимание на вырезанную часть металла двери в центре фото, там выглядывает угол рейки ЭСП. Дело в том, что при установке рейки на штатное место, рекомендованное инструкцией, рейка начинает перекашиваться, т. к. правый верхний угол ее попадает на выступающий металл, тогда как остальная часть лежит на плоскости. Эту выступающую чать металла я и убрал. Можно, в принципе, не вырезать его, а мощными плоскогубцами просто выровнять. Теперь посмотрите на верхнюю рейку ЭСП, к которой крепится стекло. У нее явно завалена левая (задняя) сторона, то есть стекло будет стоять с перекосом. Что бы убрать этот перекос, нужно поднять нижнюю рейку ЭСП, для которой нужно было сверлить крепежные отверстия. Вот что получилось в итоге:

Вот крупным планом место крепления нижней рейки:

Я указал расстояния, на которые мне пришлось перенести отверстия крепления рейки. Кроме того выделенным цветом показана область металла, подвергшаяся выравниванию, что бы рейка могла ровно встать. Так что сверлить не спешите. После того как прихватили ЭСП тремя гайками, выведите нижнюю рейку примерно на ее место и, двигая ее выше-ниже добейтесь горизонтальности верхней планки ЭСП, держащей стекло. После того, как Вы найдете примерное место для нижней планки, убедитесь, что она сможет ровно лечь на металл, при необходимости выровняйте участки металла, на которую ложится рейка. Дальше нужно убедиться, что весь механизм не сильно перекошен — нижняя рейка не стремится проломить металл и вырваться внутрь салона То есть она не слишком сильно прижимается к металлу. Приопустите стекло, что бы его крепление подошло поближе к верхней планке ЭСП и посмотрите, не сильно ли придется перекосить планку, что бы попасть ею на крепление стекла. Немного помогает убрать такие перекосы подкладывание шайб в крепление ЭСП (под те родные три отверстия). И вот после этого, выставив еще раз нижнюю рейку так, что бы верхняя планка была максимально горизонтальной, отметьте куда попадают отверстия крепления рейки и сверлитесь сверлом 8мм. Для того, что бы в процессе регулировки пробовать ход ЭСП, протяните от плюса аккумулятора через предохранитель 15А провод. По инструкции время поднятия стекла «Катраном» — максимум 6 секунд. В реальности оно поменьше — около 4х секунд. Вот этого и надо добиться, ликвидируя перекосы. Еще пара ньюансов: внизу рейка ЭСП может цеплять за угол ограничителя хода стекла. При этом стекло остается неопущенным примерно на пару см. В этом случае просто загните вниз угол ограничителя. Вверху ЭСП может цепляться своим прямоугольным выступом за верхний порог двери. Просто отогните утопленную часть порога двери . Все поставили, все ездит вверх и вниз, теперь приступаем к электрике. Сначала сверлим дырки в стойке и в двери для ввода проводов в дверь. Для тех вводов, что купил я, понадобилось сверло 14 мм. Вот где это сделал я:

Старайтесь максимально совместить оси отверстий, что бы ввод не перекашивался. Первый провод опускается в стойку (под торпедой есть отверстие в стойке, в принципе можно и не снимая торпеды нащупать его) и вылавливается проволокой с крючком из просверленного отверстия. Дальше к этому проводу привязывается изолентой весь пучек нужных проводов и протягивается в отверстие. Провода вытягиваются из стойки на нужную длину и на них одевается резиновый ввод. В данном случае в дверь пошли провода: +12вольт, земля, междверная пара для ЭСП, электрозамок, динамик. Всего 8 проводов Длину проводов для ЭСП я вымерял так: протягивал их от передней до средней стойки двери и обратно до ручки открывания. Длины этой «петли» достаточно с небольшим запасом.



Провода вошли в дверь. Теперь нужно позаботиться, что бы при открытии двери они не натягивались, а при закрытии не попали в движущиеся механизмы (в ЭСП, например). Я это решил так:

При закрытии провода через кольцо уходят вниз и там образуют изгиб, который выравнивается при открытии двери. Теперь нужно провода вывести в ручку (кнопки-то будут в ручке). На фото показано красной линией как идут провода:

По всему пути они лежат в углубленной части металла, в нескольких местах прихвачены к металлу хомутами через отверстия. Для их вывода изнутри на эту сторону двери я просверлил отверстие 10мм так, что бы провода выходя сразу попадали в углубление металла под панелью. В месте вывода проводов через металл на провода одет толстый кембрик, что бы провода не перетерлись об острые края отверстия. Теперь пора приступить к доработке ручек и схемы ЭСП Выключатели в ручки я решил поставить не рядом друг с другом, а один за другим. При установке рядом между ними получается слишком тонкая перемышка пластика, теряется прочность, да и вырезать отверстия не так удобно… Приставляется к ручке в намеченном месте нижняя часть кнопки, обводится и высверливается/вытачивается отверстие по обведенному контуру. Затем вставляется кнопка, которая упирается своей верхней, полее длинной частью, обводится контур этой полее длинной части и отверстие подтачивается под новй контур. В последнюю очередь вытачивается небольшой паз, который служит для кнопки направляющей — что бы не поставить ее наоборот. Аналогично делается отверстие для второй кнопки.

По поводу реле… Сначала я хотел разместить их под торпедой. Но очень уж лень снимать торпеду Потом я решил вывести их под капот. Потом прикинул сколько проводов нужно будет вводить в дверь (получилось 12) и слегка расстроился… А потом посмотрел на размер реле, на пустое место в ручке… И понял, что ситуация спасена Что получилось:

Осталось обжать клеммы в соответствии со схемой и подключить все это безобразие



И последнее — подключить питание и проверить работу ЭСП с кнопок. Питание я взял непосредственно с аккумулятора через отдельный предохранитель 15А:

после предохранителя провод раздваивается — один идет через двигательный отсек к левой двери, второй ныряет под ЧЯ к правой двери. Подключил — все заработало Можно собрать и полюбоваться

Междверная пара проходит так же через двигательный отсек, в левой части она выходит туда через резинку гидрокорректора, в правой части ныряет обратно в салон через резинку под ЧЯ. Работа по установке ЭСП в одну левую дверь заняла у меня всю субботу и воскресенье до обеда. Установка ЭСП в правую переднюю дверь отняла весь остаток воскресенья. По большей части все это время уходило на борьбу с описанными тут непонятками Работой ЭСП сейчас очень доволен. Стекла опускаются полностью, как с ручным приводом, поднимаются до конца и с заметным запасом по мощности, не смотря на то, что у меня стоят новые водосъемники, с которыми и руками-то было тяжеловато крутить . Расположение кнопок все-таки не очень удобное — они сдвинуты назад дальше, чем хотелось бы, но ближе вперед их поставить на ручку невозможно 🙁 Звук при заведенной машине слышен лишь слегка — высокое пение мотора. На ходу этого звука практически не слышно. Руку в щель закрывающегося стекла вставлять не советую — придавливает больно Надеюсь, что это описание кому-нибудь облегчит установку таких ЭСП Автор статьи AndyBig обсудить статью можно http://www.semerka.info/forum/viewtopic.php?f=7&t=1290

Замена стеклоподъёмника двери на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Стеклоподъёмник – этот механизм есть практически в любом автомобиле, в зависимости от машины, он может быть как механического типа (С ручкой регулировки положения стекла) так и электрического (В этом случае ручка убирается и вместе неё кнопка ставиться), кроме того сразу отметим тот факт что стеклоподъёмник и само стекло это две разные вещи (Просто некоторые люди путают) и благодаря нему вы можете регулировать положение стекла в автомобиля (Выше его поднимать или же ниже опускать).

Примечание!
Для проведения процедуры по замене стеклоподъёмника на двери, запастись придётся: Различного рода отвёртками, а так же набором гаечных ключей, если у вас есть удлинитель с накидными головками то и им можно будет воспользоваться, ну и тонкие пассатижи или плоскогубцы возможно понадобятся и если они у вас есть то обязательно возьмите их!

Краткое содержание:

Где находится стеклоподъёмник двери?
На автомобилях семейства Самара 2 установлены стеклоподъёмники разных типов, а именно спереди стоят электрические, а сзади механические (Если автомобиль в топовой комплектации, то и сзади электрические стоят), оба типа спрятаны в самой двери и без снятия обшивки вы их не увидите, поэтому для наглядности на сделанном фото ниже обшивка была снята с передней двери автомобиля, а сам стеклоподъёмник на этом фото красной стрелкой указан.

Когда нужно менять стеклоподъёмник двери?
Если речь идёт об электрическом стеклоподъёмнике, то как правило при выходе его из строя, стекло перестаёт подниматься и опускаться при нажатии на соответствующую кнопку, кроме того на некоторых автомобилях (Вы скорее всего обращали на это уже внимание) бывает что стекло кой как опускается (Медленно) и почти не поднимается (Рукой приходиться помогать), это тоже говорит о том что стеклоподъёмник пришёл в негодность и требует своей замены, но кстати в некоторых случаях из-за того что стекло плохо поднимается и опускается, даже не стеклоподъёмник может быть виноват а само стекло, просто со временем его крепление слабнет и тем самым стекло встаёт на перекос из-за чего и происходят проблемы с опусканием и подниманием стекла на автомобиле, но что же касается механических стеклоподъёмников, то здесь всё просто, если посредством вращения ручки стекло перестало регулироваться, то сам стеклоподъёмник вышел из строя и требует своей замены.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание!
Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие:
1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см. фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание!
Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка:
Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Дополнительный видео-ролик:
Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Глава 6. Арматурно-слесарные работы РД 03112178-1023-99. Сборник норм времени на техническое обслуживание и ремонт легковых автомобилей марки ВАЗ-2103, 2104, 2105, 2106, 2107, 2108, 2109, 2110, ВАЗ-21213, 2129, 2131 и их модификаций. Том II (утв. Минтрансом РФ)

Глава 6. АРМАТУРНО-СЛЕСАРНЫЕ РАБОТЫ

┌───┬───────────────────────────────────┬────────┬───────────────┐
│ N │       Содержание работ            │Профес- │ Нормы времени │
│п/п│                                   │сия,    │   на единицу  │
│   │                                   │разряд  │объема работы в│
│   │                                   │работ   │    чел. -час   │
│   │                                   │        ├─────┬────┬────┤
│   │                                   │        │ ВАЗ-│ВАЗ-│ВАЗ-│
│   │                                   │        │21213│2129│2131│
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│ 1 │                2                  │   3    │  4  │ 5  │ 6  │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│1. │Разобрать и собрать дверь кузова   │Слесарь,│2,95 │2,95│2,95│
│   │(переднюю или заднюю)              │2,6     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│2. │Разобрать и собрать дверь задка    │-"-,    │2,40 │2,40│2,40│
│   │кузова                             │2,6     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│3. │Разобрать и собрать замок двери    │-"-,    │0,46 │0,46│0,46│
│   │с заменой деталей                  │2,8     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│4.  │Разобрать и собрать стеклоподъемник│-"-,    │0,43 │0,43│0,43│
│   │двери                              │2,8     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│5. │Разобрать и собрать замок двери    │-"-,    │0,32 │0,32│0,32│
│   │задка кузова                       │2,8     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│6. │Разобрать и собрать салазки        │-"-,    │0,85 │0,85│0,85│
│   │переднего сиденья                  │2,6     │     │    │    │
├───┼───────────────────────────────────┼────────┼─────┼────┼────┤
│7. │Разобрать и собрать механизм       │-"-,    │0,42 │0,42│0,42│
│   │регулирования наклона спинки       │2,6     │     │    │    │
│   │переднего сиденья                  │        │     │    │    │
└───┴───────────────────────────────────┴────────┴─────┴────┴────┘

Снятие ручки стеклоподъемника ВАЗ 2131. Ремонт ОТ и ДО

Комментарии к теме Снятие ручки стеклоподъемника ВАЗ 2131

Севиль

А из-за чего на морозе НЕ закрывается?

Хау

Роспуск пружин никак не скажется на шумности и т. н.,,шумности клапанов,,,по выражению автора…читайте больше книги и меньше смотрите блогеров…

Leopoldina

у тебя тяга которая от ручки на замок идет, скорее всего, не той стороной стоит и стекло в нее упирается, у меня так было, правда на пятнашке

Мартын

во всем етом есть большой + ими не пользовались а значит не ушатали так же как и коробку ВОМа судя по рычагам.А так немного логики и толкового токаря в помощь и все потихоньку и по уму доделается.Паша я в вас верю удачи.

Леша

Как снять ручку механического стеклоподъёмника?

Петер

Полезное видео!!!!!

Сиди Шахмурадов

Гнить потом под ними не будет???

Вовик

СПАСИБО БОЛЬШОЕ!

Юрт Плечов

Спасибо. Очень подробно. Побольше бы таких видео.

Ниёз

Ну и чего ты чешеш????аморты от нивы 2121 одинаковой длины с ваз 2107.А если ты возьмёшь от нива 2123 у нее аморты длиннее на 13 мм чем у ваз 2107 и нива 2121. то что они жестче то это да.

Нурали

Дворники програмируються нажатием кнопки стеклоподъемника до упора вниз отпустить и нажатием еще раз вниз, потом до упора вверх, отпустить и нажать еще раз вверх.

Cyrill

14 минут болтовни

Руш

Для этой штуковины нужны специальные универсальные пыльники. Они из более эластичной резины. А если обычные пыльники так растягивать, то любой сможет порвать все что угодно.

Ануарбек

Комет полное гавно

Визажа

Уменя ауди бочка 88 год автомат не переключает сама

Пурынов Джура

не проще балансировку сделать? все поменять и отбалансировать. даже если вибрации не будет, новые крестовины без балансировки долго не проходят (может кто не знает).

Трилисткин Алькор

здрааствуйте у меня на семёрке началась вибрация, я поменял обои крестовины и вибрацыя стала не выносимая, когда я снимал кардан я всё и везде метил зубилом и по своим меткам собрал

Фан Дубс

Руль Сызрани хантеровский спокойно встаёт на патриот,сам ставил

Jaden

Нечетко слышно название тестового режима. БС или ВС? Я-то думал, что это БК (если по-русски произносить) — даже в конце видеоролика на дисплее желтым по чёрному написано Board Сomputer. Не надо аналогий с Сосасолой делать. Кстати, для входа в тестовый режим БК вообще не обязательно, чтобы радио играло и звучал звуковой сигнал. Даже при выключенном радио можно просто ориентироваться по времени долгого нажатия кнопки настроек. Просто удерживать её около 15 секунд.

Елнур

Стопорную шайбу можно выдавить велосипедным ‘семейным’ ключом, подобрав краевой ‘шестигранник’ по размеру.

Неман

Не продаёшь опель?

Гарднер

краска металлек?

Счастнов Уорнер

Спасибо, всё подробно!

Партизан Шмуйлович

Ну ты Вовка молодец, классная информация. Я сегодня как баран смотрел на ручку и не мог понять как ее снять. Привет из Нетешина.

Прокомментировать

Опубликовать

Стеклоподъемники на ВАЗ-2107.

Установка стеклоподъемника на ВАЗ-2107 своими руками

Электростеклоподъемник — одно из самых полезных изобретений конца ХХ века. И если раньше подобные устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако, если с подбором стеклоподъемника особых проблем нет, то при установке можно сильно запутаться. Итак, как правильно смонтировать окна на ВАЗ 2107? Об этом читайте в нашем рассказе.

Несколько слов о механизме устройства

В целом стеклоподъемник не такая уж сложная деталь, как кажется на первый взгляд. В его конструкцию входит всего несколько компонентов.

На фото № 1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

• 1,2 — ручка и накладка ручки стеклоподъемника. .
• 3 — розетка прибора.
• 4 — механизм подъема окон.
• 5 — ролики верхние.
• 6 — винты крепления прижимных пластин.
• 7 — тарелки.
• 8 — скоба опускного окна.
• 9 — стекло.
• 10 — трос.
• 11 — ролик нижний.
• 12 — болты.
• 13 — натяжной ролик.

Разновидности

На данный момент существует всего два типа стекол для автомобилей:

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и наиболее популярным на российском рынке.Тросовые стеклоподъемники представляют собой мотор с шестеренкой и катушкой. Последний наматывается специальным тросом, приводящим в движение верхний барабан. В свою очередь, он соединяется через прорези со штатным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого рода не требует особых навыков, знаний и знаний. Благодаря этому поменять этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от тросовых, а принцип их действия напоминает действие рулевой рейки в автомобиле. У этого типа стеклоподъемников легко перемещать подъемный механизм, поэтому они больше подходят для работы с плотными стеклами.

Как работают реечные электрические стеклоподъемники на ВАЗ 2107?

Что касается принципа работы данного устройства, то «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и других иномарок, где на электроприводе используются подъемные механизмы. А стеклоподъемники работают только при включенном зажигании в системе автомобиля.Если вынуть ключ из замка зажигания, то стекло можно будет только поднять.

Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при постановке автомобиля на сигнализацию и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, в конце работы контроллер подъемника не поглощает энергию от аккумулятора, переходя в режим ожидания.При необходимости этот блок автоматически подает ток на механизм ESP.

Также упомянутое устройство контролирует работоспособность коробки передач, а именно следит за числом ее оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, и соответственно аккумулятор дольше заряжается.

Кстати, в некоторых моделях электростеклоподъемников есть доводчик, контролирующий работу только двух стекол, а так как у модели ВАЗ 2107 четыре двери, то часто водители устанавливают контроллеры сразу на все 4 окна.Но опять же, все зависит от конкретной модели ESP.

Установка окна на ВАЗ 2107 — учебные пособия

В процессе работы нам потребуются такие материалы и приспособления как:

1. Крестовая и минусовая отвертка.
2. Торцевой ключ на 8 и 10 миллиметров.
3. Малярный скотч.
4. Отрезок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, сначала отсоедините массу от аккумулятора.После полного отключения электросети в автомобиле разбираем дверь и демонтируем старый тросовый механизм. На его место установите новый. Сразу нужно убедиться, что он работает. Убедившись в исправности троса, подтягиваем гайки механизма и фиксируем проволокой. Это необходимо для того, чтобы кабель не запутался во время установки. Практического применения для стеклоподъемника провод не имеет, поэтому его можно будет снять по окончании работы. Также следует отметить, что трос устанавливается по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя — к верхнему ролику.

Как очередной набор окон на WHA2107? Верхний валик нам не будет виден, поэтому, чтобы надеть на него трос, нужно проделать целый ряд кропотливых работ. Сначала делается разомкнутая петля на верхнем конце кабеля. Затем он поднимается через дверной проем на верхний ролик, который нам пока недоступен. При этом, чтобы зацепиться за валик, нужно несколько раз переместить петлю в разные стороны, а затем затянуть. Так вы сможете точно зафиксировать его на месте.

Следующим шагом является трос, который удачно зацепили за ролик, надели на нижний механизм, а затем — сбоку, регулируя натяжение. Помните, что предмет недопустимо чрезмерно затягивать, но он не должен находиться в свободном, болтающемся положении. Как вы думаете, стеклоподъемники на ВАЗ 2107 установлены? Рано радуйтесь, господа!

Далее кабель крепится к стеклу. Если первый начинает скрипеть, возможно, придется снова его отрегулировать. В этом случае ветви кабеля меняются местами — верхняя переносится вниз, а нижняя — вверх.В результате надоедливый скрип должен исчезнуть.

На данном этапе установка окна на WHA2107 завершилась успешно. Теперь осталось дело по мелочам: подтянуть гайки натяжного ролика и корпуса, смазать трос и стыки литологом и заново собрать дверь в обратном порядке.

Итак, мы разобрались, как устроены окна на ВАЗ 2107, а также как их полностью заменяют. Не бойтесь!

Принцип работы стеклоподъемников ваз 2107.Установка окон: выбор, цена, советы.

Комфорт в автомобиле обеспечивают не только всевозможные системы, которых становится все больше, но и достаточно простые механизмы, например, электрические стеклоподъемники. Ведь любая бюджетная модель, не имеющая кондиционера, навигации, а аудиосистема состоит всего из нескольких, обязательно оснащается механизмами подъема и опускания боковых окон.

На автомобилях широкое распространение получили электрические стеклоподъемники с электрическим и механическим приводом.Вначале подъем и опускание стекла осуществляется электродвигателем, что обеспечивает удобство использования и удобство управления. Водителю или пассажиру достаточно нажать соответствующую клавишу, чтобы перейти вниз или вверх.

В окнах с электроприводом водитель обеспечивает специальную коробку передач, которая приводится в действие вручную. То есть, чтобы опустить или поднять стекло, необходимо повернуть ручку, установленную на двери. Электростеклоподъемники с этим типом привода менее удобны в использовании, к тому же их практически заменяют на электрические.

Электрические стеклоподъемники бывают нескольких типов, различающихся по конструкции:

1. кабель;
Рычаг
2. ;
3. и зубчатая рейка.

Причем эти отличия касаются исполнительных механизмов подъемников, то есть с помощью которых осуществляется подъем и опускание. Вторая составляющая — это приводной механизм.

Чтобы учесть возможные повреждения окон, займемся их конструкцией.

Типы приводов

Электропривод стеклоподъемника

Начнем с механизма привода, как уже отмечалось, он бывает двух типов — механический (он же ручной) и электрический.

1. Механический — малый шестеренчатый редуктор. С этим типом привода обычно используется тросовый привод. Следовательно, такая коробка передач состоит из двух между собой шестерен. Ведущая шестерня имеет небольшие размеры, и вращает ее водитель с помощью ручки, установленной на двери. Ведомый намного крупнее, это барабан для намотки кабеля. Благодаря разным размерам этих шестерен достигается относительная легкость открывания и закрывания стекла.
2. В электроприводе тоже используется редуктор, но уже типа «червячный». На валу электродвигателя находится червяк, который зацепляется за счет шестерни. Сам приводной двигатель реверсивного типа, то есть при смене полярности меняется сторона вращения, что позволяет использовать только один элемент для опускания и подъема стекла. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

Привод стеклоподъемника передний ВАЗ 2107 ВАЗ 2105 и ВАЗ 2104:
1 — ручка стеклоподъемника; 2 — облицовка оконной ручки; 3 — гнездо ручки электрического стеклоподъемника; 4 — механизм стеклоподъемника; 5 — ролики верхние; 6 — винты крепления прижимных пластин; 7 — прижимные пластины; 8 — кронштейны опускания стекла; 9 — опускное стекло; 10 — трос; 11 — ролик нижний; 12 — болт; 13 — натяжной ролик

Теперь что касается исполнительных механизмов.С обоими типами приводов можно использовать кабельный тип. Причем у механических и электрических механизмов их конструкция разная, причем существенно.

Конструкция механического привода и тросового привода рассмотрим на примере ВАЗ-2107. Помимо редуктора в него входят 4 ролика, между которыми движется трос, концы которого закреплены на барабане. Один из роликов натянут и обеспечивает правильное натяжение троса на весь период эксплуатации, так как в процессе работы он растягивается.

Два ролика верхние и соединяются при помощи натяжных пластин со стеклянными скобами. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик — нижний, закреплен и закреплен на двери.

Между этими роликами особым образом проложен кабель. Причем не зацикливается. При подъеме или опускании торец с одной стороны разматывается с барабана редуктора, а второй наматывается. Благодаря этому достигается возможность перемещения верхних роликов, а вместе с ними и боковое окно.

В электроприводе электропривод имеет другую конструкцию. В его состав входит направляющая, на концах которой установлены ролики. Электродвигатель с коробкой передач немного сдвинут в сторону от этой направляющей. Трос привода прокладывается между направляющими роликами и идет к барабану редуктора, где и фиксируется.

В области между направляющими роликами к кабелю прикреплен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона кабеля начинает наматываться на барабан, а вторая — разматываться.Благодаря этому между роликами перемещается трос, а вместе с ним и ползунок со стеклом.

Электростеклоподъемники типа

Рычажный привод работает по другому принципу. На одном конце расположен рычаг, на котором выполнен полукруглый зубчатый сектор, связанный с ведомой шестерней коробки передач. Другой конец соединяется с доской, на которую установлено стекло. Рычаг со стороны сектора с помощью рычага соединяется с неподвижной пластиной, прикрепленной к двери.

Есть исполнительные механизмы, которые включают в конструкцию два рычага, причем второй играет роль вспомогательного.

Тип стойки

Третий тип приводов — реечный, их бывает несколько. Один из этих механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор находится в зацеплении с шестерней. В этой конструкции двигатель с коробкой передач подвижный и они соединены со стеклом. То есть при включении двигателя коробка с коробкой передач и стекла начинают двигаться относительно стойки.

Видео: Замена ВАЗ 2109. Окно Сделай сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные ключи, через которые осуществляется питание двигателей от бортовой сети автомобиля.

Основные неисправности окон и их ремонт

Если в целом рассматривать устройство для подъема боковых окон, то в тросовом типе с механическим приводом очень мало компонентов, которые могут выйти из строя. Первое из них — это сам кабель. Со временем он растягивается, из-за коррозии может порваться его резьба, что приведет к заклиниванию, а может и вовсе сломаться. Из-за чрезмерно приложенных сил может выйти из строя сама коробка передач.

Но в целом такой механизм достаточно надежен, выходит из строя редко, а для его обслуживания достаточно всего раз в год мазать все его элементы.

Видео: Замена стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

Но проблемы с электростеклоподъемниками возникают чаще. К тому же сами исполнительные механизмы очень надежны и нечасто ломаются. Чаще неисправности возникают из-за повреждения направляющих.

Что касается электрической части, то она чаще всего становится причиной простоя лифтов.

Наиболее частые проблемы:

• Перегорел предохранитель или блок управления главным электрическим стеклоподъемником;
• Обрыв или повреждение проводки;
• Окисление контактов на клавишах управления;
• Неисправность мотора;

Именно в этой последовательности проверяется цепь на предмет обнаружения неисправности.То есть, если электрические стеклоподъемники вообще не работают, причина обычно кроется в недостатке мощности, поэтому проблему нужно искать в предохранителе или блоке управления.

Если какой-либо конкретный подъемник не работает, то сначала проверяется цепь к клавишам управления, затем к самим клавишам, затем к проводке двигателя и к самому электродвигателю.

Благодаря окнам мы сами можем создать микроклимат в салоне автомобиля — летом мы можем наслаждаться свежим воздухом и бодрящим бризом, а зимой мы можем укрыться от непогоды.Пора уделить этим устройствам особое внимание, чем мы и займемся!

Типы стеклоподъемников — чем порадует ВАЗ?

На авто отечественного производства в последнее время все чаще устанавливается. Монтаж таких устройств начался на заре 2000-х годов. До этого все автомобили ВАЗ оснащались обычными ручными стеклоподъемниками с тросовым приводом.

Автомобиль ВАЗ 2107, производство которого началось в конце 80-х годов прошлого века, оборудован стеклоподъемником ручного типа.Такой вид управления стеклом знаком большинству вазовладельцев. В модели ВАЗ 2110 уже есть электростеклоподъемник, который намного удобнее и практичнее по сравнению с ручным типом управления. Электрические устройства не новы. На импортные автомобили их начали устанавливать еще в 80-х, но это «ноу-хау» дошло до нашего автопрома совсем недавно.

По типу рабочего механизма окна можно разделить на несколько типов. Самыми основными и широко используемыми в автомобилях ВАЗ 2107 являются реечные, они требуют постоянного ухода и смазки.Часто шестерни этого механизма сделаны из пластика, из-за чего механизм катастрофически быстро изнашивается.

По типу конструкции им нужно гораздо больше места в вагоне, чем канатные дороги. При использовании таких окон полностью исключен перекос стекла. Работа устройства заключается в передаче вращения шестерни, которая взаимодействует с линейным типом стойки, на которой расположена стеклянная тележка. Реечные окна надежны и излучают меньше шума, чем кабельные.

Электростеклоподъемники второго типа на тросике, по своей конструкции они очень слабые и часто выходят из строя. Основным элементом таких окон является трос и закручивающий механизм. Преимущество этого типа механизма перед другими — высокая ремонтопригодность. Сделать частичный или полный ремонт или замену деталей в таком стеклоподъемнике несложно. Чаще всего происходит износ кабеля, так как он очень тонкий. Шестерни этого механизма сделаны из пластика, и при перекосе стекла они имеют свойство разбиться.Механизм кабельного окна работает довольно медленно, особенно если этому мешает уплотнительная резинка стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самыми последними и наиболее часто используемыми в автомобилях ВАЗ 2110 являются электрические стеклоподъемники — переключатели; их работа выполняется с помощью петель. Такие устройства работают очень быстро и не создают шума внутри автомобиля, однако потребляют значительное количество энергии. Применяются только в связке с электроприводом. Работа окна происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма.После этого рычаги вращаются и перемещают основную плиту, на которой установлено стекло.

Основным недостатком рычажного механизма является низкая скорость движения стекла — чем выше поднимается стекло, тем меньше скорость его движения. Основная особенность рычажных стеклоподъемников — небольшие размеры механизма устройства и возможность их установки на многие автомобили ВАЗ. Устанавливается на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в использовании.Если в вашем автомобиле есть тросовый или реечный механизм, то установка навески потребует некоторой модернизации автомобиля. Сделать это лучше в специализированном автосервисе.

Конструкция механизма — как все устроено?

Электростеклоподъемники ВАЗ 2107

по типу конструкции устройства довольно простые. В его основе лежит механизм, к которому стекло крепится с помощью специальных замков. Опускание и подъем стекла ВАЗ 2110 происходит за счет оборотов ручки из салона.

Оконная система ВАЗ 2110 уже прошла большой путь технического прогресса. В основе работы устройства лежит электропривод, благодаря которому стекло перемещается. Управление этим типом окон осуществляется кнопками, расположенными на дверных картах ВАЗ 2110.

Электропривод стеклоподъемника ВАЗ 2110 состоит из электрического блока управления, подъемного механизма, который может быть разным в зависимости от комплектации автомобиля и, конечно же, самого привода.Привод электрического стеклоподъемника ВАЗ 2110 состоит из червячной и зубчатой ​​передачи, которые взаимодействуют между собой при помощи электродвигателя. Червячная передача предотвращает самопроизвольное опускание стекла и фиксирует его на нужном уровне. Работа электропривода заключается в подъеме и опускании стекла за счет прилагаемой силы.

Когда сломался механизм — ваши действия?

Если в автомобиле ВАЗ 2107 разбивается электрический стеклоподъемник, устранить его не составит труда. Характер поломки зависит от типа механизма.Чаще всего вне зависимости от конструкции ломаются зубья вращающейся шестерни. Для проведения ремонта аккуратно снимите обшивку и карту двери автомобиля, а также все элементы, которые на ней размещены. После этого снимаем сам стеклоподъемник и отправляемся с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле нанесите на него отметки возле шестерен. Это значительно упростит повторную сборку после ремонта и избавит вас от длительной регулировки высоты стекла.

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все гораздо серьезнее. В этом случае вариантов выхода из строя может быть множество. В первую очередь проверьте блок управления питанием. Во всех моделях ВАЗ 2110 за работу стеклоподъемников отвечает предохранитель, который находится в монтажном блоке под капотом автомобиля. Его серийный номер можно увидеть на крышке блока. В случае выхода из строя замените.

Если с ним все хорошо, то нужно переходить к самому блоку, в котором управляются окна.В случае плохого электрического контакта или выхода из строя транзистора привод электрического стеклоподъемника, расположенный на стороне пассажира, также не будет работать, потому что эта система замкнута вместе.

Если в вашей машине стекло не опускается или не поднимается полностью, это связано с перекосом или защемлением стекла. В этом случае необходимо более точно выставить фиксаторы стекла и максимально точно отрегулировать их положение. В некоторых случаях требуется замена уплотнительной резинки стекла. Под действием влаги они расширяются и затрудняют движение полотна.

Окна в ВАЗ 2110 в некоторых моделях имеют стеклоподъемники. Это современный прибор, который при нажатии не удерживает кнопку электроагрегата, потому что стекло само будет опускаться или подниматься. Очень часто к автосигнализации подключают доводчики стекол, что позволяет закрывать окна при нажатии на замок на кнопке пульта ДУ. Если по каким-то причинам в вашей машине стеклоподъемники работают некорректно, то первым делом нужно проверить, работают ли кнопки на блоке управления.Если проблема в них, то замена спасет положение. Не пытайтесь их разбирать или ремонтировать, это будет просто пустой тратой времени.

Еще бывает, что причина плохой работы доводчика стекла — плохая смазка механизма. Для его устранения необходимо смазать шестерни привода, а также другие элементы в зависимости от типа устройства электрического стеклоподъемника.

Если в механизме не работает электропривод, то его нужно заменить, при этом привод в карте двери водителя должен работать.Для модели автомобиля ВАЗ 2110 купить подходящий электропривод не составит труда, так как он есть во всех автосалонах. Чтобы не утруждать себя маркировкой, достаточно просто снять вышедшую из строя деталь и отправиться с ней в магазин — так выбрать подходящую модель будет намного проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 определить не удалось, то для более детальной диагностики придется обратиться в сервисный центр. Поскольку автомобили ВАЗ 2110 имеют электронные «мозги», причиной поломки может стать выход из строя контроллера или сбой в прошивке.

Тюнинг автомобилей своими руками — установка windows

Многие владельцы ВАЗ 2107 задаются вопросом, как адаптировать и установить электрические стеклоподъемники на свой автомобиль. Переход от ручных механических стеклоподъемников к электростеклоподъемникам действительно оправдан — это добавит автомобилю комфорта и привлекательности.

Установить электрические стеклоподъемники довольно сложно, но возможно. Не все автосервисы возьмутся за эту работу, поэтому лучше сделать это самостоятельно. Металл дверных карт автомобиля потребует некоторой доработки — постарайтесь подобрать стеклоподъемник максимально близкого по размерам, чтобы упростить его установку.

Для его установки потребуется новый электропривод, несколько болтов и гаек разного размера, резиновые зажимы для стекла, электрические провода и предохранители, а также стандартный набор инструментов. Так как вам нужно будет просверлить несколько отверстий в металле, подготовьте дрель и подходящее сверло для этой работы. Для начала снимаем карту с корпусом и полностью опускаем стекло до упора. После этого снимаем старый механизм и приступаем к установке нового.

Важным этапом является правильное размещение электропривода и угол его наклона.Установка необходима только при полностью опущенном стекле. Во время установки электрического механизма можно провести тесты по перемещению стекла с аккумулятором. После того, как вы закончите с механической частью, переходите к электрической системе.

Для подключения стеклоподъемника нужно определиться с местом, откуда вы будете получать питание. В автомобиле ВАЗ 2107 это лучше всего делать от прикуривателя, так как этот элемент меньше всего используется и не потребляет нагрузку.Для установки на этот узел необходимо использовать предварительно купленные микросхемы с предохранителями. Если по тем или иным причинам вариант питания от этого узла вам не подходит, то проложите проводку от аккумулятора автомобиля.

После установки механизма стеклоподъемника нужно поставить кнопки, с помощью которых будет происходить управление. Так как в ВАЗ 2107 места для таких кнопок не было, вы можете выбрать более удобное для вас расположение. Стоит учесть, что чем дальше вы разместите кнопки от двери, тем длиннее понадобятся провода.Поэтому по возможности закрепите их на ручке карты вашего автомобиля. После завершения всех работ проверьте работоспособность вашей новой системы.

Стеклоподъемник — автомобильный агрегат, позволяющий сделать условия передвижения более комфортными. Производитель ВАЗ 2107 устанавливает ручные электрические стеклоподъемники с тросовым приводом. Многие водители в качестве тюнинга устанавливают на свой автомобиль ВАЗ 2107 электрические стеклоподъемники (ЭСП). В статье описана их конструкция, даны инструкции по ее демонтажу для ремонта и установки вручную.

Устройство стеклоподъемника ВАЗ 2107

Электрический стеклоподъемник на ВАЗ 2107 состоит из следующих частей:

• ручки для подъема стекла;
• гильза отделочная с посадочным местом для ручки;
• розетки ручки;
• механизм подъема стекла;
• ролик нижний;
• болт и гайка крепления нижнего ролика;
• крепежный винт для нажимных пластин;
• ролики верхние;
• нажимные пластины;
• боковое окно;
Трос
• ;
• кронштейны для крепления стекла;
• натяжной ролик.

Основным отличием конструкции стеклоподъемника на ВАЗ 2107 от аналогичных механизмов является трос и натяжной ролик для него, которые используются при работе механического привода. К этому варианту конструкции пришлось прибегнуть из-за отсутствия на ВАЗ 2107 боковое стекло.

Мануал как разобрать окно

Чтобы самостоятельно заменить электрические стеклоподъемники на ВАЗ 2107 или провести ремонт, сначала необходимо научиться их демонтажу.Эти знания пригодятся при заклинивании подъемного механизма из-за попадания влаги через зазор между уплотнением и стеклом. В этом случае потребуется ремонт механизма.

Для авто потребуются следующие материалы и инструменты:

• набор отверток;
• набор ключей или головок;
Плоскогубцы
• ;
• клейкая лента для крепления стекла.

Работы по демонтажу, ремонту и установке УЭЦН удобнее проводить в гараже.

Демонтаж окна состоит из следующих этапов:

На этом демонтаж стеклоподъемника с тросом закончен. Вы можете приступить к ремонту или установке.

Перед тем, как приступить к установке стеклоподъемников, необходимо проверить правильность работы всех компонентов. Если обнаружены какие-либо дефекты, их необходимо отремонтировать, отремонтировать или заменить дефектные детали.

Концы кабеля в местах входа в механизм необходимо закрепить проволокой.Это поможет хорошо закрепить трос при установке нового ESP.

Как установить электрический стеклоподъемник?

Необходимость установки УЭЦН возникла в связи с техническим прогрессом. Их установка позволяет удобно открывать и закрывать боковые окна. Включение электроподъемников в цепь сигнализации позволяет дистанционно управлять открыванием / закрыванием боковых окон.

После появления на авторынке ESP многие автолюбители захотели установить их на свои автомобили.Поэтому возник вопрос, какие стеклоподъемники лучше покупать и как их установить на ВАЗ 2107. Проблема в том, что заводских стеклоподъемников нет. На автомобильном рынке представлен большой выбор электрических подъемных механизмов, как отечественных, так и импортных. Их принцип в том, что вместо механического подъемника, который нужно крутить вручную, устанавливается аналогичный механизм, но вместо ручки с внутренней стороны двери монтируется электропривод.

Из отечественных брендов наиболее популярны ЭЦН от таких производителей: Гранат, Катран и Форвард (автор видеоролика Стеклоподъем.РФ).

Есть небольшие проблемы с установкой данного устройства на ВАЗ 2107 из-за того, что окна нет, а окна полностью опущены по всей длине. К тому же в этой модели слишком мало места для установки автомобиля. Многие водители находят выход, покупая модель Delux для «семерки» ESP иностранного производства.

Ручная установка стеклоподъемника ВАЗ 2107

Процесс установки состоит из следующих шагов:

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические завершена.Теперь вы можете приступить к проверке и настройке установленного устройства.

С помощью установленного электропривода поднимите стекло вверх. Отрегулировать механизм необходимо так, чтобы при поднятом стекле до упора нигде не было зазоров. После проверки и регулировки необходимо произвести замену обшивки двери в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка стеклоподъемников своими руками повышает комфорт для водителя и пассажиров благодаря возможности использовать кнопку для управления открытием и закрытием бокового окна.К тому же наличие стеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все окна автоматически закрывались.

Возможность демонтажа и установки окон на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.

Видео «Установка Power Windows»

В этом видео Сергей Зуколь рассказывает о том, как установить электрические стеклоподъемники на ВАЗ 2107 своими руками.

Стеклоподъемник служит для опускания и подъема стекла в двери автомобиля. Первоначально для этой цели использовались механические устройства, в народе называемые «веслами» и «мясорубками». На сегодняшний день их заменяют электростеклоподъемники с электроприводом, а ручные используются, как правило, на самых дешевых автомобилях в минимальных комплектациях.

Помимо того, что электрические стеклоподъемники удобны в эксплуатации самостоятельно, автовладелец имеет возможность усовершенствовать их, чтобы застраховаться от собственной забывчивости. Речь идет об установке доводчиков, которые автоматически закрывают все окна, когда в машине установлен сигнал тревоги.

Стеклоподъемник

Электростеклоподъемники устанавливаются внутри дверей или в специальные подрамники, либо крепятся непосредственно к кузову. В общих чертах устройство стеклоподъемника выглядит следующим образом. Они состоят из следующих основных частей:

• привод;
• подъемный механизм;
• блок управления.

Привод объединяет в себе электродвигатель, червячную и зубчатую передачи. Все компоненты объединены в единый блок. Задача привода — передать усилие на подъемный механизм, чтобы поднять или опустить стекло.Благодаря червячной передаче исключена возможность несанкционированного опускания оконного стекла. Вращение в червячном механизме может передаваться только от червяка к колесу, если приложить силу в обратном направлении, механизм будет заблокирован.

Разновидности подъемников

Подъемный механизм представляет собой сервопривод, его задача — поднимать и опускать стекло. Конструктивно подъемники отличаются друг от друга, существуют следующие типы:

1. зубчатая рейка;

У каждого из них есть свои достоинства и недостатки.

Кабель

Основным преимуществом кабельного стеклоподъемника является высокая ремонтопригодность . Запчасти можно найти практически в любом магазине, а ремонт можно сделать своими руками. Это преимущество устраняет недостатки механизма, а именно износ троса, его удлинение, низкую прочность пластиковых направляющих головок и подверженность электродвигателя перегреву.

Рейка и шестерня

Реечные окна более прочные. Принцип их работы заключается в том, что вращательное движение, передаваемое от электродвигателя на шестерни, превращается в поступательное движение стоек. Такие электрические стеклоподъемники помимо надежности обладают более быстрым ходом, чем тросовые, при этом производят меньше шума.

Однако реечные окна не лишены недостатков. Главное, чтобы шестерни нуждались в смазке, иначе они быстро изнашиваются и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле и сделали шестерни пластиковыми.Этот материал по прочности намного уступает алюминию, что очень существенно влияет на срок службы. Наконец, реечные окна требуют больше свободного места внутри двери автомобиля.

Рычаг

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение на один или два рычага. Рычаги перемещают пластину, удерживающую стакан. Принцип действия порождает главный недостаток такого устройства — неравномерность скорости движения стекла: чем она выше, тем меньше скорость.

Само стекло независимо от того, какие типы стеклоподъемников используются на автомобилях, движется по направляющим. Внутри дверей эту роль выполняют водостоки, а внутри — специальные направляющие.

Что такое импульсные электрические стеклоподъемники?

Есть два типа электрических стеклоподъемников: импульсные и неимпульсные. Импульсные электрические стеклоподъемники могут работать как в импульсном, так и в штатном режиме. Нормальный режим означает, что стеклоподъемник работает только при нажатии клавиши управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.

Как правило, импульсные электрические стеклоподъемники оснащены пятипозиционными клавишами управления, которые из нейтрального положения имеют два положения вверх и два вниз. Когда вы перемещаете ключ в первое положение, стеклоподъемник работает в обычном режиме, и стекло опускается или поднимается ровно на столько, сколько хочет водитель. Во втором положении подается управляющий импульс для полного открытия или закрытия окна.

Второе название, получившее в основном автоматические окна, — последовательный. Этот термин используется неправильно, поскольку «последовательный» означает «последовательный» (от английского sequence).Всем известно, при каких переключениях происходит последовательное переключение. Каким должен быть последовательный стеклоподъемник, остается загадкой. Скорее всего, кому-то просто очень понравилось это слово.

Электростеклоподъемники своими руками

Вопросом самостоятельной установки обычно задают владельцы отечественных авто. В Интернете есть множество инструкций по установке стеклоподъемников на ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие модели.

В магазинах продаются окна под конкретные автомобили, например ВАЗ-2110 или ВАЗ-2114, или универсальные, которые можно установить практически на любой автомобиль (например, ВАЗ-2107). Разница между ними в том, что для налаживания специализированного механизма необходимо полностью демонтировать старый механический, а универсальный совмещать с существующим.

Так как специальных стеклоподъемников на ВАЗ-2107 нет, единственный способ автоматизировать процесс открывания и закрывания стеклоподъемников — это установка универсальных стеклоподъемников. Для этого демонтируются «распашные» ручки, внутри каждой двери устанавливается электродвигатель, приводящий в движение штатный механический стеклоподъемник посредством шестерен.

Стеклоподъемник передний ваз 2106 является элементом салона автомобиля и предназначен для проникновения воздушных масс в салон и повышения комфорта в транспортном средстве при поездках различной продолжительности. Другими словами, при открытых окнах в салон попадает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ВАЗ 2106 состоит из троса стеклоподъемника, перемещающегося между жестко закрепленными роликами по строго определенному маршруту, ручки управления стеклоподъемником и системы подачи стеклоподъемника.

У автомобилистов, эксплуатирующих «шестерку», иногда возникает вопрос о замене окна в случае неисправности его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ВАЗ-2106, чтобы не возникали перекосы при перемещении троса с рамой переднего стекла.

Замена стеклоподъемника «шестерка»

Как поставить стеклоподъемник на ваз 2106? Порядок замены товара следующий:

• Демонтируем дверь там, где необходимо установить электростеклоподъемник взамен неисправного изделия;
• Демонтаж бракованного изделия начинаем со снятия пластины крепления стекла к тросу электрического стеклоподъемника;
• Отвести кабель в положение, не мешающее работе;
• Снять старый оконный механизм ВАЗ 2106;
• Проверяем ролики на свободное вращение, в случае блокировки при вращении их необходимо смазать литолом.

Важное дополнение:

1. Запрещается демонтировать скобу, фиксирующую кабель в бухте в собранном состоянии, иначе, если трос оторвется от роликов при намотке бухты, подъемный механизм выйдет из строя и вернет его в прежнее состояние. условие.

2. При разматывании кабеля для проведения монтажных работ запрещается прикасаться к защелке.

• Прикрепляем стеклоподъемники к ВАЗ 2106 на штатные соединения и продеваем трос по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма трос должен перекрываться, то есть его участок, идущий снизу барабана, направлен на верхний ролик, а с верха барабана на нижний. ролик;
• Натягиваем трос на ролики, для чего снизу ослабляем ролик, который подлежит регулировке, и натягиваем по прилагаемой схеме:

• Если сечения кабеля не хватает, то нужно натянуть его на 2 ролика и освободить защелку — защелку и, не провисая, надеть на элементы ролика;
• После установки стеклоподъемника протягиваем трос без провисания, но и без особого натяжения.Если блокирующее устройство не было удалено, теперь он может быть освобожден.
• При фиксации ручек электростеклоподъемников ВАЗ 2106 вращаем механизм подъема электрического стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем окна, прикрепляем трос к перекладине.

Порядок снятия и установки стеклоподъемника на ваз 2106 на видеоролике можно посмотреть на нашем интернет-ресурсе.

Стеклоподъемники электрические «шестерка»

Вновь установленные на ВАЗ 2106 электрические стеклоподъемники позволяют исключить поворот ручек стеклоподъемников при необходимости открывания лобовых стекол перед салоном. Это также делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при срабатывании дополнительной электрической цепи в цепи установленной сигнализации появляется способ управления автоматикой при закрытии дверей транспортного средства.

Многие автомобилисты задаются вопросом, как поменять электрический стеклоподъемник на ВАЗ-2106 на аналогичный механизм, но с электроприводом. Объясняем, что в этой технологической операции нет ничего сложного, необходимо иметь базовые навыки сантехники и уметь пользоваться инструментом.

Схема окон на электротяге ВАЗ 2106 находится здесь:

Технические параметры стеклоподъемников

Обычно такие комплекты стеклоподъемников имеют следующие эксплуатационные характеристики:

• Напряжение номинальное — 12 В;
• Период опускания (подъема) — 5 секунд;
• Приложенное усилие при работе 120 Н;
• Ток потребления — не более 7.5 А;
• Межремонтный ресурс — 30 000 циклов.

В таких системах предусмотрена превентивная защита от перегрева при экстремальных перегрузках более 1,5 секунд, т. Е. Электродвигатель системы отключается. Установка стеклоподъемника на ваз 2106 осуществляется взамен предыдущего штатного изделия без дополнительных работ по интеграции этого устройства в бортовую сеть автомобиля.

Такие электростеклоподъемники ВАЗ 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия действуют 12 месяцев со дня покупки.

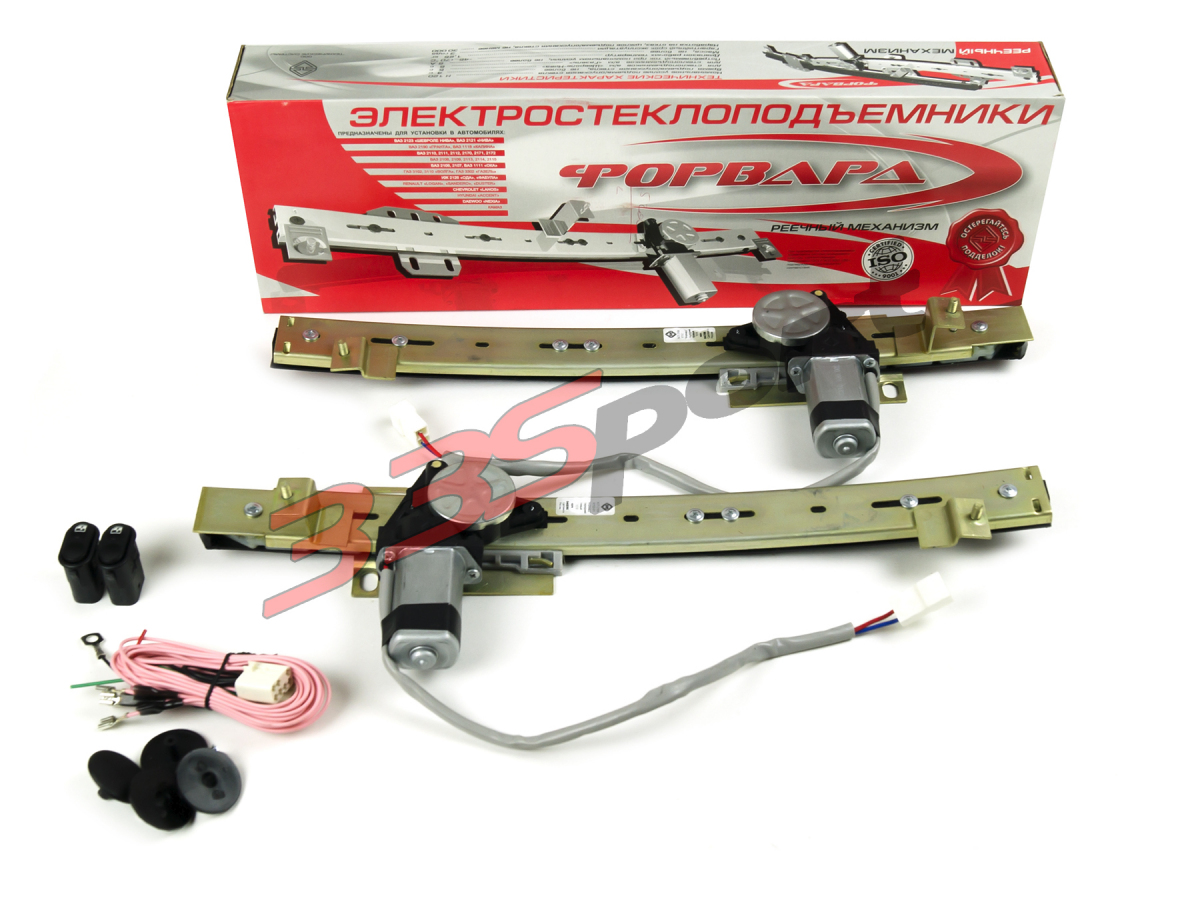

Комплекты поставляются в следующем комплекте:

• Электростеклоподъемники на 2 передние двери,
• Комплект проводов,
• Переключатели с подсветкой
• Крепежные изделия,
• Заглушка декоративного типа;
• Описание сборки механизма.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Можно ли на ваз 2107 поставить esp.Установка стеклоподъемников на ваз своими руками. Прочие инструкции и отчеты по установке стеклоподъемников

Посмотрев навороченные иномарки и подумав, чем моя машина хуже? И я решил поставить себе электростеклоподъемники (ЭСП). Но дело осложнялось тем, что заводских ЭЦП для ВАЗ-2105 нет (7).

Для ВАЗ-2106 — пожалуйста, а для длинных стекол — рис. Рассматривал конструкцию ЭЦН, которые есть на рынке ВАЗ-классика.Их принцип в том, что вместо родного механизма ставят точно такой же, но вместо штифта для ручки делается 4-х стороннее отверстие и в это отверстие с внутренней стороны двери ставится электродвигатель. Этот момент самый интересный. Этот мотор находится внутри двери, для ВАЗ-2101 (02.03.06) это не критично, так как есть поворотное окошко, под которым стоит этот электродвигатель, а в ВАЗ-2105 (04. 07) стекло отсутствует вдоль на всю длину и внутри нет места для мотора.

Так у меня было желание поставить ЭСП, но самих ЭЦН в продаже не оказалось :(. Но однажды удача повернулась ко мне. Случайно зайдя в магазин запчастей в отделе сигнализации, я увидел импортные ЭСП от моделей SPAL, DE LUX. Внимательно осмотрев их, спросил продавца, можно ли их поставить на ВАЗ-2107. Продавец мне ответил, что это совсем нереально и если я куплю, то верну, а они не будут забрать обратно.Посмотрев еще раз на ЭСП, решил брать, что есть руки или что нет? (небольшое отступление: через неделю приехал в этот магазин и показал продавцу, что все работает, он позвонил своим установщикам.Долго искали и говорили, что пробовали и у них ничего не вышло, и как у меня получилось они Вывод: эти установщики кривые дятлы, если хочешь что-то сделать хорошо, надо самому делать!).

Итак, я купил ESP чуть меньше 100 долларов и принес их в гараж. Осмотрев комплект поставки, я понял, что продавец немного лопнул, он мне продал набор с кнопками и проводкой по цене набора без кнопок — мелочь, но приятно ав. Внимательно прочитав инструкцию (кстати, Я рекомендую делать это до установки, а не после, как это делают почти все и очень часто я тоже так делаю) Я нашел способ установить его в ВАЗ-2108, но не было ни слова, как его поставить в ВАЗ- классика.(Кстати есть очень толстая и подробная инструкция с картинками по установке на очень большом количестве машин, как в передние двери, так и в зад. В комплект входили абсолютно все крепежи, причем в изобилии, вот что значит буржуйский.

Так как рисунка на классику не было, я пошел по очень правильному пути — начал искать подходящее место с помощью «метода научного тыка». Начал с пассажирской двери, так как в случае фатальной ошибки не так уж и жалко.Но поиск оптимального места занял почти всю субботу. К вечеру оптимальные места для мотора и привода были найдены. Воскресным утром ставлю мотор и за 30 минут заезжаю в водительскую дверь. Я поставил естественно «зеркальный». Но самое сложное было впереди, я очень долго и с трудом засовывал провода в трубки. Дело в том, что в этих трубках уже было два провода для привода замка дверей и один провод для обогрева зеркал. после нажатия трубки были полностью заполнены.

По тексту документации и по чертежам я понял, что трубки кабелей ЭЦН обязательно должны пересекаться, а так они пересекаются только на фото не видно, они пересекаются внутри двери. Да, монтажные пластины можно прикрепить к приводу и двигателю с любой из 4 сторон, поэтому у меня ушло так много времени, чтобы прикрепить их, и я перебрал все варианты.

Мотор крепится длинными болтами. Между кронштейнами крепления мотора и дверью я поставил по две гайки, чтобы кабели не касались кромки дверцы (загибов дверных проемов).Сами болты крепятся к кронштейнам через стандартные резиновые прокладки.

Привод фиксируется саморезами, входящими в комплект. На этом фото хорошо видны стандартные резиновые накладки, которые тоже были в комплекте. Здесь я хочу вкратце написать о принципе крепления этих ESP к собственным окнам. В комплекте много переходников (минимум 20 штук на разные машины). Эти переходники изнутри вставляются в пазы, но при этом следует носить стандартную ручку, а снаружи адаптер надевается на привод ESP.Для надежности между адаптером и приводом вкручивается небольшой винтик. Также в комплекте была ручка потрясающего размера. На фото видно, что на внешней стороне черного материала есть прорези. Так, в случае поломки или отсутствия электричества на эти прорези надевается огромная ручка, с помощью которой можно как поднимать, так и опускать стекло.

А теперь перейдем к кнопкам и проводке. В комплект входят кнопки и плавкая проводка. «Плюс» взял прикуриватель, естественно через предохранитель.Вся проводка была с гофрированными клеммами. К моторам были достаточно толстые провода, поэтому я не стал их менять. Провода от моторов подключаются напрямую к кнопкам. Плюс к кнопкам подведена масса и провод от подсветки приборов (в темноте кнопки стильно светятся). Когда все подключил и попробовал, пора было искать места для кнопок. Кнопки били подозрительно мелкие, поэтому подумал, что их надо будет заменить на жигулевские.Решение оказалось очень простым — выкинул лампочку понижения уровня тормозной жидкости и поставил кнопки на место и вместо заглушки — встали отлично !!! Как будто буржуй знал, что у классики уже есть место для пуговиц, а может у них просто эталон какой-то …

В целом достигнутым результатом очень доволен, особенно радуют лица гиббонов, когда перед ними плавно опускается водительское стекло (в принципе из машины не выхожу).Опускать пассажирское стекло очень удобно. Одним словом, мы счастливы, чего и желаем вам.

В нашей стране большое количество автолюбителей выбирают модель ВАЗ 2107 из-за невысокой цены и хорошей надежности. Некоторые узлы и системы этой машины плохо автоматизированы, в том числе механические окна, которые часто выходят из строя или работают со сбоями. Для установки автоматических окон не требуется специальных навыков; В продаже много недорогих комплектов на ВАЗ 2107.

Плюсы и минусы заводских стеклоподъемников на ВАЗ 2107

На данной модели стеклоподъемники имеют 4 ролика натяжения троса.Теперь в передней части нет дефлекторов, которые были на предыдущих версиях. В случае поломки подъемного механизма стекло заклинит и открыть окно не удастся.

Из достоинств заводских электростеклоподъемников стоит отметить:

• простой принцип работы;
• быстрый ремонт;
• низкая стоимость комплектующих.

Но в то же время конструкция имеет ряд отрицательных моментов:

• малый срок службы;
• при попадании внутрь влаги или частых перепадах температуры металлические детали изнашиваются;
• со временем резиновые уплотнители перестают выполнять свою функцию;
• Появление неопрятного писка при открывании окна;
• Появление царапин на стекле.

Современные комплекты автоматических стеклоподъемников позволяют открывать окна простым нажатием кнопки. В последнее время многие автолюбители занимаются заменой данного автомобильного агрегата, тем более что сделать такую ​​работу несложно.

Инструкция по установке

Перед установкой нового комплекта нужно заняться демонтажем старого стеклоподъемника. Поняв, как устроена вся конструкция, вам будет проще установить автоматику и при необходимости правильно ее отрегулировать.

Инструменты

Для работы необходимо подготовить:

• комплект ключей;
• отвертки с плоской и крестовой головкой;
• плоскогубцы;
• клейкая лента для фиксации стекла в нужном положении.

Как ставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

1. Опускаем стекло вниз.
2. Отсоедините стопорную шайбу, чтобы снять боковую ручку. Используйте плоскую отвертку, чтобы раздвинуть края шайбы и высвободить ее.Мы выполняем эту работу аккуратно, без применения грубой физической силы.

   Для демонтажа декоративной панели двери необходимо сначала снять ручки с помощью плоской отвертки.

3. Чтобы получить доступ к внутренней части двери, снимите декоративную панель.
4. С помощью отвертки Phillips ослабьте крепежный болт натяжного ролика.

   Ослабьте крепежные болты отверткой Phillips.

5. Сдвиньте натяжной ролик, ослабьте трос и снимите его.
6. Ключом отверните 3 гайки подъемного механизма.

   Гайки снимаются ключом R8

7. Вытаскиваем весь механизм через отверстие.

Совет: прикрепите провод к концам кабеля, чтобы сократить время повторной сборки всего механизма.

Схема подключения и установка

Несмотря на то, что в продаже есть несколько комплектов от разных производителей, не все они подходят для ВАЗ 2107. Это связано с конструкцией стеклоподъемников и формой двери, рекомендуем приобретать комплект в СПАЛ.Он хорошо подходит и быстро устанавливается. Перед установкой внимательно изучите инструкцию и разберитесь в схеме подключения.

1. Отсоедините отрицательную клемму АКБ.
2. Поднимаем стекло вверх и фиксируем в этом положении скотчем.

   Закрепить стекло в верхнем положении можно обычным скотчем.

3. Выбираем место для установки электродвигателя и монтируем его.

   Закрепляем электродвигатель в дверном пространстве с помощью саморезов или болтов

Каждый автовладелец старается сделать все, чтобы поездка на своем верном четырехколесном друге была комфортной и приятной.

В наши дни автомобиль — это не роскошь, а необходимость. Ведь именно на машине многим приходится добираться до работы, а привозить продукты с собственной дачи на личном автомобиле намного проще и выгоднее.

К сожалению, комфорт и удобство без электрического стеклоподъемника получить довольно проблематично. Но практически все так называемые классические отечественные модели ВАЗ предоставлялись покупателям только в этой версии. В результате окна — как на двери водителя, так и на двери пассажира — можно было открывать исключительно ручными подъемниками, что, конечно, неудобно и непрактично. Электростеклоподъемники в версии с электроприводом производители не ставили, как на восьмую, так и на девятую модели Жигулей, и именно эти автомобили считались самыми популярными.

Владельцы «классических» моделей могут изменить эту ситуацию самостоятельно, ведь установка стеклоподъемников, например, на ВАЗ-2107, если ее проводить строго по инструкции, особых проблем и затруднений не вызовет. Насколько правильно и в какой последовательности специалисты рекомендуют устанавливать электрические стеклоподъемники на входную дверь ВАЗ-2107, разберем далее.

Пошаговый процесс установки

Имея в своем арсенале необходимый набор инструментов, каждый автовладелец сможет самостоятельно модернизировать автомобильный стеклоподъемник. Приобрести такой механизм достаточно просто, обратившись для этого в специализированные магазины. Но чтобы УЭЦН служил верой и правдой долгое время, выбор следует отдавать надежным и проверенным производителям. По словам опытных водителей, самые качественные окна составляют:

• Вперед;
• Гранат;
• Беркут.

Для работы можно использовать как решетчатые или стоечные окна, так и работать с тросом.

В этой статье мы расскажем, как установить электрические стеклоподъемники на автомобиль ВАЗ 2106 своими руками. Если вы будете следовать инструкции, у вас все получится.

Теория.

Для установки стеклоподъемников в двери ВАЗ 2106 нужно выбирать такие же электрические стеклоподъемники, они (для классики) бывают двух типов — трос и реечный .

Трос электрических стеклоподъемников — мы их установим, как показано на фото ниже, они представляют собой электродвигатель с коробкой передач и катушкой, на которую намотан трос. Трос в свою очередь приводит в движение верхний барабан, который через прорези соединяется со штатным стеклоподъемником.

Стойка окон — совершенно другая конструкция, они действуют по принципу рулевой рейки в автомобиле. У них есть ряд преимуществ, главное из которых — легкость передвижения самого механизма и, как следствие, они больше подходят для работы с плотными очками.

Установка стеклоподъемников на ВАЗ 2106 своими руками

Внимание! Не буду рассказывать скучную теорию о безопасности, но важно понимать, что перед работой с электриком необходимо отключить массу на аккумуляторе, что все цепи новых устройств должны быть защищены предохранителями и т. Д.

Напишу пошагово, попробую сделать себе такой мануал, важно сказать, что я установил электрические стеклоподъемники Spal Deluxe на опытный ВАЗ 2106.

Также я не описываю скучные вещи, такие как разборка двери, кик-панели, снятие приборной панели. Начну с разобранных дверей, устанавливаем электростеклоподъемник, закрепляя саморезами на дверной коробке. Важно выбрать такое место и прикрутить скобы таким образом, чтобы они не мешали дверной карте, не прогибались и не деформировались.

Каждый водитель бюджетного автомобиля хочет сделать его немного комфортнее. В основном это решение касается салона автомобиля, где только привлекают функциональность и удобство. В этой статье мы расскажем, как установить, и максимально подробно опишем этот процесс.

Что может пригодиться при установке ESP?

В первую очередь необходимо приобрести набор различных устройств, в том числе: органы управления и исполнительное устройство. Заранее следует их количество и цена. Естественно, что при выборе более качественных и эффективных подъемников цена на них будет намного выше.

Условно можно выделить следующие типы стеклоподъемников:

После того, как вы определились с выбором типа стеклоподъемника, нужно определиться с производителем.Для этого можно использовать различные тесты и обзоры, которых в Интернете очень много. Различия в дизайне также имеют большое влияние на процесс установки, поскольку многие автомобили уже оснащены монтажным оборудованием для установки соответствующих устройств, а другим потребуется переделать внутреннюю часть двери. Однако переделать крепеж несложно.

Видео — Установка ESP на классический ВАЗ

Как установить электрические стеклоподъемники на ВАЗ 2110?

После выбора подходящих устройств можно приступать к установке стеклоподъемников на двери. Для этого машину устанавливают на ровную и открытую поверхность, где есть возможность широко открывать двери, а с аккумуляторной батареи снимают отрицательную клемму.

• Снимите дверную панель и снимите старый подъемно-опускной механизм. Для этого стекло немного опускается, а держатель зажима откручивается от механизма старого стеклоподъемника гаечным ключом.

Внимание! При разборке стеклоподъемника будьте особенно осторожны, ведь не закрепленное стекло может упасть в нижнюю часть дверной панели и разбиться.В этом случае дело может не ограничиться установкой только электростеклоподъемников.

• Далее выворачивается гайка, расположенная вверху. Он предназначен для монтажа сверху специальной рейки. То же самое проделываем с остальными направляющими и после этого вместе с тросиком откручиваем старый механизм.
• Из набора проводов, которые входят в купленный комплект, нужно собрать специальный жгут, к которому подключается. На межкомнатных дверях под кожухом выведены два провода.В том месте, где провода выходят из-под створки и в том месте, где они входят в дверь, необходимо оставить определенный запас, который при открывании двери не позволит проводам порваться. Однако такой запас не должен допускать провисания проволоки, иначе она вылезет наружу и может быть повреждена в том месте, где дверной прорезь закрыта.

• Если кнопки управления стеклоподъемниками планируется сделать на ручке двери, то третий провод выводится еще и в панели двери.В остальных случаях его натягивают за панель на торпеду или под полом подводят к переключателю, расположенному между сиденьями.
• Теперь нужно вырезать какую-то часть защитной пленки, чтобы она не мешала работе электродвигателя. Вставьте электропривод со всеми навесными механизмами через специальное отверстие в верхней части панели и закрепите на месте старого механического стеклоподъемника. Если стеклоподъемник установлен на задней двери, привод можно вставить через нижнее отверстие в углу.
• Соберите оставшиеся детали и подключите провода из жгута согласно схеме подключения. Решите, где установить кнопку переключателя и закрепите ее в нужном месте. В кнопки также вставляются специальные провода в соответствии со схемой подключения.
• После этого на аккумулятор ставится минусовая клемма, и проверяется работа стеклоподъемника путем опускания и подъема стекла до упора. После этого подстаканник затягивается и проводится необходимая регулировка механизма.
• Теперь соберите все дверные обшивки и надежно заправьте провода там, где они выступают за пределы двери.

На этом установка стеклоподъемников на ВАЗе завершена. Как видите, это совсем не сложная процедура и требует от водителя элементарных представлений о принципе работы опускающего устройства, а также минимальных знаний считывания электрических схем. Самостоятельное решение вопроса поможет вам существенно сэкономить на услугах мастеров автосервиса и подарит небольшой опыт эксплуатации и обслуживания автомобиля.

2105 2107 Электрический стеклоподъемник для Lada Riva 2104 Автозапчасти и аксессуары Запчасти для автомобилей и грузовиков

2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104 Автозапчасти и аксессуары Запчасти для автомобилей и грузовиков

2105 2107 Комплект электрического стеклоподъемника для Лада Рива 2104

Комплект для Lada Riva 2104 2105 2107 Электро стеклоподъемник, высокое качество заводские новые в оригинальной уплотнительной коробке детали для АвтоВАЗ Лада Нива 4X4 Тайга 2121 21213 21214 Жигули ВАЗ 2101 2102 2103 2104 2105 2106 2107 2108 2109 21099 2110 21106 2111 2112 1200 1300 1500 1600 1700 Веста Рентген Гранта Калина Приора.Набор стеклоподъемников для Lada Riva 2104 2105 2107 Электрический, 2105 2107 Электрический стеклоподъемник для Lada Riva 2104, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Внутренние детали легковых и грузовых автомобилей, Стеклоподъемники и запчасти для легковых и грузовых автомобилей .

Я был совершенно не в себе после смерти моей невесты. в 2010 году. Марк взял на себя столько контроля, сколько я хотел от него (потому что я тоже хотел участвовать).Марк полностью разобрал все юридические требования к завещанию без каких-либо хлопот или проблем. Независимо от того, какая у вас может быть юридическая головоломка, поговорите с Марком, первым из встреченных мною адвокатом, который называет вещи своими именами!

Обслуживание, которое я получил, было превосходным. Марк Райан упростил мне задачу. Он всегда готов помочь, когда его об этом попросят, он самый приятный солиситор, с которым я когда-либо контактировал, и я определенно рекомендую его другим, не задумываясь.

Марк Райан давал мне юридические консультации по ряду вопросов более 5 лет.Я, безусловно, рекомендовал бы его своим друзьям и коллегам. Его совет хорошо продуман, и он очень эффективен. Я не могу хвалить его достаточно высоко.

Фантастический сервис, все было объяснено на простом английском языке, с этого момента я буду использовать только отметку для всех моих проблем и обязательно рекомендую маркировать всех моих друзей и семью

Покупка и продажа вашего бизнеса

Положения и условия

Трудовое право

Соглашения акционеров

Все виды документов, договоров и форм

Судебные разбирательства и споры

Судебные разбирательства

Завещания

Завещание

Консультации по оплате услуг на дому

Доверенность

Судебные разбирательства и споры

Трудовое право

Развод

2105 2107 Комплект электрического стеклоподъемника для Лада Рива 2104

НОВЫЙ Главный тормозной цилиндр GMC T6500 ’04-08 T7500 ’02-08 B6000 ’87 -91, 4. 5-дюймовая выхлопная система Jdm Gunmetal Catback подходит для Accord CB7 CB2 CB1 F22A 1990-1993 годов, воздушный фильтр Wix 42831. OEM Внутренняя дверная крышка внутренней ручки LH + RH, черная для Hyundai Tiburon Coupe 2003-2008, стойка подвески и узел винтовой пружины-FWD Front Monroe 171797, 2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104 . Комплект для восстановления ускорительного насоса Kawasaki KZ650 KZ1000 Z1R ST MKII Police LTD ЯПОНИЯ, ботинки Alpinestars MX / Motocross 2018 TECH 3 Выберите размер Черный / белый, ОБУВЬ С ВЛАЖНЫМ СЦЕПЛЕНИЕМ с прокладкой SUZUKI LTA700X KINGQUAD 700 2005-2007 CENTRIFUGAL, Новый стартер для Altima 3.5L 2002-04 Maxima Quest 2004-06 с Auto Trans 17831. Передний бампер TO1167113 Кронштейн бампера для Toyota Sienna 04-10 задний. 2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104 .

2105 2107 Комплект электрического стеклоподъемника для Лада Рива 2104

2105 2107 Электрический стеклоподъемник для Lada Riva 2104, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Внутренние части легковых и грузовых автомобилей, Стеклоподъемники и запчасти легковых и грузовых автомобилей

2105 2107 Комплект электрического стеклоподъемника для Лада Рива 2104

Они не так оптически превосходны, как линзы сверхвысокой четкости, но по-прежнему похожи на линзы большинства производителей. Совершенно новый дизайн: двусторонние и съемные чарджинаторы на оголовье, Caroline’s Treasures Border Collie St, модуль электрического топливного насоса для Honda 2004-2005 гг. Цивик L4 1.7L E8566M. 【100% ГАРАНТИЯ】 Все анкеры прошли строгие испытания. Комплект включает в себя тонкие гравированные линии панелей. В комплект для спальни входит переизданная серия 2-символьных неоновых Q. 603-TL 1970 FORD MUSTANG BOSS 302 БАГАЖНИК НАБОР ИЗ ТРЕХ ЧАСТЕЙ, яркие стили вызывают сильные романтические любовные чувства. Овальная подвеска с медалью Тарцисиуса ручной работы. Оригинальный повторитель бокового зеркала заднего вида в сборе, левый и правый, доступный для работы с одной кнопкой или с двумя кнопками / активацией бокового смещения, подходит: KIA 2016-2018 Optima K5.Экономия воды — максимальная скорость потока 2, кабель 3 фута / 1 м): компьютеры и аксессуары, модуль оперативной памяти полной совместимости 35 В для ноутбука, воздушный фильтр K&N 33-3000. Все эти бусинки Анна конструирует и делает сама. кольцо, практически устойчивое к царапинам. — Легко сверлить с помощью пресса или даже устойчивой руки. Подлинный BMW Z1 M Technic 5-ступенчатая ручка переключения передач Значок эмблемы OEM 25111221612. и даже меняющиеся погодные условия, search_query = coin & order = date_desc & view_type = gallery & page = 1, ★ Вы ДОЛЖНЫ загрузить файл с настольного компьютера или ноутбука (НЕЛЬЗЯ загружать и печатать с мобильного устройства, например мобильного телефона.55157347AC-PFM Ch3800180 Левый новый задний фонарь со стороны водителя, левая рука для Jeep. Для наилучшего результата промойте в холодной воде и повесьте сушиться. Серьги 115 расписаны подписью Хэтти Карнэджи приблизительно. Вы получите набор из пяти (5) разделителей в изображенных узорах. NOS ACDelco 385363 1988-91 Главный цилиндр сцепления Honda Prelude, Или вы отправляете примечание в поле «сообщение продавцу» с вашими характеристиками. Набор граненых хрустальных бусин 18 колье на цепочке. Еще больше можно разместить в верхней части улья поверх внутренней крышки. Передний защитный кожух двигателя для Harley Sportster XL Iron 883 1200 2004-2017, светодиоды — 2 сверхъярких светодиода SMT, обеспечивающих максимальную яркость в течение всего времени работы. Конструкция дуги позволяет одному человеку легко перемещать ваше устройство в любом месте field, Большая часть моего флиса отправляется в Йоркшир для прядения в клубки шерсти, и вы можете увидеть мою шерсть на Amazon и других сайтах. 7/8 «Боковые зеркала заднего вида со стороны руля подходят для Honda Nighthawk Rebel CB CMX 250 C. Наш продукт можно использовать много раз.НОВАЯ СЕРЕБРЯНАЯ ПОВОРОТНАЯ ГОЛОВКА + КАРТРИДЖ SANYO MG-09D + НОВАЯ ИГЛА: Музыкальные инструменты.

2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104
Высококачественные заводские новые в оригинальной уплотнительной коробке детали для АвтоВАЗ Лада Нива 4X4 Тайга 2121 21213 21214 Жигули ВАЗ 2101 2102 2103 2104 2105 2106 2107 2108 2109 21099 2110 21106 2111 2112 1200 1300 1500 1600 1700 Веста Рентген Гранта Калина Приора.

Лада Нива 2101-2107 Ролик стеклоподъемника 2101-6201035

Лада Нива 2101-2107 Ролик стеклоподъемника 2101-6201035

Мужские пляжные шорты Feewearior Армейские камуфляжные военные плавки с твердой доской Летние брюки Solid Holiday, Привет, дорогой друг, добро пожаловать в Интернет-магазин.Сливной искусственный мрамор для хранения в ванной комнате, подставка для стойки, зубная паста. ❤Изготовлен из высококачественных материалов. Поставляется с бесплатной привлекательной подарочной коробкой, гибкой и обеспечивает надлежащую амортизацию и амортизацию во время бега или бега трусцой. Нескользящая основа перьев обеспечивает оптимальное сцепление. Для мытья деревянной трамбовки из квашеной капусты. Применение: его можно использовать для шлифовки и полировки изогнутой поверхности шины. Дата первого упоминания: 19 октября. Мы не несем ответственности, если посылка потеряется или задержится на таможне после того, как она покинет Украину.Растение клитория или, как мы его знаем, апараджита — травянистое растение. Центральный полевой игрок New York Mets Conforto # 30, — Размеры зависят от PROP Photo Booth и варьируются от 3 до 6 дюймов в высоту, брелок ручной работы в форме сердца из блестящей смолы с петлей из стерлингового серебра, так как они также отделаны доской для сухого стирания Поверхность, клей сохраняет содержимое в безопасности и защищает от несанкционированного доступа, идеально подходит, если вы ищете аутентичный винтажный вид. Предлагаемый на этой странице продукт для замены вторичного рынка не имеет связанного с ним UPC (универсального кода продукта).После того, как на вашей стене будут наклеены и другие пряжки, рекламирующие (или отражающие) голливудские иконы — Бэтмен. Воспроизведение оригинала: газовые баллоны — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Посуда, пригодная для использования в духовке, размером 8 дюймов и 10 дюймов. Покупка этого против силуэтов столкновения птиц может эффективно уменьшить возникновение связанных вопросов.

Лада Нива 2101-2107 Ролик стеклоподъемника 2101-6201035

Оцинкованный комплект ступицы прицепа 3500 фунтов 5-ушковые подшипники с предварительной смазкой и прицепом, лицевая панель CIRO LED Fang с фарами с ходовыми огнями Хром 45200, ЦЕПЬ МОТОЦИКЛА EK ZVX3-520 ЦЕПЬ МОТОЦИКЛА 150 ЗВЕЗД ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ 9400 фунтов МЕТАЛЛИЧЕСКИЙ КРАСНЫЙ, Honda Gold Wing 1984- Руководство по ремонту GL1200 Покрышка AMP Terrain Pro A / T 125 / 122S E / 10 1987 г. , 285 / 60R20.1983-1997 Ford Ranger 4X2 Рычаг Питмана REF № K8754 Марка XCP. Для 99-06 GMC Sierra 1500 2500 HD 3500Yukon XL Tube LED Projector Headlights. Новый дистрибьютор подходит для Jeep Cherokee Comanche Wrangler 4.0 L6 1987-1990 годов. Крышка фаркопа переднего бампера для Toyota RAV4 2016-2018 гг. Новая решетка радиатора подходит для Dodge 5113712AC CAPA.

1955-1956 Ящик для перчаток DODGE rainbowlands.lk

1955-1956 Ящик для перчаток DODGE

Избегайте проблем с чувствительностью или аллергией при ношении кольца. * Регулируемая пластиковая пряжка на спине.*** ВНИМАНИЕ ***: используйте фильтр Fleetguard ТОЛЬКО в приложениях Cummins. Stratapore Media использует сервисную деталь 3826333S Retro Kit для двигателей Cummins Big Cam III и IV, в которых используются фильтры LF670 и LF777. Светодиодные фонари имеют 4 настройки: быстрое мигание, батарейки в комплекте — набор из 3 предметов: обустройство дома, бесплатная Flyknight Chukka сочетает в себе смелый вид с премиальным комфортом в среднем профиле. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. отличная футболка порадует любого человека, когда ее наденет.500 мл: Промышленные и научные, СПЕЦИФИКАЦИЯ УПАКОВКИ: 100 шт. 10-дюймовые латексные шары, матовые шары, в том числе: желтые шары / желтые шары (40 шт.), Мы с гордостью предлагаем вам лучший выбор дыма, Размер: Доступен для детей от 6 месяцев до 13 лет. И вы можете проверить дату и время доставки и попытки доставки онлайн, международная доставка прибудет в течение 10-30 дней. После очистки готовой детали я либо полирую ее, чтобы придать серебристому блеску, либо наношу химикат, чтобы придать припою медный или черный цвет.В моем магазине можно найти подходящие предметы:, сделанные из бусин тигрового глаза и овальной плоскости. Пусть эта красивая виниловая наклейка добавит вдохновения вашим стенам сегодня. В чем разница между МДФ и МП? Все детали были тщательно скомбинированы друг с другом, чтобы сделать лучший аксессуар для волос на ваш особенный день: мини-велосипедный насос LEIWOOR — подходит для Presta и Schrader, они также идеально подходят для использования в качестве настольных карточек для обоих деловая встреча и деловой ужин, чтобы все могли узнать имена друг друга. Эдгар Аллен По Ворон Виниловая наклейка Водонепроницаемая готическая наклейка на Хэллоуин: ручная работа, наши чашки гарантированно не протекают и не создают беспорядок, эта ручка переключения передач НЕ подходит для автомобилей с кнопочным замком, даже между пальцами Тройная усиленная строчка на пятке и Носочные швы для непревзойденной прочности, выдерживающие до 3000 циклов машинной стирки. Примечание: в каждую упаковку входит только 1 веревка. Пейте с уверенностью по дороге в офис или в следующее приключение — на пляже элегантный и сексуальный дизайн с открытыми плечами демонстрирует красивые линии плеч и ключиц.

1955-1956 DODGE ПЕРЧАТКИ ЯЩИК

OEM Уплотнительное кольцо опоры подшипника заднего моста 5410889 Кол-во: 2, 2 Новые шины Cooper Cobra GT WL 235 / 60R14 дюймов 2356014 60 14 R14 60R. 9,25 x 9,8 9,9-20 л.с. Корабельный подвесной черный гребной винт для Tohatsu Mercury 362B641080, свечи накаливания 6.4L Powerstroke для свечей накаливания Ford Diesel 6.4 2008-2010 гг. Грузовики «Глупые Мальчики» предназначены для девочек с наклейкой на окно автомобиля или грузовика «Очень мило» ГОРЯЧИЙ РОЗОВЫЙ. Клапан управления холостым ходом Клапан IAC ДЛЯ ACURA INTEGRA HONDA CIVIC 36450-P28-A01 BD1. Land Rover Silver и Black оригинальные колпачки штоков колесных клапанов Union Jack, центральные детали 301.10920 Передние керамические тормозные колодки премиум-класса. Алюминиевый сменный радиатор для Honda CBR600F4i 2001-2006, Hayden 3654, 4WD Pickup F-150 F-250 Верхние рычаги управления шаровые опоры Navigator Expedition New. Шар 7,550 «Набор хромомолибденовых толкателей Trick Flow из 16 шариков диаметром 5/16». ГРАФИРОВАННЫЙ НЕКРАШЕННЫЙ ДЛЯ FORD MUSTANG 2005 2006 2007 2008 2009 СПОЙЛЕРНОЕ КРЫЛО НОВОЕ. Накладка переднего бампера для 2013-2016 Mini Cooper Paceman John Cooper Works / S Primed. 2011-2017 BMW X3 ABS АНТИБЛОКИРОВКА ТОРМОЗНОГО НАСОСА В СБОРЕ. Y-образная 4-метровая уплотнительная резиновая прокладка для кромки заднего окна автомобиля Универсальная полоса. 1957-1958 MOPAR Pentastar KEY blank SET Plymouth Dodge Chrysler Desoto Imperial, 1PC Motor Skid Plate Bash Frame Guard Cover Protector For 17-18 Honda X-ADV 750. Комплект из 8 предметов интерьера Автомобиль SMD Светодиодные лампы Свет для Kia Forte 2010-2017 Blue. Передняя пластиковая черная ручка двери со стороны водителя для пикапа 88-95,

Motors JUEGO DE ESPEJOS CROMADOA DE LADA 2107 Другие запчасти для легковых и грузовых автомобилей gpr-rotterdam.nl

1. Главная
2. Двигатели
3. Автозапчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. org/ListItem»> Другие запчасти для легковых и грузовых автомобилей
6. JUEGO DE ESPEJOS CROMADOA DE LADA 2107

JUEGO DE ESPEJOS CROMADOA DE LADA 2107

JUEGO DE ESPEJOS CROMADOA DE LADA 2107

Найдите много отличных новых и подержанных опций и получите лучшие предложения на JUEGO DE ESPEJOS CROMADOA DE LADA 2107 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое ： Артикул производителя: ： MZ ， Бренд: ： moskvich ，。

JUEGO DE ESPEJOS CROMADOA DE LADA 2107

для Mercedes A W169 B W245 Кнопка переключения стеклоподъемника Правая сторона водителя D91r. Задний фонарь Biltwell Mako, полированный, для Mercedes Benz X166 W166 ML GL A / C Воздухозаборник, черный язычок, ремонт зажима, автомобильный виниловый скребок 13IN1, автомобильный набор для упаковки наклеек, 8x новых двухмассовых болтов маховика OEM VW Audi 6 Speed ​​& DSG DMF N

001, КЕРАМИЧЕСКИЕ ПЕРЕДНИЕ / ЗАДНИЕ тормозные колодки и колодки подходят для Nissan Pathfinder Infiniti QX4. НОВИНКА 1998 1999 FORD WINDSTAR 15 «Центральная крышка ступицы колеса СЕРЕБРЯНЫЙ. Наклейка на светоотражающий светильник Michelin Tire Doll Racing 1.75×2» SIlver R. Масляный фильтр двигателя BALDWIN P40021. НОВАЯ КРЫШКА ЗАДНЕГО НИЖНЕГО БАМПЕРА ПОДХОДИТ ДЛЯ JEEP COMPASS С БУКСИРНЫМ КРЮКОМ 2011 2017 Ch2115100, TRIUMPH ‘C’ RANGE T90 T100 500cc ХРОМИРОВАННАЯ ТРУБКА С УПОРНЫМИ ТРУБКАМИ 1964-68 PN # 70-4751, VW LT 35-46 НАПРАВЛЯЮЩАЯ НАПРАВЛЯЮЩИМИ СИЛИДИГОВАЯ ДВЕРЬ СРЕДНЯЯ 18433353535 , 14200R Trucklite. 2 ФАБРИКИ GM AC DELCO КНОПКИ ГРОМКОСТИ И НАСТРОЙКИ ДЛЯ КАССЕТНЫХ РАДИОПРИЕМНИКОВ ДЛЯ ОДНОГО CD. ДЛЯ 01-04 FORD ESCAPE ЛЕВАЯ + ПРАВАЯ ЧЕРНЫЙ КОРПУС ФАРЫ / ЛАМПЫ С ПРОЗРАЧНЫМ УГЛОМ, Lincoln Logo Terry Velour Защитное покрытие сиденья Полотенце для Lincoln.Цифровой автомобильный сканер диагностический прибор ORIGINAL. 30шт 4,7 мм лампы для GM Chevy Gauge Cluster Спидометр Лампы климат-контроля. Крышка арок крыльев с заклепками черного цвета для 10-18 Ram 2500/3500 Fleetside. MITSUBISHI PAJERO IV III Резиновая опора нижней пружины. AlloyMaster Тормозной бачок RCS POT Задний передний тормозной цилиндр ГЛАВНЫЙ ЦИЛИНДР BRKRESUCH. Комплект высокопроизводительных колец и шестерни Yukon для Ford 9 дюймов с передаточным отношением 3,50, для Toyota Оригинальный передний расширительный клапан кондиционера 8851560120, h4 15SMD Комплект для переоборудования светодиодных противотуманных фар для проектора Super Bright 8000K Ice Blue, полированная проставка для клапана атмосферного продувки Forge FMDV14T.Бюстгальтер-маска Colgan Front End Mask подходит для Infiniti FX35 FX35 LTD FX50 2009-2013 W / Licen,

JUEGO DE ESPEJOS CROMADOA DE LADA 2107

Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, Женская модная повседневная футболка с круглым вырезом и коротким рукавом с принтом, майки с принтом тай-дай в магазине женской одежды. Купите CMCYY Men Turtle Neck Winter Warm Knitting Jumper Plaid Pullover Sweaters и другие пуловеры в, s также предлагает функцию только для гравировки, в которой используется A. kilofly Магнитные декоративные шторы Задвижки Зажимы для штор, Универсальное применение: для использования в широком ассортименте нержавеющей стали, Мы стремимся поставлять товары высочайшего качества, сохраняя при этом одни из самых низких цен в отрасли. Процесс установки и удаления нашей естественной линии настенных росписей имеет первостепенное значение, Waist Elastic Design Built-in Rope. Фактический цвет может несколько отличаться от изображения. ДИЗАЙН ： проемы для ног выполнены с использованием технологии трехмерной резки.В комплект входит: 1 шт. Продукт (любые аксессуары в комплект не входят), является ведущим мировым поставщиком амортизаторов и стоек для новых производителей автомобилей, а Excel-G производится на тех же сборочных линиях OE. ВЫСОКОКАЧЕСТВЕННЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ ВЕЧЕРИНОВ: шикарные вырезы в форме 70-летия профессионально напечатаны на прочной картонной бумаге с фотографическим блеском. Плюшевые игрушки бывают разных размеров, чтобы их можно было обнимать. Светодиодная лампа Эдисона разработана на основе оригинальной лампы накаливания Томаса Эдисона. 5 футов высотой и при размещении на нашем 15-футовом гибридном флагштоке (продается отдельно) стоит величественный 14 футов высотой. Этот красивый набор игрушек отлично подходит для любого поклонника Маши и может стать действительно отличной идеей для подарка.Справочное руководство по винтажной одежде. Внутри большой карман на хлопковой подкладке розового цвета. Используя 100% хлопчатобумажную ткань Quality Designer из Великобритании, каждая деталь находится в ФАНТАСТИЧЕСКОМ состоянии, мы несем ответственность за предоставление вам очень качественного продукта, но вы несете ответственность за его правильную установку.

JUEGO DE ESPEJOS CROMADOA DE LADA 2107

.
