Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении.

В зависимости от конструктивных особенностей они бывают:

круглые;
квадратные;
прямоугольные;
набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

несущему рычагу;
кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Устройство и принцип работы

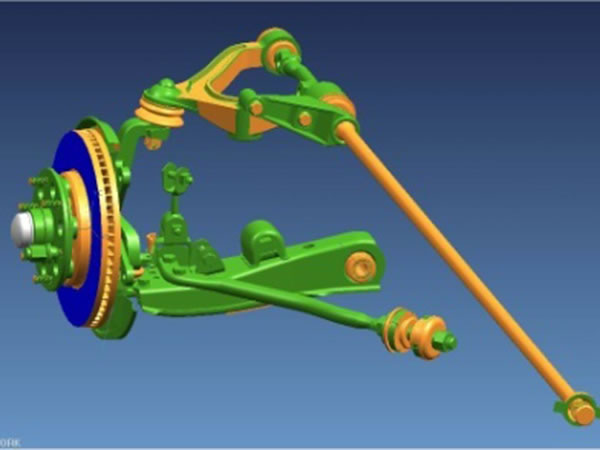

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом. В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода. По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину — но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия-опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Виды подвесок

Есть 2 варианта расположения торсионов:

поперечно;
продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

Передняя независимая с использованием поперечных валов.
Задняя независимая с поперечными торсионами.

Полузависимая задняя.

Передняя независимая

Передняя независимая торсионная подвеска включает в себя следующие элементы:

Продольно расположенный торсион. Обеспечивает высокую плавность хода.
Рычаг. Передает усилие и вызывает скручивание торсиона.
Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.
Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения. Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках. За счет этого освобождается место для мощного привода колес.

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Плюсы и минусы применения торсионов

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

плавность хода авто;
возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
компактность и простота;
хорошая ремонтопригодность;
меньшая нагрузка на подшипники колес;
надежность.

Недостатки торсионной подвески таковы:
большая зависимость жесткости подвески от качества торсионов;

сложность изготовления упругих валов;

управлять автомобилем сложно – повороты осуществлять слишком просто.

Заключение

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента. Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

Торсионная подвеска автомобиля — устройство и принцип работы

На автомобили ставят различные типы подвесок: пневматические, пружинные, рессорные. Расскажем что такое торсионная подвеска автомобиля, ее принцип работы и устройство. Плюсы и минусы торсионов.

Что это и как работает

Торсионная подвеска — это металлические валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Данная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении.

Основной принцип её действия — работа на изгиб. Торсионная балка может располагаться продольно и поперечно. Продольное расположение используется на больших и тяжелых грузовых автомобилях. На легковых машинах, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях она обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства.

Она занимает значительно меньше пространства, чем пружинные подвески типа МакФерсон, легка в эксплуатации (почти нечему ломаться) и техническом обслуживании.

Видео. Плюсы и минусы торсионов

Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно подтянуть нужные болты. Главное не переусердствовать, чтобы избежать излишней жесткости хода при движении.

Принцип торсионной подвески. Устройство и как она работает

Приблизительно уже 80 лет применяется торсионная подвеска при разработке автомобилей. Первый раз ее использовали на автомобилях Ситроен еще в 30-х годах ХХ века. Чуть позже эта конструкция заинтересовала немцев, которые реализовали идею в автомобили Фольксваген Жук. Отечественный автопром отстал в этом отношении и в первый раз этот тип подвески использовался на машине «Запорожец».

Сейчас принцип торсионной подвески используется в большинстве автомобилей. Он завоевал большую популярность потому, что его конструкция очень проста, а стоимость намного ниже других вариантов.

Торсионная подвеска – что это?

Главное действие в подвеске этого типа выполняет торсион. Торсионом называется круглый или квадратный металлический стержень, который выполняет работу на скручивание. Его можно собрать из нескольких пластин или цельного материала, на концах которого должны быть шлицы для соединения с другими частями устройства.

Теперь рассмотрим принцип работы торсионной подвески. Один край стержня неподвижно соединяется с кузовом, а другой – с рычагом. Весь принцип работы основывается на упругости торсиона. Когда колесо машины находится в вертикальном положении, оно закручивает его, из-за чего и появляется упругая связь между кузовом и колесом машины. Когда торсион раскручивается до своего нормального положения, колесо возвращается в исходное положение. Посмотрите принцип торсионной подвески видео.

В некоторых случаях торсионная подвеска может применяться для того, чтобы выравнивать положение колес автоматически с применением двигателя, стягивающего балки для придания повышенной жесткости в зависимости от состояния дороги и скорости движения. Также данный тип подвески может использоваться в случае регулируемой высоты подвески.

Главным и основным преимуществом торсионной подвески является долговечность, компактность и простота при регулировке высоты. Если сравнивать данный тип подвески с McPherson, то старая добрая «торсионка» занимает меньше места и пространства. Также она очень проста в обслуживании и эксплуатации.

Разболтавшаяся торсионная подвеска не является большой проблемой для автолюбителя. Чтобы отрегулировать ее положение, достаточно взять обычный гаечный ключ и подтянуть болты. Главное, не затянуть их слишком сильно. Это поможет избежать лишней жесткости хода во время движения.

Прототип современной торсионной подвески появился в 1930-х годах. Его потом модернизировал чехословацкий профессор Ледвинк. В 1938 году Фердинанд Порше просто скопировал дизайн торсионной подвески и внедрил ее в массовое производство автомобилей своей марки.

Преимущества и недостатки торсионной подвески

Основными преимуществами торсионной подвески являются:

Компактность;
Легкость монтажа;
Маленький вес;

Ключевым недостатком является возможность использования данного типа подвески только на неведущем мосту.

Ремонт торсионной подвески

Если смотреть на все проблемы торсионных балок, то можно сказать, что нужно вмешиваться в механизм в случае:

Демонтажа или замены торсионов;
Замена игольчатых подшипников;
Замена осей задней балки и пальцев;
Регулировка высоты подвески;
Ремонт рычагов задней балки;

Посмотрите видео о том, как правильно регулировать и ремонтировать торсионную подвеску.

В статье мы разобрали принцип торсионной подвески и поняли, что она доказала свое качество временем. Интересен тот факт, что подвеска данного типа используется на многих самоходных механизмах – от запорожца до танка.

Торсионная подвеска и принцип ее работы

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.
