Как пользоваться OBD2-сканером для авто и какие с ним открываются возможности

Современный автомобиль – это не только механика, но и огромное число электронных компонентов. Они управляют работой различных узлов и систем, отслеживают их состояние, регистрируют и фиксируют отклонения в работе. Чтение этих параметров позволяет производить полную компьютерную диагностику и выявлять неисправности.

Для того, чтобы диагностировать неисправности авто, необходимо специальное оборудование. Раньше для этих целей каждый производитель предлагал свое снаряжение, но с введением стандарта OBD2 примерно с 2000 года, на рынке появилось множество универсальных OBD2-сканеров.

Разъем OBD2 обычно находится под приборкой, где-то над педалями © AudiWorld

Мультимарочные адаптеры, подключаемые в стандартный разъем OBD2, поддерживают работу с множеством марок и моделей машин. Специальное ПО для них содержит в базе как стандартные коды ошибок, универсальные для большинства авто, так и фирменные, уникальные для отдельных марок.

Помимо чтения кодов ошибок, современные OBD2-сканеры предлагают некоторые возможности по настройке бортовой электроники автомобиля. Если читать ошибки может практически любой дешевый сканер, но для продвинутой работы нужно оборудование профессионального уровня, которое заметно дороже.

Основные возможности OBD2-сканеров

Главной функцией любого OBD2-сканера является подключение к бортовой электронике авто для чтения ошибок, их расшифровки и удаления после устранения неполадок. Также эти устройства, вне зависимости от класса, могут считывать с ЭБУ двигателя и отображать текущие параметры его работы.

Используя сканер OBD2, можно проанализировать как всю бортовую сеть полностью, так и отдельные системы (например, зажигание или управление впрыском топлива). Возможно отслеживание в режиме реального времени таких показателей, как количество оборотов мотора, скорость, температуры масла и тосола, давление масла и топлива, давление во впускном и выпускном коллекторе, расход воздуха.

Показатели работы авто на планшете © Team-BHP

Также можно мониторить параметры работы топливной системы и зажигания, вроде угла опережения зажигания, показателей обогащения смеси, полноты сгорания топлива, положения дроссельной заслонки и т.д.

Некоторые из показателей компьютерной диагностики с помощью OBD2-сканера просты для понимания даже неопытными автомобилистами. Другие требуют более глубокого понимания процесса, так как отсылка к нарушению работы одной системы может указывать на неполадки вовсе в другой. К примеру, слишком высокая температура на впуске может говорить о проблемах и с фильтрами, и инжектором, и охлаждением ДВС, и его масляной системой.

В чем отличия между OBD2-сканерами разных марок

На рынке представлены OBD2-сканеры разных производителей, отличающиеся между собой ценой и функциональностью. Их стоимость отличается колоссально: существуют как китайские девайсы за несколько долларов, так и модели за несколько тысяч.

Главным отличием между ними является уровень функциональных возможностей. Также есть отличия в уровне поддержки производителем. Если профессиональные аппараты получают обновления ПО, клиенты могут рассчитывать на поддержку производителя, то отношение китайских компаний к дешевым переходникам может иметь вид «выпустили – и забыли».

Помимо широты функциональности, имеются и отличия в интерфейсе подключения. Популярны беспроводные OBD2-сканеры, работающие по Bluetooth или Wi-Fi, которые подключаются к любому современному смартфону, планшету или ноутбуку. Они удобны и универсальны, часто стоят недорого, но функции таких гаджетов сильно зависят от цены и добросовестности производителя.

Тот же ELM327 (популярный чипсет для OBD2-сканера) не копировал только ленивый. На AliExpress полно клонов по несколько долларов, совместимых с любым смартфоном, но они недотягивают по уровню возможностей до оригинала. Даже диагностика базовых компонентов доступна не в полной мере, не говоря уже о частых проблемах с совместимостью.

Недорогой сканер ELM327

Большинство OBD2-сканеров по цене порядка $10 стоит покупать только с целью общего ознакомления, или в надежде «на авось» (а вдруг с вашей машиной все заработает как надо, что вовсе не факт). Для профессионального или полупрофессионального применения нужны устройства уровнем повыше. К таким относятся те же Launch X431 Pro, Launch EasyDiag, Delphi DS150. Они умеют не только читать и удалять ошибки, но и производить настройку авто.

Launch X-431 PRO 3 в комплекте с планшетом и набором переходников © Diagtools

Помимо беспроводных OBD2-сканеров, существуют проводные модели, с подключением по USB или RS232 (COM). Такие есть как среди бюджетных, так и профессиональных гаджетов. Если первые особо не отличаются от собратьев с BT/Wi-Fi (разве что доступнее, и шанс на полную функциональность выше), то вторые – полноценные диагностические аппараты. Однако проводные модели требуют использования совместно с ПК или ноутбуком, поэтому больше ориентированы на сервисные центры, СТО.

Как пользоваться OBD2-сканером для авто

Для использования OBD2-сканера нужно, в первую очередь, подключить его к разъему OBD автомобиля и связать с компьютером, смартфоном или планшетом. Для подключения к авто без разъема OBD2 может понадобиться переходник.

Работа со сканером осуществляется в специальных программах. Для Android универсальным приложением под сканеры на ELM327 является Torque. Для Windows можно использовать OBD Auto Doctor. Профессиональные сканеры часто работают с проприетарным ПО. Те же Launch работают с фирменными утилитами, привязываемыми к серийному номеру устройства.

OBD Auto Doctor © Windows Report

Простые адаптеры, вроде ELM327, не требуют дополнительных вложений. С ними можно работать сразу после подключения, пользователь получает доступ ко всем опциям меню, поддерживаемым диагностируемым его машиной. А вот Launch EasyDiag или Launch Pro X431 нуждаются в регистрации и покупке баз данных по интересующим авто. Стоимость базы по одной марке составляет несколько десятков долларов, поэтому если нужно иметь возможность обследовать машины разных производителей – придется раскошелиться.

Delphi DS150E © Drive2

OBD2-сканер Launch EasyDiag версии 2.0 можно было разблокировать «пиратскими» методами. После такой процедуры и установки модифицированного (взломанного) фирменного приложения он превращался в полный аналог Launch Pro, имеющий в базе около 200 марок авто.

Однако он снят с производства, а новая версия 3.0 уже защищена от взлома.

Launch EasyDiag 2.0 и планшет с базой данных © Diagtools

Используя основные пункты меню программы, вы можете считывать различные показатели, сканировать ошибки, удалять их (например, отключить лампочку Check Engine). Эти опции доступны практически на любом сканере, даже дешевом. Профессиональные устройства также позволяют изменять настройки бортовой электроники, привязывать форсунки и другие компоненты двигателя с электронным управлением, привязывать новые ключи.

Некоторые устройства (такие как Launch Pro) умеют также менять значение VIN-кода, номера шасси (это может быть незаконным). В отдельных случаях доступна перепрошивка ЭБУ и других элементов «мозгов», но это скорее исключение для некоторых авто (вроде Ford Kuga и Focus 2). Обычно для таких манипуляций нужны специальные программаторы.

Если вам просто хочется обследовать свою машину, продиагностировать ее на предмет неполадок, или посмотреть наличие проблем у авто, покупаемого на вторичном рынке – в большинстве случаев хватит и бюджетного ELM327, используемого совместно с Torque на смартфоне.

Владельцам и мастерам СТО и автосервисов, профессионально работающим с машинами разных марок, бюджетного сканера недостаточно. Желательно обзавестись Launch Pro, Delphi DS150, VAG-COM (для VW, Audi, Skoda и т.д.) или тому подобным аналогом, с лицензионными базами и поддержкой. Еще лучше будет купить сразу два устройства (например, Delphi и Launch), чтобы свести к минимуму ситуации, когда один из адаптеров в упор не хочет работать корректно на клиентской машине.

Как пользоваться сканером обд 2

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

Подключите устройство к телефону по Bluetooth
Подключите устройство в настройках программы Torque

После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.

Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth. Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!

Но вернемся к нашему устройству:

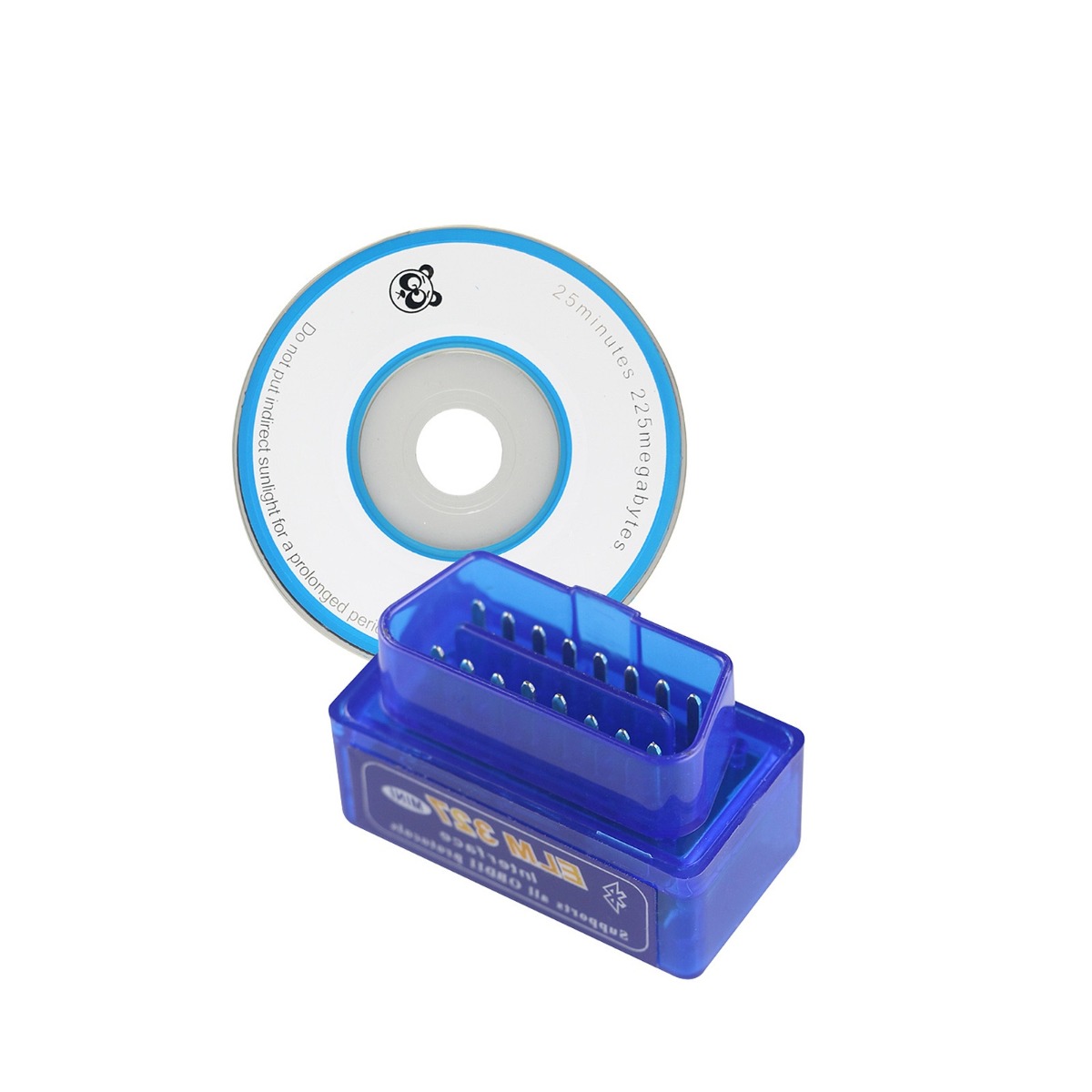

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением. Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.

Первое, что нам нужно – это найти диагностический разъем в автомобиле. Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.

Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.

После установки в разъем на устройстве загорится индикатор.

Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.

Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний. Впоследствии Вы всегда сможете установить другой софт.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque »

Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону. Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.

Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер. Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.

Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».

Рис. 5. Запрос пароля для подключения

Устройство будет подключено. Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

Теперь запускаем саму программу. Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» – должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech». У Вас ситуация может быть немного иная.

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.

Рис. 10. Напряжение на аккумуляторе

Основные возможности OBD2-сканеров

В чем отличия между OBD2-сканерами разных марок

Как пользоваться OBD2-сканером для авто

Владельцам и мастерам СТО и автосервисов, профессионально работающим с машинами разных марок, бюджетного сканера недостаточно. Желательно обзавестись Launch Pro, Delphi DS150, VAG-COM (для VW, Audi, Skoda и т. д.) или тому подобным аналогом, с лицензионными базами и поддержкой. Еще лучше будет купить сразу два устройства (например, Delphi и Launch), чтобы свести к минимуму ситуации, когда один из адаптеров в упор не хочет работать корректно на клиентской машине.

Подключение автосканеров ELM327 к ОС Андроид

Для оперативной диагностики легковых и грузовых автомобилей предназначены сканеры ELM327. Это компактные устройства, позволяющие выявлять и устранять ошибки в работе электроники и основных систем транспортных средств. Они простые в эксплуатации, надежные, компактные и недорогие.

Современные диагностические адаптеры ELM327 совместимы с операционными системами Android, Windows и iOS. Они с легкостью подключаются к стационарным компьютерам, планшетам и смартфонам. Для этого может использоваться сеть Wi-Fi, Bluetooth или USB-кабель. Независимо от того, какой модели устройства вы отдали предпочтение, подключить диагностический адаптер к гаджету, работающему на ОС Android, не составит труда. С этой задачей справится даже неопытный автовладелец.

Подключение ELM327 Wi-Fi к Android: пошаговая инструкция

Чтобы выполнить диагностику автомобиля с помощью сканера OBDII и смартфона, действуйте следующим образом:

Вставьте диагностический адаптер ELM327 в предназначенный для него разъем и дождитесь, пока на приборе замигают огоньки. Обычно это происходит в течение 10 – 20 секунд и свидетельствует о том, что устройство готово к работе. Обратите внимание, что двигатель автомобиля в это время должен быть включен.
Войдите в список доступных Wi-Fi сетей на своем телефоне и найдите в нем WiFi_OBD2. В открывшемся окошке коснитесь надписи «Изменить сеть», а затем выберите пункт «Дополнительно» или «Расширенные параметры» (в зависимости от версии ОС).
Нажмите последовательно «Настройки IP» и «Пользовательские», а затем введите в специальное окошко IP-адрес диагностического адаптера. После этого вам останется только сохранить внесенные изменения.
Далее войдите в приложение Torque или воспользуйтесь другой программой для диагностики электроники авто (это может быть OpenDiag Mobile, HobDrive и т.д.). Нажмите кнопку «Состояние адаптера».
Перейдите в раздел «Настройки», выберите «Тип подключения» и нажмите «Wi-Fi». Убедившись, что IP-адрес сканера ELM327 отображается правильно, начинайте процедуру диагностики.

Практика показывает, что большинство автовладельцев используют для оценки состояния транспортных средств программу Torque. Это не удивительно, поскольку она обычно поставляется в комплекте с диагностическим сканером. Но вы можете отдать предпочтение и другому приложению – последовательность действий, необходимых для настройки устройства, не претерпит значительных изменений.

Как выполнить подключение ELM327 Bluetooth к Android

Если вы купили диагностический адаптер ELM327 с Bluetooth, соединить его с телефоном, работающим на Андроид, также не составит труда. Действовать в данном случае нужно последовательно:

Вставьте сканер в предназначенный для него разъем, запустите двигатель машины или включите зажигание. Дождитесь, пока на корпусе устройства загорится лампочка или просто засеките 20 секунд.
Войдите в меню своего смартфона и выберите «Настройки Bluetooth». Отметьте пункт «Видно другим» и нажмите на кнопку «Поиск устройств».
Когда смартфон обнаружит диагностический адаптер ELM327, в списке доступных устройств появится «OBDII». Нажмите на него, чтобы добиться сопряжения автосканера с вашим телефоном.
Введите ключ доступа в предназначенное для него окошко. Это может быть комбинация 1234 или 6789, 1111 или 0000.
Войдите в приложение, которое будет использоваться вами для диагностики автомобиля. В разделе «Настройки» нажмите кнопку «Тип подключения» и выберите Bluetooth. Сохраните настройки и покиньте программу.
Ещё раз войдите в приложение и запустите проверку состояния электроники и других систем транспортного средства.

Схемы соединения диагностического адаптера OBD2 со смартфоном, работающим на ОС Android, посредством Wi-Fi и Bluetooth во многом похожи. Какому бы варианту вы не отдали предпочтение, важно делать всё аккуратно и чётко придерживаться инструкции.

Подключение ELM327 USB к Android: основные этапы

Если вы собираетесь использовать для проверки правильности функционирования электроники транспортного средства ноутбук или планшет, выполните подключение адаптера ELM327 USB к Android. Сделать это можно в несколько этапов:

Скачайте USB-драйвер для диагностического автосканера, которым вы пользуетесь. Для этого нужно предварительно получить Root-Права на Андроид.
Разархивировав драйвер, войдите в папку D2XXSample\bin и выберите программу D2XXSample.apk. Вы должны установить её на свой планшет или ноутбук. Если не получится с первого раза, войдите в D2XXSample\obj\local\armeabi и, выбрав файл libftd2xx-jni.so, перенесите его в системную папку своего электронного гаджета data/data/com.ftdi.d2xx. После этого установить программу D2XXSample.apk не составит труда.
Скачайте на планшет или ноутбук приложение Torque или другой инструмент для диагностики автомобилей. Откройте эту программу, в разделе «Настройки» нажмите «Тип подключения» и выберите «USB». Выполнив указанные действия, вы сможете приступить к проверке качества работы авто.

Использовать USB-кабель для соединения диагностического адаптера OBDII с планшетом или ноутбуком целесообразно только в том случае, если сканер не поддерживает Wi-Fi и Bluetooth. Это не очень удобный и более трудоемкий вариант, ведь вам придётся дополнительно получить Root-Права на Андроид.

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

Подключите устройство к телефону по Bluetooth
Подключите устройство в настройках программы Torque

Но вернемся к нашему устройству:

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

После установки в разъем на устройстве загорится индикатор.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque»

Устанавливаем…

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Рис. 5. Запрос пароля для подключения

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» — должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Рис. 10. Напряжение на аккумуляторе

‎App Store: Car Scanner ELM OBD2

Лучшее приложение для диагностики и контроля автомобиля для iPhone/iPad.
Наблюдайте за параметрами работы Вашего автомобиля в режиме реального времени, считывайте и сбрасывайте ошибки и стоп-кадры, следите за результатами самодиагностики ЭБУ, замеряйте разгон автомобиля, ведите статистику расхода топлива и многое другое:
1) Настройте приборную панель так, как Вам удобно. Вы можете настроить несколько страниц, выбрав указатели различного вида (стрелочный указатель, текст, график) и настроив внешний вид каждого из них.
2) Добавляйте дополнительные датчики, чтобы получить то, что скрыл от вас производитель автомобиля.
3) Считывайте и сбрасывайте ошибки. Car Scanner включает обширную базу расшифровок ошибок.
4) Считывайте стоп-кадры (состояние датчиков в момент сохранения ошибки).
5) Наблюдайте за результатами самодиагностики ЭБУ.
6) Проверьте, готов ли автомобиль к тестам экологичности выхлопа.
7) Наблюдайте за показаниями всех датчиков на одном экране.
8) Car Scanner поддерживает все автомобили, совместимые со стандартом OBD2 (перейдите по адресу carscanner.info, чтобы получить больше информации).
9) Car Scanner включает в себя заранее настроенные профили подключения для самых разных автомобилей.
Некоторые профили подключения предоставят вам дополнительные возможности (особенно для автомобилей Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Dacia, Hyundai, Kia, Mazda, Volkswagen, Audi, Skoda, Seat, BMW).
10) Режим приборной панели можно использовать как проектор на лобовое стекло вашего автомобиля. Получите бесплатно то, что раньше было доступно только премиальным автомобилям!
11) Вы можете производить точные замеры разгона с помощью Car Scanner!
12) Car Scanner можно использовать как маршрутный компьютер! Более того, Car Scanner может отображать статистику расхода топлива!
13) Для автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat) на платформах MQB и PQ26 доступны функции кодирования — настройки скрытых параметров автомобиля.
14) И самое главное — с Car Scanner вы бесплатно получите самый большой выбор возможностей во всем App Store! Никаких дополнительных плагинов. Все уже есть в программе.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем.

Car Scanner для работы требуется OBD2 адаптер на базе чипа ELM327.
Поддерживаются адаптеры, которые работают по сети Wi-Fi или Bluetooth 4.0. Обратите внимание, адаптеры Bluetooth 2.0 не поддерживаются устройствами iOS из-за ограничений компании Apple.
Рекомендуемые к покупке адаптеры: Kiwi 3, Viecar Bluetooth 4, V-Gate, Carista, LELink, Veepeak, Konnwei KW903.
Внимание «плохие» адаптеры!
Мы столкнулись с ситуацией, что некоторые адаптеры, зачастую китайского производства, не подключаются к смартфону или к автомобилю. В основном это происходит с ДЕШЕВЫМИ адаптерами ELM327 версии 2.1.
Более того, такие адаптеры могут вызывать сбои в работе автомобиля, потерю связи, возникновение задержек при получении данных от автомобиля.
Рекомендуем покупку оригинальных адаптеров ELM327 или покупку брендовых адаптеров, указанных выше. Среди них есть и вполне приемлемые по цене.
Работа с автомобилями АвтоВАЗ, ГАЗ, УАЗ возможна, но не гарантируется из-за «особенностей» этих автомобилей.

Car Scanner ELM OBD2 является бесплатным приложением, но, чтобы разблокировать все функции, требуется одноразовая покупка или подписка.

Ни при каких обстоятельствах разработчик этого приложения не будет нести ответственность за инциденты, возникающие в результате использования и / или интерпретации данных в приложении.

Если у вас есть какие-либо проблемы, вы всегда можете связаться с разработчиком, используя Настройки — Связаться с разработчиком в приложении или просто отправить электронное письмо на [email protected]

Car Scanner ELM OBD2 for iOS Terms of use can be found at https://www.carscanner.info/ios-tos/

Автосканер Mini ELM327 OBD-II Bluetooth CAN-BUS ver. 1.5 с кнопкой включения

Автосканер Super Mini ELM327 OBD-II Bluetooth CAN-BUS — мультипротокольный OBD-2 адаптер, обеспечивающий диагностику автомобиля через OBD-II разъем с помощью беспроводной связи Bluetooth. Высокую популярность сканер ЕЛМ327 Блутуз получил из-за своей универсальности и работе со всеми ОБД2 протоколами (ISO 9141, KWP2000, SAE J1850PWM и VPM), но наибольшим преимуществом является поддержка CAN-шины, которой сейчас оборудованы все современные автомобили. Интерфейс BlueTooth позволяет использовать ELM327 не только с ПК или ноутбуком, но и с КПК, мобильными телефонами или планшетами. Адаптер с кнопкой включения предназначен для диагностики двигателя, чтения ошибок, просмотров параметров Live Data, снятие индикации Сheck Engine.

ELM327 поддерживает следующие протоколы OBD-II:

ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb )
ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud )

Возможности ELM327:

Чтение ошибок и их расшифровка (память DTC)
Стирание ошибок (погасить индикатор MIL – Check Engine)
Чтение параметров в режиме реального времени:
- Обороты двигателя
- Нагрузка двигателя
- Температура охлаждающей жидкости
- Состояние топливной системы
- Скорость движения автомобиля
- Краткосрочный расход топлива
- Долгосрочный расход топлива
- Абсолютное давление воздуха
- Опережение зажигания
- Температура всасываемого воздуха
- Массовый расход воздуха
- Положение дроссельной заслонки
- Лямбда-зонд
- Давление топлива
- Другие возможности зависят от конкретного автомобиля
Диагностика ABS и АКПП — поддерживается не на всех моделях
Построение графиков
Чтение VIN номера кузова
Время разгона до 100 км/ч
И другое — зависит от конкретной программы

Спецификации EOBD включают автоматическую коробку передач и ABS, но они не обязательные – поэтому производители автомобилей делают их поддержку на свое усмотрение.

По большому счету возможности сканера напрямую зависят от используемого программного обеспечения. В основном — это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей. Существуют разработки программ для КПК, плншетов под управлением Android. Следует выделить полезную программу по работе с ELM327 Bluetooth для Android — Torque Pro, которая доступна на Google Play. Программа способна превратить ваш КПК или смартфон в полноценный бортовой компьютер.

В комплект входят:

Сканер ELM327 Bluetooth OBD2 с кнопкой включения
CD-диск с ПО

Автосканер ELM327 Bluetooth OBDII OBD2 V2.1 / V1.5 — в Москве по супер цене

Полное описание

Коды для подключения по bluetooth- 1234, 0000, 6789

Мультипротокольный автосканер для диагностики автомобиля через разъем OBDII посредством беспроводного интерфейса BlueTooth. Большую популярность сканер ELM327 Bluetooth получил из-за своей многофункциональности и работе со всеми протоколами OBDII — ISO 9141, KWP2000, SAE J1850PWM и VPM. Так же огромное преимущество — поддержка CAN шины, которой сейчас оборудуется каждый новый автомобиль. BlueTooth и нтерфейс даёт возможность использовать ELM327 с ноутбуками , ПК и КПК, планшетами и смартфонами . Прибор предназначается для диагностики двигателя автомобиля, чтения ошибок системы, просмотров параметров Live Data, стирания «check».

Сканер ELM327 — это адаптер для диагностики большинства современных автомобилей, поддерживающий все OBDII протоколы и совместимый со множеством программ диагностики. Его широкие возможности диагностики напрямую зависят от используемого ПО. В некоторых коммерческих программах есть дополнительные функции по поддержке протоколов автопроизводителей дающие возможность работать и с другими блоками автомобиля. По этому, желание купить сканер ELM327 часто возникает как у профессиональных СТО, так и у простых автовладельцов, которые используют его в качестве бортового компьютера. При мелких неисправностях этот автосканер позволит сэкономить вам деньги и время, которое нужно для поездки на СТО, а также позволяет найти причину и избежать неоправданного ремонта. Прибор сделан на базе микроконтроллера ELM327 с версией ПО 2.1.

Многофункциональный автосканер ELM327 Bluetooth может работать со смартфонами на Symbian , ОС Blackberry , Windows Mobile, Android OS , Palm OS и другими устройствами, имеющими интерфейс Bluetooth (кроме iphone , для работы с ним нужен Автосканер ELM327 OBD2 EOBD USB WiFi для iphone )

Функционал сканера ELM327 Bluetooth :

ЧТЕНИЕ И УДАЛЕНИЕ ОШИБОК ИЗ ПАМЯТИ.

Вывод текущих параметров автомобиля:

— обороты двигателя,

— температура охлаждающей жидкости,

— скорость автомобиля,

— температура всасываемого воздуха,

— расход воздуха,

— данные кислородного датчика, и т.д.

Перечень параметров зависит от модели Электронного Блока Управления автомобиля.

ВНИМАНИЕ: Возможна диагностика только автомобилей, имеющих трапецевидный диагностический разъем (ищите в районе рулевой колонки), и поддерживающих протокол OBD II !.

К этой группе относятся:

— американские бензиновые авто начиная с 1996г.

— европейские бензиновые авто с 2001 г.в.

— дизельные авто с 2004 г.в.

Улучшения в версии ПО v2.1:

— дополнен новым чипом, увеличивающим стабильность и скорость обработки данных;

— добавлена возможность ручного редактирования протоколов, пропускает пустые данные;

— применен новый модуль bluetooth, обеспечивающий более стабильное соединение;

Габаритные размеры: 90х48х25мм

Поддерживаемые протоколы:

* ISO15765-4 (CAN) * ISO14230-4 (KWP2000) * ISO9141-2 * J1850 VPW * J1850 PWM

Адаптеры elm327 последней версии 2.1 работают только с современными автомобилями, оснащенными CAN шиной. Чтобы определить, имеется ли CAN шина, достаточно посмотреть на диагностический разъем: контакты 6 и 14 должны быть видны. Если эти контакты отсутствуют, то будут работать адаптеры elm327 только версии 1.5.

Какие лучшие приложения OBD2 для Android / IOS для вашего автомобиля? | Android, iOS, GPS, OBD2, Подключенные автомобили | Cprime

Quick Navigation

Интеллектуальное транспортное средство способно оптимизировать свои характеристики для снижения расхода топлива, показывать лучший путь, по которому следует следовать с учетом текущих дорожных и погодных условий, обнаруживать ошибки в двигателе и собирать информационные данные для согласования более низких ставок страхования .

Большинство легковых и легких грузовиков оснащено бортовой диагностикой или портом OBD II, который обеспечивает доступ к данным от блока управления двигателем (ECU).Для получения информации необходимо подключить внешнее устройство.

Спецификации OBD-II предоставляют стандартизированный аппаратный интерфейс — гнездовой 16-контактный (2×8) разъем J1962, поэтому для большинства моделей автомобилей можно использовать одно внешнее устройство. Он также должен иметь подключение к Интернету для передачи собранных данных. Чтобы обрабатывать всю информацию, собранную с устройства OBD2, вам все еще необходимо бортовое приложение для диагностики автомобиля.

Такой инструмент идеально подходит для таких отраслей, как услуги такси и лимузинов, общие перевозки и транспортировка опасных грузов.С помощью приложения для мониторинга транспортных средств, которое можно настроить в соответствии с потребностями вашей организации и клиентов, вы можете быть уверены, что ваши водители следуют лучшим практикам.

Archer Software — признанный поставщик встроенных программных решений для подключенных автомобилей, а также мобильных приложений для владельцев автомобилей. Кроме того, мы обладаем обширным опытом в разработке мобильных приложений с функциями отслеживания геолокации и геолокации, а также отслеживаем новые и развивающиеся решения на рынке.

Давайте рассмотрим преимущества и недостатки 7 приложений OBD для поддержания производительности вашего автомобиля, который мы считаем лидером рынка на данный момент.

Самые популярные приложения OBD для автодиагностики для Android

1. Torque Pro (OBD 2 и автомобиль)

Одно из самых популярных приложений OBD2 для Android-ридера в Play Store, Torque Pro показывает широкий список функций и детекторов поддерживается, а также многочисленные виджеты и плагины, которые используют его в качестве основы, обеспечивая большую функциональность: мониторинг активности автомобиля в режиме реального времени, сбор ошибок кода OBD, производительность автомобиля, информацию о датчиках и т. д.

Torque — это прибор для диагностики / оценки эффективности автомобиля, в котором используется адаптер OBD II Bluetooth, подключенный к блоку управления двигателем / ЭБУ OBD2. Вы можете сделать настраиваемую панель управления с виджетами в приложении.

Приложение использует GPS, чтобы позволить журналу трекера с регистрацией двигателя OBD видеть действия и условия вашего автомобиля в любой период времени. Он также показывает и сбрасывает код неисправности DTC / CEL / неисправности, как сканер. Torque поможет вам отремонтировать ваш автомобиль и снизить затраты на ремонт.

Характеристики крутящего момента

Динамометр и мощность / л.с.
Мониторинг температуры трансмиссии
Время скорости более точное, чем с помощью индикаторов выбросов CO2 GPS
Пользовательская приборная панель
Профили пользователей
Твиты автоматически помечаются с помощью GPS
Большой код неисправности база данных и история кодов неисправностей
Различные цветовые темы
Возможность отправлять журналы непосредственно в Интернет или по электронной почте для анализа
Режим HUD для вождения в ночном режиме
GPS-спидометр и компас в реальном времени
Turbo Boost для автомобилей, которые поддерживают MAP и MAF
Голосовая сигнализация
Техническое обслуживание док-станции
Отправка снимков экрана в Facebook, Twitter, Google+, по электронной почте и т. Д.
Простой интерфейс для разработчиков AIDL API для сторонних приложений.
Совместимость с планшетными устройствами и транспортными средствами, использующими адаптеры OBDII Bluetooth (почти все автомобили, выпущенные после 2000 года).

Общие проблемы с Torque Pro

Высокое потребление батареи
Несовместимо с некоторыми автомобилями

Каждая команда разработчиков программного обеспечения должна обращать внимание на то, какое влияние их продукты оказывают на окружающую среду. С нашей точки зрения, расход заряда батареи является очень важным препятствием для использования этого приложения.

При создании специального программного обеспечения для автомобильной диагностики для наших клиентов всегда следите за тем, чтобы они были экологически чистыми. Мы советуем прочитать наши 5 вещей, которые вам нужно знать, прежде чем разрабатывать автомобильное приложение.

2. HobDrive

Вам стоит попробовать это одно из самых недооцененных приложений OBD в Play Store, особенно если вы владелец гибридного автомобиля.

HobDrive — это интеллектуальный бортовой компьютер и диагностическое программное обеспечение OBD2. HobDrive использует ваш адаптер ELM327 и датчики GPS для измерения информации о поездке.ELM327 (Bluetooth, Wi-Fi) рекомендуется, но может использовать только GPS.

Версия HobDrive имеет следующие особенности по сравнению с демонстрационной версией:

Непрерывное отслеживание ошибок Отслеживание MPG час, день, периоды недели
Графические измерители
Диагностика протоколов KWP
Записи о заправке и обслуживании

Функции HobDrive

Индексы датчиков автомобиля
Диагностика двигателя
Компьютер записи пути
Инструменты производительности
Планирование маршрута
Расчет MPG
Гибкие визуальные схемы

Распространенные проблемы с HobDrive

Нестабильная работа
Плохая четкость ( размытие) на устройствах с более высоким разрешением
Проблемы с подключением Bluetooth

3.OBD Car Doctor Pro

Основное и функциональное приложение, OBD Car Doctor, считывает данные, отправленные с вашего адаптера OBD, и сообщает в режиме реального времени все параметры двигателя и автомобиля: скорость, угол поворота, температуру, давление и некоторые другие поддерживаемые данные датчиков. на вашем автомобиле. Позволяет рисовать графики с данными в реальном времени. Car Doctor проверяет управление освещением двигателя: считывает и очищает сохраненные коды ошибок и связанные данные.

Функции OBD Car Doctor Pro

Индикаторы автомобиля в реальном времени: скорость, угол поворота, температура, давление и другие датчики
Чертеж диаграммы с данными в реальном времени
Проверить управление светом двигателя: коды ошибок и связанные с ними стоп-кадры данные
Запись параметров в реальном времени
Позволяет читать и отображать несколько параметров
Запись параметров в фоновом режиме
Просмотр и отправка записанных параметров
Поддержка GPS
Параметры экономии топлива
Позволяет сохранять и делиться Данные DTC
Расход топлива за периоды времени

Общие проблемы с OBD Car Doctor Pro

Нестабильное соединение с дешевыми адаптерами
Для устранения ошибок необходимы дополнительные пошаговые манипуляции
Проблемы с подключением Bluetooth

Мы советуем другим компаниям, занимающимся разработкой программного обеспечения, улучшить стабильность. в каждой выпущенной версии, как и в Archer Software.Мы думаем, что это залог успеха.

4. Carista OBD2

Carista OBD2 позволяет персонализировать свой автомобиль, улучшая его электронные параметры. Он также позволяет вам проверить свой автомобиль на наличие ошибок и удалить любые существующие ошибки кода и тестовой эмиссии. У одного должен быть адаптер OBD II, который подключается к порту OBD2 автомобиля. Как только вы разрешите приложению Carista собирать данные с вашего автомобиля с помощью адаптера OBD II, оно сообщит вам, если машина ударилась. Если у вас нет адаптера OBD, вы можете ввести данные самостоятельно.

Функции Carista

Мониторинг жизнеспособности автомобиля и сообщение о неисправностях
Совместимость со всеми OBD2-совместимыми производителями и моделями (почти все автомобили, выпущенные после 2000 года)
Доступ к расширенной диагностике производителя, такой как ABS, подушки безопасности, навигация и т. Д. .
Возможность сбросить индикаторы для поддерживаемых моделей
Расширенная настройка поведения автомобиля: приложение может настроить автоматическое включение фар при запуске двигателя или блокировку дверей при начале движения или изменить тип звука, который издают задний парктроник
Предупреждение о перегреве для контроля температуры двигателя
Работа в фоновом режиме и уведомление с помощью звукового сигнала, когда температура двигателя поднимается до опасного уровня

Общие проблемы с Carista

Ошибка подключения при сохранении изменений в настройках
Проблемы подключения с некоторые адаптеры

Самые популярные приложения диагностики OBD для iPhone

1.OBD Auto Doctor

OBD II Auto Doctor — ведущий прибор для диагностики автомобилей OBD II. Считается лучшим приложением для диагностики автомобилей на платформе iOS. Приложение Auto Doctor позволяет проверять и сбрасывать коды болезни. Используя это диагностическое приложение OBD II, вы можете легко взаимодействовать с системой OBD II вашего автомобиля и превратить свой мобильный телефон в очень одаренный автомобильный сканер.

OBD II Auto Doctor — отличное приложение для тех, кто хочет узнать больше о своем автомобиле.Если вы хотите контролировать данные об автомобиле в режиме реального времени или отключить индикатор проверки двигателя, это обязательный инструмент.

Функции OBD Auto Doctor

Вы можете видеть готовность к тесту на выбросы и расширенные диагностические коды неисправности, стоп-кадр, MIL
Вы можете просматривать расход топлива, чтобы сэкономить деньги
Просматривайте индикаторы OBD II вовремя для обнаружения аномалий
Вы можете изменить числовое или графическое представление данных датчика OBD II.
Поддерживает данные двигателя, трансмиссии и т. Д.
Вы можете отправить диагностические данные по электронной почте.
Позволяет читать VIN, идентификацию калибровки и калибровку.
Проверочные номера ECU.
Auto Doctor поддерживает встроенную базу данных DTC с более чем 14000 кодами сигналов тревоги.
Вы можете выбрать британские и метрические единицы.

Общие проблемы с OBD Auto Doctor

Проблемы с подключением адаптеров с маркировкой ELM327 v2.1
Проблемы с точностью расхода топлива в дизельных автомобилях

Такие приложения созданы для того, чтобы получить больше от машин водителя, но с некоторым программным обеспечением проблемы и ошибки могут побудить ваших пользователей переключиться на другие приложения.Здесь вы можете прочитать, почему пользователям может не понравиться ваше приложение.

2. EOBD Facile

Вам не нужно звонить производителю, чтобы провести диагностику автомобиля или выяснить, почему горит индикатор проверки двигателя — теперь он доступен на iPhone / iPad. Подключите устройство OBD II к порту вашего автомобиля и запустите приложение: оно позволит вам диагностировать автомобиль, выключить световые индикаторы и просмотреть данные о транспортном средстве в режиме реального времени.

Функции EOBD Facile

Просматривайте коды неисправностей двигателя и выясняйте их значение
Очистите контрольную лампу двигателя
Отслеживайте специальные коды ошибок производителя
Делайте записи поездок и сохраняйте их через iPhone / iPad, затем восстанавливайте их Приложение EOBD Facile
Создание и просмотр записей данных GPS

Общие проблемы с EOBD Facile

Несовместимость с некоторыми автомобилями
Бесплатная версия полностью нефункциональна
Периодические проблемы с подключением

Такое большое количество ошибки могут появиться, когда компания-разработчик пропускает или сводит к минимуму этапы тестирования и исправления ошибок.В Archer Software мы советуем выбирать разработку программного обеспечения на аутсорсинге, когда вы чувствуете, что у вас недостаточно персонала для проведения наилучшего тестирования и избежания проблем. Здесь вы можете узнать о преимуществах аутсорсинга разработки программного обеспечения.

3. EngineLink

Приложение EngineLink может помочь вашему устройству iOS стать диагностическим прибором автомобиля с OBD II с адаптером WiFi / Bluetooth.

EngineLink функции

Проверка выбросов
Мониторинг состояния автомобиля в режиме реального времени
Чтение и удаление ошибок OBD II кода
Работа автомобиля в режиме реального времени и считывание данных датчиков
Сбор пользовательских данных
Взаимодействие с DTC / CEL / код неисправности сохраняется или в режиме реального времени
Виджет MPG для контроля расхода топлива и его эффективности
Режим HUD для вождения ночью
Отображение температуры трансмиссии
Скорость, обороты, нагрузка и охлаждающая жидкость, топливный бак
Индивидуальные информационные панели
Полностью настраиваемый графический интерфейс с различными типами датчиков
Различные библиотеки через приложение Поддержка ЭБУ
Возможность изменения цвета назад
Вход по электронной почте

Общие проблемы с EngineLink

Можно использовать работают только адаптеры Wi-Fi или Bluetooth с низким энергопотреблением, совместимые с ELM
Проблемы с wi-fi соединение
Проблемы с поддержкой языка

Такая программа визуализации данных может помочь превратить ваш автомобиль в подключенный автомобиль.При аутсорсинге разработки программного обеспечения вы можете быть уверены, что получите приложение, в котором есть все необходимые функции и все ошибки, устраненные до того, как приложение будет запущено.

Для получения дополнительной информации о том, как мы можем разработать программные решения для подключенных автомобилей, которые подходят именно вам, свяжитесь с нашими экспертами по адресу [email protected].

Как использовать сканер OBD2 для вашего бизнеса

Если вы похожи на большинство людей, вы, вероятно, не знаете, что такое сканер OBD2. Но если вы используете машину для работы или управляете парком корпоративных автомобилей, вам, возможно, придется учиться.Сканер OBD2 может помочь вашему бизнесу сэкономить время, деньги и ресурсы.

Прочтите, чтобы узнать, что такое сканер OBD2 и как он может помочь вашему бизнесу.

Что такое сканер OBD2?

Сканер OBD2 позволяет вам или вашему механику получить доступ к данным автомобиля. Устройство часто бывает достаточно маленьким, чтобы поместиться в руке. После подключения к автомобилю он может отображать важную информацию, например:

VIN-номер вашего автомобиля
Скорость вашего автомобиля, топливная экономичность и частота вращения двигателя
Общие диагностические коды и коды производителя

Эта информация может помочь вам по-разному.

Например, на вашем автомобиле может загореться индикатор Check Engine. Со сканером OBD2 вам не нужно будет сразу обращаться к механику. Просто подключите сканер, найдите диагностический код и найдите номер кода. Затем вы можете решить, нужно ли вам обратиться к профессионалу. Иногда код будет относиться к проблеме, которую вы можете исправить. В таких случаях вы можете использовать сканер, чтобы выключить индикатор «Check Engine».

В качестве альтернативы вы можете увидеть сканеры OBD2, называемые сканерами OBD-II.

Как работает сканер OBD2?

Большинство современных автомобилей содержат программное обеспечение, которое производит данные бортовой диагностики (OBD). В автомобилях данные OBD используются с начала 1980-х годов.

Владельцы автомобилей могут легко интерпретировать текущие данные БД. Даже если вы не распознаете диагностические коды, вы можете положиться на поисковую систему.

Данные

OBD доступны через порт OBD2. Обычно порт находится под рулевым колесом. После подключения сканера OBD2 к порту вы можете получить доступ к данным OBD.Вы также можете использовать OBD2-совместимый ключ, чтобы предоставить смартфону доступ к данным OBD через Wi-Fi.

Как можно использовать сканер OBD2 в своем бизнесе?

Сканеры

OBD2 могут быть удобны для малого бизнеса. Они пригодятся, если вы используете для работы личный автомобиль. Они также пригодятся, если вы управляете автопарком.

Вы можете вычесть фактические расходы вашего личного автомобиля. Налоговое управление США требует строгого учета, чтобы сделать это удержание. Сканер OBD2 предоставляет подробные записи, которые могут помочь.Например, вы можете использовать сканер OBD2 для отслеживания состояния автомобиля. Данные OBD, такие как частота вращения и топливная эффективность, могут помочь вам измерить амортизацию. Вы также можете использовать сканер OBD2 для отслеживания износа парка транспортных средств.

Вы можете использовать сканер OBD2, потому что он предлагает альтернативу механике и экономит время. Сканер OBD2 позволяет проверять диагностические коды. Наличие этого удобного инструмента означает, что вам не нужно нанимать профессионала каждый раз, когда загорается индикатор двигателя.Считывание диагностических кодов с помощью сканера OBD2 может сэкономить вашему бизнесу много денег в долгосрочной перспективе.

Сканеры

OBD2 также могут предоставить точные показания пробега. Эта информация важна для владельцев бизнеса, которые вычитают пробег, а не фактические расходы.

На что обращать внимание при выборе сканера OBD2?

Когда вы начнете искать сканер OBD2, подумайте, как вы его будете использовать. Купите простой сканер OBD2, если вы планируете использовать его для управления светом «Check Engine».Купите усовершенствованный сканер OBD2, если вы планируете использовать его для измерения износа автомобиля.

Сканер OBD2, который вы выбираете, должен предлагать как минимум:

Быстрая передача данных
Совместимость с вашим автомобилем
Возможности хранения данных

Более продвинутый сканер OBD2 должен обеспечить:

Удобные приборные панели и экраны
Возможность обновления программного обеспечения
Беспроводное соединение

Какие есть альтернативы сканеру OBD2 для определения пробега?

Если вы хотите отслеживать пробег по налогам, у вас есть несколько вариантов:

Ручка и бумага: Запишите каждую поездку, пробег и деловую цель.Этот метод очень дешевый в использовании, но его сложно запомнить в каждой поездке.
Электронная таблица: Вы можете записывать свой пробег в электронной таблице, такой как Excel. Цифровая версия с облачным резервным копированием означает, что вам больше не придется беспокоиться о потере журнала пробега. Вам все равно придется вводить пробег вручную.
Приложение для отслеживания пробега: такие приложения, как MileIQ, могут автоматически отслеживать ваш пробег по налоговым или коммерческим причинам.

Mini ELM327 Bluetooth OBD2 V2.1 Инструмент диагностического интерфейса автомобиля Филиппины

Это Mini ELM327 Bluetooth OBD2 V2.1 Инструмент диагностики автомобиля считывает диагностические коды неисправностей, как общие, так и специфические для производителя, и отображает их значение (более 3000 определений общих кодов в базе данных). Это может проверить множество неисправностей автомобиля и отобразить текущие данные датчика. Он поддерживает все протоколы OBD-II, работает со всеми автомобилями, совместимыми с OBD-II. Диагностический сканер Bluetooth — это супер миниатюрный дизайн для удобного использования.

Отображение текущих данных датчика, в том числе:

Обороты двигателя
Расчетное значение нагрузки
Температура охлаждающей жидкости
Состояние топливной системы
Скорость автомобиля
Кратковременная корректировка топливоподачи
Долговременная корректировка топливоподачи
Давление во впускном коллекторе
Время вперед
Температура воздуха на впуске
Расход воздуха
Абсолютное положение дроссельной заслонки
Напряжение датчика кислорода / соответствующие кратковременные топливные корректировки
Состояние топливной системы
Давление топлива

УДОБНОЕ ИСПОЛЬЗОВАНИЕ:

Подключите устройство к порту OBD2 вашего автомобиля, включите автомобиль,
Включите Bluetooth на телефоне или планшете,
Найдите «OBDII» и создайте пару с ним (контакт 1234),
Запустите загружаемое приложение с простыми настройками и дождитесь, пока оно успешно подключит ECU вашего автомобиля.

Технические характеристики:

Название модели: ELM327 OBD2 Bluetooth
Тип: считыватели кодов и инструменты сканирования
Протокол вывода: Bluetooth
Материал: пластик
Напряжение: 12 В
Ток: 45 мА
Частота волны: 38400 Гц
Применимый объем: 5-10 м / 16,4-32,8 фута
Размер изделия: 4,8 * 2,5 * 3,4 см / 1,89 * 0,98 * 1,33 дюйма

Поддержка протоколов OBDII:

SAE J1850 ШИМ (41.6 кбод)
SAE J1850 VPW (10,4 кбод)
SAE J1939
J1979

Покрытие транспортных средств:

Работает почти на автомобилях OBD2 (с 1996 г.в США) и автомобилях EOBD

Alfa Romeo / Ad / Bentley / BW / C-adillac / C-hevrolet / Chrysl / Citroen / Daewoo / Fiat / F-ord / GM / Hod / Hyundai / Isuzu / Jaguar / J-eep / Kia / LandRover / Lexus / Mazda / Mercury / Mini / N-issan / Mitsubishi / Opel / P-eugeot / Posch / Renault / Rover / Saab / Seat / Skoda / Toyt / Vauxhall / V-olvo / VW

Страница не найдена — Hampton Roads Pediatric Dentistry

Мои мальчики любят ходить к дантисту, Dr.Бобби и все его сотрудники в офисе в Вильямсбурге потрясающие!

— Кристалл К.

Маленькая БОЛЬШАЯ практика. У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших компаний, а у больших нет. Как вовремя назначать встречи и проводить время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

— Кэмпбелл Б.

Доктор Бобби и его сотрудники замечательные.Они были так терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

— Джен Г.

Доктор Бобби и доктор Кари восхищаются моими детьми! Мы любим вас всех !!

— Шенель В.

Когда-то мои дети боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив.Моим детям сейчас нравится ходить к дантисту.

— Белинда Л.

Мы любим доктора Бобби !! Персонал тоже был восхитительным!

— Мария В.

Мне нравится персонал, и они СУПЕР нежные с возбужденными детишками.

— Дуг А.

Я ОЧЕНЬ ЛЮБЛЮ это место. Будучи военным, всегда трудно найти место, которое можно было бы полюбить, как последнее место, куда бы ты ни пошел.

— Cine R.

Это такой тихий, но приятный офис, как только вы входите. Все очень дружелюбны!

— Пчела В.

Они классные! Трудно найти терпеливого стоматолога для ребенка с аутизмом. Персонал здесь был очень дружелюбным и терпеливым.

— Мария А.

Какой лучший сканер Bluetooth OBD2 в 2021 году?

В наши дни на рынке представлены всевозможные сканеры OBD2. У вас есть простые, которые подключаются к порту под колесом и имеют всего несколько кнопок, а у вас есть более продвинутые, со встроенными принтерами.

Можно даже использовать ноутбук как сканер OBD2. Другой вид сканера OBD2 — это Bluetooth. Прочитав эту статью, вы узнаете, какой из сканеров Bluetooth OBD2 лучший.

Лучший наш выбор для 5 лучших адаптеров Bluetooth OBD2 за деньги в 2021 году

Теперь мы рассматриваем 5 сканеров Bluetooth на рынке, после тщательного анализа более 50 сканеров мы выбираем 5 лучших для вас. Наслаждайтесь:

1 BLUEDRIVER LSB2 BLUETOOTH PRO OBDII СКАНИРОВАНИЕ ДЛЯ IPHONE И ANDROID

Теперь у нас есть сканер BlueDriver OBD2.Этот сканер хорош тем, что работает как с продуктами для Android, так и с Apple.

Кроме того, он может делать это, оставаясь Bluetooth, что означает, что вам не нужен Wi-Fi для его использования.

Это лучший сканер, сделанный механиками для механиков. Это не значит, что обычный человек не может им пользоваться. Он поставляется с собственным специальным приложением и может проверить любую часть автомобиля, которая вам нужна. Одна действительно замечательная вещь в том, что в приложение встроены отчеты о ремонте, поэтому в зависимости от кода вы можете знать, как это исправить.

Этот сканер работает практически со всем. Он работает со всеми распространенными автомобилями и даже регулярно обновляется, чтобы убедиться, что он будет работать через несколько месяцев или лет.

Обслуживание клиентов тоже отличное. У немногих клиентов, у которых были проблемы с этим, были старые автомобили. Об этом следует помнить, если ваш автомобиль старше, но по-прежнему больше похож на автомобиль по базам. С некоторыми старыми вещами он отлично работает.

Кроме того, у некоторых дизельных устройств есть проблемы, но все сканеры OBD2 могут иметь некоторые проблемы с совместимостью, поэтому вам следует просто провести небольшое исследование перед покупкой, если вы беспокоитесь.

Если не считать мелких проблем с совместимостью, BlueDrive великолепен и может делать все, что вы хотите. В ваших руках будет мощный профессиональный сканер, а также вы будете знать, что он будет регулярно обновляться. Кроме того, приятно иметь собственное приложение, а возможность работать с Android и Apple — большой плюс, потому что, если вы решили сменить телефон, вам не придется беспокоиться о приобретении нового инструмента для сканирования.

Общие функции: сброс CEL, диагностика двигателя, данные в реальном времени / стоп-кадр, проверка состояния готовности I / M ABS, SRS, диагностика трансмиссии
Проверить цену на Amazon

2 ПРОДУКТА BAFX ДИАГНОСТИЧЕСКИЙ СЧИТЫВАТЕЛЬ OBDII BLUETOOTH / СКАНЕР ДЛЯ УСТРОЙСТВ ANDROID

Начинает список продукт BAFX Bluetooth Dianostic OBDII Считыватель / сканер для устройств Android

Этот сканер пользуется популярностью, и не зря.Одна из главных причин, по которой этот сканер так хорош, заключается в том, что он работает со всеми автомобилями 1996 года выпуска или новее.

Это также работает как с газовыми, так и с дизельными автомобилями. Это гарантировано, и если это не сработает для вас, вы получите свои деньги обратно.

Еще один плюс — двухлетняя гарантия. Это дает вам уверенность в том, что продукт прослужит долго и не требует немедленной замены.

Одна вещь, которая нравится пользователям в этом сканирующем приборе, — это то, что служба поддержки клиентов BAFX Products превосходна.Они сразу же вернутся к вопросам и помогут устранить возникшие у вас проблемы.

Еще одна причина, по которой этот диагностический прибор является фаворитом многих пользователей, заключается в том, что помимо чтения индикаторов двигателя и их сброса; он также может делать некоторые другие вещи. Он может проверять датчики O2, топливный баланс, соотношение воздуха и топлива, все температуры, давление топлива и многое другое. Это означает, что вы получаете инструмент профессионального уровня, которым легко пользоваться. Однако он не может проверить подушки безопасности, пресс или сбросить масляный свет.Это немного раздражает, но не представляет особой проблемы.

Еще одна вещь, о которой следует помнить при выборе сканера BAFX OBD2, заключается в том, что он работает только с продуктами на базе Android или Windows. Его нельзя использовать с продуктами Apple или iOS. Это значит, что если у вас есть iPhone, то этот сканер не для вас.

Кроме того, это не поставляется с каким-либо программным обеспечением. Программное обеспечение для сканирования необходимо приобретать отдельно. В руководстве есть некоторые рекомендации, и вы можете получить бесплатное или платное программное обеспечение, но это дополнительный шаг, и программное обеспечение, которое вы получаете, может работать неправильно с этой моделью.Помимо этих немногих вещей, это хороший сканер Bluetooth, который многое делает.
Проверить цену на Amazon

3 SCANTOOL 427201 OBDLINK LX BLUETOOTH: ПРОФЕССИОНАЛЬНЫЙ ИНСТРУМЕНТ СКАНИРОВАНИЯ OBD-II ДЛЯ ANDROID и WINDOWS

Следующим идет ScanTool 427201. ScanTool — ведущая торговая марка, пользующаяся доверием в индустрии сканирующих инструментов. Это означает, что, покупая этот сканер, вы знаете, что получите что-то хорошее. Клиенты получают от них услугу.В этом сканирующем приборе замечательно то, что у него есть собственное специальное приложение. Это означает, что вам не нужно беспокоиться о том, что он не работает, когда вам это нужно. Чтобы сделать его еще лучше, вы все равно можете использовать его со сторонними приложениями, если хотите. Таким образом, вы получите лучшее из обоих миров, потому что вы можете найти приложение, макет которого вам больше понравится, чем то, с которым оно идет.

427201 может делать практически все, и его возможности ограничиваются только приложением и автомобилем. Этот сканер совместим со всеми газовыми автомобилями 1996 года выпуска и новее, а также с большинством небольших грузовиков.Если у вас есть обычное повседневное транспортное средство обычной марки, то этот сканер должен работать. Однако этот сканер может не работать на экзотических автомобилях. Этот сканер использует все пять протоколов OBD2, что способствует совместимости.

Еще один сканер от этой компании — ScanTool OBDLink MX Bluetooth: автомобильный сканер профессионального уровня OBD-II для Windows и Android — данные и диагностика автомобилей и грузовиков своими руками (модель 426101). Основное различие между ними в том, что 426101 немного быстрее.

Он позволяет использовать однопроводную шину CAN и среднюю скорость, в отличие от 427201. Это единственное различие между ними.

Недостатком сканеров ScanTool является то, что они работают только на телефонах Android и устройствах Windows. Однако они не работают на телефонах с Windows 8. Это означает, что пользователям Apple потребуется другой сканер. Кроме того, люди жалуются, что они читают медленно, но это может быть приложение, которое они используют.

ScanTool рекламирует их как в 300 раз быстрее, чем у конкурентов, поэтому для пользователей, которые говорят, что они медленные, другие могут быть очень медленными для них.Кроме того, еще одна жалоба заключается в том, что, несмотря на то, что он поставляется со своим собственным приложением, вам необходимо обновить его, чтобы получить все преимущества. Это вроде как держится внизу страницы продукта, но об этом стоит знать. Помимо этого, ScanTool 427201 и 426101 являются отличными вариантами сканирования.
Проверить цену на Amazon

4 CAR WIFI OBD 2 OBD2 OBDII SCAN TOOL FOSEAL SCANNER ADAPTER CHECK ENGINE LIGHT DIAGNOSTIC TOOL ДЛЯ IOS и ANDROID

Да, это сканер Wifi obd2.Это значит, что он не работает по bluetooth.

Я рекомендую войти в пятерку лучших сканеров bluetooth obd2, потому что он также использует беспроводную связь

Адаптеры

Wifi хороши тем, что передача происходит быстрее, чем с Bluetooth.

Тот факт, что это Wi-Fi, — это хорошо, потому что вам не нужно беспокоиться о проблемах с bluetooth, но это плохо, потому что вы не можете его нигде использовать.

Для использования этого сканера необходимо подключение к сети Wi-Fi.Если вы можете превратить свой телефон в горячую точку, это не проблема, но если вы не можете, то это серьезная проблема.

Может работать с «OBD Car Doctor» и «OBD Fusion» (платно) для iOS. Рекомендую «Torque lite» / «Torque Pro» и «DashCommand» для Android. Подождите, пожалуйста, подключение к Wi-Fi через 10 секунд

Этот сканер работает как с продуктами для Android, так и с Apple. Это означает, что независимо от того, какое у вас устройство, этот сканер будет работать на вас. Этот сканер предназначен для работы с наиболее распространенными моделями и производителями автомобилей.

Говорят, что он работает с Ford, Chevy, Honda и многими другими автомобилями OBD2, однако у некоторых пользователей были проблемы с этой работой, поэтому вам, возможно, придется провести собственное глубокое исследование, работает ли он с вашим конкретным автомобилем.

Кроме того, на него действует гарантия сроком на один год, но у некоторых клиентов возникли проблемы со службой поддержки клиентов Foseal.

Однако, помимо этих проблем, сканер Foseal — хороший инструмент. Он может многое сделать, от чтения кодов и их очистки, сброса контрольной лампы двигателя, проверки давления топлива, проверки различных температур и многого другого.

Кроме того, им легко и просто пользоваться. Если бы качество не было подбрасыванием монеты и если бы обслуживание клиентов было лучше, то этот сканер был бы выше.
Проверить цену на Amazon

5 PANLONG PL-B02 BLUETOOTH СЧИТЫВАТЕЛЬ КОДА ДИАГНОСТИЧЕСКОГО СКАНЕРА (OBD2 OBDII CHECK ENGINE LIGHT ДЛЯ ANDROID — СОВМЕСТИМ С TORQUE PRO)

Panlong PL-B02 — еще один сканер OBD2, который работает только на Android.Однако у них есть модель Wi-Fi для пользователей Apple. Этот также не поставляется с конкретным приложением, поэтому в зависимости от того, какое приложение вы используете, это повлияет на некоторые из его возможностей.

В зависимости от приложения, которое вы выберете для сопряжения с этим сканером OBD2, оно может считывать и очищать коды, а также проверять температуру жидкостей. Он может сказать вам вашу скорость, проверить давление топлива, проверить поток воздуха и даже оценить расход топлива. Отчасти это также зависит от вашего автомобиля, от того, на что он способен.

Для совместимости Panlong будет работать со всеми газовыми автомобилями 1996 года выпуска или новее.Он может работать и на дизельных автомобилях в зависимости от марки, но не гарантируется. На это устройство также предоставляется гарантия сроком на один год.

Большинству пользователей действительно повезло с этим сканером, работающим должным образом и не ломающимся. Те немногие, у кого были проблемы, смогли связаться со службой поддержки клиентов и решить их. Обслуживание клиентов на высшем уровне, и поэтому стоит подумать об этом, потому что, даже если он не работает так, как вы этого хотите, вы можете получить разрешение без стресса.

Есть некоторые проблемы с контролем качества, некоторые из которых приходят неработающими, но этого следует ожидать от любой покупки, которая может оказаться плохой.Кроме того, со временем, если приложение обновляется, это может привести к тому, что это перестает работать, поскольку приложение создано третьей стороной. Было бы неплохо, если бы у него было собственное специальное приложение, но это по-прежнему отличный сканер даже за пределами этого.
Проверить цену на Amazon

Какой сканер obd2 вам больше всего подходит?

Итак, теперь пора перейти к тому, что лучше. Если у вас есть телефон или планшет Apple, то единственный реальный вариант — это BlueDrive для bluetooth-сканеров.

Foseal работает, но не является сканером Bluetooth, и наличие Wi-Fi может раздражать. Для пользователей Android у вас есть намного больше возможностей. Если вы не против использования стороннего приложения, то подойдет любое из них.

По качеству, BAFX будет лучшим вариантом, если вы собираетесь использовать стороннее приложение грубо. Если вы хотите иметь специальное приложение, то опять же BlueDriver лучше всего подходит для пользователей Android. Это потому, что он может делать так много и надежен, но разные модели ScanTool близки.

отзывами

Найти лучший сканер Bluetooth OBD2 на рынке может быть сложной задачей, потому что у вас их так много, из чего вы можете выбирать. Одна и та же компания иногда выпускает даже более одной модели. Вот почему мы потратили время на изучение различных сканеров OBD2 Bluetooth для вас, чтобы вы могли сэкономить свое время и не беспокоиться. Все перечисленные здесь хороши. Мы рассматриваем сканер BAFX OBD2, сканер Foseal, Scantool 427201 и Scantool 426101, инструмент сканирования Blue Driver и Panlong PL-B02.Все это хорошие модели, и, прочитав, вы поймете, почему они попали в наш список.

Заключение

Теперь вы знаете некоторые из лучших средств сканирования Bluetooth. В зависимости от вашего устройства и автомобиля вы можете найти тот, который будет делать то, что вам нужно, основываясь на этих рекомендациях. Возможно, вам все еще придется провести небольшое исследование, но теперь, когда вы прочитали это, у вас будет хорошая отправная точка для того, чтобы узнать, какой сканер Bluetooth OBD2 лучше всего подходит для вас.

Лучшие подключаемые автомобильные устройства 2019 года

Roush Active Exhaust: Выхлопная система Wi-Fi

Часть видения Интернета вещей заключается в том, что он откроет мир, в котором каждый объект вокруг нас в какой-то степени является программируемым.Пока что лампочки — это воплощение этой концепции, с настройками яркости, стробирующими узорами и миллионами цветов, которые можно выбрать с помощью приложений для смартфонов. Подобная сила контроля над окружающей средой развивается и в других продуктах, в том числе в тех, где этого нельзя было ожидать — например, в автомобильных двигателях.

Roush, компания, известная своими высокопроизводительными автомобилями и запчастями, теперь продает систему активного выхлопа за 1700 долларов, которая дает водителям возможность контролировать звук двигателя Мустанга.Открывая или закрывая выхлопные отверстия, система может «настроить» двигатель от тихого урчания до хриплого рева. Владельцы автомобилей могут выбрать один из нескольких предустановленных режимов или создать свои собственные настройки, подключив ключ Wi-Fi к диагностическому порту автомобиля и подключившись к системе Active Exhaust с помощью приложения для смартфона.

Шум маслкара может волновать водителя, но также может раздражать пешеходов и ближайших домовладельцев. Частично привлекательность Active Exhaust заключается в том, что она дает водителям возможность с уважением заглушить двигатель на жилых улицах и при этом наслаждаться шумом на шоссе или на трассе.Но это также может указывать на будущее, в котором правила по шуму могут вводиться в действие беспроводным способом для каждого района, с маяками, передающими максимальный уровень децибел, а транспортные средства автоматически регулируют настройку выхлопа, чтобы соответствовать требованиям. Wi-Fi Выхлопная система: Roush Active Exhaust

В конечном счете, это лишь один из многих способов, которыми Интернет вещей позволяет людям персонализировать свое непосредственное окружение. Как эти технологии будут взаимодействовать со стандартами сообщества, еще предстоит увидеть (или, в зависимости от обстоятельств, услышать).

Посмотрите видео ниже, чтобы лично убедиться, как система активного выхлопа Roush изменяет звук двигателя автомобиля в реальном времени.

OBD2 Объяснение — Простое введение (2021)

Вам нужно простое и практичное введение в OBD2?

В этом руководстве мы представляем протокол бортовой диагностики (OBD2), в т.ч. разъем OBD2, идентификаторы параметров OBD2 (PID) и связь с шиной CAN.

Примечание: это практическое введение , поэтому вы также узнаете, как запрашивать и декодировать данные OBD2, примеры использования ключевого журнала и практические советы.

См. Ниже, почему он стал # 1 OBD2 tutorial .

Вы также можете посмотреть наше вступительное видео OBD2 выше (150K + просмотров на YouTube)

Что такое OBD2?

Короче говоря, OBD2 — это встроенная система самодиагностики вашего автомобиля.

Вы, наверное, уже сталкивались с OBD2:

Вы когда-нибудь замечали световой индикатор неисправности на приборной панели?

Это ваша машина сообщает вам о проблеме.Если вы посетите механика, он будет использовать сканер OBD2 для диагностики проблемы.

Для этого он подключит считыватель OBD2 к 16-контактному разъему OBD2 рядом с руль.

Это позволяет ему читать коды OBD2, также известные как диагностические коды неисправностей (DTC), для просмотра и устранения проблемы.

Разъем OBD2

Разъем OBD2 позволяет легко получить доступ к данным из вашего автомобиля. Стандарт SAE J1962 определяет два типа 16-контактных разъемов OBD2 (A и B).

На иллюстрации показан пример контактного разъема OBD2 типа A (также иногда называемого разъемом канала передачи данных, DLC).

Несколько замечаний:

Разъем OBD2 находится рядом с рулем, но может быть спрятан за крышки / панели
Не все штекерные разъемы подходят ко всем гнездовым разъемам OBD2 — проверьте тип и распиновку порта OBD
Контакт 16 обеспечивает питание от автомобильного аккумулятора — часто даже при выключенном зажигании
Контакты 6 (CAN-H) и 14 (CAN-L) наиболее актуальны, поскольку CAN (ISO 15765-4) является стандартом для большинства современных автомобилей (в т.ч.Электромобили)

Есть ли в моей машине OBD2?

Короче: Наверное!

Почти все новые автомобили поддерживают OBD2 и большинство работают на CAN (ISO 15765). Для старых автомобилей имейте в виду, что даже если присутствует 16-контактный разъем OBD2, он все равно может не поддерживать OBD2. Один из способов определить соответствие — определить где и когда была куплена новая :

Связь между OBD2 и CAN-шиной

Бортовая диагностика, OBD2, является «протоколом более высокого уровня» (думайте о нем как о языке), в то время как шина CAN — это метод для связь (как по телефону).

В частности, стандарт OBD2 определяет разъем OBD2, в т.ч. набор из пяти протоколов, на которых он может работать. Кроме того, с 2008 года шина CAN (ISO 15765) была обязательным протоколом для OBD2 во всех автомобилях, продаваемых в США, что в основном со временем устраняет остальные 4 протокола.

Обратите внимание, что ISO 15765 относится к набору ограничений, применяемых к стандарту CAN, который определен через ISO 11898 — можно сказать, что ISO 15765 подобен «CAN для автомобилей».

Кроме того, OBD2 можно сравнить с другими протоколами более высокого уровня, такими как J1939 и CANopen.

Обзор основных стандартов OBD2

Ниже мы перечисляем некоторые из наиболее актуальных стандартов SAE / ISO, относящихся к OBD2:

SAE J1962: Этот стандарт определяет физический разъем, используемый для интерфейса OBD2, то есть разъем OBD2. Стандарт описывает как разъем OBD2 транспортного средства, так и разъем, используемый внешним испытательным оборудованием (например, сканером OBD2 или регистратором данных OBD2). В частности, стандарт диктует расположение и доступ к разъему OBD2.

SAE J1979: Стандарт SAE J1979 описывает методы запроса диагностической информации через протокол OBD2. Он также включает список стандартизированных общедоступных идентификаторов параметров OBD2 (OBD2 PID), которые автомобильные OEM-производители могут внедрить в автомобили (хотя они не обязаны это делать). Производители транспортных средств могут также принять решение о внедрении дополнительных проприетарных PID OBD2 помимо тех, которые указаны в стандарте SAE J1979.

SAE J1939: Стандарт J1939 описывает протокол данных, используемый для связи с транспортными средствами большой грузоподъемности.В то время как информация OBD2 PID доступна только по запросу с помощью испытательного оборудования OBD2, протокол J1939 используется в большинстве тяжелых транспортных средств в качестве основного средства для передачи трафика CAN, то есть данные передаются непрерывно.

ISO 11898: Этот стандарт описывает уровень канала передачи данных CAN-шины и физический уровень, служащий основой для связи OBD2 в большинстве современных автомобилей

ISO 15765-2: Стандарт ISO-TP описывает «Транспортный уровень», т.е.как отправлять пакеты данных размером более 8 байт по шине CAN. Этот стандарт важен, поскольку он формирует основу для связи Unified Diagnostic Services (UDS), которая основана на отправке многокадровых пакетов данных CAN.

ISO 14229-1: Подробно описывает связь UDS, частично заимствованную из устаревшего стандарта ISO 15765-3.

История OBD2

OBD2 происходит из Калифорнии , где Калифорнийский совет по воздушным ресурсам (CARB) Требуется OBD во всех новых автомобилях с 1991+ для целей контроля выбросов.

Стандарт OBD2 был рекомендован Обществом автомобильных инженеров (SAE) и стандартизированными кодами неисправности и Разъем OBD от производителей (SAE J1962).

Оттуда стандарт OBD2 выкатили пошагово :

1996: OBD2 сделана обязательной в США для автомобилей / свет грузовики
2001: Требуется в ЕС для бензиновых автомобилей
2003: Требуется в ЕС также для автомобилей с дизельным двигателем (EOBD)
2005: OBD2 требуется в США для автомобилей средней грузоподъемности
2008: Автомобили в США должны использовать ISO 15765-4 (CAN) в качестве основы OBD2
2010: Наконец, OBD2 требовался в транспортных средствах большой грузоподъемности US

OBD2 будущее

OBD2 никуда не денется — но в каком виде?

Два потенциальных маршрута могут радикально изменить OBD2:

OBD3 / OBD-III — беспроводное тестирование выбросов

В современном мире подключенных автомобилей тесты OBD2 могут показаться обременительными: выполнение проверок контроля выбросов вручную занимает много времени и дорого.

Решение? OBD3 — добавление телематики во все автомобили .

По сути, OBD3 добавляет небольшой радиотранслятор (например, в случае взимания платы за проезд по мосту) для всех автомобилей. Используя это, автомобиль , идентификационный номер автомобиля (VIN) и коды неисправности могут быть отправлены через Wi-Fi на центральный сервер для проверок.

Многие устройства сегодня уже обеспечивают передачу данных CAN или OBD2 через Wi-Fi / сотовую связь — например, CANedge2 WiFi CAN-логгер.

Это экономит средства и удобно, но также представляет собой политическую проблему из-за проблем с наблюдением.Для получения дополнительной информации см. Этот обзор AutoTap.

Устранение сторонних сервисов OBD2

Протокол OBD2 был первоначально разработан для стационарного контроля выбросов.

Тем не менее, сегодня OBD2 широко используется для генерации данных в реальном времени третьими сторонами — через ключи OBD2, регистраторы CAN и т. Д. Однако немецкая автомобильная промышленность стремится изменить это:

OBD предназначен для обслуживания автомобилей в ремонтных мастерских. Это никоим образом не предназначалось для того, чтобы позволить третьим сторонам создавать форму экономия на данных при доступе через этот интерфейс ”

— Кристоф Гроте, старший вице-президент по электронике, BMW (2017)

Предлагается «отключить» функцию OBD2 во время вождения — и вместо этого собирать данные на центральном сервере.Это эффективно поставило бы производителей в контроль автомобильных «больших данных».

Аргументация основана на безопасности (например, устранение риска, связанного с автомобилем. взлом), хотя многие видят в этом коммерческий ход. Станет ли это реальной тенденцией? можно увидеть — но это может действительно подорвать рынок услуг сторонних разработчиков OBD2.

Идентификаторы параметров OBD2 (PID)

Зачем вам нужны данные OBD2?

Механики, очевидно, заботятся о диагностических кодах неисправности OBD2 (возможно, вы тоже), в то время как регулирующим органам требуется OBD2 для контроля выбросов.

Но протокол OBD2 также поддерживает широкий диапазон стандартных параметров с идентификаторами (PID), которые могут быть зарегистрированы в большинстве автомобилей.

Это означает, что вы можете легко получить удобочитаемые данные OBD2 из вашего автомобиля на скорость, обороты, положение дроссельной заслонки и многое другое.

Другими словами, OBD2 позволяет вам легко анализировать данные с вашего автомобиля — в отличие от оригинальных оригинальных необработанных данных CAN.

Расшифровка данных шины OBD2 и CAN

В принципе, регистрировать необработанные кадры CAN с вашего автомобиля просто.Если вы, например, подключить CAN-логгер к разъему OBD2, вы сразу же начнете регистрировать транслируемые данные CAN-шины. Однако необработанные сообщения CAN необходимо декодировать с помощью базы данных правил преобразования (DBC) и подходящего программного обеспечения CAN, которое поддерживает декодирование DBC (например, asammdf). Проблема в том, что эти файлы CAN DBC обычно проприетарный, что делает необработанные данные CAN нечитаемыми, если вы не являетесь производителем автомобильного оборудования.

Автомобильные хакеры могут попытаться реконструировать правила, однако это может быть сложно.CAN, однако, по-прежнему является единственным способом получить «полный доступ» к данным вашего автомобиля, в то время как OBD2 предоставляет доступ только к ограниченному набору данных. данные.

Как записать данные OBD2?

Регистрация данных

OBD2 работает следующим образом:

Подключаете регистратор OBD2 к разъему OBD2
Используя инструмент, вы отправляете «кадры запроса» через CAN
Соответствующие ЭБУ отправляют «кадры ответа» через CAN

Другими словами, регистратор CAN, который может передавать пользовательские кадры CAN, также может использоваться как регистратор OBD2.

Обратите внимание, что автомобили различаются в зависимости от модели / года тем, какие идентификаторы OBD2 PID они поддерживают. Подробную информацию см. В нашем руководстве по регистратору данных OBD2.

CANedge OBD2 регистратор данных

CANedge позволяет легко записывать данные OBD2 на SD-карту емкостью 8-32 ГБ. Просто укажите какие OBD2 PID вы хотите запросить, а затем подключите его к автомобилю через адаптер OBD2, чтобы начать регистрацию. Обработайте данные с помощью бесплатного программного обеспечения / API и нашего OBD2 DBC.

учить больше

Необработанные детали рамы OBD2

Чтобы начать запись данных OBD2, полезно понять основы необработанной структуры сообщения OBD2.Говоря упрощенно, сообщение OBD2 состоит из идентификатор и данные . Кроме того, данные разделяются на режим, PID и байты данных (A, B, C, D), как показано ниже.

Пример сообщения CAN запроса / ответа для PID «Скорость автомобиля» со значением 50 км / ч может выглядеть следующим образом:

Запрос: 7DF 02 01 0D 55 55 55 55 55

Ответ: 7E8 03 41 0D 32 AA AA AA AA

Объяснение полей сообщения OBD2

Идентификатор: Для сообщений OBD2 идентификатор является стандартным 11-битным и используется для различения «сообщений запроса» (ID 7DF) и «сообщений ответа» (ID 7E8). до 7EF).Обратите внимание, что 7E8 обычно находится там, где реагирует главный двигатель или ECU.

Длина: Просто отражает длину в байтах оставшихся данных (с 03 по 06). В примере со скоростью транспортного средства это 02 для запроса (поскольку следуют только 01 и 0D), а для ответа — 03, так как следуют 41, 0D и 32.

Режим: Для запросов это будет между 01-0A. В ответах 0 заменяется на 4 (т.е. 41, 42,…, 4A). Есть 10 режимов, как описано в SAE. Стандарт J1979 OBD2.Режим 1 показывает текущие данные и, например, используется для просмотра скорости автомобиля в реальном времени, оборотов в минуту и т. д. Другие режимы используются, например, для показать или очистить сохраненную диагностику коды неисправностей и показать данные о стоп-кадре.

PID: Для каждого режима существует список стандартных OBD2 PID — например, в режиме 01 PID 0D — это скорость автомобиля. Полный список можно найти в обзоре Wikipedia OBD2 PID. У каждого PID есть описание, а у некоторых есть заданный минимум / максимум и преобразование. формула.

Формула скорости e.грамм. просто A, что означает, что байт данных A (который находится в HEX) преобразуется в десятичное, чтобы получить преобразованное значение км / ч (т.е. 32 становится 50 км / ч выше). Например, RPM (PID 0C), формула (256 * A + B) / 4.

A, B, C, D: Это байты данных в HEX, которые необходимо преобразовать в десятичную форму, прежде чем они будут использоваться в вычислениях формулы PID. Обратите внимание, что последний байт данных (после Dh) не используется.

Регистрация данных OBD2 — примеры использования

Данные OBD2 легковых и легких грузовиков могут использоваться в различных случаях:

Запись данных с автомобилей

OBD2 данные от автомобилей могут e.грамм. использоваться для снижения затрат на топливо, улучшения вождения, тестирования деталей прототипа и страхования

Учить больше

Диагностика автомобиля в режиме реального времени

Интерфейсы

OBD2 могут использоваться для потоковой передачи данных OBD2 в реальном времени, например для диагностики проблем с автомобилем

Учить больше

Профилактическое обслуживание

Легковые автомобили и легкие грузовики можно отслеживать с помощью регистраторов IoT OBD2 в облаке, чтобы прогнозировать и предотвращать поломки

Учить больше

Регистратор черного ящика автомобиля

Регистратор OBD2 может служить «черным ящиком» для транспортных средств или оборудования, предоставляя данные для e.грамм. споры или диагностика

Учить больше

У вас есть вариант использования регистрации данных OBD2? Получите бесплатный спарринг!

Свяжитесь с нами

Какой тип регистратора OBD2 вам нужен?

Ниже описаны наиболее распространенные категории анализаторов OBD2:

Сканеры OBD2: Используются в качестве диагностических инструментов автомобиля при статическом считывании / очистке кодов неисправности, например, механика. Обычно используется диагностический прибор OBD2. в диагностике проблем с автомобилем, напримеробозначается активированной MIL. Различные типы существуют, и некоторые частные лица используют недорогие варианты в качестве простых считывателей автомобильных кодов для самодиагностики состояния своего автомобиля.

Ключи Bluetooth OBD2: Существует множество ключей Bluetooth OBD2, которые позволяют просматривать данные об автомобиле прямо на смартфоне через приложение. Обычно ключи Bluetooth OBDII дешевы и просты в использовании, хотя также ограничены с точки зрения их использования за пределами цели визуализации подключения Bluetooth к приложению. В Назначение ключа OBD2 bluetooth обычно заключается в мониторинге личного поведения при вождении и состояния автомобиля.

Интерфейсы OBD2: Предоставляют данные OBD2 в реальном времени на ПК через потоковую передачу по USB. Интерфейсы OBD2 обычно используются в расширенной диагностике автомобилей. и разработка автомобилей OEM. Кроме того, интерфейсы CAN, поддерживающие запросы OBD2, могут быть полезны как часть проприетарных параметров шины CAN при обратном проектировании.

Регистраторы OBD2: Используется для регистрации данных OBD2 от автомобиль на SD-карту — идеально подходит, например, для Примеры использования «черного ящика» или полевые испытания прототипов производителями автомобильных комплектующих.Например, CANedge1 позволяет вам регистрировать данные шины CAN, а также запрашивать данные OBD2, отправляя пользовательские запросы кадров на шину CAN.

регистратор WiFi OBD2: регистраторы WiFi OBD2 и ключи WiFi OBD2 обеспечивают автоматическую передачу данных OBD2 через WiFi (включая 3G / 4G) на сервер / облако.

Как пользоваться OBD2-сканером для авто и какие с ним открываются возможности

Основные возможности OBD2-сканеров

В чем отличия между OBD2-сканерами разных марок

Как пользоваться OBD2-сканером для авто

Как пользоваться сканером обд 2

Основные возможности OBD2-сканеров

В чем отличия между OBD2-сканерами разных марок

Как пользоваться OBD2-сканером для авто

Подключение автосканеров ELM327 к ОС Андроид

Подключение ELM327 Wi-Fi к Android: пошаговая инструкция

Как выполнить подключение ELM327 Bluetooth к Android

Подключение ELM327 USB к Android: основные этапы

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

‎App Store: Car Scanner ELM OBD2

Автосканер Mini ELM327 OBD-II Bluetooth CAN-BUS ver. 1.5 с кнопкой включения

ELM327 поддерживает следующие протоколы OBD-II:

Возможности ELM327:

Автосканер ELM327 Bluetooth OBDII OBD2 V2.1 / V1.5 — в Москве по супер цене

Какие лучшие приложения OBD2 для Android / IOS для вашего автомобиля? | Android, iOS, GPS, OBD2, Подключенные автомобили | Cprime

Quick Navigation

Самые популярные приложения OBD для автодиагностики для Android

1. Torque Pro (OBD 2 и автомобиль)

Характеристики крутящего момента

Общие проблемы с Torque Pro

2. HobDrive

Функции HobDrive

Распространенные проблемы с HobDrive

3.OBD Car Doctor Pro

Функции OBD Car Doctor Pro

Общие проблемы с OBD Car Doctor Pro

4. Carista OBD2

Функции Carista

Общие проблемы с Carista

Самые популярные приложения диагностики OBD для iPhone

1.OBD Auto Doctor

Функции OBD Auto Doctor

Общие проблемы с OBD Auto Doctor

2. EOBD Facile

Функции EOBD Facile

Общие проблемы с EOBD Facile

3. EngineLink

EngineLink функции

Общие проблемы с EngineLink

Как использовать сканер OBD2 для вашего бизнеса

Что такое сканер OBD2?

Как работает сканер OBD2?

Как можно использовать сканер OBD2 в своем бизнесе?

На что обращать внимание при выборе сканера OBD2?

Какие есть альтернативы сканеру OBD2 для определения пробега?

Mini ELM327 Bluetooth OBD2 V2.1 Инструмент диагностического интерфейса автомобиля Филиппины

Страница не найдена — Hampton Roads Pediatric Dentistry

Какой лучший сканер Bluetooth OBD2 в 2021 году?

Лучший наш выбор для 5 лучших адаптеров Bluetooth OBD2 за деньги в 2021 году

1 BLUEDRIVER LSB2 BLUETOOTH PRO OBDII СКАНИРОВАНИЕ ДЛЯ IPHONE И ANDROID

2 ПРОДУКТА BAFX ДИАГНОСТИЧЕСКИЙ СЧИТЫВАТЕЛЬ OBDII BLUETOOTH / СКАНЕР ДЛЯ УСТРОЙСТВ ANDROID

3 SCANTOOL 427201 OBDLINK LX BLUETOOTH: ПРОФЕССИОНАЛЬНЫЙ ИНСТРУМЕНТ СКАНИРОВАНИЯ OBD-II ДЛЯ ANDROID и WINDOWS

4 CAR WIFI OBD 2 OBD2 OBDII SCAN TOOL FOSEAL SCANNER ADAPTER CHECK ENGINE LIGHT DIAGNOSTIC TOOL ДЛЯ IOS и ANDROID

5 PANLONG PL-B02 BLUETOOTH СЧИТЫВАТЕЛЬ КОДА ДИАГНОСТИЧЕСКОГО СКАНЕРА (OBD2 OBDII CHECK ENGINE LIGHT ДЛЯ ANDROID — СОВМЕСТИМ С TORQUE PRO)

Какой сканер obd2 вам больше всего подходит?

отзывами

Заключение

Лучшие подключаемые автомобильные устройства 2019 года

Roush Active Exhaust: Выхлопная система Wi-Fi

OBD2 Объяснение — Простое введение (2021)

Что такое OBD2?

Разъем OBD2

Есть ли в моей машине OBD2?

Связь между OBD2 и CAN-шиной

История OBD2

OBD2 будущее

Идентификаторы параметров OBD2 (PID)

Как записать данные OBD2?

CANedge OBD2 регистратор данных

Необработанные детали рамы OBD2

Регистрация данных OBD2 — примеры использования

Запись данных с автомобилей

Диагностика автомобиля в режиме реального времени

Профилактическое обслуживание

Регистратор черного ящика автомобиля

Добавить комментарий Отменить ответ
