Как определить негерметичность впускного коллектора: Как проверить подсос воздуха во впускном коллекторе: симптомы

Как проверить подсос воздуха во впускном коллекторе: симптомы

Любой двигатель внутреннего сгорания обязан работать на смеси воздуха и топлива, которые жёстко регулируются электроникой, если это двигатель инжекторный, или механикой, если мотор карбюраторный. Любой дисбаланс в пропорции воздуха и топлива приводит к некорректной работе двигателя, падению мощности, увеличению расхода топлива. Подсос воздуха во впускном коллекторе может крепко повлиять на стабильность работы мотора. Как проверить и определить неисправность, выявить основные симптомы подсоса, разберёмся прямо сейчас.

Симптомы подсоса воздуха в коллекторе: проверка и определение

Явные следы треснутого шланга

Любое несанкционированное проникновение лишнего воздуха в систему питания ведёт к обеднению рабочей смеси. Нарушается оптимальный баланс топлива и воздуха, в результате чего двигатель колотит, холостые обороты могут пропасть вовсе, при этом на оборотах выше 2-3 тысяч мотор может работать вполне сносно.

Ошибка P0300

Кроме этого электронный блок управления двигателем может показывать ряд ошибок — Р0171, обеднённая смесь, может появляться ошибка Р300, говорящая о пропусках в воспламенения в камере сгорания. В зависимости от модели двигателя, может возникать ряд других ошибок.

Тем не менее основными симптомами подсоса воздуха во впускном коллекторе считаются:

• неустойчивые холостые обороты, двигатель трясёт, невозможно отрегулировать холостые;
• двигатель может глохнуть в переходных режимах работы;
• провалы при ускорении;
• высокий расход топлива;
• сложный запуск при любой температуре воздуха;
• падение мощности, особенно на оборотах ниже 2-3 тысяч;
• двигатель троит, не работает в определённых режимах один или несколько цилиндров.

Откуда может подсасывать воздух?

Достаточно одного из этих симптомов, чтобы говорить о подсосе воздуха во впускном тракте. Точно установить место подсоса воздуха бывает довольно непросто, поскольку место крепления и уплотнения впускного коллектора к головке блока цилиндров — далеко не единственный путь для засасывания лишнего кислорода.

В зависимости от модели двигателя, мест подсоса может быть несколько:

1. Повреждение или прогар прокладки впускного коллектора, это одно из самых распространённых мест неплотности.

   Новые прокладки впускного коллектора

2. Уплотнители форсунок в инжекторных моторах.
3. Люфт и неплотности в осях дроссельных заслонок карбюраторных двигателей.
4. Вакуумный усилитель тормозов.
5. Патрубки и шланги, которые фиксируются на коллекторе.

   Прохудившийся шланг на коллекторе стал причиной подсоса воздуха

6. Прокладки дроссельных узлов в инжекторных моторах.
7. Клапаны адсорбера, заглушки на коллекторе, неплотности в датчиках.
8. Регуляторы холостого хода сомнительного качества могут быть негерметичными.
   Негерметичный регулятор холостого хода

9. Втулки.


   Бронзовые втулки со следами износа

Как видим, неприятностей можно ждать не только от прокладки коллектора или самого коллектора, вместе с тем есть ряд мер, которые помогут найти место пробоя и быстро устранить неисправность.

Определяем место подсоса воздуха

Самый эффективный способ определения места подсоса воздуха — визуальный.

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Дымогенератор своими руками

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Самодельный дымогенератор

Изъян станет заметен сразу, как только дым найдёт место для выхода.

Другой способ поиска места «подсоса»

Второй способ определения места подсоса более трудоёмкий и длительный. Для этого пригодится легковоспламеняемая жидкость (эфир, бензин с высоким октановым числом, жидкость для быстрого пуска мотора в баллончике). Для проверки и определения места подсоса достаточно запустить двигатель и брызгать жидкостью на сопряжения коллектора.

Иногда подсос явно слышен по характерному свисту или шипению, но такое бывает не во всех случаях. Поэтому нужно методично обрызгивать жидкостью место прилегания впускного коллектора к головке блока и все подозрительные соединения, которые мы перечислили выше. Как только жидкость попадёт на место пробоя, её засосёт во впускной тракт и обороты двигателя резко увеличатся на некоторое время.

Другие способы

Существует ещё несколько методов выявления подсоса. Они заключаются в точном измерении разряжения на участке от дроссельной заслонки до камер сгорания, однако аппаратура, применяемая для реализации этого метода не всегда доступна, да и точность локализации места разгерметизации при помощи этого метода минимальна.

Выводы

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!

Как найти подсос воздуха в двигателе [Инструкция]

На чтение 5 мин. Просмотров 27.6k. Опубликовано 01.08.2019 ОБНОВЛЕНО 04.08.2019

Для работы двигателей внутреннего сгорания требуется смесь воздуха и топлива. Воспламеняемая сжатая смесь толкает поршни, которые поворачивают коленчатый вал, и автомобиль начинает движение. Воздух попадает в двигатель через небольшую дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Осмотр двигателя

Чтобы определить подсос воздуха, необходимо сначала понять, как работает впускная система двигателя.

Воздух поступает через воздушный фильтр. Дроссельная заслонка контролирует его, создавая вакуум. Знайте, что на автомобиле подсос воздуха, когда он издаёт шипящий звук после запуска.

Вакуумные шланги во время эксплуатации изнашиваются, становятся хрупкими. Это приводит к их повреждению. Внимательно осмотрите шланги на двигателе и замените их при необходимости. Двигатели отличаются друг от друга. Для идентификации шлангов ознакомьтесь с руководством по ремонту.

Способы проверки герметичности

Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования.

Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.

1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе

Первое место для проверки утечки вакуума — шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.

Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки — дополнительно осмотрите поверхности.

2. Распылите мыльную воду вокруг зоны впуска

Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.

Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

3. Используйте дымогенератор

Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.

4. Распылите очиститель карбюратора

Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.

Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.

Это опасный метод для проверки подсоса воздуха. Спреи легко воспламеняются. Приготовьте огнетушитель!

Утечки во впускном коллекторе

Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

Симптомы подсоса воздуха

Первым признаком подсоса воздуха является загорание лампы «Check Engine». Есть много причин для включения этой лампочки. Вам нужно исключить другие неисправности, прежде чем вы решите, что это нарушение герметичности. Но будьте уверены, что это подсос воздуха, если он сопровождается шипением от двигателя и потерей мощности.

Ваш автомобиль не развивает полную мощность? Это может быть подсос воздуха.

Нарушение герметичности может вызвать дополнительные проблемы с двигателем, такие как неэффективность топлива.

Ремонт вакуумных шлангов

Если у вас повреждён вакуумный шланг, вам не обязательно покупать новый. Шланг длинный. Вы можете отрезать поврежденную часть и снова присоединить её к двигателю.

Самые распространённые повреждения на концах трубок. Всегда проверяйте, чтобы хомуты были затянуты для предотвращения дальнейших утечек.

После ремонта запустите двигатель и оставьте его работать на холостом ходу. Слушайте любые шипящие звуки.

Если вы решите заменить вакуумный шланг, берите аналогичный по длине и диаметру. Вакуумные трубки предназначены для конкретных мест, таких как усилитель тормозов или PCV (система принудительной вентиляции картера).

Заключение

Наличие подсоса воздуха может привести к замедленному ускорению автомобиля. Это также может препятствовать эффективному смешиванию топлива и воздуха в камерах сгорания. Поврежденные шланги являются основными виновниками вакуумных утечек. Вы можете устранить небольшие утечки в шлангах, отрезав поврежденные части. Если это не сработает, нужно будет покупать новые.

Как проверить герметичность впускного тракта? | Железный Конь

Разгерметизация впускного тракта имеет ряд неприятных последствий для двигателя. В камеру сгорания попадает «левый» воздух, что приводит к неправильному образованию топливовоздушной смеси. Если процент «левого» воздуха слишком большой это чревато сильным обеднением топливной смеси и даже внезапной оставкой машины.

Плюс не стоит забывать о том, что воздух минует фильтр — все загрязнения, которые содержатся в воздушной массе, попадают в камеру сгорания. А это уж совсем нехорошо.

Как определить, что впускной тракт негерметичен?

Проблема актуальна как для бензиновых движков, так и для дизелей. Да, есть такой миф, что дизель все стерпит, но это заблуждение. Дизель может лишь стерпеть чуть больше. Последние модели дизельных моторов более чувствительны к попаданию лишнего воздуха.

Итак, разгерметизация впускного тракта — симптомы:

— электроника выдает ошибки;

— увеличивается расход горючего;

— мотор постоянно перегревается;

— машина плохо заводится;

— двигатель троит;

— снижается мощность;

— работа двигателя неустойчива на холостом ходу.

Эти симптомы могут говорить и о других неисправностях, поэтому при их обнаружении проводится проверка герметичности впускного тракта.

Прежде, чем приступать к проверке, стоит запомнить, где чаще всего кроется проблема.

Самые уязвимые места, которые стоит проверять в первую очередь:

— прокладка впускного коллектора;

— шланги и трубки;

— регуляторы холостых;

— прокладки дроссельной заслонки;

— вакуумный усилитель тормоза;

— адсорбер.

Как проверить герметичность впускного тракта?

Для этого можно применить 4 способа.

1. Обычный осмотр.

Необходимо искать повреждения в наиболее уязвимых местах. Таким образом возможно обнаружить серьезные повреждения.

2. Использование дымогенератора.

Во впускной тракт запускается дым, который начинает просачиваться в местах разгерметизации. Заметив, где утечка, можно приступать к ремонту.

3. Использование измерителя.

Существуют специальные приборы, которые измеряют отклонения в системе впускного тракта. Вот только точность их показаний под вопросом.

4. На слух.

Жидкость, которая легко воспламеняется (подойдет бензин), необходимо распылить на участки возможной разгерметизации. В местах повреждений жидкость начнет подсасывать вместо воздуха с характерным звуком. Именно по этому звуку и определяется место подсоса. Этот способ считается самым точным и надежным из всех.

Прочитайте обязательно: Дроссельная заслонка. Когда и как нужно чистить.

Так же следует знать: Как раскоксовать поршневые кольца самостоятельно?

Как Найти Подсос Воздуха (Причины)

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.
2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;
• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.
2. Перегрев (влияет на эластичность прокладок и герметика).
3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

симптомы, как проверить и найти место во впускном коллекторе, где может подсасывать. Как определить с помощью дымогенератора и устранить причину

Для нормальной работы бензиновому двигателю жизненно необходимо точное соотношение топлива к кислороду. Подсос воздуха во впускном коллекторе приводит к увеличению доли окислителя, что, естественно, регистрируется ЭБУ двигателя (Engine Control Unit). Рассмотрим основные причины и симптомы неисправности, а также как найти негерметичность во впускном тракте с помощью дымогенератора.

Симптомы

• Нестабильная работа двигателя на холостых оборотах. На холостом ходу механическая дроссельная заслонка закрыта, а воздух во впускной коллектор идет через байпасный канал ДЗ. В таком режим разряжение за дроссельной заслонкой максимальное, поэтому симптомы подсоса воздуха проявляются ярче всего. Открывая дроссельную заслонку, мы увеличиваем проходное сечение для прохождения потока воздуха, поэтому негативное влияние подсоса на работу двигателя уменьшается.
• Повышенные холостые обороты.
• Нестабильная работа двигателя после резкого сброса газа (глохнет при торможении).
• На приборной панели загорается Check Engine по причине ошибки P0171 – бедная смесь. Считать коды ошибки можно через диагностический разъем мультимарочным сканером с подходящим программным обеспечением либо специализированным диагностическим прибором. Если после удаления ошибка снова появляется на холостых оборотах, велика вероятность, что причина именно в подсосе воздуха, а не поломке ДМРВ, кислородного датчика.

Следует учитывать, что по отдельности каждый из симптомов еще не свидетельствует о подсосе неучтенного воздуха и может быть вызван неисправностями системы питания, ДМРВ, РХХ, дроссельного узла или лямбда-зонда.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Возможные места негерметичности впускного тракта

• Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах. Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
• Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры. Мы уже рассматривали, как проверить ВУТ.
• Прокладка впускного коллектора.
• Уплотнительные резинки форсунок.

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.

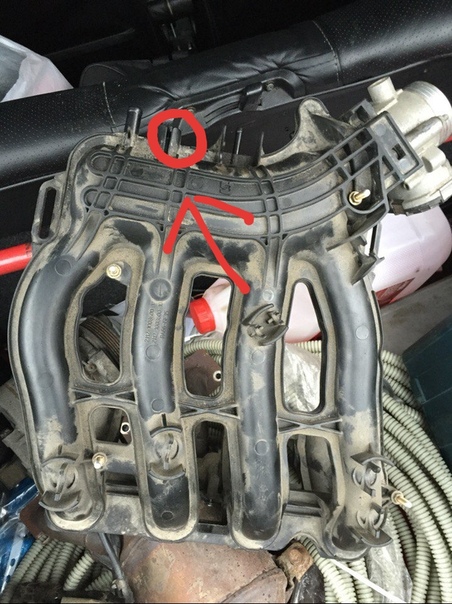

• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Подсос воздуха во впускном коллекторе и других местах: симптомы

Диагностика и ремонт15 января 2018

В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллекторе или иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Справка. На карбюраторных двигателях паразитный воздушный поток вызывает скачки оборотов до 2000 об/мин и более, втягивая бензин через главные топливные жиклеры в обход системы холостого хода. Регулировочные винты не действуют.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

• деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
• слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
• прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Где может проникать воздух?

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

• прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
• корпус вакуумного усилителя тормозной системы;
• шланг отбора вакуума для усилителя;
• прокладка дросселя;
• через форсунки со слабыми уплотняющими кольцами;
• на фланце регулятора холостого хода;
• сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными. Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Примечание. Услышать свист либо шипение в месте подсоса – задача непростая, поскольку мешает шум работающего мотора. Поэтому данный способ диагностики не годится.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

1. Наберите в шприц объемом 20 см³ бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Как проверить подсос воздуха во впускном коллекторе

⏰Время чтения: 3 мин.

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

• возросшие обороты холостого хода
• плавающие обороты на холостом ходу
• неадекватное реагирование двигателя на нажатие/отпускание педали газа
• возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

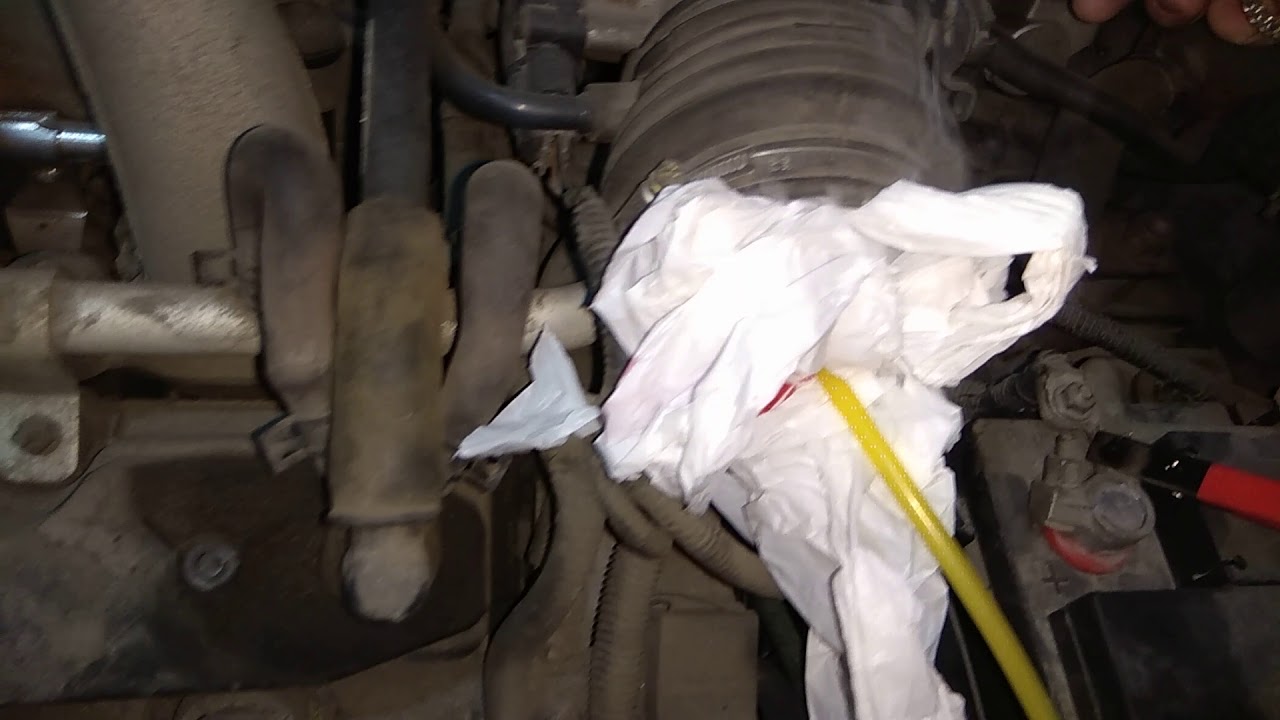

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

3 Признаки утечки через прокладку впускного коллектора (и стоимость замены в 2021 г.

)

Последнее обновление: 23 февраля 2021 г.

Компоненты двигателя имеют прокладки, которые помещаются между ними перед сборкой. Эти прокладки действуют как уплотнение между компонентами, поэтому они могут выполнять свою работу должным образом. Вы обнаружите, что прокладки обычно изготавливаются из металла, резины, бумаги или всех трех вместе взятых.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Из всех прокладок в двигателе прокладка впускного коллектора имеет решающее значение для поддержания работоспособности двигателя. Если эта конкретная прокладка начнет протекать, это будет проблемой для вашего автомобиля.

Вот почему вам необходимо узнать, каковы симптомы утечки во впускном коллекторе. Как только вы это узнаете, вы можете приступить к устранению проблемы, не теряя больше времени.

Однако вам следует воспользоваться возможностью, чтобы узнать о том, как работает прокладка впускного коллектора, прежде чем вы начнете диагностировать потенциальную утечку.Таким образом, вы не перепутаете симптомы автомобиля с другой потенциальной проблемой, с которой он может столкнуться.

Что такое прокладка впускного коллектора?

Прокладка (и) впускного коллектора находится между головкой блока цилиндров и впускным коллектором. Его основная цель — предотвратить утечку охлаждающей жидкости, масла или воздуха.

Из-за постоянного расширения и сжатия из-за изменений температуры, загрязнения охлаждающей жидкости и масла, а также постоянного потока всасываемого воздуха прокладки впускного коллектора могут медленно выходить из строя и в конечном итоге доходить до того состояния, когда они ухудшаются настолько, что вызывает утечку.

В случае утечки прокладку следует заменить как можно скорее, чтобы избежать возможного повреждения двигателя или возможного застревания.

Верхние 3 симптома утечки через прокладку впускного коллектора

# 1 — Утечка охлаждающей жидкости двигателя

Охлаждающая жидкость двигателя закрыта прокладкой впускного коллектора в двигателе. Если повредить уплотнение, вся охлаждающая жидкость под давлением, которую оно сдерживает, может просочиться через него.

Часто внутри охлаждающей жидкости бывает мусор и грязь, что создает еще больше проблем.Если мусор достаточно толстый, это вызовет больший износ поверхностей. Мало того, негерметичная охлаждающая жидкость также приведет к попаданию воздуха извне в двигатель через уплотнение.

Каждый раз, когда присутствует кислород, он резко увеличивает количество образующейся коррозии. Это приведет к еще большему повреждению поверхности.

См. Также: Признаки неисправного датчика температуры охлаждающей жидкости

# 2 — перегретый двигатель

Если охлаждающая жидкость продолжает протекать, это в конечном итоге приведет к перегреву двигателя.Но в некоторых случаях двигатель все равно может перегреться, даже если охлаждающая жидкость не протекает. Иногда охлаждающая жидкость будет вытекать из прокладки впускного коллектора и попадать прямо во впускной коллектор, вызывая перегрев двигателя.

Снаружи вы не увидите никаких признаков утечки. Единственный способ узнать об этом — это когда двигатель начнет перегреваться и указатель температуры на приборной панели поднимется до высокого уровня. Затем вы можете исследовать и определить, является ли это проблемой.Если да, то сразу почините в автомагазине.

# 3 — Это повлияет на соотношение воздуха и топлива.

Воздух и топливо необходимо смешивать точно по мере поступления во впускной коллектор. Это обеспечивает правильное сгорание в двигателе. Но если бы произошло изменение уровня воздуха или топлива в этой смеси, это бы отрицательно сказалось на характеристиках двигателя.

Таким образом, если возникнет утечка из-за поврежденной прокладки впускного коллектора, во впускной коллектор может попасть больше воздуха, что приведет к несбалансированному соотношению воздух / топливо.Как только это произойдет, обычно проявляются резкий холостой ход и многочисленные пропуски зажигания.

Если вы испытываете эти симптомы, он может не сказать вам, где именно проблема во впускном коллекторе, но вы, по крайней мере, будете знать, что вам нужно проверить это.

Стоимость замены прокладки впускного коллектора

Прокладка впускного коллектора, возможно, является самой дорогой прокладкой в ​​автомобиле из-за требований к долговечности и уникальной формы. Новая прокладка на замену, скорее всего, обойдется вам где-то в диапазоне от 50 до 120 долларов, что не так уж и плохо.

Но дорогостоящей частью будет работа, необходимая для ее замены, поскольку до нее нелегко добраться. Затраты на рабочую силу для замены прокладки впускного коллектора обойдутся вам примерно в 250-500 долларов. Это число может быть даже выше для спортивных автомобилей и автомобилей класса люкс.

В целом, вы можете рассчитывать заплатить от 300 до 620 долларов за полную стоимость замены прокладки впускного коллектора.

Поиск и устранение неисправностей, связанных с утечкой во впускном коллекторе

Если на двигателях есть алюминиевые головки блока цилиндров, можно ожидать появления коррозии возле портов охлаждающей жидкости.Под уплотнительной кромкой прокладки впускного коллектора находится пластик, который также может разъедаться.

Если вы видите это, значит, уплотнение не удерживается и будет подвержено утечкам. В результате в этом случае прокладка не будет причиной утечки.

Тестирование утечки во впускном коллекторе не должно выполняться начинающими механиками, и в большинстве случаев вы должны позволить профессионалу справиться с этим. Тем не менее, вот общие процессы.

Проверка утечки охлаждающей жидкости

Если утечка охлаждающей жидкости происходит с внешней стороны прокладки, вы можете увидеть это своими глазами.Но если есть внутренние утечки, из-за которых охлаждающая жидкость попадает в масло или камеру сгорания, вы не сможете их легко обнаружить.

Вам нужно полностью проверить свою систему. Начните с проверки масла на предмет пенообразования или других загрязнений. Вам также следует извлечь коды, чтобы точно знать, с чем вы имеете дело.

Если коды относятся к датчику кислорода или эффективности, то это означает, что охлаждающая жидкость попала в камеру сгорания.Поскольку фосфаты содержатся в охлаждающей жидкости вместе с другими химическими веществами, это приведет к повреждению каталитического нейтрализатора и датчика кислорода.

Если у вас двигатель V8 или V6, вы можете использовать коды, чтобы выяснить, в каком банке есть утечка. Любые большие утечки в бегунке могут дать вам код пропуска зажигания. Если вы испытываете эту проблему в течение длительного периода времени, отключите все свечи зажигания в автомобиле.

Посмотрите, нет ли на электродах мелово-белых отложений, потому что это следы, которые оставит на них охлаждающая жидкость.Следуя этим методам, это поможет вам определить, откуда исходит утечка, и нужно ли провести дополнительные тесты, такие как проверки утечки или проверки сжатия.

Тестирование на утечку воздуха

Проблема с регулировкой подачи топлива может возникнуть, если во впускном коллекторе есть минимальная утечка. Если вы просто воспользуетесь глазами и ушами, чтобы найти утечку, это займет очень много времени.

Всякий раз, когда воздух просачивается через впускной коллектор, воздух будет засасываться, а не выталкиваться наружу. Все, что находится в воздухе, будет нарушать смесь топлива и воздуха, что повлияет на систему выбросов и систему двигателя.

Если у вас есть дымовая машина, то множественные утечки можно диагностировать за более короткое время. Эта машина делает это за счет того, что во впускном коллекторе создается давление, при этом пар и дым попадают в систему. Итак, если утечка действительно существует, дым выйдет наружу.

Найдите вакуумный порт и прикрепите к нему дымовую машину, как если бы усилитель тормозов был подключен к питающей магистрали. При блокировке корпуса дроссельной заслонки убедитесь, что у вас есть заглушка подходящего размера. Вы также захотите, чтобы система PCV была заблокирована.

Если из системы PCV или масляного фильтра выходит дым и двигатель не пропускает зажигание, это, вероятно, означает, что под впускным коллектором есть трещина или течь. Это также может означать, что уплотнения клапана или направляющие слишком изношены.

Как узнать, что прокладка впускного коллектора выходит из строя

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если задуматься, в вашей машине есть вещи, которые просто не имеют смысла. Вам говорили, что больше воздуха — это хорошо для мощности, что приток холодного воздуха, больше совков, больше вентиляционных отверстий и т. Д. — отличный способ повысить производительность. Технически все это правда, но давайте вернемся к этому размышлению и поговорим о протекающем или поврежденном впускном коллекторе.

Может быть слишком много ? Ответ заключается в том, что хотя больше воздуха, как правило, хорошо, важно знать, что нерегулируемый поток воздуха в двигатель может стать серьезной проблемой.Дополнительный воздух, поступающий в двигатель, о котором компьютер вашего автомобиля не знает, что делать и откуда он взялся, приводит к большим проблемам с соотношением воздух-топливо, которые, как вы знаете, создают атмосферу, которая движет вашей поездкой.

Итак, негерметичный впускной коллектор — это плохо. Повреждение компонента может испортить систему охлаждающей жидкости и вызвать остановку или что-то еще хуже. Что такое впускной коллектор? Почему это важно? Позвольте вам поделиться своими знаниями с редакторами The Drive .

Depositphotos

Воздух хорош для двигателей, но слишком много — плохо.

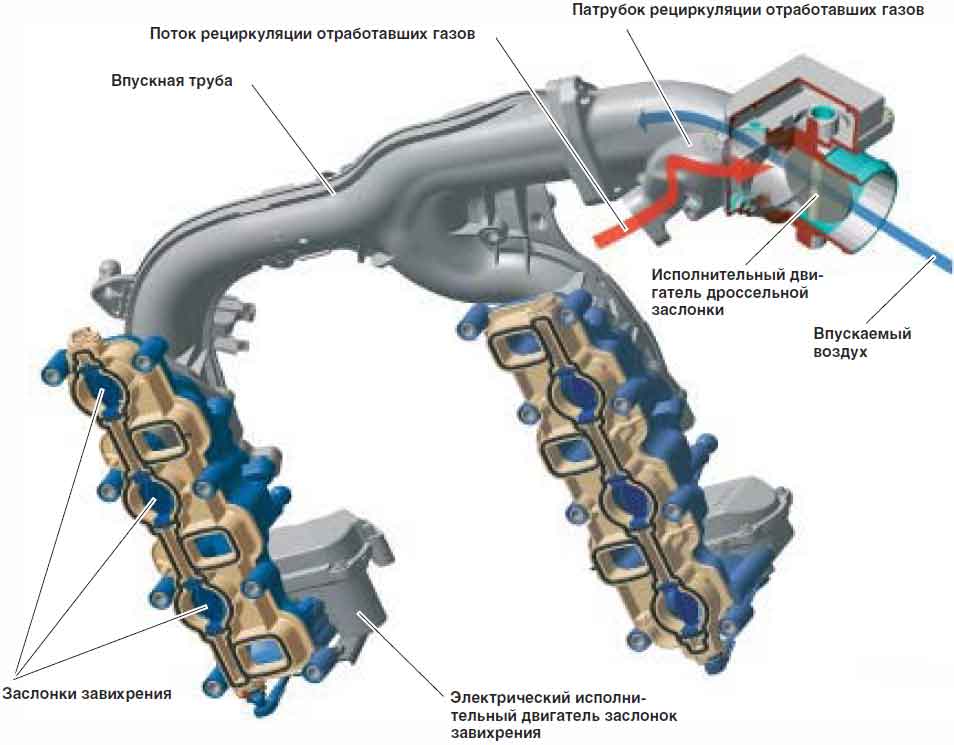

Что такое впускной коллектор?

Впускной коллектор переносит воздух к цилиндрам. Наряду с корпусом дроссельной заслонки, воздухозаборником и системой подачи топлива коллектор помогает подавать соответствующую топливовоздушную смесь для сгорания в двигателе.

Впускные коллекторы состоят из нескольких основных компонентов, включая камеру статического давления и направляющие. Камера статического давления — это резервуар, в котором воздух удерживается до тех пор, пока он не понадобится в цилиндрах.Бегуны переносят этот воздух из камеры в каждую головку блока цилиндров.

Как я могу узнать, что с моим впускным коллектором что-то не так?

Нет, вы не получите всплывающее окно с надписью «Опасность коллектора» на приборной панели или на средней дистанции ноутбука примерно 2000 года выпуска. Это только в кино. Однако, когда впускной коллектор начинает выходить из строя, могут произойти некоторые вещи, которые могут вас предупредить, например:

Утечка жидкости

Если прокладка или коллектор каким-либо образом повреждены, охлаждающая жидкость в конечном итоге вытечет и протечет под автомобиль.Обычно он будет отличаться от конденсата, который вы видите летом под автомобилем при включенном кондиционере, и он будет более заметным.

Низкая производительность и охлаждение

Если впускной коллектор неисправен, он может испортить воздушно-топливную смесь двигателя, что может ухудшить его рабочие характеристики. Вы можете увидеть снижение мощности, неравномерное ускорение и даже обратную реакцию.

То же самое и с системой охлаждения двигателя. Если впускной коллектор работает, это может привести к утечке охлаждающей жидкости, что может вызвать повышение температуры двигателя.

Остановка и резкий холостой ход

Если где-то в коллекторе есть утечка воздуха, в двигатель может попасть слишком много воздуха, что изменит скорость холостого хода. Автомобиль может даже заглохнуть на более низких скоростях.

Снижение расхода топлива

Утечка воздуха может привести к тому, что компьютер автомобиля сбалансирует уравнение, добавив больше топлива. Это означает, что двигатель потребляет больше топлива для выполнения того же объема работы.

Depositphotos

Работу впускного коллектора лучше доверить профессионалам.

Могу ли я ехать с неисправным впускным коллектором?

Хотя вероятно ехать с неисправным впускным коллектором, это, конечно, не рекомендуется. Даже если вы сможете благополучно добраться до места назначения — мы надеемся, что это ваш местный механик — вы можете в конечном итоге нанести другой ущерб своему транспортному средству. Это может включать перегрев и потерю жидкости или даже что-то серьезное, например, аварию, если автомобиль глохнет во время движения.

Сколько стоит починка? Я не могу сделать это сам?

Если вы не опытный домашний механик с необходимыми инструментами и безопасным местом для работы, вероятно, лучше всего оставить разнообразную работу профессионалам. Действия по удалению, замене и безопасному повторному подключению всего могут быть трудными для понимания без опыта, а последствия чего-то испорченного могут быть серьезными.

Сказав это, важно отметить, что оплата ремонта впускного коллектора будет не из дешевых.В среднем ожидается, что за ремонт придется заплатить от 400 до 600 долларов. Большая часть этих расходов связана с рабочей силой, которая сама по себе может достигать 400 долларов.

Разъяснение терминов, относящихся к впускному коллектору

Получите образование!

Охлаждающая жидкость

Охлаждающая жидкость — это жидкость в радиаторе, предназначенная для изменения точек замерзания и кипения воды, что предотвращает замерзание или перегрев радиаторов. Он также помогает смазывать детали, которых он касается, что может помочь предотвратить повреждение критически важных деталей, таких как водяной насос и прокладка головки.

Срыв

Срыв означает, что двигатель перестал вращаться по той или иной причине. В случае прокладки впускного коллектора проблема связана с тем, что двигатель не получает надлежащего количества топлива или воздуха, что может вызвать серьезные проблемы при стандартной работе двигателя.

Воздух-Топливо

Топливно-воздушная смесь — это идеальное соотношение воздуха и топлива, обеспечивающее нормальную работу двигателя. Это также важно для правильного момента зажигания и зажигания в целом, когда важны место, время и продолжительность сгорания.

Корпус дроссельной заслонки

Корпус дроссельной заслонки является частью системы впуска воздуха. Он контролирует количество воздуха, поступающего в двигатель.

Воздухозаборник

Воздухозаборник предназначен для подачи воздуха в двигатель. Обычно это длинная трубка, идущая из-за решетки в двигатель. Он проходит через фильтр и обычно проходит через камеры резонатора, которые предназначены для облегчения воздушного потока.

Depositphotos

Этот маленький кусочек резины может вызвать большие проблемы.

Иногда вам нужен сертифицированный механик

Как и Drive любит вкладывать «вас» в свои дела, мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время или уверенность при проведении капитального ремонта автомобилей. Иногда вам просто нужны качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы о прокладке впускного коллектора

У вас есть вопросы, У Drive есть ответы!

Q: Я думаю, что в прокладке есть утечка, но я не хочу ее заменять. Могу я просто исправить это?

A: Существуют продукты, например силиконовые герметики, которые могут помочь устранить утечки. Мы составили список наших любимых.

Q: Я хочу добавить воздухозаборник для холодного воздуха. Будет ли это испортить мою топливно-воздушную смесь?

A: Не должно, но есть и другие проблемы, о которых стоит беспокоиться.Если вы покупаете воздухозаборник с большой трубкой, вы должны быть уверены, что фильтр выдержит испытание временем. Вы также можете разместить его в моторном отсеке, чтобы избежать всасывания воды из луж и дождя. Вода не сжимается, поэтому не пойдет на пользу вашему двигателю.

Q: Почему ноутбук Брайана О’Коннера сказал «Опасность для коллектора» в O.G. Быстрый и яростный?

A: Магия кино? Да, это не имело смысла. Часть, которая затем выпадает из пространства для ног пассажира, становится частью днища пола, что имеет еще меньший смысл!

Q: Обманывал ли нас фильм «Форсаж»?

A: Они сделали! Но кого это волнует, это фильмы! Не то чтобы они собирались идти в космос…

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Как найти утечку вакуума

Как вы много раз слышали, двигатель вашего автомобиля — это не что иное, как большой воздушный насос.Он всасывает воздух, который смешивается с топливом, который затем сжимается и воспламеняется, образуя большую стрелу, которая приводит в движение колеса. Поскольку немногие из нас ездят с полностью открытой дроссельной заслонкой — чтобы не привлекать нежелательное внимание — двигатель вынужден втягивать воздух через частично закрытый дроссельный клапан, который создает разрежение во впускном коллекторе.

Ваш автомобиль использует этот вакуум для питания и управления рядом вспомогательных устройств. Вакуум двигателя используется, например, для уменьшения усилия, необходимого для нажатия на педаль тормоза.Некоторые системы контроля выбросов также полагаются на это отрицательное давление для предотвращения выхода паров из картера. Раньше вакуум двигателя приводил в действие даже дворники.

Классический маслкар может иметь всего три вакуумных магистрали: по одной к вакуумному распределителю, усилителю тормозов и модулятора автоматической трансмиссии. Когда в конце 1960-х годов контроль выбросов стал обычным явлением, у некоторых автомобилей были десятки вакуумных линий и соединений, каждое из которых являлось источником потенциальной утечки вакуума.

Когда производители автомобилей стали лучше контролировать выбросы автомобилей, они также стали использовать меньше вакуумных линий, но это длилось недолго. Затем EPA потребовало, чтобы автомобили устраняли почти все утечки бензиновых паров из своих выбросов. Эти системы EVAP, которые улавливают пары бензина, в значительной степени контролируются — как вы уже догадались — вакуумом двигателя. Когда автомобиль выключен, система улавливает пары топлива в канистре с древесным углем, а затем направляет пары обратно в работающий двигатель через — как вы снова догадались — сеть вакуумных шлангов.

Когда один из этих шлангов, фитингов или соединений начинает протекать, проблемы могут варьироваться от неустойчивого холостого хода до внезапного снижения расхода топлива или загорается индикатор двигателя. Некоторые утечки, например, в усилителе тормозов, легко обнаружить, но другие могут быть заведомо неуловимыми. Мы здесь, чтобы помочь.

Основные сведения об утечках

Даже крошечная утечка размером всего 0,020 дюйма может снизить производительность двигателя, ухудшить управляемость и загореться индикатор проверки двигателя.Утечки вакуума происходят после датчика массового расхода воздуха (обычно обозначаемого как MAF), который является устройством, которое измеряет входящий воздух. Это означает, что двигатель фактически потребляет больше воздуха, чем измерено, и компьютер получает неверные показания, которые слишком низкие. Соотношение воздуха и бензина в автомобиле обычно составляет 14,7: 1, но при увеличении количества поступающего воздуха двигатель становится менее обедненным, чем при нормальной работе. (Компьютер двигателя изменяет соотношение смеси вперед и назад несколько раз в секунду вблизи этого стехиометрически правильного 14.7: 1.)

А как насчет датчика кислорода на выхлопе? Что ж, он быстро обнаружит лишний воздух, и компьютер обогатит смесь в ответ добавлением большего количества топлива — это самокорректирующаяся система с замкнутым контуром. К сожалению, ближайший к утечке цилиндр может все еще работать более бедным, чем другие. Модуль управления двигателем действительно обогатит всю смесь, пытаясь вернуть избыток кислорода в выхлопных газах до приемлемо низкого уровня, но это заставит другие цилиндры стать слишком богатыми.Слишком много топлива в этих цилиндрах может вызвать ряд других проблем, включая пропуски зажигания или нестабильную работу холостого хода, что может вызвать код неисправности и включить индикатор проверки двигателя. Учитывая, что в некоторых автомобилях используются десятки вакуумных шлангов и есть вероятность трещин во впускных коллекторах, состоящих из нескольких частей, существует множество мест, где могут возникнуть утечки. Воздуховод между корпусом дроссельной заслонки и датчиком массового расхода воздуха часто изготавливается из резины диаметром 3 дюйма, которая также может ухудшаться и вызывать утечки. Утечка в этом воздуховоде технически не является утечкой вакуума — это утечка измеренного воздуха.Если дополнительный воздух проходит мимо корпуса дроссельной заслонки без учета датчика массового расхода воздуха, ваш двигатель будет работать на обедненной смеси.

Утечки — проблема не только для субботнего механика. «Современные автомобили используют вакуум двигателя для управления огромным количеством вещей, и диагностика утечек является серьезной проблемой для технических специалистов», — пояснил президент Redline Detection Закари Паркер, чья компания производит систему обнаружения утечек Smoke Pro. «У значительной части из них есть незначительные, иначе необнаруженные утечки вакуума», — говорит он.Конечно, Parker занимается продажей оборудования для обнаружения утечек, но не расстраивайтесь, если вы запутаетесь и вам придется обратиться за профессиональной помощью.

Практическое руководство

Любой поиск утечек вакуума должен начинаться с одного важного инструмента: схемы вакуумного шланга. Иногда это печатают на табличке в моторном отсеке. Если нет, найдите его в руководстве по обслуживанию или обратитесь к онлайн-сервису, например AllData. Вы же не хотите, чтобы очиститель карбюратора распылялся не по той линии.

Теперь, когда вы знаете, где находятся линии, проверьте оба конца каждой вакуумной линии. Мы рекомендуем сделать ксерокопию схемы и использовать маркер, чтобы убедиться, что вы изучили каждую из них. Каждая леска прикреплена к правому фитингу с обоих концов? Достаточно ли он гибок, чтобы сгибаться по мере необходимости, чтобы удерживать сопутствующую втулку? Пластиковый штуцер в порядке?

Если автомобиль более старый и его закаленные вакуумные линии явно не заменялись десятилетиями, вы можете пойти дальше и заменить все вакуумные линии и их пластиковые соединения по отдельности.Примерно десять футов резиновой лески двух размеров можно заменить — по одной, так что вы не потеряете свое место — примерно за полчаса. Полдюжины утечек настолько малых, что их невозможно отследить, могут составить одну крупную утечку.

Деннис Клейман

Уловка с очистителем карбюратора

Вот как механики старой школы научились выявлять утечки. Чтобы компьютер двигателя не обогащал смесь, потяните за провод датчика положения дроссельной заслонки или любого другого датчика, который будет держать двигатель в режиме разомкнутого контура, когда компьютер использует жестко запрограммированные значения по умолчанию для количества топлива вместо автоматически регулируя микс, чтобы он оставался рядом с золотым 14. Соотношение 7: 1. Карбюраторные двигатели всегда имеют такое заданное соотношение воздух-топливо.

Затем запустите двигатель и дайте ему поработать на холостом ходу. Затем распылите аэрозольный очиститель карбюратора на предполагаемую утечку. Да, это опасно, особенно если вы считаете свои брови важными. В двигателе нигде не должно быть источника воспламенения, но однажды в синюю луну случайная искра или перегретый выпускной коллектор могут вызвать вспышку очистителя карбюратора. Вас предупредили.

Горючий очиститель карбюратора всасывается в утечку, и двигатель на мгновение набирает обороты холостого хода — и, вероятно, работает на всех цилиндрах, если происходит пропуск зажигания.Используйте короткие прямые затяжки очистителя карбюратора, чтобы локализовать утечку.

Другой вариант — использовать незажженную пропановую горелку для обнаружения утечек — почти так же, как вы используете очиститель карбюратора. Кусок шланга, надетый на выпускной патрубок клапана резака, позволит вам обходить моторный отсек. Когда горючий пропан всасывается в двигатель, работающий на обедненной смеси, он сглаживается и немного ускоряется.

Если вы предпочитаете использовать что-то менее легковоспламеняющееся, вы можете распылить воду или моторное масло на предполагаемую утечку и добиться того же результата.Когда вода попадает в утечку, она на мгновение прерывает дополнительный поток кислорода, и обороты двигателя изменяются.

Профессиональный метод

Система Smoke Pro Redline Detection немного дороговата для субботнего механика, она стоит почти 900 долларов , хотя это одна из менее дорогих систем обнаружения утечек. Нажатие кнопки дыма дает вам пять минут густого белого дыма, который закачивается во впускную систему и вакуумные линии.Сам по себе дым представляет собой испаренное минеральное масло, которое можно купить в аптеке. Машина работает от аккумуляторной батареи автомобиля и использует производственный воздух для давления. Внутренний регулятор поддерживает давление, создаваемое Smoke Pro, на достаточно низком уровне, чтобы ничто не повредило машину, но на достаточно высоком, чтобы утечки испускали характерные клубы дыма. Попался!

Redline Detection 95-0003c Детектор утечек Smoke Pro Total Tech

Обнаружение красной линии амазонка.ком

924,99 долл. США

С помощью этой системы мы обнаружили пару утечек во впускном коллекторе за пять минут, хотя мы не знали, с чего начать. Это также хорошо для поиска утечек выхлопных газов, поскольку утечка выхлопных газов перед датчиком O2 может втянуть дополнительный кислород и имитировать утечку вакуума, даже если она недостаточно велика, чтобы издавать какой-либо шум. Хотя дым не совсем приятный, он намного безопаснее и вызывает меньше слез, чем очиститель карбюратора.

Smoking Out Leaks

Это профессиональный инструмент, но дымогенератор упрощает поиск утечек вакуума.Утечки вакуума, как правило, возникают группами, поскольку резиновые шланги и пластмассовые вакуумные фитинги изнашиваются с возрастом автомобиля. Продолжайте охоту, пока не найдете их всех.

---

Деннис Клейман

1. Начните экспедицию по устранению утечек вакуума, закрыв все очевидные потенциальные порты во впускном коллекторе, начиная с впуска в корпус дроссельной заслонки от воздухоочистителя.

---

Деннис Клейман

2. Подсоедините сопло дымогенератора к коллектору. Хорошее место — через вакуумную магистраль большого диаметра к усилителю тормозов.

---

Деннис Клейман

3. Быстрый способ герметизировать входное отверстие — обернуть воздухоочиститель липкой пищевой пленкой, хотя этот метод не так хорош, как закупорка круглого резинового канала где-нибудь ближе к корпусу дроссельной заслонки. (Не забудьте снять полиэтиленовую пленку, когда закончите, иначе машина даже не заведется.)

---

Деннис Клейман

4. Нажмите кнопку дыма и дайте дыму пару минут, чтобы он пропитал впускной тракт. При хорошем ярком свете прочешите моторный отсек на предмет появления дыма. Как вы можете видеть в нашем примере выше, дым, выходящий из маслозаливной горловины, может указывать на неисправность системы вентиляции картера , в зависимости от автомобиля. Обратитесь к руководству, чтобы узнать, является ли клапан системы принудительной вентиляции картера (или PCV) обратным клапаном или каким-либо другим методом измерения вакуума в коллекторе в картере.Этот клапан забирает воздух и топливные газы из картера и направляет их обратно во впускной коллектор, где они могут сгореть в камере сгорания, поэтому он очень важен, если вам нужно пройти проверку выбросов .

---

Деннис Клейман

5. Негерметичная прокладка коллектора или треснувший коллектор также могут привести к утечке воздуха в выхлопную систему, нарушив работу кислородных датчиков. Еще один быстрый тест — заполнить выхлоп дымом.Удивительно, но утечка может пропускать изрядное количество воздуха без заметного шума выхлопа.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Симптомы утечки охлаждающей жидкости во впускном коллекторе ❤️ Все, что вам нужно знать

Хотя впускной коллектор не может быть одной из самых легко узнаваемых частей двигателя для среднего автомобилиста, его важность для общего функционирования вашего двигателя очень высока.Впускной коллектор предназначен для направления воздушно-топливной смеси в правые цилиндры, чтобы могла происходить реакция сгорания и приводить в движение весь ваш автомобиль. Он также направляет охлаждающую жидкость через цилиндры, чтобы поддерживать температуру на должном уровне.

Авторемонт стоит ДОРОГОЙ

Вы можете найти впускной коллектор в верхней части двигателя, и он прикреплен к так называемой прокладке впускного коллектора, которая является наиболее вероятной частью утечки, если что-то пойдет не так.Когда прокладка впускного коллектора начинает протекать или во впускном коллекторе появляется трещина из-за аварии, перегрева или производственного брака, охлаждающая жидкость может начать вытекать.

Впускной коллектор содержит поршни, которые перемещают топливовоздушную смесь и охлаждающую жидкость вокруг блока цилиндров посредством клапанов. Если он не работает должным образом, эти вещи не будут смешиваться должным образом, и ваш двигатель будет либо работать неэффективно, либо, возможно, совсем не работать. Поскольку ваш впускной коллектор постоянно находится под высоким уровнем тепла, а также под давлением, возможно, что они со временем треснут.Точно так же гибкие прокладки также могут со временем изнашиваться из-за высоких уровней тепла и давления.

Если ваш впускной коллектор трескается или иным образом выходит из строя и начинает течь охлаждающая жидкость, есть некоторые признаки и симптомы, на которые вы можете обратить внимание, чтобы сообщить, что именно впускной коллектор, а не другая часть вашего двигателя может создавать вам проблемы. . Если у вас возникнут какие-либо из этих проблем, как можно скорее обратитесь к механику для проверки.

Признаки и симптомы утечки охлаждающей жидкости во впускном коллекторе

Когда ваш впускной коллектор выходит из строя, есть несколько вещей, которые могут указывать на то, что что-то не так. Когда дело доходит до утечки охлаждающей жидкости из впускного коллектора, это признаки, на которые вы определенно должны внимательно следить.

Лужи охлаждающей жидкости: Поскольку охлаждающая жидкость может начать вытекать вокруг неисправных прокладок, вы можете заметить капли или лужи охлаждающей жидкости под двигателем вашего автомобиля. Охлаждающая жидкость обычно бывает зеленого или оранжевого цвета, поэтому это поможет вам отличить ее от других жидкостей, которые могут вытечь из вашего автомобиля. Однако охлаждающая жидкость может протекать из разных мест в вашем автомобиле, поэтому не следует сразу предполагать, что проблема была вызвана впускным коллектором, если вы обнаружите утечки охлаждающей жидкости. Однако, если вы одновременно испытываете несколько других симптомов, вам определенно стоит подумать о поиске этого места.

Сладкий запах: Охлаждающая жидкость имеет необычно сладкий запах, который вы заметите, если у вас возникнет утечка охлаждающей жидкости во впускном коллекторе.На самом деле запах охлаждающей жидкости настолько соблазнителен, что многие животные придут, чтобы попытаться ее выпить. Некоторые люди даже не пытались пить охлаждающую жидкость, и в прошлом были случаи, когда люди использовали ее для нарезки вина, чтобы совершить мошенничество из-за сладкого вкуса. Однако антифриз также очень токсичен и чрезвычайно опасен. Имейте в виду, что если вы заметите утечку, ее следует устранить как можно скорее.

Перегрев двигателя : Само собой разумеется, что если у вас есть утечка охлаждающей жидкости, то вся ваша система охлаждающей жидкости начнет выходить из строя.В результате ваш двигатель не сможет поддерживать надлежащую температуру, необходимую для оптимального функционирования. Если утечка охлаждающей жидкости станет достаточно сильной или будет продолжаться достаточно долго, ваш двигатель начнет перегреваться. Даже при незначительной утечке, не имеющей никаких внешних признаков, в конечном итоге это может привести к перегреву двигателя. Это особенно верно, если прокладки протекают таким образом, что охлаждающая жидкость протекает внутри впускного коллектора, а не снаружи. Внешних признаков утечки не будет, но очевидно, что вы за рулем начнете перегреваться, что может привести к более серьезным повреждениям и, в конечном итоге, к гораздо более высоким счетам за ремонт. Никогда не стоит допускать, чтобы двигатель слишком долго работал слишком горячим.

Низкая производительность двигателя : Поскольку прокладки во впускном коллекторе используются для обеспечения надлежащего давления в вашем двигателе, если они изнашиваются и образуют трещины или разрывы, не только ваша охлаждающая жидкость начнет вытекать, но и вы понесет потери давления. Это означает, что воздух, который смешивается с топливом для создания реакции горения, начнет выходить из строя, и ваше соотношение будет сброшено.Ваш двигатель начнет работать с недостаточной производительностью, в результате чего вы заметите, что не можете ускоряться так, как он привык, или поддерживать скорости, к которым вы привыкли.

Пониженная топливная эффективность: Поскольку у вас больше нет надлежащего уплотнения, разрывы в прокладке впускного коллектора приведут к снижению соотношения топлива и воздуха, как мы уже упоминали. Это означает, что ваш двигатель начнет потреблять больше топлива, чтобы компенсировать проблему, даже если он не сможет сжечь его так эффективно, как предполагалось.Вы обнаружите, что чаще направляетесь к бензоколонкам, чтобы заправиться, и в результате у вас будет больше проблем с производительностью. Со временем это может стоить вам немалых денег на топливо, не говоря уже о потенциальном ущербе, который это нанесет вашему автомобилю.

Осечки двигателя: Каждый раз, когда ваша топливно-воздушная смесь выбрасывается из-за трещин и утечек, не говоря уже о возможности утечки охлаждающей жидкости в саму камеру сгорания, вы подвергаетесь риску серьезных пропусков зажигания в двигателе.Ваша топливно-воздушная смесь может загореться в неподходящее время или вообще не загореться, что приведет к потенциально обширному и дорогостоящему повреждению вашего двигателя, если это произойдет в течение достаточно длительного периода времени. Опять же, есть несколько разных причин, по которым ваш двигатель может перестать работать, но если вы испытываете несколько из них одновременно, вам определенно нужно проверить свой впускной коллектор, чтобы увидеть, виноват ли он.

Можно ли водить машину с плохой прокладкой впускного коллектора?

Как и в случае с некоторыми деталями в вашем автомобиле, можно некоторое время ездить с плохим впускным коллектором, но это никогда не то, что вы должны делать намеренно.Поскольку вы будете терять охлаждающую жидкость каждый раз, когда будете ездить с впускным коллектором в этом состоянии, вы рискуете перегреть двигатель. В конечном итоге это приведет к остановкам и пропускам зажигания, которые могут привести к авариям, если вы больше не сможете должным образом управлять своим автомобилем. Чем дольше вы отпускаете это, тем хуже будет проблема и тем дороже будет вам ее исправить. Если вы знаете, что у вас есть утечка во впускном коллекторе и вы теряете охлаждающую жидкость, вам нужно как можно скорее отремонтировать ее, чтобы избавиться от головной боли в будущем.

Сколько стоит устранение утечки во впускном коллекторе?

Стоимость замены впускного коллектора у механика зависит от нескольких факторов. Очевидно, что на это больше всего влияют марка, модель и год выпуска вашего автомобиля. Чем более редкая или старая ваша машина, тем больше вероятность того, что поиск нового впускного коллектора будет стоить вам больше денег.

Например, ремонт впускного коллектора BMW 325i может стоить вам более 600 долларов у механика.Та же самая работа, проделанная для вашей Honda Accord, может стоить всего около 400 долларов. Это также зависит от того, нужно ли отремонтировать просто прокладку или поврежден сам впускной коллектор. Прокладка может стоить всего 20 долларов на AutoZone, но сам впускной коллектор, если вам нужна полная замена, может стоить более 300 долларов. Это означает, что когда вы смотрите на полный ремонт, включая труд, вы можете в конечном итоге заплатить где-то от 600 долларов до 900 долларов в зависимости от типа автомобиля, который у вас есть, и того, где вы его отремонтируете.

К счастью, у вас есть и другие варианты ремонта впускного коллектора, особенно если проблема заключается в утечке охлаждающей жидкости. Примерно так же, как когда вы страдаете от треснувшей головки блока цилиндров и вам нужно ее отремонтировать, если в вашем впускном коллекторе есть утечка охлаждающей жидкости, вы можете использовать такой состав, как k-seal, чтобы фактически остановить утечку. Такие продукты, как K-Seal или Stop Leak, представляют собой силиконовые продукты, которые предназначены для расширения, заполняя небольшие трещины и разрывы, и в то же время совместимы с охлаждающей жидкостью в вашем автомобиле.

Вы можете купить что-то вроде K-Seal всего за 20 долларов или около того, а другие продукты могут быть немного дороже, но в целом имеют разные эффекты. Ключ к использованию любого из них — внимательно прочитать инструкции, чтобы убедиться, что они совместимы с проблемой, с которой вы столкнулись. Для использования некоторых из них требуется полная промывка двигателя, а некоторые из них не смогут справиться с поломками и трещинами определенной степени тяжести. Итак, все зависит от того, какое соединение вы покупаете, и от характера проблемы, которую вы пытаетесь решить в первую очередь.Но стоит знать, что эти продукты существуют, потому что вы потенциально можете решить проблему за гораздо меньшие деньги, чем нужно было бы обратиться к механику, чтобы выполнить свою работу.

Могу ли я починить собственный впускной коллектор?

Устранение утечки во впускном коллекторе — не такая уж сложная задача, которую можно выполнить самостоятельно. Обычно, когда вы ремонтируете впускной коллектор, вы заменяете прокладки впускного коллектора, потому что именно там чаще всего происходят утечки.Заменить прокладку намного проще, чем иметь дело с треснувшим или сломанным впускным коллектором. Независимо от того, какая из этих вещей нуждается в замене, если у вас есть детали, которые вытаскивают, а установка новых не является сверхсложной. Мы бы посчитали это ремонтной работой среднего уровня просто из-за количества деталей, которые вам нужно убрать, чтобы получить доступ к впускному коллектору, что может напугать некоторых энтузиастов автосервиса. Однако, если вы сделали что-нибудь вроде замены масляного или топливного фильтра, вы можете быть уверены, что справитесь и с этой работой.

К счастью, если вам никогда не приходилось заменять прокладку впускного коллектора, прежде чем это что-то, вы можете поискать в Интернете, чтобы узнать, как это сделать. Есть много механиков, у которых есть очень подробные каналы на YouTube, которые могут помочь вам в процессе ремонта или замены впускного коллектора. В видеороликах, подобных этому, довольно ясно, что нужно сделать, поэтому придется много гадать, если вы никогда раньше не пробовали подобный ремонт.

Итог

Если у вас есть утечка охлаждающей жидкости во впускном коллекторе, это лишь вопрос времени, когда ваш двигатель перегреется и в результате получит серьезные повреждения.В вашем автомобиле нет утечки охлаждающей жидкости, которую вы могли бы допустить слишком долго, прежде чем она начнет создавать для вас большие проблемы. От опасных паров, которые могут выделяться из выхлопной трубы вашего автомобиля до потенциального повреждения клапанов и цилиндров вашего двигателя, небольшая цена устранения утечки во впускном коллекторе может выйти из-под контроля, пока вы не закончите серьезный ремонт двигателя, который обойдется вам в 4000 долларов или больше. Понятно, что не стоит оставлять эту проблему дольше, чем это необходимо.

Признаки неисправности или неисправности прокладок впускного коллектора

Прокладки впускного коллектора — одни из самых важных прокладок двигателя. Прокладки — это уплотнения, помещаемые между компонентами двигателя перед сборкой, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

Прокладки впускного коллектора обеспечивают уплотнение впускного коллектора относительно головки (ей) цилиндров.Помимо герметизации вакуума двигателя, некоторые конструкции также герметизируют охлаждающую жидкость двигателя. Проблемы с прокладками впускного коллектора могут вызвать проблемы с управляемостью и даже перегрев двигателя. Обычно неисправная прокладка впускного коллектора вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе и снижение мощности, ускорения и экономии топлива

Одним из наиболее распространенных симптомов проблемы с прокладками впускного коллектора являются проблемы с производительностью двигателя.По мере того, как автомобиль набирает километраж, прокладки впускного коллектора могут изнашиваться и в конечном итоге протекать. Это может вызвать серьезные проблемы с производительностью, поскольку прокладки впускного коллектора герметизируют вакуум и давление в двигателе. Утечка вакуума, вызванная плохой прокладкой впускного коллектора, может нарушить воздушно-топливное соотношение двигателя и вызвать проблемы с производительностью двигателя, такие как пропуски зажигания, снижение мощности и ускорения, снижение эффективности использования топлива и даже остановка двигателя.

2. Утечки охлаждающей жидкости

Еще одним признаком неисправной прокладки впускного коллектора является утечка охлаждающей жидкости.Некоторые прокладки впускного коллектора также герметизируют охлаждающую жидкость двигателя, и если прокладка изнашивается, это может привести к утечке охлаждающей жидкости. Это может привести к появлению отчетливого запаха охлаждающей жидкости, пара, а также появления капель или луж охлаждающей жидкости под автомобилем. Утечки охлаждающей жидкости следует устранять как можно скорее, чтобы они не стали серьезной проблемой.

3. Перегрев двигателя

Перегрев двигателя — еще один симптом возможной проблемы с прокладками впускного коллектора. Утечка охлаждающей жидкости в конечном итоге приведет к перегреву двигателя, когда уровень охлаждающей жидкости станет слишком низким, однако бывают случаи, когда перегрев может произойти без каких-либо видимых утечек.Если через прокладки впускного коллектора течь охлаждающая жидкость во впускной коллектор, двигатель может перегреться без видимых внешних утечек. Любые утечки охлаждающей жидкости следует устранять как можно скорее, чтобы предотвратить возможность серьезного повреждения двигателя из-за плохой прокладки впускного коллектора.

Хотя неисправная прокладка впускного коллектора вызывает симптомы, которые быстро предупреждают водителя о проблеме, могут быть случаи, когда утечку трудно обнаружить. Если вы подозреваете, что проблема с прокладкой впускного коллектора или прокладками, обратитесь к профессиональному технику YourMechanic на осмотр автомобиля, чтобы определить необходимость замены прокладки.

Ищете комплект прокладок впускного коллектора?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Как определить, что у вашего автомобиля плохая прокладка впускного коллектора

Двигатель автомобиля вырабатывает мощность за счет сгорания воздуха и топлива. В большинстве современных систем с впрыском топлива воздух и топливо смешиваются вместе внутри компонента, известного как впускной коллектор.Один конец коллектора состоит из единственной трубы, по которой проходит свежий воздух. Другой конец состоит из нескольких трубок меньшего размера, каждая из которых подключается к одному из цилиндров вашего двигателя.

Между впускным коллектором и блоком двигателя находится прокладка впускного коллектора. Прокладка впускного коллектора закрывает небольшой зазор между коллектором и двигателем, предотвращая утечку воздуха, охлаждающей жидкости и масла. Со временем прокладка впускного коллектора сильно изнашивается. В конце концов он может треснуть или деформироваться, что приведет к утечкам.

К сожалению, многие автовладельцы не могут распознать симптомы того, что они могут иметь дело с плохой прокладкой впускного коллектора. Если вы хотите улучшить свои навыки диагностики этой распространенной проблемы двигателя, продолжайте читать. В этой статье объясняются три распространенных симптома плохой прокладки впускного коллектора.

1. Пропуски зажигания в двигателе

Пропуски зажигания в двигателе связаны с одним или несколькими цилиндрами, которые не могут произвести сгорание в заданном цикле двигателя.Другими словами, хотя воздух и бензин поступают в цилиндр, смесь не загорается. Вместо этого несгоревшая смесь выходит из вашего двигателя через выхлопную систему. В результате пропуски зажигания приводят к снижению расхода топлива и другим проблемам.

Пропуски зажигания могут возникать из-за большого количества проблем, включая плохую синхронизацию зажигания, чрезмерно изношенные клапаны и корродированные свечи зажигания. Однако поврежденная прокладка впускного коллектора является одной из наиболее частых причин пропусков зажигания в двигателе.Поврежденная прокладка часто не может обеспечить герметичное уплотнение между коллектором и двигателем.

Это повреждение уплотнения позволяет воздуху, который должен попасть в двигатель, вместо этого уйти. Такая утечка изменяет соотношение воздух-топливо в двигателе — один из наиболее важных факторов, способствующих полному сгоранию. Достаточно сильная утечка может позволить выйти достаточному количеству воздуха, так что возгорание вообще не произойдет.

2. Сложность ускорения

Негерметичная прокладка впускного коллектора часто затрудняет ускорение вашего автомобиля, даже если проблема не достигла точки, в которой возникают пропуски зажигания.Такая потеря мощности происходит из-за утечки воздуха из впускного коллектора. Это не только уменьшает количество воздуха, попадающего в двигатель, но также создает утечку вакуума для всей системы впуска воздуха.

Утечка вакуума снижает давление воздуха в двигателе независимо от того, насколько широко открывается корпус дроссельной заслонки. Таким образом, нажатие на педаль газа часто не приводит к ожидаемому ускорению. Вместо этого кажется, что ваша машина едет с фиксированной, вялой скоростью.

3.Утечка охлаждающей жидкости

Как отмечалось выше, прокладка впускного коллектора защищает не только от потери воздуха. Это также создает уплотнение для вашей системы охлаждающей жидкости. При повреждении прокладок впускного коллектора охлаждающая жидкость может начать вытекать из его системы. В конце концов, даже относительно небольшая утечка в конечном итоге приведет к падению уровня охлаждающей жидкости до опасного уровня.

Обязательно обратите внимание на любые признаки того, что в вашем автомобиле может протекать охлаждающая жидкость. Обратите внимание на лужи охлаждающей жидкости в гараже или на подъездной дорожке.Хотя это может быть связано с множеством различных проблем с системой охлаждения, среди них может быть поврежденная прокладка впускного клапана.

Все автовладельцы должны знать, как распознать признаки проблемной прокладки впускного коллектора. Те, кто этого не делает, могут столкнуться с гораздо более серьезными проблемами. Для получения дополнительной информации о том, как работать с плохой прокладкой впускного коллектора, обратитесь к профессиональным специалистам Saltillo. в Midway Garage & Wrecker Service.

Впускной коллектор, принцип работы, проблемы, стоимость замены

Обновлено: 24 октября 2019 г.

В двигателе автомобиля впускной коллектор равномерно распределяет воздушный поток между цилиндрами.Во многих современных автомобилях впускной коллектор делают из пластика.

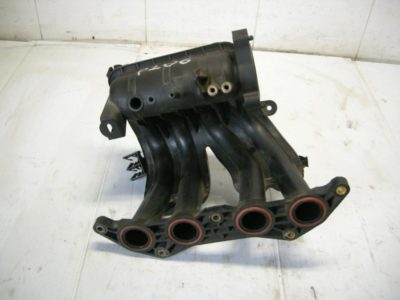

Впускной коллектор.

Часто впускной коллектор удерживает дроссельную заслонку (корпус дроссельной заслонки) и некоторые другие компоненты. Впускной коллектор состоит из камеры статического давления и бегунов, см. Фото. В некоторых двигателях V6 и V8 впускной коллектор может состоять из нескольких отдельных секций или частей.

Всасываемый воздух проходит через воздушный фильтр, воздухозаборник (шноркель), затем через корпус дроссельной заслонки в камеру статического давления, затем через направляющие в цилиндры (см. Схему).

Дроссельная заслонка (корпус) регулирует частоту вращения двигателя, регулируя количество воздушного потока.

Расход воздуха на впуске.

В современных автомобилях частота вращения двигателя на холостом ходу также регулируется корпусом дроссельной заслонки: на холостом ходу она открывается на очень небольшой угол. Поскольку корпус дроссельной заслонки почти закрыт, когда двигатель работает на холостом ходу, во впускном коллекторе есть разрежение. Если где-то в коллекторе есть утечка вакуума, двигатель будет работать с перебоями на холостом ходу.Многие проблемы с впускными коллекторами связаны с утечками вакуума, подробнее читайте ниже.

Мощность двигателя можно регулировать, изменяя размер впускной камеры и длину или размер отверстия направляющих. По этой причине современные автомобили имеют регулируемые впускные коллекторы , где специальные регулирующие клапаны изменяют поток воздуха через коллектор в зависимости от частоты вращения двигателя и требуемой мощности.

Проблемы с впускным коллектором

Общие проблемы с впускными коллекторами включают вакуум, утечки охлаждающей жидкости или масла, снижение потока из-за накопления углерода и проблемы с впускными регулирующими клапанами.В некоторых двигателях впускной коллектор может корродировать или треснуть, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор необходимо заменить, если он не подлежит безопасному ремонту.

Реклама — Продолжить чтение ниже

В некоторых автомобилях во впускном коллекторе есть каналы для охлаждающей жидкости, которые могут протекать, часто из-за плохих прокладок или других повреждений. Например, эта проблема была довольно частой в старых двигателях GM V6. Если коллектор не поврежден и сопрягаемые поверхности в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора.Если коллектор поврежден, его необходимо заменить.

Проблемы с впускным коллектором.

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к резкому холостому ходу, остановке двигателя, а также к загоранию индикатора Check Engine, хотя двигатель может нормально работать на более высоких оборотах. Например, коды неисправности OBD-II P0171 и P0174 часто вызваны утечками вакуума во впускном коллекторе. Если утечки вызваны плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок.Посмотрите, например, эти видеоролики на YouTube о ремонте двигателя Ford V6.

Часто источником утечки вакуума может быть треснувший вакуумный шланг или трубопровод, который соединяется с впускным коллектором. В этом случае необходимо заменить сломанный вакуумный шланг или трубопровод. Иногда впускной коллектор может деформироваться, из-за чего прокладки не закрываются должным образом. Покоробленный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота. Подробнее: Утечки вакуума: общие источники, симптомы, ремонт.

В некоторых двигателях, например, Volkswagen TDI Diesel, накопление углерода во впускном коллекторе может вызвать недостаточную мощность, пропуски зажигания, задымление и низкую экономию топлива. Проблемы с накоплением углерода чаще встречаются в двигателях с турбонаддувом. Один из основных симптомов — отсутствие питания. Засоренный впускной коллектор, возможно, придется снять и очистить вручную. В некоторых случаях замена впускного коллектора может быть более разумным решением, чем его чистка. Внутри коллектора есть много скрытых областей, которые нельзя очистить.

Проблемы с клапанами настройки впускного коллектора

Регулирующие клапаны обычно приводятся в действие электрическими или вакуумными приводами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать. Вакуумные приводы легко проверить с помощью портативного вакуумметра.

Как проверить вакуумные приводы для настройки клапанов.

Если вакуумный привод протекает негерметично, его необходимо заменить.Посмотрите это видео о том, как проверить вакуумные приводы регулирующих клапанов впускного коллектора.

Автомобильный компьютер (PCM) включает в себя вакуумные исполнительные механизмы, включая и выключая небольшие соленоиды контроля вакуума. Эти соленоиды тоже часто выходят из строя. Соленоиды также легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является заедание регулирующего клапана рабочего колеса или переключающего клапана из-за отложений нагара или перекоса клапана. В этом случае коллектор необходимо заменить.
Например, проблемы с впускным коллектором (регулирующим клапаном рабочего колеса) обычны для некоторых двигателей VW / Audi.Volkswagen продлил гарантию на впускной коллектор на некоторые автомобили Audi / Volkswagen 2008-2011 модельного года с двигателем 2.0 TFSI, коды двигателей CBFA и CCTA. Подробнее читайте на этом форуме.
Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является распространенной проблемой. Посмотрите эти видео о ремонте клапана DISA в BMW.

Замена впускного коллектора

Коллектор впускной, внутренняя сторона.

Если впускной коллектор невозможно очистить или отремонтировать, его необходимо заменить.Впускной коллектор также заменяется, если один из вышедших из строя регулирующих клапанов не может быть заменен отдельно. В некоторых машинах это довольно просто, в других требуется больше труда. Например, дилер может взимать до 750 долларов за замену впускного коллектора в Chevrolet Cruze 2011-2016 годов. В более старом автомобиле GM V6 замена впускного коллектора может стоить около 480-650 долларов.

При каждой замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке согласно спецификациям.Это особенно важно для двигателя V6 / V8. Если вы хотите найти инструкции по обслуживанию, мы разместили несколько ссылок, по которым вы можете получить доступ к заводскому руководству по ремонту за абонентскую плату в этой статье.

---

Подробнее:
Утечки вакуума: проблемы, симптомы, ремонт
Проверка индикатора двигателя: что проверять, общие проблемы, варианты ремонта
Код P0171 — Система слишком бедная: симптомы, причины, общие проблемы, диагностика
Код OBD II P0401 Недостаточный расход системы рециркуляции отработавших газов: причины, симптомы, общие проблемы .
