С развитием турбин для ДВС производители пытаются повысить их согласованность с моторами и эффективность. Наиболее технически совершенным серийным решением является изменение геометрии впускной части. Далее рассмотрена конструкция турбин с изменяемой геометрией, принцип работы, особенности обслуживания.

Общие особенности

Рассматриваемые турбины отличаются от обычных возможностью адаптации к режиму работы двигателя путем изменения соотношения A/R, определяющего пропускную способность. Это геометрическая характеристика корпусов, представленная частным площади поперечного сечения канала и расстояния между центром тяжести данного сечения и центральной осью турбины.

Актуальность турбокомпрессоров с изменяемой геометрией обусловлена тем, что для высоких и низких оборотов оптимальные значения данного параметра существенно отличаются. Так, при малой величиние A/R поток имеет большую скорость, вследствие чего турбина быстро раскручивается, однако предельная пропускная способность невелика. Большие значения данного параметра, наоборот, определяют большую пропускную способность и малую скорость выхлопных газов.

Следовательно, при чрезмерно высоком показателе A/R турбина не сможет создать давление на низких оборотах, а при слишком низком задушит мотор на верхах (ввиду противодавления в выпускном коллекторе упадет производительность). Поэтому на турбокомпрессорах с фиксированной геометрией подбирают среднее значение A/R, позволяющее функционировать во всем диапазоне оборотов, в то время как принцип работы турбин с изменяемой геометрией основан на поддержании его оптимальной величины. Поэтому такие варианты при низком пороге наддува и минимальном лаге высокоэффективны на больших оборотах.

Помимо основного названия (турбины с изменяемой геометрией (VGT, VTG) ) данные варианты известны как модели с изменяемым соплом (VNT), с изменяемой крыльчаткой (VVT), с турбинным соплом переменной площади (VATN).

Турбина с изменяемой геометрией была разработана Garrett. Помимо нее, выпуском таких деталей занимаются прочие производители, в том числе MHI и BorgWarner. Основным производителем вариантов со скользящим кольцом является Cummins Turbo Technologies.

Несмотря на применение турбин с изменяемой геометрией преимущественно на дизельных двигателях, они весьма распространены и набирают популярность. Предполагается, что в 2020 г. такие модели будут занимать более 63 % мирового рынка турбин. Расширение использования этой технологии и ее развитие обусловлено, прежде всего, ужесточением экологических норм.

Конструкция

Устройство турбины с изменяемой геометрией от обычных моделей отличается наличием дополнительного механизма во входной части турбинного корпуса. Существует несколько вариантов его конструкции.

Наиболее распространенным типом является скользящее лопастное кольцо. Данное устройство представлено кольцом с рядом жестко закрепленных лопаток, расположенных вокруг ротора и движущихся относительно неподвижной пластины. Скользящий механизм служит для сужения/расширения прохода для потока газов.

Ввиду того, что лопастное кольцо скользит в осевом направлении, этот механизм весьма компактный, а минимальное количество слабых мест обеспечивает прочность. Данный вариант подходит для больших двигателей, поэтому применяется в основном на грузовиках и автобусах. Он характеризуется простотой, высокой производительностью на «низах», надежностью.

Второй вариант также предполагает наличие лопастного кольца. Однако в данном случае оно жестко закреплено на плоской пластине, а лопатки установлены на штифтах, обеспечивающих их вращение в осевом направлении, по другую ее сторону. Таким образом, геометрия турбины изменяется посредством лопастей. Этот вариант отличается лучшей эффективностью.

Однако ввиду большого количества подвижных элементов такая конструкция менее надежна, особенно в высокотемпературных условиях. Отмеченные проблемы обусловлены трением металлических деталей, которые при нагреве расширяются.

Еще один вариант — движущаяся стенка. Во многом он аналогичен технологии скользящего кольца, однако в данном случае неподвижные лопасти установлены на статичной пластине, а не на скользящем кольце.

Турбокомпрессор с переменной площадью (VAT) предполагает наличие лопаток, вращающихся вокруг точки установки. В отличие от схемы с поворотными лопастями они установлены не по окружности кольца, а в ряд. Ввиду того, что такой вариант требует сложной и дорогой механической системы, были разработаны упрощенные версии.

Одна из них — турбокомпрессор с переменным расходом (VFT) Aisin Seiki. Корпус турбины разделен на два канала неподвижной лопастью и оснащен заслонкой, распределяющей поток между ними. Еще несколько неподвижных лопаток установлены вокруг ротора. Они обеспечивают удержание и слияние потока.

Второй вариант, называемый схемой Switchblade, ближе к VAT, однако здесь вместо ряда лопаток используется одна лопасть, также вращающаяся вокруг точки установки. Существует два типа такой конструкции. Один из них предполагает установку лопасти в центральной части корпуса. Во втором случае она находится посреди канала и разделяет его на два отсека, как лопатка VFT.

Для управления турбиной с изменяемой геометрией применяются приводы: электрические, гидравлические, пневматические. Контроль турбокомпрессора осуществляет блок управления двигателем (ЭБУ, БУД).

Следует отметить, что для таких турбин не требуется перепускной клапан, так как благодаря точному контролю возможно замедлить поток выхлопных газов недекомпрессионным способом и пропустить избытки через турбину.

Принцип функционирования

Принцип работы турбин с изменяемой геометрией состоит в поддержании оптимального значения A/R и угла завихрения путем изменения площади поперечного сечения впускной части. Он основан на том, что скорость потока выхлопных газов связана обратной зависимостью с шириной канала. Поэтому на «низах» для быстрой раскрутки сечение входной части уменьшается. С ростом оборотов для увеличения потока оно постепенно расширяется.

Механизм изменения геометрии

Механизм осуществления данного процесса определяется конструкцией. В моделях с вращающимися лопастями это достигается путем изменения их положения: для обеспечения узкого сечения лопатки располагаются перпендикулярно радиальным линиям, а для расширения канала они переходят в ступенчатое положение.

У турбин со скользящими кольцом и подвижной стенкой происходит осевое перемещение кольца, что также меняет сечение канала.

Принцип функционирования VFT основан на разделении потока. Ускорение его на низких оборотах осуществляется путем перекрытия заслонкой внешнего отсека канала, вследствие чего газы идут к ротору кратчайшим путем. При росте нагрузки заслонка поднимается, пропуская поток через оба отсека для расширения пропускной способности.

Для VAT и моделей Switchblade изменение геометрии осуществляется посредством поворота лопасти: на низких оборотах она поднимается, сужая проход для ускорения потока, а на высоких прилегает к турбинному колесу, расширяя пропускную способность. Для турбин Switchblade второго типа характерен обратный порядок работы лопасти.

Так, на «низах» она прилегает к ротору, вследствие чего поток идет только вдоль внешней стенки корпуса. С ростом оборотов лопатка поднимается, открывая проход вокруг крыльчатки для повышения пропускной способности.

Привод

Среди приводов наиболее распространены пневматические варианты, где управление механизмом осуществляется поршнем, перемещаемым внутри цилиндра воздухом.

Положение лопастей регулируется мембранным приводом, связанным штоком с лопастным кольцом управления, поэтому горловина может постоянно изменяться. Актуатор приводит шток в зависимости от уровня вакуума, противодействуя пружине. Модуляция вакуума контролирует электрический клапан, подающий линейный ток в зависимости от параметров вакуума. Вакуум может создаваться вакуумным насосом усилителя тормозов. Ток подается от аккумулятора и модулирует ЭБУ.

Основной недостаток таких приводов обусловлен сложно предсказуемым состоянием газа после сжатия, особенно при нагреве. Поэтому более совершенными являются гидравлические и электрические приводы.

Гидравлические приводы функционируют по тому же принципу, что и пневматические, но вместо воздуха в цилиндре используется жидкость, которая может быть представлена моторным маслом. К тому же она не сжимается, вследствие чего такая система обеспечивает лучший контроль.

Для перемещения кольца электромагнитный клапан использует давление масла и сигнал ЭБУ. Гидравлический поршень перемещает зубчато-реечный механизм, вращающий зубчатую шестерню, вследствие чего лопасти шарнирно соединяются. Для передачи положения лопасти БУД по кулачку ее привода перемещается аналоговый датчик положения. При малом давлении масла лопасти открыты и закрываются с его возрастанием.

Электрический привод является наиболее точным, так как напряжение может обеспечить очень тонкий контроль. Однако он требует дополнительного охлаждения, которое обеспечивают трубками с охлаждающей жидкостью (в пневматических и гидравлических вариантах для удаления тепла используется жидкость).

Для привода устройства изменения геометрии служит селекторный механизм.

В некоторых моделях турбин используется вращающийся электрический привод с прямым шаговым двигателем. В данном случае положение лопастей регулируется электронным клапаном обратной связи через механизм реечной передачи. Для обратной связи с БУД служит прикрепленный к шестерне кулачок с магниторезистивным датчиком.

При необходимости поворота лопаток ЭБУ обеспечивает подачу тока в определенном диапазоне для перехода их в заданное положение, после чего, получив сигнал от датчика, обесточивает клапан обратной связи.

Блок управления двигателем

Из вышесказанного следует, что принцип работы турбин с изменяемой геометрией основан на оптимальной координации дополнительного механизма в соответствии с режимом работы двигателя. Следовательно, требуется точное его позиционирование и постоянный контроль. Поэтому турбины с изменяемой геометрией контролируются блоками управления двигателем.

Они используют стратегии, направленные либо на максимальную производительность, либо на улучшение экологических показателей. Существует несколько принципов функционирования БУД.

Наиболее распространенный из них предполагает использование справочной информации, основанной на эмпирических данных и моделях двигателя. В данном случае контроллер прямой связи выбирает значения из таблицы и использует обратную связь для сокращения ошибок. Это универсальная технология, позволяющая применять различные стратегии управления.

Основной ее недостаток состоит в ограничениях при переходных процессах (резких ускорениях, переключениях передач). Для его устранения использовали многопараметрические, PD- и PID-контроллеры. Последние считают наиболее перспективными, однако они недостаточно точны во всем диапазоне нагрузок. Это решили путем применения нечеткой логики алгоритмов принятия решений с использованием MAS.

Существует две технологии предоставления справочной информации: модель двигателя средних значений и искусственные нейронные сети. Последняя включает две стратегии. Одна из них предполагает поддержание наддува на заданном уровне, другая — поддержание отрицательной разницы давления. Во втором случае достигаются лучшие экологические показатели, но наблюдается превышение скорости турбины.

Не многие производители занимаются разработкой БУД для турбокомпрессоров с изменяемой геометрией. Подавляющая их часть представлена продукцией автопроизводителей. Однако на рынке существуют некоторые сторонние высококлассные ЭБУ, рассчитанные на такие турбины.

Общие положения

Основные характеристики турбин представлены массовым расходом воздуха и скоростью потока. Площадь впускной части относится к ограничивающим производительность факторам. Варианты с изменяемой геометрией позволяют менять данную область. Так, эффективная площадь определяется высотой прохода и углом лопастей. Первый показатель изменяем в вариантах со скользящим кольцом, второй — в турбинах с поворотными лопатками.

Таким образом, турбокомпрессоры с изменяемой геометрией постоянно обеспечивают требуемый наддув. Благодаря этому оснащенные ими двигатели не имеют лагов, обусловленных временем раскрутки турбины, как с обычными большими турбонагнетателями, и не задыхаются на высоких оборотах, как с маленькими.

Наконец, следует отметить, что, несмотря на то, что турбокомпрессоры с изменяемой геометрией рассчитаны на работу без перепускного клапана, было установлено, что они обеспечивают прибавку производительности, прежде всего, на «низах», а на высоких оборотах при полностью открытых лопатках не в состоянии справиться с большим массовым расходом. Поэтому для предотвращения избыточного противодавления все же рекомендуется использовать вестгейт.

Достоинства и недостатки

Подстройка турбины под режим работы двигателя обеспечивает улучшение всех показателей в сравнении с вариантами с фиксированной геометрией:

лучшие отзывчивость и производительность во всем диапазоне оборотов;
более ровная кривая крутящего момента на средних оборотах;
возможность функционирования двигателя при частичной нагрузке на более эффективной обедненной топливо-воздушной смеси;
лучшая тепловая эффективность;
предотвращение чрезмерного наддува на высоких оборотах;
лучшие экологические показатели;
меньший расход топлива;
расширенный рабочий диапазон турбины.

Основным недостатком турбокомпрессоров с изменяемой геометрией является значительно усложненная конструкция. Ввиду наличия дополнительных движущихся элементов и приводов они менее надежны, а обслуживание и ремонт турбин такого типа сложнее. К тому же модификации для бензиновых моторов очень дороги (примерно в 3 раза дороже обычных). Наконец, данные турбины сложно совместить с не рассчитанными на них двигателями.

Следует отметить, что по пиковой производительности турбины с изменяемой геометрией нередко уступают обычным аналогам. Это объясняется потерями в корпусе и вокруг опор подвижных элементов. К тому же максимальная производительность резко падает при отходе от оптимального положения. Однако общая эффективность турбокомпрессоров такой конструкции выше, чем у вариантов с фиксированной геометрией, ввиду большего рабочего диапазона.

Применение и дополнительные функции

Сфера применения турбин с изменяемой геометрией определяется их типом. Так, на двигатели легковых и легких коммерческих автомобилей устанавливают варианты с вращающимися лопастями, а модификации со скользящими кольцом применяют в основном на грузовиках.

В целом чаще всего турбины с изменяемой геометрией используют на дизельных двигателях. Это объясняется невысокой температурой их выхлопных газов.

На легковых дизелях такие турбонагнетатели служат, прежде всего, для компенсации потери производительности от системы рециркуляции отработанных газов.

На грузовиках сами турбины могут улучшать экологичность путем контроля количества выхлопных газов, рециркулируемых к впускному отверстию двигателя. Так, с использованием турбокомпрессоров с изменяемой геометрией можно повысить давление в выпускном коллекторе до величины, большей, чем во впускном, с целью ускорения рециркуляции. Несмотря на то что избыточное противодавление отрицательно сказывается на эффективности использования топлива, оно способствует сокращению выбросов оксида азота.

К тому же механизм можно модифицировать с целью сокращения эффективности турбины в заданном положении. Это используется для повышения температуры выхлопных газов с целью продувки сажевого фильтра путем окисления застрявших углеродных частиц в результате нагрева.

Данные функции требуют наличия гидравлического или электрического привода.

Отмеченные преимущества турбин с изменяемой геометрией перед обычными определяют их как оптимальный вариант для спортивных моторов. Однако на бензиновых двигателях они встречаются крайне редко. Известно всего несколько оснащенных ими спорткаров (в настоящее время — Porsche 718, 911 Turbo и Suzuki Swift Sport). По словам одного из менеджеров BorgWarner, это объясняется очень высокой стоимостью производства таких турбин, обусловленной необходимостью применения специализированных термостойких материалов для взаимодействия с высокотемпературными выхлопными газами бензиновых моторов (выхлопные газы дизелей имеют гораздо меньшую температуру, поэтому турбины для них дешевле).

Первые VGT, используемые на бензиновых двигателях, были сделаны из обычных материалов, поэтому для обеспечения приемлемого срока эксплуатации приходилось использовать сложные системы охлаждения. Так, на Honda Legend 1988 г. такую турбину совместили с интеркуллером водяного охлаждения. К тому же для двигателей данного типа более обширен диапазон пропускной способности выхлопных газов, следовательно, требуется возможность обработки большего диапазона массового расхода.

Производители достигают требуемых показателей производительности, отзывчивости, эффективности и экологичности наиболее дешевыми методами. Исключение составляют единичные случаи, когда конечная стоимость не приоритетна. В данном контексте это, например, достижение рекордных показателей на Koenigsegg One: 1 или адаптация Porsche 911 Turbo к гражданской эксплуатации.

В целом подавляющее большинство турбированных автомобилей оснащают турбокомпрессорами обычной конструкции. Для высокопроизводительных спортивных двигателей нередко используют твинскрольные варианты. Хотя такие турбокомпрессоры уступают VGT, они обладают теми же преимуществами перед обычными турбинами, только в меньшей степени, и при этом имеют почти такую же простую конструкцию, как и последние. Что касается тюнинга, здесь использование турбокомпрессоров с изменяемой геометрией, помимо высокой стоимости, ограничено сложностью их настройки.

Для бензиновых двигателей в исследовании H. Ishihara, K. Adachi и S. Kono в качестве наиболее оптимальной среди VGT была отмечена турбина с переменным расходом (VFT). Благодаря только одному движущемуся элементу сокращены затраты на производство и повышена температурная устойчивость. К тому же такая турбина действует по простому алгоритму БУД, аналогичному вариантам с фиксированной геометрией, оснащенным перепускным клапаном. Особенно хорошие результаты были получены при совмещении такой турбины с iVTEC. Однако для систем принудительной индукции наблюдается повышение температуры выхлопных газов на 50-100 °C, что сказывается на экологических показателях. Данную проблему решили использованием алюминиевого коллектора с водяным охлаждением.

Решением BorgWarner для бензиновых двигателей стало совмещение твинскрольной технологии и конструкции с изменяемой геометрией в твинскрольной турбине с изменяемой геометрией, представленной на SEMA 2015 г. Ее конструкция аналогична твинскрольной турбине: данный турбокомпрессор имеет двойную входную часть и сдвоенное монолитное турбинное колесо и совмещен с твинскрольным коллектором, учитывающим последовательность работы цилиндров для устранения пульсации выхлопных газов с целью создания более плотного потока.

Отличие состоит в наличии во входной части заслонки, которая в зависимости от нагрузки распределяет поток по крыльчаткам. На низких оборотах все отработанные газу идут на маленькую часть ротора, а большая перекрыта, что обеспечивает еще более быструю раскрутку, чем у обычной твинскрольной турбины. С ростом нагрузки заслонка постепенно переходит в среднее положение и равномерно распределяет поток на высоких оборотах, как в стандартной твинскрольной конструкции. То есть по устройству механизма изменения геометрии такая турбина близка к VFT.

Таким образом, данная технология, как и технология с изменяемой геометрией, обеспечивает изменение соотношения A/R в зависимости от нагрузки, подстраивая турбину под режим работы двигателя, что расширяет рабочий диапазон. При этом рассматриваемая конструкция значительно проще и дешевле, так как здесь используется только один движущийся элемент, работающий по простому алгоритму, и не требуется применение термостойких материалов. Последнее обусловлено снижением температуры за счет потери тепла на стенках двойного корпуса турбины. Следует отметить, что подобные решения встречались и ранее (например, quick spool valve), однако эта технология по каким-то причинам не обрела распространения.

Обслуживание и ремонт

Основной операцией обслуживания турбин является чистка. Необходимость в ней обусловлена их взаимодействием с выхлопными газами, представленными продуктами горения топлива и масел. Однако чистка требуется весьма редко. Интенсивное загрязнение свидетельствует о нарушениях режима функционирования, что может быть вызвано чрезмерным давлением, износом прокладок либо втулок крыльчаток, а также поршневого отсека, засорением сапуна.

Турбины с изменяемой геометрией более чувствительны к загрязнению, чем обычные. Это обусловлено тем, что накопление нагара в направляющем аппарате устройства изменения геометрии приводит к его подклиниванию или утрате подвижности. В результате нарушается функционирование турбокомпрессора.

В простейшем случае чистку осуществляют путем использования специальной жидкости, однако нередко требуются ручные работы. Предварительно необходимо разобрать турбину. При отсоединении механизма изменения геометрии следует соблюдать осторожность во избежание обрезания крепежных болтов. Последующее высверливание их обломков может привести к повреждению отверстий. Таким образом, чистка турбины с изменяемой геометрией несколько осложнена.

К тому же нужно учитывать, что при неосторожном обращении с картриджем можно повредить либо деформировать лопасти ротора. В случае его разборки по завершении чистки потребуется балансировка, однако внутри картриджа чистку обычно не делают.

Масляный нагар на колесах свидетельствует о износе поршневых колец либо клапанной группы, а также уплотнений ротора в картридже. Чистка без устранения данных неисправностей двигателя или ремонта турбины нецелесообразна.

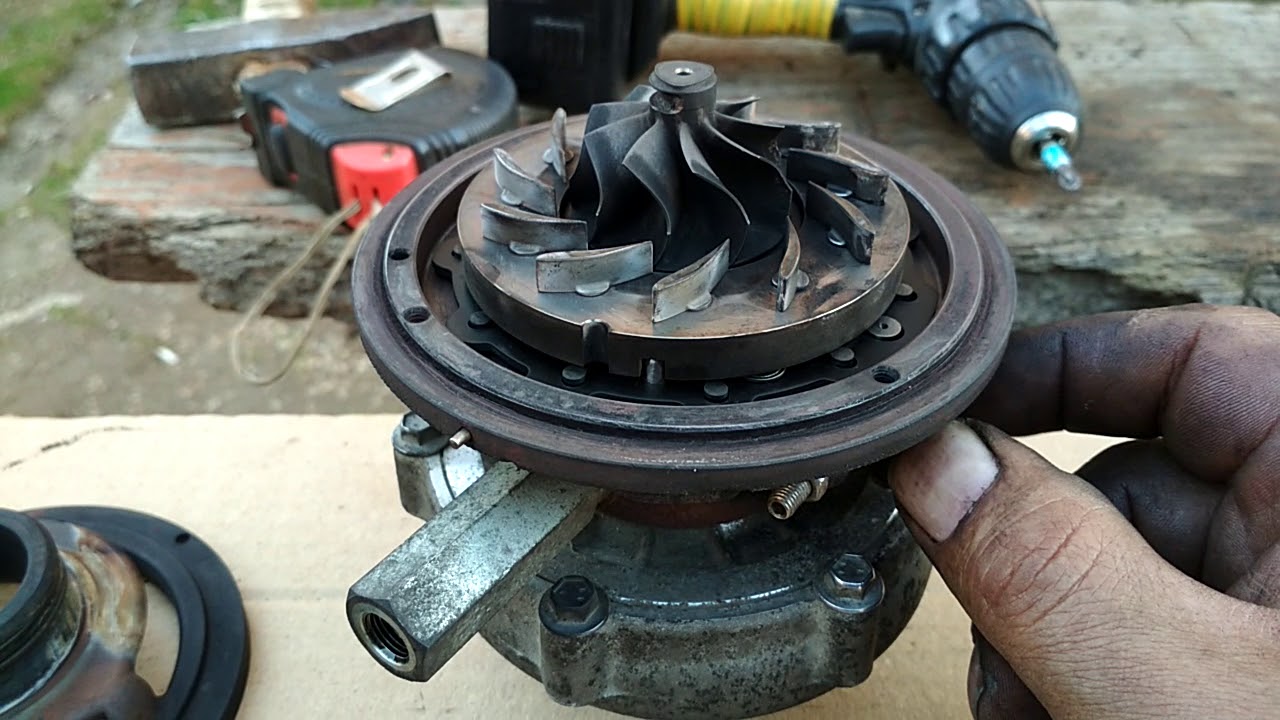

После замены картриджа для турбокомпрессоров рассматриваемого типа требуется настройка геометрии. Для этого служат упорный и шершавый регулировочные винты. Следует отметить, что некоторые модели первого поколения изначально не настроены производителями, вследствие чего у них снижена производительность на «низах» на 15-25 %. В частности, это актуально для турбин Garrett. В Интернете можно найти инструкции, как отрегулировать турбину с изменяемой геометрией.

Резюме

Турбокомпрессоры с изменяемой геометрией представляют высшую ступень развития серийных турбин для ДВС. Дополнительный механизм во впускной части обеспечивает адаптацию турбины к режиму работы двигателя путем регулировки конфигурации. Это улучшает показатели производительности, экономичности и экологичности. Однако конутрукция VGT сложна, а модели для бензиновых моторов очень дороги.

Источник: fb.ru

устройство и принцип работы. – Турбобаланс

Обычная турбина представляет собой 2 крыльчатки, соединенные осью. Располагаются крыльчатки в разных камерах. Одну крыльчатку вращают выхлопные газы, а вторая вращается за счет первой, тем самым подводя новый воздух в систему.

Общее устройство турбины с изменяемой геометрией ( турбокомпрессора )крыльчатки и принцип нагнетания дополнительного воздуха не отличается от обычных турбокомпрессоров. Основная особенность в поворотных лопатках, механизме управления и вакуумном приводе.

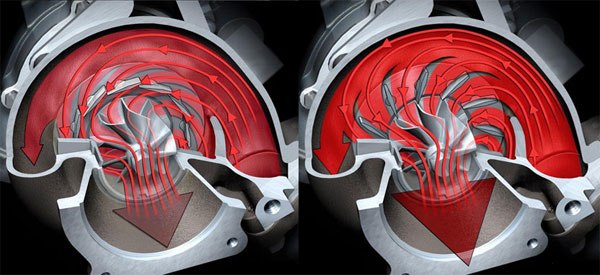

Принцип работы турбины с изменяемой геометрией крыльчатки основывается на регулировании потока отработавших газов, направляемых на колесо турбины. Регулировка позволяет подстраивать проходное сечение для потока отработавших газов под режим работы двигателя.

При движении на маленькой скорости, турбина крутится медленно. Однако блок управления выставляет лепестки так, чтобы расстояние между ними было минимальным. При малом объеме, газу тяжело поступить через маленькое отверстие, что вынуждает его передвигаться с большей скоростью. В ходе перекрывания, обороты турбины увеличиваются, а значит повышается давление наддува.

С помощью таких лепестков, можно поднять скорость вращения турбины не изменяя объем поступающих газов. На высокой скорости компрессор наоборот раздвигает лепестки. Это предусмотрено для поддержания безопасного давления внутри системы и исключения перегрева.

Принцип работы изменяемой геометрии позволяет отказаться от перепускного клапана (wastegate). Через крыльчатку «горячей» части проходит весь поток выхлопных газов. Предотвращение избыточного наддува осуществляется изменением положения поворотных лопаток.

Изменение расстояния между направляющими элементами, в зависимости от типа и модели турбодвигателя управляться как давлением компрессора (или его отсутствием), так и вакуумным приводом, а в некоторых случаях — шаговым электромотором

Преимущества данной турбины можно выделить следующие:

авто с изменяемой геометрией турбонаддува могут выдавать большую мощность уже с самих низких оборотов.
снижение расхода топлива и количества вредных выбросов в атмосферу
из-за отсутствующего клапана wastegate в «горячей» части уменьшается количество разнонаправленных потоков газов, что улучшает прохождение газов через турбину.
улучшение эластичности двигателя

Настройка и регулировка турбины с изменяемой геометрией.

Эфективная и правильная настройка и регулировка турбины важна и для эффективности ее работы, и для снижения темпа износа деталей всего механизма, и даже для экономии денег на топливе.

Связано это с тем, что неправильные параметры настройки работы или неправильное (несвоевременное) проведение регулировки турбины непосредственно влияют на весь автомобиль и удобство его управления.

В то время как о некоторых действиях, обычно упоминаемых в инструкции к обслуживанию авто и его механизмов, владелец способен позаботиться самостоятельно, даже без специальных инструментов, опыта и знаний — для большинства из них потребуется внимание профессионала

Каждый разумный и заботливый автовладелец должен помнить о таких принципах как: своевременная профилактика и обслуживание, а также уклонение от вреда своими действиями. Это верно и для бензинового двигателя, и для дизельного.

Турбина двигателя с изменяемой геометрией (VNT)

Турбина с изменяемой геометрией

Содержание:

Турбокомпрессор используется для увеличения мощности двигателя, которая напрямую зависит от объема воздуха и топлива, подаваемого в цилиндр. Ведущими частями любого турбокомпрессора являются турбина и насос, которые соединены между собой жесткой осью. Турбина двигателя с изменяемой геометрией необходима для образования оптимальной мощности двигателя, имеет свойство изменять сечение турбинных колес в зависимости от общей нагрузки. Если двигатель работает на низких оборотах, то турбина может увеличить скорость отвода выхлопных газов. Это позволяет турбине вращаться быстрее, при этом количество топлива остается небольшим.

Как устроена турбина и как она работает

Турбина с измененной геометрией отличается от классических турбокомпрессоров тем, что имеет в своей конструкции кольцо и специальные лопасти с аэродинамической формой, которая способствует увеличению эффективности наддува. В автомобилях с двигателями небольшой мощности сечение регулируется посредством изменения ориентации этих лопастей. В двигателях большой мощности лопасти не вращаются, а покрываются специальным кожухом или перемещаются вдоль оси камеры.

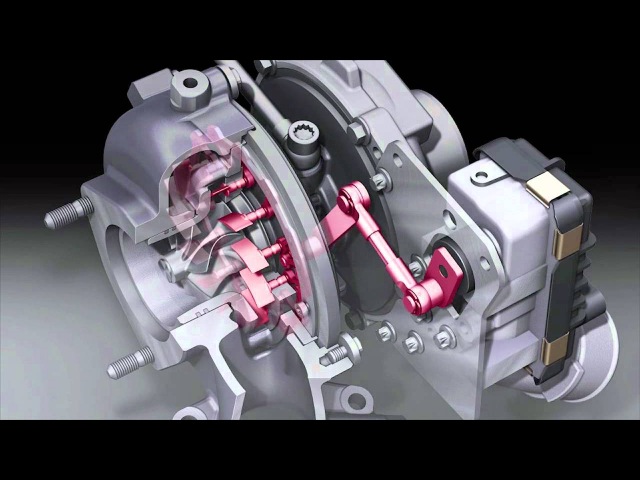

Особенностью VNT турбины являются поворотные лопасти, механизм управления и вакуумный привод. Принцип работы основывается на регулировке потока отработавших газов, которые направляются на колесо турбины. Точная регулировка позволяет настроить проходное сечение для потока газов под режим работы двигателя. Если автомобиль двигается на небольшой скорости, то и турбина крутится медленнее, но при этом лепестки устанавливаются в такое положение, чтобы расстояние между ними было минимальным. Газу в малом объеме сложно преодолеть небольшое отверстие, поэтому он будет передвигаться с большей скоростью, за счет чего обороты турбины увеличиваются, увеличивая при этом давление наддува.

При помощи данных лопастей можно существенно увеличить скорость вращения турбины, не меняя объемы поступающих газов. На большой скорости компрессор раздвигает лопасти – это обеспечивает поддержание безопасного давления внутри системы и исключает перегревы. Принцип изменяемой геометрии позволяет не использовать перепускной клапан, так как весь объём выхлопных газов выходит через горячую часть крыльчатки. Изменение положения поворотных предотвращает избыточный наддув.

Преимущества турбины с изменяемой геометрией

Автомобили с такими турбинами развивают большую скорость с самых низких оборотов.
Существенно снижается объем необходимого топлива, а также количество вредных выбросов в атмосферу.
Улучшается прохождение газов через турбину из-за отсутствия клапана Wastegate и уменьшения количества разнонаправленных потоков газа.
Улучшается эластичность двигателя.

Возможные неисправности

Турбокомпрессор с изменяемой геометрией представляет собой сложный механизм, поэтому он больше подвержен различным поломкам. Однако, такие турбины сталкиваются лишь с несколькими проблемами:

Подклинивание лопастей в движении. Такая ситуация может сложиться из-за сильного износа трущихся пар и образовании нагара. Масляные, а также углеродистые отложения мешают плавному движению регулировочного кольца.
Заклинивание лопаток в одном положении. Это может происходить по причине критического нагарообразования, когда силы вакуума не хватает для движения регулировочного кольца.
Поломки вакуумного привода поворотных лопастей или клапана управления давлением.

Симптомами поломок считаются подергивание при разгонах, потеря мощности двигателя, увеличение расхода топлива, а также срабатывание индикатора на приборной панели Check Engine.

Как настроить и отрегулировать турбину

Правильная регулировка турбины с изменяемой геометрией крайне важна для эффективной работы, и для того, чтобы предотвратить быстрый износ деталей и снизить потребление топлива. Если отрегулировать турбину неправильно, то в дальнейшем это повлияет на работу всего автомобиля и удобство его управления.

Любой современный автовладелец немного разбирается в устройстве своего автомобиля и даже может устранить определенные небольшие поломки. Однако, чтобы сделать серьезный ремонт автомобиля, необходим специальный инструмент и оборудование, которого у обычного потребителя может и не быть.

Поэтому, если вы хотите, чтобы работа турбины была эффективной и качественной – обращайтесь за помощью к специалистам, которые правильно настроят механизм и расскажут, как лучше всего за ним ухаживать. Также, не стоит забывать о своевременных диагностиках и профилактике.

Как почистить турбину своими руками

Устройство турбины постоянно сталкивается с непрерывной нагрузкой, подвергается воздействиям продуктов горения масла и топлива, поэтому нуждается в регулярной чистке для профилактики различных поломок, которые могут быть с этим связаны. Зачастую, достаточно обработать турбину специальным средством и прогнать его через механизм для качественной очистки. Однако, иногда придется приложить побольше усилий для того, чтобы удалить все загрязнения с устройства. Также стоит помнить о том, что турбина не требует частой чистки, поэтому если она сильно загрязняется за короткое время, значит есть неполадки в ее работе или настройке.

Причинами сильных загрязнений могут выступать:

Увеличение нормы давления газов.
Износ лопастей турбины.
Превышение необходимого срока эксплуатации поршневого отсека.
Засора сапуна.
Износ прокладок.

Именно поэтому каждый автовладелец должен понимать, что сделать качественную чистку самостоятельно возможно, но далеко не всегда результат таких действий положительно влияет на работу механизма, а в некоторых случаях может и вовсе ухудшать ситуацию.

Отсутствие надлежащего опыта, проверенных чистящих средств, специальных инструментов – все это может негативно сказаться на результате вашей чистки, поэтому лучше всего обращаться в специализированные центры, где такой работой занимаются профессионалы.

Как сделать ремонт турбины?

Ремонт турбин гораздо проще предупредить посредством регулярного обслуживания и диагностики, чем потом пытаться исправить ситуацию самостоятельно. Процесс осложняется еще и тем, что многие автовладельцы боятся высоких цен на профессиональные услуги, забывая о том, что самостоятельное проведение ремонта отнимает также немало денег и времени. К тому же, не все получается с первого раза, и затраты на самостоятельный ремонт могут быть достаточно внушительными.

Поэтому мы настоятельно рекомендуем автовладельцам без опыта, знаний, навыков, а, самое главное, необходимого оборудования, не пытаться ремонтировать сложное устройство турбины самостоятельно, поскольку это может привести к еще более серьезным поломкам, устранить которые не сможет даже опытный специалист. При первых признаках поломки обращайтесь в наш сервисный центр, где наши мастера помогут вам восстановить картридж турбокомпрессора, а также устранить другие неисправности быстро и качественно.

Принцип работы актуатора турбины — проверка, регулировка и ремонт

Актуатор турбины

Автомобиль – неизменных помощник практически половины населения страны. Не удивительно, что многие стараются получить максимальную пользу с машины, с минимальными вложениями. И сегодня, чтобы улучшить тяговые характеристики авто, не нужно что-то кардинально менять. Увеличить тяговые характеристики машины можно просто установив турбонаддув.

Суть улучшения – турбонаддув позволяет принудительно увеличить объемы воздуха, подающиеся в камеру сгорания, тем самым улучшить процесс сгорания топлива без необходимости физического изменения параметров самого двигателя.

Здесь важно учесть, что больший объем сожженного топлива увеличивает давление и объем выхлопных газов. Поэтому требуется усиленное, оперативное их отведение, чтобы освободить место для новой порции воздуха. Именно на этом и базируется принцип работы актуатора турбины, который мы сегодня рассмотрим.

Как работает актуатор турбины

Для начала определимся в терминологии. Актуатор может иметь множество разговорных названий – вестгейт, вакуумный регулятор, избыточный клапан. Все это одна деталь, базовая роль которой сводится к выполнению функции сброса повышенного давления воздуха (выхлопных газов), во время работы двигателя автомобиля. Этот элемент выступает промежуточным звеном между турбокомпрессором и двигателем, оберегая их от перегрузки.

Устанавливается практически на турбине.

Принцип работы актуатора сводится к тому, что при высоких оборотах двигателя, когда возрастает давление выхлопных газов с одной стороны и воздуха, направляемого через турбокомпрессор в двигатель с другой открывается клапан и стабилизирует ситуацию. Во время открытия клапана часть выхлопных газов попросту проходят мимо турбинного колеса, что приводит к снижению эффективности работы турбинного нагнетающего колеса и снижает давление воздуха.

Снижение давления выхлопных газов и направление их в обход турбинного колеса выполняется через калитку вестгейта, управляемую актуатором. Тем самым потребность в воздухе для горючей смеси четко соответствует моменту очищения камеры сгорания от выхлопных газов.

Иные типы актуаторов

В турбинах с изменяемой геометрией также есть актуаторы, которые бывают электрические и пневматические (вакуумные). Актуаторы в этом случае служат для поворота лопаток механизма изменяемой геометрии. Обычно в таких турбинах нет калитки вестгейта с управлением актуатором от повышенного давления.

Наиболее распространенные поломки актуаторов

повреждение электрических элементов;
износ зубьев шестеренок и червяка у электрического актуатора;
выходит из строя электромотор;
повреждение мембраны вакуумного актуатора.

В таких случаях, чтобы отремонтировать актуатор турбины, необходимо выполнить его диагностику с целью точно определить поломку. Для устранения неисправности целесообразно обратиться в специализированный сервисный центр. Устранить поломку самостоятельно будет достаточно сложно – для определения неисправности нужно специальное оборудование, которое в большинстве случаев отсутствует в домашних условиях. А если покупать отдельно – намного дешевле ремонт актуатора провести в сервисном центре.

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать. Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора. Просто шток клапана излишне болтается в процессе работы.

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана. Но это чревато превышением оборотов вала турбины.
Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка. Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора. Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Настройка актуатора

Конечно, ремонт турбин следует выполнять в условиях профессиональных сервисных центров, имеющих все необходимое диагностическое оборудование и запасные детали в случае необходимости что-либо менять. Вместе с этим обычная настройка может быть выполнена в домашних условиях.

Для этого потребуется пассатижи и ключ на 10. Последовательность действий будет такой:

Снять турбокомпрессор (некоторые модели машин дают возможность добраться до клапана без необходимости выполнения этой процедуры).
Снять скобу со штока, ослабить гайку, подтянуть винт регулировки (необходимо крутить влево).
Выполнить легкое постукивание по заслонке. Подтягивать до момента, пока не пропадет небольшое дребезжание. Учитывайте, чем туже затягиваете, тем сильнее будет возрастать давление на мембране.
Затяните гайку, верните скобу в исходное положение.

Чтобы проверить правильность ваших действий при настройках – запустите мотор и опробуйте его на разных режимах работы. Если все действия были верными – посторонних звуков не будет, в том числе и в момент глушения двигателя.

Турбина с изменяемой геометрией: как обойти недостатки?

Турбокомпрессор в дизельном двигателе — центральный элемент комфортного и динамичного управления автомобилем. Благодаря турбине, машины даже с небольшим объёмом двигателя становятся настоящими суперкарами, существенно прибавив в мощности.

Но у турбо-технологии есть один недостаток, который водители называют “турбояма”. Он проявляется в снижении мощности двигателя на малых оборотах. Поскольку турбокомпрессор разгоняют выхлопные газы, на небольших оборотах их становится недостаточно для набора оптимальной скорости работы.

Принцип работы турбины с изменяемой геометрией и её преимущества

Убрать турбояму позволяет установка агрегата с меньшим сечением проточной части. Но на высоких оборотах это станет преградой для входящего воздуха и только ограничит мощность двигателя.

По словам специалистов компании Турбомикрон, вариант с изменяемой геометрией объединяет преимущества узла с небольшим сечением на малых оборотах и большого турбокомпрессора на высоких. Работает система так:

вокруг крыльчатки, которую разгоняют отработанные газы, устанавливаются специальные регулируемые лопатки;
в момент недостаточного давления газов лопатки изменяют геометрию потока, ускоряя его и повышая производительность турбокомпрессора;
при наборе мощности вакуумный клапан плавно регулирует геометрию открытия канала, обеспечивая в любой момент времени оптимальные условия работы двигателя.

Такой принцип работы позволяет без существенного изменения конструкции двигателя обойти все недостатки стандартных турбин:

пропадает провал (турбояма) в тяге на низких оборотах;
уменьшается расход топлива за счёт более полного сгорания;
снижается рабочая температура отработанных газов и двигателя;
увеличивается ресурс двигателя за счёт повышения КПД его работы.

Поломки турбины и их диагностика

Но не лишена такая конструкция и недостатков. К популярным “болезням” турбокомпрессоров добавляется еще и образование нагара, который мешает нормальному функционированию лопаток. Затрудненное или неполное закрытие/открытие лопаток приводит к двум негативным последствиям:

передув – когда на высоких оборотах лопатки не отбрасываются, создаётся избыточное давление в системе подачи воздуха. В результате такой неисправности обедняется топливная смесь и даже происходит подрыв выпускных клапанов. Двигатель троит и отказывается работать на высоких оборотах;
недодув – обратная сторона предыдущей проблемы, при которой ярко проявляется турбояма.

Восстановление геометрии турбины

В компании Турбомикрон рассказали, что ремонт турбин с поломками геометрии выполняется только путем механической чистки и устранения причины перебоев в работе системы, поскольку кроме засора лопаток нагаром, причина плохой работы геометрии может быть в изношенном клапане актуатора.

Безусловно, работу по восстановлению агрегата лучше доверить профессионалам. Кроме быстрого определения проблемы и качественного решения, они правильно отрегулируют работу геометрии на специальном стенде. Сделать это в домашних условиях не только трудно, но и чревато дополнительными проблемами. Плюс, специалисты дадут гарантию на свою работу от 1 до 3 лет. Это удобно и надежно.

Турбонагнетатель с изменяемой геометрией — Variable-geometry turbocharger

Дизельный двигатель Volvo FM VGT с технологией выбросов EGR

Турбокомпрессоры с изменяемой геометрией ( VGT ), иногда известные как турбины с регулируемым соплом ( VNT ), представляют собой тип турбокомпрессоров , обычно предназначенных для изменения эффективного соотношения сторон турбокомпрессора при изменении условий. Это сделано потому, что оптимальное соотношение сторон на низких оборотах двигателя сильно отличается от такового при высоких оборотах двигателя.

Если соотношение сторон слишком велико, турбо не сможет создать ускорение на низких скоростях; если соотношение сторон слишком мало, турбонагнетатель будет задушить двигатель на высоких оборотах, что приведет к высокому давлению в выпускном коллекторе , высоким насосным потерям и, в конечном итоге, к снижению выходной мощности. Изменяя геометрию корпуса турбины по мере ускорения двигателя, можно поддерживать оптимальное соотношение сторон турбины. Из-за этого VGT имеют минимальную задержку , низкий порог наддува и высокую эффективность при более высоких оборотах двигателя.

История

Вращающаяся пластина VGT была впервые разработана Гарреттом и запатентована в 1953 году.

Одним из первых серийных автомобилей, в которых использовались эти турбокомпрессоры, была Honda Legend 1988 года ; он использовал VGT с водяным охлаждением, установленный на его 2,0-литровом двигателе V6.

Ограниченный выпуск 1989 Shelby CSX-VNT , всего было выпущено 500 экземпляров, был оснащен 2,2-литровым двигателем Chrysler K с турбонаддувом Garrett под названием VNT-25 (потому что он использовал тот же компрессор и вал, что и Garrett с фиксированной геометрией. Т-25).

В 1991 году Fiat включил VGT в турбодизель Croma с прямым впрыском.

Peugeot 405 Т16 , запущенный в 1992 году, использовали Гаррета VAT25 изменяемой геометрией турбонагнетателя на его 2,0-литровым двигателем с 16 клапанами.

Porsche 911 Turbo 2007 года оснащен двумя турбокомпрессорами с изменяемой геометрией на его 3,6-литровом горизонтально-оппозитном шестицилиндровом бензиновом двигателе.

Koenigsegg One: 1 2015 года (названный в честь отношения мощности к весу 1: 1) использует сдвоенные турбокомпрессоры с изменяемой геометрией на своем 5,0-литровом двигателе V8, что позволяет ему производить 1361 л.с.

Общие конструкции

Две наиболее распространенные реализации VGT следующие:

В двигателях малой грузоподъемности (легковые автомобили, гоночные автомобили и легкие коммерческие автомобили) лопатки турбины вращаются синхронно относительно ее ступицы, чтобы изменять ее шаг и площадь поперечного сечения.

В двигателях большой мощности лопатки не вращаются, а вместо этого изменяется их эффективная ширина. Обычно это делается путем перемещения турбины вдоль ее оси, частично втягивая лопатки внутри корпуса. Как вариант, перегородка внутри корпуса может скользить вперед и назад. Область между краями лопаток изменяется, что приводит к системе с переменным соотношением сторон с меньшим количеством движущихся частей.

VGT могут управляться мембранным вакуумным приводом, электрическим сервоприводом , трехфазным электрическим приводом, гидравлическим приводом или пневматическим приводом с использованием давления пневматического тормоза .

В отличие от турбин с фиксированной геометрией, VGT не требуют перепускного клапана .

Использовать

VGT чаще встречаются в дизельных двигателях, поскольку более низкая температура выхлопных газов означает, что они менее склонны к отказу. Ранние бензиновые двигатели VGT требовали значительного предварительного охлаждения, чтобы продлить срок службы турбокомпрессора до разумных уровней, но достижения в области технологий улучшили их устойчивость к высокотемпературным бензиновым выхлопам, и они начали все чаще появляться в автомобилях с бензиновыми двигателями.

Как правило, VGT используются только в OEM-приложениях из-за уровня координации, необходимого для удержания лопаток в наиболее оптимальном положении для любого состояния двигателя. Тем не менее, доступны блоки управления VGT на вторичном рынке и некоторые высококачественные вторичные двигатели. системы управления также могут контролировать VGT.

В грузовиках VGT также используются для управления соотношением выхлопных газов, рециркулируемых обратно на впуск двигателя (ими можно управлять, чтобы выборочно увеличивать давление выпускного коллектора до тех пор, пока оно не превысит давление во впускном коллекторе, что способствует рециркуляции выхлопных газов ). Хотя чрезмерное противодавление двигателя отрицательно сказывается на общей топливной эффективности , обеспечение достаточной скорости рециркуляции отработавших газов даже во время переходных процессов (таких как переключение передач) может быть достаточным для снижения выбросов оксидов азота до уровня, требуемого законодательством о выбросах (например, Euro 5 для Европы и EPA). 10 для США).

Еще одно применение лопастных турбонагнетателей — это тормоз , расположенный ниже по потоку , так что дополнительный дроссельный клапан выпуска не требуется. Механизм также может быть намеренно модифицирован для снижения КПД турбины в заранее заданном положении. Этот режим может быть выбран для поддержания повышенной температуры выхлопных газов, чтобы способствовать «зажиганию» и «регенерации» сажевого фильтра (это включает нагревание частиц углерода, застрявших в фильтре, до тех пор, пока они не окисляются в полусамостоятельной реакции. — скорее, как процесс самоочистки, который предлагают некоторые печи). Приведение в действие VGT для управления потоком рециркуляции ОГ или для реализации режимов торможения или регенерации в целом требует гидравлических приводов или электрических сервоприводов.

Производители

Несколько компаний производят и поставляют турбокомпрессоры с вращающейся лопастью и изменяемой геометрией, в том числе Garrett, BorgWarner и Mitsubishi Heavy Industries . Эта конструкция в основном предназначена для небольших двигателей и легких грузовиков (легковые автомобили, гоночные автомобили и легкие коммерческие автомобили).

Основным поставщиком пластинчатых ВГЦ является Holset Engineering .

Ссылки

внешние ссылки

Турбокомпрессор с изменяемой геометрией (VGT) — x-engineer.org

Турбокомпрессор — это наиболее распространенная технология, которая используется в двигателях внутреннего сгорания для принудительной подачи всасываемого воздуха. Основными компонентами турбокомпрессора являются турбина и компрессор. Роль турбины заключается в использовании тепловой и кинетической (турбонагнетатели с двойной спиралью) энергии выхлопных газов и преобразовании ее в механическую энергию. Роль компрессора заключается в использовании механической энергии и сжатии всасываемого воздуха для увеличения его плотности.

Чтобы лучше понять, что такое турбонагнетатель (с фиксированной геометрией) и как работает турбонаддув, прочтите статьи:

Из-за геометрии и работы в разных диапазонах скоростей существует несоответствие между потоком выхлопных газов двигателя внутреннего сгорания. и радиальный поток турбокомпрессора. Если геометрия (проходное сечение) турбины спроектирована таким образом, чтобы соответствовать полной скорости и нагрузке двигателя (большая площадь), на низких и средних оборотах реакция турбонагнетателя будет плохой.Если геометрия турбины подобрана для быстрого отклика (малая площадь), когда двигатель будет работать на высокой скорости, могут быть достигнуты пределы дросселирования, и турбокомпрессор может выйти за пределы скорости или давление всасываемого воздуха может превысить максимальный предел.

Идеальный турбокомпрессор должен обеспечивать необходимое давление всасываемого воздуха (наддув) независимо от рабочей точки двигателя (скорости и крутящего момента). Это невозможно из-за того, что частота вращения вала турбокомпрессора зависит от массового расхода выхлопных газов, который зависит от рабочей точки двигателя.

Для турбокомпрессора с фиксированной геометрией при низких оборотах двигателя массовый расход выхлопных газов невелик, поэтому скорость вала турбокомпрессора мала, что означает низкий наддув воздуха. С другой стороны, при высоких оборотах двигателя массовый расход выхлопных газов и частота вращения вала турбокомпрессора также высоки, что приводит к высокому наддува (давлению) всасываемого воздуха.

Поток жидкости по трубе

Чтобы понять принцип работы турбокомпрессора с изменяемой геометрией (VGT) , нам необходимо вспомнить некоторые законы гидродинамики.

Представьте, что у вас есть труба с переменным диаметром по длине.

Изображение: Непрерывность потока жидкости

A [м ²] — площадь
v [м / с] — скорость
p [Па] — давление

В большей области A ₁ жидкость собирается иметь определенный массовый расход [кг / с]. Поскольку масса жидкости сохраняется, для того, чтобы можно было пропустить ту же массу через меньшую площадь A ₂, скорость жидкости необходимо увеличить.

Следующие законы применяются к жидкости, протекающей через трубу с переменным диаметром:

\ [A_1 \ cdot v_1 = A_2 \ cdot v_2 = \ text {const.2} {2} + p_1 = \ text {const.} \ Tag {2} \]

ρ [кг / м ³] — плотность жидкости

Это означает, что на участке с более низкой скоростью жидкости в порядке для поддержания постоянной суммы между членами давление должно быть увеличено. Это называется закон Бернулли .

Подводя итог, для жидкости, протекающей через два поперечных сечения с разными площадями, верны следующие соотношения:

\ [\ begin {split}
A_1> A_2 \\
p_1> p_2 \\
v_1
\ end { split} \]

Передаточное отношение A / R турбокомпрессора

Важной геометрической характеристикой (параметром) турбокомпрессора является соотношение A / R , где A — площадь поперечного сечения на входе турбины / компрессора, а R — радиус от оси турбонагнетателя до центра тяжести области A.

Отношение A / R (площадь, разделенная на радиус) применяется как для компрессора, так и для турбины, но основное влияние на производительность турбокомпрессора связано с соотношением A / R турбины .

Изображение: Передаточное отношение турбокомпрессора (1)

Изображение: Передаточное отношение турбокомпрессора (2)
Кредит: Honeywell Garrett

Пропускная способность турбины зависит от Соотношение A / R корпуса и оказывает значительное влияние на общую производительность турбокомпрессора.

Малое передаточное отношение A / R увеличит скорость выхлопного газа при его входе в колесо турбины, компрессор будет вращаться быстрее и обеспечит увеличение наддува всасываемого воздуха. Отрицательным эффектом небольшого отношения A / R является тангенциальный поток выхлопных газов в турбинное колесо, что снижает пропускную способность турбонагнетателя. Следствием этого является повышенное противодавление в выпускном коллекторе на высоких оборотах двигателя, что приводит к затрудненному газообмену (выхлопные газы против.всасываемый воздух) двигателя и снижение пиковой мощности.

A с большим соотношением A / R улучшит пропускную способность турбокомпрессора на высоких оборотах двигателя, уменьшая противодавление в выпускном коллекторе. Это улучшит способность двигателя «дышать» (обмен газа) на высокой скорости и подтолкнет пиковую мощность к более высоким значениям. Недостаток заключается в том, что при низких и средних оборотах двигателя скорость выхлопных газов будет ниже (из-за большей площади проходного сечения) и увеличение наддува всасываемого воздуха будет медленнее (турбо-задержка).

Изображение: BV50 — турбокомпрессор с изменяемой геометрией (VGT) для бензиновых двигателей
Кредит: BorgWarner

Для лучшего понимания давайте возьмем в качестве примера два турбокомпрессора с разными передаточными числами и один и тот же базовый двигатель (6 цилиндров объемом 3 л. ).

Передаточное отношение A / R

Характеристики турбокомпрессора

Характеристики двигателя / транспортного средства

0,83

низкая пропускная способность
высокая скорость потока
быстрый отклик наддува воздуха
высокое противодавление выхлопных газов

Двигатель:

высокий крутящий момент на низких оборотах
быстрый отклик крутящего момента
ограниченная пиковая мощность

Автомобиль:

быстрое ускорение с места
удовольствие от вождения
подходит для езды по городу

1.22

высокая пропускная способность
низкая скорость потока
более медленная реакция наддува воздуха (турбо-задержка)
низкое противодавление выхлопных газов

Двигатель:

малый крутящий момент на низких оборотах
медленная реакция крутящего момента
выше пиковая мощность

Автомобиль:

плохое ускорение с места
более высокая максимальная скорость
подходит для вождения за городом

Короче говоря, турбокомпрессоры с изменяемой геометрией (VGT) сочетают в себе преимущества малое соотношение A / R и большое соотношение A / R в одном устройстве , объединяя преимущества обоих типов.

Типы турбокомпрессоров с изменяемой геометрией

Турбонагнетатели с изменяемой геометрией означают переменных передаточных чисел A / R . Единственный реальный способ получить переменное соотношение A / R — это изменить площадь поперечного сечения A потока выхлопных газов. Радиус R всегда будет постоянным.

По сравнению с турбокомпрессорами с фиксированной геометрией, турбокомпрессоры с изменяемой геометрией предназначены для:

увеличения давления наддува всасываемого воздуха при низких оборотах двигателя
улучшения времени отклика турбонагнетателя во время переходных фаз работы двигателя
увеличения максимальной готовности двигателя крутящий момент
предотвращает избыточное ускорение при высоких оборотах двигателя
снижает выбросы выхлопных газов и улучшает экономию топлива

В зависимости от производителя турбокомпрессора в автомобильной промышленности доступно несколько технических решений.Независимо от используемой механической системы результат один и тот же: используйте подвижные компоненты, чтобы обеспечить переменную площадь поперечного сечения A, чтобы получить общее переменное соотношение A / R.

Наиболее распространенными типами турбонагнетателей с изменяемой геометрией являются:

поворотные лопатки
подвижная стенка
скользящее кольцо
изменяемая площадь

поворотные лопатки турбокомпрессоры с изменяемой геометрией

поворотные (вращающиеся) лопатки широко используются в турбокомпрессорах для пассажиров. применения в транспортных средствах, и они являются наиболее распространенным типом турбокомпрессоров с изменяемой геометрией (VGT).

Изображение: Турбокомпрессор с изменяемой геометрией — компоненты

кожух турбины
рабочее колесо турбины
лопатки
унисонное кольцо
регулируемое кольцо
рычажная система
колесо компрессора
корпус привода
привод компрессора

площади проходного сечения турбины достигается за счет вращающихся лопаток (3). Они механически связаны с регулируемым кольцом (5), которым управляет пневматический привод (9) через систему механических рычагов (6).

В зависимости от рабочей точки двигателя модуль управления двигателем (ECM) регулирует давление воздуха в пневматическом приводе, который закрывает или открывает поворотные лопатки.

Изображение: Узкое отверстие лопасти Кредит: Volvo
Изображение: VGT (узкое отверстие лопасти) Кредит: BorgWarner	Изображение: Поток выхлопных газов (узкое отверстие лопасти) Кредит: BorgWarner

При низких оборотах двигателя лопатки находятся в узком положении, площадь поперечного сечения для потока выхлопных газов мала, соотношение A / R находится на минимальном значении, а скорость выхлопной газ через турбину на максимуме.Это приводит к высокой скорости компрессора и сильному наддува всасываемого воздуха.

Изображение: Широкое отверстие заслонки Кредит: Volvo
Изображение: VGT (широкое отверстие заслонки) Кредит: BorgWarner	Изображение: Поток выхлопных газов (широкое отверстие заслонки) Кредит: BorgWarner

При высоких оборотах двигателя лопатки находятся в широком положении, площадь поперечного сечения для потока выхлопных газов большая, соотношение A / R находится на максимальном значении, а скорость выхлопные газы через турбину как минимум.Скорость компрессора будет ниже, но достаточной для обеспечения необходимого наддува всасываемого воздуха.

Также увеличивается пропускная способность турбины, что снижает противодавление выхлопных газов и позволяет двигателю нормально «дышать».

Положение лопаток (соотношение A / R) можно регулировать от минимального (полностью закрытого) до максимального (полностью открытого) положения. Точное положение лопаток зависит от рабочей точки двигателя внутреннего сгорания (скорость и крутящий момент) и регулируется модулем управления двигателем (ECM) или модулем управления трансмиссией (PCM).

Изображение: Турбокомпрессор с изменяемой геометрией GT17VNT
Кредит: Honeywell Turbo Technologies

В турбокомпрессорах с изменяемой геометрией используются вращающиеся лопатки (профили), расположенные как ламели в оконной шторы вокруг турбинного колеса. Эти лопатки перемещаются для регулирования площади поперечного сечения потока выхлопных газов через турбину.Лопатки установлены в корпусе турбины одним концом, прикрепленным к корпусу пальцами. Другой конец лопасти соединен штифтом с пластиной, называемой унисонным кольцом. Вращение этого унисонного кольца заставляет все лопатки вращаться вокруг фиксированной точки поворота.

Изображение: Турбонагнетатель с изменяемой геометрией (VGT) — узел поворотных лопаток

Узел поворотных лопаток также известен как кольцо сопла .

При высоких температурах выхлопных газов сухое трение металл о металл между лопатками, шарнирами и кольцом может быть проблематичным и привести к заеданию механизма поворота.Если они застрянут в открытом положении, работа двигателя на низких оборотах ухудшится. Если лопатки застревают в закрытом (узком) положении, на высоких оборотах двигателя будет значительное противодавление выхлопных газов, что приведет к превышению скорости и даже к отказу турбины.

Поворотные лопатки чаще всего используются в дизельных и бензиновых двигателях легковых автомобилей.

Турбокомпрессор с изменяемой геометрией с подвижной стенкой

Другой способ получения переменного отношения A / R — использование подвижной стенки внутри турбонагнетателя.Между подвижной стенкой и корпусом турбины будет создаваться переменная площадь поперечного сечения.

Изображение: Турбокомпрессор с изменяемой геометрией с подвижной стенкой (VGT) — эксплуатация
Кредит: Cummins Turbo Technology

колесо компрессора
датчик скорости вала
пневмопривод
неподвижный кожух
колесо турбины
скользящее сопло и лопатки (подвижная стенка)
толкатель и втулки
рабочая вилка

В этой конструкции подвижная стенка (6) содержит сопловое кольцо, а лопатки закреплены под постоянным углом.Положение кольца сопла относительно корпуса турбины регулируется пневматическим приводом (3). При уменьшении площади поперечного сечения лопатки соплового кольца входят в неподвижную стенку (4) через радиальные пазы.

Изображение: Турбонагнетатель со скользящим соплом — узкий
Кредит: Cummins Turbo Technology

Изображение: Турбокомпрессор со скользящим соплом — широкий
Кредит: Cummins Turbo Technology

При низкой частоте вращения двигателя , Кольцо форсунки смещено вправо, уменьшая площадь поперечного сечения и соотношение A / R.Это приведет к увеличению скорости выхлопных газов, турбокомпрессор будет вращаться быстрее, а наддув всасываемого воздуха увеличится.

Когда кольцо форсунки (подвижная стенка) находится в крайнем левом положении, площадь поперечного сечения потока выхлопных газов максимальна. Передаточное отношение A / R также находится на максимальном значении, когда двигатель работает на высокой скорости .

По сравнению с конструкцией с поворотными лопатками, турбокомпрессоры с изменяемой геометрией с подвижной стенкой имеют преимущество в том, что они имеют меньшее количество движущихся частей, что означает меньше точек износа и лучшую надежность (меньше шансов на отказ).Конструкция с подвижной стенкой может повысить эффективность при высоком потоке выхлопных газов. Отсутствие нескольких точек поворота снижает утечку выхлопных газов и повышает общую эффективность. Основным недостатком конструкции с подвижной стенкой является высокая стоимость изготовления, в основном из-за малого зазора и минимального контакта между лопатками соплового кольца и отверстиями в кожухе.

Конструкция с подвижной стенкой чаще всего используется в дизельных двигателях грузовых автомобилей. Например, Scania использует в своих дизельных двигателях турбокомпрессор с изменяемой геометрией (VGT) со скользящим соплом.

Изображение: Турбокомпрессор с изменяемой геометрией (VGT) — лопасть
Кредит: Scania

воздухозаборник
колесо компрессора
выпускное отверстие наддувочного воздуха
датчик скорости
привод
скользящее сопло-кольцо
колесо турбины впуск газа
выпуск выхлопного газа

Геометрия и поток газа в турбонагнетателе с изменяемой геометрией регулируются скользящим сопловым кольцом, которым управляет электрический привод.Это позволяет точно контролировать как наддувочный воздух, поступающий в двигатель, так и поток EGR.

Поток всасываемого воздуха можно оптимизировать во всем диапазоне рабочих скоростей двигателя. Это означает, что VGT можно использовать для улучшения реакции двигателя и крутящего момента на низких оборотах. Он также используется для ускорения переключения передач с помощью Scania Opticruise, поддерживая частоту вращения турбины во время переключения передач.

Турбокомпрессор с изменяемой геометрией с подвижным кольцом

Конструкция сайдингового кольца аналогична архитектуре подвижной стены.Основное отличие состоит в том, что лопатки закреплены в неподвижной пластине сопла. Изменение площади поперечного сечения потока выхлопных газов осуществляется подвижным (осевым) кольцом.

Изображение: Турбокомпрессор со скользящим кольцом GT17
Кредит: Honeywell Turbo Technologies

В закрытом (узком) положении скользящий Кольцо расположено близко к пластине сопла, и весь поток выхлопных газов проходит через лопатки.Это положение с наименьшим соотношением A / R, высокой частотой вращения вала и большим наддувом всасываемого воздуха.

Когда скользящее кольцо отходит на от сопловой пластины, выхлопной газ частично обходит лопаточный узел и поступает непосредственно в турбину. В этом положении турбина имеет более высокое соотношение A / R, более низкую скорость вала, а компрессор обеспечивает более низкий наддув.

Турбокомпрессор с регулируемой площадью

Турбонагнетатель с регулируемой геометрией с поворотными лопастями обеспечивает изменяемое соотношение A / R за счет вращения лопаток вокруг точки поворота.Главный недостаток этой технологии — сложная и дорогостоящая механическая система.

Айсин Сейки разработал турбокомпрессор с изменяемой геометрией, который имеет гораздо более простую механическую систему, что снижает стоимость производства и повышает надежность. Турбокомпрессор с регулируемым потоком (VFT), разработанный Айсином Сейки, основан на принципе переменного сечения. Корпус турбины имеет две спирали: внутреннюю и внешнюю. Центральный поворотный клапан направляет поток выхлопных газов через внутреннюю лопатку, внешнюю лопатку или обе, в зависимости от рабочей точки двигателя (скорости и крутящего момента).

Вдоль стенки турбокомпрессора, между внутренней спиралью и внешней спиралью, также есть несколько неподвижных лопаток, которые помогают перенаправлять поток выхлопных газов в турбинное колесо.

По сравнению с турбонагнетателем с регулируемой геометрией с поворотными лопастями, в турбонагнетателе с регулируемым расходом меньше компонентов. Кроме того, имеется только одна подвижная часть, центральный клапан, который позволяет модулю управления двигателем (ECM) использовать простой алгоритм управления, аналогичный тому, который используется для турбокомпрессоров с фиксированной геометрией и перепускным клапаном.

Изображение: Турбонагнетатель с регулируемым расходом (VFT) — низкий расход
Кредит: Aisin Seiki

Изображение: Турбонагнетатель с регулируемым расходом (VFT) — высокий расход
Кредит: Aisin Seiki

внутренняя спираль
внешняя спираль
центральный регулирующий клапан
неподвижные лопатки

При низкой частоте вращения двигателя (низкий расход выхлопных газов) центральный клапан (3) полностью закрывается, и выхлопной газ проходит через внутренняя спираль (1), которая имеет меньшую площадь поперечного сечения и соотношение A / R.В этом состоянии поток выхлопных газов во внешнюю спираль отсутствует, хотя между внешней и внутренней спиралями есть проходы, поскольку внешняя спираль (2) рассматривается как камера со статическим давлением.

При высоких оборотах двигателя (высокий расход выхлопных газов) центральный клапан регулирует количество выхлопных газов, поступающих во внешнюю спираль. Газ, поступающий во внешнюю спираль, через неподвижные лопатки подается во внутреннюю спираль и сливается с потоком во внутренней спирали.Направление потока к ротору турбины представляет собой комбинацию векторов двух потоков. Изменение угла потока к ротору турбины может управлять скоростью турбины и, следовательно, регулировать давление на входе турбины (противодавление выхлопных газов двигателя).

Турбокомпрессор с регулируемым потоком (VFT) — гораздо более простой и недорогой вариант по сравнению с турбонагнетателем с регулируемой геометрией с поворотной лопастью или турбиной с подвижной стенкой. Японские производители автомобилей (Honda) интегрировали VFT как в бензиновые, так и в дизельные двигатели.

Что касается приводных систем , турбокомпрессоры с изменяемой геометрией имеют пневматический привод или электрический привод . Несмотря на более высокую стоимость, турбонагнетатели с электрическим приводом имеют более быстрое время отклика и более точное срабатывание движущихся элементов.

Изображение: Турбокомпрессор с изменяемой геометрией (VGT) — электрический привод
Кредит: Audi

Преимущества турбокомпрессоров с изменяемой геометрией

По сравнению с турбокомпрессором с фиксированной геометрией, турбокомпрессор с изменяемой геометрией имеет следующие преимущества:

более высокий нижний предел максимальный крутящий момент : турбонагнетатель с изменяемой геометрией может улучшить максимальный крутящий момент двигателя в области нижних частот за счет способности турбонагнетателя обеспечивать большее количество массы воздуха; это приводит к впрыскиванию большего количества топлива, следовательно, к более высокому среднему эффективному давлению и крутящему моменту
более быстрый отклик крутящего момента двигателя : особенно в области низких скоростей запаздывание крутящего момента двигателя сводится к минимуму благодаря способности турбонагнетателя ускоряться быстрее и обеспечить необходимый наддув всасываемого воздуха
более высокое соотношение воздух-топливо при низких оборотах двигателя : дополнительный наддув всасываемого воздуха дает более высокое соотношение воздух-топливо (больше воздуха доступно для сгорания), что может помочь снизить выбросы выхлопных газов
уменьшено потери на дросселирование в выпускном коллекторе : турбокомпрессор с изменяемой геометрией не требует перепускной заслонки, поскольку поток выхлопных газов регулируется поворотными лопатками, скользящим кольцом или центральным клапаном; поэтому потери на дросселирование выпускного коллектора снижаются, что увеличивает способность двигателя «дышать» (выполнять газообмен) с меньшими потерями.
улучшает скорость рециркуляции выхлопных газов (EGR) : для систем EGR высокого давления, когда клапан рециркуляции ОГ открыт, важно, чтобы давление выхлопных газов было выше, чем давление всасываемого воздуха, для обеспечения потока газа; будучи способным увеличивать противодавление в выпускном коллекторе, турбонагнетатель с изменяемой геометрией повышает эффективность системы рециркуляции отработавших газов.
улучшает характеристики торможения двигателем. турбина маленькая, противодавление в выпускном коллекторе будет выше; в этом случае тормозной момент двигателя будет выше, так как потребуется сжимать воздух в выхлопе на более высоком уровне.

Изображение: Сравнение давления наддува Кредит: BorgWarner Turbo Systems	Изображение: Сравнение крутящего момента двигателя Кредит: Garrett Engine Boosting Systems
Изображение: Сравнение мощности двигателя Кредит: Garrett Engine Boosting Systems	Изображение: Сравнение расхода топлива Кредит: Garrett Engine Boosting Systems

AVNT ^TM — Турбокомпрессор с усовершенствованным регулируемым соплом (торговая марка: Garrett Engine Boosting Systems)

Исследования, проведенные компанией Garrett Engine Boosting Systems, показывают значительное улучшение кривой крутящего момента двигателя благодаря улучшенному управлению соотношением воздух-топливо.Для данной трансмиссии момент включения сцепления увеличился до 45%, а максимальный крутящий момент — более чем на 30%. Эти два улучшения напрямую связаны с увеличенным потоком всасываемого воздуха, создаваемым AVNT ^TM на низких оборотах двигателя.

Кроме того, была оценена более высокая номинальная мощность до 6% благодаря способности AVNT ^TM снижать уровни наддува на высоких оборотах двигателя, тем самым снижая давление в цилиндре двигателя и тепловую нагрузку наддувочного воздуха. кулер.

Также были продемонстрированы улучшения экономии топлива на динамометре. Способность оптимизировать соотношение воздух-топливо, минимизировать насосные потери и работать с более высоким КПД — все это положительно влияет на удельный расход топлива.

В дизельных двигателях при низких оборотах можно значительно снизить выбросы дыма за счет способности турбонагнетателя регулировать соотношение воздух-топливо. Выбросы NO _x также могут быть уменьшены за счет повышенного противодавления в выпускном коллекторе.Отрицательный перепад давления в двигателе (давление в выпускном коллекторе выше давления во впускном коллекторе) увеличивает поток выхлопных газов во впускной коллектор.

В зависимости от производителя турбокомпрессоры с изменяемой геометрией имеют разные аббревиатуры, но все они достигают одного и того же: изменяемое соотношение A / R турбины :

VGT — Турбокомпрессор с изменяемой геометрией (Cummins, Holset)
VNT — Турбина с регулируемым соплом (Honeywell Garrett Turbo Systems)
VFT — Турбокомпрессор с регулируемым расходом (Aisin Seiki)
VTG — Турбина с изменяемой геометрией (BorgWarner ) и ABG

. — Турбокомпрессор системы изменяемой геометрии (IHI Turbo)
VTA — Регулируемая площадь турбины (MAN Diesel Turbo Systems)

Как работает изменяемая геометрия турбины?

Турбина с изменяемой геометрией Технология — это новое поколение турбонагнетателей, в которых в турбонагнетателе используются регулируемые лопатки для регулирования потока выхлопных газов на лопатки турбины.Видите ли, проблема с турбонагнетателем, который мы все знаем и любим, заключается в том, что большие турбины плохо работают на низких оборотах двигателя, в то время как маленькие турбины быстро раскручиваются, но довольно быстро выдыхают пар. Так как же турбины VTG решают эту проблему?

A турбокомпрессор с изменяемой геометрией турбины также известен как турбокомпрессор с изменяемой геометрией (VGT) или турбина с регулируемым соплом (VNT) . Турбокомпрессор с изменяемой геометрией турбины имеет небольшие подвижные лопатки, которые могут направлять поток выхлопных газов на лопатки турбины.Углы лопастей регулируются с помощью привода. Угол лопаток меняется в диапазоне оборотов двигателя для оптимизации поведения турбины.

На трехмерной иллюстрации выше вы можете видеть лопатки под почти закрытым углом. Я выделил регулируемые лопатки, чтобы вы знали, какая из них какая. Это положение оптимизировано для низких оборотов двигателя с предварительным наддувом.

На этой схеме вы можете видеть направление выхлопного потока, когда регулируемые лопатки находятся под почти закрытым углом.Узкий канал, через который должен проходить выхлопной газ, ускоряет выхлопной газ по направлению к лопаткам турбины, заставляя их вращаться быстрее. Угол лопастей также направляет газ, чтобы попасть в лопасти под правильным углом.

Выше показано, как лопатки VGT выглядят в открытом состоянии. Я не выделял лопатки на этом изображении, поскольку вы уже знаете, где они, чтобы не испортить механическую красоту, которая есть: P

На данной схеме показан поток выхлопных газов, когда лопатки регулируемой турбины полностью открыты.Высокий поток выхлопных газов на высоких оборотах двигателя полностью направляется на лопатки турбины с помощью регулируемых лопаток.

Модель
с изменяемой геометрией турбины широко использовалась в турбодизельных двигателях с 1990-х годов, но она никогда не использовалась в серийных бензиновых автомобилях с турбонаддувом до нового Type 997 Porsche 911 Turbo. Это связано с тем, что выхлопные газы бензиновых двигателей намного горячее, чем выхлопные газы дизельных двигателей, поэтому обычно материал, используемый для изготовления турбин VTG, не выдерживает этого тепла. В 997 911 Turbo используется турбокомпрессор BorgWarner VTG, в котором используются специальные материалы, полученные из аэрокосмической техники, что решает проблему температуры.
Надеюсь, я помог вам понять, как работает VTG. Следите за полной технической информацией о новом Porsche 911 Turbo.
Турбокомпрессор с изменяемой геометрией
Турбокомпрессор с изменяемой геометрией
Турбонагнетатель с изменяемой геометрией s ( VGT s) — это семейство турбонагнетателей, обычно предназначенных для изменения эффективного соотношения сторон (иногда называемого соотношением A / R) турбонагнетателя при изменении условий.Это сделано потому, что оптимальное соотношение сторон на низких оборотах двигателя сильно отличается от такового при высоких оборотах двигателя. Если соотношение сторон слишком велико, турбо не сможет создать ускорение на низких скоростях; если соотношение сторон слишком мало, турбонагнетатель будет задушить двигатель на высоких оборотах, что приведет к высокому давлению в выпускном коллекторе, высоким насосным потерям и, в конечном итоге, к снижению выходной мощности. Изменяя геометрию корпуса турбины по мере разгона двигателя, можно поддерживать оптимальное соотношение сторон турбины.Из-за этого VGT имеют минимальную задержку, низкий порог наддува и очень эффективны на более высоких оборотах двигателя. Во многих конфигурациях VGT даже не требуют перепускной заслонки, однако это зависит от того, достаточно ли открыто полностью открытое положение, чтобы можно было постоянно контролировать наддув до желаемого уровня. Известно, что некоторые реализации VGT имеют избыточное ускорение, если не установлен перепускной клапан.
Наиболее распространенная реализация — это набор из нескольких лопаток аэродинамической формы в корпусе турбины рядом с входом в турбину.По мере движения этих лопастей площадь между их кончиками изменяется, что приводит к изменению соотношения сторон. Обычно лопатками управляет мембранный привод, идентичный таковому у вестгейта, хотя лопатки с электрическим сервоприводом становятся все более распространенными.
Первым серийным автомобилем, который использовал эти турбины, был выпущенный ограниченным тиражом 1989Shelby CSX-VNT, оснащенный 2,2-литровым двигателем Chrysler K. В Shelby CSX-VNT использовался турбонагнетатель от Garrett, названный VNT-25, потому что он использовал тот же компрессор и вал, что и более распространенный Garrett T-25.Этот тип турбины называется турбиной с регулируемым соплом (VNT) . Производитель турбокомпрессоров Aerocharger использует термин «турбинное сопло с переменным сечением» (VATN) для описания этого типа турбинного сопла. Другие общие термины включают в себя турбину с изменяемой геометрией (VTG), турбину с изменяемой геометрией (VGT) и турбину с регулируемой лопастью (VVT).
Peugeot 405 T16, выпущенный на рынок в 1992 году, использовал турбонагнетатель Garrett VAT25 с турбонаддувом с изменяемой геометрией на своем двигателе 2,0 16 В.
Porsche 911 Turbo 2007 года выпуска имеет двойной турбонаддув 3.6-литровый плоский шестицилиндровый двигатель и используемые турбины — это турбина с изменяемой геометрией (VTG) от BorgWarner. VGT использовались в усовершенствованных турбодизельных двигателях в течение нескольких лет и на Shelby CSX-VNT (когда-либо было произведено только 500 Shelby CSX-VNT и 1046 Peugeot 405 T16).
Jeep Grand Cherokee WK имеет опцию 3,0-литровый двигатель Mercedes-Benz OM642 CRD V6 с системой Honeywell VGT.
Внешние ссылки
* [ http://paultan.org/archives/2006/08/16/how-does-variable-turbine-geometry-work/ Как работает переменная геометрия турбины? ]
* [ http: // www.autozine.org/technical_school/engine/tech_engine_3.htm#VTG Объяснение переменной геометрии турбины (VTG) с изображениями ]
* [ http://www.cummins.com/turbos Cummins Turbo Technologies ]
Фонд Викимедиа. 2010.
Жилле Бригте, лорд Галлоуэй
Хизер Хантер
Лучшая переменная геометрии — отличные предложения по переменной геометрии от глобальных продавцов переменных геометрии
Отличные новости !!! Вы попали в нужное место для геометрической переменной.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя геометрическая переменная должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили переменную геометрии на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в переменной геометрии и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите this geometry variable по самой выгодной цене в Интернете.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
VTG Определение: изменяемая геометрия турбины

Что означает VTG? VTG означает изменяемую геометрию турбины. Если вы посещаете нашу неанглийскую версию и хотите увидеть английскую версию Variable Turbine Geometry, прокрутите вниз, и вы увидите значение Variable Turbine Geometry на английском языке.Имейте в виду, что аббревиатура VTG широко используется в таких отраслях, как банковское дело, вычислительная техника, образование, финансы, правительство и здравоохранение. Помимо VTG, Variable Turbine Geometry может быть сокращением от других аббревиатур.
VTG = турбина с изменяемой геометрией
Ищете общее определение VTG? VTG означает изменяемую геометрию турбины. Мы с гордостью вносим аббревиатуру VTG в крупнейшую базу сокращений и сокращений. На следующем изображении показано одно из определений VTG на английском языке: Изменяемая геометрия турбины.Вы можете скачать файл изображения для печати или отправить его своим друзьям по электронной почте, Facebook, Twitter или TikTok.
Значения VTG в английском
Как упоминалось выше, VTG используется как аббревиатура в текстовых сообщениях для обозначения переменной геометрии турбины. Эта страница посвящена аббревиатуре VTG и его значениям как переменной геометрии турбины. Обратите внимание, что переменная геометрия турбины — не единственное значение VTG. Может быть несколько определений VTG, поэтому просмотрите их в нашем словаре, чтобы узнать все значения VTG одно за другим.
Определение на английском языке: изменяемая геометрия турбины
Другие значения VTG
Помимо переменной геометрии турбины, VTG имеет и другие значения. Они перечислены слева внизу. Прокрутите вниз и щелкните, чтобы увидеть каждый из них. Чтобы увидеть все значения VTG, нажмите «Подробнее». Если вы посещаете нашу английскую версию и хотите увидеть определения переменной геометрии турбины на других языках, щелкните языковое меню в правом нижнем углу.Вы увидите значения переменной геометрии турбины на многих других языках, таких как арабский, датский, голландский, хинди, японский, корейский, греческий, итальянский, вьетнамский и т. Д.
турбина с изменяемой геометрией (VTG) —

YouTube
Одна из целей регулируемой турбины — расширить диапазон используемого расхода в практических приложениях при сохранении высокого уровня эффективности.Для этого мощность турбины регулируется путем изменения угла притока и скорости притока на входе в колесо турбины. В случае турбокомпрессора VTG от BorgWarner Turbo Systems это достигается с помощью направляющих лопаток, расположенных перед турбинным колесом. Когда направляющие лопатки находятся в закрытом положении, высокие окружные составляющие скорости потока и крутой градиент энтальпии приводят к высокой выходной мощности турбины и, следовательно, к высокому давлению наддува. Когда направляющие лопатки находятся в полностью открытом положении, турбина достигает максимального расхода, а вектор скорости потока имеет большую центростремительную составляющую.Преимущество этого типа управления мощностью по сравнению с байпасным управлением состоит в том, что весь массовый поток выхлопных газов всегда направляется через турбину и может быть преобразован в выходной. Регулировкой направляющих лопаток можно управлять с помощью ряда различных пневматических или электрических регуляторов.
Взаимодействие с другими людьми
Funcionamiento де un Turbocompresor de Geometria Variable (VTG), используется в основных двигателях Diesel de inyección directa.
YouTube
Принцип работы турбины BorgWarner à géométrie variable de type VTG (Variable Turbine Geometry).
YouTube
самодельный реактивный двигатель
YouTube
Дизельный двигатель с изменяемой геометрией Turbo Введение Печатные книги Amazon https://www.createspace.com/3789198 Amazon Kindle Edition http://www.amazon.com/s/ref=nb_sb_n
YouTube
Это иллюстрирует правильную регулировку предварительной нагрузки внутреннего перепускного клапана.3 полных оборота с предварительным натягом или 3 мм.
YouTube
Как работает новый цикл двигателя Budack от VW? Как работают выхлопные системы с водяным охлаждением — https://youtu.be/nNendiDFzSM Подпишитесь на новые видео каждую среду! — https: // go
YouTube
Finden Sie in Ihrer Nähe eine Werkstatt, die Ihnen bei Motor- und Turboproblemen Professionell Weiterhilft. http: //www.turbolader-service-partner.de /
YouTube
Funcionamiento del turbo alimentador de geometria variable que tiene como funcion aprovechar la energía Остаточные газы утечки, tanto en presión como e
YouTube
Передовые технологические предложения BorgWarner Emissions System включают клапаны рециркуляции выхлопных газов (EGR), охладители, трубки и перепускные клапаны.Эта уникальная позиция
YouTube
Регулируемый 2-ступенчатый турбонагнетатель состоит из двух турбонагнетателей разных размеров, соединенных последовательно, которые используют байпасное регулирование. Массовый расход выхлопных газов co
YouTube
Источники и кредиты: 7. VC Turbo https://www.infiniti.ca/en/future-vehicles/vc-turbo-engine.html 6. Круговой цикл http: //www.circlecycleice.com / 5. Квазитурбина
YouTube
Tym razem obeszło się bez zalewania turbiny paliwem, gdyż sztangę rozruszałem palcami bez adnego problemu.Gdyby jednak to nie zadziałało można wlać kilka strzyk
YouTube
Mostrando como regular a pressão da turbina
YouTube
— Касо-Ли в действии.Реактивный двигатель и установочный комплект, 12 кг http://s.click.aliexpress.com/e/cf5Lulb6 и 6 кг здесь http://s.click.aliexpress.com/e/cYNpF0MC, Хорошие комплекты на
YouTube
В системе рециркуляции бензиновых выхлопных газов (EGR) BorgWarner используется проверенная технология, оптимизированная специально для бензиновых приложений.
