Нет зарядки аккумулятора машины, генератор не даёт зарядки

Проблема отсутствия зарядки аккумулятора автомобиля устранима собственными силами. Основная задача – точное определение причины. Расскажем что делать, если нет зарядки аккумулятора и генератор не даёт зарядки. Краткий разбор причин и алгоритм поиска неисправностей.

Окисление клемм

Проблема может возникнуть на фоне полностью исправной работы генератора со стартером и нормального функционирования электроники. Тогда причина кроется в окислении клемм. В этом случае они покрываются плотным белым налетом. Из-за этого налета ток не может нормально поступать в АКБ. В итоге аккумулятор в неполную силу берет электроэнергию для накапливания внутри.

Если заметили белый налёт на клеммах — следует полностью снять провода и очистить шкуркой (не слишком грубой) сами клеммы и контакты. Потом хорошенько затянуть и смазать снаружи, например солидолом, смазкой для шруса или специальным средством. В крайнем случае подойдет силиконовая смазка — в этом случае на клеммах не будет скапливать грязь.

Небольшая длительность поездки

Поездка на близкое расстояние зимой приводит к быстрой разрядке батареи. Если поездка, к примеру, до места работы длится около десяти минут, то батарея за такое короткое время не в состоянии восполнить энергетические затраты, которые ушли на запуск мотора.

Если ездите зимой на короткие дистанции, то выход из положения следующий. Нужно хотя бы 2 раза в неделю ездить на машине не менее полчаса в день. Именно это предотвратит преждевременную разрядку АКБ. Если это исключено — придётся ставить аккумулятор на стационарную зарядку. После батарея будет долго не разряжаться, даже если ездите мало.

Поломка генератора авто

При запуске мотора на всех автомобилях загораются 2 лампочки-индикатора. Один индикатор сигнализирует о состоянии батареи, другой оповещает про уровень масла в моторе. После запуска, лампочки, как правило, гаснут. Если индикатор батареи не погас, значит на АКБ от автомобильного генератора не поступает электроток.
Причин такой поломки несколько. Остановимся кратко на каждой из них.

Нет контакта на клеммы генератора.

Это одна из самых распространенных несиправностей и её можно проверить самостоятельно. Нужно осмотреть все контакты, которые подходят к генератору машины и аккумулятору. Следует их снять, проверить на разрывы проводки и очистить. Если проблема не исчезла — смотрим далее.

Щетки генератора исчерпали ресурс.

Если они износились, прекращается подача электричества на АКБ. Здесь задача очевидна – заменить щетки. Для этого нужно снять генератор и осмотреть щёточный узел. Если их длина маленькая и сильно износились, то они не будут давать зарядку. Или она будет периодически пропадать. Замену щёток сможет произвести не каждый автолюбитель, это сложная задача.
Еще одна причина того, что нет зарядки аккумулятора автомобиля – обрыв статорной обмотки. Если в предыдущих случаях проблему можно устранить своими силами, то здесь дело обстоит иначе. Неисправность в статорном вале подлежит устранению только в автосервисе.

Если нет зарядки АКБ или внезапно пропала — нужно начать поиск с простых причин — аккумулятор, электрические контакты, клеммы АКБ. Если не удалось найти причину своими руками — лучше обратиться в сервис, т.к. проблема может быть в самом генераторе.

Способы выявления поломки

Существуют 2 метода, применить которые под силу даже новичку:
  • следует завести авто и определить напряжение аккумулятора. В норме показатель составляет от 14,2 до 14,7 В. В случае, когда напряжение составляет меньшую величину, а индикатор по-прежнему горит, то вероятнее всего причина поломки произошла из-за генератора;
  • снимаете с АКБ 1 клемму, которая идёт от генератора. В случае проблемы с генератором, авто моментально заглохнет.

Не происходит зарядка АКБ от зарядника

Бывают, что батарея не берет зарядку. Чаще всего, проблема находится в полной разрядке аккумулятора. Он не в состоянии заработать при зарядке с помощью малых токов. Это случается, если аккумулятор бездействовал в течение длительного времени.
Решить проблему можно поездкой на длительное расстояние (когда батарея зарядится самостоятельно от генератора) или воспользоваться домашним зарядным устройством. Если зарядное неисправно, то логично, что и АКБ не подаёт признаков жизни. Тогда лучше сменить «зарядник» и попробовать зарядить аккумулятор снова. Если вторично потерпели неудачу, то значит, батарея неисправна также.

Например, был случай, когда полностью разряженный аккумулятор сначала неплохо заряжался от стационарной зарядки. Потом через 2 часа остановился и процесс пошёл в обратную сторону. Т.е. при подключенной зарядке АКБ начал разряжаться. В итоге замена аккумулятора на новый, вердикт — замыкание пластин внутри корпуса.

Причин отсутствия заряда аккумулятора много. Иногда проблему можно устранить своими руками. Когда не уверены на сто процентов в своих навыках — лучше доверьтесь опытным автомеханикам. Возможно, это лучший выход из ситуации.

Не дает зарядку генератор ВАЗ 2110

Если вы обнаруживаете, что на вашем ВАЗ 2110 не дает зарядку генератор, следует немедленно искать причину неисправности, ведь под угрозой обеспечение всего электрооборудования током, а также – зарядка аккумулятора.

Генератор

Как известно, с исправным генератором аккумулятор не требует зарядки на протяжении многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть, аккумулятор емкостью 55 Ач, которыми обычно комплектуются десятки, восполняется током за счет работы исправного генератора.

Типы генераторов

Наиболее часто ВАЗ 2110 (с карбюраторным двигателем) оборудован генератором 9402.3701. На ВАЗ инжектор – 3202.3771 (с поликлиновым ремнем). Но в любом случае, неполадки одни и те же, их мы и рассмотрим.

Генератор 3202.3771

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т. п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Причины разрядки аккумуляторной батареи детально изложены в следующем материале: https://vazweb.ru/desyatka/elektrooborudovanie/razryazhaetsya-akkumulyator.html

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

  1. Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается. Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
  2. Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку. Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
  3. Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало:
    •    между щетками и кольцами ротора нет достаточного контакта;
    •    есть обрыв в обмотке возбуждения;
    •    возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит;
    •    обмотка возбуждения может замыкать на корпус ротора;
    •    обрывы могут возникать и в фазовой обмотке статора;
    •    статор может замкнуть на корпус;
    •    возможно замыкание «плюса» на корпус;
    •    в выпрямительном блоке может пробивать диоды;
    •    механические неисправности также занимают не последнее место в этом списке.

Произвести ремонт или замену генератора возможно и самостоятельно при должном желании и знании нюансов проведения процедуры. Подробности: https://vazweb.ru/desyatka/gena/remont-generatora.html

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Слабый контакт

Контакт может становиться слабым при загрязнении или замасливании щеток, контактных колец ротора. Еще один виновник – усадка пружин, давящих на щетки, а также зависание самих щеток. Эти недостатки могут повышать сопротивление возбуждения и даже прервать цепь.

Обычно помогает протирание тряпкой, смоченной в бензине. Сильно изношенные щетки необходимо заменить новыми, заодно и проверить пружины. Если кольца окислились, им поможет чистка стеклянной шкуркой.

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Межвитковое замыкание

В любой из катушек обмотки возбуждения может возникнуть межвитковое замыкание. В этом случае обмотка греется, увеличивается ток возбуждения. Для определения замыкания недостаточно отметить, какая их них греется, нужно замерять омметром сопротивление каждой катушки.

Замыкание на корпус ротора

При этой неисправности замыкается вся обмотка возбуждения, и генератор попросту не работает. Чаще всего замыкает на корпус в местах, вывода концов обмотки к контактными кольцами ротора. Проверяют это лампочкой с напряжением 220 В.

Один провод подсоединяют к любому контактному кольцу, другой – к сердечнику ротора или его валу. Если есть замыкание, лампочка загорится. С таким генератором не поедешь, поэтому нужно или провести изоляцию, или заменить обмотку.

Замыкание в фазовой обмотке статора

Чаще всего замыкание возникает при разрушении изоляции между витками в катушках статора. При этом генератор сильно греется, он недостаточно заряжает АКБ, поскольку это происходит только на очень высоких оборотах коленвала.

Статор замыкает на корпус

Как и при других замыканиях, с генератором нелады: он сильно греется, гудит, снижается его мощность. Проверку проводят с помощью лампы 220 В. Один вывод помещают на сердечник, другой – на один из выводов обмотки. Если есть замыкание – лампа загорается. Ремонт состоит в замене дефектных катушек.

Зажим «плюс» замыкает на корпус

Эта неисправность не только ведет к сильному перегреву генератора, но и к пробою диодов в выпрямительном блоке. Что, в свою очередь, вызывает замыкание АКБ. Она может не только сильно разрядиться, но и выйти из строя.

Механические неисправности

Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

Статья, раскрывающая нюансы натяжки ремня генератора находится здесь: https://vazweb.ru/desyatka/gena/natyazhka-remnya-generatora.html

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Оцените статью: Поделитесь с друзьями!

Генератор не дает зарядку на ВАЗ 2110: причины, ремонт своими руками

Содержание:

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Внешний вид устройства

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

  1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
  2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Перегрузка устройства

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

  • Слабые контакты;
  • Обрывы обмотки;
  • Замыкание на роторном корпусе;
  • Межвитковые замыкания;
  • Механические поломки;
  • Замыкание зажима плюса на корпусе;
  • Замыкание в фазовой обмотке;
  • Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

Далее выполняем следующие операции.

  1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
  2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
  3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
  4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
  5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
  • Недостаточный контакт между кольцами ротора и щетками;
  • В обмотке возбуждения произошел обрыв;
  • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
  • Обмотка возбуждения замыкает на корпус ротора;
  • Статор замыкает на корпус;
  • Возникает обрыв в фазовой обмотке статора;
  • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
  • Замкнуло плюс на корпусе;
  • Появились механические неисправности.

Далее мы детальнее рассмотрим каждую из представленных выше причин.

Разобранный агрегат

Решение проблем

  1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.

  1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

Схема агрегата

  1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.

  1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.

  1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
  2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
  3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
  4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

 Загрузка …

Куда пропала зарядка аккумулятора у «Нивы»?

У большинства владельцев отечественного автомобиля «Нива» пропадала зарядка аккумулятора и им приходилось многократно решать эту проблему.

Если вы недавно купили «Ниву» и не знаете, что делать, мы перечислим самые популярные причины потери заряда (http://niva-remont. com/prichiny-propadaniya-zaryadki-akkumulyatora). Приведем некоторые из них.

Первая, отсоединился провод с генератора. Чтобы разобраться в случившемся, необходимо проверить, не вылетели ли провода с генератора под капотом.

Вторая, возможна поломка щеток генератора. Попробуйте извлечь их из генератора и посмотрите на их параметры и внешний вид. Если их остаточная длина не добирает до 12 мм, то их необходимо заменить.

Третья — сломался выпрямительный блок. Рекомендуем снять диодный мост с машины, проверить его омметром, чтобы вычислить сгоревшие диоды, и поменять выпрямительный блок. Чаще всего, если перегорает диод, то зарядка становится немного меньше обязательного значения. Если же перегорели все диоды, то зарядка окончательно перестанет работать.

Четвертая — перегорело реле зарядки батареи аккумулятора. Нужно произвести его замену, тогда проблема решится.

Пятая причина: поломка других деталей генератора, например, ротор или статор. Однако это бывает нечасто, из-за чего проверять их нужно в последнюю очередь. Если же вы не сомневаетесь, что другие элементы работают исправно, то необходимо снять генератор с автомобиля и отремонтировать его.

Немало водителей «Нивы» при поломке, например, ротора или статора, покупают новый генератор. Перед таким серьезным шагом советуем еще раз посмотреть их на предмет исправности. Если же опасения подтвердились, то предлагаем вам заменить только сломавшиеся детали, так будет намного выгоднее.

Все перечисленные рекомендации можно применить как к более старым моделям «Нивы» 21213 и 21214, так и к «Niva Chevrolet», ведь принцип действия основных источников питания машины почти идентичен.

Пропала зарядка на автомобиле — почему разряжается аккумулятор — журнал За рулем

Курить вредно, это знают все. Даже «прикуривать» не здорово. Как не заразиться дурной привычкой?

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

Почему садится АКБ: потел ли больной перед смертью?

Почему иная батарея сдает, поработав всего год-другой? На автомобиле она заряжается от генератора — при постоянном напряжении в бортовой сети. После пуска двигателя интенсивная зарядка длится всего несколько минут (такую называют ускоренной). Ток в начале заряда может достигать десятков ампер, но затем на протяжении всей поездки он близок к нулю. При таком «стиле жизни» батарея постоянно недозаряжена, на пластинах образуются крупные нерастворимые кристаллы сульфата свинца — они увеличивают внутреннее сопротивление батареи, а ее емкость с каждым циклом становится все меньше.

Напомним, что полностью разряженной считается та батарея, у которой напряжение на клеммах упало до 10,2 В, так как при меньшем она начнет уже разрушаться. Но пустить исправный двигатель в летнее время такая батарея может запросто! Другое дело после ночи на морозе, здесь уж точно ничего не выйдет.

Нередко батареи — лидеры рекламных тестов работают на троечку и недолго. Отчасти это объясняется способом их зарядки перед испытанием: использование постоянного тока позволяет добиться стопроцентного соответствия заявленной емкости. При этом напряжение в конце заряда может превышать 16 В. В исправном автомобиле такого не встретишь. Например, на нашей «десятке» бывало и 13,2, и 14,7 В. Первое вполне может уморить любого призера теста! Для новейших батарей, как правило, необходимо зарядное напряжение не ниже 15,1 В (как, например, на Kalina). Но некоторые (те, что попроще и потяжелее) иной раз служат владельцам долгие годы, семь-восемь лет не такая уж редкость! Отечественные, к слову, сделаны так, что прекрасно заряжаются при напряжении 14,5 В.

На голодном пайке

Еще недавно зарядку контролировали амперметром, да что толку? Стрелка отклонялась только после пуска двигателя, а потом прочно ложилась на нуль! Позже этот неинформативный прибор заменили вольтметром с цветными секторами шкалы: стрелка в зеленой зоне — норма, в желтой — зарядка слабая, а в красную ни-ни! Позже и вольтметр упразднили, заменив лампочкой с символом аккумулятора. При включении зажигания она загорается, после пуска двигателя гаснет… и все. Толку от нее как контрольного прибора — чуть. Зарядки может не быть (например, ослаб ремень генератора или пропал контакт на проводе от генератора к батарее), а лампочка не загорится и не предупредит! Штатный бортовой компьютер тоже спохватится не раньше, чем напряжение упадет ниже нормы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Но если уметь «слушать» машину, она зачастую сама все подсказывает. Например, при работающем двигателе свет фар яркий, а при выключенном тусклый. Или при пуске теплого двигателя стартер еле-еле крутит. Мерить нечего — батарея почти разряжена. Тогда первым делом проверим натяжение ремня. Нагрузим его между шкивами силой килограммов десять: если прогнется на 5…10 мм — натяжение в норме. Перетягивать ремень нельзя — худо будет и ремню, и подшипникам.

При повышении нагрузки (например, если резко увеличить обороты двигателя, особенно сразу после пуска, или включить фары) провисший ремень свистит, проскальзывая на шкивах. Если свистит и натянутый, то, скорее всего, изношены шкивы. Такие — только менять. Бывает, что ремень замаслен — его тоже лучше заменить.

С приводом все в порядке? Довольно часто напряжение падает в контакте провода «массы». Для проверки отключаем его от двигателя, кузова и батареи, зачищаем контакты и вновь затягиваем. Пускаем двигатель и даем поработать на средних оборотах минут десять, затем измеряем напряжение на клеммах батареи. Эта величина очень важная, для каждой модели автомобиля своя. В руководствах по ремонту и обслуживанию она, как правило, указана.

Следующий опыт: включив фары и отопитель, снова даем мотору поработать минут десять — и проверяем напряжение. Если оно упало в сравнении с первоначальным не более чем на 0,15…0,25 В, с зарядкой все нормально.

Но что же делать, если батарея все-таки заряжается слабо? Бывает, что она чересчур «продвинутая», с кальцием в пластинах вместо сурьмы, — для ее полноценной зарядки напряжение бортовой сети вашей «двенашки», видно, недостаточное. Но его можно увеличить примерно до 14,4 В. Диод, взятый хотя бы из старого генератора, впаяем последовательно с диодами, через которые течет ток питания регулятора напряжения. После переделки аккумулятор будет заряжаться лучше, а свет фар станет ярче.

Удобнее всего контролировать зарядку батареи по прибору. Один из самых простых — миллиамперметр со стрелкой посередине, отклоняющейся в плюс либо в минус. Включенный параллельно проводу генератор-батарея, он будет показывать не только зарядку, но и ненужную разрядку («вампир») после отключения двигателя. А проверять заряженность батареи можно бортовым компьютером «Комфорт-Х15», который рассчитывает параметры по падению напряжения при включенных и выключенных фарах.

Тренируйся, бабка!

Времена, когда батарею берегли как зеницу ока, остались в прошлом. Нынче многие «не парятся», а просто покупают взамен новую. А ведь организовать надлежащий уход за батареей не так уж сложно: раз в полгода обслужить и «потренировать».

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда. Монеткой удобно вывертывать пробки.

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда. Монеткой удобно вывертывать пробки.

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда. Монеткой удобно вывертывать пробки.

Для этого батарею снимаем, отмываем снаружи автошампунем, протираем насухо, извлекаем пробки. Стеклянной трубкой проверяем уровень электролита (требуемый указан в инструкции) и, если необходимо, доливаем дистиллированную воду. Затем батарею разряжаем лампочкой до напряжения 10,5…10,2 В и ставим на зарядку постоянным «десятичасовым» током (например, для батареи емкостью 55 А•ч зарядный ток составит 5,5 А). Время от времени посматриваем за электролитом в банках: если в одной он быстро закипел, а остальные не булькают, аккумулятор неисправен.

Если плотность электролита достигла нормы (по инструкции к батарее) и в течение двух часов неизменна, зарядка окончена. Но бывает, что плотность ниже нормы, — тогда цикл разряд-заряд повторяют. «Тренировать» АКБ вручную хлопотно, но есть автоматические зарядные устройства с тренировочным циклом по закону Вудбриджа (заряд — кратковременный разряд).

После зарядки закручиваем пробки, протираем батарею раствором питьевой соды, а клеммы покрываем защитной смазкой. И все! Как видите, не так страшен черт, как рисуют его устоявшиеся байки о загадочности аккумуляторов! А если вас все же угораздило остаться с севшей батареей вдали от дома, или вы не исключаете такую возможность в будущем, освежите в памяти материал на эту тему из ЗР, 2010, № 9. Кстати, полностью заряженная батарея позволяет проехать даже на впрысковом автомобиле не одну сотню километров (ЗР, 2002, № 12).

Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта. Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)? Генератор не дает зарядку ваз 2107 инжектор

Сегодня решил осветить одну из тем, которая довольно часто беспокоит владельцев ВАЗ 2106, и остальных моделей «классики».

А именно, дело пойдет о проблемах с зарядкой аккумулятора или полном ее отсутствии.

Опять же, хочу сразу предупредить, что все возможные причины, скорее всего, я не приведу, но те, с которыми сталкивался, постараюсь осветить ниже в статье.

Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной и со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста, и в случае определения неисправности .

Неисправность реле зарядки

Есть немало случаев, что именно из-за выхода из строя реле зарядки, она собственно — пропадает совсем. Долго владельцы ищут причину, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется она довольно просто, так как крепится всего на двух болтиках с правой стороны под капотом (как правило).

Более серьезные проблемы с генератором

Если же после проведенной диагностики, и замене всех тех деталей, о которых писалось выше, зарядка так и не появилась, следует проверить остальные детали генератора, такие как статор и ротор. Более подробно о диагностике можно посмотреть в этой статье.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампочка

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

    • Дергается стрелка заряда аккумулятора ВАЗ 2107.
    • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
    • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет!
Тускло горит лампа зарядки аккумулятора ВАЗ 2107 — недозарядка АКБ.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Что еще проверять

    1. Регулятор напряжения;
    2. Выпрямительный блок генератора;
    3. Диоды;
    4. Генератор на обрыв обмоток;
    5. Щеточный узел генератора;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем…
Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске.
По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или надежный гараж.
  • Установка сигнализации.
  • Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
  • Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.
  • Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

    Видео — Защита аккумулятора от кражи

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5) , вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1. 5 вольта
  • несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Теперь Вы знайте все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у Вас есть вопросы — оставляйте их в комментариях!

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

  1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
  2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Перегрузка устройства

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

  • Слабые контакты;
  • Обрывы обмотки;
  • Замыкание на роторном корпусе;
  • Межвитковые замыкания;
  • Механические поломки;
  • Замыкание зажима плюса на корпусе;
  • Замыкание в фазовой обмотке;
  • Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

  1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
  2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
  3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
  4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
  5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
  • Недостаточный контакт между кольцами ротора и щетками;
  • В обмотке возбуждения произошел обрыв;
  • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
  • Обмотка возбуждения замыкает на корпус ротора;
  • Статор замыкает на корпус;
  • Возникает обрыв в фазовой обмотке статора;
  • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
  • Замкнуло плюс на корпусе;
  • Появились механические неисправности.

Решение проблем

  1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.
  1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

  1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.
  1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.
  1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
  2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
  3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
  4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

Аккумуляторный контакт

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об. /мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Реле зажигания

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

  • контрольная лампа 12 В;
  • мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
  • отвертка с плоским жалом;
  • фигурная отвертка с крестовидным жалом;
  • пассатижи;
  • наждачная шкурка.

Устранение неисправностей

  • Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

  • Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

  • Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

  • При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

  • Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Warning : sizeof(): Parameter must be an array or an object that implements Countable in /var/www/u0694406/data/www/сайт/wp-content/plugins/cackle/channel.php on line 23

основные причины. Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Почему пропадает зарядка на ваз

Наверное, каждый владелец автомобиля сталкивался с проблемами электроснабжения. Даже на иномарках, не говоря уже про отечественные авто, бывает, что генератор не дает зарядки на АКБ. Это серьезная проблема. Когда-нибудь, в самый ответственный момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. А ведь часто автомобиль нам нужен прямо сейчас.

Теория вопроса

Во время движения автомобиля севшая АКБ получает напряжение заряда 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в машине эти напряжения должны поддерживаться, пока двигатель не запустится и коленчатый вал не будет вращаться. Вместе с мотором крутящий момент через приводной ремень подается и на генератор. В этот момент вырабатывается такое количество энергии, которого будет достаточно для стабильного функционирования всех систем и для поддержания заряда на аккумуляторе.

ДВС может работать в разных режимах. Вместе с этим меняется число оборотов на коленвале. Также меняется и количество оборотов шкива, это ведет к росту напряжения, производимого генератором. Чтобы поддерживать в бортовой сети уровень в 13,6-14,6 В, в цепи возбуждения имеется специально реле. Оно регулирует уровень напряжений. Когда рост превысит нормальное значение, тогда ток, подающийся к обмотке, будет снижаться. Вместе с этим уменьшается и сила намагничивания ротора. Это ведет к снижению напряжений на выходе.

Если генератор не дает зарядки, то в большинстве случае причины нужно искать в цепях возбуждения, а также в схемах выходного напряжения от генератора к батарее. Но не всегда это так. Иногда неполадки связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно с этим запускается и реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда аккумулятора и на датчики заряда. Затем оно проходит через диоды, реле, элементы в монтажном блоке и наконец — на разъем в генераторе. Там электричество приходит на реле-регулятор и, проходя через щетки и контактные кольца, попадает на возбуждающую обмотку.

С ростом частоты оборотов коленчатого вала увеличиваются фазовые напряжения. Затем они через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазовое напряжение достигнет 12 В на обеих выводах, напряжение выровняется. По причине отсутствия разности напряжений контрольная лампа погаснет. В данном случае генератор выдает напряжение, которое выше 12 В.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа — в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно.

Более лучший и точный способ, помогающий определить, что генератор не дает зарядки, — это проверка напряжения на клемме АКБ мультиметром. Если заряд есть, то прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, тогда показания будут от 12 В и ниже.

Типовые причины

Существует несколько причин, которые приводят к такой неисправности. Рассмотрим их и узнаем, как их устранять.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе покрыты грязью и замаслены. Также виновником считается усадка пружины, которая давят на щетки. Нередко щетки «зависают». Все это является причиной повышения сопротивления возбуждения, а иногда и разрыва цепи.

Помогает справиться с этой проблемой очистка грязных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца очищают стеклянной шкуркой.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Замыкание на корпус ротора

В случае данной неисправности замкнется вся обмотка возбуждения и генератор не сможет работать. Зачастую замыкания на корпус случаются в местах, где концы обмотки соединяются с контактными кольцами на роторе. Проверить это можно при помощи лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй — на сердечник ротора либо его вал. В случае замыкания лампа будет гореть. Такой генератор неисправен. Можно заизолировать место замыкания либо заменить обмотку полностью.

Замыкания в фазовой обмотке на статоре

Вот еще одна причина, почему генератор не дает зарядку. Замыкать может по причине разрушения изоляции между витками в катушках статора генератора. Генератор будет греться, недостаточно заряжать АКБ, так как полноценное напряжение он дает лишь при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае с другими замыканиями, устройство будет сильно греться. Повысятся шумы при его работе, снизится мощность.

Проверить неисправность можно при помощи все той же лампочки или мультиметра. Один вывод лампы подключают к сердечнику, а второй — к любому из выводов обмотки. Если замыкание есть, тогда лампа будет гореть. Восстановлению поврежденная катушка не подлежит. Решить ситуацию может только замена.

Плюсовая клемма замыкает на корпус

Если генератор не дает зарядку на аккумулятор, причина может быть и в этом. В случае данной неисправности устройство будет не только нагреваться, но и возможны пробои на диодном выпрямительном блоке. В результате пробоя случится замыкание аккумулятора. В результате есть серьезный риск выхода батареи из строя.

Механические поломки

Если генератор не дает зарядку, причины могут быть не только электрическими, но и механическими. На первом месте среди неисправностей — растянутый приводной ремень. Диагностируется это легко — будет сильно нагреваться шкив.

Также отсутствует зарядка на достаточном уровне. Дополнительно рекомендуется осмотреть устройство, клеммы, провода на наличие плохих контактов, обламывания и других механических повреждений.

Алгоритм поиска причины

Мы рассмотрели типовые неисправности. Но важно найти главную причину. Если автомобиль имеет стандартную комплектацию и нет никаких нештатных потребителей энергии, тогда можно начинать диагностировать непосредственно генератор. Если дополнительные потребители имеются, их лучше отключить. При этом отключать необходимо физически, из бортовой сети.

Вначале замеряют отдачу тока на заглушенном моторе. Здесь важно выяснить, есть ли потребление энергии при неработающем моторе при выключенном зажигании (ключ тоже вынимается из скважины замка). Важно, что в процессе измерений отключается даже сигнализация. На большинстве отечественных автомобилей наблюдаются небольшие утечки токов. Всегда где-то подклинивает «на массу» (то есть минусовой провод соприкасается с кузовом). Но зачастую они не способны полностью разрядить батарею даже за две-три недели.

Далее все потребители подключают и таким же образом измеряют утечку на мультиметре. Если она большая, то причину нужно искать не в генераторе или АКБ, а в одном из устройств в бортовой сети. Если токов утечки в состоянии покоя не обнаружено, то, скорее всего, не дает зарядку генератор ВАЗ. Причины мы уже рассмотрели.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно — устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор — дает зарядку или нет. Это поможет в самостоятельном ремонте.

Приветствую всех автомобилистов! К сожалению, современный автомобиль вещь не безотказная, и периодически подкидывает сюрпризы. Один из них, заключается в том, что не идет зарядка на аккумулятор. Иногда, эта проблема решается просто, а иногда требуется помощь специалистов. Но перед тем как лечить последствия, нужно найти причину. Поэтому давайте их и рассмотрим.

Причины по которым АКБ перестает заряжаться

Существует несколько причин, по которым нет зарядки аккумулятора:

  • растяжение или обрыв ремня генератора;
  • окисление клемм аккумулятора;
  • окисление или обрыв проводов генератора;
  • проблемы с генератором.

Давайте рассмотрим подробнее, как диагностировать и по возможности устранить эти причины. Хотя, иногда загвоздка может быть и в самом аккумуляторе. Поэтому, когда горит лампа заряда на приборке, а визуальный осмотр не помог найти неисправность, можно пойти методом исключения.

Для этого потребуется найти рабочий аккумулятор и поставить его вместо своего. При этом размеры аккумуляторов значения не имеют. Если заряд пошел – значит дело в АКБ, если нет – скорее всего проблема с генератором .

Аккумулятор может перестать брать зарядку по разным причинам. Но чаще всего это сульфатация пластин, которая возникает после глубоких разрядов , ну или от старости. Кстати, в запущенных случаях, может потребоваться замена электролита. А вообще, для борьбы с сульфатацией есть несколько методов, основанных на цикличной зарядке и разрядке АКБ, при помощи зарядного устройства.

Часто причиной отсутствия заряда становится окисление клемм. Определить это очень просто. Нужно открыть капот и посмотреть на токовыводные контакты. Если они покрыты сильным кашеобразным налетом – значит, клеммы окислились.

Обычно это происходит то того, что на корпусе АКБ появляются трещины в районе плюсовых и минусовых клемм. Из них выходят пары электролита, вступают в контакт со свинцом и окисляются, образуя неприятный налет.

Решается вопрос за несколько этапов:

  • тщательно очищаются клеммы;
  • определяется и устраняется причина окисления;
  • клеммы одеваются и на них наносится специальный состав против окисления.

Чаще всего, проблемы окисления проявляются у недорогих аккумуляторов, а также в тех случаях, когда батарея часто снимается с автомобиля. Просто при съеме клемм с выводов АКБ, их можно расшатать.

При появлении окиси нужно учесть еще один момент – уровень электролита в банках мог опуститься ниже уровня. Поэтому, следует его проверить и при необходимости поднять. При этом помните, что доливать в аккумулятор нужно дистиллированную воду.

Если с ремнем проблемы – зарядка с генератора идти не будет . Поэтому, при визуальном осмотре, желательно тщательно его обследовать. Даже если ремень целый, не факт, что он в порядке.

Типичные проблемы:

  • обрыв ремня;
  • ослабление натяжки;
  • микротрещины;
  • загрязнение.

Если ремень порвался, с этим все понятно – нужно менять. Но, как писалось выше, он мог просто растянуться. Поэтому проверяем его натяжку, а заодно и чистоту. Если он мокрый или в масле – при вращении шкивов, ремень может проскальзывать. Как следствие, горит лампочка на приборке, а генератор не работает.

Проблемы в бортовой цепи

По ходу дела, нужно проверять целостность всей проводки. Иногда проблемы могут крыться именно в бортцепи. Начинаем от генератора:

  • все подключения должны быть хорошо затянуты;
  • не должно быть окиси и тем более нагара.

Сразу же стоит достать щетки с генератора. Их выработка это еще одна распространенная проблема. Не допускается:

  • разная выработка, т.е. когда одна длиннее другой;
  • размер щетки меньше 5-7 мм.

Кроме того, нужно проверить массу на кузове. Плохой контакт в этом месте, еще одна причина, по которой может загораться лампа заряда аккумулятора.

Неисправность генератора

Автомобильный генератор может периодически подкидывать сюрпризы. К сожалению, износ щеток – это не единственная причина, по которой может гореть чек зарядки.

Возможные неисправности:

  • порча реле регулятора;
  • проблемы с диодным мостом;
  • обрыв обмотки статора.

Определить, что генератором что-то неладно довольно просто. Для этого понадобится мультиметр. При этом можно сразу определить насколько заряженный аккумулятор. Если показания на заглушенном двигателе 12,6-12,7В, это говорит о полной зарядке. 12,2-12,4 – зарядка около 50%. Меньше 11,7 – полный разряд АКБ.

Способы проверки генератора :

  • когда двигатель заведен, напряжение на контактах аккумулятора должно быть около 14,7В. Если оно сильно отличается – проблема с генератором;
  • если при заведенном двигателе снять с АКБ клемму, он должен продолжать работать. Иначе – неисправности с генератором;
  • во время работы авто, явно заметна нехватка энергии.

Чтобы точно диагностировать и вылечить неисправности генератора, нужно обладать хотя бы минимальными знаниями в электрике. Если их нет, вам имеет смысл обратиться за консультацией к специалисту – время точно сэкономите.

Итак, проблема в отсутствии зарядки может быть как самой банальной, которая с легкостью устраняется своими руками, так и более серьезной. Чтобы исключить неисправности, возникающие из-за неправильной эксплуатации нужно следовать двум правилам.

Во-первых, периодически заряжать аккумулятор, а во-вторых, следить за его внешним состоянием. А еще не забывайте возить с собой запасной ремень к генератору и щетки.

На этом все, надеюсь, статья была полезной.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампочка

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

    • Дергается стрелка заряда аккумулятора ВАЗ 2107.
    • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
    • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет!
Тускло горит лампа зарядки аккумулятора ВАЗ 2107 — недозарядка АКБ.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Что еще проверять

    1. Регулятор напряжения;
    2. Выпрямительный блок генератора;
    3. Диоды;
    4. Генератор на обрыв обмоток;
    5. Щеточный узел генератора;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем…
Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске.
По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или надежный гараж.
  • Установка сигнализации.
  • Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
  • Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.
  • Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

    Видео — Защита аккумулятора от кражи

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Выносной блок регулятора

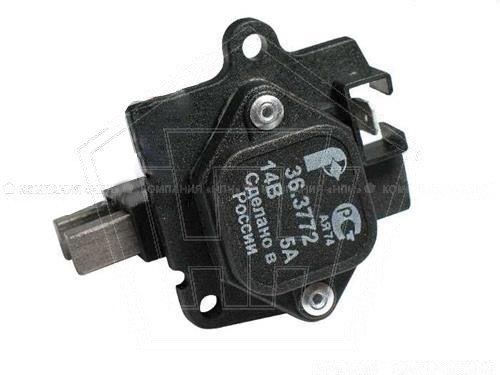

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Расположение на генераторе

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

  1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
  2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
  3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

  1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
  2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
  3. Со шкивов снимается ремень.
  4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.


После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

  1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
  2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
  3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
  4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
  5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
  6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.


Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

Аккумулятор ВАЗ 2107 плохо заряжается. Генератор не заряжается: вызывает

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и др. Питание потребителей осуществляется от аккумулятора, который необходимо постоянно обеспечивать зарядкой. Но что делать, когда на инжекторе ВАЗ 2107 нет заряда. Рассмотрим основные причины этого явления.

Плохой контакт на клеммах аккумулятора

Основная и наиболее частая причина — плохой контакт между электрическими соединениями.Как правило, это происходит при ослаблении клемм. При небольшой площади контакта выводы начинают искриться и окисляться, уменьшая количество тока, проходящего в единицу времени. В конце концов, ток вообще перестает течь. Но проблема может даже не запустить двигатель.

Прежде всего, нужно проверить состояние терминалов. Если они окислились, их нужно очистить и обработать солидолом. Второй момент — это правильная затяжка, которую нужно проводить до отказа. Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.


Аккумулятор не заряжен

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема — это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок годности. При правильной эксплуатации способен прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого подключите его к выпрямителю и измерьте время, в течение которого он полностью заряжен.Нормальный аккумулятор заряжается не менее 20 часов и устанавливается на автомобиль при движении на 60 километров.

Если зарядка произошла очень быстро или после зарядки напряжение не превышает предела 12-13 Вольт, то такой аккумулятор считается неисправным.


Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели. Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

  1. Неисправность генератора
  2. Обрыв ремня генератора
  3. Неисправность реле регулятора напряжения
  4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом — просто снимали клемму во время работы двигателя.Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, плата не взимается. В настоящее время этого делать нельзя, так как компьютер (электронный блок управления) может выйти из строя.

Для проверки генератора используется простой метод. Необходимо при работающем двигателе подключить вольтметр к АКБ и замерить напряжение при включенной печке и включенном ближнем свете фар. Если 12 и ниже, значит зарядки недостаточно. Попросите вашего партнера добавить газа; если ситуация не изменилась, неисправен генератор.Если напряжение увеличивается, значит неисправно реле-регулятор.

При неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на предмет внешних повреждений, а его контакты окольцовываются. Если он звонит в обе стороны, то это считается неисправным. Его можно заменить отдельно или заменить весь мост.


Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне.Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что частота вращения генератора может быть разной, но при этом необходимо поддерживать напряжение от 13,5 до 14,5 вольт. Для этого он и предназначен. Теперь он устанавливается прямо на кисти. Если реле вышло из строя, то напряжение будет низким, но начнет повышаться до номинального значения с увеличением скорости. Таким образом определяется его неисправность.


Изношены щетки генератора

Если зарядка появляется, то исчезает, значит, изношены щетки генератора.Поэтому их нужно менять вместе с реле-регулятором. Износ щеток должен быть равномерным. В случае, если одна короче другой, они считаются изношенными.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как — эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов.С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу. Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото). Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте номер10 предохранитель в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз. Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-то изоляция и т.д. Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не оторван ли провод от клеммы «61».Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это — проверьте «таблетку» (она же «шоколадку») и генератор.


Нет «плюса» — Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото). Если так, то скорее всего генератор работает нормально .

Лампа горит или немного гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра находится в белом секторе и с возрастающей скоростью уходит к краю зеленого. Вывод — неисправен генератор .Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если кажется, что генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму АКБ, снимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест. Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать. Вывод — генератор работает, но не выдает требуемый ток, требует ремонта.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку.Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания. Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать, если закипает батарея

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» — идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанется, электролит «закипит», пластины могут покоробиться. Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте выключить ненужные электроприборы — вентилятор печки, обогрев заднего стекла, магнитолу и т. Д. Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними. О том, как все это починить.

Нет зарядки — основные причины и устранение неисправностей

Владельцам классики ВАЗ часто приходится сталкиваться с проблемой, когда нет зарядки на 2106. Причины, приводящие к такой проблеме, могут быть самые разные, и, скорее всего, они не смогут здесь полностью перечислить, поэтому перечислим хотя бы самые частые из них.

1. Изношены щетки генератора ВАЗ 2106. Если щетки недостаточной длины, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо при слишком слабой зарядке. Поэтому, если горит лампа зарядки аккумулятора ВАЗ 2106, в первую очередь проверьте щетки автогенератора ВАЗ 2106 и при необходимости замените их. Стоит отметить, что длина щеток не должна быть меньше 12 мм.

2. Неисправен диодный мост.Причиной плохой зарядки АКБ также может быть перегоревание диодов выпрямительного блока, так как генератор не может полностью зарядить АКБ. Для проверки нужно провести диагностику диодного моста и при необходимости заменить.

3. Реле зарядки вышло из строя. Если нет зарядки аккумулятора автомобиля ВАЗ 2106, то причиной этого также может быть поломка реле зарядки. Как правило, если заряд на ВАЗ 2106 пропал именно по этой причине, то автовладельцам приходится долго искать неисправность, до замены этой электрической части.Кстати, надо сказать, что он очень легко меняется, так как крепится всего двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех вышеперечисленных деталей лампу зарядки АКБ ВАЗ 2106 все же нужно использовать для диагностики генератора и обязательно проверить его статор и ротор, а при необходимости заменить генератор.

Как подключить генератор к ВАЗ 2106? Сначала генератор ставится на «законное» место, рядом с двигателем, и его место нужно закрепить шайбой и болтом.После этого надевается нижняя гайка крепления. Генератор подключается к ВАЗ 2106 двумя проводами, первый идет от вывода щеткодержателя, а второй идет от вилки основного вывода обмотки статора. Основным отличием вывода щеткодержателя от вывода обмотки статора является отсутствие изоляционных прокладок.

Гайку крепления провода необходимо прикрепить к выводу генератора, сверху на вывод надевается защитный колпачок из резины.Затем накручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и помпу надевается ремень генератора. Усилена затяжка крепления генератора к штанге под капотом. После этого следует поставить защитный экран, тщательно закрепив его 12 винтами. Все, генератор установлен и после остается только провести его проверку.

Наверное, каждый владелец машины сталкивался с проблемами электричества. Даже на иномарках, не говоря уже об отечественных, бывает, что генератор не заряжает аккумулятор.Это серьезная проблема. Когда-нибудь, в решающий момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. Но зачастую машина нужна именно сейчас.

Теория вопросов

Когда автомобиль движется, разряженный аккумулятор получает напряжение заряда от 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в автомобиле это напряжение должно поддерживаться до запуска двигателя и коленчатого вала. вращается. Вместе с двигателем крутящий момент также передается на генератор через приводной ремень.В этот момент вырабатывается такое количество энергии, которого хватит для стабильной работы всех систем и поддержания заряда аккумулятора.

ДВС может работать в разных режимах. Наряду с этим изменяется количество оборотов коленвала. Меняется и количество оборотов шкива, это приводит к увеличению напряжения, вырабатываемого генератором. Для поддержания уровня 13,6-14,6 В в бортовой сети в цепи возбуждения специально разработано реле.Регулирует уровень стресса. Когда рост превысит нормальное значение, то ток, подаваемый на обмотку, уменьшится. При этом уменьшается и сила намагничивания ротора. Это приводит к снижению выходного напряжения.

Если генератор не заряжается, то в большинстве случаев причины нужно искать в цепях возбуждения, а также в цепях выходного напряжения от генератора к аккумулятору. Но так бывает не всегда. Иногда проблемы связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно срабатывает реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, падая на лампу заряда АКБ и на датчики заряда. Затем он проходит через диоды, реле, элементы монтажного блока и, наконец, до разъема в генераторе. Там электричество поступает на реле-регулятор и, проходя через щетки и контактные кольца, попадает на обмотку возбуждения.

С увеличением частоты вращения коленчатого вала фазные напряжения увеличиваются. Затем через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазное напряжение достигает 12 В на обоих выводах, напряжение выравнивается. Из-за отсутствия разницы напряжений контрольная лампа гаснет. В этом случае генератор вырабатывает напряжение выше 12 В.

Как определить, что генератор не заряжает аккумулятор

Самый простой способ — проверить, не заряжается ли генератор (ВАЗ-2110 не заряжается). исключение), посмотрев на приборную панель.На нем есть контрольная лампа. В классических моделях ВАЗ есть еще и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа должна быть в штатном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит подробно рассмотреть проблему.

Лучший и более точный способ помочь определить, что генератор не заряжается, — это проверить напряжение на клемме аккумулятора с помощью мультиметра.Если есть заряд, прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, то показания будут от 12 В и ниже.

Типичные причины

Есть несколько причин, которые приводят к такой неисправности. Обдумайте их и узнайте, как их исправить.

Перегрузка генератора

Если аккумулятор заряжается, но напряжение недостаточно, значит, генератор перегружен. Этому способствует установка и подключение помимо штатного электрооборудования различных гаджетов, жаждущих электричества.Генератор работает на пределе своих возможностей.

Современные водители любят разнообразный тюнинг автомобилей. Итак, устанавливаются серьезные музыкальные комплексы, мощное световое и другое оборудование. Кто-то вместе с этим увеличивает заряд батареи. Так вот, с аккумулятором на 70 Ач штатный генератор ВАЗ не может полностью его зарядить. У него банальная нехватка власти. В результате генератор мало заряжается.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе грязные и жирные.Также виновником считается усадка пружины, давящей на щетки. Часто кисти «замирают». Все это является причиной увеличения сопротивления возбуждения, а иногда и обрыва цепи.

Справиться с этой проблемой помогает очистка загрязненных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца зачищаем наждачной бумагой для стекла.

Обрыв в обмотке

При обрыве в обмотке возбуждения генератор не заряжается.Определяется просто. Просто коснитесь генератора рукой. Если обмотка порвется, устройство нагреется. Для более точной диагностики конец обмотки возбуждения отсоединяется от щетки и подключается к выводу на генераторе. Измерение проводится мультиметром от аккумулятора.

С обрывами мультиметр ничего не покажет. Если вместо прибора использовать сигнальную лампу, она не загорится. Чтобы найти проблемную катушку, к каждой из них по очереди подключаются провода от аккумулятора.Если разрыв внутри, катушку меняют. Наружные поломки устраняются паяльником.

Замыкание на корпус ротора

В случае данной неисправности замыкается вся обмотка возбуждения и генератор не может работать. Нередко замыкание на корпус происходит в местах соединения концов обмотки с контактными кольцами на роторе. Проверить это можно с помощью лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй — к сердечнику ротора или его валу.В случае короткого замыкания лампа загорится. Такой генератор неисправен. Вы можете изолировать место повреждения или полностью заменить обмотку.

Короткое замыкание на статоре

Вот еще одна причина, по которой генератор не заряжается. Он может замкнуться из-за разрушения изоляции между витками обмоток статора генератора. Генератор прогреется, этого недостаточно для зарядки аккумулятора, так как полное напряжение он дает только при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае других коротких замыканий, устройство будет очень горячим.Шум при его работе увеличится, мощность уменьшится.

Проверить неисправность можно с помощью той же лампы или мультиметра. Один вывод лампы подключается к сердечнику, а второй — к любому из выводов обмотки. При коротком замыкании лампа загорится. Поврежденная катушка не подлежит ремонту. Решить ситуацию может только замена.

Положительная клемма замыкается на корпус

Причина может быть в том, что генератор не заряжает аккумулятор.В случае данной неисправности прибор не только нагреется, но и возможны поломки на блоке диодного выпрямителя. В результате поломки произойдет короткое замыкание аккумулятора. В результате существует серьезный риск выхода батареи из строя.

Поломки механические

Если генератор не заряжается, причины могут быть не только электрические, но и механические. На первом месте среди неисправностей — удлиненный приводной ремень. Это легко диагностируется — шкив будет очень горячим.

Также нет заряда на достаточном уровне. Кроме того, рекомендуется осмотреть устройство, клеммы, провода на предмет плохих контактов, обрыва и других механических повреждений.

Алгоритм поиска причины

Мы исследовали типичные неисправности. Но важно найти главную причину. Если в автомобиле стандартная комплектация и нет аномальных потребителей энергии, то можно приступать к диагностике генератора напрямую. Если есть дополнительные потребители, их лучше отключить.В этом случае необходимо физически отключиться от бортовой сети.

Сначала измерьте возвратный ток заглушенного двигателя. Важно выяснить, есть ли потребление энергии при неработающем двигателе при выключенном зажигании (ключ также вынимается из колодца замка). Важно, чтобы во время измерения даже была отключена сигнализация. Большинство отечественных автомобилей имеют небольшие токи утечки. Всегда где-то «на весу» заклинивает (то есть отрицательный провод контактирует с телом).Но часто они не могут полностью разрядить аккумулятор даже за две-три недели.

Далее все потребители подключаются и таким же образом измеряют утечку мультиметром. Если он большой, то причину следует искать не в генераторе или аккумуляторе, а в одном из устройств в бортовой сети. Если токи утечки в состоянии покоя не обнаружены, то скорее всего генератор ВАЗ не заряжается. Причины мы уже рассмотрели.

Вывод

Итак, мы выяснили, почему в машине генератор не выдает зарядку.При обнаружении проблем, связанных с утечкой тока, следует немедленно приступить к поиску поломки и ее устранению. Генератор — это основная часть электрической системы автомобиля. Подобно человеческому сердцу, он обеспечивает энергией все устройства и устройства. С генератором нужно обращаться осторожно — с умом устанавливайте нештатные приборы и акустику. А если есть неисправности, ремонт лучше не откладывать на потом. Теперь начинающие автомобилисты знают, как проверить генератор — дает зарядку или нет. Это поможет при самостоятельном ремонте.

Приветствую всех автолюбителей! К сожалению, современная машина — вещь не безотказная и периодически преподносит сюрпризы. Одна из них — не заряжается аккумулятор. Иногда эта проблема решается просто, а иногда требуется помощь специалистов. Но прежде чем лечить последствия, нужно найти причину. Поэтому рассмотрим их.

Причины, по которым аккумулятор перестает заряжаться

Нет заряда аккумулятора по нескольким причинам:

  • растяжение или разрыв ремня генератора;
  • окисление клемм АКБ;
  • окисление или обрыв проводов генератора;
  • проблемы с генератором.

Давайте подробнее рассмотрим, как диагностировать и устранить эти причины, если это возможно. Хотя, иногда загвоздка может быть в самой батарее. Поэтому, когда на приборке горит лампа заряда, а визуальный осмотр не помог выявить неисправность, можно идти методом исключения.

Для этого нужно найти исправный аккумулятор и поставить его на место собственного. При этом размер батареек значения не имеет. Если заряд пошел, значит аккумулятор, если нет, скорее всего проблема с генератором.

Аккумулятор может перестать заряжаться по разным причинам. Но чаще всего это пластинчатая сульфатация, которая возникает после глубоких разрядов или в старости. Кстати, в запущенных случаях может потребоваться замена электролита. В общем, для борьбы с сульфатированием существует несколько методов, основанных на циклической зарядке и разрядке аккумулятора с помощью зарядного устройства.

Часто причина отсутствия заряда — окисление клемм. Определить это очень просто.Нужно открыть капот и посмотреть на токовые выходные контакты. Если они покрыты прочным кашевым налетом, значит, клеммы окислились.

Обычно это происходит из-за появления трещин в области плюсовой и минусовой клемм на корпусе аккумулятора. Из них выходят пары электролита, контактируют со свинцом и окисляются, образуя неприятный осадок.

Вопрос решается в несколько этапов:

  • клеммы тщательно очищены;
  • причина окисления установлена ​​и устранена;
  • клеммы надеваются и на них наносится специальный антиокислительный состав.

Чаще всего проблемы окисления возникают в недорогих аккумуляторах, а также в тех случаях, когда аккумулятор часто снимают с автомобиля. Просто снимая клеммы с клемм аккумулятора, их можно открутить.

При появлении оксида необходимо учитывать еще одну вещь — уровень электролита в банках может упасть ниже уровня. Поэтому его следует проверить и при необходимости поднять. При этом помните, что в аккумулятор необходимо доливать дистиллированную воду.

Если проблема с ремнем — зарядка от генератора не пойдет. Поэтому при визуальном осмотре желательно его внимательно осмотреть. Даже если ремень цел, это не факт, что он в порядке.

Общие проблемы:

  • обрыв ремня;
  • слабое натяжение;
  • микротрещины;
  • загрязнения.

Если ремень порвался, с этим все понятно — нужно его менять.Но, как было сказано выше, он мог просто растянуться. Поэтому проверяем его растяжку, а заодно и чистоту. Если он мокрый или в масле — при вращении шкивов ремень может проскальзывать. В итоге на приборке горит лампа, а генератор не работает.

Проблемы в бортовой цепи

Попутно нужно проверить целостность всей проводки. Иногда проблемы могут заключаться в боковой цепи. Запускаем от генератора:

  • все соединения должны быть плотными.
  • не должно быть оксида, а тем более сажи.

Вы должны немедленно достать щетки от генератора. Их развитие — еще одна распространенная проблема. Не допускается:

  • другой выход, т.е. когда один длиннее другого;
  • размер кисти менее 5-7 мм.

Дополнительно нужно проверить массу на теле. Плохой контакт в этот момент — еще одна причина, по которой может загореться индикатор заряда аккумулятора.

Неисправность генератора

Автомобильный генератор иногда преподносит сюрпризы.К сожалению, износ щеток — не единственная причина возгорания заряда.

Возможные неисправности:

  • повреждение реле регулятора;
  • проблемы с диодным мостом;
  • открытая обмотка статора.

Определить, что с генератором что-то не так, довольно просто. Для этого вам понадобится мультиметр. В этом случае сразу можно определить, насколько заряжен аккумулятор. Если показания на заглушенном двигателе 12,6-12,7В, это свидетельствует о полном заряде.12.2-12.4 — зарядка около 50%. Менее 11,7 — полная разрядка аккумулятора.

Методы испытаний генератора:

  • при работающем двигателе напряжение на выводах АКБ должно быть около 14,7В. Если совсем другое — проблема с генератором;
  • , если снять клемму с аккумуляторной батареи при работающем двигателе, она должна продолжать работать. В противном случае неполадки с генератором;
  • , пока машина работает, явно заметна нехватка энергии.

Для точной диагностики и устранения неисправностей генератора необходимо иметь хотя бы минимальные знания в области электрики. Если их нет, есть смысл обратиться за консультацией к специалисту — точно сэкономьте время.

Итак, проблема при отсутствии зарядки может быть как самой банальной, которую легко устранить своими руками, так и более серьезной. Для устранения неисправностей, возникающих из-за неправильной эксплуатации, необходимо соблюдать два правила.

Во-первых, периодически заряжайте аккумулятор, во-вторых, следите за его внешним состоянием. И не забудьте взять запасной ремень к генератору и щеткам.

Вот и все, надеюсь статья была полезной.

Почему генератор не заряжает аккумулятор автомобиля

Не каждый водитель знает, что такое реле зарядки ВАЗ 2107, к тому же об этом устройстве вспоминают редко. Зарядное реле представляет собой регулятор напряжения или «шоколадку», который находится в генераторе.Владельцы «семерки» обращают внимание на эту деталь только после того, как начнутся проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить машину «с толкателя», что негативно сказывается на двигателе, необходимо периодически контролировать работу реле зарядки.

Пульт дистанционного управления

Основное назначение реле регулятора напряжения на ВАЗ 2107, как и на любой другой автомобиль, — поддержание стабильного и достаточного зарядного тока бортовой сети и аккумулятора автомобиля, а также в порядке. для выравнивания скачков напряжения в генераторе.Колебания генерируемого напряжения будут происходить, поскольку генератор вращается с разными частотами. Когда мощность падает ниже 12 В, аккумулятор перестает заряжаться, и вся сеть бота перестает функционировать на 100%. Если напряжение превышает 16 вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего выпуска карбюраторного типа регулятор напряжения находится на левой арке моторного отсека … Такие устройства еще называют внешними, так как устанавливались вне конструкции генератора.Точнее, в генераторе установлен щеточный механизм, а управление осуществляется с помощью печатной платы, которая установлена ​​снаружи изделия.

Большинство автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащены генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 находится прямо на стороне генератора напротив шкива.

Расположение генератора

Для поддержания приемлемого уровня заряда батареи необходимо, чтобы генератор был источником питания 13.От 6 до 14,6 В. Схема регулирования напряжения осуществляется посредством электрической схемы, которая расположена на печатной плате (шоколад) или в виде единого полупроводникового модуля (таблетки) со щетками. Катушка, расположенная внутри генератора, как правило, не способна адекватно реагировать на температуру окружающей среды из-за своего расположения вблизи работающего двигателя. Встроенное реле иногда заменяют трехступенчатым регулятором напряжения, что связано с большей эффективностью изделия за счет ручной регулировки выходного напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если есть подозрение на неисправное реле регулятора напряжения, то для начала нужно проверить напряжение на выводах АКБ при работающем автомобиле. Напряжение питания должно быть минимум 13 и не выше 14,6 Вольт. Причины повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора заряда;
  • выход из строя самого генератора;
  • Отсутствие контакта в электрических соединениях аккумулятора или генератора.

Чтобы проверить исправность шоколада, необходимо демонтировать его с генератора. Это нужно сделать, открутив два болта.

Важно знать! Прежде чем приступить к снятию устройства, не забудьте открутить минусовую клемму от аккумулятора.

Для проверки исправности изделия необходимо подключить вольтметр или контрольную лампу, а также регулируемый блок питания на 12-22 Вольт. Можно использовать блок питания с переменным резистором.Контрольная проверка реле регулятора осуществляется подключением минусового провода от регулируемого источника к массе или клемме «Ш». Положительный провод источника питания должен быть подключен к клемме «B». К щеткам или релейному выходу подключают вольтметр или лампу. Если изделие исправное, то при подаче на него напряжения от 12 до 14 вольт загорится лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, свет должен погаснуть.Если лампочка постоянно светится, можно судить, что изделие проколото. Отсутствие лампочки указывает на обрыв цепи в реле. В обоих случаях регулятор не подлежит ремонту, поэтому его необходимо заменить.

Как можно проверить товар на исправность, не снимая его с автомобиля? Для этого подключите вольтметр к клеммам аккумуляторной батареи, затем запустите двигатель. Если показания вольтметра ниже 12,7 В или выше 14,6 В, то вероятность выхода шоколада из строя составляет 95%.Замените продукт новым, затем проверьте напряжение.

Важно обращать внимание на щетки продукта, которые должны выступать из узла щеток на расстояние не менее 5 мм. Если щетки изношены, узел щеток необходимо заменить.

Замена товара

Заменить регулятор напряжения на ВАЗ 2107 очень просто. Для этого отверните два болта отверткой или гаечным ключом, в зависимости от модели генератора, затем отсоедините клемму, а затем снимите саму деталь, которая выглядит как та, что изображена на фото ниже.

Заменить регулятор напряжения достаточно просто, даже не снимая генератор. Перед проведением работ обязательно открутите минусовую клемму от АКБ во избежание короткого замыкания.

Товар можно заменить на аналогичный, но рекомендуется использовать трехступенчатый регулятор. Он обеспечивает более надежную стабилизацию и регулирует три уровня выходного напряжения.

Щеточный механизм устанавливается на место штатного реле, а коробка с платой и переключателем на три положения фиксируется в любом месте моторного отсека, но всегда с наличием массы на стяжном болте.После замены установите переключатель в соответствующее положение в зависимости от температурного режима.

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает зажигание и многих потребителей, таких как фары, отопитель, приборная панель и т.д. Потребители питаются от аккумулятора, который необходимо постоянно заряжать. Но что делать, когда на ВАЗ 2107 нет инжекторной зарядки. Рассмотрим основные причины этого явления.

Плохой контакт на выводах АКБ

Основная и наиболее частая причина — плохое электрическое соединение.Как правило, это происходит при слабой затяжке клемм. При небольшой площади контакта выводы начинают искру и окисляться, уменьшая количество тока, проходящего в единицу времени. В конце концов, ток вообще перестает течь. Но проблема может даже не запустить двигатель.

В первую очередь необходимо проверить состояние клемм. Если они окислились, их нужно очистить и обработать смазкой. Второй момент — это правильная затяжка, которую нужно проводить до отказа.Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.


Аккумулятор не заряжается

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема — это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок годности. При правильной эксплуатации он может прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого вам необходимо подключить его к выпрямителю и измерить время, необходимое для его полной зарядки.Обычный аккумулятор заряжается не менее 20 часов и устанавливается на автомобиль при движении более 60 километров.

Если зарядка произошла очень быстро или после зарядки напряжение не превышает 12-13 Вольт, то такая батарея считается неисправной.


Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего это сопровождается появлением индикатора на приборной панели … Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

  1. Неисправность генератора
  2. Обрыв ремня генератора
  3. Неисправно реле регулятора напряжения
  4. Щетки генератора изношены

Раньше работу генератора проверял один по простому — просто снимал клемму при работающем двигателе.Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, зарядки нет. В настоящее время этого сделать нельзя, так как может выйти из строя ЭБУ (электронный блок управления).

Для проверки генератора используется простой метод. Необходимо при работающем двигателе подключить вольтметр к аккумуляторной батарее и замерить напряжение при включенной печке и ближнем свете фар. Если 12 и ниже, значит заряда недостаточно. Попросите напарника добавить газа, если ситуация не изменилась, значит неисправен генератор.Если напряжение увеличивается, значит неисправно реле-регулятор.

При неисправности генератора проверить диодный мост и его. Для этого каждый диод осматривается на предмет внешних повреждений, и называются его контакты. Если он звонит в обоих направлениях, это считается неисправным. Его можно заменить отдельно или заменить весь мост.


Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне.Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что скорость вращения генератора может быть разной, но при этом напряжение должно оставаться от 13,5 до 14,5 Вольт. Это то, для чего он предназначен. Теперь он устанавливается прямо на кисти. Если реле вышло из строя, то напряжение будет низким, но начнет повышаться до номинального значения с увеличением скорости. Таким образом определяется его неисправность.


Износ щеток генератора

Если заряд появляется и исчезает, значит, изношены щетки генератора.Поэтому их нужно менять вместе с реле регулятором. Исправные щетки должны изнашиваться равномерно. В случае, если одна короче другой, они считаются изношенными.

Если вы обнаружите, что ваш ВАЗ 2107 не заряжает аккумулятор, необходимо немедленно принять меры. Продолжительное использование автомобиля может разрядить аккумулятор. Вам придется либо искать попутчика, готового взять машину на буксир, либо вызывать службу эвакуации.

Теория «на пальцах»: как все работает

На ВАЗ 2107 устройства могут питаться от 2х источников.Первый — аккумулятор, второй — генератор. Аккумулятор подает энергию при выключенном двигателе. В нем есть определенный заряд, который расходуется по мере необходимости. Генератор вырабатывает электричество, но только при вращении ротора. То есть при работающем двигателе.

Схема работы АКБ: 1. Батарея, 2. Диодный минус, 3. Дополнительный диод, 4. Генератор, 5. Плюсовой диод, 6. Обмотка статора, 7. Регулятор, 8. Обмотка вращения, 9. Конденсатор, 10. Монтажный блок. , 11. Контрольная лампа, 12.Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки задействовано большое количество компонентов, и каждый из них может вызвать плохую зарядку или ее отсутствие. На приборной панели установлена ​​сигнальная лампа для наблюдения за процессом зарядки аккумулятора.

Если система находится в хорошем рабочем состоянии, сигнал управления включается после завода. Но при выходе мотора в рабочий режим не загорается лампа зарядки аккумулятора ВАЗ 2107.Это означает, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки аккумулятора:

    • Стрелка заряда АКБ ВАЗ 2107 дергается.
    • Контрольный сигнал не гаснет. В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
    • После запуска двигателя стрелка вольтметра не уходит в зеленую зону.
    • При работающем двигателе напряжение на аккумуляторе должно быть около 13.9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд АКБ ВАЗ 2107 в этих пределах пока не страшен.

Падение напряжения до 12 В говорит: от генератора заряд не идет!
Лампа горит тускло зарядка АКБ ВАЗ 2107 — недозаряд АКБ.

С чего начать проверку

Если значок аккумулятора ВАЗ 2107 не загорается, вольтметр дает нормальные показания, но аккумулятор при этом не заряжается, а значит, на выводах нет (или недостаточно).Их сильное окисление может привести к тому, что напряжение от генератора просто не будет подаваться на аккумулятор. Поэтому необходимо снять клеммы, тщательно очистить их, а также клеммы аккумулятора, затем снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, если напряжение на АКБ ВАЗ 2107 все же ниже нормы, нужно замерить его на выходе из генератора при работающем двигателе. Есть ли большая разница между показаниями на выходе и показаниями батареи? Попробуйте зачистить контакты и проверить провод, соединяющий аккумулятор с генератором.Прервано — требуется замена.

Следующим элементом, который необходимо проверить, является ремень привода генератора. В случае расшатывания он проскользнет по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хотя зарядка будет проводиться (при условии исправной схемы), этого будет недостаточно. При этом двигатель работает, вольтметр дает показатель. Однако если нагружать систему немного больше — например, включение фар — то напряжение резко падает.Затем, если на ВАЗ 2107 пропадает заряд аккумулятора, это говорит о том, что натяжной ремень слабо натянут, проскальзывает. Ремень следует подтянуть; если он изношен в процессе эксплуатации, замените его. Но и перетягивать тоже нельзя: чрезмерное натяжение ремня дает перегрузку на насосы, подшипники генератора.

Третий компонент цепи, который проверяется при первичной диагностике, — это предохранитель №10 (в блоке предохранителей). Именно он отвечает за подачу напряжения на аккумулятор: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 — система не заработает.

Если с клеммами, ремнем, предохранителем все в порядке, то причины плохой зарядки АКБ ВАЗ 2107 надо искать дальше.

Что еще проверить

    1. Регулятор напряжения;
    2. Генератор выпрямительный блок;
    3. диоды;
    4. Генератор обрыва обмоток;
    5. Щетка генератора в сборе;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из этих элементов приводит к тому, что система подзарядки выходит из строя, а аккумулятор ВАЗ 2107 не заряжается.

Продолжить …
Диоды проверяются контрольной лампой или мультиметром. Если один из них сломается, придется заменить весь выпрямитель.

Для проверки обмотки статора необходимо такое же устройство. Сопротивление измеряется между крепежными деталями выпрямительного блока. Если между ними нет контактов, необходимо заменить обмотку или весь генератор.

Сам генератор часто выходит из строя из-за износа щеток. Чтобы проверить их, нужно снять щетку в сборе и измерить длину элементов.Если он составляет 5 мм или меньше, щетки необходимо заменить.

Практически все вышеперечисленные узлы системы заменяются в случае выхода из строя, так как не подлежат ремонту. Лишь некоторые неисправности генератора можно устранить, но это может сделать только квалифицированный автоэлектрик.

Хуже всего, если у вас проблемы с подзарядкой в ​​пути. Из-за отсутствия подзарядки аккумулятор со временем полностью разрядится. И даже если удастся найти причину поломки и устранить ее, запустить двигатель стартером уже не получится.Завести ВАЗ-2017 с разряженным аккумулятором можно будет только с буксира или «толкача».

Что следует учитывать при выборе нового аккумулятора

По паспорту аккумулятор рассчитан на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость покупать и подключать аккумулятор ВАЗ 2107 взамен вышедшего из строя.

Приобретая новый аккумулятор, следует учитывать ряд параметров и характеристик.
Тип батареи: исправная и необслуживаемая.Первый вариант позволяет проверить и пополнить уровень электролита. Это позволяет использовать аккумулятор дольше.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. К данной модели подходят аккумуляторы емкостью 50-60 А * ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. К тому же карбюраторные модели ВАЗ требуют более мощных аккумуляторов — они потребляют больше энергии при запуске.
По габаритам ВАЗ 2107 требует блоков питания размером 242 * 175 * 190 мм. Для них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует также учитывать место проживания владельца «семерки». Тем, кто живет на юге, можно приобрести менее мощный аккумулятор. Северянам рекомендуется отдавать предпочтение АКБ повышенной емкости: на морозе машина заводится с большим энергопотреблением.

Противодействие злоумышленникам

В связи с тем, что аккумулятор стоит недешево, вопрос защиты аккумулятора ВАЗ 2107 от кражи стоит достаточно остро. Открыть капот на «классике» несложно, поэтому воры внимательно следят за «семеркой».

Специалисты

предлагают несколько вариантов предотвращения краж.

  • Охраняемая автостоянка или охраняемый гараж.
  • Установка сигнализации.
  • Крепление замка на капоте.Сразу уточним: на этот шаг идут немногие. Нам нужны сварные работы, портит внешний вид, а взломать замок профессионалу несложно.
  • Возьмите батарею с собой. Времени, неудобно, но эффективно. С другой стороны, если машину оставить ненадолго, она беззащитна: аккумулятор можно вынуть на стоянке возле супермаркета.
  • Но все специалисты сходятся во мнении, что самая надежная защита АКБ ВАЗ 2107 от угона — комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

    Видео — Защита аккумулятора от кражи

За зиму было 3 случая.Морозы. Утром звонит клиент и жалуется — зарядки нет. Звоню подъехать. Приходит и говорит, что на полпути зарядка появилась. Все проверил: позвонил и покачал проводку, все подтянул, все напряжение замерил. Ничего не нашел, все нормально. Отправил клиента с Богом, все остались при своих интересах. На второй машине то же самое, кроме того, что стрелял и тряс (с чеком на стенде) генератор для успокоения совести.Решил разобраться с третьей машиной до конца и в итоге хоть что-нибудь заработать. Машина на морозе — отдыхай! Через два часа ищу на улице — без зарядки! Там же, на улице, начал смотреть в чем дело — не дай бог опять пропадает неисправность. Лампа зарядки не загорается, начального возбуждения нет. От управления (от плюса АКБ) генератор возбуждается, звонит проводка к панели приборов. Нашел то, что искал! На приборной панели контакты разъема приклепаны к плате (Америку не вскрывал, все об этом знают).Не было контакта от лампы индикатора зарядки в разъеме. Все контакты впаял в разъемы, потому что пока приборка мутила другие глюки, они появились из-за этих заклепок. Оказывается, по мере прогрева салона контакт в приклепанных разъемах восстановился. Кстати в карбюраторных семёрках такого я за 4 года не видел, раньше умели клепать! Я позвонил в первые две машины, сделал то же самое и больше не появлялся.

Типичная проблема — проблема классики. Проблема чаще всего в приборке, надо паять.

Еще одно решение проблемы :

На моей новой 2107 (2010 года выпуска) при запуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРКА»). Если увеличить обороты двигателя до 2000, аккумулятор начал заряжаться. Все бы хорошо, но иногда лампа зарядки аккумулятора при включении зажигания вообще не загоралась и нужно было прогреть двигатель без зарядки аккумулятора, а потом при повторном запуске двигателя начиналась зарядка.Что было сделано по совету коллег-электриков: поменял щетку в сборе с планшетом, затянул ремень генератора, удлинил + клемму на генераторе. Удаление генератора для полной ревизии было архивным. Но это не помогло. Я предположил, что на морозе нам не хватает тока в обмотке возбуждения (опять же инженеры ВАЗа что-то не учли). А для увеличения тока я соединил контакт +15 (зажигание) с контактом 61 (обмотка возбуждения) через последовательно включенный диод и резистор 10 Ом, 20 Вт.Катаюсь уже год — полет нормальный, симптомов старых проблем нет. Диод нужен для того, чтобы при выключении двигателя ток, предназначенный для обмотки возбуждения, не возвращался обратно в цепь зажигания. Однако явление обратного тока через лампу зарядки легко заметить: при выключении двигателя лампа загорается на короткое время. Резистор подключали под бардачком, в жгуте, проходящем через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой.Вместо резистора можно использовать лампочку на 10 Вт, но ИМХО резистор надежнее.


Недавно возникла такая ситуация: при езде контрольная лампа аккумулятора вдруг загорелась и сразу погас, стрелка вольтметра перестала показывать зарядку. Покопавшись в интернете, решил самостоятельно найти причину поломки.

Для начала немного теории: при работающем двигателе разряженный аккумулятор заряжается постоянным напряжением 13,6-14.2 В от бортовой сети автомобиля через генератор. Из-за разной частоты вращения коленчатого вала Для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколад») для поддержания заданного напряжения, которое при повышении напряжения сети выше номинального, уменьшает ток, протекающий в обмотке возбуждения генератора. Снижается намагниченность полюсов ротора, что приводит к снижению его выходного напряжения. Следовательно, причины, по которым генератор не заряжает батарею, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «генератор-батарея», включая сам генератор.
При включении зажигания замок (14) также включает реле зажигания (13). При этом + 12В от АКБ (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем попадают в бортовую сеть и на выход контрольной лампы заряда АКБ (11) и датчик зарядки в панели приборов (12). После этого они проходят через диод (на схеме не обозначен) монтажный блок (10) (вилки Ш5-Ш10), подводятся к вилке «61» генератора и выходят на клемму встроенного ПП (7) и через щетку и контактное кольцо к обмотке возбуждения (8) — осуществляется пусковое возбуждение генератора (4).С увеличением оборотов двигателя, а вместе с ним и ротора генератора фазное напряжение увеличивается, и через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора. Когда выходное фазное напряжение достигает + 12В на обоих выводах лампы аккумуляторной батареи, напряжение выравнивается, и из-за отсутствия разницы напряжений гаснет (как при запуске автомобиля). В этом случае генератор вырабатывает напряжение более 12 В, которое заряжает аккумулятор через выход «30».

Так как причина отсутствия заряда — перегоревшая контрольная лампа, первое, что я решил проверить, это работоспособность «цепи возбуждения» генератора.

В любом случае сначала осматриваем клеммы АКБ и целостность проводов идущих от нее к генератору, к монтажному блоку и на «Масса» … Но, поскольку вольтметр у нас работает (Схема 1) и показывает уровень заряда АКБ, то делаем вывод, что цепь от АКБ к замку зажигания через реле зажигания, предохранитель и выход на вилке Ш4 к вольтметру рабочий.

1. Теперь для определения исправности контрольной лампы и контактов в щитке приборов у нас необходимо определить, проходит ли ток через панель к генератору … Для этого: включить зажигание и возьмите индикаторную отвертку 12В (контрольную лампу) или небольшой провод, подключив один конец к снятой микросхеме со входа «61» Генератора , а другой конец путем замыкания на «Масса» или отрицательно «-» клемма аккумулятора.

При замыкании обыкновенным проводом на «Масса» должна загореться лампа в панели приборов, а при проверке отверткой-индикатором — либо лампа в отвертке, либо лампа в панели, в зависимости от того, какая из них имеет меньшее сопротивление. В любом случае видим, что цепь не разорвана и ток возбуждения поступает на вывод «61» Генератор .

Таким образом, делаем вывод, что лампочка и вся «цепь возбуждения» генератора исправны, и проблема в цепи «генератор-аккумулятор».

2. Не снимая генератор, можно узнать, подает ли регулятор напряжения ток на щеточный узел … Для этого берем индикаторную отвертку или мультиметр в «режиме циферблата» и плюс «+ » подключаем щуп к клемме «61» Генератор , отрицательный «-» От до «Масса» .

Если лампа не загорается, значит, внутри щеточного узла с регулятором или обмоткой ротора обрыв цепи, на обмотку ротора не поступает ток — генератор не «возбуждает».

Наша лампочка не загорелась, для полной диагностики снимаем генератор с машины, хотя в некоторых случаях в этом нет необходимости — главное, чтобы был доступ к задней крышке генератора.
Ключом на 10 открутите винты с правой стороны брызговика двигателя и отогните его в сторону.

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с вывода «тридцатьчетверка» … Выкрутите болт регулировки натяжения ремня сверху и снимите ремень со шкива генератора. Вытаскиваем генератор с сиденьем через отверстие внизу.

Приносим генератор в теплое место, вооружаемся мультиметром или индикаторной отверткой (лампой) с аккумулятором, снимаем заднюю крышку генератора (Схема 3).

3. Еще раз убеждаемся в неисправности регулятора напряжения (схема 3), прикрепив «+» щуп мультиметра ко входу «61» , а отрицательная — к генератору «масса» в «вызывном режиме».

Как и следовало ожидать, цепь не звенит.

Не снимая регулятор, можно также проверить диодный мост и обмотку статора.

Для начала проверим диодный мост, для этого нам понадобится мультиметр или индикаторная отвертка (лампочка) с источником тока (батарейка).

Немного теории:
Диодный мост имеет три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые запитывается обмотка возбуждения после пуска двигателя (схема 4).
Рабочий диод проводит ток только в одном направлении, а не в другом. Если он пропускает ток в обе стороны, возникает неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, возникает другая неисправность — «обрыв». На этом мы будем опираться при проведении аудита.
Три положительных диода (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Они запрессованы в верхнюю пластину диодного моста, подключенного к выводу «30» генератора.
Три других отрицательных диода (с черной или желтой меткой) создают «минусовое» выпрямленное напряжение на корпусе. Они запрессованы в нижнюю пластину выпрямительного блока, заземленную. ( Схема 3)

4. Сначала проверяем весь диодный мост на короткое замыкание на «массу» .
Пресс положительный «+» штифт мультиметра к штифту «тридцать» , и отрицательный вывод к его корпусу.В хорошем состоянии диодный мост не звенит, звуковой сигнал отсутствует, лампочка не горит.

В закрытом состоянии все наоборот. Следует отметить, что аналогичные симптомы возникают при замыкании обмотки статора на массу. .

5. Затем проверяем плюсовые диоды на «пробой».

Положительный «+» прижать щуп мультиметра к клемме «тридцать» генератор, минус «-» к выводам обмотки и диодов (генераторы типа 9412.3701, где болты изолированы от выводов паронитовыми шайбами ​​и закрыты на «Масса» ), либо одним из болтов крепления оси (генераторы типа 37.3701, где болты соединены с выводами, но изолированы от «масс» — рис.5).

Если все диоды исправны, то сопротивление стремится к бесконечности, и лампочка не загорается. Если хоть один замыкается, то загорается лампочка, мультиметр пищит.При обратной полярности диоды должны пропускать ток.
6. Проверяем отрицательные диоды на «пробой».

Для этого нажмите положительный «+» щуп мультиметра к клеммам обмотки и диода 37.3701 — рис.5). Отрицательный «-» прижать к корпусу генератора. Сопротивление стремится к бесконечности — диодный мост исправен.

Лампочка горит — отрицательные диоды неисправны.При изменении полярности они должны пропускать ток.

7. Проверка дополнительных диодов на «пробой».

Пресс положительный «+» щуп мультиметра для входа «61» Генератор . Отрицательный «-» к клеммам обмотки и диодов (генераторы типа 9412.3701) или к болтам крепления оси (генераторы типа 37.3701 — Рис.5). Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — исправны дополнительные диоды. При изменении полярности они должны пропускать ток.


Для определения обрыва диода вам потребуется .
Если диодный мост исправен, то приступайте к проверке обмотки статора.
8. Проверить обмотку статора на разрыв цепи.

Поочередно подключаем щупы мультиметра между всеми тремя выводами обмотки статора.

Как видно по показаниям мультиметра, а также по его звуковому сигналу, обмотка статора не повреждена. Лампа должна гореть.

9. Дополнительно проверяем короткое замыкание обмотки статора на «Масса» .

Подключаем один щуп к любому выводу обмотки, а другой к корпусу генератора.

Как видим, обмотка статора в рабочем состоянии.

Новый генератор не заряжает ВАЗ 2110

Если аккумулятор на ВАЗ 2110 разряжен и периодически достигает очень вялого уровня заряда, то часто проблема кроется в неисправности бортовой сети.

В штатном режиме аккумулятор «десятки» ёмкостью 55 Ач достаточно восполняет свой разряд током штатного генератора. При нормальной слаженной работе зарядка стационарным устройством не требует батареи несколько месяцев, она сохраняет достаточный уровень заряда — около 60-80%.

Для начала нужно определить причину выделения. Это либо ток утечки на холостом ходу автомобиля, либо неисправность бортового генератора. Другой вариант — увеличение общего потребления всей автомобильной электроники.ВАЗ 2110 очень любят тюнинг, переделку, установку самодельных бортовых компьютеров или мультимедийных систем. Именно последнее может привести к тому, что ВАЗ 2110 не заряжает аккумулятор даже при работающем генераторе ввиду несоразмерности мощности установленной акустики с возможностями автомобиля.

Если автолюбитель точно знает, что никаких изменений в электросистеме не производилось, то в первую очередь стоит измерить выходной ток на холостом ходу.В идеале его вообще не должно быть, но часто из-за плохого контакта, короткого замыкания или некачественной сигнализации заряд аккумулятора может уйти буквально за ночь. Если вы уверены, что аккумулятор не заряжается, но в остальном работает нормально, следует обратить пристальное внимание на генератор.

Самая простая причина, по которой ВАЗ 2110 не заряжает аккумулятор, — это ослабление ремня генератора. Если ремень проскальзывает, генератор не набирает требуемую скорость и, следовательно, не подает напряжение, необходимое для зарядки.

Если после натяжения ремня ситуация не изменилась, а лампочка аккумулятора на панели приборов все еще горит, смотрим, как работает генератор.

Он может «взбеситься» по нескольким причинам. Например, вышел из строя регулятор напряжения. Если он работает должным образом, напряжение будет ниже порога 13 В и аккумулятор не будет заряжаться. После снятия и разборки генератора регулятор необходимо заменить.

Проблема также может заключаться в выпрямительном блоке генератора (диодный мост).Диод в нормальном состоянии пропускает ток только в одном направлении, предотвращая обратное попадание в обмотку генератора. Если диод выходит из строя, он либо начинает пропускать ток в обоих направлениях, либо не пропускает его совсем. В первом случае сначала проблема может быть не замечена в работе, но со временем генератор начнет ломаться. Во втором случае ток от генератора вообще не пойдет, а аккумулятор, конечно же, сядет, причем довольно быстро.

Очень часто автолюбитель видит, что аккумулятор на ВАЗ 2110 быстро разряжается, и решает установить аккумулятор большей емкости.Иногда стандартную батарею на 55 Ач заменяют на модель на 70 Ач, и эффект ощущается — заряда хватает на несколько дней. Но это происходит из-за того, что вставлен полностью заряженный емкий аккумулятор, и через несколько дней он все равно разрядится. Но при выявлении настоящей проблемы и ремонте генератора такая емкая батарея все равно сядет, так как генератор ВАЗ 2110 не рассчитан на такую ​​емкость и не успеет его зарядить.

Диоды проверяются омметром.Каждый диод подключается к прибору дважды, со сменой контактов. В одном случае сопротивление должно стремиться к бесконечности, во втором — порядка нескольких сотен Ом. Если это не так, диод вышел из строя. Его можно заменить или установить совершенно новый выпрямительный блок.

Генератор также может не подавать электричество из-за изношенных щеток. Со временем они неизбежно стираются и просто теряют контакт. Также можно отводить выводы обмотки возбуждения от контактных колец.Затем их можно просто припаять или заменить весь ротор. Если подшипник генератора вышел из строя, то он просто не будет крутиться или будет, а медленно. О проблеме с подшипником можно судить по характерному гудению при движении автомобиля. Другой контакт может пропасть из-за банального окисления контактных колец генератора.

Все эти проблемы решаются либо разборкой генератора, либо его полной заменой. Но если генератор подает напряжение исправно, то очень банальной может быть другая причина того, что ВАЗ 2110 не заряжает аккумулятор.Могут окислиться контакты на выводах генератора или контакты в блоке предохранителей. Последнее очень важно перед началом любого ремонта проверить.

Читайте также, другие отзывы

Назначение генераторной установки в любом автомобиле — обеспечение энергией всех потребителей энергии, а также пополнение запасов. Если это устройство выйдет из строя, оборудование в автомобиле будет питаться от аккумулятора, а последний, в свою очередь, не сможет заряжаться. Поэтому при появлении первых признаков неисправностей автовладелец должен заняться диагностикой и ремонтом.Как это осуществляется, видео и фото этого процесса можно найти ниже.

Особенности работы

По каким причинам не заряжается блок генератора, что делать, если прибор не работает на форсунке, как снять блок, как его разобрать, чтобы заменить контактные кольца? Для начала рассмотрим устройство механизма, а также принцип его работы.

Узел состоит из:

  • корпуса, в котором расположены все компоненты и снабженного кронштейном, с помощью которого крепятся болты;
  • ротор или якорь с коллектором;
  • статор;
  • регулятор напряжения со щетками;
  • шкив;
  • выпрямительный блок.


Что касается принципа действия, то генераторный агрегат преобразует вращательное движение, исходящее от работающего силового агрегата, в электричество. С помощью ременной передачи усилие передается от шкива. При вращении роторного устройства в механизме создается магнитный поток, его мощность регулируется регулятором.

Само напряжение идет от коллекторных колец к щеточному узлу. Выпрямительный блок, конструктивно состоящий из диодных элементов, подает энергию в одном направлении.Благодаря регулятору выходное напряжение будет в пределах от 13,6 до 14,7 вольт. Что касается вращения вала роторного механизма, то оно осуществляется в подшипниковых устройствах, и от их правильной работы зависит легкость вращения.

Узел возбуждения цепи

Если в работе 16 клапанного блока генератора ВАЗ 2110 есть сбои и нет возбуждения, то в первую очередь нужно проверить провод питания. Схема поможет вам в этом.


Проверка работоспособности

Перед тем, как открутить шкив и разобрать механизм для его ремонта, доработки или установки водозащиты, необходимо проверить агрегат.

Кроме того, диагностика устройства проводится на установленном генераторе; для проверки понадобится цифровой вольтметр или мультиметр:

  1. Двигатель должен быть выключен, в этом состоянии проводится проверка напряжения в бортовой сети автомобиля. В среднем этот показатель должен быть в районе 11-13 вольт.
  2. После измерения необходимо запустить двигатель автомобиля, затем процедура измерения повторяется. В том случае, если по истечении одной минуты значения на дисплее не изменятся, то генераторная установка не будет заряжаться.Если прибор исправен, то значение напряжения в сети увеличится до 14,2-14,7 вольт. В том случае, если напряжение превысило порог в 14,7 вольт, это говорит о том, что регулятор не работает.
  3. Если проблема в том, что генераторный агрегат воет или свистит, то сначала диагностируйте натяжение приводного ремня. В том случае, если ремень плохо натянут, его нужно будет отрегулировать (видео Дмитрия Пристрома).

Возможные неисправности и способы устранения

Итак, почему генераторный прибор нагревается и гудит, как защитить агрегат от воды?

Предлагаем ознакомиться с основными причинами неисправностей агрегата:

  1. Износ щеток.Эта проблема актуальна для многих генераторов, не только «десятичных». При износе щетки необходимо будет заменить.
  2. Повреждение или отказ шкива также потребует ремонта. В случае, если шкив начнет работать некорректно, то агрегат не сможет выдать необходимое количество напряжения. Поломка этого элемента обычно связана с износом зубьев. Кроме того, на самом устройстве могут образовываться различные повреждения, связанные с износом.
  3. Контактные кольца и коллектор — две части, которые также часто изнашиваются.Если эти компоненты выйдут из строя, агрегат не сможет выполнять возложенные на него функции. В случае износа щеток установка будет вынуждена работать с большими затратами электроэнергии, что приведет к перегреву.
  4. Регулятор напряжения. Как уже было сказано выше, при выходе из строя этого элемента напряжение в бортовой сети транспортного средства возрастет, и ничего хорошего из этого не выйдет.
  5. Короткое замыкание обмотки статора. При такой неисправности придется либо перематывать обмотки, что очень трудоемко, либо полностью менять статор.Второй вариант более уместен.
  6. Гул и появление посторонних звуков при работе генераторной установки могут быть вызваны износом подшипниковых устройств. Узел не сможет нормально работать, а со временем тоже начнет греться.
  7. Отказ выпрямительного блока.
  8. Износ ремня привода … Товар относится к разряду расходных материалов, так что рано или поздно он все равно износится. При износе ремень необходимо заменить.
  9. Обрыв или повреждение силовой проводки.

Фотогалерея «Неисправности агрегата»

Когда нужна замена генератора?

В каких случаях необходимо снять и заменить блок:

  1. Если необходимо заменить прибор на более технологичный и мощный. Не все автовладельцы готовы переделывать агрегат для улучшения его технических характеристик.
  2. Агрегат стал регулярно прогреваться. При разогреве агрегат следует проверить, подробная инструкция изложена выше.Это может произойти по многим причинам; для их идентификации потребуется разобрать устройство.
  3. Одним из самых серьезных признаков поломки является полная разрядка аккумулятора, а также выкипание из него рабочей жидкости. Причем разрядка происходит регулярно, даже после того, как аккумулятор был недавно заряжен.
  4. Агрегат производит минимальный заряд, при этом ремень натянут нормально. Это можно понять, например, по тому, что свет, излучаемый оптикой, стал более тусклым.Кроме того, очень тихий звуковой сигнал также может указывать на неисправности в генераторном агрегате. Конечно, в первую очередь нужно проверить все цепи питания, предохранители, а также работоспособность оптики и рулевого рожка. Только в том случае, если все эти компоненты не повреждены, сборку можно снять, отремонтировать или заменить.
  5. Во время работы устройство производит очень большое количество оборотов.
  6. Появление нехарактерных для работы агрегата звуков — вой, гуля, шума и т. Д.Такая неисправность может сопровождаться пониженным уровнем напряжения в бортовой сети (автор видео о самовосстановлении агрегата — канал TexAs 64 rus).

Инструкция по замене своими руками

Как заменить прибор самостоятельно:

  1. Для начала необходимо выключить питание в электросети автомобиля, для этого выключить зажигание, открыть капот и отсоединить клеммы от АКБ . Саму батарею снимать не обязательно.
  2. Далее вам нужно будет найти монтажный кронштейн агрегата.На плюсовом штыре устройства можно увидеть гайку М10, ее нужно будет открутить.
  3. Таким образом можно будет отсоединить провода, подключенные к задней части устройства. При снятии обратите внимание на контакты — часто бывает, что их окисление приводит к некорректной работе устройства в целом. Бывали случаи, когда автомобилисты, не учитывая этого простого нюанса, меняли агрегат и сталкивались с той же проблемой, что и до замены. И нужно было только контакты почистить.
  4. Затем нужно будет ослабить крепеж. Для этого гаечным ключом на 13 ослабьте гайки на кронштейне.
  5. Далее гаечным ключом на 10 нужно будет открутить натяжной винт, после чего демонтировать ослабленную планку. На этом же этапе нужно проверить его состояние — при установке нового генератора нельзя ставить старый изношенный ремень. На ремешке не должно быть следов трещин, отслаивания и износа в целом, если они есть, то ремень также следует заменить.
  6. После выполнения этих действий вам нужно будет открутить винты — верхний и нижний — и затем демонтировать планку натяжения.
  7. После этого агрегат нужно повернуть под прямым углом и вынуть из моторного отсека. При необходимости устройство разбирается, ремонтируется и собирается заново. Если вы меняете блок, то вместо снятого блока устанавливается новый, процедура установки проводится в обратной последовательности.

Переборка генератора и руководство по ремонту Видео

Как своими руками разобрать данный агрегат в «десятке» и избавиться от неисправностей — подробное руководство дано в видео ниже (видео Дениса Легостаева).

Потел ли пациент перед смертью? Почему через год или два выходит из строя еще одна батарея? В автомобиле он заряжается от генератора при постоянном напряжении в бортовой сети. После запуска двигателя интенсивная зарядка занимает всего несколько минут (это называется ускоренной). Ток в начале заряда может достигать десятков ампер, но затем на протяжении всей поездки близок к нулю. При таком образе жизни аккумулятор постоянно недозаряжается, на пластинах образуются крупные нерастворимые кристаллы сульфата свинца, они увеличивают внутреннее сопротивление аккумулятора, а его емкость с каждым циклом становится все меньше и меньше.

Напомним, что аккумулятор, в котором напряжение на выводах упало до 10,2 В, считается полностью разряженным, так как при меньшем он уже начнет разрушаться. А вот запустить работающий двигатель летом такой аккумулятор легко! Другое дело после ночи на морозе, здесь точно ничего не выйдет. Часто батарейки лидеров рекламных тестов работают на троечку и недолго. Отчасти это связано с тем, как они заряжаются перед тестированием: использование постоянного тока позволяет добиться стопроцентного соответствия заявленной емкости.В этом случае напряжение в конце заряда может превышать 16 В.

В исправной машине такого нет. Например, в нашей первой десятке было и 13,2, и 14,7 В. Первое вполне может убить любого победителя теста! Для последних аккумуляторов, как правило, требуется напряжение зарядки не менее 15,1 В (как, например, на Калине). Но некоторые (те, что попроще и тяжелее) иногда служат хозяевам по много лет, семь-восемь лет — не такая уж редкость! Отечественные, кстати, сделаны так, что отлично заряжаются при напряжении 14.5 В. До недавнего времени зарядку контролировали амперметром, а в чем смысл? Стрелка отклонилась только после пуска двигателя, а потом упала до нуля! Позже этот малоинформативный прибор заменили на вольтметр с цветными секторами шкалы: стрелка в зеленой зоне — нормально, в желтой зоне — заряд слабый, а в красной зоне — нет! Позже вольтметр также упразднили, заменив лампочкой с символом батарейки.

При включении зажигания загорается, после запуска двигателя гаснет и все.От нее как от управляющего устройства толку мало. Может не быть зарядки (например, ослаблен ремень генератора или потерян контакт на проводе от генератора к аккумулятору), а лампочка не загорится и не предупредит! Стандартный бортовой компьютер тоже сработает, пока напряжение не упадет ниже нормы. Но если вы умеете слушать машину, она часто сама все говорит.

Например, фары светятся ярким светом при работающем двигателе и тусклыми при выключенном двигателе.Или при запуске теплого двигателя еле крутится стартер. Замерить нечего, батарея почти разряжена. Затем первым делом нужно проверить натяжение ремня. Нагружаем его между шкивами с усилием в десять килограмм: если он гнется на 510 мм, натяжение нормальное. Ремень и подшипники невозможно будет перетянуть.

При увеличении нагрузки (например, если резко увеличить обороты двигателя, особенно сразу после запуска, или включить фары) просвистывающий ремень свистит, проскальзывая на шкивах.Если свистит и натянуто, то скорее всего шкивы изношены. Такое только изменение. Бывает, что ремень смазан маслом, его тоже лучше заменить. Привод в порядке? Нередко на контакте провода массы падает напряжение. Для проверки отсоединяем от двигателя, кузова и АКБ, очищаем контакты и снова подтягиваем.

Запускаем двигатель и даем ему поработать на средних оборотах десять минут, затем измеряем напряжение на выводах аккумулятора. Это значение очень важно, для каждой модели автомобиля оно разное.Обычно это указывается в руководствах по ремонту и обслуживанию. Следующий эксперимент: включить фары и обогреватель, снова дать мотору поработать минут десять и проверить напряжение. Если он упал по сравнению с оригиналом не более чем на 0,15. 0,25 В, зарядка в порядке.

А что делать, если аккумулятор плохо заряжается? Бывает, что он слишком продвинутый, с кальцием в пластинах вместо сурьмы, для его полной зарядки напряжение бортовой сети ваших двоих явно недостаточно.Но его можно увеличить примерно до 14,4 В. Диод, взятый хотя бы от старого генератора, впаян последовательно с диодами, через которые протекает ток питания регулятора напряжения.

После переделки аккум будет заряжаться лучше и фары станут ярче. Управлять зарядкой аккумулятора удобнее всего с помощью устройства. Один из самых простых миллиамперметров со стрелкой посередине, отклоняющейся в плюс или минус. А генератор-аккумулятор, подключенный параллельно проводу, покажет не только зарядку, но и ненужную разрядку (вампир) после выключения двигателя.

А еще проверить заряд АКБ можно с помощью бортового компьютера Comfort-X15, который рассчитывает параметры падения напряжения при включении и выключении фар. Тренируйся, бабушка! Времена, когда аккумулятор берегли как зеницу ока, остались в прошлом. В наше время многие не парятся, а просто покупают новую. Но организовать правильный уход за аккумулятором не так уж и сложно: его обслуживают и тренируют каждые полгода.

Для этого снимите аккумулятор, вымойте снаружи автомобильным шампунем, вытрите насухо, снимите заглушки.Стеклянной трубкой проверяем уровень электролита (необходимый указан в инструкции) и при необходимости доливаем дистиллированную воду. Затем разряжаем аккумулятор лампочкой до напряжения 10,5. 10,2 В и поставить на заряд постоянным десятичасовым током (например, для аккумулятора на 55 Ач ток зарядки будет 5,5 А). Время от времени смотрим на электролит в банках: если в одних быстро закипает, а в других не булькает, аккумулятор неисправен.

Если плотность электролита достигла нормы (согласно инструкции на аккумулятор) и не изменилась в течение двух часов, зарядка окончена.Но бывает, что плотность ниже нормы, тогда цикл разряд-заряд повторяется. Тренировать аккумулятор вручную проблематично, но есть устройства автоматической зарядки с тренировочным циклом по закону Вудбриджа (заряд кратковременный разряд). После зарядки закручиваем вилки, протираем аккумулятор раствором пищевой соды, а клеммы покрываем защитной смазкой.

И все! Как видите, дьявол не так страшен, как его рисуют устоявшиеся сказки о загадочности батареек! И если вам все же удалось побыть с разряженным аккумулятором вдали от дома, или вы не исключаете такую ​​возможность в будущем, освежите в памяти материал на эту тему из
ЗР, 2010, 9.Кстати, полностью заряженный аккумулятор позволяет проехать более ста километров даже на инжекторном автомобиле (
ZR, 2002, 12
). Взято с: http://www.zr.ru.

Если генератор дает заряд, но недостаточно, то возможно …

Если вы обнаружите, что генератор на вашем ВАЗ 2110 не заряжается, следует сразу искать причину неисправности, ведь под угрозой находится питание всего электрооборудования током, а также зарядка аккумулятора.Как известно, при исправном генераторе аккумулятор не требует зарядки долгие месяцы и годы, сохраняя при этом не менее 60% заряда. То есть аккумулятор на 55 Ач, которым обычно комплектуются десятки, пополняется током за счет работы исправного генератора … Чаще всего ВАЗ 2110 (с карбюраторным двигателем) комплектуется генератором 9402. 3701. А. инжектор 3202 для ВАЗ.

3771 (с поликлиновым ремнем). Но в любом случае проблемы те же, мы их рассмотрим.Генератор 3202.3771
Если генератор начинает ломаться, то основные причины неисправности следует искать либо в бортовой сети, либо это проблемы самого генератора.

Если генератор дает заряд, но недостаточный, то, возможно, он был перегружен, добавив много других гаджетов помимо стандартного электрооборудования, и он уже работает на пределе своих возможностей. Мучительно наши автомобилисты полюбили тюнинг ВАЗ 2110, добавив, например, мощности динамиков, усиления света и т. Д.

Кто-то в таких случаях меняет аккумулятор, например ставит его емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач. Но если на первых порах это может помочь, то со временем такая батарея сядет еще быстрее, так как штатный генератор не сможет ее полностью зарядить, мощности для этого не хватит. Чтобы точно определить источник проблемы с генератором, вам необходимо выполнить базовую проверку. Если у вас нет дополнительных потребителей энергии, можно сразу искать неисправности генератора, если они есть, отключать их все на время.И не выключайте, а именно отсоединяйте от машины.

Измерьте текущую отдачу на холодном автомобиле в то время, когда он не работает и все его системы жизнеобеспечения отключены. Будет идеально, если возврата нет вообще. Но это случается очень редко. Практически на каждой ВАЗ 2110 где-то из-за недостаточного контакта, местного КЗ и т. Д.

P. Небольшая отдача все еще наблюдается. Но как раз маленький, а не тот, в который за ночь парковки может сесть аккумулятор;
Если все нормально, утечек тока не наблюдается или они мизерные, аккумулятор не разряжен, переподключите все те устройства, которые вы (не беда, самостоятельно или с помощью наемных специалистов) установили на автомобиль на своем собственная инициатива.Повторите ту же проверку. Если выясняется, что ток идет активно, значит, причина не в аккумуляторе и не связана с генератором, виновато не предусмотренное конструкторами ВАЗ 2110 устройство;
Но если и тогда отдачи не обнаружено, приступаем к тщательному осмотру генератора.

А вот возможных неисправностей немало:
PP P Возможное межвитковое замыкание прямо в обмотке возбуждения. В этом случае генератор нагревается и гудит; Механические неисправности
PP P тоже не последние в этом списке.Теперь рассмотрим подробнее все вышеперечисленные неисправности генератора. Контакт может стать слабым, если щетки и контактные кольца ротора загрязнены или замаслены. Другой виновник — усадка пружин, давящих на щетки, а также зависание самих щеток. Эти недостатки могут увеличить сопротивление возбуждения и даже прервать цепь.

Обычно помогает протирание тканью, смоченной бензином. Сильно изношенные щетки необходимо заменить новыми, при этом необходимо проверить пружины.Если кольца окислились, поможет абразивная очистка стекла. Если обмотка возбуждения отключена, значит, зарядки аккумулятора нет. Чтобы определить это, часто достаточно положить руку на генератор. Когда ломается, нагревается.

Для точной проверки нужно отсоединить конец обмотки возбуждения от щетки, к ней, а вывод Ш генератора (через вольтметр или лампочку) подключить провода аккумулятора. Если есть обрыв, то стрелка вольтметра не отклонится, и лампочка не загорится.Чтобы выяснить, какая из катушек не дает работать генератору, подключите провода от аккумулятора к каждой отдельно. Наконец, проверяется пайка и выводы катушек. Если разрыв внутренний, катушку нужно заменить, помогает внешняя пайка. В любой из катушек обмотки возбуждения может возникнуть межвитковое замыкание.

При этом нагревается обмотка, увеличивается ток возбуждения. Для определения КЗ мало отметить, какая из них нагревается, нужно измерить сопротивление каждой катушки омметром.При этой неисправности замыкается вся обмотка возбуждения, и генератор просто не работает. Чаще всего он замыкается на корпус в местах вывода концов обмотки на контактные кольца ротора. Проверьте это с помощью лампочки 220 В.

Один провод подсоединяется к любому контактному кольцу, другой — к сердечнику ротора или его валу. В случае короткого замыкания загорится свет. С таким генератором не пойдете, поэтому нужно либо провести изоляцию, либо заменить обмотку.Чаще всего короткое замыкание возникает при пробое изоляции между витками катушек статора.

В этом случае генератор очень горячий, он недостаточно заряжает аккумулятор, так как это происходит только при очень высоких оборотах коленчатого вала. Как и при других коротких замыканиях, с генератором бывают разногласия: сильно нагревается, гудит, падает мощность. Соответствие требованиям проверяют лампой 220 В. Один вывод размещается на сердечнике, другой — на одном из выводов обмотки.При коротком замыкании загорается лампа.

Ремонт заключается в замене неисправных катушек. Эта неисправность приводит не только к сильному перегреву генератора, но и к пробою диодов в выпрямительном блоке. Что, в свою очередь, приводит к закрытию аккумулятора. Может не только сильно разрядиться, но и выйти из строя. Первое место среди механических проблем ВАЗ 2110 занимает растяжение ремня. В этом случае шкив генератора обычно очень горячий.

Кроме того, недостаточная зарядка аккумулятора.Также проверьте все на предмет плохого контакта, поломки и т. Д.

Поэтому вне зависимости от того, у вас карбюраторная машина, или инжекторная, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Отсутствует зарядка на ваз 2107 инжектор причина. Почему нет заряда аккумулятора? Алгоритм поиска причины

Отечественные «шестерки» на практике — это автомобили, показавшие себя достаточно надежными в плане электрики. Тем не менее, если возникают проблемы в работе электрической части, их необходимо решать как можно скорее.В этой статье мы расскажем, что такое схема зарядки автомобиля ВАЗ 2106, какие неисправности могут быть в ее работе и как их исправить.

[Скрыть]

Шесть цепей зарядки

Схема на ВАЗ 2106 включает в себя такие элементы:

  • устройство обмотки возбуждения;
  • диодный выпрямительный мост, входящий в конструкцию генератора;
  • регулятор напряжения, который может быть как механическим, так и электронным;
  • аккумуляторная лампа;
  • реле этого индикатора.

Цепь зарядки ВАЗ 2106 срабатывает при включении зажигания. При работающем двигателе аккумуляторная батарея заряжается от генераторного устройства, которое, в свою очередь, приводится в движение коленчатым валом. Выпрямительное устройство, которым оснащен любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу входит регулятор, из-за чего уровень напряжения в сети колеблется в районе 13,5-14,3 вольт. На сегодняшний день в «шестерках» обычно используются электронные регуляторы, отличающиеся более длительным сроком службы.

Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате чего на приборной панели мигает лампа зарядки аккумулятора. Лампа горит до запуска двигателя — при запуске силового агрегата на выходе генераторного механизма генерируется ток.


Причины пропадания заряда и их устранение

Если 2106 стала работать менее надежно, необходимо провести диагностику цепи. Для этого может понадобиться тестер (вольтметр или мультиметр).

Если на ВАЗ 2106 нет заряда, то причины могут быть следующие:

  • АКБ ВАЗ 2106 может загореться при работающем двигателе, если изношена планка генераторного устройства или сильно ее натяжение слабый;
  • неисправности кроются в самом механизме — могли износиться щетки генератора, выйти из строя диодный мост, якорь, также могли сгореть катушки;
  • Если нет заряда аккумулятора, причина может быть в выходе из строя регулятора напряжения;
  • причина того, что индикатор может загореться может быть обрыв цепи.

Как показывает практика, одной из самых частых поломок считается поломка реле. Для диагностики его работоспособности потребуется демонтировать провода с элемента и замкнуть их между собой — мотор должен запуститься. Если все остальные компоненты системы находятся в рабочем состоянии, то напряжение в этой области должно быть 17 вольт или выше. В том случае, если этот параметр не увеличивается, необходимо будет проверить, есть ли напряжение на клемме, которая подключена к клеммам 15 реле (здесь должно быть +12 вольт).Если параметр отсутствует, нужно провести диагностику предохранительного элемента, отвечающего за схему, если предохранитель исправен, то нужно проверить саму схему (автор видео — канал МИР ПОЛЕЗНЫХ СОВЕТОВ).

Если на клемме есть питание, а на приборке продолжает светиться индикатор, то следует провести диагностику контактов в цепи возбуждения механизма. Для этого потребуется подключить лампочку между плюсовой клеммой аккумулятора и кабелем, подключенным к выводу 67 регулирующего компонента.Вы сможете диагностировать проводку в секции реле-генератор, а также проверка покажет, исправны ли щетки механизма и обмотки так называемого якоря. Если здесь нет тока, скорее всего, проблему нужно искать в выпрямительном мосту.

Следующим этапом диагностики будет проверка исправности проводника от генераторного агрегата. Для диагностики потребуется отсоединить терминал от механизма и подключить его с аккумулятором -12 В.Если контрольная лампа горит, то это свидетельствует о проблемах в работе щеток или поломке якоря. Если вы считаете, что проблема именно в устройстве генератора, то его необходимо разобрать и провести более детальную проверку и анализ. Все вышедшие из строя элементы необходимо заменить.

Как было сказано выше, при работающем двигателе напряжение в сети должно быть от 13,5 до 14,3 вольт. Если при движении на малых скоростях горит лампочка зарядки аккумулятора ВАЗ, она гаснет, при этом периодически снижается мощность двигателя, в этом случае нужно проверить ремешок.Есть вероятность, что его нужно будет подтянуть и отрегулировать.

Намного реже, но все же бывает, что причина этой проблемы — плохой контакт на выводах аккумулятора. В том случае, если уровень напряжения на АКБ выше необходимого, необходимо провести диагностику контактов в зоне от плюсовой клеммы до регулирующего элемента. Если обнаружите, что все контакты в норме, то нужно заменить само реле.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними.Определить «кто виноват» может быть очень просто, даже без дополнительных инструментов. Как — эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу.Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото). Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте предохранитель № 10 в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз.Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-то изоляция и т.д. Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает нормально

Проверяем провода на генераторе, не отсоединился ли провод от клеммы «61». Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это — проверьте «таблетку» (она же «шоколад») и генератор.


Нет «плюса» — Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото).Если так, то скорее всего генератор работает нормально .

Лампа горит или немного гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра в белом секторе и с нарастающей скоростью уходит к краю зеленого. Вывод — неисправен генератор . Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если кажется, что генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив отрицательную клемму АКБ, вынимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест.Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать. Вывод- генератор работает, но не выдает необходимый ток, нуждается в ремонте.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания.Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать, если закипает батарея

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» — идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанется, электролит «закипит», пластины могут покоробиться.Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте выключить ненужные электроприборы — вентилятор печки, обогрев заднего стекла, магнитолу и т. Д. Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними.О том, как все это починить.

В случаях, когда отсутствует заряд АКБ ВАЗ 2107, однозначно указать причину невозможно, так как на это влияет множество факторов.

Аккумулятор в автомобиле используется для запуска двигателя, накопления напряжения и подачи энергии потребителям, когда двигатель не работает. Для обеспечения заряда АКБ и питания всего электрооборудования при работающем двигателе используется автомобильный генератор, от исправности которого напрямую зависит срок службы АКБ.

Однако не только от генератора зависит, заряжается аккумулятор ВАЗ 2107 или нет, на степень зарядки влияют и другие факторы.

На автомобиле схема заряда аккумулятора следующая. Одна из клемм аккумулятора (минус) подключена к металлической части корпуса, это так называемая «масса». Вторая положительная клемма подключается к бортовой сети автомобиля. На большинстве автомобилей плюс постоянно подключен к клемме стартера и клемме генератора (клемма 30).Далее с вывода 30 генератора питание поступает на блок предохранителей и с блока на замок зажигания. Затем от замка питание снова поступает в блок предохранителей и через предохранитель №10 оно поступает на контрольную лампу заряда и вольтметр, а затем снова через разъем блока предохранителей питание идет на вывод №61 генератор.

Как видно из описания схемы, на пути тока от АКБ до генератора может возникнуть множество неисправностей, но зная схему питания, всегда можно отследить неисправный элемент, из-за которого ВАЗ 2207 аккумулятор не заряжается.

Первое, что нужно проверить в первую очередь, при полном отсутствии заряда на АКБ ВАЗ 2107 — это состояние предохранителя, защищающего цепь зарядки. Второй — это визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности крепления как на АКБ, так и на выводах генератора. Попутно при отсутствии зарядки АКБ нужно проверить надежность подключения «массы» от АКБ к корпусу на предмет окисления связи.Иногда достаточно подать гайку, крепящую минусовой провод к корпусу, затем сильно переместить провод и снова затянуть соединение.

Пока что были рассмотрены соединительные элементы в схеме зарядки АКБ, но самым главным всегда остается сам генератор, где большая часть неисправностей лежит при отсутствии заряда АКБ ВАЗ 2107.

Для контроля АКБ заряда, генератор снабжен реле — регулятором, отвечающим за нижний и верхний предел заряда аккумулятора, ограничивая или увеличивая бортовое напряжение.Очень часто именно в этом кроется причина недозаряда или перезарядки аккумулятора либо его полного отсутствия. Релейный регулятор не подлежит ремонту и подлежит замене, если сетевое напряжение не соответствует норме — 13,7 — 14,5 В. Релейный регулятор объединен в единый блок со щетками, состояние которых также может влиять на заряд аккумулятора. При отсутствии заряда аккумулятора причиной может быть износ щеток до предела, либо их заедание, либо зависание в щеткодержателе. Эти неисправности легко проверяются визуально, для чего узел щеток снимается с генератора и состояние, а подвижность щеток проверяется давлением руки.

На отсутствие заряда АКБ может влиять исправность диодного моста, при выходе из строя которого может отсутствовать напряжение, а также может наблюдаться недозаряд или перезаряд АКБ.

В генераторе также могут быть неисправности обмоток статора или ротора, межвитковые замыкания, обрыв или короткое замыкание.

Читайте также другие отзывы.

Самостоятельная проверка цепи возбуждения генератора на ВАЗ 2105-2107.

Если вы столкнулись с недостаточной зарядкой аккумулятора в автомобиле, то не спешите менять генератор. Не исключено, что аккумулятор не заряжен из-за неисправности проводки или лампы заряда аккумулятора на панели приборов.

Ток на обмотку возбуждения генератора подается через контрольную лампу в панели приборов. Если лампа не горит при включении зажигания, необходимо выполнить простую проверку. Эта проверка покажет, неисправен ли он — генератор, лампа или проводка.
Необходимо демонтировать крепления бачка омывателя под капотом, потянув вверх.

Открывается вид на генератор.

Удалите тонкий провод идущий от лампы в приборной панели к генератору от генератора.

Подайте массу на этот провод и включите зажигание. Если проблема в генераторе, то загорится лампа в панели приборов.
Если лампа не горит, то проблема либо в лампе, что более вероятно, либо в проводке автомобиля.
Если самостоятельный ремонт проблематичен, звоните и приезжайте в сервисный центр 8 926 3988228.

Прежде чем писать об основных причинах, по которым на ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хочу предупредить всех читателей, что приведенный мною список не полон и основан только на личном опыте эксплуатации. Итак, за мой короткий 10-летний стаж вождения мне пришлось управлять множеством автомобилей и было довольно много проблем с зарядкой аккумулятора, и я постараюсь написать здесь об основных.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его частей зарядка может полностью пропасть или стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и самая частая причина. Если их стереть до минимально допустимой высоты, то зарядка может пропасть постепенно, а потом пропасть вовсе.Чтобы решить эту проблему, нужно просто заменить кисти на новые и все.
  • Отказ диодного моста. Самые надежные диодные мосты обычно устанавливаются на автомобили ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если перегорел один из диодов или полностью сгорел весь выпрямительный блок, то его тоже нужно заменить.Процедура не очень быстрая и приятная, но особого труда не доставит. Ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложный отказ генератора, например обрыв обмотки ротора или статора. Конечно, такое бывает редко, но бывает. Стоимость этих запчастей довольно низкая, поэтому лучше покупать новые и устанавливать сгоревшие вместе, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора.Это особенно заметно в сырую или дождливую погоду, а также при попадании воды на пояс. Он начинает свистеть, в результате чего скользит по шкиву, не позволяя генератору набрать достаточную скорость для оптимальной зарядки аккумулятора.

Если у вас возникли проблемы с автомобилем, описанные выше, вы можете прочитать все процедуры обслуживания здесь :. Там все описано достаточно подробно и даже новичку информация будет очень полезной, и разобраться с ней не составит труда.

Конечно, причин пропадания зарядки может быть и больше, и кому из читателей есть что добавить, отпишитесь в комментариях, думаю, информация будет полезна всем!

возможных причин и решений. Причины не зарядки АКБ

Если вы обнаружите, что ваш ВАЗ 2107 не заряжает аккумулятор, необходимо немедленно принять меры. Продолжение использования автомобиля может привести к разрядке аккумулятора. Вам придется либо искать попутчика, готового взять машину на буксир, либо вызывать службу эвакуации.

Теория «на пальцах»: как это работает

На ВАЗ 2107 устройства могут получать питание от 2-х источников. Первый — аккумулятор, второй — генератор. Батарея подает питание при остановленном двигателе. В нем есть определенный заряд, расходуется по мере необходимости. Генератор вырабатывает электричество, но только при условии вращения ротора. То есть — при работающем двигателе.

Схема работы аккумулятора: 1. Аккумулятор, 2. Отрицательный диод, 3. Дополнительный диод, 4. Генератор, 5.Положительный диод, 6. Обмотка статора, 7. Регулятор, 8. Обмотка ротора, 9. Конденсатор, 10. Монтажный блок, 11. Контрольная лампа, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки задействовано большое количество компонентов и каждый из них может вызвать плохую зарядку или ее отсутствие. Для наблюдения за процессом зарядки аккумулятора приборная панель автомобиля оборудована сигнальной лампой.

Если система в хорошем состоянии, сигнал управления включается после завода.Но при выходе мотора в рабочий режим лампа зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что аккумулятор пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия заряда аккумулятора:

    • Дергается стрелка заряда АКБ ВАЗ 2107.
    • Управляющий сигнал не гаснет. В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит в зеленую зону.
    • При работающем двигателе напряжение на аккумуляторной батарее должно быть около 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд АКБ ВАЗ 2107 в этих пределах пока не страшен.

Падение напряжения до 12 В говорит: от генератора заряд не идет!
Лампа тусклая Зарядка АКБ ВАЗ 2107 — недозаряд АКБ.

С чего начать проверку

Если значок аккумулятора ВАЗ 2107 не горит, вольтметр дает нормальные показания, но аккумулятор при этом не заряжается, а значит, на выводах отсутствует (или недостаточен) контакт.Их сильное окисление может привести к тому, что напряжение с генератора на аккумулятор просто не придет. Поэтому необходимо снять клеммы, тщательно очистить их, а также клеммы аккумулятора, затем снова подключить аккумулятор к бортовой сети и проверить работу системы зарядки.

В случае, когда напряжение на АКБ ВАЗ 2107 все еще ниже нормы, нужно замерить его на выходе генератора при работающем двигателе. Большая разница между показаниями на выходе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий аккумулятор с генератором.Битая — требует замены.

Следующим элементом, который необходимо проверить, является ремень привода генератора. В случае разгрузки он будет скользить по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хотя зарядка будет проводиться (при условии исправной схемы), но этого будет мало. В этом случае двигатель работает, вольтметр дает норму. Однако если нагружать систему немного больше — например, включать фары — то напряжение резко падает.Потом, если заряд аккумулятора на ВАЗ 2107 пропадает, это говорит о том, что натяжной ремень слабо натянут, проскальзывает. Ремень следует подтянуть; если он износился в процессе эксплуатации — замените. Но перетягивать нельзя: чрезмерное натяжение ремня дает перегрузку насосов, подшипников генератора.

Третий компонент цепи, который проверяется при первичной диагностике, — предохранитель № 10 (в блоке предохранителей). Именно он отвечает за подачу напряжения на аккумулятор: перегорел предохранитель для зарядки аккумулятора ВАЗ 2107 — система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, то причины плохой зарядки АКБ ВАЗ 2107 искать следует дальше.

Что еще проверить

    1. Регулятор напряжения;
    2. Выпрямительный блок-генератор;
    3. диоды;
    4. Генератор на открытые обмотки;
    5. Щетка генератора в сборе;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из этих элементов приводит к тому, что система зарядки не работает, а аккумулятор ВАЗ 2107 не заряжается.

Продолжаем …
Диоды проверяются контрольной лампой или мультиметром. Если один из них выйдет из строя, придется менять весь выпрямитель.

Для проверки обмотки статора необходимо такое же устройство. Измеряется сопротивление между креплениями выпрямительного блока. Если между ними нет контактов, необходимо заменить обмотку или весь генератор.

Сам генератор часто выходит из строя из-за износа щеток. Чтобы проверить их, нужно снять щетку в сборе и измерить длину элементов.Если он составляет 5 мм или меньше, щетки необходимо заменить.

Почти все вышеперечисленные компоненты системы заменяются при выходе из строя, так как не подлежат ремонту. Устранить можно лишь некоторые неисправности генератора, но это может сделать только квалифицированный автоэлектрик.

Хуже всего, если в процессе зарядки возникли проблемы. Из-за отсутствия подзарядки аккумулятор со временем полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить двигатель стартером не получится.Завести ВАЗ-2017 с разряженным аккумулятором можно будет только с буксира или «толкача».

Что следует учитывать при выборе нового аккумулятора

По паспорту аккумулятор рассчитан на 3-5 лет активного использования (реально получается меньше). Поэтому со временем возникает необходимость покупать и подключать аккумулятор ВАЗ 2107 взамен вышедшего из строя.

При покупке нового аккумулятора следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемый и необслуживаемый.Первый вариант позволяет проверить и пополнить уровень электролита. Это позволяет использовать аккумулятор дольше.

Следующий вопрос: при какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели подходят аккумуляторы емкостью 50-60 А * ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. К тому же карбюраторные модели ВАЗ требуют более мощных аккумуляторов — они потребляют больше энергии при запуске.
По габаритам ВАЗ 2107 требует блоков питания размером 242 * 175 * 190 мм. Для них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать место жительства владельца «семерки». Те, кто живет на юге, могут приобрести менее мощный аккумулятор. Северянам советуют отдавать предпочтение АКБ повышенной емкости: в холодную погоду машина заводится с большими затратами энергии.

Противостояние атакующим

В связи с тем, что аккумулятор стоит недешево, вопрос защиты аккумулятора ВАЗ 2107 от кражи стоит достаточно остро.Открыть капот на «классике» несложно, поэтому воры пристально следят за «семерками».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая автостоянка или охраняемый гараж.
  • Установка сигнализации.
  • Крепление замка на капоте. Сразу уточним: на этот шаг идут немногие. Нужна сварка, портится внешний вид, а взломать замок для профессионала довольно просто.
  • Возьмите батарею с собой.Времени, неудобно, но эффективно. С другой стороны, если машину оставить ненадолго, она беззащитна: аккумулятор можно вынуть на стоянке в супермаркете.
  • Но все специалисты сходятся во мнении, что самая надежная защита АКБ от угона ВАЗ 2107 — комплексная. Сочетание разнонаправленных мер даст лучшие результаты!

    Видео — Защитите аккумулятор от кражи

Следует немедленно искать причину неисправности, так как под угрозой находится питание всего электрооборудования током, а также зарядка аккумулятора.

Как известно, при исправном генераторе аккумулятор не требует зарядки в течение многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть аккумулятор емкостью 55 Ач, который обычно бывает десятками, пополняется током за счет работы исправного генератора.

Типы генераторов

Чаще всего ВАЗ 2110 (с карбюраторным двигателем) комплектуется генератором 9402.3701. На инжектор ВАЗ — 3202.3771 (с поликлиновым ремнем). Но в любом случае проблемы те же, мы их рассмотрим.

Основные проблемы

Если генератор начинает ломаться, то основные причины неисправности следует искать либо в бортовой сети, либо это проблемы самого генератора. Если генератор дает зарядку, но недостаточно, то, возможно, он был слишком «загружен», поставив помимо штатного электрооборудования множество других гаджетов, и он уже работает на пределе своих возможностей.

Нашим автомобилистам было больно любить тюнинг ВАЗ 2110, добавляя, например, мощность динамика, усилитель света и т.д. В некоторых случаях некоторые меняют аккумулятор, например, ставят емкость 70 Ач, вместо обычный ВАЗовский, на 55 Ач.

Но если на первых порах это может помочь, то со временем такая батарея будет работать еще быстрее, так как штатный генератор не сможет обеспечить свой полный заряд, у него не хватит мощности для этого.

Причины разряда АКБ подробно описаны в следующем материале:

устранение неисправностей

Чтобы точно определить источник проблемы с генератором, нужно провести элементарную проверку.Если у вас нет «дополнительных» потребителей энергии, вы можете сразу искать неисправности генератора, если они есть, отключите их на время. Причем — не выключать, а именно отключать от машины.

План проверки:

  1. Измерьте возврат тока на холодном автомобиле, когда он не работает, и все его системы жизнеобеспечения выключены. Будет идеально, если возврата нет вообще. Но это случается крайне редко. Практически каждый ВАЗ 2110 где-то находится из-за недостаточного контакта, локального замыкания и т. Д.небольшая отдача все еще наблюдается. Но — он просто маленький, и не тот, в который аккумулятор может сесть за ночь парковки;
  2. Если все в норме, утечки тока нет или их мало, аккумулятор не разряжен, переподключите все устройства, которые вы (неважно, самостоятельно или с помощью наемных специалистов) установили на свой автомобиль по собственной инициативе. Повторите ту же проверку. Если выяснилось, что ток идет активно, значит, причина не в аккумуляторе и не связана с генератором, виновато не предусмотренное конструкторами ВАЗ 2110 устройство;
  3. Но если отдачи не обнаружено, то приступаем к тщательному осмотру генератора.А вот и возможные неисправности:
    недостаточно контакта щеток с кольцами ротора;
    обрыв обмотки возбуждения;
    возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. В этом случае генератор нагревается и гудит;
    обмотка возбуждения может замыкать на корпус ротора;
    могут произойти обрывы в фазной обмотке статора;
    статор может замыкать на корпус;
    возможно замыкание «плюса» на корпус;
    может выпрямлять диоды в выпрямительном блоке; Не последнее место в этом списке занимает и
    механических отказов.

Теперь рассмотрим все вышеперечисленные неисправности генератора более подробно.

Слабый контакт

Контакт может стать слабым из-за загрязнения или смазки щеток, контактных колец ротора. Другой виновник — усадка пружин, давящих на щетки, а также зависание самих щеток. Эти недостатки могут увеличить сопротивление поля и даже прервать цепь.

Обычно помогает протирание тряпкой, смоченной в бензине. Сильно изношенные щетки необходимо заменить новыми, заодно и проверить пружины. Если кольца окислились, их можно протереть стеклотканью.

Обрыв обмотки

Обрыв обмотки возбуждения означает отсутствие заряда аккумулятора. Чтобы определить это, часто достаточно просто положить руку на генератор. В перерыве нагревается. Для точной проверки нужно отсоединить конец обмотки возбуждения от щетки, подключить провода аккумулятора (через вольтметр или лампочку) к выводу W генератора (через вольтметр или лампочку).

Если есть обрыв, то стрелка вольтметра не отклонится, и лампочка не загорится. Чтобы выяснить, какая из катушек не дает работать генератору, подключите провода от аккумулятора к каждой отдельно. Наконец, проверяется пайка и выводы катушек. Если разрыв внутренний, катушку нужно заменить, при этом помогает внешняя пайка.

Межвитковая цепь

Межвитковое короткое замыкание может произойти в любой из катушек катушки возбуждения. В этом случае обмотка нагревается, ток возбуждения увеличивается.Для определения короткого замыкания недостаточно отметить, какая из них греется, нужно измерить сопротивление каждой катушки омметром.

Замыкание на корпус ротора

При этой неисправности замыкается вся обмотка возбуждения, и генератор просто не работает. Чаще всего замыкается на корпусе в местах выходных концов обмотки к контактным кольцам ротора. Проверяем лампочкой с напряжением 220 В.

Один провод подключаем к любому контактному кольцу, другой — к сердечнику ротора или его валу. В случае короткого замыкания загорится лампочка. Вы не пойдете с таким генератором, поэтому вам нужно либо изолировать, либо заменить обмотку.

Короткое замыкание в фазной обмотке статора

Чаще всего короткое замыкание возникает при разрыве изоляции между витками обмоток статора. При этом генератор очень горячий, он недостаточно заряжает аккумулятор, так как это происходит только при очень высоких оборотах двигателя.

Статор замыкается на корпус

Как и при других неисправностях, у генератора беда: сильно нагревается, гудит, падает мощность.Испытание проводится с помощью лампы 220 В. Один вывод размещен на сердечнике, другой — на одном из выводов обмотки. При коротком замыкании загорается лампа. Ремонт заключается в замене неисправных катушек.

Плюсовой зажим замыкается на корпус

Эта неисправность приводит не только к сильному перегреву генератора, но и к выходу из строя диодов в выпрямительном блоке. Что, в свою очередь, вызывает короткое замыкание в аккумуляторе. Может не только сильно разрядиться, но и выйти из строя.

Механические неисправности

Первое место среди механических неисправностей ВАЗ 2110 занимает натяжение ремня. В этом случае шкив генератора обычно очень горячий. К тому же не хватает зарядки аккумулятора. Также проверьте все на предмет плохого контакта, обрывов и т. Д.

Поэтому независимо от того, кто у вас, карбюраторный автомобиль или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Прежде чем писать об основных причинах, по которым на ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хочу предупредить всех читателей, что приведенный мною список не полон и основан только на личном опыте эксплуатации.Итак, за мой короткий 10-летний стаж вождения мне пришлось управлять множеством автомобилей и было довольно много проблем с зарядкой аккумулятора, и я постараюсь написать здесь об основных.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его частей зарядка может полностью исчезнуть или стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на АКБ:

  • Износ щеток генератора.Это очень частая и самая частая причина. Если их стереть до минимально допустимой высоты, то зарядка может пропасть постепенно, а потом пропасть вовсе. Чтобы решить эту проблему, нужно просто заменить кисти на новые и все.
  • Отказ диодного моста. Самые надежные диодные мосты обычно устанавливаются на автомобили ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит.Если перегорел один из диодов или полностью сгорел блок выпрямителя, то его тоже нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит. Ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, например обрыв обмотки ротора или статора. Конечно, такое бывает редко, но бывает. Стоимость этих запчастей довольно низкая, поэтому лучше покупать новые и устанавливать сгоревшие вместе, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Это становится особенно заметно в сырую или дождливую погоду, а также при попадании воды на ленту. Он начинает свистеть, в результате чего скользит по шкиву, тем самым не позволяя генератору набрать достаточную скорость для оптимальной зарядки аккумулятора.

Если у вас возникли проблемы с автомобилем, описанные выше, вы можете прочитать все процедуры обслуживания здесь :. Там все достаточно подробно описано и даже новичку информация будет очень полезной, и разобраться с ней не составит труда.

Конечно, причин пропадания зарядки может быть и больше, и кому из читателей есть что добавить, отпишитесь в комментариях, думаю, информация будет полезна всем!

Бывает, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка ВАЗ 2107. Отсутствие или плохой заряд определяется отключением одной из клемм при работающем двигателе. Если машина начинает глохнуть или двигатель начинает работать нестабильно, то заряда нет.Есть несколько причин, по которым генератор дает слабую зарядку или вообще не заряжается.

Из-за чего не заряжается генератор ВАЗ 2107?

  1. Износ щеток генератора. Нормальная длина щеток генератора должна быть не менее 12 мм. Если при замерах их длина оказалась меньше номинальной, то щетки необходимо заменить на новые.
  2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов также может вызвать недостаточную зарядку.Проверить состояние диодного моста можно простым тестером с лампой. Все диоды работают как проводники тока только в одном направлении. Получается, что если поменять полярность подключения, то лампа то горит, то не горит.
  3. Возможно, на ВАЗ 2107 нет заряда, потому что неисправно реле напряжения (планшет), или, как это правильно называется, реле регулятора напряжения. Это небольшое устройство поддерживает напряжение от 13 до 14 вольт на разных скоростях генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеренных вольтметром при работающих двигателях), то можете смело заявлять о неисправности реле.Если по этой причине вызвана плохая зарядка аккумулятора ВАЗ 2107, то замените реле напряжения на новое. Но прежде чем идти покупать, рекомендуется взять с собой вольтметр и проверить работу реле прямо возле магазина, потому что особенности зарядки аккумулятора на разных автомобилях индивидуальны и он может не сработать у вас, быть исправным. К тому же отказ реле напряжения — очень частое явление.
  4. Эту причину разумнее было поставить на третье место, но, поскольку для ее идентификации требуется квалификация электрика, она выделена отдельно.Бывает, но редко, что генератор дает слабый заряд из-за неисправности обмоток статора и ротора. Это могут быть: между короткими замыканиями фаз или обрывом фазы. Ремонт генератора, в этом случае рекомендуется доверить обученному электрику.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений.Как — эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу. Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото).Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте предохранитель № 10 в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз. Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-нибудь изоляция и т. Д.Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не оторван ли провод от клеммы «61». Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это — проверьте «таблетку» (она же «шоколадку») и генератор.


Нет «плюса» — Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото). Если так, то скорее всего генератор работает нормально .

Лампа продолжает гореть или немного гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра находится в белом секторе и с возрастающей скоростью уходит к краю зеленого. Вывод — неисправен генератор . Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если кажется, что генератор работает, но батарея постепенно разряжается. выполните еще одну проверку.Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму АКБ, снимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест. Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать.Вывод — генератор работает, но не выдает требуемый ток, требует ремонта.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания. Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать, если закипает батарея

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» — идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанется, электролит «закипит», пластины могут покоробиться. Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте отключить ненужные электроприборы — вентилятор печки, обогрев заднего стекла, магнитолу и т. Д.Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними. О том, как все это починить.

причин. Почему генератор не заряжает аккумулятор

Без правильно заряженного аккумулятора работа машины невозможна. Если вы заметили, что на ВАЗ 2107 нет заряда, неисправность необходимо немедленно устранять. Если продолжать пользоваться автомобилем, особенно ночью, аккумулятор очень быстро сядет и придется использовать буксир или эвакуатор.Чтобы понять, почему нет зарядки аккумулятора и как решить проблему, нужно начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и других электрических цепей ВАЗ 2107 требуется напряжение постоянного тока в бортовой сети. Когда двигатель не запускается, батарея поддерживает надлежащее напряжение. После запуска двигателя генератор автомобиля обеспечивает питание от аккумулятора и поддерживает напряжение бортовой сети при пропадании 13.6-14,2 В. Независимо от частоты вращения двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, изменяющее напряжение цепи возбуждения генератора. Если напряжение поднимается выше допустимого уровня, ток обмотки уменьшается, уменьшая выходное напряжение. Наоборот.

Если у вас пропала зарядка ВАЗ 2107, причины могут быть следующие:

  • неисправность реле-регулятора;
  • обрыв или плохой контакт в цепи возбуждения или выходном напряжении генератора;
  • Генератор с открытым ремнем.

Восстановление нормальной работы генератора следует начинать с определения причины отсутствия заряда аккумулятора.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первым признаком отсутствия зарядки является горящая контрольная лампа на панели приборов или стрелка вольтметра, которой нет в зеленом секторе при работающем двигателе. Более надежный способ — проверить напряжение на АКБ с помощью вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторной батарее равно 13.9 ± 0,3 В. Когда аккумулятор не заряжен, напряжение на нем примерно 12 В.

Важно: во избежание выхода из строя реле регулятора и электронного блока управления двигателем запрещается снимать клеммы АКБ при проверке напряжения бортовой сети при работающем двигателе.

Низкое и высокое напряжение бортовой сети вредит аккумуляторной батарее. В первом случае он разряжается, во втором — выкипает электролит, что приводит к выходу аккумулятора из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Для выявления и устранения неисправностей необходимы следующие приборы и инструменты:

  • мультиметр;
  • Контрольная лампа 12 В;
  • отвертка плоская;
  • плоскогубцы;
  • наждачная бумага.

Устранение неисправностей при зарядке аккумулятора ВАЗ 2107

Для начала стоит проверить состояние ремня генератора — именно генератор заставляет генератор вращаться и генерировать ток.Этот ремень приводит в действие насос охлаждающей жидкости, поэтому эта неисправность также проявляется в перегреве двигателя.

Если контрольная лампа заряда не горит, вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Необходимо снять провода с АКБ и зачистить клеммы АКБ и провода наждачной бумагой. Если заряд не появился, необходимо измерить напряжение на выводе «30» (выход генератора) при работающем двигателе.Если напряжение на этом выводе и на аккумуляторе сильно различается, нужно очистить контакты и прозвонить провод от генератора к аккумулятору. Неисправный провод необходимо заменить.

Если при работающем двигателе напряжение в бортовой сети находится в пределах нормы, но при подключении нагрузки (фары) падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень проскальзывает. Правильно натянутый ремень должен прогибаться на 12-17 мм с усилием 10 кгс.Ослабленный ремень необходимо подтянуть или заменить.

Важно: при слишком натяжении ремня возникает чрезмерная нагрузка на подшипники генератора и насоса, что может привести к их выходу из строя.

Другими причинами отсутствия заряда могут быть пробитый выпрямительный диод на генераторе, обрыв или короткое замыкание обмотки ротора или статора.

Диоды можно проверить мультиметром или контрольной лампой. С помощью мультиметра можно проверить сопротивление диодов в том направлении, в котором они должны быть заблокированы.Чтобы проверить контрольную лампу, снимите «+» клеммы с батареи и подключите контрольную лампу. Провод контрольной лампы должен последовательно касаться трех болтов выпрямительных устройств. Затем проделайте ту же операцию, только отключив клемму «-». Если лампа загорается, проверяемый диод неисправен.

При выходе из строя одного из диодов блок выпрямителя диода необходимо заменить.

Обрыв обмотки статора определяется мультиметром путем измерения сопротивления между болтами крепления выпрямительного блока.Отсутствие контакта обмотки с другим говорит о его поломке. В этом случае замените обмотку или генератор в сборе.

Частой причиной отказа генератора является износ щеток. Чтобы их проверить, нужно разобрать щеточный узел. Длина щеток должна быть больше 5 мм, в противном случае их необходимо заменить. Также кисти могут закручиваться или «залипать» в лунках. Поэтому необходимо обязательно проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюраторный) ничем не отличается от агрегата для инжекторного варианта «семерки».Поэтому все советы по проверке и ремонту генератора актуальны для обеих версий автомобиля.

Если контрольная лампа не горит и другие устройства не работают при работающем двигателе, нет зарядки аккумулятора, причина в перегоревшем предохранителе или выходе из строя замка зажигания (реле).

Причиной отсутствия зарядки аккумулятора может быть поломка реле регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от АКБ, а к левому — «-» и проверить напряжение на щетках, которое должно быть равным 12 В.Если напряжение ниже, реле-регулятор необходимо заменить.

Эта неисправность бортовой электросети может быть вызвана разными причинами. В принципе, его самоустранение несложно, и с этой работой справится даже любитель. Главное, иметь четкое представление о том, где, что и как проверить, не заряжает ли генератор аккумулятор.

Электросхемы разных автомобилей — это разные инженерные решения, иногда довольно сильно. Поэтому далее — рекомендации общего характера относительно основных, наиболее типичных причин отсутствия зарядки автомобильного аккумулятора.Но если вы понимаете принцип устранения неисправностей и знаете устройство, комплектацию своего автомобиля, то устранить его не составит труда вне зависимости от модификации автомобиля. Причем все проблемы практически идентичны, независимо от того, какой тип генератора установлен для питания бортовой сети.

Отсутствие зарядки автомобильного аккумулятора — возможные причины

Внешние неисправности

Поиск неисправного участка (элемента) нужно начать с диагностики электрической цепи и проверки состояния всех ее составных частей.Практика показывает, что сам генератор выходит из строя не так часто, а отсутствие зарядного тока вызвано, как правило, внешними факторами. Кроме того, такие дефекты намного проще обнаружить и устранить, да и времени на это не потребуется.

Контактное окисление

Одна из самых распространенных и простых неисправностей. В первую очередь проверьте состояние клемм подходящих проводов на самом аккумуляторе. Даже если хозяин автомобиля планомерно обслуживает аккумулятор, это не значит, что с контактами все хорошо.Кроме того, заодно полезно проверить их герметичность. Часто отсутствие зарядки связано с тем, что клеммы проводов, прикрепленных к аккумулятору, «гуляют». Как следствие плохой контакт или обрыв цепи заряда.

Защита от возгорания

Блок предохранителей — еще одно «слабое» место для автомобиля, и это вполне объяснимо. Он редко в нее заглядывает, хотя контактные группы там есть. Так уж случилось, что причина в этом. Иногда достаточно просто перевернуть плавкую вставку в посадочном пазу, и неисправность устраняется.Одновременно следует проверить исправность соответствующего предохранителя. Если у вас под рукой нет электросхемы, и непонятно, какая из серий отвечает за зарядку аккумулятора, то поверке подлежат все защитные элементы, расположенные в этом блоке.


Дефект приводного ремня

Самая простая причина — недостаточное натяжение. Поэтому при работающем двигателе он скользит по шкиву и не вращает ротор генератора. Выход очевиден — сделайте затяжку.Что ж, если есть обрыв, выход один — замена ремня.

Неисправность в регуляторе напряжения

Это устройство в зависимости от года выпуска (до или после 1996 г. для большинства отечественных автомобилей) отличается внутренней схемой. Исправность проверяют с помощью контрольной лампочки, выводы от которой подключены к определенным точкам цепи. Нет смысла описывать весь процесс (хотя это несложно), так как метод и результат зависят от модификации генератора и производителя.

Если есть подозрение на некорректную работу регулятора, лучше обратиться в сервисную мастерскую, так как самодиагностика часто бывает ошибочной. Особенно, если нет практики выявления неисправности в этом устройстве.


Неисправности генератора

Чрезвычайный износ щеток

Легко определить визуально. Решение однозначное — замена. Как вариант — их загрязнения. В этом случае достаточно провести простейшее обслуживание, и генератор снова зарядит аккумулятор.

Поломка подшипника привода

В этом случае генератор необходимо разобрать и отремонтировать.

Неисправен диодный мост

Если он точно виноват, то ему придется менять всю сборку (в зависимости от типа генератора).


Проблемы с обмоткой

Самостоятельно определить истинную причину довольно сложно. Но даже специалист на месте может констатировать только факт неисправности генератора. Вне зависимости от того, короткое ли это замыкание или межвитковое замыкание, обрыв, прибор придется снять и сдать в ремонт.Или купите новый.

С помощью мультиметра можно сэкономить время на выявление неисправности в цепи заряда. В этом случае проверка должна начаться с самого генератора. Что делать?

  • Отсоедините клеммную колодку и проверьте номинальное напряжение на выходе устройства (необходимые данные отражены в паспорте).
  • Если это нормально, то подключите по очереди всех потребителей. Для этого вам понадобится схема. Достаточно частая причина низкого зарядного тока — его повышенная утечка.Проведя последовательные действия и произведя измерения, можно найти аварийный участок электрической цепи. Это либо сильно изношенная изоляция провода, либо неисправный прибор.
  • Слабый свет в цепи заряда указывает на то, что это так, но сила тока недостаточна. Если он гаснет с нарастающей скоростью, то в первую очередь следует проверить клеммы аккумулятора и состояние щеток генератора.
  • Слабая зарядка характерна для тех автомобилей, владельцы которых с энтузиазмом модернизируют своего железного коня, устанавливая приборы и системы, не предусмотренные штатной комплектацией и питающиеся от бортовой сети.Генератор явно не предназначен для этого, и в то же время его мощности по обеспечению электроэнергией и оборудованием, и аккумулятором не хватает. Любителям тюнинга стоит это учитывать и не тратить время на поиски мнимой неисправности.


В статье даны рекомендации по поиску простейших дефектов в цепи заряда аккумулятора и в самом генераторе. Но в большинстве случаев их достаточно не только для проведения первичной диагностики бортовой системы автомобиля, но и для устранения мелких неисправностей.И, тем не менее, следует соблюдать одно из главных правил ремонта: не знаешь — не ходи. При возникновении затруднений лучше обратиться к специалисту. В первую очередь это касается владельцев импортных автомобилей.

Удачи Вам в изучении электрической схемы своего железного коня и устранении неисправностей!

Порядок определения коэффициента трансформации электросчетчика

Проблемы с электрооборудованием автомобиля достаточно распространены, поэтому в списке неисправностей они занимают лидирующее место.Их условно можно разделить на неисправности источников тока и неисправности потребителей. Основными источниками питания автомобиля являются аккумуляторные батареи и генераторы. Неисправности этих устройств приведут к общей неисправности транспортного средства и невозможности его эксплуатации в стабилизированных и нормальных условиях. Кроме того, велика вероятность того, что автомобиль сможет полностью обездвижить себя. Электрооборудование автомобиля, в частности генератор и аккумулятор, работают в тесной связи друг с другом.Если одно устройство выйдет из строя, это повлечет за собой поломку второго.

1. Типы генераторов

Основная задача генераторного устройства — преобразование механической энергии в электрическую. Это аккумулятор зарядного устройства, обеспечивающий питание всего объекта. Генератор автомобиля расположен перед двигателем внутреннего сгорания. Забивание его производится с помощью устройства коленчатого вала автомобиля. Следует продумать устройство этого оборудования. Ротор — устройство, создающее магнитное поле — представляет собой вал с обмоткой возбуждения.

Каждая половина этой обмотки расположена с противоположных сторон. Все контактные кольца вырабатывают энергию на обмотку генератора. Сам ротор приводится в движение ременной передачей. В конструкции статора предусмотрены обмотка и сердечник. Именно эта часть вырабатывает ток переменной величины, который, в свою очередь, начинает двигаться дальше по одному контуру через кольца. Однако изначально необходимо снимать заряд прямо с рамки. Чтобы ток возбуждения падал непосредственно на кольца, необходимо использовать устройства щеточного узла.

Выпрямительный блок в этой конструкции отвечает за преобразование переменного напряжения. Он вырабатывается генератором автомобиля и благодаря такой обработке приобретает характеристику постоянного тока. Это устройство представляет собой пластину, в которой расположены диоды. В некоторых системах схема подключения предусматривает наличие дополнительной отдельной пары обмоток возбуждения. В таком случае сам ток не сможет протекать напрямую через аккумуляторное устройство, если на двигатель не подается питание.

Поддержка напряжения автомобильного генератора в заданных пределах будет осуществляться с помощью специального регулятора. Это устройство может напрямую влиять на длительность и частоту импульсов тока. Схема такого регулятора состоит из специальных датчиков, выполняющих множество разнообразных и необходимых функций.

В современном мире существует два типа специализированных транспортных генераторов — переменного тока и постоянного тока . единиц постоянного тока использовались до 60-х годов прошлого века.Сейчас эти инструменты до сих пор встречаются в автомобилях не легкового типа. Магнитное поле в таких устройствах создается через обмотку статора, а сам ток снимается с помощью неподвижных щеток из силовой обмотки якоря. Цепь постоянного тока в генераторе предусматривает параллельное соединение элементов данных.

Автомобильные генераторы переменного тока, ориентированные на переменный ток, были изобретены еще в 1946 году. Схема и принцип работы таких устройств довольно просты. Самое главное — это их достоинства, которые заключаются в уменьшении веса и габаритов, повышенной надежности и срока службы.Наиболее заметными конструктивными отличиями между двумя типами генераторов являются: Основные для автомобиля — параметры мощности. Это генератор переменного тока, при прочих равных он сможет обеспечить наивысший показатель такого параметра.

2. Основные проблемы

В случае, если генераторное устройство начало выходить из строя, то причины проблем и неисправностей сначала следует искать в бортовой сети автомобиля или в самом генераторе. В том случае, если генератор будет давать недостаточную зарядку, проблема может заключаться в его чрезмерной нагрузке, в результате чего устройство работает на пределе.Довольно часто отечественные автомобилисты настраивают автомобили, добавляя мощность динамиков, усиливая свет, покупая массу полезных гаджетов. Это то, что вызовет расстройство генераторного устройства, так как оно будет работать на пределе своих возможностей, в результате чего уровень его износа значительно возрастет.

3. Устранение неисправностей

Для того, чтобы максимально точно определить неисправности в генераторе, автомобилисту потребуется произвести достаточно простую, но детальную проверку. Если у автомобилиста нет дополнительных потребителей энергии, то можно сразу приступить к поиску неисправности генератора.Первоначально необходимо будет измерить возврат тока в холодном автомобиле. В этот период необходимо отключить все системы его жизнедеятельности. Оптимальным вариантом будет, если возврата нет вообще. Однако такая радость случается очень редко. Почти всегда в результате определенного недостаточного контакта или локального замыкания он небольшой, но отдача присутствует. Если отдача большая, то неисправность просто не исправить.

Если все в порядке, тока утечки не будет или его потери очень малы, аккумулятор устройства не разряжен, необходимо заново подключить все устройства, которые установлены на ТС, и повторить тот же тест еще раз. Если ток начинает активную утечку, то причина будет не в аккумуляторе и не будет подключаться к генератору, а виноват сам прибор.

В случае отсутствия отдачи необходимо провести более тщательный осмотр генераторного устройства. Таких неисправностей может быть много: недостаточный контакт колец ротора со щетками; при наличии обрыва обмотки возбуждения; присутствует межвитковое закрытие; обрывы расположены в фазной обмотке статора; обмотка закрывает корпус ротора; статор закрывает корпус; замыкание «плюса» на корпус; механические сбои и др.

4. Слабый контакт

Часто возникает проблема слабого контакта, возникающая при смазывании или загрязнении щеток контактных колец роторного устройства. Кроме того, причиной может быть усадка пружин, давящих на щетки. Также проблема может быть в самих щетках, которые просто могли зависнуть. Все эти недостатки могут увеличить сопротивление возбуждения, прервать одиночную цепь. Часто в таком случае спасает протирание тряпкой, предварительно пропитанной бензином. Довольно часто сильно изношенные щетки заменяют новыми и проверяют пружины. Если кольца окислились, их можно очистить стеклянной шкуркой.

5. Обрыв обмотки

Если в обмотке возбуждения обрыв, то заряда аккумулятора не будет. Для определения такого рода неисправности достаточно просто положить руку на генераторное устройство. В случае обрыва прибор не нагреется. Чтобы проверить это максимально точно, необходимо отсоединить от щетки конец обмотки возбуждения, и к нему вместе с зажимом генератора подсоединить провода аккумуляторной батареи.

В том случае, если произошел обрыв обмотки, стрелка вольтметра не отклонится, и лампочка не загорится. Для определения катушки, не позволяющей работать целому генератору, провода от АКБ подключаются к каждой отдельно. После всего, что было проделано, необходимо проверить выводы и пайку катушек. При возникновении внутренней поломки устройство змеевика необходимо заменить. В том случае, если произошла внешняя поломка, то нужно просто нанести пайку.

6. Межвитковое закрытие

Любая катушка обмотки возбуждения может оказаться в ситуации, когда возникает межвитковое замыкание. В этом случае обмотка нагреется, в результате чего ток возбуждения возрастет. Чтобы определить такого рода проблему, нужно знать, какая обмотка нагревается, после чего необходимо измерить каждую катушку омметром.

7. Крышка корпуса ротора

Когда возникает такая проблема, вся обмотка возбуждения выходит из строя, в результате чего генератор просто не работает.Часто такая проблема возникает на корпусе в тех местах, где выводятся концы намотки к контактным кольцам ротора. Все это проверяется лампочкой, напряжение которой составляет 220 В. Один провод подключается к любому контактному кольцу, а другой провод должен быть подключен к сердечнику ротора. Его также можно прикрепить к валу. Это просто. Если есть закрытие, загорится свет. Такой генератор не сможет обеспечить нормальную работу автомобиля.

8. Неисправность фазной обмотки статора

Очень часто замыкание происходит непосредственно при разрушении изоляции между катушками в катушках статора.Сам генератор будет очень горячим, он не сможет полностью зарядить аккумулятор, так как это может произойти только при чрезмерно высоких оборотах коленчатого вала.

9. Статор закрывает корпус

Как и другие виды укупорки, у этого есть свои недостатки. Избыточный нагрев, снижение мощности и сильный гул — вот чем будет сопровождаться такая поломка. Проверка должна производиться специальной лампой на 220 В. Один вывод должен быть помещен на сердечник, а другой — на один из выводов обмотки.В случае короткого замыкания загорится лампа. Вся проблема ремонта решается очень просто — заменой неисправных катушек.

10. Механические неисправности

Основная механическая проблема — натяжение ремня. Часто такая проблема связана с чрезмерным нагревом шкива генератора. Кроме того, не происходит достаточной зарядки аккумулятора. Поэтому необходимо также обратить внимание на возможность плохого или нарушенного контакта. Исходя из этих соображений, нет никакой разницы, карбюраторный двигатель в машине, или инжектор — автовладелец всегда должен следить за генератором, а в случае неисправности быстро на него реагировать.

Подпишитесь на наши ленты на

Так уж сложилось, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка аккумулятора ВАЗ 2107. Отсутствие или плохой заряд определяется отключением одной из клемм при работающем двигателе. Если автомобиль начинает глохнуть или двигатель работает нестабильно, плата не взимается. Есть несколько причин, по которым генератор дает слабый заряд или вообще не заряжается.

Из-за чего не заряжается генератор на ВАЗ 2107?

  1. Изношены щетки генератора.Нормальная длина щеток генератора должна быть не менее 12 мм. Если при замере их длина оказалась меньше номинала, то щетки следует заменить на новые.
  2. Повреждение диодного моста. Горение или плохой контакт одного или нескольких диодов также могут вызвать недостаточную зарядку. Проверить состояние диодного моста можно простым тестером с лампой. Все диоды работают как проводники тока, только в одном направлении. Оказывается, если поменять полярность подключения, то лампа будет гореть, не гореть.
  3. Возможно, на ВАЗ 2107 нет заряда, из-за неисправности реле напряжения (планшета) или, как его правильно называют, реле регулятора напряжения. Это небольшое устройство поддерживает напряжение от 13 до 14 вольт при различных скоростях генератора. Если первые две причины вас не тронули, а напряжение в общей бортовой сети ниже номинальных значений (измерено вольтметром при работающем двигателе), то смело можем констатировать неисправность реле. Если по этой причине вызвана плохая зарядка аккумулятора ВАЗ 2107, то замените реле напряжения на новое.Но перед тем, как пойти его покупать, рекомендуется взять с собой вольтметр и проверить работу реле прямо возле магазина, так как особенности зарядки аккумуляторов на разных автомобилях индивидуальны и он может не подойти вам, будучи в хорошем состоянии. К тому же неисправность реле напряжения — очень частое явление.
  4. По этой причине разумнее было поставить третье место, но так как для его определения необходимы навыки электрика, он выделяется отдельно.Бывает, но редко, что генератор дает слабый заряд из-за неисправностей в обмотках статора и ротора. Это могут быть: между замыканиями фаз или обрывом фазы. Ремонт генератора, в этом случае рекомендуется доверить обученному электрику.


Если вы обнаружите, что ваш ВАЗ 2110 не дает заряд генератору, следует сразу искать причину неисправности, т.к. под угрозой обеспечение током всего электрооборудования, а также зарядка аккумулятора.

Как известно, при работающем генераторе аккумулятор не требует зарядки многие месяцы и годы, сохраняя при этом не менее 60% заряда. То есть аккумулятор емкостью 55 Ач, которые обычно комплектуются десятками, наполняется током за счет работы исправного генератора.

Типы генераторов

Чаще всего ВАЗ 2110 (с карбюраторным двигателем) комплектуется генератором 9402.3701. Форсунка ВАЗ — 3202.3771 (с поликлиновым ремнем). Но в любом случае проблемы те же, мы их рассмотрим.


Основные проблемы

Если генератор начинает подкачивать, то основные причины неисправности следует искать либо в бортовой сети, либо это проблемы самого генератора. Если генератор дает зарядку, но недостаточную, то, возможно, он слишком «загружен», ставя помимо штатного электрооборудования еще массу других гаджетов, и работает уже на пределе своих возможностей.

Уж больно наши автомобилисты любят тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т. Д.Кто-то в таких случаях меняет аккумулятор, например, ставит емкость 70 Ач, вместо обычных ВАЗ 55 Ач.

Но если на первых порах это может помочь, то со временем такая батарея сядет еще быстрее, так как штатный генератор не сможет обеспечить ее полную зарядку, ему не хватает мощности для этого.

поиск и устранение неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «дополнительных» потребителей энергии, вы можете сразу искать неисправности в генераторе, если есть, отключите их на время.Причем — не выключать, а именно отключать от машины.

План тестирования:

  1. Измерьте возврат тока на холодном автомобиле, пока он не работает, и все его системы жизнеобеспечения отключены. Было бы идеально, если бы вообще не было возврата. Но это случается очень редко. Практически на каждой ВАЗ 2110 где-то из-за недостаточного контакта, местного контура и т.д. все же наблюдается небольшой возврат. Но — он маленький, и не тот, в который аккумулятор может сесть за ночь парковки;
  2. Если все в норме, тока утечки нет или они мизерные, аккумулятор не разряжен, подключите все те устройства, которые вы (не важно, сами или с помощью наемных специалистов) по собственной инициативе установили на средство передвижения.Повторите ту же проверку. Если выясняется, что ток идет активно, значит, причина не в аккумуляторе и не подключении к генератору, виновато устройство, которое специально не предусмотрено ВАЗ 2110;
  3. Но если и потом отдача не обнаружена, приступайте к тщательному осмотру генератора. И здесь есть масса возможных неисправностей:
    недостаточно контакта щеток с кольцами ротора;
    обрыв обмотки возбуждения;
    возможно межвитковое соединение непосредственно в катушке обмотки возбуждения.В этом случае генератор греется и гудит; Обмотка возбуждения
    может замыкаться на корпус ротора;
    также могут возникать обрывы в фазной обмотке статора;
    статор может замыкаться на корпусе;
    возможно замыкание «плюса» на корпус;
    в выпрямительном блоке может пробить диоды;
    Механические неисправности также занимают не последнее место в этом списке.

А теперь рассмотрим подробнее все вышеперечисленные неисправности генератора.

Плохой контакт

Контакт может стать слабым при загрязнении или смазке щеток, контактных колец ротора.Еще один виновник — усадка пружин, нажатие на щетку, а также зависание самих щеток. Эти недостатки могут увеличить сопротивление возбуждения и даже разорвать цепь.

Обычно помогает протирание тканью, смоченной бензином. Сильно изношенные щетки необходимо заменить новыми и одновременно проверить пружины. Если кольца окислились, им поможет очистка стеклянной шкуркой.

Обрыв обмотки

При обрыве обмотки возбуждения зарядка аккумулятора не происходит.Чтобы определить это, часто достаточно положить руку на генератор. С перерывом греется. Для точной проверки необходимо отсоединить от щетки конец обмотки возбуждения, к ней, и зажим W генератора для подсоединения (через вольтметр или лампочку) проводов аккумулятора.

При обрыве стрелка вольтметра не отклонится, и лампочка не загорится. Чтобы выяснить, какая из катушек не дает работать генератору, к каждой отдельно подключаются провода от аккумулятора.Наконец, проверьте пайку и клеммы катушки. Если поломка внутренняя, катушку нужно заменить, помогает внешняя пайка.

Межвитковый затвор

Межвитковое короткое замыкание может произойти в любой из катушек обмотки возбуждения. В этом случае обмотка нагревается, ток возбуждения увеличивается. Для определения схемы недостаточно отметить, какая из них нагревается, нужно измерить сопротивление каждой катушки омметром.

Замыкание на корпус ротора

При этой неисправности замыкается вся обмотка возбуждения, и генератор просто не работает.Чаще всего он закрывает корпус в местах выхода концов обмотки на контактные кольца ротора. Проверить эту лампочку с напряжением 220 В.

Один провод подключается к любому контактному кольцу, другой — к сердечнику ротора или его валу. В случае короткого замыкания загорится лампочка. С таким генератором не пойдёшь, поэтому нужно либо изолировать, либо заменить обмотку.

Короткое замыкание в фазной обмотке статора

Чаще всего замыкание возникает при пробое изоляции между витками обмоток статора.В этом случае генератор сильно нагревается, он недостаточно заряжает аккумулятор, так как это происходит только при очень высоких оборотах коленчатого вала.

Статор закрывает корпус

Как и с другими затворами, с генератором беспорядка: он очень горячий, гудит, мощность его снижена. Испытание проводится с помощью лампы 220 В. Один вывод ставится на сердечник, другой — на один из выводов обмотки. При коротком замыкании — загорается лампа. Ремонт заключается в замене неисправных катушек.

Зажим «плюс» закрывает корпус

Эта неисправность приводит не только к сильному перегреву генератора, но и к пробою диодов в выпрямительном блоке. Что, в свою очередь, вызывает замыкание аккумулятора. Может не только сильно разрядиться, но и выйти из строя.

Механические неисправности

Первое место среди механических неисправностей ВАЗ 2110 занимает натяжка ремня. В этом случае шкив генератора обычно очень горячий. К тому же не хватает зарядки аккумулятора.Также проверьте все на предмет плохого контакта, обрыва и т. Д.

Поэтому, независимо от того, у вас машина карбюраторная, или инжекторная, с генератором лучше не шутить, а при обнаружении неисправностей оперативно на них реагировать.

ВАЗ 2109 не работает карбюратор-генератор

В машине два источника тока — аккумулятор и генератор. Аккумулятор используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при выключенном двигателе.

При работающем двигателе основной источник тока — генератор — подает электрический ток на всех потребителей, включая систему зажигания, и заряжает аккумулятор.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, это означает, что ток от генератора в бортовую сеть не течет и запас энергии аккумуляторной батареи расходуется. Этот запас ограничен и зависит от емкости. Если аккумулятор полностью заряжен, в гараж можно ехать без генератора, но лучше попытаться устранить неисправность на месте.

Схема генератора

2. Проверьте, не оборван ли ремень привода генератора.

Если ремень не поврежден, проверьте его натяжение.

Надавите большим пальцем на ремень сверху и посмотрите, насколько он изогнут.

Нормальное натяжение обеспечивается при изгибе ремня на 10-15 мм.

Если натяжение ремня слабое, используйте ключ на 17, чтобы ослабить гайку, крепящую генератор к регулировочному кронштейну, вставьте монтажную лопасть между генератором и блоком двигателя и используйте этот рычаг, чтобы отвести генератор от двигателя.Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель.

4. Проверить провод от генератора к «плюсовой» клемме аккумуляторной батареи. К нему подключаются два провода: более толстый соединяет аккумулятор со стартером, а тонкий — с генератором.

Возможно, провод оборван, повреждена внутренняя изоляция, либо он имеет окисленные или ненадежные контакты.

Отремонтировать и запустить двигатель.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Для снижения потребления тока при движении автомобиля с неисправным генератором по возможности выключите магнитолу, избыточное освещение, вентилятор отопителя, обогреватель стекла и т. Д.

Проверка регулятора напряжения на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В, класс точности не хуже 1.0. Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между выводом «30» и массой генератора. Напряжение должно быть в пределах 13,6–14,6 В. В случае, если имеет место систематическая недозаряд или перезарядка аккумулятора и регулируемое напряжение не укладывается в эти пределы, регулятор напряжения необходимо заменить.

а) Проверить схему регулятора выходного напряжения до 1996 г.

б) Проверить схему регулятора выходного напряжения после 1996 г.

Регулятор (поз.3), снятый с генератора, проверяется по приведенной выше схеме.

Регулятор, который использовался до 1996 года, лучше всего проверять в сборе с щеткодержателем, так как он может сразу обнаружить обрыв щеточных проводов и плохой контакт между выводами регулятора напряжения и щеткодержателя. Между щетками включить лампу (поз. 5) на 1-3 Вт, 12 В. К клеммам «В» (поз. 4), «В» (поз. 6) и к корпусу регулятора или «массе». К клемме (поз. 2) подключить источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15-16 В.Если регулятор исправен, то в первом случае лампа должна загореться, а во втором — погаснуть. Если в обоих случаях горит лампа, значит пробой в регуляторе, если не горит в обоих случаях, значит в регуляторе есть обрыв, либо отсутствует контакт между щетками и выводами регулятора напряжения.

Как отремонтировать генератор

В машине два источника тока — аккумулятор и генератор. Аккумулятор используется при запуске двигателя и для подачи электрического тока напряжением 12 В на стартер и другие потребители при выключенном двигателе.

При работающем двигателе основной источник тока — генератор — подает электрический ток на всех потребителей, включая систему зажигания, и заряжает аккумулятор.

Если на приборной панели горит красная лампочка зарядки АКБ, то ток от генератора в бортовую сеть не течет и расходуется запас энергии АКБ. Этот запас ограничен и зависит от емкости. Если аккумулятор полностью заряжен, в гараж можно ехать без генератора, но лучше попытаться устранить неисправность на месте.

Схема генератора

2. Проверьте, не оборван ли ремень привода генератора.

Если ремень не поврежден, проверьте его натяжение.

Надавите большим пальцем на ремень сверху и посмотрите, насколько он изогнут.

Нормальное натяжение обеспечивается при изгибе ремня на 10-15 мм.

Если натяжение ремня слабое, используйте ключ на 17, чтобы ослабить гайку, крепящую генератор к регулировочному кронштейну, вставьте монтажную лопасть между генератором и блоком двигателя и используйте этот рычаг, чтобы отвести генератор от двигателя.Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель.

4. Проверить провод от генератора к «плюсовой» клемме аккумуляторной батареи. К нему подключаются два провода: более толстый соединяет аккумулятор со стартером, а тонкий — с генератором.

Возможно, провод оборван, повреждена внутренняя изоляция, либо он имеет окисленные или ненадежные контакты.

Отремонтировать и запустить двигатель.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Для снижения потребления тока при движении автомобиля с неисправным генератором по возможности выключите магнитолу, избыточное освещение, вентилятор отопителя, обогреватель стекла и т. Д.

Проверка регулятора напряжения на автомобиле

Для поверки необходимо иметь вольтметр постоянного тока со шкалой 15-30 В класс точности не хуже 1.0. Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между выводом «30» и массой генератора. Напряжение должно быть в пределах 13,6–14,6 В. В случае, если имеет место систематическая недозаряд или перезарядка аккумулятора и регулируемое напряжение не укладывается в эти пределы, регулятор напряжения необходимо заменить.

а) Проверить схему регулятора выходного напряжения до 1996 г.

б) Проверить схему регулятора выходного напряжения после 1996 г.

Регулятор (поз.3), снятый с генератора, проверяется по приведенной выше схеме.

Регулятор, который использовался до 1996 года, лучше всего проверять в сборе с щеткодержателем, так как он может сразу обнаружить обрыв щеточных проводов и плохой контакт между выводами регулятора напряжения и щеткодержателя. Между щетками включить лампу (поз. 5) на 1-3 Вт, 12 В. К клеммам «В» (поз. 4), «В» (поз. 6) и к корпусу регулятора или «массе». К клемме (поз. 2) подключить источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15-16 В.Если регулятор исправен, то в первом случае лампа должна загореться, а во втором — погаснуть. Если в обоих случаях горит лампа, значит пробой в регуляторе, если не горит в обоих случаях, значит в регуляторе есть обрыв, либо отсутствует контакт между щетками и выводами регулятора напряжения.

Как отремонтировать генератор

При управлении автомобилем всегда следует обращать внимание на то, заряжается ли аккумулятор. Аккумулятор ВАЗ 2109 нужен только для запуска двигателя.Во время работы двигателя питаются все электроприборы ВАЗ 2109. Естественно, если перестанет работать генератор, то аккумулятора хватит ненадолго. Как понять, что батарея не заряжается? На приборной панели есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. При работающем двигателе ВАЗ 2109 вольтметр должен показывать напряжение порядка 13,5 — 14 В. Если вы заметили, что стрелка всегда наклонена вправо, то есть напряжение бортовой сети меньше 12В, значит заряда от генератора нет.
Еще очень удобно следить за напряжением бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых долей вольта измеряет напряжение от генератора.

У меня недавно была такая ситуация: езжу и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Понятно что-то с генератором. Ну как обычно, на ремонт некогда, на улице темно и холодно, гаража нет. Ну как всегда, машину нужно водить каждый день, без этого никак.Поэтому каждую ночь ставлю аккумулятор на зарядку каждый день, а утром ставлю полностью заряженный аккумулятор на машину и гнал. Если ездить только днем, то есть без фар, то аккумулятора хватит на несколько дней. Если, когда я ехал, мне нужно утром идти на работу в темноте, то к вечеру аккумулятор полностью разрядится.
Конечно, все зависит от того, как часто вы глушите и запускаете двигатель. Много энергии аккумулятора тратится только на то, чтобы повернуть стартер, можно попробовать проехать и без, тогда аккумулятор нужен только для системы зажигания и световой сигнализации (остановки, повороты).До недавнего времени считал, что какой бы дохлый аккумулятор не был, ВАЗ 2109 всегда можно запустить толкателем. Это оказалось неправдой. Есть определенная степень разгрузки, когда стартеру уже не хватает сил провернуть коленвал, но хватает. Нажал, поставил трансмиссию, завелась и все нормально. Однако, если батарея полностью разряжена, ей не хватает энергии даже для образования искры. Не давите, ВАЗ 2109 не заведется, пока вы не зарядите аккумулятор.
Но все же, что делать, если у ВАЗ 2109 отсутствует зарядка аккумулятора ?. Конечно, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор ВАЗ 2109, — это проверить щетки генератора. Чтобы понять, что ВАЗ 2109 неисправен или просто протер щетками. Включаем зажигание и смотрим на панель приборов.


Если щетки неисправны, то при неработающем двигателе лампа зарядки аккумулятора не горит.Или он будет светиться довольно тускло. После запуска двигателя свет будет продолжать тускнеть. Тусклое свечение видно только в темноте, днем ​​его не видно. Если щетки исправны, значит, горит лампа зарядки аккумулятора на незанятом двигателе;
Сразу отметим, что на ВАЗ 2109 до 1993 года стоят щетки старого образца. На новом ВАЗ 2109 устанавливаются щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже есть как новые, так и старые образцы щеток ВАЗ 2109.Стоимость щеток генератора ВАЗ 2109 около 3-5 долларов.
Замена щеток генератора ВАЗ 2109 очень простая, последовательность следующая:
1. Сбрасываем массу с АКБ


2. Отсоедините микросхему от корпуса щеток генератора и загните провода от центрального штифта генератора.



3. Теперь откручиваем два болта крепления щеток к корпусу генератора ВАЗ 2109.И медленно снимаем щетки с корпуса генератора.


4. Если вы хотите, чтобы новые щетки прослужили долго, необходимо очистить коллектор генератора. Для этого ослабьте гайку на кронштейне крепления генератора, ослабьте ремень и снимите его. Берем мелкую наждачную бумагу, прижимаем к коллектору, и сами вращаем генератор с помощью ведущего колеса. Таким образом, потоки графита от предыдущих щеток удаляются из коллектора. И износ новых щеток будет долгим.
5. Теперь вставляем новые щетки в корпус генератора ВАЗ 2109 и зажимаем их.


6. Вставляем обратно все фишки и провода генератора ВАЗ 2109.


Проверяем работоспособность генератора указанным выше способом.

Срок службы традиционного свинцово-кислотного автомобильного аккумулятора составляет около 4-5 лет. Однако этот период резко сокращается, если аккумулятор используется неправильно.

Глубокий разряд может привести к тому, что в аккумулятор просто не уйдет ток, и он не будет заряжаться.Если АКБ ВАЗ 2109 не заряжается, то, возможно, ему потребуется замена. На «девятке» стоит модель емкостью 55 Ач, и найти аналог будет довольно просто. Но вполне вероятно, что виновником того, что аккумулятор не заряжается, будет сбой в работе бортовой сети.

Если автолюбитель понимает, что на его ВАЗ 2109 нет заряда аккумулятора, то можно попробовать зарядить его стационарным устройством. Если аккумулятор сильно разрядился, обращаться с ним нужно очень осторожно.Измеряем напряжение вольтметром, и если он показывает напряжение ниже 10 В, то на зарядном устройстве нужно выставить ток 0,1 А. Конечно, зарядка таким малым током займет очень много времени, но аккумулятор прослужит дольше. Когда накапливается какой-то заряд, а на выводах аккумулятора фиксируется нормальное напряжение, его нужно разрядить до значения 10,2 В. И снова зарядить, но нормальным током. Для аккумулятора на 55 Ач это будет 5,5 А.

Если аккумулятор успешно заряжен с помощью стационарного зарядного устройства, то, скорее всего, он в порядке.Если после установки такого свежезаряженного аккумулятора в ВАЗ 2109 лампа аккумулятора (на панели приборов) все равно горит, то не стоит отправляться в путь и снова выставить аккумулятор на ноль.

Необходимо проверить контакты на АКБ, на выводах бортового генератора и в блоке предохранителей. Контакты со временем окисляются и могут не пропускать ток. Если после проверки контактов ситуация не изменилась, а лампочка все еще горит даже при высоких оборотах двигателя, нужно проверить генератор.

Сразу стоит сказать, что не стоит отключать аккумулятор на ходу, как рекомендуют некоторые водители. Теоретически такой способ действительно позволит проверить работу генератора — если он исправен, то без аккумулятора машина не заглохнет. Но на практике скачок напряжения может сжечь электронику автомобиля, поскольку аккумулятор действует как сглаживающее устройство для скачков напряжения. Генератор не подает напряжение равномерно.

Итак, автомобилист понял, что на его ВАЗ 2109 нет заряда аккумулятора, и причина этому, скорее всего, неисправный генератор.Очень часто это предположение подтверждается характерным гудением при вращении вала генератора, напоминающим вой. Тогда обязательно нужно снять и проверить генератор. В любом генераторе кисти со временем стираются, это неизбежно. Контакт потерян, и генератор не генерирует ток.

Однако замена щеток может не решить проблему. Возможно, выпрямительный блок перестал работать. Он построен на основе диодного моста, а диоды являются довольно чувствительными элементами.Если выйдет из строя хотя бы один диод, генератор перестанет подавать ток на аккумулятор, либо ток начнет поступать в генератор от аккумулятора (чего быть не должно). Диод должен пропускать ток только в одном направлении, и это легко проверить омметром. Устройство должно показывать либо бесконечное сопротивление, либо несколько сотен Ом, в зависимости от направления подключения. В противном случае неисправен диод. Его необходимо заменить или установить новый выпрямительный блок.

На генераторе есть регулятор напряжения, который тоже может выйти из строя.В этом случае на аккумулятор будет подаваться слишком высокое или недостаточное напряжение. Оба случая вредны, но первый особенно губителен для батареи. Во втором сценарии АКБ ВАЗ 2109 не заряжается до нужного уровня. Регулятор напряжения полностью меняется после снятия и разборки генератора.

Полное отсутствие напряжения на выводах генератора также может быть вызвано пайкой выводов обмотки возбуждения. Из-за плохого припоя они могут отсоединиться от контактных колец, и тогда генератор будет холостой ход.Выводы можно либо припаять обратно, либо заменить весь ротор на новый. Тот же эффект вызовет обрыв или короткое замыкание обмотки статора.

Генератор может не работать по чисто механическим причинам. Во-первых, если на ВАЗ 2109 нет заряда аккумулятора, то ремень генератора можно легко затянуть. Или он может просто лопнуть. Всегда нужно следить за его состоянием, не допускать скольжения. Во-вторых, в генераторе мог выйти из строя подшипник — тогда генератор может с трудом раскрутиться, а то и заклинить вал.Такое устройство нельзя продолжать эксплуатировать, иначе оно основательно испортится.

Читайте также другие отзывы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
