Где находится прокладка гбц: где находится, когда менять и что нужно для смены, фото и видео, как правильно поменять самому

Posted on by alexxlab

Содержание

Как правильно выбрать прокладку ГБЦ: материалы и разновидности

Важность качественной прокладки головки блока цилиндров (ГБЦ) неоспорима. Именно от нее зависит качественная изоляция систем охлаждения, смазки и удаления отходящих газов. Также прокладка ГРМ обеспечивает герметичность камер сгорания топлива в цилиндрах.

Замену прокладки производят планово, при каждом снятии головки блока цилиндров, или аварийно: при появлении первых симптомов нарушения герметичности. От выбора изделия зависит не только эффективность эксплуатации двигателя, но и межремонтный период эксплуатации силового агрегата. Поэтому выбирать новое изделие стоит разумно, с учетом особенностей различных видов.

Требования к прокладкам ГБЦ

Головка блока цилиндров непосредственно к блоку крепится с помощью специальных болтов. Как бы тщательно ни были подогнаны поверхности, в условиях больших давлений и высоких температур, они не смогут обеспечить заданную герметичность.

Поэтому между двумя частями двигателя устанавливают прокладку ГБЦ.  Их ключевые характеристики:

обеспечение герметичности камер сгорания, систем охлаждения, смазки и выхлопа;

  • высокая коррозионная стойкость;
  • устойчивость к воздействию больших давлений и температур;
  • большой срок эксплуатации.

Виды прокладок ГБЦ

Для обеспечения заданных условияй инженеры разработали несколько разновидностей прокладок ГБЦ. По материалу они подразделяются на:

  • металлические;
  • асбестовые;
  • из композитных материалов.

Первый тип был придуман десятилетия назад, но повсеместно применяется и сегодня. Причина популярности – высокие эксплуатационные свойства:

  • высокая прочность;
  • равномерное распределение нагрузки;
  • долговечность;
  • наличие зон с дополнительными уплотнительными элементами гарантирует герметичность ответственных мест.

Асбестовые прокладки ГБЦ

Прокладки из волокон асбеста также широко известны автолюбителям. Они характеризуются:

  • огнестойкостью;
  • упругостью (малой усадкой).

В ответственных зонах асбестовых прокладок ГБЦ производится дополнительное усиление металлическими элементами, повышающими прочность детали.

Среди отрицательных качеств стоит отметить:

  • ухудшение свойств при длительной эксплуатации;
  • чувствительность к резким перепадам температур и вибрациям.

Еще один негативный момент – использование вредного для здоровья человека асбеста при производстве.

Безасбестовые прокладки ГБЦ

Третья разновидность прокладок ГБЦ – достаточно современная разработка. Композитные материалы, применяемые при производстве данных прокладок ГБЦ, позволили усилить ключевые достоинства других типов:

  • практически полное отсутствие усадок;
  • эластичность, обеспечивающая более плотное прилегание к поверхностям;
  • долговечность;
  • стойкость к давлениям и высоким температурам.

Экологически чистые прокладки ГБЦ в случае необходимости могут усиливаться металлическими элементами. Недостатки безасбестовых прокладок ГБЦ незначительны, что делает их все более популярными для обеспечения герметизации соединения блока цилиндров и головки.

Любую из разновидностей прокладок и другие оригинальные запчасти и аналоги вы можете найти на страницах http://fortunaavto.com.ua/

Какие признаки пробитой прокладки головки блока цилиндров

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки пробитой прокладки головки блока цилиндров

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

  1. Каналы водяной рубашки блока и головки.
  2. Маслопроводящие каналы.
  3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

  • неправильная, неровная установка прокладки;
  • несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
  • нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
  • некачественная прокладка;
  • раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

  1. Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

    Чистая крышка — проблем нет

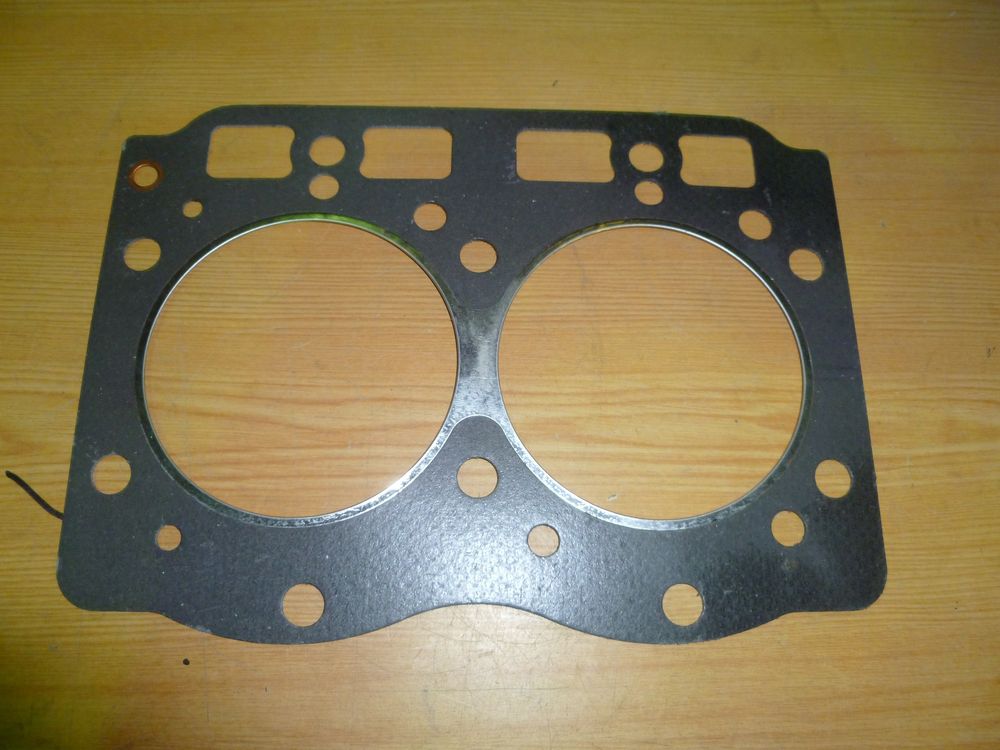

Прокладки гбц. Общие сведения о прокладках гбц :: ЯЗТО-АВТО

16/08/2010

Что такое прокладки ГБЦ?

ГБЦ (головка блока цилиндра) – это одна из основных составляющих надпоршневой полости, где осуществляются все тепловые процессы рабочего цикла.

От качества прокладки ГБЦ и ее установки зависит работа двигателя. Дефекты и неправильная установка могут привести к поломке двигателя. Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка представляет собой высокотехнологичную и сложную деталь из нескольких слоев с каркасом из перфорированной тонколистовой стали. Основная ее цель – герметизация стыков головки блока с блоком цилиндров двигателя.

Производители прокладок ГБЦ обязательно проводят испытания на их герметичность, коррозионную стойкость и т. д. Это должно гарантировать полное соответствие прокладки техническим и конструктивным условиям по стопроцентной герметизации двигателя.

Актуально использование прокладок ГБЦ в двигателях с турбонаддувом, так как именно в них нагрузка на прокладку головки блока очень велика, потому что давление в самом двигателе очень высоко. Все это приводит к повреждениям прокладки.

Самая важная характеристика прокладки ГБЦ – высокая термостойкость, которая гарантирует ее долгий срок службы. Для точного герметичного соединения между головкой блока цилиндра и самим блоком необходима точная штамповка и специальная обработка прокладок. Иногда производители наносят на поверхность прокладок трафаретную печать из силикона для более лучшего уплотнения.

Современные прокладки ГБЦ.

Прокладка ГБЦ применяется при ремонте не только отечественных автомобилей, но и зарубежных. Она служит для устранения всех возможных протечек масла при его подаче в двигатель и для уплотнения камеры сгорания.

Так же прокладка ГБЦ влияет на эластичную деформацию деталей.

Обычно прокладки ГБЦ изготавливаются из многослойных пластиковых (комбинированных) или металлических составов. Часто причину неполадки двигателей ищут в прокладке ГБЦ. Например, при перегреве двигателя, при утечки масла или воды и т.д. Профессионалы знают, что качественный ремонт прокладки ГБЦ невозможно сделать в «кустарных» условиях. Головка блока цилиндра – это один из важнейших элементов мотора, поэтому к поломкам и дефектам ГБЦ стоит относиться серьезно.

Проблемы могут возникнуть, когда необходима замена прокладки ГБЦ некоторых иностранных автомобилей. Необходимо помнить, что некачественная замена или ремонт ГБЦ может привести к серьезным проблемам – к росту расхода топлива, снижению ресурса мотора и к снижению мощности двигателя в целом.

Требования к современным прокладкам ГБЦ.

В результате эксплуатации двигателя длительное время, использования некачественного топлива, температурных перепадов и т.

д. плоскости прилегания ГБЦ деформируются. Поэтому, требуется шлифовка/фрезеровка этих плоскостей, это не может не привести к уменьшению объема камеры внутреннего сгорания. Иногда бывают ситуации значительного уменьшения объема камеры сгорания, в этом случае, стоит купить и  поставить ремонтную прокладку ГБЦ с большей толщиной. В том случае, когда прокладка ГБЦ не может обеспечить полную герметизацию, то есть работает не на 100%, это может вызвать неполадки в самом двигателе.

Чаще всего, негерметичность прокладки ГБЦ бывает связана с:

  • перегревом
  • механическими повреждениями
  • прорывом отработавших газов
  • утечкой охлаждающей жидкости и масла

Безасбестовая или асбестовая?

Сегодня уплотнительные материалы из безасбеста становятся все популярней. Помимо их общепризнанной экологичности, безасбестовые материалы так же имеют ряд преимуществ: прокладки двигателя из безасбестовых материалов более герметичны и долговечны; продукция из безасбестового уплотнительного материала намного легче демонтируется.

Если учесть, что в двигателе любого автомобиля находится более 60 прокладок, то материал, из которого они изготавливаются, играет большую роль. Например, абразивный асбест, способствует более быстрому износу двигателя, кроме того, такой материал очень неустойчив к температурным перепадам и вибрациям (даже самым небольшим).

Поэтому сегодня все самые крупные автомобильные концерны полностью отказались от применения асбестовых материалов в автозапчастях. Отказываются от безасбестовых прокладок и средние индийские, китайские и бразильские автопроизводители. Рассмотрим преимущества безасбестового материала перед асбестовым.

Минусы асбестового материала

Плюсы безасбестового материала

По истечению времени теряет свои уплотнительные свойства, волокна разрушаются

Обеспечивает более  длительную работу двигателю (большие гарантии на автомобиль)

Стойкие к резким перепадам температур (от минус 60 до плюс 260 градусов)

Может быть использован при давлении до 25МПа

Неустойчив к температурным перепадам

Высокий уровень герметизации (пластичность)

Устойчив к коррозийному воздействию

Экологически безопасен

Неустойчив к вибрации

Высокие электроизоляционные свойства

Токсичен.
Асбестовая пыль никакими средствами не выводится из легких

Способствует повышению эффективности работы предприятия

Признаки того, что пробита прокладка ГБЦ. Причины этого явления.

Почему так случается?

Есть несколько наиболее частых причин, по которым возникает данная неисправность. Первая – это перегрев силового агрегата. Часто такое случается из-за некачественного антифриза. Водитель просто не успевает уследить за ростом температуры, как следствие – возникает перегрев.

Также нельзя ездить на старом тосоле. Такая охлаждающая жидкость должна меняться раз в 2 года. Со временем она теряет свои свойства, выпадает в осадок и ухудшается теплообмен. В редких случаях перегрев мотора возникает при мощностном тюнинге. Это может быть установка турбонаддува либо увеличение камеры сгорания путем расточки блока.

В результате мотор работает на повышенных нагрузках и нуждается в более качественном теплоотводе. Еще одни признаки пробитой прокладки ГБЦ на ВАЗ-2110 – это некачественный либо низкооктановый бензин. Он вызывает детонацию, которая, помимо перегрева, сильно влияет на ресурс деталей КШМ.

Причины, по которой пробило прокладку ГБЦ

  • После ремонта прокладку ГБЦ неправильно установили;
  • Некомпетентность мастера, который производил сборку двигателя;
  • Брак в самой прокладке;
  • Плохое топливо;
  • Перегрелся двигатель;
  • Износ материалов.
  1. Главный признак того, что у вас пробило прокладку, является неконтролируемый выброс газов из-под головки блока цилиндров. Автовладелец это сразу заметит и в дополнение к этому появиться характерный посторонний громкий звук в работе двигателя.
  2. Может быть аналогичный прострел, но уже между цилиндрами. Самостоятельно такой прострел определить практически невозможно. В этом случае надо обратиться в автомастерскую и при помощи специального оборудования измерить компрессию.
  3. Белый дым (водяной пар) из глушителя может говорить о пробитой прокладки ГБЦ.
  4. В системе охлаждения появилась масляная эмульсия.
  5. На масляном щупе появилась вода, при этом масло будет характерного серого, светло-коричневого оттенка (эмульсия)
  6. Течь масла из под головки блока цилиндров

Ещё один признак, который косвенно будет свидетельствовать о пробитой прокладке ГБЦ, это когда под капотом начнутся скапливаться выхлопные газы. Они могут аккумулироваться в радиаторе. Тут надо заметить, что если такое произошло, то не надо сразу грешить на пробитую прокладку.

Газы могут попадать в радиатор через очень маленькую трещину, которая может появиться на головки или на стенках одного из цилиндров. При этом двигатель, в большинстве случаев, будет работать вполне стабильно. Только иногда из выхлопной трубы может появляться белый дым, пар, но это должно вас насторожить.

Ведь продолжая эксплуатировать авто в таком состоянии вы можете добиться того, что трещина увеличиться и это приведёт к полноценному прострелу. А уж тогда без капремонта и снятия ГБЦ будет не обойтись.

Ну и последнее, что может натолкнуть вас на мысль о пробитой прокладке ГБЦ – утечка масла и воды (тосола).

Первое на что надо обратить внимание – перегрев мотора. Как это может произойти? Всё очень просто. В том случае, если прокладка изготовлена из железазбеста, то она может просто не выдержать высокого температурного режима, когда двигатель перегревается.

Прокладка будет постепенно прогорать, прочность её станет меньше, и она может вздуться. Кроме этого в результате перегрева может быть искривлена плоскость ГБЦ (головки блока цилиндров). И если такое произойдёт, то надо подготовиться к дорогостоящему ремонту.

Поэтому не давайте двигателю перегреваться! Во время сильного нагрева двигателя, материал из которого сделана ГБЦ и сам блок как правило разные, и степень расширения у них так же разная, что и приводит к смещению и искривлению поверхности ГБЦ и прокладки.

Далее, на что надо обратить внимание, так это на болты, которыми крепится ГБЦ. Вернее даже не на сами болты, а на то, как они затянуты. Очень важно при затягивании болтов головки блока цилиндров не перетянуть их и не затянуть слишком слабо. Если вы перетяните болты, то тут появляется риск, что вы можете сорвать болт, и тогда в ГБЦ останется заломышь болта, который придётся удалять.
