Фрикционные диски акпп: Фрикционы АКПП. Что это такое, как они работают и почему горят?

Содержание

Что это такое и принцип работы. Стоит ли менять самому ?

Автоматические коробки передач пользуются большой популярностью среди автомобилистов. Они более удобны в использовании, в сравнении с механикой. При соблюдении сроков технического обслуживания здесь не требуются частые ремонты. В состав АКПП входит большое количество рабочих механизмов и сложных узлов. Фрикционные диски играют важную роль в работе трансмиссии автомобиля. Основная функция фрикционов – сцепление элементов коробки и прерывание потока мощности при переключении передач.

Устройство фрикционов АКПП

Фрикционы АКПП что это? Данные устройства представляют собой металлические диски специальной конфигурации, которые оснащены мягкими пористыми накладками (графитовый слой). По способу изготовления и количеству накладок фрикционы разделяются на односторонние и двухсторонние диски. Односторонние диски устанавливаются на бюджетных автомобилях.Фрикционы АКПП, имеющие графитовые накладки с двух сторон, применяются автопроизводителями при сборке современных моделей.

Основные функции фрикционных дисков, оснащенных графитовыми накладками:

впитывание смазочной жидкости;
охлаждение металлических поверхностей рабочих узлов и деталей коробки;
повышение устойчивости против износа элементов сцепления;
продление общего срока службы механизма.

Механизм сцепления состоит из пакета дисков. В зависимости от конструкции АКПП, используются наборы, состоящие из фрикционов в различных количествах.

Принцип работы фрикционных дисков

При выключенной коробке в нейтральном режиме N диски сцепления не зажаты, находятся в свободном вращении. Прокладки дисков пропитаны смазочным материалом, давление на них пока не воздействует.

Порядок работы механизма сцепления:

В момент перевода селектора АКПП в положение D, масляный насос создает давление в системе.
Масло подается к заданному каналу гидроблока.
Фрикционные диски плотно сжимаются между собой под воздействием давления трансмиссионной жидкости.
Барабан входит в зацепление с солнечной шестерней.
В работу включается соответствующая пара зубчатого зацепления.
Заданный момент вращения передается на выходной вал АКПП и дальше на ходовую систему.

Скорость движение автомобиля зависит от установленного передаточного отношения.

Эксплуатационный срок фрикционных дисков

Благодаря постоянной масляной пропитке, фрикционные диски почти не изнашиваются, следовательно, обладают длительным ресурсом. Основное условие для стабильной работы фрикционов – своевременная замена трансмиссионного масла ATF. При соблюдении регламента смены смазочного материала в АКПП ресурс фрикционов составляет не менее 200 – 350 000 км (в некоторых случаях этот срок может доходить до 500 тыс. км).

Игнорирование рекомендованных сроков смены жидкости приводит к ускоренному старению масла, потере полезных свойств присадок, быстрому истиранию, прогоранию фрикционных накладок.

Причины быстрого износа фрикционных дисков

Производители современных автомобилей заливают в картер коробки АКПП трансмиссионное масло высокого качества. С появлением «необслуживаемых» авто многие владельцы вообще не заботятся о замене смазочного материала.

Это справедливо для автомобилей, эксплуатируемых в щадящих условиях европейских дорог и умеренного климата:

Машины не подвергаются экстремальным нагрузкам, температура и давление в АКПП находятся в оптимальных пределах.
Трансмиссионное масло при этом сохраняет технические характеристики и полезные качества в течение длительного периода.
Фрикционные диски не разрушаются и не нуждаются в замене.
При работе АКПП в наших условиях, рабочие элементы коробки испытывают повышенные нагрузки. Замечено, что после пройденного пути в 60 000 км, масло утрачивает необходимые свойства почти на 50%. Основная причина поломок фрикционных дисков сцепления состоит в низком качестве смазочного вещества в коробке автомат.

Причины выхода из строя фрикционных дисков:

длительная пробуксовка автомобиля;
динамичная езда, резкое ускорение машины;
подгорание масла;
металлические включения в виде стружки, пыли и прочих элементов износа;
засорение масляного фильтра;
каналов гидроблока;
масляного насоса;
снижение давления, воздействующего на диски;
скольжение, пробуксовка, прогорание, износ накладок фрикционов.

Большое влияние на длительность ресурса дисков сцепления оказывает уровень смазочной жидкости в АКПП. При недостаточном количестве масла АТФ возникают аналогичные ситуации, описанные выше.

Грязное масло является причиной выхода из строя радиатора системы охлаждения. Смазка задерживается в рабочем отсеке АКПП, не охлаждается, ее консистенция повышается, что губительно для фрикционных дисков и коробки автомат в целом.

Часто причиной поломки фрикционов является проникновение охлаждающей жидкости (антифриза, тосола, воды) в смазочную систему АКПП, которая быстро разрушает мягкий пористый материал накладок.

Совет: Разрушения фрикционных дисков связаны с низким качеством трансмиссионной жидкостиATF. Своевременная замена масла в коробке автомат – единственный способ сохранить стабильность работы и увеличить эксплуатационный срок фрикционных накладок. Регламентом предусмотрена полная замена масла в автоматической коробке передач после пробега, равного 60 000 км.

Основные признаки неисправности фрикционов

В процессе эксплуатации автомобиля часто возникают тревожные симптомы, по которым определяются дефекты отдельных узлов и деталей. При поломке и износе фрикционных дисков появляются следующие признаки:

Трансмиссионное масло приобретает темный оттенок и характерный запах гари.

Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
Затруднения при переключении передач.
Отказ режима заднего хода.
При переходе на другую скорость машина дергается и пинается.
Возникновение характерного металлического шума на холостых оборотах.
Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

При возникновении одного или нескольких симптомов рекомендуется проверить работу механизма сцепления. В современных автомобилях проверка фрикционов осуществляется при подключении к бортовому компьютеру через специальные диагностические разъемы.

Замена фрикционов АКПП

Фрикционные накладки начинают разрушаться при температуре трансмиссионного масла ATFвыше 140°С. При длительном превышении допустимого температурного диапазона мягкие фрикционы горят и осыпаются. Если толщина фрикционных дисков меньше установленных параметров, необходима срочная замена на новый пакет. Длительное использование истонченных прогоревших прокладок приводит к преждевременному выходу из строя рабочих узлов и деталей АКПП.

Замена фрикционов бывает полная либо частичная. Каждая передача имеет свой пакет фрикционов. При износе дисков можно поменять изношенные элементы или полностью сменить весь комплект. Работы по замене фрикционов проводятся после демонтажа трансмиссии. Данная операция очень трудоемкая. Для ее выполнения необходимы профессиональные навыки, специальные приспособления, подъемное оборудование. В условиях гаража не рекомендуется проводить замену фрикционов АКПП своими руками. На базе специализированных сервисных компаний квалифицированные специалисты выполняют следующие работы:

определяют степень износа дисков;
производят замену фрикционных пакетов;
восстанавливают функции механизма сцепления.

Замена фрикционов осуществляется в подготовленном помещении, очищенном от грязи, пыли. В ремкомплект, кроме фрикционных дисков, входят:

новые фильтрующие элементы;
сальники;
уплотнители;
прокладки.

Известно, что пакеты фрикционов стоят сравнительно недорого, однако, повышенная трудоемкость данного мероприятия приводит к увеличению стоимости ремонтных работ.

Совет: При выборе новых комплектов фрикционных дисков необходимо отдавать предпочтение оригинальным запчастям или изделиям от проверенных производителей. Лучше всего использовать продукцию фирм, рекомендованных самим автопроизводителем.

Что такое фрикционы АКПП? — СВАП Автосервис AVTOHELP в Новосибирске

Что такое фрикционы АКПП? Часто такой вопрос можно встретить на многочисленных автомобильных форумах и сайтах. Часто фрикционы непосредственно упоминаются в теме, касающейся поломок автоматической коробки передач.Многие интересуются задачами и особенностями работы фрикционов в коробке автомат, чтобы избежать в будущем проблем и поломок. Строение коробки автомат для несведущего человека представляет собой настоящий дремучий лес и тяжело разобраться без участия специалистов.

Современная автоматическая коробка передач не редкость, а вполне обычное явление на большей части автомобилей. Эра МКПП постепенно сходит на нет и на месте механической коробки передач приходят автоматические и роботизированные трансмиссии.
Использование автоматической коробки передач намного упрощает процесс управления автомобилем. Теперь не нужно вручную переключать передачи. Удобный и простой в обслуживании автомат облегчает вождение. Современным АКПП важно своевременно и правильно менять масло и в плане работы с ними не будет проблем. Если процесс запущен, то жди поломки и дорогостоящего ремонта коробки автомат. Здесь требуется участие профессионалов, ведь самостоятельно выполнить ремонт трансмиссии невозможно.

Что собой представляют фрикционы коробки автомат?

Фрикционами коробки автомат называют неподвижные и движущиеся элементы в форме кольца, выполненные из прочного металла. Размещаются фрикционы на планетарных редукторах. Когда водитель выключает передачу, то фрикционы начинаются вращаться относительно друг друга. Вокруг расположена специальная смазка, снижающая трение.
Когда передача включена, то кольца начинают поджиматься относительно друг друга. Выполняется передача движения на редуктор, который начинает вращаться. Происходит передача энергии с двигателя на привод автомобиля.
Движение машины сопровождается огромным количеством поворотов фрикционов, что оказывает на их поверхность серьёзную нагрузку. Недостаточное количество масла приводит к преждевременному износу фрикционов.
Виды фрикционных дисков:
1.Односторонние.
Применялись на первых автоматических коробках передач. Используются в настоящее время лишь на недорогих моделях автомобилей.

2.Двусторонние.
Современная версия фрикционных дисков. Для увеличения продолжительности эксплуатации имеют специальные накладки с обеих сторон.
Накладки помогают отвести тепло от основных рабочих элементов и продлить срок их использования. Популярностью пользуются графитовые накладки, обладающие оптимальным соотношением цены и качества.

Основные причины износа фрикционных дисков

Главной причиной поломки автоматической трансмиссии являются по большей части неисправные фрикционные диски. В случае сильного износа поверхности дисков, наблюдается проскальзывание в отношении друг друга, что приводит к возникновению дополнительного трения.
Наблюдается существенный нагрев фрикционных элементов в результате трения. Материал начинается разрушаться. Функционирование автоматической трансмиссии нарушается.
В результате частичного разрушения фрикционов образуется металлическая стружка, загрязняющая трансмиссионное масло. Забивается фильтр, и нарушается работа прочих элементов автоматической коробки передач. В случае подозрения на разрушение фрикционов требуется незамедлительно обратиться к специалистам за помощью. Если этого не сделать, то дорогостоящего ремонта АКПП просто не миновать.

Основные признаки износа фрикционных дисков

Важно своевременно обратить внимание на отклонения в работе автоматической коробки передач. Вмешательство специалистов из сервисного центра на ранней стадии даст возможность оперативно исправить проблему с фрикционами и избежать дорогостоящего ремонта.
1.Выполняется проверка трансмиссионного масла.
Тёмное с неприятным запахом масло является первым признаком проблем с фрикционными дисками и ничего хорошего не сулит. Первый признак высокого износа фрикционов.
Уровень масла не должен находиться ниже оптимального уровня. Проверяется с помощью специального щупа. В случае необходимости масло доливается до рекомендуемой отметки.
2.Нейтральная передача.
Когда включен на коробке автомат режим нейтрали, но машина продолжает упорно двигаться вперёд, то скорее всего заклинило фрикционы в результате значительного износа. Использовать автомобиль в этом случае не рекомендуется. Требуется выполнить замену фрикционов.
3.Плохое переключение передач.
Когда автоматическая коробка передач начинает в процессе работы «зависать», поздно переключать передачи или наблюдаются некоторые подергивания в процессе работы. Часто автоматическая трансмиссия переходит в аварийный режим работы.
4.Посторонний шум на холостом ходу.
Появляется непонятный шум в работе автоматической коробки передач. Изнашиваются фрикционы, что увеличивает шумность при работе трансмиссии.
5.Работа АКПП в холодном состоянии.
Коробка передач отлично работает на «холодную», но невозможно полноценно использовать после нагревания масла в трансмиссии.
В случае обнаружения первых признаков износа фрикционов необходимо незамедлительно выполнить компьютерную диагностику и обратиться к специалистам. Дальнейшая эксплуатация автомобиля приведёт к выходу из строя коробки передач и дорогостоящему ремонту.

Наш автосервис выполнит ремонт Вашей коробки передач: замена фрикционов, ремонт гидротрансформатора, или даже бывали случаи, что привозили АКПП в картонной коробке в разобранном виде, после неудачного ремонта — с такой задачей мы также справились — клиент уехал довольный.

Фрикционные диски АКПП, замена фрикционов для гидротрансформаторов по низкой цене

Наша компания — общепризнанный мировой лидер в производстве профессионального оборудования для тестирования гидротрансформаторов и автоматических трансмиссий и запчастей, предлагает купить фрикционные диски высокого качества и по выгодным ценам.

Что представляет из себя набор фрикционных дисков?

Фрикционные диски — это компоненты любой автоматической коробки передач. Задача фрикционных дисков заключается в передачи тяги. Если обратить внимание на состав данных изделий, то можно увидеть, что в основе представлена металлическая основа, на которую установлена накладка. При проведении ремонта АКПП в обязательном порядке замене подвергается пакет фрикционных дисков.

Когда фрикционные диски следует заменять

Самый простой способ узнать износился ли фрикцион или нет — разобрать коробку передач. Износ видно невооруженным глазом. Мастера определяют уровень и при необходимости осуществляют замену фрикционов АКПП. Зачастую серьезным износом обладают лишь некоторые диски, а другие находятся во вполне пригодном состоянии.

Причины выхода фрикционных дисков из строя

Примечательно, но срок службы фрикционных дисков такой же, как и у всего узла в целом. Появляется вопрос — почему же к их замене прибегают порой по несколько раз в течение срока эксплуатации коробки передач? Обычно они сгорают из-за масляного голода. Оно происходит в той ситуации, когда при очередной замене масла в коробке автомат мастер налил масла меньше чем положено, либо картер имеет течь.

Что нужно знать о разновидностях фрикционов АКПП

Существует два вида дисков:

— двусторонние. Имеют внутренний и наружный зубы, усиленные;

— односторонние. С одной стороны имеют стальную поверхность, а с другой расположена фрикционная накладка.

Фрикционная накладка, идущая в составе диска, изготовлена из целлюлозы и пропитана смолами. Такой состав позволяет на должном уровне передавать момент вращения кольца. Чтобы избежать горения на фрикционные накладки наносят насечки в виде спирали. Они помогают отвести масло в автомате. Наличие насечек хоть и уменьшает рабочую поверхность, но незначительно.

Связаться с отделом продаж для бесплатной консультации

тел.: +375 17 200-60-92
e-mail: [email protected]

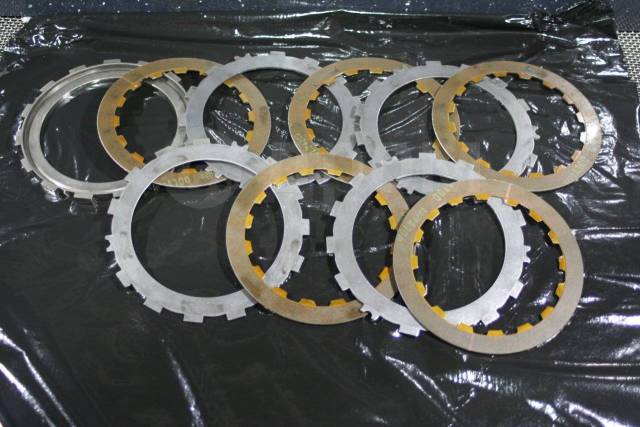

Фото фрикционных дисков:

Видео о фрикционных дисках АКПП:

Что такое фрикционы в АКПП: замена своими руками

Автоматическая коробка передач представляет собой востребованный вариант трансмиссии, преимущество которой заключается в том, что она обеспечивает комфортное управление автомобилем. Одним из составляющих элементов данного агрегата являются фрикционы.

Фрикционы АКПП имеют форму кольца, выполнены из прочного металла. Они размещены на планетарных редукторах. Так как при активизации передачи фрикционы начинаются вращаться, чтобы снизить трение, изделия имеют смазку.

Фрикционы могут быть односторонними или двусторонними. Как правило, современные версии авто имеют второй вариант. На ряде версий КПП данные запчасти могут располагаться снаружи корзины ведущего вала.

Современный рынок предлагает специальный кевларовые фрикционы для АКПП. Их особенность в том, что они хорошо переносят возникающие нагрузки. Все благодаря тому, что в их входит качественное сырье.

Причины преждевременного выхода из строя АКПП

Отмечается несколько причин того, что составляющие элементы трансмиссии выходят из строя, основная из которых – это несвоевременно пройденное ТО. При данной процедуре подлежат обязательной диагностике все составные части автомобильной системы, начиная от моторного отсека, заканчивая оптикой.

Дополнительной причиной быстрого выхода из строя АКПП является использование некачественных смазочных материалов. Результат этого – износ фрикционов (механизм сцепления между шестернями). Данные комплектующие детали имеют длительный рабочий ресурс.

Первые проблемы с коробкой могут возникнуть после 150000 км пробега. Однако если автомобиль эксплуатируется водителем с нарушениями правил вождения, составляющие механизмы КПП могут преждевременно износиться. Следствием этого нередко является невозможность активизации одной или нескольких передач.

С чем связаны поломки фрикционов?

АКПП требовательны в уходе. Именно поэтому следует своевременно производить необходимые работы по уходу за ней. О наличии поломок фрикционов может свидетельствовать затрудненная смена скоростей. Замена фрикционов АКПП может быть осуществлена своими руками.

Среди причин возникновения поломок следует выделить:

использование некачественного трансмиссионного масла,
забитый продуктами износа масляный фильтр,
недостаточный уровень масла в коробке,
часто осуществлялись буксировки,
естественный износ деталей.

Все это приводит к быстрому износу фрикционов. Из-за этого переключение передач может происходить с затруднением.

Горючее на транспортном средстве нужно менять в соответствии с предписанными требованиями ТО. Причина того, что забился масляный фильтр – применение низкокачественной жидкости.

Периодически следует контролировать уровень масла в КПП. Данная процедура должна осуществляться на ровной поверхности. Учитывая это, автомобиль нужно загнать на эстакаду, после чего стоит открыть доступ к автоматической коробке.

В том случае, если во время плановой проверки горючего, было обнаружено, что жидкость приобрела темный цвет, неприятный запах, масло подлежит обязательной замене. Недопустимо совершение дальнейшего вождения за рулем автомобиля, так как испытывают нагрузки не только составляющие механизмы трансмиссии, но и двигатель. Все это ведет к их скорой поломке. Как правило, необходимость в замене трансмиссионной жидкости возникает после 40000 км пробега.

Рекомендуется заливать в систему трансмиссионное масло той марки, что было ранее добавлено производителем.

Осуществить проверку уровня масла возможно с помощью специального щупа. Однако ряд моделей авто не имеет данного прибора. Учитывая это, проверить уровень жидкости можно через заливочную пробку. Процедуру по замене трансмиссионки возможно произвести своими руками.

Когда нужна замена фрикционных дисков?

Если придерживаться агрессивного стиля езды, к 100000 километрам могут появиться первые проблемы с фрикционными дисками. В частности, это появление резких рывков при смене передач. Для точного определения характера имеющейся поломки следует демонтировать КПП, после чего осуществить ее вскрытие.

Если фрикционные диски АКПП изношены, может появиться металлический шум на холостом ходу.

Как заменить своими руками фрикционные диски? Чтобы снять диски, необходимо открутить болты крепления корпуса масляного насоса. Далее снимаются стопорные кольца, обойма блоков фрикционов. При этом важно соблюдать очередность демонтажа деталей. Необходимо удалить диски и фрикционы, после чего стоит приступать к снятию барабана, чтобы обеспечить доступ к тормозной ленте и иным комплектующим запчастям. В том случае, если лента имеет повреждение, она нуждается в замене.

Чтобы вытащить поршень, необходимо снять крышку масляного фильтра. Поршень подлежит разборке и промывке. Деформированные механизмы нуждаются в замене.

Таким образом, чтобы фрикционный механизм на коробке «автомат» не вышел преждевременно, следует не пренебрегать сроками замены масла, фильтра, использовать горючее соответствующего класса.

Загрузка…

Фрикционные диски (фрикционы): назначение, устройство, принцип работы и частые неисправности

Устройство механизированной техники предполагает наличие переходных участков, через которые транслируется крутящий момент. В большинстве случаев эту функцию передачи энергии выполняют специальные муфты.

Отчасти их можно рассматривать в качестве соединительных элементов, но в перечень задач такой оснастки входит и обеспечение привода.

В полной мере эту работу выполняют фрикционные муфты, которые задействуются в транспортной технике, промышленных станках, инженерном оборудовании и так далее.

Общее устройство муфты

Конструкционно муфты различаются и могут иметь особенности устройства в зависимости от типа, но чаще всего в качестве базы для них используют пакет дисковых элементов с фрикционной функцией. Конкретное число дисков будет зависеть от частоты крутящего момента, который должен быть передан от одного вала другому. В традиционной муфте предусматривается два диска.

Один из них фрикционный, а другой – стальной. Причем материал изготовления тоже может быть общим. Выраженное отличие имеет фрикционное покрытие. Его задача заключается в обеспечении надежной сцепки, за счет которой будет реализовано движение валов. В целях повышения коэффициента трения фрикционные муфты снабжаются углеродными элементами и высокопрочной керамикой.

Существуют и модели без фрикционных покрытий. В таких случаях дисковые стальные компоненты крепятся в барабанной основе, смежной с управляемым валом, которому передается крутящий момент. Конструкция также может дополняться возвратными пружинами и поршнем. Задача поршня заключается как раз в усилении сцепки между фрикционным покрытием и ведомым валом.

Что касается пружины, то она возвращает рабочий диск на место.

Принцип работы

Как уже отмечалось, муфты могут иметь разные задачи, но в целом принцип их работы остается одним – осуществление сопряжения и разъединения двух рабочих агрегатов. В процессе подключения к движению фрикционной муфты на управляемом валу постепенно нарастает сила прижатия. То есть фрикционная сторона осуществляет поступательное сцепление с ведомым валом. В этот момент важна не столько сама сцепка, сколько схождение двух сил прижатия на фоне совершаемой работы со стороны основного вала.

Муфта для предохранения рассчитана на функцию безопасного разобщения валов при выходе пиковой величины крутящего момента за рамки стандартных значений. Подключаемый вал в дальнейшем будет продолжать стабильную плавную работу. Впрочем, это определит характер движения механизмов, которые обслуживает фрикционная муфта.

Принцип работы дисков при осуществлении прямолинейного движения предполагает, что большое значение в качестве сопряжения будут иметь вспомогательные узлы и агрегаты, через которые также транслируется передача.

Например, к таким могут относиться бортовые редукторы, сервомеханизм (при поворотах), а также вилка отключения муфты.

Разновидности муфты

Муфты различаются по конструкционному исполнению, способу оказания прижимного усилия и характеру обеспечения механики трения. Уже говорилось, что в качестве элементов муфты чаще всего выступают диски. Но также могут использоваться конусные, цилиндрические и барабанно-ленточные детали. Такие элементы обычно применяют в конструкциях, где реализуется нестандартная конфигурация прижима, например угловая. Техническим развитием традиционных механизмов стала многодисковая фрикционная муфта, которая выигрывает за счет плавности хода и обеспечения более высокой силы сцепления. Что касается способа оказания прижимного усилия, то оно может обеспечиваться гидравликой или пневматикой. В первом случае рабочей средой будет выступать техническая жидкость, а во втором – сжатый воздух от компрессора. Также современные муфты работают за счет электромагнитных потоков, но из-за высокой стоимости и сложности данное решение менее распространено. Механика трения, в свою очередь, обеспечивается по сухому или мокрому принципу. В первом случае движения выполняются без применения смазки, а во втором – с маслом, которое снижает негативные эффекты трения и отводит тепло.

Муфта сцепления

Данная разновидность муфты отвечает за плавное сцепление ведущего и ведомого валов. Сложность ее задачи обусловливается не столько физической сцепкой, сколько противодействием нагрузкам окружающей среды. Для понимания особенности таких муфт на фоне других деталей, обеспечивающих сцепку, можно сравнить их с аналогами в виде зубчатых и кулачковых компонентов соединительной цепи. В отличие от них, фрикционные муфты сцепления при большой разности в скоростях двух валов не дают сильных ударов и перегрузок. Они скорее затормаживают активность механизма, обеспечивая тем самым возможность соосного сопряжения в наиболее выгодный момент. Иными словами, они подстраиваются под оптимальные условия сопряжения.

Предохранительная муфта

Муфты этого типа служат для безопасного соединения или разъединения валов в том случае, если механизм работает под высокими нагрузками. Такие элементы способны автоматически восстанавливать функциональность агрегата после того, как пиковая перегрузка завершилась. Но важно иметь в виду, что из-за различий в коэффициентах трения дисков тонность работы предохранительной муфты достаточно невелика. Поэтому ее чаще используют при регулярных, но кратковременных перегрузках, когда работа механизма выходит за рамки нормативной частоты крутящего момента. Компенсация поглощаемой энергии обеспечивается пружиной, демпферными элементами устройства или теплоотводящими материалами, из которых может быть выполнена и основа конструкции.

Используемые в конструкции материалы

Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.

Формы выпуска деталей

Дисковые муфты представляют целый класс пластинчатых фрикционных деталей. В эту группу кроме стандартного форм-фактора также входят вкладыши, которые изготавливаются из вышеупомянутого ретинакса и композитных сплавов.

Пластинчатая муфта сцепления может иметь и форму сектора.

Такие элементы тоже имеют внутренний и внешний диаметры, но в конструкции предусматривается и угловой сектор, позволяющий интегрировать элемент в механизмы с нестандартной сцепкой.

Заключение

Хотя на смену традиционной механике приходят более эргономичные, функциональные и удобные в управлении приводные системы наподобие электромагнитных и пневматических, в некоторых сферах по-прежнему востребованы привычные силовые детали.

К таким как раз относятся и фрикционные муфты, благодаря несложной форме которых простые технические устройства служат долго и исправно. Разумеется, есть свои сложности в обслуживании таких компонентов. Они изнашиваются, требуют ремонта и замены.

Однако даже внедрение современных электромагнитных аналогов пока не способно в полной мере восполнить функцию стальной муфты с гидравликой. Другое дело, что есть спрос на повышение технико-эксплуатационных качеств за счет новых композитных материалов.

Но и они принципиально отличаются лишь физико-химическими свойствами.

Источник: https://www.syl.ru/article/327777/friktsionnyie-muftyi-vidyi-ustroystvo-i-printsip-rabotyi

Фрикционы АКПП, замена комплекта дисков из кевлара, ремонт своими руками, проверить зазор, какой набор ремкомплекта, как сгорают

Автоматическая коробка передач имеет множество преимуществ перед МКПП, среди которых: более комфортное управление автомобилем, увеличение ресурса двигателя, повышенная проходимость. К сожалению, данный механизм переключения передач имеет и недостатки, которые прежде всего связаны с более сложной конструкцией.

Причины чрезмерного износа АКПП

Автоматическая коробка передач требует большей заботы со стороны водителя, особенно в той части обслуживания, которая касается замены масла.

Несвоевременное выполнение данной процедуры, а также использование некачественных смазочных материалов, может привести к преждевременному износу фрикционов, что повлечёт за собой очень дорогостоящий ремонт.

Привести к выходу из строя АКПП может продолжительная буксировка транспортного средства. В этом случае, также основной удар по «техническому здоровью» данного устройства наносится вследствие повреждения фрикционного механизма.

Фрикционы АКПП — что это такое?

Фрикционные диски АКПП представляют собой механизм сцепления между шестернями, который приводится в движение автоматической системой переключения передач. Каждая передача имеет комплект фрикционов, который в случае повреждения деталей приводит к пробуксовке именно той передачи, за включение которой отвечает данная деталь.

Фрикционные диски устанавливаются в специальный планетарный редуктор. Эти детали могут быть подвижными или статически закрепляться в «корзине» механизма включения передачи. Изготавливаются диски из металла и специального прессованного картона.

В каждый планетарный редуктор, устанавливается пакет, состоящий из нескольких металлических и картонных дисков, при этом между двумя металлическими деталями обязательно должен располагаться диск из мягкого материала. Такая последовательность установки фрикционов необходима для увеличения коэффициента сцепления во время включения передачи.

Металлические и картонные диски имеют внешние и внутренние «зубья», находящиеся в постоянном зацеплении соответственно с ведомым и ведущим валом. При выключенной передаче, происходит свободное вращение ведущего вала, при этом фрикционы АКПП ведомого вала находятся в неподвижном состоянии.

Если автоматическая система определяет необходимость включения данной передачи, то с помощью гидравлического механизма, фрикционы, отвечающие только за включение выбранной автоматической системой передачи, смыкаются, после чего начинает вращаться ведомый вал.

Некоторые модели автоматических коробок передач, могут иметь систему из фрикционов, которые располагаются не внутри корзины ведущего вала, а снаружи. Принцип работы такого механизма совершенно аналогичен вышеописанному способу передачи крутящего момента, и отличается от первого только большим диаметром корзины.

Повреждения фрикционов

Наиболее частые повреждения мягких дисков фрикционного механизма проявляется в их подгорании при включении передачи.

Если все детали и механизмы АКПП находятся в исправном состоянии, то возможные негативные последствия такого износа начнут проявляться только после пробега автомобиля более 300 000 км.

В том случае, когда автомобиль эксплуатируется с нарушениями элементарных требований к использованию транспортного средства оборудованного автоматической коробкой, данные элементы АКПП могут преждевременно сгорать, что сделает невозможным включение определённой передачи.

Также привести к преждевременному выходу из строя фрикционных дисков могут:

Применение некачественных масел для АКПП;
Чрезмерное загрязнение масляного фильтра;
Недостаточный уровень масла в АКПП.

Несвоевременная замена масла в АКПП, всегда приводит к чрезмерному износу трущихся поверхностей фрикционов.

В то же время, если масло в коробке передач было заменено в соответствии с требованиями технического обслуживания автомобиля, но при этом применялось некачественная смазка, то фрикционный механизм АКПП выйдет из строя задолго до обозначенных сроков капитального ремонта данного узла.

Масляный фильтр забивается вследствие загрязнения масла в процессе эксплуатации, поэтому первую замену масла в автоматической коробке передач необходимо произвести точно в срок или немного ранее.

Необходимо следить не только за качеством смазки для коробки передач, но и за его количеством, которое не должно опускаться ниже определённого предела. Во время эксплуатации автомобиля уровень масла в коробке передач практически не изменяется, но только при условии абсолютной герметичности масляных магистралей и резервуаров.

Разгерметизация наиболее часто встречается, когда АКПП ремонтировалась гаражными мастерами и гайки крепления поддона были затянуты недостаточного хорошо. Также утечка масла может произойти вследствие повреждений прокладок, между картером коробки и поддоном.

В этом случае производится замена повреждённых прокладок, а в случае образования трещин в металлических поверхностях поддона или картера производится полная замена данных деталей на новые.

К сожалению, предупредить возникновение неисправностей, которые могут повлечь за собой подгорание фрикционных дисков, не всегда представляется возможным, поэтому следует знать, какие действия необходимо предпринять при возникновении неисправности АКПП.

Первая помощь АКПП при повреждении фрикционов

Если в процессе движения автомобиля АКПП начала работать с пробуксовкой и рывками, то рекомендуется остановить транспортное средство и вызвать эвакуатор.

Для точной диагностики поломки рекомендуется направить автомобиль на специализированную станцию технического осмотра, где будет установлена причина неисправности коробки. Если автомобиль находится на гарантии, а техническая неисправность является гарантийным случаем, то автомобиль направляется к официальному дилеру для устранения неполадки с АКПП. В любом случае, при возникновении данных технических неполадок дальнейшее движение автомобиля, оборудованного АКПП, приведёт к большим повреждениям, и как следствие, к более дорогостоящему ремонту. Если имеются необходимые навыки ремонта различных узлов и агрегатов, то АКПП можно будет починить своими руками. Для того, чтобы осуществить самостоятельный ремонт, нужно приобрести качественный ремкомплект, в который должен входить пакет фрикционов.

Замена фрикционных дисков

Замену фрикционов АКПП можно произвести в домашних условиях, но следует тщательно очистить помещение, в котором будет осуществляться замена фрикциона, от пыли и грязи. Залог успешности самостоятельного ремонта АКПП — это правильно подобранный ремкомплект для данной модели автомобиля, оснащённого автоматической коробкой передач.

Как правило, в такой набор входят не только фрикционные диски, но и различные прокладки, сальники и фильтры. Все эти детали являются абсолютно необходимыми, поэтому при возникновении неполадок с АКПП, в обязательном порядке устанавливаются на данный агрегат.

Ремонт АКПП производится в такой последовательности:

Сливается масло с АКПП;
Коробка снимается с автомобиля;
Разбирается АКПП;
Заменяются все детали, входящие в ремкомплект;
Коробка собирается и устанавливается на автомобиль.

Ремонт автоматической коробки передач осуществляется с учётом следующих нюансов:

Масло из АКПП удаляется через сливное отверстие и шланг, который отсоединяется от радиатора АКПП;
Основное затруднение при выполнении демонтажных работ заключается в значительном весе коробки, поэтому при наличии смотровой ямы, или специального автомобильного подъёмника, данный узел рекомендуется демонтировать с использованием трансмиссионного домкрата;
Все подключаемые к коробке элементы обязательно должны быть отсоединены.

Для домашних мастеров, которые хорошо знакомы с устройством автомобиля, каких-либо затруднений при выполнении данной последовательности действий не должно быть.

Непосредственно сам ремонт фрикционов производится путём замены деталей, износ которых превышает предельно допустимые значения. Проверить зазор можно непосредственно на снятой корзине с фрикционами, но даже если износ незначительный, то в этом случае всё равно рекомендуется заменить все кольца, входящие в ремкомплект автомата.

Сборка коробки и установка её на автомобиль производится в обратном порядке.

Все резьбовые соединения должны быть затянуты моментом, который рекомендован заводом изготовителем, при этом резьбовое соединение крупных фрагментов рекомендуется затягивать крест-накрест, чтобы прижимное усилие равномерно распределилось в местах стыковки деталей. После завершения монтажных работ в АКПП заливается масло выше отметки максимального уровня, и производится запуск и обкатка восстановленных элементов коробки передач.

Советы и рекомендации

Износ фрикциона восстанавливаем самостоятельно только, если уверены в собственных силах, в противном случае, неквалифицированный ремонт может привести к значительным повреждениям АКПП.

Если есть возможность выбрать ремкомплект с кевларовыми фрикционами, то покупайте только такие детали для замены. Фрикционные диски из кевлара лучше отводят тепло, поэтому работа коробки будет более плавной, а нагрев масла, даже при жёстких условиях эксплуатации автомобиля, будет незначительным.

Сгоревшие фрикционы, толщина которых не соответствует необходимым параметрам для нормальной работы трансмиссии, всегда должны быть заменены на новые детали, иначе патологический процесс, может распространиться на другие детали коробки, а продолжительная работа неисправного агрегата приведёт к необходимости полной замены коробки, в запущенных случаях — и к ремонту двигателя.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Источник: https://SwapMotor.ru/korobka-peredach/friktsiony.html

Фрикционы АКПП — Замена пакетов

Автоматическая коробка передач представляет собой сложный элемент, который состоит из многочисленных деталей. Современные автоматические коробки передач обеспечивают максимальную плавность переключения скоростей и улучшают динамические показатели транспортных средств. Добиться подобного удалось за счёт значительного усложнения конструкции трансмиссии, которая полностью управляется электроникой. Рассмотрим поподробнее функцию фрикционов и способы продления их срока эксплуатации.

Принцип работы фрикционов в акпп

По своей конструкции фрикционы представляют собой тонкие подвижные и неподвижные металлические кольца, которые устанавливаются на планетарные редукторы. В тот момент, когда передача не включена, диски вращаются относительно друг друга в специальной смазке.

При включении передачи специальный гидравлический толкатель зажимает фрикционные диски, после чего планетарный редуктор приходит в движение и передает крутящий момент от двигателя на привод. Во время поездки диски могут совершать десятки и сотни тысяч оборотов.

Именно поэтому крайне важно обеспечить качественную смазку трансмиссии, что и позволит продлить срок эксплуатации фрикционов. К характеристикам фрикционных дисков можно отнести их способность выдерживать максимально высокие нагрузки. Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания.

Сгорать фрикционы могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата.

Как избежать перегрева фрикционов и выхода из строя коробки передач?

Типы фрикционов акпп

В зависимости от вида автоматической коробки передач используется фрикционы различных типов. Это могут быть одно или же двухсторонние фрикционы. В автоматических коробках старого типа использовались односторонние диски, которые с одной стороны имели стальную поверхность, а с другой специальную накладку.

В настоящее время наибольшую популярность получили двусторонние фрикционы, которые изготавливаются из сверхпрочных металлических сплавов. Накладки фрикционов впитывают масло и позволяют эффективно отводить тепло от нагревающихся в процессе работы движущихся дисков. Изготавливаются накладки из различных материалов.

Существуют одно и двухсторонние типы

Наибольшей популярностью сегодня пользуется графитовое волокно, которое позволяет длительное время сохранять свои рабочие характеристики. Накладки из графитового волокна способны эффективно поглощать тепло и не пригорают даже при экстремальных температурных воздействиях.

Использование кевларовых или графитовых накладок позволяет значительно продлить срок эксплуатации фрикционных дисков. Приобрести такие накладки вы можете отдельно, и впоследствии установить их на диски.

Изготавливаются накладки для фрикционов в различных типоразмерах, что позволяет с легкостью подобрать их под конкретную коробку передач.

Диагностика и проблемы

В тоже время необходимо отметить, что к пробегу в 100 – 150 тысяч километров на любой автоматической коробке передач уже появиться первые проблемы с фрикционными дисками. Проявляется подобное в задержках или резких рывках при переключении передач. Сложность диагностики состоит в том, что механический износ фрикционов сложно определить, не вскрывая коробку передач.

Мастеру для точного определения проблемы с фрикционами необходимо провести вскрытие коробки передач. Выполняется демонтаж трансмиссии, после чего она вскрывается и производится осмотр состояния фрикционных дисков. В том случае, если имеется существенный износ этого элемента, производится его замена. Сами фрикционные диски акпп различаются в зависимости от вида трансмиссии.

Как определить неисправность АКПП?

Так выглядят изношенные диски

Замена фрикционов АКПП

Устанавливаются фрикционы пакетами на каждую планетарную передачу. При этом износ даже в одном пакете может быть неравномерным. Специалисты до сих пор не имеют единого мнения о том, как менять фрикционные диски.

Кто-то рекомендуют менять лишь изношенные диски, а не целый пакет.

Тогда как другие специалисты утверждают, что при замене только лишь отдельных износившихся дисков в скором времени возникает необходимость производить снова сложный ремонт коробки.

Замена фрикционных дисков очень трудоемкий процесс

Именно поэтому рекомендуется при необходимости ремонта и замены фрикционов выполнять их замену сразу пакетами, что позволит избавить автовладельца от необходимости в ближайшем времени заново производить подобные ремонтные работы. Замена фрикционов акпп должна выполняться исключительно профессиональными специалистами.

Несмотря на кажущуюся легкость выполнения замены — провести подобную работу самостоятельно не представляется возможным.

В первую очередь подобное объясняется необходимостью производить демонтаж коробки с автомобиля. Выполнить подобную операцию можно только лишь при наличии у вас специального профессионального оборудования.

Кроме того определить износ фрикционов может только лишь профессиональный специалист.

Обучающее видео: замена фрикционов акпп

Поэтому мы не рекомендуем вам пытаться экономить на использование услуг профессиональных специалистов из сервисных ремонтных центров. Опытный мастер сможет провести все необходимые ремонтные работы буквально в течение нескольких дней.

Автовладельцу лишь необходимо учитывать, что стоимость таких ремонтных работ в силу их повышенной трудоемкости может иметь достаточно высокую стоимость. Тогда как сами пакеты фрикционов имеют не слишком высокую стоимость.

При необходимости проведения ремонтных работ и замены фрикционов следует помнить о том, что рекомендуется выбирать расходники от тех производителей, которые зарекомендовали себя с наилучшей стороны. В идеале это должны быть либо оригинальные запчасти или же производители, одобренные самим изготовителем автомобиля.

В данном случае вы сможете гарантировать проведение качественных ремонтных работ и отсутствие каких-либо проблем в эксплуатации автоматической коробки передач в будущем.

Источник: https://akpphelp.ru/frikcioni_akpp.html

Особенности работы фрикционов АКПП

В автосфере принято считать, что одной из частых поломок автоматической коробки передач (АКПП) является проблема фрикционных дисков, а именно их износ. Причём такое происходит даже, если водитель тщательно ухаживает за своим автомобилем, своевременно меняя масло.

Как выглядит АКПП в разрезе

При данной проблеме наблюдается нарушения работы передач АКПП. Многие водители и не догадываются, что фрикционы важны для коробки передач в целом. Данная статья поможет разобраться, что такое фрикционы АКПП, особенности их работы и какие могут быть причины, приводящие к их выходу.

Фрикционы АКПП что это такое

Фрикционы АКПП представляют собой устройство, относящееся к сцеплению передач и играющее важную роль во время включения, а также передачи крутящего момента.

В один момент эти элементы осуществляют смыкание, что выполняется с помощью масляного давления, это в свою очередь приводит к остановке шестерни, когда это необходимо.

В другой момент происходит их размыкание, и шестерня снова начинает работать.

Устройство

Фрикционы делятся на следующие типы:

Односторонние. Такие устройства с одной стороны стальные, а с другой имеется специальная накладка. Обычно эти фрикционы можно встретить в старых АКПП.
Двухсторонние. Считаются наиболее популярными элементами. Для их изготовления используют прочный металлический сплав. Благодаря впитыванию масла накладками, выполняется эффективный тепловой отвод от дисков, которые в рабочем состоянии активно нагреваются. Такие накладки могут быть изготовлены из различных материалов, но чаще всего производители отдают предпочтение графитовому волокну. Это обусловлено его возможностью на протяжении длительного времени сохранять рабочие особенности. Помимо поглощения тепла, данные накладки даже во время воздействия экстремальной температуры не пригорают. Помимо этого, графитовые накладки продлевают срок службы дисков.

Важно отметить, что купить накладки водитель может самостоятельно и установить их без какой-либо посторонней помощи.

Фрикционы, расположенные внутри АКПП Nissan

Диски делятся также на металлические и мягкие. Первые сцепляются с корпусом коробки автомат, а вторые осуществляют вращение одновременно с шестернями. Для второго вида раньше применяли прессованный картон, но сейчас больше используют графитовой напыление.

Принцип работы

При выключенной коробке передач, происходит свободное вращение дисков, так как в это время отсутствует давление насоса, а сами фрикционы не зажаты.

Но когда происходит включение коробки передач, масляным насосом создается давление, которое с помощью гидроблока направляется к специальному каналу и диски начинают прижиматься друг к другу.

Это активизирует работу необходимой шестерни, в то время как другие вынуждены остановиться.

Ресурс фрикционных дисков

Автоматические фрикционные диски характеризуются большим сроком эксплуатации, на это влияет вращение в масляной жидкости. Точных цифр ресурса нет, но эксперты предполагают, что это около 350-500 тыс.км., при условии грамотного и своевременного ухода за автомобилем. Так, если не менять масло износ произойдёт гораздо раньше, даже до 100 тыс.км.

Причины выхода из строя фрикционов

По мнению автоэкспертов, уже через 100-150 км. автовладелец начнет замечать неисправности в работе фрикционов. На это может указывать задержка, резкие рывки, что наблюдается во время переключения АКПП. Чтобы диагностировать фрикционный износ нужно залазить в коробку передач, что вызывает некие сложности.

Среди основных причин нарушения работы фрикционов выделяют следующие:

Загрязнённое масло. Обычно производители рекомендуют осуществлять замену своего масла каждые 60 тыс. км. пробега. После этого около 50% свойств масла теряются, и тогда оно начинает пригорать, в нём появляется загрязнения, что в результате затрудняет прохождение масла по каналам гидроблока и насоса. А из-за падения давления диски начинают гореть, вот почему в данной поломке водитель чувствует запах горелого. При игнорировании смены масла, у машины на 80-100 тыс. км. пробега возникают такие проблемы.
Недостаточный масляной уровень или загрязнён масляной фильтр. Это приводит к таким же проблемам, как при предыдущей причине.
Вода попала в масло. При данной ситуации наблюдается быстрое разрушение мягких фрикционных накладок, речь идёт о тех, которые изготовлены из прессованной бумаги. К примеру, такая проблема может быть у утопленных автомобилей.
Забился радиатор. Нарушается циркуляция масла, которое приобретает густую консистенцию. Результатом проблемы станет полный отказ АКПП.

Также список можно дополнить длительной пробуксовкой, динамической ездой и т. д.

Фрикционы в нормальном состоянии

Когда нужна замена фрикционных дисков

Каждому автовладельцу очень важно осознать, что эксплуатировать машину, у которой изношены и сгоревшие фрикционы очень опасно. И на это есть причины:

Соседние поршни, барабан и втулки могут перегреться.
Клеевой слой накладки может попасть в масляную жидкость, что также приводит к падению давления, загустению масла, ухудшается трение втулок, изнашиваются клапанные плиты и др.

Вышеперечисленные проблемы могут стать причиной внезапной остановки автомобиля, что как всегда бывает в самый неподходящий момент.

Существует немало признаков, указывающих на выход из строя фрикционов. При проявлении водителю необходимо предпринять срочные меры, дабы избежать серьезных последствий. Что касается признаков, следует насторожиться если:

Масло становится тёмным и у него появляется запах гари.
С помощью замерного щупа или контрольной пробирки выявляется уменьшение уровня смазки.
Селектор коробки передач стоит на нейтральном режиме, но автомобиль всё равно движется.
Появились сложности с переключением передач.
Отказал режим заднего движения.
Автомобиль начинает дёргаться и пинаться, когда выполняется переход на другой скоростной режим.
При холостых оборотах появляется металлический шум.

Первая помощь АКПП при повреждении фрикционов

Когда владельцем машины были обнаружены перечисленные в прошлом разделе причины повреждения фрикционов, ему нужно предпринять такие меры:

Незамедлительно остановить транспортное средство.
Вызвать эвакуатор, так как дальнейшее движение машины в таком состоянии может привести к более дорогому ремонту.

Чтобы осуществить точное диагностирование авто эксперты рекомендуют доверить это дело работникам специализированных станций технического осмотра. Стоит отметить, что если машина ещё на гарантии, её нужно направить к официальному дилеру, где помогут устранить имеющиеся проблемы.

Подгоревшие и пришедшие в негодность фрикционы

Если водители имеет необходимые навыки, для ремонта автомобиля, допускается самостоятельное решение вопроса.

Перед тем, как приступить к самостоятельной замене фрикционных дисков, нужно заняться очисткой помещения, чтобы предотвратить возможное попадание в элементы АКПП пыли, грязи.

Для успешной работы лучше использовать качественный ремкомплект, который подойдёт конкретно под Ваше авто. Обычно такой набор состоит из дисков, прокладок, сальников, фильтров.

Этапы ремонта автоматической коробки передач следующие:

Выполняется слив масла. Это осуществимо с помощью сливного отверстия или шланга, отсоединяемого от радиатора.
Снимается коробка. Из-за её значительного веса рекомендуется применение трансмиссионного домкрата.
Осуществляется разбор АКПП.
Устанавливаются все элементы из набора.
Собирается и устанавливается коробка.

Такие действия не вызовут затруднений, главное придерживаться правильной последовательности. Ещё один важный момент: после сборки масло заливается немного больше максимального уровня, ориентируясь на специальную разметку, а после запускается авто и выполняется его обкатка.

Важно! Такой ремонт в домашних условиях должен проводиться только при 100% уверенности в своих силах, иначе неквалифицированные действия приводят к ещё более значительным проблемам.

Источник: https://drivertip.ru/osnovy/chto-takoe-friktsiony-akpp-kak-rabotaet.html

Фрикционные диски АКПП- Устройство и принцип работы

В состав АКПП входит большое количество рабочих механизмов и сложных узлов. Фрикционные диски играют важную роль в работе трансмиссии автомобиля.

Основная функция фрикционов – сцепление элементов коробки и прерывание потока мощности при переключении передач.

Устройство фрикционов АКПП

По способу изготовления и количеству накладок фрикционы разделяются на односторонние и двухсторонние диски. Односторонние диски устанавливаются на бюджетных автомобилях.

Фрикционы АКПП, имеющие графитовые накладки с двух сторон, применяются автопроизводителями при сборке современных моделей.

Основные функции фрикционных дисков, оснащенных графитовыми накладками:

впитывание смазочной жидкости;
охлаждение металлических поверхностей рабочих узлов и деталей коробки;
повышение устойчивости против износа элементов сцепления;
продление общего срока службы механизма.

Принцип работы фрикционных дисков

Порядок работы механизма сцепления:

В момент перевода селектора АКПП в положение D, масляный насос создает давление в системе.
Масло подается к заданному каналу гидроблока.
Фрикционные диски плотно сжимаются между собой под воздействием давления трансмиссионной жидкости.
Барабан входит в зацепление с солнечной шестерней.
В работу включается соответствующая пара зубчатого зацепления.
Заданный момент вращения передается на выходной вал АКПП и дальше на ходовую систему.

Скорость движение автомобиля зависит от установленного передаточного отношения.

… Масло для автоматической коробки передач- Митсубиси

Эксплуатационный срок фрикционных дисков

Благодаря постоянной масляной пропитке, фрикционные диски почти не изнашиваются, следовательно, обладают длительным ресурсом.

Основное условие для стабильной работы фрикционов – своевременная замена трансмиссионного масла ATF.

При соблюдении регламента смены смазочного материала в АКПП ресурс фрикционов составляет не менее 200 – 350 000 км (в некоторых случаях этот срок может доходить до 500 тыс. км).

Причины быстрого износа фрикционных дисков

Машины не подвергаются экстремальным нагрузкам, температура и давление в АКПП находятся в оптимальных пределах.
Трансмиссионное масло при этом сохраняет технические характеристики и полезные качества в течение длительного периода.
Фрикционные диски не разрушаются и не нуждаются в замене.
При работе АКПП в наших условиях, рабочие элементы коробки испытывают повышенные нагрузки. Замечено, что после пройденного пути в 60 000 км, масло утрачивает необходимые свойства почти на 50%. Основная причина поломок фрикционных дисков сцепления состоит в низком качестве смазочного вещества в коробке автомат.

Причины выхода из строя фрикционных дисков:

длительная пробуксовка автомобиля;
динамичная езда, резкое ускорение машины;
подгорание масла;
металлические включения в виде стружки, пыли и прочих элементов износа;
засорение масляного фильтра;
каналов гидроблока;
масляного насоса;
снижение давления, воздействующего на диски;
скольжение, пробуксовка, прогорание, износ накладок фрикционов.

… Контрактная АКПП- Что это такое

Часто причиной поломки фрикционов является проникновение охлаждающей жидкости (антифриза, тосола, воды) в смазочную систему АКПП, которая быстро разрушает мягкий пористый материал накладок.

Совет: Разрушения фрикционных дисков связаны с низким качеством трансмиссионной жидкостиATF. Своевременная замена масла в коробке автомат – единственный способ сохранить стабильность работы и увеличить эксплуатационный срок фрикционных накладок. Регламентом предусмотрена полная замена масла в автоматической коробке передач после пробега, равного 60 000 км.

Основные признаки неисправности фрикционов

Трансмиссионное масло приобретает темный оттенок и характерный запах гари.
Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
Затруднения при переключении передач.
Отказ режима заднего хода.
При переходе на другую скорость машина дергается и пинается.
Возникновение характерного металлического шума на холостых оборотах.
Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

Замена фрикционов АКПП

Если толщина фрикционных дисков меньше установленных параметров, необходима срочная замена на новый пакет.

Длительное использование истонченных прогоревших прокладок приводит к преждевременному выходу из строя рабочих узлов и деталей АКПП.

… Замена масла в АКПП- Honda CR-V 3 и 1

Для ее выполнения необходимы профессиональные навыки, специальные приспособления, подъемное оборудование. В условиях гаража не рекомендуется проводить замену фрикционов АКПП своими руками.

На базе специализированных сервисных компаний квалифицированные специалисты выполняют следующие работы:

определяют степень износа дисков;
производят замену фрикционных пакетов;
восстанавливают функции механизма сцепления.

новые фильтрующие элементы;
сальники;
уплотнители;
прокладки.

Совет: При выборе новых комплектов фрикционных дисков необходимо отдавать предпочтение оригинальным запчастям или изделиям от проверенных производителей. Лучше всего использовать продукцию фирм, рекомендованных самим автопроизводителем.

Источник: https://motoran.ru/remont-akpp/friktsionnye-diski-akpp

Дисковая фрикционная муфта и её характеристики

Дисковая фрикционная муфта является универсальным прибором и может свободно использоваться в различных отраслях промышленности, в частности, машиностроительной отрасли. Данные детали широко используются в сфере станкостроя или производстве машин для прессования или ковки.

Данная муфта подойдёт и для других механизмов, преимущественно для прессовки. Для подачи мощностей в больших крутящихся моментах, применяются вспомогательные детали. Такие, например, как накладки, сделанные из ферродо, ретинакса и прочих фрикционных материалов, прикреплённые или приклеенные к дискам.

Чаще всего, данные материалы держатся на заклёпках. При запуске механизма, муфта испытывает на себе механическое воздействие – боковые части накладок, соединённые с заклёпками, подвергаются частым ударам, что вызывает сильные локальные напряжения, отражающиеся на работоспособности фрикционных материалов.

Это может привести к преждевременному выходу накладок из строя, что приведёт к падению КПД всего оборудования.

Присоединение накладок также не может гарантировать надёжного соединения, особенно в случае сильного нагрева, поскольку в результате пагубного воздействия высокой температуры, возможны возникновения различных дефектов. К примеру, на фрикционном контакте происходит плавка и клей может потерять свои привычные свойства.

Именно поэтому рекомендуется не ограничиваться приклеиванием запчастей. Надёжнее будет дополнительно проклепать накладки. Данная процедура позволит продлить срок их эксплуатации.

Муфту также необходимо обрабатывать изнутри вязким маслом для регуляции температуры, режима работы и продления срока службы.

Известны также фрикционные дисковые муфты. Их элементы располагаются между ведомыми и ведущими дисками муфты. У данных элементов есть возможность проскальзывания относительно них при запуске муфты. Однако муфты данного типа сложны в производстве и имеют сравнительно слабую удельную нагрузочную способность. Подобные устройства желательно вставлять в машины с более низкой нагрузкой и мощностью, поскольку в мощных машинах такие муфты быстро изнашиваются и ломаются, что может повлечь за собой остановку всего оборудования.

Фрикционная дисковая муфта содержит фрикционные элементы, которые установлены между ведущими и ведомыми дисками с возможностью проскальзывания между ними во время запуска работы механизма. Отличается она тем, что, обладает упрощающей конструкцией.

Для повышения нагрузочной способности, она оснащена обечайкой, охватывающей ведомый диск.

Края данной детали выступаю за торцы, а фрикционные элементы поделены на ряд секторов и отделений, расположенных свободно внутри самой обечайки по обе стороны ведомого диска.

При закачке сжатого воздуха внутрь пневмоцилиндра, нажимной диск перемещается в направлении оси по шлицам маховика, преодолевая силу сопротивления отжимных пружин. При этом, зазоры и пространство между поверхностями трения варьируются, в зависимости от режима работы. Таким образом, при запуске механизма, фрикционные секторы первоначально имеют переменную скорость вращения, отличающуюся от скорости вращения маховика нажимного и ведомого дисков. При запуске муфты на полную мощность, все детали будут вращаться с одинаковой частотой и скоростью, обеспечивая равноценную нагрузку на механизм. Замена изношенных фрикционных секторов на новые производится через «окошки» в маховике после выкручивания винтов и снятия элементов обечайки. Муфта имеет большой барабан, и для ремонта необходимо снять закрепительную пластину и после тщательного осмотра определить, какая деталь требует замены. При включении закачки сжатого воздуха, отжимные пружины механизма возвращают нажимной диск в исходное состояние с помощью винтов. Таким образом, происходит постепенное растормаживание и раскачка маховика, фрикционных секторов, ведомого и нажимного дисков. Муфта, постепенно раскручиваясь, распределяет нагрузку на весь механизм, в зависимости от предельной мощности.

Работа муфты регулируется вручную. Износостойкость дисковой фрикционной муфты определяется путём расчёта предельно допустимого внутреннего давления. В зависимости от предназначения, данные показатели могут меняться.

Приобретая дисковую фрикционную муфту, следует учитывать предельный КПД машин, что позволит выбрать оптимальный вариант, при котором и муфта, и сам механизм прослужат максимально долго.

Источник: https://www.ttaars.ru/about/stati/diskovaya-friktsionnaya-mufta/

Фрикционные тормоза, назначение, разновидности, сильные и слабые стороны

Тормозная система в рыболовных катушках появилась давно. Еще инерционные модели оснащались различными трещотками и прижимными шайбами. Революционный прорыв в этом направлении произошел с появлением безынерционных катушек.

Из-за особой конструкции «мясорубок» пришлось изобретать фрикционные тормоза. Благодаря новой системе удалось использовать более тонкие лески для ловли рыбы. Существует несколько вариантов тормозных систем.

При выборе катушки в магазине важно обратить внимание и на особенности фрикциона.

Зачем нужен тормоз на катушке

Покупая рыболовную катушку, у многих возникает вопрос, что такое фрикционный тормоз? Оказывается, эта система очень полезна во время рыбной ловли.

Чтобы вытащить на берег заветный трофей, снасть должна выдержать сопротивление рыбы. И если отдельные представители ихтиофауны ведут себя на крючке достаточно спокойно, то некоторые виды рыб показывают свой буйный нрав. Как рыболову угадать с толщиной лески? Именно диаметр нити имеет определяющее значение на показатель разрывного усилия, которое выдерживает леска. Если на упаковке указано, что нить выдерживает вес 2 кг, то достаточно рыбе приложить усилие, превышающее эту величину, и рыболов останется без поводка или оснастки. Можно конечно поставить толстый шнур, но тогда поклевку придется ждать не одну рыбалку.
Решить эту проблему помогают катушки, оснащенные фрикционным тормозом. Принцип действия его заключается в следующем. Шпуля безынерционной катушки находится в статическом положении, а вокруг нее вращается лесоукладыватель. Он приводится в действие рукояткой катушки. Перед забросом приманки фрикцион настраивается таким образом, чтобы при достижении предельного разрывного усилия лески шпуля начала вращаться, отдавая рыбе определенный отрезок нити. При правильной настройке трофей быстро устает, т. к. тормоз оказывает сопротивление. Как только силы у рыбы истощаются, рыболов может снова подмотать леску и подвести добычу к берегу или лодке.

Фото 1. Шпуля безинерционной катушки.

Подводя итог, можно однозначно отметить, что благодаря фрикционному тормозу можно использовать более тонкие лески, отчего повышаются шансы на поимку осторожной рыбы.

Как работает фрикцион

Фрикционный тормоз на безынерционной катушке спасет леску от обрыва во время вываживания или при зацепе крючка за водоросли в том случае, если он правильно настроен. Для регулировки имеется специальный винт, который может быть расположен спереди шпули или на задней части корпуса.

Если полностью зажать винт, вращая его по часовой стрелке, то шпуля будет намертво зафиксирована. В таком положении рыболовы чаще всего вырывают оснастку при мертвом зацепе.
В случае полного ослабления регулировочного винта малейшее воздействие на леску заставит вращаться шпулю. Тем самым длина оснастки будет увеличиваться, а запас лески на шпуле соответственно уменьшаться. Но без тормоза не удастся вытащить даже небольшую рыбку.
В идеале рыболову необходимо найти такое положение фрикциона, чтобы сброс лески начинался только при достижении предельной нагрузки на нить. Точной настройке опытные рыболовы посвящают много времени.

Обратите внимание!

Если фрикцион на дешевой катушке склонен к заеданию, то лучше ослабить его примерно на половину разрывного усилия лески.

Технология настройки выглядит так.

Сначала катушка с леской устанавливается на удочку. Нить протягивается сквозь пропускные кольца. Конец лески привязывается к статическому препятствию (дерево, столб).
Скобу лесоукладывателя необходимо сбросить. Удилище устанавливается под углом 45 градусов. Скоба закрывается.
Теперь медленным вращением катушки натягивается леска, чтобы кончик удочки согнулся.
Вращая регулировочный винт против часовой стрелки, нужно найти момент срабатывания фрикциона.
Легким подергиванием удилища на себя необходимо проверить, стравливается ли леска при рывках. В итоге после регулировки система должна сработать при возникновении 2/3 от предельной нагрузки.

Рекомендация!

Опытные рыболовы отпускают после этого тормоз еще на четверть оборота регулятора. В конце рыбалки рекомендуется полностью ослаблять фрикцион, чтобы продлить срок службы.

Однако испытания на суше не являются окончательными. Когда рыба после подсечки начнет отвоевывать метр за метром лески, важно следить за тем, сколько нити осталось на шпуле. Нередко рыболовы, наслаждаясь «песней» фрикциона не замечают, как шпуля опустошается, а дальше происходит досадный обрыв. Вся оснастка остается в воде.

Современные безынерционные катушки оснащаются тормозными системами разной конструкции. У каждой из них есть как сильные, так и слабые стороны.

При выборе катушки эксперты советуют следовать следующему принципу. Для поплавочной или спиннинговой ловли предпочтительнее комплектовать снасть моделями с передним расположением фрикциона. Тем рыболовам, которые выбрали фидер или карпфишинг, лучше обратить внимание на силовые катушки с задним фрикционом. Наличие байтраннера оправдано при целенаправленной ловле карпа и сазана.

Источник: https://fishelovka.ru/gear/konstruktivnye-osobennosti-frikcionnyh-tormozov-v-katushkah

Что такое фрикционы в АКПП: замена своими руками

Характеристика фрикционов на коробке автомат

Фрикционы

Каждая передача на коробке «автомат» имеет комплект фрикционов. Данные запчасти позволяют останавливать или приводить в действие шестерни, присутствующие в КПП.

Причины преждевременного выхода из строя АКПП

Первые проблемы с коробкой могут возникнуть после 150000 км пробега. Однако если автомобиль эксплуатируется водителем с нарушениями правил вождения, составляющие механизмы КПП могут преждевременно износиться. Следствием этого нередко является невозможность активизации одной или нескольких передач.

С чем связаны поломки фрикционов?

Среди причин возникновения поломок следует выделить:

использование некачественного трансмиссионного масла;
забитый продуктами износа масляный фильтр;
недостаточный уровень масла в коробке;
часто осуществлялись буксировки;
естественный износ деталей.

Причины поломки фрикционов

Рекомендуется заливать в систему трансмиссионное масло той марки, что было ранее добавлено производителем.
