Чем отличается аккумулятор прямой полярности от обратной: в чем отличие, какой выбрать?

Содержание

Что такое прямая и обратная полярность аккумулятора

Когда и как менять воздушный фильтр двигателя автомобиля

Воздушный фильтр — это важный элемент системы двигателя внутреннего сгорания. Хоть некоторые автовладельцы и не придают ему большого значения, но он может значительно влиять на работоспособность мотора и на его срок службы. Дело в том, что главная задача воздушного фильтра, это задержка мелких частиц грязи и пыли в воздухе, попавшие внутрь двигателя, выступающие в роли мелкого, но твердого абразивного материала. Что приведет к преждевременному износу всех трущихся деталей. Соответственно. Если бы в конструкции автомобиля отсутствовали фильтры, то его срок сократился бы до нескольких тысяч километров. Также, забившийся воздушный фильтр не способен пропускать достаточный объем воздуха. Это приводит к снижению мощности, увеличению расхода топлива и увеличению выброса вредных веществ в отработанных выхлопных газах. Теперь становится понятным, что состояние воздушного фильтра — это важный момент в эксплуатации автомобиля, и требующий постоянного контроля. Тут есть несколько нюансов, каждый автопроизводитель, в инструкции к своей модели автомобиля, указывает рекомендуемый срок замены фильтра, ориентированный на количество пройденных километров. Но в расчете рекомендаций по замене, принято учитывать усредненные условия эксплуатации машины. Поэтому, правильнее будет самостоятельно следить за состоянием данного элемента, а замену проводить чаще рекомендуемой. Тем более, стоимость воздушного фильтра очень низкая, относительно других запчастей, а замену способен провести любой автовладелец. Особенности работы воздушного фильтра Прежде всего, воздушный фильтр — это элемент очистки воздуха перед смешиванием его в камере сгорания. Позволяющий исключить все твердые частицы, присутствующие в уличном воздухе. Внешне, фильтр может иметь различную форму. Он может быть выполнен в виде прямоугольника, круга или напоминать консервную банку. Но специальный фильтрующий материал напоминает сложенную гармошку, это сделано для увеличения фильтрующей поверхности и повышения производительности. Естественно, что со временем работы, на поверхности фильтрующего материала скапливается масса загрязнения, уменьшающая пропускную способность фильтра. А учитывая тот факт, что для нормального горения бензина в двигателе, необходимо соотношение 1 к 15. Или другими словами, на 1 литр бензина, тратится от 15 литров воздуха. А уменьшение количества поступившего кислорода, компенсируется увеличением топлива, что приводит к увеличению расхода, снижению мощности и соответственно к большему количеству вредных веществ в выхлопе. Также, из-за длительной эксплуатации фильтра по времени, может усохнуть уплотнительная резинка, расположенная на нем, и не дающая просачиваться воздуху мимо фильтра. В данном случае, вся функциональность фильтра пропадает, а двигатель начинает ускоренно изнашиваться, приближая время к капитальному ремонту. Когда менять воздушный фильтр Это самый важный вопрос в данной статье, но точного ответа никто не даст. Дело в том, что время замены воздушного фильтра полностью зависит от условий эксплуатации двигателя. Если автомобиль используется в сухой и пыльной местности, то следует проводить замену раза в 2-3 чаще от рекомендуемой, в других условиях, можно устанавливать новый фильтрующий элемент реже. Поэтому, стоит самостоятельно следить за степенью загрязнения, и самостоятельно принимать решение о замене. Но если взять средние показатели, то можно ориентироваться на цифру в 10 000 километров. Или опираться на косвенные признаки загрязнения, которые описывались выше. Если точнее, то стоит обратить внимание на пониженную мощность и динамику автомобиля и повышенный расход топлива. Как поменять воздушный фильтр автомобиля Несмотря на то, что каждый автомобиль имеет свою индивидуальную конфигурацию, принцип расположения и замены воздушного фильтра не меняется уже много лет. А практически все производители автомобилей, пытаются облегчить доступ и сам процесс замены. Поэтому, для замены фильтра, в первую очередь стоит приобрести новый у официального дилера или в специализированном магазине. Затем нужно заглянуть в подкапотное пространство Вашего автомобиля. Найдя там корпус воздушного фильтра (он должен соответствовать форме и иметь размеры позволяющим вместить фильтр, и чаще всего имеющий крышку с креплениями в виде защелок для быстрой замены), демонтировать отработавший свой срок старый, и установить недавно приобретенный. Затем возвращаем крышку фильтра и капот на свои места. Конечным этапом можно протереть тряпочкой фары автомобиля, ведь вся работа по замене фильтра уже выполнена. Вся процедура по замене занимает не более пяти минут самостоятельной работы, что делает замену воздушного фильтра, самым простым видом ремонта автомобиля. Воздушные фильтры нулевого сопротивления В узких кругах автовладельцев, интересующихся тюнингом и форсированием силового агрегата автомобиля. Бытует мнение о способности фильтра нулевого сопротивления, значительно увеличивать мощность двигателя. В своих рассуждениях они правы и не правы в одно и то же время. Дело в том, что такие фильтры уже давно и успешно применяются на спортивных автомобилях. И за долгий срок использования, уже доказали свою эффективность, даже в условиях пыльных пустынь. Но стоит учитывать несколько факторов. Данные фильтры применяются в комплексе форсирования двигателя, и в том случае, когда была перенастроена система подачи топлива таким образом, что штатный фильтр не способен пропускать необходимое количество воздуха. Именно тогда, имеет смысл устанавливать воздушный фильтр нулевого сопротивления. Также, мало кто изначально интересуется сроком службы таких фильтров. Ведь, из-за высокой эффективности и пропускной способности, приходится жертвовать сроком службы и ценой. На гоночных автомобилях, фильтр меняется через одну или две гонки, что может соответствовать одной или двум тысячам километров пробега в спокойном режиме. А стоимость может превышать в несколько раз от штатного фильтра. Поэтому, использования «нулевика», на автомобилях без дополнительного тюнинга мотора, и тем более на автомобиле предназначенного для повседневных поездок — это нерациональная трата денег без видимого результата. Ошибки при эксплуатации воздушных фильтров Еще стоит обсудить несколько ошибок начинающих водителей. Некоторые автовладельцы, желающие сэкономить денежные средства, пытаются самостоятельно очистить воздушный фильтр. Сразу можно сказать — эта затея не приводит к видимы результатам в лучшую сторону, но может привести к полной порче детали. Дело в том, что фильтрующий элемент улавливает даже самые маленькие частицы пыли и грязи, которые не видны невооруженным глазом, но качественно забивающие микро каналы в фильтре. Поэтому, обстукивание фильтра, или использование пылесоса, уберет только видимую верхнюю часть налета. Но видимого результата не приведет. Также, некоторые пытаются «постирать» воздушный фильтр. При этом могут применять не только чистую воду, но и химические вещества. Данный способ не только бесполезен, но и повредит сам фильтр. После мойки при помощи воды, фильтрующий элемент теряет способность к пропусканию воздуха, что приведет к срочной покупке нового фильтра. Вывод Учитывая стоимость воздушных фильтров и простоту в замене, правильнее будет перестраховываться и чаще приобретать новые. Но в случае, когда денег совсем не хватает, необходимо продолжить эксплуатировать автомобиль с тем, что есть. До момент покупки нового фильтра, а попытки очистки старого, могут привести к ухудшению ситуации. Автор статьи: Готовчик Дмитрий, 2017

Чем отличаются аккумуляторы прямой и обратной полярности

Главная » Разное » Чем отличаются аккумуляторы прямой и обратной полярности

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

прямая полярность;
обратная полярность.

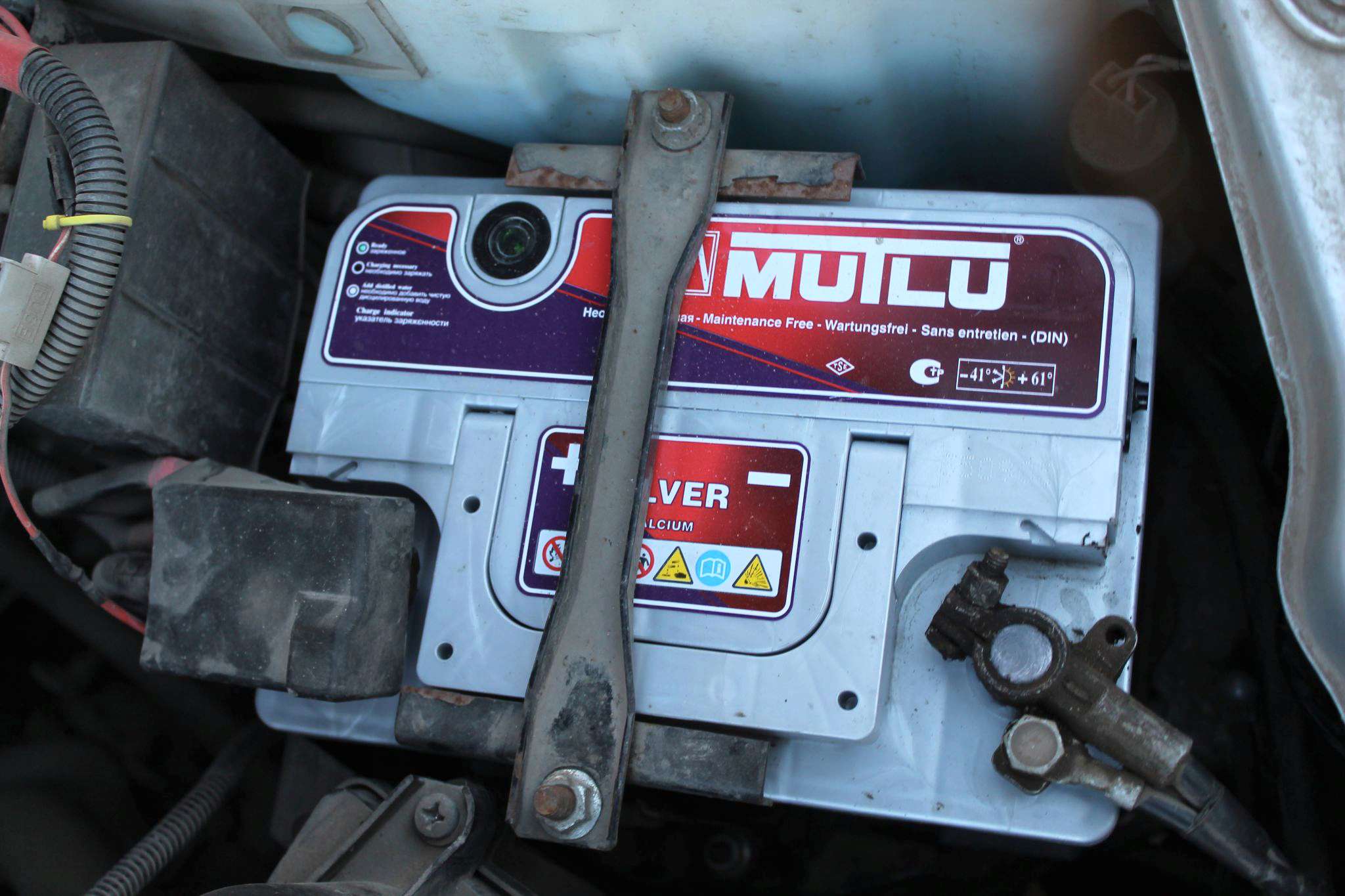

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

отечественные;
европейские;
азиатские.

Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр.

Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи.

Последовательность переполюсовки:

Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
Плюсовой провод подключить к минусу, а минусовой к плюсу.
Начать зарядку аккумулятора.
Прекратить зарядку при закипании банок.

В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.

Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.

Что может произойти, если перепутать при установке?

Если перепутать полярность, то может произойти следующее:

перегорание предохранителей, реле и проводов;
выход из строя диодного моста генератора;
перегорание электронного блока управления двигателем, сигнализации.

Самой простой и дешевой проблемой может стать перегорание предохранителей. Впрочем, это их главная функция. Найти сгоревший предохранитель можно мультиметром путем «прозвона».

Если перепутать контакты, то генератор, наоборот, потребляет энергию от аккумулятора, а не дает ее. Обмотка генератора не рассчитана на входящее напряжение. АКБ также может пострадать и выйти из строя. Самым простым вариантом станет сгорание нужного предохранителя или реле.

Большой проблемой может быть выход из строя электронного блока управления двигателем (ЭБУ). Это устройство требует соблюдения полярности, несмотря на встроенную защиту.

Если предохранитель или реле не успеет перегореть, то с большой вероятностью ЭБУ выйдет из строя. Это значит, что автовладельца гарантированно ждет дорогостоящая диагностика и ремонт.

Большинство устройств в электросети автомобиля, такие как автомагнитола или усилитель, имеют защиту от смены полюсов. В их микросхемах предусмотрены специальные защитные элементы.

При «прикуривании» от другого аккумулятора также важно соблюдать полярность и последовательность соединения клемм. Неправильное подключение вызовет замыкание в 24 вольта. Если провода имеют достаточное сечение, то они могут оплавиться или водитель сам получит ожог.

При покупке нового аккумулятора внимательно читайте маркировку и узнайте у продавца все характеристики батареи. Если уж так случилось, что вы приобрели АКБ с неподходящей полярностью, то лучше всего заменить его или приобрести новый. Наращивать провода и менять положение батареи следует только в крайнем случае. Лучше использовать подходящее устройство, чем потом тратиться на дорогостоящий ремонт.

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

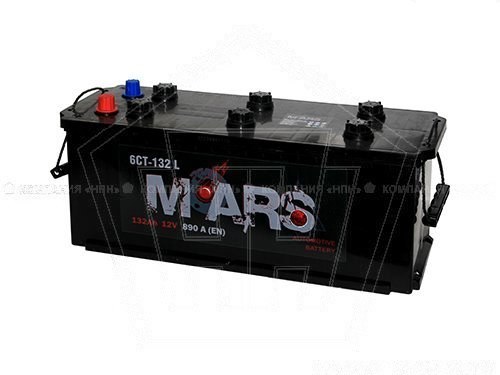

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Полярность аккумулятора прямая или обратная и есть ли разница?

Добрый день, друзья! Мы уже немало поговорили о различных типах двигателей, однако практически не касались эксплуатации аккумуляторной батареи. Каждый из нас не понаслышке знает, как важно поддерживать ее в рабочем состоянии. Плохой заряд АКБ грозит неприятно удивить водителя невозможностью запуска мотора после стоянки. Один из интересных вопросов на эту тему — должна быть полярность аккумулятора прямая или обратная. Посмотрим, что это такое и для чего необходимо.

Какая бывает полярность

Самое опасное заключается в том, что полярность некоторых АКБ может отличаться. Если установить его неправильно, это может привести к короткому замыканию с последующим возгоранием транспортного средства. Для этого и нужно разбираться в том, какая разница между прямой и обратной полярностью в различных типах батарей. Как известно, плюсовая клемма должна подключаться к плюсовому выходу аккумулятора, а минусовая, соответственно, к минусу, который запитан кузов автомобиля.

Однако конструкционные особенности у разных автомобилей могут отличаться друг от друга, вот почему производители выпускают изделия с прямо противоположной полярностью. При этом, сами батареи по внешнему виду могут ничем принципиально не различаться. Лишь на том месте, где ожидаемо должна стоять плюсовая клемма, будет такая же, но отрицательная. Существует хорошая подсказка, чтобы не перепутать.

Дело в том, что площадка под батарею обладает ограниченным местом и если поставить АКБ неправильно, то длины провода может попросту не хватить.

Полярность у АКБ на отечественных и импортных автомобилях

Итак, возьмем или представим перед глазами любой автомобильный аккумулятор. Для наглядности это должна быть та сторона, на которой размещены наклейки или этикетки производителя. Путаница возникает зачастую именно потому, что разные люди смотрят на батарею с разных сторон, ведь и под капотом она может размещаться под разным углом зрения. Основные отличия нашли свое выражение у производителей из разных континентов.

Что касается отечественных АКБ, то они отличаются так называемым «прямым» расположением клемм. В этом случае плюсовая клемма размещается слева, а отрицательная справа.

А вот многие европейские, американские и часть азиатских заводов устанавливают клеммы наоборот. Поэтому, чтобы определиться точно, нужно всегда смотреть на лицевую сторону изделия.

Способы определения положительных и отрицательных выходов

Что делать и как отличить приобретенную АКБ, если установить производителя не удалось? Существуют два основных стандарта, которые касаются расположения контактов. Если обратить внимание на то, что написано ниже, то Вы всегда без особого труда сможете разобраться с отрицательным и положительным выходами. Итак, что значит плюсовая клемма и каковы ее основные характеристики — в диаметре она обычно составляет 19,5 мм. В это же время минусовая отличается стандартным диаметром 17,9 мм.

Каждый автолюбитель может резонно заметить, что для замеров необходимо оборудование, хотя бы штангенциркуль. Какое обозначение или другой определяющий способ может помочь, если под рукой не окажется такого инструмента? Самая простая методика — с помощью стакана с обыкновенной водой. Опускаем и погружаем оба провода на некотором удалении друг от друга. Спустя время можно заметить, как около минусовой клеммы начинают бурлить небольшие пузырьки воздуха.

Обозначают прямую полярность вообще-то цифрой 1, а обратную — нулем.

Даже, если Вам пришлось купить аккумулятор с обратной полярностью, это не беда, ведь в продаже есть на сегодняшний день специальные переходники с прямой на обратную для того, чтобы добиться правильного размещения токовыводов (удлинители).

Друзья, на этом будем завершать обсуждение нюансов аккумуляторных батарей в авто и полярности. Также мною написана целая серия статей по выбору, проверке и периодичности замены моторного масла. Будем рады встретиться в последующих материалах. Всем удачи!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Admin

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.
Обработать выводы батареи раствором воды с содой.
Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
При необходимости зачистить выводы металлической щеткой.
После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
Поставить АКБ в гнездо на автомобиль.
Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Прямая и обратная полярность аккумулятора: как определить

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

АКБ располагают так, чтобы была видна наклейка, выводы.
Определяем расположение плюсовой, минусовой клеммы.
У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
Самостоятельное выполнение процесса установки источника питания.
Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

1.Габариты клемм

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

2.Применение мультиметра

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

3.Налет на выводах

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

Порче электроники.
Перегоранию предохранителей и защитных элементов.
Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодарность.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia. com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Разница между прямым и обратным смещением по сравнительной таблице

Одно из основных различий между прямым и обратным смещением состоит в том, что при прямом смещении положительная клемма батареи подключается к полупроводниковому материалу p-типа , а отрицательная клемма подключается к n- Тип полупроводниковый материал . В то время как при обратном смещении материал n-типа подключается к положительной клемме источника питания, а материал p-типа подключается к отрицательной клемме батареи. Прямое и обратное смещение дифференцируются ниже в сравнительной таблице.

Смещение означает, что к полупроводниковому устройству подключено электрическое питание или разность потенциалов. Разность потенциалов бывает двух типов: прямое смещение и обратное смещение.

Прямое смещение снижает потенциальный барьер диода и обеспечивает легкий путь для прохождения тока. В то время как в обратное смещение разность потенциалов увеличивает силу барьера, который не позволяет носителю заряда перемещаться через переход.Обратное смещение обеспечивает высокий резистивный путь для прохождения тока, и, следовательно, ток не течет через цепь.

Содержание: прямое смещение против обратного смещения

Сравнительная таблица
Определение
Ключевые отличия

Сравнительная таблица

Основа для сравнения	Прямое смещение	Обратное смещение
Определение	Внешнее напряжение, которое прикладывается к PN-диоду для уменьшения потенциального барьера и образует легкий ток через него, называется прямым смещением.	Внешнее напряжение, которое прикладывается к PN-переходу для усиления потенциального барьера и предотвращает прохождение тока через него, называется обратным смещением.
Символ
Подключение	Положительная клемма батареи подключена к полупроводнику P-типа устройства, а отрицательная клемма подключена к полупроводнику N-типа	Отрицательная клемма батареи подключена к P-области и положительный полюс батареи подключен к полупроводнику N-типа.
Барьерный потенциал	Снижает	Усиление
Напряжение	Напряжение на аноде больше, чем на катоде.	Напряжение на катоде больше, чем на аноде.
Прямой ток	Большой	Маленький
Слой истощения	Тонкий	Толстый
Сопротивление	Низкое	Высокое
Текущий поток	Допускает	Предотвращает
Величина тока	Зависит от прямого напряжения.	Ноль
Эксплуатация	Проводник	Изолятор

Определение прямого смещения

При прямом смещении внешнее напряжение подается на диод PN-перехода. Это напряжение устраняет потенциальный барьер и обеспечивает путь с низким сопротивлением для прохождения тока. Прямое смещение означает, что положительная область подключена к p-клемме источника питания, а отрицательная область подключена к n-типу устройства.

Напряжение потенциального барьера очень мало (около 0,7 В для кремния и 0,3 В для германиевого перехода), поэтому для полного устранения барьера требуется очень небольшое напряжение. Полное устранение барьера составляет путь с низким сопротивлением для прохождения тока. Таким образом, через переход начинает течь ток. Этот ток называется прямым током.

Определение обратного смещения

При обратном смещении отрицательная область подключена к положительной клемме батареи, а положительная область подключена к отрицательной клемме. Обратный потенциал увеличивает силу потенциального барьера. Потенциальный барьер препятствует потоку носителей заряда через переход. Это создает путь с высоким сопротивлением, в котором ток не течет через цепь.

Ключевые различия между прямым и обратным смещением

Прямое смещение снижает силу потенциального барьера, из-за чего ток легко проходит через переход, тогда как обратное смещение усиливает потенциальный барьер и препятствует потоку носителей заряда.
При прямом смещении положительный вывод батареи подключен к p-области, а отрицательный вывод подключается к материалу n-типа, в то время как при обратном смещении положительный вывод источника питания подключается к материалу n-типа, а отрицательный клемма подключается к материалу p-типа устройства.
Прямое смещение создает электрическое поле поперек потенциала, которое снижает силу потенциального барьера, тогда как обратное смещение увеличивает силу потенциального барьера.
- Примечание. Потенциальный барьер — это слой между диодом с PN-переходом, который ограничивает движение электронов через переход.
При прямом смещении напряжение на аноде больше, чем на катоде, тогда как при обратном смещении напряжение на катоде больше, чем на аноде.
Прямое смещение имеет большой прямой ток, а обратное смещение имеет очень маленький прямой ток.
- Примечание. Ток в диоде, когда он течет в прямом направлении, называется прямым током.
Слой обеднения диода очень тонкий при прямом смещении и толстый при обратном смещении.
- Примечание. Слой обеднения — это область вокруг соединения, в которой свободные носители заряда истощены.
Прямое смещение уменьшает сопротивление диода, тогда как обратное смещение увеличивает сопротивление диода.
При прямом смещении ток легко течет по цепи, тогда как обратное смещение не позволяет току проходить через нее.
При прямом смещении величина тока зависит от прямого напряжения, тогда как при обратном смещении величина тока очень мала или незначительна.
При прямом смещении устройство работает как проводник, тогда как при обратном смещении устройство действует как изолятор.

Прямое напряжение кремниевого диода составляет 0,7 В, а прямое напряжение германия — 0,3 В.

Разница между переменным током (AC) и постоянным током (DC)

В проводящих материалах есть свободные электроны, которые перемещаются от одного атома к другому, когда к ним прикладывается разность потенциалов. Этот поток электронов в замкнутой цепи называется током. В зависимости от направления движения электронов в замкнутой цепи электрический ток в основном подразделяется на два типа: переменный ток и постоянный ток.

Одно из основных различий между переменным и постоянным током состоит в том, что в переменном токе полярность и величина тока меняются через равные промежутки времени, тогда как в постоянном токе они остаются постоянными.Некоторые различия объясняются ниже в форме сравнительной таблицы с учетом различных факторов;

Содержание: переменный ток (AC) против постоянного (DC)

Таблица сравнения
Определение
Ключевые отличия
Запомните

Таблица сравнения

Основа	Переменный ток	Постоянный ток
Определение	Направление тока периодически меняется.	Направление тока остается прежним.
Причины потока электронов	Вращение катушки в однородном магнитном поле или вращение однородного магнитного поля внутри стационарной катушки	Постоянное магнитное поле поперек провода
Частота	50 или 60 Гц	Ноль
Направление потока электронов.	Двунаправленный	Однонаправленный
Коэффициент мощности	В пределах от 0 до 1	Всегда 1
Полярность	Имеет полярность (+, -)	Не имеет полярности
Получено от	Генераторы переменного тока	Генераторы, батареи, солнечные элементы и т. Д.
Тип нагрузки	Их нагрузка резистивная, индуктивная или емкостная.	Их нагрузка обычно резистивная.
Графическое представление	Он представлен нерегулярными волнами, такими как треугольная волна, прямоугольная волна, квадратная волна, синусоида.	Представлен прямой линией.
Передача	Может передаваться на большие расстояния с некоторыми потерями.	Его можно передавать на очень большие расстояния с незначительными потерями.
Кабриолет	Легко преобразовать в постоянный ток	Легко преобразовать в переменный ток
Подстанция	Для генерации и передачи требуется несколько подстанций	Для генерации и передачи требуется больше подстанций
Пассивный параметр	Импеданс	Сопротивление
Harazdous	Опасно	Очень опасно
Приложение	Заводы, промышленность и бытовые цели.	Гальваника, электролиз, электронное оборудование и т. Д.

Определение переменного тока

Ток, который периодически меняет свое направление, такой вид тока называется переменным током. Их величина и полярность также меняются со временем. В таких типах тока свободные электроны (электрический заряд) движутся как в прямом, так и в обратном направлении.

Частота (количество циклов, завершенных за одну секунду) переменного тока от 50 до 60 Гц, зависит от страны.Переменный ток легко преобразуется из высокого значения в низкое и наоборот с помощью трансформатора. Таким образом, он в основном используется для передачи и распределения.

Определение постоянного тока

Когда электрический заряд внутри проводника течет в одном направлении, такой тип тока называется постоянным током. Величина постоянного тока всегда остается постоянной, а частота тока равна нулю. Он используется в сотовых телефонах, электромобилях, сварке, электронном оборудовании и т. Д.

Графическое представление переменного тока показано на рисунке ниже.

Ключевые различия между переменным и постоянным током

Ток, который меняет свое направление через определенные промежутки времени, такой вид тока называется переменным током. Постоянный ток однонаправлен или течет только в одном направлении.
Заряды в переменном токе протекают либо за счет вращения катушки в магнитном поле, либо путем вращения магнитного поля внутри неподвижной катушки.При постоянном токе заряды текут, поддерживая постоянный магнетизм вдоль провода.
Частота переменного тока составляет от 50 до 60 Гц в зависимости от стандарта страны, тогда как частота постоянного тока всегда остается нулевой.
Коэффициент мощности переменного тока находится в пределах от нуля до единицы, тогда как коэффициент мощности постоянного тока всегда остается равным единице.
Генератор переменного тока вырабатывает ток генератора. Постоянный ток вырабатывается генератором, батареей и элементами.
Нагрузка переменного тока бывает емкостной, индуктивной или резистивной. Нагрузка постоянного тока всегда носит резистивный характер.
Переменный ток может быть графически представлен с помощью различных волн неправильной формы, таких как треугольная волна, прямоугольная волна, периодическая волна, пилообразная волна, синусоида и т. Д. Постоянный ток графически представлен прямой линией.
Переменный ток передается на большие расстояния с некоторыми потерями, тогда как постоянный ток передается на очень большие расстояния с незначительными потерями.
Переменный ток преобразуется в постоянный с помощью выпрямителя, а постоянный ток преобразуется в переменный ток с помощью инвертора.
Немногие подстанции необходимы для производства и передачи переменного тока. Для передачи постоянного тока требуются дополнительные подстанции.
Переменный ток используется в промышленности, на фабриках и в быту. Постоянный ток в основном используется в электронном оборудовании, импульсном освещении, гибридных транспортных средствах, гальванике, электролизе, для возбуждения обмотки возбуждения ротора и т. Д.

Запомните

Постоянный ток опаснее переменного тока. При переменном токе величина тока становится высокой и низкой через равные промежутки времени, а при постоянном токе величина остается неизменной. Когда человеческое тело подвергается шоку, переменный ток входит в тело и выходит из него через равные промежутки времени, тогда как постоянный ток воздействует на тело непрерывно.

Зависимость переменного тока (AC) от постоянного (DC)

Поразительно!

Откуда австралийская рок-группа AC / DC получила свое название? Почему, переменный ток и постоянный ток, конечно же! И переменный, и постоянный ток описывают типы протекания тока в цепи. В постоянного тока (DC) электрический заряд (ток) течет только в одном направлении. Электрический заряд в переменного тока (AC), напротив, периодически меняет направление.Напряжение в цепях переменного тока также периодически меняется на противоположное, потому что ток меняет направление.

Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключено к сети переменного тока, поэтому, если вы планируете подключить проект музыкальной шкатулки Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный. Переменный ток также имеет некоторые полезные свойства, такие как способность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства для передачи электроэнергии на большие расстояния.

Что вы узнаете

История создания переменного и постоянного тока
Различные способы генерации переменного и постоянного тока
Некоторые примеры приложений переменного и постоянного тока

Переменный ток (AC)

Переменный ток описывает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током.AC используется для подачи питания в дома, офисные здания и т. Д.

Генератор переменного тока

переменного тока может производиться с использованием устройства, называемого генератором переменного тока. Это устройство представляет собой особый тип электрического генератора, предназначенный для выработки переменного тока.

Петля из проволоки скручена внутри магнитного поля, которое индуцирует ток по проволоке. Вращение провода может происходить с помощью любого количества средств: ветряной турбины, паровой турбины, проточной воды и так далее. Поскольку провод вращается и периодически меняет магнитную полярность, напряжение и ток на проводе чередуются.Вот короткая анимация, демонстрирующая этот принцип:

(Видео предоставлено: Хуррам Танвир)

Генератор переменного тока можно сравнить с нашей предыдущей аналогией с водой:

Чтобы генерировать переменный ток в наборе водопроводных труб, мы соединяем механический кривошип с поршнем, который перемещает воду по трубам вперед и назад (наш «переменный» ток). Обратите внимание, что защемленный участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

Осциллограммы

AC может быть разных форм, если напряжение и ток чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения с течением времени, мы можем увидеть несколько различных форм сигналов. Наиболее распространенный тип переменного тока — синусоидальный. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.

Другие распространенные формы переменного тока включают прямоугольную волну и треугольную волну:

Прямоугольные волны часто используются в цифровой и переключающей электронике для проверки их работы.

Треугольные волны используются при синтезе звука и используются для тестирования линейной электроники, например, усилителей.

Описание синусоидальной волны

Мы часто хотим описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоидальную волну. Синусоидальная волна состоит из трех частей: амплитуда, частота и фаза .

Рассматривая только напряжение, мы можем описать синусоидальную волну как математическую функцию:

V (t) — это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени. Уравнение справа от знака равенства описывает, как напряжение изменяется во времени.

V _P — амплитуда . Это описывает максимальное напряжение, которое наша синусоида может достичь в любом направлении, а это означает, что наше напряжение может быть + V _P вольт, -V _P вольт или где-то посередине.

Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

2π — это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (радианы в секунду).

f описывает частоту синусоидальной волны. Это дается в виде герц или единиц в секунду . Частота показывает, сколько раз определенная форма волны (в данном случае один цикл нашей синусоидальной волны — подъем и спад) происходит в течение одной секунды.

t — наша независимая переменная: время (измеряется в секундах).Со временем меняется и форма нашего сигнала.

φ описывает фазу синусоидальной волны. Фаза — это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360 и измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °. Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем вставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую как Desmos (обратите внимание, что вам может потребоваться использовать «y» вместо «v» в уравнении, чтобы увидеть график).

Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и понижается до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоидальной волны. Если бы мы измеряли напряжение в розетках с помощью осциллографа, мы бы увидели именно это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерить напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В.Это тоже правильно. Как? Говоря об переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее значение. Для этого мы используем метод под названием «Среднеквадратичный корень». (RMS). Когда вы хотите рассчитать электрическую мощность, часто бывает полезно использовать значение RMS для переменного тока. Несмотря на то, что в нашем примере у нас было напряжение от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

Приложения

В розетках дома и в офисе почти всегда есть кондиционер. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно просто.При высоком напряжении (более 110 кВ) при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовывать в высокое напряжение и обратно с помощью трансформаторов.

AC также может питать электродвигатели. Двигатели и генераторы представляют собой одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на выводах генерируется напряжение!). Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. Д., Которые работают от переменного тока.

Постоянный ток (DC)

Постоянный ток немного легче понять, чем переменный. Вместо того, чтобы колебаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток.

Генерация постоянного тока

DC может быть сгенерирован несколькими способами:

Генератор переменного тока, оснащенный устройством, называемым «коммутатор», может производить постоянный ток
Использование устройства, называемого «выпрямитель», которое преобразует переменный ток в постоянный ток
Батареи обеспечивают постоянный ток, который образуется в результате химической реакции внутри батареи

Используя нашу аналогию с водой снова, DC подобен резервуару с водой со шлангом на конце.

Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда бак опустеет, вода больше не течет по трубам.

Описание DC

DC определяется как «однонаправленный» ток; ток течет только в одном направлении. Напряжение и ток могут изменяться с течением времени до тех пор, пока направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, мы предполагаем, что батарея AA обеспечивает 1.5 В, что математически можно описать как:

Если мы построим график с течением времени, мы увидим постоянное напряжение:

Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. На самом деле батарея будет медленно терять заряд, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

Приложения

Почти все проекты электроники и запчасти, выставленные на продажу на SparkFun, работают на DC.Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

Сотовые телефоны
D&D Dice Gauntlet на основе LilyPad
Телевизоры с плоским экраном (переменный ток переходит в телевизор, который конвертируется в постоянный ток)
Фонари
Гибридные и электромобили

Битва течений

Почти каждый дом или офис подключен к сети переменного тока.Однако это решение не было мгновенным. В конце 1880-х годов различные изобретения в Соединенных Штатах и Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, в следующем году приобрел патенты Николы Теслы на двигатели переменного тока и трансмиссии. .

AC против

постоянного тока Томас Эдисон (Изображение любезно предоставлено biography.com)

В конце 1800-х годов постоянный ток было нелегко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые питали бы отдельные кварталы или участки города. Электроэнергия распределялась по трем проводам от электростанции: +110 вольт, 0 вольт и -110 вольт. Фонари и двигатели могут быть подключены между розеткой + 110 В или 110 В и 0 В (нейтраль).110 В допускает некоторое падение напряжения между установкой и нагрузкой (дома, в офисе и т. Д.).

Несмотря на то, что падение напряжения на линиях электропередачи было учтено, электростанции необходимо было располагать в пределах 1 мили от конечного пользователя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

Используя патенты Tesla, компания Westinghouse работала над усовершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и его снижения до приемлемого уровня.При более высоких напряжениях та же мощность могла передаваться при гораздо меньшем токе, что означало меньшие потери мощности из-за сопротивления проводов. В результате крупные электростанции могут быть расположены на много миль от них и обслуживать большее количество людей и зданий.

Кампания Эдисона по выявлению мазков

В течение следующих нескольких лет Эдисон провел кампанию по категорическому противодействию использованию AC в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации о AC. Эдисон также приказал нескольким техникам публично казнить животных переменным током, пытаясь показать, что переменный ток опаснее постоянного тока.Пытаясь показать эти опасности, Гарольд П. Браун и Артур Кеннелли, сотрудники Edison, разработали первый электрический стул для штата Нью-Йорк, использующий переменный ток.

Возвышение AC

В 1891 году Международная электротехническая выставка проводилась во Франкфурте, Германия, и на ней была показана первая передача трехфазного переменного тока на большие расстояния, которая питала фары и двигатели на выставке. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены выставкой.В следующем году была создана компания General Electric, которая начала инвестировать в технологии переменного тока.

Электростанция Эдварда Дина Адамса на Ниагарском водопаде, 1896 г. (Изображение предоставлено teslasociety.com)

Westinghouse выиграл контракт в 1893 году на строительство плотины гидроэлектростанции, чтобы использовать энергию Ниагарского водопада и передавать переменный ток в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и в Буффало начали использовать переменный ток. Эта веха ознаменовала упадок DC в США.В то время как Европа примет стандарт переменного тока 220–240 В при 50 Гц, стандартом в Северной Америке станет 120 В при 60 Гц.

Высоковольтный постоянный ток (HVDC)

Швейцарский инженер Рене Тюри в 1880-х годах использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока, которую можно было использовать для передачи постоянного тока на большие расстояния. Однако из-за высокой стоимости и высокой стоимости обслуживания систем Thury HVDC никогда не применялся в течение почти столетия.

С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование между переменным и постоянным током.Для генерации постоянного тока высокого напряжения (иногда до 800 кВ) можно использовать специальное оборудование. Некоторые страны Европы начали использовать линии HVDC для электрического соединения различных стран.

В линиях

HVDC потери меньше, чем в аналогичных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

В конце концов, Эдисон, Тесла и Вестингауз могут осуществить свои желания.Переменный ток и постоянный ток могут сосуществовать, и каждый служит определенной цели.

Ресурсы и дальнейшее развитие

Теперь вы должны хорошо понимать разницу между переменным и постоянным током. Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. С другой стороны, постоянный ток присутствует почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к розетке.С таким пониманием вы должны быть готовы заняться некоторыми более сложными схемами и концепциями, даже если они содержат переменный ток.

Взгляните на следующие руководства, когда будете готовы погрузиться глубже в мир электроники:

и nbsp

Аккумуляторы для автомобиля прямая и обратная полярность

Информационный сайт о накопителях энергии

Что означает прямая и обратная полярность аккумулятора

Как определить – полярность аккумулятора прямая или обратная

Разница между прямой и обратной полярностью аккумулятора

Полярность грузовых аккумуляторов

Как определить полярность аккумулятора

Что означает обратная полярность аккумулятора

Смена полярности аккумулятора

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Перепутать клеммы аккумуляторной батареи может даже опытный автомобилист. Неправильное подключение АКБ может привести к замыканию, воспламенению, повреждению бортового компьютера, проводки и прочим проблемам. Чтобы избежать нежелательных последствий, каждый водитель должен знать, как определить полярность аккумулятора автомобиля на европейских и отечественных батареях.

Что такое полярность

Выбирая аккумулятор для автомобиля, следует обращать внимание на его характеристики. Чтобы подобрать идеальный агрегат, нужно смотреть на номинальную емкость, тип и размер корпуса, полярность батареи и прочие параметры. Сложность может возникнуть из-за того, что на отечественных машинах зачастую представлено прямое расположение токовыводящих элементов. На зарубежных авто чаще имеется обратная полярность. Неправильный выбор аккумуляторной батареи может усложнить процесс установки, подключения и эксплуатации.

Полярность аккумулятора — это характеристика, определяющая расположение внешних выводов тока, которые можно увидеть на верхней либо лицевой панели батареи. Наибольшее распространение получила прямая и обратная схема размещения, но встречаются и более экзотические системы установки токовыводящих элементов, которые редко можно увидеть на отечественном или зарубежном рынке.

Определение полярности аккумулятора играет важную роль в работоспособности автомобиля. Дело в том, что ниша, предназначенная для установки батареи, предусматривает определенное расположение прибора. Агрегат с противоположным размещением полярности не позволит выполнить правильное подключение, это может проявляться в недостатке длины проводов. Как следствие, новую АКБ не удастся установить и эксплуатировать.

Конечно, можно попробовать удлинить электропровода, поменять расположение аккумулятора. Но проще поехать в магазин, где была куплена деталь, и заменить ее на нужную. Чтобы провести удачную замену, необходимо научиться различать полярность автомобильного аккумулятора.

Если говорить проще, то полярность АКБ — это расположение ее клемм.

Определение величины

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.

Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков.

Например, можно просто посмотреть, где находится плюс — справа или слева, и тогда сразу все станет понятно.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели.

Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Эти простые способы помогут самостоятельно определить полярность аккумуляторной батареи любого автомобиля.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Полезные советы и правила ухода

Если перепутать аккумулятор или нарочно, с целью эксперимента, поставить не тот, который нужен, последствия будут очень печальными. В этом случае сразу выйдет из строя вся электроника в автомобиле, в том числе ЭБУ. В худшем случае машина может сгореть полностью.

Ни в коем случае нельзя экспериментировать. Если, например, есть аккумулятор с обратной полярностью, но требуется прямая, то нужно обязательно заменить его.

Чтобы продлить срок службы автомобильного аккумулятора, нужно за ним ухаживать:

Правильно заряжать. Нельзя допускать полного разряда.
Поверхность периодически чистить.
При снятии сначала отсоединять отрицательную клемму и только потом уже положительную.
Если планируется долго не использовать автомобиль, лучше снять батарею и хранить ее в сухом и теплом помещении.

Аккумулятор — это важная составляющая любого автомобиля, поэтому необходимо беречь его, правильно присоединять и отсоединять. Если устройство испортилось, приобретать новое нужно исключительно в специализированном магазине.

Аккумуляторные батареи современных автомобилей рассчитаны на напряжение бортовой сети 12 Вольт, в электрической цепи протекает постоянный ток.

Как определить полярность аккумулятора

АКБ бывают с прямой и обратной полярностью, прямополярная батарея применяется в европейских странах и в России. Аккумуляторы с обратной полярностью производятся в Азии, в частности, в Японии. Определить полярность просто – если повернуть батарею клеммами к себе, и справа будет «–», а слева «+», то эта АКБ считается прямополярной.

На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

на батареях с прямой полярностью «минус» – 17,9 мм, «плюс» – 19,5 мм;
на обратнополярных АКБ «минус» – 11,1 мм, «плюс» – 12,7 мм.

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

плюсовой – красного цвета;
массовый – синего.

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

L – обратная;
R – прямая полярность.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

перестанут показывать приборы на панели, погаснет приборная подсветка;
перегорит диодный мост или реле напряжения в генераторе;
выйти из строя блок управления двигателем;
сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

не хватает длины плюсового провода, его приходится сильно натягивать;
плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Как правильно купить аккумулятор

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов. Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Не стоит покупать АКБ уменьшенной емкости, для стандартного легкового авто без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 Ампер-часов. Если в электрической схеме много потребителей, можно приобрести батарею и на 60 А·ч.

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

Что означает прямая или обратная полярность аккумулятора

Информационный сайт о накопителях энергии

Что означает прямая и обратная полярность аккумулятора

Как определить – полярность аккумулятора прямая или обратная

Разница между прямой и обратной полярностью аккумулятора

Полярность грузовых аккумуляторов

Как определить полярность аккумулятора

Что означает обратная полярность аккумулятора

Смена полярности аккумулятора

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Больше десяти лет не менял АКБ и не занимался его зарядкой. Поэтому, что то стерлось из памяти, а где-то и отстал от жизни в данном вопросе. Почитал и взял себе на заметочку информацию, с которой с вами тоже хочу поделится. Может и вам пригодится, такие морозы наверняка не один мой АКБ не пережил.

Полярность аккумулятора прямая и обратная.
Что это такое и какая в них разница?
avto-blogger.ru/akb-avto/…pryamaya-i-obratnaya.html

На отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (не на всех). Начинающие автомобилисты не знают что такое полярность, и чем они отличаются.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы рас-положения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.
Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.
Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы
Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!
Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?
Мне часто задают такой вопрос, бывает что новички покупают по неопытности, за-частую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.
Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!
Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»
Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!
Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода.

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот. Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Автомобильные аккумуляторы с прямой и обратной полярностью ― 130.com.ua

Аккумуляторы для автомобилей существуют двух типов — с прямой полярностью и с обратной полярностью. В чем же особенность этих видов батарей и чем они отличаются между собой?

Аккумуляторы прямой полярности и что они собой представляют

Автомобильный аккумулятор имеет полярность, понять которую можно по расположению клемм на его поверхности (обычно, на крышке). Полярность считается прямой, когда «плюс» АКБ находится с левой стороны батареи, а «минус» расположен справа. При этом батарея должна быть развернута лицевой стороной к автомобилисту (во многих случаях клеммы находятся ближе к ней, а если нет — нужную сторону легко можно определить по этикетке). Клеммы в аккумуляторе обозначаются знаками «+» (плюс) и «–» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Аккумуляторы обратной полярности и что они собой представляют

Обратная полярность — это когда «плюс» в аккумуляторе находится справа, а «минус», соответственно, слева. Само собой, также с условием, что аккумулятор повернут лицевой стороной.

Различие аккумуляторов прямой и обратной полярности

Главное различие этих аккумуляторов и заключается, собственно, в местоположении «плюсовой» и «минусовой» клемм. На вид такие устройства, а также по функциональности могут быть практически одинаковыми (особенно если они одного бренда и предназначены для одинаковой категории автомобилей).

Однако, очень не рекомендуется ставить на автомобиль, который рассчитан на аккумуляторы прямой полярности, батареи, где клеммы расположены по-другому. Если нарушить полярность, то электроника в автомобиле не будет работать, а то и вообще может выйти из строя. К счастью, конструкция большинства авто попросту не позволяет нормально подключить батареи, которые не подходят по полярности.

В процессе выбора АКБ можно отталкиваться от страны производителя автомобиля. Если страной является Россия или, например, Япония, то для машины, скорее всего, нужна батарея прямой полярности. Если производитель США либо Германия, то надо будет, скорее всего, использовать устройства с клеммами, которые расположены наоборот.

Определив, чем отличаются аккумуляторы прямой и обратной полярности, подытожим результаты в небольшой табличке.

Аккумуляторы прямой полярности	Аккумуляторы обратной полярности
Общее в этих аккумуляторах
Оба типа автомобильных аккумуляторов работают по одинаковым принципам и могут быть одинаковыми на вид, если выпускаются одним и тем же производителем
Различия этих аккумуляторов
«Плюсовая» клемма на АКБ прямой полярности находится слева, а «минусовая» — справа	«Плюсовая» клемма на АКБ обратной полярности находится справа, а «минусовая» — слева
Устанавливаются, обычно, на автомобили российского и азиатского производства	Устанавливаются, предпочтительно, на автомобили американского и европейского производства

ТОП-3 автомобильных аккумулятора

Материалы по теме

Как определить и в чем разница прямой и обратной полярности аккумулятора автомобиля?

АКБ

Разновидности полярности

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева).

Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи.

Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Возможные проблемы

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Заключение

АКБ VARTA

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей.

Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею.

Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Источник: http://akkuminfo.ru/ekspluataciya/obratnaya-polyarnost-akkumulyatora

Как определить полярность аккумулятора: прямая или обратная?

Главная » Аккумуляторы » Добавить в закладки

Как определить полярность аккумулятора

на батареях с прямой полярностью «минус» – 17,9 мм, «плюс» – 19,5 мм;
на обратнополярных АКБ «минус» – 11,1 мм, «плюс» – 12,7 мм.

плюсовой – красного цвета;
массовый – синего.

L – обратная;
R – прямая полярность.

Что будет, если перепутать полярность

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

перестанут показывать приборы на панели, погаснет приборная подсветка;
перегорит диодный мост или реле напряжения в генераторе;
выйти из строя блок управления двигателем;
сгорит силовой предохранитель большой мощности.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

не хватает длины плюсового провода, его приходится сильно натягивать;
плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Как правильно купить аккумулятор

размерам;
полярности;
емкости;
пусковому току.

Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов.

Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Американские аккумуляторы

Источник: https://avtobrands.ru/kak-opredelit-polyarnost-akkumulyatora-pryamaya-ili-obratnaya/

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода.

В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять.

Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским».

Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная.

Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор.

При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов.

К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону.

А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового».

Обратите внимание

Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком).

Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед).

Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной.

А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Источник: http://AvtoMotoProf.ru/obsluzhivanie-i-uhod-za-avtomobilem/polyarnost-akkumulyatora-chto-eto-i-kak-ee-opredelit/

Прямая и обратная полярность аккумулятора: в чем разница и как определить. Полярность автомобильного аккумулятора: прямая и обратная

Полярность – это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей.

Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей.

Важно

Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров. Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным. Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

Автомобильный аккумулятор – одна из важнейших составляющих транспортного средства. Он не только запускает двигатель и разгружает работу генератора, но и питает всю бортовую электронику.

Совет

Средний этого устройства составляет от трёх до шести лет (в зависимости от модели). Главная задача любого водителя – правильно выбрать аккумулятор.

Полярность детали может быть прямой и обратной, что, в свою очередь, влияет на процесс её эксплуатации.

Виды приборов

Существует три вида аккумуляторов – обслуживаемые, малообслуживаемые и необслуживаемые.

Обслуживаемый аккумулятор подлежит ремонту: при замыкании пластин их меняют на новые. Также в подобных моделях можно контролировать уровень электролита – его при необходимости доливают. Подобных приборов осталось совсем немного на рынке.

В малообслуживаемых аккумуляторных батареях можно только следить за электролитом. Доступа к пластинам в нём нет. Такую батарею можно приобрести как залитую, так и сухозаряженную – «на вырост».

Необслуживаемые модели представляют собой плотно запаянную коробку, в которую нельзя долить электролит и нет доступа к пластинам. Батареи этого типа имеют больший срок эксплуатации за счёт использования гелия, который практически не испаряется. Цена необслуживаемых батарей высока.

На что обращать внимание при покупке?

В первую очередь следует ориентироваться на модель. Меньше всего проблем доставляет необслуживаемый аккумулятор. Хотя его стоимость выше, чем остальных, но и срок службы больше.

Батарею нужно покупать в специализированном магазине. Следует обязательно спрашивать о наличии сертификата соответствия, чтобы избежать приобретения подделок.

Необходимо помнить, что все аккумуляторы имеют свой срок годности. Поэтому важно надо обращать внимание на дату выпуска.

Что нужно учитывать, выбирая новый аккумулятор?

1. Полярность.

2. Ёмкость. Оптимальная вместительность АКБ указана в техпаспорте автомобиля.

3. Габариты. Лучше всего покупать новую батарею, принимая во внимание мерки, снятые со старой.

4. (чем выше ток, тем лучше).

Эти четыре пункта – основные моменты, которые нужно запомнить и применить на практике, приобретая аккумулятор.

Полярность

Выбирая новую батарею, очень важно обратить внимание на эту характеристику. Существует прямая полярность аккумулятора и обратная.

Под полярностью батареи имеется в виду расположение на ней клемм. Если полярность прямая, то плюсовая клемма находится слева, если обратная – справа. Смотреть нужно с лицевой стороны.

Если полярность аккумулятора выбрана неправильно, устройство просто не удастся подключить, так как не хватит проводов. Даже если удлинить их, у водителя всегда будут возникать проблемы при подсоединении клемм.

Очень просто установить полярность аккумулятора по марке автомобиля. Необходимо запомнить, что в машинах американского производства она прямая, а в японских – обратная.

Конечно, полярность аккумулятора не влияет на его качество. Однако если водитель привык к прямому типу, то, подключая клеммы, он постоянно будет путать их местами. В результате не избежать коротких замыканий и перегорания проводки.

Проще всего запомнить расположение клемм, изучив старый аккумулятор. Полярность – это основной критерий при выборе. Данную характеристику должен учитывать каждый водитель.

Правильный уход

Чтобы аккумулятор автомобиля прослужил как можно дольше, следует правильно, а главное, вовремя за ним ухаживать:

1. Устройство необходимо корректно заряжать. Никогда нельзя допускать даже одного полного разряда батареи. Может случиться так, что она станет непригодна.

2. Если батарея обслуживаемого или малообслуживаемого типа, следует периодически доливать электролит. Плотность жидкости можно измерить аэрометром.

3. Поверхность батареи всегда должна быть чистой. Грязь и накипь разряжают устройство, а накопления мусора в газоотводных отверстиях вообще могут стать причиной взрыва.

4. Во избежание коротких замыканий нужно правильно отсоединять аккумулятор. Полярность устройства (плюсовая и минусовая клеммы) в этом поможет. Начинать демонтаж надо с минусовой клеммы, а монтировать – с плюсовой.

5. Если в зимнее время автомобиль не используется, батарею лучше снимать и хранить дома или в любом другом тёплом и сухом месте.

Заключение

Аккумулятор – важнейший компонент любого автомобиля. Не столь важно, какой он модели (обслуживаемый, малообслуживаемый или необслуживаемый). Правильный уход обеспечит длительную работу устройства.

Если аккумуляторная батарея вышла из строя, покупать новую необходимо только в специализированном магазине. Зная, как определить полярность аккумулятора, на какие ещё параметры обращать внимание, вы обязательно приобретете качественное, надежное и подходящее вашему авто изделие.

Полярность в аккумуляторных батареях, прямая и обратная. Значение и разница
Безусловно, вы в куре о последствии перегрева клеммы аккумулятора. Все же такое может случится не намеренно, а можно сказать в результате неопытности.

На отечественных автомобилях есть прямая полярность батареи, а на многих заграничных авто обратная. Новички в этом деле, конечно, не знают, что такое полярность, а тем более – чем они отличаются.

В этой статье Вы найдете подробную информацию об этом.

Для начала небольшое определение.

Полярность — это местоположение наружных токовыводящих элементов или по-другому токовыводов на лицевой или верхней крышке аккумуляторной батареи.

Самые общераспространенные схемы местоположения — их еще называют «прямой» и «обратной», все-таки правильности ради нужно заметить, что бывают довольно необычные расположения токовыводов, но они ни не укоренились не в нашей стране, не в заграничных странах.

Проще говоря, это местонахождение клемм — в отдельных ситуациях плюсовая находится справа, а в другом – слева. Собственно, в этом есть главное различие.

ПРЯМАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Прямая полярность — АКБ- это чисто отечественная разработка. Установить довольно просто — нужно взять аккумуляторную батарею, повернуть лицом к себе, для того чтобы токовыводы были внизу. Если же плюсовая клемма находится слева, а минусовая справа – это прямая полярность.

ОБРАТНАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Обратите внимание

Обратная полярность, различается с прямой, объединением «банок» АКБ. Назначаем – поворачиваем аккумулятор лицом к вам токовыводы внизу, этикетка перед глазами. Когда минусовая клемма расположена слева, а плюсовая справа – это и есть обратная полярность.

РАЗЛИЧИЯ МЕЖДУ АККУМУЛЯТОРАМИ

Интересно, то что внешне аккумуляторы почти как два брата близнеца — у них корпус, и количество банок, и мощность тока и даже этикетка. Перепутать их весьма легко, вообще можно приобрести с неправильным расположением клемм.

Самый опытный автолюбитель может попасть в неприятную ситуацию если выбирает АКБ спонтанно, не говоря уже о новичке.

Оттого, если Вы не мыслите в этом, лучше поинтересуйтесь у продавца и пусть он вам поможет подобрать, именно, для вашего автомобиля.

Вследствие этого если Вы думаете о замене аккумуляторной батарее необходимо знать и определять на сто процентов расположение клемм, это чрезвычайно важно и необходимо!

ВОЗМОЖНА ЛИ УСТАНОВКА ИННОЙ ПОЛЯРНОСТИ? Мне кажется, много кто слышал или ему непосредственно задавали этот вопрос, случается, что неопытные водители или новички, приобретают, устанавливают а потом жестоко «палят» свои автомобили! Дорогие водители, если напутать что-то с клеммами, то самое меньшое это у сгорит электроника вместе с ЭБУ, а вот максимум – звонок по номеру 101. Вследствие этого, сопоставьте хотя бы со старым источником питания, не стоит ленится, вам необходимо знать на сто процентов, как у вас расположены полюса.

Если случилось, что вы совершили выбор неправильно тол вам срочно нужно заменяя новую батарею на правильную!

Все-таки чаще всего спрашивают об этом — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Вся суть в том, что у вас просто-напросто не будет хватать минусового или плюсового провода!

Вам необходимо его либо нарастить, могут быть кстати пусковые провода, но все это обыкновенная и заурядная халтура! Можете ошибочно рассчитать сечение провода. Но наилучший вариант, все же продать данный источник тока. Создайте объявление напишите основание продажи. После этого старайтесь и покупайте уже правильно и мудро.

Важно

Аккумуляторная батарея – важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора.

Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен.

Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.

Источник: https://guarblog.ru/pryamaya-i-obratnaya-polyarnost-akkumulyatora-v-chem-raznica-i-kak-opredelit/

Полярность аккумулятора прямая и обратная: как определить и на что влияет

Что значит прямая или обратная полярность

Когда нужно определять полярность

Как определить полярность аккумулятора

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства.

В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно.

Совет

Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки.

В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Если перепутать полярность

Генератор

Электронный блок управления

Поэтому, важное замечание!

Блок предохранителей

Заключение

Источник: https://avtomobilprost.ru/polyarnost-akkumulyatora-pryamaya-i-obratnaya.html

Полярность аккумулятора

Главная > Теория > Полярность аккумулятора

Полярность АКБ – это то, как расположены внешние токовыводящие элементы (токовыводы), находящиеся на корпусе аккумулятора.

Наиболее распространенные схемы их расположения – прямая и обратная, но все же имеются и другие способы, однако, они практически не используются. Если говорить просто, то полярность – это то, как расположены клеммы.

Плюсовая – может находиться как слева, так и справа, в чем и заключается разница. В этой статье рассмотрим, как определить полярность аккумулятора.

Разница между прямой и обратной полярностью

Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.

Чем различаются противоположности

Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед.

Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.

Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:

Размеры области, куда будет вставляться АКБ;
Каким методом осуществляется крепеж;
Как подключается прямая и обратная полярность;
Какого размера клеммы;
Где расположен газоотвод.

Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.

Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).

Если перепутать полярность

Индикатор заряда аккумулятора

Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом.

Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто.

Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.

Устанавливать клеммы нужно внимательно

Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:

На приборной панели исчезнут значения и подсветка;
Перегорит диодный мост или реле напряжения;
Выход из строя блока управления двигателем;
Сгорит силовой предохранитель.

Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.

Стоит отметить, что перепутать контрастность не так просто, ведь:

Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
Толстая плюсовая клемма не дает зафиксировать массовый провод.

Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.

Определение полярности АКБ без маркировки

Бывает, что нужно узнать, какой полярности аккумулятор, но на его корпусе нет каких-либо обозначений. В этом случае существуют другие способы определения:

Размер клемм. Если снаружи корпуса не видно ни плюса, ни минуса, обратить внимание следует на диаметр клемм: плюс, по сравнению с минусом, более толстый. При необходимости последовательно к клеммам АКБ подключается минус (положительная должна быть изолирована). На минус клемма легко наденется, а на плюс будет заходить с трудом. Все же данный метод не гарантирует стопроцентный успех;
Мультиметр. Этот способ является более надежным. Для этого прибор переключается в режим, который измеряет постоянные напряжения U (предел – 20 В). После этого черный щуп устройства подключают к предполагаемому минусу на АКБ. Щуп красного цвета подключается к второй клемме. В случае положительных показаний на табло мультиметра (порядка 12 В) становится ясно, что черный щуп подсоединен к минусу, а красный – к плюсу. Если неправильно подключить, то на табло устройства будет выведено «-12 В»;
Налет на клеммах. Это косвенный способ, позволяющий узнать, АКБ имеет обратную полярность или прямую. Работает на «подгулявших» аккумуляторах. Здесь положительная клемма будет отличаться внешним видом – это повышенное оксидное загрязнение (белого или зеленого оттенка).

На заметку. Прежде чем подключать АКБ, необходимо узнать полярность любым из вышеперечисленных способов.

Рекомендации

Как рассчитать время зарядки аккумулятора

Чтобы в будущем не возникало сложностей с определением обратной полярности аккумулятора или прямой полярности, специалисты советуют прибегать к следующим простым правилам:

Прежде чем подключать АКБ, обязательно нужно свериться с полярностью;
Напротив «плюса» рекомендуется приклеить еще одну табличку, если «родная» стерлась;
Лучше всего устанавливать АКБ от проверенных производителей;
Электропроводка всегда должна быть исправна, что избавит от множества проблем.

Некоторые автолюбители могут по ошибке установить в свой автомобиль АКБ неподходящей полярности. Эта ошибка способна привести к тому, что сгорит вся электроника вместе с мозговым центром авто, а то и вовсе случится пожар.

Значит, как минимум, новый АКБ следует сравнить со старым и определиться, где должны быть расположены полюса. Даже если вы уже купили аккумулятор, поняли, что он не подходит, его можно заметить. Главное – не подключать его.

Итак, теперь известно, каким образом определяется полярность АКБ, и что будет, если пренебрегать этим вопросом. Как правило, производители учитывают эту особенность, поэтому делают свои маркировки. В любом случае, аналогичные вопросы задаются продавцу-консультанту в магазине, где приобретается аккумулятор.

Видео

Источник: https://elquanta.ru/teoriya/polyarnost-akkumulyatora.html

Акб с обратной полярностью отличия

Автомобильные аккумуляторы делятся на 2 типа — те, что имеют прямую полярность, и те, у которых она обратная. В чем заключается специфика тех и других батарей?

Что представляют собой аккумуляторы прямой полярности?

Под полярностью понимается расположение токовыводящих конструктивных элементов аккумулятора — клемм — на его поверхности (например, на крышке). Она считается прямой, если «плюс» батареи располагается слева, а «минус» — справа. При этом аккумулятор должен быть развернут лицевой стороной к автовладельцу (клеммы находятся во многих случаях ближе к ней, а если не так — то ее легко определить по этикетке батареи).

Клеммы аккумулятора обозначаются, таким образом, знаками «+» или «–».

В основном батареи с прямой полярностью выпускаются для российских и азиатских автомобилей.

Что представляют собой аккумуляторы обратной полярности?

Полярность считается обратной, если, в свою очередь, «плюс» батареи располагается справа, а «минус» — слева. Разумеется, также при условии, что аккумулятор будет развернут лицевой стороной к автовладельцу.

Как правило, батареи с обратной полярностью выпускаются для американских и европейских автомобилей.

Сравение

Главное отличие аккумуляторов прямой полярности от аккумуляторов обратной полярности заключается, собственно, в расположении «плюсовой» и «минусовой» клемм. Внешний вид устройств, а также их функциональность могут быть практически идентичными (особенно если они выпущены одним брендом для одной и той же категории автомобилей).

Однако крайне нежелательно устанавливать на автомобиль, рассчитанный на батареи прямой полярности, аккумуляторы, в которых клеммы расположены по-другому. Если полярность будет нарушена, то электроника в автомобиле работать не будет, а то и вовсе выйдет из строя. Кроме того, конструкция многих машин попросту не позволяет корректно подключить батареи, не подходящие по полярности.

В ходе выбора аккумулятора можно ориентироваться на страну, которой принадлежит бренд-производитель автомобиля. Если это Россия или, к примеру, Япония, то для машины, скорее всего, необходима батарея прямой полярности. Если это США или Германия, то нужно будет, вероятно, задействовать устройства с клеммами, расположенными наоборот.

Определив,в чем разница между аккумуляторами прямой и обратной полярности, зафиксируем выводы в небольшой таблице.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прямая полярность

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Мы уже поговорили — что будет если перепутать клеммы аккумулятора. Однако такое может произойти не специально, а так скажем по неопытности. Все дело в том, что на отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (сразу отмечу не на всех). Начинающие автомобилисты не знают что такое полярность, я уже молчу о том — чем они отличаются. Сегодня подробная статья, которая даст ответы на все ваши вопросы …

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы расположения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?

Мне часто задают такой вопрос, бывает что новички покупают по неопытности, зачастую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.

Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!

Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!

Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода.

Все же постарайтесь продать эту батарею. Дайте объявление напишите причину продажи, и далее покупайте уже правильный! Если не продается то делать нечего покупаем еще одну но правильную.

Сейчас небольшое видео, сравнение практически двух одинаковых образцов.

Старался максимально просто рассказать о этом явлении. На этом все, думаю вам, информация была полезна. Читайте наш АВТОБЛОГ.

(22 голосов, средний: 4,41 из 5)

Разница между прямой и обратной полярностями при дуговой сварке

Источники питания для дуговой сварки могут подавать как переменный, так и постоянный ток, либо обе формы тока. В случае полярности постоянного тока ток течет только в одном направлении; тогда как в случае переменного тока направление тока меняется на противоположное в каждом цикле (количество циклов в секунду зависит от частоты питания). Теперь при дуговой сварке основные металлы соединяются с одной клеммой, а электрод — с другой клеммой. При наличии достаточной разности потенциалов непрерывный поток электронов между ними через небольшой зазор образует дугу (основной источник тепла при дуговой сварке).В зависимости от подключений источник постоянного тока может обеспечивать две полярности, как показано ниже:

Прямая полярность постоянного тока (DCSP) или отрицательный электрод постоянного тока (DCEN) — когда электрод подключается к отрицательной клемме источника питания, а основные металлы соединяются с положительной клеммой.
Обратная полярность постоянного тока (DCRP) или положительный электрод постоянного тока (DCEP) — когда неблагородные металлы подключены к отрицательной клемме источника питания, а электрод подключен к положительной клемме.

И прямая полярность постоянного тока, и обратная полярность постоянного тока имеют свои плюсы и минусы. Разница между прямой полярностью постоянного тока (DCSP) и обратной полярностью постоянного тока (DCRP) представлена в таблице ниже. Для лучшего понимания вы можете прочитать:

Прямая полярность	Обратная полярность
Электрод подключается к отрицательной клемме источника питания, а неблагородные металлы — к положительной клемме.	Недрагоценные металлы соединяются с отрицательной клеммой источника питания, а электрод — с положительной клеммой.
При достаточной разности потенциалов электроны высвобождаются из кончика электрода и ударяются о поверхность базовой пластины.	Здесь электроны освобождаются от поверхности базовой пластины и ударяются о кончик электрода.
^2/3-й от общей дуги тепла генерируется вблизи опорную плиту, и остальное генерируются на электродном наконечнике.	2/3 ^ий от общей дуги тепла генерируется на кончике электрода и остальное генерируется вблизи опорной плиты.
Правильное сплавление основного металла достигается легко. Таким образом устраняется неплавление и непровара.	В связи с меньшим выделением тепла вблизи опорной плиты, неполное слияние базовой пластины может произойти.
В случае расходных электродов скорость осаждения присадочного металла довольно низкая.	Скорость осаждения присадочного металла довольно высока, поскольку большая часть тепла выделяется на конце электрода.
Напряжение дуги и стабильность дуги не зависят от излучательной способности рабочего материала.	Напряжение дуги и стабильность дуги существенно зависят от излучательной способности рабочего материала.
Дуговая очистка (очистка от оксидов) плохая.	Дуга очистки хорошая.
включения дефекты могут возникнуть, если поверхность базовой пластины не очищены до сварки.	Благодаря хорошему очищающему действию дуги снижается склонность к дефектам включения.
DCSP может вызвать сильную деформацию и более широкую ЗТВ в свариваемом компоненте.	Искажения меньше с DCRP, а также HAZ узкая.
DCSP не подходит для сварки тонких листов.	DCSP подходит для сварки тонких листов.
Металлы с высокой температурой плавления (например, нержавеющая сталь, титан) могут подходящим образом соединяться с помощью DCSP.	Металлы с низкой температурой плавления (например, медь, алюминий) можно соединять с помощью DCSP.

Автомобильные аккумуляторы прямой и обратной полярности — 130.com.ua

Аккумуляторы автомобильные бывают двух типов — с прямой полярностью и с обратной полярностью. В чем особенность этих типов аккумуляторов и чем они отличаются между собой?

Батарейки прямой полярности и какие они

Автомобильный аккумулятор имеет полярность, которую можно понять по расположению клемм на его поверхности (обычно на крышке).Полярность считается прямой, когда плюс батареи находится слева от батареи, а минус — справа. При этом аккумулятор следует повернуть в сторону автомобилиста (во многих случаях клеммы находятся ближе к нему, а если нет, нужную сторону легко определить по этикетке). Клеммы в аккумуляторе обозначены знаками «+» (плюс) и «-» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Батарейки обратной полярности и что это такое

Обратная полярность — это когда «плюс» в батарее справа, а «минус», соответственно, слева.Конечно, также с условием, что аккумулятор повернут на лицевую сторону.

Разница между батареями прямой и обратной полярности

Основное различие между этими батареями заключается в расположении выводов «плюс» и «минус». По внешнему виду такие устройства, как и по функциональности, могут быть практически идентичными (особенно если они одной марки и предназначены для одной категории автомобилей).

Однако не рекомендуется ставить на автомобиль, предназначенный для аккумуляторов прямой полярности, аккумуляторов, у которых клеммы расположены иначе.При нарушении полярности электроника в автомобиле не будет работать или даже может выйти из строя. К счастью, конструкция большинства автомобилей просто не допускает нормального подключения батарей, не подходящих по полярности.

В процессе выбора АКБ можно отталкиваться от страны производителя автомобиля. Если страна Россия или например Япония, то автомобилю, скорее всего, нужен аккумулятор прямой полярности. Если производитель — США или Германия, то вам, скорее всего, придется использовать устройства с клеммами, расположенными напротив.

Определив разницу между батареями прямой и обратной полярности, сведите результаты в небольшую таблицу.

батареи прямой полярности	Батарейки обратной полярности
Общее в этих батареях
Оба типа автомобильных аккумуляторов работают по одним и тем же принципам и могут быть одинаковыми по внешнему виду, если произведены одним производителем.
Отличия этих аккумуляторов
«Положительный» вывод на АКБ прямой полярности слева, а «отрицательный» — справа	«Положительный» вывод на батарее обратной полярности находится справа, а «отрицательный» вывод — слева.
Обычно устанавливаются на российские и азиатские автомобили	Устанавливается, желательно на автомобили американского и европейского производства

Материалы по теме

Как определить и в чем разница между прямой и обратной полярностью автомобильного аккумулятора? Что поможет определить прямую или обратную полярность аккумулятора.

Полярность — расположение на крышке аккумуляторной батареи соединительных клемм, являющихся токоведущими элементами. Так как полюсов всего два — положительный и отрицательный, то вариантов их расположения не так много — прямой и обратный. Мы рассмотрим применительно к тому, что принято определять расположение выводов, что будет, если полюса случайно перепутаются, когда переполюсовка сделана специально.

Расположение выводов на аккумуляторе всегда происходит в определенной последовательности, согласно стандарту стран производителей.Клеммы всего два, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось сделать клеммы на крышке. Причем они бывают приподнятыми или утопленными, различают европейский и азиатский тип.

Клеммы удобно расположены на крышке с двух сторон. Прямая и обратная полярность различают батареи только изменением положения полюсов. Если рассматривать прямую ситуацию, когда вы читаете надписи на лицевой стороне, а правая рука касается правой кнопки «плюс».Обратное положение — эта же рука касается отрицательной кнопки.

Это важно учитывать при покупке аккумулятора для замены старого. Подключать клеммы будет неудобно, наоборот придется один провод увеличивать, другой укорачивать.

Как определить — полярность АКБ прямая или обратная

Каждая батарея имеет лицевую сторону, снабженную маркетинговыми и информационными наклейками. Если положить батарею лицевой стороной к себе, клеммы будут располагаться справа и слева.

«Прямая» полярность в маркировке иногда обозначается цифрой 1. Это российская раскладка аккумуляторов. Если аккумулятор обращен лицевой стороной, кнопка плюса под левой рукой красного цвета или с рифленым плюсом. Справа — минус

«Обратная» полярность в классификациях обозначается цифрой «0». Для определения нужно положить аккумулятор лицом к себе. Левая рука будет лежать на отрицательном выводе, а правая — на положительном.

Прямая и обратная полярность указывают на разницу во внутренней цепи контактов банок с той или иной стороны.На практике это означает, что при замене аккумулятора владелец может перепутать полюса при подключении к шинам автомобиля.

Разница между прямой и обратной полярностью АКБ

Кроме расположения полюсов прямая и обратная цепи подключения банок к аккумулятору ничем не отличаются. Но установка неправильного аккумулятора в розетку может вызвать проблемы. Их будет еще больше, если провода не подходят или вы поменяете полярность.

Аккумулятор Полярность аккумулятора

Конечно, батарею лучше поставить правильной полярностью, но под капотом места больше, провода длиннее, поэтому любой аккумулятор можно правильно подключить. Важно не перепутать полюса при сборке схемы. В связи с тем, что аккумуляторы для грузовых автомобилей больше, вариантов подключения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность АКБ

На грузовые автомобили установлены емкие и тяжелые батареи.У них точно такая же как прямая, так и обратная полярность. Справа положительный полюс — прямая полярность, отрицательный — обратная. Только смотреть нужно не с лица, а со стороны, где выводы ближе. Причем обратная полярность в грузовике обозначается цифрой «3», а прямая — цифрой «4». Если контакты расположены по диагонали, они помечаются цифрой «2». Также существуют типы опор с цифрами «9» и «6»

Что означает обратная полярность батареи?

Обратная полярность означает изменчивость посадки — взаимное расположение полюсов аккумулятора даже у одного производителя может быть прямым и обратным.Это позволяет более эффективно использовать моторный отсек, делая удобную компоновку. Тем более важно выбрать точно такую же батарею. Если полярность поменять, независимо, в грузовике или автомобиле, катод всегда будет под вашей правой рукой, при условии, что аккумулятор установлен правильно.

Изменение полярности батареи

Изменение полярности батареи может произойти случайно или намеренно. Если перепутали клеммы при освещении — материальные затраты и донору, и приемнику предусмотрены.

Если вы случайно поменяли полярность в своей машине, то в лучшем случае сгорит главный предохранитель, в худшем — диодный мост. Чем быстрее будет замечен косяк, тем меньше потеря.

Изменение полярности, как изменение полярности, используется для восстановления рабочих характеристик сульфатированной батареи. Аккумулятор с аппетитом кушает сульфат свинца, чистя пластину. Но смена полярности — это время автономной работы вопреки правилам. Мера принуждения должна быть временной. При десульфатации гораздо лучше использовать двойное изменение полярности.

Видео

Полярность прямая, обратная — вроде все понятно. Но эксцессы случаются. Предлагаем видео по теме.

Выбирая аккумулятор, обязательно обращайте внимание на ряд параметров. Среди основных стоит отметить номинальную мощность, размер корпуса, пусковой ток и полярность. Сегодня мы поговорим о полярности автомобильного аккумулятора и о том, как ее определить. Это один из ключевых вариантов аккумулятора. Если вы выберете неправильную полярность, вы просто не сможете подключить аккумулятор к машине и начать им пользоваться.

Полярность — это характеристика автомобильного аккумулятора, определяющая расположение его внешних клемм. Если вы купите аккумулятор для автомобиля неправильной полярности, у вас возникнут проблемы с его установкой и подключением.

Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность не подходит, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим клеммам аккумулятора.То есть вы просто не сможете работать с аккумулятором.

Конечно, можно сделать удлинение соответствующих проводов и «выиграть» в этой ситуации. Но подумайте, а нужны ли лишние проблемы и изготовление каких-то дополнительных «костылей»? В этой ситуации, скорее всего, вы вернетесь в магазин или обратитесь в интернет-магазин для замены аккумулятора на модель необходимой полярности. В этих случаях продавцы идут навстречу, и аккумулятор можно менять.Но, чтобы не терять драгоценное время и не тратить зря нервы, нужно сразу уметь выбрать правильную полярность. Разберемся, как это сделать.

Типы полярности батарейки

Производители выпускают аккумуляторы шести типов полярности. Они отличаются компоновкой и комбинацией аккумуляторных ячеек. Наиболее распространены из них четыре типа полярности. Два типа используются в аккумуляторах для легковых автомобилей и еще два для грузовых автомобилей.

Аккумуляторы автомобильные

Перед тем, как определить полярность автомобильного аккумулятора, поверните его передней частью на себя (с наклейкой).Выводы батареи будут на верхней стороне батареи, на ближайшей к вам стороне. Теперь посмотрим на расположение плюса (+) и минуса (выход) на батарее. Возможны два варианта:

1) Положительный токовый выход справа, а отрицательный — слева. Это обратная полярность или европейская. Он также обозначается как «0». На изображении ниже показан автомобильный аккумулятор, вид сверху.

2) Положительный токовый выход слева, а отрицательный — справа.Это прямая полярность автомобильного аккумулятора или русская. Этот тип полярности также обозначается как «1». Ниже вы можете увидеть вид аккумулятора сверху с прямой полярностью.

Здесь стоит упомянуть о мифической «азиатской» и «американской» полярностях. Такого в природе не существует. Батареи бывают азиатского и американского размера. Батареи азиатского типа имеют ширину чуть меньше европейских, а высоту чуть больше. Кроме того, у них нет «ступеньки» на верхней крышке.Клеммы азиатских батарей могут быть тоньше, а в некоторых случаях сделаны для других креплений.

Батарейки американского образца различаются типом токовых клемм и их расположением. Выводы находятся не в верхней плоскости, а сбоку. Они сделаны под болтовые соединения. Хотя есть модели с выводами на боковой поверхности и стандартные на верхней крышке.

Что касается полярности, то в азиатских батареях она обратная или «0», а в американских — прямая или «1».

Аккумуляторы грузовые

На большинстве аккумуляторов грузовых автомобилей токоподводы расположены на одной из коротких сторон аккумулятора. Для определения полярности автомобильного аккумулятора поворачиваем аккумулятор клеммами на себя и смотрим на их расположение. Также есть два варианта:

1) Слева положительный вывод, справа — отрицательный. Полярность автомобильного аккумулятора обратная или европейская. Обозначается цифрой «3».

2) Положительный выход справа, а отрицательный — слева.Полярность автомобильного аккумулятора прямая или русская. Обозначается цифрой «4».

Грузовые аккумуляторы можно найти с раскладкой, обозначенной цифрой «2». В этом случае токоподводы аккумулятора расположены по диагонали на верхней стороне.

Распиновка по диагонали

Аккумулятор (аккумулятор) — основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и подаваемый на стартер ток холодного пуска.Однако есть еще одна характеристика, которая очень важна при выборе модели аккумулятора — его полярность , то есть расположение внешних токовых выходов (токоведущих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный ассортимент аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности — прямой и обратной (другие варианты встречаются крайне редко и в России не используются). В чем разница между ними, и почему важно выбирать аккумулятор с правильной полярностью, отвечающий техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не влияет на их работу — аккумуляторы с прямой и обратной полярностью работают полностью идентично.Разница лишь в геометрии токовых выходов (слева-направо) и ограничениях в использовании — в отечественных автомобилях используются аккумуляторы с прямой полярностью, а для аккумуляторов европейских и американских автомобилей характерна противоположная полярность. Эти различия следует учитывать при подключении аккумулятора к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность АКБ маркируется номером «1» и подходит для большинства автомобилей отечественного автопрома (за исключением некоторых моделей последнего поколения и экспортных комплектаций).У таких аккумуляторов на лицевой панели плюсовой вывод находится слева, а минусовой — справа. Чтобы исключить ошибки подключения, токоподводы обычно маркируются «+» и «-» на корпусе батареи.

Обратная полярность

Европейская (обратная) полярность — это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. Батареи обратной полярности имеют маркировку «0». . В них положительный вывод будет на передней панели справа, а отрицательный — слева.

Также есть аккумуляторы с диагональным расположением токоведущих (обозначены «2» ), а также европейские аккумуляторы для грузовых автомобилей с обратной полярностью ( «3» ) и отечественные аккумуляторы для грузовых автомобилей ( » 4 «) с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей аккумуляторов.

Почему это важно?

Иногда даже опытный водитель может купить аккумулятор с неправильной полярностью или неправильно подключить клеммы к аккумулятору: внешне и по техническим характеристикам аккумуляторы с прямой и обратной полярностью могут не отличаться.

При этом неправильное подключение полярностей опасно для автомобиля из-за множества неприятных последствий: быстрый разряд АКБ, короткое замыкание (перегорание предохранителей), возгорание проводки, выход из строя самого аккумулятора, выход из строя компьютер (бортовой компьютер) или генератор, перегоревшие предохранители АКБ, система освещения авто, сигнализация и печка. Если аккумулятор неправильно подключен к зарядному устройству, зарядное устройство сгорит, а если один аккумулятор заряжается от другого («загорается»), могут сгореть обе батареи и даже обе машины.

Самоопределение полярности

Если номерной знак аккумулятора и символы токового выхода («+» и «-») отсутствуют на корпусе аккумулятора, используйте тестер (мультиметр или вольтметр), который точно определит полярность. токовых выходов батареи. Устройство, подключенное к токопроводам с помощью щупов, покажет наличие положительного напряжения при правильном подключении и отрицательного напряжения, если подключено неправильно.

Кроме того, на большинстве моделей аккумуляторов положительный контакт чаще всего отмечается красным цветом (обычно эта маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токоподвода.Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не работают: у самого аккумулятора попросту нет выводов токового выхода (вместо них есть выемки для контактов).

Использование батарей с неправильной полярностью

Если вы по ошибке купили аккумулятор с полярностью, не соответствующей техническим требованиям вашего автомобиля, то теоретически такую батарею можно использовать (хотя и нежелательно), развернув ее с другим сбоку в прорезь под капотом.Но вы рискуете, что вам не хватит длины одного из оконечных кабелей, которую придется увеличивать с помощью пусковых проводов.

Специалисты не рекомендуют это делать, так как можно ошибиться при расчете сечения кабеля и сжечь всю электротехнику в машине. Проще поменять аккумулятор у продавца, а еще лучше — заранее понять полярность автомобиля и сразу заказывать аккумулятор, рекомендованный производителем автомобиля при покупке.

Как известно, мотор — это сердце автомобиля, он играет очень важную роль в работе автомобиля.Однако есть такие устройства, без которых это «сердце» будет просто грудой металла, если оно не запустится. Такое устройство — аккумулятор.

Что такое аккумулятор и что это за

Чтобы машина начала движение, ее необходимо завести. Для таких целей используется аккумуляторная батарея, обеспечивающая двигатель энергией при запуске. Но у автомобильного аккумулятора другие функции, в новых разработках автомобилей достаточно устройств, которым для работы требуется электричество. И чем современнее модель, тем больше в ней электроприборов.
Основными величинами, характеризующими работу аккумуляторов, являются:

Вместимость.
Размеры
Полярность.

Правильно подобранная мощность позволит легко заводить автомобиль и пользоваться его электрооборудованием без особых сложностей, не думая, что он может выйти из строя. Если емкость аккумулятора меньше, чем требуется автомобилю, то срок его службы значительно сократится из-за необходимости постоянной подзарядки.

Размеры аккумулятора играют важную роль в том случае, если вы выберете аккумулятор, не указанный в рекомендациях производителя вашего автомобиля, для его правильной установки. И, конечно же, полярность, которая является самым важным показателем работоспособности аккумулятора. Чтобы правильно использовать аккумулятор, нужно знать, какой он полярности.

Полярность определяется тем, что электрическая цепь имеет минусовый и плюсовой полюса. На аккумуляторе это выражается расположением токоподводов, которые находятся на крышке устройства.Как правило, возле клемм, по-разному, наклеенных или наклеенных, обозначения клемм — «+» и «-». Чаще всего на нашем рынке встречаются схемы с «прямой» и «обратной» полярностью. По-видимому, это означает, что в одном случае положительный выход расположен справа, в другом — слева. А если с помощью аккума по незнанию или по неопытности поменять полярность на обратную, то нехорошо. Это может привести к серьезным повреждениям автомобиля вплоть до возгорания. Необходимо учитывать тот факт, что длина проводов, которые используются для подключения аккумулятора, рассчитывается конкретно на определенную полярность.

Что такое прямая и обратная полярность

Прямая линия чаще всего встречается в отечественных моделях и, как правило, обозначается цифрой «1». Распознать его довольно просто, для этого нужно взять аккумулятор с клеммами самостоятельно, то есть бирка должна быть перед глазами, а клеммы — внизу. В результате, если положительная клемма слева, то отрицательная клемма справа в ваших руках — это аккумулятор с прямой полярностью.
Реверс обозначен как «0», это обычно европейский стандарт. От предыдущего отличается обратным подключением клемм АКБ. Определить это можно, повернув прибор следующим образом, так, чтобы клеммы были внизу, бирка перед глазами. Мы видим, что отрицательный вывод расположен слева, а положительный справа он будет противоположной полярности.

Чем батареи различаются при разной полярности

Следует отметить, что батареи внешне практически идентичны , видимых отличий вы не найдете, это означает, что корпус, количество банок, сила тока и бирки с названием и характеристиками совпадают.Поэтому при покупке аккумулятора запутаться в том, что именно нужно приобрести, довольно просто. То есть вы можете купить с полярностью, не свойственной вашей батарее. Поэтому смотреть нужно очень внимательно, что бы ни путали. Для этого нужно знать разницу между прямой и обратной полярностью и как правильно ее определить.

Разница между прямой и обратной полярностью аккумуляторов

Итак, подведем итоги. Чтобы подключить любую батарею для зарядки к электросети, требуются две клеммы или клеммы.Положительный вывод на лучший ориентир всегда выполняется толще отрицательного, чтобы исключить ошибку при подключении. Основное различие заключается в полярности расположения клемм, в одном случае справа, а в другом — слева. При прямой полярности положительный полюс аккумулятора расположен слева, при обратной полярности — справа. На нем тоже есть маркировка. Единица прямая, если ноль обратный. Также обозначение l- обратная полярность, R- прямая.

Качественный сварной шов при работе с приборами постоянного тока во многом зависит от их настроек. Даже самый простой инвертор имеет не только настройки тока, но и полярность. Чаще всего установка по умолчанию — прямая полярность во время сварки, и вы можете годами работать со своим инвертором, не зная всех его возможностей. Если у вас есть необходимость сваривать высоколегированную сталь или у вас не получается добиться качественного шва, то вам просто необходимо знать все тонкости настроек. Поговорим о том, какая бывает полярность и как она влияет на сварочные работы.

Сварка

постоянным током подразумевает наличие розетки для подключения к «+» и «-» сварочного аппарата. В зависимости от того, куда подключается масса и где находится электрод, различают полярность.

Прямая полярность — это схема подключения, при которой масса подключается к плюсовому разъему, а электрод — к минусу. В этом случае характер и полярность тока определяют наличие анодных и катодных пятен. При таком подключении на стороне детали образуется анод (более горячий).
Обратная полярность — масса подключается к минусу, а электрод к плюсу. При обратной полярности при сварке постоянным током на противоположной стороне, то есть на электроде, образуется анодное пятно с более высокой температурой.

Примечание! Сварка на переменном токе предполагает самостоятельную смену полярности до ста раз в секунду, поэтому в таких случаях нет смысла следовать схеме подключения.

От чего зависит выбор полярности

Изменяя тип соединения, можно сконцентрировать нагрев либо на свариваемой детали, либо на электроде (перемещая анодное пятно).Плюсовой разъем отвечает за нагрев, поэтому при прямом подключении, при подключении плюса к металлу, наблюдается больший нагрев сварного соединения, а при обратной полярности больше нагревается электрод.

Благодаря этой особенности мы можем выбрать схему подключения на основе:

Толщина металла. Если мы свариваем детали большой или средней толщины, то подойдет прямое соединение, при котором сосредоточенное на изделии тепло поможет получить более глубокий шов и качественный проплав.Также этот тип соединения подходит для резки металлов различной толщины. Тонкие металлы лучше всего сваривать с обратной полярностью, концентрируя большую часть тепла на электроде. Таким образом деталь не поддастся перегреву, а сам электрод быстрее расплавится.
Тип металла. Возможность изменять расположение теплового пятна помогает подобрать наиболее эффективные схемы работы для различных металлов. Например, если мы варим нержавеющую сталь или чугун, то обратное соединение необходимо, чтобы избежать перегрева сплава и образования тугоплавких соединений.Для алюминия прямое соединение необходимо, иначе пробить оксиды будет очень сложно. Перед началом работ внимательно изучите рекомендации по настройке прибора на тот или иной сплав.
Тип электрода или проволоки. Как и у металлов, у электродов есть свои особенности температурного режима, больше связанные с типом флюса. Например, для работы с угольными электродами нельзя использовать обратную полярность, иначе флюс перегреется и электрод придет в негодность.Чтобы выбрать настройку, подходящую для вашего электрода, посмотрите на тип проволоки и флюса или воспользуйтесь рекомендациями производителя. Если говорить о проводах для полуавтоматов, то у них также есть рекомендации по подключению минусовой и плюсовой точек устройства.

Теперь вы знаете, что может повлиять на настройки вашего подключения. Бывают случаи, когда для металла требуется один, а у электрода совершенно разные настройки. В таких случаях следует искать компромисс, регулируя силу тока и продолжительность включения.

Помните! Тип соединения не зависит от пространственного положения.

Особенности сварки прямой полярностью

Прямая полярность при работе с постоянным током имеет ряд особенностей. Некоторые из них мы уже перечислили, на остальные стоит обратить особое внимание:

шов глубокий, но достаточно узкий.
подходит для большинства сталей толщиной 3 мм и более.
с использованием вольфрамового прутка сваривают только в прямой полярности.
отличается стабильной дугой и, как следствие, лучшим швом.
не используйте электроды для сварочных аппаратов переменного тока.
лучше подходит для резки металла.

Особенности сварки с обратной полярностью

Как и прямая, обратная полярность при сварке с инвертором имеет ряд особенностей, зная, что можно избежать ряда ошибок, типичных для новичков. Стоит выделить такие особенности:

при сварке постоянным током противоположной полярности шов менее глубокий, но шире
отлично подходит для сварки тонких металлов и средней толщины.При работе с толстыми заготовками качество шва резко снижается.
запрещается работать с обратной полярностью с электродами, чувствительными к перегреву.
при малых токах наблюдается значительное снижение качества сварного шва из-за скачущей дуги.
кроме обратного подключения, для работы с высоколегированными сталями следует строго придерживаться рекомендаций по рабочему циклу и охлаждению заготовки.

Заключение

Сварочные аппараты постоянного тока, такие как инверторы или полуавтоматы, достаточно просты для использования в повседневной жизни.Именно поэтому спрос и предложение на рынке этих устройств постоянно растет. Этому способствует их доступность, невысокая стоимость и готовить на постоянном токе проще, чем на переменном. Однако чтобы получить качественный, красивый и прочный сварной шов, необходимо знать ряд технологических особенностей, в том числе назначение и виды полярности. Благодаря знаниям из этой статьи и источнику постоянного тока своими руками вы сможете выполнить любые сварочные работы. Главное — тщательный подход к работе и соблюдение всех защитных мер.

Сварка полярности

с прямой и обратной полярностью постоянным током: Maine Welding Company

Сварка постоянным током прямой и обратной полярности

Чтобы понять сварка постоянным током с прямой и обратной полярностью , важно понимать *** схему электрической дуговой сварки ***, которая аналогична любой электрической схеме. В простейших электрических цепях есть три фактора: ток или поток электричества; давление или сила, необходимая для протекания тока; и сопротивление, или сила, необходимая для регулирования потока тока.

Ток — это скорость потока, которая измеряется количеством электричества, протекающего по проводу за одну секунду. Термин «ампер» означает количество тока, протекающего в цепи в секунду. Буква I используется для обозначения силы тока в амперах. Давление — это сила, заставляющая течь ток. Мера электрического давления — вольт. Напряжение между двумя точками в электрической цепи называется разностью потенциалов. Эта сила или потенциал называется электродвижущей силой или ЭДС.Разница потенциалов или напряжений заставляет ток течь в электрической цепи. Буква E используется для обозначения напряжения или ЭДС.

Сопротивление — это ограничение тока в электрической цепи. Каждый компонент в цепи, включая проводник, имеет некоторое сопротивление току. Ток легче протекает через одни проводники, чем через другие; то есть сопротивление одних проводников меньше других. Сопротивление зависит от материала, площади поперечного сечения и температуры проводника.Единицей измерения электрического сопротивления является ом. Обозначается буквой R.

Сварочные электрические цепи

Простая электрическая схема показана на рисунке 10-12. В эту схему входят два измерителя электрических измерений: вольтметр и амперметр. На нем также изображен символ батареи. Более длинная линия символа представляет собой положительный вывод. За пределами устройства, которое настраивает ЭДС, такого как генератор или аккумулятор, ток течет от отрицательного (-) к положительному (+).Стрелка показывает направление тока. Амперметр представляет собой измеритель низкого сопротивления, показанный круглым кругом и стрелкой рядом с буквой I. Давление или напряжение на батарее можно измерить с помощью вольтметра. Вольтметр — это измеритель высокого сопротивления, показанный круглым кругом и стрелкой рядом с буквой E. Сопротивление в цепи показано зигзагообразным символом. Сопротивление резистора можно измерить омметром. Никогда не используйте омметр для измерения сопротивления в цепи при протекании тока.

Цепь для дуговой сварки . Для представления схемы дуговой сварки можно внести несколько изменений в схему, показанную на рисунке 10-12 выше. Замените батарею сварочным генератором, так как они оба являются источником ЭДС (или напряжения), и замените резистор сварочной дугой, которая также является сопротивлением току. Схема дуговой сварки показана на рисунке 10-13. Ток будет течь от отрицательной клеммы через сопротивление дуги к положительной клемме.

Сварка постоянным током с обратной и прямой полярностью

На заре дуговой сварки , когда сварка проводилась неизолированными металлическими электродами на стали, было нормальным подключать положительную сторону генератора к изделию, а отрицательную сторону — к электроду. Это обеспечивало от 65 до 75 процентов тепла рабочей стороне контура для увеличения проникновения. При сварке отрицательным электродом полярность сварочного тока называлась прямой.Когда условия, такие как сварка чугуна или цветных металлов, делали целесообразным свести к минимуму нагрев основного металла, работа делалась отрицательной, а электрод положительным, а полярность сварочного тока считалась обратной. Чтобы изменить полярность сварочного тока, необходимо было снять кабели с клемм аппарата и заменить их в обратном положении. Первые электроды с покрытием для сварки стали давали лучшие результаты с положительной или обратной полярностью электрода; однако по-прежнему использовались неизолированные электроды.При использовании как неизолированных, так и закрытых электродов приходилось часто менять полярность. Сварочные аппараты были оборудованы переключателями, меняющими полярность выводов, и сдвоенными счетчиками. Сварщик мог быстро менять полярность сварочного тока. При маркировке сварочных аппаратов и переключателей полярности использовались эти старые термины, и они указывали полярность как прямую, когда электрод был отрицательный, и как обратную, когда электрод был положительным. Таким образом, отрицательный электрод (DCEN) такой же, как прямая полярность (dcsp), а положительный электрод (DCEP) такой же, как обратная полярность (dcrp).

Амперметр, используемый в сварочной цепи, представляет собой милливольтметр, откалиброванный в амперах, подключенных через сильноточный шунт в сварочной цепи. Шунт представляет собой калиброванный провод с очень низким сопротивлением. Вольтметр, показанный на рисунке 10-12, будет измерять выходную мощность сварочного аппарата и напряжение на дуге, которые, по сути, одинаковы. Перед возникновением дуги или в случае ее разрыва вольтметр считывает напряжение на машине без тока, протекающего в цепи. Это называется напряжением холостого хода и выше, чем напряжение дуги или напряжение на машине, когда течет ток.

Еще одна единица в электрической цепи — это единица мощности. Скорость производства или использования энергии называется мощностью и измеряется в ваттах. Мощность в цепи — это произведение силы тока в амперах на давление в вольтах. Мощность измеряется ваттметром, который представляет собой комбинацию амперметра и вольтметра.

Помимо мощности необходимо знать объем выполняемых работ. Электрическая работа или энергия — это произведение мощности, умноженное на время, и выражается в ватт-секундах, джоулях или киловатт-часах.

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь некоторые области. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитные полюса или электрический заряд.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой.Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование с помощью мультиметра обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме поменяла полярность, исправить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током.Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, должны быть подключены к более светлому хромированному выводу.

Если провода не подключены должным образом, полярность будет изменена, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они позволяют току течь только в одном направлении, и они всегда поляризованы. На диоде два вывода: анод — положительный, а катод — отрицательный.

Ток может течь только от анода к катоду в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные контакты.В большинстве случаев диод будет иметь линию возле катодного вывода. Эта линия обычно соответствует вертикальной линии в символе диодной цепи.

Светодиоды

Светодиод — это светоизлучающий диод. Как и все диоды, светодиоды также поляризованы. Есть несколько разных способов определить, какой вывод является положительным, а какой — отрицательным. Более длинная ножка светодиода — это анод или положительный вывод.

Еще один способ определить положительный анодный штырь, особенно если ножки были обрезаны до одинакового размера, — это поиск плоского края светодиода.Штифт, ближайший к плоскому краю, — это штифт отрицательного катода.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь несколько выводов, и каждый вывод имеет уникальную функцию и положение. Если полярность на ИС не соблюдена, есть большая вероятность того, что вся цепь может быть закорочена. Вот почему так важно найти правильный поток полярности.

ИС со сквозным отверстием обычно поставляются в двухканальном корпусе (DIP).Он состоит из двух рядов контактов, каждый из которых расположен на расстоянии 0,1 дюйма в ширину, чтобы охватить центр макета. Обычно есть выемка, чтобы указать, какой из контактов является первым на микросхеме DIP. Если выемки нет, на корпусе ИС может быть вытравленная точка рядом с выводом номер один.

Полярность батареи

Определить полярность большинства аккумуляторов просто, поскольку положительные и отрицательные клеммы будут отмечены символом «+» или «-».Другой стандартной практикой является использование красного провода для положительного и черного провода для отрицательного соединения.
Определение и использование правильной полярности и правильного протекания тока имеет решающее значение для безопасного и эффективного использования электроэнергии. С помощью некоторых исследований и, во многих случаях, здравого смысла вы можете убедиться, что ваше устройство работает правильно.

Статьи по теме:

Что такое диоды?

Что такое катод батареи?

Что такое электрический проводник

Процесс преобразования переменного тока в постоянный

Интернет-трансляция об экспериментах с большими батареями от учителя железных наук

Помогите! На моем аккумуляторе инвертирована полярность.

В настоящее время большая часть оборудования, которое можно купить на рынке, может быть повреждена полярностью из-за плохой техники проектирования.

Виновник: плохая конструкция оборудования

В дизайне есть область, в которой производители часто бывают виноваты. Это постоянная тенденция в их дизайне. Похоже, что 12-вольтовое и 24-вольтовое электронное оборудование более подвержено повреждениям. Это немного иронично, потому что большинство оборудования разработано с той или иной защитой от обратной полярности.Обычно это диод и предохранитель.

Это теория: если произойдет обратная полярность, разработанный диод проведет и закоротит источник питания, чтобы заземлить и вызвать срабатывание предохранителя. Это защищает ваше оборудование. Это должно работать хорошо, если оборудование было спроектировано правильно.

К сожалению, существует большое количество 12-вольтового и 24-вольтового электронного оборудования с этим конструктивным недостатком. Они делают медные следы на печатной плате очень маленькими.К сожалению, это затем пропускает через диод большой ток, чтобы сломать предохранитель, который затем испаряет след питания печатной платы. Как только это произойдет, вам нужно будет заменить всю плату или отремонтировать. В любом случае это потребует дорогостоящего ремонта.

Может ли аккумулятор поменять полярность?

Да, может, но только двумя способами. Во-первых, если вы его заправляете впервые. Если вы используете старое зарядное устройство, вы можете закоротить клеммы.Вы могли подключить зарядное устройство в обратном направлении и в конечном итоге зарядить аккумулятор в обратном направлении. Вы не увидите искры, потому что аккумулятор действительно набирает напряжение, пока вы его заряжаете. Короткого не хватит, чтобы создать искру

Вы также можете поменять полярность батареи после ее активации. Это редко, но возможно. Чтобы это произошло, вам нужно будет выполнить последовательность ошибок, которые в конечном итоге приведут к обратной полярности.

Единственный способ полностью разрядить аккумулятор — это не заметить короткого замыкания, которое в конечном итоге приведет к снижению заряда аккумулятора.Через некоторое время аккумулятор полностью разрядится. Но для того, чтобы иметь отрицательный заряд, вам нужно будет подключить его назад и зарядить снова. Таким образом, для положительно заряженной батареи единственный способ полностью изменить сам себя — это полностью разрядить, а затем перезарядить.

Но может ли 12-вольтная батарея поменять полярность?

Да, такое бывает. Если элементы батареи не сбалансированы, некоторые элементы разрядятся раньше других. По мере разряда они начнут менять полярность.Теперь, если есть внешний фактор, который не позволяет току течь, как, например, когда батареи соединены последовательно, а затем одна выходит из строя, батарея начнет менять полярность на некоторых или на всех своих элементах. На самом деле все не так плохо при установке, если нет внешних ошибок или ошибок, которые приводят к обратной зарядке.

Комментарии будут одобрены перед появлением.

Полярность переменного / постоянного тока

Знаете ли вы, что означает переменный ток (переменный ток) и постоянный ток на вашем сварочном аппарате и электродах? Ну, в основном эти термины описывают полярность электрического тока, который создается сварщиком и проходит через электрод.Выбор электрода с правильной полярностью реально влияет на прочность и качество сварного шва — поэтому читайте дальше и убедитесь, что вы знаете разницу! Для дополнительной уверенности попробуйте два теста в конце статьи, которые помогут вам определить полярность.

В магазине используются термины «прямая» и «обратная» полярность. Они также могут быть выражены как «электрод-отрицательная» и «электрод-положительная» полярность. Последние термины более описательны и будут использоваться в этой статье.

Полярность возникает из-за того, что электрическая цепь имеет отрицательный и положительный полюсы. Постоянный ток (DC) течет в одном направлении, что обеспечивает постоянную полярность. Переменный ток (AC) течет половину времени в одном направлении и половину времени в другом, меняя свою полярность 120 раз в секунду с током 60 Гц.

Сварщик должен знать значение полярности и понимать, какое влияние она оказывает на процесс сварки. За некоторыми исключениями, положительный электрод (обратная полярность) приводит к более глубокому проникновению.Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, более высокой скорости осаждения. Воздействие различных химикатов на покрытие может изменить это состояние. Пруток из мягкой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P +, рекомендуется использовать при положительной полярности для обычной сварки. Некоторые типы экранированных электродов работают с любой полярностью, хотя некоторые работают только с одной полярностью.

Использование сварочного аппарата трансформаторного типа переменного тока потребовало разработки электрода, который работал бы с любой полярностью из-за постоянного изменения полярности в цепи переменного тока.Хотя сам по себе переменный ток не имеет полярности, когда электроды переменного тока используются на постоянном токе, они обычно лучше всего работают с одной определенной полярностью. Покрытие на электроде указывает, какая полярность лучше всего, и все производители указывают на контейнере электрода, какая полярность рекомендуется.

Для обеспечения правильного проплавления, равномерного внешнего вида валика и хороших результатов сварки при сварке любым металлическим электродом необходимо соблюдать правильную полярность. Неправильная полярность приведет к плохому проплавлению, неправильной форме валика, чрезмерному разбрызгиванию, затруднениям в управлении дугой, перегреву и быстрому горению электрода.

На большинстве машин имеется четкая маркировка клемм или способов их настройки на любую полярность. На некоторых машинах есть переключатель для изменения полярности, тогда как на других необходимо изменить клеммы кабеля. Если есть какие-либо вопросы относительно того, используется ли правильная полярность или какая полярность установлена на машине постоянного тока, есть два легко выполняемых эксперимента, которые вам ответят. Первый — использовать угольный электрод постоянного тока, который будет правильно работать только при отрицательной полярности.Во-вторых, использовать электрод Fleetweld 5P, который работает намного лучше при положительной полярности, чем при отрицательной.

Проверка полярности:

A. Определите полярность с помощью угольного электрода

1. Очистите основной металл и расположите плоско.
2. Сформируйте концы двух угольных электродов на шлифовальном круге так, чтобы они были идентичны с постепенным сужением, отходящим на 2 или 3 дюйма от наконечника дуги.
3. Возьмитесь за один электрод в электрододержателе рядом с конусом
4.Установите силу тока от 135 до 150
5. Установите любую полярность
6. Зажгите дугу (используйте экран) и удерживайте в течение короткого времени. Измените длину дуги с короткой на длинную, наблюдая за действием дуги
7. Наблюдайте за действием дуги. Если полярность отрицательная (прямая), дуга будет стабильной, простой в обслуживании, однородной и конической формы. Если полярность положительная
(обратная), дугу будет трудно поддерживать, и на поверхности основного металла
8 останется отложение сажи.Поменяйте полярность. Зажгите дугу другим электродом и держите такое же время. Наблюдайте за действием дуги, как и раньше.
9. Осмотрите концы двух электродов и сравните их. Тот, что используется на отрицательной полярности, будет равномерно гореть, сохраняя свою форму. Электрод положительной полярности быстро выгорит тупой

B. Определите полярность с помощью металлического электрода (E6010)

1. Очистите основной металл и положите его ровно
2. Установите силу тока от 130 до 145 для электрода 5/32 «
3.Установите любую полярность
4. Зажгите дугу. Удерживая нормальную длину дуги и стандартный угол электрода, проведите валик
5. Слушайте звук дуги. Правильная полярность, нормальная длина дуги и сила тока вызовут регулярный «потрескивающий» звук. Неправильная полярность при нормальной длине
и настройке силы тока приведет к неравномерному «потрескиванию» и «тресканию» нестабильной дуги.
6. См. Выше характеристики дуги и валика при использовании металлического электрода с правильной и неправильной полярностью
7.

Что такое прямая и обратная полярность аккумулятора

Когда и как менять воздушный фильтр двигателя автомобиля

Чем отличаются аккумуляторы прямой и обратной полярности

что такое прямая и обратная, в чем разница и как определить отличия

Полярность аккумулятора

Прямая

Обратная

Как определить?

Различия в корпусе

Можно ли установить аккумулятор другой полярности?

Смена полярности аккумулятора

Что может произойти, если перепутать при установке?

Полярность аккумулятора — что означает и как правильно определить полярность?

Что означает прямая и обратная полярность аккумулятора

Как определить – полярность аккумулятора прямая или обратная

Разница между прямой и обратной полярностью аккумулятора

Полярность грузовых аккумуляторов

Как определить полярность аккумулятора

Что означает обратная полярность аккумулятора

Смена полярности аккумулятора

Видео

как определить, разница с прямой

Разновидности полярности

Разница между прямой и обратной полярностью

Возможные проблемы

Заключение

Полярность аккумулятора прямая или обратная и есть ли разница?

Какая бывает полярность

Полярность у АКБ на отечественных и импортных автомобилях

Способы определения положительных и отрицательных выходов

Определение полярности АКБ

Прямая и обратная полярность аккумулятора: как определить

Стандарты

Прямая полярность АКБ

Обратная полярность АКБ

Как отличить прямую полярность от обратной?

Когда возникает необходимость в определении стандарта?

Способы определения без маркировки

Последствия неправильного подключения

Поломка генератора

Блок управление вышел из строя

Выход из строя предохранителей

Можно ли устанавливать АКБ с противоположным размещением клемм?

Полезные рекомендации

Видео на тему полярностей акб

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

Разница между прямым и обратным смещением по сравнительной таблице

Содержание: прямое смещение против обратного смещения

Сравнительная таблица

Определение прямого смещения

Определение обратного смещения

Ключевые различия между прямым и обратным смещением

Разница между переменным током (AC) и постоянным током (DC)

Содержание: переменный ток (AC) против постоянного (DC)

Таблица сравнения

Определение переменного тока

Определение постоянного тока

Ключевые различия между переменным и постоянным током

Запомните

Зависимость переменного тока (AC) от постоянного (DC)

Поразительно!

Что вы узнаете

Рекомендуемая литература

Переменный ток (AC)

Генератор переменного тока

Осциллограммы

Описание синусоидальной волны

Приложения

Постоянный ток (DC)

Генерация постоянного тока

Описание DC

Приложения

Битва течений

AC против

Кампания Эдисона по выявлению мазков

Возвышение AC

Высоковольтный постоянный ток (HVDC)

Ресурсы и дальнейшее развитие
