Как отремонтировать автомобильный насос своими руками

Автомобильный компрессор является устройством, заметно упростившим процесс накачки шин, который традиционно производился с помощью ручного или ножного насоса. Данный агрегат может работать в автоматическом режиме, имеет компактные размеры, и накачка шин с его помощью не требует применения физических усилий. Хотя автокомпрессор не отличается сложной конструкцией, некоторые его узлы со временем могут выходить из строя. Чтобы самостоятельно произвести ремонт аппарата, необходимо иметь представление о том, как он устроен и по какому принципу работает.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана.

Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

• электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом.

Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Важно! Благодаря тому, что камера сжатия герметично отделена от картера, воздух на выходе из аппарата не имеет никаких посторонних примесей. Кроме всего, в мембранных агрегатах исключается утечка воздуха через сальники или поршневые кольца, что положительным образом сказывается на производительности автокомпрессора.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

• аппарат не включается;
• двигатель агрегата работает, но воздух не качает;
• аппарат не создает необходимое давление;
• компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”.

Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

• открутите 4 винта, удерживающих крышку картера;

• также следует открутить 4 винта, установленных на поршневой головке;

• снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает

. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Под клапаном находится небольшое уплотнительное кольцо, которое может со временем изнашиваться. При его износе клапан прилегает неплотно и пропускает воздух. В результате, сжатия последнего не происходит. Также иногда это кольцо может смещаться со своего посадочного места. Если это произойдет, клапан также не сможет закрываться. Нередко клапанная пластина просто ломается. В таком случае, ее необходимо заменить. Данную деталь, как и другие запчасти, можно приобрести в интернет-магазинах.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию.

Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Неисправности мембранных автокомпрессоров

Мембранные автокомпрессоры ломаются крайне редко. Хотя им свойственны некоторые поломки, присущие поршневым аппаратам: повреждение силового кабеля или перегорание предохранителя в штекере, служащего для подключения к прикуривателю.

Но все же, основной элемент аппарата для накачки шин, который может выходить из строя – это мембрана. Чаще всего, ее изготавливают из резины или другого пластичного материала, который при низких температурах грубеет и становится неэластичным. Если такой автокомпрессор включить при низкой температуре окружающего воздуха, то мембрана просто порвется. В таком случае ремонт автомобильного компрессора данного типа будет заключаться в замене мембраны.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.

Как правильно выбрать компрессор для автомобиля

Дорогами идеального качества на всей территории не может похвастаться даже Германия — единственная страна, на автобанах которой нет ограничения скорости. Шины автомобилей практически постоянно испытывают переменные нагрузки, теряют воздух и должны контролироваться на достаточное давление. Нельзя забывать и о любителях бездорожья. Поэтому можно смело сказать — автомобильный компрессор является желаемой частью оснащения любого транспортного средства, невзирая насколько часто происходят неприятности в виде прокола колеса.

Разновидности насосов-компрессоров для автомобиля

Простейший механический компрессор — это ножной автомобильный насос для подкачки шин, так сказать, своими руками. Сегодня можно приобрести модель такого устройства с практически любыми характеристиками. Выпускаются одноцилиндровые и двухцилиндровые насосы, с рабочим давлением от 4 до 10 атмосфер, с разной производительностью, одноходовые и качающие воздух в двух направлениях движения поршня.

Однако механический компрессор неудобен. Особенно если идет речь о накачке колеса тяжелого внедорожника, или если агрегатом приходится пользоваться хрупкой девушке.

Кроме этого, устройства данного класса предназначены исключительно для накачки шин и не предлагают никаких дополнительных возможностей. У них нет автоматического контроля давления, подсветки приборов, реверса или изменения объемов подачи воздуха. Поэтому большой популярностью пользуется электрический компрессор для авто.

Какую ошибку делает среднестатистический начинающий автомобилист, желающий приобрести такое полезное устройство для машины? Правильно, не вдается в тонкости инженерного решения и покупает первый попавшийся компрессор для легковых автомобилей. Чтобы не разочароваться в приобретении, стоит немного знать о базовых принципах построения таких устройств. Виды автомобильных компрессоров отличаются не только по питанию, производительности, но и по базовым характеристикам надежности, ремонтропригодности, режиму работы.

Поршневые компрессоры

Поршневые модели — самый широкий сегмент изделий, из которых предлагается выбрать компрессор для автомобиля. Принцип работы такого аппарата достаточно прост и похож на механику двигателя внутреннего сгорания.

1. Электродвигатель через редуктор или напрямую вращает коленчатый вал.
2. Приводной рычаг, расположенный на валу, двигает поршень.
3. Двигаясь внутри цилиндра, оснащенный уплотнительными кольцами, поршень сжимает воздух и подает его с превышением наружного давления в выходной патрубок.

При работе воздушный поршневой компрессор использует два клапана. Один открывается на выпуск воздуха при основном рабочем ходе поршня. При помощи второго подается воздух в цилиндр при обратном движении толкателя.

Уже по принципиальной схеме устройства видны его достоинства и недостатки. Первые выглядят следующим образом.

1. Можно выбрать компрессор для автомобиля с любой желаемой производительностью. Подача воздуха напрямую зависит от объема цилиндра, оборотов двигателя и числа ходов поршня.
2. Устройство может показывать высокий КПД, особенно в разрезе использования времени. Двухпоршневой компрессор, в частности, подает воздух практически непрерывно, поскольку два цилиндра имеют зеркальный характер хода толкателей. Аналогичной особенностью обладает устройство с двунаправленным рабочим ходом.
3. Нетрудно выбрать такую мощность двигателя, которая позволит оптимально использовать компрессор как при подключении к сети 220В (напрямую или через инвертор), так и при питании от прикуривателя.

Недостатки поршневых моделей редко видны владельцам, которые не используют устройство в интенсивном режиме. Но они многое говорят об общем функциональном удобстве и ограниченной стабильности, надежности.

1. Накачать колесо автомобиля компрессором поршневого типа трудно с одной попытки, если речь идет о большом внедорожнике или грузовике. Устройство перегревается, ему необходимо работать только определенное время, с длительными перерывами для охлаждения.
2. Чем выше производительность и мощность поршневой модели — тем она массивнее и габаритнее.
3. Уплотнительные кольца стираются со временем, компрессор перестает показывать максимальные характеристики давления, производительности.
4. Стоимость ремонта устройства для подкачки колес при выходе из строя коленчатого вала может быть сравнима с покупкой новой модели.
5. Повреждение цилиндра или поршня — абсолютно неремонтропригодный случай.
6. Общая надежность поршневого компрессора считается низкой, поскольку в конструкции много движущихся и трущихся деталей. Для поддержки стабильных параметров работы необходимо периодическое обслуживание и замена изнашивающихся частей.

Популярность поршневых моделей, несмотря на их неоднозначность по балансу плюсов и минусов, достаточно просто объясняется. Такой класс компрессоров — один из первых изобретенных, он постоянно совершенствуется, выпускается много лет, существует в огромном количестве моделей и может предложить идеальный баланс стоимости и функциональности для конкретного потребителя. Кроме этого, поршневые компрессоры предлагают максимум существующих режимов работы и систем контроля.

Мембранные компрессоры

Мембранные модели — идеальный выбор для водителя-девушки, они достаточно легкие, тихие, производительные. Этот класс устройств представляет собой более современное инженерное решение, чем классические поршневые конструкции.

Принцип действия мембранного компрессора прост. При помощи кулачкового механизма рабочий шток при движении деформирует резиновую пластину сложной формы. Воздух внутри замкнутой полости, к которой она примыкает, сжимается и подается под превышающим давлением в выходной патрубок. При обратном ходе штока выходной клапан перекрывается, газ засасывается через входной патрубок.

По схеме мембранного компрессора сразу видны его несомненные достоинства. Во-первых, устройство имеет намного меньше движущихся и изнашивающихся частей, конструкция и кинематика которых намного проще в сравнении с поршневыми моделями. Во-вторых, основной рабочий орган — мембрану — при ее износе или повреждении легко заменить. Причем стоимость такого расходного элемента достаточно низка.

Мембранный насос имеет и недостатки. Однако они будут незаметны для тех, кто будет пользоваться компрессором для шин легкового автомобиля или накачки резиновой лодки для рыбалки. К примеру, электрический мембранный насос не показывает такого высокого максимального давления, как это делают поршневые модели, сравнимые по стоимости. Также устройство рассматриваемого класса характеризуется достаточно скромной производительностью и не может работать при отрицательных температурах.

Однако все недостатки мембранных моделей в глазах среднестатистического потребителя легко компенсируются громадной надежностью этих устройств, малыми массогабаритными показателями и низким шумом при работе. Насос-компрессор данного класса идеален при питании от аккумулятора, позволяет качать шины легкового автомобиля, может работать непрерывно и выпускается как с питанием от аккумулятора, так и сети 220В.

Роторный компрессор

Последний тип компрессора, который предлагает розничный рынок — роторный. Это модели, которые будут крайне полезны владельцам грузовиков или огромных внедорожников. Принцип работы роторного компрессора сравнительно прост.

1. В турбине располагается рабочее колесо ротора.
2. Пластины колеса при вращении выдвигаются из пазов и прижимаются к поверхности блока турбины.
3. По мере движения от впускной зоны к выпускной объем, ограничиваемый пластинами, уменьшается.
4. Происходит сжатие воздуха и его выброс в выходной патрубок.

Роторные компрессоры характеризуются высочайшей производительностью, значительно превышающей показатели поршневых моделей.

Различие может быть на порядок. Если для поршневой модели нормальным показателем считается 50-60 литров, то производительность роторных компрессоров начинается с 200-300 литров в минуту.

Недостатки роторной модели в виде значительной массы, низкой надежности и малой наработки на отказ, а также необходимости периодического обслуживания и замены изнашиваемых частей привели к тому, что компрессоры данного типа не приобрели большой популярности у среднестатистических автомобилистов.

На что обращать внимание при выборе

По изложенному выше видны базовые особенности различных типов устройств, и становится ясно, как правильно сделать выбор автомобильного компрессора той или иной конструкции. Обращая внимание на мелкие детали, можно получить устройство с очень привлекательными характеристиками надежности и стабильности.

Выбирая поршневой компрессор для подкачки шин — стоит, прежде всего, ориентироваться на используемые материалы. Стенки цилиндра должны быть достаточно толстыми, он сам изготовлен из нержавеющей стали. Также стоит обращать внимание на коленвал, поршень. Пластик означает быстрый и неизбежный выход из строя, а инструментальная или износостойкая нержавеющая сталь даст гарантию долговечной работы.

Совет! Уплотнительные кольца также должны быть изготовлены из износостойких материалов. Самый оптимальный выбор — латунь и ее сплавы, фторопласт. Современный, однако не сильно распространенный вариант — технополимер, характеризующийся высокой стойкостью к истиранию.

Для мембранного насоса на первое место ставится доступность запасных частей. При выходе из стоя мембраны нужно иметь возможность быстро и недорого купить нужную для ремонта деталь. Также важно обратить внимание на доступность сервисной сети производителя, а если убедиться, что кулачковый механизм сделан из стали высокого класса, можно приобрести действительно долговечное устройство.

Для роторной модели, имеющей рекордные показатели износа элементов конструкции во время эксплуатации, большую роль играют как материалы изготовления, так и доступность запчастей и точек сервисного обслуживания. Выбирая такой тип компрессора, нужно обращать внимание на все.

Характеристики для выбора

Основная часть конструкции того или иного компрессора, непосредственно работающая с воздухом, далеко не главная в разрезе удобства пользования и функциональной пригодности модели устройства. Системы контроля и вспомогательного назначения также играют важную роль. Поэтому в магазине, выбирая агрегат, чтобы качать шины или надувать любимую лодку, следует обратить внимание на все элементы конструкции.

Манометр

Манометр — главный прибор контроля работы компрессора. Важно оценить, насколько мала цена его деления. Это позволит:

• правильно подкачать шины, точно соблюдая рекомендации производителя относительно оптимальных показателей давления;
• точно отслеживать процесс во время работы.

На последнем пункте стоит остановиться подробнее. Во время работы компрессора, особенно производительного и мощного, стрелка манометра колеблется в широких пределах. Поэтому чем ниже цена деления, тем точнее можно соблюсти показатель давления.

Стоит обратить внимание на еще одну характеристику манометра. Те автолюбители, которые покупают модель компрессора с высоким максимальным показателем давления, могут быть ограничены в возможностях контроля давления. Дело в том, что ход стрелки по шкале прибора — конечен, чем выше граничный показатель измерения, тем ниже цена деления.

Совет! Поэтому тем пользователям, которым интересны высокие давления накачки, полезно приобрести компрессор, минимальный показатель контроля манометра которого — не нулевой. Например, начинается с 4 и заканчивается 10 атмосферами.

Полезный функционал, который может иметь манометр насоса-компрессора — возможность измерения давления только в шинах, в условиях изоляции прибора от основной сети воздухообмена нагнетающего устройства. Отличными характеристиками удобства отличаются модели с цифровыми манометрами, показывающими значение давления во время работы со сглаживанием колебаний.

Кабель и система питания

Большинство компрессоров рассчитаны на один источник питания. Это может быть однофазная сеть 220 вольт или 12 вольт от аккумулятора. Приобретая модель этого типа, стоит обратить внимание на длину питающего кабеля. Она должна быть удобной для среднестатистических условий использования.

Наиболее удобны компрессоры с системой преобразования напряжения. Такое устройство может питаться как от батареи автомобиля, так и сети 220В. В этом случае у компрессора может быть два кабеля питания.

Производительность

Выбирая компрессор того или иного типа, не стоит экономить на показателе производительности. Особенно это касается поршневых моделей.

Совет! Для легкового автомобиля оптимальный показатель этого параметра находится в пределах от 40 до 60 литров. Для грузового автомобиля или внедорожника стоит купить более производительную модель.

От того, насколько много воздуха подает компрессор, зависит время, за которое производится накачка шин автомобиля. Это сразу влияет на удобство использования. Чем ближе производительность к оптимальному значению, тем меньше посадит батарею аккумуляторный компрессор, тем меньше нагреется поршневая модель. Для мембранных нагнетателей все проще. Чем ниже их производительность — тем дольше ждать окончания накачки.

Шланг

Предлагаемый комплектный шланг для накачки стоит выбирать по привычным способам использования компрессора. Например, если насос планируется установить в гараже или не хочется доставать его из багажника — рекомендуется приобретать модель с длинным отводом. А если речь идет о компактном мембранном компрессоре, который не кажется тяжелым даже женщине, стоит минимизировать шланг для компактного размещения.

Устройства безопасности и автоматического контроля

Рекомендуется не покупать компрессор, система электропитания которого не предлагает защиту от перегрузки и короткого замыкания. Такое устройство может стать причиной пожара, что в условиях автомобиля особенно страшно. Каждый автомобильный компрессор обязательно должен иметь систему защиты, плавкие предохранители и цепи контроля нагрузки.

Для поршневых моделей желательно присутствие системы автоматического отключения при перегреве. Рассчитанный на ограниченное время работы, используемый в жару компрессор без такой защиты легко может выйти из строя.

К самой полезной системе автоматизированного контроля для автомобилиста является автоотключение при достижении установленного давления. Такой функционал крайне удобен. Компрессор нужно один раз настроить на оптимальные показатели давления для шин, после чего минимально отслеживать параметры накачки. Устройство отключится самостоятельно при достижении настроенного значения.

Дополнительные насадки и приспособления

Как же раздражают большинство людей многочисленные рекламные фразы консультантов о наличии многочисленных насадок, переходников, даже фонарика в комплектации компрессора. Однако эти выпячиваемые маркетологами вещички могут оказаться крайне полезными.

1. Цанговые соединения и клапана-дефляторы, устанавливаемые на шланг для автомобильного компрессора, обеспечивают простоту фиксации и не допускают роста температуры (деформаций и зажатий) в зоне соединений. Эти же элементы предохранят руки от ожогов и других неприятностей.
2. Переходники под разные системы клапанов (ниппель, золотник) сделают компрессор достаточно универсальным. Его можно будет использовать для колес автомобиля, детского велосипеда, коляски, лодки, даже качать футбольные мячи.
3. Адаптеры питания или блоки преобразования напряжения позволят запитать компрессор практически от любого источника энергии, начиная от прикуривателя, заканчивая нестандартными розетками.
4. Система подсветки позволит различить показания манометра и найти нужный переключатель в любое время суток. Аналогичное удобство предоставляют надписи шкал, сделанные светящимися в темноте красками.
5. Фонарик на выносном кабеле позволит легко найти точку присоединения шланга подачи воздуха к шине, произвести оценку состояния колеса, при необходимости провести оперативный ремонт клапана.

Совет! Не стоит пренебрегать и другими чертами удобства. Например, специальный каркас сумки и нескользящие накладки на ее дно позволят аккуратно разместить компрессор в багажнике. Отсоединяемые кабеля и шланг, сворачиваемый пружиной, позволят компактно разместить устройство и удобно заботиться о его чистоте.

Дополнительный функционал

Все дополнительные возможности, которые способен предложить компрессор, стоит оценивать в разрезе их полезности. К примеру, среднестатистическому автомобилисту не нужен манометр с переключаемыми шкалами, в АТМ и PSI. Также, большинству покупателей не интересен клапан спуска давления с настраиваемым пределом, они могут сделать эту операцию с ручным контролем. Но, например, для любителей рыбалки будет полезен режим реверса, при помощи которого компрессором можно крайне быстро сдуть резиновую лодку.

Важно! Поскольку все дополнительные возможности, фишки и режимы зачастую сильно завышают стоимость компрессора — все они должны оцениваться по уровню полезности и выбираться с особенным вниманием.

Как правильно пользоваться компрессором для накачки шин

В качестве заключения стоит рассказать, как легко с помощью компрессора держать шины автомобиля в идеальном состоянии. Это обеспечит не только их заявленный срок службы, но и гарантирует безопасность движения. Рекомендуемые параметры давления в шине указываются производителем конкретной модели автомобиля. Их можно найти в техническом паспорте или непосредственно на колесном диске. Чтобы всегда точно соблюдать параметрику, нужно придерживаться следующих правил.

1. Не качать шины в отапливаемом гараже, стоянке, после длительной езды. Машина должна отстояться на открытом воздухе не менее 30 минут.
2. Для измерения давления можно использовать компрессор или отдельный манометр. Полезны так называемые автоматические колпачки с цветовой индикацией.
3. Перед присоединением шланга компрессора нужно очистить золотник.
4. После того, как шланг присоединен, и манометр показывает давление, можно выпустить часть воздуха, если показатель превышает рекомендуемое значение.
5. Подключив питание и произведя пуск компрессора, следует добиться оптимального показателя давления.
6. Операция повторяется для каждой шины.

Компрессор позволяет максимально быстро и правильно накачать все шины автомобиля. При этом, если делать это на открытом воздухе после отстоя, параметрика всех колес будет одинакова.

Важно! Превышать рекомендованное производителем автомобиля давление в шине (особенно зимой) не нужно. После того, как авто попадает в более теплое помещение, воздух в камерах расширяется, что может вызвать различные неприятные последствия. К примеру, накачанная до 2 атм на улице шина в теплом гараже показывает давление в 2.5 атм.

Принцип работы воздушного компрессора

Воздушный компрессор: назначение, принцип работы, виды

Назначение и принцип действия

Компрессор — это устройство для сжатия газов и перекачивания их к потребителям.

Принцип действия — атмосферный воздух поступает в механизм, который выполняет его сжатие.

Виды компрессоров

1. Промышленные;

2. Бытовые.

Они работают от разных типов привода.

Компрессор воздушный электрический 220 В работает от электрического силового агрегата с напряжением 220 В. Есть устройства, работающие от напряжения 380 В.

Дизельный компрессор работает от двигателя внутреннего сгорания, работающего на дизельном топливе. Использование такого оборудования довольно популярно среди строителей, оно используется тогда, когда отсутствует возможность подключения установок на электроприводе. Установки, работающие на дизельном топливе, обеспечивают эксплуатацию на удаленных строительных площадках.

Атмосферный воздух подается в головку блока цилиндров, в котором установлены поршни. Силовая установка передаёт крутящий момента на вал, обеспечивающий движение поршней в цилиндре. Там происходит сжатие воздуха до нужных параметров. Затем воздух направляется в воздушную систему предприятия.

Есть несколько способов передачи крутящего момента от двигателя на исполнительный механизм, чаще все это муфты или ременные передачи.

Поршневые агрегаты

Они работают от двигателя внутреннего сгорания или от электрического двигателя.

Промышленный компрессор высокого давления создаёт от 40 до 500 бар. Компрессоры этого типа отличаются высоким КПД и моторесурсом до 2000 часов. Бывают стационарного или мобильного типа, перемещающиеся на колесном или гусеничном ходу.

В конструкции предусмотрены маслосъемные кольца, фильтры для очистки масла и воздуха, управляющая автоматика.

Для поддержания этого устройства в работоспособном состоянии требуется квалифицированный персонал и специальный инструмент и приспособления.

Мембранный компрессор

Газ сжимается в таком устройстве под действием мембраны, которую приводит в движение шток, закреплённый на коленвале.

Воздушный компрессор мембранного типа отличается следующими параметрами:

• герметичностью;
• стойкостью к действию коррозии;
• высоким уровнем компрессии;
• надежностью конструкция;
• безопасностью в эксплуатации и простотой обслуживания.

Такое устройство применяют для перекачки вредных и токсичных веществ.

Это изделие не нуждается в смазке, что снижает риск загрязнения транспортируемой рабочей среды.

Объемные компрессоры

В них процесс сжатия воздуха достигается путём уменьшения объёма.

Сюда относятся такие типы оборудования:

• безмасляные винтовые компрессоры;
• дизельные поршневые компрессоры;
• воздушные компрессоры бытовые.

Винтовые компрессоры

Установки этого типа устанавливают на мобильных компрессорных станциях, судовых и других холодильных установках.

В качестве рабочего органа использованы винтовые роторы, на которых нанесены впадины. Их устанавливают в корпус, который может быть разобран по нескольким плоскостям. В нем проделаны отверстия и выточки для установки и подшипников. В корпусе сформированы камеры всасывания и нагнетания воздуха. Насосы этого типа отличаются производительностью.

Эти изделия могут развивать давление от 8 и до 13 атм. , при этом расход воздуха может быть от 220 до 12400 литров в минуту.

Один такй компрессор заменяет собой несколько компрессоров, устанавливаемых в производственных цехах.

При установке и запуске в промышленную эксплуатацию целесообразно установить фильтры для очистки воздуха от излишней влаги.

Пластинчато-роторные компрессоры

Передача энергии осуществляется во время сжатия. Рабочая среда во время засасывания попадает в рабочую камеру, ею объем уменьшается при перемещении ротора. Это сжатие и приводит к увеличению давления и уходу сжатого воздуха через патрубок.

Компрессоры этого типа могут создавать давление до 0,3 МПа, носят название воздуходувками, и те, которые нагнетают более высокое давление, называют компрессорами.

Достоинства:

Более стабильный, уравновешенный ход, обеспечивает отсутствие возвратно-поступательного движения. Конструкция предусматривает возможность прямого соединения с электрическим силовым агрегатом. Здесь не предусмотрено использование клапанов, таким образом уменьшается количество трущихся деталей.

Динамические компрессоры

Существует два типа — центробежные и осевые.

У первых воздух под воздействие центробежной силы отбрасывается к внешней части рабочего колеса, где образуется разреженное пространство. Газ постоянно попадает в рабочую камеру.Воздух направляется в диффузор, где повышается его давление.

У оборудования осевого типа воздух продвигается вдоль ротора, а сжатие осуществляется в результате изменения скорости его продвижения между лопатками ротора и направляющего устройства.

Эти компрессоры можно классифицировать по следующим свойствам:

1. Давлению на выходе, те, которые обеспечивают давление в пределах 0,015 МПа, называют вентиляторами или воздуходувками.
2. По количеству ступеней сжатия.
3. По ходу движения воздуха. Если он двигается вдоль оси ротора, то это центробежные, если поперёк, то осевые. Существуют устройства, где воздух движется по диагонали.
4. По типу привода — он может быть электрическим, паровым или газотурбинным.

Роторные компрессоры применяют в авиационных  двигателях. С его помощью нагнетают воздух для подачи в камеру сгорания.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м3 в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды, равной 20 ºC.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации, малыми габаритно-весовыми параметрами, плавностью подачи воздуха и не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но КПД ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

Особенности эксплуатации

Работа компрессора зависит от работы всех узлов и деталей. Внутри компрессора, где происходит распределение воздуха, устанавливается определенное количество золотников, распределителей и клапанов. В компрессорах устанавливают клапана следующих типов — тарельчатые, пластинчатые, шпиндельные и пр.

Клапаны, установленные в компрессоре, должны быть притерты и не должны пропускать воздух.

Бесшумность работы компрессора — это, своего рода показатель качества настройки и работы устройства в целом.

Правила безопасности

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

1. Должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращающие превышение допустимого рабочего предела.
2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
3. Должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
6. В компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

Критерии выбора компрессорного оборудования

1. Расход воздуха (производительность).
2. Рабочее давление.
3. Требования к чистоте воздуха.

Эти параметры определяются инженерами-технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Бытовые устройства

Это небольшие по размеру поршневые компрессоры с электроприводом. Мощность такого изделия составляет 2,2 кВт. Такие компрессоры в состоянии нагнетать воздух до 8 атм.

Для хранения сжатого воздуха используют ресиверы емкостью до 100 литров.

Как правило, их используют при выполнении окрасочных работ, внутренних и наружных.

Конструкция оборудования для производства сжатого воздуха

• Двигатель. Широко распространены установки, работающие от сети напряжением 220 вольт. В промышленности востребовано дизельное оборудование и компрессоры, работающие от сети 380 вольт. Редко используются турбины,работающие на газе или паре.
• Блок сжатия воздуха. Может быть поршневым и винтовым. Для некоторых отраслей промышленности можно купить компрессоры мембранного, роторно-пластинчатого, шестеренчатого и других типов.
• Устройство поршневого компрессора предлагает наличие одного или нескольких цилиндров, в которых происходит сжатие воздуха. При движении поршня по направлению от впускного клапана создается разряжение, вследствие которого воздух наполняет цилиндр. При обратном движении происходит сжатие рабочей среды. Когда давление достигает заданного значения, воздух преодолевает усилие пружины нагнетательного клапана и попадает в ресивер.
• Если поршневые агрегаты сжимают рабочую среду за счет возвратно-поступательного движения, то винтовые машины для этой цели используют вращение ведущего и ведомого ротора. Плоскости винтов и внутренняя поверхность корпуса создают воздушные камеры, объем которых попеременно увеличивается и уменьшается. За счет этого происходит наполнение камер воздухом, а затем его сжатие.
• Ресивер. Это металлический сосуд, оснащенный входным и выходным патрубком, а также предохранительным клапаном для защиты от перегрузок.

Расходные материалы и аксессуары

В процессе своей работы компрессор взаимодействует с пневматическим оборудованием посредством специальных каналов, передающих сжатый воздух. Простейший бытовой компрессор комплектуется адаптерами, переходниками и фитингами, которые позволяют организовать соединение и с небольшим краскопультом, и с массивной распылительной установкой.

Обязательный компонент — манометр. Он может быть стрелочным, электронным или автоматическим.

Во время работы с компрессором необходимо пользоваться специальной экипировкой (очки, рукавицы).

Производители компрессоров

Лидеры сегмента — Fubag, Abac, Metabo и Fini.Они предлагают эффективные защитные системы с эргономическими достоинствами конструкции.

Видео: как выбрать компрессор для дома и гаража

Таблица: параметры пневматического инструмента

Пневматический инструмент	Давление (Бар)	Расход воздуха (л/мин)
Краскораспылитель	3–6	150–400
Шлифмашина	6–7	180–450
Долото	6,5	220–390
Ударный гайковёрт	6–7	400–450
Угловой гайковёрт	6–7	85–250
Гвоздезабивной пистолет	6–7	100–350
Заклёпочный пистолет	6–7	100–350
Дрель	6	110–280
Ножницы	6,2	200
Продувочный пистолет	4	150–250
Пескоструйный пистолет	8	250
Пистолет для накачки шин	3	50
Игольчатый очиститель окалины	6–8	150–200
Пылесос	6	100–150

Видео: как выбрать компрессор для подкачки автомобильных шин

https://www. youtube.com/embed/ckuqK7aktPs

Техника безопасности

Перед началом работы следует:

• надеть рабочую одежду, обувь и собрать волосы под головным убором;
• проверить комплектность и устойчивость аппарата;
• убедиться в исправности манометра и выключателя предохранителя давления;
• оборудовать рабочее место в соответствии с нормами личной безопасности.

Во время работы с компрессионным оборудованием запрещается:

• подключаться к электрической сети без заземления;
• оставлять работающий компрессор без надзора;
• направлять воздушную струю в сторону людей;
• допускать к управлению компрессором детей и несовершеннолетних;
• пользоваться заведомо неисправным агрегатом.

После окончания работ необходимо:

• полностью обесточить аппаратуру;
• очистить рабочее место от мусора и использованных материалов;
• оборудование, рабочую одежду, респиратор и противошумовые наушники убрать в отведённые места. Всё о компрессорах После окончания работ и во время технического обслуживания компрессор должен быть отключён от электрической сети

Уход за компрессором

Техническое обслуживание компрессора состоит из следующих регламентных работ:

1. После начальной обкатки устройства необходимо провести подтяжку всех болтов. Вибрация способствует их откручиванию, этого допускать нельзя.
2. Раз в месяц производится осмотр и очистка воздушного фильтра. Замена фильтрующего элемента рекомендуется не реже одного раза в год.
3. Ежедневный контроль уровня смазки. Побелевшее масло говорит о попадании в него влаги, потемневшее — о перегреве и чрезмерном сгущении. Полная замена масла производится после обкатки (100 часов), а также через каждые 450–550 часов эксплуатации компрессора. Используется только тот тип масла, который рекомендован изготовителем.
4. Ежедневный слив конденсата. При интенсивной эксплуатации в холодное время года удаление конденсата производится несколько раз в день. Всё о компрессорах Отверстие для слива конденсата расположено в нижней части ресивера
5. Контроль натяжения приводного ремня осуществляется ежедневно. Кроме этого, необходимо удалять с его поверхности смазку и другой мусор. Прогиб хорошо натянутого ремня не должен превышать 4–5 мм при усилии 5–6 кг в середине между шкивами.Всё о компрессорах Правильное натяжение ременной передачи определяется нажатием на ремень в пространстве между шкивами с усилием 5–6 кг
6. Не менее одного раза в месяц производится контроль крепления компрессора к платформе и визуальный осмотр головки цилиндров, а также остальных узлов, приборов контроля и управления.

Видео: как поменять масло в поршневом компрессоре и ТО

Наиболее распространённые поломки и ремонт своими руками

Если компрессор приобретён недавно и срок гарантийного обслуживания ещё не закончился, все поломки обязаны устранить работники сервисной организации. Но если гарантия закончилась и ремонтировать оборудование приходится самостоятельно, изучите таблицу, приведённую ниже.

Неполадки в работе компрессора и способы их устранения

Внешние признаки неисправности	Возможная причина поломки	Способ устранения и ремонта
Снизилась производительность компрессора	Разгерметизация, снижение компрессии нагнетаемого воздуха. Нарушение работы клапанных пластин. Разгерметизация прямоточного клапана, увеличение зазора прилегания. Засорение воздушного фильтра. Повреждение или износ компрессионных колец поршня.	Найти и ликвидировать место утечки газа. Прочистить клапаны, при необходимости заменить. Очистка и промывка клапана, притирка прилегающих плоскостей. Очистка фильтра от загрязнения, при необходимости — замена. Ремонт поршневой группы, замена колец и подшипников.
Перегрев головки компрессора	Сбой в работе системы охлаждения. Превышение сроков замены масла, низкий уровень смазки. Применение масла высокой вязкости. Чрезмерная затяжка болтов шатуна двигателя. Не отрегулирован тепловой зазор клапанов. Недостаточная затяжка болтов крепления блока цилиндра.	Очистка загрязнённой головки от масла, пыли и мусора. Полная замена масла. Замена масла на рекомендованную изготовителем марку. Отпустить затяжку болтов до нормы. Отрегулировать зазор клапанов. Произвести затяжку при помощи динамометра.
Металлический стук внутри цилиндра	Появление трещин и сколов на компрессионных кольцах поршня. Выработка поршневого пальца и направляющей втулки головки шатуна. Деформация цилиндра или поршневой группы.	Замена изношенных колец, замена масла. Замена дефектных деталей на новые. Замена поршня в комплекте с кольцами и втулкой, при необходимости расточка цилиндра под ремонтные размеры.
Металлические несистемные удары в масляном картере	Выход из строя подшипника коленвала. Ослабление болтов крепления шатуна. Выработка вкладышей шатуна, шеек коленвала.	Замена подшипников. Подтяжка болтов крепления шатуна при помощи динамометра. Замена поршневых вкладышей, расточка шейки коленвала под ремонтный размер.
Утечка масла из картера двигателя	Выработка сальника коленвала. Засорение входного отверстия сапуна.	Замена сальника. Прочистка входного канала сапуна.
Чрезмерное образование нагара	Использование смазки, несоответствующей марки. Превышение уровня смазки в картере.	Замена смазки, очистка деталей от нагара. Слить избыток масла из картера.
Компрессор входит в рабочий режим с задержкой или не стартует при полном ресивере	Вышел из строя обратный клапан. Приводной ремень недостаточно натянут.	Замена клапана, притирка рабочей плоскости. Натяжение приводного ремня в соответствии с нормой.
Заклинил маховик двигателя	Клапан упёрся в верхнюю часть поршня.	Регулировка зазоров клапана в соответствии с техническим паспортом.
Уменьшение компрессии ресивера при выключенном двигателе и закрытом клапане	Вышел из строя обратный клапан, механическое засорение.	Очистка или замена клапана.
Утечка газа через отверстие слива конденсата	Вышел из строя перепускной клапан.	Очистка или замена клапана.
Утечка газа из трубки сброса давления	Вышел из строя обратный клапан.	Очистка или замена клапана.

Как сделать компрессор своими руками

Народные умельцы давно научились делать компрессоры своими руками. Некоторые самостоятельно изготовленные приборы способны выполнять работу не хуже заводских. Как правило, в качестве ресиверов используются газовые баллоны или огнетушители. А роль нагнетательной машины исполняет компрессор от отслужившего холодильника.

Всё о компрессорах Простейший аппарат для производства сжатого воздуха состоит из компрессора от старого холодильника, газового баллона и манометра

Производительность такого устройства будет невелика, но с его помощью можно нанести равномерный слой краски на любую поверхность. Для этого используются либо краскопульт, либо аэрограф.

Видео: как сделать компрессор из старого холодильника

Посмотрите видео «Выбираем компрессор»

Источники:

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Как правильно пользоваться компрессором для шин, инструкция

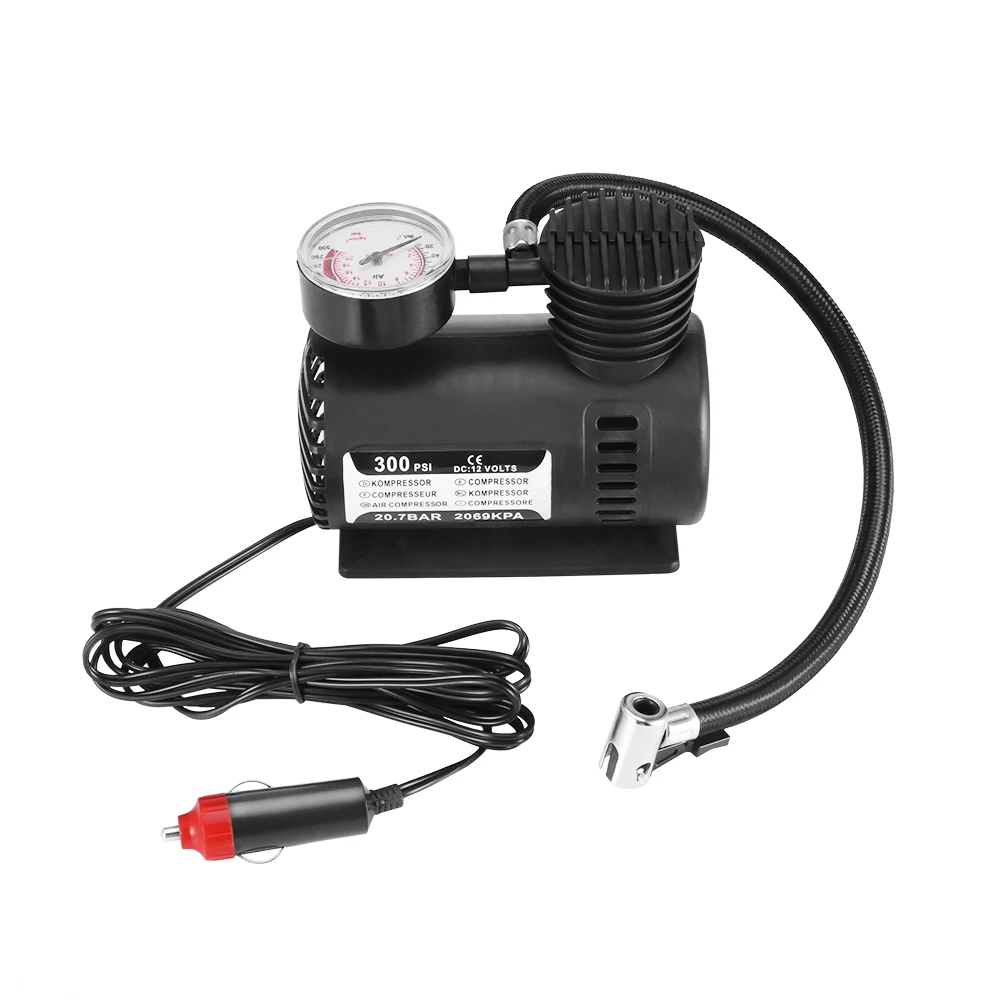

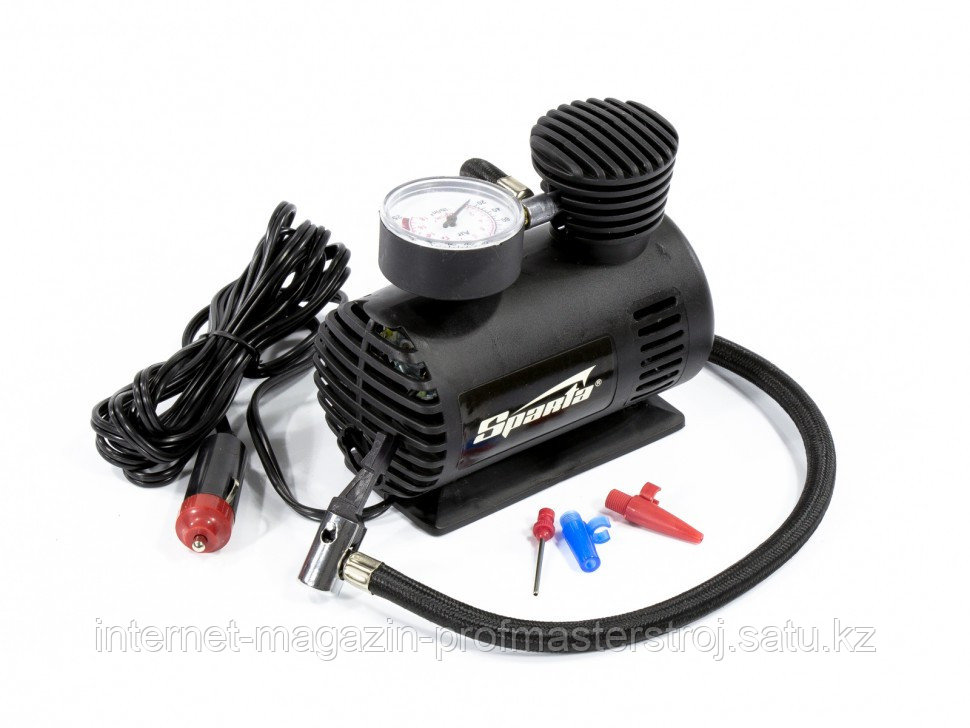

В последнее время компрессор для подкачки шин стал более чем популярен среди автомобилистов. Он пришел на смену насосом не так давно. Главное преимущество компрессоров в том, что подкачка шин занимает немного времени, к тому же для этого не нужно прикладывать силы. Но желательно предварительно выяснить, как правильно пользоваться компрессором, чтобы получить максимальную отдачу и не уменьшить его рабочий ресурс.

Компрессоры бывают поршневые и мембранные. У них разный принцип работы, но выполняют они одинаковую задачу.

Мембранные стоят дешевле, но в основном их не советуют для российских условий, так как мембрана изготавливается из резины, а в условиях зимы и низких температур она трескается, пропуская воздух. В конечном итоге такой электронасос можно только выкинуть. Ресурс поршневых аналогов намного больше.

Инструкция по применению

На самом деле пользоваться автомобильным компрессором совсем не сложно, для этого достаточно лишь знать весь процесс и не забывать рекомендации.

Процесс подкачки шин

У компрессора имеется провод питания. Если это дешевая модель, то она будет иметь разъем под прикуриватель. На более дорогих приборах этот провод раздвоенный, с клеммами для подключения к аккумуляторной батарее. Благодаря этому мощность увеличивается. Разумеется, если речь идет о качественном аккумуляторе. Выбрать такой можно на http://www.rimir.by, где представлен широкий ассортимент АКБ.

1. Для начала необходимо подключить провод, чтобы электронасосу было от чего запитаться.
2. Затем нужно плотно прикрутить компрессорный шланг к ниппелю колеса. На этом этапе можно увидеть на манометре давление в шинах и понять, насколько его необходимо поднять.
3. Теперь последний этап. Необходимо перевести переключатель устройства в рабочий режим. Начнется подкачка шин. Здесь главное не переусердствовать и накачать колесо до необходимого объема – его можно отследить на манометре.

Также не стоит забывать и про очень важное правило эксплуатации. Осуществлять подкачку колес или же просто проверку давления в шинах необходимо в месте, где условия такие же, что и при эксплуатации автомобиля. Также покрышки не должны быть остывшими после поездки.

Для того, чтобы шины стали нормальной температуры, после эксплуатации необходимо переждать около получаса, в зависимости от погоды. Если не соблюдать это правило, то давление окажется неверным, а к тому же в каждом колесе оно может отличаться. Если колеса подкачивали на морозе, то при смене температуры на плюсовую давление поднимется, а это может привести к печальным последствиям.

Особенности эксплуатации разных компрессоров

Если у вас мембранный компрессор, то необходимо придерживаться следующих рекомендаций:

• Его не нужно сильно перегружать, иначе устройство может выйти из строя из-за излишних нагрузок.
• Он не должен работать более 15 минут.
• Наиболее благоприятные условия для этого типа приборов – регионы с теплым климатом.

На морозе же они могут выйти из строя. Как было сказано выше, это обусловлено тем, что резиновая мембрана при низких температурах начинает твердеть, а затем трескаться. Также страдает и защитный слой проводов, из-за чего сами провода замыкают. В конечном итоге из-за этого перегорает предохранитель в прикуривателе.

У компрессоров поршневого типа таких проблем нет. Они без проблем работают в любых условиях, как на морозе, так и в жару. Однако без перерывов их эксплуатировать также нельзя, так как из-за поршня происходит большая нагрузка.

Вывод

На самом деле устройство компрессоров простейшее, поэтому понять, как он работает, и научиться правильно им пользоваться, может каждый. Необходимо лишь узнать об основных моментах и прислушиваться к рекомендациям, тогда устройство прослужит долго и не доставит проблем.

Как самому починить автомобильный компрессор для подкачки шин

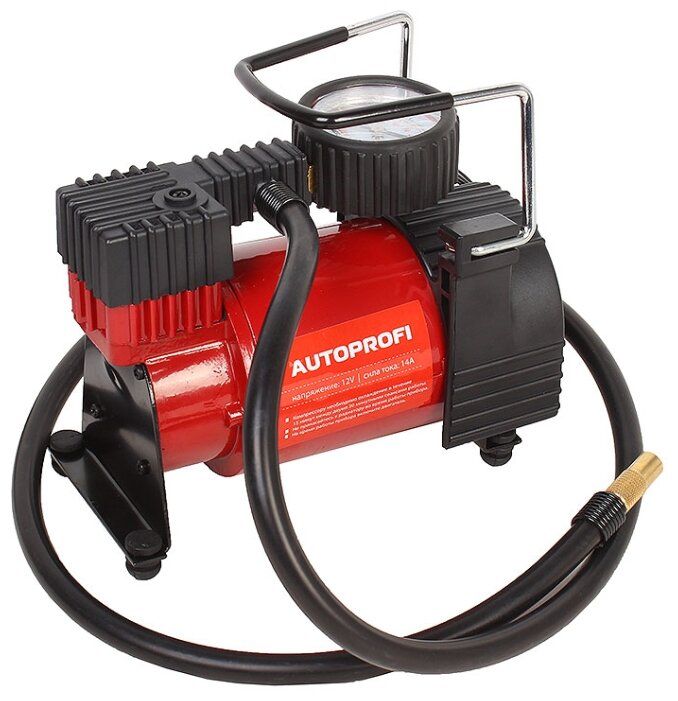

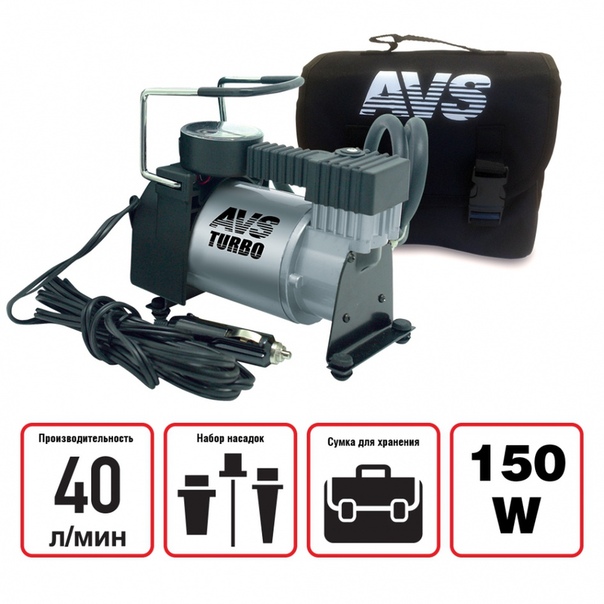

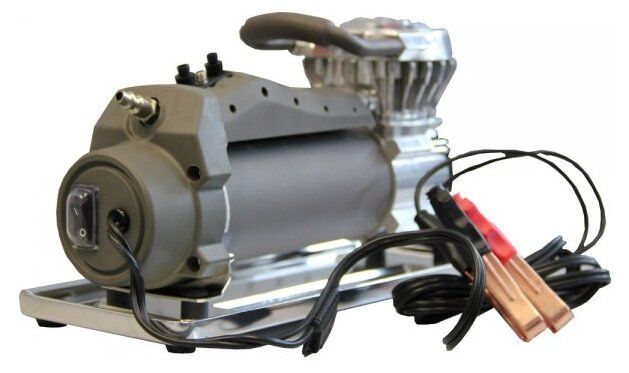

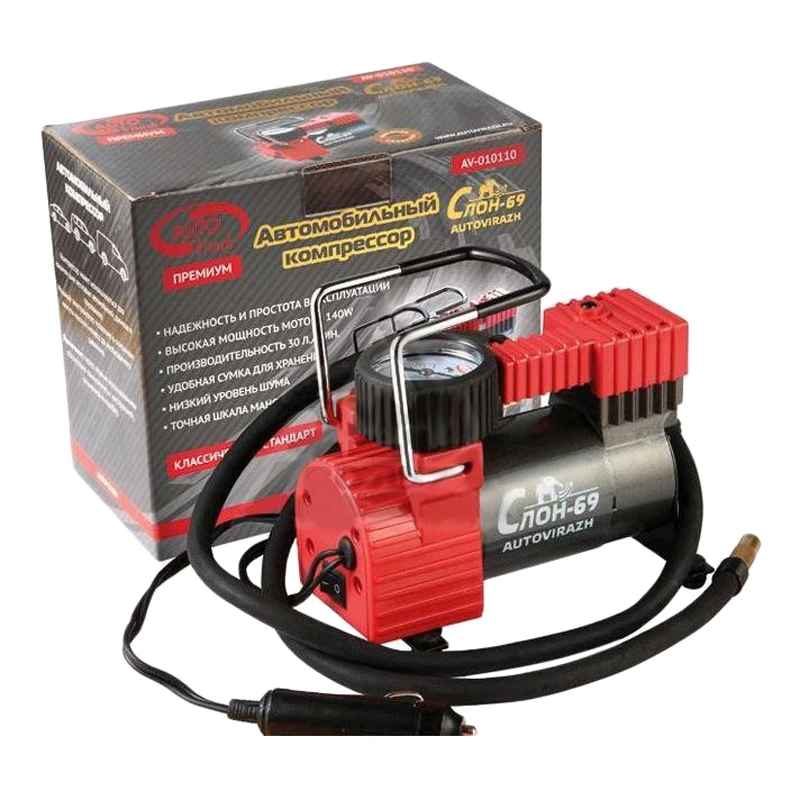

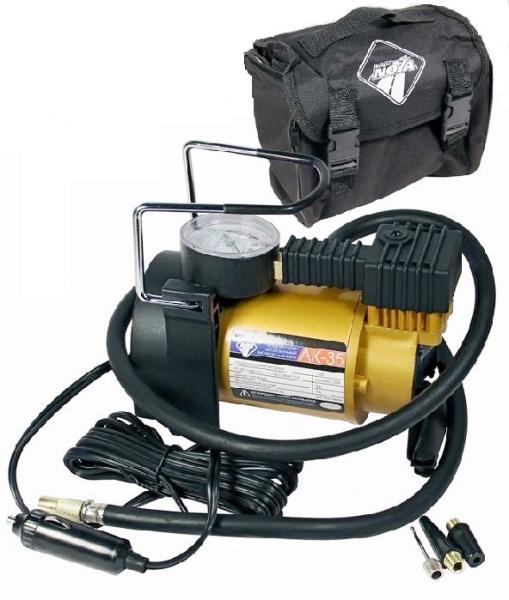

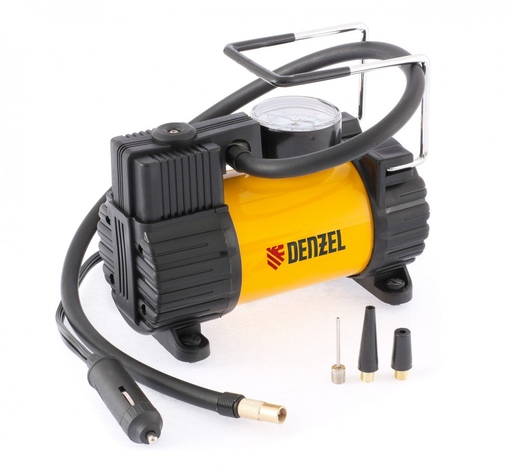

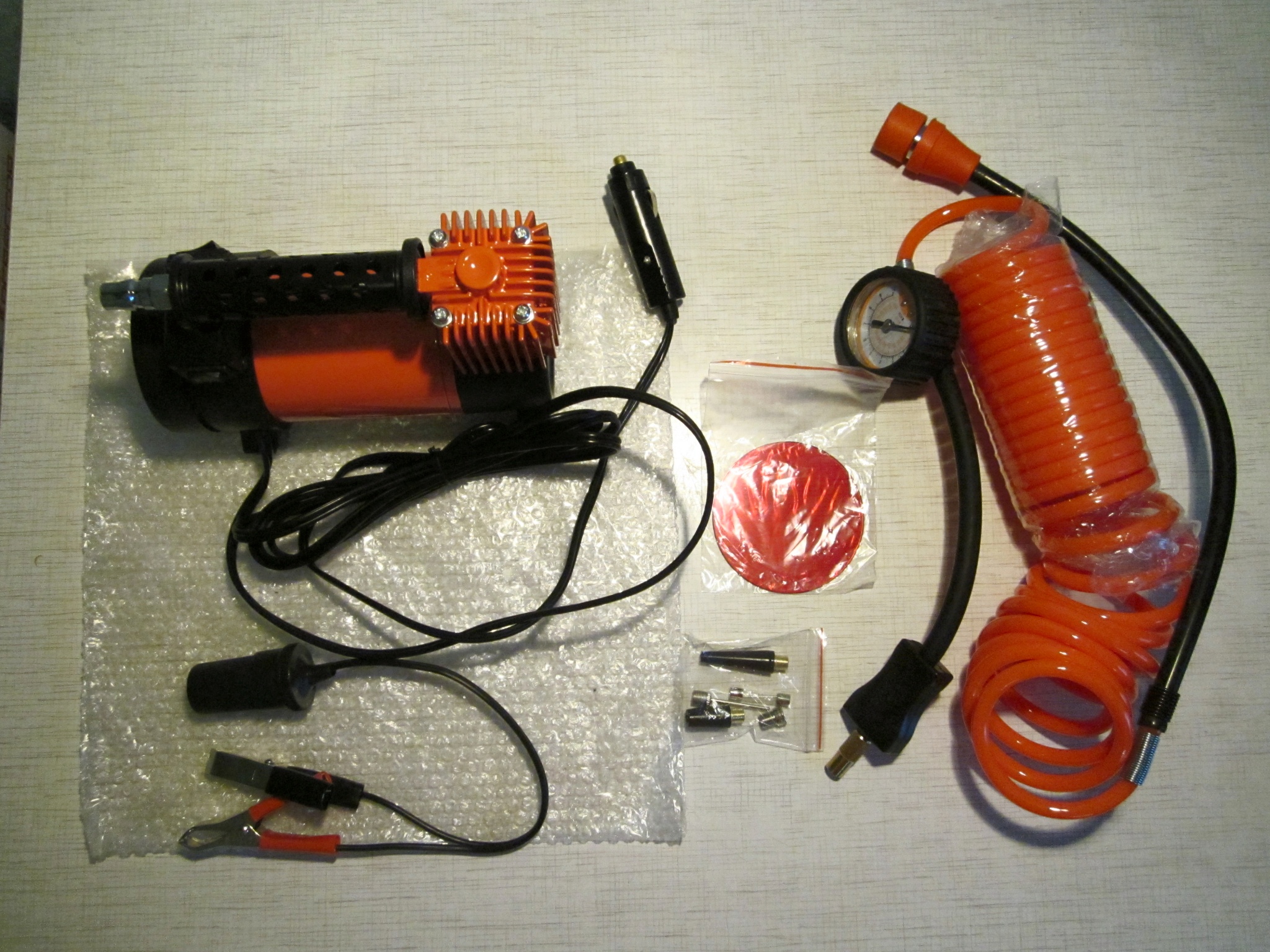

Автомобильный компрессор есть практически у каждого автомобилиста. Он значительно облегчает эксплуатацию автомобиля, чем и объясняется его популярность. Однако из-за некоторых особенностей конструкции он может выйти их строя. Если в таком случае отдавать его в ремонт, то придется ждать долгий период времени, поэтому многих интересует, а как же отремонтировать компрессор своими руками.

Конструкция

Ремонт компрессора невозможно произвести, если не знать, как он устроен. Кому-то устройство этого прибора покажется простым, но все же разберем его.

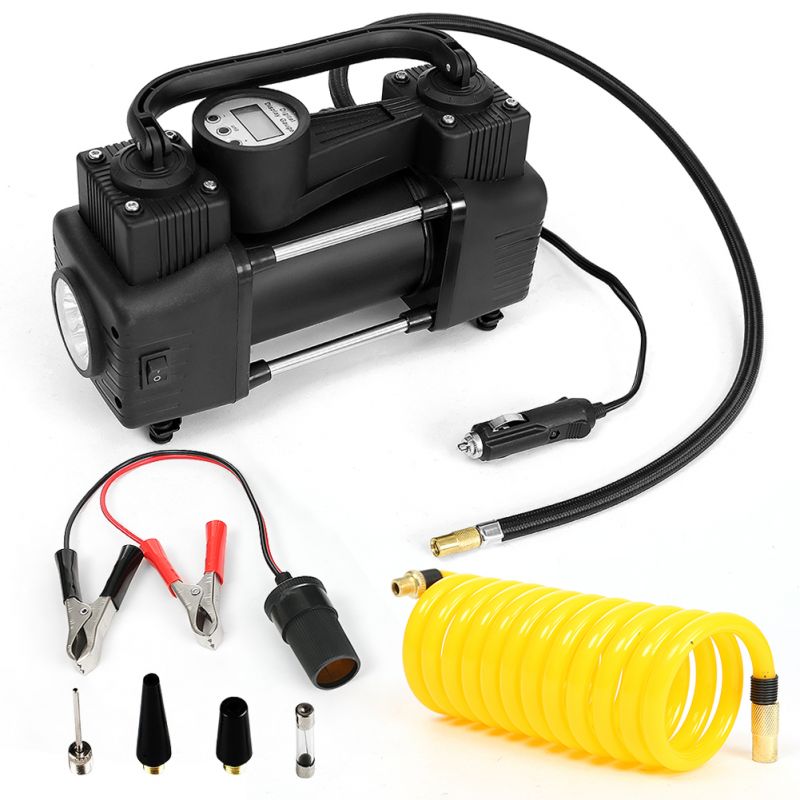

В основном, автокомпрессор состоит из:

1. Электродвигателя;
2. Манометра;
3. Цилиндра;
4. Поршня;
5. Иных комплектующих, которые отличаются в разных моделях.

Между собой компрессорные электронасосы различаются на мембранные и поршневые. Мембранные работают по простому принципу: внутри цилиндра сжимается газ за счет уменьшения объема самого цилиндра.

Поршневые компрессоры устроены немного сложнее. Внутри них находится поршень, который при взаимодействии с коленвалом начинает всасывать воздух и передавать его в автомобильную камеру. Такой тип приборов наиболее популярен.

У мембранных компрессоров наиболее часто выходит из строя сама мембрана. Для того, чтобы продлить срок службы такого устройства, необходимо всегда держать его в чистоте и исключать попадание различного мелкого мусора внутрь его.

У поршневых проблем уже побольше. Наиболее частые из них:

1. Не запускается,
2. Не качает воздух,
3. Выбивает предохранители,
4. Резкое падение давления воздуха,
5. Излишние шумы при работе,
6. Пропускание воздуха.

Все эти проблемы можно устранить.

Ремонт

Итак, причин того, что компрессор не работает, может быть несколько. Для точного определения необходимо произвести диагностику. Для этого понадобится специальная отвертка-индикатор, с помощью которой необходимо проверить подаваемое напряжение.

Если здесь все в норме, то необходимо посмотреть предохранители, и если они перегорели, то заменить их.

Чаще всего после таких действий устройства для подкачки шин начинают работать в обычном режиме. Однако бывает такое, что предохранитель вновь перегорает. Это является признаком короткого замыкания.

Для его обнаружения необходимо проверить всю электрическую цепь и в случае необходимости заменить неисправные элементы.

Также не редкость, когда прибор перестает работать из-за сброса настроек реле. Выявляется это следующим способом: необходимо выпустить воздух, а затем включить компрессор. Если слышно, как работает моторчик, то нужно сбросить настройки. Если мотора не слышно, значит, он неисправен и требуется его замена.

У некоторых возникает проблема, что в самом начале работы приходит в негодность предохранитель вместе с термозащитой. Возможное решение этой проблемы – замена предохранителя на более подходящий.

Если же даже после этого улучшений в работе нет и ситуация повторяется, то исправить все своими силами не получится. Необходимо обращаться в автосервис или другую специализированную службу.

У поршневого компрессора проблема плохой работы может быть из-за самого поршня. Чтобы ее устранить, достаточно выпустить воздух, а затем очистить клапан от различного мусора.

Где взять комплектующие

Магазинов с комплектующими для автокомпрессоров много. Как правило, запчасти можно найти в автомагазинах. Для удобства также некоторые заказывают комплектующие через интернет-ресурсы.

Самое главное в таком случае – купить оригинальные запчасти. Для уверенности в этом необходимо запросить сертификат соответствия. От качества запчастей будет зависит дальнейшая работа компрессора.

Двигатель с компрессором: устройство, преимущества и недостатки

После появления первых ДВС главной задачей конструкторов и инженеров с самого начала стало повышение производительности силовой установки. Другими словами, основной целью является увеличение мощности двигателя. Как известно, самым простым способом становится решение физически увеличить рабочий объем двигателя и количество цилиндров. Двигатель «засасывает» из атмосферы больше воздуха, в результате можно сжигать больше горючего.

При этом такие силовые агрегаты с увеличенным рабочим объемом большие по размерам и весу, их дорого производить, не всегда удается разместить такой мотор в подкапотном пространстве компактного легкового спортивного авто и т.д. Еще одним способом увеличения мощности двигателя является постройка такого агрегата, который будет «выдавать» необходимую мощность и крутящий момент без увеличения объема камеры сгорания.

Решить задачу позволяет принудительное нагнетание воздуха в цилиндры под давлением. Для нагнетания воздуха на многих ДВС используется турбонаддув, еще одним решением является компрессор (нагнетатель механический). В этой статье мы рассмотрим, как устроен и работает автомобильный компрессор на двигатель, а также какие плюсы и минусы имеет компрессорный двигатель.

Содержание статьи

Компрессор на атмосферный двигатель

Начнем с того, что установка компрессора (нагнетателя) во впускной системе двигателя позволяет добиться подачи нужного количества воздуха для сжигания большего количества топлива. Если просто, компрессор-устройство, которое способно создать на выходе давление, которое будет больше атмосферного.

С этой задачей справляются как обычные механические нагнетатели, так и турбокомпрессор. При этом главным отличием турбонагнетателя от компрессора является то, что турбокомпрессор раскручивается за счет выхлопных газов, в то время как механический компрессор приводится от коленвала двигателя.

Как за счет компрессора происходит увеличение мощности двигателя

Атмосферный двигатель внутреннего сгорания осуществляет забор воздуха снаружи в тот момент, когда поршень в цилиндре движется вниз и создается разрежение, в результате чего воздух засасывается в камеру сгорания. Количество поступающего воздуха физически ограничено рабочим объемом, который имеет цилиндр и камера сгорания. После этого воздух смешивается с топливом в определенных пропорциях, после чего заряд (топливно-воздушная смесь) сгорает в цилиндрах.

Казалось бы, чтобы увеличить мощность мотора, нужно подать больше топлива, однако на самом деле это не так. Если просто, избыток топлива приведет к тому, что без соответствующего количества воздуха горючее не будет эффективно сгорать. Получается, чтобы сжечь больше топлива, нужно одновременно подать большее количество воздуха.

Если учесть, что объем двигателя не меняется, тогда воздух нужно подавать принудительно под давлением. Это и есть главная задача компрессора. Компрессоры создают давление во впуске, нагнетая воздух в цилиндры. В этом случае остается только впрыснуть больше топлива, после чего такая смесь эффективно горит и отдает энергию поршню. На практике, нагнетатель способен поднять мощность мотора на 35-45%, отмечается около 30% процентов прироста крутящего момента по сравнению с точно таким же атмосферным аналогом.

Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы

Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.

При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня  изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.

Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.

За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.

Виды механических компрессоров

Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:

• роторный компрессор,
• двухвинтовой нагнетатель;
• центробежный компрессор;

Основные отличия заключаются в том,  как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.

• Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
• Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.

Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.

• Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.

Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха  после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.

Преимущества и недостатки компрессора на двигатель

Итак, начнем с очевидных плюсов. Прежде всего, это увеличение мощности двигателя. Также следует выделить относительную простоту и дешевизну монтажа с минимальными переделками впускной системы по сравнению с установкой турбонаддува. Еще следует выделить отсутствие турбоямы благодаря прямой связи механического нагнетателя с коленвалом.

При этом компрессоры в зависимости от типа могут демонстрировать разную эффективность. Одни дают ощутимый прирост мощности на «низах» (коленвал вращается с небольшой частотой), тогда как другие  увеличивают мощность на средних и высоких оборотах. Как правило, роторный компрессор и двухвинтовой рассчитан на низкие обороты,  центробежные компрессоры хорошо работают на высоких.

• Теперь перейдем к недостаткам компрессоров. Главным минусом принято считать отбор мощности у двигателя, так как компрессор приводится от коленвала. На практике компрессор забирает до 20% мощности мотора. Получается, общая прибавка до 50% в реальности является  фактическим увеличением мощности на 25-30%.

Рекомендуем также прочитать статью о том, как устроен турбонаддув. Из этой статьи вы узнаете об устройстве турбины и принципах работы данного решения, а также какую мощность обеспечивает турбина на двигателе.

Также установка компрессора означает, что двигатель начинает испытывать более высокие нагрузки. Такой мотор должен быть изготовлен с использованием рассчитанных на такие увеличенные нагрузки частей, что позволяет реализовать необходимый запас прочности.

В результате изготовление такого ДВС получается более затратным, автомобиль с компрессором стоит изначально дороже атмосферных версий. Еще нужно учитывать, что компрессор также нуждается в обслуживании, что увеличивает общие расходы на содержание ТС.

Подведем итоги

Как видно, механические нагнетатели являются одним из доступных и экономически обоснованных способов увеличения мощности атмосферного мотора. Как правило, данное решение остается востребованным в различных видах автоспорта, при создании уникальных проектов, во время постройки эксклюзивных спортивных авто и т.д.

Производители компрессоров часто предлагают готовые «киты» под ключ, что позволяет быстро установить компрессор на конкретную модель автомобиля с минимальными доработками. Для любителей тюнинга и форсирования двигателя такое решение во многих случаях более оправдано по сравнению с установкой турбонаддува на атмосферный мотор.

Напоследок отметим, что также можно встретить моторы, на которых одновременно установлена турбина и компрессор. Хотя практическая реализация достаточно сложна в техническом плане, такой подход позволяет добиться максимальной отдачи от устройств с учетом разных режимов работы ДВС и избавить двигатель от присущих данным технологиям недостатков, взятых по отдельности.

Например, успешно реализованная связка компрессор + турбина вполне способна заставить двигатель работать таким образом, когда компрессор обеспечивает нужную тягу «на низах», убирая турболаг (турбояму), затем после раскручивания двигателя подключается турбина. Практической реализацией такой схемы является двигатель Volkswagen 1.4 TSI.

Читайте также

Объяснение того, как работают автомобильные кондиционеры, за 5 минут

Хотите знать, как работает кондиционер в вашем автомобиле? Система выглядит сложно, но на самом деле все довольно просто. Как только вы узнаете, как он доставляет холодный воздух, вы будете лучше информированы когда возникают проблемы и как их исправить, или лучше понять, что вам говорят в гараже, когда их ремонтируют.

Ваш обогреватель и кондиционер (HVAC) выполняют три функции: охлаждение салона опустите машину, прогрейте салон и разморозьте лобовое стекло.Все три режима работают вместе как система климат-контроля. Эта система управляется основным компьютер, который находится в приборной панели, а также содержит элементы управления режимом и настройки температуры.

Компьютер дает команду компрессору начать нагнетание хладагент вместе с смесительные дверные приводы направлять поток воздуха от пола, середины и дефлекторы разморозки. Это также управляет воздуходувкой скорость вентилятора. Приводы также регулируют температуру воздуха, смешивая горячий воздух от нагревателя и холодного воздуха от кондиционера.

СПОНСОРНЫЕ ССЫЛКИ

При включении системы подаётся напряжение питания на климат контроллер, вентилятор электродвигателя и муфту компрессора или внутренний клапан. Затем эти компоненты начинают работать, подключенные через систему климат-контроля. предохранитель жгута проводов и реле.

Как это работает?

Начнем с хладагента (r134a) внутри системы. Этот конкретный хладагент был специально создан для автомобильной промышленности когда-то в конец 80-х, что немного отличается от бытового или промышленного хладагента Приложения.Некоторые называют этот хладагент «Фреон», что является торговой маркой Kleenex.

Эта часть жидкости, часть газа находится под давлением внутри системы. Когда система не работает хладагент остается газом под низким давлением, около 70 фунтов на квадратный дюйм. Оптимальное свойство этого газа является его способность выходить из горячего газа при его сжатии (250 фунтов на кв. дюйм при около 180 ° F или 82 ° C), а при охлаждении в конденсаторе, расположенном перед радиатор превращается в теплую жидкость под высоким давлением, которая затем выпускается через расширительный клапан или дроссельную трубку (маленькое отверстие).Жидкость под высоким давлением мгновенно превращается в газовый пар низкого давления (35 фунтов на кв. дюйм при 32 ° F или 0 ° C), который создает холод внутри испарителя, и в этом случае двигатель вентилятора проходит воздух через него в систему вентиляции и в салон автомобиля.

Все это действие в основном представляет собой жидкость под высоким давлением, тогда выпущен в газ низкого давления. Если вы возьмете баллончик с лаком для волос, а затем отпустите продукт вместе с пропеллентом остынет.Это то же самое химическая реакция, используемая кондиционером, единственное исключение — регенерация газа внутри испарителя, а затем возвращается в систему.

СПОНСОРНЫЕ ССЫЛКИ

Сердечник испарителя выглядит маленьким приземистый радиатор, расположенный внутри автомобиля. Как только хладагент израсходован его холодный заряд собирается в шланг низкого давления и на компрессор где его еще раз обработали.

На схеме ниже показаны вся система и поток хладагента (высокое давление красным, а низкое давление синим).Эти системы закрытые (герметичные), которые постоянно рециркулирует хладагент. Приемник-осушитель или аккумулятор используется для фильтруют и удаляют влагу из хладагента, чтобы предотвратить повреждение системы. повреждение ржавчиной или коррозией.

Хладагент передается от одного компонента к другому с помощью шлангов или трубки. Это будут шланги со стороны высокого и низкого давления. Шланг высокого давления соединяет компрессор к конденсатору, от конденсатора к расширительному клапану или диафрагме трубки, которые расположены перед испарителем.Низкая сторона низкого соединяет испаритель обратно к компрессору. Расширительный клапан или диафрагма в основном одна и та же работа, у системы будет одно или другое. Расширительный клапан может отличаться ее размер зависит от температуры, тогда как диафрагма имеет фиксированный размер.

Компоненты кондиционера

Система кондиционирования воздуха состоит из четырех основных частей: компрессора, который приводится в действие двигателем с помощью змеевика и имеет порт низкого давления, который соединен с испарителем вместе с портом высокого давления. порт на стороне нагнетания, который соединен с конденсатором с помощью резиновых шлангов.Компрессор — основная механическая часть системы с внутренним выработки, которые необходимо смазать маслом (синтетическим).

СПОНСОРНЫЕ ССЫЛКИ

Компрессор оснащен муфтой, которая срабатывает, когда система включено. Внутренние части компрессора начинают вращаться через двигатель. мощность и давление хладагента.

В гибридных двигателях компрессор имеет электрический привод.Гибридный и электромобиль Компрессор питается от аккумуляторной батареи автомобиля, а не от бензинового двигателя. Маленький электродвигатель установлен внутри компрессора, который нагнетает хладагент. Эти компрессоры имеют пару проводов большого сечения, образующих контроллер компрессора. Посмотрите на картинку ниже:

Конденсатор расположен перед радиатором двигателя и охлаждает хладагент из компрессора до того, как он направится в испаритель, расположенный внутри автомобиль.Некоторые конденсаторы имеют присоединенный осушитель-ресивер, который действует как очиститель хладагента и удалитель влаги, что продлевает срок службы системы. В некоторых системах есть аккумулятор, который выполняет одну и ту же работу, каждая машина maker немного отличается, но проделывает ту же операцию.

СПОНСОРНЫЕ ССЫЛКИ

Некоторые системы кондиционирования воздуха имеют отдельный вентилятор для конденсатора вместо вентилятор охлаждения радиатора, или у них будет дополнительный вентилятор, чтобы помочь вентилятор радиатора охлаждает хладагент.Эти вентиляторы управляются климатом управляющий компьютер, который дает команду управляющему реле на включение вентилятора. Когда эти вентиляторы выходят из строя, система также не охлаждается.

Конденсатор внизу расположен прямо перед радиатором двигателя, чтобы он мог всасывать воздух. через него очень похож на радиатор вентилятором охлаждения двигателя.

В испарителе холод создается с помощью расширительного клапана или диафрагма, которая похожа на маленькое отверстие и находится там, где жидкость под высоким давлением попадает в испаритель.

Шланги кондиционера используются для перекачивания хладагента из различных компонентов и является популярным местом для найти утечки.

Сервисные порты высокого и низкого уровня используется для добавления фреона и вакуумируйте и зарядите систему. Эти порты обычно расположены на каждый шланг, но может быть и на компрессоре или гидроаккумуляторе.

СПОНСОРНЫЕ ССЫЛКИ

Возможно, вам будет интересно:

Если вам нужна дополнительная информация об этой статье, посетите наш форум, имеет тысячи вопросов о как наши сертифицированные механики ответили на вопросы систем кондиционирования.

Статья опубликована 29.06.2018

Автомобиль Система отопления и кондиционирования объяснила A / C HVAC.

Система HVAC

Без систем отопления и кондиционирования в современных транспортных средствах мы все были бы несчастны на пути к месту назначения. Мы считаем само собой разумеющимся тепло, которое согревает нас зимой, и прохладный воздух, который освежает летом. Давайте посмотрим, как работают обе системы, чтобы мы чувствовали себя комфортно круглый год.

Обогреватель в вашем автомобиле — это уменьшенная версия радиатора системы охлаждения. Горячая охлаждающая жидкость двигателя проходит через небольшой радиатор, который часто называют сердечником нагревателя. Перед сердечником обогревателя расположен вентилятор, который обдувает ребра холодным наружным воздухом. Когда этот воздух проходит через сердечник обогревателя, он нагревается и становится горячим воздухом, который выдувает вентиляционные отверстия обогревателя.

Как и радиатор системы охлаждения вашего двигателя, сердцевина нагревателя может иметь те же проблемы.Если сердечник нагревателя забьется ржавчиной или шламом, у вас больше не будет тепла. Также утечки могут вызвать появление белого пара в кабине и привести к повреждению окон. Если вы чувствуете сладкий аромат охлаждающей жидкости, когда ваш обогреватель включен, скорее всего, у вас есть небольшая утечка в сердечнике обогревателя. Часто сердечник нагревателя зарыт под приборную панель, и его замена — серьезная работа.

Система кондиционирования воздуха в вашем автомобиле состоит из компрессора, конденсатора, расширительного клапана и испарителя.Если вы когда-либо использовали баллончик со сжатым воздухом для очистки компонентов компьютера, вы знаете, что баллон очень быстро остывает. Это связано с быстрым расширением сжатого газа. То же самое происходит с системой кондиционирования вашего автомобиля. Хладагент (он же фреон) сжимается в компрессоре и превращается в горячий газ. В конденсаторе этот горячий газ охлаждается до жидкого состояния и направляется к расширительному клапану. Когда фреон проходит через расширительный клапан, он возвращается в газ низкого давления и быстро охлаждается в испарителе.Вентилятор обдувает испаритель и охлаждает воздух, который в конечном итоге выдувает ваши вентиляционные отверстия. При поиске и устранении неисправностей в системе отопления, вентиляции и кондиционирования воздуха крайне важно иметь хорошие процедуры и схемы. Раньше вы брали печатное руководство, но теперь они доступны в Интернете!

Общие проблемы:

• Время от времени систему кондиционирования необходимо подзаряжать для восстановления максимальной эффективности. Иногда утечка может вызвать потерю хладагента, и ее необходимо устранить перед повторной заправкой.Трудно определить наличие утечки без специального испытательного оборудования, поэтому доверьте это профессионалу.
• В последние годы EPA отказалось от использования фреона R-12 во всех холодильных системах, и R-134 стал новым стандартом. Если у вас есть более старая система с R-12, вам может потребоваться модернизировать ее для работы с новым хладагентом R-134. Иногда требуется замена уплотнений, шлангов и даже компрессора. Проблема возникает, когда старые уплотнения и шланги несовместимы с новыми маслами, используемыми в R-134.
• Коррозия вызовет протечку сердечника нагревателя (вторичного радиатора). Это проявляется в том, что в салон остается пар, а окна запотевают. Вы узнаете об утечке по сладкому запаху из вентиляционных отверстий. К сожалению, замена сердечника обогревателя обычно не самая простая задача в мире, поскольку инженеры стараются втиснуть их в довольно узкие места под приборной панелью.

Куда дальше?

различных моделей компрессоров переменного тока и принцип их работы

Как работают компрессоры кондиционера? Марк Христос

В 1940 году компания Packard установила систему кондиционирования воздуха на один из своих автомобилей.С тех пор кондиционеры стали намного более популярными, и за последние 20 лет в Соединенных Штатах почти все автомобили, которые были произведены, были оборудованы кондиционерами с завода. Сегодня мы собираемся рассмотреть некоторые из различных типов компрессоров кондиционера и их назначение. Компрессор — это то, что перекачивает хладагент через систему. Он берет газ низкого давления, превращает его в горячий газ высокого давления и отправляет в конденсатор.

Компрессор RV2 используется на автомобилях Chrysler, начиная с 1961 года.Он очень тяжелый, сделан из чугуна, имеет конструкцию V2 и немного похож на двигатель Harley. Один из них будет отнимать от 10 до 15 лошадиных сил, поэтому они не очень подходят для высокопроизводительных приложений.

Следующий стиль — компрессор York and Tecumseh. У York есть алюминиевый корпус, а у Tecumseh — чугунный. Это единственное отличие, а в остальном конструкции очень похожи. Оба представляют собой двухпоршневой рядный цилиндр. Оба типа использовались примерно с 1958 до 1980-х годов.Они использовались на многих автомобилях отечественного и зарубежного производства, но в основном на автомобилях Ford Motor Company и AMC. Их очень легко преобразовать в воздушный компрессор, поэтому они особенно популярны среди любителей бездорожья.

Еще один популярный компрессор для кондиционирования воздуха — Fridgidaire A6. Миллионы этих компрессоров были изготовлены и установлены на автомобили GM в течение примерно 25 лет. Благодаря осевой конструкции с наклонной шайбой, вы можете реверсировать вращение, и он будет работать в обратном направлении без проблем.Их также можно превратить в воздушные компрессоры, но проблема в том, что они очень большие и тяжелые. А когда они изнашиваются, их становится как бы трудно восстанавливать. GM заменил старый тяжелый A6 на R4. R4 обычно называют блинным компрессором из-за его мелкой и компактной конструкции. Это радиально-поршневой насос, поэтому поршни расположены по периметру корпуса в радиальном расположении, как в старом радиальном авиационном двигателе. По мере старения компрессоры R4 имеют тенденцию протекать снаружи с передней и задней сторон, где уплотнительное кольцо уплотняет корпус и внутренние детали.GM использовала эти компрессоры в виде блинов с середины 70-х годов, пока они не были заменены более новыми, современными компрессорами в середине 90-х.

Многие новые производители оригинального оборудования и послепродажного обслуживания выбрали более современные компрессоры Sanden. Он имеет осевую конструкцию с качающейся шайбой, что обеспечивает длительный срок службы. Они очень распространены для замены из-за универсальных монтажных петель, компактной конструкции и вариантов клинового / змеевидного ремня. Они также популярны в высокопроизводительных приложениях, поскольку отбирают всего 3-5 лошадиных сил.

Многие мастера не используют системы кондиционирования воздуха, но, как правило, они довольно простые. То же самое касается многих компонентов, включая сам компрессор.

Вот как работает система кондиционирования в электромобиле

Все системы переменного тока, о которых вы в последнее время читали на нашем веб-сайте, устанавливаются в транспортных средствах с двигателем внутреннего сгорания. Но, как говорят почти все в автомобильной промышленности, будущее за электричеством.Как и автомобили с двигателем внутреннего сгорания, электромобили также имеют кондиционеры, но вместо двигателя для питания компрессора они используют электричество. Как бы просто это ни звучало, существует несколько факторов, которые необходимо учитывать при переосмыслении традиционной системы кондиционирования воздуха.

Tesla на полной скорости движется вперед в секторе электромобилей. По их собственным словам, в автомобилях Tesla используется компрессор, «похожий на компрессор в домашнем холодильнике», за исключением того, что он работает от 400 вольт.Он расположен в передней части автомобиля и потребляет энергию от аккумуляторной батареи автомобиля или системы накопления энергии (ESS), в терминах Tesla, которая расположена сзади. Компрессор, как и в вашем автомобиле с двигателем внутреннего сгорания, проталкивает хладагент через холодильный агрегат и охлаждает воздух, прежде чем достигнет вентиляционного отверстия переменного тока.

Система подогрева немного сложнее. В автомобилях с двигателем внутреннего сгорания система обогрева использует тепло охлаждающей жидкости двигателя. Около 30% тепла, выделяемого при сгорании, передается хладагенту, образуя готовый источник тепла.Поступающий воздух нагревается, проходя через матрицу обогревателя (небольшой радиатор), в которой находится горячая охлаждающая жидкость двигателя. В электромобиле нет ни одного из этих компонентов.

Компания Tesla заменила матрицу нагревателя электронагревателем. Однако они должны были убедиться, что нагреватель не потребляет слишком много энергии от ESS. Для этого они использовали нагреватель с положительным температурным коэффициентом (PTC). Это резистор, который увеличивает свое электрическое сопротивление с увеличением тепла.Это ограничивает потребляемую мощность, а также гарантирует, что внутри кабины не будет слишком жарко.

Но это еще не все. Еще одна сложность, с которой сталкиваются электромобили, — это поддержание оптимальной температуры аккумуляторной батареи для обеспечения длительного срока службы и эффективной работы. У Tesla ESS есть собственная система охлаждения — насос, который циркулирует вокруг него смесь антифриза вода / гликоль, и независимый блок охлаждения. Это также распределяет тепло внутри аккумуляторной батареи, что обеспечивает минимальные колебания температуры между элементами.

Также из OVERDRIVE:

Окончательный тест индийского автомобильного переменного тока: параметры тестирования

Кондиционер Hyundai i20 Active

— лучший среди индийских хэтчбеков!

Кондиционер Hyundai Elantra получил наивысший рейтинг среди седанов в Индии

Кондиционер Hyundai Creta занимает первое место среди внедорожников и внедорожников в Индии

Специальное летнее предложение: Как сильно кондиционер вашего автомобиля влияет на топливную экономичность и производительность?

Тогда и сейчас: когда кондиционеры не были распространены в автомобилях

Специальное летнее предложение: Влияет ли оставление шторки люка открытой на работу вашего кондиционера?

Supercar cool: технология, лежащая в основе передовых систем кондиционирования Ferrari

Окончательный тест индийского автомобильного переменного тока: параметры тестирования

Цена (Экс-Дели)
от 9 рупий.99 лакхов

Рабочий объем
1353cc

Коробка передач
Автомат

Макс.мощность (л.с.)
115

Максимальный крутящий момент (Нм)
242

Пробег
-NA-

Цена (Экс-Дели)
от 17,6 рупий

Рабочий объем
1493cc

Коробка передач
Автомат

Макс.мощность (л.с.)
115

Максимальный крутящий момент (Нм)
250

Пробег
-NA-

Цена (Экс-Дели)
от 6 рупий.8 лакхов

Рабочий объем
1493cc

Трансмиссия
Механика

Макс.мощность (л.с.)
83

Максимальный крутящий момент (Нм)
241

Пробег
-NA-

Цена (Экс-Дели)
от 7,74 рупий

Рабочий объем
1396 куб.см

Трансмиссия
Механика

Макс.мощность (л.с.)
83

Максимальный крутящий момент (Нм)
219

Пробег
21.19 кмпл

Как работают воздушные компрессоры?

Последнее обновление: 21 августа 2020 г., 10:40

В современном мире пневматики воздушные компрессоры жизненно важны для работы заводов и мастерских по всему миру. Но так было не всегда. Воздушные компрессоры — относительно недавнее изобретение в контексте истории машинного века.

До появления воздушных компрессоров многие инструменты получали энергию от сложных систем с ремнями, колесами и другими крупными компонентами. Это оборудование было массивным, тяжелым и дорогостоящим и, как правило, было недоступно для многих небольших операций. Сегодня воздушные компрессоры бывают разных форм и размеров, и вы можете найти их в больших цехах, автомобильных мастерских и даже в гараже вашего соседа. В этом руководстве мы обсудим воздушные компрессоры и их работу.

Для чего используются воздушные компрессоры?

Воздушные компрессоры можно использовать для решения самых разных задач.Они могут подавать воздух для заполнения таких предметов, как шины или надувные игрушки для бассейнов, или они могут обеспечивать питание рабочих инструментов. Некоторое оборудование, которое хорошо работает с сжатым воздухом, включает:

• Сверла
• Пистолеты для гвоздей
• Шлифовальные машины
• Пистолеты-распылители
• Шлифовальные машины
• Степлеры

От сверл до блоков переменного тока, многих универсальных пневматических инструментов и машины отвечают за комфорт, укрытие, автоматизацию и эффективность повседневной жизни.Сами компрессоры более компактны и легки, чем другие централизованные источники питания. Они также долговечны, требуют меньшего обслуживания и их легче перемещать, чем другое старомодное оборудование.

Поршневой воздушный компрессор Функциональность

Итак, как воздушный компрессор получает воздух? Для тех, кто использует поршни, он состоит из двух частей: повышения давления и уменьшения объема воздуха. В большинстве компрессоров используется поршневая технология с возвратно-поступательным движением.

В воздушном компрессоре обычно используются:

• Электрический или газовый двигатель
• Впускной и выпускной клапан для всасывания и выпуска воздуха
• Насос для сжатия воздуха
• Накопительный бак

Компрессор всасывает воздух и создает вакуум, чтобы уменьшить его объем.Вакуум выталкивает воздух из камеры в резервуар для хранения. Как только в накопительном баке достигается максимальное давление воздуха, компрессор выключается. Этот процесс называется рабочим циклом. Компрессор снова включится, когда давление упадет ниже определенного значения.

Воздушные компрессоры не нуждаются в резервуарах для хранения, и некоторые из более мелких вариантов отказываются от них в пользу портативности.

Что такое вытеснение воздуха?

В основе каждого воздушного компрессора лежит вытеснение воздуха.Для сжатия воздуха внутренние механизмы компрессора перемещаются, проталкивая воздух через камеру. Для этой цели используются два основных типа вытеснения воздуха:

• Положительное вытеснение: В большинстве воздушных компрессоров используется этот метод, при котором воздух втягивается в камеру. Там машина уменьшает объем камеры для сжатия воздуха. Затем его перемещают в резервуар для хранения и сохраняют для дальнейшего использования.
• Динамическое смещение: Этот метод, также называемый неположительным смещением, использует крыльчатку с вращающимися лопастями для подачи воздуха в камеру.Энергия, создаваемая движением лопастей, создает давление воздуха за более короткий промежуток времени. Динамическое смещение можно использовать с турбокомпрессорами, поскольку оно работает быстро и генерирует большие объемы воздуха. В турбонагнетателях автомобилей часто используются воздушные компрессоры с динамическим рабочим объемом.

Типы объемных воздушных компрессоров

Поскольку объемные воздушные компрессоры прямого вытеснения являются более распространенным типом метода сжатия воздуха, существует большое разнообразие воздушных компрессоров прямого вытеснения.Однако каждый работает по-своему. Некоторые из них лучше подходят для промышленного использования, а другие подходят для домашних проектов и небольших приложений. Вот некоторые из различных типов воздушных компрессоров прямого вытеснения:

• Винтовые компрессоры: Винтовые компрессоры типичны для промышленного использования и имеют размеры, подходящие для многих областей применения. У этих компрессоров есть два винта внутри двигателя, которые непрерывно вращаются в противоположных направлениях. Движение винтов создает вакуум, который всасывает воздух.Этот воздух застревает между резьбой винтов и сжимается, когда он проталкивается между ними. Наконец, его отправляют через выход или в резервуар сдерживания.
• Роторно-лопастной: Роторно-лопастной компрессор или вакуумный насос работает по принципу, аналогичному роторно-винтовой. В случае поворотной лопасти двигатель размещается не по центру внутри округлой полости. Двигатель имеет лопасти с автоматически регулируемыми рычагами. По мере приближения рычагов к воздухозаборнику они удлиняются, образуя большую воздушную полость.По мере того как двигатель вращается, перемещая вместе с собой воздух, рычаги подходят к выходу и уменьшаются, создавая меньшее пространство между лопатками и круглым корпусом, который сжимает воздух. Роторы с лопастным приводом маленькие и простые в использовании, что делает их идеальным выбором для домовладельцев и подрядчиков.
• Поршневой / поршневой: В поршневом воздушном компрессоре вращается ротор, заставляя поршень двигаться вверх и вниз. Когда поршень опускается, воздух втягивается в камеру. Затем воздух сжимается и выталкивается обратно наружу, когда поршень поднимается вверх.Некоторые компрессоры, называемые одноступенчатыми компрессорами, используют только один поршень. Другие, называемые двухступенчатыми компрессорами, используют два поршня и могут создавать большее давление воздуха. Поршневой тип воздушного компрессора — один из самых распространенных.

Механика воздушного компрессора

Принцип работы воздушных компрессоров зависит от конструкции. Поршневые воздушные компрессоры могут иметь один из двух типов циклов сжатия:

• Одноступенчатый: Поршень сжимает воздух за один ход.Ход — это один полный оборот коленчатого вала, приводящего в движение поршень. Простая одноступенчатая конструкция делает многие из этих компрессоров идеальными для частных проектов.
• Двухступенчатый: Первый поршень сжимает воздух, прежде чем перемещать его в меньший цилиндр, где другой поршень сжимает его дальше. Такая конструкция позволяет компрессору создавать более высокое давление. Поскольку кинетическая энергия, сжимающая воздух, генерирует тепло, многие двухступенчатые системы также охлаждают воздух при его перемещении между цилиндрами.Охлаждение воздуха позволяет компрессору перемещать больше воздуха без перегрева.

Как работает регулятор воздушного компрессора?

Регулятор присоединяется к выпускному отверстию для воздушного резервуара вашего компрессора и имеет регулируемую заслонку и индикатор давления. Когда вы поворачиваете ручку против часовой стрелки, она нажимает на пружину, которая ограничивает клапан, что снижает давление за счет уменьшения подачи воздуха, поступающего в регулятор. Когда вы поворачиваете ручку по часовой стрелке, пружина и клапан освобождаются, пропуская через выход больше воздуха под высоким давлением.

Для многих одноступенчатых воздушных компрессоров предварительно установленный предел давления составляет 125 фунтов на квадратный дюйм. Когда этот предел достигнут, реле давления отключается, чтобы остановить двигатель и производство сжатого воздуха. В большинстве операций вам не нужно достигать этого предела давления, поэтому многие компрессоры устанавливают воздушные линии на регулятор. С помощью регулятора вы можете ввести соответствующий уровень давления для данного инструмента.

Когда давление, необходимое для приведения в действие вашего инструмента, ниже, чем давление в вашем баллоне с давлением воздуха, регулятор регулирует давление для вас.Хотя регулятор не может поднять давление выше того, что уже находится в вашем баллоне, он обеспечивает постоянный поток воздуха с правильным давлением в инструмент.

Когда достигается заданное давление, регулятор отключает насос в любой момент своего цикла, что означает, что поршень может пройти половину хода, когда в камере находится сжатый воздух, когда он останавливается. Этот воздух может оказывать чрезмерное давление на цепь запуска, которой требуется больше мощности для запуска двигателя. Разгрузочный клапан — это простое дополнение, которое выпускает захваченный воздух, чтобы избежать этой проблемы.

Регулятор снабжен двумя манометрами: один для контроля давления в баллоне, а другой — для контроля давления в воздушной линии. Также на баке есть аварийный клапан, который срабатывает при выходе из строя реле давления.

Что такое поршневой поршень?

Поршень возвратно-поступательного действия состоит из следующих частей:

• Коленчатый вал
• Шатун
• Цилиндр
• Поршень
• Головка клапана

Работает аналогично двигателю внутреннего сгорания в автомобиле.Шток коленчатого вала поднимает поршень в цилиндре и выталкивает воздух в камеру сжатия, уменьшая объем воздуха и увеличивая давление. Поршень закрывается, нагнетая сжатый воздух в резервуар для хранения. Затем поршень снова открывается, чтобы втянуть больше воздуха и начать процесс заново.

Компрессоры, в которых используются поршни, могут быть громче, чем некоторые другие конструкции, из-за того, как компоненты машины движутся и создают трение. Но новые технологии и прогрессивные конструкции создают модели с двумя и несколькими поршнями, которые могут сделать работу тише за счет разделения рабочей нагрузки.

Винтовой воздушный компрессор

Во многих промышленных приложениях, работающих в тяжелых условиях, поршневой компрессор просто не справляется. Для более высоких давлений, необходимых для сложных пневматических и мощных инструментов, профессионалы обычно выбирают ротационные винтовые воздушные компрессоры.

В то время как поршневой воздушный компрессор использует пульсацию и переменную природу поршневой механики, винтовой компрессор работает непрерывно. Пара роторов сцепляется вместе, чтобы втягивать воздух и сжимать его, когда он движется по спирали.Вращательное движение перемещает воздух через камеру и выбрасывает ее. Высокая скорость вращения может минимизировать утечку.

Многие типы компрессоров испытывают некоторую тряску, которая может повредить оборудование и требует принятия мер по минимизации вибрации. В отличие от этого, большинство винтовых компрессоров работают плавно, обеспечивая равномерную работу без вибрации.

Винтовые компрессоры могут варьироваться в широких пределах: от 10 кубических футов в минуту до значений в диапазоне от 4 до 5. Схемы управления включают:

• Останов / запуск: Этот подход либо обеспечивает питание двигателя, либо нет, в зависимости от приложения.
• Загрузка / разгрузка: Компрессор работает непрерывно, с золотниковым клапаном, который уменьшает емкость резервуара, когда удовлетворяется определенная потребность в сжатии. Эта схема распространена в заводских условиях, и если она включает таймер остановки, она называется схемой с двойным управлением.
• Модуляция: Модуляция также использует скользящий клапан для регулировки давления путем дросселирования / закрытия впускного клапана, чтобы производительность компрессора соответствовала требованиям. Эти настройки менее эффективны для винтовых компрессоров, чем для других типов.Даже при установке на нулевую мощность компрессор все равно будет потреблять около 70 процентов своей полной мощности. Тем не менее, модуляция применима для операций, в которых частая остановка компрессора невозможна.
• Переменный рабочий объем: Эта схема управления регулирует объем воздуха, который втягивается в компрессор. В винтовых компрессорах этот метод может использоваться вместе с регулируемыми впускными клапанами для повышения эффективности и точности регулирования давления.
• Переменная скорость: Переменная скорость — это эффективный способ управления производительностью роторного компрессора, хотя она может по-разному реагировать на разные типы воздушных компрессоров.Он изменяет скорость двигателя, что влияет на мощность. Это оборудование имеет тенденцию быть более хрупким, чем другие конструкции, поэтому оно может не подходить для работы в особенно жарких или пыльных условиях.

Как работает смазка в воздушных компрессорах: маслозаполненные или безмасляные

Одна из самых важных вещей, которые нужно знать при обслуживании воздушного компрессора, — это принцип работы смазки. Когда вы смотрите на масляные насосы, вы имеете дело с двумя категориями:

• Насосы с масляной смазкой: В этой конструкции масло разбрызгивается на стенки и подшипники внутри цилиндра.Этот метод также называют масляной смазкой, и он обычно более долговечный. Поршневое кольцо — это кусок металла на поршне, который помогает создать уплотнение внутри камеры сгорания. Это кольцо может помочь предотвратить попадание масла в сжатый воздух, но иногда оно все же может просачиваться в резервуар.
• Безмасляные насосы: Безмасляные насосы получают специальную долговечную смазку, которая устраняет потребность в масле. Во многих отраслях промышленности, где загрязнение недопустимо, таких как пивоваренные заводы, производство продуктов питания и фармацевтика, безмасляные насосы являются отличным вариантом.Они гарантируют, что масло не загрязняет воздух, который они используют в своем процессе или продукте.

Насосы, залитые нефтью, представляют собой нечто смешанное. Для электроинструментов, которые нуждаются в смазке, наличие масла в воздушном потоке может быть полезным. Для инструментов, которым требуется масло, встроенные источники могут распределять масло в равных количествах. С другой стороны, многие инструменты могут перестать работать правильно, если в воздушном потоке присутствует даже небольшое количество масла.

При покраске или обработке дерева масло может прервать весь процесс.Это может препятствовать равномерному высыханию или равномерной отделке покрытий. Масло в воздухе может даже испортить поверхность деревянных конструкций.

К счастью, существуют инструменты для предотвращения попадания масла в резервуар, например, воздушные фильтры и маслоотделители, но когда безмасляный воздух имеет решающее значение для работы, безмасляные компрессоры и их постоянная смазка являются лучшим вариантом.

Номинальная мощность воздушного компрессора: что такое CFM?

Когда мы говорим о мощности воздушного компрессора, мы обычно говорим о мощности, но есть много других способов определить, какое давление может обеспечить машина.Мы используем кубические футы в минуту (CFM), чтобы обсудить скорость и объем, с которыми машина сжимает воздух. Но скорость, с которой наружный воздух поступает в цилиндр, зависит от тепла, влажности и ветра в окружающей атмосфере.

Чтобы учесть эти внутренние и внешние факторы, производители используют стандартные кубические футы в минуту (SCFM), которые объединяют CFM с такими внешними факторами, как давление и влажность.

Другой рейтинг, который вы можете увидеть, — это объемный кубический фут / мин, который оценивает эффективность компрессорного насоса.Он извлекает информацию из числа оборотов двигателя в минуту (об / мин) и объема воздуха, который цилиндр может вытеснить. Это число является скорее теоретическим измерением, в то время как вы также можете измерить CFM с точки зрения подаваемого воздуха или того, сколько фактически выбрасывается. Это число называется CFM FAD, что означает бесплатную доставку воздуха и используется для измерения доставки к определенным инструментам.

Насосы и компрессоры: два инструмента для работы с воздухом

Существует некоторая путаница между словами «насос» и «компрессор», и многие считают, что это одно и то же.На самом деле различие между ними является важной частью обсуждения воздушных компрессоров:

• Насос забирает жидкости или газы и перемещает их между местами.
• Компрессор принимает газ, сжимает его до меньшего объема и более высокого давления и отправляет в другое место.

Наиболее существенное отличие состоит в том, что насос может работать с жидкостями, а компрессор — нет. Жидкости сжимать намного сложнее. Вы можете найти насос внутри компрессора, например, в поршневом воздушном компрессоре — часть, которая выполняет сжатие, является насосом.Функции насосов и компрессоров могут перекрываться на машинах, где давление повышается с каждым оборотом.

Возьмем, к примеру, насос для шин. Хотя он выполняет обе задачи — перемещает воздух и уменьшает его объем, — его цель — переместить наружный воздух куда-нибудь в другое место, в воздухонепроницаемое пространство шины. Поскольку его целью не является уменьшение объема, технически он не считается компрессором. Альтернативный пример — использование пневматических инструментов, для которых требуется сжатый воздух. Устройство, уменьшающее объем воздуха, представляет собой компрессор.

Воздушные насосы обычно делятся на две категории:

• Поршневые насосы, которые перемещаются вперед и назад. Велосипедный насос — это поршневой насос, в котором цилиндр втягивает наружный воздух возвратно-поступательным движением и перемещает его в шину.
• Ротационные насосы, также называемые центробежными насосами, которые вращаются. Ротационный насос использует крыльчатку, которая в основном представляет собой закрытый гребной винт. У него есть лопасти, которые перемещают поступающую жидкость и отправляют ее через выпускное отверстие с высокой скоростью. Этот насос использует моторизованную энергию для перемещения жидкостей из одного места в другое, и его не следует путать с турбиной, которая улавливает жидкости, которые уже движутся.

Сжатый воздух в повседневной жизни

От пневматических дрелей и тормозных систем до блоков HVAC, широкий спектр пневматических инструментов и машин делает повседневную жизнь комфортной, безопасной и эффективной. Практически в каждом здании, через которое вы проходите или проходите в определенный день, воздушные инструменты помогали кому-то шлифовать дерево, красить стены и забивать балки и гипсокартон на место. В цехах по всему миру люди используют сжатый воздух для нанесения слоя краски и удаления пыли и мусора.

Ничего удивительного в том, что человечество открыло способ использовать окружающий воздух, возможно, самый богатый ресурс на планете, и преобразовывать его в моторизованное оборудование для самых разных целей.

Quincy Compressor предлагает высококачественные воздушные компрессоры различных типов, включая винтовые, поршневые и безмасляные. Воспользуйтесь нашим локатором продаж и обслуживания, чтобы найти ближайшего к вам дилера.

Как выбрать воздушный компрессор с точки зрения науки — Приложения

Воздушный компрессор превращает электрическую энергию в мощную кинетическую энергию.Это легкий и портативный инструмент для питания других компактных и удобных инструментов, таких как гайковерты, шлифовальные машины, сверла и т. Д. Воздушный компрессор используется на заводах, в гаражах и даже в домах. Для приборов, которым требуется постоянная подача большего количества воздуха, очень полезен воздушный компрессор.

Для профессионалов, выполняющих работу, использование других подручных инструментов с помощью воздушного компрессора дает множество преимуществ. Дело не только в быстрой и эффективной работе воздушного компрессора.

Следующие факторы дадут вам четкое представление о том, как работают воздушные компрессоры. Обладая этими знаниями, вы можете быть уверены, что выберете лучший воздушный компрессор для своих нужд.

1. Поршневые или портативные воздушные компрессоры — что лучше?

Самые основные типы воздушных компрессоров — поршневые и переносные. Первый зависит от работающего двигателя, который увеличивает давление воздуха в процессе истощения. Это означает, что он зависит от увеличения давления воздуха с увеличением использования.Он поставляется с баком, который удерживает его в одном месте на все время его использования.

Переносные воздушные компрессоры поставляются без баков; они выполняют ту же функцию, что и поршневые воздушные компрессоры, но достаточно портативны, чтобы перемещаться по дому.

Воздух, сжатый в баке поршневого компрессора, требует интенсивного обслуживания. И по сравнению с портативными воздушными компрессорами они больше подходят для высококлассной коммерческой работы, чем для черной работы.

Преимущество портативных компрессоров в том, что они обеспечивают постоянное давление воздуха с минимальной площадью основания.Это делает их более подходящими для домашнего использования.

Вы найдете два подтипа поршневого воздушного компрессора: одноступенчатый и двух- или двухступенчатый. Компрессоры с одноступенчатой ​​функцией выпускают только один поршень для сжатия воздуха. И они достигают 150 фунтов на квадратный дюйм.

Двухступенчатые воздушные компрессоры полностью используют 2 поршня, обеспечивая постоянное давление воздуха 200 фунтов на квадратный дюйм. Одноступенчатый компрессор идеально подходит для небольших и крупных задач, но для домашнего использования. Между тем, двухступенчатые компрессоры подходят для коммерческих работ, требующих постоянного давления воздуха.

В одноступенчатом воздушном компрессоре двигатель втягивает воздух и сжимает его давлением воздуха при каждом обороте. Таким образом, он требует более высокого номинала CFM, чем двухступенчатый компрессор.

Для двухступенчатого воздушного компрессора первая ступень всасывает воздух и немедленно сжимает его. Затем сжатый воздух направляется по трубопроводу с помощью промежуточного охладителя, который выпускается на заключительной стадии.

Оглядываясь назад, можно сказать, что двухступенчатый воздушный компрессор более энергоэффективен и эффективен, чем одноступенчатый.Это связано с тем, что в двухступенчатом компрессоре более высокое давление воздуха охлаждается между ступенями для лучшего сброса давления воздуха.

Если вы используете переносной воздушный компрессор, он может применяться в определенных областях, например, для питания пневматических инструментов, насосов, труб и обычного домашнего оборудования. Вы можете использовать один для увеличения эффективности и скорости за меньшее время по сравнению с использованием однопоршневого воздушного компрессора.

В конце концов, использование любого одного вида — вопрос удобства и личных предпочтений.Оба типа просты в использовании и практичны.

Что касается цены, то купить поршневой воздушный компрессор дороже портативного. Основная причина в том, что поршневой воздушный компрессор поставляется с резервуаром для хранения давления воздуха, а портативный компрессор в основном является портативным.

Для некоторых пневматических инструментов требуется больше или меньше сжатого воздуха. Это фактор в кубических футах в минуту воздушного компрессора. Выбирая воздушный компрессор с точки зрения функциональности, вы можете определить идеальный тип на основе его диапазона CFM, а не диапазона мощности.Это экономит время, место и деньги.

Учитывая все эти факторы, можно с уверенностью сказать, что при выборе воздушного компрессора вы получаете то, за что платите. Основываясь на кубических футах в минуту, максимальном давлении воздуха, настройках двигателя и размере резервуара для хранения воздушного компрессора, легче найти подходящую установку.

Вам необходимо уметь определять, легко ли вы катите, толкаете или тянете воздушный компрессор. Это правда, что есть портативные и компактные воздушные компрессоры, такие как лучший компрессор для блинов, но они могут не обладать теми функциями, которые вы ищете.Если вы инвестируете в модель для более длительного использования, покупка компрессора большей мощности более уместна.

Наконец, вы должны спросить себя, сможет ли ваш компактный воздушный компрессор приводить в действие пистолет для ногтей так же эффективно, как заправлять шины в вашем гараже?

2. Не забывайте об измерении CFM

Для продолжения работы не менее важно учитывать CFM или кубические футы в минуту. Это последний показатель объемного расхода воздушного компрессора. Но вот загвоздка: определение CFM любого устройства зависит от его диапазона фунтов на квадратный дюйм.

При вычислении измерений CFM на двух устройствах важно, чтобы оба прибора имели одинаковый уровень фунт / кв. Дюйм. Если они разные, ваш расчет будет неверным. Чтобы упростить задачу, вот простой пример измерения CFM воздушного компрессора.

Проверьте стандартные кубические футы в минуту для воздушного компрессора. Обратите внимание, что SCFM обычно измеряется как 14,5 фунтов на квадратный дюйм, при 68 градусах по Фаренгейту и уровне влажности 0%. На всякий случай, если это слишком сложно для вас, используйте только измерение CFM различных воздушных компрессоров.Но все должно остаться прежним.

Когда у вас есть SCFM для каждого инструмента, сложите числа и увеличьте на 30%. Таким образом, у вас будет достаточно места для работы. Окончательный расчет даст вам точную меру, число, над которым вам нужно работать и которое необходимо учитывать при выборе воздушного компрессора. Возможно, вы не найдете воздушный компрессор точного размера, но важно максимально приблизить его к количеству.

Другими словами, диапазон CFM может определять, какое давление воздуха создает воздушный компрессор в минуту.Этот рейтинг важен, потому что он позволяет узнать расход воздуха для правильной работы любого устройства.

Итак, как можно использовать CFM для одновременного включения нескольких инструментов? Мы определим это на большом диапазоне инструментов. Если вы работаете с несколькими более крупными инструментами одновременно, вам потребуется больше рейтингов CFM. С другой стороны, для меньших по размеру пневматических инструментов операция сжатия зависит от его номинальных значений psi.

Но лучший и самый удобный способ максимально эффективно использовать сжатие воздуха — это его рейтинги SCFM.Потому что здесь вы рассчитываете все необходимые детали, включая рейтинги psi, обратно к стандартным настройкам. Таким образом, вы можете использовать воздушный компрессор для желаемых целей без ущерба для качества.

Последнее, что я хотел бы упомянуть относительно CFM, — это сравнение различных рейтингов различных устройств. Важно обратить внимание на другие факторы, связанные с CFM, такие как температура, высота и влажность. Это помогает смотреть на различные объемы воздуха и давление.

Другие факторы, такие как рассеивание тепла, атмосферное давление и трение, не подпадают под рейтинги CFM.Эти переменные можно принимать во внимание при рассмотрении индивидуальных характеристик воздушного компрессора. Это отличается от блока к блоку.

3. Сколько места нужно?

Каждая машина, представленная на рынке, имеет либо большую и более мощную конструкцию, либо небольшую и портативную версию. Так работают технологии, не так ли? Неудивительно, что мы, люди, настолько избалованы выбором!

Возвращаясь к размеру воздушного компрессора, все зависит от того, что вам нужно больше всего.Вы собираетесь поднимать прибор с пола или катать его? В любом случае портативность всегда приносит больше удобства на стол.

Но если вы абсолютно уверены, что воздушный компрессор будет спокойно отдыхать в одном углу вашего гаража, то ситуация не требует портативности. Вместо этого вам понадобится сравнительно более длинный шланг. И эта особенность присутствует только в компрессорах большой мощности.

Прежде чем обсуждать размер резервуара, позвольте мне сказать вам кое-что важное о портативности.Фактор касается не только веса машины. Даже легкий воздушный компрессор будет трудно носить с собой, если он слишком широкий по форме. Так что не забудьте также принять во внимание форму устройства. Компрессоры Slim легко и удобно носить с собой. Но их аналоги с более широким дизайном — нет.

Теперь пора обсудить размер резервуара. В случае агрегатов, монтируемых на бак, вы должны решить, насколько большим будет бак, и это зависит от использования воздушного компрессора.Например, если вам нужен компрессор для краткосрочных задач, небольшой размер резервуара может стать для вас идеальным выбором. С другой стороны, резервуары большего размера больше подходят для тяжелых условий эксплуатации.

Чем дольше процесс, тем больше галлонов, я прав? И наоборот, для более коротких или легких задач.

Так как размер резервуара определен, я могу перейти к разговору об эффективности. Я хочу сказать, что размер бака воздушного компрессора помогает определить время, в течение которого пневматические инструменты работают без повторного включения.

Цистерны бывают галлонами, верно? Таким образом, вы можете выбрать размер от одного галлона до 80 галлонов.

При работе с пневмоинструментом или оборудованием, требующим большого объема воздуха для непрерывного использования, ничто не сравнится с эффективностью бака большего размера. В качестве альтернативы для периодического использования инструментов не требуется воздушный компрессор с большим баком. Для таких работ более чем достаточно небольшого размера.

Вот что вам следует знать о больших танках. Они имеют полезный компрессорный насос с требованием инструмента SCFM, превышающим нормальное значение.Такой состав позволяет агрегату остывать между циклами.

Инструменты и оборудование, требующие быстрого и короткого воздушного потока, как правило, относительно медленнее истощают бак. Поэтому я с уверенностью могу сказать, что для таких целей идеально подходит от двух до шести галлонов. Это означает, что гвоздезабиватели для чистовой обработки и пневматическая шина не требуют использования больших резервуаров для сжатия воздуха.

4. Проверка настроек насоса

В этой категории есть две основные конфигурации.Поршневые воздушные компрессоры имеют одноступенчатые и двухступенчатые насосы. Эти две настройки являются основными, поэтому давайте обсудим их, прежде чем я расскажу о других типах вторичных насосов.

Воздушные компрессоры с одноступенчатым насосом всасывают и сжимают воздух за один ход поршня. Это означает, что воздух достигает конечного давления за один ход. Эти типы устройств могут достигать давления до 150 фунтов на квадратный дюйм.

Обычно одноступенчатая машина имеет сравнительно более высокое значение CFM, чем ее двухступенчатый аналог.И почему вы так думаете? Это потому, что каждый цилиндр устройства не только втягивает воздух, но и сжимает его при каждом обороте.

Теперь я уверен, что вы понимаете разницу между двумя различными настройками насоса. В двухступенчатой ​​машине сжатие воздуха происходит не в один, а в два этапа. На начальном этапе установка втягивает воздух и сжимает его до промежуточного давления. Вскоре после этого этот воздух проходит через интеркулер, чтобы подготовиться ко второму или заключительному этапу.

Вы должны знать, что двухступенчатая настройка насоса — идеальный выбор для давлений, достигающих 200 фунтов на квадратный дюйм. Он считается более эффективным, чем одноступенчатый насос при использовании более высоких давлений. И это потому, что в первом случае воздух проходит процесс охлаждения между первой и второй стадиями.

Теперь, когда вы знаете основные настройки, пора обсудить второстепенные. Это безмасляные воздушные компрессоры с масляной смазкой. Каркасные каркасы, системы воздушного охлаждения и тепловой выключатель — это элементы, которые защищают и машину, и вас от несчастных случаев или повреждений во время работы.

Чтобы вам было легче понять различные типы насосов, я перечислил их все ниже.

Безмасляные воздушные компрессоры: В безмасляных агрегатах используются уникальные поршневые кольца, изготовленные из материалов, аналогичных тем, которые требуются для изготовления сковородок с антипригарным покрытием. Эти кольца смазывают цилиндр машины.

Из-за отсутствия масла эти типы компрессоров относительно легче и меньше своих аналогов с масляной смазкой. Это означает, что они подходят для домашних и рабочих приложений, поскольку здесь играет роль фактор портативности.

Воздушные компрессоры с масляной смазкой: Для работы двигателя газонокосилки или автомобиля требуется масло, верно? Это также относится к некоторым видам воздушных компрессоров. Масло смазывает движущиеся части насоса, находящиеся в его насосе. Это также способствует предотвращению чрезмерного износа.

Воздушные компрессоры с масляной смазкой тяжелее и крупнее, чем безмасляные версии, и они требуют регулярного обслуживания. Если не менять масло и не следить за ним, это может привести к преждевременному выходу из строя.

Одноступенчатые воздушные компрессоры: чаще всего они поставляются с одним цилиндром, который сжимает воздух с одинаковой выходной мощностью.

Двухступенчатые воздушные компрессоры: Двухступенчатые агрегаты имеют два цилиндра. Первый подает воздух и подготавливает его к поступлению во второй баллон; именно во втором цилиндре происходит сжатие воздуха.

Двухступенчатые компрессоры имеют давление в баллоне до 200 фунтов на квадратный дюйм. Они имеют преимущество по сравнению с одноступенчатыми машинами. Это связано с тем, что настройки двухступенчатого насоса содержат больше воздуха, что позволяет увеличить время работы инструмента. Такая характеристика подходит для сложных задач, таких как непрерывная работа инструмента при работе в любом автомагазине.

5. Какие функции он предлагает?

Если вы хотите получить воздушный компрессор, отвечающий всем вашим потребностям и требованиям, вы должны знать все о его характеристиках. Таким образом, вы лучше понимаете, что вам может потребоваться для облегчения вашей работы.

Тепловая защита: Этот компонент представляет собой тепловой выключатель перегрузки и отвечает за остановку двигателя. Выключатель автоматически выключает двигатель при его перегреве.

Значит, вы увеличиваете стойкость инструмента, не так ли? Фактически тепловая защита предохраняет агрегат от поломки из-за перегрузок. Если вы хотите обезопасить свои вложения, убедитесь, что у вас есть воздушный компрессор с тепловым реле перегрузки.

Безмасляный насос: Что это означает, если компрессор оборудован безмасляным насосом? Это снижает стоимость и трудозатраты на обслуживание. Такой состав также исключает возможность смешивания масла и сжатого воздуха.

Несколько муфт: Устройство с несколькими муфтами дает вам фантастическую возможность справиться со многими задачами без необходимости подключения и отключения инструментов для достижения желаемых результатов.

Система с ременным приводом: в отличие от систем с прямым приводом, версии с ременным приводом обеспечивают тихую работу. Вот почему большинство людей выбирают ременной привод вместо прямого.

Система воздушного охлаждения: Это в значительной степени говорит само за себя, не так ли? Благодаря функции воздушного охлаждения ваше насосное оборудование остается прохладным на протяжении всей процедуры.Это также способствует продлению срока годности двигателя.

Регулируемый выхлоп: такой элемент направляет выхлоп из воздушного компрессора в сторону от рабочей зоны. И все мы знаем, насколько это полезно.

Роликовый каркас: Роликовый каркас отвечает за защиту агрегата от серьезных повреждений на рабочей площадке. Компрессоры часто подвергаются разрушению или раздавливанию. Но вероятность подобных аварий очень маловероятна, если вы купите воздушный компрессор с каркасом безопасности.

Сертификат ASME: Всегда лучше искать сертифицированную модель, поскольку это свидетельствует об использовании высококачественных материалов и ручной работы. Сертификационную этикетку можно найти на баке устройства. На этой этикетке указано, что машина соответствует стандартам и требованиям ASME (Американское общество инженеров-механиков)

Обмотка шнура: Многие компании-производители воздушных компрессоров обеспечивают огромное удобство, когда дело доходит до упаковки бесценного шнура питания.Простота переноски и хранения очень важны, что добавляет комфорта всему процессу.

Сливной шаровой кран: Когда вода подвергается конденсации в резервуаре, это вызывает точечные протечки и ржавление. Чтобы подобная трагедия не произошла, важно регулярно опорожнять бак компрессора.

Все баки воздушных компрессоров со сливами, верно? Но тип слива имеет значение. Конструкция сливного крана немного сложна и требует использования плоскогубцев.С другой стороны, слив с шаровым краном обеспечивает больший комфорт и удобство в использовании.

Другие аксессуары: Сюда входят компоненты для накачивания, шланги, обдувочные пистолеты и гвоздезабиватели. Они делают покупку более выгодной.

Заключение

Теперь, когда все технические детали улажены, ответственность за выбор лучшего воздушного компрессора ложится на ваши плечи. Когда дело доходит до покупки крупной бытовой техники, всегда полезно превзойти собственные ожидания.Но если вы располагаете нужной информацией, покупка стабильного и энергоэффективного прибора, который прослужит долгие годы, не является нетребовательной.

Это удобное руководство расскажет вам о принципах работы воздушного компрессора, его лучших характеристиках и значительных преимуществах. Вы сможете более эффективно управлять воздушным компрессором после того, как изучите это руководство. А если этого недостаточно, я бы посоветовал вам распечатать его и задать владельцу местного магазина несколько технических вопросов, чтобы получить подходящую модель.

Наиболее важным фактором при выборе воздушных компрессоров является номинальная производительность. Компрессор энергоэффективен? Может ли он работать с несколькими пневматическими инструментами одновременно? И это прочно?

Несмотря на то, что существуют одноступенчатые и двухступенчатые компрессоры, поиск идеального агрегата потребует времени. И разделить свой бюджет на некоторые дополнительные функции, такие как каркас безопасности, термовыключатель, прочный чехол и система охлаждения, — неплохая идея.

Инвестиции в воздушный компрессор для вашего дома будут стоить вам долгие годы.Поэтому очень важен выбор с умом и надлежащими знаниями. Вы не поверите, как современные воздушные компрессоры находят свое истинное призвание во все большем количестве мастерских и домашних гаражей.
