Как заменить стеклоподъёмник на ВАЗ – классика?

На сегодняшний день автомобиль уже не является какой-то роскошью. Прежде всего – это средство передвижения. Но к сожалению, абсолютно любая техника требует к себе должного внимания.

И проявляется это по большей части в ремонте узлов и агрегатов. Обращаться каждый раз на станцию технического обслуживания невыгодно для самого владельца по нескольким причинам:

1. В цену ремонта будет входить не только стоимость детали, но и работа по её замене.

2. Не все мастера приступают к своей работе с должным вниманием. А так как это не их собственный автомобиль, то и относиться с благоговением они к нему не станут.

Кроме того, сейчас довольно сложно найти толкового ремонтника, который бы знал своё дело на пять с плюсом. Поэтому по возможности лучше производить ремонт своего автомобиля самостоятельно. Так, вы не только сохраните собственные деньги и нервы, но и будете в курсе предстоящих поломок и болячек своего «железного друга».

Сегодня мы с вами узнаем, как заменить стеклоподъемник на классической модели линейки АвтоВАЗа.

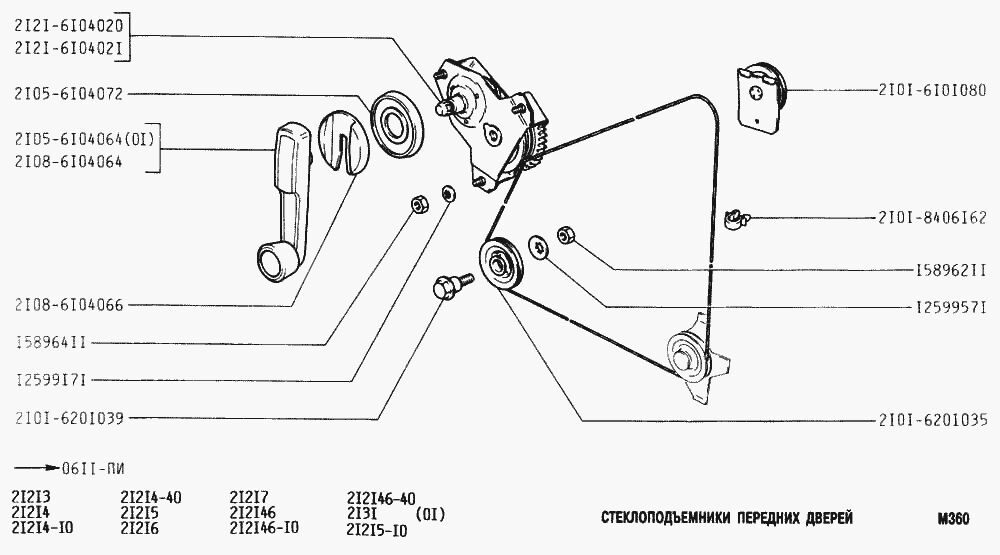

Устройство стеклоподъемника

Всю операцию можно разделить на несколько этапов:

1. Откручиваем ручку двери с внутренней стороны. Она держится на трёх болтах, один из них закрыт колпачком.

2. После этого, осторожно снимаем обивку двери. Крепление у неё пластмассовое, поэтому не пытаемся грубо тянуть на себя кожух. Чтобы не порвать каркас, аккуратно подсовываем отвёртку в щель между дверью и обивкой в районе крепления, и помогаем отсоединить его от двери.

3. Затем, немного опускаем стекло, чтобы можно было отсоединить трос от специальных подъёмных креплений, которые расположены внизу стекла.

4. Теперь необходимо снять старый стеклоподъемник. Для этого берём ключ на «10» и откручиваем три гайки. И также нужно отсоединить и направляющую резинку, которая стоит поперёк двери. Она расположена сзади нужного нам механизма, поэтому пока мы её не уберём, нам будет сложно его вытащить.

Снимается она очень просто. Ключом на «10» откручиваются две гайки. Теперь стеклоподъемник легко выходит наружу.

5. Сейчас самый ответственный момент. Начинаем устанавливать новый механизм. На нём трос скреплён специальной железкой, которую пока не нужно разрезать. Мы это сделаем потом, когда будет создавать натяжение. Вставляем деталь в нужное отверстие и прихватываем гайками. Теперь начинаем натягивать трос. Для этого берём ту половинку, которая расположена ближе к стеклу, и пропускаем её через верхний левый ролик. Потом обводим вокруг центра и направляем на правый верхний ролик. После этого пропускаем в правый нижний угол и операция закончена.

6. Теперь осталось только натянуть трос. Для этого освобождаем центральный ролик и при помощи молотка начинаем давить его вниз. Одновременно с этим мы перекусываем металлическую пластину, которая скрепляет между собой две нити. Как только весь трос распрямился, мы закручиваем центральный ролик в таком положении, чтобы сохранялось натяжение.

Теперь крепим трос к стеклу с расчётом, что оно у нас немного приоткрыто. Закручиваем гайки и ставим на место направляющую резинку.

Теперь осталось собрать назад все элементы двери, и ремонт окончен. За такую простую операцию совершенно не стоит платить кому-то деньги, когда можно сделать все своими руками.

Установка электрических стеклоподъемников ГРАНАТ на ВАЗ-2104, -2105, -2107 в передние двери. Иллюстрированная инструкция

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом.

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Демонтируем тросовый механизм.

 Размечаем отверстия согласно инструкции.

Делаем отверстия сверлом на 5.5

То же самое с нижним отверстием.

Заводим в дверь стеклоподъемник.

Фиксируем рейку в просверленных отверстиях.

Включением ЭСП, переводим каретку напротив технологического окна, опускаем стекло и совместив отверстия стеклодержателей с кареткой, крепим штатными винтами (места крепления показаны стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Купить электрические стеклоподъемники «Гранат» для автомобилей ВАЗ-2104, -2105, -2107 Вы можете в нашем интернет-магазине.

Установка электростеклоподъемников ФОРВАРД в передние двери ВАЗ-2107. Иллюстрированный отчет

Этот иллюстрированный отчет об установке электрических стеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2107 подготовил и прислал нам наш покупатель Белоголовый Владимир Викторович из г. Тосно Ленинградской области, в рамках участия в нашей акции.

Всем привет! Недавно получил свои долгожданные электрические электростеклоподъемники ФОРВАРД (далее ЭСП). Заказывал с сайта steklopodem.ru, пришли в Питер за 4 дня. Выкладываю отчет, как сам устанавливал. Старался максимально подробно фотографировать.

Ставил на автомобиль ВАЗ-2107. Пересмотрел все видео в интернете, перечитал кучу отзывов и понял, что это не так сложно. Но по ходу дела появлялись небольшие нюансы, о которых сейчас и расскажу.

Сами ЭСП

Первым делом начал с водительской двери. Думаю о том, как снималась обшивка и вынимается стандартный стеклоподъемник никому читать не интересно будет, поэтому перейду к самой сути.

Начал со сверления. По линейке наметил точки и сделал отверстия. Тут и была первая проблема: машина хоть и относительно не старая для ВАЗа (2005 г.в.), но двери успели немного заржаветь. Вследствие чего сталь стала тоньше и сверлить было сложнее, поэтому дырки такие кривые получились. Но сам механизм ЭСП вошел как надо и теперь держится отлично.

Вот фото:

Дальше дело оставалось за малым: прикрутил стекла, подсоединил напрямую к аккумулятору, чтобы проверить — работало.

На этом этапе также возникла проблема: стекло опускалось до конца, но в самом низу вылетало с направляющей, и вверх уже не поднималось без помощи рук. Как ни пытался регулировать, ничего не помогало. Потом сообразил, что направляющая на нижнем болте не держалась, был люфт сантиметров 5! Проблему решил, купив новую направляющую, видимо та износилась за долгие 10 лет использования. На этом монтажные работы закончились и началось самое сложное — ПРОВОДКА.

Фото рабочего процесса:

Поначалу решил пойти по пути наименьшего сопротивления. «+» подсоединил к магнитоле, массу брал с двери. Попробовал — не работало. Вылетел предохранитель. Заменив его попробовал еще раз, все получилось. На первое время так и оставил, поскольку делал это не один день (по пару часов после работы).

Потом, как сделал вторую дверь (фото ниже приведу), заметил, что стекло ходит медленнее, чем на водительской двери и сгорел еще один предохранитель. Решил подключать напрямую к аккумулятору. Не сделал этого сразу, потому что не хотел сверлить отверстие для проводки и искать там место и вообще проводить ее, но пришлось. К моему удивлению, в ВАЗ-2107 предусмотрено отверстие под блоком предохранителей и резиновой заглушкой, через которое я успешно провел провод «+».

Фото правой двери:

Фото этого отверстия под блоком предохранителей (черная круглая резинка, из которой торчит синий проводок):

И пару фотографий кнопок.

Пассажирская дверь:

Водительская дверь:

Вот неделю уже наслаждаюсь, все работает как по маслу! Цикл спуск-подъем около 7 — 8 секунд, результатом доволен!


Мы благодарим Владимира Викторовича за подготовку этого отчета и перечисляем обещанный приз на счет его мобильного телефона.



Купить электростеклоподъемники «ФОРВАРД», для автомобилей ВАЗ-2104, -2105, -2107 Вы можете в нашем интернет-магазине

Купить

как поставить и установить механизм, ремонт и схема

Основные аспекты ремонта и замены стеклоподъемников на ВАЗ 2105-2106 своими руками

Устройство системы достаточно простое: механизм стеклоподъемника ваз 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.

У автолюбителей, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ваз 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Функции стеклоподъёмника ВАЗ 2106

Сегодня практически все автомобили оснащаются таким механизмом, как стеклоподъёмник и ВАЗовская «шестёрка» не является исключением. Основные функции этого механизма — опускание и поднимание дверных стёкол. На ВАЗ 2106 устанавливаются механические стеклоподъёмники, представляющие собой конструкцию из пары шестерён (ведущей и ведомой), входящих в зацепление друг с другом, троса, натяжных роликов и ручки.

За подъём и опускание стекла в дверях отвечает стеклоподъёмник

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

1. Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник.
2. После монтажа нужно проверить скольжение стекол.
3. Подключение к электросети автомобиля следует выполнять согласно электрической схеме.
4. Далее дверь устанавливается на машину.
5. На панели инструментов монтируется управляющая кнопка.

После монтажа электростекоподъемник нужно проверить на работоспособность. Можно установить обогрев заднего стекла.

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

При стирание шлицев дверных ручек возникают проблемы с перемещением стекла

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р. , указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

При первых проявлениях скрежета стеклоподъёмник необходимо смазать

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

Если во время движения стекла появляется скрип, то вероятнее всего бархотки пришли в негодность

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

• крестообразная и плоская отвертки;
• набор ключей;
• вороток;
• удлинитель.

Процедура снятия состоит из этапов:

1. В первую очередь нужно снять обшивку.
2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
3. Открутив болт, опускаем вниз зажим.
4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
5. Теперь трос свободен, и его можно снять с ролика.
6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

Устройство и виды стеклоподъемников

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические.

Они бывают двух видов:

1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Подведём итог

Как становится понятно из нашей статьи, замена стеклоподъёмника на ВАЗ-2106 – дело хоть и не самое простое, но и не самое сложное, особенно если детально разобраться в процессе и делать всё строго по инструкции

. Также стоит отметить, что конструкция стеклоподъёмника на ВАЗ-2106 является достаточно надёжной, и менять её стоит только если устройство совсем перестало работать или же машина побывала в аварии, в ходе которой механизм стеклоподъёмника был повреждён.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике. Поддеваем отвёрткой и вынимаем заглушки подлокотника
2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его. Отвернув крепление подлокотника, снимаем его с двери
3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки. Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника
4. Демонтируем ручку и розетку. Снимаем с двери ручку стеклоподъёмника и розетку
5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки. Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой
6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам. Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой
7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки. Демонтируем обивку с двери, слегка опустив её
8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой. Трос крепится к дверному стеклу при помощи соответствующего зажима
9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника. Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10
10. Снимаем трос с остальных роликов.
11. Откручиваем крепление механизма и вынимаем его из двери. Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки
12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь. Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик. Со временем ролики стеклоподъёмника перетираются тросом
3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой. Новый ролик крепится заклёпкой или болтом с гайкой

Рекомендуем: Течь масла из-под сальника коленвала: причины и устранение проблемы

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме. Трос стеклоподъёмника через ролики должен проходить по определённой схеме
3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
4. Фиксируем трос к стеклу. Крестовой отвёрткой зажимаем крепёжный винт зажима
5. Проверяем работоспособность механизма.
6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Видео: замена стеклоподъёмника на ВАЗ 2106

Небольшая характеристика узла

Замена стеклоподъёмников ВАЗ-2106, как известно многим автовладельцам со стажем, операция достаточно простая, но таящая в себе некоторые подводные камни. Как знают практически все автолюбители со стажем, конструкция ВАЗ-2106 мало чем отличается от конструкции самой первой вазовской модели, которая, в свою очередь, во многом является копией модели Fiat-124

, представленной почти полвека назад.

Машины того времени отличались простой и бесхитростной конструкцией всех узлов, а значит, и стеклоподъёмники ВАЗ-2106 имеют простую и понятную конструкцию, разобрать которую достаточно просто. В этой статье мы подробно расскажем, как поменять стеклоподъёмник на ВАЗ-2106 с описанием каждого шага

Основные аспекты ремонта и замены стеклоподъемников на ВАЗ 2105-2106 своими руками

Cтеклоподъемник ВАЗ 2106 имеет надежную конструкцию, но может, как и любой механизм, выйти из строя. В статье рассматриваются типичные неисправности стеклоподъемников на «классике», дается инструкция по снятию и установке.

Устройство и виды стеклоподъемников

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические.

Они бывают двух видов:

1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

• обрыв троса;
• попадание посторонних предметов в механизм;
• износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

• крестообразная и плоская отвертки;
• набор ключей;
• вороток;
• удлинитель.

Процедура снятия состоит из этапов:

1. В первую очередь нужно снять обшивку.
2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
3. Открутив болт, опускаем вниз зажим.
4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
5. Теперь трос свободен, и его можно снять с ролика.
6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

1. Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник.
2. После монтажа нужно проверить скольжение стекол.
3. Подключение к электросети автомобиля следует выполнять согласно электрической схеме.
4. Далее дверь устанавливается на машину.
5. На панели инструментов монтируется управляющая кнопка.

После монтажа электростекоподъемник нужно проверить на работоспособность. Можно установить обогрев заднего стекла.

Видео «Как меняются стеклоподъемники на ВАЗе»

В этом ролике демонстрируется, как выполнить замену стеклоподъемного устройства на ВАЗе (авто видео — Pavel Pavek).

Стеклоподъёмник ВАЗ 2106: неисправности и ремонт механического узла, установка электростеклоподъёмника

Стеклоподъёмники на ВАЗ 2106 являются важным элементом, поскольку они обеспечивают хоть и минимальный, но всё же комфорт. Конструкция механизма несложная, но в то же время и с ней иногда возникают неисправности, с которыми владельцу автомобиля лучше ознакомиться заранее, чтобы при возникновении проблем знать, что и в какой последовательности нужно делать.

Функции стеклоподъёмника ВАЗ 2106

Сегодня практически все автомобили оснащаются таким механизмом, как стеклоподъёмник и ВАЗовская «шестёрка» не является исключением. Основные функции этого механизма — опускание и поднимание дверных стёкол. На ВАЗ 2106 устанавливаются механические стеклоподъёмники, представляющие собой конструкцию из пары шестерён (ведущей и ведомой), входящих в зацепление друг с другом, троса, натяжных роликов и ручки.

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

Отвёрткой поддеваем и вынимаем заглушки на подлокотнике.

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик.

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме.

Видео: замена стеклоподъёмника на ВАЗ 2106

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

1. С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий.

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

• набор ключей;
• плоская и крестовая отвёртка;
• провода;
• предохранители;
• крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

1. Снимаем минусовую клемму с аккумулятора.
2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
3. Демонтируем механическое устройство.
4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

Автопортал || Авто – статьи

Статьи

Замена стеклоподъемника ВАЗ 2106 и 2105: как поставить и установить механизм, ремонт и схема

Замена переднего стеклоподъемника ВАЗ 2104-2105-2107

Cтеклоподъемник ВАЗ 2106 имеет надежную конструкцию, но может, как и любой механизм, выйти из строя. В статье рассматриваются типичные неисправности стеклоподъемников на «классике», дается инструкция по снятию и установке.

Устройство и виды стеклоподъемников

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические .
стеклоподемник

Они бывают двух видов:

Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

обрыв троса; попадание посторонних предметов в механизм; износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

крестообразная и плоская отвертки; набор ключей; вороток; удлинитель.

Процедура снятия состоит из этапов:

В первую очередь нужно снять обшивку. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим. Открутив болт, опускаем вниз зажим. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа. Теперь трос свободен, и его можно снять с ролика. Далее выкручиваются три гайки, удерживающие стеклоподъемник. Откручивая третий болт, механизм следует придерживать с внутренней стороны. Когда стеклоподъемный механизм будет свободен, отводим его в сторону. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник. После монтажа нужно проверить скольжение стекол. Подключение к электросети автомобиля следует выполнять согласно электрической схеме. Далее дверь устанавливается на машину. На панели инструментов монтируется управляющая кнопка.

После монтажа электростекоподъемник нужно проверить на работоспособность. Можно установить обогрев заднего стекла.

Видео «Как меняются стеклоподъемники на ВАЗе»

В этом ролике демонстрируется, как выполнить замену стеклоподъемного устройства на ВАЗе (авто видео — Pavel Pavek).

Новости

Внедорожный тюнинг Chevrolet Niva Доставка по всей России 100% оригинальные запчасти 7000 наименований запчастей в наличии

Доработки и тюнинг ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Энциклопедия тюнинга и доработок ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 – ресурс, который содержит подробные фото и видео отчеты по доработке, модернизации, ремонту и тюнингу автомобилей ВАЗ «десятого» семейства

Тюнинг Нива Урбан. Полноценный внедорожник Удивительно, но факт — внедорожники зародились в России. Первые модели их появились еще в далеких 70-х. Это были «Нивы». Если внимательно посмотреть на этот автомобиль, то можно обнаружить, что он с того

Тюнинг двигателя Нива Шевроле: увеличение мощности, дороботка Тюнинг двигателя Нива Шевроле — грамотно увеличиваем мощность мотора Многие владельцы Нива Шевроле отмечают один существенный недостаток данного внедорожника – откровенно слабые технические показатели

Шеви Нива тюниг. Острые моменты и интересные решения Существует множество точек зрения о нашем Российском автопроме и чаще всего негативных. Но несмотря ни на что наши соотечественники, несмотря ни на какие «косяки» отечественного автопроизводителя продолжают

Тюнинг Шевроле Нива (Tuning Chevrolet Niva) Несмотря на то, что Chevrolet Niva является универсальным и практичным автомобилем для эксплуатации в любых условиях, многие владельцы этого популярного российско-американского внедорожника стремятся

Нива Шевроле тюнинг для бездорожья в виде лебёдки и багажника Отечественный внедорожник Niva Chevrolet стал на конвейер в далеком 2002 году. За время производства претерпел множество незначительных изменений, однако в части проходимости остался прежним надежным транспортным

Тюнинг 5-дверной Нивы Советский внедорожник существует в нескольких вариациях, каждая из которых по-своему удивительна. Но среди этого разнообразия выгодно выделяется Нива 5, которая для мозговитых автолюбителей и патриотов

Chevrolet Niva с доработанным двигателем: верхи могут, низы хотят Тяговитость мотора для вседорожника с механической трансмиссией не менее важна, чем максимальная мощность. Опробуем Chevrolet Niva с доработанным двигателем? «Шевроле-Нива» Толковый тюнинг и модернизация —

Тюнинг автомобилей ВАЗ 2121 Нива — любимых отечественных внедорожников ВАЗ 2121 «Нива» — трехдверный автомобиль, уже много лет удерживающий высокие позиции в списке внедорожников. И пусть Нива неказиста снаружи, пусть слова «комфорт» и «эргономика» к ней почти неприменимы,

Замена Тросика Стеклоподъемника Ваз 2106

Как заменить или установить электрические стеклоподъемники на «шестерку»?

Штатный стеклоподъемник передний ваз 2106 является элементом интерьера салона автомобиля и предназначен для доступа воздушных масс в салон и повышения комфорта в транспортном средстве при совершении поездок различной длительности. Инысм словами при открытых окнах в салон поступает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ваз 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.

У автолюбителей, эксплуатирующих шестерку, иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ваз 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Замена стеклоподъемника шестерки

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

Замена стеклоподъемника ВАЗ 2106

Как я устанавливал стекло подъёмник ВАЗ.

Установка стеклоподъёмника ВАЗ

как заменить ручной стеклоподёмник сами с ключами [проект ваз 2104]

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет ресурсе.

Электрические подъемники стекол шестерки

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

Технические параметры электростеклоподъемников

Обычно такие комплекты электрических стеклоподъемников имеют следующие эксплуатационные характеристики:

• Напряжение по номиналу — 12 В;
• Период опускания (подъема) 5 сек;
• Прилагаемое усилие во время операции 120 Н;
• Ток потребления — не более 7,5 А;
• Межремонтный ресурс эксплуатации 30 000 циклов.

Такие системы обеспечены превентивной защиты от перегревания при экстремальных перегрузках более 1,5 секунды, т. е. выключается электрический моторчик системы. Монтаж стеклоподъемника на ваз 2106 производится на место прежнего штатного изделия без дополнительных работ по интеграции данного устройства в систему электрооборудования транспортного средства.

Такие стеклоподъемники ваз 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия распространяются на 12 месяцев со дня приобретения.

Комплекты поставляются в следующем наборе:

• Стеклоподъемники для 2 передних дверей,
• Комплект электропроводки,
• Включатели с символами, обеспеченные подсветкой
• Крепежные изделия,
• Заглушка декоративного типа;
• Описание по сборке механизма.

Как заменить или установить электрические стеклоподъемники на «шестерку»?

Штатный стеклоподъемник передний ваз 2106 является элементом интерьера салона автомобиля и предназначен для доступа воздушных масс в салон и повышения комфорта в транспортном средстве при совершении поездок различной длительности. Инысм словами при открытых окнах в салон поступает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ваз 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.

У автолюбителей, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ваз 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

Технические параметры электростеклоподъемников

Обычно такие комплекты электрических стеклоподъемников имеют следующие эксплуатационные характеристики:

• Напряжение по номиналу — 12 В;
• Период опускания (подъема) – 5 сек;
• Прилагаемое усилие во время операции – 120 Н;
• Ток потребления — не более 7,5 А;
• Межремонтный ресурс эксплуатации – 30 000 циклов.

Такие системы обеспечены превентивной защиты от перегревания при экстремальных перегрузках более 1,5 секунды, т. е. выключается электрический моторчик системы. Монтаж стеклоподъемника на ваз 2106 производится на место прежнего штатного изделия без дополнительных работ по интеграции данного устройства в систему электрооборудования транспортного средства.

Такие стеклоподъемники ваз 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия распространяются на 12 месяцев со дня приобретения.

Комплекты поставляются в следующем наборе:

• Стеклоподъемники для 2 передних дверей,
• Комплект электропроводки,
• Включатели с символами, обеспеченные подсветкой
• Крепежные изделия,
• Заглушка декоративного типа;
• Описание по сборке механизма.

🚘 Замена стеклоподъёмника передней двери ВАЗ 2101, 2106 своими руками

Здравствуйте! Сегодня поговорим о таком простом, но в то же время не без секретов деле, о замене стеклоподъёмника на ВАЗ 2101 и 2106. То есть рассказ пойдет о том, как всетаки укротить этот непослушный трос, в посте имеется ввиду короткие стекла (2101), на длинных стеклах (2107-05) немного иная схема движения троса.

Стеклоподъёмник ВАЗ

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Натяжной ролик

Спасибо за подписку!

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Раз!

Два!

Три!

Все должно работать идеально!

Как Поменять Стеклоподъемник На Ваз 2107 ~ VIVAUTO.RU

Как поменять стеклоподъемник на ВАЗ-2107

Окна в любом автомобиле должны быть в хорошем рабочем состоянии, даже если они используются редко. С завода ВАЗ-2107 имеет кабельные подъемники с ручным управлением. Если на автомобиле установлен электропривод, это уже указывает на то, что владелец автомобиля просмотрел вид. В этой статье мы рассмотрим, как самостоятельно заменить блок питания на «семейный».

Особенности дизайна

Большинство владельцев седьмой модели нового поколения уверены в процессе замена стеклоподъемников несколько сложно. Это связано с тем, что стекло крепится к опорам и кабелю не в одном месте, а в двух местах. Это решение требовало добавления другого видео. 4 из них в настоящее время используются (три для направления, один для натяжения).

Его вполне можно заменить простыми инструментами:

Пошаговая замена у входной двери

Установить новый электрическое окно, Вы должны сначала удалить старый механизм.

1. Удалите три винта, которые крепят ручку к двери.
2. Снимите ручку.
3. Снимите обшивку с двери.

Перед разборкой заводской лебедки соедините две проволочные ветви.

Это необходимо для того, чтобы трос не выпал из канавок в барабане и механизм можно было использовать повторно.

Структурное удаление выглядит следующим образом:

1. Опустите стекло на один оборот ручки стеклоподъемника, чтобы через технологические дверные проемы вы могли добраться до кабельного замка и стеклянных опор.
2. Один винт должен быть полностью отвинчен, а другой слегка ослаблен на кронштейне, чтобы закрепить трос на выступе подшипника. Выведи это.
3. Поднимите стекло в самое верхнее положение и закрепите его стандартной отверткой. Вы можете использовать другие инструменты в вашем распоряжении.
4. Возьмите ключ на 10 и слегка ослабьте гайку, который крепится натяжной ролик. Он сосредоточен под дверью.
5. Снимите трос с натяжения и три направляющих катушки.
6. Удалить три гайки это прикрепить блок питания для окон на двери.
7. Ослабьте 2 гайки крепления направляющей канавки и сдвиньте ее вправо.
8. Завершающим этапом является снятие окна с двери.

Замена окон 2104 2105 2107 Уровни (лада классика).

сделать замену электростеклоподъемники на ваз 2107. аналогично 2104 2105 и кукурузное поле

Электростеклоподъемник

как заменить ручной оконный контроллер ключами [проект VAS 2104]

Сняв механизм, вы можете проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен иметь кронштейн, который закрепляет две кабельные ветви. Его не следует удалять до завершения установки.

В общем, процесс установки выглядит так так:

1. Установка и закрепление корпуса в «своем» месте.
2. Монтаж кабелей вокруг роликов.
3. Крепление стеклянных зажимов с помощью кабеля. Он крепится винтами с 2 кронштейнами.
4. Установка направляющей канавки.
5. Натяжение кабеля.
6. Кронштейн теперь удален, который закрепляет ответвления кабеля.
7. Установка дверей и обшивки дверей.

Вы можете провести кабель вокруг роликов двумя способами через опору ролика (верхнюю или нижнюю). Если планка проходит через нижний ролик, кабель проходит так:

1. Левый направляющий ролик (внизу).
2. Левая направляющая (сверху).
3. Центральная катушка натяжения (снизу).
4. Направляющий элемент в правом верхнем углу.

Если вы замените переднее стеклоподъемник, его можно будет обойти через верхнюю катушку в обратном направлении.

1. Опустите стекло в нижнее положение.
2. Поверните ручку полностью, чтобы опустить стекло.
3. Отрегулируйте натяжение троса, перемещая нужный ролик.
4. Затяните болт, который крепит ролик.

Обратите внимание, что растяжки должны быть чувствительными. Кабель не должен тянуться, но он также не должен висеть.

Если скрип появляется после установки нового механизма, сделайте следующее:

1. Отпустите и снимите трос с роликов.
2. Скрестите нижнюю и верхнюю ветви, выходящие из барабана механизма.
3. Повторите процедуру установки и натяжения.

Краткие инструкции по замене механизма

В общем, процедура замены стеклоподъемника выглядит примерно так:

1. Отделка двери снята.
2. Кабель отсоединен от зажимов, удерживающих стекло.
3. Трос снят с роликов.
4. Направляющий канал и подъемный механизм затем удаляются.
5. Установка нового стеклоподъемника.
6. Заправка кабеля.
7. Монтаж стеклянных кронштейнов и натяжение кабеля.
8. Установка отделка дверей обратно.

Подводя итог, отметим, что процесс замена стеклоподъемников На ВАЗ-2107 это полностью выполненная задача для автовладельца. В процессе ремонта главное внимательно следовать всем рекомендациям и установка нового механизма не станет для вас проблемой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Что такое оконный регулятор?

Стеклоподъемники — это компоненты, которые позволяют опускать и поднимать оконное стекло в автомобиле по желанию. В некоторых случаях регулятор является ручным, требуя, чтобы человек управлял движением регулятора с помощью рукоятки. Сегодня чаще всего стеклоподъемник представляет собой автоматическое устройство, которое активируется нажатием тумблера или кнопки, расположенной на подлокотнике двери автомобиля, ближайшей к окну.

Женщина с книгой

В большинстве транспортных средств автоматизированная система стеклоподъемников настроена таким образом, что водитель может контролировать движение всех окон в автомобиле или грузовике.Это позволяет водителям эффективно регулировать окна передних и задних сидений, не используя органы управления, расположенные у каждого из пассажирских окон в автомобиле. Большинство марок и моделей по-прежнему имеют отдельные элементы управления, расположенные рядом с каждым окном, что позволяет пассажирам открывать или закрывать ближайшее окно, не обращаясь к водителю для выполнения задачи.

До середины 20 века стеклоподъемник обычно приводился в действие с помощью рукоятки.Шатуны были расположены в удобном месте вдоль дверной панели, что позволяло любому, сидящему у окна, просто взять шатун и повернуть его по часовой стрелке или против часовой стрелки, чтобы открыть и закрыть окно. Когда рукоятка поворачивалась, пластина, поддерживающая стеклянное окно, опускала или поднимала окно в желаемое положение. Конструкция рукоятки позволяла располагать окно таким образом, чтобы оно было полностью закрыто или открыто или открыто на уровне, который нравился пассажиру или водителю.

К 1960-м годам широкое внимание привлек стеклоподъемник. Вместо того, чтобы управлять механизмом с помощью рукоятки, это новое нововведение позволило открывать и закрывать окна автомобиля, перемещая переключатель или нажимая кнопку на консоли управления.Первоначально эта функция предлагалась в качестве дополнительного или роскошного элемента для многих марок и моделей. Однако к концу 1970-х годов большинство производителей автомобилей считали включение электрических стеклоподъемников стандартной функцией.

Со временем в обиход вошел стеклоподъемник.Наряду с окнами, расположенными рядом с местом для сидения водителя и пассажиров, потребителям стала желательной возможность поднимать и опускать заднее стекло внедорожника, минивэна или универсала. Когда-то эта опция также считалась заводской дополнительным оборудованием, но сейчас она обычно входит в базовую комплектацию автомобилей, продаваемых сегодня.

Как и любой другой механический компонент, стеклоподъемник действительно изнашивается после многих лет многократного использования.Причина проблемы с стеклоподъемником обычно кроется в небольшом двигателе, который управляет движением окна. Когда двигатель начинает изнашиваться, регулятор может не так эффективно реагировать на нажатие кнопки. Часто замена двигателя восстанавливает полную функциональность.

Однако бывают ситуации, когда проблема с регулятором более сложна, чем просто изношенный двигатель.В этом случае может потребоваться замена всего регулятора. В зависимости от марки и модели автомобиля замена электрического стеклоподъемника может быть довольно дорогостоящей.

Лучшая цена на lada 2105 — отличные предложения на lada 2105 от мировых производителей, lada 2105

Отличная новость !!! Для lada 2105 вы попали в нужное место.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но, возможно, вам придется действовать быстро, поскольку этот топ для Lada 2105 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели свою lada 2105 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе Lada 2105 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada 2105 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Lada riva / ВАЗ-2107 — Википедия, la enciclopedia libre

Википедия todavía no tiene una página llamada «Lada riva / vaz-2107».

---

Busca Lada riva / vaz-2107 en otros proyectos hermanos de Wikipedia:

	Wikcionario (diccionario)
	Wikilibros (обучающие / инструкции)
	Викицитатник (цитаты)
	Wikisource (biblioteca)
	Викинотики (нотики)
	Wikiversidad (contenido académico)
	Commons (изображения и мультимедиа)
	Wikiviajes (viajes)
	Викиданные (данные)
	Викивиды (особые)

• Comprueba si has escrito el nombre del artículo de forma correa, y que Wikipedia es el lugar donde debería estar la información que buscas.Si el título es righto, a la derecha figuran otros proyectos Wikimedia donde quizás podrías encontrarla.
• Busca «Lada riva / vaz-2107» en el texto de otras páginas de Wikipedia que ya existen.
• Просмотрите список произведений искусства на «Lada riva / vaz-2107».
• Busca las páginas de Wikipedia que tienen обвязывает «Lada riva / vaz-2107».
• Si ya habías creado la página con este nombre, limpia la caché de tu navegador.
• También puede que la página que buscas haya sido borrada.

---

Si el artículo incluso así no existe:

• Crea el artículo utilizando nuestro asistente o solicita su creación.
• Puedes traducir este artículo de otras Wikipedias.
• En Wikipedia únicamente pueden include enciclopédicos y que tengan derechos de autor Compatible con la Licencia Creative Commons Compartir-Igual 3.0. No son válidos textos tomados de otros sitios web o escritos que no cumplan alguna de esas condiciones.
