Замена сальника шруса рено логан: пошаговая инструкция с фото и видео

Рено Логан замена наружного и внутреннего пыльника шруса

В числе наиболее важных элементов ходовой части авто, приводящих его в движение, состоят шарниры равных угловых скоростей (ШРУС). Для большинства обладателей распространенной модели Рено Логан обозначенная деталь характеризуется значительным спросом.

Далее мы рассмотрим устройство самого ШРУС и последовательность действий, когда необходима замена пыльника на «французе» Renault Logan. Также отметим, что одинаково ремонту подлежат, что левый, что правый ШРУС.

Об особенностях устройства

ШРУС стал незаменимой деталью ведущей оси на любом автомобиле, в том числе и на Рено Логан вне зависимости от типа привода: переднего, заднего или полного. Этот элемент выполняет функцию по передаче вращающего момента от редуктора или коробки передач к ступице колеса. Причем передача вращения происходит в равной степени, не завися от угла поворота колес.

В состав шарнира входят некоторые отдельные детали, а именно:

• корпус;
• сепаратор;
• шариковое наполнение;
• шлицевая составляющая корпуса.

Для обеспечения ШРУС долговечностью функционирования и мягкостью в движении, в его механизм накладывается специальный смазывающий компонент, а сверху надевается пыльник ШРУСА, фиксируемый хомутом на полуоси привода и корпусе самого шарнира.

В Renault Logan ШРУС бывает наружный и соответственно внутренний. На одной полуоси находятся два шарнира: по одному каждого вида – это наружный и соответственно внутренний. В подвеске моно-приводного автомобиля присутствуют 4 шарнира, в полно-приводной конструкции – восемь. Иногда ШРУС может интегрироваться в состав карданного вала.

Конструктивную особенность имеет пыльник ШРУСА в Рено Логан, что позволяет ему принять разные формы. В качестве материала для изготовления применяется мягкий пластик или резиново-каучуковая смесь.

С течением времени внешняя среда оказывает негативное воздействие на пыльник ШРУСА в машине Renault Logan, и он подвергается старению и последующему выходу из строя, причем пострадать может как левый так и правый ШРУС.

При нарушении целостности пыльник ШРУСА подлежит скорейшей замене на новый элемент, что не позволит прийти в негодность всему шарниру.

Как снять вентилятор печки на Рено Дастер

Рено Дастер зимой

Как произвести замену пыльника на внутреннем и наружном шрусе?

Перед тем, как будет происходить замена пыльника, автомобиль следует вывесить подъемником.

1. Демонтируем колесо с необходимой стороны.
2. Отсоединяем палец шарового шарнира опоры нижнего поперечного рычага от поворотной цапфы.
3. С помощью соответствующего инструмента отвинчиваем гайку, которая крепит ШРУС к ступице.
4. Далее посредством отвода ступицы извлекаем шарнир из шлицевого зацепления с ней.
5. Отверткой с плоским профилем размыкаем хомут на шарнире в требуемом месте и затем демонтируем его. Аналогичную процедуру производим и с хомутом крепления пыльника к полуоси.
6. Каркас поворотного кулака следует подвязать к элементам подвески, исключив создание им помех для дальнейшей работы с шарниром.

1. Съем детали с полуоси выполняем посредством несильных ударов молотком по наружному ободу корпуса шарнира, избегая попаданий в сепаратор. Не забываем предварительно снять пыльник с корпуса, «навернув» его на полуось.
2. После снятия узла накладываем в его механизм новую смазку, снимаем с полуоси старый пыльник, надеваем новый и устанавливаем шарнир по алгоритму, обратному процедуре снятия.
3. После завершения монтажа шарнира не забываем проверить правильность установки хомутов их затяжку клещами.

Таким образом и осуществляется замена пыльника. Данный перечень манипуляций позволяет заменить пыльник на наружном шарнире на авто Рено Логан. Далее будет рассмотрена последовательность действий при замене чехла на внутреннем узле.

Работа может быть выполнена несколькими способами.

1. После демонтажа наружного шарнира добираемся до пыльника внутреннего и заменяем его. Процесс сборки выполняем в обратном порядке.
2. Второй вариант предусматривает демонтаж полуоси в сборе. Метод характеризуется несколько большим удобством.

Как выполнить замену пыльника на внутреннем шрусе?

1. В качестве примера рассматривается замена пыльника на левом ШРУС.
2. Вывесив автомобиль, снимаем колесо, отвинчиваем гайку крепления шарнира.
3. Откручиваем и извлекаем шаровой палец рычага из посадочного места в кулаке.
4. Выводим вал полуоси из зацепления со ступицей.
5. Торцевым ключом (размер «13») вывинчиваем болты крепления основания сальника.
6. С помощью отвертки (плоской) поддеваем данное основание и извлекаем приводной вал в сборе из зацепления с полу-осевой шестерней дифференциала коробки.
7. Процедуру замены пыльника на Рено Логан выполняем по ранее приведенному здесь алгоритму.

Внимание! После монтажа полуоси проверяем уровень масла в трансмиссии и при необходимости доливаем его до требуемого уровня.

Итог

Удостоверившись в несложности процесса замены можно утверждать о том, что большинству владельцев Рено Логан вполне по силам выполнить данную процедуру. Присутствующий здесь мануал призван помочь при самостоятельном ремонте.

Рено Дастер панель приборов обозначения

Замена сальника левого привода Рено Логан

При эксплуатации Рено Логан важно время от времени осматривать сальники приводов на факт появление течи. Игнорирование проблемы приводит к загрязнению узла и снижению эффективности работы самого привода. Кроме того, снижается уровень рабочей жидкости, что несет дополнительные риски для трансмиссии. Так что при выявлении таких неисправностей требуется оперативная замена сальника левого привода Рено Логан, или же привода, установленного с правой стороны. Как это сделать правильно? В чем особенности выполнения такого рода работ? Обсудим этим моменты подробнее в статье.



В чем риски?

Автомобили Рено комплектуются двумя приводными валами. Один находится с левой стороны, а другой — с правой. В обиходе эти изделия часто называются полуосями или «гранатами». Привод вставляется непосредственно в корпус коробки передач, что стоит учесть в процессе замены.

Учтите, что по конструкции оба вала имеют небольшие различия. В частности, правое устройство имеет большую длину. Кроме того, на нем установлен специальный демпфер, имеющий резиновую и металлическую основу. Задача этого демпфирующего узла — гашение резонансных колебаний, появляющихся в процессе движения транспортного средства. Между валом и шарниром монтируется ШРУС, защищающий от грязи. Что касается сальников, то они устанавливаются во избежание появления течи масла с трансмиссии.

При появлении смазывающей жидкости на поверхности проверяйте на целостность сальники с левой и правой стороны. Если не сделать работу своевременно, то страдает не только механизм привода, но и сама коробка передач. Чаще всего выходит из строя левый сальник Рено, расположенный на внутреннем приводе.

Во избежание проблем производите замену в кратчайшие сроки. При этом используйте только оригинальные запчасти или их качественные аналоги. Применение дешевых деталей приводит к преждевременному выходу из строя вновь установленных узлов и необходимости нового ремонта.

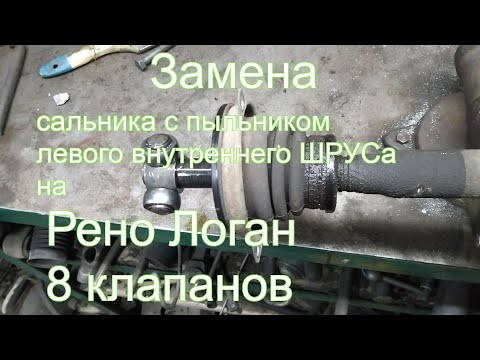

Замена сальника левого привода Рено Логан

Перед началом манипуляций, направленных на замену сальника, запасайтесь требуемым инструментом:

• Накидные ключи.
• Молоток и оправки подходящего диаметра, необходимые для впрессовки узлов.
• Набор головок, а также вороток для скручивания шарнира.
• Монтировка.
• 2-3 отвертками, имеющими разные по форме жала.
• Бутылку (другую емкость), куда можно будет слить масло с трансмиссии.
• Новые детали — сальник для привода Рено, пыльник (если он поврежден) и свежее масло.

Работа по замене сальника в среднем занимает не более часа и не вызывает сложностей даже для начинающих автолюбителей. Главное, чтобы под рукой был упомянутый выше инструмент и запчасти под замену. Перед началом работ осмотрите состояние пыльника привода. Если на нем имеются разрывы или повреждения, то изделие также потребует замены. Что касается трипоида, то он имеет большой ресурс и реже выходит из строя. Вообще, замену сальника лучше сразу производить в комплексе вместе с подшипниками и пыльником.

Чтобы добраться до сальника левого привода и произвести его замену, придется демонтировать сам привод вместе с наружным ШРУСом и внутренним трипоидом. Смазка последнего производится маслом из трансмиссии. Следовательно, перед началом работ скручивайте сливную пробку на коробке передач и дожидайтесь слива смазывающей жидкости. Обязательно подставляйте какую-то емкость, чтобы исключить попадание масла в землю.

Все работы выполняются путем поднятия требуемой части авто на домкрате или на подъемнике. Последний вариант более предпочтителен, ведь так открывается полный доступ к левому приводу Рено Логан и упрощается процесс замены.

Далее действуйте по следующему алгоритму:

• Скручивайте гайки, удерживающие левое колесо и снимайте его.
• Откручивайте гайку ступицы и с помощью монтировки разделяйте ступичный кулак и шаровую опору Логана. Учтите, что сделать эту работу вручную не получится — здесь потребуется определенное усилие.



• Демонтируйте суппорт тормозной системы, и доставайте шарнир равных угловых скоростей. Благодаря качественной смазке этого узла, деталь выходит без проблем.
• С помощью специального ключа скручивайте три крепежных болта удерживающих левый привод Рено на коробке передач. После этого вынимайте вал. В момент извлечения шарнира из шестеренки убедитесь, что ролики, закрепленные на цапфах, «сидят» максимально плотно. Если же этого нет, осторожно демонтируйте привод, чтобы исключить падение роликов в картер КПП. В противном случае может потребоваться выполнение дополнительных работ.

«Осмотрите узел. Уделите внимание проверке подшипников на факт люфта, и оцените состояние трипоидов. При наличии дефектов производите замену неисправных узлов вместе с сальником».

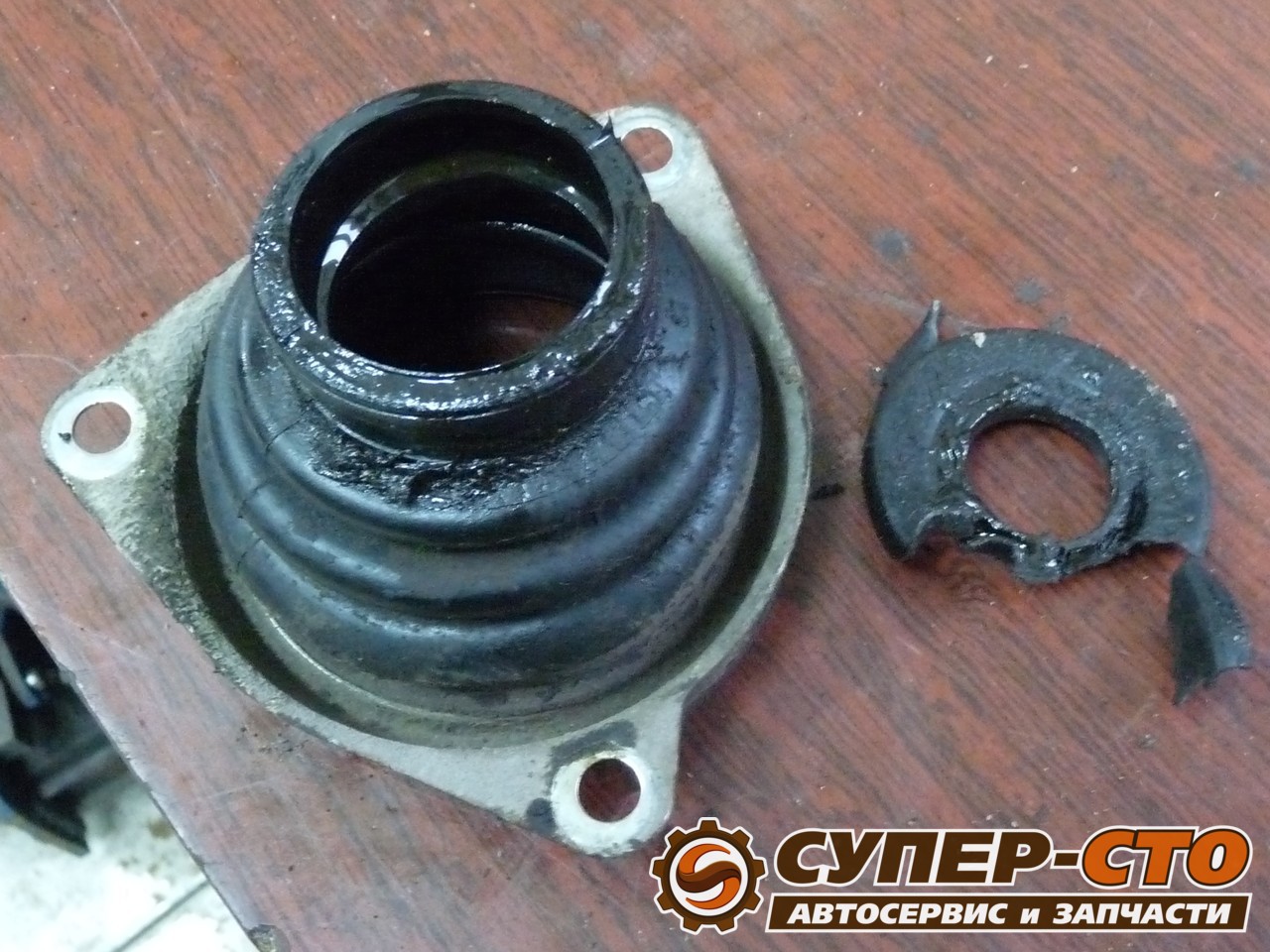

• Появление течи часто вызвано именно разрушением уплотнителя. Некоторые автолюбители считают эту проблему «болезнью» Логанов. Это не так. На практике неисправность встречается только в одной из десяти машин. При этом проблема появляется не сразу, а через 100-120 тысяч километров.

• Осматривайте пыльник. Для этого вычищайте его с помощью мягкой тряпки, смоченной в бензине. Наличие повреждений, разрезов, вздутий или прочих проблем — сигнал, свидетельствующий о необходимости замены.
• Следующий этап — изъятие непосредственно внутренних элементов левого привода. Часто новички достают трипоид с помощью подручных инструментов (зубила и молотка). Это запрещено. Трипоид Reno — чувствительный узел, который при сильном ударе может рассыпаться. В такой ситуации придется тратить лишние средства на покупку новой запчасти. Оптимальный вариант — применение съемника, представляющего собой центральный вал с резьбой и три захвата. Упомянутый вал упирается в приводной элемент, а захваты упираются в элементы трипоида. После проворачивайте ручку съемника, и постепенно выдавливайте узел с оси.

• Демонтируйте защитный чехол (пыльник), который просто насажен на подшипник.
• С помощью съемника демонтируйте подшипник.

«Если возникают проблемы со снятием внутренней части подшипника на валу привода Рено, имеется два варианта — резать с помощью болгарки или использовать для выполнения работ газовую сварку. Второй вариант более предпочтителен, ведь в случае применения угловой шлифмашинки высок риск повреждения внешней части привода Рено».

• После разрезания внутренней обоймы удаляйте ее с помощью бокорезов или пассатижей.
• Подготовьте новый комплект с пыльником и сальником, который требуется заменить. Как упоминалось выше, лучше использовать оригинальные запчасти.
• Для натягивания чехла на вал используйте трубу требуемого размера и молоток. При наличии специального пресса лучше, конечно, использовать его.

«При забивании подшипника с пыльником и сальником на место контролируйте соосность и не допускайте перекосов. Небольшое отклонение может привести к разрушению узла и потребуется замена комплекта».

• Проверяйте качество посадки и возвращайте на место привод Рено, устанавливая все детали в обратной последовательности.
• Заливайте масло в коробку передач, выжидайте 20-30 минут, после чего проверьте уровень снова. Если требуется доливка, сделайте это.

Замена сальника на приводе слева — работа, с которой может справиться даже начинающий автолюбители. Если же возникли проблемы, то посмотрите видео, где мастер снимает левый привод и меняет пыльник с уплотнителем в комплекте.

Замена сальника правого привода Рено Логан

Если поврежден сальник на валу правого привода Рено, действуйте по следующей схеме:

• Сливайте масло из трансмиссии.

• Демонтируйте болты на правом колесе и снимайте его. Работайте с помощью домкрата или на подъемнике.
• Скручивайте ступичную гайку. Помните, что эта работа должна быть выполнена до поднятия передка или всего автомобиля Рено. Если работа выполняется на земле, то поднимайте ручник и ставьте противооткатные опоры.
• Разъединяйте поворотный рычаг с рулевой тягой.
• Послабляйте крепежные болты стойки амортизатора и отбрасывайте шаровую от кулака.

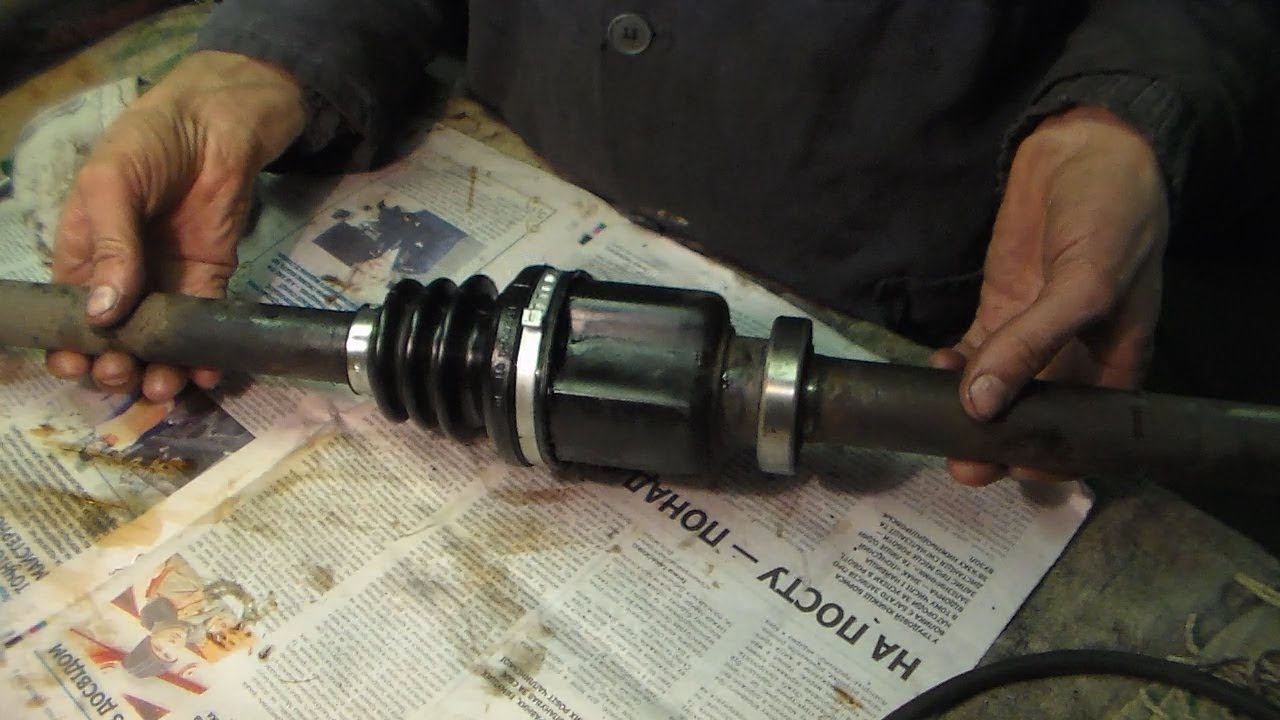

• Сдвигайте кожух внутреннего шарнира, после чего демонтируйте правый привод.
• Снимайте и меняйте сальник привода Рено по алгоритму, который описан в прошлом разделе.
• Возвращайте на место все узлы.
• Заполняйте коробку передач маслом, которое рекомендовано производителем.
• Ставьте машин на колеса, после чего протягивайте болты и ступичную гайку.

«Учтите, что в первом и во втором случае усилие при протягивании ступичной гайки должно составлять 280 Н*м. При этом все работы должны производиться на земле. Передвигать машину до момента, пока не будет затянута ступичная гайка, запрещено. В противном случае высок риск повреждения сепаратора подшипника. При этом старайтесь не использовать ступичные гайки несколько раз — меняйте их новыми узлами».



При своевременной замене неисправных узлов, можно избежать «головной боли» в будущем, начиная с выхода из строя подшипников и пыльников, заканчивая проблемами с коробкой передач. Главное при выполнении таких работ — соблюдение инструкции и наличие достаточного опыта применения основных инструментов. В крайнем случае, можно обратиться к специалистам, привлечь к помощи знающего специалиста или же посмотреть подробное видео.
