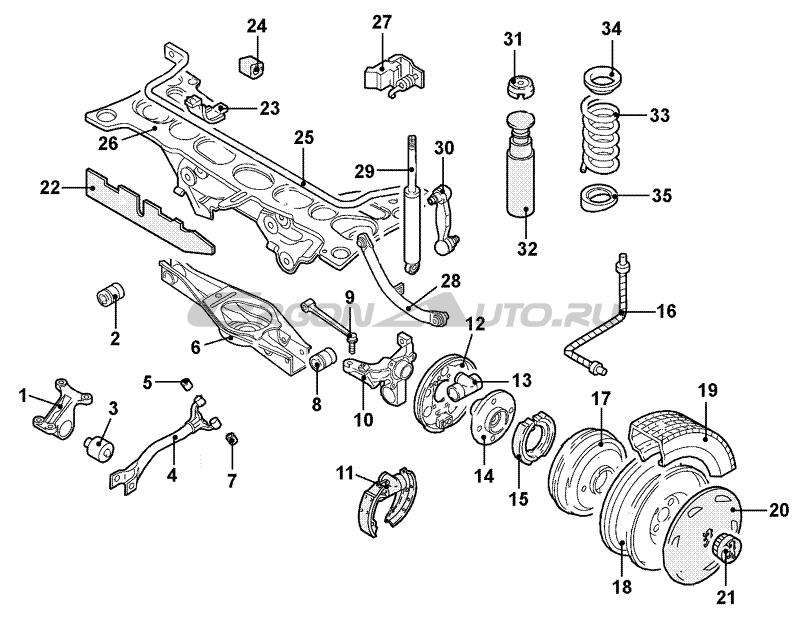

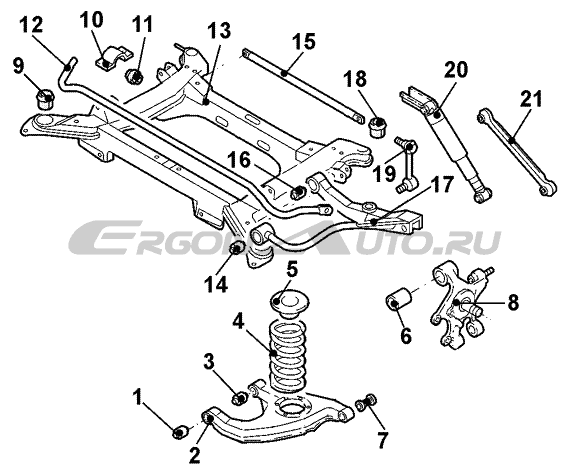

Пежо 406 задняя подвеска схема с названиями

Всем привет )))

Давно собирался перебрать подвеску на своем Льве, за ранее купил все нужное и ждал когда будет возможность попасть на подъемник…

И вот на днях дружище blec-SeReGa предложил заняться ремонтом ))) нас даже не смутило то что было уже 9 вечера )))
Фронт работы был большой, заменили сайлентблоки задней цапфы, сайлентблоки нижних рычагов, подруливающие тяги и рычаги «сабли» (когда то подогнали оригинал с отличными сайлентблоками) Все остальное было в идеале …

Провозились всю ночь, пришлось снимать подрамник чтобы заменить рычаги «сабли». Больше всего боялись чтобы все открутилось, все хорошо сливали Вэдэшкой и чистили железной щеткой, а болты которые вкручивались в кузов хорошо обстучали молотком и все откручивалось как по маслу )))
Так как на ногах были уже больше суток, решили немного отдохнуть и потом приняться за ремонт передней подвески. Но за ранее решили посмотреть еще раз переднюю подвеску, и обнаружили что на рычагах задние сайлентблоки все потрескались (хотя меняли их примерно 10 тыс/км назад) теперь Sasic буду обходить стороной (((

Ну и немного фото…

Всем спасибо за внимание и удачи на дорогах…

Подвеска Пежо 406

Следует отметить первоклассную подвеску. Хотя на первый взгляд здесь конструктивно ничего феноменального — стойки McPherson спереди, многорычажная подвеска сзади, как и у многих «переднеприводников» почти всех времён. Однако насколько согласованы между собой их характеристики, работа – просто класс!

Поклонники 406х помнят, первые «четыреста шестые» первых партий отличались тем, что их задняя подвеска чересчур активно «подруливала», ввинчиваясь в поворот. Стоило ногу поднять с педали газа даже в не самом быстром повороте, и плавно начинал развиваться небольшой занос. Если водители были неподготовленными людьми, то порой терялись, и ничего не предпринимая для коррекции заноса, попадали в аварии. В связи с этим, уже в конце 1996 года спецы Пежо пересмотрели эластокинематику задней подвески и «задушили» её, тем, что внедрили более жесткие шарниры в задние рычаги. Также возросла и надежность, так как шарниры рычагов автомобилей самых ранних годов выпуска могли потребовать замены даже не пройдя 30-35 т км. И всё же, это была временная мера.

И наконец, окончательно на «безопасную» заднюю подвеску в Пежо перешли во время первого рестайлинга — в начале 1999 года. Задняя подвеска потерпела куда более серьёзные изменения – её рычаги стали конструктивно иными, а обычные «просто гидравлические» двухтрубные амортизаторы уступили своё место газонаполненным «двухтрубникам». Помимо этого, у пострестайлинговых машин передняя подвеска имеет иную конструкцию поворотных кулаков и стоек — с деталями самых первых машин они не взаимозаменяемы.

Ныне «оригинальный» Peugeot 406 с данными суперспортивными «мягкими» шарнирами найти практически невозможно — во всяком случае, на тех «406х» с большими пробегами, на которых удавалось прокатиться, уже произвели замену рычагов. И все же, как нам показалось, эти машины самых дорестайлинговых версий всё равно сохранили огромную часть тех первоначальных драйверских качеств и обаяния, которые Пежо 406 во время рестайлинга немного утратил. У них усилие на руле чуть выше, чем на поздних машинах, плавность хода чуток получше, а реакции на повороты руля просто безупречны…

Перейдём к интересным особенностям подвески для разных стран. Например, ходовые качества всех автомобилей друг от друга немного отличаются. Этому есть и другое объяснение помимо обычных обстоятельств типа износа, разных шин и т.д., — Пежо 406 поставлялся в Россию с несколькими настройками подвески, среди которых были и «русские» версии, то есть адаптированные под наши дороги. Подвесочная адаптация не коснулось только версиям со всеми турбодизелями и топовыми бензиновыми V6. И всё просто — причина этого похоже, кроется в подвесочной адаптации популярнейших у нас версий с моторами 1.8 и 2.0! Такой заводской тюнинг свелся лишь к инсталляции более жестких пружин и амортизаторов от более тяжелых версий машин, то есть шестицилиндровых или турбодизельных!

И всё же до рестайлинга 406 не давал особых поводов для критики даже с адаптированной подвеской. Однако седан Пежо 406 2000-го модельного года служит ярким примером того, как увеличение клиренса «необдуманными», простыми средствами может негативно повлиять на ходовые качества. Эти «высокие» пружины были жестче тех, под которые рассчитана подвеска двухлитровых «четыреста шестых». Как следствие на мелких неровностях автомобиль постоянно немного потряхивает, ну а после тридцати т. км появилась раскачка вальяжного характера, которая остро ощущают пассажиры, у которых есть склонность к «морской болезни». Из-за вибрации колёс при торможении на неровной дороге вызывает слишком раннее вмешательство АБС, и в силу этого тормозной путь удлиняется. Но есть и плюсы, это, во-первых, дорожный просвет, который почти не уступает «паркетникам». Во-вторых, подвески обладает потрясающей энергоемкостью — за все три года у машины Авторевю ее ни разу до упора не пробило!

В-третьих, подвеска довольно надежна. Амортизаторы, которые фирма Пежо за редким исключением производила для 406й самостоятельно, в состоянии пройти более чем 60 т. км даже в условиях наших дорог. На самих ранних автомобилях довольно быстро из строя выходили стойки стабилизатора поперечной устойчивости передней подвески, однако на рубеже 1999 и 2000 годов они уступили место Z-образным, более надежным. К примеру, на редакционном автомобиле Пежо 406 2000-го модельного года эти стойки потребовали замену при пробеге 50 т. км. А что насчёт шарниров задних рычагов, то их необходимо менять около через 100 т. км. Правда, если машину не жалеть, этот срок можно сократить вдвое. Примерно в $95—115 обойдется замена наиболее изнашивающихся элементов — «подруливающих» рычагов.

Не обременяет поддерживание подвески в рабочем состоянии. Как результат, «четыреста шестой»за это отплатит сторицей: ведь даже подержанные машины самих ранних выпусков при исправной подвеске по сочетанию управляемости и плавности хода будут превосходить подавляющее большинство самых новейших конкурентов в этом классе, даже последующая 407 рядом не стоит, хотя и тот драйверский автомобиль!

Видео — Секонд-тест, Главная Дорога

Ну а что, если к вам попал Peugeot 406 с русской «адаптацией» подвески, то есть неудачной? Здесь поможет одно дело — можно заменить пружины на «европейские» марки Eibach, за которые просят около $220—280 за комплект. Это пружины с прогрессивной навивкой, и после их установки можно увидеть следующий результат.

Плавность хода меняется — 406 стал мягче, а постоянная мелкая тряска исчезла, плюс раскачку как рукой сняло. Перейдём к главному — управляемости, она изменилась, и характер «четыреста шестого» обрёл немецкие мотивы. Руль острее стал, реакции ещё четче, а уровень усилия на руле — выше. Правда, один минус — к сожалению, ухудшилась плавность хода при преодолении средних и крупных неровностей. И клиренс на тюнинговых пружинах сильно уменьшился — настолько, чтобы зимой это стало источником реальных проблем.

Рулевое управление Пежо 406

Все модификации без исключения оснащались гидроусилителями руля, которые до 1998 года были французского происхождения, а позже они стали немецкими, их поставляла известная фирма ZF. На французских ГУР с отдельным гидроцилиндром порой подтекает распределитель, а если появляются стуки, то это говорит об износе опорной втулки рейки. Но у этих механизмов есть плюс – они ремонтопригодны, и комплект уплотнений с пластиковой втулкой поддаются замене. Чего не скажешь о гидроусилителях ZF, здесь дела обстоят по совсем другому — если ГУР начала сильно «течь» или появился громкий «саундтрек», выражающийся в стуках, то здесь, скорее всего один исход — придется целиком менять механизм, который стоит $650—800.

Тормозная педаль на «четыреста шестой» мягкая и чувствительная по-мерседесовски. Заводские колодки отличаются тем, что тормозят хуже во влажную погоду. Но, например, с колодками ATE, которые можно «инсталлировать», работают намного стабильнее. Относительно электрооборудования, здесь 406 отличается широким разнообразием вариантов исполнения. Во время первого рестайлинга привычную для всех проводку сменили на мультиплексную шину, благодаря чему облегчается диагностика на СТО — подключение компьютерных систем к одному разъему в салоне выдаёт сервисменам всю информацию.

Даже после семи-восьми лет эксплуатации кузов Пижо 406 сохраняет отличный внешний вид в силу хорошего качества окраски и двухсторонней оцинковке. И если есть заметная ржавчина, так это последствия плохо сделанных ремонтных работ кузова. Жёсткость кузовов 406х, правда, по современным меркам уже далеко не самая высокая, поэтому посторонние шумы и поскрипывания на ходу «пластика» в салоне не редкость. Однако со временем салон не становится «громче» — уровень звукового сопровождения остаётся тем же, и если салон не был разобран для кузовного ремонта, то потрескивание даже после пробега в 100 т.

км останутся на том же уровне, что и у более свежей машины.

Итоговый вывод по эксплуатации Peugeot 406

Итак, пора подвести итог — Peugeot 406 представляет собой очень неплохой выбор среди бэушных автомобилей Дэ-класса. Пусть и его надежность не дотягивает до, столь безупречного уровня как у лучших «японцев», и всё же, достаточно высока. А что касается ходовой части Пежо 406, то оно и до сих пор одно из самых лучших в классе, даже прямые наследники 406й не смогли превзойти его возможности.

Отремонтировав переднюю подвеску и посетив ближайшую СТО, я понял, что на моем Пежо 406 ремонт задней подвески также не за горами. Привести в норму схождение не удалось. Я решил полностью перебрать заднюю подвеску. Занялся этим в максимально свободный день – чего и Вам советую. Итак, я разобрал все. Нижний, верхний, продольный рычаги, стойки стабилизатора, пружины и другие важные детали. Конечно, в ходе разбора я заметил еще несколько неполадок, которые придется исправлять: гул левого подшипника (нужна замена ступицы), поломка одного витка левой пружины (придется менять пару задних пружин). Но об этом – в следующий раз. Пока чинил машину, пару дней эксплуатировал велосипед-фикс.

Сам разбор задней подвески занял в районе шести часов, в процессе не возникало никаких серьезных проблем. Единственное, отмечу, для того, чтобы изъять болт в правом верхнем поперечном рычаге, нужно окрутить и опустить подрамник с одной стороны, будет мешать углубление под запаску.

Те детали, которые явно требовали замены (стойки стабилизатора и подруливающие тяги), я откручивал с помощью болгарки – очень экономит как время, так и силы.

Далее пришло время осмотра рычагов и сайлентблоков. В принципе, картина не была удручающей, однако я считаю, что производить замену сайлентблока только с одной стороны, неправильно – ведь если скрипит один, через пару тысяч км может заскрипеть и второй. Кроме того, у меня стояли плавающие сайлентблоки, я же решил заменить их на обыкновенные. По этой причине я поменял все сайлентблоки, а именно по пять штук с каждой стороны.

Запчасти я заказывал на Экзисте. Сайлентблоки, болты для развала, тяги развала и стойки стабилизатора приобрел качественные и оригинальные, экономить на них не советую.

Сайлентблок Sasic (его номер 5233143) я приобрел от авто Пежо 104. Четыре других сайлентблока я заказал также на Экзисте – в другие магазины их скорее всего не привозят, ведь Пежо 104 все-таки машина 1970-х годов. Четыре сайлентблока стоят в районе 30 долларов. На их замену ушло около часа времени.

Менять их легко, необходимо выбить внутреннюю втулку, разрезать внешнее кольуо из металла и с помощью тисков нужно запрессовать новенький сайлентблок, процесс повторяется ровно четыре раза. На фотографии все видно. Оставшиеся сайлентблоки мне запрессовали на станции с помощью гидравлического пресса. Естественно, мастера допустили косяк, сломав ухо алюминиевого корпуса сайлентблока продольного рычага.

Вот вам заваренный вариант уха.

По этой причине им пришлось заваривать ухо с помощью аргона, давать мне гарантии и за работу взять минимум денег.

Далее необходимо подготовиться к сборке. Все детали советую очистить щеткой из металла. Рычаги можно окрасить. Именно таким образом провел я второй день замены. Как видите, проводить на Пежо 406 ремонт задней подвески не так сложно, как кажется.

Необходимо разрезать внешнее кольцо.

Отработавший и новенький сайлентблоки.

Peugeot 406 Серебрянный ›
Бортжурнал ›
Задняя подвеска (сделано)

Сзади бренчало все что только можно. Не смог больше терпеть и появились денюжки, решился на самостоятельную замену.

Для начала проведена самостоятельная диагностика сайлентблоков, приговорил почти все
Далее заказ на екзисте

После этого я долго читал литературу, ибо не разу не разбирал заднюю подвеску ни на одной машине.
Я разобрал все за 12 часов
3 часа моральной подготовки
2 часа на запарки
1 час перекуров и раздумий о жизни
2 часа покатушки по магазинам в поиске инструмента и всякой мелочи
Так что разобрал довольно быстро))))
Оказалось что это реально с набором инструмента и в одиночку.

Приступим…
Инструмент(не считая стандартного набора):
1. Ключик накидной\рожковый на 16
2. Ключик н\р на 18
3. Ключик н\р на 21
4. Торкс Т30
5.

Снимаем обшивку багажника и откручиваем задние амортизаторы

Одной рукой держим шток, второй откручиваем гайку на 17
Попутно я заменил стойку багажника — плохо держался и частенько бил меня по затылку

Теперь багажник открывается сам

Поднимаем заднюю часть автомобиля и ставим на (в моем случае) пирамидки
Снимаем колеса
и поехалииии

Пациент

Снимаем тормозные колодки и сам суппорт, тормозная трубка мне мешалась и я ее тоже выкрутил(ключ 11)
Снимаем тормозной диск

суппорт прикручен обратно дабы он не висел на тормозной трубке, позже был снят
и колодки ручника
Далее откручиваем цапфу от рычагов — снизу болт на 21, сверху, по-моему на 18 и подставив домкрат под нижний рычаг откручиваем амортизатор

Датчики ABS я выкручивать не стал, просто отключил их от фишек
Тросики ручника тоже открутил от главного троса по середине
Далее откручиваем тягу стабилизатора, тягу доворота и еще один рычаг(не знаю как он называется)
Вытаскиваем цапфу, опуская домкрат достаем амортизатор и пружину и оцениваем износ опорных подшипников

разруха
Я очень зря не заказал втулки стабилизатора, позже заменю
Далее откручиваем рычаги

И везем их на запрессовку сайлентблоков
По 7 сайлентблоков с каждой стороны, я менял по пять

Старый сайлент и новый уже запрессован. Есть разница?
Новые запчасти. Стойки взял теже, что брал на перед KAYABA Excel-G
хотя на скрине с экзиста видно что я взял)))
Установка производится в обратном порядке

Все очень просто, единственное на чём я хочу заострить внимание, так это установка колодок ручника. Может я криворукий, но прежде чем я нашел верную последовательность я долго мучился

Итак вот мой способ(мне просто не хватало рук, вдвоём это сделать намного проще)

Садим нижнюю колодку

Цепляем к ней пружинку и устанавливаем механизм разжатия

Кладём сверху верхнюю колодку

цепляем пружинку к ней

теперь необходимо поставить ее на механизм разжатия

Для этого суём отвертку

С двух сторон поднимаем и одеваем на механизмставим регулировочный механизм и вторую пружину

победа

К сожалению можно засунуть только 20 фото, а растягивать на 2 отчета я не хотел, так что как то сжато получилось.

Я надеюсь что это кому-нибудь пригодится
Я думал все будет намного труднее
Сэкономлено 10000р (столько хотели за работу)

Всем добра!

Пежо 406 ремонт задней подвески

Вот вам заваренный вариант уха.

Необходимо разрезать внешнее кольцо.

Отработавший и новенький сайлентблоки.

Без сайлентблоков

Неплавающие

Подвеска и рулевое управление автомобиля Peugeot 406. Описание, схемы, фото

Руководства по ремонту
Руководство по ремонту Пежо 406 1996-1999 г.в.
Подвеска и рулевое управление

11.0 Подвеска и рулевое управление
Независимая передняя подвеска типа MacPherson включает цилиндрические пружины и составные телескопические амортизаторы. Стойки MacPherson крепятся к нижним поперечным рычагам подвески с помощью шаровых шарниров. На поворотных кулаках установлены подшипники колеса, тормозные суппорты и ступица. …

11.1 Технические сведения
Углы установки колес Переднее колесо: – угол схождения 0 ± 0,5 мм положительного схождения – угол развала 0° ± 30′ – продольный угол наклона поворотного шкворня 3°30′ ± 30′ – наклон пальца 11°30′ ± 30′ Заднее колесо: – схождение 1,5 ± 0,5 мм пол. ..

11.2 Поворотные кулаки
Предупреждение При установке необходимо использовать новые гайки шарового шарнира рулевой тяги, нижнего шарового шарнира и зажимной болт и гайку поворотного кулака. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите колпак ступицы колеса, извлеките R-образную скобу. 2. Удалите голов…

11.3 Замена передних подшипников ступицы
Предупреждение Двухрядный роликовый подшипник не требует никаких регулировок и имеет смазку, обеспечивающую работоспособность подшипника на весь срок службы автомобиля. При установке подшипника необходимо использовать новое стопорное кольцо. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поворотн…

11.4 Передняя стойка
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо. 2. Отсоедините электрические провода и шланги от стойки. 3. Отвинтите болты крепления и освободите подвеску установки от поворотного ку. ..

11.5 Ремонт передней стойки
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите переднюю стойку из автомобиля и очистите от грязи. Используя специальное приспособление, сожмите пружину так, чтобы разгрузилась ее верхняя чашка. Предупреждение При использовании специального приспособления для сжатия пружин следите, чтобы витк…

11.6 Нижний рычаг передней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо. 2. Отвинтите гайку и извлеките нижний шаровой шарнир из нижнего рычага. 3. Отвинтите шарнирный болт крепления (указан стрелкой) передней ч…

11.7 Нижний шаровой шарнир передней подвески
Предупреждение Для установки нижнего шарового шарнира передней подвески необходим специальный инструмент Peugeot 0615J. При отсутствии этого инструмента замену нижнего шарового шарнира производите на станции ТО. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поворотный кулак и ступицу с …

11.8 Стабилизатор поперечной устойчивости передней подвески
Предупреждение Для крепления кулисы стабилизатора необходимо использовать новые гайки. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса. 2. Отвинтите гайки крепления левой и правой кулис к стабилизатору…

11.9 Кулиса стабилизатора поперечной устойчивости передней подвески
Предупреждение При установке кулисы необходимо использовать новые гайки крепления. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса. …

11.10 Нижняя рама передней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса. 2. Снимите кулисы стабилизатора поперечной устойчивости. 3. Отвинтите гайку и болт крепления задней подвески двигателя и коробки передач. Отвинтите гайку и б…

11.11 Ступица заднего колеса
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите задний тормозной барабан. 2. С помощью рычага снимите защитный колпачок центральной части ступицы заднего колеса. 3. Используя молоток и пробойник, отогните фиксирующий буртик на гайке крепления ступицы заднего колеса. 4. Отвинтите…

11.12 Замена подшипников задней ступицы
Подшипник задней ступицы является неотъемлемой частью ступицы и отдельно не поставляется. Для замены подшипника необходимо заменить ступицу в сборе. Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчаст…

11.13 Амортизатор задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. На моделях седан (Saloon) снимите обивку багажного отделения, для чего с помощью рычага извлеките центральную часть пистона и отверните отделку багажного отделения для доступа к верхнему креплению амортизатора (стрелкой указана гайка верхнего креплени…

11.14 Цилиндрическая пружина задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо. 2. Установите под наружный конец заднего нижнего рычага домкрат и приподнимите рычаг настолько, чтобы пружина была слегка сжата. 3. Отвинтите …

11.15 Цапфа ступицы задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо. 2. На автомобилях с ABS отвинтите болт крепления датчика, установленного на колесе, и извлеките его из цапфы. 3. Снимите заднюю ступицу колеса. …

11.16 Нижний рычаг задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите цилиндрическую пружину подвески. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Полностью очистите нижний рычаг и область около установки рычага от грязи и антикоррозионного покрытия. 2. Проверьте рычаг на наличие трещин, деформации или других признако…

11.17 Верхний рычаг задней подвески
Снятие нижней рамы Внутренний шарнирный болт верхнего правого рычага указан стрелкой. ПРАВЫЙ РЫЧАГ Снятие Для снятия внутреннего шарнирного болта верхнего правого рычага необходимо полностьюопустить заднюю подвеску и нижнюю раму (см. рис. Снятиенижней рамы). Это необходимо выполнят…

11.18 Направляющий рычаг задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо. 2. Установите домкрат под наружный конец нижнего рычага и поднимите его настолько, чтобы пружина подвески слегка сжалась. 3. Отвинтите гайку и…

11.19 Тяга задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо. 2. Установите домкрат под наружный конец нижнего рычага и поднимите его настолько, чтобы пружина слегка сжалась. 3. Нанесите метки совмещения меж…

11.20 Стабилизатор поперечной устойчивости задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите задние колеса. 2. Отвинтите гайки и снимите кулисы с концов стабилизатора. 3. Нанесите метки совмещения между втулками установки и стабилизатором. 4. Отвинтите гайки (…

11.21 Кулиса стабилизатора поперечной устойчивости задней подвески
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо. 2. Отвинтите гайки, крепящие кулису к стабилизатору и цапфе. Удалите кулису из-под автомобиля. 3. Проверьте состояние кулисы и при наличии повреж. ..

11.22 Рулевое колесо
Предупреждение На автомобилях, оборудованных подушкой безопасности со стороны водителя, имеется слово AIRBAG, отпечатанное на колодке рулевого колеса. МОДЕЛИ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите передние колеса для движения прямо вперед. 2. Испо…

11.23 Рулевая колонка
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите отрицательную клемму с аккумулятора. 2. Снимите рулевое колесо. На автомобилях с подушкой безопасности снимите контакт с верхней части рулевой колонки. 3. На всех моделях снимите выключатель с верхней части рулевой колонки. 4. Откройте…

11.24 Промежуточный вал рулевой колонки
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите рулевую колонку. 2. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. 3. Нанесите метки совмещения на промежуточный вал и шестерню рулевого механизма. Отвинтите зажимную гайку и болт крепления промежуточного вала. При уста…

11.25 Замок зажигания
КОНТАКТНАЯ ГРУППА ЗАМКА ЗАЖИГАНИЯ Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите отрицательную клемму с аккумулятора. 2. Откройте крышку ключевой колодки и отсоедините электрический разъем. Поверните на 90° зажим и снимите крышку коробки с плавкими предохранителями. Отвинтите винты крепл…

11.26 Рулевой механизм
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса. 2. Снимите трос и тепловой экран с верхней части рулевого механизма. При наличии, освободите скобу крепления и отсоедините электрический разъем от корпуса шес…

11.27 Замена защитных чехлов рулевого механизма
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите шаровой шарнир рулевой тяги. 2. Отметьте расположение защитного чехла на рулевой тяге. Освободите хомуты и сдвиньте защитный чехол с картера рулевого механизма к концу рулевой тяги. 3. Очистите рулевую тягу и картер рулевого механизма от следов ко. ..

11.28 Удаление воздуха из системы рулевого управления с усилителем
Удаление воздуха из системы необходимо производить после рассоединения гидравлическихэлементов системы. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку заливной горловины бачка и проверьте уровень жидкости. 2. При неработающем двигателе медленно несколько раз поверните рулевое колесо от у…

11.29 Насос усилителя рулевого управления
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабьте натяжение приводного ремня и снимите ремень со шкива насоса. Насос усилителя рулевого управления расположен выше или ниже генератора переменного тока, в зависимости от типа двигателя. Если насос расположен под генератором, доступ к нему наибол…

11.30 Шаровой шарнир рулевой тяги
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо. 2. Используя чертилку, отметьте положение шарового шарнира на рулевой тяге. 3. Зафиксируйте рулевую тягу и отвинтите контргайку шарового ша…

11.31 Рулевая тяга
Предупреждение Для снятия внутреннего шарового шарнира рулевой тяги с зубчатой рейки необходимо применение специального гаечного ключа Peugeot №0707. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите шаровой шарнир рулевой тяги. 2. Ослабьте хомуты и снимите защитный чехол рулевого механиз…

11.32 Углы установки колес
Регулировка колеса за счет ослабления и поворота внутреннего шарнирного болта Углы установки колес в значительной мере влияют на устойчивость автомобиля, износшин и расход топлива. Различают следующие углы установки колес. РАЗВАЛ Развал – это наклон колеса в вертикальной плоск…

↓ Комментарии ↓

1. Инструкция по эксплуатации
1.0 Инструкция по эксплуатации 1.1. Если двигатель не запускается и не работает стартер

2. Техническое обслуживание
2. 0 Техническое обслуживание 2.1. Периодичность обслуживания 2.2. Дизельные модели

3. Двигатель
3.0 Двигатель 3.1. Технические сведения 3.2. Дизельные двигатели 3.3. Ремонт двигателя

4. Системы охлаждения, отопления
4.0 Системы охлаждения, отопления 4.1 Технические сведения 4.2 Соединение шлангов системы охлаждения 4.3 Радиатор 4.4 Термостат 4.5 Электрический вентилятор 4.6 Термодатчики 4.7 Датчик лампы превышения температуры охлаждающей жидкости 4.8 Водяной насос 4.9 Система обогрева и вентиляции 4.10 Элементы системы отопления 4.11 Системы кондиционирования воздуха

5. Топливная система
5.0 Топливная система 5.1. Технические сведения 5.2. Топливная система дизельных двигателей

6. Система зажигания
6.0 Система зажигания 6.1. Аккумулятор 6.2. Система зажигания (бензиновые двигатели) 6.3. Система предпускового подогрева (дизельные двигатели)

7. Сцепление
7.0 Сцепление 7.1 Технические сведения 7. 2 Трос сцепления 7.3 Педаль сцепления 7.4 Гидравлическая система управления сцеплением 7.5 Ведущий узел сцепления 7.6 Механизм выключения сцепления

8. Коробки передач
8.0 Коробки передач 8.1. Технические сведения 8.2. Автоматическая коробка передач

9. Приводные валы
9.0 Приводные валы 9.1 Технические сведения 9.2 Снятие и установка приводных валов 9.3 Замена чехлов шарниров равных угловых скоростей 9.4 Замена промежуточного подшипника правого приводного вала

10. Тормозная система
10.0 Тормозная система 10.1 Технические сведения 10.2 Прокачка гидравлической тормозной системы 10.3 Тормозные трубопроводы и шланги 10.4 Замена передних тормозных колодок 10.5 Замена задних тормозных колодок 10.6 Замена задних тормозных колодок на барабанных тормозах 10.7 Передний тормозной диск 10.8 Задний тормозной диск 10.9 Задний тормозной барабан 10.10 Суппорт переднего тормоза 10.11 Суппорт заднего колеса 10.12 Задний тормозной цилиндр 10.13 Главный тормозной цилиндр 10. 14 Педаль тормоза 10.15 Вакуумный усилитель тормозов 10.16 Односторонний клапан вакуумного усилителя тормозов 10.17 Регулировка ручного тормоза 10.18 Рычаг ручного тормоза 10.19 Трос ручного тормоза 10.20 Тормозные колодки ручного тормоза (модели с дисковыми тормозами) 10.21 Клапан регулировки давления в тормозной системе 10.22 Выключатель стоп-сигнала 10.23 Антиблокировочная система тормозов (ABS) 10.24 Вакуумный насос (автомобили с дизельным двигателем) 10.25 Проверка вакуумного насоса на автомобилях с дизельными двигателями

11. Подвеска и рулевое управление
11.0 Подвеска и рулевое управление 11.1 Технические сведения 11.2 Поворотные кулаки 11.3 Замена передних подшипников ступицы 11.4 Передняя стойка 11.5 Ремонт передней стойки 11.6 Нижний рычаг передней подвески 11.7 Нижний шаровой шарнир передней подвески 11.8 Стабилизатор поперечной устойчивости передней подвески 11.9 Кулиса стабилизатора поперечной устойчивости передней подвески 11.10 Нижняя рама передней подвески 11. 11 Ступица заднего колеса 11.12 Замена подшипников задней ступицы 11.13 Амортизатор задней подвески 11.14 Цилиндрическая пружина задней подвески 11.15 Цапфа ступицы задней подвески 11.16 Нижний рычаг задней подвески 11.17 Верхний рычаг задней подвески 11.18 Направляющий рычаг задней подвески 11.19 Тяга задней подвески 11.20 Стабилизатор поперечной устойчивости задней подвески 11.21 Кулиса стабилизатора поперечной устойчивости задней подвески 11.22 Рулевое колесо 11.23 Рулевая колонка 11.24 Промежуточный вал рулевой колонки 11.25 Замок зажигания 11.26 Рулевой механизм 11.27 Замена защитных чехлов рулевого механизма 11.28 Удаление воздуха из системы рулевого управления с усилителем 11.29 Насос усилителя рулевого управления 11.30 Шаровой шарнир рулевой тяги 11.31 Рулевая тяга 11.32 Углы установки колес

12. Кузов
12.0 Кузов 12.2 Уход за кузовом 12.3 Уход за обивкой и ковриками 12.4 Ремонт незначительных повреждений кузова 12.5 Ремонт сильных повреждений кузова 12.6 Передний бампер 12. 7 Задний бампер 12.8 Капот 12.9 Трос замка капота 12.10 Замок капота 12.11 Двери 12.12 Обивка двери 12.13 Замок и ручки открытия двери 12.14 Стекла дверей 12.15 Крышка багажника 12.16 Замок багажника 12.17 Задняя дверь 12.18 Замок задней двери 12.19 Система центральной блокировки 12.20 Электрические стеклоподъемники 12.21 Внешние зеркала заднего вида 12.22 Лобовое и заднее стекла 12.23 Люк 12.24 Накладки и эмблемы 12.25 Сиденья 12.26 Механизм натяжения ремня безопасности переднего сиденья 12.27 Ремни безопасности 12.28 Отделка салона 12.29 Центральная консоль 12.30 Панель приборов

13. Электрооборудование
13.0 Электрооборудование 13.1 Технические сведения 13.2 Обнаружение незамкнутой цепи 13.3 Предохранители и реле 13.4 Выключатели 13.5 Лампочки внешнего освещения 13.6 Лампы освещения салона 13.7 Устройства внешнего освещения 13.8 Регулировка света фар 13.9 Комбинация приборов 13.10 Многофункциональный дисплей 13.11 Прикуриватель 13.12 Часы 13.13 Звуковой сигнал 13.14 Рычаг стеклоочистителя 13. 15 Двигатель стеклоочистителя и тяги 13.16 Задний стеклоочиститель 13.17 Стеклоомыватель 13.18 Автомобильная магнитола 13.19 Колонки (динамики) 13.20 Антенна 13.21 Система управления круиз-контроля 13.22 Противоугонная система и иммобилайзер двигателя 13.23 Электрические агрегаты переднего сидения 13.24 Подушка безопасности 13.25 Элементы подушки безопасности 13.26. Электрические схемы

14. Основные неисправности
14.0 Основные неисправности 14.2 Система охлаждения 14.3 Топливная система и система выпуска отработанных газов 14.4 Сцепление 14.5 Механическая коробка передач 14.6 Автоматическая коробка передач 14.7 Приводные валы 14.8 Тормозная система 14.9 Подвеска и рулевое управление

Верхний рычаг задней подвески Peugeot 406

Руководства по ремонту
Руководство по ремонту Пежо 406 1996-1999 г.в.
Верхний рычаг задней подвески

11.17. Верхний рычаг задней подвески

Снятие нижней рамы

Внутренний шарнирный болт верхнего правого рычага указан стрелкой.

ПРАВЫЙ РЫЧАГ

Снятие

Для снятия внутреннего шарнирного болта верхнего правого рычага необходимо полностьюопустить заднюю подвеску и нижнюю раму (см. рис. Снятиенижней рамы). Это необходимо выполнять на станции ТО.
ЛЕВЫЙ РЫЧАГ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Установите домкрат под наружный конец нижнего рычага и поднимите домкрат настолько, чтобы пружина была слегка сжата.
3. Отвинтите гайки, извлеките внутренние шарнирные болты.
4. Отвинтите гайки, извлеките внешние шарнирные болты и извлеките рычаг из-под автомобиля, освобождая его при этом от крепления троса ручного тормоза.
5. Очистите рычаг от грязи и антикоррозионного покрытия и проверьте его состояние.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте шарнирные болты смазкой Molykote G Rapide Plus.
2. Установите рычаг на место, вставьте шарнирные болты и навинтите на них гайки, не затягивая окончательно.
3. Установите колесо и опустите автомобиль. Покачайте автомобиль, чтобы все элементы подвески встали на свои места. Затяните гайки крепления верхних шарнирных болтов требуемым моментом.
Скачать информацию со страницы
↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.
1. Инструкция по эксплуатации
1.0 Инструкция по эксплуатации 1.1. Если двигатель не запускается и не работает стартер
2. Техническое обслуживание
2.0 Техническое обслуживание 2.1. Периодичность обслуживания 2.2. Дизельные модели
3. Двигатель
3.0 Двигатель 3.1. Технические сведения 3.2. Дизельные двигатели 3.3. Ремонт двигателя
4. Системы охлаждения, отопления
4.0 Системы охлаждения, отопления 4.1 Технические сведения 4.2 Соединение шлангов системы охлаждения 4.3 Радиатор 4.4 Термостат 4.5 Электрический вентилятор 4.6 Термодатчики 4.7 Датчик лампы превышения температуры охлаждающей жидкости 4.8 Водяной насос 4.9 Система обогрева и вентиляции 4.10 Элементы системы отопления 4.11 Системы кондиционирования воздуха
5. Топливная система
5.0 Топливная система 5.1. Технические сведения 5.2. Топливная система дизельных двигателей
6. Система зажигания
6.0 Система зажигания 6. 1. Аккумулятор 6.2. Система зажигания (бензиновые двигатели) 6.3. Система предпускового подогрева (дизельные двигатели)
7. Сцепление
7.0 Сцепление 7.1 Технические сведения 7.2 Трос сцепления 7.3 Педаль сцепления 7.4 Гидравлическая система управления сцеплением 7.5 Ведущий узел сцепления 7.6 Механизм выключения сцепления
8. Коробки передач
8.0 Коробки передач 8.1. Технические сведения 8.2. Автоматическая коробка передач
9. Приводные валы
9.0 Приводные валы 9.1 Технические сведения 9.2 Снятие и установка приводных валов 9.3 Замена чехлов шарниров равных угловых скоростей 9.4 Замена промежуточного подшипника правого приводного вала
10. Тормозная система
10.0 Тормозная система 10.1 Технические сведения 10.2 Прокачка гидравлической тормозной системы 10.3 Тормозные трубопроводы и шланги 10.4 Замена передних тормозных колодок 10.5 Замена задних тормозных колодок 10.6 Замена задних тормозных колодок на барабанных тормозах 10. 7 Передний тормозной диск 10.8 Задний тормозной диск 10.9 Задний тормозной барабан 10.10 Суппорт переднего тормоза 10.11 Суппорт заднего колеса 10.12 Задний тормозной цилиндр 10.13 Главный тормозной цилиндр 10.14 Педаль тормоза 10.15 Вакуумный усилитель тормозов 10.16 Односторонний клапан вакуумного усилителя тормозов 10.17 Регулировка ручного тормоза 10.18 Рычаг ручного тормоза 10.19 Трос ручного тормоза 10.20 Тормозные колодки ручного тормоза (модели с дисковыми тормозами) 10.21 Клапан регулировки давления в тормозной системе 10.22 Выключатель стоп-сигнала 10.23 Антиблокировочная система тормозов (ABS) 10.24 Вакуумный насос (автомобили с дизельным двигателем) 10.25 Проверка вакуумного насоса на автомобилях с дизельными двигателями
11. Подвеска и рулевое управление
11.0 Подвеска и рулевое управление 11.1 Технические сведения 11.2 Поворотные кулаки 11.3 Замена передних подшипников ступицы 11.4 Передняя стойка 11.5 Ремонт передней стойки 11.6 Нижний рычаг передней подвески 11. 7 Нижний шаровой шарнир передней подвески 11.8 Стабилизатор поперечной устойчивости передней подвески 11.9 Кулиса стабилизатора поперечной устойчивости передней подвески 11.10 Нижняя рама передней подвески 11.11 Ступица заднего колеса 11.12 Замена подшипников задней ступицы 11.13 Амортизатор задней подвески 11.14 Цилиндрическая пружина задней подвески 11.15 Цапфа ступицы задней подвески 11.16 Нижний рычаг задней подвески 11.17 Верхний рычаг задней подвески 11.18 Направляющий рычаг задней подвески 11.19 Тяга задней подвески 11.20 Стабилизатор поперечной устойчивости задней подвески 11.21 Кулиса стабилизатора поперечной устойчивости задней подвески 11.22 Рулевое колесо 11.23 Рулевая колонка 11.24 Промежуточный вал рулевой колонки 11.25 Замок зажигания 11.26 Рулевой механизм 11.27 Замена защитных чехлов рулевого механизма 11.28 Удаление воздуха из системы рулевого управления с усилителем 11.29 Насос усилителя рулевого управления 11.30 Шаровой шарнир рулевой тяги 11.31 Рулевая тяга 11.32 Углы установки колес
12. Кузов
12.0 Кузов 12.2 Уход за кузовом 12.3 Уход за обивкой и ковриками 12.4 Ремонт незначительных повреждений кузова 12.5 Ремонт сильных повреждений кузова 12.6 Передний бампер 12.7 Задний бампер 12.8 Капот 12.9 Трос замка капота 12.10 Замок капота 12.11 Двери 12.12 Обивка двери 12.13 Замок и ручки открытия двери 12.14 Стекла дверей 12.15 Крышка багажника 12.16 Замок багажника 12.17 Задняя дверь 12.18 Замок задней двери 12.19 Система центральной блокировки 12.20 Электрические стеклоподъемники 12.21 Внешние зеркала заднего вида 12.22 Лобовое и заднее стекла 12.23 Люк 12.24 Накладки и эмблемы 12.25 Сиденья 12.26 Механизм натяжения ремня безопасности переднего сиденья 12.27 Ремни безопасности 12.28 Отделка салона 12.29 Центральная консоль 12.30 Панель приборов
13. Электрооборудование
13.0 Электрооборудование 13.1 Технические сведения 13.2 Обнаружение незамкнутой цепи 13.3 Предохранители и реле 13.4 Выключатели 13.5 Лампочки внешнего освещения 13.6 Лампы освещения салона 13. 7 Устройства внешнего освещения 13.8 Регулировка света фар 13.9 Комбинация приборов 13.10 Многофункциональный дисплей 13.11 Прикуриватель 13.12 Часы 13.13 Звуковой сигнал 13.14 Рычаг стеклоочистителя 13.15 Двигатель стеклоочистителя и тяги 13.16 Задний стеклоочиститель 13.17 Стеклоомыватель 13.18 Автомобильная магнитола 13.19 Колонки (динамики) 13.20 Антенна 13.21 Система управления круиз-контроля 13.22 Противоугонная система и иммобилайзер двигателя 13.23 Электрические агрегаты переднего сидения 13.24 Подушка безопасности 13.25 Элементы подушки безопасности 13.26. Электрические схемы
14. Основные неисправности
14.0 Основные неисправности 14.2 Система охлаждения 14.3 Топливная система и система выпуска отработанных газов 14.4 Сцепление 14.5 Механическая коробка передач 14.6 Автоматическая коробка передач 14.7 Приводные валы 14.8 Тормозная система 14.9 Подвеска и рулевое управление
Эксплуатация Peugeot 406. Недостатки подвески, ходовой, рулевого Пежо 406
Эксплуатация Peugeot 406. Недостатки подвески, ходовой, рулевого Пежо 406
В рамках второй части статьи про эксплуатацию Peugeot 406, мы рассмотрим и опишем основные проблемы, недоработки и недостатки по подвеске, ходовой части, рулевого управления, основывая на информации из общестатистической практики использования данного авто.
Подвеска Пежо 406
Следует отметить первоклассную подвеску. Хотя на первый взгляд здесь конструктивно ничего феноменального — стойки McPherson спереди, многорычажная подвеска сзади, как и у многих «переднеприводников» почти всех времён. Однако насколько согласованы между собой их характеристики, работа – просто класс!
Поклонники 406х помнят, первые «четыреста шестые» первых партий отличались тем, что их задняя подвеска чересчур активно «подруливала», ввинчиваясь в поворот. Стоило ногу поднять с педали газа даже в не самом быстром повороте, и плавно начинал развиваться небольшой занос. Если водители были неподготовленными людьми, то порой терялись, и ничего не предпринимая для коррекции заноса, попадали в аварии. В связи с этим, уже в конце 1996 года спецы Пежо пересмотрели эластокинематику задней подвески и «задушили» её, тем, что внедрили более жесткие шарниры в задние рычаги. Также возросла и надежность, так как шарниры рычагов автомобилей самых ранних годов выпуска могли потребовать замены даже не пройдя 30-35 т км. И всё же, это была временная мера.
И наконец, окончательно на «безопасную» заднюю подвеску в Пежо перешли во время первого рестайлинга — в начале 1999 года. Задняя подвеска потерпела куда более серьёзные изменения – её рычаги стали конструктивно иными, а обычные «просто гидравлические» двухтрубные амортизаторы уступили своё место газонаполненным «двухтрубникам». Помимо этого, у пострестайлинговых машин передняя подвеска имеет иную конструкцию поворотных кулаков и стоек — с деталями самых первых машин они не взаимозаменяемы.
Ныне «оригинальный» Peugeot 406 с данными суперспортивными «мягкими» шарнирами найти практически невозможно — во всяком случае, на тех «406х» с большими пробегами, на которых удавалось прокатиться, уже произвели замену рычагов. И все же, как нам показалось, эти машины самых дорестайлинговых версий всё равно сохранили огромную часть тех первоначальных драйверских качеств и обаяния, которые Пежо 406 во время рестайлинга немного утратил. У них усилие на руле чуть выше, чем на поздних машинах, плавность хода чуток получше, а реакции на повороты руля просто безупречны…
Перейдём к интересным особенностям подвески для разных стран. Например, ходовые качества всех автомобилей друг от друга немного отличаются. Этому есть и другое объяснение помимо обычных обстоятельств типа износа, разных шин и т.д., — Пежо 406 поставлялся в Россию с несколькими настройками подвески, среди которых были и «русские» версии, то есть адаптированные под наши дороги. Подвесочная адаптация не коснулось только версиям со всеми турбодизелями и топовыми бензиновыми V6. И всё просто — причина этого похоже, кроется в подвесочной адаптации популярнейших у нас версий с моторами 1.8 и 2.0! Такой заводской тюнинг свелся лишь к инсталляции более жестких пружин и амортизаторов от более тяжелых версий машин, то есть шестицилиндровых или турбодизельных!
И всё же до рестайлинга 406 не давал особых поводов для критики даже с адаптированной подвеской. Однако седан Пежо 406 2000-го модельного года служит ярким примером того, как увеличение клиренса «необдуманными», простыми средствами может негативно повлиять на ходовые качества. Эти «высокие» пружины были жестче тех, под которые рассчитана подвеска двухлитровых «четыреста шестых». Как следствие на мелких неровностях автомобиль постоянно немного потряхивает, ну а после тридцати т. км появилась раскачка вальяжного характера, которая остро ощущают пассажиры, у которых есть склонность к «морской болезни». Из-за вибрации колёс при торможении на неровной дороге вызывает слишком раннее вмешательство АБС, и в силу этого тормозной путь удлиняется. Но есть и плюсы, это, во-первых, дорожный просвет, который почти не уступает «паркетникам». Во-вторых, подвески обладает потрясающей энергоемкостью — за все три года у машины Авторевю ее ни разу до упора не пробило!
В-третьих, подвеска довольно надежна. Амортизаторы, которые фирма Пежо за редким исключением производила для 406й самостоятельно, в состоянии пройти более чем 60 т. км даже в условиях наших дорог. На самих ранних автомобилях довольно быстро из строя выходили стойки стабилизатора поперечной устойчивости передней подвески, однако на рубеже 1999 и 2000 годов они уступили место Z-образным, более надежным. К примеру, на редакционном автомобиле Пежо 406 2000-го модельного года эти стойки потребовали замену при пробеге 50 т. км. А что насчёт шарниров задних рычагов, то их необходимо менять около через 100 т. км. Правда, если машину не жалеть, этот срок можно сократить вдвое. Примерно в $95—115 обойдется замена наиболее изнашивающихся элементов — «подруливающих» рычагов.
Не обременяет поддерживание подвески в рабочем состоянии. Как результат, «четыреста шестой»за это отплатит сторицей: ведь даже подержанные машины самих ранних выпусков при исправной подвеске по сочетанию управляемости и плавности хода будут превосходить подавляющее большинство самых новейших конкурентов в этом классе, даже последующая 407 рядом не стоит, хотя и тот драйверский автомобиль!
Видео — Секонд-тест, Главная Дорога
Ну а что, если к вам попал Peugeot 406 с русской «адаптацией» подвески, то есть неудачной? Здесь поможет одно дело — можно заменить пружины на «европейские» марки Eibach, за которые просят около $220—280 за комплект. Это пружины с прогрессивной навивкой, и после их установки можно увидеть следующий результат. Плавность хода меняется — 406 стал мягче, а постоянная мелкая тряска исчезла, плюс раскачку как рукой сняло. Перейдём к главному — управляемости, она изменилась, и характер «четыреста шестого» обрёл немецкие мотивы. Руль острее стал, реакции ещё четче, а уровень усилия на руле — выше. Правда, один минус — к сожалению, ухудшилась плавность хода при преодолении средних и крупных неровностей. И клиренс на тюнинговых пружинах сильно уменьшился — настолько, чтобы зимой это стало источником реальных проблем.
Рулевое управление Пежо 406
Все модификации без исключения оснащались гидроусилителями руля, которые до 1998 года были французского происхождения, а позже они стали немецкими, их поставляла известная фирма ZF. На французских ГУР с отдельным гидроцилиндром порой подтекает распределитель, а если появляются стуки, то это говорит об износе опорной втулки рейки. Но у этих механизмов есть плюс – они ремонтопригодны, и комплект уплотнений с пластиковой втулкой поддаются замене. Чего не скажешь о гидроусилителях ZF, здесь дела обстоят по совсем другому — если ГУР начала сильно «течь» или появился громкий «саундтрек», выражающийся в стуках, то здесь, скорее всего один исход — придется целиком менять механизм, который стоит $650—800.
Тормозная педаль на «четыреста шестой» мягкая и чувствительная по-мерседесовски. Заводские колодки отличаются тем, что тормозят хуже во влажную погоду. Но, например, с колодками ATE, которые можно «инсталлировать», работают намного стабильнее. Относительно электрооборудования, здесь 406 отличается широким разнообразием вариантов исполнения. Во время первого рестайлинга привычную для всех проводку сменили на мультиплексную шину, благодаря чему облегчается диагностика на СТО — подключение компьютерных систем к одному разъему в салоне выдаёт сервисменам всю информацию.
Даже после семи-восьми лет эксплуатации кузов Пижо 406 сохраняет отличный внешний вид в силу хорошего качества окраски и двухсторонней оцинковке. И если есть заметная ржавчина, так это последствия плохо сделанных ремонтных работ кузова. Жёсткость кузовов 406х, правда, по современным меркам уже далеко не самая высокая, поэтому посторонние шумы и поскрипывания на ходу «пластика» в салоне не редкость. Однако со временем салон не становится «громче» — уровень звукового сопровождения остаётся тем же, и если салон не был разобран для кузовного ремонта, то потрескивание даже после пробега в 100 т. км останутся на том же уровне, что и у более свежей машины.
Итоговый вывод по эксплуатации Peugeot 406
Итак, пора подвести итог — Peugeot 406 представляет собой очень неплохой выбор среди бэушных автомобилей Дэ-класса. Пусть и его надежность не дотягивает до, столь безупречного уровня как у лучших «японцев», и всё же, достаточно высока. А что касается ходовой части Пежо 406, то оно и до сих пор одно из самых лучших в классе, даже прямые наследники 406й не смогли превзойти его возможности.
< Назад
Вперёд >
Схема задний подвески Пежо 406
Большой ремонт задней подвески
<noscript><img src='/800/600/https/peugeot-club.by/uploads/monthly_05_2012/post-8843-0-44371200-1338405853.jpg' /></noscript> youtube.com/embed/YOqO_45ZwVc» frameborder=»0″ allowfullscreen=»»>
Peugeot 406 — Замена задних стоек стабилизатора
Диагностика подвески Пежо 406 1.8 16V 1995г. Пежо из фильма ТАКСИ
Что еще может стучать в задней подвеске Peugeot 406
Пежо 406 замена сайлентблоков заднего подрамника
Замена ОПОРНЫХ ПОДШИПНИКОВ peugeot 406
Peugeot 406, замена задних развальных тяг (тяг доворота) — How to change rods
<noscript><img src='/800/600/https/a.d-cd.net/57a824cs-960.jpg' /></noscript> youtube.com/embed/Pp5NFwYAIDo» frameborder=»0″ allowfullscreen=»»>
405 задняя балка сборка
Замена задних амортизаторов на Peugeot 406
Ситроен С5 замена подшипников задних рычагов своими руками
Также смотрите:
Опель изитроник как прокачать сцепление

Как прокачать тормоза Тойота карина

Размеры Nissan x trail t31

Дизельный двигатель комон рейл Фольксваген пассат б6

Сколько топливных фильтров на Hyundai Solaris

Хендай i30 на 17 дисках

Радиатор БМВ х5 е53 номер

Прямоток на Honda cbr 929

Замена стекла на противотуманной фаре Субару Форестер

Ниссан санни в15 задние фонари

Как поменять приводной ремень на Ниссан ноут

Уплотнитель заднего бампера BMW E34

Ветровики на авто Форд Фокус 2

Эрик давыдыч и Форд за ним

Недостатки Хендай санта фе дизель

Главная » Видео » Схема задний подвески Пежо 406
Peugeot 406 Руководства по ремонту и обслуживанию (54 PDF
Найти руководство по ремонту
Спросите у экспертов
Блог по ремонту автомобилей
О нас
Выберите Выберите производителя
AC
Abarth
Acura
Aixam
Альфа-Ромео
Альпина
Альпийский
Аро
Artega
Азия
Азия Моторс
Aston Martin
Audi
Остин
Остин Хили
BAIC
BAIC Huansu
PEUGEOT 406 — ТИП ДВИГАТЕЛЯ: RGX (XU10J2CTE) — BOSCH MULTIPOINT INJECTION MP3. 2F
ТИП ДВИГАТЕЛЯ: RGX (XU10J2CTE)
МНОГОТОЧЕЧНЫЙ ВПРЫСК BOSCH MP3.2F
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЗАЖИГАНИЯ ВПРЫСКА:
1 — НАИМЕНОВАНИЕ ЧАСТЕЙ:
B001 мостовой блок.
BB00 аккумулятор.
Блок предохранителей BF00 (салон).
Блок предохранителей BF01.
Блок предохранителей BMF1 maxi.
CA00 Выключатель зажигания.
Диагностический разъем C001.
V1300 Контрольная лампа проверки системы впрыска.
4 панель приборов.
1105 Модуль усилителя зажигания.
1120 датчик детонации.
1135 катушка зажигания.
1203 инерционный выключатель.
1215 Электромагнитный клапан продувки адсорбера.
1220 термистор охлаждающей жидкости.
1233 Электромагнитный клапан регулирования давления турбокомпрессора.
1239 Электромагнитный клапан регулировки холостого хода.
1240 Термистор впускного воздуха.
1270 резистор обогрева корпуса дроссельной заслонки.
1273 Резистор повторного нагрева масляного сапуна.
1304 двойное многофункциональное реле впрыска.
1313 Датчик оборотов двигателя.
1316 Датчик положения дроссельной заслонки.
1320 блок управления впрыском зажигания.
1331 форсунка цилиндра № 1.
1332 форсунка цилиндра № 2.
1333 инжектор № цилиндра. 3.
1334 форсунка № цилиндра. 4. Датчик кислорода
1350.
1620 Датчик скорости автомобиля.
1625 Модуль интерфейса скорости автомобиля.
3050 реостат освещения.
4000 централизованный электронный блок панели приборов.
4210 тахометр.
4315 указатель уровня топлива (трансмиттер).
4630 электрический спидометр.
7210 бортовой компьютер.
8000 Выключатель кондиционера (согласно спецификации).
8020 компрессор кондиционера (согласно спецификации).
8080 ЭБУ кондиционера (согласно спецификации).
8200 кодированная клавиатура антизапуска.
2 — ЖГУТ ПРОВОДОВ:
10 ПР: жгут основной.
20 ТО: жгут двигателя.
46 HAB: ремни безопасности салона.
50 P / B: фасция.
59 CLM: жгут системы кондиционирования.
3 — ЦВЕТОВЫЕ КОДЫ:
: белый.
BE: синий.
BG: бежевый.
GR: серый.
JN: желтый.
MR: коричневый.
NR: черный.
RG: красный.
RS: розовый.
VE: зеленый.
VI: лиловый.
4 — СХЕМА:
5 — ЭЛЕКТРИЧЕСКАЯ СХЕМА:
6 — СХЕМА УСТАНОВКИ:
КОМПОНЕНТЫ ДЛЯ УСТАНОВКИ ПОД КРЫШКОЙ:

19.03.2000
2000 Peugeot 406 Coupe (8) 3.0 V6 (207 CP)
Motor Urban — Consumul14 9014 9014 9014 9014 9014 9014 9014 9014 902 0-60 миль / ч (Автоматические расчеты.net) petere 9014 de2 9014 9015 9014 9014 9014 задняя подвеска multiate brate si pargii 9036 fiabilité 406 appuyées sur les 365 avis p ostés par les internautes.
(Ces données sont issues des 365 avis 406 postés toutes motorisations condondues)
Petit extrait des données 2018 (CT passés en 2017, année complete) des contre visites14 issues 406 l’organisme UTAC — OTC . Plus de chiffres et de détails на официальном сайте OTC.
L’Organisme Technique Central — это организация, зависящая от французского министра транспорта, но не перебирает информацию о парке автомобилей и контроле над функциями центров контроля за рутьем и гомогенизией властей.
Les pourcentages affichs affichs contre-visite. Les donnes sont en VERT quand l’auto a des rsultats suprieurs la moyenne des autos du mme ge, et en ROUGE quand elle fait moins bien. Источник ЮТАК — внебиржевой.
Prix pices dtach. : 5 aiment 7 n’aiment pas
Прибытие поезда: Quelques cas de train arrire fragilis. Cependant il ne s’agit pas de remplacer cette pice coteuse puisque ce sont les petites biellettes qui prsentent une faiblesse.Le cot de la rparation et donc minore
Compte tours et compteur de vitesse: Les 2 указывает на то, что auraient care rendre l’me avant l’heure si l’on en croit vous nombreux tmoignages.
Anti dmarrage: Ce dernier peut poser problme causant l’impossibilit de dmarrer la voiture … Sans grande gravit cependant, sauf si vous aviez un rendez-vous срочно!
Ce problme fait parti de tout un lot de soucis lectroniques qui ont t dplors par les utilisateurs.
Альтернативный: Pas vraiment soumis des pannes chroniques, l’alternateur fait malgr tout Assez Parler de lui au chapitre des fiabilit de la Peugeot 406.
Частичный фильтр: Problme in the nombreux rus один из лучших дизельных автомобилей Peugeot 406.
Pompe впрыск: Cette fameuse pompe srieusement tenance subir des fuites de carburant. .. Cette dernire tant trs cher l’achat il vaut mieux bien contrler ceci avant tout achat en event.
406 1,6 90 ch (сущность)
juin 1997: compteur kilomtrique et jauge Essence dfectueux partir de 210 000 km, fuite important d’huile provant du Joint de cache culasse 215 000 km, durit de direction assiste HS 220 000 км.
560000km, annee1998: pompe a essence
406 1.8 90 ch (сущность)
шасси: Instabilite ralentit regler changement moteur pas a pas
ch: bonjour Mr, je posede une Peugeot 406, le chauffeur etait en train de roule que le moteur a begin a cree, il a gare pour, voir dans un moment il a vu de l huile coule sous le moteur et le moteur sai teint, je pourrait savoir pourquoi ya ui cette panne subite?
133.265: l Электронные проблемы с защитой от разрушения, основные проблемы, связанные с окружающей средой, плюс demarr depuit une semaine
406 1. 8 16v 115 ch (сущность)
Statistiques fiabilité 406 1.8 16v 115 appuyées sur les 34 avis postés par les internautes.
(Ces données sont issues des 34 avis 406 posté ayant tous les termes suivants dans le champs description du modèle «1.8 + 16v + 115»)
Специальная техника Peugeot 406 Coupe (8) 3.0 V6 (207 CP) 2000, 2001, 2002, 2003, 2004, 2005
Информация generale
Marcă Peugeot
Модель 406
Generație 406 Coupe (8)
Modificare0 V6 (207 CP)
Anul inceperii productiei 2000 an
Anul opririi productiei Octombrie, 2005 an
Arhitectura14 Motor14 9014 9015 9015 9015 Двигатель 9015 Двигатель 9015 9015 Двигатель Coupe
Număr de scaune 4
Număr de uşi 2
Performanță
14. 1 л / 100 км 16,68 миль на галлон США
20,03 миль на галлон Великобритании
Consumul de combustibil — за городом 7,6 л / 100 км 30,95 миль на галлон США
37,17 миль на галлон в Великобритании
Tipul de combustibil Benzină
Acceleraie 0-100 км / ч 7,8 sec
Accelera1490iex
7,4 сек
Viteza maximă 240 км / ч 149,13 миль / ч
Raport greutate / putere 7,3 кг / CP
Motorul
Putere 207 CP @ 6000 об / мин
CP / l
Cuplu 285 Нм при 3750 об / мин 210.21 фунт-фут. @ 3750 об / мин
Amplasarea motorului Faţă, Transversal
Modelul motorului ES9J4S
Volumul motorului 2946 см ³ 179,78 куб. дюйм
Цилиндрический диаметр 6
Цилиндрический диаметр в форме V
Цилиндрический диаметр 87 мм 3.43 дюйма
Cursa cilindrilor 82,6 мм 3,25 дюйма
Raport de compresie 10,9
Numărul de supape per cilindru 4
Sistemul de combustibil (Топливная система)
Capacitate baie ulei 4,75 л 5.02 квартала США | 4.18 UK qt
Adâncime de Trecere Prin vad 7,8 л 8.24 кварты США | 6,86 UK qt
Volum și greutăți
Masă proprie 1505 кг 3317,96 фунтов.
Максимальное разрешение 1935 кг 4265,94 фунтов.
Încarcatura maxima 430 кг 947. 99 фунтов.
Минимальный объем 390 л 13,77 куб. ft.
Volumul rezervorului 70 л 18,49 галлона США | 15,4 галлона Великобритании
Dimensiuni
Lungime 4615 мм 181,69 дюйма
Lăţime 1780 мм 70,08 дюйма
nălţime 1352 мм 53.23 дюйма
Расширение 2700 мм 106,3 дюйма
Ecartament faţă 1511 мм 59,49 дюйма
Ecartament spate 1525 мм 60,04 дюйма
Transmisie, frânare și Suspensie
Arhitectura sistemului de transmisie MAI выполняет roțile din faă ale vehicleului.
Tractiune Tracţiunea faţă
Numărul de viteze (cutie manuală) 5
Suspensie faţă (передняя подвеска)
Frâne faţă (Передние тормоза) disk
Frâne spate (Задние тормоза) disk
Sisteme de asisten de Tipul de virare (тип рулевого управления) cremaliere
Servodirecţie Hidraulică
Dimensiunea pneurilor 215/55 R16
Casse Moteur Boîte de vitesses Ванна EGR Катализатор Фильтр частиц
1/34 0/34 0/34 0/34 0/34
Volant Moteur Embrayage Впрыск Турбина Демпфер
0/34 1/34 2/34 0/34 0/34
Joint de Culasse Culasse Conso. Huile Распределение Альтернативный Allumage
0/34 0/34 0/34 0/34 0/34 3/34
Démarreur Echangeur / refroid. Помпе в Eau Pompe à huile Зонд / захват
1/34 0/34 0/34 0/34 2/34
Сегментация AAC Дефазер Супы Bielle Коллекционер
0/34 0/34 0/34 0/34 0/34 0/34
шасси: Boitier BSI remplac 150000
154680км, 1998 г., окончание SV: дисков на 96000км.bouton d’ouverture distance sur les cls hs donc use les serrures mais elles ont commenc mal fonctionner au bout de 6mois (150euros la cls et 250euros la serrure). petit moteur de rgulation de ralentis hs 112340 км. biellettes gauche (125300 км) и droite (129621 км) меняются по прибытии поезда. проблема с компьютером, окружающая среда 135000 км
1996: casse moteur a 200 000 km
180000: juste un Calculateur qui a cass a 170000 km
68000 км, 1997, ST: vhicule ayant trs peu roul, prcdent propritaire g (c’est mon second vhicule de «vieux»), donc lve vitre conducteur hs, silncieux hs, jauge Essence fausse, vous pouvez faire encore 200bornes quand elle affiche la rserve; резервуар на 70 литров, автономная жизнь находится в 900 км от окружающей среды.
ch: J’ai le проблема борьбы с загрязнением sur ma 406 et me voici donc cherchant sur le net pour voir si qlq1 a deja u ca et quelle solution … donc en lisant le commentaire de l’internaute qui a eu la мм выбрал sur sa 406HDI j’ai pens «bingo!» mais non vous meme n’avait jamais Trouv la solution . .. perso j’ai chang les bougies … rien, PAR CONTRE en mettant du netoyant a injecteur dans mon Plein d’essence ca s’tait arrt le temps de ce plein ci! ??? !!! et la ca возобновить…
270 000 anne 1998 berline Essence: une bobine allumage 160 000 км / сек и dmarreur 270 000
84500 км 05/2001 St 117cv: A suivre …
415 000 км 1997: Panne du capteur pression d’air l’admission — Ligne d’chappement remplace deux fois sur 100 000 км …
130000: eclairage du kilometrage hs
325000,1995, sr: bobine d’allumage, moteur de clim
144000 км 2001 МОДЕЛЬ ST: Bobines d’allumages
1
KMS DE 2003: форсунок заменяют на 160000 км, вращаются по направлению, moteur de lve vitre HS
300 000 км mle96: clavier anti vol
89.000 km anne 1997: Сигналы Dfauts
5 витсов: Превышение консоммации
мануэль: 75000 км происхождение: 2001 st: comodo clignotant fatigu et a changer prochainement
шасси: Commodo Clig
210000 SR: embrayage, rotule de direction, plaquettes de frein et pneus, mis part l’embrayage qui cout cher, rien de bien mchant
1. 8l 16v 112cv / 120000kms / anne 2000 finition st: problme Electronique mineurs, capteur etc (semi mux)
Break, boite Manuelle, 365000 км, 2000, Jante 15 Pouces, fintion ST. Voiture d’un fiabilit toute preuve. Использование на всех типах маршрутов и в Европе. Les qualits p: Restauration 270000 Kilomtres, preque 100 000 km depuis et aucuns problme. Замена бойлера 285000 км / сек для использования плюс agrable.La boite tait fatigue mais pas morte.
ch: Petit problem delectroniqueType message qui s’affiche sans raison souvent pour le niveau d’huile.
406 1,8 cv 160000 км, этап 1: Combin d’instruments fantaisistes Verrouillage du coffre Joint de bas de porte fatigu Код системы dverrouillage неиспользуемый
220000 км, 2003, jantes Alu, Navtech: Moteur lves vitre arrire et chauffeur au bout de 12 …
ch: Aucun.Ачет 150000км. Elle en a 200000 aujourd’hui.
406 2.0 16v 135 ch (сущность)
285000 км — Anne Modle 1999 — st pack: vis papillon (ralenti instable) — frein main — embrayage chang 210000 км — фуршет de BVM change 220000 км
129500: soudure casse sur le silkncieux intermdiaire au niveau de la jonction с наружной температурой датчика катализатора.
130000: обхват чан 130000 км ловушка эссенция блок 90 0000 км; Поездки на дальние расстояния 120000 км; антенна транспондера fichue a 100 000 км
389000: des bricoles
32000 2002 упаковка: voyant анти-загрязнение
127000KM, 05/2000, BREAK ST: nant (sauf petit bug avec indicateur de vitesse qui down parfois zro avant de remonter …)
63000 2002 ST BVA: зонд лямбда-буж 60000 км !!!!!!!
62000 км 10 ANS: changement pompe Essence 62000 км
1999, 000 км: phare hs, lve vitre hs
207000 км 1999 Finition SV: Embrayage, voyant dfaut quo s’allume de temps en temps sans raisons
144000km, anne 2002, st: bobine bougie + pompe Essence, poulie damper et les 2 sonde lambda, проехать 133000 км. Depuis Aucune Panne
ch: je pense que la voiture n’a pas t entretenue correctement.
406 coup bvm 2001 120000km: зонды лямбда, зонды температуры воды, лектроники, биелеты tringlerie roues avant
boite automatique 110000 SV 1998: 105000 км / сек зонда lambda pompe de gavage chappement
406 2.0 T 150 ch (Essence)
163000km anne 1996: Biellettes arrire, Allumage, зонды температуры
140000 км, 1998, sv, 1998: ralenti un peu instable et ac-coup lacclration
finition SV, + 300000 км, 1996: Joint de Culasse Qui Me Lache De Change De Changer de Voiture a grands regretsquelques problem de vitre electrique qui ont disparu Com ils sont apparus
406 2.2 16v 160 ch (сущность)
break de 2001 mont GPL — 215000 км: moteur de la soufflerie antipolution de l’chappement, le moteur de la vanne d’admission d’air, sonde lambda, commande clignotant, capteur de vitesse de bote
200 000 км, 2001, остановка SV: Panne de BSI (plus de clim) et rponse inadapte de Peugeot (ne propose que l’change 600 alors que c’est un relai 3 qu’il faut changer)
110000 км / сек annee 2002 pack sport: le radar e recul ne fonctionne plus
280000 км 2004г. : фроид Рас. Chaud il Manque un Cylindre TRS GNANT
110000, 2002, спортивный пакет, перерыв: rgime de ralenti moteur parfois qui acclre tout seul! Причина lectricit statique dans le faisceau d’acclrateur. Pour parer ce problme, essayer de blinder ce faisceau et relier la masse (-) klaxon qui marche mal, remde dmonter le milieu du volant et gratter un peu les 4 контакта.
ch: voyant orange qui s’allume (sans doute cause du E85)
переворот 406 2.2 Essence 165000km de 2002: fuite direction sur un tuyau en metal
Спортивный рюкзак Break pack 235000 км / с: Boitier papillon, trappe Essence Qui n’ouvre Plus. Sige conducteur qui bouge.
ST Pack Sport 105 000 km de 2002, Boite manuelle, clim auto: — la bute d’embrayage m’a lch quelques mois aprs uneir achet la voiture 90k km, j’ai du changer l’embrayage. C’est malheureusement le проблема прекрасных voitures du groupe PSA j’ai l’impression, surtout si elles ont fais beaucoup de ville. — Les суставов де порте, bas de caisse, lche vitre, ne sont pas trs длительного пользования и sont complex et chers Trouver en neuf Dans mon cas c’est peut tre que la voiture a beaucoup dormis dehors dans sa jeunesse.La voiture prends donc l’eau si elle n’est pas gare droite (un cot sur un haut trottoir par instance) — Tmoin d’allumage automatique Des Phares Clig
boite manuelle, break pack sport 212000km: Potentiomtre d’acclrateur, trappe a essence qui casse au niveau de la charnire, pommeau de levier de vitesse qui vieilli mal.
406 3,0 V6 200 каналов (Сущность)
3.0 SVE 265000 км: антенна fuite d’eau, мото-вентилятор x2, boitier compteur, boitier papillon, cremalliere, capteur temp. frein a main cass, essuie glace arriere cass. … из 8 и
manuel 7: je suis rentr en brousse a 120 komtre
406 1.9 TD 75 ch (Дизель)
322000 anne 1996 sldt break: централизация hs 1
км, et biellette de train arrire
280000: rien vhicule sensationnelle
170000, BVM, 1997: comment faire un барбекю sur le bord de l’autoroute? Tout simplement en cassant le moteur !!
Официальный рейтинг безопасности Peugeot 406 2001
О Euro NCAP
Как читать звезды
Объяснение выбора автомобиля
Лента новостей
Члены и испытательные центры
Рейтинги и награды
Последние оценки безопасности
Лучшие в своем классе автомобили
2019 г.
2018 г.
2017 г.
2016 г.
2015 г.
2014 г.
2013
2012 г.
2011 г.
2010 г.
Самые безопасные семейные автомобили
Самый безопасный парк автомобилей
Рейтинг квадроциклов
Гибридные и электрические автомобили
Системы помощи водителю
Награды Euro NCAP Advanced
Оценки по вспомогательному вождению
Безопасность транспортных средств
.
