За что отвечает егр в дизельном двигателе: что это такое и как работает

что это такое и как работает

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими.  Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

Что такое EGR в дизельном двигателе

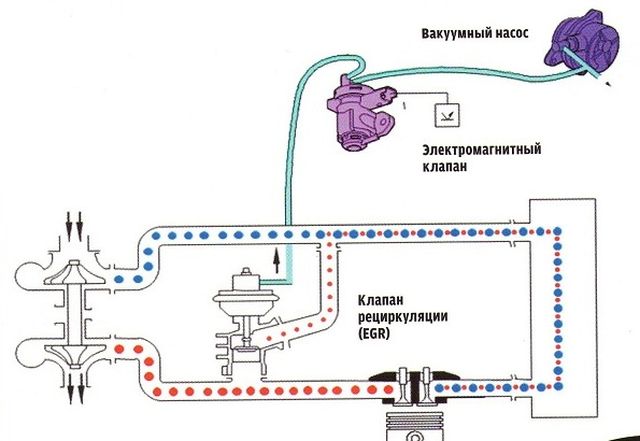

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в  выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к  уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Аргументы против EGR

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно  эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни  какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива,  снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

• щелчки и стук;
• провалы в работе двигателя;
• падение мощности;
• появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Итог

Система EGR на дизельных двигателях чуть менее бесполезна, чем на  моторах бензиновых. Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время,  работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Похожие публикации

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

• системой высокого давления;
• ЕГР низкого давления;
• комбинированной системой EGR;

Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

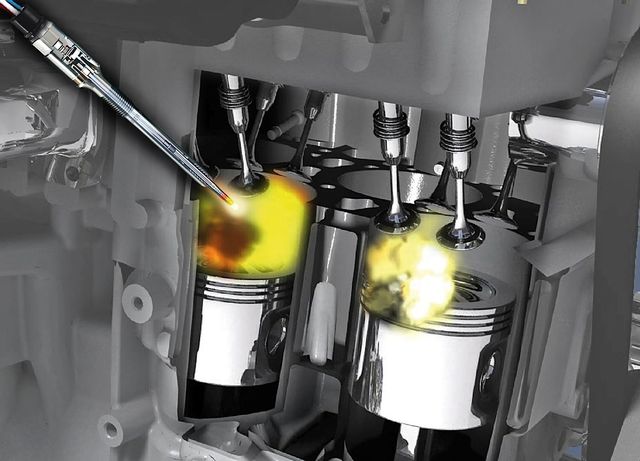

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

назначение, принцип работы, неисправности, ремонт

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Принцип работы егр на дизеле

Система EGR. Принцип работы

Пишет android-jzx90 в своём блоге.

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота.

С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.

Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом.

В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания.

При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше.

На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, так как при определеном изное двигателя выхлопные газы имеют высокую степень загрязнения. Их смешивание с картерными газами даёт толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Неисправность клапана EGR

— При разгоне автомобиль набирает скорость рывками

 — Колебания на холостом ходу

 — Потеря мощности двигателя

 — Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя)

 — В выхлопных газах повышается уровень оксида азота

— Черный дым из выхлопной трубы

 — Повышенный расход топлива

Можно ли эксплуатировать авто с неисправным клапаном EGR?

Кратковременные признаки неисправности системы рециркуляции выхлопных газов не грозят масштабными последствиями, однако игнорировать их не стоит. Обратитесь в сервисный центр за консультацией, если наблюдаете симптомы, указанные выше.

Удаление ЕГР-системы и возможные последствия

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования.

Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Плюсы от удаления:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Как устроена рециркуляция выхлопных газов EGR

Работа клапана EGR контролируется компьютером двигателя.

Типичное, простое устройство включает в себя:

• Металлическая труба, соединяющая выпускной коллектор (впуск перед катализатором и лямбда-датчик) с впускным коллектором (впуск за расходомером воздуха) и его соединителями и прокладками.
• клапан
• Клапан привода — пневматический или электрический. Контроллер клапана подключен электрическим проводом к ЭБУ, который контролирует степень открытия и закрытия.
• Датчик положения клапана, также подключенный к ЭБУ.
• Охладитель выхлопных газов — заполнен выхлопными трубами, охлажденными стандартным хладагентом.

В более сложных системах используются несколько клапанов, электродвигатели, дополнительные датчики и т. д. В зависимости от типа двигателя (бензин, дизель) и мощности двигателя используются клапаны с различной пропускной способностью.

Чтобы правильно выбрать степень открытия клапана рециркуляции отработавших газов, компьютер двигателя получает информацию от

• Расходомер воздуха
• Датчик скорости
• Датчик температуры охлаждающей жидкости

Отказ любого из трех датчиков, упомянутых выше, вызывает проблемы с правильной работой EGR.

Частые проблемы клапана EGR

• Запирание клапана в закрытом положении. Причина — загрязнение клапана. Решение  — снять и очистить клапан или заменить на новый.

• Блокировка клапана в открытом положении — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя. Признаки — проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
• Отказ контроллера клапана — также вызывает блокировку клапана. Требуертся замена всей системы.
• Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
• Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина — некачественное топливо (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Рециркуляция выхлопных газов EGR — виды ремонта и затраты

В случае отказа клапана EGR водитель может выбрать один из следующих способов ремонта (в зависимости от повреждения):

• Покупка полного клапана EGR
• Покупка отдельных элементов, если возможна их замена (труба, радиатор, клапан)
• Очистка заблокированных клапанов очистителями
• Покупка восстановленного клапана
• Покупка клапана с разборки

Возможность самостоятельного ремонта зависит от степени доступности к клапану.

Источники:

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Для чего нужен клапан ЕГР (РВГ) на дизеле и нужен ли он вообще?

Ну вот мы и добрались до этого чудесного изобретения человечества. Венца высоких технологий, созданного в неравной борьбе корпораций за экологию за твои деньги, но в прочем…

САБЖ — страшная хреновина с трубочками, а то и с проводочками, внедрённая в твой дизель, то ли по воле завода и изготовителя, то ли Управления по борьбе с вредоносными выбросами США .

Сталкиваясь каждый день с владельцами дизельных машин, и механиками которые многозначительно рассуждают на тему необходимости клапана ЕГР в дизеле, что без него движок будет долго прогреваться, что программа управления в двигателе не рассчитана на работу без клапаночка и что совсем уж грустно автомобиль просто перестанет ехать без клапана ЕГР. Я решил написать эту статью, чтобы развеять некоторые заблуждения по этому вопросу.

Когда то знакомясь с системами современных автомобилей и получая информацию от тех же механиков и автовладельцев, я то же уверовал в непоколебимость клапана ЕГР, и его участие в тайных алгоритмах работы дизеля и его бесспорную необходимость в движке. Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе. Так давайте начнём по порядку.

Так как же появился клапан ЕГР и зачем он нужен.
Первые серийные автомобили оснащённые клапаном ЕГР появились на дорогах в 70х годах прошлого века. Что же делает этот клапан на самом деле и как выглядел его первый вариант? Ответ простой. Главная задача системы EGR ( Exhaust gas recirculation — ЕГР), а по нашему системы рециркуляции выхлопных газов, заставить топливо гореть при более низких температурах за счёт уменьшения количества кислорода в воздухе поступающем в цилиндры путём подмешивания в этот воздух выхлопных газов. А за чем это нужно? спросите вы. А ответ будет такой: NOx — окислы азота. Группа вредных веществ образующихся в результате горения чего либо в атмосфере. Считается, что повышение максимальной температуры в зоне горения свыше 1850 К (около 1576 градусов Цельсия) приводит к недопустимо высоким выбросам NOx. Ты уже догадался зачем оно надо? 🙂 …

Первые клапаны ЕГР собственно не были клапанами, это были простые отверстия соединяющие выпуск со впуском, но при таком подходе появлялись проблемы с холостыми оборотами и значительными потерями в мощности двигателя. Для того чтобы исключить это негативное влияние отверстие превратилось в клапан и не просто клапан, а клапан управляемый, на первых порах механически и вакуумом а в последствии электроприводами или тем же вакуумом но с электронным регулированием. За частую современные клапана ЕГР оснащают обратной связью (всякими датчиками положения) для контроля работоспособности системы.

Так давай посмотрим на известные положительные и отрицательные эффекты использования систем рециркуляции отработавших газов. В бензиновых двигателях есть как те, так и другие, в дизелях же кроме снижения до 50% выбросов NOx один вред… В бензиновых двигателях существует эффект потерь энергии на дросселирование (насосные потери), клапан ЕГР снижает этот эффект на малых и частичных нагрузках и позволяет повысить топливную экономичность и эффективность ДВС. В дизелях этого эффекта нет. Описанный выше эффект является наверное единственным значимым поводом использования клапана ЕГР помимо его экологического назначения. В остальном понижение температуры горения смеси приводит к увеличению выброса CO для бензиновых двигателей и сажи в дизелях.
В общем существует некий компромисс между уменьшением выброса окислов азота и вредными последствиями снижения температуры горения в цилиндрах ДВС. Кстати появление сажевых фильтров на дизельных двигателях отчасти связано с использованием клапана ЕГР.
А теперь как говориться все «прелести». При не полном закрытии (неисправности) клапана значительное снижение мощности дизеля. Увеличенное образование сажи, нагара на впускных системах, вихревых заслонках, клапанах, коллекторах, вплоть до уменьшения сечения впускного коллектора до критических размеров (можно выгребать ложкой).

Снижение мощности двигателя, увеличение расхода топлива. Уменьшение срока службы масла, за счёт запредельного содержания сажи. Уменьшение общей надёжности ДВС из за сложности систем рециркуляции. В общем получается достаточно печальная картина.

В нашем техцентре, да и в других автосервисах существует такая услуга как заглушить клапан ЕГР на дизельном двигателе. С помощью этой процедуры перекрывается канал клапана ЕГР, а его электрическая часть (обратная связь) остаётся в рабочем состоянии для избежания возникновения кодов неисправности в ЭБУ ДВС, т.е. глушение клапана возможно только при исправной электрической части. Если клапан ЕГР вышел из строя, не исправна электрическая составляющая, возникает вариант ставить новый клапан ЕГР и глушить канал, либо переходить к программному удалению. Метод программного отключения системы рециркуляции отработавших газов на дизеле (изменение программы управления двигателем) , при котором клапан всегда остаётся в закрытом положении и не играет роль его функциональность, т.е. для ЭБУ его не существует и он не мешает мотору работать. Рекомендовать эти процедуры пожалуй стоит, но выбор всегда за владельцем автомобиля: что загрязнять? — окружающую среду или свой движок. 🙂 Стоимость работы по блокировке клапана ЕГР, при исправном клапане, самая бюджетная. Стоимость блокировки клапана при неисправной электрической составляющей (установка нового клапана с блокировкой канала) соразмерна с удалением клапана на программном уровне. Мнение РСВ Сервис основывается на практике, большое количество ремонтов двигателей связано именно с неисправностью системы ЕГР и эта поломка не зависит от владельца автомобиля или водителя, если они самостоятельно не занимались улучшательством. Если система ЕГР перестает правильно работать, как задумали инженеры на заводе, наступает момент для принятия решением владельцем автомобиля, если оставить неисправную систему, следом за ней выйдет из строя двигатель, а это дорогой ремонт. Если ремонтировать, то как именно, вариантов несколько, установка исправной БУ запчасти, установка новой запчасти, устранение системы на электронном уровне. Решение принимает владелец автомобиля, наша задача реализовать принятое решение на практике.

Понимая ущербность этих систем и имея на горизонте экологические нормы ЕВРО 6 производители дизельных двигателей склоняются к химическому решению проблемы NOx. В частности системы с использованием химических нейтрализаторов окислов азота например AdBlue. Но к сожалению эти системы достаточно дороги и сложны для их массового производства так что клапан ЕГР пока самое распространённое средство борьбы c выбросами NOx.
Остаётся надеяться что конструкторы современных систем ДВС придумают способ борьбы с вредными выбросами, который массово заменит клапан ЕГР. А пока выбор за тобой.
Так глушим, или нет? 🙂

Существует способ удаление ЕГР на программном уровне из ЭБУ двигателя. Звоните в РСВ Сервис, уточняйте детали удаления ЕГР: для стандарта Евро 4, для стандарта Евро 5.

Последнее поступления в нашу копилку знаний из практики ремонта автомобиля Мицубиси Паджеро 4, 2010 года выпуска, двигатель 4M41 3.2D Di-DC. Клиент обратился с просьбой разобраться с загоревшейся лампой неисправности двигателя.

В результате диагностики обнаружен букет ошибок и неисправная топливная форсунка, параметры работы которой вышли за пределы коррекции. Причина вылезла при частичной разборке автомобиля и внимательном осмотре впускного коллектора.

Картина «маслом»! 250 тысяч километров пробега — это просто отлично! Клапан ЕГР не заглушен, результат на лицо. Заменили форсунку топливную, заглушили клапан «егорку», отправили клиента до новых встреч на плановом техническом обслуживании.

Всем добра! С уважением РСВ Сервис! Удачи на дороге!

#автосервисрсв
#ремонтдизелей

Как и зачем глушить клапан EGR на дизельном моторе

16 октября 2018 Категория: Полезная информация.

Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца «заглушить» клапан ЕГР на дизеле.

Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов. Считается, что EGR «душит» мотор.

Другая причина отключить систему рециркуляции и заглушить клапан ЕГР — нежелание владельцев ремонтировать неиправности.

Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.

И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы — от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.

 Неисправности системы EGR

Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.

Другие причины выхода из строя системы рециркуляции — неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.п.

Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей — турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.

Покрытый нагаром клапан EGR может заклинить в одном положении — на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.

Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.

Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.

 Отключение клапана EGR: плюсы и минусы

В развитых странах наличие системы EGR в автомобилях не ставится под сомнение. Это обусловлено строгими эко-нормами.

В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.

Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ — выход из строя ее датчиков и клапана EGR.

Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью — иначе меры не дадут долговременного результата.

Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.

Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.

Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.

При этом важно учитывать несколько моментов:

• Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой — отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
• Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели — Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.

В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.

К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.

Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи — увеличивается.

Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.

•  Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

ПЕРЕЙТИ В КАТАЛОГ

Система ЕГР в дизельном двигателе что это такое

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

1. EGR высокого давления.
2. Система низкого давления.
3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
2. Взаимодействие кислорода и азота под влиянием высокой температуры.
3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
4. Замещение кислорода образовавшимися оксидами азота.
5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
6. Потеря мощности движка.
7. Повышение расхода дизельного топлива или бензина.
8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

• В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
• Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
• В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

1. Клапан ЕГР.
2. Электрический или пневматический привод.
3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

1. Прохождение через сажевый фильтр.
2. Охлаждение в радиаторе.
3. Переход через клапан ЕГР.
4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

• снижается процент содержания сажевых элементов;
• заметно понижается температура отработавших газов;
• резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

• заслонка дроссельная;
• заслонка клапана рециркуляции;
• заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

• использование горючего низкого качества;
• разбалансированность работы системы питания дизеля;
• неполное сгорание воздушно-топливных смесей;
• сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

• сканирование элементов системы;
• проверка на функциональность каждого привода и клапана ЕГР;
• проверка сопротивления проводов;
• управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

Каковы обязанности главного инженера?

⇐ ПредыдущаяСтр 2 из 3Следующая ⇒

Командует моторным отделом и инженерным персоналом. Он отвечает за все судовое оборудование и системы управления. Он должен обеспечивать надлежащую эксплуатацию, техническое обслуживание и ремонт машин, оборудования и систем управления. Он также отвечает за соблюдение морских законов, правил и положений, касающихся испытаний и проверок оборудования. Главный инженер отвечает за управление, надзор и экономическую работу моторного отделения.Он отвечает за подготовку, точность и своевременное предоставление корреспонденции, записей и отчетов машинного отдела. Главный инженер относится к береговому менеджменту.

Каковы обязанности второго инженера?

Он является следующим по званию после главного инженера. Он отвечает за повседневную деятельность персонала машинного отделения. Он контролирует работы по техническому обслуживанию и ремонту, ведет записи профилактического обслуживания.Инженеру 2 ^и могут быть поручены обязанности по надзору за инвентаризацией запасных частей. Он наблюдает; также у него есть обязанности, которые включают в себя ответственность за главный двигатель, главную пожарную систему, систему водяного балласта, систему осушения трюм и систему охлаждения.

Каковы обязанности третьего инженера?

Он отвечает за генераторные установки, систему заправки, хранения и перекачки топлива, воздушный компрессор, кондиционер и холодильную установку.Инженер 3 ^rd отвечает за бункеровку.

Каковы обязанности четвертого инженера?

Он — вахтенный инженер; у него обычно есть вспомогательные котлы и котлы-утилизаторы. Он также отвечает за санитарную систему забортной воды, камбуз и механическое оборудование прачечной. Его вахта с 4 до 8 часов утра. и от 16 до 20 часов.

Каковы обязанности машиниста?

Motorman отвечает за эксплуатацию / ремонт и смазку двигателей и моторов, а также обеспечивает полный ремонт всего оборудования в любое время под руководством инженеров.Он ведет надлежащие журналы оборудования и их текущее состояние; он отвечает за обучение новых членов экипажа, поддерживая минимальный уровень повреждений и потерь оборудования, а также оказывает помощь другим членам экипажа, если это необходимо.

Каковы обязанности курсанта машиниста?

Он несет ответственность за несение вахты в соответствии с графиком вахты, помогая в обслуживании всех машин и технического оборудования по указанию механика.Также он отвечает за общую уборку и уборку машинных помещений, обучение на судах в соответствии с требованиями компаний, чтобы посвятить часть своего времени изучению и изучению электрического и технического оборудования, механизмов, установок и всего сопутствующего оборудования. Курсант машиниста помогает поддерживать SMS.

Каковы обязанности нефтяника?

Нефтяник управляет и обслуживает двигательные и другие системы на борту судна.Нефтяники также имеют дело с различными объектами на борту, в частности с системами канализации, освещения, кондиционирования и водоснабжения. Они помогают перевалке топлива и требуют обучения тушению пожаров и оказанию первой помощи.

Каковы обязанности дворника?

Стеклоочиститель в основном отвечает за техническое обслуживание судна, а также за очистку машинного отделения и общее техническое обслуживание моторного отделения. Он отвечает за помощь другому персоналу на корабле в выполнении различных задач, работая в составе вахтенной команды, работая с обычными моряками на борту и помогая им в выполнении различных задач.

Каковы обязанности слесаря?

Он выкладывает и изготавливает металлические конструктивные детали, такие как пластины, переборки и рамы, и закрепляет их на месте в корпусе корабля для клепки или сварки: определяет положение деталей на металле, работая по чертежам или шаблонам и используя разметку и ручные инструменты. Монтажник находит и отмечает контрольные линии, такие как линии центра, ягодиц и рамки. Он отвечает за выравнивание деталей относительно друг друга, используя домкраты, талрепы, зажимы, клинья и клепки, за разметку мест просверливаемых отверстий и устанавливает временные крепежные детали, чтобы удерживать деталь на месте для сварки или клепки.Установка набивки, прокладок, футеровок и конструкционных аксессуаров и элементов, таких как двери, люки, кронштейны и зажимы, является обязанностью слесаря.

Что вы знаете о машинном отделении?

Машинное отделение — это корабельный отсек, в котором находится главный двигатель и ряд вспомогательных механизмов.

Какие машины вы знаете?

Машины подразделяются на основные и вспомогательные.Основное оборудование включает двигатель, обычно дизельный двигатель, паровую турбину или газовую турбину, с необходимой зубчатой ​​передачей или другой системой трансмиссии, а для паровых установок — парогенераторы. Помимо основного оборудования, существует также множество вспомогательных механизмов, которые охватывают все механическое оборудование на борту судна, кроме главных двигателей и котлов. В него входят почти все трубы и фитинги, а также различное оборудование.

Что такое главная силовая установка?

Главная силовая установка включает двигатель, обычно дизельный двигатель, паровую турбину или газовую турбину.

Что такое вспомогательное оборудование?

Вспомогательное оборудование охватывает все механическое оборудование на борту, например трубы и фитинги, насосы, сепараторы, дизель-генераторы, палубное оборудование и т. д.

Какие функции выполняет вспомогательное оборудование?

Вспомогательные механизмы устанавливаются для выполнения ряда функций: для предотвращения загрязнения нефтью и сточными водами, для швартовки судна и обработки груза, для снабжения судна электроэнергией и освещением, для поддержания судна в сухом состоянии и дифферента, для обеспечения движения и маневрирования. для обеспечения бытовых нужд, таких как пресная и морская вода, канализация; обогрев или охлаждение воздуха, вентиляция для обеспечения безопасности.

Как устроена система трубопроводов на судне?

Каждая система трубопроводов состоит из секций или отрезков трубопровода, фитингов для соединения секций и клапанов для управления потоком жидкости. Большинство трубопроводных систем также включают в себя другие фитинги и аксессуары, такие как вентиляционные отверстия, стоки, ловушки, фильтры, предохранительные клапаны, различные манометры: вакуумметры, манометры, термометры и другие измерительные приборы.

Какие типы клапанов можно найти на корабле?

Клапаны могут быть разных типов: обратные клапаны, выпускные клапаны, предохранительные запорные клапаны, дроссельные клапаны, регулирующие клапаны, регулирующие клапаны, предохранительные клапаны, электромагнитные клапаны.

Какова функция балластной системы?

Целью балластной системы является поддержание надлежащего дифферента, остойчивости и погружения судна.

Как снабжается судно электроэнергией и освещением?

Это осуществляется паровым или дизельным генератором.

Какая техника используется для швартовки судна и обработки грузов?

Швартовное оборудование включает лебедки и шпили; Погрузочно-разгрузочная техника включает лебедки и краны.

Какие палубные механизмы вы знаете?

Палубное оборудование включает швартовное оборудование, оборудование для обработки якорей, погрузочно-разгрузочное оборудование и крышки люков. Другие предметы включают спасательные шлюпки и плоты, аварийное оборудование, водонепроницаемые двери и носовые подруливающие устройства.

Какие механизмы обеспечивают безопасность судна?

Оборудование для пожаротушения и обнаружения пожара, звуковая сигнализация, двигатели спасательных шлюпок и спусковые устройства обеспечивают безопасность судна.

22. Кто отвечает за вспомогательное оборудование?

Ответственность за эффективную работу вспомогательного оборудования часто возлагается на определенного морского инженера. Инженеры на танкерах также участвуют в эксплуатации грузовой насосной техники

.

Какие типы сепараторов используются на борту судна?

Назначение сепараторов — очистка жидкостей. В зависимости от типа жидкости на судне используются два основных типа сепараторов: сепаратор мазута и сепаратор нефтесодержащей воды.В этих сепараторах используются разные методы очистки.

Для чего используется судовой масляный сепаратор?

Судовой сепаратор жидкого топлива или сепаратор минерального масла используется для очистки топлива или смазочного масла на корабле.

Каковы основные части судового масляного сепаратора?

Основными частями сепаратора мазута являются чаша сепаратора с рядом дисков чаши, диск осветлителя или гравитационный диск, патрубки для отвода шлама, электродвигатель.

.

Диалоги о судовых двигателях | Английский для Морфлота / more-angl.ru

на английском языке с параллельным переводом

Сайт Английский для Морфлота www.more-angl.ru
Опубликовано: 15.11.14

Знаете ли вы типы дизельных двигателей?	Вы знаете типы дизельных двигателей?
Конечно, знаю. Это четырехтактные и двухтактные двигатели.	Конечно, знаю. Существуют четырехтактные и двухтактные двигатели.
По принципу работы какие они?	Что касается принципов действия, каковы они?
Одностороннего и двустороннего действия.	Простого действия и двойного действия.
А как же их конструкция?	А что насчет конструкции?
Я тоже это знаю. Они бывают крейцкопфного, стволово-поршневого и оппозитно-поршневого типов.	Я знаю это тоже. Существуют типы крейцкопфные, тронковые и с противоположно движущимися поршнями.
Понятно, вы готовитесь к экзамену.	О, я вижу, вы готовы к экзамену.
Да, я.	Да, готов.

**************

Во время такта сжатия все клапаны должны быть закрыты, не так ли?	Во время такта сжатия все клапаны должны быть закрыты, не так ли?
Какие клапаны вы имеете в виду?	Какие клапаны вы имеете в виду?
Впускной, топливный и выпускной клапаны.	Воздушный впускной клапан, форсунку и выпускной клапан.
Да, естественно. В противном случае сжатия не будет.	Да, естественно. Иначе не будет сжатия.
Каковы давление и температура сжатия?	Каковы давление и размер сжатия?
Это около 500 фунтов и около 1000 градусов. F, то есть около 100 кг / кв. см и 500 град. С.	Около 500 фунтов и около 1000 град.по Фаренгейту, то есть около 100 кг / кв. см и 500 град. по Цельсию.
Топливо впрыскивается под давлением, не так ли?	Топливо впрыскивается под давлением, не так ли?
Да, довольно высокая. 3550 фунтов на квадратный дюйм.	Да, оно высокое высокое. 3 550 фунтов на квадратный дюйм.
Повышает ли горение температуру газа?	Горение поднимает температуру газа?
До 3000 град.F, то есть около 1500 град. С.	До 3 000 град. по Фаренгейту, то есть около 1 500 град по Цельсию.
В конце такта расширения давление газов падает примерно до 40 фунтов, и они начинают вытекать, не так ли?	В конце такта (хода) они начинают выходить, не так ли?
Да, есть. Итак, теперь мы видим весь цикл работы. Это довольно просто.	Да, так.Таким образом, мы теперь видим полный цикл работы (действия).
Думаю, я смогу все объяснить по-английски. Кроме того, я воспользуюсь схемой.	Я думаю, я смогу объяснить все на английском. Кроме того, я буду использовать рисунок.

*******************

Продолжаем разговор. Теперь нам предстоит пересмотреть принципы работы двухтактного двигателя.	Продолжаем наш разговор. Теперь мы должны повторить принципы действия двухтактного двигателя.
Есть ли разница в конструкции между четырех- и двухтактными двигателями?	Существует ли какое-нибудь различие в конструкции между четырех и двухтактными двигателями?
Да, основной. В четырехтактном цикле клапаны находятся в головке блока цилиндров, а в двухтактном дизеле — порты.	Да, принципиальное. В четырехтактном двигателе имеются клапаны в крышке цилиндра, а в двухтактном дизеле имеются окна.
Я тоже это знаю. Есть выхлопные и сливные порты.	Я тоже это знаю. Имеются выпускные окна и продувочные окна.
Где они находятся? Это очень важно. Насколько я знаю, продувочные порты всегда ниже выхлопных.	Каково их место расположения? Это очень важно. Насколько я знаю, продувочные окна всегда находятся ниже, чем выпускные.
Почему?	Почему так?
Для продувки цилиндра.	Чтобы обеспечить продувку цилиндра.
Рабочие процессы абсолютно такие же, как и в четырехтактном цикле, но происходят в течение двух циклов.	Рабочие процессы абсолютно такие же, как в четырехтактном цикле, но они выполнены в течение двух циклов.
Правильно. Я вижу, что вы знаете этот материал.	Вы правы. Я вижу, что вы знаете этот материал.

Глоссарий к диалогам

	Произношение
Тип	тАйп	Тип
Дизельный двигатель	дИзл Энджин	Дизельный двигатель
Четырехтактный	фО-стрОук	Четырехтактный
Двухтактный	тУ-стрОук	Двухтактный
Принцип	прИнсэпл	Принцип
Эксплуатация	ОпэрЭйшн	Действие, работа
простого действия	сИнгл-Эктинг	Простого действия
двойного действия	дАбл-Эктинг	Двойного действия
Строительство	кэнстрАкшен	Конструкция, устройство
Крейцкопф	крОсхэд	Крейцкопф, ползун
Ствол-поршень	трАнк-пИстэн	Тронковый
Оппозиционно-поршневой	эпОузд-пИстэн	С противоположно движущимися поршнями
Сжатие	кэмпрЭшен	Сжатие
Клапан	вЭлв	Клапан
Впускной воздушный клапан	Эар Инлет вЭлв	Впускной воздушный клапан
Топливный клапан	фьЮэл вЭлв	Форсунка; топливный клапан
Выпускной клапан	игзОст вЭлв	Выпускной клапан
Естественно	нЭчерэли	Конечно; естественно
Иначе	АзэвАйс	Иначе; в противном случае
Давление	прЭща	Давление
Температура	тЭмпрэча	Температура
фунтов	пАунд	Фунт
град.F	дыгрИз фАрэнхАйт	градусов по Фаренгейту
град. C	дыгрИз сЭльсиэс	градусов по Цельсию
т.е. (от лат .: id est) = то есть	зЭт Из	то есть
Впрыск	инджЭкт	Впрыскивать; впрыск
Высокая	хАй	Высокий
Фунтов на квадратный дюйм	пАундс пЁ скуЭа Инч	Фунтов на квадратный дюйм (давление)
Горящий	бЁнинг	Горящий; горение
Расширение	икспЭншен	Расширение
Всего	хОул	Весь; целый
Схема	скИм	Рисунок; схема; диаграмма; чертёж
Пересмотреть	ту ривАйз	Проверять; исправлять; повторять материал
Разница	дИфэрэнс	Отличие; расхождение; разница
Цикл	сАйкл	Цикл
Головка блока цилиндров	сЫлиндэ хЭд	Крышка (головка) цилиндра
Очистка	скЭвинджин	Продувка
Нижний	лОуэ	Ниже; нижний
Для предоставления	ту провАйд	Обеспечивать; снабжать
Цилиндр	сЫлиндэ	Цилиндр
Происходит	окЁ	Случаться; происходить

***********************

Перейти в раздел Английский язык для судомехаников

.
