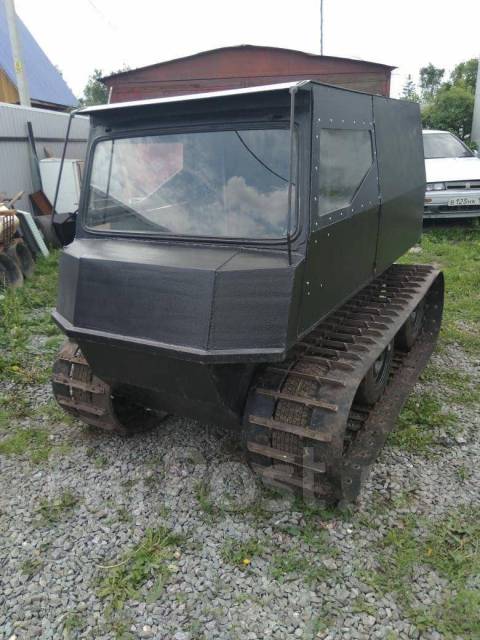

Гусеничный вездеход «АИ-2»

Сегодня свой гусеничный вездеход АИ-2 представляет Александр Исупов из Ханты-Мансийского автономного округа.

Название: Гусеничный вездеход АИ-2.

Год постройки: 2009.
Человеко-мест: 3 места. Водитель + 2 пассажира, включая водную переправу.
Масса вездехода 900 кг, плавает хорошо. Запас плавучести до 350 кг.
Плавающий: За счет гусениц +лодочный электромотор Minn Kota, которая получает питание от бортовой сети
Расход топлива: Приблизительный, 50л 1/100
Максимальная скорость теоретическая максимальная- 63 км/час.
Транспортная скорость или крейсерская- 35 км/час.
Двигатель от ВАЗ-21213.
КПП от ВАЗ-2101.

Радиаторов установлено 2 штуки.От УАЗа и от Лады «Приора».
Понижающего редуктора нет.
Поворот производится за счет торможения ведущего колеса, установленного на заднем мосту от ВАЗ-21-1. Называется дифференциальным.
Мост задний применен от ВАЗ-2101.

Передаточное число 1/4,3.
Тормоза от ВАЗ-2101, барабанные.
Гусеница с общей длиной 621 см и шириной 35см.
Гусеницы выполнены из транспортёрной ленты с толщиной 15 мм и шириной 100 мм.
Траки выполнены из швеллера 60*20*3 мм, длиной 330 мм. Клыки тоже из этого профиля.
Вместо опорных катков применены пневмоколёса 4.00-10 с камерой.
Подвеска ступиц катков индивидуальная.
Натяжение гусеницы производится с помощью заднего ленивца. Подвеска ленивца шарнирная с амортизатором.
Подвеска катков балансирная в виде рессор от УАЗ длиной 500 мм.
Рама сварена из профиля 50х25х3 мм.
Обшивка днища из листовой стали с толщиной 1.5 мм.
Обшивка корпуса из листовой стали с толщиной 1.5 мм.
В отличии от других автосамоделок, отопление салона сделано от печки ВАЗ.

Так выглядит вездеход сзади.

Панель приборов тоже взят от ВАЗа.

Моторный отсек.

Гусеница и балансиры поддерживающих катков. Рессора очень короткая от УАЗа, поэтому ее не крутит. Незначительные повороты не заметны. Катки 4.00*10 от мотороллера. Покрышки не рвет, все целые.

Траки и зуб ведущего колеса. Траки пилены шлифмашиной из профиля 60*40*3 мм вдоль. Трак получился 60*18*3 мм. Высота 18 мм примерная, где больше, где меньше. Пока не одного трака не сломано. Клыки из этого же профиля с высотой h-70 мм. Ленты от большого вездехода были 7-кордовые. 2 корда убрал, осталось 5 и лента стала огибаться вокруг звездочки. Звездочка 8 зубовая. Резал циркульной пилой. Высота зуба 30 мм, крепится на 2 болта М10 приваренным к диску гайкам- 20 мм.

В кабине сиденье для водителя и пассажира.

Выезд на обкатку по снегу.

Ширина гусеницы хорошая, поэтому идет по любому снегу с просветом под корпусом. Снег в кустах по пояс, это вездеходу, примерно, до стекла, а тонет в нем 35-40 см. Высота гусеницы 44 см, ее везде на видео видно. Грузоподъемность-3 человека на плаву, плюс груз, без него никуда. Можно загрузить и больше, но по бездорожью повороты очень тяжелые, особенно по грунту. Поэтому зачем рвать технику. Я ведь ее сам собирал , мне ее не подарили.

Летом на рыбалку с надувной лодкой.

Подвесной злектромотор для плавания.

Крепление балансира(рессоры от УАЗ) .Узел крепления рессоры самодельный. Ось крепится к поперечной балке из профиля 50*25*3 мм и продольной 60*40*3 мм. Ось диаметром 30 мм на втулках.

Чертеж натяжителя гусеницы (оси ленивца), рвало соски на ленивцах, но они теперь забондажированы.

Фото натяжителя сзади.

Зуб ведущей звездочки выполнен из капролона.

Чертеж крепления рессоры, ширина листов 60 мм, толщина 2-х листов 15 мм. Рессоры от УАЗа.

Чертеж крепления опорных катков.

Ведущая звездочка.

Крепление зуба к звездочке.

Опорные катки-колеса от мотороллера.

Замена барабанных тормозов на дисковые.Зимой хватает вполне и барабанов ,а вот по грунту и в воде диски лучше . В воде, вообще, не управляемый на барабанах.

Зимняя поездка.

Все видео о вездеходе Видео про АИ-2

Поблагодарим Александра Исупова за рассказ о своем вездеходе АИ-2 на форуме «Луноходов.Нет» с подробными чертежами.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

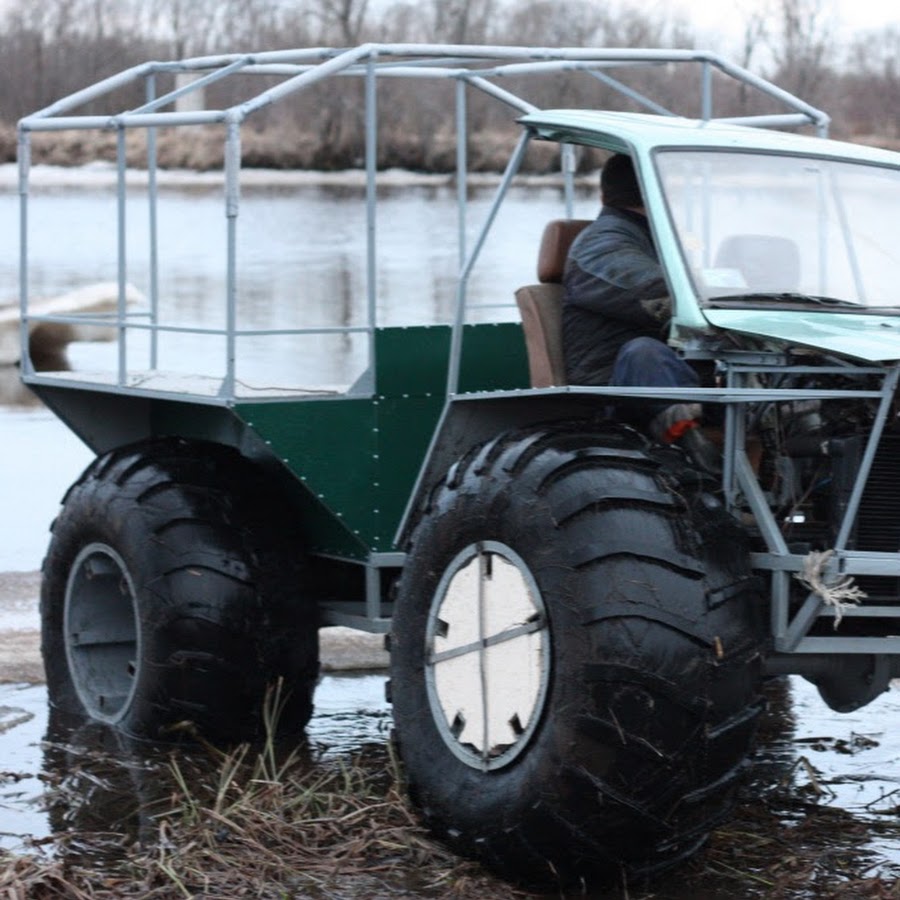

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления, с полным приводом и рамой переломного типа.

Представляем Вашему вниманию, самодельный колёсный вездеход «переломку». Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы использованные для постройки вездехода:

• ДВС — Tiger-390Е мощностью 13 л.с.
• КПП 5 ступ. от автомобиля Golf-2.
• Сцепление и ШРУСы так же от Golf.
• Мосты от ВАЗ классика.
• Профильные трубы.
• Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сварена из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Мосты от ВАЗ «классика».

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель, установили карбюратор К65С, после чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.



Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.
